Dji Mini SE User Manual v1.0 [sv]

Användarhandbok

v1.0

2021.06

Sök på nyckelord

Sök på nyckelord som ”batteri” och ”installera” för att hitta en rubrik. Om du använder Adobe Acrobat Reader för att läsa det här dokumentet, tryck på Ctrl+F (Windows) eller Command+F (Mac) för att söka.

Navigera till en rubrik

Visa en lista över samtliga rubriker i innehållsförteckningen. Klicka på en rubrik för att läsa innehållet.

Skriva ut det här dokumentet

Det här dokumentet kan skrivas ut med hög upplösning.

Hur du använder den här handboken

Connect Aircraft

Skypixel

Album

Teckenförklaring

Varning Viktigt Tips Referens

Läs innan första flygningen

Läs följande dokument innan du använder DJITM Mini SE:

1. I förpackningen

2. Användarhandbok

3. Snabbstartsguide

4. Ansvarsfriskrivning och säkerhetsinstruktioner

Vi rekommenderar att titta på handledningsvideor på den ociella DJI-webbplatsen och läsa handboken

och Ansvarsfriskrivning och säkerhetsinstruktioner innan du sätter igång. Förbered dig för första

ygningen genom att granska snabbstartguiden och se den här bruksanvisningen för mer information.

Hämta DJI Fly-appen

Se till att använda appen DJI Fly under ygningen. Skanna QR-koden till höger för att

hämta den senaste versionen.

Android-versionen av DJI Fly är kompatibel med Android v6.0 och senare. iOS-versionen av DJI Fly är kompatibel med iOS v10.0.2 och senare.

Videodemonstrationer

Gå till adressen nedan eller till Academy i DJI Fly för att se demonstrationsvideor om DJI

Mini SE om hur du använder den på säkrast möjliga sätt.

https://www.dji.com/mini-se/video

Altitude Zone (120m)

Fly Spots

Academy

DJI Fly App

Proﬁle

* För ökad säkerhet är yg begränsat till en höjd på 98,4 fot (30 m) och ett område på 164 fot (50 m) när

anslutning saknas eller du är inloggad i appen under ygningen. Detta gäller för DJI Fly och alla appar som är kompatibla med DJI-yget.

Arbetstemperaturen för denna produkt är 0° till 40° C. Den uppfyller inte standardarbetstemperaturen för militärklassapplikation (-55 °C till 125 °C), som krävs för att få större miljövarians. Använd produkten på rätt sätt och bara för applikationer som uppfyller arbetstemperaturområdeskraven för

den klassen.

2021 DJI Med ensamrätt.

Innehåll

Hur du använder den här handboken

Teckenförklaring

Läs innan första ygningen

Hämta DJI Fly-appen

Videodemonstrationer

Produktprol

Inledning

Funktionshöjdpunkter

Förbereda drönaren Förbereda fjärrkontrollen Drönardiagram Fjärrkontrollsdiagram Aktivering

Drönare

Flyglägen

Drönarstatusindikator Återgå till Hem

Vision Systems och Infrarött avkänningssystem

Intelligent ygläge

Flygregistrerare

Propellrar

Intelligent ygbatteri

Kardanupphängning och kamera

Fjärrkontroll

Fjärrkontrollsprol

Använda fjärrkontrollen

Optimal sändningszon

Länka fjärrkontrollen

DJI Fly-app

Hem

Kameravy

2021 DJI Med ensamrätt.

Flygning

Flygmiljökrav

Flyggränser och GEO-zoner

Checklista före ygning

Autostart/landning

Starta/stoppa motorerna

Flygtest

Bilaga

Specikationer

Kalibrera kompassen

Uppdatera den inbyggda programvaran

Eftermarknadsinformation 46

2021 DJI Med ensamrätt.

Produktprol

Det här avsnittet introducerar DJI Mini SE och listar komponenterna för drönaren och fjärrkontrollen.

2021 DJI Med ensamrätt.

Produktprol

Inledning

DJI Mini SE har ett nedåtvänt visningssystem och ett infrarött avkänningssystem och kan sväva och flyga både inomhus och utomhus och återvända hem automatiskt. Med en fullt stabiliserad 3-axlig kardanupphängning och 1/2,3” sensorkamera, tar DJI Mini SE bilder i 2,7K video och 12 MP bilder.

Funktionshöjdpunkter

DJI Mini SE ståtar med en vikbar konstruktion och en ultralätt vikt på mindre än 249 gr, vilket gör att den är enkel att transportera. Det intelligenta ygläget QuickShots innehåller fyra dellägen, som automatiskt kan lma och generera olika videostilar.

Genom att använda den avancerade DJI-flygkontrollen kan DJI Mini SE ge en säker och tillförlitlig ygupplevelse. Drönaren kan automatiskt återvända till sin hempunkt när fjärrkontrollens signal bryts

eller batteriet är svagt. Den kan dessutom sväva inomhus på låg höjd.

DJI:s förbättrade Wi-teknik är inbyggd i fjärrkontrollen, som har stöd för frekvenser på både 2,4 GHz och 5,8 GHz och en sändningsräckvidd på upp till 4 km. Det gör det enkelt att streama 720p video till

din mobilenhet.

DJI Mini SE har en maximal yghastighet på 46,8 km/tim och en maximal ygtid på 30 minuter, samtidigt som den maximala användningstiden för fjärrkontrollen är 4,5 timmar.

Den maximala ygtiden har testats i en miljö utan vind, samtidigt som du yger i en jämn hastighet på 17 km/tim och den maximala yghastigheten testades på havsnivå utan vind. Dessa värden är

endast avsedda som referens.

Fjärrkontrollen når sin maximala överföringsdistans (FCC) i ett vidöppet område utan elektromagnetisk störning på en höjd av omkring 400 fot (120 m). Den maximala överföringssträckan avser den maximala sträckan som drönaren fortfarande kan sända och ta emot överföringar. Den avser inte den maximala sträckan som drönaren kan yga i en enda ygning. Den maximala

användningstiden har testats i en labbmiljö och utan att den mobila enheten behöver laddas. Det här värdet är endast avsedda som referens.

5,8 GHz stöds inte i vissa regioner. Detta frekvensband inaktiveras automatiskt i vissa regioner. Följ

lokala lagar och förordningar.

Förbereda drönaren

Alla drönararmar viks ihop innan drönaren packas ihop. Följ stegen nedan för att fälla ut drönarens armar.

1. Ta bort kardanskyddet från kameran.

2. Vik ut de främre armarna.

3. Fäll ut de bakre armarna och fäll sedan ut alla propellrar.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

4. Alla Intelligent Flight-batterier är i viloläge före leverans för att garantera säkerhet. Använd USBladdaren för att ladda och aktivera Intelligent Flight-batterier för första gången. Vi rekommenderar att du använder en USB-laddare med en eekt på 18W eller högre för snabbladdning.

Vi rekommenderar att kardanupphängningsskyddet installeras för att skydda kardanupphängningsenheten

när drönaren inte används.

Vik ut de främre armarna innan du viker ihop de bakre.

Se till att kardanskyddet tas bort och att alla armar viks ut innan du slår på drönaren. Annars kan det

påverka drönarens självdiagnostik.

Förbereda fjärrkontrollen

1. Vik ut mobilenhetsklämmorna och antennerna.

2. Ta bort kontrollspakarna från deras lagringsplatser på fjärrkontrollen och skruva fast dem på plats.

3. Välj en lämplig fjärrkontrollskabel baserat på typen av mobil enhet. En ljusanslutningskabel, Micro USB-kabel och USB-C-kabel medföljer förpackningen. Anslut änden på kabeln med DJI:s logotyp till

fjärrkontrollen och den andra änden av kabeln till din mobilenhet. Sätt fast din mobilenhet genom att

trycka båda klämmorna inåt.

Om ett meddelande om USB-anslutning visas vid användning av en mobil Android-enhet väljer du

endast alternativet för att ladda. Annars kan det resultera i anslutningsfel.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

Drönardiagram

1. Kardanupphängning och kamera

2. På/Av-knapp

3. LED-lampor för batterinivå

4. Nedåtvisningssystem

5. Infrarött avkänningssystem

6. Motorer

Fjärrkontrollsdiagram

7. Propellrar

8. Antenner

9. Batterifacksskydd

10. Laddningsport (USB-C)

11. mikroSD-kortplats

12. Drönarstatusindikator

1. Antenner

Trådlösa signaler för relädrönarkontroll och

video.

2. På/Av-knapp

Tryck en gång för att kontrollera den aktuella

batterinivån. Tryck en gång och sedan en

gång till och håll in för att starta eller stänga av fjärrkontrollen.

3. Kontrollspakar

Använd kontrollspakarna för att styra

2021 DJI Med ensamrätt.

drönarrörelserna. Kongurera ygkontrolläget i DJI Fly. Kontrollspakarna är löstagbara och lätta att

förvara.

4. LED-lampor för batterinivå

Visar aktuell batterinivå för fjärrkontrollen.

5. Knappen Flygpaus och Återgå till hem Tryck en gång för att bromsa drönaren. Om

drönaren utför ett QuickShot, Intelligent RTH eller automatisk landning trycker du en gång för att

DJI Mini SE

Användarmanual

få drönaren att avsluta proceduren och sedan

sväva på plats. Håll in knappen för att starta RTH.

Drönaren återgår till senast registrerade startpunkt.

Tryck igen för att avbryta RTH.

6. Fjärrkontrollkabel

Anslut till en mobil enhet för videolänk via

fjärrkontrollkabeln. Välj kabel efter den mobila enheten.

7. Video-Downlink/strömport (mikro-USB)

Anslut till en mobil enhet för videolänk via

fjärrkontrollskabeln. Anslut USB-laddaren för att

ladda fjärrkontrollens batteri.

8. Lagringsplatser för kontrollspakar

För lagring av kontrollspakar.

9. Mobilenhetsklämmor

Används för att säkert montera din mobila enhet

till fjärrkontrollen.

10. Kardanratt Styr kamerans lutning.

11. Knappen Spela in I videoläget trycker du en gång för att börja spela

in. Tryck igen för att sluta spela in. I fotoläge trycker du en gång för att växla till videoläge.

12. Knappen Slutare I fotoläget trycker du en gång för att ta ett foto i

enlighet med läget som valts i DJI Fly. I videoläge trycker du en gång för att växla till fotoläge.

Aktivering

DJI Mini SE kräver aktivering före första användningen. Efter påslagning på drönaren och fjärrkontrollen

följer du instruktionerna på skärmen för att aktivera DJI Mini SE med DJI Fly. En internet-anslutning krävs

för aktivering.

2021 DJI Med ensamrätt.

Drönare

DJI Mini SE innehåller en ygkontroll,

videolänksystem, visningssystem, propulsionssystem och ett Intelligent Flight-batteri.

2021 DJI Med ensamrätt.

Drönare

DJI Mini SE innehåller en flygkontroll, videolänksystem, visningssystem, propulsionssystem och ett Intelligent Flight-batteri.

Flyglägen

DJI Mini SE har tre yglägen: Position, Sport, och CineSmooth. Användare kan växla mellan lägen i DJI Fly.

Positionsläge: Positionsläget fungerar bäst när GPS-signalen är stark. Drönaren använder GPS och visningssystemet för att hitta sig själv och stabiliseras. Intelligent flygläge aktiveras i det här läget. När visningssystemet nedåt är aktiverat och ljusförhållandena är tillräckliga, blir den maximala ygaltitudvinkeln 20° och den maximala yghastigheten är 8 m/s.

Drönaren ändras automatiskt till Attitude-läge (ATTI) när visningssystemet är otillgängligt eller inaktiverat och när GPS-signalen är svag eller medför störningar i upplevelserna. När visningssystemet är otillgängligt kan drönaren inte hitta sin position eller bromsa automatiskt, vilket ökar risken för potentiella flygfaror. I ATTI-läget kan drönaren lättare påverkas av omgivningen. Miljöfaktorer, såsom vind, kan resultera i horisontell växling, vilket kan visa på risker, speciellt vid ygning i trånga utrymmen.

Sportläge: I sportläget använder drönaren GPS och visningssystem för positionering. I Sportläge är drönarsvaren optimerade för flexibilitet och hastighet, vilket gör dem mer responsiva för kontrollspaksrörelser. Den maximala yghastigheten är 13 m/s, den maximala stigningshastigheten är 4 m/s och den maximala sänkningshastigheten är 3 m/s.

Läget CineSmooth: Läget CineSmooth är baserat på positionsläge och yghastigheten är begränsad, vilket gör drönaren mer stabil under fotograferingen. Den maximala flyghastigheten är 4 m/s, den maximala stigningshastigheten är 1,5 m/s och den maximala sänkningshastigheten är 1 m/s.

Drönarens maximala hastighet och bromssträcka ökar avsevärt i sportläge. Ett minsta bromsavstånd

på 30 m krävs i vindfria förhållanden. Fallande hastighet ökar signifikant i sportläge. Ett minsta bromsavstånd på 10 m krävs i vindfria

förhållanden.

Drönarens gensvar ökar avsevärt i sportläge, vilket innebär att en liten kontollspaksrörelse på

fjärrkontrollen översätts till drönaren som rör sig på ett längre avstånd. Var uppmärksam på att

behålla tillräcklig manövrering av utrymme under ygning.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

Drönarstatusindikator

Drönarens statusindikator sitter baktill på drönaren. Den kommunicerar statusen för drönarens

ygkontrollsystem. Se tabellen nedan för mer information om drönarstatusindikatoren.

Drönarstatusindikator

Normal status Färg Blinkning/fast sken Beskrivning av drönarstatus

Alternerande röd,

Varningstillstånd

grön och gul

Gult Blinkar fyra gånger Värmer upp

Grön Blinkar långsamt P-läge med GPS

Grön

Gult Blinkar långsamt

Grön Blinkar snabbt Inbromsning

Gult Blinkar snabbt Signalfel för fjärrkontroll

Röd Blinkar långsamt Låg batterinivå

Röd Blinkar snabbt Kritiskt låg batterinivå

Röd Blinkning IMU-fel

Röd Solid Kritiskt fel

Alternerande röd och gul

Blinkning Slå på och utföra självdiagnostiktester

Blinkar med jämna mellanrum två gånger i följd

Blinkar snabbt Kompasskalibrering krävs

P-läge med nedåtvänt visningssystem

Ingen GPS eller nedåtvänt visningssystem (ATTI-läge)

Återgå till Hem

Funktionen Return to Home (RTH) återför drönaren tillbaka till senast registrerade hempunkt. Det nns tre typer av RTH: Smart RTH, låg batterinivå för RTH och felsäker RTH. Det här avsnittet beskriver de här tre typerna av RTH i detalj. RTH kommer också att aktiveras om videolänken bryts.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

GPS Beskrivning

Standardstartpunkten är den första platsen där drönaren tagit emot kraftfulla

GPS-signaler (när ikonen visar vitt). Vi rekommenderar att du väntar tills startpunkten har registrerats innan du flyger iväg. När startpunkten har

Hempunkt

registrerats blinkar drönarens statusindikator grönt och ett meddelande visas

i DJI Fly. Om det blir nödvändigt att uppdatera startpunkten under ygningen (t.ex. om användaren ändrar position), så kan startpunkten uppdateras manuellt under Säkerhet i systeminställningarna på DJI Fly.

Smart RTH

Om GPS-signalen är tillräckligt stark kan Smart RTH användas för att återföra drönaren tillbaka till startpunkten. Smart RTH initieras antingen genom att trycka på i DJI Fly eller genom att trycka på

och hålla in RTH-knappen på fjärrkontrollen. Avsluta Smart RTH genom att trycka på i DJI Fly eller genom att trycka på och hålla in RTH-knappen på fjärrkontrollen.

Låg batterinivå för RTH

Låg batterinivå för RTH utlöses när Intelligent Flight-batteri dragit ur helt till den punkt där säker återgång för drönaren kan påverkas. Återgå hem eller landa med drönaren omedelbart när du ombeds göra det.

DJI Fly visar ett varningsmeddelande när batterinivån är låg. Drönaren återgår automatiskt till

startpunkten om ingen åtgärd vidtas efter en 10 sekunders nedräkning.

Användaren kan avbryta RTH genom att trycka på RTH-knappen på fjärrkontrollen. Om RTH avbryts efter en varning om låg batterinivå kanske Intelligent Flight-batteri inte har tillräckligt med kraft för att drönaren ska kunna landa säkert, vilket kan leda till att drönaren kraschar eller försvinner.

Drönaren landar automatiskt om aktuell batterinivå endast kan stödja drönaren tillräckligt länge för att

landa från den aktuella altituden. Användaren kan inte avbryta den automatiska landningen men kan

använda fjärrkontrollen för att ändra drönarens riktning under landningsprocessen.

Felsäker RTH

Om startpunkten registrerades och kompassen fungerar normalt aktiveras felsäker RTH automatiskt

efter att fjärrkontrollens signal förlorats i mer än 11 sekunder.

Andra RTH-scenarier

Om videolänksignalen förloras under ygningen när fjärrkontrollen fortfarande kan kontrollera drönarens rörelser avges ett meddelande för att initiera RTH. RTH kan annulleras.

RTH-procedur

1. Startpunkten registreras.

2. RTH utlöses.

3. Om altituden är lägre än 20 m stiger drönaren till RTH-altitud eller 20 m och justerar sedan sin riktning. Om altituden är högre än 20 m justerar drönaren sin riktning omedelbart.

4. a. Om drönaren är längre än 20 m från startpunkten när RTF-proceduren börjar stiger den mot

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

förinställd RTH-altitud och yger till startpunkten i en hastighet på 8 m/s. Om den aktuella altituden är högre än RTH-altituden yger drönaren till startpunkten för den aktuella altituden.

Om drönaren är mindre än 20 m från startpunkten när RTH-proceduren startar, landar den

omedelbart.

5. Efter att du nått startpunkten landar drönaren och motorn stannar.

Bild på felsäker RTH

1 Registrera hempunkt 2 Bekräfta hempunkt

3 Signalfel för fjärrkontroll

4 Bruten signal under längre tid

Drönaren kan inte återgå till startpunkten om GPS-signalen är svag eller otillgänglig. Om GPS-

RTH (justerbar altitud)

Höjd över HP ≥ felsäker altitud

Gå upp till felsäker altitud

Felsäker altitud

Höjd över HP < felsäker altitud

6 Landning

signalen blir svag eller otillgänglig efter att RTH utlösts svävar drönaren på platsen ett tag och börjar

sedan landning.

Det är viktigt att kongurera en lämplig RTH-altitud före varje ygning. Starta DJI Fly och kongurera sedan RTH-altituden. I smart RTH och vid låg batterinivå för RTH stiger drönaren automatiskt till RTH-altitud. Om drönaren är vid en altitud på 20 m eller högre och ännu inte har nått RTH-altitud går det att ytta gasreglagespaken för att stoppa drönaren från att stiga. Drönaren yger direkt till

hempunkten vid sin aktuella altitud.

Under RTH kan drönarens hastighet, altitud och riktning styras med fjärrkontrollen om fjärrkontrollens signal är normal, men ygriktningen kan inte kontrolleras.

GEO-zoner påverkar RTH. Drönaren svävar på plats om den yger in i en GEO-zon under RTH. Drönaren kanske inte kan återgå till startpunkten när vindhastigheten är för hög. Flyg med

försiktighet.

Landningsskydd

Landningsskydd aktiveras under Smart RTH.

1. Under landningsskydd detekterar drönaren automatiskt och landar försiktigt på lämplig mark.

2. Om landningsskyddet bedömer att marken är olämplig för landning kommer DJI Mini SE att sväva

och vänta på pilotbekräftelse.

3. Om landningsskydd inte är användningsbart visar DJI Fly ett landningsmeddelande när DJI Mini SE stigit ned lägre än 0,5 meter. Dra ned gasspjällsreglaget eller använd autolandningsreglage för att

landa.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

Vision Systems och Infrarött avkänningssystem

DJI Mini SE är utrustad med ett nedåtvänt visningssystem och infrarött avkänningssystem. Nedåtvisningssystemet består av en kamera, och det infraröda sensorsystemet består av två stycken 3D-infraröda moduler. Nedåtvisningssystemet och det infraröda sensorsystemet hjälper drönaren att bevara sin aktuella position, sväva med större exakthet och att yga inomhus eller i andra miljöer där GPS är otillgängligt.

Infrarött avkänningssystem

Nedåtvisningssystem

Detektionsfält

Nedåtvisningssystemet fungerar som bäst när drönaren har en altitud på 0,5 till 10 m, och arbetsområdet är 0,5 till 30 m.

56°

71°

Använda Vision System

När GPS är otillgängligt är nedåtvisningssystemet aktiverat om ytan har en urskiljningsbar yta och tillfredsställande ljus. Nedåtvisningssystemet fungerar som bäst när drönaren har en altitud på 0,5 till 10 m. Om drönarens altitud är över 10 m kan visningssystemet påverkas och du ska vidta extra stor

försiktighet.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

Följ stegen nedan för att använda nedåtvisningssystemet

1. Kontrollera att drönaren är på en plan yta. Starta drönaren.

2. Drönaren svävar på plats efter start. Flygplatsstatusindikatorn blinkar grönt två gånger, vilket indikerar att nedåtvisningssystemet fungerar.

Drönarens högsta svävningsaltitud är 5 m om det inte nns någon GPS. Visningssystemet fungerar som bäst när drönaren har en altitud på 0,5 till 10 m. Om altituden för drönaren är över 10 m kan visningssystemet påverkas, så vidta extra stor försiktighet.

Visningssystemet kanske inte fungerar korrekt när drönaren flyger över vatten eller snöbetäckta

områden.

Observera att visningssystemet kanske inte fungerar ordentligt när drönaren yger för snabbt. Flyg försiktigt när du yger i mer än 10 m/s på 2 meters höjd eller över 5 m/s vid 1 meters höjd.

Visningssystemet kan inte fungera korrekt över ytor som inte har tydliga mönstervariationer. Visningssystemet kan inte fungera korrekt i någon av följande situationer. Använd drönaren med

försiktighet.

a. Flyga över monokroma ytor (t.ex. kolsvart, kritvit, gräsgrön). b. Flyga över högreekterande ytor. c. Flyga över vatten eller transparenta ytor. d. Flyga över rörliga ytor eller objekt. e. Flyga i ett område där belysningen ändras ofta eller mycket. f. Flyga över extremt mörka (< 10 lux) eller ljusa (> 40 000 lux) ytor. g. Flyga över ytor som kraftfullt reekterar eller absorberar infraröda vågor (t.ex. speglar). h. Flyga över ytor utan rena mönster eller texturer. i. Flyga över ytor med upprepade identiska mönster eller texturer (t.ex. plattor med samma design). j. Flyga över hinder med små ytområden (t.ex. trädgrenar).

Alltid hålla sensorerna rena. GÖR INGEN åverkan på sensorerna. ANVÄND INTE drönaren i dammiga

eller fuktiga miljöer. UTSÄTT INTE det infraröda sensorsystemet för hinder. FLYG INTE på dagar när det regnar, är dimma, eller om sikten är begränsad. Kontrollera följande före varje start:

a. Se till att det inte nns några stickers eller andra hinder över det infraröda sensorsystemet och

visningssystemet.

b. Om det bildas smuts, damm eller vatten på det infraröda sensorsystemet och visningssystemet

ska du rengöra med en mjuk trasa. Använd inte rengöringsmedel som innehåller alkohol.

c. Kontakta DJI Support om det uppstått skada på glaset till det infraröda sensorsystemet och

visningssystemet.

Intelligent flygläge

DJI Mini SE har stöd för QuickShots intelligenta flygläge. QuickShots-fotograferingslägen inkluderar Dronie, Rocket, Circle och Helix. DJI Mini SE spelar in en video enligt det valda fotograferingsläget och genererar automatiskt 15 sekunder långa videoklipp. Den här videon kan visas, redigeras eller delas till

sociala medier från uppspelning.

Dronie: Drönaren yger bakåt och stiger, med kameran låst på motivet.

Rocket: Drönaren startar med kameran riktad nedåt.

2021 DJI Med ensamrätt.

Cirkel: Drönaren cirklar runt motivet.

Start

Radius

45m

40m

35m

30m

25m

20m

Helix

Cricle

Rocket

Dronie

Quickshot

Vedio


In Flight

RCRC

1.6m/sD7.9m/s

625m

+1.0+1.0

EVEV

1:30:26

1080p 30

Helix: Drönaren stiger och snurrar runt motivet.

DJI Mini SE

Användarmanual

Använda QuickShots

1. Kontrollera att Intelligent Flight-batteriet är tillräckligt laddat. Starta och cirkla minst 2 m ovan jord.

2 m

2. I DJI Fly trycker du för att välja QuickShots och följa meddelandena. Det är viktigt att användaren förstår hur man använder fotograferingsläget och att det inte nns några hinder i det omgivande

området.

3. Välj ditt målmotiv i kameravyn genom att trycka på cirkeln i motivet eller dra en ruta runt motivet. Välj ett fotograferingsläge och tryck på ”Start” för att starta inspelningen. Drönaren yger tillbaka till sin

ursprungsposition när fotograferingen är klar.

4. Tryck på för att öppna videon. Det går att redigera och dela videoklippet på sociala medier efter att ha laddat ner det till din telefon.

Avsluta QuickShots

Tryck på knappen Flight Pause/RTH en gång eller på i DJI Fly för att avsluta QuickShots. Drönaren

svävar på plats.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

Använd QuickShots på platser som är fria från byggnader och andra hinder. Se till att det inte nns några människor, djur eller andra hinder i ygbanan.

Var uppmärksam på föremål runt drönaren och använd fjärrkontrollen för att undvika olyckor med

drönaren.

ANVÄND INTE QuickShots i någon av följande situationer:

a. När motivet blockerats för en längre period eller utanför siktlinjen.

b. När motivet är längre bort än 50 m från drönaren.

c. När motivet har en liknande färg eller mönster som omgivningen. d. När motivet är i luften. e. När motivet rör sig snabbt.

f. Belysningen är extremt svag (<300 lux) eller stark (>10 000 lux).

ANVÄND INTE QuickShots på platser som är nära byggnader eller där GPS-signalen är svag. Annars kan ygbanan bli instabil.

Se till att följa lokala sekretesslagar och föreskrifter vid användning av QuickShots.

Flygregistrerare

Flygdata, inklusive ygtelemetri, drönarstatusinformation och andra parametrar sparas automatiskt i den interna dataregistreraren för drönaren. Data kan öppnas med DJI Assistant 2 (Consumer Drones Series).

Propellrar

Det nns två typer av DJI Mini SE-propellrar, som är designade för att rotera på olika platser. Markeringar

används för att indikera vilka propellrar som ska bifogas till olika motorer. De två bladen monterade på en motor är desamma.

Propellrar

Illustration

Monteringsposition

Fäst på armarnas motorer med markeringar

Med markeringar Utan markeringar

Fäst på armarnas motorer utan markeringar

Montera propellrarna

Montera propellrarna med markeringarna på armarnas motorer med markeringar och de omarkerade propellrarna i armens motorer som saknar markeringar. Använd skruvmejseln för att montera

propellrarna. Kontrollera att propellrarna sitter fast.

MarkeringarOmarkerad

2021 DJI Med ensamrätt.

DJI Mini SE

Demontera propellrarna

Använd skruvmejseln för att lossa propellrarna från motorerna.

Propellerknivar är vassa. Hanteras med försiktighet.

Skruvmejseln används endast för att montera propellrarna. ANVÄND INTE skruvmejseln för att ta isär drönaren.

Om en propeller är trasig ska du ta bort de två propellrarna och skrivarna på motsvarande motor

och kassera dem. Använd två propellrar från samma förpackning. BLANDA INTE med propellrar från andra förpackningar.

Använd bara ociella DJI-propellrar. BLANDA INTE olika propellertyper. Köp propellrar separat vid behov. Se till att propellrar installeras säkert före varje ygning. Kontrollera om skruvarna på propellrarna är

åtdragna var 30:e ygtimme (ca 60 ygningar). Se till att alla propellrar är i gott skick före varje ygning. ANVÄND INTE gamla, trasiga eller brutna propellrar.

För att undvika skador ska du stå på säkert avstånd och inte röra propellrarna eller motorerna när de roterar.

Du får INTE TRYCKA ELLER BÖJA propellrarna under transport eller förvaring.

Se till att motorerna är säkert monterade och roterar mjukt. Landa omedelbart med drönaren om en motor fastnar och inte kan rotera fritt.

FÖRSÖK INTE modiera strukturen på motorerna.

RÖR INTE och låt inte händer eller kropp komma i kontakt med motorerna efter ygningen, eftersom

de kan bli mycket heta. BLOCKERA INTE några ventilationshål på motorerna eller drönarens kropp. Kontrollera att ESC låter normalt när det är påslaget.

Användarmanual

Intelligent flygbatteri

DJI Mini SE Intelligent Flight Battery är ett batteri på 7,7 V, 2250 mAh med smart laddnings- och urladdningsfunktion.

Batterifunktioner

1. Under laddningen balanseras spänningen i battericellerna automatiskt.

2. Automatisk urladdningsfunktion: För att förhindra uppsvällning laddas batteriet automatiskt ur till ca 96 % av när det är stillastående i en dag och laddas automatiskt ur till ca 72 % när det är stillastående i nio dagar. Det är normalt att måttlig värme alstras av batteriet under urladdningsprocessen.

3. Överladdningsskydd: batteriet slutar automatiskt att laddas när det är fulladdat.

4. Temperaturdetektering: För att förebygga skador laddas batteriet bara om temperaturen är mellan 5–40 °C. Laddningen upphör automatiskt om batteriets temperatur överstiger 50 °C under laddningsprocessen.

5. Överströmsskydd: batteriet slutar ladda om ett strömöverskott detekteras.

6. Överurladdningsskydd: urladdningen upphör automatiskt för att förhindra för stor urladdning när batteriet inte används. Överurladdningsskyddet är inte aktiverat när batteriet används för

ygning.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

7. Kortslutningsskydd: strömförsörjningen avbryts automatiskt om en kortslutning upptäcks.

8. Skydd mot skada på battericell: DJI Fly visar ett varningsmeddelande när en skadad battericell upptäcks.

9. Viloläge: Om spänningen i battericellerna är lägre än 3,0 V eller om laddningsnivån understiger 10 % träder batteriet in i ett viloläge för att förhindra för kraftig urladdning. Ladda batteriet för att väcka det från viloläge.

10. Kommunikation: information om batteriets spänning, kapacitet och ström överförs till drönaren.

Se DJI Mini SE Riktlinjer för friskrivning och säkerhet före användning. Användare tar fullt ansvar för alla uppgifter och användning.

Använda batteriet

Sätt i batteriet i batterifacket och sätt fast batteriklämman. Ett klickljud betyder att batteriet är helt insatt. Kontrollera att batteriet är helt insatt och att batteriluckan sitter fast på plats.

Helt insattInte insatt

Tryck på batteriklämman och ta ur batteriet från batterifacket för att ta ut det.

PLOCKA INTE BORT batteriet när drönaren slås på.

Se till att batteriet är korrekt monterat.

Kontrollera batterinivån

Tryck på strömknappen en gång för att kontrollera batterinivån.

LED1 LED2 LED3 LED4

LED-lampor för batterinivå

På/Av-knapp

LED-lampor för batterinivå

: LED är på. : LED blinkar. : : LED är av.

LED1 LED2 LED3 LED4

2021 DJI Med ensamrätt.

Batterinivå

batterinivå＞88 %

75 % < batterinivå≤88 %

DJI Mini SE

63 % < batterinivå ≤ 75 % 50 % < batterinivå ≤ 63 % 38 % < batterinivå ≤ 50 % 25 %

batterinivå ≤ 38 %

13 % < batterinivå≤25 %

0 % < batterinivå≤13 %

Användarmanual

Starta/stänga av

Tryck på strömknappen en gång och sedan en gång till, och håll in i två sekunder för att starta eller stänga av batteriet. LED-displayen för batterinivå visar batterinivån när drönaren är påslaget.

Tryck på på/av-knappen. Då kommer de fyra LED-lamporna att blinka i tre sekunder. Om LED 3 och 4 blinkar samtidigt utan att du har tryckt på på/av-knappen betyder det att ett fel har uppstått i batteriet.

Meddelande om låg temperatur

1. Batterikapaciteten har minskat avsevärt vid ygning i miljöer med låg temperatur på 0° till 5° C. Vi

rekommenderar att du svävar med drönaren på plats tillfälligt för att värma upp batteriet. Se till att ladda batteriet före start.

2. För att säkerställa optimal prestanda för batteriet förvarar du det i en temperatur som överstiger 20° C.

3. Den minskade batterikapaciteten i miljöer med låg temperatur minskar vindhastighetsmotståndet för

drönaren. Flyg med försiktighet.

4. Flyg med extra stor försiktighet på höga havsnivåer.

I kalla miljöer ska du sätta i batteriet i batterifacket och aktivera drönaren så att den får värmas upp

innan den lyfter.

Ladda batteriet

Ladda Intelligent Flight-batteriet helt innan det används för första gången.

1. Anslut USB-laddaren till ett AC-eluttag (100–240 V, 50/60 Hz). Använd en strömadapter vid behov.

2. Koppla drönaren till USB-laddaren.

3. LED-lampan för batterinivå visar aktuell batterinivå under laddning.

4. Intelligent Flight-batteriet är fulladdat när alla LED-lampor för batterinivå är tända. Koppla bort USB-

laddaren när batteriet är fulladdat.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

Batteriet går inte att ladda om drönaren är påslagen, och drönaren kan inte slås på under laddning. LADDA INTE ett Intelligent Flight Battery omedelbart efter ygningen, eftersom temperaturen kan

vara för hög. Vänta tills det svalnar till rumstemperatur innan du laddar på nytt.

Laddaren stoppar laddningen av batteriet om battericellstemperaturen inte ligger inom driftsområdet

för 5° till 40° C. Den perfekta laddningstemperaturen är 22° till 28° C. Batteriladdningshubben (medföljer ej) kan ladda upp till tre batterier. Besök den ociella DJI Online-

butiken för mer information. Ladda batteriet helt minst en gång var tredje månad för att bevara batteriets hälsa.

Vi rekommenderar att du använder en QC2.0 USB-laddare för att ladda. DJI ansvarar inte för skada orsakad av användning av en laddare som inte uppfyller de angivna specikationerna.

När DJI 18W USB laddare används är laddningstiden ca 1 timme och 22 minuter. Det rekommenderas att man laddar ur Intelligent Flight-batteriet till 30 % eller lägre. Detta kan göras

genom att yga drönaren utomhus tills det nns mindre än 30 % laddning kvar.

LED-lampor för batterinivå under laddning

Tabellen nedan visar batterinivån under laddningen.

LED1 LED2 LED3 LED4

Batterinivå

0 % < batterinivå < 50 %

50 % < batterinivå ≤ 75 %

75 % < batterinivå ≤ 100 %

Fulladdat

Blinkfrekvensen på LED-lamporna för batterinivå är annorlunda vid användning av olika USB-laddare. Om laddningen går snabbt blinkar LED-lamporna snabbt. Om laddningen går mycket långsamt blinkar LED-lamporna långsamt (en gång varannan sekund). Vi rekommenderar att du byter ut mikroUSB-sladden eller USB-laddaren.

Om det inte nns något batteri i drönaren kommer LED 3 och 4 blinka tre gånger växelvis. De fyra LED-lamporna blinkar samtidigt för att indikera att batteriet är skadat.

Batteriskyddsfunktioner

Batteriets LED-indikator kan visa batteriskyddsindikeringarna som utlöstes genom onormala

laddningsförhållanden.

Batteriskyddsfunktioner

LED1 LED2 LED3 LED4 Blinksignaler Batteriskyddsartikel

LED2 blinkar två gånger per sekund Överström detekterad LED2 blinkar tre gånger per sekund Kortslutning detekterad

LED3 blinkar två gånger per sekund Överladdning detekterad

Överspänningsladdare detekterad

2021 DJI Med ensamrätt.

LED3 blinkar tre gånger per sekund

LED4 blinkar två gånger per sekund Laddningstemperaturen är för låg

DJI Mini SE

20°

Användarmanual

LED4 blinkar tre gånger per sekund

Laddningstemperaturen är för hög

Om skyddet för laddningstemperatur är aktiverat kommer batteriet att återuppta laddningen när temperaturen har återgått till sitt tillåtna spann. Om en av de andra batteriskyddsmekanismerna aktiveras ska du trycka på knappen för att stänga av batteriet, koppla ur batteriet från laddaren för att återuppta laddningen och sedan koppla in det igen. Om laddningstemperaturen är onormal ska du vänta tills den återgår till normalläge så återupptas batteriladdningen automatiskt, utan att det krävs att

du kopplar ur och kopplar in laddaren igen.

Kardanupphängning och kamera

Kardanupphängningsprol

DJI Mini SEs 3-axliga kardanupphängning erbjuder stabilisering för kameran, vilket gör det möjligt för dig att ta klara och tydliga bilder och lma. Använd kardanratten på fjärrkontrollen för att kontrollera kamerans lutning. Alternativt öppnar du kameravyn i DJI Fly. Tryck på skärmen tills en cirkel visas och

dra cirkeln uppåt och nedåt för att kontrollera kamerans lutning.

Kardanupphängningen har ett lutningsspann på -90˚ till +20˚ genom att aktivera ”Tillåt uppåtgående kardanrotation” i DJI Fly. Det standardmässiga kontrollspannet är -90˚ till 0˚.

0°

-90°

Kardanfunktionslägen

Två kardanfunktionslägen är tillgängliga. Växla mellan olika funktionslägen i DJI Fly.

Läget Följ: Vinkeln mellan kardanupphängningsriktningen och drönarens framparti förblir konstant hela tiden.

FPV-läge: Kardanupphängningen synkroniseras med drönarrörelsen för att erbjuda en förstklassig ygupplevelse.



Se till att det inte nns några dekaler eller föremål på kardanupphängningen innan du lyfter. När drönaren startas SKA DU INTE klicka eller knacka på kardanupphängningen. För att skydda kardanupphängningen under start ska du lyfta från öppen och plan mark.

Precisionselementen i kardanupphängningen kan vara skadade i en kollision eller vid slag, vilket kan

orsaka att kardanupphängningen fungerar onormalt.

Undvik att få damm och smuts på kardanupphängningen, speciellt i kardanmotorerna.

Ett fel i kardanupphängningen kan förekomma i följande situationer:

a. Drönaren är på ojämn mark eller så nns ett hinder i kardanupphängningen. b. Kardanupphängningen upplever omfattande kraft utifrån, såsom en kollision.

ANVÄND INTE onödigt våld mot kardanupphängningen efter att den startats. LÄGG INTE TILL

någon extra nyttolast på kardanupphängningen, eftersom det kan orsaka att kardanupphängningen

fungerar onormalt eller kan till och med leda till permanent motorskada.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

Se till att ta bort kardanupphängningsskyddet innan du slår på drönaren Se också till att montera kardanupphängningsskyddet när drönaren inte används.

Flygning i kraftig dimma eller moln kan göra kardanupphängningen våt, vilket leder till temporärt fel. Kardanupphängningen återfår full funktion när den är torr.

Kameraprol

DJI Mini SE använder en 1/2,3” CMOS-sensorkamera, som kan lma upp till 2,7K video och ta 12 MP

foton och har stöd för inspelningslägen som Single Shot och Interval.

Bländaren på kameran är f/2.8 och kan fokusera från 1 m till oändligt.

Se till att temperatur och luftfuktighet är lämplig för kameran under användning och förvaring. Använd en linsrengörare för att rengöra linsen och undvika skada.

BLOCKERA INGA ventilationshål på kameran, eftersom hetta som alstras kan skada enheten och

användaren.

Lagra foton och videor

DJI Mini SE stöder användning av microSD-kort för att lagra dina bilder och videoklipp. Ett UHS-I av hastighetsklass 3-mikroSD-kort krävs på grund av de snabba läs- och skrivhastigheterna för högupplösta videodata. Se avsnittet Specikationer för mer information om rekommenderade microSD-

kort.

Ta inte bort microSD-kortet från drönaren när den är påslagen. Annars kan microSD-kortet skadas. För att säkerställa stabiliteten i kamerasystemet är enstaka videoinspelningar begränsade till 30

minuter.

Kontrollera kamerainställningarna före användning för att säkerställa att de är kongurerade efter

önskemål. Före fotografering av viktiga bilder och videoklipp tar du några bilder för att testa att kameran

fungerar korrekt. Bilder och videoklipp kan inte överföras eller kopieras från kameran om drönaren stängs av. Se till att stänga av strömmen till drönaren på rätt sätt. Annars sparas inte dina kameraparametrar

och inspelade videor kan skadas. DJI ansvarar inte för några fel i en bild eller video som ska spelas in eller spelas in på ett sätt som inte är maskinläsningsbart.

2021 DJI Med ensamrätt.

Fjärrkontroll

Det här avsnittet beskriver funktionerna i fjärrkontrollen och inkluderar instruktioner för kontroll av drönare och kamera.

2021 DJI Med ensamrätt.

Fjärrkontroll

Fjärrkontrollsprofil

DJI:s förbättrade wifi-teknik är inbyggd i fjärrkontrollen och har sändningsfrekvenser på 2,4 GHz och 5,8 GHz*, ett maximalt sändningsavstånd på 4 km och 720p Video Downlink från drönaren till DJI Fly på din mobilenhet. De löstagbara kontrollspakarna gör fjärrkontrollen lättare att förvara. Se fjärrkontrolldiagrammet i avsnittet i Produktprol för mer information.

Det inbyggda batteriet har en kapacitet på 2600 mAh och har en maximal drifttid på 4,5 timmar vid användning av en iOS-enhet och 1 timme och 40 minuter vid användning av en Android-enhet. Fjärrkontrollen laddar den Android-enheten med en laddningsförmåga på 500 mA@5V. Fjärrkontrollen laddar automatiskt Android-enheter.

* MR1SD25-modellens fjärrkontroll kan ha stöd för både 2,4 GHz och 5,8 GHz. MR1SS5-modellens fjärrkon-

troll har endast stöd för 5,8 GHz.

Kompatiblitetsversion: Fjärrkontrollen är kompatibel med lokala föreskrifter. Kontrollspaksläge: Kontrollspaksläget avgör funktionen för varje kontrollspaksrörelse. Tre

förprogrammerade lägen (Läge 1, Läge 2, och Läge 3) nns tillgängliga och anpassade lägen kan kongureras i DJI Fly. Standardläge är läge 2.

Använda fjärrkontrollen

Starta/stänga av

Tryck på strömknappen en gång för att kontrollera den aktuella batterinivån. Tryck en gång och sedan en gång till och håll in för att starta eller stänga av fjärrkontrollen. Om

batterinivån är för låg laddar du om före användning.

Ladda batteriet

Använd en mikro-USB-kabel för att ansluta en USB-laddare till USB-porten på fjärrkontrollen.

Kontrollera kameran

1. Knappen Spela in: Tryck för att starta/stoppa inspelning (video) eller växla till videoläge (foto).

2. Knappen Slutare: Tryck för att ta foto (foto) eller växla till fotoläge (video).

2021 DJI Med ensamrätt.

Knappen

Spela in

Knappen Slutare

DJI Mini SE

Användarmanual

Kontrollera drönaren

Tre förprogrammerade lägen (Läge 1, Läge 2, och Läge 3) nns tillgängliga och anpassade lägen kan denieras i appen DJI Fly. Standardläge är läge 2.

Läge 1

Vänster spak

Framåt

Höger spak

Upp

Läge 2

Läge 3

Bakåt

Sväng högerSväng vänster

Upp

Ned

Sväng högerSväng vänster

Vänster spak Höger spak

Framåt

Bakåt

HögerVänster

Höger spakVänster spak

Ned

HögerVänster

Framåt

Bakåt

HögerVänster

Upp

Ned

Sväng högerSväng vänster

2021 DJI Med ensamrätt.

DJI Mini SE

Figuren nedan visar hur man använder varje kontrollspak med läge 2 som exempel.

Användarmanual

Fjärrkontroll

(Läge 2)

Drönare

( Indikerar näsans riktning)

Anmärkningar

För den vänstra spaken uppåt eller nedåt för att ändra drönarens altitud. För spaken uppåt för att stiga och nedåt för att sjunka. Ju

mer spaken förs bort från centerpositionen,

desto snabbare ändras drönarens altitud. För spaken försiktigt för att förhindra plötsliga och oväntade ändringar i altituden.

Genom att föra den vänstra spaken åt vänster

eller höger styr du drönarens riktning. För

spaken åt vänster för att rotera drönaren moturs och åt höger för att rotera drönaren medurs. Ju mer spaken förs bort från

centerpositionen, desto snabbare roterar

drönaren.

Genom att föra den högra spaken uppåt och nedåt ändras drönarens lutning. För spaken

uppåt för att flyga framåt och nedåt för att flyga bakåt. Ju mer spaken förs bort från centerpositionen, desto snabbare rör sig

drönaren.

Genom att föra den högra spaken åt vänster eller höger ändras drönarens rullning. För

spaken åt vänster för att yga åt vänster och åt höger för att yga åt höger. Ju mer spaken förs bort från centerpositionen, desto snabbare rör

sig drönaren.

Flygpaus/RTH-knapp

Tryck en gång för att bromsa drönaren och sväva på plats. Om drönaren utför ett QuickShot, RTH eller automatisk landning trycker du en gång för att avsluta proceduren och sedan sväva på plats.

Håll in RTH-knappen för att starta RTH. Tryck på knappen igen för att avbryta RTH och återfå kontrollen över drönaren. Se avsnittet Återgå till startposition för mer information om RTH.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

Optimal sändningszon

Signalen mellan drönaren och fjärrkontrollen är mest tillförlitlig när antennerna är positionerade i förhållande till drönaren som avbildas nedan.

stark svag

Länka fjärrkontrollen

Fjärrkontrollen är länkad till drönaren före leverans. Länkning krävs endast vid användning av en ny fjärrkontroll för första gången. Följ stegen nedan för att länka en ny fjärrkontroll:

1. Starta fjärrkontrollen och drönaren.

2. Starta DJI Fly. I kameravyn ska du trycka på och välja Kontroll och Anslut till drönare eller trycka och hålla in på/av-knappen på fjärrkontrollen i mer än fyra sekunder. Fjärrkontrollen piper kontinuerligt, vilket indikerar att den är redo att länkas.

3. Tryck och håll in strömknappen för drönaren i mer än fyra sekunder. Drönaren avger en signal en gång, vilket indikerar att den är redo att anslutas. Drönaren avger två signaler, vilket indikerar att

länkningen är genomförd.

Se till att fjärrkontrollen är inom 0.5 m från drönaren under länkningen. Fjärrkontrollen kommer automatiskt att avlänkas från en drönare om en ny fjärrkontroll länkats till

samma drönare.

Ladda fjärrkontrollen helt före varje ygning. Om fjärrkontrollen slås på och inte används på fem minuter hörs en signal. Efter sex minuter stängs

drönaren automatiskt av. För kontrollspakarna eller tryck på valfri knapp för att avbryta varningen.

Justera klämman för den mobila enheten för att säkerställa att den mobila enheten är säker.

Kontrollera att fjärrkontrollens antenner är utfällda och justerade till rätt läge för att få optimal

sändningskvalitet.

Reparera eller byt ut fjärrkontrollen om den är skadad. En skadad antenn på fjärrkontrollen sänker

dess prestanda i hög grad. Ladda batteriet helt minst en gång var tredje månad för att bevara batteriets hälsa.

2021 DJI Med ensamrätt.

DJI Fly-app

Det här avsnittet introducerar huvudfunktionerna för DJI Fly-appen.

2021 DJI Med ensamrätt.

DJI Fly-app

Skypixel

Album

Hem

Starta DJI Fly och öppna startskärmen.

Proﬁle

GO FLY

Fly Spots

Visa eller dela närliggande, lämpliga flyg- och inspelningsplatser, lär dig mer om GEO-zoner och förhandsgranska ygfoton över olika platser som tagits av andra användare.

Akademi

Tryck på ikonen i övre högra hörnet för att öppna Academy. Produktdemonstrationer, flygtips, ygsäkerhet och manuella dokument kan visas här.

Album

Gör det möjligt för dig att visa DJI Fly och ditt telefonalbum. QuickShots-videoklipp går att visa efter nedladdning till din telefon. Create innehåller Templates och Pro. Templates erbjuder automatisk redigeringsfunktion för importerade bilder. Pro gör det möjligt för dig att redigera bilderna manuellt.

SkyPixel

Öppna SkyPixel för att visa videor och bilder som delats av användare.

Prol

Visa kontoinformation, flygregister, DJI forum, online-butik, funktionen Sök min drönare och övriga

inställningar.

2021 DJI Med ensamrätt.

DJI Mini SE

+1.0+1.0

EVEV

RCRC

P Mode

In Flight

1:30:26

1.6m/sD7.9m/s

625m

1080p 30

Kameravy

Användarmanual

1 2 3 4 5 6

1. Flygläge

P-läge

: Visar aktuellt ygläge. Tryck för att växla mellan lägen.

2. Systemstatusfält

Under flygning

: Indikerar drönarstatus och visar olika varningsmeddelanden. Klicka för att se mer information

när en varningsprompt visas.

3. Batteriinformation

: visar den aktuella laddningsnivån och återstående ygtid. Klicka för att visa mer information om

24'26"

batteriet.

4. Signalstyrka för nedåtriktad videolänk

: Visar signalstyrkan för den nedåtriktade videolänken mellan drönare och fjärrkontroll.

5. GPS-status

20.

: Visar aktuell GPS-signalstyrka.

6. Systeminställningar

: Det nns Säkerhet, Kontroll, Kamera, Sändning och Om.

Säkerhet

Flygskydd: Inställningar för maximal altitud, maximal distans, automatisk RTH-altitud och Uppdatera

hempunkten.

Sensorer: Visa IMU och kompasstatus och börja med att kalibrera vid behov.

Avancerade inställningar som omfattar läge för nödstopp för propeller och nyttolast. ”Endast akutläge” indikerar att motorerna endast kan stoppas mitt i flygningen i en nödsituation, exempelvis om det förekommer en kollision, en motor har stannat, drönaren rullar i luften, eller om drönaren är bortom kontroll och stiger eller sjunker snabbt. ”När som helst” indikerar att motorerna kan stoppas mitt i ygningen när som helst när användaren utför ett CSC (Combination Stick Command). Om du stoppar motorerna mitt i ygningen gör det att drönaren kraschar.

Om tillbehör som propellerskyddet är monterade rekommenderas det att du aktiverar läget Nyttolast för bättre säkerhet. Efter start aktiveras läget Nyttolast automatiskt om en nyttolast upptäcks. Flygprestandan

2021 DJI Med ensamrätt.

111213

DJI Mini SE

kommer att minskas i enlighet därmed när du yger med nyttolast. Observera att den maximala höjden över havet är 1500 m samt att den maximala yghastigheten och räckvidden begränsas när läget Nyttolast är

aktiverat. Funktionen Sök min Drönare hjälper dig söka platsen för drönaren på marken.

Kontroll

Drönarinställningar: Välj ygläge och enhetsinställningar. Kardanupphängningsinställningar: Växla läge för kardanupphängning och kalibrera kardanupphängningen. Avancerade inställningar för kardanupphängning omfattar lutningshastighet, lutningssmidighet och Tillåt

uppåtgående kardanrotation. Fjärrkontrollsinställningar: Inställningar för spaklägen och kalibrering av fjärrkontroll.

Demonstration för nybörjaryg: Visa ygdemonstration. Anslut till Aircraft: När drönaren inte är länkat till fjärrkontrollen trycker du för att starta länkning.

Kamera

Ställ in fotostorleken och välj inställningar för mikroSD-kort. Avancerade inställningar som histogram, rutnätslinjer, överexponeringsvarning och anti-immer. Tryck på Återställ kamerainställningar för att återställa samtliga kamerainställningar till standardinställningen.

Överföring

Frekvens och kanallägesinställningar.

Visa enhetsinformation, rmware-information, app-version, batteriversion med mera.

7. Fotograferingsläge

Foto: Välj mellan Single Shot (en bild) och Interval (intervall). Video: Videoupplösningen kan ställas in på 2,7K 24/25/30 fps och 1080P 24/25/30/48/50/60 fps. QuickShots: Välj mellan Dronie, Circle, Helix och Rocket.

8. Slutare/inspelningsknapp

Tryck för att starta ta foton eller spela in video.

9. Visa foto/video

: Tryck för att öppna uppspelning och förhandsgranska bilder och videor så fort de spelats in.

10. Kameralägesomkopplare

: Välj mellan automatiskt och manuellt läge när du är i fotoläge. I manuellt läge kan slutartid och ISO-

värde ställas in. I auto-läge kan AE-lås och EV kongureras

11. Information om microSD-kort

1080p 30

: visar återstående fotogra- eller videoinspelningstid på nuvarande microSD kort. Klicka för att se

tillgänglig kapacitet på microSD kortet.

12. Flygtelemetri

Användarmanual

D 12m, H 6m, 1.6 m/s, 1 m/s: Visar avstånd mellan drönare och startpunkt, höjd från startpunkt,

drönarens horisontella hastighet och drönarens vertikala hastighet.

13. Höjdmätare

Visar information om t.ex. drönarens riktning och lutningsgrad, position på fjärrkontrollen och position på

hempunkten.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

Drönarorientering

Fjärrkontrollsposition

Hempunkt

Dölj

Drönarens lutningsgrad

Byt till minikarta

Byt till

höjdmätare

14. Autostart/landning/RTH

Klicka på ikonen. När meddelandet visas håller du in knappen för att initiera automatisk start eller

/ :

landning.

Klicka på för att initiera Smart RTH och låta drönaren återgå till senast registrerade startpunkt.

15. Bakåt

: Klicka för att återgå till startskärmen.

Tryck på skärmen tills en cirkel visas och dra cirkeln uppåt och nedåt för att kontrollera kardanup-

phängningens lutning.

Se till att fullt ut ladda din mobila enhet innan du startar DJI Fly. Mobildata krävs vid användning av DJI Fly. Kontakta din trådlösa operatör för datakostnader. Om du använder en mobiltelefon som din visningsenhet ska du INTE ta emot telefonsamtal eller

använda textningsfunktionen under ygningen. Läs alla säkerhetstips, varningsmeddelanden och friskrivningar noggrant. Bekanta dig själv med

tillhörande föreskrifter i ditt område. Du ansvarar själv för att vara uppmärksam på all relevant

lagstiftning och ygning på ett sätt som uppfyller kraven.

a. Läs och förstå varningsmeddelandena innan du använder funktionerna för automatisk start och

landning.

b. Läs och förstå varningsmeddelanden och friskrivningsklausul före inställning av altitud bortom

standardgränsen.

c. Läs och förstå varningsmeddelanden och friskrivningen innan du växlar mellan yglägen. d. Läs och förstå varningsmeddelanden och friskrivningsmeddelanden nära eller i GEO-zoner. e. Läs och förstå varningsmeddelanden innan du använder Intelligent Flight-lägen.

Landa drönaren omedelbart på en säker plats om ett meddelande om uppmaning till landning visas i appen.

Granska alla varningsmeddelanden på checklistan som visas i appen före varje ygning. Använd appbeskrivningen för att praktisera dina ygkunskaper om du aldrig har använt drönaren,

eller om du inte har tillräcklig erfarenhet för att använda drönaren på ett säkert sätt.

Cacha kartdata för området där du har för avsikt att yga drönaren genom att ansluta till internet före varje ygning.

Appen är designad för att hjälpa dig i din användning. Använd sekretess och FÖRLITA DIG INTE PÅ att appen ska styra drönaren. Din användning av appen omfattas av användarreglerna för DJI Fly och DJI:s sekretesspolicy. Läs dem noggrant i appen före ygningen.

2021 DJI Med ensamrätt.

Flyg

Det här avsnittet beskriver säkra

ygvanor och ygbegränsningar.

2021 DJI Med ensamrätt.

Flygning

När ygförberedelserna före ygning är slutförda rekommenderas att du nputsar dina ygkunskaper och praktiserar säker ygning. Se till att alla ygningar utförs i ett öppet område. Flyghöjden är begränsad till 500 m. Överskrid INTE denna höjd. Följ strikt lokala lagar och förordningar när du yger. Se till att läsa friskrivnings- och säkerhetsriktlinjerna för DJI Mini SE för att förstå säkerhetsmeddelandena innan du påbörjar ygning.

Flygmiljökrav

1. Använd inte drönaren när det råder dåliga väderförhållanden, inklusive vindhastigheter som överskrider 10 m/s, snö, regn och dimma.

2. Flyg bara i öppna områden. Höga strukturer och stora metallstrukturer kan påverka precisionen för ombordskompass och GPS-system. Vi rekommenderar att du håller drönaren på ett avstånd om minst 5 m från strukturer.

3. Undvik hinder, folksamlingar, högspänningsledningar, träd och vattensamlingar. Vi rekommenderar att du håller drönaren minst 3 m ovanför vattenytan.

4. Minimera störningar genom att undvika områden med höga nivåer av elektromagnetism, såsom platser nära kraftledningar, basstationer, transformatorstationer och sändningstorn.

5. Drönare och batteriprestanda är utsatta för miljöfaktorer, såsom luftdensitet och temperatur. 3.

FLYG INTE drönaren 3 000 m eller högre ovanför havsnivån. Annars kan batterifunktionen minskas.

6. Drönaren kan inte använda GPS inom polarregionerna. Använd nedåtvisningssystemet vid ygning

på sådana platser.

7. Om du lyfter från en yta i rörelse, såsom en båt eller bil, ska du yga med försiktighet.

Flyggränser och GEO-zoner

UAV-operatörer ska följa de riktlinjer från självreglerande organisationer som gäller, såsom International Civil Aviation Organization, Federal Aviation Administration och lokala ygmyndigheter. Av säkerhetsskäl är yggränserna aktiverade enligt standard för att hjälpa användare att yga detta drönare på ett säkert och lagligt sätt. Användare kan kongurera yggränser för höjd och avstånd.

Höjdgränser, distansgränser och GEO-zonfunktioner hanterar ygningen säkert när GPS är tillgängligt. Endast höjd kan begränsas när GPS är otillgängligt.

Flyghöjd och distansgränser

Flyghöjd och distansgränser kan ändras i DJI Fly. Baserat på dessa inställningar yger drönaren i en begränsad cylinder, så som visas nedan:

Maximal radie

Hempunkt

2021 DJI Med ensamrätt.

Maximal yghöjd

Höjd på drönare vid

påslagning

DJI Mini SE

När GPS är tillgängligt

Flyggränser DJI Fly-app Drönarstatusindikatorer

Maxhöjd

Maximal

radie

Drönarens höjd kan inte överskrida det

specicerade värdet

Flygdistans måste ligga inom maximal

radie

Varning: Höjdgräns

uppnådd

Varning: Distansgräns nådd

Blinkar grönt och rött

växelvis

När GPS-signalen är svag

Flyggränser DJI Fly-app Drönarstatusindikatorer

Höjden är begränsad till 5 m när GPS-signalen är svag och det infraröda avkänningssystemet

Maxhöjd

är aktiverat.

Höjden är begränsad till 30 m när GPS-signalen

Varning: höjdgräns uppnådd

Blinkar omväxlande rött

och grönt

är svag och det infraröda

avkänningssystemet är

aktiverat.

Maximal

radie

Radiebegränsningarna är inaktiverade och varningsmeddelanden kan inte tas emot i appen.

Det kommer inte att nnas någon höjdgräns om GPS signalen blir svag under ygning så länge som GPS signalen var starkare än den svaga (vita eller gula signalfält) när drönaren startades upp.

Om drönaren är i en GEO-zon och det förekommer en svag eller ingen GPS-signal, lyser

drönarstatusindikatorn rött i fem sekunder var tolfte sekund.

Om drönaren når en gräns kan du fortfarande styra drönaren, men du kan inte yga den längre. Om drönaren yger utanför maxradien yger den automatiskt tillbaka inom området när GPS-signalen är

stark.

Av säkerhetsskäl får du inte yga nära ygplatser, motorvägar, tågstationer, järnvägar, stadscentra och andra känsliga områden. Flyg bara drönaren inom ditt synfält.

Användarmanual

GEO-zoner

Alla GEO-zoner är listade på den ociella DJI-webbplatsen på http://www.dji.com/ysafe. GEO-zoner är indelade i olika kategorier och inkluderar platser, såsom ygplatser, ygfält där bemannad ygpersonal arbetar på låg höjd, gränser mellan länder och känsliga platser, såsom kraftanläggningar.

Meddelanden i appen DJI Fly kommer att varna användarna om GEO-zoner i närheten.

Checklista före flygning

1. Se till att fjärrkontrollen, den mobila enheten och Intelligent Flight Battery är fulladdade.

2. Se till att Intelligent Flight Battery och propellrarna är säkert monterade.

3. Se till att drönararmarna är utfällda.

2021 DJI Med ensamrätt.

DJI Mini SE

4. Se till att kardanupphängning och kamera fungerar normalt.

5. Se till att inget hindrar motorerna och att de fungerar normalt.

6. Se till att DJI Fly är anslutet till drönaren.

7. Se till att kameralinsen och Vision Systems-sensorerna är rena.

8. Använd endast originaldelar från DJI eller delar som certierats av DJI. Oberhöriga delar eller delar från ej DJI-certierade tillverkar kan orsaka fel i systemfunktionerna och inverka på säkerheten.

Användarmanual

Autostart/landning

Autostart

1. Starta DJI Fly och öppna kameravyn.

2. Slutför alla steg i checklistan före ygning.

3. Tryck på . Om villkoren är säkra för start ska du trycka på och hålla in knappen för att bekräfta.

4. Drönaren lyfter och svävar 1.2 m över marken.

Drönarstatusindikatorn visar om drönaren använder GPS och/eller nedåtvisningssystemet för ygkontroll. Vi rekommenderar att du väntar tills GPS-signalen är stark innan du använder autostart.

STARTA INTE från en yta i rörelse, såsom en båt eller bil.

Autolandning

Använd autolandning när drönarstatusindikatorn blinkar grönt.

1. Peka . Om villkoren är säkra för landning ska du trycka på och hålla in knappen för att bekräfta.

2. Autolandning kan avbrytas genom att trycka på .

3. Om Vision System fungerar som det ska kommer landningsskydd att aktiveras.

4. Motorerna stoppas efter landning.

Välj en lämplig plats att landa på.

Starta/stoppa motorerna

Starta motorerna

En CSC (Combination Stick Command) används för att starta motorerna. Tryck båda spakarna i nedre inre och yttre hörnen för att starta motorerna. När motorerna har börjat snurra frigör du båda spakarna

samtidigt.

ELLER

Stoppa motorerna

Det nns två sätt att stoppa motorerna.

1. Metod 1: När drönaren har landat trycker du på och håller ned vänstra spaken. Motorerna stannar

efter tre sekunder.

2. Metod 2: När drönaren har landat trycker du ned vänster spak och utför sedan samma CSC som användes för att starta motorerna, så som beskrivs ovan. Motorerna stoppas omedelbart.

Frigör båda spakarna när motorerna har stoppats.

2021 DJI Med ensamrätt.

DJI Mini SE

ELLER

Metod 1 Metod 2

Användarmanual

Stopping the Motors Mid-Flight

The motors should only be stopped mid-flight in an emergency situation such as if a collision has occurred or if the aircraft is out of control and is ascending or descending very quickly, rolling in the air, or if a motor has stalled. To stop the motors mid-flight, use the same CSC that was used to start the motors. The default setting can be changed in DJI Fly.

Stopping motors mid-ight will cause the aircraft to crash.

Flygtest

Start-/landningsprocedurer

1. Placera drönaren på ett öppet, plant område med drönarstatusindikatorn vänd mot dig.

2. Starta drönaren och fjärrkontrollen.

3. Starta DJI Fly och öppna kameravyn.

4. Vänta tills drönarstatusindikatorerna blinkar grönt, vilket indikerar att startpunkten har registrerats och nu är ygning säker.

5. Tryck försiktigt gasspjällsreglaget för att lyfta eller använda automatisk start.

6. Dra i gasspjällsreglaget eller använd autolandingsreglage för att landa med drönaren.

7. Efter landning trycker du gasspjällsreglaget nedåt och håller in. Motorerna stannar efter tre sekunder.

8. Stäng av drönaren och fjärrkontrollen.

Videoförslag och tips

1. Checklistan före ygning är designad för att hjälpa dig yga säkert och säkerställa att du kan lma under ygningen. Gå igenom den fullständiga checklistan före ygningen före varje ygning.

2. Välj önskat läge för kardanupphängning i DJI Fly.

3. Filma vid ygning i P-läge eller C-läge.

4. FLYG INTE i dåliga väderförhållanden, exempelvis när det regnar eller blåser.

5. Välj kamerainställningarna som bäst passar dina behov.

6. Utför ygtester för att upprätta ygrutter och förhandsgranska scener.

7. Tryck på kontrollspakarna för att försiktigt hålla drönarens rörelse mjuk och stabil.

Det är viktigt att förstå de grundläggande riktlinjerna för säkerhet för både dig själv och kringstående.

Du får INTE glömma att läsaansvarsfriskrivningen och säkerhetsriktlinjerna.

2021 DJI Med ensamrätt.

Bilaga

2021 DJI Med ensamrätt.

Bilaga

Specifikationer

Drönare

Flygvikt Mått (L×V×H)

Diagonal distans

Max stigningshastighet

Max sänkningshastighet

Maxhastighet (nära havsytan, vindfri)

Max servicetak över havsytan Maximal ygtid 30 min (uppmätt vid ygning i 17 kph i vindfria förhållanden) Max vindhastighetsmotstånd 10 m/s (Skala 5) Maximal lutningsvinkel

Maximal vinklad hastighet

Temperaturintervall vid drift 0° till 40°C GNSS GPS + GLONASS Driftsfrekvens

Sändningsstyrka (EIRP)

<249 g Hopvikt: 138×81×58 mm

Utvikt: 159×203×56 mm Utvikt (med propellrar): 245×289×56 mm

213 mm

4 m/s (S-läge) 2 m/s (P-läge) 1,5 m/s (C-läge)

3 m/s (S-läge) 1,8 m/s (P-läge) 1 m/s (C-läge)

13 m/s (S-läge) 8 m/s (P-läge) 4 m/s (C-läge)

3000 m

30° (S-läge) 20° (P-läge) 20° (C-läge)

150°/s (S-läge) 130°/s (P-läge) 30°/s (C-läge)

Wi-Fi Modell MT2SS5: 5,725-5,850 GHz Modell MT2SD25: 2,400-2,4835 GHz, 5,725-5,850 GHz

GPS 1,57302-1,57782 GHz

GLONASS 1,597-1,607 GHz

Modell MT2SS5 5,8 GHz: <30 dBm (FCC); <28 dBm (SRRC) Modell MT2SD25 2,4 GHz: <19 dBm (MIC/CE) 5,8 GHz: <14 dBm (CE)

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

Precisionsområde för

svävning

Kardanupphängning

Mekaniskt område

Kontrollerbart område Stabilisering 3-axlig (lutning, rullning, panorering) Maximal kontrollhastighet

(lutning) Vinklat vibrationsområde ±0,01°

Avkänningssystem

Nedåt Användarmiljö

Kamera

Sensor

Lins

ISO 100–3200

Slutarhastighet Elektronisk slutarhastighet: 4–1/8000 s Storlek på stillbild Stillbildslägen

Videoupplösning

Max videobithastighet 40 Mbps Filsystem som stöds

Bildformat JPEG Videoformat MP4 (H.264/MPEG-4 AVC)

Fjärrkontroll

Driftsfrekvens

Maximalt sändningsavstånd (hindersfritt, fritt från störningar)

Temperaturintervall vid drift 0° till 40°C

2021 DJI Med ensamrätt.

Vertikal: ±0,1 m (med visningspositionering), ±0,5 m (med GPSpositionering) Horisontell: ±0,3 m (med visningspositionering), ±1,5 m (med GPSpositionering)

Lutning: -110° till +35° Rullning: -35° till +35° Panorering: -20° till +20°

Lutning: -90° till 0° (standardinställningar), -90° till +20° (utökad)

120°/s

Arbetsområde: 0,5–10 m Icke reekterande, ej urskiljningsbara ytor med dius reektion för

>20 % Adekvat belysning för lux >15

1/2,3” CMOS Eektiva pixlar: 12 MP

FOV: 83° 35 mm format motsvarande: 24 mm Bländare: f/2,8 Fokusintervall: 1 m till ∞

4:3: 4000×3000 16:9: 4000×2250

En bild

Intervall: 2/3/5/7/10/15/20/30/60 s 2,7K: 2720×1530 24/25/30 p

FHD: 1920×1080 24/25/30/48/50/60 p

FAT32 (≤ 32 GB) exFAT (> 32 GB)

Modell MR1SS5: 5,725 – 5,850 GHz: Modell MR1SD25: 2,400–2,4835 GHz, 5,725–5,850 GHz

Modell MR1SS5: 5,8 GHz: 4000 m (FCC); 2500 m (SRRC) Modell MR1SD25: 2,4 GHz: 2000 m (MIC/CE); 5,8 GHz: 500 m (CE)

DJI Mini SE

Användarmanual

Sändareekt (EIRP)

Modell MR1SS5: 5,8 GHz: <30 dBm (FCC); <28 dBm (SRRC) Modell MR1SD25: 2,4 GHz: <19 dBm (MIC/CE) 5,8 GHz: <14 dBm (CE)

Batterikapacitet 2600 mAh Driftsström/spänning

1200 mA 3,6 V (Android) 450 mA 3,6 V (iOS)

Mobil enhetsstorlek som stöds

USB-porttyper som stöds Videosändningssystem Live-visningskvalitet Maximal bithastighet

Maxlängd: 160 mm Maximal tjocklek: 6,5–8,5 mm

Belysning, Micro-USB (Typ-B), USB-C Bättre wi Fjärrkontroll: 720p vid 30 fps

4 Mbps

Latens (beroende på

miljöförhållanden och mobil

170–240 ms

enhet)

Laddare

Ingång 100–240V, 50/60 Hz, 0,5 A Utgång

12V 1,5A / 9V 2A / 5V 3A

Märkström 18 W

Intelligent Flight Battery

Batterikapacitet 2250 mAh Spänning 7,7 V Begränsning

laddningsspänning

8,8 V

Batterityp LiPo 2S

Energi 17,32 Wh Vikt 82,5 g

Omgivande

laddningstemperatur

5° till 40 °C

Maximal laddningseekt 29 W

App

App DJI Fly Obligatoriskt operativsystem iOS v

10.0.2

eller senare; Android v6.0 eller senare

SD-kort

SD-kort som stöds Kräver UHS-I-hastighet, klass 3 med microSD-kortklassicering

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

Rekommenderade microSD-

kort

Vikten vid drönarens lyft omfattar batteri, propellrar och ett mikroSD-kort.

Registrering krävs inte i vissa länder och regioner. Läs lokala regler och föreskrifter före användning.

De här specikationerna har fastställts genom tester som utförts med den senaste inbyggda programvaran. Att uppdatera den inbyggda programvaran kan höja prestanda. Vi rekommenderar starkt att du uppdaterar till den senaste inbyggda programvaran.

16 GB: SanDisk Extreme 32 GB: Samsung Pro Endurance, Samsung Evo Plus, SanDisk Industrial, SanDisk Extreme V30 A2, SanDisk Extreme Pro V30 A1, SanDisk Extreme Pro V30 A2, Lexar 633x, Lexar 667x 64 GB: Samsung Pro Endurance, Samsung Evo Plus, SanDisk Extreme V30 A1, SanDisk Extreme V30 A2, Lexar 633x, Lexar 667x, Lexar 1000x, Lexar High Endurance, Toshiba EXCERIA M303 V30 A1, Netac Pro V30

128 GB: Samsung Evo Plus, SanDisk Extreme V30 A2, SanDisk Extreme Plus V30 A1, SanDisk Extreme Plus V30 A2, Lexar 633x, Lexar 667x, Lexar 1000x, Lexar High Endurance, Toshiba EXCERIA M303 V30 A1, Netac Pro V30 A1 256 GB: SanDisk Extreme V30 A2

Kalibrera kompassen

Vi rekommenderar att kompassen kalibreras i en av följande situationer när du yger utomhus:

1. Flygning på en plats längre bort än 31 mile (50 km) borta från platsen där drönaren senast ögs.

2. Drönaren har inte ugits i mer än 30 dagar.

3. Ett varningsmeddelande om kompasstörning visas i DJI Fly och/eller drönarstatusindikatorn blinkar

rött och gult alternerat.

KALIBRERA INTE kompassen på platser där magnetisk störning kan uppstå, såsom nära magnetitdeponeringar eller stora metalliska strukturer, såsom parkeringsstrukturer, stålförstärkta källare, broar, bilar eller byggställningar.

BÄR INTE föremål (såsom mobiltelefoner) som innehåller järnhaltiga material med magnetisk

dragningskraft nära drönare under kalibrering.

Det är inte nödvändigt att kalibrera kompassen när du yger inomhus.

Kalibreringsprocedur

Välj ett öppet område för att utföra följande procedur.

1. Tryck på Systeminställningar i DJIA Fly, välj ”Kontroll” och välj sedan ”Kalibrera” och följ instruktionerna på skärmen. Flygplatsstatusindikatorn blinkar gult, vilket indikerar att kalibreringen har

startat.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

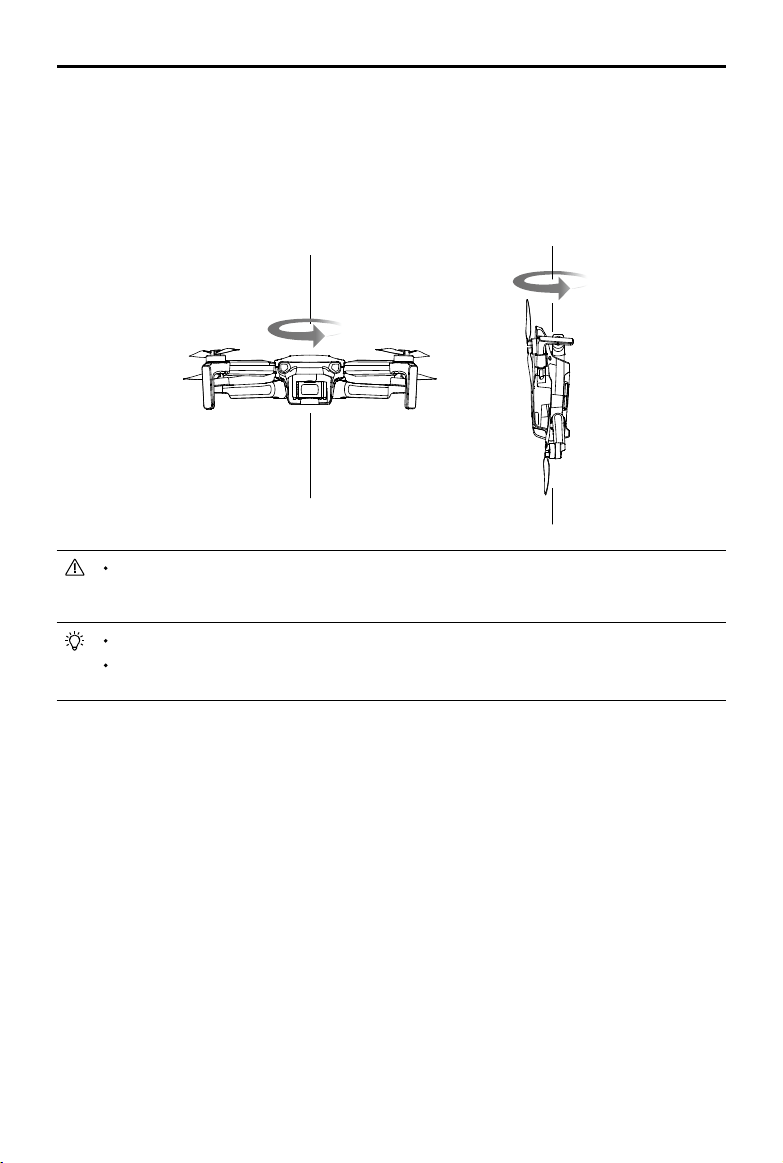

2. Håll drönaren horisontellt och rotera det 360 grader. Drönarstatusindikatorn börjar lysa med fast

grönt sken.

3. Håll drönaren vertikalt och rotera det 360 grader runt en vertikal axel.

4. Om statusindikatorn för drönaren blinkar med rött sken har kalibreringen misslyckats. Ändra plats

och prova kalibreringsproceduren igen.

Om drönarstatusindikatorn blinkar rött och gult alternerande efter slutförd kalibrering indikerar detta att den aktuella platsen inte är lämplig för ygning av drönaren, på grund av graden av magnetisk

störning. Ändra plats.

Ett meddelande visas i DJI Fly om kompasskalibrering krävs före start. Drönaren kan starta omedelbart när kalibreringen är klar. Om du väntar mer än tre minuter på att

starta efter kalibrering kan du behöva upprepa kalibreringsprocessen.

2021 DJI Med ensamrätt.

DJI Mini SE

Användarmanual

Uppdatera den inbyggda programvaran

När du ansluter drönaren eller fjärrkontrollen till DJI Fly får du ett meddelande om att en ny

hårdfvaruuppdatering är tillgänglig. För att starta uppdateringen ansluter du den mobila enheten till

internet och följer instruktionerna på skärmen. Observera att du inte kan uppdatera hårdvaran om

fjärrkontrollen inte är länkad till drönaren.

Se till att följa alla steg för att uppdatera den inbyggda hårdvaran. Annars kan uppdateringen misslyckas. Drönaren stängs av automatiskt efter att uppdateringen av hårdvaran är klar.

Hårdvaruuppdateringen tar omkring 10 minuter. Det är normalt att kardanupphängningen blir slapp,

drönarens statusindikatorer blinkar och drönaren startar om. Vänta tills uppdateringen är klar.

Innan du utför en uppdatering ska du säkerställa att Intelligent Flight Battery är laddat till minst 15 % och att fjärrkontrollen är laddad till minst 20 %.

Fjärrkontrollen kan bli frikoppplad från drönaren efter uppdateringen. Länka fjärrkontrollen till drönaren

på nytt. Observera att uppdateringen kan återställa olika kontrollinställningar, t.ex. RTH-altitud och maximal ygdistans, till standardinställningar. Innan du påbörjar uppdateringen ska du notera dina inställningar i DJI Fly och återställa dem efter uppdateringen.

Eftermarknadsinformation

Besök https://www.dji.com/support för mer information om servicepolicyer och mervärdestjänster som

DJI Care.

2021 DJI Med ensamrätt.

WE ARE HERE FOR YOU

Contact DJI SUPPORT

via Facebook Messenger

Med förbehåll för ändringar.

Ladda ner den senaste versionen från http://www.dji.com/mini-se

Vid frågor om DJI genom att sända ett meddelande till

DocSupport@dji.com.

DJI är ett varumärke som tillhör DJI.

Dji Mini SE User Manual v1.0 [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Hur du använder den här handboken

Teckenförklaring

Läs innan första flygningen

Hämta DJI Fly-appen

Videodemonstrationer

Inledning

Funktionshöjdpunkter

Förbereda drönaren

Förbereda fjärrkontrollen

Drönardiagram

Fjärrkontrollsdiagram

Aktivering

Drönare

Flyglägen

Drönarstatusindikator

Återgå till Hem

Vision Systems och Infrarött avkänningssystem

Intelligent flygläge

Flygregistrerare

Propellrar

Intelligent flygbatteri

Kardanupphängning och kamera

Fjärrkontroll

Fjärrkontrollsprofil

Använda fjärrkontrollen

Optimal sändningszon

Länka fjärrkontrollen

DJI Fly-app

Kameravy

Flygning

Flygmiljökrav

Flyggränser och GEO-zoner

Checklista före flygning

Autostart/landning

Starta/stoppa motorerna

Flygtest

Bilaga

Specifikationer

Kalibrera kompassen

Uppdatera den inbyggda programvaran

Eftermarknadsinformation
