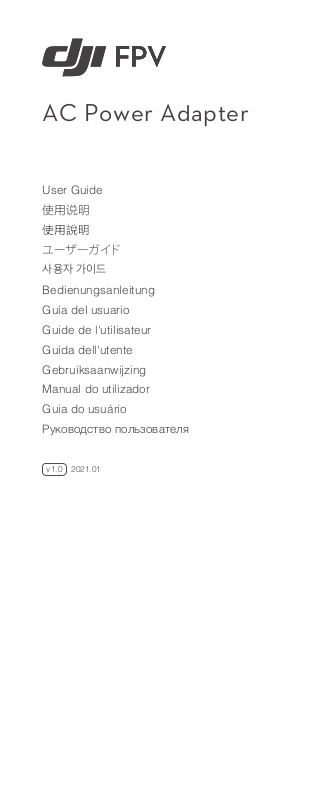

DJI CDX170-90 User manual [ml]
AC Power Adapter
User Guide
使用说明
使用說明
ユーザーガイド
사용자 가이드
Bedienungsanleitung
Guía del usuario
Guide de l'utilisateur
Guida dell'utente
Gebruiksaanwijzing
Manual do utilizador
Guia do usuário
Руководство пользователя
2021.01
v1.0
EN
Disclaimer
Please read this entire document and all safe and lawful practices DJITM
provided carefully before use. Failure to read and follow instructions and
warnings may result in serious injury to yourself or others, damage to your DJI
product, or damage to other objects in the vicinity. By using this product, you
hereby signify that you have read this disclaimer and warning carefully and
that you understand and agree to abide by the terms and conditions herein.
You agree that you are solely responsible for your own conduct while using
this product, and for any consequences thereof. DJI accepts no liability for
damage, injury or any legal responsibility incurred directly or indirectly from
the use of this product.
DJI is a trademark of SZ DJI TECHNOLOGY CO., LTD. (abbreviated as “DJI”)
and its afliated companies. Names of products, brands, etc., appearing in this
document are trademarks or registered trademarks of their respective owner
companies. This product and document are copyrighted by DJI with all rights
reserved. No part of this product or document shall be reproduced in any form
without the prior written consent or authorization of DJI.
This document and all other collateral documents are subject to change at the
sole discretion of DJI. For up to date product information, visit http://www.dji.
com and click on the product page for this product.
This disclaimer is available in various languages. In the event of divergence
among different versions, the English version shall prevail.
Warnings
1. The DJI FPV AC Power Adapter is only compatible with the DJI FPV
Intelligent Flight Battery, remote controller, goggles battery, and other
USB charging mobile devices. DO NOT attempt to use the AC Power
Adapter with other battery models.
2. Place the AC Power Adapter on a at and stable surface when in use.
Ensure the device is properly insulated to prevent a re hazard.
3. DO NOT attempt to touch the metal terminals on the AC Power Adapter.
4. Clean the metal terminals with a clean, dry cloth if there is any noticeable
buildup.
Introduction
The DJI FPV AC Power Adapter is used to charge the DJI FPV Intelligent
Flight Battery, remote controller and goggles battery by connecting to a
power outlet. By connecting to the USB port, it can also provide power to
mobile devices such as smart phones or tablets.
Specications
Model CDX170-90
Input Voltage 100-240 V, 50/60 Hz, 1.8 A
Output
Rated Power 86 W
Charging Temperature 5° to 40° C (40° to 104° F)
Charging time*
1
Main: 25.2±0.15 V, 3.57±0.1 A or 1±0.2 A
USB: 5 V/2 A × 2
Intelligent Flight Battery: approx. 50 min
Remote Controller: approx. 2 hr 30 min
Goggles Battery: approx. 2 hr 30 min
* Note that the devices will take longer to charge if both the Intelligent Flight
Battery and remote controller are being charged at the same time.
Please refer to http://www.dji.com/service for after-sales service for your
product where applicable.
DJI shall mean SZ DJI TECHNOLOGY CO., LTD. and/or its affiliated
companies where applicable.
CHS
免责声明和警告
使用本产品之前，请仔细阅读并遵循本文及大疆TM创新（DJITM）提供的所
有安全指引，否则可能会给您和周围的人带来伤害，损坏本产品或其它周围
物品。一旦使用本产品，即视为您已经仔细阅读本文档，理解、认可和接受
本声明全部条款和内容。您承诺对使用本产品以及可能带来的后果负全部责
任。大疆创新（DJI）对于直接或间接使用本产品而造成的损坏、伤害以及
任何法律责任不予负责。
DJI 是深圳市大疆创新科技有限公司及其关联公司的商标。本文出现的产品
名称、品牌等，均为其所属公司的商标。本产品及手册为大疆创新版权所有。
未经许可，不得以任何形式复制翻印。
本文档及本产品所有相关的文档最终解释权归大疆创新（DJI）所有。如有
更新，恕不另行通知。请访问 www.dji.com 官方网站以获取最新的产品信息。
注意事项
1. DJI FPV 电源适配器仅适用于为 DJI FPV智能飞行电池、遥控器、飞行眼
镜电池，以及其他可使用 USB 接口充电的移动设备充电（具体参数见产
品规格）。请勿使用电源适配器为其他型号电池充电。
2. 请将电源适配器平稳放置，并注意绝缘及防火。
3. 请勿用手或其他物体触碰金属端子。
4. 若金属端子附着异物，请用干布擦拭干净。
简 介
DJI FPV 电源适配器可连接交流电源为DJI FPV 智能飞行电池、遥控器和飞
行眼镜电池充电，提供 USB接口可为智能手机、平板电脑等外接设备充电。
规格参数
产品型号 CDX170-90
输入电压 100-240 V, 50/60 Hz, 1.8 A
输出
额定功率 86 W
使用环境温度 5℃至 40℃
充电时间 *
* 同时使用智能飞行电池接口和 USB 接口充电时，充电时间略有延长，请耐
心等待。
浏览 http://www.dji.com/service 以获取产品的售后信息。
“DJI”表示深圳市大疆创新科技有限公司及其关联公司。
电池接口：25.2±0.15 V, 3.57±0.1 A 或 1±0.2 A
USB 接口：5 V/2 A × 2
智能飞行电池：约 50 分钟
遥控器：约 2 小时 30小时
飞行眼镜电池：约 2 小时 30分钟
CHT
免責聲明和警告
使用本産品之前，請仔細閱讀並遵循本文及大疆TM創新（DJITM）提供的所
有安全指南，否則可能會為您和周圍的人帶來傷害，損壞本産品或其它周圍
物品。一旦使用本產品，即視為您已經仔細閱讀本文件，瞭解、認可和接受
本聲明全部條款和內容。您承諾對使用本產品及其可能帶來的後果負全部責
任。大疆創新（DJI）對於直接或間接使用本產品而造成的損壞、傷害及其任
何法律責任概不負責。
2
DJI 是深圳市大疆創新科技有限公司及其附屬公司的商標。本文出現的産品
名稱、品牌等，均為其所屬公司的商標。本產品及手冊之版權為大疆創新所
有。未經許可，不得以任何形式複製翻印。
本文件及本產品所有相關文件的最終解釋權歸大疆創新（DJI）所有。如有更
新，恕不另行通知。請前往 www.dji.com 官方網站以取得最新的產品資訊。
注意事項
1. DJI FPV 電源轉接器僅適用於為 DJI FPV 智能飛行電池、遙控器、飛行眼
鏡電池，以及其他可使用 USB 連接埠充電的行動裝置充電（具體參數見
產品規格）。請勿使用電源轉接器為其他型號的電池充電。
2. 請將電源轉接器平穩放置，並注意絕緣及防火。
3. 請勿用手或其他物體觸碰金屬端點。
4. 若金屬端點上附著異物，請用乾布擦拭乾淨。
簡 介
DJI FPV 電源轉接器可連接交流電源為 DJI FPV 智能飛行電池、遙控器和飛
行眼鏡充電，提供 USB 連接埠可為智慧型手機、平板電腦等外接裝置充電。
規格參數
產品型號 CDX170-90
輸入電壓 100-240 V, 50/60 Hz, 1.8 A
輸出
額定功率 86 W
運作環境溫度 5℃ 至 40℃
充電時間 *
* 同时使用智能飛行電池連接埠和 USB 連接埠充電時，充電時間略有延長，
請耐心等待。
瀏覽 http://www.dji.com/service 以取得產品的售後資訊。
「DJI」表示深圳市大疆創新科技有限公司及其附屬公司。
電池連接埠：25.2±0.15 V, 3.57±0.1 A 或1±0.2 A
USB 連接埠：5 V/2 A × 2
智能飛行電池：約 50 分鐘
遙控器：約 2 小時 30 小時
飛行眼鏡電池：約 2 小時 30 分鐘
JP
免責事項
ご使用前に、この文書全体に目を通し、DJITMが提供する安全で合法的慣行
についての説明を注意深くお読みください。指示と警告に従わなかった場
合、ご自身や他の人に重傷を負わせたり、またはお客様の DJI 製品および
周辺の他の物の破損につながる恐れがあります。本製品を使用することに
より、本書の免責事項および警告をよく読み、記載されている利用規約を
理解し、順守することに同意したとみなされます。本製品の使用中の行動
とこれに伴う結果には、ユーザーが全面的に責任を負うことに同意するも
のとします。本製品の使用により直接または間接的に発生する損害、傷害、
およびその他法的責任に対して、DJI は一切責任を負いません。
DJI は、SZ DJI TECHNOLOGY CO., LTD.（以下「DJI」と省略）およびその
関連会社の商標です。本書に記載されている製品、ブランドなどの名称は、
その所有者である各社の商標または登録商標です。本製品および本書は、
不許複製・禁無断転載を原則とする DJI の著作物のため、DJI から書面によ
る事前承認または許諾を得ることなく、本製品または文書のいかなる部分
も、いかなる方法によっても複製することは固く禁じられています。
本書およびその他すべての付属書は、DJI 独自の裁量で変更されることがあ
ります。最新の製品情報については、http://www.dji.com にアクセスして、
本製品に対応する製品ページをクリックしてご覧ください。
この免責事項は複数の言語で提供されています。言語版によって相違があ
る場合には、英語版が優先されます。
警告
1. DJI FPV AC 電源アダプターは、DJI FPV インテリジェント フライトバッ
テリー、送信機、ゴーグルバッテリー、その他の USB 充電対応モバイル
3
端末のみに対応しています。この AC 電源アダプターを他のバッテリー
モデルに使用しないでください。
2. 本AC 電源アダプターを使用する際は、平らで安定した面に置いてくだ
さい。火災の危険を防ぐために、この機器が適切に絶縁されていること
を確認してください。
3. AC 電源アダプターの金属端子には手を触れないでください。
4. 金属端子の汚れが目立つ場合は、きれいな乾いた布で拭いてください。
はじめに
DJI FPV AC 電源アダプターは、DJI FPVインテリジェント フライトバッテ
リー、送信機、ゴーグルバッテリーを電源コンセントに接続して充電する
場合に使用します。USB ポートに接続すれば、スマートフォンやタブレッ
トといったモバイル端末へ電力を供給することもできます。
仕様
モデル CDX170-90
入力電圧 100 ～ 240 V、50/60 Hz、1.8 A
出力
定格出力 86 W
充電温度範囲 5℃～ 40℃
充電時間 *
* インテリジェント フライトバッテリーと送信機の両方を同時に充電する
場合は、デバイスの充電に必要な時間が上記の時間より長くなるため注意
してください。
お客様の製品に該当するアフターサービスにつきましては、http://www.dji.
com/service を参照してください。
DJI は、SZ DJI TECHNOLOGY CO., LTD.および／または該当する場合はそ
の関連会社を表します。
メイン：25.2 ± 0.15 V、3.57± 0.1 A または 1 ± 0.2 A
USB：5 V/2 A × 2
インテリジェント フライトバッテリー：約 50 分
送信機：約 2 時間 30分
ゴーグルバッテリー：約 2 時間 30分
KR
고지 사항
DJITM에서 제공해드리는 본 문서 전문과 안전하고 적법한 사용 방법 관련된 모든 내용을
사용 전에 주의 깊게 읽어 주십시오. 지침 및 경고 사항을 읽고 따르지 않을 경우 사용자
또는 다른 사람이 심각하게 다치거나 DJI 제품 또는 근처에 있는 다른 물체가 손상될 수
있습니다. 제품을 사용하는 것은 본 고지 사항 및 경고를 주의 깊게 읽었으며 명시된 약
관을 이해하고 준수하기로 동의한 것으로 간주합니다. 귀하는 본 제품의 사용과 관련한
귀하의 행위 및 그로 인한 모든 결과에 대해 독자적으로 책임진다는 데 동의합니다. DJI
는 본 제품의 사용으로 인해 직접 또는 간접적으로 발생한 피해, 부상 또는 모든 법적 책
임에 대해 어떠한 책임도 지지 않습니다.
DJI는 SZ DJI TECHNOLOGY CO., LTD.(약어로 “DJI”) 및 해당 자회사의 상표입니
다. 본 문서에 나타나는 제품, 브랜드 등의 이름은 각각 그것을 소유하는 회사의 상표이
거나 등록 상표입니다. DJI는 본 제품 및 문서의 저작권과 함께 모든 권리를 보유합니다.
본 제품 또는 문서의 어떠한 부분도 DJI의 사전 서면 허가 또는 동의 없이 어떠한 형식으
로 재생산할 수 없습니다.
이 문서 및 기타 모든 부수적인 문서는 DJI의 단독 재량에 따라 변경될 수 있습니다. 최
신 제품 정보는 http://www.dji.com을 방문하여 본 제품에 대한 제품 페이지를 클릭하
여 확인하실 수 있습니다.
이 고지 사항은 다양한 언어로 제공됩니다. 언어 사이의 차이점이 있을 경우, 영어 버전
이 우선합니다.
경고
1. DJI FPV AC 전원 어댑터는 DJI FPV 인텔리전트 플라이트 배터리, 조종기, 고글 배
터리 및 기타 USB 충전 모바일 장치에만 호환됩니다. AC 전원 어댑터를 다른 배터
리 모델에 사용하려고 하지 마십시오.
2. AC 전원 어댑터를 사용할 때는 평평하고 안정된 바닥에 놓으십시오. 화재가 발생하
지 않도록 기기가 올바르게 절연되어 있는지 확인하십시오.
3. AC 전원 어댑터의 금속 단자를 만지려고 시도하지 마십시오.
4. 눈에 띄는 이물질이 있으면 깨끗하고 마른 천으로 금속 단자를 닦으십시오.
4
소개
DJI FPV AC 전원 어댑터는 전원 콘센트에 연결하여 DJI FPV AC 인텔리전트 플라이
트 배터리와 조종기, 고글 배터리를 충전하는 데 사용됩니다. USB 포트에 연결하면, 스
마트폰 또는 태블릿 같은 모바일 기기를 충전할 수도 있습니다.
사양
모델명 CDX170-90
입력 전압 100~240 V, 50/60 Hz, 1.8 A
출력
정격 출력 86 W
충전 온도 5~40° C
충전 시간 *
* 인텔리전트 플라이트 배터리와 조종기를 동시에 충전하는 경우 충전이 더 오래 걸린다
는 점을 유의하십시오.
해당 제품의 적용 가능한 A/S 서비스는 http://www.dji.com/service를 참조하십시오.
DJI는 SZ DJI TECHNOLOGY CO., LTD. 및/또는 해당 자회사를 의미합니다.
메인 포트 : 25.2 ± 0.15 V, 3.57 ± 0.1 A 또는 1 ± 0.2 A
USB 포트 : 5 V/2 A × 2
인텔리전트 플라이트 배터리 : 약 50 분
조종기 : 약 2 시간 30 분
고글 배터리 : 약 2 시간 30 분
DE
Haftungsausschluss
Bitte lies vor dem ersten Gebrauch dieses Dokument sowie alle von DJITM zur
Verfügung gestellten sicherheitsrelevanten und rechtlichen Bestimmungen
sorgfältig durch. Bei Nichtbeachtung der Anweisungen und Warnungen kann
es zu schweren Verletzungen an dir selbst oder anderen Personen bzw. zu
Schäden am DJI-Produkt oder anderen Objekten in der näheren Umgebung
führen. Mit dem Gebrauch des Produkts bestätigst du, dass du diesen
Haftungsausschluss einschließlich der Warnungen aufmerksam gelesen,
den Inhalt verstanden hast und mit den Allgemeinen Geschäftsbedingungen
einverstanden bist. Du stimmst zu, dass du beim Gebrauch des Produkts die
alleinige Verantwortung für deine Handlungen und alle daraus entstehenden
Folgen trägst. DJI übernimmt keine Haftung für Sachschäden oder
Personenschäden sowie keine juristische Verantwortung für Schäden, die direkt
oder indirekt mit dem Gebrauch des Produkts in Zusammenhang stehen.
DJI ist eine Marke von SZ DJI TECHNOLOGY CO., LTD. (kurz: „DJI“) und
seiner verbundenen Unternehmen. Namen von Produkten, Marken usw., die
in diesem Dokument enthalten sind, sind Warenzeichen oder eingetragene
Warenzeichen der jeweiligen Besitzer (Eigentümergesellschaften). Dieses
Produkt und dieses Dokument sind urheberrechtlich geschütztes Eigentum
von DJI und alle Rechte sind vorbehalten. Kein Teil dieses Produkts oder
dieses Dokuments darf in irgendeiner Form ohne vorherige schriftliche
Zustimmung oder Genehmigung von DJI reproduziert werden.
Dieses Dokument und alle zugehörigen Dokumente können nach eigenem
Ermessen von DJI jederzeit geändert werden. Aktuelle Produktinformationen
ndest du auf www.dji.com.
Dieser Haftungsausschluss ist in verschiedenen Sprachen verfügbar. Bei
Abweichungen zwischen den verschiedenen Fassungen ist die englische
Fassung maßgebend.
Warnhinweise
1.
Das Wechselstrom-Netzteil der DJI FPV ist lediglich mit der Intelligent Flight
Battery für die DJI FPV, der Fernsteuerung, dem Akku der Goggles sowie
anderen über USB auadbaren Mobilgeräten kompatibel. Versuche NICHT,
das Wechselstrom-Netzteil mit anderen Akkumodellen zu verwenden.
2. Verwende das Wechselstrom-Netzteil nur auf ebenen und stabilen
Flächen. Sorge außerdem dafür, dass das Gerät ordnungsgemäß
elektrisch isoliert ist, um kein Brandrisiko einzugehen.
3. Berühre NICHT die Metallklemmen am Wechselstrom-Netzteil.
4. Reinige erkennbare Verschmutzungen mit einem sauberen und
trockenen Tuch.
5
