Dji Avata User Manual v1.2 [id]

Panduan Pengguna

v1.2 2023.03

Mencari Kata Kunci

Untuk mencari topik, gunakan kata kunci seperti “baterai” dan “instal”. Anda dapat menekan Ctrl+F di Windows atau Command+F di Mac untuk memulai pencarian, jika dokumen ini dibaca menggunakan Adobe Acrobat Reader.

Menavigasi Topik

Lihat daftar lengkap topik dalam daftar isi. Klik pada topik untuk menavigasi ke bagian tersebut.

Mencetak Dokumen Ini

Dokumen ini mendukung pencetakan beresolusi tinggi.

Menggunakan Panduan ini

Legend

Peringatan Penting Petunjuk dan Kiat Referensi

Baca Sebelum Melakukan Penerbangan Pertama

Baca dokumen berikut sebelum menggunakan DJI AVATATM.

1. Panduan Pengguna

2. Panduan Mulai Cepat

3. Panduan Keselamatan

Dianjurkan untuk menonton semua video tutorial serta membaca panduan keselamatan sebelum menggunakannya untuk pertama kalinya. Persiapkan penerbangan pertama Anda dengan meninjau panduan mulai cepat dan merujuk ke panduan pengguna ini untuk informasi selengkapnya.

Tutorial Video

Kunjungi tautan di bawah untuk menonton video tutorial yang menunjukkan cara menggunakan DJI Avata dengan aman:

https://s.dji.com/guide24

Unduh Aplikasi DJI Fly

Pindai kode QR di atas untuk mengunduh DJI Fly.

Aplikasi DJI Fly versi Android kompatibel dengan Android v6.0 dan yang lebih baru. Aplikasi DJI Fly versi iOS kompatibel dengan iOS v11.0 dan yang lebih baru.

* Untuk meningkatkan keselamatan, penerbangan dibatasi hingga ketinggian 98,4 kaki (30 m) dan kisaran 164 kaki (50 m)

saat tidak terhubung atau masuk ke dalam aplikasi selama penerbangan. Berlaku untuk DJI Fly dan semua aplikasi yang kompatibel dengan pesawat DJI.

Unduh Aplikasi DJI Virtual Flight

Pindai kode QR di sebelah kanan untuk mengunduh DJI Virtual Flight.

DJI Virtual Flight versi iOS kompatibel dengan iOS v11.0 dan yang lebih baru.

Unduh DJI Assistant 2 (Seri Drone Konsumen)

Unduh DJI ASSISTANTTM 2 (Seri Drone Konsumen) di https://www.dji.com/avata/downloads.

Produk ini dapat beroperasi pada suhu antara -10° hingga 40° C. Produk ini tidak memenuhi suhu operasi standar untuk penggunaan kelas militer (-55° hingga 125° C), yang memerlukan ketahanan perubahan lingkungan yang lebih tinggi. Operasikan produk dengan tepat dan hanya untuk penggunaan yang memenuhi persyaratan kisaran suhu pengoperasian yang sesuai.

Isi

Menggunakan Panduan ini

Legend 1

Baca Sebelum Melakukan Penerbangan Pertama 1

Tutorial Video 1

Unduh Aplikasi DJI Fly 1

Unduh Aplikasi DJI Virtual Flight 1

Unduh DJI Assistant 2 (Seri Drone Konsumen) 1

Prol Produk

Pengantar 4

Mempersiapkan Pesawat 5

Mempersiapkan Kacamata 6

Mempersiapkan Perangkat Kendali Jarak Jauh 9

Diagram 11

Menghubungkan 17

Aktivasi 18

Pesawat

Mode Penerbangan 19

Indikator Status Pesawat 20

Kembali ke Asal 21

Sistem Penglihatan dan Sistem Pengindraan Inframerah 23

Perekam Penerbangan 26

Baling-baling 26

Baterai Penerbangan Cerdas 28

Gimbal dan Kamera 32

Kacamata

DJI Goggles 2 34

DJI FPV Goggles V2 43

Perangkat Kendali Jarak Jauh

DJI Motion Controller 48

DJI FPV Remote Controller 2 52

Aplikasi DJI Fly

DJI Avata

Panduan Pengguna

Penerbangan

Persyaratan Lingkungan Penerbangan 59

Pembatasan Penerbangan 59

Daftar Periksa Prapenerbangan 61

Menghidupkan/Menghentikan Motor 61

Tes Penerbangan 63

Pemeliharaan

Pesawat 64

Kacamata 74

Lampiran

Spesikasi 77

Pembaruan Firmware 83

Informasi Purnajual 83

Prol Produk

Pengantar

DJI Avata memiliki bodi pesawat yang ringkas dan portabel, yang dilengkapi dengan pelindung baling-baling. Dengan Sistem Penglihatan dan Sistem Pengindraan Inframerah, produk ini dapat melayang dengan stabil dan

terbang dengan eksibel baik di dalam maupun luar ruangan, serta Kembali ke Asal (Return to Home/RTH) secara

otomatis. Dengan gimbal dan kamera sensor 1/1,7”, pesawat merekam video 4K 60fps ultra-HD dan foto 4K dengan stabil. Pesawat memiliki waktu melayang maksimum sekitar 18 menit.

DJI Avata menggunakan teknologi DJI O3+, jika digunakan dengan kacamata dan perangkat kendali jarak jauh yang kompatibel, perangkat ini menyediakan transmisi video dengan rentang maksimum 6 mil (10 km), dan laju bit hingga 50 Mbps, yang menghadirkan pengalaman penerbangan yang imersif.

Kacamata ini dilengkapi dengan tampilan berkinerja tinggi. Pengguna dapat menikmati tampilan orang pertama dari pengalaman udara mereka secara langsung dengan menerima sinyal video dari pesawat. Pengendali jarak jauh dilengkapi dengan berbagai tombol fungsi, yang dapat digunakan untuk mengendalikan pesawat dan mengoperasikan kamera. DJI Goggles 2 dan DJI Motion Controller dapat mengendalikan penerbangan pesawat dengan mudah dengan melacak gerakan kepala atau tangan Anda, menghadirkan pengalaman kontrol penerbangan yang baru dan nyaman.

Pesawat

Kacamata

Lihat lampiran untuk kacamata dan perangkat kendali jarak jauh yang didukung oleh DJI Avata.

Panduan ini hanya menggunakan DJI Goggles 2, DJI FPV Goggles V2, DJI Motion Controller, dan DJI FPV Remote Controller 2 sebagai contoh. Lihat panduan pengguna masing-masing perangkat lain yang didukung untuk digunakan.

Pengendali jarak jauh dapat mencapai jarak transmisi maksimum (FCC) di area terbuka tanpa

gangguan elektromagnetik pada ketinggian sekitar 120 m (400 kaki). Jarak transmisi maksimum merujuk pada jarak maksimum pesawat tetap dapat mengirimkan dan menerima transmisi. Jarak ini tidak merujuk pada jarak maksimum pesawat dapat terbang dalam penerbangan tunggal.

Waktu melayang maksimum diuji di lingkungan tanpa angin atau gangguan.

Menggunakan kacamata tidak memenuhi persyaratan garis pandang visual (VLOS). Beberapa negara

atau wilayah membutuhkan pengamat visual untuk membantu selama penerbangan. Pastikan untuk mematuhi peraturan setempat saat menggunakan kacamata.

Perangkat Kendali

Jarak Jauh

DJI Avata

Panduan Pengguna

Mempersiapkan Pesawat

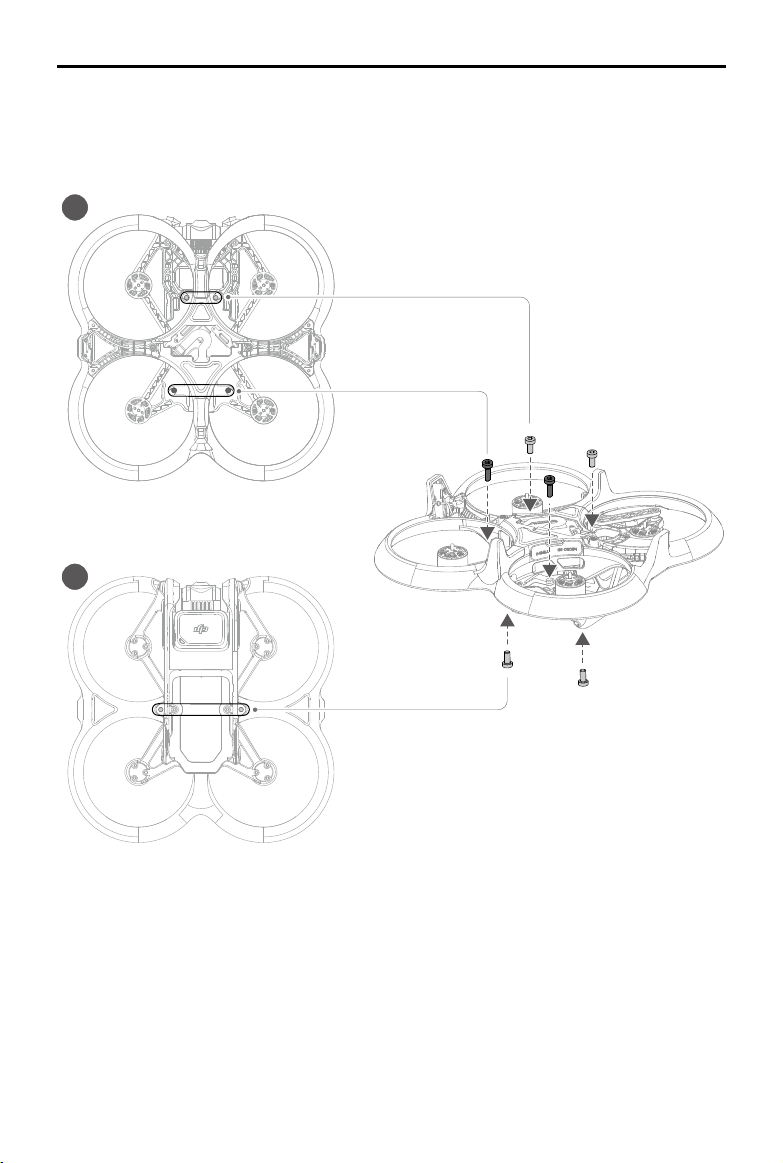

1. Lepaskan pelindung gimbal dari kamera.

2. Lepas Baterai Penerbangan Cerdas dan gunakan pengisi daya USB untuk mengisi daya baterai. Dibutuhkan sekitar 90 menit untuk mengisi penuh Baterai Penerbangan Cerdas.

≥30 W

USB PD

Disarankan untuk menggunakan Pengisi Daya USB-C DJI 30 W atau pengisi daya USB Power Delivery

lainnya.

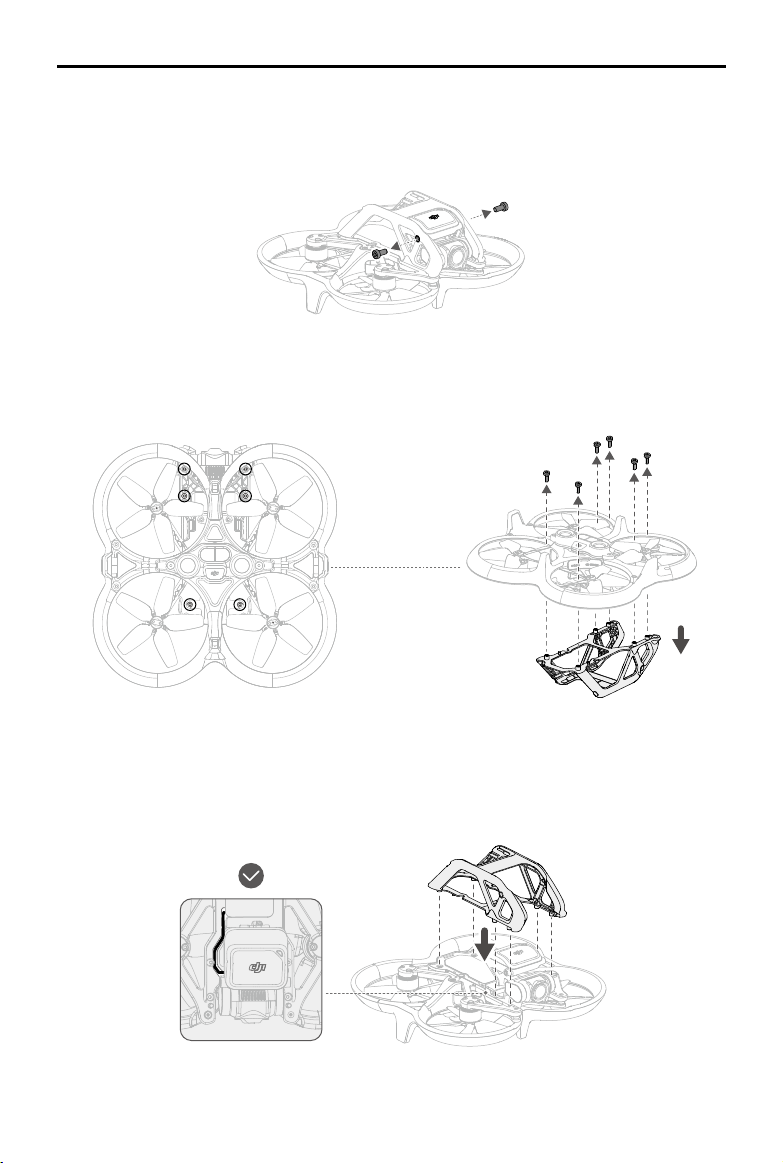

Dianjurkan untuk memasang pelindung gimbal guna melindungi gimbal saat pesawat tidak digunakan.

Sesuaikan kamera ke posisi horizontal, lalu pasang pelindung gimbal dan pastikan terpasang dengan aman.

Pastikan untuk melepaskan pelindung gimbal sebelum menghidupkan pesawat. Apabila tidak, hal ini

akan memengaruhi diagnosis mandiri pesawat.

DJI Avata

Panduan Pengguna

Mempersiapkan Kacamata

DJI Goggles 2

1. Buka antena.

2. Lepas pelindung layar.

3. Pasang ikat kepala pada kacamata.

4. Gunakan kabel daya (USB-C) yang disertakan untuk menghubungkan port daya kacamata ke baterai kacamata. Tekan tombol daya satu kali, lalu tekan lagi, dan tahan selama dua detik untuk menghidupkan kacamata.

72 mm

-8.0 D

+2.0D

72 mm

DJI Avata

Panduan Pengguna

5. Kenakan kacamata dan sesuaikan ikat kepala hingga kacamata terpasang dengan nyaman.

6. Gunakan Penggeser IPD (Jarak Interpupillary) / Kenop Pengaturan Diopter (selanjutnya disebut sebagai "kenop") untuk menyesuaikan jarak antara lensa dan diopter untuk mendapatkan pandangan yang jelas.

a. Putar kenop ke arah yang ditunjukkan untuk membukanya. Setelah terbuka, kenop akan keluar.

b. Geser kenop ke kiri dan ke kanan untuk mengatur jarak antara lensa hingga gambar diselaraskan dengan

benar.

c. Putar kenop perlahan untuk menyesuaikan diopter. Rentang pengaturan yang didukung berkisar dari -8,0

D hingga +2,0 D.

-8.0 D

+2.0D

-8,0 2,0 D

d. Setelah Anda memperoleh penglihatan yang jelas, tekan kenop dan putar ke arah yang ditunjukkan untuk

mengunci posisi lensa dan diopter.

DJI Avata

Panduan Pengguna

Lensa diopter tidak mendukung koreksi astigmatisme. Apabila Anda memerlukan koreksi astigmatisme

atau diopter kacamata tidak sesuai, Anda dapat membeli lensa tambahan dan menggunakan bingkai yang disediakan untuk memasangkannya pada kacamata. Baca “Menggunakan Bingkai Kacamata” untuk mendapatkan informasi lebih lanjut.

Saat menyesuaikan diopter untuk pertama kalinya, Anda disarankan untuk menyesuaikan ke derajat yang

lebih rendah dari kekuatan kacamata aktual Anda. Luangkan waktu agar mata Anda dapat beradaptasi, kemudian sesuaikan diopter lagi hingga Anda dapat melihat dengan jelas. Untuk menghindari kelelahan mata, jangan mengatur diopter lebih tinggi dari kekuatan kacamata aktual Anda.

Lipat antena untuk menghindari kerusakan saat kacamata tidak digunakan.

Pasang kembali pelindung layar setelah penggunaan untuk melindungi lensa dan mencegah kerusakan

akibat sinar matahari langsung.

Hanya gunakan baterai kacamata DJI yang disediakan. JANGAN menggunakan baterai non-DJI.

JANGAN gunakan baterai kacamata untuk memberi daya pada perangkat seluler lainnya.

DJI FPV Goggles V2

1. Pasang empat antena ke lubang pemasangan di bagian depan kacamata. Pastikan antena dipasang dengan benar.

2. Pasang tali pengikat kepala di bagian atas dan samping kacamata.

3. Gunakan kabel daya yang disertakan untuk menghubungkan port daya kacamata ke baterai kacamata. Tekan tombol daya satu kali, lalu tekan lagi, dan tahan selama dua detik untuk menghidupkan kacamata.

DJI Avata

4. Luruskan lensa di atas mata Anda dan tarik ikat kepala ke bawah. Sesuaikan ukuran ikat kepala sampai

5. Putar penggeser IPD untuk menyesuaikan jarak antara lensa hingga gambar sejajar dengan benar.

Panduan Pengguna

kacamata terpasang dengan kencang dan nyaman di wajah dan kepala Anda.

58-70 mm

Kacamata bisa dipakai di atas kacamata lihat.

JANGAN gunakan baterai kacamata untuk memberi daya pada perangkat seluler lainnya.

Mempersiapkan Perangkat Kendali Jarak Jauh

Tekan tombol daya satu kali untuk memeriksa tingkat baterai saat ini. Lakukan pengisian daya sebelum digunakan jika tingkat baterai terlalu rendah.

Pengendali Gerak DJI

5V, 1A/2A

Pengisi daya Penyaluran Daya USB tidak didukung.

DJI Avata

Panduan Pengguna

DJI FPV Remote Controller 2

1. Mengisi daya baterai.

2. Lepaskan tongkat kendali dari slot penyimpanan dan pasang pada pengendali jarak jauh.

3. Buka antena.

DJI Avata

Diagram

Pesawat

Panduan Pengguna

1. Baling-baling

2. Motor

3. Pelindung Baling-Baling

4. Gimbal dan Kamera

5. Indikator Status Pesawat

16 16

6. Bingkai Atas

7. Baterai Penerbangan Cerdas

8. Pengikat Baterai

9. Tombol Daya

9 10

10. LED Tingkat Baterai

11. Port Daya

12. Port USB-C

13. Slot Kartu microSD

14. Roda Pendaratan (Antena terpasang)

15. Sistem Pengindraan Inframerah

16. Sistem Penglihatan Bawah

Sebelum terbang, pastikan port USB-C dan penutup slot kartu microSD tertutup dengan benar dan

aman untuk menghindari gangguan pada baling-baling.

DJI Avata

Panduan Pengguna

Kacamata

DJI Goggles 2

1. Antena

2. Panel Sentuh

3. Tambahan Ikat Kepala

4. Port Daya

5. Port USB-C

6. Penggeser IPD/Kenop Pengaturan Diopter

7. Slot Kartu microSD

8. Port Audio 3,5 mm

9. Layar Dot Matrix LED

10. Lensa

11. Sensor Jarak

Mendeteksi jika pengguna

mengenakan kacamata dan secara otomatis menghidupkan atau mematikan layar.

12. Tombol Hubungkan

13. Bantalan Busa

DJI FPV Goggles V2

1. Antena

2. Sampul Depan

3. Tombol Penyesuaian Saluran

4. Tampilan Saluran

5. Port USB-C

6. Slot Kartu microSD

7. Lubang Masuk Udara

8. Slider IPD

DJI Avata

Panduan Pengguna

1718

9. Tambahan Ikat Kepala

10. Bantalan Busa

11. Lensa

12. Ventilasi Udara

13. Tombol Rana/Rekam

Tekan sekali untuk mengambil foto atau

mulai/berhenti merekam. Tekan dan tahan untuk beralih antara mode foto dan video.

14. Tombol Kembali

Tekan untuk kembali ke menu sebelumnya

atau keluar dari mode saat ini.

15. Tombol 5D

Alihkan tombol untuk menelusuri menu. Tekan

tombol untuk mengonrmasi.

Pada layar beranda, geser ke kiri atau kanan

untuk mengatur kecerahan layar. Geser ke atas atau bawah untuk mengatur volume. Tekan tombol untuk masuk ke menu.

16. Port Audio/AV-IN

17. Port Daya (DC5.5 × 2.1)

18. Tombol Hubungkan

DJI Avata

Panduan Pengguna

Perangkat Kendali Jarak Jauh

Pengendali Gerak DJI

1. LED Tingkat Baterai

Menunjukkan tingkat baterai pengontrol

gerakan.

2. Tombol Kunci

Tekan dua kali untuk menyalakan motor

pesawat.

Tekan dan tahan agar pesawat lepas landas

secara otomatis, naik ke ketinggian sekitar 1,2 meter, dan melayang.

Tekan dan tahan ketika sedang melayang

agar pesawat mendarat secara otomatis dan menghentikan motor.

Tekan sekali untuk membatalkan hitung mundur

RTH Baterai Lemah saat muncul pesan pada goggle, dan pesawat terbang tidak akan memasuki RTH Baterai Bawah.

3. Tombol Mode Tekan sekali untuk beralih antara mode Sport

dan Normal.

4. Tombol Rem Tekan sekali untuk membuat pesawat berhenti

dan melayang di tempat (hanya ketika GNSS atau Sistem Penglihatan tersedia). Tekan lagi untuk membuka kunci Attitude.

Tekan dan tahan untuk memulai RTH.

Sewaktu pesawat melakukan RTH atau

pendaratan otomatis, tekan tombol sekali untuk membatalkan RTH atau pendaratan.

5. Slider Kemiringan Gimbal

Tekan ke atas dan ke bawah untuk

menyesuaikan kemiringan gimbal. Hanya tersedia sebelum lepas landas, selama RTH, atau pendaratan.

6. Tombol Rana/Rekam Tekan sekali untuk mengambil foto atau

mulai/berhenti merekam. Tekan dan tahan untuk beralih antara mode foto dan video.

7. Akselerator

Tekan untuk menerbangkan pesawat ke

arah dalam lingkaran pada kacamata. Tekan lebih kuat untuk mempercepat laju pesawat. Lepaskan agar pesawat berhenti dan melayang.

8. Lubang Tali

9. Port USB-C

Untuk mengisi daya dan menghubungkan

pengendali gerakan ke komputer untuk

pembaruan rmware.

10. Tombol Daya

Tekan sekali untuk memeriksa tingkat

baterai saat ini. Tekan sekali, dan lagi, lalu tahan untuk menyalakan atau mematikan pengendali jarak jauh.

8 13

DJI Avata

Panduan Pengguna

DJI FPV Remote Controller 2

8 13

1. Tombol Daya

Tekan sekali untuk memeriksa tingkat baterai

saat ini. Tekan, lalu tekan dan tahan untuk menyalakan atau mematikan pengendali jarak jauh.

2. LED Tingkat Baterai

Menampilkan tingkat baterai pengendali jarak

jauh saat ini.

3. Tambahan Lanyard

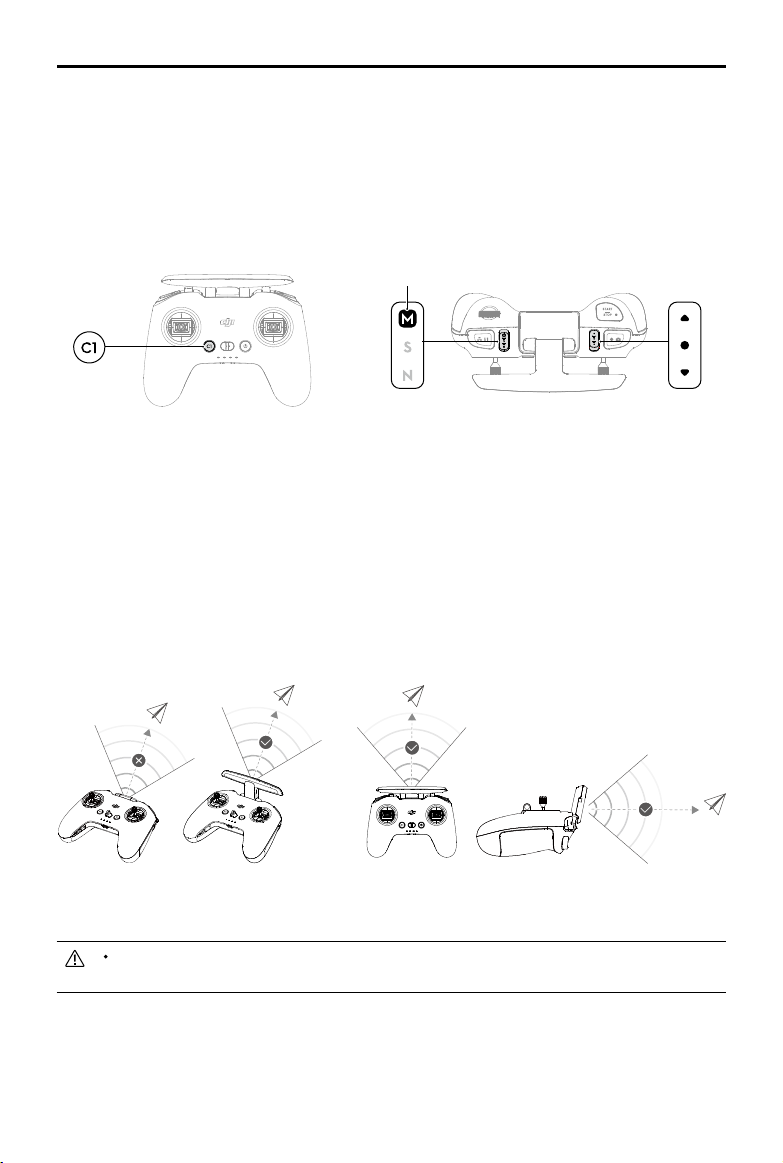

4. Tombol C1 (Dapat Disesuaikan)

Fungsi tombol ini bisa diatur di kacamata.

Secara st andar, tekan sekali untuk mengaktifkan atau menonaktifkan Bip ESC.

5. Tongkat Kendali

Digunakan untuk mengendalikan pergerakan

pesawat. Mode tongkat kontrol dapat diatur di kacamata. Tongkat kendali dapat dilepas dan mudah disimpan.

6. Port USB-C

Untuk mengisi daya dan menghubungkan

pengendali jarak jauh ke komputer Anda.

7. Slot Penyimpanan Tongkat Kendali

Untuk menyimpan tongkat kendali.

8. Tombol Jeda Penerbangan/RTH

Tekan sekali untuk membuat pesawat

berhenti dan melayang di tempat (hanya ketika GNSS atau Sistem Penglihatan tersedia). Tekan dan tahan untuk memulai RTH.

Sewaktu pesawat melakukan RTH atau

pendaratan otomatis, tekan tombol sekali untuk membatalkan RTH atau pendaratan.

9. Dial Gimbal Mengontrol kemiringan kamera.

10. Tombol Mode Penerbangan

Beralih antara mode Sport, Normal, dan Manual.

Mode manual dinonaktifkan secara default dan harus diaktifkan di kacamata.

11. Sakelar C2 (Dapat Disesuaikan)

Fungsi sakelar ini bisa diatur di kacamata. Secara

default, alihkan sakelar untuk pemusatan ulang ke gimbal dan sesuaikan ke atas dan ke bawah.

12. Tombol Mulai/Berhenti

Saat menggunakan mode Manual, tekan dua kali

untuk menghidupkan atau mematikan motor.

Saat menggunakan mode Normal atau Sport,

tekan sekali untuk membatalkan hitung mundur RTH Baterai Lemah saat muncul pesan pada goggle, dan pesawat terbang tidak akan memasuki RTH baterai bawah.

13. Tombol Rana/Rekam

Tekan sekali untuk mengambil foto atau mulai/

berhenti merekam. Tekan dan tahan untuk beralih antara mode foto dan video.

14. Antena

Relai sinyal nirkabel kontrol pesawat.

DJI Avata

Panduan Pengguna

16 17 1815

15. Sekrup Penyesuaian Resistensi Tongkat Kanan F1 (Vertikal)

Kencangkan sekrup searah jarum jam untuk meningkatkan hambatan vertikal dari tongkat yang sesuai.

Longgarkan sekrup untuk mengurangi hambatan vertikal.

16. Sekrup Penyesuaian Pemusatan Tongkat Kanan F2 (Vertikal)

Kencangkan sekrup searah jarum jam untuk menonaktifkan pemusatan vertikal dari tongkat yang sesuai.

Longgarkan sekrup untuk mengaktifkan pemusatan secara vertikal.

17. Sekrup Penyesuaian Resistensi Tongkat Kiri F1 (Vertikal)

Kencangkan sekrup searah jarum jam untuk meningkatkan hambatan vertikal dari tongkat yang sesuai.

Longgarkan sekrup untuk mengurangi hambatan vertikal.

18. Sekrup Penyesuaian Pemusatan Tongkat Kiri F2 (Vertikal)

Kencangkan sekrup searah jarum jam untuk menonaktifkan pemusatan vertikal dari tongkat yang sesuai.

Longgarkan sekrup untuk mengaktifkan pemusatan secara vertikal.

DJI Avata

Panduan Pengguna

Menghubungkan

Ikuti langkah-langkah di bawah ini untuk menghubungkan pesawat, kacamata, dan perangkat kendali jarak jauh. Pastikan perangkat DJI yang digunakan bersama pesawat diaktifkan melalui DJI Assistant 2 (Seri Drone

Konsumen) dan diperbarui ke rmware terbaru sebelum ditautkan.

1. Nyalakan pesawat, kacamata, dan perangkat kendali jarak jauh. Tekan, lalu tekan dan tahan tombol daya untuk menghidupkan atau mematikan perangkat.

2. Tekan tombol hubungkan pada kacamata. Kacamata akan mulai berbunyi secara terus-menerus.

3. Tekan dan tahan tombol daya pada pesawat hingga LED tingkat baterai mulai berkedip secara berurutan.

4. Setelah penghubungan selesai, tingkat baterai LED pesawat akan berubah terang dan menampilkan tingkat baterai, kacamata berhenti berbunyi bip, dan transmisi gambar dapat ditampilkan secara normal.

5. Tekan dan tahan tombol daya pada pesawat hingga LED tingkat baterai mulai berkedip secara berurutan.

6. Tekan dan tahan tombol daya perangkat kendali jarak jauh hingga mulai berbunyi secara terus menerus dan LED tingkat daya berkedip secara berurutan.

7. Perangkat kendali jarak jauh berhenti berkedip setelah berhasil terhubung dan kedua LED tingkat daya menyala terang serta menampilkan tingkat baterai.

DJI Avata

Panduan Pengguna

Pastikan selama penghubungan, kacamata dan perangkat kendali jarak jauh berada dalam jarak 0,5 m

dari pesawat.

Untuk beralih antara pesawat atau unit udara, masuk ke menu kacamata dan pilih sebelum

menautkan. Untuk DJI Goggles 2, masuk ke halaman Status untuk memilih pesawat atau unit udara. Untuk DJI FPV Goggles V2, ganti dalam Pengaturan lalu buka halaman Tentang.

Pesawat dapat dikendalikan melalui satu perangkat kendali jarak jauh selama penerbangan. Apabila

pesawat Anda telah terhubung dengan beberapa perangkat kendali jarak jauh, matikan perangkat kendali jarak jauh lainnya sebelum penerbangan.

Aktivasi

DJI Avata harus diaktifkan sebelum digunakan untuk pertama kali. Pastikan semua perangkat terhubung setelah menyalakan pesawat, kacamata, dan perangkat kendali jarak jauh. Hubungkan port USB-C kacamata ke perangkat seluler, jalankan DJI Fly, dan ikuti petunjuk untuk mengaktifkan. Proses aktivasi memerlukan koneksi internet.

Aplikasi

DJI Fly

App

OTG

USB-C

Pesawat

DJI Avata dilengkapi pengendali penerbangan, gimbal dan kamera, sistem downlink video, sistem penglihatan, sistem propulsi, dan Baterai Penerbangan Cerdas.

Mode Penerbangan

DJI Avata memiliki tiga mode penerbangan, yang dapat dialihkan melalui sakelar mode penerbangan atau tombol pada perangkat kendali jarak jauh.

Mode Normal: Pesawat menggunakan GNSS, Sistem Penglihatan Bawah, dan Sistem Pengindraan Inframerah untuk mencari lokasi dan mengatur kestabilan. Pesawat menggunakan GNSS untuk mencari lokasi dan mengatur kestabilan pada saat sinyal GNSS kuat. Pesawat menggunakan sistem penglihatan saat kondisi pencahayaan dan lingkungan lainnya mencukupi. Sudut sikap penerbangan maksimum adalah 25° dan kecepatan penerbangan maksimum adalah 8 m/dtk pada saat Sistem Penglihatan Bawah diaktifkan dan kondisi pencahayaan cukup.

Mode Sport: Pesawat menggunakan GNSS dan Sistem Penglihatan Bawah mengatur kestabilan. Dalam mode Sport, respons pesawat dioptimalkan untuk kelincahan dan kecepatan, sehingga lebih responsif untuk mengendalikan pergerakan. Kecepatan penerbangan maksimum adalah 14 m/dtk.

Mode Manual: Mode kendali pesawat FPV klasik dengan kemampuan manuver tertinggi, yang dapat digunakan untuk balapan dan terbang gaya bebas. Dalam mode Manual, semua fungsi bantuan penerbangan seperti stabilisasi otomatis dinonaktifkan dan diperlukan keterampilan kendali yang mahir.

Dalam mode Normal atau Sport, pesawat tidak dapat memosisikan diri atau mengerem secara otomatis, yang meningkatkan risiko potensi bahaya penerbangan, ketika Sistem Penglihatan Bawah tidak tersedia atau dinonaktifkan dan ketika sinyal GNSS lemah atau kompas mengalami gangguan. Saat ini, pesawat akan lebih mudah terpengaruh oleh lingkungannya. Faktor lingkungan, seperti angin, dapat menyebabkan pergeseran horizontal, yang dapat menimbulkan bahaya, terutama ketika terbang di ruang tertutup.

Mode manual hanya didukung saat menggunakan DJI FPV Remote Controller 2 untuk

mengoperasikan pesawat, dan tongkat throttle dapat disesuaikan dalam mode ini. Pengontrol gerakan DJI tidak mendukung mode Manual.

Saat menggunakan mode Manual, gerakkan tongkat kendali jarak jauh akan langsung

mengendalikan throttle dan sikap pesawat. Pesawat tidak memiliki fungsi bantuan penerbangan seperti stabilisasi otomatis dan dapat mencapai sikap apa pun. Hanya pilot berpengalaman yang boleh menggunakan mode Manual. Kegagalan dalam mengoperasikan mode ini dengan benar merupakan risiko keselamatan dan bahkan dapat menyebabkan pesawat jatuh.

Mode Manual dinonaktifkan secara default. Pastikan sakelar disetel ke mode Manual di kacamata

sebelum beralih ke mode Manual. Pesawat akan tetap dalam mode Normal atau Sport jika sakelar tidak diatur ke mode Manual di kacamata. Buka Pengaturan > Kontrol > Pengendali Jarak Jauh > Kustomisasi Tombol, lalu atur Mode Kustom ke mode Manual.

Sebelum menggunakan mode Manual, disarankan untuk mengatur sekrup di bagian belakang stik throttle

agar tongkat tidak terpusat ulang dan berlatih terbang dalam mode menggunakan DJI Virtual Flight.

Saat menggunakan mode Manual untuk pertama kalinya, sikap maksimum pesawat akan dibatasi.

Setelah Anda terbiasa terbang dalam mode Manual, pembatasan sikap dapat dinonaktifkan di kacamata. Buka Pengaturan > Kontrol > Pengendali Jarak Jauh > Penguatan & Ekspo > Batas Sikap Mode M.

Saat memutar pesawat terbang pada kecepatan tinggi dalam mode Manual, pesawat dapat menjadi

tidak stabil. Hindari memindahkan pesawat secara lateral untuk memastikan penerbangan yang stabil.

Jika menggunakan mode manual saat baterai lemah, output daya pesawat terbatas, terbangkanlah

dengan hati-hati.

Dalam mode Sport, kecepatan maksimum dan jarak pengereman pesawat meningkat secara

signikan. Jarak pengereman minimum dalam kondisi tidak berangin adalah 30 m.

Dalam mode Sport, ketanggapan pesawat meningkat secara signikan, yang berarti sedikit gerakan

pada tongkat kendali di pengendali jarak jauh diterjemahkan sebagai pergerakan dengan jarak yang jauh pada pesawat. Pastikan untuk mempertahankan ruang manuver yang memadai selama penerbangan.

DJI Avata

Panduan Pengguna

Indikator Status Pesawat

DJI Avata memiliki indikator status pesawat terbang di bagian atas.

Indikator Status Pesawat

Indikator status pesawat menunjukkan status sistem kendali penerbangan pesawat. Lihat tabel di bawah untuk informasi selengkapnya tentang indikator status pesawat.

Deskripsi Indikator Status Pesawat

Status Normal

Berkedip merah, kuning, dan hijau secara bergantian

Berkedip hijau perlahan GNSS atau sistem penglihatan diaktifkan untuk pemosisian

Berkedip kuning perlahan GNSS dan sistem penglihatan dinonaktifkan

Status Peringatan

——

Berkedip kuning cepat Sinyal perangkat kendali jarak jauh hilang

Berkedip merah perlahan Baterai lemah

Berkedip merah cepat Baterai sangat lemah

Berkedip merah Kesalahan IMU

Menyala merah tanpa kedip

Berkedip merah dan kuning secara bergantian

Menyalakan dan melakukan tes diagnosis mandiri

Kesalahan serius

Diperlukan kalibrasi kompas

DJI Avata

Panduan Pengguna

Kembali ke Asal

Kembali ke Asal (RTH) berfungsi untuk membawa pesawat kembali ke Titik Asal yang direkam terakhir dan mendarat ketika sinyal GNSS kuat. Terdapat tiga jenis RTH: RTH Cerdas, RTH Baterai Lemah, dan RTH Failsafe. Apabila pesawat berhasil merekam Titik Asal dan sinyal GNSS kuat, RTH akan dipicu saat RTH Cerdas dimulai, tingkat baterai pesawat rendah, atau sinyal antara perangkat kendali jarak jauh dan pesawat hilang. RTH juga akan dipicu di berbagai skenario tidak normal lain, seperti saat transmisi video hilang.

Deskripsi

Titik Asal

GNSS

Titik Asal bawaan adalah lokasi pertama tempat pesawat menerima sinyal GNSS yang kuat atau cukup kuat (saat ikon ditunjukkan dalam warna putih). Indikator

status pesawat berkedip hijau dengan cepat dan prompt muncul di kacamata untuk

mengonrmasi Titik Asal telah direkam.

RTH Cerdas

RTH Cerdas dapat membawa pesawat kembali ke Titik Asal jika sinyal GNSS memadai. RTH pintar dapat dimulai atau dibatalkan oleh perangkat kendali jarak jauh. Setelah keluar dari RTH, pengguna akan mendapatkan kembali kendali pesawat.

RTH Baterai Lemah

Apabila tingkat Baterai Penerbangan Cerdas terlalu rendah dan tidak ada cukup daya untuk kembali ke asal, sesegera mungkin daratkan pesawat.

Untuk menghindari bahaya yang tidak diperlukan karena daya yang tidak mencukupi, DJI Avata akan secara cermat menentukan jika tingkat baterai memadai untuk kembali ke Titik Asal berdasarkan lokasi terkini. RTH Baterai Lemah dipicu saat Baterai Penerbangan Cerdas habis yang mungkin dapat memengaruhi keamanan penerbangan kembali pesawat.

RTH dapat dibatalkan oleh perangkat kendali jarak jauh. Pesawat akan jatuh atau hilang jika pembatalan RTH dilakukan setelah peringatan baterai lemah, karena Baterai Penerbangan Cerdas mungkin tidak memiliki daya yang cukup untuk mendaratkan pesawat dengan aman.

Pesawat akan mendarat secara otomatis jika tingkat baterai saat ini hanya cukup untuk menurunkan pesawat dari ketinggian saat ini. Perangkat kendali jarak jauh dapat digunakan untuk mengubah arah pesawat selama proses pendaratan. Menekan akselerator saat menggunakan pengendali gerakan saat mendarat dapat membuat pesawat berhenti turun dan terbang pada ketinggian saat ini untuk menyesuaikan posisi horizontal. Pesawat akan terus turun setelah melepaskan akselerator.

RTH Failsafe

Apabila status Titik Asal berhasil direkam dan kompas berfungsi normal, RTH Failsafe secara otomatis aktif setelah sinyal kendali jarak jauh hilang selama lebih dari 3,5 detik.

Pesawat akan terbang mundur sejauh 50 m pada rute penerbangan aslinya, dan kemudian memasuki RTH Garis Lurus. Pesawat masuk ke RTH Garis Lurus jika sinyal kendali jarak jauh pulih selama RTH Failsafe.

Respon pesawat saat sinyal nirkabel hilang dapat diubah di kacamata. Pesawat tidak akan menjalankan RTH Failsafe jika mendarat atau melayang telah dipilih dalam pengaturan.

Skenario RTH lainnya

Sebuah prompt akan muncul di kacamata dan RTH akan dimulai jika sinyal unduh video hilang selama penerbangan sementara perangkat kendali jarak jauh masih dapat digunakan untuk mengendalikan pergerakan pesawat.

DJI Avata

Panduan Pengguna

RTH (Garis Lurus)

1. Titik Asal direkam secara otomatis.

2. RTH diaktifkan.

3. Saat RTH dimulai dan pesawat berjarak kurang dari 5 m dari Titik Asal, pesawat akan segera mendarat.

Apabila pesawat lebih dari 5 m dan kurang dari 50 m dari titik Asal saat RTH dimulai, pesawat akan kembali

ke asal pada ketinggian saat ini dengan kecepatan horizontal maksimum sebesar 3 m/dtk.

Apabila pesawat lebih jauh dari 50 m dari titik Asal saat RTH dimulai, pesawat akan naik ke ketinggian

RTH dan kembali ke asal dengan kecepatan horizontal 12 m/dtk. Apabila ketinggian RTH lebih rendah dari ketinggian saat ini, pesawat terbang ke Titik Asal dari ketinggian saat ini.

4. Pesawat akan mendarat dan motor berhenti setelah sampai di Titik Asal.

Selama RTH, hambatan di sekitar dan di atas pesawat tidak dapat dideteksi atau dihindari.

Pesawat tidak dapat kembali ke Titik Asal jika sinyal GNSS lemah atau tidak tersedia. Ketika Failsafe

RTH dipicu, pesawat akan melayang untuk sementara waktu sebelum mendarat karena sinyal GNSS melemah atau tidak tersedia.

Sebelum setiap penerbangan, penting untuk masuk ke Pengaturan dan kemudian Keselamatan di

kacamata dan mengatur ketinggian RTH yang sesuai.

Selama RTH, apabila pesawat terbang maju dan sinyal pengendali jarak jauh normal, DJI FPV

Remote Controller 2 dapat digunakan untuk mengendalikan kecepatan pesawat, namun tidak dapat mengendalikan orientasi atau terbang ke kiri atau kanan. Orientasi dan posisi horizontal pesawat dapat dikontrol saat turun. Apabila pesawat naik atau terbang maju, dorong tongkat kendali pada arah berlawanan untuk keluar RTH.

Pesawat akan melayang jika terbang ke Zona GEO selama RTH.

Pesawat mungkin tidak dapat kembali ke Titik Asal saat kecepatan angin terlalu tinggi. Terbang

dengan hati-hati.

Perlindungan Pendaratan

Selama RTH Cerdas, Perlindungan Pendaratan akan aktif. Perlindungan Pendaratan diaktifkan saat pesawat mulai mendarat.

1. Setelah Perlindungan Pendaratan menentukan bahwa tanah sesuai, pesawat akan mendarat dengan pelan.

2. Jika tanah dianggap tidak sesuai untuk mendarat, pesawat akan batal mendarat, lalu melayang dan

menunggu konrmasi pilot.

3. Apabila Perlindungan Pendaratan tidak berfungsi, kacamata akan menampilkan notikasi pendaratan ketika

pesawat turun hingga 0,25 m. Tekan dan tahan tombol kunci pada pengontrol gerakan, atau tarik ke bawah tongkat throttle pengendali jarak jauh untuk mendarat.

Saat terbang dalam kondisi angin kencang, pesawat akan menghemat daya untuk mendarat dengan

menyesuaikan orientasi secara otomatis agar konsisten dengan arah angin sebelum mendarat.

Perlindungan pendaratan hanya berfungsi dalam skenario tertentu dan tidak dapat menggantikan

kontrol dan penilaian pengguna. Selama pendaratan, perhatikan lingkungan sekitar titik pendaratan dan hindari hambatan yang tidak cocok untuk pendaratan seperti pohon, ranting, dan semak.

DJI Avata

Panduan Pengguna

Sistem Penglihatan dan Sistem Pengindraan Inframerah

Pesawat DJI Avata dilengkapi dengan Sistem Pengindraan Inframerah dan Sistem Penglihatan Bawah.

Sistem Penglihatan Bawah terdiri dari dua kamera. Sistem Pengindraan Inframerah terdiri dari dua modul inframerah 3D. Sistem Penglihatan Bawah dan Sistem Pengindraan Inframerah membantu pesawat mempertahankan posisinya saat ini, melayang lebih tepat, dan terbang di dalam ruangan atau di lingkungan lain di mana GNSS tidak tersedia.

Sistem Pengindraan

Sistem Penglihatan

Inframerah

Sistem Penglihatan

Jangkauan Deteksi

Sistem Penglihatan Bawah berfungsi paling baik pada saat pesawat berada di ketinggian 0,5 hingga 10 m, dan jangkauan operasinya 0,5 hingga 20 m. FOV ke depan dan belakang adalah 106° dan 90° ke kanan dan kiri.

90°

106°

90°

0.5-20 m

DJI Avata

Panduan Pengguna

Mengkalibrasi Kamera Sistem Penglihatan

Kalibrasi Otomatis

Kamera Sistem Penglihatan Bawah yang terpasang pada pesawat dikalibrasikan sebelum pengiriman. Pesawat

akan secara otomatis melakukan kalibrasi dan notikasi akan muncul di kacamata jika mendeteksi kelainan pada

kamera sistem penglihatan. Tidak ada tindakan lebih lanjut yang diperlukan untuk mengatasi masalah ini.

Kalibrasi Lanjutan

Notikasi akan muncul di kacamata bahwa kalibrasi lanjutan diperlukan, jika masih tidak normal setelah kalibrasi

otomatis. Kalibrasi lanjutan hanya dapat dilakukan menggunakan DJI Assistant 2 (Seri Drone Konsumen). Ikuti langkah-langkah di bawah ini untuk mengkalibrasi kamera sistem penglihatan.

Arahkan pesawat ke layar.

Sejajarkan kotak. Luruskan dan miringkan pesawat.

Menggunakan Sistem Penglihatan

Fungsi pemosisian Sistem Penglihatan Bawah berlaku jika sinyal GNSS tidak tersedia atau lemah. Opsi ini diaktifkan secara otomatis dalam mode Normal atau Sport.

DJI Avata

Panduan Pengguna

Perhatikan lingkungan penerbangan. Sistem Penglihatan Bawah dan Sistem Pengindraan Inframerah

hanya berfungsi dalam skenario tertentu dan tidak dapat menggantikan kendali dan pertimbangan manusia. Selama penerbangan, perhatikan lingkungan sekitar dan peringatan di kacamata. Bertanggung jawab dan menjaga kendali pesawat setiap saat.

Pesawat memiliki ketinggian melayang maksimal 20 m saat menggunakan sistem penglihatan di

lingkungan terbuka dan datar dengan tekstur jelas. Rentang ketinggian pemosisian terbaik Sistem Penglihatan adalah 0,5 hingga 10 m. Kinerja pemosisian penglihatan dapat menurun saat terbang di luar kisaran ini. Terbang dengan hati-hati.

Sistem Penglihatan Bawah mungkin tidak dapat berfungsi dengan baik jika pesawat terbang di atas

perairan. Oleh karena itu, pesawat tidak dapat secara aktif menghindari perairan di bawahnya saat mendarat. Dianjurkan untuk senantiasa menjaga kendali penerbangan, membuat pertimbangan yang wajar berdasarkan lingkungan sekitar, dan menghindari terlalu mengandalkan Sistem Penglihatan Bawah.

Harap diperhatikan bahwa Sistem Penglihatan Bawah dan Sistem Pengindraan Inframerah tidak dapat

berfungsi dengan baik jika pesawat terbang terlalu cepat.

Sistem Penglihatan tidak dapat berfungsi dengan baik tanpa permukaan yang memiliki variasi pola

yang jelas atau cahayanya redup atau terlalu terang. Sistem penglihatan tidak dapat berfungsi dengan baik dalam situasi berikut:

a) Terbang di atas permukaan monokrom (mis. hitam pekat, putih, merah, atau hijau).

b) Terbang di atas permukaan yang sangat reektif.

c) Terbang di atas air atau permukaan transparan. d) Terbang di atas permukaan atau benda yang bergerak. e) Terbang di daerah dengan perubahan pencahayaan yang sering dan drastis. f) Terbang di atas permukaan yang sangat gelap (< 10 lux) atau cerah (> 40.000 lux). g) Terbang di atas permukaan yang sangat memantulkan atau menyerap gelombang inframerah (mis.

cermin). h) Terbang di atas permukaan tanpa pola atau tekstur yang jelas (mis., tiang listrik). i) Terbang di atas permukaan dengan pola atau tekstur identik yang berulang (mis. ubin dengan

desain yang sama). j) Terbang melintasi penghalang dengan area permukaan kecil (mis. cabang pohon).

Jaga kebersihan sensor setiap saat. JANGAN mengutak-atik sensor. JANGAN menggunakan

pesawat di lingkungan yang sangat berdebu atau lembap. JANGAN menghalangi Sistem Pengindraan Inframerah.

Jika pesawat terlibat dalam tabrakan, sistem penglihatan mungkin perlu dikalibrasi. Kalibrasikan sistem

penglihatan jika aplikasi meminta Anda untuk melakukannya.

JANGAN terbang saat hujan, berkabut, atau jarak pandang kurang dari 100 m.

Periksa hal berikut sebelum lepas landas:

a) Pastikan tidak ada stiker atau penghalang lain di atas kaca pada Sistem Penglihatan Bawah dan

sistem Pengindraan Inframerah. b) Gunakan kain lembut jika terdapat kotoran, debu, atau air pada kaca Sistem Penglihatan Bawah

dan sistem Pengindraan Inframerah. JANGAN menggunakan produk pembersih yang mengandung

alkohol. c) Hubungi Dukungan DJI jika terdapat kerusakan pada kaca Sistem Penglihatan Bawah atau sistem

Pengindraan Inframerah.

DJI Avata

Panduan Pengguna

Perekam Penerbangan

Data penerbangan secara otomatis disimpan ke perekam data internal pesawat, termasuk telemetri penerbangan, informasi status pesawat, dan parameter lainnya. Data tersebut dapat diakses menggunakan DJI Assistant 2 (Seri Drone Konsumen).

Baling-baling

Terdapat dua jenis baling-baling DJI Avata, yang dirancang untuk berputar ke arah yang berbeda. Pastikan pemasangan baling-baling dan motor sesuai instruksi.

Baling-baling Bertanda Tanpa Tanda

Ilustrasi

Posisi Pemasangan Pasang pada motor dengan tanda Pasang pada motor tanpa tanda

Memasang Baling-baling

Balik pesawat sehingga bagian bawah menghadap ke atas, dan pasang baling-baling yang ditandai pada motor dengan tanda. Masukkan baling-baling ke dudukan motor, putar sedikit baling-baling untuk menyejajarkan lubang pemosisian dan masukkan baling-baling, lalu gunakan obeng untuk mengencangkan kedua sekrup. Pasang baling-baling yang tidak ditandai pada motor tanpa tanda.

DJI Avata

Panduan Pengguna

Melepaskan Baling-baling

Balik pesawat sehingga bagian bawah menghadap ke atas, gunakan obeng untuk melonggarkan kedua sekrup dan lepaskan baling-baling dari motor.

Bilah baling-baling tajam. Tangani dengan hati-hati.

Hanya gunakan baling-baling DJI resmi. JANGAN mencampur jenis baling-baling.

Baling-baling adalah komponen yang dapat habis digunakan. Beli baling-baling tambahan jika perlu.

Pastikan baling-baling dan motor terpasang dengan kuat sebelum setiap penerbangan.

Pastikan semua baling-baling dalam kondisi baik sebelum setiap penerbangan. JANGAN gunakan

baling-baling yang rapuh, retak, atau patah.

Untuk menghindari cedera, menjauhlah dari baling-baling atau motor yang berputar.

Pastikan motor terpasang dengan aman dan berputar dengan lancar. Segera daratkan pesawat jika

motor macet dan tidak dapat berputar dengan bebas.

JANGAN mencoba mengubah struktur motor.

JANGAN menyentuh atau membiarkan tangan atau bagian tubuh bersentuhan dengan motor karena

motor mungkin panas setelah penerbangan.

JANGAN menghalangi lubang ventilasi pada motor atau badan pesawat.

Pastikan ESC terdengar normal saat dihidupkan.

DJI Avata

Panduan Pengguna

Baterai Penerbangan Cerdas

Baterai Penerbangan Cerdas Avata adalah baterai 14,76 V, 2420 mAh dengan fungsi pengisian dan pemakaian daya pintar.

Fitur Baterai

1. Tampilan Tingkat Baterai: LED tingkat baterai menampilkan tingkat baterai saat ini.

2. Fungsi Pengosongan Otomatis: Untuk mencegah pembengkakan, baterai secara otomatis mengosongkan hingga sekitar 96% dari tingkat baterai saat tidak digunakan selama satu hari, dan sekitar 60% saat tidak digunakan selama lima hari. Baterai yang terasa agak panas saat pemakaian adalah normal.

3. Pengisian Seimbang: Tegangan sel baterai seimbang secara otomatis selama pengisian.

4. Perlindungan Pengisian Berlebih: Baterai berhenti mengisi daya setelah terisi penuh secara otomatis.

5. Pendeteksi Suhu: Untuk melindungi kerusakan, baterai hanya akan mengisi daya saat suhu berada di antara 5° dan 40° C (41° dan 104° F). Pengisian daya akan berhenti secara otomatis jika suhu baterai melebihi 50° C (122° F) selama pengisian.

6. Perlindungan Arus Berlebih: Baterai berhenti mengisi jika terdeteksi kelebihan arus.

7. Perlindungan Pengosongan Berlebih: Pengosongan berhenti secara otomatis saat baterai tidak digunakan untuk mencegah pengosongan berlebih. Perlindungan pengosongan berlebih tidak aktif saat baterai sedang digunakan.

8. Perlindungan Arus Pendek: Catu daya terputus otomatis jika terdeteksi arus pendek.

9. Perlindungan Kerusakan Sel Baterai: Kacamata DJI menampilkan pemberitahuan peringatan ketika terdeteksi sel baterai yang rusak.

10. Mode Hibernasi: Baterai akan mati setelah 20 menit tidak aktif untuk menghemat daya. Baterai akan masuk ke mode Hibernasi saat tingkat baterai kurang dari 10% untuk mencegah kelebihan muatan setelah diam selama enam jam. Indikator tingkat baterai tidak menyala dalam mode Hibernasi. Isi daya baterai untuk membangunkannya dari hibernasi.

11. Komunikasi: Informasi tentang tegangan, kapasitas, dan arus baterai ditransmisikan ke pesawat.

Lihat Panduan Keselamatan DJI Avata dan stiker pada baterai sebelum digunakan. Semua

pengoperasian dan penggunaan adalah tanggung jawab penuh pengguna.

Menggunakan Baterai

Memeriksa Tingkat Baterai

Tekan tombol daya satu kali untuk memeriksa tingkat baterai.

Tombol Daya

LED1

LED2

LED3

LED4

LED Tingkat Baterai

DJI Avata

Panduan Pengguna

LED tingkat baterai menampilkan tingkat daya baterai selama pengisian dan pemakaian. Status LED ditentukan di bawah ini:

LED menyala. LED mati. LED berkedip.

LED1 LED2 LED3 LED4 Tingkat Baterai

89%-100%

76%-88%

64%-75%

51%-63%

39%-50%

26%-38%

14%-25%

1%-13%

Menyalakan/Mematikan

Tekan tombol daya satu kali, lalu tekan lagi dan tahan selama dua detik untuk menghidupkan atau mematikan pesawat. LED tingkat baterai menampilkan tingkat baterai pada saat pesawat aktif. LED tingkat baterai mati saat pesawat dimatikan.

Pemberitahuan Suhu Rendah

1. Kapasitas baterai berkurang secara signikan pada saat terbang di suhu rendah dari -10° hingga 5° C (14°

hingga 41° F). Pastikan untuk mengisi penuh daya baterai sebelum lepas landas.

2. Baterai tidak dapat digunakan di lingkungan bersuhu sangat rendah di bawah -10° C (14° F).

3. Pada saat kacamata menampilkan peringatan tegangan baterai lemah saat berada di lingkungan bersuhu

rendah, segera akhiri penerbangan.

4. Pertahankan suhu baterai di atas 20° C (68° F) untuk memastikan kinerja optimal.

5. Kapasitas baterai berkurang di lingkungan bersuhu rendah, sehingga kinerja penghambat kecepatan angin

pesawat berkurang. Terbang dengan hati-hati.

6. Terbangkan drone dengan kehati-hatian ekstra di ketinggian.

Di lingkungan dingin, masukkan baterai ke dalam kompartemennya dan nyalakan pesawat untuk

memanaskan baterai sebelum lepas landas.

Mengisi Daya Baterai

Isi penuh baterai sebelum digunakan.

1. Isi daya dengan pengisi daya USB dan hubungkan ke stopkontak AC (100-240 V, 50/60 Hz). Gunakan

adaptor daya jika diperlukan.

2. Sambungkan Baterai Penerbangan Cerdas ke pengisi daya USB menggunakan Adaptor Avata DJI saat

baterai dimatikan.

3. LED tingkat baterai menampilkan tingkat baterai saat ini selama pengisian.

4. Baterai Penerbangan Cerdas terisi penuh saat semua LED tingkat baterai mati. Lepaskan adapter saat baterai

terisi penuh.

DJI Avata

Tabel di bawah ini menunjukkan tingkat baterai selama pengisian.

Panduan Pengguna

≥30 W

USB PD

Disarankan untuk menggunakan Pengisi Daya USB-C DJI 30 W atau pengisi daya USB Power Delivery

lainnya.

Waktu pengisian daya kira-kira 90 menit.

Untuk tujuan keselamatan, simpan baterai pada tingkat daya rendah saat transit. Sebelum transportasi,

disarankan untuk mengosongkan baterai hingga 30% atau lebih rendah.

JANGAN langsung mengisi daya Baterai Penerbangan Cerdas setelah penerbangan karena masih

terlalu panas. Tunggu baterai mendingin hingga suhu ruangan sebelum mengisi daya lagi.

Pengisi daya berhenti mengisi jika suhu sel tidak dalam 5° hingga 40° C (41° hingga 104° F). Suhu

pengisian ideal adalah dari 22° hingga 28° C (71,6° hingga 82,4° F).

Hub Pengisian Daya Baterai (tidak disertakan) dapat mengisi hingga tiga baterai. Kunjungi toko online

DJI resmi untuk informasi selengkapnya.

Untuk menjaga kondisi baterai, lakukan pengisian penuh baterai setidaknya tiga bulan sekali.

DJI tidak bertanggung jawab atas kerusakan yang disebabkan karena tidak menggunakan Adapter

DJI Avata atau Hub Pengisian Daya Baterai DJI Avata.

LED1 LED2 LED3 LED4 Tingkat Baterai

1%-50%

51%-75%

76%-99%

100%

Deskripsi LED Status Adapter Avata DJI

Indikator LED Deskripsi

Menyala kuning tanpa kedip

Berkedip hijau Mengisi Daya

Menyala hijau tanpa kedip

Berkedip kuning Suhu baterai terlalu rendah atau terlalu tinggi (tidak diperlukan operasi lebih lanjut)

Menyala merah tanpa kedip

Baterai tidak terpasang

Terisi penuh

Kesalahan catu daya atau baterai (cabut dan colokkan kembali baterai atau pengisi daya untuk melanjutkan pengisian daya)

DJI Avata

Panduan Pengguna

Mekanisme Perlindungan Baterai

LED tingkat baterai dapat menampilkan pemberitahuan perlindungan baterai yang dipicu oleh kondisi pengisian yang tidak normal.

Mekanisme Perlindungan Baterai

LED1 LED2 LED3 LED4

Pola Berkedip Status

LED2 berkedip dua kali per detik Arus berlebih terdeteksi

LED2 berkedip tiga kali per detik Sistem tidak normal

LED3 berkedip dua kali per detik Pengisian berlebih terdeteksi

LED3 berkedip tiga kali per detik Pengisi tegangan berlebih terdeteksi

LED4 berkedip dua kali per detik Suhu pengisian terlalu rendah

LED4 berkedip tiga kali per detik Suhu pengisian terlalu tinggi

LED4 berkedip tiga kali per detik Adapter Non-DJI

Apabila salah satu mekanisme perlindungan baterai diaktifkan, cabut baterai dan pasang kembali untuk melanjutkan pengisian. Apabila suhu pengisian tidak normal, tunggu hingga kembali normal, dan baterai akan secara otomatis melanjutkan pengisian tanpa harus mencabut dan menyambungkan kembali pengisi daya.

Memasang/Melepas Baterai

Pasang Baterai Penerbangan Cerdas dalam pesawat sebelum penggunaan. Masukkan Baterai Penerbangan Cerdas ke dalam kompartemen baterai pesawat. Pastikan baterai sudah terpasang dan sabuk baterai dipasang dengan benar hingga klik sebelum menghubungkannya dengan ke port daya.

Klik

Putuskan sambungan port daya, tekan sabuk baterai di samping Baterai Penerbangan Cerdas, dan lepaskan dari kompartemen.

JANGAN memasukkan atau melepas baterai saat pesawat hidup.

Pastikan baterai terpasang dengan aman.

DJI Avata

Panduan Pengguna

Pemeliharaan

Segera kembali ke asal atau darat jika muncul pesan di kacamata bahwa Intelligent Flight Battery memerlukan pemeliharaan.

1. Isi daya baterai hingga penuh.

2. Biarkan baterai selama 24 jam.

3. Masukkan baterai ke dalam pesawat dan melayang di ketinggian hingga 2 m setelah lepas landas. Saat

baterai mencapai 20%, daratkan pesawat dan matikan, lalu keluarkan baterai.

4. Biarkan baterai selama 6 jam.

5. Pemeliharaan sudah selesai dan baterai siap digunakan. Ulangi langkah-langkah di atas jika perintah

pemeliharaan terus muncul di kacamata.

Gimbal dan Kamera

Prol Gimbal

Gimbal DJI Avata menstabilkan kamera dan membantu penyesuaian sudut kemiringan, sehingga memudahkan Anda untuk menangkap gambar serta video dengan jelas dan stabil dengan kecepatan tinggi. Rentang kendali kemiringan adalah -80° hingga +65°. Gunakan perangkat kendali jarak jauh untuk mengendalikan kemiringan kamera.

65°

0°

-80°

Mode Gimbal

Mode gimbal akan secara otomatis beralih sesuai dengan mode penerbangan.

Mode Normal/Olahraga: gimbal dalam mode stabilisasi sikap. Sudut kemiringan gimbal tetap stabil relatif terhadap bidang horizontal.

Mode manual: gimbal dalam mode kunci. Sudut kemiringan gimbal tetap stabil relatif terhadap badan pesawat.

JANGAN mengetuk atau memukul gimbal estelah pesawat menyala. Luncurkan pesawat dari tanah

terbuka dan rata untuk melindungi gimbal selama lepas landas.

Penyebab gimbal berfungsi tidak normal dikarenakan elemen presisi dalam gimbal rusak akibat

tabrakan atau benturan.

Usahakan agar gimbal tidak terkena debu atau pasir, terutama pada motor gimbal.

Kesalahan motor gimbal dapat terjadi jika pesawat berada di tanah yang tidak rata, gimbal terhalang,

atau gimbal mengalami tabrakan atau benturan.

JANGAN memberikan hantaman eksternal pada gimbal setelah gimbal dinyalakan. JANGAN

menambahkan muatan ekstra pada gimbal karena dapat menyebabkan gimbal berfungsi tidak normal atau bahkan kerusakan motor permanen.

Pastikan untuk melepaskan pelindung gimbal sebelum menyalakan pesawat. Pastikan untuk

memasang pelindung gimbal saat pesawat tidak digunakan.

Penerbangan dalam kabut tebal atau awan dapat menyebabkan kegagalan sementara karena gimbal

basah. Setelah gimbal kering, fungsionalitasnya akan sepenuhnya pulih.

DJI Avata

Panduan Pengguna

Kamera

DJI Avata menggunakan kamera sensor CMOS 1/1,7" dengan hingga 12 juta piksel efektif. Bukaan lensa adalah F2,8, kisaran fokus 0,6 m hingga tak terhingga, dan FOV lensa bisa mencapai 155°.

Kamera DJI Avata dapat merekam hingga video HD 4K 60 fps dan foto 4K.

Pastikan suhu dan kelembapan kamera sesuai selama penggunaan dan penyimpanan.

Gunakan pembersih lensa untuk membersihkan lensa agar terhindar dari kerusakan atau kualitas

gambar yang buruk.

JANGAN menghalangi lubang ventilasi pada gimbal dan kamera karena panas yang dihasilkan dapat

merusak perangkat dan menyebabkan luka.

Menyimpan Foto dan Video

DJI Avata memiliki penyimpanan internal 20 GB dan mendukung penggunaan kartu microSD untuk menyimpan foto dan video. Kartu microSD UHS-I Speed Grade 3 atau lebih tinggi diperlukan karena kecepatan baca dan

tulisnya untuk data video resolusi tinggi. Untuk kartu microSD yang direkomendasikan, lihat Spesikasi untuk

informasi selengkapnya.

Foto dan video yang direkam oleh pesawat dapat dilihat pratinjaunya. Masukkan kartu microSD

pesawat ke dalam slot kartu microSD di kacamata.

JANGAN mengeluarkan kartu microSD saat pesawat menyala. Akibatnya dapat merusak kartu

microSD.

Periksa pengaturan kamera sebelum digunakan untuk memastikan kamera dikongurasikan dengan

benar.

Lakukan pengujian kamera dengan memotret beberapa gambar sebelum mengambil foto atau video

penting.

Pastikan untuk mematikan pesawat dengan benar. Jika tidak, parameter kamera tidak akan tersimpan

dan rekaman video dapat terpengaruh. DJI tidak bertanggung jawab atas segala kehilangan karena perekaman gambar atau video dengan cara yang tidak dapat dibaca oleh mesin.

Kacamata

DJI Goggles 2

DJI Goggles 2 dilengkapi tampilan ganda berkinerja tinggi dan transmisi gambar dengan latensi super rendah untuk digunakan dengan pesawat DJI, yang memberikan pengalaman FPV (First Person View atau Sudut Pandang Orang Pertama) waktu nyata di udara. Fungsi streaming nirkabel memungkinkan Anda memproyeksikan rekaman langsung dari ponsel atau komputer Anda ke layar kacamata, sehingga menyuguhkan pengalaman melihat yang imersif. DJI Goggles 2 mendukung fungsi Pelacakan Kepala. Dengan fungsi ini, pesawat dan gimbal dapat dikendalikan melalui gerakan kepala. Saat digunakan dengan Pengendali Gerak DJI, Anda dapat mengendalikan pesawat dan gimbal dengan bebas untuk memenuhi kebutuhan pengambilan gambar dalam berbagai skenario. Panel sentuh memungkinkan penyelesaian operasi yang mudah dengan satu tangan selagi melihat layar. Untuk memberikan pengalaman yang lebih nyaman bagi pengguna yang memiliki gangguan penglihatan, kacamata mendukung pengaturan diopter, sehingga pengguna tidak memerlukan kacamata selama penggunaan.

Catu Daya

Gunakan kabel daya yang disertakan untuk menghubungkan port daya kacamata ke baterai kacamata.

Tekan tombol daya satu kali untuk memeriksa tingkat baterai saat ini.

Tekan sekali, lalu tekan lagi dan tahan selama dua detik untuk menyalakan atau mematikan kacamata.

Disarankan untuk menggunakan pengisi daya Penyaluran Daya USB saat baterai kacamata rendah.

< 2.8 mm

DJI Avata

Panduan Pengguna

Menggunakan Bingkai Kacamata

Kacamata mendukung pengaturan diopter dalam rentang -8,0 D hingga +2,0 D. Kacamata tidak mendukung koreksi astigmatisme. Apabila Anda memerlukan koreksi astigmatisme atau diopter kacamata tidak sesuai, Anda dapat membeli lensa tambahan dan menggunakan bingkai untuk memasangkannya pada kacamata.

Saat membeli lensa, bawa bingkai kacamata (sepasang) ke toko optik profesional guna memastikan

bahwa bentuk, ukuran, aksis astigmatisme, dan ketebalan sudut (< 2,8 mm) lensa memenuhi persyaratan pemasangan bingkai kacamata.

Diopter keseluruhan adalah gabungan antara diopter kacamata dan diopter lensa tambahan. Pastikan

untuk menyesuaikan dopter kacamata terlebih dahulu dan kunci kenop sebelum memasang bingkai kacamata.

Apabila lensa yang dipasang mendukung koreksi astigmatisme, jangan memutar kenop setelah bingkai

kacamata dipasang. Apabila diputar, aksis astigmatisme akan bergeser dan menghasilkan penglihatan yang buram. Pastikan untuk menyesuaikan dopter kacamata sebelum memasang bingkai kacamata.

1. Lepas bingkai kacamata dan lepas lensa dummy asli.

2. Pasang lensa yang disiapkan seperti yang ditunjukkan. Pastikan Anda dapat membedakan lensa kiri dan lensa

kanan.

< 2.8 mm

3. Sesuaikan dopter kacamata sesuai kebutuhan dan kunci kenop.

Contohnya, jika Anda biasanya memakai kacamata -6,0 D dan lensa yang disiapkan secara mandiri adalah

-3,0 D, maka Anda perlu menyesuaikan diopter ke -3,0 D guna memastikan diopter keseluruhan berjumlah

-6,0 D setelah bingkai terpasang pada kacamata.

15min

10min

1.8km/h

1024.4mD500m

20.5km/h

75%

12'59''

15min

10min

1.8km/h

1024.4mD500m

20.5km/h

75%

12'59''

15min

10min

1.8km/h

1024.4mD500m

20.5km/h

75%

12'59''

Manual

Mode

300

ISO

1/200

Shuttle

5.5

Apeture+3M.M

ManualWB1200K

DJI Avata

Panduan Pengguna

4. Pasang bingkai kiri dan kanan ke kacamata. Saat memasang, pastikan tanda di bagian atas bingkai

menghadap ke atas dan panah segitiga sejajar dengan titik putih di pojok atas lensa kacamata.

Operasi

Panel sentuh memungkinkan Anda untuk mengoperasikannya dengan satu tangan.

Untuk memastikan keselamatan penerbangan saat menggunakan pengendali gerakan, tekan tombol

rem sekali untuk mengerem dan mengarahkan kursor sebelum mengoperasikan panel sentuh kacamata. Kegagalan melakukannya merupakan risiko keselamatan dan dapat menyebabkan pesawat kehilangan kendali atau cedera.

Geser ke bawah dari atas: Masuk menu pintasan

Geser ke atas dari bawah: Masuk ke pengaturan kamera

15min

10min

1.8km/h

1024.4mD500m

20.5km/h

75%

12'59''

15min

10min

1.8km/h

1024.4mD500m

20.5km/h

75%

12'59''

Manual

Mode

300

ISO

1/200

Shuttle

5.5

Apeture+3M.M

ManualWB1200K

15min

10min

Status

Album

Transmission

Setting

15min

10min

75%

12'59''

15min

10min

75%

12'59''

5.5

Apeture+3M.M

ManualWB1200K

15min

10min

15min

10min

75%

12'59''

15min

10min

75%

12'59''

5.5

Apeture+3M.M

ManualWB1200K

15min

10min

15min

10min

1.8km/h

1024.4mD500m

20.5km/h

75%

12'59''

15min

10min

1.8km/h

1024.4mD500m

20.5km/h

75%

12'59''

Manual

Mode

300

ISO

1/200

Shuttle

5.5

Apeture+3M.M

ManualWB1200K

15min

10min

Status

Album

Transmission

Setting

15min

10min

1.8km/h

1024.4mD500m

20.5km/h

75%

12'59''

15min

10min

1.8km/h

1024.4mD500m

20.5km/h

75%

12'59''

Manual

Mode

300

ISO

1/200

Shuttle

5.5

Apeture+3M.M

ManualWB1200K

Status

Album

Transmission

Setting

DJI Avata

Panduan Pengguna

Geser dari kiri ke kanan: Masuk ke menu

Geser ke atas/bawah/kanan/kiri: Menavigasi menu Sekali ketuk: Mengonrmasi/memilih

Mengetuk dengan dua jari: Kembali

Tekan dan tahan pada Layar Beranda menggunakan dua jari: Mengunci/Membuka kunci layar

Saat memutar video:

Geser ke kiri/kanan: Mengontrol bilah kemajuan

Geser ke atas/bawah: Menyesuaikan volume

Ketuk sekali: Jeda/Putar

Saat mengoperasikan panel sentuh, gunakan usapan lambat dan presisi untuk memaksimalkan

keakuratan fungsi.

Anda dapat mengubah pengaturan untuk masuk ke menu dengan menggeser dari kiri ke kanan. Buka

Pengaturan > Kontrol > Balikkan Geser Horizontal untuk melakukan perubahan.

DJI Avata

Panduan Pengguna

Layar Beranda

5678910111213

1. Indikator Arah Penerbangan

Ketika pengontrol gerakan diam, ini menunjukkan titik tengah layar. Ketika pengontrol gerakan digerakkan, ini

menunjukkan perubahan orientasi pesawat atau kemiringan gimbal.

2. Informasi Penyimpanan

Menampilkan kapasitas pesawat dan kacamata yang tersisa. Ikon berkedip akan muncul saat merekam.

3. Slider Gimbal

Menampilkan sudut kemiringan gimbal saat penggeser atau tombol gimbal diubah.

4. Petunjuk

Menampilkan pemberitahuan dan informasi, contohnya saat menerapkan mode baru atau tingkat baterai

rendah.

5. Tingkat Baterai Kacamata

Menampilkan tingkat baterai dari kacamata.

6. Status GNSS

Menampilkan kekuatan sinyal GNSS pesawat saat ini.

7. Bitrate Video

Menampilkan bitrate video saat ini dari tampilan langsung.

8. Kekuatan Sinyal Perangkat Kendali Jarak Jauh dan Downlink Video

Menampilkan kekuatan sinyal kendali jarak jauh antara pesawat dan perangkat kendali jarak jauh dan

kekuatan sinyal downlink video antara pesawat dan kacamata.

Ketika kendali jarak jauh atau sinyal transmisi gambar lemah, perintah visual akan ditampilkan di bagian

bawah layar. Pengguna dapat terus terbang atau melakukan RTH.

Oranye: sinyal cukup lemah Merah: sinyal lemah

DJI Avata

9. Sisa Waktu Terbang

Menampilkan sisa waktu penerbangan pesawat setelah menghidupkan motor.

10. Tingkat Baterai Pesawat

11. Jarak ke Tanah

Menampilkan informasi ketinggian pesawat saat ini dari permukaan tanah ketika pesawat kurang dari 10 m di

12. Telemetri Penerbangan

Menampilkan jarak horizontal (D) dan kecepatan serta jarak vertikal (H) dan kecepatan antara pesawat dan

13. Mode Penerbangan

Menampilkan mode penerbangan saat ini.

14. Titik Asal

Menunjukkan lokasi Titik Asal.

Panduan Pengguna

atas permukaan tanah.

Titik Asal.

Kacamata akan menampilkan screen saver jika terputus dari pesawat dan tidak digunakan untuk

waktu yang lama. Ketuk panel sentuh untuk keluar dari screen saver. Hubungkan kembali kacamata ke pesawat dan transmisi gambar akan pulih kembali.

Jika perangkat tidak digunakan dalam waktu lama, mungkin diperlukan waktu lebih lama dari biasanya

untuk mencari sinyal GNSS. Jika sinyal tidak terhalang, dibutuhkan sekitar 20 detik untuk mencari sinyal GNSS saat dinyalakan dan dimatikan dalam waktu singkat.

Jika Anda memilih untuk merekam dengan pesawat dan kacamata, informasi penyimpanan pesawat

dan kacamata akan ditampilkan di layar beranda. Jika Anda memilih untuk merekam hanya dengan pesawat atau kacamata, hanya informasi penyimpanan dari perangkat terkait yang akan ditampilkan.

Menu Pintasan

Geser ke bawah dari atas panel sentuh untuk memasuki menu pintasan dan menggunakan fungsi berikut ini:

• Mulai/berhenti merekam • Mengunci/membuka kunci layar

• Mengaktifkan/menonaktifkan Tampilan Ditingkatkan • Mengaktifkan/Menonaktifkan Pelacakan Kepala

• Menyesuaikan kecerahan • Menyesuaikan volume

DJI Avata

Panduan Pengguna

Pengaturan Kamera

Geser ke atas dari bawah panel sentuh untuk masuk ke pengaturan kamera dan mengubah parameter kamera.

Geser ke kanan dan kiri panel sentuh untuk membuka menu kacamata.

1. Status

Menunjukkan model pesawat yang tengah digunakan dan informasi terperinci peringatan pemberitahuan.

Untuk mengubah pesawat, gunakan fungsi tukar di pojok kanan atas.

2. Album

Menunjukkan foto atau video yang disimpan di microSD dari kacamata. Pilih le dan konrmasi untuk melihat

pratinjau.

DJI Avata

3. Transmisi

Menu Transmisi memiliki submenu Pilot dan submenu Audiens.

4. Pengaturan

Panduan Pengguna

• Pengaturan transmisi video untuk perangkat yang kini digunakan dapat diatur dalam submenu Pilot, termasuk namun tidak terbatas pada: a. Mengaktifkan atau menonaktifkan mode siaran. Nomor perangkat akan ditampilkan ketika mode Siaran

diaktifkan, sehingga perangkat lain dapat menemukan perangkat dan masuk ke saluran untuk melihat tampilan kamera.

b. Mengatur mode fokus ke hidup, mati, atau otomatis. Jika mode Fokus diaktifkan, bagian tengah layar

akan lebih jelas dan ujung-ujungnya akan buram.

c. Mengatur mode saluran ke otomatis atau manual. Disarankan untuk memilih otomatis sehingga

transmisi video akan memilih saluran dengan sinyal terbaik dengan cerdas. d. Mengatur pita frekuensi. Hanya pita frekuensi 5,8 GHz yang didukung. e. Mengatur bandwidth transmisi video. Jumlah saluran yang tersedia bervariasi sesuai dengan bandwidth.

Saluran dengan kekuatan sinyal terbaik dapat dipilih secara manual. Semakin besar bandwidth, semakin banyak sumber daya spektrum yang digunakan untuk memberikan

kecepatan transmisi video yang lebih tinggi dan kualitas gambar yang lebih jelas. Namun, kemungkinan

interferensi nirkabel juga akan menjadi lebih besar dan jumlah peralatan yang dapat ditampung akan

menjadi lebih terbatas. Untuk menghindari interferensi dalam skenario multipemain, pilihlah bandwidth

dan saluran tetap secara manual.

• Apabila perangkat transmisi video terdekat mengaktifkan mode Siaran, perangkat tersebut dan kekuatan sinyalnya dapat dilihat dalam submenu Audiens. Pilih saluran untuk melihat tampilan kamera.

• Keamanan

a. Atur kongurasi keselamatan seperti ketinggian penerbangan maksimum, jarak terbang maksimum, dan

ketinggian RTH. Pengguna juga dapat memperbarui Titik Asal dan melihat IMU dan status kompas serta mengkalibrasinya jika perlu.

b. Temukan Drone Saya membantu menemukan lokasi pesawat di darat dengan menggunakan video

dalam cache di kacamata. Jika pesawat masih memiliki baterai, nyalakan bip ESC untuk membantu menemukan pesawat menggunakan suara.

c. Pengaturan Keselamatan Lanjutan mencakup aksi kehilangan sinyal pesawat, mengaktifkan atau

menonaktifkan AirSense, dan penghentian baling-baling darurat. Pesawat dapat diatur melayang, mendarat, atau RTH jika kehilangan sinyal dari perangkat kendali jarak jauh. Apabila penghentian balingbaling darurat diaktifkan, motor dapat dihentikan di tengah penerbangan kapan saja setelah pengguna menekan tombol kunci dua kali pada pengendali gerakan atau melakukan perintah tongkat kombinasi (combination stick command/CSC) pada pengendali jarak jauh. Jika sakelar dinonaktifkan, motor hanya dapat dihentikan dengan menekan tombol kunci dua kali pada pengendali gerakan atau melakukan CSC di tengah penerbangan dalam situasi darurat, misalnya jika tabrakan terjadi, motor mati, pesawat terguling di udara, atau pesawat di luar kendali dan naik atau turun dengan cepat.

Pesawat akan jatuh jika motor dihentikan di tengah penerbangan.

• Kontrol a. Atur mode tongkat dan sesuaikan fungsi tombol pengendali jarak jauh tertentu pada Pengendali Jarak

Jauh. Eksponensialnya dapat disesuaikan saat menggunakan mode Manual. Pengguna juga dapat

mengkalibrasi pengendali jarak jauh. b. Kalibrasikan pengendali gerakan, atau lihat video tutorialnya. c. Kalibrasikan gimbal atau sesuaikan kecepatan kemiringan gimbal. d. Atur unit, atau balikkan geser horizontal untuk panel sentuh.

e. Gunakan fungsi ip.

f. Saksikan tutorial kacamata.

DJI Avata

Menyesuaikan kecerahan layar, memperbesar, dan menampilkan atau menyembunyikan Titik Asal.

5. Selengkapnya

Fungsi streaming nirkabel memungkinkan Anda untuk membagikan video yang diputar pada perangkat seluler

Panduan Pengguna

• Kamera a. Atur kualitas video, kamera FOV, EIS (stabilisasi gambar elektronik), garis kisi, aktifkan atau nonaktifkan

titik tengah layar, dan format kartu microSD. Perhatikan bahwa data tidak dapat dipulihkan setelah pemformatan. Operasikan dengan hati-hati.

b. Dalam Pengaturan Kamera Lanjutan, pengguna dapat mengatur perangkat perekam, warna, dan anti-

flicker, serta mengaktifkan atau menonaktifkan perekaman otomatis saat lepas landas, dan subtitle video.

c. Pilih Atur Ulang Parameter Kamera untuk mengembalikan semua pengaturan kamera ke pengaturan

bawaan.

• Tampilan

• Tentang a. Melihat informasi perangkat, seperti nomor seri dan firmware dari kacamata dan perangkat yang

terhubung. b. Mengatur bahasa sistem. c. Pilih Atur Ulang Semua untuk mengatur ulang kacamata dan perangkat yang ditautkan ke pengaturan

default mereka. d. Pilih Hapus Semua Data untuk menghapus semua data pesawat, termasuk data dalam penyimpanan

internal pesawat dan kartu SD, lisensi pembukaan kunci, log pesawat, dan data pengguna lainnya yang

disimpan di pesawat, dan pesawat akan diatur ulang ke pengaturan default.

Data yang dihapus tidak dapat dipulihkan. Lakukan dengan hati-hati.

ke layar kacamata (pemutar video harus mendukung fungsi berbagi layar).

Menggunakan Fungsi Pelacak Kepala

DJI Avata mendukung fungsi pelacakan kepala, yang dapat diaktifkan dengan mengeklik pada menu pintasan kacamata.

Setelah mengaktifkan pelacakan kepala, orientasi horizontal pesawat dan kemiringan gimbal dapat dikendalikan melalui gerakan kepala. Perangkat kendali jarak jauh hanya akan mengendalikan jalur penerbangan pesawat. Gimbal tidak akan dapat dikendalikan oleh perangkat kendali jarak jauh.

Menggunakan Fungsi Streaming Nirkabel

Fungsi streaming nirkabel memungkinkan Anda memproyeksikan video yang diputar pada ponsel atau komputer Anda ke tampilan kacamata. Pemutar video harus mendukung berbagi layar agar dapat berfungsi.

Untuk menggunakan fungsi ini, buka menu kacamata dan pilih Selengkapnya, lalu ketuk Streaming Nirkabel dan ikuti instruksi di layar.

DJI Avata

Panduan Pengguna

DJI FPV Goggles V2

DJI FPV Goggles V2 dilengkapi dengan tampilan berkinerja tinggi serta mendukung layar HD 810p 120fps dan transmisi audio langsung. Pengguna dapat menikmati tampilan orang pertama dari pengalaman udara mereka secara langsung dengan menerima sinyal video dari pesawat. Mereka juga dapat digunakan untuk memutar video yang direkam oleh kacamata dan mengatur transmisi, kendali, dan parameter kamera.

Catu Daya

Gunakan kabel daya kacamata yang disertakan (USB-C) untuk menghubungkan port daya kacamata ke baterai kacamata.

Tekan tombol daya satu kali untuk memeriksa tingkat baterai saat ini.

Tekan sekali, lalu tekan lagi dan tahan selama dua detik untuk menyalakan atau mematikan kacamata.

Isi daya baterai kacamata jika tingkat baterai rendah.

5V, 1A

DJI Avata

Operasi

Panduan Pengguna

Tombol 5D

Alihkan tombol untuk menelusuri menu. Tekan tombol

untuk mengonrmasi.

Di layar beranda, tekan tombol untuk masuk ke menu. Geser ke kiri atau kanan untuk mengatur kecerahan layar. Geser ke atas atau bawah untuk mengatur volume.

Selama pemutaran video, tekan tombol 5D untuk menjeda atau melanjutkan, geser tombol 5D ke kiri atau kanan untuk menyesuaikan bilah progres, dan geser ke atas atau bawah untuk menyesuaikan volume.

Tombol Rana/Rekam

Tekan sekali untuk mengambil foto atau mulai/berhenti merekam. Tekan dan tahan untuk beralih antara mode foto dan video.

Tombol Kembali

Tekan untuk kembali ke menu sebelumnya atau keluar dari mode saat ini.

Tombol Penyesuaian

Saluran

Tekan tombol atas atau bawah untuk berpindah saluran (hanya tersedia saat dalam mode saluran manual).

Tampilan Saluran

Menampilkan saluran kacamata saat ini (akan menampilkan A saat dalam mode saluran otomatis).

Layar Beranda

56789101112

DJI Avata

1. Indikator Arah Penerbangan

Ketika pengontrol gerakan diam, ini menunjukkan titik tengah layar. Ketika pengontrol gerakan digerakkan, ini

2. Informasi Penyimpanan

Menampilkan kapasitas pesawat dan kacamata yang tersisa. Ikon berkedip akan muncul saat merekam.

3. Slider Gimbal

Menampilkan sudut kemiringan gimbal saat penggeser atau tombol gimbal diubah.

4. Petunjuk

Menampilkan pemberitahuan dan informasi, contohnya saat menerapkan mode baru atau tingkat baterai

5. Tingkat Baterai Kacamata

Menampilkan tingkat baterai dari kacamata. Kacamata akan berbunyi bip saat level baterai terlalu rendah.

6. Status GNSS

Menampilkan kekuatan sinyal GNSS saat ini.

7. Kekuatan Sinyal Perangkat Kendali Jarak Jauh dan Downlink Video

Menampilkan kekuatan sinyal kendali jarak jauh antara pesawat dan perangkat kendali jarak jauh dan

8. Sisa Waktu Terbang

Menampilkan sisa waktu penerbangan pesawat setelah menghidupkan motor.

9. Tingkat Baterai Pesawat

Menampilkan tingkat baterai saat ini dari Baterai Penerbangan Cerdas di pesawat.

10. Jarak ke Tanah

Menampilkan informasi ketinggian pesawat saat ini dari permukaan tanah ketika pesawat kurang dari 10 m di

11. Telemetri Penerbangan

Menampilkan jarak horizontal (D) dan kecepatan serta jarak vertikal (H) dan kecepatan antara pesawat dan

12. Mode Penerbangan

Menampilkan mode penerbangan saat ini.

13. Titik Asal

Menunjukkan lokasi Titik Asal.

Panduan Pengguna

menunjukkan perubahan orientasi pesawat atau kemiringan gimbal.

rendah.

kekuatan sinyal downlink video antara pesawat dan kacamata.

atas permukaan tanah.

Titik Asal.

Kacamata akan menampilkan screen saver jika tidak digunakan untuk waktu yang lama atau

terputus dari pesawat. Tekan tombol apa saja dari kacamata atau tautkan kembali ke pesawat untuk

mengembalikan tampilan transmisi video.

Jika perangkat tidak digunakan dalam waktu lama, mungkin diperlukan waktu lebih lama dari biasanya

untuk mencari sinyal GNSS. Jika sinyal tidak terhalang, dibutuhkan sekitar 20 detik untuk mencari

sinyal GNSS saat dinyalakan dan dimatikan dalam waktu singkat.

Jika Anda memilih untuk merekam dengan pesawat dan kacamata, informasi penyimpanan pesawat

dan kacamata akan ditampilkan di layar beranda. Jika Anda memilih untuk merekam hanya dengan

pesawat atau kacamata, hanya informasi penyimpanan dari perangkat terkait yang akan ditampilkan.

DJI Avata

Panduan Pengguna

Tekan tombol 5D pada kacamata untuk masuk ke bilah menu.

1. Status

Menampilkan informasi rinci untuk petunjuk peringatan status saat ini.

2. Album

Menunjukkan foto atau video yang disimpan di microSD dari kacamata. Pilih le dan konrmasi untuk melihat

pratinjau.

3. Transmisi

Menu Transmisi memiliki submenu Pilot dan submenu Audiens.

• Mode transmisi video untuk perangkat yang kini digunakan dapat diatur dalam submenu Pilot, termasuk namun tidak terbatas pada: a. Mengaktifkan atau menonaktifkan mode siaran. Nomor perangkat akan ditampilkan ketika mode Siaran

diaktifkan, sehingga perangkat lain dapat menemukan perangkat dan masuk ke saluran untuk melihat tampilan kamera.

b. Mengatur mode fokus ke hidup, mati, atau otomatis. Jika mode Fokus diaktifkan, bagian tengah layar

akan lebih jelas dan ujung-ujungnya akan buram.

c. Mengatur mode saluran ke otomatis atau manual. Disarankan untuk memilih otomatis sehingga

Saluran dengan kekuatan sinyal terbaik dapat dipilih secara manual. Semakin besar bandwidth, semakin banyak sumber daya spektrum yang digunakan untuk memberikan

kecepatan transmisi video yang lebih tinggi dan kualitas gambar yang lebih jelas. Namun, kemungkinan

interferensi nirkabel juga akan menjadi lebih besar dan jumlah peralatan yang dapat ditampung akan

menjadi lebih terbatas. Untuk menghindari interferensi dalam skenario multipemain, pilihlah bandwidth

dan saluran tetap secara manual.

• Apabila perangkat transmisi video terdekat mengaktifkan mode Siaran, perangkat tersebut dan kekuatan sinyalnya dapat dilihat dalam submenu Audiens. Pilih saluran untuk melihat tampilan kamera.

DJI Avata

4. Pengaturan

Mengatur parameter untuk pengontrol jarak jauh atau pengontrol gerakan. Mengkalibrasi gimbal atau

Menyesuaikan kecerahan layar, memperbesar, dan menampilkan atau menyembunyikan Titik Asal.

Panduan Pengguna

• Keamanan

a. Atur kongurasi keselamatan seperti ketinggian penerbangan maksimum, jarak terbang maksimum, dan

ketinggian RTH. Pengguna juga dapat memperbarui Titik Asal dan melihat IMU dan status kompas serta mengkalibrasinya jika perlu.

b. Temukan Drone Saya membantu menemukan lokasi pesawat di darat dengan menggunakan video

dalam cache di kacamata.

c. Pengaturan Keselamatan Lanjutan mencakup aksi kehilangan sinyal pesawat, mengaktifkan atau

menonaktifkan AirSense, dan penghentian baling-baling darurat. Pesawat dapat diatur melayang, mendarat, atau RTH jika kehilangan sinyal dari perangkat kendali jarak jauh. Apabila penghentian balingbaling darurat diaktifkan, motor dapat dihentikan di tengah penerbangan kapan saja setelah pengguna menekan dua kali tombol kunci pada pengendali gerakan atau melakukan perintah tongkat kombinasi (combination stick command/CSC) pada pengendali jarak jauh. Jika sakelar dinonaktifkan, motor hanya dapat dihentikan dengan menekan dua kali tombol kunci pada pengendali gerakan atau melakukan CSC di tengah penerbangan dalam situasi darurat, misalnya jika tabrakan terjadi, motor mati, pesawat terguling di udara, atau pesawat di luar kendali dan naik atau turun dengan cepat.

Pesawat akan jatuh jika motor dihentikan di tengah penerbangan.

• Kontrol

menyesuaikan parameter pesawat seperti kecepatan kemiringan gimbal.

• Kamera a. Parameter kamera seperti ISO, rana, EV, dan WB dapat disesuaikan. Selain itu, mode kamera dapat

diatur ke otomatis atau manual.

b. Atur kualitas video, kamera FOV, EIS (stabilisasi gambar elektronik), garis kisi, aktifkan atau nonaktifkan

titik tengah layar, dan format kartu microSD. Perhatikan bahwa data tidak dapat dipulihkan setelah pemformatan. Operasikan dengan hati-hati.

c. Dalam Pengaturan Kamera Lanjutan, pengguna dapat mengatur perangkat perekam, warna, dan anti-

flicker, serta mengaktifkan atau menonaktifkan perekaman otomatis saat lepas landas, dan subtitle video.

d. Pilih Atur Ulang Pengaturan Parameter Kamera: ketuk untuk mengembalikan semua pengaturan kamera

ke pengaturan bawaan.

• Tampilan

• Tentang a. Melihat informasi perangkat, seperti nomor seri dan firmware dari kacamata dan perangkat yang

terhubung. b. Mengatur bahasa sistem. c. Pilih Atur Ulang Semua untuk mengatur ulang kacamata dan perangkat yang ditautkan ke pengaturan

default mereka. d. Mengganti model pesawat.

Perangkat Kendali Jarak Jauh

DJI Motion Controller

Ketika digunakan dengan kacamata, DJI Motion Controller memberikan pengalaman terbang yang imersif dan intuitif yang memungkinkan pengguna mengendalikan pesawat dengan mudah menggunakan gerakan tangan. Teknologi transmisi DJI O3+ diintegrasikan ke DJI Motion Controller, yang menyediakan jangkauan transmisi maksimum 6 mil (10 km). Pengendali gerakan tersebut dapat memilih saluran transmisi terbaik secara otomatis yang bekerja pada frekuensi 2,4 dan 5,8 GHz.

Operasi

Menyalakan/Mematikan

Tekan tombol daya satu kali untuk memeriksa tingkat baterai saat ini. Lakukan pengisian daya sebelum digunakan jika tingkat baterai terlalu rendah.

Tekan sekali, lalu tekan lagi dan tahan selama dua detik untuk menyalakan atau mematikan pengendali gerak.

Mengisi Daya Baterai

Gunakan kabel USB-C untuk menghubungkan pengisi daya ke port USB-C pada pengendali gerakan.

5V, 1A/2A

Pengisi daya Penyaluran Daya USB tidak didukung.

Mengontrol Kamera

1. Tombol Rana/Rekam: Tekan sekali untuk mengambil foto atau memulai atau menghentikan perekaman. Tekan dan tahan untuk beralih antara mode foto dan video.

2. Slider Kemiringan Gimbal: Tekan ke atas atau ke bawah untuk menyesuaikan kemiringan gimbal (hanya tersedia sebelum lepas landas, selama RTH atau mendarat).

Slider Kemiringan Gimbal Tombol Rana/Rekam

DJI Avata

Panduan Pengguna

Mengendalikan Pesawat

Pengendali gerak memiliki dua mode: Mode Normal dan mode Sport. Mode Normal dipilih secara bawaan.

Dianjurkan untuk menonton video tutorial dalam kacamata sebelum menggunakannya untuk

pertama kalinya. Buka Pengaturan > Kontrol > Pengendali Gerakan > Kontrol Penerbangan > Tutorial Penerbangan Pertama.

Berlatihlah menerbangkan pesawat dengan pengendali gerak menggunakan DJI Virtual Flight sebelum

Anda pertama kali menggunakannya.

Pengendali Gerakan

Layar Pesawat & Kacamata Catatan

Tekan akselerator untuk menerbangkan pesawat ke arah lingkaran di kacamata.

Tekan lebih kuat untuk mempercepat laju pesawat. Lepaskan agar pesawat berhenti dan melayang.

Orientasi pesawat dapat dikendalikan dengan memiringkan pengendali gerak ke kanan dan ke kiri.

Miringkan ke kiri untuk memutar pesawat berlawanan arah jarum jam dan ke kanan untuk memutarnya searah jarum jam. Pesawat terbang melayang di tempatnya jika pengendali gerakan dipasang secara vertikal.

Sudut kemiringan sesuai dengan kecepatan sudut rotasi pesawat terbang. Semakin besar sudut kemiringan pengendali gerak, semakin cepat pesawat akan berputar.

Lingkaran di kacamata akan bergerak ke kiri dan ke kanan, dan transmisi video akan berubah menyesuaikannya.

Miringkan pengendali gerak ke atas atau ke bawah untuk mengendalikan kemiringan gimbal.

Kemiringan gimbal berubah sesuai kemiringan pengendali gerakan dan selalu konsisten dengan orientasi pengendali gerakan.

Lingkaran di kacamata akan bergerak ke atas dan ke bawah, dan transmisi video akan berubah menyesuaikannya.

DJI Avata

Panduan Pengguna

Untuk mengendalikan pesawat naik atau turun, miringkan pengendali gerak 90° ke atas atau ke bawah terlebih dahulu. Setelah lingkaran dalam kacamata masuk

ke ikon naik atau turun, tekan akselerator untuk membuat pesawat naik atau turun.

Tombol Kunci

Tombol Mode

Tombol Rem

Tombol Kunci

Tekan dua kali untuk menyalakan motor pesawat.

Tekan dan tahan agar pesawat lepas landas secara otomatis, naik hingga ketinggian 1,2 meter, lalu melayang.

Tekan dan tahan saat pesawat melayang agar mendarat secara otomatis dan menghentikan motor.

Tekan sekali untuk membatalkan hitung mundur RTH Baterai Lemah saat muncul pesan pada goggle, dan pesawat terbang tidak akan memasuki RTH Baterai Bawah.

Pendaratan Baterai Kritis tidak dapat dibatalkan.

Tombol Rem

Tekan sekali untuk mengerem pesawat dan menjadikannya melayang di tempat. Tekan lagi untuk membuka kunci Attitude.

Sewaktu pesawat melakukan RTH atau pendaratan otomatis, tekan tombol sekali untuk membatalkan RTH atau pendaratan.

Tekan dan tahan tombol rem sampai pengendali gerak berbunyi bip yang menandakan RTH dimulai. Tekan tombolnya lagi untuk membatalkan RTH dan kembali mengendalikan pesawat.

Tombol Mode

Tekan sekali untuk beralih antara mode Sport dan Normal. Mode saat ini ditampilkan pada kacamata.

DJI Avata

Panduan Pengguna

Peringatan Pengendali Gerak

Pengendali gerak membunyikan tanda peringatan selama RTH. Tanda peringatan tidak dapat dibatalkan. Peringatan dibunyikan pengendali gerakan pada saat tingkat baterai 6% hingga 15%. Tekan tombol daya untuk membatalkan peringatan tingkat baterai rendah. Peringatan level baterai kritis akan berbunyi ketika level baterai kurang dari 5% dan tidak dapat dibatalkan.

Zona Transmisi Optimal

Untuk mendapatkan sinyal terbaik antara pesawat dan pengendali gerakan, posisikan pengendali gerakan sesuai pesawat seperti yang ditunjukkan pada gambar di bawah ini.

Zona Transmisi Optimal

Untuk menghindari gangguan, JANGAN gunakan perangkat nirkabel lain pada pita frekuensi yang

sama seperti yang digunakan pengendali gerakan.

Kalibrasi Pengendali Gerak

Kompas, IMU, dan akselerator pengendali gerak dapat dikalibrasi. Segera kalibrasi setiap modul saat diminta.

Pada kacamata yang ditautkan, buka Pengaturan > Kontrol > Pengendali Gerakan > Kalibrasi Pengendali Gerakan. Pilih modul dan ikuti petunjuk untuk menyelesaikan kalibrasi.

JANGAN mengkalibrasi kompas Anda di lokasi dengan gangguan magnetik yang kuat, seperti di dekat

magnet, tempat parkir, atau lokasi proyek pembangunan dengan struktur beton berangka bawah tanah.

JANGAN membawa benda berbahan feromagnetik selama kalibrasi, seperti ponsel.

DJI Avata

Panduan Pengguna

DJI FPV Remote Controller 2

Teknologi transmisi DJI O3+ diintegrasikan ke DJI FPV Remote Controller 2, yang menyediakan jangkauan transmisi maksimum 6 mil (10 km). Tombol-tombol membuat kendali pesawat dan kamera menjadi mudah sementara tongkat kendali yang dapat dilepas yang memudahkan pengendali jarak jauh disimpan.

Operasi

Menyalakan/Mematikan

Tekan tombol daya satu kali untuk memeriksa tingkat baterai saat ini. Lakukan pengisian daya sebelum digunakan jika tingkat baterai terlalu rendah.

Tekan sekali, lalu tekan lagi dan tahan selama dua detik untuk menyalakan atau mematikan pengendali jarak jauh.

Mengisi Daya Baterai

Gunakan kabel USB-C untuk menghubungkan pengisi daya ke port USB-C pada pengendali jarak jauh.

Mengontrol Kamera

1. Tombol Rana/Rekam: Tekan sekali untuk mengambil foto atau memulai atau menghentikan perekaman. Tekan dan tahan untuk beralih antara mode foto dan video.

2. Dial Gimbal: Kendalikan kemiringan gimbal.

Dial Gimbal

Tombol Rana/Rekam

DJI Avata

Panduan Pengguna

Mengendalikan Pesawat

Tongkat kontrol dapat dioperasikan dalam Mode 1, Mode 2, atau Mode 3, seperti ditunjukkan di bawah ini.

Mode 1

Mode

Left Stick

Tongkat Kiri Tongkat Kanan

Tongkat Kiri

Left Stick Right Stick

Tongkat Kiri

Belok Kiri

Forward

Maju

Backward

Mundur

Atas

Down

Bawah

Forward

Maju

Turn RightTurn Left

Belok Kanan

Turn RightTurn Left

Right Stick

Right StickLeft Stick

Tongkat Kanan

Atas

Bawah

Down

Maju

Forward

Maju

Backward

Mundur

Atas

RightLeft

Kanan

RightLeft

Kanan

Kiri

Bawah

Belok Kiri

Down

Turn RightTurn Left

Belok Kanan

Backward

Mundur

Kiri

RightLeft

Kanan

Mode 2 adalah mode kontrol default pada pengendali jarak jauh. Dalam panduan ini, Mode 2 digunakan sebagai contoh untuk menjelaskan cara menggunakan tongkat kendali.

Tongkat Netral/Titik Tengah: Tongkat kendali ada dalam tengah.

Menggerakkan tongkat kendali: Dorong stik kendali menjauh dari tengah atau dorong tongkat throttle

menjauh dari posisi terendah saat menggunakan mode Manual.

DJI Avata

Panduan Pengguna

Pengendali Jarak

Jauh

(Mode 2)

Pesawat

( Menandakan arah

moncong)

Catatan

Tongkat Throttle: untuk mengubah ketinggian pesawat, gerakkan tongkat kiri ke atas atau ke bawah. Dorong tongkat ke atas untuk naik dan ke bawah untuk turun. Cegah perubahan ketinggian mendadak dan tidak terduga dengan mendorong tongkat secara perlahan.

Mode Normal/Olahraga

Saat tongkat ada di tengah pesawat akan melayang di tempatnya. Gunakan tongkat kiri untuk lepas landas saat motor berputar pada kecepatan tetap. Semakin jauh tongkat didorong menjauh dari tengah, semakin cepat pesawat mengubah ketinggian.

Mode manual

tongkat throttle tidak memiliki pusat. Sebelum terbang, sesuaikan tongkat throttle untuk mencegahnya kembali ke tengah.

Tongkat Yaw: Untuk mengendalikan orientasi pesawat, gerakkan tongkat kiri ke kiri atau kanan. Dorong tongkat ke kiri untuk memutar pesawat berlawanan arah jarum jam dan ke kanan untuk memutar pesawat searah jarum jam. Saat tongkat ada di tengah pesawat akan melayang di tempatnya. Semakin jauh tongkat didorong dari tengah, semakin cepat perputaran pesawat.

Tongkat Pitch: Untuk mengubah pitch pesawat, gerakkan tongkat kanan ke atas dan ke bawah. Dorong tongkat ke atas untuk terbang maju dan ke bawah untuk terbang mundur. Saat tongkat ada di tengah pesawat akan melayang di tempatnya. Semakin jauh tongkat didorong dari tengah, semakin cepat gerakan pesawat.

Tongkat Roll: Untuk mengubah roll pesawat, gerakkan tongkat kanan ke kiri atau kanan. Dorong tongkat ke kiri untuk terbang ke kiri dan ke kanan untuk terbang ke kanan. Saat tongkat ada di tengah pesawat akan melayang di tempatnya. Semakin jauh tongkat didorong dari tengah, semakin cepat gerakan pesawat.

Tombol Mode Penerbangan

Alihkan tombol untuk memilih mode penerbangan yang diinginkan.

Posisi Mode Penerbangan

M Mode Manual

S Mode Sport

N Mode Normal

DJI Avata

Mode Manual dinonaktifkan secara default. Pastikan sakelar disetel ke mode Manual di kacamata sebelum beralih ke mode Manual. Pesawat akan tetap dalam mode Normal atau Sport jika sakelar tidak diatur ke mode Manual di kacamata. Buka Pengaturan > Kontrol > Pengendali Jarak Jauh > Kustomisasi Tombol, lalu atur Mode Kustom ke mode Manual.

Sebelum menggunakan mode Manual, disarankan untuk mengencangkan sekrup F2 di bagian belakang tongkat throttle agar tongkat tidak kembali ke tengah dan sesuaikan sekrup F1 untuk memastikan ketahanan tongkat sesuai.

Panduan Pengguna

Saat menggunakan mode Manual, pesawat tidak memiliki fungsi bantuan penerbangan seperti

stabilisasi otomatis. Sebelum menggunakan mode Manual, berlatihlah terbang dalam mode Manual menggunakan DJI Virtual Flight untuk memastikan Anda dapat terbang dengan aman.

Hanya sesuaikan tongkat throttle sebelum pesawat lepas landas. JANGAN menyesuaikannya selama

penerbangan.

Tombol Mulai/Berhenti

Saat menggunakan mode Manual, tekan dua kali untuk menghidupkan atau mematikan motor.

Saat menggunakan mode Normal atau Sport, tekan sekali untuk membatalkan hitung mundur RTH Baterai Lemah saat muncul pesan pada goggle, dan pesawat terbang tidak akan memasuki RTH baterai bawah.

Tombol Jeda Penerbangan/RTH

Tekan sekali untuk mengerem pesawat dan menjadikannya melayang di tempat. Pastikan tongkat pitch dan tongkat gulung kembali ke tengah dan dorong tongkat akselerasi untuk melanjutkan kendali penerbangan. Sewaktu pesawat melakukan RTH atau pendaratan otomatis, tekan tombol sekali untuk membatalkan RTH atau pendaratan.

Saat pesawat dalam mode Manual, tekan tombol untuk membuat pesawat berhenti dan melayang di tempatnya. Sikap pesawat kembali ke tingkat dan mode penerbangan secara otomatis beralih ke mode Normal.

RTH dilakukan dengan menekan dan menahan tombol RTH sampai pengendali jarak jauh berbunyi bip untuk menandakan RTH dimulai. Tekan tombolnya lagi untuk membatalkan RTH dan kembali mengendalikan pesawat. Lihat bagian Kembali ke Beranda untuk informasi selengkapnya tentang RTH.

DJI Avata

Panduan Pengguna

Tombol yang Dapat Disesuaikan

Fungsi tombol yang dapat disesuaikan dapat diatur pada pengaturan kendali jarak jauh di kacamata, termasuk tombol C1, sakelar C2, dan mode khusus.

Tombol C1 dan sakelar C2 dapat digunakan sebagai pintasan untuk fungsi seperti menaikkan, menurunkan, atau pemusatan ulang gimbal, membalikkan pesaat, atau mengaktifkan atau menonaktifkan bip ESC.

Mode kustom dapat diatur ke mode Manual atau Sport.

Mode Khusus

Tombol C1

Sakelar C2

Peringatan Pengendali Jarak Jauh

Pengendali jarak jauh membunyikan tanda peringatan selama RTH. Tanda peringatan tidak dapat dibatalkan. Peringatan dibunyikan pengendali jarak jauh pada saat tingkat baterai 6% hingga 15%. Tekan tombol daya untuk membatalkan peringatan tingkat baterai rendah. Peringatan level baterai kritis akan berbunyi ketika level baterai kurang dari 5% dan tidak dapat dibatalkan.

Zona Transmisi Optimal

Untuk mendapatkan sinyal terbaik antara pesawat dan pengendali jarak jauh, posisikan antena seperti yang ditunjukkan di bawah ini.

Lemah Kuat Zona Transmisi Optimal

Untuk menghindari gangguan, JANGAN gunakan perangkat nirkabel lain pada pita frekuensi yang

sama seperti yang digunakan pengendali jarak jauh.

DJI Avata

Panduan Pengguna

Penyesuaian Tongkat

Saat menggunakan mode Manual, sesuaikan tongkat throttle berdasarkan mode tongkat Anda untuk pengalaman pengguna yang lebih baik.

1. Balikkan pengendali jarak jauh dan angkat pegangan karet belakang dari alur bagian dalam.

Alur

2. Sekrup di bawah pegangan dapat menyesuaikan tongkat yang sesuai di bagian depan pengendali jarak jauh. Gunakan kunci hex H1.5 untuk mengatur resistansi tongkat dan pemusatan ulang tongkat secara vertikal. Resistansi kendali meningkat saat sekrup F1 dikencangkan, dan resistansi kendali menurun saat sekrup F1 dilonggarkan. Pemusatan ulang dinonaktifkan saat sekrup F2 dikencangkan, dan pemusatan ulang diaktifkan saat sekrup F2 dilonggarkan.

2 3 4

Sekrup Penyesuaian Resistensi Tongkat

Kanan F1 (Vertikal)

Sekrup Penyesuaian Pemusatan Tongkat

Kanan F2 (Vertikal)

3. Pasang kembali pegangan karet setelah penyesuaian selesai.

Sekrup Penyesuaian Resistensi Tongkat

Kiri F1 (Vertikal)

Sekrup Penyesuaian Pemusatan Tongkat

Kiri F2 (Vertikal)

Aplikasi DJI Fly

Hubungkan kacamata ke perangkat seluler, luncurkan DJI Fly, dan masuk ke layar beranda. Ketuk GO FLY untuk menampilkan transmisi video, di mana Anda dapat berbagi tampilan kamera FPV.

Fly Spot

Melihat atau membagikan lokasi penerbangan dan pengambilan gambar yang sesuai di sekitar, mempelajari lebih lanjut tentang zona GEO, dan menampilkan foto udara dari berbagai lokasi yang diambil oleh pengguna lainnya.

Academy

Ketuk ikon di sudut kanan atas untuk memasuki Academy dan melihat tutorial produk, kiat penerbangan, pemberitahuan keselamatan penerbangan, dan dokumen manual.

SkyPixel

Masuk ke SkyPixel untuk melihat video dan foto yang dibagikan oleh pengguna lain.

Prol

Menampilkan informasi akun, catatan penerbangan, forum DJI, toko online, Temukan Drone Saya, dan pengaturan lainnya.

Beberapa negara dan wilayah memerlukan pelaporan lokasi pesawat secara langsung pada saat

terbang. Akibatnya, perlu untuk menghubungkan kacamata ke perangkat seluler dan menjalankan DJI Fly. Pastikan untuk memeriksa dan mematuhi peraturan setempat.

Isi penuh daya perangkat seluler Anda sebelum membuka aplikasi DJI Fly. Aplikasi DJI Fly memerlukan data seluler saat digunakan. Untuk biaya data, hubungi operator nirkabel

Anda.

JANGAN menerima panggilan telepon atau memanfaatkan fitur SMS jika menggunakan ponsel

sebagai perangkat layar Anda saat penerbangan.

Baca semua petunjuk keamanan, pesan peringatan, dan penaan dengan cermat. Kenali peraturan

terkait di wilayah Anda. Mengetahui semua peraturan yang relevan dan menerbangkan pesawat dengan cara yang sesuai adalah tanggung jawab penuh Anda.

Apabila Anda belum pernah atau tidak memiliki pengalaman profesional yang cukup untuk

mengoperasikan pesawat, gunakan tutorial dalam aplikasi untuk melatih keterampilan penerbangan Anda.

Aplikasi ini dirancang untuk membantu pekerjaan Anda. JANGAN mengandalkan aplikasi untuk

mengendalikan pesawat, gunakan kebijaksanaan wajar. Penggunaan atas aplikasi tunduk pada Ketentuan Penggunaan Aplikasi DJI Fly dan Kebijakan Privasi DJI. Baca keduanya dengan saksama di aplikasi.

Penerbangan

Disarankan untuk melatih keterampilan terbang Anda dan berlatih terbang dengan aman setelah persiapan prapenerbangan selesai. Pastikan semua penerbangan dilakukan di area terbuka. Tinggi penerbangan dibatasi hingga 500 m. JANGAN melampaui tinggi ini. Patuhi undang-undang dan peraturan setempat dengan ketat saat terbang. Pastikan untuk membaca Panduan Keselamatan DJI Avata untuk memahami pemberitahuan keselamatan sebelum terbang.

Persyaratan Lingkungan Penerbangan

1. Jangan mengoperasikan pesawat dalam kondisi cuaca buruk, termasuk kecepatan angin yang melebihi 10,7 m/dtk, salju, hujan, dan kabut.

2. Terbang hanya di area terbuka. Keakuratan kompas onboard dan sistem GNSS dapat dipengaruhi oleh gedung tinggi dan struktur logam besar. Disarankan untuk menjaga jarak pesawat setidaknya 5 m dari struktur.

3. Hindari hambatan, keramaian, pepohonan, dan genangan air (ketinggian yang direkomendasikan setidaknya 3 m di atas air).

4. Hindari area dengan tingkat elektromagnetisme tinggi, seperti lokasi dekat saluran listrik, stasiun pangkalan, gardu listrik, dan menara penyiaran untuk meminimalkan gangguan.

5. Kinerja pesawat dan baterai terbatas saat terbang di ketinggian. Berhati-hatilah saat terbang pada ketinggian 16,404 kaki (5.000 m) atau lebih di atas permukaan laut.

6. GNSS tidak dapat digunakan saat pesawat di wilayah kutub. Gunakan sistem penglihatan sebagai gantinya.

7. JANGAN melakukan lepas landas dari objek bergerak, seperti mobil dan perahu.

8. Dalam kondisi angin kencang, kecepatan vertikal pesawat dapat terbatas. Menyesuaikan moncong pesawat dengan arah angin turun menghemat daya agar mendapatkan kecepatan vertikal yang lebih tinggi.

9. Ketika pesawat terbang berputar dengan kecepatan tinggi atau rem samping tiba-tiba berada di lingkungan angin yang kuat, pesawat dapat menjadi tidak stabil. Terbangkanlah dengan hati-hati.

Pembatasan Penerbangan

Sistem GEO (Geospatial Environment Online)

Sistem Geospasial Environment Online (GEO) DJI adalah sistem informasi global yang memberikan informasi waktu nyata tentang pembaruan keselamatan dan pembatasan penerbangan serta mencegah UAV terbang di ruang udara terbatas. Dalam keadaan luar biasa, area terbatas dapat dibuka untuk memungkinkan penerbangan masuk. Sebelum itu, pengguna harus mengajukan permintaan pembukaan kunci berdasarkan tingkat pembatasan saat ini di area penerbangan yang dituju. Sistem GEO mungkin tidak sepenuhnya mematuhi undangundang dan peraturan setempat. Pengguna harus bertanggung jawab atas keselamatan penerbangan mereka sendiri dan harus berkonsultasi dengan otoritas setempat mengenai persyaratan hukum dan peraturan terkait sebelum meminta untuk membuka penerbangan di area terbatas. Untuk informasi lebih lanjut tentang sistem

GEO, kunjungi https://www.dji.com/ysafe.

Batas Penerbangan

Untuk membantu pengguna mengoperasikan pesawat ini dengan aman dan untuk alasan keamanan, batas penerbangan diaktifkan sesuai standar. Pengguna dapat mengatur batas ketinggian dan jarak penerbangan. Secara bersamaan batas ketinggian, batas jarak, dan zona GEO berfungsi untuk mengatur keamanan penerbangan saat GNSS tersedia. Pada saat GNSS tidak tersedia, hanya dapat membatasi ketinggian.

Batas Ketinggian dan Jarak Penerbangan

Ketinggian penerbangan maksimum membatasi ketinggian penerbangan pesawat, sementara jarak penerbangan maksimum membatasi radius penerbangan pesawat di sekitar Titik Asal. Batasan ini dapat diatur menggunakan kacamata untuk keselamatan penerbangan yang lebih baik.

DJI Avata

Panduan Pengguna

Ketinggian Maks

Titik Asal

Ketinggian pesawat saat dinyalakan

Titik Asal tidak diperbarui secara manual selama penerbangan

Radius Maks

Sinyal GNSS Kuat

Pembatasan Kacamata

Ketinggian Maks

Radius Maks

Ketinggian pesawat tidak boleh melebihi nilai yang ditentukan pada kacamata.

Jarak lurus dari pesawat ke Titik Asal tidak dapat melebihi jarak penerbangan maks yang ditetapkan di kacamata.

Petunjuk: Ketinggian penerbangan maks tercapai.

Petunjuk: Jarak penerbangan maks tercapai.

Sinyal GNSS Lemah

Pembatasan Kacamata

Ketinggian dibatasi hingga 50 m dari titik lepas landas jika pencahayaan cukup.

Ketinggian Maks

Radius Maks Tidak terbatas

Tidak ada batas ketinggian jika sinyal GNSS melemah saat penerbangan, asalkan sinyal GNSS

Pesawat masih dapat dikendalikan pengguna, tetapi tidak dapat diterbangkan lebih jauh pada saat

Demi alasan keamanan, jangan menerbangkan pesawat dekat dengan bandara, jalan raya, stasiun

Ketinggian dibatasi hingga 3 m di atas tanah jika pencahayaan tidak cukup dan Sistem Pengindraan Inframerah beroperasi.

Ketinggian dibatasi hingga 50 m dari titik lepas landas jika pencahayaan tidak cukup dan Sistem Pengindraan Inframerah tidak beroperasi.

berwarna putih sinyal putih atau kuning saat pesawat dinyalakan.

pesawat mencapai salah satu batas. Pesawat dalam jangkauan sinyal GNSS kuat akan secara otomatis terbang kembali pada saat keluar dari radius maks.

kereta api, jalur kereta api, pusat kota, atau area sensitif lainnya. Terbangkan pesawat hanya dalam jangkauan pandangan.

Petunjuk: Ketinggian penerbangan maks tercapai.

Zona GEO

Sistem GEO DJI menetapkan lokasi penerbangan yang aman, memberikan tingkat risiko dan pemberitahuan keselamatan untuk penerbangan individu, serta menawarkan informasi tentang ruang udara terbatas. Semua area penerbangan terbatas disebut sebagai Zona GEO, yang selanjutnya dibagi menjadi Zona Terbatas, Zona Otorisasi, Zona Peringatan, Zona Peringatan Lanjutan, dan Zona Ketinggian. Pengguna dapat melihat informasi tersebut secara waktu nyata di aplikasi DJI Fly. Zona GEO adalah area penerbangan khusus, termasuk namun tidak terbatas pada bandara, tempat acara besar, lokasi tempat terjadinya keadaan darurat publik (seperti kebakaran hutan), pembangkit listrik tenaga nuklir, penjara, properti pemerintah, dan fasilitas militer. Secara default, sistem GEO membatasi lepas landas dan penerbangan dalam zona yang dapat menyebabkan masalah keamanan atau keselamatan. Peta Zona GEO yang berisi informasi lengkap tentang Zona GEO di seluruh dunia tersedia di situs

web resmi DJI: https://www.dji.com/ysafe/geo-map.

DJI Avata

Panduan Pengguna

Daftar Periksa Prapenerbangan

1. Pastikan baterai kacamata, perangkat kendali jarak jauh, perangkat seluler, Baterai Penerbangan Cerdas, perangkat seluler terisi penuh.

2. Pastikan baling-baling dipasang dengan benar dan aman.

3. Pastikan Baterai Penerbangan Cerdas dan baterai kacamata terhubung dengan benar dan aman.

4. Pastikan port USB-C dan penutup slot kartu microSD ditutup dengan benar dan aman.

5. Pastikan gimbal dan kamera berfungsi normal.

6. Pastikan motor tidak terhalang apa pun dan berfungsi normal.

7. Pastikan bahwa kacamata berfungsi dengan normal dan menampilkan transmisi video.

8. Pastikan pelindung gimbal dilepas dan lensa kamera serta sensor bersih.

9. Pastikan antena kacamata dipasang dengan kuat dan antena kendali jarak jauh diangkat.

10. Hanya gunakan suku cadang asli DJI atau suku cadang resmi DJI. Komponen yang tidak resmi dapat menyebabkan kerusakan sistem dan membahayakan keselamatan penerbangan.

Menghidupkan/Menghentikan Motor

Pengendali Gerak DJI

Tombol Kunci

Tekan tombol kunci dua kali untuk menyalakan motor pesawat.

Tekan dan tahan tombol kunci agar pesawat lepas landas secara otomatis, naik hingga ketinggian 1,2 meter, lalu melayang.

Tekan dan tahan tombol kunci saat pesawat melayang agar mendarat secara otomatis dan menghentikan motor.

DJI FPV Remote Controller 2

Menghidupkan Motor

Mode Normal/Sport:

CSC digunakan untuk menghidupkan motor. Hidupkan motor dengan mendorong kedua tongkat ke sudut bagian dalam atau luar. Lepaskan kedua tongkat secara bersamaan setelah motor mulai berputar.

ATAU

DJI Avata

Mode Manual:

Pastikan tongkat throttle berada di posisi terendah dan tekan tombol mulai/berhenti dua kali untuk menghidupkan motor.

Panduan Pengguna

Tongkat Throttle

Menghentikan Motor

Mode Normal/Sport:

Motor dapat dihentikan dengan dua cara:

Metode 1: Dorong tongkat throttle ke bawah dan tahan pada saat pesawat telah mendarat. Motor akan berhenti setelah tiga detik.

Metode 2: Dorong tongkat throttle ke bawah dan lakukan CSC yang sama yang digunakan untuk menghidupkan motor saat pesawat telah mendarat. Lepaskan kedua tongkat setelah motor berhenti.

ATAU

Metode 1

Mode manual:

Tekan tombol mulai/berhenti dua kali untuk menghentikan motor setelah pesawat mendarat.

Metode 2

Menghentikan Motor di Tengah Penerbangan

Saat menggunakan mode Normal atau Sport, motor hanya dapat dihentikan dengan menekan tombol kunci dua lai pada pengendali gerakan atau melakukan CSC pada pengendali jarak jauh di tengah penerbangan dalam situasi darurat seperti jika pesawat memiliki motor yang terhenti, terlibat dalam tabrakan, berguling di udara, tidak terkendali , atau sedang naik atau turun dengan cepat. Pada Kacamata dapat mengubah pengaturan standar.

Saat menggunakan mode Manual, tekan tombol mulai/berhenti dua kali pada pengendali jarak jauh untuk menghentikan motor kapan saja.

Pesawat akan jatuh jika motor dihentikan di tengah penerbangan.

DJI Avata

Panduan Pengguna

Tes Penerbangan

Prosedur Lepas Landas/Pendaratan

1. Letakkan pesawat di area terbuka dan datar dengan bagian belakang pesawat menghadap ke arah Anda.

2. Nyalakan kacamata, perangkat kendali jarak jauh dan pesawat.

3. Tunggu hingga indikator status pesawat berkedip hijau perlahan yang menandakan bahwa Titik Asal telah direkam dan kenakan kacamatanya.

4. Hidupkan motor.

5. Untuk pengendali gerakan DJI, tekan dan tahan tombol kunci, agar pesawat lepas landas secara otomatis, naik hingga ketinggian 1,2 meter, lalu melayang.

Untuk pengendali jarak jauh V2 DJI FPV, dorong tongkat throttle secara perlahan ke atas untuk lepas landas.

6. Untuk pengendali gerakan DJI, tekan dan tahan tombol kunci saat pesawat melayang agar mendarat secara otomatis dan menghentikan motor.

Untuk pengendali jarak jauh V2 DJI FPV, tarik tongkat throttle ke bawah untuk mendaratkan pesawat. Hentikan

motor setelah mendarat.

7. Matikan pesawat, kacamata dan perangkat kendali jarak jauh.

Saran dan Kiat Video

1. Daftar periksa prapenerbangan dirancang untuk membantu Anda dapat melakukan penerbangan dengan aman dan merekam video selama penerbangan. Periksa daftar periksa prapenerbangan dengan lengkap sebelum setiap penerbangan.

2. Pilih mode operasi gimbal yang diinginkan.

3. Disarankan untuk mengambil foto atau merekam video dalam mode Normal.

4. JANGAN terbang dalam cuaca buruk seperti saat hujan atau saat berangin.

5. Pilih pengaturan kamera yang paling sesuai dengan kebutuhan Anda.

6. Lakukan tes penerbangan untuk menetapkan rute penerbangan dan memeriksa lokasi.

7. Dorong perlahan tongkat kendali untuk memastikan pergerakan pesawat halus dan stabil.

8. Saat menggunakan mode Manual, terbanglah di lingkungan terbuka, lebar, dan jarang penduduknya untuk memastikan keselamatan penerbangan.

Penting untuk memahami panduan penerbangan dasar baik untuk perlindungan dan keselamatan Anda serta orang di sekitar Anda. JANGAN lupa untuk membaca panduan keselamatan.

Pemeliharaan

Pesawat

Ikuti langkah-langkah di bawah ini untuk mengganti komponen pesawat terbang seperti pelindung baling-baling, atau rangka atas.

Sebaiknya lepas baling-baling dan Baterai Penerbangan Cerdas sebelum mengganti pelindung baling-

baling dan rangka atas.

Pelindung Baling-Baling

Melepaskan

1. Balik pesawat, lepaskan kedua sekrup seperti yang ditunjukkan pada gambar di bawah ini, lalu lepaskan modul penglihatan dengan lembut dan lepaskan konektor FPC. JANGAN memperpanjang kabel secara berlebihan untuk menghindari kerusakan permanen.

2. Lepas keempat sekrup pada roda gigi pendaratan, lalu lepas penutup antena. Jepit stiker untuk melepas papan antena, lalu lepas kabel antena di sepanjang alur kabel.

DJI Avata

3. Lepas keempat sekrup di bagian bawah pesawat dan kedua sekrup di bagian atas, lalu putar perlahan ke kiri

Panduan Pengguna

dan ke kanan untuk melepas pelindung baling-baling. Berhati-hatilah jangan sampai menarik keluar pelindung baling-baling dengan kekuatan berlebih agar kabel tidak rusak.

DJI Avata

Panduan Pengguna

Memasangkan

1. Perbaiki kabel antena di slot kabel di sisi modul tengah agar kabel tidak rusak.

DJI Avata

2. Siapkan pelindung baling-baling baru dan lewatkan dua papan antena melalui lubang di tengah pelindung

3. Saat memasang, miringkan perlahan dan tekan sisi dengan port USB-C dan penutup slot kartu microSD

Panduan Pengguna

baling-baling. Sesuaikan pelindung baling-baling sehingga alur persegi di bagian belakang sejajar dengan lubang baterai.

terlebih dahulu, berhati-hatilah agar tidak menangkap kabel antena di sisi ini, lalu putar perlahan pelindung baling-baling ke kiri dan ke kanan untuk mengamankan sisi lainnya.

Penutup port USB-C

dan slot kartu microSD

DJI Avata

4. Periksa tanda L dan R pada papan antena dan bagian dalam pelindung baling-baling, dan pasang papan

Panduan Pengguna

antena pada roda pendaratan yang sesuai. Miringkan papan antena agar terpasang erat ke slot di sisi dalam roda pendaratan lalu atur kabel antena agar masuk dalam alur kabel.

DJI Avata

5. Kencangkan dua sekrup M2×4.3 dan dua sekrup M1.6×5 di bagian bawah pesawat secara bergantian, lalu

Panduan Pengguna

dua sekrup M2×4.3 di bagian atas. (Perhatikan bahwa dua sekrup M1.6×5 di sisi belakang bagian bawah relatif lebih panjang).

DJI Avata

6. Masukkan ujung penutup antena ke dalam roda gigi pendaratan, tekan penutup antena agar mengepaskan

Panduan Pengguna

pelindung baling-baling, lalu kencangkan keempat sekrup M2×4.3. Pastikan antena dan penutup antena di kedua sisi terpasang dengan kuat.

M2×4.3

DJI Avata

7. Periksa bentuk modul penglihatan dan posisi bukaan di bagian tengah pelindung baling-baling, lalu hubungkan

Panduan Pengguna

kabel FPC ke modul penglihatan dengan benar. Setelah memastikan bahwa kabel FPC sepenuhnya ditempatkan di dalam pelindung baling-baling, kencangkan dua sekrup M2×6.3 untuk menyelesaikan pemasangan.

M2×6.3

Periksa untuk memastikan port USB-C dan penutup slot kartu microSD tertutup dengan benar dan

aman agar tidak bersentuhan dengan baling-baling.

DJI Avata

Panduan Pengguna

Rangka Atas

Melepaskan

1. Lepaskan kedua sekrup di kedua sisi rangka atas.

2. Balik pesawat, lepas enam sekrup seperti ditunjukkan pada gambar di bawah ini, lalu lepas rangka atas. Lepaskan rangka atas dengan lembut agar tidak merusak modul GNSS di atas.

Memasangkan

1. Siapkan rangka atas baru dan pasang di bagian atas pesawat. Pastikan menyejajarkan lubang yang sesuai dan bahwa kabel gimbal dan kabel kamera berada dalam alur untuk menghindari kerusakan.

DJI Avata

2. Sesuaikan posisi modul GNSS sehingga lubang sekrup pada modul sejajar dengan lubang sekrup di kedua

Panduan Pengguna

sisi rangka atas, lalu kencangkan kedua sekrup M2×4.3.

M2×4.3

3. Kencangkan keenam sekrup M1.6×5 di bagian bawah untuk menyelesaikan pemasangan.

M1.6×5

DJI Avata

Panduan Pengguna

Kacamata

DJI Goggles 2

Mengganti Antena

Apabila antena rusak, Anda dapat menghubungi purnajual DJI untuk membeli antena pengganti yang baru.

Untuk melepas antena, pegang bagian bawah antena dan tarik ke atas.

Sewaktu memasang, bedakan antara antena kiri dan kanan, lalu pastikan antena diselaraskan dengan port dengan benar.

Mengganti Bantalan Busa

1. Pegang bagian bawah bantalan busa dan lepas secara perlahan seperti yang diperlihatkan di bawah ini.

DJI Avata

2. Selaraskan tiang penentu posisi bantalan busa yang baru dengan lubang penentu posisi di kacamata, pasang

Panduan Pengguna

JANGAN menarik sisi-sisinya saat melepaskan bantalan busa. Padding dapat mengalami kerusakan.

dan tekan sisi kanan dan kirinya. Setelah terdengar bunyi “klik”, periksa dan pastikan tidak terdapat celah antara bantalan busa dan kacamata.

Membersihkan dan Merawat Lensa

Gunakan kain yang lembut, kering, dan bersih untuk menyeka secara memutar dari tengah ke tepi luar masingmasing lensa.

Pasang kembali pelindung layar untuk melindungi lensa saat kacamata tidak digunakan.

Pastikan untuk melepaskan kacamata dari stopkontak sebelum membersihkan dan pastikan tidak

terdapat kabel yang tersambung.

JANGAN membersihkan lensa dengan alkohol.

Lensa tersebut rentan. Bersihkan dengan lembut. JANGAN menggores lensa, karena kualitas

penglihatannya akan terpengaruh.

Simpan kacamata di ruang kering pada suhu kamar untuk menghindari kerusakan lensa dan

komponen optik lainnya akibat suhu tinggi dan lingkungan yang lembap.

Jauhkan lensa dari sinar matahari langsung untuk menghindari terbakar.

DJI Avata

Panduan Pengguna

DJI FPV Goggles V2

Pembersihan

Pastikan untuk melepaskan hubungan kacamata dari stopkontak sebelum membersihkan dan pastikan tidak ada kabel yang tersambung.

Bersihkan permukaan kacamata dengan kain yang lembut, kering, dan bersih. Untuk membersihkan bantalan busa, basahi kain dengan air bersih dan seka bantalan busa.

Mengganti Bantalan Busa

Bantalan busa dipasang ke kacamata dengan Velcro. Saat mengganti bantalan busa, kupas secara bertahap dari sisi kiri atau kanan. Sejajarkan bantalan busa baru dengan kacamata dan tekan bantalan busa ke bawah agar terpasang dengan kencang.

Perawatan Lensa

Gunakan kain pembersih untuk menyeka lensa dengan lembut.

1. Basahi kain pembersih dengan alkohol atau pembersih lensa.

2. Seka dengan gerakan melingkar dari tengah ke tepi luar lensa.

JANGAN bersihkan bantalan busa dengan alkohol.

Lensa tersebut rentan. Bersihkan dengan lembut. JANGAN menggores lensa, karena kualitas

penglihatannya akan terpengaruh.

Simpan kacamata di ruang kering pada suhu kamar untuk menghindari kerusakan lensa akibat suhu

tinggi dan lingkungan yang lembap.

Lampiran

Spesikasi

DJI Avata

Pesawat

Model QF2W4K

Bobot Lepas Landas Sekitar 410 g

Dimensi (P×L×T) 180×80×80 mm

Jarak Diagonal 120 mm

Kecepatan Naik Maks 6 m/dtk (mode Normal/Sport)

Kecepatan Turun Maks 6 m/dtk (mode Normal/Sport)

Kecepatan Horizontal Maks (dekat permukaan laut, tanpa angin)

Service Ceiling Maks Di Atas Permukaan Laut

Waktu Melayang Maks Sekitar 18 menit

Jarak Penerbangan Maks 11,6 km

Ketahanan Kecepatan Angin Maks

Suhu Operasional -10° hingga 40 °C (14° hingga 104 °F)

GNSS GPS + Galileo + BeiDou

Rentang akurasi melayang

Antena Antena Ganda, 2T2R

Penyimpanan Internal 20 GB

DJI Goggle yang Didukung

Perangkat Kendali Jarak Jauh DJI yang Didukung

Transmisi

Frekuensi Operasi

Daya Pemancar (EIRP) 5,8 GHz: <33 dBm (FCC), <14 dBm (CE), <30 dBm (SRRC)

Bandwidth Komunikasi Maks 40 MHz

Mode Tampilan Langsung dan Latensi

Bitrate Video Maks 50 Mbps

Jangkauan Transmisi Maksimal 10 km (FCC), 2 km (CE), 6 km (SRRC)

Transmisi Audio Tidak

8 m/dtk (Mode Normal) 14 m/dtk (mode Sport) 27 m/dtk (mode Manual)

5000 m

10,7 m/dtk

Vertikal: ±0,1 m (dengan Vision Positioning), ±0,5 m (dengan GNSS Positioning) Horizontal: ±0,3 m (dengan Vision Positioning), ±1,5 m (dengan GNSS Positioning)

DJI Goggles 2 DJI FPV Goggles V2 DJI Goggles Integra

DJI FPV Remote Controller 2 Pengendali Gerak DJI DJI RC Motion 2

2.400-2.4835 GHz (Rx)

5.725-5.850 GHz (Tx/Rx)

Dengan DJI Goggles 2 1080p/100fps: Latensi transmisi terendah adalah 30 ms 1080p/60fps: Latensi transmisi terendah adalah 40 ms

Dengan DJI FPV Goggles V2 810p/120fps: Latensi transmisi terendah adalah 28 mdtk lebih rendah 810p/60fps: Latensi transmisi terendah adalah 40 mdtk lebih rendah

DJI Avata

Gimbal

Rentang Mekanik Kemiringan: -95° hingga +75°

Rentang Putar yang Dapat Dikendalikan

Stabilisasi Sumbu tunggal (kemiringan)

Kecepatan Kontrol Maks 60°/dtk

Rentang getaran sudut ±0,01° (Mode Normal)

Sumbu Gulung Elektronik Koreksi tampilan langsung tidak didukung, mendukung koreksi video

Sistem Pengindraan

Sistem Penglihatan Bawah

Lingkungan Operasi

Kamera

Sensor Gambar 1/1,7” CMOS, Kapasitas Piksel: 12 MP

Lensa

Tingkat ISO

Kecepatan rana

Mode Fotogra Tetap Single shot

Ukuran Foto Maksimal 4000×3000

Format Foto JPEG

Resolusi Video

Format video MP4

Bitrate Video Maks 150 Mbps

Prol Warna Standar, D-Cinelike

RockSteady EIS Didukung (O, RockSteady, HorizonSteady)

Koreksi Distorsi Didukung (Standar, Sudut Lebar, Sudut Super Lebar)

Sistem File yang Didukung

Baterai Penerbangan Cerdas

Kapasitas 2420 mAh

Tegangan Standar 14,76 V

Tegangan Pengisian Daya Maks

Jenis Baterai Li-ion

Sistem Zat Kimia LiNiMnCoO2

Energi 35,71 Wh@0.5C

Tingkat Pelepasan 7C (umum)

Panduan Pengguna

Kemiringan: -80° hingga +65°

Rentang Pengukuran Sensor Inframerah: 10 m Rentang Pengukuran Presisi: 0,5-10 m Rentang Pengukuran Efektif: 0,5-20 m

Permukaan non-reektif, dapat dilihat dengan reektivitas difus >20%

Pencahayaan yang memadai dengan lux >15

FOV: 155° Panjang Fokus Setara: 12,7 mm Panjang Fokus Aktual: 2,34 mm Apertur: f/2.8 Mode Fokus: Fokus tetap

Rentang Fokus: 0,6 m hingga ∞

100-6400 (otomatis) 100-25600 (manual)

1/8000-1/50 dtk (foto) 1/8000-1/50 dtk (video)

4K@30/50/60fps

2.7K@30/50/60/100/120fps 1080p@30/50/60/100/120fps

exFAT (rekomendasi) FAT32

17 V

DJI Avata

Bobot Sekitar 162 g

Suhu Pengisian Daya 5° hingga 40° C (41° hingga 104 °F)

Kartu SD

Kartu microSD yang Didukung Kartu microSD, UHS-I Speed Grade 3

Kartu microSD yang disarankan

Panduan Pengguna

SanDisk Extreme 32GB U3 V30 A1 microSDXC SanDisk Extreme Pro 32GB U3 V30 A1 microSDXC Kingston Canvas Go!Plus 64GB U3 V30 A2 microSDXC Kingston Canvas React Plus 64GB U3 V90 A1 microSDXC Kingston Canvas React Plus 128GB U3 V90 A1 microSDXC Kingston Canvas React Plus 256GB U3 V90 A1 microSDXC Samsung PRO Plus 256GB V30 U3 V30 A2 microSDXC

DJI Avata mengurangi panas dengan menggunakan aliran udara baling-baling untuk mencegah

pesawat mengalami panas berlebih. Ketika pesawat terbang berada dalam mode siaga untuk waktu yang lama, suhu dapat naik. Dalam situasi ini, sistem kontrol suhu internal dapat mendeteksi suhu saat ini dan akan mematikan pesawat secara otomatis untuk mencegah panas berlebih. Berikut adalah periode waktu siaga umum pesawat dalam keadaan tidak bergerak. Jika waktu ini terlampaui, pesawat dapat mati secara otomatis untuk mencegah panas berlebih (diuji di lingkungan dalam ruangan dengan suhu sekitar 25°C).

a. Saat berada dalam mode siaga di darat: sekitar 21 menit; b. Saat memperbarui firmware: sekitar 18 menit (perbarui dalam 10 menit setelah menyalakan

pesawat, jika tidak, pembaruan dapat gagal karena terlalu panas);

c. Saat terhubung ke komputer menggunakan port USB-C, pesawat tidak akan mengalami panas

berlebih dan dapat digunakan lebih lama.

Spesikasi ini telah ditentukan melalui pengujian yang dilakukan dengan rmware terbaru. Pembaruan

rmware dapat meningkatkan performa. Sangat disarankan untuk memperbarui ke rmware terkini.

DJI Avata

Panduan Pengguna

DJI Goggles 2

Kacamata

Model RCDS18

Bobot Sekitar 290 g (dengan ikat kepala)

Ukuran

Ukuran Layar (layar tunggal) 0,49 inci

Resolusi (layar tunggal) 1920×1080

Kecepatan Refresh Layar Maks. 100 Hz

FOV 51°

Rentang IPD 56-72 mm

Rentang Diopter +2,0 D hingga -8,0 D

Transmisi

Frekuensi Operasi 2,400-2,4835 GHz, 5,725-5,850 GHz

Daya Pemancar (EIRP)

Wi-Fi

Protokol Wi-Fi 802.11b/a/g/n/ac

Frekuensi Operasi

Daya Pemancar (EIRP)

Bluetooth

Protokol Bluetooth 5.2

Frekuensi Operasi 2.400-2.4835 GHz

Daya Pemancar (EIRP) <8 dBm

Bitrate Video Maks 50 Mbps

Format Perekaman Video yang Didukung

Format Pemutaran Video yang Didukung

Streaming Nirkabel Wi-Fi DLNA

Suhu Operasional -10° hingga 40 °C (14° hingga 104 °F)

Input Daya Baterai DJI Goggles 2

Kartu microSD yang Didukung Kartu microSD, maks 256 GB

Baterai DJI Goggles 2

Bobot Sekitar 122 g

Dimensi 73,04×40,96×26 mm

Kapasitas 1800 mAh

Tegangan 7-9 V 1,5 A

Jenis Baterai Li-ion

Sistem Zat Kimia LiNiMnCoO2

Energi 18 Wh

Suhu Pengisian Daya 0° hingga 45°C (32° hingga 113°F)

Daya Pengisian Maks 12,6 B (5 V 2 A / 9 V 1,4 A)

Waktu Operasi Sekitar 2 jam

167,4×103,9×81,31 mm (antena dilipat) 196,69×103,9×104,61 mm (antenna dibuka)

2,4 GHz: <30 dBm (FCC), <20 dBm (CE/SRRC/MIC/KC) 5,8 GHz: <30 dBm (FCC), <23 dBm (SRRC), <14 dBm (CE/KC)

2.400-2.4835 GHz 5,150-5,250 GHz (hanya untuk penggunaan dalam ruangan)

5.725-5.850 GHz

2.4 GHz: <20 dBm (FCC/CE/SRRC/MIC/KC)

5.1 GHz: <20 dBm (FCC/CE/MIC/KC)

5.8 GHz: <20 dBm (FCC/SRRC/KC), <14 dBm (CE)

MOV

MP4, MOV (Format vieo: H.264, H.265; Format audio: ACC, PCM)

DJI Avata

Panduan Pengguna

DJI FPV Goggles V2

Kacamata

Model FGDB28

Bobot Kurang lebih 420 g (termasuk headband dan antena)

Ukuran

Ukuran Layar 2 inci

Resolusi Layar (Layar Tunggal)

Kecepatan Refresh Layar 144 Hz

FOV 30° hingga 54°; Ukuran gambar: 50-100%

Rentang IPD 58-70 mm

Frekuensi Operasi 2,400-2,4835 GHz, 5,725-5,850 GHz

Daya Pemancar (EIRP)

Bandwidth Komunikasi Maks 40 MHz

Bitrate Video Maks 50 Mbps

Format Perekaman Video yang Didukung

Format Pemutaran Video yang Didukung

Suhu Operasional 0° hingga 40°C (32° hingga 104°F)

Input Daya Baterai DJI FPV Goggles

Kartu microSD yang Didukung Kartu microSD, maks 256 GB

Baterai DJI FPV Goggles

Bobot Sekitar 119 g Dimensi 73,04×40,96×26 mm Kapasitas 1800 mAh Tegangan Maks 9 V Jenis Baterai LiPo 2S Sistem Zat Kimia LiNiMnCoO2 Energi 18 Wh Suhu Pengisian Daya 0° hingga 45°C (32° hingga 113°F) Daya Pengisian Maks 10 W Waktu Operasi Kurang lebih 1 jam 50 menit

184 × 122 × 110 mm (tidak termasuk antena) 202 × 126 × 110 mm (termasuk antena)

1440×810

2,4 GHz: ≤28,5 dBm (FCC), ≤20 dBm (CE/SRRC/MIC) 5,8 GHz: ≤31,5 dBm (FCC), ≤19 dBm (SRRC), ≤14 dBm (CE)

MOV (Format video: H.264)

MP4, MOV, MKV (Format video: H.264; Format audio: AAC-LC, AAC-HE, AC-3, MP3)

Pengendali Gerak DJI

Model FC7BMC Bobot Sekitar 167 g Frekuensi Operasi 2,400-2,4835 GHz, 5,725-5,850 GHz

Daya Pemancar (EIRP)

Suhu Operasional -10° hingga 40 °C (14° hingga 104 °F) Waktu Operasi Kurang lebih 5 jam

2,4 GHz: ≤28,5 dBm (FCC), ≤20 dBm (CE/SRRC/MIC) 5,8 GHz: ≤31,5 dBm (FCC), ≤19 dBm (SRRC), ≤14 dBm (CE)

DJI Avata

Panduan Pengguna

DJI FPV Remote Controller 2

Model FC7BGC

Bobot Sekitar 346 g

Ukuran 190×140×51 mm

Frekuensi Operasi 2,400-2,4835 GHz, 5,725-5,850 GHz

Daya Pemancar (EIRP)

Suhu Operasional -10° hingga 40 °C (14° hingga 104 °F)

Waktu Pengisian Daya 2 jam 30 menit

Waktu Operasi Kurang lebih 9 jam

2,4 GHz: ≤28,5 dBm (FCC), ≤20 dBm (CE/SRRC/MIC) 5,8 GHz: ≤31,5 dBm (FCC), ≤19 dBm (SRRC), ≤14 dBm (CE)

DJI Avata

Panduan Pengguna

Pembaruan Firmware

Gunakan salah satu dari metode berikut untuk memperbarui rmware:

1. Gunakan Aplikasi DJI Fly untuk memperbarui rmware seluruh set perangkat, termasuk pesawat, kacamata,

dan perangkat kendali jarak jauh.

2. Gunakan aplikasi DJI Assistant 2 (Seri Drone Konsumen) untuk memperbarui rmware salah satu perangkat.

Menggunakan DJI Fly

Nyalakan pesawat, kacamata, dan perangkat kendali jarak jauh. Pastikan semua perangkat terhubung. Hubungkan port USB-C kacamata ke perangkat seluler, jalankan DJI Fly, dan ikuti petunjuk untuk memperbarui. Memerlukan koneksi internet.

Menggunakan DJI Assistant 2 (Seri Drone Konsumen)

1. Nyalakan perangkat dan hubungkan ke komputer dengan kabel USB-C.

2. Buka aplikasi DJI Assistant 2 (Seri Drone Konsumen) dan masuk dengan akun DJI.

3. Pilih perangkat dan klik “Perbarui Firmware” di sisi kiri layar.

4. Pilih versi rmware.

5. Firmware akan diunduh dan diperbarui secara otomatis.

6. Perangkat akan memulai ulang secara otomatis setelah pembaruan rmware selesai.

Pastikan untuk mengikuti semua langkah untuk memperbarui rmware, jika tidak, pembaruan mungkin

gagal.

Pembaruan rmware akan memerlukan waktu beberapa menit. Saat memperbarui rmware, biasanya

gimbal akan lemas, dan pesawat melakukan boot ulang. Tunggu hingga pembaruan selesai.

Pastikan komputer terhubung ke internet selama pembaruan berlangsung.

Pastikan perangkat memiliki daya yang cukup sebelum memperbarui rmware.

Jangan mencabut kabel USB-C selama pembaruan.

Jika ada baterai tambahan yang perlu diperbarui setelah pembaruan selesai, masukkan ke dalam

pesawat dan nyalakan pesawat. Petunjuk akan muncul di kacamata untuk memperbarui baterai. Pastikan untuk memperbarui baterai sebelum lepas landas.

Perhatikan bahwa pembaruan akan mengatur ulang berbagai parameter penerbangan seperti

ketinggian RTH dan jarak penerbangan maksimum. Sebelum memperbarui, catat pengaturan pilihan Anda dan sesuaikan kembali setelah diperbarui.

Informasi Purnajual

Kunjungi https://www.dji.com/support untuk mempelajari selengkapnya tentang kebijakan layanan purnajual, layanan perbaikan, dan dukungan.

Kontak

DUKUNGAN DJI

https://www.dji.com/support

Konten ini dapat berubah.

Unduh versi terbaru dari https://www.dji.com/avata

Kirimkan pertanyaan seputar dokumen ini dengan mengirim pesan ke DJI di DocSupport@dji.com.

DJI dan DJI AVATA adalah merek dagang DJI.

Dji Avata User Manual v1.2 [id]

Specifications and Main Features

Frequently Asked Questions

User Manual

Menggunakan Panduan ini

Legend

Baca Sebelum Melakukan Penerbangan Pertama

Tutorial Video

Unduh Aplikasi DJI Fly

Unduh Aplikasi DJI Virtual Flight

Unduh DJI Assistant 2 (Seri Drone Konsumen)

Pengantar

Mempersiapkan Pesawat

Mempersiapkan Kacamata

Mempersiapkan Perangkat Kendali Jarak Jauh

Diagram

Menghubungkan

Aktivasi

Pesawat

Mode Penerbangan

Indikator Status Pesawat

Kembali ke Asal

Sistem Penglihatan dan Sistem Pengindraan Inframerah

Perekam Penerbangan

Baling-baling

Baterai Penerbangan Cerdas

Gimbal dan Kamera

Kacamata

DJI Goggles 2

DJI FPV Goggles V2

Perangkat Kendali Jarak Jauh

DJI Motion Controller

DJI FPV Remote Controller 2

Aplikasi DJI Fly

Penerbangan

Persyaratan Lingkungan Penerbangan

Pembatasan Penerbangan

Daftar Periksa Prapenerbangan

Menghidupkan/Menghentikan Motor

Tes Penerbangan

Pemeliharaan

Pesawat

Kacamata

Lampiran

Pembaruan Firmware

Informasi Purnajual
