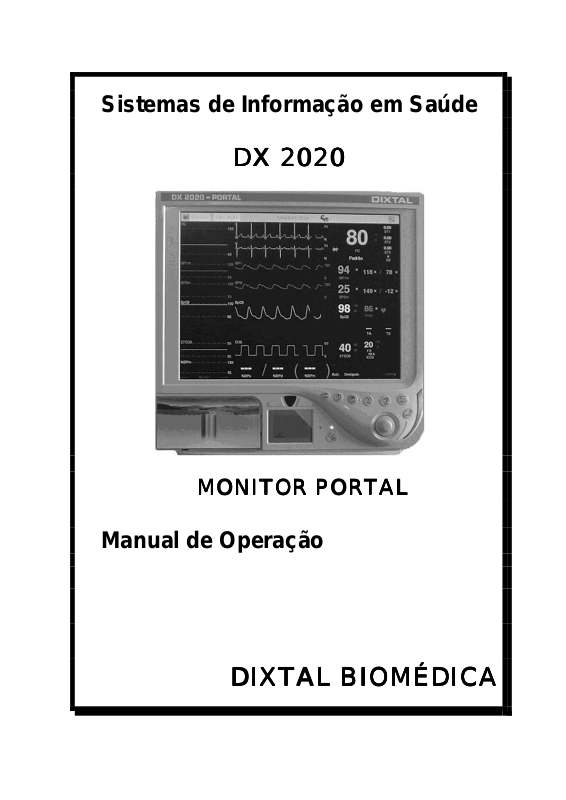

Sistemas de Informação em Saúde |
DX 2020 |
MONITOR PORTAL |
Manual de Operação |
DIXTAL BIOMÉDICA |
|
DIXTAL |
DX 2020 |
|
|
|
SUMÁRIO |
|
1. INTRODUÇÃO |
04 |
||
2. SEGURANÇA |
06 |
||
2.1 |
Simbologia |
07 |
|
2.2 |
Precauções |
08 |
|
2.3 |
Cuidados com o Equipamento |
09 |
|
2.4 |
Conexão com Outros Equipamentos |
09 |
|
2.5 |
Embalagem, Transporte e Armazenamento |
09 |
|
3. INSTALAÇÃO |
10 |
||
3.1 |
Instalação Elétrica do Aparelho |
10 |
|
3.2 |
Conexões |
12 |
|
4. OPERAÇÕES BÁSICAS |
14 |
||
4.1 |
Painel Frontal |
14 |
|
4.2 |
Ligando o Aparelho |
15 |
|
4.3 |
Painel de Controle |
16 |
|
4.4 |
Funções das Teclas do Painel de Controle |
16 |
|
5. MENU PRINCIPAL |
23 |
||
5.1 |
Configurando o Aparelho |
24 |
|
5.2 |
Alarmes |
25 |
|
5.3 |
Ajustes |
28 |
|
5.4 |
Paciente |
32 |
|
5.5 |
Cálculos |
38 |
|
5.6 |
Evolução |
41 |
|
5.7 |
Lembretes |
44 |
|
5.8 |
Eventos |
45 |
|
5.9 |
Ajuda |
45 |
|
6. VISÃO DO PRODUTO |
47 |
||
6.1 |
Visão Frontal |
47 |
|
6.2 |
Visão Lateral |
48 |
|
6.3 |
Visão Traseira |
49 |
|
6.4 |
Visão das Partes do Monitor |
50 |
|
7. MANUTENÇÃO, LIMPEZA E DESINFECÇÃO |
51 |
||
7.1 |
Manutenção Corretiva |
51 |
|
7.2 |
Manutenção Preventiva Técnica |
51 |
|
7.3 |
Manutenção Preventiva pelo Usuário |
51 |
|
7.4 |
Limpeza e Desinfecção |
52 |
|
7.5 |
Substituição dos Fusíveis |
53 |
|
8. PROBLEMAS E SOLUÇÕES |
55 |
||
9. ACESSÓRIOS |
56 |
Manual de Operação rev. L |
2 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
|
DIXTAL |
DX 2020 |
|
10. ESPECIFICAÇÕES TÉCNICAS |
58 |
||
10.1 |
Descrição do Produto |
58 |
|
10.2 |
Classificação e Normalização |
59 |
|
10.3 |
Especificações Gerais |
62 |
|
11. TERMO DE GARANTIA |
63 |
||
12. DADOS DO FABRICANTE |
64 |
Manual de Operação rev. L |
3 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
1 INTRODUÇÃO
O DX 2020 é um Monitor de Sinais Vitais Modular com Vídeo Interno, produzido pela DIXTAL BIOMÉDICA destinado a ambientes hospitalares para monitorização dos sinais vitais de pacientes adultos, pediátricos e neonatos, restrita a um paciente de cada vez.
O aparelho pode ser constituído por módulos internos pré-configurados e módulos externos.
Algumas das principais características do DX 2020:
▪Alta flexibilidade na monitorização dos diversos parâmetros fisiológicos, através da configuração pelo usuário.
▪Apresentação de curvas e parâmetros em Vídeo LCD Colorido de Matriz Ativa (sensível ao toque – opcional).
▪A tecnologia portal que permite a integração com diversos recursos do meio em que está inserido, tais como: imagens médicas digitais (tomografias, ressonâncias, raios x, etc), prescrições, sistema de qualidade em terapia intensiva, câmeras de vídeo, entre outros recursos. Tudo isso na tela do próprio monitor, conferindo praticidade e rapidez na tomada de decisões.
▪Comunicação com PACS através de protocolo DICOM.
▪Ajuda na tela através do menu.
▪Compatibilidade com HL7.
▪Facilidade de operação através de controles na tela.
▪Calculadora para auxílio em possíveis cálculos.
▪Configuração automática através da inserção/retirada do(s) módulo(s) de expansão.
▪Utilização de pen drive para atualizações de software ou ainda para gravação das informações do paciente e/ou monitor.
▪Possibilidade de Integração com Central de Monitorização Fisiológica (com ou sem fio).
▪Possibilidade de Impressão de dados e curvas por impressora laser, jato de tinta ou registrador térmico.
▪Evolução de todos os parâmetros em formatos gráficos ou numéricos.
▪Armazena eventos de alarme e suas mudanças de configuração, arritmias e também os eventos definidos pelo usuário.
▪Possibilidade de visualização de full disclosure, permitindo ao usuário analisar os sinais quando ocorrido um evento.
▪Alarmes sonoros e visuais.
▪Possibilidade de acesso remoto às informações do paciente.
▪Controles através de diversos dispositivos, tais como teclado, botão rotacional e/ou touch pad facilitando a programação.
▪Módulo de bateria recarregável tornando-o independente da disponibilidade de energia da rede elétrica. (opcional)
Manual de Operação rev. L |
4 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
IMPORTANTE: Dependendo da versão do monitor alguma(s) característica(s) citada(s) pode(m) não estar presente(s).
Observações:
1)Este manual descreve a operação e utilização de funções do DX 2020, sendo de fundamental importância a sua leitura prévia antes de utilizar o aparelho.
2)A não observância desta recomendação pode causar danos ao paciente e/ou aparelho devido à instalação ou operação incorreta.
Manual de Operação rev. L |
5 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
2 SEGURANÇA
O DX 2020 tem entradas isoladas e apresenta uma isolação elétrica maior que 10MΩ a 500VDC. A corrente de fuga que pode fluir do aparelho para o terra é limitada a menos de 10µ A a 240VAC.
O DX 2020 possui filtros de proteção que elimina qualquer risco de segurança quando utilizado simultaneamente com outros estimuladores elétricos tais como desfibrilador, marca passo cardíaco, etc.
Interferência eletromagnética externa em excesso pode interferir na aquisição dos sinais fisiológicos do paciente. Caso isto ocorra procure eliminar a fonte externa deste tipo de interferência.
A conexão de vários equipamentos em uma mesma rede de alimentação elétrica pode causar cargas eletrostáticas, surtos ou transientes elétricos, que podem induzir a flutuações nos sinais fisiológicos do paciente que não são de origem fisiológicas. As durações destas flutuações são limitadas pelo tempo de exposição do equipamento, mas não possuem efeitos que comprometam a precisão do equipamento e segurança do paciente, pois este possui entradas isoladas e filtros de proteção.
Quando aplicável, o tempo de recuperação após a descarga de um desfibrilador é menor que 30 segundos, exceto quando determinado nas normas particulares.
ATENÇÃO:
Antes de iniciar a monitorização de um parâmetro fisiológico observar todas as informações e cuidados sobre operação e aplicação dos acessórios, pois o uso incorreto destes poderá causar danos ao paciente, tais como queimaduras e/ou choque elétrico.
O monitor DX 2020 segue todos os padrões EMC, mas o usuário deve estar atento aos riscos de interferência sobre o aparelho durante tratamentos específicos.
Manual de Operação rev. L |
6 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
2.1 Simbologia
Tabela 1: Simbologia
SIMBOLOGIA COMUMENTE UTILIZADA
Consultar a documentação acompanhante sobre informações importantes.
Consultar instruções de operação.
Requer alimentação elétrica em corrente contínua (CC).
Requer alimentação elétrica em corrente alternada (CA).
Indicador de alimentação por bateria e local para conectar módulo de bateria.
Indica que o alarme está silenciado – INOP permanente para todos os parâmetros.
Indica que o alarme está silenciado temporariamente para todos os parâmetros.
Alarme silenciado para um determinado parâmetro.
Equipamento com parte aplicada tipo CF protegido contra descarga de desfibrilador.
Equipamento com parte aplicada tipo BF protegido contra descarga de desfibrilador.
Terminal de aterramento para equalização de potencial.
Terminal de aterramento para proteção.
Indicação de desligado / ligado para uma parte do equipamento.
Número de catálogo e/ou código do produto.
Produto de uso único, não reutilizar.
Código de lote de fabricação.
Manual de Operação rev. L |
7 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
Número de série do dispositivo.
Data de fabricação do dispositivo.
Validade do dispositivo (caso aplique).
Condições ambientais – limites de temperatura para o dispositivo.
Condições ambientais – limites de umidade para o dispositivo.
Condições ambientais – limites de pressão atmosférica para o dispositivo.
Armazenagem e transporte - sentido de empilhamento das caixas.
Armazenagem e transporte - material frágil manusear com cuidado.
Armazenagem e transporte - manter seco.
Armazenagem e transporte - quantidade máxima para empilhamento.
Recolhimento de Equipamento elétrico e eletrônico de forma separada.
2.2 Precauções
PRECAUÇÃO: Indica uma condição potencialmente perigosa que pode provocar danos corporais. As advertências abaixo devem ser consideradas para evitar danos pessoais ao operador e ao paciente.
▪Risco de explosão: Não utilize o aparelho na presença de gases inflamáveis no ambiente.
▪Risco de choque elétrico: Nunca retire a tampa do aparelho, quando necessário deverá ser retirada apenas por pessoal qualificado.
▪Sempre desligue o aparelho antes de limpá-lo. Não utilize sensores danificados, cabos com fio desencapado, com a isolação danificada, bem como utilize somente sensores e cabos originais.
▪Falha de funcionamento: Se o aparelho não estiver funcionando adequadamente como descrito, não o utilize até que o problema seja sanado pelo pessoal qualificado.
Manual de Operação rev. L |
8 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
2.3 Cuidados com o Aparelho
CUIDADO: Indica uma condição que pode provocar danos ao equipamento ou mau funcionamento.
▪Mantenha o aparelho sempre em local adequado.
▪Evite locais onde possa ocorrer derramamento de líquidos sobre o aparelho.
▪Mantenha o aparelho e seus acessórios sempre limpos e em bom estado de conservação.
▪Mantenha o aparelho em ambiente seco.
▪Não utilize o aparelho se o mesmo estiver molhado ou com excesso de umidade.
▪Não utilize o aparelho se este apresentar danos externos ou houver suspeita de queda.
▪Conecte o aparelho sempre em locais onde a tomada possua aterramento elétrico.
▪Nunca esterilize ou mergulhe o aparelho em líquidos.
▪Nenhuma tensão mecânica deve ser aplicada a qualquer um dos cabos do equipamento, principalmente aqueles ligados ao paciente.
▪Não exponha nem opere o aparelho e seus sensores em temperaturas extremas.
2.4 Conexão com Outros Equipamentos
Equipamentos conectados na interface analógica e/ou digital devem ser certificados de acordo com o respectivo padrão IEC. Além disso, todas as configurações devem estar de acordo com o sistema padrão.
2.5 Embalagem, Transporte e Armazenamento
O aparelho é embalado em caixa reforçada com espuma para amortecimento.
Durante o transporte a embalagem deve ser manuseada cuidadosamente para evitar danos ao aparelho.
Não armazene o aparelho e seus sensores a temperaturas superiores a +55ºC (131ºF) ou inferiores a -10ºC (14ºF) ou locais com possível derramamento de líquido. A umidade relativa do ar de 10% a 90% sem condensação e pressão atmosférica de 525mmHg a 760mmHg.
Manual de Operação rev. L |
9 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
3 INSTALAÇÃO
O monitor DX 2020 não requer cuidados especiais ou projeto específico para sua instalação além das recomendações dadas pelas boas práticas e normas de instalações e segurança elétricas hospitalares como, por exemplo, as normas IEC 60364-710:2002 e NBR 13534.
O responsável pela instalação, manutenção e uso do equipamento deve se certificar que o equipamento está fixado em um suporte adequado e que as restrições de uso (ex: radiação, gases inflamáveis, temperatura e umidade) sejam respeitadas. O responsável deve também se certificar de que todos os usuários e operadores do equipamento sejam treinados para seu uso e tenham acesso aos seus manuais.
Se esses cuidados não forem tomados na instalação, os requisitos de performance e segurança podem ser comprometidos.
Após o término da vida útil do aparelho, o hospital deve entrar em contato com a DIXTAL ou um de seus representantes para se informar sobre os procedimentos de retirada do equipamento.
3.1 Instalação Elétrica do Aparelho
Antes de instalar o aparelho verifique se a tomada elétrica utilizada atende as especificações abaixo:
▪Tomada fêmea de 3 pinos (padrão Nema 5-15P) (Fig. 1), sendo:
▪1 pino fase – fio preto
▪1 pino para o neutro (110VCA) ou fase (220VCA) – fio azul claro ou vermelho.
▪1 pino redondo, no centro, para terra – fio verde.
1 |
2 |
|
|
LIGAÇÃO |
PINO |
110V |
220V |
1 |
NEUTRO |
FASE |
|
|
2 |
FASE |
FASE |
|
3 |
TERRA |
TERRA |
3Figura 1: Tomada Padrão Nema 5-15P.
▪Tensão de alimentação isenta de variações (estabilizada).
▪Ponto terra originado de barra de cobre montada no solo e com resistência menor que 10Ω .
Manual de Operação rev. L |
10 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
Observações:
1)Alertamos o usuário da necessidade de suas instalações elétricas atenderem as normas NBR 13534: 1995 – Instalações Elétricas em Estabelecimentos
Assistenciais de Saúde – Requisitos para Segurança e/ou IEC 60364-7-
710:2002 – Electrical installations of buildings – Part 7-710: Requirements for special installations or locations – Medical locations que visam estabelecer condições mínimas de segurança e eficiência para a instalação elétrica do hospital, tanto por questão de segurança como também para a validade da garantia do aparelho. Esta recomendação tem como propósito tanto a segurança como a garantia do equipamento.
2)Na falta de alimentação elétrica, o equipamento emite um alarme sonoro e o LED da bateria pisca, para alertar ao usuário sobre a falta de energia elétrica ou fim da carga da bateria. Logo em seguida, o equipamento desliga, retornando automaticamente quando a alimentação elétrica estiver disponível. Neste caso são mantidas as últimas configurações ajustadas pelo operador.
3)O DX 2020 possibilita a conexão com módulo de bateria recarregável tornando-o independente da disponibilidade de energia da rede elétrica. Informações completas sobre instalação estão contidas no manual do módulo de bateria.
4)O DX 2020 não possui ventilação forçada para dissipar o calor emitido pela fonte de alimentação, assim é fortemente recomendada a instalação do equipamento com área livre em torno do mesmo de no mínimo 10cm, a fim de facilitar a dissipação de calor.
5)O DX 2020 não deve ser instalado em local não coberto e/ou exposto à luz solar direta.
6)Assegure-se de que o suporte sobre o qual está instalado o equipamento sustenta o máximo peso do equipamento com todos seus módulos e acessórios.
7)Fixe o monitor a fim de evitar que o mesmo seja empurrado ou puxado.
Manual de Operação rev. L |
11 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
3.2 Conexões
1
2
3
4
5
6 7
Figura 2: Conexões
Observação:
1)Desenho ilustrativo de referência podendo variar de acordo com a configuração do aparelho.
O DX 2020 dispõe de diversas conexões externas, dentre as quais destacamos as mostradas na (Fig. 2):
|
Nº |
DESCRIÇÃO |
REQUISITOS DE SEGURANÇA E |
PADRÃO |
||||
|
CONECTOR |
|
DETALHES |
|
CONECTOR |
|||
|
|
|
|
|||||
|
1 |
Trilhos para |
conexão |
Podem apenas ser usados com módulos |
Padrão DIXTAL |
|||
|
|
dos módulos externos. |
específicos DIXTAL. |
|
|
|
||
|
|
Conexões |
padrão |
O usuário deve apenas conectar periféricos |
|
|||
|
2 |
isolados, |
como teclados padronizados e |
Teclado – 8042A. |
||||
|
|
PS/2. |
|
mouses. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Usado para interconexão com a Estação |
|
|||
|
|
Conexão Ethernet tipo |
Central |
(protocolo |
proprietário |
usando |
IEEE 802.3x. |
|
|
3 |
TCP/IP) |
e a redes |
externas, |
somente |
|||
|
|
RJ45. |
|
através de especificações da engenharia da |
|
|||
|
|
|
|
|
||||
|
|
|
|
DIXTAL. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Manual de Operação rev. L |
|
|
|
|
12 |
||
|
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
|
DIXTAL |
|
|
|
DX 2020 |
||
|
|
|
|
|
|
|
|
|
|
|
|
O sistema de conexão USB é usado para |
|
|
|
|
4 |
Conexão padrão USB. |
conectar pen drives externos, teclados, |
Interface |
Open |
Host |
|
|
mouses, entre outros. O usuário deve |
Controller (OpenHC). |
|||||
|
|
|
|
apenas conectar dispositivos com consumo |
|
|
|
|
|
|
|
inferior a 750mA. |
|
|
|
|
5 |
Saída de vídeo externo |
A alimentação é fornecida pela placa mãe e |
VGA – |
1024 x |
768 |
|
|
auxiliar. |
|
está limitada a 750mA. |
non-interlaced. |
|
||
|
|
|
|
||||
|
|
Entrada para cabo de |
O porta fusíveis atende os requisitos da |
|
|
|
|
|
|
norma médica EN 60601-1; |
Fusível |
3.15A |
com |
||
|
6 |
rede elétrica |
e Porta |
Qualificado para uso em equipamentos de |
atraso. |
|
|
|
|
Fusíveis de proteção. |
acordo com a EN 60950. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Utilizado para conexão de um cabo para |
|
|
|
|
|
|
|
aterramento de equalização de potencial, o |
|
|
|
|
|
|
|
qual deve ser conectado ao aparelho e a um |
|
|
|
|
7 |
Terminal |
de |
ponto de aterramento. |
|
|
|
|
aterramento. |
|
O uso deste conector é aconselhado |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
sempre que for necessária a equalização do |
|
|
|
|
|
|
|
potencial (do terra protetor, não do terra |
|
|
|
|
|
|
|
funcional) entre o monitor e outro aparelho. |
|
|
|
Observações:
1)Dependendo da versão adquirida da impressora, a Central de Monitorização e seus respectivos cabos não acompanham o aparelho. Demais acessórios, consultar manual de cada módulo.
2)Caso seja utilizado um condutor para equalização de potencial, esta conexão deve ser alocada de modo que seja evitada sua interrupção durante a utilização do aparelho.
3)Outros tipos de conexões poderão ser efetuados através de especificações da engenharia DIXTAL após análise do aparelho a ser conectado.
Manual de Operação rev. L |
13 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
4 OPERAÇÕES BÁSICAS
Este aparelho deve ser operado exclusivamente por profissionais habilitados
4.1 Painel Frontal
|
|
|
Trilhos para |
|
|
Tela |
|
||
|
|
|
módulos externos |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Botões de |
|
Botão |
|
Alarmes e |
|
Conectores dos |
Indicador de |
|
Indicador de |
|
|
|
|
||||
bateria |
|
aparelho ligado |
|
controle rápido |
|
rotacional |
|
alertas visuais |
|
parâmetros pré- |
|
|
|
|
|
|
|
|
|
|
configurados |
|
|
|
|
|
|
|
|
|
|
|
Figura 3: Painel Frontal e Lateral.
Observação:
1)Desenho ilustrativo de referência. Os parâmetros internos podem variar de acordo com a configuração do aparelho.
Manual de Operação rev. L |
14 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
4.2 Ligando o Aparelho
▪Conecte os cabos aos respectivos conectores e ao paciente, de acordo com os parâmetros a serem monitorizados.
▪Ligue o equipamento, pelo botão localizado no painel frontal, pressionando o mesmo por 01 segundo. Caso não tenha sido conectado o módulo de bateria ou o cabo de rede elétrica no DX 2020, após pressionado o botão , o aparelho emitirá uma seqüência de bips durante aproximadamente 60 segundos e em sincronismo com o bip o indicador de bateria estará piscando.
▪Verifique se o indicador do aparelho ligado está aceso. (Fig. 3).
▪Caso haja um desligamento da Energia Elétrica durante o funcionamento do aparelho, o mesmo emitirá uma seqüência de bips durante aproximadamente
60 segundos e em sincronismo com o bip o indicador de bateria estará piscando, desta forma informando que o aparelho foi desligado de forma incorreta.
▪Após a inicialização, aparecerá a tela de monitorização e aparecerá na tela a pergunta: “Deseja apagar os dados do paciente anterior?”. Caso a pergunta não seja respondida em 30 segundos a mesma desaparecerá e os dados do paciente não serão alterados.
Figura 4: Exemplo da tela de monitorização.
Manual de Operação rev. L |
15 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
Observação:
1)As telas podem variar conforme a configuração do equipamento, sendo a figura acima apenas ilustrativa.
Curvas
Na tela de monitorização podem ser mostrados curvas e parâmetros, dentre outras informações.
4.3 Painel de Controle
Botões de |
|
|
|
Inicia/cancela uma |
|
|
|
Modifica o tipo |
|
|
|
|
Zero IBP |
|
|
Congela/ |
|
|
|
||||
seleção |
|
|
|
medida NIBP |
|
descongela as |
|
de visualização |
|
|
|
|
|
|
|
|
|
curva |
|
da tela |
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Entra/sai dos |
|
|
|
|
|
|
|
|
|
|
|
|
menus |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Silencia o |
|
|
|
|
|
|
|
|
|
|
|
|
alarme |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Botão |
|
|
|
|
|
|
|
|
|
|
rotacional |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Touch |
|
Sensor |
|
Tecla |
|
Registra um |
|
foto-sensível / |
|
liga/desliga |
|
determinado |
|
Pad |
|
|
|
|||
|
IV |
|
modo espera |
|
evento. |
|
|
|
|
|
Figura 5: Painel de controle.
4.4 Funções das Teclas do Painel de Controle
▪Tecla liga/desliga e Modo Espera
Pressione por um segundo para ligar o monitor. Quando ligado e pressionando a tecla por aproximadamente dois segundos o monitor entra no
Modo Espera (deixa de monitorizar). Para retornar à monitorização o procedimento é o mesmo, ou seja, tecla pressionada por aproximadamente dois segundos.
Para desligar o equipamento basta pressionar a tecla por cinco segundos.
Manual de Operação rev. L |
16 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
▪ Tecla Menu
Utilizada para entrar e sair da ficha de menu e sub-menus. Ao sair de qualquer menu ou sub-menu todas as alterações são salvas automaticamente.
▪Botão Rotacional
Pode ser utilizado para navegação na tela de monitorização, para configurar o aparelho e acessar as fichas de controle.
▪Nas fichas de controle:
▪Selecione o controle desejado girando o Botão Rotacional (o comando em questão deverá estar em Laranja)
▪Pressione o Botão Rotacional para iniciar o ajuste do valor (a cor do comando mudará para azul).
▪Girando o Botão Rotacional (sentido horário ou anti-horário) o valor do controle é alterado, para mais ou para menos, para cima ou para baixo, de sim para não e etc.
▪Após o ajuste desejado, pressione novamente o Botão Rotacional para confirmar o valor ajustado.
▪Pressione ESC para encerrar os ajustes e sair da ficha do menu.
▪Na tela de monitorização:
▪Girando o Botão Rotacional, um cursor Laranja se desloca na tela selecionando os diferentes módulos conectados (os módulos são divididos em históricos, curvas e parâmetros)
▪Pressione o Botão Rotacional para abrir o menu na ficha correspondente ao módulo selecionado
▪Nos módulos de ECG e IBP (Pressão Invasiva), ao se pressionar o Botão
Rotacional sobre a área de curvas, a cor do cursor fica azul, e um novo cursor aparece, desta vez dentro da área de curvas.
▪Neste caso, selecione uma curva girando o Botão Rotacional e pressione novamente o mesmo (a cor do segundo cursor fica azul também)
▪Em seguida, girando-se o Botão Rotacional, é possível trocar a derivação de ECG ou o canal de IBP.
▪Pressionando-se o Botão Rotacional novamente, o cursor volta a ficar da cor Laranja, podendo selecionar-se outra curva.
▪A qualquer momento, pressionando-se a tecla ESC, o ultimo cursor que foi selecionado volta a ficar da cor Laranja e girando o Botão Rotacional, o cursor se desloca novamente.
Manual de Operação rev. L |
17 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
▪Touch Pad
Utilizado para deslocamento na tela como se fosse um mouse de computador, pode acessar qualquer ficha através do duplo clique (ou toque) em cima do parâmetro desejado. O clique (ou toque) pode ser utilizado também para alterar os valores desejados, selecionar opções dos fichários, entre outras funcionalidades.
▪Tecla Alarme
Esta tecla é utilizada para o reconhecimento de um alarme sonoro ou visual. Ao pressionar esta tecla, o alarme é reconhecido imediatamente.
Casos de Ativação da Tecla ALARME
▪Reconhecer a ocorrência de um alarme
Nesse caso, a tecla alarme é utilizada para o reconhecimento de um alarme sonoro ou visual. Assim que ela for pressionada o alarme cessará por um período de 120 segundos. No canto superior esquerdo aparecerá um símbolo seguido por uma indicação “INOP” que ficará alterando com o tempo (em segundos) do intervalo que resta para a desativação.
▪Desativar o Áudio Temporariamente (Silenciamento Temporário)
Nesse caso, a tecla alarme é utilizada para impedir que qualquer alarme sonoro dispare durante um intervalo de 120 segundos.
Para ativá-la pressione a tecla ALARME, no canto superior esquerdo da tela de monitorização aparecerá um símbolo e o tempo (em segundos) do intervalo que resta para o final da desativação.
Tempo restante de suspensão (silenciamento).
Utilize o silenciamento temporário durante o ajuste do equipamento, conexões, troca de cabos ou qualquer outro procedimento necessário que possa provocar o disparo indesejado de algum alarme.
Para desativar o silenciamento temporário, pressione novamente a tecla ALARME.
Manual de Operação rev. L |
18 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
▪Teste Automático do Alarme
Toda vez que o monitor é ligado é feita uma verificação automática do som e do sistema de alarme visual.
O operador pode verificar se o alarme visual está operante reiniciando o equipamento e observando se as lentes amarela e vermelha acendem por alguns segundos e, em seguida, se apagam. Além disso, será emitido um alarme sonoro de nível normal (3 toques) e será exibida a mensagem: “Teste automático do som e dos leds”.
▪Tecla Tela
Pressione para selecionar outro formato de tela do aparelho, dependendo da necessidade do usuário:
▪Formato de Tela 1: Neste formato de tela são mostradas as evoluções em tempo selecionáveis, as formas de ondas e os valores numéricos (Fig. 6)
Figura 6: Formato de Tela 1.
Manual de Operação rev. L |
19 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
DIXTAL |
DX 2020 |
Observação:
1)As telas podem variar conforme a configuração do equipamento, sendo a figura acima apenas ilustrativa.
▪Formato de Tela 2: Neste Formato de tela é dada ênfase às formas de ondas e também são mostrados os valores numéricos (Fig. 7).
Figura 7: Formato de Tela 2.
Observação:
1)As telas podem variar conforme a configuração do equipamento, sendo a figura acima apenas ilustrativa.
Manual de Operação rev. L |
20 |
Propriedade da DIXTAL. Informação confidencial. Divulgação ou reprodução proibida. |
|
