Dirt Devil Rocco Swirl Y101, Rocco series Operating Instructions Manual
Bedienungsanleitung
Beutel-Bodenstaubsauger
Operating Manual
Cylinder vacuum cleaner
with bag
Mode d'emploi
Aspirateur-traîneau avec
sac à poussière
Bedieningshandleiding
Stofzuiger met zak
Manual de instrucciones
Aspiradora rodante
con bolsa
Istruzioni per l'uso
Aspirapolvere a sacchetto
Kullanim Klavuzu
Torbal elektrik süpürgesi
Roya-20153-1 • A4 • 24.07.2012
m
i
n
.
DE
GB FR
NL ES IT
TR
2
DEGBFRNLESITTR
Bedienungsanleitung .................................................................................................. 4 - 7
Operating Manual ........................................................................................................ 8 - 11
Mode d'emploi ............................................................................................................. 12 - 15
Bedieningshandleiding ............................................................................................... 16 - 19
Manual de instrucciones ............................................................................................ 20 - 23
Istruzioni per l'uso ...................................................................................................... 24 - 27
Kullanim Klavuzu ........................................................................................................ 28 - 31
3
m
i
n
.
m
a
x
.
6
8
7
5
2
1
m
i
n
.
7
9
6
8
10
4
5
3
2
1
4
3
9
10
1
1
2
3
4
2
3*
2*
1
3
1
2*
3
4
4
Sicherheitshinweise
Vielen Dank!
Wir danken Ihnen für den Kauf des Rocco und
das entgegengebrachte Vertrauen.
Anzeige- und Bedienelemente
Abb. 1:
1 Entriegelung für den Staubraumdeckel
2 Entriegelung für den Saugschlauch
3 Staubfilterbeutel-Wechselanzeige
4 Teleskoprohr-Arretierung
5 Nebenluftregler
6 Saugleistungsregler
7 Kabelaufrolltaste
8 Ein-/Aus-Schalter
9 Entriegelung der Ausblasfilter-Abdeckung
10 Umschalter „Teppich/Hartboden“
(Abbildung beispielhaft)
Zubehör
Abb. 2:
1 Zubehörhalterung
2 Polsterdüse
3 Möbelbürste
4 Fugendüse
Abb. 3:
1 mitgelieferte Bodendüse
(Abbildung beispielhaft)
* optionales Zubehör (* je nach Modell und
Ausführung im Lieferumfang):
2 *Parkettbürste (M203):
zum Saugen von empfindlichen Oberflä-
chen (z. B. Laminat, Parkett)
3 *Turbobürste (M209):
dient zum Saugen unempfindlicher Teppi-
che, Läufer, Fußmatten und dergleichen
Abb. 4:
1 Staubfilterbeutel mit Halterung (im Gerät)
2 * weitere Staubfilterbeutel (im Karton,
optional*)
3 Bedienungsanleitung
Technische Daten
Technische und gestalterische Änderungen im Zuge
stetiger Produktverbesserungen vorbehalten.
© Royal Appliance International GmbH
Swirl
, MicroPor und "Y101" sind reg. Marken eines
Unternehmens der Melitta Gruppe, die mit deren Genehmigung benutzt werden.
1 Sicherheitshinweise
1.1 zur Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten.
Bewahren Sie die Anleitung gut auf. Falls Sie
das Gerät an Dritte weitergeben, geben Sie die
Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann
zu schweren Verletzungen oder Schäden
am Gerät führen.
Für Schäden, die durch Nichtbeachtung dieser
Bedienungsanleitung entstehen, übernehmen
wir keine Haftung.
Wichtige Hinweise für Ihre Sicherheit sind be-
sonders gekennzeichnet. Beachten Sie diese
Hinweise unbedingt, um Unfälle und Schäden
am Gerät zu vermeiden:
1.2 zu Kindern
Diese Geräte können von Kindern ab 8
Jahren und darüber und von Personen mit ver-
ringerten physischen, sensorischen oder men-
talen Fähigkeiten oder Mangel an Erfahrung
und/oder Wissen benutzt werden, wenn sie be-
aufsichtigt werden oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden
und die daraus resultierenden Gefahren ver-
standen haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung dürfen
nicht durch Kinder ohne Beaufsichtigung
durchgeführt werden.
Kinder jünger als 8 Jahre sollten vom Gerät
und der Anschlussleitung ferngehalten wer-
den, wenn es eingeschaltet ist oder abkühlt.
Verpackungsmaterialien dürfen nicht zum
Spielen verwendet werden. Es besteht Ersti-
ckungsgefahr.
1.3 zur bestimmungsgemäßen Ver-
wendung
Der Bodenstaubsauger darf nur im Haus-
halt eingesetzt werden. Er ist für eine gewerb-
liche Nutzung nicht geeignet.
Verwenden Sie den Bodenstaubsauger
ausschließlich für das Reinigen von trockenen,
normal verschmutzten Böden, Teppichen und
Gardinen.
Jede weitere Verwendung gilt als nicht be-
stimmungsgemäß und ist untersagt.
Verboten ist insbesondere:
Das Saugen von:
- Menschen, Tieren, Pflanzen, insbesondere Haaren, Fingern und anderen Körperteilen sowie am Körper befindlichen Kleidungsstücken. Sie könnten eingezogen
werden und Verletzungen hervorrufen.
- Wasser und anderen Flüssigkeiten, ins-
besondere feuchten Teppich-Reini-
gungsmitteln. Feuchtigkeit im Inneren
kann zum Kurzschluss führen.
- Toner (für Laserdrucker, Kopierer usw.).
Es besteht Brand- und Explosionsgefahr.
- glühender Asche, brennenden Zigaretten
oder Streichhölzern. Es kann zum Brand
kommen.
- spitzen Gegenständen, wie Glassplittern,
Nägeln usw. Diese Gegenstände zerstö-
ren die Filter.
- Bauschutt, Gips, Zement, feinstem Bohr-
staub, Schminke, Puder usw. Dadurch
kann das Gerät beschädigt werden.
Die Verwendung in der Nähe von explosi-
ven oder leicht entzündlichen Stoffen. Es be-
steht Brand- oder Explosionsgefahr.
Die Verwendung im Freien. Regen und
Schmutz können das Gerät zerstören.
Das Hineinstecken von Gegenständen in die
Öffnungen des Gerätes. Es könnte überhitzen.
Selbstständiges Reparieren.
1.4 zur Stromversorgung
Das Gerät wird mit elektrischem Strom be-
trieben, dabei besteht grundsätzlich die Gefahr
eines elektrischen Schlags. Achten Sie daher
besonders auf Folgendes:
- Fassen Sie den Stecker nie mit nassen
Händen an.
- Wenn Sie den Stecker aus der Steckdo-
se herausziehen wollen, ziehen Sie im-
mer direkt am Stecker. Ziehen Sie nie-
mals am Stromkabel, es könnte reißen.
- Achten Sie darauf, dass das Stromkabel
nicht geknickt, eingeklemmt, überfahren
wird oder mit Hitzequellen in Berührung
kommt.
- Verwenden Sie nur Verlängerungskabel,
die für die Leistungsaufnahme des Gerä-
tes ausgelegt sind.
- Tauchen Sie das Gerät niemals in Was-
ser oder andere Flüssigkeiten und halten
Sie es von Regen und Nässe fern.
- Betreiben Sie das Gerät nur, wenn die
auf dem Typenschild angegebene elektri-
sche Spannung mit der Spannung Ihrer
Steckdose übereinstimmt. Falsche Span-
nung kann das Gerät zerstören.
1.5 bei defektem Gerät
Betreiben Sie niemals ein defektes Gerät
oder ein Gerät mit einem defekten Stromkabel.
Wenn das Stromkabel dieses Gerätes beschä-
digt wird, muss es durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifi-
zierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Geben Sie ein defektes Gerät zur Repara-
tur an einen Fachhändler oder den Royal
Appliance-Kundendienst (ZSeite 32, „International
Service“).
Geräteart : Beutel-Bodenstaubsauger
Modell : Rocco [M7023 (-0/.../-9)]
Spannung : 220 – 240 V~, 50/60 Hz
Leistung : 1.200 W nom – 2.000 W max
Staubfilter-
beutel
: ca. 2,8 Liter
Filter : Motorschutzfilter, Ausblasfilter
Stromkabel-
länge
: ca. 5 m
Gewicht : ca. 4,8 kg
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und
zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das
Gerät oder andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
5
DE
Bedienung
2 Bedienung
2.1 Auspacken
1. Packen Sie das Gerät samt Zubehör aus.
2. Überprüfen Sie den Inhalt auf Unversehrt-
heit und Vollständigkeit (Abb. 1–4).

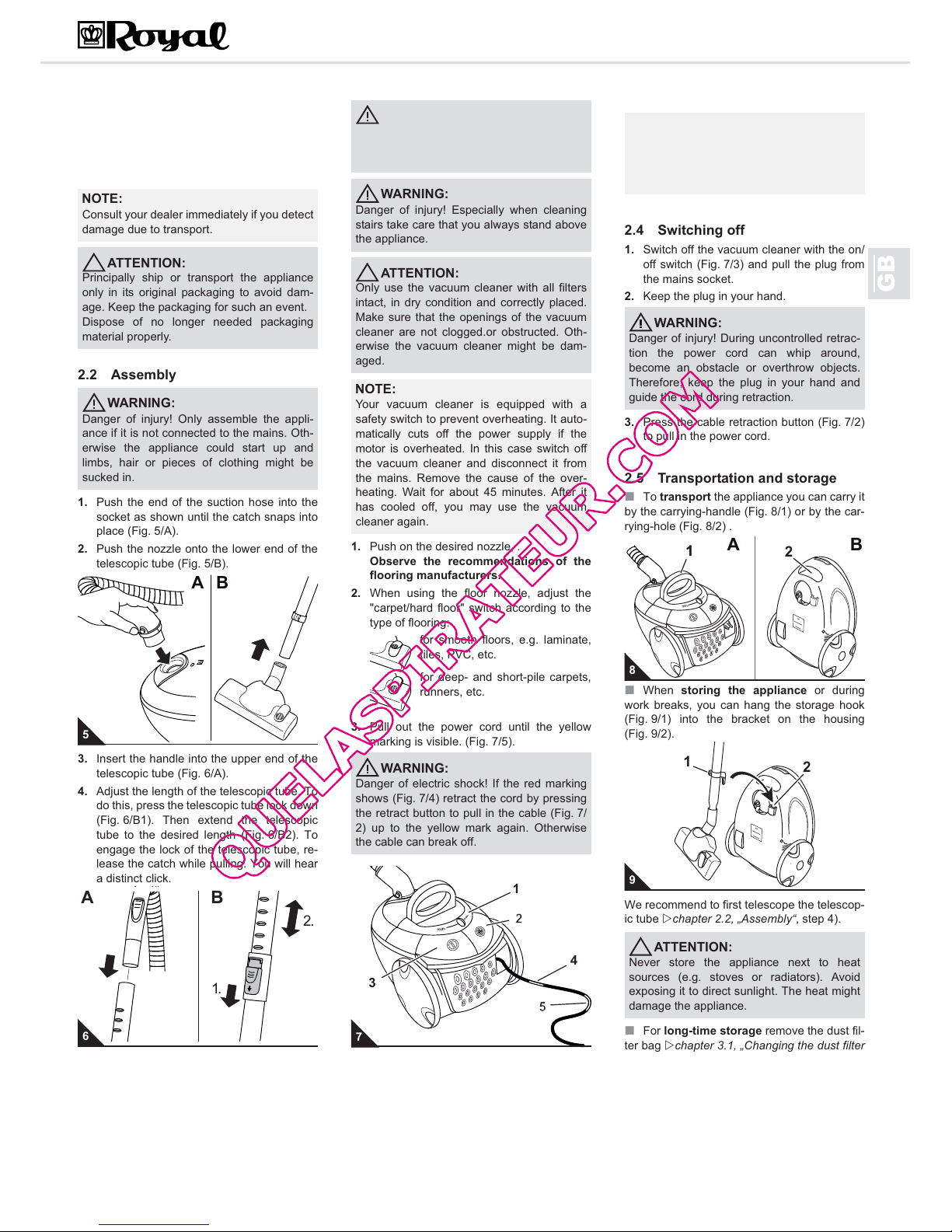

2.2 Montieren
1. Stecken Sie das Ende des Saugschlauchs
wie abgebildet in die Aufnahmeöffnung, bis
die Verriegelung spürbar hör- und einrastet
(Abb. 5/A).
2. Stecken Sie die Bodendüse auf das untere
Ende des Teleskoprohrs (Abb. 5/B).
3. Stecken Sie den Handgriff in das obere
Ende des Teleskoprohrs (Abb. 6/A).
4. Stellen Sie die Länge des Teleskoprohrs
ein. Drücken Sie dazu die Teleskoprohr-Ar-
retierung nach unten (Abb. 6/B1.). Ziehen
Sie dann das Teleskoprohr auf die ge-
wünschte Länge (Abb. 6/B2.). Zum Verrie-
geln lassen Sie die Teleskoprohr-Arretie-
rung beim Ziehen los. Sie hören ein
deutliches Klicken.
5. Bringen Sie eventuell nicht benötigtes Zu-
behör wie abgebildet in der Zubehörhalterung am Saugrohr unter (Abb. 2).
Ihr Bodenstaubsauger ist jetzt einsatzbereit.
2.3 Staubsaugen
1. Stecken Sie die gewünschte Düse auf.
Beachten Sie die Empfehlungen der
Belaghersteller.
2. Stellen Sie bei Verwendung der Bodendü-
se den Umschalter „Teppich/Hartboden“ je
nach Bodenbelag ein:
für Hartböden wie Laminat, Flie-
sen, PVC usw.
für lang- und kurzflorige Teppi-
che, Läufer usw.
3. Ziehen Sie das Stromkabel bis zur gelben
Markierung (Abb. 7/5) heraus.
4. Stecken Sie den Stecker in eine Steckdose
mit Schutzkontakt.
5. Schalten Sie den Bodenstaubsauger am
Ein-/Aus-Schalter (Abb. 7/3) ein.
6. Stellen Sie den Saugleistungsregler
(Abb. 7/1) je nach zu saugendem Untergrund ein.
7. Ziehen Sie den Bodenstaubsauger zum
Saugen wie einen Schlitten hinter sich her.
2.4 Ausschalten
1. Schalten Sie den Bodenstaubsauger am
Ein-/Aus-Schalter (Abb. 7/3) aus und zie-
hen Sie den Stecker aus der Steckdose.
2. Behalten Sie den Stecker in der Hand.
3. Drücken Sie die Kabelaufrolltaste (Abb. 7/
2), um das Stromkabel einzuziehen.
2.5 Transportieren und Verstauen
Zum Transport können Sie das Gerät am
Tragegriff (Abb. 8/1) oder am Trageeingriff
(Abb. 8/2) tragen.
Zum Verstauen oder bei Arbeitspausen
können Sie den Verstauhaken (Abb. 9/1) in die
Verstauhalterung einhängen (Abb. 9/2).
Es empfiehlt sich, vorher das Teleskoprophr
einzufahren ZKapitel 2.2, „Montieren“,
Schritt 4.
Zum Verstauen über einen längeren Zeit-
raum entnehmen Sie den Staubfilterbeutel
ZKapitel 3.1, „Staubfilterbeutel wechseln“ und
entsorgen Sie ihn ordnungsgemäß. Lagern Sie
das Gerät dann stets kühl, trocken und für Kinder unzugänglich.
HINWEIS:
Sollten Sie einen Transportschaden bemer-
ken, wenden Sie sich umgehend an Ihren
Händler.
ACHTUNG:
Transportieren/versenden Sie das Gerät
grundsätzlich in der Originalverpackung,
damit es keinen Schaden nimmt. Heben Sie
dazu die Originalverpackung auf.
Entsorgen Sie nicht mehr benötigtes Verpa-
ckungsmaterial ordnungsgemäß.
WARNUNG:
Verletzungsgefahr! Montieren Sie das Gerät
nur, wenn der Stecker aus der Steckdose
gezogen ist. Anderenfalls kann das Gerät
anlaufen und Körperteile, Haare oder Klei-
dungsstücke können eingezogen werden.
A B
5
A B
1.
2.
6
WARNUNG:
Verletzungsgefahr! Ein beschädigtes Gerät
darf nicht verwendet werden. Prüfen Sie den
Bodenstaubsauger und das Stromkabel vor
jeder Benutzung.
WARNUNG:
Verletzungsgefahr! Achten Sie insbesondere
beim Saugen von Treppen darauf, dass Sie
sich stets oberhalb des Geräts befinden.
ACHTUNG:
Verwenden Sie den Bodenstaubsauger nur,
wenn alle Filter intakt, trocken und korrekt
eingesetzt sind. Stellen Sie sicher, dass
keine Öffnungen verstopft sind. Anderenfalls
kann der Staubsauger beschädigt werden.
HINWEIS:
Ihr Bodenstaubsauger besitzt einen Überhit-
zungsschutz. Er schaltet sich bei Überhit-
zung automatisch ab. Ist dies der Fall, schal-
ten Sie den Bodenstaubsauger aus und
ziehen Sie den Stecker. Beseitigen Sie die
Ursache der Überhitzung. Warten Sie ca. 45
Minuten. Den abgekühlten Bodenstaubsau-
ger können Sie wieder einschalten.
WARNUNG:
Gefahr eines elektrischen Schlags! Falls die
rote Markierung (Abb. 7/4) sichtbar ist, zie-
hen Sie das Kabel mithilfe der Kabelaufroll-
taste (Abb. 7/2) wieder bis zur gelben Mar-
kierung ein. Anderenfalls kann das Kabel
abreißen.
2
1
3
4
5
7
HINWEIS:
Mit dem Nebenluftregler (Abb. 1/5) können
Sie die Saugleistung schnell reduzieren,
wenn weniger Saugleistung benötigt wird,
z. B. um eingesaugte Gegenstände wieder
freizugeben.
WARNUNG:
Verletzungsgefahr! Beim unkontrollierten
Einziehen des Stromkabels kann dieses
umherschlingern, zur Stolperfalle werden
oder Gegenstände umreißen. Behalten Sie
daher den Stecker in der Hand und führen
Sie ihn beim Einziehen des Stromkabels mit.
ACHTUNG:
Stellen Sie das Gerät nie direkt neben Wär-
mequellen ab (z. B. Heizung, Ofen). Vermei-
den Sie direkte Sonneneinstrahlung. Die
Hitze kann das Gerät beschädigen.
11
2
AB
8
1
2
9
6
Wartung
3Wartung

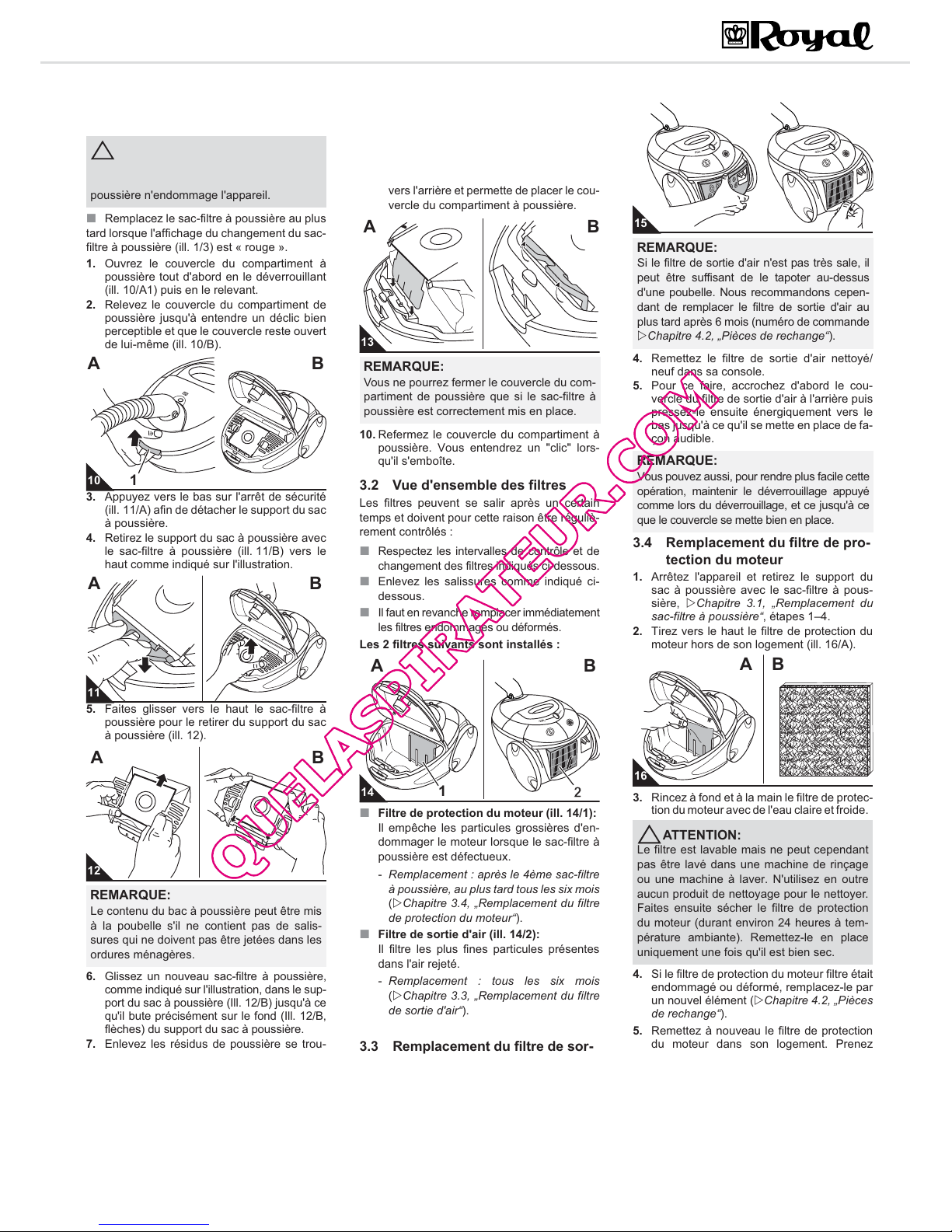

3.1 Staubfilterbeutel wechseln
Wechseln Sie den Staubfilterbeutel spätes-
tens dann, wenn die Staubfilterbeutel-
Wechselanzeige (Abb. 1/3) „rot“ anzeigt.
1. Öffnen Sie den Staubraumdeckel, indem
Sie ihn entriegeln (Abb. 10/A1) und an-
schließend aufklappen.
2. Klappen Sie den Staubraumdeckel so weit
auf, bis er spürbar einrastet und von selbst
geöffnet bleibt (Abb. 10/B).
3. Drücken Sie die Sicherung wie abgebildet
nach unten (Abb. 11/A), um den Staubbeu-
telhalter zu lösen.
4. Ziehen Sie den Staubbeutelhalter samt
Staubfilterbeutel wie abgebildet (Abb. 11/
B) nach oben heraus.
5. Schieben Sie den Staubfilterbeutel nach
oben aus dem Staubbeutelhalter heraus
(Abb. 12).
6. Schieben Sie den neuen Staubfilterbeutel
wie abgebildet in den Staubbeutelhalter
(Abb. 12/B), bis er exakt an den Anschlägen (Abb. 12/B, Pfeile) des Staubbeutelhalters anliegt.
7. Entfernen Sie Staubrückstände, die sich
eventuell im Staubraum befinden.
8. Kontrollieren Sie bei dieser Gelegenheit so-
gleich den Motorschutzfilter. Wechseln Sie
ihn bei Bedarf, ZKapitel 3.4,
„Motorschutzfilter wechseln“.
9. Setzen Sie den Staubbeutelhalter samt
neuem Staubfilterbeutel wieder ein:
- Setzen Sie dafür den Staubbeutelhalter
in seine Führung ein (Abb. 13/A).
- Schieben Sie den Staubbeutelhalter
dann so weit nach unten, bis die Siche-
rung (Abb. 13/B) für den Staubraumde-
ckel zurückgeklappt wird und den Weg
für den Staubraumdeckel freigibt.
10. Schließen Sie den Staubraumdeckel. Er
rastet hörbar ein.
3.2 Übersicht über die Filter
Die Filter können nach einiger Zeit verschmut-
zen und müssen daher regelmäßig kontrolliert
werden:
Halten Sie die unten angegebenen Kont-
roll- und Wechselintervalle ein.
Beseitigen Sie Verschmutzungen wie
nachfolgend beschrieben.
Ersetzen Sie beschädigte oder verformte
Filter hingegen umgehend.
Folgende 2 Filter sind installiert:
Motorschutzfilter (Abb. 14/1)
verhindert bei defektem Staubfilterbeutel,
dass größere Partikel den Motor zerstören.
- Austauschen: nach jedem 4. Staubfilter-
beutel-Wechsel, spätestens alle 6 Mona-
te (ZKapitel 3.4, „Motorschutzfilter
wechseln“).
Ausblasfilter (Abb. 14/2)
filtert feinste Partikel aus der ausgeblase-
nen Luft.
- Austauschen: alle 6 Monate (ZKapitel
3.3, „Ausblasfilter wechseln“).
3.3 Ausblasfilter wechseln
1. Schalten Sie das Gerät aus.
2. Drücken Sie die Entriegelung der Ausblas-
filter-Abdeckung an deren Unterseite und
klappen Sie die Abdeckung ab (Abb. 15/A).
3. Ziehen Sie den Ausblasfilter am Band her-
aus (Abb. 15/B).
4. Setzen Sie den gereinigten/neuen Ausblas-
filter zurück in seine Konsole.
5. Haken Sie die Ausblasfilter-Abdeckung zu-
erst oben ein und drücken Sie sie dann
kräftig unten an, bis sie spürbar einrastet.
3.4 Motorschutzfilter wechseln
1. Schalten Sie das Gerät aus und entneh-
men Sie den Staubbeutelhalter samt
Staubfilterbeutel, ZKapitel 3.1,
„Staubfilterbeutel wechseln“, Schritte 1–4.
2. Ziehen Sie den Motorschutzfilter nach oben
aus der Aufnahme (Abb. 16/A).
3. Spülen Sie den Motorschutzfilter von Hand
mit klarem, kaltem Wasser gründlich aus.
4. Falls der Motorschutzfilter beschädigt oder
verformt sein sollte, ersetzen Sie ihn durch
einen neuen (ZKapitel 4.2, „Ersatzteile“).
5. Setzen Sie den Motorschutzfilter wieder in
seine Aufnahme. Achten Sie darauf, dass
die dickere Schicht mit der gröberen Struktur in den Staubraum zeigt (Abb. 16/B).
6. Setzen Sie den Staubbeutelhalter mit
Staubfilterbeutel ein und schließen Sie den
Staubraumdeckel. Er rastet hörbar ein.
ACHTUNG:
Bevor Sie den Staubfilterbeutel wechseln,
schalten Sie das Gerät aus. So vermeiden
Sie, dass Staub das Gerät beschädigt.
HINWEIS:
Gehen Sie beim Entnehmen des Staubfilter-
beutels vorsichtig vor, damit kein Staub aus
dem Staubfilterbeutel austreten kann.
HINWEIS:
Den Inhalt des Staubfilterbeutels können Sie
im Hausmüll entsorgen, solange er keinen für
den Hausmüll verbotenen Schmutz enthält.
1
AB
10
BA
11
AB
12
HINWEIS:
Der Staubraumdeckel lässt sich nur schlie-
ßen, wenn der Staubfilterbeutel korrekt einge-
setzt ist.
BA
13
B
2
A
1
14
HINWEIS:
Bei leichten Verschmutzungen kann es auch
ausreichen, den Ausblasfilter über einem
Mülleimer auszuklopfen. Wir empfehlen aber,
nach spätestens 6 Monaten einen neuen
Ausblasfilter einzusetzen (Bestellnummer:
ZKapitel 4.2, „Ersatzteile“).
HINWEIS:
Damit es leichter geht, können Sie die Entrie-
gelung wie beim Entriegeln so lange drü-
cken, bis die Abdeckung einrastet.
ACHTUNG:
Der Motorschutzfilter ist waschbar, jedoch
weder spülmaschinen- noch waschmaschi-
nentauglich. Verwenden Sie außerdem zur
Reinigung keine Reinigungsmittel. Lassen
Sie den Motorschutzfilter anschließend
trocknen (ca. 24 Stunden bei Raumtempera-
tur). Setzen Sie ihn erst wieder ein, wenn
dieser vollkommen trocken ist.
A B
15
AB
16
Loading...
