DIRT DEVIL M2710-1 User Manual
Centrino M3
M3
Bedienungsanleitung
DE
beutelloser Bodenstaubsauger
Bedieningshandleiding
NL ES IT
Stofzuiger zonder
stofzak
Kullanim Klavuzu
TR
Torbasz elektrik
süpürgesi
Operating Manual
GB FR
Bagless cylinder
vacuum cleaner
Manual de instrucciones
Aspiradora rodante
sin bolsa
Mode d'emploi
Aspirateur-traîneau
sans sac
Istruzioni per l'uso
Aspirapolvere senza
sacchetto
Roya-11890-2 • A4 • 29.03.2011
Bedienungsanleitung .................................................................................................. 4 - 8
Operating Manual ........................................................................................................ 9 - 13
Mode d'emploi ............................................................................................................. 14 - 18
Bedieningshandleiding ............................................................................................... 19 - 23
DEGBFRNLESITTR
Manual de instrucciones ............................................................................................ 24 - 28
Istruzioni per l'uso ...................................................................................................... 29 - 33
Kullanim Klavuzu ........................................................................................................ 34 - 38
2
*
*
1
3
Sicherheitshinweise
Vielen Dank!
Wir danken Ihnen für den Kauf des Centrino
M3 und das entgegengebrachte Vertrauen.
Überblick über den Centrino M3
Abb. 1:
1 Stromkabel mit Stecker
2 Ausblasfilter-Abdeckung
3 Entriegelung der Ausblasfilter-Abdeckung
4 Ausblasfilter
5 Parkhalterung
6 Saugleistungsregler
7 Ein-/Aus-Schalter
8 Anzeige „Staubbehälter leeren“
9 Tragegriff
10 Saugschlauch
11 Handgriff
12 Nebenluftregler
13 Teleskoprohr
14 Teleskoprohr-Arretierung
15 Zubehörhalterung
16 Verstauhaken
17 Saugschlauch-Entriegelung
18 Parkhaken
19 Umschalter „Teppich/Hartboden“
20 Bodendüse
21 Staubbehälter mit „MAX“-Markierung
22 Kabelaufrolltaste
23 Grobschmutzsieb
24 Bodenplatte des Staubbehälters
25 Lamellen-Motorschutzfilter
26 Schaumstoff-Motorschutzfilter
27 Entriegelung des Staubbehälters
28 Griff des Staubbehälters
29 Saugschlauch-Adapter
30 Verstauhalterung
31 Möbelbürste
32 Fugendüse
33 Polsterdüse
* optionales Zubehör:
34 *Parkettbürste: zum Saugen von empfind-
lichen Oberflächen (z. B. Laminat, Parkett)
35 *Turbobürste: mit rotierendem Bürstkopf
zur Tiefenreinigung von Teppichen
Technische Daten
Geräteart : Bodenstaubsauger
(beutellos)
Modell : M2710 (-0/-1/..../-8/-9)
Spannung : 220 – 240 V~, 50 Hz
Leistung : 1.800 W nom. –
M2710 (-0/-1/-5...-9)
M2710 (-2/-3/-4)::
Fassungsvermögen
Staubbehälter
Filter : Dual-Motorschutzfilter,
Saugschlauchlänge : ca. 1,5 m
Stromkabellänge : ca. 5 m
Aktionsradius : ca. 7,5 m
Gewicht : ca. 4,9 kg
Technische und gestalterische Änderungen im Zuge
stetiger Produktverbesserungen vorbehalten.
© Royal Appliance International GmbH
2.200 W max.
2.400 W max.
: ca. 0,6 Liter
Ausblasfilter
1 Sicherheitshinweise
1.1 zur Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten.
Bewahren Sie die Anleitung gut auf. Falls Sie
das Gerät an Dritte weitergeben, geben Sie die
Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann
zu schweren Verletzungen oder Schäden
am Gerät führen.
Für Schäden, die durch Nichtbeachtung dieser
Bedienungsanleitung entstehen, übernehmen
wir keine Haftung.
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese
Hinweise unbedingt, um Unfälle und Schäden
am Gerät zu vermeiden:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und
zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das
Gerät oder andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
1.2 zu Kindern
Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden,
es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist. Bewahren Sie das Gerät für
diesen Personenkreis unzugänglich auf.
Kinder sollten beaufsichtigt werden, um si-
cherzustellen, dass sie nicht mit dem Gerät
spielen. Kinder dürfen sich unter anderem weder auf das Gerät stellen oder setzen.
Verpackungsmaterialien dürfen nicht zum
Spielen verwendet werden. Es besteht Erstickungsgefahr.
1.3 zur bestimmungsgemäßen Verwendung
Der Bodenstaubsauger darf nur im Haus-
halt eingesetzt werden. Er ist für eine gewerbliche Nutzung nicht geeignet.
Verwenden Sie den Bodenstaubsauger
ausschließlich für das Reinigen von normal
verschmutzten Böden und Teppichen.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.
Verboten ist insbesondere:
Das Saugen von:
- Menschen, Tieren, Pflanzen, insbesondere Haaren, Fingern und anderen Körperteilen sowie am Körper befindlichen Kleidungsstücken. Sie könnten eingezogen
werden und Verletzungen hervorrufen.
- Wasser und anderen Flüssigkeiten, insbesondere feuchten Teppich-Reinigungsmitteln. Feuchtigkeit im Inneren
kann zum Kurzschluss führen.
- Toner (für Laserdrucker, Kopierer etc.).
Es besteht Brand- und Explosionsgefahr.
- glühender Asche, brennenden Zigaretten
oder Streichhölzern. Es kann zum Brand
kommen.
- spitzen Gegenständen, wie Glassplittern,
Nägeln etc. Dadurch kann das Gerät beschädigt werden.
- Bauschutt, Gips, Zement, feinstem Bohrstaub, Schminke, Puder usw. Dadurch
kann das Gerät beschädigt werden.
Die Verwendung in der Nähe von explo-
siven oder leicht entzündlichen Stoffen. Es besteht Brand- oder Explosionsgefahr.
Die Verwendung im Freien. Es besteht die
Gefahr, dass Regen und Schmutz das Gerät
zerstören.
Das Hineinstecken von Gegenständen in die
Öffnungen des Gerätes. Es könnte überhitzen.
1.4 zur Stromversorgung
Das Gerät wird mit elektrischem Strom be-
trieben, dabei besteht grundsätzlich die Gefahr
eines elektrischen Schlags. Achten Sie daher
besonders auf Folgendes:
- Fassen Sie den Stecker nie mit nassen
Händen an.
- Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Stromkabel, es könnte reißen.
- Achten Sie darauf, dass das Stromkabel
nicht geknickt, eingeklemmt, überfahren
wird oder mit Hitzequellen in Berührung
kommt.
- Verwenden Sie nur Verlängerungskabel,
die für die Leistungsaufnahme des Gerätes ausgelegt sind.
- Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten und halten
Sie es von Regen und Nässe fern.
- Betreiben Sie das Gerät nur, wenn die
auf dem Typenschild angegebene elektrische Spannung mit der Spannung Ihrer
Steckdose übereinstimmt. Falsche Spannung kann das Gerät zerstören.
1.5 bei defektem Gerät
Betreiben Sie niemals ein defektes Gerät
oder ein Gerät mit einem defekten Stromkabel.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Geben Sie ein defektes Gerät zur Repara-
tur an einen Fachhändler oder den Royal
ance-Kundendienst. Adresse. Adresse ZSeite
8, „Garantie“.
Appli-
4
Gebrauch
2 Gebrauch
.
2
3
2.1 Vor dem Gebrauch
1. Packen Sie das Gerät samt Zubehör aus.
2. Überprüfen Sie den Inhalt auf Vollständig-
keit und Unversehrtheit. Zum Lieferumfang
siehe Abb. 1.
3. Stecken Sie das Ende des Saugschlauchs
wie abgebildet in die Aufnahmeöffnung
(Abb. 2/A), bis die Verriegelung (Abb. 2/A/
1) hör- und spürbar einrastet. Achten Sie
darauf, dass die Verriegelung (Abb. 2/A/1)
dabei nach oben zeigt.
4. Stecken Sie den Handgriff in das obere
Ende des Teleskoprohrs (Abb. 2/B).
5. Stecken Sie die Bodendüse auf das untere
Ende des Teleskoprohrs (Abb. 3/A).
6. Stellen Sie die Länge des Teleskoprohrs
ein. Drücken Sie dazu die Teleskoprohr-Arretierung nach unten (Abb. 3/B). Ziehen Sie
dann das Teleskoprohr auf die gewünschte
Länge. Zum Verriegeln lassen Sie die
Teleskoprohr-Arretierung beim Ziehen los.
Sie hören ein deutliches Klicken.
7. Stecken Sie die im Lieferumfang befind-
lichen Zusatzdüsen auf die Zubehörhalterung (Abb. 4). Wenn Sie die Möbelbürste
(Abb. 4/1) auf die Fugendüse (Abb. 4/2)
stecken, genügen 2 Steckplätze für 3 Zusatzdüsen.
ACHTUNG:
Transportieren/versenden Sie das Gerät
grundsätzlich in der Originalverpackung,
damit es keinen Schaden nimmt. Heben Sie
dazu die Originalverpackung auf.
Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial ordnungsgemäß.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren
Händler.
WARNUNG:
Verletzungsgefahr! Ein beschädigtes Gerät
darf nicht verwendet werden. Prüfen Sie den
Bodenstaubsauger und das Stromkabel vor
jeder Benutzung auf Unversehrtheit.
ACHTUNG:
Verwenden Sie den Bodenstaubsauger nur,
wenn alle Filter intakt, trocken und korrekt
eingesetzt sind. Stellen Sie sicher, dass
keine Öffnungen verstopft sind.
DE
4
2.2 Staubsaugen
1. Stecken Sie die gewünschte Düse auf das
Teleskoprohr (Abb. 5/1) oder den Handgriff
(Abb. 5/2).
2. Wenn Sie die Bodendüse einsetzen, stellen
Sie den Umschalter „Teppich/Hartboden“
(Abb. 6) je nach Bodenbelag ein:
für lang- und kurzflorige Teppiche, Läufer (Abb. 6/A);
5
3. Ziehen Sie das Stromkabel am Stecker bis
zur gelben Markierung heraus.
4. Stecken Sie den Stecker in eine Steckdose
mit Schutzkontakt.
5. Schalten Sie den Bodenstaubsauger am
Ein-/Aus-Schalter (Abb. 8/1) ein.
6. Passen Sie die Saugleistung mit dem
6
7
Saugleistungsregler (Abb. 7/A) an den zu
saugenden Untergrund an.
- Durch Schieben in Richtung der Kabel-
- Durch Schieben in Richtung Ein-/Aus-
für Hartböden wie Laminat, Fliesen, PVC usw. (Abb. 6/B).
aufrolltaste (Abb. 8/2) erhöhen Sie die
Saugleistung, z. B. zum Saugen tiefsitzender Partikel in Teppichen, Läufern,
Ritzen usw.
Schalter (Abb. 8/1) vermindern Sie die
Leistung, z. B. zum Saugen von Gardinen usw.
WARNUNG:
Verletzungsgefahr! Achten Sie insbesondere
beim Saugen von Treppen darauf, dass Sie
sich stets oberhalb des Gerätes befinden.
ACHTUNG:
Stellen Sie vor dem Saugen sicher, dass die
aufgesetzte Düse sowie die eingestellte
Saugleistung für den zu saugenden Untergrund geeignet ist. Beachten Sie die Empfehlungen des Belagherstellers.
WARNUNG:
Gefahr eines elektrischen Schlags! Falls die
rote Markierung sichtbar ist, ziehen Sie das
Stromkabel mithilfe der Kabelaufrolltaste
(Abb. 8/2) wieder bis zur gelben Markierung
ein. Anderenfalls kann das Stromkabel abreißen.
HINWEIS:
Mit dem Nebenluftregler (Abb. 7/B) können
Sie die Saugleistung schnell reduzieren,
z. B. um eingesaugte Gardinen wieder freizugeben.
2.3 Ausschalten

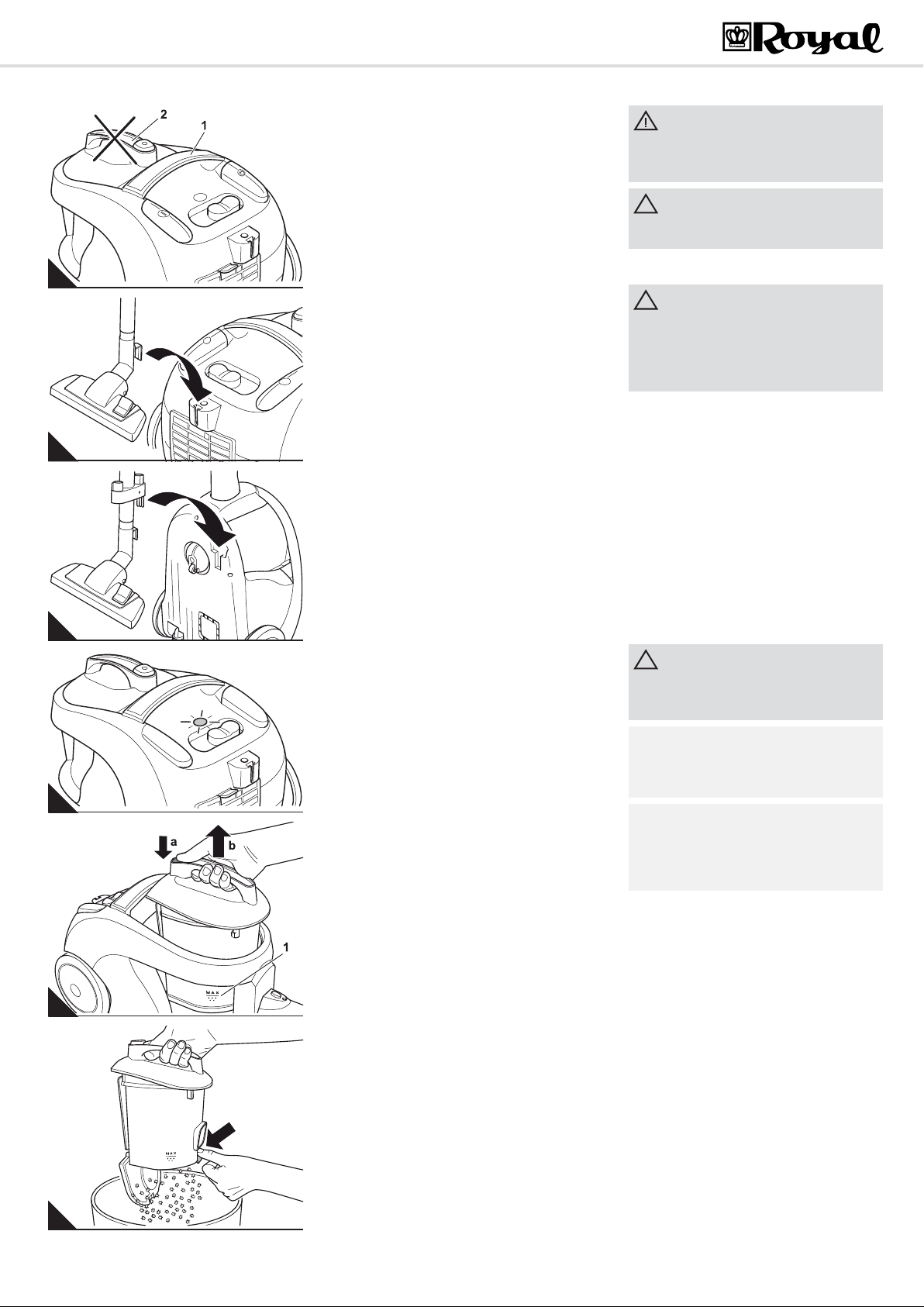

1. Schalten Sie den Bodenstaubsauger am
Ein-/Aus-Schalter (Abb. 8/1) aus und ziehen Sie den Stecker aus der Steckdose.
2. Behalten Sie den Stecker in der Hand.
3. Drücken Sie die Kabelaufrolltaste (Abb. 8/
2), um das Stromkabel einzuziehen.
WARNUNG:
Verletzungsgefahr! Beim unkontrollierten
Einziehen des Stromkabels kann dieses
umherschlingern, zur Stolperfalle werden
oder Gegenstände umreißen. Behalten Sie
daher den Stecker in der Hand und führen
Sie ihn beim Einziehen des Stromkabels mit.
8
5
Nach dem Gebrauch
3 Nach dem Gebrauch
9
10
3.1 Transportieren
Tragen Sie den Staubsauger ausschließ-
lich am Tragegriff (Abb. 9/1).
3.2 Abstellen und Verstauen
Zum Abstellen oder in Arbeitspausen kön-
nen Sie den Parkhaken der Bodendüse in
die Parkhalterung einhängen (Abb. 10).
Zum Verstauen können Sie den Verstau-
haken des Teleskoprohrs in die Verstauhalterung einhängen (Abb. 11). Es empfiehlt
sich, vorher das Teleskoprohr einzufahren.
Zum Lagern über einen längeren Zeitraum
entleeren Sie den Staubbehälter ZKapitel
3.3, „Staubbehälter leeren“ und entsorgen
Sie seinen Inhalt ordnungsgemäß.
Verstauen Sie das Gerät stets kühl, trocken
und für Kinder unzugänglich.
WARNUNG:
Verletzungsgefahr! Schalten Sie das Gerät
in Arbeitspausen aus und ziehen Sie den
Stecker aus der Steckkdose, ZKapitel 2.3,
„Ausschalten“.
ACHTUNG:
Der Griff des Staubbehälters ist nicht für den
Transport des Geräts ausgelegt (Abb. 9/2).
ACHTUNG:
Stellen Sie das Gerät nie direkt neben Wärmequellen ab (z. B. Heizung, Ofen). Vermeiden Sie direkte Sonneneinstrahlung. Die
Hitze kann das Gerät beschädigen.
11
12
13
3.3 Staubbehälter leeren
Leeren Sie den Staubbehälter nach jedem
Saugvorgang, jedoch spätestens dann,
wenn die „MAX“-Markierung (Abb. 13/1) erreicht ist oder im Betrieb die Anzeige
„Staubbehälter leeren“ (Abb. 12) leuchtet.
1. Drücken Sie die Entriegelung des Staubbe-
hälters (Abb. 13/a). Nehmen Sie den
Staubbehälter nach oben aus seiner Konsole (Abb. 13/b).
2. Entleeren Sie den Staubbehälter, indem
Sie ihn tief über einen Mülleimer halten und
erst dann die Entriegelung für die Bodenplatte (Abb. 14) drücken.
3. Entfernen Sie Staubrückstände, die sich
eventuell noch im Staubbehälter befinden,
mithilfe eines trockenen Tuchs oder einer
weichen Bürste.
4. Kontrollieren Sie bei dieser Gelegenheit so-
gleich die Filter. Reinigen Sie diese bei Bedarf, ZKapitel 4, „Wartung“.
5. Klappen Sie die Bodenplatte wieder an.
6. Setzen Sie den Staubbehälter wieder in
seine Konsole. Er muss hörbar einrasten.
ACHTUNG:
Bevor Sie den Staubbehälter leeren, schalten Sie das Gerät aus. So vermeiden Sie,
dass Staub das Gerät beschädigt.
HINWEIS:
Achten Sie darauf, dass Sie beim Entnehmen
des Staubbehälters nicht versehentlich die
Entriegelungstaste zum Entleeren drücken.
HINWEIS:
Den Inhalt des Staubbehälters können Sie im
Hausmüll entsorgen, sofern er keine für den
Hausmüll verbotenen Bestandteile enthält.
14
6
Wartung
4 Wartung
15
16
17
18
19
20
22
21
20
24
23 13
19
18
4.1 Übersicht über die Filter
Folgende Filter sind installiert (Abb. 15):
1 Lamellen-Motorschutzfilter
2 Schaumstoff-Motorschutzfilter
3 Grobschmutzsieb
4 Ausblasfilter
Die Filter können während des Gebrauchs verschmutzen und müssen daher nach dem Gebrauch regelmäßig kontrolliert werden:
ACHTUNG:
Die Filter sind waschbar, jedoch weder spülmaschinen- noch waschmaschinentauglich.
Verwenden Sie außerdem zur Reinigung
keine Reinigungsmittel oder Bürsten mit harten Borsten. Lassen Sie die Filter nach deren
Reinigung ca. 24 Stunden bei Raumtemperatur trocknen. Setzen Sie sie erst wieder ein,
wenn sie vollkommen trocken sind.
DE
Ersetzen Sie beschädigte oder verformte
Filter umgehend.
Beseitigen Sie Verschmutzungen wie
nachfolgend beschrieben.
Halten Sie die angegebenen Kontroll- und
Reinigungsintervalle ein:
- Kontrolle: Kontrollieren Sie die Filter jedes Mal auf Verschmutzungen und eventuelle Beschädigungen, wenn Sie den
Staubbehälter leeren.
- Reinigung: Sollten Sie bei der Kontrolle
erkennen, dass ein Filter verschmutzt ist,
reinigen Sie diesen wie nachfolgend beschrieben. Die Filter sollten spätestens
alle 3 – 6 Monate gereinigt werden.
4.2 Dual-Motorschutzfilter und
Grobschmutzsieb reinigen
1. Schalten Sie das Gerät aus und entleeren
Sie den Staubbehälter ZKapitel 3.3,
„Staubbehälter leeren“.
2. Halten Sie den Staubbehälter weiterhin
über einen Mülleimer.
3. Ziehen Sie zuerst den Lamellen-Motor-
schutzfilter und dann den Schaumstoff-Motorschutzfilter aus deren Konsole im Staubbehälter (Abb. 16).
14
15
16
17
4. Drehen Sie nun das Grobschmutzsieb im
Uhrzeigersinn (Abb. 17/1. ¨ „OPEN“) und
nehmen Sie es aus seiner Aufnahme
(Abb. 17/2.).
5. Zur Grobreinigung klopfen Sie die Filter
und das Grobschmutzsieb mit leichten
Schlägen über einem Mülleimer aus.
6. Spülen Sie alle 3 Teile von Hand mit klarem,
kaltem Wasser gründlich aus (Abb. 18/A).
4.3 Ausblasfilter reinigen
1. Schalten Sie das Gerät aus.
2. Drücken Sie die Entriegelung der Ausblas-
filter-Abdeckung herunter und klappen Sie
die Ausblasfilter-Abdeckung ab (Abb. 15).
3. Entnehmen Sie den Ausblasfilter (Abb. 15/
4).
4. Klopfen Sie den Ausblasfilter über einem
Mülleimer aus. Sollte die Trockenreinigung
nicht ausreichen, spülen Sie den Filter mit
klarem, kaltem Wasser aus.
5. Falls der Filter beschädigt oder verformt
sein sollte, ersetzen Sie ihn (ZKapitel 5.1,
„Zubehör/Ersatzteile“).
6. Setzen Sie den sauberen und trockenen
Ausblasfilter zurück in seine Konsole.
7. Setzen Sie die Ausblasfilter-Abdeckung zu-
erst unten ein und klappen Sie sie dann an.
8. Prüfen Sie die Abdeckung auf festen Sitz.
7. Sollten die Filter beschädigt oder für eine
Nassreinigung zu stark verschmutzt sein,
ersetzen Sie diese durch neue (ZKapitel
5.1, „Zubehör/Ersatzteile“).
8. Lassen Sie die Filter mind. 24 h bei Raum-
temperatur trocknen (Abb. 18/B).
9. Setzen Sie das Grobschmutzsieb wie folgt
wieder ein:
- Setzen Sie das Grobschmutzsieb wie abgebildet an, so dass die Nase am Grobschmutzsieb in die dafür vorgesehene
Führung (Abb. 19/1.) eingreift.
- Drehen Sie das Grobschmutzsieb nun
gegen den Uhrzeigersinn bis zum Anschlag (Abb. 19/2. „CLOSE“ §) fest.
- Klappen Sie die Bodenplatte des Staubbehälters wieder an.
10. Setzen Sie die sauberen und vollkommen
trockenen Motorschutzfilter-Elemente wieder in ihre Konsole. Achten Sie dabei auf
deren korrekte Reihenfolge und Lage
(Abb. 20).
11. Setzen Sie den Staubbehälter wieder in
seine Konsole. Er muss hörbar einrasten.
7
Loading...
