Dirt Devil LIBERO Operating Manual

Bedienungsanleitung
Saugroboter

.................2-25

Operating Manual
Robot vacuum

...........26-49

Robot aspirateur
Mode d'emploi

...........50-73

Bedieningshandleiding
Zuigrobot

....................74-97

Manual de instrucciones
Robot aspirador

.......98-121

Robot aspirapolvere
Istruzioni per l'uso

.122-145

Kullanim Klavuzu
Süpürme Robotu

...146-169

Roya-17055-12 • A5 • 28.01.2013

DE GB FR

NL ES IT

TR

2

Inhalt

Inhalt

Vielen Dank!

Es freut uns, dass Sie sich für den Saugroboter „Libero“ entschie­den haben! Wir danken Ihnen für den Kauf und das entgegenge­brachte Vertrauen.

Die vorliegende Bedienungsanleitung soll Ihnen dabei helfen, Ih­ren neuen Saugroboter kennenzulernen und in der Folge sicher
und effizient einzusetzen.

Inhaltsverzeichnis

Technische Daten ............................................................................................. 3

Kennzeichnungen ............................................................................................. 3

1 Übersicht ................................................................................ 4

1.1 Lieferumfang ................................................................................................ 4

1.2 Unterseite des Geräts .................................................................................. 5

1.3 Im Inneren des Geräts ................................................................................. 6

2 Funktionsweise ..................................................................... 7

2.1 Arbeitsweise ................................................................................................. 7

2.2 Absturzsicherung ......................................................................................... 7

3 Sicherheitshinweise .............................................................. 8

3.1 zur Bedienungsanleitung ............................................................................. 8

3.2 zu bestimmten Personengruppen ................................................................ 8

3.3 zur Stromversorgung ................................................................................... 8

3.4 zum mitgelieferten Akkupack ....................................................................... 9

3.5 zur bestimmungsgemäßen Verwendung ..................................................... 9

4 Auspacken und Montieren ................................................. 10

4.1 Auspacken ................................................................................................. 10

4.2 Rundbesen montieren ................................................................................ 10

4.3 Akkupack einsetzen ................................................................................... 11

5 Akkupack im Gerät laden ................................................... 12

6 Vor jedem Gebrauch ........................................................... 13

6.1 Empfindlichkeit der Fallsensoren einstellen ............................................... 13

6.2 Raum vorbereiten ...................................................................................... 14

7 Gebrauch ............................................................................. 15

3

Inhalt

DE

7.1 Hartböden reinigen .................................................................................... 15

7.2 Kurzflorige Teppiche reinigen .................................................................... 16

7.3 Ausschalten ............................................................................................... 16

8 Nach dem Gebrauch ........................................................... 17

8.1 Transportieren und Aufbewahren .............................................................. 17

8.2 Staubbehälter leeren ................................................................................. 17

8.3 Staubbehälter und Filter reinigen .............................................................. 19

8.4 Staubbehälter und Filter einsetzen ............................................................ 20

9 Problembehebung ............................................................... 21

9.1 Falls das Gerät nicht arbeitet, wie es soll .................................................. 21

9.2 Zubehör- und Ersatzteile nachbestellen .................................................... 23

9.3 Falls das Gerät defekt ist ........................................................................... 23

9.4 Akkupack ausbauen .................................................................................. 24

9.5 Gerät und Akkupack entsorgen ................................................................. 24

10 Gewährleistung ................................................................. 25

Technische Daten

Technische und gestalterische Änderungen im Zuge
stetiger Produktverbesserungen vorbehalten.
© Royal Appliance International GmbH

Kennzeichnungen

Geräteart : Saugroboter
Modell : Libero
Modellnummer : M606 (-0/-1/.../-8/-9)
Netzteil Eingang : 100...240 V~, 50/60 Hz
Netzteil Ausgang : 19 V DC, 600 mA
Akkus im Gerät : Ni-MH, 14,4 V DC,

800 mAh, recycelbar
Betriebsdauer : bis maximal 45 Minuten
Ladezeit : ca. 4 Stunden
Staubbehältervolu-

men

: ca. 270 ml

Gewicht (bei einge­setztem Akkupack)

: ca. 1,2 kg

: Nur für den Hausgebrauch

: entspricht den europäi-

schen Richtlinien

: Schutzklasse II

(Schutzisolierung)

: Nicht im Hausmüll entsor-

gen

„OPEN“: Zum Öffnen hier kräftig zie-

hen.

„This side up“: Akkupack mit dieser Seite

nach oben einlegen.

4

1 Übersicht

1Übersicht

1.1 Lieferumfang

1 Ladekontrollleuchte „ “:

- blinkt blau, wenn der Akkupack geladen
wird

- leuchtet dauerhaft blau, wenn der Akku­pack aufgeladen ist

- blinkt im Betrieb abwechselnd mit „ “

2 Reinigungsanzeige „ “:

- leuchtet rot, wenn der Staubbehälter ge­leert werden muss

3 Batterieanzeige „ “:

- leuchtet rot, wenn der Akkupack gela­den werden muss oder das Gerät kei­nen Bodenkontakt hat

- blinkt im Betrieb abwechselnd mit „ “

4 Eingriffmulde zum Lösen des Staubbehäl-

terfachdeckels

5 Stoßfänger
6 Rundbesen
7 Netzteilstecker
8 Netzteilkabel
9 Netzteiladapter
10 Akkupack

 nicht abgebildet: Bedienungsanleitung

5

4

9

7

8

10

1

2

3

6

6

1

5

1 Übersicht

DE

1.2 Unterseite des Geräts

1 Rundbesen
2 Aufnahme für Rundbesen
3 Schieberegler zur Einstellung der Emp-

findlichkeit der Fallsensoren

4 gummierte Antriebsräder
5 Saugeinlass

6 Ladebuchse am Gerät
7 Ein-/Aus-Schalter
8 Akkufach
9 Akkupack
10 Akkufachdeckel

1

1

10

9

8

6

7

2

3

3

3

5

4

4

2

6

1 Übersicht

1.3 Im Inneren des Geräts

1 Staubbehälterfachdeckel
2 Staubbehälterdeckel
3 Filter
4 Staubbehälter

5 Eingriffmulde zum Lösen des Staubbehäl-

terfachdeckels

6 Staubbehälterfach

1

2

3

4

5

6

3

7

2Funktionsweise

DE

2 Funktionsweise

2.1 Arbeitsweise

Sie haben mit dem Saugroboter „Libero“ ei­nen vollautomatisch arbeitenden Saugroboter
erworben.

Ihr Roboter durchläuft beim Reinigen die fol­genden 3 Modi:

 „Zufallsmodus“ (Abb. 4/A, Abb. 5/B)
 „Kreiselmodus“ (Abb. 4/B)
 „Kantenmodus“ (Abb. 5/A)

Falls das Gerät am Ende des „Kantenmodus“
nicht abgeschaltet wird, beginnt der Zyklus er­neut mit dem „Zufallsmodus“.

Diese Programmabfolge ermöglicht das lü­ckenlose Reinigen auf der Grundlage sich
überlappender Bahnen. Voraussetzung hier­für ist, dass der Raum nicht zu groß ist und
das Gerät im „Kreiselmodus“ nicht zu früh auf
ein Hindernis trifft.

Falls das Gerät auf ein Hindernis trifft, regist­riert dies der Stoßfänger und es ändert die
Fahrtrichtung. Falls das Gerät im „Kreiselmo­dus“ auf ein Hindernis trifft, geht es sofort in
den „Kantenmodus“ über.

2.2 Absturzsicherung

Ihr Saugroboter erkennt mithilfe von
3 Fallsensoren selbstständig vor ihm liegende
Abgründe (Abb. 6). Er ändert daraufhin seine
Fahrtrichtung und reinigt in entgegengesetz­ter Richtung weiter.

Tieferliegende Flächen, wie z. B. Treppenstu­fen, werden erkannt und somit von der Reini­gung ausgespart.

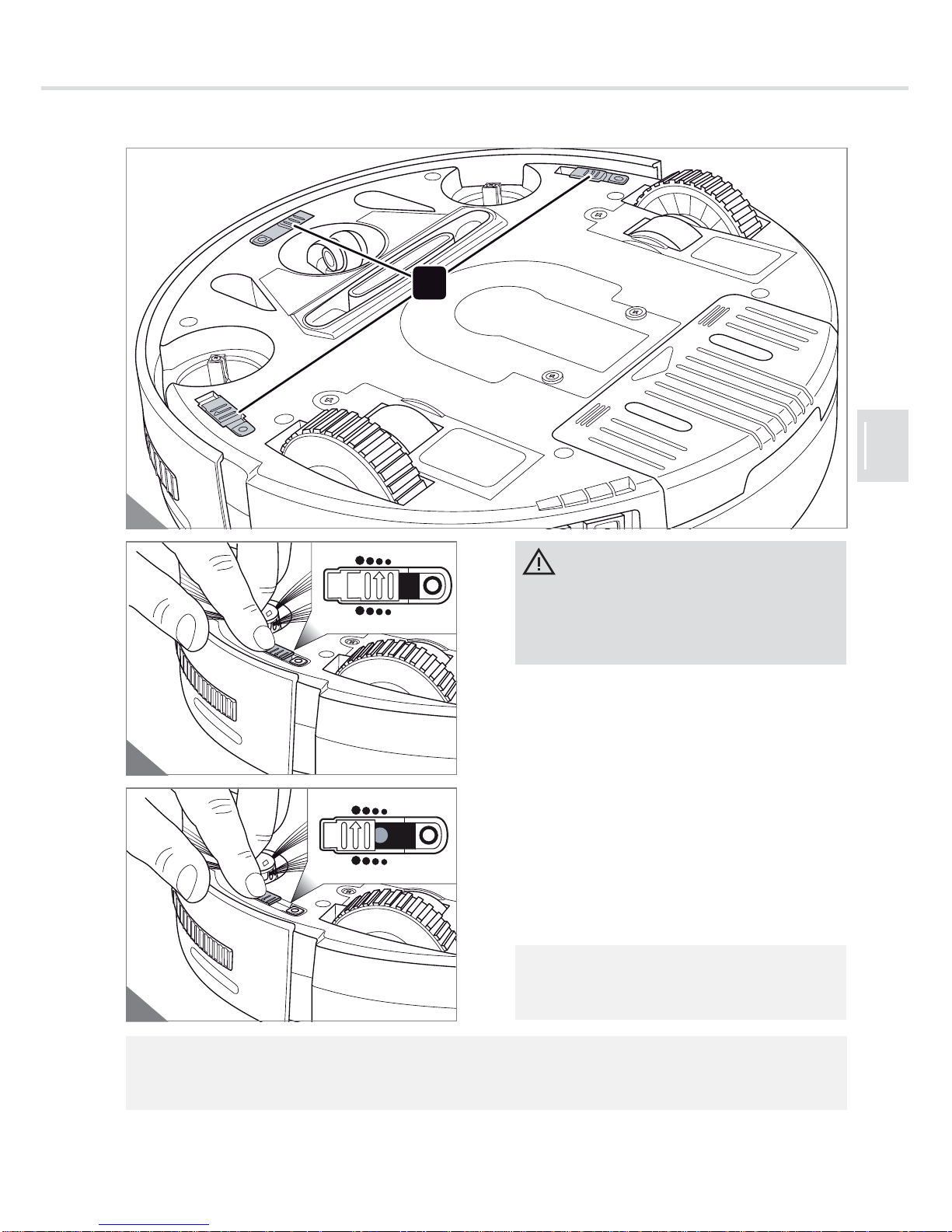

Die Empfindlichkeit der Fallsensoren können
Sie einstellen, ZKapitel 6.1, „Empfindlichkeit
der Fallsensoren einstellen“.

A

B

4

A

B

5

6

8

3 Sicherheitshinweise

3 Sicherheitshinweise

3.1 zur Bedienungsanleitung

Lesen Sie die Bedienungsanleitung vollstän­dig durch, bevor Sie mit dem Gerät arbeiten.

Bewahren Sie die Anleitung gut auf. Falls Sie
das Gerät an Dritte weitergeben, geben Sie
auch die Bedienungsanleitung mit.

Die Nichtbeachtung dieser Anleitung kann
zu schweren Verletzungen oder Schäden
am Gerät führen.

Für Schäden, die aufgrund der Nichtbeach­tung dieser Bedienungsanleitung entstehen,
übernehmen wir keine Haftung.

3.2 zu bestimmten Personengruppen

 Diese Geräte können von Kindern ab 8

Jahren und darüber und von Personen mit
verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfah­rung und/oder Wissen benutzt werden, wenn
sie beaufsichtigt werden oder bezüglich des
sicheren Gebrauchs des Gerätes unterwie­sen wurden und die daraus resultierenden
Gefahren verstanden haben.

 Reinigung und Benutzer-Wartung dürfen

nicht durch Kinder ohne Beaufsichtigung
durchgeführt werden.

 Kinder dürfen nicht mit dem Gerät spielen.

Kinder dürfen sich unter anderem weder auf
das Gerät stellen oder setzen.

 Kinder jünger als 8 Jahre sollten vom Ge-

rät und der Anschlussleitung ferngehalten
werden, wenn es eingeschaltet ist oder ab­kühlt.

 Verpackungsmaterialien dürfen nicht zum

Spielen verwendet werden. Es besteht Ersti­ckungsgefahr.

3.3 zur Stromversorgung

Das Gerät wird mit elektrischem Strom aufge­laden. Dabei besteht grundsät zlich die Gefah r
eines elektrischen Schlags. Achten Sie daher
besonders auf Folgendes:

 Fassen Sie das Netzteil niemals mit nas-

sen Händen an.

 Tauchen Sie Gerät oder Netzteil niemals

in Wasser oder andere Flüssigkeiten und hal­ten Sie es von Regen und Nässe fern.

 Wenn Sie das Netzteil aus der Steckdose

herausziehen wollen, ziehen Sie immer direkt
am Netzteil. Ziehen Sie niemals am Netzteil­kabel. Missbrauchen Sie das Netzteilkabel
nicht zum Tragen des Netzteils.

 Achten Sie darauf, dass das Netzteilkabel

nicht geknickt, eingeklemmt oder überfahren
wird oder mit Hitzequellen in Berührung kom­men kann.

 Laden Sie das Gerät nur, wenn die auf

dem Netzteil angegebene elektrische Span­nung mit der Spannung Ihrer Steckdose über­einstimmt.

 Kontrollieren Sie das Netzteilkabel vor

dem Benutzen des Netzteils auf eventuelle
Beschädigungen.

 Bevor Sie damit beginnen, das Gerät zu rei-

nigen oder zu warten, stellen Sie sicher, dass
das Netzteil aus der Steckdose gezogen ist.

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit
und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das
Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen hervor.

9

3 Sicherheitshinweise

DE

3.4 zum mitgelieferten Akkupack

Bei falschem Umgang mit Akkus besteht Ver­letzungs- und Explosionsgefahr.

 Sollte es erforderlich sein, den Akkupack

auszutauschen, wenden Sie sich an einen
Fachhändler oder den Royal Appliance Kun­dendienst. Ersetzen Sie den Akkupack nie­mals selbst. Ersetzen Sie den Akkupack nicht
durch andere Akkus oder Batterien.

 Bevor Sie damit beginnen, den Akkupack

ein- oder auszubauen, stellen Sie sicher,
dass das Netzteil aus der Steckdose gezogen
ist.

 Schließen Sie den Akkupack niemals

kurz, d. h. berühren Sie niemals beide Pole
zur gleichen Zeit, insbesondere nicht mit elek­trisch leitenden Gegenständen.

 Nehmen Sie den Akkupack niemals aus-

einander und setzen Sie ihn niemals hohen
Temperaturen aus.

 Bei unsachgemäßem Umgang kann Flüs-

sigkeit aus dem Akkupack austreten. Vermei­den Sie Kontakt mit der Flüssigkeit.

 Verwenden Sie ausschließlich das mitge-

lieferte Netzteil zum Aufladen des Akkupacks.
Laden Sie den Akkupack keinesfalls mit ei­nem anderen Netzteil. Nutzen Sie das mitge­lieferte Netzteil wiederum ausschließlich zum
Aufladen des Akkupacks dieses Geräts.

 Entsorgen Sie den Akkupack nach

Gebrauchsende ausschließlich umweltge­recht und wie beschrieben, ZKapitel 9.4,
„Akkupack ausbauen“.

3.5 zur bestimmungsgemäßen Verwendung

 Das Gerät darf nur im Haushalt eingesetzt

werden. Dabei werden die besten Reini­gungsergebnisse in kleinen oder in sich ge­schlossenen Räumen erzielt. Das Gerät ist für
eine gewerbliche Nutzung nicht geeignet.

 Das Gerät darf ausschließlich für das Rei-

nigen auf ebenen, normal verschmutzten
Hartböden eingesetzt werden. Falls die Rund­besen nicht montiert sind, können Sie es auch
auf kurzflorigem Teppich einsetzen.

 Jede weitere Verwendung gilt als nicht be-

stimmungsgemäß und ist untersagt.

 Verboten ist insbesondere:

- Gebrauch, Aufbewahrung oder Aufla­den des Geräts im Freien.

- Das Abstellen von Gegenständen auf
dem Gerät.

- Das selbstständige Umbauen oder Re­parieren des Geräts oder seines Netz­teils.

- Das Hineinstecken von anderen Gegen­ständen in Öffnungen des Geräts als
den in dieser Anleitung beschriebenen.

- Die Verwendung in der Nähe von explo­siven oder leicht entzündlichen Stoffen.

 Verboten ist das Saugen von:

- Menschen, Tieren, Pflanzen, insbeson­dere Haaren, Fingern und anderen Kör­perteilen sowie am Körper befindlichen
Kleidungsstücken. Sie könnten einge­zogen werden und Verletzungen her­vorrufen.

- Wasser und anderen Flüssigkeiten.
Feuchtigkeit im Inneren kann zum Kurz­schluss führen.

- Toner (für Laserdrucker, Kopierer etc.).
Es besteht Explosionsgefahr.

- glühender Asche, brennenden Zigaret­ten oder Streichhölzern. Es kann zum
Brand kommen.

- spitzen Gegenständen, wie Glassplit­tern, Nägeln etc. Gerät oder Untergrund
könnten beschädigt werden.

- Bauschutt, Gips, Zement, feinstem
Bohrstaub, Schminke, Puder etc. Das
Gerät könnte beschädigt werden.

 Verboten ist zudem der Einsatz ...

- ... auf langflorigen Teppichen.

- ... auf feuchten Böden.

- ... ohne dass Filter, Staubbehälter und
Deckel korrekt eingesetzt sind.

10

4 Auspacken und Montieren

4 Auspacken und Montieren

4.1 Auspacken

1. Packen Sie das Gerät samt Z ubehör aus.

2. Überprüfen Sie den Inhalt auf Unversehrt-

heit und Vollständigkeit (Abb. 1).

4.2 Rundbesen montieren

1. Stellen Sie sicher, dass das Gerät au sge-

schaltet ist (Ein-/Aus-Schalter in Stellung
„0“).

2. Stecken Sie die Rundbesen wie abgebil­det nacheinander auf (Abb. 7).

ACHTUNG:

Heben Sie die Verpackung für die Lagerung
des Geräts oder für einen sicheren Versand
des Gerätes auf. Versenden Sie das Gerät
stets in der Originalverpackung, damit es
keinen Schaden nimmt.

HINWEIS:

Falls Sie einen Transportschaden bemer­ken, wenden Sie sich an Ihren Händler.

7

8

WARNUNG:

Verletzungsgefahr! Stellen Sie sicher, dass
das Gerät ausgeschaltet ist (Ein-/Aus­Schalter in Stellung „0“), bevor Sie die
Rundbesen montieren.

HINWEIS:

Falls Sie die Rundbesen abnehmen möch­ten, beispielsweise um kurzflorige Teppiche
reinigen zu können, gehen Sie wie folgt vor:

1. Greifen Sie den Rundbesen wie abgebil­det (Abb. 8).

2. Ziehen Sie ihn kräftig nach oben ab
(Abb. 8).

11

4 Auspacken und Montieren

DE

4.3 Akkupack einsetzen

1. Stellen Sie sicher, dass da s Gerät ausge-

schaltet ist (Ein-/Aus-Schalter in Stellung
„0“).

2. Ziehen Sie den Deckel des Akkufachs
kräftig ab (Abb. 9, „OPEN“).

3. Legen Sie den mitgelieferten Akkupack
ein. Achten Sie dabei auf Folgendes:

- Der Aufkleber mit der Aufschrift

„This side up“ zeigt nach oben
(Abb. 10).

- Die Kontakte im Akkufach müssen in die

Aussparungen in der Isolierung des Ak­kupacks greifen können (Abb. 10).

- Lassen Sie den Akkupack dazu erst auf

der Seite mit den Kontakten ins Ak­kufach gleiten (Abb. 11).

- Lassen Sie auf der Seite der Kontakte

großzügig Platz, damit Sie die Kontakte
nicht quetschen (Abb. 11).

- Drücken Sie den Akkupack nun auf der

anderen Seite in das Akkufach
(Abb. 12).

- Er muss nun eben auf dem Boden des

Akkufachs aufliegen (Abb. 12).

4. Setzen Sie den Deckel des Akkufachs
wieder auf (Abb. 9) und schieben Sie ihn
kräftig in seine Konsole. Der Deckel rastet
hör- und spürbar ein.

OPEN

9

This side up

10

11

12

WARNUNG:

Verletzungsgefahr durch Nicht-Original­Akkupack! Setzen Sie ausschließlich den
mitgelieferten Akkupack oder einen von uns
bezogenen Original-Ersatz-Akkupack ein.

WARNUNG:

Verletzungsgefahr! Stellen Sie sicher, dass
das Gerät ausgeschaltet ist (Ein-/Aus­Schalter in Stellung „0“), bevor Sie den
Akkupack einsetzen.

HINWEIS:

Bei Auslieferung ist der Akkupack nicht
geladen. Fahren Sie deshalb fort wie unter

ZKapitel 5, „Akkupack im Gerät laden“

beschrieben.

12

5 Akkupack im Gerät laden

5 Akkupack im Gerät laden

Bevor Sie mit dem Gerät arbeiten können,
muss sein Akkupack geladen werden. Dazu:

1. Stellen Sie sicher, dass das Gerät au sge­schaltet ist (Ein-/Aus-Schalter in Stellung
„0“).

2. Stellen Sie sicher, dass der Akkupack kor­rekt eingelegt ist, ZKapitel 4.3, „Akkupack
einsetzen“.

3. Stecken Sie den Netzteiladapter in die La­debuchse an der Seite des Geräts
(Abb. 13).

4. Stecken Sie das Netzteil in eine Steckdo­se, an der die auf dem Typenschild des
Netzteils angegebene Spannung anliegt
(Abb. 14).

- Die Ladekontrollleuchte „ “ blinkt

blau.

5. Lassen Sie den Akkupack nun ca. 4 Stun­den aufladen, bis die Ladekontrollleuchte
„ “ dauerhaft blau leuchtet (Abb. 14).

6. Wenn die Ladekontrollleuchte „ “ dauer-
haft blau leuchtet, ziehen Sie das Netzteil­kabel zuerst aus der Steckdose und dann
aus dem Gerät.

WARNUNG:

Verletzungsgefahr durch unsachgemäßes
Aufladen! Verwenden Sie ausschließlich
das mitgelieferte Netzteil zum Aufladen des
Akkupacks.

HINWEIS:

Stellen Sie sicher, dass das Gerät ausge­schaltet ist (Ein-/Aus-Schalter in Stellung
„0“), bevor Sie das Netzteil zum Aufladen
anschließen. Ein eingeschaltetes Gerät
kann zwar auch aufgeladen werden, aller­dings müssen Sie es vor dem Gebrauch
dann einmal aus- und wieder einschalten.
Anderenfalls läuft das Gerät nicht an.

13

14

4 h

15

HINWEIS:

Ihr Gerät verfügt über einen Ladetimer. Ein
Ladezyklus dauert ca. 4 Stunden. Der
Ladezyklus wird nach 4 Stunden automa­tisch beendet. Wenn Sie das Gerät vom
Stromnetz trennen, und es dann wieder mit
dem Stromnetz verbinden, beginnt der
Ladezyklus erneut. Warten Sie also, bis die
Ladekontrollleuchte („ “) dauerhaft blau
leuchtet, bevor Sie das Gerät vom Netz
nehmen. Vollständige Lade- und Entladezy­klen sorgen für eine längere Akkulebens­dauer.

HINWEIS:

Laden Sie das Gerät erneut, wenn die Bat­terieanzeige „ “ am Gerät dauerhaft rot
leuchtet oder wenn Sie das Gerät lange
Zeit nicht eingesetzt haben. Jeder weitere
Ladevorgang dauert ebenfalls 4 Stunden.

13

6 Vor jedem Gebrauch

DE

6 Vor jedem Gebrauch

6.1 Empfindlichkeit der Fallsensoren einstellen

1. Stellen Sie sicher, dass da s Gerät ausge-

schaltet ist (Stellung „0“).

2. Passen Sie die Stellung des Schiebereg­lers zur Einstellung der Empfindlichkeit
der 3 Fallsensoren (Abb. 16) an:

- Stellung 0 bei hellen Böden und flachen

Stufen

- Stellung 1 (Abb. 17) bei hellen Böden

und etwas höheren Stufen

- Stellung 2 bei dunklen Böden und noch

höheren Stufen

- Stellung 3 (Abb. 18) bei dunklen Böd en

und hohen Stufen

1

16

3 2 1 0

3 2 1 0

17

3 2 1 0

3 2 1 0

18

WARNUNG:

Verletzungsgefahr! Stellen Sie sicher, dass
das Gerät ausgeschaltet ist (Ein-/Aus­Schalter in Stellung „0“), bevor Sie die Fall­sensoren einstellen.

HINWEIS:

Alle 3 Schieberegler müssen die gleiche
Einstellung haben.

HINWEIS:

Wenn Ihr Roboter auf dunklen Böden andauernd rückwärts fährt, müssen Sie die Einstellung „3“
(Abb. 18) wählen.

14

6 Vor jedem Gebrauch

6.2 Raum vorbereiten

WARNUNG:

Achten Sie darauf, dass sich im zu reini­genden Raum keine Kinder und Haustiere
befinden und dass diese auch keinen
Zugang zu ihm haben.

ACHTUNG:

Das Gerät besitzt einen kraftvollen Antrieb.
Unterschätzen Sie die Kraft nicht, die von
ihm ausgeht. Bringen Sie zerbrechliche
Gegenstände und solche, die kippen oder
herunterfallen können, wenn das Gerät
dagegen fährt, in Sicherheit.

ACHTUNG:

Befreien Sie den Bodenbelag von scharf­kantigen und spitzen Gegenständen, die
Oberflächen zerkratzen können, wenn Sie
unter die Rundbesen des Geräts gelangen.

HINWEIS:

Dieser Saugroboter kann nur geringe
Schmutzmengen aufnehmen. Er ist kein
Ersatz für einen klassischen Staubsauger.
Reinigen Sie übermäßig verschmutzte
Bereiche mit einem Staubsauger vor. Set­zen Sie den Saugroboter regelmäßig ein,
damit sich gar nicht erst größe Schmutz­mengen ansammeln können.

HINWEIS:

Dieser Saugroboter saugt effizienter, wenn
er auf möglichst wenige Hindernisse trifft
und der Belag nicht all zu oft wechselt.
Möglicherweise lohnt es sich also, den
Raum von potenziellen Hindernissen,
Kabeln, Matten, Vorlegern und dergleichen
zu befreien. Treffen Sie Vorkehrungen,
damit der Roboter den Raum nicht vorzeitig
verlassen kann.

15

7Gebrauch

DE

7Gebrauch

7.1 Hartböden reinigen

1. Setzen Sie das Gerät in die Mitte des zu

reinigenden Raums.

2. Schalten Sie das Gerät an dessen Ein-/
Aus-Schalter (Abb. 19) an.

 Die beiden äußeren LEDs blinken ab-

wechselnd.

 Das Gerät beginnt nach ca. 8 Sekunden

im „Zufallsmodus“ Bahnen zu fahren
(Abb. 20/A).

 Nach ca. 3 Minuten wechselt das Gerät in

den „Kreiselmodus“ und fährt größer wer­dende Kreise (Abb. 20/B).

 Sobald das Gerät in diesem Modus auf ein

Hindernis trifft, wechselt das Gerät in den
„Kantenmodus“ (Abb. 21/A). In diesem
Modus fährt es die Kanten des zu reini­genden Raumes für ca. 3 Minuten ab.

 Danach beginnt der Zyklus von vorn

(Abb. 21/B).

 Wenn sich das Gerät an einem Hindernis

festgefahren hat, geben Sie ihm von Hand
einen leichten Schubs.

 Sie können das Gerät jederzeit ausschal-

ten.

 Wenn die Leistung des Akkupacks nach-

lässt, leuchtet die Batterieanzeige „ “
dauerhaft rot und das Gerät stoppt wenig
später.

- Ist dies der Fall, piept der Roboter dann

alle 60 Sekunden, damit Sie ihn leichter
finden können. (Falls der Akkupack
komplett leer ist, verstummt selbst diese
Piep-Funktion.)

- Schalten Sie das Gerät dann aus und la-

den Sie den Akkupack wie beschrieben,
ZKapitel 5, „Akkupack im Gerät laden“.

WARNUNG:

Verletzungsgefahr! Sie können das Gerät
zwar unbeaufsichtigt laufen lassen, achten
Sie jedoch jederzeit darauf, dass Sie nicht
auf das Gerät treten und in der Folge stür­zen können.

19

A

B

20

A

B

21

ACHTUNG:

Obwohl Ihr Saugroboter Abgründe erkennt,
raten wir dringend davon ab, das Gerät auf
Möbeln und dergleichen einzusetzen. Es ist
für diese Art von Anwendung nicht geeig­net.

16

7Gebrauch

7.2 Kurzflorige Teppiche reinigen

1. Stellen Sie sicher, dass das Gerät au sge-

schaltet ist (Ein-/Aus-Schalter in Stellung
„0“).

2. Ziehen Sie beide Rundbesen ab
(Abb. 22).

3. Nun ist das Gerät für das Saugen von
kurzflorigen Teppichen bereit. Fahren Sie
fort wie unter ZKapitel 7.1, „Hartböden
reinigen“ beschrieben.

7.3 Ausschalten

Zum Ausschalten des Geräts gehen Sie wie
folgt vor:

1. Sch alten Sie das Gerät mithilfe des Ein-/
Aus-Schalters (Abb. 23) aus (Stellung
„0“).

- Die LEDs hören auf zu leuchten.

2. Falls Sie mit dem Gerät nicht weiter arbei­ten wollen, leeren Sie den Staubbehälter,
ZKapitel 8.2, „Staubbehälter leeren“.

ACHTUNG:

Bevor Sie das Gerät zum Saugen von kurzflorigen Teppichen einsetzen können, müssen Sie es
wie nachfolgend beschrieben vorbereiten. Anderenfalls wür de das Gerät auf Teppichb oden nicht
vorankommen. Sehen Sie zudem davon ab, das Gerät auf langflorigen Teppichen einzusetzen. In
beiden Fällen können die Motoren des Geräts durch Überlastung Schaden nehmen.

22

23

HINWEIS:

Wenn Sie das im Betrieb befindliche Gerät anheben, schalten sich die Motoren nach ca.
8 Sekunden ohne Bodenkontakt selbsttätig ab. Das Gerät ist dann aber nicht ausgeschaltet
(blaue LED leuchtet weiterhin), sondern läuft wieder an, sobald es auf einen Untergrund gestellt
wird.

17

8 Nach dem Gebrauch

DE

8 Nach dem Gebrau ch

8.1 Transportieren und Aufbewahren

 Tragen Sie das Gerät stets vorsichtig, am

besten mit beiden Händen.

 Lagern Sie das Gerät in seiner Original-

verpackung stets kühl, trocken und für Kinder
unzugänglich.

8.2 Staubbehälter leeren

Gehen Sie wie folgt vor, um den Staubbehäl­ter zu leeren:

1. Stellen Sie sicher, dass da s Gerät ausge­schaltet ist (Ein-/Aus-Schalter in Stellung
„0“).

2. Greifen Sie wie abg ebildet in die Eingriff­mulde und entriegeln Sie dabei den
Staubbehälterfachdeckel (Abb. 24).

3. Nehmen Sie den Staubbehälterfachde­ckel vom Gerät (Abb. 25).

4. Nehmen Sie als nächstes den Staubbe­hälterdeckel ab (Abb. 26).

ACHTUNG:

Stellen Sie das Gerät nie direkt neben Wär­mequellen ab (z. B. Heizung, Ofen). Ver­meiden Sie direkte Sonneneinstrahlung.
Die Hitze kann das Gerät beschädigen.

24

25

26

HINWEIS:

Leeren Sie den Staubbehälter am besten
nach jedem Saugvorgang. Leeren Sie den
Staubbehälter spätestens

 sobald die Reinigungsanzeige „ “ rot

leuchtet,

 einmal im Monat,
 vor längerem Nichtgebrauch,
 vor dem Versand.

18

8 Nach dem Gebrauch

5. Ziehen Sie den Staubbehälter samt auf-

gesetztem Filter nun vorsichtig aus dem
Gerät (Abb. 27).

6. Halten Sie den Staubbehälter mit einge­setztem Filter über einen Mülleimer.

7. Trennen Sie erst jetzt den Staubbeh älter
vom Filter (Abb. 28).

8. Klopfen Sie beide Teile mit leichten Schlä­gen aus (Abb. 28) und beseitigen Sie grö­bere Verschmutzungen von Hand.

9. Falls sich Staubbehälter und Filter da­durch nicht mehr vollständig leeren/reini­gen lassen, gehen Sie vor wie unter

ZKapitel 8.3, „Staubbehälter und Filter
reinigen“ beschrieben.

27

28

HINWEIS:

Achten Sie darauf, dass Sie Staubbehälter
und Filter zugleich festhalten (Abb. 27).
Wenn Sie nur am Filter anfassen, besteht
die Gefahr, dass der Staubbehälter abfällt
und Schmutz austritt.

19

8 Nach dem Gebrauch

DE

8.3 Staubbehälter und Filter reinigen

Falls sich der Staubbehälter nicht mehr voll­ständig entleeren lässt (ZKapitel 8.2, „Staub-
behälter leeren“) oder Sie Verschmutzungen
am Filter nicht mehr von Hand beheben kön­nen:

1. Entnehmen u nd leeren Sie den Staubbe­hälter wie unter ZKapitel 8.2, „Staub-
behälter leeren“ beschrieben.

2. Spülen Sie den Staubbehälter von Hand
unter fließend kaltem oder handwarmem
Wasser gründlich aus (Abb. 29), bis alle
Verschmutzungen beseitigt sind.

3. Spülen Sie den F ilter von Hand unter flie­ßend kaltem oder handwarmem Wasser
gründlich aus (Abb. 30), bis alle Ver­schmutzungen beseitigt sind.

4. Lassen Sie beide Elemente mindestens
24 Stunden bei Raumtemperatur trocknen
(Abb. 31), bis diese vollkommen trocken
sind.

5. Setzen Sie den Filter so zurück in den
Staubbehälter, dass das Kunstoffgitter
des Filters zu sehen ist (Abb. 32). Drü­cken Sie den Filter kräftig an.

6. Fahren Sie fort wie unter ZKapitel 8.4,
„Staubbehälter und Filter einsetzen“ be-

schrieben.

29

30

24 h

31

32

ACHTUNG:

Staubbehälter und Filter sind waschbar,
jedoch weder spülmaschinen- noch wasch­maschinentauglich. Verwenden Sie außer­dem zur Reinigung keine Reinigungsmittel
oder Bürsten mit harten Borsten.

20

8 Nach dem Gebrauch

8.4 Staubbehälter und Filter einsetzen

Wenn Sie den Staubbehälter samt Filter wie­der einsetzen wollen, gehen Sie wie folgt vor:

1. Stellen Sie sicher, dass das Gerät au sge­schaltet ist (Ein-/Aus-Schalter in Stellung
„0“).

2. Setzen Sie den Staubb ehälter mit einge­setztem Filter zurück in das Staubbehäl­terfach (Abb. 33).

3. Setzen Sie den Staubbehälterdeckel kräf­tig auf (Abb. 34). Er rastet spürbar ein.

4. Setzen Sie den Staubbehälterfachdeckel
zuerst vorn an, so dass die 3 Nasen am
Deckel in die 3 dafür vorgesehenen Schlit­ze im Staubbehälterfach greifen
(Abb. 35).

5. Drücken Sie den Staubbehälterfachde­ckel nun hinten an (Abb. 36). Er rastet hör­und spürbar ein.

33

34

35

36

HINWEIS:

Nur wenn der Deckel korrekt aufgesetzt ist,
lässt sich das Gerät später einschalten.

HINWEIS:

Sollten Sie den Deckel bei eingeschaltetem
Gerät abgenommen haben, müssen Sie
das Gerät nochmals aus- und wieder ein­schalten. Das Gerät läuft daraufhin an.

21

9 Problembehebung

DE

9 Problembehebung

9.1 Falls das Gerät nicht arbeitet, wie es soll

Überprüfen Sie anhand nachfolgender Tabelle, ob Sie das Problem selbst beseitigen können. Soll­ten Sie das Problem mit Hilfe dieser Tabelle nicht beheben können, wenden Sie sich an unsere Ser­vice-Hotline (ZSeite 22) und schildern Sie uns das Problem.

Problem mögliche Ursache / Lösung

Das Gerät lässt
sich nicht ein­schalten.

Der Akkupack ist falsch eingesetzt.
Setzen Sie den Akkupack korrekt ein, ZKapitel 4.3, „Akkupack einsetzen“.

Der Akkupack ist völlig leer.
Schalten Sie das Gerät am Ein-/Aus-Schalter aus (Stellung „0“) und laden

Sie den Akkupack wie beschrieben, ZKapitel 5, „Akkupack im Gerät laden“.
Beim Ladevorgang war das Gerät eingeschaltet (Stellung „I“).

Schalten Sie das Gerät am Ein-/Aus-Schalter aus (Stellung „0“) und wieder
ein (Stellung „I“). Das Gerät läuft daraufhin an.

Der Staubbehälterfachdeckel wurde abgenommen, während das Gerät noch
eingeschaltet war.

Schalten Sie das Gerät am Ein-/Aus-Schalter aus (Stellung „0“) und wieder
ein (Stellung „I“). Das Gerät läuft daraufhin an.

Der Staubbehälterfachdeckel sitzt nicht korrekt. Schalten Sie das Gerät am
Ein-/Aus-Schalter aus (Stellung „0“) und setzen Sie den Staubbehälterfach­deckel wie beschrieben korrekt ein, ZKapitel 8.4, „Staubbehälter und Filter
einsetzen“.

Die Batterieanzei­ge „ “ leuchtet
rot.

Die Leistung des Akkupacks ist zu schwach.
Schalten Sie das Gerät am Ein-/Aus-Schalter aus (Stellung „0“) und laden

Sie den Akkupack wie beschrieben, ZKapitel 5, „Akkupack im Gerät laden“.
Das Gerät hat keinen Bodenkontakt.

Stellen Sie das Gerät auf den Boden. Es beginnt nun direkt zu reinigen.

Die Reinigungs­anzeige „ “
leuchtet rot.

Der Staubbehälter ist überfüllt oder der Filter ist verschmutzt.
Schalten Sie das Gerät am Ein-/Aus-Schalter aus (Stellung „0“) und gehen

Sie vor wie unter ZKapitel 8, „Nach dem Gebrauch“ beschrieben.

Das Gerät läuft
zwar an, fährt aber
andauernd rück­wärts.

Der Schieberegler zur Einstellung der Empfindlichkeit der Fallsensoren steht
auf einer Stellung für helle Böden, während das Gerät auf einem dunklen Bo­den eingesetzt wird.

Passen Sie die Stellung des Schiebereglers zur Einstellung der Empfindlich­keit der Fallsensoren an, ZKapitel 6.1, „Empfindlichkeit der Fallsensoren
einstellen“.

Das Gerät reinigt
den zu reinigen­den Raum nur teil­weise.

Das Gerät kann ௅ je nach Größe des zu reinigenden Raumes ௅ am Ende der
3 Modi nicht zwangsläufig überall gewesen sein.

Lassen Sie das Gerät laufen, bis es jeden Bereich des Raumes abgefahren
hat.

22

9 Problembehebung

Das Gerät fährt im
„Zufallsmodus“
trotz freier Fläche
keine geraden
Bahnen.

Möglicherweise wird eines der Räder durch Verschmutzungen daran gehin­dert, frei zu drehen.

Befreien Sie das Rad von Verschmutzungen. Falls erforderlich, setzen Sie
dazu sorgfältig eine Schere oder Pinzette ein.

Der Rundbesen
dreht sich nicht
mehr.

Möglicherweise wird dieser Rundbesen durch Verschmutzungen daran ge­hindert, frei zu drehen.

Bauen Sie den Rundbesen aus (ZKapitel 4.2, „Rundbesen montieren“) und
befreien Sie ihn und seine Aufnahme von Verschmutzungen. Falls erforder­lich, setzen Sie dazu sorgfältig eine Schere oder Pinzette ein.

Das Gerät hat sich
festgefahren.

Helfen Sie von Hand etwas nach, indem Sie dem Gerät einen Schubs geben.

Das Gerät hält von
allein an.

Die Leistung des Akkupacks ist zu schwach.
Schalten Sie das Gerät am Ein-/Aus-Schalter aus (Stellung „0“) und laden

Sie den Akkupack wie beschrieben, ZKapitel 5, „Akkupack im Gerät laden“.

Das Gerät lässt
sich nicht laden.

Das Netzteil ist nicht korrekt eingesteckt.
Prüfen Sie, ob Stecker bzw. Netzteiladapter korrekt in ihren Buchsen sitzen

(ZKapitel 5, „Akkupack im Gerät laden“).

Die Betriebsdauer
verkürzt sich zu­nehmend.

Möglicherweise werden die Räder durch Verschmutzungen daran gehindert,
frei zu drehen. Dies erhöht die benötigte elektrische Leistung.

Befreien Sie die Räder von Verschmutzungen. Falls erforderlich, setzen Sie
dazu sorgfältig eine Schere oder Pinzette ein.

Problem mögliche Ursache / Lösung

HINWEIS:

Sollten Sie das Problem mit Hilfe dieser
Tabelle nicht beheben können, wenden Sie
sich an unsere Service-Hotline (siehe
unten) und schildern Sie uns das Problem.
Unser Servicepersonal ist speziell für die­sen Fall geschult und kann die Problemur­sache unter Ihrer Mithilfe gezielt einkreisen
und mit Ihnen zusammen beheben. So ver­meiden Sie die Unannehmlichkeiten eines
eventuellen Versands und Ihr Saugroboter
steht Ihnen rasch wieder zur Verfügung.

7Z]ZWZcH^Z
Higjc\Zc
\VcoaZ^X]ihZaWhi#

lll#Y^gi"YZk^a#YZ$hZgk^XZ

%!&)%$B^c#VjhYZb
YZjihX]Zc;ZhicZio
YZjihX]ZgBdW^a[jc`"
]X]hiegZ^h%!)'%$B^c#

I[hl_Y[#>ejb_d[

&'.&+&'+&+&

Ce$Å<h$".Å(&K^h

23

9 Problembehebung

DE

9.2 Zubehör- und Ersatzteile nachbestellen

Zubehörteile sowie Ersatzteile können nach­bestellt werden. Diese erhalten Sie:

 per Telefon unter: 01805 15 85 08*

(*0,14 €/Minute aus dem deutschen Festnetz
(deutscher Mobilfunkhöchstpreis 0,42 €/Minute))

 per E-Mail: [e-mail]

 im Onlineshop: www.dirtdevil.de

 oder bei unserem Servicepartner:

Staubsauger-Center Feuerbach KG

Corneliusstraße 75
40215 Düsseldorf

Deutschland
Tel.: +49 (0) 180 - 501 50 50*

Fax: + 49 (0) 211 - 37 04 97
[e-mail]

www.dirtdevil-service.de

*0,14 €/Minute aus dem deutschen Festnetz
(deutscher Mobilfunkhöchstpreis 0,42 €/Minute)

9.3 Falls das Gerät defekt ist

Falls das Gerät heruntergefallen ist oder an­derweitig beschädigt wurde und offensichtli­che Anzeichen von Beschädigung aufweist,
geben Sie das defekte Gerät zur Reparatur an
einen Fachhändler oder den Royal Appliance
Kundendienst. Versenden Sie das defekte
Gerät mit entleertem Staubbehälter an die
Adresse unter ZSeite 170, „International
Service“.

Artikelnr. Beschreibung

0606001 1 Rundbesenset

(bestehend aus
2 Rundbesen)

0606002 1 Filter

0606003 1 Netzteil

0606004 1 Akkupack

WARNUNG:

Verletzungsgefahr! Verwenden oder laden
Sie niemals ein defektes Gerät! Wenn das
das Gerät oder sein Netzteilkabel beschä­digt ist, muss es durch den Hersteller oder
seinen Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden, um
Gefährdungen zu vermeiden.

24

9 Problembehebung

9.4 Akkupack ausbauen

1. Betreiben Sie das Gerä t so lange, bis der

Akkupack vollkommen leergelaufen ist
und der Motor des Geräts stoppt.

2. Schalten Sie das Gerät am Ein-/Aus­Schalter aus (Stellung „0“).

3. Ziehen Sie den Deckel des Akkufachs
kräftig ab (Abb. 37).

4. Entnehmen Sie den Akkupack (Abb. 38).

- Falls Sie den ausgedienten Akkupack

durch einen neuen originalen Akkupack
ersetzen wollen, ZKapitel 9.2,

„Zubehör- und Ersatzteile nachbe­stellen“.

- Gehen Sie zum Einsetzen des neuen

Akkupacks vor wie unter ZKapitel 4.3,
„Akkupack einsetzen“ beschrieben.

- Entsorgen Sie den ausgedienten Akku-

pack separat über eine kommunale
Sammelstelle.

9.5 Gerät und Akkupack entsorgen

Das Gerät sowie sein Akkupack dürfen
nicht über den Hausmüll entsorgt wer­den!

Geben Sie das Gerät und den ausgebauten
Akkupack separat zur Entsorgung an die ent­sprechenden Sammelstellen.

WARNUNG:

Verletzungsgefahr durch unsachgemäßen
Umgang mit dem Akkupack!

 Bevor Sie damit beginnen, den Akku-

pack auszubauen, stellen Sie sicher, dass
das Netzteil aus der Steckdose gezogen ist.

 Schließen Sie den Akkupack niemals

kurz, d. h. berühren Sie niemals beide Pole
zur gleichen Zeit, insbesondere nicht mit
elektrisch leitenden Gegenständen.

 Nehmen Sie den Akkupack niemals aus-

einander und setzen Sie ihn niemals hohen
Temperaturen aus.

 Bei unsachgemäßem Umgang kann

Flüssigkeit aus dem Akkupack austreten.
Vermeiden Sie Kontakt mit der Flüssigkeit.

OPEN

37

This side up

38

WARNUNG:

Verletzungsgefahr durch unsachgemäßes
Austauschen des Akkupacks!

 Sollte es erforderlich sein, den Akku-

pack auszutauschen, wenden Sie sich an
einen Fachhändler oder den Royal Appli­ance Kundendienst.

 Ersetzen Sie den Akkupack niemals

selbst. Ersetzen Sie den Akkupack erst
recht nicht durch andere Akkus oder Batte­rien.

ACHTUNG:

Gefahr von Umweltschäden! Der Akkupack
darf nicht in den Hausmüll gelangen.
Geben Sie das Gerät und den ausgebauten
Akkupack separat zur Entsorgung an die
entsprechenden Sammelstellen.

25

10 Gewährleistung

DE

10 Gewährleistung

Als Gewährleistungsmindeststandard gilt, so­weit Sie das Gerät als Verbraucher innerhalb
der europäischen Union erworben haben, die
jeweilige Umsetzung der EU-Richtlinie 1999/
44/EG in nationales Recht.

Ausgenommen sind Batterien und Akkus die
infolge normalen Verschleißes oder unsach­gemäßer Handhabung kaputt gegangen sind
bzw. deren Laufzeit sich verkürzt hat.

Royal Appliance International GmbH

Abt. Kundenservice
Jagenbergstraße 19
41468 Neuss
Deutschland

Tel.: +49 (0) 180 - 501 50 50*
Fax: [phone]

www.dirtdevil.de
[e-mail]

*0,14 €/Minute aus dem deutschen Festnetz
(deutscher Mobilfunkhöchstpreis 0,42 €/Minute)

7Z]ZWZcH^Z
Higjc\Zc
\VcoaZ^X]ihZaWhi#

lll#Y^gi"YZk^a#YZ$hZgk^XZ

%!&)%$B^c#VjhYZb
YZjihX]Zc;ZhicZio
YZjihX]ZgBdW^a[jc`"
]X]hiegZ^h%!)'%$B^c#

I[hl_Y[#>ejb_d[

&'.&+&'+&+&

Ce$Å<h$".Å(&K^h

26

Contents

Contents

Thank you!

We are pleased that you have chosen the "Libero" robot vacuum!
Thanks for your purchase and your confidence in us.

This operating manual should help you get to know your new robot
vacuum so that you can use it safely and efficiently.

Table of contents

Technical data ................................................................................................. 27

Designations ................................................................................................... 27

1 Overview .............................................................................. 28

1.1 Scope of delivery ....................................................................................... 28

1.2 Underside of the appliance ........................................................................ 29

1.3 Inside the appliance ................................................................................... 30

2 Functionality ........................................................................ 31

2.1 Mode of operation ...................................................................................... 31

2.2 Fall safeguard ............................................................................................ 31

3 Safety instructions .............................................................. 32

3.1 Concerning the operating manual .............................................................. 32

3.2 Concerning certain groups of persons ....................................................... 32

3.3 Concerning the power supply .................................................................... 32

3.4 Concerning the provided battery pack ....................................................... 33

3.5 Concerning appropriate use ....................................................................... 33

4 Unpacking and assembling ................................................ 34

4.1 Unpacking .................................................................................................. 34

4.2 Mounting the round brooms ....................................................................... 34

4.3 Inserting the battery pack ........................................................................... 35

5 Charging the battery pack in the appliance ...................... 36

6 Before every use ................................................................. 37

6.1 Adjusting the sensitivity of the fall sensors ................................................ 37

6.2 Preparing the room .................................................................................... 38

7 Use ........................................................................................ 39

7.1 Cleaning hard floors ................................................................................... 39

27

Contents

GB

7.2 Cleaning short pile carpets ........................................................................ 40

7.3 Switching off .............................................................................................. 40

8 After use ............................................................................... 41

8.1 Transport and storage ............................................................................... 41

8.2 Emptying the dust container ...................................................................... 41

8.3 Cleaning dust container and filter .............................................................. 43

8.4 Inserting the dust container and filter ........................................................ 44

9 Troubleshooting .................................................................. 45

9.1 If the appliance does not work as it should ............................................... 45

9.2 Ordering accessories and spare parts ...................................................... 47

9.3 If the appliance is defective ....................................................................... 47

9.4 Removing the battery pack ........................................................................ 48

9.5 Disposing of appliance and battery pack ................................................... 48

10 Warranty ............................................................................. 49

Technical data

Technical and design specifications may be changed in the
course of continuous product improvement.
© Royal Appliance International GmbH

Designations

Type of appliance : Robot vacuum
Model : Libero
Model number : M606 (-0/-1/.../-8/-9)
AC adapter input : 100...240 V~, 50/60 Hz
AC adapter output : 19 V DC, 600 mA
Rechargeable bat-

teries in the appli­ance

: Ni-MH, 14.4 V DC,

800 mAh, can be recy-

cled
Operating time : Maximum 45 minutes
Charging time : approx. 4 h
Dust container ca-

pacity

: approx. 270 ml

Weight (with battery
pack inserted)

: approx. 1.2 kg

: Only for household use

: Satisfies the applicable Eu-

ropean directives

: Protection class II

(Protective insulation)

: Do not dispose of in house-

hold waste

"OPEN": To open, pull forcefully

here.

"This side up": Insert the battery pack with

this side up.

28

1Overview

1Overview

1.1 Scope of delivery

1 Charging indicator light “ ”:

- Flashes blue, when the battery pack
charging

- Is continuously illuminated blue when
the battery pack is charged

- In operation flashes alternately with
""

2 Cleaning indicator “ ”:

- Is illuminated red when the dust contain­er must be emptied

3 Battery indicator " ":

- Is illuminated red, when the battery pack
must be charged or if the appliance has
no floor contact

- In operation flashes alternately with
""

4 Recessed grip for detaching the cover of

the dust container compartment

5 Bumper
6 Round broom
7 AC adapter plug
8 AC adapter cord
9 AC adapter
10 Battery pack

 not shown: Operating manual

5

4

9

7

8

10

1

2

3

6

6

1

29

1Overview

GB

1.2 Underside of the appliance

1 Round broom
2 Receptacle for round broom
3 Slide controller for adjusting the sensitivity

of the fall sensors

4 Rubber coated drive wheels
5 Suction inlet

6 Charger socket on the appliance
7 On/Off switch
8 Battery compartment
9 Battery pack
10 Battery compartment cover

1

1

10

9

8

6

7

2

3

3

3

5

4

4

2

30

1Overview

1.3 Inside the appliance

1 Dust container compartment cover
2 Dust container cover
3 Filter
4 Dust container

5 Recessed grip for detaching the cover of

the dust container compartment

6 Dust container compartment

1

2

3

4

5

6

3
