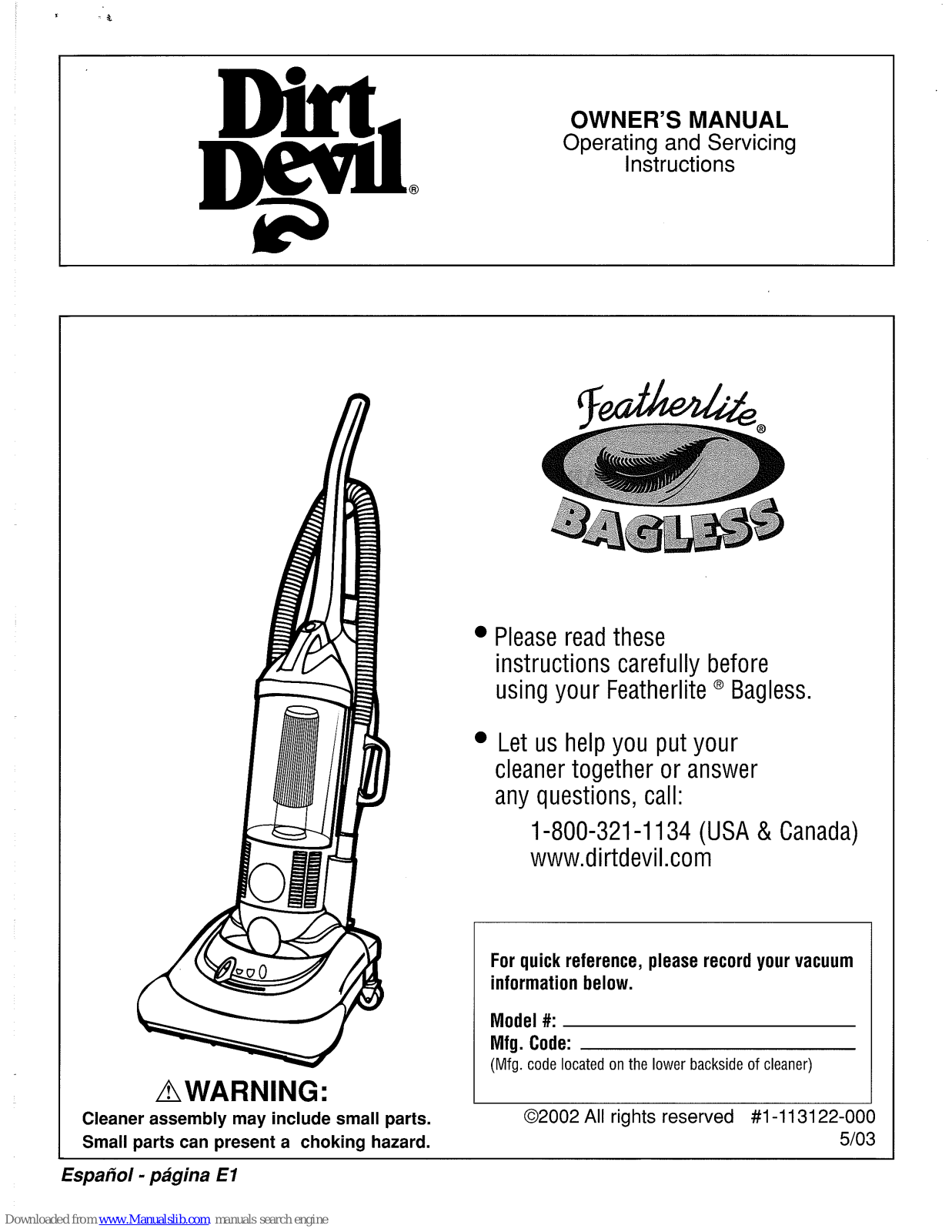

OWNER'S

MANUAL

Operating and Servicing

nstructions

BWARNING:

Cleaner assembly may include small parts. Small parts can present a choking hazard.

Please read these instructions carefully before using your Featherlite

Bagless.

Let us help you put your cleaner together or answer any questions, call:

1-800-321 -1 134

(USA & Canada)

www.dirtdeviI.com

For quick reference, please record your vacuum information below.

Model

Mfg. Code:

(Mfg. code located on the lower backside of cleaner)

02002

All

rights reserved #1-113122-000

5/03

Espaiiol - pagina

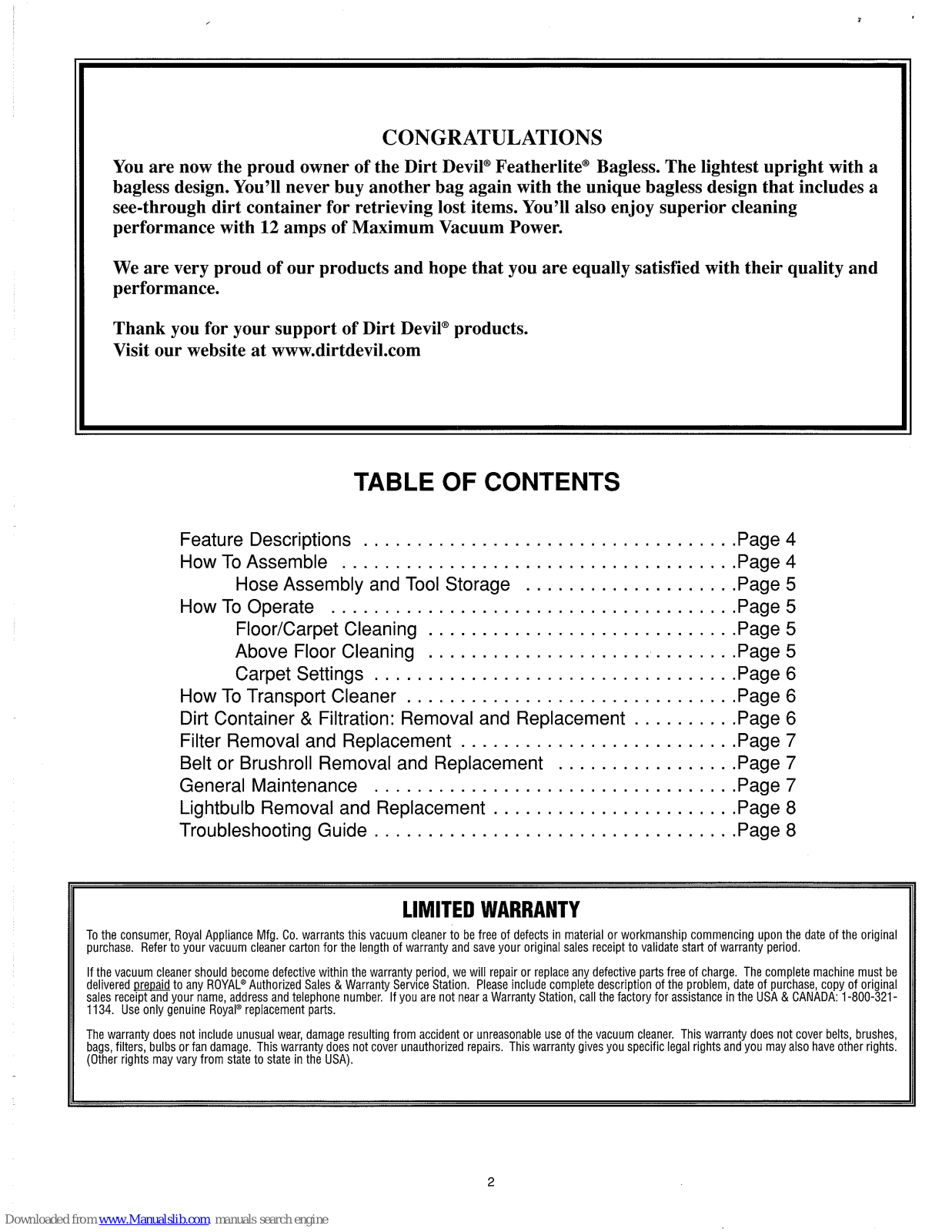

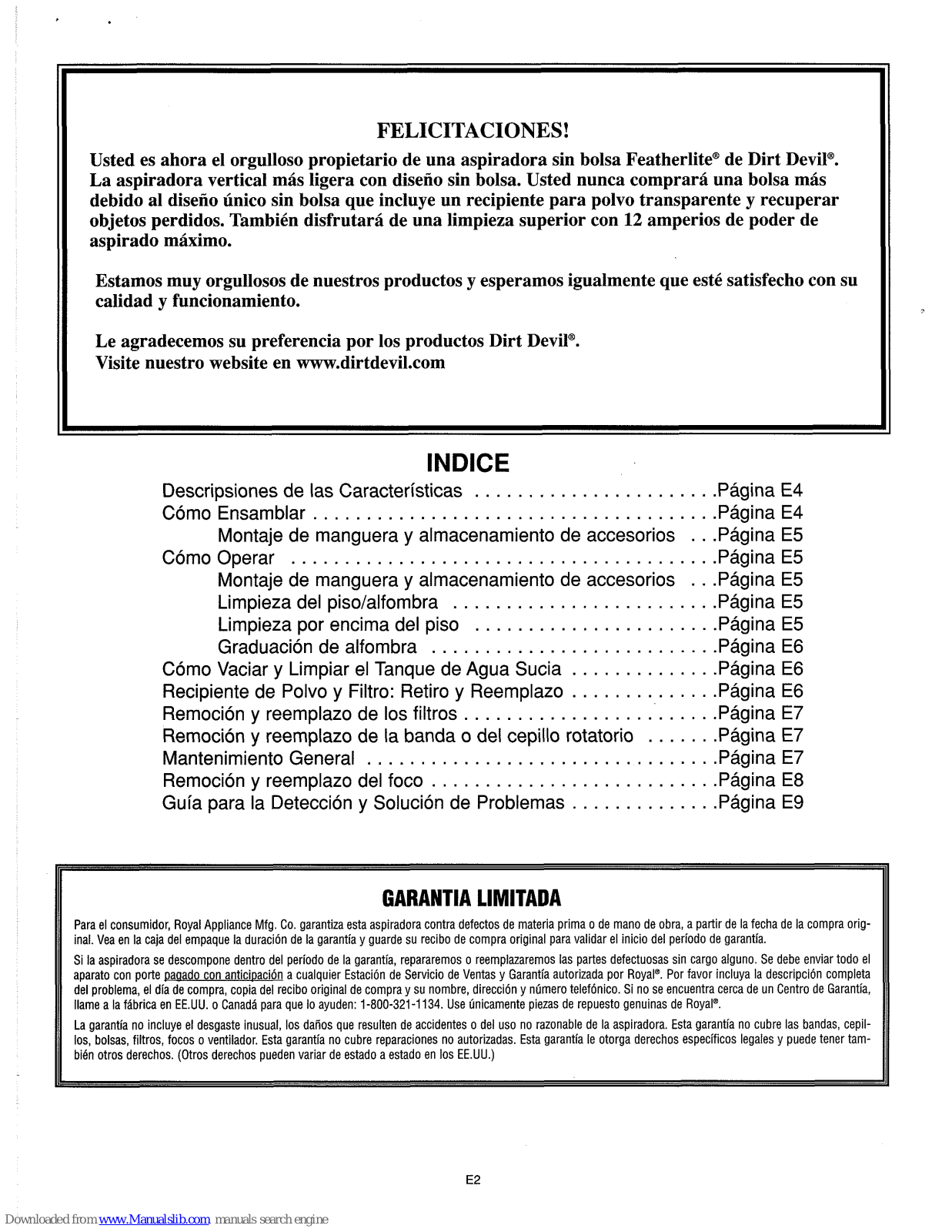

CONGRATULATIONS

You are now the proud owner of the Dirt Devila Featherlitea Bagless. The lightest upright with a bagless design. You'll never buy another bag again with the unique bagless design that includes a see-through dirt container for retrieving lost items. You'll also enjoy superior cleaning performance with

amps of Maximum Vacuum Power.

We are very proud of our products and hope that you are equally satisfied with their quality and performance.

Thank you for your support of Dirt Devila products. Visit our

website at www.dirtdevil.com

TABLE OF CONTENTS

Feature Descriptions

..................................

.Page

How To Assemble

....................................

.Page

Hose Assembly and Tool Storage

...................

.Page

How To Operate

.....................................

.Page

FloorICarpet Cleaning

............................

.Page

Above Floor Cleaning

............................

.Page

Carpet Settings

.................................

.Page

How To Transport Cleaner

..............................

.Page

.........

Dirt Container & Filtration: Removal and Replacement .Page

Filter Removal and Replacement

.........................

.Page

Belt or Brushroll Removal and Replacement

................

.Page

General Maintenance

.................................

.Page

Lightbulb Removal and Replacement

......................

.Page

Troubleshooting Guide

.................................

.Page

LIMITED WARRANTY

To the consumer, Royal Appliance Mfg. Co. warrants this vacuum cleaner to be free of defects in material or workmanship commencing upon the date of the original purchase. Refer to your vacuum cleaner carton for the length of warranty and save your original sales receipt to validate start of warranty period.

If the vacuum cleaner should become defective within the warranty period, we will repair or replace any defective parts free of charge. The complete machine must be

delivered

pre~~&I

to any ROYALa Authorized Sales & Warranty Service Station. Please include complete description of the problem, date of purchase, copy of original

sales receipt and your name, address and telephone number. If you are not near a Warranty Station, call the factory for assistance in the USA

CANADA: 1-800-321-

1134. Use only genuine Royal" replacement parts. The warranty does not include unusual wear, damage resulting from accident or unreasonable use of the vacuum cleaner. This warranty does not cover belts, brushes,

bags, filters, bulbs or fan damage. This warranty does not cover unauthorized repairs. This warranty gives you specific legal rights and you may also have other rights. (Other rights may vary from state to state in the USA).

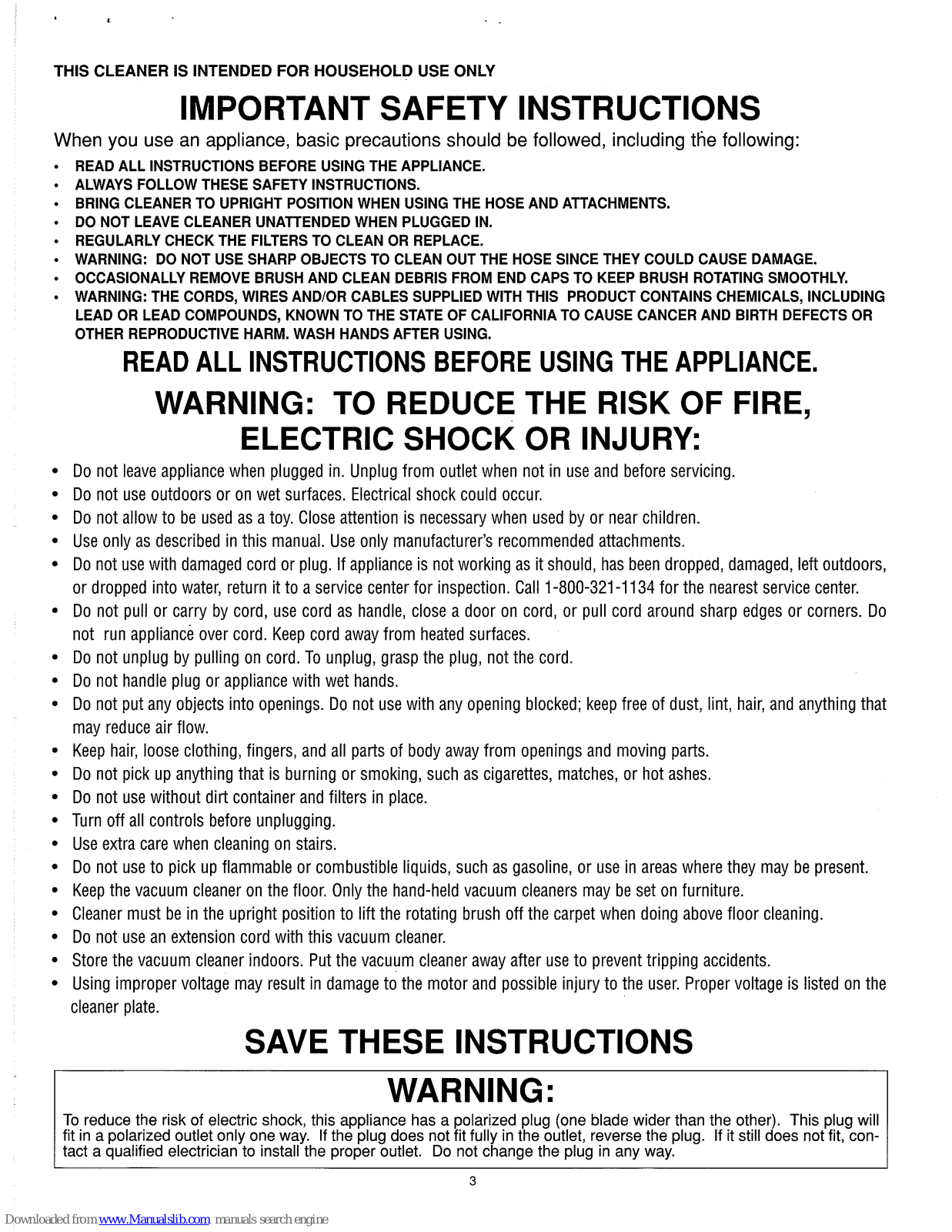

THlS CLEANER IS INTENDED FOR HOUSEHOLD USE ONLY

IMPORTANT SAFETY INSTRUCTIONS

When

you

use

appliance, basic precautions should

followed, including

the

following:

READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE. ALWAYS FOLLOW THESE SAFETY INSTRUCTIONS. BRING CLEANER TO UPRIGHT POSITION WHEN USING THE HOSE AND ATTACHMENTS. DO NOT LEAVE CLEANER UNATTENDED WHEN PLUGGED IN. REGULARLY CHECK THE FILTERS TO CLEAN OR REPLACE. WARNING: DO NOT USE SHARP OBJECTS TO CLEAN OUT THE HOSE SINCE THEY COULD CAUSE DAMAGE. OCCASIONALLY REMOVE BRUSH AND CLEAN DEBRIS FROM END CAPS TO KEEP BRUSH ROTATING SMOOTHLY. WARNING: THE CORDS, WIRES

AND/OR CABLES SUPPLIED WITH THlS PRODUCT CONTAINS CHEMICALS, INCLUDING LEAD OR LEAD COMPOUNDS, KNOWN TO THE STATE OF CALIFORNIA TO CAUSE CANCER AND BIRTH DEFECTS OR OTHER REPRODUCTIVE HARM. WASH HANDS AFTER USING.

READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE.

WARNING: TO REDUCE THE RISK OF FIRE,

ELECTRIC SHOCK OR INJURY:

Do not leave appliance when plugged in. Unplug from outlet when not in use and before servicing. Do not use outdoors or on wet surfaces. Electrical shock could occur. Do not allow to be used as a toy. Close attention is necessary when used by or near children. Use only as described in this manual. Use only manufacturer's recommended attachments. Do not use with damaged cord or plug. If appliance is not working as it should, has been dropped, damaged, left outdoors, or dropped into water, return it to a service center for inspection. Call 1-800-321-1134 for the nearest service center. Do not pull or carry by cord, use cord as handle, close a door on cord, or pull cord around sharp edges or corners. Do not run appliance over cord. Keep cord away from heated surfaces. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord. Do not handle plug or appliance with wet hands. Do not put any objects into openings. Do not use with any opening blocked; keep free of dust, lint, hair, and anything that may reduce air flow. Keep hair, loose clothing, fingers, and all parts of body away from openings and moving parts. Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes. Do not use without dirt container and filters in place.

Turn off all controls before unplugging.

Use extra care when cleaning on stairs. Do not use to pick up flammable or combustible liquids, such as gasoline, or use in areas where they may be present. Keep the vacuum cleaner on the floor. Only the hand-held vacuum cleaners may be set on furniture.

Cleaner must be in the upright position to lift the rotating brush off the carpet when doing above floor cleaning.

Do not use an extension cord with this vacuum cleaner. Store the vacuum cleaner indoors. Put the vacuum cleaner away after use to prevent tripping accidents. Using improper voltage may result in damage to the motor and possible injury to the user. Proper voltage is listed on the

cleaner plate.

SAVE THESE INSTRUCTIONS

WARNING:

To reduce the risk of electric shock, this appliance has a polarized plug (one blade wider than the other). This plug will fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install the proper outlet. Do not change the plug in any way.

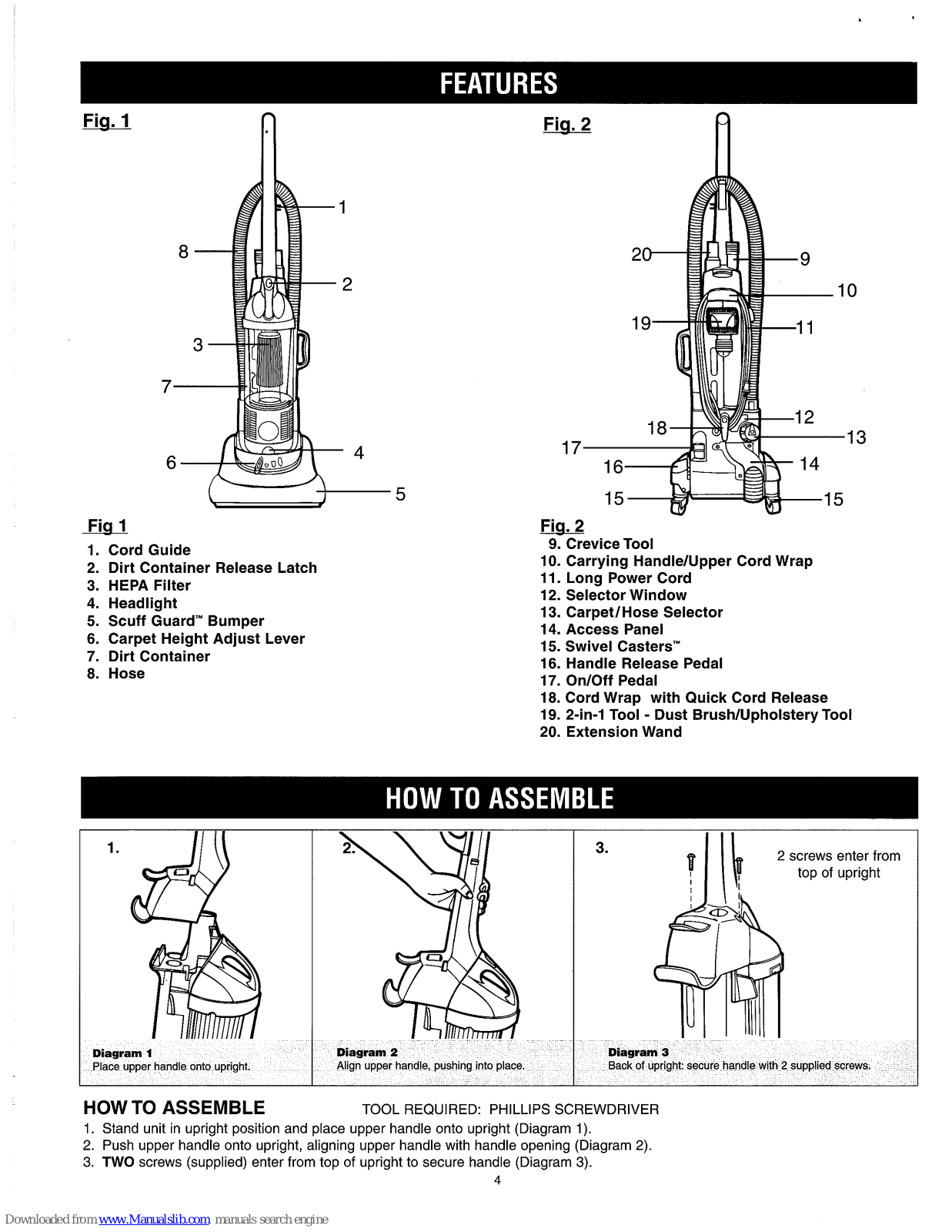

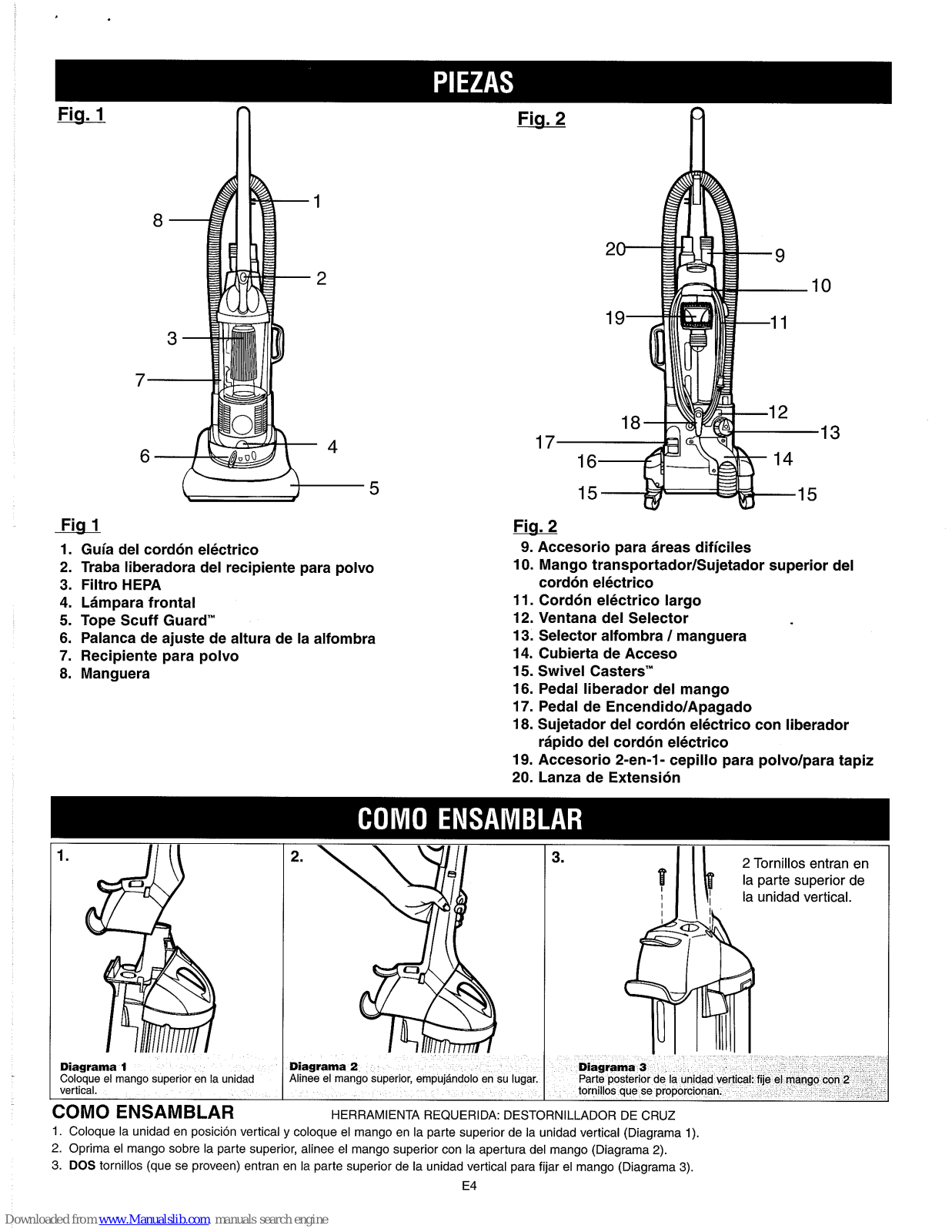

Fiq.

Fia

1. Cord Guide

2. Dirt Container Release Latch

3. HEPA Filter

Headlight

5. Scuff Guard'" Bumper

6. Carpet Height Adjust Lever

7. Dirt Container

Hose

Fiq.

Fiu.

9. Crevice Tool

10. Carrying HandleIUpper Cord Wrap

11. Long Power Cord

12. Selector Window

13.

CarpetIHose Selector

14. Access Panel

15. Swivel Casters'"

16. Handle Release Pedal

17.

OnIOff Pedal

18. Cord Wrap with Quick Cord Release

19.

2-in-1

Tool - Dust BrushIUpholstery Tool

20. Extension Wand

screws enter from

top of upright

HOW

TO ASSEMBLE

TOOL REQUIRED: PHILLIPS SCREWDRIVER

Stand unit in upright position and place upper handle onto upright (Diagram

1).

2. Push upper handle onto upright, aligning upper handle with handle opening (Diagram 2).

TWO

screws (supplied) enter from top of upright to secure handle (Diagram 3).

Diagram

Diagram 3 Attach

Tools

Attach

flexible

hose

cleaner.

Insert

hose

handle

into side

cleaner.

Telescopic

Wand

Crevice

Tool

Press

down

f~rrnly.

2-~n-1

tool D.

Qulck

Cord

Release.

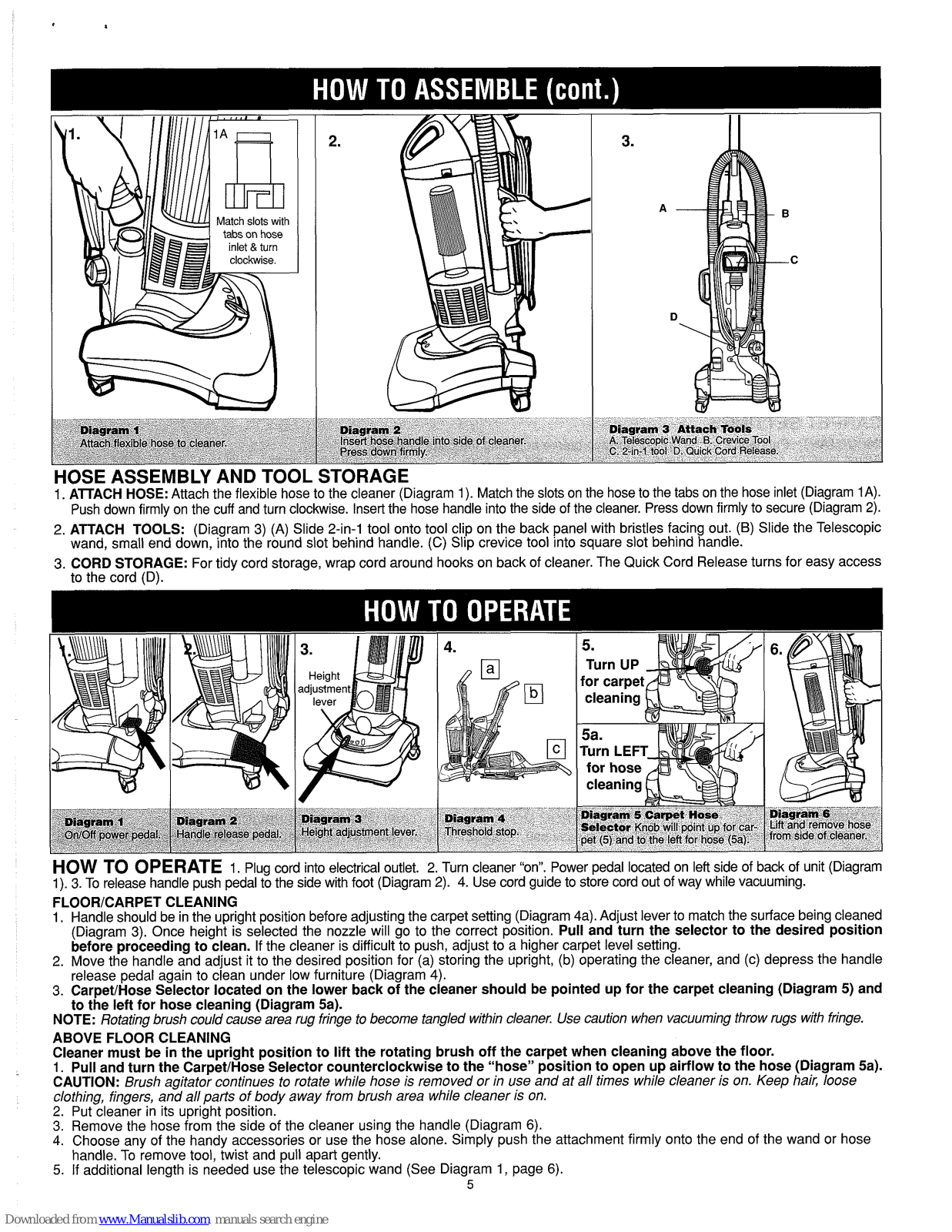

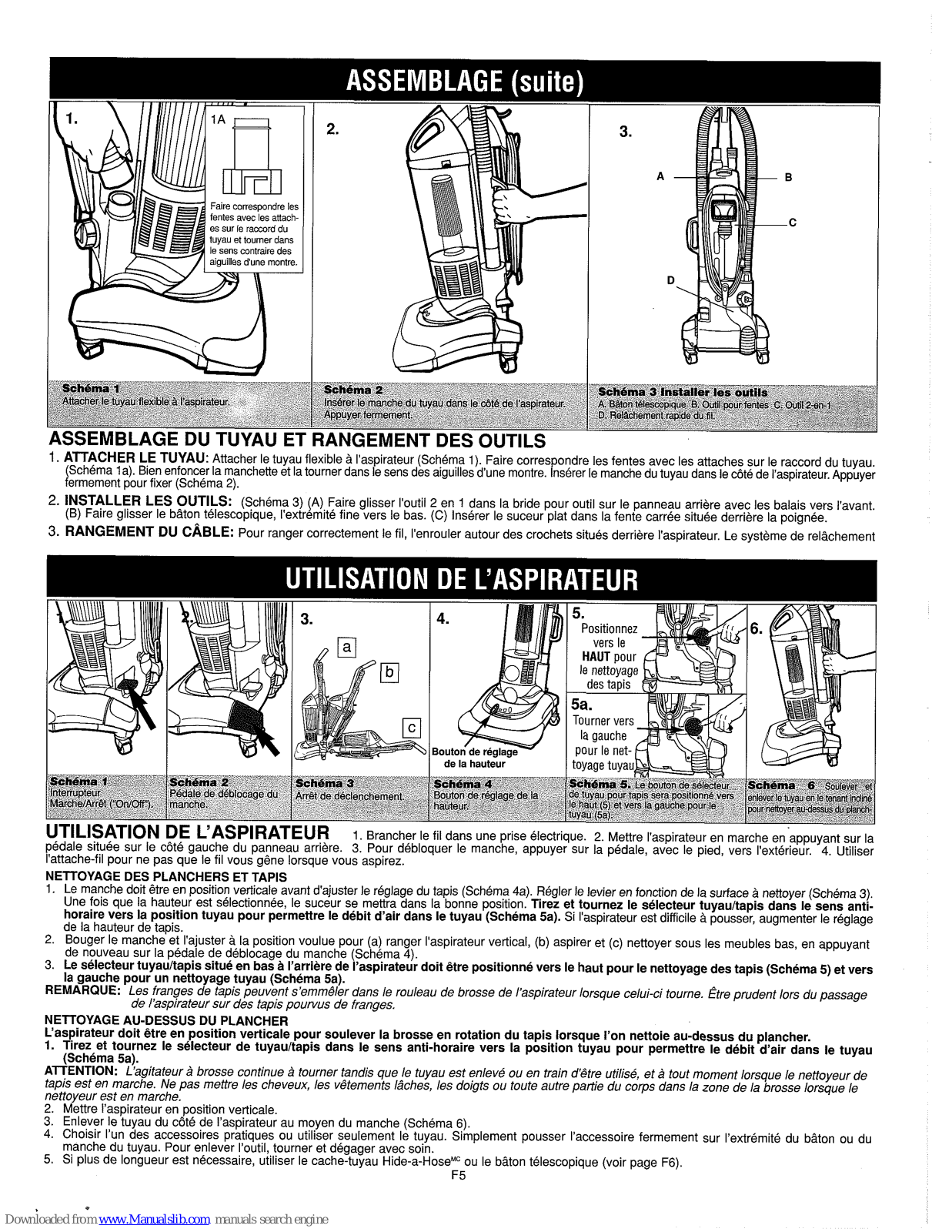

HOSE ASSEMBLY AND TOOL STORAGE

1. AlTACH HOSE: Attach the flexible hose to the cleaner (Diagram 1). Match the slots on the hose to the tabs on the hose inlet (Diagram IA). Push down firmly on the cuff and turn clockwise. Insert the hose handle into the side of the cleaner. Press down firmly to secure (Diagram 2).

ATTACH TOOLS: (Diagram 3) (A) Slide 2-in-1 tool onto tool clip on the back panel with bristles facing out.

(B)

Slide the Telescopic

wand, small end down, into the round slot behind handle.

(C)

Slip crevice tool into square slot behind handle.

3. CORD STORAGE: For tidy cord storage, wrap cord around hooks on back of cleaner. The Quick Cord Release turns for easy access

to the cord

(Dl.

HOW TO OPERATE

1. Plug cord into electrical outlet. 2. Turn cleaner "on". Power pedal located on left side of back of unit (Diagram

1). 3. To release handle push pedal to the side with foot (Diagram 2). 4. Use cord guide to store cord out of way while vacuuming. FLOORlCARPET CLEANING

1. Handle should be in the upright position before adjusting the carpet setting (Diagram 4a). Adjust lever to match the surface being cleaned (Diagram 3). Once height is selected the nozzle will go to the correct position. Pull and turn the selector to the desired position before proceeding to clean. If the cleaner is difficult to push, adjust to a higher carpet level setting.

2. Move the handle and adjust it to the desired position for (a) storing the upright, (b) operating the cleaner, and (c) depress the handle release pedal again to clean under low furniture (Diagram 4).

3. CarpetIHose Selector located on the lower back of the cleaner should be pointed up for the carpet cleaning (Diagram 5) and to the left for hose cleaning (Diagram 5a).

NOTE:

Rotating brush could cause area rug fringe to become tangled within cleaner. Use caution when vacuuming throw rugs with fringe.

ABOVE FLOOR CLEANING

Cleaner must be in the upright position to lift the rotating brush off the carpet when cleaning above the floor.

1. Pull and turn the CarpetlHose Selector counterclockwise to the "hose" position to open up airflow to the hose (Diagram 5a). CAUTION:

Brush agitator continues to rotate while hose is removed or in use and at all times while cleaner is on. Keep hair, loose

clothing, fingers, and all parts of body away from brush area while cleaner is on.

2. Put cleaner in its upright position.

Remove the hose from the side of the cleaner using the handle (Diagram 6).

4. Choose any of the handy accessories or use the hose alone. Simply push the attachment firmly onto the end of the wand or hose

handle. To remove tool, twist and pull apart gently.

additional length is needed use the telescopic wand (See Diagram 1, page 6).

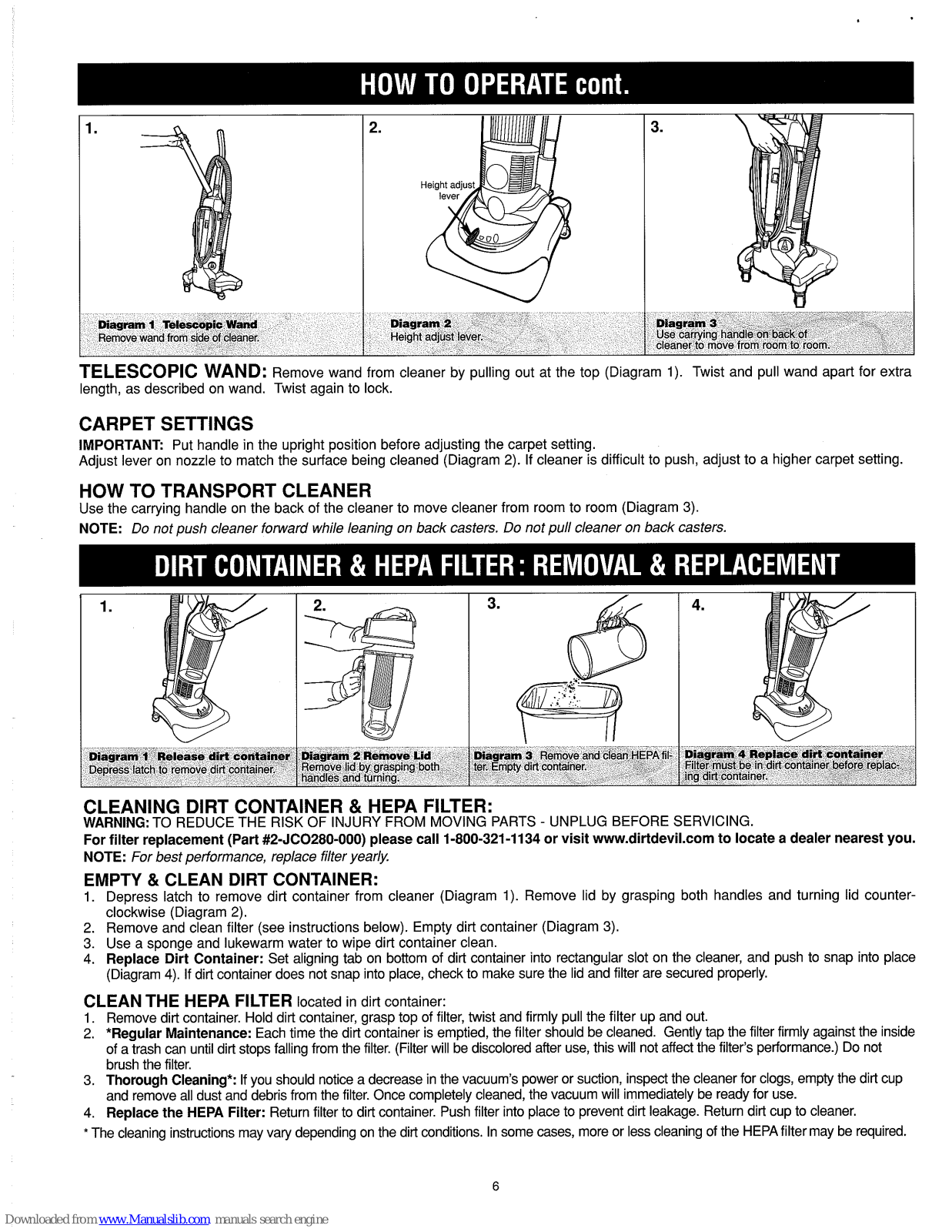

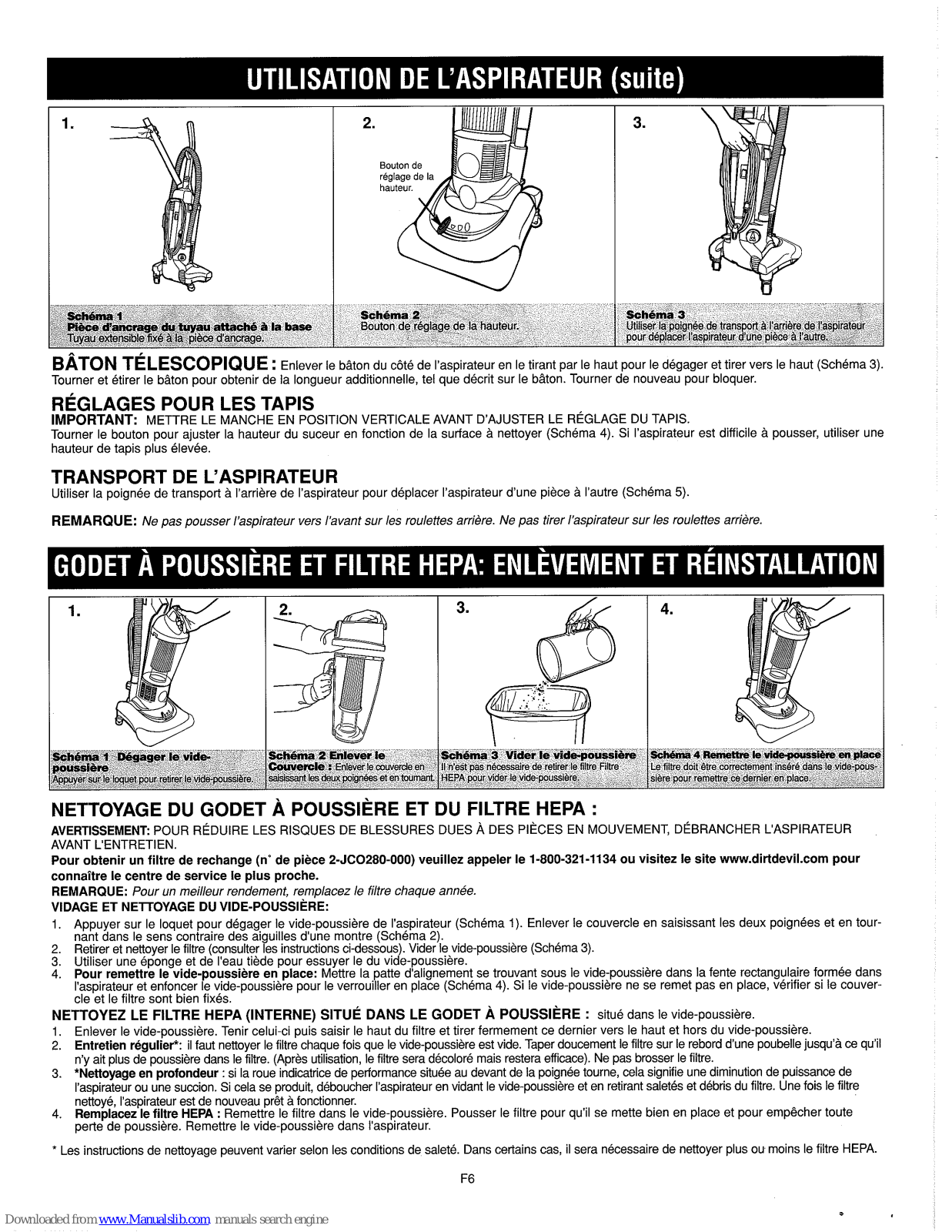

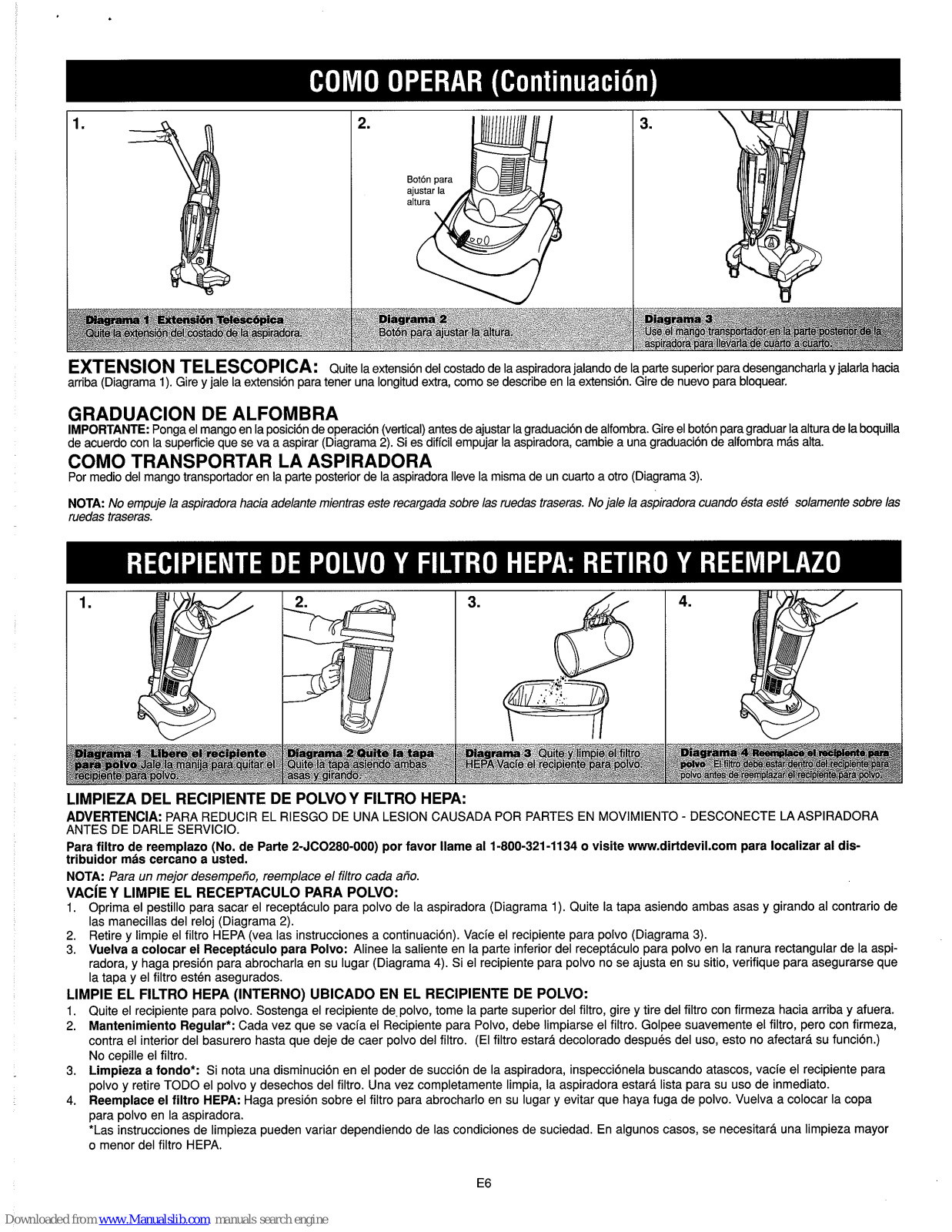

TELESCOPlC WAND:

Remove wand from cleaner by pulling out at the top (Diagram 1). Twist and pull wand apart for extra

length, as described on wand. Twist again to lock.

Diagram 1 Telescopic Wand

Remove wand from side of cleaner.

CARPET SETTINGS

IMPORTANT:

Put handle in the upright position before adjusting the carpet setting.

Adjust lever on nozzle to match the surface being cleaned (Diagram 2). If cleaner is difficult to push, adjust to a higher carpet setting.

HOW TO TRANSPORT CLEANER

Use the carrying handle on the back of the cleaner to move cleaner from room to room (Diagram 3).

NOTE:

Do not push cleaner forward while leaning on back casters. Do not pull cleaner on back casters.

Diagram

He~ght adjust lever.

Diagram 1 Release dirt container

Depress latch to remove dirt container.

Diagram

Use carrying handle on back of cleaner to move from room to room.

Diagram 2 Remove Lid

Diagram

Remove and clean HEPARI-

Diagram 4 Replace dirt container

Remove

by grasping both ter. Empty dirt container.

Filter must be in d~rt container before replac-

~andles and turning.

ing dirt contamer.

CLEANING DIRT CONTAINER & HEPA FILTER:

WARNING:

REDUCE THE RISK OF INJURY FROM MOVING PARTS - UNPLUG BEFORE SERVICING.

For filter replacement (Part #2-JC0280-000) please call 1-800-321-1134 or visit www.dirtdevil.com to locate a dealer nearest you. NOTE:

For best performance, replace filter yearly.

EMPTY & CLEAN DlRT CONTAINER:

1. Depress latch to remove dirt container from cleaner (Diagram 1). Remove lid by grasping both handles and turning lid counterclockwise (Diagram

2).

2. Remove and clean filter (see instructions below). Empty dirt container (Diagram

3).

3. Use a sponge and lukewarm water to wipe dirt container clean.

Replace Dirt Container:

Set aligning tab on bottom of dirt container into rectangular slot on the cleaner, and push to snap into place

(Diagram 4). If dirt container does not snap into place, check to make sure the lid and filter are secured properly.

CLEAN THE HEPA FILTER

located in dirt container:

1. Remove dirt container. Hold dirt container, grasp top of filter, twist and firmly pull the filter up and out.

*Regular Maintenance:

Each time the dirt container is emptied, the filter should be cleaned. Gently tap the filter firmly against the inside of a trash can until dirt stops falling from the filter. (Filter will be discolored after use, this will not affect the filter's performance.) Do not brush the filter.

Thorough Cleaning*:

If you should notice a decrease in the vacuum's power or suction, inspect the cleaner for clogs, empty the dirt cup

and remove all dust and debris from the filter. Once completely cleaned, the vacuum will immediately be ready for use.

Replace the HEPA Filter:

Return filter to dirt container. Push filter into place to prevent dirt leakage. Return dirt cup to cleaner.

The cleaning instructions may vary depending on the dirt conditions. In some cases, more or less cleaning of the HEPA filter may be required.

Diagram 1 Remove & Replace Nozzle

Guard

Diagram 2 Remove belt

Use

Phillips

screwdriver

to remove 2 screws. Secure nozzle

Slide belt oft motor shaft.

guard

locabng he 3 tabs in he base and replacing screws.

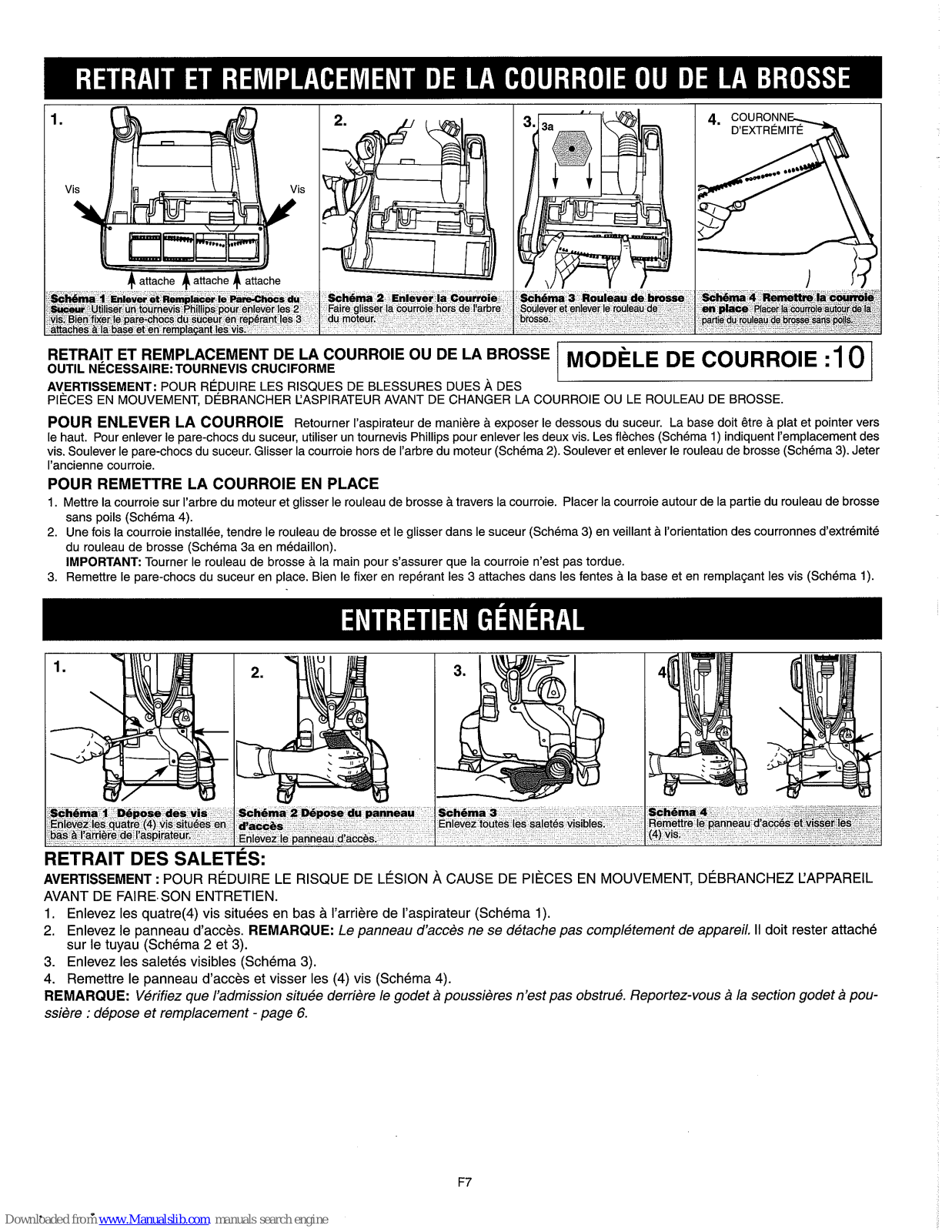

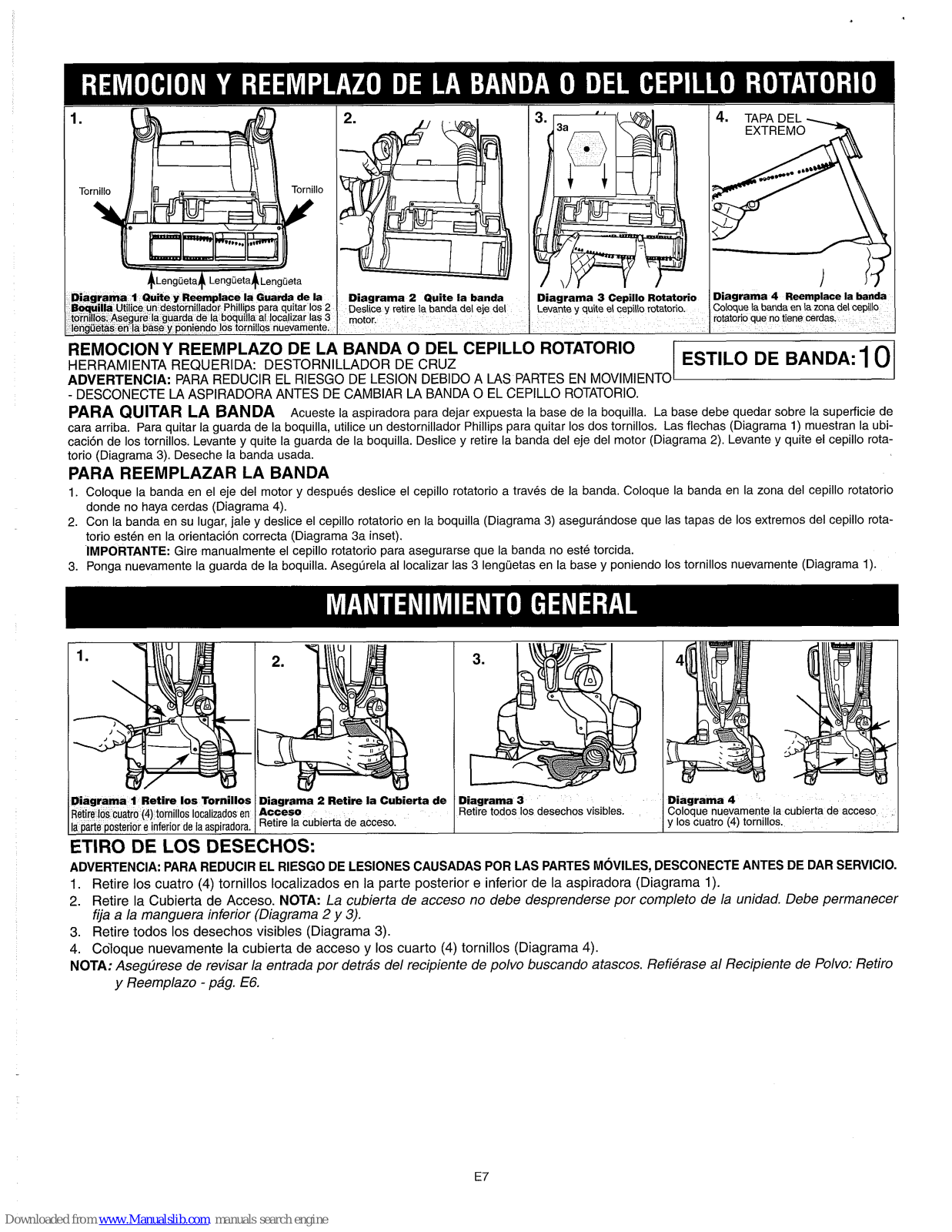

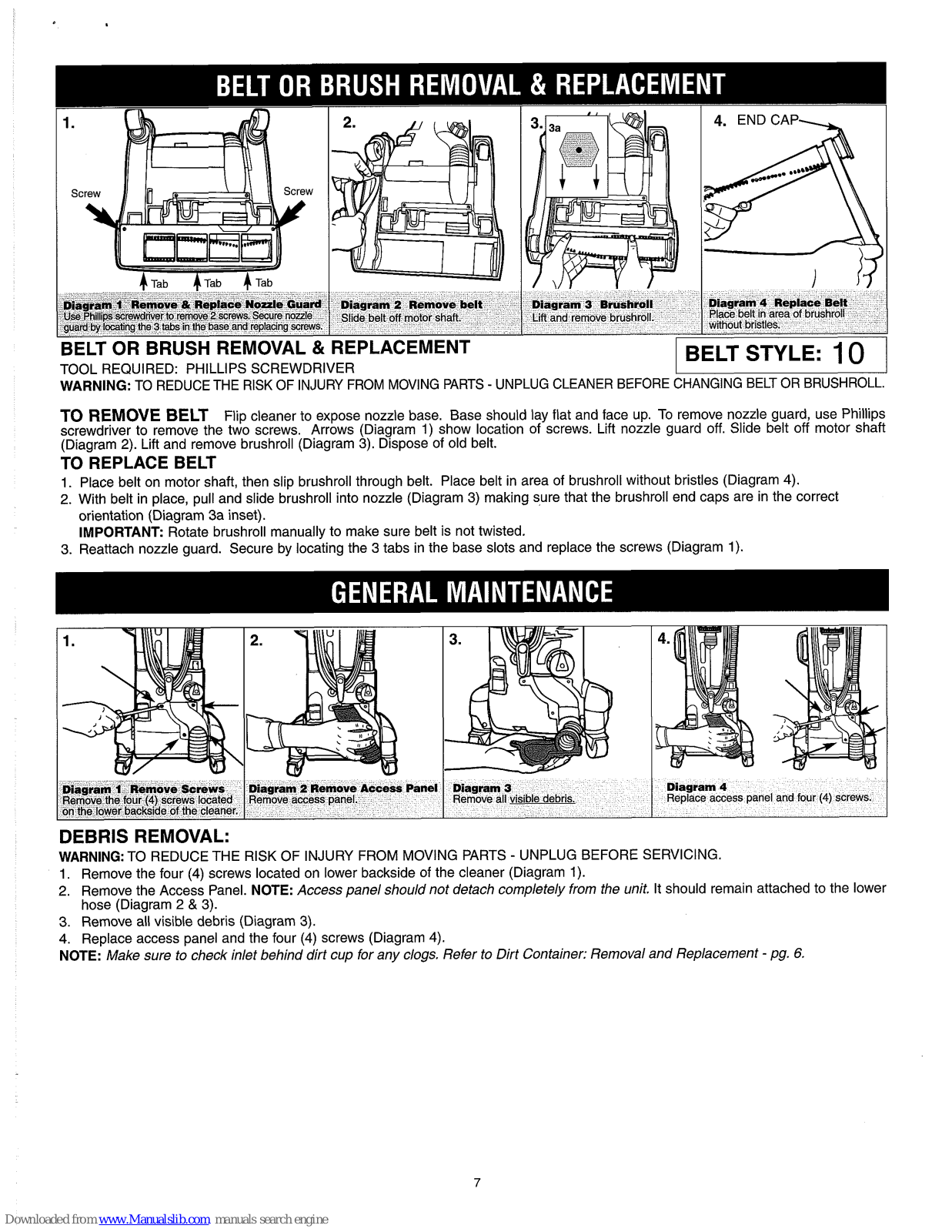

BELT OR BRUSH REMOVAL & REPLACEMENT

TOOL REQUIRED: PHILLIPS SCREWDRIVER

Diagram 3 Brushroll

Diagram

Replace Belt

LiH and remove brushroll.

Place belt In area of brushroll

without

br~stles.

BELT STYLE:

WARNING:

TO REDUCE THE RISK OF INJURY FROM MOVING PARTS - UNPLUG CLEANER BEFORE CHANGING BELT OR BRUSHROLL.

TO REMOVE BELT

Flip cleaner to expose nozzle base. Base should lay flat and face up. To remove nozzle guard, use Phillips

screwdriver to remove the two screws. Arrows (Diagram 1) show location of screws. Lift nozzle guard off. Slide belt off motor shaft

(Diagram 2). Lift and remove brushroll (Diagram 3). Dispose of old belt.

TO REPLACE BELT

Place belt on motor shaft, then slip brushroll through belt. Place belt in area of brushroll without bristles (Diagram

4).

With belt in place, pull and slide brushroll into nozzle (Diagram 3) making sure that the brushroll end caps are in the correct orientation (Diagram 3a inset).

IMPORTANT:

Rotate brushroll manually to make sure belt is not twisted.

3. Reattach nozzle guard. Secure by locating the 3 tabs in the base slots and replace the screws (Diagram 1).

DEBRIS REMOVAL:

WARNING:

TO REDUCE THE RISK OF INJURY FROM MOVING PARTS - UNPLUG BEFORE SERVICING.

1. Remove the four

(4)

screws located on lower backside of the cleaner (Diagram 1).

2. Remove the Access Panel.

NOTE:

Access panel should not detach completely from the unit.

It should remain attached to the lower

hose (Diagram 2

3).

3. Remove all visible debris (Diagram 3).

Replace access panel and the four

(4)

screws (Diagram

4).

NOTE:

Make sure to check inlet behind dirt cup for any clogs. Refer to Dirt Container: Removal and Replacement - pg.

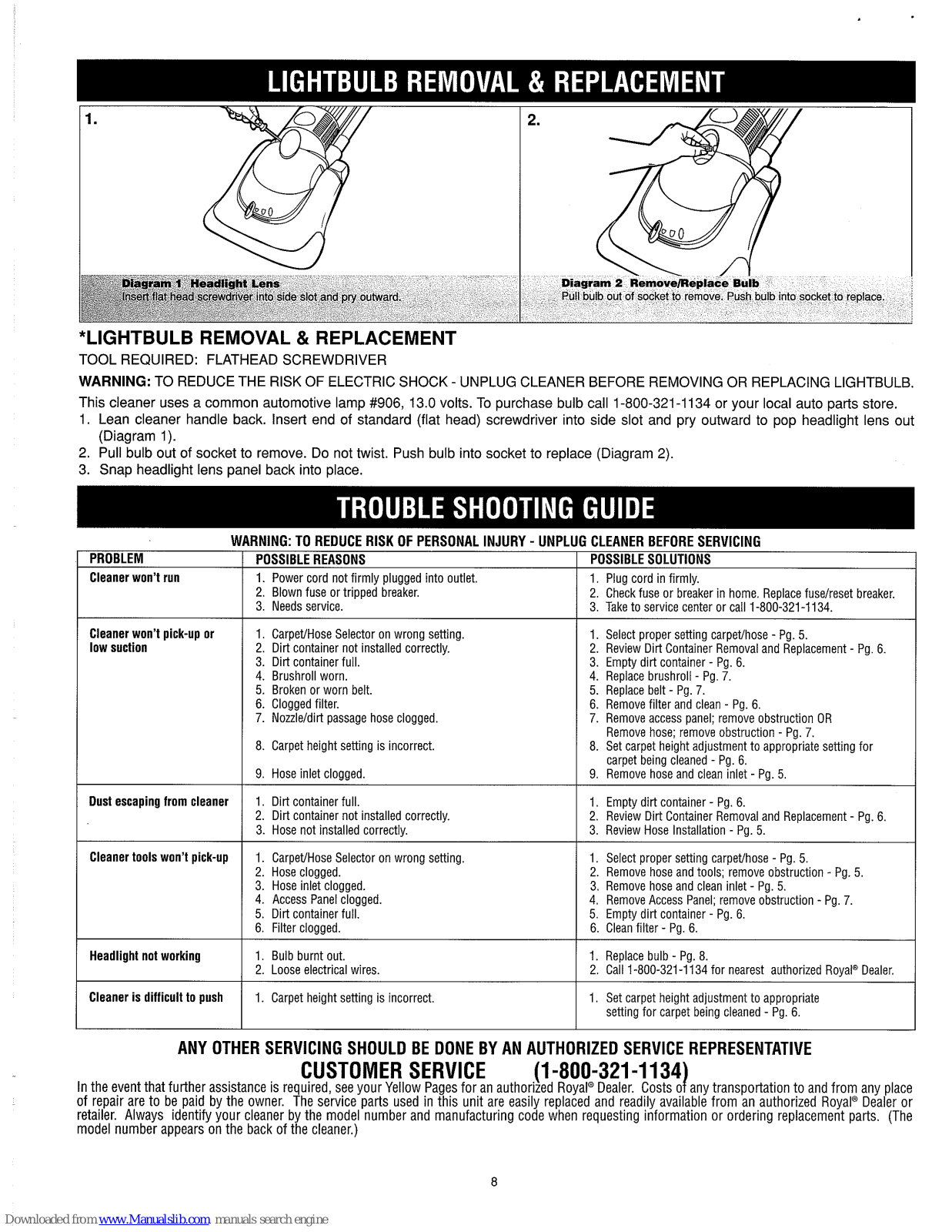

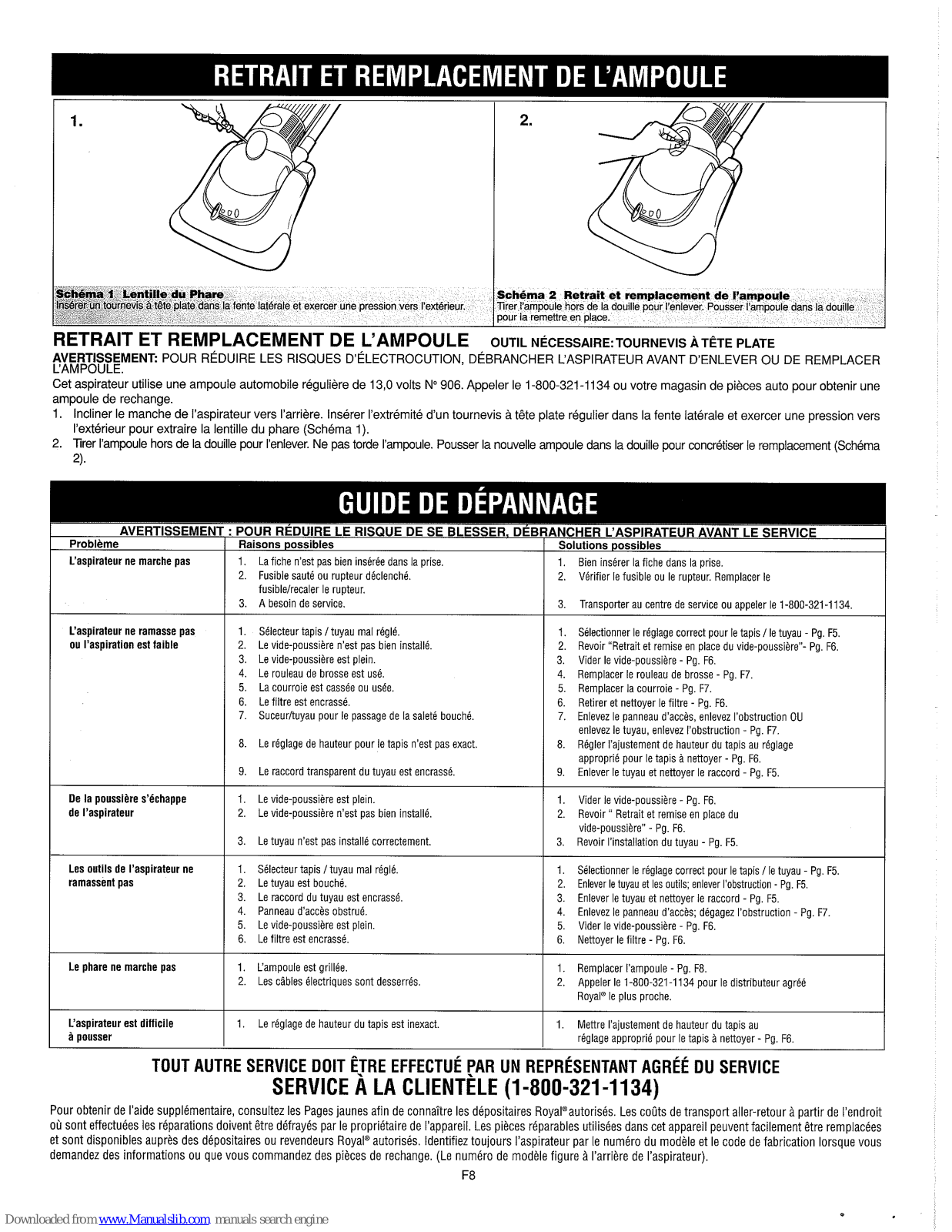

"LIGHTBULB REMOVAL & REPLACEMENT

TOOL

REQUIRED: FLATHEAD SCREWDRIVER

WARNING:

REDUCE

THE

RISK

ELECTRIC SHOCK - UNPLUG CLEANER BEFORE REMOVING OR REPLACING LIGHTBULB.

This

cleaner uses a common automotive lamp #906, 13.0 volts. To purchase

bulb

call 1-800-321-1134 or your local auto

parts

store.

1. Lean cleaner handle

back.

Insert end of

standard

(flat head) screwdriver into side slot

and

pry outward to pop headlight lens out

(Diagram

1).

Pull bulb out of socket to remove. Do not twist. Push bulb into socket to replace (Diagram

2).

Snap

headlight lens

panel

back into place.

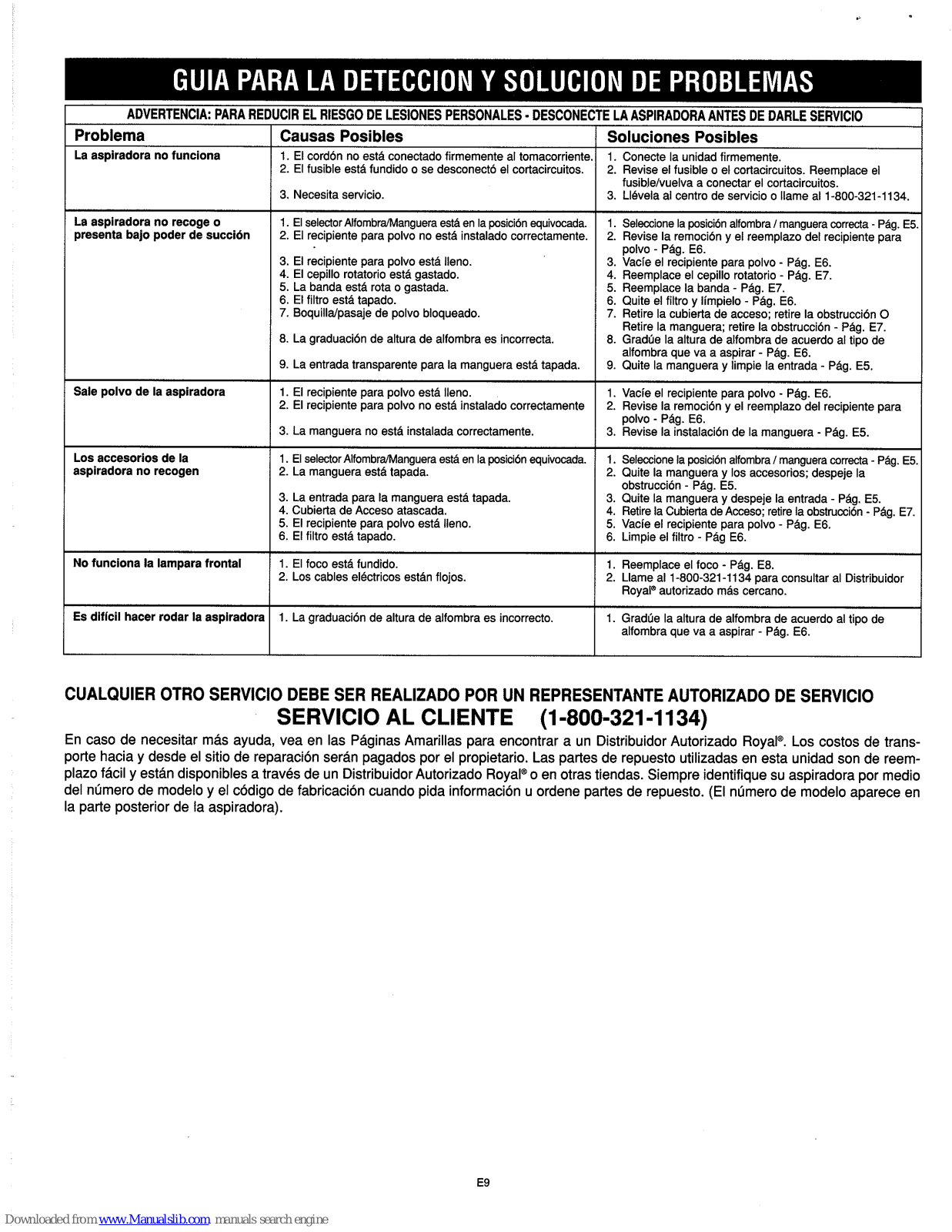

WARNING: TO REDUCE RISK OF PERSONAL INJURY - UNPLUG CLEANER BEFORE SERVICING

PROBLEM

Cleaner won't run

Cleaner won't pick-up or low suction

Dust escaping from cleaner

Cleaner tools won't pick-up

Headlight not working

Cleaner is difficult to push

POSSIBLE REASONS

1. Power cord not firmly plugged into outlet.

Blown fuse or tripped breaker.

3. Needs service.

CarpeVHose Selector on wrong setting.

2. Dirt container not installed correctly.

3. Dirt container full.

4. Brushroll worn.

Broken or worn belt.

Clogged filter.

Nozzleldirt passage hose clogged.

8. Carpet height setting is incorrect.

Hose inlet clogged.

Dirt container full.

2. Dirt container not installed correctly.

3. Hose not installed correctly.

1. CarpeVHose Selector on wrong setting.

2. Hose clogged.

3. Hose inlet clogged.

Access Panel clogged.

Dirt container full.

Filter clogged.

1. Bulb burnt out.

2. Loose electrical wires.

1. Carpet height setting is incorrect

POSSIBLE SOLUTIONS

1. Plug cord in firmly.

Check fuse or breaker in home. Replace fuseheset breaker.

3. Take to service center or call 1-800-321-1134.

1. Select proper setting carpeVhose

Pg.

2. Review Dirt Container Removal and Replacement - Pg.

3. Empty dirt container - Pg.

4. Replace brushroll - Pg.

Replace belt - Pg.

Remove filter and clean - Pg.

Remove access panel; remove obstruction OR Remove hose; remove obstruction

Pg.

8. Set carpet height adjustment to appropriate setting for carpet being cleaned

Pg.

Remove hose and clean inlet - Pa.

1. Empty dirt container - Pg.

Review Dirt Container Removal and Replacement - Pg.

3. Review Hose Installation - Pg.

1. Select proper setting carpeVhose - Pg.

2. Remove hose and tools; remove obstruction - Pg.

3. Remove hose and clean inlet - Pg.

4. Remove Access Panel; remove obstruction - Pg.

Empty dirt container - Pg.

Clean filter - Pg.

1. Replace bulb - Pg. 8.

2. Call 1-800-321-1134 for nearest authorized Royal" Dealer.

Set carpet height adjustment to appropriate setting for carpet being cleaned

Pg.

ANY OTHER SERVICING SHOULD BE DONE BY AN AUTHORIZED SERVICE REPRESENTATIVE

CUSTOMER SERVICE

(1 -800-321 -1 134)

In the event that further assistance is required, see your Yellow Pages for an authorized RoyalB Dealer. Costs o any transportation to and from any place

repair are to be paid by the owner. The service parts used in this unit are easily replaced and readily available from an authorized Royal@ Dealer or retailer. Always identify your cleaner by the model number and manufacturing code when requesting information or ordering replacement parts. (The model number appears on the back of the cleaner.)

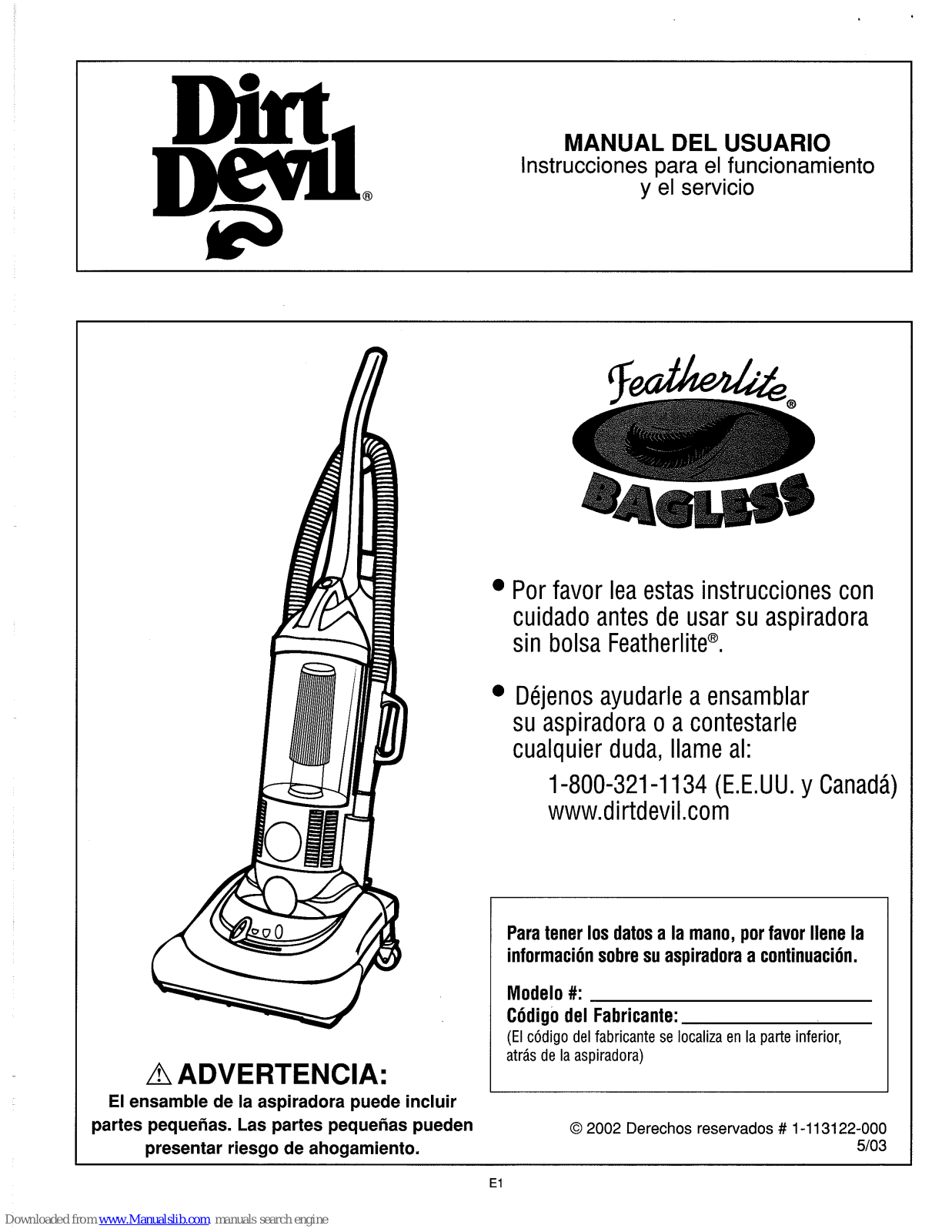

MANUAL DEL USUARIO

lnstrucciones para el funcionamiento

el servicio

ADVERTENCIA:

El ensamble de la aspiradora puede incluir

partes pequeiias. Las partes pequeiias pueden

presentar riesgo de ahogamiento.

Por favor lea estas instrucciones con cuidado antes de usar su aspiradora sin bolsa Featherlite?

Dejenos ayudarle a ensamblar su aspiradora o a contestarle cualquier duda, llame al:

1-800-321 -1 134

(E.E.UU.

Canada)

Para tener 10s datos a la mano, por favor Ilene la informacion sobre su aspiradora a continuacion.

Modelo

Codigo del Fabricante:

(El

codigo del fabricante se localiza en la parte inferior,

atras de la aspiradora)

2002

1-1 131 22-000

5/03

FELICITACIONES!

Usted es ahora el orgulloso propietario de una aspiradora sin bolsa FeatherliteB de Dirt DevilB. La aspiradora vertical mas ligera con diseno sin bolsa. Usted nunca comprara una bolsa mas debido a1 diseno unico sin bolsa que incluye un recipiente para polvo transparente y recuperar objetos perdidos. TambiCn disfrutara de una limpieza superior con

amperios de poder de

aspirado maximo.

Estamos muy orgullosos de nuestros productos y esperamos igualmente que

estC satisfecho con su

calidad y funcionamiento. Le agradecemos su preferencia por

10s productos Dirt DevilB.

Visite nuestro website en www.dirtdevil.com

Descripsiones de las Caracteristicas

......................

.Pagina E4

Como Ensamblar

.....................................

.Pagina E4

Montaje de manguera y almacenamiento de accesorios

.Pagina E5

Como Operar

.......................................

.Pagina E5

Montaje de manguera

almacenamiento de accesorios

.Pagina E5

Limpieza del pisolalfombra

........................

.Pagina E5

Limpieza por encima del piso

......................

.Pagina E5

Graduacion de alfombra

..........................

.Pagina E6

Como Vaciar

Limpiar el Tanque de Agua Sucia

.............

.Pagina E6

Recipiente de Polvo

Filtro: Retiro y Reemplazo

.............

.Pagina E6

Remocion

reemplazo de 10s filtros

.......................

.Pagina E7

Rernocion

reemplazo de la banda o del cepillo rotatorio

......

.Pagina E7

Mantenimiento General

................................

.Pagina E7

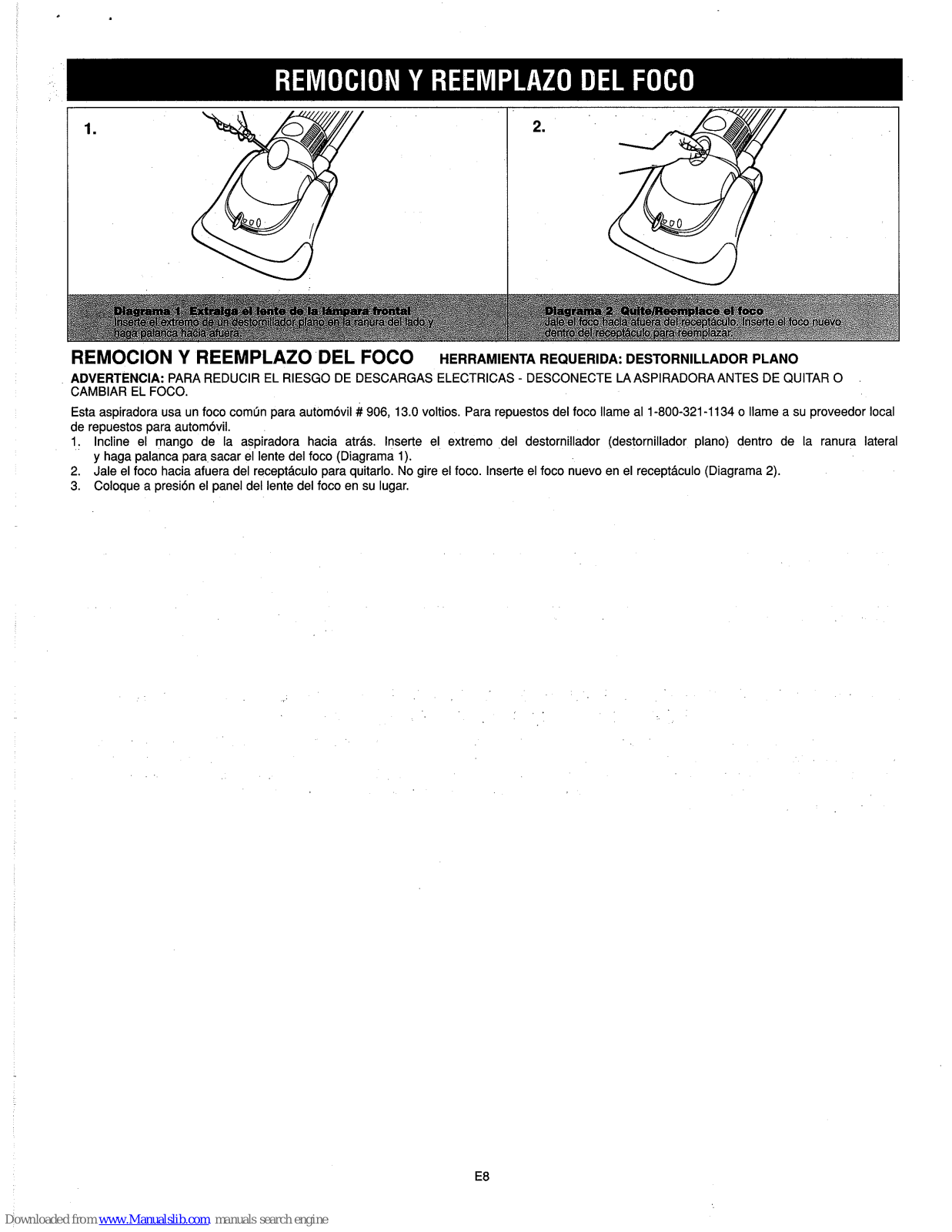

Remocion

reemplazo del foco

..........................

.Pagina E8

Guia para la Deteccion

Solucion de Problemas

.............

.Pagina E9

Para el consurnidor, Royal Appliance Mfg. Co. garantiza esta aspiradora contra defectos de materia prima o de mano de obra, a partir de la fecha de la compra original. Vea en la caja del empaque la duracion de la garantia y guarde su recibo de compra original para validar el inicio del periodo de garantia.

Si la aspiradora se descompone dentro del periodo de la garantia, repararemos o reernplazarernos las partes defectuosas sin cargo alguno. Se debe enviar todo el aparato con porte paaado con antici~acibn a cualquier Estacion de Servicio de Ventas y Garantia autorizada por Royal". Por favor incluya la descripcidn cornpleta del problema, el dia de compra, copia del recibo original de compra y su nombre, direccion

numero telefonico. Si no se encuentra cerca de un Centro de Garantia,

llame a la fabrica en EE.UU. o Canada para que lo ayuden: 1-800-321-1134. Use unicarnente piezas de repuesto genuinas de Royal". La garantia no incluye el desgaste

inusual, 10s daiios que resulten de accidentes o del uso no razonable de la aspiradora. Esta garantia no cubre las bandas, cepil-

los, bolsas, filtros, focos o ventilador. Esta garantia no cubre reparaciones no autorizadas. Esta garantia le otorga derechos especificos legales

puede tener tam-

bien otros derechos. (Otros derechos pueden variar de estado a estado en 10s EE.UU.)

ESTA ASPIRADORA ES SOLO PARA US0 DOMESTIC0

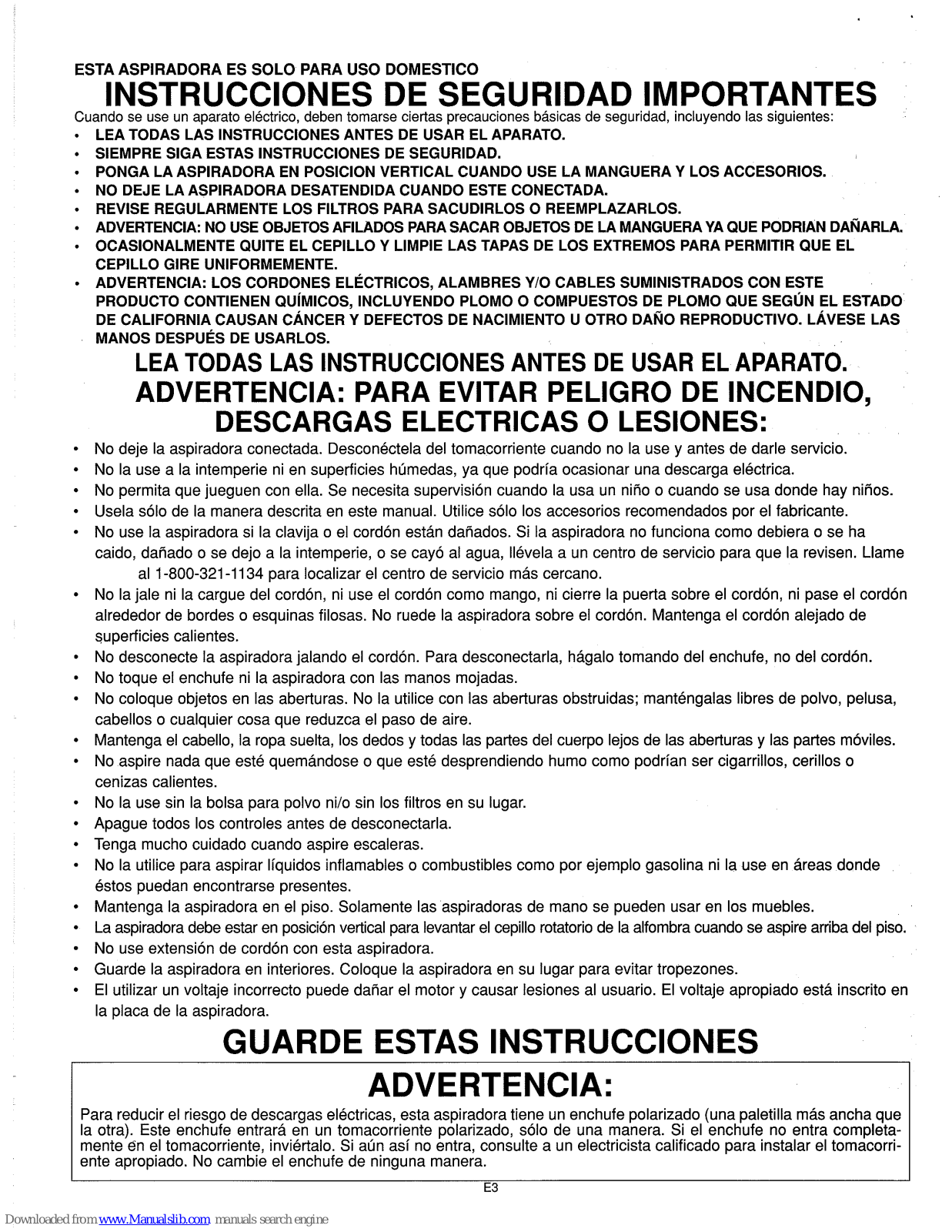

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Cuando se use un aparato electrico, deben tomarse ciertas precauciones basicas de seguridad, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR EL APARATO. SIEMPRE SlGA ESTAS INSTRUCCIONES DE SEGURIDAD. PONGA LA ASPIRADORA EN POSICION VERTICAL CUANDO USE LA MANGUERA Y LOS ACCESORIOS. NO DEJE LA ASPIRADORA DESATENDIDA CUANDO ESTE CONECTADA. REVISE REGULARMENTE LOS FILTROS PARA SACUDIRLOS

REEMPLAZARLOS.

ADVERTENCIA: NO USE OBJETOS AFILADOS PARA SACAR OBJETOS DE LA MANGUERA YA QUE PODRIAN

DANARLA.

OCASIONALMENTE QUITE EL CEPILLO Y LlMPlE LAS TAPAS DE LOS EXTREMOS PARA PERMlTlR QUE EL CEPILLO GlRE UNIFORMEMENTE. ADVERTENCIA: LOS

CORDONES ELECTRICOS, ALAMBRES YIO CABLES SUMINISTRADOS CON ESTE

PRODUCT0 CONTIENEN QU~MICOS, INCLUYENDO PLOMO

COMPUESTOS DE PLOMO QUE

SEG~~N

EL ESTADO

CALIFORNIA

CAUSAN

CANCER

DEFECTOS

DE NAClMlENTO U OTRO

DANO

REPRODUCTIVO.

LAVESE

LAS

MANOSDESPUESDEUSARLOS.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR EL APARATO.

ADVERTENCIA: PARA EVITAR PELIGRO DE INCENDIO,

DESCARGAS ELECTRICAS

LESIONES:

No deje la aspiradora conectada. Desconectela del tomacorriente cuando no la use y antes de darle servicio. No la use a la intemperie ni en superficies humedas, ya que podria ocasionar una descarga electrica. No permita que jueguen con

ella. Se necesita supervision cuando la usa un nifio o cuando se usa donde hay nifios. Usela solo de la manera descrita en este manual. Utilice solo 10s accesorios recomendados por el fabricante. No use la aspiradora si la clavija o el cordon estan

daAados. Si la aspiradora no funciona como debiera o se ha

caido, dafiado o se dejo a la intemperie, o se cay6 al agua, llevela a un centro de servicio para que la revisen. Llame

1-800-321 -1 134

para localizar el centro de servicio mas cercano. No la jale ni la cargue del cordon, ni use el cordon como mango, ni cierre la puerta sobre el cordon, ni pase el cordon alrededor de bordes o esquinas filosas. No ruede la aspiradora

sobre el cordon. Mantenga el cordon alejado de superficies calientes. No desconecte la aspiradora jalando el cordon. Para desconectarla, hagalo tomando del enchufe, no del cordon. No toque el enchufe ni la aspiradora con las manos mojadas. No coloque objetos en las aberturas. No la utilice con las aberturas obstruidas; mantengalas libres de polvo, pelusa, cabellos o cualquier cosa que reduzca el paso de aire. Mantenga el

cabello, la ropa suelta, 10s dedos

todas las partes del cuerpo lejos de las aberturas y las partes moviles. No aspire nada que este quemandose o que este desprendiendo humo como podrian ser cigarrillos, cerillos o cenizas calientes. No la use sin la bolsa para polvo nil0 sin 10s filtros en su lugar.

Apague todos 10s controles antes de desconectarla. Tenga mucho cuidado cuando aspire escaleras.

No la utilice para aspirar liquidos inflamables o combustibles como por ejemplo gasolina ni la use en areas donde estos puedan encontrarse presentes. Mantenga la aspiradora en el

piso. Solamente las aspiradoras de mano se pueden usar en 10s muebles. La aspiradora debe estar en posicion vertical para levantar el cepillo rotatorio de la alfombra cuando se aspire arriba del piso. No use extension de cordon con esta aspiradora.

Guarde la aspiradora en interiores. Coloque la aspiradora en su lugar para evitar tropezones. El utilizar un voltaje incorrect0 puede dafiar el motor

causar lesiones al usuario. El voltaje apropiado esta inscrito en

la placa de la aspiradora.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA:

Para reducir el riesgo de descargas electricas, esta aspiradora tiene un enchufe polarizado (una paletilla mas ancha que la otra). Este enchufe entrara en un tomacorriente polarizado, solo de una manera. Si el enchufe no entra completamente en el tomacorriente, inviertalo. Si aun asi no entra, consulte a un electricista calificado para instalar el tomacorriente apropiado. No cambie el enchufe de ninguna manera.

Fiq.

Fia

Guia del cordon electrico

Traba liberadora del recipiente para polvo

Filtro HEPA

Lampara frontal

5. Tope Scuff Guard'"

6. Palanca de ajuste de altura de la alfombra

Recipiente para polvo

Manguera

Fiu.

Accesorio para areas dificiles

10. Mango transportador1Sujetador superior del cordon electrico

Cordon electrico largo

12.

Ventana del Selector

13.

Selector alfombra I manguera

14.

Cubierta de Acceso

15. Swivel Casters'"

16. Pedal liberador del mango

17.

Pedal de EncendidoIApagado

18.

Sujetador del cordon electrico con liberador

rapido del cordon electrico

19.

Accesorio 2-en-1- cepillo para polvolpara tapiz

20. Lanza de Extension

Tornillos entran en la parte superior de la unidad vertical.

Diagrama

Coloque el mango superior en la unidad

COMO

ENSAMBLAR

HERRAMIENTA REQUERIDA: DESTORNILLADOR DE CRUZ

1. Coloque la unidad en posicion vertical

coloque el mango en la parte superior de la unidad vertical (Diagrama 1).

2. Oprima el mango sobre la parte superior, alinee el mango superior con la apertura del mango (Diagrama 2).

3. DOS tornillos (que se proveen) entran en la parte superior de la unidad vertical para fijar el mango (Diagrama 3). E4

entrada

el sentido

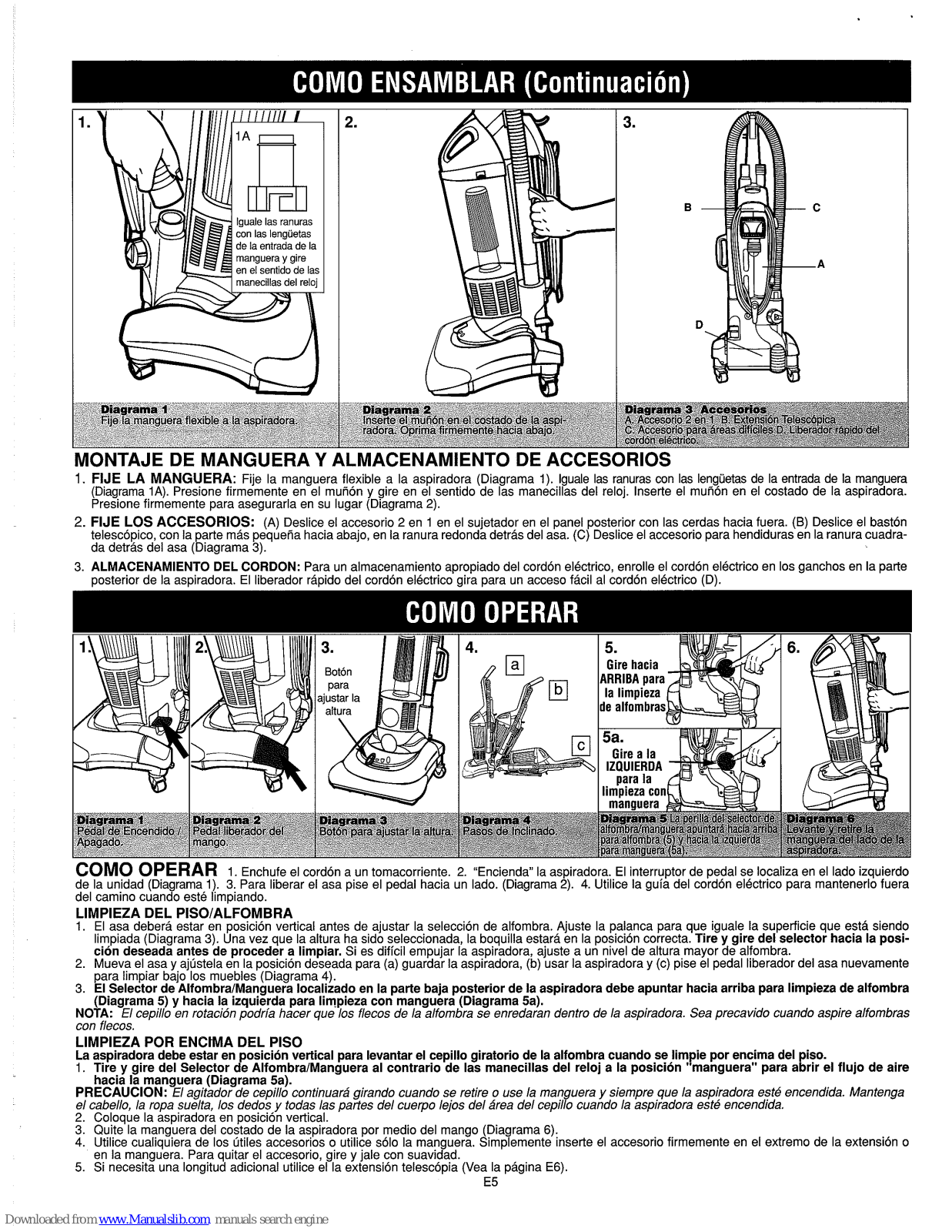

MONTAJE DE MANGUERA Y ALMACENAMIENTO DE ACCESORIOS

Diagrama

Fije la manguera flexible a la aspiradora.

FIJE LA MANGUERA:

Fije la rnanguera flexible a la aspiradora (Diagrarna 1). lguale las ranuras con las lengijetas de la entrada de la rnanguera (Diagrarna 1A). Presione firrnernente en el rnufion y gire en el sentido de las rnanecillas del reloj. lnserte el rnufion en el costado de la aspiradora. Presione firrnernente para asegurarla en su lugar (Diagrarna 2).

FIJE LOS ACCESORIOS:

(A)

Deslice el accesorio 2 en 1 en el sujetador en el panel posterior con las cerdas hacia fuera.

(B)

Deslice el baston

telescopico, con la parte mas pequefia hacia abajo, en la ranura redonda detras del asa. (C) Deslice el accesorio para hendiduras en la ranura cuadra-

da detras del asa (D~agrarna 3).

ALMACENAMIENTO DEL CORDON:

Para un alrnacenarniento apropiado del cordon electrico, enrolle el cordon electrico en 10s ganchos en la parte

posterior de la aspiradora. El liberador rapido del cordon electrico nira para un acceso facil al cordon electrico (D).

Diagrama

lnselte el mufi6n en el costado de la aspiradora. Oprima firmemente hacia abajo.

. .

COMO OPERAR

1. Enchufe el cordon a un tornacorriente. 2. "Encienda" la aspiradora. El interruptor de pedal se locaiiza en el lado izquierdo

de la unidad (Diagrarna 1). 3. Para liberar el asa pise el pedal hacia un lado. (Diagrarna

2).

Utilice la guia del cordon electrico para rnantenerlo fuera

del carnino cuando este lirnpiando.

LlMPlEZA DEL PISOIALFOMBRA

1. El asa debera estar en posicion vertical antes de ajustar la seleccion de alfornbra. Ajuste la palanca para que iguale la superficie que esta siendo lirnpiada (Diagrarna 3). Una vez que la altura ha sido seleccionada, la boquilla estara en la posicion correcta.

Tire y gire del selector hacia la posi-

cion deseada antes de proceder a limpiar.

Si es dificil ernpujar la aspiradora, ajuste a un nivel de altura mayor de alfornbra.

2. Mueva el asa y ajljstela en la posicion deseada para (a) guardar la aspiradora, (b) usar la aspiradora y (c) pise el pedal liberador del asa nuevamente para lirnpiar bajo 10s rnuebles (Diagrarna

4).

El Selector de AlfombraIManguera localizado en la parte baja posterior de la aspiradora debe apuntar hacia arriba para limpieza de alfombra (Diagrama 5)

hacia la izquierda para limpieza con manguera (Diagrama 5a).

NOTA:

El cepillo en rotacion podrfa hacer que 10s flecos de la alfombra se enredaran dentro de la aspiradora. Sea precavido cuando aspire alfombras

con flecos.

LlMPlEZA POR ENCtMA DEL PIS0

La aspiradora debe estar en posicion vertical para levantar el cepillo giratorio de la alfombra cuando se limpie por encima del iso.

Tire y gire del Selector de AlfombralManguera al contrario de las manecillas del reloj a la posicidn "manguera*' para airir el flujo de aire hacia la manguera (Diagrama 5a).

PRECAUCION:

El agitador de cepillo continuara girando cuando se retire o use la manguera y siempre que la aspiradora este encendida. Mantenga

el cabello, la ropa suelta, 10s dedos

todas /as partes del cuerpo lejos del area del cepillo cuando la aspiradora este encendida.

2. Coloque la aspiradora en posicion vertical.

3. Quite la rnanguera del costado de la aspiradora por rnedio del mango (Diagrarna 6).

Utilice cualiquiera de 10s ljtiles accesorios o utilice solo la rnanguera. Sirnplernente inserte el accesorio firrnernente en el extrerno de la extension o en la rnanguera. Para quitar el accesorio, gire y jale con suavidad.

5. Si necesita una longitud adicional utilice el la extension telescopia (Vea la pagina E6).

..-

~iagra&

~ccesorios

'-,

Accesorio 2 en

Extens~on Telesc6pica

Accesorio para areas diif4les

Liberado; rapidq'&

cord611 el6ctrico.

EXTENSION TELESCOPICA:

Quite la extension del costado de la aspiradora jalando de la parte superior para desengancharla y jalarla hacia

arriba (Diagrama

1).

Gire y jale la extension para tener una longitud extra, como se describe en la extension. Gire de nuevo para bloquear.

-. - .

---?->-T

GRADUACION DE ALFOMBRA

IMPORTANTE:

Ponga el mango en la posicion de operacion (vertical) antes de ajustar la graduacion de alfombra. Gire el boton para graduar la altura de la boquilla

de acuerdo con la supelficie que se va a aspirar (Diagrama 2). Si es dificil empujar la aspiradora, cambie a una graduacion de alfombra mas aha.

COMO TRANSPORTAR LA ASPIRADORA

Por medio del mango transportador en la parte posterior de la aspiradora lleve la misma de un cuarto a otro (Diagrama 3).

p9agmm-I

E%tmsi@~

Tetersc6plca

NOTA:

No empuje la aspiradora hacia adelante mientras este recargada sobre /as ruedas traseras. No ]ale la aspiradora cuando esta este solamente sobre /as

ruedas traseras.

LlMPlEZA DEL REClPlENTE DE POLVOY FILTRO HEPA:

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE UNA LESION CAUSADA POR PARTES EN MOVlMlENTO - DESCONECTE LAASPIRADORA

ANTES DE DARLE SERVICIO.

Para filtro de reemplazo (No. de Parte 2-JC0280-000) por favor llame al 1-800-321-1134 o visite www.dirtdevil.com para localizar al distribuidor mds cercano a usted.

NOTA:

Para un mejor desempeiio, reemplace el filtro cada aiio.

VAC~E

LlMPiE EL RECEPTACULO PARA POLVO:

Dlagrama

1. Oprima el pestillo para sacar el receptaculo para polvo de la aspiradora (Diagrama 1). Quite la tapa asiendo ambas asas y girando al contrario de las manecillas del reloj (Diagrama 2).

2. Retire y limpie el filtro HEPA (vea las instrucciones a continuacion). Vacie el recipiente para polvo (Diagrama 3).

Vuelva a colocar el Receptdculo para Polvo:

Alinee la saliente en la parte inferior del receptaculo para polvo en la ranura rectangular de la aspi-

radora, y haga presion para abrocharla en su lugar (Diagrama

4).

Si el recipiente para polvo no se ajusta en su sitio, verifique para asegurarse que

la tapa y el filtro esten asegurados.

LlMPlE EL FILTRO HEPA (INTERNO) UBICADO EN EL RECIPIENTE DE POLVO:

1. Quite el recipiente para polvo. Sostenga el recipiente de.polvo, tome la parte superior del filtro, gire y tire del filtro con firmeza hacia arriba y afuera.

Mantenimiento Regular*:

Cada vez que se vacia el Recipiente para Polvo, debe limpiarse el filtro. Golpee suavemente el filtro, per0 con firmeza, contra el interior del basurero hasta que deje de caer polvo del filtro. (El filtro estara decolorado despues del uso, esto no afectara su funcion.) No cepille el filtro.

Limpieza a fondo*:

Si nota una disminucion en el poder de succion de la aspiradora, inspeccionela buscando atascos, vacie el recipiente para

polvo y retire TODO el polvo y desechos del filtro. Una vez completamente limpia, la aspiradora estara lista para su uso de inmediato.

Reemplace el filtro HEPA:

Haga presion sobre el filtro para abrocharlo en su lugar y evitar que haya fuga de polvo. Vuelva a colocar la copa para polvo en la aspiradora. *Las instrucciones de limpieza pueden variar dependiendo de las condiciones de suciedad. En algunos casos, se necesitara una limpieza mayor o menor del filtro HEPA.

-:93?$3:

Diagrama

-.*

Quite

extensi6n del costado

la aspiradora.

Both para ajustar la altura.

Use

mango transportador en la parte~o~te~6'd&;e,

aspiradora para llevarla de cuarto ac~at@.*~

-,?:

:l:

Diaarama 1 &te v Reemdace la'~uarda de la

Diaarama 2 Quite fa banda

Diaarama 3 ~&illo Rktorio

Diagrama 4 Reemplace la banda

~oqiiilla

Utilice un deitornilladbr Phillips para quitar 10s

DesGe y retire la banda del eje del ~eva;te y quite el

cepil~o

rotatorio.

Coloque la banda en la zona del cepilo

tornillos. Asegure la guarda de la boquilla a1 localizar las

motor,

rotatorio que no tiene cerdas.

lenguetas en la base

poniendo 10s tornillos nuevamente.

Diagrama 1 Retire 10s Tornillos I ~iagrama 2 Retire la Cubierta de

REMOCION Y REEMPLAZO DE LA BANDA 0 DEL CEPILLO ROTATORIO

HERRAMIENTA REQUERIDA: DESTORNILLADOR DE CRUZ

Wire

10s cuatro

(4)

tornillos local~zados en

dcceso

a parte posterior e inferior de la aspiradora.

Retire

cubierta

accesO.

Diagrama

Retlre todos 10s desechos visibles. Coloque nuevamente la cubierta de acceso

10s cuatro

(4)

torn~llos.

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE LESION DEBIDO A LAS PARTES EN MOVlMlENTO

DESCONECTE LA ASPIRADORA ANTES DE CAMBIAR LA BANDA 0 EL CEPILLO ROTATORIO.

PARA QUlTAR LA BANDA

Acueste la aspiradora para dejar expuesta la base de la boquilla. La base debe quedar sobre la superficie de

cara arriba. Para quitar la guarda de la boquilla, utilice un destornillador Phillips para quitar 10s dos tornillos. Las flechas (Diagrama

muestran la ubi-

cacion de 10s tornillos. Levante y quite la guarda de la boquilla. Deslice y retire la banda del eje del motor (Diagrama

2).

Levante y quite el cepillo rota-

torio (Diagrama 3). Deseche la banda usada.

PARA REEMPLAZAR LA BANDA

Coloque la banda en el eje del motor y despues deslice el cepillo rotatorio a traves de la banda. Coloque la banda en la zona del cepillo rotatorio donde no haya cerdas (Diagrama

4).

Con la banda en su lugar, jale y deslice el cepillo rotatorio en la boquilla (Diagrama

asegurandose que las tapas de 10s extremos del cepillo rota-

torio esten en la orientacion correcta (Diagrama 3a inset).

IMPORTANTE:

Gire manualmente el cepillo rotatorio para asegurarse que la banda no este torcida.

Ponga nuevamente la guarda de la boquilla. Asegljrela al localizar las 3 lengiietas en la base y poniendo 10s tornillos nuevamente (Diagrama

1).

ETlRO DE LOS DESECHOS:

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES CAUSADAS POR LAS PARTES MOVILES, DESCONECTE ANTES DE DAR SERVICIO.

1. Retire 10s cuatro (4) tornillos localizados en la parte posterior e inferior de la aspiradora (Diagrama 1).

Retire la Cubierta de Acceso.

NOTA:

La cubierta de acceso no debe desprenderse por completo de la unidad. Debe permanecer

fija a la manguera inferior (Diagrama

3).

Retire todos 10s desechos visibles (Diagrama

3).

4. Coloque nuevamente la cubierta de acceso y 10s cuarto (4) tornillos (Diagrama 4).

NOTA:

Asegurese de revisar la entrada por detras del recipiente de polvo buscando atascos. Refierase a1 Recipiente de Polvo: Retiro

Reemplazo - pag.

E6.

ADVERTENCIA:

PARA REDUCIR

RIESGO DE DESCARGAS ELECTRICAS - DESCONECTE

ASPIRADORA ANTES DE QUITAR

CAMBIAR EL FOCO. Esta aspiradora usa un foco comlin para automovil

906, 13.0 voltios. Para repuestos del foco llame al 1-800-321 -1134 o llame a su proveedor local

de repuestos para autom6vil.

Incline el mango de la aspiradora hacia atras. lnserte el extremo del destornillador (destornillador plano) dentro de la ranura lateral

haga palanca para sacar el lente del foco (Diagrama 1).

2. Jale el foco hacia afuera del receptaculo para quitarlo. No gire el foco. lnserte el foco nuevo en el receptaculo (Diagrarna 2).

3. Coloque a presi6n el panel del lente del foco en su lugar.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES PERSONALES - DESCONECTE LA ASPIRADORA ANTES DE DARLE SERVlClO

Problema

Causas Posibles

Soluciones Posibles

La aspiradora no funciona

1. El corddn no esta conectado firmemente al tomacorriente.1 1. Conecte la unidad firmemente.

CUALQUIER OTRO SERVlClO DEBE SER REALIZADO POR UN REPRESENTANTE AUTORIZADO DE SERVlClO

SERVlClO AL CLIENTE

(1 -800-321 -1 134)

La aspiradora no recoge o presenta bajo poder de succidn

Sale polvo de la aspiradora

Los accesorios de la

aspiradora no recogen

No funciona la larnpara frontal

Es diflcil hacer rodar la aspiradora

En caso de necesitar mas ayuda, vea en las Paginas Amarillas para encontrar a un Distribuidor Autorizado Royal@. Los costos de transporte hacia y desde el sitio de reparacion seran pagados por el propietario. Las partes de repuesto utilizadas en esta unidad son de reemplazo facil y estan disponibles a travhs de un Distribuidor Autorizado RoyaPo en otras tiendas. Siempre identifique su aspiradora por medio del nirmero de modelo y el codigo de fabricacion cuando pida informacion u ordene partes de repuesto. (El ntimero de modelo aparece en la parte posterior de la aspiradora).

2. El fusible esta fundido o se desconectd el cortacircuitos.

3. Necesita sewicio.

1. El selector

Alfornbra/Manguera esta en la posicibn equivocada.

El recipiente para polvo no estA instalado correctarnente.

3. El recipiente para polvo esta Ileno.

4. El cepillo rotatorio esta gastado.

5. La banda esta rota o gastada.

6. El filtro estA tapado.

7. Boquillalpasaje de polvo bloqueado.

8. La graduacidn de altura de alfombra es incorrecta.

La entrada transparente para la rnanguera esta tapada.

1. El recipiente para polvo esta Ileno.

2. El recipiente para polvo no esta instalado correctamente

3. La manguera no esta instalada correctamente.

1. El selector AlfornbraNanguera esta en la posicidn equivocada.

2. La rnanguera esta tapada.

3. La entrada para la rnanguera esta tapada.

4. Cubierta de Acceso atascada.

5. El recipiente para polvo esta Ileno.

6. El filtro esta tapado.

1. El foco estl fundido.

2. Los cables electricos estan flojos.

1. La graduacidn de altura de alfombra es incorrecto.

2. Revise el fusible o el cortacircuitos. Reemplace el fusible/vuelva a conectar el cortacircuitos.

Llbvela al centro de sewicio o llarne al 1-800-321-1 134.

1. Seleccione la posicidn alfornbra

manguera correcta - PAg. E5.

2. Revise la remocidn y el reemplazo del recipiente para POIVO - PAg. E6.

3. Vacie el recipiente para polvo

Pag. E6.

Reemplace el cepillo rotatorio - Pag. E7.

5. Reemplace la banda

Pbg. E7.

6. Quite el filtro

lirnpielo - Pag. E6.

7. Retire la cubierta de acceso; retire la obstrucci6n

Retire la manguera; retire la obstruccidn - PAg. E7.

Gradlje la altura de alfornbra de acuerdo al tipo de alfombra que va a aspirar

Pag. E6.

Quite la manguera y limpie la entrada - Pbg. E5.

1. Vacie el recipiente para polvo

PAg. E6.

2. Revise la remocidn

el reemplazo del recipiente para

~OIVO - Pag. E6.

3. Revise la instalacidn de la manguera

Pag. E5.

1. Seleccione la posicidn alfombra I manguera correcta - PAg. E5.

Quite la manguera y 10s accesorios; despeje la obstruccidn

PAg. E5.

3. Quite la manguera

despeje la entrada - Pag. E5.

4. Retire la Cubierta de Acceso; retire la obstruccidn

Pag. E7.

5. Vacie el recipiente para polvo

Phg. E6.

6. Limpie el filtro

Pbg E6.

1. Reernplace el foco

Pag.

E8.

Llarne al 1-800-321 -1134 para consultar al Distribuidor Royale autorizado mas cercano.

1. Gradlje la altura de alfombra de acuerdo al tip0 de

alfombra que va a aspirar

Pdg. E6.

RETRAIT ET REMPLACEMENT DE L'AMPOULE

OUTIL

NECESSAIRE:TOURNEVIS

ATETE

PLATE

AVERTISSEMENT:

POUR

REDUIRE

LES RISQUES D'ELECTROCUTION,

DEBRANCHER

L'ASPIRATEUR AVANT D'ENLEVER OU DE REMPLACER

CAMPOULE.

Schema 1 Lentille du Phare

Inserer un tournevis a tete plate dans la fente laterale et exercer une presslon vers I'exter~eur

Get aspirateur utilise une ampoule automobile reguliere de

13,O

volts No

906.

Appeler le

1-800-321-1134

ou votre magasin de pieces auto pour obtenir une

ampoule de rechange.

Incliner le manche de I'aspirateur vers I'arriere. lnserer I'extremite d'un tournevis a t6te plate regulier dans la fente laterale et exercer une pression vers I'exterieur pour extraire la lentille du phare (Schema

1).

2. Tirer I'ampoule hors de la douille pour I'enlever. Ne pas torde I'ampoule. Pousser la nouvelle ampoule dans la douille pour concretiser le remplacement (Schema

Schema 2 Retrait et remplacement de I'ampoule

Tirer I'ampoule hors de la dou~lle pour I'enlever Pousser I'ampoule dans la dou~lle pour la remetlre en place.

Problhme Caspirateur ne marche pas

Caspirateur ne ramasse pas

ou I'aspiration est faible

De la poussiere s'echappe de I'aspirateur

Les outils de I'aspirateur ne ramassent pas

Le phare ne marche pas

Caspirateur est difficile

pousser

1. La fiche n'est pas bien inseree dans

prise

Fusible saute ou rupteur declenche.

fusiblelrecaler le rupteur.

3. A

besoin de service.

Selecteur tapis

tuyau rnal regle.

Le vide-poussikre n'est pas bien install&

3. Le vide-poussiere est plein.

4. Le rouleau de brosse est use.

La courroie est cassee ou ushe.

Le filtre est encrasse.

7. Suceurltuyau pour le passage de la salete bouche.

8. Le reglage de hauteur pour le tapis n'est pas exact.

Le raccord transparent du tuyau est encrasse

1. Le vide-poussiere est plein.

Le vide-poussiere n'est pas bien

installe.

Le tuyau n'est pas

installe correctement.

1. Selecteur tapis

tuyau rnal regle.

Le tuyau est bouche.

3. Le raccord du tuyau est encrasse

4. Panneau d'acces obstrue.

Le vide-poussiere est plein.

Le filtre est encrasse.

1. Carnpoule est grillee.

Les cdbles Blectriques sont desserres

Le reglage de hauteur du tapis est inexact.

Bien inserer la fiche dans la prise.

Verifier le fusible ou le rupteur. Rernplacer le

Transporter au centre de service ou appeler le 1-800-321-1134.

1. Selectionner le reglage correct pour le tapis 1 le tuyau

Pg.

F5.

Revoir "Retrait et remise en place du vide-poussiereU- Pg.

F6.

Vider le vide-poussiere - Pg.

F6.

4. Remplacer le rouleau de brosse - Pg.

F7.

Rernplacer la courroie - Pg.

F7.

Retirer et nettoyer le filtre - Pg.

F6.

Enlevez le panneau d'acces, enlevez I'obstruction

enlevez le tuyau, enlevez I'obstruction - Pg.

F7.

Regler I'ajustement de hauteur du tapis au reglage approprie pour le tapis

nettoyer - Pg.

F6.

Enlever le tuyau et nettoyer le raccord - Pg.

F5.

Vider le vide-poussiere

Pg.

F6.

Revoir " Retrait et remise en place du vide-poussiere"

Pg.

F6.

3. Revoir I'installation du tuyau - Pg.

F5.

Selectionner le reglage correct pour le tapis I le tuyau - Pg.

F5.

Enlever le tuyau et les outils; enlever I'obstruction - Pg.

F5.

3. Enlever le tuyau et nettoyer le raccord - Pg.

F5.

4. Enlevez le panneau d'acces; degagez I'obstruction - Pg.

F7.

Vider le vide-poussiere - Pg.

F6.

Nettoyer le filtre - Pg.

F6.

Rernplacer I'ampoule

Pg.

F8.

2. Appeler le 1-800-321-1134 pour le distributeur agree Royale le plus proche.

Mettre I'ajustement de hauteur du tapis au reglage approprie pour le tapis

nettoyer - Pg.

TOUT AUTRE SERVICE DOlT

~TRE

EFFECTUE

PAR UN REPRESENTANT

AGREE

DU SERVICE

SERVICE A LA

CLIENTELE

(1 -800-321 -1 134)

Pour obtenir de I'aide supplementaire, consultez les Pages jaunes afin de connaitre les depositaires RoyaPautorises. Les coits de transport aller-retour a partir de I'endroit ou sont effectuees les reparations doivent &tre difrayes par le proprietaire de I'appareil. Les pieces reparables utilisees dans cet appareil peuvent facilernent &tre rernplacees et sont disponibles aupres des depositaires ou revendeurs RoyaPautorises. ldentifiez toujours I'aspirateur par le numero du modele et le code de fabrication lorsque vous dernandez des informations ou que vous cornmandez des pieces de rechange. (Le nurnero de modele figure

I'arriere de I'aspirateur).

RETRAIT ET REMPLACEMENT DE LA COURROIE OU DE LA BROSSE

MODFI

COURRO~E

.lo

OUTlL NECESSAIRE: TOURNEVIS CRUCIFORME

Schema

Enlevw

Remplacw.

PareChocs

Wlceur

Utihser

tournevls

Ph~ll~ps

pour

enlever

les

vis.

B~en

flxer

pare-chocs

suceur

reperant

les

attaches h la

base et

rernplaqant

les

VIS

AVERTISSEMENT: POUR

REDUIRE

LES RlSQUES DE BLESSURES DUES A DES

PIECES

EN MOUVEMENT,

DEBRANCHER

CASPIRATEUR AVANT DE CHANGER

COURROIE OU LE ROULEAU DE BROSSE.

POUR ENLEVER LA COURROIE

Retourner I'aspirateur de maniere a exposer le dessous du suceur. La base doit 6tre a plat et pointer vers

le haut. Pour enlever le pare-chocs du suceur, utiliser un tournevis Phillips pour enlever les deux vis. Les fleches (Schema

indiquent I'emplacement des

vis. Soulever le pare-chocs du suceur. Glisser la courroie hors de I'arbre du moteur (Schema

2).

Soulever et enlever le rouleau de brosse (Schema 3). Jeter

I'ancienne courroie.

POUR REMETTRE LA COURROIE EN PLACE

Schema 2 Enlever la Courmie

Fa~re gllsser

courrole

hors

I'arbre

moteur.

Mettre la courroie sur I'arbre du moteur et glisser le rouleau de brosse a travers la courroie. Placer la courroie autour de la partie du rouleau de brosse

sans poils (Schema

4).

Une fois la courroie installee, tendre le rouleau de brosse et le glisser dans le suceur (Schema 3) en veillant a I'orientation des courronnes d'extremite du rouleau de brosse (Schema 3a en medaillon). IMPORTANT: Tourner le rouleau de brosse

la main pour s'assurer que la courroie n'est pas tordue.

3. Remettre le pare-chocs du suceur en place. Bien le fixer en reperant les 3 attaches dans les fentes

la base et en remplaqant les vis (Schema

1).

RETRAIT DES SALETES:

Schema 3 Rouleau

brosse

Soulever

enlever

rouleau

brosse

ichema

Schema

~nlevez

toutes

les

saletes

visibles.

Remettre

panneau

d'acces

visser

les

(4)

VlS

Schema 4 Remetbe la

CowOie

place

Placer

wurrole

autour

partfe

du rouleau

brosse

sans

polls

AVERTISSEMENT

POUR

REDUIRE

LE RISQUE DE

LESION A CAUSE DE PIECES EN MOUVEMENT, DEBRANCHEZ CAPPAREIL

AVANT DE FAIRE.SON ENTRETIEN.

Enlevez les quatre(4) vis situees en bas a I'arriere de I'aspirateur (Schema

1).

Enlevez le panneau d'acces.

REMARQUE:

Le panneau d'acces ne se detache pas completement de appareil.

II doit rester attache

sur le tuyau (Schema

et 3).

Enlevez les saletes visibles (Schema 3).

Remettre le panneau d'acces et visser les

(4)

vis (Schema 4).

REMARQUE:

Verifiez que I'admission situee derriere le godet a poussieres n'est pas obstrue. Reportez-vous a la section godet a pou-

ssiere

depose et remplacement - page

BATON

TELESCOPIQUE

Enlever le baton du cbte de I'aspirateur en le tirant par le haut pour le degager et tirer vers le haut (Schema 3).

Tourner et etirer le baton pour obtenir de la longueur additionnelle, tel que decrit sur le baton. Tourner de nouveau pour bloquer.

REGLAGES

POUR LES TAPIS

IMPORTANT:

METTRE LE MANCHE EN POSITION VERTICALE AVANT D'AJUSTER LE

REGLAGE

DU TAPIS. Tourner le bouton pour ajuster la hauteur du suceur en fonction de la surface a nettoyer (Schema 4). Si I'aspirateur est difficile a pousser, utiliser une hauteur de tapis plus elevee.

Schema

Pbce

IF-

tuyw

attache

la base

Tuyau extens~ble fix6

PI&

d'ancrage.

TRANSPORT DE L'ASPIRATEUR

Utiliser la poignee de transport a I'arriere de I'aspirateur pour deplacer I'aspirateur d'une piece a I'autre (Schema

5).

REMARQUE:

Ne pas pousser I'aspirateur vers I'avant sur les roulettes arriere. Ne pas tirer I'aspirateur sur les roulettes arriere.

Schema 2

Bouton de r6glage de la hauteur.

Schema

Util~ser la poignee de transport I'arr~ere de I'aspirateur pour deplacer I'aspirateur d'une p~ece

I'autre.

NETTOYAGE DU GODET A POUSSIERE

ET DU FILTRE HEPA

AVERTISSEMENT:

POUR

REDUIRE

LES RISQUES DE BLESSURES DUES A DES PIECES EN MOUVEMENT,

DEBRANCHER

L'ASPIRATEUR

AVANT L'ENTRETIEN.

Pour obtenir un filtre de rechange (no de piece 2-JC0280-000) veuillez appeler le 1-800-321-1134 ou visitez le site www.dirtdevil.com pour connaitre le centre de service le plus proche. REMARQUE:

Pour un meilleur rendement, remplacez le filtre chaque annee.

VIDAGE ET NElTOYAGE DU VIDE-POUSSIERE:

1. Appuyer sur le loquet pour degager le vide-poussiere de I'aspirateur (Schema 1). Enlever le couvercle en saisissant les deux poignees et en tournant dans le sens contraire des aiguilles d'une montre (Scherna

2).

Retirer et nettoyer le filtre (consulter les instructions CI-dessous). V~der ie vide-poussiere (Schema 3).

Utiliser une eponge et de I'eau tiede pour essuyer le du vide-poussiere.

Pour remettre le vide-poussiere en place:

Mettre la patte d'alignement se trouvant sous le vide-poussiere dans la fente rectangulaire formee dans I'aspirateur et enfoncer le vide-poussiere pour le verrouiller en place (Schema 4). Si le vide-poussiere ne se remet pas en place, verifier si le couvercle et le filtre sont bien fixes.

NETTOYEZ LE FILTRE HEPA (INTERNE)

SITUE

DANS LE GODET

POUSSIERE

situe dans le vide-poussiere.

1. Enlever le vide-poussiere. Tenir celui-ci puis saisir le haut du filtre et tirer fermement ce dernier vers le haut et hors du vide-poussiere.

Entretien regulier*:

il faut nettoyer le filtre chaque fois que le vide-poussiere est vide. Taper doucement le filtre sur le rebord d'une poubelle jusqu'a ce qu'il

n'y ait plus de poussiere dans le filtre. (Apres utilisation, le filtre sera decolore mais restera efficace). Ne pas brosser le filtre.

"Nettoyage en profondeur

si la roue indicatrice de performance situee au devant de la poignee tourne, cela signifie une diminution de puissance de I'aspirateur ou une succion. Si cela se produit, deboucher I'aspirateur en vidant le vide-poussiere et en retirant saletes et debris du filtre. Une fois le filtre nettoye, I'aspirateur est de nouveau pr6t

fonctionner.

Remplacez le filtre HEPA

Remettre le filtre dans le vide-poussiere. Pousser le filtre pour qu'il se mette bien en place et pour emp6cher toute

perte de poussiere. Remettre le vide-poussiere dans I'aspirateur.

Les instructions de nettoyage peuvent varier selon les conditions de salete. Dans certains cas,

sera necessaire de nettoyer plus ou moins le filtre HEPA.

Schema I wager

le vide-

poussi8re

Appuyer sur le loquet pour ret~rer le wde-pouss~bre

Schema

Enlever le

COUV~~C~~

Enlever le cowerde en

wsissant

les

deux

pign8es

et en toumant

Schha

Wder le vide-poussihre

II n'est pas n8cewre de rebrer le filtre F~ltre

HEPA

pour v~der le vlde-pouss18re.

Schema

Remetbe

videgoussi*

Le f~ltre doll &re correctement insere dans le

ride-pous-

sere pour remenre ce dernier en place.

Schema

Sch6ma

Schema 3 lnstalier les outils

Attacher le tuyau flexible a I'asp~rateur.

lnsdrer le manche du tuyau dans le cBt6 de I'aspirateur.

A. Baton t6leswp1que B. Outil pour fentes

Outii 2-313-1

Appuyer fermement.

RelAchement rapide du fil.

4SSEMBLAGE DU TUYAU ET RANGEMENT DES OUTILS

ATTACHER LE TUYAU:

Attacher le tuyau flexible a I'aspirateur (Schema 1). Faire correspondre les fentes avec les attaches sur le raccord du tuyau.

(Schema la). Bien enfoncer la manchette et la tourner dans le sens des aiguilles d'une montre. Inserer le manche du tuyau dans le cBte de I'aspirateur. Appuyer

fermement pour fixer (Schema 2).

INSTALLER LES OUTILS:

(Schema 3) (A) Faire glisser I'outil 2 en 1 dans la bride pour outil sur le panneau arriere avec les balais vers I'avant.

(B)

Faire glisser le baton telescopique, I'extremite fine vers le bas. (C) lnserer le suceur plat dans la fente carree situee derriere la poignee.

RANGEMENT DU CABLE:

Pour ranger correctement le fil, I'enrouler autour des crochets situes derriere I'aspirateur. Le systeme de rekhement

Schema

lntenupteur Pddale de d6blocage du Arr& de ddclenchement MarchelArr6t

("OnIW).

manche.

UTILISATION DE L'ASPIRATEUR

Brancher le fil dans une prise electrique. 2. Mettre Iqaspirateur en marche enappuyant sur la

pedale situee sur le cBte gauche du panneau arriere. 3. Pour debloquer le manche, appuyer sur la pedale, avec le pied, vers I'exterieur.

Utiliser

I'attache-fil pour ne pas que le fil vous g6ne lorsque vous aspirez.

NETTOYAGE DES PLANCHERS ET TAPIS

1. Le manche doit &re en position verticale avant d'ajuster le reglage du tapis (Schema 4a). Regler le levier en fonction de la surface a nettoyer (Schema 3). Une fois que la hauteur est selectionnee, le suceur se mettra dans la bonne position.

Tirez et tournez le selecteur tuyaultapis dans le sens anti-

horaire vers la position tuyau pour permettre le debit d'air dans le tuyau (Schema 5a).

Si I'aspirateur est difficile a pousser, augmenter le reglage

de la hauteur de tapis.

2. Bouger le manche et I'ajuster

la position voulue pour (a) ranger I'aspirateur vertical, (b) aspirer et (c) nettoyer sous les meubles bas, en appuyant

de nouveau sur la pedale de deblocage du manche (Schema

4).

Le seiecteur tuyaultapis situe en bas a I'arriere de I'aspirateur doit etre positionne vers le haut pour le nettoyage des tapis (Schema

et vers

la gauche pour un nettoyage tuyau (Schema 5a).

REMARQUE:

Les franges de tapis peuvent s'emmgler dans le rouleau de brosse de I'aspirateur lorsque celui-ci tourne. ~tre prudent lors du passage

de I'aspirateur sur des tapis pourvus de franges.

NETTOYAGE AU-DESSUS

PLANCHER

L'aspirateur doit etre en position verticale pour soulever la brosse en rotation du tapis lorsque I'on nettoie au-dessus du plancher.

Tirez et tournez le selecteur de tuyaultapis dans le sens anti-horaire vers la position tuyau pour permettre le debit d'air dans le tuyau (Schema 5a).

ATTENTION:

L'agitateur a brosse continue a tourner tandis que le tuyau est enleve ou en train d'stre utilise, et a tout moment lorsque le nettoyeur de tapis est en marche. Ne pas mettre les cheveux, les v@tements Isches, les doigts ou toute autre partie du corps dans la zone de la brosse lorsque le nettoyeur est en marche.

2. Mettre I'aspirateur en position verticale.

Enlever le tuyau du cBte de I'aspirateur au moyen du manche (Schema

6).

Choisir I'un des accessoires pratiques ou utiliser seulement le tuyau. Simplement pousser I'accessoire fermement sur I'extremite du bgton ou du

manche du tuyau. Pour enlever I'outil, tourner et degager avec soin.

5. Si plus de longueur est necessaire, utiliser le cache-tuyau Hide-a-HoseMC ou le b5ton telescopique (voir page F6).

Schema

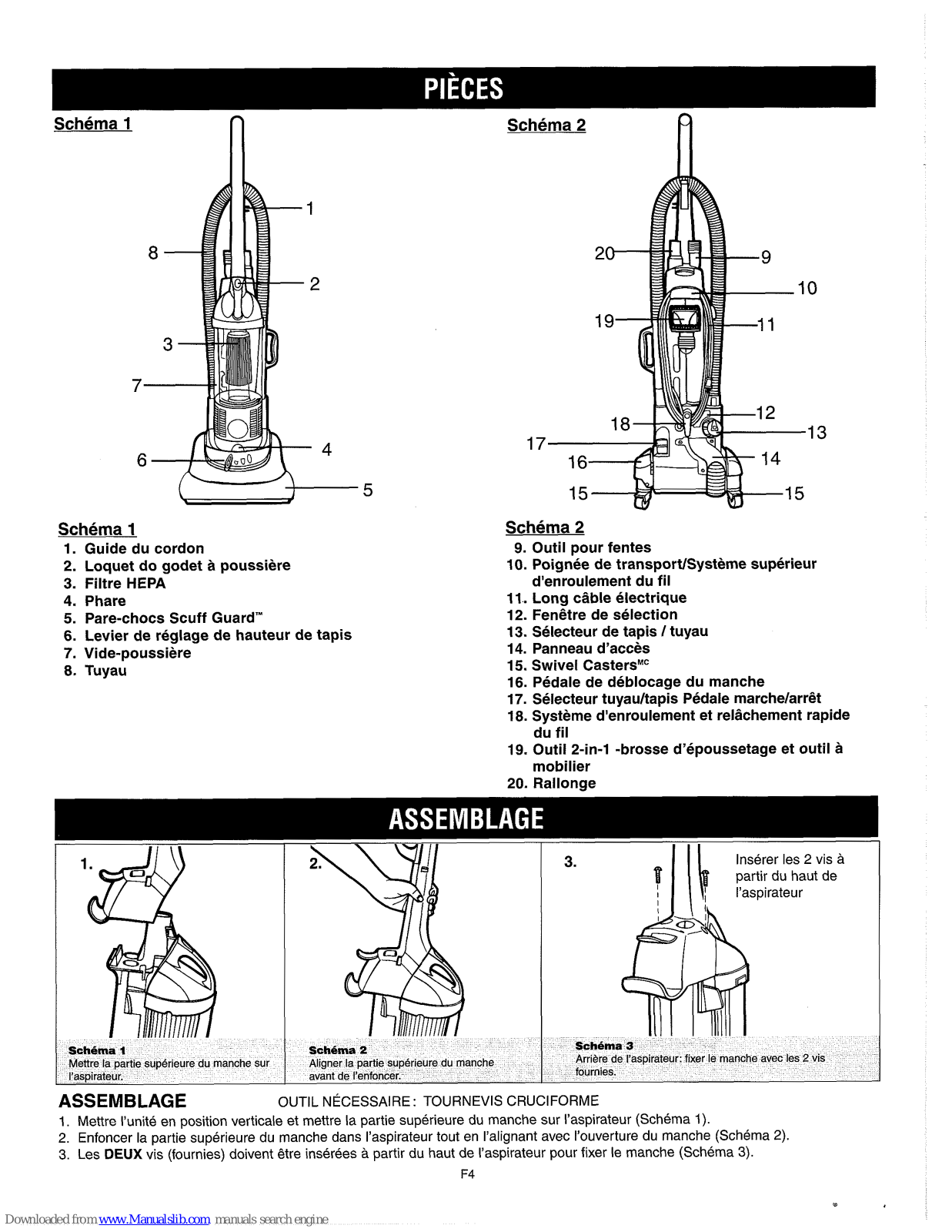

Guide du cordon

Loquet do godet a poussiere

3. Filtre HEPA

Phare

Pare-chocs Scuff Guard'"

Levier de reglage de hauteur de tapis

Vide-poussiere

Tuyau

Schema

9. Outil pour fentes

10.

Poignee de transporVSysteme superieur d'enroulement du fil

11.

Long cdble electrique

12. FenQtre de selection

13. Selecteur de

tapis

tuyau

14. Panneau d'acces

15. Swivel CastersMC

16.

Pedale de deblocage du manche

17.

Selecteur tuyaultapis Pedale marchelarret

18.

Systeme d'enroulement et reldchement rapide

du fil

19. Outil 2-in-1 -brosse d'epoussetage et outil

mobilier

20. Rallonge

ASSEMBLAGE

OUTlL

NECESSAIRE:

TOURNEVIS CRUCIFORME

Mettre I'unite en position verticale et mettre la partie superieure du manche sur I'aspirateur (Schema

1).

2. Enfoncer la partie superieure du manche dans I'aspirateur tout en I'alignant avec I'ouverture du manche (Schema 2).

3. Les

DEUX

vis (fournies) doivent 6tre inserees a partir du haut de I'aspirateur pour fixer le manche (Schema 3).

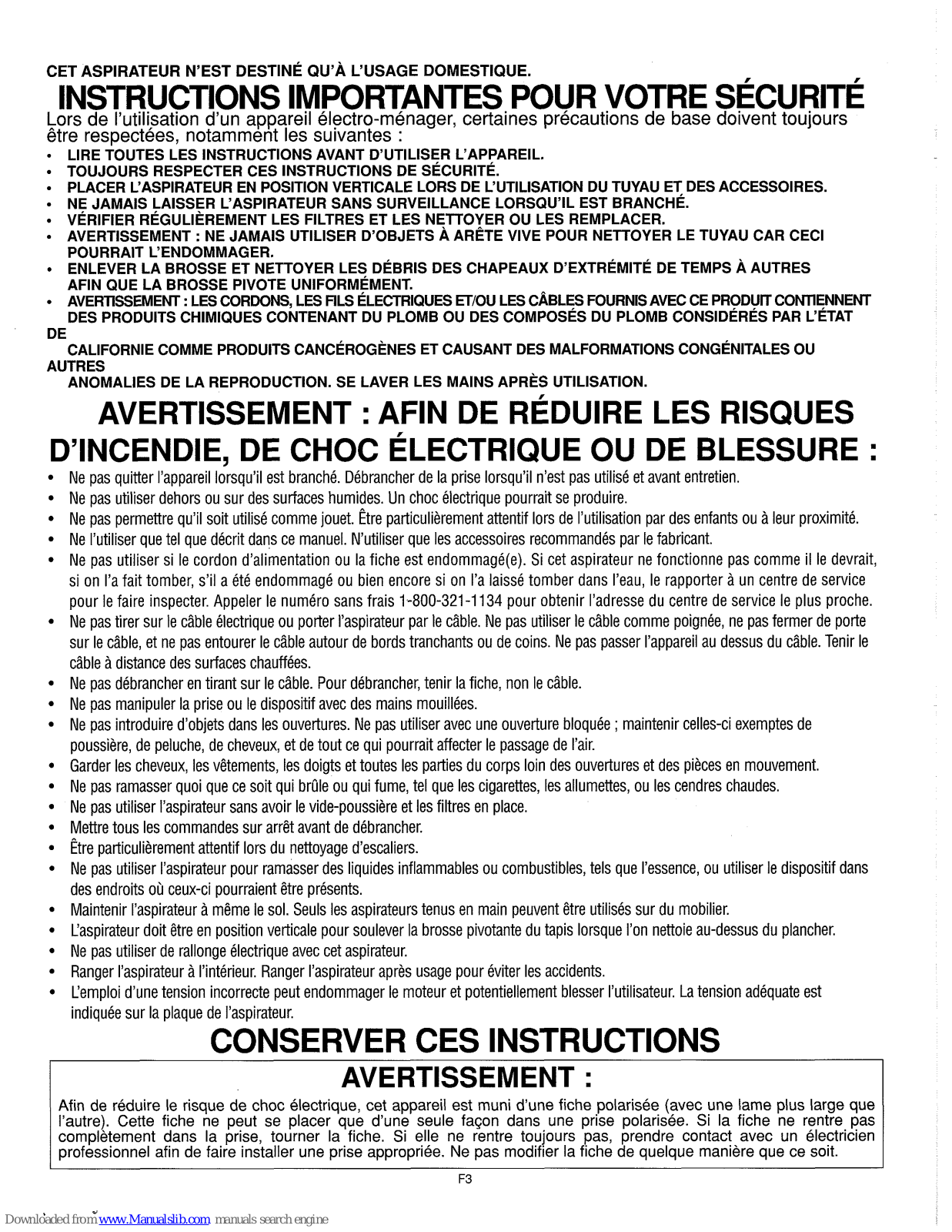

CET ASPIRATEUR N'EST

DESTINE

QU'A

L'USAGE DOMESTIQUE.

INSTRUCTIONS IMPORTANTES POUR VOTRE

SECURITE

Lors

I'utilisation

d'un

a~oareil

electro-menaaer,

certaines

precautions

base

doivent

touiours

kitre respectees, notamment

les

suivantes

LIRE

TOUTES

LES

INSTRUCTIONS

AVANT

DWTILISER

L'APPAREIL.

TOUJOURS RESPECTER CES INSTRUCTIONS DE SECURITE.

PLACER L'ASPIRATEUR EN POSITION VERTICALE LORS DE L'UTlLlSATlON DU TUYAU ET DES ACCESSOIRES. NE JAMAIS LAISSER L'ASPIRATEUR SANS SURVEILLANCE LORSQU'IL EST BRANCHE.

VERIFIER

REGULIEREMENT

LES FILTRES ET LES NETTOYER OU LES REMPLACER.

AVERTISSEMENT : NE JAMAIS UTlLlSER D'OBJETS A ARETE

VlVE POUR NETTOYER LE TUYAU CAR CECl POURRAIT CENDOMMAGER. ENLEVER LA BROSSE

NETTOYER

LES

DEBRIS

DES

CHAPEAUX

D'EXTREMITE DE

TEMPS

AUTRES

AFIN QUE LA BROSSE PIVOTE UNIFORMEMENT. AVERllSSEMENT : LES CORDONS, LES

FILS

ELECTRIQUES ETIOU LES

CABLES

FOURNIS AVEC CE PRODUIT CONTIENNENT

DES PRODUITS CHlMlQUES CONTENANT DU PLOMB OU DES

COMPOSES

DU PLOMB

CONSIDERES

PAR L'ETAT

CALlFORNlE COMME PRODUITS

CANCEROGENES

ET CAUSANT DES MALFORMATIONS

CONGENITALES

AUTRES

ANOMALIES DE LA REPRODUCTION. SE LAVER LES MAINS

APRES

UTILISATION.

AVERTISSEMENT : AFIN DE

REDUIRE

LES RISQUES

D'INCENDIE, DE CHOC

ELECTRIQUE

OU DE BLESSURE

Ne pas quitter I'appareil lorsqulil est branche. Debrancher de la prise lorsqu'il n'est pas utilise et avant entretien. Ne pas utiliser dehors ou sur des surfaces humides. Un choc electrique pourrait se produire.

Ne pas permettre

qu'il soit utilise comme jouet. itre particulierement attentif lors de I'utilisation par des enfants ou

leur proximite. Ne I'utiliser que tel que decrit dans ce manuel. N'utiliser que les accessoires recommandes par le fabricant. Ne pas utiliser si

le cordon d'alimentation ou la fiche est endommage(e). Si cet aspirateur ne fonctionne pas comme il le devrait,

si on I'a fait tomber, s'il a ete endommage ou bien encore si on I'a laisse tomber dans I'eau, le rapporter

un centre de service

pour le faire inspecter. Appeler le numero sans frais 1-800-321-1 134 pour obtenir I'adresse du centre de service le plus proche.

Ne pas tirer sur le cible electrique ou porter I'aspirateur par le cible. Ne pas utiliser le cible comme poignee, ne pas fermer de porte

sur le cible, et ne pas entourer le cible autour de bords tranchants ou de coins. Ne pas passer I'appareil au dessus du cible. Tenir le

cible

distance des surfaces chauffees. Ne pas debrancher en tirant sur le cible. Pour debrancher, tenir la fiche, non le cible. Ne pas manipuler la prise ou le dispositif avec des mains mouillees. Ne pas introduire d'objets dans les ouvertures. Ne pas utiliser avec une ouverture bloquee

;

maintenir celles-ci exemptes de poussiere, de peluche, de cheveux, et de tout ce qui pourrait affecter le passage de I'air. Garder les cheveux, les

vetements, les doigts et toutes les parties du corps loin des ouvertures et des pieces en mouvement. Ne pas ramasser quoi que ce soit qui brQle ou qui fume, tel que les cigarettes, les allumettes, ou les cendres chaudes. Ne pas utiliser I'aspirateur sans avoir le vide-poussiere et les filtres en place. Mettre tous les commandes sur arret avant de debrancher. hre particulierement attentif lors du nettoyage d'escaliers.

Ne pas utiliser I'aspirateur pour ramasser des liquides inflammables ou combustibles, tels que I'essence, ou utiliser

le dispositif dans

des endroits

ou ceux-ci pourraient &re presents.

Maintenir I'aspirateur

meme le sol. Seuls les aspirateurs tenus en main peuvent etre utilises sur du mobilier.

Caspirateur doit Gtre en position verticale pour soulever la brosse pivotante du tapis lorsque I'on nettoie au-dessus du plancher. Ne pas utiliser de rallonge electrique avec cet aspirateur. Ranger I'aspirateur

I'interieur. Ranger I'aspirateur apres usage pour eviter les accidents. Cemploi d'une tension incorrecte peut endommager le moteur et potentiellement blesser I'utilisateur. La tension adequate est indiquee sur la plaque de I'aspirateur.

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Afin de reduire le risque de choc electrique, cet appareil est muni d'une fiche polarisee (avec une lame plus large que I'autre). Cette fiche ne peut se placer que d'une seule faqon dans une prise polarisee. Si la fiche ne rentre pas completement dans la prise, tourner la fiche. Si elle ne rentre toujours pas, prendre contact avec un electricien professionnel afin de faire installer une prise appropriee. Ne pas modifier la fiche de quelque maniere que ce soit.

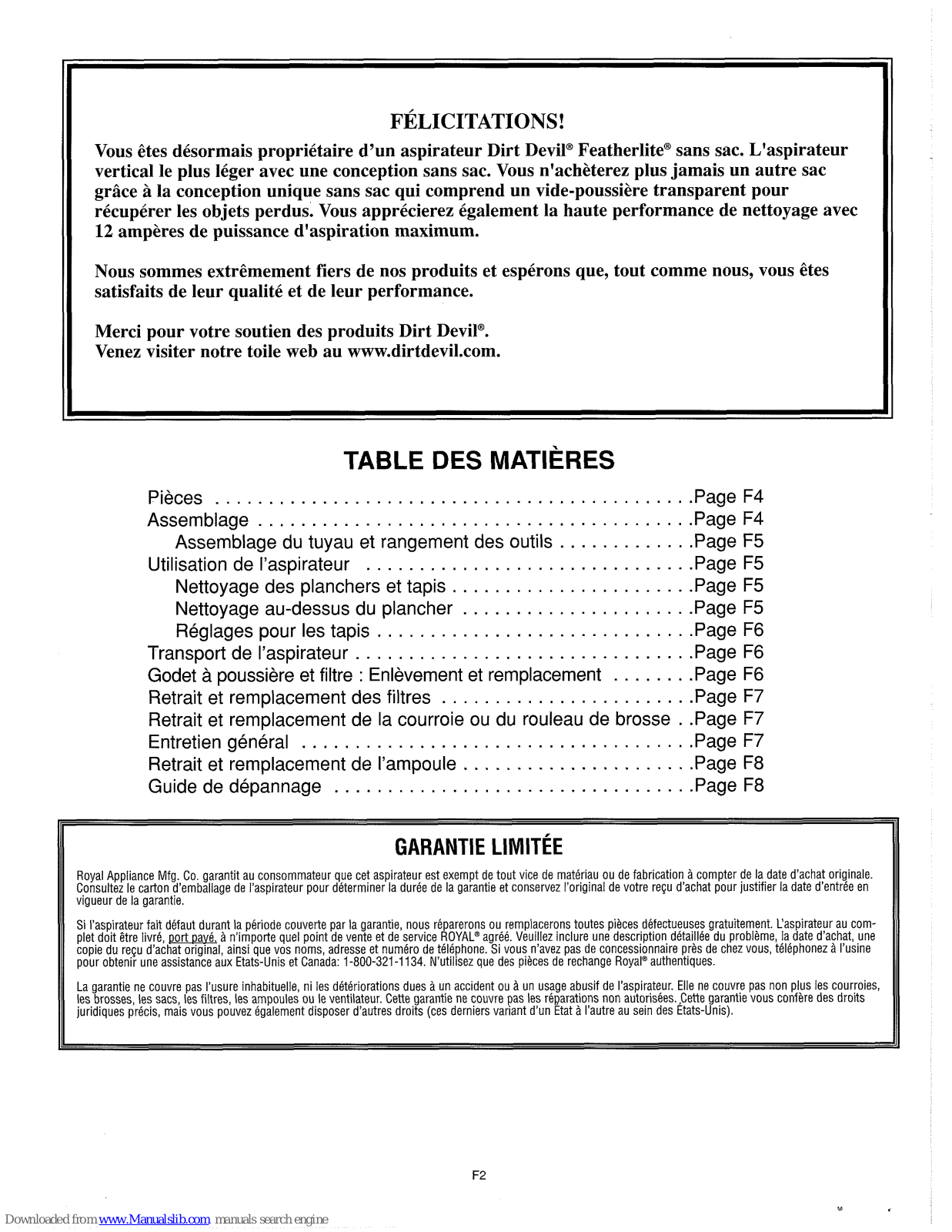

Vous etes desormais proprietaire d'un aspirateur Dirt Devila Featherlitea sans sac. L'aspirateur

vertical le plus leger avec une conception sans sac. Vous n'achitterez plus jamais un autre sac

grlce

la conception unique sans sac qui comprend un vide-poussibe transparent pour

recuperer les objets perdus. Vous apprecierez egalement la haute performance de nettoyage avec

amperes de puissance d'aspiration maximum.

Nous sommes extremement fiers de nos produits et esperons que, tout comme nous, vous etes

satisfaits de leur qualite et de leur performance. Merci pour votre soutien des produits Dirt Devila.

Venez visiter notre toile web au www.dirtdevil.com.

Pieces

.............................................

PageF4

Assemblage

.........................................

PageF4

Assemblage du tuyau et rangement des outils

............

.Page F5

..............................

Utilisation de I'aspirateur .Page F5

Nettoyage des planchers et tapis

......................

.Page F5

Nettoyage au-dessus du plancher

.....................

.Page F5

.............................

Reglages pour les tapis

.Page F6

...............................

Transport de I'aspirateur .Page F6 Godet

poussiere et filtre : Enlevement et remplacement

.......

.Page F6

Retrait et remplacement des filtres

.......................

.Page F7

Retrait et remplacement de la courroie ou du rouleau de brosse

.Page F7

....................................

Entretien general .Page F7 Retrait et remplacement de I'ampoule

.....................

.Page F8

Guidededepannage

..................................

PageF8

Royal Appliance Mfg. Co. garantit au consornrnateur que cef aspirateur est exempt de tout vice de rnateriau ou de fabrication a compter de ladate d'achat originale. Consultez le carton d'ernballage de I'aspirateur pour determiner la duree de la garant~e et conservez I'origmal de votre rey d'achat pour justifier la date d'entrie en vigueur de la garantie.

Si I'aspirateur

fait defaut durant la periode couverte par la garantie, nous reparerons ou rernplacerons toutes pieces defectueuses gratuitement. Caspirateur au com-

plet doit Ctre livre, ort Dave,

n'importe quel point de vente et de service ROYALm agree. Veuillez inclure une description detaillee du probleme, la date d'achat, une

copie du re$u dlact!at original, ainsi que vos noms, adresse et nurnero de telephone. Si vous n'avez pas de concessionnaire pres de chez vous. t6lCphonez

I'usine

pour obtenir une assistance aux Etats-Unis et Canada: 1-800-321-1 134. N'utilisez que des pieces de rechange Royal" authentiques. La garantie ne couvre pas I'usure inhabituelle, ni les deteriorations dues

un accident ou a un usage abusif de I'aspirateur. Elle ne couvre pas non plus les courroies, les brosses, les sacs, les filtres, les ampoules ou,le ventilateur. Cette garantie ne couvre pas les reparations non autorisees. ,Cette garantie vous confire des droits juridiques prick, mais vous pouvez egalernent disposer d'autres droits (ces derniers variant d'un Etat

I'autre au seln des Etats-Unis).

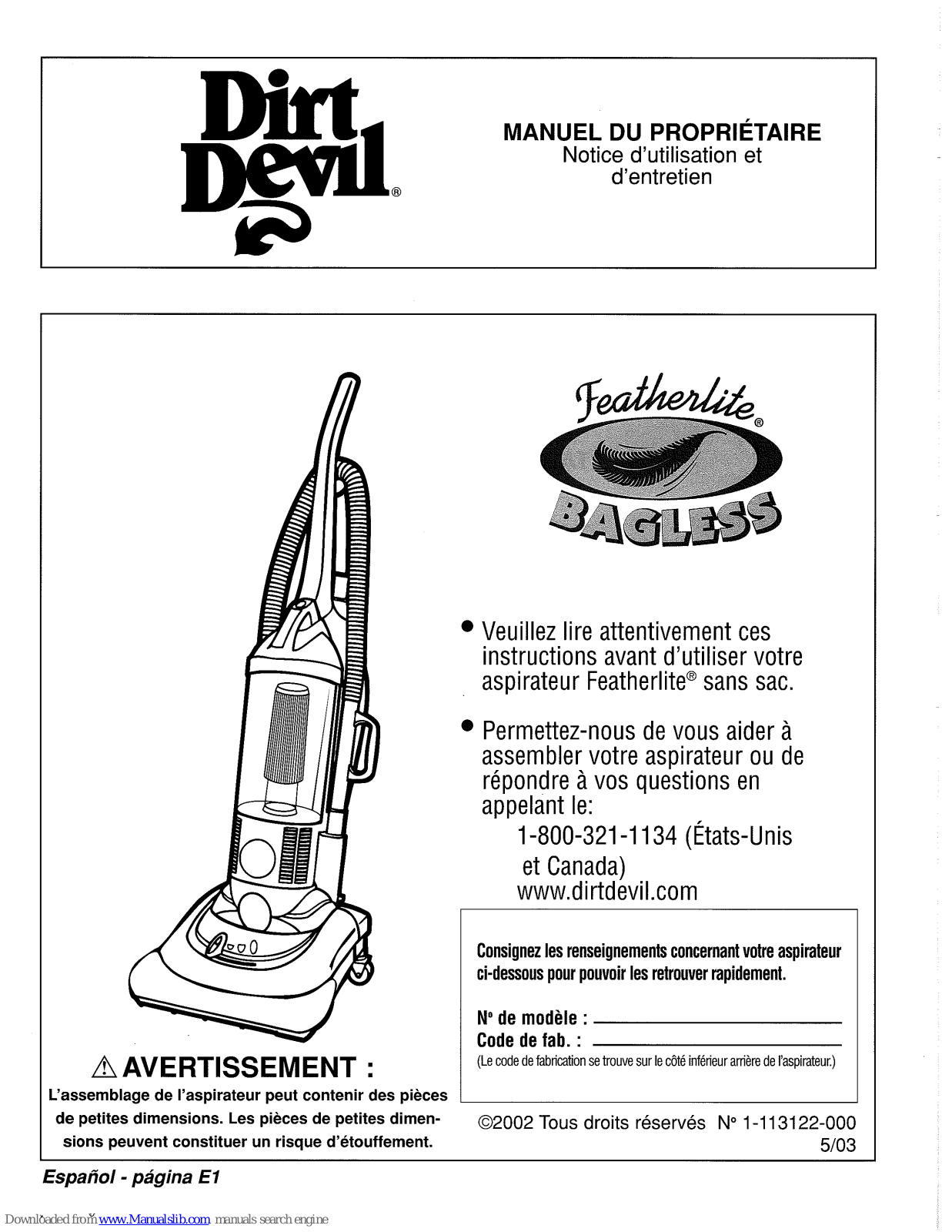

MANUEL DU

PROPRIETAIRE

Notice d'utilisation et

d'entretien

AVERTISSEMENT

L'assemblage de I'aspirateur peut contenir des pieces

de petites dimensions. Les pieces de petites dimen-

sions peuvent constituer un risque d'etouffement.

Veuillez lire attentivement ces

instructions avant d'utiliser votre

aspirateur Featherlite" sans sac.

Permettez-nous de vous aider

assembler votre aspirateur ou de

repondre

vos questions en

appelant

le:

1-800-321 -1 134 (~tats-~nis

et Canada)

www.dirtdeviI.com

Consignez les renseignements concernant votre aspirateur ci-dessous pour pouvoir les retrouver rapidement.

Nqe modele

Code de

fab.

(Le code de fabrication se trouve sur le c6te inferieur arriere de I'aspirateur.)

02002

1 -1 131 22-000

5/03

Espafiol

pagina

Dirt Devil Featherlitea, Featherlite Bagless Owner's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
