МЕРЫ ПРЕДОСТОРОЖНОСТИ И БЕЗОПАСНОСТИ

1. Прочтите настоящую Инструкцию.

2. Обеспечьте сохранность Инструкции.

3. Учитывайте все предупреждения.

4. Следуйте всем указаниям и предписаниям настоящего документа.

5. Класс конструкции данного бытового прибора - КЛАСС II

6. Вентиляционные отверстия прибора не должны быть закрыты такими предметами, как
газеты, скатерти, занавески, и т.п.

7. Запрещается размещать на приборе какой-либо источник открытого пламени, например,
зажжённые свечи.

8. В прибор не должна попадать вода, поэтому предметы, заполненные жидкостью, из которых
может капать или выплескиваться вода, такие как вазы, не должны помещаться на телевизор.

9. Батареи ПДУ не должны подвергаться чрезмерному тепловому воздействию, источником
которого может быть прямой солнечный свет, пламя и тому подобное.

10. Штепсельная вилка или соединительное устройство прибора используются как
разъединяющее устройство и должны всегда быть в рабочем состоянии.

11. Чтобы предотвратить распространение огня, держите свечи или другие источники
открытого пламени на достаточном расстоянии от прибора.

12. Очистка прибора выполняется только сухой тканью.

13. Не устанавливайте этот прибор в воздухонепроницаемом месте, например в мебельной
стенке. Не блокируйте вентиляционные отверстия.

14. Не устанавливайте прибор возле источников тепла, таких как радиаторы, обогреватели,
печи, или другие приборы (включая усилители), которые вырабатывают тепло.

15. В целях обеспечения безопасности используйте поляризованный или заземляющий
штепсельный разъём. Полярная вилка (с фиксированным положением введения в розетку)
имеет две контактных пружины (вставки) - одна шире, чем другая. Заземляющая вилка имеет
две контактные вставки и третий контакт - заземляющий штырёк. Широкая контактная вставка
или третий контактный штырёк предусмотрены для Вашей безопасности. Если штепсельная
вилка не соответствует стенной розетке, проконсультируйтесь с электриком по поводу замены
устаревшей розетки (точки соединения).

16. Используйте только вспомогательные устройства/принадлежности, указанные
изготовителем.

17. Используйте только тележку, стойку, треногу, кронштейн или стол, указанный
изготовителем и продаваемый с прибором. При использовании тележки проявляйте
осмотрительность при перемещении тележки с прибором, чтобы избежать повреждений при
опрокидывании.

18. Отсоединяйте данный прибор от сети электропитания (вынимайте штепсельную вилку из
стенной розетки) во время гроз или если Вы не будете использовать его в течение длительных
промежутков времени.

19. Выполняйте все мероприятия по обслуживанию и ремонту с привлечением
квалифицированного персонала. Обслуживание требуется, если прибор имеет такие
неисправности как поврежденный шнур электропитания или сломанная штепсельная вилка,
если на прибор была пролита жидкость или в него попали посторонние предметы, прибор
подвергся воздействию дождя или чрезмерного количества влаги, не работает нормально, или
был уронен.

20. Каждый USB-разъём должен нести токовую нагрузку 0.5 А в рабочем режиме
эксплуатации;

21. Для обеспечения достаточной вентиляции необходимо предусмотреть минимальное
свободное расстояния вокруг прибора;

22. Допускается использование прибора в тропических и/или умеренных широтах.

23. Устанавливайте телевизор в местах с умеренной температурой окружающей среды. Во
избежание повреждения не устанавливайте прибором рядом с кондиционером, кухонной
плитой или печью.

24. При переносе телевизора используйте обе руки, равномерно прилагая внешнее усилие.
Примечание: Если данное руководство не соответствует прибору, руководствуйтесь его
фактическими характеристиками.

ПРЕДУПРЕЖДЕНИЕ

Не ставьте телевизор на неустойчивую поверхность. Телевизионный приёмник может
упасть, причинив серьезное телесное повреждение или вызвав смертельный исход.
Большую часть травм и повреждений, особенно у детей, можно избегнуть, приняв
простые меры предосторожности, такие как:

• Используйте стойки или подставки, рекомендованные изготовителем телевизора.

• Используйте только ту мебель, которая обеспечивает надёжную опору телевизору.

• Убедитесь, что телевизор не свисает над краем опорной поверхности мебели.

• Установка телевизора на высокую мебель (например, стенные или книжные шкафы)

допускается только при условии обеспечения надёжного крепления мебели и
телевизора к подходящей опорной поверхности.

• Не ставьте телевизор на ткань или другие материалы, которые могут быть
расположены между телевизором и опорной мебелью.

• Предупредите детей об опасности лазания на мебель с целью добраться до телевизора
или его средств управления.
Если имеющийся у Вас телевизор необходимо установить в другое место, применяются
те же предосторожности и инструкции, которые были описаны выше.

ВАЖНАЯ ИНФОРМАЦИЯ

Если телевизор установлен на недостаточно устойчивую поверхность, он может упасть,
Большую часть травм и повреждений, особенно у детей, можно избегнуть, приняв
простые меры предосторожности, такие как:

• Используйте стойки или подставки, рекомендованные изготовителем телевизора.

• Используйте только ту мебель, которая обеспечивает надёжную опору телевизору.

• Убедитесь, что телевизор не свисает над краем опорной поверхности.

• Установка телевизора на высокую мебель (например, стенные или книжные шкафы)

допускается только при условии обеспечения надёжного крепления мебели и
телевизора к подходящей опорной поверхности.

• Не ставьте телевизор на ткань или другие материалы, которые могут быть
расположены между телевизором и опорной мебелью.

• Предупредите детей об опасности лазания на мебель с целью добраться до телевизора
или его средств управления.

ВНИМАНИЕ!

Опасность взрыва при неправильной установке батареи.
Замена батарей производится с использованием только того же самого или
эквивалентного типа.
Батареи не должны подвергаться чрезмерному тепловому воздействию, такому как
прямой солнечный свет, открытое пламя и тому подобное.
Использованные батареи не должны выбрасываться в контейнеры для бытовых
отходов; помещайте их в соответствующее хранилище.

ВНИМАНИЕ!

Если сетевая штепсельная вилка или соединитель используются как разъединяющее
устройство, они должны содержаться в рабочем состоянии.

ВНИМАНИЕ!

Настоящие инструкции по обслуживанию и ремонту предназначены только для
квалифицированного обслуживающего персонала. Чтобы уменьшить риск поражения
электрическим током, не выполняйте никаких мероприятий по обслуживанию прибора,
которые не указаны в руководстве, если Вы не имеете соответствующей квалификации.

Внимание:

Неподвижное изображение может вызвать повреждение дисплея.

• Убедитесь, чтобы неподвижное изображение на экране телевизора не оставалось
более 2 часов, потому что это вызовет появление остатков изображения, которые
называются "выгорание экрана". Чтобы избежать появления таких остатков
изображения, уменьшите "контраст" и "яркость" дисплея при отображении
неподвижного изображения.

• При просмотре телевизионных программ в режиме размера экрана 4:3 в течение
долгого времени, останутся следы по краю экрана справа, слева и в центральных частях
из-за различной передачи света на экран. Подобное воздействие на экран происходит
при просмотре DVD или подключении игровых приставок. Приборы, получившие
повреждения по этим причинам, не подлежат гарантийному ремонту.

• Отображение электронных игр и неподвижного изображения в течение длительного
периода времени может вызвать появление остатков изображения на экране. Чтобы
избежать появления таких остатков изображения, уменьшите "контраст" и "яркость"
при отображении неподвижного изображения.

 Установите телевизор на твёрдую, плоскую и ровную поверхность, обеспечив

вокруг прибора свободное расстояние - 10 см, и расстояние от верхней части
прибора до стены или шкафа -30 см. Удостоверьтесь, что телевизор размещен
близко к стене, что поможет избежать падения при сталкивании его с опорной
поверхности.

 Поворачивайте телевизор, удерживая его за основание, а не за верхнюю часть.

 Поднимайте телевизор двумя руками, с двух сторон удерживая его за основание.

СОДЕРЖАНИЕ

1. Подключение и подготовка ТВ...................................................

1.1

Аксессуары

..........................................................................

1.2 Установка подставки............................................................ 2

1.3 Кнопки и интерфейс............................................................3.

1.4 Дистанционное управление..................................................4

1.5 Установка батареек..............................................................5

2. Основные операции...................................................................5

2.1 Включение/выключение питания (опционально)...................5.

2.2 Настройка режима ожидания...............................................

3. Источник входного сигнала.......................................................6

4.Главное меню

5.

Главная страница

.

5.1

1

.5.1 2

5.2

5.3

6.

Технические спецификации

7.

Поддерживаемые режимы сигнала

8.

Простое устранение неполадок

Музыка

.5.1 3

Видео

.5.1 4

Фото

Настройки
Мультимедиа

...............................................................................15

.................................................................................15

..........................................................................6

...................................................................13

.......................................................................13

.............................................................................14

.........................................................................17

....................................................................18

.....................................................21

..........................................22

.............................................23

.

1

2

2

5

1. ПОДКЛЮЧЕНИЕ И ПОДГОТОВКА ПРИЁМНИКА К РАБОТЕ

1.1 Принадлежности
* Руководство пользователя

* ПДУ
* Батарея (UM-4/R03P/AAA)
* Комплект настенного крепления (предварительная сборка) (опция)

1.2 Установка опорной стойки

(см. опорную стойку, чтобы учесть особенности её конструкции)

1. Установите телевизор передней панелью вниз на мягкую ткань или мягкие подставки
на столе.

2. Вставьте стойку в нижнее гнездо телевизора.

3. Вставьте винты в гнезда и затяните их.

2

1.3 Кнопки и интерфейсы

Конструкция и технические характеристики

or or

(7keys) (1key) (5keys)

or

or

ok

1. Окно датчика ДУ

2. Индикатор электропитания

3. Громкоговоритель

4. Кнопка меню

5. Кнопка программа «+»

6. Кнопка программа «-»

7. Кнопка громкость «+»

8. Кнопка громкость «-»

9. Кнопка источник сигнала

10. Кнопка режима ожидания

11. Вход разъёма электропитания

HDMI2

HDMI3

USB1

5V - - - 5 0 0 m A

MINI AV/YPbPr

L/R IN

CI

MINI

YPbPr

5V - - - 5 0 0 m A

COAXIALEARPHONE

RF IN

(T2)

RF IN

(S2)

RJ45

3

USB2

HDMI1

1.4 Дистанционное управление

(Ниже представлена схема, при несоответствии руководствуйтесь конструкцией самого
устройства)

STANDBY SOURCE

TV/RADIO

1

4

2

5

3

6

STANDBY: Вкл. и выкл. режимаожидания.

1.
SOURCE: Выбор источникасигнала.

2.
HOME: открытие домашней страницы.

3.
TV/RADIO: выбрать режим ТВ илиРАДИО.

4.
: Вход на веб-страницу.

5.
MOUSE:Включение мыши дистанционного управления

6.
или выключение.
0~9 : для выбора канала нажмите и держите этукнопку.

7.
DISPLAY: Отображение текущей видео и

8.
аудиоинформации.

97 8

DISPLA Y R ECA LL

0

MEN U

EN TE R

TIMESHIFT

TXT

MUTE

FAV.LIST

SIZE

MIX

INDEX REVEAL

HOLD

AUDIO

CANCEL

EXIT

EPG

RECORDSUBTITLE

SUBPAGE

RECALL: Возврат к предыдущемуканалу.

9.
MENU: Вход / выход изменю.

10.
EXIT: Выход из меню илирежима.

11.
key: Выбор объекта меню.

12.
ENTER: Подтверждение или вход.

13.
TIMESHIFT: DTV-режим сдвигвремени;

14.
MEDIA-режим : нажмите один раз, чтобы сделать
паузу, нажмите снова для воспроизведения.
EPG: вход или выход из EPG (электронный гид

15.
ТВ-программ) MEDIA-режим :остановки
воспроизведения и возврат в списокфайлов.
TXT: вкл. или откл.телетекста

16.
VOL+: Увеличение громкости.

17.
VOL- : Уменьшениегромкости.

18.
CH+: Выбор каналавперед.

19.
CH- : Выбор каналаназад.

20.
MUTE: приглушениезвука

21.
FAV.LIST: список любимыхканалов,

22.
или MIX (под TXT): установка прозрачности
RECORD: DTV режим записи данных наUSB-диск.

23.
SUBTITLE: DTV режим выбора режима субтитров или

24.
SIZE (под TXT): установка размеровсимвола.
AUDIO: выбрать режим аудиоТВ

25.
Или CANCEL (под TXT): отмена TXT на экране.
INDEX: отображение страницы индекс;

26.
Режим MEDIA :быстрая перемотканазад.
SUBPAGE: Переход в режимподстраницы

27.
Режим MEDIA : следующийтрек
HOLD: удержание текущей страницы

28.
Режим MEDIA : быстрая перемоткавперёд.
REVEAL: Отображение скрытойинформации

29.
Режим MEDIA : предыдущийтрек
RED: Доступ к красной кнопке или странице.

30.
BLUE: Доступ к голубой кнопке илистранице.

31.
GREEN: Доступ к зеленой кнопке или странице.

32.
YELYLOW: Доступ к желтой кнопке или странице.

33.

4

1.5 Установка батарей

(Ниже представлена схема, при несоответствии руководствуйтесь конструкцией
имеющегося устройства)

1. Откройте заднюю крышку пульта дистанционного управления.

2. Установите две батареи 7 # (AAA) 1.5V. Соблюдайте полярность батарей.

3. Закройте заднюю крышку.
Если устройство не используется в течение долгого времени, извлеките батареи из
ПДУ.
Если пульт дистанционного управления не работает должным образом, выполните
следующие проверки.

- Проверьте, включен ли телевизор.

- Проверьте полярность батарей.

- Проверьте, не разрядились ли батареи.

- Проверьте подачу электропитания и правильность соединения сетевого шнура.

- Удостоверьтесь в отсутствии вокруг устройства особого флуоресцентного или
неонового света.

2. Основные операции при эксплуатации прибора

2.1 Питание ВКЛ\ВЫКЛ (опция)

- Соедините шнур питания со входом АC. Вставьте шнур в соответствующее гнездо.

- Нажмите Power Switch (выключатель питания), чтобы включить телевизор, затем
нажмите кнопку Power, чтобы включить устройство.

- Снова нажмите выключатель питания, чтобы выключить телевизор

Примечание: не включайте снова питание непосредственно после выключения
телевизора – для повторного включения питания необходимо ожидать минимум одну
минуту.

2.2 Установка режима ожидания (дежурного режима)

- Нажмите кнопку , чтобы включить устройство.

- Нажмите кнопку снова, чтобы вернуть дисплей в режим ожидания.
Индикатор питания светится красным цветом.

- Не оставляйте телевизор в режиме ожидания в течение длительного периода времени.

5

Источник входного сигнала

3.

Нажмите кнопку SOURCE, чтобы войти в меню источника входного сигнала.
Нажмите
Нажмите ENTER

▲/▼ для выбора желаемого источника.

для подтверждения источника входного сигнала

4.Главное меню

Нажмите кнопку
Нажмите кнопки
Нажмите

предыдущее меню.

ENTER

Нажмите кнопку ▲/▼ для выбора параметра, затем нажмите кнопку ENTER
► для входа в подменю, нажмите кнопку ◄/► для регулировки значения, или
нажмите кнопку ◄/►для выбора в подменю;
Вы можете нажать кнопку MENU, чтобы сохранить и вернуться в предыдущее
меню, и нажать кнопку EXIT

MENU

▲/▼ для выбора желаемого МЕНЮ;

или ►

для входа в

ГЛАВНОЕ ЭКРАННОЕ МЕНЮ;

для входа в подменю,

для выхода из всего меню.

или нажмите ◄ для возврата в

или

ENTER

6

4.1

Меню изображения

4.1.1 Режим изображения

Нажмите кнопку ▲/▼ для выбора Режима изображения, затем нажмите кнопку

ENTER

4.1.2

Нажмите кнопку ▲/▼ для выбора Цветовой температуры, затем нажмите кнопку

ENTER

для ввода и нажмите кнопку ◄/► для выбора.

Цветовая температура

для ввода и нажмите кнопку ◄/► для выбора.

4.1.3

Нажмите кнопку ▲/▼ для выбора Цифрового шумоподавления, затем нажмите

Цифровое шумоподавление

кнопку ENTER для ввода и нажмите кнопку ◄/► для выбора.

4.1.4

Соотношение сторон

Нажмите кнопку ▲/▼ для выбора Соотношения сторон, затем нажмите кнопку

ENTER для ввода и нажмите кнопку ◄/► для регулировки.
MENU

для прямого возврата в предыдущее меню.

Затем нажмите

7

4.2

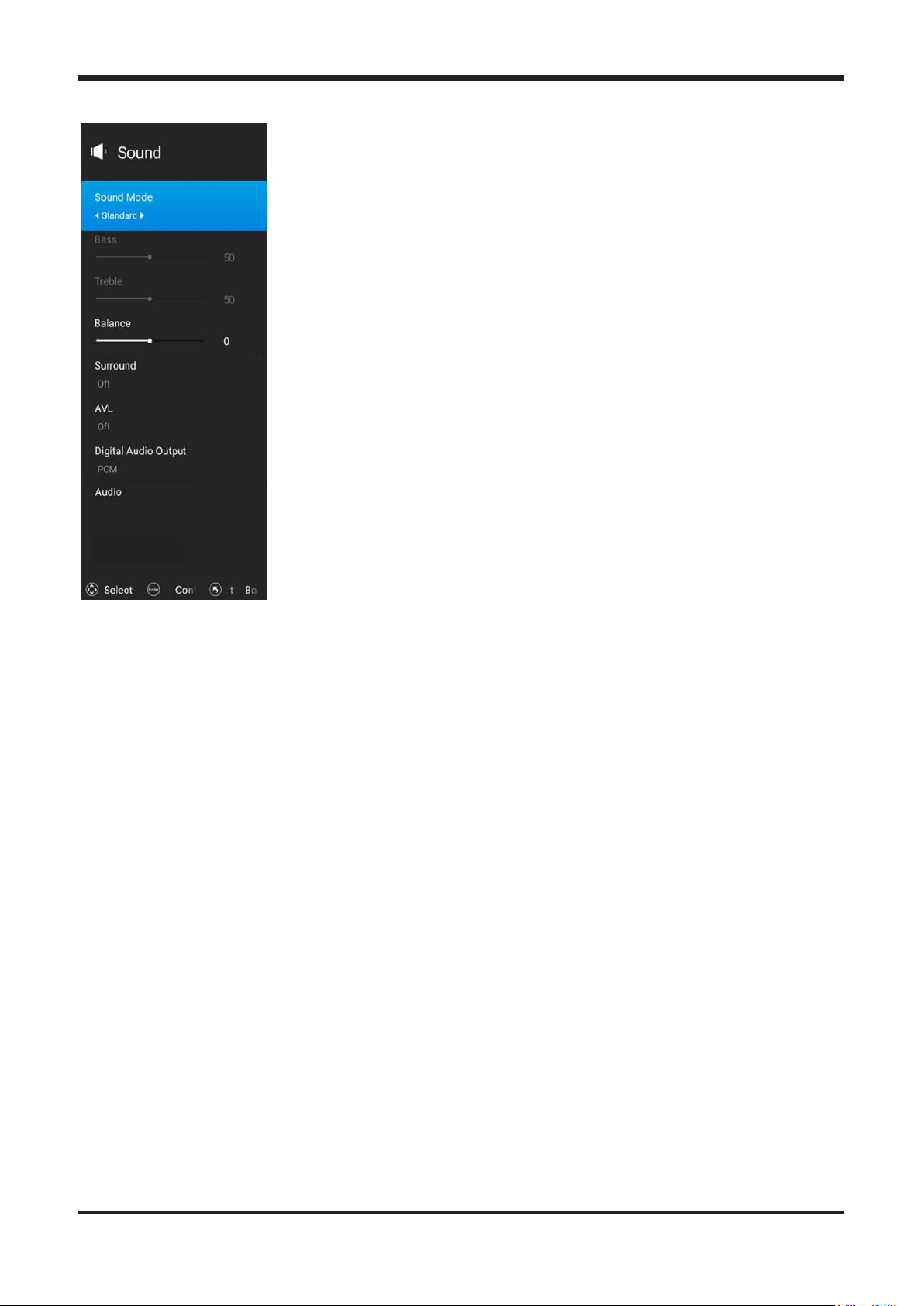

Меню звука

4.2.1

Режим звука

Нажмите кнопку ▲/▼ для выбора Режима звука, затем нажмите кнопку
для ввода и нажмите кнопку ◄/► для выбора.

4.2.2

Нажмите кнопку ▲/▼ для выбора Баланса, затем нажмите кнопку

ввода и нажмите кнопку ◄/► для регулировки.

Баланс

ENTER

Затем нажмите MENU

прямого возврата в предыдущее меню.

4.2.3

Объемный звук

Нажмите кнопку ▲/▼ для выбора Объемного звука, затем нажмите кнопку

ENTER
MENU

4.2.4

Нажмите кнопку ▲/▼ для выбора AVL, затем нажмите кнопку
и и нажмите кнопку ◄/► для регулировки. Регулировка возможна только в
пользовательском режиме.
предыдущее меню.

4.2.5

AVL

Выход цифрового звука

Нажмите кнопку ▲/▼ для выбора Выхода цифрового звука (SPDIF), затем

нажмите кнопку ENTER для ввода и нажмите кнопку ◄/► для выбора.

4.2.6

Аудио описание

Нажмите кнопку ▲/▼ для выбора Аудио описания, затем нажмите кнопку ENTER
для ввода

для ввода и нажмите кнопку ◄/► для регулировки.

для прямого возврата в предыдущее меню.

Затем нажмите MENU

для прямого возврата в

Затем нажмите

ENTER

для ввода

ENTER

для

для

8

4.3

Меню таймера

4.3.1

Таймер экранного меню

Нажмите кнопку ▲/▼ для выбора Таймера экранного меню, нажмите кнопку

ENTER

4.3.2

для ввода и выбора.

Таймер сна

Нажмите кнопку ▲/▼ для выбора Таймера сна, нажмите кнопку ENTER
и выбора.

4.3.3

Автовыключение

Нажмите кнопку ▲/▼ для выбора Автовыключения, нажмите кнопку ENTER
ввода и выбора.

4.4

Блокировка системы

для ввода

для

Введите

PIN

по умолчанию

системы/Блокировка источника

ограничения

/Изменить

PIN

).

“0000”, так Вы попадете в Меню (Блокировка

/Блокировка канала

9

/Программные

4.5

Меню настройки

4.5.1

Язык меню

Нажмите кнопку ▲/▼ для выбора Меню языка, затем нажмите ◄/► для
выбора.

4.5.2

Язык телетекста

Нажмите кнопку ▲/▼ для выбора Языка телетекста, затем нажмите ◄/►
для выбора.

4.5.3

Нажмите кнопку ▲/▼ для выбора Местоположения, затем нажмите ◄/►
для выбора.

4.5.4

Местоположение

Источник питания по умолчанию

Нажмите кнопку ▲/▼ для выбора Источника питания по умолчанию,

затем нажмите ◄/► для выбора.

4.5.5

Нажмите кнопку ▲/▼ для выбора Сброса настроек ТВ, затем нажмите

ENTER

Сброс настроек ТВ

для ввода.

10

4.6

Меню

протокола дистанционного управления (CEC)

Нажмите кнопку ▲/▼ для выбора Настройка HDMI CEC/ Автоматическое
выключение устройства/ Автоматическое включение телевизора/ Список
устройств CEC/ Поддержка радиоусилителя/ Предпочтительные колонки, а затем
нажмите кнопку ENTER для изменения.
Нажмите кнопку EXIT для возврата в предыдущее меню.

4.7

Меню каналов

4.7.1

1.

нажав кнопку Program Guide на пульте дистанционного управления.

Телегид

В источнике Цифрового ТВ Вы можете запустить функцию информации о канале,

11

4.7.2

Редактирование канала

Нажмите кнопку ▲/▼ для выбора редакции канала, затем нажмите кнопку ENTER,

чтобы воспроизвести выбранный канал.

4.7.3 Страна или регион (Германия)

Нажмите кнопку ▲/▼ для выбора Страна или регион, затем нажмите кнопку

ENTER, чтобы воспроизвести выбранный канал.

4.7.4

Автоматический поиск

Нажмите кнопку ▲/▼ для выбора Автоматического поиска, затем нажмите
кнопку ENTER, чтобы воспроизвести выбранный канал.

4.7.5

Нажмите кнопку ▲/▼ для выбора Ручной настройки, затем нажмите кнопку

ENTER, чтобы воспроизвести выбранный канал.

4.7.6

Нажмите кнопку ▲/▼ для выбора Меню записи, затем нажмите кнопку ENTER,

чтобы воспроизвести выбранный канал.

4.7.7

Нажмите кнопку ▲/▼ для выбора Языка субтитров, затем нажмите кнопку ENTER,

Ручная настройка

Меню записи

Язык субтитров

чтобы воспроизвести выбранный канал.

4.7.8

Мульти аудио

Нажмите кнопку ▲/▼ для выбора Мульти аудио, затем нажмите кнопку ENTER,

чтобы воспроизвести выбранный канал.

4.7.9

Нажмите кнопку ▲/▼ для выбора Настроек Цифрового ТВ, затем нажмите кнопку

ENTER, чтобы воспроизвести выбранный канал.

4.8

Настройки Цифрового ТВ

Быстрое меню

12

5. Домашняя страница

5.1 .1

13

Музыка

5.1.2

Кнопками◄/►выберитеразделМузыкавосновномменюинажмитеОКдляпо
дтверждения.
Музыкальныефайлымогупроигрыватьсятолькоизэтогоподменю.
Используйтеклавиши◄/►/▲/▼длянавигации между файлами,

азатемнажмите► для проигрывания.

Припроигрываниимузыкальныхфайлов:

14

Кнопками▲/▼/◄/►выберитенужнуюфункциюэкранногоменю,
затемнажмитеОКдляподтверждения.
Play / Pause(►/II):
Дляпереключениямеждурежимамипроигрыванияипаузы.
Stop(■): Для остановки воспроизведения.

5.1.3

Видео

Кнопками◄/►выберитеразделВидеоосновногоменю,
азатемнажмитеOKдля подтверждения.
Видеофайлымогутпроигрыватьсятолькоизэтогоподменю.
Используйтеклавиши◄/►/▲/▼ длянавигации между файлами,

азатемнажмите► для проигрывания.

Припроигрываниивидеофайлов:

Нажмите кнопку ОК для появления экранного меню.
Play / Pause(►/II):
Дляпереключениямеждурежимамипроигрыванияипаузы.

/ : Перемотка назад/Перемотка вперед.

Stop(■): Для остановки воспроизведения.

: Для изменения параметров изображения.

:Для изменения цикличности воспроизведения.

5.1.4

Фото

Кнопками◄/► выберитеразделФотоосновногоменю,
азатемнажмитеOKдля подтвержденияr.
Фотографиимогутпроигрыватьсятолькоизэтогоподменю.
Используйтеклавиши◄/►/▲/▼ длянавигации между файлами,

азатемнажмите► для проигрывания.

15

Припроигрываниифотофайлов:

Нажмите кнопку ОК для появления экранного меню.
◄/►: Навигациямеждуфайлами.

:Нажмитекнопкуменюдлявыбораинтервалаилискоростислайд-шоу.

Интервал: Изменениедлительностивоспроизведениякаждогофото;
Скорость: Скоростьсменафотографии.
Желтаякнопка: Нажмитедляначала/остановкислайд-шоу.
Синяякнопка: Нажмитедляповоротана 90 градусовпротивчасовойстрелк

iTV

iTV, такжеизвестноекакинтерактивноетелевидение,

позволяетвамнаслаждатьсяцифровымкачествомтелевидениязаразумную

цену.

Приложения

и.

В данном разделе находятсясистемныеипрочиеприложения.

16

5.2

Настройки

Нажмите кнопку ▲/▼, чтобы выбрать Настройки в Меню источника, а

затем нажмите кнопку ENTER

5.2.1 Настройка сети

Нажмите кнопку ▲/▼, чтобы выбрать сеть для подключения к Wi-Fi.

или ►, чтобы войти.

5.2.2 Настройка времени

17

5.2.3 Общие

5.2.4 Информация о ТВ

Нажмите кнопку ◄/► для выбора Информации о ТВ, где Вы можете найти
информацию о телевизоре.

5.3 Мультимедиа

Примечание: перед началом работы с меню МУЛЬТИМЕДИА подключите USB­устройство или карту памяти, затем нажмите кнопку SOURCE для установки в

качестве источника мультимедиа.

Нажмите кнопку ▲/▼ для выбора МУЛЬТИМЕДИА в Меню источника, затем
нажмите ENTER или ►, чтобы войти. Вы также можете войти в Мультимедиа,
нажав кнопку MEDIA на пульте дистанционного управления.

18

5.3.1 Изображения

Нажмите кнопку ◄/► для выбора
нажмите кнопку
предыдущее меню.

ENTER

для входа. Нажмите кнопку

Изображений

в главном меню, затем

EXIT

, чтобы вернуться в

Вы можете просмотреть информацию о текущем воспроизводимом
изображении после нажатия кнопки
начать или приостановить воспроизведение, Вы можете видеть состояние
воспроизведения справа. Затем нажмите кнопку ▲/▼ или ◄/►, чтобы
повернуть изображение.

INFO

, затем нажмите кнопку ►║, чтобы

5.3.2 Музыка

19

5.3.3 Видео

5.3.4 Приложения

Нажмите кнопку ◄/►для выбора Приложений в главном меню, затем нажмите
кнопку ENTER, чтобы войти. Нажмите кнопку EXIT, чтобы вернуться в
предыдущее меню.

20

6. Технические характеристики

Модель
Размер экрана
Соотношение сторон
Источник питания
Потребляемая мощность

ТВ система

Выходная мощность звука

(Внутренняя)

Входной терминал

Выходной терминал

PAL B/G D/K I,SECAM B/G D/K DVB-T/T2/C/S/S2(опция s/s2)

(В некоторых странах или регионах отсутствует сигнал DVB-C.)

Вход для антенны
Вход USB
Вход HDMI
Вход VGA
Вход PC AUDIO
Вход аудио (слева/справа)
Вход видео
Вход YPbPr
Вход RJ45

Слот карты CI
Вход/выход SCART
Вход DС (12V)

Наушники
Линейный выход аудио

(слева/справа)

Выход видео

Оптический

Коаксиальный выход

Рабочая температура
Рабочая влажность

Примечание: в целях улучшения качества,

быть изменены без предварительного уведомления.

характеристики, указанные выше, могут

21

DM-LED65UQ33

Диагональ65”

16:9

AC 100-240V~,50/60Hz

220W

8Wx2

0C~40C

x 2 (опция S

x 2

x 3

НЕТ
НЕТ

x 1

x 1

x 1

x 1

x 1

НЕТ
НЕТ

x 1

НЕТ

НЕТ
НЕТ

x 1

20% ~ 80% без конденсации

2

)

7. Поддерживаемые режимы сигналов

А. Режим VGA

Разрешение Частота строчной

развёртки (кГц)

640 x 480 31.50 60.00
800 x 600 35.16 56.25

37.90 60.00
1024 x 768 48.40 60.00
1366 x 768 47.85 60.00
1920 x 1080 67.50 60.00 только панель Full HD

Примечание: предлагается использовать соединительный шнур VGA длиной не более
5м, чтобы обеспечить соответствующее качество изображения.

B. Режим HDMI

Разрешение

480p
576p
720P
1080i
1080P(1920x1080)

- Если сигнал, полученный устройством отображения, превышает допустимый

диапазон, на экране появляется предупреждающее сообщение.

- Вы можете подтвердить формат входного сигнала на экране.

Частота строчной

развёртки (кГц)

Частота кадров

31.468

31.25

45.00

33.75

67.50

(Гц)

Мемо

Частота кадров

(Гц)

59.94

50.00

60.00

60.00

60.00

22

8. Поиск и устранение простых неисправностей

Если телевизор не работает или его работа существенно нарушена, проверьте его
функционирование в соответствии со следующими инструкциями. Не забудьте
проверить работу периферийных устройств, чтобы точно определить причину
неисправности.

Признак Решение

Электропитание не включается.
(Индикатор электропитания не
горит).
На экране появляется сообщение
«Нет входного сигнала».

Дистанционное управление не
функционирует должным образом.

Высвечивание мерцающих пятен
или полос на экране

Цвет изображения или его качество
ухудшаются.

Положение и размер экрана
неправильные.
Изображение или цвет
неправильные.

Проявление на экране
предупреждающих сообщений.

- Проверьте, чтобы оба конца силового кабеля были
вставлены в соответствующие гнезда, а стенная
розетка нормально работала.

- Проверьте, правильно ли подключена сигнальная
линия.

- Проверьте, включено ли питание соответствующих
периферийных устройств.

- Проверьте, соответствует ли выбранный вход типу
входного сигнала.

- Проверьте, не разрядились ли батареи (используйте
новые батареи).

- Проверьте, находится ли ПДУ в пределах диапазона
своего действия.

- Удостоверьтесь, что ПДУ направлен на
окно дистанционного управления телевизора.

- Удостоверьтесь в отсутствии препятствий между
ПДУ и окном дистанционного управления приёмника.

- Удостоверьтесь в отсутствии излучения (автомобиль,
ВВ кабель или неоновая лампа) или других возможных
источников помех.

- Проверьте, все ли настройки изображения выполнены
правильно (яркость, контраст, цвет и т.д.).
Дополнительная информация о настройках
изображения содержится в Главе 2 Функции OSD.

- Проверьте, правильно ли настроены положение и
размер экрана.

- Проверьте, правильно ли соединена сигнальная
линия.

- При соединении с PC, Вы можете изменить
разрешение PC, чтобы получить правильное
изображение.
Несоответствие выходного сигнала PC может
воздействовать на устройство отображения.

- Проверьте правильность установки линии входного
сигнала.

- Выберите правильный входной сигнал.

- Дополнительная информация содержится в Главе 4
«Режимы поддерживаемых сигналов».

23

Digma

digma

Полную информацию о сертификате вы можете

получить у продавца.
