Портативное навигационное
устройство
DIGMA DM500B
Руководство
пользователя
Благодарим Вас за покупку GPS-навигатора DIGMA DM500B.
Прежде, чем начать использование данного GPS-навигатора, внимательно
прочтите руководство пользователя для обеспечения правильной эксплуатации
изделия и предотвращения его повреждения.
● Программное обеспечение, конструктивные особенности устройства
и содержание данной инструкции могут быть изменены в целях
усовершенствования продукта, без предварительного уведомления.
● Производитель и дистрибьюторы данной продукции не несут
ответственности за повреждения корпуса устройства, а также за
ущерб, причиненный вследствие неправильной или несоответствующей
эксплуатации пользователем.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
● В целях Вашей безопасности, во время управления транспортным
средством не используйте видеофункции Вашего навигатора, а также не
производите настройку параметров либо переключение режимов устройства
и встроенного программного обеспечения.
● Пожалуйста, произведите выбор места назначения и настройку параметров
устройства до начала поездки, или предварительно припарковав
транспортное средство в безопасном месте. Во время движения сконцентрируйте свое внимание на проезжей части.
● Всегда соблюдайте правила дорожного движения, следуя дорожным
знакам, ограничениям скорости и дорожной разметки.
● Избегайте контакта устройства с источниками огня, во избежание
взрыва или пожара.
● Не подвергайте устройство воздействию слишком высоких или слишком
низких температур.
● Не подвергайте устройство резким перепадам температур. Резкая
смена температуры (например, внесение устройства с мороза в теплое
помещение) может вызвать конденсацию влаги внутри устройства и
нарушить его работоспособность. В случае возникновения конденсата
просушите устройство при постоянной температуре.
● Не подвергайте устройство длительному воздействию прямых солнечных
лучей и ультрафиолета.
● Не храните GPS-навигатор в местах с повышенной влажностью, а также
в пыльных или грязных местах.
● Избегайте попадания воды на GPS-навигатор.
● Избегайте падения устройства и его удара о другие предметы.
● Не подвергайте навигатор сильному механическому воздействию.
Компания-производитель не несет ответственности в случае повреждения
экрана пользователем.
● Не подвергайте навигатор сильному механическому воздействию.
Компания-производитель не несет ответственности в случае повреждения
экрана пользователем.
● Избегайте контакта устройства с источниками электромагнитного излучения.
● Не используйте для чистки изделия химические вещества (бензин,
керосин, ацетон, различные растворители) или моющие средства; всегда
отключайте GPS-навигатор перед чисткой.
● Для протирки экрана используйте чистую, мягкую ткань. Рекомендуется
использовать специальные чистящие салфетки, предназначенные для
протирки LCD экранов.
● Чувствительный экран навигатора может быть легко поцарапан острыми
предметами. Рекомендуется использовать специальные защитные плёнки,
разработанные для защиты экранов портативных устройств от мелких
царапин.
● Никогда не предпринимайте попыток самостоятельно разобрать или
починить устройство. Разборка, модификация или попытка самостоятельного ремонта аннулирует гарантию на устройство, может вызвать его
повреждение, а также стать причиной ущерба как Вашему здоровью, так и
окружающим предметам, оборудованию и недвижимому имуществу.
● На уровень приема сигнала от GPS-спутников и точность позиционирования
могут негативно влиять:
▪ Погодные условия (плотная облачность, магнитные бури и пр.)
▪ Характер застройки окружающей территории (плотные нависающие
насаждения, высокие здания и др.)
▪ Работа беспроводных устройств и радиоисточников (радиолокаторы,
генераторы, другие источники радиоизлучения)
▪ Прием сигнала от GPS-спутников в большинстве случаев не доступен
внутри зданий, туннелей или подземных автостоянок.
● Для использования устройства в машине рекомендуется использовать
соответствующий автомобильный держатель, который не должен препятствовать обзору проезжей части или действию подушек безопасности.
ИСПОЛЬЗОВАНИЕ АДАПТЕРА ПИТАНИЯ
● Не разбирайте и не пытайтесь самостоятельно починить адаптер
питания, в нем нет ремонтируемых частей. Замените адаптер в случае
повреждения или попадания в него влаги.
● Не используйте адаптер питания, если поврежден провод.
● Подключайте адаптер питания только к подходящему источнику питания.
Требования к электрическому напряжению вы можете найти на корпусе
устройства или на упаковке.
АККУМУЛЯТОР
● Навигатор содержит встроенный литий-полимерный аккумулятор, который
не подлежит самостоятельной замене пользователем. В случае использования аккумулятора в непредусмотренных спецификацией условиях
(разборка, дробление, прокалывание или уничтожение при помощи огня
или воды) устройство может взорваться.
● В случае взрыва или возгорания существует опасность выброса вредных
химических веществ.
● Неправильные действия могут привести к нанесению травм. Пожалуйста, будьте бдительны.
● Используйте зарядное устройство, одобренное производителем.
ВНИМАНИЕ:
литий-полимерный аккумулятор навигатора после окончания срока
службы должен быть переработан или уничтожен должным образом.
АКСЕССУАРЫ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
● Используйте только одобренные производителем, либо идущие в комплекте
с устройством аксессуары. Использование несовместимых аксессуаров
может привести к повреждению устройства, а также аннулированию
гарантии на устройство.
КОМПЛЕКТАЦИЯ:
1. GPS-навигатор DIGMA DM500B
2. Автомобильный кронштейн
3. Автомобильный держатель
4. Автомобильный адаптер питания
5. Камера заднего вида (опционально)
6. Краткое руководство пользователя
7. CD-диск с подробным руководством пользователя
8. Навигационное программное обеспечение Навител Навигатор
(предустановленное во внутреннюю память устройства).
* В случае несоответствия комплектации обратитесь к розничному
продавцу по месту покупки устройства.
СОДЕРЖАНИЕ
Глава 1 Особенности и спецификации___________________________6
1.1 Описание GPS-навигатора DIGMA DM500B______________________6
1.2 Спецификации GPS-навигатора DIGMA DM500B_________________6
Глава 2 Начинаем работу_______________________________________8
2.1 Аксессуары_________________________________________________8
2.2 Использование автомобильного кронштейна____________________11
2.3 Выключение устройства и аппаратный сброс___________________13
Глава 3 Использование GPS-навигатора DM500B________________14
3.1 Включение устройства_____________________________________14
3.2 Настройка основных параметров_____________________________14
3.3 Настройка дополнительных параметров________________________17

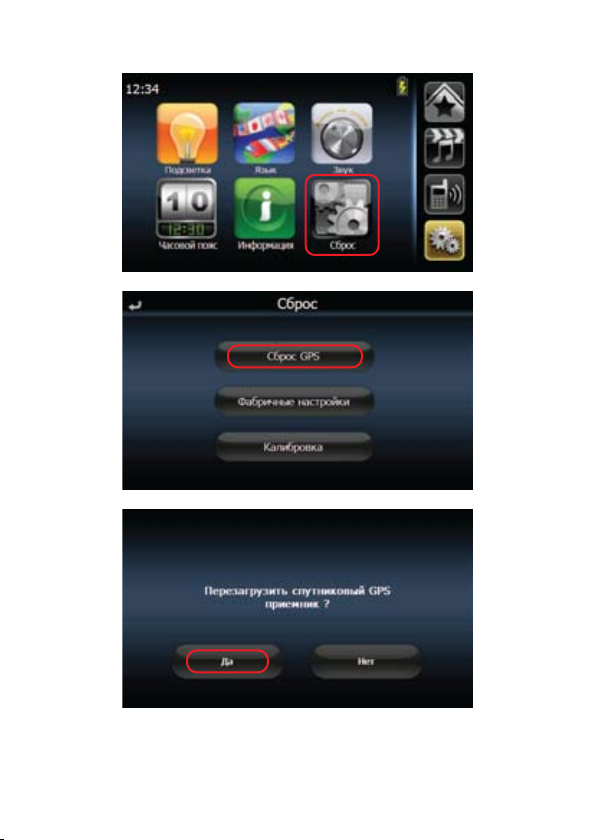

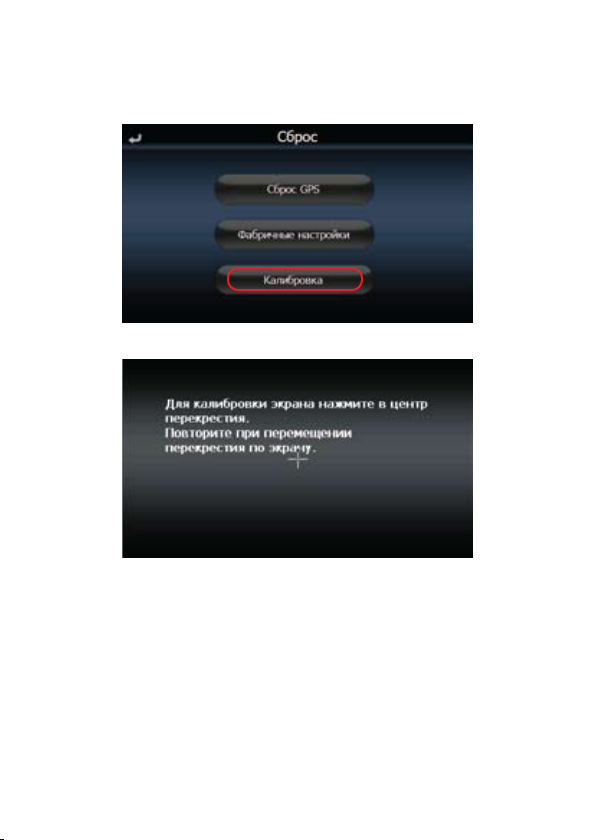

3.4 Сброс параметров устройства________________________________17
3.5 Отображение информации о системе__________________________21
3.6 Настройка громкости звука__________________________________21
3.7 Регулировка яркости подсветки_______________________________22
3.8 Настройка избранного______________________________________23
3.9 Управление питанием______________________________________25
Глава 4 Дополнительные функции_____________________________26
4.1 Мультимедийные функции устройства_________________________26
4.2 Музыкальный проигрыватель________________________________26

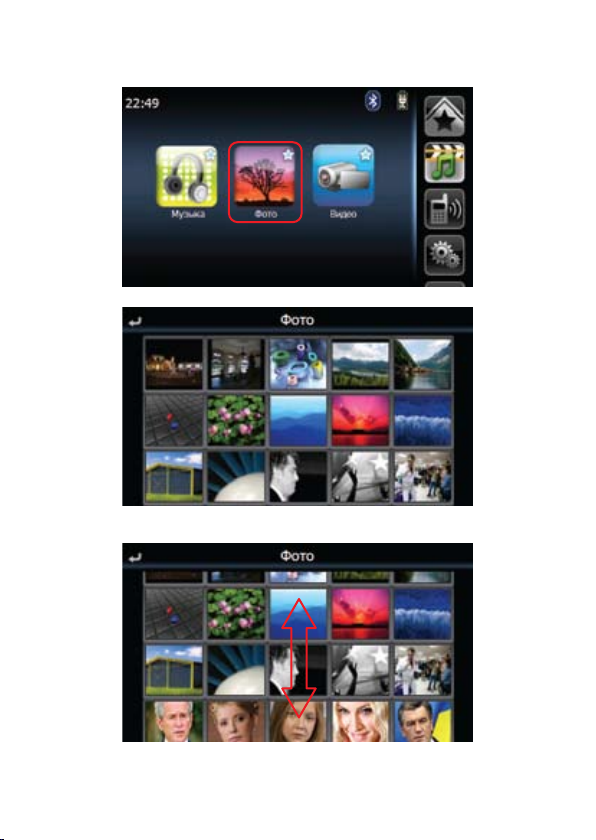

4.3 Программа просмотра изображений___________________________30

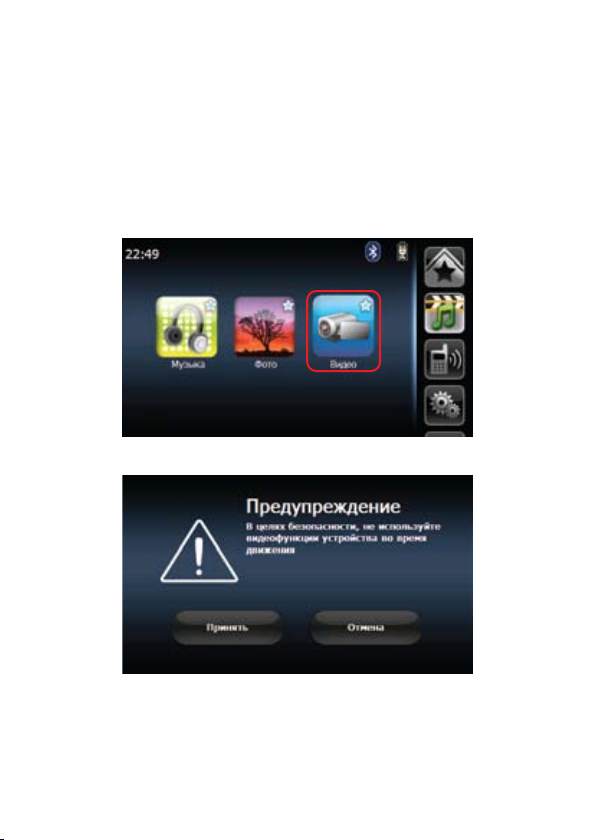

4.4 Видео проигрыватель_______________________________________33
4.5 FM-трансмиттер (функция прослушивания музыкальных файлов
через аудио систему автомобиля)________________________________35
4.6. Камера заднего вида_______________________________________38
Глава 5 Коммуникационные возможности_______________________39
5.1 Использование технологии Bluetooth__________________________39
5.2 Связь с мобильным телефоном в режиме беспроводной
гарнитуры____________________________________________________39
5.3 Использование устройства для телефонных звонков_____________43
5.4 Импорт телефонной книги___________________________________45
5.5 Связь с мобильным телефоном в режиме модема
(выход в Интернет)____________________________________________45
5.6. Автоматическое восстановление соединения___________________50
5.7. Использование активного GPRS-держателя____________________51
5.8. Связь с компьютером______________________________________52
Глава 6 Устранение неисправностей и техническое обслуживание_53
ГЛАВА 1 ОСОБЕННОСТИ И СПЕЦИФИКАЦИИ
1.1 Описание GPS-навигатора DIGMA DM500B
Портативное навигационное устройство DIGMA DM500B является многофункциональным навигационным устройством с поддержкой мультимедийных функций и технологии Bluetooth.
1.2 Спецификации GPS-навигатора DIGMA DM500B
Размеры и спецификации DM500B
Категория Описание
Корпус
Размеры 128.9*85.2*12.6 mm
Вес 185 г.
Спецификации Диапазон рабочей температуры :
от 0°С до +55°С
Диапазон температуры хранения
от -20°С до + 70°С
Диапазон температуры при зарядке:
от 0°С до +35°С
Система
Процессор MTK MT3351 ARM11@468MHz
Операционная система Windows CE 5.0 Core Version
Встроенная флэш-память 2Gb
Оперативная память (SDRAM) 64MB Mobile DDR
GPS
Модуль GPS GPS MTK MT3328N, 66 каналов захвата,
22 канала слежения
Экран
Тип экрана Сенсорный ТFT-дисплей
Размер экрана 5,0”
Разрешающая способность WQVGA 480*272
Количество цветов 16,7 млн.
Подсветка Регулируемый уровень подсветки,
до 400 кд/см2
Сенсорный экран Оптимизирован для работы без
использования стайлуса
Аккумулятор
Основное 1250 мA*ч, литий-полимерный
Время зарядки До 6 часов до полной зарядки из
полностью разряженного состояния.
Время автономной работы До 2 часов без подзарядки в режиме
GPS-навигации*
(*в зависимости от типа используемых
настроек)
Время автономной работы До 2 часов без подзарядки в режиме
GPS-навигации*
(*в зависимости от типа используемых
настроек)
Звук
Наушники Разъем для подключения наушников
2.5 мм, стерео
Громкоговоритель 0,8 Вт, моно, встроенный
FM-трансмиттер Диапазон частот 87,5-108 МГц
Микрофон Встроенный, для использования
в качестве беспроводной гарнитуры
Интерфейс и приложения
Поддерживаемые языки Более 10 языков интерфейса, включая
русский
Приложения MP3-плеер, фотоальбом, видеоплеер,
FM-трансмиттер
Навигация НАВИТЕЛ с 3-мерным режимом
навигации, голосовыми подсказками
и обновляемой информацией о пробках
Периферия
Разъем Micro SD Поддержка карт памяти формата
MicroSD/SDHC
Кнопки управления Кнопка питания, кнопка сброса
Камера заднего вида Видеокамера заднего вида, подключается
при помощи активного автомобильного
держателя с видеовходом
Коммуникации
Разъем USB Поддержка USB 2.0
Bluetooth Встроенный модуль Bluetooth
с поддержкой профилей беспроводной
гарнитуры (HFP) и модемного соединения
(DUN)
Многофункциональный разъем 10-контактный многофункциональный
разъем для связи с активным держателем
GPRS модуль (опционально) Специальная модель активного
автомобильного держателя с встроенным
GPRS модулем для выхода в Интернет
Питание
Внешнее питание 5В, 1А (2А с опциональным GPRS
модулем)
ГЛАВА 2 НАЧИНАЕМ РАБОТУ
Данная глава знакомит с аппаратным интерфейсом GPS-навигатора
DIGMA DM500B, с его аксессуарами, содержит инструкции по настройке
устройства и рассматривает некоторые основные функции навигатора.
ВНИМАНИЕ:
Несмотря на то, что литий-полимерный аккумулятор поставляется
заряженным приблизительно на 30%, перед его использованием
рекомендуется полностью зарядить устройство через адаптер питания
либо через USB кабель путем подключения его к компьютеру.
Светодиодный индикатор оранжевого цвета означает, что устройство
еще заряжается.
2.1 Навигатор DIGMA DM500B и его аксессуары
В данном разделе представлены внешние компоненты GPS-навигатора
DIGMA DM500B и его аксессуары, входящие в стандартный комплект
поставки.
2.1.1. Содержимое упаковки
В содержимое комплекта DIGMA DM500B входят:
Портативное навигационное Автомобильный Краткое
устройство DIGMA DM500B адаптер питания руководство
Автомобильный Автомобильный Сопроводительный
кронштейн держатель CD/DVD диск
пользователя
Камера заднего вида (опционально)
2.1.2 Внешний вид и органы управления
Вид спереди Вид сзади
1
2
3
4
Элемент Функция
1. Сенсорный экран Служит для отображения информации
и управления устройством.
2. Динамик Воспроизведение музыки и голосовых
подсказок.
3. Гнездо для крепления Служит для крепления автомобильного
автомобильного держателя держателя.
4. Порт ввода-вывода Разъем для связи с автомобильным
автомобильного держателя держателем и внешними аксессуарами
Вид слева Вид справа
1
2
Элемент Функция
1. Разъем Micro SD Вы можете хранить программы, аудио-,
видео- и фото-файлы на карте памяти и
работать с ними в приложениях устройства.
2. Микрофон Позволяет принимать голосовые сигналы:
технология беспроводной связи по каналу
Bluetooth позволяет подключить навигатор
к мобильному телефону и использовать
навигатор в качестве беспроводной
гарнитуры.
Вид сверху и снизу
1
Элемент Функция
1. Кнопка питания Используется для включения устройства
и перевода его в режим низкого
энергопотребления
2. Разъем USB Служит для зарядки устройства
и подключения к компьютеру.
3. Наушники Гнездо для подключения стерео
наушников (2,5мм)
4. Гнездо для крепления Служит для крепления автомобильного
автомобильного держателя держателя
5. Кнопка сброса Позволяет:
При подключенном адаптере питания –
выполнить аппаратный сброс устройства;
При отключенном адаптере питания –
отключить устройство.
2.1.3 Автомобильный держатель
Активный автомобильный держатель позволяет подводить питание к
навигатору без использования разъема питания самого навигатора и
избавить Вас от необходимости подключать провод к навигатору каждый
раз, когда Вы устанавливаете его в машине. Подключите шнур внешнего
питания непосредственно к разъему на автомобильном держателе и
вставьте навигатор в держатель. Внешнее питание будет подано на
навигатор через встроенные зарядные контакты.
Устройство DIGMA DM500B может опционально комплектоваться
аксессуаром -- камерой заднего вида. В этом случае активный
держатель, идущий в комплекте, будет дополнительно снабжен
разъемом для подключения камеры заднего вида.
2 3
4
4
5
Вид сбоку
USB порт автомобильного держателя.
Используется только для зарядки устройства
от внешнего источника питания.
2.2 Использование автомобильного кронштейна
В комплект поставки DIGMA DM500B входят автомобильный кронштейн,
автомобильный держатель и адаптер питания от автомобильного аккумулятора. Автомобильный кронштейн оборудован специальной присоской,
обеспечивающей монтаж устройства на лобовом стекле.
В разделе описывается процесс установки держателя на ветровое стекло
автомобиля при помощи присоски.
ПРЕДУПРЕЖДЕНИЕ:
В ряде стран установка какого-либо электронного устройства на
приборной панели автомобиля запрещена. Обязательно изучите
местные законы на предмет запрета установки GPS-навигатора перед
его монтажом.
2.2.1. Протрите поверхность экрана, используя мягкую х/б ткань и
специальное средство для очистки изделий из стекла.
2.2.2. В случае, если окружающая температура ниже +15°C (60°F), для
надежного сцепления рекомендуется подогреть область крепления и присоску.
2.2.3. Установите автомобильный кронштейн на выбранное место.
a. Плотно прижмите кронштейн присоской к лобовому стеклу. (Рисунок 2-2-1)
б. Нажатием на рычажок фиксатора закрепите присоску на стекле.
в. Отрегулируйте угол наклона кронштейна для обеспечения удобства обзора.
Рисунок 2-2-1
2.2.4. Установите и закрепите навигатор с держателем на кронштейне.
а. Закрепите навигационное устройство на автомобильном держателе,
убедившись, что крепежные выступы держателя совмещены с соответствующими впадинами на корпусе устройства. (Рисунок 2-2-2)
Рисунок 2-2-2
б. Плотно зафиксируйте держатель с закрепленным на нем навигатором на
кронштейне, уже установленном на ветровом стекле. (Рисунок 2-2-3)
Рисунок 2-2-3
2.2.5 Подключите питание устройства.
a. Вставьте автомобильный адаптер питания в разъем прикуривателя вашего
автомобиля, а затем подключите его штекер к USB-разъему автомобильного
держателя. (Смотри рисунок 2-5-1)
б. Теперь навигатор питается от электрической сети автомобиля.
Рисунок 2-5-1
ПРИМЕЧАНИЕ:
Обратите внимание на то, что в некоторых моделях автомобилей
питание на разъем прикуривателя подается только при определенном
положении ключа зажигания, и Вам будет необходимо повернуть ключ
зажигания в соответствующее положение. Если напряжение на разъем
прикуривателя не подается, Ваш навигатор заряжаться не будет.
ПРИМЕЧАНИЕ:
Обратите внимание на то, что при температуре окружающей среды
выше 35°С процесс зарядки DIGMA DM500B может быть автоматически
приостановлен для защиты от перегревания. После того, как температура понизится, процесс зарядки возобновится.
2.2.6 Включите навигационное устройство.
а. Если устройство находится в выключенном состоянии – для включения
нажмите кнопку питания и удерживайте ее в течение 2 секунд, либо
подключите внешний адаптер питания. После загрузки системы на
мониторе появится основное меню.
б. Если устройство находится в состоянии пониженного энергопотребления – для включения кратковременно нажмите кнопку питания либо
подключите внешний адаптер питания. На мониторе появится основное меню.
в. Нажмите пиктограмму «Навигация» в главном меню - запустится
навигационная программа.
г. Внимательно прочитайте Руководство Пользователя навигационной
программы для ознакомления со списком её функций и настроек, а также
порядком её использования.
ВНИМАНИЕ:
При первичном включении устройства DM500B может понадобиться
значительное время для определения текущих GPS-координат.
2.3 Выключение устройства и аппаратный сброс
2.3.1. Следует помнить, что перевод в режим низкого энергопотребления
кнопкой включения/выключения (посредством кратковременного ее
нажатия) означает переключение навигатора в энергосберегающий
режим с сохранением его текущего состояния и режима работы. В этом
состоянии энергопотребление устройства крайне мало, но, тем не менее,
оно расходует энергию аккумулятора. Поэтому в случаях, когда устройство долго не используется, для сохранения заряда аккумулятора
рекомендуется отключать устройство. Для этого завершите работу
навигационной программы, отключите внешнее питание, нажмите кнопку
питания и удерживайте ее в нажатом состоянии в течение 5 секунд.
Отключение устройства описанным выше методом также выполняет функцию
аппаратного сброса системы. В этом случае завершаются все программы,
выполняющиеся на данный момент на устройстве (навигационная программа,
MP3-плеер, видеоплеер, фотоальбом), и питание навигатора полностью отключается. При этом настройки системы, произведенные пользователем, сохраняются.
2.3.2. Аппаратный сброс при подключенном внешнем источнике питания
можно выполнить нажатием на кнопку аппаратного сброса.
ГЛАВА 3 ИСПОЛЬЗОВАНИЕ GPS-НАВИГАТОРА DM500B
После полной зарядки устройство DM500B готово к использованию.
После первого включения навигационного устройства мы рекомендуем
настроить его параметры.
3.1 Включение устройства:
Bключите навигатор путем нажатия и удерживания кнопки питания в
течение 2 секунд.
После включения устройства на экране появится Основное Меню.
3.2 Настройка основных параметров:
Если вам необходимо незамедлительно приступить к использованию
навигатора, мы рекомендуем в первую очередь настроить языковые
параметры и часовой пояс. Остальные опции могут быть настроены
позже.
ПРИМЕЧАНИЕ:
В левом верхнем углу главного экрана находятся индикатор часов. Они
настроятся автоматически на текущее время при первом успешном
запуске навигационного программного обеспечения и определении
местоположения.
3.2.1. Доступ в меню настроек
а. Выберите пиктограмму «Система» на панели справа.
б. Появится меню выбора настроек.
3.2.2. Выбор языка интерфейса
а. Выберите «Язык» в меню настроек.
б. В центральной части меню отобразится текущий используемый язык.
в. Прокрутите список для выбора необходимого языка интерфейса. После
выбора языка воспользуйтесь пиктограммой в левом верхнем углу для
возврата в предыдущее меню.
3.2.3. Установка часового пояса
а. Для установки часового пояса выберите «Часовой пояс» в меню настроек.
б. Выберите значок для установки режима летнего времени.
активирует переход на летнее время.
отключает переход на летнее время.
в. Установите часовой пояс путем перетаскивания карты в соответствующее
положение.
3.3 Настройка дополнительных параметров
Другие настройки вы можете просмотреть и настроить в соответствии с
вашими предпочтениями. Для доступа к ним используйте меню настроек.
3.4 Сброс параметров устройства
В некоторых случаях может потребоваться сброс параметров устройства.
3.4.1. Сброс встроенного приемника GPS
Эта функция сбрасывает все внутренние настройки GPS-приемника в
исходное состояние.
Loading...
