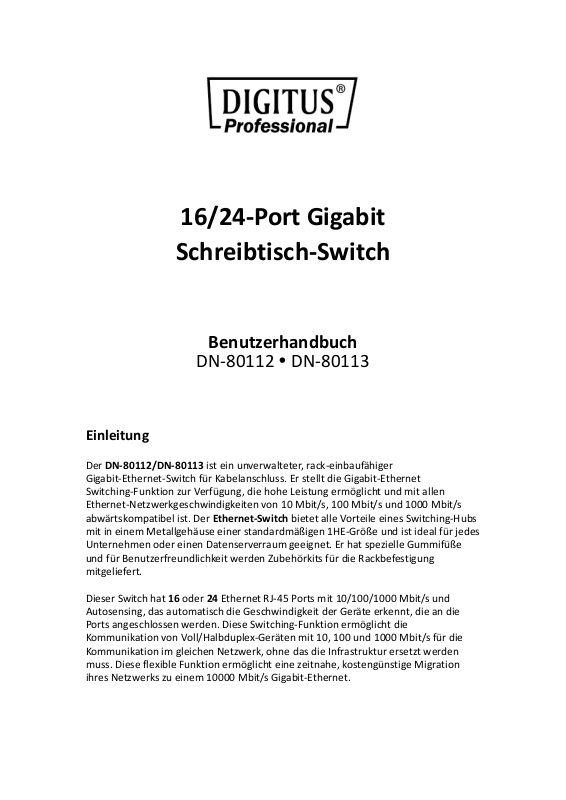

16/24-Port Gigabit
Schreibtisch-Switch
Benutzerhandbuch
DN-80112 DN-80113
Einleitung
Der DN-80112/DN-80113 ist ein unverwalteter, rack-einbaufähiger
Gigabit-Ethernet-Switch für Kabelanschluss. Er stellt die Gigabit-Ethernet
Switching-Funktion zur Verfügung, die hohe Leistung ermöglicht und mit allen
Ethernet-Netzwerkgeschwindigkeiten von 10 Mbit/s, 100 Mbit/s und 1000 Mbit/s
abwärtskompatibel ist. Der Ethernet-Switch bietet alle Vorteile eines Switching-Hubs
mit in einem Metallgehäuse einer standardmäßigen 1HE-Größe und ist ideal für jedes
Unternehmen oder einen Datenserverraum geeignet. Er hat spezielle Gummifüße
und für Benutzerfreundlichkeit werden Zubehörkits für die Rackbefestigung
mitgeliefert.
Dieser Switch hat 16 oder 24 Ethernet RJ-45 Ports mit 10/100/1000 Mbit/s und
Autosensing, das automatisch die Geschwindigkeit der Geräte erkennt, die an die
Ports angeschlossen werden. Diese Switching-Funktion ermöglicht die
Kommunikation von Voll/Halbduplex-Geräten mit 10, 100 und 1000 Mbit/s für die
Kommunikation im gleichen Netzwerk, ohne das die Infrastruktur ersetzt werden
muss. Diese flexible Funktion ermöglicht eine zeitnahe, kostengünstige Migration
ihres Netzwerks zu einem 10000 Mbit/s Gigabit-Ethernet.
Page 2
Hauptmerkmale
Entspricht IEEE802.3, 802.3u, 802.3x, 802.3ab
Automatischer MDI/MDIX-Crossover für alle Ports
N-Way Autom. Negotiation für Übertragungen mit 10/100/1000 Mbit/s
1HE, 19"-Rackmontage möglich
Store und Forward Switching-Architektur
Automatische Erkennung von Voll-/Halbduplex an allen Ports
Plug-and-Play-Konfiguration, automatisches Lernen von Adressen
LED-Anzeigen für Stromversorgung, Link bzw. Aktivität
Packungsinhalt
Ethernet Switch
Netzkabel
Benutzerhandbuch
Vier (4) selbstklebende Gummifüße
Zwei (2) Rackmontageplatten und Schrauben
WICHTIG: Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich bitte an Ihren
örtlichen Händler oder Wiederverkäufer für Unterstützung.
Technische Daten
DN-80112 (16-Port 10/100/1000 Base-TX Gigabit Ethernet Switch)
Anschlüsse: 16 Ports 10/100/1000Base-TX
MAC-Adresse: 8K MAC-Adressentabelle
Jumbo-Frame: 9KB
LED-Anzeige: Je Port: Link/Aktivität
Je Gerät: Stromversorgung
Abmessungen: 440mm x 200mm x 44mm (B x T x H)
Betriebstemperatur: 0 °C bis 40 °C
Betriebsluftfeuchtigkeit: 10 % bis 90 % (nicht kondensierend)
Leistungsaufnahme: max. 15 Watt bei AC 240 V/60 Hz
EMV: CE Klasse A
Page 3
DN-80113 (24-Port 10/100/1000 Base-TX Gigabit Ethernet Switch)
Anschlüsse: 24 Ports 10/100/1000Base-TX
MAC-Adresse: 8K MAC-Adressentabelle
Jumbo-Frame: 9KB
LED-Anzeige: Je Port: Link/Aktivität
Je Gerät: Stromversorgung
Abmessungen: 440mm x 200mm x 44mm (B x T x H)
Betriebstemperatur: 0 °C bis 40°C
Betriebsluftfeuchtigkeit: 10 % bis 90 % (nicht kondensierend)
Leistungsaufnahme: max. 20 Watt bei AC 240 V/60 Hz
EMV: CE Klasse A
Hardwarebeschreibung
Frontblende
Auf der Frontblende befinden sich LED-Anzeigen und 16/24 Autosensing-Ports.
LED-Anzeigen
Je Gerät: Stromversorgung
Je Port: LINK/ACT (Verbindung/Aktivität)

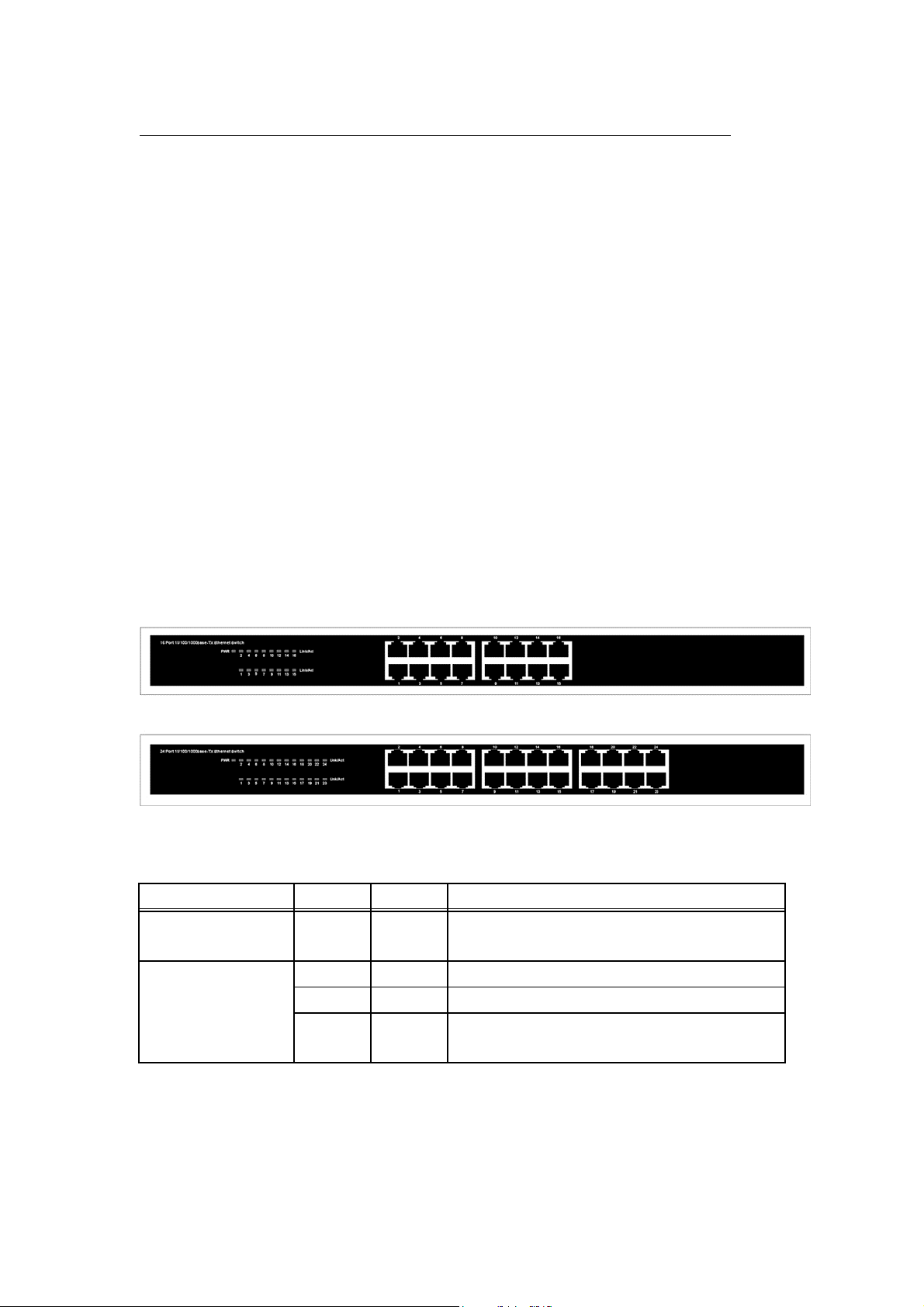

Abbildung 2. Frontblendenansicht der LED-Anzeigen
Stromversorgung Ein Grün
LED Status Farbe Beschreibung
Der Switch ist an eine geeignete
Stromversorgung angeschlossen.
Ein Grün Der Port wurde angeschlossen.
LINK/ACT
Blinkt - Der Port empfängt oder sendet Daten
Aus -
Der Port wurde nicht erfolgreich an das
Gerät angeschlossen.
Page 4
RJ-45 Ports (Auto-MDI/MDIX)
Autosensing-Ports mit 10/100/1000 N-Way für 10/100/1000-TX-Verbindungen.
Grundsätzlich bedeutet MDI die Verbindung mit einem anderen Hub oder Switch,
während MDIX für eine Verbindung mit einer Workstation oder einem PC steht.
Daher bedeutet Auto-MDI/MDIX, dass Sie einen Anschluss an einen anderen Switch
oder eine Workstation ohne Änderung der Pin-zu-Pin- oder Crossover-Verkabelung
herstellen können.
Rückseite
Auf der Rückseite des Ethernet-Switches befindet sich der
DC-Stromversorgungsanschluss.

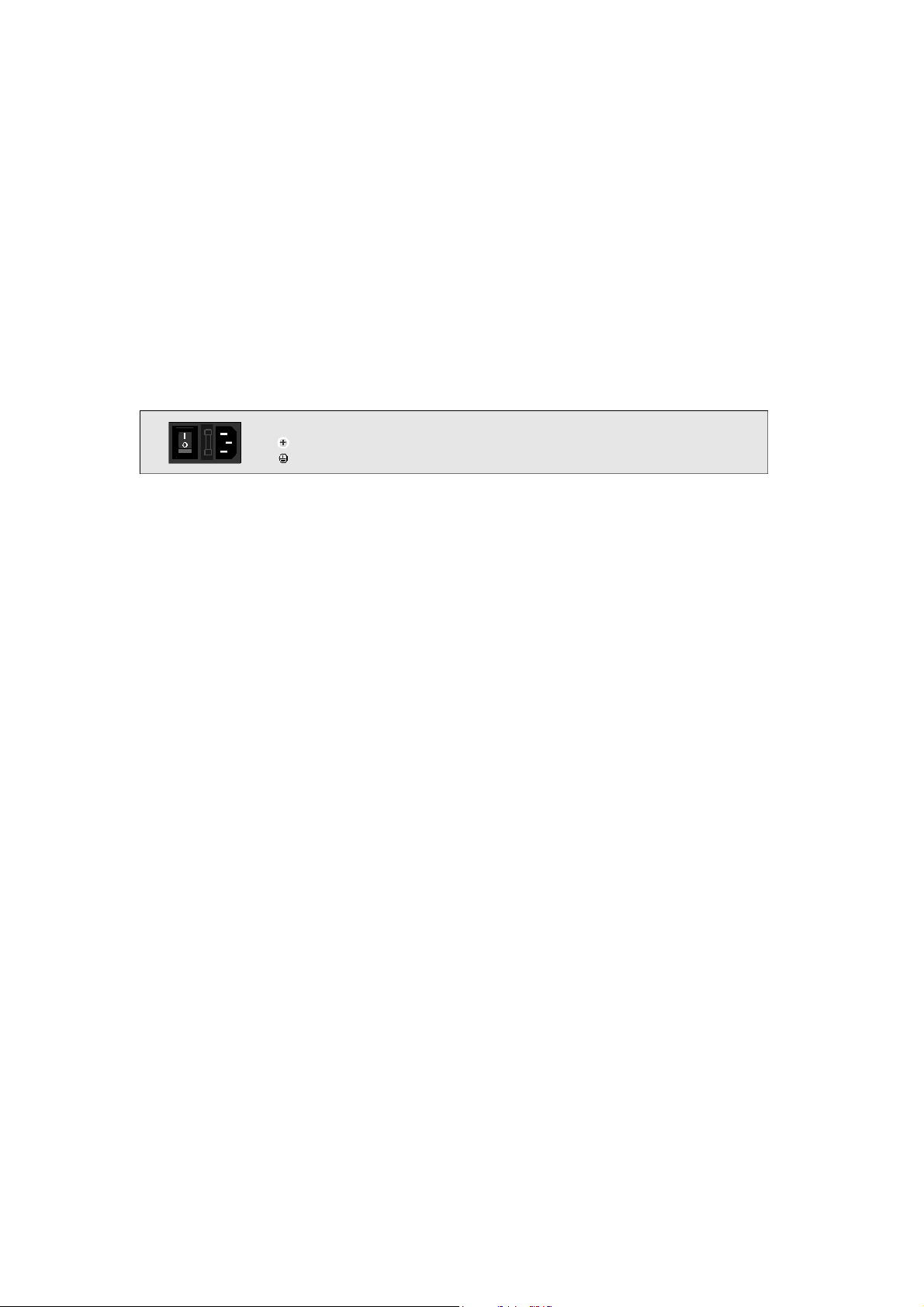

Abbildung 3. Ansicht der Rückseite des Switches
Netzkabelanschluss
Stecken Sie die Steckbuchse in den Switch und den Netzstecker in eine Steckdose.
Unterstützt eine Eingangsspannung von 100 bis 240 VAC, 50/60 Hz.
Fehlerbehebung
Der Switch kann einfach über die Frontblenden-Anzeigen überwacht werden, mit
denen Probleme identifiziert werden können. Dieser Abschnitt beschreibt die
häufigsten Probleme und mögliche Lösungen.
Stromversorgung
Falls die Betriebsanzeige nicht aufleuchtet, wenn das Netzkabel angeschlossen wurde,
besteht möglicherweise ein Problem mit der Steckdose oder dem Netzkabel. Wenn
sich der Switch jedoch abschaltet, nachdem er eine Weile in Betrieb war, prüfen Sie
auf einen lockeren Netzanschluss, Spannungsabfälle oder Überspannungen an der
Steckdose. Schalten Sie die Stromversorgung aus, warten Sie 30 Sekunden und
schalten Sie das Gerät wieder ein. Wenn das Problem noch immer nicht gelöst ist,
wenden Sie sich an Ihren Händler für Unterstützung.
Page 5
Diagnose-LED-Anzeigen
Wenn die Link-Anzeige nach dem Herstellen einer Verbindung nicht leuchtet,
überprüfen Sie, ob die Netzwerkschnittstelle (z.B. eine Netzwerkkarte im
angeschlossenen Gerät), das Netzwerkkabel oder der Port des Switches defekt ist.
Achten Sie darauf, dass das Kabel sowohl am Switch als auch am entsprechenden
Gerät angeschlossen wurde. Überprüfen Sie, ob der richtige Kabeltyp verwendet
wurde und die Kabellänge bestimmte Grenzwerte nicht überschreitet.
Verkabelung
Kontrollieren Sie, ob der Kabeltyp richtig ist. Achten Sie darauf, dass alle Kabelstecker
sicher in den benötigten Ports eingesteckt sind. Verwenden Sie nur ungeschirmte
Standard-Twisted-Pair-Kabel (UTP) der Kategorie 3, 4, 5 oder 5e. Verwenden Sie nur
Kategorie 5 oder 5e, wenn Sie Verbindungen mit Fast Ethernet herstellen. Achten Sie
darauf, dass die maximale Entfernung zwischen dem Switch und den
angeschlossenen Geräten 100 Meter nicht überschreitet.
HINWEIS: Schließen Sie kein Standard-Telefonkabel an einen RJ-45-Port an. Dies
kann unter Umständen den Switch zerstören
Hiermit erklärt die ASSMANN Electronic GmbH, das der Artikel in Übereinstimmung mit den
Anforderung und Vorschriften der Richtlinie 2014/30/EU (EMV), Richtlinie 2014/35/EU (LVD) und
RoHS 2011/65/EU befindet. Die vollständige Konformitätserklärung können Sie postalisch unter der
unten genannten Herstelleradresse anfordern.
Hinweis:
Bei falscher Installation und unsachgemäßem Gebrauch im Wohnbereich kann das Gerät Störungen
bei Rundfunkgeräten und anderen elektronischen Geräten verursachen. Ein sachgemäßer Gebrauch
liegt vor, wenn das Gerät, soweit durchführbar, mit geschirmten Anschlusskabeln betrieben wird (bei
Netzwerkprodukten zusätzlich geschirmter Kabel der Kategorie 5 und höher). Das Gerät wurde
getestet und liegt innerhalb der Grenzen für Computerzubehör der Klasse A gemäß den
Anforderungen nach EN 55032.
Warnung:
Dieses Produkt entspricht der Prüfklasse A - es kann im Wohnbereich Funkstörungen verursachen; in
diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür
aufzukommen. Konformitätserklärung: Das Gerät erfüllt die EMV-Anforderungen nach EN 55032 Klasse A
für ITE und EN 55024. Damit sind die grundlegenden Schutzanforderungen der EMV-Richtlinie 2014/30/EU
erfüllt.
www.assmann.com
Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Germany
