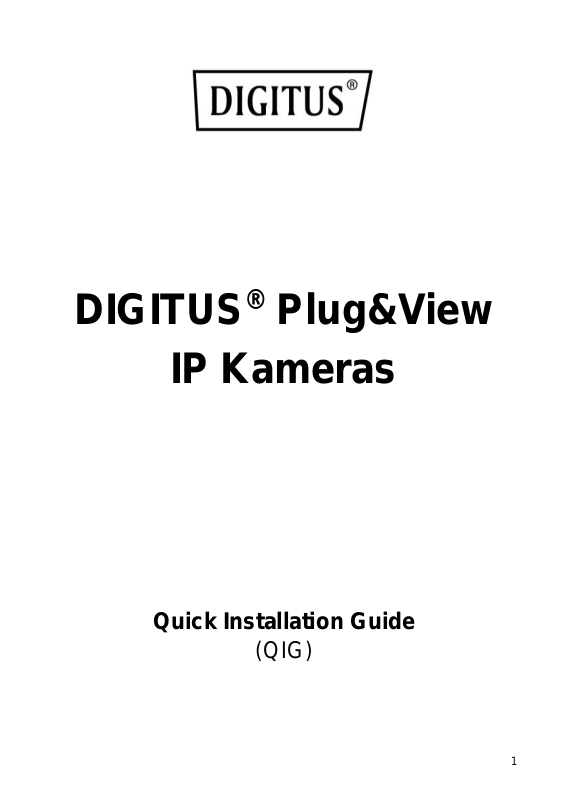

DIGITUS® Plug&View
IP Kameras
Quick Installation Guide
(QIG)
2
Sicherheitshinweise
Nutzen Sie die Plug&View IP Kamera nur in den spezifizierten
Temperaturbereichen, die für diese Kamera angegeben sind
Wenn das Produkt nicht verwendet wird, lagern Sie es an einem
sauberen und trockenen Ort bei Temperaturen zwischen 0°C und
40°C
Decken Sie die Kamera nicht ab
Lassen Sie die Kamera nicht mit Flüssigkeiten in Berührung
kommen (außgenommen Outdoor Kameras mit IP66
Schutzgehäuse)
Die Plug&View IP Kameras ersetzen nicht die Beaufsichtigung
durch einen Erwachsenen. Sichern Sie die Gesundheit Ihrer
Kinder, Angehörigen oder Haustiere, indem Sie regelmäßig nach
ihnen schauen
Stellen Sie sicher, daß die Indoor IP Kameras auch nur in
Innenräumen verwendet werden. Für eine Verwendung im
Außenbereich sind diese Kameras nicht vorgesehen und können
Schaden nehmen. Nutzen Sie hierfür die vorgesehenen Outdoor
Modelle
Montieren Sie die Plug&View IP Kameras in der Nähe einer leicht
zugänglichen Steckdose. Stellen Sie sicher, dass das Netzkabel
nicht unter Zug steht oder gedehnt wird
Positionieren Sie die Plug&View IP Kameras innerhalb der
Reichweite Ihres WLAN-Routers und achten Sie darauf, das sich
zwischen Kamera und Router keine Hindernisse befinden, die
sich störend auf das WLAN-Signal auswirken
3
Halten Sie die Plug&View IP Kameras von elektrischen und
anderen funkaussendenen Geräten fern, die Störsignale
verursachen (Mikorwellen, Mobiltelefone, etc.)
Bewahren Sie die Kamera, Netzwerkkabel und
Netzanschlusskabel außerhalb der Reichweite von Kindern auf,
die genannten Komponenten können eine Gefahrenquelle
darstellen
Verwenden Sie ausschließlich das mitgelieferte Netzteil
Versuchen Sie niemals, die Plug&View IP Kameras selbst zu
reparieren. Reparaturen und Wartungen dürfen nur von
Fachleuten ausgeführt werden
Wenden Sie sich bei Problemen bitte an unseren Kundendienst
Halten Sie sich an geltende Gesetze zur Kameraüberwachung.
Die Plug&View IP Kameras wurden für den privaten und
häußlichen Gebrauch verwendet. Weisen Sie Ihre
Familienangehörigen, Verwandten und im Haushalt lebende
und/oder arbeitende Personen auf die Videoüberwachung hin.
Stellen Sie sicher, dass Sie öffentliche Bereiche und das
Grundstück Ihrer Nachbarn nicht einsehen können
4
Persönliche Daten
1 x Plug&View IP-Kamera
1 x Netzteil mit Anschlusskabel
1 x Schnellinstallationsanleitung
1 x CD mit Dienstprogrammen
Optional:
1 x Ethernetkabel
1 x Decken-/Wandbefestigung
1 x abnehmbare Antenne*
Bitte lesen Sie die Datenschutzrichtlinie für die Nutzung des
DIGITUS® Plug&View Systems unter
http://plug-view.com/privacy-policy-for-platform-apps/ durch und
stimmen Sie dieser in der App zu
Wählen Sie für Ihr Plug&View-Konto ein Passwort mit hohem
Sicherheitsgrad, um es vor widerrechtlichen Zugriffen zu
Das Passwort sollte aus mindestens 8 Zeichen bestehen,
empfohlen werden Groß- und Kleinschreibung, sowie
alphanumerische Zeichen
Weiterhin sollte das Standard Passwort der Kamera geändert
werden, um auch hier einen widerrechtlichen Zugriff zu
vermeiden
Der Live-Stream, die Push-Benachrichtigung und weitere
Dienste werden über einen Cloud Server zur Verfügung
gestellt. Trotz Backuplösungen, Ausfallsicherheit und
Bandbreitenmanagement kann keine ununterbrochene
Verfügbarkeit des Systems garantiert werden.
Verpackungsinhalt
*Folgende Kameras verfügen über einer abnehmbaren Antenne:
DN-16029, DN-16039, DN-16043, DN-16048, DN-16049
Vielen Dank, dass Sie sich für eine Plug&View IP-Kamera
entschieden haben, die Sie ohne komplizierte Netzwerkeinstellungen schnell und einfach in Betrieb nehmen können.
5
Installation MikroSD-Karte
DN-16047
Bitte installieren Sie die
SD-Karte wie angezeigt
mit den goldenen
Kontakten zur
Kameralinse hin.
DN-16046
Bitte installieren Sie die
SD-Karte wie angezeigt
mit den goldenen
Kontakten zur
Kameralinse hin.
DN-16029
Bitte installieren Sie die
SD-Karte wie angezeigt
mit den goldenen
Kontakten nach oben.
Die DIGITUS® Plug&View Kameras für den Innenbereich können
mit einer MicroSD-Karte für die Aufnahmefunktionalität versehen
werden.
Bitte prüfen Sie die Installationsmöglichkeit der Kamera anhand der
abgebildeten Installationsgrafik.
6
Kameraanschlüsse
LAN:
Bitte verbinden Sie die
Kamera mit dem LAN Port
Ihres Routers
Reset:
Nachdem die Kamera gestartet
wurde, drücken Sie den Reset
Knopf für 10 Sek. um die
Kamera auf
Werkseinstellungen
zurückzusetzen
Power:
Bitte verbinden Sie das
mitgelieferte Netzkabel,
um die Kamera mit Strom
zu versorgen
MikroSD:
Fügen Sie eine MicroSD-Karte
für die lokale Speicherung
hinzu
Mic: Mikrofon (Audio Eingang)
Audio output:
Verbinden Sie einen externen
Lautsprecher über das3,5mm
Audio Kabel
WPS:
Nachdem die Kamera gestartet
wurde, drücken und halten Sie
die WPS Taste für 8 Sek. Um
den WPS Modus zu aktivieren
Alarm:
Pin1: Alarm Eingang
Pin2: Masse
Pin3: nicht belegt
Pin4: NO
7
Kameraanschlüsse
Reset Schalter:
nachdem die Kamera
angeschlossen und
betriebsbereit ist,
drücken und halten Sie
diesen Schalter für 10
Sekunden. Die Kamera
wird dadurch auf
Werkseinstellungen
zurückgesetzt
Netzwerkkabel:
Verbinden Sie das
Netzwerkkabel mit
Ihrem Router der
Netzwerk um eine
Verbindung zum
Internet herzustellen
DC12V
Stromanschluss:
Verbinden Sie das
externe Netzteil um die
Kamera mit Strom zu
versorgen
LED Statusanzeige:
Die blaue LED
Statusanzeige zeigt an,
ob die Kamera mit
Strom versorgt wird
Die DIGITUS® Plug&View Kameras für den Außenbereich sind mit
einem speziellen Kabel ausgestattet.
Bitte prüfen Sie die Installationsmöglichkeit der Kamera anhand der
abgebildeten Installationsgrafik.
Für die Modelle DN-16039, DN-16043 und DN-16048 kann direkt
über das Netzwerkkabel in Verbindung mit einem PoE Injektor oder
PoE Switch Strom für die Kamera zur Verfügung gestellt werden.
8
Objektiveinstellungen
DN-16039
DN-16043
Über die manuellen
Regler an der
Kamera haben Sie
die Möglichkeit die
Brennweite, sowie
die Schärfe
anzupassen.
Verwenden Sie
das Live Bild der
Kamera, um
Änderungen an
Brennweite und
Schärfe Ihren
Bedürfnissen
entsprechend
anzupassen.
9
1. Vorbereitung
Bevor Sie Ihre IP-Kamera verwenden können, müssen einige Vorbereitungen getroffen werden, um Ihre Kamera in Betrieb zu nehmen.
Antenne anschließen
Stecken Sie die WLAN-Antenne auf den Anschlußstecker und
schrauben Sie die Antenne fest.
SD-Karte einlegen
Die Plug&View IP Kameras unterstützen MicroSD-Karten mit bis zu
32 GB Speicherkapazität, die Sie bei Ihrem Fachhändler kaufen
können. Auf dieser Karte können dann Bilder oder Videos Ihrer IPKamera gespeichert werden.
Falls Ihre Kamera einen externen Anschluss besitzt und nicht
bereits über einen internen Speicher verfügt, stecken Sie Ihre
MicroSD-Karte in den passenden Slot, bis sie fest einrastet.
Netzteil anschließen
Verbinden Sie den Anschluss-Stecker des beiliegenden Netzteils
mit dem „Power“- Anschluss der Kamera.
Kamera an Router (z.B. Fritz!Box, Telekom
Speedport etc.) anschließen*
Verbinden Sie ein Ende des mitgelieferten Netzwerkkabels mit dem
LAN-Anschluss der Kamera. Das andere Ende des Netzwerkkabels
verbinden Sie mit einem der mit LAN gekennzeichneten Anschlüsse
an der Rückseite Ihres Routers. Manche Router haben nur einen
LAN-Anschluss, andere verfügen über mehrere Anschlüsse. Ihr
Router muss über eine funktionierende Internetverbindung
verfügen.
*Durch den Access Point Modus der Kameras kann dieser Punkt
auch übersprungen werden. Bei DN-16047 muss dieser Punkt
übersprungen werden.
