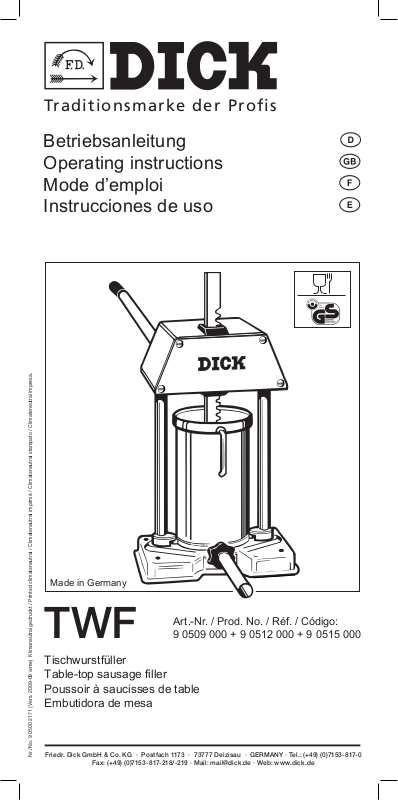

Page 1
Tra di tion smarke d er Prof is
Betriebsanleitung
Operating instructions
Mode d’emploi
Instrucciones de uso
D
F
E
FW
98035
Made in Germany
Art.-Nr. / Prod. No. / Réf. / Código:
TWF
Tischwurstfüller
Table-top sausage filler
Poussoir à saucisses de table
Embutidora de mesa
Friedr. Dick GmbH & Co. KG · Postfach 1173 · 73777 Deizisau · GERMANY · Tel.: (+49) (0)7153-817-0
Nr./No. 9 0500 2171 (Vers. 2009-09 wme) Klimaneutral gedruckt / Printed climateneutral / Climateneutral imprimé / Climateneutral stampato / Climateneutral impresa.
Fax: (+49) (0)7153-817-218/-219 · Mail: [email protected] · Web: www.dick.de
9 0509 000 + 9 0512 000 + 9 0515 000
Page 2
1 2
3 4
5
FW
98035
Page 3
D
Bestimmungsgemäße Verwendung
Den Tischwurstfüller nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen. Der Tischwurstfüller darf ausschließlich zur Herstellung von Würste aller Art
(Einfüllen von Brät in Därme) benutzt werden. Es dürfen ausschließlich Nahrungsmittel verarbeitet werden. Es
darf ausschließlich Originalzubehör und Originalersatzteile von der Firma Friedr. Dick GmbH & Co. KG verwendet werden.
Produkthaftung/Gewährleistung
Unsere Produkte werden mit großer Sorgfalt hergestellt, um unsere Kunden zufrieden zu stellen. Hierzu
benötigen wir aber auch Ihre Mitwirkung, weshalb wir Sie bitten, in Ihrem Interesse nachfolgendes zu
beachten. In der Betriebsanleitung nicht aufgeführte Arbeiten und Einsatzmöglichkeiten bedürfen der schriftlichen Genehmigung der Firma Friedr. Dick GmbH & Co. KG. DICK-Maschinen sind ausschließlich für den
gewerblichen Einsatz konzipiert. Für DICK-Maschinen beträgt die Gewährleistung gegenüber dem Eigentümer
12 Monate, gerechnet ab Liefertag (Nachweis durch Rechnung). Wir haften nicht für Mängel oder Schäden, die
durch fehlerhafte Montage bzw. unsachgemäße Inbetriebnahme, ungeeignete, unsachgemäße oder nicht
entsprechend der Betriebsanleitung erfolgende Verwendung, nicht in der Betriebsanleitung aufgeführte und
ohne schriftliche Genehmigung der Firma Friedr. Dick GmbH & Co. KG vorgenommene Änderungen oder Instandsetzungsarbeiten, Verwendung von Fremdersatz- und Fremdverschleißteilen bzw. Fremdzubehör,
Überlastung bzw. unsachgemäße Behandlung sowie übliche Abnutzung entstehen. Zur Wahrung der Gewährleistung bewahren Sie bitte die Rechnung auf und übersenden uns diese im Original zusammen mit Ihrer
schriftlichen Reklamation. Schicken Sie uns bitte keine Maschine zurück, ohne von uns hierzu aufgefordert zu
werden. Nach Eingang Ihrer schriftlichen Reklamation werden wir Ihnen mitteilen, ob sie fristgemäß und
berechtigt ist und ob die Reparatur von uns vor Ort durchgeführt wird oder Sie gebeten werden, das Gerät
zurückzusenden. Wir übernehmen keine Transportkosten für von uns nicht veranlasste Rücksendungen.
Verwenden Sie bitte zur Vermeidung von Transportschäden im Rahmen einer Rücksendung ausschließlich die
von uns zur Verfügung gestellte Transportverpackung, die deshalb aufzubewahren ist. Die Gewährleistung
bezieht sich ausschließlich auf Ausbesserung von Material- und Fertigungsmängeln. Mangelhafte Teile werden
nach unserer Wahl von unserem Service unentgeltlich instand gesetzt oder durch fabrikneue Teile ersetzt.
Weitergehende Ansprüche entstehen nur bei im Sinne des Gesetzes verweigerter, fehlgeschlagener oder
unzumutbarer Nacherfüllung gemäß unseren Allgemeinen Verkaufs-, Liefer- und Zahlungsbedingungen.
Außerhalb der Gewährleistung können Reparaturen auch durch entsprechende Fachrmen ausgeführt
werden. Verwenden Sie jedoch ausschließlich DICK-Original-Ersatzteile und verwahren Sie die Reparaturrechnung. Weitere Angaben zur Gewährleistung entnehmen Sie bitte unseren Allgemeinen Verkaufs-, Liefer- und
Zahlungsbedingungen.
Technische Beschreibung/Merkmale
Der Tischwurstfüller ist vor jedem Gebrauch auf Beschädigungen zu untersuchen. Der Tischwurstfüller muss
auf einem geeigneten, waagerechten Untergrund rutsch- und kippsicher aufgestellt werden. Durch die vier
Bohrungen in der Grundplatte lässt sich der Tischwurstfüller auf der Tischplatte verschrauben. Optional ist
hierfür als Zubehör auch eine Sicherungszwinge erhältlich, die eine Verbindung mit der Tischplatte auch ohne
Schraubbefestigung ermöglicht (Bestellnr. 9 0916 030). Zylinder, Grundplatte, Verbindungsstangen, Kurbel,
Zahnstange und Getriebegehäuse sind aus rostfreiem Stahl gefertigt. Kolben, Ventil, Füllrohre, Überwurfmutter, Dichtringe, Kurbelgriff und Zahnstangenführungen sind aus hygienisch zugelassenem Kunststoff
hergestellt. Der dicht abschließende Kolben ist mit einem Entlüftungsventil versehen. Füllrohre mit Ø12, Ø18,
Ø22 und Ø30 mm werden mitgeliefert.
Der Tischwurstfüller hat das GS-Zeichen für geprüfte Sicherheit.
geführt. Die GS-Prüfbescheinigungsnummer lautet FW 98035.
Technische Daten
Typ Länge x Breite x Höhe Volumen Nettogewicht Art.-Nr.
TWF-9 260 x 400 x 635 mm 9 Ltr. 23,8 kg 9 0509 000
TWF-12 260 x 400 x 720 mm 12 Ltr. 24,8 kg 9 0512 000
TWF-15 260 x 400 x 820 mm 15 Ltr. 26,0 kg 9 0515 000
Typenschild siehe Unterseite Grundplatte.
Max. zulässige Drehkraft: Gewichtskraft an Originalkurbel max. 20kg zulässig - ergibt Presskraft am Kolben
von ca. 2,6t.
Die Rücksauglüftung der DICK-Tischwurstfüller
Das Kolbenventil gewährleistet, dass die Luft, die sich zwischen Brät und Kolben bendet, entweichen kann,
während sich der Kolben nach unten bewegt. Außerdem bietet es den Vorteil, dass bei der Aufwärtsbewegung
des Kolbens das Füllrohr leer gesaugt wird.
Ventil öffnet automatisch, wenn es an das Getriebegehäuse stößt (Abb. 1).
Ventil entlüftet automatisch, während sich der Kolben nach unten bewegt (Abb. 2).
Ventil schließt automatisch, sobald es auf das Brät drückt (Abb. 3).
Ventil schließt vakuumdicht, sobald es vom Zylinderboden eingedrückt wird (Abb. 4).
Ventil saugt automatisch das Füllrohr leer, sobald sich der Kolben nach oben bewegt (Abb. 5).
Wartung und Pflege
Den Tischwurstfüller nach jedem Gebrauch sofort gründlich reinigen. Zylinder herausnehmen, Überwurfmutter
mit Füllrohr abschrauben. Kolben von der Zahnstange abschrauben. Dichtring entfernen (z. B. mit der Ecke
eines Kunststoffschabers) und Ventil nach unten durchdrücken. Brätreste entfernen und alle Teile gründlich säubern. Diese Teile sind spülmaschinentauglich.
Bei manueller Reinigung: Teile mit Bürste unter ießendem Wasser reinigen und durchspülen. Getriebegehäuse, Verbindungsstangen, Zahnstange, Grundplatte und Kurbel mit einem angefeuchteten Tuch gründlich
reinigen. Bei Verwendung von Reinigungsmitteln nur solche benutzen, die den geltenden Hygienerichtlinien
entsprechen und die angegebenen Reinigungshinweise beachten! Zahnstange mit einem für die Lebensmittelverarbeitung zugelassenen Schmiermittel (z. B. POLYLUB WHZ) schmieren. Teile in umgekehrter Reihenfolge
wieder montieren. Vor einer Nichtbenutzung länger als 3 Wochen Kolbenscheibe demontiert aufbewahren
sowie O-Ring von Kolbenscheibe mit einem für die Lebensmittelverarbeitung zugelassenen Schmiermittel (z.
B. POLYLUB WHZ) einfetten.
SICHERHEITSHINWEIS
Durch die Drehbewegung der Kurbel mit Handkraft wird das Brät verdichtet und es entsteht eine
Gegenkraft, welche die Kurbel beim schnellen bzw. versehentlichen Loslassen zurück schlagen
lässt. ACHTUNG! Um eine Verletzungsgefahr zu vermeiden, Kurbel erst loslassen, wenn durch Zu rückdrehen und Entspannen keine Kraft mehr an der Kurbel vorhanden ist. Niemals mit nassen
oder fettigen Händen arbeiten. Kurbel immer fest umgreifen.
Hinweis
Die Angaben in dieser Betriebsanleitung können ohne vorherige Ankündigung geändert werden. Ohne die
vorherige schriftliche Zustimmung der Firma Friedr. Dick GmbH & Co. KG ist die vollständige oder teilweise
Vervielfältigung dieser Betriebsanleitung sowie die Übersetzung in eine andere Sprache nicht zulässig.
Änderungen vorbehalten.
Es wurde eine Baumusterprüfung durch-
Page 4
Appropriate use
Only use the manual sausage ller when in perfect condition. It should be used only for its designated purpose
and by persons acquainted with safety and risk issues. The manual sausage filler may be used exclusively
to produce all kinds of sausages (inserting stuffing into skins). It is intended exclusively for processing
foodstuff. Only original accessories and original spare parts from Friedr. Dick GmbH & Co. KG may be used.
Product liability/Guarantee
Our products are manufactured with great care in order to satisfy our customers. To achieve this goal we also
require your cooperation. That is why we ask you to take into account following points in your own interest.
Any use of the sausage ller for other purposes than mentioned in the operating instructions require the written
approval by Friedr. Dick GmbH & Co. KG. DICK machines have been designed exclusively for commercial
purposes. For DICK machines a guarantee of 12 months as from date of delivery is given to owners (proof
through invoice). We are not liable for defects or damages caused by improper assembly or operation. Furthermore we are not liable for defects or damages caused by use other than described in the operating instructions
or without written approval by Friedr. Dick GmbH & Co. KG, alterations or repair. Lastly we are not liable for
defects or damages caused by use of non-original spare parts, parts subject to wear and accessories as well
as overcharge, improper treatment and normal wear and tear. Keep invoice to ensure guarantee. In case of
complaint, send original invoice together with description of complaint to manufacturer. Please do not send
sausage ller without having been explicitly requested to do so. After receipt of complaint, the manufacturer
will inform the customer if within due time and justied. A decision will then be taken if repair is carried out on
the spot by manufacturer or should be delivered to manufacturer or supplier. The manufacturer does not take
over any transport costs for sausage llers which have been sent without explicit authorization. To avoid
damage during transport, please keep transport packaging provided by manufacturer and use when returning
sausage ller. The guarantee is related exclusively to repair of faulty material and production. Faulty parts will
be repaired accordingly or exchanged by new ones free of charge. Further claims emerge only in the sense of
the law of denied, failed or unreasonable posterior fullment, in accordance with the manufacturer’s terms of
sale, delivery and payment. Beyond guarantee period, the machine may also be repaired by corresponding
specialized rms. Use however exclusively DICK original spare parts and keep repair invoice. Further information concerning the guarantee is to be found in the manufacturer’s terms of sale, delivery and payment.
Technical description/Characteristics
The manual sausage ller must be examined thoroughly for damage prior to use. The manual sausage ller
must be placed on a suitable, horizontal surface so as to prevent slipping and tipping. The manual sausage
ller can be screwed on to the working table by means of the four holes in the base plate. As alternative it is
possible to x the sausage ller on to the working table by means of a safety clamp available as accessory
(Prod. No. 9 0916 030).
Cylinder, base plate, support rods, crank, rack and gearbox are made of stainless steel. Piston, exhaust valve,
stufng tubes, cape screw, sealing rings, crank grip and rack guides are made of plastic approved for hygienic
use. The tight-sealing piston is tted with an exhaust air valve. Stufng tubes of Ø12, Ø18, Ø22 and Ø30 mm
are supplied with the sausage ller.
The sausage ller has the GS-Mark of approval of the German professional association for inspected safety.
The machine type of construction has been tested. The number of the GS test certicate is FW 98035.
Technical Data
Model Length x Width x Height Capacity Net weight Prod. No.
TWF-9 260 x 400 x 635 mm 9 Ltr. / 18 lb. 23,8 kg 9 0509 000
TWF-12 260 x 400 x 720 mm 12 Ltr. / 24 lb. 25,8 kg 9 0512 000
TWF-15 260 x 400 x 820 mm 15 Ltr. / 30 lb. 26,0 kg 9 0515 000
Model identication plate see on underside of base plate.
Maximum allowable torque: Weight force at original crank maximum 20 kg allowable – comes to press force at
piston of approx. 2,6t.

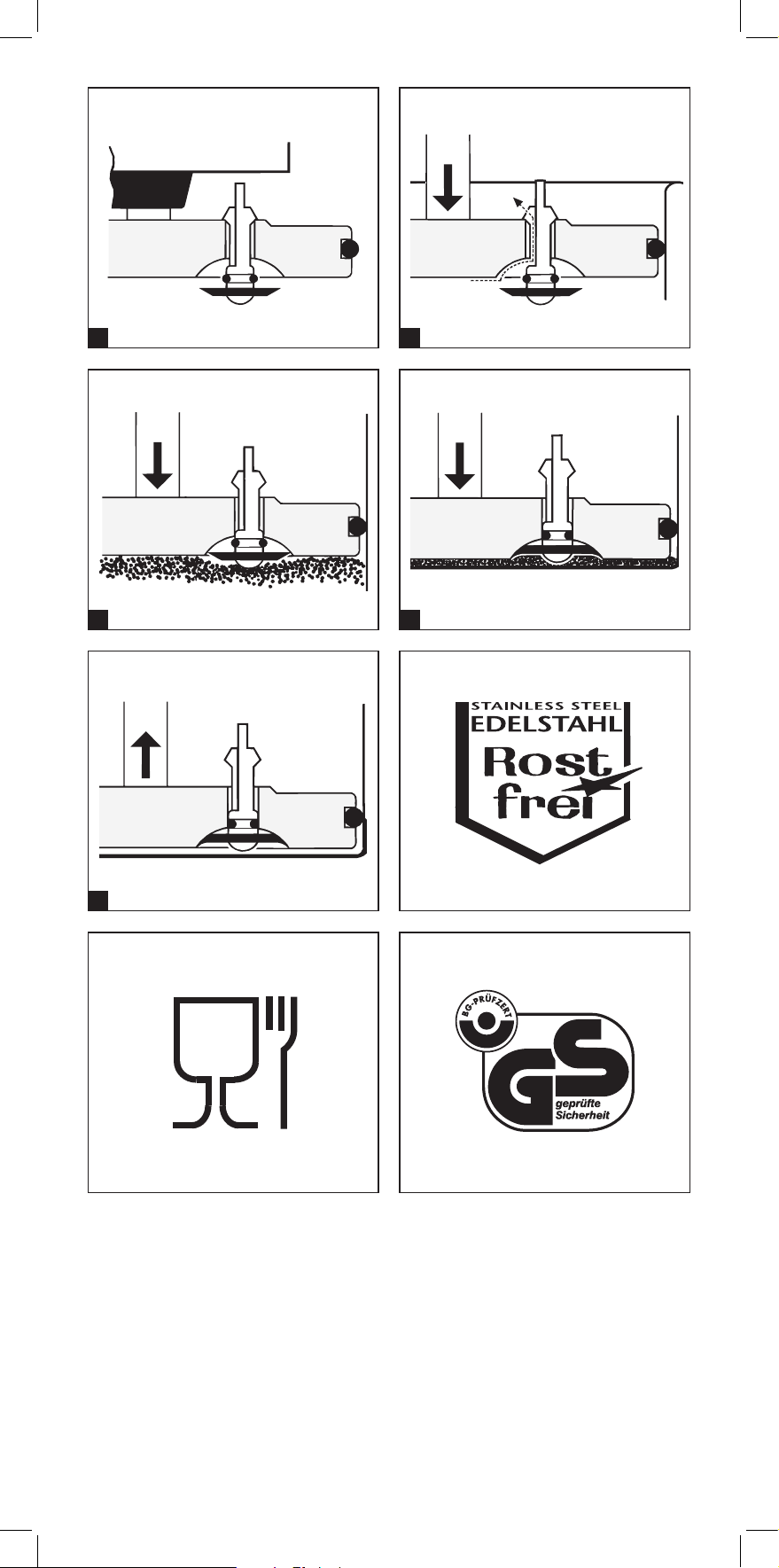

Exhaust air valve of DICK manual sausage filler
The exhaust air valve enables air between stufng and piston to evacuate as the piston descends. Additionally the stufng tube is sucked clear when piston ascends.
Valve opens automatically when it touches the gearbox (Fig. 1).
Valve vents automatically as piston descends (Fig. 2).
Valve closes automatically as soon as it touches stufng (Fig. 3).
Valve closes vacuum-tight as soon as it touches cylinder oor (Fig. 4).
Valve sucks the stufng tube automatically clear as soon as piston ascends (Fig. 5).
Care and maintenance
Clean the manual sausage ller thoroughly immediately after use. Remove cylinder, unscrew cape screw and
stufng tube. Unscrew piston from spindle. Remove sealing ring (e.g. using the corner of a plastic spatula) and
press the valve out of piston. Remove stufng rests and clean all parts thoroughly. These parts are dishwasher-safe.
If cleaning manually: Brush parts under running water and rinse thoroughly.
Clean gearbox, support rods, rack, base plate and crank with a damp cloth.
Use exclusively cleaning agents that conform to the applicable hygiene guidelines and observe the stated
cleaning instructions.
Grease rack with a lubricant approved for food processing (e.g. POLYLUB WHZ). Remount parts in reverse
order. If the sausage stuffer is not to be used for longer than 3 weeks, dismount and store the piston and
grease the sealing ring of the piston with a lubricant approved for food processing (e.g. POLYLUB WHZ).
SAFETY INDICATION
When turning the crank, the stufng in the cylinder is compressed which generates a counter force. This can cause the crank to strike back if released quickly or accidentally. ATTENTION! To
avoid danger of serious injury, do not let go crank until force is neutralized by turning back and
releasing the tension. Never work with wet or greasy hands. Always grip the crank rmly.
Note
Details given in these operating instructions can be changed without prior notice. These operating instructions
may not be copied either wholly or partially or translated into another language without written approval of
Friedr. Dick GmbH & Co. KG.
Subject to change.
Page 5
F
Utilisation conforme à l’usage prévu
Le poussoir à saucisses manuel doit être utilisé uniquement en bon état de fonctionnement et en tenant
compte de l’utilisation, conforme à l’usage prévu, la sécurité et risques. Le poussoir à saucisses manuel peut
être utilisé exclusivement pour la fabrication de saucisses de toutes sortes (pousser chair dans boyaux).
Il est exclusivement conçu pour l’élaboration de produits alimentaires. Seulement accessoires et pièces de
rechange originales de l’entreprise Friedr. Dick GmbH & Co. KG doivent être utilisés.
Responsabilité de produit/Garantie
Nos produits sont fabriqués avec le plus grand soin an de satisfaire nos clients. Pour atteindre ce but nous
avons aussi besoin de votre collaboration. C’est pourquoi nous demandons, dans votre propre intérêt,
d’observer les points suivants. Tout emploi de la machine au delà du décrit dans ce mode d’emploi, exige
l’approbation par écrit de la part de Friedr. Dick GmbH & Co. KG. Les machines DICK ont été conçues exclusivement pour ns commerciaux. Pour les machines DICK une garantie de 12 mois est donné aux propriétaires
à partir de la date de livraison (preuve par facture). Nous ne sommes pas responsable pour défauts ou
dommages causés par l’assemblage défectueux ou l’emploi pas approprié. De plus nous ne sommes pas
responsable pour défauts ou dommages causés par l’emploi au delà de ceux décrits dans ce mode d’emploi
ou sans l’approbation par écrit par Friedr. Dick GmbH & Co. KG, changements ou réparations. Finalement
nous ne sommes pas responsable pour défauts ou dommages causés par l’emploi de pièces non originales,
pièces soumises à l’usure, non originales et accessoires non originales comme aussi surcharge, usage pas
approprié et usure normale. Garder la facture pour assurer la garantie. En cas de plainte, envoyer au fabricant
la facture originale avec la description de plainte. Nous vous prions de ne pas renvoyer la machine avant
d’avoir été demandé explicitement de le faire. Après le reçu de la plainte, le fabricant informera le client si la
plainte est dans le terme de garantie ainsi que justiée. Une décision sera prise si la machine sera réparée sur
place par le fabricant ou devra être renvoyée au fabricant ou fournisseur. Le fabricant n’assume pas les frais
de transport des machines qui on été renvoyées sans autorisation explicite. Pour éviter dommages pendant le
transport, nous demandons de garder l’emballage de transport. La garantie est exclusivement référée à la
réparation de matériel défectueux et défauts de production. Les pièces défectueuses seront, selon le cas,
réparées ou échangées par nouvelles gratuitement. Réclamations émerges seulement dans le sens de la loi de
nié, échoué ou déraisonnable postérieur accomplissement conformément au conditions de vente, livraison et
paiement. Au delà du terme de garantie, la machine peut être aussi réparée par entreprises spécialisées. Utiliser
cependant exclusivement pièces de rechange originales DICK et garder la facture de réparation. Renseignements additionels à propos de la garantie se trouvent dans les conditions de vente, livraison et paiement.
Description technique/Caractéristiques
Le poussoir à saucisses manuel doit être examiné pour éventuels dommages avant chaque utilisation. Il doit
être posé sur une surface horizontal approprié stable et antidérapant et peut être xé sur la table de travaille
au moyen des quatre trous au socle. Alternatif c’est possible de xer le poussoir sur la table de travaille sans
vis avec le serre-joint livrable comme accessoire (Réf. 9 0916 030). Cylindre, socle, tiges latérales, manivelle,
crémaillère et boîtier d’engranage sont en acier inoxydable. Piston, soupape de désaération, cornets de
remplissage, écrou-raccord, joints et poignée de la manivelle sont en matière plastique homologuée pour
produits alimentaires. Le piston étanche est muni d’une soupape de désaération. Cornets de remplissage de
Ø12, Ø18, Ø22 et Ø30 mm sont livrées avec la machine.
Le poussoir à saucisses manuel possède le label GS de sécurité vériée. Un examen de type a été effectué
pour cette machine. Le numéro de certication du contrôle GS est FW 98035.
Données techniques
Modèle Longueur x largeur x hauteur Contenance Poids net Référence
TWF-9 260 x 400 x 635 mm 9 litres 22,8 kg 9 0509 000
TWF-12 260 x 400 x 720 mm 12 litres 24,3 kg 9 0512 000
TWF-15 260 x 400 x 820 mm 15 litres 25,8 kg 9 0515 000
Plaque signalétique: voir au bas de la machine.
Maximum force rotatrice admissible: La force de poids admissible à manivelle original, au plus. 20 kg – donne
une force au piston d’environ 2,6t.
La Soupape de désaération du poussoir à saucisses manuel DICK
La soupape rend possible l’échappement d’air entre chair et piston pendant la descente du piston. Elle vide
aussi le contenu du cornet de remplissage pendant la montée du piston.
La soupape s’ouvre automatiquement lorsqu’elle entre en contact avec le boîtier (fig. 1).
La soupape laisse échapper l’air automatiquement lorsque le piston descende (fig. 2).
La soupape se ferme automatiquement lorsqu’elle touche la chair (fig. 3).
La soupape se ferme hermétiquement au vide lorsqu’elle touche le fond du cylindre (fig. 4).
La soupape vide automatiquement le cornet de remplissage par aspiration pendant la montée du piston (fig. 5).
Maintenance et entretien
Nettoyer soigneusement le poussoir à saucisses manuel immédiatement après chaque usage. Retirer le
cylindre, dévisser l’écrou-raccord et le cornet de remplissage. Dévisser le piston de la crémaillère. Enlever la
bague de joint (par ex. avec le coin d’un racloir en plastique) et pousser la soupape vers le bas. Retirer les
résidus de chair et nettoyer soigneusement toutes les pièces. Ces pièces peuvent être lavées dans un
lave-vaisselle.
Pour le nettoyage manuel: nettoyer et rincer les pièces avec une brosse sous l’eau courante.
Nettoyer soigneusement le boîtier, tiges latérales, crémaillere, socle et manivelle avec un chiffon humide.
En cas d’utilisation de produits de nettoyage, utiliser uniquement produits conformes aux normes d’hygiène
en vigueur et respecter les indications de nettoyage!
Lubrier la crémaillère avec un lubriant homologué pour l’industrie alimentaire (par ex. POLYLUB WHZ).
Remonter les pièces dans l’ordre inverse. En cas d’une période de non inutilisation supérieure à 3 semaines,
démonter le piston et graisser la bague de joint avec un lubriant homologué pour l’industrie alimentaire (par
ex. POLYLUB WHZ).
INDICATION DE SÉCURITÉ
La chair est comprimée en tournant manuellement la manivelle. Ceci produit une contre-force
qui risque de provoquer un retour brusque si la manivelle est relâchée trop rapidement ou par
inadvertance. ATTENTION! Pour éviter tout risque de blessure, ne relâcher pas la manivelle que
jusqu’à ce que la contre-force est neutralisée en inversant le sens de rotation de la manivelle. Ne
jamais travailler avec mains humides ou graisseuses. Toujours tenir la manivelle fermement.
Avertissement
Informations fournies dans ce mode d’emploi peuvent être modiées sans préavis. La reproduction partielle
ou intégrale du présent mode d’emploi et sa traduction dans d’autres langues ne sont autorisées qu’avec
l’accord écrit de l’entreprise Friedr. Dick GmbH + Co. KG.
Sous réserve de modications.
Page 6
E
Uso apropiado
Utilizar la embutidora manual sólo en perfectas condiciones técnicas, conforme a las normas y consciente de
la seguridad y peligros. La embutidora manual debe utilizarse solamente para la fabricación de embuti-
dos de todo tipo (masa cárnica en tripa). Sólo debe utilizarse para alimentos. Sólo se deben usar accesorios
y piezas de repuesto originales de la empresa Friedr. Dick GmbH & Co. KG.
Responsabilidad de producto/Garantía
Nuestros productos han sido fabricados cuidadosamente para satisfacer a nuestros clientes. Sin embargo su
colaboración también es esencial por lo que rogamos, en su propio interés, tener en cuenta lo indicado a
continuación. Trabajos y posibilidades de empleo de la embutidora no indicados en las instrucciones de uso
necesitan la autorización por escrito de la empresa Friedr. Dick GmbH & Co. KG. La maquinaria DICK ha sido
concebida exclusivamente para uso industrial. La garantía de las máquinas DICK tiene validez de doce meses,
a partir del día de entrega (conrmación con la factura). No nos hacemos responsables por defectos o daños
causados por montaje o puesta en marcha inapropiados; uso inapropiado, incorrecto o que no corresponde
con lo indicado en el manual de instrucciones; modicaciones o reparaciones no indicadas en las instrucciones
de uso y que no tienen autorización por escrito de Friedr. Dick GmbH & Co. KG; la utilización de otras piezas
de repuesto, desgaste u otros accesorios, sobrecarga, uso inadecuado o desgaste natural. Para hacer uso de
la garantía debe enviarnos la factura original junto con su reclamación por escrito. No nos envíe la embutidora
si no es solicitado previamente. Tras la recepción de la reclamación por escrito, le comunicaremos si tiene
derecho de garantía y si ha sido enviada dentro del plazo jado. Le informaremos si realizaremos la reparación
en su lugar de uso o por lo contrario debe ser enviado. No nos hacemos cargo de gastos de transporte de
envíos no solicitados. A n de evitar daños durante el transporte, utilizar exclusivamente el embalaje proporcionado, que debe ser guardado por este motivo. La garantía abarca exclusivamente la reparación de fallas de
material y errores de fabricación. Las piezas defectuosas serán, según nuestro criterio, reparadas o sustituidas
por nuevas gratuitamente por nuestro servicio técnico. Sólo tendrá derecho a reclamaciones adicionales según
la ley si hubiera un incumplimiento por nuestra parte de nuestras condiciones de venta, entrega o pago.
Empresas técnicas acreditadas pueden realizar asimismo reparaciones posterior al plazo de garantía. No
obstante deben utilizarse piezas de repuesto DICK originales. Guardar la factura de reparación. Para más
información acerca de nuestra garantía, rogamos consultar nuestras condiciones de venta, entrega y pago.
Descripción técnica/Características
La embutidora manual tiene que ser examinada por daños antes de cada utilización. Debe ser montada sobre
una supercie adecuada y nivelada, antideslizante y estable. Los cuatro oricios de la plataforma de base
posibilitan atornillar la embutidora sobre la mesa de trabajo.
Un prensatornillo es disponible como accesorio opcional para jar la embutidora sobre la mesa sin el uso de
tornillos (No. de producto: 9 0916 030). Cilindro, plataforma de base, barras, manivela, cremallera y cárter de
engranaje son fabricados en acero inoxidable. Embolo, válvula, tubos de llenado, tuerca de unión, anillos de
obturación, mango de manivela y guías de cremallera están fabricados en plástico higiénico autorizado. El
pistón hermetizado viene equipado con una válvula de purga de aire. Los tubos de llenado son suministrados
con diámetros de 12, 18, 22 y 30 milímetros.
La embutidora manual posee el signo GS del sindicato profesional alemán para el control de la seguridad.
Además, la máquina ha sido sometida a un estricto examen CE de tipo. El número GS del certicado
de ensayo es: FW 98035.
Datos técnicos
Modelo Longitud x anchura x altura Volumen Peso neto No. de producto
TWF-9 260 x 400 x 635 mm 9 litros 22,8 kg 9 0509 000
TWF-12 260 x 400 x 720 mm 12 litros 24,3 kg 9 0512 000
TWF-15 260 x 400 x 820 mm 15 litros 25,8 kg 9 0515 000
Placa de identicación: véase al reverso de la base.
Momento de torsión máx. admisible: Peso de fuerza admisible en manivela original, máx. 20 kg – equivale a
aproximadamente 2,6t de fuerza en pistón.
Ventilación por reabsorción de la embutidora manual DICK
La válvula de purga de aire posibilita que el aire entre masa cárnica y pistón pueda evacuar al descender el
pistón. Además vacía el tubo de llenado durante el ascenso del pistón.
La válvula abre automáticamente al tocar la caja de engranaje (fig. 1).
La válvula evacua el aire automáticamente durante el descenso del pistón (fig. 2).
La válvula cierra automáticamente, al tocar la carne (fig. 3).
La válvula cierra al vacío cuando llega al fondo del cilindro (fig. 4).
La válvula vacía el tubo de llenado automáticamente cuando el pistón asciende (fig. 5).
Mantenimiento y conservación
Limpiar la embutidora manual a fondo después de cada uso. Retirar el cilindro, destornillar la tuerca de unión
con el tubo de llenado. Destornillar el pistón de la cremallera. Retirar el anillo obturador (por ejemplo con la
esquina de una rasqueta de plástico) y retirar la válvula apretando hacia abajo. Retirar los restos de masa
cárnica y limpiar todas las piezas a fondo. Las piezas pueden lavarse en el lavavajillas.
Limpieza a mano: Cepillar las piezas bajo chorro de agua y enjuagar a fondo.
Limpiar meticulosamente con paño húmedo la caja de engranaje, barras laterales, cremallera, plataforma de
base y manivela.
Utilisar sólo productos de limpieza que cumplen con las directivas de higiene en vigor. Tener en cuenta las
indicaciones de limpieza.
Engrasar cremallera con un lubricante autorizado para el procesamiento de alimentos (por ejemplo POLYLUB
WHZ).
Montar las piezas en orden inverso. Si no se utiliza la embutidora por un periodo superior a 3 semanas, desmontar y almacenar el pistón y engrasar el anillo con un lubricante autorizado para el procesamiento de
alimentos (por ejemplo POLYLUB WHZ).
INDICACIÓN DE SEGURIDAD
Durante el movimiento giratorio de la manivela se comprime la masa cárnica provocando una
contrapresión. Si la manivela es soltada, involuntariamente o demasiado rápido, existe el peligro
de que la manivela gire con vehemencia en sentido contrario. ¡ATENCIÓN! Para evitar riesgo de lesión,
no soltar la manivela antes de haberla girado en sentido opuesto hasta que la presión haya sido
neutralizada. Jamás trabajar con manos mojadas o grasosas. Agarrar siempre rmemente la
manivela.
Nota
La información en estas instrucciones de uso pueden modicarse sin noticación previa.
Está prohibida la reproducción total o parcial de estas instrucciones de uso, así como su traducción a otros
idiomas sin autorización previa por escrito por parte de la empresa Fiedr. Dick GmbH & Co. KG.
Reservado el derecho de modicaciones.
Page 7
D

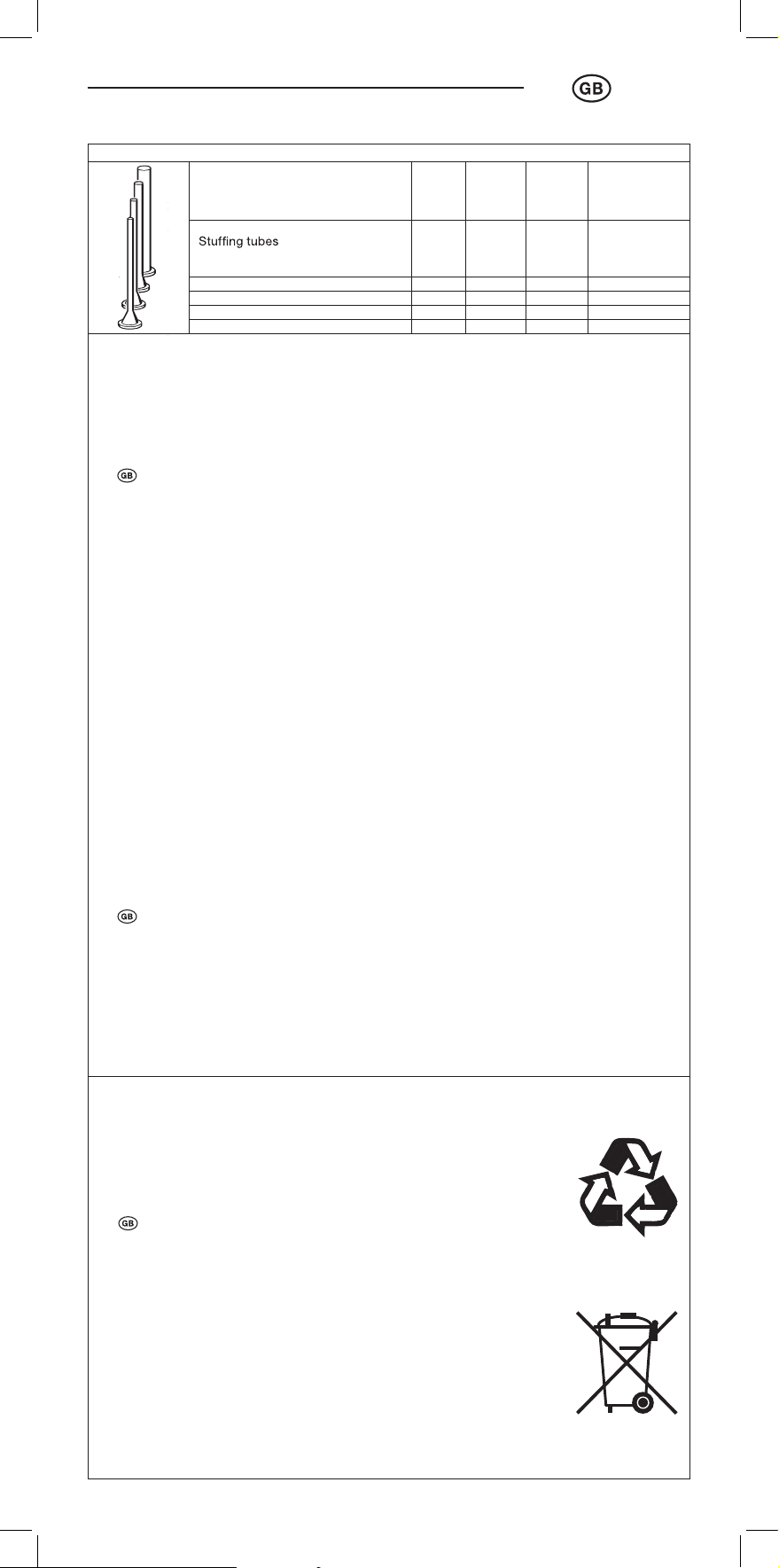

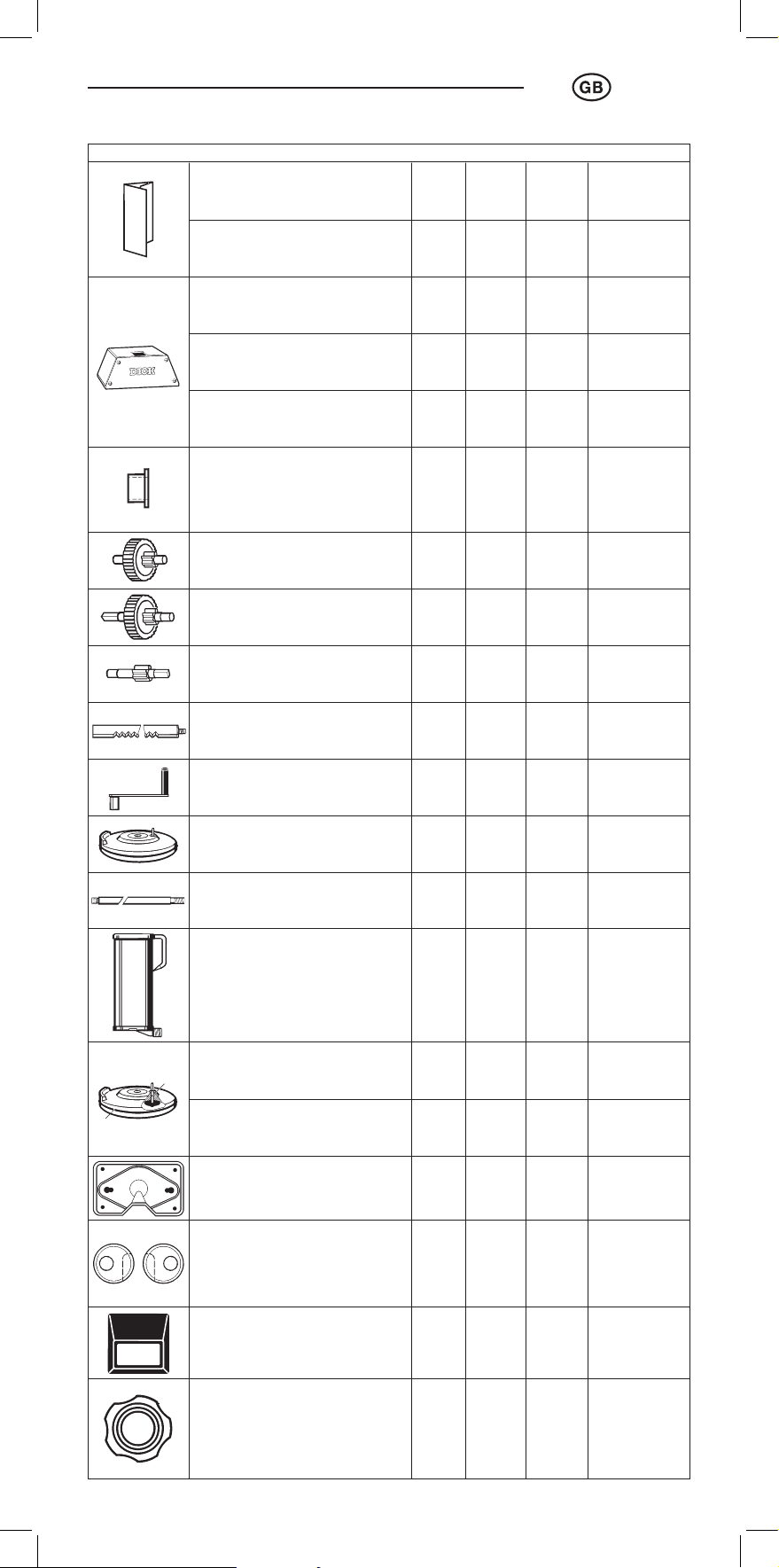

Ersatzteilliste / Spare parts list / Liste pièces de rechange / Lista piezas de repuesto
Bezeichnung 9 Ltr. 12 Ltr. 15 Ltr. Bestellnr.
Description 9 Ltr. 12 Ltr. 15 Ltr. Order number
Désignation 9 litres 12 litres 15 litres Référence
Designación 9 litros 12 litros 15 litros Código
Betriebsanleitung
Operating instructions
Mode d’emploi
Instrucciones de uso
Getriebegehäuse
Gearbox
Cárter de engranaje
Boîtier d’engranage
Getriebegehäusedeckel
Cover of gear
Couvercle du boîtier
Tapa de cárter
Schraube Getriebedeckel (4×)
Screw of gearbox cover (4×)
Vis couvercle du boîtier (4×)
Tornillo tapa de carter (4×)
Gleitbuchse für Getriebeständer (6×)
Slide socket for gear support (6×)
Coussinet lisse pour support
d’engranage (6×)
Casquillo deslizante del soporte de
engranaje (6×)
Doppelstirnrad
Double spur gear
Roue dentée droite double
Rueda dentada doble
Doppeltriebwelle
Double driv
Arbre de commande double
Arbol doble
Ritzelwelle
Pinion
Pignon
Piñón
Zahnstange
Rack
Crémaillère
Cremallera
Kurbel
Crank
Manivelle
Manivela
Kunststoffkolben und Ventil
Plastic piston and valve
Piston en plastique et soupape
Pistón de plástico con válvula
Verbindungsstange
Connection rod
Tige de connexion
Barra de conexión
Zylinder
Cylinder
Cyl
indre
Cilindro
box
ing shaf t
• • •
• • •
• • •
• • •
• • •
• • •
• • •
• • •
•
•
•
• •
• • •
•
•
•
•
•
•
•
9 0500 2171
9 0715 2392
9 0511 690
9 0510 2571
9 0500 2569
9 0510 2351
9 0500 2570
9 0706 050
9 0809 060
9 0812 060
9 0815 060
9 0506 070
9 0812 080
9 0715 2385
9 0715 2384
9 0715 2383
9 0809 100
9 0712 100
9 0715 100
F
E
2
1 = Ventil, montiert
1 = Valve, mounted
1
1 = Soupape, montée
1 = Válvula, montada
2 = Dichtring
2 = Sealing ring
2 = Bague de joint
2 = Junta
Grundplatte
Base plate
Socle
Plataforma de base
Zylinderhalter, li. + re. (Satz)
Cylinder holders, left and right (set)
Support du cylindre, gauche et
droite ( jeu)
Soporte de cilindro, derecha e
izquierda (juego)
Zahnstangenführung (2×)
Rack guide (2×)
Guide de crémaillère (2×)
Guía de cremal
berwurfmutter
Ü
Cap screw
Ecrou-raccord
Tuerca de racor
lera (2×)
• • •
• • •
• • •
• • •
• • •
• • •
9 0706 170
9 0712 180
9 0706 150
9 0507 180
9 0507 170
9 0706 110
Page 8
D
Ersatzteilliste / Spare parts list / Liste pièces de rechange / Lista piezas de repuesto
Bezeichnung 9 Ltr. 12 Ltr. 15 Ltr. Bestellnr.
Description 9 Ltr. 12 Ltr. 15 Ltr. Order number
Désignation 9 litres 12 litres 15 litres Référence
Designación 9 litros 12 litros 15 litros Código
Füllrohre
Cornets de remplissage
Tubos de llenado
Ø 12 mm
Ø 18 mm
Ø 22 mm
Ø 30 mm
D
Ersatzteilbestellung
Ihre Bestellung muss folgende Angaben enthalten:
1. Gewünschte Stückzahl.
2. Bestellnummer (siehe Ersatzteilliste).
3. Bezeichnung (siehe Ersatzteilliste).
4. Typ und Seriennummer des Tischwurstfüllers (siehe Typenschild auf Grundplatte).
Spare parts order
Your order must include following details:
1. Required quantity.
2. Order number (see spare parts list).
3. Description (see spare parts list).
4. Type and serial number of the table-top sausage ller (see rating plate on base plate).
• • •
• • •
• • •
• • •
F
9 0710 120
9 0710 180
9 0710 220
9 0710 300
E
F
Commande de pièces de rechange
Votre commande doit comporter les informations suivantes:
1. Quantité désirée.
2. Référence (voir liste des pièces de rechange).
3. Désignation (voir liste des pièces de rechange).
4. Type et numéro de série du poussoir à saucisses de table (voir la plaque signalétique
sur la semelle).
E
Pedido de piezas de repuesto
El pedido debe cumplir los siguientes requisitos:
1. Número de piezas.
2. Código (consulte la lista de piezas de repuesto).
3. Designación (consulte la lista de piezas de repuesto).
4. Número de serie y modelo de la embutidora de mesa (consulte la placa indicadora en
la plataforma base).
D
Ihre Ersatzteilbestellung richten Sie bitte an Ihren Fachhändler oder:
Send your spare parts order to your specialist dealer or:
F
Pour commander des pièces de rechange, veuillez vous adresser à votre revendeur ou:
E
Para obtener piezas de repuesto diríjase a un comercio especializado o:
Friedr. Dick GmbH & Co. KG Tel./Tél.: (+49) (0)7153-817-0
Postfach 1173 Fax: (+49) (0)7153-817-218/-219
73777 Deizisau Mail: [email protected]
GERMANY Web: www.dick.de
D
UMWELTSCHUTZ: Altmaschinen bzw. -geräte sowie Austauschteile und Verpackungen bestehen aus wertvollen,
recyclingfähigen Materialien. Bitte entsorgen Sie diese um-
weltgerecht über entsprechend geeignete Sammelsysteme.
ENVIRONMENTAL PROTECTION: Old machines and appliances
as well as replaced parts and packaging consist of recyclable
material. Please dispose of accordingly.
F
PROTECTION DE L’ENVIRONNEMENT: Vieilles machines et
appareils, comme aussi pièces remplacées et emballages, consistent de matériaux recyclables. Prière d’éliminer conformément.
E
PROTECCION AMBIENTAL: Máquinas y aparatos viejos así como
piezas remplazadas y embalage consisten de material reciclable.
Rogamos eliminar en forma correspondiente.
.
.
Loading...
