Betriebsanleitung

(Original)

Operating instructions Mode d’emploi

(Traduction)

SM-200TE

Art.-Nr./Prod.No./Réf.: 9 8320 000

(Translation)

Made in Germany

SM-200 mod. 11

3~400 V - 50 Hz

Klimaneut ral gedruckt / P rinted climateneutral / Climateneut ral imprimé

Schleif- und Abziehmaschine Grinding and honing machine Affûteuse et repasseuse

SM-200T

Art.-Nr./Prod.No./Réf.: 9 8310 000

9 8320 3420 (Vers. 2010-11 wme)

Friedr. Dick GmbH & Co. KG · Postfach 1173 · 73777 Deizisau · GERMANY · Tel.: +49 (0)7153-817-0 · Fax: +49 (0)7153-817-218/-219

Nr./No./N°/№:

Mail: [email protected] · Web: www.dick.de

Page 2

Inhaltsverzeichnis List of contents Table des matières

____________________________

Seite

____________________________

Page

____________________________

Page

____________________________

1 Hinweis 3

1.1 Sicherheitshinweise 4

1.2 Umweltschutz 6

____________________________

2 EG-Konformitätserklärung 7

2.1 Bestimmungsgemäße Verwen dung 8

____________________________

3 Produkthaftung / Gewährleis tung 9

____________________________

4 Technische Beschreibung

4.1 Technische Daten / Merkmale 10

4.2 Bauteile und Bedienungsele mente 11

____________________________

5 Bandantrieb 13

____________________________

6 Schleifscheibenantrieb 15

____________________________

7 Kühlmitteleinrichtung 16

____________________________

8 Schleifeinrichtung 17

____________________________

9 Handhabung / Inbetriebnahme 18

____________________________

10 Schleifen von Kuttermessern 19

____________________________

11 Schleifen von Kreismessern 22

____________________________

12 Schleifen von Handmessern und Spaltern 23

____________________________

13 Schleifscheibe abrichten 24

____________________________

14 Pﬂege und Wartung 25

____________________________

15 Fehler-Ursache-Behebung 26

____________________________

16 Sonderzubehör 27

____________________________

17 Ersatzteile / Schaltbild

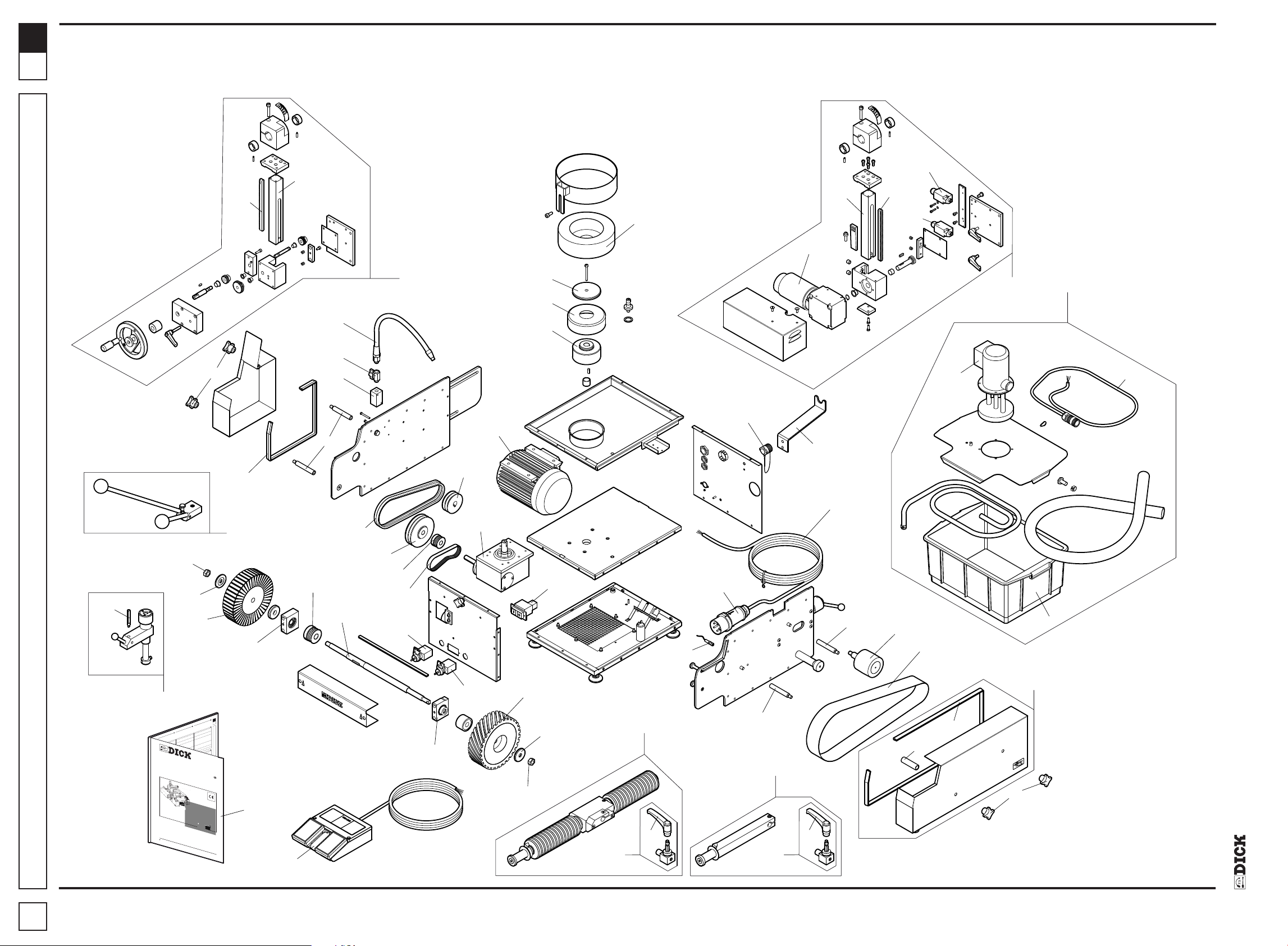

17.1 Ersatzteilzeichnung 28

17.2 Ersatzteilliste 29

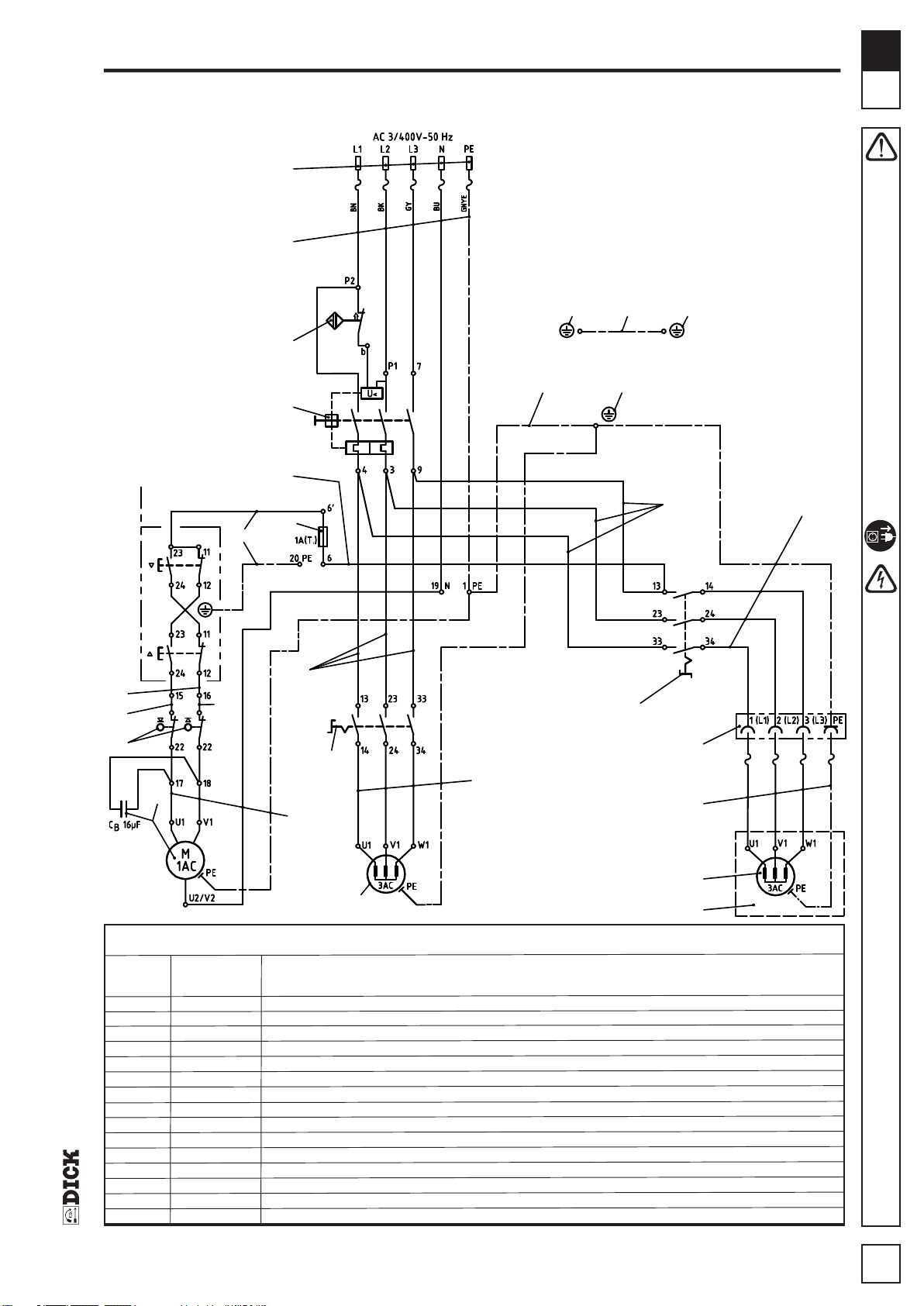

17.3 Schaltbild SM-200T 32

17.4 Schaltbild SM-200TE 33

17.5 Bestellbeispiel 34

____________________________

1 Important note 3

1.1 Safety instructions 4

1.2 Environmental protection 6

____________________________

2 EC Declaration of conformity 7

2.1 Appropriate use 8

____________________________

3 Product liability / Guarantee 9

____________________________

4 Technical description

4.1 Technical data / Characteristics 10

4.2 Components and operating elements 11

____________________________

5 Belt drive 13

____________________________

6 Grinding wheel drive 15

____________________________

7 Cooling equipment 16

____________________________

8 Grinding equipment 17

____________________________

9 Handling / Preparation 18

____________________________

10 Grinding of cutter knives 19

____________________________

11 Grinding of circular knives 22

____________________________

12 Grinding of hand knives and choppers 23

____________________________

13 Dressing of the grinding wheel 24

____________________________

14 Care and maintenance

____________________________

15 Defect-Cause-Repair 26

___________________ _________

16 Special accessories 27

____________________________

17 Spare parts / Diagram of connections

17.1 Spare parts drawing 28

17.2 Spare parts list 30

17.3 Diagram of connections SM-200T 32

17.4 Diagram of connections SM-200TE 33

17.5 Ordering example 34

____________________________

1 Remarques 3

1.1 Indications de sécurité 4

1.2 Protection de l’environnement 6

____________________________

2 Déclaration de conformité CE 7

2.1 Emploi approprié 8

____________________________

3 Responsabilité de produit / Garantie 9

____________________________

4 Description technique

4.1 Données techniques / Caractéristiques 10

4.2 Eléments d’affûtage et maniement 11

____________________________

5 Entraînement du ruban 13

____________________________

6 Entraînement de la meule 15

____________________________

7 Dispositif de refroidissement 16

____________________________

8 Dispositif d’affûtage 17

____________________________

9 Maniement / Mise en service 18

____________________________

10 Affûtage de couteaux de cutter 19

____________________________

11 Affûtage de couteaux de circulaires 22

____________________________

12 Affûtage de couteaux à main et hachoirs 23

____________________________

13 Dressage de la meule 24

____________________________

14 Entretien et maintenance 25

____________________________

15 Défaut-Cause-Remède 26

____________________________

16 Accessoires spéciaux 27

____________________________

17 Pièces de rechange / Schéma des connexions

17.1 Dessin pièces de rechange 28

17.2 Nomenclature des pièces de rechange 31

17.3 Schéma des connexions SM-200T 32

17.4 Schéma des connexions SM-200TE 33

17.5 Exemple de commande 34

____________________________

Schleif- und Abziehmaschine

SM-200T/TE

Grinding and honing machine SM-200T/TE

Affûteuse et repasseuse SM-200T/TE

Page 3

Hinweis Important note Remarques

Diese Betriebsanleitung vor dem Auspacken und vor der Inbetriebnahme der Maschine lesen und genau beachten. Bewahren Sie die Betriebsanleitung gut und immer griffbereit bei der Maschine auf. Um Transportschäden zu vermeiden, bewahren Sie bitte die Verpackung auf und benutzen Sie diese für eventuelle Rücksendungen der SM-200T/TE an den Hersteller bzw. Lieferant für Service- und Reparaturarbeiten. Bei Rücksendungen für Reparaturarbeiten bitte genaue Details über die Mängel angeben.

Diese Betriebsanleitung gehört zu der Schleif- und Abziehmaschine SM-200T/TE mit der auf dem Typenschild angegebenen Seriennummer. (Das Typenschild bendet sich bei der SM-200T/TE auf der Maschinen-Rückseite).

Die Angaben in dieser Betriebsanleitung können ohne vorherige Ankündigung geändert werden. Ohne die vorherige schriftliche Zustimmung der Firma Friedr. Dick GmbH & Co. KG ist die vollständige oder teilweise Vervielfältigung dieser Betriebsanleitung sowie die Übersetzung in eine andere Sprache nicht zulässig.

Read these instructions carefully before unpacking and using the machine. Always keep the operating instructions handy at place of use. To prevent transport damages, please keep the packaging material for eventual return of the SM-200T/TE to the manufacturer or supplier for service or repair work. When sending the machine for repair, please enclose accurate details describing the defect.

These operating instructions belong to the grinding and honing machine SM-200T/TE with the serial number indicated on the type plate. (The type plate will be found on the back of the machine).

Details given in these operating instructions can be changed without prior notice. These operating instructions may not be copied, as a whole or in parts, or translated into any other language, without the prior written approval of Friedr. Dick GmbH & Co. KG.

1.1

Veuillez lire attentivement et tenir compte de ce mode d’emploi avant de déballer et de mettre la machine en marche. Conservez systématiquement les instructions dans un endroit sûr à proximité de la machine, an de pouvoir les consulter à tout moment. Pour éviter tout dommage pendant le transport, veuillez conserver l’emballage et l’utiliser pour d’éventuels renvois de la SM-200T/TE au fabricant ou au fournisseur pour tous les travaux de maintenance ou une éventuelle réparation. Si la machine ne fonctionne pas correctement et si vous la renvoyée pour la faire réparer, veuillez toujours indiquer avec précision les défauts constatés.

Ce mode d’emploi appartient à la machine SM-200T/TE avec le numéro mentionné sur la couverture. (La plaque indicatrice se trouve à l’arriére de la machine).

Nous nous réservons le droit de modier sans avis préalable les informations données dans ce mode d’emploi. La reproduction totale ou partielle de ce mode d’emploi ainsi que sa traduction dans une autre langue est interdite sans avoir obtenu préalablement l’accord écrit de la société Friedr. Dick GmbH & Co. KG.

HINWEIS: Wird in der Betriebsanleitung auf ein bestimmtes Einzelteil verwiesen, so ist die dazugehörende Teilenummer in Klammern angegeben. Diese Teilenummern nden Sie in den Darstellungen, zwischen dem laufenden Text bzw. in der Ersatzteilzeichnung und Ersatzteilliste (Kapitel 17). Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der Firma Friedr. Dick GmbH & Co. KG. Sie ist ausschließlich dem Besitzer der SM-200T/TE zum persönlichen Gebrauch überlassen.

Konstruktive Änderungen vorbehalten.

Hersteller- und Kundendienstadresse:

Firma Friedr. Dick GmbH & Co. KG Postfach 1173 73777 Deizisau GERMANY

Tel.: (+49) (0)7153 817-0 Fax: (+49) (0)7153 817-218 oder -219 Mail: [email protected] Web: www.dick.de

NOTE: The numbers in brackets mentioned in these operating instructions indicate the item numbers of the referred components. These item numbers are to be found in illustrations, text, the spare parts drawing and spare parts list (chapter

17) The copyright for these operating instructions remains with the company Friedr. Dick GmbH & Co. KG. They are intended exclusively for personal use by the owner of the machine SM-200T/TE.

Technical changes reserved.

Address of manufacturer and customer service:

Friedr. Dick GmbH & Co. KG Postfach 1173 73777 Deizisau GERMANY

Tel.: +49 7153 817-0 Fax: +49 7153 817-218 or -219 Mail: [email protected] Web: www.dick.de

REMARQUE: Lorsqu’il est question d’une pièce détachée particulière dans ce mode d’emploi, la référence correspondante est indiquée entre parenthèses. Vous trouverez les références dans les illustrations, dans le texte, dans le dessin des pièces de rechange et dans la nomenclature des pièces de rechange (chapitre 17). Les droits d’auteur pour ce mode d’emploi appartiennent à la société Friedr. Dick GmbH & Co. KG. Elles ne sont conées au propriétaire de la SM-200T/TE pour une utilisation privée.

Sous réserve de modications constructives.

Adresse du fabricant et du service aprèsvente:

Société Friedr. Dick GmbH & Co. KG Postfach 1173 73777 Deizisau ALLEMAGNE

Tél.: +49 7153 817-0 Fax: +49 7153 817-218 ou -219 E-mail: [email protected] Site Internet: www.dick.de.

Schleif- und Abziehmaschine

SM-200T/TE

Grinding and honing machine SM-200T/TE

Affûteuse et repasseuse

SM-200T/TE

Page 4

Wartung und Pﬂege Servicing and Maintenance et

maintenance entretien

Sicherheitshinweise Safety instructions Consignes de sécurité

ACHTUNG! Beim Gebrauch von Elektro-

maschinen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr sowie Beeinträchtigungen von Sachwerten folgende, grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie die Maschine benutzen. Bewahren Sie die Betriebsanleitung ständig am Einsatzort der Schleifmaschine griffbereit auf. Ergänzend zu der Betriebsanleitung allgemeingültige, gesetzliche und sonstige Regelungen zur Unfallverhütung und zum Umweltschutz beachten und anweisen!

1. In dieser Betriebsanleitung bzw. auf der Maschine werden folgende Zeichen für besonders wichtige Angaben benutzt:

ACHTUNG!: Angaben bzw. Ge-

und Verbote zur Verhütung von Personen- und Sachschäden.

HINWEIS: Besondere Angaben hinsichtlich der wirtschaftlichen Verwendung und Handhabung der Maschine.

HINWEIS: Pfeile auf Maschinen gehäuse für richtige Drehrich tung der Schleifmittel.

GEBOTSSCHILD: Schutzbrille be benutzen.

ATTENTION! When using electric machines, basic safety precautions should always be followed to reduce risk of re, electric shock and personal injury as well as harmful effects on property. Read and observe the following instructions before using the machine. Always keep the oper- ating instructions handy at place of use of the Grinding Machine. Follow and instruct as complementary to the operating instructions, general legal and other regulations for the prevention of accidents and environmental protection!

1. Following symbols are used in these operating instructions and on the machine for particularly important information:

ATTENTION! Information, rules and prohibitions for the prevention of damages to persons or property.

NOTE: Special information con cerning economical use and hand ling of the machine.

NOTE: Arrows on housing for cor rect direction of rotation of abra sives.

COMMANDMENT SIGN: Use

safety goggles.

ATTENTION! Tenir compte des consignes de sécurité fondamentales suivantes an de réduire les risques de décharge électrique, de blessures et d’incendie et d’endommagement de biens réels lors de l’utilisation de machines électriques. Lire et observer ces consignes avant d’utiliser la machine. Conserver ce mode d’emploi toujours à portée de main sur le lieu d’utilisation de l’affûteuse. Outre ce mode d’emploi, respecter les règlements légaux et d’ordre général ainsi que toute autre réglementation pour la prévention des accidents de travail et le respect de l’environnement et en informer les utilisateurs de la machine!

1. Les symboles suivants signalant des informations importantes sont utilisés dans ce mode d’emploi et sont présents sur la machine:

ATTENTION! Informations, obli-

gations et interdictions permettant d’éviter des dommages matériels et corporels.

REMARQUE: Informations spé ciales concernant l’utilisation pro fessionnelle et la manipulation de la machine.

REMARQUE: Flèches sur le car ter de la machine indiquant le sens de rotation correct des pro duits abrasifs.

ÉTIQUETTE D’OBLIGATION:

Porter des lunettes de protection.

1.1

GEBOTSSCHILD: Vor dem Öffnen Netzstecker ziehen.

WARNSCHILD: Achtung Hoch spannung.

2. Die Maschine darf nur von Personen benutzt werden, die die Betriebsanleitung gelesen und verstanden haben und mit der Handhabung, dem Einsatz und den grundlegenden Sicherheits- und Gesundheitsanforderungen vertraut sind, sowie beim Arbeiten auftretende Gefahren erkennen können und zuverlässig arbeiten.

3. Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich führt

zu Unfallgefahr.

4. Berücksichtigen Sie Umgebungseinﬂüsse. Setzen Sie die Maschine nicht dem

Regen oder Salzwasser aus. Benutzen Sie die Maschine nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benutzen Sie die Maschine nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

COMMANDMENT SIGN: Unplug before opening machine.

DANGER SIGN: Caution, high voltage.

2. The machine may only be used by persons who have read and understood the operating instructions and are, therefore, familiar with its handling, use, as well as rules for accident prevention and who are able to recognize possible dangers during work and work reliably.

3. Keep working area in order.

Disorder increases risk of accident.

4. Take environmental inﬂuence into account. Do not expose machine to rain or

salt water. Do not use in damp or wet environment. Keep working area well lit. Do not use near inammable liquids or gases.

ÉTIQUETTE D’OBLIGATION: Débrancher le câble de raccorde-

ment avant d’ouvrir la machine.

ÉTIQUETTE D’AVERTISSEMENT: Attention haute tension.

2. La machine doit uniquement être utilisée par des personnes ayant lu et compris ce mode d’emploi, qui sont familiarisées avec la manipulation de la machine, son utilisation et les exigences applicables en matière de sécurité et de santé, capables de reconnaître les dangers susceptibles de se produire pendant le travail et de travailler de manière ﬁable.

3. Ranger son poste de travail.

Un poste de travail non rangé est une source d’accidents.

4. Tenir compte des inﬂuences de l’environnement d’utilisation de la machine.

Ne pas exposer la machine à la pluie ou à l’eau salée. Ne pas utiliser la machine dans un environnement humide ou mouillé. Garantir un bon éclairage. Ne pas utiliser la machine à proximité de liquides ou gaz inammables.

Schleif- und Abziehmaschine

SM-200T/TE

Grinding and honing machine SM-200T/TE

Affûteuse et repasseuse

SM-200T/TE

Page 5

Wartung und Pﬂege Servicing and Maintenance et

maintenance entretien

Sicherheitshinweise Safety instructions Consignes de sécurité

5. Halten Sie Unbefugte fern.

Lassen Sie andere Personen nicht die Maschine oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

6. Bewahren Sie Ihre Maschine sicher auf.

Achten Sie darauf, dass die Maschine für Kinder und unbefugte Personen nicht erreichbar ist.

7. Überlasten Sie Ihre Maschine nicht.

Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

8. Benutzen Sie die Maschine nur in dem dafür vorgesehenen Anwendungsbereich.

9. Tragen Sie geeignete Arbeitskleidung.

Tragen Sie anliegende Kleidung. Weite Kleidung oder Schmuck kann von beweglichen Teilen erfasst werden. Tragen Sie bei langen Haaren ein Haarnetz. Halten Sie alle Teile wie Stoffe und Fasern von der laufenden Maschine fern. Benutzen Sie beim Arbeiten immer eine Schutzbrille.

5. Keep unauthorized persons away.

Do not let other persons touch either machine or cable and keep them away from the working area.

6. Store machine in a safe place.

Make sure the machine is out of reach for children and unauthorized persons.

7. Do not overcharge machine.

Better and safer work is achieved in the stipulated range of capacity.

8. Use machine exclusively for purposes for which it was designed.

9. Dress suitably.

Do not wear loose clothing or jewellery. Danger of being caught by moving parts of machine. In case of long hair, wear hair net. Keep textiles and fibres away from running machine. Always wear goggles during work.

5. Tenir les personnes non autorisées à l’écart de la machine. Ne laisser aucune

autre personne toucher la machine ou le câble de raccordement. Les tenir à l’écart de votre poste de travail.

6. Ranger sa machine dans un endroit sûr. Faire attention à ce que la machine ne

soit pas à la portée des enfants ou de personnes non autorisées.

7. Ne pas surcharger la machine.

Un travail de qualité et la sécurité est assurée dans la plage de puissance indiquée.

8. Utiliser la machine exclusivement pour le domaine d’application pour lequel elle a été prévue.

9. Porter des vêtements de travail adéquats. Ne pas porter de vêtements amples

ou de bijoux. Ils pourraient être happés par les pièces en mouvement. Maintenir les cheveux longs dans un filet. Ne pas tenir de morceaux de tissus et de fibres à proximité de la machine en fonctionnement. Toujours porter une paire de lunettes de protection pendant le travail.

1.1

10. Zweckentfremden Sie nicht das Kabel.

Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

11. Ziehen Sie den Netzstecker.

Bei Nichtgebrauch, vor der Wartung, Reinigung, Reparatur, Schleifmittelwechsel und Transport.

12. Tragen Sie keine an das Stromnetz angeschlossene Maschine. Vergewissern

Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist.

13. Pflegen Sie Ihre Maschine mit Sorgfalt. Halten Sie Ihre Maschine sauber, um

gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Schleifmittelwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel und lassen Sie diese bei Beschädigung von einer anerkannten Elektrofachkraft erneuern.

10. Do not use cable for purposes other than originally intended. Do not use

cables to pull plug from the socket. Protect cable from heat, oil and sharp edges.

11. Disconnect plug.

When not in use, before cleaning, maintenance, repair, change of abrasives or transport.

12. Do not carry a machine which is plugged into socket. Make sure that the

switch is turned off before plugging into power supply system.

13. Maintain machine with care.

Keep the machine clean for good and safe performance. Follow maintenance regulations and instructions for exchange of abrasives. Check cable and plug regularly and, if damaged, have same renewed by a licensed electrician.

10. Ne pas utiliser le cordon d’alimentation secteur en dehors de son usage prévu. Ne pas utiliser le cordon d’alimen-

tation secteur pour tirer la fiche secteur de la prise de courant. Protéger le cordon d’alimentation secteur de la chaleur, de l’huile et d’arêtes vives.

11. Débrancher la fiche secteur de la prise de courant, en cas de non-utilisation de la

machine, avant toute opération d’entretien et de nettoyage, avant toute réparation et remplacement du produit abrasif et avant le transport.

12. Ne pas porter la machine lorsqu’elle est branchée sur le secteur. S’assurer

que l’interrupteur est éteint au moment de brancher la machine sur le secteur.

13. Prendre soin de la machine.

Maintenir la machine propre afin de pouvoir bien travailler et en toute sécurité. Suivre les consignes d’entretien et les instructions pour le remplacement du produit abrasif. Vérifier à intervalles réguliers l’état de la fiche secteur et du cordon d’alimentation secteur et le/la faire remplacer par un électricien spécialisé agréé en cas d’endommagement.

14. Kontrollieren Sie Ihre Maschine auf Beschädigungen. Vor weiterem Gebrauch

der Maschine die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb der

Schleif- und Abziehmaschine

SM-200T/TE

14. Check machine for damages.

Before further use of machine, check carefully protection fittings and slightly damaged parts to guarantee perfect and proper function. Control function of all movable parts, that they are not damaged and do not jam. All parts must be fitted correctly and fulfil all conditions to ensure accurate function of machine. Damaged protection fittings and parts must be appropriately repaired or replaced by the

Grinding and honing machine SM-200T/TE

14. Contrôler le parfait état de votre machine. Contrôler le parfait état et le bon

fonctionnement conformément à l’usage prévu des dispositifs de protection ou des pièces légèrement endommagées avant de continuer d’utiliser la machine. Vérifier si la fonction des pièces en mouvement est correcte, si elles ne se coincent pas ou si des pièces sont endommagées. Monter

correctement toutes les pièces et remplir les conditions nécessaires an de pouvoir

Affûteuse et repasseuse

SM-200T/TE

Page 6

Wartung und Pﬂege Servicing and Maintenance et

maintenance entretien

Sicherheitshinweise Safety instructions Consignes de sécurité

Maschine zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollen sachgemäß durch den Hersteller repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist. Beschädigte Schalter müssen beim Hersteller ersetzt werden. Benutzen Sie keine Maschine, bei der sich die Schalter nicht ein- und ausschalten lassen.

15. Seien Sie stets aufmerksam.

Beachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie die Maschine nicht, wenn Sie unkonzentriert sind.

16. Überdehnen Sie nicht Ihren Standbereich. Vermeiden Sie unnormale Körperhal-

tung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

manufacturer unless otherwise indicated elsewhere in this manual. Damaged switches must be replaced by manufacturer. Do not use any machine if switches cannot be turned on and/or off.

15. Always be alert.

Pay attention to your work. Do not use the machine when lacking of concentration.

16. Take a comfortable position when working. Avoid adopting tiring posture. Keep

proper footing and balance at all times.

garantir un parfait fonctionnement de la machine. Le fabricant doit réparer ou remplacer en bonne et due forme les dispositifs de protection et les pièces endommagées dans la mesure où aucune autre instruction n’est stipulée dans le mode d’emploi. Le remplacement des interrupteurs défectueux est réservé au fabricant. Ne pas utiliser une machine dont l’interrupteur ne peut être ni allumé ni éteint.

15. Être toujours vigilant.

User toujours de prudence pendant votre travail. Rester raisonnable. Ne pas utiliser la machine lorsque vous n’êtes pas concentré.

16. Adopter une position de travail confortable. Se tenir normalement. Adop-

ter une position stable et conserver à tout moment l’équilibre.

17. Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschal-

ten, dass alle Schlüssel und Einstellwerkzeuge entfernt sind.

17. Remove adjusting keys.

Check that all keys and tools have been removed before turning machine on.

17. Ne pas laisser de clé à outil dans la machine. Vérier avant de mettre la ma-

chine en marche que toutes les clés et outils de réglage ont été ôtés.

1.1

18. Greifen Sie niemals in rotierende Schleifmittel und/oder versuchen Sie nie, diese mittels Gegenstände zu bremsen.

19. ACHTUNG! Benutzen Sie zu Ihrer

eigenen Sicherheit ausschließlich DICKOriginalzubehör und –Ersatzteile, die in der Betriebsanleitung angegeben bzw. vom Hersteller empfohlen werden. Benutzen Sie die Schleifmaschine nur entsprechend der bestimmungsgemäßen Verwendung (siehe Kapitel 2.1)! Insbesondere Störungen, welche die Sicherheit beeinträchtigen können, vor einer weiteren Benutzung der Maschine umgehend beseitigen (lassen)!

18. Never touch rotating grinding means and/or attempt to slow them down using objects.

19. ATTENTION! For your own safety use

exclusively spare parts and accessories mentioned in the operating instructions or recommended by the manufacturer and use the machine appropriately (see chapter 2.1)! Especially malfunction which may affect safety must be eliminated immediately before further use of machine.

18. Ne jamais toucher les meules en rotation et/ou ne jamais essayer de les freiner en utilisant un objet quelconque.

19. ATTENTION! Pour votre propre sé-

curité: utiliser uniquement des accessoires et des pièces de rechange DICK d’origine recommandés par le fabricant ou mentionnés dans le mode d’emploi. N’utiliser l’affûteuse que pour son usage prévu (voir le chapitre 2.1)! Faire immédiatement éliminer des dysfonctionnements qui nuisent à la sécurité de la machine avant de continuer de l’utiliser!

Umweltschutz Environmental protection Protection de l’environnement

1.2

Altmaschinen sowie Austauschteile und Verpackungen bestehen aus wertvollen, recyclingfähigen Materialien. Der Eigentümer ist verpichtet, diese gemäß den gesetzlichen Vorschriften auf eigene Kosten ordnungsgemäß und umweltgerecht zu entsorgen. Sämtliche Kunststoff-Spritzgussteile sind mit einem Recycling-Zeichen versehen.

Schleif- und Abziehmaschine

SM-200T/TE

Old machines and appliances as well as replaced parts and packaging consist of valuable, recyclable material. The owner is obliged to dispose of them correspondingly and environmentally acceptable in accordance with the legal regulations at his expense. All injection moulded plastic parts are marked with a recycling symbol.

Grinding and honing machine SM-200T/TE

Les machines usées, les pièces de rechange et les emballages sont composés de matériaux recyclables de qualité. Le propriétaire est tenu de les éliminer correctement à ses propres frais dans le respect de l’environnement et des dispositions légales. Toutes les pièces en plastique injecté sont pourvues du label de recyclage.

Affûteuse et repasseuse

SM-200T/TE

Page 7

EG-Konformitätserklä- EC Declaration of Déclaration de conformité rung conformity CE

Dipl. Ing. Horst Löhnert Geschäftsführer

Managing Director Directeur Gérant

Wir, die Firma Friedr. Dick GmbH & Co. KG, Esslinger Str. 4-10, 73779 Deizisau, GERMANY, erklären in alleiniger Verantwortung, dass das Produkt Schleif- und Abziehmaschine - Typ SM-200T/TE, mit der auf dem Typenschild der Maschine angegebenen Seriennummer, den aufgeführten EG-Richtlinien entspricht: EG-Maschinenrichtlinie (2006/42/EG), EG-EMV-Richtlinie (2004/108/EG). Angewendete europäische Normen: EN ISO 12100-1+A1:2009, EN ISO 12100-2:2003+A1:2009, EN 60204-1:2006, EN 61029-1:2009, EN 61029-2-4:2003+A1:2003+AB:2010, EN 61000-3-2:2006, EN 61000-3-3:2008, EN 55014-1:2006, EN 55014-2:1997+A1:2001+A2:2008.

Die bevollmächtigte Person zum Zusammenstellen der technischen Unterlagen bei der Friedr. Dick GmbH & Co KG ist Herr Dipl. Ing. Horst Löhnert.

We, company Friedr. Dick GmbH & Co. KG, Esslinger Str. 4-10, 73779 Deizisau, GERMANY, hereby declares in sole responsibility that the product Grinding and honing machine - Model SM-200T/TE, with the serial number indicated on the model identication plate on the machine, corresponds to the following EU directives: EC Machine Directive (2006/42/EC, EC EMC Directive (2004/108/EC). Applied european standards: EN ISO 12100-1+A1:2009, EN ISO 12100-2:2003+A1:2009, EN 60204-1:2006, EN 61029-1:2009, EN 61029-2-4:2003+A1:2003+AB:2010, EN 61000-3-2:2006, EN 61000-3-3:2008, EN 55014-1:2006, EN 55014-2:1997+A1:2001+A2:2008.

The person authorized for collection of the technical documents at Friedr. Dick GmbH & Co KG is Mr. Horst Löhnert, Certied Engineer.

Nous, la société Friedr. Dick GmbH & Co. KG, Esslinger Str. 4-10, 73779 Deizisau, ALLEMAGNE, déclarons sous notre unique responsabilité que le produit Affûteuse et repasseuse - Modèle SM-200T/TE, avec le numéro de série indiqué sur la plaque signalétique de la machine est conforme aux directives CE indiquées: Directive CE Machines (2006/42/CE), Directive CEM (2004/108/CE). Normes européennes appliquées: EN ISO 12100-1+A1:2009, EN ISO 12100-2:2003+A1:2009, EN 60204-1:2006, EN 61029-1:2009, EN 61029-2-4:2003+A1:2003+AB:2010, EN 61000-3-2:2006, EN 61000-3-3:2008, EN 55014-1:2006, EN 55014-2:1997+A1:2001+A2:2008.

La personne chargée par la société Friedr. Dick GmbH & Co KG d’établir le dossier technique est Monsieur Horst Löhnert, ingénieur diplômé.

Schleif- und Abziehmaschine

SM-200T/TE

Grinding and honing machine SM-200T/TE

Affûteuse et repasseuse

SM-200T/TE

Page 8

Bestimmungsgemäße Appropriate use Emploi approprié Verwendung

DICK-Maschinen sind ausschließlich für den gewerblichen Einsatz konzipiert.

Die Schleif- und Abziehmaschine SM-200T/TE darf ausschließlich zum Schleifen und Abziehen von Handmesser, Spalter, Schneidewerkzeuge, Kuttermesser und Maschinenmesser mit glatter Schneide benutzt werden.

Mit der optional erhältlichen Universal-Bandschleifeinrichtung UB-3F und UB-3F-XL lassen sich sichelförmige, sowie lineare, ache Maschinenmesser mit glatter Schneide (z.B. Kuttermesser, 4-Cut-Messer etc.) fachgerecht am Schleifband schärfen. Sonderzubehör siehe Kapitel 16. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet die Firma Friedr. Dick GmbH & Co. KG nicht. Das Risiko trägt allein der Anwender. Nicht zulässig ist das freihändige Schleifen und Abziehen nicht aufgeführter Schnitt-, Stanz-, Spalt-, Zerspan-, Schab-, Markierungs- und Nähwerkzeuge und -geräte, Maschinenmesser sowie verschmutztes Schleifgut. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Betriebsanleitung sowie die Einhaltung der Inspektionsund Wartungsarbeiten. Es dürfen ausschließlich Original-Ersatzteile und Sonderzubehör von der Firma Friedr. Dick GmbH & Co. KG benutzt werden.

DICK machines are designed exclusively for commercial use.

The SM-200T/TE grinding and honing machine may be used only for grinding and honing hand knives, cleavers, cutting tools, cutter knives and machine knives with smooth blade.

Knives with sickle shape as well as linear, at machine knives with smooth blades (e.g. cutter blades, 4-cut blades, etc.) can be sharpened properly with the UB-3F and UB-3F-XL universal belt grinding attachment available as an option. See chapter 16 for special accessories. Any other type of use going beyond this is not intended. Friedr. Dick GmbH & Co. KG assumes no liability for damage resulting from use other than intended. The user carries the sole risk. Use as intended also includes observing the instructions for use as well as the inspection and maintenance work. Not permissible: Free-hand grinding and honing of cutting, punching, splitting, stock removal, shaving, scraping, marking or sewing tools and equipment not listed, machine knives or dirty material. Use only genuine replacement parts and special accessories from Friedr. Dick GmbH & Co. KG.

Les machines DICK ont été uniquement conçues pour être utilisées par des professionnels.

L’affûteuse et repasseuse SM-200T/TE doit être uniquement utilisée pour affûter et repasser les couteaux à main, les fendeurs, les couperets et les outils á couper et les couteaux de cutters avec tranchant lisse.

Le dispositif universel pour bande d’affûtage UB-3F et UB-3F-XL, disponible comme accessoire, rend possible l’affûtage professionnelle des lames plattes de machines, en forme de croissant et linéaires avec tranchant lisse (eg. couteaux de cutter, couteaux-4-cut). Accessoires spéciaux, voir chapitres 16. Toute autre utilisation ou une utilisation qui s’étend au-delà de ce qui est mentionné ci-dessus est considérée comme une utilisation non conforme à l’usage prévu. La société Friedr. Dick GmbH & Co. KG n’est pas responsable des dommages qui découleraient d’une utilisation non conforme. Seul l’utilisateur en assume les risques. L’affûtage et le repassage à main levée d’outils et de matériel de coupe, de découpage, de fractionnement, de tranchage, de poinçonnage, de racloirs, d’outils et de matériel de marquage et de couture, de couteaux mécaniques non mentionnés ainsi que de matériel à affûter souillé est interdit. On entend par utilisation conforme à l’usage prévu également le respect des instructions données dans le mode d’emploi et le respect des intervalles d’inspection et d’entretien. Seule l’utilisation de pièces de rechange d’origine et d’accessoires spéciaux de la société Friedr. Dick GmbH & Co. KG est autorisée.

2.1

Schleif- und Abziehmaschine

SM-200T/TE

Grinding and honing machine SM-200T/TE

Affûteuse et repasseuse

SM-200T/TE

Page 9

Produkthaftung / Product liability / Responsabilité du fait Gewährleistung Guarantee du produit / Garantie

Unsere Produkte werden mit großer Sorgfalt hergestellt, um unsere Kunden zufrieden zu stellen. Hierzu benötigen wir aber auch Ihre Mitwirkung, weshalb wir Sie bitten, in Ihrem Interesse nachfolgendes zu beachten. DICK-Maschinen sind ausschließlich für den gewerblichen Einsatz konzipiert. Für DICK-Maschinen beträgt die Gewährleistung gegenüber dem Eigentümer 12 Monate, gerechnet ab Liefertag (Nachweis durch Rechnung). Von der Gewährleistung ausgeschlossen sind sämtliche Schleifmittel (Verschleißteile). Wir haften nicht für Mängel oder Schäden, die durch fehlerhafte Montage bzw. unsachgemäße Inbetriebnahme, ungeeignete, unsachgemäße oder nicht entsprechend der Betriebsanleitung erfolgende Verwendung, nicht in der Betriebsanleitung aufgeführte und ohne schriftliche Genehmigung der Firma Friedr. Dick GmbH & Co. KG vorgenommene Änderungen oder Instandsetzungsarbeiten, Verwendung von Fremdersatz- und Fremdverschleißteilen bzw. Fremdzubehör, Überlastung bzw. unsachgemäße Behandlung sowie übliche Abnutzung entstehen. Zur Wahrung der Gewährleistung bewahren Sie bitte die Rechnung auf und übersenden uns diese im Original zusammen mit Ihrer schriftlichen Reklamation. Schicken Sie uns bitte keine Maschine zurück, ohne von uns hierzu aufgefordert zu werden. Nach Eingang Ihrer schriftlichen Reklamation werden wir Ihnen mitteilen, ob sie fristgemäß und berechtigt ist und ob die Reparatur von uns vor Ort durchgeführt wird oder Sie gebeten werden, die Maschine zurückzusenden. Wir übernehmen keine Transportkosten für von uns nicht veranlasste Rücksendungen. Verwenden Sie bitte zur Vermeidung von Transportschäden im Rahmen einer Rücksendung ausschließlich die von uns zur Verfügung gestellte Transportverpackung, die deshalb aufzubewahren ist. Die Gewährleistung bezieht sich ausschließlich auf Ausbesserung von Material- und Fertigungsmängel. Mangelhafte Teile werden nach unserer Wahl von unserem Service unentgeltlich instand gesetzt oder durch fabrikneue Teile ersetzt. Weitergehende Ansprüche entstehen nur bei im Sinne des Gesetzes verweigerter, fehlgeschlagener oder unzumutbarer Nacherfüllung gemäß unseren Allgemeinen Verkaufs-, Liefer- und Zahlungsbedingungen. Außerhalb der Gewährleistung können Reparaturen auch durch entsprechende Fachrmen ausgeführt werden. Verwenden Sie jedoch ausschließlich DICK-Original-Ersatzteile und verwahren Sie die Reparaturrechnung. Weitere Angaben zur Gewährleistung entnehmen Sie bitte unseren Allgemeinen Verkaufs-, Liefer- und Zahlungsbedingungen.

Our products are manufactured with great care to satisfy our clients. For this purpose we also require your participation. That is why we kindly request to observe the following in your own interest. DICK machines are exclusively designed for commercial purposes. For DICK machines a guarantee of 12 months is given to owners as from date of delivery (proof through invoice). Grinding means (abrasives) are subject to wear and excluded from the guarantee. DICK is not liable for defects or damages caused by wrong installation, improper putting into operation, unt, improper use of the machine not in accordance with the operating instructions. Furthermore DICK shall not be held liable for defects or damages caused by changes or repair carried out without the prior written approval by Friedr. Dick GmbH & Co. KG, use of non-original spare parts, accessories and parts subject to wear, overcharge and improper handling as well as normal wear. The guarantee is only valid with invoice. In case of complaint, please send original invoice together with written description of complaint. Please do not send the machine unless explicitly asked to do so. After receipt of your written complaint, we shall inform you if it is within period of guarantee and justied and if repair should be carried out by us on the spot or if the machine is to be sent to manufacturer. We do not take over transport costs for machines which are sent without explicit request. To prevent damages during transport, please keep original packaging and use for delivery. The guarantee is related exclusively to repairs concerning faulty material and manufacturing. Faulty parts will be either repaired or changed by our service free of charge. Further claims arise exclusively pursuant to law in case of refused, failed or unacceptable fullment according to our general terms of sale, delivery and payment. After expiration of period of guarantee, the machine may be repaired by specialists. However, please use exclusively original DICK spare parts and keep the repair bill. Further information concerning the guarantee can be found in our general terms of sale, delivery and payment.

Nous fabriquons avec le plus grand soin nos produits, an de satisfaire au mieux nos clients. Pour cela, nous avons besoin de votre coopération et nous vous prions ainsi de considérer ce qui suit également dans votre propre intérêt. Les machines DICK ont été uniquement conçues pour être utilisées par des professionnels. Nous accordons une garantie de douze mois à partir du jour de livraison (preuve sur présentation de la facture) au propriétaire d’une machine DICK. Tous les produits abrasifs (pièces d’usure) sont exclus de cette garantie. Nous déclinons toute responsabilité pour les vices ou dommages dus à une pose ou à une mise en service incorrecte, à une utilisation inappropriée, incorrecte ou non conforme au mode d’emploi, et à des modications, des remises en état non mentionnées dans le mode d’emploi et effectuées sans l’accord écrit de la société Friedr. Dick GmbH & Co. KG ou à l’utilisation de pièces d’usure et de rechange ou d’accessoires d’autres fabricants, à la surcharge ou à la manipulation incorrecte et à l’usure habituelle. An de pouvoir proter de la garantie, veuillez conserver la facture et envoyeznous l’original accompagné de votre réclamation formulée par écrit. Ne nous renvoyez pas la machine avant que nous en ayons fait la demande. Nous vous informerons dès réception de votre réclamation écrite si elle nous est parvenue dans les délais de la garantie, si vous êtes en droit de proter de la garantie accordée, si nous pouvons réparer la machine dans vos locaux ou si vous devez nous la renvoyer pour réparation. Nous ne prenons pas à notre charge les frais de transport pour les renvois effectués sans nous avoir préalablement consultés. Pour éviter tout dommage dû au transport, veuillez uniquement utiliser l’emballage d’origine pour le renvoi de la machine. C’est pourquoi, nous vous prions de le conserver. La garantie ne concerne que l’amélioration des vices de matériau et de fabrication. Notre service après-vente décidera, de son propre chef, soit de remettre les pièces défectueuses en état, soit de les remplacer par des pièces neuves. D’autres réclamations ne sont acceptées qu’en cas d’exécution refusée, sans succès ou excessive au sens légal selon nos conditions générales de ventes, de livraison et de paiement. Des entreprises spécialisées compétentes peuvent également effectuer les réparations une fois le délai de garantie écoulé. Utilisez cependant uniquement des pièces de rechange DICK d’origine et conservez la facture de la réparation. Veuillez vous reporter à nos conditions générales de vente, de livraison et de paiement pour plus de détails sur la garantie accordée par notre société.

Schleif- und Abziehmaschine

SM-200T/TE

Grinding and honing machine SM-200T/TE

Affûteuse et repasseuse

SM-200T/TE

Page 10

Technische Beschreibung Technical description Description technique

Technische Daten Technical data Données techniques

Motor und Elektrik SM-200T

Leistung: 1,1 kW Spannung: 3~400 V Stromstärke: 2,6 A Frequenz: 50/60 Hz Schutzart: IP 54 Anschluss: 3,5 m H05VV-F4G1,5 inkl. CEE-Stecker 5-po lig, 16A Nenndrehzahl: 2800 1/min

______________________________________

Motor und Elektrik SM-200TE

Leistung: 1,34 kW Spannung: 3~400 V Stromstärke: 4,13 A Frequenz: 50/60 Hz Schutzart: IP 54 Anschluss: 3,5 m H05VV-F5G1,5 inkl. CEE-Stecker 5-po lig, 16A Nenndrehzahl: 2800 1/min

______________________________________

Schleifband

Art.-Nr.: 9 4601 120 Abmessung: 1250 x 60 mm - K120 Drehzahl (Spindel): 1440 1/min Schnittgeschwindigkeit: Vc = 15,1 m/s

______________________________________

Schleifscheibe

Art.-Nr.: 9 4601 010 Abmessung: Ø200 x 60 mm Drehzahl: 384 1/min Schnittgeschwindigkeit: Vc = 4,0 m/s

______________________________________

Lamellenbürste

Art.-Nr.: 9 4601 180 Abmessung: Ø200 x 50 mm Drehzahl: 1440 1/min Schnittgeschwindigkeit: Vc = 15,1m/s

______________________________________

Maschinenmaße/Gewicht SM-200T

Länge: 740 mm Breite: 750 mm Höhe: 400 mm Gewicht: 86 kg

______________________________________

Maschinenmaße/Gewicht SM-200TE

Länge: 740 mm Breite: 640 mm Höhe: 400 mm Gewicht: 100 kg

______________________________________

Emissionsschalldruckpegel der SM-200T/TE am Arbeitsplatz nach EN ISO 11201.

Im Leerlauf: Gemessener A-bewerteter Emissionsschalldruckpegel am Arbeitsplatz: LpA in Dezibel: 73 Unsicherheit KpA in Dezibel: 3 Beim Schleifen eines Handmessers: Gemessener A-bewerteter Emissionsschalldruckpegel am Arbeitsplatz: LpA in Dezibel: 77 Unsicherheit KpA in Dezibel: 3

______________________________________

Merkmale

Die griffgünstige Anordnung aller Bedienungselemente macht es einfach, die Maschine zu handhaben. Der Nassschliff verhindert ein Überhitzen der Klinge. Die volle Härte des Messerstahls bleibt dabei deshalb auch im äussersten Bereich der Schneide erhalten. Die Maschine ist stabil gebaut und demzufolge sehr strapazierfähig. Alle Maschinenteile sind auf lange Lebensdauer ausgelegt. Die Wartung und Pege ist denkbar einfach.

Änderungen vorbehalten.

Motor and electric characteristics SM-200T

Output: 1,1 kW Voltage: 3~400 V Intensity of current: 2,6 A Frequency: 50/60 Hz Protection code: IP 54 Outlet cable: 3,5 m H0VV-F4G1,5 with CEE-Plug 5 pole, 16A Nominal speed: 2800 rpm

______________________________________

Motor and electric characteristics SM-200TE

Output: 1,34 kW Voltage: 3~400 V Intensity of current: 4,13 A Frequency: 50/60 Hz Protection code: IP 54 Outlet cable: 3,5 m H0VV-F4G1,5 with CEE-Plug 5 pole, 16A Nominal speed: 2800 rpm

______________________________________

Grinding belt

Prod. No.: 9 4601 120 Measurements: 1250 x 60 mm - K120 Rotational speed (spindle): rpm 1440 pm Cutting speed: Vc = 15,1 m/s

______________________________________

Grinding wheel

Prod. No.: 9 4601 010 Measurements: Ø200 x 60 mm Rotational speed: 384 rpm Cutting speed: Vc = 4,0 m/s

______________________________________

Finned brush

Prod. No.: 9 4601 180 Measurements: Ø200 x 50 mm Rotational speed: 1440 rpm Cutting speed: Vc = 15,1 m/s

______________________________________

Measurements/Weight SM-200T

Length: 740 mm Width: 750 mm Height: 400 mm Weight: 86 kg

______________________________________

Measurements/Weight SM-200TE

Length: 740 mm Width: 640 mm Height: 400 mm Weight: 100 kg

______________________________________

Emission sound pressure level of the SM-200T/ TE at the workplace acc. to EN ISO 11201.

Free run: Measured A-assessment of emission sound pressure level at workplace: LpA in decibel: 73 Uncertainty KpA in decibel: 3 During grinding of hand knife: Measured A-assessment of emission sound pressure level at workplace: LpA in decibel: 77 Uncertainty KpA in decibel: 3

______________________________________

Characteristics

The convenient layout of all operating elements makes it easy to handle the machine. Wet grinding prevents a overheating of the blade and edge. Hardness of steel is therefore not affected. The machine has been solidly constructed and is hard wearing. All parts are long lasting. Servicing and maintenance is very simple.

Changes reserved.

Moteur et système électrique SM-200T

Puissance: 1,1 kW Tension: 3~400 V Intensité du courant: 2,6 A Fréquence: 50/60 Hz Degré de protection: IP 54 Câble de raccordement: 3,5 m H05VV-F4G1,5 avec che CEE de 5 pôles, 16 A Vitesse nominale: 2800 tr/min

_____________________________________

Moteur et système électrique SM-200TE

Puissance: 1,34 kW Tension: 3~400 V Intensité du courant: 4,13 A Fréquence: 50/60 Hz Degré de protection: IP 54 Câble de raccordement: 3,5 m H05VV-F5G1,5 avec che CEE de 5 pôles, 16 A Vitesse nominale: 2800 tr/min

_____________________________________

Bande abrasive

Réf.: 9 4601 120 Dimensions: 1250 x 60 mm - K120 Vitesse de rotation (broche): 1440 tr/min Vitesse de coupe: Vc = 15,1 m/s

_____________________________________

Meule d’affûtage

Réf.: 9 4601 010 Dimensions: Ø200 x 60 mm Vitesse de rotation: 384 tr/min Vitesse de coupe: Vc = 4,0 m/s

_____________________________________

Brosse lamellaire

Réf.: 9 4601 180 Dimensions: Ø200 x 50 mm Vitesse de rotation: 1440 tr/min Vitesse de coupe: Vc = 15,1 m/s

_____________________________________

Dimensions de la machine/Poids SM-200T

Longeur: 740 mm Largeur: 750 mm Hauteur: 400 mm Poids: 86 kg

_____________________________________

Dimensions de la machine/Poids SM-200TE

Longeur: 740 mm Largeur: 640 mm Hauteur: 400 mm Poids: 100 kg

_____________________________________

Niveau de pression acoustique de la SM-200T/ TE au poste de travail selon la norme EN ISO

11201.

En marche à vide: Niveau de pression acoustique évalué A au poste de travail: LpA en décibels: 73 Incertitude KpA en décibels: 3 Dans le cas de l’affûtage d’un couteau manuel: Niveau de pression acoustique évalué A au poste de travail: LpA en décibels: 77 Incertitude KpA en décibels: 3

_____________________________________

Caracteristiques

La disposition favorable de tous les éléments de maniement façilite l’opération de la machine. L’affûtage humidié évite une surchauffe de la lame; par conséquence la dureté originale de l’acier du couteau sera conservée même aux extrêmitês du tranchant. La machine a une construction robuste et restistante à l’usure. Longévité de toutes les pièces mécaniques. L’entretien et soin est très simple.

Modications réservées.

4.1

Schleif- und Abziehmaschine

SM-200T/TE

Grinding and honing machine SM-200T/TE

Affûteuse et repasseuse

SM-200T/TE

Page 11

Wartung und Pﬂege Servicing and Maintenance et

maintenance entretien

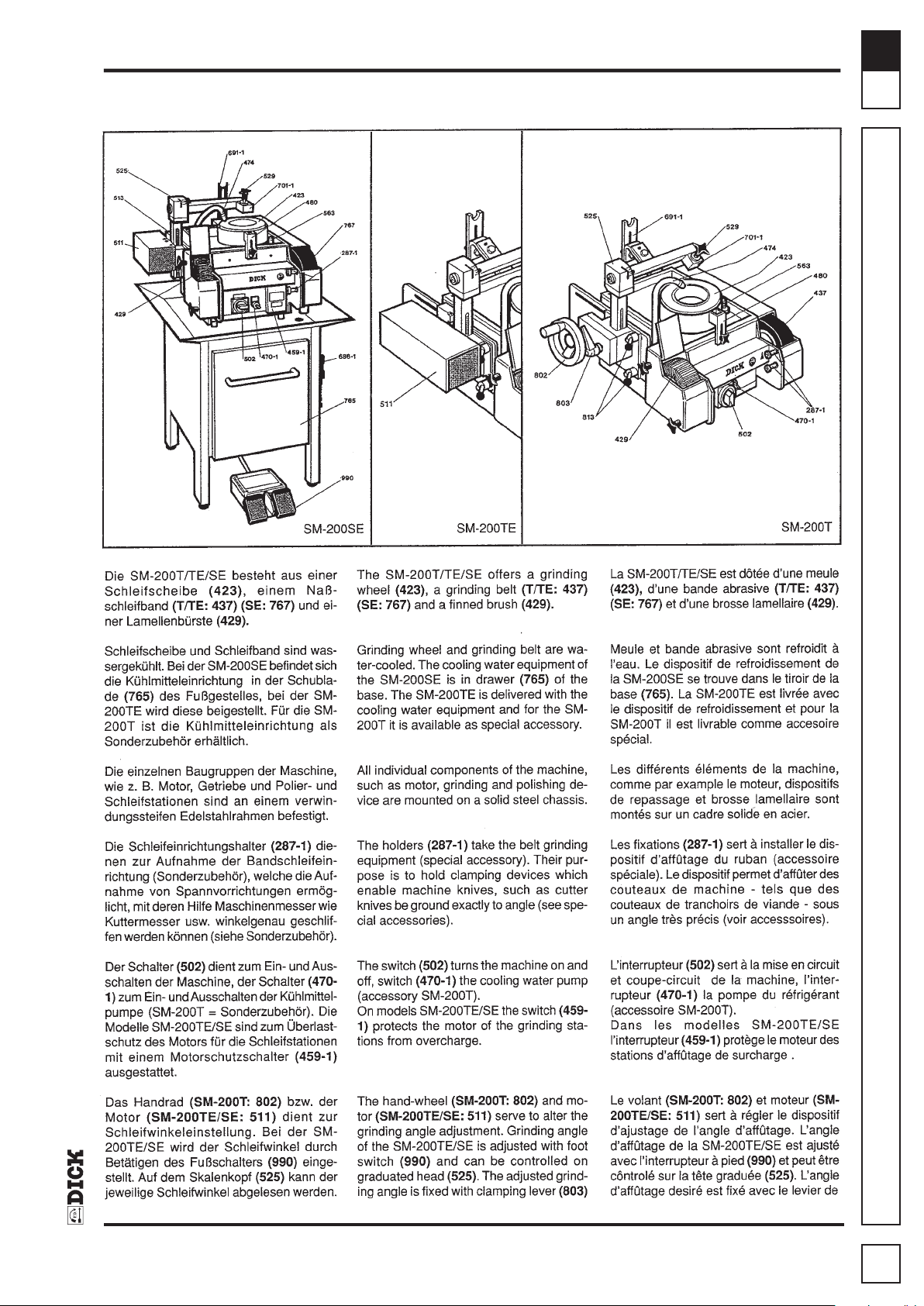

Bauteile und Bedienungs- Components and Eléments d’affûtage et elemente operating elements maniement

4.2

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse SM-200T/TE/SE

Page 12

Wartung und Pﬂege Servicing and Maintenance et

maintenance entretien

Bauteile und Bedienungs- Components and Eléments d’affûtage et elemente operating elements maniement

4.2

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse SM-200T/TE/SE

Page 13

Bandantrieb Belt drive Entraînement du ruban

Aufbau Design Composition

Bandregulierung Belt adjustment Réglage de la bande abrasive

5.1

5.2

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse SM-200T/TE/SE

Page 14

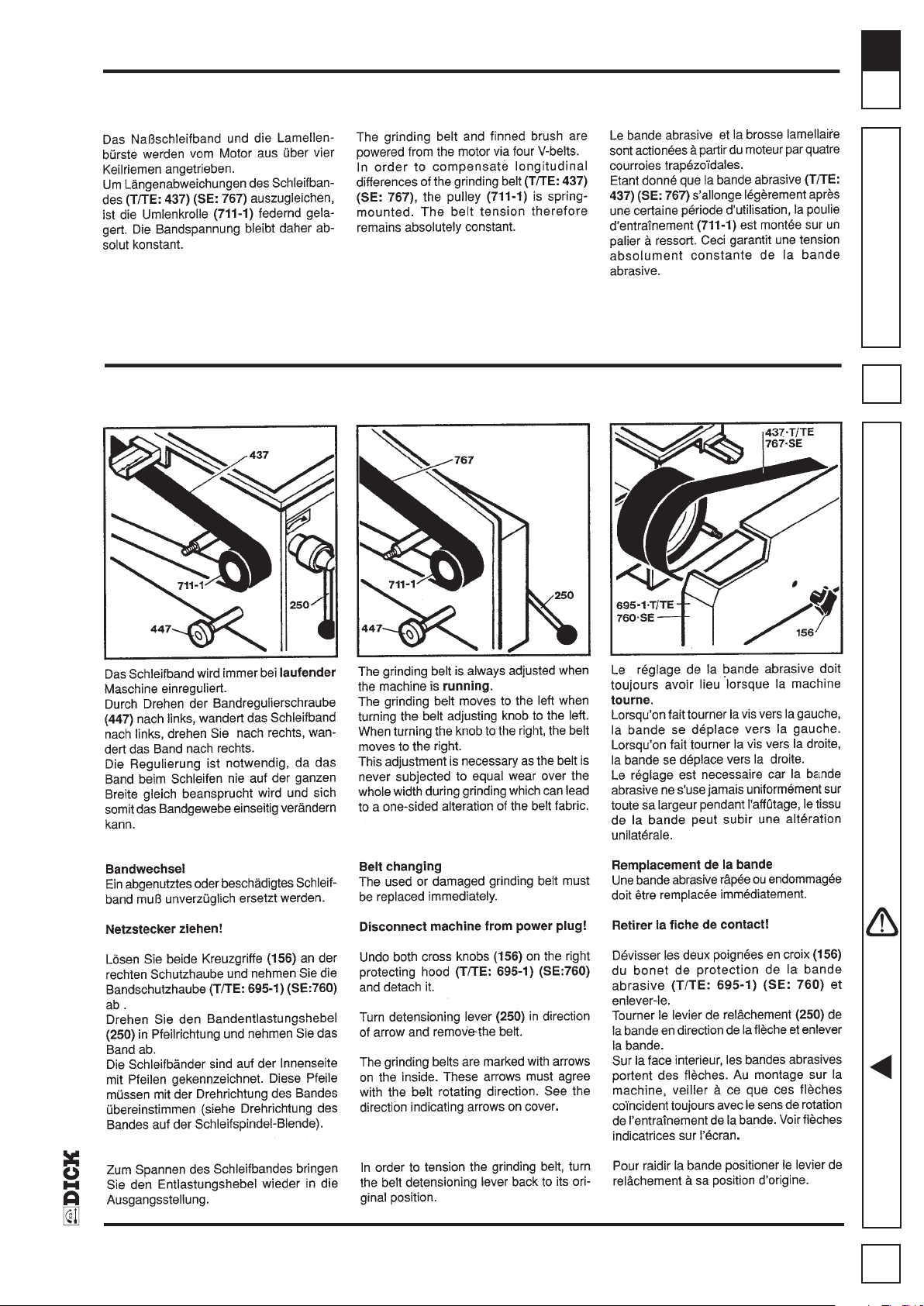

Bandantrieb Belt drive Entraînement du ruban

Bandregulierung Belt adjustment Réglage de la bande abrasive

5.2

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse SM-200T/TE/SE

Page 15

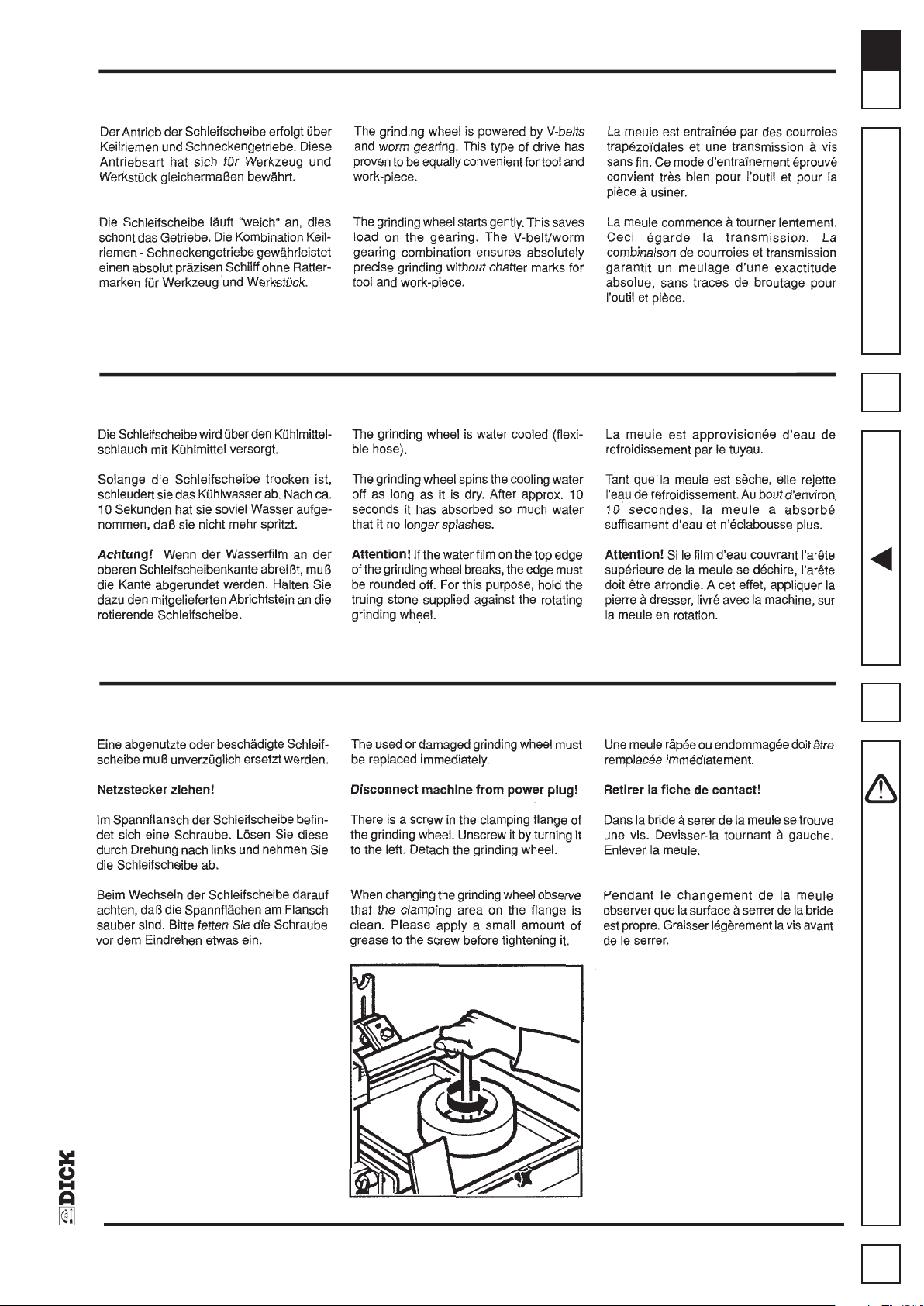

Schleifscheibenantrieb Grinding wheel drive Entraînement de la meule

Aufbau Design Composition

Kühlung Cooling Refroidissement

6.1

6.2

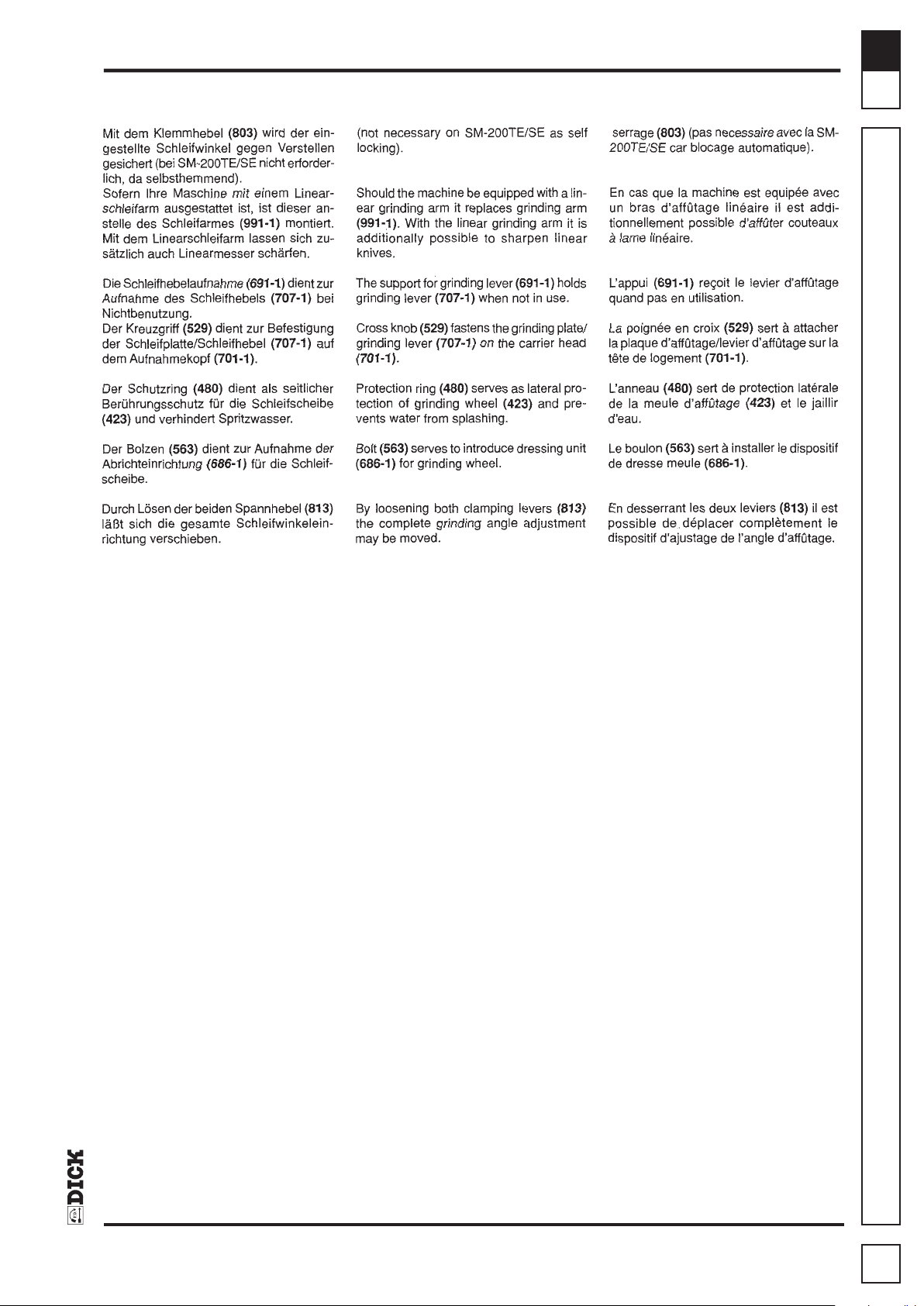

Schleifscheibenwechsel Changing the grinding wheel Remplacement de la meule

6.3

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse SM-200T/TE/SE

Page 16

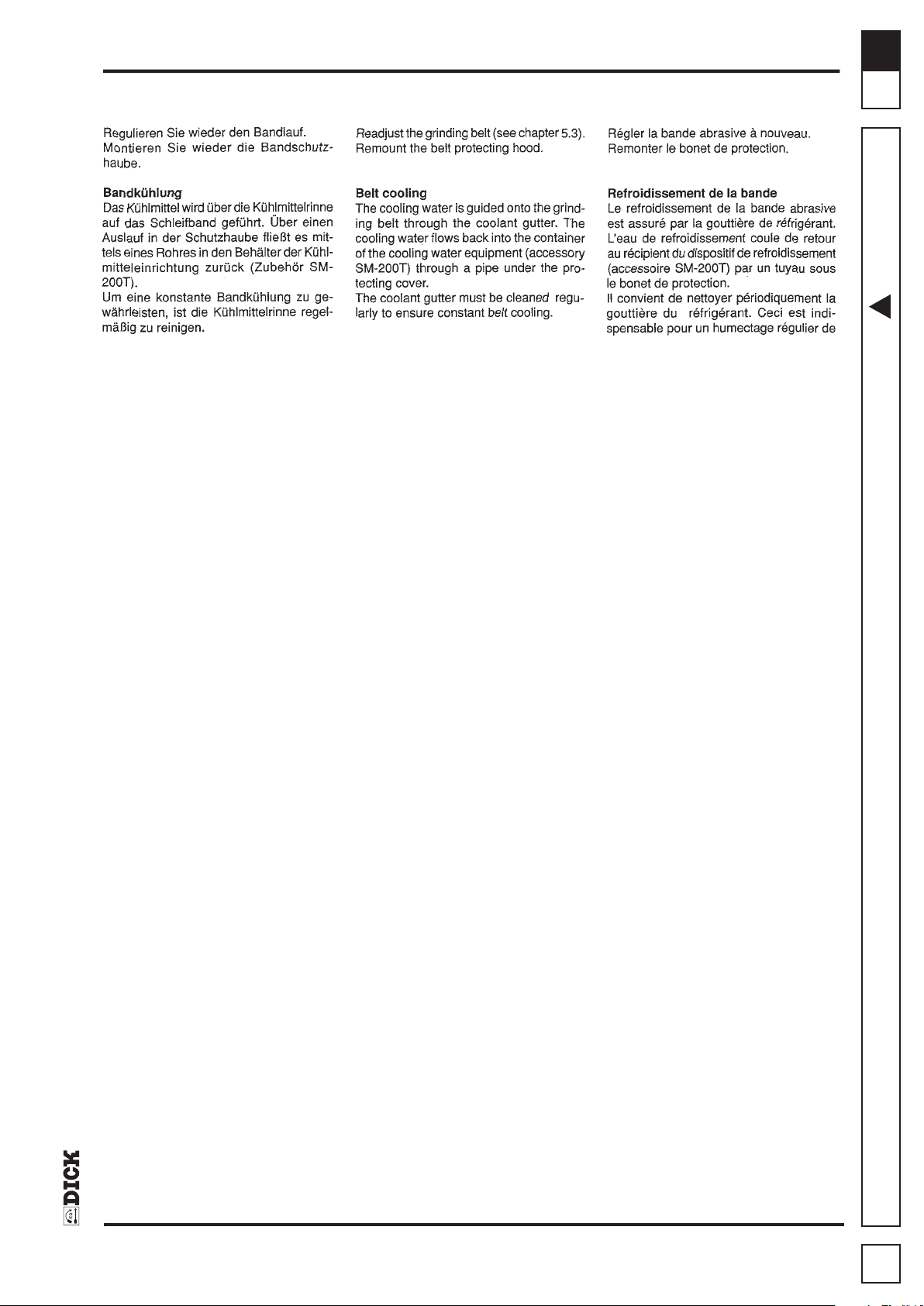

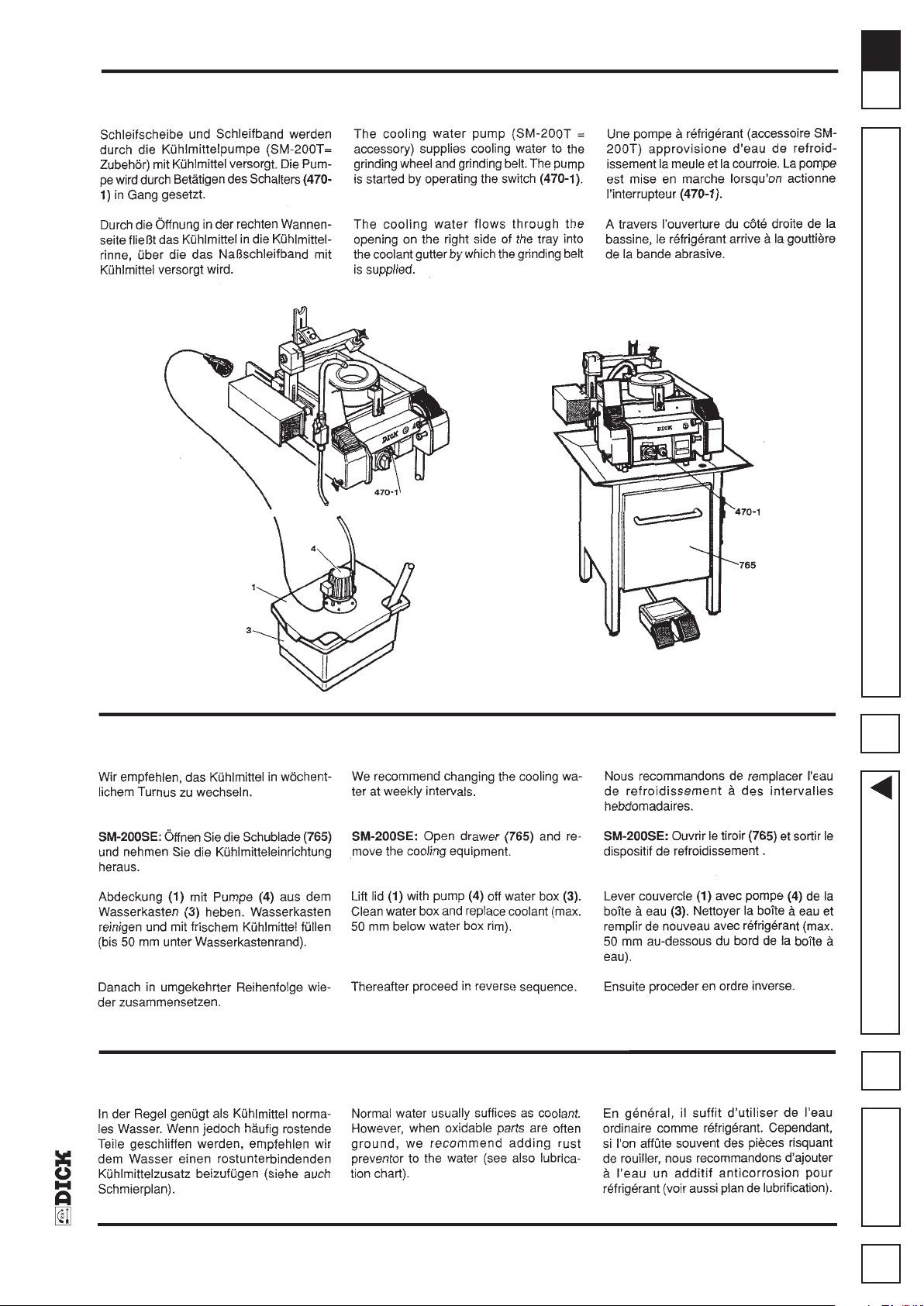

Kühlmitteleinrichtung Cooling equipment Dispositif de refroidissement

Aufbau Design Composition

7.1

Reinigung Cleaning Nettoyage

Kühlmittelzusatz Cooling water additive Additif pour réfrigérant

7.2

7.3

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse SM-200T/TE/SE

Page 17

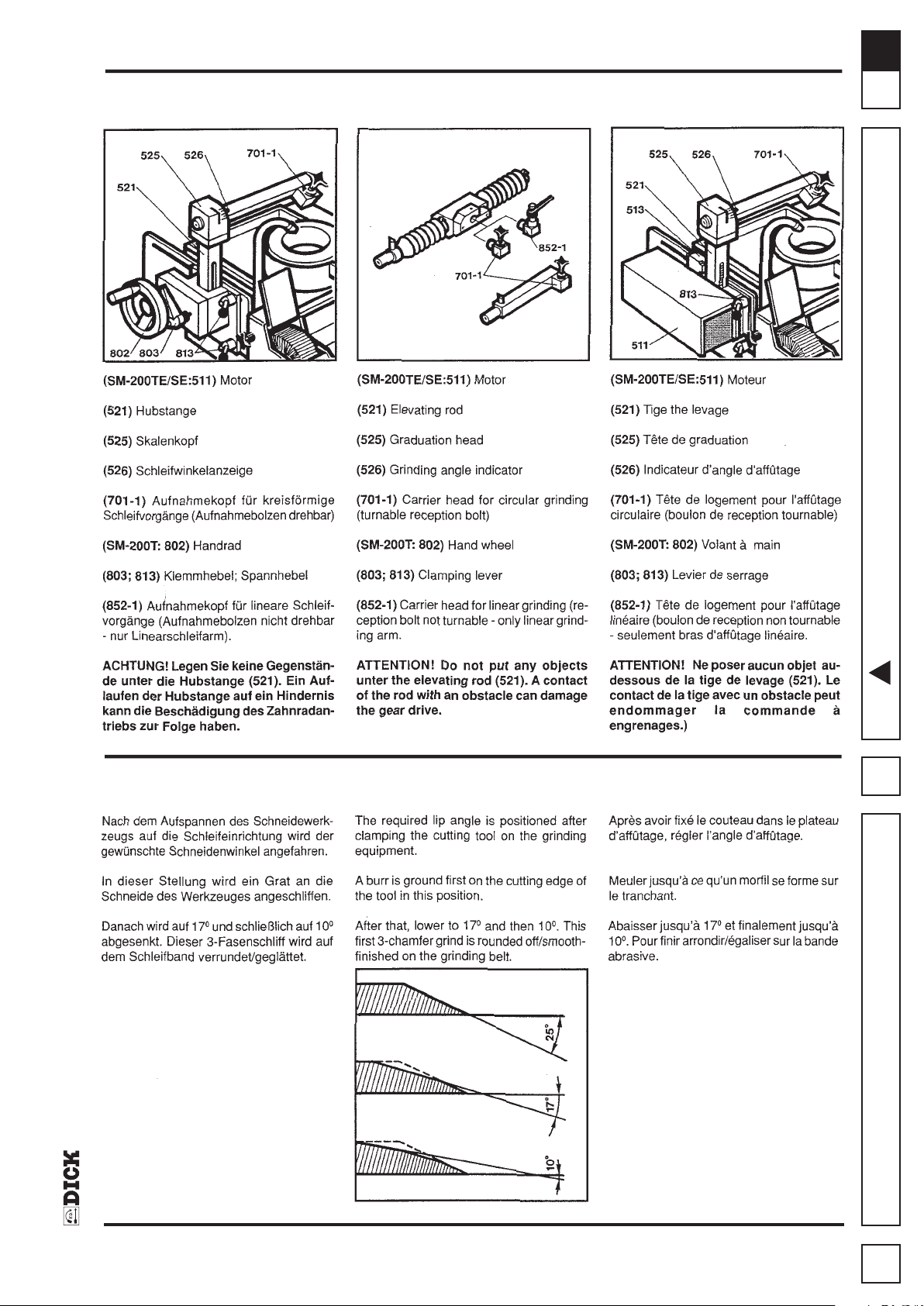

Schleifeinrichtung Grinding equipment Dispositif d’affûtage

Bedienungselemente Operating parts Eléments de commande

8.1

Funktionsablauf Sequence of functions Déroulement des fonctions

8.2

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse SM-200T/TE/SE

Page 18

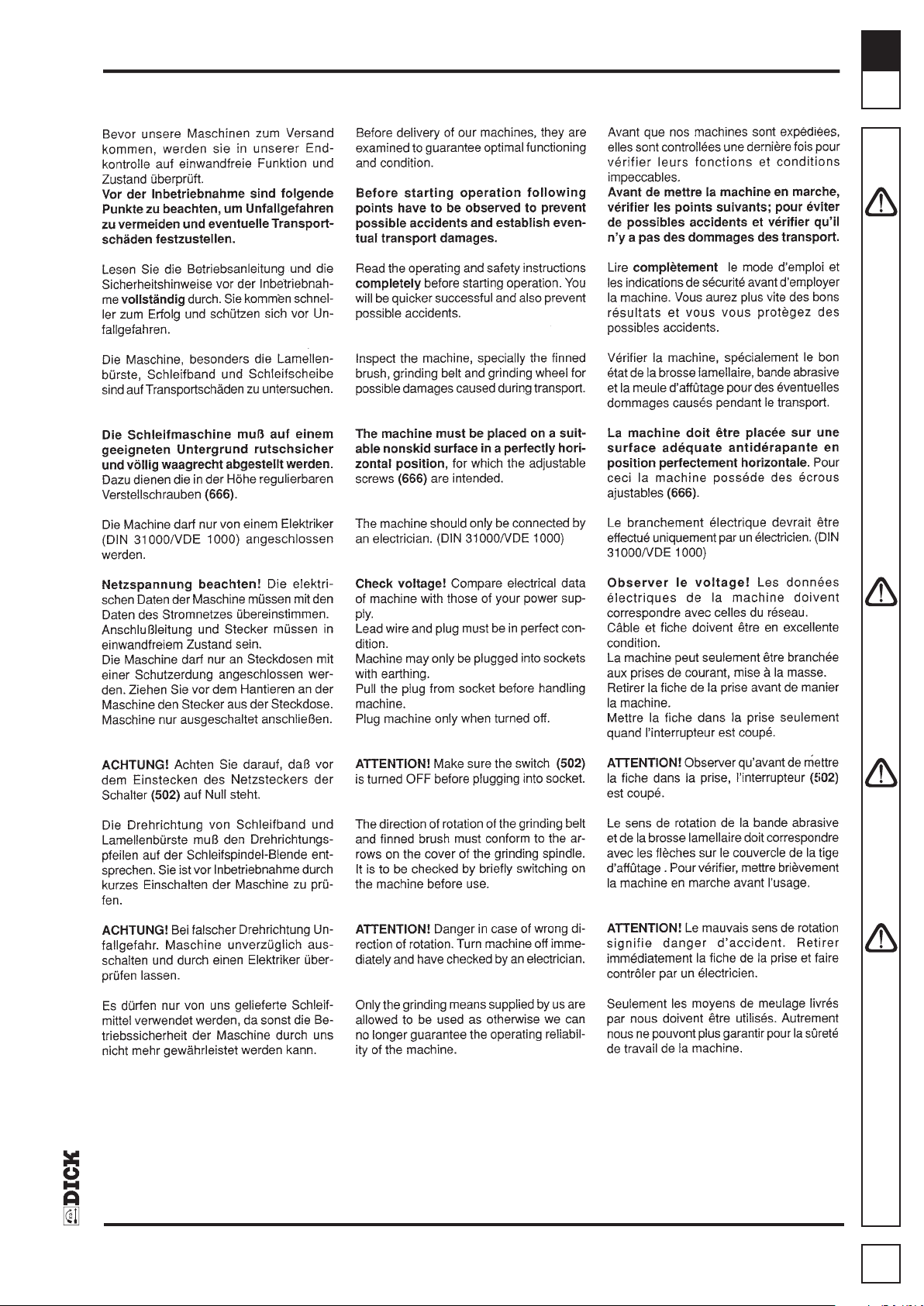

Handhabung/Inbetriebnahme Handling and operation Maniement/Mise en service

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse SM-200T/TE/SE

Page 19

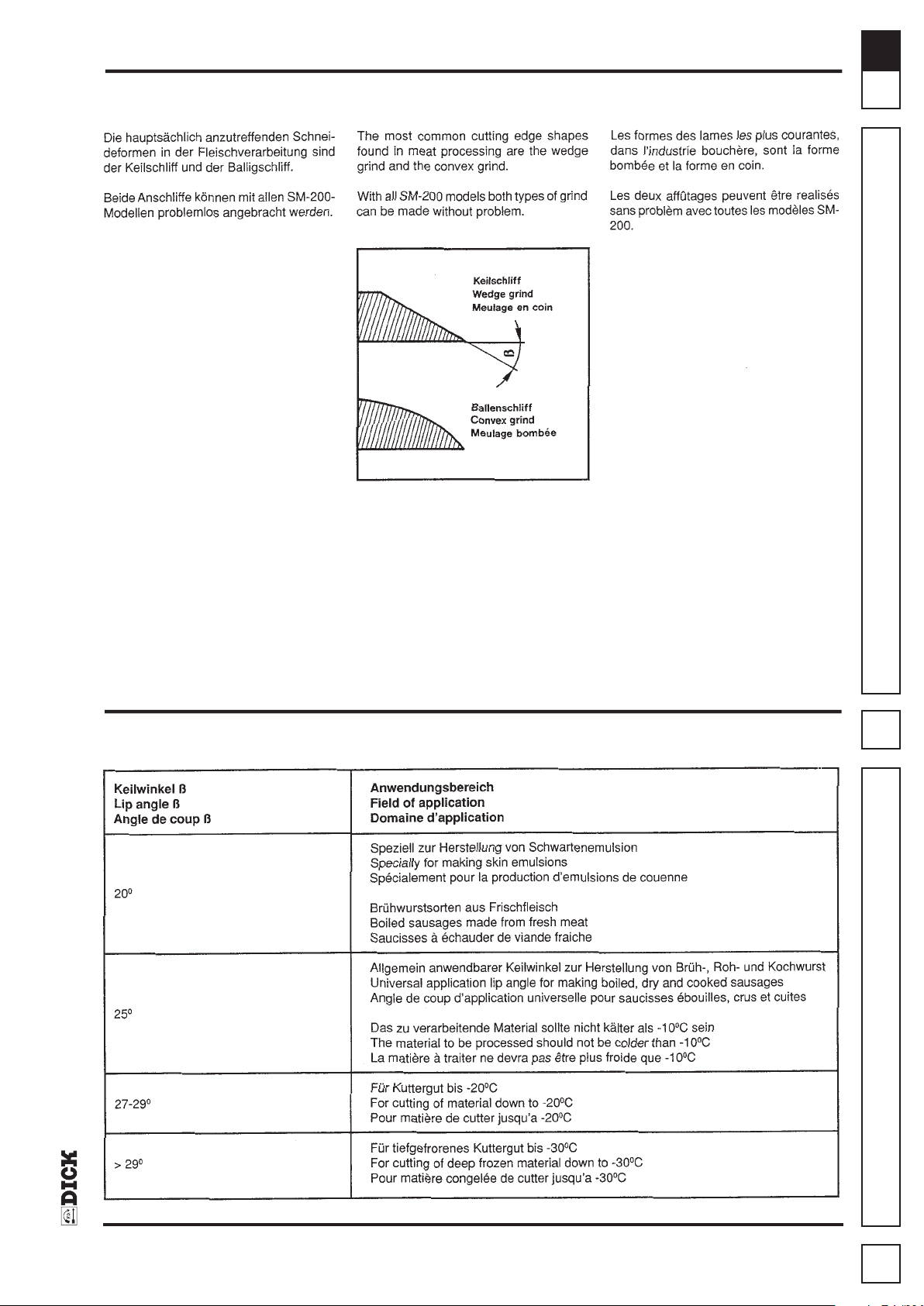

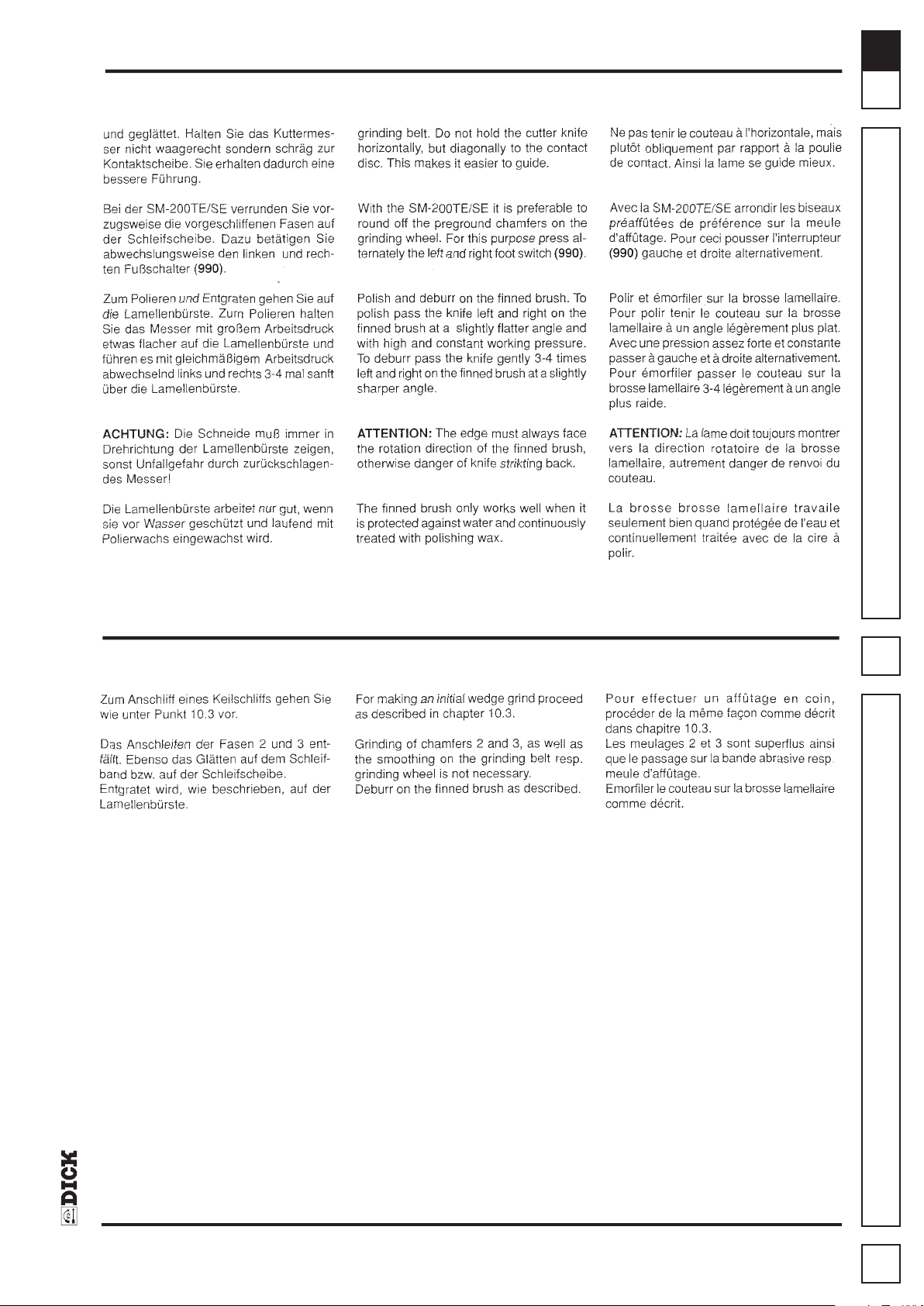

Schleifen von Kuttermesser Grinding of cutter knives Affûtage des couteaux de cutter

Schneideformen Cutting edge shapes Formes des lames

10.1

Schneidenwinkel Lip angles Angeles de coup

10.2

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse

SM-200T/TE/SE

Page 20

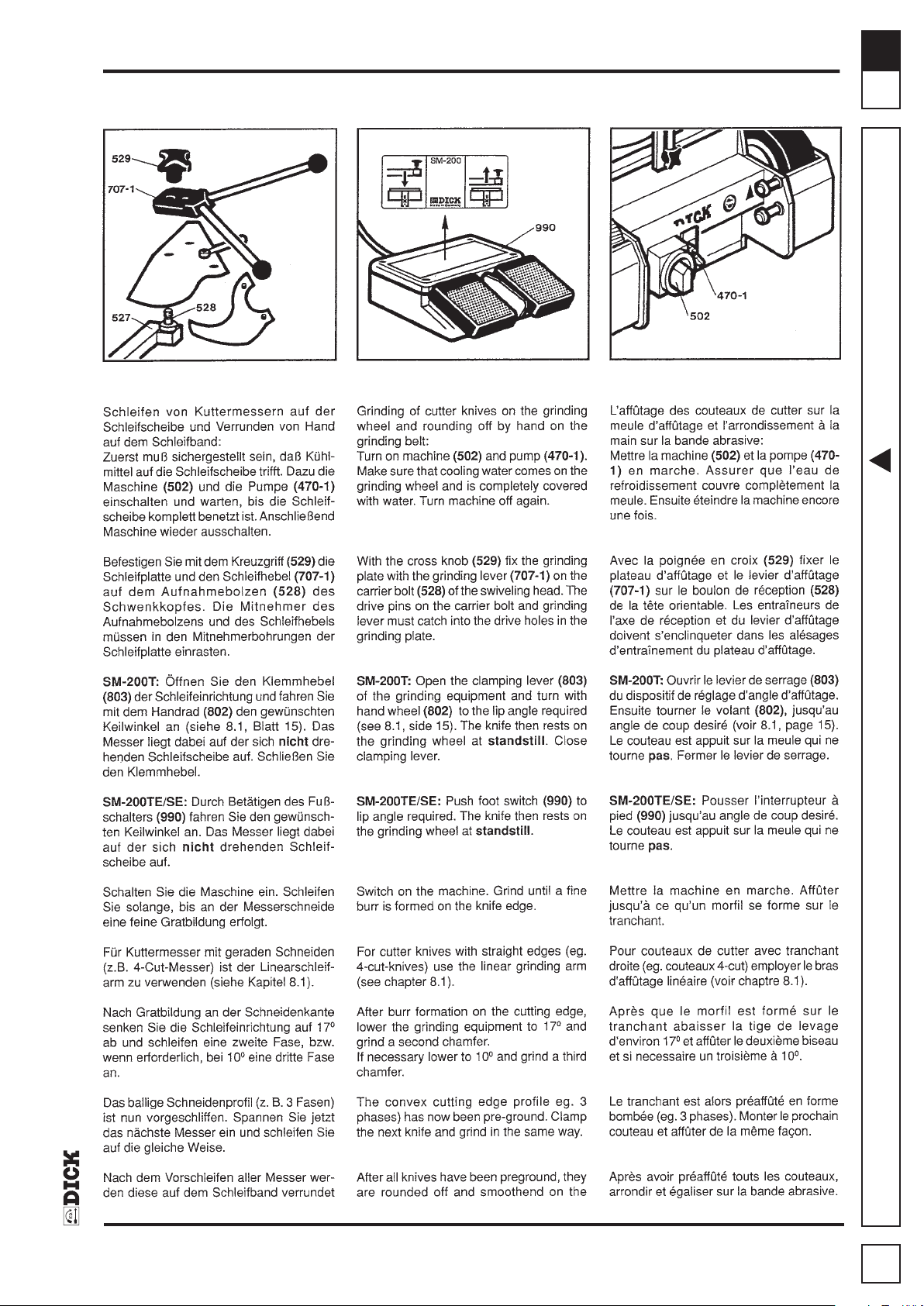

Schleifen von Kuttermessern Grinding of cutter knives Affûtage des couteaux de cutter

10.3

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse SM-200T/TE/SE

Page 21

Schleifen von Kuttermesser Grinding of cutter knives Affûtage des couteaux de cutter

10.3

Keilschliff Wedge grind Affûtage en coin

10.4

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse

SM-200T/TE/SE

Page 22

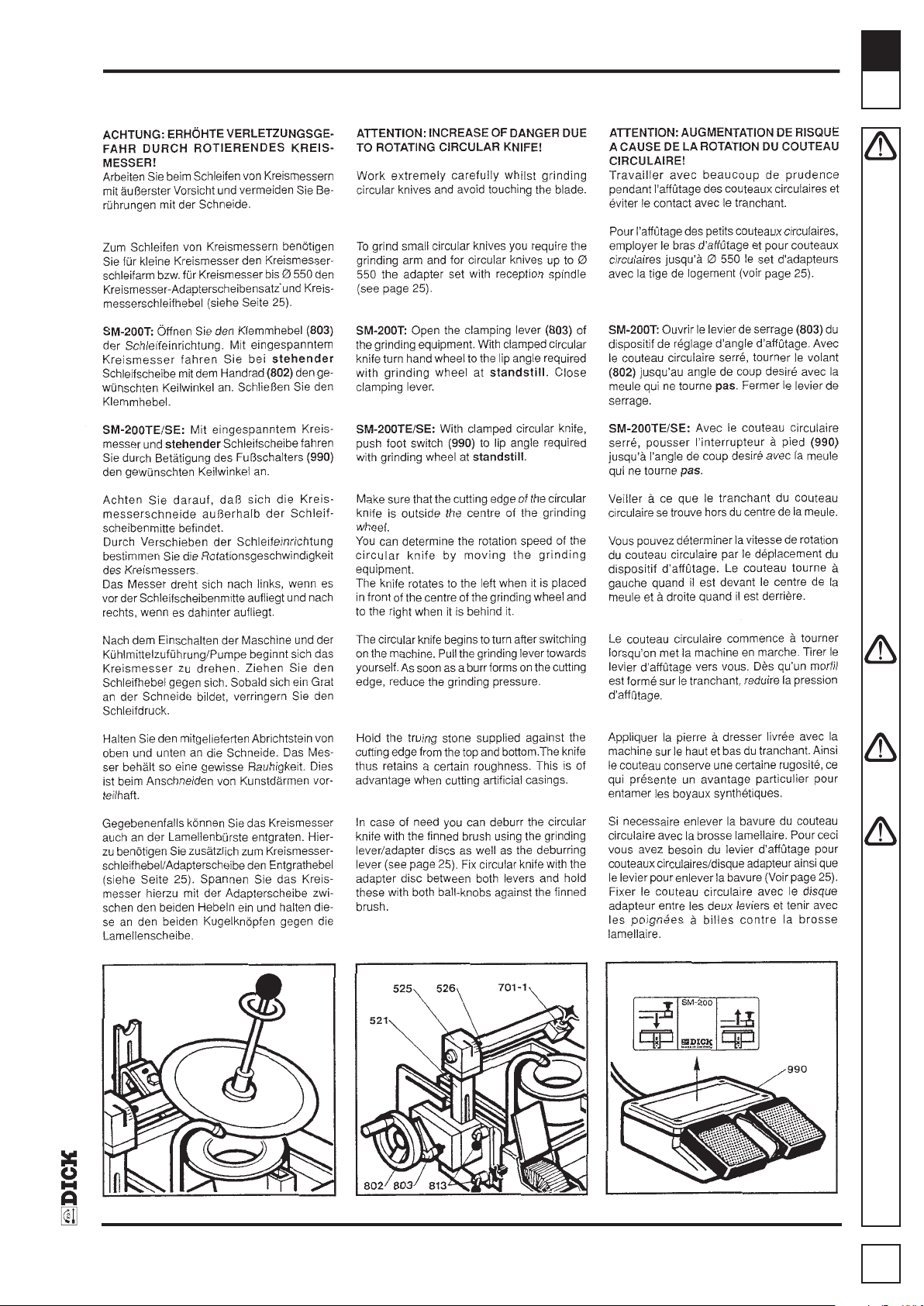

Schleifen von Kreismesser Grinding of circular knives Affûtage des couteaux circulaires

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse

SM-200T/TE/SE

Page 23

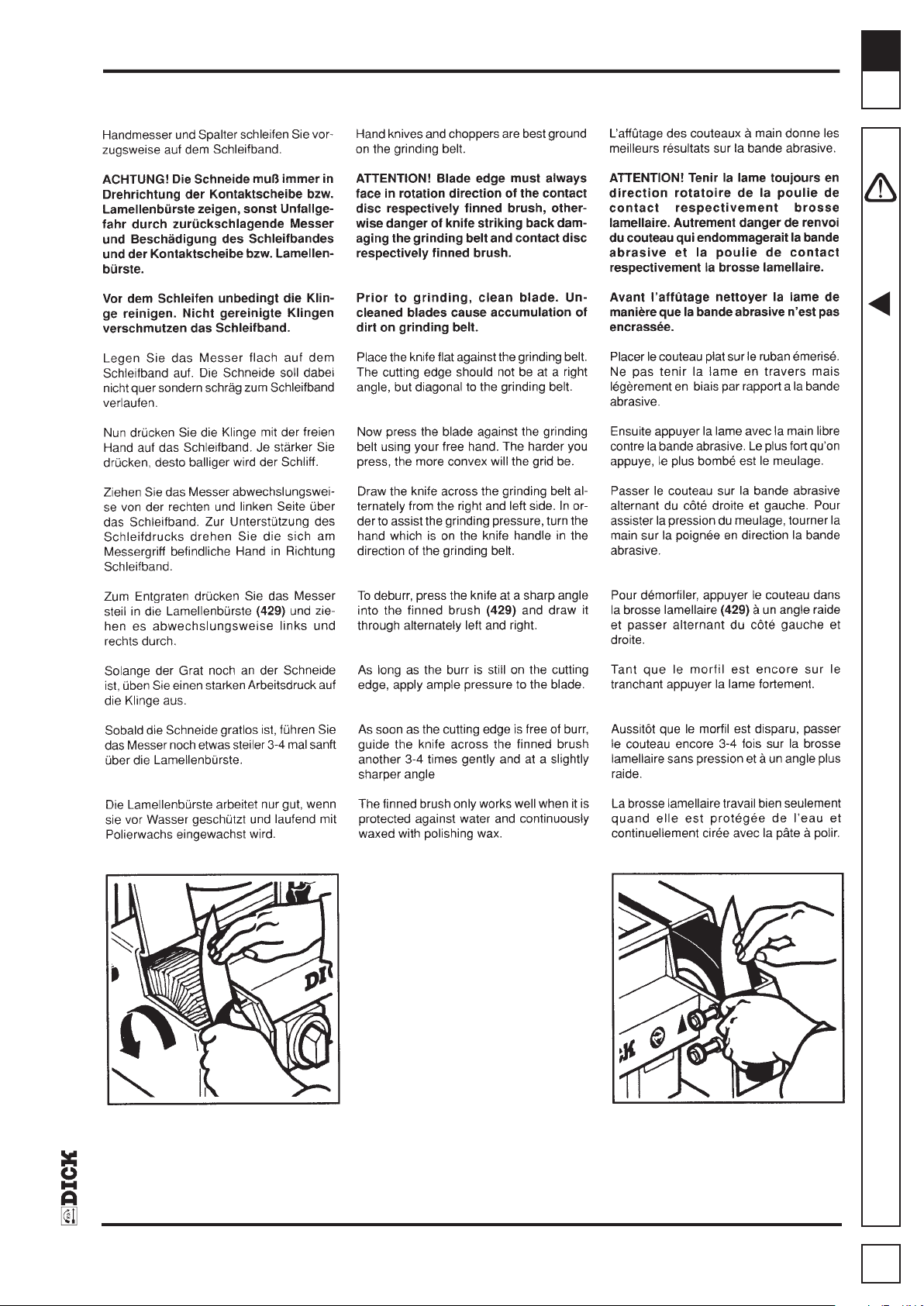

Schleifen von Handmesser Grinding of hand knives Affûtage des couteaux à und Spalter and choppers main et hachoirs

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse

SM-200T/TE/SE

Page 24

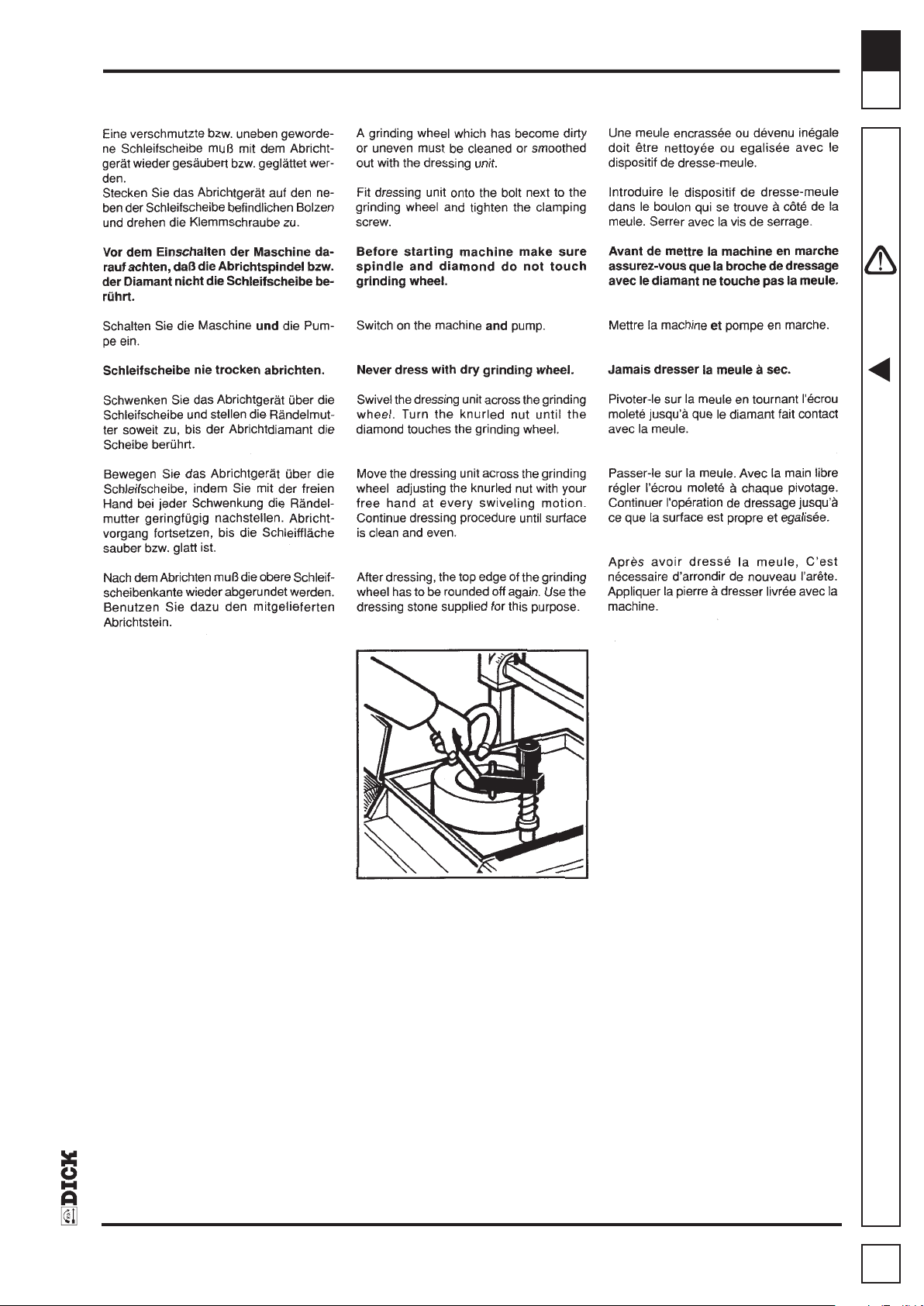

Schleifscheibe abrichten Dressing of the grinding Dressage de la meule wheel

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse

SM-200T/TE/SE

Page 25

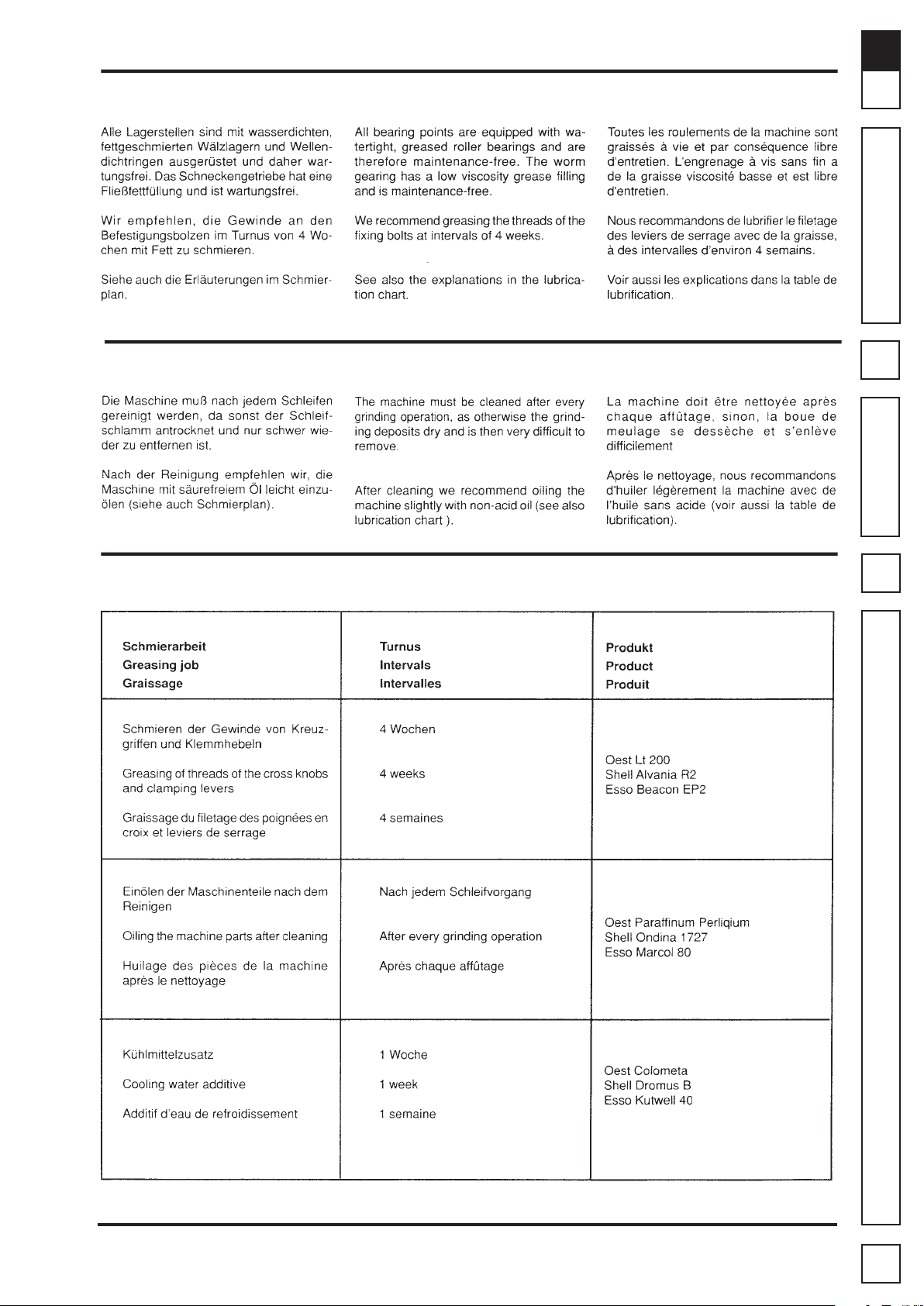

Pﬂege und Wartung Care and maintenance Entretien et maintenance

Schmierung Lubrication Graissage

Reinigung Cleaning Nettoyage

14.1

14.2

Schmierplan Lubriﬁcation chart Table de lubriﬁcation

14.3

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse SM-200T/TE/SE

Page 26

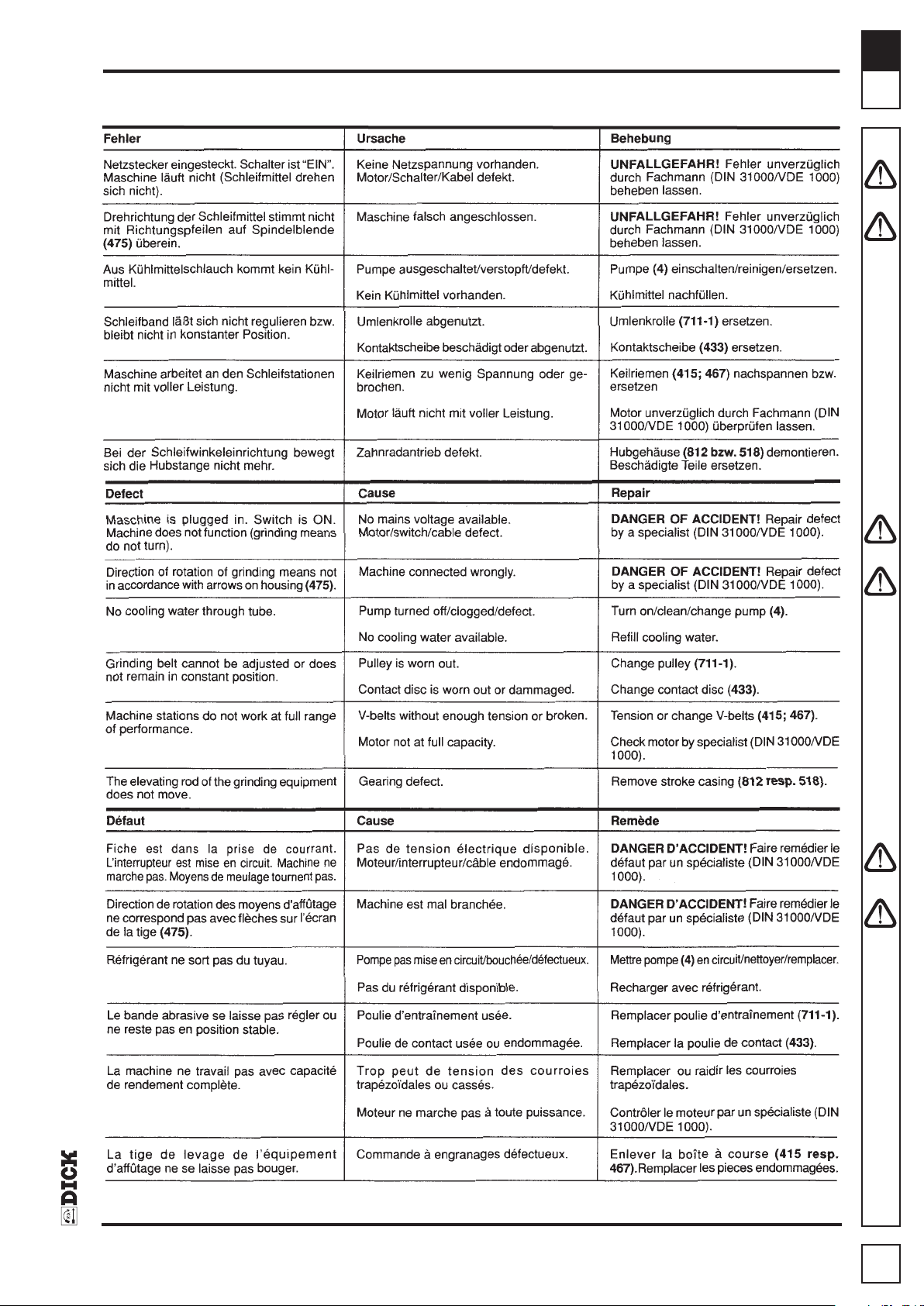

Fehler-Ursache-Behebung Defect-Cause-Repair Défaut-Cause-Reméde

Schleif- und Abziehmaschine

SM-200T/TE/SE

Grinding and honing machine SM-200T/TE/SE

Affûteuse et repasseuse

SM-200T/TE/SE

Page 27

Sonderzubehör Special accessories Accessoires spéciaux

______________________________________

Bezeichnung Bestellnr.

______________________________________

Universal-Bandschleifeinrichtung zum Schärfen von sichelförmigen und linearen Maschinenmessern UB-3F: 9 8302 001 UB-3F-XL: 9 8311 000 UB-3F-XL mit Schwenkarm: 9 8311 011

______________________________________

Nassschleifband 60 x 1250 mm K80: 9 4601 110 K120 (Standard): 9 4601 120 K180: 9 4601 130 K400: 9 4601 150

______________________________________

Nassschleifscheibe Ø200 x 60 x Ø50 mm K80: 9 4601 060 K120 (Standard): 9 4601 010 Für HSS-Messer, K80: 9 4605 010 Adapter Nassschleifscheiben: 9 8310 110

______________________________________

Radialschleifarm: 9 8319 3603

______________________________________

Kühlmitteleinrichtung für SM-200T (AC3/400V): 9 8190 2190

______________________________________

Kreismesser-Adapterscheiben (Zentriersatz), 12-teilig, bis Ø550 mm: 9 8324 120

______________________________________

Kreismesser-Schleifhebel: 9 8302 950

______________________________________

Kreismesser-Schleifarm für Kreismesser Ø60-250 mm: 9 8312 000

______________________________________

Kreismesserschutzeinrichtung: 9 4702 010

______________________________________

Polierpaste, 1 kg: 9 4700 040

______________________________________

Kühlmittelzusatz 20 Ltr.: 9 8404 310 1 Ltr.: 9 8404 311

______________________________________

Ballistolöl, 0,2 Ltr., Spraydose: 9 4703 030

______________________________________

Schleifplatten: auf Anfrage

______________________________________

Designation Order no.

______________________________________

Universal belt grinding attachment for sharpening sickleshaped and linear machine knives UB-3F: 9 8302 001 UB-3F-XL: 9 8311 000 UB-3F-XL with rotary arm: 9 8311 011

______________________________________

Wet grinding belt 60 x 1250 mm K80: 9 4601 110 K120 (standard): 9 4601 120 K180: 9 4601 130 K400: 9 4601 150

______________________________________

Wet grinding wheel Ø200 x 60 x Ø50 mm K80: 9 4601 060 K120 (standard): 9 4601 010 For HSS-knives, K80: 9 4605 010 Adapter for wet grinding wheels: 9 8310 110

______________________________________

Radial grinding arm: 9 8319 3603

______________________________________

Cooling equipment for SM-200T (AC3/400V): 9 8190 2190

______________________________________

Adapter discs, 12-parts centering set, for circular knives up to Ø550 mm: 9 8324 120

______________________________________

Grinding lever for circular knives: 9 8302 950

______________________________________

Grinding arm for circular knives Ø60-250 mm: 9 8312 000

______________________________________

Protection device for circular knives: 9 4702 010

______________________________________

Polishing paste, 1 kg: 9 4700 040

______________________________________

Cooling water additive 20 ltr.: 9 8404 310 1 Ltr.: 9 8404 311

______________________________________

Ballisto oil, 0,2 ltr., spray can: 9 4703 030

______________________________________

Grinding plates: on inquiry

______________________________________

_____________________________________

Désignation N° de cde.

_____________________________________

Dispositif universel pour bande d’affûtage pour lames de machines en forme de croissant et linéaires UB-3F: 9 8302 001 UB-3F-XL: 9 8311 000 UB-3F-XL avec bras de rotation: 9 8311 011

_____________________________________

Bande abrasive 60 x 1250 mm K80: 9 4601 110 K120 (standard): 9 4601 160 K180: 9 4601 130 K400: 9 4601 150

_____________________________________

Meule d’affûtage Ø200 x 60 x Ø50 mm K80: 9 4601 060 K120 (standard): 9 4601 010 Pour couteaux HSS, K80: 9 4605 010 Adapteur pour meule d’affûtage: 9 8310 110

_____________________________________

Bras d’affûtage radial: 9 8319 3603

_____________________________________

Dispositif de refroidissement pour SM-200T (AC3/400V): 9 8190 2190

_____________________________________

Disques adapteurs p. coteau circulaires jusqu’à Ø550 mm, jeu de 12 pièces: 9 8324 120

_____________________________________

Levier d’affûtage pour couteaux circulaires: 9 8302 950

_____________________________________

Bras d’affûtage pour couteaux circulaires Ø60-250 mm: 9 8312 000

_____________________________________

Dispositif protecteur pour couteaux circulaires: 9 4702 010

_____________________________________

Pâte à polir, 1 kg: 9 4700 040

_____________________________________

Additif pour réfrigérant 20 l.: 9 8404 310 1 l.: 9 8404 311

_____________________________________

Huile Ballisto, 0,2 l., vaporisateur: 9 4703 030

_____________________________________

Plaques d’affûtage: sur demande

_____________________________________

Geben Sie bei Bestellungen von Sonderzubehör stets die Bezeichnung und die Bestellnummer an.

ACHTUNG! Benutzen Sie zu Ihrer eigenen Sicherheit ausschließlich DICK-Originalzubehör, das in der Betriebsanleitung für die SM-200T/TE angegeben ist. Der Gebrauch von anderem Zubehör als in der Betriebsanleitung oder im Katalog empfohlen, kann eine persönliche Unfallgefahr für Sie bedeuten. Sollten Sie noch Fragen haben, stehen Ihnen unsere Fachberater oder der Lieferant der Maschine gerne zur Verfügung. Unser Zubehörprogramm wird ständig erweitert bzw. aktualisiert. Über das zusätzlich zur Verfügung stehende

Schleif- und Abziehmaschine

SM-200T/TE

Please indicate always designation and order number when ordering special accessories.

ATTENTION! For your own safety, please use only original DICK accessories mentioned in the operating manual for the SM-200T/TE. Using any other accessories than those mentioned in the operating manual or the catalogue could imply risk of personal accident for you. Should you have any further questions do not hesitate to contact our technical consultants or the supplier of the machine. Our range of accessories is extended and updated all the time. Feel free to request the current information material from us with regard to the additionally available

Grinding and honing machine SM-200T/TE

En cas de commandes d’accessoires complémentaires, veuillez toujours indiquer la désignation et le numéro de commande.

ATTENTION! An de garantir le bon fonctionnement de la machine, il est conseillé de n’utiliser que les accessoires et pièces de rechange fabriqués par la Sté DICK, tels qu’ils sont référés dans ce manuel de service ou recommandés par le fabricant. En employant des accessoires autres que ceux qu’ils sont recommandés dans ce manuel d’utilisation ou dans le catalogue, vous risquez des accidents. Si vous avez encore des questions, veuillez consulter nos spécialistes ou le fournisseur de la machine. Notre société s’efforce

Affûteuse et repasseuse

SM-200T/TE

Page 28

Messerschleif- und Abziehma- schine SM-111

Knife grinding and honing machine SM-111

Affûteuse et repasseuse pour couteaux SM-111

Inhaltsverzeichnis Table of contents Table des matières

Messerschleif- und Abziehma- schine SM-111

Knife grinding and honing machine SM-111

Affûteuse et repasseuse pour couteaux SM-111

Inhaltsverzeichnis Table of contents Table des matières

-220

Шлифова

ьн

-доводочная

машина SM-220

Fallos, su origen y repara

Dife

o – Causa –

Rimedio

Ошибка – причина –

странение

Tradit ions mark e de r P rofi s

Betriebsanleitung

(Original)

Operating instructions

(Translation)

Mode d’emploi

(Traduction)

Friedr. Dick GmbH & Co. KG · Postfach 1173 · 73777 Deizisau · GERMANY · Tel.: +49 (0)7153-817-0 · Fax: +49 (0)7153-817-218/-219

Mail: [email protected] · Web: www.dick.de

Nr./No./N°/№:

9 8320 3420 (Vers. 2010-11 wme)

Klimaneutral gedruckt / Printed climateneutral / Climateneutral imprimé

SM-200

mod. 11

Schleif- und Abziehmaschine Grinding and honing machine Affûteuse et repasseuse

400 V - 50 Hz

Made in Germany

SM-200T

Art.-Nr./Prod.No./Réf.: 9 8310 000

SM-200TE

Art.-Nr./Prod.No./Réf.: 9 8320 000

Ersatzteile / Schaltbild Spare parts / Diagram of connections Pièces de rechange / Schéma des connexions

17.1

Ersatzteilzeichnung Spare parts drawing Dessin pièces de rechange

521

156

520

1150-1

205

208

700-1

(SM-200T)

423

511

424

562

422

520

513

4-1

694-1

(SM-200TE)

2190

2192

713-1

686-1

114

103

429

158

3600

704-1

3194

408

425

415

416

3193

3391

(SM-200TE)

3491

702-1

413

470-1

703-1

410

433

103

3383

3602

3379

2344

1547

408

2381

SM-200TE: 1791 SM-200T: 1797

408

711-1

437

695-1

158

3371

Schleif- und Abziehmaschine

SM-200T/TE

3420

990

(SM-200TE)

Grinding and honing machine SM-200T/TE

102

3601

853

3603

3601

Affûteuse et repasseuse SM-200T/TE

853

156

(9 8310 000 + 9 8320 000)

Page 29

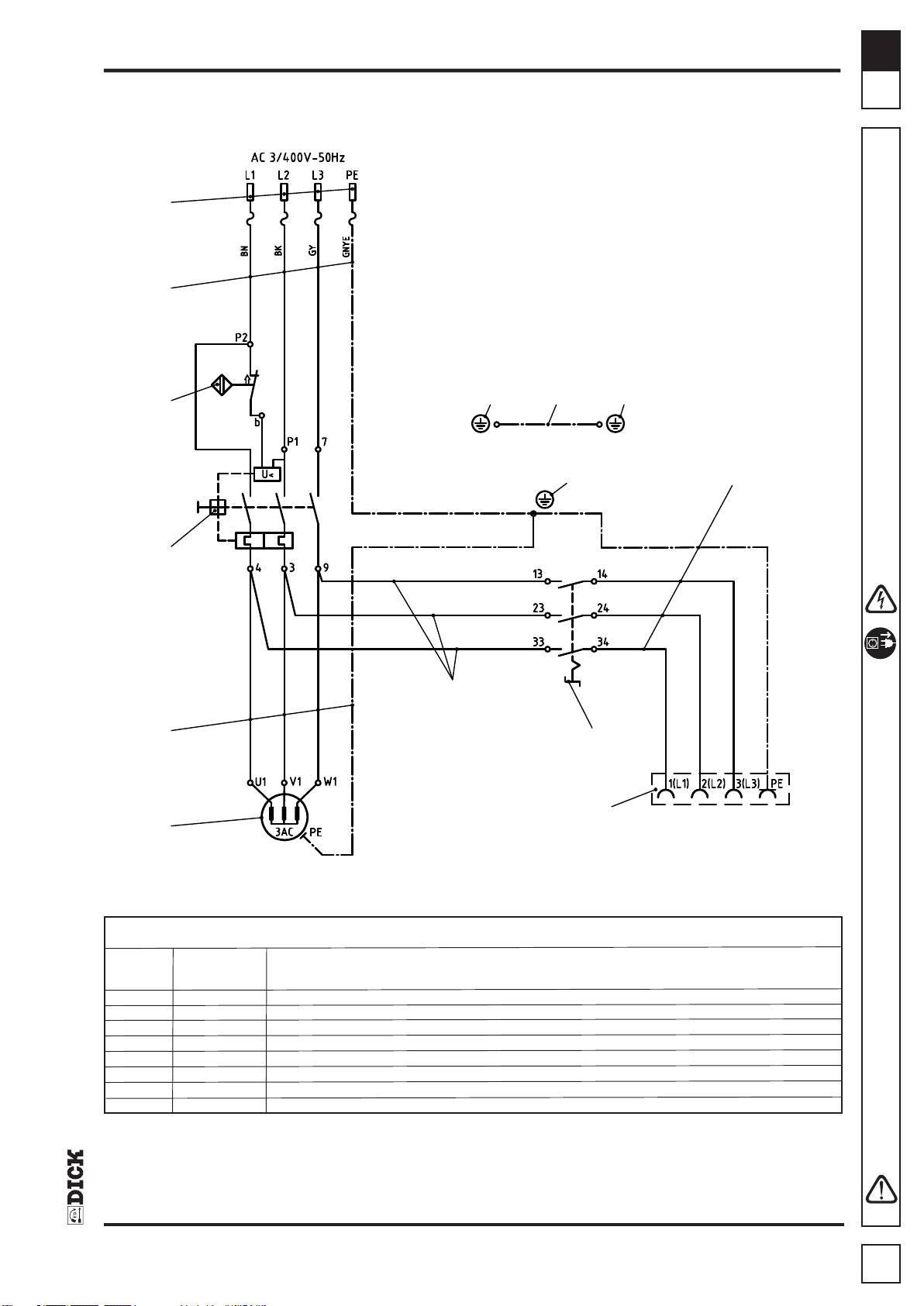

Ersatzteile / Schaltbild

SM-200T - Art.-Nr. 9 8310 000 + SM-200TE - Art.-Nr. 9 8320 000, AC 3/400V-50/60Hz

Alle Maße in mm. Konstruktive Änderungen vorbehalten.

Pos.

4-1 102 103 114 156 158 205 208 408 410 413 415 416 422 423 424 425 429 433 437

470-1

511 513 520 521 562

686-1 694-1 695-1 700-1 702-1 703-1 704-1 711-1 713-1

853 990

1150-1

1547 1791 1797 2190 2192 2344 2381 3193 3194 3371 3379 3383 3391 3420 3491 3600 3601 3602 3603

Stck.

1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Bestellnr.

9 8326 020 9 8324 330 9 8300 020 9 5301 160 9 8300 130 9 5301 050 9 5300 500 9 8180 198 9 8182 040 9 8320 450 9 4600 100 9 5301 220 9 8319 0415 9 8320 120 9 5300 900 9 4601 010 9 8320 160 9 5301 320 9 4601 180 9 5300 200 9 4601 120 9 8324 290 9 8320 800 9 8320 810 9 8320 880 9 8320 890 9 8321 170 9 8322 040 9 8322 070 9 8322 080 9 8310 280 9 8322 110 9 8322 120 9 8310 820 9 8310 840 9 8310 860 9 8322 540 9 8310 920 9 8181 500 9 0915 470 9 8327 910 9 8317 970 9 8190 2190 9 8190 2192 9 8320 040 9 8322 050 9 8329 3193 9 8329 3194 9 8329 3371 9 8319 3379 9 8189 3383 9 8329 3391 9 8329 3420 9 8329 3491 9 8319 3600 9 8319 3601 9 8319 3602 9 8319 3603

Benennung

Wasserkasten Kühlmittelpumpe Mutter Flanschdeckel Mutter, Linksgewinde Kreuzgriff Klammerprol Kugelhahn Verteilerstück Befestigungsbolzen Motor Keilriemenscheibe Keilriemen Keilriemenscheibe Aufnahmeansch Nassschleifscheibe* Spannansch Schleifspindel Lamellenbürste Kontaktscheibe Nassschleifband* Pumpenschalter kompl. Getriebemotor Grenztaster Zahnstange Hubstange Spritzschutzhaube Abrichtgerät Schleifwinkeleinrichtung SM-200TE Bandschutzhaube kompl. Schleifwinkeleinrichtung SM-200T Lagerschale rechts kompl. Schneckengetriebe Lagerschale links kompl. Umlenkrolle kompl. Abrichtdiamant mit Bolzen Klemmhebel Fußschalter kompl. Kühlmittelschlauch kompl. Aufbaudose mit Flansch Hauptanschlusskabel SM-200TE Hauptanschlusskabel SM-200T Kühlmitteleinrichtung kompl. Anschlusskabel Kühlmitteleinrichtung kompl. CEE-Stecker Schleifhebelauage Keilriemenrad Keilriemenrad Magnetstab Reedschalter Hauptschalter Schalter Schleifmittel, kompl. Betriebsanleitung Keilrippenriemen Doppelschleifhebel Universalaufnahmekopf Universalschleifarm kompl. Radialschleifarm kompl.

Ersatzteilliste

Abmessung

458x330x200 AC3/400V-50/60Hz M14x1,5-A2 Ø50xØ17,1x9 M14x1,5-LH-A2 M10 2700 lang 3411-1/4" R3/8"x R1/4" Ø15x80 AC3/400V-50/60Hz Ø75x36 10x710-Z28 Ø116x32 Ø100x52 Ø200x60xØ50, K120 (Standard) Ø100x10 Ø20x513 Ø200x50xØ17 Ø200x60xØ17 60x1250, K120 (Standard) Baugruppe, 400V AC1/230V-50/60Hz AT11-2-i m 1,5 270x35x35 Ø134x39 Baugruppe Baugruppe Baugruppe Baugruppe Baugruppe Baugruppe Baugruppe Baugruppe Baugruppe GN300-108-M12 Baugruppe 3/8

"x500

400V, 4polig H05VV-F5G1,5, 3500 lang H05VV-F4G1,5, 3500 lang Baugruppe, AC3/400V-50/60Hz CA3LS, 1850 lang 400V-16A, 5polig Baugruppe Ø42,5, Mod.10 Ø54, Mod.10 Ø20x70 M6x40, 400V AC3/400V-50/60Hz Baugruppe, 400V DIN A4 - D/GB/F 6 PJ 362 Baugruppe Baugruppe Baugruppe Baugruppe

17.2

Weitere Ersatzteile auf Anfrage.

* Sonderzubehör siehe Seite 27.

Schleif- und Abziehmaschine

SM-200T/TE

Page 30

Spare parts / Diagram of connections

Spare parts list

SM-200T - Art.-Nr. 9 8310 000 + SM-200TE - Art.-Nr. 9 8320 000, AC 3/400V-50/60Hz

All measurements in millimeters. Technical changes reserved.

Item no.

4-1 102 103 114 156 158 205 208 408 410 413 415 416 422 423 424 425 429 433 437

470-1

511 513 520 521 562

686-1 694-1 695-1 700-1 702-1 703-1 704-1 711-1 713-1

853 990

1150-1

1547 1791 1797 2190 2192 2344 2381 3193 3194 3371 3379 3383 3391 3420 3491 3600 3601 3602 3603

Quant.

1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Order no.

Description

Water box Pump Nut, right-hand thread Flange cover Nut, left-hand thread Cross knob Sealing rubber Ball valve Distribution piece Fixing bolt Motor V-belt pulley V-belt V-belt pulley Carrier ange Wet grinding wheel* Clamping ange Grinding spindle Finned brush Contact disc Wet grinding belt* Pump switch compl. Gear motor Limit switch Toothed bar Stroke bar Protecting hood Dressing unit Grinding angle adjustment compl., SM-200TE Belt protecting cover compl. Grinding angle adjustment compl., SM-200T Bushing right compl. Transmission gear Bushing left compl. Direction pulley compl. Dressing diamond with bolt Clamping lever Foot switch compl. Cooling water hose Plug socket with ange Main connector cable SM-200TE Main connector cable SM-200T Cooling device compl.

Connector cable pump

CEE-Plug Support grinding lever V-belt wheel V-belt wheel

Magnetic bar Reed switch Main switch Grinding means switch compl.

Operating instructions Ribbed v-belt Double grinding lever Universal carrier head Universal grinding arm compl. Radial grinding arm compl.

17.2

Dimension

458x330x200 AC3/400V-50/60Hz M14x1,5-A2 Ø50xØ17,1x9 M14x1,5-LH-A2 M10 2700 long 3411-1/4" R3/8"x R1/4" Ø15x80 AC3/400V-50/60Hz Ø75x36 10x710-Z28 Ø116x32 Ø100x52 Ø200x60xØ50, K120 (standard) Ø100x10 Ø20x513 Ø200x50xØ17 Ø200x60xØ17 60x1250, K120 (standard) Component, 400V AC1/230V-50/60Hz AT11-2-i m 1,5 270x35x35 Ø134x39 Component Component Component Component Component Component Component Component Component GN300-108-M12 Component 3/8"x500 400V, 4 pole H05VV-F5G1,5, 3500 long H05VV-F4G1,5, 3500 long Component, AC3/400V-50/60Hz CA3LS, 1850 long 400V-16A, 5 pole Component Ø42,5, Mod.10 Ø54, Mod.10 Ø20x70 M6x40, 400V AC3/400V-50/60Hz Component, 400V DIN A4 - D/GB/F 6 PJ 362 Component Component Component Component

Further spare parts upon request.

* Special accessories see page 27.

Grinding and honing machine

SM-200T/TE

Page 31

Pièces de rechange / Schéma des connexions

Nomenclature des pièces de rechange

SM-200T - Réf. 9 8310 000 + SM-200TE - Réf. 9 8320 000, AC 3/400V-50/60Hz

Toutes les cotes sont indiquées en mm. Sous réserve de modications constructives.

Qté.

Rep.

4-1 102 103 114 156 158 205 208 408 410 413 415 416 422 423 424 425 429 433 437

470-1

511 513 520 521 562

686-1 694-1 695-1 700-1 702-1 703-1 704-1 711-1 713-1

853 990

1150-1

1547 1791 1797 2190 2192 2344 2381 3193 3194 3371 3379 3383 3391 3420 3491 3600 3601 3602 3603

1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Réf.

Désignation

Boîte à eau Pompe Écrou, let à droite Couvercle de bride Écrou, letage gauche Poignée en croix Garniture caoutchouc Vanne à boisseau spherique Pièce de distribution Boulon de xation Moteur Poulie pour courroie trapézoïdale Courroie trapézoïdale Poulie pour courroie trapézoïdale Bride de logement Meule d’affûtage* Bride de serrage Tige à meuler Brosse lamellaire Poulie de contact Bande abrasive* Interrupteur de pompe compl. Motoréducteur

Interrupteur-limiteur

Barre dentée Barre de course Bonet de protection Dispositif de dresse-meule Dispositif d’ajustage de l’angle d’affûtage compl., SM-200TE Bonnet de protection bande abrasive compl. Dispositif d’ajustage de l’angle d’affûtage compl., SM-200T Coquille compl., droite Engrenage de transmission Coquille compl., gauche Poulie de renvoi compl. Diamant de dressage avec boulon Levier de serrage Interrupteur à pied compl.

Tujau de réfrigérant Prise de courant Câble de raccordement Câble de raccordement Dispositif de refroidissement Câble de raccordement pompe Fiche CEE

Appui levier d’affûtage Poulie pour courroie trapézoïdale Poulie pour courroie trapézoïdale

Barreau aimanté Interrupteur Reed Interrupteur prinzipale Interrupteur meules compl.

Mode d’emploi Courroie trapézoïdale côtelée Levier double d’affûtage Tête de logement universal Bras d’affûtage universal compl. Bras d’affûtage radial compl.

SM-200TE SM-200T

compl.

17.2

Dimensions

458x330x200 AC3/400V-50/60Hz M14x1,5-A2 Ø50xØ17,1x9 M14x1,5-LH-A2 M10 2700 long 3411-1/4" R3/8"x R1/4" Ø15x80 AC3/400V-50/60Hz Ø75x36 10x710-Z28 Ø116x32 Ø100x52 Ø200x60xØ50, K120 (standard) Ø100x10 Ø20x513 Ø200x50xØ17 Ø200x60xØ17 60x1250, K120 (standard) Module, 400V AC1/230V-50/60Hz AT11-2-i m 1,5 270x35x35 Ø134x39 Module Module Module Module Module Module Module Module Module GN300-108-M12 Module 3/8"x500 400V, 4 pôle H05VV-F5G1,5, 3500 long H05VV-F4G1,5, 3500 long Module, AC3/400V-50/60Hz CA3LS, 1850 long 400V-16A, 5 pôle Module Ø42,5, Mod.10 Ø54, Mod.10 Ø20x70 M6x40, 400V AC3/400V-50/60Hz Module, 400V DIN A4 - D/GB/F 6 PJ 362 Module Module Module Module

D’autres pièces de rechange sont disponibles sur simple demande.

* Accessoire spécial voir page 27.

Affûteuse et repasseuse

SM-200T/TE

Page 32

Weitere Ersatzteile auf Anfrage. / Further spare parts upon request / D’autres pièces de rechange sont disponibles sur simple demande.

Schaltbild Diagram of connections Schéma des connexions

SM-200T

2344

1797

1635

(PE)

489

(PE)

717

3371 3379

461

(PE)

1793

17.3

3383

1794

470-1

1547

410

Ersatzteilliste / Spare parts list / Liste pièces de rechange

Pos. Item. no. Rep.

410 470-1 1547 1797 2344 3371 3379 3383

Bestellnr. Order no. Réf.

9 4600 100 9 8324 290 9 0915 470 9 8317 970 9 8320 040 9 8329 3371 9 8319 3379 9 8189 3383

Benennung Description Désignation

Motor AC3/400V-50/60Hz / Motor AC3/400V-50/60Hz / Moteur AC3/400V-50/60Hz Pumpenschalter kompl. / Pump switch compl. / Interrupteur de pompe compl. Aufbaudose mit Flansch / Plug socket with ange / Prise de courant Hauptanschlusskabel 3500mm / Main connector cable 3500mm / Câble de raccordement 3500mm Stecker CEE, 5-polig, 16A / CEE-Plug, 5-pole, 16A / Fiche CEE, 5 pôles, 16 A Magnetstab / Magnetic bar / Barreau aimanté Reedschalter / Reed switch / Interrupteur reed Hauptschalter / Main switch / Interrupteur prinzipal

ACHTUNG! Elektrische Reparaturen dürfen nur von einer Elektrofachkraft durchgeführt werden.

Schleif- und Abziehmaschine

SM-200T/TE

ATTENTION! Defects in the electric system

must only be repaired by an qualied electrician.

Grinding and honing machine SM-200T/TE

ATTENTION! Défauts du system électrique

doivent être réparés que par des spécialistes.

Affûteuse et repasseuse

SM-200T/TE

Page 33

Weitere Ersatzteile auf Anfrage. / Further spare parts upon request / D’autres pièces de rechange sont disponibles sur simple demande.

Kühlmitteleinrichtung AC3/400V / Cooling equipment AC3/400V / Dispositif de refroidissement AC3/400V

Schaltbild Diagram of connections Schéma des connexions

SM-200TE

2344

1791

3371 3379

3383

719

1778

401

990

ACHTUNG! Elektrische Reparaturen dürfen nur von einer

Elektrofachkraft durchgeführt werden.

ATTENTION! Defects in the electric system must only be repaired by an qualied electrician.

ATTENTION! Défauts du system électrique doivent être réparés que par des spécialistes.

461

(PE)

1793

489

(PE)

1635

1778

(PE)

1792

717

17.4

1792

719

749

513

745

470-1

1547

3391

1800

511

2192

748

4-1

410

Ersatzteilliste / Spare parts list / Liste pièces de rechange

Pos. Item. no. Rep.

4-1 410 470-1 511 513 990 1547 1791 2190 2192 2344 3371 3379 3383 3391

Bestellnr. Order no. Réf.

9 8324 330 9 4600 100 9 8324 290 9 8320 800 9 8320 810 9 8310 920 9 0915 470 9 8327 910 9 8190 2190 9 8190 2192 9 8320 040 9 8329 3371 9 8319 3379 9 8189 3383 9 8329 3391

Benennung Description Désignation

Pumpe AC3/400V / Pump AC3/400V / Pompe AC3/400V Motor AC3/400V / Motor AC3/400V / Moteur AC3/400V Pumpenschalter kompl. / Pump switch compl. / Interrupteur de pompe compl. Getriebemotor AC1/230V / Gear motor AC1/230V / Motoréducteur AC1/230V Grenztaster AT11-2-i / Limit switch AT11-2-i / Interrupteur-limiteur AT11-2-i Fussschalter kompl. / Foot switch compl. / Interrupteur à pied Aufbaudose mit Flansch / Plug socket with ange / Prise de courant Hauptanschlusskabel 3500mm / Main connector cable 3500mm / Câble de raccordement 3500mm

Anschlusskabel Kühlmitteleinrichtung / Connector cable pump / Câble de raccordement pompe Stecker CEE, 5-polig, 16A / CEE-Plug, 5-pole, 16A / Fiche CEE, 5 pôles, 16 A Magnetstab / Magnetic bar / Barreau aimanté Reedschalter / Reed switch / Interrupteur reed Hauptschalter / Main switch / Interrupteur prinzipal Schalter Schleifmittel kompl. / Grinding means switch compl. / Interrupteur meules compl.

2190

Schleif- und Abziehmaschine

SM-200T/TE

Grinding and honing machine SM-200T/TE

Affûteuse et repasseuse

SM-200T/TE

Page 34

Bestellbeispiel Example for ordering Exemple de commande

Um Unfallgefahren zu verhindern und eine einwandfreie Funktion der Maschine zu gewährleisten, verwenden Sie bitte ausschließlich DICK-Original-Ersatzteile.

Bei Ersatzteilbestellungen gehen Sie bitte wie folgt vor: Wählen Sie aus der Ersatzteilzeichnung (Kapitel 17.1) die Positionsnummer des zu ersetzenden Teiles aus. Suchen Sie in der Ersatzteilliste (Kapitel 17.2) diese Positionsnummer (Pos.) und entnehmen Sie die Bestellnummer und Benennung. Die in der Spalte Stck. angegebene Stückzahl gibt an, wie viele Teile dieser Position die jeweilige Bestellnummer enthält.

Ihre Ersatzteilbestellung muss folgende Angaben enthalten:

1. Gewünschte Stückzahl

2. Bestellnummer

3. Benennung

4. Maschinentyp, Maschinen-Artikelnummer, Seriennummer, Baujahr (siehe Typenschild auf Maschinenrückseite).

Ihre Ersatzteilbestellung richten Sie bitte an Ihren Fachhändler oder:

Firma Friedr. Dick GmbH & Co. KG Tel.: (+49) (0)7153 817-0 Postfach 1173 Fax: (+49) (0)7153 817-218 oder -219 73777 Deizisau Mail: [email protected] GERMANY Web: www.dick.de

To prevent and ensure perfect operating conditions of the machine, please always use original DICK spare parts.

17.5

When ordering spare parts proceed as follows: Choose from the spare parts drawing (chapter 17.1) the item no. of the part to be replaced. Look for the item no. in the spare parts list (chapter 17.2) and take note of the part number and description. The gure mentioned in the second column (Quant.) indicates the amount of parts of the respective item.

Your parts order must include following information:

1. Desired amount

2. Order no.

3. Description

4. Machine type, article number, series number, year of construction (see typeplate on back of housing).

Address your order to machine supplier or:

Firma Friedr. Dick GmbH & Co. KG Tel.: +49 7153 817-0 Postfach 1173 Fax: +49 7153 817-218 or -219 73777 Deizisau Mail: [email protected] GERMANY Web: www.dick.de

Veuillez utiliser uniquement les pièces de rechange DICK d’origine pour éviter tout risque d’accidents et garantir un parfait fonctionnement de la machine. Choisir du dessin des pièces de rechange (chapitre 17.1) le numéro de position de la

pièce à remplacer. Chercher dans la liste des pièces de rechange (chapitre 17.2) le numéro de position (Rep.), et noter le numéro de référence et la nomenclature. Le chiffre mentionné dans la colonne «Qté.» indique combien de pièces composent la référence respective.

Votre commande de pièces de rechange doit contenir les informations suivantes:

1. Quantité souhaitée

2. Référence

3. Désignation

4. Type de la machine, Référence de la machine, numéro de série, année de construction (voir la plaque signalétique sur le boîter).

Veuillez adresser votre commande de pièces de rechange à votre revendeur spécialisé ou à:

Société Friedr. Dick GmbH & Co. KG Tél.: +49 7153 817-0 Postfach 1173 Fax: +49 7153 817-218 ou -219 73777 Deizisau E-mail: [email protected] ALLEMAGNE Site Internet: www.dick.de

Schleif- und Abziehmaschine

SM-200T/TE

Grinding and honing machine SM-200T/TE

Affûteuse et repasseuse

SM-200T/TE
