Dick SM-100 User Manual [en, de, fr]

Betriebsanleitung (Original)

D

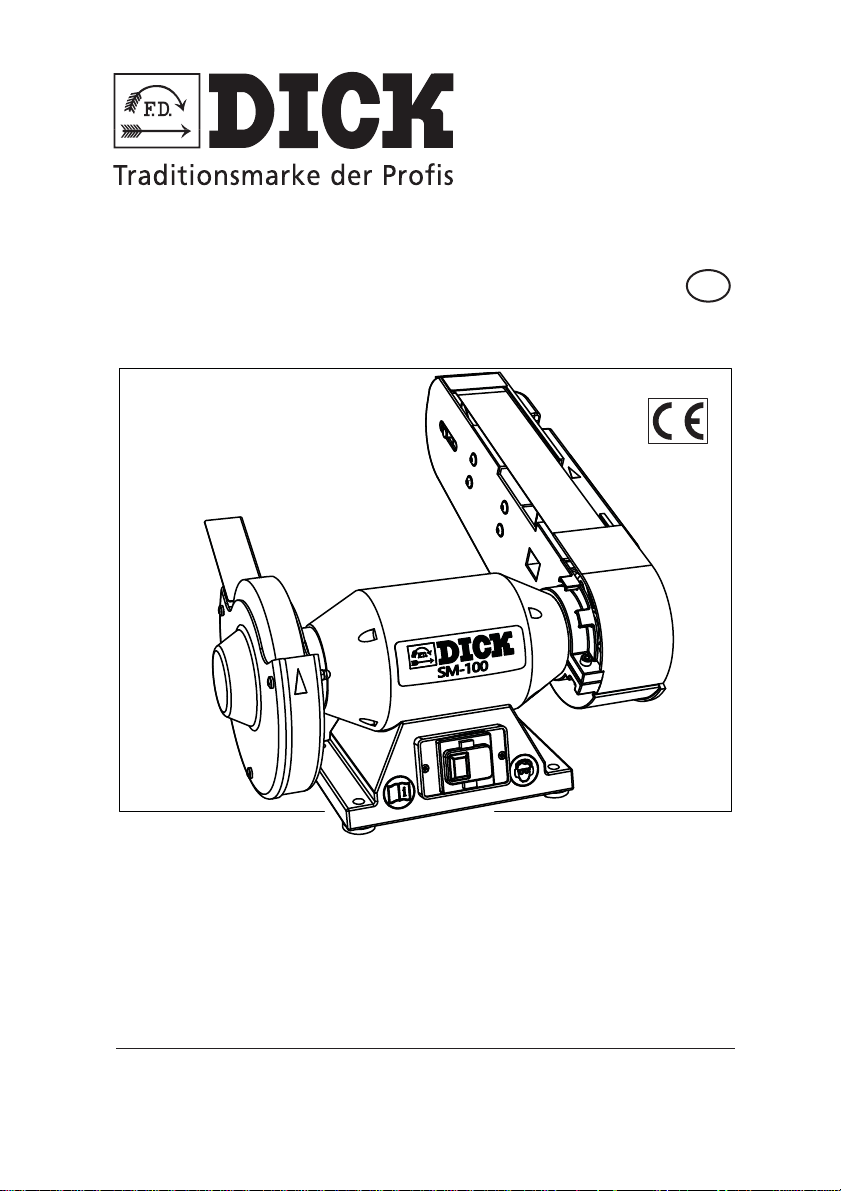

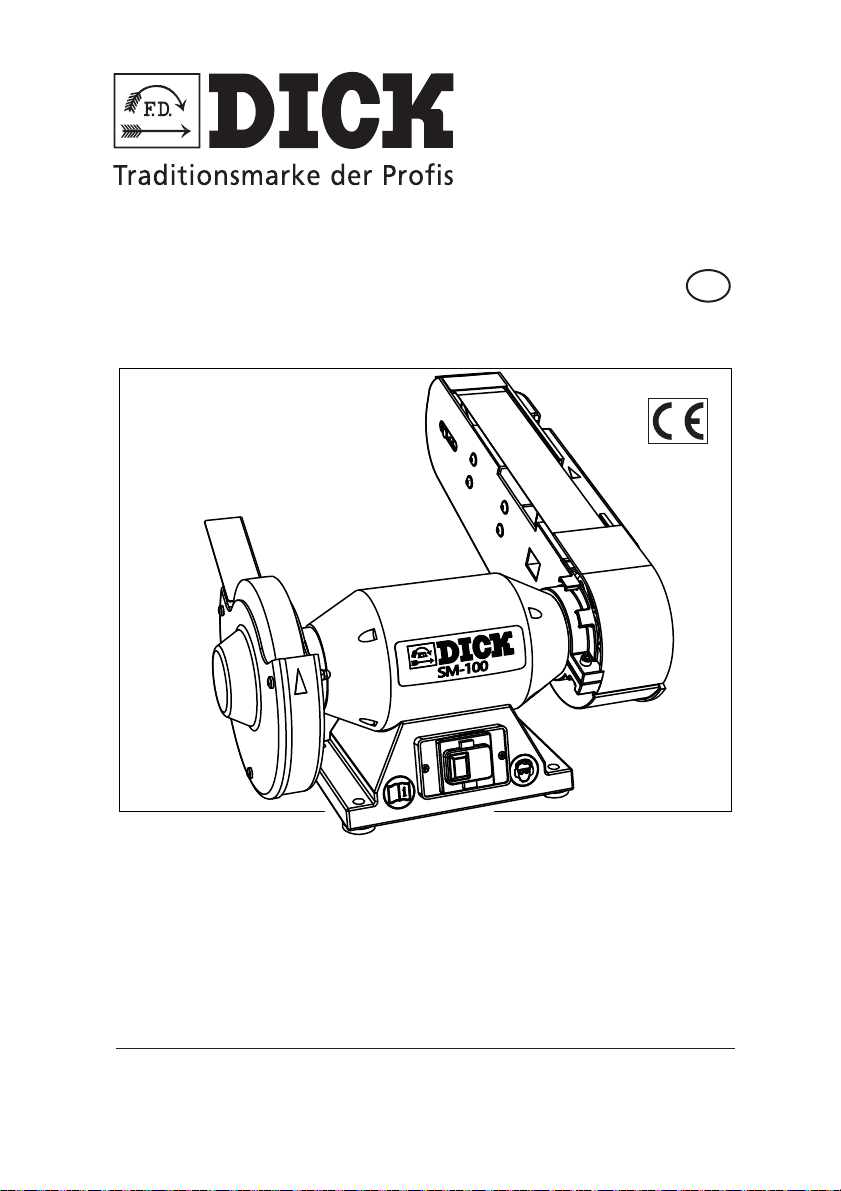

SM-100

1~230 V - 50 Hz

Bandschleifmaschine

Friedr. Dick GmbH & Co. KG · Postfach 1173 · 73777 Deizisau · GERMANY ·

Tel.: [phone] · Fax: [phone]/-219 · Web: www.dick.de · Mail: [email protected] ·

Nr. 9 8070 3651 Vers. 2011-10-28

Hersteller und Kundendienstadresse

Friedr. Dick GmbH & Co. KG
Postfach 1173
73777 Deizisau
GERMANY

Copyright

© 2011 Firma Friedr. Dick GmbH & Co. KG.
Diese Betriebsanleitung ist urheberrechtlich geschützt; alle üblichen Rechte
vorbehalten.
Vervielfältigung dieser Betriebsanleitung, auch auszugsweise, ist nur mit Ge­nehmigung der Firma Friedr. Dick GmbH & Co. KG gestattet. Zuwiderhandlun­gen verpflichten zu Schadenersatz und können strafrechtliche Folgen haben.

1. Benutzerhinweise..........................................................................4

1.1 Allgemein ................................................................................................ 4

1.2 Darstellungskonventionen....................................................................... 4

Anleitungen und Anweisungen............................................................. 4

Aufzählungen .......................................................................................5

1.3 Symbole ..................................................................................................5

2. Lieferumfang.................................................................................. 6

2.1 Paketinhalt .............................................................................................. 6

2.2 Bandschleifmaschine auspacken............................................................ 6

3. Produkthaftung.............................................................................. 7

4. Umweltschutz.................................................................................7

5. Sicherheit ....................................................................................... 8

5.1 Bedeutung der Warnhinweise .................................................................8

5.2 Bestimmungsgemäße Verwendung ........................................................8

5.3 Allgemeine Sicherheitshinweise..............................................................9

5.4.Hinweisschilder an der Bandschleifmaschine .......................................11

5.5 Abdeckungen ........................................................................................12

6. Aufbau und Funktion...................................................................13

6.1 Technische Daten .................................................................................13

6.2 Aufbau................................................................................................... 14

6.3 Funktion ................................................................................................ 15

6.4 Abdeckungen ........................................................................................15

7. Inbetriebnahme............................................................................ 16

7.1 Die Bandschleifmaschine aufstellen...................................................... 16

7.2 Die Bandschleifmaschine montieren ..................................................... 17

7.3 Die Bandschleifmaschine einstellen...................................................... 17

Prallblech einstellen ...........................................................................18

Bandlauf einstellen.............................................................................19

Schleifarmwinkel einstellen................................................................ 20

Bedienelemente an der Bandschleifmaschine ................................... 21

7.4 Bandschleifmaschine einschalten .........................................................21

7.5 Bandschleifmaschine ausschalten ........................................................23

8. Werkstücke bearbeiten ...............................................................25

8.1 Werkstücke schleifen ............................................................................25

Schleifzonen....................................................................................... 25

8.2.Werkstücke polieren..............................................................................28

9. Wartung und Pflege.................................. ... ................................ 29

9.1 Bandschleifmaschine reinigen............................................................... 29

9.2 Schleifband wechseln............................................................................ 29

9.3 Polierscheibe wechseln.........................................................................31

10.Ersatzteile.....................................................................................33

10.1Ersatzteilzeichnung .............................................................................. 33

10.2.Ersatzteile bestellen ............................................................................ 34

11.EG-Konformitätserklärung.......................................................... 35

Bandschleifmaschine SM-100 3

Benutzerhinweise

1

1. Benutzerhinweise

1.1 Allgemein

Diese Betriebsanleitung ist Bestandteil der Bandschleifmaschine
SM-100 mit der auf dem Typenschild angegebenen Seriennummer
(das Typenschild befindet sich auf der Bandschleifmaschinenrück­seite).

Die Betriebsanleitung muss ständig griffbereit aufbewahrt werden.
Sie enthält wichtige Hinweise für eine sichere, sachgerechte und
wirtschaftliche Nutzung der Bandschleifmaschine. Sie muss von
jeder Person gelesen und verstanden worden sein, bevor diese
Person zu folgenden Arbeiten mit der Bandschleifmaschine beauf­tragt werden kann:

• in Betrieb nehmen,

• bedienen,

• warten.

Bei allen Arbeiten an und mit der Bandschleifmaschine muss die
Betriebsanleitung beachtet werden. Ihre Beachtung hilft Gefahren
zu vermeiden, Reparaturkosten zu senken und die Zuverlässigkeit
und Lebensdauer der Bandschleifmaschine zu erhöhen.

Die technischen Informationen und Bedienungshinweise in dieser
Betriebsanleitung entsprechen dem letzten Stand bei Auslieferung
der Bandschleifmaschine. Konstruktive Weiterentwicklungen und
Änderungen bleiben der Firma Friedr. Dick GmbH & Co. KG vorbe­halten.

Alle Richtungsangaben sind bezogen auf den Blickwinkel des
Bedieners.

1.2 Darstellungskonventionen

Anleitungen und Anweisungen

Handlungsschritte, deren Reihenfolge eingehalten werden muss,
sind als nummerierte Liste dargestellt.

1 Handlungsanweisung Schritt 1.
2 Handlungsanweisung Schritt 2.

Bandschleifmaschine SM-100

4

Beispiel:

Benutzerhinweise

Aufzählungen

Aufzählungen ohne zwingende Reihenfolge sind als Liste mit
Aufzählungspunkten

oder Spiegelstrichen dargestellt. Bei-

spiel:

• Eigenschaft A

- Detail 1

- Detail 2

• Eigenschaft B

1.3 Symbole

Wichtige oder besonders nützliche Informationen werden zur
schnellen Erfassung mittels Symbolen hervorgehoben.

WARNHINWEIS

Dieses Symbol kennzeichnet einen Warnhinweis, der unbedingt
beachtet werden muss.

• Mehr zur Bedeutung der Warnhinweise im Kapitel Sicherheit.

GEBOT

Diese Symbol kennzeichnet Handlungsanweisungen, die aus
Sicherheitsgründen eingehalten werden müssen.

1

HINWEIS, TIPP

Dieses Symbol kennzeichnet allgemeine Hinweise, die Anwen­dungstipps und nützliche Informationen enthalten.

Bandschleifmaschine SM-100 5

Lieferumfang

2

2. Lieferumfang

2.1 Paketinhalt

• Bandschleifmaschine

• Betriebsanleitung

• Werkzeugsatz

• Polierpaste

2.2 Bandschleifmaschine auspacken

Die Bandschleifmaschine umgehend nach dem Erwerb auspacken
und prüfen, ob die Bandschleifmaschine Mängel oder Schäden
durch den Transport erhalten hat. Ebenso die Vollständigkeit des
Lieferumfangs überprüfen.

Mängel umgehend melden. Reklamationen zu einem späteren
Zeitpunkt können nicht mehr berücksichtigt werden.

Die Rechnung über die Zeit der Gewährleistung als Kaufbeleg auf­bewahren.

Im Reklamationsfall schriftlich an die Firma Friedr. Dick GmbH &
Co. KG wenden, die Originalrechnung beilegen und genaue
Beschreibung der bestehenden Mängel beifügen.

Vor der Rücksendung der Ware auf die Antwort des Herstellers
warten, um die nötigen Schritte einleiten zu können.

Die Firma Friedr. Dick GmbH & Co. KG übernimmt keine Trans­portkosten für Rücksendungen, die nicht angewiesen wurden.

Den Originalkarton für eventuell nötige Rücksendungen aufbe­wahren, damit keineTransportschäden bei der Rücksendung ent­stehen.

SCHÄDEN AN DER BANDSCHLEIFMASCHINE DURCH NICHT

ÜBEREINSTIMMENDE ANSCHLUSSDATEN

• Vor der Inbetriebnahme die elektrischen Daten der Band­schleifmaschine (Siehe “Technische Daten” auf Seite 13.) mit
den Anschlussdaten vor Ort vergleichen.

Bandschleifmaschine SM-100

6

Produkthaftung

3. Produkthaftung

Für DICK-Bandschleifmaschinen beträgt die Gewährleistung
gegenüber dem Eigentümer 12 Monate, gerechnet ab Liefertag
(Nachweis durch Rechnung).

Von der Gewährleistung ausgeschlossen sind sämtliche Schleif­mittel und sonstige Verschleißteile.

Änderungen an der Bandschleifmaschine bedürfen der schriftli­chen Genehmigung der Firma.

Für Mängel oder Schäden, die durch fehlerhafte Montage bzw.
unsachgemäße Handhabung entstanden sind, übernimmt die
Firma Friedr. Dick GmbH & Co. KG keine Haftung.

Weitere Angaben zur Gewährleistung entnehmen Sie bitte den all­gemeinen Verkaufs-, Liefer- und Zahlungsbedingungen.

4. Umweltschutz

Altmaschinen, Austauschteile und Verpackungen bestehen aus
recyclingfähigen Materialien. Der Eigentümer ist verpflichtet,
diese gemäß den gesetzlichen Vorschriften ordnungsgemäß und
umweltgerecht zu entsorgen.

3

Bandschleifmaschine SM-100 7

Sicherheit

5

5. Sicherheit

5.1 Bedeutung der Warnhinweise

In dieser Betriebsanleitung werden Gefahrenhinweise entspre­chend der Gefahr unterschieden:

GEFAHR
Unmittelbar drohendes Risiko für das Leben und die
Gesundheit von Personen.

• Schwere Verletzungen oder Tod sind die Folge.

WARNUNG
Möglicherweise drohendes Risiko für das Leben und die
Gesundheit von Personen.

• Schwere Verletzungen oder Tod können die Folge sein.

VORSICHT

Möglicherweise gefährliche Situation

• Leichte Verletzungen können die Folge sein.

5.2 Bestimmungsgemäße Verwendung

Die Bandschleifmaschine SM-100 ist ausschließlich für den
gewerblichen Gebrauch konzipiert.

Die Bandschleifmaschine SM-100 kann zum handgeführten
Trockenschleifen und Polieren von gereinigten Handmessern und
Schneidwerkzeugen verwendet werden.

Jegliche andere oder darüber hinausgehende Verwendung gilt als
nicht bestimmungsgemäß.

Als nicht bestimmungsgemäß gilt das Schleifen von Materialien,
die gesundheitsschädliche oder leicht entzündbare Stäube ent­wickeln.

Bandschleifmaschine SM-100

8

Sicherheit

Hierunter fallen zum Beispiel:

•Aluminium

• Magnesium

Die Bandschleifmaschine darf nicht in explosionsgefährdeter
Atmosphäre eingeschaltet oder betrieben werden und ist aus­schließlich konzipiert für den Einsatz in trockenen Räumen bei
Temperaturen zwischen +3 und +30 °C.

Es dürfen ausschließlich Original-Ersatzteile und Zubehör der
Firma Friedr. Dick GmbH & Co. KG verwendet werden.

Für Schäden, die aus nicht bestimmungsgemäßer Verwendung
resultieren, haftet der Betreiber.

5.3 Allgemeine Sicherheitshinweise

WARNUNG

Verletzungsgefahr durch falsche Handhabung

Falsche Handhabung der Bandschleifmaschine kann zu erhebli­chen Verletzungen führen.

• Die Bandschleifmaschine darf nur von Personen benutzt wer­den, die die Betriebsanleitung gelesen und verstanden
haben.

• Die Bandschleifmaschine darf nur von Personen betrieben
werden, die mit Inbetriebnahme, Bedienung, Wartung von
Maschinen und den geltenden Unfallverhütungsvorschriften
vertraut sind, die beim Arbeiten auftretende Gefahren erken­nen und zuverlässig arbeiten.

• Die Bandschleifmaschine nicht außerhalb der angegebenen
Leistungsbereiche betreiben (siehe “Technische Daten” auf
Seite 13).

• Die Bandschleifmaschine nur entsprechend der zugelasse­nen Anwendungen betreiben (siehe “Bestimmungsgemäße
Verwendung” auf Seite 8).

5

Bandschleifmaschine SM-100 9

5

Sicherheit

WARNUNG

Brandgefahr bei ungeeigneten Umgebungseinflüssen

Feuchtigkeit und Wasser können zu Kurzschluss führen. Brenn­bare Flüssigkeiten und Gase können sich durch Funkenflug ent­zünden.

• Die Bandschleifmaschine nicht Regen oder Salzwasser aus­setzen.

• Die Bandschleifmaschine nicht in feuchter oder nasser
Umgebung einsetzen.

• Für gute Beleuchtung sorgen.

• Die Bandschleifmaschine nicht in der Nähe von brennbaren
Flüssigkeiten oder Gasen benutzen.

Vor jedem Transport die Bandschleifmaschine ausschalten und
den Netzstecker aus der Steckdose ziehen.

Bandschleifmaschine SM-100

10

Sicherheit

1

2

3

4

5.4. Hinweisschilder an der Bandschleifmaschine

5

5

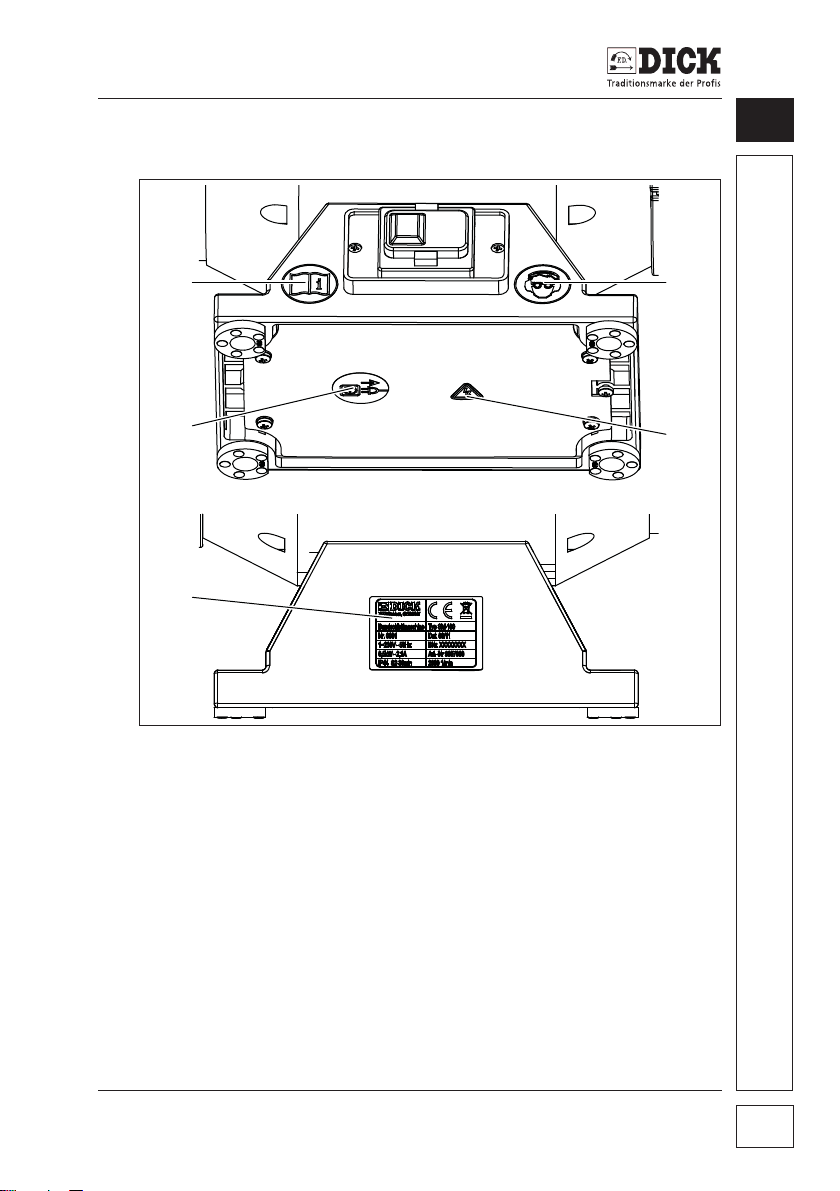

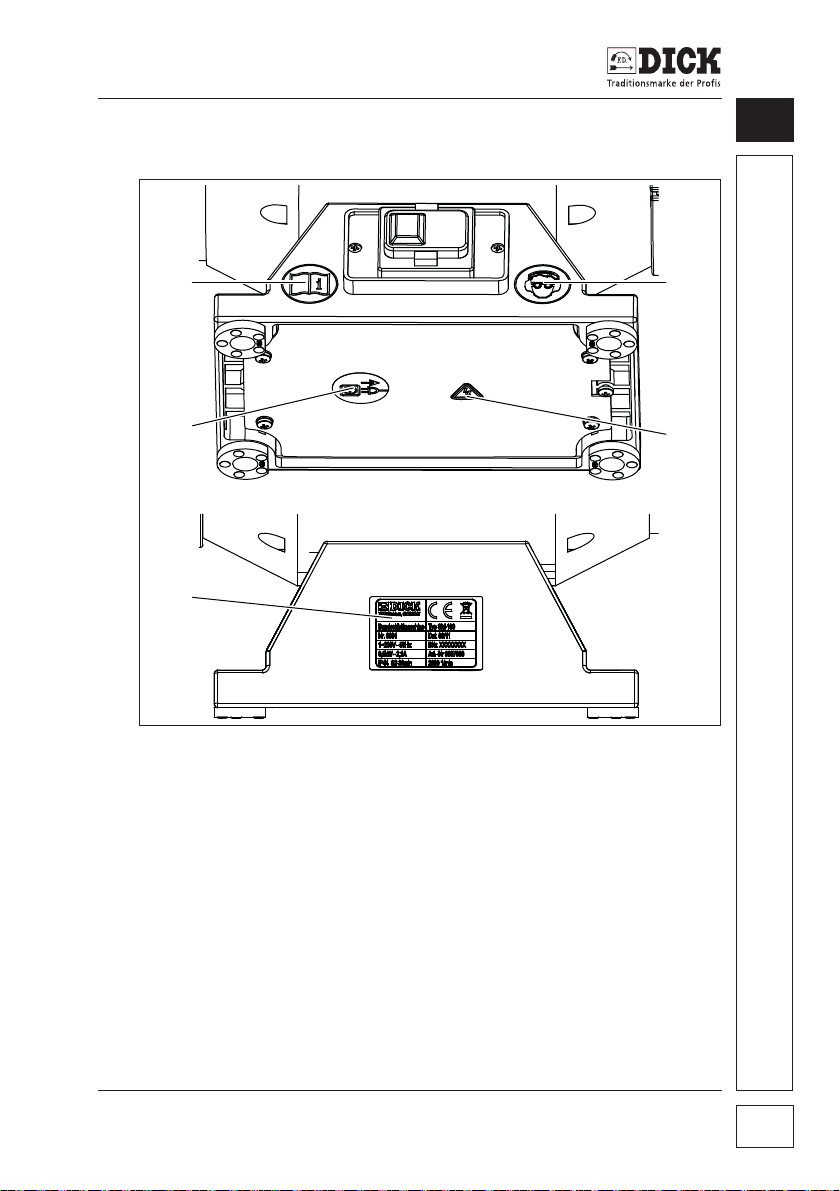

Bild 5.1 – Hinweise an der Bandschleifmaschine
[1] Beim Arbeiten mit der Bandschleifmaschine Gehörschutz

und Schutzbrille tragen

[2] Achtung Stromschlag
[3] Netzstecker aus der Steckdose ziehen
[4] Vor der Inbetriebnahme Betriebsanleitung lesen
[5] Typenschild

Bandschleifmaschine SM-100 11

5

Sicherheit

6

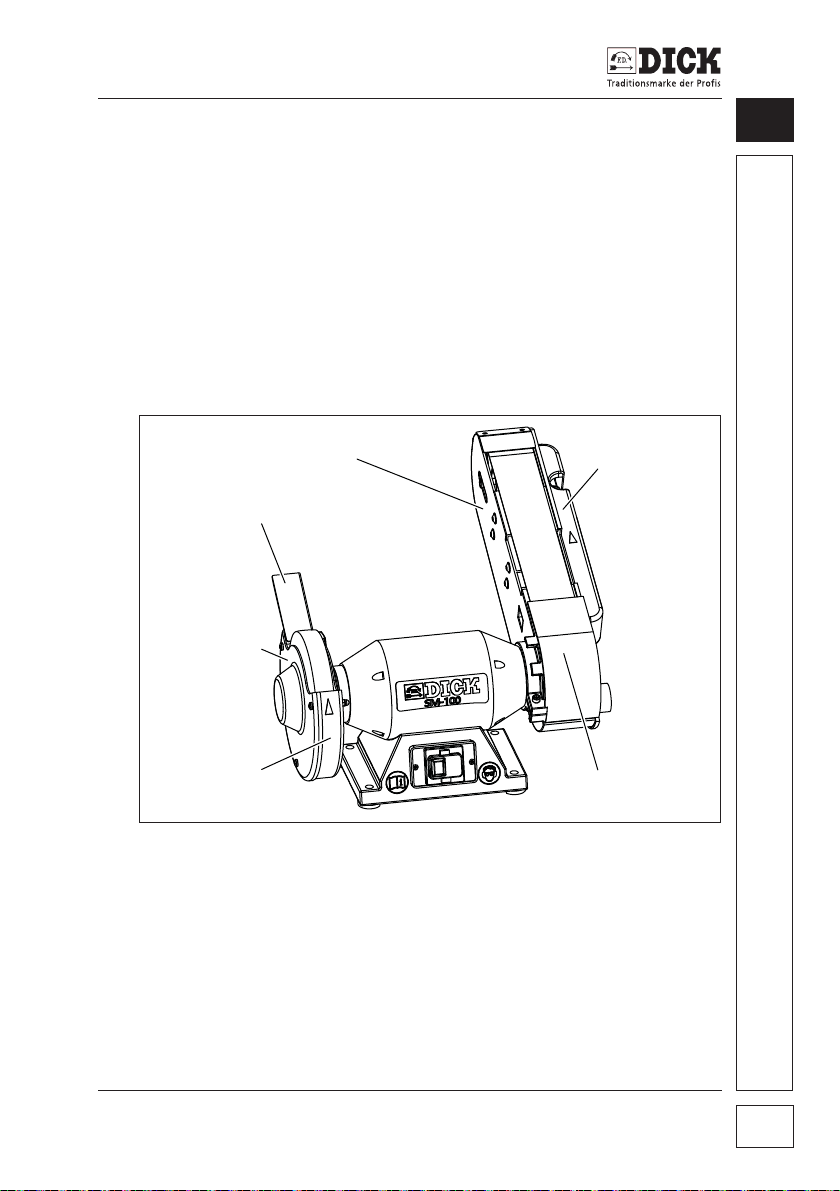

Bild 5.2 – Drehrichtung der Bandschleifmaschine
[6] Drehrichtungsangabe an Polierscheibe und Schleifarm

5.5 Abdeckungen

Verle tzungsgefahr durch fehlende Abdeckungen

Die Bandschleifmaschine darf erst in Betrieb genommen wer­den, wenn alle Abdeckungen und Schutzbleche an der Polier­scheibe und am Schleifarm (Bild 6.4 – Aufbau und Funktion) voll
funktionsfähig sind.

Bandschleifmaschine SM-100

12

WARNUNG

Aufbau und Funktion

6. Aufbau und Funktion

6.1 Technische Daten

Motor und Elektrik

Leistung: 0,5 kW
Spannung: 1~230 V
Stromstärke: 2,1 A
Frequenz: 50 Hz
Schutzart: IP 44
Betriebsart: S3 - 30 min
Anschluss: 1,8 m Kabel H05VVF3G0,75

Euro-Schukostecker

Nenndrehzahl: 2980 1/min

Schleifband

Abmessung: 1020 x 55 mm
Schnittgeschwindig-

keit:

Polierscheibe

Abmessung: 200 x 25 x 16 mm
Schnittgeschwindig-

keit:

V

= 18,7 m/s

c

= 31,2 m/s

V

c

bei Polierscheibendurchmesser 200 mm

6

Maschinenmaße / Gewichte

Tiefe: 470 mm
Breite: 450 mm
Höhe: 325 mm
Gewicht: 13,7 kg

Emissionsschalldruckpegel

Schallemission nach EN 11201 beim Schleifen von Ausbeinmessern.

Emissionsschalldruckpegel L

pA:

76 dB (A)

Unsicherheit KpA: 3 dB (A)
Emissionsschalldruckpegel L

WA:

89 dB (A)

Unsicherheit KpA: 3 dB (A)

Bandschleifmaschine SM-100 13

Aufbau und Funktion

6

6.2 Aufbau

1

10

9

8

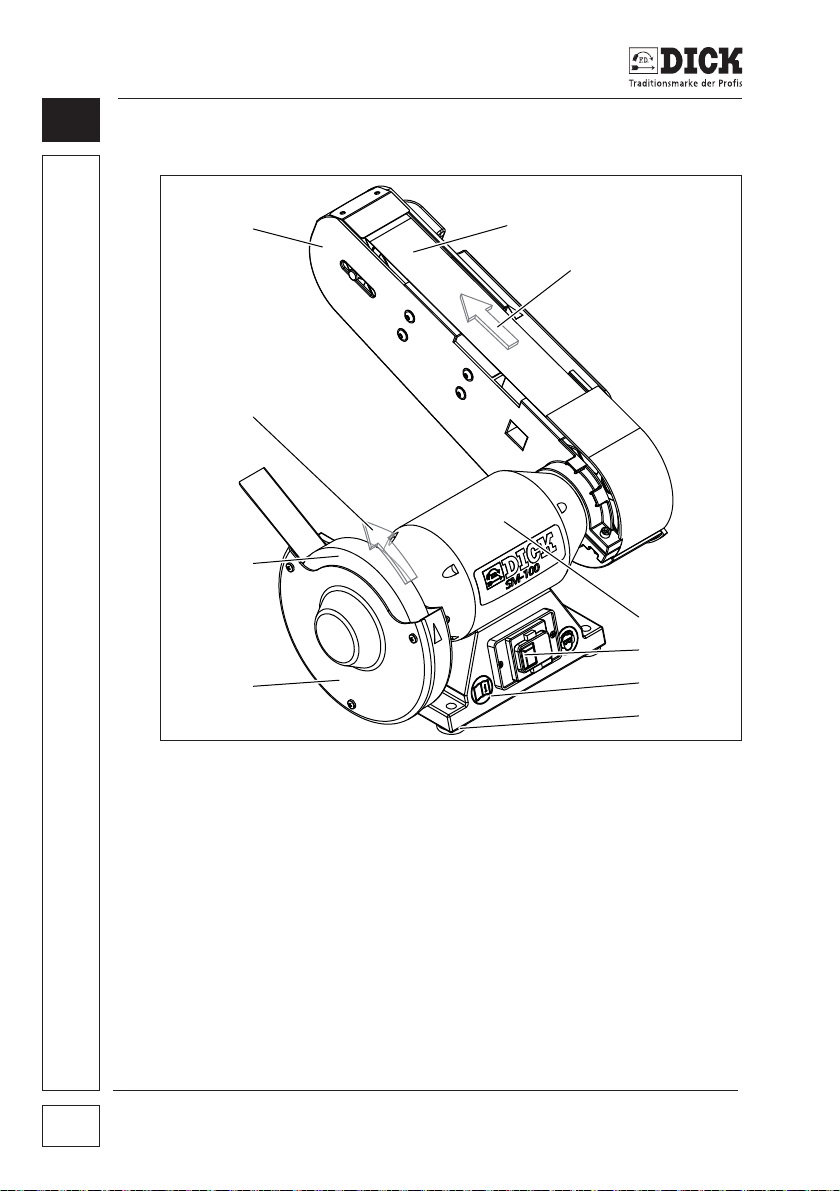

Bild 6.1 – Aufbau der Bandschleifmaschine
[1] Schleifarm

[2] Schleifband
[3] Drehrichtung des Schleifbands
[4] Antriebsmotor
[5] Schalter
[6] Sockel
[7] Maschinenfüße
[8] Polierstation
[9] Polierscheibe
[10] Drehrichtung der Polierscheibe

2

3

4

5

6

7

Bandschleifmaschine SM-100

14

Aufbau und Funktion

6.3 Funktion

Die Bandschleifmaschine besteht aus zwei Funktionsgruppen: Ein
Schleifarm [1] mit dem Schleifband [2] und eine Polierstation [8]
mit der Polierscheibe [9]. Die Polierstation ist links und der Schleif­arm rechts am Antriebsmotor [4] montiert. Der Antriebsmotor sitzt
auf einem Sockel [6]. Am Sockel sind der Schalter [5] und die vier
Maschinenfüße [7] befestigt. Die vorgeschriebene Drehrichtung
für die Polierscheibe [10] und das Schleifband [3] sind an der
Bandschleifmaschine gekennzeichnet.

6.4 Abdeckungen

6

2

1

6

5

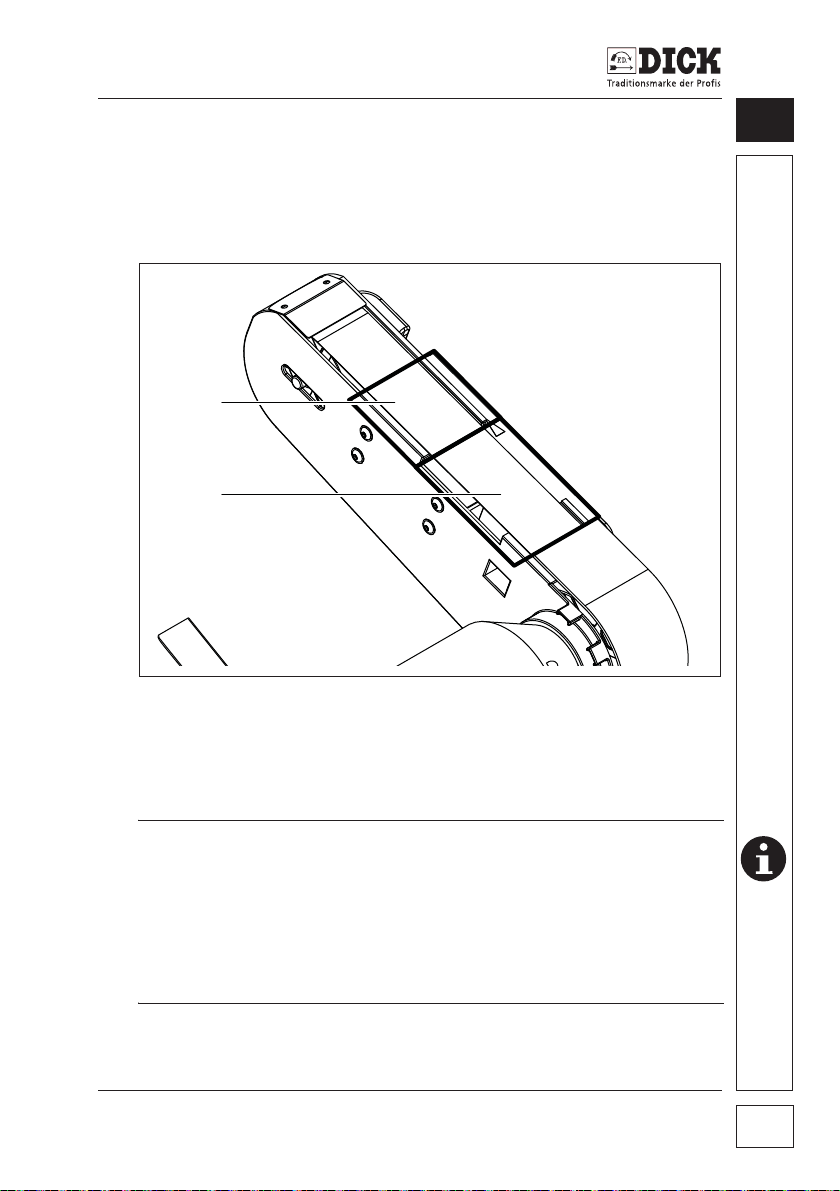

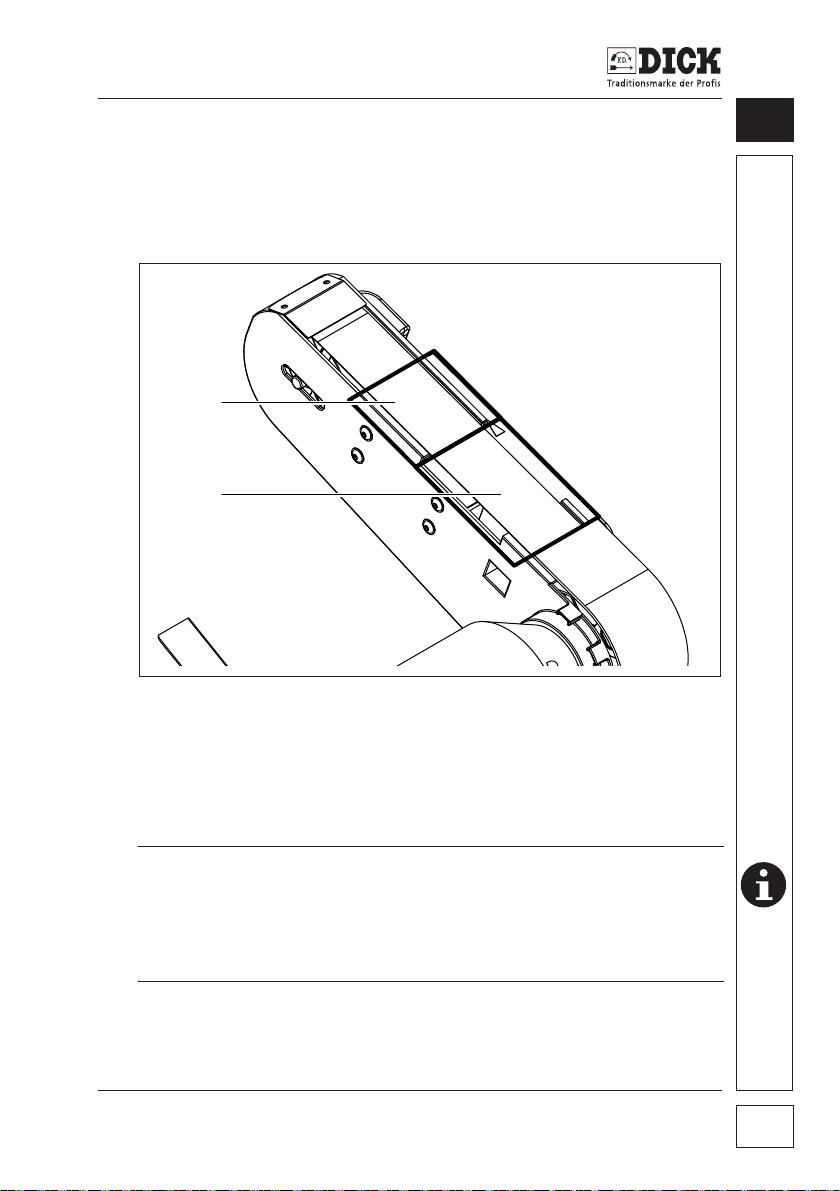

Bild 6.2 – Gefahrenbereiche abdecken
[1] Prallblech

[2] linke Seitenwand des Schleifarms
[3] rechte Seitenwand des Schleifarms
[4] vordere Abdeckung des Schleifbandes
[5] linke Seitenwand der Polierscheibe
[6] Deckel der Polierscheibe

3

4

Bandschleifmaschine SM-100 15

Inbetriebnahme

7

7. Inbetriebnahme

7.1 Die Bandschleifmaschine aufstellen

Verletzungsgefahr bei rut schender , fallender oder kippender
Bandschleifmaschine

• Die Bandschleifmaschine auf einen stabilen Tisch oder sons­tigen Unterbau aufstellen, der genügend Stabilität aufweist
um das Gewicht der Bandschleifmaschine zu tragen.

• Der Unterbau darf nicht beweglich oder mit Rollen ausgerüs­tet sein.

• Die Bandschleifmaschine auf einer ebenen, rutschfesten
Oberfläche aufstellen, damit die Bandschleifmaschine beim
Gebrauch nicht rutscht, kippt oder sich sonst irgendwie
bewegt.

Verletzungsgefahr bei Körperhaltung, in der das Gleichge­wicht nicht gehalten werden kann

• Die Höhe des Unterbaus an die Personengröße des Bedie­ners anpassen, damit das Arbeiten in aufrechter Körperhal­tung mit sicherem Stand, in dem jederzeit das Gleichgewicht
gehalten werden kann, möglich ist.

WARNUNG

WARNUNG

Bandschleifmaschine SM-100

16

Inbetriebnahme

1

7.2 Die Bandschleifmaschine montieren

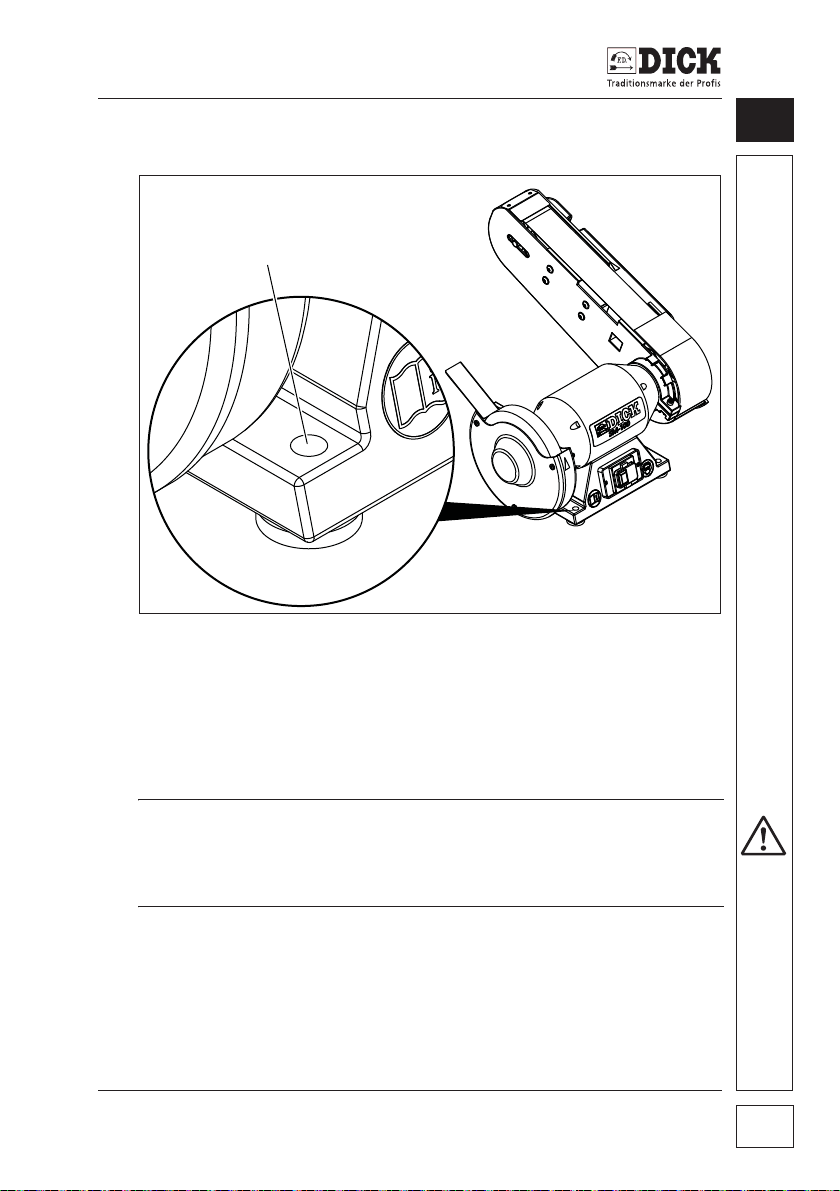

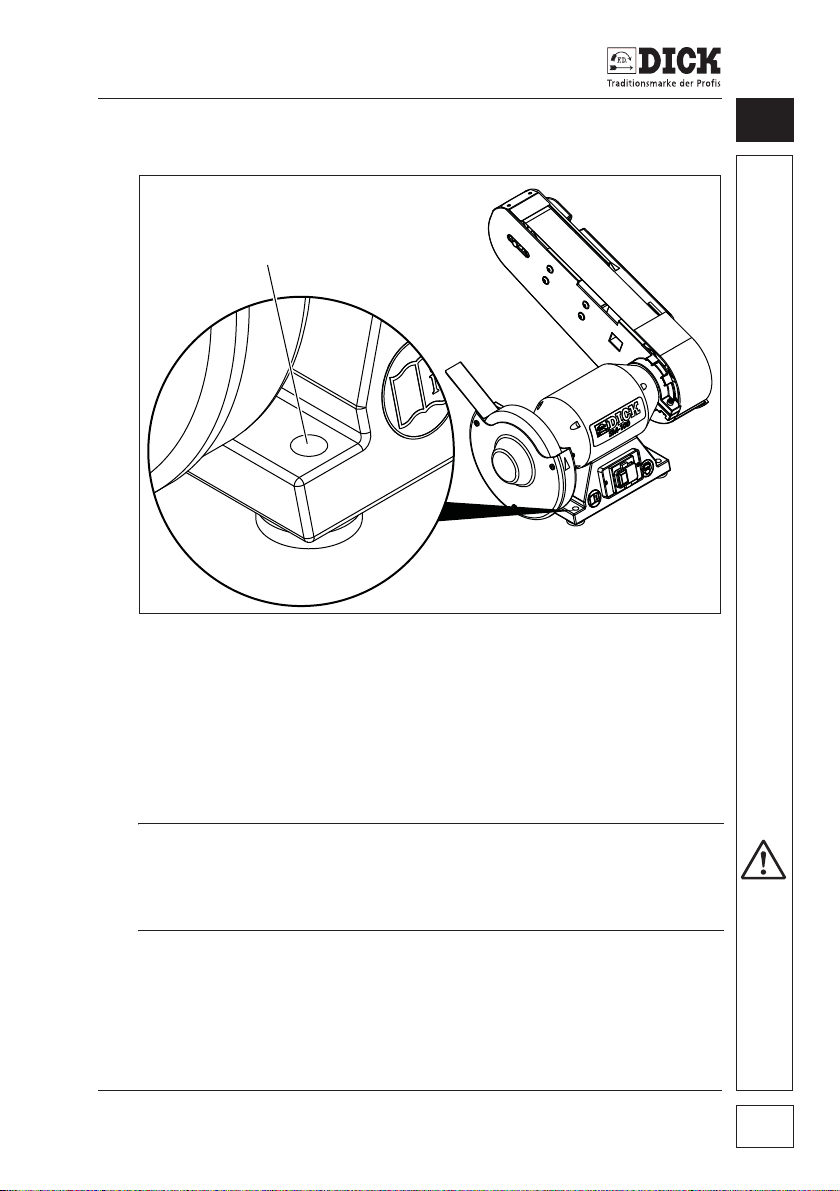

Bild 7.1 – Montage

7

[1] Montagebohrungen

Die Bandschleifmaschine wird über die Montagebohrungen [1] am
Untergrund festmontiert.

7.3 Die Bandschleifmaschine einstellen

Verletzungsgefahr durch drehende Maschinenteile

• Vor allen Einstellarbeiten Netzstecker aus der Steckdose zie­hen.

ACHTUNG

Bandschleifmaschine SM-100 17

Inbetriebnahme

1

2

34

7

Prallblech einstellen

WARNUNG

Verletzungsgefahr durch drehende Maschinenteile

• Der Abstand zwischen Prallblech und Polierscheibe (Prall­blech einstellen) muss vor jedem Arbeitsbeginn mit der
Bandschleifmaschine überprüft und gegebenenfalls neu ein­gestellt werden.

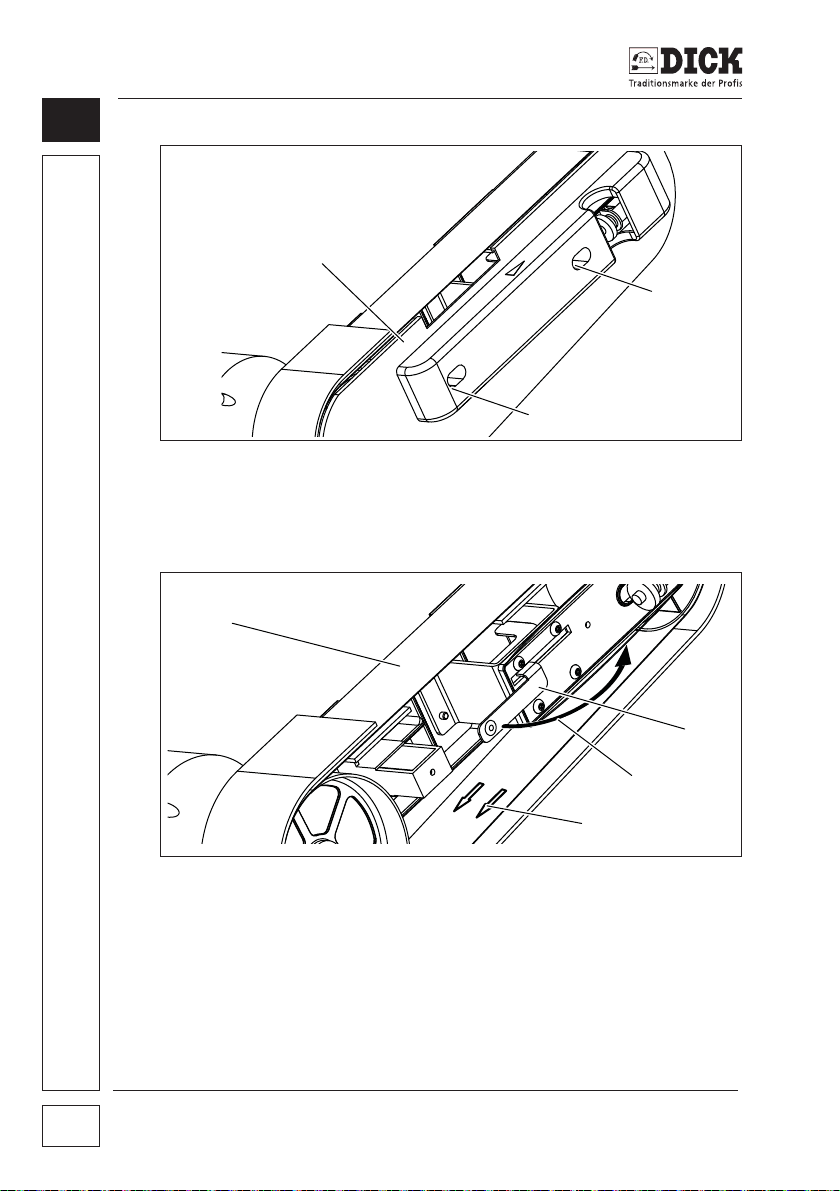

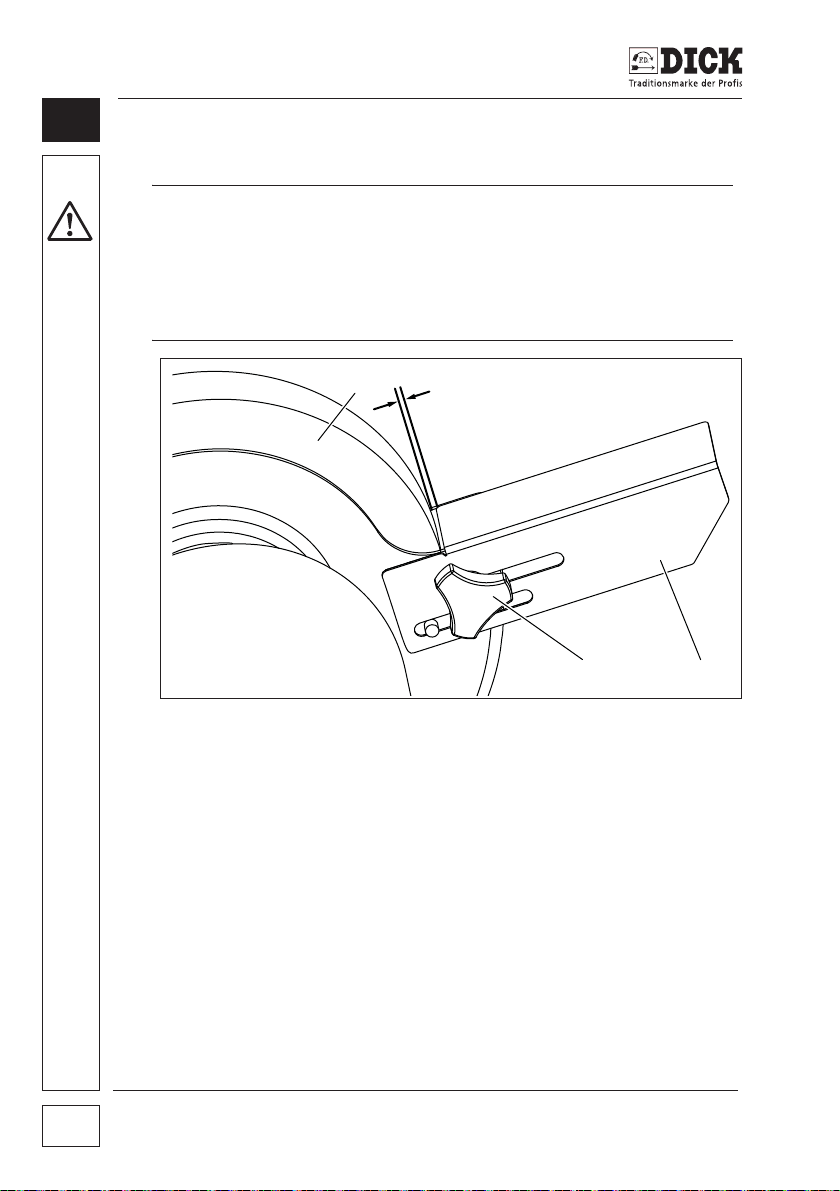

Bild 7.2 – Prallblech einstellen
[1] Polierscheibe

[2] Abstand (2 mm)
[3] Prallblech
[4] Kreuzgriffschraube

Den Abstand [2] zwischen dem Prallblech [3] und der Polier­scheibe [1] auf 2 mm einstellen.

• Den Abstand über die Kreuzgriffschraube [4] einstellen.

Bandschleifmaschine SM-100

18

Inbetriebnahme

1

2

2

3

Bandlauf einstellen

SCHÄDEN AN DER BANDSCHLEIFMASCHINE DURCH

SCHRÄG LAUFENDES SCHLEIFBAND!

Ein schräg laufendes Band beschädigt das Gehäuse.

• Vor dem Einschalten der Bandschleifmaschine den Lauf des
Schleifbandes kontrollieren.

Zum Einstellen wie folgend beschrieben vorgehen:

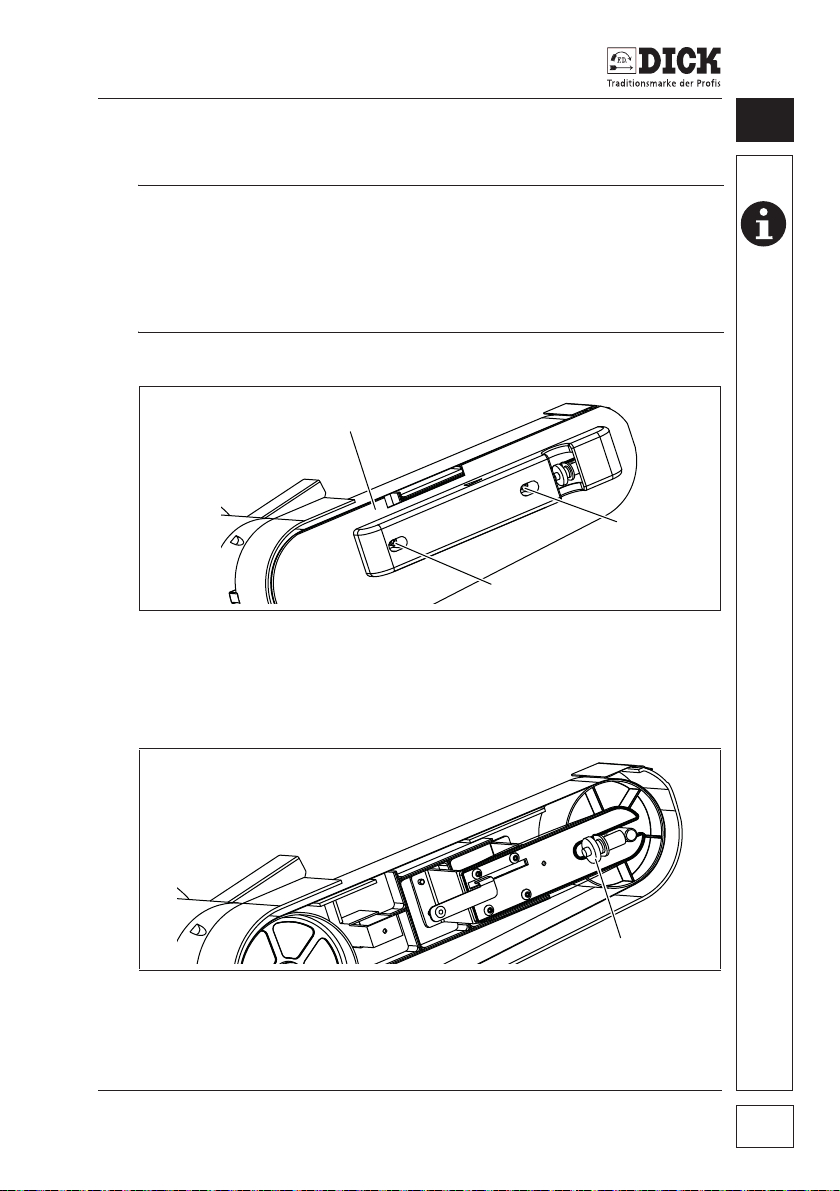

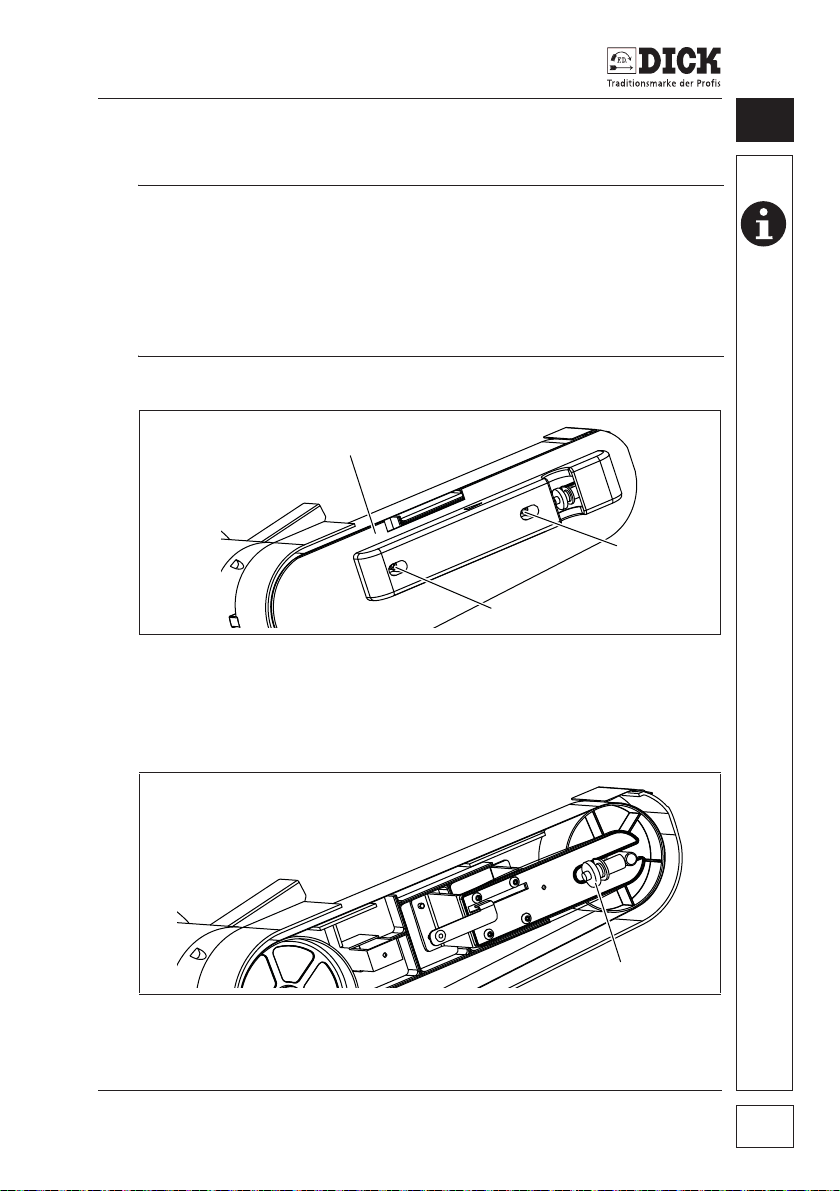

Bild 7.3 – Schleifarm

7

[1] rechte Seitenwand
[2] Befestigungsschrauben

Bild 7.4 – Bandlauf
[3] Einstellschraube

Bandschleifmaschine SM-100 19

Inbetriebnahme

1

7

1 Die Befestigungsschrauben [2] der rechten Seitenwand [1]

lösen,

2 die rechte Seitenwand [1] nach hinten schieben und abneh-

men,

3 das Schleifband von Hand drehen und dabei kontrollieren

ob es beim Drehen seitlich wegdriftet,

4 das Schleifband ggf. mit der Einstellschraube [3] so einstel-

len, dass es mittig auf der Umlenkrolle läuft.

5 Seitenwand wieder festschrauben.
6 Ggf. bei laufendem Motor nachjustieren.

Schleifarmwinkel einstellen

Vor dem Arbeiten mit der Bandschleifmaschine kann der Winkel
des Schleifarms angepasst werden. Zum Einstellen wie folgend
beschrieben vorgehen:

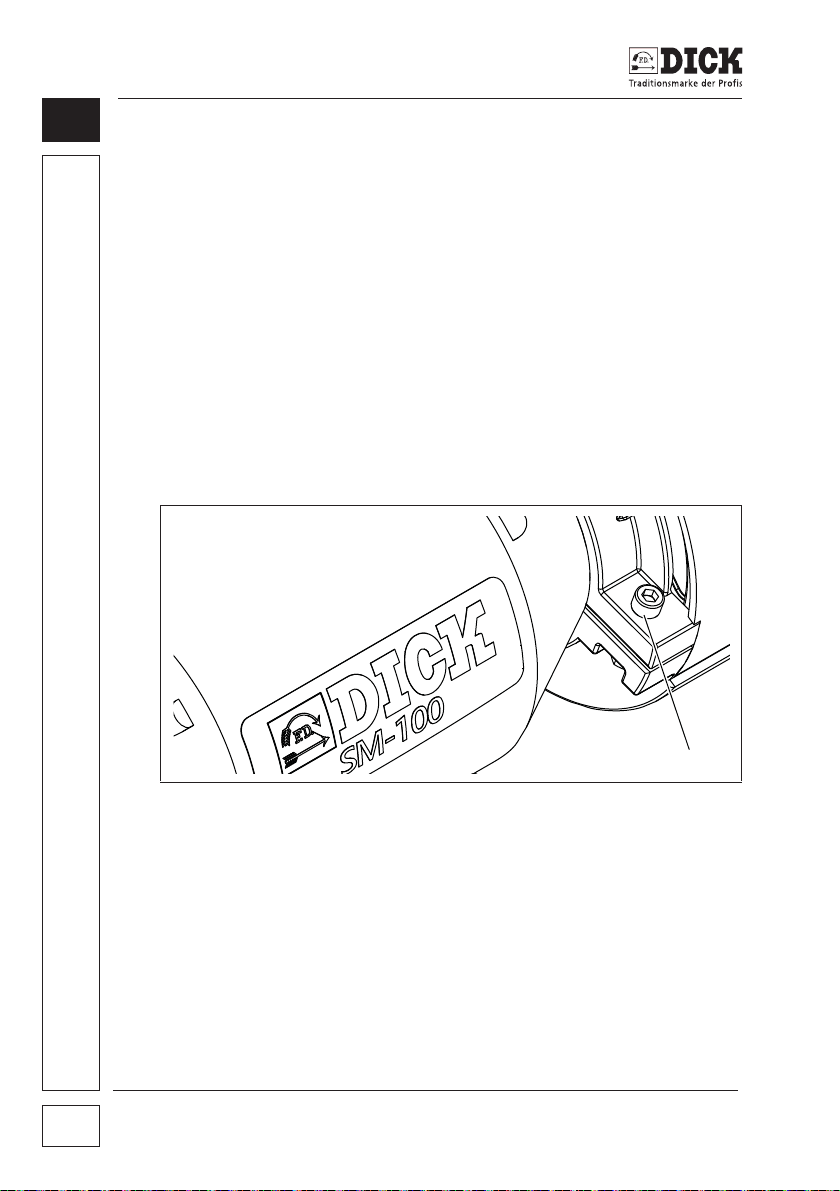

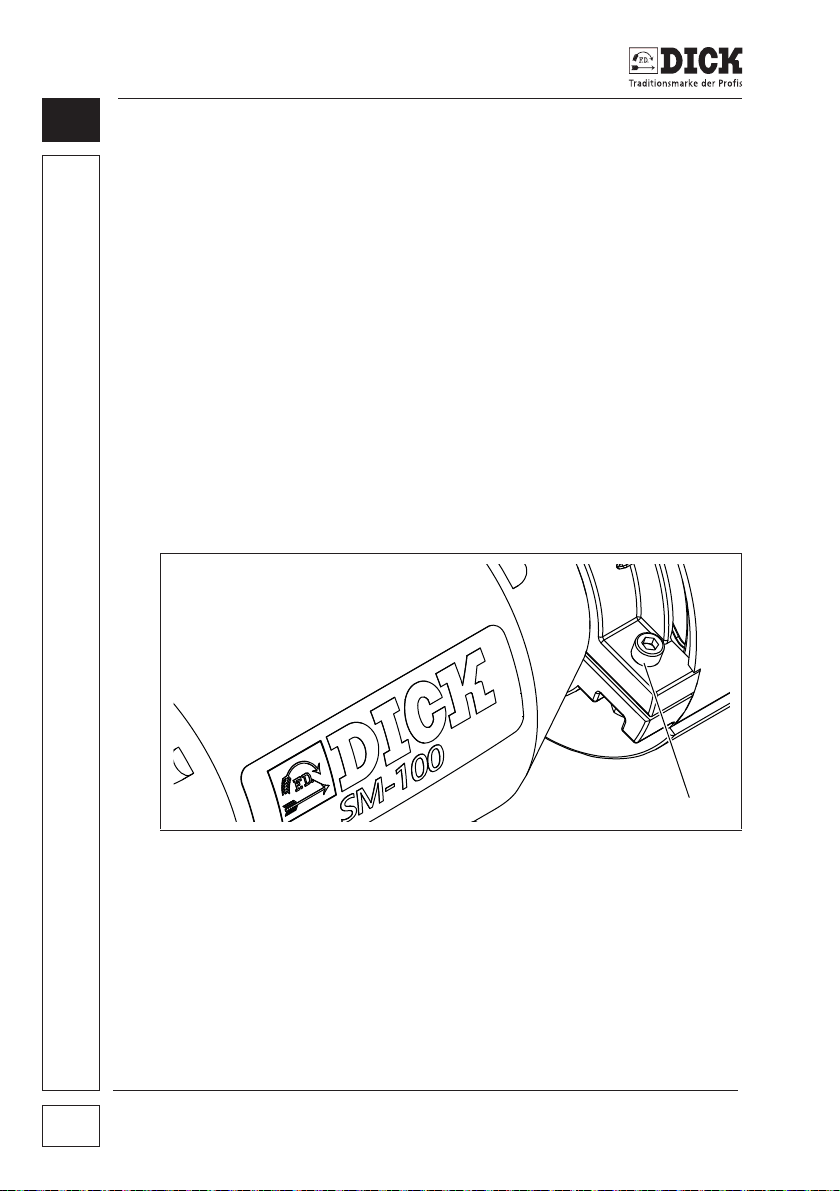

Bild 7.5 – Schleifarmwinkel
[1] Einstellschraube

1 Einstellschraube [1] lösen,
2 Schleifarm in die gewünschte Position bringen,
3 Einstellschraube [1] festschrauben.

Bandschleifmaschine SM-100

20

Inbetriebnahme

Bedienelemente an der Bandschleifmaschine

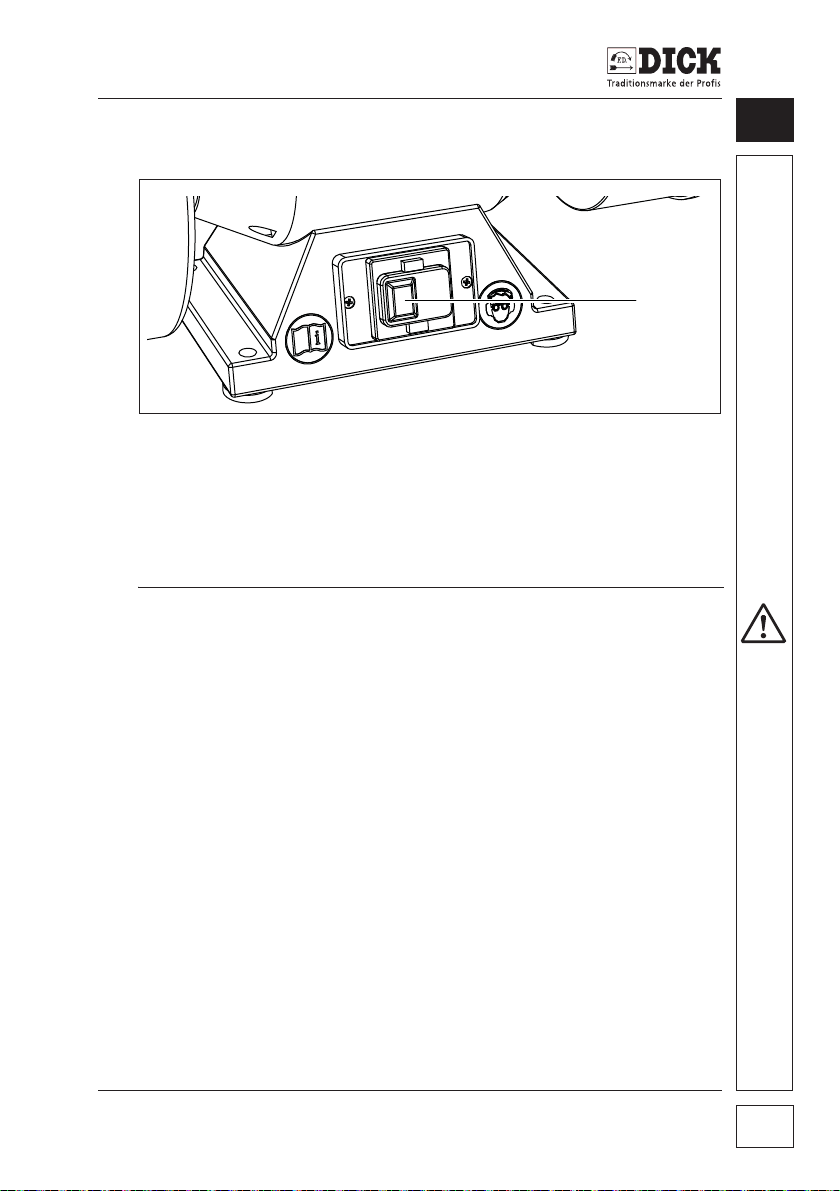

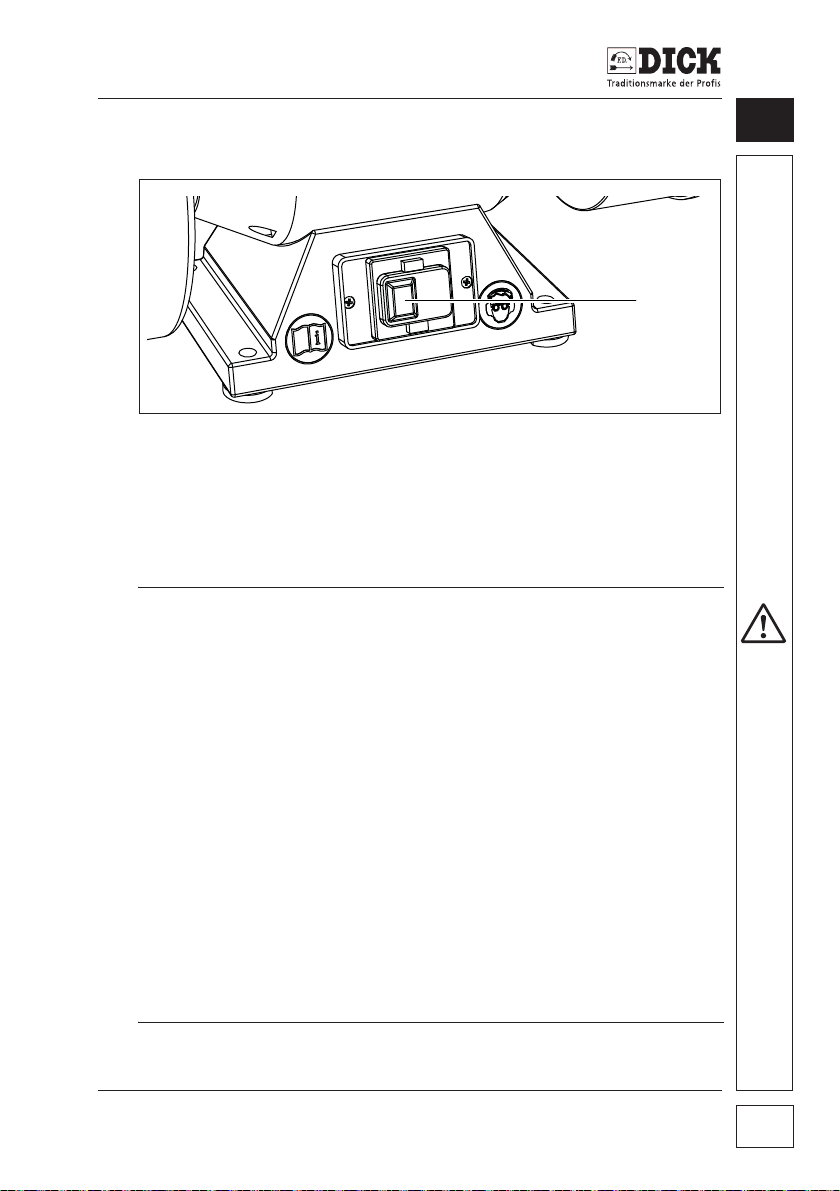

Bild 7.6 – Schalter
[1] Schalter zum Ausschalten (rot, 0)

[2] Schalter zum Einschalten (grün, I)

7.4 Bandschleifmaschine einschalten

WARNUNG
Verletzungsgefahr durch beschädigte oder nicht korrekt
montierte Maschinenteile

7

1

Die Verwendung der Bandschleifmaschine mit beschädigten
Elektroteilen oder Stromkabeln kann Verletzungen durch Strom­schläge oder Fehlfunktionen zur Folge haben. Beschädigte
Schleifbänder können teilweise weggeschleudert werden.

• Fehlende oder beschädigte Abdeckungen legen drehende
Maschinenteile frei und können Verletzungen durch Quet­schungen und Einziehen zur Folge haben. Die Bandschleif­maschine vor jedem Gebrauch auf Beschädigungen
überprüfen, insbesondere:

- das Schleifband,

- die Polierscheibe,

- das Stromkabel,

Bandschleifmaschine SM-100 21

Inbetriebnahme

7

- die korrekte Montage und Abdeckfunktion aller Abdeckun­gen und Gehäuse,

- die Funktion der Schalter.

• Beschädigte Teile vor dem erneuten Gebrauch der Band­schleifmaschine austauschen.

VORSICHT
Verletzungsgefahr durch ungenügenden Gesundheitszu­stand des Bedieners

Unkonzentriertheit, Übermüdung, Krankheit, Trunkenheit oder
Behinderungen an Beinen oder Armen sowie geistige Behinde­rungen bilden ein erhöhtes Verletzungsrisiko.

• Personen, die an der Bandschleifmaschine arbeiten, müssen
gesund und konzentrationsfähig sein.

• Vor dem Beginn der Arbeiten an der Bandschleifmaschine für
einen sicheren Stand, in dem ohne Mühe das Gleichgewicht
gehalten werden kann, sorgen.

• Beim Schleifen und Polieren, den Blick nicht von der Band­schleifmaschine und dem Werkstück abwenden.

Verletzungsgefahr beim Berühren der Bandschleifmaschine

Berühren des Schleifbandes oder der Polierscheibe bei einge­schalteter Bandschleifmaschine führt zu Verletzungen.

• Bei eingeschalteter Bandschleifmaschine keine Schleifmittel
berühren.

• Rotierende Schleifmittel nicht mit Gegenständen bremsen.

• Die eingeschaltete Bandschleifmaschine darf für Personen,
die nicht an der Bandschleifmaschine arbeiten, nicht zugäng­lich sein, insbesondere nicht für Kinder.

• Die Bandschleifmaschine vor dem Verlassen des Arbeitsbe­reiches ausschalten und den Netzstecker herausziehen.

Bandschleifmaschine SM-100

22

VORSICHT

Inbetriebnahme

GEEIGNETE SCHUTZKLEIDUNG TRAGEN

Drehende Maschinenteile können ungeeignete Kleidung oder
lange Haare erfassen. Weggeschleuderte Schleifpartikel oder
laute Maschinengeräusche können Augen bzw. Ohren schädi­gen.

Scharfe und heiße Werkstücke können Verletzungen der Hände
herbeiführen.

Drehende Schleifmittel können Kleidungsstücke aufreißen.

• Für gute Beleuchtung sorgen,

• eng anliegende Kleidung tragen,

• keinen Schmuck tragen,

• bei langen Haaren ein Haarnetz tragen,

• Schutzbrille tragen,

• Gehörschutz tragen,

• geeignete Schutzhandschuhe tragen,

• drehende Maschinenteile nicht mit stoffbedeckten Körpertei­len berühren.

7

Zum Einschalten der Bandschleifmaschine wie folgt vorgehen:

1 Stecker in die Steckdose stecken.
2 Bandlauf kontrollieren (Siehe “Bandlauf einstellen” auf

Seite 19.).

3 Am Schalter auf grüne Taste (Schalter) drücken.
4 Beim Anlaufen der Bandschleifmaschine die Drehrichtung

kontrollieren.

- Die Drehrichtung ist durch Pfeile an den Abdeckungen

angegeben.

7.5 Bandschleifmaschine ausschalten

1 Den roten Schalter drücken (Schalter, Pos. [1]).
2 Warten bis das Schleifband und die Polierscheibe still ste-

hen.

Bandschleifmaschine SM-100 23

Inbetriebnahme

7

GEFAHR

Gefahr durch Stromschlag

Wenn der Stecker am Stromkabel aus der Steckdose gezogen
wird, kann die Verbindung zwischen Stecker und Kabel beschä­digt werden und somit eine erhebliche Gefahrenstelle darstellen.

• Beim Trennen der Stromverbindung den Stecker festhalten
und aus der Steckdose ziehen.

3 Netzstecker aus der Steckdose ziehen.
4 Bandschleifmaschine reinigen.

WARNUNG
Verletzungsgefahr nach unbedachtem Einschalten der
Bandschleifmaschine

Wenn die Bandschleifmaschine nach Schleifarbeiten unbeauf­sichtigt steht, besteht die Gefahr, dass die Bandschleifmaschine
unbefugt oder unbedacht eingeschaltet wird.

• Bandschleifmaschine nach Abschluss der Schleifarbeiten nie
unbeaufsichtigt stehen lassen, bevor der Netzstecker her­ausgezogen wurde.

• Bandschleifmaschine an einem sicheren Ort, an dem Unbe­fugte keinen Zutritt haben, aufbewahren.

Bandschleifmaschine SM-100

24

Werkstücke bearbeiten

8. Werkstücke bearbeiten

8.1 Werkstücke schleifen

Schleifzonen

1

2

8

Bild 8.1 – Schleifzonen
[3] Schleifen mit Unterlage für geraden Schliff

[4] Schleifen am freien Band für balligen Schliff

HINWEIS
Versc hmutzte Messer können das Schleifband und die
Polierscheibe zerstören. Bei Langzeitgebrauch können sich
die Oberflächen erhitzen.

• Nur saubere Messer bearbeiten.

• Die Bandschleifmaschine nach maximal 30 Minuten aus­schalten.

Bandschleifmaschine SM-100 25

Werkstücke bearbeiten

4

5

8

1

2

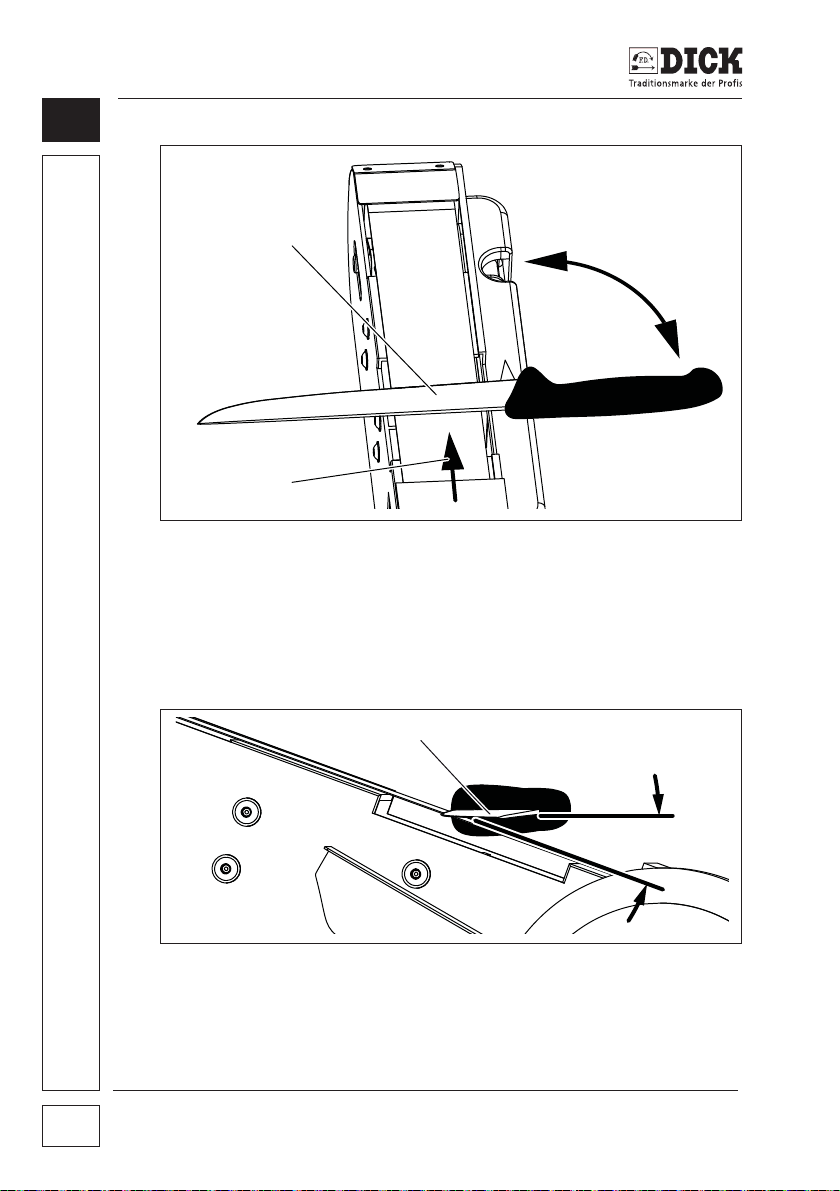

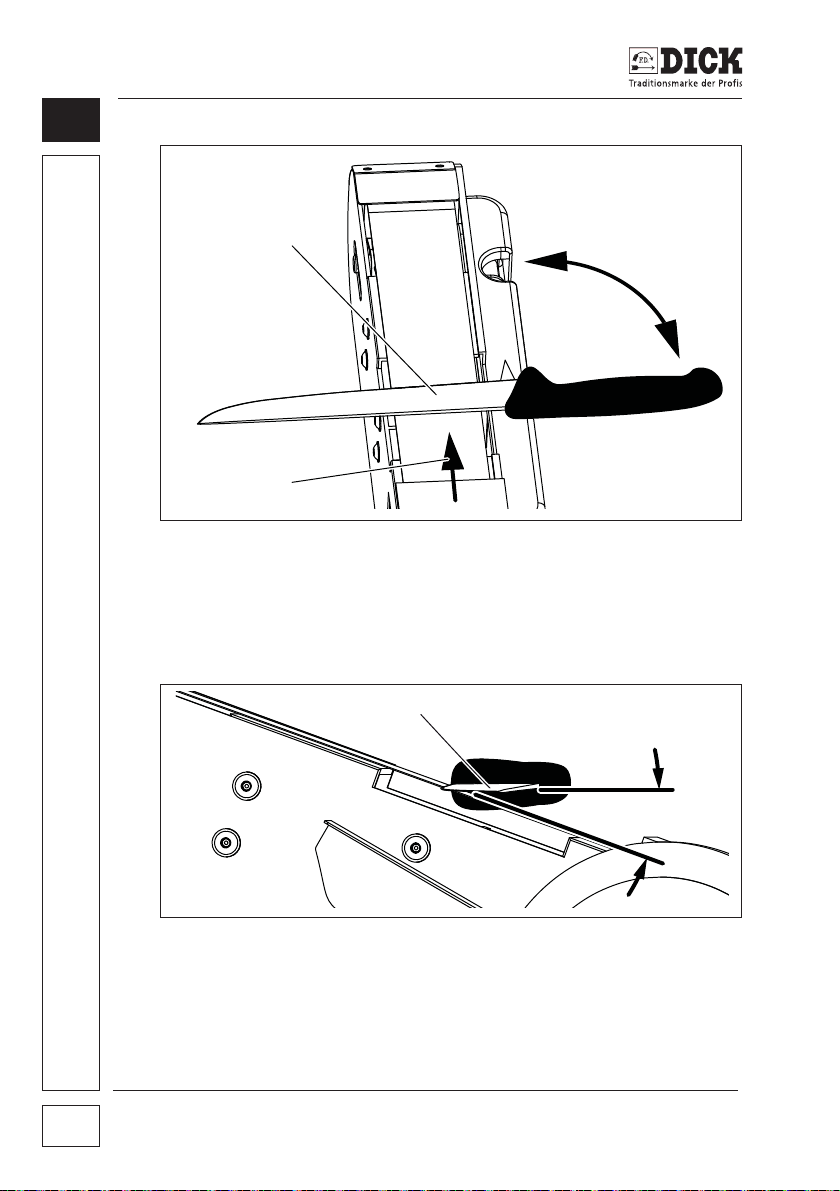

Bild 8.2 – Messer schleifen
[1] Messerschneide

[2] Drehrichtung der Schleifmittel
[3] rechtwinklige Ausrichtung von Messer zu Schleifband

3

Bild 8.2 – Messer schleifen
[4] Messerklinge

[5] Anlegewinkel für die Messerklinge (15°)

Bandschleifmaschine SM-100

26

Werkstücke bearbeiten

1 Das Messer so an die Bandschleifmaschine heranführen,

dass die Messerschneide [1] in die Drehrichtung des
Schleifbandes [2] oder der Polierscheibe [2] zeigt.

2 Die Werkstücke horizontal so ausrichten, dass sie ungefähr

senkrecht [3] zum Schleifband positioniert sind.

3 Die Messerklinge [4] in einem Winkel von ca. 15 Grad [5] an

das Schleifband anlegen.

4 Beim Schleifen die Werkstückseiten abwechselnd schleifen,

bis über die ganze Fläche ein Grat entstanden ist.

HINWEIS

Werkstücke erhitzen sich beim Schleifen

Eine zu stark erhitzte Schneide kann ausglühen (Härteverlust)
und Spannungsrisse bekommen.

• Nach mehreren Schleifgängen das Werkstück in einem Was­serbad kühlen.

HINWEIS

Wenn die Schneide durch häufiges Schleifen dicker geworden
ist, kann die Schneidendicke durch Schleifen der Flachseiten
wieder reduziert werden.

8

Bandschleifmaschine SM-100 27

Werkstücke bearbeiten

8

8.2. Werkstücke polieren

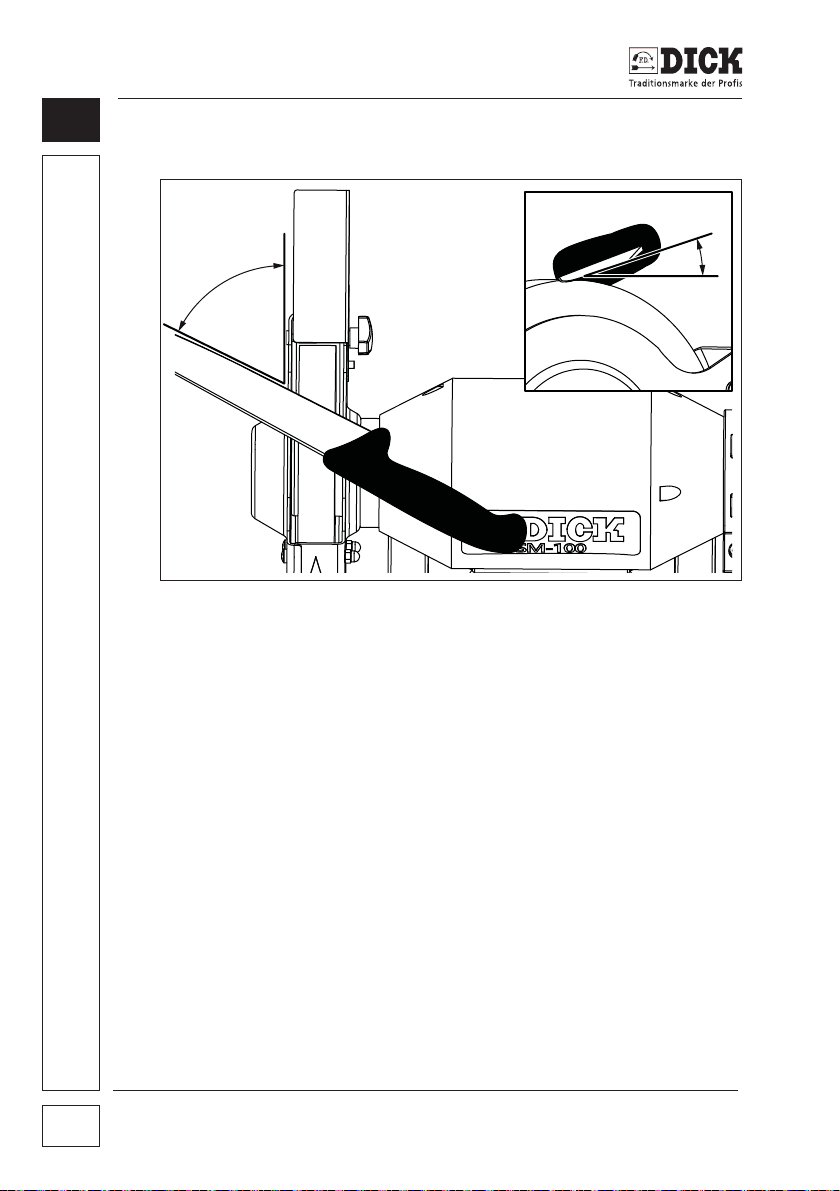

Bild 8.3 – Messer polieren
[1] Anlegewinkel schräg zur Laufrichtung (ca. 30° - 60°)

[2] Anlegewinkel zur Polierscheibe (ca. 20°)

2

1

1 Polierpaste gegen die laufende Polierscheibe halten,
2 Messer schräg zur Laufrichtung anlegen,
3 Messer an die Polierscheibe stumpfer als beim Schleifen

anlegen,

4 Messer solange schleifen, bis der Grat vollständig entfernt

ist und die Oberfläche die gewünschte Politur erreicht hat.

Bandschleifmaschine SM-100

28

Wartung und Pflege

9. Wartung und Pflege

WARNUNG
Verletzungsgefahr durch unbefugtes oder unbedachtes Ein­schalten oder falsche Ersatzteile

• Vor allen Instandhaltungs- oder Reparaturarbeiten an der
Bandschleifmaschine den Netzstecker ziehen.

• Ausschließlich Original-Ersatzteile der Firma Friedr. Dick
GmbH & Co. KG verwenden.

WARNUNG

Verletzungsgefahr durch unsachgemäße Reparaturarbeiten

• Alle Reparaturen an Elektrobauteilen dürfen nur ausgebildete
Elektrofachkräfte durchführen.

9.1 Bandschleifmaschine reinigen

Die Bandschleifmaschine muss nach jedem Arbeitseinsatz gerei­nigt werden.

1 Abdeckungen abnehmen (Bild 6.2 – Aufbau und Funktion),
2 Abriebreste z.B. mit einem Pinsel aus der Maschine entfer-

nen.

3 Abdeckungen wieder fest schrauben.

9

9.2 Schleifband wechseln

Das Schleifband wechseln, wenn es stumpf geworden ist. (Intervall
ca. 30 - 50 Schleifvorgänge).

Zum Austausch wie folgend beschrieben vorgehen:

Bandschleifmaschine SM-100 29

Wartung und Pflege

3

4

5

6

9

Bild 9.1 – Schleifarm
[1] rechte Seitenwand

[2] Befestigungsschrauben

1

2

2

Bild 9.1 – Schleifarm
[3] Schleifband

30

[4] Spannhebel
[5] Richtung: Spannhebel entspannen
[6] Drehrichtungsangabe auf Schleifband

Bandschleifmaschine SM-100

Wartung und Pflege

12345

1 Die Befestigungsschrauben [2] der rechten Seitenwand [1]

lösen,

2 die Seitenwand [1] nach hinten schieben und abnehmen,
3 den Spannhebel [4] zum Entspannen in Pfeilrichtung [5]

schieben,

4 das Schleifband [3] abnehmen,
5 das neue Schleifband so aufsetzen, dass die Drehrichtungs-

angabe auf dem Schleifband [6] mit der Drehrichtung der
Bandschleifmaschine übereinstimmt,

6 Montage der Einzelteile in umgekehrter Reihenfolge.

9.3 Polierscheibe wechseln

Die Polierscheibe muss gewechselt werden, wenn sie bis unter­halb des Arbeitsbereichs abgenutzt ist.

Zum Austausch wie folgend beschrieben vorgehen:

9

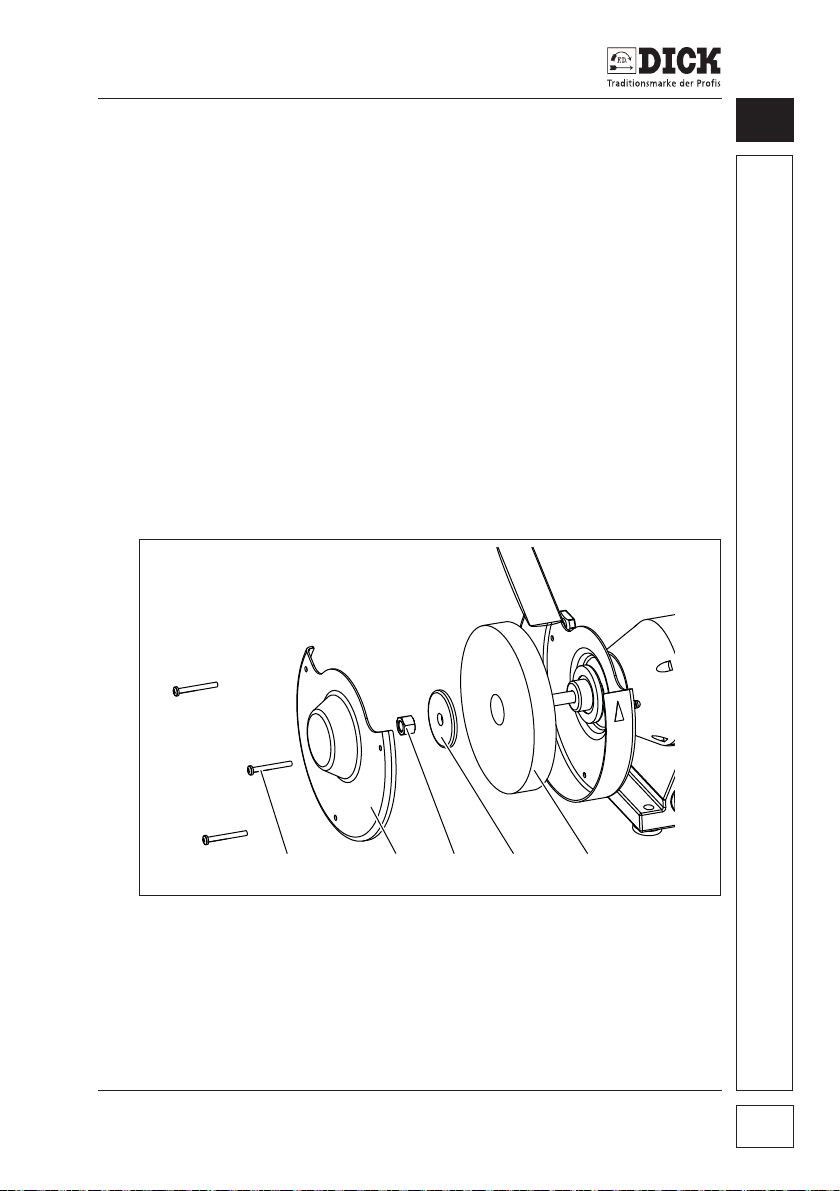

Bild 9.2 – Polierscheibe
[1] Befestigungsschrauben für Deckel

[2] Deckel
[3] Befestigungsmutter
[4] Flanschdeckel
[5] Polierscheibe

Bandschleifmaschine SM-100 31

Wartung und Pflege

9

1 Die Befestigungsschrauben [1] des Deckels [2] lösen,
2 Deckel [2] abnehmen,
3 Befestigungsmutter [3] des Flanschdeckels [4] lösen,
4 Flanschdeckel [4] abnehmen,
5 Polierscheibe [5] tauschen,
6 Montage der Einzelteile in umgekehrter Reihenfolge.

Nach allen Reparaturen und Wartungsarbeiten die vollständige
und richtige Montage aller demontierten Teile, insbesondere der
Abdeckungen, überprüfen.

Bandschleifmaschine SM-100

32

Ersatzteile

10. Ersatzteile

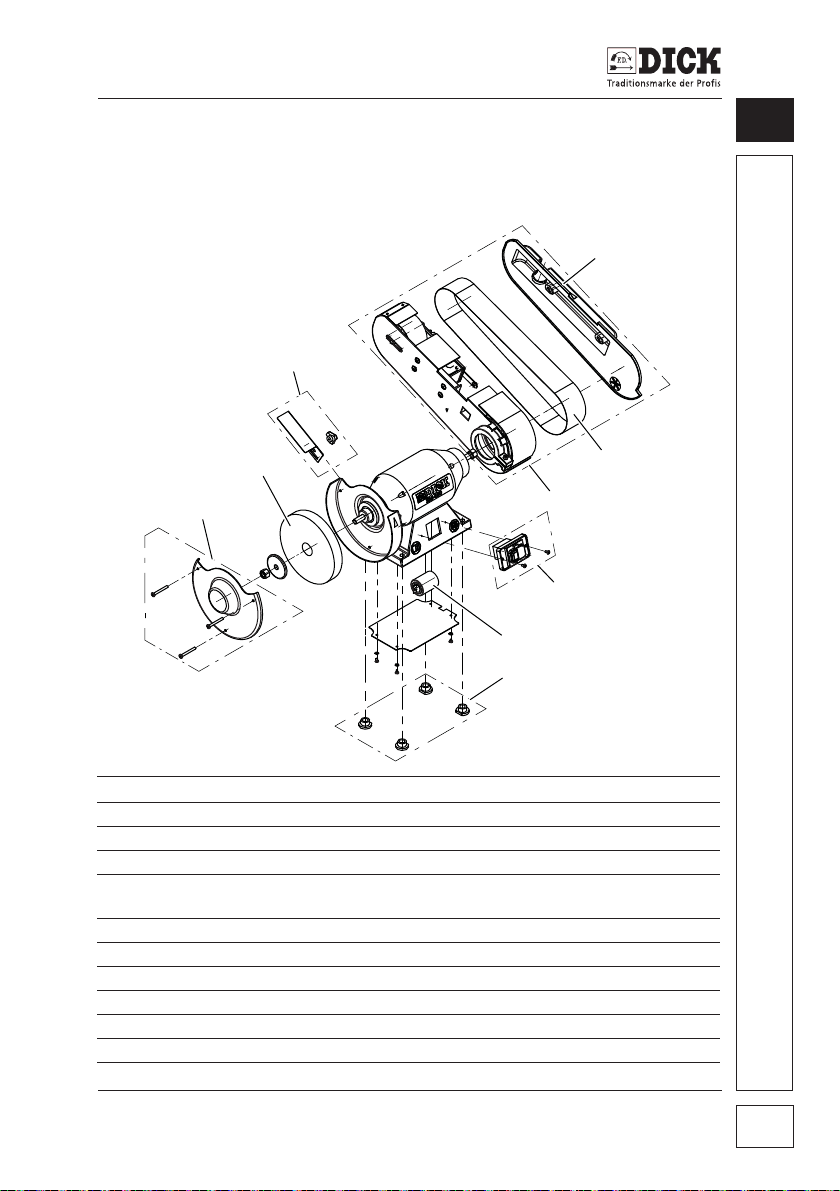

10.1 Ersatzteilzeichnung

9 8079 3664

10

9 8079 3654

9 8079 3648

9 8079 3660

Bestellnummer Menge Benennung Abmessung

9 8079 3654 1 Set Seitenwand rechts
9 8079 3653 1 Stück Kondensator 10μF
9 8079 3652 1 Stück Schleifarm komplett
9 8079 3651 1 Stück Betriebsanleitung SM-100 - 230V D/GB/F/I/

9 8079 3649 1 Stück Polierpaste
9 8079 3648 1 Stück Polierscheibe ø200
9 8079 3647 10 Stück Schleifbandsatz K120 1020 x 55
9 8079 3659 1 Set Schalter komplett
9 8079 3660 1 Set Deckel komplett
9 8079 3664 1 Set Prallblech komplett
9 8079 3650 4 Stück Maschinenfuß

9 8079 3647

9 8079 3652

9 8079 3659

9 8079 3653

9 8079 3650

E/RUS

Bandschleifmaschine SM-100 33

10

Ersatzteile

10.2.Ersatzteile bestellen

VORSICHT

Unfallgefahren durch falsche Ersatzteile

Die Verwendung von Teilen, die nicht auf die Bandschleifma­schine abgestimmt sind, stellt ein uneinschätzbares Risiko dar.

• Ausschließlich DICK-Original-Ersatzteile verwenden.

Bei Ersatzteilbestellungen gehen Sie bitte wie folgt vor:
Wählen Sie aus der Ersatzteilzeichnung die zu ersetzenden Teile

mit der Bestellnummer und Benennung aus.
Ihre Ersatzteilbestellung muss folgende Angaben enthalten:

1 Gewünschte Stückzahl
2 Bestellnummer
3 Benennung
4 Maschinentyp, Maschinen-Artikelnummer, Seriennummer,

Baujahr (siehe Typenschild auf Maschinenrückseite).

Ihre Ersatzteilbestellung richten Sie bitte an Ihren Fachhändler
oder:

Friedr. Dick GmbH & Co. KG
Postfach 1173
73777 Deizisau
GERMANY

Tel.: (49) (0)7153 817-0
Fax: (+49) (0)7153 817-218 oder -219
Mail: [email protected]
Web: www.dick.de

Bandschleifmaschine SM-100

34

EG-Konformitätserklärung

11. EG-Konformitätserklärung

Hersteller

Friedr. Dick GmbH & Co. KG
Esslinger Str. 4-10
73779 Deizisau
GERMANY

Wir erklären in alleiniger Verantwortung, dass das Produkt

Bandschleifmaschine - Typ SM-100

mit der auf dem Typenschild der Bandschleifmaschine angegebe­nen Seriennummer den aufgeführten EG-Richtlinien entspricht:

EG-Maschinenrichtlinie (2006/42/EG),
EG-EMV-Richtlinie (2004/108/EG).

Angewendete europäische Normen:

• EN ISO 12100:2011,

• EN 60204-1:2006,

• EN 61029-1:2009,

• EN 61029-2-4:2003+A1:2003+AB:2010,

• EN 61000-3-2:2010,

• EN 61000-3-3:2008,

• EN 55014-1:2006,

• EN 55014-2:1997+A1:2001+A2:2008+AC:1997.

Die bevollmächtigte Person zum Zusammenstellen der techni­schen Unterlagen bei der Firma Friedr. Dick GmbH & Co. KG ist
Herr Dipl. Ing. Horst Löhnert.

11

Bandschleifmaschine SM-100 35

Operating instructions (translation)

GB

SM-100

1~230 V - 50 Hz

Belt grinder

Friedr. Dick GmbH & Co. KG · Postfach 1173 · 73777 Deizisau · GERMANY ·

Tel.: [phone] · Fax: [phone]/-219 · Web: www.dick.de · Mail: [email protected] ·

No. 9 8070 3651 Vers. 2011-10-28

Manufacturer and customer service address

Friedr. Dick GmbH & Co. KG
Postfach 1173
73777 Deizisau
GERMANY

Copyright

© 2011 Firma Friedr. Dick GmbH & Co. KG.
These operating instructions are protected by copyright; all rights are reserved.
These operating instructions may not be reproduced or copied, either in full or
in part, without the prior consent of Friedr. Dick GmbH & Co. KG. Infringements
are subject to compensation claims and can result in criminal prosecution.

1. User Information............................................................................ 4

1.1 General ..................................................................................................4

1.2 Symbols and conventions ......................................................................4

Instructions...........................................................................................4

Lists......................................................................................................5

1.3 Symbols .................................................................................................5

2. Scope of supply............................................................................. 6

2.1 Package contents .................................................................................. 6

2.2 Unpacking the belt grinder .....................................................................6

3. Product liability.............................................................................. 7

4. Environmental protection............................................................. 7

5. Safety..............................................................................................8

5.1 Meaning of the warnings ........................................................................ 8

5.2 Intended use ..........................................................................................8

5.3 General safety instructions .................................................................... 9

5.4 Information signs on the belt grinder....................................................11

5.5 Covers..................................................................................................12

6. Structure and function................................................................ 13

6.1 Technical data......................................................................................13

6.2 Structure .............................................................................................. 14

6.3 Function ...............................................................................................15

6.4 Covers..................................................................................................15

7. Putting into operation ................................................................. 16

7.1 Installing the belt grinder...................................................................... 16

7.2 Assembling the belt grinder ................................................................. 17

7.3 Adjusting the belt grinder .....................................................................17

Adjusting the deflector plate............................................................... 18

Adjusting the belt alignment and running........................................... 19

Adjusting the grinding arm angle........................................................20

Controls on the belt grinder................................................................21

7.4 Switching on the belt grinder................................................................ 21

7.5 Switching off the belt grinder................................................................ 23

8. Machining workpieces ................................................................ 25

8.1 Grinding workpieces ............................................................................ 25

Grinding zones................................................................................... 25

8.2 Polishing workpieces ........................................................................... 28

9. Servicing and maintenance ........................................................ 29

9.1 Cleaning the belt grinder...................................................................... 29

9.2 Changing the grinding belt ...................................................................29

9.3 Changing the polishing wheel ..............................................................31

10.Spare parts......................................................................... .......... 33

10.1 Spare parts drawing............................................................................. 33

10.2 Ordering spare parts............................................................................ 34

11.EC Declaration of Conformity..................................................... 35

SM-100 belt grinder 3

User Information

1

1. User Information

1.1 General

These operating instructions are part of the SM-100 belt grinder
with the serial number given on the type plate (the type plate is
located on the back of the belt grinder).

The operating instructions must be kept close at hand at all times.
It contains important information and instructions for safe, proper
and economic use of the belt grinder. It must have been read and
understood by each person before this person can be entrusted
with the following work using the belt grinder:

• putting into operation,

•operating,

• servicing.

The operating instructions must be followed during all work on and
with the belt grinder. Following them helps to prevent hazards, to
reduce repair costs and to increase the reliability and life of the belt
grinder.

The technical information and instructions for use in these operat­ing instructions are up-to-date and correct on delivery of the belt
grinder. Friedr. Dick GmbH & Co. KG reserves the right to further
develop the design and to make changes without notice.

All directional information is given from the view of the user.

1.2 Symbols and conventions

Instructions

Sequences of actions, which must be carried out in the given
order, are given as a numbered list. Example:

1 Instruction step 1.
2 Instruction step 2.

SM-100 belt grinder

4

User Information

Lists

Lists without a particular order that has to be followed are
shown as a list with bullet points or indent markings.
Example:

• Property A

- Detail 1

- Detail 2

• Property B

1.3 Symbols

Important or particularly useful information is highlighted by way of
symbols so that it is readily recognised.

WARNING

This symbol denotes a warning, which must always be noted and
followed.

• For more information on the meaning of the warnings, refer to
the Safety chapter.

1

MANDATORY

This symbol indicates instructions, which must be complied with
for safety reasons.

NOTE, TIP

This symbol denotes general information, which contains user
tips and useful information.

SM-100 belt grinder 5

Scope of supply

2

2. Scope of supply

2.1 Package contents

• Belt grinder

• Operating instructions

• Set of tools

• Polishing paste

2.2 Unpacking the belt grinder

Unpack the belt grinder immediately after purchase and check
whether it has any defects or transport damage. Also check the
package contents for complete scope of supply.

Report any defects immediately. Complaints made at a later date
can no longer be recognised.

Keep the invoice for the entire warranty period as proof of pur­chase.

In case of complaints, write to Firma Friedr. Dick GmbH & Co. KG,
enclose the original invoice and a precise description of the
defect(s).

Before returning the product, wait for the manufacturer's reply in
order to initiate the necessary steps.

Friedr. Dick GmbH & Co.KG does not pay any transport costs for
returns that have not been explicitly approved.

Keep the original box for any necessary returns, in order to prevent
transport damage.

DAMAGE TO THE BELT GRINDER DUE TO INCORRECT

CONNECTION DATA NOT IN LINE WITH THE SPECIFIED DATA

• Before starting up the belt grinder, compare the belt grinder's
electrical data (see “Technical data” on page 13.) with the
connection data on site.

SM-100 belt grinder

6

Product liability

3. Product liability

DICK belt grinders are sold with a 12 month guarantee for the
owner, starting from the day of delivery (verification by means of
invoice).

All abrasives and other wearing parts are excluded from the guar­antee.

Changes to the belt grinder require the manufacturer's prior written
approval.

Friedr. Dick GmbH & Co. KG does not accept any liability whatso­ever for defects or damage caused by incorrect assembly or
improper handling.

For further details of the guarantee, please refer to our General
Terms and Conditions of Sale, Delivery and Payment.

4. Environmental protection

Used machines, replacement parts and packaging are made of
recyclable materials. The owner is obliged to dispose of them
properly and in an environmentally friendly way, in accordance
with the legal regulations.

3

SM-100 belt grinder 7

5

Safety

5. Safety

5.1 Meaning of the warnings

In these operating instructions, a differentiation is made between
the warnings of danger depending on the hazard:

DANGER

Imminent risk to life and the health of people.

• Causes serious injuries or death.

WARNING

Possibly imminent risk to the life and health of people.

• Could cause serious injuries or death.

CAUTION

Possibly dangerous situation

• Could cause minor injuries.

5.2 Intended use

The SM-100 belt grinder is solely designed for commercial use.
The SM-100 belt grinder can be used for hand-guided dry grinding

and polishing of clean hand knives and cutting tools.
Any other or additional use is deemed to be not as intended and

therefore misuse.
The grinding of materials which produce harmful or readily ignita-

ble dusts is deemed to be misuse.

SM-100 belt grinder

8

Safety

These include, for example:

•Aluminium

• Magnesium

The belt grinder may not be switched on or operated in potentially
explosive atmospheres and is solely designed for use in dry rooms
at temperatures between +3 and +30 °C.

Only original spare parts and accessories of Friedr. Dick GmbH &
Co. KG may be used.

The owner is responsible for any damage caused by misuse.

5.3 General safety instructions

WARNING!

Risk of injuries due to incorrect handling

Incorrect handling of the belt grinder can cause substantial injuries.

• The belt grinder may only be used by people who have read
and understood the operating instructions.

• The belt grinder may only be operated by people who are
familiar with the putting into operation/starting up, operation,
and servicing of machines and the relevant accident preven­tion regulations, who are able to recognise the hazards that
occur during the grinder's use and who work reliably.

• The belt grinder may not be operated outside the given power
ranges (see “Technical data” on page 13).

• Operate the belt grinder only for the approved uses (see
“Intended use” on page 8).

5

SM-100 belt grinder 9

Safety

5

WARNING

Risk of fire in the event of unsuitable environmental influences

Moisture (humidity) and water can cause a short circuit. Flying
sparks can cause flammable liquids and gases to ignite.

• Do not expose the belt grinder to rain or salt water.

• Do not use the belt grinder in a damp or wet environment.

• Ensure good lighting.

• Do not use the belt grinder near flammable liquids or gases.

Before each transport, switch off the belt grinder and remove the
mains plug from the socket.

SM-100 belt grinder

10

Safety

1

2

3

4

5.4 Information signs on the belt grinder

5

5

Figure 5.1 – Information on the belt grinder
[1] Wear hearing protection and safety glasses or goggles when

working with the belt grinder

[2] Danger! Electric shock
[3] Remove the mains plug from the socket
[4] Read the operating instructions before starting up
[5] Type plate

SM-100 belt grinder 11

Safety

5

6

Figure 5.2 – Direction of rotation of the belt grinder
[6] Rotational direction information on the polishing wheel and

grinding arm

5.5 Covers

Risk of injuries due to missing covers

The belt grinder may not be started up until all covers and guards
on the polishing wheel and grinding arm (Figure 6.2 – Structure
and function) are fully functional.

SM-100 belt grinder

12

WARNING

Structure and function

6. Structure and function

6.1 Technical data

Motor and electrics

Power: 0.5 kW
Voltage: 1~230 V
Current intensity: 2.1 A
Frequency: 50 Hz
Degree of protection: IP 44
Type of operation: S3 - 30 min
Connection: 1.8 m cable H05VVF3G0,75

Euro earthed safety plug

Nominal speed: 2980 rpm

Grinding belt

Dimensions: 1020 x 55 mm
Cutting speed: V

Polishing wheel

Dimensions: 200 x 25 x 16 mm
Cutting speed: Vc= 31.2 m/s

= 18.7 m/s

c

with polishing wheel diameter 200 mm

6

Machine dimensions / weights

Depth: 470 mm
Width: 450 mm
Height: 325 mm
Weight: 13.7 kg

Emissions sound pressure level

Sound emissions to EN 11201 during the grinding of boning knives.

Emissions sound pressure level L

pA:

76 dB (A)

Uncertainty KpA: 3 dB (A)
Emissions sound pressure level L

WA:

89 dB (A)

Uncertainty KpA: 3 dB (A)

SM-100 belt grinder 13

Structure and function

6

6.2 Structure

1

10

9

8

Figure 6.1 – Structure of the belt grinder
[1] Grinding arm

[2] Grinding belt
[3] Direction of rotation of the grinding belt
[4] Drive motor
[5] Switch
[6] Base
[7] Machine base
[8] Polishing station
[9] Polishing wheel
[10] Direction of rotation of the polishing wheel

2

3

4

5

6

7

SM-100 belt grinder

14

Structure and function

6.3 Function

The belt grinder consists of two functional groups: A grinding arm

[1] with the grinding belt [2] and a polishing station [8] with the
polishing wheel [9]. The polishing station is mounted on the left

and the grinding arm is mounted on the right of the drive motor [4].
The drive motor sits on a base [6]. The switch [5] and the four
machine bases [7] are fixed to the base. The specified direction of
rotation for the polishing wheel [10] and the grinding belt [3] is
marked on the belt grinder.

6.4 Covers

6

2

1

6

5

Figure 6.2 – Covering danger zones
[1] Deflection plate

[2] Left-hand side panel of the grinding arm
[3] Right-hand side panel of the grinding arm
[4] Front cover of the grinding belt
[5] Left-hand side panel of the polishing wheel
[6] Cover of the polishing wheel

3

4

SM-100 belt grinder 15

Putting into operation

7

7. Putting into operation

7.1 Installing the belt grinder

Risk of injuries in the event of slipping, falling or tilting belt
grinder

• Install the belt grinder on a stable table or other stand or sub­structure, which has sufficient stability to carry the weight of
the belt grinder.

• The stand must not be mobile or fitted with wheels or castors.

• Install the belt grinder on a flat, slip-proof surface so that the
belt grinder does not slip, tilt or otherwise move when used.

Risk of injuries in case of a posture in which the user can­not maintain their balance

• Adjust the height of the base unit to the height of the operator
so that they work in an upright, stable position, in which they
are able to maintain their balance.

WARNING

WARNING

SM-100 belt grinder

16

Putting into operation

1

7.2 Assembling the belt grinder

Figure 7.1 – Assembly

7

[1] Mounting holes

The belt grinder is fixed onto the stand using the mounting holes

7.3 Adjusting the belt grinder

Risk of injuries due to rotating machine parts

• Remove the plug from the socket before carrying out any
adjustment work.

CAUTION

SM-100 belt grinder 17

[1]

.

Putting into operation

1

2

34

7

Adjusting the deflector plate

Risk of injuries due to rotating machine parts

• The distance between the deflection plate and polishing
wheel (Adjusting the deflection plate) must be checked each
time before starting work using the belt grinder, and if neces­sary readjusted.

WARNING

Figure 7.2 – Adjusting the deflection plate
[1] Polishing wheel

[2] Distance (2 mm)
[3] Deflection plate
[4] Star knob

Adjust the distance [2] between the deflection plate [3] and the pol­ishing wheel [1] to 2 mm.

• Adjust the distance using the star knob [4].

SM-100 belt grinder

18

Putting into operation

1

2

2

3

Adjusting the belt alignment and running

DAMAGE TO THE BELT GRINDER DUE TO SKEW RUNNING

GRINDING BELT!

A misaligned, skew-running belt damages the housing.

• Before switching on the belt grinder, check the running of the
grinding belt, to ensure it is straight.

Adjust the belt as follows:

Figure 7.3 – Grinding arm

7

[1] Right-hand side panel
[2] Fastening screws

Figure 7.4 – Belt alignment and running
[3] Adjusting screw

SM-100 belt grinder 19

Putting into operation

1

7

1 Undo the fastening screws [2] of the right-hand side

2 push the right-hand side wall [1] to the rear and remove,
3 turn the grinding belt by hand, at the same time checking

4 if necessary, use the adjusting screw [3] so that the belt runs

5 Screw the side panel back on tight.
6 If necessary, readjust while the motor is running.

Adjusting the grinding arm angle

The angle of the grinding arm can be adjusted before working with
the belt grinder. Adjust the angle as follows:

panel [1],

whether it drifts to the side,

in the middle of the deflection pulley.

Figure 7.5 – Grinding arm angle
[1] Adjusting screw

1 Undo the adjusting screw [1],
2 Move the grinding arm into the required position,
3 Tighten the adjusting screw [1].

SM-100 belt grinder

20

Putting into operation

Controls on the belt grinder

Figure 7.6 – Switches
[1] Switch for switching off (red, 0)

[2] Switch for switching on (green, I)

7.4 Switching on the belt grinder

WARNING
Risk of injury due to damaged or incorrectly mounted
machine parts

7

1

Using the belt grinder with damaged electric parts or power
cables can cause injuries due to electric shocks or malfunctions.
Damaged grinding belts can be partly spun off the machine.

• Missing or damaged covers expose rotating parts and can
cause injuries due to crushing and drawing in. Check the belt
grinder for damage before each use, in particular:

- the grinding belt,

- the polishing wheel,

- the power cable,

- correct assembly and covering function of all covers and

the housing,

- the function of the switches.

• Replace damaged parts before using the belt grinder again.

SM-100 belt grinder 21

Putting into operation

7

Risk of injuries due to poor health of the operator

Lack of concentration, over-tiredness, illness, drunkenness or
leg or arm disabilities as well as mental disabilities cause a high
risk of injuries.

• People who work at the belt grinder must be healthy and
capable of concentrating.

• Before starting work at the belt grinder, ensure you are in a
stable position in which you can maintain your balance with­out any effort.

• When grinding and polishing, do not look away from the belt
grinder and workpiece.

Risk of injuries on touching the belt grinder

Touching the grinding belt or polishing wheel while the belt
grinder is switched on causes injuries.

• Do not touch any abrasives while the belt grinder is switched
on.

• Do not use any objects to brake rotating abrasives.

• The switched on belt grinder must be inaccessible to persons
not working at the belt grinder, especially to children.

• Before leaving the work area, switch off the belt grinder and
remove the mains plug from the socket.

CAUTION

CAUTION

SM-100 belt grinder

22

Putting into operation

WEAR SUITABLE CLOTHING

Rotating machine parts can catch unsuitable clothing or long hair.
Abrasive particles spun off the machine or loud machine noises
can damage eyes and ears.

Sharp and hot workpieces can cause injuries to hands.
Rotating abrasives can pull off pieces of clothing.

• Ensure good lighting is available,

• wear tight-fitting clothing,

• do not wear jewellery,

• wear a hair net on long hair,

• wear safety glasses or goggles,

• wear hearing protection,

• wear suitable protective gloves,

• do not touch rotating machine parts with parts of the body
covered with fabric.

Switch on the belt grinder as follows:

1 Insert the plug into the socket.
2 Check the alignment of the belt running (see “Adjusting the

belt alignment and running” on page 19.).

3 Press the green button at the switch (Switches).
4 Check the direction of rotation when starting up the belt

grinder.

- The direction of rotation is given by arrows on the covers.

7

7.5 Switching off the belt grinder

1 Press the red switch (Switches, Pos. [1]).
2 Wait until the grinding belt and the polishing wheel stop.

SM-100 belt grinder 23

Putting into operation

7

Risk of electric shock

If the plug is removed from the socket by pulling the power cable,
the connection between the plug and cable can be damaged and
is therefore a substantial source of danger.

• When disconnecting the power connection, hold onto the
plug and pull it out of the socket.

3 Pull the mains plug out of the socket.
4 Cleaning the belt grinder.

Risk of injuries after thoughtless switching on of the belt
grinder

If the belt grinder is left unattended after grinding work, there is a
risk of the belt grinder being switched on by unauthorised or
thoughtless persons.

• After carrying out grinding work, never leave the belt grinder
unsupervised unless the mains plug has been disconnected.

• Store the belt grinder in a safe place, to which unauthorised
persons do not have access.

DANGER

WARNING

SM-100 belt grinder

24

Machining workpieces

8. Machining workpieces

8.1 Grinding workpieces

Grinding zones

1

2

8

Figure 8.1 – Grinding zones
[3] Grinding with underlay for straight grinding

[4] Grinding on the free belt for convex grinding (also called

crowned grinding)

NOTE
Dirty knives can irreparably damage the grinding belt and
polishing wheel. The surfaces can heat with long-term use.

• Only machine clean knives.

• Switch off the belt grinder after 30 minutes at the latest.

SM-100 belt grinder 25

Machining workpieces

4

5

8

1

2

Figure 8.2 – Grinding a knife
[1] Knife edge

[2] Direction of rotation of the abrasive
[3] Knife positioned at right-angles to the grinding belt

3

Figure 8.2 – Grinding a knife
[4] Knife blade

[5] Positioning angle for the knife blade (15°)

SM-100 belt grinder

26

Machining workpieces

1 Position the knife at the belt grinder so that the knife edge

[1] points in the direction of rotation of the grinding belt [2] or
the polishing wheel [2].

2 Align the workpieces horizontally so that they are positioned

roughly perpendicular [3] to the grinding belt.

3 Position the knife blade [4] on the grinding belt at an angle

of approx. 15 degrees [5].

4 When grinding, grind the sides of the workpiece alternately,

until a burr has formed over the entire area.

NOTE

Workpieces heat during grinding

An over-heated blade can anneal (loss of hardness) and stress
cracks can form in it.

• After several grinding passes, cool the workpiece in a water
bath.

NOTE

If the blade has become thicker as a result of frequent grinding,
the blade thickness can be reduced again by grinding the flat
sides.

8

SM-100 belt grinder 27

Machining workpieces

8

8.2 Polishing workpieces

Figure 8.3 – Polishing knives
[1] Positioning angle slanted relative to the running direction

(forming an angle of approx. 30° - 60°)

[2] Positioning angle relative to the polishing wheel (approx. 20°)

2

1

1 Hold the polishing paste against the polishing wheel while it

2 Position the knife slanted relative to the running direction,
3 Position the knife at the polishing wheel at a more obtuse

4 Grind the knife until the burr has been completely removed

SM-100 belt grinder

28

is running,

angle than for grinding,

and the surface has the required polish.

Servicing and maintenance

9. Servicing and maintenance

WARNING
Risk of injuries due to unauthorised or thoughtless switch­ing on or wrong spare parts

• Always disconnect the mains plug before carrying out any
maintenance or repair work on the belt grinder.

• Only use original spare parts of Friedr. Dick GmbH & Co. KG.

WARNING

Risk of injuries due to improper repair work

• Any repair work on electric components may only be carried
out by qualified electricians.

9.1 Cleaning the belt grinder

The belt grinder must be cleaned after each work session.

1 Remove the covers (Figure 6.2 – Structure and function),
2 Remove residual abraded material from the machine, e.g.

using a brush.

3 Tightly screw the covers back on.

9

9.2 Changing the grinding belt

Change the grinding belt if it has become blunt. (Interval: approx.
30 - 50 grinding operations).

Replace the grinding belt as follows:

SM-100 belt grinder 29

Servicing and maintenance

3

4

5

6

9

Figure 9.4 – Grinding arm
[1] Right-hand side panel

[2] Fastening screws

1

2

2

Figure 9.5 – Grinding arm
[3] Grinding belt

30

[4] Tensioning lever
[5] Direction: Relax the tensioning lever
[6] Direction of rotation indication on the grinding belt

SM-100 belt grinder

Servicing and maintenance

12345

1 Undo the fastening screws [2] of the right-hand side

panel [1],

2 push the side panel [1] to the rear and remove,
3 push the tensioning lever [4] in the direction of the arrow [5]

to relax it,

4 remove the grinding belt [3],
5 put on the new grinding belt so that the direction of rotation

indication on the grinding belt [6] matches the direction of
rotation of the belt grinder,

6 Install the individual parts in the reverse order.

9.3 Changing the polishing wheel

The polishing wheel must be changed if it is worn to below the
working area.

Replace the polishing wheel belt as follows:

9

Figure 9.6 – Polishing wheel
[1] Fastening screws for cover

[2] Cover
[3] Fastening nut
[4] Flange cover
[5] Polishing wheel

SM-100 belt grinder 31

Servicing and maintenance

9

1 Undo the fastening screws [1] of the cover [2],
2 Remove the cover [2],
3 Undo the fastening nuts [3] of the flange cover [4],
4 Remove the flange cover [4],
5 Replace the polishing wheel [5],
6 Install the individual parts in the reverse order.

After finishing all repairs and servicing work, check that all dis­mantled parts have been completely and correctly installed,
especially the covers.

SM-100 belt grinder

32

Spare parts

10. Spare parts

10.1 Spare parts drawing

9 8079 3664

10

9 8079 3654

9 8079 3648

9 8079 3660

Order No. Quant. Description Dimension

9 8079 3654 1 set Side panel, right
9 8079 3653 1 piece Capacitor 10μF
9 8079 3652 1 piece Grinding arm complete
9 8079 3651 1 piece Operating instructions SM-100 - 230V D/GB/F/

9 8079 3649 1 piece Buffing compound
9 8079 3648 1 piece Polishing wheel ø200
9 8079 3647 10 pieces Grinding belt set K120 1020 x 55
9 8079 3659 1 set Main switch
9 8079 3660 1 set Cover complete
9 8079 3664 1 set Deflector bracket, complete
9 8079 3650 4 pieces Mounting feet

9 8079 3647

9 8079 3652

9 8079 3659

9 8079 3653

9 8079 3650

I/E/RUS

SM-100 belt grinder 33

10

Spare parts

10.2 Ordering spare parts

CAUTION

Risk of accidents due to wrong spare parts

Using parts which are not matched to the belt grinder constitutes
an unassessable risk.

• Use DICK original spare parts only.

Please order spare parts as follows:
Choose the parts to be replaced from the spare parts drawing, with

order number and name.
Your spare part order must include the following details:

1 Required quantities
2 Order number
3 Name
4 Machine type, machine article number, serial number, year

of manufacture (see type plate on back of machine).

Please send your order for spare parts to your specialist dealer or
to:

Friedr. Dick GmbH & Co. KG
Postfach 1173
73777 Deizisau
GERMANY

Tel.: (49) (0)7153 817-0
Fax: (+49) (0)7153 817-218 oder -219
E-mail: [email protected]
Web: www.dick.de

SM-100 belt grinder

34

EC Declaration of Conformity

11. EC Declaration of Conformity

Manufacturer

Friedr. Dick GmbH & Co. KG
Esslinger Str. 4-10
73779 Deizisau
GERMANY

We herewith declare, in sole responsibility, that the following product:

Belt grinder - Type SM-100

with the serial number given on the belt grinder's type plate, con­forms to the following EC Directives:

EC Machinery Directive (2006/42/EC),
EC EMC Directive (2004/108/EC).

European standards applied:

• EN ISO 12100:2011,

• EN 60204-1:2006,

• EN 61029-1:2009,

• EN 61029-2-4:2003+A1:2003+AB:2010,

• EN 61000-3-2:2010,

• EN 61000-3-3:2008,

• EN 55014-1:2006,

• EN 55014-2:1997+A1:2001+A2:2008+AC:1997.

The person authorised to compile the technical documents at
Friedr. Dick GmbH & Co. KG is Dipl. Ing. Horst Löhnert.

11

SM-100 belt grinder 35

Mode d’emploi (traduction)

F

SM-100

1~230 V - 50 Hz

Affûteuse à bande

Friedr. Dick GmbH & Co. KG · Postfach 1173 · 73777 Deizisau · ALLEMAGNE ·

Tél.: [phone] · Fax: [phone]/-219 · Web: www.dick.de · Mail: [email protected] ·

n° 9 8070 3651 Vers. 2011-10-28

Fabricant et adresse du service après-vente

Friedr. Dick GmbH & Co. KG
Postfach 1173
73777 Deizisau
ALLEMAGNE

Copyright

© 2011 Société Friedr. Dick GmbH & Co. KG.
Le présent mode d’emploi est protégé par des droits d’auteur ; sous réserve de
tous les autres droits habituels.
La reproduction de ce mode d’emploi, même par extraits, est interdite sans l’au­torisation de la société Friedr. Dick GmbH & Co. KG. Les infractions obligent à
réparation du préjudice subi et sont passibles de poursuites pénales.

1. Remarques pour l’utilisateur........................................................ 4

1.1 Généralités.............................................................................................4

1.2 Conventions de représentation ..............................................................4

Instructions et consignes...................................................................... 4

Énumérations....................................................................................... 5

1.3 Symboles ...............................................................................................5

2. Étendue de la livraison.................................................................. 6

2.1 Contenu du paquet ................................................................................ 6

2.2 Déballer l’affûteuse à bande ..................................................................6

3. Responsabilité liée au produit...................................................... 7

4. Protection de l’environnement..................................................... 7

5. Sécurité...........................................................................................8

5.1 Signification des consignes d’avertissement ......................................... 8

5.2 Utilisation conforme telle que prévue dans cette notice.........................8

5.3 Consignes de sécurité générales...........................................................9

5.4 Plaques indicatrices sur l’affûteuse à bande........................................ 11

5.5 Capots de protection............................................................................ 12

6. Structure et fonction ................................................................... 13

6.1 Caractéristiques techniques.................................................................13

6.2 Structure .............................................................................................. 14

6.3 Fonction ...............................................................................................15

6.4 Capots de protection............................................................................ 15

7. Mise en service............................................................................16

7.1 Mettre l’affûteuse à bande en place ..................................................... 16

7.2 Monter l’affûteuse à bande .................................................................. 17

7.3 Régler l’affûteuse à bande ...................................................................17

Régler la tôle déflectrice..................................................................... 18

Régler le fonctionnement de la bande ...............................................19

Régler l’angle du bras affûteur........................................................... 20

Éléments de commande sur l’affûteuse à bande ............................... 21

7.4 Mettre l’affûteuse à bande en service ..................................................21

7.5 Eteindre l’affûteuse à bande ................................................................23

8. Traiter les pièces ................................... ... ...................................25

8.1 Affûter les pièces ................................................................................. 25

Zones d’affûtage ................................................................................25

8.2 Polir les pièces..................................................................................... 28

9. Maintenance et entretien................................................... .......... 29

9.1 Nettoyer l’affûteuse à bande ................................................................29

9.2 Remplacer la bande affûteuse .............................................................29

9.3 Remplacer la meule à polir ..................................................................31

10.Pièces de rechange..................................................................... 33

10.1 Dessin de pièces de rechange............................................................. 33

10.2 Commander des pièces de rechange .................................................. 34

11.Déclaration de conformité CE ....................................................35

Affûteuse à bande SM-100 3

Remarques pour l’utilisateur

1

1. Remarques pour l’utilisateur

1.1 Généralités

Ce mode d’emploi se rapporte à l’affûteuse à bande SM-100 ayant
le numéro de série indiqué sur la plaque signalétique de l’appareil
(la plaque signalétique se trouve au dos de l’affûteuse à bande).

Le mode d’emploi doit être constamment conservé à portée de
main. Il contient des remarques importantes pour l’utilisation sûre,
dans les règles de l’art et économique de l’affûteuse à bande. Il doit
être lu et avoir été compris par toutes les personnes chargées
d’effectuer les travaux suivants sur l’affûteuse à bande :

• mise en service,

• utilisation,

•entretien.

Le mode d’emploi doit être respecté pour tous les travaux devant
être effectués sur et avec l’affûteuse à bande. Son observation
contribue à éviter des dangers, à réduire les coûts des réparations
et à accroître la fiabilité et la durée de vie de l’affûteuse à bande.

Les informations techniques et les consignes d’utilisation conte­nues dans ce mode d’emploi correspondent au niveau actuel au
moment de la livraison de l’affûteuse à bande. La société Friedr.
Dick GmbH & Co. KG se réserve le droit d’apporter des améliora­tions et des modifications de nature constructive à l’affûteuse à
bande.

Toutes les indications de sens se réfèrent à l’angle de vue de l’uti­lisateur.

1.2 Conventions de représentation

Instructions et consignes

Les opérations dont l’ordre doit être respecté sont représentées
sous la forme d’une liste numérotée. Exemple :

1 Instruction étape 1.
2 Instruction étape 2.

Affûteuse à bande SM-100

4

Remarques pour l’utilisateur

Énumérations

Les énumérations sans ordre à respecter sont représentées sous
la forme d’une liste avec des points ou des tirets. Exemple :

•Propriété A

- Détail 1

- Détail 2

•Propriété B

1.3 Symboles

Pour une prise en compte rapide, les informations importantes ou
particulièrement utiles sont mises en évidence par des symboles.

AVERTISSEMENT

Ce symbole attire l’attention sur un avertissement qui doit absolu­ment être observé.

• Le chapitre relatif à la sécurité contient davantage d’informa­tions sur l’importance des consignes d’avertissement.

OBLIGATION

Ce symbole caractérise des instructions qui doivent être obser­vées pour des raisons de sécurité.

1

REMARQUE ; CONSEIL

Ce symbole caractérise des remarques générales qui
contiennent des conseils d’utilisation et des informations utiles.

Affûteuse à bande SM-100 5

Étendue de la livraison

2

2. Étendue de la livraison

2.1 Contenu du paquet

• Affûteuse à bande

• Mode d’emploi

• Kit d’outils

• Pâte à polir

2.2 Déballer l’affûteuse à bande

Déballer l’affûteuse à bande aussitôt après son achat et contrôler
si elle présente des vices ou des endommagements causés lors du
transport. Contrôler également l’intégralité de l’étendue de la livrai­son.

Signaler immédiatement les vices constatés. Aucune réclamation
tardive ne pourra être prise en considération.

Conserver la facture pendant toute la période de garantie à titre de
justificatif d’achat.

En cas de réclamation, s’adresser par écrit à la société Friedr. Dick
GmbH & Co. KG et joindre la facture d’origine ainsi qu’une descrip­tion exacte des vices constatés.

Avant de retourner la marchandise, attendre la réponse du fabri­cant pour pouvoir engager les démarches nécessaires.

La société Friedr. Dick GmbH & Co. KG ne prend pas en charge
les frais de transport des retours de marchandises qu’elle n’a pas
ordonnés.

Conserver le carton d’origine pour d’éventuels renvois nécessaires
afin d’exclure des dommages de transport sur la marchandise
retournée.

DOMMAGES CAUSÉS À L’AFFÛTEUSE À BANDE EN

RAISON DE LA NON-CONCORDANCE DES DONNÉES

• Avant la mise en service, comparer les données électriques
de l’affûteuse à bande (voir « Caractéristiques techniques »
page 13) avec les données de branchement du site.

Affûteuse à bande SM-100

6

DE BRANCHEMENT

Responsabilité liée au produit

3. Responsabilité liée au produit

Nous accordons une garantie de 12 mois à partir du jour de livrai­son (preuve sur présentation de la facture) au propriétaire d’une
affûteuse à bande DICK.

Tous les produits abrasifs et autres pièces d’usure sont exclus de
la garantie.

Les modifications sur l’affûteuse à bande requièrent l’autorisation
par écrit de la société.

La société Friedr. Dick GmbH & Co. KG décline toute responsabi­lité pour les vices ou les dommages dus à un montage mal effectué
ou à une utilisation inappropriée.

Nos conditions générales de vente, de livraison et de paiement
contiennent d’autres informations sur la garantie.

4. Protection de l’environnement

Les machines usées, les pièces de rechange et les emballages
sont composés de matériaux recyclables. Le propriétaire est tenu
de les éliminer correctement dans le respect de l’environnement
et des dispositions légales.

3

Affûteuse à bande SM-100 7

Sécurité

5

5. Sécurité

5.1 Signification des consignes d’avertissement

Dans ce mode d’emploi, les remarques relatives aux dangers sont
différenciées selon le danger :

DANGER

Risque menaçant directement la vie et la santé des personnes.

• Il peut entraîner de graves blessures ou la mort.

AVERTISSEMENT

Risque potentiel menaçant la vie et la santé des personnes.

• Il peut entraîner de graves blessures ou la mort.

PRÉCAUTION

Situation potentiellement dangereuse

• Elle peut entraîner de légères blessures.

5.2

Utilisation conforme telle que prévue dans cette notice

L’affûteuse à bande SM-100 est exclusivement conçue pour une
utilisation commerciale.

L’affûteuse à bande SM-100 peut être utilisée pour l’affûtage à sec
et le polissage manuel de couteaux à main et d’outils de coupe net­toyés.

Toute autre utilisation ou une utilisation dépassant ce cadre est
considérée comme non conforme aux fins prévues.

L’affûtage de matériaux qui dégagent des poussières nocives pour
la santé ou facilement inflammables est considéré comme non
conforme à l’utilisation prévue.

Affûteuse à bande SM-100

8

Sécurité

Ces matériaux sont par exemple :

• aluminium

• magnésium

L’affûteuse à bande ne doit pas être mise en service ou être utilisée
dans une atmosphère à risque d’explosion et est exclusivement
conçue pour une utilisation dans des pièces sèches à des tempé­ratures comprises entre +3 et +30 °C.

Seules des pièces de rechange d’origine et des accessoires de la
société Friedr. Dick GmbH & Co. KG doivent être utilisés.

L’exploitant est responsable des dommages qui résultent d’une
utilisation non conforme aux dispositions.

5.3 Consignes de sécurité générales

AVERTISSEMENT

Risque de blessures par une mauvaise utilisation

Une mauvaise utilisation de l’affûteuse à bande peut entraîner
des blessures considérables.

• L’affûteuse à bande doit uniquement être utilisée par des per­sonnes qui ont lu et compris le mode d’emploi.

• L’affûteuse à bande doit uniquement être utilisée par des per­sonnes qui ont l’habitude de mettre en service, d’utiliser et
d’entretenir des machines, qui se sont familiarisées avec les
prescriptions de prévention des accidents, qui connaissent
les dangers risquant d’être encourus lors des travaux et qui
travaillent fiablement.

• Ne pas faire fonctionner l’affûteuse à bande en dehors des
plages de puissances indiquées (voir « Caractéristiques tech­niques » à la page 13).

• Ne faire fonctionner l’affûteuse à bande que conformément
aux applications autorisées (voir « Utilisation conforme telle
que prévue dans cette notice » à la page 8).

5

Affûteuse à bande SM-100 9

5

Sécurité

AVERTISSEMENT
Risque d’incendie dans le cas d’influences environnantes
inappropriées

L’humidité et l’eau peuvent provoquer un court-circuit. Les
liquides et les gaz inflammables peuvent s’enflammer par un vol
d’étincelles.

• Ne pas exposer l’affûteuse à bande à la pluie ou à l’eau
salée.

• Ne pas utiliser l’affûteuse à bande dans un environnement
humide ou mouillé.

• Veiller à un bon éclairage.

• Ne pas utiliser l’affûteuse à bande à proximité de liquides ou
de gaz combustibles.

Avant le transport, mettre l’affûteuse à bande hors service et
débrancher la fiche de la prise de courant.

Affûteuse à bande SM-100

10

Sécurité

1

2

3

4

5.4 Plaques indicatrices sur l’affûteuse à bande

5

5

Image 5.1 – Consignes sur l’affûteuse à bande
[1] Pour travailler avec l’affûteuse à bande, porter un casque

anti-bruit et des lunettes de protection

[2] Attention décharge électrique
[3] Débrancher la fiche de la prise de courant
[4] Lire le mode d’emploi avant la mise en service
[5] Plaquette signalétique

Affûteuse à bande SM-100 11

5

Sécurité

6

Image 5.2 – Sens de rotation de l’affûteuse à bande
[6] Indication du sens de rotation sur la meule à polir et sur le

bras affûteur

5.5 Capots de protection

Risque de blessures en raison de capots de protection
manquants

L’affûteuse ne doit être mise en service que si tous les capots et
les tôles de protection sur la meule à polir et sur le bras affûteur
(Image 6.2 – Structure et fonction) sont en parfait état de fonc­tionnement.

Affûteuse à bande SM-100

12

AVERTISSEMENT

Structure et fonction

6. Structure et fonction

6.1 Caractéristiques techniques

Moteur et électrique

Puissance : 0,5 kW
Tension : 1~230 V
Intensité : 2,1 A
Fréquence : 50 Hz
Type de protection : IP 44
Mode de service : S3 - 30 min
Branchement : câble de 1,8 m H05VVF3G0,75

Fiche de prise de courant de sécurité
européenne

Vitesse nominale : 2980 tr/min

Bande affûteuse

Dimensions : 1020 x 55 mm
Vitesse de coupe : V

Meule à polir

Dimensions : 200 x 25 x 16 mm
Vitesse de coupe : Vc= 31,2 m/s

= 18,7 m/s

c

pour un diamètre de meule à polir de 200 mm

6

Dimensions de la machine / Poids

Profondeur : 470 mm
Largeur : 450 mm
Hauteur : 325 mm
Poids : 13,7 kg

Niveau de pression acoustique des émissions

Émission acoustique selon EN 11201 lors de l’affûtage de couteaux désosseurs.

Niveau de pression acoustique des émissions L

76 dB (A)

pA:

Incertitude KpA: 3 dB (A)
Niveau de pression acoustique des émissions L

WA:

89 dB (A)

Incertitude KpA: 3 dB (A)

Affûteuse à bande SM-100 13

Structure et fonction

6

6.2 Structure

1

10

9

8

Image 6.1 – Structure de l’affûteuse à bande
[1] Bras affûteur

[2] Bande affûteuse
[3] Sens de rotation de la bande affûteuse
[4] Moteur d’entraînement
[5] Interrupteur
[6] Socle
[7] Pieds de la machine
[8] Station à polir
[9] Meule à polir
[10] Sens de rotation de la meule à polir

2

3

4

5

6

7

Affûteuse à bande SM-100

14

Structure et fonction

6.3 Fonction

L’affûteuse à bande se compose de deux groupes fonctionnels : un
bras affûteur [1] avec la bande affûteuse [2] et une station à polir
[8] avec la meule à polir [9]. La station à polir est montée à
gauche et le bras affûteur à droite sur le moteur d’entraînement [4].
Le moteur d’entraînement se trouve sur un socle [6]. L’interrupteur
[5] et les quatre pieds de la machine [7] sont fixés sur ce socle. Les
sens de rotation prescrits pour la meule à polir [10] et la bande
affûteuse [3] sont marqués sur l’affûteuse à bande.

6.4 Capots de protection

6

2

1

6

5

Image 6.2 – Recouvrir les zones de danger
[1] Tôle déflectrice

[2] Paroi latérale gauche du bras affûteur
[3] Paroi latérale droite du bras affûteur
[4] Capot de protection avant de la bande affûteuse
[5] Paroi latérale gauche de la meule à polir
[6] Couvercle de la meule à polir

3

4

Affûteuse à bande SM-100 15

Mise en service

7

7. Mise en service

7.1 Mettre l’affûteuse à bande en place

Risques de blessures dues à un glissement, une chute ou
un basculement de l’affûteuse à bande

• Mettre en place l’affûteuse à bande sur une table stable ou
sur un support adéquat offrant suffisamment de stabilité pour
porter le poids de l’affûteuse à bande.

• Le support ne doit pas être mobile ou être équipé de roulettes.

• Placer l’affûteuse à bande sur une surface plane et antidéra­pante afin qu’elle ne puisse pas glisser, basculer ou bouger
d’une manière quelconque lors de son utilisation.

Risques de blessures dues à une position de travail pour
laquelle l’équilibre ne peut pas être conservé

• Adapter la hauteur du support à la taille de l’utilisateur pour
qu’il puisse travailler debout, dans une position stable et lui
permettant de conserver à tout moment son équilibre.

AVERTISSEMENT

AVERTISSEMENT

Affûteuse à bande SM-100

16

Mise en service

1

7.2 Monter l’affûteuse à bande

Image 7.1 – Montage

7

[1] Perçages pour le montage

L’affûteuse à bande est fermement fixée sur le support par les per­çages de montage [1].

7.3 Régler l’affûteuse à bande

Risques de blessures dues à des composant s de la machine
en rotation

• Débrancher la fiche de la prise de courant avant d’effectuer
des travaux de réglage.

ATTENTION

Affûteuse à bande SM-100 17

Mise en service

1

2

34

7

Régler la tôle déflectrice

AVERTISSEMENT
Risque de blessures dues à des composants de la machine
en rotation

• L’écartement entre la tôle déflectrice et la meule à polir
(Régler la tôle déflectrice) doit être contrôlé à chaque fois
que l’affûteuse à bande doit être utilisée et être à nouveau
réglé si cela est nécessaire.

Image 7.2 – Régler la tôle déflectrice
[1] Meule à polir

[2] Écartement (2 mm)
[3] Tôle déflectrice
[4] Vis croisillon

Régler l’écartement [2] entre la tôle déflectrice [3] et la meule à
polir [1] sur 2 mm.

• Régler l’écartement par la vis croisillon [4].

Affûteuse à bande SM-100

18

Mise en service

1

2

2

3

Régler le fonctionnement de la bande

UNE BANDE D’AFFÛTAGE MONTÉE DE BIAIS PROVOQUE

DES DÉGÂTS AU NIVEAU DE LA MACHINE !

Une bande d’affûtage montée de biais endommage le carter de
la machine.

• Avant de mettre l’affûteuse à bande en marche, contrôler le
fonctionnement de la bande affûteuse.

Procéder au réglage comme décrit ci-après :

Image 7.3 – Bras affûteur

7

[1] Paroi latérale droite
[2] Vis de fixation

Image 7.4 – Fonctionnement de la bande
[3] Vis de réglage

Affûteuse à bande SM-100 19

Mise en service

1

7

1 Débloquer les vis de fixation [2] de la paroi latérale

droite [1],
2 pousser la paroi latérale droite [1] vers l’arrière et la retirer,
3 tourner la bande affûteuse à la main et contrôler si elle se

déporte latéralement lors de la rotation,
4 le cas échéant, régler la bande affûteuse avec la vis de

réglage [3] afin qu’elle se déplace de manière centrée sur le

galet de renvoi.

5 Revisser à fond la paroi latérale.
6 Le cas échéant, procéder au rajustage alors que le moteur

tourne.

Régler l’angle du bras affûteur

L’angle du bras affûteur peut être adapté avant de travailler avec
l’affûteuse à bande. Procéder au réglage comme décrit ci-après :

Image 7.5 – Angle du bras affûteur
[1] Vis de réglage

1 Débloquer la vis de réglage [1],
2 amener le bras affûteur dans la position souhaitée,
3 visser à fond la vis de réglage [1].

Affûteuse à bande SM-100

20

Mise en service

Éléments de commande sur l’affûteuse à bande

Image 7.6 – Interrupteur
[1] Interrupteur de mise hors service (rouge, 0)

[2] Interrupteur de mise en service (vert, I)

7.4 Mettre l’affûteuse à bande en service

AVERTISSEMENT
Risque de blessures dues à des composants de la machine
endommagés ou mal montés

7

1

L’utilisation de l’affûteuse à bande avec des composants élec­triques ou des câbles électriques endommagés peut entraîner
des blessures par décharges électriques ou des dysfonctionne­ments. Les bandes affûteuses endommagées risquent en partie
d’être éjectées.

• L’absence de capots de protection ou des capots de protec­tion endommagés mettent à nu des composants rotatifs de la
machine et peuvent provoquer des blessures par écrasement
et happement. Avant chaque utilisation de l’affûteuse à
bande, contrôler si elle présente des dommages, notamment :

- la bande affûteuse,

- la meule à polir,

- le câble électrique,

Affûteuse à bande SM-100 21

Mise en service

7

- le montage correct et la fonction de protection de tous les
capots de protection et du carter,

- le fonctionnement des interrupteurs.

• Les composants endommagés doivent être remplacés avant
toute autre utilisation de l’affûteuse à bande.

PRÉCAUTION
Risques de blessures dues au mauvais état de santé de
l’utilisateur

Le manque de concentration, la fatigue, une maladie, l’état
d’ivresse ou des troubles au niveau des jambes ou des bras
ainsi que des troubles psychiques constituent un risque de bles­sures accru.

• Les personnes qui travaillent sur des affûteuses à bande
doivent être en bonne santé et pouvoir se concentrer.

• Avant de commencer à travailler avec l’affûteuse à bande,
adopter une position stable qui permet de conserver son
équilibre sans difficulté.

• Lors des travaux d’affûtage et de polissage, ne pas détourner
le regard de l’affûteuse à bande et de la pièce à traiter.

Risque de blessures dues à un contact avec l’affûteuse à
bande

Le fait de toucher à la bande affûteuse ou à la meule à polir alors
que l’affûteuse à bande est en marche provoque des blessures.

• Ne pas toucher à l’abrasif lorsque l’affûteuse à bande est en
marche.

• Ne pas freiner l’abrasif en rotation avec des objets.

• L’affûteuse à bande en marche ne doit pas être accessible à
des personnes qui ne travaillent pas sur l’affûteuse et doit
notamment être hors de portée de main des enfants.

• Avant de quitter la zone de travail, mettre l’affûteuse à bande
hors service et débrancher la fiche de la prise de courant.

Affûteuse à bande SM-100

22

PRÉCAUTION

Mise en service

PORTER UNE TENUE DE PROTECTION ADÉQUATE

Des composants en rotation de la machine peuvent happer un
vêtement inadapté ou des cheveux longs. Les particules proje­tées ou le bruit développé par la machine peuvent blesser les
yeux ou altérer l’ouïe.

Les pièces acérées et chaudes peuvent provoquer des blessures
aux mains.

Les abrasifs en rotation peuvent arracher des vêtements.

• Veiller à un bon éclairage,

• porter des vêtements ajustés,

• ne pas porter de bijoux,

• rassembler les cheveux longs sous un filet,

• porter des lunettes de protection,

• porter un casque anti-bruit,

• porter des gants de protection appropriés,

• ne pas toucher à des composants de la machine en rotation
avec des parties du corps recouvertes de textiles.

7

Procéder comme suit pour mettre l’affûteuse à bande en marche :

1 Brancher la fiche à une prise de courant.
2 Contrôler le fonctionnement de la bande (voir « Régler le

fonctionnement de la bande » à la page 19).

3 Sur l’interrupteur, actionner la touche verte (Interrupteur).
4 Au démarrage de l’affûteuse à bande, contrôler le sens de

rotation.

- Le sens de rotation est signalé par des flèches sur les

capots de protection.

7.5 Eteindre l’affûteuse à bande

1 Actionner l’interrupteur rouge (Interrupteur, pos. [1]).
2 Attendre l’immobilisation totale de la bande affûteuse et de

la meule à polir.

Affûteuse à bande SM-100 23

Mise en service

7

DANGER

Danger dû à une décharge électrique

Lorsque la fiche est débranchée de la prise de courant en tirant
sur le câble électrique, la liaison entre la fiche et le câble risque
d’être endommagée et constitue alors une source de danger
considérable.

• Pour couper l’alimentation en courant, saisir la fiche et la
débrancher de la prise de courant.

3 Débrancher la fiche secteur de la prise de courant.
4 Nettoyer l’affûteuse à bande.

AVERTISSEMENT
Risque de blessures dues à une mise en marche involon­taire de l’affûteuse à bande

Lorsque l’affûteuse à bande est laissée sans surveillance après
les travaux d’affûtage, il y a risque qu’elle soit mise en service de
manière non autorisée ou involontaire.

• À la fin des travaux d’affûtage, ne jamais laisser l’affûteuse à
bande sans surveillance si la fiche secteur n’a pas été
débranchée.

• Ranger l’affûteuse à bande dans un endroit sûr, où les per­sonnes non autorisées n’ont pas accès.

Affûteuse à bande SM-100

24

Traiter les pièces

8. Traiter les pièces

8.1 Affûter les pièces

Zones d’affûtage

1

2

8

Image 8.1 – Zones d’affûtage
[3] Affûtage avec support pour affûtage droit

[4] Affûtage sur bande libre pour affûtage bombé

REMARQUE
Des couteaux sales peuvent détruire la bande affûte use et la
meule à polir. Les surfaces risquent de surchauffer lors
d’une longue utilisation.

• N’affûter que des couteaux propres.

• Mettre l’affûteuse à bande hors service après un fonctionne­ment de 30 minutes maximum.

Affûteuse à bande SM-100 25

Traiter les pièces

4

5

8

1

2

Image 8.2 – Affûter un couteau
[1] Lame du couteau

[2] Sens de rotation de la meule à polir
[3] Orientation perpendiculaire du couteau par rapport à la

bande affûteuse

3

Image 8.2 – Affûter un couteau
[4] Lame du couteau

[5] Angle d’application de la lame du couteau (15°)

Affûteuse à bande SM-100

26

Traiter les pièces

1 Approcher le couteau de l’affûteuse à bande de manière que

la lame du couteau [1] soit dirigée dans le sens de rotation
de la bande affûteuse [2] ou de la meule à polir [2].

2 Orienter les pièces à l’horizontale de manière qu’elles soient

approximativement perpendiculaires [3] à la bande affû­teuse.

3 Placer la lame du couteau [4] en angle d’env. 15 degrés [5]

sur la bande affûteuse.

4 Affûter alternativement les faces de la pièce de manière à

obtenir un morfil sur toute la surface.

REMARQUE

Les pièces s’échauffent lors de leur affûtage

Une lame qui a trop chauffé peut présenter un recuit (perte de
dureté) et des fissures dues à la contrainte.

• Refroidir la pièce dans un bain d’eau après plusieurs affûtages.

REMARQUE

Si le tranchant s’est épaissi en raison d’un affûtage fréquent,
cette épaisseur du tranchant peut être à nouveau réduite en affû­tant les côtés plats.

8

Affûteuse à bande SM-100 27

Traiter les pièces

8

8.2 Polir les pièces

Image 8.3 – Polir un couteau
[1] Angle d’application oblique par rapport au sens de fonction-

[2] Angle d’application par rapport à la meule à polir (env. 20°)

2

1

nement (env. 30° - 60°)

1 Tenir la pâte à polir contre la meule à polir en rotation,
2 appliquer le couteau à l’oblique par rapport au sens de fonc-

tionnement,

3 placer le couteau sur la meule à polir avec un angle plus

obtus que pour l’affûtage,

4 affûter le couteau jusqu’à ce que le morfil soit complètement

éliminé et que la surface présente le poli souhaité.

Affûteuse à bande SM-100

28
