DFI K6XV3+/66, P5BV3+ User Manual

K6XV3+/66

Rev. B+

System Board Users Manual

Carte Mère Manuel Pour Utilisateur

System-Platine Benutzerhandbuch

Tablero Electrónico del Sistema Manual del

Usuario

38740946

Copyright

This publication contains information that is protected by copyright. No part of it may

be reproduced in any form or by any means or used to make any transformation/

adaptation without the prior written permission from the copyright holders.

This publication is provided for informational purposes only. The manufacturer makes

no representations or warranties with respect to the contents or use of this manual and

specifically disclaims any express or implied warranties of merchantability or fitness

for any particular purpose. The user will assume the entire risk of the use or the results

of the use of this document. Further, the manufacturer reser ves the right to revise this

publication and make changes to its contents at any time, without obligation to notify

any person or entity of such revisions or changes.

© 1999. All Rights Reserved.

Trademarks

Microsoft

®

MS-DOS®, WindowsTM, Windows® 95 and Windows® 98 are

registered trademarks of Microsoft Corporation. Intel, Pentium and Pentium with

MMX technology are registered trademarks of Intel Corporation. Cyrix, 6x86L,

6x86MX and M II are registered trademarks of Cyrix Corporation. AMD, K5, K6,

K6-2 and K6-III are registered trademarks of Advanced Micro Devices, Inc. IBM

6x86MX is a registered trademark of International Business Machine Corporation.

IDT, C6, WinChip2 and WinChip3 are registered trademarks of IDT Corpor ation.

Award is a registered trademark of Award Software, Inc. Other trademarks and

registered trademarks of products appear ing in this manual are the properties of

their respective holders.

Caution:

Danger of explosion if battery incorrectly replaced.

Replace only with the same or equivalent type recommended by the

manufacturer.

Dispose of used batteries according to the battery manufacturers instructions.

FCC and DOC Statement on Class B

This equipment has been tested and found to comply with the limits for a Class

B digital device, pursuant to Part 15 of the FCC rules. These limits are designed

to provide reasonable protection against harmful interference when the

equipment is operated in a residential installation. This equipment generates, uses

and can radiate radio frequency energy and, if not installed and used in

accordance with the instruction manual, may cause harmful interference to radio

communications. However, there is no guarantee that interference will not occur

in a particular installation. If this equipment does cause harmful interference to

radio or television reception, which can be determined by turning the equipment

off and on, the user is encouraged to try to correct the interference by one or

more of the following measures:

 Reorient or relocate the receiving antenna.

 Increase the separation between the equipment and the receiver.

 Connect the equipment into an outlet on a circuit different from that to

which the receiver is connected.

 Consult the dealer or an experienced radio TV technician for help.

Notice:

1. The changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment.

2. Shielded interface cables must be used in order to comply with the emission

limits.

Note:

The users manual in the provided CD contains detailed information about the

system board. If, in some cases, some information doesnt match those shown in this

manual, this manual should always be regarded as the most updated version. To

view the users manual, insert the CD into a CD-ROM drive. The autorun screen

(Main Board Utility CD) will appear. Click Users Manual.

Table of Contents / Table des Matières / Inhaltsverzeichnis / Tabla de

Contenidos

Chapter 1 - Introduction

1.1 Features and Specifications .......................................................................................................... 4

1.2 Package Checklist .............................................................................................................................. 14

Chapter 2 - Hardware Installation

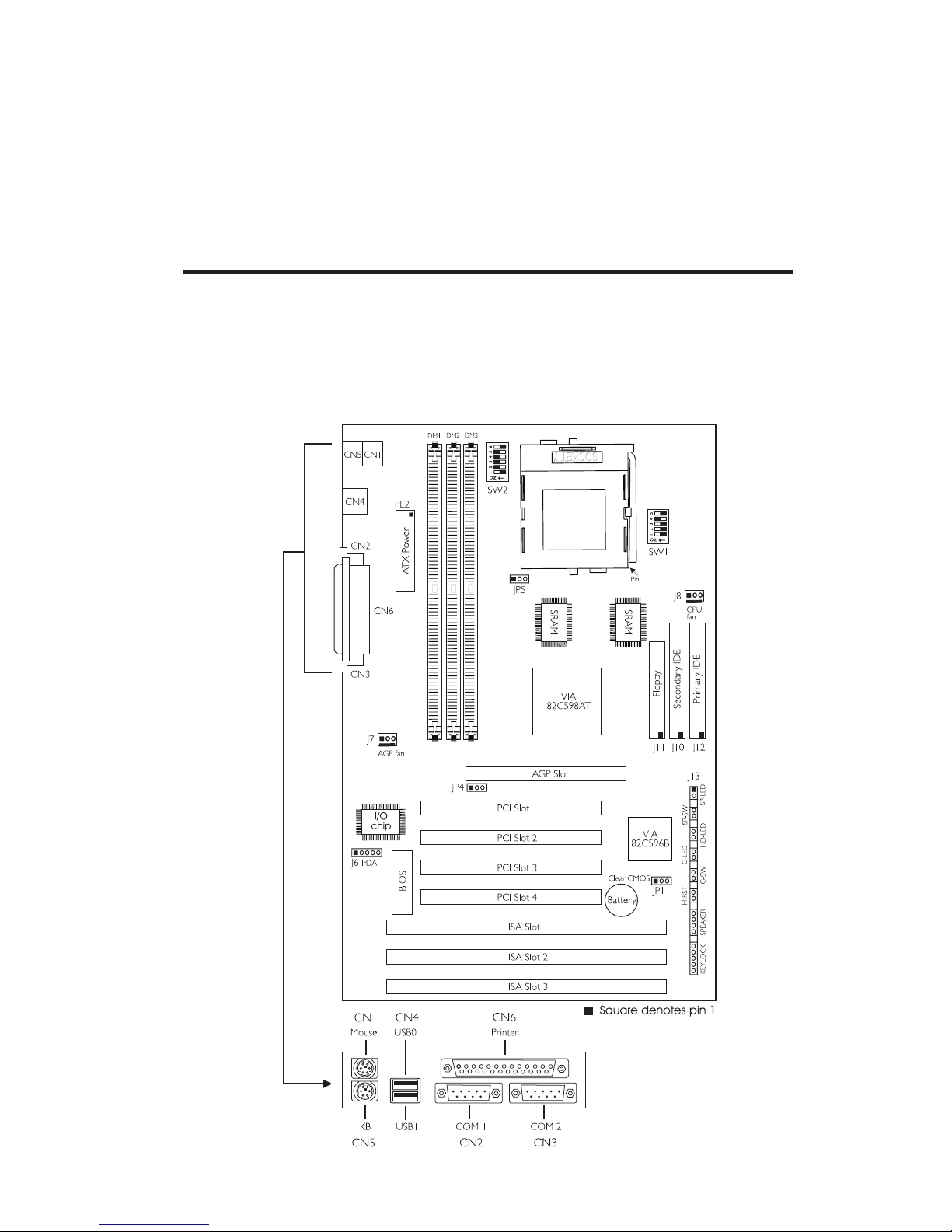

2.1 System Board Layout ...................................................................................................................... 1 5

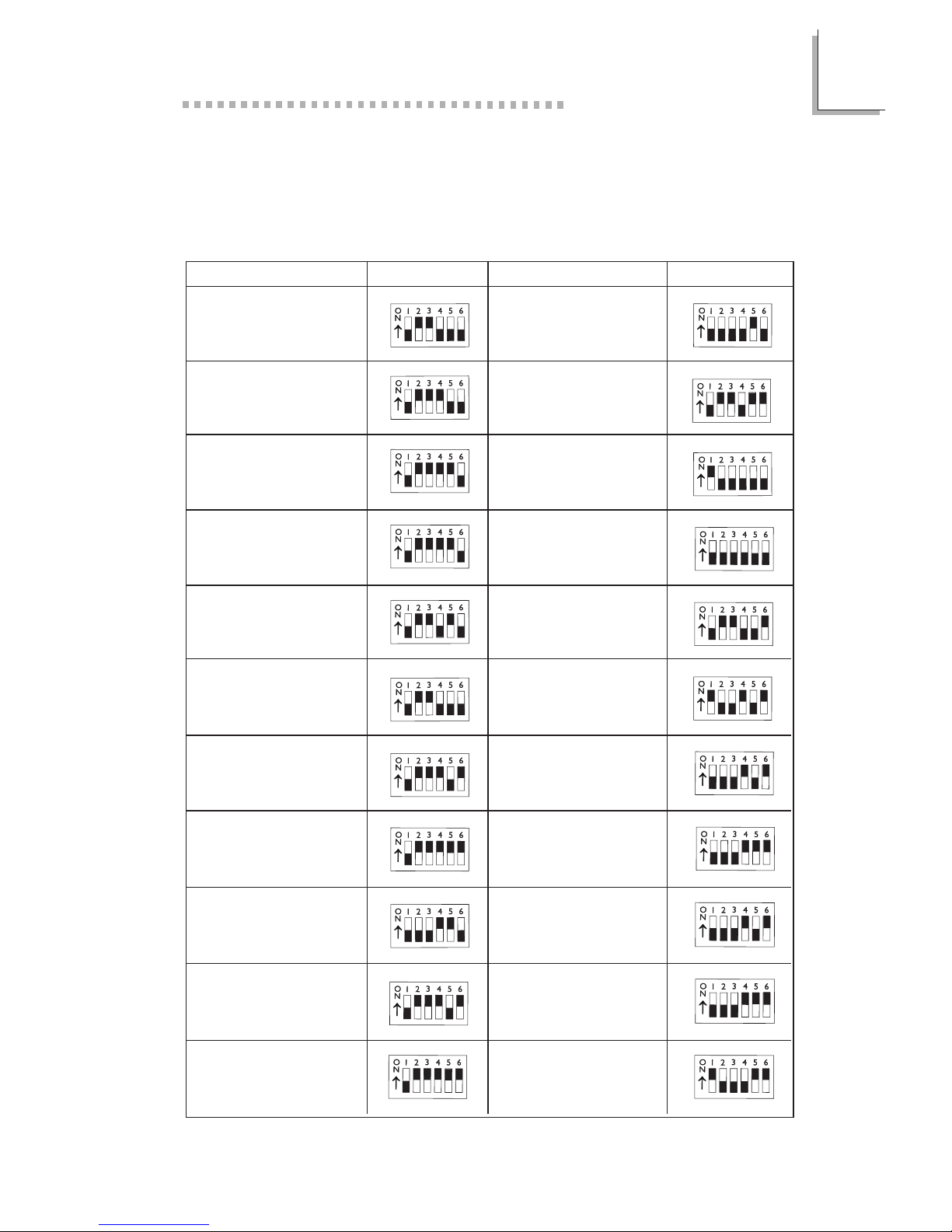

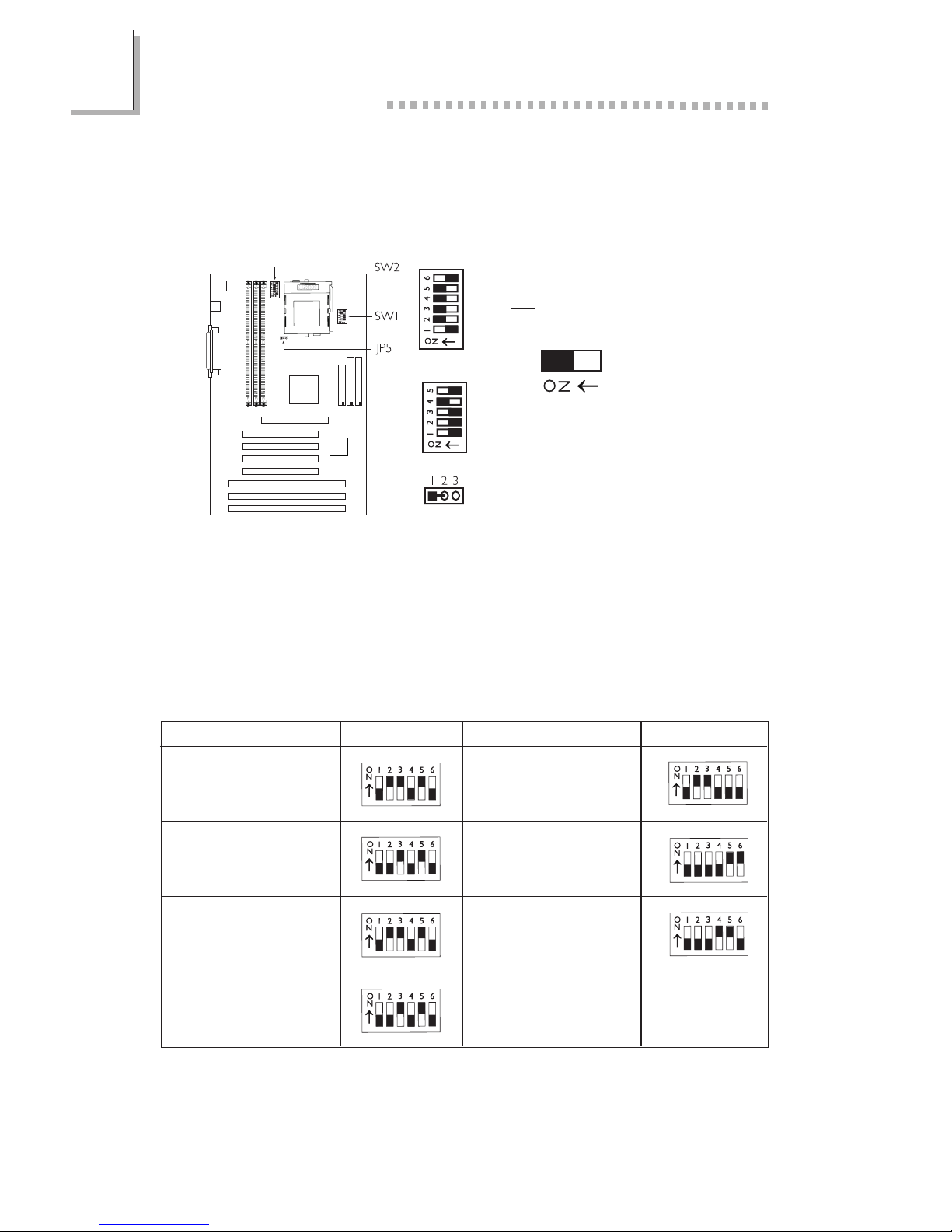

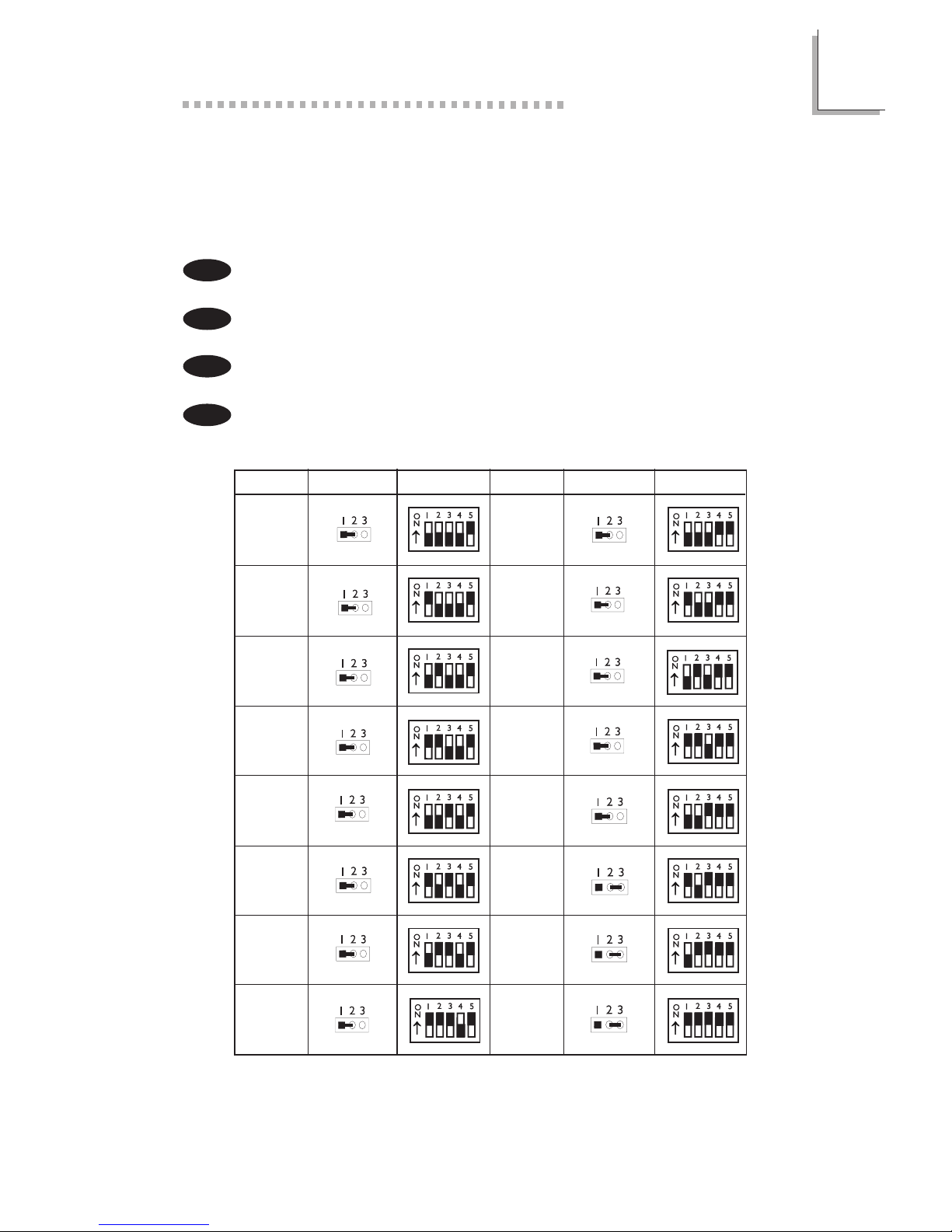

2.2 Settings for Processors ..................................................................................................... ............. 16

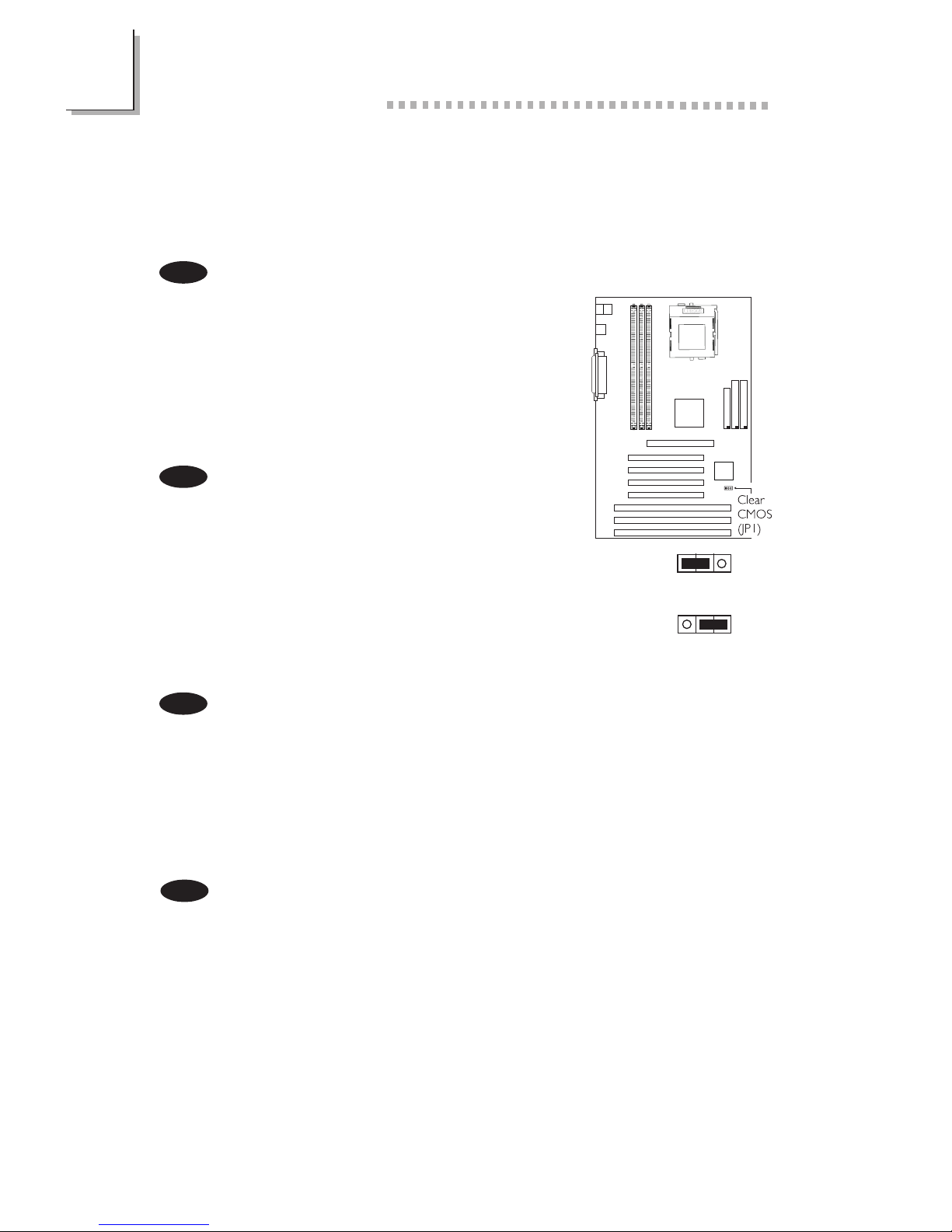

2.3 Jumper Settings for Clearing CMOS Data ........................................................................ 24

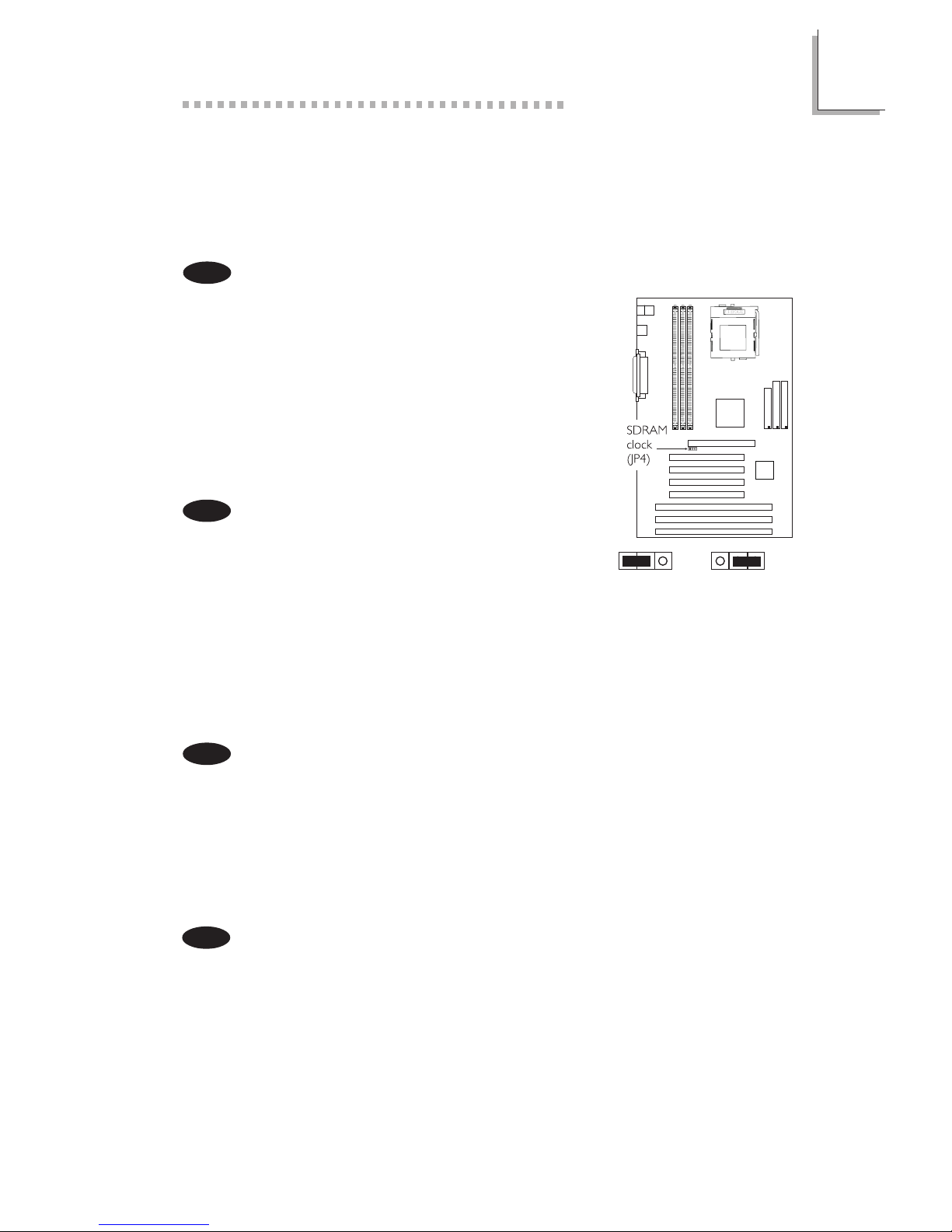

2.4 Jumper Settings for SDRAM Clock (DIMM) ..................................................................... 25

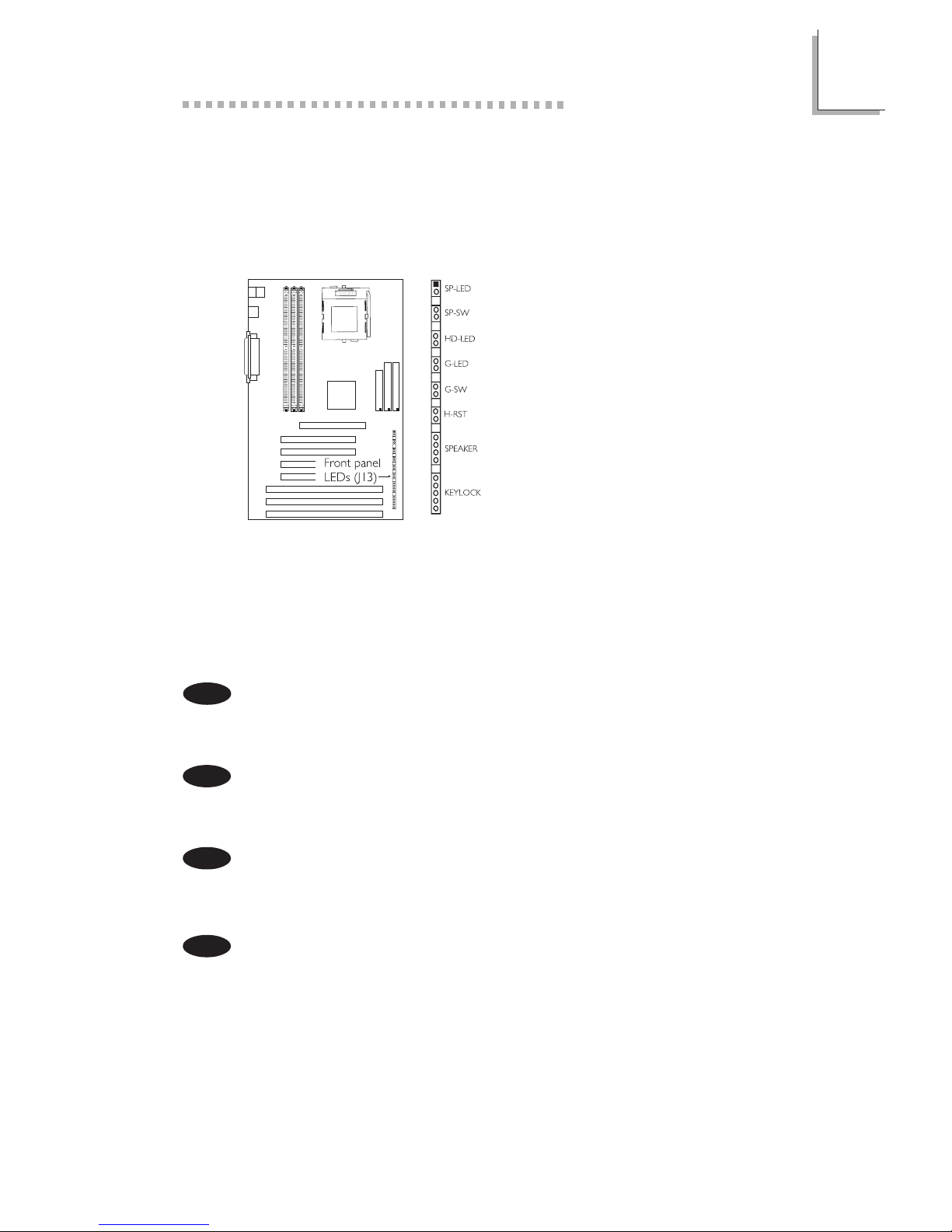

2.5 Connector s ............................................................................................................................................ 26

Chapter 3 - Award BIOS Setup Utility

3.1 Entering the Award BIOS Setup Utility ................................................................................ 31

3.2 Setting the Date and Time .......................................................................................................... 32

3.3 Selecting the Hard Drive and Floppy Drive Type .......................................................... 33

3.4 Selecting the Boot Sequence of the Drive ......................................................................... 34

3.5 Selecting the Method of Powering-off the System ......................................................... 35

3.6 Using the System Health Monitor Function ....................................................................... 36

3.7 Loading Fail-Safe Settings/Optimal Settings ....................................................................... 3 9

3.8 Setting the Super visor/User Password ................................................................................. 40

Chapter 4 - Supported Softwares

4.1 Drivers and Utilities ......................................................................................................................... 42

4.2 Installing Windows

®

98 on a VIA Chipset-Based System ........................................ 43

4

Level 2 Cache Memory

512KB, 1MB or 2MB pipeline burst, direct map write-through cache installed on

the system board.

Expansion Slots

The system board is equipped with 1 dedicated AGP slot, 3 dedicated PCI slots,

2 dedicated 16-bit ISA slots and 1 shared PCI/ISA slot. All PCI and ISA slots are

bus masters.

Desktop Management Interface (DMI)

The system board comes with a DMI 2.0 built into the BIOS. The DMI utility in

the BIOS automatically records various information about your system

configuration and stores these information in the DMI pool, which is a part of the

Chapter 1 - Introduction

Introduction

Einleitung

Introducción

1.1 Features and Specifications

Caractéristiques et Spécifications

Leistungsmerkmale und Technische Daten

Características y Especificaciones

1.1.1 Features

Chipset

 VIA



MVP3 AGP system chipset

Processor

 AMD

®

K5 PR100/PR133/PR166, K6-166/200/233/266/300, K6-2/250/266/

300/333/350/366/380/400/450/475/500/550 or K6-III/400/450/475/500/

550

 Intel Pentium



100/133/166/200MHz or Intel Pentium processor with

MMX

TM

technology-166/200/233MHz

 Cyrix® 6x86L PR166+/PR200+, 6x86MX-PR200/PR233/PR266 or M II-

200/266/300/333/366/400/433

 IBM

®

6x86MX-PR200/PR233/PR266/PR300/PR333

 IDT® C6-200/225, WinChip2-200/225/233/266/300 or future WinChip3 series

System Memory

 16MB to 768MB memor y using unbuffered DIMMs

 Three 168-pin DIMM sockets using x64 or x72 SDRAM, 3.3V

 PC-100 SDRAM DIMM for 100MHz external system bus clock processors

 ECC suppor ted (uses x72 PC SDRAM DIMM)

English

DIMMs

2MBx64/x72

4MBx64/x72

8MBx64/x72

Memory Size

16MB

32MB

64MB

DIMMs

16MBx64/x72

32MBx64/x72

Memory Size

128MB

256MB

1

Introduction

5

system board's Plug and Play BIOS. DMI, along with the appropriately networked

software, is designed to make inventory, maintenance and troubleshooting of

computer systems easier.

ATX Double Deck Ports

 2 USB ports

 2 NS16C550A-compatible DB-9 ser ial port

 1 SPP/ECP/EPP DB-25 parallel por t

 1 mini-DIN-6 PS/2 mouse por t

 1 mini-DIN-6 PS/2 keyboard por t

Connectors

 One connector for IrDA interface

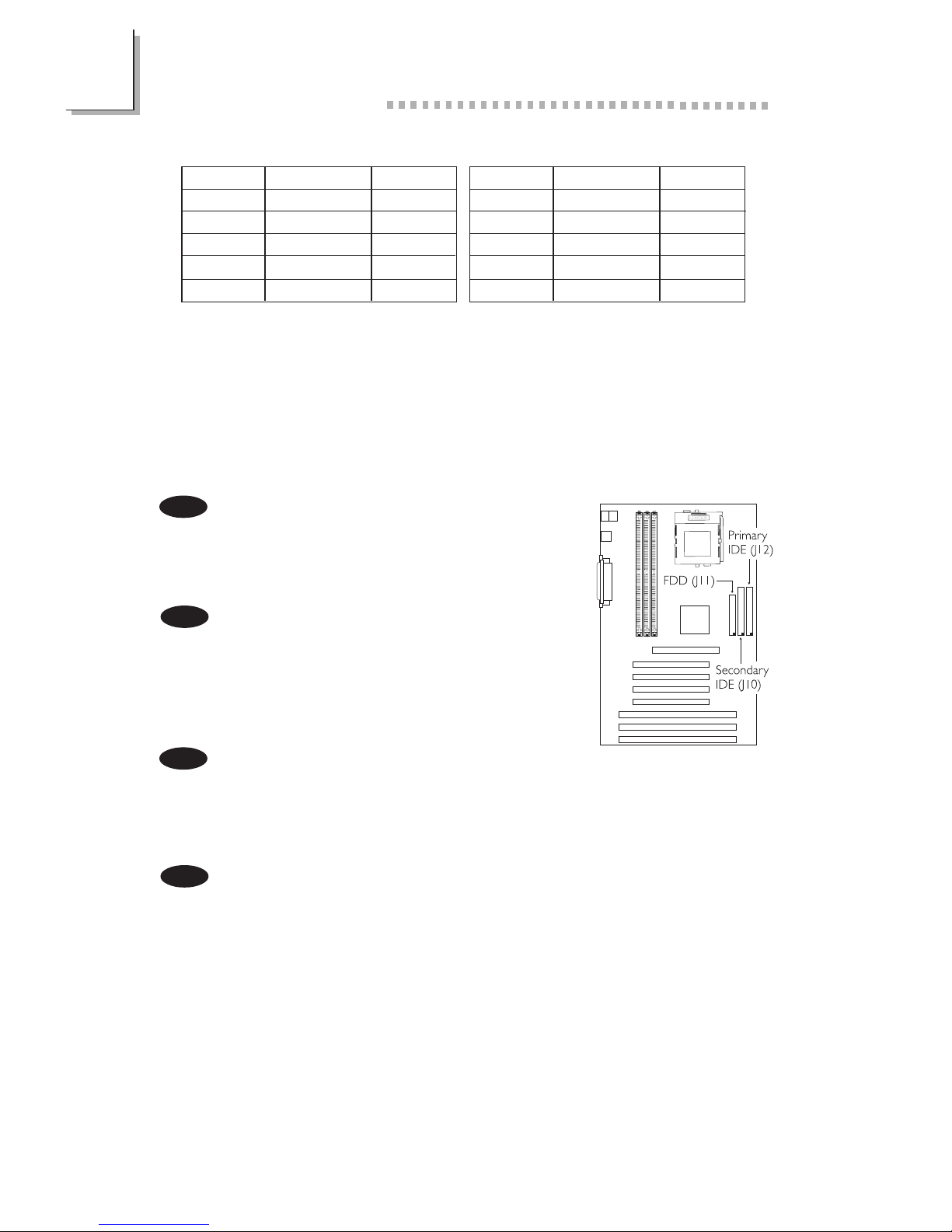

 Two IDE connectors

 One floppy drive connector supports up to two 2.88MB floppy drives

 One 20-pin ATX power supply connector

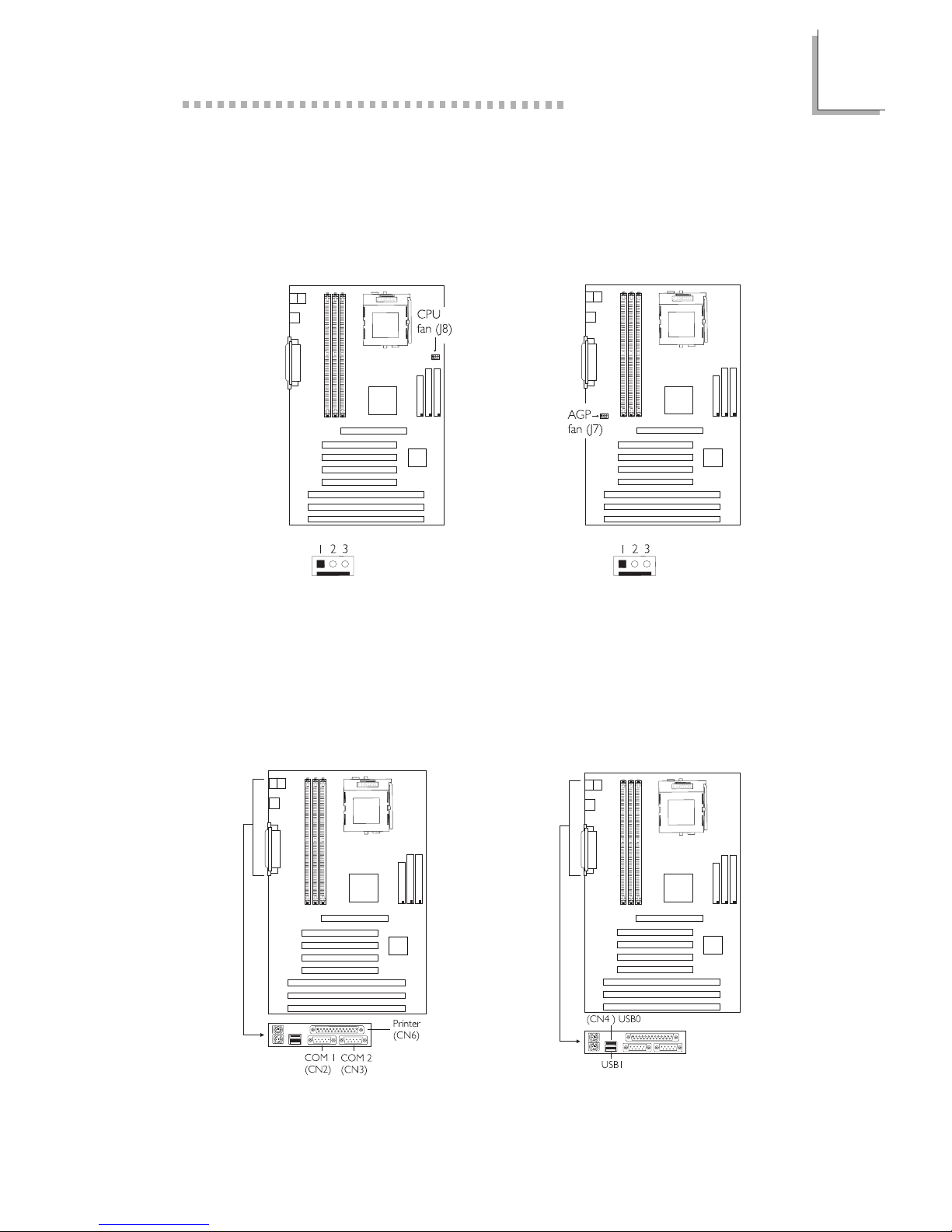

 CPU and AGP fan connectors

PCI Bus Master IDE Controller

 Two PCI IDE interfaces support up to four IDE devices

 Supports ATA/33 or ATA/66 hard drives

 PIO Mode 3 and Mode 4 Enhanced IDE (data transfer rate up to 16.6MB/

sec.)

 Bus mastering reduces CPU utilization during disk transfer

 Suppor ts ATAPI CD-ROM, LS-120 and ZIP

IrDA Interface

The system board is equipped with an IrDA connector for wireless connectivity

between your computer and peripheral devices. It supports peripheral devices

that meet the IrDA or ASKIR standard.

USB Ports

The system board is equipped with two connectors for external USB ports.

USB allows data exchange between your computer and a wide range of

simultaneously accessible external Plug and Play peripherals.

BIOS

 Award BIOS, Windows



95/98 Plug and Play compatible

 Supports SCSI sequential boot-up

 Flash EPROM for easy BIOS upgrades

 2MBit flash memory includes ACPI and SDMS functions

1.1.2 System Health Monitor Functions

The system board is capable of monitoring the following system health conditions.

 Monitors Processor Temperature and Overheat Alarm

The system board is able to detect the temperature of the processor. An

alarm will sound in case of processor overheat.

 Monitors Processor/AGP Fan Speed and Failure Alarm

The system board is able to detect the fan speed (RPM-Revolution Per

Minute) of the processor and AGP fans and aler ts you to attend to any

irregularity that may damage your system.

 Monitors Power Voltages and Failure Alarm

The system board is able to detect the output voltage of the power supply. An

alarm will sound warning you of voltage irregularity.

Refer to Using the System Health Monitor Function in chapter 3 for more

information.

Introduction

1

6

1.1.3 Intelligence

Automatic Fan Control

With the systems power switched on, the processors fan will rotate only if the

temperature of the processor is over 25

o

C.

Dual Function Power Button

Depending on the setting in Soft-Off By PWRBTN in the Power Management

Setup of the BIOS, this switch will allow your system to enter the Soft-Off or

Suspend mode.

External Modem Ring-on

The Modem Ring-on feature allows the system that is in the Suspend mode or

Soft Power Off mode to wake-up/power-on to respond to incoming calls. This

feature supports external modem only. If you are using this function, make sure

to turn on the power of the modem prior to powering-off the system.

RTC Timer to Power-on the System

The RTC installed on the system board allows your system to automatically

power-on on the set date and time.

ACPI

The system board is designed to meet the ACPI (Advanced Configuration and

Power Interface) specification. ACPI has energy saving features that enables PCs

to implement Power Management and Plug-and-Play with operating systems that

support OS Direct Power Management.

Virus Protection

Most viruses today destroy data stored in hard drives. The system board is

designed to protect the boot sector and par tition table of your hard disk drive.

1.1.1 Caractéristiques

Chipset

 VIA



MVP3 AGP système chipset

Processeur

 AMD

®

K5 PR100/PR133/PR166, K6-166/200/233/266/300, K6-2/250/266/

300/333/350/366/380/400/450/475/500/550 ou K6-III/400/450/475/500/

550

 Intel Pentium



100/133/166/200MHz ou Intel Pentium processor with

MMX

TM

technology-166/200/233MHz

 Cyrix® 6x86L PR166+/PR200+, 6x86MX-PR200/PR233/PR266 ou M II-

200/266/300/333/366/400/433

 IBM

®

6x86MX-PR200/PR233/PR266/PR300/PR333

 IDT® C6-200/225, WinChip2-200/225/233/266/300 ou futur WinChip3

series

Mémoire Système

 Mémoire allant de 16Mo à 768Mo utilisant la DIMM de unbuffered

 3 sockets DIMM 168 broches utilise x64 ou x72 DIMM SDRAM, 3.3V

 PC-100 SDRAM DIMM pour processeur s à horloge de bus système externe de

100MHz

 ECC suppor té (utilise x72 PC SDRAM DIMM)

Français

1

Introduction

7

Mémoire Cache de Niveau 2

Pipeline en rafale de 512Ko, 1Mo ou 2Mo, cache décriture direct map installé

sur la carte système .

Logements dExtension

La car te système est équipée dun logement AGP dédié, de 3 logements PCI

dédiés, de 2 logements ISA 16 bits dédiés et dun logement PCI/ISA par tagé. Tous

les logements PCI et ISA sont bus maîtres.

Interface de Gestion de Bureau (DMI)

La car te système est livrée avec un DMI 2.0 intégré au BIOS. Lutilitaire DMI

dans le BIOS enregistre automatiquement diverses informations concernant la

configuration de votre système et stocke ces informations dans la liste DMI, qui

est une partie du BIOS Plug and Play de la carte système. DMI, accompagné

du logiciel en réseau approprié, est conçu pour rendre linventaire, lentretien et

le dépannage du système de lordinateur plus facile.

Ports Double Module ATX

 2 Ports USB

 2 port série DB-9 compatible NS16C550A

 1 port parallèle DB-25 SPP/ECP/EPP

 1 por t souris PS/2 mini-DIN-6

 1 port clavier PS/2 mini-DIN-6

Connecteurs

 1 connecteur pour interface IrDA

 2 connecteurs IDE

 1 connecteur de lecteur de disquettes suppor tant jusquà 2 lecteurs de

disquettes de 2.88Mo

 1 connecteur dalimentation ATX 20 broches

 Connecteurs de ventilateurs de CPU et de ventilateur de AGP

Contrôleur IDE de BUS Maître PCI

 Deux interfaces PCI IDE suppor tant jusquà quatre matériels IDE

 Supporte des disques durs ATA/33 ou ATA/66

 IDE Améliorés Mode 3 et 4 PIO (vitesse de transfert de données allant

jusquà 16.6Mo/sec.)

 La gestion de Bus réduit lutilisation du CPU pendant les transfer ts sur disque

 Suppor te les CD-ROM ATAPI, LS-120 et ZIP

Interface IrDA

La carte système est équipée dun connecteur IrDA pour les connexions sans fil

entre votre ordinateur et des périphériques. Il supporte les périphériques qui

sont conformes aux standards IrDA ou ASKIR.

Ports USB

La car te système est équipée de 2 connecteurs pour por t USB externe. USB

permet léchange de données entre votre ordinateur et un grande éventail de

périphériques externes Plug and Play accessibles simultanément.

DIMMs

2MBx64/x72

4MBx64/x72

8MBx64/x72

Mémoire

16MB

32MB

64MB

DIMMs

16MBx64/x72

32MBx64/x72

Mémoire

128MB

256MB

Introduction

1

8

BIOS

 Compatible avec Award BIOS, Windows® 95/98 Plug and Play

 Supporte lamorçage séquentiel SCSI

 EPROM Flash pour une mise à niveau facile du BIOS

 Mémoire Flash 2Mb comprenant les fonctions ACPI et SDMS

1.1.2 System Health Monitor Fonctions

La car te système est capable de gérer les conditions de santé système suivantes.

 Alarme de Température et de Surchauffe de Processeur de Moniteurs

La car te système peut détecter la température du processeur. Une alarme

retentira au cas où le processeur serait en surchauffe.

 Alar me de Défaillance et de Vitesse de Ventilateur de Processeur/AGP de

Moniteurs

La carte système est capable de détecter la vitesse de ventilateur (RPM -

Révolution Par Minute) des ventilateurs du processeur et AGP et vous avertir

pour intervenir en cas danomalie qui pourrait endommager le système.

 Alarme de Défaillance et de Voltage dAlimentation de Moniteurs

La car te système peut détecter le voltage de sortie de lalimentation. Une

alarme retentira pour vous avertir de toute anomalie de voltage.

Repor tez vous à Utilisez de System Health Monitor dans le Chapitre 3 pour

plus dinformations.

1.1.3 Intelligence

Contrôle Automatique de Ventilateur

Avec lalimentation du système en marche, le ventilateur du processeur tournera

uniquement si la température du processeur est supérieure à 25°C.

Bouton dAlimentation à Fonction Double

En fonction du paramétrage dans le champ Soft-Off By PWRBTN du

Programme dInstallation de la Power Management Setup, ce commutateur

permettra à votre système dentrer en mode Soft-Off ou Suspension.

Modem Ring-on Externe

La fonction Modem Ring-on permet au système qui se trouve en mode

Suspension ou en mode Sof Power Off de se réveiller / sallumer afin de

répondre à un appel. Cette fonction supporte le modem externe seulement. Si

vous utilisez cette fonction, prenez soin dallumer le modem avant déteindre le

système.

Minuterie RTC pour Allumer le Système

Le RTC installé sur la carte système permet à votre système de sallumer

automatiquement à une date et heure présélectionnée.

ACPI

La carte système est conçue de façon à être conforme aux spécifications ACPI

(Configuration Avancée et Interface dAlimentation). ACPI compor te une fonction

déconomie dénergie qui permet aux PC de mettre en uvre la Gestion

dAlimentation et Plug and Play avec des systèmes dexploitation qui supportent

la Gestion dAlimentation Directe de Système dExploitation.

Protection contre les Virus

La plupar t des virus détruisent les données stockées sur les disques durs. La carte

système est conçue pour protéger le secteur damorçage et la table de partition de

votre disque dur.

1

Introduction

9

1.1.1 Leistungsmerkmale

Chipset

 VIA



MVP3 AGP system chipset

Prozessor

 AMD

®

K5 PR100/PR133/PR166, K6-166/200/233/266/300, K6-2/250/266/

300/333/350/366/380/400/450/475/500/550 oder K6-III/400/450/475/

500/550

 Intel Pentium



100/133/166/200MHz oder Intel Pentium processor with

MMX

TM

technology-166/200/233MHz

 Cyrix® 6x86L PR166+/PR200+, 6x86MX-PR200/PR233/PR266 oder M II-

200/266/300/333/366/400/433

 IBM

®

6x86MX-PR200/PR233/PR266/PR300/PR333

 IDT® C6-200/225, WinChip2-200/225/233/266/300 oder zukünftige

WinChip3 series

Systemspeicher

 Speicher von 16MB bis 768MB mit DIMMs ohne Puffer

 3 DIMM-Fassungen mit 168poligem Anschlußstecker Anwendung des ´64- oder

´72-PC-SCRAM, 3,3V.

 PC-100 SDRAM DIMM für Prozessoren für externe System-Bus-Taktgeber von

100MHz

 ECC-unterstützt (funktioniert mit ´72-PC-SDRAM-DIMM)

Niveau 2 des Cache-Speichers

Auf der Platine installierter 512KB-, 1MB- oder 2MB-Pipeline-Burst,

Direktabbildungs-Durchschreib-Cache.

Erweiterungssteckfassungen

Die Systemplatine ist mit 1 dedizierter AGP-Steckfassung, 3 dedizierten PCI-

Steckfassungen, 2 dedizierten 16-Bit-ISA-Steckfassungen und 1 gemeinsam

benutzter PCI/ISA-Steckfassung ausgestattet. Sämtliche PCI- und ISA-Steckfassungen

sind Bus-Master.

Desktop-Management-Schnittstelle (DMI)

Die Systemplatine ist mit einem DMI 2.0 ausgestattet, die im BIOS integriert ist.

Durch das DMI-Dienstprogramm im BIOS werden automatisch verschiedene

Informationen über die Konfiguration Ihres Systems registriert, wonach diese

Informationen im DMI-Speicher gespeicher t werden. Dieser DMI-Speicher bildet

einen Teil des Plug and Play BIOS und des DMI der Systemplatine, zusammen

mit der richtig mit dem Netzwerk verbundenen Software. Auf diese Weise soll

der Unterhalt und die Fehlersuche des PC-Systems erleichtert werden.

ATX-Zweietagen-Anschlüsse

 2 USB-Anschlüsse

 2 serieller DB-9-Anschluß, kompatibel mit NS16C550A

 1 DB-25-Parallelanschluß SPP/ECP/EPP

 1 Mini-DIN-6-Anschluß für eine PS/2-Maus

 1 Mini-DIN-6-Anschluß für eine PS/2-Tastatur

Deutsch

Speicher

16MB

32MB

64MB

DIMMs

2MBx64/x72

4MBx64/x72

8MBx64/x72

DIMMs

16MBx64/x72

32MBx64/x72

Speicher

128MB

256MB

Introduction

1

10

Anschlußstecker

 1 Anschluß für die IrDA-Schnittstelle

 2 Zwei IDE-Anschlüsse

 Unterstützung von bis zu zwei 2.88MB-Floppylaufwerken durch einen

Floppylaufwerksanschluß

 1 20poliger Anschlußstecker für das ATX-Netzgerät

 CPU- und AGP-ventilator-Anschlüsse.

PCI-Bus-Master-IDE-Controller

 Unterstützung von bis zu vier IDE-Geräten durch zwei PCI-IDE-Schnittstellen.

 Unterstützung der Festplatten ATA/33 oder ATA/66

 Erweitertes IDE des PIO-Modus 3 und 4 (Datenübertragungsgeschwindigkeit

von bis zu 16.6MB/Sek.).

 Verminderte CPU-Benutzung während Diskettenübertragung dank dem Bus-

Master.

 Unterstützung des ATAPI CD-ROMs, LS-120 und ZIP

IrDA-Schnittstelle

Die Systemplatine ist mit einem IrDA-Anschluß versehen, durch welche eine

kabellose Verbindung zwischen Ihrem Computer und Peripheriegeräten hergestellt

werden kann. Diese Schnittstelle unterstützt Peripheriegeräte, die der IrDA und

ASKIR-Norm entsprechen.

USB-Anschlüsse

Die Systemplatine ist mit 2 Anschlußstecker für den externen USB Anschluß.

Durch USB können Daten zwischen Ihrem Computer und einer großen Auswahl

an gleichzeitig zugänglichen externen Plug and Play Peripheriegeräten

ausgetauscht werden.

BIOS

 Kompatibilität mit Award BIOS, Windows

®

95/98 Plug and Play

 Unterstützung des sequentiellen SCSI-Ladens

 Flash EPROM für ein einfaches Aktualisieren des BIOS

 Der 2Mbit-Flash-Speicher umfaßt die ACPI- und SDMS-Funktionen.

1.1.2 System Health Monitor Funktions

Durch die Systemplatine können die folgenden gesundheitlichen Bedingungen Ihres

Systems überwacht werden.

 Überwachen der Temperatur des Prozessors und Warnsignal bei Überhitzung

Durch die Systemplatine kann die Temperatur des Prozessors festgestellt

werden. Bei einer Überhitzung ertönt ein akustisches Warnsignal.

 Überwachen der Geschwindigkeit des Prozessor-/AGP-Ventilators und

Warnsignal bei Ausfall

Durch die Systemplatine kann die Geschwindigkeit des Ventilators (UPM 

Umdrehungen pro Minute) des Prozessors sowie der AGP-Ventilatoren

festgestellt werden. Bei Unregelmäßigkeiten ertönt ein akustisches Warnsignal,

da durch diese das System Schaden nehmen kann.

 Überwachen der Stromspannung und Warnsignal bei Ausfall

Durch die Systemplatine kann die Ausgangsleistung des Netzgerätes festgestellt

werden. Bei Unregelmäßigkeiten der Spannung er tönt ein akustisches

Warnsignal.

Weiter Informationen sind unter Arbeiten der System Health Monitor in Kapitel 3.

1

Introduction

11

1.1.3 Intelligente Ausstattungsteile

Automatische Ventilatorsteuerung

Der Ventilator des Prozessors wird nur dann betrieben, wenn die Temperatur des

Prozessors höher liegt als 25°C, wenn das System mit dessen Netzschalter

eingeschaltet ist.

Netzschalter mit doppelter Funktion

Je nach der Einstellung im Feld Soft-Off By PWRBTN im Power Management Setup

kann das System durch diesen Schalter ausgeschaltet oder in den Suspendier-Modus

geschaltet werden.

Wecken des externen Modems bei eingehendem Anruf

Durch dieses Merkmal zum Wecken des Modems bei eingehendem Anruf kann das

System, welches sich im Suspendier-Modus befindet oder ausgeschaltet wurde, durch

einen eingehenden Anruf geweckt/eingeschaltet werden, um eingehende Anrufe zu

beantworten. Dieses Merkmal unterstützt nur externe Modems. Bei Anwendung

dieser Funktion muß darauf geachtet werden, daß das Modem vor dem Ausschalten

des Systems eingeschaltet wird.

RTC-Taktgeber zum Einschalten des Systems

Durch den auf der Systemplatine installierten RTC kann Ihr System automatisch

am eingestellten Datum und zur eingestellten Uhrzeit eingeschaltet werden.

ACPI

Diese Systemplatine entspricht der ACPI-Vorschrift (Erweiterte Konfiguration und

Leitsungsschnittstelle). ACPI besitzt Energiesparfunktionen, die es dem PC

ermöglichen, das Power-Management und Plug and Play mit Betriebssystemen

anzuwenden, durch welche das direkte OS-Power-Management unterstützt wird.

Virusschutz

Durch die meisten Viren werden heutzutage Daten auf Festplatten zerstört. Diese

Systemplatine wurde so entworfen, um dem Boot-Sektor und der

Partitionstabelle Ihres Festplattenlaufwerkes einen entsprechenden Schutz zu

bieten.

1.1.1 Características

Chipset

 VIA



MVP3 AGP sistema chipset

Procesador

 AMD

®

K5 PR100/PR133/PR166, K6-166/200/233/266/300, K6-2/250/266/

300/333/350/366/380/400/450/475/500/550 o K6-III/400/450/475/500/550

 Intel Pentium



100/133/166/200MHz o Intel Pentium processor with

MMXTM technology-166/200/233MHz

 Cyrix

®

6x86L PR166+/PR200+, 6x86MX-PR200/PR233/PR266 o M II-200/

266/300/333/366/400/433

 IBM

®

6x86MX-PR200/PR233/PR266/PR300/PR333

 IDT® C6-200/225, WinChip2-200/225/233/266/300 o futuros WinChip3

series

Memoria de Sistema

 Memoria de 16MB a 768MB utilizando DIMMs de unbuffered

 3 enchufes de 168-terminales DIMM utiliza x64 o x72 SDRAM DIMM, 3.3V

 PC-100 SDRAM DIMM para procesadores de reloj bus del sistema externo de

100MHz.

 ECC soportado (utiliza x72 PC SDRAM DIMM)

Español

Introduction

1

12

Nivel 2 Memoria Inmediata

Reventón canalizado de 512KB, 1MB o 2MB, mapa directa escrito por caché

instalada en el tablero de sistema.

Ranuras de Expansión

El tablero de sistema es equipado con 1 ranura de AGP dedicado, 3 ranuras de

PCI dedicado, 2 ranuras de ISA 16-bit dedicado y 1 ranura de PCI/ISA

compar tido. Todas las ranuras de PCI y ISA son maestros de bus.

Interfaz de Administración de Desktop (DMI)

El sistema de tablero viene con DMT 2.0 establecido en el BIOS. La utilidad del

DMI en el BIOS graba automáticamente varias informaciones sobre la

configuración de su sistema y almace estas informaciones en la balsa de DMI,

que es parte del tablero de sistema Enchufar y Usar BIOS. DMI junto con

software de red apropiado, es diseñado para hacer más fácil el inventario,

mantenimiento y procedimiento para solucionar problema de los sistemas de

computadora.

Puertos de Cubierta Doble de ATX

 2 puer tos de USB

 2 puerto de serie DB-9 NS16C550A-compatible

 1 puer to paralelo de SPP/ECP/EPP DB-25

 1 puer to de ratón PS/2 mini-DIN-6

 1 puer to de teclado mini-DIN-6 PS/2

Conectores

 1 conector para interfaz de IrDA

 2 conectores de IDE

 1 conector de disquete sopor ta hasta 2 disquetes de 2.88MB

 1 conector de fuente de alimentación de ATX de 20-terminales

 Conectores de CPU y AGP de abanicos

Controlador de IDE Maestro de Bus PCI

 Dos interfaces de PCI IDE sopor ta hasta 4 dispositivos de IDE

 Sopor ta las unidades duras de ATA/33 o ATA/66

 PIO Modo 3 y 4 Realzada IDE (tasa de transferencia de dato hasta

16.6MB/seg.)

 Controlación de Bus reduce la utilización de CPU durante la trasferencia de

disco

 Sopor ta ATAPI CD-R OM, LS-120 y ZIP

Interfaz de IrDA

El tablero de sistema es equipado con el conector de IrDA para la conexión de

radiotelegráfico entre su computadora y dispositivos de periferia. Soporta

dispositivos de periferia que se encuentra con el estándar de IrDA o ASKIR.

Puertos de USB

El tablero de sistema es equipado con 2 conectores de para puerto de USB

externo. USB permite el intercambio de dato entre su computadora y un

intervalo amplio de periferias de Enchufar y Usar externa accesible.

DIMMs

2MBx64/x72

4MBx64/x72

8MBx64/x72

Memoria

16MB

32MB

64MB

DIMMs

16MBx64/x72

32MBx64/x72

Memoria

128MB

256MB

1

Introduction

13

BIOS

 Award BIOS, Windows® 95/98 Enchufar y Usar compatible

 Sopor ta el incio de secuencia de SCSI

 Parpadea EPROM para fácil actualización de BIOS

 Memoria Instante de 2Mbit incluye las funciones de ACPI y SDMS

1.1.2 Funciones de Monitor de Salud del Sistema

El tablero de sistema es capaz de vigilar las siguientes condiciones de salud de

sistema.

 Temperatura de Procesador de los Monitores y Alarma Acalorada

El tablero de sistema puede detectar la temperatura del procesador. El

alarma sonará en caso del acaloramiento del procesador.

 Procesador de los Monitores/ Velocidad de Abanico de AGP y Alarma de

Fracaso

El tablero de sistema puede detectar la velocidad del abanico (RPM-

Revolución Por Minuto) del procesador y abanicos de AGP y le aler ta de

atender a cualquier irregularidad que puede dañar su sistema.

 Voltajes de Energía del Monitor y Alarma de fracaso

El tablero de sistema puede detectar la salida de voltaje de la fuente de

alimentación. El alarma sonará para advertirle de la irregularidad del voltaje.

Consultar Utilizando la Función de System Health Monitor en el capítulo 3 para

más información.

1.1.3 Inteligencia

Control del Abanico Automático

Con la energía del sistema encendida, el abanico del procesador girará sólo si la

temperatura del procesador es sobre 25°C .

Botón de Energía de Doble Función

Dependiendo en la configuración en el campo de Soft-Off By PWRBTN de la

Configuración de Power Management Setup, este interruptor permite el sistema

de entrar al modo de Soft-Off o Suspender.

Timbre encendida del Módem Externo

La car acterística de Timbre encendida del Módem Externo permite el sistema

que es en el modo de Suspender o en el modo de Soft Apagado para

desper tar/encender a las llamadas entrantes. Esta característica sopor ta sólo el

módem externo. Si usted está utilizando esta función, asegura de encender la

energía del módem antes de apagar el sistema.

Temporizador de RTC para Encender el Sistema

El RTC instalado en el tablero de sistema permite su sistema de encender

automáticamente en la fecha y el tiempo configurado.

ACPI

El tablero de sistema es diseñado para encontrar con la especificación de ACPI

(Configuración Avanzada e Interfaz de Energía). ACPI tiene las características de

archivación de energía que activa PC para ejecutar la Administración de Energía

y Enchufar y Usar con los sistemas operativos que soporta la Administración de

Energía Directa de OS.

Protección de Virus

La mayoría de los viruses de hoy destroye el dato almacenado en los discos duros.

El tablero de sistema es diseñado para proteger el sector de inicio y tabla de

partición de su unidad de disco duro.

Introduction

1

14

1.2 Package Checklist

Liste de Vérification de lEmballage

Verpackungsliste

Lista de Chequeo del Paquete

The system board package contains the following items:

þ The system board

þ A users manual

þ One IDE cable for ATA/33 or ATA/66 IDE drives

þ One 34-pin floppy disk drive cable

þ One Main Board Utility CD

If any of these items are missing or damaged, please contact your dealer or sales

representative for assistance.

Lemballage de la car te système contient les éléments suivants:

þ La carte système

þ Un manuel utilisateur

þ Un câble IDE pour les lecteurs IDE ATA/33 ou ATA/66

þ Un câble 34 broches pour lecteur de disquette

þ Un CD Main Board Utility

Si lun de ces éléments nétait pas dans lemballage ou sil était endommagé, veuillez

contacter votre revendeur ou votre représentant.

In der Verpackung der Systemplatine sind folgende Ar tikel enthalten:

þ Eine Systemplatine

þ Ein Benutzerhandbuch

þ Ein IDE-Kabel für ATA/33-IDE-Laufwerke oder ATA/66-IDE-Laufwerke

þ Ein Floppylaufwerkskabel mit 34poligen Anschlußstecker

þ Eine CD mit Main Board Utility

Fehlt einer dieser Artikel oder weist einer dieser Artikel Beschädigungen auf, wenden

Sie sich an Ihren Händler oder Vertreter.

El paquete del tablero de sistema contiene los siguientes ar tículos:

þ El tablero de sistema

þ Un manual de usuario

þ Un cable de IDE para las unidades de ATA/33 o ATA/66 IDE

þ Un cable de unidad de disquete de 34-terminales

þ Un CD de Main Board Utility

Si cualquieres de estos artículos están perdidos o dañados, favor de ponerse en

contacto con su tratante o representantes de venta para la asistencia.

English

Français

Deutsch

Español

15

2.1 System Board Layout

Position de la Carte Système

Aufbau der Hauptplatine

Disposición del Tablero Electrónico del Sistema

Chapter 2 - Hardware Installation

Installation du Matériel

Installation der Hardware

Instalación del Hardware

2

16

Hardware Installation

2.2 Settings for Processors

Paramétrages pour Processeurs

Einstellungen für den Prozessor

Configuraciones para Procesador

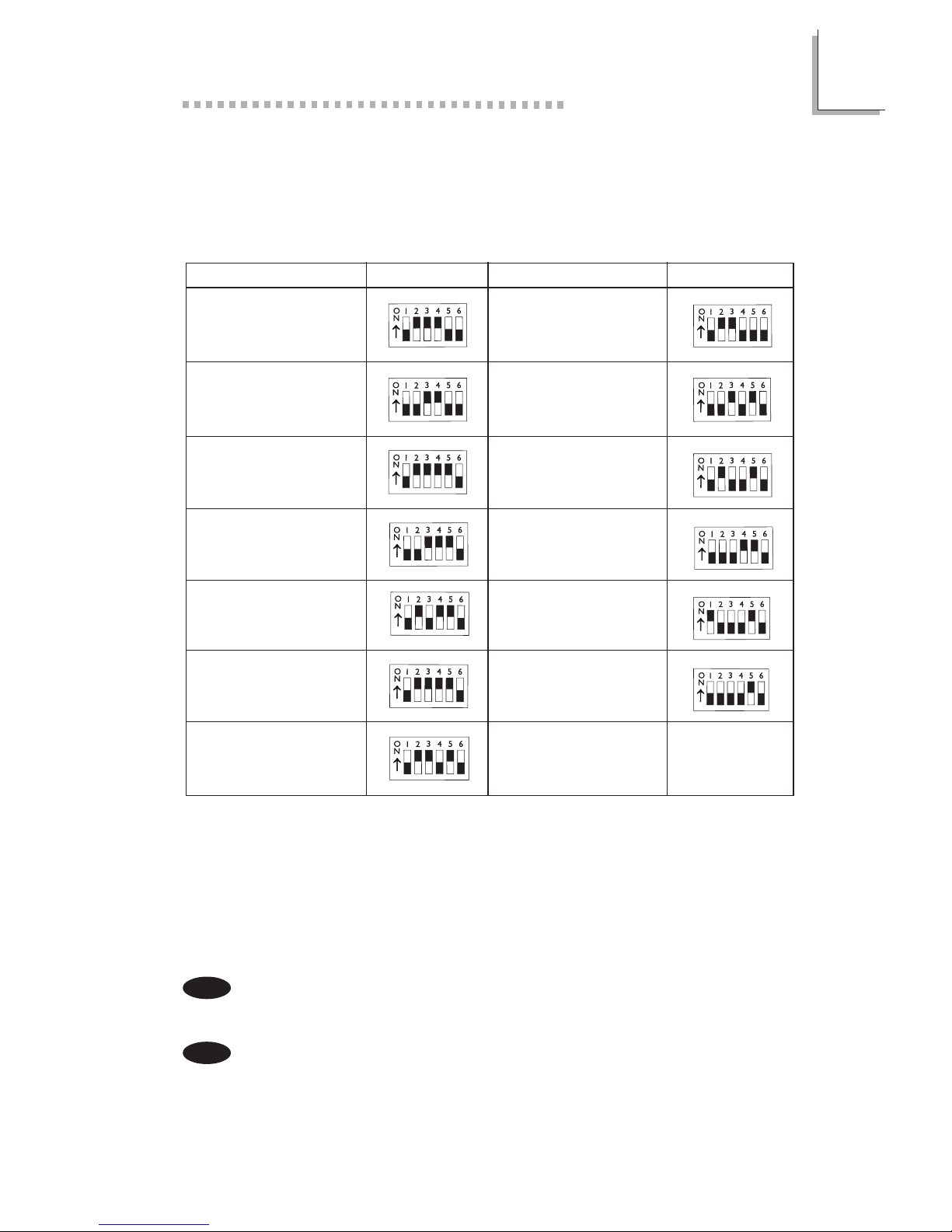

2.2.1.1 Settings for IDT Processors

Paramétrages pour Processeurs IDT

Einstellungen für für IDT-Prozessoren

Configuraciones para Procesadores de IDT

WinChip2-200 -

66MHz - 3x

IDT Processors

SW2: 1-6 IDT Processors SW2: 1-6

WinChip2-225 -

75MHz - 3x

WinChip2-266 -

100MHz - 2.33x

WinChip2-300 -

100MHz - 2.5x

C6-200 -

66MHz - 3x

C6-225 -

75MHz - 3x

WinChip2-233 -

66MHz - 3.5x

SW1

JP5

Switch 1: Off Switch 4: On

Switch 2: On Switch 5: On

Switch 3: On Switch 6: Off

Black rectangle denotes the part that is

protruding, the adjustable switch.

Un rectangle noir met en évidence la partie

qui dépasse, le commutateur réglable.

Das schwarze Rechteck zeigt den Teil an, der

aus dem einstellbaren Schalter her vorsteht.

Rectángulo Neglo denota la parte que es

sobresalido, el inter ruptor ajustable

SW2

>

2

Hardware Installation

17

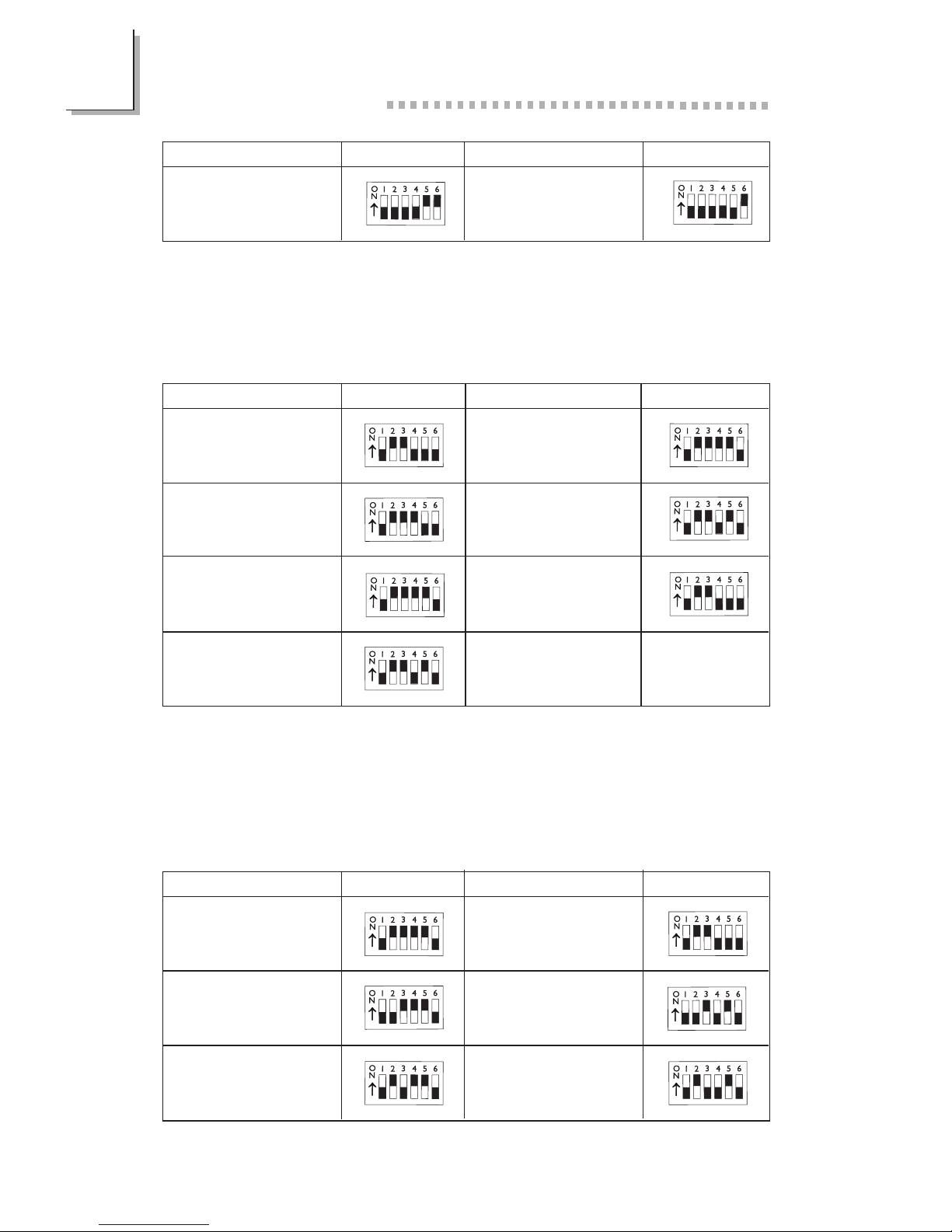

2.2.1.2 Settings for AMD Processors

Paramétrages pour Processeurs AMD

Einstellungen für für AMD-Prozessoren

Configuraciones para Procesadores de AMD

AMD Processors

SW2: 1-6

AMD Processors SW2: 1-6

K6-200 -

66MHz - 3x

K6-233 -

66MHz - 3.5x

K6-266 -

66MHz - 4x

K6-300 -

66MHz - 4.5x

K6-2/250 -

100MHz - 2.5x

K6-2/266 -

66MHz - 4x

K6-2/333 -

95MHz - 3.5x

K6-2/350 -

100MHz - 3.5x

K6-2/400 -

100MHz - 4x

K5 PR100 -

66MHz - 1.5x

K5 PR133 -

66MHz - 2x

K5 PR166 -

66MHz - 2.5x

K6-166 -

66MHz - 2.5x

K6-2/333 -

66MHz - 5x

K6-2/366 -

66MHz - 5.5x

K6-2/380 -

95MHz - 4x

K6-2/300 -

66MHz - 4.5x

K6-2/450 -

100MHz - 4.5x

K6-III/400 -

100MHz - 4x

K6-III/450 -

100MHz - 4.5x

K6-2/475,

K6-III/475 -

95MHz - 5x

K6-2/300 -

100MHz - 3x

2

18

Hardware Installation

K6-2/500,

K6-III/500 -

100MHz - 5x

K6-2/550,

K6-III/550 -

100MHz - 5.5x

AMD Processors

SW2: 1-6 AMD Processors SW2: 1-6

2.2.1.3 Settings for Intel Processors

Paramétrages pour Processeurs Intel

Einstellungen für für Intel-Prozessoren

Configuraciones para Procesadores de Intel

Intel Processors

SW2: 1-6

100MHz -

66MHz - 1.5x

133MHz -

66MHz - 2x

166MHz -

66MHz - 2.5x

200MHz -

66MHz - 3x

MMX166MHz* -

66MHz - 2.5x

MMX200MHz -

66MHz - 3x

MMX233MHz -

66MHz - 3.5x

Intel Processors SW2: 1-6

* - default / défaut / Standardeinstellung / implícita

2.2.1.4 Settings for IBM Processors

Paramétrages pour Processeurs IBM

Einstellungen für für IBM-Prozessoren

Configuraciones para Procesadores de IBM

IBM Processors

SW2: 1-6 IBM Processors SW2: 1-6

6x86MX-PR200 -

66MHz - 2.5x

6x86MX-PR233 -

75MHz - 2.5x

6x86MX-PR266 -

83MHz - 2.5x

6x86MX-PR300 -

75MHz - 3x

6x86MX-PR333 -

83MHz - 3x

6x86MX-PR300 -

66MHz - 3.5x

2

Hardware Installation

19

2.2.1.5 Settings for Cyrix Processors

Paramétrages pour Processeurs Cyrix

Einstellungen für für Cyrix-Prozessoren

Configuraciones para Procesadores de Cyrix

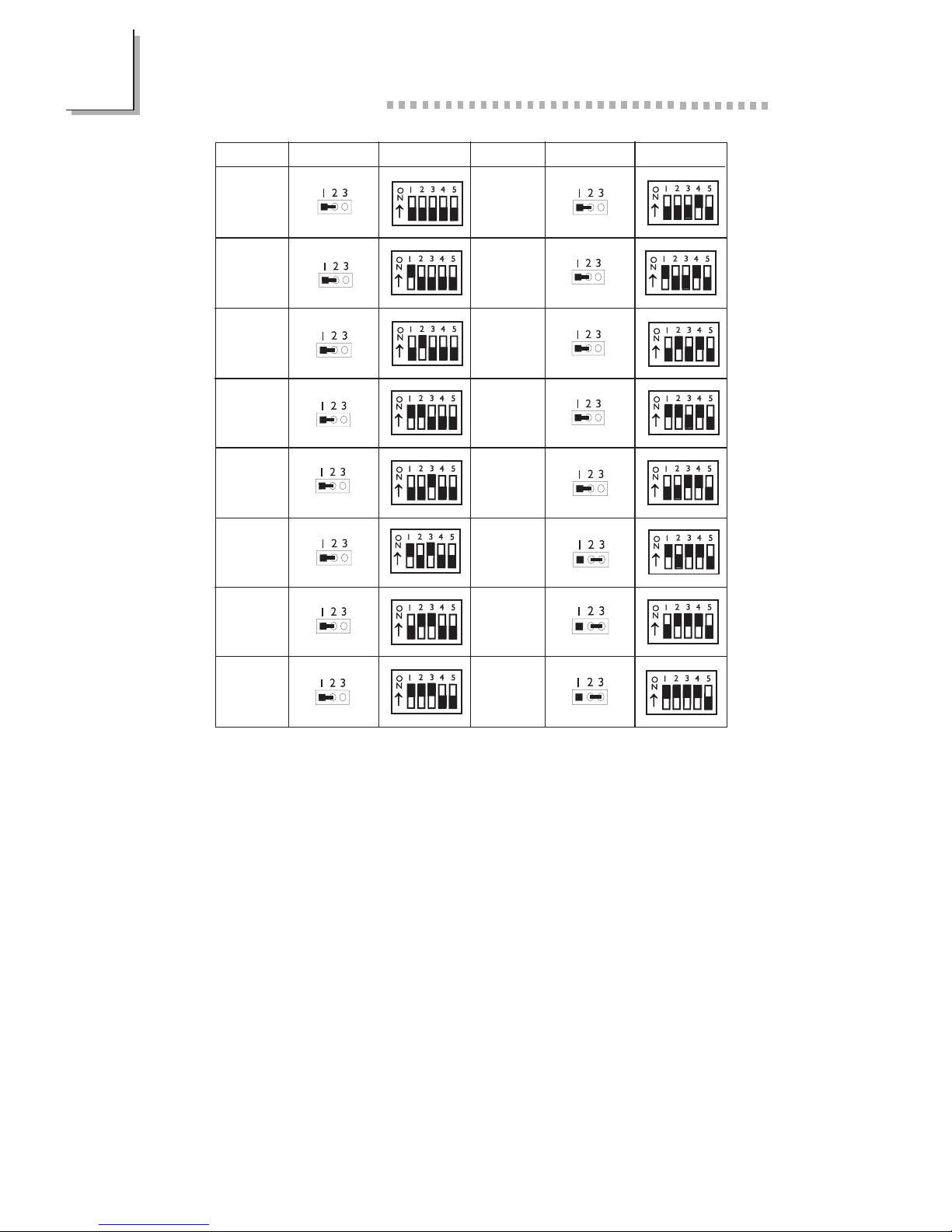

2.2.2 External System Bus Clock / Frequency Ratio Settings

Paramétrages pour Horloge de Bus Système Externe / Taux de

Fréquence

Einstellungen für Externer System-Bus-Taktgeber / Frequenzverhältnis

Configuraciones para Reloj de Bus de Sistema Externo/

Proporción de Frecuencia

If the processor you are using is not included in the previous tables, please refer

to the following tables and set SW2 according to the external system bus clock and

frequency ratio of your processor.

Si le processeur que vous utilisez nest pas inclus dans les tableaux précédents,

veuillez vous reporter aux tableaux suivants et paramétrer SW2 en fonction de

lhorloge de bus système externe et du taux de fréquence de votre processeur.

Français

English

Cyrix Processors

SW2: 1-6

Cyrix Processors SW2: 1-6

6x86MX-PR200 -

66MHz - 2.5x

6x86MX-PR233 -

75MHz - 2.5x

6x86MX-PR266 -

83MHz - 2.5x

6x86L PR166+ -

66MHz - 2x

6x86L PR200+ -

75MHz - 2x

M II-200 -

66MHz - 2.5x

M II-266 -

66MHz - 3x

M II-300 -

75MHz - 3x

M II-300 -

66MHz - 3.5x

M II-333 -

83MHz - 3x

M II-400 -

95MHz - 3x

M II-433 -

100MHz - 3x

M II-366 -

100MHz - 2.5x

2

20

Hardware Installation

2.2.2.1 External System Bus Clock Settings

Paramètres dHorloge de Bus Système Externe

Einstellungen des externen System-Bus-Taktgebers

Configuraciones de Reloj de Bus del Sistema Externo

External System Bus Clock

SW2: 1-3

External System Bus Clock

SW2: 1-3

66MHz

75MHz

83MHz

95MHz

100MHz

Ist der Prozessor, den Sie benutzen, in den vorherigen Tabellen nicht aufgeführt,

gehen Sie zu den nächsten Tabellen und stellen Sie den SW2 gemäß dem externen

System-Bus-Taktgeber und das Frequenzverhältnis Ihres Prozessors ein.

Si el procesador que usted está utilizando no es incluido en las tablas anteriores,

favor de consultar las siguientes tablas y configura SW2 según el reloj de bus de

sistema externo y la proporción de frecuencia de su procesador.

Deutsch

Español

Frequency Ratio

SW2: 4-6

1.5x / 3.5x

Frequency Ratio SW2: 4-6

2x

2.5x

4x

4.5x

5x

3x

5.5x

2.2.2.2 Frequency Ratio Settings for Intel, Cyrix, IBM and AMD Processors

Sélection de Taux de Fréquence pour Processeurs Intel, Cyrix, IBM et

AMD

Einstellungen des Frequenzverhältnisses für Intel-, Cyrix-, IBM- und

AMD-Prozessoren

Configuraciones de Proporción de Frecuencia para Procesadores de

Intel, Cyrix, IBM y AMD

2

Hardware Installation

21

2.2.2.3 Frequency Ratio Settings for IDT Processors

Sélection de Taux de Fréquence pour Processeurs IDT

Einstellungen des Frequenzverhältnisses für IDT-Prozessoren

Configuraciones de Proporción de Frecuencia para

Procesadores de IDT

Frequency Ratio SW2: 4-6

3.5x

Frequency Ratio SW2: 4-6

2x / 3.3x

2.5x

4x

4.5x

2.33x / 5x

3x

2.66x / 5.5x

2.2.3 Core Voltage Settings

Paramètres de Voltage Principal

Einstellungen der Kernspannung

Configuraciones de Voltaje Interior

2.2.3.1 2.0V to 3.5V Voltage

Voltage entre 2.0V et 3.5V

Spannung zwischen 2,0 V und 3,5 V

Voltaje de 2.0V a 3.5V

If the voltage of your processor is 2.0V to 3.5V, please use the settings in the

table below.

Si le voltage de votre processeur se situe entre 2.0V et 3.5V, veuillez utiliser les

paramètres du tableau ci-dessous.

Falls die Spannung des Prozessors zwischen 2,0 V und 3,5 V liegt, müssen die in

der untenstehenden Tabelle angegebenen Einstellungen angewendet werden.

Si el voltaje de su procesador es de 2.0V a 3.5V, favor de utilizar las

configuraciones en la tabla debajo.

Deutsch

Français

English

Español

2

22

Hardware Installation

Voltage JP5

SW1

2.8V*

2.0V

2.1V

2.9V

3.0V

3.1V

Voltage

JP5 SW1

2.2V

2.3V

2.4V

2.5V

2.6V

2.7V

3.2V

3.3V

3.4V

3.5V

* - default / défaut / Standardeinstellung / implícita

2

Hardware Installation

23

2.2.3.2 1.30V to 2.05V Voltage of future Processors

Voltage de 1.30V à 2.05V des futurs Processeurs

Spannung zwischen 1.30 V und 2.05 V zukünftiger Prozessoren

Voltaje de 1.30V a 2.05V de los Procesadores futuros

The settings in the table below are for 1.30V to 2.05V voltage of future

processors.

Les paramètres du tableau ci-dessous sont destinés au voltage de 1.30V à

2.05V des futurs processeurs.

Die in der untenstehenden Tabelle gegebenen Einstellungen gelten für eine

Spannung zwischen 1.30 V und 2.05 V zukünftiger Prozessoren.

Las configuraciones en la tabla debajo son para el voltaje de 1.30V a 2.05V de

los procesadores futuros.

Voltage JP5

SW1

1.70V

1.30V

1.35V

1.75V

1.80V

1.85V

Voltage

JP5 SW1

1.40V

1.45V

1.50V

1.55V

1.60V

1.65V

1.90V

1.95V

2.00V

2.05V

English

Français

Deutsch

Español

2

24

Hardware Installation

2.3 Jumper Settings for Clearing CMOS Data

Positionnement des Cavaliers pour Effacer les Données CMOS

Jumpereinstellungen zum Löschen der CMOS Daten

Configuraciones de Saltador para Dato de CMOS de Licencia

Jumper JP1 - Clear CMOS Data

If, for some reason, the CMOS data becomes

corrupted or you forgot the super visor or user

password, the system can be reconfigured with the

default values stored in the ROM BIOS. To load the

default values, power off the system and unplug the

power cord. Set JP1 pins 1 and 2 to On. Wait for a

few seconds and set JP1 back to its default settings,

pin 2 and 3 On. You may plug the power cord and

power-on the system.

Cavalier JP1 - Effacer les Données CMOS

Si, pour quelque raison, les données CMOS sont

endommagées ou que vous avez oublié le mot de

passe superviseur ou utilisateur, le système pourra être

reconfiguré avec les valeurs par défaut stockées dans la ROM

BIOS. Pour charger les valeurs par défaut, éteignez le système et

débranchez son cordon dalimentation. Positionnez les broches 1

et 2 de JP1 sur On. Attendez quelques secondes et

repositionnez JP1 sur ses valeurs par défaut, broches 2 et 3 sur

On. Vous pouvez maintenant rebrancher le cordon dalimentation

et allumer le système.

Steckbrücke JP1 - CMOS-Daten löschen

Falls die CMOS-Daten aus irgendeinem Grund zerstör t wurden oder Sie das Supervisor-

oder Benutzerkennwort vergessen haben, kann das System mit den Standardwerten, die

im ROM-BIOS gespeichert sind, neu konfiguriert werden. Zum Laden dieser Standardwer te

schalten Sie das System aus und trennen das Netzkabel vom Stromnetz ab. Dann die

Stifte 1 und 2 des JP1 auf Ein stellen. Danach einige Sekunden warten, und danach den JP1

zurück in dessen Standardeinstellung, und die Stifte 2 und 3 auf Ein stellen. Das Netzkabel

anschließen und das System einschalten.

Saltador JP1 - Limpia el Dato de CMOS

Si, por algún razón, el dato de CMOS llega a ser corrompido o se le olvidó la contraseña

del supervisor o del usuario, el sistema puede ser reconfigurado con los valores implícitos

almacenados en el ROM BIOS. Para instalar los valores de implícito, apaga el sistema y

desenchufa el cordel de alimentación. Configura los terminales de JP1 1 y 2 a Encendido.

Espere por unos segundos y configura JP1 de vuelta a su configuración de implícito,

terminales 2 y 3 Encendido. Ahora usted puede enchufar el cordel de alimentación y

encender el sistema.

English

2-3 On: Normal

(default)

3

1

3

1

1-2 On:

Clear CMOS Data

Français

Deutsch

Español

2

Hardware Installation

25

2.4 Jumper Settings for SDRAM Clock (DIMM)

Positionnement des Cavaliers dHorloge SDRAM (DIMM)

Brückeneinstellungen für SDRAM-Takt (DIMM)

Configuraciones de Saltador para Reloj SDRAM

Jumper JP4 - SDRAM Clock

JP4 is used to set the SDRAMs clock according to

the CPU clock or AGP clock. If you are using PC-

100 SDRAM DIMMs, it is recommended that you

set the SDRAM clock according to the CPU clock

(2-3 On). This setting will provide better system

performance specially when used with 75/83/95/

100MHz processors. However, if you encounter

compatibility problems with PC-100 SDRAM

DIMMs or you are using EDO / PC-66 SDRAM

DIMMs, set the SDRAM clock according to the AGP

clock (1-2 On).

Cavalier JP4 - Horloge SDRAM

JP4 est utilisé pour paramétrer lhorloge SDRAM en

fonction de lhorloge du CPU ou de lhorloge AGP.

Si vous utilisez les DIMM SDRAM PC-100, nous

vous recommandons de paramétrer lhorloge

SDRAM en rapport avec lhorloge du CPU (2-3

On). Ce paramétrage offrira de meilleures

performances système par ticulièrement lorsquil est

utilisé avec des processeurs 75/83/95/100MHz. Cependant, si vous rencontrez des

problèmes de compatibilité avec les DIMM SDRAM PC-100 ou si vous utilisez des

DIMM SDRAM EDO/PC-66, paramétrez lhorloge SDRAM en fonction de lhorloge

AGP (1-2 On).

Steckbrücke JP4  SDRAM-Taktgeber

Mit JP4 wird der Taktgeber des SDRAMs je nach dem CPU-Taktgeber oder AGP-

Taktgeber eingestellt. Falls Sie mit PC-100-SDRAM-DIMMs arbeiten, wird empfohlen,

daß Sie den SDRAM-Taktgeber gemäß dem CPU-Taktgeber (2-3 Ein) einstellen.

Diese Einstellung ermöglicht eine verbesserte Leistung des Systems, inbesonders wenn

dieses mit 75/83/95/100MHz-Prozessoren betrieben wird. Treten jedoch

Kompatibilitätskonflikte mit den PC-100-SDRAM-DIMMs auf oder Sie mit EDO /

PC-66-SDRAM-DIMMs arbeiten, muß der SDRAM-Taktgeber gemäß dem AGP-

Taktgeber (1-2 Ein) eingestellt werden.

Saltador JP4  Reloj SDRAM

JP4 es utilizado para configurar el reloj de SDRAM según el reloj CPU o reloj

AGP. Si usted está utilizando PC-100 SDRAM DIMMs, es recomendado que

usted configura el reloj SDRAM según el reloj CPU (2-3 Encendido). Esta

configuración provee mejor ejecución del sistema especialmente cuando es

utilizado con los procesadores de 75/83/95/100MHz. No obstante, si usted

encuentra problemas de compatibilidad con PC-100 SDRAM DIMMs o está

utilizando EDO / PC-66 SDRAM DIMMs, configura el reloj SDRAM según al

reloj de AGP (1-2 Encendido).

English

Deutsch

Español

Français

3

1-2 On:

SDRAM CLK =

AGP CLK

(default)

2-3 On:

SDRAM CLK =

CPU CLK

1

3

1

2

26

Hardware Installation

SDRAM CLK = AGP CLK

CPU CLK

66MHz

75MHz

83MHz

95MHz

100MHz

SDRAM CLK

66MHz

60MHz

66MHz

66MHz

66MHz

AGP CLK

66MHz

60MHz

66MHz

66MHz

66MHz

CPU CLK

66MHz

75MHz

83MHz

95MHz

100MHz

SDRAM CLK

66MHz

75MHz

83MHz

95MHz

100MHz

AGP CLK

66MHz

60MHz

66MHz

66MHz

66MHz

SDRAM CLK = CPU CLK

2.5 Connectors / Connecteurs / Anschlüsse / Conectores

2.5.1 Floppy Disk Drive and IDE Disk Drive Connectors

Contrôleur de Lecteur de Disquette et Interface IDE

Diskettenlaufwerkcontroller und IDE Interface

Controlador del Disquete e Interfaz de IDE

If you encountered problems while using an ATAPI

CD-ROM drive that is set in Master mode, please set

the CD-ROM drive to Slave mode. Some ATAPI CD-

ROMs may not be recognized and cannot be used if

incorrectly set in Master mode.

Si vous rencontrez des problèmes pendant lutilisation

dun lecteur CD-ROM ATAPI qui est paramétré en

mode Maître, veuillez paramétrer le lecteur CD-ROM

en mode Esclave. Certains CD-ROM ATAPI peuvent

ne pas être reconnus et ne peuvent pas être utilisés

sils ne sont pas paramétrés correctement en mode

Maître.

Treten während dem Betrieb eines ATAPI-CD-ROM-

Laufwerks, welches in den Master-Modus eingestellt

wurde, Konflikte auf, muß das CD-ROM-Laufwerk in den Slave-Modus eingestellt

werden. Einige ATAPI-CD-ROM-Laufwerke werden unter Umständen nicht erkannt

und können nicht betrieben werden, falls sie falscherweise in den Master-Modus

eingestellt wurden.

Si encuentra problemas mientras utiliza la unidad de CD-ROM de ATAPI que es

configurado en el modo Maestro, favor de configurar la unidad de CD-ROM al

modo de Esclavo. Algunos CD-ROMs de ATAPI no pueden ser reconocidos y no

pueden ser utilizados si son configurados incorrectamentes en el modo Maestro.

English

Deutsch

Español

Français

2

Hardware Installation

27

2.5.4 Serial Ports / Parallel Port

Ports Série / Port Parallèle

Serielle Anschlüsse /

Paralleler Anschluß

Puertos Consecutivos/

Puerto Paralelo

2.5.2 CPU Fan Connector

Connecteur du Ventilateur

de CPU

CPU Kühlung Anschluß

Conector de Abanico de

CPU

1: Ground

2: +12V

3: Sense

2.5.3 AGP Fan Connector

Connecteur du Ventilateur

de AGP

AGP Kühlung Anschluß

Conector de Abanico de AGP

1: Ground

2: +12V

3: Sense

2.5.5 Universal Serial Bus Ports

Ports de Bus Série Universels

Universelle Serielle Bus-

Anschlüsse

Puertos de Bus Consecutivo

Universal

2

28

Hardware Installation

2.5.6 PS/2 Mouse/Keyboard Port

Ports Souris/Clavier PS/2

PS/2 Maus/Tastatur Anschluß

Puerto de Ratón/Teclado PS/2

Make sure to turn off your computer prior to

connecting or disconnecting a mouse. Failure to do so

may damage the system board.

Assurez vous que votre ordinateur est éteint avant

de connecter ou de déconnecter une souris. Si vous

ne procédez pas ainsi vous risquez dendommager

votre carte système.

Vor dem Anschließen oder Entfernen einer Maus muß

Ihr PC unbedingt ausgeschaltet werden. Bei

Nichtbeachtung dieser Regel kann die Hauptplatine

beschädigt werden.

Asegura de apagar su computadora antes de

conectar o desconectar el ratón. Si fracasa de hacer

esto puede dañar el tablero eléctrico del sistema.

2.5.7 IrDA Connector

Connecteur IrDA

IrDA Anschlüsse

Conector de IrDA

The sequence of the pin functions on some IrDA

cable may be reversed from the pin function defined

on the system board. Make sure to connect the

cable to the IrDA connector according to their pin

functions.

La séquence de fonctions des broches sur certains

câbles IrDA peut être inversée par rapport aux

fonctions de broches définies sur la carte système.

Prenez soin de connecter le câble au connecteur

IrDA conformément à leurs fonctions de broches.

Die Reihenfolge der Stiftfunktionen einiger IrDA-Kabel

kann umgekehrt von der Stiftfunktion, die auf der

Systemplatine eingestellt wurde, sein. Das Kabel muß

unter Beachtung der Stiftfunktionen an den IrDA-

Anschluß angeschlossen werden.

La secuencia de las funciones del terminal en algunos

cables de IrDA puede ser reservado desde la

función de terminal definido en el tablero del sistema.

Asegura de conectar el cable al conector de IrDA

según sus funciones del terminal.

English

Français

Deutsch

Español

English

Français

Deutsch

Español

1: IRTX

2: Ground

3: IRRX

4: N.C.

5 : VCC

2

Hardware Installation

29

SP-LED : ATX 5VSB Standby LED

SP-SW : ATX power switch

HD-LED : Primary/Secondary IDE LED

G-LED : Green LED

G-SW : Green switch

H-RST : Reset switch

SPEAKER : Speaker connector

KEYLOCK : Keylock and Power LED connector

2.5.8 Front Panel LEDs and Switches

Diodes LED et Interrupteurs du Panneau avant

Leuchtdioden (LED) und Regler auf der Geratevorderseite

Panet frontal de LED y los Interruptores

1 : ATX Power 15 : N. C.

2 : Ground 16 : H/W Reset

3 : N. C. 17 : Ground

4 : PWRBT 18 : N. C.

5 : Ground 19: Speaker Power

6 : N. C. 20 : Ground

7 : HDD 21 : N. C.

8 : HDD LED Power 22 : Speaker

9 : N. C. 23 : N. C.

10 : Green LED Power 24 : LED Power

11 : Green 25 : N. C.

12 : N. C. 26 : Ground

13 : SMI 27 : Keylock

14 : Ground 28 : Ground

Use pins 24-26 for the Power LED.

SP-SW (ATX Power Switch) - Depending on the setting in the Soft-Off By

PWRBTN field in the Power Management Setup, this switch is a dual function

power button that will allow your system to enter the Soft-Off or Suspend

mode.

SP-SW (Bouton dAlimentation ATX) - En fonction des paramètres dans le

champ Soft-Off By PWRBTN dans le Power Management Setup, ce

commutateur est un bouton à fonction dalimentation double qui permettra à

votre système dentrer en mode Soft-Off ou Suspension.

SP-SW (ATX-Netzschalter)  Je nach der Einstellung im Soft-Off By PWRBTN-

Feld im Power-Management-Setup kann dieser Schalter als Netzschalter mit

doppelter Funktion funktionieren, mit dem Ihr System ausgeschaltet oder in den

Suspendier-Modus geschaltet werden kann.

SP-SW (ATX Interruptor de Encendido)  Dependiendo en la configuración en

el campo de Soft-Off By PWRBTN en la Configuración de Power Management

Setup, este interruptor es el botón de energía de doble función que permite su

sistema de entrar al modo de Soft-Off o modo de Suspender.

English

Français

Deutsch

Español

2

30

Hardware Installation

2.5.9 Power Connector

Connecteur dAlimentation

Netzanschluß

Conector de Energía

1 : 3.3V/14A

2 : 3.3V/14A

3 : COM

4 :+5V

5 : COM

6 :+5V

7 : COM

8 :PW-OK

9 :5VSB

10 :+12V

11 : 3.3V/14A

12 : -12V

13 : COM

14 : PS-ON

15 : COM

16 : COM

17 : COM

18 : -5V

19 : +5V

20 : +5V

31

ROM PCI/ISA BIOS

CMOS SETUP UTILITY

AWARD SOFTWARE, INC.

ST ANDARD CMOS SETUP
BIOS FEATURES SETUP
CHIPSET FEATURES SETUP
POWER MANAGEMENT SETUP
PNP/PCI CONFIGURATION
LOAD FAIL-SAFE SETTINGS
LOAD OPTIMAL SETTINGS

INTEGRATED PERIPHERALS
SUPERVIS OR P ASSWORD
USER PASSWORD
IDE HDD AUTO DETECTION
SAVE & EXIT SETUP
EXIT WITHOUT SAVING

Esc
F10

: Quit
: Save & Exit Setup

↑↓→←

(Shift) F2

: Select Item
: Change Color

3.1 Entering the Award BIOS Setup Utility

Entrer Dans lUtilitaire de Configuration du Award BIOS

Aufruf des AWARD BIOS Konfigurationsprogramms

Entrar a la Utilidad de Configuración de BIOS Concedido

Power-on the system and press <Del> to enter the utility. The main menu screen

will appear.

Allumez le Système et appuyez sur <Del> pour entrer dans lutilitaire. Lécran du

programme principal apparaîtra.

Zum Aufrufen des Konfigurationsprogramms drücken Sie während des

Star tvorgangs die Taste <Del>. Ein Bildschirm ähnlich dem folgenden erscheint.

Encender el sistema y presiona <Del> para entrar a la utilidad. Aparecerá la

pantalla del menú principal.

Chapter 3 - Award BIOS Setup Utility

Utilitaire de Configuration du Award BIOS

AWARD BIOS Konfigurationsprogramm

Utilidad de Configuración de BIOS Concedido

English

Français

Deutsch

Español

3

32

Award BIOS Setup Utility

ROM PCI/ISA BIOS
ST ANDARD CMOS SETUP
AWARD SOFTWARE, INC.

HARD DISKS
Primary Master
Primary Slave
Secondary Master
Secondary Slave

TYPE
Auto
Auto
Auto
Auto

SIZE

0
0
0
0

CYLS

0
0
0
0

HEAD

0
0
0
0

PRECOMP

0
0
0
0

LANDZ

0
0
0
0

SECTOR

0
0
0
0

MODE
Auto
Auto
Auto
Auto

Drive A : 1.44M, 3.5 in.
Drive B : None

Video : EGA/VGA
Halt on : All Errors

Base Memory : 640K
Extended Memory : 64512K
Other Memory : 384K

Total Memory : 65536K

PU/PD/+/- : Modify

↑↓→←

: Select Item
: Change(Shift)F2

:
:
:
:

Esc
F10

: Quit
: Save & Exit Setup

3.2 Setting the Date and Time

Paramétrage de la Date et de lHeure

Einstellen des Datums und der Zeit

Configurando la Fecha y el Tiempo

1. Select Standard CMOS Setup in the main menu screen and press <Enter>.

2. Set the correct date and time in the Date and Time fields respectively.

1. Sélectionnez Standard CMOS Setup dans lécran du programme principal et

appuyez sur <Entrée>.

2. Sélectionnez la date et lheure correcte dans les champs Date et Time

respectivement.

1. Standard CMOS Setup in dem Hauptbildschirm auswählen, und die

Eingabetaste (Enter) drücken.

2. Jeweils korrekte Werte in die Eingabefelder Date (Datum) und Time (Zeit)

eingeben.

1. Selecciona en la pantalla del menú principal las Standard CMOS Setup y

presiona <Enter>.

2. Configura respectivamente el campo de Date y Time correcto.

English

Français

Deutsch

Español

Date (mm:dd:yy) : Fri, Mar 19 1999
Time (hh:mm:ss) : 13: 27: 50

3

Award BIOS Setup Utility

33

ROM PCI/ISA BIOS
ST ANDARD CMOS SETUP
AWARD SOFTWARE, INC.

Date (mm:dd:yy) : Fri, Mar 19 1999
Time (hh:mm:ss) : 13: 27: 50

HARD DISKS

Primary Master
Primary Slave
Secondary Master
Secondary Slave

TYPE
Auto
Auto
Auto
Auto

SIZE

0
0
0
0

CYLS

0
0
0
0

HEAD

0
0
0
0

PRECOMP

0
0
0
0

LANDZ

0
0
0
0

SECTOR

0
0
0
0

MODE
Auto
Auto
Auto
Auto

Drive A : 1.44M, 3.5 in.
Drive B : None

Video : EGA/VGA
Halt on : All Errors

Base Memory : 640K
Extended Memory : 64512K
Other Memory : 384K

Total Memory : 65536K

PU/PD/+/- : Modify

↑↓→←

: Select Item
: Change

(Shift)F2

:
:
:
:

Esc
F10

: Quit
: Save & Exit Setup

3.3 Selecting the Hard Drive and Floppy Drive Type

Sélectionnez le Type de Disque Dur et de Lecteur de Disquette

Auswahl der Festplatte und des Diskettenlaufwerks

Seleccionando la Unidad de Disco Duro y Tipo de Unidad de Disquete

1. Select Standard CMOS Setup in the main menu screen and press <Enter>.

2. Select Auto for the hard disk drive(s) installed in your system. The BIOS will

auto-detect the HDD & CD-ROM drive at the POST stage and show the

IDE for the HDD & CD-ROM drive. If a hard disk has not been installed,

select None and press <Enter>.

3. Set the type of floppy drive installed in the Drive A and Dr ive B fields. The

options are None, 360K, 1.2M, 720K, 1.44M and 2.88M.

1. Sélectionnez Standard CMOS Setup dans lécran du programme principal et

appuyez sur <Entrée>.

2. Sélectionnez Auto pour le(s) disque(s) dur(s) installés dans votre système.

Le BIOS détectera automatiquement le Disque Dur et le Lecteur CD-ROM

durant la phase POST et affichera lIDE du Disque Dur et du Lecteur CD-

ROM. Si aucun disque dur na été installé, sélectionnez None et appuyez sur

<entrée>.

3. Paramétrez le type de lecteur de disquette installé dans les champs Drive A

et Drive B. Les options sont None, 360K, 1.2M, 720K, 1.44M et 2.88M.

1. Standard CMOS Setup in dem Hauptbildschirm auswählen, und die

Eingabetaste (Enter) drücken.

2. Im Eintrag Hard Disk Drive(s) (Festplatte) Auto auswählen. Das

Programm entdeckt die Festplatte sowie das CD-ROM Laufwerk während

der Initialisierung automatisch. Ist keine Festplatte installiert, aktivieren Sie den

Eintrag None. Eingabetaste (Enter) drücken.

3. Im Eintrag Floppy Drive (Diskettenlaufwerk) wählen Sie Drive A (Laufwerk

A) und Drive B (Laufwerk B). Die Optionen sind None (Kein), 360K, 1.2M,

720K, 1.44M und 2.88M.

1. Selecciona en la pantalla del menú principal las Standard CMOS Setup y

presiona <Enter>.

2. Selecciona Auto para la(s) unidad(es) de disco duro instalado en su

sistema. El BIOS auto-detectará la unidad de HDD & CD-ROM en la tabla

English

Français

Deutsch

Español

3

34

Award BIOS Setup Utility

ROM PCI/ISA BIOS

BIOS FEATURES SETUP

AWARD SOFTWARE, INC.

Virus Warning
CPU Internal Cache
External Cache
Quick Power On Self Test

Boot Sequence

Swap Floppy Drive
Boot Up Floppy Seek
Boot Up NumLock Status
Memory ECC Function
Typematic Rate Setting
Typematic Rate (Chars/Sec)
Typematic Delay (Msec)
Security Option
PCI/VGA Palette Snoop
OS Select For DRAM > 64MB
HDD S.M.A.R.T. Capability

: Disabled
: Enabled
: Enabled
: Enabled

: A, C, SCSI

: Disabled
: Disabled
:On
: Disabled
: Disabled
:6
: 250
: Setup
: Disabled
: Non-OS2
: Disabled

Video BIOS Shadow
C8000-CBFFF Shadow
CC000-CFFFF Shadow
D0000-D3FFF Shadow
D4000-D7FFF Shadow
D8000-DBFFF Shadow
DC000-DFFFF Shadow

: Enabled
: Disabled
: Disabled
: Disabled
: Disabled
: Disabled
: Disabled

ESC
F1
F5
F6
F7

: Quit
: Help
: Old Values
: Load Fail-Safe Settings
: Load Optimal Settings

↑↓→←

PU/PD/+/­(Shift) F2

: Select Item
: Modify
: Color

de POST y señala el IDE para la unidad de HDD & CD-ROM. Si el disco duro

no ha sido instalado, selecciona None(Ningurno) y presiona <Enter>.

3. Configura el tipo del disquete instalado en los campos de Drive A y Drive B.

Las opciones son None, 360K, 1.2M, 720K, 1.44M y 2.88M.

3.4 Selecting the Boot Sequence of the Drives

Sélection de la Séquence dAmorçage des Lecteurs

Bestimmen der Startreihenfolge der Laufwerke

Seleccionando la Secuencia de Inicio de las Unidades de Disco

1. Select BIOS Features Setup in the main menu screen and press <Enter>.

2. Select the drive to be searched first in the Boot Sequence field. The default

is A, C, SCSI. The other options are: C, A, SCSI; C, CDROM, A; CDROM, C, A;

D, A, SCSI; E, A, SCSI; F, A, SCSI; SCSI, A, C; SCSI, C, A; C only and LS/ZIP, C.

1. Sélectionnez BIOS Features Setup dans lécran de programme principal et

appuyez sur <Entrée>.

2. Sélectionnez le lecteur qui devra être détecté en premier dans le champs

Boot Sequence. La valeur par défaut est A, C, SCSI. Les autres options sont:

C, A, SCSI; C, CDROM, A; CDROM, C, A; D, A, SCSI; E, A, SCSI; F, A, SCSI; SCSI,

A, C; SCSI, C, A; C seulement et LS/ZIP, C .

1. BIOS Features Setup in dem Hauptbildschirm auswählen, und die

Eingabetaste (Enter) drücken.

2. Im Boot Sequence Feld wählen Sie die Sequenz, in welcher der Computer

nach einem Betriebssystem sucht. Die Optionen sind C, A, SCSI; C, CDROM, A;

CDROM, C, A; D, A, SCSI; E, A, SCSI; F, A, SCSI; SCSI, A, C; SCSI, C, A; nur C und

LS/ZIP, C.

1. Selecciona en la pantalla del menú principal las BIOS Features Setup y

presiona <Enter>.

2. Selecciona la unidad de ser buscado primero en el campo de Boot

Sequence. El implícito es A, C, SCSI. Las otras opciones son: C, A, SCSI; C,

CDROM, A; CDROM, C, A; D, A, SCSI; E, A, SCSI; F, A, SCSI; SCSI, A, C; SCSI, C,

A; C sólo y LS/ZIP, C.

English

Français

Deutsch

Español

3

Award BIOS Setup Utility

35

ROM PCI/ISA BIOS

POWER MANAGEMENT SETUP

AWARD SOFTWARE, INC.

ACPI Function
Power Management
PM Control by APM
Video Of f Method
V ideo Off After
Standby Mode
Suspend Mode
HDD Power Down

Soft-Off by PWRBTN

Resume on Ring
Resume on Alarm

: Enabled
: User Define
:Yes
: DPMS
: Suspend
: Disabled
: Disabled
: Disabled

:Instant-Off

: Disabled
: Disabled

ESC
F1
F5
F6
F7

: Quit
: Help
: Old Values
: Load Fail-Safe Settings

: Load Optimal Settings

PU/PD/+/­(Shift) F2

: Select Item
: Modify
: Color

↑ ↓ → ←

** PM Events **
IRQ3 (COM 2)
IRQ4 (COM 1)
IRQ5 (LPT 2)

IRQ6 (Floppy Disk)
IRQ7 (LPT 1)
IRQ8 (RTC Alarm)
IRQ9 (IRQ2 Redir)
IRQ10 (Reserved)
IRQ11 (Reserved)
IRQ12 (PS2 Mouse)
IRQ13 (Coprocessor)
IRQ14 (Hard Disk)
IRQ15 (Reserved)

: Primary
: Primary
: Primary
: Primary
: Primary
: Disabled
: Secondary
: Secondary
: Secondary
: Secondary
: Primary
: Primary
: Disabled

3.5 Selecting the Method of Powering-off the System

Sélection de la Méthode pour Eteindre le Système

Auswahl der Abschaltmethode

Seleccionando el Método de Apagar el Sistema

1. Select Power Management Setup in the main menu screen and press <Enter>.

2. Select the method of powering-off the system in the Soft-Off by PWRBTN field.

The options are Hold 4 Sec. and Instant-Off.

Hold 4 Sec. If the power button is pushed and released in less than 4

seconds, the system enters the Suspend mode. Push and

release it again in less than 4 seconds to restore. Pushing the

power button for more than 4 seconds will power-off the

system.

Instant-Off Pressing and then releasing the power button at once will

immediately power-off the system.

1. Sélectionnez Power Management Setup dans lécran de programme

principal et appuyez sur <Entrée>.

2. Sélectionnez la Méthode pour éteindre le système dans le champ Soft-Off

by PWRBTN. Les options sont Hold 4 Sec. et Instant-Off.

Hold 4 Sec. Si le bouton de mise sous tension est poussé puis relâché en

moins de 4 secondes, le système entrera en mode suspend.

Poussez le et relâchez le à nouveau en moins de 4 secondes

pour restaurer la fonction. Le fait dappuyer sur le bouton de

mise sous tension pendant plus de 4 secondes éteindra le

système.

Instant-Off Le fait dappuyer sur le bouton de mise sous tension en une

fois éteindra le système immédiatement.

1. Power Management Setup in dem Hauptbildschirm auswählen, und die

Eingabetaste (Enter) drücken.

2. In dem Feld Soft-Off by PWRBTN können Sie die Methode bestimmen, mit

welcher Ihr Rechner ausgeschaltet wird. Die Optionen sind Hold 4 Sec. (4

Sekunden warten) und Instant-Off (Direktabschaltung).

Hold 4 Sec. Wird die Netztaste gedrückt und innerhalb von 4 Sekunden

wieder losgelassen, schaltet sich das System in den Suspend-

Modus. Ein erneutes Drücken mit einem Loslassen innerhalb

English

Français

Deutsch

3

36

Award BIOS Setup Utility

von 4 Sekunden stellt den Normalzustand wieder her. Wird

die Netztaste für die Dauer von über 4 Sekunden gedrückt

gehalten, schaltet sich das System ab.

Instant-Off Normales Drücken der Netztaste schaltet das System

augenblicklich ab.

1. Selecciona en la pantalla del menú principal las Power Management Setup y

presiona <Enter>.

2. Selecciona el método de apagar el sistema en el campo de Soft-Off by

PWRBTN. Las opciones son Hold 4 Sec. y Instant-Off.

Hold 4 Sec. Si el botón de energía es empujado y soltado en menos que

4 segundos, el sistema entra al modo de Suspender. Empuja y

suéltelo otra vez en menos que 4 segundos para restaurar.

Empujando el botón de energía por más de 4 segundos

apagará el sistema.

Instant-Off Presionando y luego soltando el botón de energía en una

vez apagará inmediatamente el sistema.

Español

3.6 Using the System Health Monitor Function

Utilisez de System Health Monitor

Arbeiten der System Health Monitor

Utilizando la Función de System Health Monitor

: Fast
: Fast
: Fast
:3
: Enabled
: Disabled
: Disabled
:64
: Enabled
: Enabled
: Enabled
: Enabled
: Enabled
: Disabled
: Disabled
: Disabled
: Disabled
: Enabled

ROM PCI/ISA BIOS

CHIPSET FEATURES SETUP

AWARD SOFTWARE, INC.

DIMM 1 DRAM Timing
DIMM 2 DRAM Timing
DIMM 3 DRAM Timing
SDRAM CAS Latency
Video BIOS Cacheable
System BIOS Cacheable
Memory Hole at 15M-16M
AGP Aperture Size (MB)
AGP-2X Mode
CPU to PCI Write Buffer
PCI Dynamic Bursting
PCI Master 0 WS Write
PCI Delay Transaction
PCI#2 Access #1 Retry
AGP Master 1 WS Write
AGP Master 1 WS Read
Spread Spectrum
Software Power-off

↑ ↓ → ←

ESC
F1
F5
F6
F7

: Quit
: Help
: Old Values
: Load Fail-Safe Settings
: Load Optimal Settings

PU/PD/+/­(Shift) F2

: Select Item
: Modify
: Color

**** System Health Monitor ****

Current CPU Temperature
Current CPU Fan Speed
Current AGP Fan Speed
CPU Temperature Limit
CPU Fan Speed Limit
AGP Fan Speed Limit
+3.3V Voltage
+12V Voltage
+5V Voltage

:27

o

C/80oF
: 4285 RPM
: 4137 RPM
: Ignore
: Ignore
: Ignore
: Ignore
: Ignore
: Ignore

1. Select Chipset Features Setup in the main menu screen and press <Enter>.

2. System Health Monitor

 Current CPU Temperature, Current CPU Fan Speed and Current AGP Fan

Speed

These fields show the current temperature of the processor and the

current fan speed of the CPU and AGP fans in RPM (Revolutions Per

Minute).

 CPU Temperature Limit

If the temperature of the processor is over the temperature limit set in

this field (70°C/158°F recommended), an alarm will sound warning

you of system overheat. The sound of the alarm is continuous low to

high beeps.

English

3

Award BIOS Setup Utility

37

 CPU Fan Speed Limit and AGP Fan Speed Limit

If the CPU/AGP fan speed is under the speed limit set in these fields,

an alarm will sound informing you to attend to any issue that may

damage your system. The sound of the alarm resembles that of the

siren of an ambulance.

 +3.3V, +5V and +12V Voltages

Set these fields to Monitor if you want the system board to detect

the output voltage of the power supply. If the output voltage is over

or under +3.3V/+5V/+12V (±10%), an alarm will sound warning you

of voltage issue. The sound of the alarm is continuous low to high

beeps but shorter than the temperature alar m.

1. Sélectionnez Chipset Features Setup dans lécran de programme principal et

appuyez sur <Entrée>.

2. System Health Monitor

 Current CPU Temperature, Current CPU Fan Speed et Cur rent AGP Fan

Speed

Ces champs montrent la température actuelle du processeur et la

vitesse actuelle des ventilateurs de CPU et de AGP en RPM (Rotations

Par Minute).

 CPU Temperature Limit

Si la température du processeur est supérieure à la température limite

spécifiée dans ce champs (70°C/158°F recommandés), une alarme

retentira pour vous avertir de la surchauffe de votre système. Le son

émis par dalarme sont des bips continus faibles ou forts.

 CPU Fan Speed Limit et AGP Fan Speed Limit

Si la vitesse du ventilateur de CPU/AGP est inférieure aux vitesses

limite spécifiées dans ces champs, une alarme retentira pour vous

avertir de faire attention à toute éventualité qui pourrait endommager

votre système. Le son de lalarme ressemble à celui de la sirène dune

ambulance.

 +3.3V, +5V et +12V Voltages

Positionnez ces champs sur Monitor si vous voulez que la carte

système détecte le voltage de sortie de lalimentation. Si le voltage de

sor tie est supérieur ou inférieur à +3.3V/+5V/+12V (±10%), une

alarme retentira vous avertissant du problème de voltage. Le son de

lalarme est continu allant de bips faible vers des bips plus forts mais

plus courts que ceux de lalarme de température.

1. Chipset Features Setup in dem Hauptbildschirm auswählen, und die

Eingabetaste (Enter) drücken.

2. System Health Monitor

 Current CPU Temperature, Current CPU Fan Speed und Current AGP Fan

Speed

Diese Felder zeigen die gegenwärtige Temperatur des Prozessors und

die gegenwär tige Geschwindigkeit des Lüfters der CPU und der AGP-

Lüfter in UPM (Umdrehungen pro Minute) an.

 CPU Temperature Limit

Übersteigt die Temperatur des Prozessors die in diesen Feldern

eingestellte Temperatur (70°C/158°F empfohlen), er tönt ein akustisches

Signal, das eine Überhitzung des Systems anzeigt. Dieses akustische

Signal er tönt in einem kontinuierlichen tiefen Ton bis zu hohen Tönen.

 CPU Fan Speed Limit und AGP Fan Speed Limit

Ist die Geschwindigkeit des CPU-/AGP-Lüfters geringer als die in

diesen Feldern eingestellte Geschwindigkeit, ertönt ein akustisches

Signal, das einen Umstand anzeigt, durch welchen das System beschädigt

Français

Deutsch

3

38

Award BIOS Setup Utility

werden kann. Das akustische Signal tönt ähnlich wie die Sirene eines

Krankenwagens.

 +3.3V, +5V und +12V Voltages

Falls die Ausgangsspannung des Netzteils durch die System-Platine

erkannt werden soll, müssen diese Felder auf Monitor eingestellt

werden. Befindet sich die Ausgangsspannung oberhalb oder unterhalb

+3.3V/+5V/+12V (±10%), ertönt ein akustisches Signal, das Sie auf

eine unangemessene Spannung aufmerksam macht. Dieses akustische

Signal er tönt in einem kontinuierlichen tiefen Ton bis zu hohen Tönen, ist

jedoch kürzer als das akustische Temperatur-Warnsignal.

1. Selecciona en la pantalla del menú principal las Chipset Features Setup y

presiona <Enter>.

2. System Health Monitor

 Current CPU Temperature, Current CPU Fan Speed y Current AGP Fan

Speed

Estos campos señalan la temperatura corriente del procesador,

temperatura interna del sistema, y la velocidad del abanico corriente

del CPU y abanicos de AGP en RPM (Revolución Por Minuto).

 CPU Temperature Limit

Si la temperatura del procesador es por encima del límite de

temperatura configurado en este campo (70°C/158°F recomendado),

la alarma sonará para advertirle del acaloramiento de sistema. El

sonido de alarma es continuo de pitidos bajos a altos.

 CPU Fan Speed Limit y AGP Fan Speed Limit

Si la velocidad del abanico de CPU/AGP es bajo el límite de

velocidad configurada en estos campos, la alarma sonará par

informarle de atender a cualquier salida que puede dañar su sistema.

El sonido de alarma se parece a la sirena de la ambulancia.

 +3.3V, +5V y +12V Voltages

Configura estos campos a Monitor si usted desea el tablero

electrónico de detectar el voltaje de salida de la alimentación de

energía. Si el voltaje de salida es por encima o por debajo de

+3.3V/+5V/+12V (±10%), la alarma sonará para advertirle de la

salida de energía. El sonido de alarma es continuo de pitidos bajos a

altos, pero más corto que la alarma de temperatura.

3.6.1 System Health Monitor Utility

Utilitaire System Health Monitor

System Health Monitor-Dienstprogramm

Utilidad de System Health Monitor

The system board package comes with a System Health Monitor utility. Once

this utility is installed, the system will ignore the settings in the System Health

Monitor field of the Chipset Features Setup. If you are using Windows



95/98

or Windows NT 4.0, you may select between using the utility and the Chipset

Features Setup. For other operating systems, you may only use the Chipset

Features Setup.

La carte système est fournie avec une utilitaire de System Health Monitor. Dès

que cette utilitaire est installé, le système ignora les configurations dans le champs

System Health Monitor du Chipset Features Setup. Si vous utilisez Windows

®

95/98 ou Windows NT® 4.0, vous pourriez sélectionner entre cette utilitaire ou

bien Chipset Features Setup. Pour dautres systèmes dopération, vous nutilisez

que Chipset Features Setup.

Español

English

Français

3

Award BIOS Setup Utility

39

Die System-Platine wird mit einem System Health Monitor geliefert. Nach dem

Installieren dieses Hilfsprogramms werden die Einstellungen im System Health

Monitor-Feld der Chipset Features Setup ignoriert. Falls Sie mit Windows 95/

98 oder Windows NT



4.0 arbeiten, können Sie auswählen, ob Sie das

Hilfsprogramm oder die Chipset Features Setup anwenden wollen. Bei anderen

Betriebssystemen kann nur die Chipset Features Setup angewendet werden.

El paquete del tablero de sistema viene con la utilidad de System Health Monitor.

Una vez que esta utilidad es instalada, el sistema ignorará las configuraciones en el

campo de System Health Monitor de la Configuración de Chipset Features Setup. Si

usted está utilizando Windows



95/98 o Windows NT 4.0, puede seleccionar entre

utilizando la utilidad y la Configuración de las Chipset Features Setup. Para otros

sistemas operativos, usted sólo puede utilizar la Configuración de las Chipset

Features Setup.

3.7 Loading Fail-Safe Settings/Optimal Settings

Charger les Paramètres à Sécurité Relative Optimaux

Laden der Fail - Safe Einstellungen / Optimierte Einstellungen

Instalando los Implícitos de Fracaso-Seguro/ Implícitos Optimados

The Load Fail-Safe Settings option loads the troubleshooting default values

permanently stored in the ROM chips. These settings are not optimal and turn off

all high performance features. You should use these values only if you have

hardware problems. The Load Optimal Settings option loads optimized settings from

the BIOS ROM. Use the default values as standard values for your system.

Loption Load Fail-Safe Settings charge les valeurs de recherche de pannes par

défaut stockées de manière permanente dans les puces ROM. Ces paramètres

ne sont pas optimum et désactives toutes les fonctionnalités à haute

performance. Vous pouvez utiliser ces valeurs seulement si vous rencontrez des

problèmes de matériel.

English

Français

Deutsch

Español

Genesys Logic System Health Monitor Rev.A (for VIA)

The time
interval for
monitoring

the system

User Setting

Quit

Update w/o Save

Default Setting

Update and Save

Polling Interval:
Temperature

CPU Over-Heat Temperature:

4 Seconds

80

6

CPU Hysterisis Temperature: 75
CPU Temperature: 29

Celsius
Fahrenheit

Voltage (V)

High
Limit:

Low Limit:

Current Voltage:

3.3V Values

3.60

12V Values

13.20

5V Values

5.50

3.35

12.91

5.08

3.00

10.80

4.50

Minimize when Startup

Alarm when

CPU Over Heat

3.3V Abnormal
12V Abnormal
5V Abnormal

Fan (RPM)

Low Limit:

2000
2000

CPU Fan
AGP Fan

Current Speed:

5454
3287

CPU Fan Abnormal
AGP Fan Abnormal

CPU

temperature

limit

Current

temperature

of the CPU

Output

voltage

limit

CPU/AGP

fan speed

limit

When enabled,
this screen
will minimize
and display a
histogram icon
after boot-up

These
items when
enabled will
alert you in case
of detected
failure

3

40

Award BIOS Setup Utility

Mit dieser Funktionen lassen sich Standardeinstellungen in dem permanenten

ROM Speicher ablegen, die in Problemfällen geladen werden. Mit dieser

Einstellung läßt sich der Computer im Standardmodus star ten. Sie sollten diese

Werte nur dann benutzen, wenn Hardwareprobleme etc. eine Starten des

Computers nicht zulassen. Mit der Auswahl Load Optimal Settings lassen sich

die optimierten Einstellungen von dem BIOS ROM abrufen. Die optimierten

Einstellungen sind der Standardwert.

La opción de Load Fail-Safe Settings instala los valores de implícito de

procedimiento para solucionar problema permanentemente almacenado en las

plaquetas de ROM. Estas configuraciones no son óptimas y apaga todas las

características de ejecución alta. Usted debe utilizar estos valores sólo si tiene

problemas de hardware. La opción de Load Optimal Settings instala

configuraciones optimados desde el BIOS ROM. Utiliza los valores de implícito

como valores estándares para su sistema.

3.8 Setting the Supervisor/User Password

Définir le Mot de Passe Superviseur/Utilisateur

Aktivieren eines Supervisor / Benutzer Paßwortes

Configurando la Contraseña del Supervisor/Usuario

If you want to protect your system and the setup utility from unauthorized entr y,

set a password in the Supervisor Password field. If you want a user to have

access only to your system but not to setup, set a password in the User

Password field. Use the arrow keys to highlight the Super visor Password or

User Password field and press <Enter>. The following message will appear.

Enter Password:

Type in the password. You can enter up to eight characters only. You will then be

prompted to confirm the password. Type in exactly the same password. Make

sure to set the Secur ity Option field in the BIOS Features Setup submenu to

System or Setup. This will depend on when you would like the system to be

prompted with a password.

Si vous désirez protéger votre système et Install contre toute entrée non

autorisée, paramétrez un mot de passe dans le champ Supervisor Password. Si

vous désirez protéger laccès à Install seulement, mais pas votre système,

paramétrez un mot de passe dans le champ User Password. Utilisez les

touches fléchées pour sélectionner le champ Supervisor Password ou User

Password et appuyez sur <Entrée>. Le message ci-dessous apparaîtra.

Enter Password:

Entrez le mot de passe. Vous êtes limité à huit caractères. Une fois que cest fait,

vous serez invité à confirmer le mot de passe, entrez exactement le même mot

de passe. Assurez vous de positionner le champs Security Option dans les BIOS

Features Setup submenu sur System ou Setup. Cela dépend du moment où

vous désirez que le système vous demande le mot de passe.

Wenn Sie das Supervisor Password aktivieren, müssen Sie vor dem Einstieg in

das Konfigurationsprogr amm ein Kennwort eingeben., während das User

Password den Zugang zu dem Computer ermöglicht. Wählen Sie den Eintrag

Supervisor Password bzw. User Password und betätigen Sie die Eingabetaste

(Enter). Im erscheinenden Dialogfeld.

Enter Password:

Français

Deutsch

Español

English

Deutsch

3

Award BIOS Setup Utility

41

Geben Sie Ihr Kennwort mit bis zu 8 Stellen ein. Betätigen Sie die Eingabetaste

und geben Sie das Kennwort als Bestätigung erneut ein. Es ist darauf zu achten,

daß das Feld Security Option in dem BIOS Features Setup submenu auf

System oder Setup gesetzt ist.

Si usted desea proteger su sistema y la unidad de configuración de entrada no

autorizada, configura la contraña en el campo de Supervisor Password. Si

usted desea que el usuario de tener acceso sólo a su sistema pero no a la

configuración, configura la contraseña en el campo de User Password. Utiliza

las teclas de flecha para realzar el campo de Supervisor Password o User

Password y presiona <Enter>. Aparecerá el siguiente mensaje .

Introducir la Contraseña:

Teclea la contraseña. Usted puede introducir sólo hasta 8 caracteres. Luego

usted será indicado para confirmar la contraseña. Teclea exactamente la misma

contraseña. Asegurar de configurar el campo de Security Option en el submenú

de las BIOS Features Setup a System o Setup. Este dependerá en cuándo

usted le gustaría el sistema de ser indicado con la contraseña.

Español

42

4.1 Drivers and Utilities

Pilotes et Utilitaires

Treiber und Dienstprogramme

Programas Instaladores y Utilidades

The system board package comes with drivers and utilities contained in the

provided CD. For installation instructions or information about their

corresponding readme, click the Read Me button in the autorun screen. The

autorun screen normally appears after the CD is inserted into a CD-ROM drive.

All steps or procedures to install software drivers are subject to change without

notice as the softwares are occassionally updated. Please refer to the readme

files for the latest information.

Lemballage de la car te système comporte des pilotes et des utilitaires contenus

dans le CD fourni. Pour les instructions dinstallation ou pour les informations

concernant leur fichier readme correspondant, cliquez sur le bouton Read Me

dans lécran autorun. Lécran Autorun apparaît normalement une fois que le CD a

été inséré dans le lecteur CD-ROM. Toutes les étapes et procédures pour

installer les pilotes sont susceptibles dêtre modifiées sans notice préalable étant

donné que les logiciels sont mis à jour occasionnellement. Veuillez vous reporter

aux fichiers LisezMoi pour obtenir les dernières informations.

Die Systemplatine wird mit Treibern und Dienstprogrammen, die auf der

mitgelieferten CD enthalten sind, geliefert. Angaben zur und Informationen über

die Installation finden Sie in der entsprechenden readme-Datei (Liesmich-

Datei). Auf die Read Me-Schaltfläche auf dem Autorun-Schirm klicken. Der

Autorun-Schirm erscheint normalerweise automatisch nach dem Einlegen der CD

in Ihr CD-ROM-Laufwerk. Änderungen sämtlicher Schritte oder Vorgänge zur

Installation der Softwaretreiber sind ohne Vorbenachrichtigung vorbehalten, da die

Softwareprogramme gelegentlich aktualisiert werden. Die neusten Informationen

finden Sie in den Readme-Dateien (Liesmich-Dateien), falls vorhanden.

El paquete del tablero de sistema viene con programas instaladores y utilidades

contenidos en el CD provisto. Para la instalación de instrucciones o información

sobre sus correspondientes readme, cliquea el botón de Read Me en la

pantalla de autocorrido. La pantalla de autocorrido aparece normalmente

después que el CD es inser tado dentro de la unidad de CD-ROM. Todos los

pasos o procedimientos para instalar los programas instaladores de software

son sujeto sin avisa, como los softwares son actualizados ocasionalmente. Favor

de consultar los archivos de readme para la última información.

Chapter 4 - Supported Softwares

Logiciels Supportés

Unterstützte Software

Softwares Soportados

English

Français

Deutsch

Español

4

Supported Softwares

43

4.2 Installing Windows® 98 on a VIA Chipset-Based System

Installation de Windows® 98 sur les Systèmes à Base de Chipset VIA

Installieren des Windows® 98 in einem System mit VIA-Chipset-Basis

Instalando Windows® 98 en el Sistema de Chipset-Basado de VIA

1. Before installing Windows® 98, make sure your system is installed with a graphics

card only. Take note - DO NOT install any add-in cards other than the graphics

card into any of the expansion slots yet.

2. Boot your system and install the Windows

®

98 operating system.

3. Now install the VIA IrQ routing minipor t driver.

4. Install the VIA AGP driver.

5. After installing these drivers, turn off your system. You may now install other

add-in cards and their corresponding drivers.

Note:

The VIA IrQ routing miniport driver and VIA AGP dr iver are included in the CD

that came with the system board package.

1. Avant dinstaller Windows® 98, assurez vous que votre système comporte une

carte graphique seulement. Prenez Note: NINSTALLEZ PAS encore de carte

supplémentaire autres quune carte graphique dans lun des logements

dextension.

2. Amorcez votre système et installez le système dexploitation Windows

®

98.

3. Maintenant installez le pilote miniport IrQ VIA.

4. Installez le pilote AGP VIA.

5. Après avoir installé ces pilotes, éteignez votre système. Vous pouvez maintenant

installer dautres cartes supplémentaires et leurs pilotes correspondants.

Note:

Le pilote miniport de routage IrQ VIA et le pilote AGP VIA sont inclus dans le

CD qui accompagne lensemble du Kit de la carte système.

1. Stellen Sie vor dem Installieren des Windows

®

98 sicher, daß nicht nur eine

Grafikkarte in Ihrem System installiert ist. Beachten Sie bitte, daß außer der

Grafikkarte noch KEINE Zusatzkar ten in die Erweiterungssteckfassungen

installiert werden dürfen.

2. Das System starten und das Windows

®

-98-Betriebssystem installieren.

3 . Den VIA-IrQ-Leitweg-Minianschluß-Treiber nun installieren.

4. Den VIA-AGP-Treiber installieren.

5. Schalten Sie Ohren PC nach dem Installieren dieser Treiber aus. Sie können

nun weitere Zusatzkarten und deren entsprechende Treiber ins System

installieren.

Hinweis:

Der VIA-IrQ-Leitweg-Minianschluß-Treiber und der VIA-AGP-Treiber sind auf der

CD enthalten, die mit der Systemplatine geliefert wurde.

1. Antes de instalar el Windows

®

98, asegura que su sistema es instalado con una

sóla tarjeta de gráficas.

2. Inicia su sistema e instala el sistema operativo de Windows

®

98.

3. Ahora instala el programa instalador de minipuerto de ruta de VIA IRQ.

4. Instala el programa instalador de VIA AGP.

5. Después de instalar estos programas instaladores, apaga su sistema. Ahora

puede instalar otras tarjetas añadidas y sus programas instaladores

correspondientes.

Nota:

El programa instalador de minipuerto de ruta de VIA IRQ y el programa

instalador de VIA AGP son inclu idos en el C D que viene con el paquete del

tablero de sistema.

Español

Deutsch

Français

English
