DFI CD70-SC User Manual

Download

Page 1

CD70-SC

Rev. A+

System Board Users Manual

Carte Mère Manuel Pour Utilisateur

System-Platine Benutzerhandbuch

Tablero Electrónico del Sistema Manual del Usuario

45900106

Page 2

This publication contains information that is protected by copyright. No part of it may be reproduced in any form or by any means or used to make any transformation/adaptation without the prior written permission from the copyright holders.

This publication is provided for informational purposes only. The manufacturer makes no representations or warranties with respect to the contents or use of this manual and specifically disclaims any express or implied warranties of merchantability or fitness for any particular purpose. The user will assume the entire risk of the use or the results of the use of this document. Further, the manufacturer reserves the right to revise this publication and make changes to its contents at any time, without obligation to notify any person or entity of such revisions or changes.

Trademarks

Microsoft® MS-DOS®, WindowsTM, Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME, Windows® 2000 and Windows NT® 4.0 are registered trademarks of Microsoft Corporation. Intel®, Pentium® III and CeleronTM are registered trademarks of Intel Corporation. VIA and VIA CyrixIII are a registered trademarks of VIA Technologies, Inc. Award is a registered trademark of Award Software, Inc. Other trademarks and registered trademarks of products appearing in this manual are the properties of their respective holders.

Caution

To avoid damage to the system:  Use the correct AC input voltage range.

To reduce the risk of electric shock:  Unplug the power cord before removing the system chassis

cover for installation or servicing. After installation or servicing, cover the system chassis before plugging the power cord.

Page 3

Battery:  Danger of explosion if battery incorrectly replaced.  Replace only with the same or equivalent type recommend by

the manufacturer.

 Dispose of used batteries according to the battery

manufacturers instructions.

Joystick or MIDI port:  Do not use any joystick or MIDI device that requires more than

10A current at 5V DC. There is a risk of fire for devices that exceed this limit.

FCC and DOC Statement on Class B

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

 Reorient or relocate the receiving antenna.  Increase the separation between the equipment and the receiver.  Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

 Consult the dealer or an experienced radio TV technician for

help.

Notice:

1. The changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.

2. Shielded interface cables must be used in order to comply with the emission limits.

Page 4

Quick Setup Guide

Quick Setup

Guide

Table of Contents

Chapter 1

Quick Setup Guide.............................................

Chapter 2

English......................................................................

Chapter 3

Français (French).................................................

Chapter 4

Deutsch (German)................................................

Chapter 5

Español (Spanish)..................................................

Page 5

Quick Setup Guide

Quick Setup

Guide

Chapter 1 - Quick Setup Guide

Table of Contents

1.1 System Board Layout..................................................................................................

1.2 Jumpers.....................................................................................................................................

1.3 Ports and Connectors................................................................................................

1.4 Award BIOS Setup Utility.......................................................................................

Page 6

Quick Setup Guide

Quick Setup

Guide

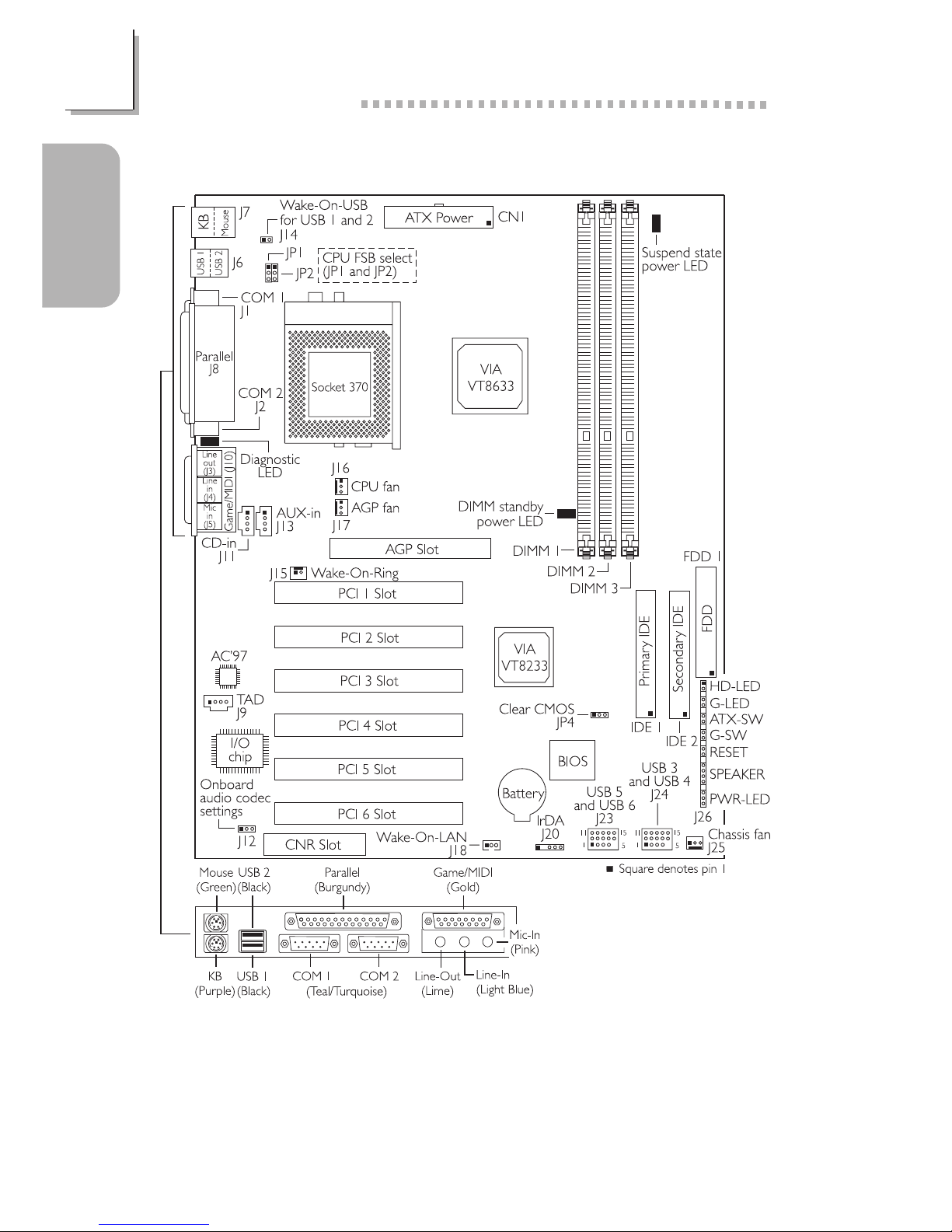

1.1 System Board Layout

Page 7

Quick Setup Guide

Quick Setup

Guide

1.2 Jumpers

1.2.1 CPUs Front Side Bus - JP1 and JP2

Warning:

Some processors, when overclocked, may result to the processors or systems instability and are not guaranteed to provide better system performance. If you are unable to boot your system due to overclocking, make sure to set these jumpers back to their default settings.

JP1

JP2

1-2 On

JP1 JP2

2-3 On

JP1

JP2

All Off

Auto*

66MHz

100MHz

133MHz

JP1

1-2 On

2-3 On

1-2 On

JP2

1-2 On

2-3 On

All Off

* denotes default setting

Page 8

Quick Setup Guide

Quick Setup

Guide

1.2.2 Clear CMOS Data - JP4

1.2.3 Onboard Audio Codec - J12

2-3 On:

Clear CMOS Data

1-2 On: Normal

(default)

12 3

1-2 On: Enable the

Onboard Audio Codec

(default)

2-3 On: Disable the

Onboard Audio Codec

123

Page 9

Quick Setup Guide

Quick Setup

Guide

1.2.3 Wake-On-USB for USB 1 and USB 2 - J14

On: Enable the

Wake-On-USB function

Off: Disable the

Wake-On-USB function

(default)

Important:

The 5VSB power source of your power supply must support ≥1.5A.

Page 10

Quick Setup Guide

Quick Setup

Guide

1.3 Ports and Connectors

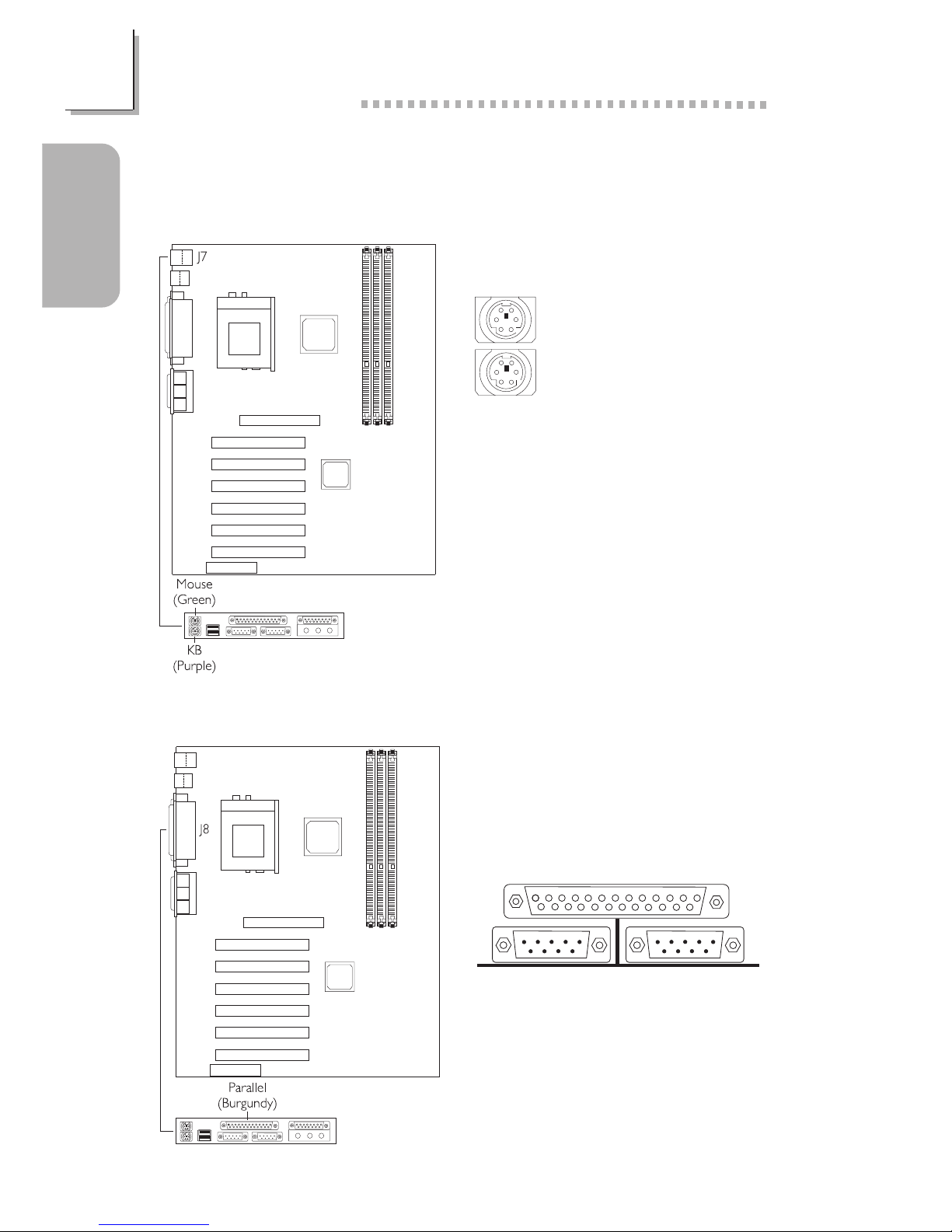

1.3.1 PS/2 Mouse and PS/2 Keyboard Ports

Make sure to turn off your computer prior to connecting or disconnecting a mouse or keyboard. Failure to do so may damage the system board.

PS/2 Mouse

PS/2 Keyboard

1.3.2 Parallel Port

Parallel Port

Page 11

Quick Setup Guide

Quick Setup

Guide

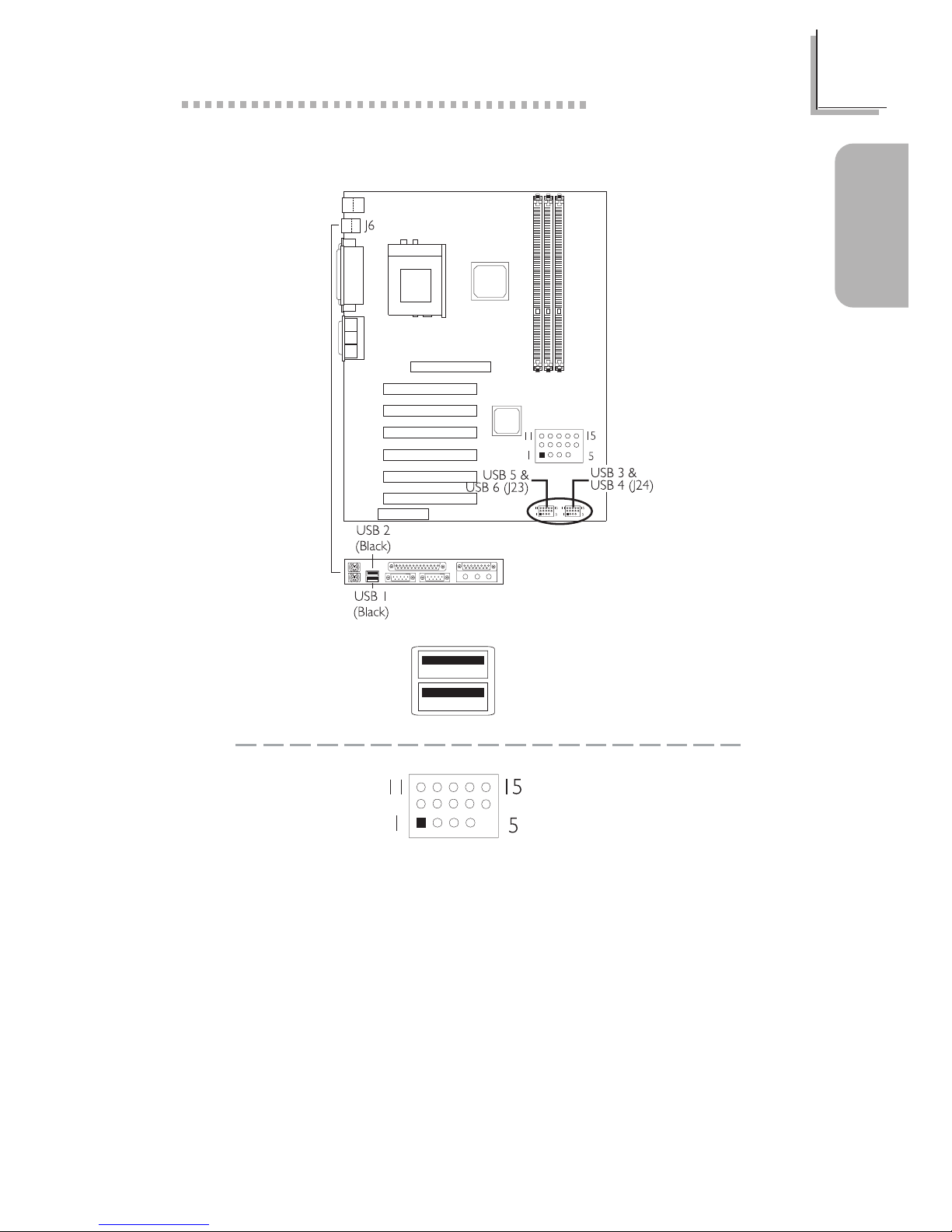

1.3.3 Universal Serial Bus Ports

USB 2

USB 1

1 VCC 2 USB Data63 USB Data6+ 4 Ground 5 Key

J23

J23 / J24

6 VCC 7 USB Data58 USB Data5+ 9 Ground 10 Key

11 Ground 12 Ground 13 USB Data6+ 14 USB Data615 VCC

1 VCC 2 USB Data43 USB Data4+ 4 Ground 5 Key

J24

6 VCC 7 USB Data38 USB Data3+ 9 Ground 10 Key

11 Ground 12 Ground 13 USB Data4+ 14 USB Data415 VCC

Page 12

Quick Setup Guide

Quick Setup

Guide

Depending on the type of USB port cable that you are using, the J23 and J24 connectors on the system board allow you to connect the optional 3, 4, 5 and 6 USB ports. These optional USB ports (with two ports mounted on a card-edge bracket) will be provided as an option.

Insert the USB port cables to pins 6-15 of J23 or J24 only if:

 Pins 6 and 15 of the cable connector is VCC (red line); or  None of the holes on the cable connector is plugged, meaning

the cable connector has no keying mechanism.

Insert the USB port cables to pins 1-10 of J23 or J24 if:

 One of the holes on the cable connector is plugged, meaning the

cable connector has a keying mechanism; or

 Pins 1 and 6 are VCC (red line).

The system board supports the Wake-On-USB function. This function allows you to use a USB device, that is connected to USB 1 or USB 2, to wake up a system that is in the S3 (STR - Suspend To RAM) or S4 state. If you want to use this function, you must set jumper J14 to On.

Page 13

Quick Setup Guide

Quick Setup

Guide

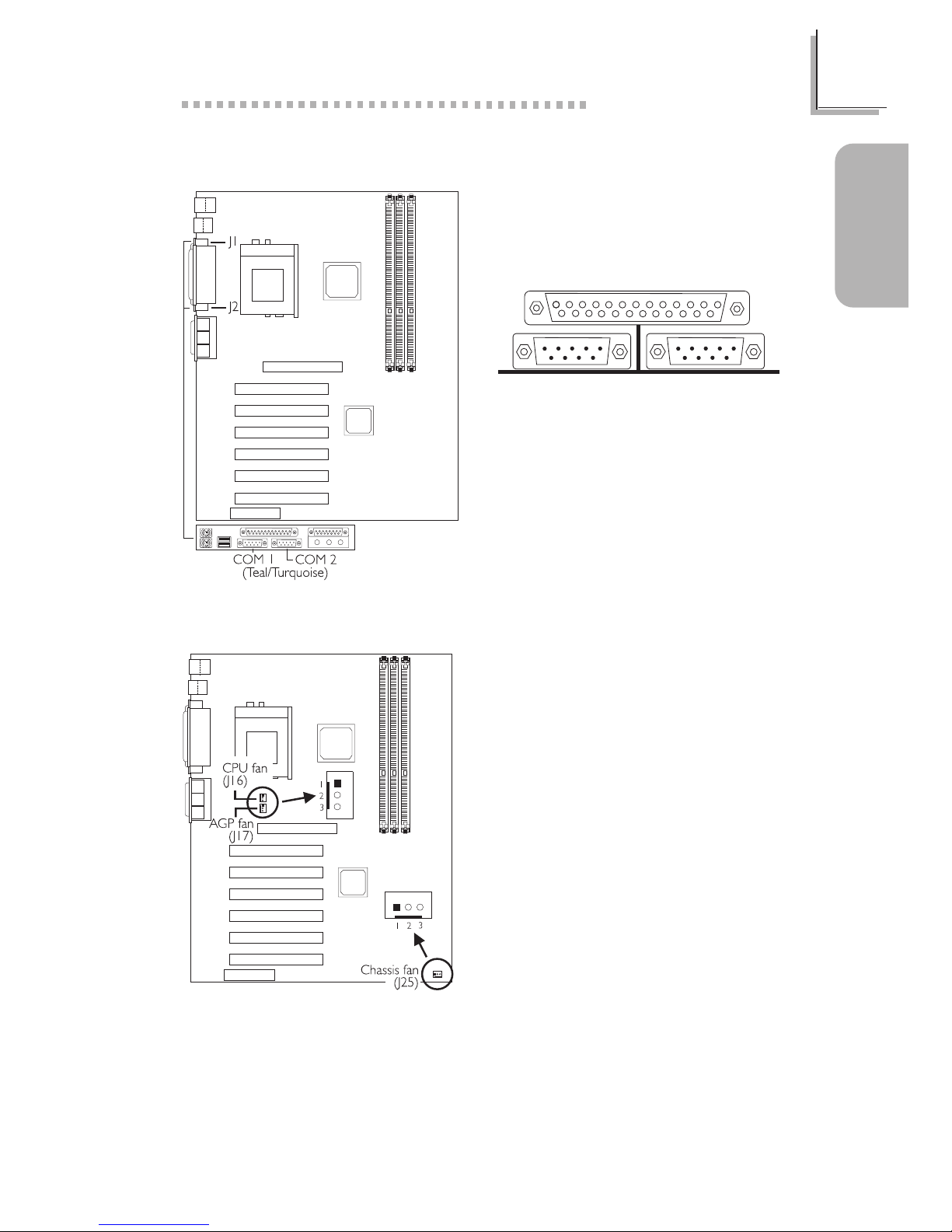

1.3.4 Serial Ports

COM 1

Serial Port

COM 2

Serial Port

1.3.5 Fan Connectors

1 Ground 2 On/Off 3 Sense

1 Ground 2 +12V 3 Sense

CPU Fan

Chassis Fan

AGP Fan

Page 14

Quick Setup Guide

Quick Setup

Guide

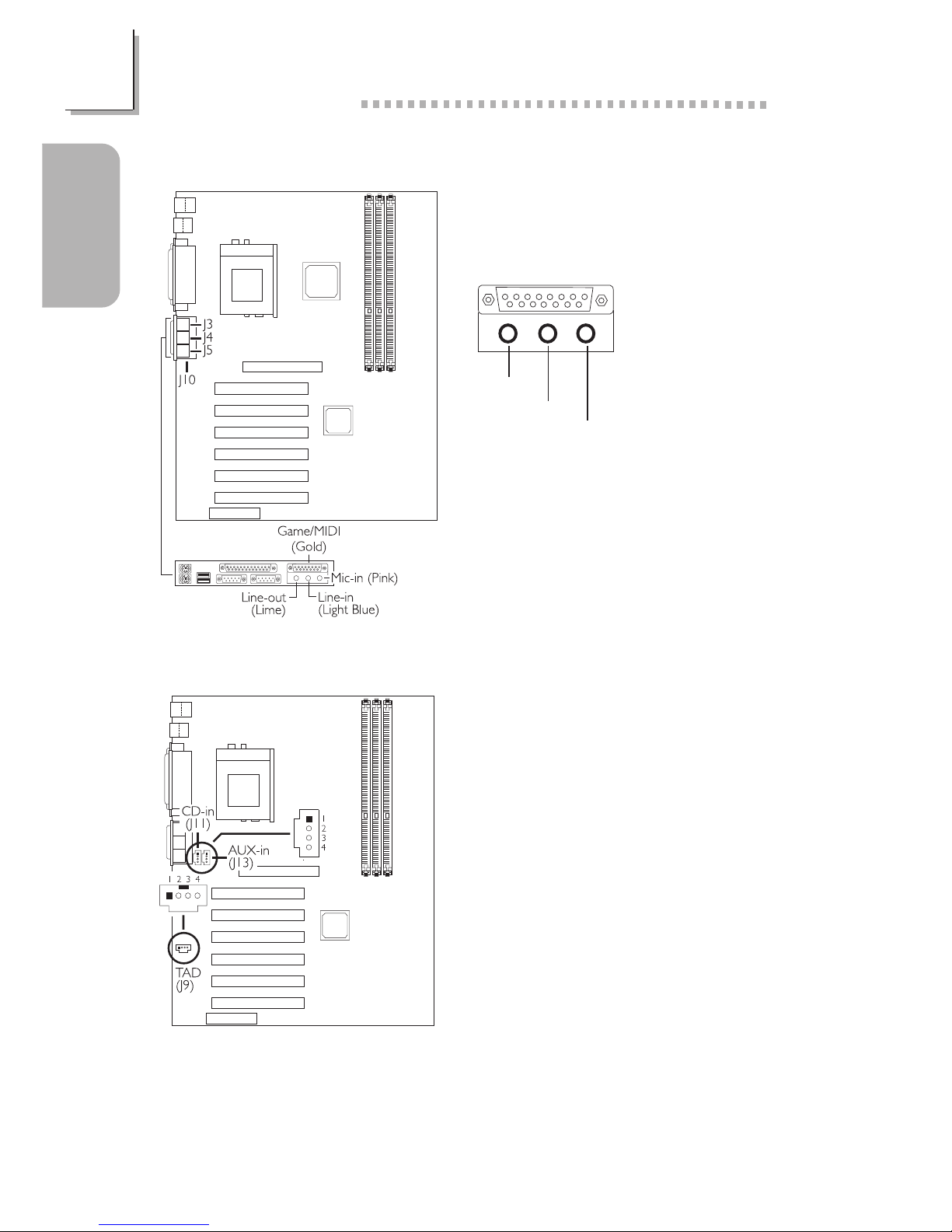

1.3.6 Game/MIDI Port and Audio Jacks

Game/MIDI Por t Audio Jacks

Line-out

Line-in

Mic-in

1.3.7 Internal Audio Connectors

1 Left audio channel 2 Ground 3 Ground 4 Right audio channel

1 Modem-out (from modem) 2 Ground 3 Ground 4 Modem-in (to modem)

AUX-in and CD-in

TAD

Page 15

Quick Setup Guide

Quick Setup

Guide

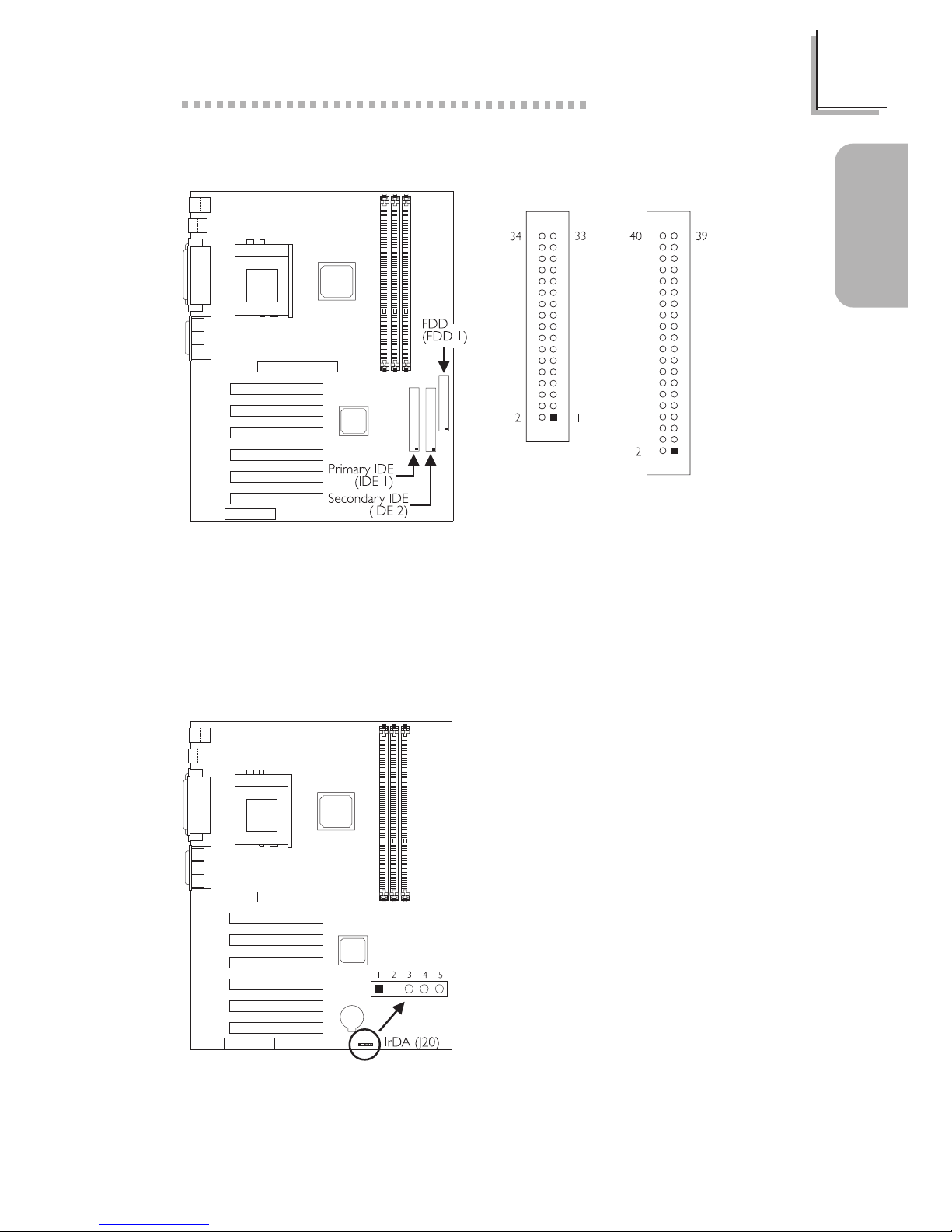

1.3.9 IrDA Connector

1 VCC 2N. C. 3 IRRX 4 Ground 5 IRTX

The sequence of the pin functions on some IrDA cable may be reversed from the pin function defined on the system board. Make sure to connect the cable to the IrDA connector according to their pin functions.

1.3.8 Floppy and IDE Disk Drive Connectors

If you encountered problems while using an ATAPI CD-ROM drive that is set in Master mode, please set the CD-ROM drive to Slave mode. Some ATAPI CD-ROMs may not be recognized and cannot be used if incorrectly set in Master mode.

FDD

IDE

Page 16

Quick Setup Guide

Quick Setup

Guide

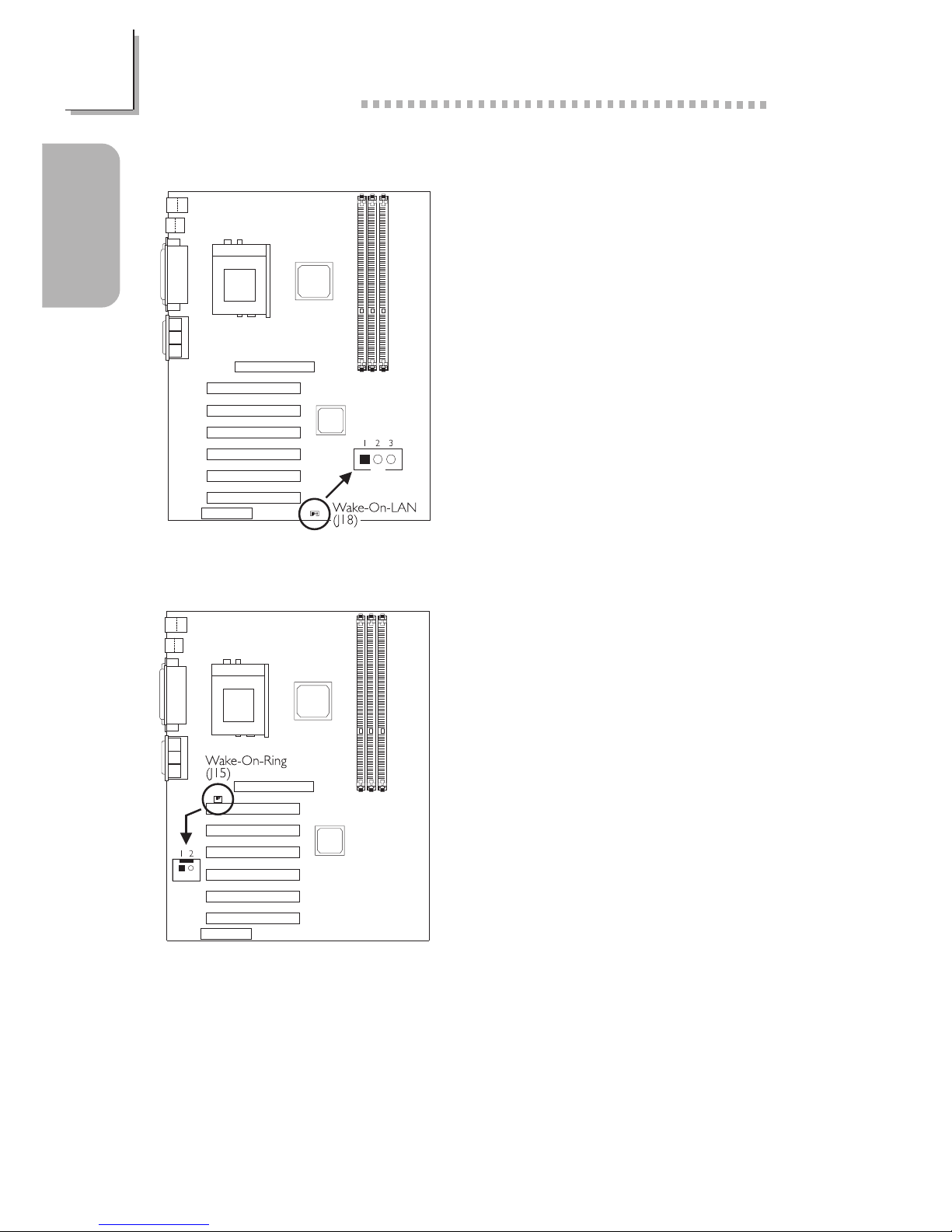

1.3.10 Wake-On-LAN Connector

The 5VSB power source of your power supply must support

≥720mA.

1 +5VSB 2 Ground 3 WOL

1.3.11 Wake-On-Ring Connector

1 Ground 2 RI#

If you are using a modem add-in card, the 5VSB power source of your power supply must support

≥720mA.

Page 17

Quick Setup Guide

Quick Setup

Guide

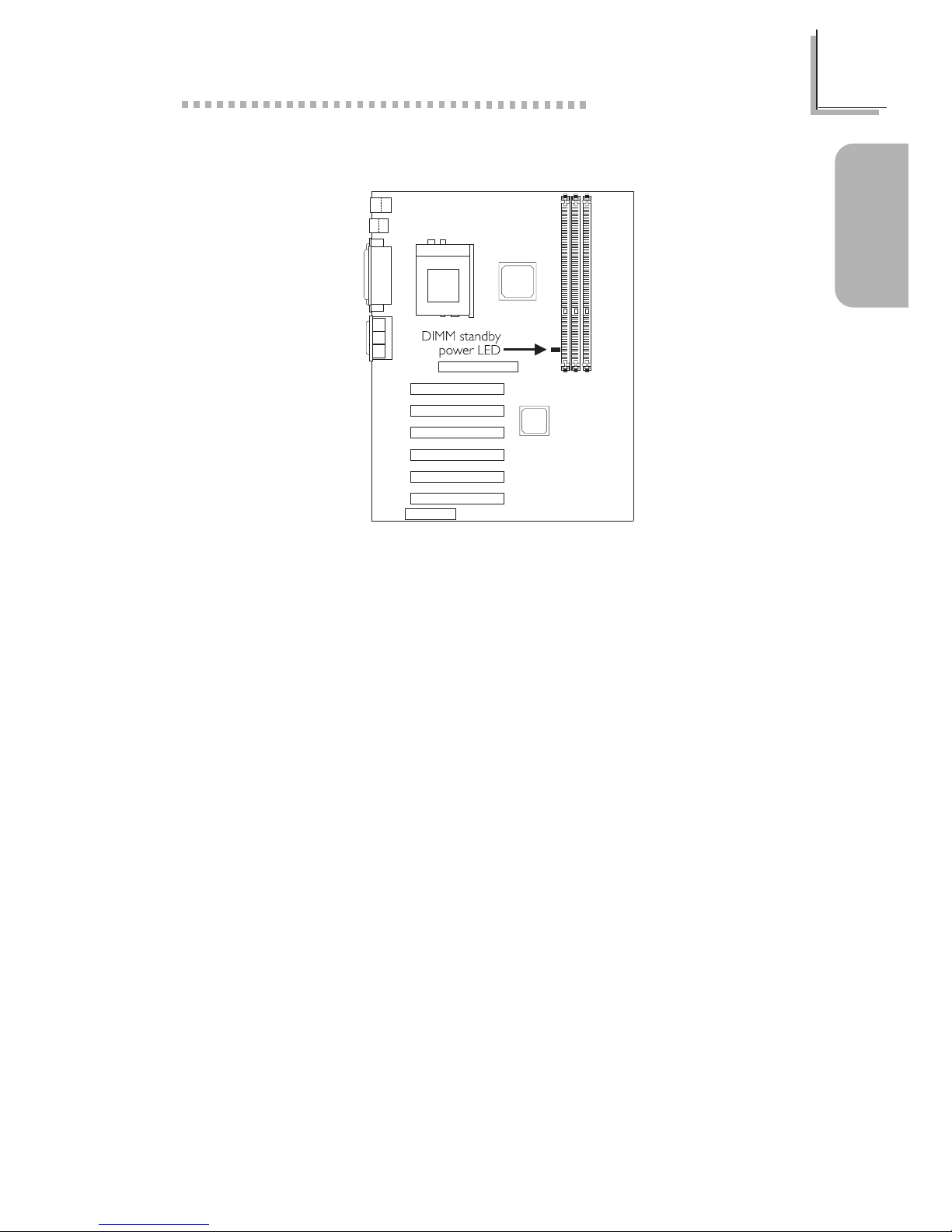

1.3.12 DIMM Standby Power LED

The DIMM Standby Power LED will turn red when the systems power is on or when it is in the Suspend state (Power On Suspend or Suspend to RAM). It will not light when the system is in the Soft-Off state.

Lighted LEDs serve as a reminder that you must power-off the system then turn off the power supplys switch or unplug the power cord prior to installing any memory modules.

Page 18

Quick Setup Guide

Quick Setup

Guide

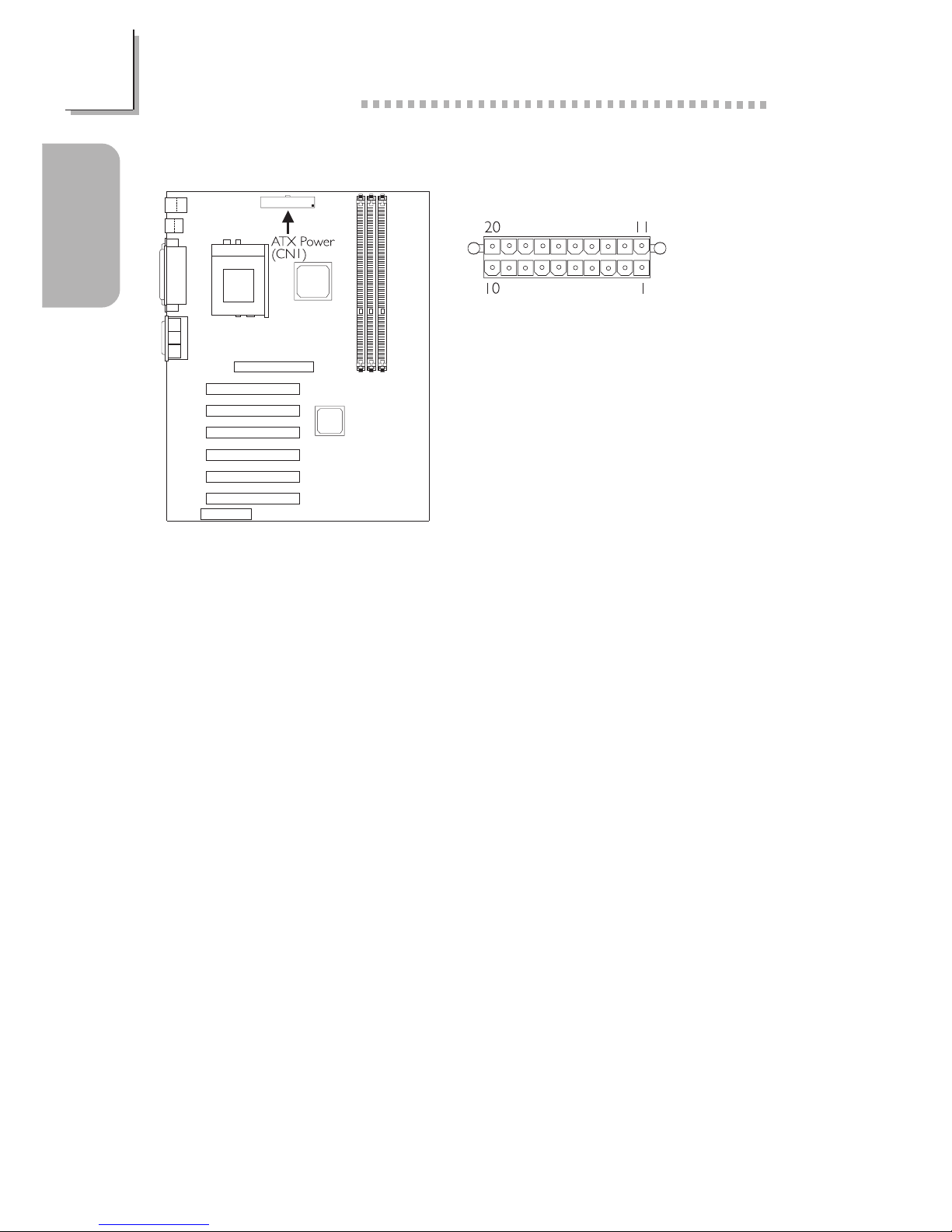

1.3.13 Power Connector

1 3.3V 2 3.3V 3 Ground 4 +5V 5 Ground 6 +5V 7 Ground 8 PW-OK 9 5VSB 10 +12V

11 3.3V 12 -12V 13 Ground 14 PS-ON 15 Ground 16 Ground 17 Ground 18 -5V 19 +5V 20 +5V

The system board requires a minimum of 3.3V/6A electric current.

Page 19

Quick Setup Guide

Quick Setup

Guide

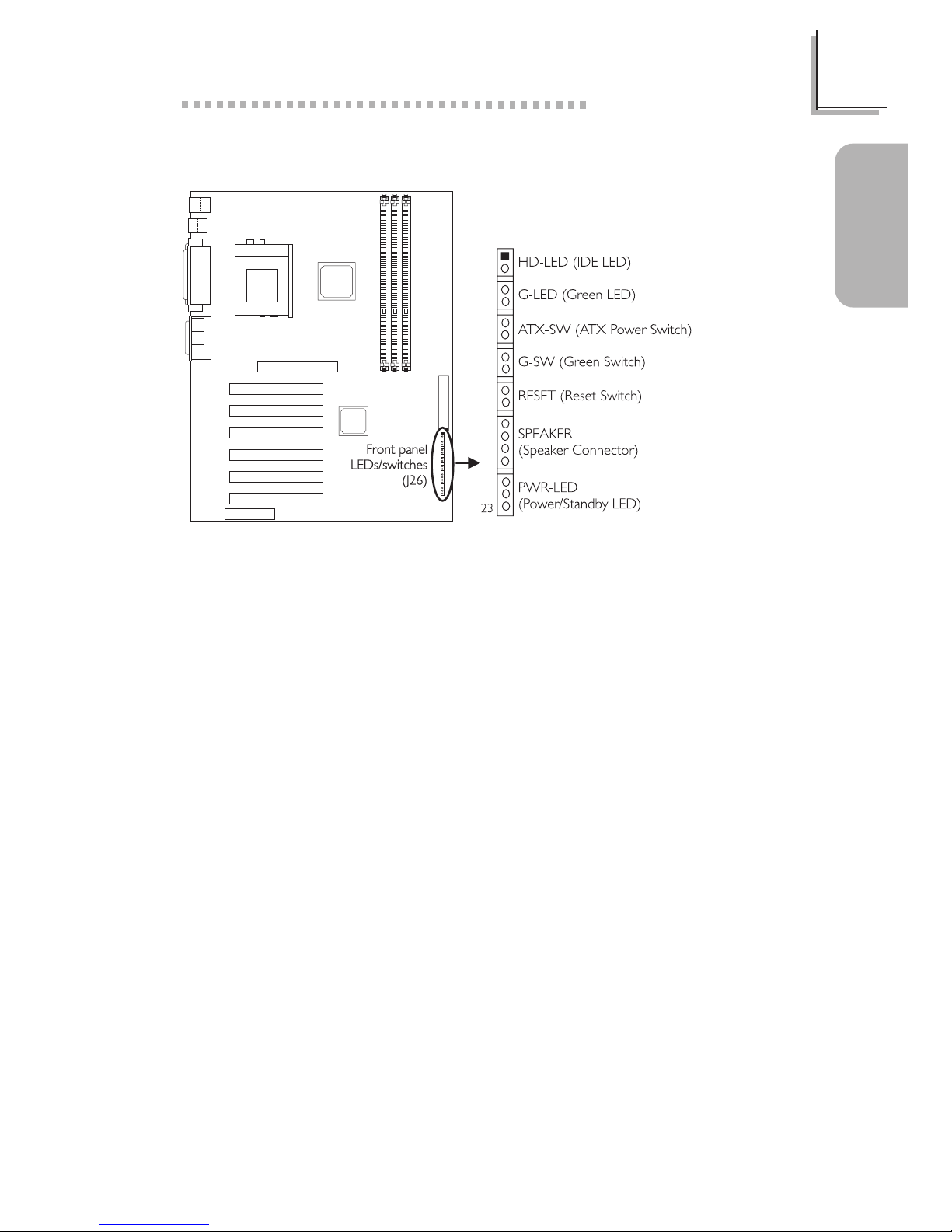

1.3.14 Front Panel LEDs and Switches

1 HDD LED Power 2 HDD 3 N. C. 4 Green LED Power 5 Ground 6 N. C. 7 PWRBT+ 8 PWRBT9 N. C. 10 SMI 11 Ground 12 N. C. 13 H/W Reset

14 Ground 15 N. C. 16 Speaker Data 17 N. C. 18 Ground 19 Speaker Power 20 N. C. 21 LED Power (+) 22 N.C. 23 LED Power (-) or

Standby Signal

If a system did not boot-up and the Power/Standby LED did not light after it was powered-on, it may indicate that the CPU or memory module was not installed properly. Please make sure they are properly inserted into their corresponding socket.

Page 20

Quick Setup Guide

Quick Setup

Guide

1.4 Award BIOS Setup Utility

1.4.1 Main Menu

1.4.2 Standard CMOS Features

Standard CMOS Features

Advanced BIOS Features

Advanced Chipset Features

Integrated Peripherals

Power Management Setup

PnP/PCI Configurations

PC Health Status

Frequency/Voltage Control

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

Esc F10

: Quit : Save & Exit Setup

↑↓→←

: Select Item

Time, Date, Hard Disk Type...

The settings on the screen are for reference only. Your version may not be identical to this one.

↑↓→← :Move

Standard CMOS Features

Date (mm:dd:yy) Time (hh:mm:ss)

IDE Primary Master IDE Primary Slave IDE Secondary Master IDE Secondary Slave

Drive A Drive B

Video Halt On

Base Memory Extended Memory Total Memory

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General Help

Fri, Dec 8 2000 4 : 35 : 5

Press Enter None Press Enter None Press Enter None Press Enter None

1.44M, 3.5 in. None

EGA/VGA All, But Keyboard

640K 129024K 130048K

Item Help

Menu Level Change the day, month,

year and century

Enter:Select

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

u u u u

Page 21

Quick Setup Guide

Quick Setup

Guide

1.4.3 Advanced BIOS Features

1.4.4 Advanced Chipset Features

Advanced BIOS Features

Item Help

Menu Level Allows you to choose

the VIRUS warning feature for IDE Hard Disk boot sector protection. If this function is enabled and someone attempt to write data into this area, BIOS will show a warning message on screen and alarm beep

↑↓→← Move F1:General HelpEnter:Select +/-/PU/PD:Value F10:Save ESC:Exit

X X

F6:Fail-Safe Defaults F7:Optimized DefaultsF5:Previous Values

The settings on the screen are for reference only. Your version may not be identical to this one.

Virus Warning CPU L1 Cache CPU L2 Cache CPU L2 Cache ECC Checking Quick Power On Self Test First Boot Device Second Boot Device Third Boot Device Boot Other Device Swap Floppy Drive Boot Up Floppy Seek Boot Up NumLock Status Gate A20 Option Typematic Rate Setting

Typematic Rate (Chars/Sec) Typematic Delay (Msec)

Security Option OS Select For DRAM > 64MB Video BIOS Shadow BIOS Flash Lock

Disabled Enabled Enabled Enabled Enabled Floppy HDD-0 LS120 Enabled Disabled Disabled On Fast Disabled

6 250

Setup Non-OS2 Enabled Disabled

Advanced Chipset Features

The settings on the screen are for reference only. Your version may not be identical to this one.

Item Help

Menu Level

↑↓→← Move

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General HelpEnter:Select

F5:Previous Values

+/-/PU/PD:Value

F10:Save

ESC:Exit

DRAM Clock/Drive Control AGP & P2P Bridge Control CPU & PCI Bus Control Memory Hole System BIOS Cacheable Video RAM Cacheable Memory Parity/ECC Check

Press Enter Press Enter Press Enter Disabled Disabled Disabled Disabled

u u u

Page 22

Quick Setup Guide

Quick Setup

Guide

1.4.6 Power Management Setup

1.4.5 Integrated Peripherals

The screen above list all the fields available in the Integrated Peripherals submenu, for ease of reference in this manual. In the actual CMOS setup, you have to use the scroll bar to view the fields. The settings on the screen are for reference only. Your version may not be identical to this one.

Integrated Peripherals

Item Help

Menu Level

↑↓→← Move

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General HelpEnter:Select

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

VIA OnChip IDE Device VIA OnChip PCI Device Init Display First OnChip USB Controller USB Keyboard Support IDE HDD Block Mode Onboard FDC Controller Onboard Serial Port 1 Onboard Serial Port 2 UART Mode Select

RxD, TxD Active IR Transmission Delay UR2 Duplex Mode Use IR Pins

Onboard Parallel Port Parallel Port Mode EPP Mode Select ECP Mode Use DMA Game Port Address Midi Port Address

Midi Port IRQ

Press Enter Press Enter PCI Slot All Enabled Disabled Enabled Enabled 3F8/IRQ4 2F8/IRQ3 Normal

Hi,Lo Enabled Half IR-Rx2Tx2

378/IRQ7 ECP/EPP EPP1.7 3 201 330

u u

X X X X

The settings on the screen are for reference only. Your version may not be identical to this one.

Power Management Setup

ACPI Function ACPI Suspend Type Power Management Option HDD Power Down Suspend Mode Video Off Option Video Off Method MODEM Use IRQ Soft-Off By PWRBTN PWR Lost Resume State IRQ/Event Activity Detect

Enabled S1(POS) User Define Disabled Disabled Suspend -> Off V/H SYNC+Blank 3 Instant-off Keep Off Press Enter

Item Help

Menu Level

↑↓→← Move

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General HelpEnter:Select

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

Page 23

Quick Setup Guide

Quick Setup

Guide

1.4.7 PnP/PCI Configurations

The settings on the screen are for reference only. Your version may not be identical to this one.

PnP/PCI Configurations

PNP OS Installed Reset Configuration Data

Resources Controlled By

IRQ Resources

PCI/VGA Palette Snoop Assign IRQ For VGA Assign IRQ For USB

No Disabled

Auto(ESCD)

Press Enter

Disabled Enabled Enabled

Item Help

Menu Level Default is Disabled.

Select Enabled to reset Extended System Configuration Data (ESCD) when you exit Setup if you have installed a new add-on and the system reconfiguration has caused such a serious conflict that the OS cannot boot.

↑↓→← Move

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General HelpEnter:Select

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

1.4.8 PC Health Status

The settings on the screen are for reference only. Your version may not be identical to this one.

PC Health Status

CPU Warning Temperature Current System Temp. Current CPU Temperature Current CPUFAN Speed Current CHASSISFAN Speed IN0(V) IN1(V) +5 +12

-12

-5 VBAT(V) 5VSB(V) Shutdown Temperature

Disabled 27C/80F 37C/98F

0 RPM 0 RPM

Disabled

Item Help

Menu Level

↑↓→← Move

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General HelpEnter:Select

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

1.90 V

3.18 V

4.90 V

11.85 V

-11.45 V

-5.14 V

3.24 V

5.37 V

V V V V

Page 24

Quick Setup Guide

Quick Setup

Guide

1.4.9 Frequency/Voltage Control

The settings on the screen are for reference only. Your version may not be identical to this one.

Frequency/Voltage Control

Auto Detect DIMM/PCI Clk Spread Spectrum Modulated CPU Clock CPU Ratio

Enabled Disabled 100 X 3

Item Help

Menu Level

↑↓→← Move

F6:Fail-Safe Defaults F7:Optimized Defaults

F1:General HelpEnter:Select

F5:Previous Values

+/-/PU/PD:Value F10:Save ESC:Exit

Page 25

English

Table of Contents

Chapter 2 - English

Package Checklist

The system board package contains the following items:

þ The system board þ A users manual þ One IDE cable for ATA/33, ATA/66 or ATA/100 IDE drives þ One 34-pin floppy disk drive cable þ One Main Board Utility CD

If any of these items are missing or damaged, please contact your dealer or sales representative for assistance.

2.1 Features and Specifications.....................................................................................

2.2 Using the Suspend to RAM Function..........................................................

2.3 Supported Softwares...................................................................................................

2.4 Troubleshooting.................................................................................................................

Page 26

English

2.1 Features and Specifications

2.1.1 Features

Chipset

VIA® Apollo Pro 266 - VT8633/VT8233 AGPset

Processor

The system board is equipped with a switching voltage regulator that automatically detects 1.30V to 3.5V.

 Pentium® III FCPGA 133MHz FSB (533EB-1GHz) or 100MHz

FSB (500E-850E) processor

 Celeron

66MHz FSB: FCPGA (566MHz-766MHz) or PPGA

(300A-533MHz) processor

 Future VIA CyrixIII processor

Important:

 The frequency ratio of some processors may have been

locked by the manufacturer. If you are using this kind of processor, setting an extended ratio for the processor will have no effect. The system will instead use its factory default ratio.

 The frequency ratio of processors greater than 8x has been

locked by the manufacturer and will no longer have the flexibility of using extended ratios. Therefore, the system will use the processors factory default ratio.

System Memory

 Supports up to 3GB using PC200/PC266 unbuffered DDR

SDRAM DIMM, 2.5V type  Uses x8/x16 512MB technology  Three 184-pin DDR DIMM sockets

DIMMs

2MBx64 4MBx64 8MBx64

Memory Size

16MB 32MB 64MB

DIMMs

16MBx64 32MBx64 64MBx64

Memory Size

128MB 256MB 512MB

Page 27

English

Expansion Slots

The system board is equipped with 1 universal AGP slot, 6 dedicated PCI slots and 1 CNR slot.

AGP is an interface designed to support high performance 3D graphics cards. It utilizes a dedicated pipeline to access system memory for texturing, z-buffering and alpha blending. The universal AGP slot supports AGP 2x with up to 533MB/sec. bandwidth and AGP 4x with up to 1066MB/sec. bandwidth for 3D graphics applications. AGP in this system board will deliver faster and better graphics to your PC.

CNR (Communication and Networking Riser) is an interface that can support multi-channel audio, V.90 analog modem, phone-line based networking or 10/100 Ethernet based networking riser board.

Onboard Audio Features

 Supports Microsoft® DirectSound / DirectSound 3D  AC97 supported with full duplex, independent sample rate

converter for audio recording and playback

ATX Double Deck Ports (PC 99 color-coded connectors)

 2 USB ports  2 NS16C550A-compatible DB-9 serial ports  1 SPP/ECP/EPP DB-25 parallel port  1 mini-DIN-6 PS/2 mouse port  1 mini-DIN-6 PS/2 keyboard port  1 game/MIDI port  3 audio jacks: line-out, line-in and mic-in

Connectors

 2 connectors for 4 additional external USB ports  1 connector for IrDA interface  2 IDE connectors  1 floppy drive interface supports up to two 2.88MB floppy

drives  1 ATX power supply connector  1 Wake-On-LAN connector

Page 28

English

 1 Wake-On-Ring connector  CPU, chassis and AGP fan connectors  3 internal audio connectors (AUX-in, CD-in and TAD)

PCI Bus Master IDE Controller

 Two PCI IDE interfaces support up to four IDE devices  Supports ATA/33, ATA/66 and ATA/100 hard drives  PIO Mode 3 and Mode 4 Enhanced IDE (data transfer rate up

to 16.6MB/sec.)  Bus mastering reduces CPU utilization during disk transfer  Supports ATAPI CD-ROM, LS-120 and ZIP

IrDA Interface

The system board is equipped with an IrDA connector for wireless connectivity between your computer and peripheral devices. It supports peripheral devices that meet the IrDA or ASKIR standard.

USB Ports

The system board supports 6 USB por ts. Two onboard USB ports are located at the ATX double deck por ts of the board. The J23 and J24 connectors on the system board allow you to connect the optional USB 3, 4, 5 and 6 por ts. These optional USB ports, which are mounted on card-edge brackets, will be provided as an option. USB allows data exchange between your computer and a wide range of simultaneously accessible external Plug and Play peripherals.

BIOS

 Award BIOS, Windows® 95/98/2000/ME Plug and Play compat-

ible  Supports SCSI sequential boot-up  Flash EPROM for easy BIOS upgrades  Supports DMI 2.0 function  2Mbit flash memory

Desktop Management Interface (DMI)

The system board comes with a DMI 2.0 built into the BIOS. The DMI utility in the BIOS automatically records various information about your system configuration and stores these information in the

Page 29

English

DMI pool, which is a part of the system board's Plug and Play BIOS. DMI, along with the appropriately networked software, is designed to make inventory, maintenance and troubleshooting of computer systems easier.

2.1.2 System Health Monitor Functions

The system board is capable of monitoring the following system health conditions.

 Monitors CPU/system temperature and overheat alarm  Monitors IN0(V)/IN1(V)/±5V/±12V/VBAT/5VSB voltages and

failure alarm

 Monitors the fan speed of the CPU and chassis fans, and failure

alarm  Automatic CPU and chassis fans on/off control  Read back capability that displays temperature, voltage and fan

speed

If you want a warning message to pop-up or a warning alarm to sound when an abnormal condition occurs, you must install the VIA Hardware Doctor utility. This utility is included in the CD that came with the system board.

2.1.3 Intelligence

Automatic CPU/Chassis Fan Off

The CPU and chassis fans will automatically turn off once the system enters the Suspend mode.

Dual Function Power Button

Depending on the setting in the Soft-Off By PWRBTN field of the Power Management Setup, this switch will allow the system to enter

the Soft-Off or Suspend mode.

Page 30

English

Wake-On-Ring

This feature allows the system that is in the Suspend mode or Soft Power Off mode to wake-up/power-on to respond to calls coming through an internal or external modem.

Important:

If you are using a modem add-in card, the 5VSB power source of your power supply must support ≥720mA.

Wake-On-LAN

The Wake-On-LAN function allows the network to remotely wake up a Soft Power Down (Soft-Off) PC. Your LAN card must support the remote wakeup function.

Important:

The 5VSB power source of your power supply must support

≥

720mA.

RTC Timer to Power-on the System

The RTC installed on the system board allows your system to automatically power-on on the set date and time.

Wake-On-USB

The Wake-On-USB function allows you to use a USB device, that is connected to USB 1 or USB 2, to wake up a system that is in the S3 (STR - Suspend To RAM) or S4 state.

Important:

The 5VSB power source of your power supply must support

≥

1.5A.

Page 31

English

AC Power Failure Recovery

When power returns after an AC power failure, you may choose to either power-on the system manually, let the system power-on automatically or return to the state where you left off before power failure occurs.

ACPI STR

The system board is designed to meet the ACPI (Advanced Configuration and Power Interface) specification. ACPI has energy saving features that enables PCs to implement Power Management and Plug-and-Play with operating systems that support OS Direct Power Management. Currently, only Windows® 98/2000/ME supports the ACPI function allowing you to use the Suspend to RAM function.

With the Suspend to RAM function enabled, you can power-off the system at once by pressing the power button or selecting Standby when you shut down Windows® 98/2000/ME without having to go through the sometimes tiresome process of closing files, applications and operating system. This is because the system is capable of storing all programs and data files during the entire operating session into RAM (Random Access Memory) when it powers-off. The operating session will resume exactly where you left off the next time you power-on the system.

Important:

The 5VSB power source of your power supply must support

≥

1A.

Virus Protection

Most viruses today destroy data stored in hard drives. The system board is designed to protect the boot sector and partition table of your hard disk drive.

Page 32

English

2.2 Using the Suspend to RAM Function

1. Select Power Management Setup in the main menu screen and press <Enter>.

2. In the ACPI Function field, select Enabled.

3. In the ACPI Suspend Type field, select S3(STR).

4. Press <Esc> to return to the main menu.

5. Select Save & Exit Setup and press <Enter>. Type <Y> and press <Enter>.

6. Install Windows® 98/2000/ME by typing the following parameter. This is to ensure that the ACPI function is supported.

[drive]:>setup /p j

If you have previously installed Windows® 98/2000/ME, you need to upgrade the system in order to support ACPI. Please contact Microsoft for upgrade information.

7. Boot Windows® 98/2000/ME. In the Windows® 98/2000/ME desktop, click the Start button. Move the cursor to Settings, then click Control Panel.

To check whether ACPI was properly installed, double-click the System icon. In the System Properties dialog box, click the Device Manager tab. In View devices by type, click System devices.

8. Double-click the System icon. In the System Properties dialog box, click the Performance tab.

9. Click File System. In the Typical role of this computer field, select Mobile or docking system. Click Apply, then click OK. Restart the computer.

10. Repeat step 7 to open the Control Panel dialog box. Doubleclick the Power Management icon.

11. Click the Advanced tab. In the When I press the power button on my computer field, select Standby.

Page 33

English

12. After completing the steps above and you want to power-off the computer, you do not need to go through the process of closing files, applications and operating system. You can poweroff the computer at once by pressing the power button or selecting Standby when you shut down Windows® 98/2000/ ME.

To power-on the computer, just press the power button. The operating session where you left off when you power-off the computer will resume in not more than 8 seconds.

If you have changed the color or resolution (in the Display Properties dialog box), do not apply the settings without restarting. You must restart the computer.

Page 34

English

2.3 Supported Softwares

2.3.1 VIA Hardware Monitor

The system board comes with the VIA Hardware Monitor utility contained in the provided CD. It is capable of monitoring the systems hardware conditions such as the temperature of the CPU and system, voltage, and speed of the CPU and chassis fans. It also allows you to manually set a range to the items being monitored. If the values are over or under the set range, a warning message will pop-up. The utility can also be configured so that a beeping alarm will sound whenever an error occurs. We recommend that you use the Default Setting which is the ideal setting that would keep the system in good working condition.

Note:

Use this utility only in Windows® 95, Windows® 98, Windows

98 SE, Windows® ME, Windows® 2000 or Windows NT® 4.0 operating system.

To install the utility, insert the CD into a CD-ROM drive. The autorun screen (Main Board Utility CD) will appear. Click the VIA Hardware Monitor button to install the utility. Refer to its readme file for instructions on using the utility.

2.3.2 VIA® Service Pack

The CD in the system board package also comes with the VIA

Service Pack. The service pack includes the following drivers.  Bus Master PCI IDE Driver

 AGP VxD Driver  VIA Chipset Functions Registry  VIA PCI IRQ Miniport Driver

To install the drivers, insert the CD into a CD-ROM drive. The autorun screen (Main Board Utility CD) will appear. Click the VIA Service Pack button. For installation instructions or information, click the Read Me button in the autorun screen.

Page 35

English

VIA® Service Pack Installation Notes

The AGP VxD Driver and VIA Chipset Functions Registry drivers in the VIA Service Pack are supported in Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME and Windows

2000.

You must first install VIA® Service Pack prior to installing any other drivers. However, this may not be the case for some AGP cards. Please read carefully the following information.

Important:

The VGA driver that came with some AGP cards is already bundled with the AGP VxD driver. Since the version of the bundled VxD driver may be older than the one provided in the CD, installing the bundled VxD driver may cause problems. If you are using this type of card, we recommend that you install first the AGP cards VGA driver before installing the VIA Service Pack.

To install the VIA Service pack, please follow the steps below.

1. Insert the CD that came with the system board package into a

CD-ROM drive. The autorun screen (Main Board Utility CD) will appear.

2. Click VIA Service Pack.

3. The Welcome screen will appear. Click Next. Please read the

VIA Service Pack readme carefully before proceeding to step 4.

4. Follow the prompts on the screen to complete the installation.

5. Reboot the system for the drivers to take effect.

2.3.3 Audio Drivers and Software Application

The CD in the system board package also includes audio drivers and audio playback software for Windows 95, Windows 98, Windows 98 SE, Windows ME, Windows NT 4.0 and Windows



2000 operating systems. For installation instructions or information about their corresponding readme, click the Read Me button in the autorun screen. The autorun screen normally appears after the CD is inserted into a CD-ROM drive.

Page 36

English

1. Insert the CD that came with the system board package into a CD-ROM drive. The autorun screen (Main Board Utility CD) will appear.

2. Click VIA PCI Audio Driver.

3. Follow the prompts on the screen to complete installation.

4. Restart the system.

2.3.4 Drivers and Utilities Installation Notes

1. "Autorun" ONLY supports the Windows 95, Windows 98, Windows 98 SE, Windows ME, Windows 2000 and Windows NT 4.0 operating systems. If after inserting the CD, "Autorun" did not automatically start (which is, the Main Board Utility CD screen did not appear), please go directly to the root directory of the CD and double-click "Setup".

2. Please go to DFI's web site at "http://www.dfi.com/support/ download1.asp" for the latest version of the drivers or software applications.

3. All steps or procedures to install software drivers are subject to change without notice as the softwares are occassionally updated. Please refer to the readme files, if available, for the latest information.

Page 37

English

2.4 Troubleshooting

This section of the manual is designed to help you with problems that you may encounter with your personal computer. To efficiently troubleshoot your system, treat each problem individually. This is to ensure an accurate diagnosis of the problem in case a problem has multiple causes.

Some of the most common things to check when you encounter problems while using your system are listed below.

1. The power switch of each peripheral device is turned on.

2. All cables and power cords are tightly connected.

3. The electrical outlet to which your peripheral devices are connected is working. Test the outlet by plugging in a lamp or other electrical device.

4. The monitor is turned on.

5. The displays brightness and contrast controls are adjusted properly.

6. All add-in boards in the expansion slots are seated securely.

7. Any add-in board you have installed is designed for your system and is set up correctly.

Monitor/Display

If the display screen remains dark after the system is turned on:

1. Make sure that the monitors power switch is on.

2. Check that one end of the monitors power cord is properly attached to the monitor and the other end is plugged into a working AC outlet. If necessary, try another outlet.

3. Check that the video input cable is properly attached to the monitor and the systems display adapter.

4. Adjust the brightness of the display by turning the monitors brightness control knob.

The picture seems to be constantly moving.

1. The monitor has lost its vertical sync. Adjust the monitors vertical sync.

2. Move away any objects, such as another monitor or fan, that may be creating a magnetic field around the display.

Page 38

English

3. Make sure your video cards output frequencies are supported by this monitor.

The screen seems to be constantly wavering.

1. If the monitor is close to another monitor, the adjacent monitor may need to be turned off. Fluorescent lights adjacent to the monitor may also cause screen wavering.

Power Supply

When the computer is turned on, nothing happens.

1. Check that one end of the AC power cord is plugged into a live outlet and the other end properly plugged into the back of the system.

2. Make sure that the voltage selection switch on the back panel is set for the correct type of voltage you are using.

3. The power cord may have a short or open. Inspect the cord and install a new one if necessary.

Floppy Drive

The computer cannot access the floppy drive.

1. The floppy diskette may not be formatted. Format the diskette and try again.

2. The diskette may be write-protected. Use a diskette that is not write-protected.

3. You may be writing to the wrong drive. Check the path statement to make sure you are writing to the targeted drive.

4. There is not enough space left on the diskette. Use another diskette with adequate storage space.

Hard Drive

Hard disk failure.

1. Make sure the correct drive type for the hard disk drive has been entered in the BIOS.

2. If the system is configured with two hard drives, make sure the bootable (first) hard drive is configured as Master and the second hard drive is configured as Slave. The master hard drive must have an active/bootable partition.

Page 39

English

Excessively long formatting period.

1. If your hard drive takes an excessively long period of time to format, it is likely a cable connection problem. However, if your hard drive has a large capacity, it will take a longer time to format.

Parallel Port

The parallel printer doesnt respond when you try to print.

1. Make sure that your printer is turned on and that the printer is on-line.

2. Make sure your software is configured for the right type of printer attached.

3. Verify that the onboard LPT ports I/O address and IRQ settings are configured correctly.

4. Verify that the attached device works by attaching it to a parallel port that is working and configured correctly. If it works, the printer can be assumed to be in good condition. If the printer remains inoperative, replace the printer cable and try again.

Serial Port

The serial device (modem, printer) doesnt output anything or is outputting garbled characters.

1. Make sure that the serial devices power is turned on and that the device is on-line.

2. Verify that the device is plugged into the correct serial port on the rear of the computer.

3. Verify that the attached serial device works by attaching it to a serial port that is working and configured correctly. If the serial device does not work, either the cable or the serial device has a problem. If the serial device works, the problem may be due to the onboard I/O or the address setting.

4. Make sure the COM settings and I/O address are configured correctly.

Page 40

English

Keyboard

Nothing happens when a key on the keyboard was pressed.

1. Make sure the keyboard is properly connected.

2. Make sure there are no objects resting on the keyboard and that no keys are pressed during the booting process.

System Board

1. Make sure the add-in card is seated securely in the expansion slot. If the add-in card is loose, power off the system, re-install the card and power up the system.

2. Check the jumper settings to ensure that the jumpers are properly set.

3. Verify that all memory modules are seated securely into the memory sockets.

4. Make sure the memory modules are in the correct locations.

5. If the board fails to function, place the board on a flat surface and seat all socketed components. Gently press each component into the socket.

6. If you made changes to the BIOS settings, re-enter setup and load the BIOS defaults.

Page 41

Français

(French)

Français (French)

Chapter 3 - Français (French)

Table des Matières

Liste de Vérification de lEmballage

Lemballage de la carte système contient les éléments suivants:

þ La carte système þ Un manuel utilisateur þ Un câble IDE pour les lecteurs IDE ATA/33, ATA/66 ou

ATA/100

þ Un câble 34 broches pour lecteur de disquette þ Un CD Main Board Utility

Si lun de ces éléments nétait pas dans lemballage ou sil était endommagé, veuillez contacter votre revendeur ou votre représentant.

3.1 Caractéristiques et Spécifications......................................................................

3.2 Utilisation de la Fonction de Suspension sur RAM.........................

3.3 Logiciels Supportés........................................................................................................

3.4 Dépannage............................................................................................................................

Page 42

Français

(French)

Français (French)

Français

DIMMs

2MBx64 4MBx64 8MBx64

Mémoire

16MB 32MB 64MB

DIMMs

16MBx64 32MBx64 64MBx64

Mémoire

128MB 256MB 512MB

3.1 Caractéristiques et Spécifications

3.1.1 Caractéristiques

Chipset

VIA® Apollo Pro 266 - VT8633/VT8233 AGPset

Processeur

La carte système est équipée dun régulateur de commutation de voltage qui détecte automatiquement de 1.30V à 3.5V.

 Pentium® III FCPGA 133MHz FSB (533EB-1GHz) ou 100MHz

FSB (500E-850E) processeur

 Celeron

66MHz FSB: FCPGA (566MHz-766MHz) ou PPGA

(300A-533MHz) processeur

 Futur VIA CyrixIII processeur

Important:

 La taux de la fréquence de quelques processeurs au-dessus

peut avoir été blocké par le fabricant. Si vous utilisez ce genre de processeur, mettre une taux étendue pour le processeur aura non effet. Le système utilisera la taux défaut de lusine plutôt.

 La taux de la fréquence de processeurs plus grand que 8x

ont été blocké par le fabricant et naura plus la flexibilité dutiliser de taux étendus. Le système utilisera la taux défaut de lusine plutôt.

Mémoire Système

 Supporte jusquà 3Go de mémoire utilisant PC200/PC266 DDR

SDRAM DIMM tampon, 2.5V

 Utilisation de technologie x8/x16 512MB  3 sockets DDR DIMM 184 broches

Page 43

Français

(French)

Français (French)

Logements dExtension

La carte système est équipée dun slot AGP universel, 6 logements PCI dédiés et 1 logement CNR.

AGP est une interface conçue pour supporter des car tes graphiques 3D de haute performance. Elle utilise un pipeline dédié pour accéder à la mémoire système pour le texturage, le z-buffering et le mélange alpha. Le slot AGP universel supporte 2x AGP avec une bande passante allant jusquà 533Mo/sec et 4x AGP avec une bande passante allant jusquà 1066Mo/sec pour les applications graphiques 3D. AGP sur cette carte système offrira des graphiques meilleurs et plus rapide à votre PC.

CNR (Communication and Networking Riser) est une interface qui peut supporter des cartes riser à multi-cannaux audio, modem analogique V.90, réseau de base ligne téléphonique ou réseau de base Ethernet 10/100.

Caractéristiques Audio sur Carte

 Supporte DirectSound de Microsoft® / DirectSound 3D de

Microsoft

 AC97 supporté avec full duplex, convertisseur de vitesse

déchantillonnage indépendant pour enregistrement audio et lecture.

Ports Double Module ATX (Connecteurs PC 99 avec codes couleur)

2 Ports USB  2 port série DB-9 compatible NS16C550A  1 port parallèle DB-25 SPP/ECP/EPP  1 port souris PS/2 mini-DIN-6  1 port clavier PS/2 mini-DIN-6  1 port jeu/MIDI  3 prises audio: ligne de sortie, ligne dentrée et entrée micro

Connecteurs

 2 connecteurs pour 4 ports USB supplémentaires  1 connecteur pour interface IrDA  2 connecteurs IDE

Page 44

Français

(French)

Français (French)

Français

 1 connecteur de lecteur de disquettes supportant jusquà deux

lecteurs de disquettes de 2.88Mo

 1 connecteur dalimentation ATX  1 connecteur Wake-On-LAN  1 connecteur Wake-On-Ring  Connecteurs de ventilateurs de CPU, de châssis et de AGP

ventilateur

 3 connecteurs audio internes (AUX-in, CD-in et TAD)

Contrôleur IDE de BUS Maître PCI

 Deux interfaces PCI IDE supportant jusquà quatre matériels IDE  Supporte des disques durs ATA/33, ATA/66 et ATA/100  IDE Améliorés Mode 3 et 4 PIO (vitesse de transfert de

données allant jusquà 16.6Mo/sec.)

 La gestion de Bus réduit lutilisation du CPU pendant les

transferts sur disque

 Supporte les CD-ROM ATAPI, LS-120 et ZIP

Interface IrDA

La carte système est équipée dun connecteur IrDA pour les connexions sans fil entre votre ordinateur et des périphériques. Il supporte les périphériques qui sont conformes aux standards IrDA ou ASKIR.

Ports USB

La carte système supporte 6 ports USB. Deux ports USB sur carte se trouvent sur les ports double deck ATX de la carte. Le connecteurs J23 et J24 situé sur la carte système vous permet de connecter les 3, 4, 5 et 6 ports USB optionnels. Ces ports USB optionnels, qui sont montés sur un support latéral de carte, vous seront fournis en option. USB permet léchange de données entre votre ordinateur et un grande éventail de périphériques externes Plug and Play accessibles simultanément.

BIOS

 Compatible avec Award BIOS, Windows® 95/98/2000/ME Plug

and Play

 Supporte lamorçage séquentiel SCSI  EPROM Flash pour une mise à niveau facile du BIOS

Page 45

Français

(French)

Français (French)

 Supporte la fonction DMI 2.0  Mémoire Flash 2Mbit

Interface de Gestion de Bureau (DMI)

La carte système est livrée avec un DMI 2.0 intégré au BIOS. Lutilitaire DMI dans le BIOS enregistre automatiquement diverses informations concernant la configuration de votre système et stocke ces informations dans la liste DMI, qui est une partie du BIOS Plug and Play de la carte système. DMI, accompagné du logiciel en réseau approprié, est conçu pour rendre linventaire, lentretien et le dépannage du système de lordinateur plus facile.

3.1.2 System Health Monitor Fonctions

La carte système est capable de gérer les conditions de santé système suivantes.

 Alarme de température et de surchauffe de CPU/système de

moniteurs

 Alarme déchec et de voltage IN0(V)/IN1(V)/±5V/±12V/VBAT/

5VSB de moniteurs

 Alarme déchec et de vitesse de ventilateur de CPU/châssis de

moniteurs

 Contrôle de marche/arrêt automatique de ventilateur de CPU/

châssis

 Capacité de relecture affichant la température, le voltage et la

vitesse de ventilateur

Si vous désirez quun message davertissement apparaisse ou quune alarme retentisse lorsque quune condition anormale se produit, vous devez installer VIA Hardware Monitor. Cet utilitaire est compris dans le CD qui est livré avec la carte système.

3.1.3 Intelligence

Arrêt automatique de Ventilateur de CPU/Châssis

Les ventilateurs de CPU et de châssis sarrêteront automatiquement une fois que le système est entré en mode Suspension.

Page 46

Français

(French)

Français (French)

Français

Bouton dAlimentation à Fonction Double

En fonction du paramétrage dans le champ Soft-Off By PWRBTN du Programme dInstallation de la Power Management Setup, ce commutateur permettra à votre système dentrer en mode Soft-Off ou Suspension.

Wake-On-Ring

Cette caractéristique permet au système qui se trouve en mode Suspension ou en mode Arrêt Alimentation par Logiciel de se réveiller/sallumer pour répondre à des appels provenant dun modem interne ou externe.

Important:

Si vous utilisez une carte complémentaire de modem, la source dalimentation de 5VSB de votre boîtier dalimentation doit supporter un minimum de ≥720mA.

Minuterie RTC pour Allumer le Système

Le RTC installé sur la carte système permet à votre système de sallumer automatiquement à une date et heure présélectionnée.

Wake-On-LAN

La fonction Wake-On-LAN permet au réseau de réveiller à distance un PC Mis Hors Tension par Logiciel (Soft Power Down ou SoftOff). Votre carte LAN doit supporter la fonction de réveil à distance.

Important:

La source dalimentation 5VSB de votre boîtier dalimentation doit supporter ≥720mA.

Wake-On-USB

La fonction Wake-On-USB vous permet dutiliser un USB pour éveiller un système se trouvant en état S3 (STR-Suspension Sur RAM) ou S4.

Important:

La source dalimentation 5VSB de votre boîtier dalimentation doit supporter ≥1.5A.

Page 47

Français

(French)

Français (French)

Récupération après Défaillance dAlimentation CA

Quand lalimentation revient après une défaillance dalimentation CA, vous pouvez choisir dallumer le système manuellement, de laisser le système sallumer automatiquement ou de retourner à létat que vous aviez quitté avant que la défaillance dalimentation se produise.

ACPI STR

La carte système est conçue de façon à être conforme aux spécifications ACPI (Configuration Avancée et Interface dAlimentation). ACPI comporte une fonction déconomie dénergie qui permet aux PC de mettre en uvre la Gestion dAlimentation et Plug and Play avec des systèmes dexploitation qui supportent la Gestion dAlimentation Directe de Système dExploitation. Actuellement, seulement Windows® 98/2000/ME supporte la fonction ACPI. Quand ACPI est activé dans le Programme de Power Management Setup, cela vous permet dutiliser la fonction de Suspension sur RAM.

Quand la fonction de Suspension sur RAM est activée, vous pouvez éteindre le système immédiatement en appuyant sur le bouton dalimentation ou en sélectionnant Veille quand vous éteignez Windows® 98/2000/ME sans avoir à passer par le processus quelquefois ennuyeux de fermeture des fichiers, des applications et du système dexploitation. Ceci est du au fait que le système est capable de stocker tous les fichiers programmes et de données pendant toute la session dutilisation dans la RAM (Mémoire à Accès Aléatoire) lorsque quil séteint. La session dutilisation reprendra exactement où vous lavez laissée la prochaine fois que vous allumerez le système.

Important:

La source dalimentation 5VSB de votre boîtier dalimentation doit supporter ≥1A.

Protection contre les Virus

La plupart des virus détruisent les données stockées sur les disques durs. La carte système est conçue pour protéger le secteur damorçage et la table de partition de votre disque dur.

Page 48

Français

(French)

Français (French)

Français

3.2 Utilisation de la Fonction de Suspension sur RAM

1. Sélectionnez Power Management Setup dans lécran de programme principal et appuyez sur <Enter>.

2. Dans le champ ACPI Function, sélectionnez Enabled.

3. Dans le champ ACPI Suspend Type, sélectionnez S3(STR).

4. Appuyez sur <Esc> pour retourner au menu principal.

5. Sélectionnez Save & Exit Setup et appuyez sur <Enter>, Tapez <Y> et appuyez sur <Enter>.

6. Installez Windows® 98/2000/ME en tapant les paramètres suivants. Ceci sert à vous assurer que la fonction ACPI est supportée.

[lecteur]:>setup /p j

Si vous avez installé Windows® 98/2000/ME préalablement, vous avez besoin de mettre le système à niveau de façon à supporter ACPI. Veuillez contacter Microsoft pour les informations de mise à niveau.

7. Démarrez Windows® 98/2000/ME. Sur le bureau de Windows

98/2000/ME, cliquez sur le bouton Démarrer. Déplacez le curseur sur Paramètres, puis cliquez sur Panneau de Configuration.

8. Double cliquez sur licône Système. Dans la boîte de Propriétés Système, cliquez sur longlet Performances.

9. Cliquez sur le Fichier Système. Dans le champ Rôle Typique de cet Ordinateur, sélectionnez Système Portable ou Station dAccueil. Cliquez sur Appliquer, puis cliquer sur OK. Redémarrez lordinateur.

10. Répétez létape 7 pour ouvrir la boîte de dialogue du Panneau de Configuration. Double cliquez sur licône Gestion dAlimentation.

Page 49

Français

(French)

Français (French)

11. Cliquez sur longlet Avancé. Dans le champ Quand jappuie sur le bouton dalimentation de mon ordinateur, sélectionnez Mise en Veille.

12. Après avoir réalisé les étapes ci-dessus et si vous voulez éteindre lordinateur, vous navez pas besoin de passer par le processus de fermeture des fichiers, des applications et du système dexploitation. Vous pouvez éteindre lordinateur directement en appuyant sur le bouton dalimentation ou en sélectionnant Mise en Veille quand vous fermez Windows® 98/ 2000/ME.

Pour allumer lordinateur, appuyez simplement sur le bouton dalimentation. La session que vous avez laissée quand vous avez éteint lordinateur reprendra en moins de 8 secondes.

Si vous avez changé la couleur ou la résolution (dans la boîte de dialogue de Propriétés dAffichage), nappliquez pas les paramètres sans redémarrer. Vous devez redémarrer lordinateur.

Page 50

Français

(French)

Français (French)

Français

3.3 Logiciels Supportés

3.3.1 Utilitaire VIA Hardware Monitor

La carte système est livrée avec un utilitaire de VIA Hardware Monitor contenu dans le CD fourni. Il peut gérer les conditions du système du matériel telle que la température du CPU et du système, le voltage et la vitesse des ventilateurs de CPU et de châssis. Il vous permet aussi de positionner manuellement un éventail de matériels pouvant être gérés. Si les valeurs sont situées au-dessus ou en dessous de léventail présélectionné, un message davertissement apparaîtra. Lutilitaire peut aussi être configuré de sorte que lalarme sonore retentisse chaque fois quune erreur se produit. Nous vous recommandons dutiliser les Default Setting qui sont les paramètres idéaux pour maintenir le système en bon état de fonctionnement.

Note:

Utilisez cet utilitaire seulement dans les systèmes dexploitation Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME, Windows® 2000 ou Windows NT® 4.0.

Pour installer lutilitaire, insérez le CD dans le lecteur CD-ROM. Lécran autorun (CD Main Board Utility) apparaîtra. Cliquez sur le bouton VIA Hardware Monitor pour installer lutilitaire. Reportez vous à son fichier readme pour les instructions sur lutilisation de lutilitaire.

3.3.2 VIA Service Pack

Le CD contenu dans lemballage de la carte système est aussi accompagné du VIA Service Pack. Le Service Pack comprend les pilotes suivants:

 Bus Master PCI IDE Driver  AGP VxD Driver  VIA Chipset Functions Registry  VIA PCI IRQ Miniport Driver

Pour installer les pilotes, insérez le CD dans le lecteur CD-ROM. Lécran autorun (Main Board Utility CD) apparaîtra. Cliquez sur le bouton VIA Service Pack. Pour les instructions dinstallation ou pour les informations concernant leur fichier readme correspondant, cliquez sur le bouton Read Me situé dans lécran autorun.

Page 51

Français

(French)

Français (French)

Notes dInstallation de VIA® Service Pack

VIA Service Pack qui se trouve dans le CD fourni comprend les pilotes AGP VxD Driver et VIA Chipset Functions Registry. Ces pilotes sont supportés sous Windows® 95, Windows® 98, Windows

98 SE, Windows® ME et Windows® 2000. Vous devez tout dabord installer VIA Service Pack avant dinstaller tout autre pilote. Cependant, ceci peut ne pas être le cas pour certains cartes AGP. Veuillez lire soigneusement les informations ci-dessous.

Important:

Le pilote VGA qui accompagne les cartes AGP est déjà groupé avec le pilote AGP VxD. Etant donné que la version du pilote groupé VxD est peut-être plus ancienne que celle fournie dans le CD, linstallation du groupe VxD peut poser des problèmes. Si vous utilisez ce type de carte, nous vous conseillons dinstaller tout dabord le pilote VGA de la carte AGP avant dinstaller le VIA Service Pack.

Pour installer le VIA Service Pack, veuillez suivre les étapes ci-dessous.

1. Insérez le CD qui accompagne lensemble carte système dans le

lecteur CD-ROM. Lécran dexécution automatique (Main Board Utility CD) apparaîtra.

2. Cliquez sur VIA Service Pack.

3. Lécran de Welcome apparaîtra. Cliquez sur Next. Veuillez lire

soigneusement le fichier VIA Service Pack readme avant de passer à létape 4.

4. Suivez les invites décran pour réaliser linstallation.

5. Réamorcez le système pour que les pilotes soient opérationnels.

Page 52

Français

(French)

Français (French)

Français

3.3.3 Pilotes Audio et Logiciels dApplications

Le CD contenu dans lemballage de la carte système comprend aussi des pilotes audio et des logiciels de lecture audio pour Windows 95, Windows 98, Windows 98 SE, Windows® ME, Windows NT 4.0 et Windows 2000. Pour les instructions dinstallation ou pour les informations concernant leur fichier readme correspondant, cliquez sur le bouton Read Me situé dans lécran autorun. Lécran autorun apparaît normalement une fois que le CD est inséré dans le lecteur CD-ROM.

1. Insérez le CD qui accompagne lensemble carte système dans le lecteur CD-ROM. Lécran dexécution automatique (Main Board Utility CD) apparaîtra.

2. Cliquez sur VIA PCI Audio Driver.

3. Suivez les invites décran pour réaliser linstallation.

4. Redémarrez votre système.

3.3.4 Notes pour lInstallation des Pilotes et des Utilitaires

1. Autorun SEULEMENT supporte les systèmes dexploitation Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME, Windows® 2000 et Windows NT® 4.0. Si, après avoir inséré le CD, Autorun ne démarre pas automatiquement (Dans ce cas, lécran de CD Main Board Utility napparaîtra pas), veuillez aller directement au répertoire racine du CD et double cliquez sur Setup.

2. Veuillez vous rendre sur le site web de DFI à "http:// www.dfi.com/support/download1.asp" pour trouver la dernière version des pilotes ou logiciel dapplications.

3. Toutes les étapes ou procédures pour installer les pilotes sont susceptibles dêtre modifiées sans notice préalable étant donné que les logiciels sont mis à jour occasionnellement. Veuillez vous reporter aux fichiers LisezMoi, sils sont disponibles, pour obtenir les dernières informations.

Page 53

Français

(French)

Français (French)

3.4 Dépannage

Ce chapitre du manuel est destiné à vous aider résoudre les problèmes éventuels que vous pourriez rencontrer avec votre ordinateur. Pour dépanner efficacement votre système, traitez chaque problème individuellement. Ceci permettra de faire un diagnostique exact du problème dans le cas ou celui-ci aurait des causes multiples.

Certains des points les plus courants, à vérifier lorsque vous rencontrez des problèmes lors de lutilisation de votre système sont énumérés ci-dessous.

1. Linterrupteur dalimentation de chaque périphérique est sur la position marche.

2. Tous les câbles et cordons dalimentation sont bien connectés.

3. La prise secteur sur laquelle vos périphériques sont branchés fonctionne correctement. Testez la prise en branchant une lampe ou tout autre appareil électrique.

4. Le moniteur est allumé.

5. Les contrôles de luminosité et de contraste daffichage sont correctement réglés.

6. Toutes les cartes dextension situées dans les logements dextension sont correctement enfichées.

7. Chaque carte dextension installée est conçue pour votre système et paramétrée correctement.

Moniteur/Affichage

Si lécran daffichage reste éteint après la mise sous tension du système.

1. Assurez vous que le bouton dalimentation est sur la position marche.

2. Vérifiez que lune des extrémités du cordon dalimentation du moniteur est correctement connectée au moniteur et que lautre extrémité est branchée à une prise de courant CA en état de marche. Si nécessaire, essayez une autre prise.

3. Vérifiez que le câble dentrée vidéo est correctement connecté au moniteur et à ladaptateur daffichage du système.

4. Ajustez la luminosité de laffichage en tournant le bouton de contrôle de luminosité du moniteur.

Page 54

Français

(French)

Français (French)

Français

Limage bouge constamment.

1. Le moniteur a perdu sa synchronisation verticale. Ajustez la synchronisation verticale du moniteur.

2. Eloignez tous les objets, tel quun autre moniteur ou un ventilateur, qui pourrait créer un champ magnétique autour de laffichage.

3. Assurez vous que les fréquences de sortie de votre carte vidéo sont supportées par ce moniteur.

Lécran ondule constamment.

1. Si le moniteur est proche dun autre moniteur, il est peut-être nécessaire déteindre ce dernier. Les lampes fluorescentes situées à proximité du moniteur peuvent aussi faire onduler limage à lécran.

Alimentation

A la mise sous tension de lordinateur rien ne se passe.

1. Vérifiez que lune des extrémités du cordon dalimentation CA est branchée dans une prise de courant en état de marche et que lautre extrémité est correctement branchée au dos du système.

2. Assurez vous que linterrupteur de sélection de voltage situé sur le panneau arrière est positionné pour le type correct de voltage que vous utilisez.

3. Le cordon dalimentation présente peut-être un court circuit ou une coupure. Inspectez le cordon et installez-en un nouveau si nécessaire.

Lecteur de Disquettes

Lordinateur ne peut pas accéder au lecteur de disquettes.

1. La disquette nest peut-être pas formatée. Formatez la disquette et réessayez.

2. La disquette est peut-être protégée en écriture. Utilisez une disquette qui nest pas protégée en écriture.

3. Vous êtes peut-être en train décrire sur le mauvais lecteur. Vérifiez le chemin daccès pour vous assurer que vous écrivez bien sur le lecteur visé.

Page 55

Français

(French)

Français (French)

4. Lespace est insuffisant sur la disquette. Utilisez une autre disquette comportant un espace de stockage adéquat.

Disque Dur

Défaillance du disque dur.

1. Assurez vous que le type correct de lecteur pour le disque dur a été entré dans le BIOS.

2. Si le système est configuré avec deux disques durs, assurez vous que le disque dur amorçable (premier) est configuré en Maître et le second disque dur est configuré en Esclave. Le disque dur maître doit avoir une partition active/amorçable.

Durée de formatage trop longue.

1. Si votre disque dur met trop de temps à se formater, cela provient sûrement dun problème de connexion de câble. Cependant, si votre disque dur a une grande capacité, il mettra plus de temps à se formater.

Port Parallèle

Limprimante parallèle ne répond pas quand vous essayez dimprimer.

1. Assurez vous que votre imprimante est allumée et que limprimante est en ligne.

2. Assurez vous que votre logiciel est configuré pour le type dimprimante connectée.

3. Vérifiez que ladresse dE/S et les paramètres IRQ du port LPT sur carte sont configurés correctement.

4. Vérifiez que le périphérique connecté fonctionne en le connectant à un port parallèle qui fonctionne et configuré correctement. Sil fonctionne, limprimante peut être considérée comme étant en bon état de marche. Si limprimante ne fonctionne toujours pas, remplacez le câble dimprimante et essayez à nouveau.

Page 56

Français

(French)

Français (French)

Français

Port Série

Le périphérique série (modem, imprimante) német aucun caractère ou émet des caractères incohérents.

1. Assurez vous que le périphérique série est allumé et quil est en ligne.

2. Vérifiez que le périphérique est branché sur le port série correct au dos de lordinateur.

3. Vérifiez que le périphérique série connecté fonctionne, en le branchant à un port série qui fonctionne et configuré correctement. Si le périphérique série ne fonctionne pas, cela signifie que le câble ou le périphérique série a un problème. Si le périphérique fonctionne, le problème est peut-être dû à la carte dE/S ou au paramétrage dadressage.

4. Assurez vous que les paramètres COM et dadressage dE/S sont configurés correctement.

Clavier

Rien ne se passe quand une touche du clavier est enfoncée.

1. Assurez vous que le clavier est connecté correctement.

2. Assurez vous quaucun objet nappuie sur le clavier et quaucune touche nest enfoncée pendant le processus damorçage.

Carte Système

1. Assurez vous que la carte dextension est correctement placée dans le logement dextension. Si la carte dextension a du jeu, éteignez le système, réinstallez la carte et allumez le système.

2. Vérifiez les paramétrages de cavaliers pour vous assurer que les cavaliers sont positionnés correctement.

3. Vérifiez que tous les modules mémoire sont correctement installés dans les sockets mémoire.

4. Assurez vous que les modules mémoire se trouvent dans les emplacements appropriés.

5. Si la carte ne fonctionne pas, placez la carte sur une surface plane et vérifiez tous les composants sur socket. Appuyez doucement sur chaque composant pour lenfoncer dans le socket.

6. Si vous avez apporté des modifications aux paramètres du BIOS, ré entrez dans le programme dinstallation et chargez les paramètres par défaut du BIOS.

Page 57

Deutsch

(German)

Deutsch (German)

Chapter 4 - Deutsch (German)

Inhaltsverzeichnis

Verpackungsliste

In der Verpackung der Systemplatine sind folgende Artikel enthalten:

þ Eine Systemplatine þ Ein Benutzerhandbuch þ Ein IDE-Kabel für ATA/33-IDE-Laufwerke, ATA/66-IDE-Laufwerke

oder ATA/100-IDE-Laufwerke

þ Ein Floppylaufwerkskabel mit 34poligen Anschlußstecker þ Eine CD mit Main Board Utility

Fehlt einer dieser Ar tikel oder weist einer dieser Artikel Beschädigungen auf, wenden Sie sich an Ihren Händler oder Vertreter.

4.1 Leistungsmerkmale und Technische Daten...............................................

4.2 Anwendung der Funktion Suspendieren auf RAM......................

4.3 Unterstützte Software.................................................................................................

4.4 Fehlersuche............................................................................................................................

Page 58

Deutsch

(German)

Deutsch (German)

Français

DIMMs

2MBx64 4MBx64 8MBx64

Speicher

16MB 32MB 64MB

DIMMs

16MBx64 32MBx64 64MBx64

Speicher

128MB 256MB 512MB

4.1 Leistungsmerkmale und Technische Daten

4.1.1 Leistungsmerkmale

Chipset

VIA® Apollo Pro 266 - VT8633/VT8233 AGPset

Prozessor

Die Systemplatine ist mit einem Spannungsregler ausgestattet, durch welchen automatisch Spannungen von 1,30V bis 3,5V festgestellt werden.

 Pentium® III FCPGA 133MHz FSB (533EB-1GHz) oder 100MHz

FSB (500E-850E) prozessor

 Celeron

66MHz FSB: FCPGA (566MHz-766MHz) oder PPGA

(300A-533MHz) prozessor

 Zukünftige VIA CyrixIII prozessor

Wichtig:

 Die Frequenzrate von einige, Prozessoren konnte vielleicht

von Hersteller gesperrt sein. Wenn Sie diese Art von Prozessor benutzen, wird das eingeben eine erweiterte Rate für den Prozessor keine Wir kung haben. Das System wird stattdessen den Standard Fabrikrate benutzen.

 Die Frequenzrate von Prozessoren, welche größer als 8x

sind, sind von Hersteller gesperrt, und werden nicht länger die erweiterten Raten Flexibilität haben. Das System wird stattdessen den Standard Fabrikrate benutzen.

Systemspeicher

 Unterstützt einen Speicher von bis zu 3GB anwendung des

PC200/PC266 Pufferspeicher-DDR SDRAM DIMM, 2.5V

 Anwendung der Technik des x8/x16 512MB  3 DDR-DIMM-Fassungen mit 184poligem Anschlußstecker.

Page 59

Deutsch

(German)

Deutsch (German)

Erweiterungssteckfasssungen

Die Systemplatine ist mit einer universellen AGP-Steckfassung ausgerüstet, 6 dedizierten PCI-Steckfassungen und 1 CNRSteckfassung ausgestattet.

AGP ist eine Schnittstelle, die zum Unterstützen der Hochleistungs3D-Grafikkarten bestimmt ist und die für den Zugriff zum Speicher für die Textur, das Z-Puffern und Alpha-Mischen eine dedizierte Leitung verwendet. Für die 3D-Grafikanwendungen unterstützt die universelle AGP-Steckfassung einen AGP 2x mit einer Bandweite von bis zu 533MB/Sek. sowie einen AGP 4x mit einer Bandweite von bis zu 1066MB/Sek. Durch den AGP in diesem System werden bessere Grafiken schneller an Ihren PC übertragen.

Der CNR (Kommunikations- und Netzwerk-Riser) ist eine Schnittstelle, die das Mehrkanal-Audio, V.90-Analogmodem, den Netzwerkbetrieb über Telefonleitung oder eine Riser-Platine auf der 10/100-Ethernet-Basis für den Netzwerkbetrieb unterstützt.

Audiomerkmale auf Platine

 Unterstützung des Microsoft® DirectSound / DirectSound 3D  AC97 mit Unterstützung des Vollduplexbetriebs, unabhängigem

Abtastratenumwandler für die Aufnahme und Wiedergabe

ATX-Zweietagen-Anschlüsse (PC 99 mit farbkodierten Steckverbindungen)

 2 USB-Anschlüsse  2 serieller DB-9-Anschluß, kompatibel mit NS16C550A  1 DB-25-Parallelanschluß SPP/ECP/EPP  1 Mini-DIN-6-Anschluß für eine PS/2-Maus  1 Mini-DIN-6-Anschluß für eine PS/2-Tastatur  1 Spiel-/MIDI-Anschluß  3 Audio-Anschlußbuchsen: Ausgangsleitung, Eingangsleitung und

Mikrofon-Eingang

Anschlußstecker

 2 Anschlußfassung für 4 zusätzliche externe USB-Anschlüsse  1 Anschluß für die IrDA-Schnittstelle  2 IDE-Anschlüsse

Page 60

Deutsch

(German)

Deutsch (German)

Français

 Unterstützung von bis zu zwei 2,88MB-Floppylaufwerken durch

einen Floppylaufwerksanschluß

 1 Anschlußstecker für das ATX-Netzgerät  1 Anschlußstecker für Wecken durch LAN  1 Anschlußstecker für Wecken durch Ring  CPU-, Chassis- und AGP-ventilator-Anschlüsse  3 interne Audioanschlüsse (AUX-in, CD-in und TAD)

PCI-Bus-Master-IDE-Controller

 Unterstützung von bis zu vier IDE-Geräten durch zwei PCI-IDE-

Schnittstellen.

 Unterstützung der Festplatten ATA/33, ATA/66 und ATA/100  Erweitertes IDE des PIO-Modus 3 und 4 (Datenüber-

tragungsgeschwindigkeit von bis zu 16.6MB/Sek.).

 Verminderte CPU-Benutzung während Diskettenübertragung

dank dem Bus-Master.

 Unterstützung des ATAPI CD-ROMs, LS-120 und ZIP

IrDA-Schnittstelle

Die Systemplatine ist mit einem IrDA-Anschluß versehen, durch welche eine kabellose Verbindung zwischen Ihrem Computer und Peripheriegeräten hergestellt werden kann. Diese Schnittstelle unterstützt Peripheriegeräte, die der IrDA und ASKIR-Norm entsprechen.

USB-Anschlüsse

Die Systemplatine Unterstützung der 6 USB-Anschlüsse. Zwei USBPorts auf der Hauptplatine befinden sich auf den ATX-DoppeldeckPorts der Platine. Der J23- und J24-Anschluß auf der Systemplatine ermöglicht es dem Benutzer, die optionalen 3, 4, 5 und 6 USB-Ports anzuschließen. Diese auf der Halterung an der Kartenkante montierten optionalen USB-Ports können als Option verwendet werden. Durch USB können Daten zwischen Ihrem Computer und einer großen Auswahl an gleichzeitig zugänglichen externen Plug and Play Peripheriegeräten ausgetauscht werden.

Page 61

Deutsch

(German)

Deutsch (German)

BIOS

 Kompatibilität mit Award BIOS, Windows® 95/98/2000/ME Plug

and Play  Unterstützung des sequentiellen SCSI-Ladens  Flash EPROM für ein einfaches Aktualisieren des BIOS  Unterstützung der DMI-2.0-Funktion  Flash-Speicher (2Mbit)

Desktop-Management-Schnittstelle (DMI)

Die Systemplatine ist mit einem DMI 2.0 ausgestattet, die im BIOS integriert ist. Durch das DMI-Dienstprogramm im BIOS werden automatisch verschiedene Informationen über die Konfiguration Ihres Systems registriert, wonach diese Informationen im DMI-Speicher gespeichert werden. Dieser DMI-Speicher bildet einen Teil des Plug and Play BIOS und des DMI der Systemplatine, zusammen mit der richtig mit dem Netzwerk verbundenen Software. Auf diese Weise soll der Unterhalt und die Fehlersuche des PC-Systems erleichtert werden.

4.1.2 System Health Monitor Funktions

Durch die Systemplatine können die folgenden gesundheitlichen Bedingungen Ihres Systems überwacht werden.

 Überwachung der Temperatur des CPU/Systems und Warnsignal

bei Überhitzung  Überwachung der IN0(V)/IN1(V)/±5V/±12V/VBAT/5VSB-

Spannungen und Warnsignal bei Ausfall  Überwachung der Geschwindigkeit des CPU-/Chassis-ventilators

sowie Warnsignal bei Ausfall  Automatisches Ein-/Ausschalten der des CPU-/Chassis-ventilators  Anzeige der Temperatur, Spannung und der Geschwindigkeit des

Ventilators

Soll bei Auftreten einer abnormalen Situation eine Warnmeldung erscheinen oder ein akustisches Warnsignal abgegeben werden, muß das VIA Hardware Monitor installiert werden. Dieses Dienstprogramm ist auf der CD enthalten, welche mit der Systemplatine geliefert wurde.

Page 62

Deutsch

(German)

Deutsch (German)

Français

4.1.3 Intelligente Ausstattungsteile

Automatisches Ausschalten des CPU-/Chassis-Ventilators

Die CPU- und Chassisventilatoren werden automatisch ausgeschaltet, wenn das System in den Suspendier-Modus geschaltet wird.

Netzschalter mit doppelter Funktion

Je nach der Einstellung im Feld Soft-Off By PWRBTN im Power Management Setup kann das System durch diesen Schalter ausgeschaltet oder in den Suspendier-Modus geschaltet werden.

Aufwachen bei Klingeln (Wake-On-Ring)

Mit diesem Merkmal kann das System, welches in den Suspendoder Soft-Power-Off-Modus geschaltet ist, aufgeweckt/eingeschaltet werden, um eingehende Anrufe zu beantworten, die über ein internes oder externes Modem geleitet werden.

Wichtig:

Falls Sie eine interne Modemkarte verwenden muß die 5VSBStromquelle des Netzgerätes in Ihrem PC mindestens ≥720mA unterstützen.

RTC-Taktgeber zum Einschalten des Systems

Durch den auf der Systemplatine installierten RTC kann Ihr System automatisch am eingestellten Datum und zur eingestellten Uhrzeit eingeschaltet werden.

Wecken bei LAN (Wake-On-LAN)

Durch die Funktion Wecken bei LAN-Bereitschaft kann ein ausgeschalteter PC ferngesteuert durch das Netzwerk eingeschaltet werden. Ihre LAN-Karte muß dazu jedoch die Weckfunktion durch Fernsteuerung unterstützen.

Wichtig:

Die 5VSB-Stromversorgung Ihres Netzgerätes muß ≥720mA unterstützen.

Page 63

Deutsch

(German)

Deutsch (German)

Wecken bei USB (Wake-On-USB)

Mit der Wecken bei USB-Funktion können Sie ein System mit einem USB-Gerät aus dem S3-(STR-Suspend-To-RAM) oder S4-Status aufwecken.

Wichtig:

Die 5VSB-Stromversorgung Ihres Netzgerätes muß ≥1.5A unterstützen.

Wiederherstellung der Wechselstromversorgung nach einem Ausfall

Bei der Wiederherstellung der Stromversorgung nach einem Ausfall kann das System entweder manuell oder automatisch eingeschaltet werden, oder Sie können den Betrieb des Systems an der Stelle fortsetzen, wo der Betrieb durch den Stromausfall unterbrochen wurde.

ACPI STR

Diese Systemplatine entspricht der ACPI-Vorschrift (Erweiterte Konfiguration und Leitsungsschnittstelle). ACPI besitzt Energiesparfunktionen, die es dem PC ermöglichen, das PowerManagement und Plug and Play mit Betriebssystemen anzuwenden, durch welche das direkte OS-Power-Management unterstützt wird. Gegenwärtig wird die ACPI-Funktion nur durch Windows® 98/2000/ ME unterstützt. Die Suspendieren-auf-RAM-Funktion kann angewendet werden, wenn ACPI im Power-Management-Setup aktiviert ist.

Wurde die Suspendieren-auf-RAM-Funktion aktiviert, kann das System umgehend durch Drücken des Netzschalters oder durch Auswählen von Standby beim Herunterfahren des Windows® 98/ 2000/ME ausgeschaltet werden, ohne daß Sie dabei den manchmal mühsamen Vorgang zum Schließen aller Dateien, Anwendungsprogramme und des Betriebssystems durchmachen müssen, da das System imstande ist, sämtliche Programme und Dateien während dem ganzen Arbeitsabschnitt beim Ausschalten in den RAM (Direktzugriffspeicher) zu speichern. Beim nächsten Einschalten des Systems wird der Arbeitsabschnitt genau an der Stelle fortgesetzt, wo Sie ihn unterbrochen haben.

Page 64

Deutsch

(German)

Deutsch (German)

Français

Wichtig:

Die 5VSB-Stromquelle Ihres Netzgerätes muß eine Leistung von

≥

1A unterstützen.

Virusschutz

Durch die meisten Viren werden heutzutage Daten auf Festplatten zerstört. Diese Systemplatine wurde so entworfen, um dem BootSektor und der Partitionstabelle Ihres Festplattenlaufwerkes einen entsprechenden Schutz zu bieten.

4.2 Anwendung der Funktion Suspendieren auf RAM

1. Power Management Setup in dem Hauptbildschirm auswählen, und die <Enter> drücken.

2. Im Feld ACPI Function wählen Sie Enabled aus.

3. Im Feld ACPI Suspend Type wählen Sie S3(STR) aus.

4. Die <Esc>-Taste drücken, um zum Hauptmenü zurückzukehren.

5. Save & Exit Setup auswählen und die <Enter> drücken. Dann <Y> eingeben und die <Enter> drücken.

6. Installieren Sie Windows® 98/2000/ME, indem Sie den folgenden Parameter eingeben. Hiermit wird sichergestellt, daß die ACPIFunktion unterstützt wird.

[drive]:>setup /p j

Falls Windows® 98/2000/ME bereits installiert wurde, muß das System aktualisiert werden, damit ACPI unterstützt werden kann. Für weitere Informationen über die Aktualisierung wenden Sie sich an Microsoft.

7. Windows® 98/2000/ME starten. Auf dem Windows® 98/2000/ ME-Desktop klicken Sie auf Start. Dann den Cursor auf Einstellungen bewegen und auf Systemsteuerung klicken.

8. Auf das Symbol System doppelklicken. Im Dialogfenster Systemeigenschaften klicken Sie auf das Register Leistung.

Page 65

Deutsch

(German)

Deutsch (German)

9. Auf Dateisystem klicken. Im Feld Standardnutzung dieses Computers wählen Sie Mobiles oder Docksystem aus. Auf Applizieren und dann auf OK klicken. Den PC neustarten.

10. Zum Öffnen des Dialogfensters Systemsteuerung wiederholen Sie Schritt 7. Auf das Symbol Power-Management doppelklicken.

11. Auf das Register Erweitert klicken. Im Feld Beim Drücken der Netztaste des PCs wählen Sie Standby aus.

12. Nachdem Sie die obigen Schritte ausgeführt haben und den PC ausschalten möchten, muß der Vorgang zum Schließen der Dateien, Anwendungen und des Betriebssystems nicht ausgeführt werden. Der PC kann direkt durch Drücken der Netztaste oder durch Auswählen von Standby beim Abschalten des Windows® 98/2000/ME ausgeschaltet werden.

Zum Einschalten des PCs einfach die Netztaste drücken. Der Betrieb wird in weniger als 8 Sekunden an der Stelle wieder aufgenommen, wo Sie den PC ausgeschaltet haben.

Falls die Farbe oder die Auflösung abgeändert wurde (im Dialogfenster Bildschirmeigenschaften), dürfen die Einstellungen ohne Neustarten nicht angewendet werden. Der PC muß neugestartet werden.

Page 66

Deutsch

(German)

Deutsch (German)

Français

4.3 Unterstützte Software

4.3.1 VIA Hardware Monitor-Dienstprogramm

Die Systemplatine wurde mit dem Dienstprogramm für das VIA Hardware Monitor geliefert. Dieses Dienstprogramm ist auf der mitgelieferten CD enthalten. Mit diesem Dienstprogramm kann der Zustand der Systemhardware, wie beispielsweise die Temperatur des CPU und des Systems, die Spannung, die Geschwindigkeit der CPUund Chassisventilatoren, überwacht werden. Sie können damit ebenfalls selbst einen Kontrollbereich der zu überwachenden Elemente manuell bestimmen. Sind die Werte höher oder niedriger als der eingestellte Bereich, erscheint ein Warnhinweis. Dieses Dienstprogramm kann auch so eingestellt werden, daß bei Auftreten eines Fehlers ein akustisches Warnsignal abgegeben wird. Es wird empfohlen, daß Sie die Default Setting benutzen, da dies die ideale Einstellung ist, mit der das System stets in gutem Funktionszustand gehalten wird.

Hinweis:

Dieses Dienstprogramm darf nur unter dem Dienstprogramm Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME, Windows® 2000 oder Windows NT® 4.0 benutzt werden.

Zum Installieren dieses Dienstprogramms legen Sie die CD in Ihr CD-ROM-Laufwerk. Der Autorun-Schirm (CD mit Main Board Utility) erscheint. Zum Installieren des Dienstprogramms klicken Sie nun auf die VIA Hardware Monitor. Angaben zur Anwendung dieses Dienstprogramms finden Sie in dessen readme-Datei (Liesmich-Datei).

4.3.2 VIA-Servicepackung

Die VIA Service Pack ist auf der mit der Systemplatine mitgelieferten CD enthalten. In dieser Servicepackung sind die folgenden Treiber enthalten.

 Bus Master PCI IDE Driver  AGP VxD Driver  VIA Chipset Functions Registry  VIA PCI IRQ Miniport Driver

Page 67

Deutsch

(German)

Deutsch (German)

Zum Installieren dieser Treiber legen Sie die CD in Ihr CD-ROMLaufwerk. Der Autorun-Schirm (Main Board Utility CD) erscheint. Auf die VIA Service Pack klicken. Angaben zur und Informationen über die Installation finden Sie in der entsprechenden readme-Datei (Liesmich-Datei). Auf die Read Me-Schaltfläche auf dem AutorunSchirm klicken.

Anleitung zur Installierung des VIA®-Service-Pakets

Das auf der gelieferten CD enthaltene VIA Service Pack umfaßt den AGP VxD Driver sowie die Treiber VIA Chipset Functions Registry. Diese Treiber werden unter Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME und Windows® 2000. Vor dem Installieren irgendwelcher anderer Treiber muß jedoch zuerst das VIAService-Paket installiert werden. Dies kann für einige AGP-Karten jedoch nicht zutreffen. Lesen Sie die untenstehenden Informationen bitte gut durch.

Wichtig:

Der mit einigen AGP-Karten mitgelieferte VGA-Treiber ist bereits mit dem AGP-VxD-Treiber gebündelt. Da die Ver sion des gebündelten VxD-Treibers eventuell älter als jene auf der CD sein kann, können beim Installieren des gebündelten VxDTreibers Konflikte auftreten. Falls Sie diesen Kartentyp verwenden wird empfohlen, vor dem VIA-Service-Paket zuerst den VGA-Treiber der AGP-Karte zu installieren.

Gehen Sie zum Installieren des VIA-Service-Pakets wie folgt vor:

1. Legen Sie die mit dem Hauptplatinen-Paket mitgelieferte CD in

Ihr CD-ROM-Laufwerk ein. Der Autorun-Schirm (Main Board Utility CD) erscheint.

2. Auf VIA Service Pack (VIA-Service-Paket) klicken.

3. Der Welcome-Schirm erscheint. Auf Next klicken. Lesen Sie die

Datei VIA Service Pack readme gut durch, bevor Sie zu Schritt 4 gehen.

4. Zum Abschließen des Installierungsvorgangs die Anleitung auf

dem Schirm befolgen.

5. Das System muß nun neugestartet werden, damit die Treiber

wirksam werden können.

Page 68

Deutsch

(German)

Deutsch (German)

Français

4.3.3 Audiotreiber und Software-Anwendungsprogramm

Auf der mit der Systemplatine gelieferten CD sind ebenfalls Audiotreiber und die Software für die Audiowiedergabe enthalten für Windows 95, Windows 98, Windows 98 SE, Windows® ME, Windows NT 4.0 und Windows 2000. Angaben zur und Informationen über die Installation finden Sie in der entsprechenden readme-Datei (Liesmich-Datei). Auf die Read Me-Schaltfläche auf dem Autorun-Schirm klicken. Der Autorun-Schirm erscheint normalerweise automatisch nach dem Einlegen der CD in Ihr CDROM-Laufwerk.

1. Legen Sie die mit dem Hauptplatinen-Paket mitgelieferte CD in Ihr CD-ROM-Laufwerk ein. Der Autorun-Schirm (Main Board Utility CD) erscheint.

2. Auf VIA PCI Audio Driver klicken.

3. Zum Abschließen des Installierungsvorgangs die Anleitung auf dem Schirm befolgen.

4. Das System neustarten.

4.3.4 Hinweise zum Installieren der Treiber und der Dienstprogramme

1. Durch Autorun werden NUR die Betriebssysteme Windows

95, Windows® 98, Windows® 98 SE, Windows® ME, Windows

2000 und Windows NT® 4.0 unterstützt. Wurde nach Einlegen der CD das Autorun nicht automatisch gestartet (d.h. der Schirm mit der CD mit Main Board Utility für die Hauptplatine erscheint nicht), gehen Sie direkt zum Stammverzeichnis der CD und doppelklicken Sie auf Setup.

2. Auf der DFI-Webseite "http://www.dfi.com/support/ download1.asp" finden Sie die neuste Version der Treiber oder Software-Anwendungsprogramme.

3. Änderungen sämtlicher Schritte oder Vorgänge zur Installation der Softwaretreiber sind ohne Vorbenachrichtigung vorbehalten, da die Softwareprogramme gelegentlich aktualisiert werden. Die neusten Informationen finden Sie in den Readme-Dateien (LiesmichDateien), falls vorhanden.

Page 69

Deutsch

(German)

Deutsch (German)

4.4 Fehlersuche

In diesem Kapitel finden Sie Hinweise zum Lösen von Problemen, die bei der Benutzung Ihres PCs auftreten können. Für eine erfolgreiche Fehlersuche in Ihrem System behandeln Sie jede Störung einzeln, um eine genaue Diagnose der Störung sicherzustellen, falls eine Störung mehrere Ursachen hat.

Einige der geläufigsten Dinge zum Überprüfen bei einem Auftreten eines Problems werden nachstehend aufgeführt.

1. Jedes Peripheriegerät ist mit dessen Netzschalter eingeschaltet worden.

2. Sämtliche Kabel und Netzkabel sind gut angeschlossen worden.

3. Die Netzsteckdose, an welche die Peripheriegeräte angeschlossen sind, ist in gutem Betriebszustand. Prüfen Sie dies nach, indem Sie eine Lampe oder ein anderes elektrisches Gerät daran anschließen.

4. Der Monitor wurde eingeschaltet.

5. Die Regler zum Einstellen der Helligkeit und des Kontrasts sind ordnungsgemäß eingestellt.

6. Sämtliche Zusatzkarten in den Erweiterungssteckfassungen sind richtig und fest eingesetzt worden.

7. Sämtliche Zusatzkarten, die installiert wurden, sind für Ihr System bestimmt und wurden richtig eingesetzt.

Monitor/Bildschirm

Falls der Bildschirm nach dem Einschalten des Systems leer bleibt.

1. Stellen Sie sicher, daß der Monitor mit dessen Netzschalter eingeschaltet wurde.

2. Stellen Sie sicher, daß ein Ende des Netzkabels des Monitors richtig am Monitor und das andere Ende an eine WSNetzsteckdose in gutem Betriebszustand angeschlossen ist. Schließen Sie das Kabel an eine andere Steckdose an, falls notwendig.

3. Stellen Sie sicher, daß das Videoeingangskabel richtig am Monitor und an der Bildschirmkarte angeschlossen ist.

4. Stellen Sie die Helligkeit des Bildschirms mit dem entsprechenden Regler ein.

Page 70

Deutsch

(German)

Deutsch (German)

Français

Das Bild scheint sich ständig zu bewegen.

1. Der Monitor hat seine vertikale Synchronisation verloren. Stellen Sie diese ein.

2. Entfernen Sie sämtliche Gegenstände, wie z.B. einen anderen Monitor oder einen Ventilator, die ein Magnetfeld um den Bildschirm erzeugen können.

3. Stellen Sie sicher, daß die Ausgangsfrequenzen der Videokarte durch diesen Monitor unterstützt werden.

Der Schirm scheint ständig zu flimmern.

1. Falls der Monitor neben einen anderen Monitor aufgestellt wurde, muß der danebenstehende Monitor möglicherweise ausgeschaltet werden. Neonlampen neben dem Monitor können ebenfalls ein Zittern des Bildes auf dem Bildschirm verursachen.

Stromversorgung

Nichts geschieht nach dem Einschalten des Computers.

1. Stellen Sie sicher, daß ein Ende des WS-Netzkabels an eine Netzsteckdose in gutem Betriebszustand und das andere Ende richtig an die Rückseite des Systems angeschlossen wurden.

2. Stellen Sie sicher, daß der Spannungswählschalter auf der Geräterückseite auf die richtige Spannung, die Sie benutzen, eingestellt ist.

3. Das Netzkabel ist möglicherweise kurzgeschlossen oder beschädigt. Prüfen Sie das Kabel nach oder verwenden Sie ein neues, falls notwendig.

Floppylaufwerk

Der Computer hat keinen Zugriff zum Floppylaufwerk.

1. Die Floppydiskette wurde möglicherweise nicht formatiert. Formatieren Sie die Diskette und versuchen Sie es erneut.

2. Die Diskette ist möglicherweise schreibgeschützt. Benutzen Sie eine Diskette, die nicht schreibgeschützt ist.

3. Möglicherweise schreiben Sie auf das falsche Laufwerk. Prüfen Sie die Pfadbezeichnung nach und stellen Sie sicher, daß Sie auf das Ziellaufwerk schreiben.

Page 71

Deutsch

(German)

Deutsch (German)

4. Nicht genügend Speicherplatz auf der Diskette. Benutzen Sie eine andere Diskette, auf der genügend Speicherplatz vorhanden ist.

Festplattenlaufwerk

Ausbleiben der Funktion des Festplattenlaufwerks.

1. Stellen Sie sicher, daß der richtige Laufwerktyp für das Festplattenlaufwerk im BIOS eingegeben wurde.

2. Falls das System für zwei Festplattenlaufwerke konfiguriert wurde, stellen Sie sicher, daß das ladbare (erste) Festplattenlaufwerk als Master und das zweite Festplattenlaufwerk als Slave konfiguriert wurde. Das Master-Festplattenlaufwerk muß eine aktive/ladbare Partition besitzen.

Ungewöhnlich lange Formatierdauer.

1. Falls das Festplattenlaufwerk eine ungewöhnlich lange Dauer zum Formatieren benötigt liegt dieses Problem wahrscheinlich an einer Kabelverbindung. Besitzt das Festplattenlaufwerk jedoch eine große Kapazität wird das Formatieren eine längere Zeit dauern.

Parallelanschluß

Der Paralleldrucker reagiert nicht, wenn Sie ausdrucken wollen.

1. Stellen Sie sicher, daß der Drucker eingeschaltet und online ist.

2. Stellen Sie sicher, daß das Softwareprogramm für den richtigen Typ des angeschlossenen Druckers konfiguriert wurde.

3. Stellen Sie sicher, daß die E/A-Adresse des LPT-Anschlusses auf der Platine und de IRQ-Einstellungen richtig konfiguriert wurden.

4. Stellen Sie sicher, daß das angeschlossene Gerät funktioniert, indem Sie es an einen Parallelanschluß anschließen, der funktioniert und richtig konfiguriert wurde. Funktioniert es, kann angenommen werden, daß der Drucker in gutem Betriebszustand ist. Reagiert der Drucker noch immer nicht, ersetzen Sie das Druckerkabel und versuchen Sie es danach erneut.

Page 72

Deutsch

(German)

Deutsch (German)

Français

Serieller Anschluß

Das serielle Gerät (Modem, Drucker) reagiert nicht oder gibt unleserliche Zeichen wieder.

1. Stellen Sie sicher, daß das serielle Gerät eingeschaltet und es online ist.

2. Stellen Sie sicher, daß das Gerät an den richtigen seriellen Anschluß auf der Rückseite des Computers angeschlossen ist.

3. Stellen Sie sicher, daß das angeschlossene serielle Gerät funktioniert, indem Sie es an einen funktionierenden und richtig konfigurier ten seriellen Anschluß anschließen. Funktioniert das serielle Gerät nicht, liegt das Problem entweder am Kabel oder am seriellen Gerät. Funktioniert das serielle Gerät, kann das Problem an der Einstellung des E/A auf der Platine oder an der Adreßeinstellung liegen.

4. Stellen Sie sicher, daß die COM-Einstellungen und die E/AAdresse richtig konfiguriert sind.

Tastatur

Beim Drücken einer Taste auf der Tastatur geschieht nichts.

1. Stellen Sie sicher, daß die Tastatur ordnungsgemäß angeschlossen ist.

2. Achten Sie darauf, daß sich keine Gegenstände auf der Tastatur befinden und daß während dem Startvorgang keine Tasten gedrückt werden.

Systemplatine

1. Stellen Sie sicher, daß die Zusatzkarte gut und fest in die Erweiterungssteckfassung eingesetzt wurde. Ist die Zusatzkarte locker, schalten Sie das System aus, installieren die Karte erneut und schalten das System danach erneut ein.

2. Die Einstellungen der Steckbrücke überprüfen, um deren richtige Einstellung sicherzustellen.

3. Stellen Sie sicher, daß sämtliche Speichermodule gut in den Speichersteckplätzen eingesetzt wurden.

4. Stellen Sie sicher, daß sich die Speichermodule an der richtigen Stelle befinden.

Page 73

Deutsch

(German)

Deutsch (German)

5. Falls die Funktion der Platine ausbleibt, legen Sie diese auf eine ebene Oberfläche und lokalisieren sämtliche eingesteckte Komponente. Drücken Sie jede Komponente behutsam in den Steckplatz.

6. Falls Sie die BIOS-Einstellungen abgeändert haben, gehen Sie erneut zum Setup und laden die BIOS-Standardeinstellungen.

Page 74

Español

(Spanish)

Español (Spanish)

Chapter 5 - Español (Spanish)

Tabla de los Contenidos

Lista de Chequeo del Paquete

El paquete del tablero de sistema contiene los siguientes artículos:

þ El tablero de sistema þ Un manual de usuario þ Un cable de IDE para las unidades de ATA/33, ATA/66 o

ATA/100 IDE

þ Un cable de unidad de disquete de 34-terminales þ Un CD de Main Board Utility

Si cualquieres de estos artículos están perdidos o dañados, favor de ponerse en contacto con su tratante o representantes de venta para la asistencia.

5.1 Características y Especificaciones.......................................................................

5.2 Utilizando la Función de Suspender a RAM..........................................

5.3 Softwares Soportados................................................................................................

5.4 Investigación de Conflictos.....................................................................................

Page 75

Español

(Spanish)

Español (Spanish)

5.1 Características y Especificaciones

5.1.1 Características

Chipset

VIA® Apollo Pro 266 - VT8633/VT8233 AGPset

Procesador

El tablero de sistema es equipado con el regulador de voltaje de cambio que detecta automáticamente 1.30V a 3.5V.

 Pentium® III FCPGA 133MHz FSB (533EB-1GHz) o 100MHz

FSB (500E-850E) processador

 Celeron

66MHz FSB: FCPGA (566MHz-766MHz) o PPGA

(300A-533MHz) processador

 Futuros VIA CyrixIII processador

Importante:

 La proporción de frecuencia de algunos procesadores de

arriba uede que ha sido bloqueada por el fabricante. Si usted está utilizando esta clase de procesador, configurando la ración para el procesador no tendrá efecto. El sistema en vez utilizará la proporción implícita de la fábrica.

 La ración de frecuencia de los procesadores mayor que 8x

ha sido bloquada por el fabricante y ya no tendrá la flexibilidad de utilizar las proporciones extendidas. El sistema utiliza su proporción implícita de la fábrica.

Memoria de Sistema

 Soporta hasta la memoria de 3GB utilizando PC200/PC266

intermedia de DDR SDRAM DIMM, 2.5V

 Utiliza la tecnología de x8/x16 512MB  3 enchufes de 184-terminales DDR DIMM

DIMMs

2MBx64 4MBx64 8MBx64

Memoria

16MB 32MB 64MB

DIMMs

16MBx64 32MBx64 64MBx64

Memoria

128MB 256MB 512MB

Page 76

Español

(Spanish)

Español (Spanish)

Ranuras de Expansión

El tablero del sistema es equipado con 1 ranura de AGP universal, 6 ranuras de PCI dedicados y 1 ranura de CNR.

AGP es un interfaz diseñado para apoyar alta ejecución de tarjetas de gráficas de 3D. Este utiliza conducto dedicado para acceder la memoria de sistema para textuarizar, z-tampón y mezcla alfa. La ranura de AGP universal apoya AGP 2x con hasta ancho de banda de 533MB/seg. y AGP 4x hasta ancho de banda de 1066MB/seg. Para las aplicaciones de gráficas de 3D. AGP en este tablero de sistema transmitirá mejores y más rápidas gráficas a su PC.

CNR (Comunication and Network Riser) este es un intermedion que soporta a varios canales de audio. V.90 analog modem, modem por linea telefonica , basado a Ethernet table de network 10/100.

Características de Audio En Tablero

 Soporta DirectSound de Microsoft® / DirectSound 3D de

Microsoft

 AC97 soportado con convertidor de tasa de muestra

independiente, doble completo para la grabación y playback del audio

Puertos de Cubierta Doble de ATX (Conectores de PC 99 colorcifrado)

 2 puertos de USB  2 puerto de serie DB-9 NS16C550A-compatible  1 puerto paralelo de SPP/ECP/EPP DB-25  1 puerto de ratón PS/2 mini-DIN-6  1 puerto de teclado mini-DIN-6 PS/2  1 puerto de juego/MIDI  3 enchufes de audio: línea de salida, línea de entrada y mic de

entrada

Conectores

 2 conectores para 4 puertos de USB externo adicional  1 conector para interfaz de IrDA  2 conectores de IDE

Page 77

Español

(Spanish)

Español (Spanish)

 1 conector de disquete soporta hasta dos disquetes de 2.88MB  1 conector de fuente de alimentación de ATX  1 conector de Wake-On-LAN  1 conector de Wake-On-Ring  Conectores de abanicos de CPU, chasis y AGP  3 conectores de audio interno (AUX-in, CD-in y TAD)

Controlador de IDE Maestro de Bus PCI

 Dos interfaces de PCI IDE soporta hasta 4 dispositivos de IDE  Soporta las unidades duras de ATA/33, ATA/66 y ATA/100  PIO Modo 3 y 4 Realzada IDE (tasa de transferencia de dato

hasta 16.6MB/seg.)

 Controlación de Bus reduce la utilización de CPU durante la

trasferencia de disco

 Soporta ATAPI CD-ROM, LS-120 y ZIP

Interfaz de IrDA

El tablero de sistema es equipado con el conector de IrDA para la conexión de radiotelegráfico entre su computadora y dispositivos de periferia. Soporta dispositivos de periferia que se encuentra con el estándar de IrDA o ASKIR.

Puertos de USB

El tablero de sistema soporta 6 puer tos de USB. Dos puertos de USB en tablero son situados en el doble puerto de la cubierta de ATX del tablero. El conectores de J23 y J24 del tablero de sistema le permite conectar a los puertos dobles de 3, 4, 5 y 6 USB. Estos puertos opcionales de USB, los cuales son montados en el soporte de extremo de la tarjeta, será provisto como una opción. USB permite el intercambio de dato entre su computadora y un intervalo amplio de periferias de Enchufar y Usar externa accesible.

BIOS

 Award BIOS, Windows® 95/98/2000/ME Enchufar y Usar

compatible

 Soporta el incio de secuencia de SCSI  Parpadea EPROM para fácil actualización de BIOS  Soporta la función de DMI 2.0  Memoria Instante (2Mbitios)

Page 78

Español

(Spanish)

Español (Spanish)

Interfaz de Administración de Desktop (DMI)

El sistema de tablero viene con DMI 2.0 establecido en el BIOS. La utilidad del DMI en el BIOS graba automáticamente varias informaciones sobre la configuración de su sistema y almace estas informaciones en la balsa de DMI, que es parte del tablero de sistema Enchufar y Usar BIOS. DMI junto con software de red apropiado, es diseñado para hacer más fácil el inventario, mantenimiento y procedimiento para solucionar problema de los sistemas de computadora.

5.1.2 Funciones de Monitor de Salud del Sistema

El tablero de sistema es capaz de vigilar las siguientes condiciones de salud de sistema.

 Monitores de temperatura de CPU/sistema y alarma de

acaloramiento.

 Voltajes de monitores de IN0(V)/IN1(V)/±5V/±12V/VBAT/5VSB

y alarma de fracaso

 Monitores de velocidad del abanico de CPU y chasis y alarma

de fracaso

 Control de encendido/apagado del abanico de CPU y chasis

automático

 Lea la capacidad de vuelta que presenta la temperatura, voltaje y

velocidad del abanico.

Si usted desea el mensaje de advertencia de extraerse o una alarma de advertencia de sonar cuando ocurre una condición anormal, usted debe instalar la VIA Hardware Monitor. Esta utilidad es incluido en el CD que viene con su tablero de sistema.

5.1.3 Inteligencia

Abanico Apagado de CPU/Chasis Automático

Los abanicos de chasis y CPU apagarán automáticamente una vez que el sistema entra al modo de Suspender.

Page 79

Español

(Spanish)

Español (Spanish)

Botón de Energía de Doble Función

Dependiendo en la configuración en el campo de Soft-Off By PWRBTN de la Configuración de Power Management Setup, este interruptor permite el sistema de entrar al modo de Soft-Off o Suspender.

Campaneo de Despertar (Wake-On-Ring)

Esta característica permite el sistema que es en el modo de Suspender o en el modo de Soft Power Off a despierto/encendido para responder a llamadas que vienen desde un modem interno o externo.

Importante:

Si usted está utilizando la tarjeta incorporada de modém, el fuente de energía de 5VSB de su fuente de alimentación debe soportar un mínimo de ≥720mA.

Temporizador de RTC para Encender el Sistema

El RTC instalado en el tablero de sistema permite su sistema de encender automáticamente en la fecha y el tiempo configurado.

Listo el Wake-On-LAN

La función de Wake-On-LAN permite el red de despertar remotamente el PC de Apagar de Soft (Soft-Off). Su tarjeta de LAN debe soportar la función de despertar remoto.

Importante:

El origen de energía de 5VSB de su fuente de alimentación debe soportar >720mA.

Wake-On-USB

La función Wake-On-USB le permite a usted usar un de USB aparato para despertar un sistema que esta en el S3 (STR-Suspend To RAM) o S4 estado.

Importante:

El origen de energía de 5VSB de su fuente de alimentación debe soportar >1.5A.

Page 80

Español

(Spanish)

Español (Spanish)

Recuperación de Fracaso de Energía AC

Cuando la energía vuelve después del fracaso de energía AC, usted puede elegir a encender su sistema manualmente, dejar el sistema de encender automáticamente o volver al estado donde usted dejó antes de ocurrir el fracaso de energía.

ACPI STR

El tablero de sistema es diseñado para encontrar con la especificación de ACPI (Configuración Avanzada e Interfaz de Energía). ACPI tiene las características de archivación de energía que activa PC para ejecutar la Administración de Energía y Enchufar y Usar con los sistemas operativos que soporta la Administración de Energía Directa de OS. Corrientemente, sólo Windows® 98/2000/ME soporta la función de ACPI. ACPI cuando activado en la Power Management Setup le permitirá de utilizar la función de Suspender a RAM.

Con la función de Suspender a RAM activada, usted puede apagar el sistema una vez por presionando el botón de energía o seleccionando Preparado cuando apaga el Windows® 98/2000/ME sin tener que ir por el proceso de molesto algunas veces de los archivos cerrados., aplicaciones y sistema operativo. Esto es porque el sistema es capaz de almacenar todos los archivos de programas y datos durante la sesión operativa entera dentro de RAM (Memoria de Acceso Casual) cuando es apagado. La sesión operativa resumirá exactamente donde usted dejará la próxima vez que encienda la computadora.

Importante:

El origen de energía de 5VSB de su fuente de alimentación debe soportar ≥1A.

Protección de Virus

La mayoría de los viruses de hoy destroye el dato almacenado en los discos duros. El tablero de sistema es diseñado para proteger el sector de inicio y tabla de partición de su unidad de disco duro.

Page 81

Español

(Spanish)

Español (Spanish)

5.2 Utilizando la Función de Suspender a RAM

1. Selecciona Power Management Setup en la pantalla del menú

principal y presiona <Enter>.

2. En el campo de ACPI Function, selecciona Enabled.

3. En el campo de ACPI Suspend Type, selecciona S3(STR).

4. Presiona <Esc> para volver hacia el menú principal.

5. Selecciona Save & Exit Setup y presiona <Enter>. Teclea <Y>

y presiona <Enter>.

6. Instala Windows® 98/2000/ME por tecleando los siguientes

parámetros. Esto es para asegurar que la función de ACPI es soportado.

[drive]:>setup /p j

Si ha instalado anteriormente Windows® 98/2000/ME, usted necesita de actualizar el sistema para soportar ACPI. Favor ponerse en contacto con Microsoft para la información de actualizar.

7. Inicia el Windows® 98/2000/ME. En la pantalla del Windows

98/2000/ME, cliquea el botón de Inicio. Mueve el cursor a Configuraciones, luego cliquea el Panel de Control.

8. Cliquea doblemente el ícono de Sistema. En la casilla de diálogo

de las Propiedades del Sistema, cliquea el tab de Ejecución.

9. Cliquea Sistema de Archivo. En el campo de Papel típico de

esta computadora, selecciona Móvil o sistema descolada:. Cliquea Aplicar, luego cliquea OK. Reinicia su computadora.

10. Repite el paso 7 para abrir la casilla de diálogo del Panel de

Control. Cliquea doblemente el ícono de la Administración de Energía.

11. Cliquea el tab de Avanzado. En el campo de Cuando presiono

el botón de energía en mí computadora, selecciona Preparado.

Page 82

Español

(Spanish)

Español (Spanish)

12. Después de completar los pasos de arriba y usted desea apagar la computadora, usted no necesita de ir por el proceso de encerrar los archivos, aplicaciones y sistema operativo. Usted puede apagar la computadora una vez por presionando el botón de energía o seleccionando Preparado cuando cierra el Windows® 98/2000/ME.

Para encender la computadora, sólo presiona el botón de energía. La sesión operativa donde usted dejó cuando apaga la computadora reanudará en no más que 8 segundos.

Si usted ha cambiado el color o la resolución (en la casilla del diálogo de Propiedades de Visualización), no aplica las configuraciones sin reiniciarse. Usted debe reiniciar la computadora.

Page 83

Español

(Spanish)

Español (Spanish)

5.3 Softwares Soportados

5.3.1 Utilidad de VIA Hardware Monitor

El tablero de sistema viene con la utilidad de VIA Hardware Monitor contenido en el CD provisto. Este es capaz de vigilar las condiciones del hardware de sistema tal como la temperatura del CPU y sistema, voltaje, y velocidad del CPU y abanicos de chasis. También le permite de configurar manualmente un intervalo a los artículos de ser vigilados. Si los valores son sobre o por debajo del intervalo de configuración, extraerá un mensaje de advertencia. La utilidad también puede ser configurado así que el alarma de pitido sonará siempre que ocurra un error. Le recomendamos que utiliza la Default Setting que es una configuración ideal que mantiene el sistema en buena condición de funcionamiento.

Nota:

Utiliza esta utilidad sólo en el sistema de operación de Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME, Windows® 2000 o Windows NT® 4.0.

Para instalar la utilidad, inserta el CD dentro de la unidad de CDROM. Aparecerá la pantalla del autocorrido (CD de Main Board Utility). Cliquea el botón de VIA Hardware Monitor para instalar la utilidad. Consultar a sus archivos de readme para instrucciones en utilizando la utilidad.

5.3.2 Paquete de Servicio VIA

El CD en el paquete de tablero del sistema también viene con el VIA Service Pack. El paquete de servicio incluye los siguientes programas instaladores.

 Bus Master PCI IDE Driver  AGP VxD Driver  VIA Chipset Functions Registry  VIA PCI IRQ Miniport Driver

Para instalar los programas instaladores, inserta el CD dentro de la unidad de CD-ROM. Aparecerá la pantalla de autocorrido (Main Board Utility CD). Cliquea el botón de VIA Service Pack. Para instalación de instrucciones o información sobre sus correspodientes

Page 84

Español

(Spanish)

Español (Spanish)

readme, cliquea el botón de Read Me en la pantalla de autocorrido.

Notas de Instalación de Paquete de Servicio VIA

VIA Service Pack en el CD provisto incluye los controladores de AGP VxD Driver y VIA Chipset Functions Registry. Estos controladores son soportados en Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME y Windows® 2000. Usted debe primero instalar anteriormente el Paquete de Servicio de VIA para instalar en cualquieres otros controladores. Sin embargo, este puede que no sea el caso para algunas tarjetas de AGP. Favor de leer cuidadosamente la información de abajo.

Importante:

El controlador de VGA que viene con algunas tarjetas de AGP ya es manejado con el controlador de VxD de AGP. Desde que la versión del controlador de VxD manejado puede ser más viejo que el uno provisto en el CD, instalando el controlador de VxD manejado puede causar problemas. Si usted está utilizando este tipo de tarjeta, le recomendamos que instala primero la tarjeta de AGP del controlador de AGA antes de instalar el Paquete de Servico de VIA.

Para instalar el Pquete de Servicio de VIA, favor de seguir los pasos debajos.

1. Insertar el CD que viene con el paquete del tablero de sistema

en la unidad de CD-ROM. Aparecerá la pantalla de autocorrido (Main Board Utility CD).

2. Cliquea VIA Ser vice Pack.

3. Aparecerá la pantalla de Welcome. Cliquea Next. Favor de

leer cuidadosamente el VIA Service Pack readme antes de proceder al paso 4.

4. Seguir las indicaciones de la pantalla para completar la instalación.

5. Reinicia el sistema para que los controladores toman efectos.

Page 85

Español

(Spanish)

Español (Spanish)

5.3.3 Programa Instalador de Audio y Aplicación del

El CD en el paquete del tablero de sistema también incluye los programas instaladores de audio y software de audio playback para Windows 95, Windows 98, Windows 98 SE, Windows® ME, Windows NT 4.0 y Windows 2000. Para instalación de instrucciones o información sobre sus correspondientes readme, cliquea el botón de Read Me en la pantalla de autocorrido. La pantalla de autocorrido aparecerá normalmente después que el CD es insertado dentro de la unidad de CD-ROM.

1. Insertar el CD que viene con el paquete del tablero de sistema en la unidad de CD-ROM. Aparecerá la pantalla de autocorrido (Main Board Utility CD).

2. Cliquea VIA PCI Audio Driver.

3. Sigue las indicaciones de la pantalla para completar la instalación.

4. Reiniciar el sistema.

5.3.4 Notas de Instalación de Utilidades y Programas Instaladores

1. El "Autorun" SOLO sopor ta los sistemas operativos de Windows® 95, Windows® 98, Windows® 98 SE, Windows® ME, Windows® 2000 y Windows NT® 4.0. Si después de insertar el CD, el "Autorun" no iniciará automáticamente (que es, no aparecerá la pantalla de CD de Main Board Utility), favor de ir directamente al directorio radical del CD y cliquea doblemente el "Setup".

2. Favor de ir al website de DEFIs en "http://www.dfi.com/support/ download1.asp" para la última versión de los programas instaladores o aplicaciones del software.

3. Todos los pasos o procedimientos para instalar los programas instaladores de software son sujeto sin avisa, como los softwares son actualizados ocasionalmente. Favor de consultar los archivos de readme, si es disponible, para la última información.

Page 86

Español

(Spanish)

Español (Spanish)

5.4 Investigación de Conflictos

Este capítulo del manual se diseña para ayudarlo con problemas que usted puede encontrar con su computadora personal. Para solucionar problemas su sistema eficazmente, trate cada problema individualmente.

Algunas de las cosas más comunes para verificar cuando usted encuentra los problemas mientras usando su sistema se listan debajo.

1. El interruptor de potencia de cada dispositivo periférico ha encendido.

2. Todos cablegrafían e impulsan se conectan los cordones herméticamente.

3. La toma de corriente eléctrica a que sus dispositivos periféricos se conectan está trabajando. Pruebe la toma de corriente tapando en una lámpara u otro dispositivo eléctrico.

4. El amonestador ha encendido.

5. El brillo de displays y mandos del contraste son propiamente ajustados.

6. Todo el complemento aborda en las ranuras de expansión se sienta firmemente.

7. Cualquier tabla del complemento que usted ha instalado se diseña para su sistema y es correctamente.

Monitor/Display

Si la pantalla del despliegue permanece oscura después de que el sistema ha encendido.

1. Asegúrese que el interruptor de potencia de monitores es adelante.

2. Verifique que un fin de los monitores poder cordón se ata propiamente al amonestador y el otro fin se tapa en una toma de corriente del CA activa. Si necesario, pruebe otra toma de corriente.

3. Cheque que el cable de la entrada de video se ata propiamente al amonestador y el adaptador de pantalla de sistemas.

4. Ajuste el brillo del despliegue volviéndose el amonestador brillo mando bulto.

Page 87

Español

(Spanish)

Español (Spanish)

El cuadro constantemente está moviendo.

1. El amonestador ha perdido su sincronización vertical. Ajuste los monitores la sincronización vertical.

2. Márchese cualquier objeto, como otro amonestador o abanica que puede estar creando un campo magnético alrededor del despliegue.

3. Asegúrese que sus frecuencias de rendimiento de tarjeta de video son soportadas por este amonestador.

La pantalla está vacilándose constantemente.

1. Si el amonestador está cerca de otro amonestador, el amonestador adyacente puede necesitar ser apagado. Fluorescentes ligas adyacentes al amonestador la vacilación de la pantalla puede causar también.

Poder Suplí

Cuando la computadora ha encendido, nada pasa.

1. Verifique que un fin del cordón de poder de CA se tapa en una toma de corriente viva y el otro fin tapó propiamente en la parte de atrás del sistema.

2. Asegúrese que el interruptor de selección de voltaje en el tablero de la parte de atrás es fijo para el tipo correcto de voltaje que usted está usando.

3. El cordón de poder puede tener un corto o el abra.. Inspeccione el cordón e instale un nuevo sí necesario.

Floppy Drive

La computadora no puede acceder el floppy drive.

1. El disquete blando no puede estructurarse. Estructure el disquete y prueba de nuevo.

2. El disquete puede ser protegido contra escritura. Use un disquete que no es protegido contra escritura.

3. Usted puede estar escribiendo al paseo malo. Verifique la declaración del camino para asegurarse que usted está escribiendo al paseo de la tarjeta.

4. No hay bastante espacio salido en el disquete. Use un disquete que no es protegido contra escritura.

Page 88

Español

(Spanish)

Español (Spanish)

Hard Drive

Hard disk fracaso.

1. Asegúrese el tipo del paseo correcto para la unidad de disco duro se ha entrado en la BIOS.

2. Si el sistema se configura con dos unidades de disco duro, asegúrese el inicializadle (primero) la unidad de disco duro se configura como Amo y la segunda unidad de disco duro se configura como la Esclava. El disco duro principal debe tener una partición activa/bootable.

Tempo estructurando muy tiempo.

1. Si su unidad de disco duro toma un período excesivamente largo de tiempo para estructurar, es probable un problema de conexión de cable. Sin embargo, si su unidad de disco duro tiene una capacidad grande, tomará un tiempo más largo para estructurar.

Porto Parallello

La impresora en paralelo que non responden cuando usted intenta imprimir.

1. Asegúrese que su copiadora ha encendido y que la copiadora es en línea.

2. Asegúrese que su software se configura para el tipo correcto de copiadora atado.

3. Verifique que el LPT del onboard que se configuran portes E/S dirección y escenas de IRQ correctamente.

4. Verifique que el dispositivo adjunto trabaja atándolo a un puerto en paralelo que está trabajando y configuró correctamente. Si funciona, puede asumirse que la copiadora está en la condición buena. Si la copiadora permanece inoperante, reemplaza el cable de la copiadora e intenta de nuevo.

Page 89

Español

(Spanish)

Español (Spanish)

Serial Porta

El dispositivo serie (módem, copiadora) el rendimiento de non algo o es los outputting falsificaron los caracteres.

1. Asegúrese que los devices de serie impulsan ha encendido y que el dispositivo es en línea.

2. Verifique que el dispositivo se tapa en el puerto en serie correcto adelante el trasero de la computadora.

3. Verifique que el dispositivo serie adjunto trabaja atándolo a un puerto en serie que está trabajando y configuró correctamente. Si el dispositivo serie no trabaja, el cable o el dispositivo serie tiene un problema. Si el dispositivo serie trabaja, el problema puede ser debido al E/S del onboard o la escena de dirección.

4. Verifique que el COM settings e I/O adress está configurar correcta.

Keyboard

Nada pasa cuando una llave en el teclado fue apretada.

1. Asegúrese que el teclado se conecta propiamente.

2. Si usted hizo los cambios a las escenas, re-entra en el arreglo y carga los valores predeterminados.

Sistema Board

1. Asegúrese que la tarjeta del complemento se sienta firmemente en la ranura de expansión. Si la tarjeta del complemento está suelta, apagada el sistema, re-instala la tarjeta e impulsa al sistema.

2. Verifique los valores de conmutadores para asegurar que los saltadores son propiamente fijos.

3. Verifique que todos los módulos de memoria se sientan firmemente en las enchufes de memoria.

4. Asegúrese que los módulos de memoria están en las situaciones correctas.

5. Si la tabla no funciona, pone la tabla en una superficie llana y sienta todos los componentes del socket. Suavemente apriete cada componente en el enchufe.

6. Si usted hizo los cambios a las escenas de BIOS, re-entra en el arreglo y carga los valores predeterminados de BIOS.
