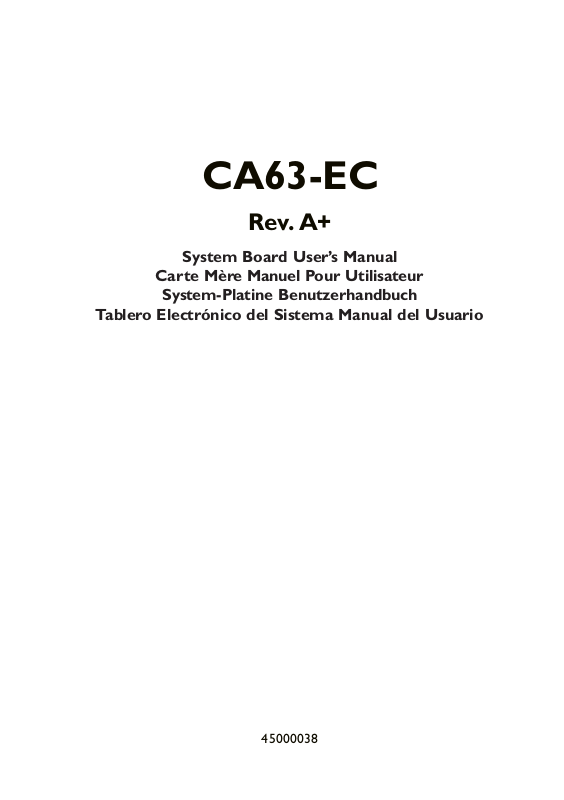

DFI CA63-EC CA63-EC User Manual

CA63-EC

Rev. A+

System Board Users Manual

Carte Mère Manuel Pour Utilisateur

System-Platine Benutzerhandbuch

Tablero Electrónico del Sistema Manual del Usuario

45000038

Copyright

This publication contains information that is protected by copyright.
No part of it may be reproduced in any form or by any means or
used to make any transformation/adaptation without the prior
written permission from the copyright holders.

This publication is provided for informational purposes only. The
manufacturer makes no representations or warranties with respect to
the contents or use of this manual and specifically disclaims any
express or implied warranties of merchantability or fitness for any
particular purpose. The user will assume the entire risk of the use or
the results of the use of this document. Fur ther, the manufacturer
reserves the right to revise this publication and make changes to its
contents at any time, without obligation to notify any person or
entity of such revisions or changes.

© 2000. All Rights Reserved.

Trademarks

Microsoft® MS-DOS®, WindowsTM, Windows® 95, Windows® 98,
Windows® 98 SE, Windows® 2000 and Windows NT® 4.0 are
registered trademarks of Microsoft Corporation. Intel®, Pentium® III
and Celeron
CyrixIII is a registered trademark of VIA Technologies, Inc. Award is a
registered trademark of Award Software, Inc. Other trademarks and
registered trademarks of products appearing in this manual are the
properties of their respective holders.

TM

are registered trademarks of Intel Corporation. VIA

Caution:

Danger of explosion if battery incorrectly replaced.
Replace only with the same or equivalent type recommended by the
manufacturer.
Dispose of used batteries according to the battery manufacturers
instructions.

FCC and DOC Statement on Class B

This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a residential
installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio
communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the
following measures:

 Reorient or relocate the receiving antenna.
 Increase the separation between the equipment and the receiver.
 Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

 Consult the dealer or an experienced radio TV technician for

help.

Notice:

1. The changes or modifications not expressly approved by the
party responsible for compliance could void the user's authority
to operate the equipment.

2. Shielded interface cables must be used in order to comply with
the emission limits.

1

Quick Setup Guide

Table of Contents

Guide

Quick Setup

Chapter 1

Quick Setup Guide.............................................

Chapter 2

English......................................................................

Chapter 3

Français (French).................................................

Chapter 4

Deutsch (German)................................................

Chapter 5

Español (Spanish)..................................................

5

21

35

50

65

4

Chapter 1 - Quick Setup Guide

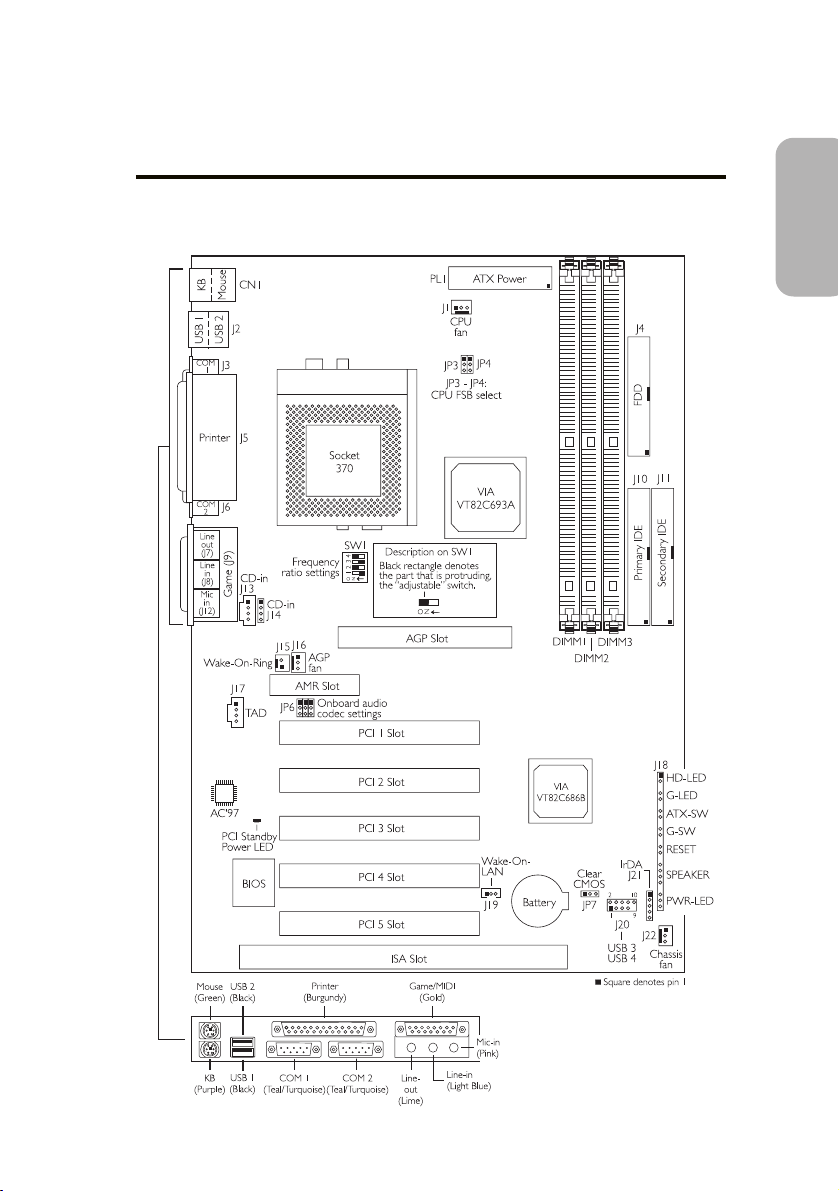

1.1 System Board Layout

Quick Setup Guide

1

Guide

Quick Setup

5

1

Quick Setup Guide

1.2 Jumpers

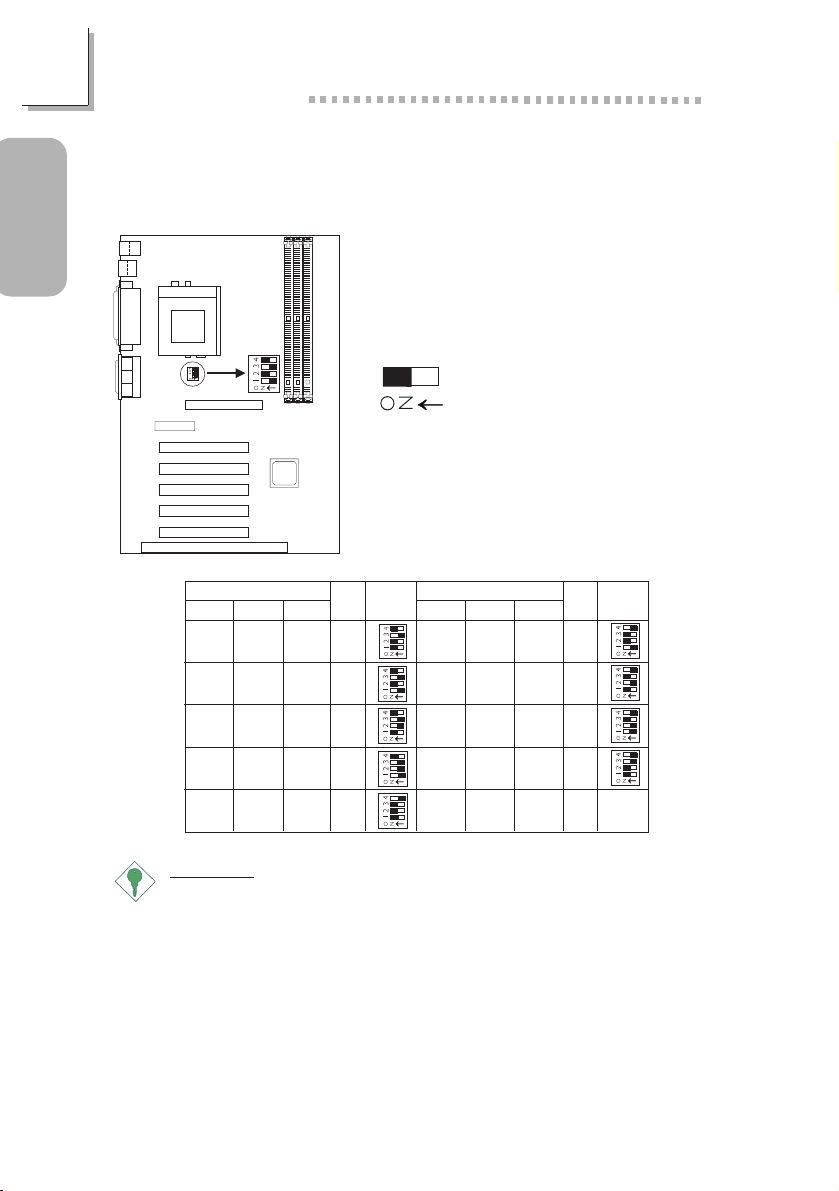

1.2.1 Frequency Ratio Settings - SW1

Guide

Quick Setup

Black rectangle
denotes the part
that is protruding,
the adjustable
switch.

Processor

66MHz 100MHz

--- --- 4x

300MHz

300AMHz

333MHz 5x

366MHz

400MHz

-- - 4.5x

500MHz

550MHz

600MHz

133MHz

533MHz

600MHz

667MHz

733MHz

800MHz

Freq.
Ratio

SW1

5.5x

6x

66MHz

433MHz

466MHz

500MHz

Processor

133MHz

100MHz

650MHz

866MHz

700MHz 933MHz

750MHz 1GHz

800MHz

1.066GHz*

Freq.
Ratio

6.5x

7x

7.5x

8x533MHz

SW1

Important:

 The frequency ratio of some processors shown in the table may

have been locked by the manufacturer. If you are using this kind
of processor, setting an extended ratio for the processor will have
no effect. The system will instead use its factory default ratio.

 The frequency ratio of processors greater than 8x has been

locked by the manufacturer and will no longer have the flexibility
of using extended ratios. Therefore, the system will use the
processors factory default ratio.

6

Quick Setup Guide

 At the time this document was printed, the CPU marked with

asterisk (*) is not yet available. It is included in the table for
reference only.

 The processors supported by the system board support VID

(Voltage Identification). The switching voltage regulator on the
system board will automatically set the voltage regulator
according to the voltage of the processor.

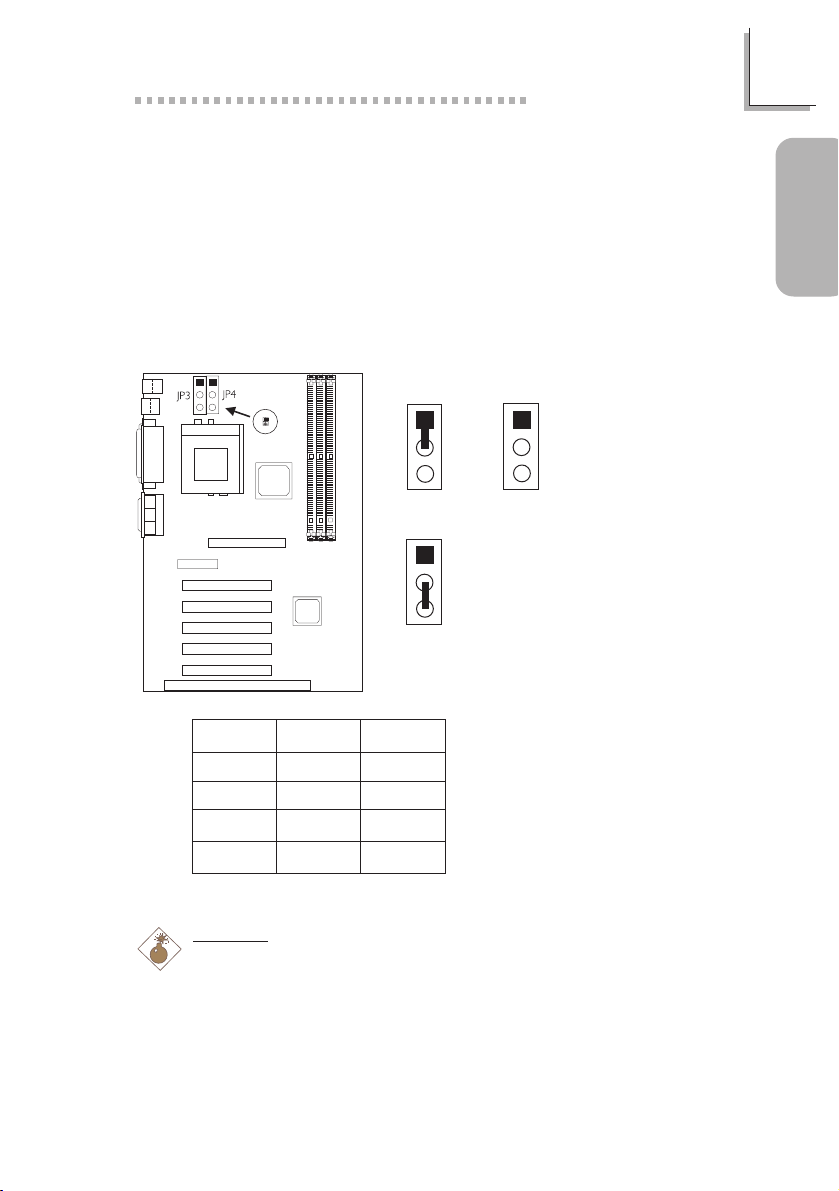

1.2.2 CPUs Front Side Bus - JP3 and JP4

1

Guide

Quick Setup

1

2

3

1-2 On

1

2

3

1

2

3

All Off

2-3 On

JP3

Auto*

66MHz

100MHz

133MHz

* denotes default setting

1-2 On

2-3 On

2-3 On

All Off

JP4

1-2 On

2-3 On

All Off

All Off

Warning:

Some processors, when overclocked, may result to the processors or
systems instability and are not guaranteed to provide better system
performance. If you are unable to boot your system due to
overclocking, make sure to set these jumpers back to their default
settings.

7

1

Quick Setup Guide

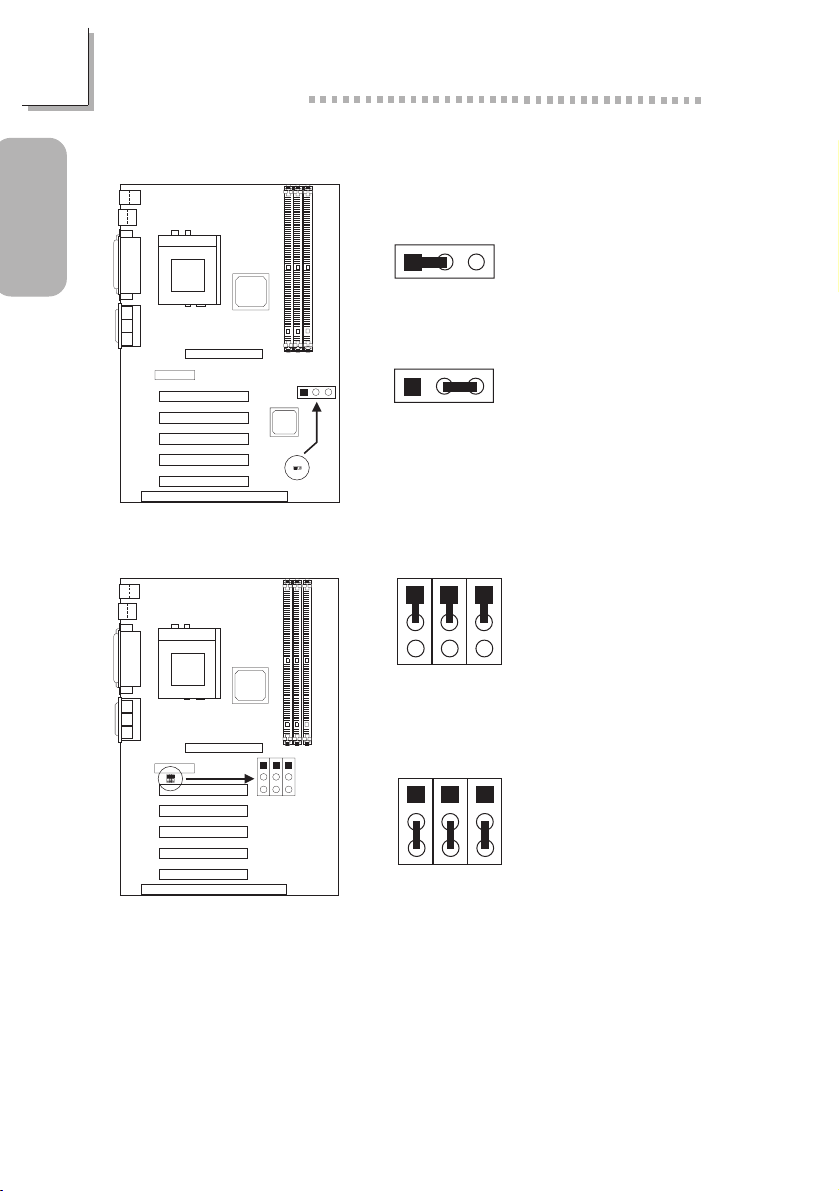

1.2.3 Clear CMOS Data - JP7

Guide

Quick Setup

1.2.4 Onboard Audio Codec - JP6

123

1-2 On: Normal

(default)

123

2-3 On:

Clear CMOS Data

1

2

3

1-2 On:

Enable the Onboard

Audio Codec

(default)

1

2

3

2-3 On:

Disable the Onboard

Audio Codec

8

Quick Setup Guide

1.3 Ports and Connectors

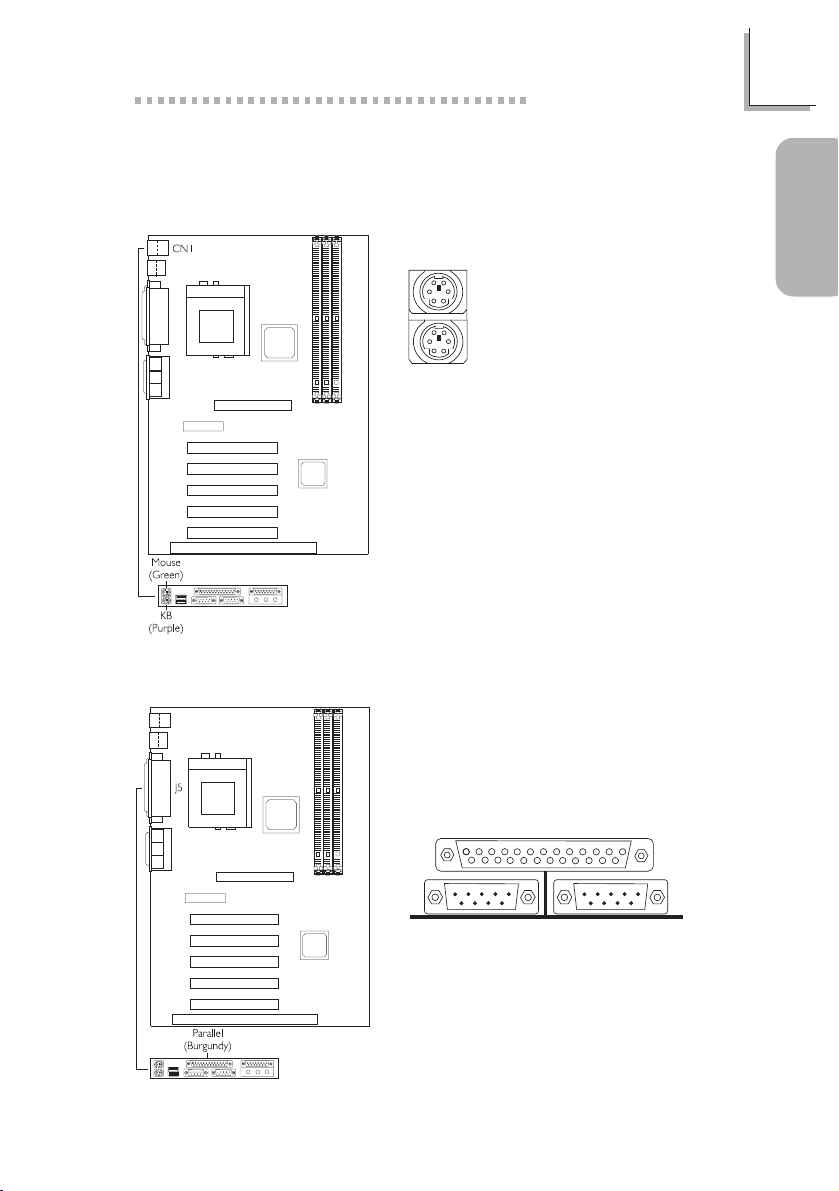

1.3.1 PS/2 Mouse and PS/2 Keyboard Ports

1

Guide

1.3.2 Parallel Port

PS/2 Mouse

PS/2 Keyboard

Make sure to turn off your
computer prior to
connecting or disconnecting
a mouse or keyboard.
Failure to do so may
damage the system board.

Parallel Port

Quick Setup

9

1

Quick Setup Guide

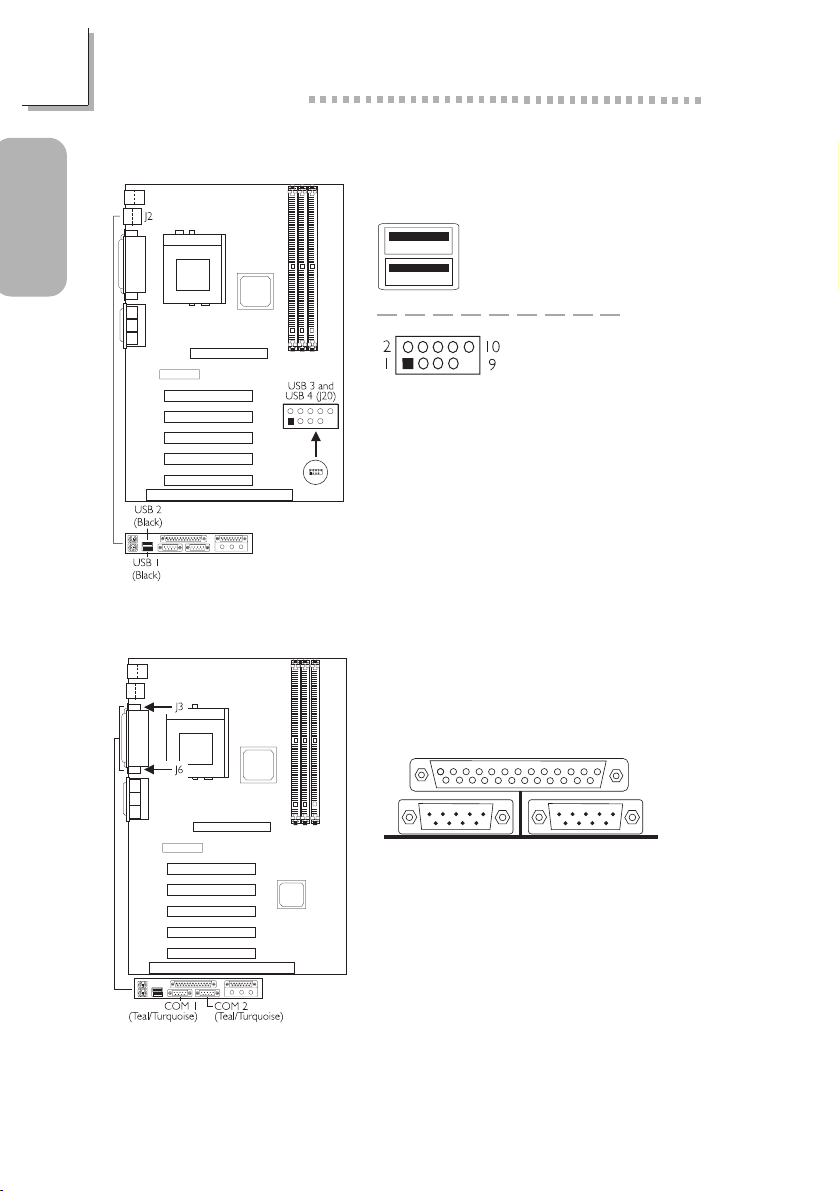

1.3.3 Universal Serial Bus Ports

Guide

Quick Setup

1.3.4 Serial Ports

1 VCC
2 VCC
3 -Data
4 -Data
5 +Data

USB 2

USB 1

USB 3 and
USB 4

6 +Data
7 Ground
8 Ground
9 Key
10 Ground

10

COM 1

Serial Port

COM 2

Serial Port

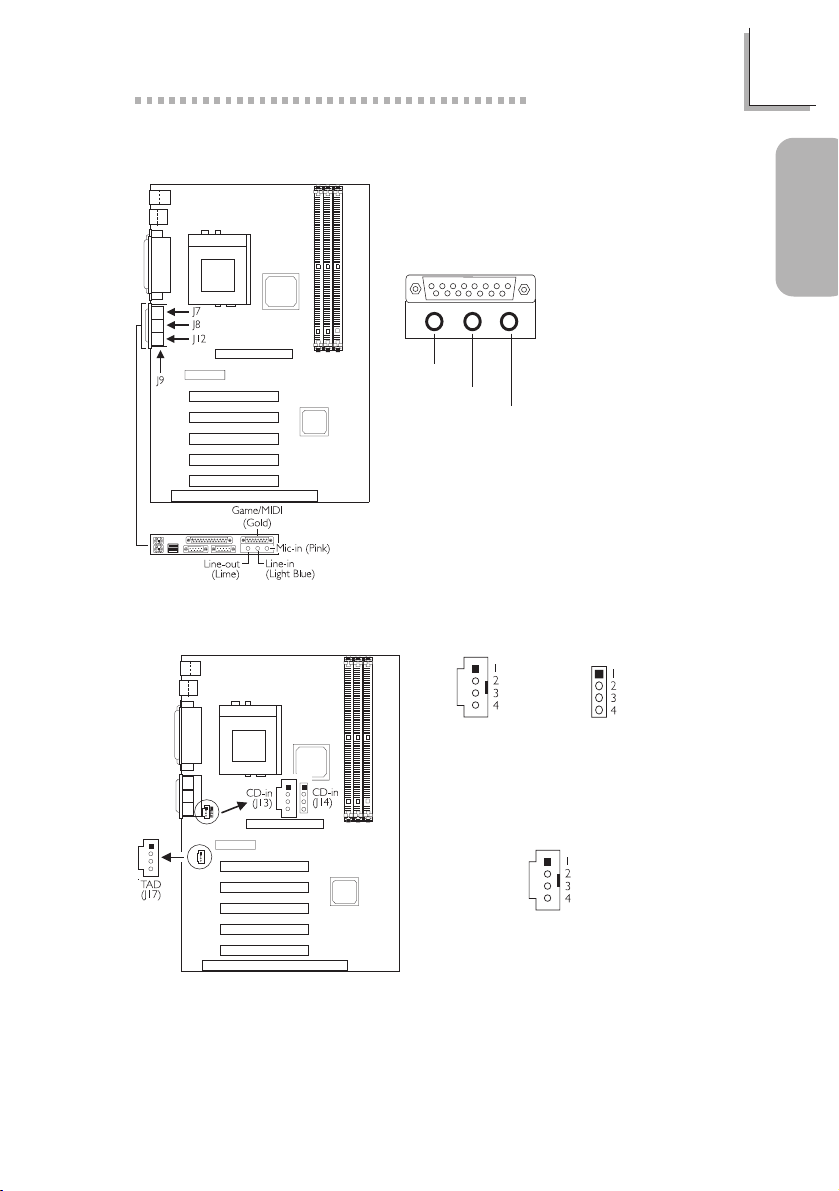

1.3.5 Game/MIDI Port and Audio Jacks

Quick Setup Guide

1

Guide

Line-out

1.3.6 Internal Audio Connectors

Game/MIDI Port
Audio Jacks

Line-in

Mic-in

CD-in (J14)CD-in (J13)

1 Left audio channel
2 Ground
3 Ground
4 Right audio channel

Quick Setup

TAD

1 Modem-out (from modem)
2 Ground
3 Ground
4 Modem-in (to modem)

11

1

Quick Setup Guide

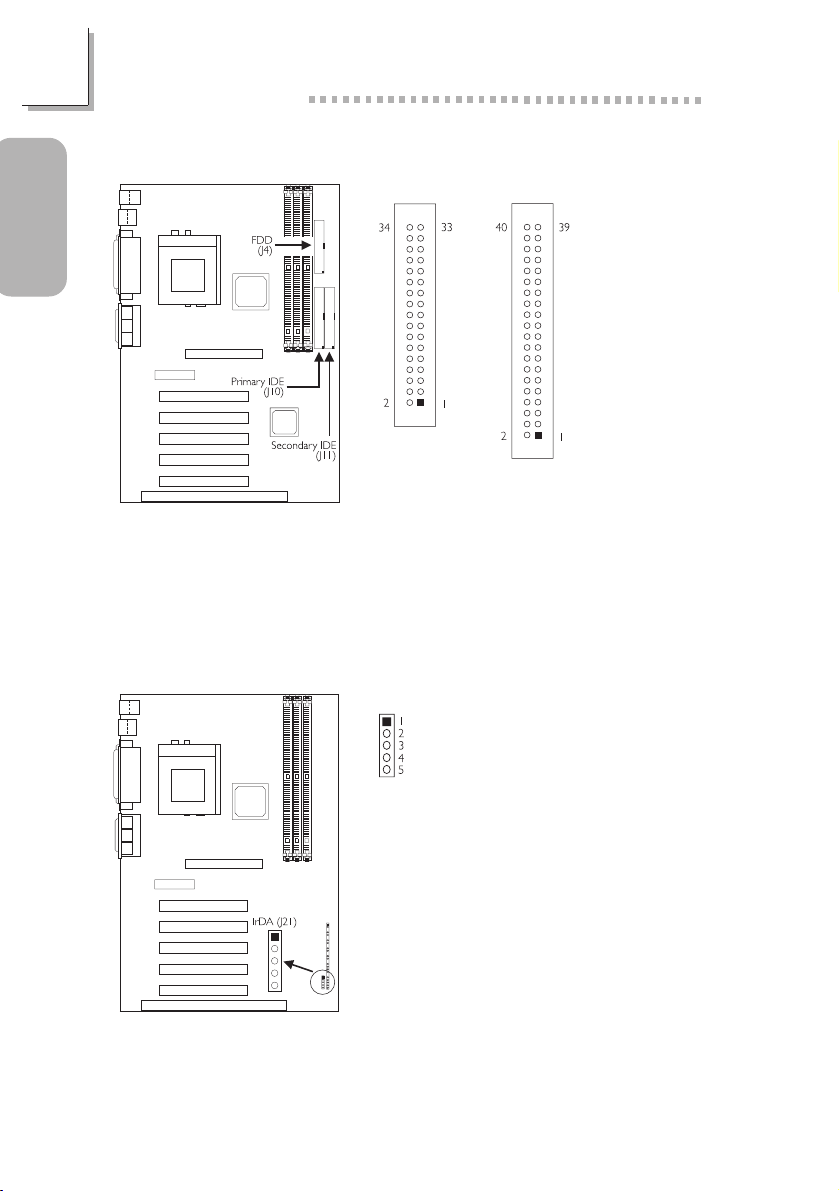

1.3.7 Floppy and IDE Disk Drive Connectors

Guide

Quick Setup

If you encountered problems while using an ATAPI CD-ROM drive that is
set in Master mode, please set the CD-ROM drive to Slave mode. Some
ATAPI CD-ROMs may not be recognized and cannot be used if
incorrectly set in Master mode.

1.3.8 IrDA Connector

FDD

IDE

12

1 VCC
2N. C.
3 IRRX
4 Ground
5 IRTX

The sequence of the pin
functions on some IrDA
cable may be reversed from
the pin function defined on
the system board. Make sure
to connect the cable to the
IrDA connector according to
their pin functions.

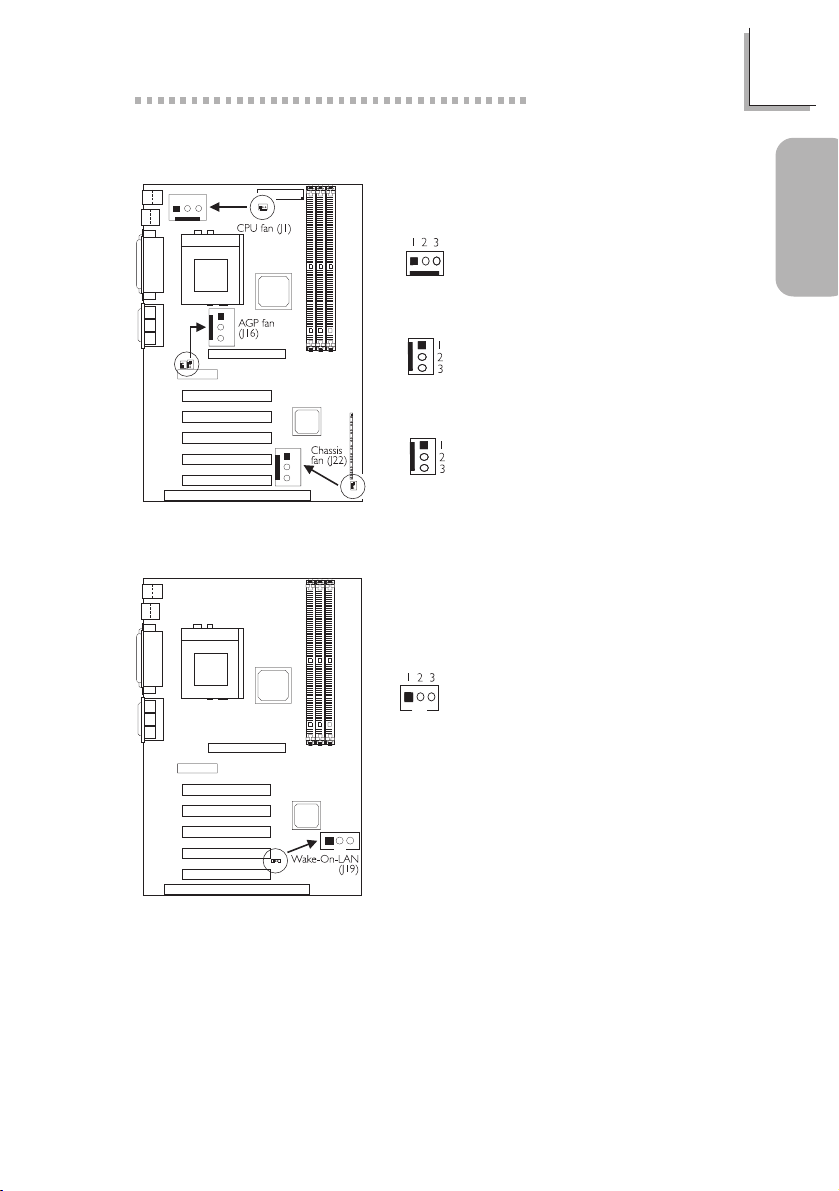

1.3.9 Fan Connectors

CPU Fan

Chassis Fan

AGP Fan

1.3.10 Wake-On-LAN Connector

1 On/Off
2 +12V
3 Sense

1 On/Off
2 +12V
3 Sense

1 Ground
2 +12V
3N. C.

Quick Setup Guide

1

Guide

Quick Setup

1 +5VSB
2 Ground
3 WOL

The 5VSB power source of
your power supply must
support ≥720mA.

13

1

Guide

Quick Setup Guide

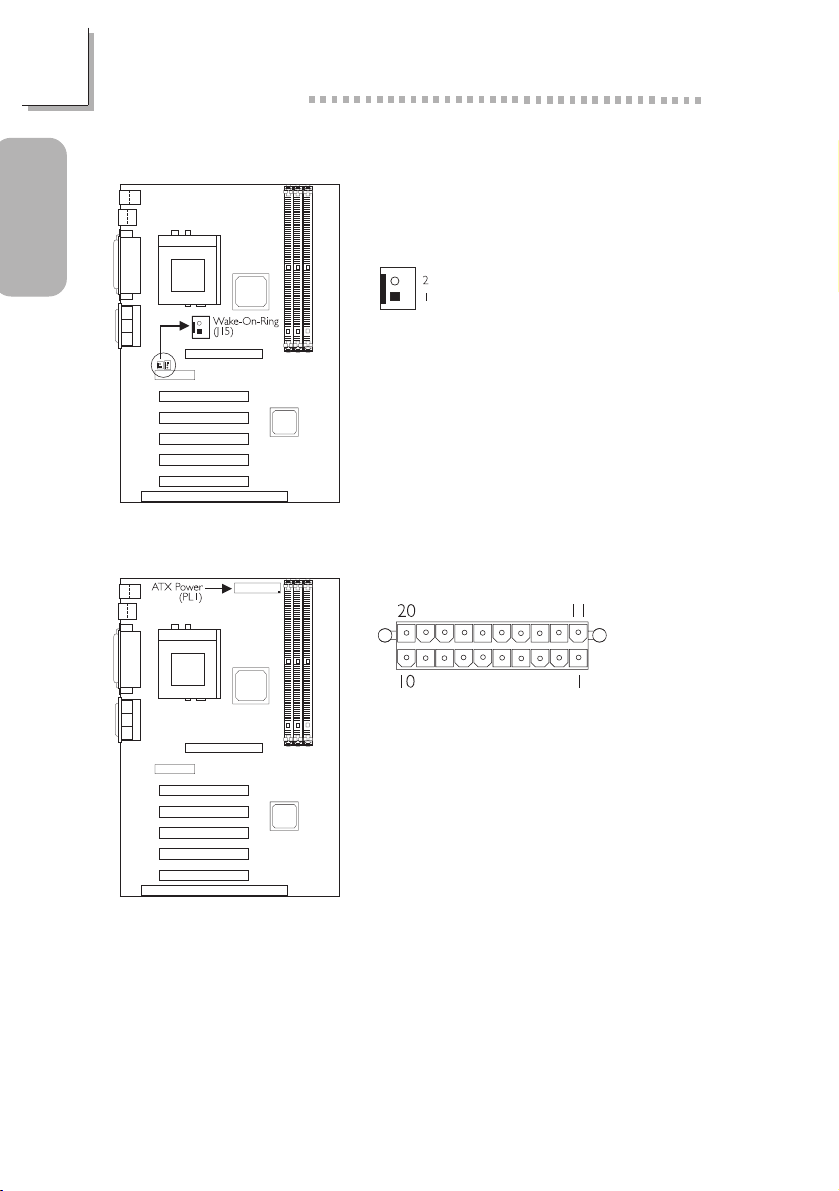

1.3.11 Wake-On-Ring Connector

Quick Setup

1.3.12 Power Connector

1 Ground
2 RI#

If you are using a modem
add-in card, the 5VSB power
source of your power supply
must support ≥720mA.

1 3.3V
2 3.3V
3 Ground
4 +5V
5 Ground
6 +5V
7 Ground
8 PW-OK
9 5VSB
10 +12V

11 3.3V
12 -12V
13 Ground
14 PS-ON
15 Ground
16 Ground
17 Ground
18 -5V
19 +5V
20 +5V

14

The system board requires a minimum of 3.3V/6A electric current.

Quick Setup Guide

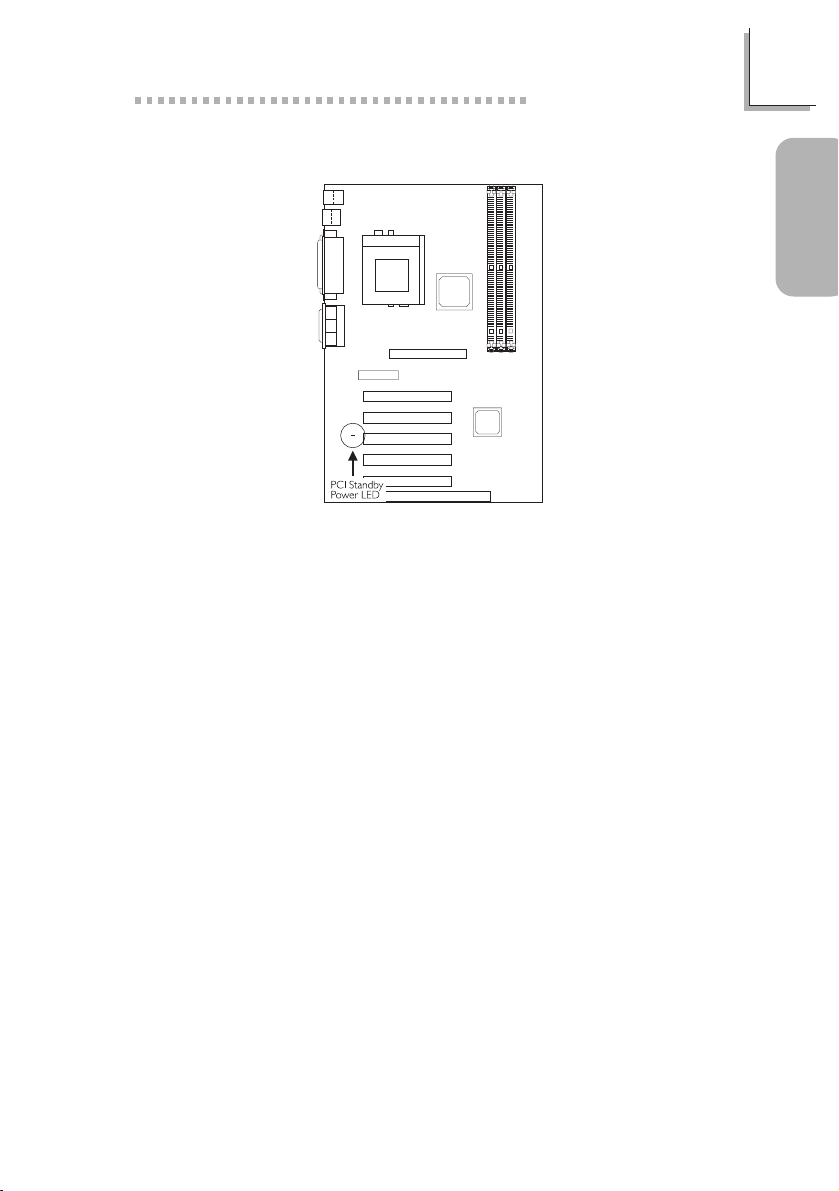

1.3.13 PCI Standby Power LED

The PCI Standby Power LED will turn red when the system is in the
power-on, Soft-Off or Suspend state.

Lighted LEDs serve as a reminder that you must power-off the system
then turn off the power supplys switch or unplug the power cord prior to
installing any add-in cards.

1

Guide

Quick Setup

15

1

Quick Setup Guide

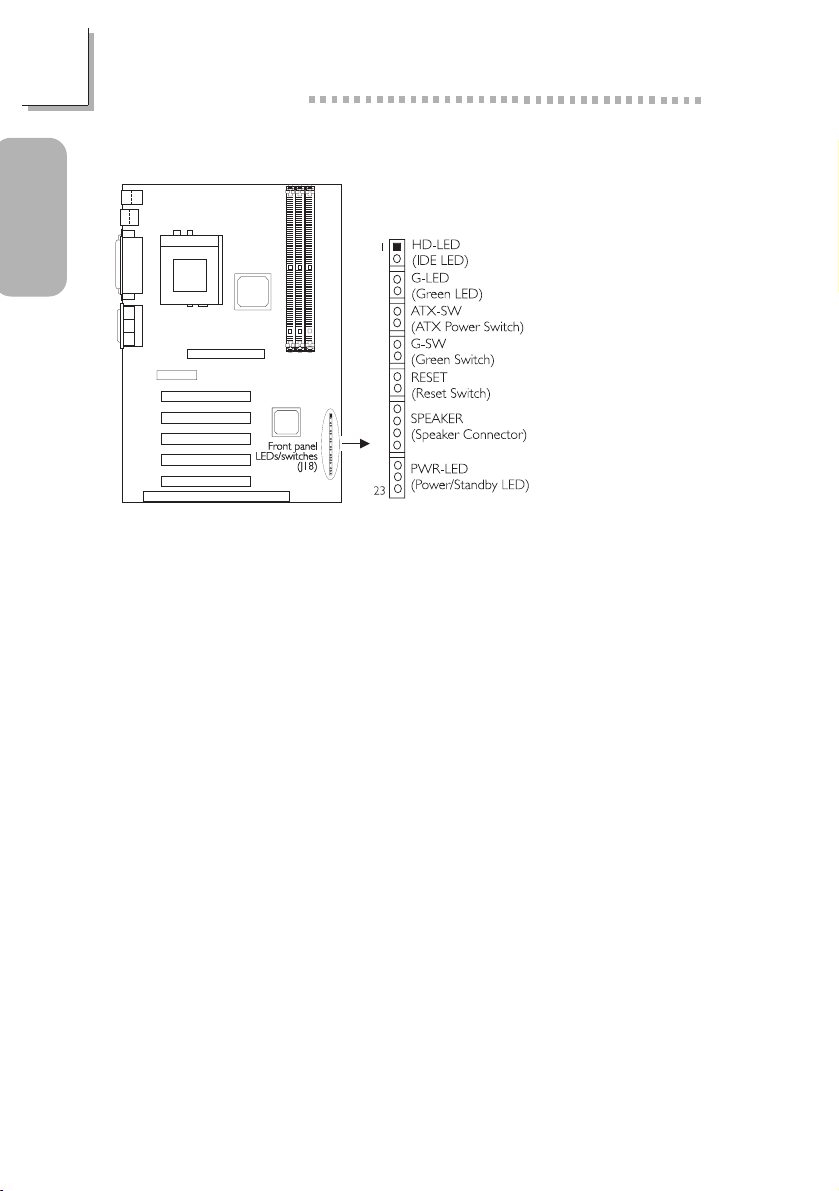

1.3.14 Front Panel LEDs and Switches

Guide

Quick Setup

1 HDD LED Power
2 HDD
3 N. C.
4 Green LED Power
5 Ground
6 N. C.
7 PWRBT
8 Ground
9 N. C.
10 SMI
11 Ground
12 N. C.
13 H/W Reset

14 Ground
15 N. C.
16 Speaker Data
17 N. C.
18 Ground
19 Speaker Power
20 N. C.
21 LED Power (+)
22 N.C.
23 LED Power (-) or

Standby Signal

If a system did not boot-up and the Power/Standby LED did not light
after it was powered-on, it may indicate that the CPU or memory module
was not installed properly. Please make sure they are properly inserted
into their corresponding socket.

16

1.4 Award BIOS Setup Utility

1.4.1 Main Menu

Quick Setup Guide

1

ROM PCI/ISA BIOS

CMOS SETUP UTILITY

AWARD SOFTWARE, INC.

STANDARD CMOS SETUP
BIOS FEATURES SETUP
CHIPSET FEATURES SETUP
POWER MANAGEMENT SETUP
PNP/PCI CONFIGURATION
LOAD BIOS DEFAULTS
LOAD SETUP DEFAULTS

Esc

: Quit
: Save & Exit Setup

F10

1.4.2 Standard CMOS Setup

ROM PCI/ISA BIOS
STANDARD CMOS SETUP
AWARD SOFTWARE, INC.

Date (mm:dd:yy) : Mon, Jul 3 2000
Time (hh:mm:ss) : 13: 27: 50

HARD DISKS
Primary Master
Primary Slave
Secondary Master
Secondary Slave

Drive A : 1.44M, 3.5 in.
Drive B : None

Video : EGA/VGA
Halt on : All Errors

: Quit

Esc
F1

: Help

:
:
:
:

TYPE
Auto
Auto
Auto
Auto

SIZE

0
0
0
0

CYLS

↑↓→←

0
0
0
0

INTEGRATED PERIPHERALS
SUPERVISOR P ASSWORD
USER PASSWORD
IDE HDD AUTO DETECTION
SAVE & EXIT SETUP
EXIT WITHOUT SAVING

: Select Item

↑↓→←

: Change Color

(Shift) F2

HEAD

PRECOMP
0
0
0
0

: Select Item
: Change Color(Shift)F2

0
0
0
0

LANDZ

SECTOR

MODE
0
0
0
0

Base Memory : 640K
Extended Memory : 64512K
Other Memory : 384K

Total Memory : 65536K

PU/PD/+/- : Modify

Auto

0
0

Auto

0

Auto
Auto

0

Guide

Quick Setup

The settings on the screen are for reference only. Your version may not be
identical to this one.

17

1

Quick Setup Guide

1.4.3 BIOS Features Setup

Guide

Quick Setup

1.4.4 Chipset Features Setup

ROM PCI/ISA BIOS

BIOS FEATURES SETUP

AWARD SOFTWARE, INC.

Virus Warning
CPU L1 Cache
CPU L2 Cache
CPU L2 Cache ECC Checking
Processor Serial Number
Quick Power On Self Test
Boot Sequence
Swap Floppy Drive
Boot Up Floppy Seek
Boot Up NumLock Status
DRAM ECC Checking
Typematic Rate Setting
Typematic Rate (Chars/Sec)
Typematic Delay (Msec)
Security Option
PCI/VGA Palette Snoop
OS Select For DRAM > 64MB
HDD S.M.A.R.T. Capability

: Disabled
: Enabled
: Enabled
: Enabled
: Disabled
: Enabled
: A, C, SCSI
: Disabled
: Disabled
:On
: Disabled
: Disabled
:6
: 250
: Setup
: Disabled
: Non-OS2
: Disabled

ESC

: Quit

F1

: Help

F5

: Old Values

F6

: Load Fail-Safe Settings

F7

: Load Optimal Settings

↑↓→←

PU/PD/+/­(Shift) F2

: Select Item
: Modify
: Color

The settings on the screen are for reference only. Your version may not be
identical to this one.

ROM PCI/ISA BIOS

CHIPSET FEATURES SETUP

AWARD SOFTWARE, INC.

↑ ↓ → ←ESC
PU/PD/+/­(Shift) F2

: Disabled
:66

o

C/77oF

:25
:26oC/78oF
: 5851 RPM
: 0 RPM

: Select Item
: Modify
: Color

DRAM Timing Select
SDRAM Cycle Length
Memory Hole At 15M-16M
Read Around Write
Concurrrent PCI/Host
CPU to PCI Write Buffer
PCI Dynamic Bursting
PCI Master 0 WS Write
PCI Delay Transaction
PCI#2 Access #1 Retry
AGP Master 1 WS Write
AGP Master 1 WS Read
Video RAM Cacheable
AGP Aperture Size
AGP-2X Mode
OnChip USB
USB Keyboard Support
OnChip Sound
OnChip Modem

: Normal
:3
: Disabled
: Disabled
: Disabled
: Enabled
: Enabled
: Enabled
: Disabled
: Disabled
: Enabled
: Disabled
: Disabled
: 64M
: Enabled
: Enabled
: Disabled
: Auto
: Auto

Spread Spectrum
Clock By Slight Adjust
**** System Health Monitor ****
Current CPU Temp.
Current System Temp.
Current CPU FAN Speed
Current Chassis FAN Speed
Vcore :

1.66V

2.5V :

2.46V

3.3V :

3.27V

5V :

5.00V

12.00V

12V :

: Quit

F1

: Help

F5

: Old Values

F6

: Load Fail-Safe Settings

F7

: Load Optimal Settings

The settings on the screen are for reference only. Your version may not be
identical to this one.

18

Quick Setup Guide

1.4.5 Power Management Setup

ROM PCI/ISA BIOS

POWER MANAGEMENT SETUP

AWARD SOFTWARE, INC.

ACPI Function
Power Management
PM Control by APM
Video Off After
Video Off Method
Modem Use IRQ
Soft-Off by PWRBTN
PWR Lost Resume State
HDD Power Down
Standby Mode
Suspend Mode
PowerOn by PCI Card
Resume On LAN/Ring
Resume On Alarm

: Enabled
: User Define
:Yes
: Suspend
: DPMS
:3
: Instant-Off
: Keep Off
: Disabled
: Disabled
: Disabled
: Disabled
: Disabled
: Disabled

** PM Events **
IRQ3 (COM 2)
IRQ4 (COM 1)

IRQ5 (LPT 2)
IRQ6 (Floppy Disk)
IRQ7 (LPT 1)
IRQ8 (RTC Alarm)
IRQ9 (IRQ2 Redir)
IRQ10 (Reserved)
IRQ11 (Reserved)
IRQ12 (PS/2 Mouse)
IRQ13 (Coprocessor)
IRQ14 (Hard Disk)
IRQ15 (Reserved)

ESC

: Quit

F1

: Help

F5

: Old Values

F6

: Load Fail-Safe Settings

F7

: Load Optimal Settings

↑ ↓ → ←

PU/PD/+/­(Shift) F2

: Primary
: Primary
: Primary
: Primary
: Disabled
: Disabled
: Secondary
: Secondary
: Secondary
: Primary
: Primary
: Primary
: Disabled

The settings on the screen are for reference only. Your version may not be
identical to this one.

1.4.6 PNP/PCI Configuration

ROM PCI/ISA BIOS
PNP/PCI CONFIGURATION
AWARD SOFTWARE, INC.

Resources Controlled By
Reset Configuration Data

: Auto
: Disabled

Assign IRQ for USB
Assign IRQ for VGA
PCI Slot 1 Use IRQ
PCI Slot 2 Use IRQ
PCI Slot 3,5 Use IRQ
PCI Slot 4 Use IRQ

: Enabled
: Enabled
: Auto
: Auto
: Auto
: Auto

: Select Item
: Modify
: Color

1

Guide

Quick Setup

ESC

: Quit

F1

: Help

F5

: Old Values

F6

: Load Fail-Safe Settings

F7

: Load Optimal Settings

↑ ↓ → ←

PU/PD/+/­(Shift) F2

: Select Item
: Modify
: Color

The settings on the screen are for reference only. Your version may not be
identical to this one.

19

1

Quick Setup Guide

1.4.7 Integrated Peripherals

Guide

Quick Setup

1.4.8 IDE HDD Auto Detection

ROM PCI/ISA BIOS

INTEGRATED PERIPHERALS

AWARD SOFTWARE, INC.

OnChip IDE Channel0
OnChip IDE Channel1
IDE Prefetch Mode
IDE HDD Block Mode
Primary Master PIO
Primary Slave PIO
Secondary Master PIO
Secondary Slave PIO
Primary Master UDMA
Primary Slave UDMA
Secondary Master UDMA
Secondary Slave UDMA
Init Display First

Onboard FDD Controller
Onboard Serial Port 1
Onboard Serial Port 2
UART 2 Mode

Enabled
Enabled
Enabled
Enabled
Auto
Auto
Auto
Auto
Auto
Auto
Auto
Auto
PCI Slot

Enabled
Auto
Auto
Standard

Onboard Parallel Port
Onboard Parallel Mode
ECP Mode Use DMA
Parallel Port EPP Type
Onboard Legacy Audio
Sound Blaster
SB I/O Base Address
SB IRQ Select
SB DMA Select
MPU-401
MPU-401 I/O Address
Game Port (200-207H)

ESC

: Quit

F1

: Help

F5

: Old Values

F6

: Load Fail-Safe Settings

F7

: Load Optimal Settings

PU/PD/+/­(Shift) F2

↑ ↓ → ←

378/IRQ7
Normal
3
EPP1.9
Enabled
Disabled
220H
IRQ 5
DMA 1
Disabled
330-333H
Enabled

: Select Item
: Modify
: Color

The settings on the screen are for reference only. Your version may not be
identical to this one.

ROM PCI/ISA BIOS

CMOS SETUP UTILITY

AWARD SOFTWARE, INC.

HARD DISKS TYPE SIZE CYLS HEAD RECOMP LANDZ SECTOR MODE

Primary Master:

20

Select Primary Master Option (N=Skip): N
OPTIONS SIZE CYLS HEAD RECOMP LANDZ SECTOR MODE
2 (Y) 853 827 32 0 1653 63 LBA

1 853 1654 16 65535 1653 63 Normal
3 853 827 32 65536 1653 63 Large

Note: Some OS (like SCO-UNIX) must be “NORMAL” for installation

ESC: Skip

The settings on the screen are for reference only. Your version may not be
identical to this one.

Chapter 2 - English

Table of Contents

English

2

2.1 Features and Specifications.....................................................................................

2.2 Supported Softwares...................................................................................................

2.3 Troubleshooting.................................................................................................................

Package Checklist

The system board package contains the following items:

þ The system board
þ A users manual
þ One IDE cable for ATA/33, ATA/66 or ATA/100 IDE drives
þ One 34-pin floppy disk drive cable

þ One Main Board Utility CD

If any of these items are missing or damaged, please contact your
dealer or sales representative for assistance.

22

28

31

English

21

2

English

2.1 Features and Specifications

2.1.1 Features

Chipset

VIA® 82C693A/82C686B AGPset

Processor

The system board is equipped with Socket 370. It is also equipped
with a switching voltage regulator that automatically detects 1.30V
to 3.5V.

English

 Pentium® III FCPGA 133MHz FSB (533EB-1GHz) or 100MHz

FSB (500E-850E) processor

 Celeron

(300A-533MHz) processor

 Future VIA CyrixIII processor

System Memory

 16MB to 1GB using VCM (Vir tual Channel Memory) or PC

SDRAM DIMM (unbuffered or registered)
 Three 168-pin DIMM sockets
 Uses x64 or x72 PC SDRAM, 3.3V

- PC-66 SDRAM DIMM for 66MHz FSB processors

- PC-100 SDRAM DIMM for 100/66MHz FSB processors

- PC-133 SDRAM DIMM for 133MHz FSB processors

 ECC supported (uses x72 PC SDRAM DIMM)

TM

66MHz FSB: FCPGA (566MHz-700MHz) or PPGA

Note:

If you are using more than one DIMM, make sure you insert
the same type of DIMMs into the DIMM sockets. Using
different types (VCM or PC SDRAM) of DIMMs may cause
problems.

22

English

2

DIMMs

2MBx64/x72
4MBx64/x72
8MBx64/x72

Memory Size

16MB
32MB
64MB

DIMMs

16MBx64/x72
32MBx64/x72
64MBx64/x72

Memory Size

128MB
256MB
512MB

Expansion Slots

The system board is equipped with 1 dedicated AGP slot. AGP is an
interface designed to support high performance 3D graphics cards. It
utilizes a dedicated pipeline to access system memory for texturing,
z-buffering and alpha blending; delivering up to 533MB/sec.
bandwidth for 3D graphics applications. AGP in this system board
will deliver faster and better graphics with your PC.

The system board is also equipped with 4 dedicated PCI slots, 1
shared PCI/ISA slot and 1 AMR slot. AMR (Audio/Modem Riser) is
an interface designed for installing an audio riser card, modem riser
card or audio/modem riser card that is compliant to the AMR
specification.

Onboard Audio Features

 Supports Microsoft® DirectSound/DirectSound 3D
 AC97 supported with full duplex, independent sample rate con-

verter for audio recording and playback

English

ATX Double Deck Ports (PC 99 color-coded connectors)

 Two USB ports
 Two NS16C550A-compatible DB-9 serial por ts
 One SPP/ECP/EPP DB-25 parallel port
 One mini-DIN-6 PS/2 mouse port
 One mini-DIN-6 PS/2 keyboard port
 One game/MIDI port
 Three audio jacks: line-out, line-in and mic-in

Connectors

 One connector for 2 additional external USB ports
 One connector for IrDA interface
 Two IDE connectors
 One floppy drive interface supports up to two 2.88MB floppy

drives

23

2

English

English

 One 20-pin ATX power supply connector
 One Wake-On-LAN connector
 One Wake-On-Ring connector
 CPU, chassis and AGP fan connectors
 Two CD audio-in connectors
 1 TAD connector for telephony audio device

PCI Bus Master IDE Controller

 Two PCI IDE interfaces support up to four IDE devices
 Supports ATA/33, ATA/66 and ATA/100 hard drives
 PIO Mode 3 and Mode 4 Enhanced IDE (data transfer rate up

to 16.6MB/sec.)
 Bus mastering reduces CPU utilization during disk transfer
 Supports ATAPI CD-ROM, LS-120 and ZIP

IrDA Interface

The system board is equipped with an IrDA connector for wireless
connectivity between your computer and peripheral devices. It
supports peripheral devices that meet the HPSIR and ASKIR
standard.

USB Ports

24

The system board supports 4 USB por ts. Two onboard USB ports
are located at the ATX double deck ports of the board. The J20
connector on the system board allows you to connect the optional
3rd and 4th USB ports. These optional USB por ts, which are
mounted on a card-edge bracket, will be provided as an option.
USB allows data exchange between your computer and a wide
range of simultaneously accessible external Plug and Play peripherals.

BIOS

 Award BIOS, Windows® 95/98/2000 Plug and Play compatible
 Supports SCSI sequential boot-up
 Flash EPROM for easy BIOS upgrades
 Supports DMI 2.0 function
 2Mbit flash memory

Desktop Management Interface (DMI)

The system board comes with a DMI 2.0 built into the BIOS. The
DMI utility in the BIOS automatically records various information
about your system configuration and stores these information in the
DMI pool, which is a part of the system board's Plug and Play
BIOS. DMI, along with the appropriately networked software, is
designed to make inventory, maintenance and troubleshooting of
computer systems easier.

2.1.2 System Health Monitor Functions

The system board is capable of monitoring the following system
health conditions.

 Monitors CPU/system temperature and overheat alarm
 Monitors VCORE/3.3V/5V/12V/2.5V voltages and failure alarm
 Monitors CPU/chassis fan speed and failure alarm
 Automatic CPU and chassis fans on/off control
 Read back capability that displays temperature, voltage and fan

speed

If you want a warning message to pop-up or a warning alarm to
sound when an abnormal condition occurs, you must install the VIA
Hardware Monitor utility. This utility is included in the CD that came
with the system board.

English

2

English

2.1.3 Intelligence

CPU Overclocking

The CPU Overclocking function allows you to adjust the processors
bus clock by 1MHz stepping. However, overclocking may result to
the processors or systems instability and are not guaranteed to
provide better system performance.

Watchdog Function

The Watchdog function provides safe system recovery by
automatically restarting the system back to its default bus clock
whenever CPU overclocking exceeded the systems limit.

25

2

English

English

Automatic CPU/Chassis Fan Off

The CPU and chassis fans will automatically turn off once the system
enters the Suspend mode.

Dual Function Power Button

Depending on the setting in the Soft-Off By PWRBTN field of the
Power Management Setup, this switch will allow the system to enter
the Soft-Off or Suspend mode.

Wake-On-Ring

This feature allows the system that is in the Suspend mode or Soft
Power Off mode to wake-up/power-on to respond to calls coming
through an internal or external modem.

Important:

If you are using a modem add-in card, the 5VSB power source
of your power supply must support a minimum of ≥720mA.

RTC Timer to Power-on the System

The RTC installed on the system board allows your system to
automatically power-on on the set date and time.

26

Wake-On-LAN

The Wake-On-LAN function allows the network to remotely wake
up a Soft Power Down (Soft-Off) PC. Your LAN card must support
the remote wakeup function.

Important:

The 5VSB power source of your power supply must support a
minimum of ≥720mA.

English

AC Power Failure Recovery

When power returns after an AC power failure, you may choose to
either power-on the system manually, let the system power-on
automatically or return to the state where you left off before power
failure occurs.

ACPI

The system board is designed to meet the ACPI (Advanced
Configuration and Power Interface) specification. ACPI has energy
saving features that enables PCs to implement Power Management
and Plug-and-Play with operating systems that support OS Direct
Power Management.

Virus Protection

Most viruses today destroy data stored in hard drives. The system
board is designed to protect the boot sector and partition table of
your hard disk drive.

2

English

27

2

English

English

2.2 Supported Softwares

2.2.1 VIA Hardware Monitor

The system board comes with the VIA Hardware Monitor utility
contained in the provided CD. It is capable of monitoring the
systems hardware conditions such as the temperature of the CPU
and system, voltage, and speed of the CPU and chassis fans. It also
allows you to manually set a range to the items being monitored. If
the values are over or under the set range, a warning message will
pop-up. The utility can also be configured so that a beeping alarm
will sound whenever an error occurs. We recommend that you use
the Default Setting which is the ideal setting that would keep the
system in good working condition.

Note:

Use this utility only in W indows® 95, Windows® 98, Windows
98 SE, Windows® 2000 or Windows NT® 4.0 operating
system.

To install the utility, insert the CD into a CD-ROM drive. The autorun
screen (Main Board Utility CD) will appear. Click the VIA Hardware
Monitor button to install the utility. Refer to its readme file for
instructions on using the utility.

2.2.2 VIA® Service Pack

The CD in the system board package also comes with the VIA
Service Pack. The service pack includes the following drivers.

 Bus Master PCI IDE Driver
 AGP VxD Driver
 VIA INF Driver (VIA Chipset Functions Registry)
 VIA PCI IRQ Miniport Driver

To install the drivers, insert the CD into a CD-ROM drive. The
autorun screen (Main Board Utility CD) will appear. Click the VIA
Service Pack button. For installation instructions or information, click
the Read Me button in the autorun screen.

®

®

28

2.2.2.1 VIA® Service Pack Installation Notes

AGP VxD Driver and VIA INF Driver in the VIA Service Pack
are supported in Windows® 95, Windows® 98 and Windows® 98
second edition.

You must first install VIA® Service Pack prior to installing any other
drivers. However, this may not be the case for some AGP cards.
Please read carefully the following information.

Important:

The VGA driver that came with some AGP cards is already
bundled with the AGP VxD driver. Since the version of the
bundled VxD driver may be older than the one provided in the
CD, installing the bundled VxD driver may cause problems. If
you are using this type of card, we recommend that you install
first the AGP cards VGA driver before installing the VIA Service
Pack.

To install the VIA Service pack, please follow the steps below.

1. Insert the CD that came with the system board package into a
CD-ROM drive. The autorun screen (Main Board Utility CD) will
appear.

English

2

English

2. Click VIA Service Pack.

3. The Welcome screen will appear. Click Next. Please read the
VIA Service Pack readme carefully before proceeding to step 4.

4. Follow the prompts on the screen to complete the installation.

5. Reboot the system for the drivers to take effect.

2.2.3 Audio Drivers and Software Application

The CD in the system board package also includes audio drivers
and audio playback software for Windows 95, Windows 98,
Windows 98 SE, Windows NT 4.0 and Windows 2000 operating
systems. For installation instructions or information about their
corresponding readme, click the Read Me button in the autorun
screen. The autorun screen normally appears after the CD is inserted
into a CD-ROM drive.

29

2

English

2.2.4 Drivers and Utilities Installation Notes

1. "Autorun" ONLY supports the Windows 95, Windows 98,
Windows 98 SE, Windows 2000 and Windows NT 4.0
operating systems. If after inserting the CD, "Autorun" did not
automatically start (which is, the Main Board Utility CD screen
did not appear), please go directly to the root directory of the
CD and double-click "Autorun".

2. Please go to DFI's web site at "http://www.dfi.com/support/
download1.asp" for the latest version of the drivers or software
applications.

English

3. All steps or procedures to install software drivers are subject to
change without notice as the softwares are occassionally updated.
Please refer to the readme files, if available, for the latest
information.

30

2.3 Troubleshooting

This section of the manual is designed to help you with problems
that you may encounter with your personal computer. To efficiently
troubleshoot your system, treat each problem individually. This is to
ensure an accurate diagnosis of the problem in case a problem has
multiple causes.

Some of the most common things to check when you encounter
problems while using your system are listed below.

1. The power switch of each peripheral device is turned on.

2. All cables and power cords are tightly connected.

3. The electrical outlet to which your peripheral devices are
connected is working. Test the outlet by plugging in a lamp or
other electrical device.

4. The monitor is turned on.

5. The displays brightness and contrast controls are adjusted
properly.

6. All add-in boards in the expansion slots are seated securely.

7. Any add-in board you have installed is designed for your system
and is set up correctly.

English

2

English

Monitor/Display

If the display screen remains dark after the system is turned on:

1. Make sure that the monitors power switch is on.

2. Check that one end of the monitors power cord is properly
attached to the monitor and the other end is plugged into a
working AC outlet. If necessary, try another outlet.

3. Check that the video input cable is properly attached to the
monitor and the systems display adapter.

4. Adjust the brightness of the display by turning the monitors
brightness control knob.

The picture seems to be constantly moving.

1. The monitor has lost its vertical sync. Adjust the monitors vertical
sync.

2. Move away any objects, such as another monitor or fan, that
may be creating a magnetic field around the display.

31

2

English

English

3. Make sure your video cards output frequencies are supported
by this monitor.

The screen seems to be constantly wavering.

1. If the monitor is close to another monitor, the adjacent monitor
may need to be turned off. Fluorescent lights adjacent to the
monitor may also cause screen wavering.

Power Supply

When the computer is turned on, nothing happens.

1. Check that one end of the AC power cord is plugged into a live
outlet and the other end properly plugged into the back of the
system.

2. Make sure that the voltage selection switch on the back panel is
set for the correct type of voltage you are using.

3. The power cord may have a short or open. Inspect the cord
and install a new one if necessary.

Floppy Drive

The computer cannot access the floppy drive.

32

1. The floppy diskette may not be formatted. Format the diskette
and try again.

2. The diskette may be write-protected. Use a diskette that is not
write-protected.

3. You may be writing to the wrong drive. Check the path
statement to make sure you are writing to the targeted drive.

4. There is not enough space left on the diskette. Use another
diskette with adequate storage space.

Hard Drive

Hard disk failure.

1. Make sure the correct drive type for the hard disk drive has
been entered in the BIOS.

2. If the system is configured with two hard drives, make sure the
bootable (first) hard drive is configured as Master and the
second hard drive is configured as Slave. The master hard drive
must have an active/bootable partition.

Excessively long formatting period.

1. If your hard drive takes an excessively long period of time to
format, it is likely a cable connection problem. However, if your
hard drive has a large capacity, it will take a longer time to
format.

Parallel Port

The parallel printer doesnt respond when you try to print.

1. Make sure that your printer is turned on and that the printer is
on-line.

2. Make sure your software is configured for the right type of
printer attached.

3. Verify that the onboard LPT ports I/O address and IRQ settings
are configured correctly.

4. Verify that the attached device works by attaching it to a parallel
port that is working and configured correctly. If it works, the
printer can be assumed to be in good condition. If the printer
remains inoperative, replace the printer cable and try again.

Serial Port

English

2

English

The serial device (modem, printer) doesnt output anything or is
outputting garbled characters.

1. Make sure that the serial devices power is turned on and that
the device is on-line.

2. Verify that the device is plugged into the correct serial port on
the rear of the computer.

3. Verify that the attached serial device works by attaching it to a
serial port that is working and configured correctly. If the serial
device does not work, either the cable or the serial device has a
problem. If the serial device works, the problem may be due to
the onboard I/O or the address setting.

4. Make sure the COM settings and I/O address are configured
correctly.

33

2

English

English

Keyboard

Nothing happens when a key on the keyboard was pressed.

1. Make sure the keyboard is properly connected.

2. Make sure there are no objects resting on the keyboard and
that no keys are pressed during the booting process.

System Board

1. Make sure the add-in card is seated securely in the expansion
slot. If the add-in card is loose, power off the system, re-install
the card and power up the system.

2. Check the jumper settings to ensure that the jumpers are
properly set.

3. Verify that all memory modules are seated securely into the
memory sockets.

4. Make sure the memory modules are in the correct locations.

5. If the board fails to function, place the board on a flat surface
and seat all socketed components. Gently press each component
into the socket.

6. If you made changes to the BIOS settings, re-enter setup and
load the BIOS defaults.

34

Chapter 3 - Français (French)

Table des Matières

Français (French)

3

3.1 Caractéristiques et Spécifications......................................................................

3.2 Logiciels Supportés........................................................................................................

3.3 Dépannage............................................................................................................................

Liste de Vérification de lEmballage

Lemballage de la car te système contient les éléments suivants:

þ La carte système
þ Un manuel utilisateur
þ Un câble IDE pour les lecteurs IDE ATA/33, ATA/66 ou

ATA/100

þ Un câble 34 broches pour lecteur de disquette
þ Un CD Main Board Utility

Si lun de ces éléments nétait pas dans lemballage ou sil était
endommagé, veuillez contacter votre revendeur ou votre
représentant.

36

42

45

Français

(French)

35

3

Français

(French)

Français (French)

3.1 Caractéristiques et Spécifications

3.1.1 Caractéristiques

Chipset

VIA® 82C693A/82C686B AGPset

Processeur

La carte système est équipée dun régulateur de commutation de
voltage qui détecte automatiquement de 1.30V à 3.5V.

 Pentium® III FCPGA 133MHz FSB (533EB-1GHz) ou 100MHz

FSB (500E-850E) processeur

 Celeron

(300A-533MHz) processeur

 Futur VIA CyrixIII processeur

Mémoire Système

 Mémoire allant de 16Mo à 1Go utilisant VCM (Virtual Channel

Memory) ou PC SDRAM DIMM (tampon ou enregistrées)

 3 sockets DIMM 168 broches.
 Utilise x64 ou x72 PC SDRAM, 3.3V

- PC-66 SDRAM DIMM pour processeurs 66MHz FSB

- PC-100 SDRAM DIMM pour processeurs 100/66MHz FSB

- PC-133 SDRAM DIMM pour processeurs 133MHz FSB

 ECC supporté (utilise x72 PC SDRAM DIMM)

TM

66MHz FSB: FCPGA (566MHz-700MHz) ou PPGA

Français

36

Note:

Si vous utilisez plus dune DIMM, prenez soin dinsérer le
même type de DIMM dans les logements DIMM. Le fait
dutiliser des DIMM de type différents (VCM ou PC SDRAM)
peut engendrer des problèmes.

Français (French)

3

DIMMs

2MBx64/x72
4MBx64/x72
8MBx64/x72

Mémoire

16MB
32MB
64MB

DIMMs

16MBx64/x72
32MBx64/x72
64MBx64/x72

Mémoire

128MB
256MB
512MB

Logements dExtension

La carte système est équipée de 1 logement AGP dédiés. AGP est
une interface conçue pour supporter des cartes graphiques 3D de
haute performance. Elle utilise un pipeline dédié pour accéder à la
mémoire système pour le texturage, le z-buffering et le mélange
alpha. Le slot supporte avec une bande passante allant jusquà
533Mo/sec. AGP sur cette carte système offrira des graphiques
meilleurs et plus rapide à votre PC.

La carte système est équipée de 4 logements PCI dédiés, 1
logement PCI/ISA partagé et 1 logement AMR. AMR (Riser Audio/
Modem) est dune interface destinée à linstallation dune carte audio
riser, carte modem riser ou dune carte audio/modem réhausseur
conforme aux spécifications AMR.

Caractéristiques Audio sur Carte

 Suppor te DirectSound de Microsoft®/DirectSound 3D de

Microsoft

®

 AC97 supporté avec full duplex, convertisseur de vitesse

déchantillonnage indépendant pour enregistrement audio et
lecture.

Français

(French)

Ports Double Module ATX (Connecteurs PC 99 avec codes
couleur)

2 Ports USB
 2 port série DB-9 compatible NS16C550A
 1 port parallèle DB-25 SPP/ECP/EPP
 1 port souris PS/2 mini-DIN-6
 1 port clavier PS/2 mini-DIN-6
 1 port jeu/MIDI
 3 prises audio: ligne de sortie, ligne dentrée et entrée micro

37

3

Français

(French)

Français (French)

Connecteurs

 1 connecteur pour 2 ports USB supplémentaires
 1 connecteur pour interface IrDA
 2 connecteurs IDE
 1 connecteur de lecteur de disquettes supportant jusquà deux

lecteurs de disquettes de 2.88Mo

 1 connecteur dalimentation ATX 20 broches
 1 connecteur Wake-On-LAN
 1 connecteur Wake-On-Ring
 Connecteurs de ventilateurs de CPU, de châssis et de AGP

ventilateur

 2 connecteurs dentrée audio CD
 1 connecteur TAD pour les matériels de téléphonie audio

Contrôleur IDE de BUS Maître PCI

 Deux interfaces PCI IDE supportant jusquà quatre matériels IDE
 Supporte des disques durs ATA/33, ATA/66 et ATA/100
 IDE Améliorés Mode 3 et 4 PIO (vitesse de transfert de

données allant jusquà 16.6Mo/sec.)

 La gestion de Bus réduit lutilisation du CPU pendant les

transferts sur disque

 Supporte les CD-ROM ATAPI, LS-120 et ZIP

Français

38

Interface IrDA

La carte système est équipée dun connecteur IrDA pour les
connexions sans fil entre votre ordinateur et des périphériques. Il
supporte les périphériques qui sont conformes aux standards HPSIR
ou ASKIR.

Ports USB

La carte système supporte 4 ports USB. Deux ports USB sur carte
se trouvent sur les ports double deck ATX de la carte. Le
connecteur J20 situé sur la carte système vous permet de connecter

ème

les 3
qui sont montés sur un support latéral de carte, vous seront fournis
en option. USB permet léchange de données entre votre ordinateur
et un grande éventail de périphériques externes Plug and Play
accessibles simultanément.

et 4

ème

ports USB optionnels. Ces por ts USB optionnels,

Français (French)

BIOS

 Compatible avec Award BIOS, Windows® 95/98/2000 Plug and

Play
 Supporte lamorçage séquentiel SCSI
 EPROM Flash pour une mise à niveau facile du BIOS
 Supporte la fonction DMI 2.0
 Mémoire Flash 2Mbit

Interface de Gestion de Bureau (DMI)

La carte système est livrée avec un DMI 2.0 intégré au BIOS.
Lutilitaire DMI dans le BIOS enregistre automatiquement diverses
informations concernant la configuration de votre système et stocke
ces informations dans la liste DMI, qui est une partie du BIOS Plug
and Play de la carte système. DMI, accompagné du logiciel en
réseau approprié, est conçu pour rendre linventaire, lentretien et le
dépannage du système de lordinateur plus facile.

3.1.2 System Health Monitor Fonctions

La carte système est capable de gérer les conditions de santé
système suivantes.

 Alarme de température et de surchauffe de CPU/système de

moniteurs
 Alarme déchec et de voltage VCORE/3.3V/5V/12V/2.5V de

moniteurs
 Alarme déchec et de vitesse de ventilateur de CPU/châssis de

moniteurs
 Contrôle de marche/arrêt automatique de ventilateur de CPU/

châssis
 Capacité de relecture affichant la température, le voltage et la

vitesse de ventilateur

3

Français

(French)

Si vous désirez quun message davertissement apparaisse ou quune
alarme retentisse lorsque quune condition anormale se produit, vous
devez installer VIA Hardware Monitor. Cet utilitaire est compris
dans le CD qui est livré avec la carte système.

39

3

Français (French)

3.1.3 Intelligence

Daccélération dhorloge de CPU

La fonction daccélération dhorloge de CPU vous permet dajuster
lhorloge du bus du processeur en progression de 1MHz. Cependant,
laccélération dhorloge peut entraîner linstabilité du processeur ou du
système et ne garantit pas de meilleures performances du système.

Fonction du Chien de Garde

Français

(French)

La fonction du Chien de garde fournit une système de récupération
sûre par recommençant la système automatiquement à son vitesse
par défaut toutes fois quunité centrale (CPU) a dépassé la limite de
la système.

Arrêt automatique de Ventilateur de CPU/Châssis

Les ventilateurs de CPU et de châssis sarrêteront automatiquement
une fois que le système est entré en mode Suspension.

Bouton dAlimentation à Fonction Double

En fonction du paramétrage dans le champ Soft-Off By PWRBTN
du Programme dInstallation de la Power Management Setup, ce
commutateur permettra à votre système dentrer en mode Soft-Off
ou Suspension.

Wake-On-Ring

Cette caractéristique permet au système qui se trouve en mode
Suspension ou en mode Arrêt Alimentation par Logiciel de se
réveiller/sallumer pour répondre à des appels provenant dun
modem interne ou externe.

Important:

Si vous utilisez une carte complémentaire de modem, la source
dalimentation de 5VSB de votre boîtier dalimentation doit
supporter un minimum de ≥720mA.

Français

40

Minuterie RTC pour Allumer le Système

Le RTC installé sur la carte système permet à votre système de
sallumer automatiquement à une date et heure présélectionnée.

Français (French)

Wake-On-LAN

La fonction Wake-On-LAN permet au réseau de réveiller à distance
un PC Mis Hors Tension par Logiciel (Soft Power Down ou Soft­Off). Votre carte LAN doit supporter la fonction de réveil à distance.

Important:

La source dalimentation 5VSB de votre boîtier dalimentation
doit supporter ≥720mA (minimum).

Récupération après Défaillance dAlimentation CA

Quand lalimentation revient après une défaillance dalimentation CA,
vous pouvez choisir dallumer le système manuellement, de laisser le
système sallumer automatiquement ou de retourner à létat que
vous aviez quitté avant que la défaillance dalimentation se produise.

ACPI

La carte système est conçue de façon à être conforme aux
spécifications ACPI (Configuration Avancée et Interface
dAlimentation). ACPI comporte une fonction déconomie dénergie
qui permet aux PC de mettre en uvre la Gestion dAlimentation
et Plug and Play avec des systèmes dexploitation qui supportent
la Gestion dAlimentation Directe de Système dExploitation.

3

Français

(French)

Protection contre les Virus

La plupart des virus détruisent les données stockées sur les disques
durs. La carte système est conçue pour protéger le secteur
damorçage et la table de partition de votre disque dur.

41

3

Français

(French)

Français (French)

3.2 Logiciels Supportés

3.2.1 Utilitaire VIA Hardware Monitor

La carte système est livrée avec un utilitaire de VIA Hardware
Monitor contenu dans le CD fourni. Il peut gérer les conditions du
système du matériel telle que la température du CPU et du système,
le voltage et la vitesse des ventilateurs de CPU et de châssis. Il
vous permet aussi de positionner manuellement un éventail de
matériels pouvant être gérés. Si les valeurs sont situées au-dessus ou
en dessous de léventail présélectionné, un message davertissement
apparaîtra. Lutilitaire peut aussi être configuré de sorte que lalarme
sonore retentisse chaque fois quune erreur se produit. Nous vous
recommandons dutiliser les Default Setting qui sont les paramètres
idéaux pour maintenir le système en bon état de fonctionnement.

Note:

Utilisez cet utilitaire seulement dans les systèmes dexploitation
Windows® 95, Windows® 98, Windows® 98 SE, Windows
2000 ou Windows NT® 4.0.

Pour installer lutilitaire, insérez le CD dans le lecteur CD-ROM.
Lécran autorun (CD Main Board Utility) apparaîtra. Cliquez sur le
bouton VIA Hardware Monitor pour installer lutilitaire. Reportez
vous à son fichier readme pour les instructions sur lutilisation de
lutilitaire.

Français

®

42

3.2.2 VIA Service Pack

Le CD contenu dans lemballage de la carte système est aussi
accompagné du VIA Service Pack. Le Service Pack comprend les
pilotes suivants:

 Bus Master PCI IDE Driver
 AGP VxD Driver
 VIA INF Driver (VIA Chipset Functions Registry)
 VIA PCI IRQ Miniport Driver

Pour installer les pilotes, insérez le CD dans le lecteur CD-ROM.
Lécran autorun (Main Board Utility CD) apparaîtra. Cliquez sur le
bouton VIA Service Pack. Pour les instructions dinstallation ou
pour les informations concernant leur fichier readme correspondant,
cliquez sur le bouton Read Me situé dans lécran autorun.

Français (French)

3.2.2.1 Notes dInstallation de VIA® Service Pack

VIA Service Pack qui se trouve dans le CD fourni comprend les
pilotes AGP VxD Driver et VIA INF Driver. Ces pilotes sont
supportés sous Windows® 95, Windows® 98 et seconde édition de
Windows® 98. Vous devez tout dabord installer VIA Service Pack
avant dinstaller tout autre pilote. Cependant, ceci peut ne pas être le
cas pour certains cartes AGP. Veuillez lire soigneusement les
informations ci-dessous.

Important:

Le pilote VGA qui accompagne les cartes AGP est déjà groupé
avec le pilote AGP VxD. Etant donné que la version du pilote
groupé VxD est peut-être plus ancienne que celle fournie dans
le CD, linstallation du groupe VxD peut poser des problèmes. Si
vous utilisez ce type de carte, nous vous conseillons dinstaller
tout dabord le pilote VGA de la carte AGP avant dinstaller le
VIA Service Pack.

Pour installer le VIA Service Pack, veuillez suivre les étapes ci-dessous.

1. Insérez le CD qui accompagne lensemble carte système dans le

lecteur CD-ROM. Lécran dexécution automatique (Main Board

Utility CD) apparaîtra.

3

Français

(French)

2. Cliquez sur VIA Service Pack.

3. Lécran de Welcome apparaîtra. Cliquez sur Next. Veuillez lire

soigneusement le fichier VIA Service Pack readme avant de

passer à létape 4.

4. Suivez les invites décran pour réaliser linstallation.

5. Réamorcez le système pour que les pilotes soient opérationnels.

43

3

Français

(French)

Français (French)

3.2.3 Pilotes Audio et Logiciels dApplications

Le CD contenu dans lemballage de la carte système comprend
aussi des pilotes audio et des logiciels de lecture audio pour
Windows 95, Windows 98, Windows 98 SE, Windows NT 4.0 et
Windows 2000. Pour les instructions dinstallation ou pour les
informations concernant leur fichier readme correspondant, cliquez
sur le bouton Read Me situé dans lécran autorun. Lécran autorun
apparaît normalement une fois que le CD est inséré dans le lecteur
CD-ROM.

3.2.4 Notes pour lInstallation des Pilotes et des Utilitaires

1. Autorun SEULEMENT supporte les systèmes dexploitation
Windows® 95, Windows® 98, Windows® 98 SE, Windows® 2000
et Windows NT® 4.0. Si, après avoir inséré le CD, Autorun ne
démarre pas automatiquement (Dans ce cas, lécran de CD Main
Board Utility napparaîtra pas), veuillez aller directement au
répertoire racine du CD et double cliquez sur Autorun.

2. Veuillez vous rendre sur le site web de DFI à "http://
www.dfi.com/support/download1.asp" pour trouver la dernière
version des pilotes ou logiciel dapplications.

Français

44

3. Toutes les étapes ou procédures pour installer les pilotes sont
susceptibles dêtre modifiées sans notice préalable étant donné
que les logiciels sont mis à jour occasionnellement. Veuillez vous
reporter aux fichiers LisezMoi, sils sont disponibles, pour obtenir
les dernières informations.

Français (French)

3.3 Dépannage

Ce chapitre du manuel est destiné à vous aider résoudre les
problèmes éventuels que vous pourriez rencontrer avec votre
ordinateur. Pour dépanner efficacement votre système, traitez chaque
problème individuellement. Ceci permettra de faire un diagnostique
exact du problème dans le cas ou celui-ci aurait des causes multiples.

Certains des points les plus courants, à vérifier lorsque vous
rencontrez des problèmes lors de lutilisation de votre système sont
énumérés ci-dessous.

1. Linterrupteur dalimentation de chaque périphérique est sur la
position marche.

2. Tous les câbles et cordons dalimentation sont bien connectés.

3. La prise secteur sur laquelle vos périphériques sont branchés
fonctionne correctement. Testez la prise en branchant une lampe
ou tout autre appareil électrique.

4. Le moniteur est allumé.

5. Les contrôles de luminosité et de contraste daffichage sont
correctement réglés.

6. Toutes les cartes dextension situées dans les logements
dextension sont correctement enfichées.

7. Chaque carte dextension installée est conçue pour votre
système et paramétrée correctement.

3

Français

(French)

Moniteur/Affichage

Si lécran daffichage reste éteint après la mise sous tension du
système.

1. Assurez vous que le bouton dalimentation est sur la position
marche.

2. Vérifiez que lune des extrémités du cordon dalimentation du
moniteur est correctement connectée au moniteur et que lautre
extrémité est branchée à une prise de courant CA en état de
marche. Si nécessaire, essayez une autre prise.

3. Vérifiez que le câble dentrée vidéo est correctement connecté au
moniteur et à ladaptateur daffichage du système.

4. Ajustez la luminosité de laffichage en tournant le bouton de
contrôle de luminosité du moniteur.

45

3

Français

(French)

Français (French)

Limage bouge constamment.

1. Le moniteur a perdu sa synchronisation verticale. Ajustez la
synchronisation verticale du moniteur.

2. Eloignez tous les objets, tel quun autre moniteur ou un
ventilateur, qui pourrait créer un champ magnétique autour de
laffichage.

3. Assurez vous que les fréquences de sortie de votre carte vidéo
sont supportées par ce moniteur.

Lécran ondule constamment.

Français

1. Si le moniteur est proche dun autre moniteur, il est peut-être
nécessaire déteindre ce dernier. Les lampes fluorescentes situées
à proximité du moniteur peuvent aussi faire onduler limage à
lécran.

Alimentation

A la mise sous tension de lordinateur rien ne se passe.

1. Vérifiez que lune des extrémités du cordon dalimentation CA
est branchée dans une prise de courant en état de marche et
que lautre extrémité est correctement branchée au dos du
système.

2. Assurez vous que linterrupteur de sélection de voltage situé sur
le panneau arrière est positionné pour le type correct de voltage
que vous utilisez.

3. Le cordon dalimentation présente peut-être un court circuit ou
une coupure. Inspectez le cordon et installez-en un nouveau si
nécessaire.

46

Lecteur de Disquettes

Lordinateur ne peut pas accéder au lecteur de disquettes.

1. La disquette nest peut-être pas formatée. Formatez la disquette
et réessayez.

2. La disquette est peut-être protégée en écriture. Utilisez une
disquette qui nest pas protégée en écriture.

Français (French)

3. Vous êtes peut-être en train décrire sur le mauvais lecteur.
Vérifiez le chemin daccès pour vous assurer que vous écrivez
bien sur le lecteur visé.

4. Lespace est insuffisant sur la disquette. Utilisez une autre
disquette comportant un espace de stockage adéquat.

Disque Dur

Défaillance du disque dur.

1. Assurez vous que le type correct de lecteur pour le disque dur a
été entré dans le BIOS.

2. Si le système est configuré avec deux disques durs, assurez vous
que le disque dur amorçable (premier) est configuré en Maître et
le second disque dur est configuré en Esclave. Le disque dur
maître doit avoir une partition active/amorçable.

Durée de formatage trop longue.

1. Si votre disque dur met trop de temps à se formater, cela
provient sûrement dun problème de connexion de câble.
Cependant, si votre disque dur a une grande capacité, il mettra
plus de temps à se formater.

Port Parallèle

3

Français

(French)

Limprimante parallèle ne répond pas quand vous essayez
dimprimer.

1. Assurez vous que votre imprimante est allumée et que
limprimante est en ligne.

2. Assurez vous que votre logiciel est configuré pour le type
dimprimante connectée.

3. Vérifiez que ladresse dE/S et les paramètres IRQ du port LPT
sur carte sont configurés correctement.

4. Vérifiez que le périphérique connecté fonctionne en le connectant
à un port parallèle qui fonctionne et configuré correctement. Sil
fonctionne, limprimante peut être considérée comme étant en
bon état de marche. Si limprimante ne fonctionne toujours pas,
remplacez le câble dimprimante et essayez à nouveau.

47

3

Français (French)

Port Série

Le périphérique série (modem, imprimante) német aucun
caractère ou émet des caractères incohérents.

1. Assurez vous que le périphérique série est allumé et quil est en
ligne.

2. Vérifiez que le périphérique est branché sur le port série correct
au dos de lordinateur.

3. Vérifiez que le périphérique série connecté fonctionne, en le
branchant à un port série qui fonctionne et configuré
correctement. Si le périphérique série ne fonctionne pas, cela
signifie que le câble ou le périphérique série a un problème. Si le
périphérique fonctionne, le problème est peut-être dû à la carte
dE/S ou au paramétrage dadressage.

4. Assurez vous que les paramètres COM et dadressage dE/S
sont configurés correctement.

Français

Clavier

Rien ne se passe quand une touche du clavier est enfoncée.

Français

(French)

48

1. Assurez vous que le clavier est connecté correctement.

2. Assurez vous quaucun objet nappuie sur le clavier et quaucune
touche nest enfoncée pendant le processus damorçage.

Carte Système

1. Assurez vous que la carte dextension est correctement placée
dans le logement dextension. Si la car te dextension a du jeu,
éteignez le système, réinstallez la carte et allumez le système.

2. Vérifiez les paramétrages de cavaliers pour vous assurer que les
cavaliers sont positionnés correctement.

3. Vérifiez que tous les modules mémoire sont correctement
installés dans les sockets mémoire.

4. Assurez vous que les modules mémoire se trouvent dans les
emplacements appropriés.

Français (French)

5. Si la carte ne fonctionne pas, placez la carte sur une surface
plane et vérifiez tous les composants sur socket. Appuyez
doucement sur chaque composant pour lenfoncer dans le socket.

6. Si vous avez apporté des modifications aux paramètres du BIOS,
ré entrez dans le programme dinstallation et chargez les
paramètres par défaut du BIOS.

3

Français

(French)

49

4

Deutsch (German)

Chapter 4 - Deutsch (German)

Inhaltsverzeichnis

4.1 Leistungsmerkmale und Technische Daten...............................................

4.2 Unterstützte Software.................................................................................................

4.3 Fehlersuche............................................................................................................................

Verpackungsliste

In der Verpackung der Systemplatine sind folgende Artikel enthalten:

þ Eine Systemplatine
þ Ein Benutzerhandbuch
þ Ein IDE-Kabel für ATA/33-IDE-Laufwerke, ATA/66-IDE-Laufwerke

oder ATA/100-IDE-Laufwerke

þ Ein Floppylaufwerkskabel mit 34poligen Anschlußstecker
þ Eine CD mit Main Board Utility

Fehlt einer dieser Ar tikel oder weist einer dieser Artikel
Beschädigungen auf, wenden Sie sich an Ihren Händler oder Vertreter.

Français

51

57

60

Deutsch

(German)

50

Deutsch (German)

4.1 Leistungsmerkmale und Technische Daten

4.1.1 Leistungsmerkmale

Chipset

VIA® 82C693A/82C686B AGPset

Prozessor

Die Systemplatine ist mit einem Spannungsregler ausgestattet, durch
welchen automatisch Spannungen von 1,30V bis 3,5V festgestellt
werden.

 Pentium® III FCPGA 133MHz FSB (533EB-1GHz) oder 100MHz

FSB (500E-850E) prozessor

 Celeron

(300A-533MHz) prozessor

 Zukünftige VIA CyrixIII prozessor

Systemspeicher

 Speicher von 16MB bis 1GB mit ohne VCM (Vir tual Channel

Memory) oder PC SDRAM DIMM (Pufferspeicher oder
registriert)

 3 DIMM-Fassungen mit 168poligem Anschlußstecker.
 Funktioniert mit ´64- oder ´72-PC-SDRAM, 3,3V

- PC-66 SDRAM DIMM für 66MHz-FSB-Prozessore

- PC-100 SDRAM DIMM für 100/66MHz-FSB-Prozessore

- PC-133 SDRAM DIMM für 133MHz-FSB-Prozessore

 ECC-unterstützt (funktioniert mit ´72-PC-SDRAM-DIMM)

TM

66MHz FSB: FCPGA (566MHz-700MHz) oder PPGA

Hinweis:

Falls mehr als ein DIMM verwendet wird, darf nur derselbe Typ
der DIMMs in die DIMM-Steckfassungen eingesetzt werden, da
andere DIMM-Typen (VCM oder PC SDRAM) zu Konflikten
führen können.

4

Deutsch

(German)

51

4

Deutsch (German)

DIMMs

2MBx64/x72
4MBx64/x72
8MBx64/x72

Erweiterungssteckfasssungen

Die Systemplatine ist mit 1 dedizierten AGP-Steckfassungen. AGP ist
eine Schnittstelle, die zum Unterstützen der Hochleistungs-3D­Grafikkarten bestimmt ist und die für den Zugriff zum Speicher für
die Textur, das Z-Puffern und Alpha-Mischen eine dedizierte Leitung
verwendet. Für die 3D-Grafikanwendungen unterstützt die AGP­Steckfassung mit einer Bandweite von bis zu 533MB/Sek. Durch den
AGP in diesem System werden bessere Grafiken schneller an Ihren
PC übertragen.

Die Systemplatine ist mit 4 dedizierten PCI-Steckfassungen, 1
gemeinsam benutzter PCI/ISA-Steckfassung versehen und 1 AMR­Steckfassung ausgestattet. AMR (Audio-/Modem-Riser) ist eine
Schnittstelle für die Installation einer Audio-Riserkarte, einer Modem­Riserkarte oder einer Audio-/Modem-Riserkarte, die der AMR­Vorschrift entspricht.

Audiomerkmale auf Platine

 Unterstützung des Microsoft® DirectSound/DirectSound 3D
 AC97 mit Unterstützung des Vollduplexbetriebs, unabhängigem

Abtastratenumwandler für die Aufnahme und Wiedergabe

Speicher

16MB
32MB
64MB

DIMMs

16MBx64/x72
32MBx64/x72
64MBx64/x72

Speicher

128MB
256MB
512MB

Français

Deutsch

(German)

52

ATX-Zweietagen-Anschlüsse (PC 99 mit farbkodierten
Steckverbindungen)

 2 USB-Anschlüsse
 2 serieller DB-9-Anschluß, kompatibel mit NS16C550A
 1 DB-25-Parallelanschluß SPP/ECP/EPP
 1 Mini-DIN-6-Anschluß für eine PS/2-Maus
 1 Mini-DIN-6-Anschluß für eine PS/2-Tastatur
 1 Spiel-/MIDI-Anschluß
 3 Audio-Anschlußbuchsen: Ausgangsleitung, Eingangsleitung und

Mikrofon-Eingang

Deutsch (German)

Anschlußstecker

 1 Anschlußfassung für 2 zusätzliche externe USB-Anschlüsse
 1 Anschluß für die IrDA-Schnittstelle
 2 IDE-Anschlüsse
 Unterstützung von bis zu zwei 2,88MB-Floppylaufwerken durch

einen Floppylaufwerksanschluß

 1 20poliger Anschlußstecker für das ATX-Netzgerät
 1 Anschlußstecker für Wecken durch LAN
 1 Anschlußstecker für Wecken durch Ring
 CPU-, Chassis- und AGP-ventilator-Anschlüsse

 2 CD-Eingangsanschlüsse
 1 TAD Anschlußteil für Fernsprechaudiogeräte

PCI-Bus-Master-IDE-Controller

 Unterstützung von bis zu vier IDE-Geräten durch zwei PCI-IDE-

Schnittstellen.

 Unterstützung der Festplatten ATA/33, ATA/66 und ATA/100
 Erweitertes IDE des PIO-Modus 3 und 4 (Datenüber-

tragungsgeschwindigkeit von bis zu 16.6MB/Sek.).

 Verminderte CPU-Benutzung während Diskettenübertragung

dank dem Bus-Master.

 Unterstützung des ATAPI CD-ROMs, LS-120 und ZIP

4

IrDA-Schnittstelle

Die Systemplatine ist mit einem IrDA-Anschluß versehen, durch
welche eine kabellose Verbindung zwischen Ihrem Computer und
Peripheriegeräten hergestellt werden kann. Diese Schnittstelle
unterstützt Peripheriegeräte, die der HPSIR und ASKIR-Norm
entsprechen.

USB-Anschlüsse

Die Systemplatine Unterstützung der 4 USB-Anschlüsse. Zwei USB­Ports auf der Hauptplatine befinden sich auf den ATX-Doppeldeck­Ports der Platine. Der J20-Anschluß auf der Systemplatine ermöglicht
es dem Benutzer, die optionalen 3. und 4. USB-Ports anzuschließen.
Diese auf der Halterung an der Kartenkante montierten optionalen
USB-Ports können als Option verwendet werden. Durch USB
können Daten zwischen Ihrem Computer und einer großen Auswahl

Deutsch

(German)

53

4

Deutsch (German)

an gleichzeitig zugänglichen externen Plug and Play Peripheriegeräten
ausgetauscht werden.

BIOS

 Kompatibilität mit Award BIOS, Windows® 95/98/2000 Plug and

Play
 Unterstützung des sequentiellen SCSI-Ladens
 Flash EPROM für ein einfaches Aktualisieren des BIOS
 Unterstützung der DMI-2.0-Funktion
 Flash-Speicher (2Mbit)

Français

Desktop-Management-Schnittstelle (DMI)

Die Systemplatine ist mit einem DMI 2.0 ausgestattet, die im BIOS
integriert ist. Durch das DMI-Dienstprogramm im BIOS werden
automatisch verschiedene Informationen über die Konfiguration Ihres
Systems registriert, wonach diese Informationen im DMI-Speicher
gespeichert werden. Dieser DMI-Speicher bildet einen Teil des Plug
and Play BIOS und des DMI der Systemplatine, zusammen mit der
richtig mit dem Netzwerk verbundenen Software. Auf diese Weise
soll der Unterhalt und die Fehlersuche des PC-Systems erleichtert
werden.

Deutsch

(German)

54

4.1.2 System Health Monitor Funktions

Durch die Systemplatine können die folgenden gesundheitlichen
Bedingungen Ihres Systems überwacht werden.

 Überwachung der Temperatur des CPU/Systems und Warnsignal

bei Überhitzung
 Überwachung der VCORE/3.3V/5V/12V/2.5V-Spannungen und

Warnsignal bei Ausfall
 Überwachung der Geschwindigkeit des CPU-/Chassisventilators

sowie Warnsignal bei Ausfall
 Automatisches Ein-/Ausschalten der des CPU-/Chassisventilators
 Anzeige der Temperatur, Spannung und der Geschwindigkeit des

Ventilators

Soll bei Auftreten einer abnormalen Situation eine Warnmeldung
erscheinen oder ein akustisches Warnsignal abgegeben werden, muß
das VIA Hardware Monitor installiert werden. Dieses

Deutsch (German)

Dienstprogramm ist auf der CD enthalten, welche mit der
Systemplatine geliefert wurde.

4.1.3 Intelligente Ausstattungsteile

Mit der Funktion zum Einstellen des CPU-Taktgebers Können

Sie den Bus-Taktgeber des Prozessors von Hand und schrittweise
um 1 MHz einstellen. Eine zu hohe Einstellung des Taktgebers kann
jedoch zu einer Unstabilität des Prozessors oder des Systems führen
und gewährleistet keine bessere Betriebsleistung des Systems.

Wachhund Funktion

Der Wachhund Funktion bietet ein sicheres wiederherstellungsystem,
daß automatisch die Zentraleinheitgeschwindigkeit auf die
Standardeinstellung zurückstellt wann die Zentraleinheit über die
maximal zulässige Systemgeschwindigkeit geht.

Automatisches Ausschalten des CPU-/Chassis-Ventilators

Die CPU- und Chassisventilatoren werden automatisch ausgeschaltet,
wenn das System in den Suspendier-Modus geschaltet wird.

4

Netzschalter mit doppelter Funktion

Je nach der Einstellung im Feld Soft-Off By PWRBTN im Power
Management Setup kann das System durch diesen Schalter
ausgeschaltet oder in den Suspendier-Modus geschaltet werden.

Aufwachen bei Klingeln (Wake-On-Ring)

Mit diesem Merkmal kann das System, welches in den Suspend­oder Soft-Power-Off-Modus geschaltet ist, aufgeweckt/eingeschaltet
werden, um eingehende Anrufe zu beantworten, die über ein internes
oder externes Modem geleitet werden.

Wichtig:

Falls Sie eine interne Modemkarte verwenden muß die 5VSB­Stromquelle des Netzgerätes in Ihrem PC mindestens ≥720mA
unterstützen.

Deutsch

(German)

55

4

Deutsch (German)

RTC-Taktgeber zum Einschalten des Systems

Durch den auf der Systemplatine installierten RTC kann Ihr System
automatisch am eingestellten Datum und zur eingestellten Uhrzeit
eingeschaltet werden.

Wecken bei LAN (Wake-On-LAN)

Durch die Funktion Wecken bei LAN-Bereitschaft kann ein
ausgeschalteter PC ferngesteuert durch das Netzwerk eingeschaltet
werden. Ihre LAN-Karte muß dazu jedoch die Weckfunktion durch
Fernsteuerung unterstützen.

Wichtig:

Die 5VSB-Stromversorgung Ihres Netzgerätes muß
(mindestens) ≥720mA unterstützen.

Wiederherstellung der Wechselstromversorgung nach einem
Ausfall

Bei der Wiederherstellung der Stromversorgung nach einem Ausfall
kann das System entweder manuell oder automatisch eingeschaltet
werden, oder Sie können den Betrieb des Systems an der Stelle
fortsetzen, wo der Betrieb durch den Stromausfall unterbrochen
wurde.

Français

Deutsch

(German)

56

ACPI

Diese Systemplatine entspricht der ACPI-Vorschrift (Erweiterte
Konfiguration und Leitsungsschnittstelle). ACPI besitzt
Energiesparfunktionen, die es dem PC ermöglichen, das Power­Management und Plug and Play mit Betriebssystemen anzuwenden,
durch welche das direkte OS-Power-Management unterstützt wird.

Virusschutz

Durch die meisten Viren werden heutzutage Daten auf Festplatten
zerstört. Diese Systemplatine wurde so entworfen, um dem Boot­Sektor und der Partitionstabelle Ihres Festplattenlaufwerkes einen
entsprechenden Schutz zu bieten.

Deutsch (German)

4.2 Unterstützte Software

4.2.1 VIA Hardware Monitor-Dienstprogramm

Die Systemplatine wurde mit dem Dienstprogramm für das VIA
Hardware Monitor geliefer t. Dieses Dienstprogramm ist auf der
mitgelieferten CD enthalten. Mit diesem Dienstprogramm kann der
Zustand der Systemhardware, wie beispielsweise die Temperatur des
CPU und des Systems, die Spannung, die Geschwindigkeit der CPU­und Chassisventilatoren, überwacht werden. Sie können damit
ebenfalls selbst einen Kontrollbereich der zu überwachenden Elemente
manuell bestimmen. Sind die Werte höher oder niedriger als der
eingestellte Bereich, erscheint ein Warnhinweis. Dieses
Dienstprogramm kann auch so eingestellt werden, daß bei Auftreten
eines Fehlers ein akustisches Warnsignal abgegeben wird. Es wird
empfohlen, daß Sie die Default Setting benutzen, da dies die ideale
Einstellung ist, mit der das System stets in gutem Funktionszustand
gehalten wird.

Hinweis:

Dieses Dienstprogramm darf nur unter dem Dienstprogramm
Windows® 95, Windows® 98, Windows® 98 SE, Windows
2000 oder Windows NT® 4.0 benutzt werden.

4

®

Zum Installieren dieses Dienstprogramms legen Sie die CD in Ihr
CD-ROM-Laufwerk. Der Autorun-Schirm (CD mit Main Board
Utility) erscheint. Zum Installieren des Dienstprogramms klicken Sie
nun auf die VIA Hardware Monitor. Angaben zur Anwendung
dieses Dienstprogramms finden Sie in dessen readme-Datei
(Liesmich-Datei).

4.2.2 VIA-Servicepackung

Die VIA Service Pack ist auf der mit der Systemplatine mitgelieferten
CD enthalten. In dieser Servicepackung sind die folgenden Treiber
enthalten.

 Bus Master PCI IDE Driver
 AGP VxD Driver
 VIA INF Driver (VIA Chipset Functions Registry)
 VIA PCI IRQ Miniport Driver

Deutsch

(German)

57

4

Deutsch (German)

Zum Installieren dieser Treiber legen Sie die CD in Ihr CD-ROM­Laufwerk. Der Autorun-Schirm (Main Board Utility CD) erscheint. Auf
die VIA Service Pack klicken. Angaben zur und Informationen über
die Installation finden Sie in der entsprechenden readme-Datei
(Liesmich-Datei). Auf die Read Me-Schaltfläche auf dem Autorun­Schirm klicken.

4.2.2.1 Anleitung zur Installierung des VIA®-Service-Pakets

Das auf der gelieferten CD enthaltene VIA Service Pack umfaßt
den AGP VxD Driver sowie die Treiber VIA INF Driver. Diese
Treiber werden unter Windows® 95, Windows® 98 und zweiten
Ausgabe des Windows® 98. Vor dem Installieren irgendwelcher
anderer Treiber muß jedoch zuerst das VIA-Ser vice-Paket installier t
werden. Dies kann für einige AGP-Karten jedoch nicht zutreffen. Lesen
Sie die untenstehenden Informationen bitte gut durch.

Wichtig:

Der mit einigen AGP-Karten mitgelieferte VGA-Treiber ist bereits
mit dem AGP-VxD-Treiber gebündelt. Da die Version des
gebündelten VxD-Treibers eventuell älter als jene auf der CD
sein kann, können beim Installieren des gebündelten VxD­Treibers Konflikte auftreten. Falls Sie diesen Kartentyp
verwenden wird empfohlen, vor dem VIA-Service-Paket zuerst
den VGA-Treiber der AGP-Karte zu installieren.

Français

Deutsch

(German)

58

Gehen Sie zum Installieren des VIA-Service-Pakets wie folgt vor:

1. Legen Sie die mit dem Hauptplatinen-Paket mitgelieferte CD in

Ihr CD-ROM-Laufwerk ein. Der Autorun-Schirm (Main Board

Utility CD) erscheint.

2. Auf VIA Service Pack (VIA-Service-Paket) klicken.

3. Der Welcome-Schirm erscheint. Auf Next klicken. Lesen Sie die

Datei VIA Service Pack readme gut durch, bevor Sie zu Schritt

4 gehen.

4. Zum Abschließen des Installierungsvorgangs die Anleitung auf

dem Schirm befolgen.

5. Das System muß nun neugestartet werden, damit die Treiber

wirksam werden können.

Deutsch (German)

4.2.3 Audiotreiber und Software-Anwendungsprogramm

Auf der mit der Systemplatine gelieferten CD sind ebenfalls
Audiotreiber und die Software für die Audiowiedergabe enthalten für
Windows 95, Windows 98, Windows 98 SE, Windows NT 4.0
und Windows 2000. Angaben zur und Informationen über die
Installation finden Sie in der entsprechenden readme-Datei
(Liesmich-Datei). Auf die Read Me-Schaltfläche auf dem Autorun­Schirm klicken. Der Autorun-Schirm erscheint normalerweise
automatisch nach dem Einlegen der CD in Ihr CD-ROM-Laufwerk.

4.2.4 Hinweise zum Installieren der Treiber und der
Dienstprogramme

4

1. Durch Autorun werden NUR die Betriebssysteme Windows
95, Windows® 98, Windows® 98 SE, Windows® 2000 und
Windows NT® 4.0 unterstützt. Wurde nach Einlegen der CD das
Autorun nicht automatisch gestartet (d.h. der Schirm mit der
CD mit Main Board Utility für die Hauptplatine erscheint nicht),
gehen Sie direkt zum Stammverzeichnis der CD und
doppelklicken Sie auf Autorun.

2. Auf der DFI-Webseite "http://www.dfi.com/support/
download1.asp" finden Sie die neuste Version der Treiber oder
Software-Anwendungsprogramme.

3. Änderungen sämtlicher Schritte oder Vorgänge zur Installation der
Softwaretreiber sind ohne Vorbenachrichtigung vorbehalten, da die
Softwareprogramme gelegentlich aktualisiert werden. Die neusten
Informationen finden Sie in den Readme-Dateien (Liesmich­Dateien), falls vorhanden.

®

Deutsch

(German)

59

4

Deutsch (German)

4.3 Fehlersuche

In diesem Kapitel finden Sie Hinweise zum Lösen von Problemen, die
bei der Benutzung Ihres PCs auftreten können. Für eine erfolgreiche
Fehlersuche in Ihrem System behandeln Sie jede Störung einzeln, um
eine genaue Diagnose der Störung sicherzustellen, falls eine Störung
mehrere Ursachen hat.

Einige der geläufigsten Dinge zum Überprüfen bei einem Auftreten
eines Problems werden nachstehend aufgeführt.

Deutsch

(German)

1. Jedes Peripheriegerät ist mit dessen Netzschalter eingeschaltet
worden.

2. Sämtliche Kabel und Netzkabel sind gut angeschlossen worden.

3. Die Netzsteckdose, an welche die Peripheriegeräte angeschlossen
sind, ist in gutem Betriebszustand. Prüfen Sie dies nach, indem Sie
eine Lampe oder ein anderes elektrisches Gerät daran
anschließen.

4. Der Monitor wurde eingeschaltet.

5. Die Regler zum Einstellen der Helligkeit und des Kontrasts sind
ordnungsgemäß eingestellt.

6. Sämtliche Zusatzkarten in den Erweiterungssteckfassungen sind
richtig und fest eingesetzt worden.

7. Sämtliche Zusatzkarten, die installiert wurden, sind für Ihr System
bestimmt und wurden richtig eingesetzt.

Français

Monitor/Bildschirm

Falls der Bildschirm nach dem Einschalten des Systems leer
bleibt.

1. Stellen Sie sicher, daß der Monitor mit dessen Netzschalter
eingeschaltet wurde.

2. Stellen Sie sicher, daß ein Ende des Netzkabels des Monitors
richtig am Monitor und das andere Ende an eine WS­Netzsteckdose in gutem Betriebszustand angeschlossen ist.
Schließen Sie das Kabel an eine andere Steckdose an, falls
notwendig.

3. Stellen Sie sicher, daß das Videoeingangskabel richtig am Monitor
und an der Bildschirmkarte angeschlossen ist.

60

Deutsch (German)

4. Stellen Sie die Helligkeit des Bildschirms mit dem entsprechenden
Regler ein.

Das Bild scheint sich ständig zu bewegen.

1. Der Monitor hat seine vertikale Synchronisation verloren. Stellen
Sie diese ein.

2. Entfernen Sie sämtliche Gegenstände, wie z.B. einen anderen
Monitor oder einen Ventilator, die ein Magnetfeld um den
Bildschirm erzeugen können.

3. Stellen Sie sicher, daß die Ausgangsfrequenzen der Videokarte
durch diesen Monitor unterstützt werden.

Der Schirm scheint ständig zu flimmern.

1. Falls der Monitor neben einen anderen Monitor aufgestellt wurde,
muß der danebenstehende Monitor möglicherweise ausgeschaltet
werden. Neonlampen neben dem Monitor können ebenfalls ein
Zittern des Bildes auf dem Bildschirm verursachen.

Stromversorgung

Nichts geschieht nach dem Einschalten des Computers.

4

1. Stellen Sie sicher, daß ein Ende des WS-Netzkabels an eine
Netzsteckdose in gutem Betriebszustand und das andere Ende
richtig an die Rückseite des Systems angeschlossen wurden.

2. Stellen Sie sicher, daß der Spannungswählschalter auf der
Geräterückseite auf die richtige Spannung, die Sie benutzen,
eingestellt ist.

3. Das Netzkabel ist möglicherweise kurzgeschlossen oder
beschädigt. Prüfen Sie das Kabel nach oder verwenden Sie ein
neues, falls notwendig.

Deutsch

(German)

61

4

Deutsch (German)

Floppylaufwerk

Der Computer hat keinen Zugriff zum Floppylaufwerk.

1. Die Floppydiskette wurde möglicherweise nicht formatiert.
Formatieren Sie die Diskette und versuchen Sie es erneut.

2. Die Diskette ist möglicherweise schreibgeschützt. Benutzen Sie
eine Diskette, die nicht schreibgeschützt ist.

3. Möglicherweise schreiben Sie auf das falsche Laufwerk. Prüfen Sie
die Pfadbezeichnung nach und stellen Sie sicher, daß Sie auf das
Ziellaufwerk schreiben.

4. Nicht genügend Speicherplatz auf der Diskette. Benutzen Sie eine
andere Diskette, auf der genügend Speicherplatz vorhanden ist.

Français

Festplattenlaufwerk

Ausbleiben der Funktion des Festplattenlaufwerks.

1. Stellen Sie sicher, daß der richtige Laufwerktyp für das
Festplattenlaufwerk im BIOS eingegeben wurde.

2. Falls das System für zwei Festplattenlaufwerke konfiguriert wurde,
stellen Sie sicher, daß das ladbare (erste) Festplattenlaufwerk als
Master und das zweite Festplattenlaufwerk als Slave konfiguriert
wurde. Das Master-Festplattenlaufwerk muß eine aktive/ladbare
Partition besitzen.

Deutsch

(German)

62

Ungewöhnlich lange Formatierdauer.

1. Falls das Festplattenlaufwerk eine ungewöhnlich lange Dauer zum
Formatieren benötigt liegt dieses Problem wahrscheinlich an einer
Kabelverbindung. Besitzt das Festplattenlaufwerk jedoch eine
große Kapazität wird das Formatieren eine längere Zeit dauern.

Parallelanschluß

Der Paralleldrucker reagiert nicht, wenn Sie ausdrucken wollen.

1. Stellen Sie sicher, daß der Drucker eingeschaltet und online ist.

2. Stellen Sie sicher, daß das Softwareprogramm für den richtigen
Typ des angeschlossenen Druckers konfiguriert wurde.

3. Stellen Sie sicher, daß die E/A-Adresse des LPT-Anschlusses auf
der Platine und de IRQ-Einstellungen richtig konfiguriert wurden.

Deutsch (German)

4. Stellen Sie sicher, daß das angeschlossene Gerät funktioniert,
indem Sie es an einen Parallelanschluß anschließen, der
funktioniert und richtig konfiguriert wurde. Funktioniert es, kann
angenommen werden, daß der Drucker in gutem Betriebszustand
ist. Reagiert der Drucker noch immer nicht, ersetzen Sie das
Druckerkabel und versuchen Sie es danach erneut.

Serieller Anschluß

Das serielle Gerät (Modem, Drucker) reagiert nicht oder gibt
unleserliche Zeichen wieder.

1. Stellen Sie sicher, daß das serielle Gerät eingeschaltet und es
online ist.

2. Stellen Sie sicher, daß das Gerät an den richtigen seriellen
Anschluß auf der Rückseite des Computers angeschlossen ist.

3. Stellen Sie sicher, daß das angeschlossene serielle Gerät
funktioniert, indem Sie es an einen funktionierenden und richtig
konfigurierten seriellen Anschluß anschließen. Funktioniert das
serielle Gerät nicht, liegt das Problem entweder am Kabel oder
am seriellen Gerät. Funktioniert das serielle Gerät, kann das
Problem an der Einstellung des E/A auf der Platine oder an der
Adreßeinstellung liegen.

4. Stellen Sie sicher, daß die COM-Einstellungen und die E/A­Adresse richtig konfiguriert sind.

4

Tast at ur

Beim Drücken einer Taste auf der Tastatur geschieht nichts.

1. Stellen Sie sicher, daß die Tastatur ordnungsgemäß angeschlossen
ist.

2. Achten Sie darauf, daß sich keine Gegenstände auf der Tastatur
befinden und daß während dem Startvorgang keine Tasten
gedrückt werden.

Deutsch

(German)

63

4

Deutsch (German)

Systemplatine

1. Stellen Sie sicher, daß die Zusatzkar te gut und fest in die
Erweiterungssteckfassung eingesetzt wurde. Ist die Zusatzkarte
locker, schalten Sie das System aus, installieren die Karte erneut
und schalten das System danach erneut ein.

2. Die Einstellungen der Steckbrücke überprüfen, um deren richtige
Einstellung sicherzustellen.

3. Stellen Sie sicher, daß sämtliche Speichermodule gut in den
Speichersteckplätzen eingesetzt wurden.

4. Stellen Sie sicher, daß sich die Speichermodule an der richtigen
Stelle befinden.

5. Falls die Funktion der Platine ausbleibt, legen Sie diese auf eine
ebene Oberfläche und lokalisieren sämtliche eingesteckte
Komponente. Drücken Sie jede Komponente behutsam in den
Steckplatz.

6. Falls Sie die BIOS-Einstellungen abgeänder t haben, gehen Sie
erneut zum Setup und laden die BIOS-Standardeinstellungen.

Français

Deutsch

(German)

64

Chapter 5 - Español (Spanish)

Tabla de los Contenidos

Español (Spanish)

5

5.1 Características y Especificaciones.......................................................................

5.2 Softwares Soportados................................................................................................

5.3 Investigación de Conflictos.....................................................................................

Lista de Chequeo del Paquete

El paquete del tablero de sistema contiene los siguientes artículos:

þ El tablero de sistema
þ Un manual de usuario
þ Un cable de IDE para las unidades de ATA/33, ATA/66 o

ATA/100 IDE

þ Un cable de unidad de disquete de 34-terminales
þ Un CD de Main Board Utility

Si cualquieres de estos artículos están perdidos o dañados, favor de
ponerse en contacto con su tratante o representantes de venta
para la asistencia.

66

72

75

Español

(Spanish)

65

5

Español (Spanish)

5.1 Características y Especificaciones

5.1.1 Características

Chipset

VIA® 82C693A/82C686B AGPset

Procesador

El tablero de sistema es equipado con el regulador de voltaje de
cambio que detecta automáticamente 1.30V a 3.5V.

 Pentium® III FCPGA 133MHz FSB (533EB-1GHz) o 100MHz

FSB (500E-850E) processador

 Celeron

(300A-533MHz) processador

 Futuros VIA CyrixIII processador

Memoria de Sistema

 Memoria de 16MB a 1GB utilizando VCM (Virtual Channel

Memory) o PC SDRAM DIMM (intermedia o registrado)

 3 enchufes de 168-terminales DIMM
 Utiliza x64 o x72 PC SDRAM, 3.3V

- PC-66 SDRAM DIMM para procesadores de 66MHz FSB

- PC-100 SDRAM DIMM para procesadores de 100/66MHz

- PC-133 SDRAM DIMM para procesadores de 133MHz FSB

 ECC soportado (utiliza x72 PC SDRAM DIMM)

FSB

TM

66MHz FSB: FCPGA (566MHz-700MHz) o PPGA

Español

(Spanish)

66

Nota:

Si usted está utilizando más que un DIMM, asegura de insertar
el mismo tipo de DIMM dentro del encaje de DIMM. Utilizando
diferentes tipos (VCM o PC SDRAM) de DIMM puede causar
problemas.

Español (Spanish)

5

DIMMs

2MBx64/x72
4MBx64/x72
8MBx64/x72

Memoria

16MB
32MB
64MB

DIMMs

16MBx64/x72
32MBx64/x72
64MBx64/x72

Memoria

128MB
256MB
512MB

Ranuras de Expansión

El tablero de sistema es equipado con 1 ranuras de AGP dedicados.
AGP es un interfaz diseñado para apoyar alta ejecución de tarjetas
de gráficas de 3D. Este utiliza conducto dedicado para acceder la
memoria de sistema para textuarizar, z-tampón y mezcla alfa. La
ranura de AGP apoya con hasta ancho de banda de 533MB/seg.
Para las aplicaciones de gráficas de 3D. AGP en este tablero de
sistema transmitirá mejores y más rápidas gráficas a su PC.

El tablero de sistema es equipado con 4 ranuras de PCI dedicados,
1 ranura de PCI/ISA compartido y 1 ranura de AMR. AMR (Audio/
Contrahuella de Módem) es un interfaz diseñado para instalar la
tarjeta de audio contrahuella, tarjeta de contrahuella módem o
tarjeta de contrahuella audio/módem que es complaciente a la
especificación de AMR.

Características de Audio En Tablero

 Soporta DirectSound de Microsoft® / DirectSound 3D de

Microsoft

®

 AC97 soportado con convertidor de tasa de muestra

independiente, doble completo para la grabación y playback del
audio

Puertos de Cubierta Doble de ATX (Conectores de PC 99 color­cifrado)

 2 puertos de USB
 2 puerto de serie DB-9 NS16C550A-compatible
 1 puerto paralelo de SPP/ECP/EPP DB-25
 1 puerto de ratón PS/2 mini-DIN-6
 1 puerto de teclado mini-DIN-6 PS/2
 1 puerto de juego/MIDI
 3 enchufes de audio: línea de salida, línea de entrada y mic de

entrada

Español

(Spanish)

67

5

Español (Spanish)

Conectores

 1 conector para 2 puertos de USB externo adicional
 1 conector para interfaz de IrDA
 2 conectores de IDE
 1 conector de disquete soporta hasta dos disquetes de 2.88MB
 1 conector de fuente de alimentación de ATX de 20-terminales
 1 conector de Wake-On-LAN
 1 conector de Wake-On-Ring
 Conectores de abanicos de CPU, chasis y AGP

 2 conectores de entrada de audio de CD
 1 conector de TAD para los dispositivos de audio telefónico

Controlador de IDE Maestro de Bus PCI

 Dos interfaces de PCI IDE soporta hasta 4 dispositivos de IDE
 Soporta las unidades duras de ATA/33, ATA/66 y ATA/100
 PIO Modo 3 y 4 Realzada IDE (tasa de transferencia de dato

hasta 16.6MB/seg.)

 Controlación de Bus reduce la utilización de CPU durante la

trasferencia de disco

 Soporta ATAPI CD-ROM, LS-120 y ZIP

Español

(Spanish)

68

Interfaz de IrDA

El tablero de sistema es equipado con el conector de IrDA para la
conexión de radiotelegráfico entre su computadora y dispositivos de
periferia. Soporta dispositivos de periferia que se encuentra con el
estándar de HPSIR o ASKIR.

Puertos de USB

El tablero de sistema soporta 4 puertos de USB. Dos puertos de
USB en tablero son situados en el doble puerto de la cubierta de
ATX del tablero. El conector J20 del tablero de sistema le permite
conectar a los puertos dobles de 3rd y 4th USB. Estos puertos
opcionales de USB, los cuales son montados en el soporte de
extremo de la tarjeta, será provisto como una opción. USB permite
el intercambio de dato entre su computadora y un intervalo amplio
de periferias de Enchufar y Usar externa accesible.

Español (Spanish)

BIOS

 Award BIOS, Windows® 95/98/2000 Enchufar y Usar compatible
 Soporta el incio de secuencia de SCSI
 Parpadea EPROM para fácil actualización de BIOS
 Soporta la función de DMI 2.0
 Memoria Instante (2Mbitios)

Interfaz de Administración de Desktop (DMI)

El sistema de tablero viene con DMI 2.0 establecido en el BIOS. La
utilidad del DMI en el BIOS graba automáticamente varias
informaciones sobre la configuración de su sistema y almace estas
informaciones en la balsa de DMI, que es parte del tablero de
sistema Enchufar y Usar BIOS. DMI junto con software de red
apropiado, es diseñado para hacer más fácil el inventario,
mantenimiento y procedimiento para solucionar problema de los
sistemas de computadora.

5.1.2 Funciones de Monitor de Salud del Sistema

El tablero de sistema es capaz de vigilar las siguientes condiciones
de salud de sistema.

5

 Monitores de temperatura de CPU/sistema y alarma de

acaloramiento.

 Voltajes de monitores de VCORE/3.3V/5V/12V/2.5V y alarma de

fracaso

 CPU de monitores / velocidad del abanico de chasis y alarma

de fracaso

 Control de encendido/apagado del abanico de CPU/chasis

automático

 Lea la capacidad de vuelta que presenta la temperatura, voltaje y

velocidad del abanico.

Si usted desea el mensaje de advertencia de extraerse o una alarma
de advertencia de sonar cuando ocurre una condición anormal, usted
debe instalar la VIA Hardware Monitor. Esta utilidad es incluido en
el CD que viene con su tablero de sistema.

Español

(Spanish)

69

5

Español (Spanish)

5.1.3 Inteligencia

CPU Overclocking o Ajuste del Pulso de CPU

Esta función permite ajusta el pulso del bus del procesor por
1MHz por cada vuelta o ajuste, Si se ajusta el pulso mas de la
cuenta sobre el limite, esto puede causar inestabilidad y puede
influenciar en la funtion del sistema.

La Función Watchdog

Cuando en cualquier momento CPU overclocking excede él limito
del sistema la función Watchdog lo ayuda hacer un safe system
recovery, automáticamente poniendo el sistema al bus clock
rebeldía.

Abanico Apagado de CPU/Chasis Automático

Los abanicos de CPU y chasis apagarán automáticamente una vez
que el sistema entra al modo de Suspender.

Botón de Energía de Doble Función

Dependiendo en la configuración en el campo de Soft-Off By
PWRBTN de la Configuración de Power Management Setup, este
interruptor permite el sistema de entrar al modo de Soft-Off o
Suspender.

Español

(Spanish)

70

Campaneo de Despertar (Wake-On-Ring)

Esta característica permite el sistema que es en el modo de
Suspender o en el modo de Soft Power Off a despierto/encendido
para responder a llamadas que vienen desde un modem interno o
externo.

Importante:

Si usted está utilizando la tarjeta incorporada de modém, el
fuente de energía de 5VSB de su fuente de alimentación debe
soportar un mínimo de ≥720mA.

Temporizador de RTC para Encender el Sistema

El RTC instalado en el tablero de sistema permite su sistema de
encender automáticamente en la fecha y el tiempo configurado.

Español (Spanish)

Listo el Wake-On-LAN

La función de Wake-On-LAN permite el red de despertar
remotamente el PC de Apagar de Soft (Soft-Off). Su tarjeta de
LAN debe soportar la función de desper tar remoto.

Importante:

El origen de energía de 5VSB de su fuente de alimentación
debe soportar >720mA (mínimo).

Recuperación de Fracaso de Energía AC

Cuando la energía vuelve después del fracaso de energía AC, usted
puede elegir a encender su sistema manualmente, dejar el sistema de
encender automáticamente o volver al estado donde usted dejó
antes de ocurrir el fracaso de energía.

ACPI

El tablero de sistema es diseñado para encontrar con la
especificación de ACPI (Configuración Avanzada e Interfaz de
Energía). ACPI tiene las características de archivación de energía que
activa PC para ejecutar la Administración de Energía y Enchufar y
Usar con los sistemas operativos que soporta la Administración de
Energía Directa de OS.

5

Protección de Virus

La mayoría de los viruses de hoy destroye el dato almacenado en
los discos duros. El tablero de sistema es diseñado para proteger el
sector de inicio y tabla de partición de su unidad de disco duro.

Español

(Spanish)

71

5

Español (Spanish)

5.2 Softwares Soportados

5.2.1 Utilidad de VIA Hardware Monitor

El tablero de sistema viene con la utilidad de VIA Hardware
Monitor contenido en el CD provisto. Este es capaz de vigilar las
condiciones del hardware de sistema tal como la temperatura del
CPU y sistema, voltaje, y velocidad del CPU y abanicos de chasis.
También le permite de configurar manualmente un intervalo a los
artículos de ser vigilados. Si los valores son sobre o por debajo del
intervalo de configuración, extraerá un mensaje de advertencia. La
utilidad también puede ser configurado así que el alarma de pitido
sonará siempre que ocurra un error. Le recomendamos que utiliza la
Default Setting que es una configuración ideal que mantiene el
sistema en buena condición de funcionamiento.

Nota:

Utiliza esta utilidad sólo en el sistema de operación de
Windows® 95, Windows® 98, Windows® 98 SE, Windows
2000 o Windows NT® 4.0.

Para instalar la utilidad, inserta el CD dentro de la unidad de CD­ROM. Aparecerá la pantalla del autocorrido (CD de Main Board
Utility). Cliquea el botón de VIA Hardware Monitor para instalar la
utilidad. Consultar a sus archivos de readme para instrucciones en
utilizando la utilidad.

®

Español

(Spanish)

72

5.2.2 Paquete de Servicio VIA

El CD en el paquete de tablero del sistema también viene con el
VIA Service Pack. El paquete de servicio incluye los siguientes
programas instaladores.

 Bus Master PCI IDE Driver
 AGP VxD Driver
 VIA INF Driver (VIA Chipset Functions Registry)
 VIA PCI IRQ Miniport Driver

Para instalar los programas instaladores, inserta el CD dentro de la
unidad de CD-ROM. Aparecerá la pantalla de autocorrido (Main
Board Utility CD). Cliquea el botón de VIA Service Pack. Para
instalación de instrucciones o información sobre sus correspodientes

Español (Spanish)

readme, cliquea el botón de Read Me en la pantalla de
autocorrido.

5

5.2.2.1 Notas de Instalación de Paquete de Servicio VIA

VIA Service Pack en el CD provisto incluye los controladores de
AGP VxD Driver y VIA INF Driver. Estos controladores son
soportados en Windows® 95 , Windows® 98 y Segunda edición de
Windows® 98. Usted debe primero instalar anteriormente el
Paquete de Servicio de VIA para instalar en cualquieres otros
controladores. Sin embargo, este puede que no sea el caso para
algunas tarjetas de AGP. Favor de leer cuidadosamente la
información de abajo.

Importante:

El controlador de VGA que viene con algunas tarjetas de AGP
ya es manejado con el controlador de VxD de AGP. Desde que
la versión del controlador de VxD manejado puede ser más
viejo que el uno provisto en el CD, instalando el controlador de
VxD manejado puede causar problemas. Si usted está
utilizando este tipo de tarjeta, le recomendamos que instala
primero la tarjeta de AGP del controlador de AGA antes de
instalar el Paquete de Servico de VIA.

Para instalar el Pquete de Servicio de VIA, favor de seguir los pasos
debajos.

1. Insertar el CD que viene con el paquete del tablero de sistema
en la unidad de CD-ROM. Aparecerá la pantalla de autocorrido
(Main Board Utility CD).

®

2. Cliquea VIA Service Pack.

3. Aparecerá la pantalla de Welcome. Cliquea Next. Favor de
leer cuidadosamente el VIA Service Pack readme antes de
proceder al paso 4.

4. Seguir las indicaciones de la pantalla para completar la instalación.

5. Reinicia el sistema para que los controladores toman efectos.

Español

(Spanish)

73

5

Español (Spanish)

5.2.3 Programa Instalador de Audio y Aplicación del
Software

El CD en el paquete del tablero de sistema también incluye los
programas instaladores de audio y software de audio playback para
Windows 95, Windows 98, Windows 98 SE, Windows NT 4.0 y
Windows 2000. Para instalación de instrucciones o información
sobre sus correspondientes readme, cliquea el botón de Read Me
en la pantalla de autocorrido. La pantalla de autocorrido aparecerá
normalmente después que el CD es insertado dentro de la unidad
de CD-ROM.

5.2.4 Notas de Instalación de Utilidades y Programas
Instaladores

1. El "Autorun" SOLO sopor ta los sistemas operativos de
Windows® 95, Windows® 98, Windows® 98 SE, Windows® 2000
y Windows NT® 4.0. Si después de insertar el CD, el "Autorun"
no iniciará automáticamente (que es, no aparecerá la pantalla de
CD de Main Board Utility), favor de ir directamente al directorio
radical del CD y cliquea doblemente el "Autorun".

2. Favor de ir al website de DEFIs en "http://www.dfi.com/support/
download1.asp" para la última versión de los programas
instaladores o aplicaciones del software.

Español

(Spanish)

74

3. Todos los pasos o procedimientos para instalar los programas
instaladores de software son sujeto sin avisa, como los softwares
son actualizados ocasionalmente. Favor de consultar los archivos
de readme, si es disponible, para la última información.

Español (Spanish)

5.3 Investigación de Conflictos

Este capítulo del manual se diseña para ayudarlo con problemas que
usted puede encontrar con su computadora personal. Para
solucionar problemas su sistema eficazmente, trate cada problema
individualmente.

Algunas de las cosas más comunes para verificar cuando usted
encuentra los problemas mientras usando su sistema se listan
debajo.

1. El interruptor de potencia de cada dispositivo periférico ha
encendido.

2. Todos cablegrafían e impulsan se conectan los cordones
herméticamente.

3. La toma de corriente eléctrica a que sus dispositivos periféricos
se conectan está trabajando. Pruebe la toma de corriente
tapando en una lámpara u otro dispositivo eléctrico.

4. El amonestador ha encendido.

5. El brillo de displays y mandos del contraste son propiamente
ajustados.

6. Todo el complemento aborda en las ranuras de expansión se
sienta firmemente.

7. Cualquier tabla del complemento que usted ha instalado se
diseña para su sistema y es correctamente.

5

Monitor/Display

Si la pantalla del despliegue permanece oscura después de que el
sistema ha encendido.

1. Asegúrese que el interruptor de potencia de monitores es
adelante.

2. Verifique que un fin de los monitores poder cordón se ata
propiamente al amonestador y el otro fin se tapa en una toma
de corriente del CA activa. Si necesario, pruebe otra toma de
corriente.

3. Cheque que el cable de la entrada de video se ata propiamente
al amonestador y el adaptador de pantalla de sistemas.

4. Ajuste el brillo del despliegue volviéndose el amonestador brillo
mando bulto.

Español

(Spanish)

75

5

Español (Spanish)

El cuadro constantemente está moviendo.

1. El amonestador ha perdido su sincronización vertical. Ajuste los
monitores la sincronización vertical.

2. Márchese cualquier objeto, como otro amonestador o abanica
que puede estar creando un campo magnético alrededor del
despliegue.

3. Asegúrese que sus frecuencias de rendimiento de tarjeta de
video son soportadas por este amonestador.

La pantalla está vacilándose constantemente.

1. Si el amonestador está cerca de otro amonestador, el
amonestador adyacente puede necesitar ser apagado.
Fluorescentes ligas adyacentes al amonestador la vacilación de la
pantalla puede causar también.

Poder Suplí

Cuando la computadora ha encendido, nada pasa.

1. Verifique que un fin del cordón de poder de CA se tapa en una
toma de corriente viva y el otro fin tapó propiamente en la
parte de atrás del sistema.

2. Asegúrese que el interruptor de selección de voltaje en el
tablero de la parte de atrás es fijo para el tipo correcto de
voltaje que usted está usando.

3. El cordón de poder puede tener un corto o el abra.. Inspeccione
el cordón e instale un nuevo sí necesario.

Español

(Spanish)

76

Floppy Drive

La computadora no puede acceder el floppy drive.

1. El disquete blando no puede estructurarse. Estructure el disquete
y prueba de nuevo.

2. El disquete puede ser protegido contra escritura. Use un disquete
que no es protegido contra escritura.

3. Usted puede estar escribiendo al paseo malo. Verifique la
declaración del camino para asegurarse que usted está
escribiendo al paseo de la tarjeta.

Español (Spanish)

4. No hay bastante espacio salido en el disquete. Use un disquete
que no es protegido contra escritura.

Hard Drive

Hard disk fracaso.

1. Asegúrese el tipo del paseo correcto para la unidad de disco
duro se ha entrado en la BIOS.

2. Si el sistema se configura con dos unidades de disco duro,
asegúrese el inicializadle (primero) la unidad de disco duro se
configura como Amo y la segunda unidad de disco duro se
configura como la Esclava. El disco duro principal debe tener una
partición activa/bootable.

Tempo estructurando muy tiempo.

1. Si su unidad de disco duro toma un período excesivamente
largo de tiempo para estructurar, es probable un problema de
conexión de cable. Sin embargo, si su unidad de disco duro tiene
una capacidad grande, tomará un tiempo más largo para
estructurar.

Porto Parallello

5

La impresora en paralelo que non responden cuando usted
intenta imprimir.

1. Asegúrese que su copiadora ha encendido y que la copiadora es
en línea.

2. Asegúrese que su software se configura para el tipo correcto de
copiadora atado.

3. Verifique que el LPT del onboard que se configuran portes E/S
dirección y escenas de IRQ correctamente.

4. Verifique que el dispositivo adjunto trabaja atándolo a un puerto
en paralelo que está trabajando y configuró correctamente. Si
funciona, puede asumirse que la copiadora está en la condición
buena. Si la copiadora permanece inoperante, reemplaza el cable
de la copiadora e intenta de nuevo.

Español

(Spanish)

77

5

Español (Spanish)

Serial Porta

El dispositivo serie (módem, copiadora) el rendimiento de non
algo o es los outputting falsificaron los caracteres.

1. Asegúrese que los devices de serie impulsan ha encendido y que
el dispositivo es en línea.

2. Verifique que el dispositivo se tapa en el puerto en serie
correcto adelante el trasero de la computadora.

3. Verifique que el dispositivo serie adjunto trabaja atándolo a un
puerto en serie que está trabajando y configuró correctamente. Si
el dispositivo serie no trabaja, el cable o el dispositivo serie tiene
un problema. Si el dispositivo serie trabaja, el problema puede
ser debido al E/S del onboard o la escena de dirección.

4. Verifique que el COM settings e I/O adress está configurar
correcta.

Keyboard

Nada pasa cuando una llave en el teclado fue apretada.

1. Asegúrese que el teclado se conecta propiamente.

2. Si usted hizo los cambios a las escenas, re-entra en el arreglo y
carga los valores predeterminados.

Español

(Spanish)

78

Sistema Board

1. Asegúrese que la tarjeta del complemento se sienta firmemente
en la ranura de expansión. Si la tarjeta del complemento está
suelta, apagada el sistema, re-instala la tarjeta e impulsa al
sistema.

2. Verifique los valores de conmutadores para asegurar que los
saltadores son propiamente fijos.

3. Verifique que todos los módulos de memoria se sientan
firmemente en las enchufes de memoria.

4. Asegúrese que los módulos de memoria están en las situaciones
correctas.

5. Si la tabla no funciona, pone la tabla en una superficie llana y
sienta todos los componentes del socket. Suavemente apriete
cada componente en el enchufe.

6. Si usted hizo los cambios a las escenas de BIOS, re-entra en el

arreglo y carga los valores predeterminados de BIOS.
