¿Dudas? Visítenos en Internet: www.dewalt.com
Questions? See us on the World Wide Web at www.dewalt.com
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE
GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL
PRODUCTO.
DW508S
Taladro Percutor de 13 mm (1/2")
1/2" (13mm) Heavy Duty Hammerdrill
Defi niciones: Normas
de seguridad
Las siguientes definiciones describen el nivel de gravedad de
cada advertencia. Lea el manual y preste atención a estos
símbolos.
PELIGRO:
provocará
evita,
ADVERTENCIA:
no se evita,
ATENCIÓN:
se evita,
AVISO: Se refi ere a una práctica no relacionada a lesiones
corporales que de no evitarse puede resultar en daños a la
propiedad.
ADVERTENCIA: para reducir el riesgo de lesiones, lea el
manual de instrucciones.
Indica una situación de peligro inminente que, si no se
la
muerte o lesiones graves.
Indica una situación de peligro potencial que, si
podría
provocar la
Indica una situación de peligro potencial que, si no
puede
provocar
muerte o lesiones graves.
lesiones leves o moderadas.
Advertencias generales de seguridad
para las herramientas eléctricas
ADVERTENCIA: Lea todas las advertencias de seguridad
e instrucciones. El incumplimiento de las advertencias o
instrucciones puede provocar descargas eléctricas, incendios o
lesiones graves.
GUARDE LAS ADVERTENCIAS E
INSTRUCCIONES PARA PODER
CONSULTARLAS EN EL FUTURO
El término “herramienta eléctrica” incluido en todas las advertencias se
refiere a su herramienta eléctrica conectada a la red (cable eléctrico)
o a su herramienta eléctrica accionada con baterías (inalámbrica).
1) SEGURIDAD DEL ÁREA DE TRABAJO
a) Mantenga el área de trabajo limpia y bien iluminada. Las
áreas abarrotadas u oscuras propician accidentes.
b) No haga funcionar las herramientas eléctricas en
atmósferas explosivas, como ambientes donde haya
polvo, gases o líquidos inflamables. Las herramientas
eléctricas originan chispas que pueden encender el polvo o
producir humo.
c) Mantenga alejados a los niños y a los espectadores
de la herramienta eléctrica en funcionamiento. Las
distracciones pueden provocar la pérdida de control.
2) SEGURIDAD ELÉCTRICA
a) Los enchufes de la herramienta eléctrica deben
adaptarse a la toma de corriente. Nunca modifique el
enchufe de ninguna manera. No utilice ningún enchufe
adaptador con herramientas eléctricas con conexión a
tierra. Los enchufes no modificados y que se adaptan a las
tomas de corrientes reducirán el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies con toma de
tierra como, por ejemplo, tuberías, radiadores, cocinas
y refrigeradores. Existe mayor riesgo de descarga eléctrica
si su cuerpo está puesto a tierra.
c) No exponga las herramientas eléctricas a la lluvia ni a
condiciones de humedad. Si entra agua en una herramienta
eléctrica, aumentará el riesgo de descarga eléctrica.
d) No use el cable indebidamente. Nunca utilice el cable
para transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el aceite,
los bordes afilados o las piezas móviles. Los cables
dañados o enredados aumentan el riesgo de descarga
eléctrica.
e) Al operar una herramienta eléctrica en el exterior, utilice
un cable prolongador adecuado para tal uso. Utilice un
cable adecuado para uso en exteriores a fin de reducir el
riesgo de descarga eléctrica.
1
1
Español
f) Si no se puede evitar el uso de una herramienta eléctrica
en una zona húmeda, utilice un dispositivo de corriente
residual (residual current device, RCD) de seguridad.
El uso de un RCD reduce el riesgo de sufrir una descarga
eléctrica.
3) SEGURIDAD PERSONAL
a) Permanezca alerta, controle lo que está haciendo y
Español
utilice el sentido común cuando emplee una herramienta
eléctrica. No utilice una herramienta eléctrica si
está cansado o bajo el efecto de drogas, alcohol o
medicamentos. Un momento de descuido mientras se opera
una herramienta eléctrica puede provocar lesiones personales
graves.
b) Utilice equipo de seguridad personal. Utilice siempre
protección ocular. El uso de equipo de seguridad, como
mascarillas para polvo, calzado de seguridad antideslizante,
cascos o protección auditiva en las condiciones adecuadas
reducirá las lesiones personales.
c) Evite poner en marcha la herramienta involuntariamente.
Asegúrese de que el interruptor está apagado antes de
conectar la fuente de alimentación y/o la batería, coger
o transportar la herramienta. Transportar herramientas
eléctricas con su dedo apoyado sobre el interruptor o enchufar
herramientas eléctricas con el interruptor en la posición de
encendido puede propiciar accidentes.
d) Retire la clavija de ajuste o la llave de tuercas antes de
encender la herramienta eléctrica. Una llave de tuercas
o una clavija de ajuste que quede conectada a una pieza
giratoria de la herramienta eléctrica puede provocar lesiones
personales.
e) No se estire demasiado. Conserve el equilibrio y
posiciónese adecuadamente en todo momento. Esto
permite un mejor control de la herramienta eléctrica en
situaciones inesperadas.
f) Use la vestimenta adecuada. No use ropas holgadas ni
joyas. Mantenga el cabello, la ropa y los guantes alejados
de las piezas en movimiento. Las ropas holgadas, las joyas
o el cabello largo pueden quedar atrapados en las piezas
en movimiento.
g) Si se suministran dispositivos para la conexión de
accesorios con fines de recolección y extracción de
polvo, asegúrese de que estén conectados y que se
utilicen correctamente. El uso del extractor de polvo puede
reducir los riesgos relacionados con el polvo.
4) USO Y MANTENIMIENTO DE LA HERRAMIENTA
ELÉCTRICA
a) No fuerce la herramienta eléctrica. Utilice la herramienta
eléctrica correcta para el trabajo que realizará. La
herramienta eléctrica correcta hará el trabajo mejor, y de un
modo más seguro, a la velocidad para la que fue diseñada.
b) No utilice la herramienta eléctrica si no puede encenderla
o apagarla con el interruptor. Las herramientas que no
puedan ser controladas con el interruptor constituyen un
peligro y deben repararse.
c) Desconecte el enchufe de la fuente de alimentación o
la batería de la herramienta eléctrica antes de realizar
cualquier ajuste, cambio de accesorios o almacenar
las herramientas eléctricas. Estas medidas de seguridad
preventivas reducen el riesgo de encender la herramienta
eléctrica de forma accidental.
d) Guarde la herramienta eléctrica que no esté en uso fuera
del alcance de los niños y no permita que otras personas
no familiarizadas con ella o con estas instrucciones
operen la herramienta. Las herramientas eléctricas son
peligrosas si son operadas por usuarios que no tienen
formación.
2
2
e) Mantenimiento de las herramientas eléctricas. Revise
que no haya piezas en movimiento mal alineadas o
trabadas, piezas rotas o cualquier otra situación que
pueda afectar el funcionamiento de las herramientas
eléctricas. Si encuentra daños, haga reparar la
herramienta eléctrica antes de utilizarla. Se producen
muchos accidentes a causa de las herramientas eléctricas que
carecen de un mantenimiento adecuado.
f) Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte con mantenimiento adecuado y con
los bordes de corte afilados son menos propensas a trabarse
y son más fáciles de controlar.
g) Utilice las herramientas eléctricas, sus accesorios y
piezas, etc. de acuerdo con las presentes instrucciones,
teniendo siempre en cuenta las condiciones de trabajo y
el trabajo que deba llevar a cabo. El uso de la herramienta
eléctrica para operaciones diferentes de aquellas para las que
fue diseñada podría originar una situación peligrosa.
5) MANTENIMIENTO
a) Solicite a una persona cualificada en reparaciones que
realice el mantenimiento de su herramienta eléctrica
y que solo utilice piezas de repuesto idénticas. Esto
garantizará la seguridad de la herramienta eléctrica.
NORMAS ESPECÍFICAS DE SEGURIDAD
ADICIONALES
Reglas adicionales de seguridad para la
utilización de taladro percutores
• Cuando realice un trabajo en el cual la herramienta de corte
pueda tener contacto con cables ocultos o con su propio
cable, tome la herramienta por las superficies aislantes de
sujeción. El contacto con un cable “vivo” hará que las partes
metálicas de la herramienta puedan transmitir una descarga
eléctrica al operario.
• Utilice anteojos protectores u otro tipo de protección para
sus ojos. La perforación y el martilleo producen chispas que
pueden causar lesiones permanente en los ojos.
• Cuando taladre por largos periodos utilice un protector
auditivo. La exposición al alto nivel de ruido generado por los
taladro percutores puede ocasionarle la pérdida temporal del oído
o graves lesiones del tímpano.
• Utilice siempre el mango lateral provisto con la herramienta.
Siempre agarre la herra-mienta con fuerza. No intente utilizar esta
herramienta con una sola mano.
• No se incline demasiado mientras esté haciendo funcionar
esta herramienta. Mantenga siempre una postura de trabajo
equilibrada. Cuando sea necesario, utilice tan sólo plataformas
y andamiajes seguros e instalados adecuadamente. Observe las
normas de seguridad. CUANDO TRABAJE.
• Las brocas del taladro percutor y las herramientas se
calientan durante su utilización. Utilice guantes para cogerlas.
• Los orificios de ventilación suelen cubrir piezas en
movimiento, por lo que también se deben evitar. Las piezas
en movimiento pueden atrapar prendas de vestir sueltas, joyas o
el cabello largo.
• El cable de extensión deben ser de un calibre apropiado
para su seguridad. Un cable de un calibre insuficiente causará
una caída en la tensión de la línea dando por resultado una pérdida
de energía y sobrecalentamiento. Cuando se utilice más de un
alargador para completar el largo total, asegúrese que los hilos
de cada alargador tengan el calibre mínimo. La tabla siguiente
muestra el tamaño correcto a utilizar, dependiendo de la longitud
del cable y del amperaje nominal de la placa de identificación. Si
tiene dudas sobre cuál calibre usar, use un calibre mayor
Español
3
3
Tensión (Voltios) Longitud del cable en metros (m)
120–127 V 0–7 7–15 15–30 30–50
220–240 V 0–15 15–30 30–60 60–100
Corriente
nominal
(Amperios)
0–6 A 1,0 1,5 1,5 2,5
Español
dañados lo debe reemplazar el fabricante o su representante o por
una persona igualmente calificada para evitar peligro.
anteojos de diario NO SON lentes de seguridad. Utilice además
una cubrebocas o mascarilla antipolvo si la operación de corte
genera demasiado polvo. SIEMPRE LLEVE EQUIPO DE SEGURIDAD
CERTIFICADO:
y taladrar, así como al realizar otras actividades del sector de la
construcción, contienen productos químicos que pueden producir
cáncer, defectos congénitos u otras afecciones reproductivas.
Algunos ejemplos de estos químicos son:
6–10 A 1,0 1,5 2,5 4,0
10–12 A 1,5 1,5 2,5 4,0
12–16 A 2,5 4,0 No recomendado
ADVERTENCIA: Si el enchufe o el cable de alimentación están
ADVERTENCIA: Use SIEMPRE lentes de seguridad. Los
• Protección ocular ANSI Z87.1 (CAN/CSA Z94.3),
• Protección auditiva ANSI S12.6 (S3.19),
• Protección respiratoria NIOSH/OSHA/MSHA.
ADVERTENCIA: Parte del polvo generado al lijar, serrar, esmerilar
• plomo de algunas pinturas en base a plomo,
• polvo de sílice proveniente de ladrillos y cemento y otros
productos de albañilería, y
• arsénico y cromo provenientes de madera tratada
químicamente.
Sección nominal mínima del cable en
milímetros cuadrados (mm2)
Su riesgo de exposición a estos químicos varía, dependiendo de la
frecuencia con la cual realiza usted este tipo de trabajo. Para reducir
su exposición a estas sustancias químicas: trabaje en una zona
bien ventilada y llevando equipos de seguridad aprobados, como
mascarillas antipolvo especialmente diseñadas para filtrar partículas
microscópicas.
• Evite el contacto prolongado con polvo generado por el
lijado, aserrado, pulido, taladrado y otras actividades de
construcción. Vista ropas protectoras y lave las áreas de
la piel expuestas con agua y jabón. Si permite que el polvo
se introduzca en la boca u ojos o quede sobre la piel, puede
favorecer la absorción de productos químicos peligrosos.
ADVERTENCIA: La utilización de esta herramienta puede
generar polvo o dispersarlo, lo que podría causar daños graves
y permanentes al sistema respiratorio, así como otras lesiones.
Siempre use protección respiratoria aprobada por NIOSH (Instituto
Nacional de Seguridad y Salud en el Trabajo) u OSHA (Administración
de Seguridad y Salud en el Trabajo) apropiada para la exposición al
polvo. Dirija las partículas en dirección contraria a la cara y el cuerpo.
ADVERTENCIA: Siempre lleve la debida protección auditiva
personal en conformidad con ANSI S12.6 (S3.19) durante el
uso de esta herramienta. Bajo algunas condiciones y duraciones
de uso, el ruido producido por este producto puede contribuir a la
pérdida auditiva.
ADVERTENCIA: Utilice siempre protección para los ojos.
Todos los usuarios y espectadores deben utilizar protección para los
ojos conforme con las normas ANSI Z87.1.
• La etiqueta de su herramienta puede incluir los siguientes
símbolos. Los símbolos y sus definiciones son los siguientes:
V ..........voltios A ........... amperios
Hz ........hertz W .......... vatios
min ......minutos
........ corriente alterna
4
4
....corriente directa
........Construcción Clase I .......... terminal a tierra
(con conexión a tierra)
.........Construcción Clase II seguridad
(con aislamiento doble) …/min ... revoluciones o
BPM ....golpes por minuto reciprocidad por
sfpm ....pies superficies por minuto
IPM ....... impactos por minuto
n
o .........velocidad sin carga
......... símbolo de alerta de
............. minuto
GUARDE ESTAS INSTRUCCIONES PARA
VOLVER A CONSULTAR EN EL FUTURO
FIG. 1
F
I
D
Español
H
C
G
A
B
A
Motor
Verifique que su abastecimiento de energía concuerda con lo indicado
en la placa de identificación. Disminuciones en el voltaje mayores a
10% provocarán la pérdida de potencia y sobre calentamiento.
D
EWALT realiza pruebas de fábrica en todas sus herramientas; si su
herramienta no funciona la línea de alimentación.

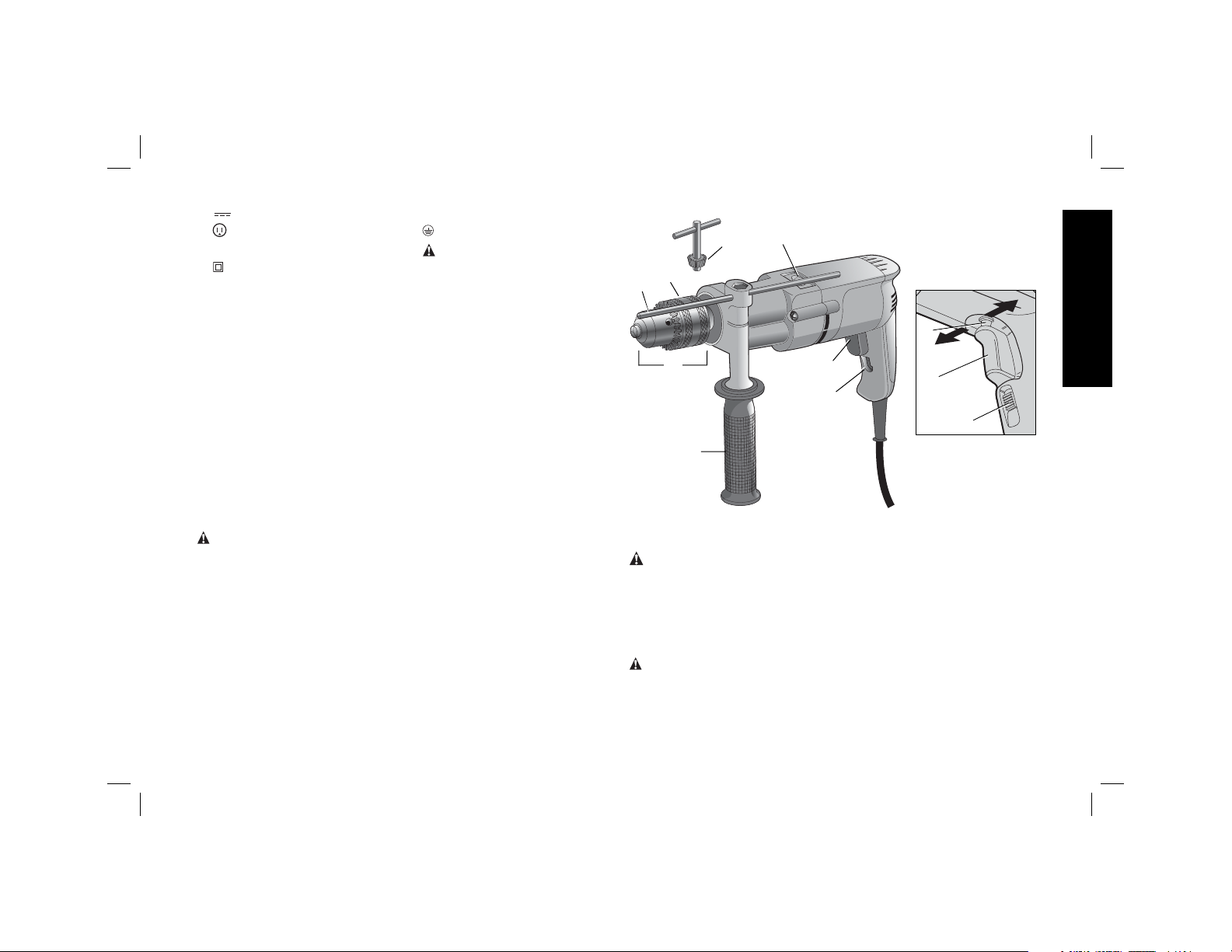

COMPONENTES (Fig. 1)
ADVERTENCIA: Nunca modifique la herramienta eléctrica, ni
tampoco ninguna de sus piezas. Podría producir lesiones corporales
o daños.
A. Gatillo interruptor E. Mango lateral
B. Botón del seguro F. Varilla de ajuste de profundidad
C. Guía de deslizamiento G. Portabrocas con llave
de avance/retroceso H. Manguito
D. Selector de modo I. Llave para portabrocas
B
E
MONTAJE Y AJUSTES
ADVERTENCIA: Para minimizar el riesgo de graves lesiones
personales, apague la herramienta y desconecte la batería
antes de realizar ajustes o quitar/instalar los acoples o
accesorios. Un encendido accidental puede causar lesiones.
Un arranque accidental podría causar lesiones.
Mango lateral (Fig. 1)
ATENCIÓN:
taladro percutor y sujételo con ambas manos.
El mango lateral (E) se sujeta al frente de la caja de engranajes del
taladro percutor, tal como se muestra en la Figura 1. El mango puede
girarse 360° con el fin de permitir su uso con la mano izquierda.
5
5
Utilice siempre el mango lateral suministrado con este
Interruptor (Fig. 1)
ADVERTENCIA: Suelte el mecanismo de trabado antes de
desconectar la clavija de la toma de corriente. Si no lo hace el
taladro se encenderá cuando vuelva a conectarlo, con el posible
riesgo de daños o lesiones.
Para encender el taladro percutor, presione el interruptor de gatillo (A).
Para detener el taladro percutor, suelte el interruptor.
Para dejar fijo el interruptor de gatillo en la posición de encendido
Español
(ON), en caso de operación continua, presione el interruptor de
gatillo y pulse el botón del seguro (B). La herramienta continuará en
funcionamiento. Para apagar la herramienta (OFF), desde la posición
de encendido, pulse y suelte el gatillo una vez. Asegúrese de que el
mecanismo de liberación del seguro se mueva con normalidad cada
vez que desee usar la herramienta.
NO fije el interruptor de gatillo en la posición de encendido cuando
taladre a mano, para así poder soltarlo en caso de que la broca se
atasque en el orificio. SOLAMENTE se debe usar el botón del seguro
si el taladro se encuentra montado en una base de soporte vertical o
de algún otro tipo.
VELOCIDAD VARIABLE
El interruptor de gatillo de velocidad variable permite controlar la
velocidad. Cuanto más a fondo se oprima el gatillo, más elevada será
la velocidad del taladro percutor.
NOTA: Utilice velocidades bajas para iniciar una perforación cuando
usted no ha marcado el centro de la misma, o para taladrar metales,
plásticos y cerámica, o para atornillar. Las altas velocidades son más
apropiadas para taladrar en madera y aglomerados, y cuando se
utilizan accesorios abrasivos y de pulimento.
PALANCA DE REVERSA
La palanca de reversa (C) se utiliza para invertir la marcha del taladro
percutor con el fin de destornillar y sacar las brocas atascadas. Se
encuentra situada sobre el gatillo, como se aprecia en el gráfico. Para
activar la marcha atrás del motor, apague el taladro percutor y empuje
la palanca hacia la izquierda (mirándola desde el portabrocas). Para
hacerlo funcionar hacia adelante, apague (“OFF”) el taladro percutor
y empuje la palanca hacia la derecha.
Selector de modo Taladro percutor/
Taladro (Fig. 2)
Para cambiar la herramienta del Modo taladro al Modo taladro percutor
(o viceversa), gire el disco (D) hasta el símbolo correspondiente. Para
seleccionar el Modo taladro simple, dirija el símbolo de la broca
hacia el broquero. Para seleccionar el Modo taladro percutor, dirija el
símbolo del martillo hacia la palanca.
NOTA: El selector deberá estar siempre en alguna de las
dos posiciones indicadas. No existe ninguna otra posición de
funcionamiento entre esas dos opciones.
FIG. 2
D
Quitar el portabrocas (Fig. 3, 4)
1. Abra las mordazas del portabrocas al máximo posible.
2. Inserte un destornillador en el portabrocas y quite el tornillo que
retiene el portabrocas girándolo hacia la derecha.
3. Inserte una llave hex en el portabrocas y dé un golpe de martillo,
tal como se indica.
6
6
FIG. 3
FIG. 4
FUNCIONAMIENTO
ADVERTENCIA: Para minimizar el riesgo de graves lesiones
personales, apague la herramienta y desconecte la batería
antes de realizar ajustes o quitar/instalar los acoples o
accesorios. Un encendido accidental puede causar lesiones.
Un arranque accidental podría causar lesiones.
Taladrado
ADVERTENCIA: Para reducir el riesgo de lesiones corporales,
SIEMPRE asegúrese de que la pieza de trabajo esté debidamente
sujeta. Si va a perforar un material delgado, utilice un bloque de
madera como “respaldo” para evitar dañarlo.
1. Utilice exclusivamente brocas afiladas. Para MADERA, utilice
brocas helicoidales, brocas de horquilla, brocas de berbiquí o
brocas de sierra. Para METAL, use brocas de acero helicoidales
o de campana. Para MAMPOSTERÍA, como ladrillos, cemento,
bloques de hormigón, etc., utilice brocas con punta de carburo
de tungsteno para taladrado con percusión.
2. Siempre aplique presión al taladro en línea recta con la broca.
Haga suficiente presión para que la broca siga perforando, pero
no tanta como para que el motor se atasque o la broca se desvíe.
3. Sujete el taladro firmemente con ambas manos para controlar la
fuerza de torsión de la broca.
4. SI EL TALADRO SE ATASCA, esto probablemente se
deberá a una sobrecarga o a un uso incorrecto. SUELTE
EL GATILLO DE INMEDIATO, retire la broca de la pieza de
trabajo y determine la causa del atascamiento. NO APRIETE Y
SUELTE REPETIDAMENTE EL GATILLO PARA INTENTAR
DESATASCAR LA BROCA, YA QUE SE PODRÍA DAÑAR EL
TALADRO.
5. Para evitar que se atasque el taladro o que atraviese el material,
reduzca la presión y deje ir suavemente la broca hacia el final del
orificio.
6. Haga funcionar el motor al retirar la broca del interior del orificio.
Esto evitará que se atasque.
7. Con los taladros de velocidad variable no hay necesidad de hacer
una marca de centrado con un punzón. Utilice una velocidad
menor para comenzar el orificio y acelere, presionando más el
gatillo, cuando el orificio tenga la profundidad suficiente para
evitar que la broca se salga.
TALADRADO EN METAL
Inicie la perforación a baja velocidad y vaya aumentándola hasta la
máxima potencia mientras aplica presión firme en la herramienta. El
flujo uniforme y suave de virutas indica que se taladra a la velocidad
adecuada. Emplee un lubricante para corte cuando taladre en
metales. Las excepciones son el hierro colado y el latón, que se
deben taladrar en seco. Los lubricantes que mejor funcionan son el
aceite sulfúrico y la manteca.
NOTA: los orificios grandes en acero [de 8 mm (5/16") a 13 mm
(1/2")] se pueden hacer con mayor facilidad si se taladra primero un
orificio piloto [de 4mm (5/32") a 5mm (3/16")].
Español
7
7
TALADRADO EN MADERA
Inicie la perforación a baja velocidad y vaya aumentándola hasta la
máxima potencia mientras aplica presión firme en la herramienta.
Se puede taladrar la madera con las mismas brocas helicoidales
que se utilizan para el metal. Estas brocas pueden sobrecalentarse
a menos que se saquen con frecuencia para limpiarlas de virutas.
Los trabajos susceptibles de astillarse deben respaldarse con un
bloque de madera.
Español
TALADRADO EN MAMPOSTERÍA
Cuando taladre en mampostería, utilice brocas afiladas con punta
de carburo de tungsteno, clasificadas para percusión. Aplique una
fuerza constante y firme en la herramienta para taladrar con mayor
efectividad. El flujo uniforme y suave de virutas indica que se taladra
a la velocidad adecuada.
FIG. 5
F
E
Varilla de Profundidad (Fig. 5)
Para ajustar la varilla de profundidad (F), afloje el mango y coloque
la varilla de manera (E) que la distancia entre le final de ésta y el final
de la broca sea igual a la profundidad deseada para la perforación.
Apriete el mango lateral. Cuando utilice la varilla de profundidad
para taladrar, deténgase cuando el extremo de la varilla alcance la
superficie del material.
MANTENIMIENTO
ADVERTENCIA: Para minimizar el riesgo de graves lesiones
personales, apague la herramienta y desconecte la batería
antes de realizar ajustes o quitar/instalar los acoples o
accesorios. Un encendido accidental puede causar lesiones.
Un arranque accidental podría causar lesiones.
Su herramienta D
largo período con un mínimo de mantenimiento. Un funcionamiento
continuo satisfactorio depende del cuidado adecuado de la
herramienta y de una limpieza periódica.
EWALT ha sido diseñada para funcionar durante un
Lubricación
La herramienta eléctrica no requiere lubricación adicional.
Limpieza
ADVERTENCIA: Sople la suciedad y el polvo de todos los
conductos de ventilación con aire seco al menos una vez por
semana. Utilice la protección adecuada para los ojos ANSI Z87.1
(CAN/CSA Z94.3) y la protección respiratoria adecuada NIOSH/
OSHA/MSHA cuando realice esta operación.
ADVERTENCIA: Nunca utilice disolventes u otros productos
químicos abrasivos para limpiar las piezas no metálicas de la
herramienta. Estos productos químicos pueden debilitar los materiales
plásticos utilizados en estas piezas. Utilice un paño humedecido sólo
8
8
con agua y jabón neutro. Nunca permita que penetre líquido dentro
de la herramienta y nunca sumerja las piezas de la herramienta en un
líquido.
Compra de accesorios
ADVERTENCIA: Dado que algunos accesorios, diferentes de los
ofrecidos por D
EWALT, no se han probado con este producto, el
empleo de tales accesorios podría constituir un riesgo. Para reducir
el riesgo de lesiones, sólo deben usarse con el producto los
accesorios recomendados D
EWALT.
Si desea más información sobre los accesorios adecuados, consulte
a su distribuidor.
Reparaciones
Para garantizar la SEGURIDAD y la CONFIABILIDAD, deberán
hacerse reparaciones, mantenimiento y ajustes de esta herramienta
en los centros autorizados de servicio D
EWALT u otras organizaciones
autorizadas. Estas organizaciones prestan servicio a las herramientas
D
EWALT y emplean siempre refacciones legitimas DEWALT.
Protección del Medio Ambiente
No deseche este producto con la basura normal del hogar o
sitio de trabajo.
Revise las normativas locales para reciclaje de productos eléctricos
tales como herramientas y electrodomésticos, allí podrá encontrar
centros de reciclaje municipales.
CARACTERÍSTICAS TÉCNICAS
DW508S-AR DW508S-B2C DW508S-B3
Voltaje: 220 V ~ 220 V ~ 120 V ~
Potencia nominal: 700 W 700 W 700 W
Frecuencia: 50 Hz 50–60 Hz 50–60 Hz
Velocidad en vacío: 0–2600 rpm 0–2600 rpm 0–2600 rpm
Español
Si llegase el día en que su producto D
EWALT necesita reemplazo, o si
no es de utilidad para usted, no lo deseche junto con otros residuos.
Este producto puede ser reciclado para prevenir la
contaminación del medio ambiente y reducir la demanda de
materias primas.
Le sugerimos llevar el producto a un centro de servicio autorizado
D
EWALT o a un centro de reciclaje, donde expertos podrán reciclar y
reutilizar los materiales.
9
Defi nitions: Safety Guidelines
The definitions below describe the level of severity for each
signal word. Please read the manual and pay attention to these
symbols.
DANGER: Indicates an imminently hazardous situation which,
if not avoided, will result in death or serious injury.
WARNING: Indicates a potentially hazardous situation which,
if not avoided, could result in death or serious injury.
CAUTION: Indicates a potentially hazardous situation which, if
not avoided, may result in minor or moderate injury.
NOTICE: indicates a practice not related to personal injury
which, if not avoided, may result in property damage.
WARNING: To reduce the risk of injury, read the instruction
manual.
General Power Tool Safety Warnings
WARNING! Read all safety warnings and all instructions
Failure to follow the warnings and instructions may result in
electric shock, fire and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS
FOR FUTURE REFERENCE
The term “power tool”in the warnings refers to your mains-operated
(corded) power tool or battery-operated (cordless) power tool.
1) WORK AREA SAFETY
a) Keep work area clean and well lit. Cluttered or dark areas
English
invite accidents.
b) Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the dust or
fumes.
c) Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
b) Avoid body contact with earthed or grounded surfaces
such as pipes, radiators, ranges and refrigerators. There
is an increased risk of electric shock if your body is earthed or
grounded.
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric
shock.
d) Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged or
entangled cords increase the risk of electric shock.
e) When operating a power tool outdoors, use an extension
cord suitable for outdoor use. Use of a cord suitable for
outdoor use reduces the risk of electric shock.
f) If operating a power tool in a damp location is unavoidable,
use a residual current device (RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while
operating power tools may result in serious personal injury.
b) Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask, nonskid safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
10
c) Prevent unintentional starting. Ensure the switch is in
the off position before connecting to power source and/
or battery pack, picking up or carrying the tool. Carrying
power tools with your finger on the switch or energising power
tools that have the switch on invites accidents.
d) Remove any adjusting key or wrench before turning the
power tool on. A wrench or a key left attached to a rotating
part of the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose clothing or jewellery.
Keep your hair, clothing and gloves away from moving
parts. Loose clothes, jewellery or long hair can be caught in
moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection can
reduce dust-related hazards.
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use the correct power tool
for your application. The correct power tool will do the job
better and safer at the rate for which it was designed.
b) Do not use the power tool if the switch does not turn it
on and off. Any power tool that cannot be controlled with the
switch is dangerous and must be repaired.
c) Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power tools
are dangerous in the hands of untrained users.
e) Maintain power tools. Check for misalignment or binding
of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation. If
damaged, have the power tool repaired before use. Many
accidents are caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to bind and
are easier to control.
g) Use the power tool, accessories and tool bits etc., in
accordance with these instructions taking into account
the working conditions and the work to be performed.
Use of the power tool for operations different from those
intended could result in a hazardous situation.
5) SERVICE
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained.
ADDITIONAL SPECIFIC SAFETY RULES
Additional Safety Rules for Hammerdrills
• Hold tool by insulated gripping surfaces when performing
an operation where the cutting tool may contact hidden
wiring or its own cord. Contact with a “live” wire will make
exposed metal parts of the tool “live” and shock the operator.
• Wear safety goggles or other eye protection. Hammering and
drilling operations cause chips to fly. Flying particles can cause
permanent eye damage.
• Wear ear protectors when hammering for extended periods
of time. Temporary hearing loss or serious ear drum damage may
result from high sound levels generated by hammer drilling.
English
11
• Always use the side handle supplied with the tool. Keep a
firm grip on the tool at all times. Do not attempt to operate this tool
without holding it with both hands.
• Do not overreach while operating the tool. Maintain a
balanced working stance at all times. When necessary, use only
properly positioned, safe, platforms and scaffolding. WORK SAFE.
• Hammer bits and tools get hot during operation. Wear gloves
when touching them.
• Air vents often cover moving parts and should be avoided.
Loose clothes, jewelry or long hair can be caught in moving parts.
• An extension cord must have adequate wire size for safety.
An undersized cord will cause a drop in line voltage resulting in loss
of power and overheating. When using more than one extension
to make up the total length, be sure each individual extension
contains at least the minimum wire size. The following table shows
the correct size to use depending on cord length and nameplate
ampere rating. If in doubt, use the next heavier gauge. The smaller
the gauge number, the heavier the cord.
Voltage (Volts)
120–127V 0–7 7–15 15–30 30–50
220–240V 0–15 15–30 30–60 60–100
Rated Ampere
range
0–6A 1.0 1.5 1.5 2.5
6–10A 1.0 1.5 2.5 4.0
10–12A 1.5 1.5 2.5 4.0
12–16A 2.5 4.0 Not Recommended
Total length of cord in meters (m)
Minimal cross-sectional area of the
cord in meters (mm2 )
English
WARNING: ALWAYS USE SAFETY GLASSES. Everyday
eyeglasses are NOT safety glasses. Also use face or dust mask if
cutting operation is dusty. All users and bystanders MUST ALWAYS
wear certified safety equipment:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratory protection.
WARNING: Some dust created by power sanding, sawing,
grinding, drilling, and other construction activities contains chemicals
known to cause cancer, birth defects or other reproductive harm.
Some examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry
products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you
do this type of work. To reduce your exposure to these chemicals:
work in a well ventilated area, and work with approved safety
equipment, such as those dust masks that are specially designed to
filter out microscopic particles.
• Avoid prolonged contact with dust from power sanding,
sawing, grinding, drilling, and other construction activities.
Wear protective clothing and wash exposed areas with
soap and water. Allowing dust to get into your mouth, eyes, or
lay on the skin may promote absorption of harmful chemicals.
WARNING: Use of this tool can generate and/or disburse dust,
which may cause serious and permanent respiratory or other injury.
Always use NIOSH/OSHA approved respiratory protection appropriate
for the dust exposure. Direct particles away from face and body.
WARNING: Always wear proper personal hearing protection
that conforms to ANSI S12.6 (S3.19) during use. Under some
conditions and duration of use, noise from this product may
contribute to hearing loss.
12
............
WARNING: Always use eye protection. All users and
bystanders must wear eye protection that conforms to ANSI Z87.1.
• The label on your tool may include the following symbols. The
symbols and their definitions are as follows:
V .......... volts A .......... amperes
Hz ........ hertz W......... watts
min ......minutes ....... alternating current
...direct current ....... alternating or direct current
........ Class I Construction no ........ no load speed
............ (grounded) ........ earthing terminal
........ Class II Construction ......... safety alert symbol
............ (double insulated) BPM .... beats per minute
…/min .per minute RPM .... revolutions per minute
IPM ......impacts per minute sfpm .... surface feet per minute
SAVE THESE INSTRUCTIONS
FOR FUTURE USE
Motor
Be sure your power supply agrees with the nameplate marking.
Voltage decrease of more than 10% will cause loss of power and
overheating. All D
operate, check the power supply.
EWALT tools are factory tested; if this tool does not

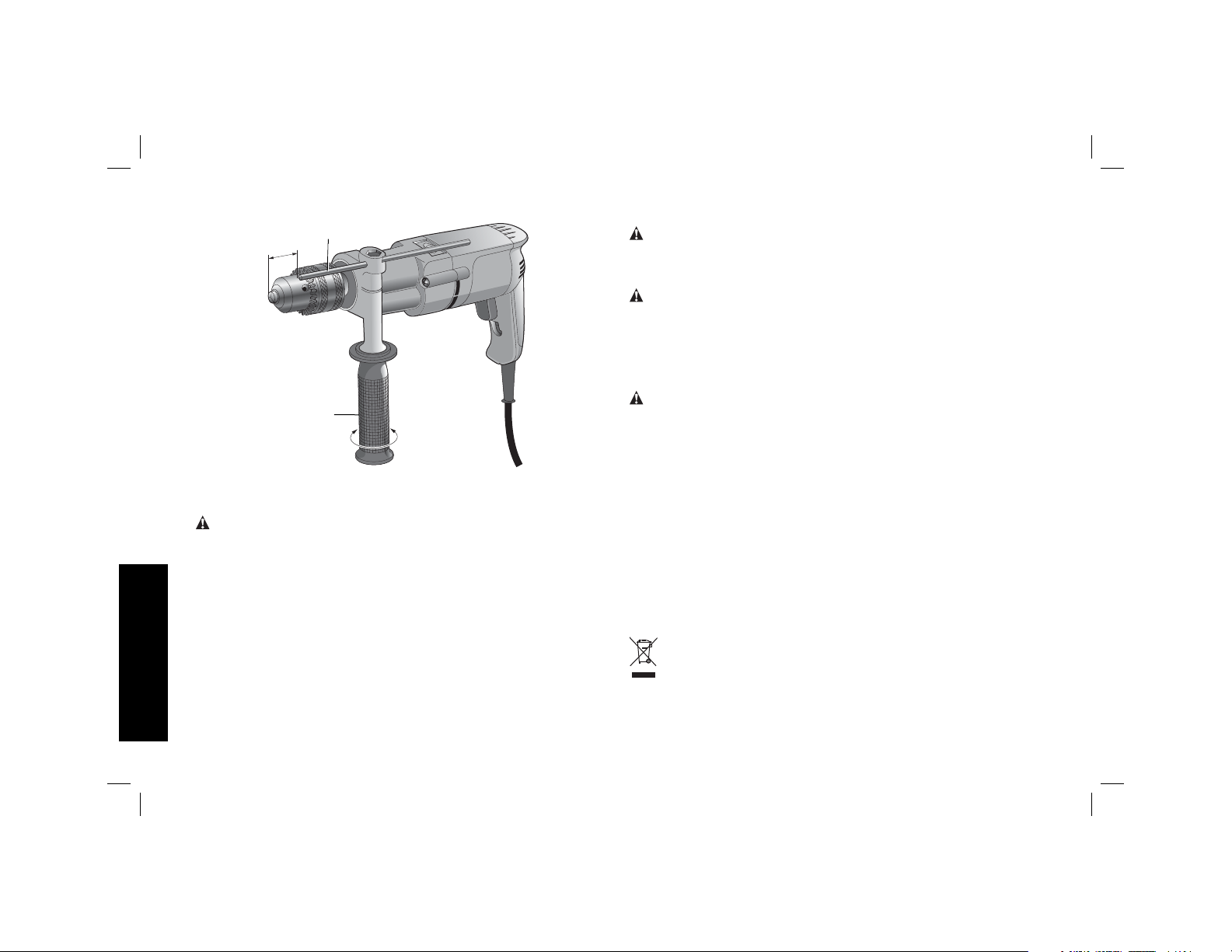

DESCRIPTION (FIG. 1)
WARNING: Never modify the power tool or any part of it. Damage
or personal injury could result.
A. Variable speed switch F. Depth adjustment rod
B. Lock-on button G. Keyed chuck
C. Forward/reverse slider H. Sleeve
D. Mode selector I. Chuck key
E. Side handle
FIG. 1
I
H
F
G
E
D
C
A
B
A
B
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of injury, turn unit off and
disconnect tool from power source before installing and
removing accessories, before making any adjustments or
removing/installing attachments or accessories. An accidental
start-up can cause injury.
Side Handle (Fig. 1)
CAUTION: Always use side handle when provided and hold
hammerdrill with both hands.
A side handle (E) is supplied with this hammerdrill. It clamps to the
front of the gear case as shown in Figure 1 and can be rotated 360˚
to permit right or left hand use.
English
13
Switch (Fig. 1)
WARNING: Be sure to release the locking mechanism before
disconnecting the plug from the power supply. Failure to do so will
cause the hammerdrill to start immediately the next time it is plugged
in. Damage or personal injury could result.
To start hammerdrill, depress the trigger switch (A). To stop hammerdrill,
release the trigger switch.
To lock the trigger switch in the ON position for continuous operation,
depress the trigger switch and push up the locking button (B). The
tool will continue to run. To turn the tool OFF, from a locked-on
condition, squeeze and release the trigger once. Before using the
tool (each time), be sure that the locking button release mechanism
is working freely.
DO NOT lock the switch on when drilling by hand so that you can
instantly release the trigger switch if the bit binds in the hole. The
locking button is for use ONLY when the hammerdrill is mounted in a
drill press stand or other wise held stationary.
VARIABLE SPEED
The variable speed trigger switch permits speed control. The
farther the trigger switch is depressed, the higher the speed of the
hammerdrill.
NOTE: Use lower speeds for starting holes without a center punch,
drilling in metal, plastics or ceramics, or driving screws. Higher speeds
are better for drilling in wood and composition board and for using
abrasive and polishing accessories.
REVERSING LEVER
The reversing lever (C) is used to reverse the hammerdrill for backing
out screws or jammed bits. It is located above the trigger, shown. To
reverse the hammerdrill, turn it OFF and push the reversing lever to
English
the left (when viewed from the chuck end). To position the lever for
forward operation, turn the hammerdrill OFF and push the lever to
the right.
Hammer/Drill Selector (Fig. 2)
To switch the tool from the drilling mode to the hammering mode (or
vice-versa) rotate the dial (D) on the applicable symbol. For straight
drilling, align the drill bit symbol toward the chuck. For hammering,
align the hammer symbol with the lever, as shown in the figure.
NOTE: The selector must be in either drill, or hammer/drill mode at all
times. There are no operable positions between the two.
FIG. 2
D
Chuck Removal (Fig. 3, 4)
1. Open the chuck jaws as far as possible.
2. Insert a screwdriver into the chuck and remove the chuck
retaining screw by turning clockwise.
3. Tighten a hex key into the chuck and strike it with a hammer as
shown.
FIG. 3
FIG. 4
14
OPERATION
WARNING: To reduce the risk of injury, turn unit off and
disconnect tool from power source before installing and
removing accessories, before making any adjustments or
removing/installing attachments or accessories. An accidental
start-up can cause injury.
Drilling
WARNING: To reduce the risk of personal injury, ALWAYS
ensure workpiece is anchored or clamped firmly. If drilling thin
material, use a wood “back-up” block to prevent damage to the
material.
1. Use sharp drill bits only. For WOOD, use twist drill bits, spade bits,
power auger bits, or hole saws. For METAL, use steel twist drill
bits or hole saws. For MASONRY, such as brick, cement, cinder
block, etc., use carbide-tipped bits rated for percussion drilling.
2. Always apply pressure in a straight line with the bit. Use enough
pressure to keep drill biting, but do not push hard enough to stall
the motor or deflect the bit.
3. Hold tool firmly with both hands to control the twisting action of
the drill.
4. IF DRILL STALLS, it is usually because it is being overloaded or
improperly used. RELEASE TRIGGER IMMEDIATELY, remove
drill bit from work, and determine cause of stalling. DO NOT
CLICK TRIGGER ON AND OFF IN AN ATTEMPT TO START
A STALLED DRILL — THIS CAN DAMAGE THE DRILL.
5. To minimize stalling or breaking through the material, reduce
pressure on drill and ease the bit through the last fractional part
of the hole.
6. Keep the motor running when pulling the bit back out of a drilled
hole. This will help prevent jamming.
7. With variable speed drills there is no need to center punch
the point to be drilled. Use a slow speed to start the hole and
accelerate by squeezing the trigger harder when the hole is deep
enough to drill without the bit skipping out.
DRILLING IN METAL
Start drilling with slow speed and increase to full power while applying
firm pressure on the tool. A smooth even flow of metal chips indicates
the proper drilling rate. Use a cutting lubricant when drilling metals.
The exceptions are cast iron and brass which should be drilled dry.
NOTE: Large [5/16" (8 mm) to 1/2" (13 mm)] holes in steel can be
made easier if a pilot hole [5/32" (4 mm) to 3/16" (5 mm)] is drilled first.
DRILLING IN WOOD
Start drilling with slow speed and increase to full power while applying
firm pressure on the tool. Holes in wood can be made with the same
twist drills used for metal. These bits may overheat unless pulled out
frequently to clear chips from the flutes. Work that is apt to splinter
should be backed up with a block of wood.
DRILLING IN MASONRY
When drilling in masonry, use carbide tipped bits rated for percussion
drilling and be certain that the bit is
mode is selected. Use a constant and firm force on the tool to drill
most effectively. A smooth, even flow of dust indicates the proper
drilling rate.
sharp. Ensure that the hammer
Depth Rod (fi g. 5)
To adjust the depth rod (F), loosen the handle (E) and move rod so
that the distance between the end of the rod and the end of the bit
equals the desired drilling depth. When drilling with depth rod, stop
when end of rod reaches surface of material.
English
15
FIG. 5
F
E
MAINTENANCE
WARNING: To reduce the risk of injury, turn unit off and
disconnect tool from power source before installing and
removing accessories, before making any adjustments or
removing/installing attachments or accessories. An accidental
start-up can cause injury.
Your D
EWALT power tool has been designed to operate over a
long period of time with a minimum of maintenance. Continuous
satisfactory operation depends upon proper tool care and regular
cleaning.
Lubrication
English
Your power tool requires no additional lubrication.
Cleaning
WARNING: Blow dirt and dust out of the main housing with dry air
as often as dirt is seen collecting in and around the air vents. Wear
approved eye protection and approved dust mask when performing
this procedure.
WARNING: Never use solvents or other harsh chemicals for
cleaning the non-metallic parts of the tool. These chemicals may
weaken the materials used in these parts. Use a cloth dampened only
with water and mild soap. Never let any liquid get inside the tool;
never immerse any part of the tool into a liquid.
Purchasing Accessories
WARNING: Since accessories, other than those offered by
D
EWALT, have not been tested with this product, use of such
accessories with this tool could be hazardous. To reduce the risk of
injury, only D
this product.
Recommended accessories for use with your tool are available at extra
cost from your local dealer or authorized service center.
EWALT, recommended accessories should be used with
Repairs
The charger and battery pack are not serviceable.
To assure product SAFETY and RELIABILITY, repairs, maintenance
and adjustment (including brush inspection and replacement) should
be performed by authorized service centers or other qualified service
personnel, always using identical replacement parts.
Protecting the Environment
Separate collection. This product must not be disposed of
with normal household waste.
Should you find one day that your D
replacement, or if it is of no further use to you, do not dispose of it
with household waste.
EWALT product needs
16
Separate collection of used products and packaging allows
materials to be recycled and used again. Re-use of recycled
materials helps prevent environmental pollution and reduces
the demand for raw materials.
Local regulations may provide for separate collection of electrical
products from the household, at municipal waste sites or by the
retailer when you purchase a new product.
D
EWALT provides a facility for the collection and recycling of DEWALT
products once they have reached the end of their working life. To take
advantage of this service please return your product to any authorized
service center that will collect them on our behalf.
You can check the location of your nearest authorized service center
by contacting your local D
EWALT office. Alternatively, a service center
listing is included in the packaging of this product.
SPECIFICATIONS
DW508S-B3
Voltage: 120 V ~
Power imput: 700 W
Frequency: 50–60 Hz
Speed: 0–2600 rpm
English
17
SOLAMENTE PARA PROPÓSITO DE ARGENTINA:
IMPORTADO POR: BLACK & DECKER ARGENTINA S.A.
IMPORTADO POR: BLACK & DECKER S.A. DE C.V.
BOSQUES DE CIDROS, ACCESO RADIATAS NO. 42
MAQUINAS Y HERRAMIENTAS BLACK & DECKER CHILE S.A.
PACHECO TRADE CENTER
COLECTORA ESTE DE RUTA PANAMERICANA
KM. 32.0 EL TALAR DE PACHECO
PARTIDO DE TIGRE
BUENOS AIRES (B1618FBQ)
REPÚBLICA DE ARGENTINA
NO. DE IMPORTADOR: 1146/66
TEL. (011) 4726-4400
SOLAMENTE PARA PROPÓSITO DE MÉXICO:
3A. SECCIÓN DE BOSQUES DE LAS LOMAS
DELEGACIÓN CUAJIMALPA,
05120, MÉXICO, D.F.
TEL. (52) 555-326-7100
R.F.C.: BDE810626-1W7
AVDA. EDUARDO FREI M. #6001 EDIFICIO 67
CONCHALI-SANTIAGO
CHILE
HECHO EN CHINA
MADE IN CHINA
DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286
(NOV11) Part No. N143457 DW508S Copyright @ 2011 D
The following are trademarks for one or more D
EWALT power tools: the yellow and black color scheme; the “D” shaped air intake grill; the
EWALT
array of pyramids on the handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.
Loading...
