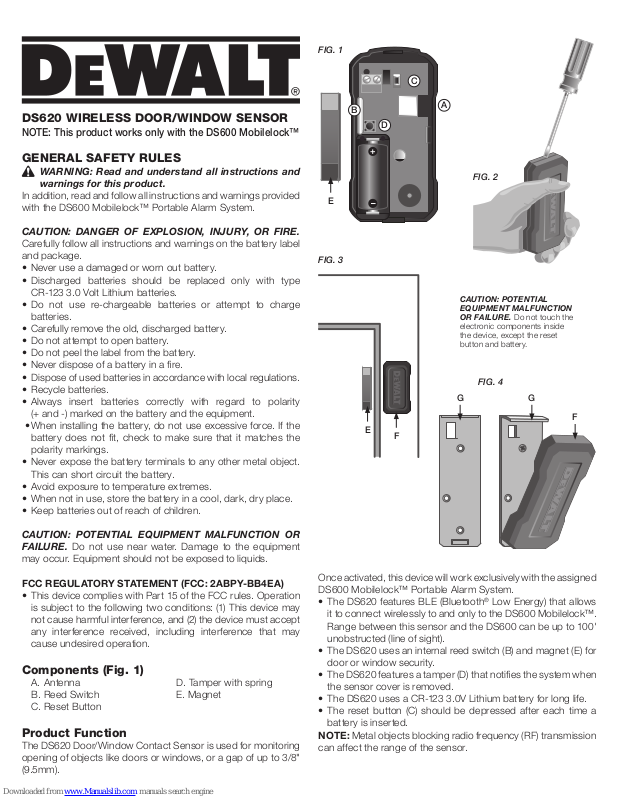

DS620 WIRELESS DOOR/WINDOW SENSOR

NOTE: This product works only with the DS600 Mobilelock™

GENERAL SAFETY RULES

WARNING: Read and understand all instructions and
warnings for this product.

In addition, read and follow all instructions and warnings provided
with the DS600 Mobilelock™ Portable Alarm System.

CAUTION: DANGER OF EXPLOSION, INJURY, OR FIRE.

Carefully follow all instructions and warnings on the battery label
and package.

• Never use a damaged or worn out battery.

• Discharged batteries should be replaced only with type
CR-123 3.0 Volt Lithium batteries.

• Do not use re-chargeable batteries or attempt to charge
batteries.

• Carefully remove the old, discharged battery.

• Do not attempt to open battery.

• Do not peel the label from the battery.

• Never dispose of a battery in a fire.

• Dispose of used batteries in accordance with local regulations.

• Recycle batteries.

• Always insert batteries correctly with regard to polarity
(+ and -) marked on the battery and the equipment.

• When installing the battery, do not use excessive force. If the
battery does not fit, check to make sure that it matches the
polarity markings.

• Never expose the battery terminals to any other metal object.
This can short circuit the battery.

• Avoid exposure to temperature extremes.

• When not in use, store the battery in a cool, dark, dry place.

• Keep batteries out of reach of children.

E

FIG. 3

B

D

+

–

E

F

A

FIG. 2

CAUTION: POTENTIAL
EQUIPMENT MALFUNCTION
OR FAILURE.

electronic components inside
the device, except the reset
button and battery.

FIG. 4

G G

Do not touch the

F

CAUTION: POTENTIAL EQUIPMENT MALFUNCTION OR
FAILURE.

Do not use near water. Damage to the equipment

may occur. Equipment should not be exposed to liquids.

FCC REGULATORY STATEMENT (FCC: 2ABPY-BB4EA)

• This device complies with Part 15 of the FCC rules. Operation
is subject to the following two conditions: (1) This device may
not cause harmful interference, and (2) the device must accept
any interference received, including interference that may
cause undesired operation.

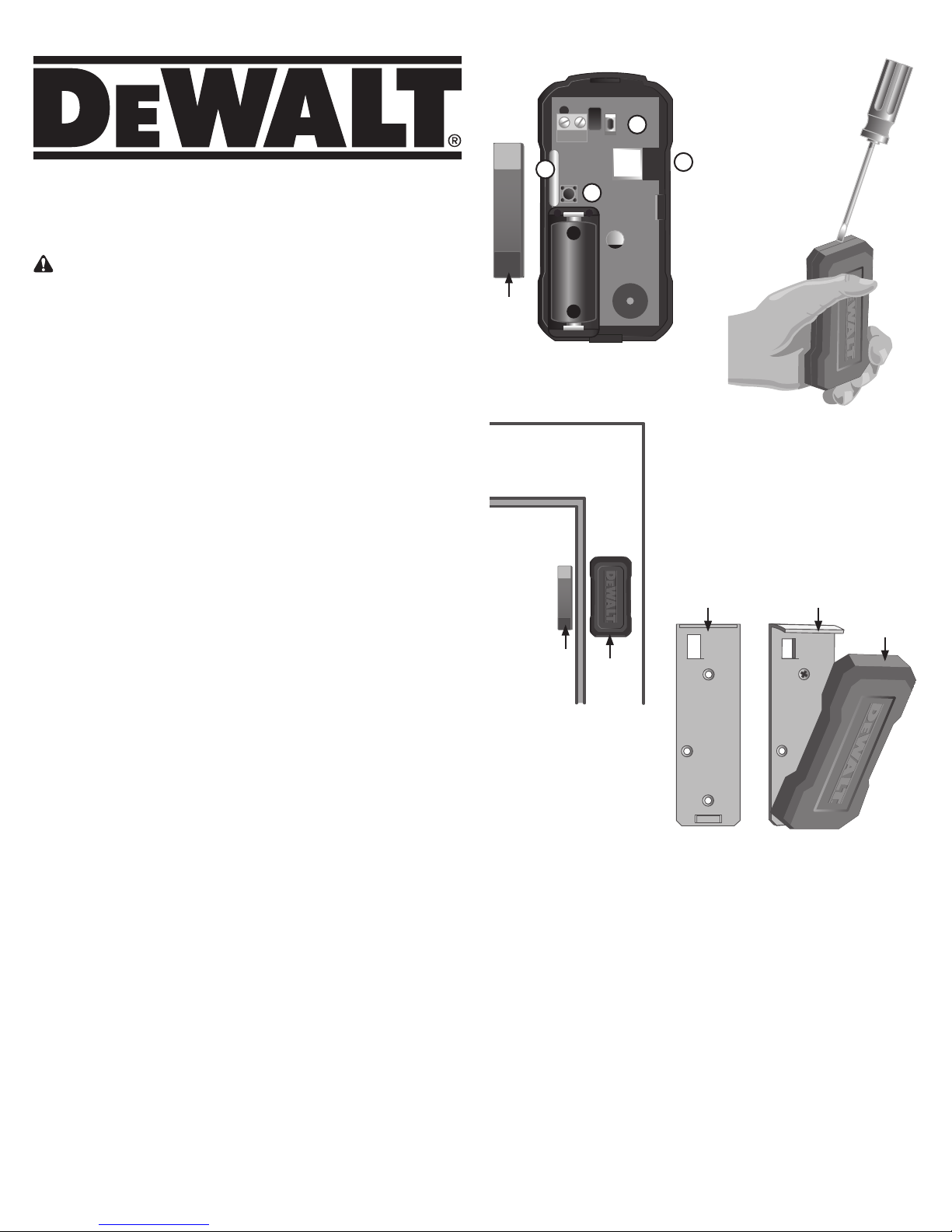

Components (Fig. 1)

A. Antenna D. Tamper with spring
B. Reed Switch E. Magnet
C. Reset Button

Product Function

The DS620 Door/Window Contact Sensor is used for monitoring
opening of objects like doors or windows, or a gap of up to 3/8"
(9.5mm).

Once activated, this device will work exclusively with the assigned
DS600 Mobilelock™ Portable Alarm System.

• The DS620 features BLE (Bluetooth® Low Energy) that allows
it to connect wirelessly to and only to the DS600 Mobilelock™.
Range between this sensor and the DS600 can be up to 100'
unobstructed (line of sight).

• The DS620 uses an internal reed switch (B) and magnet (E) for
door or window security.

• The DS620 features a tamper (D) that notifies the system when
the sensor cover is removed.

• The DS620 uses a CR-123 3.0V Lithium battery for long life.

• The reset button (C) should be depressed after each time a
battery is inserted.

NOTE: Metal objects blocking radio frequency (RF) transmission
can affect the range of the sensor.

Prevention of False Alarms

The majority of alarms that occur are false. These situations
happen every day due to user error, incorrect installation or
improper maintenance of the system. False alarms will limit
the responsiveness to the system and become a general
inconvenience. As the number of false alarms increases,
authorities have become less apt to respond to alarm systems
due to this problem. Many of these situations can be avoided by
following some very simple practices.

•

Ensure all users are properly trained on the operation of the system.

• Always Disarm the DS600 Mobilelock™ before entering
protected area.

• Lock all protected doors, windows or any other asset sensor
is attached to.

• Check that premises are cleared and assets secured before
Arming the system.

•

Know how to cancel an alarm or turn off the system before activating.

• Test the system on a monthly basis to ensure proper functioning

• Check cellular signal, power supply, and that sensors are
secured on a daily basis.

Recommended Locations

Recommended for use in pull behind trailers, offices, homes
under construction, and climate controlled storage. Use for
monitoring a door, window or gap of up to 3/8" (9.5mm).
Additional normally closed sensor (N.C.) may be wired into the
terminal block on the board.

Installing & Changing Battery

The DS620 Door/Window Contact Sensor requires a non­rechargeable CR-123 3.0 Volt Lithium battery.

CAUTION: POTENTIAL EQUIPMENT MALFUNCTION OR
FAILURE.

device, except the reset button and battery.

TO INSTALL BATTERY

1. Open the housing of the sensor by squeezing both short

ends together until the front cover releases.

2. Install the battery using the polarity (+ and -) markings on

the battery and equipment. Do not use excessive force. If
the battery does not fit, ensure that it matches the polarity
markings (Fig. 1).

3. Press the Reset Button (C) on the device. After resetting the

sensor (see Device Registration), make sure Tamper Spring is
in place and replace cover.

TO CHANGE THE BATTERY

CAUTION:

1. Carefully remove the old, discharged battery. Dispose of the

battery according to local regulations.

2. Install new battery using the polarity (+ and -) markings on

the battery and equipment. Do not use excessive force. If
the battery does not fit, ensure that it matches the polarity
markings (Fig. 1).

3. Press the Reset Button (C) on the device. After resetting the

sensor, replace the cover.

Do not touch the electronic components inside the

Never use a damaged or worn out battery.

Device Registration

1. To activate this sensor, it must first be assigned to your DS600
Mobilelock™ Device. Instructions for assigning your sensor
can be found within your online Mobilelock™ account.

NOTE: This sensor can be paired to only one DS600 Mobilelock™

device at a time.

1. Log into your online Mobilelock™ account.

2. Select the Mobilelock™ device you wish to pair this sensor to
and go to the Configure Units page.

3.

Click the link titled “Manage Bluetooth®” in the Sensors section.

4. Click to “Enable” Bluetooth®.

5. After the Mobilelock™ device’s Bluetooth® is confirmed
“Enabled”, click “Add Sensor”. After the battery is installed
in the sensor hold it close to the DS600 and click “Scan for
available sensors”.

6. When the website shows the sensor click on it to confirm
your selection.

7. Then configure the sensor: Give it a name (ei: “Downstairs
Door”).

8. Select any optional alerts desired and click “Save and Close”.

9. Make sure the sensor is selected as “Enabled”.

10. After registration, Arm the DS600 Mobilelock™ and test the
sensor.

FUNCTIONING TEST

Wait 9 minutes since last door open or door closed alarm
was detected then open and close the door again. Check to
see that the alarm was detected in the Event History for the
DS600 Mobilelock™ on the Configure Units page and also that
notification of the alarm was received as per the settings on the
Alarm Contacts page. You can re-Arm the DS600 after each
alert to eliminate the 9 minute mask period between alarms.

Mounting

• The DS620 comes with a mounting bracket that can be

installed using two #8 screws (not provided) or the mounting
tape provided.

• Refer to figures 3 and 4 above for placement recommendations

• Be sure that the sensor is secure so it will not be bumped or

otherwise moved.

Full One Year Warranty

The DeWALT Mobilelock™ Portable Alarm System is warranted
for one year from date of purchase. We will repair, without charge,
any defects due to faulty materials or workmanship. For warranty
repair information, visit www.dewaltmobilelock.com or email us
at [e-mail]. This warranty does not apply to
accessories or damage caused where repairs have been made
or attempted by others. This warranty gives you specific legal
rights and you may have other rights which vary in certain states
or provinces.

DeWALT, GUARANTEED TOUGH, and the yellow and black
color scheme are trademarks of the DeWALT Industrial Tool Co.
used under license. Mobilelock™ is a trademark of Mobilelock
LLC. Manufactured by Mobilelock LLC: 550M Ritchie Hwy #279,
Severna Park, MD 21146.

FIG. 1

C

SENSOR INALÁMBRICO DE PUERTA/VENTANA DS620

NOTA: Este producto funciona solo con Mobilelock™ DS600

REGLAS GENERALES DE SEGURIDAD

ADVERTENCIA: Lea y entienda todas las instrucciones
y advertencias para este producto.

Además, lea y siga todas las instrucciones y advertencias
provistas con el Sistema de Alarma Portátil Mobilelock™ DS600.

CUIDADO: PELIGRO DE EXPLOSIÓN, LESIÓN, O INCENDIO.

Siga con cuidado todas las instrucciones y advertencias en la
etiqueta de la batería y empaque.

• Nunca utilice una batería dañada o gastada.

• Baterías descargadas deberán ser remplazadas solo con las
baterías tipo CR-123 3.0 Voltios de Litio.

• No utilice baterías recargables o intente cargar las baterías.

• Con cuidado retire la batería vieja y descargada.

• No trate de abrir la batería.

• No trate de quitar la etiqueta de la batería.

• Nunca tire una batería en el fuego.

• Disponga de las baterías usadas de acuerdo con las
regulaciones locales.

• Recicle las baterías.

• Siempre inserte las baterías de manera correcta de acuerdo a
la polaridad (+ y -) marcada en la batería y el equipo.

• Cuando instale la batería, no utilice fuerza excesiva. Si la
batería no se ajusta, revise para asegurar de que esté en las
marcas de polaridades correctas.

• Nunca exponga las terminales de la batería a ningún otro
objeto de metal. Esto puede causar corto circuito en la batería.

• Evite la exposición a temperaturas extremas.

• Cuando no esté en uso, guarde la batería en un lugar fresco,
oscuro y seco.

• Mantenga las baterías lejos del alcance de los niños.

E

FIG. 3

B

D

+

–

E

F

A

FIG. 2

CUIDADO: POTENCIAL
MAL FUNCIONAMIENTO DE
EQUIPO O FALLA.

los componentes electrónicos
dentro del dispositivo, excepto
el botón de reinicio y batería.

FIG. 4

G G

No toque

F

CUIDADO: POTENCIAL MAL FUNCIONAMIENTO DE
EQUIPO O FALLA.

No utilizar cerca de agua. Daño al equipo

pudiera ocurrir. El equipo no deberá ser expuesto a líquidos.

DECLARACIÓN REGULATORIA FCC (2ABPY-BB4EA)

•

Este dispositivo cumple con la Parte 15 de las Reglas de FCC.
La operación está sujeta a las siguientes dos condiciones: (1)
Este dispositivo pudiera no causar interferencia dañina, y (2) este
equipo debe aceptar cualquier interferencia recibida, incluyendo
interferencia que pudiera causar una operación no deseada.

Componentes (Fig. 1)

A. Antena D. Botón de Manipulación
B. Interruptor de Láminas con resorte
C. Botón de Reinicio E. Imán

Función del Producto

El Sensor de Contacto para Puerta/Ventana DS620 es utilizado
para monitorear objetos que se abren como puertas y ventanas,

o un espacio de hasta 3/8" (9.5mm).
Al momento de ser activado, este dispositivo trabajará exclusivamente
con el Sistema Portátil de Alarma Mobilelock™ DS600.

• El DS610 cuenta con (Bluetooth® Low Energy [Baja Energía
Bluetooth®]), el cual le permite conectarse se manera
inalámbrica a y solo al Mobilelock™ DS600. El alcance entre
este sensor y el DS600 puede ser de hasta 100 pies si no está
obstruido (a la vista).

• El DS620 utiliza un interruptor interno de láminas (B) e imán (E)
para seguridad de puerta o ventana.

• El DS620 cuenta un botón de manipulación (D) el cual notifica
al sistema cuando la cubierta del sensor es removida.

• El DS620 utiliza una batería CR-123 3.0V de litio para una larga
vida.

• El botón de inicio (C) debe ser presionado después de cada
ocasión que la batería es insertada.

NOTA: Objetos de metal bloqueando la transmisión de radio
frecuencia (RF) pueden afectar el alcance del sensor.

Prevención de Alarmas Falsas

La mayoría de las alarmas que ocurren son falsas. Estas
situaciones suceden diariamente debido a error del usuario, la
instalación incorrecta o mantenimiento inapropiado del equipo.
Falsas alarmas limitarán la capacidad de respuesta al sistema
y se convertirán en una inconveniencia general. Mientras el
número de falsas alarmas aumenta, las autoridades se hacen
menos aptas para responder a sistemas de alarma debido a este
problema. Muchas de estas situaciones pueden ser evitadas
siguiendo algunas prácticas simples.

•

Asegure que todos los usuarios estén entrenados de manera
apropiada sobre la operación del sistema.

• Siempre desarme el Mobilelock™ DS600 antes de entrar a la área
protegida

• Bloquee todas las puertas, ventanas o cualquier otro artefacto
protegido pegado al sensor.

• Revisar que el área de propiedad esté libre y las propiedades estén
aseguradas antes de ajustar la alarma.

• Aprenda a cómo cancelar una alarma o aparte el sistema antes de
activarlo.

• Pruebe el sistema mensualmente para asegurar su funcionamiento
apropiado.

• Revise diariamente la señal de celular, fuente alimentación y que
los sensores estén seguros

.

Ubicaciones Recomendadas

Recomendado para uso en el jalón posterior de trailers, oficinas,
casas en construcción, y en almacenes de clima controlado.
Utilice para monitorear una puerta, ventana o espacio de hasta
3/8" (9.5mm). Además el sensor normalmente cerrado (N.C.)
podría ser cableado en el bloque de la terminal en el tablero.

Instalación y Cambio de Batería

El Sensor de Contacto para Puerta/Ventana DS620 requiere
una batería no recargable CR-123 3.0 Voltios de Litio.

CUIDADO: POTENCIAL MAL FUNCIONAMIENTO DE
EQUIPO O FALLA.

dentro del dispositivo, excepto el botón de reinicio y batería.

PARA INSTALAR BATERÍA

1. Abra la carcasa del sensor apretando juntos ambas lados

cortos hasta que la cubierta frontal se suelte.

2. Instale la batería utilizando las marcas de polaridad (+ y-) en

la batería y equipo. Cuando instale la batería, no utilice fuerza
excesiva. Si la batería no se ajusta, revise para asegurar de
que esté en las marcas de polaridades correctas (Fig. 1).

3. Presione el Botón de Reinicio (C) en el dispositivo. Después

de reiniciar el sensor (vea Registro de Dispositivo), remplace
la cubierta. Asegúrese del Manipulación con resorte está en
su lugar y vuelva a colocar la cubierta.

PARA CAMBIAR LA BATERÍA

CUIDADO:

1. Con cuidado retire la batería vieja y descargada. Disponga

de las baterías usadas de acuerdo con las regulaciones
locales.

2. Instale la batería nueva usando las marcas de polaridad

(+ y -) en la batería y equipo. No utilice fuerza excesiva. Si la
batería no se ajusta, revise para asegurar de que esté en las
marcas de polaridades correctas (Fig. 1).

3. Presione el Botón de Reinicio (C) en el dispositivo. Después

de reiniciar el sensor, remplace la cubierta.

Nunca utilice una batería dañada o gastada.

No toque los componentes electrónicos

Registro del Dispositivo

1. Para activar este sensor, primero deberá ser asignado a
su Dispositivo Mobilelock™ DS600. Las instrucciones para
asignar su sensor pueden ser encontradas dentro su cuenta
Mobilelock™ en línea.

NOTA: Este sensor puede ser asignado a solo un dispositivo

Mobilelock™ DS600 a la vez.

1. Ingrese a su cuenta de Mobilelock™ en línea.

2.

Seleccione el dispositivo Mobilelock™ que usted desea emparejar
a este sensor y vaya a la página de Configuración de Unidades.

3. Haga click en la liga titulada “Administrar Bluetooth®” en la
sección de Sensores.

4. Haga click para “Activar” Bluetooth®”.

5. Después de que el Bluetooth® del dispositivo Mobilelock™
sea confirmado como “Activado”, haga click en “Añadir
Sensor”. Después de que la batería esté instalada en el
sensor, manténgalo cerca al DS600 y haga click en “Buscar
Sensores Disponibles”.

6. Cuando la página web muestre el sensor, haga click en el
mismo para confirmar su selección.

7. Luego configure el sensor: Dele un nombre (ej. “Puerta de
Piso de Abajo”).

8. Seleccione cualquier alerta opcional deseada y haga click en
“Guardar y Cerrar”.

9.

Asegúrese de que el sensor está seleccionado como “Activado”.

10. Después del registro, Arme el Mobilelock™ DS600 y pruebe el sensor.

PRUEBA DE FUNCIONAMIENTO

Espere 9 minutos desde que que la alarma de puerta abierta
o puerta cerrada fue detectada, luego abra o cierre la puerta
de nuevo. Revise para ver que la alarma fue detectada en el
Historial de Eventos para el Mobilelock™ DS600 en la página
de Configuración de Unidades y también que la alarma de
notificación fue recibida en la página de Contactos de Alarma.
Usted puede rearmar el DS600 después de cada alerta para
eliminar el período de 9 minutos de máscara entre alarmas.

Montaje

• El DS620 viene con un bracket de montaje que puede ser

instalado utilizando dos tornillos #8 (no incluidos) o la cinta de
montaje incluida.

• Consulte las figuras 3 y 4 en la parte superior para

recomendaciones de colocación.

• Asegúrese que el dispositivo está seguro para que no sea

golpeado o de otra manera movido.

Un Año de Garantía Completa

El Sistema de Alarm a Portátil Mob ilelock™ DeWALT está garantizado
por un año desde la fecha de compra. Nosotros repararemos,
sin cargo, cualquier defecto debido a los materiales o mano de
obra defectuosos. Para obtener información sobre reparación por
garantía, visite www.dewaltmobilelock.com o envíenos un correo
electrónico a [e-mail]. Esta garantía no aplica
a accesorios o daños causados donde las reparaciones han sido
realizados o intentados por otros. Esta garantía le da a usted los
derechos legales específicos y pudiera tener otros derechos los
cuales varían en ciertos estados o provincias.

DeWALT, GARANTIZADO RUDO, y el esquema de color
amarillo y negro son marcas registradas de DeWALT Industrial
Tool Co. utilizados bajo licencia. Mobilelock™ es una marca
registrada de Mobilelock LLC. Fabricado por Mobilelock LLC:
550M Ritchie Hwy #279, Severna Park, MD 21146.
