DeWalt DCS331, DCS332 User Manual [de]

DCS331

www .

.eu

DCS332

Dansk (oversat fra original brugsvejledning) 6

Deutsch (übersetzt von den originalanweisungen) 19

English (original instructions) 34

Español (traducido de las instrucciones originales) 46

Français (traduction de la notice d’instructions originale) 60

Italiano (tradotto dalle istruzioni originali) 74

Nederlands (vertaald vanuit de originele instructies) 88

Norsk (oversatt fra de originale instruksjonene) 102

Português (traduzido das instruções originais) 114

Suomi (käännetty alkuperäisestä käyttöohjeesta) 128

Svenska (översatt från de ursprungliga instruktionerna) 140

Türkçe (orijinal talimatlardan çevrilmiştir) 153

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 166

Figure 1

Figure 2

Figure 3 Figure 4

Figure 5

Figure 6

Figure 7

Figure 8

Figure 9

Figure 10 Figure 11

Figure 12

Figure 13

Figure 14

DANSK

OPLADELIG STIKSAV DCS331, DCS332

Tillyke!

Du har valgt et DEWALT værktøj. Mange års erfaring og indgående produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere til professionelle brugere af elektrisk værktøj.

Tekniske Data

DCS332 DCS331

Spænding V Type 1 1 Batteritype Li-Ion Li-Ion Udgangseffekt (max) W 340 400 Omdrejningstal ubelastet min-1 0–2500 0–3000 Slaglængde mm 26 26 Skæredybde i:

– træ mm 135 135 – aluminium mm 25 25 – stål mm 10 10

Justering af smigvinkel (l/r) ˚ 0–45 0–45 Vægt (uden batteri) kg 2,4 2,4

LPA (lydtryk) K

Samlede værdier for vibration (tre-akse vektorsum) fastslået ifølge EN 60745:

Vibrationsværdier a Under skæring af pap a Usikkerhed K

Vibrationsemissionsværdi a ved skæring af metalplader a usikkerhed

Vibrationsniveauet i dette informationsark er blevet målt i overensstemmelse med en standardiseret test, som er oplyst i EN 60745 og kan bruges til at sammenligne et værktøj med et andet. Det kan bruges til foreløbig vurdering af eksponeringen. ADVARSEL: Det erklærede

dB(A) (lydtryk usikkerhed) (lydeffekt)

dB(A)

(usikkerhed lydeffekt)

= m/s²

h,B

h,M

= m/s²

K = m/s²

vibrationsniveau gælder for værktøjets hovedanvendelsesformål.

14,4 18

dB(A) 3,0 3,0

100 100

dB(A)

3,0

10,5 10,5

3,0

m/s²

5,5 5,5 1,5 1,5

Vibrationsniveauet kan imidlertid variere, hvis værktøjet anvendes til andre formål eller ved ringe vedligeholdelse. Dette kan lede til en betydelig forøgelse i eksponeringsniveauet over den samlede driftsperiode.

Et skøn over vibrationsudsættelsen

Identificer yderligere

Batteripakke DCB140 DCB141

Batteritype Li-Ion Li-Ion Spænding V Ydeevne Ah 3,0 1,5 Vægt kg 0,53 0,30

Batteripakke DCB180 DCB181

Batteritype Li-Ion Li-Ion Spænding VDC 18 18 Ydeevne Ah 3,0 1,5 Vægt kg 0,64 0,35

Oplader DCB105

Netspænding VAC 230 V Batteritype Li-Ion Ca, opladningstid min 30 60

(1,5 Ah (3,0 Ah (batteripakker) (batteripakker)

Vægt kg 0,49

Sikringer

Europa 230 V værktøj 10 ampere, hovedpanel

skal tage højde for tiden, hvor værktøjet er slukket eller tændt uden at blive brugt. Dette kan mindske eksponeringsniveauet over den samlede driftsperiode.

sikkerhedsforanstaltninger, der skal beskytte brugeren mod vibrationer, såsom: vedligeholdelse af værktøjet og dets tilbehør, hold hænderne varme og etablering af arbejdsrutiner.

14,4 14,4

DANSK

Deﬁ nitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

FORSIGTIG: Angiver en potentielt farlig

BEMÆRK: Angiver en handling,

Angiver risiko for elektrisk stød.

Brandfare.

FARE: Angiver en umiddelbart

farlig situation, der, medmindre den undgås, vil resultere i død eller alvorlig personskade.

ADVARSEL: Angiver en potentielt farlig

situation, der, medmindre den undgås,

kunne resultere i død eller alvorlig personskade.

situation, der, medmindre den undgås,

kan resultere i mindre eller moderat personskade.

der ikke er forbundet med personskade, men som kan resultere i produktskade.

EF-overensstemmelseserklæring

MASKINDIREKTIV

DCS331, DCS332

DEWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: 2006/42/EF, EN 60745-1, EN 60745-2-11.

Disse produkter overholder også direktivet 2004/108/EF og 2011/65/EU. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

Horst Grossmann Vicepræsident for Maskinteknik og Produktudvikling D

EWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

10.02.2012

ADVARSEL: Læs

instruktionsvejledningen for at reducere risikoen for personskader.

Generelle sikkerhedsadvarsler for elektrisk værktøj

ADVARSEL! Læs alle

Udtrykket “elektrisk værktøj” i advarslerne henviser til elektrisk værktøj tilsluttet lysnettet (med el-ledning) eller batteridrevet elektrisk værktøj (uden el-ledning).

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og vel

b) Undlad at benytte elektrisk værktøj i en

c) Hold børn og omkringstående på afstand

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe

b) Undgå kropskontakt med jordforbundne

c) Undlad at udsætte elektrisk værktøj for

d) Undlad at udsætte ledningen for overlast.

sikkerhedsadvarsler og instruktioner Hvis ikke advarsler og instruktioner følges kan det resultere i elektrisk stød, brand og/ eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER

TIL FREMTIDIG REFERENCE.

oplyst. Rodede eller mørke områder giver anledning til ulykker.

eksplosionsfarlig atmosfære, f.eks. ved tilstedeværelse af brændbare væsker, gasser eller støv. Elektrisk værktøj skaber

gnister, der kan antænde støvet eller dampene.

når der anvendes elektrisk værktøj.

Distraktioner kan medføre, at du mister kontrollen.

til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj.

Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.

overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk

stød, hvis din krop er jordforbundet.

regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj øges risikoen for elektrisk stød.

Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede

ledninger øger risikoen for elektrisk stød.

DANSK

e) Når elektrisk værktøj benyttes udendørs

skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af

en ledning der er egnet til udendørs brug reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at betjene et

elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte

en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du

foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Brug ikke elektrisk værktøj, når du er træt eller påvirket af narkotika, alkohol eller medicin. En øjebliks uopmærksomhed

under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær

altid beskyttelsesbriller. Sikkerhedsudstyr såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.

c) Undgå utilsigtet opstart. Sørg for at der

er slukket for kontakten inden værktøjet tilsluttes strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj

bæres med fingeren på kontakten eller tilsluttes når kontakten er tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller

skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle,

der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.

e) Undlad at række for langt. Hold hele tiden

en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj når uventede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær

ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele.

Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings- eller

-opsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af

støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK VÆRKTØJ

a) Undlad at bruge magt over for det

elektriske værktøj. Brug det værktøj, der

er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre

og mere sikkert med den ydelse, som det er beregnet til.

b) Undlad at benytte elektrisk værktøj, hvis

kontakten ikke tænder og slukker for det.

Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/

eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes eller det stilles til opbevaring. Sådanne forebyggende

sikkerhedsforanstaltninger mindsker risikoen for at værktøjet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for

rækkevidde af børn, og tillad ikke personer som ikke er bekendt med dette elektriske værktøj eller disse instruktioner at betjene værktøjet. Elektrisk værktøj er

farligt i hænderne på personer, som ikke er instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj.

Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt

vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene.

Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor,

osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til

andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) ANVENDELSE OG VEDLIGEHOLDELSE AF BATTERI

a) Må kun genoplades med den oplader,

som er angivet af fabrikanten. En

oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke.

b) Brug kun elektrisk værktøj med de

batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan

skabe risiko for personskade og brand.

c) Når en batteripakke ikke er i brug,

skal den holdes borte fra andre metalgenstande, så som papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske

DANSK

kontaktflader.Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.

d) Hvis en batteripakke udsættes for

overlast, kan der sive væske ud. Undgå berøring. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.

6) SERVICE

a) Elektrisk værktøj skal serviceres

af en kvalificeret servicetekniker som udelukende benytter identiske reservedele. Derved sikres at værktøjets

driftssikkerhed opretholdes.

Yderligere sikkerhedsregler for stiksave

• Hold el-værktøjet i de isolerede greb

under udførelse af arbejdsprocesser, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger eller værktøjets egen ledning. Kontakt med en strømførende

ledning vil også gøre uafdækkede metaldele på værktøjet strømførende og give brugeren elektrisk stød.

• Anvend skruetvinger eller anden praktisk

anordning til at fastgøre og understøtte arbejdsemnet til en stabil platform. At holde

emnet med hånden eller mod kroppen er en ustabil løsning, der kan føre til tab af kontrollen.

• Vent indtil motoren stopper helt, før du

trækker klingen tilbage fra savsnittet (den kærv der blev oprettet ved skæring). En

bevægelig klinge kan presse arbejdsemnet sammen og kan forårsage en brækket klinge, beskadigelse af arbejdsemnet eller tab af kontrol og mulig personskade.

• Hold håndtag tørre, rene, fri for olie og

smørelse. Dette vil give bedre kontrol over værktøjet.

• Hold klingerne skarpe. Sløve klinger kan få

saven til at dreje til siden eller gå i stå under tryk.

• Rengør tit dit værktøj, specielt efter hårdt

brug. Støv og sandkorn, der indeholder

metalpartikler, samler sig tit på indvendige overflader og kan medføre risiko for elektrisk chok.

• Arbejd ikke med dette værktøj i længere tid

ad gangen. Vibrationer, der opstår under brug af dette værktøj, kan give vedvarende skader

i fingre, hænder og arme. Brug handsker som ekstra stødpude, hold hyppige pauser og begræns den daglige brug.

Øvrige farer

• Selvom relevante sikkerhedsforskrifter overholdes og passende sikkerhedsanordninger bringes i anvendelse, kan der ikke undgås at være yderligere risici. Disse er: – Nedsat hørelse.

– Risiko for ulykker forårsaget af de udækkede

dele af savklingen, når den er i bevægelse. – Risiko for personskade, når klingen udskiftes. – Risiko for indånding af støv fra materialer, der

kan være skadelige, når de skæres.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Bær høreværn.

Brug øjeværn.

PLACERING AF DATOKODEN

Datokoden, som også inkluderer fremstillingsåret, er trykt ind i kabinetfladen, der danner monteringssammenføjningen mellem værktøj og batteri.

Eksempel: 2012 XX XX Produktionsår

Vigtig sikkerhedsvejledning for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for DCB105 batterioplader.

• Før du bruger opladeren, læs alle instruktioner

og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken og produktet.

ADVARSEL: Risiko for chok. Lad

ikke nogen ﬂ ydende væsker komme ind i opladeren. Det kan resultere i et elektrisk chok.

FORSIGTIG: Risiko for brand. For

at reducere risikoen for kvæstelser,

DANSK

oplad kun DEWALT genopladelige batteripakker. Andre batterityper kan blive overophedet og kan eksplodere og medføre person- og produktskader. Oplad ikke ikke-genopladelige batterier.

FORSIGTIG: Børn skal overvåges for at

BEMÆRK: Under bestemte

• Forsøg ALDRIG at oplade batteripakken

• Disse opladere er ikke beregnet til

• Udsæt ikke opladeren for regn eller sne.

• Træk i stikket i stedet for ledningen, når

• Sørg for at ledningen er placeret, så den

• Anvend kun en forlængerledning, når det er

• Når en oplader benyttes udendørs, find

• Blokér ikke ventilationshullerne på

sikre, at de ikke leger med udstyret.

forhold, når opladeren er tilsluttet til strømforsyningen, kan den blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til slibestøv, metalspåner, ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøre den.

med andre opladere end dem, der er omtalt i denne manual. Opladeren og batteripakken er

specielt designet til at arbejde sammen.

anden brug end opladning af D genopladelige batterier. Al anden brug kan

medføre risiko for brand, elektrisk chok eller livsfarlige elektriske stød.

opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket og ledningen.

ikke bliver trådt på, snublet over eller på anden måde bliver genstand for skader eller belastning.

absolut nødvendigt. Anvendelse af en ukorrekt

forlængerledning kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriske stød.

altid et tørt sted og brug en passende forlængerledning til udendørs brug. Brug

af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

opladeren. Ventilationshullerne findes oven på og på siderne af opladeren. Anbring

opladeren på afstand af alle varmekilder.

EWALT

• Brug ikke opladeren, hvis ledningen eller

stikket er beskadiget — få dem omgående

udskiftet.

• Brug ikke opladeren, hvis den har fået

et hårdt slag er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et

autoriseret værksted.

• Demontér ikke opladeren, tag den med

til et autoriseret værksted, når service eller reparation er påkrævet. Ukorrekt

genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød eller brand.

• Hvis ledningen beskadiges, skal den omgående

udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhver risiko.

• Tag stikket til opladeren ud af kontakten før

forsøg på nogen form for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse

af batteripakken vil ikke reducere denne risiko.

• Forsøg ALDRIG at tilslutte 2 opladere til

hinanden.

• Opladeren er designet til at køre på standard

230V husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette

gælder ikke for opladere til køretøjer.

GEM DISSE INSTRUKTIONER

Opladere

DCB105 opladeren accepterer 10,8 V, 14,4 V og 18V Li-Ion (DCB121, DCB123, DCB140, DCB141, DCB180 og DCB181) batteripakker.

Denne oplader kræver ingen justering og er designet til at være så brugervenlig som mulig.

Opladningsprocedure (ﬁ g. 3)

1. Indsæt opladeren i en passende 230 V udgang,

før batteripakken indsættes.

2. Indsæt batteripakken (b) i opladeren og

kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.

3. Når batteriet er helt opladet, er den røde lampe

konstant på ON. Batteriet er helt opladet og kan hermed anvendes eller efterlades i opladeren.

BEMÆRK: For at sikre maksimal ydeevne og levetid for Li-Ion batterier skal batteripakken lades helt op, før den anvendes første gang.

DANSK

Opladningsproces

Se batteripakkens opladningstilstand i nedenstående skema.

Opladningstilstand

oplader –– –– –– ––

fuldt opladet –––––––––––––––––

forsinkelse ved

varmt/koldt batteri –– • –– • –– • –– •

x problem pakke eller

oplader • • • • • • • • • • •

problem ledningsnet •• •• •• •• •• ••

Denne oplader vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse eller ved at vise problem pakke eller oplader blinkmønster.

BEMÆRK: Dette kan også betyde et problem med opladeren.

Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.

Forsinkelse ved varmt/koldt batteri

Når opladeren registrerer et batteri, der er for varmt eller for koldt, starter den automatisk en forsinkelse for varmt/koldt batteri, der suspenderer opladningen, indtil batteriet har nået en passende temperatur. Derefter skifter opladeren automatisk til batteriopladningstilstand. Denne funktion sikrer maksimal batterilevetid.

XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dyb afladning.

Værktøjet slukker automatisk, hvis det elektroniske beskyttelsessystem aktiveres. Hvis det sker, skal du anbringe Li-Ion-batteriet i opladeren, indtil det er fuldt opladet.

En kold batteripakke vil oplade med ca. halvdelen af hastigheden for en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batteriet varmer.

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt opladet, når du køber det. Før du bruger batteripakken og opladeren, læs sikkerhedsinstruktionerne nedenfor og følg derefter de angivne procedurer.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteripakken i en

eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af

batteripakken fra opladeren kan antænde støv eller dampe.

• Tving aldrig batteripakken ind i opladeren.

Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.

• Oplad kun batteripakker i D

• Sprøjt IKKE på den eller nedsænk den i vand

eller andre væsker.

• Opbevar eller brug ikke værktøjet og

batteripakken på steder, hvor temperaturen kan nå op på eller overstige 40˚C (105˚F) (som f.eks. uden for skure eller metalbygninger om sommeren).

• For de bedste resultater kontrollér at

batteripakken er fuldt opladet før brug.

ADVARSEL: Forsøg aldrig at åbne

batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

FORSIGTIG: Placér værktøjet på

siden på et fast underlag, hvor det ikke medfører fare for at vælte eller falde, når det ikke er i brug. Visse

værktøjer med store batteripakker kan stå oprejst på batteripakken, men kan være lette at vælte.

SPECIFIKKE SIKKERHEDSINSTRUKTIONER FOR LITHIUM-ION (Li-Ion)

• Brænd ikke batteripakken, selv hvis den

er svært beskadiget eller helt opslidt.

Batteripakken kan eksplodere i åben ild.

EWALT opladere.

DANSK

Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.

• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske

kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.

• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft.

Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for forbrændinger.

Batterivæske kan være brændbar, hvis den udsættes for gnister eller åben ild.

Batteripakke

BATTERITYPE

DCS332 kører på en 14,4 volt batteripakke. DCS331 kører på en 18 volt batteripakke. DCB140, DCB141, DCB180 eller DCB181

batteripakker kan bruges. Se Tekniske data for flere informationer.

Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.

2. For langtids opbevaring anbefales det at opbevare en fuldt opladet batteripakke et køligt, tørt sted uden for opladeren for optimale resultater.

BEMÆRK: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades før brug.

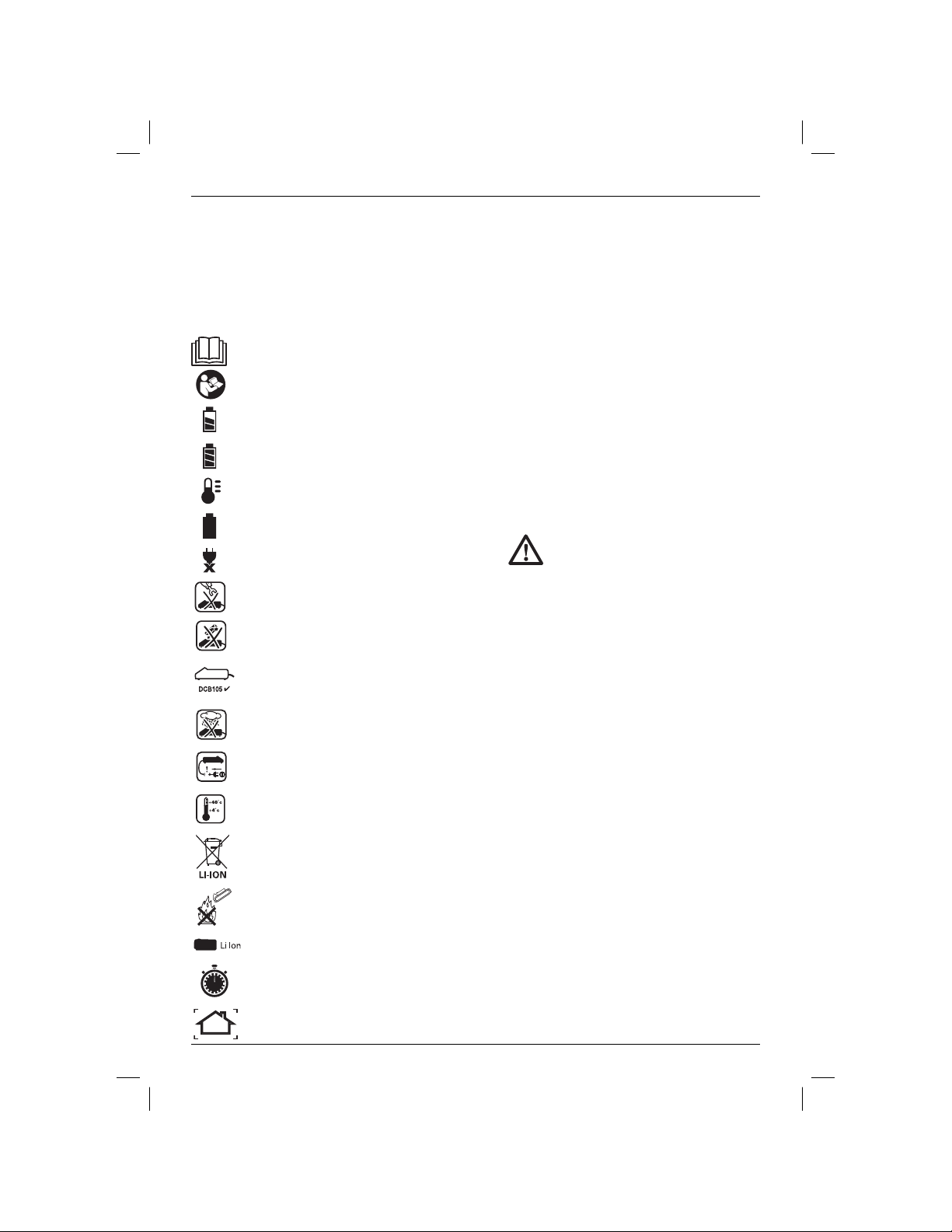

Mærkater på oplader og batteripakke

Ud over de piktogrammer, der anvendes i denne vejledning, viser mærkaterne på opladeren og batteripakken følgende piktogrammer:

Læs brugsvejledningen før brug.

Batteri oplader.

Batteri opladt.

Forsinkelse ved varmt/koldt batteri.

Problem pakke eller oplader.

Problem ledningsnet.

Berør aldrig kontaktflader med

strømførende genstande.

Beskadigede batteripakker må ikke

oplades.

Må kun anvendes med DEWALT-

batteripakker, andre kan eksplodere og medføre person- og materielskader.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftes

omgående.

Oplad kun mellem 4 °C og 40 °C.

Tag hensyn til miljøet ved bortskaffelse af

batteripakken.

Destruér ikke batteripakken.

Kan oplade Li-Ion-batteripakker.

Se tekniske data vedrørende

opladningstid.

Kun til indendørs brug.

Pakkens indhold

1 Ledningsfri stiksav 1 Anti-ridse skodæksel 1 Støvåbning 2 Batteripakker 1 Oplader 1 Værktøjskasse 1 vejledning 1 eksplosionstegning

DANSK

BEMÆRK: Batteripakker, opladere og værktøjskasser er ikke inkluderede i N-modeller.

• Undersøg, om værktøjet, dele eller tilbehør er blevet beskadiget under transporten.

• Denne vejledning skal læses og forstås omhyggeligt inden brugen.

Beskrivelse (ﬁ g. 1, 2, 6, 10, 11)

ADVARSEL: Man må aldrig modificere

elektrisk værktøj eller nogen del deraf. Det kan medføre person- eller ejendomsskade.

a. Udløsningsknap for batteriet b. Batteripakke c. Udløserkontakt d. Udløserlåseknap e. Klingeudløsergreb f. Smiggreb g. Sko h. Pendulfunktionsgreb i. Støvblæserstyring j. Anti-ridse skodæksel k. Skruetvingemekanisme l. Styrevalse m. Bagerste flig n. Anti-splintindsats p. Hovedhåndtag q. Tophåndtag

TILSIGTET BRUG

Dine DCS332 og DCS331 stiksave er designet til professionel skæring af træ, stål, aluminium, plastik og keramiske materialer på forskellige arbejdspladssteder (fx byggepladser).

MÅ IKKE bruges ved høj fugtighed eller under forhold, hvor der er brændbare væsker eller gasser tilstede.

Disse kraftige stiksave er professionelt elektrisk værktøj.

LAD IKKE børn komme i kontakt med værktøjet. Overvågning kræves, når uerfarne brugere anvender dette værktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

Elektrisk sikkerhed

Den elektriske motor er konstrueret til bare én spænding. Kontrollér altid, at batteripakken svarer til spændingen på mærkepladen. Kontrollér også, at spændingen på din oplader svarer til din el-netspænding.

Din DEWALT-oplader er dobbeltisoleret

i overensstemmelse med EN 60335. Derfor kræves der ingen jordledning.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem D

EWALT’s serviceorganisation.

Brug af forlængerledning

Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se Tekniske data). Den minimale lederstørrelse er 1 mm2; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

MONTERING OG JUSTERING

ADVARSEL: For at mindske risikoen

ADVARSEL: Brug kun DEWALT

for alvorlige personskader, skal du trykke på udløserlåseknappen og tage batteriet ud, før du foretager justeringer eller fjerner/installerer tilbehør. Start ved et uheld kan

medføre skader.

batteripakker og opladere.

Indsættelse og fjernelse af batteripakken fra værktøjet (ﬁ g. 4)

BEMÆRK: For de bedste resultater kontrollér at batteripakken er fuldt opladet. Lyset går ud uden advarsel, når batteriet er fuldt opladet.

SÅDAN INSTALLERES BATTERIPAKKEN I VÆRKTØJETS HÅNDTAG

1. Ret batteripakken (b) ind efter rillerne inde i

håndtaget (fig. 4).

2. Skub den ind i håndtaget, indtil batteripakken sidder godt fast i værktøjet og kontrollér, at den ikke river sig løs.

SÅDAN FJERNES BATTERIPAKKEN FRA VÆRKTØJET

1. Tryk på udløsningsknappen (a) og træk batteripakken ud fra værktøjets håndtag.

2. Isæt batteripakken i opladeren som beskrevet i opladerafsnittet i denne vejledning.

DANSK

Installation og demontering af klingen (ﬁ g. 6)

SÅDAN INSTALLERES EN KLINGE

BEMÆRK: Denne stiksav bruger kun stiksavklinger med T-skaft.

BEMÆRK: DT2074 skæreklinger i samme niveau er kun til brug sammen med D DCS332, DW331 og DC330 stiksave.

BEMÆRK: Ved installation af skæreklinger i samme niveau (DT2074) skal antisplintindsatsen fjernes, og skoen skal blive i 0° positiv stopposition.

1. Løft klingeudløsergrebet (e) uden nøgle som vist i figur 6.

2. Indsæt T-skafteklingen i skruetvingemekanismen (k), mens klingens bagside ledes ind i rillen på styrevalserne (l).

3. T-skaftet skal være helt inde i skruetvingemekanismen som vist i figur 6.

4. Udløb klingeudløsergrebet uden nøgle.

SÅDAN FJERNES EN KLINGE

FORSIGTIG: Rør ikke ved brugte

klinger, de kan være varme. Det kan resultere i personskade.

1. Løft klingeudløsergrebet uden nøgle (e).

2. Klingen vil falde ud, når den ryster den let.

EWALT DCS331,

Indstilling af skoen i smig (ﬁ g. 7)

Du låser op for skoen ved at trække smiggrebet (f) uden nøgle til siden.

Du låser skoen ved at skubbe smiggrebet uden nøgle tilbage under stiksaven.

SÅDAN STILLES SKOEN I SMIG

1. Lås skoen op.

2. Skub skoen (g) fremad for at udløse den fra den 0° positive stopposition.

3. Skoen kan stilles i smig til venstre eller til højre og har stop ved 15°, 30° og 45°. Skoen kan stoppes manuelt ved alle grader mellem 0° og 45°.

4. Når den ønskede smigvinkel er opnået, lås skoen på plads.

SÅDAN INDSTILLES SKOEN TILBAGE TIL 0°

1. Lås skoen op.

2. Drej skoen tilbage til 0°.

3. Skub skoen tilbage i 0° positiv stopposition.

4. Lås skoen.

Skærehandling – pendul eller lige (ﬁ g. 8)

Denne stiksav er udstyret med fire skærehandlinger, tre pendul og en lige. Pendulfunktionen har en mere aggressiv klingebevægelse og er designet til skæring i bløde materialer som fx træ eller plastik. Pendulfunktionen giver en hurtigere snit med et mindre blødt snit gennem materialet. I pendulfunktion flytter klingen fremad under skæreslaget udover op- og nedbevægelsen.

BEMÆRK: Metal eller hårdt træ må aldrig skæres i pendulfunktion.

Du justerer skæreforløbet ved at flytte pendulfunktionshåndtaget (h) mellem de fire skærepositioner: 0, 1, 2 og 3. Position 0 er lige skæring. Positionerne 1, 2 og 3 er pendulskæring. Snittets aggressivitet stiger, når grebet justeres fra en til tre, hvor tre er den mest aggressive snit.

Støvblæser (ﬁ g. 9)

Støvblæseren hjælper med til at rengøre skæreområdet for efterladenhedsskaber, som stammer fra klingen.

BEMÆRK: Ved skæring i metal slå støvblæseren fra, så skærevæsker ikke blæses væk fra klingen.

Du slår støvblæseren til ved at skubbe støvblæserstyringen (i) hele vejen til toppen.

Du slår støvblæseren fra ved at skubbe støvblæserstyringen hele vejen til bunden.

Udtageligt anti-ridse skodæksel (ﬁ g. 10)

Anti-ridse skodækslet (j) skal bruges ved skæreoverflader, som let kan ridses, som fx laminat, fernis eller maling.

Du fastgør anti-ridse skodækslet (j) ved at anbringe det forreste af aluminumskoen (g) foran antiridse skodækslet og sænk stivsaven. Anti-ridse skodækslet vil klikke sikkert fast på bagenden af aluminumskoen.

Du fjerner anti-ridse skodækslet ved at tage fat i anti-ridse skodækslet nedefra; holde fast ved de to bagerste flige (m) og fjerner anti-ridse skodækslet.

Anti-splintindsats (ﬁ g. 11)

BEMÆRK: Brug ikke anti-splintindsatsen sammen med skæreklinger i samme niveau.

Anti-splintindsatsen (n) skal bruges ved forsøg på at minimere afrivning specielt ved skæring af fernis, laminat eller behandlede overflader som fx maling. Anti-splintindsatsen skal installeret i et anti-ridse skodæksel (j). Hvis ikke-mardækslet ikke anvendes, installér anti-splintindsatsen i skoen (g).

DANSK

Før værktøjet tages i brug

• Sørg for at batteriet er (helt) opladet.

BETJENING

ADVARSEL: For at mindske risikoen

for alvorlige personskader, skal du trykke på udløserlåseknappen og tage batteriet ud, før du foretager justeringer eller fjerner/installerer tilbehør. Start ved et uheld kan

medføre skader.

ADVARSEL: Bær altid passende

personligt høreværn. Under visse forhold og ved langvarig brug, kan støj fra værktøjet bidrage til tab af høreevne.

Brugsanvisning

ADVARSEL:

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.

• Sørg for at arbejdsemnet er ordentligtfastspændt. Fjern søm, skruer og andet, som kan beskadige klingen.

• Kontrollér, at der er tilstrækkelig plads til klingen under arbejdsemnet. Sav ikke imaterialer, der i tykkelse overstiger klingens maksimale savdybde.

• Brug kun skarpe savklinger. Beskadigede eller bøjede klinger skal omgående udskiftes.

• Brug aldrig værktøjet uden savklinge.

• For at opnå optimale resultater skal værktøjet bevæges jævnt og konstant over arbejdsemnet. Pres ikke sidelæns på klingen. Hold skoen plant mod arbejdsemnet. Ved savning af kurver, cirkler og andre runde former skubbes værktøjet blidt fremad.

• Fjern ikke værktøjet fra arbejdsemnet, før det er standset helt. Klingen kan være meget varm efter savningen. Rør ikke ved klingen.

Korrekt håndposition (ﬁ g. 1, 14)

ADVARSEL: For at reducere risikoen

for personskade skal du ALTID anvende den rette håndposition som vist.

for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.

Korrekt håndposition kræver én hånd på det øverste håndtag (q) og den anden hånd på hovedhåndtaget (p).

Udløserkontakt (ﬁ g. 1)

Tryk på udløserkontakten (c) for at starte stiksaven. Udløs udløserkontakten for at nedsætte farten og

stoppe stiksaven.

VARIABEL HASTIGHED (FIG. 5)

Når der trykkes på udløserkontakten, fortsætter slagene-pr.-minut med at stige, men vil overstige værktøjets maksimale hastighed. Når udløseren er udløst nedsættes klingens slag-pr.-minut.

Udløserlåseknappen (d) skal være trykket ind, når værktøjet ikke anvendes for at eliminere risikoen for, at det starter ved et uheld.

Skæring

ADVARSEL: Du bør ikke bruge

stiksaven uden sko, da du så kan komme slemt til skade.

LOMMESAVNING (FIG. 12)

Et lommesnit er en let metode til at lave et indvendigt snit. Saven kan indsættes direkte i et panel eller en plade uden først at bore et spor eller et pilothul. Ved lommeskæring mål den overflade, der skal skæres og afmærk tydeligt med en blyant. Vip derefter saven fremad, indtil skoens forende sidder fast på arbejdsoverfladen, og klingen skærer gennem arbejdsemnet med fuldt slag. Slå værktøjet til og lad det komme op på maksimal hastighed. Hold godt fast på saven og sænk bagenden på værktøjet langsomt, indtil klingen når den fulde dybde. Hold skoen fladt imod træet og begynd at skære. Fjern ikke klingen fra snittet, mens den stadig er i bevægelse. Klingen skal stoppe helt.

SKÆRING I NIVEAU (FIG. 13)

Et snit i niveau er nødvendigt ved afslutning på snit op ad en væg eller en forhindring som fx fliser. En af de letteste måder på at afslutte et snit i niveau er at bruge en skæreklinge i samme niveau (DT2074). Skæreklinger i samme niveau blade giver den nødvendige rækkevidde til at skære lige op til forkanten på snitsavskoen. Fjern anti-splintindsatsen og lad skoen vende tilbage til 0° positiv stopposition, før skæreklingen i niveau installeres og bruges. For at få den bedste snitkvalitet skal skæreklingen i niveau altid bruges i 0 eller 1 pendulposition. Skæreklingen i niveau må ikke anvendes til at starte snittet, fordi skæreklingen i niveau forhindrer, at skoen kan understøttes af arbejdsoverfladen. Brug praksisserne for træskæring som forklaret nedenfor.

DANSK

SAVNING I TRÆ

Understøt arbejdsemnet tilstrækkeligt hele tiden. Brug en højere hastighedsindstilling for skæring i træ. Forsøg ikke at tænde for værktøjet, når klingen vender imod det materiale, der skal skæres. Dette kan stoppe motoren. Anbring skoens forende på det materiale, der skal skæres og hold snitsavens sko fast imod træet under skæring. Tving ikke værktøjet; lad klingen skære med den egen hastighed. Når snittet er færdigt, slå stiksaven fra. Lad klingen stoppe helt og læg derefter saven til sige, før arbejdet løsnes.

SAVNING I METAL

Ved skæring i tynde målemetalplader er det bedst at anbringe træklodser nederst på metalpladen; dette vil sikre et rent snit uden risiko for vibration eller revner i metallet. Husk altid at bruge en finere klinge til jernholdige metaller (til dem som har et højt jernindhold); og brug en grovere klingen for ikke jernholdige metaller (dem som ikke indeholder jern). Brug en høj hastighedsindstilling ved skæring i bløde metaller (aluminium, kobber, messing, blødt stål, galvaniserede rør, ledningskanaler, metalplader osv.). Brug en lavere hastighed til at skære i plastik, tegl, laminat, hårde metaller og støbejern.

VEDLIGEHOLDELSE

DEWALT elektrisk værktøj er beregnet til langvarig brug med minimal vedligeholdelse. Imidlertid er fortsat tilfredsstillende drift afhængig af, at værktøjet vedligeholdes og rengøres regelmæssigt.

ADVARSEL: For at mindske risikoen

for alvorlige personskader, skal du trykke på udløserlåseknappen og tage batteriet ud, før du foretager justeringer eller fjerner/installerer tilbehør. Start ved et uheld kan

medføre skader.

Der kan ikke udføres service på opladeren eller batteripakken. Der er ingen dele indeni, der kan serviceres af brugeren.

Smøring

SMØRING AF GUIDERULLE (FIG. 6)

• Smør lidt olie på guiderullen (l) med regelmæssige mellemrum for at forhindre blokering.

Rengøring

ADVARSEL: Blæs støv og snavs

RENGØRINGSINSTRUKTIONER FOR OPLADEREN

ADVARSEL: Fare for elektrisk stød.

ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.

ADVARSEL: Brug aldrig

opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Der må under ingen omstændigheder komme væske ind i værktøjet. Ingen af værktøjets dele må nedsænkes i væske.

Afbryd strømforsyningen til opladeren før rengøring. Snavs og fedt kan fjernes fra opladerens yderside med en klud eller blød børste, der ikke er af metal. Brug ikke vand eller rengøringsmidler.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det,

Nærmere oplysninger om det rigtige tilbehør fås hos forhandleren.

Disse omfatter: – DE3241 parallelt styr – DE3242 trammelstang – 581281-00 støvopsamlingsadapter – 581239-01 støvopsamlingsklæde – 402140-00 anti-splint skoindsats – 581268-00 anti-ridse skodæksel

som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må

ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit D længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com.

EWALT produkt, eller hvis det ikke

Særskilt bortskaffelse af brugte produkter

og emballage gør det muligt at genbruge materialer og anvende dem på ny.

Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer.

DANSK

Genopladelig batteripakke

Denne batteripakke har en lang levetid, men skal udskiftes, når den ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen af dens tekniske levetid skal den bortskaffes under hensyntagen til miljøet.

• Brug batteripakken til den er helt tom, og fjern den derefter fra værktøjet.

• Li-Ion celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.

DANSK

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktøj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikkeprofessionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI

TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit D

EWALT værktøj, kan du returnere det

inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktøj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;

• Produktet har været underlagt

almindelig brug og slid;

• Der ikke er forsøgt reparationer af

uautoriserede personer;

• Købsbeviset fremvises;

• Produktet returneres komplet med

alle originale komponenter;

Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på

dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU. com.

AKKU-STICHSÄGE DCS331, DCS332

DEUTSCH

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem der verlässlichsten Partner professioneller Anwender von Elektrowerkzeugen.

Technische Daten

DCS332 DCS331

Spannung VGS 14,4 18 Typ 1 1 Akkutyp Li-Ion Li-Ion Max. Ausgangsleistung W 340 400 Leerlaufdrehzahl min-1 0–2500 0–3000 Hub (mm) 26 26 Schnittiefe in:

– Holz (mm) 135 135 – Aluminium (mm) 25 25 – Stahl (mm) 10 10

Neigungswinkeleinstellung (l/r) ˚ 0–45 0–45 Gewicht (ohne Akku) kg 2,4 2,4

LPA (Schalldruck) dB(A) 89 KPA (unbestimmter Schalldruck) dB(A) 3,0 3,0 LWA (Schallleistung) KWA (Schallleistung-

Messungenauigkeit)

Ermittlung der Gesamtschwingungswerte (Vektorsumme der triaxialen Beschleunigung) gemäß EN60745:

Schwingungsemissionswert a Sägen von Karton a

h,B

Unsicherheitswert K = m/s²

Vibrationsemissionswert beim Schneiden von Metallblechen a

h,M

Unsicherheitswert K = m/s²

Der in diesem Informationsblatt angegebene Vibrationsemissionsgrad wurde nach Maßgabe eines standardisierten Tests, wie in EN 60745 vorgegeben, gemessen und kann zum Vergleich von Werkzeugen verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

dB(A)

100

3,0

m/s² 10,5 10,5

3,0 3,0

m/s² 5,5 5,5

1,5 1,5

100

3,0

WARNUNG: Der angegebene

Eine Schätzung des

Bestimmen Sie zusätzliche

Akku DCB140 DCB141

Akkutyp Li-Ion Li-Ion Spannung V Leistung Ah 3,0 1,5 Gewicht kg 0,53 0,30

Akku DCB180 DCB181

Akkutyp Li-Ion Li-Ion Spannung VGS 18 18 Leistung Ah 3,0 1,5 Gewicht kg 0,64 0,35

Ladegerät DCB105

Netzspannung VAC 230 V Akkutyp Li-Ion Ungefähre Ladezeit min 30 60

(1,5 Ah (3,0 Ah AKkus) Akkus)

Gewicht kg 0,49

Vibrationsemissionswert steht für die Hauptanwendungen des Werkzeugs. Falls das Werkzeug jedoch für andere Anwendungen oder mit anderem Zubehör benutzt oder schlecht instandgehalten wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die gesamte Arbeitsdauer erheblich steigern.

Vibrationsaussetzungsgrades sollte ebenfalls berücksichtigen, ob das Werkzeug abgeschaltet ist, oder ob es einfach nur eingeschaltet ist ohne für Arbeiten benutzt zu werden. Dies kann den Expositionsgrad über die gesamte Arbeitsdauer erheblich verringern.

Sicherheitsmaßnahmen, um den Benutzer vor den Auswirkungen der Vibrationen zu schützen, wie etwa: Instandhaltung des Werkzeugs und Zubehörs, die Hände warm halten,

Aufbau von Arbeitsmethoden.

14,4 14,4

DEUTSCH

FI-Schalter

Europa 230-V-Elektrowerkzeuge 10 A, Stromversorgung

Deﬁ nitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar

drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine

möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen

oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine

möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U.

zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin,

das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Feuergefahr.

EG-Konformitätserklärung

MASCHINENRICHTLINIE

DCS331, DCS332

DEWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN 60745-1, EN 60745-2-11.

Diese Produkte erfüllen auch die Richtlinie 2004/108/EG und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

Horst Großmann Vizepräsident für Konstruktion und Produktentwicklung DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germany

10.02.2012

WARNUNG: Zur Reduzierung

der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Allgemeine Warnhinweise für Elektrowerkzeuge

WARNUNG! Alle Sicherheits-/

Warnhinweise und alle Anweisungen lesen. Die

Nichteinhaltung der nachstehend aufgeführten Anweisungen kann elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

ALLE WARNHINWEISE UND ANWEISUNGEN

ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN.

Der nachfolgend verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Werkzeuge (mit Netzkabel) und auf akkubetriebene Werkzeuge (ohne Netzkabel).

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie Ihren Arbeitsbereich sauber

und gut ausgeleuchtet. Unordentliche oder

dunkle Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit Elektrowerkzeugen nicht

in explosionsgefährdeten Umgebungen, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere

Personen während der Benutzung des Elektrowerkzeugs fern. Ablenkungen

können dazu führen, dass Sie die Kontrolle verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des

Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie mit

DEUTSCH

geerdeten Elektrowerkzeugen keine Adapterstecker. Unveränderte Stecker und

passende Steckdosen verringern das Risiko eines Stromschlags.

b) Vermeiden Sie Körperkontakt mit

geerdeten Oberflächen wie Rohre, Heizungen, Herde und Kühlschränke. Es

besteht ein erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von

Regen oder Nässe fern. Das Eindringen von Wasser in ein Werkzeug erhöht das Stromschlagrisiko.

d) Zweckentfremden Sie das Kabel nicht.

Verwenden Sie es niemals, um das Elektrowerkzeug zu tragen oder zu ziehen bzw. um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte

Kabel erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im

Freien benutzen, verwenden Sie nur Verlängerungskabel, die für Außenbereiche geeignet sind. Die

Verwendung eines für Außenbereiche geeigneten Verlängerungskabels verringert das Stromschlagrisiko.

f) Beim Betrieb eines Elektrowerkzeugs

an einem feuchten Ort muss eine Stromversorgung mit einer FehlerstromSchutzeinrichtung verwendet werden.

Die Verwendung einer FehlerstromSchutzeinrichtung verringert das Stromschlagrisiko.

3) PERSÖNLICHE SICHERHEIT

a) Bleiben Sie stets aufmerksam, achten Sie

darauf, was Sie tun und lassen Sie beim Umgang mit Elektrowerkzeugen gesunden Menschenverstand walten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch von Elektrowerkzeugen kann zu ernsthaften Verletzungen führen.

b) Tragen Sie eine persönliche

Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstungen (wie

Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz) für die entsprechenden Einsatzbedingungen mindern das Verletzungsrisiko.

c) Verhindern Sie unbeabsichtigtes Starten.

Stellen Sie sicher, dass das Werkzeug ausgeschaltet ist, bevor Sie es an

die Stromquelle und/oder den Akku anschließen, es hochheben oder tragen.

Das Tragen des Elektrowerkzeugs mit dem Finger am Schalter oder der Anschluss eingeschalteter Werkzeuge führen unnötig Unfälle herbei.

d) Nehmen Sie vor dem Einschalten des

Elektrowerkzeugs Einstellwerkzeuge oder Schraubenschlüssel ab. Ein

Schraubenschlüssel oder Einstellwerkzeug, der/das sich in einem drehenden Teil befindet, kann zu Verletzungen führen.

e) Nicht zu weit vorlehnen! Sorgen Sie für

sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie

das Werkzeug in unerwarteten Situationen besser unter Kontrolle halten.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Lose sitzende Kleidung, Schmuck oder

lange Haare können sich in den beweglichen Teilen verfangen.

g) Falls Vorrichtungen zur Staubabsaugung

bzw. zum Staubfang vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Durch die Verwendung

eines Staubfangs können die mit Staub verbundenen Gefahren reduziert werden.

4) GEBRAUCH UND WARTUNG VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Elektrowerkzeug

nicht. Verwenden Sie das für Ihren Anwendungsbereich geeignete Elektrowerkzeug. Mit dem richtigen

zweckbestimmten Elektrowerkzeug kann die Arbeit besser und sicherer ausgeführt werden.

b) Benutzen Sie das Elektrowerkzeug nicht,

wenn sich der Ein-Aus-Schalter nicht verstellen lässt. Ein Elektrowerkzeug mit

defektem Schalter ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker der Stromquelle

und/oder dem Akku vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge aufbewahren. Diese Vorsichtsmaßnahmen

verhindern ein unbeabsichtigtes Einschalten des Elektrowerkzeugs.

d) Bewahren Sie ungenutzte

Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Elektrowerkzeuge nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen

DEUTSCH

haben. Elektrowerkzeuge sind in den Händen unerfahrener Personen gefährlich.

e) Halten Sie Elektrowerkzeuge stets

in einem einwandfreien Zustand. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile Bruchstellen aufweisen oder so beschädigt sind, dass sie die Funktion des Elektrowerkzeugs beeinträchtigen. Lassen Sie beschädigte Werkzeuge vor dem Gebrauch reparieren. Viele Unfälle

sind auf schlecht gewartete Elektrowerkzeuge zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf

und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu kontrollieren.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und in der für diesen speziellen Elektrowerkzeugtyp vorgeschriebenen Art und Weise. Der

Gebrauch von Werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) GEBRAUCH UND WARTUNG VON AKKUBETRIEBENEN

WERKZEUGEN

a) Laden Sie die Akkus nur in vom Hersteller

angegebenen Ladegeräten auf. Ein

Ladegerät, das nur für eine bestimmte Akkuart geeignet ist, kann zu einer Brandgefahr führen, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie für die Elektrowerkzeuge

nur die dafür speziell vorgesehenen Akkus. Der Gebrauch von anderen Akkus

kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku

von Metallgegenständen, wie z.B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den

Akkukontakten kann Verbrennungen oder einen Brand hervorrufen.

d) Bei unsachgemäßer Verwendung kann

Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei unbeabsichtigtem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen gelangt, diese ausspülen und einen Arzt aufsuchen. Austretende Akkuflüssigkeit

kann zu Hautreizungen oder Verbrennungen führen.

6) REPARATUREN

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit kann

gewährleistet werden, dass der Betrieb des Elektrowerkzeugs sicher ist.

Zusätzliche Sicherheitshinweise für Stichsägen

• Halten Sie das Elektrowerkzeug an

den isolierten Oberflächen, wenn Sie in Bereichen arbeiten, in denen es mit verborgenen elektrischen Installationen oder seinem eigenen Netzkabel in Kontakt kommen könnte. Bei Kontakt mit einem Strom

führenden Draht werden die freiliegenden Metallteile ebenfalls Strom führend und der Bediener erleidet bei Berührung einen Stromschlag.

• Das Werkstück muss stets mit Klemmen

oder anderen geeigneten Methoden auf einer stabilen Oberfläche befestigt werden.

Das Werkstück sollte nicht von Hand oder an den Körper gehalten werden, da dieser instabile Halt zum Verlust der Kontrolle führen kann.

• Lassen Sie den Motor völlig zum Stillstand

kommen, bevor Sie das Sägeblatt aus dem durch das Sägen erzeugten Schlitz ziehe.

Wenn ein sich bewegendes Sägeblatt das Werkstück berührt, kann das Sägeblatt oder das Werkstück beschädigt werden, und/oder es kann ein Verlust der Kontrolle entstehen, was zu Verletzungen führen kann.

• Halten Sie die Griffe trocken, sauber und frei

von Öl und Fett. Hierdurch haben Sie bessere Kontrolle über das Werkzeug.

• Halten Sie die Sägeblätter scharf. Durch stumpfe Sägeblätter kann die Säge plötzlich ausbrechen oder festklemmen, wenn Druck auf sie ausgeübt wird.

• Reinigen Sie Ihr Werkzeug häufig, besonders nach intensiver Nutzung. Metallhaltiger

Staub und Splitter sammeln sich häufig an Innenflächen an und können zu einem elektrischen Schlag führen.

• Betreiben Sie dieses Werkzeug nicht über lange Zeiträume. Durch das Werkzeug verursachte Vibrationen können für Ihre Finger, Hände und Arme schädlich sein. Tragen Sie Handschuhe als zusätzlichen Dämpfer, legen Sie häufig Pausen ein und begrenzen Sie die tägliche Nutzungsdauer.

DEUTSCH

Restrisiken

• Trotz Befolgung aller relevanten Sicherheitsbestimmungen und der Anwendung von Schutzvorrichtungen können bestimmte Restrisiken nicht vermieden werden. Hierzu gehören: – Gehörschaden durch Lärmbelastung.

– Unfallgefahr am nicht abgedeckten Bereich

des rotierenden Sägeblatts.

– Verletzungsgefahr beim Wechseln des

Sägeblatts.

– Gefahr des Einatmens von Materialstaub

beim Trennen, der schädlich sein könnte.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung

lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

LAGE DES DATUMSCODES

Der Datumscode, der auch das Herstelljahr enthält, ist in die Gehäusefläche geprägt, die die Montagefuge zwischen Gerät und Akku bildet.

Beispiel:

2012 XX XX

Herstelljahr

Wichtige Sicherheitshinweise für alle Akku-Ladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Diese Anleitung enthält wichtige Sicherheits- und Betriebsanweisungen für das Ladegerät DCB105.

• Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und dem Akku.

WARNUNG: Stromschlaggefahr. Keine

Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben.

VORSICHT: Verbrennungsgefahr. Zur

Reduzierung der Verletzungsgefahr sollten nur Akkus von DEWALT verwendet werden. Andere Akkutypen können sich überhitzen und bersten,

was zu Verletzungen und Sachschäden führen kann. Nicht auﬂ adbare Batterien dürfen nicht wieder aufgeladen werden.

HINWEIS: Unter bestimmten

• Der Akku darf NIEMALS in einem anderen

• Diese Ladegeräte sind ausschließlich für das

• Setzen Sie das Ladegerät weder Regen

• Ziehen Sie immer am Stecker und nicht

• Verlegen Sie das Netzkabel so, dass

• Ein Verlängerungskabel sollte nur

• Wenn Sie ein Ladegerät im Freien betreiben,

VORSICHT: Lassen Sie nicht zu, dass

Kinder mit dem Werkzeug spielen.

Umständen können bei an die Stromquelle angeschlossenem Ladegerät die Kontakte im Ladegerät durch Fremdmaterial kurzgeschlossen werden. Leitende Fremdmaterialien, wie z. B. Schleifstaub, Metallspäne, Stahlwolle, Aluminiumfolie oder die Ansammlung von Metallpartikeln von den Hohlräumen des Ladegerätes fernhalten. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das

Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.

Laden von D

anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.

noch Schnee aus.

am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das

Risiko einer Beschädigung von Stecker und Kabel reduziert.

niemand darauf treten oder darüber stolpern kann und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.

dann verwendet werden wenn es absolut notwendig ist. Ein ungeeignetes

Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.

tun Sie dies an einem trockenen Ort und verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die

Verwendung von für den Außeneinsatz

EWALT Akkus bestimmt. Eine

DEUTSCH

geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.

• Blockieren Sie nicht die Lüftungsschlitze am Ladegerät. Die Lüftungsschlitze befinden sich oben und an den Seiten des Ladegeräts. Stellen Sie das Ladegerät von

Hitzequellen entfernt auf.

• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker

— beschädigte Teile sind unverzüglich auszuwechseln.

• Benutzen Sie das Ladegerät nicht, wenn es

einen harten Stoß erlitten hat fallen gelassen oder anderweitig beschädigt wurde. Bringen

Sie es zu einer autorisierten Kundendienststelle.

• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer

Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.

• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauscht werden.

• Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des

Akkus wird dieses Risiko nicht reduziert.

• Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden.

• Das Ladegerät wurde für den Betrieb mit standardmäßigem 230 V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht

für das Fahrzeugladegerät.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

Das Ladegerät DCB105 kann folgende Akkus laden: 10,8 V, 14,4 V und 18 V Li-Ion (DCB121, DCB123, DCB140, DCB141, DCB180 und DCB181).

An diesem Ladegerät müssen keine Einstellungen vorgenommen werden, und es wurde für eine möglichst einfache Bedienung konzipiert.

Ladevorgang (Abb. [ﬁ g.] 3)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose mit 230 V, bevor Sie den Akku einsetzen.

2. Legen Sie den Akku (b) vollständig in das Ladegerät ein. Die rote Leuchte (Aufladen) blinkt dauerhaft und zeigt dadurch an, dass der Ladevorgang begonnen wurde.

3. Der Ladevorgang ist abgeschlossen, wenn die rote Kontrollleuchte ununterbrochen leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt benutzt oder im Ladegerät belassen werden.

HINWEIS: Um die maximale Lebensdauer der Li-Ion-Akkus zu gewähren, laden Sie den Akkusatz vor der ersten Verwendung vollständig auf.

Ladevorgang

Die Ladezustände des Akkus sind in der Tabelle unten aufgeführt.

Ladezustand

wird geladen –– –– –– ––

vollständig geladen –––––––––––––––––––

Temperaturverzögerung –– • –– • –– • –– • x Problem mit Akku

oder Ladegerät • • • • • • • • • • • • •

Problem mit der

Stromversorgung •• •• •• •• •• ••

Dieses Ladegerät lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet oder indem das Blinkmuster für Probleme mit dem Akku oder dem Ladegerät angezeigt werden.

HINWEIS: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen.

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Temperaturverzögerung

Wenn das Ladegerät feststellt, dass der Akku zu heiß oder zu kalt ist, wird automatisch die Temperaturverzögerung ausgelöst. Dabei wird der Ladevorgang so lange ausgesetzt, bis der Akku eine geeignete Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch auf Ladebetrieb. Dieses Funktionsmerkmal gewährleistet die maximale Lebensdauer des Akkus.

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Gerät schaltet sich automatisch aus, wenn der elektronische Schutz anschlägt. Wenn dies

DEUTSCH

geschieht, setzen Sie den Li-Ion-Akku in das Ladegerät, bis er vollständig geladen ist.

Ein kalter Akku wird mit etwa der halben Geschwindigkeit eines warmen Akkus geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmer wird.

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben.

Der Akku ist bei der Lieferung nicht vollständig aufgeladen. Lesen Sie vor der Verwendung von Akku und Ladegerät die folgenden Sicherheitsanweisungen und befolgen Sie dann die genannten Schritte zum Aufladen.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Laden oder benutzen Sie den Akku nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen

und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.

• Setzen Sie das Akku niemals mit Gewalt

in das Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.

• Laden Sie die Akkus nur in ausgewiesenen Ladegeräten von DEWALT auf.

• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.

• Das Werkzeug und den Akku niemals in Bereichen lagern oder verwenden, in denen die Temperatur 40 ºC überschreiten könnte (z. B. Scheunen oder Metallgebäude im Sommer).

• Um beste Ergebnisse zu erzielen, sollte der Akku vor der Verwendung vollständig aufgeladen werden.

WARNUNG: Versuchen Sie niemals

und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen.

Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebracht werden.

BESONDERE SICHERHEITSANWEISUNGEN FÜR LITHIUMIONEN (Li-Ion) - AKKUS

• Den Akku nicht verbrennen, auch wenn

• Wenn der Akkuinhalt mit der Haut in Kontakt

• Der Inhalt einer geöffneten Akkuzelle kann

WARNUNG: Verbrennungsgefahr. Die

VORSICHT: Wenn das Werkzeug

nicht gebraucht wird, muss es seitlich auf eine stabile Fläche gelegt werden, wo es kein Stolperrisiko darstellt und nicht herunterfallen kann. Manche

Werkzeuge mit großen Akkus können aufrecht auf dem Akku stehen, aber leicht umgestoßen werden.

er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer

explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.

kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn

Akkuflüssigkeit in die Augen gelangt, spülen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.

Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztliche Behandlung.

Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder einer Flamme ausgesetzt ist.

Akku

AKKUTYP

Für das Modell DCS332 wird ein 14,4 Volt Akku eingesetzt.

Für das Modell DCS331 wird ein 18 Volt Akku eingesetzt.

DEUTSCH

Die Akkus DCB140, DCB141, DCB180 oder DCB181 können verwendet werden. Weitere Informationen finden Sie unter Technische Daten.

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.

2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten.

HINWEIS: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

Schilder am Ladegerät und Akku

Zusätzlich zu den in dieser Betriebsanleitung verwendeten Bildzeichen befinden sich die folgenden Bildzeichen auf dem Ladegerät und dem Akku:

Vor der Verwendung die Betriebsanleitung

lesen.

Akku wird geladen.

Akku ist geladen.

Temperaturverzögerung.

Problem mit Akku oder Ladegerät.

Problem mit der Stromversorgung.

Nicht mit elektrisch leitenden

Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Nur mit DEWALT Akkus verwenden.

Andere Akkutypen können bersten und Verletzungen und Beschädigungen verursachen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofort austauschen.

Nur zwischen 4°C und 40°C aufladen.

Akku umweltgerecht entsorgen.

Den Akku nicht verbrennen.

Lädt nur Li-Ion-Akkus.

Die Ladezeit ist den technischen Daten

zu entnehmen.

Nur in Innenräumen verwenden.

Lieferumfang

1 Akku-Stichsäge 1 Anti-Kratzer-Schuhabdeckung 1 Spanabsauganschluss 2 Akkus 1 Ladegerät 1 Transportkoffer 1 Betriebsanleitung 1 Explosionszeichnung HINWEIS: Akkus, Ladegeräte und Transportboxen

sind im Lieferumfang von N-Modellen nicht enthalten.

• Vergewissern Sie sich, dass Elektrowerkzeug, Teile und Zubehörteile beim Transport nicht beschädigt wurden.

• Nehmen Sie sich die Zeit, die Bedienungsanleitung vor Inbetriebnahme des Elektrowerkzeugs gründlich durchzulesen.

Gerätebeschreibung (Abb. 1, 2, 6, 10, 11)

WARNUNG: Nehmen Sie niemals

Änderungen an dem Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Sach- und Personenschäden führen.

a. Akku-Löseknopf b. Akku c. Auslöseschalter d. Spindelarretierung e. Sägeblattlösehebel

DEUTSCH

f. Gehrungshebel g. Schuh h. Hebel für Orbitalhub i. Staubgebläsesteuerung j. Anti-Kratzer-Schuhabdeckung k. Klemmmechanismus l. Führungsrolle m. Hintere Lasche n. Anti-Splitter-Einsatz p. Haupthandgriff q. Oberer Handgriff

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Stichsägen DCS332 und DCS331 sind für das professionelle Sägen von Holz, Stahl, Aluminium, Kunststoff und Keramik an verschiedenen Arbeitsorten (d.h. Baustellen) konzipiert.

VERWENDEN Sie das Werkzeug nicht bei Nässe oder in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Diese Heavy-Duty-Stichsägen sind Elektrowerkzeuge für den professionellen Gebrauch.

Lassen Sie Kinder NICHT in Kontakt mit dem Werkzeug kommen. Unerfahrene Personen dürfen das Werkzeug nur unter Beaufsichtigung benutzen.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannung entspricht.

Ihr DEWALT Ladegerät ist gemäß

EN 60335 doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT Kundendienstorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf

Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II

(Doppelisolierung) – Geräte

Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien

verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1 mm² und die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

ZUSAMMENBAUEN UND EINSTELLEN

WARNUNG: Um die Gefahr

WARNUNG: Verwenden Sie nur Akkus

schwerer Verletzungen zu mindern, drücken Sie die Spindelarretierung herein und entfernen Sie den Akku, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann

Verletzungen verursachen.

und Ladegeräte von DEWALT.

Einsetzen und Entfernen des Akkus aus dem Werkzeug (Abb. 4)

HINWEIS: Um beste Ergebnisse zu erzielen, sollte der Akku vollständig aufgeladen sein. Die Leuchte schaltet sich ohne Hinweis aus, wenn der Akku vollständig aufgeladen ist.

EINSETZEN DES AKKUS IN DEN WERKZEUGGRIFF

1. Richten Sie den Akku (b) an den Führungen im

Werkzeuggriff aus (Abb. 4).

2. Schieben Sie ihn in den Griff, bis der Akku fest im Werkzeug sitzt, und stellen Sie sicher, dass er sich nicht lösen kann.

ENTFERNEN DES AKKUS AUS DEM WERKZEUGGRIFF

1. Drücken Sie Akku-Löseknopf (a) und ziehen Sie den Akku kräftig aus dem Werkzeuggriff.

DEUTSCH

2. Legen Sie den Akku wie im Abschnitt Ladegerät dieser Betriebsanleitung beschrieben in das Ladegerät.

Einbau und Ausbau des Sägeblatts (Abb. 6)

EINSETZEN EINES SÄGEBLATTS

HINWEIS: Für diese Stichsäge können nur Sägeblätter mit T-Schaft verwendet werden.

HINWEIS: Das bündig schneidende Sägeblatt DT2074 ist nur für den Einsatz in den Stichsägen DEWALT DCS331, DCS332, DW331 und DC330 geeignet.

HINWEIS: Bei Einbau der bündig schneidenden Sägeblätter (DT2074) muss der Anti-Splitter-Einsatz entfernt werden und der Schuh muss sich in der positiven Anschlagposition von 0° befinden.

1. Heben Sie den werkzeuglosen Sägeblattlösehebel (e) wie in Abbildung 6 gezeigt an.

2. Führen Sie das Sägeblatt mit T-Schaft in den Klemmmechanismus (k) ein, wobei die Rückseite des Sägeblatts in die Nut der Führungsrollen (l) geführt werden muss.

3. Der T-Schaft muss sich vollständig im Inneren des Klemmmechanismus befinden, siehe Abbildung 6.

4. Geben Sie den werkzeuglosen Sägeblattlösehebel frei.

ENTFERNEN EINES SÄGEBLATTS

VORSICHT: Berühren Sie keine zuvor

benutzten Sägeblätter, sie können heiß sein. Dies könnte zu Verletzungen führen.

1. Heben Sie den werkzeuglosen Sägeblattlösehebel (e) an.

2. Durch leichtes Schütteln fällt das Sägeblatt heraus.

Gehren des Schuhs (Abb. 7)

Zum Entsperren des Schuhs ziehen Sie den werkzeuglosen Sägeblattlösehebel (f) zur Seite.

Zum Sperren des Schuhs schieben Sie den werkzeuglosen Sägeblattlösehebel wieder unter das Stichsägengehäuse.

GEHREN DES SCHUHS

1. Entsperren Sie den Schuh.

2. Schieben Sie den Schuh (g) nach vorne, um ihn aus der positiven Anschlagsposition von 0° zu lösen.

3. Der Schuh kann nach links oder rechts geneigt werden und hat Arretierungen bei 15°, 30° und 45°. Der Schuh kann manuell in jedem Winkel zwischen 0° und 45° arretiert werden.

4. Wenn der gewünschte Gehrungswinkel eingestellt wurde, sichern Sie den Schuh an dieser Stelle.

SO SETZEN SIE DEN SCHUH AUF 0° ZURÜCK

1. Entsperren Sie den Schuh.

2. Drehen Sie den Schuh auf 0° zurück.

3. Schieben Sie den Schuh zurück in die positive Anschlagposition von 0°.

4. Sperren Sie den Schuh.

Sägefunktionen – Orbital oder Gerade (Abb. 8)

Diese Stichsäge ist mit vier Sägefunktionen ausgestattet, davon drei orbitale und eine gerade. Die orbitale Funktion besitzt eine Sägeblattbewegung mit mehr Kraft und dient zum Sägen weicher Werkstoffe wie Holz oder Kunststoff. Die orbitale Funktion ermöglicht schnellere Schnitte, die jedoch im Werkstoff weniger glatt verlaufen. Bei der orbitalen Funktion bewegt sich das Sägeblatt während des Sägens neben der Auf- und Ab-Bewegung zusätzlich nach vorne.

HINWEIS: Metall oder Hartholz darf keinesfalls mit der orbitalen Funktion gesägt werden.

Zum Einstellen der Sägefunktion bewegen Sie den Hebel für Orbitalhub (h) in eine der vier Sägepositionen: 0, 1, 2 und 3. Position 0 ist für gerades Sägen. Positionen 1, 2 und 3 sind für orbitales Sägen. Die Kraft beim Sägen erhöht sich, wenn der Hebel von eins auf zwei und drei gestellt wird, wobei drei die Funktion mit der meisten Kraft ist.

Staubgebläse (Abb. 9)

Das Staubgebläse hilft dabei, den Sägebereich von Abfällen zu befreien, die durch das Sägeblatt erzeugt werden.

HINWEIS: Stellen Sie das Staubgebläse beim Sägen von Metall ab, damit Sägeflüssigkeiten nicht vom Sägeblatt weggeblasen werden.

Zum Einschalten des Staubgebläses schieben Sie die Staubgebläsesteuerung (i) ganz nach oben.

Zum Ausschalten des Staubgebläses schieben Sie die Staubgebläsesteuerung ganz nach unten.

+ 154 hidden pages

DeWalt DCS331, DCS332 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
