DeWalt DCH133NT Service Manual

Final page size: A5 (148mm x 210mm)

DCH033 DCH133

DeWALT

Dansk (oversat fra original brugsvejledning) 3

Deutsch (übersetzt von den originalanweisungen) 14

English (original instructions) 26

Español (traducido de las instrucciones originales) 37

Français (traduction de la notice d’instructions originale) 49

Italiano (tradotto dalle istruzioni originali) 61

Nederlands (vertaald vanuit de originele instructies) 73

Norsk (oversatt fra de originale instruksjonene) 85

Português (traduzido das instruções originais) 95

Suomi (käännetty alkuperäisestä käyttöohjeesta) 107

Svenska (översatt från de ursprungliga instruktionerna) 117

Türkçe (orijinal talimatlardan çevrilmiştir) 128

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 139

Fig. A

Fig. B

Fig. C Fig. D

Fig. E

Fig. G

Fig. F

Fig. H

SVÆR ROTERENDE BOREHAMMER UDEN LEDNING

DeWALT

DCH033, DCH133

Tillykke!

Du har valgt et partnere for professionelle brugere afelværktøj.

Tekniske Data

Spænding V Type 1 1 Batteritype Li-Ion Li-Ion Hastighed ved ingen belastning min Ingen belastningsslag pr. min spm 0-5500 0-5500 Enkelt slagsenergi (EPTA 05/2009) J 2,0 2,6 Maksimal boringsområde i stål/træ/beton mm 13/30/22 13/30/26 Kerneboringskapacitet i blød tegl mm 50 50 Værktøjsholder SDS-plus SDS-plus Kravediameter 43 43 Vægt (uden batteripakke) kg 2,27 2,27

Støjværdier og vibrationsværdier (triax vector sum) i henhold til EN60745-2-6:

Borehammertilstand

(emissionslydtrykniveau) dB(A) 84 84

(lydeffektniveau) dB(A) 95 95

K (usikkerhed for det angivne lydniveau) dB(A) 3 3

Mejseltilstand

(emissionslydtrykniveau) dB(A) 86 86

(lydeffektniveau) dB(A) 97 97

K (usikkerhed for det angivne lydniveau) dB(A) 3 3

-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør

DCH033 DCH133

-1

18 18

0-1500 0-1500

én af de mest pålidelige

DANSK

Boring i metal

Vibrationsemissionsværdi a

= m/s

h, D

Usikkerhed K = m/s

Boring i beton

Vibrationsemissionsværdi a

= m/s

h, HD

Usikkerhed K = m/s

Mejsling

Vibrationsemissionsværdi a

= m/s

h, Cheq

Usikkerhed K = m/s

Skruning uden kraftpåvirkning

Vibrationsemissionsværdi = m/s Usikkerhed K = m/s

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN60745 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbigeksponeringsvurdering.

<2,5 <2,5

1,5 1,5

14,5 14,5

1,5 1,5

14,0 14,0

1,5 1,5

<2,5 <2,5

1,5 1,5

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis



værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiodemarkant.

DeWALT

Vægt

DANSK

Batterier Opladere/opladningstider (minutter)

Kat # V

DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90 X DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X DCB181 18 1,5 0,35 70 35 22 22 22 45

DCB182 18 4,0 0,61 185 100 60 60 60 120 DCB183/B 18 2,0 0,40 90 50 30 30 30 60 DCB184/B 18 5,0 0,62 240 120 75 75 75 150

DCB185 18 1,3 0,35 60 30 22 22 22 X

DCB187 18 3,0 0,48 140 70 45 45 45 90

Ah Vægt (kg)

DCB107 DCB113 DCB115 DCB118 DCB132 DCB119

Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiodemarkant.

Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktøjet og tilbehøret, hold hænderne varme, organisation afarbejdsmønstre.

EF-Konformitetserklæring

Maskindirektiv

Ekstra kraftig trådløs borehammer DCH033, DCH133

erklærer, at produkterne beskrevet under Tekniske

data er udformet i overensstemmelse med:

2006/42/EF, EN60745-1:2009+A11:2010, EN60745-2-6:2010. Disse produkter overholder også direktivet 2014/30/EU og

2011/65/EU. Kontakt oplysninger eller se bagsiden afmanualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af

Markus Rompel Direktør for maskinteknik

D-65510, Idstein, Tyskland

18.09.17

, Richard-Klinger-Strase 11,

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen forpersonskader.

på følgende adresse for yderligere

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på dissesymboler.

FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller



alvorligpersonskade. ADVARSEL: Angiver en potentielt farlig situation, der

medmindre den undgås, kunne resultere i død eller



alvorligpersonskade. FORSIGTIG: Angiver en potentielt farlig situation, der

medmindre den undgås, kan resultere i mindre eller



moderatpersonskade. BEMÆRK: Angiver en handling, der ikke er forbundet

med personskade, men som kan resultere

iproduktskade. Angiver risiko for elektriskstød.



Angiverbrandfare.



Generelle sikkerhedsadvarsler for elværktøjer

ADVARSEL: Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og



instruktioner kan medføre elektrisk stød, brand og/eller alvorligpersonskade.

GEM ALLE ADVARSLER OG

INSTRUKTIONER TIL SENERE BRUG

Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse)elværktøj.

1) Sikkerhed i Arbejdsområdet

a ) Sørg for, at arbejdsområdet er rent og godt oplyst.

Rodede eller mørke områder giver anledning tilulykker.

b ) Undlad at benytte elektrisk værktøj i en

eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv

ellerdampe.

c ) Hold børn og omkringstående på afstand, når der

anvendes elektrisk værktøj. Distraktioner kan medføre, at du misterkontrollen.

2) Elektrisk Sikkerhed

a ) Stik på elektrisk værktøj skal passe til stikkontakten.

Stikket må aldrig modificeres på nogen måde.

Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik

og dertil passende stikkontakter reducerer risikoen for elektriskstød.

b ) Undgå kropskontakt med jordforbundne overflader,

såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop erjordforbundet.

c ) Undlad at udsætte elektrisk værktøj for regn eller

våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektriskstød.

d ) Undlad at udsætte ledningen for overlast. Brug

aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger

risikoen for elektriskstød.

e ) Når elektrisk værktøj benyttes udendørs, skal der

anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til

udendørs brug, reducerer risikoen for elektriskstød.

f ) Hvis det ikke kan undgås at betjene et

elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder

reduceres risikoen for elektriskstød.

3) Personlig Sikkerhed

a ) Vær opmærksom, pas på hvad du foretager dig,

og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et

øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorligpersonskade.

b ) Brug personligt sikkerhedsudstyr. Bær altid

beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget afpersonskader.

c ) Undgå utilsigtet start. Sørg for, at der er slukket for

kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når

elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning tilulykker.

d ) Fjern eventuelle justerings- eller skruenøgler, før det

elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning tilpersonskade.

e ) Undlad at række for langt. Hold hele tiden en god

fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationeropstår.

f ) Bær hensigtsmæssig påklædning. Bær ikke løst tøj

eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt

hår kan blive fanget i bevægeligedele.

DANSK

g ) Hvis der anvendes støvudsugnings- eller

støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr

kan begrænse farer forårsaget afstøv.

4) Anvendelse og Vedligeholdelse af Elektrisk Værktøj

a ) Undlad at bruge magt over for det elektriske

værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare

opgaven bedre og mere sikkert med den ydelse, som det er beregnettil.

b ) Undlad at benytte elektrisk værktøj, hvis kontakten

ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skalrepareres.

c ) Træk stikket ud af stikkontakten og/eller

batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende

sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startesutilsigtet.

d ) Opbevar elektrisk værktøj uden for rækkevidde

af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj

er farligt i hænderne på personer, som ikke er instrueret i brugenderaf.

e ) Vedligeholdelse af elektrisk værktøj. Undersøg

om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange

ulykker er forårsaget af dårligt vedligeholdtværktøj.

f ) Hold skæreværktøj skarpe og rene. Ordentligt

vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere atstyre.

g ) Brug elektrisk værktøj, tilbehør, bor, osv. i

overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre

opgaver end dem, det er beregnet til, kan resultere i en farligsituation.

5) Anvendelse og Vedligeholdelse af Batteri

a ) Må kun genoplades med den oplader, som er

angivet af fabrikanten. En oplader, der er beregnet til en

bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden typebatteripakke.

b ) Brug kun elektrisk værktøj med de batteripakker,

der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade ogbrand.

c ) Når en batteripakke ikke er i brug, skal den holdes

borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små

DANSK

DeWALT

metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem

batterikontakter kan forårsage forbrænding ellerbrand.

d ) Hvis en batteripakke udsættes for overlast, kan der

sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation

ellerforbrænding.

6) Service

a ) Elektrisk værktøj skal serviceres af en kvalificeret

servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets

driftssikkerhedopretholdes.

Yderligere specifikke sikkerhedsregler for roterende hamre

• Brug hørebeskyttelse. Støjeksponering kan

forårsagehøreskader.

• Brug de ekstra håndtag, der følger med værktøjet.

Manglende kontrol kan medføre personskade.

• Hold elværktøjet på de isolerede håndtagsflader, når

der skal saves i emner, hvor skæreværktøjet kan berøre skjulte ledninger eller sit eget kabel. Kontakt med en

strømførende ledning vil gøre blotlagte metaldele på værktøjet strømførende og give stød til brugeren.

• Brug klemmer eller andre praktiske metoder til at

fastgøre og støtte arbejdsemnet til et stabilt underlag.

Det er ustabilt at holde arbejdsemnet i hånden eller mod kroppen og kan medføre manglende kontrol.

• Anvend sikkerhedsbriller eller anden øjenbeskyttelse.

Under betjening af hammeren kan der hvirvle savsmuld rundt. Flyvende partikler kan forårsage permanent øjenskade. Brug en støvmaske eller et åndedrætsværn til støvfrembringende handlinger. Ørebeskyttelse vil være nødvendigt under de flestebetjeninger.

• Hold godt fast på værktøjet hele tiden. Forsøg ikke at

betjene værktøjet uden at holde det med begge hænder.

Det anbefales altid at anvende sidehåndtaget. Betjening af værktøjet med én hånd kan medføre manglende kontrol. Det kan også udgøre en fare at bryde igennem eller støde på hårde materialer, såsom en armeringsstang. Fastgør sidehåndtaget godt før brug.

• Betjen ikke værktøjet i længere tid ad gangen. Vibration

som følge af hammerens bevægelse kan medføre skade på dine hænder og arme. Anvend handsker som en ekstra pude og begræns udsættelsen ved at tage mange pauser.

• Forsøg ikke selv at reparere dele. Mejselreparation bør

udføres af en autoriseret specialist. Ukorrekt reparerede mejsler kan forårsage personskade.

• Anvend handsker, når du betjener værktøjet eller skifter delene. Blotlagte metaldele på værktøjet og delene kan blive ekstremt varme under betjening. Små dele af ødelagt materiale kan skade bare hænder.

• Læg aldrig værktøjet fra dig, før delene er helt stoppet.

Det kan forårsage personskade at fjerne delene.

• Slå ikke på fastsiddende dele med en hammer for at løsne dem. Metalfragmenter eller materialespåner kan løsnes og forårsage personskade.

• Mejsler, der er en smule slidte, kan hvæsses ved hjælp

af slibning.

• Hold strømledningen borte fra den roterende del. Vikl ikke ledningen om kroppen. En elektrisk ledning, der er

bundet om en roterende del, kan forårsage personskade og manglende kontrol.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Hørenedsættelse.

• Risiko for personskade som følge af flyvendepartikler.

• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt underbetjening.

• Risiko for personskade som følge af forlængetbrug.

Elektrisk sikkerhed

Den elektriske motor er konstrueret til bare én spænding. Kontrollér altid, at batteripakken svarer til spændingen på mærkepladen. Kontrollér også, at spændingen på din oplader svarer til din el-netspænding.

Din overensstemmelse med EN60335. Derfor kræves der ingenjordledning.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem

‘sserviceorganisation.

-oplader er dobbeltisoleret i

Brug af forlængerledning

Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se Tekniske data). Den minimale lederstørrelse er 1mm er 30m.

Ved brug af en kabeltromle skal kablet altid rulles heltud.

; den maksimale længde

GEM DISSE INSTRUKTIONER

Opladere

opladere kræver ingen justering og er designet til at

være så brugervenlige sommuligt.

Vigtig sikkerhedsvejledning for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere se Tekniske data).

• Før du bruger opladeren, læs alle instruktioner og de

DeWALT

sikkerhedsmæssige afmærkninger på opladeren, batteripakken ogproduktet.

ADVARSEL: Risiko for chok. Lad ikke nogen flydende væsker komme ind i opladeren. Det kan resultere i et



elektriskchok. ADVARSEL: Vi anbefaler brug af en reststrømsanordning

med en reststrømskapacitet på 30mA ellermindre.



FORSIGTIG: Risiko for brand. For at reducere risikoen for kvæstelser, oplad kun



batterier. Andre batterityper kan eksplodere og forårsagepersonskader.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger medudstyret.



BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøreden.

• Forsøg ALDRIG at oplade batteripakken med andre

opladere end dem, der er omtalt i denne manual.

Opladeren og batteripakken er specielt designet til at arbejdesammen.

• Disse opladere er ikke beregnet til anden brug end

opladning af

brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Udsæt ikke opladeren for regn ellersne.

• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket ogledningen.

• Sørg for at ledningen er placeret, så den ikke bliver trådt

på, snublet over eller på anden måde bliver genstand for skader ellerbelastning.

• Anvend kun en forlængerledning, når det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning

kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Anbring ikke noget oven på opladeren eller anbring

opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder.

Opladeren ventileres gennem huller i toppen og bunden afhuset.

• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget—få dem omgåendeudskiftet.

• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseretværksted.

• Demontér ikke opladeren, tag den med til et autoriseret

værksted, når service eller reparation er påkrævet.

genopladelige batterier. Al anden

genopladelige

DANSK

Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød ellerbrand.

• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhverrisiko.

• Tag stikket til opladeren ud af kontakten før forsøg på

nogen form for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke reducere

dennerisiko.

• Forsøg ALDRIG at tilslutte 2 opladere tilhinanden.

• Opladeren er designet til at køre på standard 230V

husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere

tilkøretøjer.

Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontakt før batteripakken sættes i.

2. Indsæt batteripakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.

3. Når opladningen er færdig, vil det blive angivet af den røde lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. Skub batteriets udløserknap udtage batteripakken.

BEMÆRK: For at sikre maksimal ydeevne og levetid for li-Ion batteripakker skal batteripakken lades helt op, før den anvendes første gang.

1

i opladeren og kontrollér, at pakken

2

på batteripakken for at

Betjening af oplader

Se indikatorerne nedenfor for batteripakkens opladestatus.

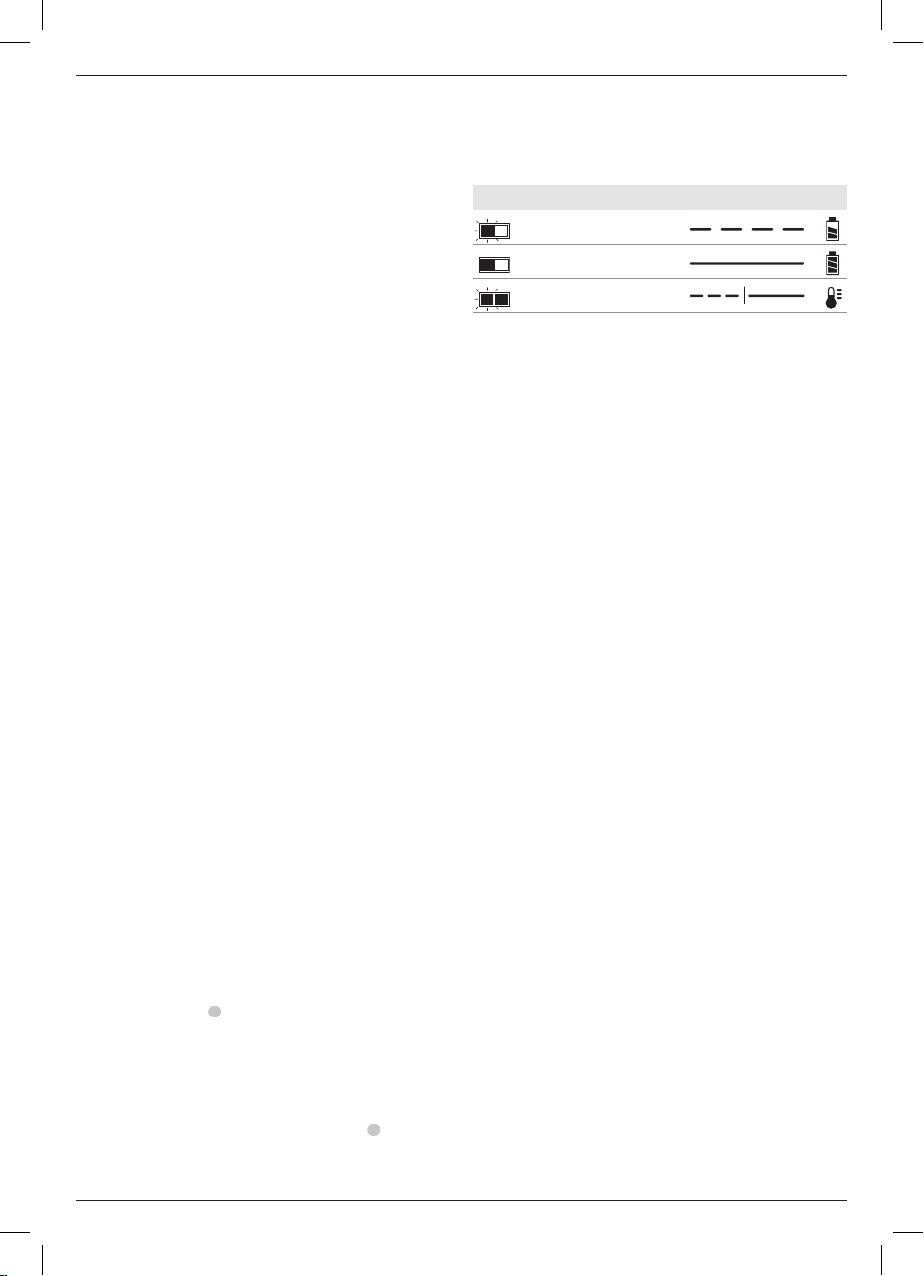

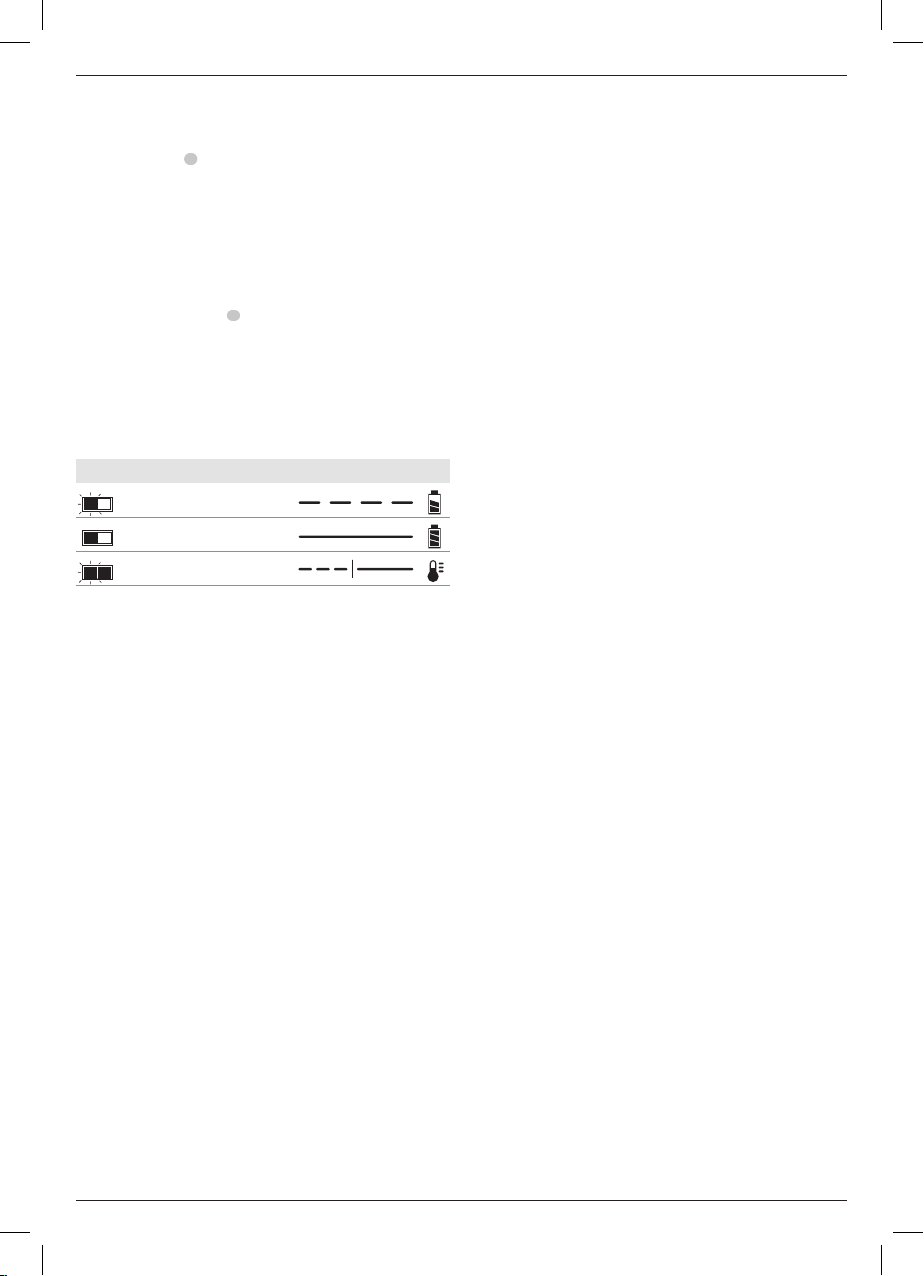

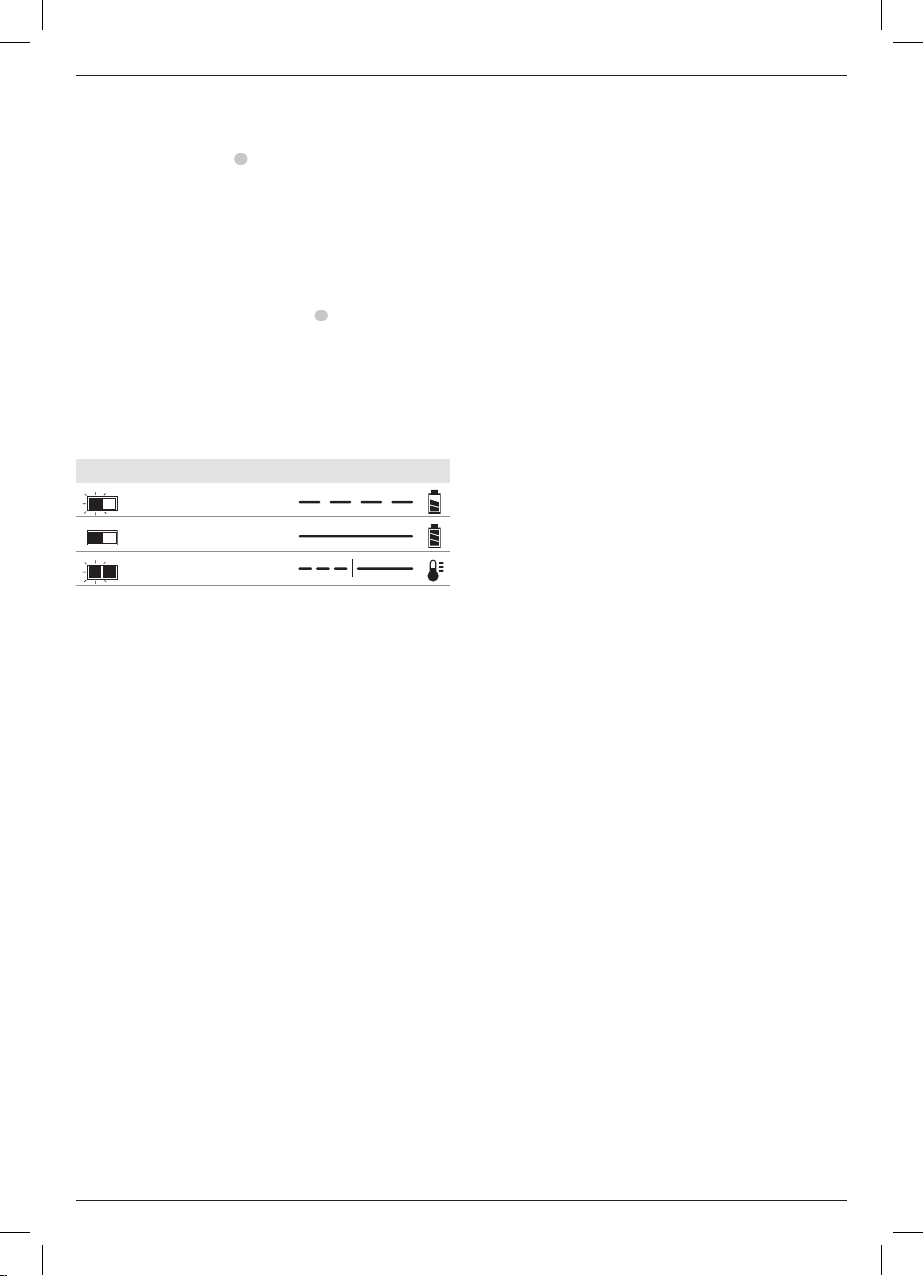

Ladeindikatorer

oplader

fuldt opladet

forsinkelse ved varmt/koldt batteri*

* Det røde lys vil fortsætte med at blinke, men et gult indikatorlys

vil blive tændt under denne handling. Når batteriet har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren.

Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse eller ved at vise problem pakke eller oplader blinkmønster.

BEMÆRK: Dette kan også betyde et problem med opladeren. Hvis opladeren angiver et problem, tag opladeren og

batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.

DANSK

DeWALT

Varm/kold pakkeforsinkelse

Når opladeren sporer et batteri, der er for varmt eller for koldt, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimal batterilevetid.

En kold batteripakke vil oplade med en langsommere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batteriet varmer.

DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren tændes automatisk, når batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Tillad ikke at fremmedlegemer trænger ind i opladeren.

Elektronisk beskyttelsessystem

XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dyb afladning.

Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring li-ion batteriet på opladeren, indtil det er helt opladet.

Vægmontering

Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Hvis vægmontering anbring opladeren inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4mm langemed en skruehoveddiameter på 7–9mm, skrues ind i træ til en optimal dybde, der efterlader ca. 5,5mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind i hullerne.

Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for chok. Tag stikket til opladeren ud af kontakten før rengøring. Snavs og fedt kan



fjernes fra det ydersiden af opladeren med en klud eller en blød ikke-metallisk børste. Brug ikke vand eller andre rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i en væske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller

udtagning af batteriet fra opladeren kan antænde støv eller dampe.

• Tving aldrig batteripakken ind i opladeren. Foretag ikke

nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.

• Oplad kun batteripakker i

• Sprøjt IKKE på den eller nedsænk den i vand eller andre væsker.

• Opbevar eller brug ikke værktøjet og batteripakken

på steder, hvor temperaturen kan nå op på eller overstige 40 ˚C (104˚F) (som f.eks. uden for skure eller metalbygninger om sommeren).

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i

åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.

• Hvis batteriets indhold kommer i kontakt med huden,

skal området omgående vaskes med mild sæbe og vand.

Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.

• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udsættes for gnister eller åben ild.



ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den



ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så metalgenstande kan komme



i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøgler osv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på siden på en stabil overflade, hvor det ikke vil vælte



eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

Transport

ADVARSEL: Brandfare. Transport af batterier kan muligvis forårsage brand, hvis batteripolerne uforvarende



kommer i kontakt med ledende materialer. Ved transport

opladere.

af batterier sørg for, at batteriets poler er beskyttet og godt

DeWALT

isoleret fra materialer, der kan komme i kontakt med dem og forårsage en kortslutning.

batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN’s anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Litium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN´s anbefalinger om tests og kriterier for transport af farligt gods.

I de fleste tilfælde vil afsendelsen af en være undtaget fra at blive klassificeret som et fuldt reguleret

batteripakke

klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler ion-batteripakker med luftfragt uanset watt time vurdering.

, at man ikke sender litium-

Forsendelser af værktøj med batterier (combo sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watt timer.

Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærkningsog dokumentationskrav.

Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældende regulativer.

Transport af FLEXVOLT

FLEXVOLTTM batteri har to funktioner: Anvendelse og transport.

Anvendelsesfunktion: Når FLEXVOLT eller er i et batteri. Når FLEXVOLTTM batteriet er i et 54V eller et 108V (to 54V

batteri

batteriet står alene

18V produkt, vil den fungere som et 18V

batterier) produkt, vil det fungere som et 54V batteri. Transportfunktion: Når

dækslet er fastgjort til

FLEXVOLT

batteriet, er batteriet i transportfunktion. Behold dækslet til forsendelse.

Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batteri med en højere watt timeydelse. Denne øgede mængde på 3 batterier med den lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med højere watt timer.

Eksempelvis kan transport Wh ydelsen angive 3x36

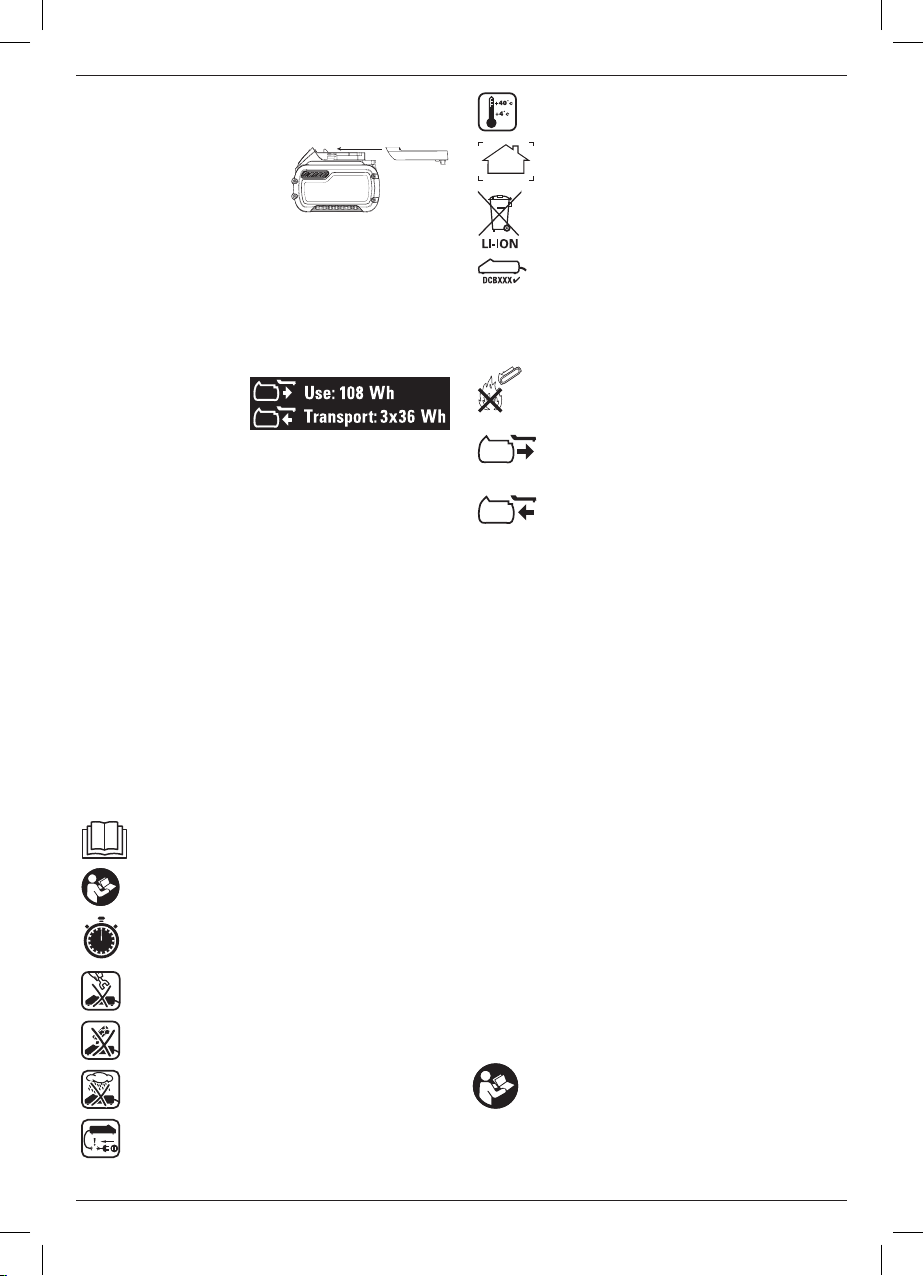

Eksempel på mærkning af anvendelses- og transportlabel

Wh, hvilket betyder 3 batterier hver på 36 watt

DANSK

timer. Anvendelses Wh ydelsen kan angive 108 watt timer (forudsat 1 batteri).

Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.

2. For langtids opbevaring anbefales det at opbevare en fuldt opladet batteripakke et køligt, tørt sted uden for opladeren for optimale resultater.

BEMÆRK: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades før brug.

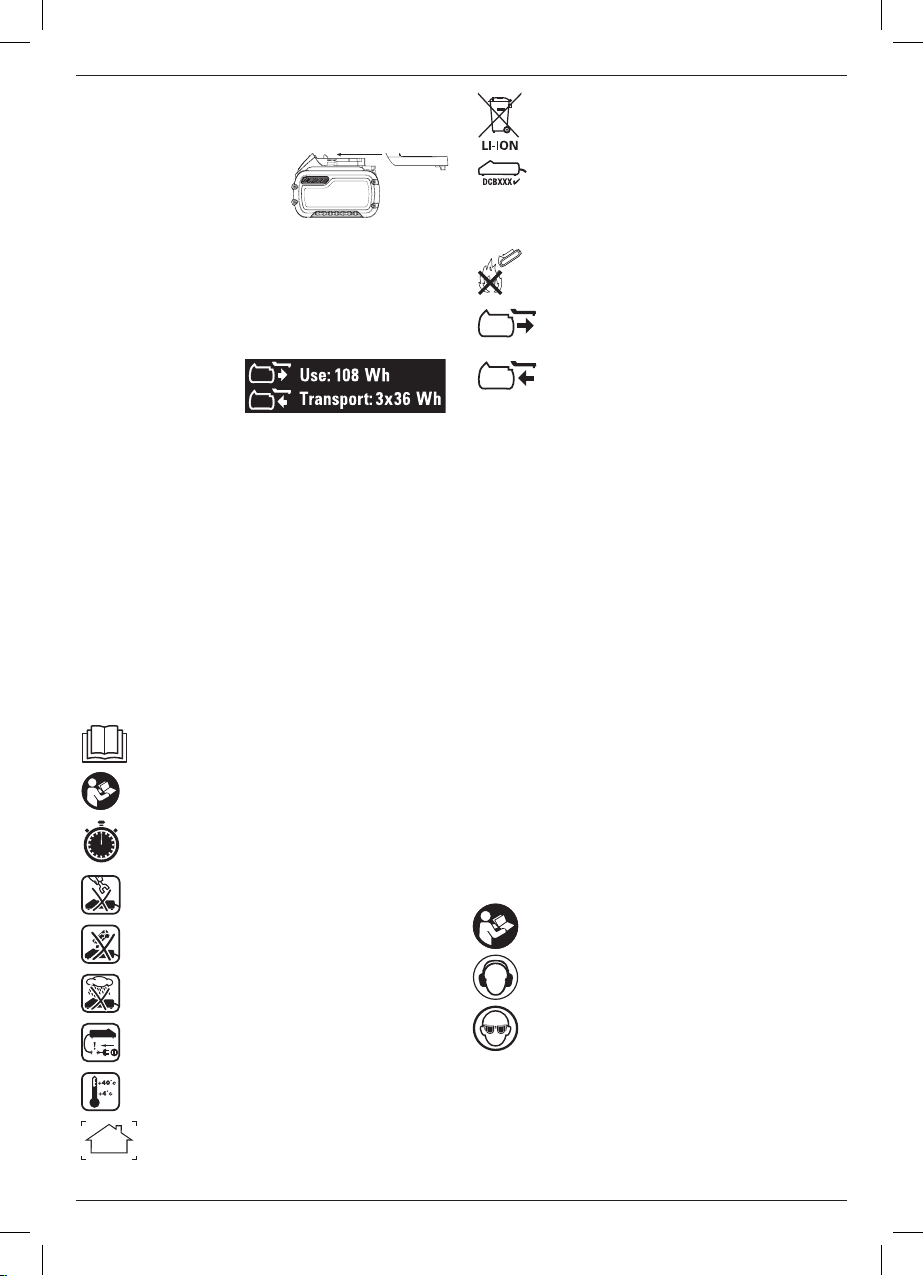

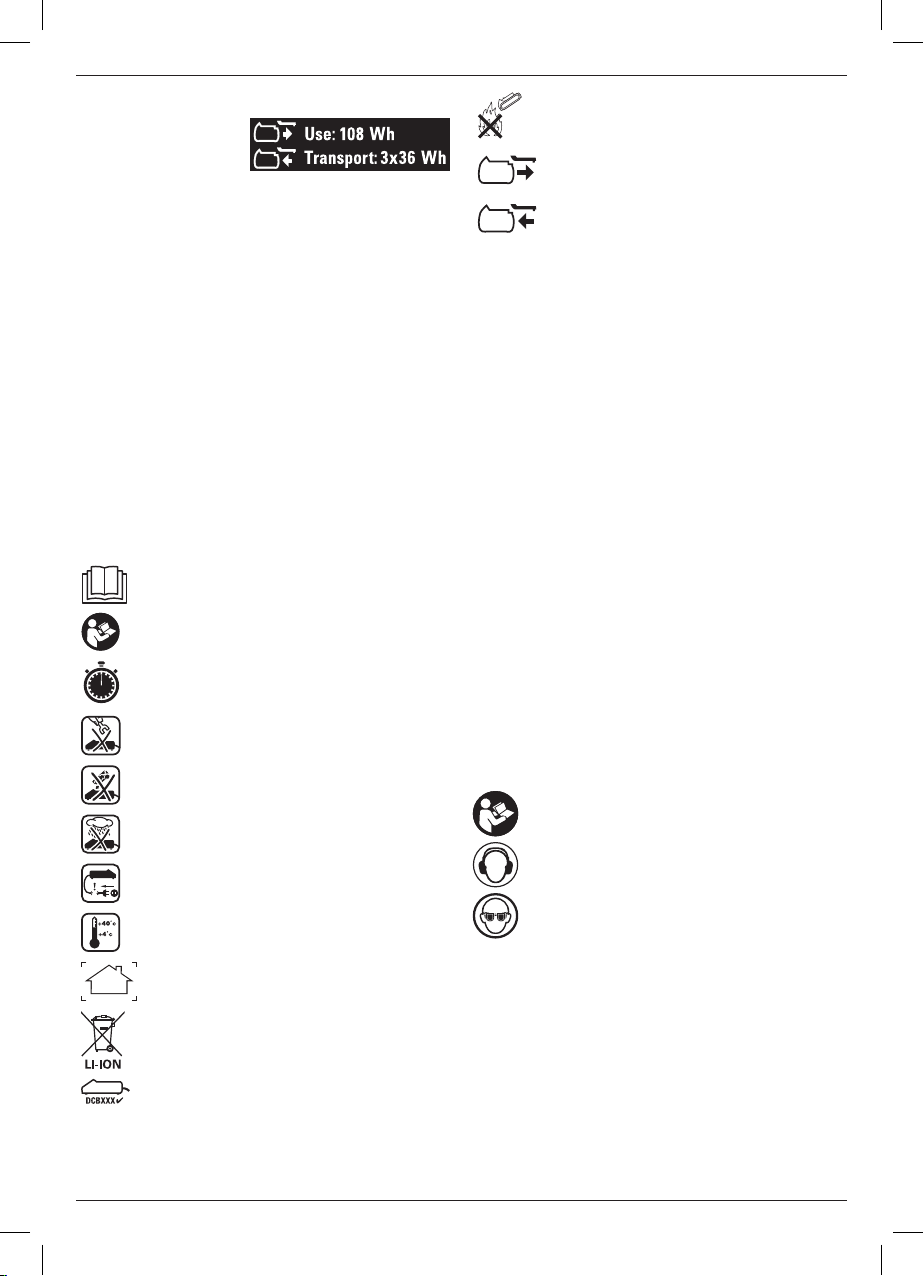

Mærkater på oplader og batteripakke

Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer:

Læs brugsvejledningen før brug.

Se Tekniske data vedrørende opladningstid.

Berør aldrig kontaktflader med strømførende genstande.

Beskadigede batteripakker må ikke oplades.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftes omgående.

Oplad kun mellem 4 ˚C og 40 ˚C.

Kun til indendørs brug.

Tag hensyn til miljøet ved bortskaffelse afbatteripakken.

Oplad kun specielle typer batteripakker end de specielle batterier med en at sprænges eller føre til andre farligesituationer.

Destruér ikke batteripakken.

ANVENDELSE (uden transportdæksel). Eksempel: Wh ydelsen angiver 108 Wh (1 batteri med 108 watt timer).

batteripakker med de

opladere. Opladning af andre

oplader, kan få dem til

DANSK

DeWALT

TRANSPORT (med indbygget transportdæksel). Eksempel: Wh ydelsen angiver 3 x 36 Wh (3batterier på 36 watt timer).

Batteritype

DCH033 og DCH133 bruger et batteri på 18 volt Disse batteripakker kan bruges: DCB181, DCB182, DCB183,

DCB183B, DCB184, DCB184B, DCB185, DCB546, DCB547. Se Tekniske data for flere informationer.

Pakkens indhold

Pakken indeholder: 1 Svær roterende borehammer 1 Sidehåndtag 1 Dybdejusteringsstang 1 Li-ion batteripakke (M1 model) 2 Li-ion batteripakke (M2 modeller) 1 betjeningsvejledning 1 Batterioplader (udstyrede modeller) 1 TSTAK-boks (udstyrede modeller) 1 Brugsvejledning

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået undertransport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den førbetjening.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Bær høreværn.

Brug øjeværn.

Datokodeposition

Datokoden, der også inkluderer produktionsåret, er tryk påhuset.

Eksempel:

2017 XX XX

Produktionsår

Beskrivelse (Fig. A)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale- ellerpersonskade.



Batteripakke

Batteriets udløserknap

Sidehåndtag

Forlæns/baglæns reguleringsknap (startspærreknap)

Udløserkontakt

Funktionsvælgerdrejeknap

Funktionsvælgerfrigørelsesknap

Dybdestang

Justeringsknap til dybdestang

Hovedhåndtag

Borholder

Tilsigtet Brug

Din svære roterende borehammer uden ledning er beregnet til professionel betonboring, skruetrækning og mejsling.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker ellergasser.

Din svære roterende borehammer uden ledning er et professionelt elværktøj.

LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender detteværktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med detteprodukt.

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, anbring forlæns-/baglænsknappen



i startspærreposition eller slå værktøjet fra og frakobel batteripakken, før der foretages nogen justeringer, eller der af-/påmonteres tilbehør eller ekstraudstyr. Utilsigtet start kan medførekvæstelser.

ADVARSEL: Anvend kun

-opladere.



-batteripakker og

Indsættelse og fjernelse af batteripakken fra værktøjet (Fig. B)

BEMÆRK: For de bedste resultater kontrollér at batteripakken

Sådan installeres batteripakken i værktøjets håndtag

1. Ret batteripakken

2. Skub den ind i håndtaget, indtil batteripakken sidder godt

Sådan fjernes batteripakken fra værktøjet

1. Tryk på udløserknappen

2. Isæt batteripakken i opladeren som beskrevet i

Batteripakker til brændstofmåler (Fig. B)

Nogle som består af tre grønne LED lys, som angiver niveauet for den resterende opladning ibatteripakken.

Du aktiverer brændstofmåleren ved at trykke på og holde brændstofmålerknappen nede. En kombination af de tre

1

er fuldtopladet.

1

(Fig.B).

fast i værktøjet og kontrollér, at den ikke river sigløs.

værktøjetshåndtag.

opladerafsnittet i dennevejledning.

ind efter rillerne inde i håndtaget

2

og træk batteripakken ud fra

batteripakker indeholder en brændstofmåler,

grønne LED lys vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser brændstofmåleren ikke, og batteriet skalgenoplades.

BEMÆRK: Brændstofmåleren giver kun en indikation af den opladning, der resterer i batteripakken. Den angiver ikke værktøjets funktionalitet og er underlagt variation baseret på produktkomponenter, temperatur ogslutbrugeranvendelse.

Bæltekrog (valgfrit tilbehør) (Fig. H)

ADVARSEL: For at reducere risikoen for alvorlig personskade må du KUN bruge værktøjets bæltekrog



til at hænge værktøjet fra et arbejdsbælte. Brug IKKE bæltekrogen til tøjring eller sikring af værktøjet til en person eller genstand under brug. Hæng IKKE værktøjet ovenover, og hæng IKKE genstande frabæltekrogen..

ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du sikre, at skruen, der holder



bæltekrogen, erfastskruet.

VIGTIGT: Ved fastgørelse eller fjernelse af bæltekrogen, må kun den forhåndenværende skrue skruen godt.

Bæltekrogen blot med den forhåndenværende skrue og højrehåndede kan bruge den. Hvis du ikke ønsker at bruge krogen eller den magnetiske bitholder, kan den fjernes fraværktøjet.

Du kan fjerne bæltekrogen ved at fjerne skruen den på plads og montere den igen på den anden side. Sørg for at spænde skruen godt.

15

kan monteres på begge sider af værktøjet

16

anvendes. Sørg for at spænde

16

, så både venstre-

16

, der holder

Sidehåndtag og dybdestang (Fig. A, C)

ADVARSEL: For at reducere risikoen for personskade, skal du ALTID anvende værktøjet med sidehåndtaget



korrekt monteret. Hvis du undlader at gøre dette, kan sidehåndtaget glide under arbejdet, og du mister kontrol over værktøjet. Hold på værktøjet med begge hænder for at maksimere kontrollen.

Dette sidehåndtag kan roteres 360˚, så det kan bruges af både venstre og højre håndede. Sidehåndtaget skal spændes tilstrækkeligt til at modstå værktøjets vridninger, hvis tilbehøret binder eller går i stå. Sørg for at gribe fat i sidehåndtaget længst for enden for at styre værktøjet, når det går i stå.

Du løsner sidehåndtaget ved at dreje det mod uret.

Sådan justerer du dybdestangen (Fig. C)

1. Tryk ind og hold dybdestangens udløserknap påsidehåndtaget.

2. Flyt dybdestangen hovedets ende svarer til den ønskede boredybde.

3. Slip knappen for at låse stangen på plads. Ved boring med dybdestangen, stop når stangenden når materialetsoverflade.

klemmes fast foran på gearkassen og

9

inde

8

, så afstanden mellem stangenden og

DANSK

Bor og borholder

ADVARSEL: Risiko for brand. Bær ALTID handsker under udskiftning af bor. Tilgængelige metaldele på værktøjet



og bor kan blive meget varme under drift. Små stykker brækket materiale kan ødelægge bare hænder.

Borehammeren kan udstyres med forskellige bor, afhængigt af den ønskede anvendelse. Brug kun skarpe borehoveder.

Anbefalinger til bor

• For træ, brug drejebor, spadebor, sneglebor eller hulsave.

• For metal, brug højtlegeret stål, drejebor eller hulsave. Brug et skæreoliesmøremiddel ved boring af metaller. Undtagelserne er støbejern og messing, der skal tørbores.

SDS-Plus-bordholder (Fig. D)

BEMÆRK: Specielle adaptere er nødvendige for at bruge SDS-Plus-borholderen med lige skaftebor og heksagonale skruetrækkerbor. Se Valgfrit tilbehør.

Sådan indsætter du et borehoved eller andet tilbehør:

1. Indsæt borets skaft ca. 19mm i SDS-Plusværktøjsholderen

2. Skub og drej borehovedet, indtil det låses på plads. Borehovedet holdes godt fast.

3. Du udløser borehovedet ved at trække bøsning og tage borehovedet ud.

11

14

tilbage

BETJENING Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældenderegler.



ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, anbring forlæns-/baglænsknappen



Korrekt håndposition (Fig. E)

ADVARSEL: For at reducere risikoen for personskade skal du ALTID anvende den rette håndposition somvist.



ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en



pludseligreaktion.

Det er nødvendigt med én hånd på sidehåndtaget og den anden hånd på hoved håndtaget for korrekt håndposition. Hold godt fast på værktøjet med begge hænder, så du kan styre borets vridninger.

Overbelastningskobling

I tilfælde af blokering af et bor, afbrydes drevet til borespindelen af overbelastningskoblingen. Hold på grund af de resulterende kræfter altid på værktøjet med begge hænder og stå godt fast. Udløs og tryk udløseren ned efter overbelastningen for at genaktivere drevet.

DANSK

DeWALT

Mekanisk kobling

På enheder med en mekanisk kobling vil angivelsen af, at koblingen er aktiveret, være en hørbar skraldevirkning sammen med øget vibration.

ADVARSEL: Boret kan gå i stå, hvis overbelastning forårsager en pludselig vridning. Forvent altid motorstop.



Hold godt fast på boret for at styre vridningerne og undgåskader.

Driftsfunktioner (Fig. F)

ADVARSEL: Vælg ikke driftsfunktionen, når værktøjet er slået til.



FORSIGTIG: Brug aldrig i funktionen Roterende boring eller Roterende hamring med et mejselbor i borholderen.



Der kan opstå personskade og beskadigelse af værktøjet.

skal altid

til

Dit værktøj er udstyret med en funktionsvælgerdrejeknap at vælge den passende funktion til ønsket drift.

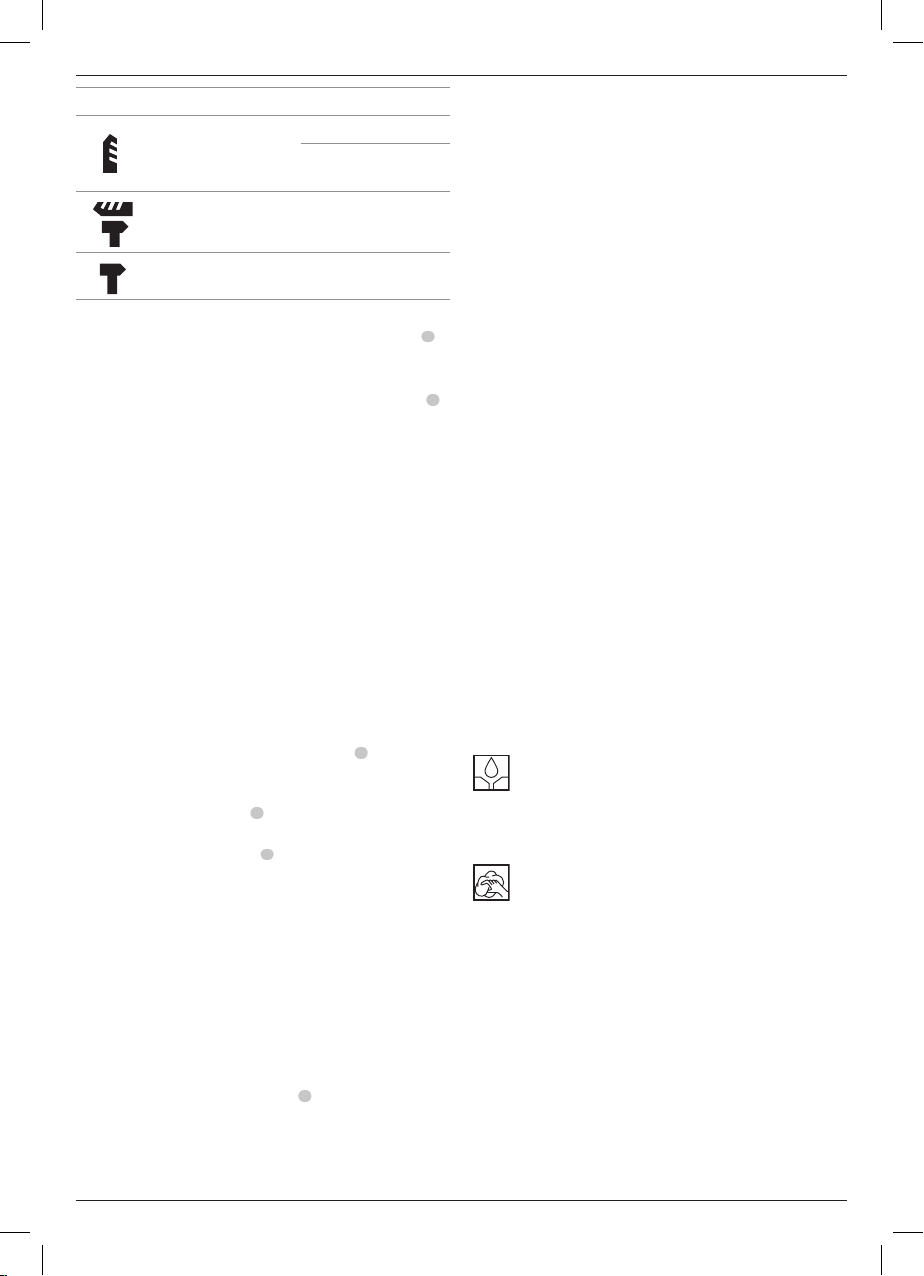

Symbol Funktion Opgave

Roterende boring

Roterende hamring

Kun hamring Let fræsning

Sådan vælger du en driftsfunktion:

1. Hold funktionsvælgerfrigørelsesknappen

2. Drej funktionsvælgerdrejeknappen, så pilen peger mod det symbol, som svarer til den ønskede funktion.

BEMÆRK: Pilen på funktionsvælgerdrejeknappen vende mod funktionssymbolet. Der findes ingen driftsposition der imellem. Det kan være nødvendigt kortvarigt at køre motoren efter at have ændret fra funktionerne ’kun hamring’ til ’roterende’ med henblik på at justere gearene.

Skruning

Boring i stål, træ og plast

Boring i beton og murerarbejde

7

nede.

Udførelse af en anvendelse (Fig. A, G)

ADVARSEL: MED HENBLIK PÅ AT REDUCERE RISIKOEN FOR PERSONSKADE SKAL DU ALTID sikre,



at arbejdsemnet er forankret og spændt godt fast. Hvis du borer i et tyndt materiale, anvend en ”backup” blok for at undgå at beskadige materialet.

ADVARSEL: Vent altid, til motoren står helt stille, inden du ændrer rotationsretningen.



1. Vælg og installer den passende patron, adaptere og/eller det passende bor i værktøjet. Se Bor og borholder.

2. Brug funktionsvælgerdrejeknappen den passende funktion til ønsket anvendelse. Se

Driftsfunktioner.

3. Juster sidehåndtaget

4. Vælg rotationsretningen med forlæns-/baglænsknappen Når positionen på styreknappen ændres, sørg for at udløseren er udløst.

som nødvendigt.

til at vælge

- Du vælger forlæns rotationen ved at trykke på forlæns/ baglæns reguleringsknappen på højre side af værktøjet.

- Du vælger omvendt ved at trykke på forlæns/baglæns reguleringsknappen på venstre side af værktøjet. BEMÆRK: Midterpositionen på styreknappen låser værktøjet i off position.

5. Anbring boret/mejselboret på den ønskede placering.

6. Hold udløserkontakten på udløseren, jo hurtigere vil værktøjet arbejde. Brug kun den variable hastighed til at starte huller eller befæstelseselementer for at sikre maksimal levetid.

7. Slip kontakten for at stoppe hammeren.

Anbefalinger til værktøjsfunktion

• Der kan lettere laves store (7,9 mm til 12,7mm) huller i stål, hvis der først bores et pilothul (4 mm til 4,8 mm).

• Under boring skal du altid trykke i en lige linje med boret, men ikke så hårdt, at motoren går i stå eller bøjer spidsen. En jævn materialeudstrømning angiver korrekt borehastighed.

• Ved boring i tynt materiale eller materiale, der let splintrer, skal der bruges en trækblok som “assistance” for at forhindre skader på arbejdsstykket.

ADVARSEL:

• Brug ikke dette værktøj til at blande eller pumpe



let brændbare eller eksplosive væsker (benzin, alkoholosv.).

• Bland eller rør ikke brandfarlige væsker sammen, der er afmærkede i overensstemmelse hermed.

5

ned. Jo mere du trykker

VEDLIGEHOLDELSE

Dit minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring afværktøjet.

Der kan ikke udføres service på opladeren ellerbatteripakken.

-elværktøj er beregnet til langvarig brug med

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, anbring forlæns-/baglænsknappen



Smøring

Dette elektriske værktøj skal ikke smøresyderligere.

Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring



4

luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denneprocedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre

DeWALT

kraftige kemikalier til at rengøre værktøjets ikke-metalliske



dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet ivæske.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af



kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af

Tilbehør og vedhæftelser skal smøres regelmæssigt omkring SDS-Plus udstyret.

Kontakt forhandleren for yderligere oplysninger om korrekttilbehør.

, ikke er afprøvet med dette produkt,

Miljøbeskyttelse

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden.

Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

DANSK

Genopladelig batteripakke

Dette batteri har en lang levetid, men skal udskiftes, når det ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes det på en miljøsikker måde:

• Sørg for, at batteripakken er helt afladet og tag den derpå

ud afværktøjet.

• Litium-ion-celler er genanvendelige. Tag dem med til din

forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.

DEUTSCH

DeWALT

HOCHLEISTUNGSAKKUDREHHAMMER DCH033, DCH133

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von machen

zu einem zuverlässigen Partner für professionelle Anwender vonElektrowerkzeugen.

Technische Daten

Spannung V Typ 1 1 Akkutyp Li-Ion Li-Ion Leerlaufdrehzahl U/min 0-1500 0-1500 Null-Last-Schläge pro min bpm 0-5500 0-5500 Einzelaufprallenergie (EPTA 05/2009) J 2,0 2,6 Maximaler Bohrbereich in Stahl/Holz/Beton mm 13/30/22 13/30/26 Kernbohrleistung in weichem Ziegel mm 50 50 Werkzeugaufnahme SDS-plus SDS-plus Spannhalsdurchmesser 43 43 Gewicht (ohne Akku) kg 2,27 2,27

Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN60745-2-6:

Bohrhammermodus

(Emissions-Schalldruckpegel) dB(A) 84 84

(Schallleistungspegel)

K (Unsicherheit für den angegebenen Schallpegel) dB(A) 3 3

Meißelmodus

(Emissions-Schalldruckpegel) dB(A) 86 86

(Schallleistungspegel) dB(A) 97 97

K (Unsicherheit für den angegebenen Schallpegel)

entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation

DCH033 DCH133

dB(A) 95 95

dB(A) 3 3

18 18

Bohren in Metall

Vibrationsemissionswert a Messungenauigkeit K = m/s² 1,5 1,5

Bohren in Beton

Vibrationsemissionswert a Messungenauigkeit K = m/s² 1,5 1,5

Meißeln

Vibrationsemissionswert a Messungenauigkeit K = m/s² 1,5 1,5

Schrauben ohne Schlagfunktion

Vibrationsemissionswert = m/s² <2,5 <2,5 Messungenauigkeit K = m/s² 1,5 1,5

Der in diesem Informationsblatt angegebene Vibrationsemissionswert wurde gemäß einem standardisierten Test laut EN60745 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendetwerden.

= m/s² <2,5 <2,5

h, D

= m/s² 14,5 14,5

h, HD

= m/s² 14,0 14,0

h, Cheq

WARNUNG: Der angegebene Vibrationsemissionswert bezieht sich auf die Hauptanwendung des Gerätes.



Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblicherhöhen.

DeWALT

Gewicht

Akkus Ladegeräte/Ladedauer (Minuten)

Kat # V

DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90 X DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X DCB181 18 1,5 0,35 70 35 22 22 22 45

DCB182 18 4,0 0,61 185 100 60 60 60 120 DCB183/B 18 2,0 0,40 90 50 30 30 30 60 DCB184/B 18 5,0 0,62 240 120 75 75 75 150

DCB185 18 1,3 0,35 60 30 22 22 22 X

DCB187 18 3,0 0,48 140 70 45 45 45 90

Ah Gewicht (kg)

DCB107 DCB113 DCB115 DCB118 DCB132 DCB119

DEUTSCH

Eine Schätzung der Vibrationsstärke sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblichmindern.

Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze der Betriebsperson vor den Auswirkungen der Vibration in Betracht zu ziehen, z.B.: Wartung des Gerätes und des Zubehörs, Warmhalten der Hände, Organisation desArbeitsablaufes.

EG-Konformitätserklärung

Maschinenrichylinie

Hochleistungs-Akku-Drehhammer DCH033, DCH133

erklärt hiermit, dass diese unter Technische Daten

beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-6:2010.

Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/30/EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitungnach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von

Markus Rompel Technischer Direktor

D-65510 Idstein, Deutschland

18.09.17

ab.

, Richard-Klinger-Straße 11

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitunglesen.

unter der

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf dieseSymbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu



tödlichen oder schweren Verletzungenführt. WARNUNG: Weist auf eine möglicherweise gefährliche

Situation hin, die, sofern nicht vermieden, zu tödlichen



oder schweren Verletzungen führenkann. VORSICHT: Weist auf eine möglicherweise gefährliche

Situation hin, die, sofern nicht vermieden, u. U. zu leichten



oder mittelschweren Verletzungen führenkann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führenkann.

Weist auf ein Stromschlagrisikohin.



Weist auf eine Brandgefahrhin.



Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

WARNUNG: Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen. Das Nichtbeachten von



Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungenführen.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses)Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a ) Halten Sie den Arbeitsbereich sauber und gut

ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche

begünstigenUnfälle.

b ) Betreiben Sie das Elektrowerkzeug nicht in

explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub

DEUTSCH

befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzündenkönnen.

c ) Halten Sie Kinder und Zuschauer fern, während Sie

ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerätverlieren.

2) Elektrische Sicherheit

a ) Der Stecker des Elektrogerätes muss in die

Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten.

Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischenSchlages.

b ) Vermeiden Sie Körperkontakt mit geerdeten

Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen

elektrischen Schlag, wenn Ihr Körper geerdetist.

c ) Setzen Sie Elektrogeräte keinem Regen oder

feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischenSchlages.

d ) Überlasten Sie das Kabel nicht. Verwenden Sie

niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel

erhöhen die Gefahr eines elektrischenSchlages.

e ) Wenn Sie ein Elektrogerät im Freien betreiben,

verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den

Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischenSchlages.

f ) Wenn der Betrieb eines Elektrogerätes in feuchter

Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz

eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischenSchlages.

3) Sicherheit von Personen

a ) Seien Sie aufmerksam, achten Sie darauf, was

Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit

beim Betrieb eines Elektrogerätes kann zu schweren Verletzungenführen.

b ) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko vonVerletzungen.

c ) Vermeiden Sie unbeabsichtigtes Starten.

Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällenführen.

d ) Entfernen Sie alle Einstellschlüssel oder Werkzeuge,

bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungenführen.

e ) Vermeiden Sie eine abnormale Körperhaltung.

Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können

Sie das Elektrowerkzeug in unerwarteten Situationen besserkontrollieren.

f ) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange

Haare können sich in den beweglichen Teilenverfangen.

g ) Wenn Geräte für den Anschluss an eine

Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der

Einsatz von Staubsammlern kann staubbedingte Gefahrenmindern.

4) Verwendung und Pflege des Elektrogerätes

a ) Überlasten Sie das Elektrogerät nicht. Verwenden Sie

das für Ihre Arbeit passende Elektrogerät. Das richtige

Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendetwird.

b ) Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariertwerden.

c ) Trennen Sie den Stecker vom Netz und/oder die

Akkus vom Elektrogerät, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die

Gefahr, dass das Elektrogerät unbeabsichtigtstartet.

d ) Bewahren Sie nicht verwendete Elektrogeräte für

Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen.

Elektrogeräte sind in den Händen nicht geschulter Personengefährlich.

e ) Warten Sie die Elektrogeräte. Prüfen Sie, ob

bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann.

Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle

entstehen wegen mangelnder Wartung derElektrogeräte.

f ) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zuhalten.

g ) Verwenden Sie Elektrogeräte, Zubehör und Einsätze

(Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben

verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationenführen.

5) Verwendung und Pflege von Akkugeräten

a ) Laden Sie die Akkus nur in Ladegeräten auf, die

vom Hersteller empfohlen werden. Ein Ladegerät,

das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendetwird.

b ) Verwenden Sie Elektrogeräte nur mit den speziell

vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgefahrführen.

c ) Wenn Akkus nicht verwendet werden, halten Sie

sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden,

kann dies zu Verbrennungen oder einem Brandführen.

d ) Bei falscher Anwendung kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch.

Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungenführen.

6) Service

a ) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sichergestellt, dass

die Sicherheit des Gerätes erhaltenbleibt.

Zusätzliche spezifische Sicherheitsstandards für Bohrhämmer

• Tragen Sie einen Gehörschutz. Einfluss von Lärm kann zum Gehörverlust führen.

• Benutzen Sie die mit dem Werkzeug gelieferten zusätzlichen Griffe. Kontrollverlust kann zu Verletzungen führen.

• Halten Sie Elektrowerkzeuge an isolierten Griffflächen,

wenn Sie Arbeiten durchführen, bei denen das Schneidwerkzeug verborgene Stromleitungen oder

DEUTSCH

das eigene Kabel berühren könnte. Der Kontakt mit einer Strom führenden Leitung setzt die exponierten Metallteile des Werkzeugs unter Strom, was zu einem Stromschlag beim Anwender führt.

• Verwenden Sie Zwingen oder andere praktikable

Methoden, um das Werkstück auf einer stabilen Basis zu fixieren und abzustützen. Wenn Sie das Werkstück mit

der Hand oder gegen den Körper halten, ist es nicht stabil. Sie können die Kontrolle über das Werkstück verlieren.

• Tragen Sie eine Schutzbrille oder sonstigen Augenschutz. Schlagbohrarbeiten verursachen, dass Splitter herumfliegen. Herumfliegende Teilchen können dauerhafte Augenverletzungen verursachen. Tragen Sie eine Staubmaske oder Atemschutzmaske bei Arbeiten, die Staub verursachen. Gehörschutz kann bei den meisten Anwendungen erforderlichsein.

• Halten Sie das Werkzeug immer fest im Griff. Versuchen

Sie nicht, dieses Werkzeug zu betreiben, ohne es mit beiden Händen zu halten. Es wird empfohlen, immer

den seitlichen Griff zu verwenden. Einhandbetrieb dieses Werkzeugs führt zum Kontrollverlust. Das Durchtrennen von Hartmaterial wie z.B. Armierungsstahl oder das Treffen darauf kann ebenfalls gefährlich sein. Drehen Sie vor dem Betrieb den seitlichen Griff richtig fest.

• Betreiben Sie dieses Werkzeug nicht über lange Zeiträume. Die vom Hammerbetrieb verursachten Schwingungen können zu Schäden an Ihren Händen und Armen führen. Verwenden Sie Handschuhe zur zusätzlichen Dämpfung und begrenzen Sie die Exponierung, indem Sie häufige Pausen einlegen.

• Bereiten Sie Einsätze (Bits) nicht selbst wieder auf. Die Wiederaufbereitung von Meißeln sollte durch eine zugelassene Fachkraft erfolgen. Nicht fachgerecht wiederaufbereitete Meißel können Verletzungen verursachen.

• Tragen Sie Handschuhe beim Betrieb des Werkzeugs oder beim Wechseln der Einsätze. Zugängliche Metallteile am Werkzeug und die Einsätze können beim Betrieb extrem heiß werden. Kleine Stückchen von abgebrochenem Material können bloße Hände verletzen.

• Legen Sie das Werkzeug niemals ab, solange der Einsatz nicht vollständig zum Stillstand gekommen ist. Sich bewegende Einsätze können Verletzungen verursachen.

• Schlagen Sie nicht mit dem Hammer auf verklemmte Einsätze, um sie zu lösen. Es können sich Fragmente von Metall- oder Materialsplittern lösen und Verletzungen verursachen.

• Leicht abgenutzte Meißel können durch Schleifen wieder

geschärft werden.

• Halten Sie das Stromkabel vom rotierenden Einsatz fern. Wickeln Sie das Kabel um keinen Teil Ihres Körpers. Ein

um einen sich drehenden Einsatz gewickeltes Stromkabel kann Verletzungen und Kontrollverlust verursachen.

DEUTSCH

DeWALT

Restrisiken

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Beeinträchtigung desGehörs.

• Verletzungsgefahr durch umherfliegendeTeilchen.

• Verbrennungsgefahr durch während des Betriebes heiß werdendeZubehörteile.

• Verletzungsgefahr durch andauerndenGebrauch.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannungentspricht.

Ihr isoliert. Es muss deshalb nicht geerdetwerden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der

Kundendienstorganisation erhältlichist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des SchweizerNetzsteckers.

Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossenwerden.

Ladegerät ist gemäß EN60335 doppelt

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1mm² und die Höchstlänge beträgt 30m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständigab.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

An vorgenommen werden, und sie wurden für eine möglichst einfache Bedienungkonzipiert.

Wichtige Sicherheitshinweise für alle Akku-Ladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe Technische Daten).

• Lesen Sie vor der Verwendung des Ladegeräts alle

-Ladegeräten müssen keine Einstellungen

Anweisungen und Warnhinweise auf dem Ladegerät und demAkku.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen



elektrischen Schlag zur Folgehaben. WARNUNG: Wir empfehlen die Verwendung einer

Fehlerstromschutzeinrichtung mi einemt Nennfehlerstrom



von maximal30mA. VORSICHT: Verbrennungsgefahr. Zur Reduzierung

der Verletzungsgefahr sollten nur Akkus von



verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschädenverursachen.

VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Werkzeugspielen.



HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus derSteckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät,

außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden

speziell zur gemeinsamen Verwendungkonzipiert.

• Diese Ladegeräte sind ausschließlich für das Laden von

• Setzen Sie das Ladegerät weder Regen noch Schneeaus.

• Ziehen Sie immer am Stecker und nicht am Kabel,

• Verlegen Sie das Netzkabel so, dass niemand darauf

• Ein Verlängerungskabel sollte nur dann verwendet

• Stellen Sie keine Gegenstände auf das Ladegerät

• Betreiben Sie das Ladegerät nicht mit einem

• Benutzen Sie das Ladegerät nicht, wenn es einen

Akkus bestimmt. Eine anderweitige Verwendung

kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschockverursachen.

um das Ladegerät von der Stromquelle zu trennen.

Dadurch wird das Risiko einer Beschädigung von Stecker und Kabelreduziert.

treten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetztwird.

werden, wenn es absolut notwendig ist. Ein ungeeignetes

Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschockverursachen.

bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das

Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzenversehen.

beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglichauszuwechseln.

harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer

autorisiertenKundendienststelle.

• Das Ladegerät darf nicht zerlegt werden. Bringen Sie

es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer

Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brandführen.

• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauschtwerden.

• Ziehen Sie den Netzstecker des Ladegerätes vor

dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges

Herausnehmen des Akkus wird dieses Risiko nichtreduziert.

• Versuchen Sie NIEMALS 2 Ladegeräte miteinander zuverbinden.

• Das Ladegerät wurde für den Betrieb mit

standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies

gilt nicht für dasFahrzeugladegerät.

Laden des Akkus (Abb. [Fig.] B)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose, bevor Sie das Akkupack einsetzen.

2. Legen Sie das Akkupack vergewissern Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch an, dass der Ladevorgang begonnen wurde.

3. Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. Um das Akkupack aus dem Ladegerät zu entnehmen, drücken Sie den AkkuLöseknopf 

HINWEIS: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständig auf.

2

am Akkupack.

1

in das Ladegerät ein und

Bedienung des Ladegeräts

Siehe Anzeigen unten zum Ladezustand der Akkus.

Anzeigen am Ladegerät

Wird geladen

Vollständig aufgeladen

Verzögerung heißer/kalter Akku*

* Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe

Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf.

Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet oder indem das Blinkmuster für Probleme mit dem Akku oder dem Ladegerät angezeigt werden.

DEUTSCH

HINWEIS: Dies kann auch auf ein Problem mit dem

Ladegerät hinweisen. Wenn das Ladegerät auf ein Problem hinweist, bringen

Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku“, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus.

Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmerwird.

Das Ladegerät DCB118 ist mit einem internen Gebläse ausgestattet, um das Akkupack zu kühlen. Das Gebläse wird automatisch eingeschaltet, wenn das Akkupack gekühlt werden muss. Benutzen Sie das Ladegerät nicht, wenn das Gebläse nicht ordnungsgemäß funktioniert oder die Lüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das Ladegerät eintreten können.

Elektronischen Schutzsystem

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladen ist.

Wandmontage

Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert werden. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen könnten. Nutzen Sie die Rückseite des Ladegeräts als Schablone für die Position der Montageschrauben an der Wand. Montieren Sie das Ladegerät mit Schnellbauschrauben (separat erhältlich), die mindestens 25,4mm lang sind und einen Schraubenkopfdurchmesser von 7-9mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5mm der Schraube frei liegen. Richten Sie die Schlitze auf der Rückseite des Ladegeräts mit den frei liegenden Schrauben aus, und führen Sie diese vollständig in die Schlitze ein.

DEUTSCH

DeWALT

Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen Sie das Gerät vor der Reinigung von der Steckdose. Schmutz



und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Akkus

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben.

Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenen Ladevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden.

Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.

• Setzen Sie das Akku niemals mit Gewalt in das

Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.

• Laden Sie die Akkus nur in Ladegeräten von

• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.

• Das Werkzeug und den Akku niemals in Bereichen

lagern oder verwenden, in denen die Temperatur 40 ˚C überschreiten könnte (z. B. Scheunen oder Metallgebäude im Sommer).

• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der

Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.

• Wenn der Akkuinhalt mit der Haut in Kontakt kommt,

waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen

Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.

• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztliche Behandlung.

auf.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder einer Flamme



ausgesetzt ist. WARNUNG: Versuchen Sie niemals und unter keinen

Umständen, den Akku zu öffnen. Wenn das Akkugehäuse



Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebracht werden.

WARNUNG: Feuergefahr. Akku nicht so aufbewahren oder transportieren, dass metallische Gegenstände



die offenen Pole berühren können. Platzieren Sie das Akkupack beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubladen, usw. mit losen Nägeln, Schrauben, Schlüsseln, usw.

VORSICHT: Wenn das Werkzeug nicht in Gebrauch ist, muss es seitlich auf eine stabile Fläche gelegt



werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit

großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfen werden.

Transport

WARNUNG: Feuergefahr. Beim Transport von Akkus können Brände entstehen, wenn die Batterieanschlüsse



unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehen kann.

Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“ getestet.

In den meisten Fällen ist zu erwarten, dass der Versand eines

-Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel müssen nur Sendungen, die einen Lithium-Ionen-Akku mit einer Energiekennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen LithiumIonen-Akkus ist die Wattstunden-Bewertung auf der Packung

angegeben. Außerdem empfiehlt

DeWALT

Luftversand von Lithium-Ionen-Akkus aufgrund der komplexen

den alleinigen

Regulierungen generell nicht, und zwar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) können als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Wh beträgt.

Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zu informieren.

Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriften entsprechen.

-Akkus

18V-Produkt befindet,

-Akku unabhängig

Transport des FLEXVOLT

Der Anwendung und Transport.

FLEXVOLTTM-Akku hat zwei Betriebsarten:

Anwendungsmodus: Wenn der FLEXVOLT steht oder sich in einem funktioniert er als 18V-Akku. Wenn sich der FLEXVOLTTM-Akku in einem 54V oder 108V-Produkt (zwei 54V-Akkus) befindet, funktioniert er als 54V-Akku.

Transportmodus: Wenn die Abdeckkappe am

FLEXVOLT

-Akku angebracht ist, befindet sich der Akku im Transportmodus. Bewahren Sie die Kappe für den Versand auf.

Im Transportmodus werden Zellensegmente im Akkupack elektrisch voneinander getrennt, sodass 3 Akkus mit einer geringeren Wattstundenzahl (Wh) entstehen, statt 1 Akku mit einer größeren Wattstundenzahl. Diese höhere Anzahl von 3 Akkus mit einer niedrigeren Wattstundenzahl kann das Akkupack bei bestimmten Transportvorschriften außen vor lassen, die bei anderen Akkus mit höherer Wattstundenzahl gelten können.

Zum Beispiel kann für den Transport Wh-Wert 3x36Wh angegeben sein, das bedeutet 3 Akkus mit je 36 Wh. Der Verwendung Wh-Wert kann 108Wh sein (d.h. 1Akku).

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.

2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten.

DEUTSCH

HINWEIS: Akkus sollten nicht vollständig entladen

aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

Schilder am Ladegerät und Akku

Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden:

Vor der Verwendung die Betriebsanleitung lesen.

Die Ladezeit ist den Technischen Daten zu entnehmen.

Nicht mit elektrisch leitenden Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofort austauschen.

Nur zwischen 4˚C und 40˚C aufladen.

Nur in Innenräumen verwenden.

Akku umweltgerecht entsorgen.

Laden Sie bestimmten andere Akkus als die dazu bestimmten Akkus mit einem können diese platzen oder andere gefährliche

-Akkus nur mit den dazu

-Ladegeräten auf. Werden

-Ladegerät aufgeladen,

Situationen verursachen.

Den Akku nicht verbrennen.

VERWENDUNG (ohne Transportkappe). Beispiel: Der Wh-Wert lautet 108 Wh (1Akku mit 108 Wh).

TRANSPORT (mit angebrachter Transportkappe). Beispiel: Der Wh-Wert lautet 3 x 36 Wh (3Akkus mit 36 Wh).

Akkutyp

Die Modelle DCH033 und DCH133 werden mit einem 18 VoltAkku betrieben.

Diese Akkus können verwendet werden: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB546, DCB547. Weitere Angaben sind den Technischen Daten zu entnehmen.

DEUTSCH

DeWALT

Packungsinhalt

Die Packung enthält: 1 Hochleistungs-Drehbohrhammer 1 Zusatzhandgriff 1 Tiefeneinstellstange 1 Li-Ion-Akku (M1-Modell) 2 Li-Ion-Akku (M2-Modelle) 1 Betriebsanleitung 1 Ladegerät (bestimmte Modelle) 1 TSTAK-Box (bestimmte Modelle) 1 Betriebsanleitung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden seinkönnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zulesen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

Lage des Datumscodes

Der Datumscode, der auch das Herstelljahr enthält, ist in das Gehäusegeprägt.

Beispiel:

2017 XX XX Herstelljahr

Beschreibung (Abb. A)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu



Schäden oder Verletzungenführen.

Akku

Akku-Löseknöpfe

Zusatzhandgriff

Drehrichtungsknopf (Sicherungsknopf )

Auslöseschalter

Modusauswahlrad

Modusauswahl-Löseknopf

Tiefenmaß

Tiefenmaß-Einstellknopf

Haupthandgriff

Bohrspitzenhalter

Bestimmungsgemässe Verwendung

Ihr Hochleistungs-Akku-Drehhammer ist für professionelle Bohr- Schraub- und Meißelanwendungen in Beton konzipiert.

NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oderGasen.

Ihr Hochleistungs-Akku-Drehhammer ist ein Elektrowerkzeug für den professionellen Gebrauch.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zubeaufsichtigen.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassenwerden.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem



Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein

unbeabsichtigtes Starten kann zu Verletzungenführen. WARNUNG: Verwenden Sie nur Akkus und Ladegeräte

von



Einsetzen und Entfernen des Akkus aus dem Werkzeug (Abb. B)

HINWEIS: Um beste Ergebnisse zu erzielen, sollte der Akku vollständig aufgeladensein.

Einsetzen des Akkus in den Werkzeuggriff

1. Richten Sie den Akku Werkzeuggriff aus (Abb. B).

2. Schieben Sie ihn in den Griff, bis der Akku fest im Werkzeug sitzt, und stellen Sie sicher, dass er sich nicht lösenkann.

1

an den Führungen im

Entfernen des Akkus aus dem Werkzeuggriff

1. Drücken Sie Akku-Löseknopf kräftig aus demWerkzeuggriff.

2. Legen Sie den Akku wie im Abschnitt Ladegerät dieser Betriebsanleitung beschrieben in dasLadegerät.

2

und ziehen Sie den Akku

1

Akku-Ladestandsanzeige (Abb. B)

Einige drei grünen LEDs, die den verbleibenden Ladestand des Akkusanzeigen.

Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige gedrückt. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladenwerden.

HINWEIS: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die

-Akkus besitzen eine Ladestandsanzeige mit

Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzersbasieren.

Riemenhaken (Optionales Zubehör) (Abb. H)

WARNUNG: Zur Vermeidung von schweren Verletzungen darf der Gürtelhaken des Werkzeugs



NUR verwendet werden, um das Werkzeug an einen Arbeitsgürtel zu hängen. NICHT den Gürtelhaken verwenden, um das Werkzeug während der Benutzung an einer Person oder einem Objekt festzubinden oder auf andere Weise zu befestigen. Das Werkzeug NICHT über Kopf aufhängen oder Gegenstände vom Gürtelhaken herunterhängenlassen.

WARNUNG: Stellen Sie zur Vermeidung von schweren Verletzungen sicher, dass die Schraube, die



den Riemenhaken hält, sicherist.

WICHTIG: Verwenden Sie beim Befestigen oder Austauschen des Riemenhakens nur die mitgelieferte Schraube Sie sicher, dass die Schraube gut festgezogen ist.

Der Riemenhaken Hilfe der mitgelieferten Schraube das Werkzeug für Links- oder Rechtshänder verwendbar ist. Wenn der Haken oder Magnet-Bithalter gar nicht verwendet werden soll, kann er vom Werkzeug abgenommen werden.

Um die Position des Gürtelhakens zu ändern, entfernen Sie die Schraube dann an der gegenüberliegenden Seite. Stellen Sie sicher, dass die Schraube gut festgezogen ist.

15

kann an jeder Werkzeugseite einfach mit

16

, durch die er befestigt ist, und montieren Sie ihn

16

befestigt werden, damit

16

. Stellen

Zusatzhandgriff und Tiefenmaß (Abb. A, C)

WARNUNG: Um die Gefahr von Verletzungen zu mindern, betreiben Sie das Gerät IMMER mit korrekt und fest



montiertem Zusatzhandgriff. Bei Nichtbeachtung kann der Zusatzhandgriff während des Betriebs abrutschen und der Bediener kann die Kontrolle über das Gerät verlieren. Halten Sie das Werkzeug mit beiden Händen fest, um maximale Kontrolle zu haben.

Der Zusatzhandgriff geklemmt und kann um 360˚ gedreht werden, um mit der rechten oder linken Hand verwendet zu werden. Der Zusatzhandgriff muss ausreichend festgezogen werden, um den Drehungen des Werkzeugs standzuhalten, wenn das Zubehör klemmt oder blockiert. Halten Sie den Zusatzhandgriff immer am anderen Ende fest, um beim Blockieren des Werkzeugs die Kontrolle zu behalten.

Zum Lösen drehen Sie den Zusatzhandgriff entgegen demUhrzeigersinn.

Anpassen des Tiefenmaßes (Abb. C)

1. Halten Sie den Löseknopf für das Tiefenmaß Zusatzhandgriff gedrückt.

2. Bewegen Sie das Tiefenmaß zwischen seinem Ende und dem Ende des Bits der gewünschten Bohrtiefe entspricht.

3

wird vorne an das Getriebegehäuse

9

8

so, dass der Abstand

DEUTSCH

3. Lassen Sie den Knopf los und lassen Sie das Tiefenmaß einrasten. Beim Bohren mit dem Tiefenmaß müssen Sie aufhören, wenn das Ende des Tiefenmaßes die Werkstoffoberfläche erreicht.

Bit und Bit-Halter

WARNUNG: Verbrennungsgefahr. Beim Austauschen von Bits IMMER Handschuhe tragen. Metallteile und



Einsätze (Bits) dieses Werkzeugs werden beim Gebrauch äußerst heiß. Kleine Bruchteile des Materials können dieHändeverletzen.

Der Bohrhammer kann je nach gewünschter Anwendung mit verschiedenen Bits versehen werden. Verwenden Sie nur

scharfe Bohrerbits.

Empfohlene Bits

• Verwenden Sie für Holz Schlangenbohrer, Flachbohrer, Schneckenbohrer oder Lochsägen.

• Bei Metall verwenden Sie Schlangenbohrer aus Stahl für hohe Drehzahlen oder Lochsägen. Verwenden Sie beim Bohren in Metall ein Schneidöl. Ausnahmen sind Gusseisen und Messing, die trocken gebohrt werden müssen.

SDS-Plus Bit-Halter (Abb. D)

HINWEIS: Es werden spezielle Adapter benötigt, um den SDS-Plus Bit-Halter mit Zylinderschaft-Bits und Sechskant-Schraubendreher-Bits zu verwenden. Siehe OptionalesZubehör.

Einsetzen eines Bohrbits oder eines anderen Zubehörteils:

1. Setzen Sie den Schaft des Bits etwa 19mm in den SDS-Plus

2. Schieben und drehen Sie das Bit, bis es einrastet. Das Bit

3. Zum Lösen des Bits ziehen Sie die Manschette

11

Bit-Halter

wird nun sicher festgehalten.

und entfernen Sie das Bit.

14

zurück

BETRIEB Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltendenVorschriften.



WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem



Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein

unbeabsichtigtes Starten kann zu Verletzungenführen.

Richtige Haltung der Hände (Abb. E)

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, beachten Sie IMMER die richtige Haltung der



Hände, wiedargestellt.

DEUTSCH

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, halten Sie das Gerät IMMER sicher fest und seien



Sie auf eine plötzliche Reaktiongefasst.

Bei der korrekten Handposition liegt eine Hand auf dem Zusatzhandgriff und die andere auf dem Haupthandgriff. Halten Sie das Werkzeug mit beiden Händen fest, um die Drehwirkung des Bohrers zu kontrollieren.

Überlastkupplung

Bei der Blockierung eines Bohrers ist der Antrieb zur Bohrspindel durch die Überlastkupplung unterbrochen. Aufgrund der resultierenden Kräfte das Werkzeug immer mit beiden Händen festhalten und eine stabile Haltung einnehmen. Nach einer Überlastung lassen Sie den Auslöser los und drücken ihn erneut, um den Antrieb wieder anzustellen.

Mechanische Kupplung

Bei Geräten, an denen eine mechanische Kupplung montiert ist, wird die Aktivierung der Kupplung mit einem akustischen Ratschen zusammen mit einer verstärkten Vibration angezeigt.

WARNUNG: Der Bohrer kann durch eine Überlastung festklemmen, was zu einer plötzlichen Drehung führt.



Seien Sie immer darauf vorbereitet. Halten Sie den Bohrer gut fest, um die Drehwirkung des Bohrers zu kontrollieren und Verletzungen zu vermeiden.

Betriebsarten (Abb. F)

WARNUNG: Ändern Sie nicht die Betriebsart, während das Werkzeug läuft.



VORSICHT: Verwenden Sie niemals den Modus Drehbohren oder Rotationshämmern, wenn sich



ein Meißel im Bit-Halter befindet. Verletzungen und Beschädigungen des Geräts können die Folge sein.

Ihr Werkzeug ist mit einem Modusauswahlrad um die geeignete Betriebsart für die gewünschte Arbeit zuwählen.

Symbol Modus Anwendung

Drehbohren

Rotationshämmern

Nur Hämmern Leichte Meißelarbeiten

Auswählen einer Betriebsart:

1. Drücken Sie den Modusauswahl-Löseknopf

2. Drehen Sie das Modusauswahlrad so, dass der Pfeil auf das Symbol für die gewünschte Betriebsart zeigt.

HINWEIS: Der Pfeil auf dem Modusauswahlrad auf ein Modussymbol zeigen. Es gibt keine Betriebspositionen dazwischen. Es kann notwendig sein, den Motor kurz laufen zu lassen, nachdem von der Betriebsart ‚Nur Hämmern‘ zu ‚Drehbohren‘ oder ‚Drehhämmern‘ gewechselt wurde, um die Zahnräder auszurichten.

6

ausgestattet,

Bohrschrauben

Bohren in Stahl, Holz und Kunststoff

Bohren in Beton und Mauerwerk

7

6

muss immer

Arbeitsverfahren (Abb. A, G)

WARNUNG: UM DIE GEFAHR VON VERLETZUNGEN ZU MINDERN, STELLEN SIE IMMER sichre, dass das



Werkstück fest verankert oder eingespannt wurde. Verwenden Sie beim Bohren in dünnem Material hinter dem Werkstück zur Unterstützung einen Holzklotz, um Beschädigungen des Materials zu verhindern.

WARNUNG: Warten Sie immer , bis der Motor völlig stillsteht und ändern Sie erst dann die Laufrichtung.



1. Wählen Sie das geeignete Spannfutter, den Adapter bzw.

das Bit und setzen Sie es/ihn in das Werkzeug ein. Siehe Bit und Bit-Halter.

2. Wählen Sie mit dem Modusauswahlrad

Betriebsart für die gewünschte Anwendung. Siehe

Betriebsarten.

3. Stellen Sie den Seitengriff

4. Wählen Sie die Drehrichtung mit Hilfe des Drehrichtungsknopfes der Auslöseschalter entriegelt ist, wenn Sie diesen Reglerverstellen.

- Für die Vorwärtsdrehung drücken Sie den Drehrichtungsknopf an der rechten Seite des Werkzeugs.

- Für die Rückwärtsdrehung und drücken Sie den Drehrichtungsknopf an der linken Seite des Werkzeugs. HINWEIS: In der mittleren Stellung des Reglers ist das Werkzeug in der AUS-Stellung verriegelt.

5. Setzen Sie das Bit/den Meißel auf die gewünschte Stelle auf.

6. Drücken Sie den Auslöseschalter Auslöseschalter drücken, desto schneller arbeitet das Werkzeug. Um die Lebensdauer des Werkzeugs zu optimieren, verwenden Sie die verstellbare Drehzahl nur für das Anbohren von Löchern oder dem Andrehen von Befestigungsmaterialien.

7. Um den Hammer zu stoppen, lassen Sie den Schalter los.

Empfehlungen für den Werkzeugbetrieb

• Große Bohrungen (7,9 mm bis 12,7 mm) in Stahl werden einfacher, wenn zuerst ein Führungsloch (4 mm bis 4,8 mm) gebohrt wird.

• Üben Sie beim Bohren den Druck immer in gerader Linie mit dem Bit aus, aber drücken Sie nicht so stark, dass der Motor abgewürgt wird oder der Bohreinsatz abrutscht. Ein leichtes, gleichmäßiges Austreten von Material weist auf eine richtige Bohrleistung hin.

• Verwenden Sie beim Bohren in dünnem Material oder Material, das leicht splittert, hinter dem Werkstück zur Unterstützung einen Holzklotz, um Beschädigungen des Werkstücks zu verhindern.

WARNUNG:

• Verwenden Sie dieses Werkzeug nicht dazu, leicht



brennbare oder explosive Flüssigkeiten (Benzin, Alkohol usw.) zu mischen oder zu pumpen.

• Mischen bzw. rühren Sie keine entsprechend gekennzeichneten brennbaren Flüssigkeiten.

3

nach Bedarf ein.

4

. Achten Sie darauf, dass

6

die geeignete

5

. Je fester Sie den

DEUTSCH

DeWALT

WARTUNG

Ihr minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigungab.

Das Ladegerät und der Akku können nicht gewartetwerden.

Elektrowerkzeug wurde für langfristigen Betrieb mit

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem



Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein

unbeabsichtigtes Starten kann zu Verletzungenführen.

Schmierung

Ihr Elektrogerät benötigt keine zusätzlicheSchmierung.

Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn



sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelasseneStaubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht-



metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eineFlüssigkeit.

Akku

Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen Sie ihn aus demWerkzeug.

• Lithium-Ionen-Zellen sind recycelbar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäß entsorgt.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von angeboten wird, nicht mit diesem Produkt geprüft worden



ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von empfohlenes Zubehör verwendetwerden.

Zubehörteile und Ansätze müssen regelmäßig rund um den SDS-Plus Einsatz geschmiert werden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetemZubehör.

Umweltschutz

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und

Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

ENGLISH

DeWALT

HEAVYDUTY CORDLESS ROTARY HAMMER DCH033, DCH133

Congratulations!

You have chosen a most reliable partners for professional power toolusers.

Technical Data

Voltage V Type 1 1 Battery type Li-Ion Li-Ion No-load speed min No-load beats per min bpm 0–5500 0–5500 Single impact energy (EPTA 05/2009) J 2.0 2.6 Maximum drilling range in steel/wood/concrete mm 13/30/22 13/30/26 Core drill capacity in soft brick mm 50 50 Tool holder SDS-plus SDS-plus Collar diameter 43 43 Weight (without battery pack) kg 2.27 2.27

Noise values and vibration values (triax vector sum) according to EN60745-2-6:

Hammer Drill Mode

(emission sound pressure level) dB(A) 84 84

(sound power level)

K (uncertainty for the given sound level) dB(A) 3 3

Chisel Mode

(emission sound pressure level) dB(A) 86 86

(sound power level) dB(A) 97 97

K (uncertainty for the given sound level) dB(A) 3 3

tool. Years of experience, thorough product development and innovation make

DCH033 DCH133

-1

18 18

0–1500 0–1500

dB(A) 95 95

one of the

Drilling into metal

Vibration emission value a

= m/s

h, D

Uncertainty K = m/s

Drilling into concrete

Vibration emission value a

= m/s

h, HD

Uncertainty K = m/s

Chiselling

Vibration emission value a

= m/s

h, Cheq

Uncertainty K = m/s

Screwdriving without impact

Vibration emission value = m/s Uncertainty K = m/s

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN60745 and may be used to compare one tool with another. It may be used for a preliminary assessment ofexposure.

WARNING: The declared vibration emission level represents the main applications of the tool. However if



<2.5 <2.5

1.5 1.5

14.5 14.5

1.5 1.5

14.0 14.0

1.5 1.5

<2.5 <2.5

1.5 1.5

the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total workingperiod.

DeWALT

Weight

Batteries Chargers/Charge Times (Minutes)

Cat # V

DCB546 18/54 6.0/2.0 1.05 270 140 90 60 90 X DCB547 18/54 9.0/3.0 1.25 420 220 140 85 140 X DCB181 18 1.5 0.35 70 35 22 22 22 45

DCB182 18 4.0 0.61 185 100 60 60 60 120 DCB183/B 18 2.0 0.40 90 50 30 30 30 60 DCB184/B 18 5.0 0.62 240 120 75 75 75 150

DCB185 18 1.3 0.35 60 30 22 22 22 X

DCB187 18 3.0 0.48 140 70 45 45 45 90

Ah Weight (kg) DCB107 DCB113 DCB115 DCB118 DCB132 DCB119

ENGLISH

An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total workingperiod.

Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of workpatterns.

EC-Declaration of Conformity

Machinery Directive

Heavy-Duty Cordless Rotary Hammer DCH033, DCH133

declares that these products described under

Technical Data are in compliance with: 2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-6:2010.

These products also comply with Directive 2014/30/EU and 2011/65/EU. For more information, please contact the following address or refer to the back of themanual.

The undersigned is responsible for compilation of the technical file and makes this declaration on behalf of

Markus Rompel Director Engineering

, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

18.09.17

WARNING: To reduce the risk of injury, read the instruction manual.

Definitions: Safety Guidelines

The definitions below describe the level of severity for each signal word. Please read the manual and pay attention to thesesymbols.

DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or



seriousinjury. WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or



seriousinjury. CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or



moderateinjury. NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in propertydamage.

Denotes risk of electricshock.



Denotes risk offire.



General Power Tool Safety Warnings

WARNING: Read all safety warnings and all instructions. Failure to follow the warnings and



instructions may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) powertool.

1) Work area safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which

may ignite the dust orfumes.

c ) Keep children and bystanders away while operating

a power tool. Distractions can cause you to losecontrol.

2) Electrical safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

ENGLISH

Unmodified plugs and matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if

your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of

electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of

electricshock.

3) Personal safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the

switch or energising power tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair

can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust collection

can reduce dust-relatedhazards.

4) Power tool use and care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/or

the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the

risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrainedusers.

e ) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly

maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.,

in accordance with these instructions taking into account the working conditions and the work to be performed. Use of the power tool for operations different

from those intended could result in a hazardoussituation.

5) Battery tool use and care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects like paper clips, coins, keys, nails, screws or other small metal objects that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation orburns.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool ismaintained.

+ 126 hidden pages
