Page 1

DCF825

503910-10 RUS/UA

Перевод с оригинала инструкции

DCF895

Page 2

Рисунок 1

Рисунок 2

Page 3

Рисунок 3 Рисунок 4

Рисунок 5 Рисунок 6

Page 4

БЕСЩЁТОЧНЫЕ АККУМУЛЯТОРНЫЕ УДАРНЫЕ ГАЙКОВЕРТЫ/ВИНТОВЕРТЫ

DCF825, DCF895

Поздравляем Вас!

Вы выбрали электрический инструмент фирмы D

EWALT. Тщательная разработка изделий,

многолетний опыт фирмы по производству инструментов, различные усовершенствования сделали инструменты D из самых надежных помощников для профессионалов.

EWALT одними

Технические характеристики

DCF825 DCF895

Напряжение питания В 14,4 18

Тип 1 1 Тип аккумулятора Li-Ion Li-Ion Число оборотов

без нагрузки об/мин 0–900 0–950

0–1850 0–1900 0–2800 0–2850

Частота ударов уд/мин 0–1200 0–1300 0–2300 0–2400 0–3200 0–3300

Максимальный крутящий момент Нм 160 170

Держатель насадки 6,35 мм 6,35 мм

(1/4») (1/4») Вес

(без аккумулятора) кг 1,03 1,03

(звуковое

давление) дБ(А) 97 97

(погрешность

измерения звукового давления) дБ(А) 3 3

(акустическая

мощность) дБ(А) 108 108

(погрешность

измерения акустической мощности) дБ(А) 3 3

Сумма величин вибрации (сумма векторов по трем осям), измеренных в соответствии со стандартом EN 60745:

Значения вибрационного воздействия, a

ah = м/с² 22 22 Погрешность K = м/с² 3,2 3,2

Уровень вибрации, указанный в данном информационном листке, был рассчитан по стандартному методу тестирования в соответствии со стандартом EN60745 и может использоваться для сравнения инструментов разных марок. Он может также использоваться для предварительной оценки воздействия вибрации.

При оценке уровня

Определите дополнительные меры

ВНИМАНИЕ: Заявленная величина

вибрации относится только к основным видам применения инструмента. Однако если инструмент применяется не по основному назначению, с другими принадлежностями или содержится в ненадлежащем порядке, уровень вибрации будет отличаться от указанной величины. Это может значительно увеличить воздействие вибрации в течение всего периода работы инструментом.

вибрации необходимо также учитывать время, когда инструмент находился в выключенном состоянии или когда он включен, но не выполняет какую-либо операцию. Это может значительно уменьшить уровень воздействия в течение всего периода работы инструментом.

предосторожности для защиты оператора от воздействия вибрации, такие как: тщательный уход за инструментом и принадлежностями, содержание рук в тепле, организация рабочего места.

воздействия

Page 5

Аккумулятор DCB140 DCB141 DCB180 DCB181

Тип аккумулятора Li-Ion Li-Ion Li-Ion Li-Ion Напряжение питания В пост. тока 14,4 14,4 18 18 Емкость Ач 3,0 1,5 3,0 1,5 Вес кг 0,53 0,30 0,64 0,35

Зарядное устройство DCB105

Напряжение питания В перем. тока 230 В Тип аккумулятора Li-Ion Приблизительное время

зарядки мин. 30 (Аккумуляторы 1,5 Ач) 60 (Аккумуляторы 3,0 Ач) Вес кг 0,49

Минимальные электрические предохранители:

Инструменты 230 В 10 ампер, электросеть

Определения: Предупреждения безопасности

Следующие определения указывают на степень важности каждого сигнального слова. Прочтите руководство по эксплуатации и обратите внимание на данные символы.

ПРЕДОСТЕРЕЖЕНИЕ: Означает

ОПАСНО: Означает чрезвычайно

опасную ситуацию, которая

приводит к смертельному исходу или получению тяжелой травмы.

ВНИМАНИЕ: Означает

потенциально опасную ситуацию, которая может привести

к смертельному исходу или получению тяжелой травмы.

ПРЕДУПРЕЖДЕНИЕ: Означает

потенциально опасную ситуацию, которая может привести

к получению травмы легкой или средней тяжести.

ситуацию, не связанную с получением телесной травмы, которая, однако, может привести к повреждению оборудования.

Риск поражения электрическим

током!

Декларация соответствия ЕС

ДИРЕКТИВА ПО МЕХАНИЧЕСКОМУ ОБОРУДОВАНИЮ

DCF825, DCF895

EWALT заявляет, что продукты, обозначенные

в разделе «Технические характеристики», разработаны в полном соответствии со стандартами: 2006/42/EC, EN 60745-1,

EN 60745-2-2.

Данные продукты также соответствуют Директивам 2004/108/EC и 2011/65/EU. За дополнительной информацией обращайтесь по указанному ниже адресу или по адресу, указанному на последней странице руководства.

Нижеподписавшееся лицо полностью отвечает за соответствие технических данных и делает это заявление от

Хорст Гроссманн (Horst Grossmann) Вице-президент по инженерным разработкам

EWALT, Richard-Klinger-Straße 11,

D D-65510, Idstein, Germany

07.11.2011

имени фирмы DEWALT.

Огнеопасность!

ВНИМАНИЕ: Внимательно

прочтите руководство по эксплуатации для снижения риска получения травмы.

Page 6

Общие правила безопасности при работе с электроинструментами

ВНИМАНИЕ! Внимательно

прочтите все инструкции по безопасности и руководство по эксплуатации. Несоблюдение

всех перечисленных ниже правил безопасности и инструкций может привести к поражению электрическим током, возникновению пожара и/или получению тяжелой травмы.

СОХРАНИТЕ ВСЕ ПРАВИЛА

БЕЗОПАСНОСТИ И ИНСТРУКЦИИ ДЛЯ

ПОСЛЕДУЮЩЕГО ИСПОЛЬЗОВАНИЯ

Термин «Электроинструмент» во всех приведенных ниже указаниях относится к Вашему сетевому (с кабелем) или аккумуляторному (беспроводному) электроинструменту.

1) БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА

a) Содержите рабочее место

в чистоте и обеспечьте хорошее освещение. Плохое освещение или

беспорядок на рабочем месте может привести к несчастному случаю.

b) Не используйте

электроинструменты, если есть опасность возгорания или взрыва, например, вблизи легко воспламеняющихся жидкостей, газов или пыли. В процессе работы

электроинструмент создает искровые разряды, которые могут воспламенить пыль или горючие пары.

c) Во время работы

с электроинструментом не подпускайте близко детей или посторонних лиц. Отвлечение

внимания может вызвать у Вас потерю контроля над рабочим процессом.

2) ЭЛЕКТРОБЕЗОПАСНОСТЬ

a) Вилка кабеля

должна соответствовать штепсельной розетке. Ни в коем случае не видоизменяйте вилку электрического кабеля. Не используйте соединительные штепсели-переходники, если в силовом кабеле электроинструмента есть провод заземления. Использование

оригинальной вилки кабеля

электроинструмента

и соответствующей ей штепсельной розетки уменьшает риск поражения электрическим током.

b) Во время работы

с электроинструментом избегайте физического контакта с заземленными объектами, такими как трубопроводы, радиаторы отопления, электроплиты и холодильники. Риск поражения

электрическим током увеличивается, если Ваше тело заземлено.

c) Не используйте электроинструмент

под дождем или во влажной среде.

Попадание воды в электроинструмент увеличивает риск поражения электрическим током.

d) Бережно обращайтесь

с электрическим кабелем. Ни в коем случае не используйте переноски электроинструмента или для вытягивания его вилки из штепсельной розетки. Не подвергайте электрический кабель воздействию высоких температур и смазочных веществ; держите его в стороне от острых кромок и движущихся частей инструмента.

Поврежденный или запутанный кабель увеличивает риск поражения электрическим током.

e) При работе с электроинструментом

на открытом воздухе удлинительный кабель, предназначенный для наружных работ. Использование кабеля,

пригодного для работы на открытом воздухе, снижает риск поражения электрическим током.

f) При необходимости работы

с электроинструментом во влажной среде используйте источник питания, оборудованный устройством защитного отключения (УЗО). Использование УЗО

снижает риск поражения электрическим током.

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

a) При работе

с электроинструментами внимательны, следите за тем, что Вы делаете, и руководствуйтесь здравым смыслом. Не используйте электроинструмент, если Вы устали, а также находясь под действием алкоголя или понижающих реакцию

кабель для

используйте

будьте

Page 7

лекарственных препаратов и других средств. Малейшая неосторожность

при работе с электроинструментами может привести к серьезной травме.

b) При работе используйте средства

индивидуальной защиты. Всегда надевайте защитные очки.

Своевременное использование защитного снаряжения, а именно: пылезащитной маски, ботинок на нескользящей подошве, защитного шлема или противошумовых наушников, значительно снизит риск получения травмы.

c) Не

допускайте непреднамеренного запуска. Перед тем, как подключить электроинструмент к сети и/ или аккумулятору, поднять или перенести его, убедитесь, что выключатель находится в положении «выключено». Не

переносите электроинструмент с нажатой кнопкой выключателя и не подключайте к сетевой розетке электроинструмент, выключатель которого установлен в положение «включено», это может привести к несчастному

случаю.

d) Перед включением

электроинструмента снимите с него все регулировочные или гаечные ключи. Регулировочный

или гаечный ключ, оставленный закрепленным на вращающейся части электроинструмента, может стать причиной тяжелой травмы.

e) Работайте в устойчивой позе.

Всегда сохраняйте равновесие и устойчивую позу. Это позволит

Вам не потерять контроль при работе с электроинструментом в непредвиденной

ситуации.

f) Одевайтесь соответствующим

образом. Во время работы не надевайте свободную одежду или украшения. Следите за тем, чтобы Ваши волосы, одежда или перчатки находились в постоянном отдалении от движущихся частей инструмента. Свободная одежда,

украшения или длинные волосы могут попасть в движущиеся части инструмента.

g) Если электроинструмент

снабжен устройством сбора и удаления

пыли, убедитесь, что данное устройство подключено и используется надлежащим

образом. Использование устройства

пылеудаления значительно снижает риск возникновения несчастного случая, связанного с запыленностью рабочего пространства.

4) ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОИНСТРУМЕНТОВ И ТЕХНИЧЕСКИЙ УХОД

a) Не перегружайте

электроинструмент. Используйте Ваш инструмент по назначению.

Электроинструмент работает надежно и безопасно только при соблюдении параметров, указанных в

его технических характеристиках.

b) Не используйте

электроинструмент, если его выключатель не устанавливается в положение включения или выключения. Электроинструмент

с неисправным выключателем представляет опасность и подлежит ремонту.

c) Отключайте электроинструмент

от сетевой розетки и/или извлекайте аккумулятор перед регулированием, заменой принадлежностей или при хранении электроинструмента.

Такие меры предосторожности снижают риск случайного

включения

электроинструмента.

d) Храните неиспользуемые

электроинструменты в недоступном для детей месте и не позволяйте лицам, не знакомым с электроинструментом или данными инструкциями, работать с электроинструментом.

Электроинструменты представляют опасность в руках неопытных пользователей.

e) Регулярно проверяйте исправность

электроинструмента. Проверяйте точность совмещения и легкость перемещения подвижных частей, целостность деталей и любых других элементов электроинструмента, воздействующих на его работу. Не используйте неисправный электроинструмент, пока он не будет полностью отремонтирован.

Большинство несчастных случаев являются следствием недостаточного технического ухода за электроинструментом.

Page 8

f) Следите за остротой

заточки и чистотой режущих принадлежностей. Принадлежности

с острыми кромками позволяют избежать заклинивания и делают работу менее утомительной.

g) Используйте электроинструмент,

аксессуары и насадки в соответствии с данным Руководством и с учетом рабочих условий и характера будущей работы. Использование

электроинструмента не по назначению может создать опасную ситуацию.

ИСПОЛЬЗОВАНИЕ АККУМУЛЯТОРНЫХ

ИНСТРУМЕНТОВ И ТЕХНИЧЕСКИЙ УХОД

a) Заряжайте аккумулятор

зарядным устройством указанной производителем марки. Зарядное

устройство, которое подходит к одному типу аккумуляторов, может создать риск возгорания в случае его использования с аккумуляторами другого типа.

b) Используйте электроинструменты

только с предназначенными для них аккумуляторами. Использование

аккумулятора какой-либо другой марки может привести пожара и получению травмы.

с) Держите не используемый

аккумулятор подальше от металлических предметов, таких как скрепки, монеты, ключи, гвозди, шурупы, и других мелких металлических предметов, которые могут замкнуть контакты аккумулятора. Короткое замыкание

контактов аккумулятора может привести к получению ожогов или возникновению пожара.

d) В критических ситуациях из

аккумулятора может жидкость (электролит); избегайте контакта с кожей. Если жидкость попала на кожу, смойте ее водой. Если жидкость попала в глаза, обращайтесь за медицинской помощью. Жидкость, вытекшая

из аккумулятора, может вызвать раздражение или ожоги.

6) ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

a) Ремонт Вашего

электроинструмента должен производиться только квалифицированными специалистами с использованием

к возникновению

вытечь

идентичных запасных частей. Это

обеспечит безопасность Вашего электроинструмента в дальнейшей эксплуатации.

Дополнительные специальные правила безопасности при работе ударными гайковертами/ винтовертами

• Держите инструмент за

изолированные ручки при выполнении операций, во время которых крепежная деталь может соприкасаться со скрытой проводкой. Контакт

крепежных элементов с находящимся под напряжением проводом делает не покрытые изоляцией металлические части электроинструмента «живыми», что создает опасность поражения оператора электрическим током.

Остаточные риски

Несмотря на соблюдение соответствующих инструкций по технике безопасности и использование предохранительных устройств, некоторые остаточные риски невозможно полностью исключить. К ним относятся:

– Ухудшение слуха.

– Риск получения травмы от

разлетающихся частиц.

– Риск получения ожогов от

принадлежностей, которые в процессе работы сильно нагреваются.

– Риск получения травмы, связанный

с продолжительным использованием инструмента.

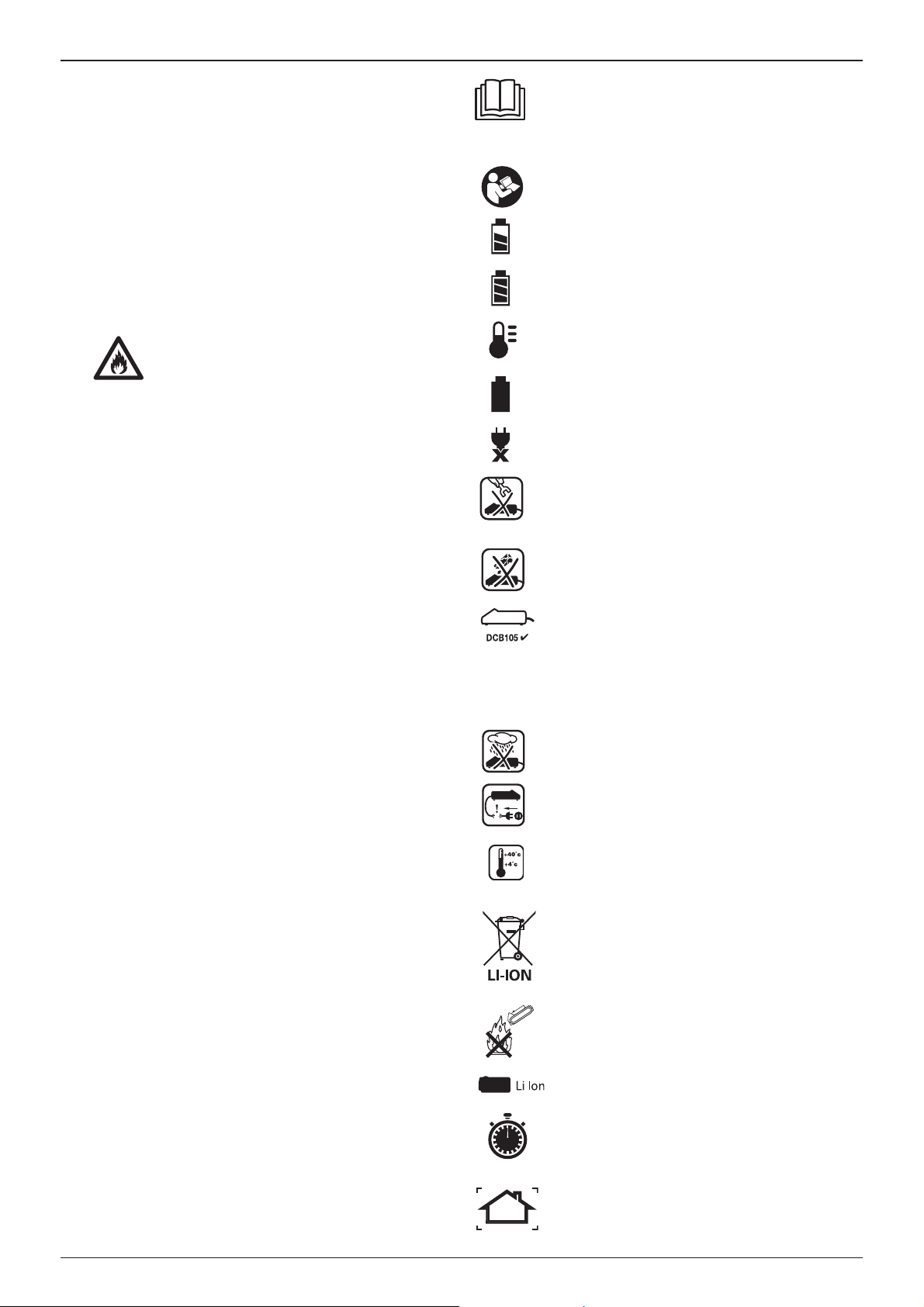

Маркировка инструмента

На инструменте имеются следующие знаки:

Перед использованием внимательно

прочтите данное руководство по эксплуатации.

МЕСТО ПОЛОЖЕНИЯ КОДА ДАТЫ

Код даты, который также включает год изготовления, отштампован на поверхности корпуса, образующей узел соединения между инструментом и аккумулятором.

Пример:

2012 XX XX

Год изготовления

Page 9

Важные инструкции по безопасности для всех зарядных устройств

СОХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ: Данное руководство содержит важные инструкции по эксплуатации и технике безопасности для зарядного устройства DCB105.

• Перед началом эксплуатации зарядного устройства прочтите все инструкции и ознакомьтесь с предупредительными символами на зарядном устройстве, аккумуляторе и продукте, работающем от аккумулятора.

ПРЕДОСТЕРЕЖЕНИЕ:

• НЕ ПЫТАЙТЕСЬ заряжать аккумулятор зарядными устройствами марок, не указанных в данном руководстве.

Зарядное устройство и аккумулятор

ВНИМАНИЕ: Опасность поражения

электрическим током. Не допускайте попадания жидкости внутрь зарядного устройства. Это может привести к поражению электрическим током.

ПРЕДУПРЕЖДЕНИЕ: Опасность

получения ожога. Для снижения риска получения травмы, заряжайте только перезаряжаемые аккумуляторы марки D Аккумуляторы других марок могут перегреться и взорваться, что приведет к получению травмы или повреждению инструмента.

ПРЕДУПРЕЖДЕНИЕ: Не

позволяйте детям играть с электроинструментом.

В определенных условиях, когда зарядное устройство подключено к электросети, открытые контакты подзарядки внутри его корпуса могут быть закорочены посторонним материалом. Не допускайте попадания токопроводящих материалов, таких как тонкая стальная стружка, алюминиевая фольга и слой металлических частиц, и другие подобные материалы,

гнезда зарядного устройства.

в Всегда отключайте зарядное устройство от электросети, если в его гнезде нет аккумулятора. Отключайте зарядное устройство от электросети перед чисткой.

EWALT.

специально разработаны для совместного использования.

• Данные зарядные устройства не предусмотрены для аккумуляторов других марок, кроме

DEWALT. Попытка зарядить аккумулятор другой марки может привести к риску возникновения пожара, поражения электрическим током или смерти от электрического тока.

• Не подвергайте зарядное устройство воздействию дождя или снега!

• Отключайте зарядное устройство от электросети, вынимая вилку из розетки, а не потянув за кабель! Это

снизит вилки и кабеля.

• Располагайте кабель таким образом, чтобы на него нельзя было наступить, споткнуться об него, или иным способом повредить или сильно натянуть!

• Используйте удлинительный кабель только в случае крайней необходимости! Использование

несоответствующего удлинительного кабеля может создать риск возникновения пожара, поражения электрическим током или смерти от

• При работе с зарядным устройством на открытом воздухе всегда следите, чтобы рабочая зона оставалась сухой, и используйте удлинительный кабель, предназначенный для наружных работ.

Использование кабеля, пригодного для работы на открытом воздухе, снижает риск поражения электрическим током.

• Не блокируйте вентиляционные прорези зарядного устройства. Вентиляционные прорези расположены в верхней части и на боковых сторонах зарядного устройства. Располагайте

зарядное устройство вдали от источника тепла.

• Не эксплуатируйте зарядное устройство, если его кабель или вилка повреждены – сразу же заменяйте

поврежденные детали.

• Не эксплуатируйте зарядное устройство, если оно получило повреждение вследствие сильного удара или падения или иного

риск повреждения электрической

электрического тока.

зарядки

Page 10

внешнего воздействия. Обращайтесь в авторизованный сервисный центр.

мигать, указывая на начало процесса зарядки.

• Не разбирайте зарядное устройство; обращайтесь в авторизованный центр для проведения технического обслуживания или ремонта.

Неправильная сборка может привести к риску поражения электрическим током или смерти от электрического тока.

• В случае повреждения электрического кабеля для предотвращения получения травмы он должен быть немедленно заменен агентом или другим квалифицированным специалистом.

• Перед каждой операцией чистки отключайте зарядное устройство от электросети. Это снизит риск поражения электрическим током.

Извлечение аккумулятора из зарядного устройства не приводит к снижению этого риска.

• НИКОГДА не пытайтесь подключать 2 зарядных устройств одновременно.

• Зарядное устройство рассчитано на работу от стандартной электросети напряжением 230 В. Не пытайтесь подключать его к источнику с другим напряжением.

Данное указание не относится к автомобильному зарядному устройству.

производителем, его сервисным

бытовой

СОХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ

Зарядные устройства

Зарядное устройство DCB105 предназначено для зарядки Li-Ion аккумуляторов напряжением

10,8 В, 14, 4 В и 18 В (DCB121, DCB123, DCB140, DCB141, DCB180 и DCB181).

Данное зарядное устройство не требует регулировки и является наиболее простым в эксплуатации.

Процедура зарядки (Рис. 2)

1. Подключите вилку зарядного устройства к соответствующей сетевой розетке напряжением 230 В прежде, чем вставить аккумулятор.

2. Вставьте аккумулятор (f) в зарядное устройство, убедившись, что он надежно вошел в приемное гнездо. Красный индикатор зарядки начнет непрерывно

3. После завершения зарядки красный индикатор переходит в режим непрерывного свечения. Аккумулятор полностью заряжен, и его можно использовать с инструментом или оставить в зарядном устройстве.

ПРИМЕЧАНИЕ: Для достижения максимальной производительности и продления срока службы Li-Ion аккумуляторов, перед первым использованием полностью зарядите аккумулятор.

Процесс зарядки

Состояние заряда аккумулятора смотрите в приведенной ниже таблице:

Состояние заряда

зарядка –– –– –– ––

полностью заряжен –––––––––––––––––

пауза для согревания/

охлаждения аккумулятора –– • –– • –– • –– •

неисправность аккумулятора

или зарядного устройства • • • • • • • • • • • •

проблема в подаче

электропитания •• •• •• •• •• ••

Данное зарядное устройство не заряжает неисправные аккумуляторы. Зарядное устройство сообщит о неисправности аккумулятора отсутствием свечения световых индикаторов или специальным сигналом индикаторов, обозначающим наличие неисправности в аккумуляторе или зарядном устройстве.

ПРИМЕЧАНИЕ: Данный сигнал также может оповещать о наличии неисправности в самом зарядном устройстве.

Если зарядное устройство миганием сообщает о наличии неисправности, отнесите устройство в сервисный центр для проверки.

зарядное

Пауза для согревания/ охлаждения аккумулятора

Если зарядное устройство определит, что аккумулятор чрезмерно охлажден или нагрет, автоматически инициируется пауза для согревания/охлаждения, в течение которой аккумулятор достигает оптимальной для зарядки температуры. Затем зарядное устройство автоматически переключается на

Page 11

режим зарядки. Данная функция увеличивает максимальный срок службы аккумулятора.

Инструменты XR Li-Ion спроектированы по Электронной Защитной Системе, которая защищает аккумулятор от перегрузки, перегрева или глубокой разрядки.

При срабатывании Электронной Защитной Системы инструмент автоматически отключится. Если это произошло, поместите Li-Ion аккумулятор в зарядное устройство до его полной зарядки.

Холодный аккумулятор зарядится приблизительно на половину аккумулятора. Аккумулятор будет заряжаться медленнее на протяжении всего цикла зарядки и не достигнет максимального уровня зарядки даже тогда, когда аккумулятор согреется.

уровня теплого

Важные инструкции по безопасности для всех аккумуляторов

При заказе аккумуляторов для замены, не забывайте указывать их номер по каталогу и напряжение.

Извлеченный из упаковки аккумулятор заряжен не полностью. Перед началом эксплуатации аккумулятора и зарядного устройства, прочтите приведенные ниже инструкции по безопасности и следуйте указаниям по процедуре зарядки.

ПРОЧТИТЕ ВСЕ ИНСТРУКЦИИ

• Не заряжайте и не используйте аккумулятор во взрывоопасной атмосфере, например, в присутствии легко воспламеняющихся жидкостей, газов или пыли. При установке или

извлечении аккумулятора из зарядного устройства пыль или газы могут воспламениться.

• Никогда не вставляйте силой аккумулятор в зарядное устройство. Ни коим образом не видоизменяйте аккумулятор для установки в не предназначенное для него зарядное устройство – аккумулятор может расколоться, что приведет к получению тяжелой телесной травмы.

• Заряжайте аккумуляторы только зарядными устройствами D

• НЕ БРЫЗГАЙТЕ и не погружайте в воду или другие жидкости.

• Не храните и не используйте инструмент и аккумулятор

EWALT.

в местах, в которых температура может достичь или превысить 40 °С (например, наружные навесы или строения из металла в летнее время).

• Для достижения наилучших результатов, перед использованием убедитесь, что аккумулятор полностью

СПЕЦИАЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ДЛЯ ЛИТИЙ-ИОННЫХ (LI-ION) АККУМУЛЯТОРОВ

• Не он сильно поврежден или полностью изношен. Аккумулятор в огне может

взорваться. При горении литий-ионных аккумуляторов выделяются токсичные пары и частицы.

• Если содержимое аккумулятора попало на кожу, немедленно промойте пораженный участок водой с мягким мылом. Если аккумуляторная

жидкость попала в глаз, промывайте открытый глаз в

ВНИМАНИЕ: Ни в коем случае

не пытайтесь разобрать аккумулятор. Не вставляйте в зарядное устройство аккумулятор с треснутым или поврежденным корпусом. Не разбивайте, не бросайте и не ломайте аккумулятор. Не используйте аккумуляторы или зарядные устройства, которые подверглись воздействию резкого удара, удара при падении, попали под тяжелый предмет или были повреждены каким либо другим образом (например, проткнуты гвоздем, попали под удар молотка или под ноги). Это может привести к поражению электрическим током или смерти от электрического тока. Поврежденные аккумуляторы должны возвращаться в сервисный центр на переработку.

ПРЕДУПРЕЖДЕНИЕ: Кладите

не используемый инструмент набок на устойчивую поверхность в месте, в котором он не создает опасность, что об него могут споткнуться и упасть. Некоторые

инструменты с аккумуляторами больших размеров ставятся на аккумулятор в вертикальном положении, но их легко опрокинуть.

сжигайте аккумулятор, даже если

течение 15 минут,

заряжен.

Page 12

пока не исчезнет раздражение. Если необходимо обратиться за медицинской помощью, медиков следует поставить в известность, что аккумуляторный электролит состоит из смеси жидкого органического карбоната и солей лития.

• Содержимое открытых элементов аккумулятора может вызывать раздражение органов дыхания.

Обеспечьте приток свежего воздуха. Если симптомы сохраняются, обратитесь за медицинской помощью.

ВНИМАНИЕ: Опасность получения

ожога. Аккумуляторная жидкость может воспламениться при попадании искры или пламени.

Перед использованием внимательно

прочтите данное руководство по эксплуатации.

Аккумулятор заряжается.

Аккумулятор заряжен.

Пауза для согревания/охлаждения

аккумулятора.

Неисправность аккумулятора или

зарядного устройства.

Аккумулятор

ТИП АККУМУЛЯТОРА

Модель DCF825 работает от 14,4 В аккумуляторов.

Модель DCF895 работает от 18 В аккумуляторов.

Также могут использоваться аккумуляторы DCB140, DCB141, DCB180 или DCB181. Скорость вращения см. в разделе

«Технические характеристики».

Рекомендации по хранению

1. Оптимальным местом для хранения является холодное и сухое место, вдали от прямых солнечных лучей и источников избыточного тепла или холода. Для увеличения производительности и срока службы, храните не используемые аккумуляторы при комнатной температуре.

2. Для обеспечения долгого срока службы аккумуляторов, при длительном хранении рекомендуется убирать полностью заряженные аккумуляторы в сухое прохладное устройства.

место вдали от зарядного

Проблема в подаче электропитания.

Не касайтесь токопроводящими

предметами контактов аккумулятора и зарядного устройства.

Ни в коем случае не пытайтесь

заряжать поврежденный аккумулятор!

Используйте аккумуляторы

и зарядные устройства только марки D других марок могут взорваться, что приведет к получению травмы или повреждению инструмента.

Не погружайте аккумулятор в воду.

Немедленно заменяйте

поврежденный сетевой кабель.

Заряжайте аккумулятор при

температуре окружающей среды в пределах 4 °С-40 °С.

Утилизируйте отработанный

аккумулятор безопасным для окружающей среды способом!

EWALT. Аккумуляторы

ПРИМЕЧАНИЕ: Не убирайте на хранение полностью разряженные аккумуляторы. Перед использованием потребуется аккумулятор зарядить.

Символы на зарядном устройстве и аккумуляторе

В дополнение к пиктограммам, содержащимся в данном руководстве по эксплуатации, на зарядном устройстве и аккумуляторе имеются символы, которые отображают следующее:

Не бросайте аккумулятор в огонь.

Заряжает Li-Ion аккумуляторы.

Время зарядки см. в технических

характеристиках зарядного устройства.

Для использования только внутри

помещений.

Page 13

Комплект поставки

В упаковку входят:

1 Аккумуляторный ударный шуруповерт

1 Зарядное устройство

2 Аккумулятора Li-Ion (L2, С2-модели)

3 Аккумулятора Li-Ion (L3, С3-модели)

1 Аккумулятор Li-Ion (L1, С1-модели)

1 Магнитный держатель

1 Крепление для ремня

1 Чемодан

1 Руководство по эксплуатации

1 Чертеж инструмента в разобранном виде

ПРИМЕЧАНИЕ: Аккумуляторы, зарядные устройства и комплекты дополнительных принадлежностей не входят в комплект поставки моделей N.

• Проверьте инструмент, детали и дополнительные приспособления на наличие повреждений, которые могли произойти во время транспортировки.

• Перед началом работы необходимо внимательно прочитать настоящее руководство и принять к сведению содержащуюся в нем информацию.

НАЗНАЧЕНИЕ

Данные ударные гайковерты/винтоверты высокой мощности предназначены для профессиональных работ по ударному заворачиванию. Ударная функция обеспечивает универсальность инструмента при заворачивании крепежных элементов в древесину, металл и бетон.

НЕ ИСПОЛЬЗУЙТЕ инструмент во влажных условиях или при наличии в окружающем пространстве легко воспламеняющихся жидкостей или газов.

Данные ударные гайковерты/ являются профессиональными электроинструментами.

НЕ РАЗРЕШАЙТЕ детям прикасаться к инструменту. Неопытные пользователи должны использовать данный инструмент под руководством опытного инструктора.

• Использование прибора лицами (включая детей) с ограниченными

физическими, сенсорными или умственными способностями, а также лицами с отсутствием опыта и навыков работы допускается только под контролем ответственного за их безопасность лица Не оставляйте детей одних с инструментом и не позволяйте играть с ним.

винтоверты

Описание (Рис. 1, 2)

ВНИМАНИЕ: Ни в коем

случае не модифицируйте электроинструмент или какуюлибо его деталь. Это может привести к получению травмы или повреждению инструмента.

a. Курковый пусковой выключатель

b. Переключатель направления вращения

(реверса)

c. Кнопка освобождения насадки

d. Держатель насадки 6,35 мм (1/4»)

e. Отпирающая кнопка аккумулятора

f. Аккумулятор

g. Подсветка

h. Крепление для ремня

i. Винт

j. Переключатель скоростей

k. Основная рукоятка

Электробезопасность

Электрический двигатель рассчитан на работу только при одном напряжении электросети. Всегда следите, чтобы напряжение аккумулятора соответствовало напряжению, обозначенному на паспортной табличке электроинструмента. Также убедитесь, что напряжение Вашего зарядного устройства соответствует напряжению электросети.

Ваше зарядное устройство

EWALT имеет двойную изоляцию

в соответствии со стандартом EN 60335, что исключает потребность

в заземляющем проводе.

Поврежденный кабель должен заменяться специально подготовленным кабелем, который можно приобрести в сервисной организации

EWALT.

Использование удлинительного кабеля

l. Магнитный держатель насадок

Используйте удлинительный кабель только в случае крайней необходимости! Всегда используйте удлинительный кабель установленного образца, соответствующий

Page 14

входной мощности Вашего зарядного устройства (см. раздел «Технические характеристики»). Минимальный размер проводника должен составлять 1 мм максимальная длина кабеля не должна превышать 30 м.

При использовании кабельного барабана, всегда полностью разматывайте кабель.

;

СБОРКА И РЕГУЛИРОВКА

ВНИМАНИЕ: Перед сборкой

и регулировкой прибора всегда извлекайте аккумулятор. Перед установкой или извлечением аккумулятора всегда выключайте инструмент.

ВНИМАНИЕ: Используйте

аккумуляторы и зарядные устройства только марки D

EWALT.

Установка и извлечение аккумулятора (Рис. 2)

ПРИМЕЧАНИЕ: Для достижения наилучших

результатов, перед использованием убедитесь, что аккумулятор полностью заряжен.

ДЛЯ УСТАНОВКИ АККУМУЛЯТОРА В РУКОЯТКУ ИНСТРУМЕНТА

1. Совместите аккумулятор (f) с бороздками внутри рукоятки инструмента (Рис. 2).

2. Вдвигайте аккумулятор в рукоятку, пока он полностью не войдет в рукоятку; убедитесь, что аккумулятор защелкнулся на месте.

ВАЖНО: При установке или замене крепления для ремня магнитного держателя насадок, используйте только винт (i), входящий в комплект поставки. Убедитесь, что винт надежно затянут.

Крепление для ремня (h) и магнитный держатель насадок (I) можно устанавливать с любой стороны инструмента для использования пользователями правой или левой рукой и только с использованием винта (i), входящим в комплект поставки. Если крепление для ремня или магнитный держатель насадок не планируется использовать, их можно снять с инструмента.

Чтобы переместить крепление для ремня или магнитный держатель насадок, открутите винт (i), удерживающий крепление или зажим на месте, а затем противоположной стороне. Убедитесь, что винт надежно затянут.

ВНИМАНИЕ: Во избежание

получения тяжелой травмы, НЕ ПОДВЕШИВАЙТЕ инструмент

над головой и не подвешивайте посторонние предметы на крепление для ремня. Пристегивайте крепление ТОЛЬКО к рабочему ремню.

ВНИМАНИЕ: Во избежание

получения тяжелой травмы,

проверьте надежность винта, удерживающего крепление.

с рабочей

снова установите их на

ДЛЯ ИЗВЛЕЧЕНИЯ АККУМУЛЯТОРА ИЗ ИНСТРУМЕНТА

1. Нажмите на аккумулятора (е) и извлеките аккумулятор из рукоятки инструмента.

2. Вставьте аккумулятор в зарядное устройство, как описано в разделе «Зарядное устройство» данного руководства.

кнопку освобождения

Крепления для ремня и магнитный держатель насадок (Рис. 1)

ВНИМАНИЕ: Для снижения риска

получения тяжелой травмы, выключайте инструмент и извлекайте аккумулятор перед каждой операцией регулировки или снятием/установкой принадлежностей или насадок.

ЭКСПЛУАТАЦИЯ Инструкции по

использованию

ВНИМАНИЕ: Всегда следуйте

указаниям действующих норм и правил безопасности.

ВНИМАНИЕ: Для снижения риска

получения тяжелой травмы, блокируйте переключатель реверса или выключайте электроинструмент и извлекайте аккумулятор перед каждой операцией регулировки или снятием/установкой принадлежностей или насадок.

Page 15

Правильное положение рук во время работы (Рис. 1, 3)

ВНИМАНИЕ: Для уменьшения

риска получения тяжелой травмы, ВСЕГДА правильно удерживайте инструмент, как показано на рисунке.

ВНИМАНИЕ: Для уменьшения

риска получения тяжелой травмы, ВСЕГДА надежно удерживайте инструмент, предупреждая внезапные сбои в работе.

стороны инструмента. Кнопка переключателя, установленная в среднее положение курковый выключатель (а) в состоянии «выключено». При изменении положения кнопки переключателя не забывайте отпускать курковый выключатель.

ПРИМЕЧАНИЕ: При первом включении инструмента после изменения направления вращения Вы можете услышать щелчок в момент запуска. Это нормально и не указывает на наличие какой-либо проблемы.

, блокирует

Подсветка (Рис. 1)

Правильное положение рук во время работы: одной рукой удерживайте основную рукоятку

(k).

Курковый пусковой выключатель с регулировкой скорости (Рис. 1)

Чтобы включить инструмент, нажмите на курковый пусковой выключатель (а). Для выключения инструмента отпустите курковый выключатель. Ваш инструмент оборудован тормозом. Инструмент остановится, когда выключатель будет полностью отпущен.

Встроенный переключатель скорости дает возможность начинать операцию на низкой скорости. Увеличение скорости регулируется интенсивностью нажатия на курковый выключатель. В целях продления срока службы Вашего инструмента максимальную скорость только на начальном этапе высверливания отверстий или заворачивания крепежных элементов.

ПРИМЕЧАНИЕ: Не рекомендуется непрерывно использовать инструмент во всем диапазоне скоростей. Это может привести к повреждению пускового выключателя.

используйте

Переключатель направления вращения (реверса) (Рис. 1)

Переключатель вращения (реверс) (b) устанавливает направление вращения инструмента, а также служит кнопкой блокировки.

Для установки вращения вперед, отпустите курковый выключатель и нажмите переключатель направления вращения с правой стороны инструмента.

Для установки вращения назад, отпустите курковый выключатель (а) и нажмите переключатель направления вращения с левой

Вокруг 6,35 мм (1/4») держателя насадки (d) расположены 3 лампочки подсветки (g). Лампочки подсветки будут загораться при каждом нажатии на курковый выключатель.

При отпускании выключателя подсветка будет продолжать гореть на протяжении 20-ти секунд.

ПРИМЕЧАНИЕ: Лампочки подсветки служат для освещения рабочей поверхности и не предназначены для использования в качестве фонарика.

Переключатель скорости (Рис. 1, 4)

Ваш инструмент оборудован переключателем скорости (j), позволяющим выбрать одну из трех скоростей. При помощи куркового пускового выключателя (а) можно выбрать скорость, наиболее подходящую для выполняемой операции.

DCF825 DECF895

Скорость 1 об/мин 0-900 0-950 Скорость 2 об/мин 0-1850 0-1900 Скорость 3 об/мин 0-2800 0-2850

Установка и извлечение насадки (Рис. 1, 5, 6)

ПРИМЕЧАНИЕ: С данным инструментом могут

использоваться только насадки с шестигранным хвостовиком 6,35 мм (1/4»).

Чтобы установить насадку, вставьте ее до упора в держатель (d). Насадка зафиксирована на месте (Рис. 5).

Чтобы извлечь насадку, нажмите на кнопку освобождения насадки (с). Извлеките насадку и отпустите кнопку освобождения (Рис. 6).

Эксплуатация

Ваш ударный инструмент производит следующие крутящие моменты:

Page 16

Модель Нм

DCF825 160 DCF895 170

сорванной резьбы и повреждения крепежных элементов.

ТЕХНИЧЕСКОЕ

ПРЕДУПРЕЖДЕНИЕ: Убедитесь,

что крепежный элемент и/или система способны выдержать уровень крутящего момента, производимый инструментом. Превышение допустимого уровня крутящего момента может стать причиной поломки инструмента и возможного получения телесной травмы.

1. Вставьте в торцевую насадку головку крепежного элемента. Держите инструмент под прямым углом к крепежному элементу.

2. Нажмите на пусковой выключатель выключить инструмент, отпустите курковый выключатель. Всегда проверяйте уровень крутящего момента динамометрическим гаечным ключом, поскольку на момент затяжки влияет несколько факторов, включая следующие:

• Напряжение: Низкое напряжение,

производимое почти разряженным аккумулятором, уменьшит крутящий момент затяжки.

• Диаметр торцевой насадки:

Использование торцевых насадок неправильного диаметра может стать причиной снижения момента затяжки.

. Чтобы

ОБСЛУЖИВАНИЕ

Ваш электроинструмент DEWALT рассчитан на работу в течение продолжительного времени при минимальном техническом обслуживании. Срок службы и надежность инструмента увеличивается при правильном уходе и регулярной чистке.

Зарядное устройство и аккумулятор не требуют технического обслуживания. Внутри нет обслуживаемых пользователем деталей.

ВНИМАНИЕ: Для снижения риска

Смазка

Ваш электроинструмент не требует дополнительной смазки.

• Размер болта: Для заворачивания

болтов большого диаметра обычно требуется высокий момент затяжки. Момент затяжки так же может варьироваться в зависимости от длины, градуса и коэффициента крутящего момента.

• Болт: Для обеспечения надлежащего

момента затяжки убедитесь, что резьба болта чистая, не имеет ржавчины и мусора.

• Материал: На величину крутящего

момента тип обрабатываемого материала и состояние его верхней поверхности.

• Продолжительность затяжки:

Продолжительность затяжки увеличивается с увеличением крутящего момента. Затяжка продолжительнее рекомендованной, может стать причиной перенапряжения, возникновения

затяжки также влияет

Чистка

ВНИМАНИЕ: Выдувайте грязь

и пыль из корпуса сухим сжатым воздухом по мере видимого скопления грязи внутри и вокруг вентиляционных отверстий. Выполняйте очистку, надев средство защиты глаз и респиратор утвержденного типа.

ВНИМАНИЕ: Никогда не

используйте растворители или другие агрессивные химические средства для очистки неметаллических деталей инструмента. Эти химикаты могут ухудшить свойства материалов, примененных в данных деталях. Используйте ткань, смоченную в воде с мягким мылом. Не допускайте попадания какой-либо жидкости внутрь

Page 17

инструмента; ни в коем случае не погружайте какую-либо часть инструмента в жидкость.

ИНСТРУКЦИИ ПО ЧИСТКЕ ЗАРЯДНОГО УСТРОЙСТВА

ВНИМАНИЕ: Опасность поражения

электрическим током. Перед чисткой отключите зарядное устройство от розетки сети переменного тока. Грязь и масло можно удалять с наружной поверхности зарядного устройства с помощью ткани или мягкой неметаллической щетки. Не используйте воду или любой чистящий раствор.

Дополнительные принадлежности

ВНИМАНИЕ: Поскольку

принадлежности, отличные от тех, которые предлагает D не проходили тесты на данном изделии, то использование этих принадлежностей может привести к опасной ситуации. Во избежание риска получения травмы, с данным продуктом должны использоваться только рекомендованные D дополнительные принадлежности.

По вопросу приобретения дополнительных принадлежностей обращайтесь к Вашему дилеру.

ВНИМАНИЕ: Для снижения риска

получения травмы, используйте только дополнительные принадлежности для использования с ударом марки D

EWALT.

EWALT,

EWALT

переработанных материалов помогает защищать окружающую среду от загрязнения и снижает расход сырьевых материалов.

Местное законодательство может обеспечить сбор старых электрических продуктов отдельно от бытового мусора на муниципальных свалках отходов, или Вы предприятии при покупке нового изделия.

Фирма D и переработку отслуживших свой срок изделий

EWALT. Чтобы воспользоваться этой услугой,

Вы можете сдать Ваше изделие в любой авторизованный сервисный центр, который собирает их по нашему поручению.

Вы можете узнать место нахождения Вашего ближайшего авторизованного сервисного центра, обратившись в Ваш местный офис

EWALT по адресу, указанному в данном

руководстве по эксплуатации. Кроме того, список авторизованных сервисных центров

EWALT и полную информацию о нашем

послепродажном обслуживании и контактах Вы можете найти в интернете по адресу:

www.2helpU.com.

EWALT обеспечивает прием

можете сдавать их в торговом

Перезаряжаемый аккумулятор

Данный аккумулятор с длительным сроком службы следует подзаряжать, если он не обеспечивает достаточную мощность для работ, которые ранее выполнялись легко и быстро. Утилизируйте отработанный аккумулятор безопасным для окружающей среды способом.

Защита окружающей среды

Раздельный сбор. Данное изделие

нельзя утилизировать вместе с обычными бытовыми отходами.

Если однажды Вы захотите заменить Ваше изделие D нуждаетесь, не выбрасывайте его вместе с бытовыми отходами. Отнесите изделие в специальный приемный пункт.

EWALT или Вы больше в нем не

Раздельный сбор изделий

с истекшим сроком службы и их упаковок позволяет пускать их в переработку и повторно использовать. Использование

• Полностью разрядите аккумулятор, затем извлеките его из инструмента.

• Литий-ионные элементы подлежат переработке. Сдайте их Вашему дилеру или в местный Собранные аккумуляторы будут переработаны или утилизированы безопасным для окружающей среды способом.

пункт переработки.

Page 18

ДеВОЛТ

гарантийные условия

Уважаемый покупатель!

1. Поздравляем Вас с покупкой высококачественного изделия ДеВОЛТ и выражаем признательность за Ваш выбор.

1.1. Надежная работа данного изделия в течение всего срока эксплуатации - предмет особой заботы наших сервисных служб. В случае возникновения каких-либо проблем в процессе эксплуатации изделия рекомендуем Вам обращаться только в авторизованные сервисные организации, адреса и телефоны которых Вы сможете найти в Гарантийном талоне или узнать в магазине.

Наши сервисные станции - это не только

квалифицированный ремонт, но и широкий выбор запчастей и принадлежностей.

1.2. При покупке изделия требуйте проверки его комплектности и исправности в Вашем присутствии, инструкцию по эксплуатации и заполненный Гарантийный талон ском языке. При отсутствии у Вас правильно заполненного Гарантийного талона мы будем вынуждены отклонить Ваши претензии по качеству данного изделия.

1.3. Во избежание недоразумений убедительно просим Вас перед началом работы с изделием внимательно ознакомиться с инструкцией по его эксплуатации.

2. Правовой основой настоящих гарантийных условий является действующее Законодательство и, в частности, Закон ”О защите прав потребителей”.

3. Гарантийный срок на данное изделие составляет 12 месяцев и исчисляется со дня продажи. В случае устранения недостатков изделия, гарантийный срок продлевается на период, в течение которого оно не использовалось.

4. Производитель рекомендует проводить периодическую проверку изделия на сервисной станции.

6. Срок службы изделия - 5 лет (ми нимальный,

7. Наши гарантийные обязательства рас-

В течение 12 месяцев со дня продажи производитель гарантирует бесплатную проверку изделия и рекомендации по замене нормально изнашиваемых частей.

установленный в соответствии с Законом ”О защите прав потребителей”).

пространяются только на неисправности, выявленные в течение гарантийного срока и обусловленные конструктивными факторами.

производственными или

на рус-

8. Гарантийные обязательства не распространяются:

8.1. На неисправности изделия, возникшие в ре- зультате:

8.1.1. Несоблюдения пользователем предпи саний инструкции по эксплуатации изделия.

8.1.2. Механического повреждения, вызванного

внешним ударным или любым иным воздействием.

8.1.3 Применения изделия не по назна чению.

8.1.4. Стихийного бедствия.

8.1.5. Неблагоприятных атмосферных и иных

внешних воздействий дождь, снег, повышенная влажность, нагрев, агрессивные среды, несоответствие параметров питающей электросети указанным на инструменте.

8.1.6. Использования принадлежностей, расходных материалов и запчастей, не рекомендованных или не одобренных производителем.

8.1.7. Проникновения внутрь изделия посторонних предметов, насекомых, материалов или веществ, не являющихся отходами, сопровождающими применение по назначению, такими как стружка опилки и пр.

8.2. На инструменты, подвергавшиеся вскрытию, ремонту или модификации вне уполномоченной сервисной станции.

8.3. На принадлежности, запчасти, вышедшие из строя вследствие нормального износа, и расходные материалы, такие как приводные ремни, угольные щетки, аккумуляторные батареи, ножи, пилки, абразивы, пильные диски, сверла, буры и т. п.

8.4.

На неисправности, возникшие в результате перегрузки инструмента, повлекшей выход из строя электродвигателя или других узлов и деталей. К безусловным признакам перегрузки изделия относятся, помимо прочих: появление цветов побежалости, деформация или оплавление деталей и узлов изделия, потемнение или обугливание изоляции проводов электродвигателя под воздействием высокой температуры.

на изделие, таких как

zst0 0173901 - 28 -02-2012

Page 19

Page 20
