10,8 В АККУМУЛЯТОРНАЯ ДРЕЛЬ/ШУРУПОВЁРТ/УДАРНАЯ ДРЕЛЬ DCD716
Поздравляем Вас!
Вы выбрали инструмент фирмы DEWALT. Тщательная разработка изделий, многолетний опыт фирмы по производству инструментов, различные
усовершенствования сделали электрические устройства DEWALT одними из самых надёжных помощников для профессионалов.
Технические характеристики
|
|
|
|
DCD716 |
Напряжение питания |
|
|
В пост. тока |
10,8 |
Тип |
|
|
|
1 |
Тип аккумулятора |
|
|
|
Li-Ion |
Число оборотов без нагрузки |
|
|
|
|
1-я скорость |
|
|
об/мин. |
0–400 |
2-я скорость |
|
|
об/мин. |
0–1500 |
Кол-во ударов в минуту |
|
|
|
|
1-я скорость |
|
|
уд/мин. |
0–6000 |
2-я скорость |
|
|
уд/мин. |
0–22500 |
Макс. крутящий момент (твёрд./мягк.) |
Нм |
30/16 |
||
Выходная мощность (MWO) |
|
Вт |
180 |
|
Размер патрона |
|
|
|
10 |
Максимальный диаметр сверления: |
мм |
|
||
Древесина |
|
|
20 |
|
Металл |
|
|
мм |
10 |
Кирпич |
|
|
мм |
8 |
Вес (без аккумулятора) |
|
|
кг |
0,98 |
Аккумулятор |
|
DCB123 |
DCB125 |
DCB127 |
Тип аккумулятора |
|
Li-Ion |
Li-Ion |
Li-Ion |
Напряжение питания |
В пост. тока |
10,8 |
10,8 |
10,8 |
Ёмкость |
Ач |
1,5 |
1,3 |
2,0 |
Вес |
кг |
0,2 |
0,2 |
0,2 |
Зарядное устройство |
|
|
DCB107 |
|
Напряжение питания |
В перем. |
|
230 |
|
|
тока |
|
|
|
Тип аккумулятора |
|
|
10,8/14,4/18 Li-Ion |
|
Приблизительное |
мин. |
60 (1,3 Aч) |
70 (1,5 Aч) |
90 (2,0 Aч) |
время зарядки |
|
140 (3,0 Aч) 185 (4,0 Aч) |
240 (5,0 Aч) |
|
Вес |
кг |
|
0,29 |
|
Зарядное устройство |
|
|
DCB113 |
|
Напряжение питания |
В перем. |
|
230 |
|
|
тока |
|
|
|
Тип аккумулятора |
|
|
10,8/14,4/18 Li-Ion |
|
Приблизительное |
мин. |
30 (1,3 Aч) |
35 (1,5 Aч) |
50 (2,0 Aч) |
время зарядки |
|
70 (3,0 Aч) |
100 (4,0 Aч) |
120 (5,0 Ah) |
Вес |
кг |
|
0,4 |
|
Зарядное устройство |
|
|
DCB115 |
|
Напряжение питания |
В перем. |
|
230 |
|
|
тока |
|
|
|
Тип аккумулятора |
|
|
10,8/14,4/18 Li-Ion |
|
Приблизительное |
мин. |
22 (1,3 Aч) |
22 (1,5 Aч) |
30 (2,0 Aч) |
время зарядки |
|
45 (3,0 Aч) |
60 (4,0 Aч) |
75 (5,0 Ah) |
Вес |
кг |
|
0,5 |
|
Декларация соответствия ЕС
Директива по механическому оборудованию
10,8 В Аккумуляторная дрель/ шуруповёрт/ударная дрель
DCD716
DEWALT заявляет, что продукты, обозначенные в разделе
«Технические характеристики», разработаны в полном соответствии со стандартами:
2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-1:2010. Данные продукты также соответствуют Директивам 2014/30/EU и 2011/65/EU. За дополнительной информацией обращайтесь по указанному ниже адресу или по адресу, указанному на последней странице руководства. Нижеподписавшееся лицо полностью отвечает за соответствие технических данных и делает это заявление от имени фирмы DEWALT.
Маркус Ромпел (Markus Rompel) Директор по инженерным разработкам DEWALT, Richard-Klinger-StraЯe 11, D-65510, Idstein, Germany
09.12.2016
ВНИМАНИЕ: Внимательно прочтите руководство по эксплуатации для снижения риска получения травмы.
Определения: Предупреждения безопасности
Следующие определения указывают на степень важности каждого сигнального слова. Прочтите руководство по эксплуатации и обратите внимание на данные символы.
4
ОПАСНО: Означает чрезвычайно опасную ситуацию, которая приводит к смертельному
исходу или получению тяжёлой травмы.
ВНИМАНИЕ: Означает потенциально опасную ситуацию, которая может привести
ксмертельному исходу или получению тяжёлой травмы.
ПРЕДУПРЕЖДЕНИЕ: Означает потенциально опасную ситуацию, которая может привести
кполучению травмы лёгкой или средней тяжести.
ПРЕДОСТЕРЕЖЕНИЕ: Означает ситуацию,
не связанную с получением телесной травмы, которая, однако, может привести
кповреждению инструмента.
Риск поражения электрическим током!
Огнеопасность!
Общие правила безопасности при работе
сэлектроинструментами
ВНИМАНИЕ! Внимательно прочтите все инструкции по безопасности и руководство по эксплуатации. Несоблюдение всех перечисленных ниже правил безопасности и инструкций может привести к поражению электрическим током, возникновению пожара и/или получению тяжёлой травмы.
СОХРАНИТЕ ВСЕ ПРАВИЛА БЕЗОПАСНОСТИ И ИНСТРУКЦИИ ДЛЯ ПОСЛЕДУЮЩЕГО ИСПОЛЬЗОВАНИЯ
Термин «Электроинструмент» во всех привёденных ниже указаниях относится к Вашему сетевому (с кабелем) или аккумуляторному (беспроводному) электроинструменту.
1)БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА a ) Содержите рабочее место в чистоте
иобеспечьте хорошее освещение. Плохое освещение или беспорядок на рабочем месте может привести к несчастному случаю.
b ) Не используйте электроинструменты, если
есть опасность возгорания или взрыва, например, вблизи легко воспламеняющихся жидкостей, газов или пыли. В процессе работы электроинструменты создают искровые разряды, которые могут воспламенить пыль или горючие пары.
c ) Во время работы с электроинструментом не
подпускайте близко детей или посторонних лиц. Отвлечение внимания может вызвать у Вас потерю контроля над рабочим процессом.
2)ЭЛЕКТРОБЕЗОПАСНОСТЬ
a ) Вилка кабеля электроинструмента должна
соответствовать штепсельной розетке. Ни в коем случае не видоизменяйте вилку
электрического кабеля. Не используйте соединительные штепсели-переходники, если в силовом кабеле электроинструмента есть провод заземления. Использование оригинальной вилки кабеля и соответствующей ей штепсельной розетки уменьшает риск поражения электрическим током.
b ) Во время работы электроинструментом
избегайте физического контакта с заземлёнными объектами, такими как
трубопроводы, радиаторы отопления, электроплиты и холодильники. Риск поражения электрическим током увеличивается, если Ваше тело заземлено.
c ) Не используйте электроинструмент под дождём или во влажной среде. Попадание воды в электроинструмент увеличивает риск поражения электрическим током.
d ) Бережно обращайтесь с электрическим
кабелем. Ни в коем случае не используйте кабель для переноски электроинструмента или для вытягивания его вилки из штепсельной розетки. Не подвергайте электрический кабель воздействию высоких температур и смазочных веществ; держите его в стороне от острых кромок и движущихся частей электроинструмента. Повреждённый или запутанный кабель увеличивает риск поражения электрическим током.
e ) При работе электроинструментом
на открытом воздухе используйте удлинительный кабель, предназначенный для наружных работ. Использование кабеля, пригодного для работы на открытом воздухе, снижает риск поражения электрическим током.
f ) При необходимости работы
электроинструментом во влажной среде используйте источник питания, оборудованный устройством защитного
отключения (УЗО). Использование УЗО снижает риск поражения электрическим током.
3)ЛИЧНАЯ БЕЗОПАСНОСТЬ
a ) При работе электроинструментами
будьте внимательны, следите за тем, что Вы делаете, и руководствуйтесь здравым
смыслом. Не используйте электроинструмент, если Вы устали, а также находясь под действием алкоголя или понижающих реакцию лекарственных препаратов и других
средств. Малейшая неосторожность при работе с электроинструментами может привести к серьёзной травме.
b ) При работе используйте средства
индивидуальной защиты. Всегда надевайте защитные очки. Своевременное использование защитного снаряжения, а именно: пылезащитной
5
маски, ботинок на нескользящей подошве, защитного шлема или противошумовых наушников, значительно снизит риск получения травмы.
c ) Не допускайте непреднамеренного запуска.
Перед тем, как подключить инструмент к сети и/или аккумулятору, поднять или перенести его, убедитесь, что выключатель находится в положении «выключено». Не переносите электроинструмент с нажатым курковым
выключателем и не подключайте к сетевой розетке электроинструмент, выключатель которого установлен в положение «включено», это может привести к несчастному случаю.
d ) Перед включением электроинструмента
снимите с него все регулировочные или гаечные ключи. Регулировочный или гаечный ключ, оставленный закреплённым на вращающейся части электроинструмента, может стать причиной получения тяжёлой травмы.
e ) Работайте в устойчивой позе. Всегда твёрдо стойте на ногах, сохраняя равновесие. Это позволит Вам не потерять контроль при работе электроинструментом в непредвиденной ситуации.
f ) Одевайтесь соответствующим образом. Во
время работы не надевайте свободную одежду или украшения. Следите за тем, чтобы Ваши волосы, одежда или перчатки находились
впостоянном отдалении от движущихся частей инструмента. Свободная одежда, украшения или длинные волосы могут попасть
вдвижущиеся части инструмента.
g ) Если электроинструмент снабжён
устройством сбора и удаления пыли, убедитесь, что данное устройство подключено и используется надлежащим образом. Использование устройства пылеудаления значительно снижает риск возникновения несчастного случая, связанного с запылённостью рабочего пространства.
4)ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОИНСТРУМЕНТОВ И ТЕХНИЧЕСКИЙ УХОД
a ) Не перегружайте электроинструмент.
Используйте Ваш инструмент по назначению.
Электроинструмент работает надёжно
ибезопасно только при соблюдении параметров, указанных в его технических характеристиках.
b ) Не используйте электроинструмент, если его
выключатель не устанавливается в положение включения или выключения. Электроинструмент с неисправным выключателем представляет опасность и подлежит ремонту.
c ) Отключайте электроинструмент от сетевой
розетки и/или извлекайте аккумулятор перед регулировкой, заменой принадлежностей или при хранении электроинструмента. Такие
меры предосторожности снижают риск случайного включения электроинструмента.
d ) Храните неиспользуемые
электроинструменты в недоступном для детей месте и не позволяйте лицам, не знакомым с электроинструментом или данными инструкциями, работать
с электроинструментом. Электроинструменты представляют опасность в руках неопытных пользователей.
e ) Регулярно проверяйте исправность
электроинструмента. Проверяйте точность совмещения и лёгкость перемещения подвижных частей, целостность деталей и любых других элементов
электроинструмента, воздействующих на его работу. Не используйте неисправный электроинструмент, пока он не будет полностью отремонтирован. Большинство несчастных случаев являются следствием недостаточного технического ухода за электроинструментом.
f ) Следите за остротой заточки и чистотой режущих принадлежностей. Принадлежности с острыми кромками позволяют избежать заклинивания и делают работу менее утомительной.
g ) Используйте электроинструмент, аксессуары
инасадки в соответствии с данным Руководством по эксплуатации и с учётом рабочих условий и характера будущей работы.
Использование электроинструмента не по назначению может создать опасную ситуацию.
5)ИСПОЛЬЗОВАНИЕ АККУМУЛЯТОРНЫХ ИНСТРУМЕНТОВ И ТЕХНИЧЕСКИЙ УХОД
a ) Заряжайте аккумулятор зарядным
устройством марки, указанной производителем. Зарядное устройство, которое подходит к одному типу аккумуляторов, может создать риск возгорания в случае его использования с аккумуляторами другого типа.
b ) Используйте электроинструменты только
с разработанными специально для них аккумуляторами. Использование аккумулятора какой-либо другой марки может привести к возникновению пожара и получению травмы.
c ) Держите не используемый аккумулятор
подальше от металлических предметов, таких как скрепки, монеты, ключи, гвозди, шурупы,
идругих мелких металлических предметов, которые могут замкнуть контакты аккумулятора. Короткое замыкание контактов аккумулятора может привести к получению ожогов или возникновению пожара.
6
d ) В критических ситуациях из аккумулятора
может вытечь жидкость (электролит); избегайте контакта с кожей. Если жидкость попала на кожу, смойте её водой. Если жидкость попала в глаза, обращайтесь за медицинской помощью. Жидкость, вытекшая из аккумулятора, может вызвать раздражение или ожоги.
6)ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
a ) Ремонт Вашего электроинструмента должен
производиться только квалифицированными специалистами с использованием идентичных запасных частей. Это обеспечит безопасность Вашего электроинструмента в дальнейшей эксплуатации.
Дополнительные специальные правила безопасности при использовании дрелей/ шуруповёртов/ударных дрелей
•При сверлении с ударом всегда надевайте противошумовые наушники. Воздействие шума может привести к потере слуха.
•При работе пользуйтесь дополнительными рукоятками, прилагающимися к инструменту.
Потеря контроля над инструментом может привести к получению тяжёлой травмы.
•Держите инструмент за изолированные ручки при выполнении операций, во время которых режущий крепёжный элемент может соприкасаться со скрытой проводкой. Контакт насадки или крепёжного элемента с находящимся под напряжением проводом делает не покрытые изоляцией металлические части электроинструмента также «живыми», что создаёт опасность поражения оператора электрическим током.
•Используйте струбцины или другие приспособления для фиксации обрабатываемой детали, устанавливая их только на неподвижной поверхности. Если держать обрабатываемую деталь руками или с упором в собственное тело, то можно потерять контроль над инструментом или обрабатываемой деталью.
•Надевайте противошумовые наушники при длительной работе в режиме сверления с ударом.
Длительное воздействие шума высокой интенсивности может привести к нарушениям слуха. Высокий уровень шума, создаваемый при сверлении с ударом, может вызвать временную потерю слуха или серьезное повреждение барабанной перепонки.
•Надевайте защитные очки или другие средства защиты глаз. При сверлении с ударом и только
сверлении частицы материала разлетаются во все
стороны. Разлетающиеся частицы могут повредить глаза.
•Долота и инструменты в процессе работы сильно нагреваются. Прикасайтесь к ним, предварительно надев перчатки.
Остаточные риски
Несмотря на соблюдение соответствующих инструкций по технике безопасности и использование предохранительных устройств, некоторые остаточные риски невозможно полностью исключить. К ним относятся:
•Ухудшение слуха.
•Риск получения травмы от разлетающихся частиц.
•Риск получения ожогов от принадлежностей и насадок, которые в процессе работы сильно нагреваются.
•Риск получения травмы, связанный с продолжительным использованием инструмента.
Электробезопасность
Электрический двигатель рассчитан на работу только при одном напряжении электросети. Всегда следите, чтобы напряжение аккумулятора соответствовало напряжению, обозначенному на паспортной табличке электроинструмента. Также убедитесь, что напряжение Вашего зарядного устройства соответствует напряжению электросети.
Ваше зарядное устройство DEWALT имеет двойную изоляцию в соответствии со стандартом EN60335, что исключает потребность в заземляющем проводе.
Повреждённый кабель должен заменяться специально подготовленным кабелем, который можно получить
в сервисном центре DEWALT.
Использование удлинительного кабеля
Используйте удлинительный кабель только в случае крайней необходимости! Всегда используйте удлинительный кабель установленного образца, соответствующий входной мощности Вашего зарядного устройства (см. раздел
«Технические характеристики»). Минимальный размер проводника должен составлять 1 мм²; максимальная длина кабеля не должна превышать 30 м.
При использовании кабельного барабана, всегда полностью разматывайте кабель.
СОХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ
Зарядные устройства
Зарядные устройства DCB107, DCB113 и DCB115 предназначены для зарядки Li-Ion XR аккумуляторов напряжением 10,8 В, 14,4 В и 18 В (DCB123, DCB125, DCB127, DCB140, DCB141, DCB142, DCB143, DCB144, DCB145, DCB180, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B
и DCB185).
Зарядные устройства DEWALT не требуют регулировки и очень просты в эксплуатации.
7
Важные инструкции по безопасности для всех зарядных устройств
СОХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ: Данное руководство содержит важные инструкции по эксплуатации и технике безопасности для зарядного устройства DCB107.
• Перед началом эксплуатации зарядного устройства
прочитайте все инструкции и ознакомьтесь с предупредительными символами на зарядном
устройстве, аккумуляторе и продукте, работающем от аккумулятора.
ВНИМАНИЕ: Опасность поражения электрическим током. Не допускайте попадания жидкости внутрь зарядного устройства. Это может привести к поражению электрическим током.
ПРЕДУПРЕЖДЕНИЕ: Опасность получения ожога. Для снижения риска получения травмы, заряжайте только аккумуляторы марки DEWALT. Аккумуляторы других марок могут взорваться, что приведёт к получению травмы или повреждению зарядного устройства.
ПРЕДУПРЕЖДЕНИЕ: Не позволяйте детям играть с инструментом.
ПРЕДОСТЕРЕЖЕНИЕ: В определенных условиях, когда зарядное устройство подключено к электросети, оно может быть закорочено
посторонним материалом. Не допускайте попадания токопроводящих материалов, таких как шлифовальная пыль, металлическая стружка, стальная проволока, алюминиевая фольга или слой металлических частиц и других подобных материалов в гнезда зарядного устройства. Всегда отключайте зарядное устройство от электросети, если в его гнезде нет аккумулятора. Отключайте зарядное устройство от электросети перед чисткой.
•НЕ ПЫТАЙТЕСЬ заряжать аккумулятор зарядными устройствами марок, не указанных в данном руководстве. Зарядное устройство и аккумулятор специально разработаны для совместного использования.
•Данные зарядные устройства не предусмотрены для зарядки аккумуляторов других марок, кроме DEWALT. Попытка зарядить аккумулятор другой марки может привести к риску возникновения пожара, поражения электрическим током или смерти от электрического тока.
•Не подвергайте зарядное устройство воздействию дождя или снега!
•Отключайте зарядное устройство от электросети, вынимая вилку из розетки, а не потянув за кабель! Это снизит риск повреждения электрической вилки и кабеля.
•Располагайте кабель таким образом, чтобы на него нельзя было наступить, споткнуться об него, или иным способом повредить или сильно натянуть!
•Используйте удлинительный кабель только
вслучае крайней необходимости! Использование несоответствующего удлинительного кабеля может создать риск возникновения пожара, поражения электрическим током или смерти от электрического тока.
•Не кладите на верхнюю часть зарядного устройства какой-либо предмет и не ставьте зарядное устройство на мягкую поверхность, это может блокировать вентиляционные прорези и вызвать чрезмерный внутренний нагрев! Располагайте зарядное устройство вдали от источника тепла. Вентиляция зарядного устройства происходит через прорези, расположенные в верхней и нижней части его корпуса.
•Не эксплуатируйте зарядное устройство, если его кабель или вилка повреждены – сразу же заменяйте повреждённые детали.
•Не эксплуатируйте зарядное устройство, если оно получило повреждение вследствие сильного удара или падения или иного внешнего воздействия!
Отнесите его в авторизованный сервисный центр.
•Не разбирайте зарядное устройство самостоятельно; для проведения технического обслуживания или ремонта отнесите его
вавторизованный сервисный центр. Неправильная сборка может привести к риску поражения электрическим током или смерти от электрического тока.
•В случае повреждения электрического кабеля для предотвращения получения травмы он должен быть немедленно заменён производителем, его сервисным агентом или другим квалифицированным специалистом.
•Перед каждой операцией чистки отключайте зарядное устройство от электросети. Это снизит риск поражения электрическим током.
Извлечение аккумулятора из зарядного устройства не приводит к снижению этого риска.
•НИКОГДА не пытайтесь подключать 2 зарядных устройств одновременно!
•Зарядное устройство рассчитано на работу от стандартной бытовой электросети напряжением 230 В. Не пытайтесь подключать его к источнику с другим напряжением. Данное указание не относится к автомобильному зарядному устройству.
Зарядка аккумулятора (Рис. В)
1.Перед тем как вставить аккумулятор, подключите вилку зарядного устройства к соответствующей сетевой розетке.

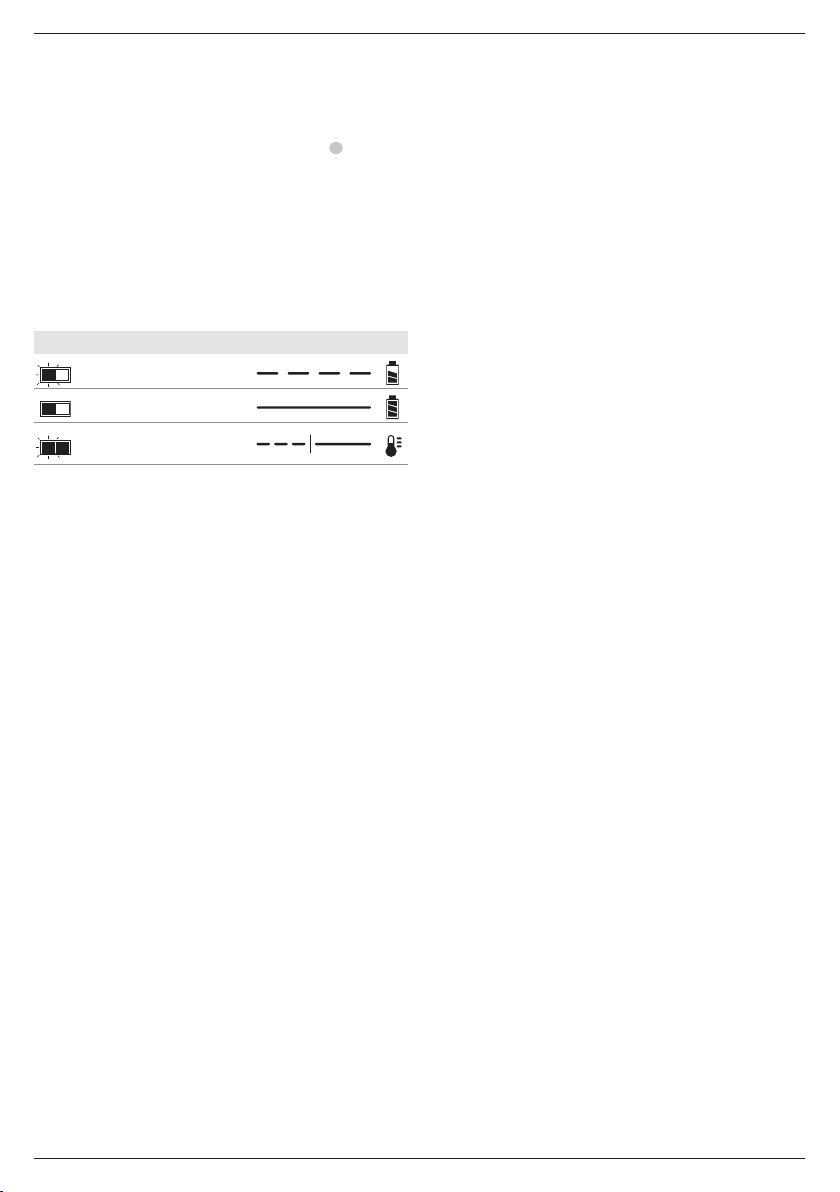

2.Вставьте аккумулятор 7 в зарядное устройство. Убедитесь, что аккумулятор полностью вошёл в зарядное устройство. Красный индикатор зарядки начнёт непрерывно мигать, указывая на начало процесса зарядки.
8
Loading...
