DANSK
TRÅDLØS SKRUETRÆKKER/ SLAGBOREMASKINE DC940/DC945/DC935/DC920/DC925
Tillykke!
Du har valgt et D E WALT værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør D E WALT til en af de mest pålidelige partnere for professionelle brugere.
Tekniske data
Boremaskine DC940 DC945 DC935 DC920 DC925 Spænding V Omdrejningstal ubelastet
1. gear min
2. gear min
3. gear min Slagtal
1. gear min
2. gear min
3. gear min Maks. vridmoment Nm 48 48 50 56 56 Patronkapacitet mm 13 13 13 13 13 Maksimal borekapacitet i stål/blødt træ/beton mm 13/38/- 13/38/13 13/45/14 13/50/- 13/50/16 Vægt (uden batteri) kg 1,6 1,8 1,8 1,6 1,8
Batteri DE9501 DE9502 DE9503 Spænding V Batteritype NiMH NiMH NiMH Kapacitet Ah 2,6 2,6 2,6 Vægt kg 0,69 0,86 1,03
Lader DE9130 Spænding (lysnet) V Ladetid (ca.) min 30 Vægt kg 0,52
AC
Sikringer: 230 V maskiner 10 A
12 12 14,4 18 18
DC
-1
0 - 450 0 - 450 0 - 450 0 - 450 0 - 450
-1
0 - 1.450 0 - 1.450 0 - 1.450 0 - 1.500 0 - 1.500
-1
0 - 1.800 0 - 1.800 0 - 1.800 0 - 2.000 0 - 2.000
-1
- 0 - 7.650 0 - 7.650 - 0 - 7.650
-1
- 0 - 24.650 0 - 24.650 - 0 - 25.500
-1
- 0 - 30.600 0 - 30.600 - 0 - 34.000
12 14,4 18
DC
Følgende piktogrammer anvendes i denne
230
håndbog:
Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges.
Angiver risiko for elektrisk stød.
6
DANSK
EU-overensstemmelseserklæring
DC940/DC945/DC935/DC920/DC925
D E WALT erklærer, at disse el-værktøjer er konstrueret i henhold til: 98/37/EF, 89/336/EØF, 73/23/EØF, 86/188/EØF, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
For yderligere information bedes du kontakte D
E WALT på nedenstående adresse eller se bagsiden af
brugsanvisningen.
DC940 DC945 DC935 DC920 DC925 L
(lydtryk) dB(A) 88 102 102 90 104
pA
Den vægtede geometriske middelværdi af accelerationsfrekvensen m/s
2
< 2,5 17,8 21,1 < 2,5 25,3
K
(lydtryk usikkerhed) dB(A) 2,8
pA
(akustisk styrke usikkerhed) dB(A) 2,8
K
WA
Produktudviklingsdirektør Horst Großmann
D E WALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland
Sikkerhedsanvisninger
Generelle sikkerhedsadvarsler for værktøjet
Advarsel! Læs alle sikkerhedsadvarsler og instrukser. Hvis nedenstående
advarsler og instrukser ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Gem alle advarsler og instruktioner til fremtidig brug.
Det benyttede begreb "el-værktøj" i nedennævnte advarsler refererer til netdrevet (med tilslutningsledning) eller batteridrevet værktøj (uden tilslutningsledning).
1 Sikkerhed i arbejdsområdet a Sørg for, at arbejdsområdet er rent og
ryddeligt.
Rodede eller uoplyste arbejdsområder øger faren for uheld.
b Brug ikke el-værktøj i eksplosionstruede
omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv.
El-værktøj kan slå gnister, der kan antænde støv eller dampe.
c Sørg for, at børn og andre personer holder
sig på afstand, når el-værktøjet er i brug.
Hvis man distraheres, kan man miste kontrollen over maskinen.
2 El-sikkerhed a El-værktøjsstik skal passe til kontakten.
Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj.
Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
7
DANSK
b Undgå kropskontakt med jordforbundne
overfl ader som f.eks. rør, radiatorer, komfurer og køleskabe.
Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
c El-værktøj må ikke udsættes for regn eller
fugt.
Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
d Undgå at ødelægge ledningen. Undgå at
bære, trække eller afbryde el-værktøjet ved at rykke i ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse.
Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
e Hvis el-værktøj benyttes i det fri, skal der
benyttes en forlængerledning, som er godkendt til udendørs brug.
Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
3 Personlig sikkerhed a Det er vigtigt at være opmærksom, holde øje
med, hvad man laver og bruge el-værktøjet fornuftigt. Man bør ikke bruge værktøjet, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer.
Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
b Brug sikkerhedsudstyr. Brug altid
beskyttelsesbriller.
Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængigt af maskintype og anvendelse nedsætter risikoen for personskader.
c Undgå utilsigtet igangsætning. Sørg for,
at el-værktøjets afbryder er på off, før det sluttes til strømmen.
Hvis man bærer el-værktøj med fi ngeren på afbryderen, eller hvis man slutter værktøjet til strømmen, mens afbryderen er på on, er der risiko for ulykker.
d Fjern indstillingsværktøj eller skruenøgle,
inden el-værktøjet tændes.
Et værktøj eller en nøgle, der efterlades i en roterende del i el-værktøjet, kan resultere i personskader.
e Overvurder ikke dig selv. Sørg for, at du altid
har sikkert fodfæste og balance.
Det gør det nemmere at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f Sørg for passende påklædning. Bær ikke
løsthængende tøj eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig.
Bevægelige dele kan gribe fat i løstsiddende tøj, smykker eller langt hår.
g Hvis støvudsugnings- og opsamlingsudstyr
kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt.
Brug af støvopsamling nedsætter risikoen for personskader som følge af støv.
4 Brug og vedligeholdelse af el-værktøj a Undgå at overbelaste el-værktøjet.
Brug altid det rette el-værktøj til opgaven.
Med det rigtige el-værktøj udføres arbejdet lettere og sikrere inden for det angivne effektområde.
b Brug ikke el-værktøjet, hvis afbryderen er
defekt.
El-værktøj, der ikke kan kontrolleres med afbryderen, er farligt og skal repareres.
c Træk stikket ud af stikkontakten og/eller
afmonter batteriet inden indstilling, tilbehørsudskiftning eller opbevaring af el-værktøjet.
Disse sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktøjet.
d Opbevar ubenyttet el-værktøj uden for børns
rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøj, eller som ikke har gennemlæst disse instrukser, benytte værktøjet.
El-værktøj er farligt, hvis det benyttes af ukyndige personer.
e El-værktøj bør vedligeholdes omhyggeligt.
Kontroller, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug.
Mange uheld skyldes dårligt vedligeholdt el­værktøj.
8
DANSK
f Sørg for, at skæreværktøjer er skarpe og rene.
Omhyggeligt vedligeholdt skæreværktøj med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
g Brug el-værktøj, tilbehør, indsatsværktøj
osv. i overensstemmelse med disse instrukser, og sådan som det kræves for denne specielle værktøjstype. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres.
I tilfælde af anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.
5 Brug og vedligeholdelse af batteriværktøj a Sørg for, at maskinen er slukket, før batteriet
indsættes.
Indsættelse af batteriet i el-værktøj, hvis afbryder er på on, kan føre til ulykker.
b Oplades kun ved hjælp af ladeaggregater,
der er anbefalet af fabrikanten.
Et ladeaggregat, der er egnet til en bestemt type batterier, kan udgøre brandfare, hvis det bruges med andre batterityper.
c Brug kun el-værktøjet med specifi kt
fremstillede batterier.
Brug af andre batterier kan øge risikoen for personskader og er forbundet med brandfare.
d Batterier, der ikke er i brug, må ikke komme
i berøring med andre metalgenstande som f.eks. kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne.
En kortslutning mellem batteripolerne kan medføre forbrændinger eller brand.
e Hvis batteriet anvendes forkert, kan der
slippe væske ud af det. Undgå kontakt med denne væske. Hvis der alligevel skulle forekomme kontakt, skylles med vand. Søg læge, hvis væsken kommer i øjnene.
Væske fra batteriet kan give hudirritation eller forbrændinger.
6 Service a Sørg for, at el-værktøjet kun repareres af
kvalifi cerede fagfolk, og at der kun benyttes originale reservedele.
Dermed opretholdes el-værktøjets sikkerhed.
Ekstra sikkerhedsinstruktioner til slagbor
Brug høreværn, når du bruger slagbor.
Udsættelse for støj kan føre til høretab.
Brug hjælpegreb, som leveres sammen med værktøjet. Mister du kontrollen over værktøjet, kan det medføre kvæstelser.
Yderligere sikkerhedsanvisninger for batterier og ladere
● Sørg for, at batteriet er tørt og rent, før det sættes i opladeren.
● Til opladning af D
E WALT NiMH-batterier må
kun anvendes ladere med påskrift "NiMH" eller "NiMH + NiCd".
● Bær aldrig værktøjet i ledningen. Træk aldrig i ledningen for at tage stikket ud af kontakten. Ledningen skal holdes på afstand af varme, olie og skarpe kanter.
● Udsæt ikke laderen for fugt eller våde forhold.
● Forsøg ikke at oplade våde batterier.
● Forsøg aldrig at åbne et batteri.
● Følg altid anvisningerne sidst i denne brugsanvisning om bortskaffelse af batteriet.
● Opladere og batterier, der ikke er i brug, skal opbevares tørt, sikkert afl åst og utilgængeligt for børn.
Etiketter på laderen og batteriet

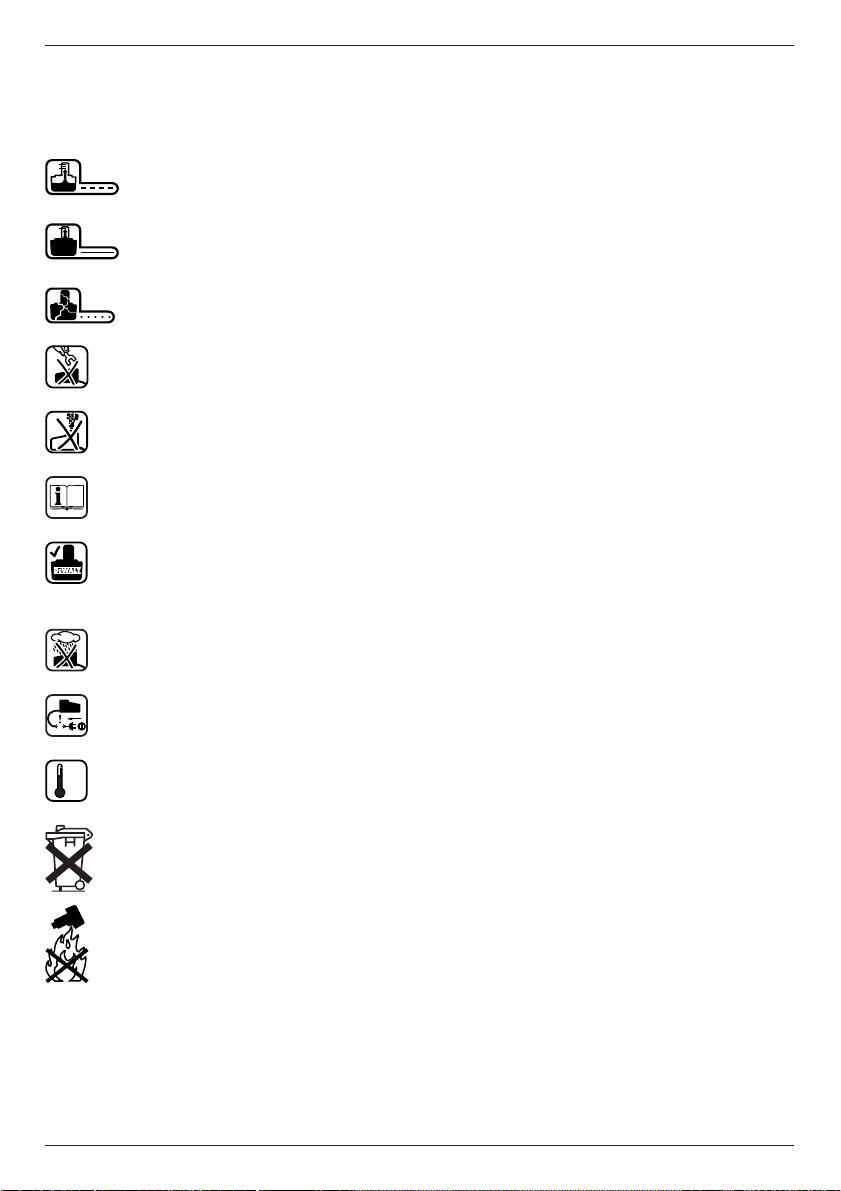

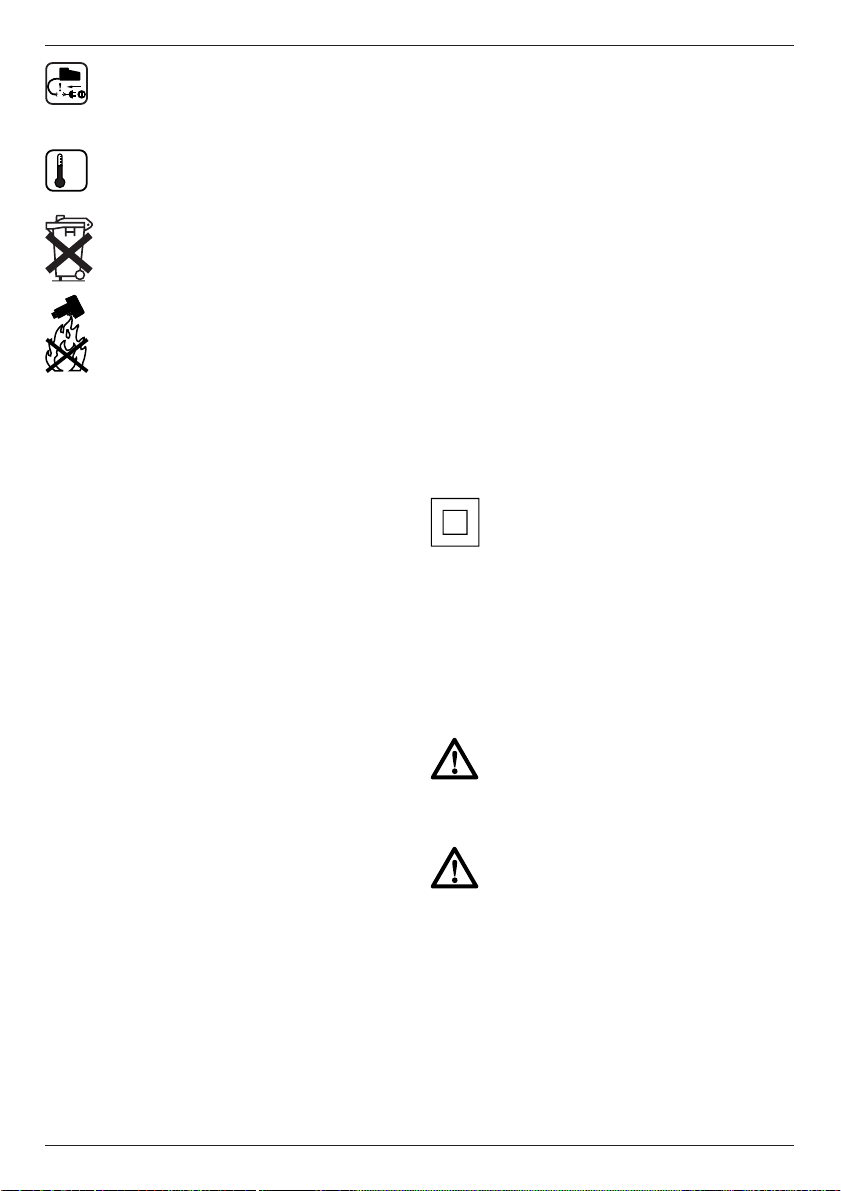

Etiketterne på laderen og batteriet viser følgende piktogrammer:
100%
Batteriet oplader
100%
Batteriet er opladet
Batteriet er defekt
Rør dem ikke med strømledende materialer
Oplad ikke et beskadiget batteri
Læs brugsanvisningen før laderen tages i brug
9
DANSK
Må kun anvendes til opladning af
E WALT-batterier; andre batterier kan
D revne og forårsage skader
Må ikke udsættes for væske
En beskadiget ledning bør omgående udskiftes
+40 ˚c
+4 ˚c
Temperatur for opladning +4 °C til +40 °C
Følg givne anbefalinger med hensyn til at skille sig af med batteriet
Brænd ikke batteriet
Kontroller emballagens indhold
Emballagen indeholder: 1 Opladelig skruetrækker/boremaskine 1 Sidehåndtag 1 Lader 2 Batterier (KB-modeller) 1 Kasse 1 Brugervejledning 1 Tegning Bemærk: Batterier og ladere følger ikke med N-modellerne.
● Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.
● Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug.
Beskrivelse (fi g. A)
Din skruetrækker/boremaskine DC940/DC920 er konstrueret med henblik på professionelle bore- og skrueopgaver. Din skruetrækker/slagboremaskine DC945/ DC935/DC925 er konstrueret med henblik på professionelle bore-, slagbore- og skrueopgaver.
1 Afbryder med variabel hastighedskontrol 2 Omskifter for højre/venstregang 3 Selvspændende borepatron/autospindellås
4 Funktionsvælger/drejningsmomentkontrol 5 Positioner til justering af drejningsmoment 6 Tre-gearsvælger 7 Bitsholder 8 Håndtag 9 Sidehåndtag 10 Batteri
Lader
Din DE9130 oplader kan oplade D E WALT NiMH og NiCd-batterier fra 7,2 til 18 V, ved 1,3 til 2,6 Ah. 10 Batteri 11 Udløserknapper 12 Lader 13 Ladeindikator (rød)
Autospindellås
Autospindellåsen er aktiv når maskinen ikke roterer. Borepatron kan nu åbnes eller lukkes med kun en hånd.
El-sikkerhed
Laderen er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet.
Laderen er dobbelt isoleret i henhold til EN 60745 & EN 60335; jordledning er derfor ikke påkrævet.
Udskiftning af kabel eller stik
Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt.
Samling og justering
● Før samlingen og justeringen skal batteriet altid afmonteres.
● Slå altid værktøjet fra (off), før batteriet monteres eller afmonteres.
Kun brug D E WALT batterier og lader.
10
Batteri (fi g. A & B)
Opladning af batteriet (fi g. A)
Når batteriet skal oplades for første gang eller efter længere tids opbevaring, kan det kun oplades 80%. Efter fl ere opladninger og afl adninger vil batteriet nå op på fuld kapacitet. Kontroller altid lysnettets strøm, før batteriet oplades. Hvis lysnettet er i orden, men batteriet ikke oplades, skal laderen indleveres hos en autoriseret D
E WALT forhandler. Under opladningen
kan laderen og batteriet blive varme. Dette er normalt og indebærer ikke noget problem.
Oplad ikke batteriet ved en omgivelsestemperatur på under 4 °C eller over 40 °C. Anbefalet ladetemperatur: ca. 24 °C.
● Batteriet (10) oplades ved, at man sætter det i laderen (12) som vist på tegningen og tilslutter laderen. Sørg for, at batteriet sidder korrekt i laderen. Den røde opladeindikator (13) blinker.
● Når opladningen er færdig, holder ladeindikatoren op med at blinke og forbliver tændt. Batteriet er nu helt opladet.
● Batteriet kan tages ud når som helst, eller det kan blive siddende i laderen i længere tid (dog maks. 14 dage).
Montering og afmontering af batteriet
● Sæt batteriet ind i pistolgrebet, indtil der høres et klik.
● Batteriet fjernes ved at trykke på de to udløserknapper (11) samtidigt og trække batteriet ud af pistolgrebet.
Batterihætte (fi g. B)
Der medfølger en beskyttelseshætte, som kan dække elektroderne på en fritliggende batteripakke. Hvis beskyttelseshætten ikke er på plads, kan løse metalobjekter kortslutte elektroderne med brandrisiko og beskadigelse af batteripakken til følge.
● Tag beskyttelseshætten (14) af, før batteripakken (10) placeres i opladeren eller i værktøjet.
● Sæt beskyttelseshætten på elektroderne umiddelbart efter, at batteripakken er taget ud af opladeren eller værktøjet.
DANSK
Sørg for, at beskyttelseshætten er på plads, før den fritliggende batteripakke lægges til opbevaring eller transporteres.
Automatisk tuning
Den automatiske optuning neutraliserer eller afbalancerer de enkelte celler i batteriet på dets topkapacitet. Batterier bør tunes op natten over efter hver 10. opladnings-/afl adningscyklus, eller når som helst batteriet ikke længere leverer den samme mængde arbejde.
● For at tune batteriet op skal batteriet anbringes i opladeren som sædvanlig. Det røde lys blinker vedvarende og angiver, at en opladningscyklus er påbegyndt.
● Når opladningscyklusen er fuldført vil lyset være tændt konstant og holde op med at blinke. Batteriet er ladet helt op og kan nu bruges.
● Hvis man lader batteriet ligge i opladeren efter den indledende opladning, starter opladeren automatisk en optuning. Denne vil fortsætte i op til 8 timer, men batteriet kan til enhver tid tages ud, mens optuningen står på.
Opladningsdødtid
Når opladeren fi nder et opvarmet eller koldt batteri, starter det automatisk en dødtidsfunktion, hvorved opladningen udsættes, indtil batteriet har en egnet temperatur. Dernæst slår opladeren automatisk over på opladningsfunktionen. Denne funktion sikrer maksimalt brugsliv på batteriet. I dødtidsstatus blinker den røde indikator (13) langt efterfulgt af kort.
Sådan indsættes og fjernes tilbehør (fi g. A & C)
● Åbn patronen ved at dreje ringen (15) mod uret og sæt borskaftet i.
● Anbring boret i patronen så langt inde som muligt og løft det lidt før der spændes.
● Spænd godt til ved at dreje ringen med uret.
● Boret fjernes i omvendt rækkefølge.
11
DANSK
Valg af funktion eller justering af drejningsmoment (fi g. D)
Kransen på dette værktøj har mange positioner til justering af drejningsmomentet for at tilpasse det til skruens størrelse og til arbejdsemnet. Vedrørende indstilling af drejningsmoment, se afsnittet "Skruetrækning".
● Vælg den ønskede funktion eller det ønskede drejningsmoment ved at stille ind på symbolet eller nummeret på funktionsvælgeren (4) mod indikatoren (16) på huset.
DC945/DC935/DC925
Værktøjet kan benyttes med følgende funktionsmåder:
Almindelig boring: for stål, træ og plastik
Slagboring: for murværk
Omskifter for højre/venstregang (fi g. E)
● Højre- og venstregang vælges ved hjælp af omskifteren (2) som vist på tegningen (se pilene på værktøjet).
Værktøjet skal stå helt stille inden der vælges ny rotationsretning.
Tre-gearvælger (fi g. F)
Værktøjet er udstyret med en gearvælger (6) for at kunne ændre forholdet mellem omdrejningstal/ drejningsmoment. 1 lavt omdrejningstal/højt drejningsmoment 2 mellemhøjt omdrejningstal/mellemhøjt
drejningsmoment
3 højt omdrejningstal/lavt drejningsmoment
For information om hastigheder, se tekniske data.
Skift ikke gear ved fuld hastighed eller mens maskinen arbejder.
Brugervejledning
● Overhold altid sikkerhedsinstruktionern e og gældende foreskrifter.
● Pas på du ikke borer ind i rør og ledninger.
● Anvend kun et let tryk på værktøjet. Stort tryk øger ikke borehastigheden, men nedsætter værktøjets ydeevne og evt. også levetiden.
Før værktøjet tages i brug:
● Sørg for at batteriet er (helt) opladet.
● Sørg for, at batteriet er korrekt installeret.
● Indsæt det ønskede bor.
● Afmærk, hvor hullet skal bores.
Tænd og sluk (fi g. A & E)
● Start værktøjet ved at trykke på afbryderen (1). Hastigheden reguleres ved at øge eller slække trykket på afbryderen.
● Værktøjet standses ved at slippe afbryderen.
● Værktøjet låses i afbrudt position ved at stille omskifteren for højre/venstregang (2) i midterposition.
Skruetrækning (fi g. A)
● Vælg højre- eller venstregang ved hjælp af omskifteren (2).
● Indstil kransen (4) på position 1 og begynd at skrue (lavt moment).
● Hvis koblingen udløses for tidligt, justeres kransen for at øge momentet.
Rotationsboring (fi g. A)
● Rotationsboring vælges ved hjælp af funktionsvælgeren (4).
● Vælg højregang.
Boring i metal
● Brug et smøremiddel til skæreapparater ved boring i metal. Dog ikke til støbejern og messing, der skal bores tørt.
Boring i træ
● Brug et egnet bor.
Kontakt din forhandler for at få yderligere information om det passende tilbehor.
Vedligeholdelse
Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse.
12
DANSK
For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.
Smøring
Dit elværktøj kræver ingen ekstra smøring.
Rengøring
● Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.
● Tag ladeaggregatet ud af stikket før rengøring af kabinettet med en blød klud.
● Fjern batteriet før rengøring af el-værktøjet.
Beskyttelse af miljøet
Separat indsamling. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.
Når D E WALT-produktet skal udskiftes, eller hvis du ikke skal bruge det længere, må det ikke bortskaffes sammen med husholdningsaffaldet. Dette produkt skal være tilgængeligt for separat indsamling.
Separat indsamling af brugte produkter og emballage gør det muligt at genbruge materialerne. Genbrug af materialer forebygger miljøforurening og nedbringer behovet for råstoffer.
Lokale regler kan give mulighed for separat indsamling af elektriske husholdningsprodukter på kommunale lossepladser eller hos en forhandler, når du køber et nyt produkt.
D E WALT har en facilitet til indsamling og genbrug af D E WALT-produkter, når deres levetid er slut. Benyt dig af denne service og returner venligst dit produkt til et hvilket som helst af vore autoriserede serviceværksteder, som indsamler dem på vores vegne.
For information om nærmeste autoriserede værksted: kontakt det lokale D
E WALT kontor
på den adresse, som er opgivet i denne brugsanvisning. Desuden fi ndes en liste over alle autoriserede DeWalt serviceværksteder og alle oplysninger om vores eftersalgsservice på Internettet på adressen: www.2helpU.com
Genopladeligt batteri
Dette langtidsholdbare batteri skal genoplades, når det ikke længere afgiver tilstrækkelig strøm til opgaver, som det klarede tidligere. Når batteriet ikke længere kan anvendes, skal det affaldshåndteres under hensyntagen til miljøet.
● Tøm batterierne for energi ved at opbruge ladningen helt. Fjern dem derefter fra værktøjet.
● NiMH- og NiCd-batterier kan genanvendes. Af miljøhensyn bør batterierne afl everes til et af de opsamlingssteder, der fi ndes i din kommune, eller til et D E WALT serviceværksted.
De indsamlede batterier vil blive genanvendt
eller korrekt affaldshåndteret.
OBS! Som forbruger har man ansvaret for at
batteriet afhændes på bedste vis.
D E WALT service
Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/prisliste om yderligere information eller kontakt D E WALT.
På grund af forskning og udvikling kan ovenstående specifi kationer ændres, hvilket ikke meddeles separat.
13
DANSK
GARANTI
● 30 DAGE TILFREDS-KUNDE GARANTI ●
Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit D E WALT- værktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.
● 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE ●
Vedligeholdelsen eller service af dit D E WALT- værktøj inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.
● ET ÅRS FULD GARANTI ●
Hvis et D E WALT-værktøj bliver defekt på grund af materiale-eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:
● At apparatet ikke er anvendt forkert.
● At der ikke er udført uautoriserede reparationer.
● At dateret købsnota forevises. Denne garanti tilbydes som en ekstra service
og er et tillæg til forbrugerens øvrige rettigheder.
Oplysninger om nærmeste D E WALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt D E WALT. Alternativt kan De også fi nde en liste over D autoriserede serviceværksteder og detaljer om vor eftersalgs-service på Internettet på følgende adresse: www.2helpU.com.
E WALT-
14
AKKU-BOHRSCHRAUBER
DEUTSCH
DC940/DC945/DC935/DC920/DC925
Herzlichen Glückwunsch!
Sie haben sich für ein Werkzeug von D E WALT entschieden, das die lange D E WALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen D E WALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender.
Technische Daten
Bohrer DC940 DC945 DC935 DC920 DC925 Spannung (V
) 12 12 14,4 18 18
DC
Leerlaufdrehzahl
1. Gang (min
2. Gang (min
3. Gang (min
-1
) 0 - 450 0 - 450 0 - 450 0 - 450 0 - 450
-1
) 0 - 1.450 0 - 1.450 0 - 1.450 0 - 1.500 0 - 1.500
-1
) 0 - 1.800 0 - 1.800 0 - 1.800 0 - 2.000 0 - 2.000
Schlagzahl
1. Gang (min
2. Gang (min
3. Gang (min
-1
) - 0 - 7.650 0 - 7.650 - 0 - 7.650
-1
) - 0 - 24.650 0 - 24.650 - 0 - 25.500
-1
) - 0 - 30.600 0 - 30.600 - 0 - 34.000 Max. Drehmoment Nm 48 48 50 56 56 Bohrfutter-Spannweite mm 13 13 13 13 13 Max. Bohrleistung in Stahl/Holz/Mauerwerk mm 13/38/- 13/38/13 13/45/14 13/50/- 13/50/16 Gewicht (ohne Akku) (kg) 1,6 1,8 1,8 1,6 1,8
Akku DE9501 DE9502 DE9503 Spannung (V
) 12 14,4 18
DC
Akkutyp NiMH NiMH NiMH Kapazität (Ah) 2,6 2,6 2,6 Gewicht (kg) 0,69 0,86 1,03
Ladegerät DE913 Netzspannung (V
AC
Ladezeit (ca.) (min) 30 Gewicht (kg) 0,52
) 230
Mindestabsicherung des Stromkreises: 230-V-Elektrowerkzeuge 10 A
Folgende Symbole werden in dieser Anleitung verwendet:
Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung!
elektrische Spannung
15
DEUTSCH
EG-Konformitätserklärung
DC940/DC945/DC935/DC920/DC925
D E WALT erklärt hiermit, daß diese Elektrowerkzeuge konstruiert wurden gemäß: 98/37/EG, 89/336/EWG, 73/23/EWG, 86/188/EWG, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.
DC940 DC945 DC935 DC920 DC925 L
(Schalldruck) dB(A) 88 102 102 90 104
pA
Gewichteter quadratischer Mittelwert (RMS) der Beschleunigung m/s
2
< 2,5 17,8 21,1 < 2,5 25,3
K
(Schalldruck-Unsicherheitsfaktor) dB(A) 2,8
pA
(Schalleistungs-Unsicherheitsfaktor) dB(A) 2,8
K
WA
Direktor Produktentwicklung Horst Großmann
D E WALT, Richard-Klinger-Straße 11, D-65510, Idstein, Deutschland
Sicherheitshinweise
Allgemeine Warnhinweise zur Sicherheit von Elektrowerkzeugen
Achtung! Lesen Sie sämtliche Sicherheitswarnhinweise und sonstigen Anweisungen. Die
Nichteinhaltung der nachstehend aufgeführten Warnhinweise und sonstigen Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Warnhinweise und sonstigen Anweisungen zur künftigen Bezugnahme auf.
Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).
1 Arbeitsbereich-Sicherheit a Halten Sie Ihren Arbeitsbereich sauber und
gut ausgeleuchtet.
Unordnung und dunkle Arbeitsbereiche fordern Unfälle geradezu heraus.
b Arbeiten Sie mit Geräten nicht in
explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befi nden.
Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c Halten Sie Kinder und andere Personen
während der Benutzung des Gerätes fern.
Bei Ablenkung können Sie die Kontrolle verlieren.
2 Elektrische Sicherheit a Der Anschlußstecker des Gerätes muß in
die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten.
16
DEUTSCH
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b Vermeiden Sie Körperkontakt mit geerdeten
Oberfl ächen von Rohren, Heizungen, Herden und Kühlschränken.
Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.
c Halten Sie Geräte von Regen und Nässe fern.
Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlages.
d Mißbrauchen Sie nicht das Kabel.
Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Gerätes vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e Wenn Sie mit einem Gerät im Freien arbeiten,
verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind.
Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
3 Sicherheit von Personen a Seien Sie aufmerksam, achten Sie darauf,
was Sie tun, und gehen Sie vernünftig mit einem Gerät um. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfl uß von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen.
b Verwenden Sie Schutzausrüstung.
Tragen Sie stets einen Augenschutz.
Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Gerätes, verringert das Risiko von Verletzungen.
c Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Stellen Sie sicher, daß sich der Schalter in der Aus-Stellung befi ndet, bevor das Gerät mit dem Netz verbunden wird.
Durch das Tragen des Gerätes mit dem Finger am Schalter oder durch das Verbinden eingeschalteter Geräte werden Unfälle provoziert.
d Entfernen Sie Einstell- oder
Schraubenschlüssel, bevor Sie das Gerät einschalten.
Ein Schlüssel, der sich in einem sich drehenden Teil befi ndet, kann zu Verletzungen führen.
e Nicht zu weit nach vorne strecken! Achten
Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.
Dadurch können Sie das Gerät in unerwarteten Situationen besser unter Kontrolle halten.
f Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfaßt werden.
g Falls Staubabsaug- und -fangvorrichtungen
vorhanden sind, vergewissern Sie sich, daß diese angeschlossen sind und richtig verwendet werden.
Die Verwendung von Staubfangeinrichtungen kann die mit Staub verbundenen Gefahren verringern.
4 Gebrauch und Pfl ege von Geräten a Überlasten Sie das Gerät nicht. Verwenden
Sie für Ihre Arbeit das dafür bestimmte Gerät.
Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b Benutzen Sie kein Gerät, dessen Schalter
defekt ist.
Ein Gerät, das sich nicht mehr ein- oder ausschalten läßt, ist gefährlich und muß repariert werden.
c Trennen Sie den Stecker von der
Stromquelle und/oder das Akkupaket vom Elektrowerkzeug, bevor Einstellungen vorgenommen, Zubehör gewechselt oder Elektrowerkzeuge verstaut werden.
Diese Vorsichtsmaßnahmen verhindern den unbeabsichtigten Start des Gerätes.
17
DEUTSCH
d Bewahren Sie unbenutzte Geräte außerhalb
der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e Halten Sie Geräte in einem einwandfreien
Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, daß die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren.
Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
f Halten Sie Schneidgeräte scharf und sauber.
Sorgfältig gepfl egte Schneidgeräte mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g Verwenden Sie das Elektrowerkzeug, Zubehör
sowie Werkzeug-Bits, usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen sowie die durchzuführende Arbeit.
Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5 Gebrauch und Pfl ege von Akkuwerkzeugen a Stellen Sie sicher, daß das Werkzeug
ausgeschaltet ist, bevor Sie den Akku einsetzen.
Das Einsetzen eines Akkus in ein eingeschaltetes Werkzeug kann zu Unfällen führen.
b Laden Sie die Akkus nur in Ladegeräten auf,
die vom Hersteller angegeben wurden.
Für ein Ladegerät, das nur für eine bestimmte Akkuart geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
c Verwenden Sie nur die für die Werkzeuge
vorgesehenen Akkus.
Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
d Halten Sie den nicht benutzten Akku fern
von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten.
Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
e Bei falscher Anwendung kann Flüssigkeit
aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei unbeabsichtigtem Kontakt mit Wasser abspülen. Gelangt die Flüssigkeit in die Augen, ziehen Sie außerdem ärztliche Hilfe hinzu.
Austretende Akkufl üssigkeit kann zu Hautreizungen oder Verbrennungen führen.
6 Service a Lassen Sie Ihr Gerät nur von qualifi ziertem
Fachpersonal und nur mit Original­Ersatzteilen reparieren.
Damit wird gewährleistet, daß die Sicherheit des Geräts erhalten bleibt.
Zusätzliche Sicherheitsanweisungen für Schlagbohrer
Tragen Sie bei Schlagbohrmaschinen einen Gehörschutz. Lärm kann Gehörschäden
verursachen.
Verwenden Sie die im Lieferumfang des Werkzeugs enthaltenen Zusatzhandgriffe. Ein Kontrollverlust kann Personenverletzungen verursachen.
Zusätzliche Sicherheitshinweise für Akkus und Ladegeräte
● Vergewissern Sie sich, daß das Akkupaket trocken und sauber ist, bevor Sie es in das Ladegerät einsetzen.
● Verwenden Sie zum Laden von D
E WALT NiMH-
Akkus nur Ladegeräte mit der Aufschrift "NiMH" oder "NiMH + NiCd".
● Tragen Sie das Ladegerät niemals an seiner Leitung. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
● Setzen Sie das Ladegerät keiner feuchten oder nassen Umgebung aus.
● Versuchen Sie nicht, nasse Akkus aufzuladen.
● Versuchen Sie niemals, einen Akku zu öffnen.
● Folgen Sie bei der Entsorgung des Akkupakets stets den Anweisungen hinten in dieser Anleitung.
18
● Unbenutzte Ladegeräte und Akkupakete müssen an einem trockenen, sicher verschlossenen Ort und für Kinder unzugänglich aufbewahrt werden.
Schilder am Ladegerät und am Akku Die Schilder am Ladegerät und am Akku zeigen folgende Symbole:
100%
Akku wird geladen
100%
Akku ist geladen
Akku ist defekt
Fassen Sie nicht mit elektrisch leitenden Gegenständen in das Gerät
Laden Sie nie einen beschädigten Akku, sondern ersetzen Sie diesen sofort
Lesen Sie vor Gebrauch sorgfältig die Bedienungsanleitung
Verwenden Sie nur D E WALT-Akkus; andere Akkus könnten platzen und zu Sach- und Personenschäden führen
Setzen Sie das Gerät keiner Nässe aus
Lassen Sie beschädigte Kabel sofort ersetzen
+40 ˚c
+4 ˚c
Laden Sie nur bei einer Umgebungstemperatur zwischen +4 °C und +40 °C
Lassen Sie den Akku am Ende des technischen Lebens mit Rücksicht auf die Umwelt fachgerecht entsorgen
DEUTSCH
Werfen Sie den Akku nicht ins Feuer
Überprüfen der Lieferung
Die Verpackung enthält: 1 Akku-Bohrschrauber mit Mittengriff 1 Zusatzhandgriff 1 Ladegerät 2 Akkus (KB-Modelle) 1 Transportkoffer 1 Bedienungsanleitung 1 Explosionszeichnung Hinweis: Bei den N-Modellen sind Akkupakete und Ladegeräte nicht Teil des Lieferumfangs.
● Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.
● Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.
Beschreibung (Abb. A)
Ihr Akku-Bohrschrauber DC940/DC920 wurde für professionelle Bohr- und Schraubarbeiten entwickelt. Ihr Akku-Schrauber/Schlagbohrer DC945/DC935/ DC925 wurde für professionelle Bohr-, Schlagbohr­und Schraubarbeiten entwickelt. 1 Drehzahl-Regelschalter 2 Rechts-/Linkslauf-Umschalter 3 Schnellspannbohrfutter/Automatische
Spindelarretierung
4 Getriebeumschalter Bohren/Schlagbohren/
Drehmomenteinstellring
5 Ringeinstellungen 6 Dreigang-Getriebeumschaltung 7 Werkzeugfach 8 Handgriff 9 Zusatzhandgriff 10 Akku
Ladegerät
Ihr Ladegerät DE9130 kann D E WALT NiMH- sowie NiCd-Akkus im Bereich von 7,2 bis 18 V bei 1,3 bis 2,6 Ah laden. 10 Akku 11 Löseknöpfe
19
DEUTSCH
12 Ladegerät 13 Ladekontrolleuchte (rot)
Automatische Spindelarretierung
Die automatische Spindelarretierung wird nach Ausschalten der Maschine aktiviert. Der Spannring läßt sich nun leicht mit einer Hand drehen.
Elektrische Sicherheit
Das Ladegerät wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Ladegerätes angegebenen Spannung entspricht.
Ihr D E WALT-Ladegerät ist gemäß EN 60745 & EN 60335 zweifach isoliert; eine Erdleitung ist aus diesem Grunde überfl üssig.
CH Bei Ersatz des Netzkabels achten Sie auf
Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien
verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.
Auswechseln des Netzkabels oder -steckers
Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.
Verlängerungskabel
Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Ladegerätes ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1 mm
2
. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus.
Zusammenbauen und Einstellen
● Entnehmen Sie vor dem Zusammenbauen und Einstellen immer den Akku.
● Schalten Sie das Werkzeug immer aus, bevor Sie den Akku anbringen oder entfernen.
Verwenden Sie nur D E WALT-Akkus und
-Ladegeräte.
Akku (Abb. A & B)
Laden des Akkus (Abb. A)
Wenn der Akku zum ersten Mal oder nach längerer Lagerung geladen wird, wird er nur 80% der Nennkapazität erreichen. Erst nach mehreren Lade- und Entladezyklen wird der Akku die volle Kapazität erreichen. Prüfen Sie vor dem Laden des Akkus die Stromversorgung des Ladegerätes. Falls die Stromversorgung funktioniert, der Akku aber nicht geladen wird, sollten Sie Ihr Ladegerät von einer D
E WALT-Kundendienstwerkstatt
nachsehen lassen. Während des Ladens können sich Ladegerät und Akku erwärmen. Dies gehört zum normalen Betrieb und deutet nicht auf irgendein Problem hin.
Laden Sie den Akku nicht bei einer Umgebungstemperatur unter 4 °C oder über 40 °C. Empfohlene Ladetemperatur: zirka 24 °C.
● Um den Akku (10) zu laden, stecken Sie ihn gemäß der Abbildung in das Ladegerät (12) und schließen dieses an die Stromversorgung an. Vergewissern Sie sich, daß der Akku vollständig in das Ladegerät eingeführt wurde. Die rote Ladekontrolleuchte (13) muß blinken.
● Nach Beendigung des Ladevorgangs hört die Anzeigelampe auf zu blinken und bleibt ständig an. Der Akku ist nun vollständig geladen.
● Der Akku kann jederzeit entfernt werden oder aber längere Zeit (maximal 14 Tage) im angeschlossenen Ladegerät verbleiben.
Anbringen und Entfernen des Akkus
● Stecken Sie den Akku in den Handgriff, bis er arretiert.
● Um den Akku zu entfernen, drücken Sie die beiden Löseknöpfe (11) gleichzeitig ein und ziehen den Akku aus dem Handgriff heraus.
20
DEUTSCH
Akkukappe (Abb. B)
Zur Abdeckung der Kontakte eines abgenommenen Akkus ist eine Schutzkappe mitgeliefert. Ohne angebrachte Schutzkappe können lose Metallteile die Kontakte kurzschließen, was zu einem Brand sowie einer Beschädigung des Akkus führen kann.
● Nehmen Sie die Schutzkappe (14) ab, bevor Sie den Akku (10) in das Ladegerät bzw. Werkzeug einsetzen.
● Setzen Sie die Schutzkappe unmittelbar nach Entfernen des Akkus vom Ladegerät bzw. Werkzeug über die Kontakte.
Vergewissern Sie sich, daß sich die Schutzkappe in ihrer Lage befi ndet, bevor Sie einen abgenommenen Akku lagern oder transportieren.
Automatischer Feinausgleich
Beim automatischen Feinausgleich werden die einzelnen Zellen im Batteriepaket sowie deren Spitzenkapazität ausgeglichen. Akkus sollten nach jedem zehnten Lade-/Entladezyklus bzw. immer, wenn der Akku nicht mehr die gewohnte Leistung liefert, über Nacht ausgeglichen werden.
● Um den Akku auszugleichen, legen Sie den Akku wie gewohnt in das Ladegerät. Die rote Kontrolleuchte blinkt ununterbrochen und zeigt damit an, daß der Ladezyklus begonnen hat.
● Nachdem der Ladezyklus abgeschlossen ist, bleibt die Kontrolleuchte ununterbrochen an. Der Akku ist nun vollständig aufgeladen und kann jederzeit verwendet werden.
● Wird der Akku nach dem anfänglichen Ladevorgang im Ladegerät gelassen, so leitet das Ladegerät automatisch den Feinausgleichsmodus ein. Dieser Modus wird bis zu 8 Stunden lang fortgesetzt. Der Akku kann während dieser Betriebsart aber jederzeit herausgenommen werden.
Temperaturverzögerung
Wenn das Ladegerät feststellt, daß der Akku zu heiß oder zu kalt ist, wird automatisch die Temperaturverzögerung ausgelöst, bis der Akku eine normale Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch auf Ladebetrieb. Diese Schaltung gewährt maximale Lebensdauer des Akkus. Die rote Ladekontrolleuchte (13) blinkt während der Temperaturverzögerung erst lang, dann kurz.
Einsetzen und Entfernen von Bits (Abb. A & C)
● Öffnen Sie das Bohrfutter, indem Sie den Spannring (15) gegen den Uhrzeigersinn drehen, und setzen Sie den Bit-Schaft ein.
● Setzen Sie das Bit bis zum Anschlag in das Bohrfutter ein und heben Sie es vor dem Anziehen leicht an.
● Ziehen Sie das Bohrfutter fest an, indem Sie den Spannring im Uhrzeigersinn drehen.
● Gehen Sie zum Entfernen des Bits in umgekehrter Reihenfolge vor.
Wählen der Betriebsart/Drehmoment-Vorwahl (Abb. D)
Der Einstellring dieses Werkzeugs hat eine Reihe von Positionen für die Drehmoment-Vorwahl beim Schrauben und für das Werkstück. Die richtige Einstellung hängt von der Schraubengröße und dem Werkstücksmaterial ab und wird im Abschnitt "Schrauben" beschrieben.
● Wählen Sie die erforderliche Betriebsart bzw. Drehmomenteinstellung, indem Sie das entsprechende Symbol bzw. die richtige Zahl auf dem Einstellring (4) zum Pfeil (16) am Gehäuse drehen.
DC945/DC935/DC925
Diese Werkzeuge lassen sich in folgenden Betriebsarten benutzen:
Rotationsbohren: für Stahl, Holz und
Kunststoffe
Schlagbohren: für Mauerwerk
21
DEUTSCH
Rechts-/Linkslauf-Umschalter (Abb. E)
● Bedienen Sie den Rechts-/Linkslauf-Umschalter (2) wie abgebildet, um Rechts- oder Linkslauf zu wählen. Die Pfeile am Werkzeuggehäuse zeigen die Drehrichtung an.
Warten Sie immer, bis der Motor völlig stillsteht und ändern Sie erst dann die Laufrichtung.
Dreigang-Getriebeumschaltung (Abb. F)
Dieses Werkzeug besitzt ein Dreiganggetriebe, das an der Getriebeumschaltung (6) eingestellt werden kann. 1 niedrige Drehzahl/hohes Drehmoment 2 mittelhohe Drehzahl/mittelhohes Drehmoment 3 hohe Drehzahl/niedriges Drehmoment
Für die Drehzahl verweisen wir auf die technischen Daten.
Wechseln Sie niemals den Gang, während der EIN-/AUS-Schalter gedrückt ist.
Gebrauchsanweisung
● Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften.
● Informieren Sie sich über den genauen Verlauf von Leitungen und Verkabelungen.
● Drücken Sie beim Arbeiten das Elektrowerkzeug nur leicht an. Übermäßiger Druck erhöht die Bohrgeschwindigkeit nicht, sondern beeinträchtigt lediglich die Leistung und verkürzt möglicherweise die Lebensdauer des Elektrowerkzeuges.
Vor dem Betrieb:
● Vergewissern Sie sich, daß Ihr Akku (vollständig) geladen ist.
● Vergewissern Sie sich, daß das Akkupaket richtig sitzt.
● Setzen Sie das entsprechende Bohrwerkzeug ein.
● Markieren Sie die Stelle, an der ein Loch gebohrt werden soll.
Ein- und Ausschalten (Abb. A & E)
● Betätigen Sie zum Starten des Elektrowerkzeuges den Drehzahl-Regelschalter (1). Je tiefer der Drehzahl-Regelschalter gedrückt wird, um so höher ist die Drehzahl des Antriebsmotors.
● Lassen Sie zum Stoppen des Werkzeuges den Schalter los.
● Um das Werkzeug vor unbeabsichtigtem Einschalten zu schützen, schieben Sie den Rechts- Linkslaufschieber (2) in die Mittelstellung.
Schrauben (Abb. A)
● Wählen Sie mit dem Schalter (2) Rechts- oder Linkslauf.
● Stellen Sie den Einstellring (4) auf Position 1 und fangen Sie mit dem Schrauben an (niedriges Drehmoment).
● Falls die Kupplung zu schnell auskuppelt, stellen Sie den Einstellring auf einen größeren Wert ein.
Bohren (Abb. A)
● Wählen Sie mit dem Einstellring (4) die Betriebsart Bohren.
● Wählen Sie Rechtslauf.
Bohren in Metall
● Verwenden Sie beim Bohren in Metall eine Kühlfl üssigkeit. Bei Gußeisen und Messing sollte trocken gebohrt werden.
Bohren in Holz
● Verwenden Sie einen geeigneten Bohrer.
Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren Händler.
Wartung
Ihr D E WALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.
22
DEUTSCH
Schmieren
Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung.
Reinigung
● Reinigen Sie das Gehäuse des Ladegerätes mit einem weichen Tuch. Ziehen Sie vorher den Netzstecker des Ladegerätes.
● Entnehmen Sie vor dem Reinigen Ihres Werkzeuges den Akku.
● Sorgen Sie dafür, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.
Umweltschutz
Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden.
Sollte Ihr D E WALT Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, so darf es nicht über den Hausmüll entsorgt werden. Stellen Sie dieses Produkt zur getrennten Entsorgung bereit.
Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycelt und wiederverwertet werden. Die Wiederverwertung recycelter Materialien schont die Umwelt und verringert die Nachfrage nach Rohstoffen.
Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Händlers vor, bei dem Sie das neue Produkt erworben haben.
D E WALT nimmt Ihre ausgedienten D E WALT-Produkte gern zurück und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung.
Um diesen Dienst zu nutzen, bitte schicken Sie Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt.
Die Adresse des zuständigen Büros von D
E WALT
steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von D
E WALT sowie
der zuständigen Ansprechpartner im Internet zu fi nden unter: www.2helpU.com
Akku
Der Akku hält sehr lange. Er muß aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku mit Rücksicht auf die Umwelt und fachgerecht zu entsorgen:
● Entladen Sie den Akku vollständig und entnehmen Sie ihn aus dem Werkzeug.
● NiMH- und NiCd-Akkus sind wiederverwertbar. Zur Wiederverwertung oder umweltverträglichen Entsorgung sind sie bei einer kommunalen Sammelstelle abzugeben oder direkt an D E WALT einzuschicken. Auf keinen Fall dürfen Akkus über den Hausmüll entsorgt werden.
23
DEUTSCH
GARANTIE
● 30 TAGE GELD ZURÜCK GARANTIE ●
Wenn Sie mit der Leistung Ihres D E WALT- Elektrowerkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Original­Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem D Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.
● 1 JAHR KOSTENLOSE INSPEKTION ●
Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr D E WALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer D E WALT- Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.
● 1 JAHR GARANTIE ●
Die Garantiefrist von 12 Monaten gilt für alle D E WALT-Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original­Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:
● Kostenlose Beseitigung eventueller Störungen
● Kostenlosen Ersatz aller schadhaften Teile
● Kostenlosen und fachmännischen Reparaturservice
● Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-D E WALT-Zubehörteile verwendet wurden, die ausdrücklich von D E WALT als zum Betrieb mit D E WALT- Elektrowerkzeugen geeignet bezeichnet worden sind.
Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die D E WALT-Kundendienstwerkstätte und weitere Informationen fi nden Sie auch im Internet: www.2helpU.com.
E WALT-Händler im
Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.
24
ENGLISH
CORDLESS DRIVER/DRILL DC940/DC945/DC935/DC920/DC925
Congratulations!
You have chosen a D E WALT tool. Years of experience, thorough product development and innovation
E WALT one of the most reliable partners for professional power tool users.
make D
Technical data
Drill DC940 DC945 DC935 DC920 DC925 Voltage V No-load speed
1st gear min 2nd gear min 3rd gear min
Impact 1st gear min 2nd gear min 3rd gear min
Max. torque Nm 48 48 50 56 56 Chuck capacity mm 13 13 13 13 13 Maximum drilling capacity
in steel/wood/masonry mm 13/38/- 13/38/13 13/45/14 13/50/- 13/50/16 Weight (without battery pack) kg 1.6 1.8 1.8 1.6 1.8
Battery pack DE9501 DE9502 DE9503 Voltage V Battery type NiMH NiMH NiMH Capacity Ah 2.6 2.6 2.6 Weight kg 0.69 0.86 1.03
Charger DE9130 Mains voltage V
230
AC
Approx. charging time min 30 Weight kg 0.52
Fuses: Europe 230 V tools 10 Amperes, mains U.K. & Ireland 230 V tools 13 Amperes, in plugs
12 12 14.4 18 18
DC
-1
0 - 450 0 - 450 0 - 450 0 - 450 0 - 450
-1
0 - 1,450 0 - 1,450 0 - 1,450 0 - 1,500 0 - 1,500
-1
0 - 1,800 0 - 1,800 0 - 1,800 0 - 2,000 0 - 2,000
-1
- 0 - 7,650 0 - 7,650 - 0 - 7,650
-1
- 0 - 24,650 0 - 24,650 - 0 - 25,500
-1
- 0 - 30,600 0 - 30,600 - 0 - 34,000
12 14.4 18
DC
The following symbols are used throughout this manual:
Denotes risk of personal injury, loss of life or damage to the tool in case of non-observance of the instructions in this manual.
Denotes risk of electric shock.
25
ENGLISH
EC-Declaration of conformity
DC940/DC945/DC935/DC920/DC925
D E WALT declares that these power tools have been designed in compliance with: 98/37/EC, 89/336/EEC, 73/23/EEC, 86/188/EEC, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
For more information, please contact D
E WALT at the address below, or refer to the back of the manual.
DC940 DC945 DC935 DC920 DC925 L
(sound pressure) dB(A) 88 102 102 90 104
pA
Weighted RMS acceleration value m/s
2
< 2.5 17.8 21.1 < 2.5 25.3
K
(sound pressure uncertainty) dB(A) 2.8
pA
K
(acoustic power uncertainty) dB(A) 2.8
WA
Director Engineering and Product Development Horst Großmann
D E WALT, Richard-Klinger-Straße 11 D-65510, Idstein, Germany
Safety instructions
General power tool safety warnings
Warning! Read all safety warnings and all instructions. Failure to follow
the warnings and instructions listed below may result in electric shock, fi re and/or serious injury.
Save all warnings and instructions for future reference.
The term "power tool" in all of the warnings listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool.
1 Work area safety a Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b Do not operate power tools in explosive
atmospheres, such as in the presence of fl ammable liquids, gases or dust.
Power tools create sparks which may ignite the dust or fumes.
c Keep children and bystanders away while
operating a power tool.
Distractions can cause you to lose control.
2 Electrical safety a Power tool plugs must match the outlet.
Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.
Unmodifi ed plugs and matching outlets will reduce risk of electric shock.
b Avoid body contact with earthed or
grounded surfaces such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body is earthed or grounded.
c Do not expose power tools to rain or wet
conditions.
Water entering a power tool will increase the risk of electric shock.
26
ENGLISH
d Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the risk of electric shock.
e When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the risk of electric shock.
3 Personal safety a Stay alert, watch what you are doing and
use common sense when operating a power tool. Do not use a power tool while you are tired or under the infl uence of drugs, alcohol or medication.
A moment of inattention while operating power tools may result in serious personal injury.
b Use safety equipment. Always wear eye
protection.
Safety equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.
c Avoid accidental starting. Ensure the switch
is in the off position before plugging in.
Carrying power tools with your fi nger on the switch or plugging in power tools that have the switch on invites accidents.
d Remove any adjusting key or wrench before
turning the power tool on.
A wrench or a key left attached to a rotating part of the power tool may result in personal injury.
e Do not overreach. Keep proper footing and
balance at all times.
This enables better control of the power tool in unexpected situations.
f Dress properly. Do not wear loose clothing
or jewellery. Keep your hair, clothing and gloves away from moving parts.
Loose clothes, jewellery or long hair can be caught in moving parts.
g If devices are provided for the connection
of dust extraction and collection facilities, ensure these are connected and properly used.
Use of dust collection can reduce dust-related hazards.
4 Power tool use and care a Do not force the power tool. Use the correct
power tool for your application.
The correct power tool will do the job better and safer at the rate for which it was designed.
b Do not use the power tool if the switch does
not turn it on and off.
Any power tool that cannot be controlled with the switch is dangerous and must be repaired.
c Disconnect the plug from the power source
and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of starting the power tool accidentally.
d Store idle power tools out of the reach of
children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained users.
e Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power tools.
f Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.
g Use the power tool, accessories and tool bits
etc., in accordance with these instructions, taking into account the working conditions and the work to be performed.
Use of the power tool for operations different from those intended could result in a hazardous situation.
5 Battery tool use and care a Ensure the switch is in the off position
before inserting battery pack.
Inserting the battery pack into power tools that have the switch on invites accidents.
27
ENGLISH
b Recharge only with the charger specifi ed by
the manufacturer.
A charger that is suitable for one type of battery pack may create a risk of fi re when used with another battery pack.
c Use power tools only with specifi cally
designated battery packs.
Use of any other battery packs may create a risk of injury and fi re.
d When battery pack is not in use, keep it
away from other metal objects like paper clips, coins, keys, nails, screws, or other small metal objects that can make a connection from one terminal to another.
Shorting the battery terminals together may cause burns or a fi re.
e Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If contact accidentally occurs, fl ush with water. If liquid contacts eyes, additionally seek medical help.
Liquid ejected from the battery may cause irritation or burns.
6 Service a Have your power tool serviced by a
qualifi ed repair person using only identical replacement parts.
This will ensure that the safety of the power tool is maintained.
Additional safety instructions for impact drills
Wear ear protectors with impact drills.
Exposure to noise can cause hearing loss.
Use auxiliary handles supplied with the tool.
Loss of control can cause personal injury.
Additional safety instructions for battery packs and chargers
● Make sure that the battery pack is dry and clean before inserting it into the charger.
● Use only chargers labelled "NiMH" or "NiMH + NiCd" to charge D
E WALT NiMH battery packs.
● Never carry the charger by its cord. Never pull the cord to disconnect from the socket. Keep the cord away from heat, oil and sharp edges.
● Do not expose the charger to damp or wet conditions.
● Do not attempt to charge wet battery packs.
● Never attempt to open a battery pack for any reason.
● Always follow the instructions in the back of this manual for battery pack disposal.
● When not in use, chargers and battery packs must be stored in a dry place and locked up securely, out of reach of children.
Labels on charger and battery pack
In addition to the pictographs used in this manual, the labels on the charger and the battery pack show the following pictographs:
100%
Battery charging
100%
Battery charged
Battery defective
Do not probe with conductive objects
Do not charge damaged battery packs
Read instruction manual before use
Use only with D E WALT battery packs, others may burst, causing personal injury and damage
Do not expose to water
Have defective cords replaced immediately
+40 ˚c
+4 ˚c
Charge only between 4 °C and 40 °C
Discard the battery pack with due care for the environment
28
ENGLISH
Do not incinerate the battery pack
Package contents
The package contains: 1 Cordless midhandle driver/drill 1 Side handle 1 Charger 2 Battery packs (KB models) 1 Kitbox 1 Instruction manual 1 Exploded drawing Note: Battery packs and chargers are not included with N-models.
● Check for damage to the tool, parts or accessories which may have occurred during transport.
● Take the time to thoroughly read and understand this manual prior to operation.
Description (fi g. A)
Your cordless driver/drill DC940/DC920 has been designed for professional drilling and screwdriving applications. Your cordless driver/percussion drill DC945/DC935/ DC925 has been designed for professional drilling, percussion drilling and screwdriving applications. 1 Variable speed switch 2 Forward/reverse slider 3 Keyless chuck/auto spindle lock 4 Mode selector/torque adjustment collar 5 Collar settings 6 Three-gear selector 7 Bit holder 8 Grip 9 Side handle 10 Battery pack
Charger
Your DE9130 charger accepts D E WALT NiMH and NiCd battery packs ranging from 7.2 to 18 V at 1.3 to 2.6 Ah. 10 Battery pack 11 Release buttons 12 Charger 13 Charging indicator (red)
Auto-spindle lock
The auto-spindle lock is engaged when the transmission is stationary. The chuck sleeve can easily be turned with one hand while the other supports the unit.
Electrical safety
The electric motor has been designed for one voltage only. Always check that the battery pack voltage corresponds to the voltage on the rating plate. Also make sure that the voltage of your charger corresponds to that of your mains.
Your D E WALT charger is double insulated in accordance with EN 60745 & EN 60335.
Mains plug replacement (U.K. & Ireland only)
● Should your mains plug need replacing and you are competent to do this, proceed as instructed below. If you are in doubt, contact an authorized D E WALT repair agent or a qualifi ed electrician.
● Disconnect the plug from the supply.
● Cut off the plug and dispose of it safely; a plug with bared copper conductors is dangerous if engaged in a live socket outlet.
● Only fi t 13 Amperes BS1363A approved plugs fi tted with the correctly rated fuse (1).
● The cable wire colours, or a letter, will be marked at the connection points of most good quality plugs. Attach the wires to their respective points in the plug (see below). Brown is for Live (L) (2) and Blue is for Neutral (N) (4).
● Before replacing the top cover of the mains plug ensure that the cable restraint (3) is holding the outer sheath of the cable fi rmly and that the two leads are correctly fi xed at the terminal screws.
29
ENGLISH
Never use a light socket. Never connect the live (L) or neutral (N) wires to the earth pin marked E or .
Using an extension cable
An extension cord should not be used unless absolutely necessary. Use an approved extension cable suitable for the power input of your charger (see technical data). The minimum conductor size
2
is 1 mm
; the maximum length is 30 m.
Assembly and adjustment
● Prior to assembly and adjustment, always remove the battery pack.
● Always switch off the tool before inserting or removing the battery pack.
Use only D E WALT battery packs and chargers.
Battery pack (fi g. A & B)
Charging the battery pack (fi g. A)
When charging the battery pack for the fi rst time, or after prolonged storage, it will only accept an 80% charge. After several charge and discharge cycles, the battery pack will attain full capacity. Always check the mains prior to charging the battery pack. If the mains is functioning but the battery pack does not charge, take your charger to an authorised D E WALT repair agent. Whilst charging, the charger and the battery pack may become warm to touch. This is a normal condition and does not indicate a problem.
Do not charge the battery pack at ambient temperatures < 4 °C or > 40 °C. Recommended charging temperature: approx. 24 °C.
● To charge the battery pack (10), insert it into the charger (12) as shown and plug in the charger. Be sure that the battery pack is fully seated in the charger. The red charging indicator (13) will blink.
● When fi nished charging, the charging indicator will stop blinking and remain on.
The battery pack is now fully charged.
● The battery pack can be removed at any time or left in the connected charger for a longer period of time (with a maximum of 14 days).
Inserting and removing the battery pack
● Insert the battery pack into the grip until it clicks in place.
● To remove the battery pack, press the two release buttons (11) simultaneously and pull the pack out of the grip.
Battery cap (fi g. B)
A protective cap is supplied to cover the contacts of a detached battery pack. Without the protective cap in place, loose metal objects could short circuit the contacts, causing a fi re hazard and damaging the battery pack.
● Take off the protective cap (14) before placing the battery pack (10) in the charger or tool.
● Place the protective cap over the contacts immediately after removing the battery pack from the charger or tool.
Make sure the protective cap is in place before storing or carrying a detached battery pack.
Automatic refresh
The automatic refresh mode will equalize or balance the individual cells in the battery pack at its peak capacity. Battery packs should be refreshed overnight after every 10th charge/discharge cycle or whenever the pack no longer delivers the same amount of work.
● To refresh your battery pack, place the battery in the charger as usual. The red light will blink continuously indicating that the charge cycle has started.
● When the charge cycle has completed, the light will stay on continuously and will no longer blink. The pack is fully charged and can be used at this time.
30
● If the pack is left in the charger after the initial charge, the charger will automatically initiate the refresh mode. This mode will continue up to 8 hours, but the battery pack can be removed at any time during the refresh mode.
Hot/Cold Pack Delay
When the charger detects a battery that is too hot or too cold, it automatically starts a Hot/Cold Pack Delay, suspending charging until the battery has reached an appropriate temperature. The charger then automatically switches to the pack charging mode. This feature ensures maximum battery life. The red indicator (13) blinks long, then short while in the Hot/Cold Pack Delay mode.
Inserting and removing bits (fi g. A & C)
● Open the chuck by turning the sleeve (15) counterclockwise and insert the bit shank.
● Place the bit in the chuck as far as it will go and lift slightly before tightening.
● Tighten fi rmly by turning the sleeve clockwise.
● To remove the bit, proceed in reverse order.
Selecting the operating mode or adjusting the torque (fi g. D)
The collar of this tool has a wide range of positions for the adjustment of the torque to suit the size of the screw and the workpiece material. For torque adjustment, refer to the section "Screwdriving".
● Select the drilling mode or torque by aligning the symbol or number on the collar (4) with the indicator (16) on the housing.
DC945/DC935/DC925
These tools can be used in the following operating modes:
Rotary drilling: for steel, wood and
plastics
Forward/reverse slider (fi g. E)
Percussion drilling: for masonry
● To select forward or reverse rotation, use the forward/reverse slider (2) as shown (see arrows on tool).
ENGLISH
Always wait until the motor has come to a complete standstill before changing the direction of rotation.
Three-gear selector (fi g. F)
Your tool is fi tted with a three-gear selector (6) to vary the speed/torque ratio. 1 low speed/high torque 2 medium speed/medium torque 3 high speed/low torque
For speed rates, refer to the technical data.
Do not change gears at full speed or during use.
Instructions for use
● Always observe the safety instructions and applicable regulations.
● Be aware of the location of pipework and wiring.
● Apply only a gentle pressure to the tool. Excessive force does not speed up drilling but decreases tool performance and may shorten tool life.
Prior to operation:
● Make sure your battery pack is (fully) charged.
● Make sure the battery pack is properly seated.
● Insert the appropriate bit.
● Mark the spot where the hole is to be drilled.
Switching on and off (fi g. A & E)
● To run the tool, press the variable speed switch (1). The pressure exerted on the variable speed switch determines the tool speed.
● To stop the tool, release the switch.
● To lock the tool in the off position, move the forward/reverse slider (2) to the central position.
Screwdriving (fi g. A)
● Select forward or reverse rotation using the slider (2).
● Set the collar (4) to position 1 and begin screwdriving (low torque).
● If the clutch ratchets too soon, adjust the collar to increase the torque as required.
31
ENGLISH
Drilling (fi g. A)
● Select the drilling mode using the collar (4).
● Select forward rotation.
Drilling in metal
● Use a cutting lubricant when drilling metals. The exceptions are cast iron and brass which should be drilled dry.
Drilling in wood
● Use the appropriate type of drill bit.
Consult your dealer for further information on the appropriate accessories.
Maintenance
Your D E WALT power tool has been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory operation depends upon proper tool care and regular cleaning.
Lubrication
Your power tool requires no additional lubrication.
Cleaning
● Unplug the charger before cleaning the housing with a soft cloth.
● Remove the battery pack before cleaning your power tool.
● Keep the ventilation slots clear and regularly clean the housing with a soft cloth.
Protecting the environment
Separate collection. This product must not be disposed of with normal household waste.
Should you fi nd one day that your D E WALT product needs replacement, or if it is of no further use to you, do not dispose of it with household waste. Make this product available for separate collection.
Separate collection of used products and packaging allows materials to be recycled and used again. Re-use of recycled materials helps prevent environmental pollution and reduces the demand for raw materials.
Local regulations may provide for separate collection of electrical products from the household, at municipal waste sites or by the retailer when you purchase a new product.
D
E WALT provides a facility for the collection and
recycling of D E WALT products once they have reached the end of their working life. To take advantage of this service please return your product to any authorised repair agent who will collect them on our behalf.
You can check the location of your nearest authorised repair agent by contacting your local D E WALT offi ce at the address indicated in this manual. Alternatively, a list of authorised D E WALT repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com
Rechargeable battery pack
This long life battery pack must be recharged when it fails to produce suffi cient power on jobs which were easily done before. At the end of its technical life, discard it with due care for our environment:
● Run the battery pack down completely, then remove it from the tool.
● NiCd and NiMH cells are recyclable. Take them to your dealer or a local recycling station. The collected battery packs will be recycled or disposed of properly.
32
GUARANTEE
● 30 DAY NO RISK SATISFACTION GUARANTEE ●
If you are not completely satisfi ed with the performance of your D E WALT tool, simply return it within 30 days, complete as purchased, to the point of purchase, for a full refund or exchange. Proof of purchase must be produced.
● ONE YEAR FREE SERVICE CONTRACT ●
If you need maintenance or service for your D E WALT tool, in the 12 months following purchase, it will be undertaken free of charge at an authorized D E WALT repair agent. Proof of purchase must be produced. Includes labour and spare parts for Power Tools. Excludes accessories.
● ONE YEAR FULL WARRANTY ●
If your D E WALT product becomes defective due to faulty materials or workmanship within 12 months from the date of purchase, we guarantee to replace all defective parts free of charge or, at our discretion, replace the unit free of charge provided that:
● The product has not been misused.
● Repairs have not been attempted by unauthorized persons.
● Proof of purchase date is produced.
This guarantee is offered as an extra benefi t
and is additional to consumers statutory rights.
For the location of your nearest authorized D E WALT repair agent, please use the appropriate telephone number on the back of this manual. Alternatively, a list of authorized D
E WALT repair agents and full details on our
after-sales service are available on the Internet
at www.2helpU.com.
ENGLISH
33
ESPAÑOL
ATORNILLADOR/TALADRO SIN CABLE DC940/DC945/DC935/DC920/DC925
¡Enhorabuena!
Usted ha optado por una herramienta D E WALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido D E WALT en un socio muy fi able para el usuario profesional.
Características técnicas
Taladro DC940 DC945 DC935 DC920 DC925 Voltaje V
12 12 14,4 18 18
DC
Velocidad en vacío 1ª velocidad min 2ª velocidad min 3a velocidad min
-1
0 - 450 0 - 450 0 - 450 0 - 450 0 - 450
-1
0 - 1.450 0 - 1.450 0 - 1.450 0 - 1.500 0 - 1.500
-1
0 - 1.800 0 - 1.800 0 - 1.800 0 - 2.000 0 - 2.000
Impacto 1ª velocidad min 2ª velocidad min 3a velocidad min
-1
- 0 - 7.650 0 - 7.650 - 0 - 7.650
-1
- 0 - 24.650 0 - 24.650 - 0 - 25.500
-1
- 0 - 30.600 0 - 30.600 - 0 - 34.000 Par de torsión máximo Nm 48 48 50 56 56 Capacidad del portabrocas mm 13 13 13 13 13 Capacidad de perforación
en acero/madera/hormigón mm 13/38/- 13/38/13 13/45/14 13/50/- 13/50/16 Peso (sin batería) kg 1,6 1,8 1,8 1,6 1,8
Batería DE9501 DE9502 DE9503 Voltaje V
12 14,4 18
DC
Tipo de batería NiMH NiMH NiMH Capacidad Ah 2,6 2,6 2,6 Peso kg 0,69 0,86 1,03
Cargador DE9130 Tensión de la red V
230
AC
Tiempo de carga (próx.) min 30 Peso kg 0,52
Fusibles Herramientas 230 V: 10 A
En el presente manual fi guran los pictogramas siguientes:
Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual.
Indica tensión eléctrica.
34
ESPAÑOL
Declaración CE de conformidad
DC940/DC945/DC935/DC920/DC925 D E WALT certifi ca que estas herramientas eléctricas han sido diseñadas de conformidad con las normas siguientes: 98/37/CE, 89/336/CEE, 73/23/CEE, 86/188/CEE, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Para obtener más información, póngase en contacto con D
E WALT en la dirección indicada más adelante
o consulte el dorso de este manual.
DC940 DC945 DC935 DC920 DC925 L
(presión acústica) dB(A) 88 102 102 90 104
pA
Valor cuadrático medio ponderado en frecuencia de la aceleración m/s
K
(incertidumbre de presión acústica) dB(A) 2,8
pA
K
(incertidumbre de potencia acústica) dB(A) 2,8
WA
Director Engineering and Product Development Horst Großmann
D E WALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemania
Instrucciones de seguridad
Advertencias generales sobre seguridad de herramientas eléctricas
¡Atención! Lea todas las advertencias de seguridad, así como todas las instrucciones. En caso
de no atenerse a las advertencias e instrucciones de seguridad siguientes, ello puede dar lugar a una descarga eléctrica, incendio o lesión grave.
2
< 2,5 17,8 21,1 < 2,5 25,3
Guarde las advertencias y las instrucciones para consultas posteriores.
El término "herramienta eléctrica" empleado en las advertencias indicadas a continuación se refi ere a la herramienta eléctrica con alimentación de red (con cable) o alimentada por batería (sin cable).
1 Seguridad del área de trabajo a Mantenga limpia y bien iluminada el área
de trabajo.
El desorden o una iluminación defi ciente en las áreas de trabajo pueden provocar accidentes.
b No utilice la herramienta eléctrica en un
entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo.
Las herramientas eléctricas producen chispas que pueden llegar a infl amar los materiales en polvo o vapores.
c Mantenga alejados a los niños y otras
personas del área de trabajo al emplear la herramienta eléctrica.
Una distracción le puede hacer perder el control sobre la herramienta.
35
ESPAÑOL
2 Seguridad eléctrica a El enchufe de la herramienta eléctrica
debe corresponder a la toma de corriente utilizada. No es admisible modifi car el enchufe en forma alguna. No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra.
Los enchufes sin modifi car adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
b Evite que su cuerpo toque partes
conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores.
El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tierra.
c No exponga las herramientas eléctricas
a la lluvia y evite que penetren líquidos en su interior.
Existe el peligro de recibir una descarga eléctrica si penetran líquidos en la herramienta eléctrica.
d Cuide el cable eléctrico. No utilice el cable
eléctrico para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable eléctrico alejado del calor, aceite, bordes afi lados o piezas móviles.
Los cables eléctricos dañados o enredados pueden provocar una descarga eléctrica.
e Al trabajar con la herramienta eléctrica
en la intemperie utilice solamente cables alargadores homologados para su uso en exterior.
La utilización de un cable alargador adecuado para su uso en exterior reduce el riesgo de una descarga eléctrica.
3 Seguridad personal a Esté atento a lo que hace y emplee la
herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos.
El no estar atento durante el uso de una herramienta eléctrica puede provocarle lesiones graves.
b Utilice un equipo de protección y en todo
caso unas gafas de protección.
El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco o protectores auditivos.
c Evite una puesta en marcha accidental de la
herramienta. Compruebe que el interruptor esté en la posición de apagado antes de enchufar la herramienta.
Transportar la herramienta eléctrica con el dedo sobre el interruptor o enchufarla con el interruptor encendido puede provocar accidentes.
d Retire las herramientas de ajuste o llaves
fi jas antes de conectar la herramienta eléctrica.
Una herramienta o llave colocada en una pieza giratoria de la herramienta eléctrica puede producir lesiones al ponerse a funcionar.
e Sea precavido. Mantenga un apoyo fi rme
sobre el suelo y conserve el equilibrio en todo momento.
Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
f Utilice la indumentaria adecuada. No lleve
vestidos anchos ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles.
La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento.
g Siempre que sea posible utilizar unos
equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente.
El empleo de equipos de captación de polvo reduce los riesgos derivados del polvo.
4 Uso y cuidado de herramientas eléctricas a No sobrecargue la herramienta eléctrica.
Use la herramienta eléctrica adecuada para el trabajo a realizar.
Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
36
ESPAÑOL
b No utilice herramientas eléctricas con un
interruptor defectuoso.
Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben ser reparadas.
c Desconecte el enchufe de la toma de
corriente y/o la batería de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar las herramientas eléctricas.
Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica.
d Guarde las herramientas eléctricas fuera del
alcance de los niños y de las personas que no estén familiarizadas con su uso.
Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
e Cuide sus herramientas eléctricas
con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa haga que la reparen antes de volver a utilizarla.
Muchos accidentes se deben a herramientas eléctricas con un mantenimiento defi ciente.
f Mantenga las herramientas de corte limpias
y afi ladas.
Las herramientas de corte mantenidas correctamente se dejan guiar y controlar mejor.
g Utilice la herramienta eléctrica, accesorios,
útiles de la herramienta, etc. de acuerdo con estas instrucciones. Considere en ello las condiciones de trabajo y la tarea a realizar.
El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
5 Uso y cuidado de herramientas con batería a Cerciórese de que el aparato esté
desconectado antes introducir la batería.
No introduzca la batería en la herramienta con el interruptor encendido ya que puede provocar accidentes.
b Recargue la batería únicamente con el
cargador especifi cado por el fabricante.
Un cargador adecuado para un tipo de batería puede provocar un incendio si se utiliza con otra batería.
c Use las herramientas únicamente con las
baterías específi camente designadas.
El uso de cualquier otra batería puede provocar lesiones o un incendio.
d Cuando no utilice la batería, manténgala
alejada de objetos metálicos como clips, monedas, llaves, clavos, tornillos, o cualquier otro objeto metálico pequeño que pueda dar lugar a una conexión entre los bornes.
El cortocircuito entre los bornes de la batería puede ocasionar quemaduras o un incendio.
e Un mal uso puede dar lugar a que la batería
pierda líquido; evite cualquier contacto con el líquido. Si accidentalmente entra en contacto con el líquido, enjuáguese con agua. Si le entra líquido en los ojos, busque rápidamente asistencia médica.
El líquido que pierde la batería puede ocasionar irritación o quemaduras.
6 Servicio técnico a Haga reparar su herramienta eléctrica
sólo por personal técnico autorizado que emplee exclusivamente piezas de repuesto originales.
Solamente así se garantiza la seguridad de la herramienta eléctrica.
Instrucciones de seguridad adicionales para taladros percutores
Lleve protección acústica cuando utilice taladros percutores. La exposición al ruido
puede provocar la pérdida de audición.
Utilice las empuñaduras auxiliares que se suministran con la herramienta. La pérdida de control puede provocar lesiones personales.
Normas de seguridad adicionales para baterías y cargadores
● Compruebe que la batería está seca y limpia antes de insertarla en el cargador.
● Usar sólo cargadores con placa "NiMH" o "NiMH + NiCd" para baterías D
E WALT NiMH.
● No sujete el cargador por el cable. Nunca tire del cable para desconectarlo del enchufe.
37
ESPAÑOL
Mantenga el cable alejado de fuentes de calor, combustibles y aristas vivas.
● No exponga el cargador a ambientes húmedos o mojados.
● No intente cargar baterías húmedas.
● No intente nunca abrir una batería.
● Siga siempre las instrucciones al dorso de este manual para desechar la batería.
● Mientras no se utilicen, los cargadores y las baterías deben guardarse en un lugar seco y cerrado, fuera del alcance de los niños.
Placas en el cargador y en la batería
Las placas en el cargador y en la batería enseñan los pictogramas siguientes:
100%
Cargando
100%
+40 ˚c
+4 ˚c
Cargado
Batería defectuosa
No unirlos con objetos conductores
No cargar baterías en mal estado, cambiarlas inmediatamente
Antes de usar, leer el manual de instrucciones
Usar sólo con baterías de D E WALT. Otras baterías pueden explotar causando daños personales y materiales
No exponer a la lluvia
Si el cordón estuviera en mal estado, cambiarlo inmediatamente
Cargar sólo entre 4 °C y 40 °C
Una vez terminada la vida técnica de la batería, elimínela sin dañar el medio ambiente
No arroje la batería al fuego
Verifi cación del contenido del embalaje
El paquete contiene: 1 Atornillador/taladro sin cable 1 Empuñadura lateral 1 Cargador 2 Baterías (modelos KB) 1 Caja de transporte 1 Manual de instrucciones 1 Dibujo despiezado Nota: Las baterías y los cargadores no se incluyen con los modelos N.
● Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.
● Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta.
Descripción (fi g. A)
El atornillador/taladro sin cable DC940/DC920 se ha diseñado para aplicaciones profesionales de perforación y atornillado. El atornillador/taladro percutor sin cable DC945/ DC935/DC925 se ha diseñado para aplicaciones profesionales de perforación, perforación con percusión y atornillado.
1 Conmutador de velocidad variable 2 Guía de deslizamiento de avance/retroceso 3 Portabrocas sin llave/con autocierre 4 Selector de modo/collarín de regulación del par
de torsión
5 Selección del modo/del par de torsión 6 Selector de tres velocidades 7 Soporte de la broca 8 Empuñadura 9 Empuñadura lateral 10 Batería
38
ESPAÑOL
Cargador
El cargador DE9130 acepta baterías NiMH y NiCd D E WALT desde 7,2 hasta 18 V entre 1,3 a 2,6 Ah. 10 Batería 11 Pulsadores de arranque 12 Cargador 13 Indicador de carga (rojo)
Autocierre
Cuando la transmisión está inmóvil se engancha el autocierre. Puede girar fácilmente el casquillo con una mano y sujetar la herramienta con la otra.
Seguridad eléctrica
El cargador ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características.
Su cargador D E WALT tiene doble aislamiento, conforme a la norma EN 60745 & EN 60335; por consiguiente, no se requiere conexión a tierra.
Sustitución de cable o enchufe
Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa.
Utilización de un cable de prolongación
En caso de que sea necesario utilizar un cable de prolongación, deberá ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas). La sección mínima de conductor es de 1 mm
2
. Si utiliza un carrete de cable, desenrolle siempre el cable completamente.
Montaje y ajustes
● Antes de realizar el montaje y los ajustes, extraiga siempre la batería.
● Desconecte siempre la herramienta antes de introducir o extraer la batería.
Usar sólo baterías y cargadores de D E WALT.
Batería (fi g. A & B)
Carga de la batería (fi g. A)
Cuando cargue la batería por primera vez, o después de que haya estado guardada durante mucho tiempo, únicamente aceptará una carga del 80%. Tras varios ciclos de carga y descarga, la batería alcanzará su capacidad completa. Compruebe siempre la corriente eléctrica antes de cargar la batería. Si ésta está en funcionamiento, pero la batería no se carga, lleve el cargador a un concesionario autorizado de reparaciones de D E WALT. Es posible que el cargador y la batería se calienten durante la carga; esto es normal y no signifi ca que exista ningún problema.
No cargue la batería a temperaturas ambiente inferiores a 4 °C o superiores a 40 °C. Temperatura de carga recomendada: aprox. 24 °C.
● Para cargar la batería (10), introdúzcala en el cargador (12) según se indica y enchufe este último. Asegúrese de que la batería esté bien colocada en el cargador. El indicador de carga rojo (13) parpadeará.
● Cuando termine de cargar, el indicador de carga dejará de parpadear y permanecerá encendido. Entonces la batería estará totalmente cargada.
● La batería se puede extraer en cualquier momento o dejarse en el cargador conectado durante un período de tiempo más prolongado (hasta un máximo de 14 días).
Introducción y extracción de la batería
● Introduzca la batería en la empuñadura hasta que esté bien colocada (se oirá un "clic").
● Para extraerla, apriete los dos pulsadores de arranque (11) a la vez y sáquela de la empuñadura.
Tapa de batería (fi g. B)
Se suministra una tapa protectora que cubre los contactos del paquete de baterías desmontable. Si
39
ESPAÑOL
la tapa protectora no está en su sitio, los objetos metálicos sueltos pueden poner en corto los contactos, produciendo riesgo de incendio y estropeando el paquete de baterías.
● Retire la tapa protectora (14) antes de colocar el paquete de baterías (10) en el cargador de la herramienta.
● Coloque la tapa protectora sobre los contactos inmediatamente después de haber retirado el paquete de baterías del cargador de la herramienta.
Asegúrese de que la tapa protectora está en su sitio antes de guardar o transportar un paquete de baterías desmontable.
Puesta a punto automática
El modo de puesta a punto automática ecualizará o equilibrará las pilas individuales de la batería a su capacidad óptima. Las baterías deben ponerse a punto durante la noche después de cada 10 ciclos de carga/descarga o siempre que se observe una disminución del rendimiento.
● Para poner a punto la batería, colóquela en el cargador del modo habitual. El piloto rojo parpadeará continuamente indicando que el ciclo de carga ha comenzado.
● Una vez completado el ciclo de carga, el piloto dejará de parpadear y permanecerá encendido. La batería ya estará completamente cargada y podrá comenzar a utilizarla.
● Si se deja la batería en el cargador después de la carga inicial, el cargador iniciará automáticamente el modo de puesta a punto. Este modo continuará hasta 8 horas, pero la batería puede retirarse en cualquier momento durante el modo de puesta a punto.
Retardo de carga
Cuando el cargador detecta una batería que está caliente/fría, se pone en funcionamiento de forma inmediata un retardo de carga que suspende la carga hasta que la batería ha una temperatura adecuada. Después el cargador pasa de forma automática al modo de carga. Esta característica asegura una vida útil de la batería máxima. El indicador (13) parpadea durante un intervalo de tiempo largo y después durante un intervalo corto mientras se halla en el modo de retardo de carga.
Inserción y extracción de puntas (fi g. A & C)
● Abra el portabrocas girando el manguito (15) hacia la izquierda e inserte el vástago de la broca.
● Inserte la broca hasta el fondo en el portabrocas y, antes de apretar, levántela ligeramente.
● Apriete bien, girando el manguito hacia la derecha.
● Para sacar la broca, siga el mismo procedimiento en orden inverso.
Selección del modo de funcionamiento o regulación del par de torsión (fi g. D)
El collarín de esta herramienta cuenta con una amplia gama de posiciones para ajustar el par de torsión al tamaño del tornillo y al material sobre el que se trabaja. Para ver información sobre la regulación del par, consulte el apartado "Atornillado".
● Seleccione el modo de funcionamiento o el par adecuado alineando el símbolo o el número del collarín (4) con el indicador (16) de la carcasa.
DC945/DC935/DC925
Estas herramientas pueden usarse en los siguientes modos operativos:
Perforación rotativa: para acero, madera y materias plásticas
Perforación con percusión: para hormigón
40
ESPAÑOL
Guía de deslizamiento de avance/retroceso (fi g. E)
● Para seleccionar el sentido de giro hacia la derecha o hacia la izquierda, utilice el botón deslizante de avance/retroceso (2) tal como se indica (observe las fl echas en la herramienta).
Espere siempre hasta que el motor esté completamente parado antes de cambiar el sentido de rotación.
Selector de tres velocidades (fi g. F)
Su herramienta tiene un selector de tres velocidades (6) incorporado para variar la relación entre velocidad y par de torsión. 1 velocidad baja/par elevado 2 velocidad intermedia/par intermedio 3 velocidad alta/par bajo
Para las velocidades, ver los datos técnicos.
¡Evite de cambiar de velocidad cuando el taladro está funcionando!
Instrucciones para el uso
● Respete siempre las instrucciones de seguridad y las normas de aplicación.
● Infórmese sobre la ubicación de tuberías y de cables eléctricos.
● Sólo se debe ejercer una ligera presión sobre la herramienta. Una presión excesiva no acelera el taladrado, sino que reduce la efectividad de la herramienta e incluso puede reducir su vida útil.
Antes de trabajar:
● Asegúrese de que la batería está (totalmente) cargada.
● Asegúrese de que la batería quede bien acoplada.
● Inserte la broca apropiada.
● Demarque el punto a ser perforado.
Encender y apagar (fi g. A & E)
● Para encender, pulse el interruptor de velocidad variable (1). La presión determina la velocidad.
● Para parar la herramienta, suelte el interruptor.
● Para mantener la herramienta desconectada, desplace el botón deslizante de avance/ retroceso (2) a la posición central.
Atornillado (fi g. A)
● Seleccione el giro hacia la derecha o hacia la izquierda utilizando el botón deslizante (2).
● Sitúe el collarín (4) en la posición 1 y comience a atornillar (par bajo).
● Si el embrague actúa demasiado pronto, ajuste el collarín para aumentar el par según sea necesario.
Perforación (fi g. A)
● Seleccione el modo de perforación utilizando el collarín (4).
● Seleccione el sentido de avance.
Perforación en metal
● Utilice un lubricante para corte cuando taladre metal. Las excepciones son el hierro fundido y el latón que deben taladrarse en seco.
Perforación en madera
● Monte el tipo apropiado de broca.
Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.
Mantenimiento
Su herramienta eléctrica D E WALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente.
Lubricación
Su herramienta eléctrica no requiere lubricación adicional.
Limpieza
● Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave.
41
ESPAÑOL
● Desconecte el cargador antes de limpiar el cárter con un paño.
● Quite la batería antes de limpiar su herramienta.
Protección del medio ambiente
Separación de desechos. Este producto no debe desecharse con la basura doméstica normal.
Si llega el momento de reemplazar su producto
E WALT o éste ha dejado de tener utilidad para
D usted, no lo deseche con la basura doméstica normal. Asegúrese de que este producto se deseche por separado.
La separación de desechos de productos usados y embalajes permite que los materiales puedan reciclarse y reutilizarse. La reutilización de materiales reciclados ayuda a evitar la contaminación medioambiental y reduce la demanda de materias primas.
La normativa local puede prever la separación de desechos de productos eléctricos de uso doméstico en centros municipales de recogida de desechos o a través del distribuidor cuando adquiere un nuevo producto.
D E WALT proporciona facilidades para la recogida y el reciclado de los productos D E WALT que hayan llegado al fi nal de su vida útil. Para hacer uso de este servicio, devuelva su producto a cualquier servicio técnico autorizado, que lo recogerá en nuestro nombre.
Puede consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la ofi cina local de D E WALT en la dirección que se indica en este manual. Como alternativa, encontrará en Internet, en la dirección siguiente, la lista de servicios técnicos autorizados de D E WALT e información completa de nuestros servicios de posventa y contactos: www.2helpU.com
Batería recargable
Esta batería de larga duración se debe recargar cuando no tenga la potencia sufi ciente en trabajos que realizaba fácilmente con anterioridad. Una vez terminada su vida técnica, elimínela sin dañar el medio ambiente:
● Agote la batería por completo y, a continuación, sáquela de la herramienta.
● Las células NiCd y NiMH son reciclables. Llévelas a su distribuidor o a un centro de reciclaje local. Las baterías recogidas se reciclarán o se desecharán adecuadamente.
42
GARANTÍA
● 30 DÍAS DE SATISFACCIÓN COMPLETA ●
Si no queda totalmente satisfecho con su herramienta D E WALT, contacte con su Centro de Servicio D E WALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución.
● UN AÑO DE SERVICIO GRATUITO ●
Si necesita mantenimiento o servicio técnico para su herramienta D E WALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio D E WALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.
● UN AÑO DE GARANTÍA ●
Si su producto D E WALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:
● El producto no haya sido utilizado inadecuadamente.
● No se haya intentado su reparación por parte de una persona no autorizada.
● Se presente la prueba de compra.
Para la localización del Centro de Servicio D E WALT más cercano, consulte el dorso de este manual. Como alternativa, hay disponible en Internet una lista de Centros de Servicio D
E WALT e información completa sobre nuestro
servicio postventa en www.2helpU.com.
ESPAÑOL
43
FRANÇAIS
VISSEUSE-PERCEUSE SANS FIL DC940/DC945/DC935/DC920/DC925
Félicitations!
Vous avez choisi un outil D E WALT. Depuis de nombreuses années, D E WALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels.
Caractéristiques techniques
Perceuse DC940 DC945 DC935 DC920 DC925 Tension V
12 12 14,4 18 18
DC
Vitesse à vide 1ère vitesse min 2ème vitesse min 3ème vitesse min
-1
0 - 450 0 - 450 0 - 450 0 - 450 0 - 450
-1
0 - 1.450 0 - 1.450 0 - 1.450 0 - 1.500 0 - 1.500
-1
0 - 1.800 0 - 1.800 0 - 1.800 0 - 2.000 0 - 2.000
Percussion 1ère vitesse min 2ème vitesse min 3ème vitesse min
-1
- 0 - 7.650 0 - 7.650 - 0 - 7.650
-1
- 0 - 24.650 0 - 24.650 - 0 - 25.500
-1
- 0 - 30.600 0 - 30.600 - 0 - 34.000 Couple max. Nm 48 48 50 56 56 Capacité du mandrin mm 13 13 13 13 13 Capacité de perçage acier/bois/maçonnerie mm 13/38/- 13/38/13 13/45/14 13/50/- 13/50/16 Poids (sans pack-batteries) kg 1,6 1,8 1,8 1,6 1,8
Pack-batteries DE9501 DE9502 DE9503 Tension V
12 14,4 18
DC
Type de batterie NiMH NiMH NiMH Capacité Ah 2,6 2,6 2,6 Poids kg 0,69 0,86 1,03
Chargeur DE9130 Tension secteur V
AC
230 Temps de charge (environ) min 30 Poids kg 0,52
Fusible: Outils 230 V 10 A
Les symboles suivants sont utilisés dans le présent manuel:
En cas de non-respect des instructions dans le présent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'outil.
Dénote la présence de tension électrique.
44
FRANÇAIS
Déclaration CE de conformité
DC940/DC945/DC935/DC920/DC925 D E WALT déclare que ces outils ont été mis au point en conformité avec les normes 98/37/CE, 89/336/CEE, 73/23/CEE, 86/188/CEE, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Pour de plus amples informations, contactez D
E WALT à l'adresse ci-dessous ou reportez-vous au dos
de ce manuel.
DC940 DC945 DC935 DC920 DC925 L
(pression acoustique) dB(A) 88 102 102 90 104
pA
Valeur moyenne pondérée du carré de l'accélération m/s
2
< 2,5 17,8 21,1 < 2,5 25,3
K
(incertitude de la pression acoustique) dB(A) 2,8
pA
K
(incertitude de la puissance acoustique) dB(A) 2,8
WA
Directeur de développement produits Horst Großmann
D E WALT, Richard-Klinger-Straße 11, D-65510, Idstein, Allemagne
Consignes de sécurité
Consignes de sécurité générales pour les outils électriques
Attention ! Prenez connaissance de tous les avertissements de sécurité et de toutes les instructions.
Le non-respect des avertissements et des instructions indiqués ci-dessous peut entraîner une électrocution, un incendie ou de graves blessures.
Conservez tous les avertissements et instructions pour référence future.
La notion d'« outil électroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant sur piles (sans fi l).
1 Sécurité de la zone de travail a Maintenez la zone de travail propre et bien
éclairée.
Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
b N'utilisez pas les outils électroportatifs dans
un environnement présentant des risques d'explosion ni en présence de liquides, gaz ou poussières infl ammables.
Les outils électroportatifs génèrent des étincelles risquant d'enfl ammer les poussières ou les vapeurs.
c Tenez les enfants et autres personnes
éloignés durant l'utilisation de l'outil électroportatif.
En cas d'inattention, vous risquez de perdre le contrôle sur l'outil.
45
FRANÇAIS
2 Sécurité électrique a La fi che de secteur de l'outil électroportatif
doit convenir à la prise de courant. Ne modifi ez en aucun cas la fi che. N'utilisez pas de fi ches d'adaptateur avec des outils ayant une prise de terre.
Les fi ches non modifi ées et les prises de courant appropriées réduisent le risque d'électrocution.
b Évitez le contact physique avec des
surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs.
Il y a un risque élevé d'électrocution si votre corps est relié à la terre.
c N'exposez pas l'outil électroportatif
à la pluie ni à l'humidité.
La pénétration d'eau dans un outil électroportatif augmente le risque d'électrocution.
d Préservez le câble d'alimentation. N'utilisez
pas le câble à d'autres fi ns que celles prévues, notamment pour porter l'outil, l'accrocher voire le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation.
Un câble endommagé ou enchevêtré augmente le risque d'électrocution.
e Si vous utilisez l'outil électroportatif à
l'extérieur, utilisez une rallonge homologuée pour utilisation à l'air libre.
L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'électrocution.
3 Sécurité personnelle a Restez vigilant, surveillez ce que vous
faites. Faites preuve de bon sens quand vous utilisez l'outil électroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments.
Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures.
b Portez des équipements de protection.
Portez toujours des lunettes de protection.
Le port d'équipements de protection personnelle tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, selon le travail à effectuer, réduit le risque de blessures.
c Évitez une mise en route accidentelle.
Avant de brancher l'outil, vérifi ez que l'interrupteur est sur la position arrêt.
Le transport ou le branchement d'outils électroportatifs avec l'interrupteur en position marche est une invite à l'accident.
d Enlevez tout outil ou clé de réglage avant
de mettre l'outil en marche.
Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.
e Ne vous penchez pas trop. Adoptez une
position stable et gardez votre équilibre à tout moment.
Vous contrôlerez mieux l'outil dans des situations inattendues.
f Habillez-vous correctement. Ne portez
pas de vêtements fl ottants ou de bijoux. N'approchez pas les cheveux, vêtements ou gants des parties des pièces mobiles.
Les vêtements amples, les bijoux ou les cheveux longs peuvent être attrapés dans les pièces en mouvement.
g Si des dispositifs servant à aspirer ou
à recueillir les poussières doivent être utilisés, vérifi ez qu'ils sont correctement raccordés et utilisés.
Le fait d'aspirer la poussière permet de réduire les risques inhérents à la poussière.
4 Utilisation des outils électroportatifs et
précautions
a Ne surchargez pas l'outil. Utilisez l'outil
électroportatif approprié pour le travail à effectuer.
Avec l'outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il a été conçu.
b N'utilisez pas un outil électroportatif dont
l'interrupteur est défectueux.
Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.
46
FRANÇAIS
c Déconnectez la prise de la source
d'alimentation ou le pack-batterie de l'outil électrique avant tout réglage, changement d'accessoire voire rangement des outils électriques.
Cette mesure de précaution empêche une mise en marche par mégarde.
d Rangez les outils électroportatifs hors
de portée des enfants. Ne laissez pas les personnes n'étant pas familiarisées avec l'outil ou n'ayant pas lu ces instructions l'utiliser.
Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.
e Prenez soin des outils électroportatifs.
Vérifi ez que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées ; vérifi ez qu'il n'y a pas de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant de l'utiliser.
De nombreux accidents sont dus à des outils électroportatifs mal entretenus.
f Maintenez les outils de coupe aiguisés et
propres.
Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.
g Utilisez l'outil électrique, les accessoires et
forets, etc. conformément à ces instructions, en tenant compte des conditions de travail et des tâches à effectuer.
L'utilisation des outils électroportatifs à d'autres fi ns que celles prévues peut entraîner des situations dangereuses.
5 Utilisation des outils à batterie et
précautions
a Assurez-vous que l'interrupteur est
effectivement en position d'arrêt avant avant d'introduire le pack-batteries.
L'introduction du pack-batteries dans l'outil alors que son interrupteur est sur la position marche est susceptible de provoquer un accident.
b Ne rechargez le pack-batteries qu'avec le
chargeur spécifi é par le fabricant.
Un chargeur prévu pour un type de pack­batteries présente un risque d'incendie s'il est utilisé avec un autre type de pack-batteries.
c N'utilisez les outils électroportatifs qu'avec
les packs-batteries spécifi quement conçues pour eux.
L'utilisation d'autres packs-batteries peut comporter un risque de blessures ou d'incendie.
d Quand vous ne l'utilisez pas, rangez la
batterie loin d'autres objets métalliques tels que trombones, pièces, clous, vis ou autres pouvant créer une connexion entre deux bornes.
Court-circuiter les bornes du pack-batteries peut provoquer des brûlures ou un incendie.
e Dans des conditions inappropriées,
la batterie peut rejeter du liquide. Évitez le contact. Si un contact accidentel se produit, rincez à l'eau. Si le liquide touche les yeux, consultez un médecin.
Le liquide rejeté par la batterie peut causer une irritation cutanée ou des brûlures.
6 Réparations a Faites réparer votre outil électroportatif
uniquement par du personnel qualifi é et seulement avec des pièces de rechange d'origine.
Cela garantira le maintien de la sécurité de votre outil.
Instructions de sécurité supplémentaires pour les perceuses à percussion
Portez une protection auditive avec les perceuses à percussion. L'exposition au bruit
peut causer des pertes de l'audtion.
Utilisez les poignées additionnelles fournies avec l'outil. Une perte de contrôle peut provoquer des blessures.
Directives de sécurité additionnelles pour batteries et chargeurs
● Vérifi ez que le pack-batterie est bien propre et sèche avant de l'insérer dans le chargeur.
● Utiliser seulement des chargeurs munis d'un symbole "NiMH" ou "NiMH + NiCd" pour charger un pack-batteries NiMH.
47
FRANÇAIS
● Ne transportez jamais le chargeur par le câble. Ne tirez jamais sur le câble pour le débrancher. Préservez le câble de la chaleur, de l'huile et des arêtes vives.
● Ne pas exposer le chargeur à l'humidité.
● Ne pas essayer de charger des packs de batterie mouillés.
● Ne jamais tenter d'ouvrir un pack-batteries pour quelque raison que ce soit.
● Suivez toujours les instructions indiquées à l'arrière de ce manuel concernant la sélection de pack-batteries applicables.
● Rangez les chargeurs et les packs-batteries dans un endroit sec, fermé à clé et hors de portée des enfants.
Etiquettes fi gurant sur le chargeur et le pack-batteries
Outre les symboles utilisés dans le présent manuel, les étiquettes sur le chargeur et le pack­batteries comportent les symboles suivants:
100%
Pack-batteries en charge
100%
Pack-batteries chargé
Pack-batteries défectueux
Ne pas introduire d'objet conducteur
Pack-batteries endommagé. Ne pas charger.
Lire le manuel d'abord
Pour éviter tout risque, introduire uniquement les pack-batteries D E WALT
Ne pas exposer à l'eau
Remplacer immédiatement
+40 ˚c
+4 ˚c
Charger uniquement entre 4 °C et 40 °C
Au moment de jeter un pack-batteries, penser à notre environnement
Ne pas incinérer un pack-batteries
Contenu de l'emballage
L'emballage contient: 1 Perceuse-visseuse sans fi l 1 Poignée latérale 1 Chargeur 2 Packs-batteries (modèles KB) 1 Coffret de transport 1 Manuel d'instructions 1 Dessin éclaté Remarque : Les pack-batteries et chargeurs ne sont pas inclus avec les modèles N.
● Vérifi er si l'outil, les pièces ou les accessoires ne présentent pas de dommages dus au transport.
● Prendre le temps de lire et de comprendre à fond le présent manuel avant de mettre votre outil en marche.
Description (fi g. A)
Votre perceuse-visseuse sans fi l DC940/DC920 a été mise au point pour les applications de perçage et de vissage professionnelles. Votre perceuse-visseuse à percussion sans fi l DC945/DC935/DC925 a été mise au point pour les applications de perçage, avec ou sans percussion, et de vissage professionnelles.
1 Interrupteur à variateur de vitesse 2 Sélecteur de rotation gauche/droite 3 Mandrin autoserrant/à blocage automatique de
l'axe du mandrin
4 Sélecteur de mode/couple de serrage 5 Collier de réglage 6 Sélecteur à trois vitesses 7 Compartiment porte-embout 8 Poignée
48
FRANÇAIS
9 Poignée latérale 10 Pack-batteries
Chargeur
Votre chargeur DE9130 accepte des packs-batteries NiCd et NiMH D
E WALT de 7,2 à 18 V pour 1,3 à
2,6 Ah. 10 Pack-batteries 11 Boutons de dégagement 12 Chargeur 13 Voyant rouge
Blocage automatique de l'axe du mandrin
L'axe du mandrin se bloque dès que la perceuse s'arrête. La bague se tourne facilement d'une main tout en supportant la perceuse de l'autre.
Sécurité électrique
Le moteur électrique a été conçu pour une seule tension. Vérifi er si la puissance du pack-batteries correspond à la tension indiquée sur la plaque d'identifi cation. Contrôler que la tension du votre chargeur correspond à la tension secteur.
Ce chargeur à double isolation est conforme à la norme EN 60745 & EN 60335; un branchement à la terre n'est donc pas nécessaire.
CH Toujours utiliser la fi che prescrite lors du
remplacement du câble d'alimentation. Type 11 pour la classe II (Isolation double) -outils Type 12 pour la classe I (Conducteur de terre) - outils
CH En cas d'utilisation à l'extérieur, connecter
les outils portatifs à un disjoncteur FI.
Remplacement du cordon secteur ou de la fi che
Après le remplacement du cordon secteur ou de la fi che, s'en débarrasser en songeant à la sécurité car il est dangereux de réutiliser un cordon secteur ou une fi che dont les conducteurs sont dénudés.
Câbles de rallonge
Ne pas utiliser de câble de rallonge sauf en cas de nécessité absolue. Utiliser un câble de rallonge homologué adapté pour la puissance absorbée de votre chargeur (voir les caractéristiques techniques). La section minimum du conducteur
2
est de 1 mm
et la longueur maximum est de 30 m.
Assemblage et réglage
● Toujours enlever le pack-batteries avant de procéder à l'assemblage ou au réglage.
● Toujours mettre l'outil à l'arret avant d'introduire ou d'enlever le pack-batteries.
Utiliser uniquement les pack-batteries et chargeurs D E WALT.
Pack-batteries (fi g. A & B)
Chargement du pack-batteries (fi g. A)
Lors de la première charge, ou après un arrêt prolongé, votre pack-batteries n'accepte que 80% de charge. Après plusieurs cycles de charge
- décharge, votre pack-batteries atteindra sa pleine capacité. Toujours vérifi er la tension secteur avant de procéder au chargement. Si la tension secteur est présente tandis que le chargeur ne fonctionne pas, envoyer votre chargeur à un Service agréé D
E WALT. En cours de charge, le chargeur et le
pack-batteries ont tendance à s'échauffer. Ceci est tout à fait normal et ne constitue pas un signe de défectuosité.
Ne pas charger le pack-batteries à des températures ambiantes <4 °C ou >40 °C. Température de charge recommandée: environ 24 °C.
● Pour charger le pack-batteries (10), introduisez­le dans le chargeur (12) comme l'indique le dessin. Le pack-batteries doit être engagé à fond. Le voyant rouge (13) se met à clignoter.
● Lorsque la charge est terminée, le témoin de charge arrête de clignoter et reste allumé. Le pack-batterie est maintenant complètement chargé.
49
FRANÇAIS
● Le pack-batteries peut être retirée à tout moment ou laissée dans le chargeur branché pendant plus longtemps (maximum 14 jours).
Montage et démontage du pack-batteries
● Introduire le pack-batteries dans la poignée jusqu'au déclic.
● Pour démonter le pack-batteries, enfoncer simultanément les deux boutons de dégagement (11) et tirer le pack-batteries hors de la poignée.
Couvercle des batteries (fi g. B)
Un couvercle permet de couvrir les contacts d'un pack de batteries non fi xé. Si le couvercle n'est pas en place, un objet métallique pourrait provoquer un court-circuit dans les contacts, entraîner un risque d'incendie et endommager le pack de batteries.
● Enlevez le couvercle de protection (14) avant de mettre le pack de batteries en place (10) dans le chargeur ou l'outil.
● Placez le couvercle de protection sur les contacts immédiatement après avoir enlevé le pack de batterie du chargeur ou de l'outil.
Vérifi ez que le couvercle de protection est bien en place avant de ranger ou de porter un pack de batterie non fi xé.
Mise au point automatique
Le mode de mise au point automatique vous permettra de compenser ou d'équilibrer les cellules individuelles du pack-batteries à sa puissance-crête. Les packs-batteries doivent être mis au point tous les 10ème cycles de charge/ décharge ou lorsque le pack ne fournit plus la même quantité de travail.
● Pour mettre votre pack-batterie au point, placez la batterie sur le chargeur comme d'habitude. Le voyant rouge clignote en continu pour indiquer que le cycle de charge a démarré.
● Lorsque le cycle de charge est terminé, le voyant reste allumé et ne clignote plus. Le pack est totalement chargé et peut être utilisé à tout moment.
● Si le pack reste sur le chargeur au bout de la charge initiale, le chargeur démarre automatiquement le mode de mise au point. Ce mode continue pendant 8 heures, mais le pack-batterie peut être extrait à tout moment pendant le mode de mise au point.
Chargement retardé
Lorsque le chargeur détecte un pack-batteries trop chaud ou trop froid, le chargement de la batterie est automatiquement retardé. Le chargeur retourne automatiquement au mode normal lorsque le pack-batteries a une température appropriée. Ceci garantit une durée de vie prolongée du pack-batteries. Le voyant rouge (13) clignote à intervalles longs; en mode de chargement retardé, le voyant clignote rapidement.
Montage et démontage de foret ou d'embout (fi g. A & C)
● Ouvrez le mandrin en tournant la bague (15) dans le sens contraire des aiguilles d'une montre et introduisez la queue du foret.
● Introduisez le foret à fond et rétractez-le légèrement.
● Serrez convenablement en tournant la bague dans le sens des aiguilles d'une montre.
● Pour enlever le foret ou l'embout de vissage, procédez en ordre inverse.
Sélection du mode de travail et réglage du couple de serrage (fi g. D)
Le collier de l'outil dispose de nombreuses positions différentes pour adapter le couple de serrage à la pièce de travail et aux vis utilisées. Pour le réglage du couple de serrage, voir la section "Vissage".
● Sélectionnez le mode de travail ou le couple de serrage en tournant le collier (4) vers le repère (16) sur le boîtier d'engrenage en alignant le repère et le symbole ou le numéro souhaité.
DC945/DC935/DC925
Ces outils peuvent être utilisés pour les modes de travail suivants :
Perçage sans percussion : pour acier, bois et matières plastiques
50
Perçage avec percussion : pour maçonnerie
Sélecteur de rotation gauche/droite (fi g. E)
● Le sens de rotation est réversible au moyen du sélecteur de rotation gauche/droite (2) (voir les fl èches sur l'outil).
Attendre que le moteur soit complètement arrêté avant de changer le sens de rotation.
Sélecteur à trois vitesses (fi g. F)
Votre outil est équipé d'un sélecteur de vitesse de rotation (6) permettant de varier le rapport vitesse/couple. 1 basse vitesse/couple élevé 2 vitesse moyenne/couple moyen 3 haute vitesse/couple réduit
Les vitesses fi gurent dans le tableau des caractéristiques techniques.
Ne pas changer de vitesse si l'appareil tourne à pleine vitesse ou durant le travail.
Mode d'emploi
● Toujours respecter les consignes de sécurité et les règles en vigueur.
● Se renseigner sur l'emplacement des tuyauteries et des câblages.
● Appliquer une force modérée sur l'outil. Une pression excessive n'accélère pas le perçage mais altère la performance de l'outil et risque de réduire sa durée de vie.
Avant la mise en marche:
● Vérifi er si votre pack-batteries est (complètement) chargé.
● Vérifi ez que le pack-batterie est bien en place.
● Introduire un foret adapté.
● Marquer l'endroit où le trou va être percé.
Mise en marche et arrêt (fi g. A & E)
● Pour mettre l'outil en marche, appuyer sur l'interrupteur à variateur (1).
FRANÇAIS
La vitesse augmente avec la pression exercée sur l'interrupteur.
● Pour arrêter l'outil, relâcher l'interrupteur.
● Pour bloquer l'outil en position arrêt, mettez le sélecteur de rotation gauche/droite (2) en position médiane.
Vissage (fi g. A)
● Sélectionnez le sens de rotation désiré au moyen du sélecteur de rotation gauche/droite (2).
● Positionnez le collier (4) sur 1 (couple réduit) et commencez le vissage.
● Si la perceuse-visseuse débraye trop tôt, augmentez le couple en tournant le collier.
Perçage (fi g. A)
● Sélectionnez le mode de perçage avec le collier (4).
● Sélectionnez la rotation droite.
Perçage du métal
● Utilisez un lubrifi ant de coupe pour percer le métal. Seuls la fonte et le laiton doivent être percés à sec.
Perçage du bois
● Montez un foret adapté.
Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail.
Entretien
Votre outil D E WALT a été conçu pour durer longtemps avec un minimum d'entretien. Son fonctionnement satisfaisant dépend en large mesure d'un entretien soigneux et régulier.
Lubrifi cation
Votre outil électrique ne nécessite aucune lubrifi cation additionnelle.
51
FRANÇAIS
Nettoyage
● Débrancher le chargeur et nettoyer son boîtier avec un chiffon doux.
● Enlever le pack-batteries et nettoyer votre outil.
● Les fentes d'aération doivent toujours être dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux.
Protection de l'environnement
Collecte séparée. Ce produit ne doit pas être jeté avec les déchets domestiques normaux.
Si vous décidez de remplacer ce produit D E WALT, ou si vous n'en avez plus l'utilité, ne le jetez pas avec vos déchets domestiques Rendez-le disponible pour une collecte séparée.
La collecte séparée des produits et emballages usés permet le recyclage des articles afi n de les utiliser à nouveau. Le fait d'utiliser à nouveau des produits recyclés permet d'éviter la pollution environnementale et de réduire la demande de matières premières.
Les réglementations locales peuvent permettre la collecte séparée des produits électriques du foyer, dans des déchetteries municipales ou auprès du revendeur vous ayant vendu votre nouveau produit.
D E WALT fournit un dispositif permettant de collecter et de recycler les produits D E WALT lorsqu'ils ont atteint la fi n de leur cycle de vie. Pour en bénéfi cier, il vous suffi t de retourner votre produit à un réparateur agréé qui fera le nécessaire.
Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau D manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de D détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com
E WALT à l'adresse indiquée dans ce
E WALT et de plus amples
Packs-batteries rechargeables
Les packs-batteries doivent être rechargés dès qu'ils ne fournissent plus suffi samment d'énergie pour des travaux réalisés aisément auparavant. Lorsque le pack-batteries ne se recharge plus correctement, il est à remplacer. Au moment de le jeter, penser à notre environnement:
● Décharger votre pack-batteries complètement en utilisant votre outil jusqu'à arrêt complet. Ensuite, enlever le pack-batteries.
● Les cellules NiCd/NiMH sont recyclables. Apporter vos packs-batteries à un Service
E WALT ou à un centre de recyclage
agréé D publique où ils seront soit recyclés, soit détruits en respectant l'environnement.
52
GARANTIE
● 30 JOURS D'ENGAGEMENT SATISFACTION ●
Si, pour quelque raison que ce soit, votre machine D E WALT ne vous donne pas entière satisfaction, il suffi t de la retourner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agréé pour un remboursement intégral ou un échange. Pour la Belgique ou le Luxembourg, retournez votre machine à D
E WALT. Munissez-vous d'une
preuve d'achat.
● 1 AN DE MAINTENANCE GRATUITE ●
Au cas où votre machine D E WALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectuée gratuitement dans un centre de service après-vente agréé sur présentation de la preuve d'achat. Ce service comprend pièces et main-d'oeuvre pour les machines, à l'exclusion des accessoires.
● 1 AN DE GARANTIE ●
Au cas où votre machine D E WALT présenterait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l'unité entière, et ce à notre discrétion, à condition que:
● la machine ait été utilisée correctement
● aucune personne non qualifi ée n'ait tenté de réparer la machine
● la preuve d'achat portant la date d'acquisition soit fournie.
Pour obtenir l'adresse du distributeur D E WALT ou du centre de service après-vente agréé le plus proche, appeler le numéro dans la liste fi gurant au dos du manuel. Comme alternative, une liste de centres de service après-vente D E WALT agréés et des renseignements plus détaillés sur le service après-vente sont disponibles sur l'Internet (www.2helpU.com).
FRANÇAIS
53
ITALIANO
AVVITATORE/TRAPANO A PERCUSSIONE A BATTERIA DC940/DC945/DC935/DC920/DC925
Congratulazioni!
Siete entrati in possesso di un utensile D E WALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti D E WALT uno degli strumenti più affi dabili per l'utilizzatore professionale.
Dati tecnici
Trapano DC940 DC945 DC935 DC920 DC925 Tensione V Velocità a vuoto
1a velocità min 2a velocità min 3a velocità min
Percussioni 1a velocità min 2a velocità min 3a velocità min
Coppia max. Nm 48 48 50 56 56 Capacità max. mandrino mm 13 13 13 13 13 Capacità max. di foratura
acciaio/legno/calcestruzzo mm 13/38/- 13/38/13 13/45/14 13/50/- 13/50/16 Peso (senza batterie) kg 1,6 1,8 1,8 1,6 1,8
Gruppo batterie DE9501 DE9502 DE9503 Tensione V Tipo batterie NiMH NiMH NiMH Capacità Ah 2,6 2,6 2,6 Peso kg 0,69 0,86 1,03
Caricabatterie DE9130 Tensione di rete V Tempo di carica (circa) min 30 Peso kg 0,52
230
AC
Fusibili: Modelli da 230 V 10 A
12 12 14,4 18 18
DC
-1
0 - 450 0 - 450 0 - 450 0 - 450 0 - 450
-1
0 - 1.450 0 - 1450 0 - 1450 0 - 1500 0 - 1500
-1
0 - 1800 0 - 1800 0 - 1800 0 - 2000 0 - 2000
-1
- 0 - 7650 0 - 7650 - 0 - 7650
-1
- 0 - 24650 0 - 24650 - 0 - 25500
-1
- 0 - 30600 0 - 30600 - 0 - 34000
12 14,4 18
DC
I seguenti simboli vengono usati nel presente manuale:
Indica rischio di infortunio, pericolo di morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale.
Indica la tensione elettrica.
54
ITALIANO
Dichiarazione CE di conformità
DC940/DC945/DC935/DC920/DC925
D E WALT dichiara che gli elettroutensili sono stati costruiti in conformità alle norme: 98/37/CE, 89/336/CEE, 73/23/CEE, 86/188/CEE, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Per ulteriori informazioni, contattare D
E WALT all'indirizzo qui sotto o consultare il retro del presente
manuale.
DC940 DC945 DC935 DC920 DC925 L
(rumorosità) dB(A) 88 102 102 90 104
pA
Valore medio quadratico ponderato dell'accelerazione m/s
2
< 2,5 17,8 21,1 < 2,5 25,3
K
(incertezza sulla misura della rumorosità) dB(A) 2,8
pA
K
(incertezza sulla misura della potenza sonora) dB(A) 2,8
WA
Direttore ricerca e sviluppo Horst Großmann
D E WALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germania
Norme generali di sicurezza
Avvisi di sicurezza generali per elettroutensili
Attenzione! Leggere tutti gli avvisi di sicurezza e tutte le istruzioni.
La mancata osservanza degli avvisi e delle presenti istruzioni potrà causare scosse elettriche, incendi e/o infortuni gravi.
Conservare tutti gli avvisi e le istruzioni per successive consultazioni.
Il termine "elettroutensile" che ricorre in tutte le avvertenze seguenti si riferisce ad utensili elettrici con o senza fi lo.
1 Sicurezza dell'area di lavoro a Mantenere pulita e bene illuminata l'area
di lavoro.
Il disordine o la scarsa illuminazione possono causare incidenti.
b Evitare d'impiegare gli elettroutensili in
ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infi ammabili.
Gli elettroutensili producono scintille che possono far infi ammare la polvere o i fumi.
c Mantenere lontani bambini ed astanti mentre
si usa l'elettroutensile.
Eventuali distrazioni possono comportare la perdita di controllo dell'elettroutensile.
2 Sicurezza elettrica a La spina elettrica deve essere adatta alla
presa. Evitare assolutamente di alterare la spina. Non impiegare spine adattatrici con elettroutensili provvisti di messa a terra.
L'uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche.
55
ITALIANO
b Evitare il contatto fi sico con superfi ci
collegate a terra, come tubi, radiatori, forni e frigoriferi.
Un corpo collegato a terra è esposto maggiormente al rischio di scosse elettriche.
c Riporre gli elettroutensili al riparo dalla
pioggia o dall'umidità.
L'eventuale infi ltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche.
d Non esporre il cavo a sollecitazioni.
Non usare il cavo per trasportare o trainare l'elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo dal calore, da bordi taglienti e/o da parti in movimento.
I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e Se l'elettroutensile viene adoperato
all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno.
Un cavo adatto per uso esterno riduce il rischio di scosse elettriche.
3 Sicurezza delle persone a È importante concentrarsi su ciò
che si sta facendo e maneggiare con giudizio l'elettroutensile. Non adoperare l'elettroutensile se si è stanchi o sotto l'effetto di stupefacenti, alcol o medicinali.
Un attimo di distrazione può causare gravi infortuni personali.
b Indossare sempre un equipaggiamento
protettivo. Indossare sempre occhiali di sicurezza.
Se si avrà cura d'indossare l'equipaggiamento protettivo come necessario - ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni - si ridurrà il rischio di infortuni.
c Evitare l'accensione involontaria
dell'elettroutensile. Prima d'inserire la spina nella presa, controllare che l'interruttore sia su Off.
Per non esporsi al rischio d'incidenti, non trasportare gli elettroutensili tenendo le dita sull'interruttore oppure, se sono collegati all'alimentazione, con l'interruttore di accensione su On.
d Prima di accendere un elettroutensile, togliere
eventuali chiavi o attrezzi di regolazione.
Un utensile o una chiave inglese lasciati in un componente mobile dell'elettroutensile potranno causare lesioni.
e Non sporgersi. Mantenere sempre un buon
equilibrio evitando posizioni malsicure.
In questo modo è possibile controllare meglio l'elettroutensile in situazioni inaspettate.
f Vestirsi adeguatamente. Evitare di indossare
indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani da pezzi in movimento.
Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi nei componenti in movimento.
g Se gli elettroutensili sono provvisti di
attacchi per la connessione di dispositivi di aspirazione o raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente.
L'uso di aspiratori per polveri può ridurre i rischi correlati alle polveri.
4 Uso e cura dell'elettroutensile a Non sovraccaricare l'elettroutensile.
Usare l'elettroutensile adatto per il lavoro da eseguire.
Utilizzando l'elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista.
b Non utilizzare elettroutensili con interruttori
difettosi.
Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato.
c Estrarre la spina dalla presa di corrente e/o
il gruppo batterie dall'elettroutensile prima di regolare l'elettroutensile, sostituire degli accessori o riporre l'elettroutensile.
Queste precauzioni di sicurezza riducono le possibilità che l'elettroutensile venga messo in funzione inavvertitamente.
d Quando non vengono usati, gli elettroutensili
devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni.
Gli elettroutensili risultano pericolosi se usati da persone inesperte.
56
ITALIANO
e Sottoporre gli elettroutensili alle procedure
di manutenzione del caso. Verifi care che le parti mobili siano bene allineate e non s'inceppino, che non ci siano componenti rotti e/o non sussistano altre condizioni che possano compromettere il funzionamento dell'elettroutensile. Eventuali guasti devono essere riparati prima dell'uso.
La scarsa manutenzione causa molti incidenti.
f Mantenere affi lati e puliti gli utensili da taglio.
Se sottoposti alla giusta manutenzione, gli utensili da taglio con taglienti affi lati s'inceppano meno frequentemente e sono più facili da manovrare.
g Utilizzare l'elettroutensile, gli accessori,
le punte ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da eseguire.
L'impiego degli elettroutensili per usi diversi da quelli previsti può dar luogo a situazioni di pericolo.
5 Uso e cura degli utensili a batteria a Prima di inserire il gruppo batterie,
assicurarsi che l'interruttore sia su "off".
Se il gruppo batterie viene inserito in un utensile con l'interruttore su "on" ci si espone al rischio d'incidenti.
b Ricaricare il gruppo batterie esclusivamente
con il caricabatteria specifi cato dal fabbricante.
Un caricabatteria adatto per un tipo di gruppo batterie può esporre al rischio d'incendio se usato con gruppo batterie diverso.
c Utilizzare gli elettroutensili solo con i gruppi
batterie indicati.
L'uso di gruppi batterie diverse può esporre al rischio di infortuni e incendi.
d Quando non è in uso, il gruppo batterie
va conservato lontano da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altre minuterie in metallo che possono creare contatto tra i poli.
Il cortocircuito dei poli del gruppo batterie può causare ustioni o incendi.
e In condizioni di sovraccarico, le batterie
possono perdere liquido: evitare di toccarlo. In caso di contatto accidentale, sciacquare con acqua.
Se il liquido entra a contatto con gli occhi, rivolgersi ad un medico.
Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.
6 Riparazioni a Fare riparare l'elettroutensile solo ed
esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali.
In tal modo la sicurezza dell'elettroutensile sarà garantita.
Istruzioni di sicurezza supplementari per trapani a percussione
Lavorando con i trapani a percussione, indossare protezioni acustiche. L'esposizione
al rumore può causare la perdita dell'udito.
Utilizzare le impugnature ausiliarie in dotazione con l'elettroutensile. La perdita di controllo può causare lesioni personali.
Norme di sicurezza specifi che per batterie e caricabatterie
● Prima di inserire il gruppo batterie in un caricabatteria, verifi care che il pacco sia asciutto e pulito.
● Usate solamente un caricabatterie con etichetta "NiMH" o "NiMH + NiCd" per caricare batterie
E WALT.
NiMH D
● Non trasportare mai il caricabatteria afferrandolo per il cavo. Non tirare mai il cavo per estrarlo dalla presa. Proteggere il cavo dal calore ed evitarne il contatto con olio e bordi taglienti.
● Non esporre il caricabatteria a umidità.
● Non tentare di caricare i gruppi di batterie umidi.
● Non cercare mai, per alcun motivo, di aprire il gruppo batterie.
● Per smaltire le gruppi batterie, seguire sempre le istruzioni riportate sul retro del presente manuale.
● Quando non sono in uso, caricabatteria e gruppi batterie devono essere riposti in luogo asciutto e sotto chiave, fuori dalla portata dei bambini.
57
ITALIANO
Etichette sul caricabatterie e sul gruppo batterie
I seguenti simboli sono indicati nelle etichette sul caricabatterie e sul gruppo batterie:
100%
Batteria sotto carica
100%
Batteria carica
Batteria difettosa
Non toccate con oggetti conduttori
Non caricate batterie danneggiate; sostituitele immediatamente
Leggete il manuale di istruzioni prima di mettere in funzione
Usate solamente batterie D E WALT. Altri tipi di batterie potrebbero bruciare causando ferimenti e danni personali
Non usare in ambiente umido
Sostituite immediatamente il cavo danneggiato
+40 ˚c
+4 ˚c
Temperatura di carica tra 4 °C e 40 °C
Al termine della durata utile del gruppo batterie, eliminarlo con le dovute precauzioni per l'ambiente
Non incenerire il gruppo batterie
Contenuto dell'imballo
L'imballo comprende: 1 Avvitatore/trapano a batteria 1 Impugnatura laterale 1 Caricabatterie 2 Gruppi batterie (modelli KB)
1 Cassetta di trasporto 1 Manuale istruzione 1 Disegno esploso Nota: I gruppi batterie e i caricabatterie non sono inclusi nei modelli N.
● Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
● Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.
Descrizione (fi g. A)
Il trapano/avvitatore a batteria DC940/DC920 è stato studiato per impieghi professionali di avvitatura e foratura. Il trapano a percussione/avvitatore a batteria DC945/DC935/DC925 è stato studiato per impieghi professionali di avvitatura e foratura a percussione.
1 Interruttore a velocità variabile 2 Comando reversibilità 3 Mandrino autoserrante/bloccaggio senza chiavi 4 Selettore percussione-rotazione/collare
registrazione coppia
5 Posizioni di regolazione del collare 6 Selettore con cambio a tre velocità 7 Porta punta 8 Impugnatura 9 Impugnatura laterale 10 Gruppo batterie
Caricabatterie
Il caricabatterie DE9130 accetta batterie NiMH e NiCd D E WALT con tensione compresa fra 7,2 e 18 V, con amperaggio compreso fra 1,3 e 2,6 Ah. 10 Gruppo batterie 11 Pulsanti di rilascio 12 Caricabatterie 13 Indicatore di carica (rosso)
Bloccaggio senza chiavi
Il mandrino autoserrante impegna a trapano fermo. La bussola del mandrino può essere facilmente girata con una mano, tenendo il trapano con l'altra.
58
ITALIANO
Norme di sicurezza elettrica
Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta.
Il caricabatterie D E WALT è fornito di doppio isolamento, in ottemperanza alla norma EN 60745 & EN 60335, per le quali non è richiesta la messa a terra.
CH Per la sostituzione del cavo di
alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra)
- utensili elettrici
CH Gli apparecchi portatili, utilizzati in
ambiente esterno, devono essere collegati ad un interruttore differenziale.
Sostituzione del cavo o della spina
Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.
Impiego di una prolunga
In caso di impiego di una prolunga, quest'ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è
2
1 mm
. Se si utilizza un avvolgitore, estrarre il cavo
per l'intera lunghezza.
Assemblaggio e regolazione
● Prima di qualsiasi intervento di montaggio e di regolazione, rimuovere sempre il gruppo batterie.
● Prima di inserire o rimuovere il gruppo batterie, disattivare sempre l'utensile. Usate solamente batterie e caricabatterie D
E WALT.
Gruppo batterie (fi g. A & B)
Carica gruppo batterie (fi g. A)
Quando la carica è effettuata per la prima volta, o dopo un periodo prolungato di immagazzinamento, il gruppo batterie raggiunge solo l'80% della carica. Dopo vari cicli di carica e scarica, il gruppo batterie raggiunge il massimo della capacità di carica. Controllare sempre la rete prima di caricare il gruppo batterie. Se c'e' tensione, ma il gruppo batterie non si carica, affi dare il caricabatterie a un Riparatore Autorizzato D
E WALT. Durante la
carica, il caricabatterie e il gruppo batterie possono risultare caldi al tatto. Si tratta di una condizione normale, che non indica alcun inconveniente.
Non caricare il gruppo batterie a temperature ambiente <4 °C o >40 °C. Temperatura di carica consigliata: circa 24 °C.
● Per caricare il gruppo batterie (10), inserirlo nel caricabatterie (12) come illustrato e collegare quest'ultimo alla rete. Accertarsi che il gruppo batterie sia inserito a fondo nel caricabatterie. A questo punto l'indicatore rosso di carica (13) inizia a lampeggiare.
● Al termine della ricarica, la relativa spia smette di lampeggiare e rimane accesa. A questo punto la batteria è completamente carica.
● Il gruppo batterie può essere estratto in qualsiasi momento o rimanere nel caricabatteria collegato per massimo 14 giorni.
Inserimento e rimozione gruppo batterie
● Inserire il gruppo batterie nell'impugnatura del trapano facendolo scattare in posizione.
● Per la rimozione del gruppo batterie, premere contemporaneamente i due pulsanti di rilascio (11) ed estrarre il gruppo dall'impugnatura.
Copribatteria (fi g. B)
Per coprire i contatti del gruppo batteria indipendente è fornito un cappuccio di protezione. Se il cappuccio di protezione non è in posizione, piccoli oggetti metallici potrebbero provocare il cortocircuito dei contatti, creando potenziali pericoli d'incendio e danneggiando il gruppo batteria.
59
ITALIANO
● Levare il cappuccio di protezione (14) prima di collocare il gruppo batteria (10) nel caricabatteria o nell'utensile.
● Il cappuccio protettivo deve essere ricollocato in posizione immediatamente dopo avere asportato il gruppo batteria dal caricabatteria o dall'utensile.
Prima di riporre o trasportare un gruppo batteria staccato, accertare che il cappuccio protettivo sia in posizione.
Messa a punto automatica
La messa a punto automatica equilibrerà o bilancerà le singole pile del gruppo batteria alla capacità massima. I gruppi batterie devono essere messi a punto durante la notte dopo ogni decimo ciclo di carica/ricarica oppure ogniqualvolta il gruppo non ha più lo stesso rendimento.
● Per mettere a punto il gruppo batteria, collocare la batteria nel caricabatteria, come di consueto. La luce rossa lampeggerà ininterrottamente indicando che il ciclo di carica è cominciato.
● Quando il ciclo di carica è completo, la luce rimane accesa ininterrottamente senza lampeggiare. Il gruppo è completamente carico e può adesso essere usato.
● Se il gruppo batteria viene lasciato nel caricabatteria dopo la carica iniziale, il caricabatteria avvierà automaticamente il modo di messa a punto. Questo modo continuerà per 8 ore, ma il gruppo batteria può essere rimosso in qualsiasi momento durante il modo di messa a punto.
Raffreddamento/riscaldamento batteria
Se il caricabatterie rileva che la batteria è calda o fredda, esso commuta automaticamente nel modo di raffreddamento/riscaldamento batteria, sospendendo l'operazione di carica per il tempo necessario al raffreddamento/riscaldamento. Quindi il caricabatterie riprende l'operazione di carica. Ciò consente di sfruttare al massimo la durata della batteria.
L'indicatore rosso di carica (13) lampeggia lungamente, quindi brevemente nel modo di raffreddamento/riscaldamento batteria.
Inserimento e rimozione della punta (fi g. A & C)
● Aprire il mandrino ruotando il manicotto (15) in senso antiorario e infi lare il codolo della punta.
● Inserire fi no a battuta la punta nel mandrino e tenerla sollevata leggermente mentre si serra in posizione.
● Serrare fermamente ruotando il manicotto in senso orario.
● Per togliere la punta procedere in ordine inverso.
Selezione del modo operativo o regolazione della coppia (fi g. D)
Il collare di questo elettroutensile presenta un'ampia gamma di posizioni di regolazione della coppia che ne consentono l'impiego con vari tipi di viti e di materiali. Per la regolazione della coppia, consultare la sezione "Avvitatura".
● Selezionare la coppia o il modo operativo desiderati allineando il simbolo o il numero sul collare (4) con la freccia (16) sulla scatola degli ingranaggi.
DC945/DC935/DC925
Questi elettroutensili possono essere utilizzati nelle seguenti modalità operative:
Foratura rotativa: per lavori in acciaio, legno e plastica
Foratura con percussione: per lavori in calcestruzzo e muratura
Comando reversibilità (fi g. E)
● Selezionare il senso di rotazione con il comando reversibilità (2) così come indicato (vedere le frecce sull'elettroutensile).
Attendere sempre che il motore sia completamente fermo prima di invertire il senso di rotazione.
Selettore con cambio a tre velocità (fi g. F)
L'elettroutensile è dotato di un selettore con cambio a tre velocità (6) che consente di variare sia la velocità che la coppia.
60
ITALIANO
1 velocità bassa/coppia maggiore 2 velocità media/coppia media 3 velocità alta/coppia minore
Per il regime del motore consultare le specifi che tecniche.
Non effettuare il cambio se il motore gira a tutta velocità o durante l'utilizzo.
Istruzioni per l'uso
● Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
● Accertarsi di non forare in prossimità di tubi o fi li elettrici.
● Non esercitare una pressione eccessiva sull'utensile. La pressione eccessiva non solo non aumenta la velocità di foratura ma diminuisce anche la durata dell'utensile.
Prima del funzionamento:
● Accertarsi che il gruppo batterie sia (completamente) caricato.
● Accertarsi che il gruppo batterie sia installato correttamente.
● Inserire il tipo di punta più adatto.
● Segnare il punto di foratura.
Accensione e spegnimento (fi g. A & E)
● Per mettere in funzione l'utensile, premere il interrutore a velocità variabile (1). La pressione esercitata sul interrutore determina la velocità dell'utensile.
● Per fermare l'utensile, rilasciare l'interruttore.
● Per bloccare l'elettroutensile in posizione disattivata, portare il comando avanti/indietro (2) in posizione centrale.
Avvitatura (fi g. A)
● Selezionare la rotazione in avanti o all'indietro mediante il comando avanti/indietro (2).
● Regolare il collare (4) sulla posizione 1 e cominciare ad avvitare (a bassa coppia).
● Se la frizione comincia a slittare troppo presto, intervenire sul collare per aumentare di quanto necessario il valore di coppia.
Foratura (fi g. A)
● Selezionare sul collare di regolazione (4) il modo operativo di rotazione.
● Selezionare la rotazione in avanti.
Foratura nel metallo
● Utilizzare un lubrifi cante per il taglio quando si procede alla foratura nel metallo. Le uniche eccezioni sono la ghisa ed il bronzo che dovrebbero essere forati a secco.
Foratura nel legno
● Montare il tipo di punta appropriato.
Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.
Manutenzione
Il Vostro Elettroutensile D E WALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica.
Lubrifi cazione
Il Vostro elettroutensile non richiede lubrifi cazione addizionale.
Pulitura
● Scollegare il caricabatterie prima di pulire l'esterno con un panno morbido.
● Rimuovere il gruppo batterie prima di effettuare la pulitura del vostro utensile.
● Tenere libere le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.
Protezione dell'ambiente
Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifi uti domestici.
61
ITALIANO
Nel caso in cui si decida di sostituire il prodotto oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifi uti domestici. Smaltire il prodotto tramite raccolta differenziata.
La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime.
In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.
D E WALT offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti D
E WALT che hanno esaurito la loro durata
in servizio. Per utilizzarlo, è suffi ciente rendere il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.
Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede D E WALT locale, presso il recapito indicato in questo manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati D E WALT e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet alla pagina: www.2helpU.com
Gruppo batterie ricaricabile
Ricaricare il gruppo batterie di lunga durata quando la potenza erogata risulta insuffi ciente all'esecuzione di lavori effettuati senza alcuna diffi coltà in precedenza. Al termine della durata utile, scartarlo con le dovute precauzioni per l'ambiente:
● Esaurire completamente la potenza del gruppo batterie, quindi estrarlo dall'utensile.
● Le batterie NiCd/NiMH sono ricaricabili. Per la ricarica rivolgersi al proprio concessionario o a un centro di ricarica locale. A seguito della raccolta, i gruppi batterie saranno riciclati o eliminati nel rispetto delle direttive vigenti.
62
GARANZIA
● GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE ●
Se non siete completamente soddisfatti delle prestazioni del vostro utensile D E WALT, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra fi liale di assistenza per ottenere il rimborso o il cambio dell'utensile, presentando debita prova dell'avvenuto acquisto.
● MANUTENZIONE GRATUITA PER UN ANNO ●
L'eventuale manutenzione o assistenza necessaria per il vostro utensile D E WALT nei primi 12 mesi dalla data di acquisto sarà effettuata gratuitamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.
● GARANZIA TOTALE DI UN ANNO ●
Se il vostro prodotto D E WALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:
● Il prodotto venga ritornato al centro di assistenza D E WALT, con la prova della data di acquisto (bolla, fattura o scontrino fi scale).
● Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
● Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distributivo.
Contattare la Sede Centrale D E WALT per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). In alternativa, sul nostro sito Internet www.2helpU.com, è disponibile un elenco dei Centri di Assistenza Tecnica D E WALT, completo di dettagli sul servizio assistenza post-vendita.
ITALIANO
63
NEDERLANDS
SNOERLOZE SCHROEF-/BOORMACHINE DC940/DC945/DC935/DC920/DC925
Gefeliciteerd!
U heeft gekozen voor een machine van D E WALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken D E WALT tot een betrouwbare partner voor de professionele gebruiker.
Technische gegevens
Boormachine DC940 DC945 DC935 DC920 DC925 Spanning V
12 12 14,4 18 18
DC
Toerental, onbelast 1e versnelling min 2e versnelling min 3e versnelling min
-1
0 - 450 0 - 450 0 - 450 0 - 450 0 - 450
-1
0 - 1.450 0 - 1.450 0 - 1.450 0 - 1.500 0 - 1.500
-1
0 - 1.800 0 - 1.800 0 - 1.800 0 - 2.000 0 - 2.000
Aantal slagen 1e versnelling min 2e versnelling min 3e versnelling min
-1
- 0 - 7.650 0 - 7.650 - 0 - 7.650
-1
- 0 - 24.650 0 - 24.650 - 0 - 25.500
-1
- 0 - 30.600 0 - 30.600 - 0 - 34.000 Max. koppel Nm 48 48 50 56 56 Boorhoudercapaciteit mm 13 13 13 13 13 Maximum boorcapaciteit
in staal/hout/steenachtige materialen mm 13/38/- 13/38/13 13/45/14 13/50/- 13/50/16 Gewicht (zonder accu) kg 1,6 1,8 1,8 1,6 1,8
Accu DE9501 DE9502 DE9503 Spanning V
12 14,4 18
DC
Type accu NiMH NiMH NiMH Capaciteit Ah 2,6 2,6 2,6 Gewicht kg 0,69 0,86 1,03
Oplader DE9130 Netspanning V
230
AC
Oplaadduur (ca.) min 30 Gewicht kg 0,52
Zekeringen: 230 V machines 10 A
In deze handleiding worden de volgende pictogrammen gebruikt:
Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd.
Geeft elektrische spanning aan.
64
NEDERLANDS
EG-Verklaring van overeenstemming
DC940/DC945/DC935/DC920/DC925
D E WALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EG, 89/336/EEG, 73/23/EEG, 86/188/EEG, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Neem voor meer informatie contact op met D
E WALT, zie het adres hieronder of op de achterkant van
deze handleiding.
DC940 DC945 DC935 DC920 DC925 L
(geluidsdruk) dB(A) 88 102 102 90 104
pA
Gewogen kwadratische gemiddelde waarde van de versnelling m/s
2
< 2,5 17,8 21,1 < 2,5 25,3
K
(meetonzekerheid geluidsdruk) dB(A) 2,8
pA
(meetonzekerheid geluidsvermogen) dB(A) 2,8
K
WA
Director Engineering and Product Development Horst Großmann
D E WALT, Richard-Klinger-Straße 11, D-65510, Idstein, Duitsland
Veiligheidsinstructies
Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
Waarschuwing! Lees alle veiligheids­waarschuwingen en alle voorschriften. Wanneer de volgende
waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en instructies zorgvuldig!
Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) of op een accu (snoerloos).
1 Veiligheid werkomgeving a Houd uw werkomgeving schoon en
opgeruimd.
Een rommelige en een onverlichte werkomgeving kan tot ongevallen leiden.
b Werk met de machine niet in een omgeving
met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden.
Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c Houd kinderen en andere personen tijdens
het gebruik van het elektrische gereedschap uit de buurt.
Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
65
NEDERLANDS
2 Elektrische veiligheid a De netstekker van het gereedschap moet in
het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.
Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b Voorkom aanraking van het lichaam met
geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten.
Er bestaat een verhoogd risico voor een elektrische schok wanneer uw lichaam geaard is.
c Houd het gereedschap uit de buurt van
regen en vocht.
Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d Gebruik het snoer niet voor een verkeerd
doel. Gebruik het snoer niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen.
Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.
e Wanneer u buitenshuis met elektrisch
gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenshuis zijn goedgekeurd.
Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer beperkt het risico van een elektrische schok.
3 Veiligheid van personen a Wees alert, let goed op wat u doet en ga
met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen.
Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b Draag persoonlijke beschermende
uitrusting. Draag altijd een veiligheidsbril.
Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c Voorkom per ongeluk inschakelen.
Controleer of de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt.
Wanneer u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d Verwijder instelgereedschappen of
schroefsleutels voordat u het gereedschap inschakelt.
Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e Reik niet te ver. Zorg er altijd voor dat u
stevig staat en in evenwicht blijft.
Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.
f Draag geschikte kleding. Draag geen
loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen.
Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.
g Wanneer stofafzuigings- of stofop-
vangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt.
Het gebruik van stofopvangvoorzieningen beperkt het gevaar door stof.
4 Gebruik en onderhoud van elektrische
gereedschappen
a Overbelast het gereedschap niet.
Gebruik voor uw toepassing het daarvoor bestemde elektrische gereedschap.
Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
66
NEDERLANDS
b Gebruik geen elektrisch gereedschap
waarvan de schakelaar defect is.
Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c Trek de stekker uit het stopcontact
en/of verwijder de accu voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt.
Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
d Bewaar niet-gebruikte elektrische
gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen.
Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
e Verzorg het gereedschap zorgvuldig.
Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt.
Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
f Houd snijdende inzetgereedschappen
scherp en schoon.
Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
g Gebruik elektrische gereedschappen,
toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden.
Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
5 Gebruik en onderhoud van accu-
gereedschappen
a Controleer of de schakelaar in de uit-stand
staat voordat u de accu in het gereedschap steekt.
Wanneer bij het aanbrengen van een accu in elektrisch gereedschap de schakelaar in de aan-stand staat, kan dit tot ongevallen leiden.
b Laad accu's alleen op in opladers die door
de fabrikant zijn gespecifi ceerd.
Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer hij met andere accu's wordt gebruikt.
c Gebruik elektrische gereedschappen alleen
met de daarvoor bedoelde accu's.
Het gebruik van andere accu's kan leiden tot verwondings- en brandgevaar.
d Houd accu's die niet in gebruik zijn uit
de buurt van metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken.
Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
e Bij verkeerd gebruik kan vloeistof uit de
accu lekken. Voorkom contact. Spoel in geval van onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen.
Uit de accu gelekte vloeistof kan huidirritaties of brandwonden veroorzaken.
6 Service a Laat het gereedschap alleen repareren door
gekwalifi ceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid
van het gereedschap in stand blijft.
Aanvullende veiligheidsinstructies voor klopboormachines
Draag oorbeschermers bij klopboormachines.
Blootstelling aan lawaai kan gehoorbeschadiging veroorzaken.
Gebruik de handgrepen die met de machine worden meegeleverd. Het niet in bedwang kunnen houden van de machine kan leiden tot lichamelijk letsel.
Aanvullende veiligheidsinstructies voor accu's en opladers
● Zorg ervoor dat de accu droog en schoon is voordat u hem in de oplader plaatst.
67
NEDERLANDS
● Gebruik voor het laden van NiMH-accu's uitsluitend opladers met het opschrift "NiMH" of "NiMH + NiCd".
● Draag de oplader nooit aan het netsnoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.
● Stel de oplader niet bloot aan vochtige of natte omstandigheden.
● Probeer geen natte accu's op te laden.
● Probeer nooit een accu open te maken.
● Volg altijd de instructies achterin voor het afdanken van accu's.
● Indien niet in gebruik, dienen opladers en accu's te worden opgeborgen in een droge, afsluitbare plaats, buiten bereik van kinderen.
Labels op de oplader en op de accu
De labels op de oplader en op de accu laten de volgende pictogrammen zien:
100%
Laadproces op gang
100%
68
Laadproces beëindigd
Accu defect
Niet met geleidende voorwerpen aan de contactpunten komen
Geen beschadigde accu's laden
Lees voor het gebruik de handleiding
Gebruik de oplader uitsluitend voor D E WALT-accu's; andere accu's kunnen barsten en letsel of schade veroorzaken
Niet aan water blootstellen
Beschadigd snoer direct laten vervangen
+40 ˚c
Alleen laden bij temperaturen tussen 4
+4 ˚c
°C en 40 °C
Versleten accu's dienen op milieubewuste wijze te worden verwerkt
Verbrand de accu nooit
Inhoud van de verpakking
De verpakking bevat: 1 Snoerloze schroef-/boormachine 1 Zijhandgreep 1 Oplader 2 Accu's (KB-modellen) 1 Transportkoffer 1 Handleiding 1 Onderdelentekening N.B.: Accu's en opladers zijn niet inbegrepen bij N-modellen.
● Controleer de machine, losse onderdelen en accessoires op transportschade.
● Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.
Beschrijving (fi g. A)
Uw snoerloze schroef-/boormachine DC940/ DC920 is ontworpen voor professioneel boren en schroeven. Uw snoerloze schroef-/(klop) boormachine is DC945/DC935/DC925 ontworpen voor professioneel gebruik: klopboren en schroeven.
1 Schakelaar voor elektronisch regelbaar
toerental
2 L/R-schakelaar 3 Snelspanboorhouder/automatische
spindelblokkering
4 Keuzeschakelaar boren/klopboren/instelring
voor koppel en boorstand
5 Instelringposities 6 Mechanische toerenomschakelaar 7 Schroefbithouder 8 Handgreep 9 Zijhandgreep 10 Accu
Oplader
Uw DE9130 oplader is geschikt voor D
E WALT
NiMH- en NiCd-accu's van 7,2 tot 18 V bij 1,3 tot 2,6 Ah. 10 Accu 11 Accu-vergrendelingsknoppen 12 Oplader 13 Oplaadindicatie (rood)
Automatische spindelblokkering
De automatische spindelblokkering wordt bij het uitschakelen van de boormachine geactiveerd. De kraag kan gemakkelijk met een hand worden gedraaid terwijl met de andere hand de boormachine wordt vastgehouden.
Elektrische veiligheid
De elektrische motor is ontwikkeld voor een bepaalde spanning. Controleer altijd of de accuspanning overeenkomt met de waarde op het typeplaatje. Controleer tevens of de ingangsspanning van de oplader overeenkomt met uw netspanning.
Uw D E WALT-oplader is dubbel geïsoleerd overeenkomstig EN 60745 & EN 60335.
Vervangen van het snoer of de stekker
Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.
Gebruik van verlengsnoeren
Gebruik verlengsnoeren alleen in uiterste noodzaak. Gebruik een goedgekeurd snoer dat beantwoordt aan het vermogen van de oplader (zie technische gegevens). De minimum geleiderdikte is 1 mm
2
;
de maximum snoerlengte is 30 m.
Monteren en instellen
● Verwijder vóór het monteren en instellen altijd de accu uit de machine.
● Schakel de machine altijd uit alvorens de accu aan te brengen of te verwijderen.
NEDERLANDS
Gebruik uitsluitend D E WALT-accu's en
-opladers.
Accu (fi g. A & B)
Opladen (fi g. A)
Als u de accu voor de eerste keer of na langdurige opslag oplaadt, zal deze slechts voor ca. 80% worden opgeladen. Na een aantal laad- en ontlaad­cycli wordt de accu echter compleet opgeladen. Controleer altijd de netspanning, voordat u de accu oplaadt. Als de netspanning normaal aanwezig is, maar de accu niet wordt opgeladen, breng dan uw oplader naar een erkend D Tijdens het opladen kunnen oplader en accu warm aanvoelen. Dit is normaal en duidt niet op een defect.
Laad de accu niet op bij omgevingstemperaturen <4 °C of >40 °C. Aanbevolen oplaadtemperatuur: ca. 24 °C.
● Plaats de accu (10) in de oplader (12) zoals afgebeeld en steek de stekker van de oplader in het contact. Let erop dat de accu goed in de oplader zit. De rode oplaad-indicatie (13) begint te knipperen.
● Na het opladen stopt de oplaad-indicatie met knipperen en brandt continu. De accu is nu volledig opgeladen.
● De accu kan op ieder gewenst moment uit de oplader worden gehaald of voor een langere tijd in de op het net aangesloten oplader blijven zitten (maximaal 14 dagen).
Plaatsen en verwijderen van de accu
● Duw de accu in de greep totdat de accu vastklikt.
● Verwijder de accu door het tegelijkertijd indrukken van de twee vergrendelknoppen (11). Trek dan de accu uit de greep.
Accu-afdekdop (fi g. B)
De meegeleverde afdekdop wordt gebruikt om de contactpunten van de losse accu te beschermen. Zonder de afdekdop kunnen de contactpunten worden kortgesloten door rondslingerende metalen voorwerpen, waardoor brandgevaar ontstaat en de accu beschadigd raakt.
E WALT Service-center.
69
NEDERLANDS
● Neem de afdekdop (14) af voordat u de accu (10) in de lader of de machine plaatst.
● Plaats de afdekdop over de contactpunten meteen nadat de accu uit de lader of machine is genomen.
Zorg dat de afdekdop op zijn plaats zit voodat u een losse accu opbergt of transporteert.
Automatische regeneratie
In de automatische regeneratiestand worden de individuele cellen in de accu gecompenseerd of gebalanceerd op de maximale capaciteit van de accu. Accu's worden iedere nacht geregenereerd of na iedere 10de laad/ ontlaad-cyclus of wanneer de accu niet meer dezelfde prestatie levert.
● Voor het regenereren van uw accu plaatst u de accu in de oplader. Het rode lampje zal continu gaan knipperen om aan te geven dat de laadcyclus is begonnen.
● Na de laadcyclus, zal het lampje continu branden en niet langer knipperen. De accu is volledig opgeladen en is klaar voor gebruik.
● Als de accu in de oplader blijft zitten, start de oplader automatisch de regeneratiefunctie op. Deze functie duurt maximaal 8 uur, maar de accu kan op ieder willekeurig moment tijdens de regeneratiefunctie worden verwijderd.
Vertraagd opladen van hete/koude accu's
Wanneer een te hete of te koude accu in de oplader wordt geplaatst, wordt het oplaadproces automatisch uitgesteld. Als de accu een geschikte temperatuur heeft bereikt, schakelt de oplader automatisch over naar de laadstand. Hierdoor wordt een lange levensduur van de accu gegarandeerd. De rode oplaad-indicatie (13) knippert langzaam; gedurende de vertragingstijd knippert de indicatie snel.
Plaatsen en verwijderen van een boortje of schroevendraaierbit (fi g. A & C)
● Open de boorhouder door de kraag (15) linksom te draaien en plaats het boortje of de schroevedraaierbit.
● Plaats het boortje of de schroevedraaierbit zo ver mogelijk in de boorhouder. Trek het boortje of de bit daarna iets terug.
● Klem het boortje of de bit stevig vast door de kraag rechtsom te draaien.
● Ga voor het verwijderen van het boortje in omgekeerde volgorde te werk.
Kiezen van de boorstand of instellen van het koppel (fi g. D)
De instelring kent een groot aantal verschillende posities voor het afstemmen van het koppel op de gebruikte schroeven en het materiaal van het werkstuk. Voor instelling van het koppel, zie "In- en uitdraaien van schroeven".
● Kies de gewenste boorstand of het juiste koppel door de instelring (4) te verdraaien tot het betreffende symbool of positienummer recht tegenover de indicatie (16) op het motorhuis staat.
DC945/DC935/DC925
Deze machines kunnen worden gebruikt in de volgende functies:
Boren: boren in staal, hout en kunststoffen
Klopboren: boren in steen en beton
L/R-schakelaar (fi g. E)
● Selecteer de draairichting (linksom of rechtsom) door het verschuiven van de L/R-schakelaar (2), zoals afgebeeld (zie de pijlen op de machine).
Wijzig de draairichting uitsluitend als de machine volledig stilstaat.
Mechanische toerenomschakelaar (fi g. F)
Uw machine is uitgerust met een mechanische toerenomschakelaar (6) waarmee de verhouding tussen toerental en koppel kan worden gewijzigd.
70
NEDERLANDS
1 lage snelheid/hoog koppel 2 middelhoge snelheid/middelhoog koppel 3 hoge snelheid/laag koppel
Meer informatie over de toerentallen vindt u in de technische gegevens.
Verdraai de schakelaar niet bij volle belasting of tijdens het gebruik.
Aanwijzingen voor gebruik
● Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften
● Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen.
● Forceer de machine niet. Overmatige druk op de machine versnelt het boren niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine.
Voor gebruik:
● Zorg dat de accu (helemaal) is opgeladen.
● Zorg dat de accu goed op de plaats zit.
● Plaats het juiste boortje.
● Markeer de plaats waar het gat moet worden geboord.
In- en uitschakelen (fi g. A & E)
● Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend.
● Stop de machine door de schakelaar los te laten.
● Schuif de L/R-schakelaar (2) in de middenstand om de machine in de UIT-stand te blokkeren.
In- en uitdraaien van schroeven (fi g. A)
● Selecteer de gewenste draairichting met de L/R-schakelaar (2).
● Zet de instelring (4) in pos. 1 (laag koppel) en draai de schroef in het werkstuk.
● Indien de slipkoppeling te vroeg wordt geactiveerd, stel dan met behulp van de ring een hoger koppel in.
Boren (fi g. A)
● Kies de boorstand met behulp van de instelring (4).
● Selecteer de draairichting rechtsom.
Boren in metaal
● Gebruik een smeermiddel bij het boren in metaal (behalve voor gietijzer en koper).
Boren in hout
● Gebruik een boortje van een geschikt type.
Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.
Onderhoud
Uw D E WALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.
Smering
Uw machine heeft geen extra smering nodig.
Reiniging
● Trek de stekker van de oplader uit het stopcontact voordat u de behuizing met een zachte doek reinigt.
● Verwijder de accu voordat u de machine reinigt.
● Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek.
Milieu
Gescheiden inzameling. Dit product mag niet met het gewone huishoudelijke afval worden weggegooid.
Wanneer uw oude D E WALT-product aan vervanging toe is of het u niet langer van dienst kan zijn, gooi het dan niet bij het huishoudelijk afval.
71
NEDERLANDS
Zorg ervoor dat het product gescheiden kan worden ingezameld.
Door gebruikte producten en verpakkingen gescheiden in te zamelen, worden de materialen gerecycled en opnieuw gebruikt. Hergebruik van gerecyclede materialen voorkomt milieuvervuiling en vermindert de vraag naar grondstoffen.
Inzamelpunten voor gescheiden inzameling van electrische huishoudproducten bij gemeentelijke vuilnisbergen of bij de verkoper waar u een nieuw product koopt, kunnen aan plaatselijke voorschriften gebonden zijn.
E WALT biedt de mogelijkheid tot inzamelen en
D recyclen van afgedankte D E WALT-producten. Om gebruik te maken van deze service, retourneert u het product naar een van de erkende servicecentra, die deze producten voor ons verzamelt.
U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com
Oplaadbare accu
De duurzame accu moet worden opgeladen, zodra deze niet meer genoeg energie levert voor werkzaamheden die daarvóór nog moeiteloos konden worden verricht. Versleten accu's dienen op milieubewuste wijze te worden verwijderd:
● Gebruik de energie van de accu helemaal op en verwijder dan de accu uit de machine.
● NiCd- en NiMH-accu's zijn recycleerbaar. Breng ze naar uw handelaar of naar een plaatselijk verwerkingscentrum voor klein chemisch afval. De ingezamelde accu's worden dan op milieuvriendelijke wijze gerecycleerd of verwijderd.
GARANTIE
● 30 DAGEN "NIET GOED, GELD TERUG" GARANTIE ●
Indien uw D E WALT elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar D
E WALT, samen met uw
aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.
● 1 JAAR GRATIS SERVICE-CONTRACT ●
Mocht uw D E WALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend D E WALT Service-center.
● 1 JAAR GARANTIE ●
Mocht uw D E WALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van D E WALT, op voorwaarde dat:
● het produkt niet foutief gebruikt werd
● het produkt niet gerepareerd is door onbevoegden
● het aankoopbewijs met daarop de aankoopdatum wordt overlegd
Informeer bij uw dealer of bij het D E WALT- hoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding). Een overzicht van erkende D E WALT Service- centers en nadere informatie over onze service vindt u ook op Internet: www.2helpU.com.
72
NORSK
OPPLADBAR BOREMASKIN/SKRUTREKKER DC940/DC945/DC935/DC920/DC925
Gratulerer!
Du har valgt et D E WALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør D E WALT til en av de mest pålitelige partnere for profesjonelle brukere.
Tekniske data
Boremaskin DC940 DC945 DC935 DC920 DC925 Spenning V
12 12 14,4 18 18
DC
Turtall, ubelastet
1. gear min
2. gear min
3. gear min
-1
0 - 450 0 - 450 0 - 450 0 - 450 0 - 450
-1
0 - 1.450 0 - 1.450 0 - 1.450 0 - 1.500 0 - 1.500
-1
0 - 1.800 0 - 1.800 0 - 1.800 0 - 2.000 0 - 2.000
Slagtall
1. gear min
2. gear min
3. gear min
-1
- 0 - 7.650 0 - 7.650 - 0 - 7.650
-1
- 0 - 24.650 0 - 24.650 - 0 - 25.500
-1
- 0 - 30.600 0 - 30.600 - 0 - 34.000 Maks. dreiemoment Nm 48 48 50 56 56 Chuckkapasitet mm 13 13 13 13 13 Maks. borekapasitet i stål/mykt tre/betong mm 13/38/- 13/38/13 13/45/14 13/50/- 13/50/16 Vekt kg 1,6 1,8 1,8 1,6 1,8
Batteripakke DE9501 DE9502 DE9503 Spenning V
12 14,4 18
DC
Batteritype NiMH NiMH NiMH Kapasitet Ah 2,6 2,6 2,6 Vekt kg 0,69 0,86 1,03
Lader DE9130 Nettspenning V
230
AC
Ladetid (ca.) min 30 Vekt kg 0,52
Sikring: 230 V 10 A
Følgende symboler brukes i denne instruksjonsboken:
Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges.
Betegner risiko for elektrisk støt.
73
NORSK
CE-sikkerhetserklæring
DC940/DC945/DC935/DC920/DC925
E WALT erklærer at dette utstyret er konstruert i henhold til: 98/37/EF, 89/336/EØF, 73/23/EØF,
D 86/188/EØF, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Ønsker du fl ere opplysninger, vennligst kontakt D
E WALT på adressen nedenfor eller se veiledningens
bakside.
DC940 DC945 DC935 DC920 DC925 L
(lydnivå) dB(A) 88 102 102 90 104
pA
Veiet geometrisk middelverdi av akselerasjonsfrekvensen m/s
2
< 2,5 17,8 21,1 < 2,5 25,3
K
(lydnivå-usikkerhet) dB(A) 2,8
pA
(akustisk effekt-usikkerhet) dB(A) 2,8
K
WA
Director Engineering and Product Development Horst Großmann
D E WALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland
Sikkherhetsveiledning
Generelle sikkerhetsadvarsler for elektriske verktøy
Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene
og instruksjonene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.
Ta vare på alle advarsler og instruksjoner for fremtidig referanse.
Uttrykket "elektroverktøy" i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).
1 Arbeidsplassens sikkerhet a Hold arbeidsområdet rent og godt opplyst.
Rotete arbeidsområder og arbeidsområder uten godt lys kan føre til ulykker.
b Ikke arbeid med elektroverktøy
i eksplosjonsfarlige omgivelser – der det befi nner seg brennbare væsker, gass eller støv.
Elektroverktøy forårsaker gnister som kan antenne støv eller damper.
c Hold barn og andre personer unna når
elektroverktøyet brukes.
Hvis du blir forstyrret under arbeidet, kan du miste kontrollen.
2 Elektrisk sikkerhet a Støpselet til elektroverktøyet må passe
inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordete elektroverktøy.
Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.
b Unngå kroppskontakt med jordete overfl ater
som rør, radiatorer, komfyrer og kjøleskap.
Det er større fare for elektrisk støt hvis kroppen din er jordet.
74
NORSK
c Hold elektroverktøy unna regn eller fuktighet.
Dersom det kommer vann i et elektroverktøy, øker risikoen for elektrisk støt.
d Unngå uforsvarlig behandling av ledningen.
Elektroverktøyet må aldri bæres eller trekkes etter ledningen, og trekk heller ikke ut støpselet ved å rykke i ledningen. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler.
Med skadde eller sammenfl okete ledninger øker risikoen for elektrisk støt.
e Når du arbeider utendørs med et
elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk.
Ved å bruke en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
3 Personsikkerhet a Vær oppmerksom, pass på hva du gjør og
gå fornuftig fram når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter.
Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader.
b Bruk personlig verneutstyr. Bruk alltid
vernebriller.
Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselsvern som passer til forholdene, reduserer risikoen for personskader.
c Unngå å starte verktøyet ved en feiltagelse.
Påse at bryteren står i posisjon "AV" før verktøyet koples til.
Det kan føre til ulykker hvis du bærer elektroverktøyet med fi ngeren på bryteren, eller kopler til verktøyet når bryteren ikke står i posisjon "AV".
d Fjern innstillingsverktøy eller skrunøkler før
du slår på elektroverktøyet.
En skrunøkkel eller en nøkkel som befi nner seg i en roterende maskindel, kan føre til personskade.
e Ikke strekk deg for langt. Pass på at du alltid
har sikkert fotfeste og god balanse.
Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f Bruk egnede klær. Ikke bruk løse plagg eller
smykker. Hold hår, klær og hansker unna bevegelige deler.
Løstsittende tøy, smykker eller langt hår kan komme inn i bevegelige deler.
g Hvis det kan monteres støvavsug- og
oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte.
Bruk av støvoppsmaling reduserer farer på grunn av støv.
4 Aktsom håndtering og bruk av elektroverktøy a Ikke bruk makt på elektroverktøyet. Bruk et
elektroverktøy som er beregnet på den type arbeid du vil utføre.
Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
b Ikke bruk elektroverktøy med defekt bryter.
Et elektroverktøy som ikke lenger kan slås av eller på med bryteren, er farlig og må repareres.
c Trekk støpselet ut av stikkontakten og/eller
batteripakken ut av verktøyet før du utfører innstillinger, skifter tilbehørsdeler eller lagrer verktøyet.
Disse tiltakene reduserer risikoen for en utilsiktet starting av maskinen.
d Elektroverktøy som ikke er i bruk, må
oppbevares utilgjengelig for barn. Ikke la verktøyet brukes av personer som ikke er fortrolig med dette, eller som ikke har lest disse bruksanvisningene.
Elektroverktøy er farlige når de brukes av uerfarne personer.
e Vær nøye med vedlikehold av
elektroverktøy. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, om deler er brukket eller skadet og andre forhold som kan innvirke på verktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk.
Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
f Hold skjæreverktøy skarpe og rene.
Godt vedlikeholdte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
75
NORSK
g Bruk verktøyet, tilbehør og verktøybits osv
i henhold til disse instruksjonene, og ta hensyn til arbeidsforholdene og til arbeidet som skal utføres.
Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.
5 Aktsom håndtering og bruk av snorløst
elektroverktøy
a Sørg for at maskinen er slått av før du setter
i batteriepakken.
Hvis du setter batteriepakken i et elektroverktøy som er slått på, kan dette medføre uhell.
b Lad batteriepakken kun opp i ladeapparater
som er anbefalt av produsenten.
Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batteripakker, brukes med andre batteripakker.
c Bruk derfor kun riktig type batteripakker for
elektroverktøyene.
Bruk av andre batteripakker kan medføre skader og brannfare.
d Hold batteripakker som ikke er i bruk, unna
binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene.
En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
e Ved gal bruk kan det lekke væske ut av
batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege.
Batterivæske som renner ut, kan føre til hudirritasjoner eller forbrenninger.
6 Service a Elektroverktøyet ditt skal alltid repareres av
kvalifi sert personell og kun med originale reservedeler.
Dette forsikrer at elektroverktøyets sikkerhet opprettholdes.
Ytterligere sikkerhetsinstruksjoner for slagbor
Bruk hørselvern når du bruker slagbor.
Høy lyd kan gi hørselskader.
Bruk hjelpehåndtakene som fulgte med verktøyet. Hvis du mister kontrollen over verktøyet, kan det resultere i helseskader.
76
Ekstra sikkerhetsregler for batteripakker og ladere
● Pass på at batteripakken er tørr og ren før du setter den i laderen.
● For lading av D E WALT NiMH-batterier må bare anvendes ladere med påskrift "NiMH" eller "NiMH + NiCd".
● Bær aldri laderen i ledningen. Ikke dra i kabelen når du skal ta ut støpselet. Utsett ikke ledningen for varme, olje eller skarpe kanter.
● Ikke utsett laderen for fuktige eller våte omgivelser.
● Ikke forsøk å lade våte batteripakker.
● Forsøk ikke under noen omstendigheter å åpne en batteripakke.
● Følg alltid instruksjonene bakerst i denne håndboken hvis du skal kaste en batteripakke.
● Batteripakker og ladere som ikke er i bruk, må oppbevares på et tørt og sikret sted, innlåst og utilgjengelig for barn.
Etikette på laderen og batteripakken
Etikettene på laderen og batteripakken viser følgende symboler:
100%
Batteriet lader
100%
Batteri ladet
Batteri defekt
Ikke berør dem med ledende gjenstander
Sett ikke skadde batteripakker inn i laderen
Les bruksanvisningen før laderen tas i bruk
Må bare anvendes for lading av D E WALT batterier; andre batteripakker kan revne og forårsake skader
Må ikke utsettes for fukt
Skift skadet ledning
+40 ˚c
+4 ˚c
Temperaturområde for lading 4 °C til 40 °C
Avhend batteripakken ifølge gjeldende miljøforskrifter
Ikke brenn batteripakken
Kontroll av pakkens innhold
Pakken inneholder: 1 Oppladbar boremaskin/skrutrekker 1 Sidehåndtak 1 Lader 2 Batteripakker (KB-modeller) 1 Koffert 1 Instruksjonsbok 1 Splitt-tegning Merk: Batteripakker og ladere er ikke inkludert med N-modellene.
● Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
● Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk.
Beskrivelse (fi g. A)
Din oppladbare oppladbar boremaskin/skrutrekker DC940/DC920 er designet for profesjonell boring og skrutrekking. Din oppladbare oppladbar slagboremaskin/ skrutrekker DC945/DC935/DC925 er designet for profesjonell boring, slagboring og skrutrekking.
1 Bryter for variabelt turtall 2 Forover/bakover-skyvebryter 3 Selvspennende chuck/automatisk spindellås 4 Slagvelger/justeringskrage for dreiemoment 5 Krave-stillinger 6 Tre-gear velger 7 Bitsholder 8 Håndtak
NORSK
9 Sidehåndtak 10 Batteripakke
Lader
Din DE9130 lader virker med D
E WALT NiMH og
NiCd batteripakker fra 7,2 til 18 V ved 1,3 til 2,6 Ah. 10 Batteripakke 11 Sperrer 12 Lader 13 Ladelampe (rød)
automatisk spindellås
Den automatiske spindellåsen tilkobles når maskinen er skrudd av.
Elektrisk sikkerhet
Laderen er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i samsvar med spenningen på typeskiltet.
Laderen er dobbeltisolert i samsvar med EN 60745 & EN 60335. Jordet ledning er derfor ikke nødvendig.
Skifting av kabel eller støpsel
Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et støpsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt.
Montering og justering
● Før du monterer og justerer, må du alltid ta ut batteripakken.
● Slå alltid av verktøyet før du setter inn eller tar ut batteripakken.
Bare bruk D E WALT batterier og lader.
Batteripakke (fi g. A & B)
Lading av batteripakken (fi g. A)
Når du lader batteripakken for første gang, eller etter en langvarig oppbevaring, kan den bare ta imot 80% opplading. Etter fl ere oppladninger og utladninger, vil batteripakken oppnå full kapasitet. Kontroller alltid nettet før du lader batteripakken.
77
NORSK
Hvis det er strøm på nettet, men batteripakken ikke blir oppladet, må du bringe laderen til et D E WALT- autorisert serviceverksted. Under oppladningen kan batteripakken kjennes varm ved berøring. Dette er normalt og er ikke tegn på at noe er galt.
Ikke lad batteripakken hvis omgivelsestemperaturen er <4 °C eller >40 °C. Anbefalt oppladningstemperatur: ca. 24 °C.
● Når du skal lade batteripakken (10), setter du batteripakken inn i laderen (12) som vist på tegningen, og kobler laderen til strøm. Kontroller at batteripakken er satt helt inn i laderen. Den røde ladelampen (13) vill blinke.
● Når ladingen er avsluttet, vil ladeindikatoren slutte å blinke og forbli tent. Batteripakken er nå fulladet.
● Batteripakken kan fjernes når som helst, eller du kan la den stå i den tilkoblede laderen over en lengre periode (maksimalt 14 dager).
Innsetting og uttaking av batteripakken
● Sett batteripakken inn i pistolgrepet til det smekker på plass.
● Når du skal ta ut batteripakken, trykker du på de to uløserknappene (11) samtidig og trekker pakken ut av pistolgrepet.
Batterihette (fi g. B)
Det følger med en hette som beskytter kontaktene på batteripakken når den er koplet fra. Uten hetten kan løse metallgjenstander kortslutte kontaktene og forårsake brann eller skade batteripakken.
● Ta av beskyttelseshetten (14) før du setter batteripakken (10) i laderen eller verktøyet.
● Sett beskyttelseshetten over kontaktene umiddelbart etter at batteripakken tas ut av laderen eller verktøyet.
Pass på at beskyttelseshetten sitter på plass før du oppbevarer eller bærer med deg en frakoplet batteripakke.
Automatisk justering
Automatisk justeringsmodus utligner eller balanserer de individuelle cellene i batteripakken ved toppkapasitet. Batteripakkene bør justeres over natten etter hver 10. lading/ utladingssyklus, eller når pakken ikke lenger gir samme ytelse som tidligere.
● Sett batteriet i laderen som vanlig for å justere batteripakken. Den røde lampen blinker kontinuerlig, noe som angir at ladesyklusen har startet.
● Når ladesyklusen er over, lyser lampen kontinuerlig og slutter å blinke. Pakken er fullt oppladet og kan brukes nå.
● Hvis pakken står i laderen etter ladeperioden, starter laderen automatisk justeringsmodus. Denne modusen fortsetter i opptil 8 timer, men batteripakken kan fjernes når som helst i løpet av justeringsmodus.
Varmt/kaldt batteri ventetid
Når laderen oppdager et batteri som er varmt/ kaldt, starter den automatisk en varmt/kaldt batteri ventetid, som utsetter ladningen til batteriet har en skikket temperatur. Laderen kopler da automatisk tilbake til normal ladning av batteriet. Denne egenskapen garanterer maksimal levetid for batteriet. Den røde indikatoren (13) blinker lenge, og deretter kort mens den er i ventetid modus.
Innsetting og fjerning av bits (fi g. A & C)
● Åpne chucken ved å dreie hylsen (15) mot klokken, og sett inn bit-skaftet.
● Sett tilbehøret så langt inn i chucken som mulig og løft det litt før det skrus fast.
● Stram godt ved å dreie hylsen med klokken.
● Bitsen fjernes ved å gå fram i omvendt rekkefølge.
Valg av driftsmåte eller justering av vrimoment (fi g. D)
Kragen på denne maskinen har ulike trinn for justering av vrimomentet slik at dette passer til skruestørrelse og arbeidsmateriale. For innstilling av vrimoment, se avsnittet "Skrutrekking".
78
NORSK
● Velg ønsket driftsmåte eller vrimoment ved å sette symbolet eller tallet på kragen (4) overfor indikatoren (16) på maskinen.
DC945/DC935/DC925
Maskinen har følgende driftsmoduser:
Boring: for stål, tre og plast
Slagboring: for murverk
Forover/bakover-skyvebryter (fi g. E)
● Velg forovergang eller revers med skyvebryteren (2) som vist (se pilene på maskinen).
Vent alltid til motoren har stanset helt før rotasjonsretningen endres.
Tre-girs velger (fi g. F)
Maskinen er utstyrt med en tre-gear velger (6) for å kunne variere turtall/dreiemoment. 1 lavt turtall/høyt dreiemoment 2 middelhøyt turtall/middelhøyt dreiemoment 3 høyt turtall/lavt dreiemoment
For informasjon om hastigheter, se tekniske data.
Skift ikke gear ved full hastighet eller mens maskinen arbeider.
Bruksanvisning
● Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
● Vær oppmerksom på hvor røropplegg og ledninger befi nner seg.
● Trykk bare lett på maskinen. Stor kraft fører ikke til raskere boring, men til at maskinen presterer dårligere og at levetiden eventuelt reduseres.
Før maskinen tas i bruk:
● Pass på at batteripakken er (helt) oppladet.
● Forviss deg om at batteriet sitter som det skal.
● Sett i riktig bits.
● Marker stedet hvor hullet skal bores.
Start - stopp (fi g. A & E)
● Start maskinen ved å trykke på bryteren for variabelt turtall (1). Maskinens turtall avhenger av hvor hardt man trykker på bryteren.
● Maskinen stanses ved å slippe strømbryteren.
● Når du skal låse maskinen i av-stilling, fl ytter du bryteren for høyre-/venstregange (2) til midtstillingen.
Skrutrekking (fi g. A)
● Velg høyre-/venstregange med bryteren (2).
● Innstill kragen (4) på 1 og start skrutrekkingen (lavt vrimoment).
● Hvis clutchen skraller for raskt, justeres kragen slik at vrimomentet økes etter behov.
Boring (fi g. A)
● Velg boring ved hjelp av kragen (4).
● Velg rotasjon forover.
Boring i metall
● Bruk boremulsjon når du borer i stål. Støpejern og messing, skal tørrbores.
Boring i tre
● Montér egnet type bor.
Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr.
Vedlikehold
Ditt D E WALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.
Smøring
Ditt elektoverktøy trenger ikke ekstra smøring.
Rengjøring
● Trekk støpselet til laderen ut av stikkontakten før huset rengjøres med en myk klut.
● Fjern batteripakken før rengjøring av elektroverktøyet.
79
NORSK
● Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut.
Miljøvern
Kildesortering. Dette produktet må ikke kastes i det vanlige husholdningsavfallet.
Hvis du fi nner ut at D skiftes ut, eller hvis du ikke lenger har bruk for det, må du unnlate å kaste det sammen med det vanlige husholdningsavfallet. Sørg for at dette produktet gjøres tilgjengelig for kildesortering.
Kildesortering av brukte produkter og emballasje gjør det mulig å resirkulere materialer og bruke dem igjen. Gjenbruk av resirkulerte materialer bidrar til å forhindre forsøpling av miljøet og reduserer behovet for råmaterialer.
Lokale regelverk kan legge tilrette for kildesortering av elektriske produkter fra husholdningen, ved kommunale deponier eller gjennom forhandleren når du kjøper et nytt produkt.
D E WALT har tilrettelagt for innsamling og resirkulering av D E WALT-produkter etter at de har utspilt sin rolle. For å benytte deg av denne tjenesten, vennligst returner produktet ditt til et av våre autoriserte serviceverksteder, som vil samle inn produktene for oss.
For informasjon om nærmeste autoriserte serviceverksted, ta kontakt med det lokale D E WALT-kontoret på den adressen som er oppgitt i denne bruksanvisningen. En oversikt over alle autoriserte D E WALT-serviceverksteder og fullstendige servicevilkår fi nnes også tilgjengelig på Internett, adresse: www.2helpU.com
E WALT-produktet ditt må
Oppladbar batteripakke
Denne batteripakken med lang levetid må lades opp på nytt når den slutter å gi nok strøm til jobber som det før var enkelt å utføre. Ved slutten av dens tekniske levetid må du avhende batteripakken, med riktig omtanke for miljøet.
● Tøm batteriene ved å kjøre dem helt tomme, fjern dem så fra verktøyet.
● NiCd- og NiMH-cellene kan resirkuleres. Av hensyn til miljø, lever det til kildesortering, eller til et D
E WALT serviceverksted.
De innsamlede batteripakkene vil bli gjenvunnet eller avhendet på en riktig måte.
OBS! Som bruker er du ansvarlig for at batteriet
resirkuleres på forsvarlig måte.
D
E WALT service
Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med D
E WALT.
På grunn av forskning og utvikling kan ovenstående spesifi kasjoner bli endret, noe som ikke blir opplyst separat.
80
GARANTI
● 30 DAGERS FORNØYD-KUNDEGARANTI ●
Hvis du ikke er tilfreds med ditt D E WALT verktøy, kan det returneres innen 30 dager til din D E WALT forhandler eller til et D E WALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.
● 1 ÅRS FRI VEDLIKEHOLDSERVICE ●
Skulle ditt D E WALT verktøy trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert D E WALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.
● 1 ÅRS GARANTI ●
Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt D
E WALT-produkt har
feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:
● Verktøyet ikke er blitt brukt skjødesløst.
● Reparasjoner bare er blitt utført av autorisert verksted/personell.
● Kvittering kan fremlegges.
Denne garantien er i tillegg til kjøperens
rettigheter i henhold til Kjøpsloven.
Adresse til nærmeste D E WALT autoriserte serviceverksted fi nner du i D E WALT katalogen, eller ved å kontakte D E WALT. Alternativt kan du fi nne en liste over D E WALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår:
www.2helpU.com.
NORSK
81
PORTUGUÊS
BERBEQUIM/APARAFUSADOR A BATERIA DC940/DC945/DC935/DC920/DC925
Parabéns!
Escolheu uma ferramenta D E WALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fi zeram da D E WALT um dos parceiros mais fi áveis para os utilizadores profi ssionais.
Dados técnicos
Berbequim DC940 DC945 DC935 DC920 DC925 Voltagem V
12 12 14,4 18 18
DC
Velocidade em vazio 1a velocidade min 2a velocidade min 3a velocidade min
-1
0 - 450 0 - 450 0 - 450 0 - 450 0 - 450
-1
0 - 1.450 0 - 1.450 0 - 1.450 0 - 1.500 0 - 1.500
-1
0 - 1.800 0 - 1.800 0 - 1.800 0 - 2.000 0 - 2.000
Impacto 1a velocidade min 2a velocidade min 3a velocidade min
-1
- 0 - 7.650 0 - 7.650 - 0 - 7.650
-1
- 0 - 24.650 0 - 24.650 - 0 - 25.500
-1
- 0 - 30.600 0 - 30.600 - 0 - 34.000 Binário máximo Nm 48 48 50 56 56 Capacidade da bucha mm 13 13 13 13 13 Capacidade máxima de perfuração
em aço/madeira/betão mm 13/38/- 13/38/13 13/45/14 13/50/- 13/50/16 Peso (sem a bateria) kg 1,6 1,8 1,8 1,6 1,8
Bateria DE9501 DE9502 DE9503 Voltagem V
12 14,4 18
DC
Tipo de bateria NiMH NiMH NiMH Capacidade Ah 2,6 2,6 2,6 Peso kg 0,69 0,86 1,03
Carregador DE9130 Voltagem V
230
AC
Tempo de carga (ca.) min 30 Peso kg 0,52
Fusíveis
Os seguintes símbolos são usados neste manual:
Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não-cumprimento das instruções deste manual.
Ferramentas de 230 V 10 Ampéres
Indica tensão eléctrica.
82
PORTUGUÊS
Declaração CE de conformidade
DC940/DC945/DC935/DC920/DC925 A D E WALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CE, 89/336/CEE, 73/23/CEE, 86/188/CEE, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Para mais informações, queira consultar a D
E WALT no endereço abaixo ou a parte de trás do presente
manual.
DC940 DC945 DC935 DC920 DC925 L
(pressão sonora) dB(A) 88 102 102 90 104
pA
Valor médio quadrático ponderado em frequência de aceleração m/s
2
< 2,5 17,8 21,1 < 2,5 25,3
K
(imprecisão da pressão sonora) dB(A) 2,8
pA
(imprecisão da potência sonora) dB(A) 2,8
K
WA
Director Engineering and Product Development Horst Großmann
D E WALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemanha
Instruções de segurança
Avisos de segurança gerais para ferramentas eléctricas
Advertência! Leia todos os avisos de segurança e instruções. O não
cumprimento dos avisos e instruções a seguir pode resultar em choque eléctrico, incêndio e/ou graves lesões.
Guarde todos os avisos e instruções para futura referência.
O termo "ferramenta eléctrica", utilizado a seguir, refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com fi os) ou operadas a bateria (sem fi os).
1 Segurança na área de trabalho a Mantenha a sua área de trabalho limpa
e bem iluminada.
Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes.
b Não trabalhe com a ferramenta eléctrica
em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós infl amáveis.
As ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores.
c Mantenha crianças e outras pessoas
afastadas durante a utilização da ferramenta eléctrica.
As distracções podem dar origem a que perca o controlo da ferramenta.
83
PORTUGUÊS
2 Segurança eléctrica a A fi cha da ferramenta eléctrica deve caber
na tomada. A fi cha não deve ser modifi cada de modo algum. Não utilize quaisquer fi chas de adaptação com ferramentas eléctricas ligadas à terra.
Fichas inalteradas e tomadas adequadas reduzem o risco de choques eléctricos.
b Evite que o corpo entre em contacto com
superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e frigorífi cos.
Há um risco elevado de choques eléctricos, caso o corpo seja ligado à terra.
c A ferramenta eléctrica não deve ser exposta
à chuva nem a humidade.
A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos.
d Manuseie o cabo com cuidado. O cabo da
ferramenta não deve ser utilizado para o transporte, para puxar a ferramenta, nem para retirar a fi cha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afi ados ou peças em movimento.
Cabos danifi cados ou torcidos aumentam o risco de choques eléctricos.
e Ao trabalhar com a ferramenta eléctrica
ao ar livre, use um cabo de extensão apropriado para áreas externas.
O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos.
3 Segurança pessoal a Mantenha-se atento, observe o que está
a fazer e seja prudente ao trabalhar com a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos.
Um momento de falta de atenção durante a utilização da ferramenta eléctrica pode causar graves lesões.
b Use equipamento pessoal de protecção.
Utilize sempre óculos de protecção.
Equipamento de segurança, como por exemplo, máscara de protecção contra pó, sapatos de segurança anti-derrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
c Evite um accionamento involuntário.
Assegure-se de que o interruptor está na posição de desligado antes de ligar a fi cha.
O transporte de ferramentas eléctricas com o dedo no interruptor ou a ligação das mesmas à corrente eléctrica com o interruptor ligado provoca acidentes.
d Retire eventuais chaves de ajuste ou
chaves de fenda, antes de ligar a ferramenta eléctrica.
Uma chave de fenda ou chave de ajuste, que se encontre numa peça móvel da ferramenta, pode dar origem a lesões.
e Não se incline. Mantenha-se sempre bem
posicionado e em equilíbrio.
Desta forma, poderá ser mais fácil controlar a ferramenta em situações inesperadas.
f Utilize vestuário adequado. Não utilize
roupas largas nem jóias. Mantenha o cabelo, roupa e luvas afastados de peças em movimento.
Roupas largas, jóias ou cabelos longos podem ser fi car presos nas peças em movimento.
g Se for prevista a montagem de dispositivos
de extracção e recolha de pó, assegure-se de que estão ligados e que são utilizados de forma correcta.
A utilização destes dispositivos reduz os riscos provocados por pó.
4 Utilização e manutenção da ferramenta
eléctrica
a Não sobrecarregue a ferramenta eléctrica.
Utilize a ferramenta eléctrica correcta para o trabalho que irá realizar.
A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da potência indicada.
b Não utilize a ferramenta eléctrica se o
interruptor não puder ser ligado nem desligado.
Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar/ desligar é perigosa e deve ser reparada.
c Desligue a fi cha da tomada e/ou a bateria
da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou armazenar a ferramenta eléctrica.
84
PORTUGUÊS
Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente.
d Mantenha as ferramentas eléctricas que não
estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções.
As ferramentas eléctricas são perigosas se utilizadas por pessoas não qualifi cadas.
e Efectue a manutenção da ferramenta
eléctrica. Verifi que se as peças móveis da ferramenta funcionam perfeitamente e não emperram, bem como se há peças quebradas ou danifi cadas que possam infl uenciar o funcionamento da ferramenta. As peças danifi cadas devem ser reparadas antes da utilização da ferramenta.
Muitos acidentes têm como causa uma manutenção insufi ciente das ferramentas eléctricas.
f Mantenha as ferramentas de corte sempre
afi adas e limpas.
As ferramentas de corte, sujeitas a uma manutenção adequada e com extremidades de corte afi adas, emperram com menos frequência e podem ser controladas com maior facilidade.
g Utilize a ferramenta eléctrica, os acessórios
e as brocas da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado.
A utilização da ferramenta eléctrica para outros fi ns que não os previstos pode resultar em situações perigosas.
5 Utilização e manutenção da bateria a Assegure-se de que o interruptor está na
posição de desligado antes de introduzir o conjunto de baterias.
A colocação do conjunto de baterias nas ferramentas eléctricas com o interruptor ligado pode causar acidentes.
b Recarregue apenas com o carregador
especifi cado pelo fabricante.
Um carregador que seja adequado a um tipo de conjunto de baterias pode causar o risco de incêndio quando utilizado noutro tipo de conjunto de baterias.
c Utilize as ferramentas eléctricas apenas com
os conjuntos de baterias especifi camente designados.
A utilização de outro tipo de conjunto de baterias pode causar o risco de lesões ou incêndio.
d Quando o conjunto de baterias não está
a ser utilizado, mantenha-o afastado de quaisquer outros objectos metálicos, como clips de papel, moedas, chaves, pregos, parafusos ou outros objectos metálicos pequenos que possam efectuar a ligação de um terminal para outro.
O contacto de ambos os terminais da bateria pode causar queimaduras ou incêndio.
e Em condições abusivas, o líquido pode ser
ejectado da bateria; evite o contacto. Caso isso aconteça, passe por água. Caso o líquido entre em contacto com os olhos, procure ajuda médica.
O líquido ejectado da bateria pode causar irritação ou queimaduras.
6 Reparação a A sua ferramenta eléctrica só deve ser
reparada por pessoal qualifi cado e só devem ser colocadas peças sobressalentes originais.
Desta forma, é assegurada a segurança da ferramenta eléctrica.
Instruções adicionais de segurança para berbequins de percussão
Utilize protectores auriculares com os berbequins de percussão. A exposição ao
ruído poderá provocar perda de audição.
Utilize os punhos auxiliares fornecidos com a ferramenta. A perda de controlo da mesma pode provocar ferimentos pessoais.
Instruções adicionais de segurança para baterias e carregadores
● Assegure-se de que as baterias estão secas e limpas antes de as colocar no carregador.
● Use só um carregador com a placa "NiMH" ou "NiMH + NiCd" para baterias NiMH D
E WALT.
● Nunca transporte o carregador pelo cabo. Nunca puxe o cabo para retirar o conector da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes.
85
PORTUGUÊS
● Não exponha o carregador a condições de humidade ou água.
● Não tente carregar baterias molhadas.
● Nunca tente abrir um jogo de baterias, por qualquer razão que seja.
● Siga semore as instruções na parte de trás deste manual para a eliminação das baterias.
● Guarde as ferramentas que não estiverem em uso em lugar seco. Feche-as com segurança, fora do alcance das crianças.
Placas em carregador e jogo de baterias
Os seguintes símbolos são indicados as placas em carregador e jogo de baterias:
100%
Em carga
100%
+40 ˚c
+4 ˚c
Carregada
Bateria defeituosa
Não toque nos terminais com objectos condutores
Não carregue baterias danifi cadas, substitua imediatamente
Leia o manual de instruções antes de usar
Use só baterias D E WALT, outras podem explodir causando ferimentos e danos
Não usar em ambientes húmidos
Substituir imediatamente cabos defeituosos
Carregar só entre 4 °C e 40 °C
Ao fi m da actividade desta bateria, desfaça-se dela da maneira menos nociva para o nosso ambiente
Não queime as baterias
Verifi cação do conteúdo da embalagem
A embalagem contém: 1 Berbequim/aparafusador a bateria 1 Punho lateral 1 Carregador 2 Baterias (modelos KB) 1 Caixa de transporte 1 Manual de instruções 1 Vista dos componentes destacados Nota: Os modelos-N não incluem baterias nem carregadores.
● Verifi que se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.
● Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual.
Descrição (fi g. A)
O seu berbequim/aparafusador a bateria DC940/ DC920 foi estudado para aplicações profi ssionais de perfuração e para aparafusar. O seu berbequim (de percussão)/aparafusador a bateria DC945/DC935/DC925 foi estudado para aplicações profi ssionais de perfuração, perfuração com percussão e para aparafusar.
1 Interruptor de velocidade variável 2 Selector de sentido de rotação 3 Bucha de aperto rápido/travamento automático
do veio
4 Selector de modo de percussão/aro de ajuste
do binário
5 Posições da anilha 6 Selector de três velocidades 7 Compartimento para pontas de aparafusar 8 Punho 9 Punho lateral 10 Bateria
86
PORTUGUÊS
Carregador
O seu carregador DE9130 aceita baterias NiMH e NiCd D E WALT entre 7,2 e 18 V a 1,3-2,6 Ah. 10 Bateria 11 Manipulos de fi xação 12 Carregador 13 Indicator da carga (vermelho)
Travamento automático do veio
Graças ao travamento automático do veio, a bucha pode ser aberta e fechada apenas com uma mão enquanto a outra segura o berbequim.
Segurança eléctrica
O carregador foi concebido para uma única tensão. Verifi que sempre se a tensão corresponde à voltagem indicada na placa de identifi cação.
O seu carregador D E WALT tem duplo isolamento em conformidade com o estipulado na norma EN 60745 & EN 60335, não sendo, por isso, necessária uma ligação à terra.
Substituição do cabo ou fi cha
Ao substituir o cabo ou fi cha, elimine-os de forma segura; uma fi cha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.
Extensões
Se fôr necessário um fi o de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1 mm
2
. No caso de se usar uma bobina, desenrole o cabo todo.
Montagem e afi nação
● Antes da assemblagem e do ajuste, retire sempre a bateria.
● Desligue sempre a ferramenta antes de inserir ou retirar a bateria.
Use só baterias e carregadores D E WALT.
Bateria (fi g. A & B)
Carregador (fi g. A)
A bateria, após a primeira carga, só aceita uma carga de 80%. Depois de diversos ciclos de carga e descarga, já aceita a capacidade total. Controle sempre a corrente antes de carregar a bateria. Se a corrente funciona bem e a bateria não é carregada, leve o seu carregador a um Centro de Assistência Técnica D E WALT. Durante a carga, o carregador e a bateria poderão fi car um pouco quentes. Isto é normal e não indica qualquer problema.
Não carregue o bateria a temperaturas ambientes menores que 4 °C ou maiores que 40 °C. Recomendamos uma temperatura de carga de: aprox. 24 °C.
● Para carregar a bateria (10), insira-a no carregador (12) como mostrado e ligue o carregador. Certifi que-se de que a bateria está correctamente colocada no carregador. O indicador de carga vermelho (13) começa a piscar.
● Quando terminar de carregar, o indicador de carregamento deixará de piscar e fi cará aceso. A bateria está então completamente carregada.
● A bateria pode ser removida em qualquer momento ou mantida no carregador durante um longo período de tempo (no máximo de 14 dias).
Colocação e remoção da bateria
● Coloque a bateria no punho até se ouvir um estalido.
● Para retirar a bateria, carregue nos dois botões (11) ao mesmo tempo e puxe-a para fora do punho.
Tampa da bateria (fi g. B)
É fornecida uma tampa de protecção para tapar os contactos de uma bateria solta. Se a tampa de protecção não estiver colocada, os objectos metálicos soltos podem causar curto-circuito nos contactos, provocando incêndio e danifi cando a bateria.
87
PORTUGUÊS
● Retire a tampa de protecção (14) antes de colocar a bateria (10) no carregador ou ferramenta.
● Coloque a tampa de protecção nos contactos imediatamente após remover a bateria do carregador ou ferramenta.
Certifi que-se de que a tampa de protecção está correctamente colocada antes de armazenar ou transportar a bateria solta.
Regulação automática
O modo de regulação automática irá equalizar ou balançar as células individuais na bateria de acordo com a sua capacidade máxima. As baterias deverão ser reguladas durante a noite após cada 10º ciclo de carga/descarga ou sempre que a bateria não tiver o mesmo rendimento.
● Para regular a sua bateria, coloque-a no carregador como normalmente. A luz vermelha piscará continuamente indicando que o ciclo de carregamento se iniciou.
● Quando terminar o ciclo de carregamento, aluz acende-se de forma permamente deixando de piscar. A bateria está carregada e já pode ser utilizada.
● Se a bateria for deixada no carregador após o carregamento inicial, o carregador inicia automaticamente o modo de regulação. Este modo continua até 8 horas, mas a bateria pode ser removida em qualquer altura durante este modo.
Retardador de carregar em quente/frio
O retardador de carregar em quente/frio é automaticamente activado quando o carregador detectar uma bateria que está quente ou fria, suspendendo o carregamento da bateria até que a temperatura esta adequada. Depois o carregador muda automaticamente para o modo de carregamento da bateria. Este dispositivo assegura o tempo máximo de funcionamento da bateria.
Enquanto estiver no modo de retardador de carregar, o indicador vermelho (13) acende durante um longo período e depois num curto período.
Colocação e remoção de brocas (fi g. A & C)
● Abra a bucha rodando a manga (15) em sentido contrário aos ponteiros do relógio e insira a haste da broca.
● Insira a broca até onde for possível e levante-a ligeiramente antes de a apertar.
● Aperte bem, rodando a manga no sentido dos ponteiros do relógio.
● Para retirar a broca, proceda de forma inversa.
Selecção do modo de operação ou regulação do binário (fi g. D)
O anel desta ferramenta tem diferentes posições para regulação do binário, adaptando-se ao tamanho do parafuso e ao material da peça. Para regular o binário, consulte a secção "Operações de aparafusar e desaparafusar".
● Seleccione o modo de perfuração ou o binário, alinhando o símbolo ou número no anel (4) com a indicação (16) na caixa de engrenagens.
DC945/DC935/DC925
Estas ferramentas podem ser utilizadas nos seguintes modos de operação:
Perfuração rotativa: para aço, madeira e plásticos
Perfuração com percussão: para alvenaria
Selector de sentido de rotação (fi g. E)
● Para escolher a rotação para a frente ou para trás, utilize o selector de reversibilidade (2), tal como indicado (veja as setas na ferramenta).
Espere sempre que o motor deixe de funcionar completamente antes de mudar a direcção de rotação.
Selector de três velocidades (fi g. F)
A sua ferramenta está equipada com um selector de três velocidades (6) para variar a relação velocidade/binário.
88
PORTUGUÊS
1 velocidade reduzida/binário elevado 2 velocidade média/binário médio 3 velocidade elevada/binário reduzido
Para os valores reais de velocidade, consulte os dados técnicos.
Não mude de velocidade quando a máquina estiver a trabalhar.
Modo de emprego
● Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
● Esteja informado sobre a localização de tubagens e de fi os eléctricos dentro da parede.
● Carregue apenas ligeiramente na ferramenta. Se aplicar força demais sobre a ferramenta não aumentará a velocidade de perfuração mas diminuirá o desempenho da ferramenta e poderá encurtar a sua vida útil.
Antes da operação:
● Certifi que-se de que a bateria está (completamente) carregada.
● Certifi que-se de que a bateria está correctamente colocada.
● Insira a broca indicada.
● Marque o ponto onde pretende executar um orifício.
Ligar e desligar (fi g. A & E)
● Para pôr a máquina em funcionamento, prima o interruptor de velocidade variável (1). A pressao exercida sobre o interruptor de velocidade variável determina a velocidade de ferramenta.
● Para desligar a máquina, liberte o interruptor.
● Para manter a ferramenta na posição desligada, mova o selector de reversibilidade (2) para a posição central.
Operações de aparafusar e desaparafusar (fi g. A)
● Seleccione a rotação para a frente ou para trás utilizando o selector (2).
● Coloque o anel (4) na posição 1 e comece a aparafusar (binário reduzido).
● Se a embraiagem entrar em funcionamento demasiado cedo, regule o anel para aumentar o binário, conforme necessário.
Perfuração (fi g. A)
● Seleccione o modo de perfuração rotativa usando o anel (4).
● Seleccione a rotação para a frente.
Perfuração em metal
● Utilize um lubrifi cante de corte sempre que pretender perfurar metais. As excepções são o ferro e o bronze, que deverão ser perfurados a seco.
Perfuração em madeira
● Utilize o tipo adequado de broca.
Para mais informações sobre os acessórios apropriados, consulte o seu revendedor autorizado.
Manutenção
A sua Ferramenta Eléctrica D E WALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta.
Lubrifi cação
A sua Ferramenta Eléctrica não precisa de lubrifi cação suplementar.
Limpeza
● Retire a fi cha do carregador da tomada antes de limpar o corpo do carregador utilizando um pano macio.
● Remova a bateria antes de limpar a sua Ferramenta Eléctrica.
● Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio.
89
PORTUGUÊS
Protecção do meio ambiente
Recolha em separado. Não deve deitar este produto fora juntamente com o lixo doméstico normal.
Caso chegue o momento em que um dos seus produtos D decida desfazer-se do mesmo, não o deite fora juntamente com o lixo doméstico. Torne este produto disponível para uma recolha em separado.
Os regulamentos locais poderão providenciar a recolha em separado de produtos eléctricos junto das casas, em lixeiras municipais ou junto dos fornecedores ao adquirir um novo produto.
A D E WALT oferece um serviço de recolha e reciclagem de produtos D E WALT que tenham atingido o fi m das suas vidas úteis. Para usufruir deste serviço, entregue o seu produto em qualquer agente de reparação autorizado que o irá recolher em nosso nome.
Para verifi car a localização do agente de reparação mais próximo de si contacte o escritório local da D E WALT no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da D E WALT e os dados completos dos nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com
Bateria de substitução
Este bateria de longa duração deve ser substiuída, quando deixar de ter a potência necessária ão trabalho, que dava anteriormente. Ao fi m da sua actividade, desfaça-se dele da maneira menos nociva para o nosso ambiente:
90
E WALT precise de ser substituído ou
A recolha em separado de produtos e embalagens utilizados permite que os materiais sejam reciclados e reutilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e a reduzir a procura de matérias-primas.
● Consuma as baterias completamente e depois retire o jogo de baterias da ferramenta.
● As baterias NiCd/NiMH são recicláveis. Leve-as ao seu concessionário ou a uma estação de reciclagem. As bateria podem ser recidadas ou serão destruidas de maneira conveniente.
GARANTIA
● 30 DIAS DE SATISFAÇÃO COMPLETA ●
Se não estiver completamente satisfeito com a sua ferramenta D E WALT, contacte um Centro de Assistência Técnica D E WALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser-lhe á apresentada a melhor solução.
● UM ANO DE MANUTENÇÃO GRATUITA ●
Se necessitar de manutenção para a sua ferramenta D E WALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica D E WALT. Deve apresentar uma prova da compra.
● UM ANO DE GARANTIA ●
Se o seu produto D E WALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:
● O produto não tenha sido mal usado.
● Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica D E WALT.
● Se apresente prova da data de compra.
Para a localização do Centro de Assistência Técnica D E WALT mais próximo, queira consultar a parte de trás do presente manual. Em alternativa, encontrará uma lista de Centros de Assistência Técnica D E WALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em www.2helpU.com.
PORTUGUÊS
91
SUOMI
LADATTAVA RUUVINVÄÄNNIN/PORAKONE DC940/DC945/DC935/DC920/DC925
Onneksi olkoon!
Olet valinnut D E WALT-työkalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta D E WALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista.
Tekniset tiedot
Porakone DC940 DC945 DC935 DC920 DC925 Jännite V
12 12 14,4 18 18
DC
Kuormittamaton kierrosnopeus
1. vaihde min
2. vaihde min
3. vaihde min
-1
0 - 450 0 - 450 0 - 450 0 - 450 0 - 450
-1
0 - 1.450 0 - 1.450 0 - 1.450 0 - 1.500 0 - 1.500
-1
0 - 1.800 0 - 1.800 0 - 1.800 0 - 2.000 0 - 2.000
Iskumäärä
1. vaihde min
2. vaihde min
3. vaihde min
-1
- 0 - 7.650 0 - 7.650 - 0 - 7.650
-1
- 0 - 24.650 0 - 24.650 - 0 - 25.500
-1
- 0 - 30.600 0 - 30.600 - 0 - 34.000 Maks. vääntömomentti Nm 48 48 50 56 56 Istukan aukeama mm 13 13 13 13 13 Maksimiporausteho teräkseen/puuhun/betoniin mm 13/38/- 13/38/13 13/45/14 13/50/- 13/50/16 Paino (ilman akkua) kg 1,6 1,8 1,8 1,6 1,8
Akkupaketti DE9501 DE9502 DE9503 Jännite V
12 14,4 18
DC
Akkutyyppi NiMH NiMH NiMH Teho Ah 2,6 2,6 2,6 Paino kg 0,69 0,86 1,03
Latauslaite DE9130 Jännite V
230
AC
Latausaika (noin) min 30 Paino kg 0,52
Sulakkeet: 230 V 10 A
Tässä käyttöohjeessa käytetään seuraavia merkkejä:
Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta.
Osoittaa sähköiskun vaaraa.
92
SUOMI
EY-vaatimustenmukaisuustodistus
DC940/DC945/DC935/DC920/DC925 D
E WALT vakuuttaa, että sähkökoneet on valmistettu seuraavien standardien mukaisesti: 98/37/EY,
89/336/ETY, 73/23/ETY, 86/188/ETY, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Lisätietoja saat D
E WALTilta allaolevasta osoitteesta tai käsikirjan takakannesta.
DC940 DC945 DC935 DC920 DC925 L
(äänenpaine) dB(A) 88 102 102 90 104
pA
Kiihtyvyyden painotettu neliöllinen keskiarvo m/s
2
< 2,5 17,8 21,1 < 2,5 25,3
K
(äänenpaineen epävarmuus) dB(A) 2,8
pA
(äänitehon epävarmuus) dB(A) 2,8
K
WA
Director Engineering and Product Development Horst Großmann
D E WALT, Richard-Klinger-Straße 11, D-65510, Idstein, Saksa
Turvaohjeet
Yleiset sähkötyökalujen turvallisuusvaroitukset
Varoitus! Lue kaikki turvallisuusvaroitukset ja kaikki ohjeet. Alla olevien varoitusten ja
ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säästä kaikki varoitukset ja ohjeet tulevaisuuden tarvetta varten.
Seuraavassa käytetty käsite "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).
1 Työskentelyalueen turvallisuus a Pidä työskentelyalue puhtaana ja hyvin
valaistuna.
Työpaikan epäjärjestys tai valaisemattomat työskentelyalueet voivat johtaa tapaturmiin.
b Älä työskentele sähkötyökalulla
räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä.
Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c Pidä lapset ja sivulliset loitolla
sähkötyökalua käyttäessäsi.
Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.
2 Sähköturvallisuus a Sähkötyökalun pistotulpan tulee sopia
pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa.
Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b Vältä koskettamasta maadoitettuja pintoja,
kuten putkia, pattereita, liesiä tai jääkaappeja.
Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
93
SUOMI
c Älä aseta sähkötyökalua alttiiksi sateelle tai
kosteudelle.
Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
d Älä käytä verkkojohtoa väärin. Älä käytä sitä
sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista.
Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
e Käyttäessäsi sähkötyökalua ulkona käytä
ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa.
Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
3 Henkilöturvallisuus a Ole valpas, kiinnitä huomiota työskentelyysi
ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena.
Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
b Käytä suojavarusteita. Käytä aina
suojalaseja.
Suojavarusteet, kuten pölynsuojanaamari, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet pienentävät, tilanteen mukaan oikein käytettyinä, loukkaantumisriskiä.
c Vältä sähkötyökalun tahatonta
käynnistämistä. Varmista, että kytkin on off­asennossa ennen kytkennän tekemistä.
Onnettomuusvaara lisääntyy, jos kannat sähkötyökalua sormi virtakytkimellä tai kytket työkalun virtajohdon pistorasiaan, kun virtakytkin on päällä.
d Poista kaikki säätötyökalut ja ruuvitaltat,
ennen kuin käynnistät sähkötyökalun.
Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
e Älä kurkota. Huolehdi aina tukevasta
seisoma-asennosta ja tasapainosta.
Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
f Pukeudu asianmukaisesti. Älä käytä väljiä
vaatteita tai koruja, sillä ne voivat tarttua liikkuviin osiin. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista.
Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
g Jos työkaluun voidaan asentaa pölynimu- ja
keräyslaitteita, sinun pitää tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla.
Pölynpoistolaitteiden käyttö vähentää pölyn aiheuttamia vaaroja.
4 Sähkötyökalujen käyttö ja hoito a Älä ylikuormita laitetta. Käytä kyseiseen
työhön tarkoitettua sähkötyökalua.
Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
b Älä käytä sähkötyökalua, jota ei voi
käynnistää ja pysäyttää virtakytkimestä.
Sähkötyökalu, jota ei enää voi käynnistää ja pysäyttää virtakytkimestä, on vaarallinen ja se täytyy korjata.
c Irrota pistotulppa virtalähteestä ja/tai irrota
työkalusta akku ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi.
Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin.
d Säilytä sähkötyökalut poissa lasten
ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta.
Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e Hoida sähkötyökalusi huolella. Tarkista,
että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksessa ja että työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattavat vaikuttaa haitallisesti sen toimintaan. Korjauta mahdolliset viat ennen käyttöönottoa.
Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
94
SUOMI
f Pidä leikkausterät terävinä ja puhtaina.
Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
g Käytä työkalua, lisävarusteita ja vaihtoteriä
jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja suoritettava tehtävä.
Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.
5 Akkukäyttöisten työkalujen käyttö ja hoito a Varmista, että sähkötyökalu on poiskytkettynä,
ennen kuin asennat akun siihen.
Akun asennus sähkötyökaluun, jonka käynnistyskytkin on käyntiasennossa altistaa onnettomuuksille.
b Lataa akku vain valmistajan määräämässä
latauslaitteessa.
Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
c Käytä sähkötyökalussa ainoastaan kyseiseen
sähkötyökaluun tarkoitettua akkua.
Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
d Pidä irrallista akkua loitolla metalliesineistä,
kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet.
Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
e Väärästä käytöstä johtuen saattaa akusta
vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua.
Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
6 Huolto a Anna koulutettujen ammattitaitoisten
henkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia.
Täten varmistat, että sähkötyökalu säilyy turvallisena.
Iskuporakoneiden turvallista käyttöä koskevia lisäohjeita
Käytä kuulonsuojaimia iskuporakoneiden käytön yhteydessä. Melulle altistuminen voi
aiheuttaa kuulon menetyksen.
Käytä työkalun mukana tulevia lisäkahvoja. Hallinnan menetys voi aiheuttaa henkilövahinkoja.
Akkujen ja latauslaitteiden turvaohjeet
● Varmista ennen lataamista, että akku on kuiva ja puhdas.
● Lataa NiMH-akkuja ainoastaan latauslaitteella, jossa on merkintä "NiMH" tai "NiMH + NiCd".
● Älä koskaan kanna laturia sen johdosta. Älä koskaan irrota pistoketta virtalähteestä vetämällä johdosta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.
● Älä altista latauslaitetta kosteille tai märille olosuhteille.
● Älä yritä ladata märkiä akkuja.
● Älä koskaan yritä avata akkupakettia.
● Hävitä akku aina tämän käyttöohjeen takaosan ohjeiden mukaisesti.
● Kun akkuja ja latureita ei käytetä, säilytä ne kuivassa, lukitussa paikassa lasten ulottumattomissa.
Akun ja laturin etiketit
Akun ja laturin etiketeistä näet seuraavat merkit:
100%
Lataus käynnissä
100%
Akku latautunut
Akku viallinen
Älä kosketa akun napoja sähköä johtavilla esineillä
Älä yritä ladata viallisia akkuja
Lue käyttöohje
95
SUOMI
Tarkoitettu ainoastaan D E WALT-akkujen lataamiseen; muut saattavat haljeta ja aiheuttaa henkilö- ja muita vahinkoja
Laturi ei saa kastua
Vaihda viallinen johto välittömästi
+40 ˚c
+4 ˚c
Latauslämpötila +4 °C ja +40 °C välillä
Hävitä akku ympäristöystävällisellä tavalla
Älä missään tapauksessa polta akkupakettia
Pakkauksen sisältö
Pakkaus sisältää: 1 Ladattava porakone/ruuvinväännin 1 Sivukahva 1 Latauslaite 2 Akkua (KB-mallit) 1 Laukku 1 Käyttöohje 1 Hajoituskuva Huomaa: Akut ja laturit eivät sisälly N-malleihin.
● Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
● Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.
Kuvaus (kuva A)
Ladattavat ruuvinvääntimet/porakoneet DC940/ DC920 on tarkoitettu ammattimaiseen poraukseen ja ruuvaukseen. Ladattava ruuvinväännin/porakone DC945/DC935/ DC925 on tarkoitettu ammattimaiseen poraukseen ja ruuvaukseen.
1 Virrankatkaisija portaattomalla
nopeudensäädöllä
2 Suunnanvaihtokytkin 3 Pikaistukka/automaattikaralukko
4 Toimintovalitsin/vääntömomentin säätö 5 Kauluksen asennot 6 Vaihdevalitsin 7 Teränpidin 8 Kahva 9 Sivukahva 10 Akkupaketti
Latauslaite
DE9130-latauslaitteessa käytetään D
E WALTin
NiMH- ja NiCd-akkuja, joiden teho on 7,2 - 18 V 1,3 - 2,6 Ah:ssa. 10 Akkupaketti 11 Vapautinpainikkeet 12 Latauslaite 13 Latausvalo (punainen)
Automaattikaralukko
Automaattikaralukkoa käytetään, kun kone on seisontatilassa. Istukan holkkia on helppo kääntää toisella kädellä toisen käden tukiessa laitetta.
Sähköturvallisuus
Laturi on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.
Laituris on kaksoiseristetty EN 60745 & EN 60335:n mukaisesti; siksi ei tarvita erillistä maadoitusta.
Kaapelin tai pistotulpan vaihto
Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan.
Asennus ja säädöt
● Poista akku koneesta aina ennen asennuksia ja säätöjä.
● Sammuta kone aina (off) ennen kuin poistat akkupaketin.
Käytä ainoastaan D E WALT-akku ja
-latauslaite.
96
SUOMI
Akkupaketti (kuva A & B)
Akkujen lataaminen (kuva A)
Kun akut ladataan ensimmäisen kerran tai pitkän varastoajan jälkeen, ne varautuvat vain noin 80 %:sti. Usean purkaus/latauskerran jälkeen akut latautuvat täyteen tehoonsa. Tarkista verkkokytkentä aina ennen kuin alat ladata akkuja. Jos sähköverkko antaa virtaa, mutta akut eivät lataudu, vie latauslaite valtuutettuun D
E WALTin
huoltopisteeseen. Latauksen aikana latauslaite ja akut voivat lämmetä, mikä on aivan normaalia.
Älä lataa akkuja, mikäli ympäristön lämpötila on alle 4° C tai yli 40° C. Suositeltava latauslämpötila noin 24 °C.
● Laita akku (10) latausta varten latauslaitteeseen (12) kuten kuvassa on esitetty ja kytke latauslaite sähköverkkoon. Varmista, että akku on tukevasti paikallaan latauslaitteessa. Punainen latausvalo (13) vilkkuu.
● Kun lataus on päättynyt, latausvalo lakkaa vilkkumasta ja palaa yhtäjaksoisesti. Tällöin akku on täysin latautunut.
● Akkupaketti voidaan poistaa latauslaitteesta tai se voidaan jättää latauslaitteeseen pitkäksi ajaksi (enintään 14 päivän ajaksi).
Akun irrottaminen ja kiinnittäminen
● Kiinnitä akku kahvaan kunnes se naksahtaa paikoilleen.
● Kun irrotat akun, paina kahta vapautinnappulaa (11) samanaikaisesti, ja irrota akku kahvasta.
Akkukansi (kuva B)
Suojakorkki piettää irrotetun akuston kontaktit. Jos suojakorkki ei ole paikallaan, irtonaiset metalliobjektit voivat aiheuttaa oikosulun kontakteihin. Tästä on seurauksena tulipalon vaara ja akuston vaurioituminen.
● Irrota suojakorkki (14) ennen kuin asetat akuston (10) laturiin.
● Aseta suojakorkki kontaktien päälle heti, kun olet irrottanut akuston laturista tai koneesta.
Varmista, että suojakorkki on paikallaan ennen kuin säilytät tai kannat irrotetun akuston.
Automaattinen säätö
Automaattinen säätö tasoittaa akkupaketin erilliset solut huippukapasiteetilla. Akkupaketit on säädettävä yön yli 10 tunnin lataus-/purkujaksottain tai aina, kun akkupaketti ei enää toimita yhtä paljon virtaa kuin aikaisemmin.
● Akkupaketti viritetään asettamalla se laturiin normaalilla tavalla. Punainen valo vilkkuu yhtäjaksoisesti, mikä osoittaa latausjakson käynnistyneen.
● Kun latausjakso on valmis, valo palaa yhtäjaksoisesti eikä enää vilku. Akkupaketti on nyt ladattu täyteen ja on käyttövalmis.
● Jos paketti jätetään laturiin latauksen jälkeen, laturi siirtyy automaattisesti säätötilaan. Tämä tila on käytössä enintään 8 tunnin ajan. Akkupaketti voidaan irrottaa milloin tahansa säädön yhteydessä.
Ylikuumentunut akku
Kun laturi tunnistaa ylikuumentuneen akun, lataaminen siirtyy ajankohtaan, jolloin akku on jäähtynyt. Kun akku on jäähtynyt, laturi siirtyy automaattisesti latausvirtaan. Tämä ominaisuus takaa akun maksimikestoiän. Punainen valo (13) vilkkuu pitkään, sitten lyhyeen ylikuumentuneessa tilassa.
Terän asentaminen ja irrottaminen (kuva A & C)
● Avaa istukka kiertämällä kaulusta (15) ja asenna teränvarsi paikalleen.
● Pane terä mahdollisimman syvälle istukkaan ja nosta sitä hieman ennen kiristystä.
● Kiristä istukka kääntämällä kaulusta myötäpäivään pitäen.
● Irrottaessasi terää toimi päinvastaisessa järjestyksessä.
Toimintavaihtoehdon valinta ja vääntömomentin säätö (kuva D)
Tämän työkalun kauluksessa on vääntömomentin säätömahdollisuutta ruuvauksen ja työkappaleen mukaan. Katso vääntömomentin säätöä kohdasta "Ruuvaus".
97
SUOMI
● Valitse haluttu toimintatila tai vääntömomentti kohdistamalla kauluksen (4) symboli tai numero kuoren ilmaisimen (16) kanssa.
DC945/DC935/DC925
Näissä työkaluissa on seuraavat toiminnot:
Poraus: teräs, puu ja muovi
Iskuporaus: betoni
Suunnanvaihtokytkin (kuva E)
● Kun haluat vaihtaa pyörimissuuntaa, käytä eteen/taakse -liukukytkintä (2) kuten kuvassa (ks. nuolia työkalussa).
Odota aina, että moottori on täysin pysähtynyt ennen kuin vaihdat pyörimissuuntaa.
Vaihdevalitsin (kuva F)
Työkalussasi on kolme vaihdetta (6) nopeuden ja vääntömomentin säätelemiseen. 1 pieni nopeus/suuri vääntömomentti 2 keskisuuri nopeus/keskisuuri vääntömomentti 3 suuri nopeus/pieni vääntömomentti
Työkalun kierrosnopeus on ilmoitettu teknisissä tiedoissa.
Älä vaihda vaihteita koneen käydessä täydellä nopeudella äläkä muutoinkaan koneen käydessä.
Käyttöohjeet
● Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.
● Varo työskennellessäsi sähkö- ja vesijohtoja.
● Kuormita konetta järkevästi. Liiallinen voiman käyttö ei nopeuta poraamista, vaan vähentää työkalun tehoa ja saattaa lyhentää koneen käyttöikää.
Ennen käyttämistä:
● Varmista, että akut ovat (täyteen)
● Varmista, että akkupaketti on kunnolla paikallaan.
● Kiinnitä sopiva terä.
● Merkitse kohta, johon poraat reiän.
Koneen käynnistäminen ja sammuttaminen (kuva A & E)
● Käynnistä kone painamalla virtakytkintä (1). Virtaytkimeen kohdistuvan paineen määrä säätää koneen kierrosnopeuden.
● Pysäytä kone vapauttamalla kytkin.
● Kun haluat lukita koneen off-asentoon, käännä suunnanvaihtovipu (2) keskiasentoon.
Ruuvaus (kuva A)
● Valitse pyörimissuunta kytkimellä (2).
● Säädä kaulus (4) asentoon 1 ja aloita ruuvaus (pieni vääntömomentti).
● Lisää tarvittaessa vääntömomenttia kauluksesta.
Poraus (kuva A)
● Valitse poraustila kauluksella (4).
● Valitse pyörimissuunta eteen.
Metalliporaus
● Käytä leikkuunestettä poratessasi metalleja. Poikkeuksena valurauta ja messinki, joita on porattava kuivana.
Puuporaus
● Asenna tyypiltään sopiva poranterä.
Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.
Huolto-ohjeita
D E WALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.
Voitelu
Sähkötyökalusi ei tarvitse lisävoitelua.
98
Puhdistus
● Vedä laturin pistotulppa pistorasiasta, ennenkuin puhdistat vaipan pehmeällä rievulla.
● Irrota akkukotelo, ennenkuin puhdistat sähkötyökalusi.
● Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla.
Ympäristön suojelu
Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa.
Kun D E WALT -koneesi on käytetty loppuun, älä hävitä sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen.
Käytettyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uudelleenkäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ehkäisemään ympäristön saastumisen ja vähentää raaka-aineiden kysyntää.
Paikallisten säännösten mukaisesti on mahdollista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää ne vähittäismyyjälle ostettaessa uusi tuote.
D E WALT tarjoaa mahdollisuuden D E WALT –tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta, palauta laitteesi johonkin valtuutettuun huoltoliikkeeseen, joka kerää laitteet meidän puolestamme.
Voit tarkistaa lähimmän valtuutetun huoltopisteen sijainnin ottamalla yhteyden D E WALTin toimistoon, joka sijaitsee tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista D E WALT - huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa
www.2helpU.com
SUOMI
Ladattavat akut
Tämä pitkäikäinen akkupaketti täytyy ladata, kun se ei enää anna riittävästi virtaa töiden tekemiseen. Kun akkuja ei voi enää ladata, hävitä ne ympäristöystävällisesti.
● Tyhjennä akku käyttämällä lataus loppuun ja poista se koneesta.
● NiCd- ja NiMH-akkuja voidaan kierrättää. Jätä akku johonkin paikkakuntasi kierrätyskeskuksista tai valtuutettuun D huoltoliikkeeseen.
HUOM! Kuluttajana olet vastuussa
että loppuunkäytetty akku kierrätetään asianmukaisesti.
Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.
E WALT-
99
SUOMI
TAKU U
● 30 PÄIVÄN TYYTYVÄISYYSTAKUU ●
Jos et ole täysin tyytyväinen D E WALT- työkaluusi, palauta se myyjälle tai valtuutettuun D E WALT-huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.
● YHDEN VUODEN ILMAINEN YLLÄPITOHUOLTO ●
D E WALT-työkalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukauden sisällä ostopäivästä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittää sähkötyökalujen työ- ja varaosakustannukset. Siihen ei sisälly tarvikekustannuksia. Ostokuitti on esitettävä.
● YHDEN VUODEN TAKUU ●
Jos D E WALT-tuotteesi menee epäkuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:
● Tuotetta ei ole käytetty väärin.
● Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.
● Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi.
Lähimmän D E WALT-myyjäsi tai valtuutetun D E WALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä D E WALTiin. Lista valtuutetuista D E WALT-huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com.
100
Loading...
