D23620

Dansk (oversat fra original brugsvejledning) 5

Deutsch (übersetzt von den Originalanweisungen) 14

English (original instructions) 24

Español (traducido de las instrucciones originales) 33

Français (traduction de la notice d’instructions originale) 43

Italiano (tradotto dalle istruzioni originali) 53

Nederlands (vertaald vanuit de originele instructies) 63

Norsk (oversatt fra de originale instruksjonene) 73

Português (traduzido das instruções originais) 82

Suomi (käännetty alkuperäisestä käyttöohjeesta) 92

Svenska (översatt från de ursprungliga instruktionerna) 101

Türkçe (orijinal talimatlardan çevrilmiştir) 110

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 120

Figure 1

Figure 2

hij

Figure 3

Figure 4

Figure 5

Figure 6

5mm Max.

rq s j

Figure 7

Figure 8

RUNDSAV D23620

DANSK

Tillykke!

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

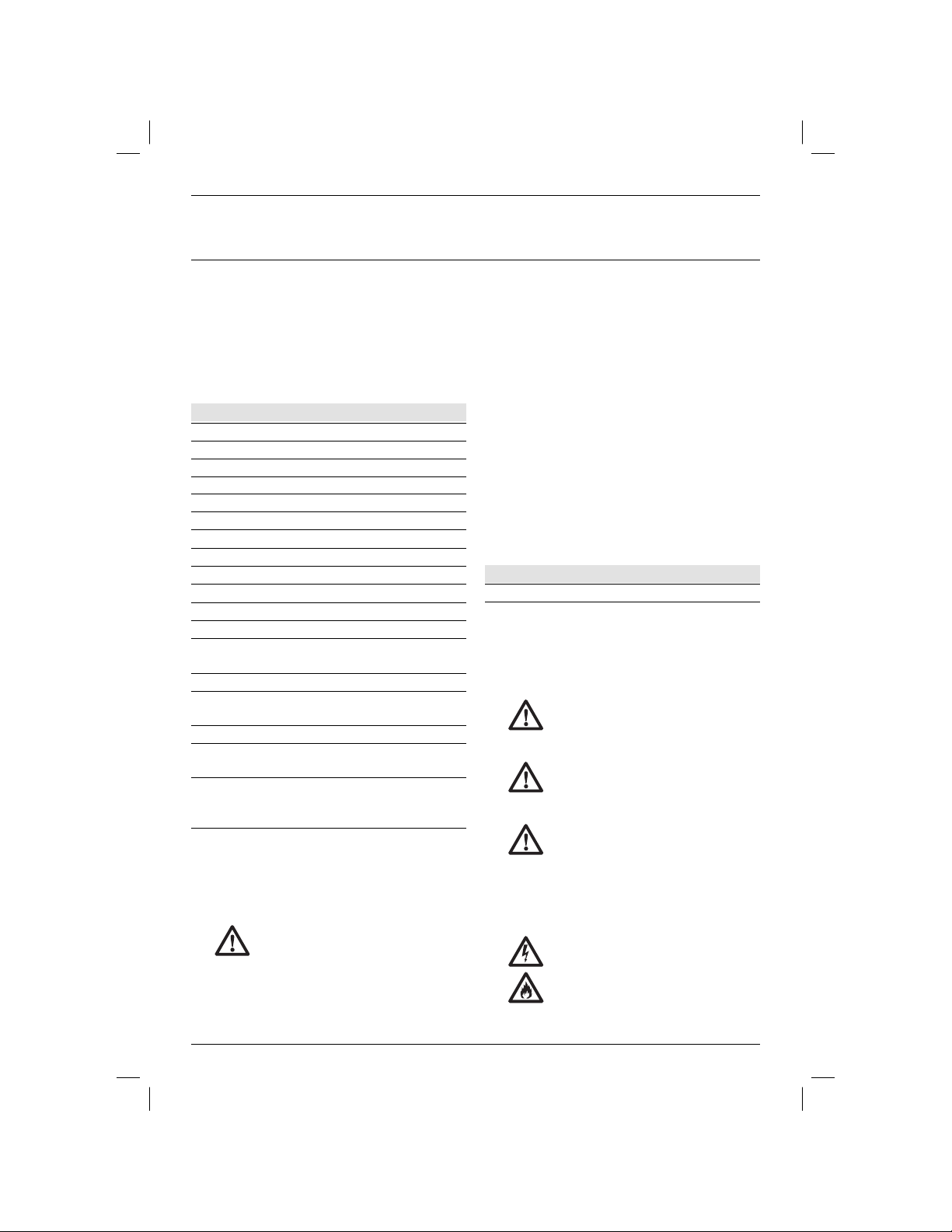

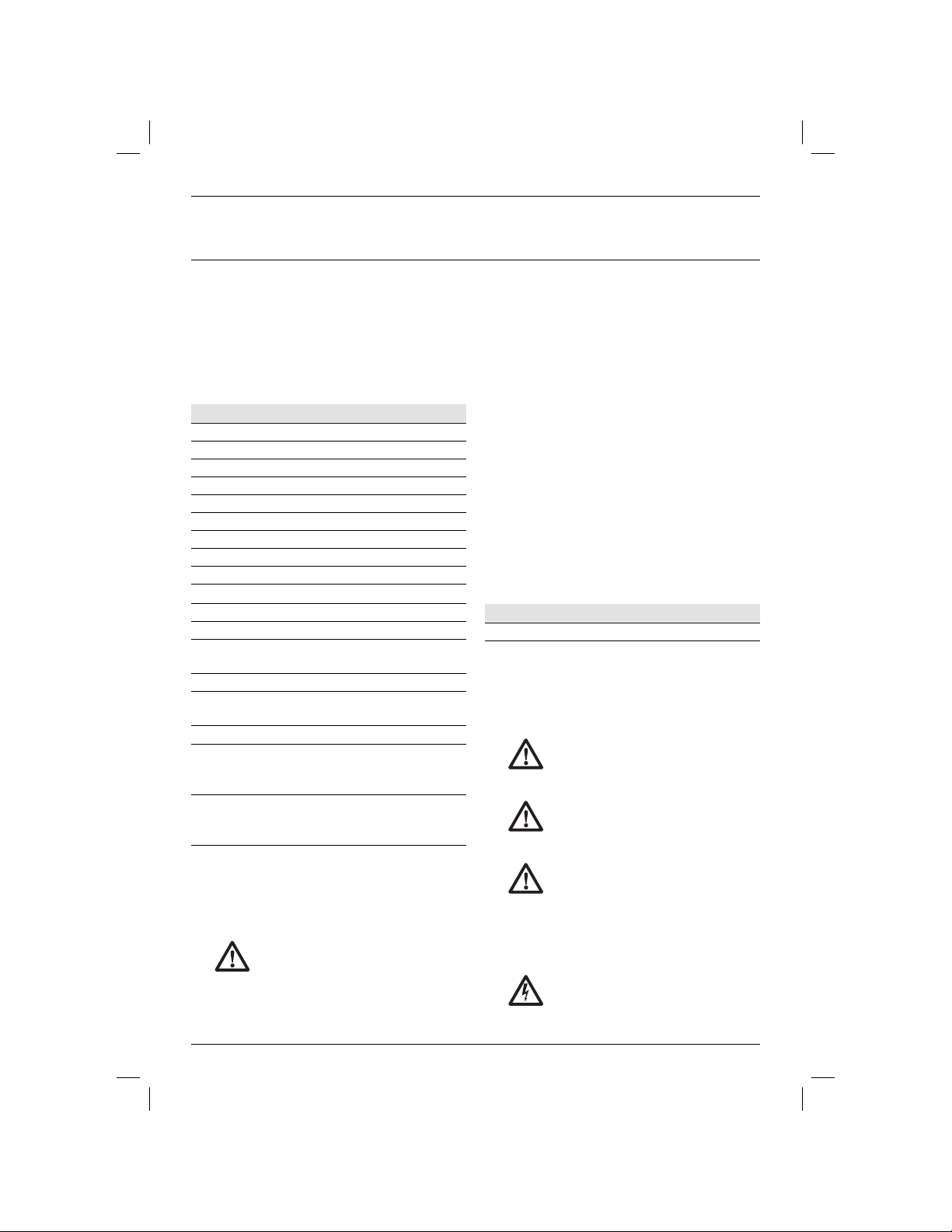

Tekniske data

D23620

Spænding VDC 230 Type 2 Effektforbrug W 1500 Tomgangshastighed min-1 5000 Skæredybde mm 65 Klingediameter mm 184 Klinge kropstykkelse mm 2,5 Klinge borehul mm 16 Justering af smigsnitvinkel 0–50˚ Vægt kg 5,5

LPA (lydtryk) dB(A) 97 KPA (lydtrykusikkerhed) dB(A) 3 LWA (lydeffekt) dB(A) 106 KWA (usikkerhed lydeffekt) dB(A) 3,6

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 60745:

Vibrationsemissionsværdi ah ah = m/s2 < 2,5 Usikkerhed K = m/s2 1,5

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN 60745 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne

vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiode markant.

Et estimat af eksponeringsniveauet for

vibration bør også tage højde for de gange, værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiode markant.

Identificér yderligere

sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktøjet og tilbehøret, hold hænderne varme, organisation af arbejdsmønstre

Sikringer

Europa 230 V værktøj 10 ampere, strømforsyning

Deﬁ nitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig

situation, der - hvis den ikke undgås -

kan resultere i døden eller alvorlige kvæstelser.

ADVARSEL: Angiver en mulig farlig

situation, der - hvis den ikke undgås -

kan resultere i døden eller alvorlige kvæstelser.

FORSIGTIG: Angiver en mulig farlig

situation, der - hvis den ikke undgås -

kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling,

der ikke er forbundet med personskade, men som kan resultere i produktskade.

Betyder fare for elektrisk stød.

Betyder risiko for brand.

DANSK

EF-overensstemmelseserklæring

MASKINDIREKTIV

D23620

EWALT erklærer, at produkterne beskrevet under

“tekniske data” er udformet i overensstemmelse med: 2006/42/EC, EN 60745-1, EN 60745-2-5

Disse produkter overholder også direktivet 2004/108/EF. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

Horst Grossmann Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

31.12.2009

ADVARSEL: For at reducere

risikoen for personskade bør du læse betjeningsvejledningen.

Generelle sikkerhedsadvarsler for elværktøjer

ADVARSEL! Læs alle

Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og

sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse

af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER

TIL SENERE BRUG

godt oplyst. Rodede eller mørke områder giver anledning til ulykker.

b) Undlad at benytte elektrisk værktøj i

en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner

gnister, der kan antænde støv eller dampe.

c) Hold børn og omkringstående på afstand,

når der anvendes elektrisk værktøj.

Distraktioner kan medføre, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe

til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj.

Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne

overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk

stød, hvis din krop er jordforbundet.

c) Undlad at udsætte elektrisk værktøj for

regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.

d) Undlad at udsætte ledningen for overlast.

Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede

ledninger øger risikoen for elektrisk stød.

e) Når elektrisk værktøj benyttes udendørs,

skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af

en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at betjene et

elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte

en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du

foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et

øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær

altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko,

DANSK

sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.

c) Undgå utilsigtet start. Sørg for, at

der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når

elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller

skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle,

der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade

e) Undlad at række for langt. Hold hele tiden

en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær

ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele.

Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings-

eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse

af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK VÆRKTØJ

a) Undlad at bruge magt over for det

elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre

og mere sikkert med den ydelse, som det er beregnet til.

b) Undlad at benytte elektrisk værktøj, hvis

kontakten ikke tænder og slukker for det.

Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/

eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende

sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for

rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er

farligt i hænderne på personer, som ikke er instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj.

Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt

vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene.

Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor,

osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til

andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) SERVICE

a) Elektrisk værktøj skal serviceres

af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets

driftssikkerhed opretholdes.

Sikkerhedsinstruktioner for alle save

FARE:

a) Hold hænderne væk fra skæreområdet

og klingen. Hold din anden hånd på

ekstrahåndtaget eller på motorhuset. Hvis begge hænder holder på saven, kan de ikke blive skåret af klingen.

b) Ræk ikke ind under arbejdsemnet.

Beskyttelsesskærmen kan ikke beskytte dig imod klingen under arbejdsemnet.

c) Justér skæredybden til tykkelsen på

arbejdsemnet. Mindre end en hel tand fra klingens tænder bør være synlig under arbejdsemnet.

d) Hold aldrig det stykke, der skæres

i hånden eller over dit ben. Fastgør arbejdsemnet til et stabilt underlag. Det er vigtigt at understøtte arbejdsemnet ordentligt for at minimere, at klingen binder eller tab af kontrol og personskade.

e) Hold kun fast i elværktøjet ved hjælp

af de isolerede håndtagsflader, når der skal saves i emner, hvor skæreværktøjet kan berøre skjulte ledninger eller sit eget kabel. Hvis det kommer i kontakt med

en strømførende ledning, kan blotlagte metaldele på det elektriske værktøj gøres strømførende og give stød til brugeren.

DANSK

f) Ved langsnitning brug altid et

langsnitanlæg eller et lige hjørnestyr. Dette

forbedrer skærenøjagtigheden og reducerer risikoen for, at klingen binder.

g) Brug altid klinger med den korrekte

størrelse og form (diamant kontra rund) spændehuller. Klinger, som ikke passer til

det monterede hardware på saven, vil køre excentrisk og medføre tab af kontrol.

h) Brug aldrig beskadigede eller ukorrekte

klingespændeskiver eller bolte.

Klingespændeskiverne og boltene er blevet specielt designet til din sav til optimal ydeevne og driftssikkerhed.

YDERLIGERE SIKKERHEDSINSTRUKTIONER FOR ALLE SAVE

Årsager til og forebyggelse af tilbageslag

- tilbageslag er en omgående reaktion på en

savklinge, der er blokeret, binder eller sidder skævt, og medfører en ukontrolleret sav, som kører ud og ind af arbejdsemnet imod operatøren;

- når klingen er blokeret eller binder stramt, når

skæringen lukker sammen, standser klingen, og motorreaktionen driver hurtigt enheden tilbage imod operatøren;

- hvis klingen bliver forvredet eller skævvredet i

snittet, kan tænderne på det bagerste hjørne af klingen grave ind i træets overflade og medføre, at klingen arbejder sig op af snittet og springer tilbage imod operatøren.

Et tilbageslag opstår som følge af forkert brug eller ved misbrug af saven. Det kan undgås ved at følge nedenstående forholdsregler.

a) Hold godt fast på saven med begge

hænder og anbring dine arme, så de kan modstå tilbageslagskræfter. Anbring

din krop på den ene side af klingen, men ikke på linje med klingen. Tilbageslag kan få saven til at springe baglæns, men tilbageslagskræfterne kan styres af operatøren, hvis der tages korrekte forhåndsregler.

b) Når klingen binder, eller hvis snittet

afbrydes af en eller anden årsag, udløs udløseren og hold saven helt stille i materialet, indtil klingen står helt stille.

Forsøg aldrig at fjerne saven fra arbejdet eller at trække saven tilbage, mens klingen er i

bevægelse, da der ellers kan forekomme et tilbageslag. Find ud af, hvorfor hjulet har sat sig fast, og træf passende forholdsregler, så det ikke kan ske igen.

c) Når en sav genstartes i et arbejdsemne,

centrér savklingen i snittet og kontrollér, at savtænderne ikke sidder fast i materialet.

Hvis savklingen binder, kan den arbejde sig ud af arbejdsemnet eller forårsage tilbageslag, når saven genstartes.

d) Understøt lange paneler for at minimere

risikoen for, at klingen sidder fast og for tilbageslag. Store paneler har en tendens

til at synke under deres egenvægt. Der skal placeres understøtninger under panelet på begge sider, tæt ved skærelinjen og tæt ved panelets hjørne.

e) Brug ikke sløve eller beskadigede klinger.

Ikke slebne eller fejlagtigt indsatte klinger giver et snævert snit, medfører stor friktion, klingen binder og tilbageslag.

f) Klingedybde og smigskårne regulerende

låseudløsere skal være strammet og sikret, før der foretages et snit. Hvis

klingereguleringen skifter under skæringen, kan det medføre, at klingen binder samt tilbageslag.

g) Vær især forsigtig, hvis der skal udføres et

”dyksnit” i et uoverskueligt område, f.eks. i en eksisterende væg. Klingen, der skal

dykke ned, kan skære genstande, som kan medføre tilbageslag.

Sikkerhedsinstruktioner for save med en pendulklinge beskyttelsesskærm

a) Kontrollér at den nederste

beskyttelsesskærm er ordentligt lukket før hver anvendelse. Arbejd ikke med

saven, hvis den nederste beskyttelsesskærm ikke kan bevæges frit og øjeblikkeligt kan omslutte klingen. Spænd eller bind aldrig den laveste beskyttelsesskærm i åben position. Hvis saven tabes ved et uheld, kan den nederste beskyttelsesskærm være bøjet. Hæv den nederste beskyttelsesskærm med tilbagetrækningshåndtaget og sørg for, at den kan bevæges frit og ikke rører ved klingen eller andre dele, i alle hjørner og dybder af snittet.

b) Kontrollér at fjederen på den nederste

beskyttelsesskærm fungerer korrekt.

Hvis beskyttelsesskærmen og fjederen ikke virker korrekt, skal de serviceres før brug. Den nederste beskyttelsesskærm

DANSK

kan virke træg på grund af ødelagte dele, klæbrige efterladenskaber eller opbygning af efterladenskaber.

c) Den nederste beskyttelsesskærm bør kun

trækkes manuelt tilbage ved specielle snit som fx “dyksnit” og “kombinerede snit”. Hæv den nederste beskyttelsesskærm

med tilbagetrækningshåndtaget, og lige så snart klingen skærer ind i materialet, skal den nederste beskyttelsesskærm udløses. Ved al anden savning bør den nederste beskyttelsesskærm køre automatisk.

d) Kontrollér altid, at den laveste

beskyttelsesskærm dækker klingen, før saven anbringes på bænken eller gulvet.

En ubeskyttet klinge under friløb vil få saven til at gå tilbage og skære alt, hvad den støder på i sin bane. Vær opmærksom på den tid, det tager for klingen at stoppe, efter der er slukket for kontakten.

Ekstra sikkerhedsinstruktioner for alle save med spaltekniv

a) Brug den korrekte spaltekniv til den

klinge, der anvendes. For at spaltekniven

kan skære, skal den være tykkere end klingekroppen, men tyndere end klingens tandsæt.

b) Justér spaltekniven som beskrevet i

denne instruktionsmanual. Ukorrekt mellemrum, positionering og opretning kan gøre spaltekniven ineffektiv til at forhindre tilbageslag.

c) Brug altid spaltekniven med undtagelse

af skæring af dyksnit. Spaltekniven skal udskiftes efter dyksnit. Spaltekniven forårsager forstyrrelser under dyksnit og kan fremkalde tilbageslag.

d) For at spaltekniven kan arbejde, skal den

sidde fast i arbejdsemnet. Spaltekniven er ineffektiv til at forhindre tilbageslag under korte snit.

e) Kør ikke med saven, hvis spaltekniven er

bøjet. Selv en let indgriben kan nedsætte beskyttelsesskærmens lukkehastighed.

Ekstra specielle sikkerhedsregler for rundsave

• Bær høreværn. Udsættelse for støj kan medføre

høretab.

• Det anbefales at bære en støvmaske.

• Anvend ikke klinger med længere eller mindre diameter end anbefalet. For korrekt vurdering af klinger, se de tekniske data. Brug kun de klinger, der er angivet i denne manual, der opfylder EN 847-1.

• Brug aldrig slibeskæringshjul.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

– Hørenedsættelse. – Risiko for personskade som følge af flyvende

partikler.

– Risiko for forbrænding ved at røre ved tilbehør,

der bliver varmt under betjening.

– Risiko for personskade som følge af forlænget

brug.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Bær høreværn.

Brug øjeværn.

DATOKODEPOSITION (FIG. 2)

Datokoden (w), der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2010 XX XX

Produktionsår

Pakkens indhold

Pakken indeholder: 1 Rundsav 1 Parallel afskærmning 1 Savklinge skruetrækker 1 Brugsvejledning 1 Eksplosionstegning

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.

DANSK

• Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening.

Beskrivelse (ﬁ g. 1, 2)

ADVARSEL: Modificér aldrig elektrisk

værktøj eller nogen dele deraf. Det kan medføre materiale- eller personskade.

a. Tænd/sluk-kontakt b. Startspærreknap c. Forreste håndtag d. Spindellås e. Støvopsamlingsudgang f. Savsko g. Spaltekniv h. Nederste beskyttelsesskærms

tilbagetrækningsgreb

i. Nederste beskyttelsesskærm j. Savklinge k. Låsegreb til justering af smigsnit l. Mærke for smigsnit m. Mærke for lige snit n. Låsegreb til dybdejustering o. Parallel afskærmning

TILSIGTET BRUG

Din D23620 rundsav er blevet designet til professionel savning af træ og plastik.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Disse rundsave er professionelle værktøjsmaskiner. LAD IKKE børn komme i kontakt med værktøjet.

Overvågning er påkrævet, når uerfarne brugere anvender dette værktøj.

El-sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen.

Dit DEWALT-værktøj er dobbeltisoleret i

overensstemmelse med EN 60745, og derfor er en jordledning ikke påkrævet.

Hvis forsyningsledningen er beskadiget, skal den udskiftes med en særlig ledning, der kan fås gennem DEWALT’s serviceorganisation.

en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se tekniske data). Den minimale lederstørrelse er 1 mm maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

; den

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen

for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer.

Sørg for, at udløserkontakten er i OFFposition. Utilsigtet start kan medføre kvæstelser.

Justering af skæredybde (ﬁ g. 1, 2, 3)

1. Løsn låsegreb til justering af dybde (n).

2. Flyt sko (f) for at opnå den korrekte skæredybde.

3. Spænd låsegreb (n) til justering af dybde.

ADVARSEL: For de bedste resultater

tillad savklingen at dykke ca. 3 mm fra arbejdsemnet (se indsæt i figur 3).

Justering af smig (ﬁ g. 4)

Smigvinklen kan justeres mellem 0° og 50°.

1. Løsn låsegreb (k) til justering af smig.

2. Indstil smigvinklen ved at vippe savskoen (f), indtil mærket angiver den ønskede vinkel på skalaen.

3. Spænd låsegreb (k) til justering af smig.

Justering af sko til 90° snit (ﬁ g. 1, 5)

1. Justér saven til 0° smig.

2. Træk klingens beskyttelsesskærm tilbage ved hjælp af greb (h) og anbring saven på klingesiden.

3. Løsn låsegreb (k) til justering af smig.

4. Anbring en vinkelmåler imod klingen og skoen for at justere indstillingen på 90°.

5. Justér stop (p) ved hjælp af en sekskantnøgle.

Brug af forlængerledning

Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug

DANSK

Udskiftning af savklingen (ﬁ g. 6)

1. Aktivér klingens låseknap (d) og skru klingens fastspændingsskrue (q) af ved at dreje mod uret ved hjælp af den skruenøgle (r), der blev leveret sammen med værktøjet.

2. Træk klingens nederste beskyttelsesskærm (i) tilbage ved hjælp af greb (h) og udskift klingen (j). Geninstallér spændeskiverne (s & t) på de korrekte positioner.

3. Kontrollér klingens rotationsretning.

4. Skær manuelt gevind på klingens fastspændingsskrue (q) for at holde spændeskiven på plads. Drej med uret.

5. Tryk på klingens låseknap (d), mens du drejer på spindlen, indtil klingen stopper rotationen.

6. Spænd klingens fastspændingsskrue stramt ved hjælp af en skruenøgle.

Justering af spaltekniven (ﬁ g. 6)

For korrekt justering af spaltekniv (g), se indsættet i figur 6. Justér spalteknivens frigang efter udskiftning af savklinge eller, når det er nødvendigt.

1. Justér skæredybden til 0 mm for at få adgang til spalteknivens fastspændingsskruer.

2. Løsn skruerne (u) og træk spaltekniven ud i dens maksimale længde.

3. Justér frigangen.

4. Spænd skruerne (drejemoment: 4 - 5 Nm).

Montering og justering af den parallelle afskærmning (ﬁ g. 7)

Den parallelle adskærmning (o) bruges til at skære parallelt op til hjørnet på arbejdsemnet.

MONTERING

1. Slæk låseskrue (v), så den parallelle afskærmning kan komme forbi.

2. Indsæt den parallelle afskærmning (o) i savskoen (f) som vist.

3. Spænd låseskrue (v).

JUSTERING

1. Slæk låseskrue (v) og indstil den parallelle afskærmning (o) til den ønskede bredde.

2. Spænd låseskrue (v).

Før brugen

• Sørg for at beskyttelsesskærmene er blevet korrekt monteret. Savklingens beskyttelsesskærm skal stå i lukket position.

• Sørg for at savklingen roterer i pilens retning på klingen.

BETJENING Brugsvejledning

ADVARSEL: Overhold altid

ADVARSEL: For at reducere risikoen

ADVARSEL: Overhold altid

• Sørg for at det materiale, der skal

• Tryk kun blidt på værktøjet og anvend

• Undgå overstyring.

• Anvend ikke meget slidte savklinger.

• Anvend ikke din sav til lommesnit.

sikkerhedsvejledningen og de gældende regler.

for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/ monteres tilbehør eller ekstraudstyr.

sikkerhedsvejledningen og de gældende regler.

saves, sidder godt fast.

ikke sidepres på savklingen.

Korrekt håndposition (ﬁ g. 8)

ADVARSEL: For at reducere risikoen

Det er nødvendigt at placere den ene hånd på det forreste håndtag (c) og den anden hånd på hovedhåndtaget (x) for korrekt håndposition.

for personskade skal du ALTID anvende den rette håndposition som vist.

ADVARSEL: For at reducere risikoen

for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.

Tænde og slukke (ﬁ g. 2)

Af sikkerhedsmæssige årsager er tænd/slukkontakten (a) på dit værktøj forsynet med en startspærreknap (b).

1. Tryk på startspærreknappen for at låse værktøjet op.

2. Tryk på tænd/sluk-kontakten (a) for at starte værktøjet. Så snart tænd/sluk-kontakten er udløst, aktiveres startspærreknappen automatisk for at forebygge, at maskinen startes utilsigtet.

ADVARSEL: Slå ikke værktøjet til

eller fra, når savklingen rører ved arbejdsemnet eller andre materialer.

DANSK

ADVARSEL: Arbejd ikke med

spindellåsen, når værktøjet kører.

Styring af værktøjet (ﬁ g. 1, 2)

1. For de bedste resultater opspænd bunden på arbejdsemnet.

2. Følg den linje, der er tegnet på arbejdsemnet ved hjælp af mærke (m).

I tilfælde af en smigvinkel på 45° følg den linje,

der er tegnet på arbejdsemnet ved hjælp af mærke (l).

3. Før kablet væk i linje med værktøjets bagende.

Støvudsugning (ﬁ g. 1)

ADVARSEL: Risiko for indånding

af støv. For at mindske risikoen for personskade, skal man ALTID bære en godkendt støvmaske.

Dit værktøj er udstyret med en støvudsugningtud (e). Tilslut, når det er muligt, en støvudsugningsenhed,

der er designet i overensstemmelse med de gældende regler om støvemission.

ADVARSEL: Brug ALTID en

støvsudsuger, der er fremstillet i overensstemmelse med de gældende bestemmelser vedrørende støvudsugning ved savning af træ. Støvsugerslangen på de mest almindelige støvsugere passer direkte på støvudsugningstuden.

ADVARSEL: Anvend aldrig en

støvsuger uden at bruge beskyttelse mod gnister ved savning af metal.

VEDLIGEHOLDELSE

Dit DEWALT-elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet.

ADVARSEL: For at reducere risikoen

for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen skal afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for,

at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

ADVARSEL: Blæs støv og snavs

ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.

ADVARSEL: Brug aldrig

opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikkemetalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det,

som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må

ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT-produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

DANSK

Særskilt bortskaffelse af brugte produkter

og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

EWALT har stillet faciliteter til rådighed til indsamling

og genbrug af udslidte DEWALT-produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som helst autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne manual. Alternativt findes der en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse:

www.2helpU.com.

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktøj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikkeprofessionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit D værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har har brug for vedligeholdelse eller service til dit D 12 måneder efter købet, gøres dette helt gratis på et autoriseret D Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de fejlede under garantiperioden.

EWALT-produkt bliver defekt på grund

Hvis dit D af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer

EWALT gratis udskiftning af alle defekte dele

D eller gratis udskiftning af enheden efter vores valg, under forudsætning af, at:

• Produktet ikke er blevet misbrugt.

• Produktet har været underlagt almindelig brug og slid.

• Der ikke er forsøgt reparationer af uautoriserede personer.

• Købsbeviset fremvises.

• Produktet returneres komplet med alle originale komponenter.

Hvis du ønsker at foretage en reklamation, skal du kontakte din forhandler eller den nærmeste autoriserede D

EWALT-kataloget eller kontakte dit DEWALT-

D kontor på den adresse, der er angivet i denne brugsvejledning. Der findes en liste over autoriserede D og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse:

www.2helpU.com.

EWALT-værktøj inden for

EWALTserviceværksted.

• ET ÅRS FULD GARANTI •

EWALT-reparatør i

EWALT-serviceværksteder

EWALT-

DEUTSCH

HANDKREISSÄGE D23620

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

D23620

Spannung VGS 230 Typ 2 Leistungsaufnahme W 1500 Leerlaufdrehzahl min-1 5000 Schnittiefe mm 65 Sägeblattdurchmesser mm 184 Stärke des Sägeblattkörpers mm 2,5 Sägeblattbohrung mm 16 Neigungswinkeleinstellung 0–50˚ Gewicht kg 5,5

LPA (Schalldruckpegel) dB(A) 97 KPA (Schalldruckpegel-

Messungenauigkeit) dB(A) 4 LWA (Schallleistung) dB(A) 106 KWA (Schallleistung-

Messungenauigkeit) dB(A) 3,6

Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN 60745:

Schwingungsemissionswert ah ah = m/s2 < 2,5 Messungenauigkeit K = m/s2 1,5

Der in diesem Informationsblatt angegebene Vibrationsemissionswert wurde gemäß einem standardisierten Test laut EN 60745 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene

Vibrationsemissionswert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann die Vibrationsemission verschieden

sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen.

Eine Schätzung der Vibrationsstärke

sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern.

Es sind zusätzliche

Sicherheitsmaßnahmen zum Schutze der Betriebsperson vor den Auswirkungen der Vibration in Betracht zu ziehen, z. B.: Wartung des Gerätes und des Zubehörs, Warmhalten der Hände, Organisation des Arbeitsablaufes.

Sicherungen

Europa 230 V Werkzeuge 10 Ampere Stromversorgung

Deﬁ nitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar

drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen

oder schweren Verletzungen führt.

WARNUNG: Weist auf eine

möglicherweise gefährliche Situation hin, die, sofern nicht vermieden,

zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine

möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten

oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin,

das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

DEUTSCH

EG-Konformitätserklärung

MASCHINENRICHTLINIE

D23620

EWALT erklärt hiermit, dass diese unter

„Technische Daten“ beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EC, EN 60745-1, EN 60745-2-5

Diese Produkte erfüllen auch die Richtlinie 2004/108/EG. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

Horst Großmann Vizepräsident für Konstruktion und Produktentwicklung D

EWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

31.12.09

WARNUNG: Zur Reduzierung

der Verletzungsgefahr bitte die Betriebsanleitung lesen.

Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

Sicherheitswarnhinweise und alle Anweisungen. Das Nichtbeachten von

Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie den Arbeitsbereich sauber und

gut ausgeleuchtet. Unaufgeräumte oder

dunkle Bereiche begünstigen Unfälle.

b) Betreiben Sie das Elektrowerkzeug nicht

in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und Zuschauer fern,

während Sie ein Elektrogerät betreiben.

Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Stecker des Elektrogerätes muss

in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte

Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit

geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte.

Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Setzen Sie Elektrogeräte keinem Regen

oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.

d) Überlasten Sie das Kabel nicht.

Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder

verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

e) Wenn Sie ein Elektrogerät im Freien

betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von

für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.

f) Wenn der Betrieb eines Elektrogerätes

in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder RCD) geschützte Stromversorgung.

Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

DEUTSCH

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit

beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie unbeabsichtigtes Starten.

Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn

Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie alle Einstellschlüssel oder

Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel,

die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.

e) Vermeiden Sie eine abnormale

Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können

Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder

lange Haare können sich in den beweglichen Teilen verfangen.

g) Wenn Geräte für den Anschluss an eine

Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz

von Staubsammlern kann staubbedingte Gefahren mindern.

4) VERWENDUNG UND PFLEGE DES ELEKTROGERÄTES

a) Überlasten Sie das Elektrogerät nicht.

Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät

wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Trennen Sie den Stecker vom Netz und/

oder die Akkus vom Elektrogerät, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren.

Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.

d) Bewahren Sie nicht verwendete

Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen

nicht geschulter Personen gefährlich.

e) Warten Sie die Elektrogeräte. Prüfen

Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen

mangelnder Wartung der Elektrogeräte.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.

g) Verwenden Sie Elektrogeräte, Zubehör

und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe.

Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.

5) SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

DEUTSCH

Sicherheitsanweisungen für alle Sägen

GEFAHR:

a) Halten Sie Ihre Hände vom Sägebereich

und dem Sägeblatt fern. Halten Sie die

andere Hand am Zusatzgriff oder dem Motorgehäuse. Wenn Sie die Säge mit beiden Händen halten, kann das Sägeblatt keine Verletzungen an den Händen verursachen.

b) Greifen Sie niemals unter das Werkstück.

Die Schutzvorrichtung kann Sie nicht vor dem Sägeblatt unterhalb des Werkstücks schützen.

c) Stellen Sie die Schnittiefe auf die Dicke

des Werkstücks ein. Es sollte weniger als ein ganzer Zahn der Sägeblattzähne unter dem Werkstück sichtbar sein.

d) Halten Sie das zu schneidende Werkstück

niemals in den Händen oder auf dem Bein. Sichern Sie das Werkstück auf

einer stabilen Plattform. Es ist wichtig, das Werkstück richtig abzustützen, damit Ihr Körper geschützt wird, das Sägeblatt nicht festklemmt und Sie die Kontrolle behalten.

e) Halten Sie das Elektrowerkzeug an den

isolierten Griffflächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidewerkzeug versteckte Leitungen oder die eigene Anschlussleitung berühren könnte. Ein Kontakt mit einer

spannungsführenden Leitung setzt auch die freiliegenden Metallteile des Elektrowerkzeugs unter Spannung und der Benutzer erleidet einen Stromschlag.

f) Verwenden Sie bei Längsschnitten stets

einen Längsschnitt-Anschlag bzw. eine gerade Kantenführung. Dadurch wird die

Schnittgenauigkeit verbessert und die Gefahr des Festklemmens des Sägeblatts verringert.

g) Verwenden Sie stets Sägeblätter der

richtigen Größe und Form (Diamant kontra rund) der Wellenbohrungen. Sägeblätter,

die nicht zu den Befestigungsteilen der Säge passen, laufen exzentrisch, was zu einem Kontrollverlust führt.

h) Verwenden Sie niemals beschädigte oder

falsche Unterlegscheiben oder einen beschädigten oder falschen Bolzen für das Sägeblatt. Die Unterlegscheiben und

der Bolzen für das Sägeblatt wurden speziell für Ihre Säge konstruiert, so dass eine optimale Leistung und Betriebssicherheit erzielt wird.

WEITERE SICHERHEITSANWEISUNGEN FÜR ALLE SÄGEN

Ursachen und Vermeidung des Rückschlageffekts durch den Anwender

- Ein Rückschlag ist die plötzliche Reaktion auf ein eingeklemmtes, hängendes oder falsch ausgerichtetes Sägeblatt. Dies führt dazu, dass sich die Säge unkontrolliert nach oben und aus dem Werkstück in Richtung Benutzer herausbewegt;

- Falls das Sägeblatt eingeklemmt wird oder durch den Schlitz hängen bleibt, so wird das Sägeblatt festgebremst, und durch die Reaktion des Motors wird die Einheit rasch zum Benutzer zurückgeschnellt;

- Falls das Sägeblatt verdreht oder im Schnitt falsch ausgerichtet wird, so können sich die Zähne an der Hinterkante des Sägeblatts in die Oberfläche des Holzes graben, wodurch das Sägeblatt aus dem Schlitz “herausklettert” und in Richtung Benutzer zurückschnellt.

Ein Rückschlag ist das Resultat eines Missbrauchs und/oder einer falschen Bedienung der Säge oder falscher Bedingungen und kann durch die entsprechenden unten angegebenen Vorsichtsmaßnahmen vermieden werden.

a) Halten Sie die Säge mit beiden Händen

sicher fest und halten Sie Ihre Arme so, dass sie den Rückschlagkräften widerstehen können. Positionieren Sie

Ihren Körper auf einer der beiden Seiten des Sägeblatts, jedoch nicht in einer Reihe mit dem Sägeblatt. Ein Rückschlag kann dazu führen, dass die Säge zurückschnellt; die Rückschlagkräfte können jedoch vom Bediener unter Kontrolle gehalten werden, wenn entsprechende Vorsichtsmaßnahmen getroffen werden.

b) Falls das Sägeblatt hängt oder der

Schnitt aus irgendeinem anderen Grund unterbrochen wird, lassen Sie den Auslöser los und lassen Sie die Säge bewegungslos im Material, bis das Sägeblatt vollkommen zum Stillstand gekommen ist. Versuchen Sie niemals, das

Sägeblatt aus dem Werkstück zu entfernen oder nach hinten zu ziehen, während das Sägeblatt in Bewegung ist, da dies zu einem Rückschlag führen kann. Untersuchen Sie den Fall und treffen Sie Abhilfemaßnahmen, um die Ursache des Hängens des Sägeblatts zu beseitigen.

DEUTSCH

c) Wird eine Säge im Werkstück wieder in

Betrieb genommen, zentrieren Sie das Sägeblatt im Schlitz und vergewissern Sie sich, dass die Sägeblattzähne nicht in das Material eingreifen. Hängt das Sägeblatt,

so wandert es möglicherweise nach oben oder es findet beim erneuten Einschalten ein Rückschlag aus dem Werkstück statt.

d) Stützen Sie große Platten ab, damit das

Sägeblatt nicht eingeklemmt wird und kein Rückschlag entsteht. Große Platten

haben die Tendenz, durch ihr Eigengewicht durchzusacken. Unter der Platte in der Nähe der Schnittlinie und in der Nähe der Plattenkante müssen auf beiden Seiten Stützen platziert werden.

e) Verwenden Sie keine stumpfen oder

beschädigten Sägeblätter. Stumpfe oder nicht richtig eingestellte Sägeblätter führen zu einem engen Sägeschlitz, was wiederum zu übermäßiger Reibung, einem Hängen des Sägeblatts und zu Rückschlägen führt.

f) Die Sicherungshebel für die Sägeblattiefe

und –neigung müssen fest und gesichert sein, bevor der Schnitt durchgeführt wird.

Falls sich die Einstellung des Sägeblatts während des Schnitts verschiebt, so kann dies zu einem Hängen und Rückschlägen führen.

g) Gehen Sie besonders vorsichtig vor,

wenn ein ”Einstechschnitt“ in vorhandene Wände oder andere blinde Bereiche durchgeführt wird. Das hervorstehende

Sägeblatt kann Gegenstände durchtrennen und zu Rückschlagen führen.

Sicherheitsanweisungen für Sägen mit einem Pendel-Sägeblattschutz

a) Vergewissern Sie sich vor jedem

Gebrauch, dass die untere Schutzvorrichtung richtig schließt.

Betreiben Sie die Säge nicht, falls sich die untere Schutzvorrichtung nicht ungehindert bewegt und nicht sofort schließen lässt. Spannen oder binden Sie die untere Schutzvorrichtung niemals in der geöffneten Stellung fest. Wird die Säge versehentlich fallengelassen, so kann sich die untere Schutzvorrichtung verbiegen. Heben Sie die untere Schutzvorrichtung am Einzugshebel an und vergewissern Sie sich, dass sie sich ungehindert bewegt und nicht das Sägeblatt oder andere Teile berührt. Dies gilt für alle Winkel und Schnittiefen.

b) Überprüfen Sie die Funktion der Feder

für die untere Schutzvorrichtung.

Falls Schutzvorrichtung und Feder nicht

einwandfrei funktionieren, so müssen diese Teile vor dem Gebrauch instandgesetzt werden. Möglicherweise arbeitet die untere Schutzvorrichtung aufgrund beschädigter Teile, Harzablagerungen oder einer Ansammlung von Spänen schwergängig.

c) Die untere Schutzvorrichtung darf nur für

Spezialschnitte wie ”Einstechschnitte“ und ”Verbundschnitte“ von Hand eingezogen werden. Heben Sie die

untere Schutzvorrichtung an, indem Sie den Einzugshebel einfahren, und sobald das Sägeblatt in den Werkstoff tritt, muss die untere Schutzvorrichtung freigegeben werden. Bei allen anderen Sägearbeiten muss die untere Schutzvorrichtung automatisch arbeiten.

d) Achten Sie stets darauf, dass die untere

Schutzvorrichtung das Sägeblatt abdeckt, bevor die Säge auf der Werkbank oder dem Boden abgesetzt wird. Ein

ungeschütztes, noch auslaufendes Sägeblatt führt dazu, dass die Säge zurückschnellt und alles durchtrennt, was sich im Sägebereich befindet. Seien Sie sich darüber im Klaren, dass es einige Zeit dauert, bis das Sägeblatt zum Stillstand kommt, nachdem der Schalter losgelassen wurde.

Zusätzliche Sicherheitsanweisungen für alle Sägen mit Spaltkeil

a) Verwenden Sie für das zu verwendende

Sägeblatt den entsprechenden Spaltkeil.

Damit der Spaltkeil richtig funktioniert, muss er dicker als der Körper des Sägeblatts sein, jedoch dünner als der Zahnsatz des Sägeblatts.

b) Stellen Sie den Spaltkeil gemäß

der Beschreibung in dieser Bedienungsanleitung ein. Ein falscher

Abstand, eine falsche Positionierung oder eine falsche Ausrichtung können den Spaltkeil bei der Verhinderung von Rückschlägen unwirksam machen.

c) Verwenden Sie stets den Spaltkeil,

es sei denn, es handelt sich um Einstechschnitte. Der Spaltkeil muss

nach einem Einstechschnitt wieder angebracht werden. Der Spaltkeil stellt bei Einstechschnitten eine Behinderung dar und kann zu Rückschlägen führen.

d) Damit der Spaltkeil richtig funktioniert,

muss er in das Werkstück eingreifen. Bei kurzen Schnitten ist der Spaltkeil zur Verhinderung von Rückschlägen unwirksam.

DEUTSCH

e) Betreiben Sie die Säge nicht, wenn

der Spaltkeil verbogen ist. Selbst

eine nur leichte Behinderung kann die Schließgeschwindigkeit einer Schutzvorrichtung verlangsamen.

Zusätzliche Sicherheitsanweisungen für Kreissägen

• Tragen Sie einen Gehörschutz. Lärm kann Gehörschäden verursachen.

• Das Tragen einer Staubmaske ist ratsam.

• Verwenden Sie keine Blätter mit einem kleineren oder größeren Durchmesser als empfohlen. Angaben über die richtigen Sägeblätter sind den Technischen Daten zu entnehmen. Verwenden Sie nur die in diesem Handbuch spezifizierten Sägeblätter im Einklang mit EN 847-1.

• Verwenden Sie niemals Schleif-/Trennscheiben.

Restrisiken

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

– Schwerhörigkeit. – Verletzungsgefahr durch umherfliegende

Teilchen.

– Verbrennungsgefahr durch während des

Betriebes heiß werdende Zubehörteile.

– Verletzungsgefahr durch andauernden

Gebrauch.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung

lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

LAGE DES DATUMSCODES (ABB. [FIG.] 2)

Der Datumscode (w), der auch das Herstelljahr enthält, ist in das Gehäuse geprägt.

Beispiel:

2010 XX XX

Herstelljahr

Packungsinhalt

Die Packung enthält: 1 Handkreissäge 1 Parallelanschlag 1 Schraubenschlüssel für Sägeblatt 1 Betriebsanleitung 1 Explosionszeichnung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Beschreibung (Abb. 1, 2)

WARNUNG: Nehmen Sie niemals

Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

a. Ein-/Aus-Schalter b. Schalterarretierung c. Zweithandgriff d. Spindelverriegelung e. Staubabsaugauslass f. Sägeschuh g. Spaltkeil h. Rückzughebel für untere Schutzvorrichtung i. Untere Schutzvorrichtung j. Sägeblatt k. Neigungseinstellknopf l. Markierung für Neigungsschnitt m. Markierung für Geradschnitt n. Tiefeneinstellknopf o. Parallelanschlag

BESTIMMUNGSGEMÄSSE VERWENDUNG

Ihre D23620 Handkreissäge wurde zum professionellen Sägen von Holz und Kunststoff konzipiert.

NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

Diese Handkreissäge ist ein Elektrowerkzeug für den professionellen Gebrauch.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

DEUTSCH

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

Ihr DEWALT-Gerät ist gemäß EN 60745

doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der D Kundendienstorganisation erhältlich ist.

CH Bei Ersatz des Netzkabels achten Sie auf

Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II

(Doppelisolierung) - Geräte

Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien

verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

EWALT

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1 mm² und die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr von

Verletzungen zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Zubehör anbringen oder abbauen oder Einstellungen vornehmen oder ändern oder Reparaturen vornehmen. Überprüfen Sie, dass der

Auslöseschalter in der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Schnitttiefeneinstellung (Abb. 1, 2, 3)

1. Lockern Sie den Tiefeneinstellungsknopf (n).

2. Bewegen Sie den Schuh (f), um die richtige Schnitttiefe einzustellen.

3. Drehen Sie den Tiefeneinstellknopf (n) wieder fest.

WARNUNG: Für beste Ergebnisse

lassen Sie das Sägeblatt ungefähr 3 mm aus dem Werkstück herausragen (vgl. Einsatz in Abb. 3).

Gehrungseinstellung (Abb. 4)

Der Gehrungswinkel kann zwischen 0° und 50° eingestellt werden.

1. Lockern Sie den Gehrungseinstellungsknopf (k).

2. Stellen Sie den Gehrungswinkel ein, indem Sie den Sägeschuh (f) kippen, bis die Einstellmarke den gewünschten Winkel auf der Skala anzeigt.

3. Drehen Sie den Gehrungseinstellungsknopf (k) fest.

Schuhjustierung für 90°-Schnitte (Abb. 1, 5)

1. Stellen Sie einen Gehrungswinkel von 0° ein.

2. Ziehen Sie den Blattschutz mit Hilfe des Hebels (h) zurück und legen Sie die Säge auf die Sägeblattseite.

3. Lockern Sie den Gehrungseinstellungsknopf (k).

4. Stellen Sie ein Winkelmaß gegen das Sägeblatt und den Schuh, um die 90°-Einstellung abzugleichen.

5. Stellen Sie den Anschlag (p) mit einem Innensechskantschlüssel ein.

Sägeblattwechsel (Abb. 6)

1. Drücken Sie auf den Sägeblattsicherungsknopf (d) und lösen Sie die Sägeblattklemmschraube (q), indem Sie sie mit dem im Lieferumfang enthaltenen Gabelschlüssel (r) gegen den Uhrzeigersinn drehen.

2. Ziehen Sie die untere Sägeblattschutzvorrichtung (i) mit Hilfe des Hebels (h) zurück und wechseln Sie das Sägeblatt (j). Bringen Sie die Unterlegscheiben (s & t) wieder richtig an.

3. Prüfen Sie die Drehrichtung des Sägeblatts.

4. Drehen Sie die Sägeblattklemmschraube (q) von Hand ein, um die Unterlegscheiben in Position zu halten. Drehen Sie im Uhrzeigersinn.

5. Drücken Sie auf den Sägeblattsicherungsknopf (d), während Sie die Spindel drehen, bis sich das Sägeblatt nicht mehr dreht.

DEUTSCH

6. Ziehen Sie die Sägeblattklemmschraube mit dem Gabelschlüssel fest an.

Spaltkeileinstellung (Abb. 6)

Der Einsatz in Abb. 6 zeigt die richtige Einstellung des Spaltkeiles (g). Stellen Sie den Abstand zum Sägeblatt neu ein, nachdem das Sägeblatt gewechselt wurde oder wenn dies aus einem anderen Grunde erforderlich ist.

1. Stellen Sie eine Schnittiefe von 0 mm ein, damit Sie die Klemmschrauben des Spaltkeils erreichen können.

2. Lösen Sie die Schrauben (u), und ziehen Sie den Spaltkeil auf die maximale Länge heraus.

3. Stellen Sie den Freiraum ein.

4. Ziehen Sie die Schrauben an (Anzugsmoment: 4 - 5 Nm).

Anbringen und Einstellen des Parallelanschlags (Abb. 7)

Der Parallelanschlag (o) wird zum parallelen Schneiden entlang der Kante des Werkstücks verwendet.

MONTIEREN

1. Lockern Sie die Sicherungsschraube (v), um den Parallelanschlag hindurchführen zu können.

2. Bringen Sie den Parallelanschlag (o) wie abgebildet im Sägeschuh (f) an.

3. Ziehen Sie die Sicherungsschraube (v) an.

EINSTELLUNG

1. Lockern Sie die Sicherungsschraube (v) und stellen Sie den Parallelanschlag (o) auf die gewünschte Breite ein.

2. Ziehen Sie die Sicherungsschraube (v) an.

Vor dem Betrieb

• Vergewissern Sie sich, dass alle Sicherungsvorrichtungen ordnungsgemäß montiert sind. Der Sägeblattschutz muss geschlossen sein.

• Vergewissern Sie sich, dass das Sägeblatt sich in Richtung des auf dem Blatt angebrachten Pfeiles dreht.

BETRIEB Betriebsanweisungen

WARNUNG: Beachten Sie immer

die Sicherheitsanweisungen und die geltenden Vorschriften.

• Vergewissern Sie sich, dass das zu

• Drücken Sie die Säge beim Arbeiten

• Vermeiden Sie eine Überlastung der

• Verwenden Sie keine übermäßig

• Verwenden Sie die Säge nicht für

WARNUNG: Um die Gefahr

schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen.

WARNUNG: Beachten Sie immer

die Sicherheitsanweisungen und die geltenden Vorschriften.

sägende Material gesichert wurde.

nur leicht an und üben Sie nie seitlichen Druck auf die Sägeblätter aus.

Säge.

abgenutzten Sägeblätter.

Einsatzschnitte.

Richtige Haltung der Hände (Abb. 8)

WARNUNG: Um die Gefahr schwerer

Bei der korrekten Handposition liegt eine Hand auf dem vorderen Griff (c) und die andere auf dem Hauptgriff (x).

Verletzungen zu mindern, beachten Sie IMMER die richtige Haltung der Hände, wie dargestellt.

WARNUNG: Um die Gefahr schwerer

Verletzungen zu mindern, halten Sie das Gerät IMMER sicher fest und seien Sie auf eine plötzliche Reaktion gefasst.

Ein- und Ausschalten (Abb. 2)

Aus Sicherheitsgründen ist der Ein-/Ausschalter (a) Ihres Werkzeuges mit einer Einschaltsperre (b) versehen.

1. Drücken Sie die Einschaltsperre, um den Schalter freizugeben.

2. Zum Einschalten des Gerätes drücken Sie den Ein-/Aus-Schalter (a). Beim Loslassen des Ein-/Ausschalters wird die Einschaltsperre automatisch wieder aktiviert, um ein unbeabsichtigtes Einschalten des Werkzeugs zu verhindern.

WARNUNG: Schalten Sie das

Werkzeug nicht ein oder aus, während das Sägeblatt das Werkstück oder andere Materialien berührt.

DEUTSCH

WARNUNG: Betätigen Sie nicht

die Spindelsicherung, während das Werkzeug läuft.

Halten und Führen des Werkzeugs (Abb. 1, 2)

1. Spannen Sie das Werkstück für optimale Ergebnisse mit der Rückseite zum Sägeschuh ein (saubere Schnittkante liegt unten).

2. Folgen Sie unter Verwendung der Markierung (m) der auf dem Werkstück angezeichneten Linie.

Im Falle eines Neigungswinkels von 45° folgen

Sie unter Verwendung der Markierung (l) der auf dem Werkstück angezeichneten Linie.

3. Führen Sie die Anschlussleitung in einer Linie hinter dem Werkzeug.

Staubabsaugung (Abb. 1)

WARNUNG: Es besteht die Gefahr des

Einatmens von Staub. Zur Verringerung von Personenschäden sollte IMMER eine geprüfte Atemschutzmaske getragen werden.

Ihr Werkzeug ist mit einem Staubabsaugstutzen (e) ausgerüstet.

Bringen Sie möglichst eine Absaugvorrichtung an, die den geltenden Bestimmungen für Staubemissionen entspricht.

WARNUNG: Verwenden Sie

beim Sägen von Holz IMMER eine Staubabsaugung, die gemäß den anwendbaren Richtlinien für Staubemissionen ausgelegt ist. Schläuche der meisten geläufigen Staubsauger passen direkt auf den Staubabsaugstutzen.

WARNUNG: Verwenden Sie

keine Staubabsaugung ohne ordnungsgemäßen Funkenschutz, wenn Sie Metall sägen.

WARTUNG

Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigung ab.

WARNUNG: Um die Gefahr von

Auslöseschalter in der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche Schmierung.

Reinigung

WARNUNG: Blasen Sie mit Trockenluft

WARNUNG: Verwenden Sie niemals

immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht

von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von D

EWALT empfohlenes Zubehör

verwendet werden.

DEUTSCH

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Umweltschutz

Abfalltrennung. Dieses Produkt darf nicht

mit normalem Haushaltsabfall entsorgt werden.

Wenn Sie eines Tages feststellen, dass Ihr D Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führen Sie dieses Produkt der Abfalltrennung zu.

Die separate Entsorgung von

Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die

Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilft, Umweltverschmutzung zu vermeiden und mindert die Nachfrage nach Rohstoffen.

Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen.

DEWALT stellt Möglichkeiten für die Sammlung und das Recycling von DEWALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. Um diesen Service zu nutzen, bringen Sie bitte Ihr Produkt zu einer beliebigen autorisierten Kundendienstwerkstatt, die es in unserem Auftrag sammeln.

Die nächstgelegene autorisierte Kundendienststelle erfahren Sie bei Ihrem örtlichen DEWALT- Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine Liste der autorisierten DEWALT- Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst im Internet unter: www.2helpU.com.

EWALT-

GARANTIE

DEWALT vertraut in die Qualität seiner Produkte und bietet den professionellen Anwendern des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO •

Wenn Sie mit der Leistung Ihres D nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate ab Kauf werden Wartungs- und Kundendienstleistungen für Ihr

EWALT-Gerät kostenlos durch eine autorisierte

EWALT-Kundendienstwerkstatt ausgeführt.

D Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE •

Wenn Ihr D Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert D kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß

• Das Produkt war normalem Verschleiß

• Es wurden keine Reparaturversuche durch

• Der Kaufbeleg wird vorgelegt.

• Das Produkt wird vollständig im

Wenn Sie einen Anspruch gelten machen möchten, setzen Sie sich mit Ihrem Händler in Verbindung oder finden Sie die nächste D Kundendienstwerkstatt im D setzen Sie sich mit der D unter der in dieser Betriebsanleitung angegebenen Adresse in Verbindung. Eine Liste der autorisierten D Informationen über unseren Kundendienst finden Sie im Internet unter: www.2helpU.com.

EWALT-Produkt wegen Material- oder

behandelt.

ausgesetzt.

nicht autorisierte Personen vorgenommen.

Originallieferumfang zurückgegeben.

EWALT-Kundendienstwerkstätten und vollständige

EWALT-Gerätes

EWALT den

EWALT-

EWALT-Katalog oder

EWALT-Geschäftsstelle

ENGLISH

CIRCULAR SAW D23620

Congratulations!

You have chosen a DEWALT tool. Years of experience, thorough product development and innovation make DEWALT one of the most reliable partners for professional power tool users.

Technical Data

D23620

Voltage VDC 230 UK & Ireland VDC 230/115

Type 2 Power input W 1,500 No-load speed min-1 5,000 Depth of cut mm 65 Blade diameter mm 184 Blade body thickness mm 2.5 Blade bore mm 16 Bevel angle adjustment 0–50˚ Weight kg 5.5

LPA (sound pressure) dB(A) 97 KPA (sound pressure uncertainty) dB(A) LWA (sound power) dB(A) KWA (sound power uncertainty) dB(A)

Vibration total values (triax vector sum) determined according to EN 60745:

Vibration emission value a ah

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.

WARNING: The declared vibration

Uncertainty K = m/s²

emission level represents the main applications of the tool. However if the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total working period.

m/s²

106

3.6

< 2.5

1.5

An estimation of the level of exposure to

vibration should also take into account the times when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period.

Identify additional safety measures to

protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns.

Fuses

Europe 230 V tools 10 Amperes, mains U.K. & Ireland 230 V tools 13 Amperes, in plugs U.K. & Ireland 115 V tools 16 Amperes, in plugs

Deﬁ nitions: Safety Guidelines

The definitions below describe the level of severity for each signal word. Please read the manual and pay attention to these symbols.

DANGER: Indicates an imminently

hazardous situation which, if not avoided, will result in death or serious injury.

WARNING: Indicates a potentially

hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION: Indicates a potentially

hazardous situation which, if not avoided, may result in minor or

moderate injury.

NOTICE: Indicates a practice not

related to personal injury which, if not avoided, may result in property damage.

Denotes risk of electric shock.

Denotes risk of fire.

ENGLISH

EC-Declaration of Conformity

MACHINERY DIRECTIVE

D23620

DEWALT declares that these products described under “technical data” are in compliance with: 2006/42/EC, EN 60745-1, 60745-2-5.

These products also comply with Directive 2004/108/EC. For more information, please contact DEWALT at the following address or refer to the back of the manual.

The undersigned is responsible for compilation of the technical file and makes this declaration on behalf of DEWALT.

Horst Grossmann Vice President Engineering and Product Development DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germany

31.12.2009

WARNING: To reduce the risk of injury,

read the instruction manual.

General Power Tool Safety Warnings

WARNING! Read all safety warnings

and all instructions. Failure to follow

the warnings and instructions may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or batteryoperated (cordless) power tool.

1) WORK AREA SAFETY

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can cause you to lose control.

2) ELECTRICAL SAFETY

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces such as pipes, radiators, ranges and refrigerators. There

is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors,

use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

f) If operating a power tool in a damp

location is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and

use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger

on the switch or energising power tools that have the switch on invites accidents.

ENGLISH

d) Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper

footing and balance at all times. This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose

clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce

dust-related hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and

tool bits etc., in accordance with these instructions taking into account the working conditions and the work to be performed. Use of the power tool for

operations different from those intended could result in a hazardous situation.

5) SERVICE

a) Have your power tool serviced by a

qualified repair person using only identical replacement parts. This will ensure that the

safety of the power tool is maintained.

Safety Instructions for All Saws

DANGER:

a) Keep hands away from cutting area and

the blade. Keep your second hand on

auxiliary handle, or motor housing. If both hands are holding the saw, they cannot be cut by the blade.

b) Do not reach underneath the workpiece.

The guard cannot protect you from the blade below the workpiece.

c) Adjust the cutting depth to the thickness

of the workpiece. Less than a full tooth of the blade teeth should be visible below the workpiece.

d) Never hold piece being cut in your hands

or across your leg. Secure the workpiece to a stable platform. It is important to support the work properly to minimize body exposure, blade binding, or loss of control.

e) Hold power tool by insulated gripping

surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord. Contact with a „live“

wire will also make exposed metal parts of the power tool „live“ and shock the operator.

f) When ripping always use a rip fence or

straight edge guide. This improves the accuracy of cut and reduces the chance of blade binding.

g) Always use blades with correct size

and shape (diamond versus round) of arbour holes. Blades that do not match

the mounting hardware of the saw will run eccentrically, causing loss of control.

h) Never use damaged or incorrect blade

washers or bolt. The blade washers and bolt were specially designed for your saw, for optimum performance and safety of operation.

ENGLISH

FURTHER SAFETY INSTRUCTIONS FOR ALL SAWS

Causes and Operator Prevention of Kickback

- kickback is a sudden reaction to a pinched, bound or misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward the operator;

- when the blade is pinched or bound tightly by the kerf closing down, the blade stalls and the motor reaction drives the unit rapidly back toward the operator;

- if the blade becomes twisted or misaligned in the cut, the teeth at the back edge ofthe blade can dig into the top surface of the wood causing the blade to climb out of the kerf and jump back toward the operator.

Kickback is the result of saw misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below.

a) Maintain a firm grip with both hands on

the saw and position your arms to resist kickback forces. Position your body to

either side of the blade, but not in line with the blade. Kickback could cause the saw to jump backwards, but kickback forces can be controlled by the operator, if proper precautions are taken.

b) When blade is binding, or when

interrupting a cut for any reason, release the trigger and hold the saw motionless in the material until the blade comes to a complete stop. Never attempt to remove the

saw from the work or pull the saw backward while the blade is in motion or kickback may occur. Investigate and take corrective actions to eliminate the cause of blade binding.

c) When restarting a saw in the workpiece,

centre the saw blade in the kerf and check that saw teeth are not engaged into the material. If saw blade is binding, it may

walk up or kickback from the workpiece as the saw is restarted.

d) Support large panels to minimise the risk

of blade pinching and kickback. Large panels tend to sag under their own weight. Supports must be placed under the panel on both sides, near the line of cut and near the edge of the panel.

e) Do not use dull or damaged blades.

Unsharpened or improperly set blades produce narrow kerf causing excessive friction, blade binding and kickback.

f) Blade depth and bevel adjusting locking

levers must be tight and secure before making cut. If blade adjustment shifts while

cutting, it may cause binding and kickback.

g) Use extra caution when making a “plunge

cut” into existing walls or other blind areas. The protruding blade may cut objects

that can cause kickback.

Safety instructions for Saws with a Pendulum Blade Guard

a) Check lower guard for proper closing

before each use. Do not operate the saw if

lower guard does not move freely and close instantly. Never clamp or tie the lower guard into the open position. If saw is accidentally dropped, lower guard may be bent. Raise the lower guard with the retracting handle and make sure it moves freely and does not touch the blade or any other part, in all angles and depths of cut.

b) Check the operation of the lower guard

spring. If the guard and the spring are not operating properly, they must be serviced before use. Lower guard may operate sluggishly due to damaged parts, gummy deposits, or a build-up of debris.

c) Lower guard should be retracted manually

only for special cuts such as “plunge cuts” and “compound cuts”. Raise lower

guard by retracting handle and as soon as blade enters the material, the lower guard must be released. For all other sawing, the lower guard should operate automatically.

d) Always observe that the lower guard is

covering the blade before placing saw down on bench or floor. An unprotected,

coasting blade will cause the saw to walk backwards, cutting whatever is in its path. Be aware of the time it takes for the blade to stop after switch is released.

Additional Safety Instructions for All Saws with Riving Knife

a) Use the appropriate riving knife for the

blade being used. For the riving knife to

work, it must be thicker than the body of the blade but thinner than the tooth set of the blade.

b) Adjust the riving knife as described in

this instruction manual. Incorrect spacing, positioning and alignment can make the riving knife ineffective in preventing kickback.

c) Always use the riving knife except when

plunge cutting. Riving knife must be

ENGLISH

replaced after plunge cutting. Riving knife causes interference during plunge cutting and can create kickback.

d) For the riving knife to work, it must be

engaged in the workpiece. The riving knife is ineffective in preventing kickback during short cuts.

e) Do not operate the saw if riving knife is

bent. Even a light interference can slow the closing rate of a guard.

Additional Speciﬁ c Safety Rules for Circular Saws

• Wear ear protectors. Exposure to noise can cause hearing loss.

• Preferably wear a dust mask.

• Do not use blades of larger or smaller diameter than recommended. For the proper blade rating refer to the technical data. Use only the blades specified in this manual, complying with EN 847-1.

• Never use abrasive cut-off wheels.

Residual Risks

In spite of the application of the relevant safety regulations and the implementation of safety devices, certain residual risks cannot be avoided. These are:

– Impairment of hearing . – Risk of personal injury due flying particles. – Risk of burns due to accessories becoming hot

during operation.

– Risk of personal injury due to prolonged use.

Markings on Tool

The following pictograms are shown on the tool:

Read instruction manual before use.

Wear ear protection.

Example:

2010 XX XX

Year of Manufacture

Package Contents

The package contains: 1 Circular saw 1 Parallel fence 1 Saw blade wrench 1 Instruction manual 1 Exploded drawing

• Check for damage to the tool, parts or accessories which may have occurred during transport.

• Take the time to thoroughly read and understand this manual prior to operation.

Description (ﬁ g. 1, 2)

WARNING: Never modify the power

tool or any part of it. Damage or personal injury could result.

a. On/off switch b. Lock-off button c. Front handle d. Spindle lock e. Dust extraction outlet f. Saw shoe g. Riving knife h. Lower guard retracting lever i. Lower guard j. Saw blade k. Bevel adjustment knob l. Mark for bevel cut m. Mark for straight cut n. Depth adjustment knob o. Parallel fence

Wear eye protection.

DATE CODE POSITION (FIG. 2)

The Date Code (w), which also includes the year of manufacture, is printed into the housing.

INTENDED USE

Your D23620 circular saw has been designed for professional sawing of wood and plastic.

DO NOT use under wet conditions or in presence of flammable liquids or gases.

These circular saws are professional power tools. DO NOT let children come into contact with the

tool. Supervision is required when inexperienced operators use this tool.

ENGLISH

Electrical Safety

The electric motor has been designed for one voltage only. Always check that the power supply corresponds to the voltage on the rating plate.

Your DEWALT tool is double insulated in

accordance with EN 60745; therefore no earth wire is required.

If the supply cord is damaged, it must be replaced by a specially prepared cord available through the DEWALT service organisation.

WARNING: 115 V units have to

be operated via a fail-safe isolating transformer with an earth screen between the primary and secondary winding.

Mains Plug Replacement (U.K. & Ireland Only)

If a new mains plug needs to be fitted:

• Safely dispose of the old plug.

• Connect the brown lead to the live terminal in the plug.

• Connect the blue lead to the neutral terminal.

WARNING: No connection is to be

Follow the fitting instructions supplied with good quality plugs. Recommended fuse: 13 A.

made to the earth terminal.

Using an Extension Cable

An extension cord should not be used unless absolutely necessary. Use an approved extension cable suitable for the power input of your charger (see technical data). The minimum conductor size is 1 mm2; the maximum length is 30 m.

When using a cable reel, always unwind the cable completely.

ASSEMBLY AND ADJUSTMENTS

WARNING: To reduce the risk of

injury, turn unit off and disconnect machine from power source before installing and removing accessories, before adjusting or changing setups or when making repairs. Be sure

the trigger switch is in the OFF position. An accidental start-up can cause injury.

Depth of Cut Adjustment (ﬁ g. 1, 2, 3)

1. Loosen the depth adjustment knob (n).

2. Move the shoe (f) to obtain the correct depth of cut.

3. Tighten the depth adjustment knob (n).

WARNING: For optimal results, allow

the saw blade to protrude from the workpiece by about 3 mm (see inset in figure 3).

Bevel Adjustment (ﬁ g. 4)

The bevel angle can be adjusted between 0° and 50°.

1. Loosen the bevel adjustment knob (k).

2. Set the bevel angle by tilting the saw shoe (f) until the mark indicates the desired angle on the scale.

3. Tighten the bevel adjustment knob (k).

Shoe Adjustment for 90° Cuts (ﬁ g. 1, 5)

1. Adjust the saw to 0° bevel.

2. Retract the blade guard using the lever (h) and place the saw on the blade side.

3. Loosen the bevel adjustment knob (k).

4. Place a square against the blade and shoe to adjust the 90° setting.

5. Adjust the stop (p) using a hex key.

Replacing the Saw Blade (ﬁ g. 6)

1. Engage the blade lock button (d) and unscrew the blade clamping screw (q) by turning counterclockwise using the spanner (r) supplied with the tool.

2. Retract the lower blade guard (i) using the lever (h) and replace the blade (j). Reinstall the washers (s & t) in the correct position.

3. Check the direction of rotation of the blade.

4. Thread on the blade clamping screw (q) by hand to hold the washer in position. Turn clockwise.

5. Press the blade lock button (d) while turning the spindle until the blade stops rotating.

6. Tighten the blade clamping screw firmly using the spanner.

Adjusting the Riving Knife (ﬁ g. 6)

For the correct adjustment of the riving knife (g), refer to the inset in figure 6. Adjust the clearance of the riving knife after changing the saw blade or whenever necessary.

ENGLISH

1. Adjust the depth of cut to 0 mm to access the clamping screws of the riving knife.

2. Loosen the screws (u) and pull out the riving knife to its maximum length.

3. Adjust the clearance.

4. Tighten the screws (torque: 4 - 5 Nm).

Mounting and Adjusting the Parallel Fence (ﬁ g. 7)

The parallel fence (o) is used for cutting parallel to the edge of the workpiece.

MOUNTING

1. Slacken the locking screw (v) as to allow the parallel fence to pass.

2. Insert the parallel fence (o) in the saw shoe (f) as shown.

3. Tighten the locking screw (v).

ADJUSTING

1. Slacken the locking screw (v) and set the parallel fence (o) to the desired width.

2. Tighten the locking screw (v).

Prior to Operation

• Make sure the guards have been mounted correctly. The saw blade guard must be in closed position.

• Make sure the saw blade rotates in the direction of the arrow on the blade.

OPERATION Instructions for Use

WARNING: Always observe the safety

instructions and applicable regulations.

WARNING: To reduce the risk

of serious personal injury, turn tool off and disconnect tool from power source before making any adjustments or removing/installing attachments or accessories.

WARNING: Always observe the safety

instructions and applicable regulations.

• Ensure the material to be sawn is

firmly secured in place.

• Apply only a gentle pressure to the

tool and do not exert side pressure on the saw blade.

• Avoid overloading.

• Do not use excessively worn saw

• Do not use your saw for pocket cuts.

blades.

Proper Hand Position (ﬁ g. 8)

WARNING: To reduce the risk of

Proper hand position requires one hand on the front handle (c), with the other hand on the main handle (x).

serious personal injury, ALWAYS use proper hand position as shown.

WARNING: To reduce the risk of

serious personal injury, ALWAYS hold securely in anticipation of a sudden reaction.

Switching On and Off (ﬁ g. 2)

For safety reasons the on/off switch (a) of your tool is equipped with a lock-off button (b).

1. Press the lock-off button to unlock the tool.

2. To run the tool, press the on/off switch (a). As soon as the on/off switch is released the lockoff switch is automatically activated to prevent unintended starting of the machine.

WARNING: Do not switch the tool on

WARNING: Do not operate the spindle

or off when the saw blade touches the workpiece or other materials.

lock while the tool is running.

Guiding the Tool (ﬁ g. 1, 2)

1. For optimum results, clamp the workpiece bottom up.

2. Follow the line drawn on the workpiece using the mark (m).

In case of a bevel angle of 45° follow the line

drawn on the workpiece using the mark (l).

3. Lead the cord away in line with the rear of the tool.

Dust Extraction (ﬁ g. 1)

WARNING: Risk of dust inhalation.

Your tool is fitted with a dust extraction outlet (e).

To reduce the risk of personal injury, ALWAYS wear an approved dust mask.

ENGLISH

Whenever possible, connect a dust extraction device designed in accordance with the relevant regulations regarding dust emission.

WARNING: ALWAYS use a vacuum

extractor designed in compliance with the applicable directives regarding dust emission when sawing wood. Vacuum hoses of most common vacuum cleaners will fit directly into the dust extraction outlet.

WARNING: Do not use a vacuum

extractor without proper spark protection when sawing metal.

MAINTENANCE

Your DEWALT power tool has been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory operation depends upon proper tool care and regular cleaning.

WARNING: To reduce the risk of

injury, turn unit off and disconnect machine from power source before installing and removing accessories, before adjusting or changing set-ups or when making repairs.

Be sure the trigger switch is in the OFF position. An accidental start-up can cause injury.

Lubrication

Your power tool requires no additional lubrication.

Cleaning

WARNING: Blow dirt and dust out of

WARNING: Never use solvents or

the main housing with dry air as often as dirt is seen collecting in and around the air vents. Wear approved eye protection and approved dust mask when performing this procedure.

other harsh chemicals for cleaning the non-metallic parts of the tool. These chemicals may weaken the materials used in these parts. Use a cloth dampened only with water and mild soap. Never let any liquid get inside the tool; never immerse any part of the tool into a liquid.

Optional Accessories

WARNING: Since accessories, other

Consult your dealer for further information on the appropriate accessories.

than those offered by DEWALT, have not been tested with this product, use of such accessories with this tool could be hazardous. To reduce the risk of injury, only D accessories should be used with this product.

EWALT, recommended

Protecting the Environment

Separate collection. This product must

not be disposed of with normal household waste.

Should you ﬁnd one day that your DEWALT product needs replacement, or if it is of no further use to you, do not dispose of it with household waste. Make this product available for separate collection.

Separate collection of used products and

packaging allows materials to be recycled and used again. Re-use of

recycled materials helps prevent environmental pollution and reduces the demand for raw materials.

Local regulations may provide for separate collection of electrical products from the household, at municipal waste sites or by the retailer when you purchase a new product.

DEWALT provides a facility for the collection and recycling of DEWALT products once they have reached the end of their working life. To take advantage of this service please return your product to any authorised repair agent who will collect them on our behalf.

You can check the location of your nearest authorised repair agent by contacting your local DEWALT office at the address indicated in this manual. Alternatively, a list of authorised DEWALT repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com.

ENGLISH

GUARANTEE

DEWALT is confident of the quality of its products and offers an outstanding guarantee for professional users of the product. This guarantee statement is in addition to and in no way prejudices your contractual rights as a professional user or your statutory rights as a private non-professional user. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area.

• 30 DAY NO RISK

SATISFACTION GUARANTEE •

If you are not completely satisfied with the performance of your D it within 30 days, complete with all original components, as purchased, to the point of purchase, for a full refund or exchange. The product must have been subject to fair wear and tear and proof of purchase must be produced.

• ONE YEAR FREE SERVICE CONTRACT •

If you need maintenance or service for your DEWALT tool, in the 12 months following purchase, it will be undertaken free of charge at an authorised DEWALT repair agent. Proof of purchase must be produced. Includes labour. Excludes accessories and spare parts unless failed under warranty.

• ONE YEAR FULL WARRANTY •

If your DEWALT product becomes defective due to faulty materials or workmanship within 12 months from the date of purchase, DEWALT guarantees to replace all defective parts free of charge or – at our discretion – replace the unit free of charge provided that:

• The product has not been misused;

• The product has been subject to fair wear and tear;

• Repairs have not been attempted by unauthorised persons;

• Proof of purchase is produced;

• The product is returned complete with all original components.

If you wish to make a claim, contact your seller or check the location of your nearest authorised DEWALT repair agent in the DEWALT catalogue or contact your DEWALT office at the address indicated in this manual. A list of authorised DEWALT repair agents and full details of our after-sales service is available on the Internet at:

www.2helpU.com.

EWALT tool, simply return

SIERRA CIRCULAR D23620

ESPAÑOL

¡Enhorabuena!

Ha elegido una herramienta DEWALT. Años de experiencia, innovación y un exhaustivo desarrollo de productos hacen que DEWALT sea una de las empresas más fiables para los usuarios de herramientas eléctricas profesionales.

Datos técnicos

D23620

Voltaje VDC 230 Tipo 2 Potencia absorbida W 1500 Velocidad en vacío min-1 5000 Profundidad de corte mm 65 Diámetro de la hoja mm 184 Grosor del cuerpo de la hoja mm 2,5 Diámetro del agujero mm 16 Ajuste del ángulo del bisel 0–50˚ Peso kg 5,5

LPA (presión acústica) dB(A) 97 KPA (incertidumbre de la

presión acústica) dB(A) 3 LWA (potencia acústica) dB(A) 106 KWA (incertidumbre de la

potencia acústica) dB(A) 3,6

Valores totales de vibración (suma de vectores teniendo en cuenta los tres ejes) determinados de acuerdo con la norma EN 60745:

Valor de la emisión de vibración ah ah = m/s2 < 2,5 Incertidumbre K = m/s2 1,5

El nivel de emisión de vibración que figura en esta hoja de información se ha medido de conformidad con una prueba normalizada proporcionada en la EN 60745 y puede utilizarse para comparar una herramienta con otra. Puede usarse para una evaluación preliminar de exposición.

ADVERTENCIA: El nivel de emisión

de vibración declarado representa las principales aplicaciones de la herramienta. Sin embargo, si se utiliza la herramienta para distintas

aplicaciones, con accesorios diferentes o mal mantenidos, la emisión de vibración puede variar. Esto puede aumentar considerablemente el nivel de exposición durante el período total de trabajo.

Una valoración del nivel de exposición

a la vibración debería tener en cuenta también las veces en que la herramienta está apagada o cuando está en funcionamiento pero no realizando ningún trabajo. Esto puede reducir considerablemente el nivel de exposición durante el periodo total de trabajo.

Identifique medidas de seguridad

adicionales para proteger al operador de los efectos de la vibración tales como: ocuparse del mantenimiento de la herramienta y los accesorios, mantener las manos calientes y organizar los patrones de trabajo.

Fusibles

Europa herramientas de 230 V 10 Amperios, en la red

Deﬁ niciones: Pautas de seguridad

Las definiciones que figuran a continuación describen el grado de intensidad correspondiente a cada término de alarma. Lea el manual y preste atención a estos símbolos.

PELIGRO: Indica una situación

peligrosa inminente que, de no evitarse,

ocasionará la muerte o una lesión grave.

ADVERTENCIA: Indica una situación

potencialmente peligrosa que, de no evitarse, podría ocasionar la muerte o una lesión grave.

ATENCIÓN: Indica una situación

potencialmente peligrosa que, de no evitarse, puede ocasionar una lesión

de poca o modera gravedad.

AVISO: Indica una práctica no

relacionada con las lesiones personales que, de no evitarse, puede ocasionar daños materiales.

Indica riesgo de descarga eléctrica.

ESPAÑOL

Indica riesgo de incendio.

Declaración de conformidad CE

DIRECTRIZ DE LA MAQUINARIA

D23620

DEWALT declara que los productos descritos bajo “datos técnicos” son conformes a las normas: 2006/42/EC, EN 60745-1, EN 60745-2-5

Estos productos son conformes también a la Directriz 2004/108/EC. Si desea más información, póngase en contacto con DEWALT en la dirección indicada a continuación o bien consulte la parte posterior de este manual.

El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en representación de DEWALT.

Horst Grossmann Vicepresidente de Ingeniería y Desarrollo de Productos DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemania

31.12.09

ADVERTENCIA: Para reducir el

riesgo de lesiones, lea el manual de instrucciones.

Advertencias de seguridad generales para herramientas eléctricas

¡ADVERTENCIA! Lea todas las

advertencias de seguridad y todas las instrucciones. El incumplimiento

de las advertencias e instrucciones podría provocar una descarga eléctrica, un incendio y/o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURAS CONSULTAS

El término “herramienta eléctrica” que aparece en las advertencias se refiere a la herramienta eléctrica que funciona a través de la red eléctrica (con cable)

o a la herramienta eléctrica que funciona con batería (sin cable).

1) SEGURIDAD EN EL ÁREA DE TRABAJO

a) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas en desorden u oscuras

pueden provocar accidentes.

b) No utilice herramientas eléctricas en

atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas

originan chispas que pueden inflamar el polvo o los gases.

c) Mantenga alejados a los niños y a las

personas que estén cerca mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar que pierda el control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de las herramientas

eléctricas deben corresponderse con la toma de corriente. No modifique nunca el enchufe de ninguna forma. No utilice ningún enchufe adaptador con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y

las tomas de corriente correspondientes reducirán el riesgo de descarga eléctrica.

b) Evite el contacto del cuerpo con

superficies conectadas a tierra como tuberías, radiadores, cocinas económicas y frigoríficos. Existe un mayor riesgo

de descarga eléctrica si tiene el cuerpo conectado a tierra.

c) No exponga las herramientas eléctricas

a la lluvia ni a condiciones húmedas.

Si entra agua a una herramienta eléctrica aumentará el riesgo de descarga eléctrica.

d) No someta el cable de alimentación

a presión innecesaria. No use nunca el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, aceite, bordes afilados y piezas en movimiento. Los cables dañados o

enredados aumentan el riesgo de descarga eléctrica.

e) Cuando esté utilizando una herramienta

eléctrica al aire libre, use un cable alargador adecuado para uso en exteriores. La utilización de un cable

adecuado para el uso en exteriores reduce el riesgo de descarga eléctrica.

f) Si no puede evitar utilizar una herramienta

eléctrica en un lugar húmedo, use un suministro protegido con un dispositivo de corriente residual. El uso de un

ESPAÑOL

dispositivo de corriente residual reduce el riesgo de descarga eléctrica.

3) SEGURIDAD PERSONAL

a) Manténgase alerta, esté atento a lo que

hace y use el sentido común cuando utilice una herramienta eléctrica. No maneje una herramienta eléctrica cuando esté cansado o bajo los efectos de drogas, medicamentos o alcohol. Un

momento de falta de atención cuando se manejan las herramientas eléctricas puede ocasionar lesiones personales graves.

b) Use un equipo protector personal. Utilice

siempre protección ocular. El uso del equipo protector como mascarillas antipolvo, calzado antideslizante, casco o protección auditiva para condiciones apropiadas reducirá las lesiones personales.

c) Evite la puesta en funcionamiento

involuntaria. Asegúrese de que el interruptor esté en posición de apagado antes de conectar con la fuente de alimentación y/o la batería, de levantar o transportar la herramienta. El transportar

herramientas eléctricas con el dedo puesto en el interruptor o herramientas eléctricas activadoras que tengan el interruptor encendido puede provocar accidentes.

d) Saque toda llave de ajuste o llave inglesa

antes de encender la herramienta eléctrica. Una llave inglesa u otra llave que

se deje puesta en una pieza en movimiento de la herramienta eléctrica pueden ocasionar lesiones personales.

e) No intente extender las manos

demasiado. Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase debidamente. No se ponga ropa

suelta o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo

largo pueden quedar atrapados en las piezas en movimiento.

g) Si se suministran dispositivos para la

conexión del equipo de extracción y recogida de polvo, asegúrese de que estén conectados y de que se usen adecuadamente. El uso de equipo de

recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) USO Y CUIDADO DE LAS HERRAMIENTAS ELÉCTRICAS

a) No fuerce la herramienta eléctrica. Use

la herramienta eléctrica correcta para su

trabajo. La herramienta eléctrica correcta

funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas.

b) No utilice la herramienta eléctrica si no

puede encenderse y apagarse con el interruptor. Toda herramienta eléctrica que

no pueda controlarse con el interruptor es peligrosa y debe ser reparada.

c) Desconecte el enchufe de la fuente

de alimentación y/o la batería de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o guardar las herramientas eléctricas. Dichas medidas

de seguridad preventivas reducen el riesgo de poner en marcha la herramienta eléctrica accidentalmente.

d) Guarde las herramientas eléctricas que

no esté utilizando fuera del alcance de los niños y no permita que utilicen la herramienta eléctrica las personas que no estén familiarizadas con ella o con estas instrucciones. Las herramientas eléctricas

son peligrosas en manos de personas no capacitadas.

e) Ocúpese del mantenimiento de las

herramientas eléctricas. Compruebe si hay desalineación o bloqueo de las piezas en movimiento, rotura de piezas y otras condiciones que puedan afectar el funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, llévela para que sea reparada antes de utilizarla. Se ocasionan muchos

accidentes por el mal mantenimiento de las herramientas eléctricas.

f) Mantenga las herramientas para cortar

afiladas y limpias. Hay menos probabilidad de que las herramientas para cortar con bordes afilados se bloqueen y son más fáciles de controlar.

g) Use la herramienta eléctrica, los

accesorios y las brocas de la herramienta etc., conforme a estas instrucciones teniendo en cuenta las condiciones de trabajo y el trabajo que vaya a realizarse.

El uso de la herramienta eléctrica para operaciones que no sean las previstas puede ocasionar una situación peligrosa.

5) SERVICIO

a) Lleve su herramienta eléctrica para que

sea reparada por una persona cualificada para realizar las reparaciones que use sólo piezas de recambio idénticas. Así se

asegurará que se mantenga la seguridad de la herramienta eléctrica.

ESPAÑOL

Instrucciones de seguridad para todas las sierras

PELIGRO:

a) Mantenga las manos lejos de la zona de

corte y de la hoja. Mantenga una de las

manos en el mango auxiliar o en la carcasa del motor. Si mantiene las dos manos sobre la sierra, evitará cortarse con la hoja.

b) No toque por debajo de la pieza de

trabajo. El protector no puede resguardarle de la hoja por debajo de la pieza de trabajo.

c) Ajuste la profundidad de corte al grosor

de la pieza de trabajo. Debe haber visible menos de un diente completo de la hoja debajo de la pieza de trabajo.

d) No apoye nunca la pieza que se va a

cortar en los brazos o las piernas. Asegure la pieza de trabajo en una plataforma estable. Es importante apoyar el trabajo adecuadamente para reducir al mínimo la exposición corporal, el cimbreo de la hoja o la pérdida de control.

e) Sostenga la herramienta eléctrica

por las superficies de agarre aisladas cuando realice una operación en la que la herramienta de corte pueda estar en contacto con un cable oculto o con su propio cable. Si las partes metálicas

descubiertas de la herramienta entran en contacto con un cable cargado de electricidad, se cargarán eléctricamente y transmitirán una descarga al usuario.

f) Cuando corte, utilice siempre una guía

de corte o una guía recta. De este modo, mejorará la precisión del corte y se reducirán las posibilidades de que la hoja cimbree.

g) Utilice siempre hojas con la forma

(diamante frente a redonda) y el tamaño de agujeros del eje correctos. Las hojas

que no coincidan con los elementos de montaje de la sierra funcionarán de forma excéntrica, lo que causará una pérdida de control.

h) No utilice nunca arandelas o pernos de

hoja dañados o incorrectos. El perno y las arandelas de la hoja se han diseñado específicamente para que esta hoja de forma tenga un funcionamiento seguro y un rendimiento óptimo.

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA TODAS LAS SIERRAS

Causas y prevención de rebote por parte del operador

- Una inversión de giro es una reacción repentina provocada por una hoja de sierra comprimida, apresada o mal alineada, que hace que una sierra se levante de forma incontrolada y se aleje de la pieza de trabajo hacia el usuario;

- Cuando la hoja está comprimida o apresada ceñidamente por la entalladura al cerrarse, se atasca y la reacción del motor empuja la unidad rápidamente hacia atrás en dirección al operario;

- Si la hoja se retuerce o está mal alineada en el corte, los dientes del borde posterior de la hoja pueden clavarse en la zona superior de la madera, lo que hará que la hoja remonte la entalladura y salte hacia atrás en dirección al usuario.

El rebote es el resultado del mal uso de la sierra o de procedimientos o condiciones de operación incorrectos y puede ser evitado si se toman las precauciones debidas, enumeradas a continuación.

a) Sujete la sierra firmemente con las dos

manos y coloque los brazos de forma que ofrezcan resistencia a las fuerzas de la inversión de giro. Coloque el cuerpo a

ambos lados de la hoja, pero nunca en línea con ella. La inversión de giro puede provocar que la sierra salte hacia atrás. No obstante, el usuario puede controlar las fuerzas de inversión de giro si toma las precauciones adecuadas.

b) Cuando la hoja esté cimbreando o

se interrumpa el corte por alguna razón, suelte el gatillo y mantenga la sierra parada hasta que la hoja quede completamente parada. Nunca intente

quitar la sierra del trabajo o tirar de ella hacia atrás mientras esté en movimiento, ya que de lo contrario podría producirse una inversión de giro. Investigue y tome medidas correctivas para eliminar la causa del trabado de la hoja.

c) Cuando vuelva a poner en marcha la

sierra sobre la pieza de trabajo, centre la sierra en la entalladura y compruebe que los dientes no estén enganchados con el material. Si la hoja de sierra cimbrea, puede

que salga hacia arriba o invierta el giro desde la pieza en la que se trabaja cuando vuelva a poner en marcha la sierra.

ESPAÑOL

d) Sujete los paneles grandes para reducir

al mínimo el riesgo de que el disco se comprima e invierta el giro. Los paneles

más grandes tienden a doblarse bajo su propio peso. Es necesario colocar apoyos debajo del panel a ambos lados, cerca de la línea del corte y cerca del borde del panel.

e) No utilice hojas melladas o dañadas. Las

hojas sin afilar o mal ajustadas hacen que la entalladura sea estrecha, lo que provoca una fricción excesiva, cimbreo de la hoja e inversión de giro.

f) Las palancas de bloqueo del ajuste de

bisel y de profundidad de la hoja deben estar bien apretadas y seguras antes de realizar el corte. Si el ajuste de la hoja

cambia durante el corte, pueden producirse cimbreos e inversiones de giro.

g) Tenga mucho cuidado cuando realice

“cortes de profundidad” en paredes existentes u otras zonas ciegas. La hoja

que sobresale puede cortar objetos que pueden provocar una inversión de giro.

Instrucciones de seguridad para sierras con un protector de hoja pendular

a) Compruebe el protector inferior para

un cierre adecuado antes de cada uso. No opere la sierra si el protector

inferior no se mueve libremente y se cierra instantáneamente. No fije ni agarre nunca el protector inferior en la posición abierta. Si la sierra cae accidentalmente, el protector inferior se puede doblar. Eleve el protector inferior con la empuñadura de retroceso y compruebe que se mueva libremente y no toca la cuchilla ni ninguna otra pieza, en todos los ángulos y profundidades de corte.

b) Compruebe el funcionamiento del muelle

del protector inferior. Si el protector y el muelle no funcionan correctamente, deben repararse antes de utilizar la herramienta. El protector inferior puede funcionar con lentitud debido a piezas dañadas, depósitos pegajosos o acumulación de suciedad.

c) El protector inferior deberá retrocederse

manualmente sólo para cortes especiales como los “cortes de profundidad” y los “cortes compuestos”. Suba el protector

inferior con la empuñadura de retroceso en cuanto la cuchilla se introduzca en el material, y el protector inferior deberá liberarse. Para las demás operaciones de la sierra, el protector inferior deberá funcionar automáticamente.

d) Compruebe siempre que el protector

inferior cubra la hoja antes de colocar la sierra sobre un banco o en el suelo. Una

hoja sin protección en movimiento hará que la sierra se desplace hacia atrás y corte todo lo que encuentre a su paso. Tenga en cuenta el tiempo que la hoja tarda en detenerse después de desactivar el interruptor.

Instrucciones de seguridad adicionales para todas las sierras con cuchilla separadora

a) Utilice la cuchilla separadora apropiada

para la hoja que utilice. Para que la cuchilla

separadora funcione, debe ser más gruesa que el cuerpo de la hoja pero más delgada que el diente de la hoja.

b) Ajuste la cuchilla separadora como se

describe en este manual de instrucciones.

Una separación, colocación y alineación incorrectas pueden hacer que la cuchilla separadora sea ineficaz para evitar la inversión de giro.

c) Utilice siempre la cuchilla separadora

salvo para los cortes de profundidad. La cuchilla separadora deberá volver a colocarse tras realizar el corte de profundidad. La cuchilla separadora provoca interferencias durante el corte de profundidad y puede crear un rebote.

d) Para que la cuchilla separadora funcione,

debe estar encajada en la pieza de trabajo. La cuchilla separadora no sirve

para evitar la inversión de giro durante cortocircuitos.

e) No use la sierra si la cuchilla separadora

está doblada. Incluso una pequeña interferencia puede ralentizar la velocidad de cierre del protector.

Normas de seguridad especíﬁ cas adicionales para las sierras circulares

• Lleve protección acústica. La exposición ante ruidos podrá provocar una pérdida de su audición.

• Lleve preferentemente una máscara de polvo.

• No utilice hojas de un diámetro mayor o menor del recomendado. Para conocer la capacidad de corte exacta, consulte las especificaciones técnicas. Utilice solo las hojas que se mencionan en este manual, que cumplen con la EN 847-1.

• Nunca utilice hojas de corte abrasivas.

ESPAÑOL

Riesgos residuales

A pesar del cumplimiento de las normas de seguridad pertinentes y del uso de dispositivos de seguridad, existen determinados riesgos residuales que no pueden evitarse. Los riesgos son los siguientes:

– Deterioro auditivo. – Riesgo de lesión personal debido a partículas

volantes.

– Riesgo de quemaduras debido a los accesorios

que se calientan durante el funcionamiento.

– Riesgo de lesión personal debido al uso

prolongado.

Marcas sobre la herramienta

En la herramienta se muestran los siguientes pictogramas:

Antes de usarse, lea el manual de

instrucciones.

Póngase protección para el oído.

Póngase protección para los ojos.

POSICIÓN DEL CÓDIGO DE FECHA (FIG. 2)

El Código de fecha (w), que contiene también el año de fabricación, viene impreso en la caja protectora.

Ejemplo:

2010 XX XX

Año de fabricación

Contenido del embalaje

El embalaje contiene: 1 Sierra circular 1 Hendidura paralela 1 Banco de cuchilla de sierra 1 Manual de instrucciones 1 Dibujo despiezado

• Compruebe si la herramienta, piezas o accesorios han sufrido algún desperfecto durante el transporte.

• Tómese el tiempo necesario para leer detenidamente y comprender este manual antes de utilizar la herramienta.

Descripción (ﬁ g. 1, 2)

ADVERTENCIA: Jamás altere la

herramienta eléctrica ni ninguna de sus piezas. Podrían producirse lesiones personales o daños.

a. Interruptor de encendido/apagado b. Botón de desbloqueo c. Empuñadura frontal d. Bloqueo del eje e. Salida de extracción de polvo f. Pie de sierra g. Cuchilla separadora h. Palanca de retroceso del protector inferior i. Protector inferior j. Cuchilla de sierra k. Perilla de ajuste del bisel l. Marca de corte biselado m. Marca de corte recto n. Perilla de ajuste de profundidad o. Hendidura paralela

USO PREVISTO

Su sierra circular D23620 ha sido diseñada para realizar cortes profesionales de madera y plástico.

NO debe usarse en condiciones húmedas ni en presencia de líquidos o gases inflamables.

Estas sierras circulares son herramientas eléctricas profesionales.

NO permita que los niños toquen la herramienta. El uso por parte de operadores inexpertos requiere supervisión.

Seguridad eléctrica

El motor eléctrico está concebido para un solo voltaje. Compruebe siempre que el voltaje suministrado corresponda al indicado en la placa de características.

Su herramienta DEWALT tiene doble aislamiento conforme a la norma EN 60745, por lo que no se requiere conexión a tierra.

Si el cable de suministro está dañado, debe reemplazarse por un cable especialmente preparado disponible a través de la organización de servicios de DEWALT.

ESPAÑOL

Uso de un alargador

No debe utilizarse un alargador a menos que sea absolutamente necesario. Use un alargador adecuado a la potencia del cargador (consulte los datos técnicos). El tamaño mínimo del conductor es 1 mm2; la longitud máxima es 30 m.

Si utiliza un carrete de cable, desenrolle siempre el cable completamente.

MONTAJE Y AJUSTES

ADVERTENCIA: Para disminuir

el riesgo de lesiones, apague la máquina y desconéctala del suministro eléctrico antes de instalar y quitar accesorios y antes de hacer ajustes, cambios de configuración o reparaciones.

Compruebe que el interruptor de puesta en marcha esté en la posición OFF. La puesta en marcha accidental puede causar lesiones.

Ajuste de la profundidad de corte (ﬁ g. 1, 2, 3)

1. Afloje la perilla de ajuste de profundidad (n).

2. Mueva el pie (f) para obtener la profundidad correcta de corte.

3. Apriete la perilla de ajuste de profundidad (n).

ADVERTENCIA: Para obtener

resultados óptimos, deje que la cuchilla de sierra se introduzca en la pieza de trabajo en unos 3 mm (véase la introducción de la figura 3).

Ajuste del bisel (ﬁ g. 4)

El ángulo del bisel puede ajustarse entre 0° y 50°.

1. Afloje la perilla de ajuste del bisel (k).

2. Fije el ángulo del bisel inclinando el pie de sierra (f) hasta que la marca indique el ángulo deseado en la escala.

3. Apriete la perilla de ajuste del bisel (k).

Ajuste del pie para cortes de 90° (ﬁ g. 1, 5)

1. Ajuste la sierra a un bisel de 0º.

2. Retroceda el protector de cuchilla utilizando la palanca (h) y coloque la sierra en el lado de la cuchilla.

3. Afloje la perilla de ajuste del bisel (k).

4. Coloque una escuadra frente a la cuchilla y el pie para ajustar el ángulo de 90º.

5. Ajuste el tope (p) utilizando una llave hexagonal.

Volver a colocar la cuchilla de la sierra (ﬁ g. 6)

1. Active el botón de bloqueo de la cuchilla (d) y afloje la tuerca de fijación de la cuchilla (q) girando en sentido contrario al de las agujas del reloj con ayuda de una llave inglesa (r) suministrada con la herramienta.

2. Retroceda el protector inferior de la cuchilla (i) utilizando la palanca (h) y vuelva a colocar la cuchilla (j). Reinstale las anillas (s y t) en la posición adecuada.

3. Compruebe la dirección de giro de la cuchilla.

4. Enrosque la tuerca de fijación de la cuchilla (q) manualmente para mantener el muelle en su posición. Gire en sentido de las agujas del reloj.

5. Pulse el botón de bloqueo de la cuchilla (d) mientras gira el eje hasta que la cuchilla deje de girar.

6. Apriete la tuerca de fijación de la cuchilla firmemente utilizando la llave inglesa.

Ajuste de la cuchilla de separadora (ﬁ g. 6)

Para el ajuste correcto de la cuchilla separadora (g), consulte el dibujo de la figura 6. Ajuste el espacio libre del cuchillo divisor una vez haya cambiado la hoja de la sierra o cuando sea necesario.

1. Ajuste la profundidad de corte en 0 mm para acceder a las tuercas de fijación de la cuchilla separadora.

2. Afloje las tuercas (u) y tire de la cuchilla de separación al máximo.

3. Ajuste la separación.

4. Apriete las tuercas (par: 4 - 5 Nm).

Montar y ajustar la hendidura paralela (ﬁ g. 7)

La hendidura paralela (o) se utiliza para cortar paralelamente al borde de la pieza de trabajo.

MONTAJE

1. Afloje la tuerca de bloqueo (v) para permitir que pase la hendidura paralela.

2. Introduzca la hendidura paralela (o) en el pie de sierra (f) tal y como se le indica.

3. Apriete la tuerca de bloqueo (v).

ESPAÑOL

AJUSTE

1. Afloje la tuerca de bloqueo (v) y fije la hendidura paralela (o) en el ancho adecuado.

2. Apriete la tuerca de bloqueo (v).

Antes de usar la máquina

• Compruebe que se han instalado los protectores adecuadamente. El protector de la cuchilla de sierra deberá estar en posición cerrada.

• Compruebe que la cuchilla de la sierra gira en dirección de la flecha indicada en la cuchilla.

FUNCIONAMIENTO Instrucciones de uso

ADVERTENCIA: Respete siempre las

instrucciones de seguridad y las normas aplicables.

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajuste alguno o de poner o quitar acoplamientos o accesorios.

ADVERTENCIA: Respete siempre las

instrucciones de seguridad y las normas aplicables.

• Compruebe que el material que va a

cortar está fijado firmemente en su lugar.

• Aplique sólo una ligera presión en

la herramienta y no ejerza presiones laterales en la cuchilla de la sierra.

• Evite las sobrecargas.

• No utilice cuchillas de sierras

excesivamente gastadas.

• No utilice su sierra para realizar cortes

de bolsillo.

Posición adecuada de las manos (ﬁ g. 8)

ADVERTENCIA: Para reducir el

riesgo de lesión personal grave, tenga SIEMPRE las manos en una posición adecuada como se muestra.

ADVERTENCIA: Para reducir el

riesgo de lesión personal grave, sujete SIEMPRE bien en caso de que haya una reacción repentina.

La posición adecuada de las manos exige que una mano se coloque en la empuñadura frontal (c) y la otra en la empuñadura principal (x).

Encendido y apagado (ﬁ g. 2)

Por motivos de seguridad, el interruptor de encendido/apagado (a) de su herramienta está equipado con un botón de desbloqueo (b).

1. Pulse el botón de desbloqueo para desbloquear la herramienta.

2. Para poner en marcha la herramienta, presione el interruptor de encendido/apagado (a). En cuanto suelte el interruptor de encendido/ apagado, el interruptor de desbloqueo se activará automáticamente para evitar un arranque imprevisto de la herramienta.

ADVERTENCIA: No opere el bloqueo

ADVERTENCIA: No encienda ni

apague la herramienta cuando la cuchilla de la sierra toque la pieza de trabajo u otros materiales.

del eje cuando la herramienta esté funcionando.

Orientación de la herramienta (ﬁ g. 1, 2)

1. Para lograr resultados óptimos, fije la pieza de trabajo hacia arriba.

2. Siga la línea dibujada en la pieza de trabajo utilizando la marca (m).

En caso de un ángulo de bisel de 45º, siga la

línea dibujada en la pieza de trabajo utilizando la marca (l).

3. Coloque el cable lejos, en línea con la parte trasera de la herramienta.

Extracción de polvo (ﬁ g. 1)

ADVERTENCIA: Riesgo de inhalación

La herramienta cuenta con una salida extractora de polvo (e).

Siempre que sea posible, conecte un extractor de polvo diseñado según las normas aplicables sobre emisión de polvo.

ADVERTENCIA: Utilice SIEMPRE una

de polvo. Para disminuir el riesgo de lesiones personales, utilice SIEMPRE una mascarilla antipolvo aprobada.

aspiradora extractora diseñada según las normas aplicables sobre emisión

ESPAÑOL

de polvo cuando corte madera. Las mangueras de las aspiradoras comunes podrán ajustarse directamente en la salida extractora de polvo.

ADVERTENCIA: No utilice una

aspiradora extractora sin una protección contra chispas adecuada cuando corte metal.

MANTENIMIENTO

Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. Que siga funcionando satisfactoriamente depende del buen cuidado de la herramienta y de su limpieza periódica.

ADVERTENCIA: Para disminuir

el riesgo de lesiones, apague la máquina y desconéctala del suministro eléctrico antes de instalar y quitar accesorios y antes de hacer ajustes, cambios de configuración o reparaciones.

Compruebe que el interruptor de puesta en marcha esté en la posición OFF. La puesta en marcha accidental puede causar lesiones.

Lubricación

Su herramienta eléctrica no requiere lubricación adicional.

Limpieza

ADVERTENCIA: Elimine con aire seco

la suciedad y el polvo de la carcasa principal tan pronto como se advierta su acumulación en las rejillas de ventilación o en sus proximidades. Cuando lleve a cabo este procedimiento póngase una protección ocular aprobada y una mascarilla antipolvo aprobada.

ADVERTENCIA: Jamás use disolventes

u otros productos químicos fuertes para limpiar las piezas no metálicas de la herramienta. Dichos productos químicos pueden debilitar los materiales con los que están construidas estas piezas. Use un paño humedecido únicamente con

agua y jabón suave. Jamás permita que le entre líquido alguno a la herramienta ni sumerja ninguna parte de la misma en líquido.

Accesorios opcionales

ADVERTENCIA: Dado que

los accesorios que no sean los suministrados por DEWALT no han sido sometidos a pruebas con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para disminuir el riesgo de lesiones, con este producto se deben usar exclusivamente accesorios recomendados por DEWALT.

Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.

Proteger el medio ambiente

Recogida selectiva. Este producto no

debe desecharse con los residuos domésticos normales.

Si un día descubre que tiene que cambiar su producto DEWALT, o ya no le sirve, no lo deseche con los desechos domésticos. Saque el producto para la recogida selectiva.

La recogida selectiva de productos

usados y embalaje permite que los materiales sean reciclados y utilizados

de nuevo. La reutilización de los materiales reciclados ayuda a prevenir la contaminación ambiental y reduce la demanda de las materias primas.

Los reglamentos locales pueden proporcionar la recogida selectiva de productos eléctricos del hogar en sitios de desechos municipales o por el minorista cuando usted compre un producto nuevo.

DEWALT proporciona una instalación para la recogida y reciclaje de los productos DEWALT una vez que hayan llegado al final de su vida útil. Para aprovechar este servicio devuelva su producto a un agente de reparaciones autorizado, que lo recogerá en nuestro nombre.

Puede comprobar dónde se encuentra su agente de reparaciones más cercano contactando con la oficina DEWALT de su zona en la dirección indicada en este manual. También puede obtener una lista de agentes de reparaciones autorizados de DEWALT y todos los detalles de nuestro servicio después de la venta en Internet en www.2helpU.com.

ESPAÑOL

GARANTÍA

DEWALT tiene plena confianza en la calidad de sus productos y ofrece una excepcional garantía para los usuarios profesionales del producto. Esta declaración de garantía es adicional a sus derechos contractuales como usuario profesional y a sus derechos legales como usuario particular no profesional y no perjudica de ningún modo dichos derechos. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea.

• GARANTÍA DE SATISFACCIÓN DE 30 DÍAS SIN RIESGO •

Si no está totalmente satisfecho con el rendimiento de su herramienta D tiene que devolverla al punto de compra en un plazo de 30 días, completa con todos los componentes originales, tal y como la compró, para un reembolso completo o cambio. El producto debe haber estado sujeto a un desgaste lógico y normal y debe presentarse prueba de compra.

• CONTRATO DE MANTENIMIENTO GRATIS POR UN AÑO •

Si necesita mantenimiento o revisión de su herramienta DEWALT en los 12 meses siguientes a la compra, se realizará gratuitamente por un agente de reparaciones autorizado de DEWALT. Debe presentarse prueba de compra. Incluye mano de obra. Excluye los accesorios y las piezas de repuesto a menos que hayan fallado bajo garantía.

• GARANTÍA COMPLETA DE UN AÑO •

Si su producto DEWALT está defectuoso debido a fallos de material o fabricación, en un plazo de 12 meses a partir de la fecha de compra, garantizamos reemplazar todas las piezas defectuosas gratuitamente o, a nuestra discreción, cambiar el aparato gratis siempre que:

• El producto no se haya utilizado mal;

• El producto se haya sometido a un desgaste lógico y normal;

• No se hayan intentado hacer reparaciones por personas no autorizadas;

• Se presente prueba de compra.

• El producto se devuelva completo con todos los componentes originales.

EWALT, sólo

Si desea hacer una reclamación, contacte con su vendedor o compruebe dónde se encuentra su agente de reparaciones autorizado de DEWALT más cercano en el catálogo de D con su oficina de DEWALT en la dirección indicada en este manual. Puede obtener una lista de agentes de reparaciones autorizados de DEWALT y todos los detalles de nuestro servicio después de la venta en Internet en:

www.2helpU.com.

EWALT o póngase en contacto

SCIE CIRCULAIRE D23620

FRANÇAIS

Félicitations !

Vous avez choisi un outil DEWALT. Des années d’expertise dans le développement et l’innovation de ses produits ont fait de DEWALT, le partenaire privilégié des utilisateurs professionnels d’outils électriques.

Fiche technique

D23620

Tension VDC 230 Type 2 Puissance consommée W 1500 Vitesse à vide min-1 5000 Profondeur de coupe mm 65 Diamètre de lame mm 184 Epaisseur de lame mm 2,5 Alésage mm 16 Réglage de l’inclinaison 0–50˚ Poids kg 5,5

LPA (pression acoustique) dB(A) 97 KPA (incertitude de pression

acoustique) dB(A) 3 LWA (puissance acoustique) dB(A) 106 KWA (incertitude de puissance

acoustique) dB(A) 3,6

Valeurs du taux de vibrations (somme vectorielle de triaxialité) déterminées conformément à la norme EN 60745 :

Valeur d’émission de vibration ah ah = m/s2 < 2,5 Incertitude K = m/s2 1,5

Le taux d’émission de vibrations indiqué dans ce feuillet informatif a été mesuré conformément à une méthode d’essai normalisé établie par EN 60745, et peut être utilisé pour comparer un outil à un autre. Il peut également être utilisé pour effectuer une évaluation préliminaire de l’exposition.

AVERTISSEMENT : le taux d’émission

de vibrations déclaré correspond aux applications principales de l’outil. Néanmoins, si l’outil est utilisé pour différentes applications ou est mal entretenu, ce taux d’émission de vibrations pourra varier. Ces éléments

peuvent augmenter considérablement le niveau d’exposition sur la durée totale de travail.

Toute estimation du degré d’exposition

Identifier des mesures de sécurité

Fusibles

Europe Outils 230 V 10 ampères, secteur

à des vibrations doit également prendre en compte les heures où l’outil est mis hors tension ou lorsqu’il tourne sans effectuer aucune tâche. Ces éléments peuvent réduire sensiblement le degré d’exposition sur la durée totale de travail.

supplémentaires pour protéger l’opérateur contre les effets nocifs des vibrations telles que : maintenance de l’outil et des accessoires, maintenir la température des mains élevée, organisation du travail.

Déﬁ nitions : consignes de sécurité

Les définitions ci-après décrivent le degré de risques associé à chaque balise. Lire soigneusement la notice d’instructions et respecter ces symboles.

DANGER : indique une situation

AVERTISSEMENT : indique une

ATTENTION : indique une situation

AVIS : indique une pratique ne posant

Indique des risques de décharges

de danger imminent qui, si rien n’est fait pour l’éviter, aura comme conséquences la mort ou des

dommages corporels graves.

situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourra avoir comme conséquences la mort ou des

dommages corporels graves.

de danger potentiel qui, si rien n’est fait pour l’éviter, pourrait avoir comme conséquences des dommages

corporels mineurs ou moindres.

aucun risque de dommages corporels, mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de dommages matériels.

électriques.

Indique des risques d’incendie.

FRANÇAIS

Certiﬁ cat de conformité CE

DIRECTIVES MACHINES

D23620

DEWALT certifie que les produits décrits dans le paragraphe « Fiche technique » sont conformes aux normes : 2006/42/EC, EN 60745-1, EN 60745-2-5

Ces produits sont également conformes aux normes 2004/108/EC. Pour plus d’informations, veuillez contacter DEWALT à l’adresse suivante ou vous reporter au dos de cette notice d’instructions.

Le soussigné est responsable de la compilation du fichier technique et fait cette déclaration au nom de DEWALT.

Horst Grossmann Vice Président de l’Ingénierie et du développement produit DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Allemagne

31.12.09

AVERTISSEMENT : pour réduire tout

risque de dommages corporels, lire la notice d’instructions

Consignes de sécurité générales propres aux outils électriques

AVERTISSEMENT ! lire toutes les

directives et consignes de sécurité.

Tout manquement aux directives et consignes ci-incluses comporte des risques de décharges électriques, d’incendie et/ou de dommages corporels graves.

CONSERVER TOUTES CES DIRECTIVES ET

CONSIGNES À TITRE DE RÉFÉRENCE

Le terme « outil électrique » mentionné dans les avertissements ci-après se rapporte aux outils alimentés sur secteur (avec fil) ou par piles (sans fil).

1) SÉCURITÉ - AIRE DE TRAVAIL

a) Maintenir l’aire de travail propre et bien

éclairée. Les lieux sombres ou encombrés

sont propices aux accidents.

b) Ne pas utiliser un outil électrique dans un

milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables.

Les outils électriques peuvent produire des étincelles qui pourraient enflammer toute émanation ou poussière ambiante.

c) Maintenir à l’écart les enfants, ou toute

autre personne, lors de l’utilisation d’un outil électrique. Toute distraction pourrait

faire perdre la maîtrise de l’appareil.

2) SÉCURITÉ – ÉLECTRICITÉ

a) La fiche électrique de l’outil doit

correspondre à la prise murale. Ne modifier la fiche en aucune façon. Ne pas utiliser de fiche d’adaptation avec un outil électrique mis à la terre (masse).

L’utilisation de fiches d’origine et de prises appropriées réduira tout risque de décharges électriques.

b) Éviter tout contact corporel avec des

éléments mis à la terre comme : tuyaux, radiateurs, cuisinières ou réfrigérateurs.

Les risques de décharges électriques augmentent lorsque le corps est mis à la terre.

c) Ne pas exposer les outils électriques à

la pluie ou à l’humidité. Tout contact d’un outil électrique avec un liquide augmente les risques de décharges électriques.

d) Ne pas utiliser le cordon de façon

abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Protéger le cordon de toute source de chaleur, de l’huile, et de tout bord tranchant ou pièce mobile.

Les cordons endommagés ou emmêlés augmentent les risques de décharges électriques.

e) En cas d’utilisation d’un outil électrique à

l’extérieur, utiliser systématiquement une rallonge conçue à cet effet. Cela diminuera

tout risque de décharges électriques.

f) Si on ne peut éviter d’utiliser un outil

électrique en milieu humide, utiliser un circuit protégé par un dispositif de courant résiduel (RCD). Cela réduira tout

risque de décharges électriques.

3) SÉCURITÉ INDIVIDUELLE

a) Rester systématiquement vigilant et faire

preuve de jugement lorsqu’on utilise un outil électrique. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Tout moment d’inattention

pendant l’utilisation d’un outil électrique comporte des risques de dommages corporels graves.

FRANÇAIS

b) Porter un équipement de protection

individuel. Porter systématiquement un dispositif de protection oculaire. Le fait

de porter un masque anti-poussières, des chaussures antidérapantes, un casque de sécurité ou un dispositif de protection auditive, lorsque la situation le requiert, réduira les risques de dommages corporels.

c) Prévenir tout démarrage accidentel.

S’assurer que l’interrupteur est en position d’arrêt avant de brancher l’outil sur le secteur et/ou à la batterie, ou de le ramasser ou le transporter. Transporter un

outil le doigt sur l’interrupteur ou brancher un outil électrique alors que l’interrupteur est en position de marche invite les accidents.

d) Retirer toute clé de réglage avant de

démarrer l’outil. Une clé laissée sur une pièce rotative d’un outil électrique comporte des risques de dommages corporels.

e) Adopter une position stable. Maintenir les

pieds bien ancrés au sol et conserver son équilibre en permanence. Cela permettra

de mieux maîtriser l’outil électrique en cas de situations imprévues.

f) Porter des vêtements appropriés. Ne

porter aucun vêtement ample ou bijou. Maintenir cheveux, vêtements et gants à l’écart des pièces mobiles, car ils

pourraient s’y faire prendre.

g) Lorsqu’un dispositif de connexion

à un système de dépoussiérage ou d’élimination est fourni, s’assurer qu’il est branché et utilisé correctement. L’utilisation

de ces dispositifs peut réduire les risques engendrés par les poussières.

4) UTILISATION ET ENTRETIEN DES OUTILS ÉLECTRIQUES

a) Ne pas forcer un outil électrique. Utiliser

l’outil approprié au travail en cours. L’outil

approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.

b) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout appareil dont l’interrupteur est défectueux est dangereux et doit être réparé.

c) Débrancher la fiche du secteur et/ou

la batterie de l’outil électrique avant d’effectuer tout réglage, de changer tout accessoire, ou avant de le ranger. Ces

mesures préventives réduiront tout risque de démarrage accidentel de l’appareil.

d) Après utilisation, ranger les outils

électriques hors de portée des enfants et ne permettre à aucune personne non familière avec son fonctionnement (ou sa

notice d’instructions) de l’utiliser. Les outils

peuvent être dangereux entre des mains inexpérimentées.

e) Entretenir les outils électriques. Vérifier

les pièces mobiles pour s’assurer qu’elles sont bien alignées et tournent librement, qu’elles sont en bon état et ne sont affectées d’aucune condition susceptible de nuire au bon fonctionnement de l’outil. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation.

De nombreux accidents sont causés par des outils mal entretenus.

f) Maintenir tout organe de coupe propre

et bien affûté. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler.

g) Utiliser un outil électrique, ses

accessoires, mèches, etc., conformément aux présentes directives et suivant la manière prévue pour ce type particulier d’outil électrique, en tenant compte des conditions de travail et de la tâche à effectuer. L’utilisation d’un outil électrique

à des fins autres que celles prévues est potentiellement dangereuse.

5) RÉPARATION

a) Faire entretenir les outils électriques par

un réparateur qualifié en n’utilisant que des pièces de rechange identiques. Cela

permettra de préserver l’intégrité de l’outil électrique et la sécurité de l’utilisateur.

Consignes de sécurité pour toutes les scies

DANGER:

a) Tenez vos mains à distance de la zone

de sciage et de la lame. Tenez la poignée

supplémentaire ou le carter du moteur de l’autre main. Si vous tenez la scie circulaire des deux mains, celles-ci ne peuvent pas être blessées par la lame.

b) Ne passez pas les mains sous la pièce.

Sous la pièce, le carter de protection ne peut pas vous protéger de la lame.

c) Réglez la profondeur de coupe selon

l’épaisseur de la pièce. La partie inférieure de la pièce doit laisser voir moins d’une dent complète de la lame.

d) Ne tenez jamais la pièce à scier dans la

main ou sur la jambe. Fixez la pièce sur un support stable. Il est important que la pièce soit correctement soutenue afin de minimiser les risques de blessures, de coincement de la lame ou de perte de contrôle.

FRANÇAIS

e) Tenir l’outil par les surfaces isolées

prévues à cet effet pendant toute utilisation où l’outil de coupe pourrait entrer en contact avec des fils électriques cachés ou son propre cordon. Tout

avec un fil sous tension met les parties métalliques exposées de l’outil sous tension et électrocute l’utilisateur.

f) Utilisez toujours une butée ou un guide à

bord droit pour des coupes longitudinales.

Ceci améliore la précision de la coupe et réduit le risque de coincer la lame.

g) Utilisez toujours des lames de taille et de

forme adaptées à l’alésage de fixation (par ex. losange ou rond). Les lames

inadaptées au matériel de montage de la scie risquent de s’excentrer, occasionnant une perte de contrôle.

h) N’utilisez jamais de rondelles ou de

boulons endommagés voire inadaptés à la lame. Les rondelles et boulons de la lame

ont été spécialement conçus pour votre scie, pour des performances et une sécurité de fonctionnement optimales.

CONSIGNES DE SÉCURITÉ ADDITIONNELLES POUR TOUTES LES SCIES

Causes et prévention anti-rebonds

- le rebond est une réaction soudaine d’une lame de scie restée accrochée, coincée ou mal orientée. La scie qui n’est plus sous contrôle sort de la pièce et est projetée vers l’utilisateur ;

- si la lame reste accrochée ou coincée dans la fente sciée qui se ferme, elle se bloque et la force du moteur ramène l’outil rapidement vers l’utilisateur ;

- si la lame de scie est tordue ou mal orientée dans la coupe, les dents du bord arrière de la lame de scie risquent de creuser dans la surface du bois. De ce fait, la lame de scie saute brusquement de la fente et est propulsée en arrière sur l’utilisateur.

Les rebonds proviennent d’une utilisation impropre de la scie ou de conditions ou procédures d’exécution incorrectes, et peuvent être évités en prenant les précautions adéquates énoncées ci-dessous.

a) Maintenez fermement la scie des deux

mains et positionnez vos bras de sorte à pouvoir résister aux rebonds. Positionnez

toujours votre corps d’un côté ou de l’autre de la lame de scie. Ne vous placez jamais

dans l’alignement de la lame. En cas de rebond, la scie risque d’être propulsée vers l’arrière, mais les forces de rebond peuvent être contrôlées par l’utilisateur à condition de prendre les précautions appropriées.

b) Si la lame se coince ou si le sciage est

interrompu pour une raison quelconque, relâchez la gâchette et maintenez la scie immobile dans la pièce jusqu’à son arrêt total. N’essayez jamais de sortir la scie de la

pièce ou de la tirer en arrière tant que la lame de scie n’est pas immobile ou qu’un rebond reste possible. Vérifier la pièce et prendre les mesures adéquates pour éliminer toute cause de coincement de la lame.

c) Pour redémarrer une scie coincée dans

une pièce, centrez la lame de scie dans la fente et vérifiez que ses dents ne sont pas engagées dans la pièce. Si la lame de

scie est coincée, elle peut sortir de la pièce ou causer un rebond si la scie est remise en marche.

d) Soutenez les grands panneaux afin de

minimiser le risque de rebond causé par une lame de scie coincée. Les grands

panneaux ont tendance à s’affaisser sous leur propre poids. Les panneaux doivent être soutenus des deux côtés par des supports, près de la fente de scie ainsi qu’aux bords des panneaux.

e) N’utilisez pas de lames émoussées ou

endommagées. Les lames dont les dents sont émoussées ou mal orientées produisent une fente trop étroite entraînant une friction élevée, le coincement de la lame et le rebond.

f) Les leviers de blocage des réglages de la

profondeur et de l’angle de coupe doivent être bien serrés et verrouillés avant de scier. Si les réglages se modifient pendant

le sciage, la lame risque de se coincer et de provoquer un rebond.

g) Prenez des précautions supplémentaires

lors de « coupes en plongée » dans des murs existants ou dans toute zone à visibilité limitée. La partie saillante de la

lame peut couper des objets susceptibles de provoquer un rebond.

Consignes de sécurité pour les scies dotées d’un carter de protection pendulaire

a) Contrôlez avant chaque utilisation la

fermeture correcte du carter inférieur de protection. N’utilisez pas la scie si le

carter inférieur de protection ne bouge pas librement et ne se ferme pas instantanément.

FRANÇAIS

Ne fixez et n’attachez jamais le carter inférieur de protection pour le laisser en position ouverte. Si, par mégarde, la scie tombe par terre, le carter inférieur de protection risque d’être déformé. Levez le carter de protection avec la poignée rétractable, assurez-vous qu’il peut bouger librement et ne touche ni la lame de scie ni d’autres éléments de l’appareil, quel que soit l’angle ou la profondeur de coupe.

b) Contrôlez le bon fonctionnement du

ressort du carter inférieur de protection.

Si le carter de protection et le ressort ne fonctionnent pas correctement, faites effectuer un entretien de l’appareil avant de l’utiliser. Des pièces endommagées, restes de colle ou accumulations de débris peuvent ralentir l’actionnement du carter inférieur de protection.

c) Ouvrez le carter inférieur de protection

manuellement uniquement pour des coupes spéciales, ainsi les « coupes en plongée » ou les « coupes angulaires ».

Soulevez le carter inférieur de protection en rétractant la poignée et relâchez-le dès que la lame de scie est entrée dans la pièce. Pour toutes les autres opérations de sciage, le carter inférieur de protection doit fonctionner automatiquement.

d) Ne placez jamais la scie sur l’établi ou

au sol si le carter inférieur de protection ne couvre pas la lame de scie. Une

lame de scie sans protection et encore en mouvement ramène la scie en arrière, sciant tout sur son passage. Tenez compte du temps nécessaire à la lame pour s’arrêter une fois l’interrupteur relâché.

Consignes de sécurité additionnelles pour toutes les scies avec refendeur

a) Utilisez le refendeur adapté à la lame

de scie montée. Pour qu’il fonctionne, le

refendeur doit être plus épais que le corps de la lame mais plus fin que le jeu de ses dents.

b) Réglez le refendeur conformément aux

instructions de ce manuel. Un espacement, un positionnement et un alignement incorrects peuvent rendre le refendeur incapable d’empêcher un rebond.

c) Utilisez toujours le refendeur sauf pour les

coupes en plongée. Le refendeur doit être remis en place après une coupe en plongée. Le refendeur gêne les coupes en plongée et risque de provoquer un rebond.

d) Le refendeur doit être engagé dans la

pièce pour fonctionner correctement. Le refendeur ne peut empêcher les rebonds pour les coupes courtes.

e) N’utilisez pas la scie si le refendeur est

déformé. La moindre déformation peut ralentir la fermeture du carter de protection.

Consignes de sécurité additionnelles pour scies circulaires

• Porter des protections auditives. L’exposition au bruit peut causer des pertes de l’ouïe.

• Il est conseillé de porter un masque antipoussière.

• N’utilisez pas de lames de diamètres plus élevés ou plus faibles que ceux recommandés. Référez-vous aux données techniques pour obtenir les caractéristiques appropriées des lames. Utilisez uniquement les lames indiquées dans ce manuel, conformes à la norme EN 847-1.

• N’utilisez jamais de disques abrasifs de tronçonnage.

Risques résiduels

En dépit de l’application des normes de sécurité en vigueur et de l’installation de dispositifs de sécurité, certains risques résiduels sont inévitables. Il s’agit de :

– Diminution de l’acuité auditive. – Risques de dommages corporels dus à des

projections de particules.

– Risques de brûlures provoquées par des

accessoires ayant surchauffé pendant leur fonctionnement.

– Risques de dommages corporels dus à un

usage prolongé.

Étiquettes sur l’appareil

On trouve les diagrammes suivants sur l’outil :

Lire la notice d’instructions avant toute

utilisation.

Porter un dispositif de protection auditive.

Porter un dispositif de protection oculaire.

FRANÇAIS

EMPLACEMENT DE LA DATE CODÉE DE FABRICATION (FIG. 2)

La date codée de fabrication (w), qui comprend aussi l’année de fabrication, est imprimée sur le boîtier.

Exemple :

2010 XX XX

Année de fabrication

Contenu de l’emballage

Ce carton comprend : 1 Scie circulaire 1 Guide parallèle 1 Clé de lame de scie 1 Notice d’instructions 1 Dessin éclaté

• Vérifier que l’appareil et ses pièces ou accessoires n’ont pas été endommagés lors du transport.

• Prendre le temps de lire attentivement et comprendre cette notice d’instructions avant toute utilisation de l’appareil.

Description (ﬁ g. 1, 2)

AVERTISSEMENT : ne jamais

modifier l’outil électrique ni aucun de ses composants. Il y a risques de dommages corporels ou matériels.

a. Interrupteur marche/arrêt b. Bouton de déblocage c. Poignée frontale d. Blocage de l’arbre e. Orifice d’aspiration des poussières f. Semelle g. Refendeur h. Levier de retrait du carter de protection inférieur i. Carter de protection inférieur j. Lame de scie k. Bouton de réglage de l’inclinaison l. Repère pour coupes en biseau m. Repère pour coupes rectilignes n. Bouton de réglage de la profondeur o. Guide parallèle

USAGE PRÉVU

Votre scie circulaire D23620 a été conçue pour les applications professionnelles de sciage du bois et du plastique.

NE PAS utiliser ces outils en milieu ambiant humide ou en présence de liquides ou de gaz inflammables.

Ces scies circulaires sont des outils électriques professionnels.

NE PAS les laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

Sécurité électrique

Le moteur électrique a été conçu pour fonctionner sur une tension unique. Vérifier systématiquement que la tension du secteur correspond bien à la tension indiquée sur la plaque signalétique.

Votre outil DEWALT à double isolation

est conforme à la norme EN 60745 ; un branchement à la terre n’est donc pas nécessaire.

Si le cordon fourni est endommagé, le remplacer par un cordon spécialement conçu à cet effet, et disponible auprès du service après-vente DEWALT.

Toujours utiliser la fiche prescrite lors du

remplacement du câble d’alimentation.

Type 11 pour la classe II

(Isolation double) -outils

Type 12 pour la classe I

(Conducteur de terre) - outils

En cas d’utilisation à l’extérieur, connecter les

outils portatifs à un disjoncteur FI.

Utilisation d’une rallonge

N’utiliser une rallonge qu’en cas de nécessité absolue. Utiliser une rallonge homologuée compatible avec la tension nominale du chargeur (consulter la fiche technique). La section minimale du conducteur est de 1 mm2 pour une longueur maximale de 30 m.

En cas d’utilisation d’un dévidoir, dérouler systématiquement le câble sur toute sa longueur.

MONTAGE ET RÉGLAGES

AVERTISSEMENT : pour réduire

tout risque de dommages corporels, arrêter l’outil et débrancher l’appareil du secteur avant d’installer ou de retirer tout accessoire, avant tout réglage ou changement de configuration ou lors de réparations. S’assurer que la

gâchette est bien en position d’ARRÊT. Tout démarrage accidentel pourrait causer des dommages corporels.

FRANÇAIS

Réglage de la profondeur de coupe (ﬁ g. 1, 2, 3)

1. Desserrer le bouton de réglage de la profondeur (n).

2. Régler la profondeur de coupe en manipulant la semelle (f).

3. Serrer le bouton de réglage de la profondeur (n).

AVERTISSEMENT : Pour une coupe

plus nette, laisser la scie dépasser de 3 mm du bas de la pièce (voir l’encart dans la ﬁ gure 3).

Réglage d’inclinaison (ﬁ g. 4)

L’angle est réglable de 0° à 50°.

1. Desserrer le bouton de réglage de l’inclinaison (k).

2. Régler l’inclinaison en décalant la semelle (f) jusqu’à ce que le repère indique l’angle désiré sur l’échelle.

3. Serrer le bouton de réglage de l’inclinaison (k).

Réglage de la semelle pour coupes à 90° (ﬁ g. 1, 5)

1. Régler l’inclinaison à 0°.

2. Ouvrir le protecteur de lame au moyen du levier (h) et placer la scie du côté de la lame.

3. Desserrer le bouton de réglage de l’inclinaison (k).

4. Placer une équerre contre la lame et la semelle pour régler l’angle de 90°.

5. Réglez la butée (p) à l’aide d’une clé Allen.

Remplacement de la lame de scie (ﬁ g. 6)

1. Enfoncez le bouton de blocage de la lame (d) et desserrez la vis de serrage de la lame (q) en tournant dans le sens inverse des aiguilles d’une montre à l’aide de la clé fournie (r) avec l’outil.

2. Ouvrir le carter de protection inférieur de la lame (i) au moyen du levier (h) et remonter la lame (j). Remonter les rondelles (s & t) dans la position correcte.

3. Vérifier le sens de rotation de la lame.

4. Vissez provisoirement la vis de serrage de la lame (q) pour bloquer la rondelle en tournant dans le sens contraire des aiguilles d’une montre.

5. Enfoncez le bouton de blocage de la lame (d) tout en faisant tourner l’arbre jusqu’à ce que la lame se bloque.

6. Serrer la vis de serrage de la lame au moyen de la clé.

Réglage du refendeur (ﬁ g. 6)

Pour un réglage correct du refendeur (g), se reporter à l’encart dans la figure 6. Réglez le jeu du refendeur après remplacement de la lame ou en cas de déréglage.

1. Réglez la profondeur de coupe à 0 mm pour accéder aux vis de serrage du refendeur.

2. Desserrez les vis (u) et sortez le refendeur à sa longueur maximale.

3. Régler le jeu.

4. Serrer les vis (couple : 5-4 Nm).

Montage et réglage du guide parallèle (ﬁ g. 7)

Le guide parallèle (o) permet d’effectuer une coupe parallèle au bord de la pièce.

MONTAGE

1. Desserrez la vis de blocage (v) afin de laisser passer le guide parallèle.

2. Insérez le guide parallèle (o) dans le patin de scie (f) comme illustré.

3. Serrez la vis de blocage (v).

RÉGLAGE

1. Desserrez la vis de blocage (v) et réglez le guide parallèle (o) à la largeur désirée.

2. Serrez la vis de blocage (v).

Avant tout utilisation

• Assurez-vous que les protections ont été correctement montées. Le carter de protection de la lame de scie doit être en position fermée.

• Assurez-vous que la lame de scie tourne dans le sens indiqué par la flèche sur la lame.

FONCTIONNEMENT Consignes d’utilisation

AVERTISSEMENT : respecter

systématiquement les consignes de sécurité et les normes en vigueur.

AVERTISSEMENT : pour réduire

tout risque de dommages corporels graves, arrêter et débrancher l’outil

FRANÇAIS

avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire.

AVERTISSEMENT : respecter

systématiquement les consignes de sécurité et les normes en vigueur.

• Assurez-vous que le matériel à scier est bien fixé.

• Appliquez une force modérée sur l’outil et n’exercez pas de pression latérale sur la lame de scie.

• Éviter toute surcharge.

• N’utilisez pas de lames de scie excessivement usagées.

• N’utilisez pas votre scie pour les coupes de poches.

Position correcte des mains (ﬁ g. 8)

AVERTISSEMENT : pour réduire tout

risque de dommages corporels graves, adopter SYSTÉMATIQUEMENT la position des mains illustrée.

AVERTISSEMENT : pour réduire

tout risque de dommages corporels graves, maintenir fermement et SYSTÉMATIQUEMENT l’outil pour anticiper toute réaction soudaine de sa part.

La position correcte des mains nécessite une main sur la poignée frontale (c) avec l’autre main sur la poignée principale (x).

Mise en marche et arrêt de l’appareil (ﬁ g. 2)

Pour des raisons de sécurité, l’interrupteur marche/ arrêt (a) de votre outil a été équipé d’un bouton de déblocage (b).

1. Appuyer sur le bouton de déblocage de

l’interrupteur pour débloquer l’outil.

2. Appuyez sur l’interrupteur marche/arrêt

(a) pour mettre l’outil en marche. Dès que l’interrupteur marche/arrêt est relâché, il sera automatiquement bloqué pour éviter une mise en marche par inadvertance.

AVERTISSEMENT : Ne manipulez pas

l’interrupteur marche/arrêt si la lame de scie est en contact avec la pièce ou d’autres matériaux.

AVERTISSEMENT : N’activez pas le

verrouillage de l’arbre lorsque l’outil fonctionne.

Comment guider l’outil (ﬁ g. 1, 2)

1. Pour de meilleurs résultats, fixez la pièce avec le côté bas vers le haut.

2. Suivez la ligne dessinée sur la pièce en utilisant le repère (m).

Pour un angle en biseau de 45°, suivez la ligne

dessinée sur la pièce en utilisant le repère (l).

3. Écartez le cordon de l’alignement sur l’arrière de l’outil.

Dépoussiérage (ﬁ g. 1)

AVERTISSEMENT : Danger

Votre outil est équipé d’un orifice de dépoussiérage (e). Chaque fois que possible, connectez un aspirateur

à poussière conçu conformément aux normes en vigueur en matière d’émissions de poussières.

AVERTISSEMENT : Lors du sciage du

AVERTISSEMENT: Ne pas utiliser

d’inhalation de poussières. Pour réduire tout risque de dommages corporels, porter SYSTÉMATIQUEMENT un masque anti-poussières homologué.

bois, utiliser SYSTÉMATIQUEMENT un aspirateur conçu conformément aux normes en vigueur relatives aux émissions de poussières. Les tuyaux des aspirateurs ordinaires s’encastreront directement dans l’orifice de dépoussiérage.

d’aspirateur non équipé d’un système anti-étincelles pour scier du métal.

MAINTENANCE

Votre outil électrique DEWALT a été conçu pour fonctionner longtemps avec un minimum de maintenance. Le fonctionnement continu et satisfaisant de l’outil dépendra d’une maintenance adéquate et d’un nettoyage régulier.

AVERTISSEMENT : pour réduire

gâchette est bien en position d’ARRÊT. Tout démarrage accidentel pourrait causer des dommages corporels.

Lubriﬁ cation

Votre outil électrique ne requiert aucune lubrification additionnelle.

Entretien

AVERTISSEMENT : éliminer poussière

et saleté du boîtier principal à l’aide d’air comprimé chaque fois que les orifices d’aération semblent s’encrasser. Porter systématiquement des lunettes de protection et un masque anti-poussières homologués au cours de cette procédure.

AVERTISSEMENT : ne jamais utiliser

de solvants ou tout autre produit chimique décapant pour nettoyer les parties non métalliques de l’outil. Ces produits chimiques pourraient en attaquer les matériaux utilisés. Utiliser un chiffon humidifié avec de l’eau et un savon doux. Protéger l’outil de tout liquide et n’immerger aucune de ses pièces dans aucun liquide.

FRANÇAIS

La collecte sélective des produits et

emballages usagés permet de recycler et réutiliser leurs matériaux. La

réutilisation de matériaux recyclés aide à protéger l’environnement contre la pollution et à réduire la demande en matière première.

Selon les réglementations locales, il peut être offert : service de collecte sélective individuel des produits électriques, ou déchetterie municipale ou collecte sur les lieux d’achat des produits neufs.

EWALT dispose d’installations pour la collecte et

le recyclage des produits D Pour profiter de ce service, veuillez rapporter votre produit auprès d’un centre de réparation agréé qui le recyclera en notre nom.

Pour connaître l’adresse d’un centre de réparation agréé près de chez vous, veuillez contacter votre distributeur D cette notice d’instructions, ou consulter la liste des centres de réparation agréés DEWALT, l’éventail de notre SAV et tout renseignement complémentaire sur Internet à l’adresse : www.2helpU.com.

EWALT local à l’adresse indiquée dans

EWALT en fin de vie.

Accessoires en option

AVERTISSEMENT : comme les

accessoires autres que ceux offerts par DEWALT n’ont pas été testés avec ce produit, leur utilisation avec cet appareil pourrait être dangereuse. Pour réduire tout risque de dommages corporels, seuls des accessoires DEWALT recommandés doivent être utilisés avec cet appareil.

Veuillez consulter votre revendeur pour plus d’informations sur les accessoires appropriés.

Protection de l’environnement

Collecte sélective. Ne pas jeter ce produit

avec les ordures ménagères.

En fin de durée de vie ou d’utilité de votre produit DEWALT, ne pas le jeter avec les ordures ménagères, mais dans les conteneurs de collecte sélective.

FRANÇAIS

GARANTIE

DEWALT est si sûr de la qualité de ses produits qu’il propose à tous les professionnels qui les utilisent, une garantie exceptionnelle. Cette promesse de garantie s’ajoute à vos droits contractuels en tant qu’utilisateur professionnel ou vos droits légaux en tant qu’utilisateur privé, non professionnel, et elle ne peut en aucun cas leur porter préjudices. Cette garantie est valable au sein des territoires des États membres de l’Union Européenne et au sein de la Zone européenne de libre-échange.

• GARANTIE DE SATISFACTION DE 30 JOURS •

Si les performances de votre outil D ne vous apportaient pas totale satisfaction, retournez simplement, au point de vente, l’outil accompagné de tous ses composants originaux, dans un délai de 30 jours à compter de sa date d’achat pour son échange ou son remboursement intégral. Le produit devra avoir été soumis à une usure normale. Une preuve d’achat sera exigée.

• CONTRAT D’ENTRETIEN GRATUIT D’UN AN •

Si votre outil DEWALT nécessitait maintenance ou réparations dans les 12 mois à compter de sa date d’achat, elles seront prises en charge gratuitement par un réparateur DEWALT agréé. Une preuve d’achat sera exigée. Cela comprend la main-d’œuvre. Les accessoires et les pièces détachées sont exclus, à moins d’un défaut de fabrication sous garantie.

• GARANTIE COMPLÈTE D’UN AN •

Si votre produit DEWALT présentait un vice de matériau ou de fabrication dans les 12 mois à compter de sa date d’achat, nous garantissons le remplacement gratuit de toute pièce défectueuse ou, à notre entière discrétion, le remplacement gratuit de l’appareil, à condition que :

• Le produit ait été utilisé correctement ;

• Le produit ait été soumis à une usure normale ;

• Aucune réparation n’ait été effectuée par du personnel non autorisé ;

• Une preuve d’achat soit fournie ;

• Le produit soit retourné complet, avec l’ensemble de ses composants originaux.

EWALT

Pour faire une demande de remboursement ou d’échange, veuillez contacter votre revendeur, ou trouver l’adresse d’un centre de réparation agréé DEWALT proche de chez vous dans le catalogue D ou contacter votre succursale DEWALT à l’adresse indiquée dans cette notice d’instructions. Une liste des centres de réparation agréés DEWALT, et tout détail complémentaire concernant notre service après-vente, sont à votre disposition sur notre site Internet à : www.2helpU.com.

EWALT,

SEGA CIRCOLARE D23620

ITALIANO

Congratulazioni!

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l’innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

D23620

Tensione VDC 230 Tipo 2 Potenza assorbita W 1500 Velocità a vuoto min-1 5000 Profondità di taglio mm 65 Diametro lama mm 184 Spessore lama mm 2,5 Alesatura lama mm 16 Regolazione dell’angolo di inclinazione 0–50˚ Peso kg 5,5

LPA (pressione sonora) dB(A) 97 KPA (incertezza pressione

sonora) dB(A) 3 LWA (potenza sonora) dB(A) 106 KWA (incertezza potenza

sonora) dB(A) 3,6

Valori totali di vibrazione (somma dei tre valori assiali) calcolati secondo le normative EN 60745:

Valore di emissione delle vibrazioni ah ah = m/s2 < 2,5 Incertezza K = m/s2 1,5

Il livello di emissione di vibrazioni indicato in questo foglio informativo è stato misurato in base al test standard indicato nella normativa EN 60745 e può essere utilizzato per confrontare vari apparati fra di loro. Può essere utilizzato per una valutazione preliminare dell’esposizione.

AVVERTENZA: Il livello di emissioni

delle vibrazioni riportato è relativo alle applicazioni principali dell’apparato. Tuttavia, se l’apparato viene utilizzato per applicazioni diverse, con diversi accessori, o non riceve adeguata manutenzione, il valore delle emissioni

di vibrazioni può essere differente. Ciò potrebbe aumentare sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

Una stima del livello di esposizione

alle vibrazioni deve anche considerare i momenti in cui l’apparato è spento o quando è acceso ma non viene utilizzato. Ciò potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

È necessario identificare ulteriori misure

di sicurezza per proteggere l’operatore dagli effetti delle vibrazioni. Per esempio: eseguire una manutenzione adeguata dell’apparato e degli accessori, evitare il raffreddamento delle mani, organizzare il lavoro.

Fusibili

Europa per apparati da 230 V 10 Ampere, di rete

Deﬁ nizioni: istruzioni di sicurezza

Le definizioni sottostanti descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Si invita a leggere attentamente il manuale, prestando attenzione a questi simboli.

PERICOLO: indica una situazione di

pericolo imminente che, se non evitata,

provoca lesioni gravi o addirittura mortali.

AVVERTENZA: indica una situazione

potenzialmente pericolosa che, se non evitata, può causare morte o gravi

lesioni.

ATTENZIONE: indica una situazione

potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di

gravità lieve o media.

AVVISO: indica una situazione non in

grado di causare lesioni personali

ma che, se non evitata, potrebbe provocare danni materiali.

Evidenzia il rischio di scossa elettrica.

Evidenzia il rischio d’incendio.

ITALIANO

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

D23620

EWALT dichiara che i prodotti qui descritti nei “Dati

D tecnici” sono conformi alle normative: 2006/42/EC, EN 60745-1, EN 60745-2-5

Questi prodotti sono anche conformi alle normative 2004/108/EC. Per ulteriori informazioni, contattare DEWALT all’indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DEWALT.

Horst Grossmann Vice Presidente Progettazione e Sviluppo Prodotti DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Germania

31.12.2009

AVVERTENZA: per ridurre il rischio di

lesioni, leggere il manuale di istruzioni

Avvertenze generali di sicurezza per apparati elettrici

AVVERTENZA! leggere

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI

Il termine “apparato elettrico” utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

1) SICUREZZA DELL’AREA DI LAVORO

a) Mantenere l’area di lavoro pulita e

attentamente tutte le avvertenze e le istruzioni. La mancata osservanza

delle istruzioni seguenti può causare scossa elettrica, incendio e/o gravi lesioni personali.

PER RIFERIMENTI FUTURI

ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti

b) Non azionare gli apparati in ambienti

con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano

scintille che possono incendiare le polveri o i fumi.

c) Durante l’uso di un apparato elettrico,

tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono

provocare la perdita di controllo.

2) SICUREZZA ELETTRICA

a) Le spine dell’apparato elettrico devono

essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica

evitare di modificare le spine e utilizzare sempre le prese appropriate.

b) Evitare il contatto con superfici collegate

con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è

collegato con la terra, il rischio di scossa elettrica aumenta.

c) Non esporre gli apparati elettrici alla

pioggia o all’umidità. Se l’acqua entra nell’apparato elettrico aumenta il rischio di scossa elettrica.

d) Non utilizzare il cavo elettrico in modo

improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l’apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è

danneggiato o impigliato, il rischio di scossa elettrica aumenta.

e) Quando l’apparato elettrico viene

impiegato all’aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L’uso

di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.

f) Se è non è possibile evitare l’uso di un

apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita) L’uso di

un interruttore differenziale riduce il rischio di scossa elettrica.

3) SICUREZZA PERSONALE

a) Quando si utilizza un apparato elettrico

evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l’apparato elettrico quando si è stanchi o sotto l’effetto di droghe, alcool o medicinali.

Un solo attimo di distrazione durante l’uso di tali apparati potrebbe provocare gravi lesioni personali

ITALIANO

b) Indossare abbigliamento di protezione

adeguato. Utilizzare sempre protezioni oculari. L’uso di abbigliamento di protezione

quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.

c) Evitare avvii involontari. Assicurarsi

che l’interruttore sia in posizione di spento prima inserire l’alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l’apparato. Il

trasporto di apparati elettrici tenendo il dito sull’interruttore o quando sono collegati alla rete elettrica con l’interruttore nella posizione di acceso provoca incidenti.

d) Prima di accendere l’apparato elettrico,

rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione

o una chiave fissati su una parte rotante dell’apparato elettrico possono provocare lesioni personali.

e) Non sporgersi. Mantenere sempre una

buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell’apparato nelle situazioni impreviste.

f) Indossare vestiario adeguato. Non

indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli

lunghi possono impigliarsi nelle parti in movimento.

g) Se i dispositivi sono forniti di

collegamento con l’attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può

ridurre i pericoli legati a queste ultime.

4) USO E MANUTENZIONE DELL’APPARATO ELETTRICO

a) Non forzare l’apparato. Utilizzare un

apparato adatto al lavoro da eseguire.

L’apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.

b) Non utilizzare l’apparato se l’interruttore

non permette l’accensione o lo spegnimento. Qualsiasi apparato elettrico

che non possa essere controllato tramite l’interruttore è pericoloso e deve essere riparato.

c) Staccare la spina dall’alimentazione

elettrica e/o il blocco batteria dell’apparato elettrico prima di effettuare qualsiasi tipo di regolazione, prima di cambiare gli accessori o di riporlo.

Queste misure di sicurezza preventive

riducono il rischio di azionare l’apparato accidentalmente.

d) Riporre gli apparati non utilizzati fuori

dalla portata dei bambini ed evitarne l’uso da parte di persone che hanno poca familiarità con l’apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono

pericolosi in mano a persone inesperte.

e) Eseguire una manutenzione adeguata

degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l’apparato elettrico prima dell’uso. Molti incidenti sono

provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.

f) Tenere gli utensili da taglio affilati e puliti.

La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo.

g) Utilizzare l’apparato elettrico, gli

accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire.

L’utilizzo dell’apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.

5) ASSISTENZA

a) L’apparato elettrico deve essere riparato

da personale qualificato,che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la

sicurezza dell’apparato elettrico.

Istruzioni di sicurezza valide per tutte le segatrice

PERICOLO:

a) Mai avvicinare le mani alla zona operativa

e neppure alla lama da taglio. Tenere l’altra

mano sull’impugnatura ausiliaria o sul carter del motore. Impugnando la segatrice con entrambe le mani, si evitano tagli alle stesse.

b) Mai afferrare con le mani la parte inferiore

del pezzo in lavorazione. Nella zona al di sotto del pezzo in lavorazione la calotta di protezione non presenta alcuna protezione contro la lama da taglio.

c) Adattare la profondità di taglio allo

spessore del pezzo in lavorazione. Nella parte inferiore del pezzo in lavorazione dovrebbe essere visibile meno della completa altezza del dente.

ITALIANO

d) Mai tenere con le mani il pezzo in

lavorazione che si intende tagliare e neppure appoggiarlo sulla gamba.

Assicurare il pezzo in lavorazione su una base di sostegno stabile. Per ridurre al minimo il pericolo di un contatto con il corpo, la possibilità di un blocco della lama da taglio oppure la perdita del controllo, è importante fissare bene il pezzo in lavorazione.

e) Sostenere l’apparato con supporti aventi

superfici isolanti quando si eseguono lavorazioni in cui la parte tagliente potrebbe toccare cavi elettrici nascosti o il cavo di alimentazione dell’apparato stesso. Il contatto con un cavo sotto

tensione trasmette la corrente elettrica anche alle parti metalliche esposte dell’apparato e può provocare la folgorazione dell’operatore.

f) In caso di taglio longitudinale utilizzare

sempre una battuta oppure una guida angolare diritta. In questo modo è possibile

migliorare la precisione del taglio riducendo il pericolo che la lama possa incepparsi.

g) Utilizzare sempre lame per segatrici che

abbiano la misura corretta ed il foro di montaggio adatto (p.es. a stella oppure rotondo). Lame per segatrici non adatte

ai relativi pezzi di montaggio, avranno una rotazione eccentrica causando la perdita di controllo dell’apparato elettrico.

h) Mai utilizzare rondelle oppure viti per

lama da taglio che non dovessero essere in perfetto stato o che non dovessero essere adatte. Le rondelle e le viti per lama

da taglio sono appositamente previste per la vostra segatrice e sono state realizzate per raggiungere ottimali prestazioni e massima sicurezza di utilizzo.

ULTERIORI ISTRUZIONI DI SICUREZZA VALIDE PER TUTTE LE SEGATRICI

Cause del rimbalzo e salvaguardia dell’operatore

- un rimbalzo è la reazione improvvisa provocata da una lama da taglio rimasta agganciata, che si blocca oppure che non è stata regolata correttamente comportando un movimento incontrollato della sega che sbalza dal pezzo in lavorazione e si sposta in direzione dell’operatore;

- quando la lama da taglio rimane agganciata oppure si inceppa nella fessura del taglio che si restringe, si provoca un blocco e la potenza del motore fa balzare la macchina indietro in direzione dell’operatore;

- qualora la lama si piegasse o si disallineasse durante il taglio, i denti del bordo posteriore della lama potrebbero rimanere piantati nella superficie superiore del pezzo in lavorazione facendo uscire la lama dalla tacca e causandone un salto all’indietro in direzione dell’operatore.

Il rimbalzo è il risultato di un uso sbagliato della sega e/o di metodi o condizioni di lavoro scorretti e può essere evitato prendendo le appropriate precauzioni come descritto di seguito.

a) Tenere la sega ben ferma afferrandola con

entrambe le mani e portare le braccia in una posizione che permetta di resistere bene alla forza dei rimbalzi. Tenere sempre

una posizione laterale rispetto alla lama da taglio e mai mettere la lama da taglio in linea con il proprio corpo. In caso di un rimbalzo, la sega circolare può balzare all’indietro; comunque, prendendo delle misure adatte l’operatore può essere in grado di controllare il rimbalzo.

b) Nel caso in cui la lama da taglio dovesse

incepparsi oppure per un qualunque altro motivo l’operazione di taglio con la segatrice dovesse essere interrotta, rilasciare l’interruttore e tenere la segatrice in posizione nel materiale fino a quando la lama da taglio non si sarà fermata completamente. Non tentare mai di

togliere la segatrice dal pezzo in lavorazione e neppure tirarla all’indietro fintanto che la lama da taglio si muove oppure se sussiste ancora la possibilità di un rimbalzo. Esaminare e prendere azioni correttive per eliminare le cause che inceppano la lama.

c) Volendo avviare nuovamente una

segatrice che ancora si trova nel pezzo in lavorazione, centrare la lama nella fessura del taglio ed accertarsi che la dentatura della segatrice non sia rimasta agganciata nel pezzo in lavorazione. Una lama da

taglio inceppata può balzare fuori dal pezzo in lavorazione oppure provocare un rimbalzo nel momento in cui si avvia nuovamente la segatrice.

d) Per ridurre al minimo il rischio di blocco

della lama da taglio e di rimbalzi, assicurare bene i pannelli di grandi dimensioni. I pannelli di grandi dimensioni

tendono a incurvarsi sotto il loro stesso peso. Sotto tali pannelli, è necessario inserire da entrambi i lati dei supporti idonei, sia lungo la linea di taglio che lungo i bordi.

ITALIANO

e) Non utilizzare mai lame per segatrice che

non siano più affilate oppure danneggiate.

Lame per segatrice non più affilate oppure deformate implicano un maggiore attrito nella fessura del taglio aumentando il pericolo di blocchi e di rimbalzi della lama da taglio.

f) Prima di eseguire l’operazione di taglio,

determinare la profondità e l’angolatura del taglio. Se durante l’operazione di taglio

si modificano le registrazioni è possibile che la lama da taglio si blocchi e che si abbia un rimbalzo.

g) Prestare ancora più attenzione quando

si eseguono “tagli a tuffo” all’interno di pareti o di altre aree cieche. La lama da

taglio che inizia il taglio su oggetti nascosti può bloccarsi e provocare un rimbalzo.

Istruzioni di sicurezza per seghe con paralama a pendolo

a) Prima di ogni intervento operativo,

accertarsi che la calotta di protezione inferiore chiuda perfettamente. Non

utilizzare la segatrice qualora la calotta di protezione inferiore non si muovesse liberamente e non si chiudesse immediatamente. Mai bloccare oppure legare la calotta di protezione inferiore in posizione aperta. Se la segatrice dovesse accidentalmente cadere a terra è possibile che la calotta di protezione inferiore subisca una deformazione. Operando con la leva di ritorno, aprire la calotta di protezione ed accertarsi che possa muoversi liberamente in ogni angolazione e profondità di taglio senza toccare né la lama né nessun altro pezzo.

b) Controllare il funzionamento della molla

per la calotta di protezione inferiore.

Qualora la calotta di protezione e la molla non dovessero funzionare correttamente, sottoporre l’apparato ad un servizio di manutenzione prima di utilizzarlo. Componenti danneggiati, depositi di sporcizia appiccicosi oppure accumuli di trucioli comportano una riduzione della funzionalità della calotta inferiore di protezione.

c) Aprire manualmente la calotta inferiore di

protezione solo in caso di tagli particolari come potrebbero essere i “tagli a tuffo” e i “tagli misti”. Sollevare la calotta inferiore

di protezione mediante la leva di ritorno e rilasciarla non appena la lama da taglio sarà penetrata nel pezzo in lavorazione. Nel caso di ogni altra operazione di taglio, la calotta inferiore di protezione deve funzionare automaticamente.

d) Non appoggiare la segatrice sul banco

da lavoro oppure sul pavimento se la calotta inferiore di protezione non copre completamente la lama da taglio. Una

lama da taglio non protetta ed ancora in fase di arresto sposta la segatrice in senso contrario a quello della direzione di taglio e taglia tutto quello che incontra. Tenere quindi sempre in considerazione la fase di arresto della segatrice.

Ulteriori istruzioni di sicurezza per tutti i tipi di segatrici con coltello fenditore

a) Utilizzare un coltello fenditore che sia

adatto alla lama da taglio impiegata.

Lo spessore del coltello fenditore deve essere maggiore dello spessore della lama originale della lama da taglio ma minore della larghezza del dente della lama da taglio.

b) Regolare il coltello fenditore operando

secondo le descrizioni contenute nel manuale di istruzioni per l’uso. Uno

spessore, una posizione ed un allineamento non conformi possono rendere inefficace il coltello fenditore nel prevenire i rimbalzi.

c) Utilizzare sempre il coltello fenditore,

tranne che in caso di tagli a tuffo. Dopo un taglio a tuffo montare di nuovo il coltello fenditore. In caso di tagli a tuffo il coltello fenditore disturba e può provocare un rimbalzo.

d) Perché il coltello fenditore possa

funzionare correttamente è necessario che si trovi nella fessura del taglio. In caso

di tagli corti il coltello fenditore è inefficace ai fini di evitare un rimbalzo.

e) Mai azionare la segatrice con un

coltello fenditore deformato. Una piccola interferenza può già ridurre il funzionamento della calotta di protezione.

Ulteriori istruzioni di sicurezza speciﬁ che per le seghe circolari

• Utilizzare protezioni acustiche. L’esposizione al rumore può causare la perdita dell’udito.

• Preferibilmente, indossare una mascherina antipolvere.

• Non utilizzare lame di diametro maggiore o minore di quello consigliato. Fare riferimento ai dati tecnici per le corrette capacità di taglio. Utilizzare soltanto le lame specificate in questo manuale, conformi alla norma EN 847-1.

• Non impiegare dischi da taglio abrasivi.

ITALIANO

Rischi residui

Malgrado l’applicazione delle principali regole di sicurezza e l’implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono:

– Menomazioni uditive. – Rischio di lesioni personali causati da schegge

volanti.

– Rischio di bruciature causate da parti che si

arroventano durante la lavorazione.

– Rischio di lesioni personali causate dall’utilizzo

prolungato.

Riferimenti sull’apparato

Sull’apparato sono presenti i seguenti simboli:

Leggere il manuale d’istruzioni prima

dell’uso.

Utilizzare protezioni acustiche.

Utilizzare protezioni oculari.

POSIZIONE DEL CODICE DATA (FIG. 2)

Il codice data (w), che comprende anche l’anno di fabbricazione, è stampato sulla superficie dell’alloggiamento.

Esempio:

2010 XX XX

Anno di fabbricazione

Contenuto della confezione

La confezione contiene: 1 Sega circolare 1 Guida parallela 1 Chiave per la lama della sega 1 manuale di istruzioni 1 disegno esploso

• Verificare eventuali danni all’apparato, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.

• Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale.

Descrizione (ﬁ g. 1, 2)

AVVERTENZA: non modificare

l’apparato o alcuna parte di esso. Si possono causare danni o lesioni personali.

a. Interruttore acceso/spento b. Pulsante di sicurezza c. Impugnatura anteriore d. Blocco dell’alberino e. Bocchetta per l’aspirazione delle polveri f. Scarpa della sega g. Coltello fenditore h. Leva di azionamento della calotta di protezione

inferiore i. Protezione inferiore j. Lama k. Manopola di regolazione inclinazione l. Indicatore per taglio inclinato m. Indicatore per taglio rettilineo n. Manopola di regolazione profondità o. Guida parallela

DESTINAZIONE D’USO

La sega circolare D23620 è stata concepita per lavorazioni professionali su legno e plastica.

NON utilizzare in condizioni di bagnato o in presenza di liquidi o gas infiammabili.

Queste seghe circolari sono apparati elettrici professionali.

NON consentire a bambini di entrare in contatto con l’apparato. L’uso di questo apparato da parte di persone inesperte deve avvenire sotto sorveglianza.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che l’alimentazione corrisponda alla tensione della targhetta.

L’apparato DEWALT possiede doppio

isolamento secondo la normativa EN 60745, perciò non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo appositamente realizzato, disponibile tramite la rete di assistenza DEWALT.

Per la sostituzione del cavo di alimentazione,

utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II

(doppio isolamento) - utensili elettrici

Tipo 12 per la classe I

(messa a terra) - utensili elettrici

CH Gli apparecchi portatili, utilizzati in ambiente

esterno, devono essere collegati ad un interruttore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i dati tecnici). La sezione minima del conduttore è 1 mm massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

e la lunghezza

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: per ridurre il rischio

di lesioni, spegnere l’unità e staccarla dall’alimentazione prima di installare e rimuovere gli accessori, di regolare o cambiare impostazioni o di fare riparazioni. Assicurarsi che

l’interruttore a grilletto sia in posizione OFF. Un avvio accidentale può causare lesioni.

Regolazione della profondità di taglio (ﬁ g. 1, 2, 3)

1. Allentare la manopola di regolazione della profondità (n).

2. Spostare la scarpa della sega (f) per poter ottenere la corretta profondità di taglio.

3. Serrare la manopola di regolazione della profondità (n).

AVVERTENZA: Per ottenere risultati

ottimali, far sporgere la lama dal pezzo di circa 3 mm (vedere dettaglio nella ﬁ gura 3).

Regolazione dell’inclinazione (ﬁ g. 4)

L’angolo d’inclinazione è regolabile tra 0° e 50°.

1. Allentare la manopola di regolazione dell’inclinazione (k).

2. Fissare l’angolo d’inclinazione inclinando la scarpa della sega (f) finché l’indicatore non indica l’angolo desiderato sull’apposita scala.

3. Serrare la manopola di regolazione dell’inclinazione (k).

Regolazione della scarpa della sega per tagli a 90° (ﬁ g. 1, 5)

1. Regolare la sega circolare con angolo d’inclinazione 0°.

ITALIANO

2. Portare indietro la protezione della lama con la leva (h) e posizionare la sega sul fianco della lama.

3. Allentare la manopola di regolazione dell’inclinazione (k).

4. Posizionare una squadra contro la lama e la scarpa per regolare l’angolo a 90°.

5. Regolare il finecorsa (p) secondo le necessità.

Sostituzione della lama (ﬁ g. 6)

1. Innestare il pulsante di bloccaggio della lama (d) e svitare la vite di fissaggio della lama (q) ruotandola in senso antiorario con la chiave per brugole fornita insieme all’apparato.

2. Portare indietro la protezione inferiore della lama (i) con l’azionamento (h) e sostituire la lama (j). Rimontare le rondelle (s & t) nella posizione corretta.

3. Verificare il senso di rotazione della lama.

4. Avvitare a mano la vite di fissaggio della lama (q) per tenere la rondella in posizione. Ruotare in senso orario.

5. Premere il pulsante di bloccaggio della lama (d) ruotando l’alberino finché la lama non gira più.

6. Con l’apposita chiave serrare a fondo la vite di fissaggio della lama.

Regolazione del coltello fenditore (ﬁ g. 6)

Per la corretta regolazione del coltello fenditore (g), fare riferimento al dettaglio della figura 6. Regolare il gioco del coltello fenditore in occasione della sostituzione della lama della sega o quando richiesto.

1. Regolare la profondità di taglio a 0 mm per poter accedere alle viti di bloccaggio del coltello fenditore.

2. Allentare le viti (u) ed estrarre il coltello fenditore fino alla lunghezza massima.

3. Regolare il gioco.

4. Serrare le viti (coppia di serraggio: 4 - 5 Nm).

Montaggio e regolazione della guida parallela (ﬁ g. 7)

La guida parallela (o) viene utilizzata per tagli paralleli al bordo del pezzo in lavorazione.

MONTAGGIO

1. Allentare la vite di bloccaggio (v) per consentire il passaggio della guida parallela.

ITALIANO

2. Inserire la guida parallela (o) nella scarpa della sega (f) come illustrato.

3. Serrate la vite di bloccaggio (v).

REGOLAZIONE

1. Allentare la vite di bloccaggio (v) e posizionare la guida parallela (o) alla larghezza desiderata.

2. Serrate la vite di bloccaggio (v).

Prima di cominciare

• Accertarsi che le protezioni siano installate correttamente. Il paralama della sega deve essere in posizione chiusa.

• Assicurarsi che la lama ruoti nella direzione delle frecce presenti sulla lama stessa.

FUNZIONAMENTO Istruzioni per l’uso

AVVERTENZA: osservare sempre le

istruzioni di sicurezza e le normative in vigore.

AVVERTENZA: per ridurre il

rischio di gravi lesioni personali, spegnere l’apparato e scollegarlo dall’alimentazione prima di eseguire qualsiasi regolazione o rimozione/ installazione di dotazioni o accessori.

AVVERTENZA: Osservare sempre le

istruzioni di sicurezza e le normative in vigore.

• Assicurarsi che il materiale da tagliare

sia fissato in posizione in modo sicuro.

• Applicare una leggera pressione

esclusivamente sull’apparato senza premere lateralmente sulla lama.

• Evitare i sovraccarichi.

• Non utilizzare lame eccessivamente

usurate.

• Non utilizzare la sega per tagli a tasca.

Corretto posizionamento delle mani (ﬁ g. 8)

AVVERTENZA: per ridurre il rischio di

lesioni personali gravi, tenere le mani SEMPRE nella posizione corretta, come illustrato.

AVVERTENZA: per ridurre il rischio

di lesioni personali gravi, mantenere SEMPRE l’apparato con presa sicura per prevenire reazioni improvvise.

La posizione corretta delle mani richiede una mano sull’impugnatura anteriore (c), e l’altra mano sull’impugnatura principale (x).

Accensione e spegnimento (ﬁ g. 2)

Per motivi di sicurezza, l’interruttore acceso/spento (a) dell’apparato elettrico è dotato di un pulsante di blocco interruttore (b).

1. Premere il pulsante blocco interruttore per sbloccare l’apparato.

2. Per accendere l’apparato premere l’interruttore acceso/spento (a). Non appena l’interruttore acceso/spento viene rilasciato, il pulsante di blocco interruttore entra automaticamente in funzione per evitare la partenza accidentale dell’apparato.

AVVERTENZA: Non agire sul blocco

AVVERTENZA: Non accendere o

spegnere l’apparato quando la lama tocca il pezzo o altri oggetti.

dell’alberino quando l’apparato è in funzione.

Impugnatura e uso della sega (ﬁ g. 1, 2)

1. Per risultati ottimali, fissare il pezzo con la parte posteriore rivolta verso la lama.

2. Seguire la linea disegnata sul pezzo in lavorazione utilizzando l’indicatore (m).

In caso di un angolo inclinato a 45° seguire

la linea disegnata sul pezzo in lavorazione utilizzando l’indicatore (l).

3. Mantenere il cavo di alimentazione distante dal taglio allineandolo al retro dell’apparato.

Estrazione delle polveri (ﬁ g. 1)

AVVERTENZA: rischio di inalazione

L’utensile è dotato di uno scarico per estrazione polveri (e).

Laddove possibile, collegare un dispositivo di aspirazione delle polveri progettato secondo le norme relative all’emissione di polveri.

AVVERTENZA: utilizzare SEMPRE

delle polveri. Per ridurre il rischio di lesioni personali, indossare SEMPRE una mascherina antipolvere omologata.

un aspiratore a vuoto progettato in conformità alle direttive vigenti riguardo

ITALIANO

le emissioni di polveri durante il taglio di legno. I tubi flessibili dei più comuni aspirapolvere si adattano direttamente sullo scarico di estrazione delle polveri.

AVVERTENZA: non utilizzare un

estrattore a vuoto senza adeguata protezione dalle scintille durante il taglio di metalli.

MANUTENZIONE

Questo apparato DEWALT è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell’apparato e sottoporlo a pulizia periodica.

AVVERTENZA: per ridurre il rischio

di lesioni, spegnere l’unità e staccarla dall’alimentazione prima di installare e rimuovere gli accessori, di regolare o cambiare impostazioni o di fare riparazioni. Assicurarsi che

l’interruttore a grilletto sia in posizione OFF. Un avvio accidentale può causare lesioni.

Lubriﬁ cazione

L’apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

AVVERTENZA: soffiare via la polvere

dall’alloggiamento con aria compressa, non appena vi sia sporco visibile all’interno e intorno alle prese d’aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVVERTENZA: non utilizzare solventi o

altri prodotti chimici aggressivi per pulire le parti non metalliche dell’apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all’interno dell’apparato, e non immergere alcuno

dei suoi componenti direttamente in un liquido.

Accessori su richiesta

AVVERTENZA: su questo prodotto

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

sono stati collaudati soltanto gli accessori offerti da D l’utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DEWALT.

EWALT, quindi

Rispetto ambientale

Raccolta differenziata. Questo prodotto

non deve essere smaltito con i normali rifiuti domestici.

Se il prodotto DEWALT deve essere sostituito o non è più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Smaltirlo tramite la raccolta differenziata.

La raccolta differenziata di prodotti usati

e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l’inquinamento ambientale e riduce la richiesta di materiali grezzi.

Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore al momento dell’acquisto di un nuovo prodotto.

DEWALT offre un servizio di ritiro e riciclaggio dei suoi prodotti alla fine della loro vita utile. Per usufruire di questo servizio, restituire il prodotto presso un riparatore autorizzato che lo raccoglie per conto di DEWALT.

È possibile individuare il riparatore autorizzato più vicino rivolgendosi all’ufficio DEWALT di zona all’indirizzo indicato nel presente manuale. Altrimenti, è possibile consultare un elenco dei riparatori autorizzati DEWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito Internet: www.2helpU.com.

ITALIANO

GARANZIA

DEWALT realizza prodotti di qualità e offre una garanzia eccezionale per i professionisti che utilizzano i suoi apparati. Questa dichiarazione di garanzia è aggiuntiva e non pregiudica in alcun modo la copertura assicurativa dell’utilizzatore professionista o quella della previdenza sociale per l’utente privato non professionista. La garanzia è valida sui territori degli stati membri dell’Unione Europea o dell’EFTA ( Associazione europea di libero scambio).

• 30 GIORNI SENZA RISCHI SODDISFAZIONE

Se non è completamente soddisfatto delle prestazioni del suo utensile D semplicemente restituircelo entro 30 giorni, completo come era al momento dell’acquisto, per ottenere il rimborso totale o la sostituzione del prodotto. Il prodotto deve aver subito un’usura normale in rapporto al numero di giorni in cui è stato utilizzato va restituito accompagnato dallo scontrino originale di acquisto.

• UN ANNO DI ASSISTENZA GRATUITA •

Se ha bisogno di manutenzione o di assistenza tecnica per il suo utensile DEWALT, nei 12 mesi successivi all’acquisto, le saranno fornite gratuitamente da un riparatore autorizzato DEWALT. Deve presentare uno scontrino che provi l’acquisto. Sono compresi i costi di manodopera, mentre sono esclusi quelli per gli accessori e i ricambi, a meno che non si tratti di pezzi difettosi coperti dalla garanzia.

• UN ANNO DI GARANZIA COMPLETA •

Se entro 12 mesi dalla data di acquisto il suo prodotto DEWALT si rivelasse difettoso a causa di imperfezioni nei materiali o nella costruzione, le garantiamo la sostituzione gratuita di tutte le parti difettose oppure, a nostra discrezione, la sostituzione gratuita dell’intero apparato a condizione che:

• il prodotto non sia stato utilizzato in modo improprio;

• il prodotto abbia subito una normale usura;

GARANTITA•

EWALT, può

• non siano avvenuti tentativi di riparazione da parte di persone non autorizzate a farli;

• sia presentato uno scontrino che provi l’acquisto del prodotto.

• il prodotto va restituito come era al momento dell’acquisto con tutti i componenti originali.

Se si desidera presentare un reclamo, si prega di contattare il venditore o individuare il riparatore autorizzato più vicino rivolgendosi all’ufficio D nel presente manuale. È possibile consultare un elenco dei riparatori autorizzati DEWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito Internet: www.2helpU.

com.

EWALT di zona all’indirizzo indicato

CIRKELZAAG D23620

NEDERLANDS

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

D23620

Voltage VDC 230 Type 2 Vermogen W 1500 Snelheid onbelast min-1 5000 Zaagdiepte mm 65 Zaagbladdiameter mm 184 Dikte zaagblad-body mm 2,5 Zaagbladboring mm 16 Aanpassing afschuinhoek 0–50˚ Gewicht kg 5,5

LPA (geluidsdruk) dB(A) 97 KPA (onzekerheidsfactor

geluidsdruk) dB(A) 3 LWA (akoestisch vermogen) dB(A) 106 KWA (onzekerheid akoestisch

vermogen) dB(A) 3,6

Vibratie totaalwaarden (triax vectorsom) vastgesteld in overeenstemming met EN 60745:

Vibratie-emissiewaarde ah ah = m/s2 < 2,5 Onzekerheid K = m/s2 1,5

Het vibratie-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verklaarde

vibratie-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt

onderhouden, kan de vibratieemissie verschillen. Dit kan het blootstellingniveau aanzienlijk verhogen gedurende de totale arbeidsduur.

Een inschatting van het

blootstellingniveau aan vibratie dient ook te worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingniveau aanzienlijk verminderen gedurende de totale arbeidsduur.

Stel aanvullende veiligheidsmaatregelen

op om de operator te beschermen tegen de effecten van vibratie, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen.

Zekeringen

Europa 230 V gereedschappen 10 Ampère, hoofdstroom

Deﬁ nities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

GEVAAR: Geeft een dreigend

gevaar aan dat, indien dit niet wordt voorkomen, leidt tot de dood of ernstig letsel.

WAARSCHUWING: Geeft een mogelijk

gevaar aan dat, indien dit niet wordt voorkomen, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG: Geeft een mogelijk

gevaarlijke situatie aan die, indien dit niet wordt voorkomen, zou kunnen leiden

tot gering of matig letsel.

OPMERKING: Geeft een handeling

aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan

veroorzaken.

Wijst op het gevaar voor elektrische

schok.

Wijst op brandgevaar.

NEDERLANDS

EG verklaring van overeenstemming

RICHTLIJN VOOR MACHINES

D23620

EWALT verklaart dat deze producten zoals

D beschreven onder “technische gegevens” in overeenstemming zijn met: 2006/42/EC, EN 60745-1, EN 60745-2-5

Deze producten voldoen ook aan Richtlijn 2004/108/EG. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

Horst Grossmann Vice President Engineering and Product Development DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Duitsland

31.12.2009

WAARSCHUWING: Lees de

instructiehandleiding om het risico op letsel te verminderen.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES

De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de

waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

ALS TOEKOMSTIG REFERENTIEMATERIAAL

1) VEILIGHEID WERKPLAATS

a) Houd het werkgebied schoon en goed

verlicht. Rommelige of donkere gebieden

zorgen voor ongelukken.

b) Bedien elektrische gereedschappen niet

in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen

veroorzaken vonken die het stof of de dampen kunnen doen ontbranden.

c) Houd kinderen en omstanders op

een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid

kunt u de controle over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) Stekkers van elektrisch gereedschap

moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap.

Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde

oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een

verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Stel elektrisch gereedschap niet bloot

aan regen of natte omstandigheden.

Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrische schok.

d) Behandel het stroomsnoer voorzichtig.

Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde

snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.

e) Als u een elektrisch gereedschap

buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een

verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.

f) Als het gebruik van een elektrisch

gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een

aardlekschakelaar vermindert het risico op een elektrische schok.

NEDERLANDS

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk wat u doet en gebruik uw

gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van

onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.

b) Gebruik een beschermende uitrusting.

Draag altijd oogbescherming.

Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen.

c) Vermijd onbedoeld starten. Zorg ervoor

dat de schakelaar in de ‚off‘ (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen

van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.

d) Verwijder alle stelsleutels of moersleutels

voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die

in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.

e) Rek u niet te ver uit. Blijf altijd stevig en

in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties.

f) Draag geschikte kleding. Draag geen

loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.

g) Als er in apparaten wordt voorzien voor

het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een

stofverzamelaar kan aan stof gerelateerde gevaren verminderen.

4) GEBRUIK EN VERZORGING VAN ELEKTRISCH GEREEDSCHAP

a) Forceer het gereedschap niet. Gebruik

het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische

gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen.

b) Gebruik het gereedschap niet als de

schakelaar het niet aan en uit kan zetten. Ieder gereedschap dat niet met de

schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.

c) Haal de stekker uit het stopcontact en/

of neem de accu uit het gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt, of het elektrische gereedschap opbergt. Dergelijke

preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk opstart.

d) Bewaar gereedschap dat niet wordt

gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen

zijn gevaarlijk in handen van ongetrainde gebruikers.

e) Onderhoud elektrische gereedschappen.

Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is.

Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.

f) Houd snijdgereedschap scherp

en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen.

g) Gebruik het elektrische gereedschap, de

accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische

gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.

5) SERVICE

a) Zorg dat u gereedschap wordt

onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit

zorgt ervoor dat de veiligheid van het gereedschap blijft gegarandeerd.

NEDERLANDS

Veiligheidsvoorschriften voor alle Zagen

GEVAAR:

a) Houd uw handen verwijderd van het

zaaggebied en het zaagblad. Houd uw

tweede hand op de hulphandgreep, of op het motorhuis. Als beide handen de zaag vasthouden, kunnen zij niet in aanraking komen met het zaagblad.

b) Reik niet onder het werkstuk. Onder het

werkstuk kan de beschermkap kan u niet beschermen tegen het zaagblad.

c) Pas de zaagdiepte aan aan de dikte van

het werkstuk. Er mag minder dan een hele tand van het zaagblad zichtbaar zijn onder het werkstuk.

d) Houd nooit het werkstuk dat wordt

gezaagd in uw handen of dwars over uw been. Zet het werkstuk vast op een

stabiele ondergrond. Het is belangrijk dat het werkstuk goed wordt ondersteund zodat blootstelling van het lichaam, vastlopen van het zaagblad of het verlies van controle tot een minimum worden beperkt.

e) Houd het gereedschap alleen vast

aan geïsoleerde oppervlakken als u een handeling uitvoert waarbij het zaaggereedschap in contact kan komen met verborgen bedrading of het eigen netsnoer. Contact met bedrading die onder

stroom staat kan metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven.

f) Gebruik bij het overlangszagen altijd

een langsgeleider of een geleider met een rechte rand. Dat verbetert de

nauwkeurigheid van de zaagsnede en vermindert de kans dat het zaagblad vastloopt.

g) Gebruik altijd zaagbladen van de juiste

omvang en vorm (ruitvormig tegenover rond) van het asgat. Zaagbladen die niet

passen bij de montagevoorziening van de zaag, zullen excentrisch lopen, waardoor verlies van controle ontstaat.

h) Gebruik nooit beschadigde of onjuiste

zaagbladringen of een onjuiste zaagbladbout. De zaagbladringen en -bout

zijn speciaal voor uw zaag ontworpen, voor optimale prestaties en veiligheid in gebruik.

VERDERE VEILIGHEIDSINSTRUCTIES VOOR ALLE ZAGEN

Oorzaken en voorkoming van terugslag

- terugslag is een plotselinge reactie bij een bekneld, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor de gebruiker de controle over de zaag kan verliezen en de zaag uit het werkstuk omhoog kan komen naar de gebruiker;

- wanneer het zaagblad bekneld raakt of vastloopt in de zaagsnede die zich sluit, komt het zaagblad tot stilstand en stuurt de reactie van de motor de machine snel in achterwaartse richting de gebruiker;

- als het zaagblad krom wordt of verkeerd uitgelijnd raakt in de zaagsnede, kunnen de tanden aan de achterzijde van het zaagblad zich in het bovenoppervlak van het hout vreten, waardoor het zaagblad uit de zaagsnede omhoog klimt naar de gebruiker toe.

Terugslag is het gevolg van een verkeerd gebruik en/of onjuiste gebruiksomstandigheden van de zaag en kan worden voorkomen door geschikte voorzorgsmaatregelen te nemen zoals hieronder worden vermeld:.

a) Houd de zaag met beide handen stevig

vast en plaats uw armen zo dat weerstand wordt geboden aan de krachten van de terugslag. Plaats uw lichaam aan één van

beide zijden van het zaagblad, maar niet in lijn met het zaagblad. Door terugslag kan de zaag naar achteren springen, maar de krachten van de terugslag kunnen door de gebruiker worden gecontroleerd, als de juiste voorzorgsmaatregelen worden genomen.

b) Wanneer het zaagblad vastloopt, of

wanneer een zaagsnede om welke reden dan ook wordt onderbroken, laat de aan/ uit-schakelaar dan los en houd de zaag stil in het materiaal totdat het zaagblad volledig tot stilstand komt. Probeer nooit

de zaag uit het werkstuk te trekken of de zaag naar achteren te trekken terwijl het zaagblad loopt of wanneer terugslag zich kan voordoen. Zoek naar de oorzaak van het vastlopen en neem de geschikte maatregelen om die oorzaak te verhelpen.

c) Centreer, wanneer u een zaag opnieuw

start in het werkstuk, het zaagblad in de zaagsnede en controleer dat de zaagtanden niet in het materiaal

NEDERLANDS

vastzitten. Als het zaagblad is vastgelopen, kan het omhoog komen of terugslaan uit het werkstuk als de zaag opnieuw wordt gestart.

d) Ondersteun grote panelen zodat het risico

van het bekneld raken van het zaagblad en van terugslag tot een minimum wordt beperkt. Grote panelen kunnen onder hun

eigen gewicht doorzakken. Er moet aan beide zijden ondersteuning onder het paneel worden geplaatst, dicht bij de zaagsnede en dicht bij de rand van het paneel.

e) Gebruik geen botte of beschadigde

zaagbladen. Onscherpe of onjuist ingestelde zaagbladen geven een smalle zaagsnede en dat heeft uitzonderlijk veel wrijving, vastlopen van het zaagblad en terugslag tot gevolg.

f) Vergrendelingen van de zaagbladdiepte

en afschuinhoek moeten goed vastzitten voordat er wordt gezaagd. Als de afstelling

van het zaagblad verschuift tijdens het zagen, kan dat leiden tot vastlopen en terugslag.

g) Wees bijzonder voorzichtig wanneer u

invallend zaagt op bestaande muren of andere verborgen gedeelten. Het

vooruitstekende zaagblad kan voorwerpen zagen die terugslag kunnen veroorzaken.

Veiligheidsinstructies voor Zagen met een Slingerzaagbladbescherming

a) Controleer voor ieder gebruik of de

onderste beschermkap goed gesloten is. Gebruik de zaag niet als de onderste

beschermkap niet vrij beweegt en zich niet ogenblikkelijk sluit. Klem of bind de onderste beschermkap nooit vast in een geopende stand. Als de zaag komt te vallen, kan de onderste beschermkap verbogen raken. Breng de onderste beschermkap met de terugtrekkende handgreep omhoog en controleer dat de kap vrij kan bewegen en onder geen enkele hoek en bij geen enkele zaagdiepte het zaagblad of een ander onderdeel raakt.

b) Controleer de werking van de veer

van de onderste beschermkap. Als de beschermkap en de veer niet goed werken, moeten zij vóór gebruik worden nagezien. Mogelijk werkt de onderste beschermkap traag als gevolg van beschadigde onderdelen, ingedikte resten van smeermiddelen of opeenhoping van vuil.

c) De onderste beschermkap mag alleen

met de hand worden teruggetrokken voor speciale zaagsneden, zoals

“invalzaagsneden” en “samengestelde zaagsneden”. Breng de onderste

beschermkap omhoog door de handgreep terug te halen en laat de kap los zodra het zaagblad in het materiaal dringt. Voor alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch functioneren.

d) Let er altijd goed op dat de onderste

beschermkap het zaagblad bedekt voordat u de zaag op een werkbank of op de vloer zet. Als het zaagblad onbeschermd

is kan het uitlopende zaagblad de zaag naar achteren laten lopen en kan alles wat de zaag tegenkomt beschadigd raken. Houd rekening met de tijd die het zaagblad nodig heeft om tot stilstand te komen nadat u de schakelaar hebt losgelaten.

Aanvullende Veiligheidsinstructies voor alle Zagen met Spouwmes

a) Gebruik het spouwmes dat past bij het

zaagblad dat u gebruikt. Het spouwmes

werkt alleen als het dikker is dan de body van het zaagblad maar dunner dan de tanden van het zaagblad.

b) Stel het spouwmes af zoals wordt

beschreven in deze instructiehandleiding.

Onjuiste tussenruimte, plaatsing en uitlijning kan maken dat het spouwmes niet goed werkt bij het voorkomen van terugslag.

c) Gebruik altijd het spouwmes, behalve

bij het invalzagen. Het spouwmes moet weer worden teruggezet na het invalzagen. Het spouwmes komt in het gedrang bij het invalzagen en kan terugslag veroorzaken.

d) Het spouwmes werkt alleen als het op het

werkstuk wordt gezet. Bij korte zaagsneden werkt het spouwmes niet ter voorkoming van terugslag.

e) Werk niet met de zaag als het spouwmes

verbogen is. Zelfs een geringe belemmering kan het sluiten van de beschermkap vertragen.

Aanvullende Speciﬁ eke Veiligheidsregels voor Cirkelzagen

• Draag gehoorbescherming. Blootstelling aan lawaai kan gehoorverlies veroorzaken.

• U kunt het beste een stofmasker dragen.

• Gebruik geen zaagbladen met een grotere of kleinere diameter dan wordt aanbevolen. Raadpleeg de technische gegevens voor de

NEDERLANDS

juiste maten van het zaagblad. Gebruik alleen de zaagbladen die worden opgegeven in deze handleiding, en die voldoen aan EN 847-1.

• Gebruik nooit slijpschijven.

Overige risico’s

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het toepassen van veiligheidsapparaten kunnen sommige overige risico’s niet worden vermeden. Dit zijn:

– Gehoorbeschadiging. – Risico op persoonlijk letsel door rondvliegende

deeltjes.

– Risico op brandwonden als gevolg van

accessoires die tijdens het gebruik heet worden.

– Risico op persoonlijk letsel als gevolg van

langdurig gebruik.

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaanwijzing voor gebruik.

Draag gehoorbescherming.

Draag oogbescherming.

POSITIE DATUMCODE (FIG. 2)

De datumcode (w), die ook het jaar van fabricage bevat, is binnen in de behuizing geprint.

Voorbeeld:

2010 XX XX

Jaar van fabricage

Inhoud van de verpakking

De verpakking bevat: 1 Cirkelzaag 1 Parallele langsgeleiding 1 Zaagbladsleutel 1 Gebruiksaanwijzing 1 Uitvergrote tekening

• Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens het transport.

• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt.

Beschrijving (ﬁ g. 1, 2)

WAARSCHUWING: Pas het

gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

a. Aan/Uit-schakelaar b. Vergrendelknop c. Voorste handgreep d. Spindelvergrendeling e. Stofafzuigpoort f. Zaagschoen g. Spouwmes h. Terugtrekhendel onderste beschermkap i. Onderste beschermkap j. Zaagblad k. Afstelknop afschuinhoek l. Merkteken voor schuine zaagsnede m. Merkteken voor rechte zaagsnede n. Diepteafstellingsknop o. Parallele langsgeleiding

GEBRUIKSDOEL

Uw D23620 cirkelzaag is ontworpen voor het professioneel zagen van hout en kunststof.

NIET GEBRUIKEN bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze cirkelzagen zijn professioneel elektrisch gereedschap.

LAAT NIET kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren operators dit gereedschap bedienen.

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

Uw DEWALT gereedschap s dubbel

geïsoleerd in overeenstemming met EN 60745; daarom is geen aarding nodig.

Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via de DEWALT servicedienst.

NEDERLANDS

Een verlengsnoer gebruiken

U dient geen verlengsnoer te gebruiken, tenzij dit absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroominvoer van uw oplader (zie technische gegevens). De minimale geleidergrootte is 1 mm2; de maximale lengte is 30 m.

Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

ASSEMBLAGE EN AANPASSINGEN

WAARSCHUWING: Om het gevaar

op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de

hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

Zaagdiepteafstelling (Afb. 1, 2, 3)

1. Draai de diepteafstellingsknop los (n).

2. Verplaats de schoen (f) zodat u de juiste zaagdiepte krijgt.

3. Draai de diepteafstellingsknop vast (n).

WAARSCHUWING: U krijgt de beste

resultaten als u het zaagblad ongeveer 3 mm buiten het werkstuk laat steken (zie inzet in afbeelding 3).

Afstelling afschuinhoek (afb. 4)

U kunt de afschuinhoek afstellen tussen 0° en 50°.

1. Draai de knop voor het afstellen van de afschuinhoek los (k).

2. Stel de afschuinhoek in door de zaagschoen (f) te kantelen totdat het merkteken de gewenste hoek op de schaalverdeling aanduidt.

3. Draai de knop voor het afstellen van de afschuinhoek vast (k).

Schoenafstelling voor zaagsneden van 90° (afb. 1, 5)

1. Stel de zaag af op een hoek van 0°.

2. Trek de zaagbladbeschermkap terug met de hendel (h) en plaats de zaag op de zaagbladzijde.

3. Draai de knop voor het afstellen van de afschuinhoek los (k).

4. Plaats een rechte haak tegen het zaagblad en de schoen en stel de 90°-instelling af.

5. Stel de stop (p) af met een inbussleutel.

Het Zaagblad vervangen (afb. 6)

1. Schakel de zaagbladvergrendelingsknop (d) in en schroef de zaagbladklemschroef (q) los door deze met de steeksleutel (r) die bij het gereedschap is geleverd, naar links los te draaien.

2. Trek de onderste beschermkap (i) van het zaagblad terug met de hendel (h) en vervang het zaagblad (j). Plaats de ringen weer (s & t) in de juiste positie.

3. Controleer de draairichting van het zaagblad.

4. Draai de zaagbladklemschroef (q) met de hand aan zodat de ring op zijn plaats blijft. Draai naar rechts.

5. Druk op de zaagbladvergrendelingsknop (d) terwijl u de spindel draait, totdat het zaagblad niet meer draait.

6. Zet de zaagbladklemschroef stevig vast met de steeksleutel.

Het spouwmes afstellen (afb. 6)

Raadpleeg voor een juiste afstelling van het spouwmes (g), de inzet in afbeelding 6. Stel de speling van het spouwmes af na het vervangen van het zaagblad of wanneer dat maar nodig is.

1. Stel de zaagdiepte af op 0 mm zodat u de klemschroeven van het spouwmes kunt bereiken.

2. Draai de schroeven (u) los en en trek het spouwmes tot maximale lengte uit.

3. Stelt de speling af.

4. Draai de schroeven vast (aanhaalmoment: 4 - 5 Nm).

De Parallelle Langsgeleiding monteren en afstellen (afb. 7)

De parallelle langsgeleiding (o) wordt gebruikt voor het zagen parallel aan de rand van het werkstuk.

MONTEREN

1. Draai de vergrendelschroef (v) los zodat de parallelle langsgeleiding kan passeren.

2. Steek de parallelle langsgeleiding (o) in de zaagschoen (f), zoals wordt afgebeeld.

NEDERLANDS

3. Draai de vergrendelschroef aan (v).

AFSTELLEN

1. Draai de vergrendelschroef (v) los en zet de parallelle langsgeleiding (o) op de gewenste breedte.

2. Draai de vergrendelschroef aan (v).

Voor ingebruikneming

• Controleer dat de beschermkappen goed zijn gemonteerd. De zaagbladbeschermkap moet gesloten zijn.

• Controleer dat het zaagblad draait in de richting van de pijl op het zaagblad.

BEDIENING Instructies voor gebruik

WAARSCHUWING: Houd u altijd

WAARSCHUWING: Om het gevaar

• Zorg ervoor dat het materiaal dat

• Pas slechts een lichte druk uit op het

• Vermijd overbelasting.

• Gebruik geen zeer versleten

• Gebruik uw zaag niet voor het zagen

aan de veiligheidsinstructies en van toepassing zijnde voorschriften.

op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert.

WAARSCHUWING: Houd u altijd

aan de veiligheidsinstructies en van toepassing zijnde voorschriften.

u wilt zagen stevig op zijn plaats is vastgezet.

gereedschap en oefen geen zijwaartse druk uit op het zaagblad.

zaagbladen.

van gaten.

Juiste positie van de handen (ﬁ g. 8)

WAARSCHUWING: Om het risico op

ernstig persoonlijk letsel te verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoals afgebeeld.

ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotseling reactie.

Voor een juiste positie van de handen zet u één hand op de voorste handgreep (c) en de andere op de hoofdhandgreep (x).

In- en uitschakelen (ﬁ g. 2)

Om veiligheidsredenen is de aan/uit-schakelaar (a) van uw gereedschap voorzien van een vergrendelknop (b).

1. Ontgrendel het gereedschap door de vergrendelknop in te drukken.

2. U kunt de machine in werking zetten door op de Aan/Uit-schakelaar te drukken (a). Zodra u de aan/uit-schakelaar loslaat wordt de vergrendelknop automatisch ingeschakeld zodat wordt voorkomen dat de machine onbedoeld wordt gestart.

WAARSCHUWING: Bedien niet

WAARSCHUWING: Schakel het

gereedschap niet in of uit wanneer het zaagblad het werkstuk of andere materialen raakt.

de spindelvergrendeling terwijl het gereedschap loopt.

Het gereedschap leiden (afb. 1,2)

1. Voor een optimaal resultaat klemt u het werkstuk ondersteboven vast.

2. Volg de lijn die op het werkstuk is getekend met behulp van het merkteken (m).

Volg in het geval van een afschuiningshoek van

45° de lijn die op het werkstuk is getekend met behulp van het merkteken (l).

3. Leid het snoer weg van in lijn met de achterzijde van het gereedschap.

Stofverwijdering (ﬁ g. 1)

WAARSCHUWING: Risico voor

Uw gereedschap is uitgerust met een stofverwijderinguitlaat (e).

Sluit indien mogelijk een stofverwijderingsapparaat aan dat is ontworpen in overeenstemming met de desbetreffende regelgeving omtrent stofemissie.

WAARSCHUWING: Gebruik ALTIJD

inademing van stof. Draag ALTIJD een goedgekeurde stofmasker om het risico op persoonlijk letsel te vermijden.

een vacuumverwijderaar ontworpen in overeenstemming met de regelgeving

van toepassing op stofemissie bij het zagen van hout. Vacuumslangen van de meeste gewone stofzuigers zullen rechtsreeks op de stofverwijderinguitlaat passen.

WAARSCHUWING: Gebruik geen

stofverwijderaar zonder geschikte vonkbescherming bij het zagen van metaal.

ONDERHOUD

Uw DEWALT gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar

hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Blaas vuil en stof

uit de hoofdbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit

oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde

NEDERLANDS

zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

Optionele accessoires

WAARSCHUWING: Aangezien

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

accessoires die niet door D aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.

EWALT zijn

Bescherming van het milieu

Gescheiden afvalinzameling. Dit product

mag niet bij het normale huishoudelijke afval worden aangeboden.

Als u op een dag bemerkt dat uw DEWALT product vervangen dient te worden of dat u er verder geen gebruik meer van maakt, mag u het niet als normaal huishoudelijk afval aanbieden. Bied dit product aan bij de gescheiden afvalinzameling.

Gescheiden inzameling van gebruikte

producten of verpakkingen maakt het mogelijk dat materiaal kan worden

gerecycled en nogmaals gebruikt. Het hergebruik van gerecycled materiaal helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen.

Plaatselijke bepalingen voorzien mogelijk in de gescheiden inzameling van elektrische producten uit een huishouden, op stedelijke inzamelingspunten of bij de detailhandelaar waar u een nieuw product aanschaft.

DEWALT heeft een faciliteit voor het verzamelen van recyclen van DEWALT producten als ze eenmaal het einde van hun levensduur hebben bereikt. Stuur om van deze service gebruik te maken uw product a.u.b. terug naar iedere erkende reparateur die namens ons de verzameling op zich neemt.

U kunt de locatie van de erkende reparateur die het dichtste bij u in de buurt is opzoeken door contact op te nemen met uw plaatselijke D zoals vermeld in deze handleiding. Een lijst van erkende D over onze after sales service zijn ook te vinden op internet via: www.2helpU.com.

EWALT reparateurs en volledige details

EWALT kantoor

NEDERLANDS

GARANTIE

DEWALT vertrouwt op de kwaliteit van zijn producten en biedt een uitstekende garantie aan voor professionele gebruikers van het product. Deze garantieverklaring komt in aanvulling op, en beïnvloedt op geen enkele wijze uw contractuele rechten als een professioneel gebruiker of uw wettelijke rechten als een privé, niet-professioneel gebruiker. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE •

Als u niet volkomen tevreden bent over de prestaties van uw D kunt u dit gewoon binnen 30 dagen terugbrengen, compleet met de originele onderdelen zoals u het aankocht, bij het verkooppunt. U krijgt uw geld volledig vergoed. Het product moet blootgesteld zijn geweest aan redelijke slijtage en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT •

Als u onderhoud aan uw DEWALT gereedschap nodig hebt gedurende de 12 maanden volgend op uw aankoop, wordt dit gratis uitgevoerd door een erkende DEWALT reparateur. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE •

Als uw DEWALT product defect raakt als gevolg van verkeerd materiaal of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;

• Het product is blootgesteld aan redelijke slijtage;

• Er geen reparaties zijn ondernomen door niet-geautoriseerde personen;

• U een aankoopbewijs kunt overleggen;

• Het product compleet met alle originele onderdelen wordt geretourneerd.

EWALT gereedschap,

Als u een schadeclaim wilt indienen, neem dan contact op met uw verkoper of zoek de locatie op van de dichtstbijzijnde erkende DEWALT reparateur in de DEWALT catalogus, of neem contact op met uw DEWALT kantoor via het adres dat in deze handleiding staat vermeld. Een lijst van erkende DEWALT reparateurs en volledige details over onze after sales service zijn ook te vinden op internet via: www.2helpU.

com.

SIRKELSAG D23620

NORSK

Gratulerer!

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør D til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

EWALT

Tekniske data

D23620

Spenning VDC 230 Type 2 Inngangseffekt W 1500 Ubelastet hastighet min-1 5000 Kuttdybden mm 65 Bladdiameter mm 184 Bladtykkelse mm 2,5 Bladåpning mm 16 Justering av skråvinkel 0–50˚ Vekt kg 5,5

LPA (lydtrykk) dB(A) 97 K

(lydtrykk usikkerhet) dB(A) 3

(lydeffekt) dB(A) 106

(lydeffekt usikkerhet) dB(A) 3,6

Totalverdier vibrasjon (triax vector sum) bestemt iht. EN 60745: Vibrasjonsutslippsverdi ah

ah = m/s² < 2,5 Usikkerhet K = m/s² 1,5

Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN 60745, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt nivå for

vibrasjonsutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.

En vurdering av nivået for

Sett i verk ekstra sikkerhetstiltak for å

Sikringer

Europa 230 V verktøy 10 Ampere, nettspenning

vibrasjonseksponeringen bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

beskytte operatøren mot følgene fra vibrasjon, som f.eks.: Holde ved like verktøy og tilbehør, holde hendene varme, organisere arbeidsmønster.

Deﬁ nisjoner: Retningslinjer for sikkerhet

Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene.

FORSIKTIG: Indikerer en potensielt

MERK: Angir en arbeidsmåte som ikke

Betegner fare for elektrosjokk.

Betegner fare for brann.

FARE: Indikerer en overhengende

farlig situasjon som vil føre til død eller alvorlige personskader hvis den ikke avverges.

ADVARSEL: Indikerer en potensielt

farlig situasjon som kan føre til død

eller alvorlige personskader hvis den ikke avverges.

farlig situasjon som kan føre til små eller moderate personskader hvis den ikke avverges.

er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

NORSK

EU-samsvarserklæring

MASKINERIDIREKTIV

D23620

DEWALT erklærer at de produktene som er beskrevet under ”tekniske data” er i samsvar med: 2006/42/EC, EN 60745-1, EN 60745-2-5

Disse produktene er også i samsvar med direktiv 2004/108/EC. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

Horst Grossmann visepresident teknikk og produktutvikling

EWALT, Richard-Klinger-Strasse 11,

D D-65510, Idstein, Tyskland

31.12.2009

ADVARSEL: For å redusere

skaderisikoen, les brukerhåndboken.

Generelle sikkerhetsadvarsler for elektriske verktøy

ADVARSEL! Les alle

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER

Uttrykket ”elektrisk verktøy” i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

1) SIKKERHET PÅ ARBEIDSOMRÅDET

a) Hold arbeidsområdet godt opplyst. Rotete

b) Ikke bruk elektriske verktøy i eksplosive

sikkerhetsadvarsler og alle instruksjoner. Manglende overholdelse

av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade.

FOR FREMTIDIG BRUK

eller mørke områder er en invitasjon til ulykker.

omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv.

Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.

c) Hold barn og tilskuere borte mens du

bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektriske verktøy må passe

til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte

støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.

b) Unngå kroppskontakt med jordete

overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt

risiko for elektrisk sjokk dersom kroppen din er jordet.

c) Ikke eksponer elektriske verktøy for regn

eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.

d) Ikke bruk ledningen feil. Aldri bruk

ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller

innviklede ledninger øker risikoen for elektrisk sjokk.

e) Når du bruker et elektrisk verktøy

utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en

skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.

f) Dersom bruk av et elektrisk verktøy på

et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk

av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) PERSONLIG SIKKERHET

a) Hold deg våken, hold øye med det du

gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol.

Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.

b) Bruk personlig verneutstyr. Bruk alltid

vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.

c) Unngå utilsiktet oppstart. Sikre at

bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære

NORSK

elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.

d) Fjern eventuelle justeringsnøkler før du

slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.

e) Ikke strekk deg for langt. Ha godt fotfeste

og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.

f) Bruk egnet antrekk. Ikke ha på deg

løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller

langt hår kan bli fanget opp av bevegelige deler.

g) Hvis apparatet er utstyrt for tilkobling av

støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret.Bruk av støvoppsamlere kan

redusere støvrelaterte farer.

4) BRUK OG VEDLIKEHOLD AV ELEKTRISKE VERKTØY

a) Ikke bruk kraft på verktøyet. Bruk det

elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil

gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.

b) Ikke bruk verktøyet hvis bryteren ikke kan

slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.

c) Koble støpselet fra strømkilden og/eller

batteripakken fra det elektriske verktøyet før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy.

Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.

d) Lagre elektriske verktøy som ikke

er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy

er farlige i hendene på utrenede brukere.

e) Vedlikehold elektriske verktøy. Kontroller

om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange

ulykker forårsakes av dårlig vedlikeholdte verktøy.

f) Hold skjæreverktøy skarpe og rene. Godt

vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.

g) Bruk verktøyet, tilbehørene og bittene,

osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av

det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

5) VEDLIKEHOLD

a) Få det elektriske verktøyet ditt

vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler.

Dette vil sikre at verktøyets sikkerhet blir ivaretatt.

Sikkerhetsinstruksjoner for alle sager

FARE:

a) Hold hendene unna skjæreområdet

og bladet. Hold den andre hånden på

hjelpehåndtaket eller motorhuset. Med begge hender på sagen kan de ikke kuttes av bladet.

b) Ikke strekk hånden under arbeidsstykket.

Beskyttelsen kan ikke beskytte deg fra bladet under arbeidsstykket.

c) Juster kuttdybden til arbeidsstykkets

tykkelse. Mindre enn en hel tann på bladet skal være synlig under arbeidsstykket.

d) Hold aldri arbeidsstykket i hendene eller

over benet ditt. Fest arbeidsstykket på et stabilt grunnlag. Det er viktig at arbeidsstykket støttes ordentlig for å minimere risikoen for personskade, at bladet setter seg fast eller at du mister kontroll.

e) Hold det elektriske verktøyet kun i isolerte

gripeoverflater når du utfører operasjoner hvor kutteutstyret kan komme i kontakt med skjulte ledninger eller egen ledning.

Kutteutstyr som kommer i kontakt med en strømførende ledning, kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatøren støt.

f) Ved langgsgående saging, bruk alltid

en føring eller en rett styrekant. Dette forbedrer kuttets nøyaktighet og reduserer muligheten for at bladet setter seg fast.

g) Bruk alltid blad med korrekt størrelse og

form (diamant kontra rund) på festehullet.

Blad som ikke passer til festemekanismen på sagen vil gå eksentriskm som fører til at du mister kontrollen.

h) Bruk aldri skadede eller uriktige

bladpakninger eller bolt. Bladpakningene og bolt er spesialtilpasset sagen, for optimal ytelse og driftssikkerhet.

NORSK

YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR ALLE SAGER

Årsaker til, og hvordan man unngår tilbakeslag

- tilbakeslag er en plutselig reaksjon på et fastklemt eller feiljustert sagblad og forårsaker at en ukontrollert sag reiser seg opp og ut av arbeidsstykket mot operatøren;

- når bladet er festklemt ved at snittet lukker seg, blir bladet sittende fast og motorens reaksjon fører enheten raskt tilbake mot operatøren;

- dersom bladet blir vridd eller feilinnrettet i kuttet kan tennene bak på bladet grave seg inn i treverkets overflate og forårsake at bladet kommer ut av snittet og hopper tilbake mot operatøren.

Tilbakeslag er resultatet av feil bruk av sagen og/eller feil driftsprosedyrer eller betingelser, og kan unngås ved å treffe skikkelige forholdsregler, som angitt nedenfor.

a) Hold er fast grep med begge hender på

sagen og ha armene i en stilling som kan motstå tilbakeslagskraften. Posisjoner

kroppen til den ene eller andre siden av bladet, ikke på linje med bladet. Tilbakeslag kan føre til at sagen hopper bakover ,men tilbakeslagskraften kan kontrolleres av operatøren dersom skikkelige forhåndsregler treffes.

b) Når bladet setter seg fast eller når du

avbryter saging av noen grunn, slipp bryteren og hold sagen stille i materialet inntil bladet stopper helt. Forsøk aldri å

fjerne sagen fra arbeidsstykket eller å dra sagen bakover mens bladet er i bevegelse, tilbakeslag kan skje. Undersøk og sørg for å fjerne årsakene til fastklemming av bladet.

c) Når du starter en sag på nytt i

arbeidsstykket, plasser sagbladet sentrert i snittet og sjekk at sagtennene ikke sitter i materialet. Dersom sagbladet kjører seg fast,

kan det “vandre” opp eller slå tilbake opp fra arbeidet når sagen startes på nytt.

d) Støtt opp store arbeidsstykker for å

redusere risikoen for tilbakeslag og at bladet setter seg fast. Store arbeidsstykker

har en tendens til å henge ned under sin egen vekt. Støtter må plasseres under arbeidsstykket på begge sider, nær skjærelinjen og nær kanten av arbeidsstykket.

e) Ikke bruk sløve eller skadede blader.

Uskarpe eller feilstilte blad gir et smalt

sagspor som gir for høy friksjon, faskjøring av bladet eller tilbakeslag.

f) Spaker for stilling av bladdybde og

skråstilling skal være tilskrudd og festet før du sager. Dersom bladets stilling endres

ved saging, kan det føre til fastkjøring eller tilbakeslag.

g) Utvis ekstra forsiktighet når du foretar et

“dykk-kutt” i eksisterende vegger eller andre blinde områder. Det utstikkende

bladet kan kutte objekter som kan forårsake tilbakeslag.

Sikkerhetsinstruksjoner for sager med pendelbladbeskyttelse

a) Kontroller at nedre beskyttelsen lukker

riktig før hvert bruk. Ikke bruk sagen

dersom den nedre beskyttelsen ikke beveger seg fritt og lukker seg øyeblikkelig. Den nedre beskyttelsen må aldri klemmes eller festes i åpen stilling. Dersom sagen slippes ved en feiltagelse kan den nedre beskyttelsen bøyes. Løft den nedre beskyttelsen med det innskyvbare håndtaket og påse at den beveger seg fritt og ikke rører bladet eller noen annen del, i alle kuttvinklder og dybder.

b) Kontroller funksjon av fjæren til nedre

beskyttelsen. Dersom beskyttelsen og fjæren ikke fungerer riktig må de på service før bruk. Nedre beskyttelsen kan fungere tregt på grunn av skadede deler, gummibelegg eller oppbygging av avfall.

c) Nedre beskyttelsen skal skyes inn

manuelt, kun for spesielle typer kutt som “dykk-kutt” og “sammensatte kutt”. Løft

nedre beskyttelsen med det innskyvbare håndtak, og så fort bladet går inn i materialet må den nedre beskyttelsen slippes. For all annen saging skal den nedre beskyttelsen fungere automatisk.

d) Påse alltid at den nedre beskyttelsen

dekker bladet før du setter fra deg sagen på benken eller gulvet. Et ubeskyttet,

frirullende blad får sagen til å bevege seg bakover, og den kutter alt som måtte være i veien. Vær oppmerksom på tiden det tar bladet å stoppe etter at bryteren slippes.

Ytterligere sikkerhetsinstruksjoner for all sager med spaltekniv

a) Bruk en spaltekniv tilpasset bladet i bruk.

For at spaltekniven skal fungere, må den være tykkere enn bladets kropp men tynnere enn bladets tannsett.

NORSK

b) Juster spaltekniven som beskrevet i

bruksanvisningen. Uriktig mellomrom,

posisjonering og innretting kan gjøre spaltekniven inneffektiv i å forhindre tilbakeslag.

c) Bruk alltid spaltekniven, unntatt ved dykk-

kutting. Spaltekniven må settes på plass igjen etter dykk-kutting. Spaltekniven kommer i veien under dykk-kutting og kan forårsake tilbakeslag.

d) For at spaltekniven skal fungere, må den

gå inn i arbeidsstykket. Spaltekniven er ineffektiv i å hindre tilbakeslag under korte kutt.

e) Ikke bruk sagen dersom spaltekniven

er bøyd. Selv litt interferens kan senke lukkehastigheten på beskyttelsen.

Ekstra sikkerhetsregler spesiﬁ kt for sirkelsager

• Bruk hørselvern. Å bli utsatt for støy kan forårsake hørseltap.

• Du bør helst bruke en støvmaske.

• Ikke bruk blader med større eller mindre diameter enn anbefalt. For opplysninger om riktig skjærekapasitet henvises du til de tekniske dataene. Bruk kun sagblader spesifisert i denne manualen, som er i samsvar med EN 847-1.

• Bruk aldri slipe/kappeskiver.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:

– Hørselskader. – Fare for personskade pga. flygende partikler. – Fare for brannskader fordi utstyr blir varmt under

bruk.

– Fare for personskade ved langvarig bruk.

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Les instruksjonshåndboken før bruk.

Bruk hørselvern.

Bruk vernebriller.

DATOKODE PLASSERING (FIG. 2)

Datokoden (w), som også inkluderer produksjonsåret, er trykket på huset.

Eksempel:

2010 XX XX

Produksjonsår

Pakkens innhold

Pakken inneholder: 1 Sirkelsag 1 Parallellstyring 1 Sagbladnøkkel 1 Instruksjonshåndbok 1 Sammenstillingstegning

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.

• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk.

Beskrivelse (ﬁ g. 1, 2)

ADVARSEL: Aldri modifiser

elektroverktøyet eller noen del av det. Dette kan føre til materiell- eller personskader.

a. På-/av-bryter b. Låseknapp c. Fronthåndtak d. Spindellås e. Støvsugeruttak f. Sagplate g. Spaltekniv h. Nedre beskyttelse løftespak i. Nedre beskyttelse j. Sagblad k. Skråvinkel justeringsknapp l. Merke for skråvinkel kutt m. Merke for rett kutt n. Dybde justeringsknapp o. Parallellstyring

BRUKSOMRÅDE

D23620 sirkelsagen er designet for profesjonell saging i treverk og plast.

SKAL IKKE brukes under våte forhold eller ved nærvær av brennbare væsker eller gasser.

Disse sirkelsager er profesjonelle elektroverktøy.

NORSK

IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet.

Ditt DEWALT-verktøy er dobbeltisolert

i samsvar med EN 60745; det trengs derfor ikke noen jordledning.

Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT- serviceorganisasjon.

Bruk av skjøteledning

Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se tekniske data). Minimum størrelse på lederen er 1 mm2; maksimum lengde er 30 m.

Alltid vikle ut kabelen fullstendig når du bruker en kabeltrommel.

MONTERING OG JUSTERING

ADVARSEL: For å redusere

faren for personskader, slå av enheten og koble verktøyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg

om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader.

Justering av kuttdybden (ﬁ g. 1, 2, 3)

1. Løsne dybdejusteringsknapp (n).

2. Flytt platen (f) for å få riktig kuttdybde.

3. Stram til dybdejusteringsknapp (n).

ADVARSEL: For optimale resultater la

sagbladet stikke ut fra arbeidsstykket med ca. 3 mm (se innlegg i ﬁ gur 3).

Skråvinkel justering (ﬁ g. 4)

Skråvinkelen kan justeres mellom 0° og 50°.

1. Løsne skråvinkel-justeringsknapp (k).

2. Still inn skråvinkelen ved å tippe sagplaten (f) til merket viser ønsket vinkel.

3. Stram til skråvinkel-justeringsknappen (k).

Platejustering for 90° kutt (ﬁ g. 1, 5)

1. Juster sagen til 0° skråvinkel.

2. Trekk bladbeskyttelsen tilbake ved bruk av spaken (h) og legg ned sagen på bladsiden.

3. Løsne skråvinkel-justeringsknapp (k).

4. Plasser en vinkel mot bladet og plate for å stille inn på 90°.

5. Juster stopper (p) med en sekskantnøkkel.

Bytting av sagbladet (ﬁ g. 6)

1. Trykk bladlåsknappen (d) skru løs skruen til festmekanismen (q) ved å skru mot klokken ved bruk av skrunøkkelen (r) som leveres med verktøyet.

2. Trekk tilbake den nedre bladbeskyttelsen (i) ved bruk av spaken (h) og bytt bladet (j). Reinstaller pakningene (s & t) i riktig posisjon.

3. Kontroller bladets rotasjonsretning.

4. Skru på bladets låseskrue (q) for hånd for å holde skiven på plass. Vri med klokken.

5. Trykk bladlåsknappen (d) mens du dreier spindelen inntil bladet slutter å rotere.

6. Stram skruen til festemekanismen godt ved bruk av skrunøkkelen.

Justering av spaltekniven (ﬁ g. 6)

For riktig justering av spaltekniven (g) se innlegget i figur 6. Juster spalteknivens klaring etter utskiftning av sagbladet eller når det ellers er nødvendig.

1. Juster kuttdybden til 0 mm for å komme til klemmeskruene på spaltekniven.

2. Løsne skruene (u) og dra ut spaltekniven til dens maksimale lengde.

3. Juster klaringen.

4. Stram skruene (moment: 4 - 5 Nm).

Montering og justering av parallellføring (ﬁ g. 7)

Parallellføringen (o) brukes for å kutte parallellt med kanten av et arbeidsstykke.

MONTERING

1. Løsne låseskruen (v) for å la parallellføringen skli forbi.

2. Sett inn parallellføringen (o) i sagplaten (f) som vist.

3. Stram til løseskruen (v).

NORSK

JUSTERING

1. Løsne låseskruen (v) og sett parallellføringen (o) til ønsket bredde.

2. Stram til løseskruen (v).

Før bruk

• Sørg for at beskyttelsene er riktig montert. Sagbladbeskyttelsen må være i lukket stilling.

• Påse at sagbladet roterer i samme retning som pilen på bladet.

BRUK Bruksanvisning

ADVARSEL: Ta alltid hensyn til

sikkerhetsinstruksjonene og gjeldende forskrifter.

ADVARSEL: For å redusere

risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/ installerer tilleggsutstyr eller tilbehør.

ADVARSEL: Følg alltid

sikkerhetsanvisningene og gjeldende regler.

• Påse at materialet som skal sages er

sikkert festet.

• Bruk kun forsiktig trykk på verktøyet,

og ikke bruk sidekrefter på sagbladet.

• Unngå overbelastning.

• Ikke bruk for slitte blader.

• Ikke bruk sagen til “dykk-kutt”.

Korrekt plassering av hendene (ﬁ g. 8)

ADVARSEL: For å redusere faren for

alvorlig personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for

personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Riktig stilling for hendene er å ha en hånd på fronthåndtaket (c) og den andre på hovedhåndtaket (x).

Slå på og av (ﬁ g. 2)

Av sikkerhetsmessige årsaker er på/av (a) bryteren på verktøyet utstyrt med en låseknapp (b).

1. Trykk låseknappen for å låse opp verktøyet.

2. For å bruke verktøyet, trykk på/av-bryteren (a). Så snart på/av bryteren slippes aktiveres låseknappen automatisk for å forhindre at maskinen startes ved feiltagelse.

ADVARSEL: Ikke bruk spindellåsen

ADVARSEL: Ikke skru verktøyet på eller

av når sagbladet berører arbeidsstykket eller andre materialer.

mens verktøyet kjører.

Styring av verktøyet (ﬁ g. 1, 2)

1. For optimale resultater, fest arbeidsstykket med bunnen opp.

2. Følg linjen tegnet på arbeidsstykket ved bruk av merket (m).

I tilfelle skråvinkel på 45°, følg linjen på

arbeidsstykket ved hjelp av merket (l).

3. Før ledningen vekk i linje med baksiden av verktøyet.

Støvavtrekk (ﬁ g. 1)

ADVARSEL: Fare i forbindelse med

Verktøyet er utstyrt med et støvavtrekksuttak (e). Når det er mulig kobler man til en støvavtrekksenhet

konstruert i samsvar med gjeldende bestemmelser for støvavgivelse.

ADVARSEL: BRUK ALLTID et

ADVARSEL: Bruk ikke et

innånding av støv. For å redusere faren for personskade skal man ALLTID bruke en godkjent støvmaske.

vakuumavtrekk konstruert i samsvar med gjeldende direktiver vedrørende støvavgivelse ved saging av tre. Vakuumslanger til de ﬂ este støvsugere vil passe direkte i støvavtrekksuttaket.

vakuumavtrekk uten tilstrekkelig gnistbeskyttelse ved saging av metall.

VEDLIKEHOLD

Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

NORSK

ADVARSEL: For å redusere

om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

ADVARSEL: Blås skitt og støv ut av

hovedkabinettet med tørr luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk løsemidler eller

sterke kjemikalier for å rengjøre ikkemetalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Beskyttelse av miljøet

Separat innsamling. Dette produktet må

ikke kastes sammen med vanlig husholdningsavfall.

Dersom du en dag skulle finne ut at ditt D produkt må erstattes, eller dersom det ikke lenger trenges av deg, skal det ikke kastes sammen med husholdningsavfallet. Gjør dette produktet tilgjengelig for separat innsamling.

Separat innsamling av brukte produkter

og innpakning gjør at materialene kan resirkuleres og brukes om igjen. Gjenbruk av resirkulert materiale hjelper til med å hindre miljøforurensing og reduserer etterspørselen etter råmateriale.

Lokale forskrifter kan ha separat innsamling av elektriske produkter fra husholdningen ved kommunale søppelfyllinger eller hos forhandleren der du kjøper et nytt produkt.

DEWALT har en ordning for å samle inn og resirkulere DEWALT produkter når de har nådd slutten på livsløpet. For å benytte deg av denne tjenesten, vennligst returner produktet til en autorisert reparatør som vil samle dem inn på vegne av oss.

Du kan finne nærmeste autoriserte reparatør ved å ta kontakt med dit lokale DEWALT-kontor på den adressen som du finner i denne brukerhåndboken. Alternativt er en liste over autoriserte DEWALT- reparatører og alle detaljer om service etter salg og kontakter tilgjengelig på Internett på: www.2helpU. com.

EWALT

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

enn det som tilbys av D være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av

EWALT brukes sammen med dette

D produktet.

EWALT kan

GARANTI

NORSK

DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI

TILFREDSHETSGARANTI •

Dersom du ikke er helt tilfreds med ytelsen til ditt DEWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon eller bytte. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du trenger vedlikehold eller service på ditt DEWALT-verktøy i løpet av de første 12 månedene etter innkjøp, vil dette bli utført vederlagsfritt av en autorisert D

EWALT-reparatør. Kvittering må fremvises.

Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI •

Dersom ditt D

EWALT-produkt blir defekt

på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer DEWALT å bytte ut alle defekte deler vederlagsfritt eller - etter vårt skjønn - å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;

• Produktet har blitt utsatt for rimelig slitasje;

• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;

• Kvittering fremvises.

• Produktet returneres komplett med alle originale komponenter.

Dersom du ønsker å fremme et krav, ta kontakt med selgeren eller finn nærmeste autoriserte DEWALT-reparatør i DEWALT- katalogen eller ta kontakt med ditt D

EWALT-kontor på den adressen som du

finner i denne brukerhåndboken. Alternativt er en liste over autoriserte DEWALT- reparatører og alle detaljer om service etter salg tilgjengelig på Internett på:

www.2helpU.com.

PORTUGUÊS

SERRA CIRCULAR D23620

Parabéns!

Optou por uma ferramenta da DEWALT. Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DEWALT um dos parceiros de maior confiança dos utilizadores de ferramentas eléctricas profissionais.

Dados técnicos

D23620

Voltagem VCC 230 Tipo 2 Alimentação W 1500 Velocidade sem carga min-1 5000 Profundidade de corte mm 65 Diâmetro da lâmina mm 184 Espessura do corpo da lâmina mm 2,5 Diâmetro interno da lâmina mm 16 Ajuste do ângulo do bisel 0–50˚ Peso kg 5,5

LPA (pressão sonora) dB(A) KPA (variabilidade da pressão

sonora) dB(A) LWA (potência sonora) dB(A) KWA (variabilidade da potência

sonora) dB(A)

Valores totais de vibração (soma vectorial triaxial) determinados em conformidade com a norma EN 60745:

Valor de emissão de vibrações ah ah =

K de variabilidade = m/s2

O nível de emissão de vibrações indicado nesta ficha de informações foi medido em conformidade com um teste padrão estabelecido pela norma EN 60745 e poderá ser utilizado para comparar ferramentas. Por conseguinte, este nível poderá ser utilizado para uma avaliação preliminar da exposição às vibrações.

ATENÇÃO: o nível de emissão de

vibrações declarado diz respeito às principais aplicações da ferramenta. No

m/s2

106

3,6

< 2,5

1,5

entanto, se a ferramenta for utilizada para outras aplicações ou com outros acessórios, ou tiver uma manutenção insuficiente, o nível de emissão de vibrações poderá ser diferente. Isto poderá aumentar significativamente o nível de exposição às vibrações ao longo do período total de trabalho.

Além disso, a estimativa do nível

de exposição às vibrações também deverá ter em conta o número de vezes que a ferramenta é desligada ou está em funcionamento, mas sem executar tarefas. Isto poderá reduzir significativamente o nível de exposição às vibrações ao longo do período total de trabalho.

Identifique medidas de segurança

adicionais para proteger o utilizador contra os efeitos das vibrações, tais como: efectuar uma manutenção correcta da ferramenta e dos acessórios, manter as mãos quentes e organizar padrões de trabalho.

Fusíveis

Europa ferramentas de 230 V 10 amperes, tomadas

Deﬁ nições: directrizes de segurança

As definições abaixo descrevem o nível de gravidade de cada aviso. Leia o manual e preste atenção a estes símbolos.

PERIGO: indica uma situação de perigo

eminente que, se não for evitada, irá resultar em morte ou ferimentos graves.

ATENÇÃO: indica uma situação

potencialmente perigosa que, se não for evitada, poderá resultar em morte ou ferimentos graves.

CUIDADO: indica uma situação

potencialmente perigosa que, se não for evitada, poderá resultar em

ferimentos ligeiros ou moderados.

AVISO: indica uma prática (não

relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais.

Indica risco de choque eléctrico.

PORTUGUÊS

Indica risco de incêndio.

Declaração de conformidade da CE

DIRECTIVA “MÁQUINAS”

D23620

A DEWALT declara que os produtos descritos em “dados técnicos” se encontram em conformidade com as seguintes normas e directivas: 2006/42/EC, EN 60745-1, EN 60745-2-5

Além disso, estes produtos também se encontram em conformidade com a Directiva 2004/108/CE. Para obter mais informações, contacte a DEWALT através da morada indicada em seguida ou consulte o verso do manual.

O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DEWALT.

Horst Grossmann Vice-presidente da Divisão de Engenharia e Desenvolvimento de Produtos DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemanha

31.12.09

ATENÇÃO: para reduzir o risco de

ferimentos, leia o manual de instruções.

Avisos de segurança gerais relativos a ferramentas eléctricas

ATENÇÃO! leia todos os avisos de

segurança e todas as instruções.

O não seguimento dos avisos e das instruções poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.

GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA

CONSULTA POSTERIOR

Em todos os avisos que se seguem, o termo “ferramenta eléctrica” refere-se à sua ferramenta alimentada pela rede eléctrica (com fios) ou por uma bateria (sem fios).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a área de trabalho limpa e bem

iluminada. As áreas desorganizadas ou

escuras são propensas a acidentes.

b) Não utilize as ferramentas eléctricas

em ambientes explosivos, como, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas

eléctricas criam faíscas que poderão inflamar estas poeiras ou vapores.

c) Mantenha as crianças e outras pessoas

afastadas quando utilizar uma ferramenta eléctrica. As distracções podem levar à

perda do controlo da ferramenta.

2) SEGURANÇA ELÉCTRICA

a) As fichas das ferramentas eléctricas

têm de ser compatíveis com a tomada de electricidade. Nunca modifique a ficha de forma alguma. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e

as tomadas compatíveis reduzem o risco de choque eléctrico.

b) Evite o contacto corporal com superfícies

e equipamentos ligados à terra, como, por exemplo, tubagens, radiadores, fogões e frigoríficos. Se o seu corpo estiver

“ligado” à terra, o risco de choque eléctrico é maior.

c) Não exponha as ferramentas eléctricas

à chuva ou a condições de humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.

d) Não aplique força excessiva sobre o

cabo. Nunca o utilize para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, substâncias oleosas, extremidades aguçadas ou peças móveis. Os cabos

danificados ou emaranhados aumentam o risco de choque eléctrico.

e) Ao utilizar uma ferramenta eléctrica no

exterior, use uma extensão adequada para utilização ao ar livre. A utilização de

um cabo adequado para uso ao ar livre reduz o risco de choque eléctrico.

f) Se não for possível evitar trabalhar com

uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR

reduz o risco de choque eléctrico.

3) SEGURANÇA PESSOAL

a) Mantenha-se alerta, preste atenção ao

que está a fazer e faça uso de bom senso ao utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica

PORTUGUÊS

quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um

momento de distracção durante a utilização de ferramentas eléctricas poderá resultar em ferimentos graves.

b) Use equipamento de protecção pessoal.

Use sempre uma protecção ocular. O equipamento de protecção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma protecção auditiva, usado nas condições apropriadas, reduz o risco de ferimentos.

c) Evite accionamentos acidentais.

Certifique-se de que o interruptor da ferramenta está na posição de desligado antes de a ligar à tomada de electricidade e/ou inserir a bateria, ou antes de pegar ou transportar a ferramenta. Se mantiver

o dedo sobre o interruptor ao transportar ferramentas eléctricas ou se as ligar à fonte de alimentação com o interruptor ligado, poderá originar acidentes.

d) Retire qualquer chave de ajuste ou chave

de porcas antes de ligar a ferramenta eléctrica. Uma chave de porcas ou chave

de ajuste deixada numa peça móvel da ferramenta poderá resultar em ferimentos.

e) Não se estique demasiado ao trabalhar

com a ferramenta. Mantenha sempre os pés bem apoiados e um equilíbrio apropriado. Desta forma, será mais fácil

controlar a ferramenta eléctrica em situações inesperadas.

f) Use vestuário apropriado. Não use roupa

larga nem jóias. Mantenha o cabelo e a roupa (incluindo luvas) afastados das peças móveis. As roupas largas, as jóias

ou o cabelo comprido podem ficar presos nestas peças.

g) Se forem fornecidos acessórios para a

ligação de equipamentos de extracção e recolha de partículas, certifique-se de que estes são ligados e utilizados correctamente. A utilização de dispositivos

de extracção de partículas pode reduzir os riscos relacionados com as mesmas.

4) UTILIZAÇÃO E MANUTENÇÃO DE FERRAMENTAS ELÉCTRICAS

a) Não utilize a ferramenta eléctrica de

forma forçada. Utilize a ferramenta eléctrica correcta para o seu trabalho. A

ferramenta eléctrica adequada irá efectuar o trabalho de um modo mais eficiente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida.

b) Não utilize a ferramenta eléctrica se

o respectivo interruptor não a ligar e desligar. Qualquer ferramenta eléctrica

que não possa ser controlada através do interruptor de alimentação é perigosa e tem de ser reparada.

c) Retire a ficha da tomada de electricidade

e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou guardar a ferramenta. Estas medidas de segurança

preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.

d) Guarde as ferramentas eléctricas que não

estiverem a ser utilizadas fora do alcance de crianças e não permita que sejam utilizadas por pessoas não familiarizadas com as mesmas ou com estas instruções.

As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para as manusear.

e) Faça a devida manutenção das

ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como

principal causa ferramentas eléctricas com uma manutenção insuficiente.

f) Mantenha as ferramentas de corte

sempre afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, emperram com menos frequência e controlam-se com maior facilidade.

g) Utilize a ferramenta eléctrica, os

acessórios, as brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e a tarefa a ser efectuada. A utilização da ferramenta

eléctrica para fins diferentes dos previstos poderá resultar em situações perigosas.

5) ASSISTÊNCIA

a) A sua ferramenta eléctrica só deve ser

reparada por um técnico qualificado e só devem ser utilizadas peças sobresselentes originais. Desta forma,

é garantida a segurança da ferramenta eléctrica.

PORTUGUÊS

Instruções de segurança para todas as serras

PERIGO:

a) Mantenha as mãos afastadas da área de

corte e da lâmina. Mantenha a outra mão

na pega auxiliar ou na carcaça do motor. Se segurar ambas as mãos com a serra, não há o risco de se cortar com a lâmina.

b) Não tente tocar por baixo da peça a

trabalhar. O resguardo não protege o utilizador da lâmina na parte debaixo da peça.

c) Ajuste a profundidade de corte à

espessura da peça. Só deve estar visível uma pequena parte de um dente completo por baixo da peça a trabalhar.

d) Nunca segure a peça que pretende cortar

com as mãos ou sobre a perna. Fixe a peça numa superfície estável. É importante fixar a peça a trabalhar correctamente, de modo a minimizar a exposição do corpo, bloqueio da lâmina ou perda de controlo.

e) Segure a ferramenta eléctrica apenas

pelas superfícies isoladas específicas para o efeito ao efectuar uma operação em que a ferramenta de corte possa entrar em contacto com fios ocultos ou com o próprio cabo da ferramenta. O

contacto com um fio com tensão eléctrica poderá também fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador.

f) Durante trabalhos de escarificação, utilize

uma guia longitudinal ou uma guia de nivelamento. Isto melhora a precisão do

corte e reduz a possibilidade de bloqueio da lâmina.

g) Utilize sempre lâminas com tamanho e

forma correctos (diamante, por oposição a redondo) dos orifícios do mandril.

As lâminas que não correspondam ao equipamento de montagem da serra irão funcionar de maneira errática, resultando em perda de controlo.

h) Nunca utilize anilhas ou parafusos

danificados ou incorrectos. As anilhas e o parafuso da lâmina foram concebidos especialmente para a sua serra, para garantir um desempenho e segurança do trabalho de excelente qualidade.

INFORMAÇÕES DE SEGURANÇA ADICIONAIS PARA TODAS AS SERRAS

Causas e prevenção por parte do utilizador do efeito de coice

- o efeito de coice é uma reacção súbita a uma lâmina de serra comprimida, presa ou desalinhada, fazendo com que uma serra descontrolada se levante e se solte da peça na direcção do operador;

- se a lâmina ficar comprimida ou presa na zona de corte, a lâmina bloqueia e a reacção do motor direcciona a unidade rapidamente na direcção do utilizador;

- se a lâmina ficar dobrada ou desalinhada na área de corte, os dentes na extremidade posterior da lâmina possam ficar presos na superfície superior da madeira, fazendo com que a lâmina se liberte da zona de corte e se direccione para o utilizador.

O efeito de coice é o resultado de uma utilização abusiva da serra e/ou de condições ou procedimentos de utilização incorrectos e pode ser evitado tomando as precauções indicadas abaixo.

a) Segure a serra firmemente com ambas as

mãos e posicione os braços para resistir o impacte do coice. Posicione o corpo para

um dos lados da lâmina, mas não alinhado com a lâmina. O coice pode fazer com que a serra salte para trás, mas o impacte do coice pode ser controlado pelo utilizador, caso seja tomadas precauções adequadas.

b) Se a lâmina ficar bloqueada ou

interromper o corte por algum motivo, liberte o gatilho e coloque a serra parada sobre o material até a lâmina parar por completo. Nunca tente remover a lâmina

da área de corte nem puxe a serra para trás enquanto a lâmina estiver em movimento, caso contrário pode ocorrer o efeito de coice. Investigue e tome acções correctivas para eliminar a causa do bloqueio da lâmina.

c) Quando continuar a iniciar uma serra na

peça, centre a lâmina da serra na zona de corte e verifique se os dentes da serra não estão em contacto com o material.

Se a lâmina da serra estiver bloqueada, pode levantar-se ou fazer ricochete quando a serra for reiniciada.

d) Coloque painéis grandes para minimizar

o risco de bloqueio e coice da lâmina. Os painéis grandes tendem a vergar sobre o seu próprio peso. Devem ser colocados apoios debaixo do painel em ambos os lados, perto da linha de corte e da extremidade do painel.

PORTUGUÊS

e) Não utilize lâminas embotadas ou

danificadas. Lâminas não afiadas ou

reguladas incorrectamente produzem uma área de corte estreita, causando fricção excessiva, bloqueio da lâmina e coice.

f) As alavancas de profundidade e de

bloqueio de ajuste do bisel devem estar apertadas e fixas antes de fazer o corte.

Se o ajuste da lâmina ficar desregulado durante o corte, isso pode causar o bloqueio da lâmina e efeito de coice.

g) Tenha especial cuidado ao efectuar um

corte em profundidade em paredes ou noutras áreas em que não seja possível visualizar quaisquer itens ocultos dentro das mesmas. A lâmina saliente pode cortar

objectos que possam causar efeito de coice.

Instruções de segurança para serras com um resguardo para lâminas de trabalho

a) Verifique se o resguardo inferior está

devidamente fechado antes de cada utilização. Não utilize a serra se o resguardo

inferior não se movimentar livremente e fechar de imediato. Nunca fixe nem ate o resguardo inferior na posição aberta. Se deixar cair a lâmina acidentalmente, o resguardo inferior pode ficar dobrado. Levante o resguardo inferior com a pega retráctil e certifique-se de que desloca livremente e não toca na lâmina nem em qualquer outra parte, em todos os ângulos e profundidades de corte.

b) Verifique o funcionamento da mola do

resguardo inferior. Se o resguardo e a mola não funcionarem devidamente, devem ser reparados antes de utilizar a serra. O resguardo inferior pode funcionar com alguma lentidão devido a peças danificadas, depósitos pegajosos ou acumulação de resíduos.

c) O resguardo inferior deve ser recolhido

manualmente apenas para cortes especiais, tais como “cortes em profundidade” e “cortes compostos”.

Levante o resguardo inferior, recolhendo a pega e assim que a lâmina entrar no material, o resguardo inferior deve ser libertado. No que respeita a outras operações de serragem, o resguardo inferior deve funcionar automaticamente.

d) Certifique-se sempre de que o resguardo

inferior tapa a lâmina antes de colocar a serra na bancada ou no chão. Uma lâmina

sem protecção e deslizante pode fazer com

que a serra recue, cortando qualquer objecto que apareça à frente. Verifique o tempo que a lâmina demora a parar de rodar depois de libertar o comando.

Instruções de segurança adicionais para todas as serras com cunha abridora

a) Utilize a cunha abridora adequada para a

lâmina utilizada. Para que a cunha abridora

funcione, esta deve ser mais espessa do que o corpo da lâmina, mas mais fina do que o dente definido para a lâmina.

b) Ajuste a cunha abridora como descrito

neste manual de instruções. O espaçamento, posicionamento e alinhamento incorrectos podem tornar a cunha abridora ineficaz para evitar o efeito de coice.

c) Utilize sempre a cunha abridora, excepto

para fazer cortes de profundidade. A cunha abridora deve ser substituída depois de realizar o corte de profundidade. A cunha abridora causa irregularidades durante o corte em profundidade e pode causar efeito de coice.

d) A peça a trabalhar deve ser

encaixada para que a cunha funcione correctamente. A cunha abridora não é

eficaz para evitar o efeito de coice durante um curto-circuito.

e) Não utilize a serra se a cunha abridora

ficar dobrada. Mesmo uma pequena interferência pode reduzir o nível de fecho de um resguardo.

Regras de segurança especíﬁ cas adicionais para serras circulares

• Use uma protecção auditiva. A exposição ao ruído pode causar perda auditiva.

• De preferência, utilize uma máscara anti-poeira.

• Não utilize lâminas com um diâmetro superior ou inferior ao recomendado. Consulte os dados técnicos para obter a classificação da lâmina. Utilize apenas as lâminas especificadas neste manual e em conformidade com a norma EN 847-1.

• Nunca utilize discos de corte abrasivas.

Riscos residuais

Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes riscos são os seguintes:

PORTUGUÊS

– Danos auditivos. – Risco de ferimentos causados por partículas

voadoras.

– Risco de queimaduras devido aos acessórios

ficarem quentes durante a respectiva utilização.

– Risco de ferimentos devido a uma utilização

prolongada.

Símbolos na ferramenta

A ferramenta apresenta os seguintes símbolos:

Leia o manual de instruções antes de

utilizar este equipamento.

Use uma protecção auditiva.

Use uma protecção ocular.

POSIÇÃO DO CÓDIGO DE DATA (FIG. 2)

O Código de data (w), o qual também inclui o ano de fabrico, está impresso na superfície do equipamento.

Exemplo:

2010 XX XX

Ano de fabrico

Conteúdo da embalagem

A embalagem contém: 1 Serra circular 1 Guia paralela 1 Chave de fendas da lâmina da serra 1 Manual de instruções 1 Esquema ampliado dos componentes

• Verifique se a ferramenta, as peças ou os acessórios foram danificados durante o transporte.

• Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar o equipamento.

Descrição (ﬁ g. 1, 2)

ATENÇÃO: nunca modifique a

a. Interruptor de ligar/desligar b. Botão de desbloqueio c. Pega frontal

ferramenta eléctrica nem qualquer um dos seus componentes. Tal poderia resultar em danos ou ferimentos.

d. Bloqueio do veio e. Saída de extracção de serradura f. Apoio da serra g. Cunha abridora h. Alavanca de retracção do resguardo inferior i. Resguardo inferior j. Lâmina da serra k. Botão de ajuste do bisel l. Marca para corte em bisel m. Marca para corte recto n. Botão de ajuste da profundidade o. Guia paralela

UTILIZAÇÃO ADEQUADA

A serra circular D23620 foi concebida para a serragem profissional de madeira e plástico.

NÃO utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidos inflamáveis.

Estas serras circulares são ferramentas eléctricas profissionais.

NÃO permita que crianças entrem em contacto com a ferramenta. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadores inexperientes.

Segurança eléctrica

O motor eléctrico foi concebido apenas para uma voltagem específica. Verifique sempre se a tensão da tomada de electricidade corresponde à voltagem indicada na placa com os requisitos de alimentação da ferramenta.

A sua ferramenta da DEWALT possui

isolamento duplo, em conformidade com a norma EN 60745. Por conseguinte, não é necessária qualquer ligação à terra

Se o cabo de alimentação estiver danificado, este tem de ser substituído por um cabo especialmente preparado, disponível através dos centros de assistência da DEWALT.

Utilizar uma extensão

Não deve ser utilizada qualquer extensão a menos que seja absolutamente necessário. Utilize uma extensão aprovada adequada para a potência da alimentação do seu carregador (consulte os dados técnicos). O diâmetro mínimo do fio condutor é

1 mm

; o comprimento máximo da extensão é

30 m. Ao utilizar uma bobina de cabo, desenrole sempre o

cabo na íntegra.

PORTUGUÊS

MONTAGEM E AJUSTES

ATENÇÃO: para reduzir o risco de

ferimentos, desligue a unidade e retire a respectiva ficha da tomada de electricidade antes de instalar e retirar acessórios, ajustar ou alterar a configuração do equipamento ou efectuar reparações. Certifique-

se de que o gatilho se encontra na posição de ferramenta desligada. Um accionamento acidental da ferramenta pode causar ferimentos.

Profundidade do ajuste de corte (ﬁ g. 1, 2, 3)

1. Desaperte o botão de ajuste da profundidade (n).

2. Desloque o apoio (f) para obter a profundidade de corte correcta.

3. Aperte o botão de ajuste da profundidade (n).

ATENÇÃO: Para obter os melhores

resultados, deixe que a lâmina da serra ﬁ que com uma saliência na peça de cerca de 3 mm (consulte a ilustração na ﬁ gura 3).

Ajuste do bisel (ﬁ g. 4)

O ângulo de bisel pode ter um ajuste entre 0° e 50°.

1. Desaperte o botão de ajuste da profundidade (k).

2. Regule o ângulo de bisel, inclinando o apoio da serra (f) até a marcar indicar o ângulo pretendido na régua.

3. Aperte o botão de ajuste da profundidade (k).

Ajuste do apoio para cortes a 90° (ﬁ g. 1, 5)

1. Ajuste a serra para um bisel de 0°.

2. Recolha o resguardo da lâmina utilizando a alavanca (h) e coloque a serra no lado da lâmina.

3. Desaperte o botão de ajuste da profundidade (k).

4. Coloque um quadrado contra a lâmina e o apoio para especificar um ângulo de 90°.

5. Ajuste o batente (p) com uma chave hexagonal.

Substituir a lâmina da serra (ﬁ g. 6)

1. Pressione o botão de bloqueio da lâmina (d) e desaperte o parafuso de fixação da lâmina (q)

rodando-o para a esquerda com a chave de fendas(r) fornecida com a ferramenta.

2. Recolha o resguardo da lâmina inferior (i) utilizando a alavanca (h) e substitua a lâmina (j). Coloque novamente as anilhas (s & t) na posição correcta.

3. Verifique a direcção de rotação da lâmina.

4. A rosca no parafuso de fixação da lâmina (q) manualmente para manter a anilha na respectiva posição. Rode-o para a direita.

5. Pressione o botão de bloqueio da lâmina (d) girando o veio até a lâmina parar de rodar.

6. Aperte o parafuso de fixação da lâmina com firmeza utilizando a chave de fendas.

Ajustar a cunha abridora (ﬁ g. 6)

Para saber qual é o ajuste correcto da cunha abridora (g), consulte a ilustração indicada na figura

6. Regule a folga da cunha abridora depois de

mudar a lâmina da serra ou sempre que necessário.

1. Ajuste a profundidade de corte para 0 mm para aceder aos parafuso de fixação da cunha abridora.

2. Desaperte os parafusos (u) e puxe a cunha abridora para fora até atingir o comprimento máximo.

3. Ajuste a folga.

4. Aperte os parafusos (binário: 4 - 5 Nm).

Montagem e ajuste da guia paralela (ﬁ g. 7)

A guia paralela (o) é utilizada para fazer um corte paralelo até à extremidade da peça a trabalhar.

MONTAGEM

1. Afrouxe o parafuso de bloqueio (v) para permitir a passagem da guia paralela.

2. Insira a guia paralela (o) no apoio da serra (f), tal como indicado.

3. Aperte o parafuso de bloqueio (v).

AJUSTE

1. Afrouxe o parafuso de bloqueio (v) e regule a guia paralela (o) para a largura pretendida.

2. Aperte o parafuso de bloqueio (v).

Antes de qualquer utilização

• Certifique-se de que os resguardos foram montados correctamente. O resguardo da lâmina da serra deve estar na posição fechada.

PORTUGUÊS

• Certifique-se de que a lâmina da serra roda na direcção da seta na lâmina.

FUNCIONAMENTO Instruções de utilização

ATENÇÃO: cumpra sempre as

instruções de segurança e os regulamentos aplicáveis.

ATENÇÃO: para reduzir o risco

de ferimentos graves, desligue a ferramenta e, em seguida, desligue-a da fonte de alimentação antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios.

ATENÇÃO: cumpra sempre as

instruções de segurança e os regulamentos aplicáveis.

• Certifique-se de que o material a

serrar está devidamente fixo.

• Aplique apenas uma ligeira pressão

na ferramenta e não exerça pressão lateral na lâmina da serra.

• Evite exceder a capacidade de

trabalho da ferramenta.

• Não utilize lâminas de aço muito

gastas.

• Não utilize a serra para cortes

directos.

Posição correcta das mãos (ﬁ g. 8)

ATENÇÃO: para reduzir o risco de

ferimentos graves, utilize SEMPRE a ferramenta com as suas mãos na posição correcta (exemplificada na figura).

ATENÇÃO: para reduzir o risco de

ferimentos graves, segure SEMPRE a ferramenta com segurança, antecipando uma reacção súbita por parte da mesma.

A posição correcta das mãos requer a colocação de uma mão na pega frontal (c) e a outra na pega principal (x).

Ligar e desligar a ferramenta (ﬁ g. 2)

Por motivos de segurança, o interruptor desligar/ desligar (a) da sua ferramenta está equipado com um botão de desbloqueio (b).

1. Prima o botão de bloqueio para desbloquear a ferramenta.

2. Para ligar a ferramenta, prima o interruptor de ligar/desligar (a). Depois de premir o interruptor de ligar/desligar, o interruptor de bloqueio é activado automaticamente para evitar um arranque não pretendido da máquina.

ATENÇÃO: Não utilize o bloqueio do

ATENÇÃO: Não ligue nem desligue

a ferramenta se a lâmina da serra tocar na peça a trabalhar ou noutros materiais.

veio quando a ferramenta estiver em funcionamento.

Orientação da ferramenta (ﬁ g. 1, 2)

1. Para obter os melhores resultados, fixe a peça a trabalhar com a parte inferior para cima.

2. Siga a linha indicada na peça a trabalhar utilizando a marca (m).

Se utilizar um ângulo de bisel de 45°, siga a

linha indicada na peça a trabalhar utilizando a marca (l).

3. Afaste o cabo, com base na parte de trás da ferramenta.

Extracção de partículas (ﬁ g. 1)

ATENÇÃO: risco de inalação de

A sua ferramenta está equipada com uma saída de extracção de partículas (e).

Sempre que possível, ligue um dispositivo de extracção de partículas concebido em conformidade com os regulamentos aplicáveis em relação à emissão de partículas.

ATENÇÃO: utilize SEMPRE um

ATENÇÃO: não utilize um dispositivo

partículas. Para reduzir o risco de ferimentos, use SEMPRE uma máscara de protecção aprovada.

dispositivo de extracção por aspiração em conformidade com as directivas aplicáveis em relação à emissão de partículas ao serrar madeira. As mangueiras de aspiração da maioria dos aspiradores convencionais irão encaixar-se directamente na saída de extracção de partículas.

de extracção por aspiração sem a devida protecção contra fagulhas ao serrar metal.

PORTUGUÊS

MANUTENÇÃO

A sua ferramenta eléctrica da DEWALT foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular.

ATENÇÃO: para reduzir o risco de

se de que o gatilho se encontra na posição de ferramenta desligada. Um accionamento acidental da ferramenta pode causar ferimentos.

Lubriﬁ cação

A sua ferramenta eléctrica não necessita de lubrificação adicional.

Limpeza

ATENÇÃO: retire os detritos e as

ATENÇÃO: nunca utilize dissolventes

partículas da caixa da unidade com ar comprimido seco sempre que houver uma acumulação de detritos dentro das aberturas de ventilação e à volta das mesmas. Use uma protecção ocular e uma máscara contra o pó aprovadas ao efectuar este procedimento.

ou outros químicos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca deixe entrar qualquer líquido para dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido.

Acessórios opcionais

ATENÇÃO: uma vez que apenas

Consulte o seu revendedor para obter mais informações sobre os acessórios apropriados.

foram testados com este produto os acessórios disponibilizados pela DEWALT, a utilização de outros acessórios com esta ferramenta poderá ser perigosa. Para reduzir o risco de ferimentos, apenas deverão ser utilizados acessórios recomendados

EWALT com este produto.

pela D

Proteger o meio ambiente

Recolha de lixo selectiva - este produto

não deve ser eliminado juntamente com o lixo doméstico normal.

Se, um dia, o seu produto da DEWALT tiver de ser substituído ou já não tiver utilidade, não se desfaça do mesmo juntamente com o lixo doméstico. Disponibilize este produto para recolha selectiva.

A recolha selectiva de embalagens

e produtos usados permite que os materiais sejam reciclados e utilizados novamente. A reutilização de materiais reciclados ajuda a prevenir a poluição ambiental e reduz a procura de matériasprimas.

Os regulamentos locais podem especificar a recolha selectiva de produtos eléctricos na sua residência, em centros municipais de resíduos ou através do revendedor que lhe fornecer um novo produto.

A DEWALT disponibiliza um serviço de recolha e reciclagem dos respectivos produtos quando estes tiverem atingido o fim da sua vida útil. Para tirar partido deste serviço, entregue o seu produto em qualquer agente de reparação autorizado, o qual procederá à respectiva recolha em nome da DEWALT.

Poderá verificar a localização do agente de reparação autorizado mais perto de si contactando o representante local da DEWALT através da morada indicada neste manual. Em alternativa, poderá encontrar na internet (em www.2helpU.com) uma lista dos agentes de reparação autorizados da DEWALT, bem como os dados de contacto completos do nosso serviço pós-venda.

GARANTIA

PORTUGUÊS

A DEWALT confia na qualidade dos seus produtos e, como tal, oferece uma garantia excepcional aos utilizadores profissionais deste equipamento. Esta declaração de garantia complementa os seus direitos contratuais enquanto utilizador profissional ou os seus direitos legais enquanto utilizador privado não profissional, não os prejudicando, seja de que forma for. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.

• GARANTIA DE SATISFAÇÃO DE 30 DIAS •

Se não estiver completamente satisfeito com o desempenho da sua ferramenta da D

EWALT, basta devolvê-la ao revendedor

no prazo de 30 dias, juntamente com a respectiva embalagem e todos os componentes originais, para obter um reembolso total ou trocá-la por outra ferramenta. O produto apenas poderá ter sido sujeito a um desgaste normal, sendo necessário apresentar uma prova de compra.

• CONTRATO DE UM ANO DE ASSISTÊNCIA

Se a sua ferramenta da DEWALT necessitar de manutenção ou assistência durante os 12 meses subsequentes à respectiva compra, este serviço será realizado gratuitamente por um agente de reparação autorizado da DEWALT. Será necessário apresentar uma prova de compra. O serviço inclui a mão-de-obra, mas exclui quaisquer acessórios e peças sobresselentes, a não ser que estes se tenham avariado ao abrigo da garantia.

• GARANTIA TOTAL DE UM ANO •

Se o seu produto da DEWALT apresentar um funcionamento anómalo resultante de materiais ou mão-de-obra defeituosos num período de 12 meses após a respectiva data de compra, a DEWALT garante a substituição gratuita de todas as peças defeituosas ou, de acordo com o nosso critério, a substituição gratuita da unidade, desde que:

• O produto não tenha sido utilizado incorrectamente ou de forma abusiva;

• O produto apenas tenha sido sujeito a um desgaste normal;

• Não tenham sido realizadas reparações por pessoas não autorizadas;

GRATUITA •

• Seja apresentada uma prova de compra;

• O produto seja devolvido juntamente com a respectiva embalagem e todos os componentes originais.

Se pretender recorrer à assistência técnica concedida pela garantia, contacte o seu revendedor ou verifique a localização do agente de reparação autorizado da DEWALT mais perto de si no catálogo da D ou, em alternativa, contacte o representante local da DEWALT através da morada indicada neste manual. Poderá encontrar na internet (em www.2helpU.com) uma lista dos agentes de reparação autorizados da DEWALT, bem como os dados de contacto completos do nosso serviço pós-venda.

EWALT,

SUOMI

PYÖRÖSAHA D23620

Onnittelut!

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedot

D23620

Jännite VDC 230 Tyyppi 2 Virransyöttö W 1500 Kuormittamaton nopeus väh.-1 5000 Leikkaussyvyys mm 65 Terän läpimitta mm 184 Terän rungon paksuus mm 2,5 Terän reikä mm 16 Viistekulman säätö 0–50˚ Paino kg 5,5

LPA (äänenpaine) dB(A) 97 KPA (äänenpaineen vaihtelu) dB(A) 3 LWA (ääniteho) dB(A) 106 KWA (äänitehon vaihtelu) dB(A) 3,6

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN 60745

-standardin mukaisesti: Tärinän päästöarvo ah

ah = m/s2 < 2,5 Vaihtelu K = m/s2 1,5

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN 60745 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä esiintyy

käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä.

Tärinä vähentyy, kun työkalusta

katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle

voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

Sulakkeet

Eurooppa 230 voltin työkalut 10 ampeerin sulake

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa

hengen- tai vakavan henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on

olemassa hengen- tai vakavan vaaran

mahdollisuus.

HUOMIO: Tarkoittaa mahdollista

vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai

keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn,

joka ei välttämättä aiheuta

henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sähköiskun vaara!

Tulipalon vaara.

SUOMI

EU-yhdenmukaisuusilmoitus

KONEDIREKTIIVI

D23620

EWALT vakuuttaa, että nämä tuotteet täyttävät

D seuraavat määräykset: 2006/42/EC, EN 60745-1, EN 60745-2-5

Nämä tuotteet täyttävät myös direktiivin 2004/108/ EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Horst Grossmann Vice President Engineering and Product Development DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Germany

31.12.09

VAROITUS: Loukkaantumisriskin

vähentämiseksi lue tämä käyttöohje.

Sähkötyökalun yleiset turvallisuusvaroitukset

VAROITUS! Lue kaikki

Näissä varoituksissa käytettävä sähkötyökaluilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) TYÖSKENTELYALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja kirkkaasti

b) Älä käytä sähkötyökaluja, jos on olemassa

turvallisuusvaroitukset ja ohjeet Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET

MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.

räjähdysvaara esimerkiksi syttyvien

nesteiden, kaasujen tai pölyn vuoksi.

Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.

c) Pidä lapset ja sivulliset kaukana

käyttäessäsi sähkötyökalua.

Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Pistokkeen ja pistorasian on vastattava

toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon.

Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.

b) Älä kosketa maadoituksessa käytettäviin

pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada

sähköiskun, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai

kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.

d) Älä vaurioita sähköjohtoa. Älä kanna

työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai

sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä

vain ulkokäyttöön tarkoitettua jatkojohtoa.

Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalua on käytettävä

kosteassa paikassa, käytä vikavirtasuojaa.

Tämä vähentää sähköiskun vaaraa.

3) HENKILÖSUOJAUS

a) Käyttäessäsi sähkötyökalua pysy

valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilösuojausvarusteita. Käytä

aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.

c) Estä tahaton käynnistäminen. Varmista,

että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun

SUOMI

käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.

d) Poista kaikki säätöavaimet tai vääntimet

ennen sähkötyökalun käynnistämistä.

Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti

tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.

f) Pukeudu oikein. Älä käytä löysiä vaatteita

tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet,

korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos käytettävissä on laitteita pölyn

ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUISTA HUOLEHTIMINEN

a) Älä kohdista sähkötyökaluun liikaa

voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu

toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.

b) Älä käytä työkalua, jos virtakytkin ei toimi.

Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.

c) Katkaise sähkötyökalusta virta ja irrota

sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa

käynnistymisen aiheuttaman henkilövahingon vaaraa.

d) Varastoi sähkötyökaluja lasten

ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut

ovat vaarallisia kouluttamattomien käyttäjien käsissä.

e) Pidä sähkötyökalut kunnossa. Tarkista

liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti

kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.

f) Pidä leikkaavat pinnat terävinä ja

puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.

g) Käytä sähkötyökalua ja sen tarvikkeita,

kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua

käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

5) HUOLTO

a) Korjauta työkalu valtuutetulla asentajalla.

Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa

sähkötyökalun turvallisuuden.

Turvallisuusohjeet kaikille sahoille

VAARA:

a) Pidä kädet poissa leikkausalueelta ja

terästä. Tartu toisella kädellä apukahvasta

tai moottorikotelosta. Jos tartut sahaan molemmin käsin, ne eivät pääse koskettamaan terää.

b) Älä kurota työkappaleen alle. Suojus ei

suojaa terältä työkappaleen alapuolella.

c) Säädä leikkaussyvyys työkappaleen

paksuuden mukaan. Työstökappaleen alapuolella pitäisi näkyä vähemmän kuin yhden hampaan mitta.

d) Leikattavaa kappaletta ei koskaan saa

pitää käsissä tai jalkojen päällä. Kiinnitä työkappale tukevalle alustalle. On tärkeää tukea työkappale oikein, jotta voitaisiin minimoida kehon vaarantuminen, terän juuttuminen kiinni tai hallinnan menettäminen.

e) Jos laitteen terä voi osua piilotettuihin

sähköjohtoihin tai sen omaan sähköjohtoon, tartu työkalun eristettyihin tarttumapintoihin. Kosketus jännitteelliseen

johtoon tekee myös työkalun näkyvillä olevat metalliosat jännitteellisiksi, ja ne aiheuttavat sähköiskun työkalun käyttäjälle.

f) Halkaisutyössä tulee aina käyttää

halkaisuohjainta tai ohjauskiskoa. Se antaa tarkemman leikkauksen ja vähentää terän kiinnijuuttumisvaaraa.

g) Käytä aina oikean kokoisia teriä, joissa

on oikean muotoinen keskus (vinoneliö tai pyöreä). Jos terä ei vastaa sahan

asennuskiinnikkeitä, terä pyörii epäkeskeisesti aiheuttaen hallinnan menetyksen.

h) Älä koskaan käytä vahingoittunutta tai

vääränlaista terän aluslevyä tai pulttia.

Terän aluslevyt ja pultti on suunniteltu tälle sahalle parasta suorituskykyä ja turvallista käyttöä silmällä pitäen.

SUOMI

LISÄTURVALLISUUSOHJEET KAIKILLE SAHOILLE

Takaiskun syyt ja ehkäiseminen

- Takaisku on äkkinäinen reaktio, kun sahanterä tarttuu kiinni tai on kohdistettu väärin, jolloin saha nousee hallitsemattomasti ylös työkappaleesta käyttäjää kohti;

- Kun sahanterä juuttuu tiukasti kiinni uurrokseen, terä pysähtyy ja moottorin reaktio heittää sahan nopeasti takaisin käyttäjää kohti;

- Jos terä vääntyy tai kohdistuu väärin, terän takaosan hampaat voivat kaivautua puun yläpintaan ja aiheuttaa terän nousemisen ylös uurroksesta ja sahan hyppäämisen takaisin käyttäjää kohti.

Takaisku aiheutuu työkalun vääränlaisesta käytöstä ja/tai vääristä työmenetelmistä tai työolosuhteista, jotka voidaan välttää seuraavilla varotoimenpiteillä.

a) Pidä sahasta tiukasti kiinni molemmin

käsin ja kohdista käsivarret vastustamaan takaiskuvoimia. Pidä vartalo

jommallakummalla puolella terää, ei linjassa terän kanssa. Takaisku voi saada sahan hyppäämään takaisin, mutta käyttäjä voi hallita takaiskun voimaa ottamalla huomioon oikeat varotoimet.

b) Kun terä on juuttunut kiinni tai

leikkaaminen jostakin syystä keskeytyy, vapauta liipaisin ja pidä sahaa liikkumattomana työstettävässä materiaalissa, kunnes terä on täysin pysähtynyt. Älä koskaan yritä irrottaa sahaa

työstettävästä materiaalista tai vetää sitä taaksepäin terän liikkuessa, koska tällöin voi syntyä takaisku. Tutki terän juuttumisen syy ja suorita korjaustoimenpiteet.

c) Kun käynnistät sahan uudelleen

työkappaleessa, keskitä terä uurtoon ja varmista, etteivät hampaat ole kiinni materiaalissa. Jos terä on juuttunut

kiinni, se saattaa lähteä nousemaan ylös tai iskeä taakse työkappaleesta, kun saha käynnistetään.

d) Tue isot levyt terän juuttumisen ja

takaiskun vaaran vähentämiseksi.

Suuret paneelit pyrkivät taipumaan omasta painostaan. Aseta tuki levyn alle molemmin puolin lähelle leikkauslinjaa ja lähelle levyn reunaa.

e) Älä käytä tylsiä tai vaurioituneita teriä.

Teroittamattomat tai väärin asetetut terät tekevät kapean uurron, mikä aiheuttaa liiallista kitkaa, terän takertumista ja takaiskuja.

f) Älä käytä tylsiä tai vaurioituneita teriä. Jos

terän säätö siirtyy leikkauksen aikana, se voi aiheuttaa kiinnijuuttumisen ja takaiskun.

g) Noudata erityistä varovaisuutta tehdessäsi

upotusleikkausta seiniin ja muihin sokeisiin kohteisiin. Esiin tunkeutuva terä voi kohdata

vastuksen, joka aiheuttaa takaiskun.

Turvallisuusohjeet sahoille, joissa on heiluriterän suojus

a) Tarkista ennen jokaista käyttöä, että

alasuojus sulkeutuu oikein. Älä käytä sahaa,

jos alasuojus ei liiku vapaasti ja sulkeudu terän ympärille välittömästi. Älä purista tai sido alasuojusta avoimeen asentoon. Jos saha putoaa vahingossa, alasuojus voi taipua. Nosta alasuojus taakse vedettävällä kahvalla ja varmista, että suojus liikkuu vapaasti koskettamatta terää tai mitään muuta osaa missään kulmassa tai leikkaussyvyydessä.

b) Tarkista alasuojuksen palautusjousen

toiminta ja kunto. Jos suojus ja sen jousi eivät toimi oikein, ne täytyy huoltaa ennen seuraavaa käyttöä. Alasuojus voi toimia veltosti, koska sen osat ovat vaurioituneet, siinä on tahmeita jäämiä tai siihen on kertynyt likaa.

c) Alasuojuksen saa vetää taakse

manuaalisesti vain erikoisleikkausten, kuten upotusleikkaukset ja yhdistelmäleikkaukset, yhteydessä. Nosta

alasuojusta taakse vedettävällä kahvalla ja heti kun terä uppoaa materiaaliin, alasuojus täytyy vapauttaa. Kaikessa muussa sahauksessa alasuojuksen tulisi toimia automaattisesti.

d) Tarkista aina, että alasuojus peittää terän,

ennen kuin asetat sahan työpöydälle tai lattialle. Suojaamaton, vapaalla pyörivä terä

aiheuttaa sahan kulkemisen taaksepäin, jolloin se leikkaa kaikkea eteen tulevaa. Ota huomioon aika, joka kuluu terän pysähtymiseen liipaisimen vapauttamisen jälkeen.

Muita turvallisuusohjeita kaikille halkaisukiilalla varustetuille sahoille

a) Käytä käytössä olevalle sahalle sopivaa

halkaisukiilaa. Jotta halkaisukiila toimisi

oikein, sen täytyy olla terän runkoa paksumpi mutta terän hammasasetusta ohuempi.

b) Säädä halkaisukiila tässä oppaassa

kuvatulla tavalla. Väärä väli, asento ja kohdistus voivat tehdä halkaisukiilasta tehottoman takaiskun estämiseen.

SUOMI

c) Käytä halkaisukiilaa aina upotusleikkausta

lukuun ottamatta. Halkaisukiila täytyy vaihtaa

upotusleikkauksen jälkeen. Halkaisukiila aiheuttaa häiriöitä upotusleikkauksen aikana ja voi aiheuttaa takaiskun.

d) Jotta halkaisukiila toimisi oikein, sen

täytyy koskettaa työkappaletta. Halkaisukiila ei estä takaiskua lyhyissä leikkauksissa.

e) Älä käytä sahaa, jos halkaisukiila on

taipunut. Pienikin este voi hidastaa suojuksen sulkeutumisnopeutta.

Lisäturvasääntöjä pyörösahoille

• Käytä kuulosuojia. Melulle altistuminen voi aiheuttaa kuulon menetyksen.

• Käytä pölysuojainta.

• Älä käytä teriä, joiden halkaisija on suosituksia suurempi tai pienempi. Katso terän sopivat tyyppiarvot teknisistä tiedoista. Käytä vain ohjekirjassa ilmoitettuja teriä EN 847-1

-standardin mukaisesti.

• Älä käytä leikkauslaikkoja.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

– Kuulon heikkeneminen. – Lentävien kappaleiden aiheuttamat

henkilövahingot.

– Käytön aikana kuumenevien varusteiden

aiheuttamat palovammat.

– Pitkäaikaisen käyttämisen aiheuttamat

henkilövahingot.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

PÄIVÄMÄÄRÄKOODIN SIJAINTI (KUVA [FIG.] 2)

Päivämääräkoodi (w) on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2010 XX XX

Valmistusvuosi

Pakkauksen sisältö

Pakkauksen sisältö: 1 Pyörösaha 1 Ohjausviivain 1 Sahanterän ruuviavain 1 Käyttöohje 1 Poikkileikkauspiirros

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Kuvaus (kuva 1, 2)

VAROITUS: Älä tee työkaluun tai sen

osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- tai henkilövahinkoja.

a. Virtakytkin b. Lukituksen vapautuspainike c. Etukahva d. Karan lukko e. Pölynpoistoaukko f. Sahakenkä g. Halkaisukiila h. Alasuojuksen taakse vedettävä kahva i. Alasuojus j. Sahanterä k. Viisteensäätönuppi l. Viistoleikkauksen merkki m. Suoran leikkauksen merkki n. Syvyydensäätönuppi o. Ohjausviivain

KÄYTTÖTARKOITUS

D23620-pyörösaha on suunniteltu ammattimaiseen puun ja muovin sahaamiseen.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Nämä pyörösahat ovat ammattimaisia sähkötyökaluja.

ÄLÄ anna lasten koskea niihin. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä.

SUOMI

Tämä DEWALT-työkalu on kaksoiseristetty

EN 60745 -säädösten mukaisesti, joten maadoitusjohdinta ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huoltoorganisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on teknisissä tiedoissa. Johdinten pienin koko on 1 mm2 ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Loukkaantumisvaaran

vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista,

että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Leikkaussyvyyden säätäminen (kuvat 1, 2, 3)

1. Löysää leikkaussyvyyden säätönuppi (n).

2. Siirrä kenkää (f) säätääksesi oikean syvyyden.

3. Kiristä leikkaussyvyyden säätönuppi (n).

VAROITUS: Saat parhaat tulokset

antamalla sahanterän työntyä esiin työkappaleesta noin 3 mm (katso kuvan 3 pikkukuvaa).

Viistokulman säätö (kuva 4)

Viistokulmaa voidaan säätää välillä 0° ja 50°.

1. Löysennä viistokulman säätönuppia (k).

2. Aseta viistokulma kääntämällä sahan kehystä (f) siten, että merkki osoittaa haluttuun kohtaan asteikolla.

3. Kiristä viistokulman säätönuppia (k).

Kengän säätö 90°:een sahauksille (kuvat 1, 5)

1. Säädä saha 0°:een viistokulmaan.

2. Vedä teränsuojusta taakse vivulla (h) ja laita saha terän puolelle.

3. Löysennä viistokulman säätönuppia (k).

4. Laita nelikulmio terää ja kenkää vasten ja säädä 90°:een asetus.

5. Säädä pysäytin (p) kuusiokulma-avaimella.

Sahanterän vaihtaminen (kuva 6)

1. Laita terän lukituspainike (d) päälle ja ruuvaa terän kiristysruuvi (q) auki kääntämällä sitä vastapäivään työkalun mukana toimitetulla ruuviavaimella (r).

2. Vedä teränalasuojusta (i) taakse vivulla (h) ja vaihda terä (j). Asenna aluslevyt (s ja t) uudelleen oikeisiin paikkoihin.

3. Tarkista terän kiertosuunta.

4. Kierrä terän kiristysruuvi (q) käsin pitämään aluslevy paikallaan. Käännä myötäpäivään.

5. Paina terän lukituspainiketta (d), kun käännät karaa, kunnes terä lopettaa kiertämisen.

6. Kiristä terän kiristysruuvi tiukkaan ruuviavaimella.

Halkaisukiilan säätäminen (kuva 6)

Halkaisukiilan (g) oikea säätötapa näkyy kuvasta 6. Säädä halkaisukiilan ja terän välistä etäisyyttä terän vaihtamisen jälkeen tai aina kun se on välttämätöntä.

1. Säädä leikkaussyvyydeksi 0 mm, jotta pääset käsiksi halkaisukiilan kiristysruuveihin.

2. Löysää ruuveja (u) ja vedä halkaisukiila ulos enimmäispituuteensa.

3. Säädä etäisyys.

4. Kiristä ruuvit (vääntömomentti: 4–5 Nm).

Ohjausviivaimen asentaminen ja säätö (kuva 7)

Ohjausviivainta (o) käytetään leikkaamaan yhdensuuntaisesti työkappaleen reunan mukaisesti.

ASENNUS

1. Löysää lukitusruuvia (v), jotta ohjausviivain pääse ohi.

2. Laita ohjausviivain (o) sahakenkään (f) kuvassa näytetyllä tavalla.

3. Kiristä lukitusruuvi (v).

SÄÄTÖ

1. Löysää lukitusruuvia (v) ja aseta ohjausviivain (o) halutulle leveydelle.

2. Kiristä lukitusruuvi (v).

SUOMI

Ennen käyttämistä

• Varmista, että suojukset on asennettu oikein. Sahanterän suojuksen täytyy olla suljetussa asennossa.

• Varmista, että sahanterä pyörii terässä olevan nuolen suuntaan.

TOIMINTA Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita

• Varmista, että sahattava kappale on

• Paina työkalua vain kevyesti äläkä

• Vältä ylikuormittamista.

• Älä käytä erittäin kuluneita sahanteriä.

• Älä käytä sahaa kolon leikkaamiseen.

ja määräyksiä.

VAROITUS: Vakavan

henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista.

VAROITUS: Noudata aina turvaohjeita

ja määräyksiä.

tiukasti kiinni.

paina sahanterää sivusta.

Käsien oikea asento (kuva 8)

VAROITUS: Voit vähentää vakavan

Käsien oikea asento tarkoittaa toisen käden pitämistä etukahvassa (c) ja toisen käden pitämistä pääkahvalla (x).

henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa.

henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa.

Käynnistäminen ja sammuttaminen (kuva 2)

Turvasyistä työkalun virtakytkin (a) on varustettu lukituksen vapautuspainikkeella (b).

1. Paina lukituksen vapautuspainiketta vapauttaaksesi työkalu.

2. Käynnistä työkalu painamalla virtakytkintä (a). Kun virtakytkin vapautetaan, lukituksen vapautuspainike kytkeytyy päälle ja estää koneen tahattoman käynnistymisen.

VAROITUS: Älä käytä karan lukitusta,

VAROITUS: Älä käynnistä tai sammuta

työkalua, kun sahanterä koskettaa työkappaletta tai muita materiaaleja.

kun työkalu on käynnissä.

Työkalun ohjaaminen (kuvat 1, 2)

1. Saat parhaat tulokset kiinnittämällä työkappaleen ylösalaisin.

2. Seuraa työkappaleen linjaa käyttämällä merkkiä (m).

Jos leikkaan 45°:een kulmaa, seuraa

työkappaleen linjaa käyttämällä merkkiä (l).

3. Ohjaa johto poispäin työkalun taakse.

Pölyn ottaminen talteen [kuva 1]

VAROITUS: Älä hengitä pölyä. Voit

Tässä työkalussa on pölynpoistoaukko (e). Yhdistä sahaan määräykset täyttävä pölynpoistolaite,

jos mahdollista.

VAROITUS: Sahattaessa puuta

vähentää henkilövahingon vaaraa käyttämällä AINA hyväksyttyä hengityssuojainta.

poista pöly AINA yhdistämällä sahaan määräykset täyttävä imuri. Yleisimpien pölynimureiden letkut mahtuvat pölynpoistoaukkoon sellaisenaan.

VAROITUS: Metallia sahattaessa käytä

vain imuria, joka on suojattu kipinöiltä.

KUNNOSSAPITO

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Loukkaantumisvaaran

vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista,

että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

DeWalt D23620 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
