Devolo dLAN® pro 1200 PoE Installation Manual

dLAN® pro 1200+ PoE

devolo dLAN® pro 1200+ PoE

Alle Angaben in dieser Dokumentation sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusicherung von Produkteigenschaften. devolo haftet ausschließlich in dem Umfang, der in den Verkaufs- und Lieferbedingungen festgelegt ist.

Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software sowie die Verwendung ihres Inhalts sind nur mit schriftlicher Erlaubnis von devolo gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Marken

®

HomePlug Linux Ubuntu Windows devolo, dLAN

ist eine eingetragene Marke der HomePlug Powerline Alliance.

®

ist eine eingetragene Marke von Linus Torvalds.

®

ist eine eingetragene Marke von Canonical Ltd.

®

und Microsoft® sind eingetragene Marken von Microsoft, Corp.

®

, Vianect® sowie das devolo-Logo sind eingetragene Marken der devolo AG.

Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.

devolo AG

Charlottenburger Allee 60 52068 Aachen Deutschland

www.devolo.de

Aachen, April 2016

Version 1.0_4/16

Inhalt

1 Ein Wort vorab. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1.1 Zu diesem Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1.1.1 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1.1.2 CE-Konformität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.1.3 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.2 devolo im Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

2.1 Was steckt hinter dLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

2.2 Das dLAN pro 1200+ PoE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2.3 Rund ums Netzwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

2.3.1 Einfache Internetverlängerung über das Stromnetz . . . . . . . . . . . . . . . . . . . . . . 11

2.3.2 dLAN Peer-to-Peer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.3.3 dLAN MDU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

2.3.4 PoE-Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

3.2 Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

3.3 Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

3.3.1 Verschlüsselungstaster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

3.3.2 PoE-Taster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

3.3.3 Reset-Taster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

3.3.4 Ethernet-Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

3.3.5 Integrierte Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

3.3.6 Stromsparmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

3.4 dLAN pro 1200+ PoE anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

3.5 Software für Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

devolo dLAN pro 1200+ PoE

Inhalt

4 dLAN pro-Netzwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

4.1 Sicherheit im dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

4.2 dLAN pro-Netzwerk per Tastendruck verschlüsseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

5 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

5.1 Bandbreitenoptimierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

5.2 Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

5.3 Allgemeine Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

devolo dLAN pro 1200+ PoE

Ein Wort vorab 5

1Ein Wort vorab

Vielen Dank für Ihr Vertrauen!

devolo dLAN-Professional-Lösungen stellen eine kostengünstige Möglichkeit dar, das Stromnetz in einem Gebäude für den Aufbau eines breitbandigen IP-Netzwerkes zu nutzen. Der Vorteil hierbei liegt klar auf der Hand: Es muss kein neues Kabel verlegt werden – Aufwand und Kosten bleiben niedrig. dLAN kann sowohl als einfach skalierbares, primäres Netzwerk genutzt werden als auch eine bestehende Infrastruktur ergänzen.

Mit wenigen Handgriffen bauen Sie mit dem dLAN pro 1200+ PoE Ihr eigenes Netzwerk auf. dLAN überträgt die Daten über die Stromleitung des Gebäudes, so dass jede Steckdose zu einem Netzwerkzugang wird.

1.1 Zu diesem Handbuch

Lesen Sie vor der Inbetriebnahme des Gerätes alle Anweisungen sorgfältig und bewahren Sie Handbuch und/oder Installationsanleitung für späteres Nachschlagen auf.

Neben einer Einführung in das Thema „dLAN“ in Ka- pitel 2 erfahren Sie in Kapitel 3, wie Sie das dLAN pro 1200+ PoE erfolgreich in Betrieb nehmen

können. Informationen zur Konfiguration des dLAN pro-Netzes finden Sie in Kapitel 4. Hinweise zur Bandbreitenoptimierung und Umweltverträglichkeit des Gerätes sowie unsere Garantiebedingungen in Kapitel 5 bilden den Abschluss des Handbuches.

Die technischen Daten zum dLAN pro 1200+ PoE finden Sie im Produktblatt im Internet unter

www.devolo.de/business-solutions

Beschreibung der Symbole

In diesem Abschnitt beschreiben wir kurz die Bedeutung der verwendeten Symbole.

Sehr wichtiger Hinweis, dessen Nichtbeachtung zu Schäden führen kann.

Wichtiger Hinweis, dessen Beachtung empfehlenswert ist.

Zusätzliche Informationen und Tipps zu Hintergründen und zur Konfiguration Ihres Gerätes.

.

1.1.1 Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät wie in dieser Anleitung beschrieben, um Schäden und Verletzungen zu vermeiden.

devolo dLAN pro 1200+ PoE

6 Ein Wort vorab

1.1.2 CE-Konformität

Bei bestimmungsgemäßem Gebrauch entspricht das Produkt den grundlegenden Anforderungen der Richtlinie 2014/30/EU sowie den übrigen einschlägigen Bestimmungen des FTEG.

Das Produkt ist zum Betrieb in der EU, Schweiz und Norwegen vorgesehen.

Das Produkt ist eine Einrichtung der Klasse B.

Die CE-Erklärung zu diesem Produkt finden Sie auf beiliegendem Flyer oder im Internet unter

www.devolo.de/business-solutions

.

1.1.3 Sicherheitshinweise

Alle Sicherheits- und Bedienungsanweisungen sollen vor Inbetriebnahme von devolo Geräten gelesen und verstanden worden sein und für zukünftige Einsichtnahmen aufbewahrt werden.

GEFAHR durch Elektrizität

devolo Geräte dürfen vom Anwender nicht geöffnet werden. Beim Öffnen der Geräte besteht Stromschlaggefahr!

devolo Geräte sind für den Anwender wartungsfrei. Im Schadensfall trennen Sie das devolo Gerät vom Stromnetz, indem Sie dieses selbst oder dessen Netzstecker aus der Steckdose ziehen. Wenden Sie sich dann ausschließlich an qualifiziertes Fachpersonal (Kundendienst). Ein Schadensfall liegt z. B. vor,

쎲 wenn der Netzstecker beschädigt ist. 쎲 wenn das devolo Gerät mit Flüssigkeit (z.B. Regen

oder Wasser) überschüttet wurde.

쎲 wenn das devolo Gerät funktionslos ist. 쎲 wenn das Gehäuse des devolo Gerätes beschädigt

ist.

devolo Geräte dürfen ausschließlich an einem Versor-

gungsnetz betrieben werden, wie auf dem Typenschild beschrieben. Zur Spannungsversorgung über

die Stromanschlussbuchse nutzen Sie nur das beiliegende Stromkabel bzw. Netzteil. Zur Spannungsversorgung über PoE verwenden Sie ein Ethernet-Kabel.

Um das devolo Gerät vom Stromnetz zu trennen, ziehen Sie das Gerät selbst bzw. dessen Netzstecker aus der Steckdose. Die Steckdose sowie alle ange-

schlossenen Netzwerkgeräte sollen leicht zugänglich sein, damit Sie im Bedarfsfall die Netzstecker schnell ziehen können.

Verwenden Sie devolo Geräte ausschließlich an einem trockenen Standort.

devolo dLAN pro 1200+ PoE

Ein Wort vorab 7

Zur Reinigung trennen Sie devolo Geräte vom Stromnetz! Vermeiden Sie lösungsmittelhaltige Reini-

gungsmittel, da dies zu Beschädigungen des Gehäuses führen kann. Verwenden Sie zur Reinigung nur ein trockenes Tuch.

GEFAHR durch Überhitzung

Mehrere devolo Geräte dürfen nicht direkt ineinander gesteckt werden.

devolo Geräte sollen nur an Plätzen aufgestellt werden, welche eine ausreichende Belüftung gewähren. Schlitze und Öffnungen am Gehäuse dienen der Belüftung:

쎲 Decken Sie devolo Geräte bei Betrieb nicht ab. 쎲 Stellen Sie keine Gegenstände auf devolo

Geräte.

쎲 Stecken Sie keine Gegenstände in die Öffnun-

gen der devolo Geräte.

쎲 devolo Geräte dürfen nicht in direkter Nähe einer

offenen Flamme (z. B. Feuer, Kerze) eingesetzt werden.

쎲 devolo Geräte dürfen nicht direkter Wärme-

strahlung ausgesetzt sein (z. B. Heizkörper, Son-

neneinstrahlung).

1.2 devolo im Internet

Weitergehende Informationen zu unseren Produkten finden Sie auch im Internet unter

www.devolo.de/business-solutions

Nicht nur Produktbeschreibungen und Dokumentationen, sondern auch aktualisierte Versionen der devoloSoftware können Sie herunterladen.

Wenn Sie weitere Ideen oder Anregungen zu unseren Produkten haben, nehmen Sie bitte unter der E-MailAdresse support@devolo.com

.

Kontakt mit uns auf!

devolo dLAN pro 1200+ PoE

8 Ein Wort vorab

devolo dLAN pro 1200+ PoE

Einleitung 9

Abb. 1

2 Einleitung

dLAN ist eine intelligente und sichere Technologie, mit der Sie einfach, schnell und preiswert ein Netzwerk über das Stromnetz aufbauen, ohne erst eine teure und lästige Verkabelung durchführen zu müssen. Dabei müssen sich Leistungsdaten und Installationsaufwand nicht hinter den traditionellen Methoden verstecken.

2.1 Was steckt hinter dLAN?

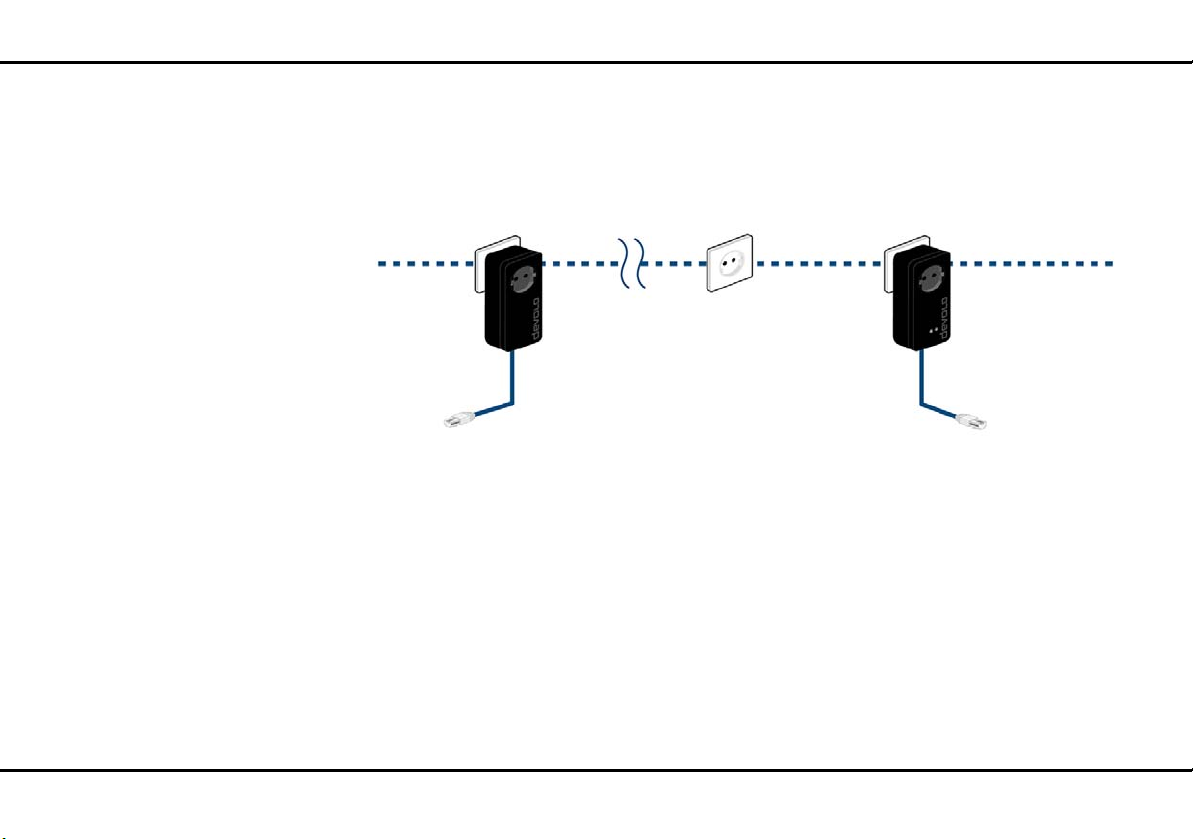

Beim dLAN (direct Local Area Network) wird das vorhandene Stromnetz zur Übertragung von Daten zwischen verschiedenen, über entsprechende Geräte miteinander verbundenen, Computern und anderen Netzwerkkomponenten genutzt. Sprichwörtlich jede Steckdose wird dadurch auch zur „Netzwerksteckdose“. Zur Übermittlung werden die Daten umgewandelt (moduliert) und als Signal über die Stromleitungen geschickt. Modernste Technik gewährleistet dabei, dass sich Strom- und Datennetz nicht gegenseitig stören. Dabei ist die Vernetzung über dLAN schnell und sicher. Die übertragenen Informationen werden mit einem Kennwort verschlüsselt, um das Abhören durch Dritte zu verhindern.

2.2 Das dLAN pro 1200+ PoE

쎲 Entwickelt für den professionellen Einsatz in

kleineren Netzwerken mit hohem Anspruch an Zuverlässigkeit und Leistung

쎲 devolo Green IT – intelligente PowerSave-Technik

spart 90 Prozent Energie – ganz automatisch. devolos patentierter Stromsparmodus erkennt, ob der mit dem HomePlug-Gerät verbundene Computer ein- oder ausgeschaltet ist und passt den Betriebszustand des Gerätes entsprechend an.

devolo dLAN pro 1200+ PoE

10 Einleitung

쎲 dLAN-Technologie vom weltweiten Marktführer,

entwickelt für den professionellen Einsatz

쎲 Professionelles Remote-Management über

dLAN AVpro manager-Software mit umfangreichen Konfigurationsmöglichkeiten

쎲 Zuverlässiger Schutz in öffentlichen Bereichen:

LED-Statusanzeige und Verschlüsselungstaster lassen sich via Remote-Management abschalten

쎲 Mit bis zu 1200 Mbit/s erleben Sie Datenübertra-

gung auf höchstem Niveau. Die range+ Technologie sorgt für eine noch stabilere Internetverbindung mit deutlich höheren Reichweiten.

쎲 Gigabit-Ethernet-Port mit PoE-Funktion (gemäß

IEEE 802.3af, 15,4 Watt Abgabeleistung).

쎲 Optimale dLAN-Sicherheit mit 128-Bit-AES-Ver-

schlüsselung

쎲 Unterstützt Quality-of-Service (QoS) zur automati-

schen Datenpriorisierung

쎲 Hohe Reichweite von bis zu 400 Metern bei der

Verbindung über die Stromleitung

쎲 Mittels des dLAN AVpro manager wird eine zuver-

lässige, schnelle und komfortable Integration des dLAN pro 1200+ PoE in dLAN pro-Netzwerke unterschiedlicher Architektur (Peer-to-Peer oder MDU) ermöglicht.

devolo dLAN pro 1200+ PoE

Einleitung 11

Abb. 2

2.3 Rund ums Netzwerk

Dieses Kapitel bietet Ihnen anhand von Anwendungsszenarien einen Überblick über mögliche dLAN proNetzwerke mit dem dLAN pro 1200+ PoE.

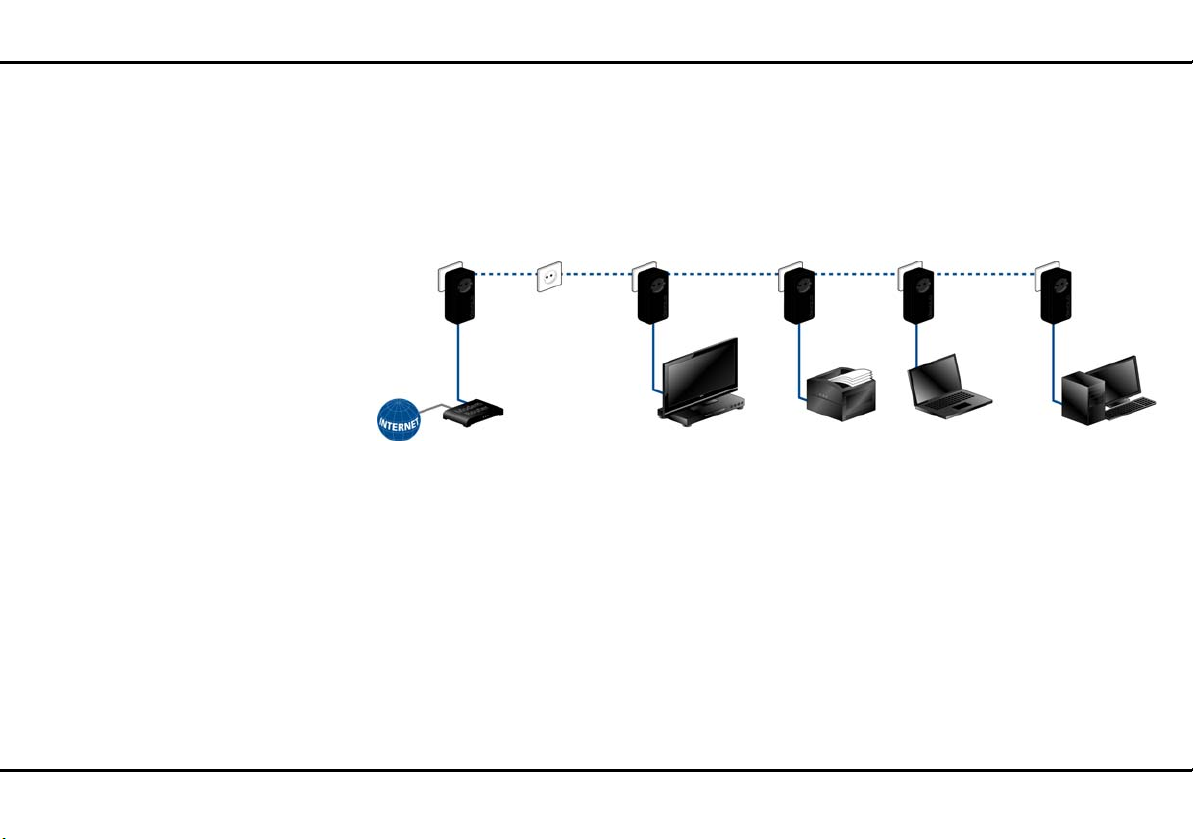

2.3.1 Einfache Internetverlängerung über das Stromnetz

devolo dLAN pro 1200+ PoE

12 Einleitung

Abb. 3

2.3.2 dLAN Peer-to-Peer

In einem Peer-to-Peer-Netzwerk (P2P) sind alle dLAN pro-Geräte gleichberechtigt. Die angeschlossenen Netzwerkteilnehmer können frei und direkt miteinander kommunizieren. Das dLAN pro-Gerät, das von allen dLAN pro-Geräten im Netzwerk aus am besten erreich-

bar ist, wird von diesen automatisch zum Central Coordinator (CCo) bestimmt und koordiniert fortan die Kommunikation zwischen den Teilnehmern. Standardmäßig werden die dLAN pro-Geräte als Peer-to-PeerNetzwerk konfiguriert.

devolo dLAN pro 1200+ PoE

Einleitung 13

Zimmer 1

Zimmer 2 Zimmer 3

Zimmer 4

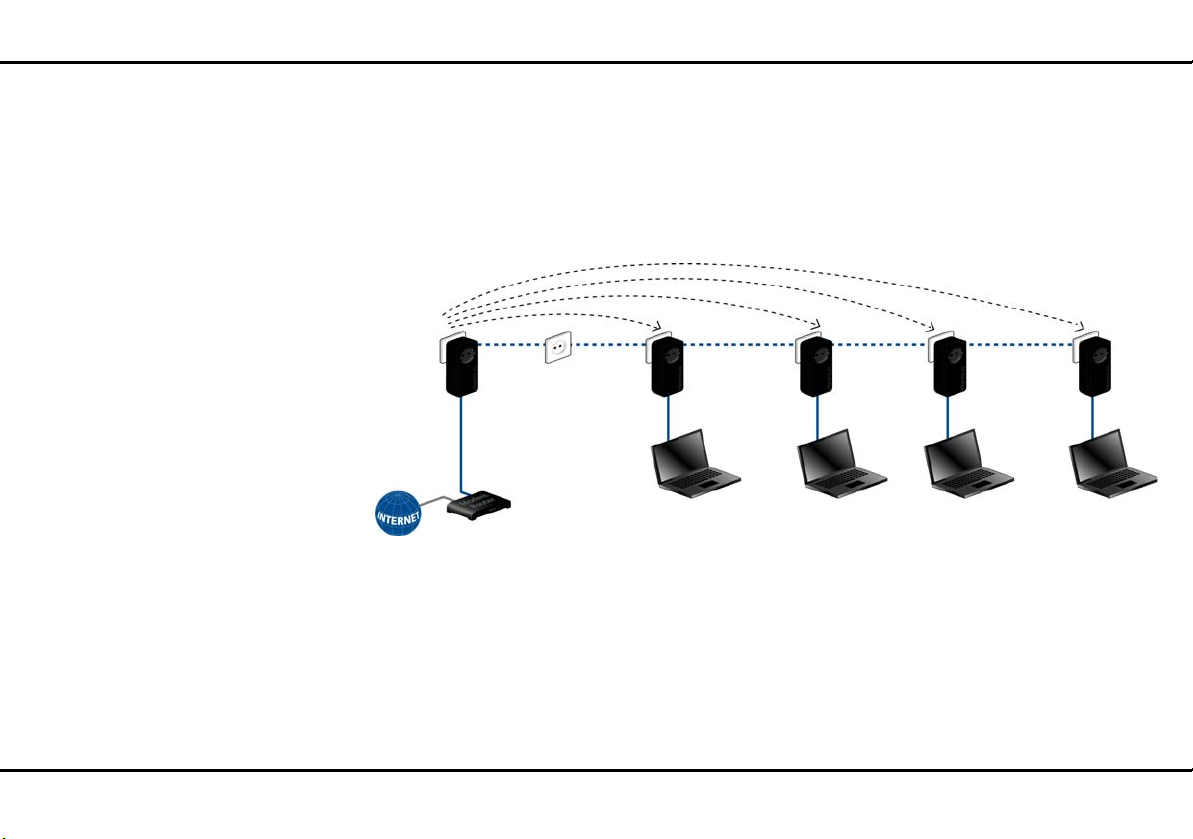

Abb. 4

2.3.3 dLAN MDU

In einem MDU-Netzwerk (MDU: Multiple Dwelling Unit) hängen die angeschlossenen Netzwerkteilnehmer als Slaves an einem Master und bilden mit ihrem Master gemeinsam ein logisches dLAN pro-Netzsegment. Jeder Slave sendet Daten nur an seinen Master.

Auf technischer Ebene ist Kommunikation zwischen den Slaves des MDU-dLANs nicht möglich. Die Master der MDU-dLANs werden über Ethernet-Switches miteinander verbunden. MDU-dLANs sind damit ideal zur etagenweisen Vernetzung (z. B. in Hotels) geeignet.

devolo dLAN pro 1200+ PoE

14 Einleitung

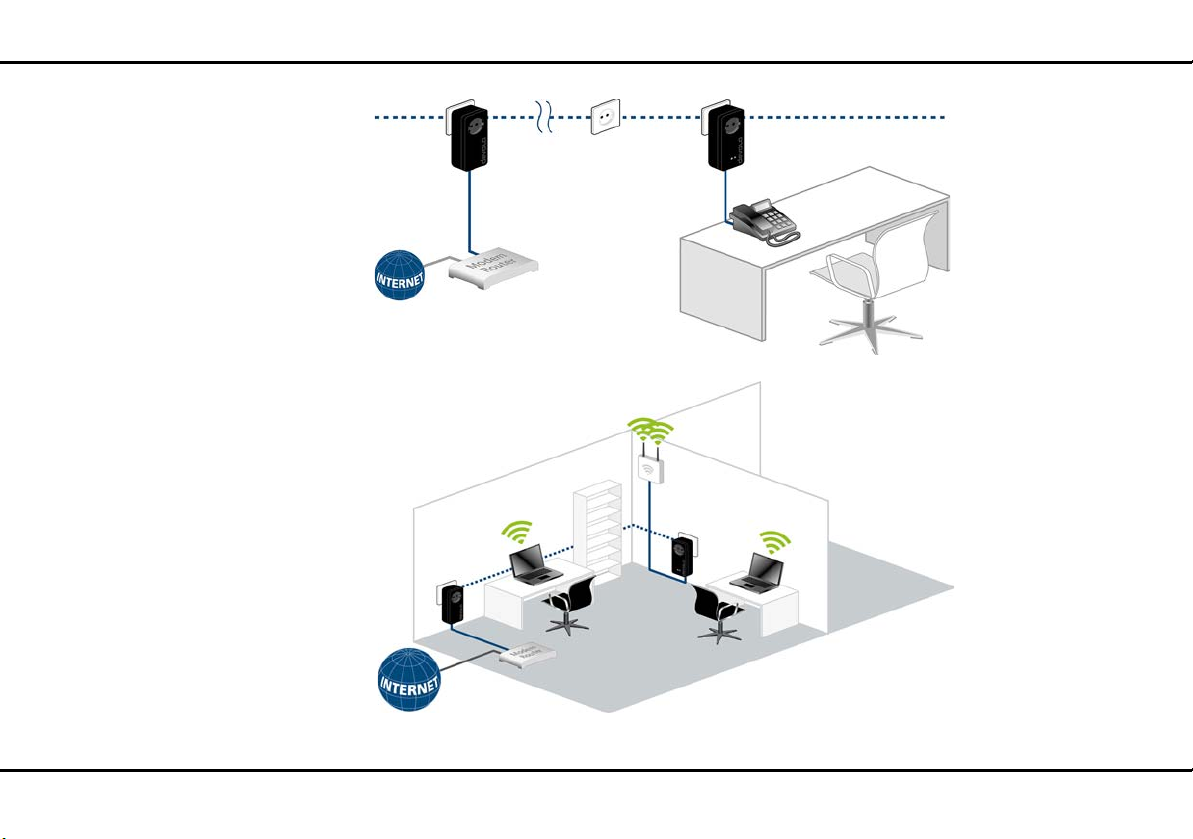

2.3.4 PoE-Betrieb

Der Ethernet-Anschluss am dLAN pro 1200+ PoE kann eine Stromversorgung gemäß IEEE 802.3af Klasse '0' für ein daran angeschlossenes Gerät bereitstellen.

Standardmäßig ist die PoE-Funktion des dLAN pro 1200+ PoE aktiviert.

Sie können die PoE-Funktion des dLAN pro 1200+ PoE für 10 Sekunden deaktivieren, um das daran angeschlossene Gerät kurz vom Stromnetz zu trennen und es neu zu starten.

Es gibt zwei Möglichkeiten eine Deaktivierung der PoEFunktion des dLAN pro 1200+ PoE durchzuführen:

Via PoE-Taster

햲 Drücken Sie den PoE-Taster mit dem Blitz-Symbol

auf der Vorderseite des Gerätes.

햳 Nach 10 Sekunden wird die PoE-Funktion auto-

matisch wieder aktiviert.

Via dLAN AVpro manager

햲 Wählen Sie im Fenster dLAN-Netzwerke das

Netzwerk des betreffenden dLAN pro 1200+ PoE aus.

햳 Klicken Sie im dLAN-Netzbild das betreffende

Gerät mit der rechten Maustaste an, um das Kontext-Menü des Geräts zu öffnen.

햴 Per Klick auf den Menüpunkt PoE neu starten,

deaktivieren Sie für 10 Sekunden die PoE-Funktion des Ethernet-Anschlusses. Damit unterbrechen Sie kurz die Stromzufuhr zum angeschlossenen Gerät und schalten dieses für 10 Sekunden aus.

Ist das betreffende Gerät ein Bestandteil des Netzwerks, kann die Deaktivierung der PoE-Funktion Auswirkungen auf die Erreichbarkeit z. B. von Endgeräten haben.

devolo dLAN pro 1200+ PoE

Einleitung 15

Abb. 5

Abb. 6

devolo dLAN pro 1200+ PoE

16 Einleitung

devolo dLAN pro 1200+ PoE

Inbetriebnahme 17

Abb. 7 ist länderspezifisch

3 Inbetriebnahme

In diesem Kapitel erfahren Sie alles Wissenswerte zur Inbetriebnahme Ihres dLAN pro 1200+ PoE. Wir beschreiben Funktionen sowie den Anschluss des dLAN pro 1200+ PoE. Des Weiteren stellen wir Ihnen die devolo-Software kurz vor.

3.1 Lieferumfang

Bevor Sie mit der Inbetriebnahme Ihres dLAN pro 1200+ PoE beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist:

쎲 Single Kit:

쑗 dLAN pro 1200+ PoE 쑗 Netzwerkkabel 쑗 gedruckte Installationsanleitung 쑗 Dokumentation unter

www.devolo.de/business-solutions

oder

쎲 Starter Kit:

쑗 dLAN pro 1200+ PoE 쑗 dLAN pro 1200+ 쑗 Zwei Netzwerkkabel 쑗 gedruckte Installationsanleitung 쑗 Dokumentation unter

www.devolo.de/business-solutions

devolo behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzunehmen.

devolo dLAN pro 1200+ PoE

18 Inbetriebnahme

3.2 Systemvoraussetzungen

쎲 Betriebssysteme: Windows 7 (x86/x64),

Windows 8 (x86/x64), Windows 10 (x86/x64), Linux (Ubuntu 12.4) und alle netzwerkfähigen Betriebssysteme

쎲 Netzwerkanschluss

Beachten Sie, dass Ihr Computer bzw. das jeweilige Gerät über eine Netzwerkkarte bzw. einen Netzwerkadapter mit Netzwerkschnittstelle verfügen muss.

Zum Aufbau eines dLAN pro-Netzwerkes benötigen Sie mindestens zwei dLAN pro-Geräte (200 Mbit/s, 500 Mbit/s bzw. 1200 Mbit/s).

3.3 Funktionen

Das dLAN pro 1200+ PoE ist ausgestattet mit:

쎲 2 Kontrollleuchten (LEDs) 쎲 1 Verschlüsselungstaster 쎲 1 PoE-Taster 쎲 1 Reset-Taster 쎲 1 Ethernet-Anschluss mit PoE-Funktion 쎲 1 integrierte Steckdose

3.3.1 Verschlüsselungstaster

Dieser Taster steuert die folgenden Funktionen:

dLAN pro-Netzwerk verschlüsseln

쎲 Um Ihr dLAN pro-Netzwerk individuell zu ver-

schlüsseln, drücken Sie an den angeschlossenen Geräten – innerhalb von 2 Minuten – jeden Ver- schlüsselungstaster ca. 1 Sekunde.

쎲 Um ein dLAN pro-Gerät aus Ihrem Netzwerk zu

entfernen, drücken Sie mindestens 10 Sekun- den den Verschlüsselungstaster des entsprechenden Gerätes.

Aus Sicherheitsgründen kann die Funktion des Verschlüsselungstasters im dLAN AVpro manager deaktiviert werden.

Mehr Informationen zur dLAN-Verschlüsselung finden Sie im Kapitel 4 dLAN pro-Netz- werk.

Kontrollleuchte

Die Kontrollleuchte (LED) zeigt alle Status des dLAN pro 1200+ PoE durch unterschiedliches Blinkund Leuchtverhalten an:

쎲 Die LED blinkt schnell rot in regelmäßigen Zeit-

abständen, wenn der dLAN pro 1200+ PoE mit

devolo dLAN pro 1200+ PoE

Inbetriebnahme 19

dem Stromnetz verbunden ist, aber keine dLAN-Verbindung besteht.

Prüfen Sie, ob das Gerät vorschriftsmäßig an das Stromnetz angeschlossen ist und ob der Verschlüsselungsvorgang erfolgreich durchgeführt wurde. Mehr Informationen dazu finden Sie unter 3.4 dLAN pro 1200+ PoE anschlie- ßen.

쎲 Die LED leuchtet weiß, wenn der

dLAN pro 1200+ PoE betriebsbereit ist und eine dLAN-Verbindung besteht.

쎲 Die LED blinkt schnell weiß in regelmäßigen

Zeitabständen, wenn der Verschlüsselungsvorgang (Pairing) im dLAN pro-Netzwerk durchgeführt wird.

쎲 Die LED blinkt weiß in unregelmäßigen Zeit-

abständen, wenn der dLAN pro 1200+ PoE sich im Stromsparmodus befindet.

쎲 Die LED blinkt rot in regelmäßigen Zeitabstän-

den, wenn die Datenübertragungsrate des dLAN pro 1200+ PoE nicht im optimalen Bereich liegt. Hinweise zur Verbesserung der Datenübertragungsrate finden Sie im Kapitel 5.1 Bandbrei- tenoptimierung.

Die Funktion der LED-Statusanzeige kann im dLAN AVpro manager deaktiviert werden.

3.3.2 PoE-Taster

Dieser Taster steuert die PoE-Funktion wie folgt:

Standardmäßig ist die PoE-Funktion des dLAN pro 1200+ PoE aktiviert.

Sie können die PoE-Funktion des dLAN pro 1200+ PoE für 10 Sekunden deaktivieren, um das daran angeschlossene Gerät kurz vom Stromnetz zu trennen und es neu zu starten.

Mehr Informationen zur PoE-Funktion finden Sie im Kapitel 2.3.4 PoE-Betrieb.

Kontrollleuchte

Die Kontrollleuchte (LED) zeigt die Status des PoE-Betriebes durch unterschiedliches Blink- und Leuchtverhalten an:

쎲 Die LED leuchtet weiß, wenn der PoE-Betrieb akti-

viert ist.

쎲 Während der 10-sekündigen Deaktivierung des

PoE-Betriebes ist die LED ausgeschaltet.

devolo dLAN pro 1200+ PoE

20 Inbetriebnahme

3.3.3 Reset-Taster

Der Reset-Taster (neben der Ethernet-Buchse) hat die folgende Funktion:

쎲 Um die Konfiguration des dLAN pro 1200+ PoE in

den Auslieferungszustand zurück zu versetzen, drücken Sie den Reset-Taster länger als 10 Sekunden. Beachten Sie, dass alle bereits vorgenommenen Einstellungen hierbei verloren gehen!

Der Reset-Taster kann mit Hilfe eines spitzen Gegenstandes (z. B. Büroklammer) gedrückt werden.

3.3.4 Ethernet-Anschluss

Über den Anschluss kann ein PC oder ein andere Netzwerkgerät über ein handelsübliches Netzwerkkabel mit dem dLAN pro 1200+ PoE verbunden werden.

Der Ethernet-Anschluss kann eine Stromversorgung gemäß IEEE 802.3 af Klasse '0' für ein daran angeschlossenes Gerät bereitstellen.

3.3.5 Integrierte Steckdose

Wenn Sie weitere Geräte mittels Mehrfachsteckdose anschließen, stecken Sie diese Mehrfachsteckdose in die Steckdose des dLAN pro 1200+ PoE. Der hier integrierte Netzfilter beseitigt eventuelle Störsignale der

angeschlossenen Geräte und verbessert entscheidend die Datenübertragung im Netzwerk.

3.3.6 Stromsparmodus

Ein dLAN pro-Gerät wechselt nach kurzer Zeit in den Stromsparmodus, wenn kein eingeschaltetes Netzwerkgerät (z. B. Computer mit inaktiver Netzwerkkarte) an der Netzwerkschnittstelle angeschlossen ist. Im

Stromsparmodus ist das dLAN pro-Gerät über das Stromnetz nicht erreichbar. Sobald das an der

Netzwerkschnittstelle angeschlossene Netzwerkgerät (z. B. Computer) wieder eingeschaltet ist, ist Ihr dLAN pro-Gerät auch wieder über das Stromnetz erreichbar.

Ein an den Computer angeschlossenes dLAN pro-Gerät kann nur dann in den Stromsparmodus wechseln, wenn die Netzwerkkarte des ausgeschalteten Computers ebenfalls inaktiv ist.

Wenn Sie eine Netzwerkkarte verwenden, die trotz ausgeschaltetem Computer aktiv bleibt, empfehlen wir, den Computer über eine Mehrfachsteckdose mit Ein/Ausschalter mit dem Stromnetz zu verbinden, damit dieser und auch die eingebaute Netzwerkkarte stromlos sind.

devolo dLAN pro 1200+ PoE

Inbetriebnahme 21

Wenn Sie sicherstellen möchten, dass ein dLAN proGerät nicht in den Stromsparmodus wechselt, kann diese Funktion in der dLAN AVpro managerSoftware deaktiviert werden.

Mehr Informationen zum Thema devolo Green IT und Nachhaltigkeit finden Sie im Internet unter www.devolo.de

.

3.4 dLAN pro 1200+ PoE anschließen

In diesem Abschnitt zeigen wir Ihnen, wie Sie das dLAN pro 1200+ PoE an einen Computer oder ein anderes Netzwerkgerät anschließen.

Den zulässigen Spannungsbereich für den Betrieb des Gerätes sowie die Leistungsaufnahme entnehmen Sie bitte dem Etikett auf der Rückseite des Gerätes. Weitere technische Angaben finden Sie im Produktblatt im Internet unter

www.devolo.de/business-solutions

햲 Schließen Sie das dLAN pro 1200+ PoE über

Netzwerkkabel an den jeweiligen Netzwerkanschluss Ihres Computer oder Netzwerkgerätes an.

.

Vermeiden Sie bei der Verkabelung Stolperfallen.

햳 Stecken Sie das dLAN pro 1200+ PoE in eine ver-

fügbare Steckdose.

Die Steckdose sowie alle angeschlossenen Netzwerkgeräte sollen leicht zugänglich sein, damit Sie im Bedarfsfall die Netzstecker schnell ziehen können.

Um das Gerät vom Stromnetz zu trennen, ziehen Sie das Gerät selbst bzw. dessen Netzstecker aus der Steckdose.

Weitere, mittels Mehrfachsteckdose angeschlossene Geräte werden mit dem Stromnetz verbunden, indem Sie diese Mehrfachsteckdose in die integrierte Steckdose des dLAN pro 1200+ PoE stecken.

햴 Nachdem Sie mindestens zwei dLAN pro-Geräte

wie gerade beschrieben angeschlossen haben, ist Ihr dLAN pro-Netzwerk eingerichtet. Um Ihr Netzwerk noch zu sichern, fahren Sie mit der Konfiguration Ihres Netzwerkes fort. Lesen Sie dazu im Kapitel 4 dLAN pro-Netzwerk weiter.

devolo dLAN pro 1200+ PoE

22 Inbetriebnahme

Ausführliche Informationen zur Einbindung anderer devolo dLAN pro-Geräte finden Sie im Internet unter

www.devolo.de/business-solutions

.

3.5 Software für Windows

Die devolo-Software liegt im Internet unter

www.devolo.de/business-solutions

Nachdem Sie die Installationsdatei auf Ihren Computer herunter geladen haben, starten Sie diese per Doppelklick.

Mit Hilfe des Installationsassistenten wird der devolo dLAN AVpro manager und das dazugehörige Produkthandbuch unter dem Windows-Betriebssystem installiert.

Sie finden den installierten dLAN AVpro manager und das dazugehörige Produkthandbuch in der Programmgruppe Start 쒁 Alle Programme 쒁 devolo.

Neben der individuellen Verschlüsselung Ihres dLAN pro-Netzwerkes und der Absicherung vor unbefugtem Zugriff, bietet der dLAN AVpro manager noch erweiterte dLAN pro-Funktionen.

für Sie bereit.

Ausführliche Beschreibungen und Informationen zur Konfiguration Ihres dLAN pro-Netzes entnehmen Sie bitte dem Produkthandbuch des dLAN AVpro manager.

devolo dLAN pro 1200+ PoE

dLAN pro-Netzwerk 23

4dLAN pro-Netzwerk

4.1 Sicherheit im dLAN

Bevor Sie das dLAN pro 1200+ PoE in Ihrem dLAN pro-Netzwerk einsetzen können, müssen Sie es zunächst mit anderen dLAN pro-Geräten zu einem Netzwerk verbinden. Zwei spezifische Informationen sind dazu von besonderer Bedeutung:

쎲 Die gemeinsame Verwendung des dLAN-Kenn-

wortes dient der Zugangskontrolle; es entsteht ein abgegrenztes dLAN pro-Netz.

쎲 Die gemeinsame Verwendung des dLAN-Kenn-

wortes dient der Verschlüsselung des Netzwerkes, und damit der Abhörsicherheit der übermittelten Daten.

Das dLAN-Kennwort kann automatisch per Verschlüs-

selungstaster oder händisch mit Hilfe des Programmes devolo dLAN AVpro manager festgelegt werden. Bei

der Wahl der Verschlüsselungsmethode beachten Sie Folgendes:

쎲 In dLAN-Netzwerken, in denen alle zugehörigen

dLAN pro-Geräte mit einem Verschlüsselungstaster ausgestattet sind,

funktioniert die individuelle Datenverschlüsselung einfach per Tastendruck.

쎲 In dLAN pro-Netzwerken, in denen Geräte mit

und ohne Verschlüsselungstaster miteinander kombiniert werden, muss mit der Software devolo dLAN AVpro manager verschlüsselt wer-

den.

4.2 dLAN pro-Netzwerk per Tastendruck verschlüsseln

Zur Verschlüsselung eines dLAN pro-Netzwerkes, in dem alle zugehörigen Geräte mit Verschlüsselungstaster ausgestattet sind, bedienen Sie sich einfach des am Gerät befindlichen Verschlüsselungstasters. Durch Drücken dieses Tasters wird Ihr dLAN pro-Netzwerk mittels eines Zufallskennwortes gesichert.

Aus Sicherheitsgründen kann die Funktion des Verschlüsselungstasters im dLAN AVpro manager deaktiviert werden.

Im Folgenden beschreiben wir anhand möglicher Netzwerkszenarien die genauen Vorgehensweisen der Verschlüsselung:

Im Stand-by-Betrieb (Stromsparmodus) ist keine Konfiguration möglich.

devolo dLAN pro 1200+ PoE

24 dLAN pro-Netzwerk

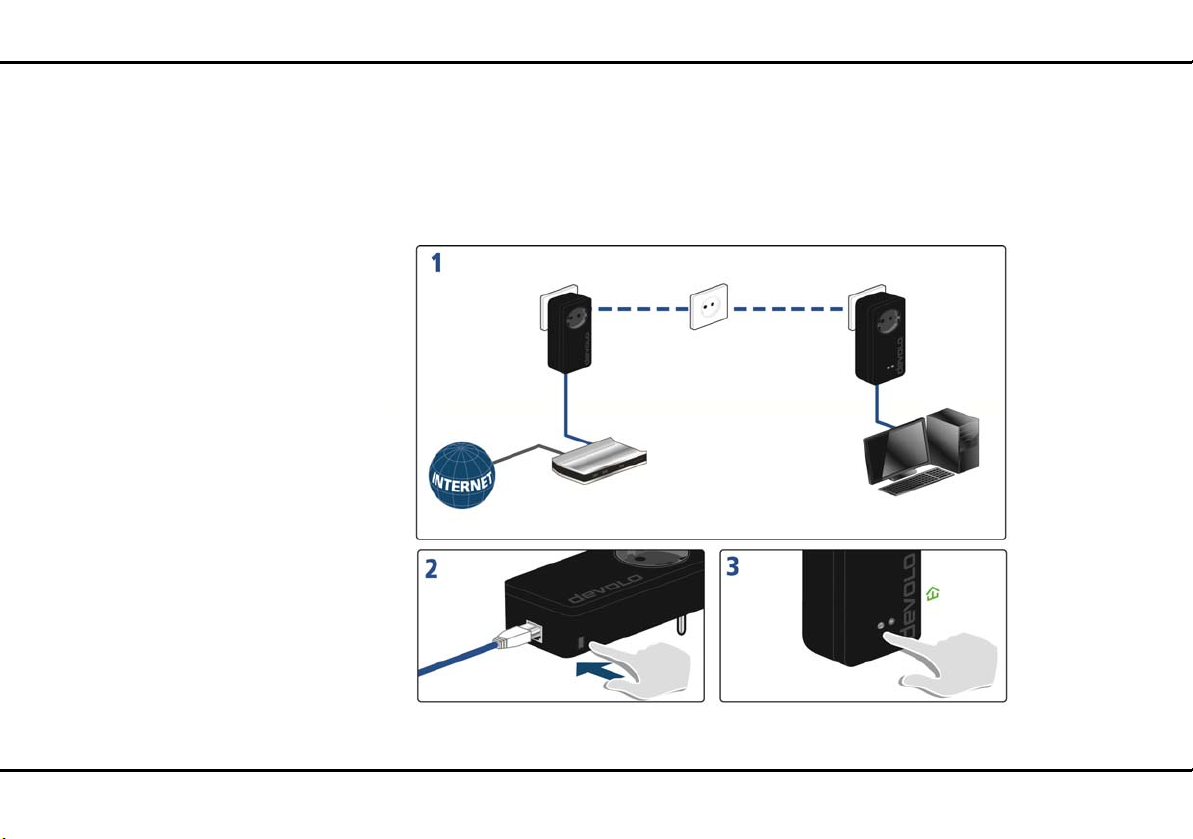

Abb. 8

Verschlüsseln eines neuen dLAN pro-Netzwerkes mit einem dLAN pro 1200+ PoE und einem weiteren dLAN pro-Gerät

Nachdem Sie beide dLAN pro-Geräte erfolgreich angeschlossen haben, drücken Sie – innerhalb von 2 Mi- nuten – jeden Verschlüsselungstaster für 1 Sekunde.

Fertig! Ihr dLAN pro-Netzwerk ist nun vor unbefugtem Zugriff geschützt.

devolo dLAN pro 1200+ PoE

dLAN pro-Netzwerk 25

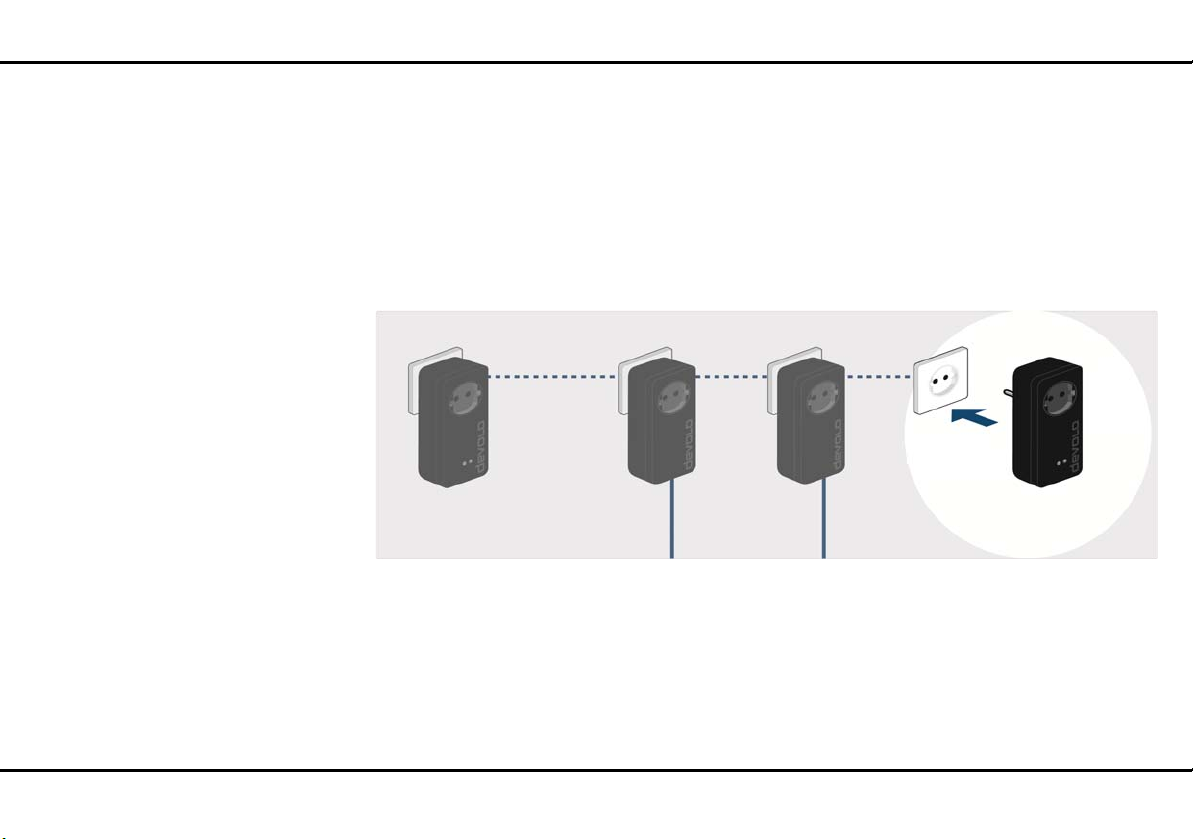

Abb. 9

Bestehendes dLAN pro-Netzwerk erweitern um einen dLAN pro 1200+ PoE

Ist Ihr bestehendes dLAN pro-Netzwerk bereits mit Hilfe des Verschlüsselungstasters gesichert, können Sie auch auf die gleiche Weise fortfahren, um weitere Geräte zu integrieren. Nachdem Sie das neue dLAN pro 1200+ PoE erfolgreich angeschlossen haben, drücken Sie – innerhalb von 2 Minuten – zuerst den Verschlüsselungstaster (1 Sekunde lang)

eines Gerätes aus Ihrem bestehenden Netzwerk und anschließend den Verschlüsselungstaster (1 Sekunde lang) des neuen dLAN pro-Gerätes.

Fertig! Das neue dLAN pro-Gerät ist in Ihr Netzwerk eingebunden. Um weitere dLAN pro-Geräte in Ihr Netzwerk einzubinden, verfahren Sie wie gerade beschrieben.

devolo dLAN pro 1200+ PoE

26 dLAN pro-Netzwerk

dLAN pro-Gerät aus einem Netzwerk entfernen

Um ein dLAN pro 1200+ PoE oder ein anderes dLAN pro-Gerät mit Verschlüsselungstaster aus einem bestehenden Netzwerk zu entfernen, drücken Sie mindestens 10 Sekunden lang den Verschlüsselungstaster des entsprechenden Geräts.

Um ein dLAN pro-Gerät ohne Verschlüsselungstaster aus einem bestehenden Netzwerk zu entfernen, öffnen Sie den dLAN AVpro manager unter Start 쒁 Alle Programme 쒁 devolo 쒁 dLAN AVpro manager. Rufen Sie unter Nicht verwendete Geräte das Kontextmenü (rechte Maustaste auf Gerät) des entsprechenden dLAN pro-Gerätes aus und wählen mit einem Klick den Eintrag Löschen.

Das Gerät erhält ein neues Zufallskennwort und ist damit aus Ihrem Netzwerk ausgeschlossen. Um es anschließend in ein anderes dLAN pro-Netzwerk einzubinden, verfahren Sie wie vorab beschrieben, je nachdem ob Sie ein neues Netzwerk aufsetzen oder ein bestehendes erweitern möchten.

Mit Hilfe des Installationsassistenten wird die Konfigurationssoftware dLAN AVpro manager sowie das dazugehörige Produkthandbuch unter dem Windows-Betriebssystem installiert (siehe 3.5 Software für Windows).

devolo dLAN pro 1200+ PoE

Anhang 27

Abb. 10

5Anhang

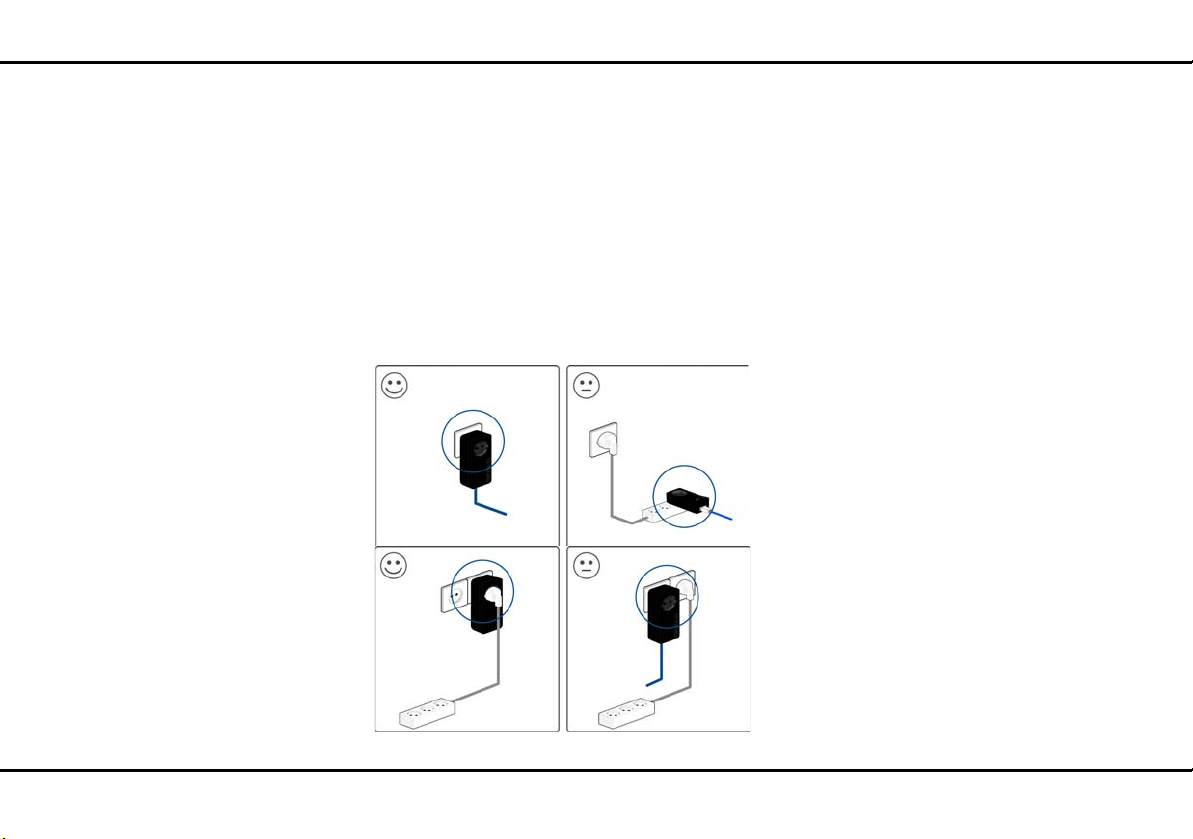

5.1 Bandbreitenoptimierung

Um die Übertragungsleistung im Netzwerk entscheidend zu verbessern, empfehlen wir die folgenden „Anschlussregeln” zu beachten:

쎲 Stecken Sie das dLAN pro 1200+ PoE direkt in

eine Wandsteckdose, vermeiden Sie eine Mehrfachsteckdose.

쎲 Weitere, mittels Mehrfachsteckdose verbundene

Geräte sollten Sie über die im dLAN pro 1200+ PoE integrierte Steckdose mit dem Stromnetz verbinden.

쎲 Um die Filterfunktion des dLAN pro 1200+ PoE

optimal auszunutzen und die Datenübertragung im Netzwerk zu verbessern, stecken Sie die Mehrfachsteckdose immer in die Steckdose des dLAN pro 1200+ PoE. Falls mehrere Geräte mit Strom versorgt werden müssen, verwenden Sie eine entfernt gelegene Wandsteckdose.

devolo dLAN pro 1200+ PoE

28 Anhang

5.2 Entsorgung von Altgeräten

Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem:

Das Symbol des durchgestrichenen Mülleimers auf dem Gerät bedeutet, dass es sich bei diesem Adapter um ein elektrisches bzw. elektronisches Gerät im Anwendungsbereich des deutschen Elektrogesetzes (bzw. EU-WEEE-Richtlinie) handelt. Derartig gekennzeichnete Altgeräte dürfen nicht im Hausmüll entsorgt werden. Sie können diese stattdessen kostenlos bei Ihrer kommunalen Sammelstelle abgeben. Wenden Sie sich an Ihre Stadt- oder Gemeindeverwaltung.

5.3 Allgemeine Garantiebedingungen

Diese Garantie gewährt die devolo AG den Erwerbern von devoloProdukten nach ihrer Wahl zusätzlich zu den ihnen zustehenden gesetzlichen Gewährleistungsansprüchen nach Maßgabe der folgenden Bedingungen:

1 Garantieumfang

a) Die Garantie erstreckt sich auf das gelieferte Gerät mit allen

Teilen. Sie wird in der Form geleistet, dass Teile, die nachweislich trotz sachgemäßer Behandlung und Beachtung der Gebrauchsanweisung aufgrund von Fabrikations- und/oder Materialfehlern defekt geworden sind, nach devolos Wahl kostenlos ausgetauscht oder repariert werden. Alternativ hierzu behält devolo sich vor, das defekte Gerät gegen ein Ersatzgerät mit gleichem Funktionsumfang und gleichen Leistungsmerkmalen auszutauschen. Handbücher und evtl. mitgelieferte Software sind von der Garantie ausgeschlossen.

b) Die Kosten für Material und Arbeitszeit werden von devolo

getragen, nicht aber die Kosten für den Versand vom Erwerber

zur Service-Werkstätte und/oder zu devolo. c) Ersetzte Teile gehen in devolos Eigentum über. d) devolo ist berechtigt, über die Instandsetzung und den Aus-

tausch hinaus technische Änderungen (z. B. Firmware-

Updates) vorzunehmen, um das Gerät dem aktuellen Stand der

Technik anzupassen. Hierfür entstehen dem Erwerber keine

zusätzlichen Kosten. Ein Rechtsanspruch hierauf besteht nicht.

2 Garantiezeit

Die Garantiezeit beträgt für dieses devolo-Produkt drei Jahre. Die Garantiezeit beginnt mit dem Tag der Lieferung des Gerätes durch den devolo-Fachhändler. Von devolo erbrachte Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

3Abwicklung

a) Zeigen sich innerhalb der Garantiezeit Fehler des Gerätes, so

sind Garantieansprüche unverzüglich, spätestens jedoch inner-

halb von sieben Tagen geltend zu machen. b) Transportschäden, die äußerlich erkennbar sind (z.B. Gehäuse

beschädigt), sind unverzüglich gegenüber der mit dem Trans-

port beauftragten Person und dem Absender geltend zu

machen. Äußerlich nicht erkennbare Schäden sind unverzüg-

lich nach Entdeckung, spätestens jedoch innerhalb von drei

Tagen nach Anlieferung, schriftlich gegenüber der Transport-

person und dem Absender zu reklamieren.

devolo dLAN pro 1200+ PoE

Anhang 29

c) Der Transport zu und von der Stelle, welche die Garantie-

ansprüche entgegennimmt und/oder das instandgesetzte Gerät austauscht, geschieht auf eigene Gefahr und Kosten des Erwerbers.

d) Garantieansprüche werden nur berücksichtigt, wenn mit dem

Gerät eine Kopie des Rechnungsoriginals vorgelegt wird. devolo behält sich in Einzelfällen vor, sich das Rechnungsoriginal vorlegen zu lassen.

4 Ausschluss der Garantie

Jegliche Garantieansprüche sind insbesondere ausgeschlossen,

a) wenn der Aufkleber mit der Seriennummer vom Gerät entfernt

worden ist,

b) wenn das Gerät durch den Einfluss höherer Gewalt oder durch

Umwelteinflüsse (Feuchtigkeit, Stromschlag, Staub u.ä.) beschädigt oder zerstört wurde,

c) wenn das Gerät unter Bedingungen gelagert oder betrieben

wurde, die außerhalb der technischen Spezifikationen liegen,

d) wenn die Schäden durch unsachgemäße Behandlung – insbe-

sondere durch Nichtbeachtung der Systembeschreibung und der Betriebsanleitung – aufgetreten sind,

e) wenn das Gerät durch hierfür nicht von devolo beauftragte

Personen geöffnet, repariert oder modifiziert wurde,

f) wenn das Gerät mechanische Beschädigungen irgendwelcher

Art aufweist,

g) wenn der Garantieanspruch nicht gemäß Ziffer 3a) oder 3b)

gemeldet worden ist.

5 Bedienungsfehler

Stellt sich heraus, dass die gemeldete Fehlfunktion des Gerätes durch fehlerhafte Fremd-Hardware, -Software, Installation oder Bedienung verursacht wurde, behält devolo sich vor, den entstandenen Prüfaufwand dem Erwerber zu berechnen.

6 Ergänzende Regelungen

Die vorstehenden Bestimmungen regeln das Rechtsverhältnis zu devolo abschließend.

a) Durch diese Garantie werden weitergehende Ansprüche, ins-

besondere solche auf Wandlung oder Minderung, nicht

begründet. Schadensersatzansprüche, gleich aus welchem

Rechtsgrund, sind ausgeschlossen. Dies gilt nicht, soweit z.B.

bei Personenschäden oder Schäden an privat genutzten

Sachen nach dem Produkthaftungsgesetz oder in Fällen des

Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet

wird. b) Ausgeschlossen sind insbesondere Ansprüche auf Ersatz von

entgangenem Gewinn, mittelbaren oder Folgeschäden. c) Für Datenverlust und/oder die Wiederbeschaffung von Daten

haftet devolo in Fällen von leichter und mittlerer Fahrlässigkeit

nicht. d) In Fällen, in denen devolo die Vernichtung von Daten vorsätz-

lich oder grob fahrlässig verursacht hat, haftet devolo für den

typischen Wiederherstellungsaufwand, der bei regelmäßiger

und gefahrentsprechender Anfertigung von Sicherheitskopien

eingetreten wäre. e) Die Garantie bezieht sich lediglich auf den Erstkäufer und ist

nicht übertragbar. f) Gerichtsstand ist Aachen, falls der Erwerber Vollkaufmann ist.

Hat der Erwerber keinen allgemeinen Gerichtsstand in der

Bundesrepublik Deutschland oder verlegt er nach Vertragsab-

schluss seinen Wohnsitz oder gewöhnlichen Aufenthaltsort aus

dem Geltungsbereich der Bundesrepublik Deutschland, ist

devolos Geschäftssitz Gerichtsstand. Dies gilt auch, falls

Wohnsitz oder gewöhnlicher Aufenthalt des Käufers im Zeit-

punkt der Klageerhebung nicht bekannt ist. g) Es findet das Recht der Bundesrepublik Deutschland Anwen-

dung. Das UN-Kaufrecht gilt im Verhältnis zwischen devolo

und dem Erwerber nicht.

devolo dLAN pro 1200+ PoE

30 Anhang

devolo dLAN pro 1200+ PoE

Index

B

Bestimmungsgemäßer Gebrauch 5

C

CCo 12 CE-Konformität 6 Central Coordinator 12

D

devolo Green IT 9 dLAN 9 dLAN AVpro manager 22 dLAN pro-Gerät 12 dLAN pro-Netzwerk 23 dLAN-Kennwort 23

E

Entsorgung 28

G

Garantie 28

I

Integrierte Steckdose 20

L

Lieferumfang 17

M

Master 13 MDU 13 Multiple Dwelling Unit 13

N

Netzwerkanschluss 20 Netzwerksegment 13

P

P2P 12 Peer-to-Peer 12 PoE 14

R

Reset 20

S

Sicherheitshinweise 6 Slave 13

V

Verschlüsselungstaster 23

K

Kontrollleuchte 18, 19

devolo dLAN pro 1200+ PoE

Devolo dLAN® pro 1200 PoE Installation Manual [de]
