Devolo dLAN® 200 AVpro mini Installation Manual [de]

The Network Innovation

dLAN®

200 AVpro mini

devolo dLAN® 200 AVpro mini

© 2012 devolo AG Aachen (Deutschland)

Alle Angaben in dieser Dokumentation sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusicherung von Produkteigenschaften.
devolo haftet ausschließlich in dem Umfang, der in den Verkaufs- und Lieferbedingungen festgelegt ist.

Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software sowie die Verwendung ihres Inhalts sind nur mit schriftlicher Er­laubnis von devolo gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Marken

TM

Android
HomePlug
Linux
Mac
iPhone

ist eine eingetragene Marke der Open Handset Alliance.

®

ist eine eingetragene Marke der HomePlug Powerline Alliance.

®

ist eine eingetragene Marke von Linus Torvalds.

®

und Mac OS X® sind eingetragene Marken von Apple Computer, Inc.

®

und iPad® sind eingetragene Marken von Apple Computer, Inc.

Windows® und Microsoft® sind eingetragene Marken von Microsoft, Corp.

®

devolo, dLAN

, Vianect® sowie das devolo-Logo sind eingetragene Marken der devolo AG.

Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo behält sich vor, die ge­nannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.

devolo AG

Charlottenburger Allee 60
52068 Aachen
Deutschland

www.devolo.de

Aachen, September 2012

Inhalt

Inhalt

1 Ein Wort vorab. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1.1 Vielen Dank für Ihr Vertrauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.1.1 Zu diesem Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

2 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

2.1 Was steckt hinter dLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

2.2 devolo sieht grün . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

2.3 Der dLAN 200 AVpro mini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2.4 Rund ums Netzwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

2.4.1 Einfache Internetverlängerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

2.4.2 Peer-to-Peer-Vernetzung und Internetzugang . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.4.3 MDU-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.2 Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

3.3 Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

3.4 dLAN 200 AVpro mini anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

3.5 Software für Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4 dLAN-Netz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

4.1 Sicherheit im dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

4.2 dLAN-Netzwerk per Knopfdruck verschlüsseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.3 dLAN AVpro manager für Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

5 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

5.1 Bandbreitenoptimierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

5.2 Wichtige Sicherheitsanweisungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

5.3 Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

5.4 Allgemeine Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

devolo dLAN 200 AVpro mini

Inhalt

devolo dLAN 200 AVpro mini

Ein Wort vorab 5

1Ein Wort vorab

1.1 Vielen Dank für Ihr Vertrauen

devolo dLAN-Professional-Lösungen stellen eine ko­stengünstige Möglichkeit dar, das Stromnetz in ei­nem Gebäude für den Aufbau eines breitbandigen
IP-Netzwerkes zu nutzen. Der Vorteil hierbei liegt
klar auf der Hand: Es muss kein neues Kabel verlegt
werden – Aufwand und Kosten bleiben niedrig.
dLAN kann sowohl als einfach skalierbares, primäres
Netzwerk genutzt werden als auch eine bestehende
Infrastruktur ergänzen.

Der dLAN 200 AVpro mini von devolo bietet den
idealen Einstieg in die professionelle dLAN-Welt.
Durch sein ultrakompaktes Design lässt sich der
dLAN 200 AVpro mini überall flexibel und dezent
einsetzen. Netzwerkzugänge entstehen so einfach
an jeder Steckdose – Gebäudebereiche ohne EDV­Verkabelung werden optimal abgedeckt.

1.1.1 Zu diesem Handbuch

Neben einer Einführung in die Themen „dLAN“ und
„Green-IT“in Kapitel 2 erfahren Sie in Kapitel 3, wie
Sie den dLAN 200 AVpro mini erfolgreich in Betrieb
nehmen können. Informationen zur Konfiguration des
dLAN-Netzes finden Sie in Kapitel 4. Hinweise zur

Produktsicherheit und Umweltverträglichkeit des
Gerätes sowie unsere Garantiebedingungen in Kapitel
5, bilden den Abschluss des Handbuches.

Die technischen Daten zum dLAN 200 AVpro mini fin­den Sie im Produktblatt auf der beiliegenden Produkt­CD.

Beschreibung der Symbole

In diesem Abschnitt beschreiben wir kurz die Bedeu­tung der verwendeten Symbole.

Sehr wichtiger Hinweis, dessen
Nichtbeachtung zu Schäden führen
kann.

Wichtiger Hinweis, dessen Beach­tung empfehlenswert ist.

Zusätzliche Informationen und Tipps zu
Hintergründen und zur Konfiguration Ih­res Gerätes.

Wenn Sie weitere Ideen oder Anregungen zu unseren
Produkten haben, nehmen Sie bitte unter der E-Mail­Adresse [e-mail]

Kontakt mit uns auf!

devolo dLAN 200 AVpro mini

6 Ein Wort vorab

devolo im Internet

Weitergehende Informationen zu unseren Produkten
finden Sie immer auch im Internet unter

www.devolo.de

Nicht nur Produktbeschreibungen und
Dokumentationen, sondern auch aktualisierte
Versionen der devolo-Software können Sie
herunterladen. Besonders empfehlenswert sind die
Beschreibungen zum Thema „dLAN-Netzwerk“, in
denen Sie viele interessante Hintergrundinformationen
finden können.

.

devolo dLAN 200 AVpro mini

Einleitung 7

Abb. 1

2 Einleitung

dLAN ist eine intelligente und sichere Technologie, mit
der Sie einfach, schnell und preiswert ein Netzwerk

über das Stromnetz aufbauen, ohne erst eine teure und
lästige Verkabelung durchführen zu müssen. Dabei
müssen sich Leistungsdaten und Installationsaufwand
nicht hinter den traditionellen Methoden verstecken.

devolo dLAN 200 AVpro mini

8 Einleitung

2.1 Was steckt hinter dLAN?

Beim dLAN (direct Local Area Network) wird das vor­handene Stromnetz zur Übertragung von Daten zwi­schen verschiedenen, über entsprechende Adapter
miteinander verbundenen, Computern und anderen
Netzwerkkomponenten genutzt. Sprichwörtlich jede
Steckdose wird dadurch auch zur „Netzwerksteckdo­se“. Zur Übermittlung werden die Daten umgewandelt
(moduliert) und als Signal über die Stromleitungen ge­schickt. Modernste Technik gewährleistet dabei, dass
sich Strom- und Datennetz nicht gegenseitig stören.
Dabei ist die Vernetzung über dLAN schnell und sicher.
Die übertragenen Informationen werden mit einem
Kennwort verschlüsselt, um das einfache Abhören
durch Dritte zu verhindern.

2.2 devolo sieht grün

Alle reden von Green-IT. devolo hat es einfach ge­macht: Mit dem serienmäßigen Stromsparmodus sei­ner Netzwerkadapter ist das Aachener Unternehmen
vielen Wettbewerbern aus der IT-Branche weit voraus.

Eine Bitkom-Studie hat es ermittelt: 41 Prozent der
Deutschen achten mittlerweile auf den Energiever­brauch, wenn sie neue Hardware anschaffen. Auch bei
devolo schauen die Entwickler schon seit langem ge­nau darauf, wie viel Strom die dLAN-Adapter verbrau-

chen dürfen. Schließlich soll ein devolo-Netzwerk per
Steckdose nicht nur komfortabel sein, sondern auch
möglichst wenig Energie benötigen – besonders dann,
wenn es gerade nicht gebraucht wird.

Dass man bei devolo der Forderung nach Energieeffizi­enz nachkommt, wird anhand des patentierten

Stromsparmodus in den Geräten deutlich. Er senkt
automatisch den Energieverbrauch, wenn die PCs

im dLAN AVpro-Netzwerk oder verbundenes Equip­ment ausgeschaltet sind.

Der Stromsparmodus in den Adaptern ist nicht bloß ein
Tribut an den Umweltschutz, sondern echter Service
für die Kunden. Regelmäßig den Stand-by-Knopf an
der Hardware zu drücken, das vergessen die meisten.

Mit der patentierten Technologie in devolo-Ad­aptern sparen Sie Strom, ohne etwas dafür tun
zu müssen. Und wenn der Energieverbrauch sinkt,

dreht sich auch der Zähler langsamer – und jede Minu­te, in welcher sich der Adapter im Stromsparmodus be­findet, spart bares Geld.

devolo dLAN 200 AVpro mini

Einleitung 9

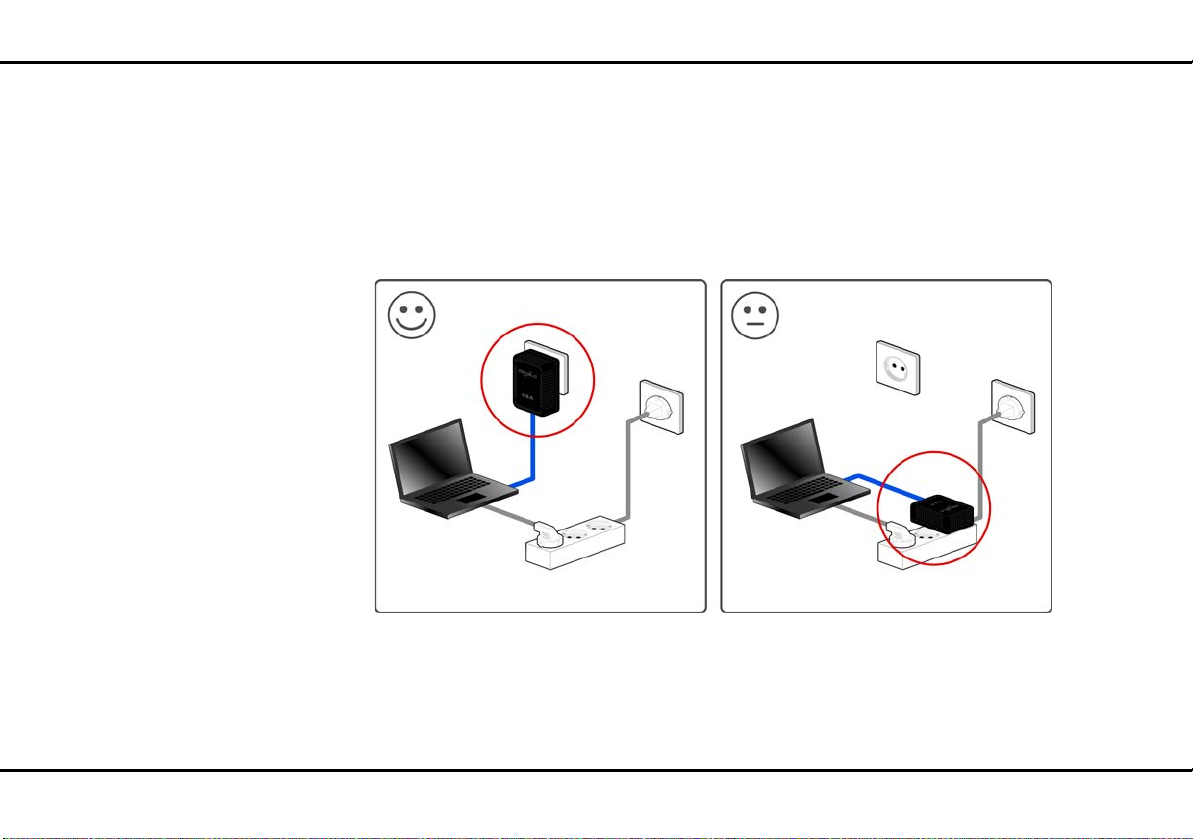

Ein an den Computer angeschlosse­ner dLAN AVpro-Adapter kann nur
dann in den Stromsparmodus wech­seln, wenn die Netzwerkkarte des
ausgeschalteten Computers eben­falls inaktiv ist. Verwenden Sie eine
Netzwerkkarte, die trotz ausge­schaltetem Computer aktiv bleibt,
empfehlen wir, den Computer über
eine Mehrfachsteckdose mit Ein/
Ausschalter mit dem Stromnetz zu
verbinden, damit dieser als auch die
eingebaute Netzwerkkarte strom­los sind.

Wenn Sie sicherstellen möchten, dass ein dLAN AVpro­Adapter nicht in den Stromsparmodus wechselt,
kann diese Funktion in der dLAN AVpro manager­Software deaktiviert werden.

Um die Funktion im
dLAN AVpro manager anschlie­ßend wieder zu aktivieren, muss der
Adapter zuerst aus- und wieder ein­gesteckt werden.

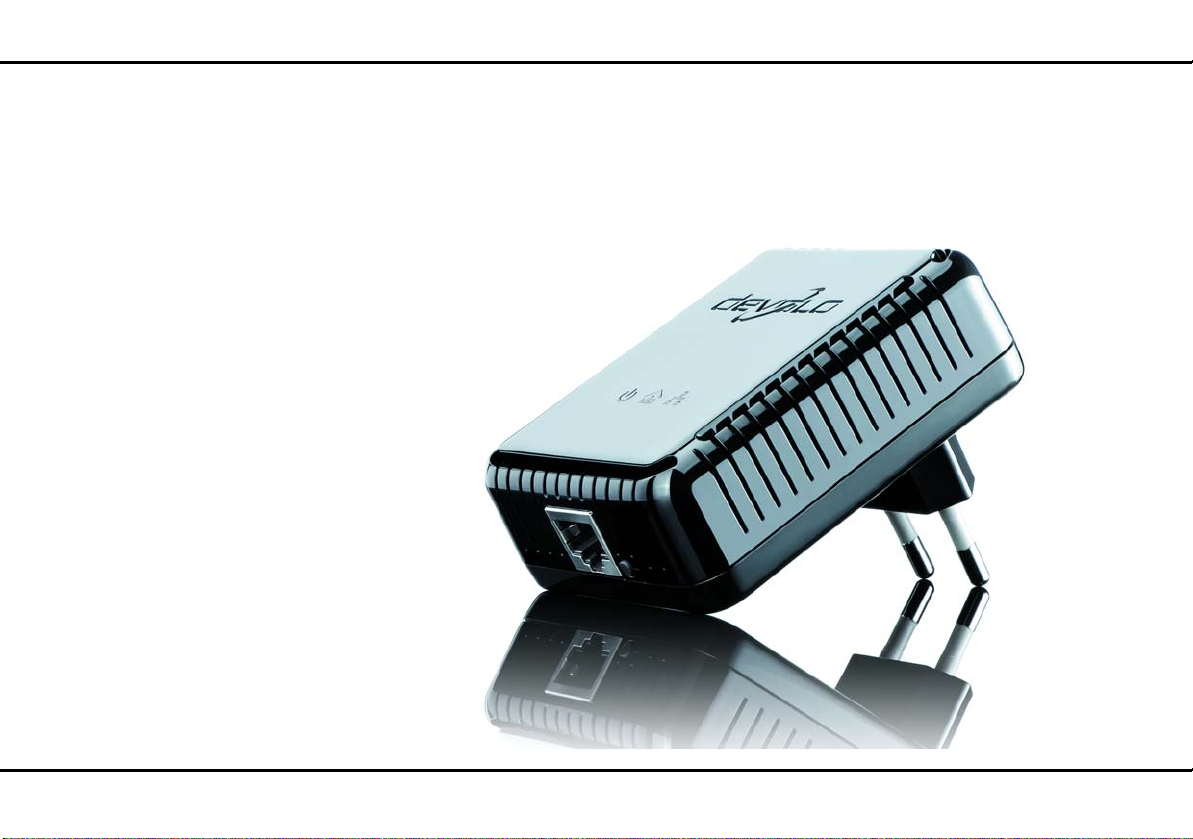

2.3 Der dLAN 200 AVpro mini

쎲 Entwickelt für den professionellen Einsatz in klei-

neren Netzwerken mit hohem Anspruch an Zuver­lässigkeit und Leistung

쎲 Ideal für den Small-Office- und Home-Bereich

sowie für kleine dLAN-Installationen in öffentli­chen Einrichtungen

쎲 dLAN-Technologie vom weltweiten Marktführer,

entwickelt für den professionellen Einsatz

쎲 Ultrakompaktes Adapterdesign für flexible Platzie-

rung

쎲 Professionelles Remote-Management über

dLAN AVpro manager-Software mit umfangrei­chen Konfigurationsmöglichkeiten

쎲 Zuverlässiger Schutz in öffentlichen Bereichen:

Stromsparmodus, LED-Statusanzeige und Ver­schlüsselungsknopf lassen sich via Remote­Management abschalten

쎲 200 Mbit/s (brutto) Verbindung für schnelle

Datenübertragung via dLAN

쎲 Optimale dLAN-Sicherheit mit 128-Bit-AES-Ver-

schlüsselung

쎲 Unterstützt Quality-of-Service (QoS) zur automati-

schen Datenpriorisierung

쎲 Hohe Reichweite von bis zu 300 Metern bei der

Verbindung über die Stromleitung

devolo dLAN 200 AVpro mini

10 Einleitung

Abb. 2

쎲 Patentierter Stromsparmodus für kosteneffizienten

Betrieb

쎲 dLAN-Netz einfach durch zusätzliche

dLAN AVpro-Adapter erweiterbar

2.4 Rund ums Netzwerk

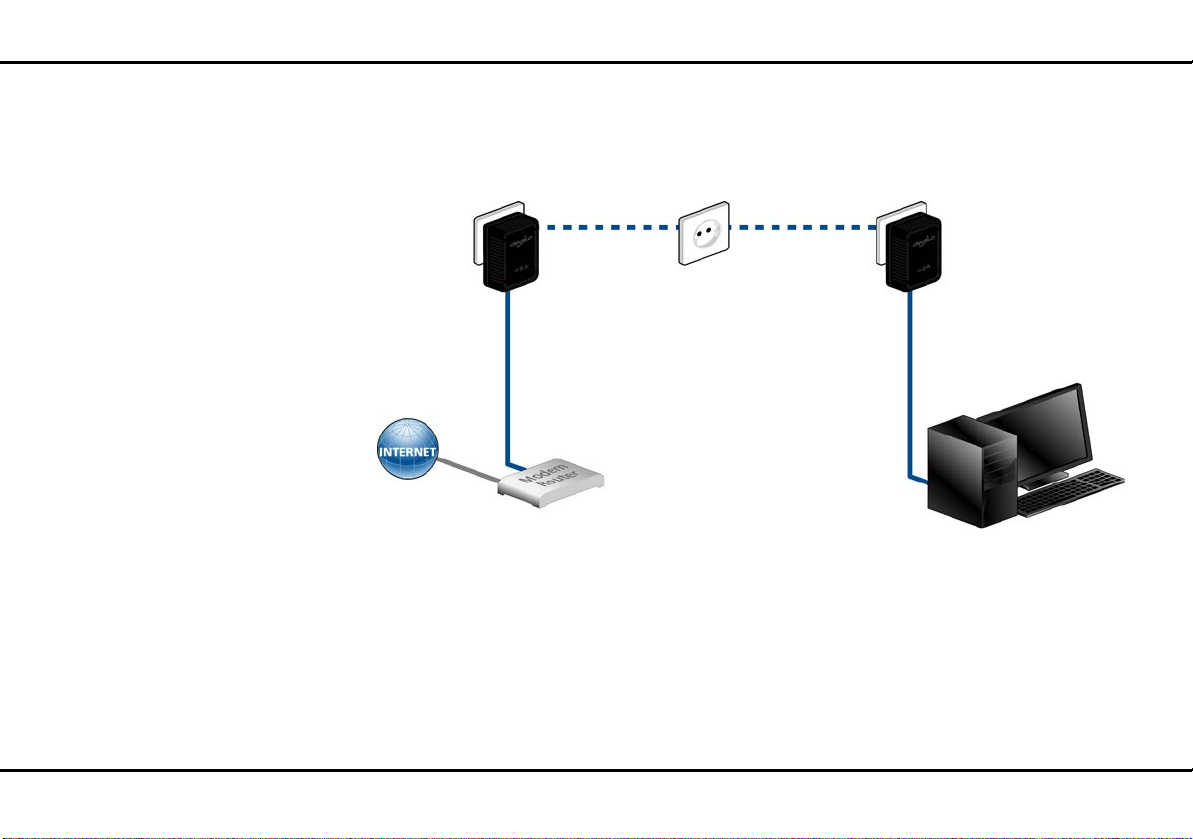

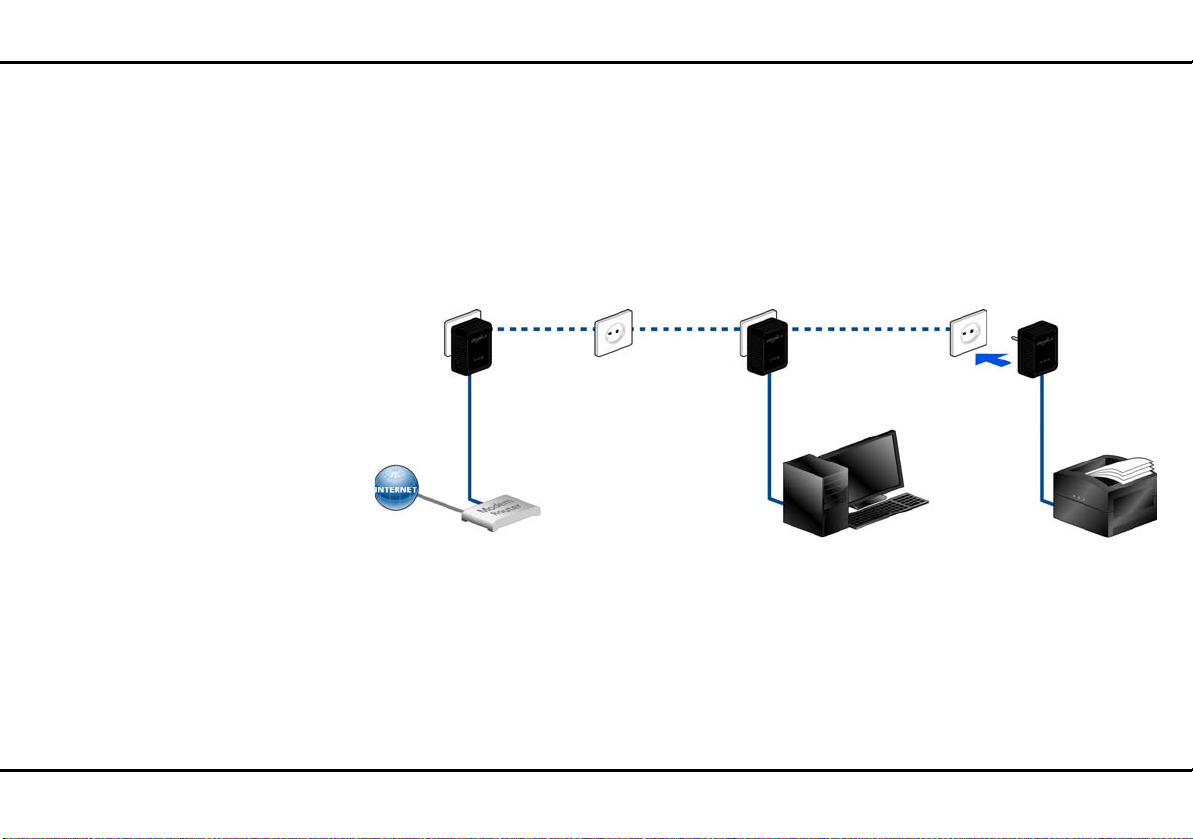

2.4.1 Einfache Internetverlängerung

devolo dLAN 200 AVpro mini

Einleitung 11

Abb. 3

Abb. 4

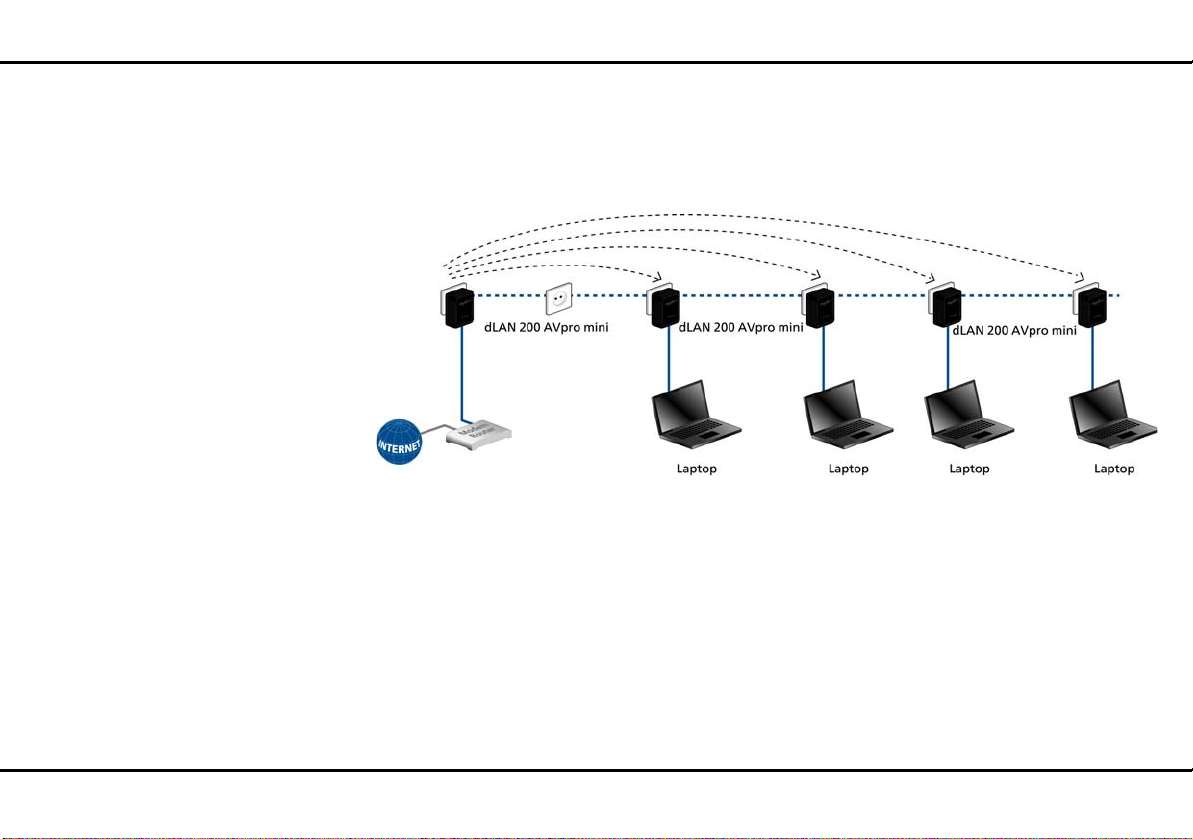

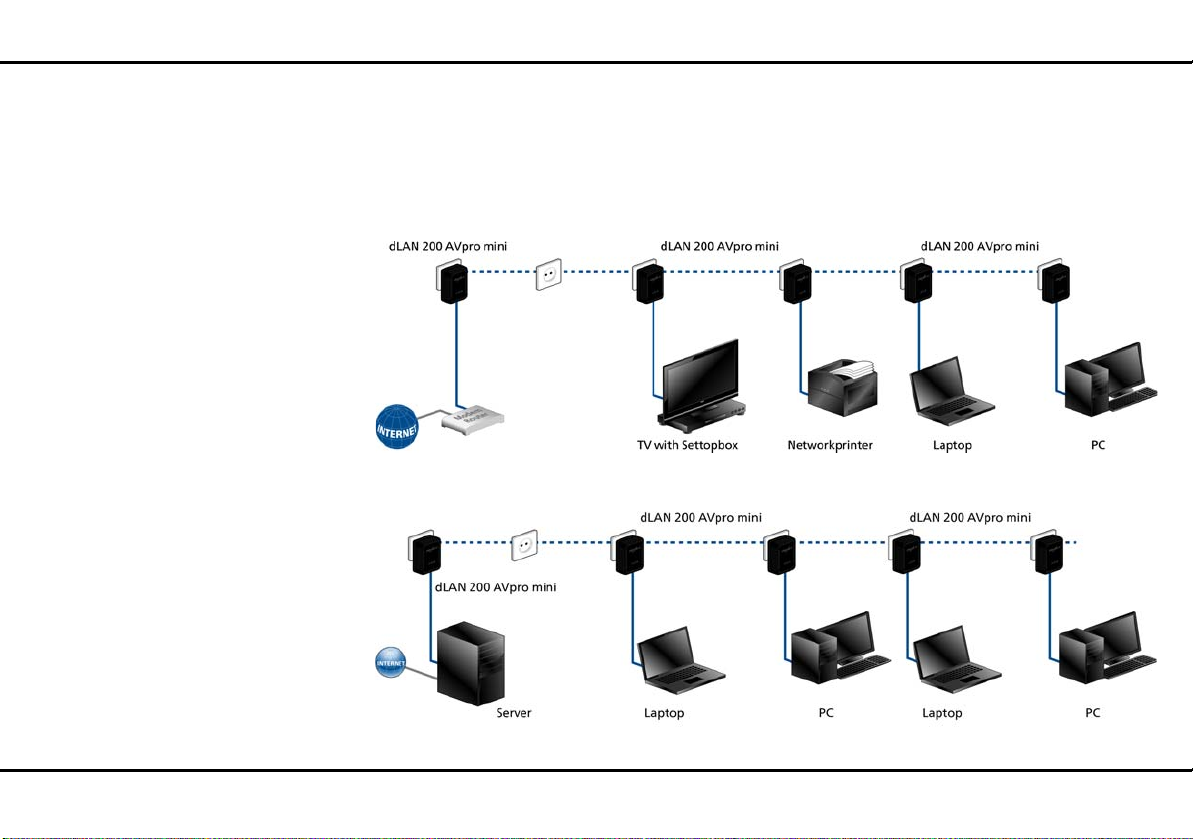

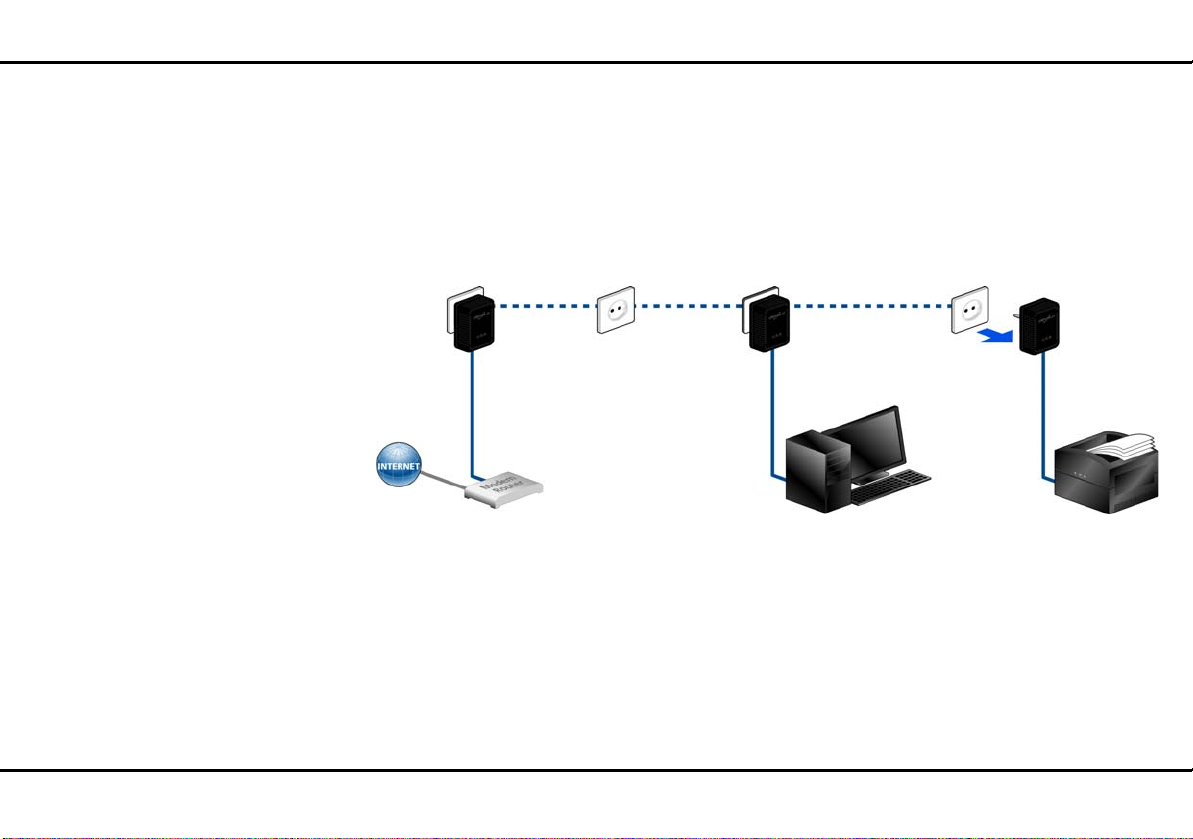

2.4.2 Peer-to-Peer-Vernetzung und Inter­netzugang

Mit dLAN AVpro-Adaptern vernetzen Sie Geräte wie
Computer, Router, Switches, IP-Telefone, Set-Top-Bo­xen etc. über die vorhandenen Stromleitungen. In

solch einem „Peer-to-Peer” genannten Modus können
Sie alle im Netzwerk vorhandenen dLAN AVpro-Adap­ter untereinander frei Daten austauschen. Ein zentraler
Internetzugang kann mittels dLAN AVpro-Adapter von
allen Netzwerkteilnehmern genutzt werden.

devolo dLAN 200 AVpro mini

12 Einleitung

Abb. 5

2.4.3 MDU-Modus

Je nach Anwendungsszenario soll aus Sicherheitsgrün­den unterbunden werden, dass alle Geräte untereinan­der frei Daten austauschen können. Zu diesem Zweck

Zimmer 1 Zimmer 2 Zimmer 3

kann ein Modus eingeschaltet werden, damit alle als
Slaves konfigurierten dLAN AVpro-Adapter unterein­ander keine Daten austauschen können, sondern nur
mit dem Master.

Zimmer 4

devolo dLAN 200 AVpro mini

Inbetriebnahme 13

Abb. 6

3 Inbetriebnahme

In diesem Kapitel erfahren Sie alles Wissenswerte zur
Inbetriebnahme Ihres dLAN 200 AVpro mini. Wir be-

schreiben Funktionen sowie den Anschluss des
dLAN 200 AVpro mini. Des Weiteren stellen wir Ihnen
die mitgelieferte devolo-Software vor.

devolo dLAN 200 AVpro mini

14 Inbetriebnahme

3.1 Lieferumfang

Bevor Sie mit der Inbetriebnahme Ihres
dLAN 200 AVpro mini beginnen, vergewissern Sie sich
bitte, dass Ihre Lieferung vollständig ist. Der Lieferum­fang besteht aus den folgenden Komponenten:

쎲 Single Kit:

쑗 dLAN 200 AVpro mini
쑗 Netzwerkkabel
쑗 gedruckte Installationsanleitung
쑗 CD mit Software und Dokumentation

oder

쎲 Starter Kit:

쑗 Zwei dLAN 200 AVpro mini
쑗 Zwei Netzwerkkabel
쑗 gedruckte Installationsanleitung
쑗 CD mit Software und Dokumentation

devolo behält sich das Recht vor, Änderungen im Lie­ferumfang ohne Vorankündigung vorzunehmen.

3.2 Systemvoraussetzungen

(32 bit/64 bit), Linux (Ubuntu 8.10), Mac OS X
und alle netzwerkfähigen Betriebssysteme

쎲 Netzwerkanschluss

Beachten Sie, dass Ihr Computer bzw. das je­weilige Gerät über eine Netzwerkkarte bzw.
einen Netzwerkadapter mit Netzwerkschnitt­stelle verfügen muss.

Zum Aufbau eines
dLAN Netzwerkes benötigen Sie
mindestens zwei dLAN AVpro-Gerä­te (200 Mbit/s bzw. 500 Mbit s).

devolo dLAN 200 AVpro mini

쎲 Betriebssysteme: Windows XP (32 bit), Win-

dows Vista Home Premium (32 bit/64 bit), Win­dows 7 Home Premium (32 bit) Windows 8

Inbetriebnahme 15

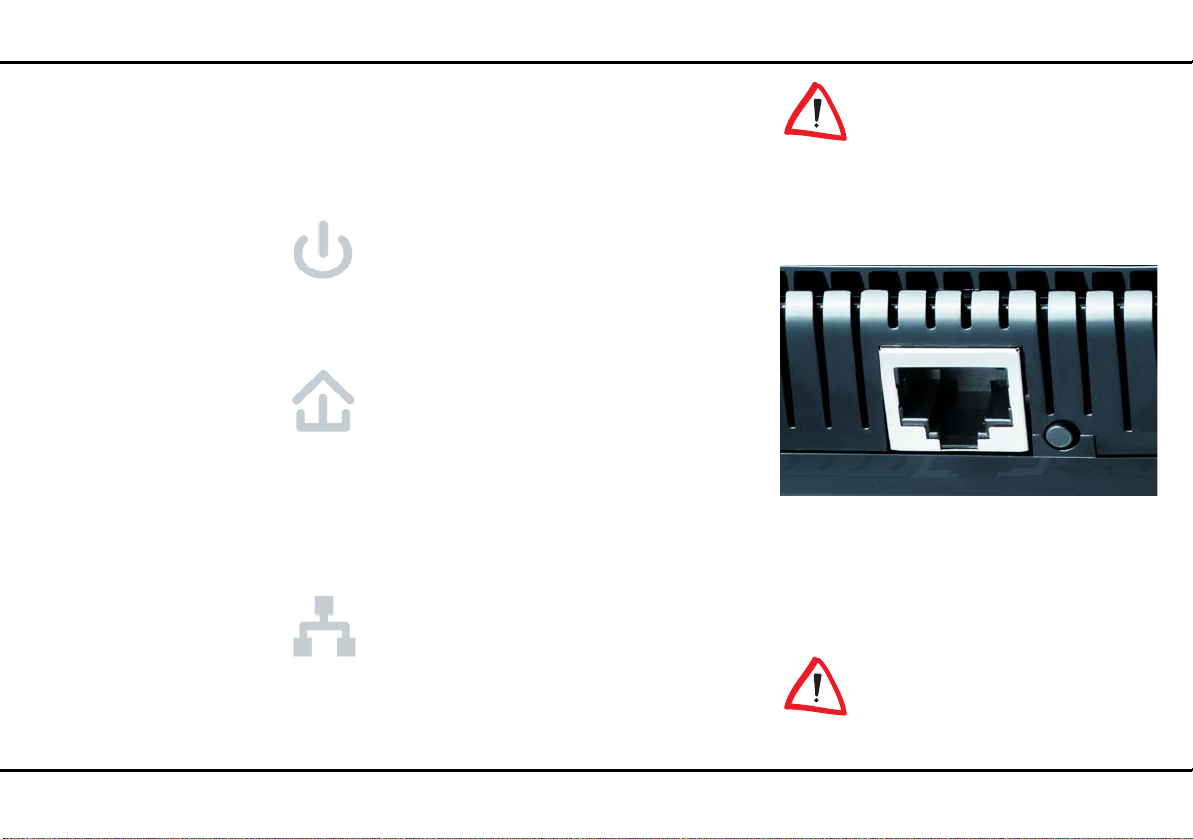

3.3 Funktionen

Der dLAN 200 AVpro mini besitzt 3 Kontroll-Leuchten
(LEDs) sowie einen Netzwerkanschluss und den Ver­schlüsselungsknopf.

Power

Leuchtet grün, wenn der dLAN 200 AVpro mini be-
triebsbereit ist; blinkt grün, wenn der
dLAN 200 AVpro mini sich im Stand-by-Betrieb befin­det.

dLAN

grün: Die Netzwerkverbindung eignet sich für HD-Vi­deo-Streaming; blinkt bei Datenübertragung.

orange: Die Netzwerkverbindung eignet sich für SD­Video-Streaming; blinkt bei Datenübertragung.

rot: Die Netzwerkverbindung eignet sich für einfachen
Datentransfer sowie Internetzugang; blinkt bei Daten­übertragung.

Ethernet

grün: Es besteht eine 100 Mbit/s bzw. 10 Mbit/s-Ver­bindung zum Ethernet-Netz; blinkt bei Datenübertra­gung.

Die Funktion der LED-Statusanzeige
kann im dLAN AVpro manager de­aktiviert werden.

Netzwerkanschluss

Hier verbinden Sie den dLAN 200 AVpro mini über das
mitgelieferte Netzwerkkabel mit einem Computer oder
einem anderen Netzwerkgerät. (Abb. 7)

Verschlüsselungsknopf

Datenverschlüsselung per Knopfdruck; zur Funktions­weise des Verschlüsselungsknopfes lesen Sie im Kapitel

4.2 dLAN-Netzwerk per Knopfdruck verschlüs­seln weiter.

Aus Sicherheitsgründen kann die
Funktion des Verschlüsselungs­knopfes im dLAN AVpro manager
deaktiviert werden.

devolo dLAN 200 AVpro mini

16 Inbetriebnahme

Stromsparmodus

Ein dLAN AVpro-Gerät wechselt nach kurzer Zeit in den
Stromsparmodus, wenn kein eingeschaltetes Netz­werkgerät (z. B. Computer) an der Netzwerkschnittstel­le angeschlossen ist. Im Stromsparmodus ist das

dLAN AVpro-Gerät über das Stromnetz nicht er­reichbar. Sobald das an der Netzwerkschnittstelle an-

geschlossene Netzwerkgerät (z. B. Computer) wieder
eingeschaltet ist, ist Ihr dLAN AVpro-Gerät auch wieder
über das Stromnetz erreichbar.

Wenn Sie sicherstellen möchten, dass ein dLAN AVpro­Adapter nicht in den Stromsparmodus wechselt,
kann diese Funktion in der dLAN AVpro manager­Software deaktiviert werden. Mehr Informationen zum
Thema Stromsparmodus finden Sie im Kapitel 2.2 de-
volo sieht grün.

Um die Funktion im
dLAN AVpro manager wieder zu ak­tivieren, muss der Adapter zuerst
aus- und wieder eingesteckt wer­den.

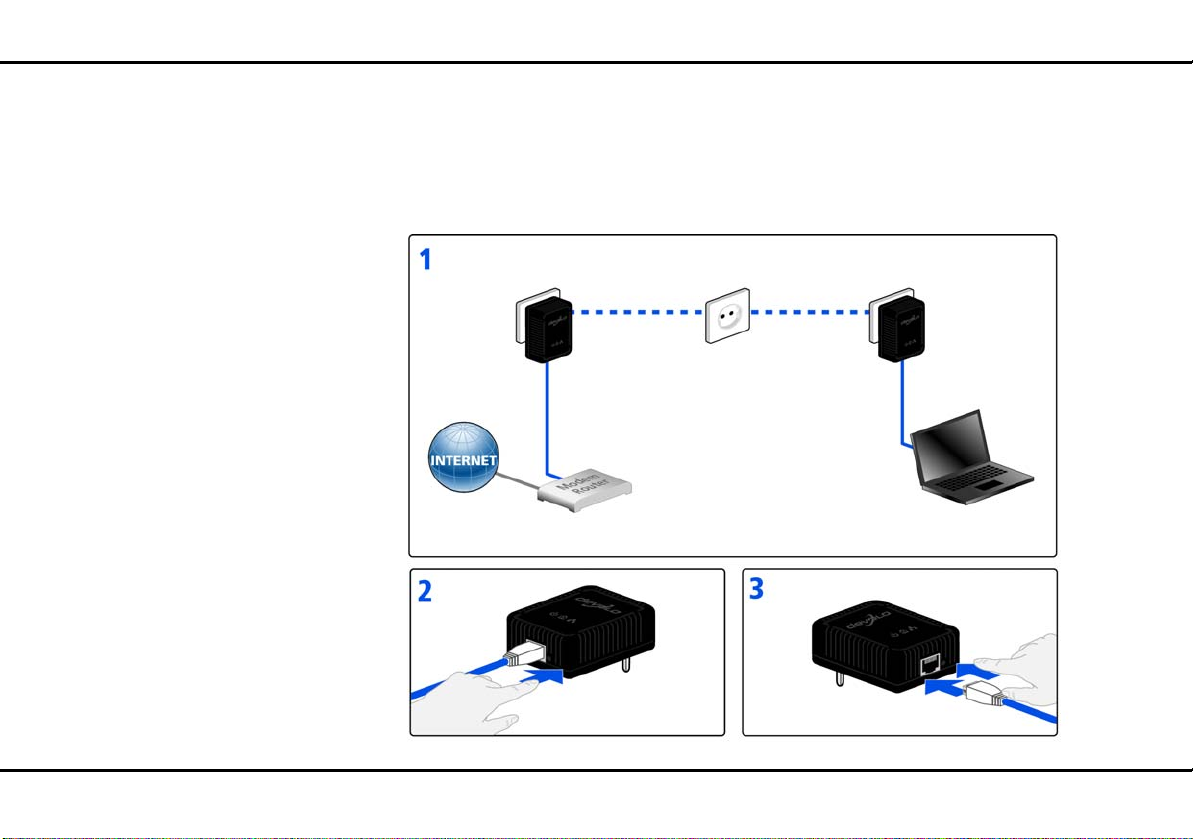

3.4 dLAN 200 AVpro mini anschlie­ßen

In diesem Abschnitt zeigen wir Ihnen, wie Sie den
dLAN 200 AVpro mini an einen Computer oder an ein
anderes Netzwerkgerät anschließen.

햲 Schließen Sie den dLAN 200 AVpro mini über ein

Netzwerkkabel an einen Netzwerkanschluss Ihres
Computers oder an ein anderes Netzwerkgerät an.

햳 Stecken Sie den dLAN 200 AVpro mini in eine

Wandsteckdose.

Beachten Sie, dass alle dLAN­AVpro-Geräte, die Ihrem
Netzwerk hinzugefügt werden
sollen, auch an das Stromnetz
angeschlossen sind.

햴 Sobald mindestens ein weiterer dLAN AVpro-

Adapter angeschlossen und mit dem Stromnetz
verbunden ist, ist ein dLAN-Netz eingerichtet. Sie
können Ihr dLAN-Netz nun mit Hilfe des

devolo dLAN AVpro manager oder mit Hilfe des
Verschlüsselungsknopfes vor unbefugtem Zugriff

sichern. Zu den Vorgehensweisen lesen Sie bitte
im Kapitel 4.1 Sicherheit im dLAN weiter.

devolo dLAN 200 AVpro mini

Inbetriebnahme 17

Ausführliche Informationen zur Einbindung
anderer devolo dLAN-Adapter finden Sie auf
unserer Internetseite www.devolo.de

.

3.5 Software für Windows

Mit Hilfe des Installationsassistenten wird der
devolo dLAN AVpro manager und das dazugehörige
Produkthandbuch unter dem Windows-Betriebssystem
installiert:

쎲 Neben der individuellen Verschlüsselung Ihres

dLAN-Netzwerkes, bietet der
devolo dLAN AVpro manager noch erweiterte
dLAN-Funktionen.

Um die Software zu installieren, legen Sie die
mitgelieferte CD-ROM in das CD-Laufwerk Ihres
Computers.

Sie können während des Installationsvor­gangs entscheiden, ob Sie alle Software-Kom­ponenten ('Standardinstallation') oder nur
einige davon ('Benutzerdefinierte Installati­on', installieren möchten.

Anschließend finden Sie den installierten devolo
dLAN AVpro manager und das dazugehörige
Produkthandbuch in der Programmgruppe Start 쒁 Alle

Programme 쒁 devolo.

devolo dLAN 200 AVpro mini

18 Inbetriebnahme

devolo dLAN 200 AVpro mini

dLAN-Netz 19

4 dLAN-Netz

4.1 Sicherheit im dLAN

Bevor Sie den dLAN 200 AVpro mini in Ihrem dLAN­Netzwerk einsetzen können, müssen Sie es zunächst
mit anderen dLAN AVpro-Geräten zu einem Netzwerk
verbinden. Zwei spezifische Informationen sind dazu
von besonderer Bedeutung:

쎲 Die gemeinsame Verwendung des dLAN-Kenn-

wortes dient der Zugangskontrolle; es entsteht ein
abgegrenztes dLAN-Netz.

쎲 Die gemeinsame Verwendung des dLAN-Kenn-

wortes dient der Verschlüsselung des Netzwerkes,
und damit der Abhörsicherheit der übermittelten
Daten.

Das dLAN-Kennwort kann automatisch per Verschlüs-

selungsknopf oder händisch mit Hilfe des Programmes
devolo dLAN AVpro manager festgelegt werden. Be-

achten Sie den folgenden Grundsatz bei der Wahl der
Verschlüsselungsmethode:

쎲 In dLAN-Netzwerken, in denen alle zugehörigen

dLAN AVpro-Geräte mit einem
Verschlüsselungsknopf ausgestattet sind,

funktioniert die individuelle Datenverschlüsselung
einfach per Knopfdruck.

쎲 In dLAN-Netzwerken, in denen Geräte mit und

ohne Verschlüsselungsknopf miteinander kombi-
niert werden, muss mit der Software
devolo dLAN AVpro manager verschlüsselt wer-

den.

4.2 dLAN-Netzwerk per Knopfdruck verschlüsseln

Zur Verschlüsselung eines dLAN-Netzwerkes, in dem
alle zugehörigen Geräte mit Verschlüsselungsknopf
ausgestattet sind, bedienen Sie sich einfach des am
Gerät befindlichen Verschlüsselungsknopfes. Durch
Drücken dieses Knopfes wird Ihr dLAN-Netzwerk mit­tels eines Zufallskennwortes gesichert.

Aus Sicherheitsgründen kann die
Funktion des Verschlüsselungs­knopfes im dLAN AVpro manager
deaktiviert werden.

Im Folgenden beschreiben wir anhand möglicher Netz­werkszenarien die genauen Vorgehensweisen der Ver­schlüsselung:

Im Stand-by-Betrieb (Stromsparmo­dus) ist keine Konfiguration mög­lich.

devolo dLAN 200 AVpro mini

20 dLAN-Netz

Abb. 8

Verschlüsseln eines neuen dLAN-Netzwerkes
mit einem dLAN 200 AVpro mini und einem
weiteren dLAN AVpro-Gerät (Abb. 8)

Nachdem Sie beide dLAN AVpro-Geräte erfolgreich an­geschlossen haben, drücken Sie – innerhalb von 2 Mi-
nuten – jeden Verschlüsselungsknopf für 1 Sekunde.

Fertig! Ihr dLAN AVpro-Netzwerk ist nun vor unbefug­tem Zugriff geschützt.

devolo dLAN 200 AVpro mini

dLAN-Netz 21

Abb. 9

Bestehendes dLAN-Netzwerk erweitern um
einen dLAN 200 AVpro mini (Abb. 9)

Ist Ihr bestehendes dLAN-Netzwerk bereits mit Hilfe
des Verschlüsselungsknopfes gesichert, können Sie
auch auf die gleiche Weise fortfahren, um weitere
Adapter zu integrieren. Nachdem Sie den neuen
dLAN 200 AVpro mini erfolgreich angeschlossen
haben, drücken Sie – innerhalb von 2 Minuten –
zuerst den Verschlüsselungsknopf (1 Sekunde lang)

eines Adapters aus Ihrem bestehenden Netzwerk und
anschließend den Verschlüsselungsknopf (1 Sekunde
lang) des neuen dLAN AVpro-Adapters.

Fertig! Der neue dLAN AVpro-Adapter ist in Ihr Netz­werk eingebunden. Um weitere dLAN AVpro-Adapter
in Ihr Netzwerk einzubinden, verfahren Sie wie gerade
beschrieben.

devolo dLAN 200 AVpro mini

22 dLAN-Netz

Abb. 10

dLAN AVpro-Adapter aus einem Netzwerk ent­fernen (Abb. 10)

Um ein dLAN 200 AVpro mini oder einen anderen
dLAN AVpro-Adapter aus einem bestehenden Netz­werk zu entfernen, drücken Sie mindestens 10
Sekunden lang den Verschlüsselungsknopf des ent­sprechenden Adapters. Dieses Gerät erhält ein neues
Zufallskennwort und ist damit aus Ihrem Netzwerk aus-

geschlossen. Um es anschließend in ein anderes
dLANdLAN-Netz-Netzwerk einzubinden, verfahren Sie
wie oben beschrieben, je nachdem ob Sie ein neues
Netzwerk aufsetzen oder ein bestehendes erweitern
möchten.

devolo dLAN 200 AVpro mini

dLAN-Netz 23

4.3 dLAN AVpro manager für Win­dows

Mit Hilfe des Installationsassistenten wird die Konfigu­rationssoftware devolo dLAN AVpro manager sowie
das dazugehörige Produkthandbuch unter dem Win­dows-Betriebssystem installiert (siehe 3.5 Software
für Windows).

Neben der individuellen Verschlüsselung Ihres dLAN­Netzwerkes und der Absicherung vor unbefugtem Zu­griff, bietet der devolo dLAN AVpro manager noch
erweiterte dLAN-Funktionen.

Ausführliche Beschreibungen und Informati­onen zur Konfiguration Ihres dLAN-Netzes
entnehmen Sie bitte dem
devolo dLAN AVpro manager-Produkthand­buch.

devolo dLAN 200 AVpro mini

24 dLAN-Netz

devolo dLAN 200 AVpro mini

Anhang 25

Abb. 11

5Anhang

5.1 Bandbreitenoptimierung

Um mögliche Störquellen von vorneherein auszuschlie­ßen, empfehlen wir, die folgenden „Anschlussregeln”
zu beachten:

쎲 Vermeiden Sie nach Möglichkeit die Verbindung

mittels Steckdosenleisten. Die Übertragung der
dLAN-Signale kann hier eingeschränkt sein.
Suchen Sie stattdessen freie Wandsteckdosen.

쎲 Stecken Sie die Geräte jeweils in verschiedene

Steckdosen ein und vermeiden Sie, die gleiche
Steckdosenleiste zu verwenden.

devolo dLAN 200 AVpro mini

26 Anhang

5.2 Wichtige Sicherheitsanweisun­gen

Alle Sicherheits- und Bedienungsanweisungen sollten
vor Inbetriebnahme des Gerätes gelesen und verstan­den worden sein und für zukünftige Einsichtnahmen
aufbewahrt werden.

쎲 Das Gerät darf nicht geöffnet werden. Es befinden

sich keine durch den Anwender zu wartenden
Teile im Inneren des Gerätes.

Versuchen Sie nicht, das Produkt
selbst zu warten, sondern wenden
Sie sich für jegliche Wartung aus­schließlich an qualifiziertes Fachper­sonal! Es besteht
Stromschlaggefahr!

쎲 Verwenden Sie das Gerät ausschließlich an einem

trockenen Standort.

쎲 Stecken Sie keine Gegenstände in die Öffnungen

des Gerätes.

쎲 Verwenden Sie zum Anschluss des Gerätes immer

das beiliegende Netzwerkkabel.

쎲 Um das Gerät auszuschalten, ziehen Sie den Netz-

stecker.

쎲 Um das Gerät vom Stromnetz zu trennen, ziehen

Sie den Netzstecker.

Die Steckdose sollte sich in Reich­weite der angeschlossenen Netz­werkgeräte befinden. Der Adapter
und die Netzwerkgeräte sollten
leicht zugänglich sein.

쎲 Setzen Sie das Gerät nicht direkter Sonnenein-

strahlung aus.

쎲 Schlitze und Öffnungen am Gehäuse dienen der

Belüftung und dürfen weder verstopft noch abge­deckt werden.

쎲 Das Gerät darf nicht in direkter Nähe eines Heiz-

körpers aufgestellt werden.

쎲 Das Gerät sollte nur an Plätzen aufgestellt wer-

den, welche eine ausreichende Belüftung gewäh­ren.

쎲 Vor der Reinigung trennen Sie das Gerät vom

Stromnetz. Verwenden Sie zur Reinigung des
Gerätes niemals Wasser, Verdünner, Benzol, Alko­hol oder andere scharfe Reinigungsmittel, da dies
zu Beschädigungen des Gehäuses führen kann,
sondern nur ein feuchtes Tuch.

쎲 Das Gerät sollte ausschließlich an einem Versor-

gungsnetz betrieben werden, wie auf dem Typen­schild beschrieben.

devolo dLAN 200 AVpro mini

Anhang 27

쎲 Im Schadensfall trennen Sie das Gerät vom Strom-

netz und wenden sich an Ihren Kundendienst. Ein
Schadensfall liegt vor,

쑗 wenn das Stromkabel oder der Stecker

beschädigt ist.

쑗 wenn das Gerät mit Flüssigkeit überschüttet

wurde oder Gegenstände in das Gerät hinein
geraten sind.

쑗 wenn das Gerät Regen oder Wasser ausge-

setzt war.

쑗 wenn das Gerät nicht funktioniert, obwohl

alle Bedienungsanweisungen ordnungsge­mäß befolgt wurden.

쑗 wenn das Gehäuse des Gerätes beschädigt

ist.

5.3 Entsorgung von Altgeräten

Anzuwenden in den Ländern der Europäischen Union
und anderen europäischen Ländern mit einem separa­ten Sammelsystem:

Das Symbol des durchgestrichenen Mülleimers auf
dem Gerät bedeutet, dass es sich bei diesem Adapter
um ein elektrisches bzw. elektronisches Gerät im An­wendungsbereich des deutschen Elektrogesetzes han­delt. Seit dem 24. März 2006 dürfen derartige
Altgeräte nicht mehr im Hausmüll entsorgt werden. Sie

können diese stattdessen kostenlos bei Ihrer kommu­nalen Sammelstelle abgeben. Wenden Sie sich an Ihre
Stadt- oder Gemeindeverwaltung, um die Adresse und
die Öffnungszeiten der nächstgelegenen Sammelstelle
zu erfahren.

5.4 Allgemeine Garantiebedingun­gen

Diese Garantie gewährt die devolo AG den Erwerbern von devolo­Produkten nach ihrer Wahl zusätzlich zu den ihnen zustehenden
gesetzlichen Gewährleistungsansprüchen nach Maßgabe der fol­genden Bedingungen:

1 Garantieumfang

a) Die Garantie erstreckt sich auf das gelieferte Gerät mit allen

Teilen. Sie wird in der Form geleistet, dass Teile, die nachweis­lich trotz sachgemäßer Behandlung und Beachtung der
Gebrauchsanweisung aufgrund von Fabrikations- und/oder
Materialfehlern defekt geworden sind, nach devolos Wahl
kostenlos ausgetauscht oder repariert werden. Alternativ
hierzu behält devolo sich vor, das defekte Gerät gegen ein
Ersatzgerät mit gleichem Funktionsumfang und gleichen Lei­stungsmerkmalen auszutauschen. Handbücher und evtl. mit­gelieferte Software sind von der Garantie ausgeschlossen.

b) Die Kosten für Material und Arbeitszeit werden von devolo

getragen, nicht aber die Kosten für den Versand vom Erwerber

zur Service-Werkstätte und/oder zu devolo.
c) Ersetzte Teile gehen in devolos Eigentum über.
d) devolo ist berechtigt, über die Instandsetzung und den Aus-

tausch hinaus technische Änderungen (z. B. Firmware-

Updates) vorzunehmen, um das Gerät dem aktuellen Stand der

Technik anzupassen. Hierfür entstehen dem Erwerber keine

zusätzlichen Kosten. Ein Rechtsanspruch hierauf besteht nicht.

devolo dLAN 200 AVpro mini

28 Anhang

2 Garantiezeit

Die Garantiezeit beträgt für dieses devolo-Produkt drei Jahre. Die Ga­rantiezeit beginnt mit dem Tag der Lieferung des Gerätes durch den
devolo-Fachhändler. Von devolo erbrachte Garantieleistungen be­wirken weder eine Verlängerung der Garantiefrist, noch setzen sie
eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Er­satzteile endet mit der Garantiefrist für das ganze Gerät.

3Abwicklung

a) Zeigen sich innerhalb der Garantiezeit Fehler des Gerätes, so

sind Garantieansprüche unverzüglich, spätestens jedoch inner­halb von sieben Tagen geltend zu machen.

b) Transportschäden, die äußerlich erkennbar sind (z.B. Gehäuse

beschädigt), sind unverzüglich gegenüber der mit dem Trans­port beauftragten Person und dem Absender geltend zu
machen. Äußerlich nicht erkennbare Schäden sind unverzüg­lich nach Entdeckung, spätestens jedoch innerhalb von drei
Tagen nach Anlieferung, schriftlich gegenüber der Transport­person und dem Absender zu reklamieren.

c) Der Transport zu und von der Stelle, welche die Garantiean-

sprüche entgegennimmt und/oder das instandgesetzte Gerät
austauscht, geschieht auf eigene Gefahr und Kosten des
Erwerbers.

d) Garantieansprüche werden nur berücksichtigt, wenn mit dem

Gerät eine Kopie des Rechnungsoriginals vorgelegt wird.
devolo behält sich in Einzelfällen vor, sich das Rechnungsorigi­nal vorlegen zu lassen.

4 Ausschluss der Garantie

Jegliche Garantieansprüche sind insbesondere ausgeschlossen,

a) wenn der Aufkleber mit der Seriennummer vom Gerät entfernt

worden ist,

b) wenn das Gerät durch den Einfluss höherer Gewalt oder durch

Umwelteinflüsse (Feuchtigkeit, Stromschlag, Staub u.ä.)
beschädigt oder zerstört wurde,

c) wenn das Gerät unter Bedingungen gelagert oder betrieben

wurde, die außerhalb der technischen Spezifikationen liegen,
d) wenn die Schäden durch unsachgemäße Behandlung – insbe-

sondere durch Nichtbeachtung der Systembeschreibung und

der Betriebsanleitung – aufgetreten sind,
e) wenn das Gerät durch hierfür nicht von devolo beauftragte

Personen geöffnet, repariert oder modifiziert wurde,
f) wenn das Gerät mechanische Beschädigungen irgendwelcher

Art aufweist,
g) wenn der Garantieanspruch nicht gemäß Ziffer 3a) oder 3b)

gemeldet worden ist.

5 Bedienungsfehler

Stellt sich heraus, dass die gemeldete Fehlfunktion des Gerätes
durch fehlerhafte Fremd-Hardware, -Software, Installation oder
Bedienung verursacht wurde, behält devolo sich vor, den entstande­nen Prüfaufwand dem Erwerber zu berechnen.

6 Ergänzende Regelungen

Die vorstehenden Bestimmungen regeln das Rechtsverhältnis zu de­volo abschließend.

a) Durch diese Garantie werden weitergehende Ansprüche, ins-

besondere solche auf Wandlung oder Minderung, nicht

begründet. Schadensersatzansprüche, gleich aus welchem

Rechtsgrund, sind ausgeschlossen. Dies gilt nicht, soweit z.B.

bei Personenschäden oder Schäden an privat genutzten

Sachen nach dem Produkthaftungsgesetz oder in Fällen des

Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet

wird.
b) Ausgeschlossen sind insbesondere Ansprüche auf Ersatz von

entgangenem Gewinn, mittelbaren oder Folgeschäden.
c) Für Datenverlust und/oder die Wiederbeschaffung von Daten

haftet devolo in Fällen von leichter und mittlerer Fahrlässigkeit

nicht.
d) In Fällen, in denen devolo die Vernichtung von Daten vorsätz-

lich oder grob fahrlässig verursacht hat, haftet devolo für den

devolo dLAN 200 AVpro mini

Anhang 29

typischen Wiederherstellungsaufwand, der bei regelmäßiger
und gefahrentsprechender Anfertigung von Sicherheitskopien
eingetreten wäre.

e) Die Garantie bezieht sich lediglich auf den Erstkäufer und ist

nicht übertragbar.

f) Gerichtsstand ist Aachen, falls der Erwerber Vollkaufmann ist.

Hat der Erwerber keinen allgemeinen Gerichtsstand in der
Bundesrepublik Deutschland oder verlegt er nach Vertragsab­schluss seinen Wohnsitz oder gewöhnlichen Aufenthaltsort aus
dem Geltungsbereich der Bundesrepublik Deutschland, ist
devolos Geschäftssitz Gerichtsstand. Dies gilt auch, falls
Wohnsitz oder gewöhnlicher Aufenthalt des Käufers im Zeit­punkt der Klageerhebung nicht bekannt ist.

g) Es findet das Recht der Bundesrepublik Deutschland Anwen-

dung. Das UN-Kaufrecht gilt im Verhältnis zwischen devolo
und dem Erwerber nicht.

devolo dLAN 200 AVpro mini

30 Anhang

devolo dLAN 200 AVpro mini

Index

D
devolo dLAN AVpro manager 17, 23
dLAN 8
dLAN AVpro-Netzwerk 19
dLAN-Kennwort 19
E
Entsorgung von Altgeräten 27
G
Garantie 27
Green-IT 8
K
Kontroll-Leuchten (LEDs) 15
N
Netzwerkanschluss 15
P
Peer-to-Peer 11
S
Sicherheitsanweisungen 26, 27
Software installieren 17
Stromsparmodus 8, 16
V
Verschlüsselungsknopf 15, 19
W
Wandsteckdose 25

devolo dLAN 200 AVpro mini

devolo dLAN 200 AVpro mini
