Page 1

Notice Installateur

et utilisateur

DMV 27/60

Chaudière murale gaz ventouse avec ECS accumulée Ballon 60 litres

Version N° 1.3 du 06/2010

Page 2

Page 3

INDEX

1. INFORMATIONS GENERALES...................................................................................... 1

1.1 Avertissements généraux....................................................................................................... 1

1.2 Conformité du produit............................................................................................................. 3

2. CARACTERISTIQUE TECHNIQUE................................................................................. 4

2.1 Données techniques............................................................................................................... 4

2.2 Dimensions d’encombrement................................................................................................. 5

2.3 Vue d’ensemble de la chaudière............................................................................................. 6

2.4 Schéma hydraulique............................................................................................................... 7

2.5 Diagramme du circulateur....................................................................................................... 8

2.6 Carte électronique................................................................................................................... 9

2.7 Panneau de commande.......................................................................................................... 9

3. INSTALLATION (technicien qualifié)............................................................................ 10

3.1 Déballage................................................................................................................................ 10

3.2 Fixation de la chaudière........................................................................................................ 11

3.3 Raccordements hydrauliques................................................................................................. 12

3.4 Recirculation........................................................................................................................... 13

3.5 Raccordement gaz.................................................................................................................. 14

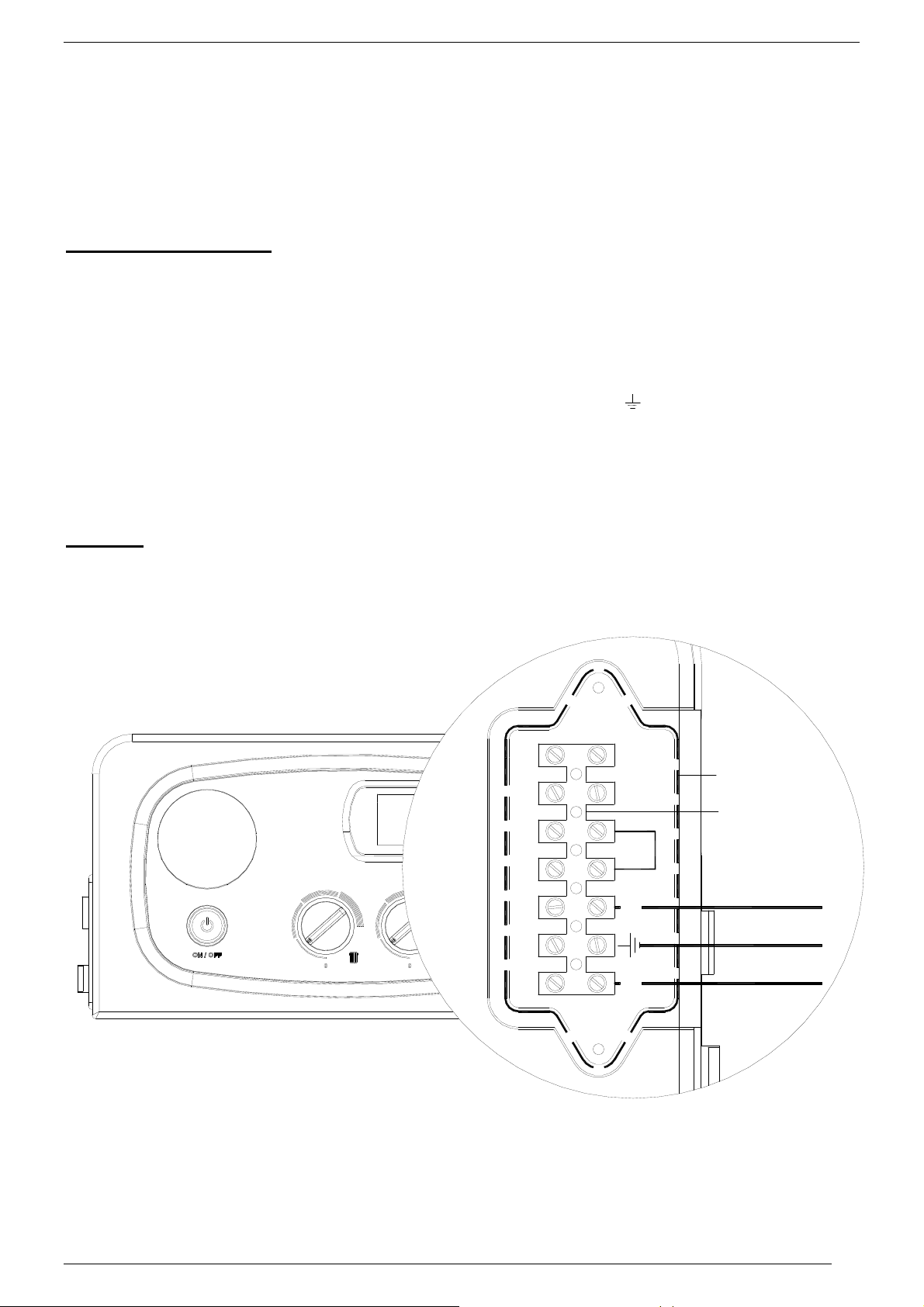

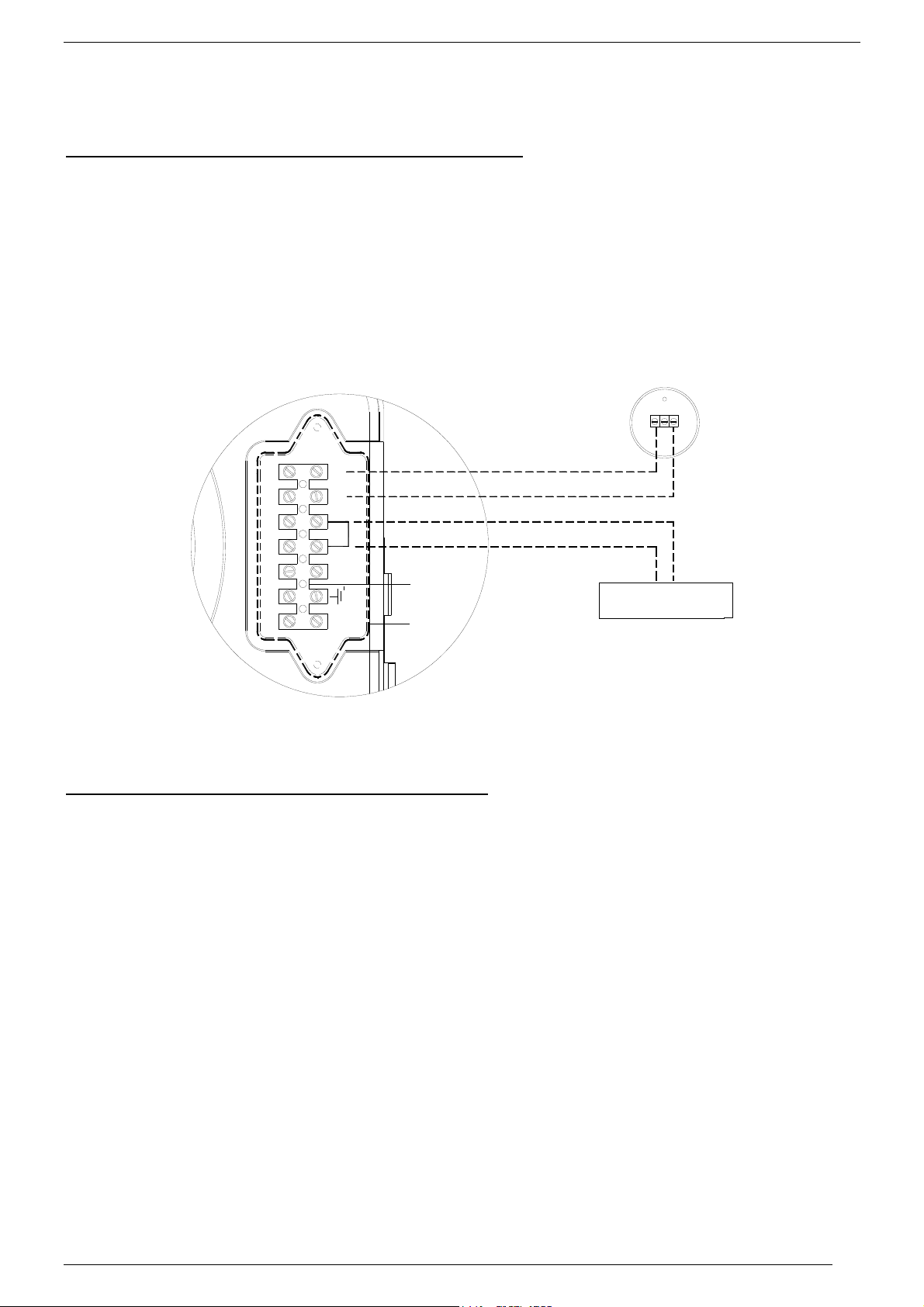

3.6 Branchement électrique.......................................................................................................... 14

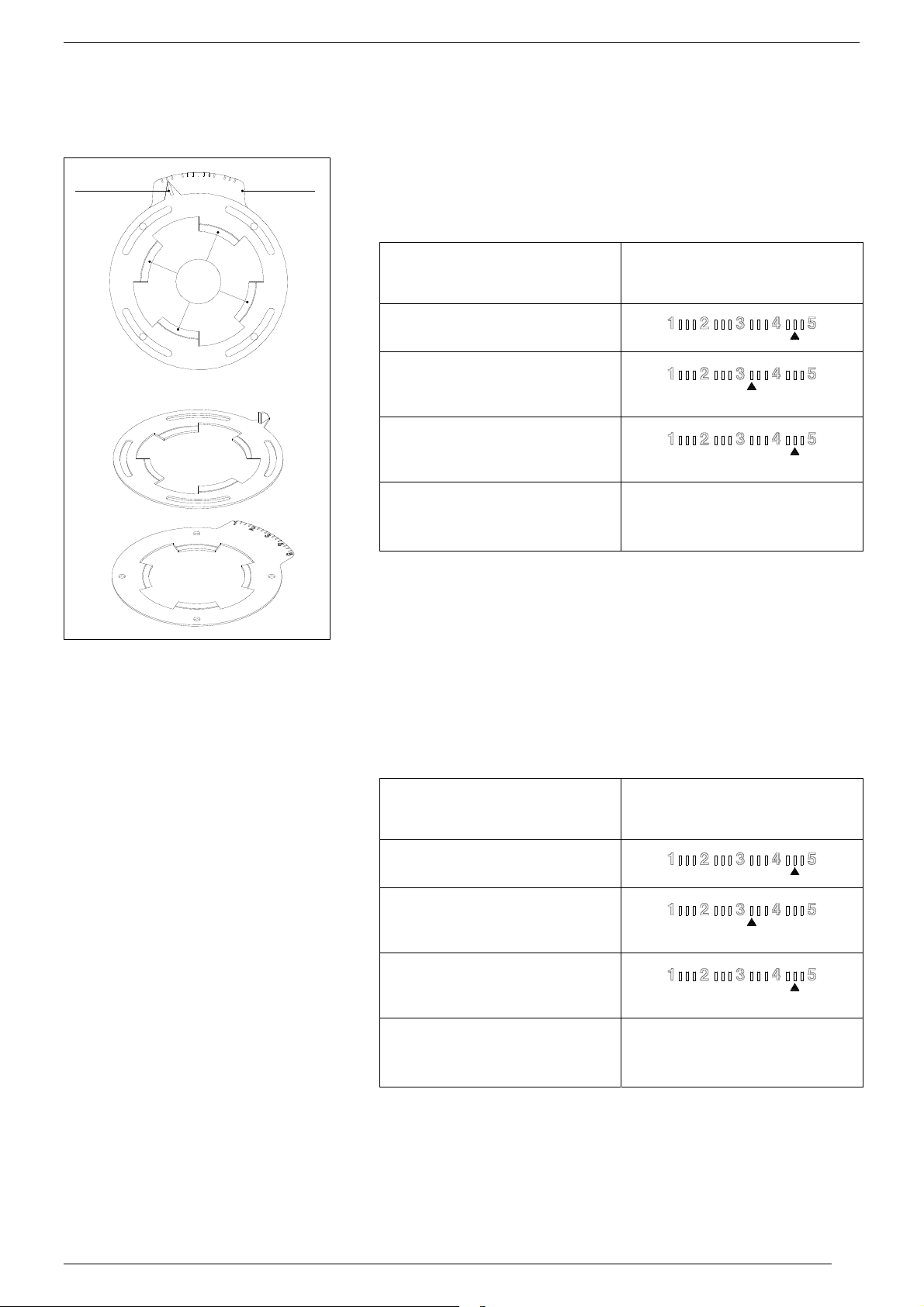

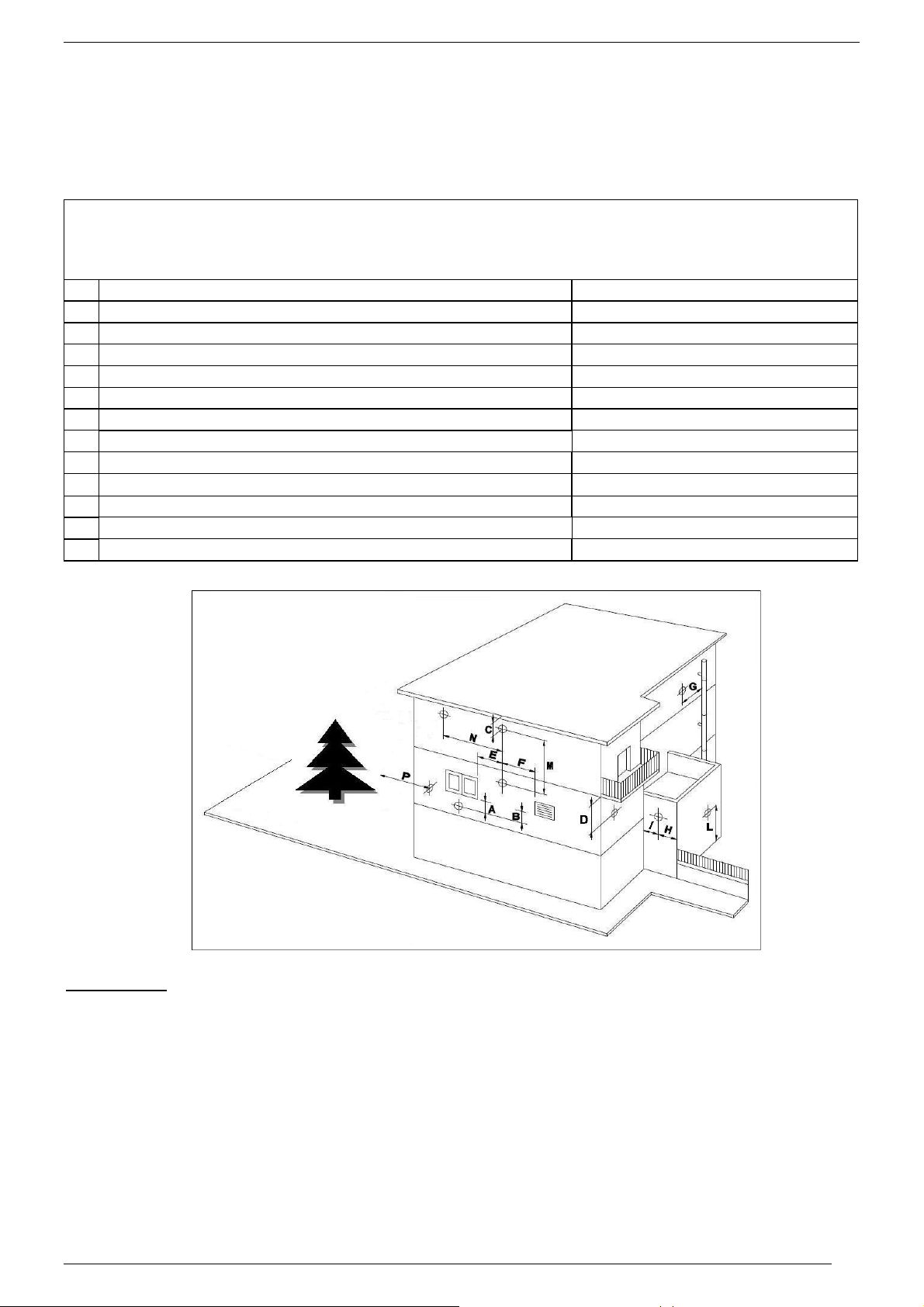

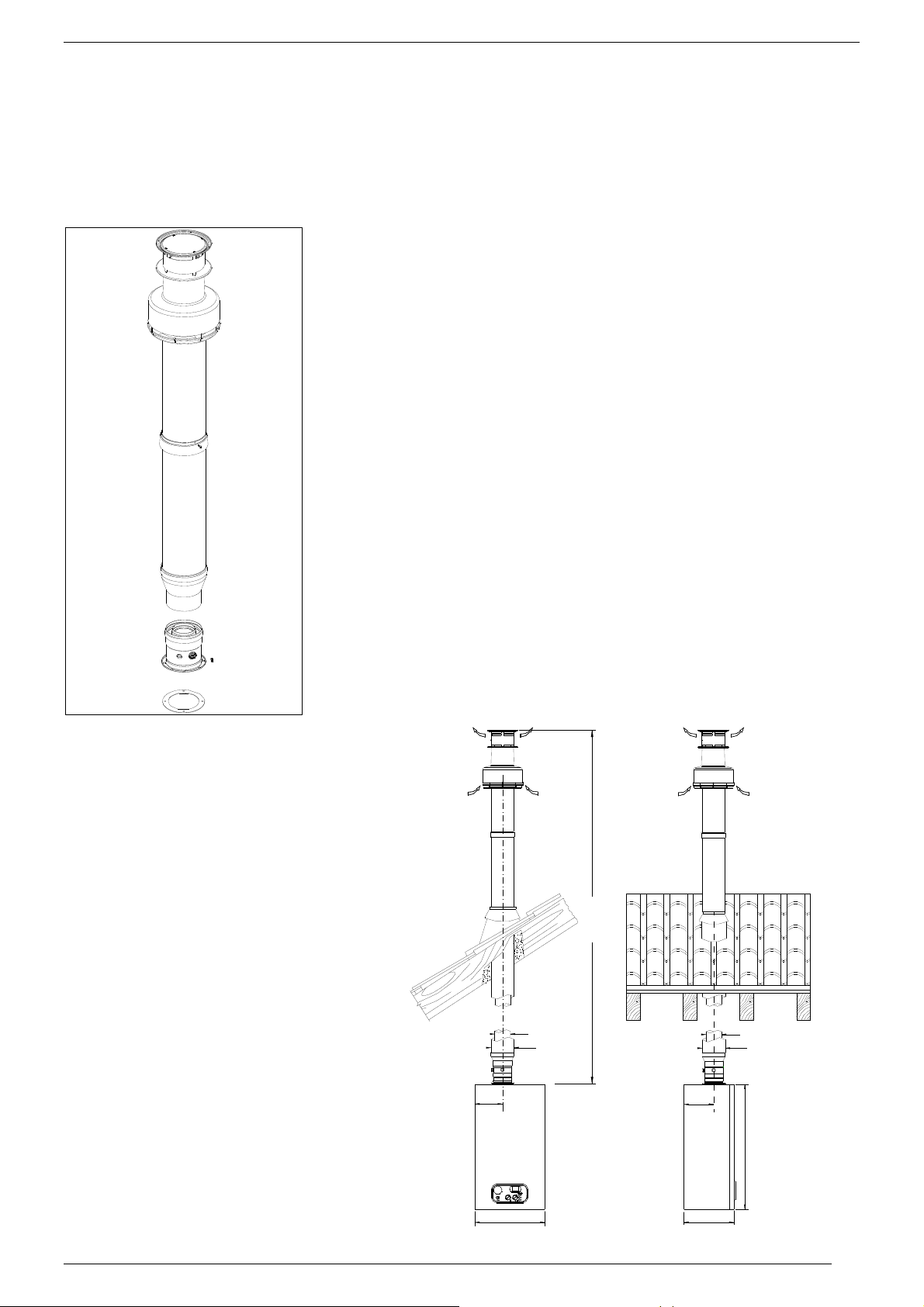

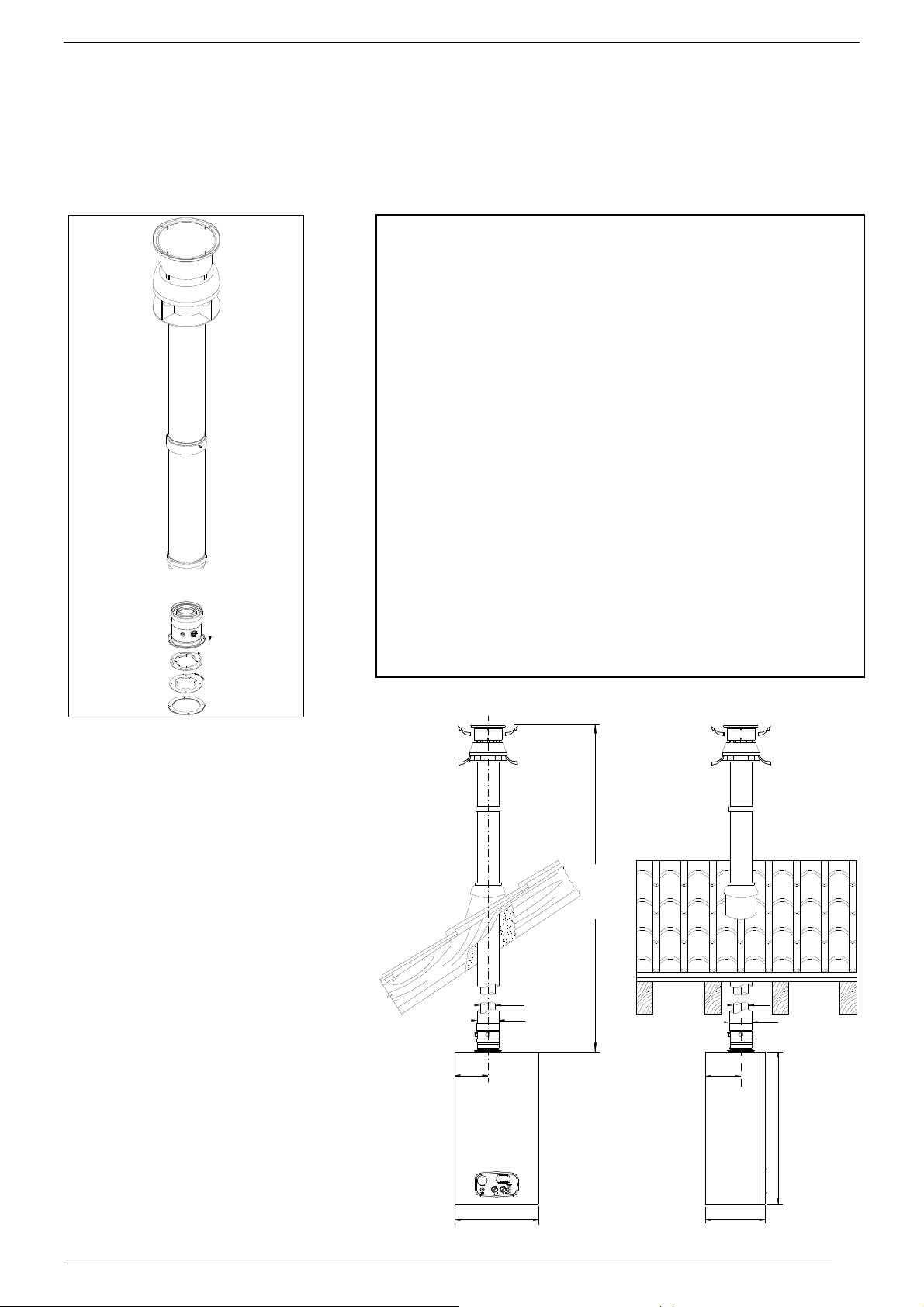

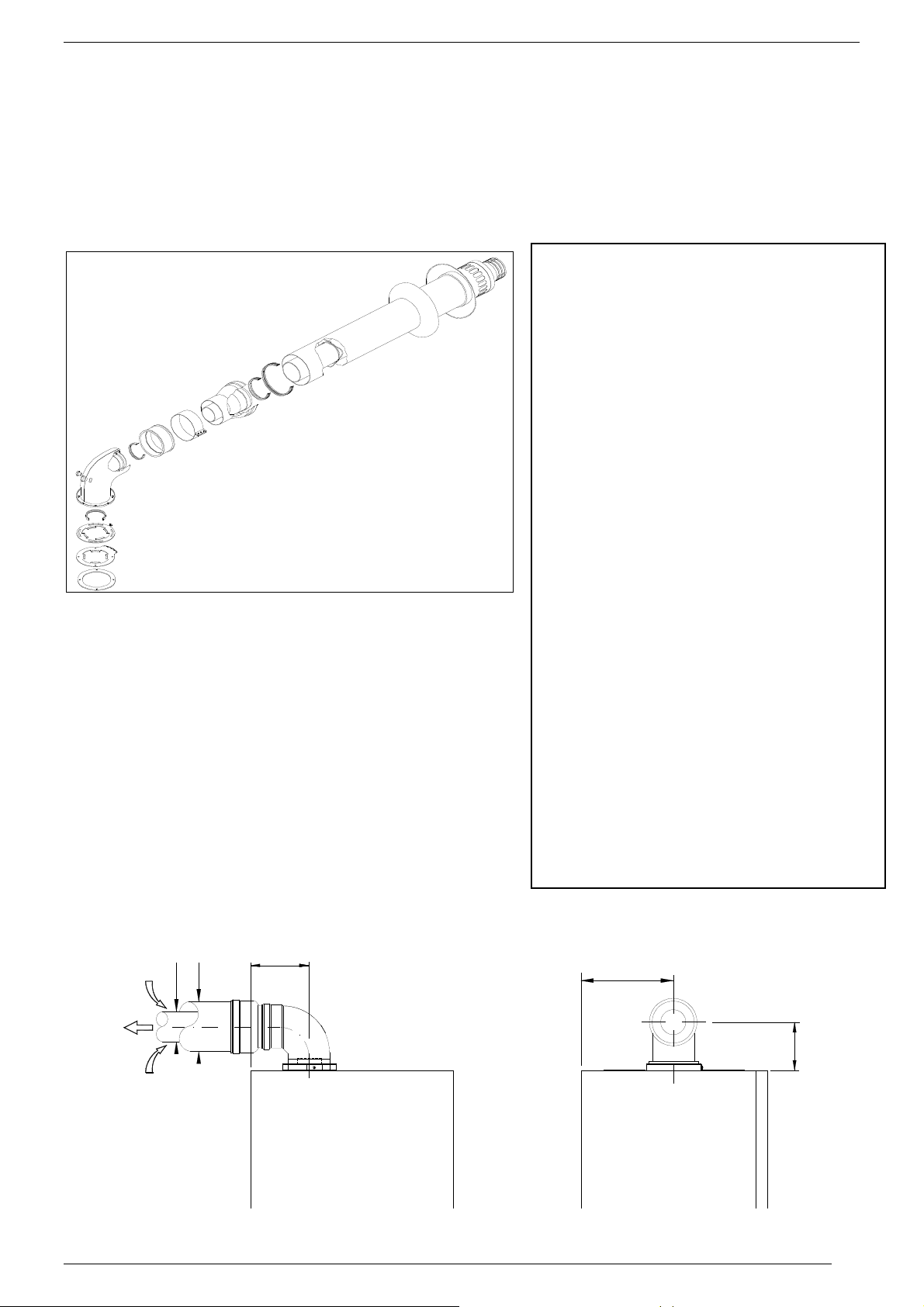

3.7 Raccordement des conduits de fumées.................................................................................. 16

4. MISE EN SERVICE (technicien qualifié)....................................................................... 24

4.1 Avertissements généraux....................................................................................................... 24

4.2 Opérations préliminaires......................................................................................................... 24

4.3 Remplissage de l’installation................................................................................................... 25

4.4 Protection antigel.................................................................................................................... 26

4.5 Mise en service de la chaudière............................................................................................. 27

5. REGLAGE DE LA CHAUDIERE (technicien qualifié)................................................... 28

5.1 Tableau des paramètres......................................................................................................... 28

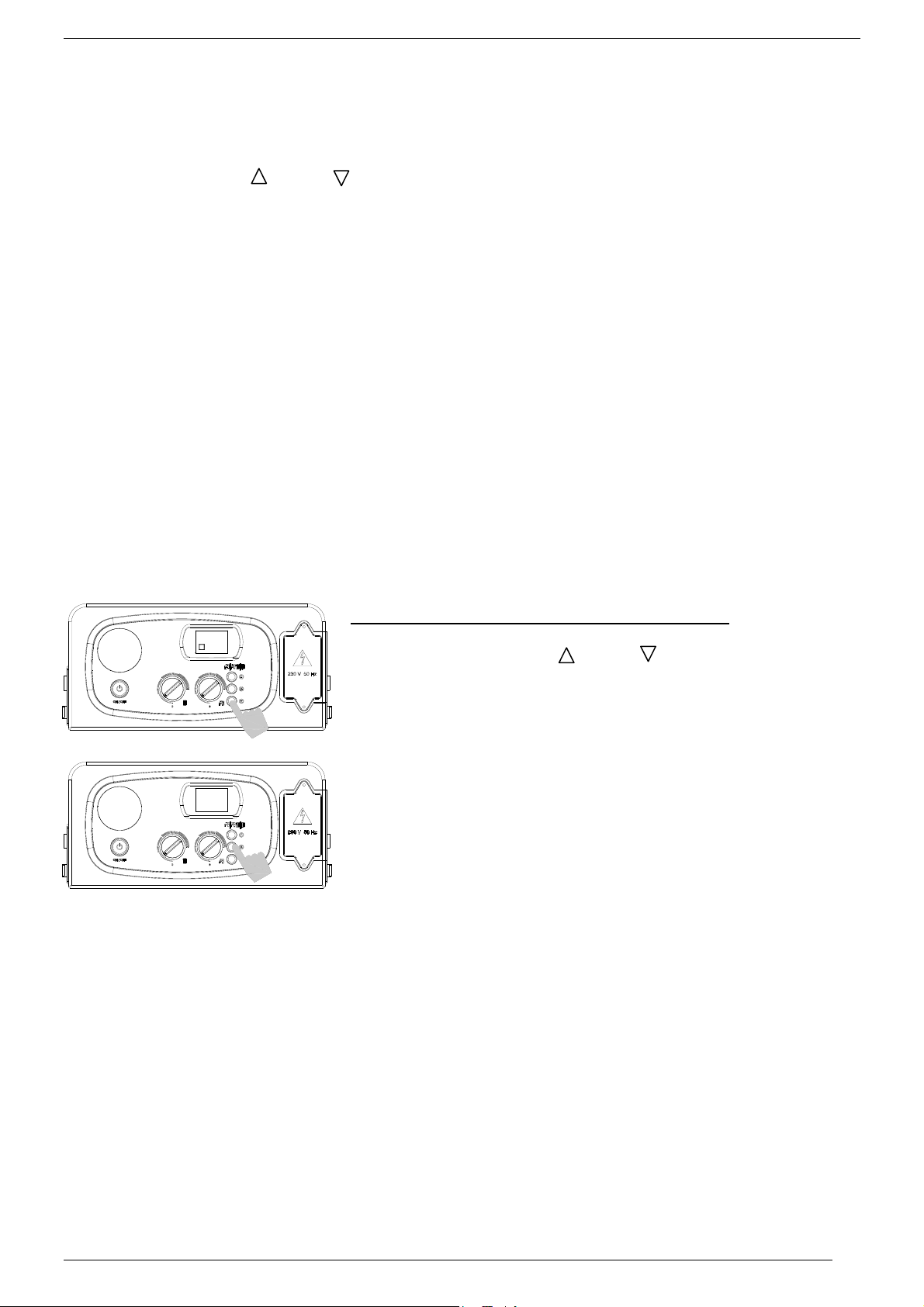

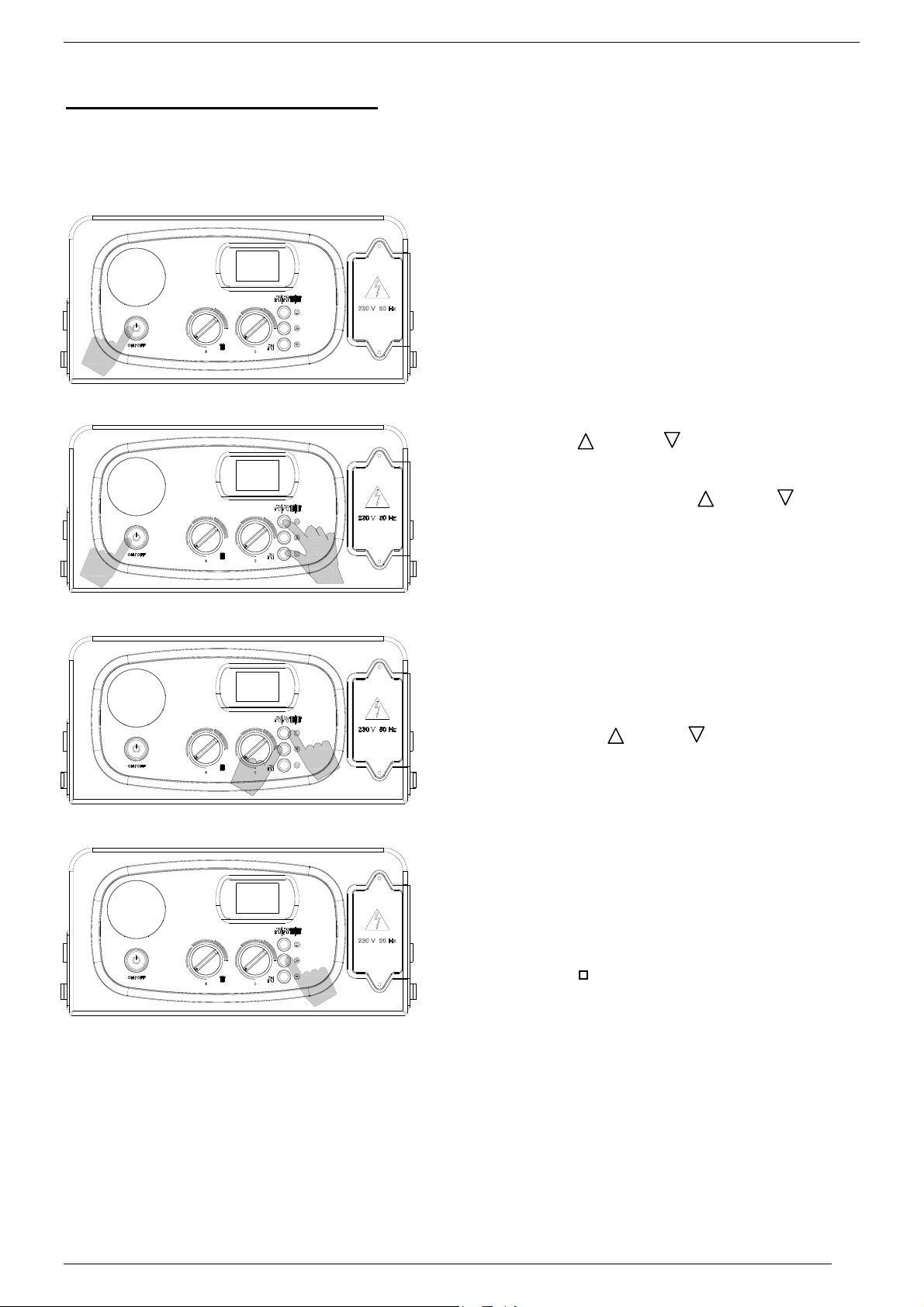

5.2 Programmation des paramètres............................................................................................. 30

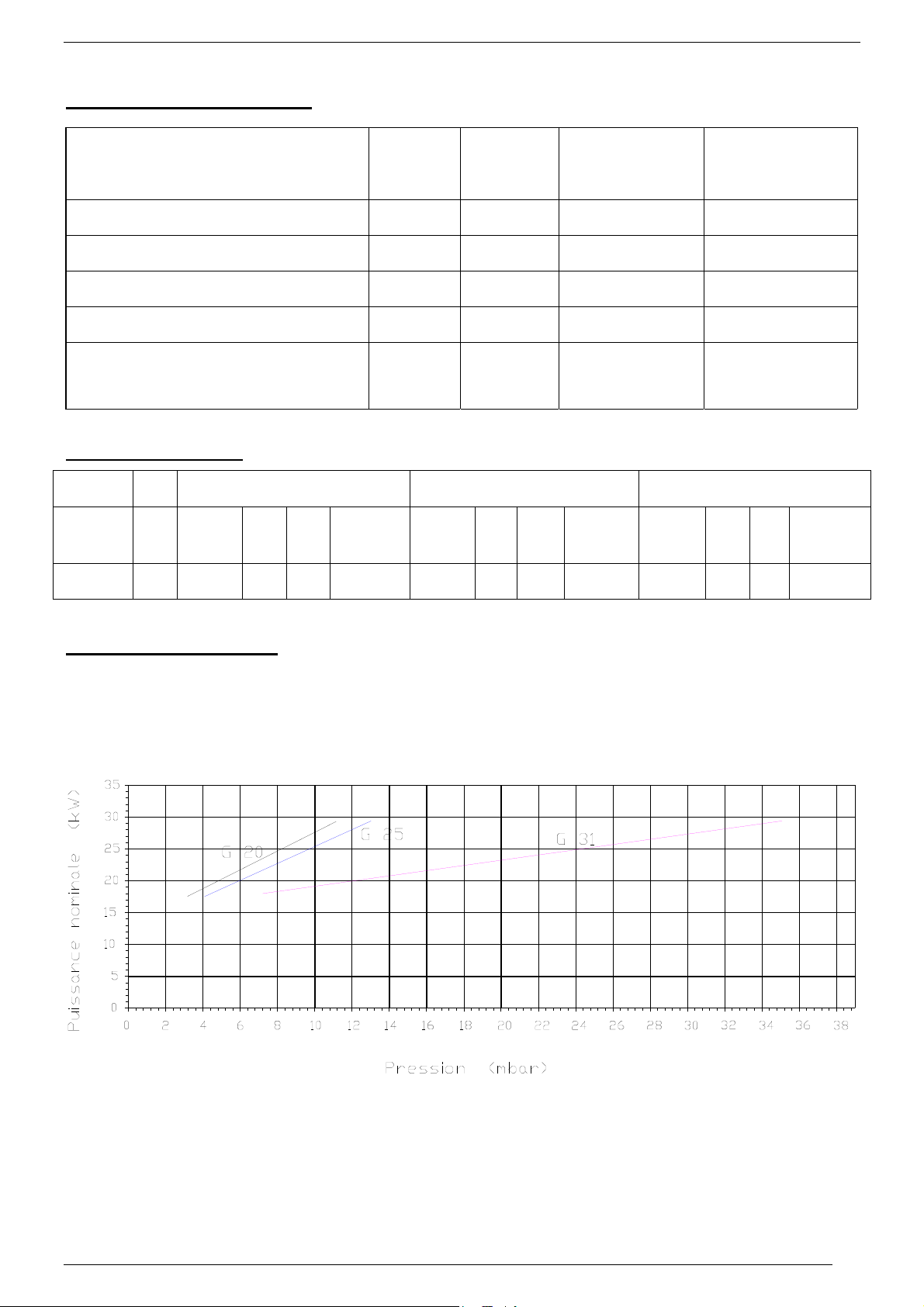

5.3 Tableau des données/pression gaz........................................................................................ 38

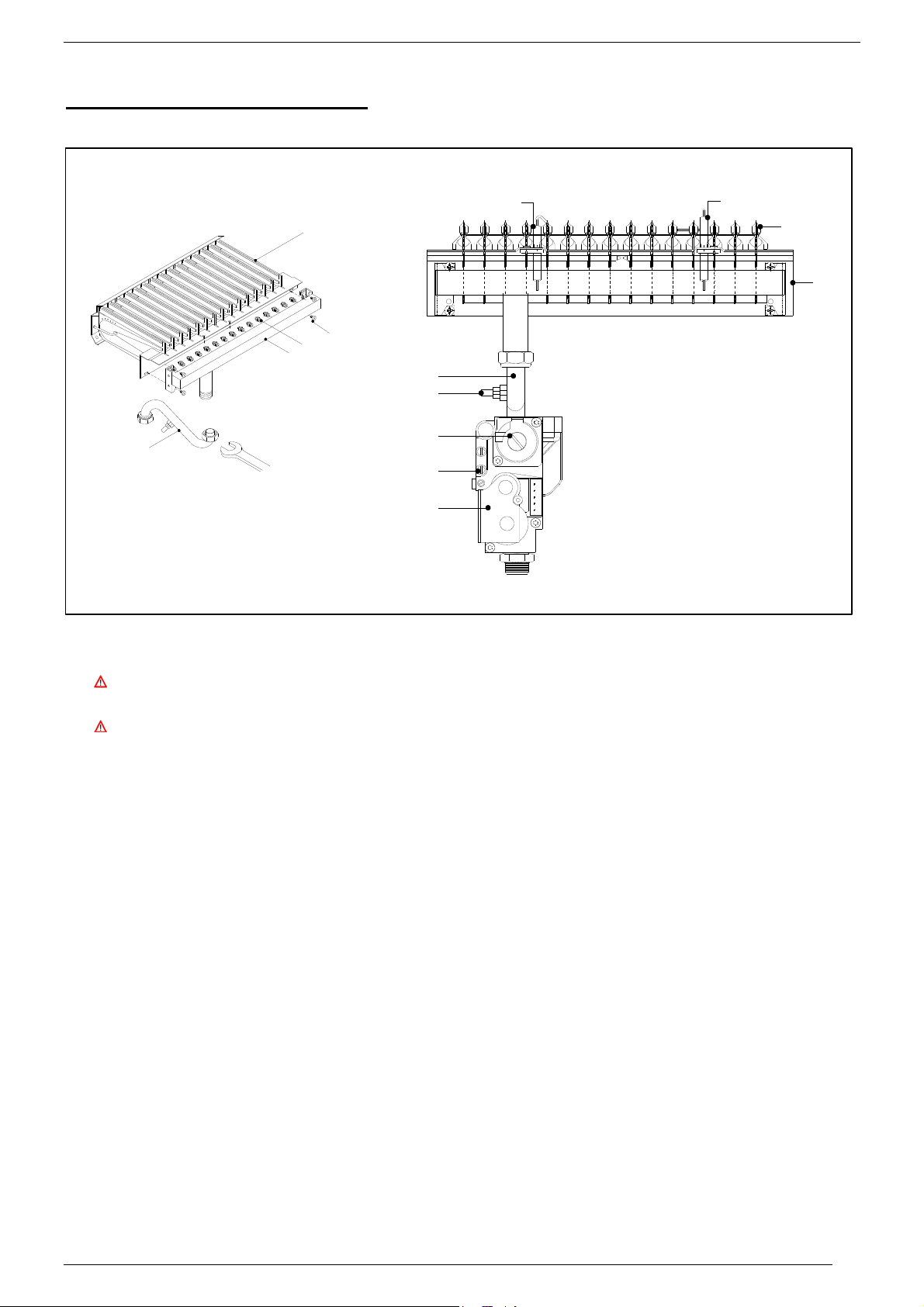

5.4 Transformation du type de gaz............................................................................................... 39

6. ENTRETIEN (technicien qualifié).................................................................................. 40

6.1 Avertissements généraux....................................................................................................... 40

6.2 Contrôle de l’appareil.............................................................................................................. 40

6.3 Accès à la chaudière............................................................................................................... 41

6.4 Vidange de l’installation chauffage......................................................................................... 42

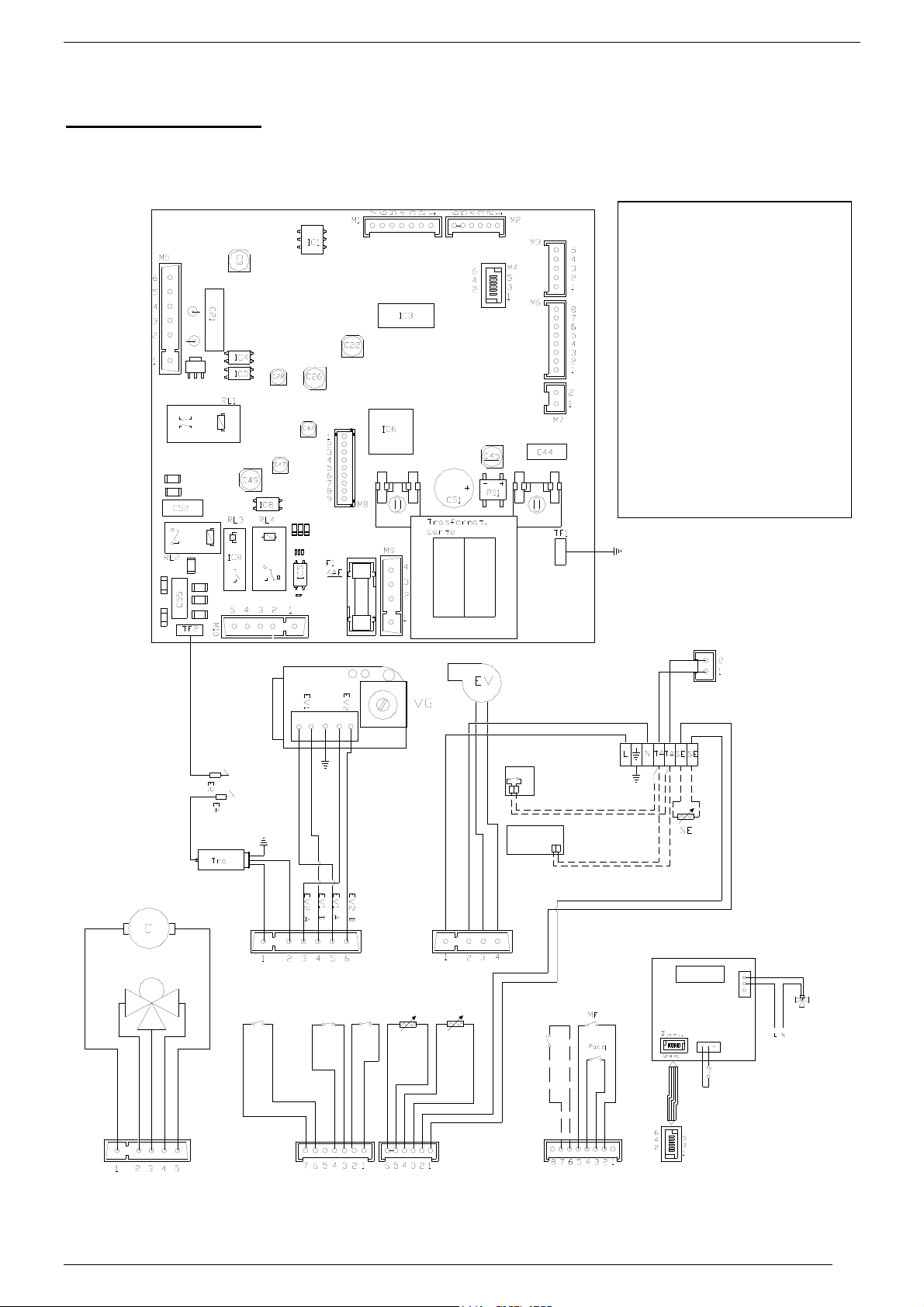

6.5 Schéma électrique.................................................................................................................. 43

6.6 Anomalies de fonctionnement................................................................................................. 46

6.7 Diagnostic............................................................................................................................... 49

7. UTILISATION ET RÉGLAGE DE LA CHAUDIÈRE PAR L’UTILISATEUR………………50

Page 4

INFORMATIONS GENERALES

1. INFORMATIONS GÉNÉRALES

1.1 Avertissements généraux

L’installation de l’appareil doit se faire en conformité suivant les normes en vigueur, selon les

instructions du constructeur et par du personnel professionnellement qualifié.

Par personnel professionnellement qualifié, on désigne le personnel ayant les connaissances

techniques en matière d’installation et d’entretien des composants de système de chauffage et de production d’eau chaude sanitaire de type civil et industriel.

La mise en service de la chaudière et tout type d’intervention successive sur l’appareil doivent être

effectués par un Centre d’Assistance Technique autorisé par la société DEVILLE THERMIQUE S.A., sous peine d’annulation de la garantie (voir certificat de mise en service).

ATTENTION : Cet appareil devra être destiné à l’usage pour lequel il a été expressément construit : le

chauffage et la production d’eau chaude sanitaire. Toute autre utilisation est à considérer impropre et par conséquent dangereuse. Le constructeur décline toute responsabilité aux termes du contrat et en dehors de ce dernier pour tout dommage causé aux personnes et aux biens par des erreurs d’installation ou d’usage, et dans tous les cas de non observation des normes nationales et locales en vigueur et des instructions données par le constructeur lui-même.

Le manuel d’installation, usage et entretien constitue une partie intégrante et essentielle du produit et

doit toujours être fourni avec l’appareil.

Conserver ce manuel avec soin pour toute consultation future. En cas de vente de l’appareil ou de

transfert de propriété à une autre personne, en cas de déménagement par exemple et si l’appareil reste dans l’immeuble où il a été installé, s’assurer que ce manuel reste avec l’appareil à la disposition du nouveau propriétaire et/ou de l’installateur.

Les avertissements contenus dans ce chapitre sont destinés aussi bien à l’utilisateur qu’au personnel

qui sera chargé de l’installation et de l’entretien du produit.

L’utilisateur trouvera les informations concernant le fonctionnement et les limites d’utilisation d’usage

dans ce manuel au chapitre « Instructions pour l’utilisateur » dont nous recommandons vivement la lecture.

Cet appareil doit être utilisé exclusivement avec un système de chauffage central fermé muni d’un

vase d’expansion sous pression.

■ Après avoir ôté tout emballage, s’assurer de l’intégrité du produit. En cas de doute, ne pas utiliser l’appareil et s’adresser au fournisseur. Aucun emballage (boîte en carton, bois, clous, agrafes, sachets en plastique, polystyrène expansé, etc.) ne doit être laissé à la portée des enfants car tout emballage constitue une source potentielle de dangers.

■ Avant d’effectuer toutes opérations de nettoyages ou d’entretiens, débrancher l’appareil du réseau électrique en agissant sur l’interrupteur de l’installation et/ou au moyen des organes d’interruption spécifiques.

■ Ne pas obstruer les grilles d’aspiration ou d’évacuation.

■ Ne pas obstruer les embouts des conduits d’aspiration et/ou d’évacuation.

■ En cas de panne et/ou de mauvais fonctionnement de l’appareil, il convient de l’arrêter et de s’abstenir de tout

essai de réparation ou d’intervention directe. S’adresser exclusivement à un personnel professionnellement qualifié.

■ Toutes éventuelles réparations du produit doivent être effectuées exclusivement par un centre d’assistance technique autorisé par le constructeur et en utilisant exclusivement des pièces détachées d’origine. Le nonrespect des clauses ci-dessus peut compromettre la sécurité de l’appareil. Pour garantir la sécurité de l’appareil et son bon fonctionnement, il est indispensable que l’entretien périodique soit effectué par du personnel professionnellement qualifié s’engageant à respecter les indications du constructeur.

■ Si on décide de ne plus utiliser l’appareil, il faudra rendre inutilisable les parties susceptibles de représenter des sources potentielles de danger.

■ Pour tout appareil livré avec des options ou des kits (y compris les kits ou options électriques), seuls des accessoires origines devront être utilisés.

Page 5

INFORMATIONS GENERALES

■ En cas de décèlement de fuite de gaz dans le local où est installé l’appareil, ne pas actionner les interrupteurs électriques, téléphones ou tout autre appareil pouvant provoquer des étincelles. Ouvrir immédiatement les portes et les fenêtres pour créer un courant d’air. Fermer le robinet général du gaz (au compteur) ou la bonbonne de gaz, et demander l’intervention du service d’assistance technique.

■ S’abstenir d’intervenir personnellement sur l’appareil.

■ Les installations de chauffage munies de vannes thermostatiques doivent être équipées d’un by-pass.

■ Selon les normes en vigueur, ces appareils doivent être exclusivement installés par du personnel qualifié qui

devra se conformer aux normes et mises à jour successives, ainsi qu’aux dispositions émanant des pompiers et de l’entreprise locale fournissant le gaz. Avant la mise en service de la chaudière, il convient de contrôler que l’appareil soit bien branché au réseau d’eau et au système de chauffage qui doivent être conformes aux prestations de la chaudière. Les locaux devront être aérés au moyen d’une prise d’air (voir normes en vigueur).

■ L’air indirect provenant de locaux adjacents peut être utilisé dans la pièce à condition que la pression soit inférieure à la pression extérieure et qu’il n’y ait pas de cheminée à feu de bois ni de VMC. En cas de montage à l’extérieur, (ex. : sur un balcon ou terrasse), s’assurer que l’espace n’est pas sujet aux agents atmosphériques afin d’éviter tout dommage aux composants, et l’annulation de la garantie que cela pourrait entraîner. Dans ce cas, il est conseillé de construire un espace thermique protégeant la chaudière des intempéries.

■ Vérifier que les données techniques reportées sur l’emballage et sur la plaque signalétique de la chaudière correspondent et que la chaudière soit équipée pour fonctionner avec le gaz raccordé.

■ S’assurer que les tuyaux et les raccordements sont en parfait état d’étanchéité et qu’il n’y a aucune fuite de gaz.

■ Nous conseillons d’effectuer un nettoyage des tuyaux afin de retirer tout résidu pouvant compromettre le bon fonctionnement de la chaudière.

■ On peut vraiment parler de sécurité électrique de l’appareil uniquement quand celui-ci est correctement branché à la terre, de façon satisfaisante et efficace, conformément aux normes en vigueur concernant la sécurité.

■ Il faut vérifier que cet aspect fondamental de la sécurité soit satisfaisante. En cas de doute, demander un contrôle soigné de l’installation électrique par du personnel professionnellement qualifié, puisque le constructeur ne peut être tenu responsable pour tout dommage causé par le manque de mise à la terre de l’appareil.

■ Faire vérifier par du personnel professionnellement qualifié que l’installation électrique est adaptée à la puissance maximum absorbée par l’appareil, reportée sur la plaque signalétique, et s’assurer en particulier que le diamètre des câbles de l’installation est suffisante pour la puissance absorbée par l’appareil.

■ Aucun adaptateur, prise multiples et/ou rallonges ne sont autorisés pour le branchement électrique de l’appareil.

■ Pour le branchement au réseau, il convient de prévoir un interrupteur bipolaire ayant une distance d’ouverture

d’au moins 3 mm, conformément aux normes de sécurité en vigueur.

■ L’utilisation de tout composant faisant recours à l’énergie électrique comporte l’application de quelques règles fondamentales, telles que :

■ Ne pas toucher l’appareil avec les parties du corps mouillées ou humides et/ou pieds nus.

■ Ne pas tirer sur les câbles électriques.

■ Ne pas laisser l’appareil exposé aux agents atmosphériques (pluie, soleil, etc.) à moins que cela ne soit

expressément prévu.

■ Interdire l’utilisation de l’appareil aux enfants et aux personnes peu expertes.

■ Le câble d’alimentation de l’appareil ne doit pas être remplacé par l’utilisateur.

■ En cas de câble endommagé, arrêter l’appareil, et, pour son remplacement, contacter exclusivement un

personnel professionnellement qualifié.

■ En cas de non utilisation de l’appareil pendant un certain temps, il convient de couper l’alimentation électrique générale de la chaudière.

Page 6

INFORMATIONS GENERALES

1.2 Conformité du produit

La société DEVILLE THERMIQUE S.A. déclare que les chaudières DMV 27/60 sont fabriquées dans les règles de l’art et qu’elles ont obtenu la certification CE.

Les chaudières DMV 27/60 sont conformes aux directives suivantes :

DIRECTIVE GAZ 90/396 CEE pour la conformité CE DIRECTIVE BASSE TENSION 2006/95 CEE DIRECTIVE COMPTABILITÉ ÉLECTROMAGNÉTIQUE 2004/108 CEE DIRECTIVE RENDEMENTS 92/42 CEE Les matériaux utilisés tel que : le cuivre, le laiton, l’acier inox, créent un ensemble homogène et compact, mais

surtout fonctionnel, facile à installer et simple à utiliser. De part sa simplicité, la chaudière murale est fournie avec tous les accessoires aux normes nécessaires pour en faire une vraie centrale thermique indépendante, aussi bien pour le chauffage domestique que pour la production d’eau chaude sanitaire. Toutes les chaudières sont soumises à des essais et sont accompagnées de certificat de qualité délivré par la personne chargée d’effectuer les essais ainsi qu’un certificat de garantie. Lire attentivement ce manuel, le conserver avec soin, et le laisser toujours à la

disposition de l’utilisateur de la chaudière. La société DEVILLE THERMIQUE S.A ne pourra être tenue responsable de la non observation des

instructions contenues dans le présent manuel ni des conséquences de toute intervention n’y étant pas spécifiquement décrite.

Page 7

CARACTERISTIQUES TECHNIQUES

2. CARACTERISTIQUE TECHNIQUE

2.1 Données techniques

Modèle

Certificat CE n° Catégorie II2H3+ Type C12 C32 C42 C52 C82 Débit calorifique nominal kW

Débit calorifique minimal kW Puissance nominale kW Puissance minimale kW Rendement thermique à 100% Pn % Rendement thermique à 30% % Marquage rendement énergétique (Directive 92/42/CEE) étoiles 3

Circuit de chauffage Température chauffage plage de réglage °C 30-80 Température maxi. de service °C 95 Capacité vase d’expansion installation litres 8 Pression maxi. de service circuit chauffage bar 3 Pression mini. de service circuit chauffage bar 0.3

Circuit sanitaire Température sanitaire plage de réglage °C 35-60 Pression maxi. de service circuit sanitaire bar 6 Pression mini. dynamique circuit sanitaire bar 0.5

Prélèvement maxi. eau mélangée t 30°C dans les 10 premières min. Prélèvement maxi. eau mélangée t 30°C dans la première heure

Capacité accumulateur litres 60 Capacité vase d'expansion litres 2

Dimensions Largeur mm 580 Hauteur mm 900 Profondeur mm 450 Poids kg 83

Raccordements hydrauliques Départ Ø 3/4”M Retour Ø 3/4”M Eau froide Ø 1/2”M Eau chaude Ø 1/2”M Raccordement du gaz à la chaudière Ø 3/4”M

Raccordement du conduit d’évacuation des fumées Système coaxial horizontal – kit A Ø mm 60/100 Longueur maxi. coaxiale horizontale m 3 Système coaxial horizontal – kit G Ø mm 80/125 Longueur maxi. coaxiale horizontale m 6 Système coaxial vertical – kit C2 Ø mm 80/125 Longueur maxi. coaxiale verticale m 6 Système coaxial vertical – kit C3 Ø mm 60/100 Longueur maxi. coaxiale verticale m 3

Alimentation gaz Méthane G20 (gaz naturel) Pression d’alimentation mbar 20 Débit gaz m3/h 3.16 Méthane G25 (gaz naturel) Pression d’alimentation mbar 25 Débit gaz m3/h 3.25 Propane G31 (GPL) Pression d’alimentation mbar 37 Débit gaz kg/h 2.32

Caractéristiques électriques Alimentation électrique V/Hz 230/50 Puissance électrique absorbée W 170 Degré de protection électrique IP X4D

litres 190.5 litres 774

DMV 27/60

0694BN3812

29.8

17.5

27.86

15.82

93.50

91.30

Page 8

CARACTERISTIQUES TECHNIQUES

2.2 Dimensions d’encombrement

580

440

164

9090

167

7070

154

900

750

64 80

EF D

102 18670

450

LÉGENDE

RETOUR INSTALLATION CHAUFFAGE Ø3/4’’M

R D ENTRÉE INSTALLATION CHAUFFAGE Ø3/4”M

G GAZ Ø3/4”M EF ENTRÉE EAU SANITAIRE Ø1/2”M EC SORTIE EAU CHAUDE SANITAIRE Ø1/2”M RC RECIRCULATION Ø1/2”M

Page 9

CARACTERISTIQUES TECHNIQUES

2.3 Vue d’ensemble de la chaudière

2 3

6 7

LEGENDE

1. VENTILATEUR

2. HOTTE EVACUATION FUMEES CHAMBRE ETANCHE

3. ECHANGEUR DE CHALEUR

4. THERMOSTAT DE SURCHAUFFE

5. CHAMBRE DE COMBUSTION

6. BRULEUR ATMOSPHERIQUE

7. ELECTRODE DE DETECTION

8. VASE D’EXPANSION SANITAIRE 2 LITRES

9. CIRCULATEUR

10. FLUSSOSTAT ELECTRONIQUE

11. VANNE GAZ

12. TRANSFORMATEUR D’ALLUMAGE

13. PRESSOSTAT AIR

14. VASE D’EXPANSION 8 LITRES

15. BALLON ECS 60 LITRES

16. PRESSOSTAT EAU

17. VANNE 3 VOIES

18. DISCONNECTEUR

19. MANOMETRE

20. ROBINET DE REMPLISSAGE

17 18

Page 10

CARACTERISTIQUES TECHNIQUES

2.4 Schéma hydraulique de principe

LEGENDE

1. DESSUS CHAMBRE ETANCHE

2. VENTILATEUR

3. HOTTE EVACUATION FUMEES

CHAMBRE ETANCHE

4. VASE D’EXPANSION CHAUFFAGE 8

LITRES

5. ECHANGEUR DE CHALEUR

6. THERMOSTAT DE SURCHAUFFE

7. CHAMBRE DE COMBUSTION

8. ELECTRODE DE DETECTION

9. ELECTRODE D’ALLUMAGE

10. BRULEUR ATMOSPHERIQUE

11. VANNE GAZ

12. VASE D’EXPANSION SANITAIRE 2

LITRES

13. PURGEUR D’AIR AUTOMATIQUE

14. CIRCULATEUR

15. ROBINET DE VIDANGE

16.

17. ANODE DE MAGNESIUM

18. PRESSOSTAT AIR

19. SOUPAPE DE SECURITE SANITAIRE

20. SONDE CHAUFFAGE A CLIP

21. BALLON ECS 60 LITRES

22. SONDE SANITAIRE

23. ROBINET DE VIDANGE BALLON ECS

24. PRESSOSTAT EAU

25. FLUSSOSTAT ELECTRONIQUE

26. VANNE 3 VOIES

27. LIMITEUR DEBIT ENTREE EAU FROIDE

28. MANOMETRE

29. DISCONNECTEUR

30. ROBINET DE REMPLISSAGE

4 5

6 7

8 9

11 12

EC EF

LÉGENDE

RETOUR INSTALLATION CHAUFFAGE

D ENTRÉE INSTALLATION CHAUFFAGE G GAZ EF ENTRÉE EAU SANITAIRE EC SORTIE EAU CHAUDE SANITAIRE

24 25

27 28

Page 11

CARACTERISTIQUES TECHNIQUES

2.5 Diagramme du circulateur : débit (l/h)/hauteur manométrique

(kPa)

Hauteur (kPa)

III

Débit (l/h)

III

Puissance disponible de pompe fonctionnant à vitesse max.

Puissance disponible de pompe fonctionnant à vitesse II.

Puissance disponible de pompe fonctionnant à vitesse I. Perte pression de chaudière

Page 12

CARACTERISTIQUES TECHNIQUES

2.6 Carte électronique DIGITECH® série SM 20019

Réglages pour les techniciens

 Température standard / réduite  Protection anti-coup de bélier  Temporisation chauffage (0-7,5 min)  Temporisation post-circulation chauffage  Temporisation post-circulation sanitaire  Puissance gaz mini  Puissance chauffage maxi

Réglages pour l’utilisateur

 Allumage  Réglage température chauffage (30-80°C) – (25-40°C)  Réglage température sanitaire (35-60°C)  Fonction ECS seule (été) / chauffage seul (hiver) / chauffage + ECS (été-hiver)

Affichage

 Alarme blocage  Pression eau normale  Sécurité manque d’eau  Température

 Lorsque la chaudière est éteinte au moyen du bouton poussoir ON/OFF situé sur le tableau de

commande, l’écran affiche « OFF » et le système anti-gel reste actif sur le sanitaire et le chauffage à la condition que la chaudière reste alimentée en gaz et électricité. Si la chaudière était en fonctionnement, elle s’éteint et les fonctions de post ventilation, post circulation, anti-blocage de la pompe et la vanne 3 voies restent active.

 Le contrôle à distance, s’il est branché, reste actif et allumé.

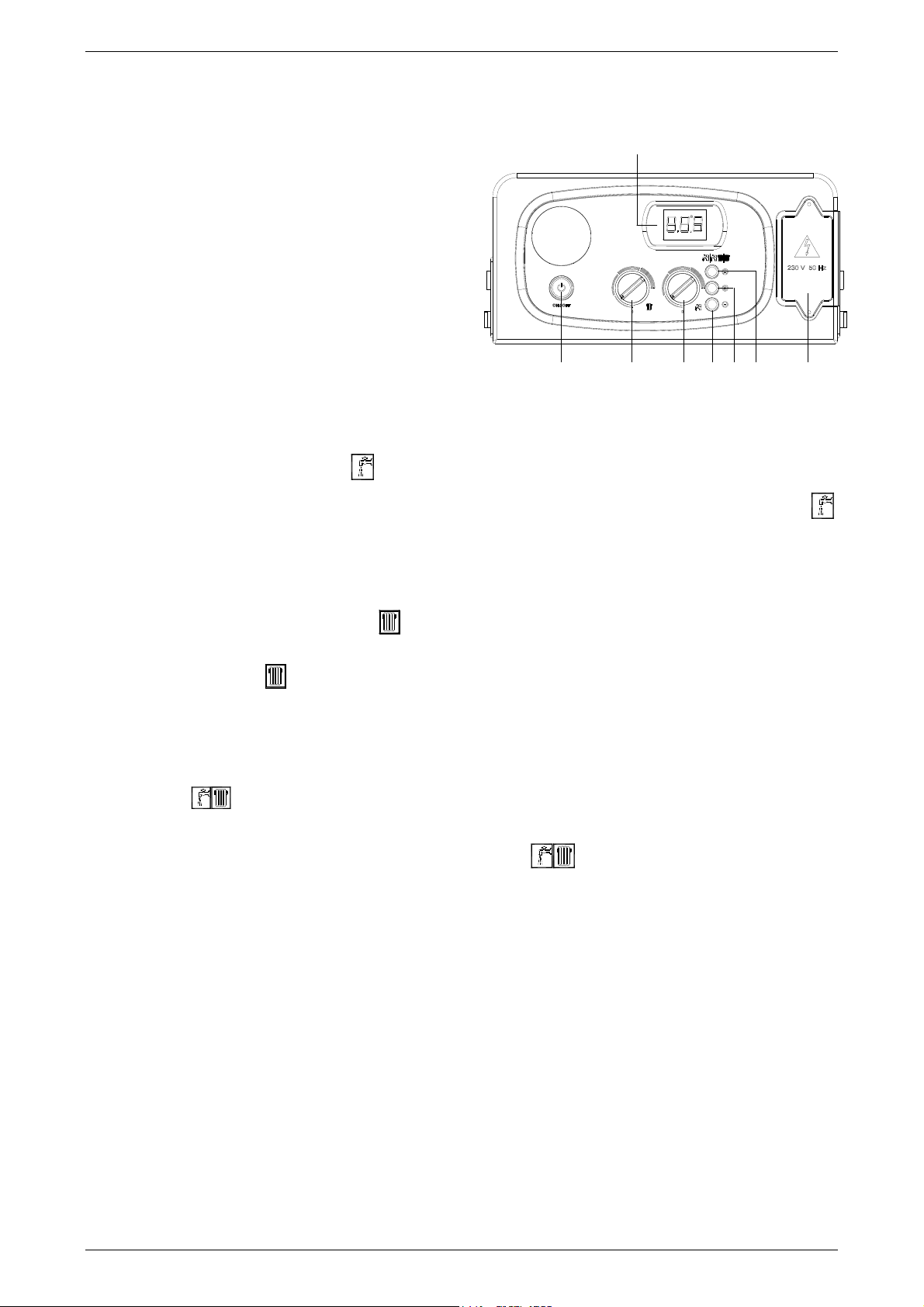

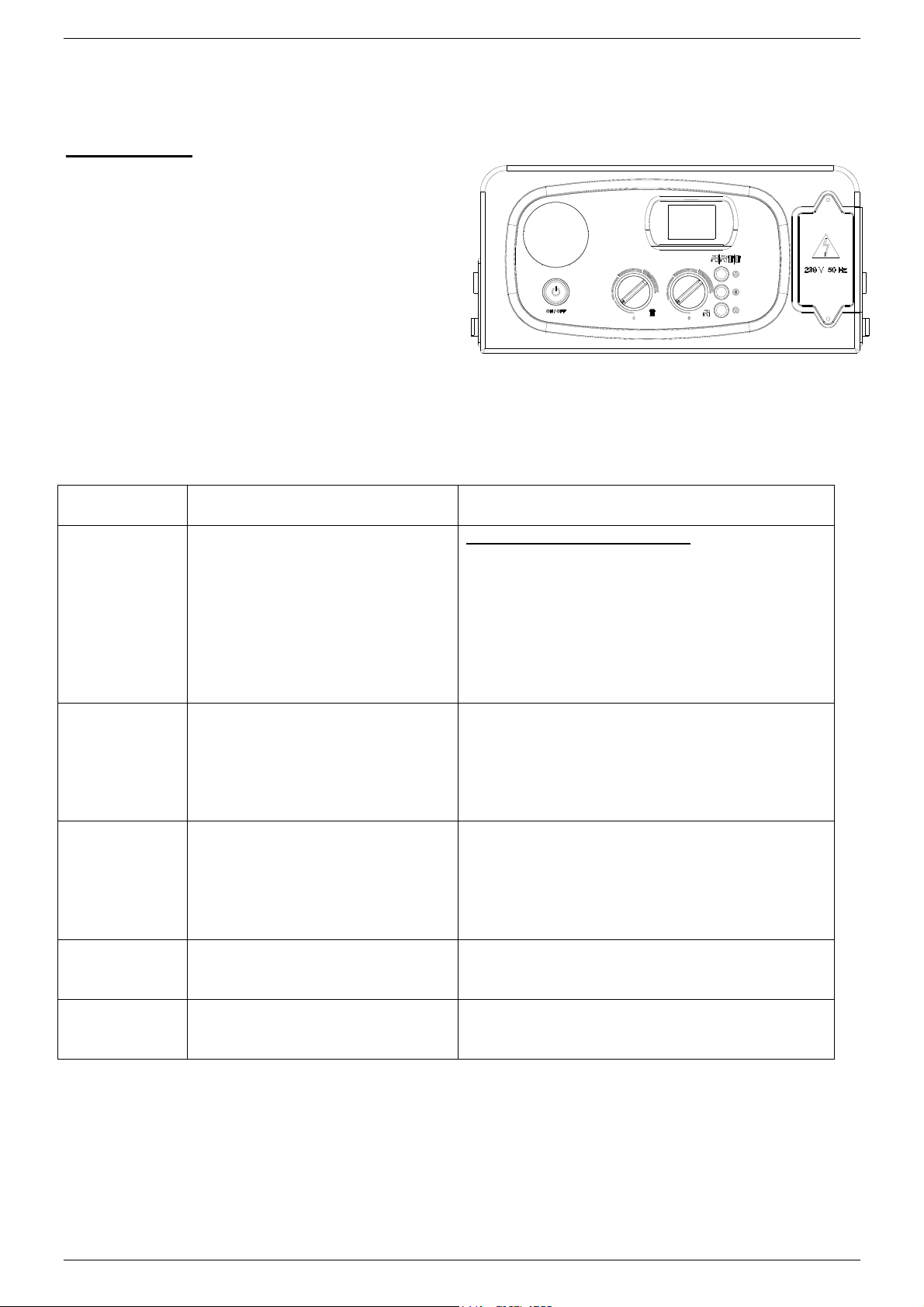

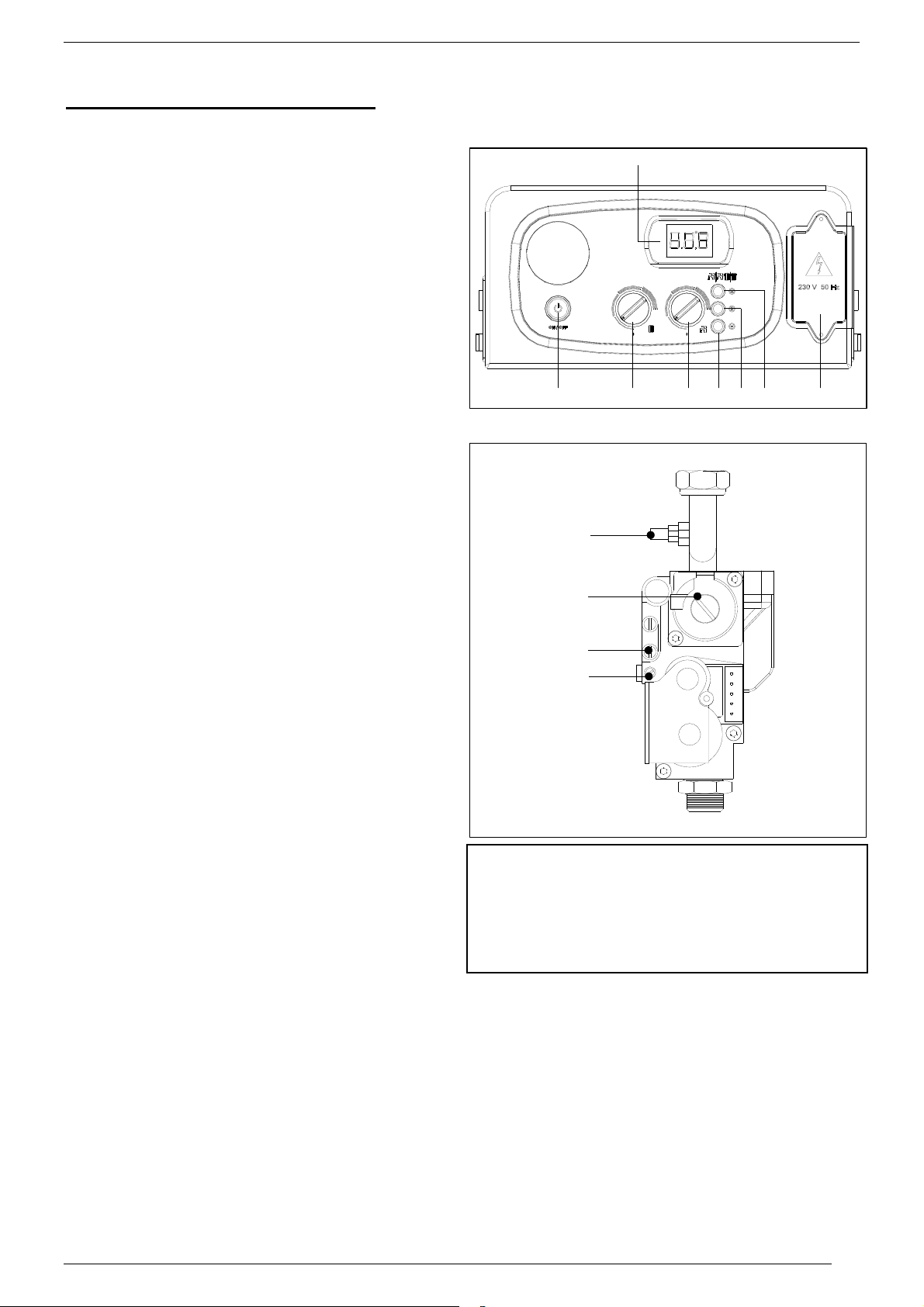

2.7 Panneau de commande

1. BOUTON POUSSOIR ON/OFF.

2. SELECTEUR DE RÉGLAGE TEMPÉRATURE CHAUFFAGE.

SELECTEUR DE RÉGLAGE TEMPÉRATURE SANITAIRE.

4. TOUCHE

Si sonde extérieure raccordée :

En chauffage = température eau chauffage Appui sur touche (n°4) = affichage température extérieure Puis en restant appuyé 5 secondes = température ECS

Si pas de sonde extérieure :

En chauffage = température eau chauffage Appui sur touche (n°4) = affichage de 2 tirets Puis en restant appuyé 5 secondes = température ECS

Idem si chaudière en mode sanitaire

5. TOUCHE SERVICE.

6. TOUCHE SÉLECTION MODE ÉTÉ, HIVER OU ÉTÉ-HIVER.

7. BORNIER POUR CÂBLAGES EXTERIEURS.

8. ÉCRAN AFFICHAGE TEMPÉRATURES, CODES D’ERREUR

ET CONDITIONS DE FONCTIONNEMENT

1234567

Page 13

INSTRUCTIONS POUR L’ INSTALLATION

3. INSTALLATION (technicien qualifié)

3.1 Déballage

■ Il est conseillé de déballer la chaudière peu avant son installation. La société DEVILLE THERMIQUE ne répond pas des dommages causés à l’appareil en cas de conservation incorrecte du produit.

■ L’emballage est réalisé à partir de matériaux (carton) recyclables individuellement.

■ Les éléments de l’emballage (sachets en plastique, polyst yrène expansé, clous, etc.) ne doivent pas être

laissés à la portée des enfants car ils constituent des sources potentielles de danger.

Explications Fig. 1 A. Placer la chaudière

emballée sur le sol suivant le schéma.

Ôter les agrafes pour ouvrir le carton.

B. Basculer le carton verticalement en maintenant la chaudière.

C. Retirer le carton et la protection.

Fig. 1

Page 14

INSTRUCTIONS POUR L’ INSTALLATION

3.2 Fixation de la chaudière

L’appareil doit être installé exclusivement sur un mur vertical et solide qui supporte le poids de la chaudière.

IMPORTANT : Pour pouvoir accéder aux organes

intérieurs de la chaudière il est impératif lors du montage de la chaudière de respecter les distances mini indiquées dans le schéma ci-contre dont la cote X, soit 400 mm

Un gabarit en carton est fourni avec la chaudière. Ce gabarit permet, en le positionnant sur le mur, de

repérer les divers raccordements et fixation de la chaudière.

Pour le montage procéder comme suit (voir Fig.2)

1 A l’aide d’un niveau à bulle d’air, (longueur mini 25

) tracer une ligne sur le mur choisi pour installer

l‘appareil.

2 Placer la partie supérieure du patron le long de la

ligne tracée avec le niveau en respectant les distances, marquer les deux points pour les vis à cheville ou les attaches murales, puis tracer les points de départ de l’eau et du gaz.

3 Retirer le patron et effectuer les raccordements de

l’eau sanitaire chaude et froide, du conduit gaz, à l’installation de chauffage en utilisant les raccords fournis avec l’appareil.

4 Accrocher l’appareil aux chevilles ou à la plaque et

effectuer les raccordements hydrauliques.

DISTANCE EN mm

XYL H

100045060400

200 300

Fig. 1

Fig. 2

Page 15

INSTRUCTIONS POUR L’ INSTALLATION

3.3 Raccordements hydrauliques

Il est recommandé de nettoyer l’installation (à l’aide

d’un produit désembouant) pour éliminer les impuretés provenant des tuyaux et des radiateurs (en particulier les résidus huileux ou gras) afin de préserver l’échangeur et le circulateur.

S’assurer que les tuyaux d’eau sanitaire et de

chauffage ne soient pas utilisés comme prise de terre pour l’installation électrique. Ils ne sont absolument pas adaptés à cet usage.

Pour éviter vibrations et bruits dans les installations, ne

pas employer de tuyaux de petits diamètres, de coudes à angle réduit et éviter les réductions de diamètre trop importantes

Circuit sanitaire

Afin de prévenir la formation de dépôts calcaires et tout dommage au ballon sanitaire, l’eau d’alimentation sanitaire ne doit pas présenter une dureté supérieure à 25°F et un Ph de 7. Dans tous les cas, il est conseillé de contrôler les caractéristiques de l’eau et d’installer tout dispositif nécessaire au traitement de l’eau.

La pression de l’eau froide en entrée doit être comprise entre 0,5 et 6 bars.

Raccorder la soupape de sécurité 7 bar à une évacuation (égout).

EC EF

Fig.1

KIT S en option

OPTIONNEL

102

186

290

173

170

Il est indispensable d’installer un réducteur de pression en amont de la chaudière si la pression d’alimentation est supérieure à 6 bar. Le ballon ECS est équipé d’une anode de protection au magnésium. Cette anode doit être vérifiée et changée si nécessaire au minimum 1 fois par an

Circuit de chauffage

Afin d’éviter la formation d’incrustations ou de dépôts sur l’échangeur primaire, l’eau d’alimentation du circuit chauffage doit être traitée conformément aux normes en

vigueur. Un tel traitement est absolument indispensable en cas d’ajouts fréquents d’eau, de vidange partielle ou totale de l’installation.

Relier la soupape de sécurité du circuit chauffage à une évacuation (égout). La société Deville Thermique n’est pas responsable de toute éventuelle inondation due à l’ouverture du clapet de sécurité en cas de surpression de l’installation.

Fig.2

LÉGENDE

RETOUR INSTALLATION CHAUFFAGE Ø3/4’’M

D ENTRÉE INSTALLATION CHAUFFAGE Ø3/4”M G GAZ Ø3/4”M EF ENTRÉE EAU SANITAIRE Ø1/2”M EC SORTIE EAU CHAUDE SANITAIRE Ø1/2”M RC RECIRCULATION Ø1/2”M

Page 16

INSTRUCTIONS POUR L’ INSTALLATION

3.4 Recirculation (RC)

Pour raccorder la tuyauterie de recirculation, procéder comme suit :

a) Dévisser le tube de vidange du ballon A. b) Brancher la tuyauterie de recirculation en lieu et place du tube de vidange (diamètre ½M).

EAU CHAUDE SANITAIRE

Page 17

INSTRUCTIONS POUR L’ INSTALLATION

3.5 Raccordement gaz

Le branchement doit être réalisé par du personnel professionnellement qualifié conformément aux normes en vigueur.

Avant d’effectuer l’installation de la chaudière, vérifier les points suivants :

■ La tuyauterie doit avoir un diamètre adapté à sa longueur et au débit gaz de la chaudière, elle doit également être équipée de tous les dispositifs de sécurité et de contrôle conformément aux normes en vigueur.

■ La fourniture de gaz doit être conforme aux normes et dispositions en vigueur.

■ Contrôler l’étanchéité interne et externe de l’installation d’entrée du gaz.

■ Installer un robinet de coupure gaz en amont de la chaudière.

■ La tuyauterie d’alimentation gaz doit avoir un diamètre supérieur ou égal à celui de la chaudière.

■ Avant l’allumage, vérifier que l’appareil soit bien alimenté par le type de gaz pour lequel il a été prévu (voir la

plaque signalétique du type de gaz située à l’intérieur de la chaudière).

■ La pression d’alimentation gaz doit être comprise entre les valeurs reportées sur la plaque signalétique (voir la plaque signalétique du type de gaz située à l’intérieur de la chaudière).

■ Avant l’installation de l’appareil, il est nécessaire de s’assurer que le tuyau gaz ne contienne pas de résidus.

■ La transformation gaz, pour passer du gaz méthane au G.P.L. (et inversement) doit être effectuée par du

personnel qualifié selon les normes en vigueur.

N.B. Le branchement au gaz doit se faire au moyen d’un joint plat dont la taille et le matériau de construction sont adaptés au type de gaz fourni à la chaudière. Il est interdit d’utiliser du chanvre, du ruban en téflon ou autre de même nature.

3.6 Branchements électriques

Avertissements généraux

■ Le branchement doit être réalisé par du personnel professionnellement qualifié conformément à la réglementation en vigueur.

■ La chaudière fonctionne avec du courant alternatif de 230 V et 50 Hz et une puissance absorbée électrique maximum de 170 W. le branchement au réseau électrique doit être effectué au moyen d’un disjonteur différentiel adapté. Il faut impérativement respecter la polarité phase/neutre de ce branchement, dans le cas contraire la chaudière se mettra en défaut (voir éventuellement le schéma électrique générale de la chaudière).

■ L’appareil doit être raccordé à la terre suivant les normes de sécurité en vigueur (voir normes C15-100), il faut absolument vérifier que cette condition fondamentale de sécurité soit garantie. En cas de doute, faire contrôler l’installation électrique par du personnel professionnellement qualifié, le constructeur ne pourra être tenu responsable de tout dommage éventuel causé par un manque de mise à la terre de l’installation.

■ Faire vérifier par du personnel professionnellement qualifié que l’installation électrique est adaptée à la puissance maximum absorbée par l’appareil, selon les indications reportées sur la plaque signalétique, en faisant particulièrement attention au diamètre des câbles qui doit être adapté à la puissance absorbée de l’appareil.

■ L’utilisateur ne doit en aucune façon remplacer le câble d’alimentation de l’appareil. En cas de dommage du câble, éteindre l’appareil. Pour son remplacement, s’adresser exclusivement à du personnel professionnellement qualifié.

■ En cas de remplacement du câble électrique d’alimentation, utiliser exclusivement des câbles ayant les mêmes caractéristiques (HO5 VV-F 3x1) et un diamètre extérieur maximum de 1.5 mm.

Page 18

INSTRUCTIONS POUR L’ INSTALLATION

L’utilisation de tout composant électrique comporte l’application de quelques règles fondamentales, telles que :

■ ne pas toucher l’appareil avec des parties du corps mouillées et/ou humides et/ou à pieds nus.

■ ne pas tirer sur les câbles électriques.

■ ne pas laisser l’appareil exposé aux agents atmosphériques (pluie, soleil, etc.)

■ interdire que l’appareil soit utilisé par des enfants ou des personnes non expertes.

Alimentation électrique

Brancher les câbles au bornier se trouvant à l’intérieur du tableau de commande de la faço n suivante : a. Couper la tension à l’aide de l’interrupteur général, au compteur électrique.

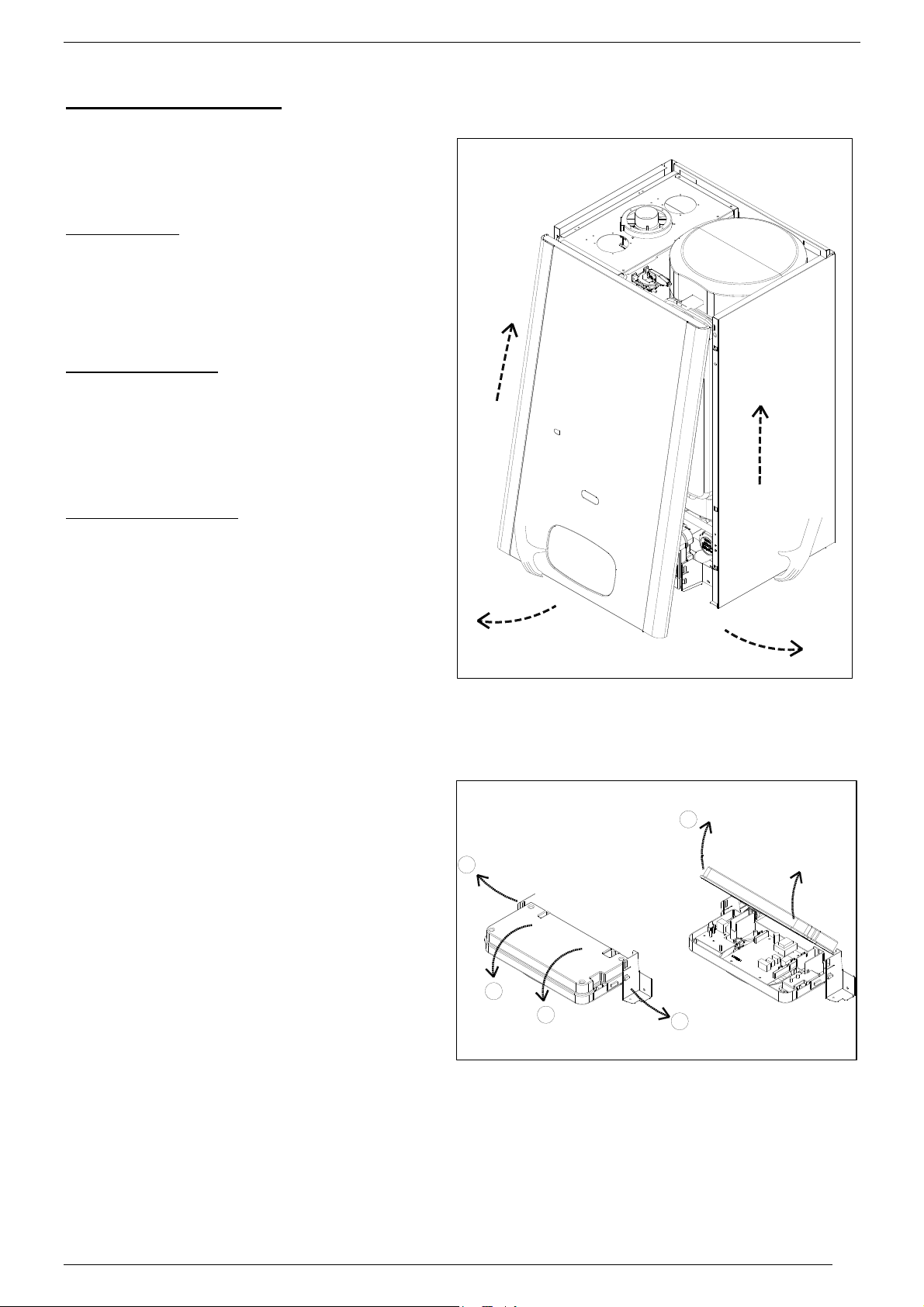

b. Retirer le panneau avant de la chaudière. c. Dévisser les vis et retirer le couvercle A. d. Une fois le couvercle retiré, effectuer les branchements suivants sur le bornier B :

 Câble de terre : couleur jaune/vert à la borne portant le symbole de la terre “  Câble de neutre : couleur bleu clair à la borne portant la lettre “N”.  Câble de phase : couleur marron à la borne portant la lettre “L”.  Les bornes marquées : Ta  Thermostat d’ambiance (en option)

Se  Sonde extérieure (en option)

Attention :

respecter la polarité (phase-neutre), sinon la chaudière se mettra en défaut à l’allumage.

“.

A B

bleu

jaune/vert

LNTaSeSe

marron

Après cette opération, remonter le couvercle " A" et le panneau avant.

Page 19

INSTRUCTIONS POUR L’ INSTALLATION

3.8 Raccordements des conduits de fumées

Avertissements généraux sur l’installation des conduits

■ Afin de garantir un fonctionnement parfait et une efficacité totale de l’appareil, il est indispensable de raccorder l’évacuation des fumées de la chaudière en utilisant les accessoires d’origine, spécifiques pour chaudières à ventouse.

■ En cas d’évacuation horizontale : le conduit coaxial (évacuation-aspiration) doit dépasser du mur extérieur de 18mm minimum permettant de positionner la rosace et d’éviter ainsi les infiltrations d’eau.

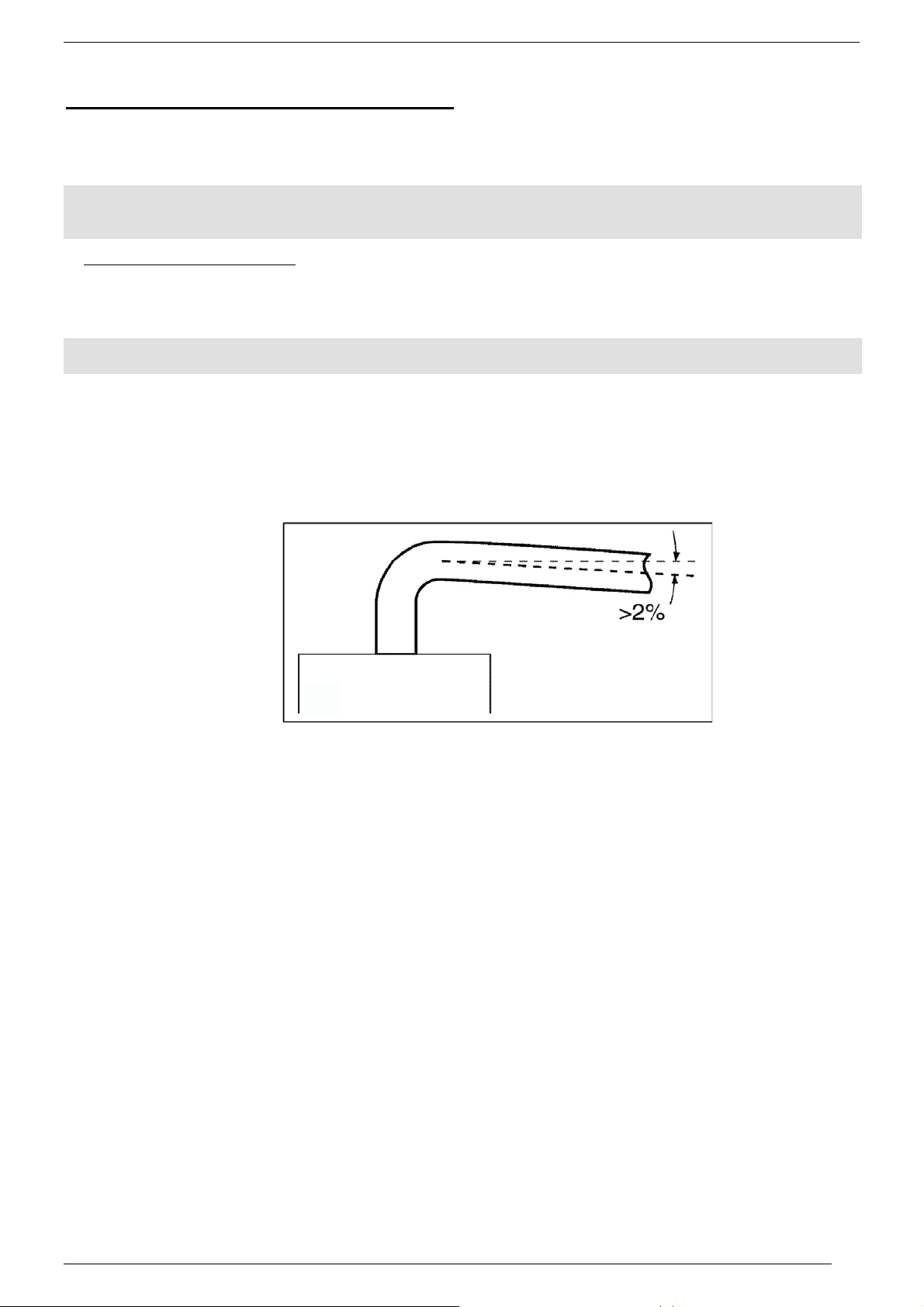

■ La position du conduit doit respecter une pente minimum descendante vers l’extérieur de 1 cm par mètre de longueur.

N.B. Il n’est pas possible d’utiliser les accessoires traditionnels de raccordement d’évacuation des fumées des chaudières à ventouse traditionnelle pour des chaudières à condensation et vice versa.

Voir configurations et schémas d’évacuation des fumées pages 18-19-20-21.

Fig. 1

Page 20

INSTRUCTIONS POUR L’ INSTALLATION

Implantation des terminaux de ventouse

Pour l’implantation des terminaux ventouse, se conformer en tout état de cause aux normes en vigueur (DTU 61.1.P4)

Exemples de distances minimales à respecter pour la mise en place des terminaux de

ventouse (en mètres) Se référer au DTU 61.1 P4.

Sous un ouvrant 0.40

Sous un orifice de ventilation 0.60

Sous un rebord de toit ou une gouttière 0.30

Sous un balcon 0.30

D’un ouvrant adjacent 0.40

D’un orifice de ventilation adjacent 0.60

De tubes d’évacuation verticaux ou horizontaux 0.30

D’un angle de bâtiment

D’un mur en angle rentrant 1.00

Du sol avec terminal sans protection / avec protection (grille) * 1.80 / 0.30

Entre deux terminaux verticaux 1.50

Entre deux terminaux horizontaux 1.00

D’une haie ou plantation 2.00

REMARQUES

0.30

Les terminaux débouchant directement sur une voie de circulation extérieure doivent être munis de déflecteur inamovible conférant aux produits de combustion évacués une direction la plus parallèle au mur possible.

Les terminaux doivent être placés sur les murs extérieurs du bâtiment tout en respectant les distances minimales reportées dans le tableau ci-dessus. Il est indispensable de garantir que les gaz de combustion sortant de la ventouse ne soient pas refoulés dans le bâtiment ou dans un autre bâtiment adjacent par des ventilateurs, fenêtres, portes, infiltrations naturelles d’air ou climatiseurs. Si un de ces cas devait se vérifier, éteindre immédiatement la chaudière et appeler l’installateur.

Page 21

INSTRUCTIONS POUR L’ INSTALLATION

Conduit des fumées - kit A

Système d’évacuation des fumées coaxial horizontal Ø60/100 orientable à 360°.

Il permet l’évacuation des fumées et la prise d’air depuis le mur extérieur.

Il est adapté uniquement pour les chaudières à ventouse. Il permet d’évacuer les gaz de combustion et d’aspirer l’air pour la combustion au moyen de deux conduits coaxiaux, un conduit externe pour l’aspiration de l’air, un conduit interne pour l‘évacuation des fumées.

LONGUEUR MAXIMUM D’ÉVACUATION : 3 m

La longueur maximum d’évacuation (ou développement linéaire de référence) s’obtient en ajoutant la mesure des tuyaux linéaires et l’équivalent de chaque coude supplémentaire.

Par développement linéaire de référence, on désigne la longueur totale des tuyaux depuis le raccordement de l’appareil sur la chambre étanche à l’exclusion du premier coude.

Pour chaque coude supplémentaire, il faut ajouter comme

suit:

Coude Ø100/60 à 90° = 1.6 m Coude Ø100/60 à 45° = 0.9 m

N.B.: POUR L’EVACUATION DES FUMEES ET L’ASPIRATION D’AIR, MONTER UNIQUEMENT DES SYSTEMES D’EVACUATION HOMOLOGUES DEVILLE THERMIQUE. POUR LE REGLAGE ADOPTER UNIQUEMENT LES DIAPHRAGMES D’AIR REGLABLES HOMOLOGUES DEVILLE THERMIQUE (LES FICHES TECHNIQUES DE REGLAGE SONT INSEREES DANS LES KITS INDIVIDUELS DES FUMEES)

100

139

224

Page 22

INSTRUCTIONS POUR L’ INSTALLATION

Conduit des fumées – kit G

Système d’évacuation des fumées coaxial horizontal Ø 125/80.

Il permet l’évacuation les fumées et la prise d’air du mur externe.

Il est adapté uniquement pour les chaudières à ventouse. Il permet d’évacuer les gaz de combustion et d’aspirer l’air pour la combustion au moyen de deux conduits coaxiaux, un conduit extérieur Ø125 pour l’aspiration de l’air et un conduit intérieur Ø80 pour l’évacuation des fumées.

LONGUEUR MAXIMUM D’ÉVACUATION : 6 m

La longueur maximum d’évacuation (ou développement linéaire de référence) s’obtient en ajoutant la mesure des tubes linéaires et l’équivalent de chaque coude supplémentaire.

Par développement linéaire de référence, on désigne la longueur totale des tubes depuis le raccordement de l’appareil sur la chambre étanche à l’exclusion du premier coude.

Pour chaque coude supplémentaire, il faut ajouter

comme suit :

coude Ø125/80 à 90° = 1.0 m coude Ø125/80 à 45° = 0,5 m

N.B.: POUR L’ÉVACUATION DES FUMÉES ET L’ASPIRATION DE L’AIR, N’UTILISER QUE DES SYSTÈMES HOMOLOGUÉS DEVILLE THERMIQUE. POUR LE RÉGLAGE, N’ADOPTER QUE LES DIAPHRAGMES RÉGLABLES HOMOLOGUÉS DEVILLE THERMIQUE (Les fiches techniques de réglage se trouvent dans les kits fumées).

139

125

224

118

Page 23

INSTRUCTIONS POUR L’ INSTALLATION

Conduit des fumées - kit C2

Système d’aspiration/évacuation coaxial vertical Ø125/80.

Il permet l’évacuation des fumées et la prise d’air directement du toit.

Il est adapté uniquement pour les chaudières à ventouse. Il permet d’évacuer les gaz de combustion et d’aspirer l’air pour la combustion du toit, et doit dépasser de 40 cm du faîtage du toit, au moyen de deux conduits coaxiaux, un conduit externe pour l’aspiration de l’air, un conduit interne pour l’évacuation des fumées.

LONGUEUR MAXIMUM D’ÉVACUATION : 6 m

La longueur maximum d’évacuation (ou développement linéaire de référence) s’obtient en ajoutant la mesure des tuyaux linéaires et l’équivalent de chaque coude supplémentaire.

Par développement linéaire de référence, on désigne la longueur totale des tuyaux depuis le raccordement de l’appareil sur la chambre étanche à l’exclusion du premier coude.

Pour chaque coude supplémentaire, il faut ajouter comme suit:

Coude Ø125/80 à 90° = 1 m Coude Ø125/80 à 45° = 0.5 m

max. 6 m

Ø80

Ø125

139

580

Ø80

Ø125

224

900

450

Page 24

INSTRUCTIONS POUR L’ INSTALLATION

Conduit des fumées - kit C3

Système d’évacuation des fumées de type coaxial vertical Ø 100/60.

Permet d’évacuer les fumées et crée une prise d’air directe du toit.

Il est adapté uniques chaudières à ventouse. il permet d’évacuer les gaz de combustion et d’aspirer l’air pour la combustion au moyen de deux conduits coaxiaux, un conduit extérieur Ø100 pour l’aspiration de l’air et un conduit intérieur Ø60 pour l’évacuation des fumées.

LONGUEUR MAXIMUM D’EVACUATION : 3 m

La longueur maximum d’évacuation (ou développement linéaire de référence) s’obtient en ajoutant la mesure des tubes linéaires et l’équivalent de chaque coude supplémentaire.

Par développement linéaire de référence on désigne la longueur totale des tubes depuis le raccordement de l’appareil sur la chambre étanche à l’exclusion du premier coude.

Pour chaque coude supplémentaire, il faut ajouter comme suit :

coude Ø60/100 à 90° = 1,5 m coude Ø60/100 à 45° = 0,8 m

N.B.: POUR L’EVACUATION DES FUMEES ET L’ASPIRATION D’AIR, MONTER UNIQUEMENT DES SYSTEMES D’EVACUATION HOMOLOGUES DEVILLE THERMIQUE. POUR LE REGLAGE ADOPTER UNIQUEMENT LES DIAPHRAGMES REGLABLES HOMOLOGUES DEVILLE THERMIQUE (LES FICHES TECHNIQUES DE REGLAGE SONT INSEREES DANS LES KITS INDIVIDUELS DES FUMEES).

Ø60

Ø100

139

max. 3 m

Ø60

Ø100

224

900

580

450

Page 25

INSTRUCTIONS POUR L’ INSTALLATION

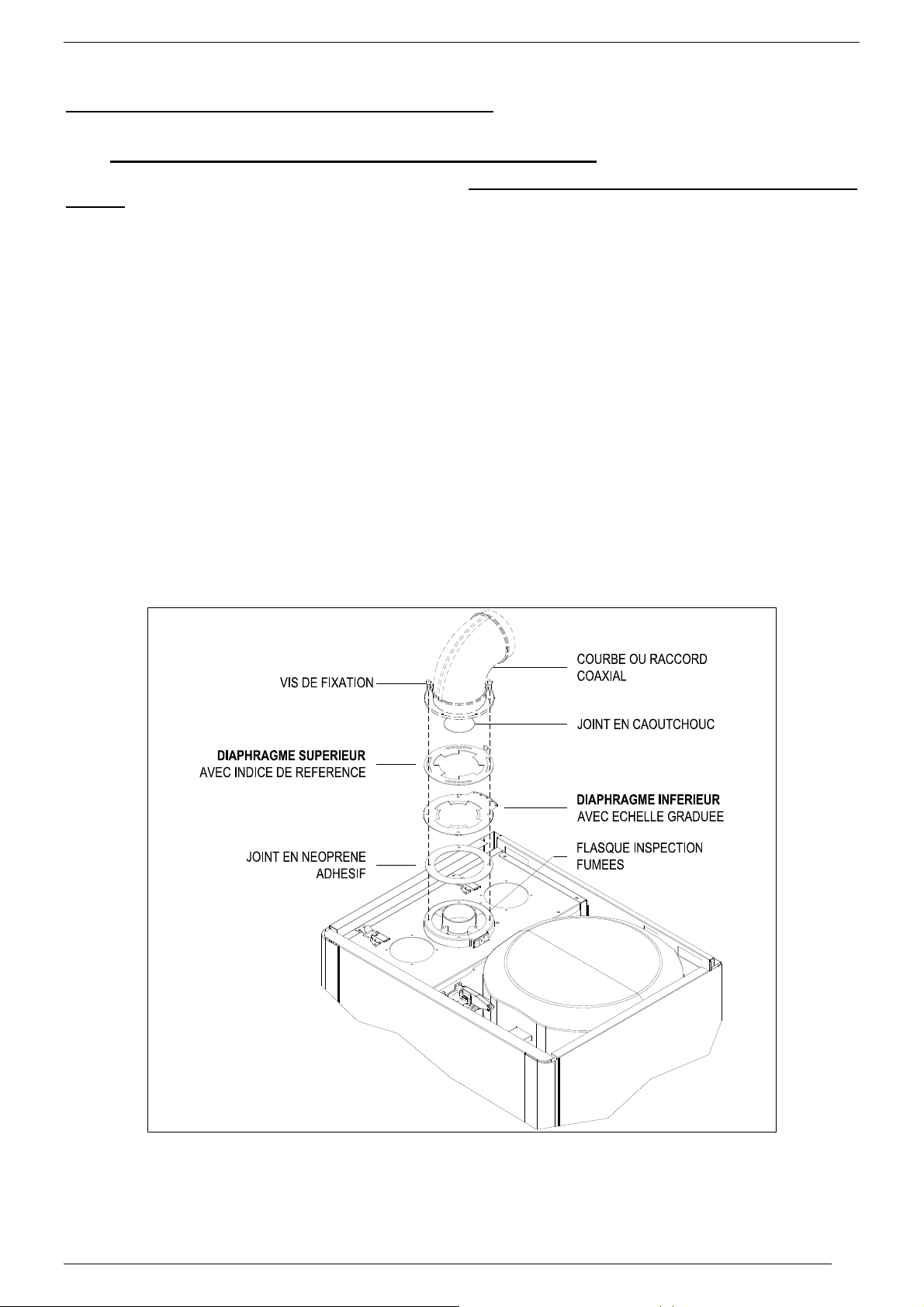

Montage des diaphragmes d’air réglables

 Système coaxial (coaxial horizontal ou coaxial vertical)

Les diaphragmes d’air réglables pour le système coaxial doivent être montés sur la flasque d’inspection des fumées.

Pour le montage, procéder comme suit :

 nettoyer la surface de la flasque d’inspection des fumées

 placer le joint en néoprène en prenant soin de faire coïncider les trous pré-découpés du joint avec ceux de la

flasque d’inspection des fumées

 placer les diaphragmes réglables dans l’ordre suivant : d’abord le diaphragme inférieur avec l’échelle graduée,

puis le diaphragme supérieur avec l’indice de référence

 ajouter le coude ou le raccord coaxial selon le système coaxial d’évacuation adopté

 fixer le tout au moyen des vis auto-taraudeuses fournies avec le kit fumées

 terminer l’installation du système d’évacuation des fumées

N.B. : Ne serrer à fond les vis qu’après avoir réglé les diaphragmes (voir pages 23).

Page 26

Réglage des diaphragmes

INDEX REFERENCE

DISQUE SUPERIEUR

Pre-decoupes

INDEX GRADUE

DISQUE INFERIEUR

INSTRUCTIONS POUR L’ INSTALLATION

 Kit A - Système d’évacuation des fumées coaxial horizontal

Ø100/60

 Kit C3 – Système d’évacuation des fumées coaxial vertical Ø

100/60

DISTANCE MAX.

D’ÉVACUATION

(Développement linéaire de réf.)

RÉGLAGE DIAPHRAGMES

N.B.: LES ELEMENTS PRE-DECOUPES SONT PRESENTS

DANS I DIAPHRAGMES SUPERIEUR ET INFERIEUR

DIAPHRAGME SUPERIEUR

DIAPHRAGME

INFERIEUR

de 0.5 à 1 m

de 1 à 2 m

Retirer tous les prédécoupages

de 2 à 3 m

Retirer tous les prédécoupages

DISTANCE MAXIMUM

3 m

D’ÉVACUATION

 Kit G – Système d’évacuation des fumées coaxial horizontal Ø

125/80

 Kit C2 – Système d’évacuation des fumées coaxial vertical

Ø125/80

DISTANCE MAX.

D’ÉVACUATION

RÉGLAGE DIAPHRAGMES

(Développement linéaire de réf.)

de 0.5 à 2 m

de 2 à 4 m

de 4 à 6 m

DISTANCE MAXIMUM

D’ÉVACUATION

Retirer tous les prédécoupages

6 m

Page 27

INSTRUCTIONS POUR L’ INSTALLATION

4. MISE EN SERVICE (technicien qualifié)

4.1 Avertissements généraux

Nous conseillons de désembouer l’installation (si possible à chaud) pour éliminer les impuretés

provenant des tuyaux et des radiateurs (en particulier les résidus huileux ou gras) afin de préserver l’échangeur et le circulateur.

Les opérations décrites ci-après doivent être effectuées par du personnel professionnellement qualifié

conformément aux dispositions des normes en vigueur.

La chaudière sort d’usine après des réglages et des essais réalisés avec le gaz méthane ou G.P.L. Lors

de la première phase d’allumage, il faut vérifier que les données reportées sur la plaque signalétique correspondent bien au type de combustible qui l’alimente.

A la fin des opérations de remplissage et de réglage, vérifier le serrage des vis des prises de pressions

mesurées. Il faut également vérifier qu’il n’y a pas de fuite sur le circuit gaz, aussi bien dans la chaudière qu’en amont de celle ci.

Dans le cas d’une nouvelle installation gaz, l’air se trouvant dans la tuyauterie pourrait empêcher

l’allumage de la chaudière dès le premier essai de la mise en service. Dans ce cas, effectuer plusieurs essais d’allumage afin de purger l’air de la canalisation gaz.

4.2 Opérations préliminaires

A la mise en service de la chaudière il convient de contrôler son installation, réglage et fonctionnement, et en particulier :

■ S’assurer que le type de gaz soit le même que celui pour lequel la chaudière a été essayée et réglée (voir plaque signalétique).

■ Vérifier que les autres données reportées sur la plaque signalétique correspondent également (électricité, eau).

■ Vérifier la tension d’alimentation de 230 V – 50 Hz ainsi que la polarité phase/neutre , s’assurer que l’appareil ait

une bonne mise à la terre.

■ Vérifier l’étanchéité de l’alimentation gaz.

■ Ouvrir le robinet gaz de la chaudière et vérifier l’absence de fuite depuis les raccordements en amont de la

chaudière (vérifier le raccordement du gaz au brûleur quand la chaudière fonctionne).

■ Vérifier que la capacité de l’installation de fourniture gaz soit compatible avec la puissance nécessaire à la chaudière et que cette fourniture comprenne tous les dispositifs de sécurité et de contrôle prescrits par les normes en vigueur.

■ Vérifier que l’adduction de l’air comburant, l’évacuation des fumées et des condensats soient conformes aux normes nationales et locales en vigueur.

■ Vérifier que les ouvertures d’aération/ventilation permanentes soient présentes et de dimensions adéquates selon les normes s’appliquant aux appareils installés.

■ Vérifier que le conduit d’évacuation des fumées soit bien raccordé au conduit principal et que l’ensemble soit conforme aux normes nationales et locales s’appliquant aux appareils installés.

■ Vérifier que le système d’évacuation des fumées soit parfaitement étanche.

■ Contrôler qu’il n’y ait pas de liquides ou de matériaux inflammables à proximité de la chaudière.

■ S’assurer que toutes éventuelles vannes placées sur l’installation de chauffage soient ouvertes.

Page 28

INSTRUCTIONS POUR L’ INSTALLATION



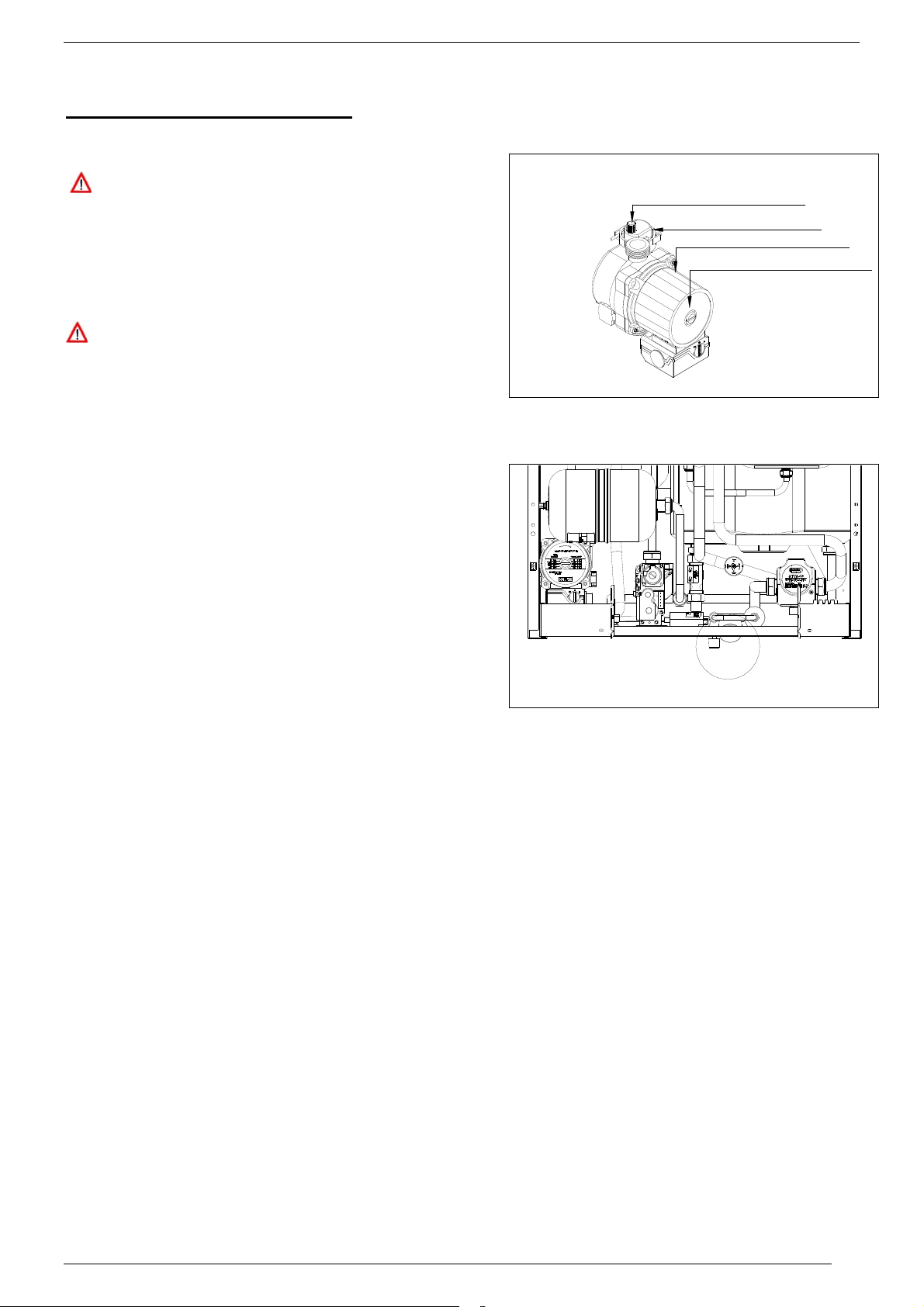

4.3 Remplissage de l’installation

Afin de prévenir la formation de dépôts calcaires

et tout dommage à l’échangeur sanitaire, l’eau d’alimentation sanitaire ne doit pas présenter une dureté inférieure à 10°F et supérieure à 25°F. Dans tous les cas, il est conseillé de contrôler les caractéristiques de l’eau et d’installer tout dispositif nécessaire au traitement de l’eau.

Pour remplir l’installation, utiliser uniquement de

l’eau propre du réseau.

Après avoir effectué les raccordements hydrauliques, fermer le robinet gaz et procéder au remplissage de l’installation comme suit :

 contrôler que le circulateur ne soit pas bloqué.

 contrôler que le bouchon de purge du circulateur soit

légèrement desserré pour permettre à l’air de sortir.

 ouvrir le robinet général d’entrée de l’eau sanitaire.  ouvrir également le robinet de remplissage R.

PURGEUR

BOUCHON DU PURGEUR

CIRCULATEUR

BOUCHON CIRCULATEUR

Fig. 1

 dévisser le bouchon du circulateur pour éliminer toute

éventuelle bulle d’air et le refermer dès que l’eau en sort.

 ouvrir les purgeurs des radiateurs et contrôler le

processus d’élimination de l’air. Fermer les purgeurs des radiateurs dès que l’eau sort.

 au moyen du manomètre M, contrôler que la pression de l’installation soit de 1 bar et que le code H20

n’apparaisse pas sur l’écran du tableau de commande.

 si après les opérations décrites plus haut, on relève une baisse de pression, ouvrir de nouveau le robinet de

remplissage R jusqu’à ce que la pression du manomètre indique 1 bar et que le code H20 ne s’affiche plus sur l’écran du tableau de commande.

Fig. 2

Page 29

INSTRUCTIONS POUR L’ INSTALLATION

4.4 Protection antigel

La chaudière est dotée d’une protection antigel qui permet de démarrer la chaudière dans le cas suivant:

- température eau du circuit chauffage inférieure à 5°C, l’eau du circuit est portée automatiquement à 30°C.

- température du ballon ECS inférieure à 4°C, l’eau du ballon est portée automatiquement à 8°C.

- température de la pièce où est installé le thermostat d’ambiance (option) inférieur à 5°C, la température

ambiante de la pièce est maintenue entre 5°C et 6°C.

NOTA :

Pour que le système antigel soit actif, il est impératif que :

- la chaudière soit sous tension.

- que l’afficheur de la chaudière indique ‘’OFF’’.

- que l’alimentation gaz de la chaudière soit ouverte.

Page 30

INSTRUCTIONS POUR L’ INSTALLATION

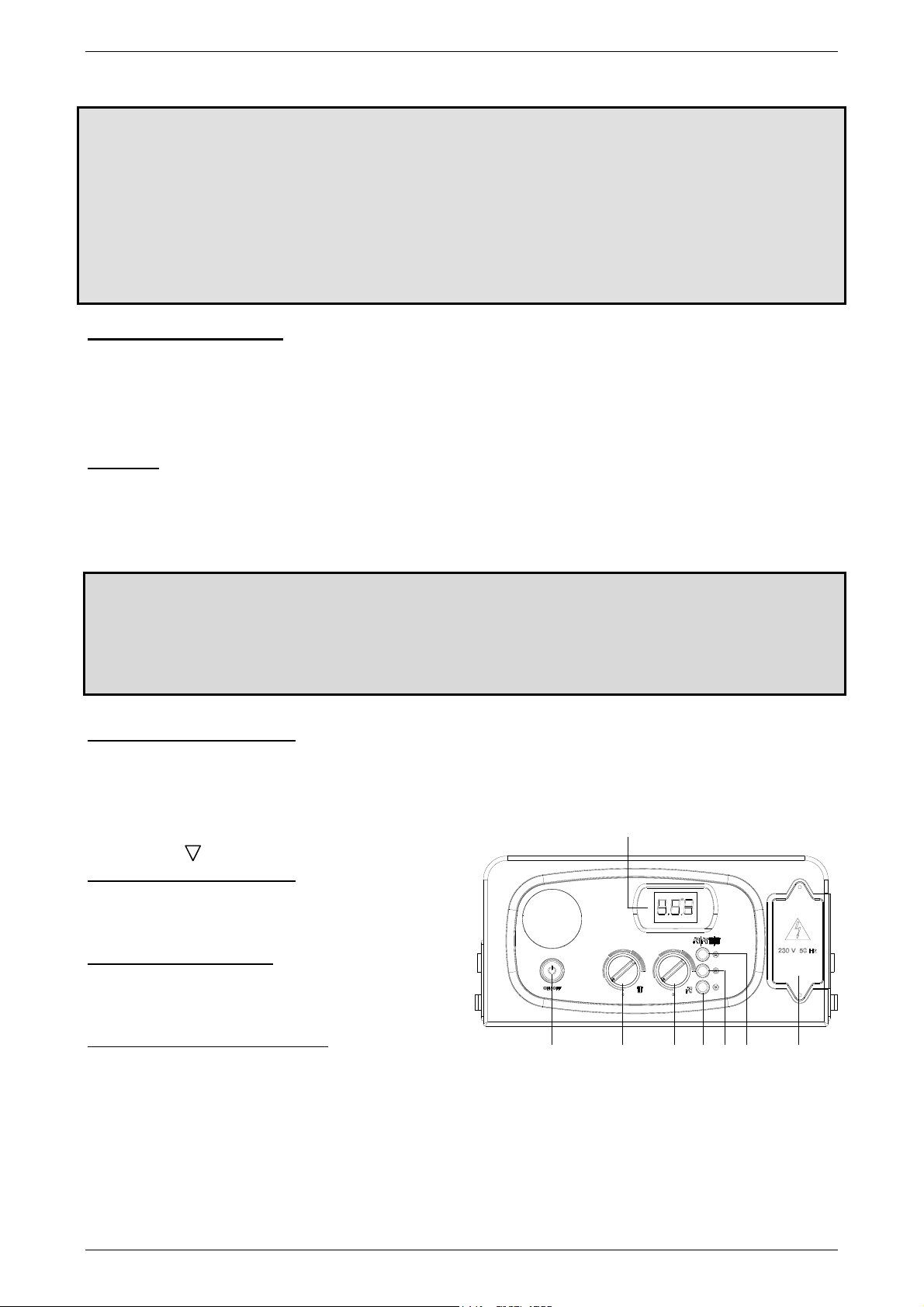

4.5 Mise en service de la chaudière

Une fois le remplissage effectué, procéder comme suit :

 Contrôler que le conduit ventouse soit bien étanche.

 Vérifier en priorité que le type de gaz alimentant la

chaudière soit conforme au type de gaz indiqué sur la plaque signalétique de la chaudière (G20, G25, G31). Si tel n’est pas le cas, procéder à la transformation gaz (voir page 38).

 Effectuer un contrôle de la pression gaz

d’alimentation à l’aide d’un manomètre gaz :

- mettre la chaudière en position arrêt

(OFF) à l’aide du bouton poussoir 1.

- ouvrir la prise de pression 3 (voir fig.2) du bloc gaz et y relier le manomètre.

- ouvrir le robinet du gaz.

- allumer la chaudière en appuyant sur le bouton poussoir n°1 et vérifier la pression d’alimentation gaz (G20 : 20 mbar – G25 : 25 mbar – G31 : 37 mbar).

- arrêter la chaudière en appuyant sur le

bouton poussoir 1(OFF).

- fermer le robinet gaz, enlever le

manomètre et fermer la prise de pression 3 (voir fig.2).

 Procéder aux vérifications et réglages des

paramètres (voir pages 28 à 37).

 Appuyer sur le bouton poussoir 1 pour démarrer la

chaudière.

 Appuyer sur le bouton 6 pour sélectionner le mode

ÉTÉ / HIVER.

Fig. 1

Fig. 2

7654321

1 3

 Le système d’allumage automatique allumera le

brûleur et par défaut, répétera l’opération 3 fois. Si la chaudière n’est toujours pas allumée à la fin de ces essais, affichage défaut E 01. Purger la canalisation gaz et répéter l’opération d’allumage. Pour répéter l’opération d’allumage, attendre environ trois minutes entre chaque essai, puis réarmer la chaudière avec le bouton poussoir 1 et répéter l’opération.

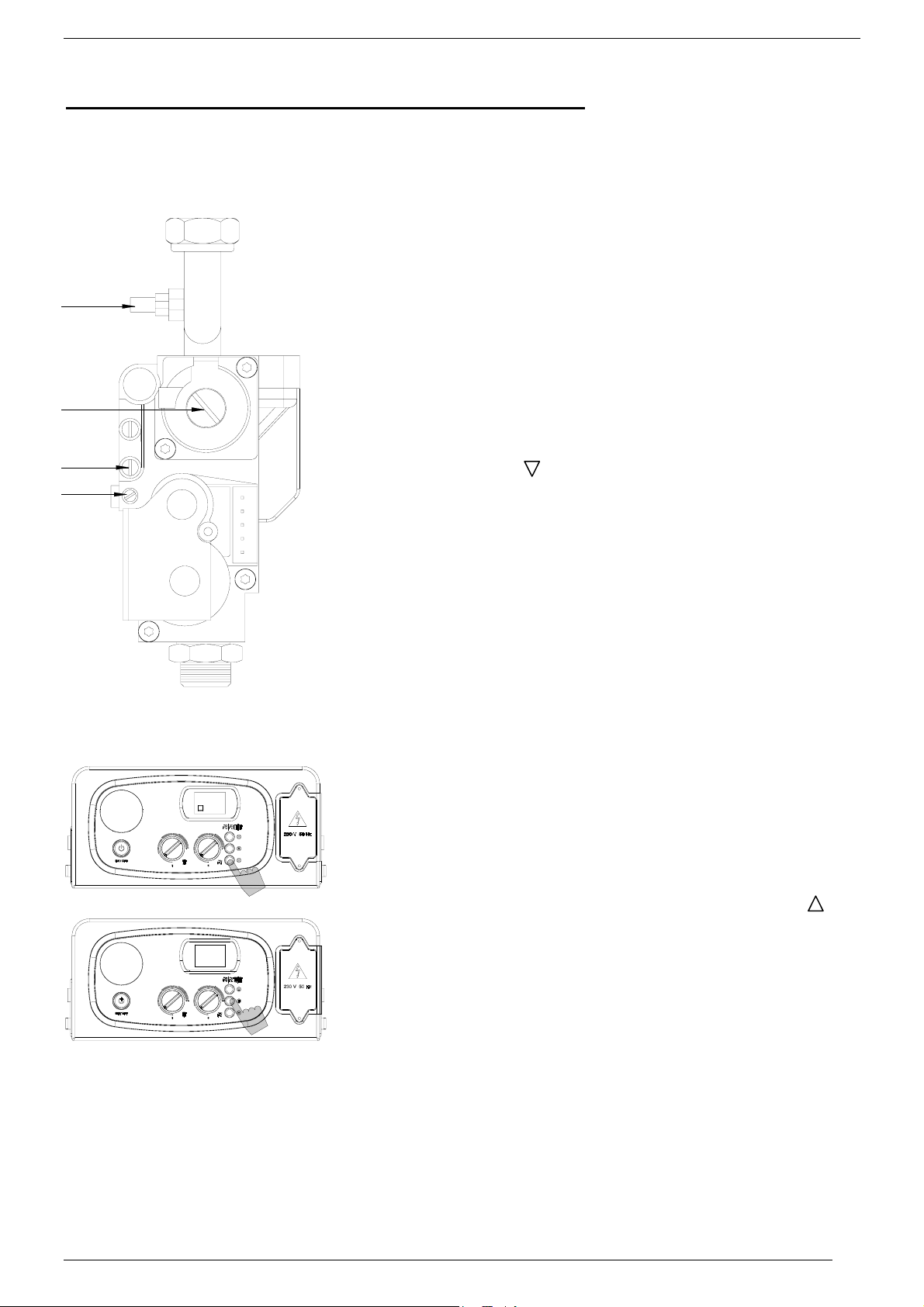

LÉGENDE :

1. STABILISATEUR

2. PRISE PRESSION SORTIE

3. PRISE PRESSION ENTRÉE

4. MINIMUM MÉCANIQUE

Page 31

INSTRUCTIONS POUR LE RÉGLAGE

5. RÉGLAGE DE LA CHAUDIÈRE

5.1 Tableau des paramètres

TABLEAU DE REGLAGE DES PARAMETRES DMV 27/60

N° de

paramètre

Désignation paramètre

Valeur de

réglage

Fonction de réglage

Préréglage

d’usine

014

041

Sélection du type de

chaudière

Sélection du type de gaz

Sélection de la

température de départ

chauffage

Sélection du

fonctionnement de la

pompe en mode

chauffage

Protection anti-coup de

bélier

Temporisation chauffage

(anti court cycle)

Temporisation post-

circulation pompe en

mode chauffage

Temporisation post-

circulation pompe en

mode sanitaire

Réglage puissance mini

mécanique

Réglage puissance

chauffage mini

Réglage puissance

chauffage maxi

Réglage pression

allumage

00 ECS instantanée

02= augmentation de la

01 ECS accumulée 01

02 ECS accumulée confort (+7°C)

00 Naturel (méthane) G20-G25 00

01 Propane (GPL) G31

00 Standard : 30°C à 80°C 00 00 = radiateurs

00 Avec post circulation de 3 min 00

01 Fonctionnement permanent

00 Désactivée 00

01 Activée

00 à 90

00 - 70

00 - 80

Du mini

gaz

(paramètre

06) jusque 99

00 - 99 50

Basse température : 25°C à

40°C

Valeur exprimée en pas de 5

secondes

Exemple : 90(maxi)X 5

Secondes = 450 secondes soit

7.5 minutes

Valeur exprimée en pas de 5

secondes

Exemple : 90(maxi)X 5

Secondes = 450 secondes soit

7.5 minutes

Valeur exprimée en pas de 5

secondes

Exemple : 90(maxi)X 5

Secondes = 450 secondes soit

7.5 minutes

01 = plancher chauffant

Valeur 36 soit 3 min

Valeur 18

soit 1min30

Pré-réglé à

température de départ

chauffage de 7°C

Activer uniquement si

chaudière en mode

chauffage seul

Permet de choisir le temps

d’arrêt du brûleur entre

chaque arrêt et le démarrage

suivant (anti court cycle

réglable de 0 à 7.5 minutes)

Permet de modifier de 0 à 7.5

minutes la durée de post

circulation de la pompe en

mode chauffage, à la

condition que le paramètre 4

soit réglée sur la valeur 00

Permet de modifier de 0 à 7.5

minutes la durée de post

circulation de la pompe en

mode sanitaire

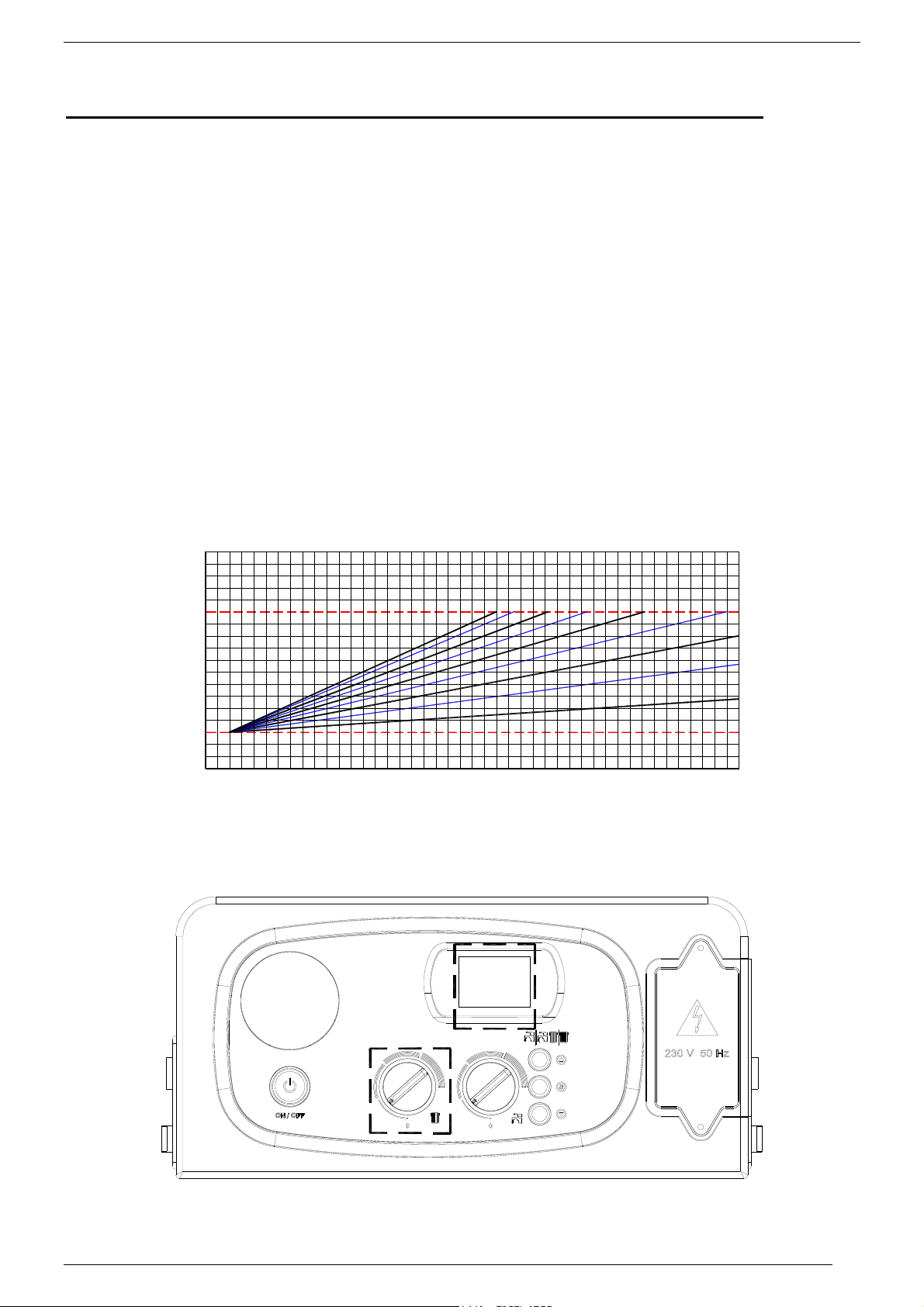

Voir abaque de réglage

pression gaz (puissance

chaudière)

Voir abaque de réglage

pression gaz (puissance

chaudière)

Voir abaque de réglage

pression gaz (puissance

chaudière)

Page 32

INSTRUCTIONS POUR LE RÉGLAGE

N° de

paramètre

13 Fonction sanitaire

152

163

Désignation paramètre

Non disponible sur ce

modèle de chaudière

(uniquement chaudière a

condensation)

Activation carte de gestion

des zones

Activation de la

commande téléphonique

Valeur de

réglage

00 Désactivée

01 Activée 01

00 Désactivée 00

01 Activée

00 Désactivée 00

01 Activée

Fonction de réglage

Préréglage

d’usine

REMARQUES:

1) Activer uniquement pour les chaudières en mode chauffage seul.

2) En cas d’installations thermiques avec plusieurs zone, il faut installer une carte supplémentaire d’interface (en option, fourni séparément) sur la carte électronique et régler le paramètre 15 sur la valeur 01

3) Pour installer la commande téléphonique, il faut un branchement au moyen de conducteurs non polarisé, en parallèle avec la commande à distance et régler le paramètre 16 sur la valeur 01

4) L’activation de la fonction ECS accumulée (paramètre 01 réglé à 01 ou 02) active automatiquement la fonction antilegionelose. Attention, la fonction antilegionelose entraine une élévation de la température du ballon aux alentour de 68°C, pouvant provoquer des brûlures. Prévoir un robinet thermostatique en sortie ECS du ballon.

Page 33

INSTRUCTIONS POUR LE RÉGLAGE

5.2 Programmation des paramètres

Pour modifier les valeurs pré-réglées des paramètres selon le tableau précédent, il faut accéder au menu de réglage des paramètres selon la procédure suivante :

1. Appuyer sur le bouton poussoir 1 pour

OFF

P 00

P 01

obtenir l’affichage « OFF ».

2. Appuyer simultanément et maintenir les touches « » et « » puis appuyer sur le bouton poussoir 1; attendre que « PL » s’affiche.

3. Relâcher les touches « » et « ». « P 00 » s’affiche alors (« P » clignotant et « 00 » fixe).

4. Appuyer et maintenir la touche « S » appuyée. P 00 reste affiché fixe. Sélectionner le paramètre à modifier au moyen

des touches « » et « » (paramètres P00 à P16).

5. Une fois le paramètre choisi affiché, relâcher la touche “S” (affichage « P » clignotant et numéro de paramètre fixe). Appuyer à nouveau sur la touche « S » et relâcher : l’afficheur visualisera la valeur du paramètre à modifier (affichage « + valeur du paramètre »).

Page 34

INSTRUCTIONS POUR LE RÉGLAGE

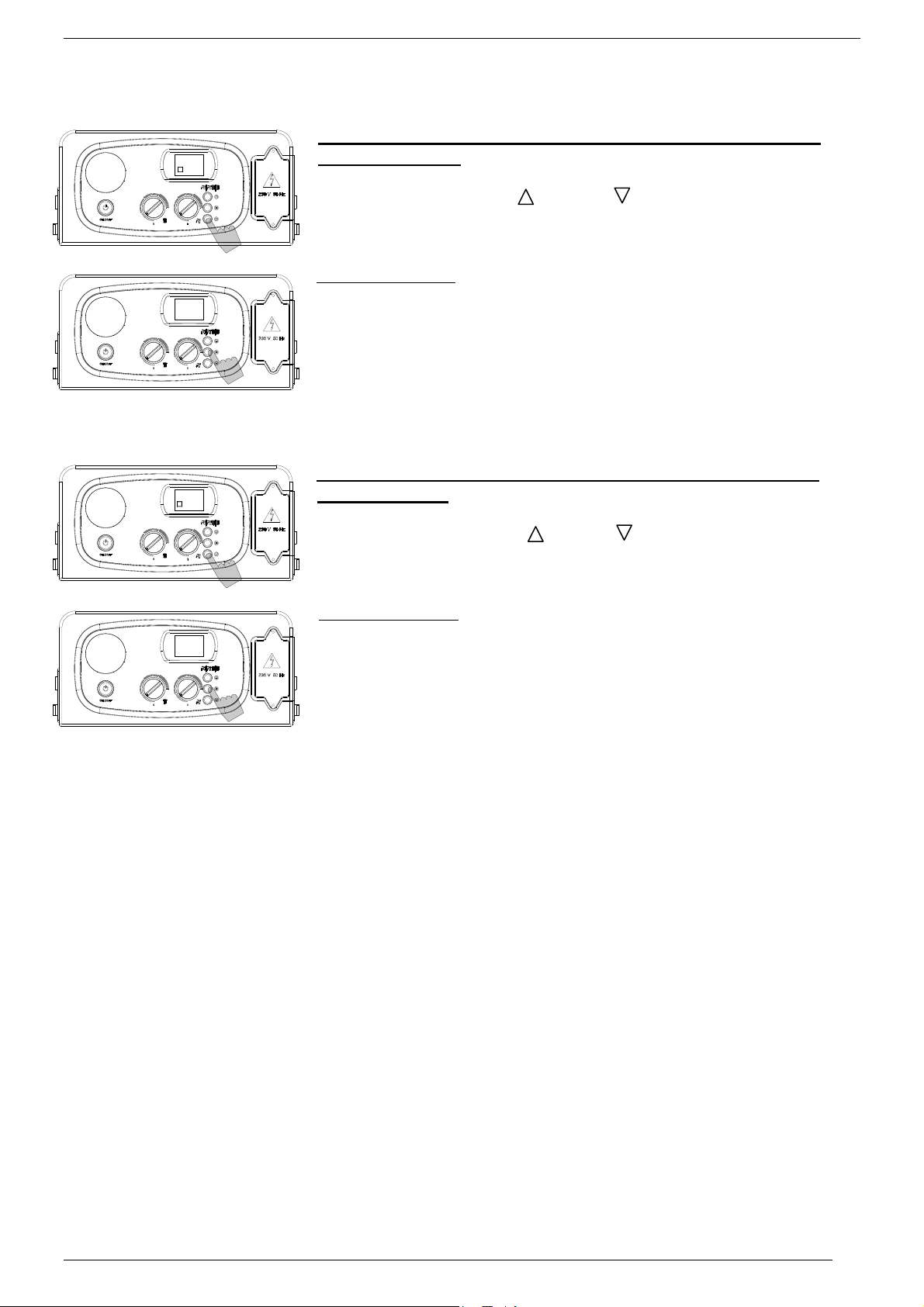

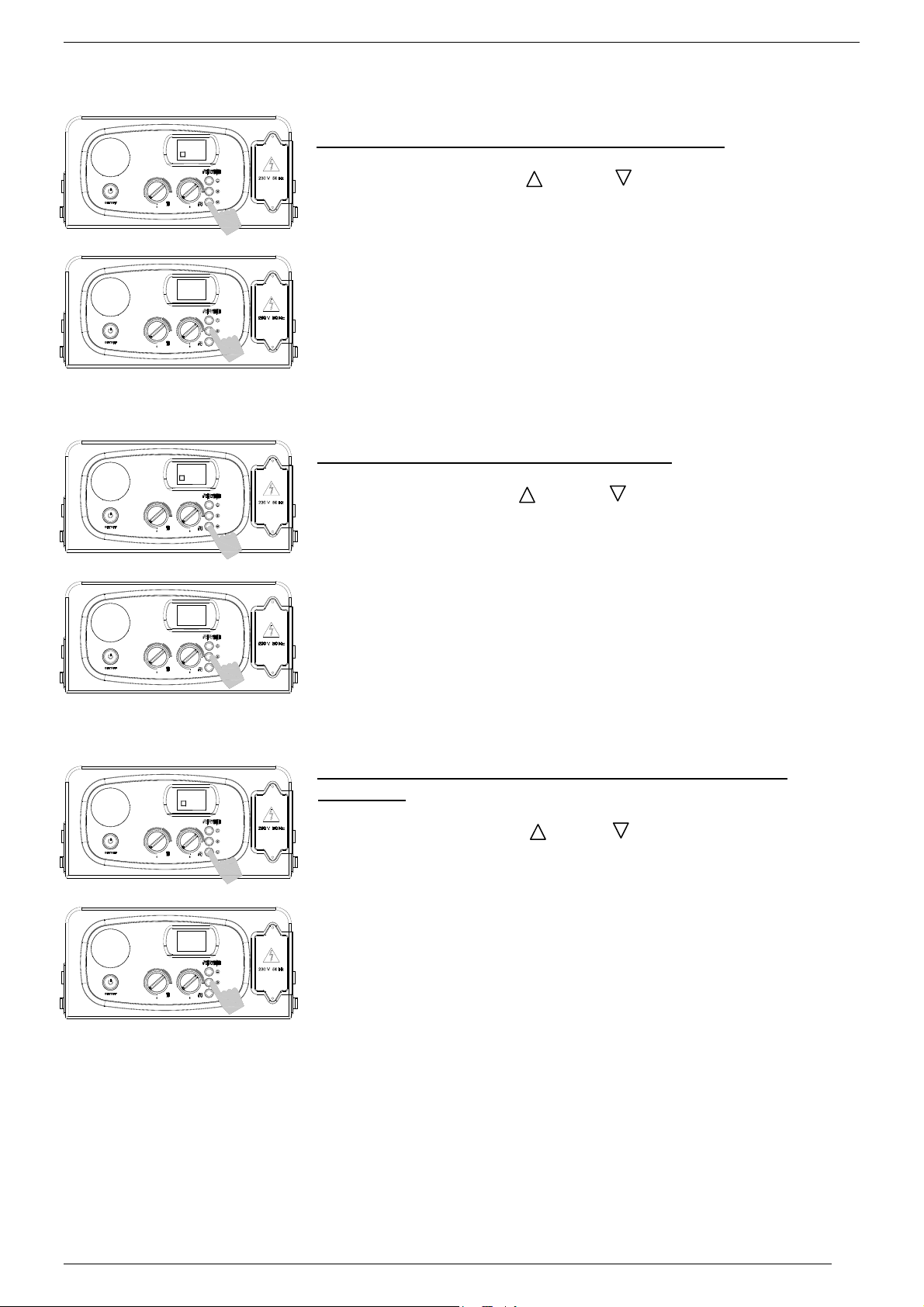

Paramètre 01 – Sélection du type de chaudière

6. Agir sur les touches « » ou « » pour modifier la valeur du paramètre : 00 = ECS instantanée

01 = ECS accumulée

02 = ECS accumulée confort (+7°C).

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du

P 01

paramètre P 01 (« P » clignotant et « 01 » fixe) s’affiche sur l’écran.

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton poussoir N°1 (affichage ‘’OFF’’).

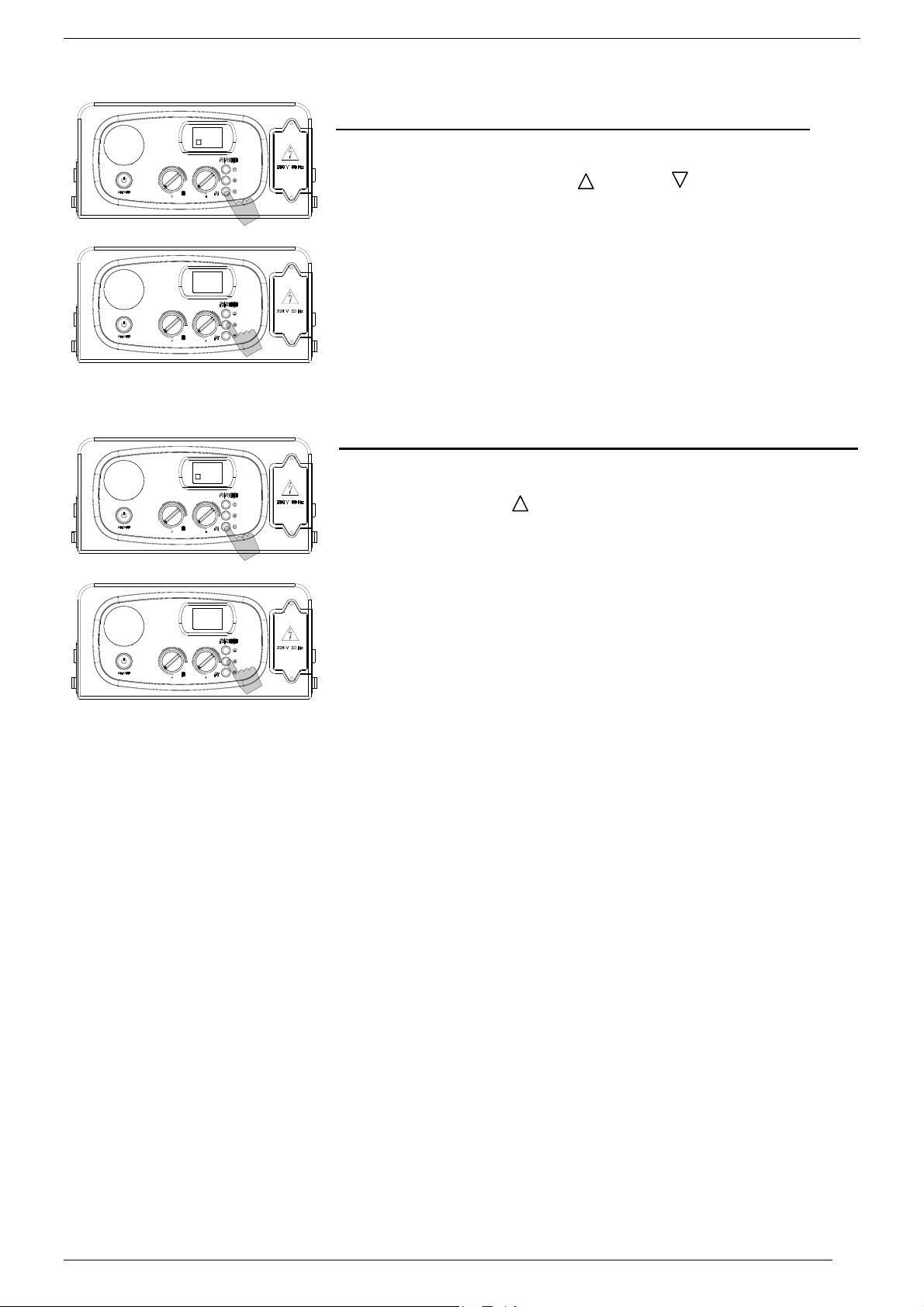

Paramètre 02 – Sélection du type de gaz

P 02

6. Agir sur les touches « » ou « » pour modifier la valeur du paramètre : 00 = Méthane 01 = GPL

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 02 (« P » clignotant et « 02 » fixe) s’affiche sur l’écran.

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5

(page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton poussoir N°1 (affichage ‘’OFF’’).

Paramètre 03 – Sélection de la température de départ

P 03

chauffage

6. Agir sur les touches « » ou « » pour modifier la valeur du paramètre : 00 = Standard (30-80°C) 01 = Basse température (25-40°C)

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 03 (« P » clignotant et « 03 » fixe) s’affiche sur l’écran.

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5

(page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton poussoir N°1 (affichage ‘’OFF’’).

Page 35

INSTRUCTIONS POUR LE RÉGLAGE

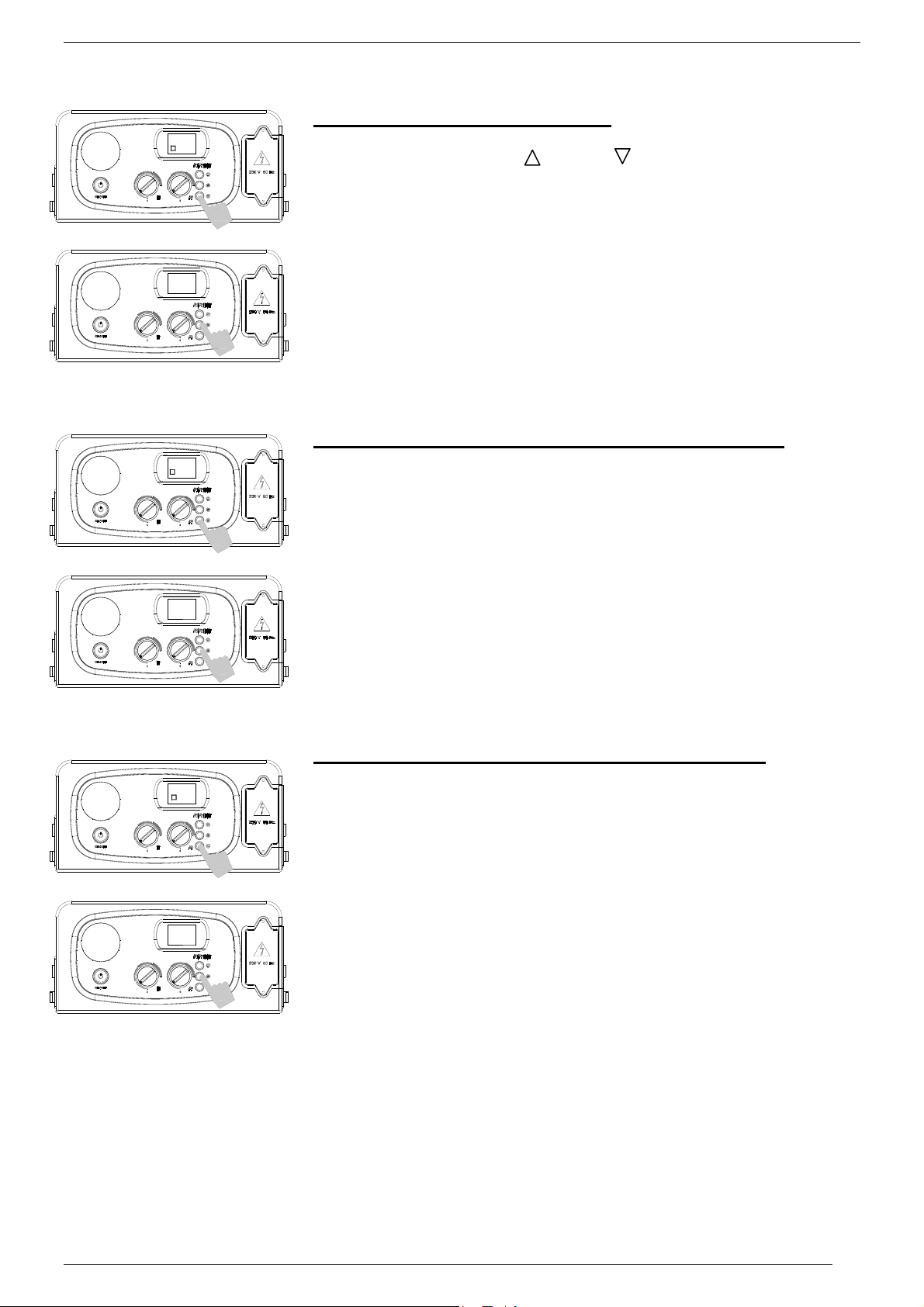

Paramètre 04 – Sélection du fonctionnement de la pompe en

P 04

mode chauffage

6. Agir sur les touches « » ou « » pour modifier la valeur du paramètre : 00 = Post-circulation 3’ 01 = Fonctionnement permanent

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 04 (« P » clignotant et « 04 » fixe) s’affiche sur l’écran.

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton

poussoir N°1 (affichage ‘’OFF’’).

Paramètre 05 – Protection anti-coup de bélier

P 05

6. Agir sur les touches « » ou « » pour modifier la valeur du paramètre : 00 = Fonction désactivée 01 = Fonction désactivée

(défaut = 2”)

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du

paramètre P 05 (« P » clignotant et « 05 » fixe) s’affiche sur l’écran.

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton poussoir N°1 (affichage ‘’OFF’’).

Paramètre 06 – Temporisation chauffage (anti court cycle)

6. Agir sur les touches « » ou « » pour modifier la valeur du paramètre comprise entre les valeurs limites : 00 = 0 x 5” = 0”

90 = 90 x 5” = 450” (7,5 min)

Valeurs par défaut :

36x 5’’ = 180’’ = 3 min.

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 06 (« P » clignotant et « 06 » fixe) s’affiche sur l’écran.

P 06

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton poussoir N°1 (affichage ‘’OFF’’).

Page 36

INSTRUCTIONS POUR LE RÉGLAGE

Paramètre 07 – Temporisation post circulation pompe en

P 07

mode chauffage

6. Agir sur les touches « » ou « » pour modifier la valeur du paramètre comprise entre les valeurs limites : 00 = 0 x 5” = 0” 90 = 90 x 5” = 450” (7,5 min)

Valeur par défaut :

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 07 (« P » clignotant et « 07 » fixe) s’affiche sur l’écran.

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton

poussoir N°1 (affichage ‘’OFF’’).

36x 5’’ = 180’’ = 3 mi n .

Paramètre 08 – Temporisation post circulation pompe en

P 08

mode sanitaire

6. Agir sur les touches « » ou « » pour modifier la valeur du

paramètre comprise entre les valeurs limites : 00 = 0 x 5” = 0”

90 = 90 x 5” = 450” (7,5 min)

Valeur par défaut :

18 x 5’’ = 90’’ = 1,5 min.

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du

paramètre P 08 (« P » clignotant et « 08 » fixe) s’affiche sur l’écran.

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton

poussoir N°1 (affichage ‘’OFF’’).

Page 37

INSTRUCTIONS POUR LE RÉGLAGE

Paramètre 09 – Réglage pression gaz minimum mécanique

Toutes les chaudières sont préréglées en usine avec une pression gaz minimum mécanique de 1,7/1,8 mbar pour le gaz naturel G20.

A la mise en service, et obligatoirement en cas de remplacement de la vanne gaz, contrôler cette pression mini gaz à l’aide d’un manomètre à raccorder à la prise de pression B. Effectuer les opérations suivantes pour vérifier

C D

Fig. 1

P 09

Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (voir page 30).

cette pression :

1) ouvrir le robinet gaz

2) agir sur la vis D de la vanne gaz (mini mécanique)

- tourner la vis D dans le sens horaire jusqu'à arriver en butée

- dévisser la vis D de 3 tours

3) mettre la valeur du paramètre P09 à 00 (voir page 30)

- agir sur la touche « » pour mettre la valeur du paramètre à 00

- appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 09 (« P » clignotant et « 09 » fixe) s’affiche sur l’écran.

- appuyer sur le bouton poussoir 1 pour obtenir l’affichage « OFF»

4) rentrer de nouveau dans le paramètre P09 (voir page 30) ; la chaudière va alors s’allumer pendant 5 secondes en pression d’allumage ( 6.5 mbar en G20) et se bloquer ensuite pendant 45 secondes en pression mini (3.4mbar en G20). Après l’étape d’allumage (5 secondes), procéder si nécessaire au réglage de la pression mini mécanique à l’aide de la vis D (visser pour diminuer la pression, dévisser pour augmenter la pression) pour obtenir 1.7/1.8 mbar en G20. Pour les autres types de gaz, voir tableau pression gaz (page 38). Au-delà de ces 50 secondes, le brûleur s’arrête et P09 apparaît sur l’écran. Si le réglage n’est pas terminé, recommencer l’opération en appuyant sur la touche « S ».

5) lorsque cette pression mini mécanique est réglée, mettre la valeur du paramètre P09 à 20 en agissant sur la touche « ».

Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 09 (« P » clignotant et « 09 » fixe) s’affiche sur l’écran.

Page 38

INSTRUCTIONS POUR LE RÉGLAGE

Paramètre 10 – Réglage pression minimum chauffage

P 10

(Réglage suivant tableau page 38)

6. Agir sur les touches « » ou « » pour modifier si nécessaire la valeur du paramètre comprise entre les valeurs

limites suivantes : 30 – 80.

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 10 (« P » clignotant et « 10 » fixe) s’affiche sur l’écran.

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (voir page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton poussoir N°1 (affichage ‘’OFF’’).

Paramètre 11 - Réglage pression maximum gaz chauffage

P 11

(Réglage suivant courbes page 38)

1) Agir sur la touche « » pour mettre la valeur du paramètre 11 à

99.

2) Appuyer et relâcher la touche « S » pour confirmer. Le numéro du

paramètre P 11 « P » clignotant et « 11» fixe) s’affiche sur l’écran.

Toutes les chaudières sont pré-réglées en usine avec une pression gaz maxi mécanique de 13.7 mbar

A la mise en service, et obligatoirement en cas de remplacement de la vanne gaz, contrôler cette pression maxi

gaz à l’aide d’un manomètre à raccorder à la prise de pression

3) Réglage pression maxi mécanique

Le pré-réglage d’usine est 30.

- mettre la chaudière en position arrêt (OFF) à l’aide du bouton poussoir 1.

- ouvrir la prise de pression B (voir fig.1 page 34) du bloc gaz et y relier le manomètre gaz.

- allumer la chaudière en appuyant sur le bouton poussoir n°1.

- ouvrir un robinet de puisage ECS de manière à faire fonctionner la chaudière au maximum ou mettre la chaudière en fonction « ramoneur » (appui sur touche « S » pendant 7 secondes) en prenant soin de vérifier que le paramètre P11 est à 99%, que tous les robinets des radiateurs soient ouverts et vérifier la pression gaz maxi (voir tableau des pressions gaz page 38).

- si la pression maxi gaz n’est pas conforme, procéder au réglage en agissant comme suit :

- dévisser le bouchon aluminium de protection repère A du bloc gaz (voir fig.1 page

34).

- agir sur la vis de réglage en plastique située sous le bouchon aluminium de manière à obtenir la valeur indiquée dans le tableau (page 38)

- remettre le bouchon aluminium en place sur le bloc gaz

- fermer le robinet de puisage ECS et arrêter la chaudière avec le bouton poussoir 1 (OFF).

Page 39

INSTRUCTIONS POUR LE RÉGLAGE

4) A la fin de cette opération, régler de nouveau la valeur du paramètre 11 si nécessaire en fonction des

besoins chauffage de l’installation (voir diagramme pression / puissance page 38).

Agir sur les touches « » ou « » pour régler la valeur du paramètre comprise entre les valeurs limites suivantes : valeur du paramètre mini P06 à 99.

Le pré-réglage d’usine en gaz naturel G 20 est de 99 pour une puissance de 27 KW.

Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 11 (« P » clignotant et « 11 » fixe) s’affiche sur l’écran.

Arrêter la chaudière à l’aide du bouton poussoir 1 (OFF).

Retirer le manomètre gaz et refermer la prise de pression B.

Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (voir page 30).

Pour valider définitivement le paramètre, appuyer sur le bouton poussoir N°1 affichage ‘’OFF’’.

Paramètre 12 – Réglage pression allumage

P 12

6. Agir sur les touches « » ou « » pour modifier la valeur du paramètre comprise entre les valeurs limites : 00 = minimum réglé sur la vanne gaz

99 = maximum, variable selon le modèle de chaudière La valeur par défaut est pour gaz G 20.

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 12 (« P » clignotant et « 12 » fixe) s’affiche sur l’écran.

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (voir page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton poussoir N°1 (affichage ‘’OFF’’).

Page 40

INSTRUCTIONS POUR L’ENTRETIEN

Paramètre 13 – Fonction sanitaire

P 13

6. Agir sur les touches « » ou « » pour modifier la valeur du paramètre : 00 = Fonction désactivée 01 = Fonction activée (défaut = 120”)

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 13 (« P » clignotant et « 13 » fixe) s’affiche sur l’écran.

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton poussoir N°1 (affichage ‘’OFF’’).

Paramètre 15 – Activation carte de gestion des zones

P 15

6. En cas d’installations avec vannes de zone, régler le paramètre 15 sur « 01 ». Si une commande à distance est installée, ajouter une carte d’interface pour commander les vannes de zone et régler le paramètre sur « 01 ».

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 15 (« P » clignotant et « 15 » fixe) s’affiche sur l’écran.

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton poussoir N°1(affichage ‘’OFF’’).

Paramètre 16 – Activation commande téléphonique

P 16

6. Si une interface téléphonique est installée, activer la carte en réglant le paramètre 16 sur « 01 ».

7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 16 (« P » clignotant et « 16 » fixe) s’affiche sur l’écran.

8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5 (page 30).

9. Pour valider définitivement le paramètre, appuyer sur le bouton poussoir N°1 (affichage ‘’OFF’’).

N.B. Le branchement de l‘interface téléphonique au bornier doit se faire en parallèle avec la commande à distance au moyen de deux conducteurs non polarisés.

Page 41

5.3 Tableau de données gaz

INSTRUCTIONS POUR L’ENTRETIEN

Pression nominale d’alimentation

DMV 27/60

Débit gaz (15°C; 1013 mbar)

Brûleur principal

mbar

m3/h

kg/h

nbre x Ø

(mm)

injecteurs

G20

Gaz

Methane

20 25 37

3.16 3.25 -

- - 2.32

15 x 1.25 15 x 1.25 15 x 0.75

G25

Gaz

Methane

G31

Gaz Liquide

Propane

Pression de réglage

Chaudière

Allumage min. max.

DMV 27/60 mbar 6.5 3.4 11.2 Ø 6.1 mm 8.0 4.2 12.9 Ø 6.1 mm 14.5 7.9 35.6 non

METHANE G 20 METHANE G 25 G 31

Diaphragme

bloc gaz

Allumage min. max.

Diaphragm

e bloc gaz

Allumage min. max.

Diaphragme

bloc gaz

Pression-puissance gaz

Page 42

INSTRUCTIONS POUR L’ENTRETIEN

5.4 Transformation du type de gaz

Fig. 1

5 4

2 3

LÉGENDE :

1. VANNE GAZ ÉLECTRONIQUE

2. STABILISATEUR

3. PRISE PRESSION ENTRÉE

4. PRISE PRESSION SORTIE

5. TUYAU GAZ

6. COLLECTEUR BRÛLEUR

7. BRÛLEUR GAZ 15 RAMPES

8. GICLEURS

9. ÉLECTRODES D' ALLUMAGE

10. ÉLECTRODES DÉTECTION FLAMME

11. VIS FIXATION COLLECTEUR

La transformation de la chaudière de gaz méthane en G.P.L. (et inversement) doit être effectuée

exclusivement par du personnel qualifié.

Contrôler que la tuyauterie d’alimentation du gaz est adaptée au nouveau type de gaz.

Procéder de la manière suivante pour effectuer la transformation (voir fig. 1):

1. couper l’alimentation électrique de la chaudière.

2. fermer le robinet d’arrêt gaz.

3. dévisser le raccord de la tubulure gaz (5) en utilisant une clé plate de 24 et séparer le collecteur du brûleur (6)

des rampes (7) du brûleur en dévissant les 4 vis (11) à l’aide d’un tournevis cruciforme.

4. substituer les injecteurs (8) (voir tableau injecteurs figurant ci-dessous) sur le collecteur à l’aide d’une clé à

pipe de 7. Remplacer les injecteurs en prenant la précaution de remettre de nouveaux joints.

5. remonter le collecteur (6) sur le brûleur et revisser le raccord (5). Après chaque démontage et remontage des

raccords du gaz, contrôler scrupuleusement qu’il n’y a pas d’éventuelles fuites de gaz en utilisant un produit de détection de fuite de gaz.

6. modifier la valeur du paramètre P02 en fonction du type de gaz (voir page 31)

7. Régler les pressions suivantes avec le manomètre gaz raccorder en fonction des valeurs de pression du

tableau pression gaz (voir page 38)

-Maxi mécanique (voir page 35).

-Mini mécanique (voir page 34).

-Mini chauffage (voir page 35) paramètre 10.

-Maxi chauffage (voir page 35) paramètre 11.

-Allumage (voir page 36) paramètre 12.

8. Remplacer l’étiquette signalétique par la nouvelle étiquette livrée avec le kit gaz.

Page 43

INSTRUCTIONS POUR L’ENTRETIEN

6. ENTRETIEN (technicien qualifié)

6.1 Avertissements généraux

Les opérations d’entretien doivent être effectué tous les ans par un technicien qualifié. Pour garantir une durée de vie plus longue et un bon fonctionnement de l’appareil, n’utiliser que des

pièces de rechange d’origine dans le cadre des travaux de dépannage ou d’entretien.

6.2 Contrôle de l’appareil

Pour que la chaudière soit toujours efficace en termes de fonctionnalité et de sécurité, nous recommandons de la faire contrôler par du personnel qualifié après chaque période de chauffage (tous les ans). Il est conseillé d’effectuer les opérations suivantes :

■ Contrôler l’étanchéité des raccords gaz et au besoin, remplacer les joints.

■ Contrôler l’étanchéité des raccords d’eau et au besoin, remplacer les joints.

■ Contrôler l’aspect visuel de la flamme et de la chambre de combustion.

■ Démonter et nettoyer le brûleur.

■ Contrôler l’échangeur primaire et au besoin le nettoyer.

■ Contrôler les pressions maxi et mini de modulation et vérifier la modulation.

■ Contrôler l’état et le fonctionnement des systèmes d’allumage et de sécurité gaz. Au besoin, démonter et

nettoyer les électrodes d’allumage et d’ionisation.

■ Contrôler les systèmes de sécurité de chauffage : thermostat de sécurité de surchauffe, soupapes de sécurité

chauffage et sanitaire.

■ Contrôler le joint d’étanchéité de la chambre étanche qui doit être en bon état et bien en place.

■ Contrôler régulièrement et nettoyer le système d’évacuation des fumées, ventouse, et d’aspiration air neuf.

■ Contrôler les branchements électriques à l’intérieur du tableau de commande.

■ Contrôler le débit et la température de l’eau sanitaire.

RAPPEL

■ Contrôler la présence, les bonnes dimensions et le bon fonctionnement des prises d’aération/ventilation

■ Contrôler les réglages de combustion et l’étanchéité des conduits.

1) étanchéité ventouse

Introduire la sonde de l’analyseur de combustion dans la prise d’air prévue sur la pièce de raccordement ou le coude conduit ventouse et vérifier que le taux d’oxygène soit de 21%. Sinon, vérifier le montage du conduit ventouse air et gaz brûlés.

permanentes qui doivent être adaptées aux appareils installés. Respecter les dispositions des normes nationales et locales en vigueur.

2) contrôle combustion

Introduire la sonde de l’analyseur de combustion dans la prise de fumée prévue sur la pièce de raccordement ou le coude conduit ventouse et vérifier que le taux de CO² soit conforme au valeurs du tableau ci-dessous et que le taux de CO soit inférieur à 100 ppm. Sinon, régler correctement les diaphragmes d’air pour obtenir les bonnes valeurs.

Type de gaz G20 G25 G31

CO² % 6.85 6.2 7.5

Page 44

INSTRUCTIONS POUR L’ENTRETIEN

6.3 Accès à la chaudière

Pour la plupart des opérations de contrôle et d’entretien, il faut démonter un ou plusieurs panneaux.

Il faut retirer les panneaux latéraux avant de pouvoir retirer le panneau avant.

Panneau avant :

 Saisir le bas du panneau avant et le tirer vers soi

(fig. 1) pour décrocher les 2 goujons du bas.

 Retirer le panneau en décrochant un à un les

goujons du haut.

Panneau latéral droit :

 Retirer les vis de fixation placées sur le bord

inférieur du panneau latéral.

 Saisir la base du panneau et, après l’avoir déplacée

vers le côté, le retirer en le levant.

Panneau latéral gauche :

 Retirer les vis de fixation placées sur le bord

inférieur du panneau latéral.

 Dévisser la patte de fixation située en haut à

gauche de la chambre de combustion.

 Saisir la base du panneau et après l’avoir déplacée

vers le côté, le retirer en le levant.

Fig. 1

Pour accéder aux branchements électriques du tableau de commande, procéder comme suit :

 Retirer le panneau avant.

 Saisir en même temps les équerres du tableau de

commande (fig. 2) et les écarter pour ouvrir le panneau en le faisant pivoter vers le bas.

 Dévisser les quatre vis de fixation et retirer le capot.

Fig. 2

Page 45

INSTRUCTIONS POUR L’ENTRETIEN

6.4 Vidange de l’installation de chauffage

Chaque fois qu’il sera nécessaire de vidanger l’installation de chauffage, procéder de la façon suivante :

 Sélectionner le mode HIVER et attendre l’allumage

de la chaudière.

 Couper l’interrupteur général et attendre que la

chaudière se refroidisse.

 Brancher un tuyau flexible à l’embout du robinet de

vidange de l’installation et placer l’autre extrémité du tuyau dans une évacuation d’eau.

 Ouvrir le robinet de vidange de l’installation (fig. 1).

 Ouvrir les robinets placés sur les radiateurs en

commençant par le point le plus haut et ainsi de suite jusqu’au plus bas.

 Quand toute l’eau s’est écoulée, fermer les robinets

des radiateurs et le robinet de vidange.

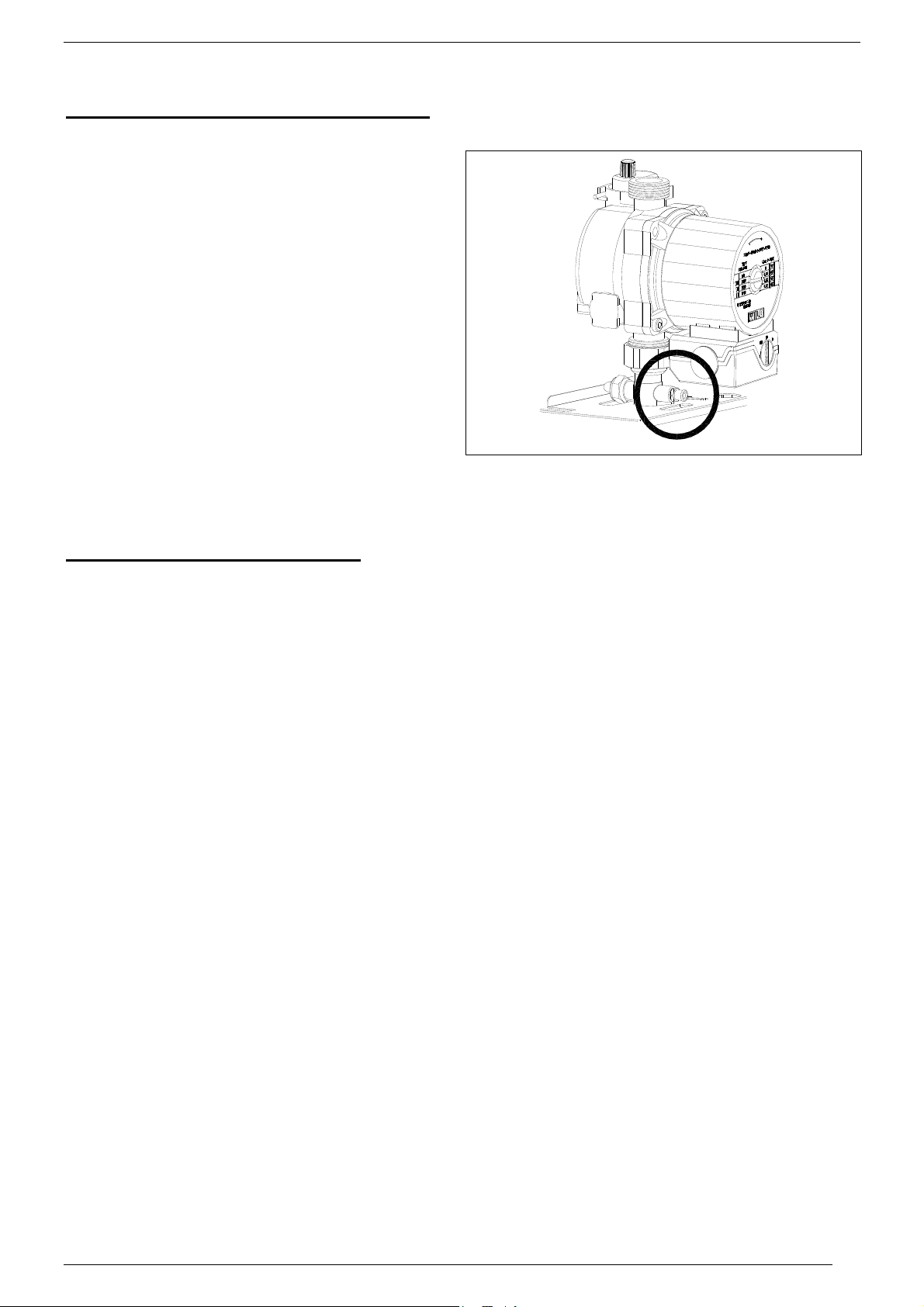

Fig.1

 Pour vidanger uniquement la chaudière, fermer les robinets départ/retour du circuit de chauffage,

ouvrir le robinet de vidange placé dans le collecteur de la pompe sur la partie inférieur de la chaudière.

Vidange de l’installation sanitaire

Chaque fois qu’il sera nécessaire de vider l’installation sanitaire, procéder de la façon suivante :

 Fermer la vanne générale d’alimentation de l’eau froide sanitaire.

 Ouvrir tous les robinets des appareils sanitaires (eau chaude et eau froide).

 Ouvrir le robinet de vidange situé en bas du ballon ECS.

 en fin d’opération, fermer la vanne de vidange et tous les robinets d’eau ouverts précédemment.

Entretien de l’accumulateur

Tous les ans ou plus fréquemment si la quantité et la consommation de l’eau l’exigent, vérifier l’état de l’anode de magnésium et, si nécessaire, la remplacer.

Page 46

6.5 Schéma électrique

INSTRUCTIONS POUR L’ENTRETIEN

CARTE ELECTRONIQUE DIGITECH - SM 20019 COD. 76677LA

Légende

IG: Interrupteur tableau de commade PA: Pressostat air TS: Thermostat sécurité SR: Sonde chauffage SS: Sonde sanitaire EV: Extracteur fumées SE: Sonde externe (option) ER: Électrode d’ionisation EA: Électrode allumage TRA:Transformateur allumage VD: Vanne 3 voies C: Circulateur MF: Microfluxostat VG: Vanne gaz Pacq: Pressostat pression eau

Sanitaire

marron

noir

bleu

Chauffage

bleu

marron

noir

bleu

marron

Commande tèlèphonique

rouge

orange

bleu

marron

Controle a distance

bleu

marron

TSIG SR SS

lilas

marron

orange

bleu

marron

noir

bleu-noir

rouge-noir

noir

orange

marron

seulement chaudiéres accumulation

Fonction horologe eventuelle -

noir

carte pour vannes de zone et controle a distance (en option)

noir

bleu

Fermeture vanne de zone

Vanne de zone controle a distance

M10

M6 M4

Page 47

INSTRUCTIONS POUR L’ENTRETIEN

Branchement du thermostat d’ambiance (en option)

Brancher les câbles au bornier se trouvant à l’intérieur du tableau de commande de la façon suivante :

a) couper l’alimentation depuis l’interrupteur général. b) retirer le panneau avant de la chaudière. c) dévisser les vis et retirer le couvercle A. d) brancher le thermostat d’ambiance aux bornes Ta.

Après cette opération, remonter le couvercle A, puis le panneau avant.

SONDE EXTERIEURE

LNTaSeSe

B A

THERMOSTAT D'AMBIANCE

Branchement de la sonde extérieure (en option)

Brancher les câbles au bornier se trouvant à l’intérieur du tableau de commande de la faço n suivante :

a) couper la tension depuis l’interrupteur général. b) retirer le panneau avant de la chaudière. c) dévisser les vis et retirer le couvercle A. d) brancher la sonde extérieure sur les contacts Se-Se du bornier B.

Après cette opération, remonter le couvercle A, puis le panneau avant.

Page 48

INSTRUCTIONS POUR L’ENTRETIEN

Modulation de la température d’entrée en fonction de la température extérieure

Le branchement de la sonde extérieure se fait directement sur la carte électronique SM 20019. La gestion de la sonde peut donc se faire :

 en cas d’installation de commande à distance + sonde extérieure, le réglage de la courbe de chauffe (pente) se

fait par l’intermédiaire de la commande à distance (voir notice d’installation et d’instructions de la commande à distance).

 en cas de branchement direct de la sonde extérieure sur la carte, le réglage de la courbe de chauffe (pente) se

fait en agissant sur le bouton de réglage du chauffage. Tourner le bouton encadré (voir schéma ci-dessous)

pour visualiser la numération correspondant à la courbe du diagramme suivant. La loi de correction est reportée dans le diagramme suivant. Le choix de la courbe est fonction de la température maxi de départ Tm et de la température mini extérieure Te. N.B. Les valeurs en ordonnée des températures de départ Tm se réfèrent à des installations standard 80-30°C ou

à des installations basse température 40-25°C. Le type d’installation peut être réglé au moyen de la programmation du paramètre 03 (voir page 32 « Paramètre 03 – Réglage de la température du circuit chauffage »).

Fig. 1

MAX

40 80

MIN

Loi de correction de la température de départ Tm en fonction de la température extérieure

75 70 65 60 55 50 45 40 35 30

27 26

TM-MAX/MIN = Plage température de départ sélectionnée Te = Température extérieure

Tm = Température de départ de chauffage

Te et du réglage de la température de chauffage sélectionné

192425 23 2122 20 1618 17 15 14

SONDE EXTERIEURE

-121012 11 897564231 -6-3-10-2-4-5 -9-7 -8 -10 -11

Te (°C)

-15-13 -14

Fig. 2

Page 49

INSTRUCTIONS POUR L’ENTRETIEN

6.6 Anomalies de fonctionnement

Code

défaut

E 01

E fixe 01 clignotant + symbole flamme barrée

Anomalie Cause possible Solution

Défaut flamme

En phase d’allumage, le train d’étincelle fonctionne jusqu'à l’allumage de la flamme, plus 2 secondes, mais avec un maximum de 8 secondes. Au delà de ces 8 secondes la chaudière fait une nouvelle tentative d’allumage. 3 tentatives maxi.

Si problème allumage, entre 2 allumages le ventilateur fonctionne pendant 20 secondes pour ventiler la chambre

Manque gaz

Polarité phase –neutre inversée

Pression gaz alimentation chaudière trop élevée (GPL)

Pression mini mécanique trop basse

Pression d’allumage trop basse

Electrode allumage défectueuse ou débranchée Câble électrode défectueuse

Sonde ionisation défectueuse ou débranchée

Mauvaise connexion électrique du transfo (fil coupé ou débranché)

Transfo allumage défectueux

Bloc gaz défectueux

Mauvaise connexion électrique du bloc gaz (fil coupé ou débranché)

Carte électronique principale défectueuse

-vérifier l’alimentation gaz (ouverture du robinet gaz).

-purger la canalisation gaz.

-vérifier la pression d’alimentation gaz sur prise de pression entrée bloc gaz.

-vérifier la polarité phase –neutre sur alimentation électrique chaudière

-contrôler la pression d’alimentation gaz

-effectuer un réglage de la pression mini mécanique sur le bloc gaz (voir chapitre 5.3)

-effectuer un réglage de la pression d’allumage (voir chapitre paramètre 5.3 paramètre 12)

-vérifier la connexion des câbles d’allumage.

-vérifier l’électrode d’allumage (électrode à la masse, ou mal réglée).

-vérifier le réglage de l’électrode : entre électrode allumage et brûleur = 3 mm

-remplacer l’électrode d’allumage.

-remplacer le câble d’allumage.

-vérifier la connexion du câble d’ionisation.

-vérifier l’électrode d’ionisation valeur décochage courant ionisation : 1.5 micro ampères

-vérifier le réglage de l’électrode, écartement par rapport au brûleur = 5 mm.

-remplacer l’électrode d’ionisation.

-remplacer le câble d’ionisation.

-vérifier l’alimention 230/240 V sur l’allumeur en phase d’allumage.

ATTENTION : prendre impérativement la tension avec le câble de

l’alimentation raccordée sur l’allumeur.

-remplacer le transfo d’allumage.

-vérifier la tension des électrovannes du bloc gaz. EV1: entre 4 (bleu) et 5 (marron) de M5, variable courant

alternatif EV2 modulation: entre 3 (noir) et 6 (orange) de M5, 26 à 44 V continu

-résistances des bobines électrovannes relevées sur fiches du bloc gaz : EV1 : 2.8 K ohms (entre fiches 4 et 5)

EV2 : 1,6 K ohms (entre fiches 3 et 6)

Ces valeurs varient légèrement en fonction de la température du bloc gaz.

-vérifier la bonne connexion des fils 5 (marron) et 6 (orange) du connecteur M5.

-si pas de tension ou tension incorrecte au bloc gaz, remplacer la carte électronique principale.

Après élimination du défaut, appuyer sur le bouton 1 (marche/arrêt) pour reseter.

Page 50

INSTRUCTIONS POUR L’ENTRETIEN

Code

défaut

E 02

E fixe 02 clignotant + symbole flamme barrée

H2O clignotant + symbole pression fixe

E fixe 05 clignotant

E fixe 12 clignotant

E fixe 14 clignotant

E 22

E35

Anomalie Cause possible Solution

Sécurité surchauffe 95°C

Manque d’eau Manque de pression d’eau dans

Sonde chauffage Sonde chauffage défectueuse

Sonde sanitaire Sonde sanitaire défectueuse ou

Pressostat air

Demande programmation paramètres

Défaut détection flamme

Déclenchement de la sécurité de surchauffe

Sécurité surchauffe défectueuse où câble sécurité coupé ou débranché.

le circuit chauffage. Pression inférieure à 0,3/0,4 bar.

Pressostat eau défectueux ou câble du pressostat coupé ou débranché.

ou câble de la sonde coupé ou débranché. Nota : si la sonde chauffage est défectueuse, plus de fonctionnement chauffage, ni sanitaire

câble de la sonde coupé ou débranché

Câble ventilateur coupé ou débranché

Ventilateur défectueux

Le ventilateur fonctionne en permanence, la chaudière ne s’allume pas

Pressostat air défectueux

Conduit ventouse obstrué

Venturi obstrué

Câbles du pressostat air défectueux

Perte de mémoire du microprocesseur

Electrode allumage défectueuse ou débranchée Câble électrode défectueux

-présence d’air dans la chaudière, purger l’installation.

-mauvaise circulation hydraulique.

-pompe bloquée, débloquer la pompe.

-vérifier la connexion des fils.

-remplacer l’aquastat sécurité.

-remplacer le câble de l’aquastat.

Après élimination du défaut, appuyer sur le bouton 1 (marche/arrêt) pour reseter.

-remonter la pression d’eau à 1,1 bar mini.

-vérifier la connexion des fils.

-remplacer le câble du pressostat.

-remplacer le pressostat eau.

Pas de reset à effectuer.

-vérifier le contact de la sonde sur le tube chauffage.

-vérifier la connexion des fils.

-remplacer la sonde - CTN 10 Kohm à 25°.

Pas de reset à effectuer.

-vérifier le contact sur la sonde au niveau du ballon

-vérifier la connexion des fils.

-remplacer la sonde - CTN 10 Kohm à 25°.

Pas de reset à effectuer.

-vérifier la connexion électrique du ventilateur : 230 V alternatif entre 4 (bleu) et 3 (marron) du connecteur M9 de la carte principale.

-si tension correcte sur connecteur M9, remplacer le ventilateur

- tubes silicone fendus ou cassés, remplacer les tubes

- repère H du pressostat sur prise métallique en bas du ventilateur

- repère L du pressostat sur fiche composite noire en haut du ventilateur

-contrôler et remplacer le pressostat si nécessaire.

-vérifier le conduit ventouse (sortie gaz brûlés et entrée air neuf)

-vérifier l’état du venturi

-vérifier et remplacer les câbles si nécessaires

Après élimination du défaut, appuyer sur le bouton 1 (marche/arrêt) pour reseter.

-reprogrammation des paramètres de réglage.

-vérifier la connexion des câbles d’allumage.

-vérifier l’électrode d’allumage (électrode à la masse ou mal réglée).

-vérifier le réglage de l’électrode :

-entre électrode d’allumage et brûleur = 2.5 mm.

-remplacer l’électrode d’allumage.

-remplacer le câble d’allumage.

Page 51

INSTRUCTIONS POUR L’ENTRETIEN

Code

défaut

Défaut sans affichage

Anomalie Cause possible Solution

Plus d’indication sur l’écran du tableau

La chaudière s’arrête vers 47° et redémarre vers 40° sans anti court cycle du brûleur

Montée en température rapide puis arrêt de la chaudière

ECS ne monte pas en température

Sonde ionisation défectueuse ou débranchée

Carte principale défectueuse

Fusible de la carte principale défectueux

Carte principale défectueuse

Afficheur défectueux

Problème sur le tube silicone H (+) du pressostat d’air (tube fendu, cassé ou déboîté)

Pompe bloquée

Plaquette sur flussostat montée à l’envers ou défectueuse

Pointeau du flussostat bloqué ou défectueux

-vérifier la connexion du câble d’ionisation.

-vérifier l’électrode d’ionisation.

-valeur courant ionisation : 3 micro ampères

-vérifier le réglage de l’électrode, écartement par rapport au brûleur = 8 mm.

-remplacer l’électrode d’ionisation.

-remplacer la carte électronique principale

-remplacer le fusible.

-vérifier la connexion des fils 1(marron) et 2 (bleu) du connecteur M9 (tension 230 V), si alimentation correcte, remplacer la carte principale

- remplacer l’ensemble platine afficheur

-vérifier et remplacer le tube si nécessaire

- débloquer la pompe

-vérifier la position ou changer la plaquette si nécessaire

-débloquer le pointeau, le changer si nécessaire Pour vérifier si le pointeau est bloqué ou défectueux, positionner un aimant sur la plaquette, l’ECS doit alors fonctionner.

Page 52

INSTRUCTIONS POUR L’ENTRETIEN

6.7 Diagnostic

■ Codes d’erreur :

E01 Défaut flamme E02 Défaut sécurité surchauffe H2O Défaut pressostat eau ou manque d’eau E05 Défaut sonde chauffage E12 Défaut sonde sanitaire ballon E14 Défaut pressostat air E22 Demande programmation paramètres E35 Défaut détection flamme ionisation

Codes de signalisation

■

Codes de

signalisation

07 clignotant Fonction Ramoneur

08 clignotant Fonction anti-gel chauffage

12 clignotant Fonction anti-gel sanitaire

28 clignotant Fonction anti-legionélose

31 clignotant

Type de signalisation Description

Contrôle à distance non

compatible

Chaudière en fonctionnement Appuyer sur la touche « service » pendant 7 secondes pour activer la fonction « ramoneur ». Appuyer sur le bouton poussoir marche/arrêt pour désactiver cette fonction. Cette fonction permet de faire fonctionner la chaudière au maximum pendant 15 minutes, sans modulation, pour effectuer des essais et contrôles de combustion. Se met automatiquement en fonction quand la sonde de chauffage détecte une température de 5°C. La chaudière fonctionne à la pression de gaz mini en mode « hiver ». Elle se désactive quand la température d’eau du circuit chauffage atteint 30°C. Se met automatiquement en fonction quand la sonde sanitaire détecte une température de 4°C. La chaudière fonctionne à la pression de gaz mini en mode « été ». Elle se désactive quand la température d’eau du circuit sanitaire atteint 8°C. Une fois par semaine, l’eau sanitaire est portée automatiquement à 60°C pour détruire les bactéries éventuelles. Signale que le contrôle à distance branché à la chaudière n’est pas compatible avec la carte électronique installée sur la chaudière.

Page 53

INSTRUCTIONS POUR L’UTILIZATEUR

7. UTILISATION ET RÉGLAGE DE LA CHAUDIÈRE PAR L’UTILISATEUR

Avertissements généraux

S’assurer que la fiche de garantie porte bien le cachet du technicien autorisé ayant effectué les essais

de la chaudière.

L’installation, le premier allumage, les réglages et les opérations d’entretien doivent être effectués

exclusivement par du personnel qualifié (ex. les centres d’assistance technique autorisés par la société DEVILLE THERMIQUE). Une mauvaise installation peut provoquer des dommages aux personnes, animaux ou aux matériels, à l’égard desquels le constructeur ne pourra être tenu responsable.

Pendant l’intervention, il est important que le technicien effectue les contrôles suivants :

■ Les données reportées sur la plaque signalétique doivent correspondre à celles des réseaux d’alimentation

(électricité, eau, gaz)

■ Le réglage de la chaudière doit correspondre au besoin de l’installation

■ Le système d’évacuation des gaz brûlés et l’aspiration de l’air comburant doivent être correctement installés et

fonctionner correctement

■ En toute situation d’installation (intérieure, extérieure, dans une armoire, etc.), le système de ventilation et

d’évacuation des fumées doit respecter les dispositions des normes nationales et locales (voir la section « Normes de référence »)

 Ne pas mettre la chaudière en service si vous n’êtes pas sûr que les essais aient été effectués par un

technicien qualifié. Toutes les opérations d’entretien, manutention et changement du type de gaz DOIVENT ÊTRE EFFECTUÉES PAR DU PERSONNEL QUALIFIÉ ET AUTORISÉ conformément aux normes en vigueur.

 Contrôler que les dispositions concernant l’entrée de l’air et la ventilation de la pièce dans laquelle la

chaudière est installée sont respectées.

 La chaudière est équipée d’un système anti-gel. Dans le cas d’installation en situation à risque de gel, le

système anti-gel entre en fonction seulement quand la chaudière est sous tension (interrupteur sur la position ON –marche) et quand le gaz est ouvert. Aucune responsabilité ne peut être engagée pour dommages à la chaudière causés par le non-respect de la présente recommandation.

 En cas de gel de la chaudière, ne l’allumer pour aucune raison et appeler tout de suite le centre d’assistance.  La chaudière fait partie intégrante d’une installation thermique. Par conséquent, toute installation doit être

accompagnée par le livret dûment rempli, conformément aux dispositions des normes en vigueur et modifications successives. Toutes les opérations d’entretien ordinaire et extraordinaire, ainsi que les vérifications de la combustion doivent être reportées dans le livret avec le nom du responsable de l’entretien et, si c’est le cas, le nom du tiers responsable.

 La vérification de la combustion de l’appareil doit être effectuée tous les ans. Cette vérification consiste en un

contrôle de l’efficacité du générateur et doit être réalisée par du personnel autorisé (ex. les centres d’assistance technique agréés).

Ne pas obstruer les ouvertures d’aération de la pièce où est installé un appareil à gaz (chaudière, appareil de cuisson) afin d’éviter que la présence de mélanges toxiques et explosifs

Page 54

INSTRUCTIONS POUR L’UTILIZATEUR

Si on détecte des odeurs de gaz

 NE PAS ACTIONNER LES INTERRUPTEURS ELECTRIQUES, LE TELEPHONE NI TOUT AUTRE

APPAREIL POUVANT GENERER DES DECHARGES ELECTRIQUES OU DES ETINCELLES

 OUVRIR IMMEDIATEMENT LES PORTES ET LES FENETRES POUR CHANGER L’AIR DANS LA

PIECE

 FERMER LES ROBINETS DU GAZ  DEMANDER IMMEDIATEMENT L’INTERVENTION D’UN PERSONNEL PROFESSIONNELLEMENT

QUALIFIE

Réglages pour l’utilisateur

Affichage

 Alarme blocage  Pression eau normale  Sécurité manque d’eau  Température

 Lorsque la chaudière est éteinte au moyen du bouton poussoir ON/OFF situé sur le tableau de

commande, l’écran affiche « OFF » et le système anti-gel reste actif sur le sanitaire et le chauffage à la condition que la chaudière reste alimentée en gaz et électricité. Si la chaudière était en fonctionnement, elle s’éteint et les fonctions de post ventilation, post circulation, antiblocage de la pompe et la vanne 3 voies restent active.

 Le contrôle à distance, s’il est branché, reste actif et allumé.

Panneau de commande

9. BOUTON POUSSOIR ON/OFF.

10. SELECTEUR DE RÉGLAGE TEMPÉRATURE CHAUFFAGE.

11.

SELECTEUR DE RÉGLAGE TEMPÉRATURE

SANITAIRE.

12. TOUCHE Si sonde extérieure raccordée :

En chauffage = température eau chauffage Appui sur touche (n°4) = affichage température extérieure Puis en restant appuyé 5 secondes = température ECS

Si pas de sonde extérieure :

En chauffage = température eau chauffage Appui sur touche (n°4) = affichage de 2 tirets Puis en restant appuyé 5 secondes = température ECS

Idem si chaudière en mode sanitaire

13. TOUCHE SERVICE.

14. TOUCHE SÉLECTION MODE ÉTÉ, HIVER OU ÉTÉ-HIVER.

15. BORNIER POUR CÂBLAGES EXTERIEURS.

16. ÉCRAN AFFICHAGE TEMPÉRATURES, CODES D’ERREUR ET CONDITIONS DE FONCTIONNEMENT

Fig. 1

7654321

Page 55

INSTRUCTIONS POUR L’UTILIZATEUR

Allumage de la chaudière

 Ouvrir le robinet du gaz placé sous la chaudière

 Mettre en fonction la chaudière en plaçant

l’interrupteur 1 sur ON (marche) (fig. 1)

 La chaudière s’allume automatiquement avec

réglage en mode HIVER (et thermostat ambiance activé)

 Vérifier que l’afficheur 8 ne visualise aucun code

d’erreur ; si la valeur H20 s’affiche, cela signifie que l’eau manque dans la chaudière et qu’il est nécessaire de remplir l’installation selon les indications du chapitre « Remplissage de l’installation »

Fig. 1

Mode “ÉTÉ”

Pour commuter la chaudière sur « ÉTÉ », agir sur la touche 6 (fig. 1) et sélectionner ainsi la fonction

7654321

sanitaire. En mode “ETE”, le symbole

Le système d’allumage automatique allume le brûleur à chaque demande d’eau sanitaire et le symbole se met à clignoter sur l’afficheur du tableau de commande.

s’allume sur l’afficheur du tableau de commande.

Mode “HIVER”

Pour commuter la chaudière sur « HIVER», agir sur la touche 6 (fig. 1) et sélectionner ainsi la fonction chauffage. En mode “HIVER”, le symbole Le système d’allumage automatique allume le brûleur à chaque demande d’énergie pour le chauffage de l’habitation et le symbole

se met à clignoter sur l’afficheur du tableau de commande.

s’allume sur l’afficheur du tableau de commande.

Mode “ÉTÉ-HIVER”

Pour commuter la chaudière en fonctionnement ÉTÉ-HIVER, agir sur la touche 6 (fig. 1) et sélectionner la fonction chauffage/eau chaude sanitaire. Le fonctionnement ÉTÉ-HIVER se reconnaît à l’allumage simultané

des symboles Le système d’allumage automatique allume le brûleur à chaque demande d’énergie pour le chauffage de

l’habitation ou demande d’eau chaude sanitaire ; les symboles du tableau de commande.

sur l’afficheur du tableau de commande.

se mettent à clignoter sur l’afficheur

Réglage température chauffage

Le réglage de la température s’effectue au moyen du bouton 2 (fig. 1) ;

 Tourner vers la gauche pour diminuer la température.  Tourner vers la droite pour augmenter la température.  La plage de réglage de la température de chauffage va d’un minimum de 30°C à un maximum de 80°C.

Réglage température eau chaude sanitaire

Le réglage de la température s’effectue au moyen du bouton 3 (fig. 1) ;

 Tourner vers la gauche pour diminuer la température.  Tourner vers la droite pour augmenter la température.  La plage de réglage de la température de l’eau chaude sanitaire va d’un minimum de 35°C à un

maximum de 60°C.

Page 56

DEVILLE THERMIQUE S.A.

BP 43 – ZAC Les Marches du Rhône Est 69720 Saint Laurent de Mûre – France

LES DONNEES TECHNIQUES ET LES DIMENSIONS NE NOUS ENGAGENT NULLEMENT. PAR AILLEURS NOTRE SOCIETE SE RESERVE LE DROIT D’APPORTER DES MODIFICATIONS SANS PREAVIS. NOUS DECLINONS EGALEMENT TOUTE RESPONSABILITE POUR LES INEXACTITUDES EVENTUELLES CONTENUES DANS CET OPUSCULE SI ELLES DERIVENT D’UNE ERREUR D’IMPRESSION OU DE TRANSCRIPTION.

TOUS LES DROITS SONT RESERVES. AUCUNE PART IE DE CE DOCUMENT NE PEUT ETRE REPRODUITE, MEMORISEE DANS DES SYSTEMES D’ARCHIVAGE OU TRANSMISE SOUS TOUTE FORME OU MOYEN ELECTRONIQUE, MECANIQUE, DE PHOTOCOPIAGE, ENREGISTREMENT OU AUTRES SANS L’AUT ORISATION PREALABLE -PAR ECRIT- DE LA SOCIETE.

DEVILLE DMV 27-60 V User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
