NOTICE D’INSTALLATION
D’EMPLOI ET D’ENTRETIEN
CHAUDIERE DE CHAUFFAGE CENTRAL
C08850
TOUS COMBUSTIBLES SOLIDES
P0017709-06 - 06/04
SOMMAIRE
Pages
1 – DESIGNATION ET CARACTERISTIQUES .................................................................................................... 3
2 – RACCORDEMENT DE FUMEES.................................................................................................................... 3
3 – CONSEILS D’INSTALLATION ....................................................................................................................... 4
4 – PREPARATIFS ET VERIFICATIONS POUR LA 1ERE MISE EN ROUTE..................................................... 5
5 - REGULATION ................................................................................................................................................. 5
6 – ALLUMAGE.................................................................................................................................................... 5
7 – CHARGEMENTS ............................................................................................................................................ 6
8 – DECENDRAGE............................................................................................................................................... 6
9 – CHAUFFAGE.................................................................................................................................................. 6
10 – ENTRETIEN.................................................................................................................................................. 7
11 – NETTOYAGE DES PARTIES EXTERIEURES ............................................................................................. 8
12 – INSTALLATION DE CHAUFFAGE............................................................................................................... 8
13 – ANOMALIES DE FONCTIONNEMENT ........................................................................................................ 8
14 – REGLES DE SECURITE............................................................................................................................... 9
15 – CONDITIONS GENERALES DE GARANTIE ............................................................................................... 10
2
1 – DESIGNATION ET CARACTERISTIQUES
A
A
Puissance nominale
kW kcal/h kW kcal/h
Chauffage central 18 15500 9,3 8000
rayonnée 1,75 1500 2,3 2000
totale 19,75 17000 11,6 10000
Puissance maximale
Chauffage central 20,9 18000 15,1 13000
rayonnée 3,5 3000 7 6000
totale 24,4 21000 22,1 19000
Largeur Profondeur Hauteur utile
Foyer (en mm)
Contenance en eau : 32 litres
Buse : ∅ 153 Pression maxi eau de chauffage : 3 bars
Départ – Retour : 40 X 49 (1’’ ½ mâle) Dépression nécessaire à la buse : 2 à
Poids en état de fonctionnement : 215 kg 2,5 mm CE en allure maximale
Combustibles recommandés :
- Charbon : maigre anthraciteux 50 X 80 (30 X 50 si le tirage est excellent), boulets d’anthracite.
- Bois : chêne – charme de préférence en bûches de 50 cm.
(utiliser un bois de 3 ans de coupe au minimum, très sec, stocké à l’abri)
Au charbon Au bois
u bois
258 543
330
u charbon
260
2 – RACCORDEMENT DE FUMEES
Il doit être soigné et fait dans les règles de l’art, conformément aux règlements en vigueur.
Rappelons quelques éléments fondamentaux à respecter :
- Le conduit tôle doit pénétrer dans le conduit en maçonnerie et comporter un biseau tourné vers le bas.
- Le raccordement doit être bien étanche.
- La hauteur de la cheminée doit être de 5 à 7 mètres et dépasser le faîtage d’au moins un mètre.
- La section du conduit doit être comprise entre 2,5 et 4 dm².
- Le conduit ne doit pas comporter d’angles brusques ou de rétrécissements.
- Pas de fissures ou d’obstruction (faire ramoner la cheminée avant la mise en route).
- Le tirage de la cheminée dépend essentiellement de sa bonne construction et de son entretien.
- Il ne doit être raccordé qu’un seul appareil par cheminée.
- Vérifier la dépression après une heure de marche en allure maximale (2 à 2,5 mm de CE à la buse, sitôt
l’appareil).
Pour obtenir un bon fonctionnement de l’appareil, prévoir une ventilation suffisante du local dans lequel il
est placé afin d’assurer au foyer une alimentation convenable en air.
Nous ne saurions être tenus pour responsables d’une installation non conforme aux règlements
concernant les conduits de fumées, d’une ventilation non correcte ou d’un usage anormal de l’appareil.
3
3 - CARACTERISTIQUES
L’installation doit être réalisée de préférence en thermosiphon.
Si un circulateur est placé dans le circuit :
- Une partie de l’installation devra néanmoins fonctionner en thermosiphon, de façon à obtenir une circulation
d’eau, même en cas de panne ou de coupure de courant.
- En outre, il est indispensable de placer à l’endroit propice un vase d’expansion à l’air libre, sur le départ de
l’eau de chauffage, ceci pour prévenir une élévation anormale de la température du circuit chauffage.
Robinets thermostatiques :
Compte tenu qu’il n’est pas possible de couper instantanément la puissance de chauffe émise par la chaudière, il
est difficile d’admettre la présence de robinets thermostatiques; car, si ceux-ci se fermaient tous au même moment,
il y aurait surchauffe à l’intérieur du circuit de chauffage avec possibilités de dégradation.
Position et nature des murs et parois avoisinant l’appareil :
- Placer l’appareil à une distance minimale de 300 mm des murs arrières et latéraux de l’habitation et de tous
matériaux combustibles et susceptibles de se dégrader sous l’action de la chaleur.
VUE ARRIERE DE LA CHAUDIERE
Ne pas réduire les sections de raccordement (départ et retour) à la chaudière.
4
5

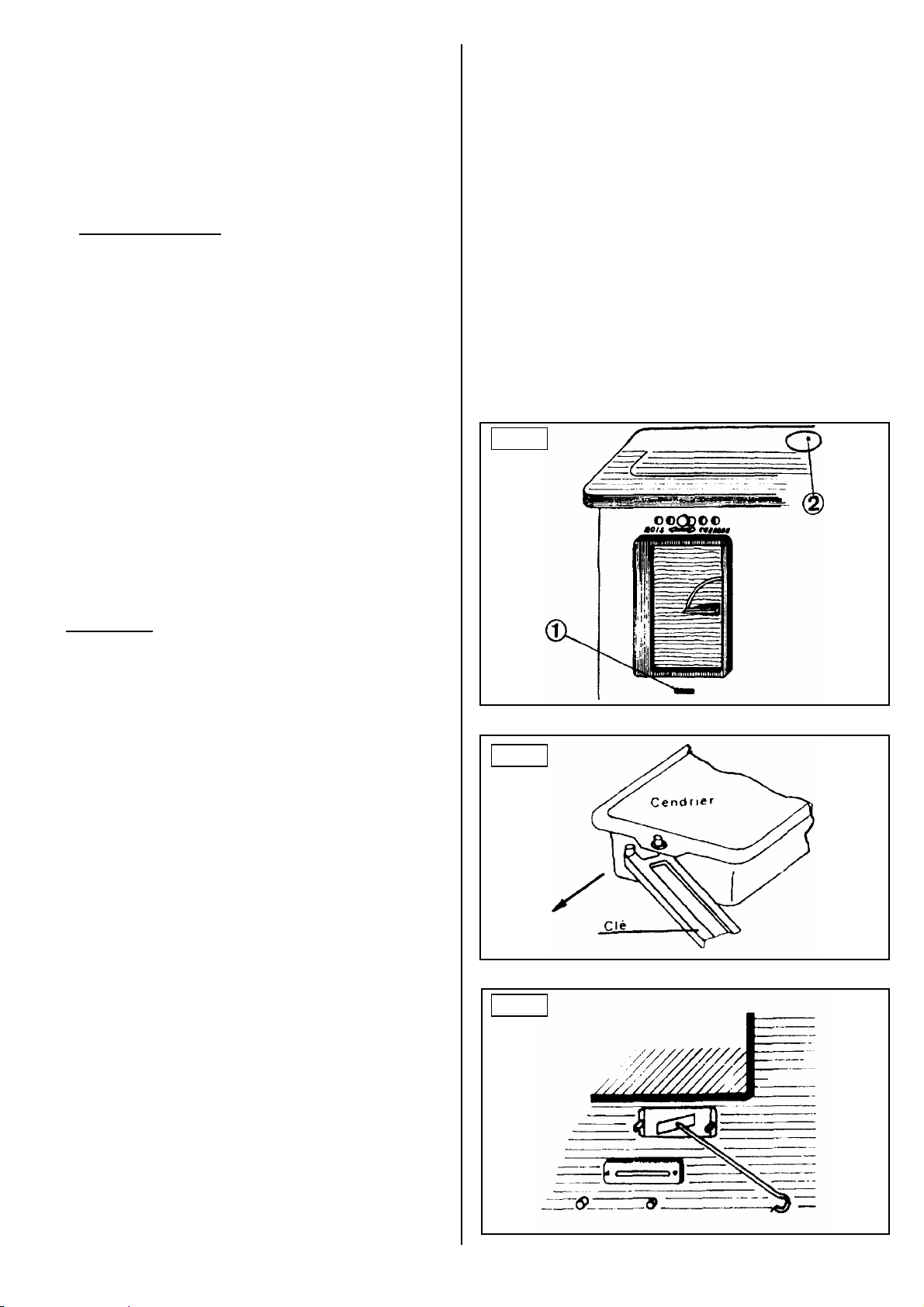

Les chargements seront effectués avec une grande facilité en façade par la porte de
foyer.
L'ouverture doit être effectuée à l'aide de la clé (voir figure A).
Figure A
6
Reprise après ralenti
Pour la reprise après ralenti mettre la manette de commande du thermostat en position 8, ouvrir si nécessaire la
porte de cendrier, décendrer pour le charbon, puis après quelques minutes, dès que le feu commence à reprendre,
décendrer une nouvelle fois plus à fond et effectuer le chargement.
Ne pas oublier de replacer la manette sur le repère correspondant à la marche désirée.
10 – ENTRETIEN
Nettoyage des circuits de fumées
Nous recommandons d’effectuer cette opération plusieurs fois par an. La nécessité s’en fera sentir chaque fois que
l’on constatera que le feu vif n’a plus la même intensité.
- Pour effectuer ce nettoyage, l’appareil étant éteint, enlever le tampon de dessus, ouvrir la porte de chargement,
ôter le carneau en le soulevant légèrement et en le tirant vers soi (Fig. 3)
.
- Râcler les suies accumulées sur les parois de l’échangeur.
- Nettoyer également le carneau (dessus et dessous).
- Replacer ensuite correctement toutes les pièces enlevées.
Figure 3
Lors d’un nettoyage complet de l’appareil, s’assurer que les joints situés sur les portes de cendrier, de chargement
et sous le tampon sont en bon état.
7
8
14 – REGLES DE SECURITE
• Toutes les surfaces extérieures de l’appareil sont chaudes car elles participent à la fonction chauffage, donc :
attention aux risques de brûlures.
Dans les locaux avec des enfants, des personnes âgées ou handicapées, mettre en place une barrière de
protection empêchant le contact direct avec l’appareil.
• Ne jamais jeter d’eau pour éteindre le feu.
• Ne pas mettre en place des matériaux facilement inflammables au voisinage de l’appareil et dans le tiroir de
rangement situé en partie basse de l’appareil.
• Vider le contenu du cendrier dans un récipient métallique ou ininflammable exclusivement réservé à cet usage.
Les cendres, en apparence refroidies, peuvent être très chaudes même après quelques heures de
refroidissement.
9
15 - CONDITIONS GENERALES DE GARANTIE
1. MODALITES
En dehors de la garantie légale, à raison des vices cachés, DEVILLE garantit le matériel en cas de vices
apparents ou de non-conformité du matériel livré au matériel commandé.
Sans préjudice des dispositions à prendre vis-à-vis du transporteur, les réclamations lors de la réception du
matériel sur les vices apparents ou la non-conformité, doivent être formulées auprès de DEVILLE par l’acheteur
dans les cinq jours de la constatation du vice par voie de lettre recommandée avec demande d’avis de
réception. Il appartient à l’acheteur de fournir toute justification quant à la réalité des vices ou des anomalies
constatées. L’acheteur doit, par ailleurs, laisser à DEVILLE toute facilité pour procéder à la constatation de ces
vices ou anomalies et pour y porter remède. De même l’acheteur doit tenir les matériels non conformes à la
disposition de DEVILLE, selon les instructions de cette dernière. Tout retour du matériel doit faire l’objet d’un
accord préalable.
2. ETENDUE
La garantie de DEVILLE couvre, à l’exclusion de toute indemnité ou dommages-intérêts, le remplacement
gratuit ou la réparation du matériel ou de l’élément reconnu défectueux (hors pièces d’usure) par ses services à
l’exclusion des frais de main-d’œuvre, de déplacement et de transport.
Sur les appareils émaillés, les craquelures ne sont jamais considérées comme un défaut de fabrication. Elles
sont la conséquence de différence de dilatation tôle-émail ou fonte-émail et ne modifient pas l’adhérence. Les
pièces de rechange fournies à titre onéreux sont garanties six mois à partir de la date de facture ; toute garantie
complémentaire consentie par un revendeur de DEVILLE n’engage pas DEVILLE. La présentation du certificat
de garantie portant le cachet à date du revendeur DEVILLE est rigoureusement exigée lorsque la garantie est
invoquée. Ce certificat doit être présenté lors de la demande de réparation de l’appareil sous garantie, ou bien
un talon ou un volet détachable de ce certificat doit, selon l’organisation propre à DEVILLE, être retourné à
celle-ci dans les délais impartis. A défaut, la date figurant sur la facture émise par DEVILLE ne peut être prise
en considération. Les interventions au titre de la garantie ne peuvent avoir pour effet de prolonger celle-ci.
3. DUREE
La durée de la garantie contractuelle assurée par DEVILLE est d’une année à compter de la date d’achat de
l’appareil par l’usager, sous réserve que les réclamations prévues au titre des modalités ci-dessus aient été
formulées dans les délais impartis. La réparation, le remplacement ou la modification de pièces pendant la
période de garantie ne peut avoir pour effet de prolonger la durée de celle-ci, ni de donner lieu en aucun cas à
indemnité pour frais divers, retard de livraison, accidents ou préjudices quelconques.
4. EXCLUSION
La garantie ne s’applique pas dans les cas suivants, sans que cette liste soit exhaustive :
Installation et montage des appareils dont la charge n’incombe pas à DEVILLE. En conséquence, DEVILLE ne
peut être tenue pour responsable des dégâts matériels ou des accidents de personne consécutifs à une
installation non conforme aux dispositions légales et réglementaires (par exemple l’absence de raccordement à
une prise de terre ; mauvais tirage d’une installation) ;
Usure normale du matériel ou utilisation ou usage anormal du matériel, notamment en cas d’utilisation
industrielle ou commerciale ou emploi du matériel dans des conditions différentes de celles pour lesquelles il a
été construit. C’est le cas par exemple du non-respect des conditions prescrites dans la notice DEVILLE :
exposition à des conditions extérieures affectant l’appareil telles qu’une humidité excessive ou variation
anormale de la tension électrique ;
Anomalie, détérioration ou accident provenant de choc, chute, négligence, défaut de surveillance ou d’entretien
de l’acheteur ;
Modification, transformation ou intervention effectuée par un personnel ou une entreprise non agréée par
DEVILLE ou réalisée avec des pièces de rechange non d’origine ou non agréées par le constructeur.
5. CONDITIONS PARTICULIERES DE GARANTIE
Ces conditions complètent et précisent les conditions générales de garanties ci-dessus et ont primauté sur
celles-ci, se reporter au feuillet ci joint « Conditions particulières de vente DEVILLE – Garantie ».
10
Les descriptions et caractéristiques figurant sur ce document sont données à titre
d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous
nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.
* * *
Société Anonyme au capital de 6.154.454 €
R.C CHARLEVILLE-MEZIERES 787 020 080 B - Sirène 787 020 080 00018
SIEGE SOCIAL
76 rue Forest - 08013 CHARLEVILLE-MEZIERES CEDEX
www.deville.fr - contact@deville.fr
11
CUISINIERES BOIS-
CHARBON
C08631-C08641 / C08633-C08643
NOTICE D’EMPLOI
P0027803-06 10/02
C08634
SOMMAIRE
Pages
1 - CARACTERISTIQUES DIMENSIONNELLES ................................................................................................ 3
2 - AMENAGEMENT DU FOYER ........................................................................................................................ 3
3 - UTILISATION.................................................................................................................................................. 4
3.1 - Combustibles recommandés ............................................................................................ 4
3.2 - Allumage............................................................................................................................. 4
3.3 - Chargements ...................................................................................................................... 5
3.4 - Allure normale.................................................................................................................... 5
3.5 - Ralenti ................................................................................................................................. 5
3.6 - Allure de surcharge ........................................................................................................... 5
3.7 - Conseils culinaires ............................................................................................................ 6
4 - ENTRETIEN.................................................................................................................................................... 6
5 - REGLAGE ...................................................................................................................................................... 7
6 - GARANTIE ..................................................................................................................................................... 8
NOUS VOUS RECOMMANDONS DE LIRE ATTENTIVEMENT LES
PRESCRIPTIONS D’INSTALLATION ET D’UTILISATION.
-2-

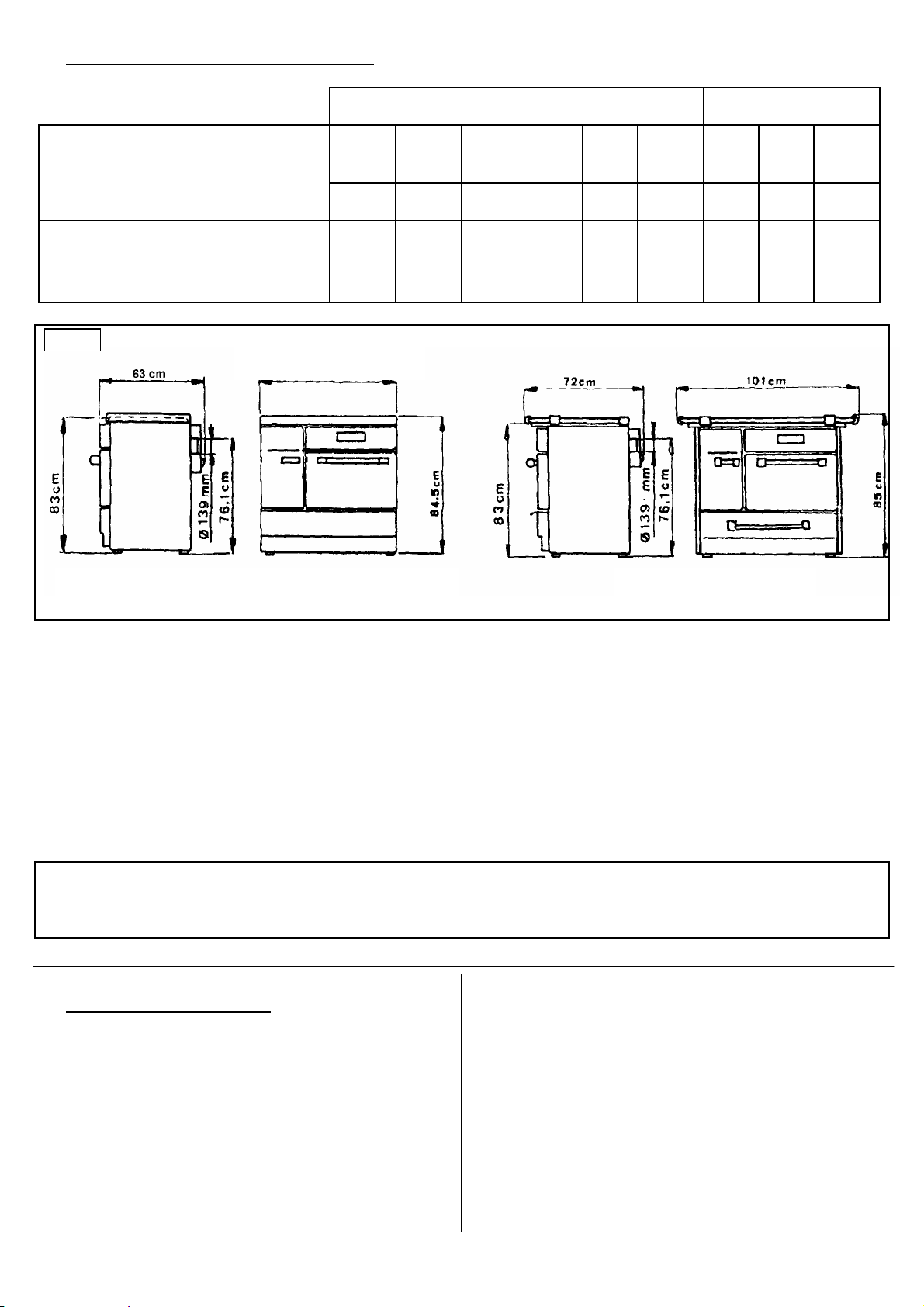

1 - CARACTERISTIQUES DIMENSIONNELLES
•
Cuisinières bois-charbon à foyer tridimensionnel C08631
Cuisinières……………………………………………..
Four…………………………………………………….
.
Porte de foyer………………………………………….
C08633
76,6
37
19
Fig 1
76,6 cm (C08631/C08633)
85,6 cm (C08641/C08643)
Largeur (cm)
C08634
hors
tout
101
37
19
C08641
C08643
85,6
46
19
Profondeur (cm)
C08631
C08633
63
42
C08634
hors
tout
72
42
C08641
C08643
63
42
C08631
C08633
84,5 85
30
28
Hauteur (cm)
C08634
hors
tout
C08641
C08643
30
28
84,5
30
28
Cuisinières C08631-C08633-C08641-C08643 Cuisinière C08634
• Diamètre de la buse : 139 mm
Raccordement dessus ou arrière
La cuisinière est fournie avec quatre pieds réglables
MONTAGE DE LA BARRE CONTOURNANTE EN LAITON SUR CUISINIERE C08634 :
Ne procéder à la mise en place de la barre contournante qu’après l’installation de la cuisinière. Se reporter à la notice de
montage correspondante.
NE JAMAIS DEPLACER LA CUISINIERE EN LA TIRANT OU EN LA SOULEVANT PAR LA BARRE
Entre sol et dessus fonte : 830 mm
CONTOURNANTE EN LAITON
2 - AMENAGEMENT DU FOYER
Le foyer de votre cuisinière permet l'utilisation du bois ou
du charbon
• Trois possibilités de foyer :
Longueur :
• 54 cm pour bûches de 50 cm
• 35 cm pour bûches de 33 cm
• 29 cm pour utilisation du charbon
Hauteur : arrière (partie supérieure buse) : 761 mm
UTILISATION DU BOIS
Deux formules sont possibles :
• Bûches de 50 cm (bûches d'un mètre coupées
par un trait de scie)
• Bûches de 33 cm (bûches d'un mètre coupées
par deux traits de scie).
-3-
• Pour l'emploi de bûches de 50 cm de longueur,
aucun réducteur ne doit exister dans le foyer.
• Pour des bûches de 33 cm, il suffira d'insérer le
réducteur arrière de foyer, ainsi que la plaque
obturatrice de grille.
• Dans tous les cas où du bois est installé, il faut
ouvrir le registre d'air secondaire en plaçant l'index
agissant sur l'entrée d'air secondaire, situé audessus de la porte du foyer, sur la position BOIS
(vers la gauche) (Fig 3).
UTILISATION DU CHARBON
• En plus du réducteur arrière de foyer et de la plaque
obturatrice de grille, il faut positionner le réducteur
avant de foyer (Fig 2). L'index situé au-dessus de la
porte de foyer (Fig 3) devra être positionné
complètement vers la droite (fermé).
3 - UTILISATION
3.1 - Combustibles recommandés
• Bois :
- Chêne, charme de préférence, - 20 %
d'humidité maximale sur brut.
• Charbon :
- Flambant sec 30 X 50.
A défaut, on peut utiliser :
- De l'anthracite 30 X 50.
- Des boulets d'anthracite 20 g.
3.2 - Allumage
• Placer le registre de départ direct dans la position
(Fig 4). De cette façon les fumées s'échappent
directement vers la cheminée, ce qui assure un
meilleur tirage.
• Placer la manette de commande de l'allure du feu
sur la graduation 5 au charbon, 4 au bois (Fig 5).
• Pour allumer, utiliser du papier et du petit bois
d'allumage. Laisser prendre le bois quelques
minutes puis ajouter la charge de combustible en
une ou deux fois selon la nature de celui-ci. Lorsque
le combustible est bien enflammé (10 minutes
environ après l'allumage), positionner le registre de
tirage sur la position (Fig 4), ainsi les gaz
enveloppent le four sur toutes ses faces.
INDEX DE CIRCUIT DES GAZ (Fig 4).
• En marche normale, le registre de départ direct doit
toujours être sur la position .
• Après un certain temps de marche au ralenti, il
pourra être utile de le positionner, pour la reprise,
sur le repère , mais dès que l'allure se sera
amplifiée, il faudra remettre le registre sur la position
(marche normale).
-4-

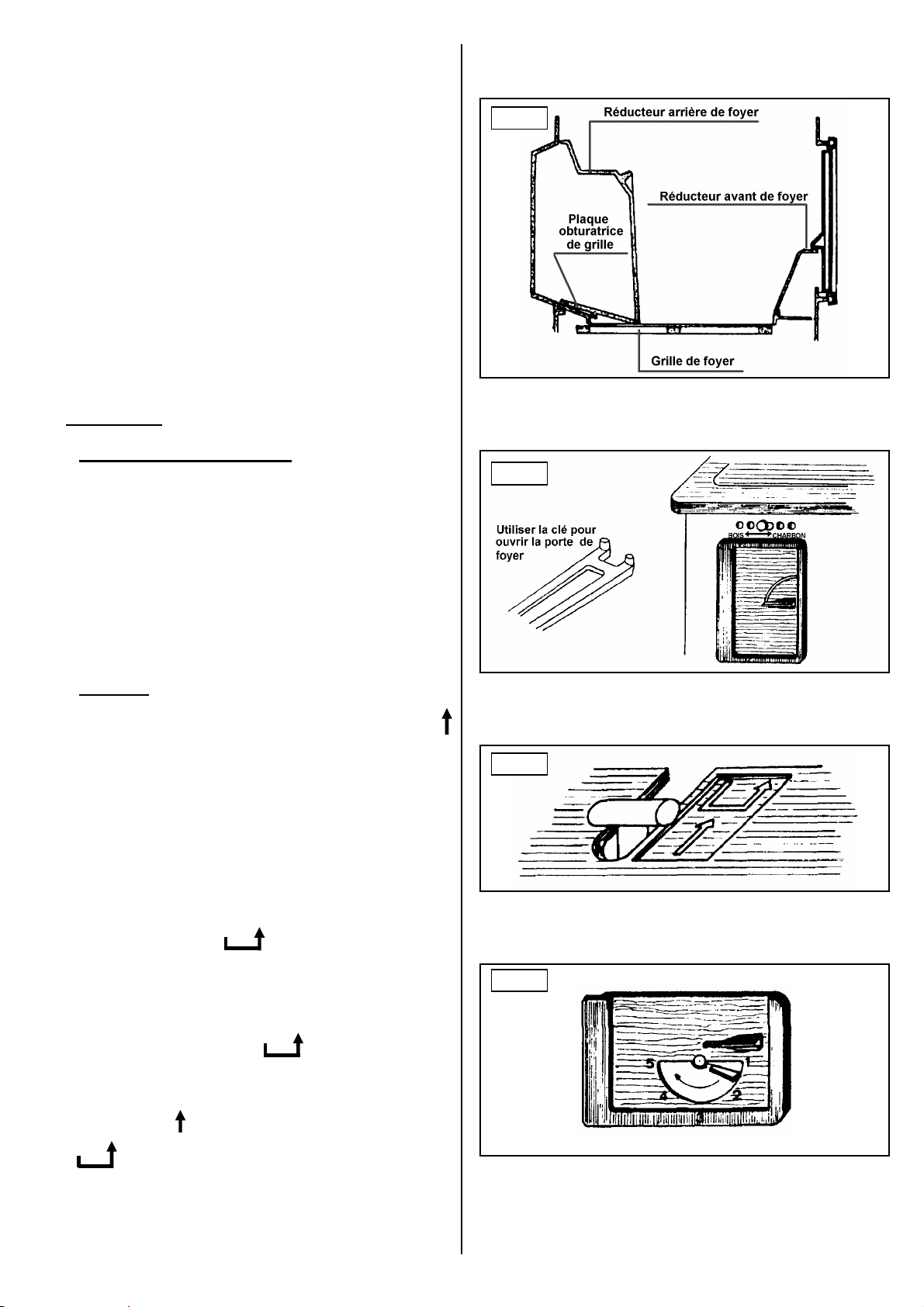

Fig 2
Fig 3
Fig 4
Fig 5
3.3 - Chargements
Les chargements peuvent être effectués avec une
grande facilité :
• Au charbon :
- Sur cuisinières C08631-C08641 / C08633-C08643 :
. Placer le repère C du tampon rond devant
l'index situé à l'avant du tampon gauche du
dessus (Fig 6).
. A l'aide de la clé de manœuvre, lever celui-
ci afin de procéder au chargement du foyer.
- Sur cuisinière C08634 :
. A l'aide du tisonnier : ôter le tampon central
et éventuellement les anneaux pour charger
le foyer.
• Au bois :
- Sur cuisinières C08631-C08641 / C08633-C08643 :
. Le chargement au bois se réalise
idéalement par la porte avant. Celle-ci, de
très grandes dimensions, permet
l'introduction de grosses bûches
particulièrement recommandées pour le feu
continu.
. Vous avez également la possibilité de
procéder aux opérations de chargement par
le dessus de la cuisinière : placer le repère
B du tampon rond devant l'index situé à
l'avant du tampon gauche de dessus (Fig
7).
. Articuler le tampon comme indiqué (Fig 8).
- Sur cuisinière C08634 :
. Le chargement se réalise par la porte avant.
3.4 - Allure maximale
Le registre de départ direct étant la position placer
la manette d'allure du feu sur le repère 1,5 au bois et 2
au charbon.
3.5 - Ralenti
• On peut obtenir une durée de feu continu de 10 à 15
heures selon la nature du combustible employé.
Dans tous les cas, pour la marche au ralenti de nuit
ou entre les périodes de cuisson et de chauffage
normal, il faudra mettre la manette d'allure du feu
entre les positions 1 et 2 suivant le tirage de la
cheminée pour le charbon, et 1 pour le bois.
• Il est vivement conseillé de laisser tomber le feu
avant d'effectuer le chargement pour le ralenti.
• Il ne faut jamais passer directement d'une allure très
vive à l'allure de ralenti. De même, il ne faut pas que
les parois du foyer soient portées au rouge lorsque
vous effectuez la charge de ralenti. Dans l'un et
l'autre cas, la consommation de combustible serait
trop rapide et la durée du feu continu très courte.
• Par ailleurs, si l'allure de ralenti doit être adoptée
peu de temps après l'allumage, il faut attendre que
la cheminée soit chaude et le tirage stabilisé. L'allure
Fig 6
Fig 7
Fig 8
ne doit pas être réduite avant la demi-heure qui suit
la charge totale de l'appareil.
• Pour la reprise après le ralenti, ouvrir complètement
l'admission d'air, décendrer, puis après quelques
minutes, recharger. Ne pas oublier de replacer la
manette de commande de l'allure du feu sur le
repère correspondant à la marche désirée ainsi que
le registre de départ sur la position si celui-ci
a été dépacé sur pour faciliter la reprise.
RECOMMANDATIONS IMPORTANTES :
Les portes de chargements et du cendrier doivent
toujours être tenues complètement fermées de façon à
éviter toute entrée d'air parasite.
3.6 - Allure de surcharge
• Ouvrir en grand l'admission d'air du foyer, manette
d'allure du feu sur position 5 pour le charbon et 4
pour le bois. Si la plaque de cuisson de dessus
devient rouge, c'est que le tirage est excessif :
réduire l'admission d'air en plaçant la manette
d'allure du feu sur une graduation inférieure.
-5-
• Ce régime de devra être utilisé que pour un "coup
de feu" lorsque bous désirez réaliser une cuisson
rapide de certains plats sur le dessus ou dans le
four.
• Cette allure de surcharge ne doit pas être maintenue
pendant plus d'un quart d'heure. Son utilisation
abusive peut causer de graves dégâts à l'appareil et
entraîner des risques d'incendies.

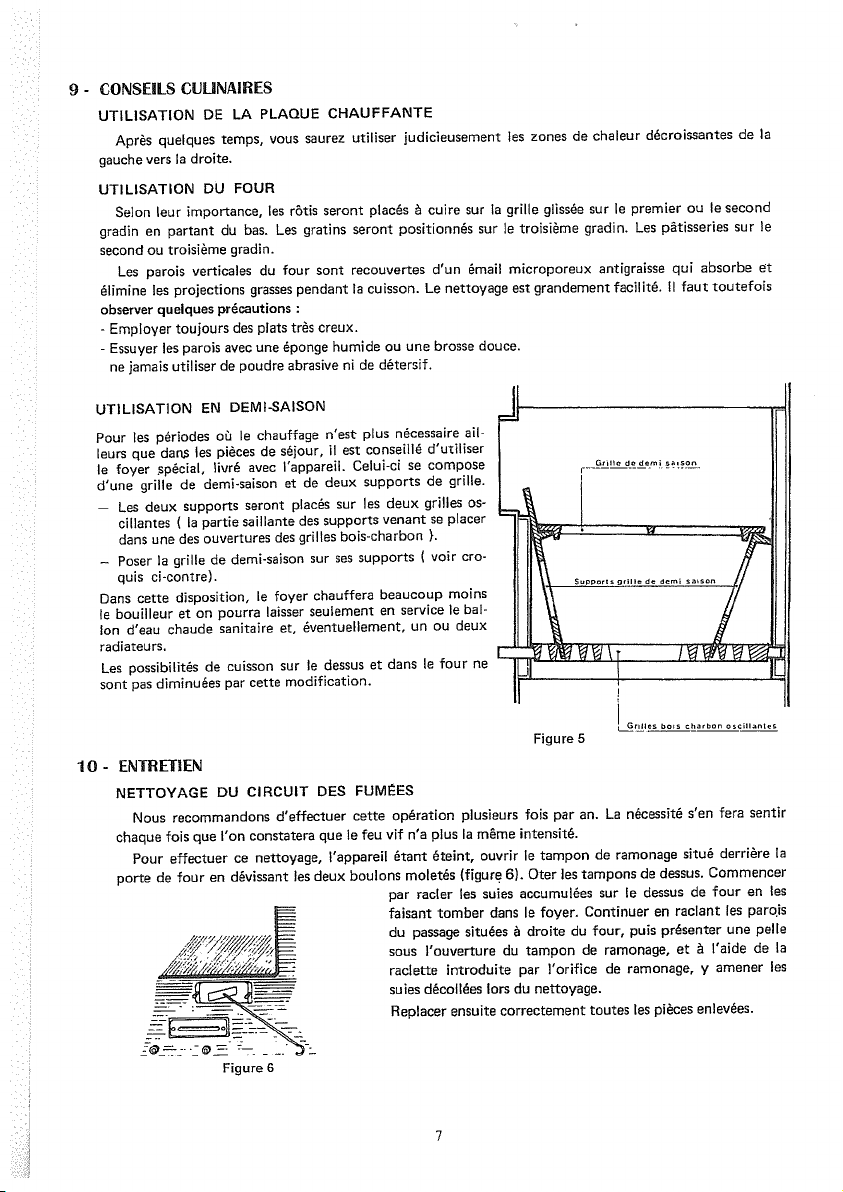

3.5 - Conseils culinaires
UTILISATION DE LA PLAQUE CHAUFFANTE
• La zone la plus chaude se situe au dessus du foyer
(à gauche).
• La zone la plus froide se situe du côté opposé au
foyer (à droite).
• Utiliser les zones de chaleur décroissante de la
gauche vers la droite en fonction du type de cuisson
à réaliser (rapide ou lente).
UTILISATION DU FOUR
• Selon leur taille, les rôtis seront placés à cuire sur la
grille posée sur le premier ou second gradin en
partant du bas.
• Les gratins et les pâtisseries seront positionnées sur
le deuxième gradin.
4 - ENTRETIEN
DECENDRAGE
Deux fois par jour au minimum, et notamment lors des
reprises après la marche au ralenti :
• Mettre la manette de réglage d'allure en position 1.
• Imprimer à la tirette repère c (Fig 9), à l'aide de la
clé de manœuvre, un mouvement de va-et-vient
d'avant en arrière, jusqu'à décendrage complet. Le
décendrage est correct lorsque, en ouvrant la porte
de cendrier, on aperçoit nettement la lueur du foyer
projetée dans le cendrier.
• La sortie du cendrier s'effectue à l'aide de la clé de
manœuvre : engager par dessous l'un des 2 tétons
de cette dernière dans le trou situé à l'avant du
cendrier et tirer vers soi. Le vidage du cendrier doit
être effectué chaque jour (Fig 10).
NETTOYAGE DU CIRCUIT DES FUMEES
• Nous recommandons d'effectuer cette opération
plusieurs fois par an et notamment lorsque l'on
constate que le feu vif n'a plus la même intensité.
• Après avoir vérifié que l'appareil est éteint, pour
procéder au nettoyage de la cuisinière, effectuer les
opérations suivantes :
- Ouvrir le tampon de ramonage situé derrière la
porte de four en dévissant les deux boutons
moletés (Fig 11). Oter les tampons de dessus.
- Si votre appareil est raccordé en départ arrière,
vous devez démonter le tampon de buse repère
d (Fig 9), fixé sur le dessus fonte de l'appareil.
Pour se faire, passer une clé à pipe de 8 mm
par l'orifice de la buse arrière pour atteindre la
vis de fixation placée au centre du tampon.
Procéder au nettoyage.
- Si votre appareil est raccordé en départ dessus,
procéder directement au nettoyage.
NETTOYAGE
• Enlever à l'aide de la raclette les suies accumulées
sur le dessus de four en les faisant tomber dans le
foyer. Procéder de la même manière sur les parois
de passage situées à droite et à l'arrière du four.
• Présenter une pelle sous l'ouverture du tampon de
ramonage, et à l'aide de la raclette introduite par
l'orifice de ramonage, collecter les suies décollées
lors du nettoyage.
• Replacer ensuite correctement toutes les pièces
enlevées.
Fig 9
Fig 10
Fig 11
-6-

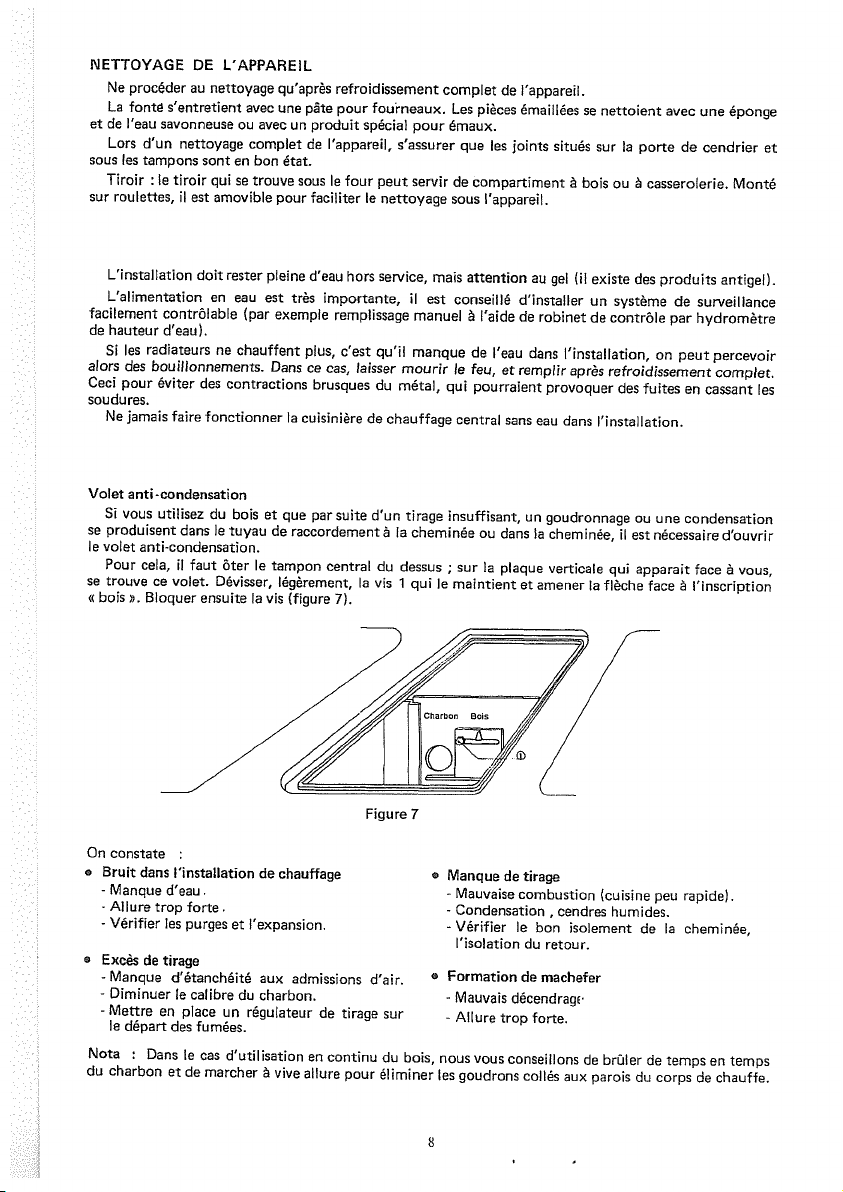

NETTOYAGE DE L'APPAREIL
• Ne procéder au nettoyage qu'après refroidissement
complet de l'appareil.
• La fonte s'entretient avec une pâte pour fourneaux.
Les pièces émaillées se nettoient uniquement avec
une éponge et de l'eau savonneuse.
• Lors d'un nettoyage complet de l'appareil, s'assurer
que les joints situés sur les portes de chargement et
de cendrier sont en bon état.
TIROIR
• Le tiroir qui se trouve sous le four sert à ranger la
casserolerie. Monté sur roulettes, il est amovible
pour faciliter le nettoyage sous l'appareil. Pour
l'extraire, il faut le soulever légèrement pour franchir
la butée d'arrêt.
FOUR
• Le nettoyage du four peut être réalisé aisément par
simple ouverture de la porte. Vous avez également
la possibilité, si vous le souhaitez, de procéder au
démontage de la porte selon les indications cidessous :
Démontage :
- Entrouvrez le tiroir à roulettes
- Saisissez la porte de four au niveau des
charnières et tirez horizontalement vers vous.
Remontage :
- Engagez les charnières dans l'orifices de
façades.
- Poussez la porte du four et exercez
simultanément une pression du bas vers le
haut.
- Après remontage, vérifiez le bon
fonctionnement de la porte.
ENTRETIEN DES PIECES LAITON SUR CUISINIERES
DECORATIVES C08633, C08634 et C08643 :
UTILISER UN CHIFFON DOUX OU UNE EPONGE
LEGEREMENT IMBIBES D'UNE EAU SAVONNEUSE.
• NE PAS UTILISER de produits abrasifs, de cire, de
solvants pour nettoyer la surface de vos pièces
laiton.
• DEVILLE a porté une attention particulière au
revêtement protecteur des pièces laiton :
- Résistance aux projections d'eau et d'huile
brûlantes
- Aucun entretien particulier pour redonner au
laiton terni son éclat du début.
5 - REGLAGE
Si :
• Le combustible est trop humide,
• Le tirage est insuffisant (conduit mal isolé, nombreux
coudes, etc…),
la combustion, notamment en allure réduite,
provoquera le bistrage rapide de l'appareil et du
conduit. Cette accumulation de résidus
combustibles, en plus des désagréments
(colmatage, salissure, etc…) peut provoquer des
feux de cheminée.
Pour limiter ces inconvénients et ce risque, il est
possible d'augmenter la température des fumées en
empêchant la fermeture totale du registre de tirage :
• Oter les tampons de dessus.
• Placer le registre de départ direct en position
fermée.
• Tourner la vis repère c dans le sens des aiguilles
d'une montre pour entrouvrir le volet repère d (Fig 12).
• Remonter les tampons de dessus
• Vérifier à l'usage ou en mesurant la température des
fumées, l'efficacité du réglage effectué.
• Corriger éventuellement.
Fig 12
REMPLACEMENT DES BRIQUES
(Fig 13)
Il n'est pas nécessaire de démonter le dessus fonte
• Soulever le tampon gauche.
• Enlever éventuellement les réductions de foyer
avant et arrière.
• Démonter les pattes c fixées sous le dessus de la
cuisinière (2 vis placées sous le joint : tournevis
cruciforme et clé plate).
• Soulever les plaques latérales d pour dégager leurs
parties inférieures du support e et les sortir.
• Enlever les 2 briques f en les soulevant pour les
dégager du support e et les pousser vers l'arrière,
puis les sortir.
• Nettoyer soigneusement le foyer.
• Remonter les nouvelles briques dans l'ordre inverse
du démontage.
Fig 13
-7-
6 - GARANTIE
Nos appareils sont garantis pendant un an à dater du jour de la facture, contre tout vice de construction ou défaut de
matière et dans la mesure où les instructions de la notice d'installation et de la notice d'utilisation sont respectées.
Nous ne saurions trop vous conseiller de lire attentivement ces notices ainsi que les conditions de garantie ci-dessous.
Nos appareils doivent être installés par un professionnel qualifié suivant les règles de l'art, normes et réglementations en
vigueur.
Pendant la période de garantie, DEVILLE n'est tenu qu'au remplacement gratuit des pièces reconnues défectueuses
après contrôle par ses services.
DEVILLE ne peut en aucun cas être rendu responsable de frais d'échange (main d'œuvre, frais de déplacement).
D'une manière non limitative, la garantie ne couvre pas les effets dus à l'usure normale, ainsi que les détériorations
résultant d'une mauvaise utilisation de l'appareil, d'un défaut d'installation ou d'une insuffisance d'entretien.
Ces dispositions ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts ou vices
cachés qui s'applique, en tout état de cause, dans les conditions des articles 1641 et suivants du code civil.
En cas de litiges, les tribunaux de CHARLEVILLE-MEZIERES sont seuls compétents.
Les verres et les pièces d'usure ne sont pas garantis.
CONDITION PARTICULIERE
Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non
d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer,
sans préavis, toute modification ou amélioration.
***
Société Anonyme au capital de 6.154.454 €
R.C CHARLEVILLE-MEZIERES 787 020 080 B - Sirène 787 020 080 00018
76 rue Forest - 08013 CHARLEVILLE-MEZIERES CEDEX
www.deville.fr - contact@deville.fr
SIEGE SOCIAL
-8-
Loading...
