W32LT WALL MANTEL AND BASE

ASSEMBLY AND INSTALLATION INSTRUCTIONS

IMPORTANT: Read entire instruction sheet before
assembling or installing mantel kit.

The W32LT mantel is only approved for use with

any DESA Heating, LLC 32" replace system and
universal replace. Do not use mantel with any

other product.

This mantel kit contains the following:

• Mantel pieces - unassembled and marked as follows:

#1 Base
#2 Right Side with arrow
#3 Right Front Leg with arrow
#4 Left Side with arrow
#5 Left Front Leg with arrow
#6 Header with arrow
#6A Header Extension
#7 Top

• Hardware Kit*
16 - Metal Brackets 118937-01
32 - Screws M6 x 12 mm (1/2") 121149-01
20 - Screws M6 x 30 mm (1 1/4") 121335-01
20 - Washers M6 121336-01
1 - Allen Wrench 121337-01
* Extra hardware may be included.

If any wood pieces are missing or damaged, contact the
dealer where you purchased this mantel for replacement. If

hardware is missing or damaged, contact DESA Heating, LLC

at 1-866-672-6040 for referral information. You can also visit

DESA Heating, LLC’s web site at www.desatech.com.

Note: Gather all mantel pieces together before assembling
mantel.

WARNING: Use only 1/2" screws to attach metal
angle brackets. Damage to mantel will result if other
screws are used for this purpose.

ASSEMBLING MANTEL

IMPORTANT: More than one person is required to as­semble and lift mantel.

Estimated assembly time: 45 minutes.
When assembling mantel do not tighten screws completely

until told to do so. There should be some play in the pieces

to allow for proper alignment and best possible t. It is very

important that more than one person assemble mantel together.
Panels must be held in proper alignment to each other while
tightening screws to assure fewer gaps and proper surface

alignment. When tightening screws, do not over tighten. This

may cause threads to strip. For this reason, the supplied Al-

len wrench should be used rather than a power screwdriver.
Panels have threaded inserts installed at screw locations.

Screws should start and turn easily in threaded holes when
assembled according to instructions. Do not force screws
into holes.

IMPORTANT: There is a serial number label inside of right
side panel and on outside package. When calling to request

technical assistance or for replacement parts please have

that number ready.

www.desatech.com

LEG ASSEMBLY

1. Lay right side panel (#2) face down on a soft surface
to avoid marking nish. Attach three brackets with 1/2"
screws to bottom of right front leg (#3) leaving screws

slightly loose. Face brackets out toward tongued side

(see Figure 1). Place right front leg over right side (#2)
matching groove in leg to tongue on side, as shown in

Figure 1, matching trim on side with trim on front. Align

threaded holes with brackets on side. Start three 1/2"

screws through brackets. Align bottom of side and leg

assembly so they are ush with each other. Hold these
pieces securely in alignment while tightening (but not
over tightening) screws.

2. Assemble left side (#4) and left leg (#5) as described in

step 1.

3. Attach 6 brackets to base (#1) at threaded hole locations
using 1/2" screws leaving screws loose. Face brackets

toward outside.

4. Place right side/leg assembly on base and align threaded
holes with brackets. Start 1/2" screws through brackets
into threaded holes in side/leg assembly. Back of side/
leg assembly should be ush with back of base. Assure
alignment is correct and spaces are at a minimum. Leave

screws slightly loose.

Tongue on
Leg Side

Leg Side (#4)

Bracket

1/2" Screw

Groove in

Leg Front

Leg Front (#5)

Groove in

Leg Front

5. Assemble left side/leg assembly to base (#1) following

step #4.

Right

Side/Leg

Assembly

Base (#1)

Bracket

1/2" Screw

Figure 2 - Leg Assembly to Base

HEADER ASSEMBLY

1. Using 1/2" screws, secure brackets to two threaded holes
at both ends of header (#6). Turn brackets to the outside.

2. Place header extension (#6A) onto bottom edge of header

aligning holes in extension with threaded holes in header

(see Figure 3). Using two 1 1/4" screws with washers and
Allen wrench provided, attach extension to header but do

not completely tighten screws.

Leg Front (#3)

Tongue on
Leg Side

2

Leg Side (#2)

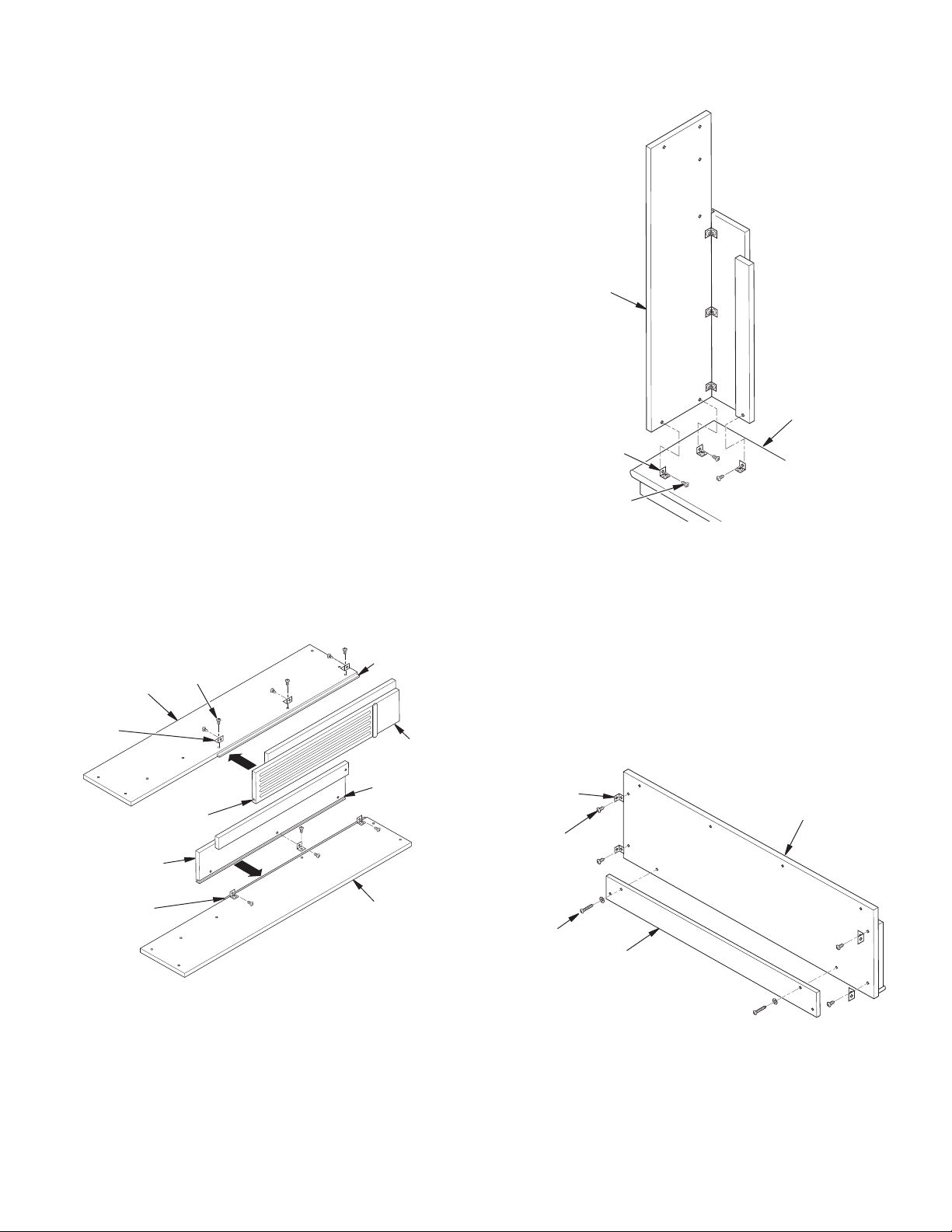

Figure 1 - Right and Left Leg Assemblies

Bracket

1/2" Screw

1 1/4"
Screw
with
Washer

www.desatech.com

Header (#6)

Header

Extension (#6A)

Figure 3 - Attaching Header Extension

119494-01C

3. Place header assembly into position on top of leg as­semblies with arrow pointing up. Bottom of header will
slide in behind upper portion of leg front panels and rest

on shoulders (see Figure 4). Align bracket holes with
threaded inserts in leg assemblies. Using four 1/2" screws
through brackets, attach header to leg assemblies. Leave

screws loose.

4. Using two 1 1/4" screws with washers, attach header
extension to leg assemblies as shown in Figure 3, page
2, but do not tighten.

Header (#6) with
Extension (#6A)

Threaded

Insert

Bracket

1/2" Screw

Shoulder of
Leg Front
Panel

MANTEL TOP ASSEMBLY

Place mantel top (#7) on mantel assembly. Align back of top

with back of sides. Using four 1 1/4" screws with washers, place

two in each mantel side assembly (see Figure 5). Using three

1 1/4" screws with washers, attach top to header.

Mantel Top
(#7)

Washer

1 1/4"
Screw

Mantel Side

Assembly

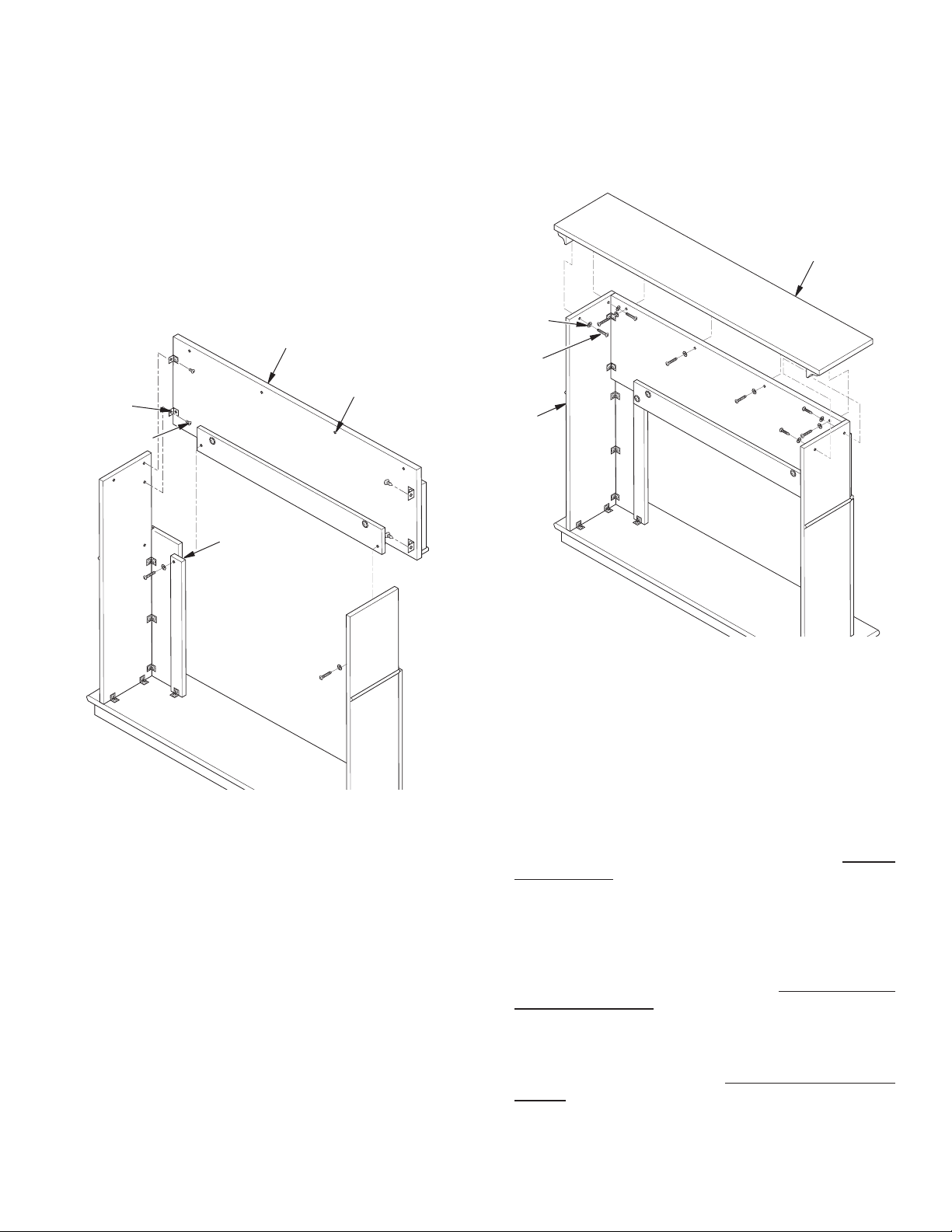

Figure 4 - Installing Header Assembly

Figure 5 - Attaching Mantel Top

FINISHING MANTEL

Starting with left side leg assembly and with one person
holding parts in alignment, tighten screws using Allen wrench

provided. Tighten screws on the right side leg assembly,

header extension, header, top assembly and base.

GAS FIREPLACE INSTALLATION

1. Fireplace should be fully assembled. See Assembling

Fireplace in replace owner’s manual.

2. Place mantel base close to installation location. See re-

place owner’s manual for installation clearances. Leave
enough room to insert replace from back of mantel.

3. Install gas line. See Connecting to Gas Supply in replace
owner’s manual. Remember to leave access to the gas
shutoff valve somewhere on the base or where it is ac-

cessible to the user.

4. Check for leaks. See Checking Gas Connections in re-
place owner’s manual.

119494-01C

www.desatech.com

3

5. Position replace inside mantel (see Figure 6). Care­fully position gas lines. IMPORTANT: Use caution when

positioning replace on base. Base may scratch easily.
Make sure replace is in proper position within mantel

opening before continuing with installation.

6. Fireplace with louver door: Lower bottom louver door.

Use two screws provided in hardware package and attach
replace to wooden base. Close louver door

Fireplace with xed louver: Before installing logs or

burner assembly (see owner’s manual) remove screws
securing oor to assembly. Lift oor for access to bot­tom of replace. Use two screws provided in replace
hardware package and attach replace base to wooden
base. Reinstall oor with screws removed previously.

7. If mantel trim that came with your replace has not yet

been assembled, see Assembling Perimeter Trim. Place
metal trim on shoulder screws. Firmly snap trim assembly

over shoulder screws on replace.

8. Carefully push mantel and base into position against

wall.

ASSEMBLING PERIMETER TRIM (If Supplied

with Gas Fireplace)

1. Remove packaging from three pieces of metal trim.

2. Locate two adjusting plates with set screws, and two
shims in the hardware packet.

3. Align shim under adjusting plate as shown in Figure 7.

4. Slide one end of adjusting plate/shim in slot on mitered
edge of top trim (see Figure 7).

5. Slide other end of adjusting plate/shim in slot on mitered
edge of side trim (see Figure 7).

6. While rmly holding edges of trim together, tighten both

set screws on the adjusting plate with slotted screw-

driver.

7. Repeat steps 2 through 6 for other corner.

Set Screws

Adjusting
Plate

Shim

Slot

Top Trim

Mitered Edge

Side Trim

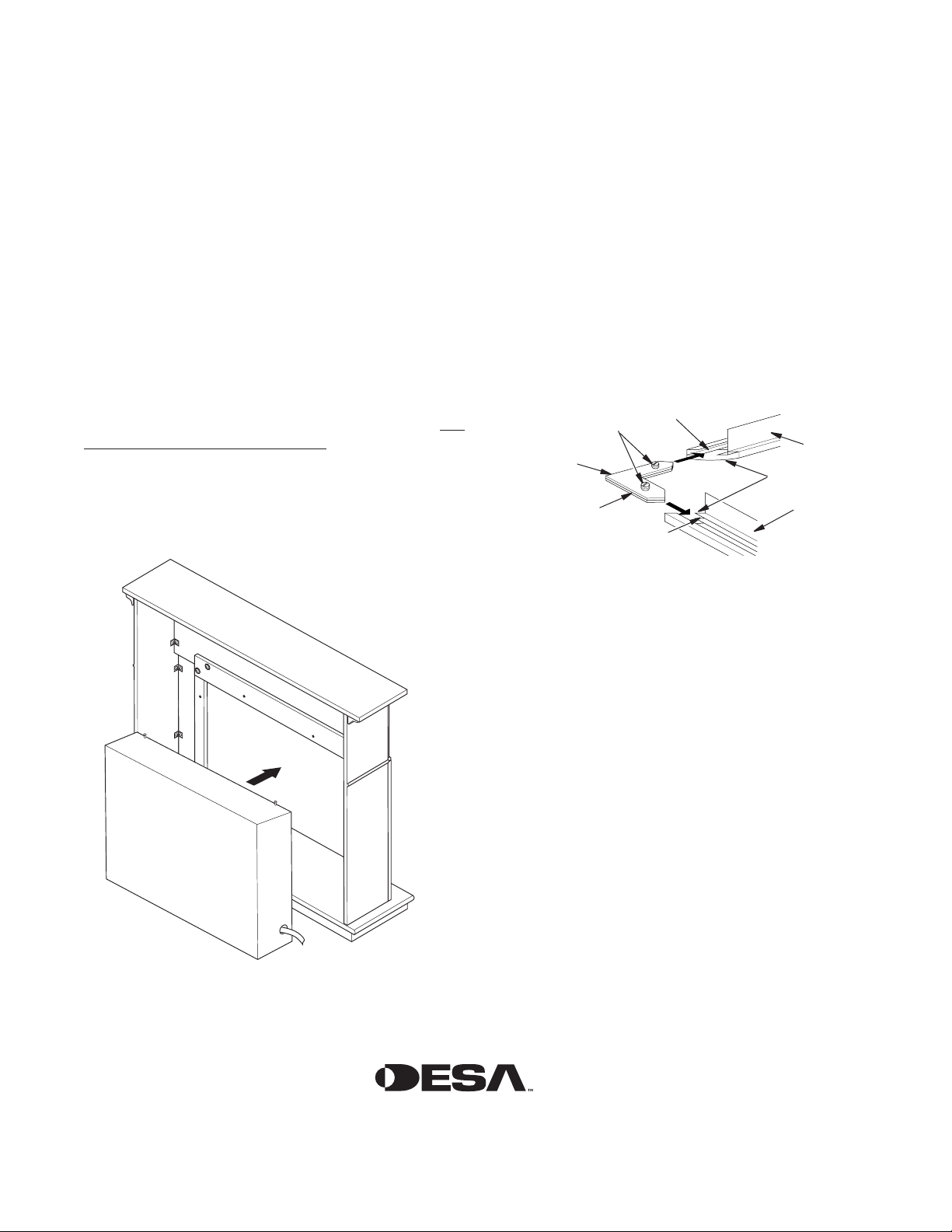

Figure 6 - Installing Fireplace

Slot

Figure 7 - Assembling Trim

DESA Heating, LLC

2701 Industrial Drive
Bowling Green, KY 42101

www.desatech.com

1-866-672-6040

119494-01
Rev. C
08/08

BASE Y REPISA DE CHIMENEA PARA PARED W32LT

INSTRUCCIONES DE ENSAMBLE E INSTALACIÓN

IMPORTANTE: lea toda la hoja de instrucciones

antes de ensamblar o instalar el paquete de repisa

de chimenea.

La repisa de chimenea W32LT ha sido aprobada para

ser usada exclusivamente con cualquier sistema de

chimenea de 32" de DESA Heating, LLC y chimeneas
universales. No utilice la repisa de chimenea con

ningún otro producto.

Este paquete de repisa de chimenea contiene lo siguiente:

• Piezas de la repisa de chimenea: sin ensamblar y marcadas

como se indica a continuación:

nº 1 Base

nº 2 Lateral derecho con echa
nº 3 Columna anterior derecha con echa
nº 4 Lateral izquierdo con echa
nº 5 Columna anterior izquierda con echa
nº 6 Cabecera con echa

nº 6A Extensión de la cabecera
nº 7 Parte superior

• Accesorios de ferretería

16 soportes metálicos 118937-01
32 tornillos M6 x 12 mm (1/2") 121149-01
20 tornillos M6 x 30 mm (1 1/4") 121335-01
20 arandelas M6 121336-01
1 llave Allen 121337-01
*Es posible que se incluya ferretería adicional.

Si alguna pieza de madera faltase o estuviese rota, contacte
a la tienda donde adquirió la repisa de chimenea para su
reemplazo. Si le falta material de ferretería o está dañado,
comuníquese con DESA Heating, LLC al 1-866-672-6040 para
obtener información de referencia. También puede visitar el
sitio web de DESA Heating, LLC en www.desatech.com.

Nota: reúna todas las piezas de la repisa de chimenea antes
de ensamblarla.

ADVERTENCIA: use sólo tornillos de 1/2" para jar

los soportes metálicos angulares. Si se utilizan otros

tornillos para este n, la repisa de chimenea resultará

dañada.

ENSAMBLE DE LA REPISA DE CHIMENEA

IMPORTANTE: se requiere de más de una persona para

ensamblar y levantar la repisa de chimenea.

Tiempo estimado de ensamblaje: 45 minutos.
Al ensamblar la repisa, no apriete por completo los tornillos

mientras no se le indique que lo haga. Las piezas deberán
tener cierto juego para poder darle la alineación correcta y
el mejor encaje posible. Es de suma importancia ensamblar
la repisa de chimenea con la ayuda de otra persona. Los
paneles se deben mantener correctamente alineados entre
sí mientras se aprietan los tornillos para que quede el menor

espacio libre posible y la supercie quede bien alineada.

Cuando apriete los tornillos, no lo haga en exceso. Ello po­dría dañar las roscas. Por este motivo, deberá usar la llave
Allen en vez de un destornillador eléctrico. Los paneles tie­nen piezas de inserción roscadas instaladas en los lugares
donde van los tornillos. Los tornillos deben comenzar a girar

con facilidad en los oricios roscados cuando el ensamble se

efectúa según las instrucciones. No fuerce los tornillos para

introducirlos en los oricios.

IMPORTANTE: hay una etiqueta con el número de serie en
el interior del panel lateral derecho y en el paquete externo.
Cuando solicite asistencia técnica o pida piezas de repuesto,
tenga a la mano este número.

www.desatech.com

ENSAMBLE DE COLUMNA

1. Apoye el panel lateral derecho (nº 2) hacia abajo sobre

una supercie suave para no dejar marcas en el acabado.

Fije tres soportes con tornillos de 1/2" a la parte inferior de
la columna anterior derecha (nº 3) dejando los tornillos un
poco sueltos. Coloque los soportes hacia afuera, hacia el

lado de lengüeta (consulte la gura 1). Coloque la columna

anterior derecha sobre el lado derecho (nº 2), haciendo
que el canal en la columna coincida con la lengüeta del

costado, tal como se ve en la gura 1, y que el adorno

lateral coincida con el adorno de la parte anterior. Alinee

los oricios roscados a los soportes al costado. Pase tres

tornillos de 1/2" a través de los soportes. Alinee la parte
inferior del ensamble de lateral y columna para que queden
parejos entre sí. Sostenga estas piezas con rmeza mien­tras aprieta los tornillos (pero no apriete en exceso).

2. Ensamble el lateral izquierdo (nº 4) y la columna izquierda
(nº 5) según se describe en el paso 1.

3. Fije 6 soportes a la base (nº 1) en el lugar donde se en-

cuentran los oricios roscados usando tornillos de 1/2",
dejándolos ojos. Coloque los soportes hacia afuera.

4. Coloque el ensamble derecho de lateral y columna sobre

la base y alinee los oricios roscados y los soportes. Pase

los tornillos de 1/2" a través de los soportes para colo-

carlos en los oricios roscados del ensamble de lateral

y columna. La parte posterior del ensamble de lateral y
columna debe quedar pareja con la parte posterior de
la base. Asegúrese de que la alineación sea correcta y
que los espacios libres sean mínimos. Deje los tornillos

un poco ojos.

Lengüeta en
el lateral de
la columna

Parte
anterior
de la
columna
(nº 5)

Canal en la
parte anterior
de la columna

Lateral de la
columna (nº 4)

Soporte

Canal en la parte
anterior de la columna

Parte anterior de
la columna (nº 3)

Tornillo de 1/2"

5. Ensamble el conjunto izquierdo de lateral y columna a
la base (nº 1) según el paso nº 4.

Ensamble
derecho
de lateral y
columna

Base (nº 1)

Soporte

Tornillo de 1/2"

Figura 2 - Ensamble de columna a la base

ENSAMBLE DE LA CABECERA

1. Con tornillos de 1/2", je los soportes a los dos oricios

roscados en ambos extremos de la cabecera (nº 6). Gire
los soportes hacia afuera.

2. Coloque la extensión de la cabecera (nº 6A) sobre el

borde inferior de la cabecera, alineando los oricios en
la extensión con los oricios roscados de dicha cabece­ra (consulte la gura 3). Con dos tornillos de 1 1/4" con
arandelas y la llave Allen provista, je la extensión a la

cabecera pero no apriete los tornillos por completo.

Soporte

Cabecera (nº 6)

Tornillo
de 1/2"

Lengüeta en
el lateral de la
columna

Figura 1 - Ensambles de columna izquierdo y derecho

2

Lateral de la
columna (nº 2)

Tornillo de
1 1/4 " con
arandela

www.desatech.com

Extensión de
cabecera (nº 6A)

Figura 3 - Cómo jar la extensión de la cabecera

119494-01C

3. Coloque el ensamble de la cabecera en su sitio, sobre
la parte superior de los ensambles de columnas, con

la echa apuntando hacia arriba. La parte inferior de la

cabecera entrará haciéndola deslizar por detrás de la
porción superior de los paneles anteriores frontales y se

apoyará sobre los resaltes (consulte la gura 4). Alinee los
oricios de los soportes a las piezas de inserción roscadas

en los ensambles de las columnas. Fije la cabecera a los
ensambles de las columnas usando cuatro tornillos de

1/2" a través de los soportes. Deje los tornillos ojos.

4. Con dos tornillos de 1 1/4" con arandelas, je la extensión
de la cabecera a los ensambles de las columnas, como se

muestra en la gura 3, página 3, pero sin apretarlos.

Cabecera (nº 6) con
extensión (nº 6A)

ENSAMBLE SUPERIOR DE LA REPISA DE CHIMENEA

Coloque la parte superior de la repisa de chimenea (nº 7)
sobre el ensamble de la misma. Alinee el respaldo de la
parte superior con la parte posterior de los laterales. Con
cuatro tornillos de 1 1/4" con arandelas, coloque dos en cada

ensamble lateral de la repisa de chimenea (consulte la gura

5). Fije la parte superior a la cabecera con tres tornillos de
1 1/4" con arandelas.

Parte superior
de la repisa de
chimenea (nº 7)

Arandela

Soporte

Tornillo
de 1/2"

Resalte
del panel
anterior de
la columna

Pieza de
inserción
roscada

Tornillo
de 1 1/4"

Ensamble
del lateral
de la
repisa de
chimenea

Figura 5 - Cómo jar la parte superior de la repisa

ACABADO DE LA REPISA DE CHIMENEA

Comience por el ensamble de la columna del lado izquierdo y,
mientras una persona sostiene las piezas alineadas, apriete
los tornillos con la llave Allen provista. Apriete los tornillos del
ensamble de la columna del lado derecho, la extensión de
la cabecera, la cabecera, el ensamble de la parte superior
y la base.

Figura 4 - Instalación del ensamble de la cabecera

119494-01C

INSTALACIÓN DE LA CHIMENEA A GAS

1. La chimenea debe estar totalmente ensamblada. Con­sulte la sección Ensamble de la chimenea en el manual
del propietario de la chimenea.

2. Coloque la base de la repisa de chimenea cerca del lugar
donde se realizará la instalación. Consulte en el manual
del propietario de la chimenea las distancias mínimas

para la instalación. Deje suciente espacio para insertar

la chimenea desde la parte posterior de la repisa.

3. Instale la línea de gas. Consulte la sección Conexión
al suministro de gas en el manual del propietario de la
chimenea. Recuerde dejar acceso para la válvula de
cierre del gas en alguna parte de la base o donde sea
accesible para el usuario.

4. Revise que no haya fugas. Consulte la sección Revisión
de las conexiones de gas en el manual del propietario
de la chimenea.

www.desatech.com

3

5. Coloque la chimenea dentro de la repisa (consulte la gura

6. Con cuidado coloque las líneas de gas. IMPORTANTE:
tenga cuidado al colocar la chimenea sobre la base. La
base se podría raspar fácilmente. Compruebe que la chi­menea esté en la posición correcta dentro de la abertura
de la repisa antes de proseguir con la instalación.

6. Chimenea con puerta de ventila: baje la puerta de
ventila inferior. Use dos tornillos provistos en el equipo de

ferretería y je la chimenea a la base de madera. Cierre

la puerta de ventila.

Chimenea con ventila ja: antes de instalar los leños

o el ensamble del quemador (consulte el manual del
propietario), retire los tornillos que aseguran el suelo al
ensamble. Levante el suelo para tener acceso a la parte
inferior de la chimenea. Use dos tornillos que vienen en
el equipo de ferretería de la chimenea y fíjela a la base
de madera. Vuelva a instalar el suelo con los tornillos
que quitó anteriormente.

7. Si el adorno de la repisa que acompaña la chimenea
todavía no ha sido ensamblado, consulte la sección En-
samble del adorno de la chimenea. Coloque el adorno

metálico sobre los tornillos con pivotes. Con rmeza,

encaje el ensamble del adorno sobre los tornillos con
pivote en la chimenea.

8. Empuje cuidadosamente la repisa y la base contra la pa­red para que queden en el sitio que les corresponde.

ENSAMBLE DEL MARCO DE ADORNO (Si

acompañara a la chimenea a gas)

1. Retire el embalaje de las tres piezas del adorno metálico.

2. Localice dos placas de ajuste con su juego de tornillos
y dos bases para nivelar en el paquete de piezas.

3. Alinee la base para nivelar debajo de la placa de ajuste

como se muestra en la gura 7.

4. Deslice un extremo de la placa de ajuste y base para
nivelar en la ranura del borde angular de la parte superior

del adorno de la chimenea (consulte la gura 7).

5. Deslice el otro extremo de la placa de ajuste y base para
nivelar en la ranura del borde angular del adorno de la

chimenea (consulte la gura 7).

6. Mientras sujeta rmemente los bordes del adorno unidos,
apriete los dos tornillos jos de la placa de ajuste con un

destornillador plano.

7. Repita los pasos 2 a 6 para la otra esquina.

Tornillos de jación

Placa de
ajuste

Base para
nivelar

Ranura

Parte superior
del adorno

Borde angular

Lado del
adorno

Ranura

Figura 6 - Instalación de la chimenea

Figura 7 - Armado del adorno

DESA Heating, LLC
2701 Industrial Drive
Bowling Green, KY 42101, EE.UU.

www.desatech.com
1-866-672-6040

119494-01
Rev. C
08/08

Manteau et base de foyer mural W32LT

INSTRUCTIONS D'ASSEMBLAGE ET D'INSTALLATION

IMPORTANT : lisez le manuel d'instructions au com­plet avant d'assembler et d'installer le prêt-à-monter
du manteau de foyer.

L'utilisation du manteau W32LT est uniquement
approuvée pour les systèmes de foyer de 81 cm
(32 po) de DESA Heating, LLC et les foyers universels.
N'utilisez pas ce manteau avec d'autres produits.

Ce prêt-à-monter du manteau de foyer contient ce qui suit :

• Pièces de manteau prêtes-à-assembler et indiquées

comme suit :
No 1 Base
No 2 Côté droit avec flèche
No 3 Support latéral avant droit avec flèche
No 4 Côté gauche avec flèche
No 5 Support latéral avant gauche avec flèche
No 6 Linteau avec flèche
No 6A Support de linteau
No 7 Tablette

• Prêt-à-monterdequincaillerie*

16 - Équerres de fixation métalliques
32 - Vis M6 x 12 mm (1/2 po)
20 - Vis M6 x 30 mm (1 1/4 po)
20 - Rondelles M6
1 - Clé hexagonale

 *Despiècesdequincailleriesupplémentairespeuventêtre

inclues.
S'il manque des pièces de bois ou si des pièces de bois sont

endommagées, contactez le marchand de ce manteau de foyer
pour obtenir des pièces de rechange. S'il manque des pièces de
quincaillerie ou si des pièces de quincaillerie sont endommagées,
contactez DESA Heating, LLC au 1 866 672 6040 pour plus de
renseignements. Vous pouvez aussi visiter le site web de DESA
Heating, LLC à l'adresse www.desatech.com.

Remarque : rassemblez toutes les pièces du manteau de
foyer avant de l'assembler.

AVERTISSEMENT : utilisez uniquement les vis de
12 mm (1/2 po) pour monter les équerres de fixation
métalliques. Le manteau risque d'être endommagé si
d'autres vis sont utilisées pendant l'assemblage.

ASSEMBLAGE DU MANTEAU DE FOYER

IMPORTANT : il faut plus d'une personne pour assem­bler et soulever le manteau.

Durée d'assemblage estimée : 45 minutes.
Pendant l'assemblage du manteau, ne serrez pas les vis à

fond à moins que ce ne soit indiqué. Il devrait y avoir suffi­samment d'espace entre les pièces pour permettre un aligne­ment correct et le meilleur montage possible. Veillez à ce que
plusieurs personnes participent à l'assemblage du manteau.
Les panneaux doivent être soutenus de manière à ce qu'ils
s'alignent correctement pendant que vous serrez les vis pour
assurer le moins d'espacement et un alignement correct sur
toute la surface. Pendant que vous serrez les vis, ne les ser­rez pas à fond. Ceci pourrait arracher les filetages. Pour cette
raison, utilisez la clé hexagonale fournie au lieu d'un tournevis
électrique. Les panneaux ont des chevilles filetées installées
dans les emplacements des vis. Si vous suivez les instructions
d'assemblage, les vis doivent s'insérer et se visser facilement
dans les trous filetés. Ne forcez pas les vis dans les trous.

IMPORTANT : une étiquette avec un numéro de série se trouve
à l'intérieur du côté droit du panneau et à l'extérieur de l'embal­lage. Référez-vous à ce numéro de série lorsque vous faites une
demande d'assistance technique ou de pièces de rechange.

www.desatech.com

Assemblage des supports latéraux

1. Placez le panneau du côté droit (no 2) face en dessous
sur une surface coussinée pour éviter toute égratignure
du fini. Montez les trois équerres de fixation de 12 mm
(1/2 po) sur la partie inférieure du support latéral avant
droit (no 3) en laissant les vis un peu desserrées. Les
équerres de fixation doivent faire face au côté de la lan­guette (voir figure 1). Placez le support latéral avant droit
sur le côté droit (no 2) en faisant correspondre la rainure
du support à la languette sur le côté, comme illustré à la
figure 1, et la finition sur le côté à la finition sur le devant.
Alignez les trous filetés avec les équerres sur le côté.
Insérez trois vis de 12 mm (1/2 po) dans les équerres de
fixation. Alignez la base de l'assemblage des côtés et du
support latéral pour qu'ils s'affleurent. Tenez ces pièces
fermement alignées pendant que vous serrez (mais ne
serrez pas à fond) les vis.

2. Assemblez le côté gauche (no 4) et le support latéral (no 5)
comme indiqué à l'étape 1.

3. Montez 6 équerres de fixation sur la base (no 1) sur les
emplacements des trous filetés en utilisant les vis de
12 mm (1/2 po) et en les laissant un peu desserrées. Les
équerres de fixation doivent faire face à l'extérieur.

4. Placez l'assemblage du côté et du support latéral droits
sur la base et alignez les trous filetés sur les équerres.
Faites passer les vis de 12 mm (1/2 po) par les équerres
de fixation et dans les trous filetés de l'assemblage du
côté et du support latéral. L'arrière de l'assemblage du
côté et du support latéral doit être affleuré à l'arrière de
la base. Assurez-vous que l'alignement est correct et qu'il
y ait peu d'espace. Laissez les vis un peu desserrées.

Languette

Côté du
support
latéral (no 4)

Équerre
de fixation

Vis de 12 mm
(1/2 po)

sur le côté du
support latéral

Avant du
support
latéral
(no 5)

5. Montez l'assemblage du côté et du support latéral gau­ches sur la base (no 1) en suivant l'étape 4.

Assemblage
du côté et
du panneau
latéral droits

Base (no 1)

Équerre de
fixation

Vis de 12 mm
(1/2 po)

Figure 2 - Montage du support latéral sur la base

Assemblage du linteau

1. En utilisant les vis de 12 mm (1/2 po), montez les équerres
de fixation sur les deux trous filetés aux deux extrémités
du linteau (no 6). Tournez les équerres de fixation vers
l'extérieur.

2. Placez le support du linteau (no 6A) sur le rebord inférieur
du linteau en alignant les trous du support sur les trous
filetés du linteau (voir figure 3). En utilisant deux vis de
3,2 cm (1 1/4 po) avec les rondelles et la clé hexagonale
fournies, fixez le support au linteau sans serrer pas les
vis à fond.

Rainure dans
le côté du

Rainure dans le
côté du support
latéral

Avant du support
latéral (no 3)

Languette
sur le côté
du support
latéral

Figure 1 - Assemblages des supports latéraux droit et

gauche

2

support latéral

Côté du
support
latéral (no 2)

Équerre
de fixation

Vis de 12 mm
(1/2 po)

Vis de 3,2 cm
(1 1/4 po) avec
rondelle

www.desatech.com

Linteau (no 6)

Support de
linteau (no 6A)

Figure 3 - Montage du support du linteau

119494-01B

3. Placez l'assemblage du linteau au-dessus des assem­blages des supports latéraux avec les flèches pointant
vers le haut. La base du linteau va se glisser dans la
portion supérieure arrière des panneaux avant des
supports latéraux et se positionner sur les épaulements
(voir figure 4). Alignez les trous des équerres de fixation
sur les chevilles filetées des assemblages des supports
latéraux. En faisant passer quatre vis de 12 mm (1/2 po)
par les équerres, fixez le linteau aux assemblages des
supports latéraux. Laissez les vis un peu desserrées.

4. En utilisant deux vis de 3,2 cm (1 1/4 po) et des rondelles,
fixez sans serrer les vis à fond le support du linteau aux
assemblages des supports latéraux comme illustré à la
figure 3, page 3.

Linteau (no 6) avec
support (no 6A)

Équerre
de fixation

Vis de 12 mm
(1/2 po)

Cheville filetée

Assemblage de la tablette du manteau de foyer

Placez la tablette du manteau (no 7) sur l'assemblage du
manteau. Alignez l'arrière de la tablette sur l'arrière des côtés.
En utilisant quatre vis de 3,2 cm (1 1/4 po) et des rondelles,
placez-en deux dans chaque assemblage de côté de manteau
(voir figure 5). En utilisant trois vis de 3,2 cm (1 1/4 po) et des
rondelles, fixez la tablette au linteau.

Tablette du
manteau (no 7)

Rondelle

Vis de
3,2 cm
(1 1/4 po)

Assemblage
des côtés
du manteau

Épaulement du
panneau avant
du support latéral

Figure 4 - Installation de l'assemblage du linteau

Figure 5 - Montage de la tablette du manteau

Fin de l'installation du manteau de foyer

En commençant avec l'assemblage du support latéral et du
côté gauches et avec une personne tenant les parties en
les alignant, serrez les vis avec la clé hexagonale fournie.
Serrez les vis de l'assemblage du support latéral et du côté
droits, du support du linteau, du linteau, de l'assemblage le
la tablette du manteau et de la base.

INSTALLATION DU FOYER AU GAZ

1. Le foyer doit être complètement assemblé. Voir Assem­blage du foyer dans le manuel d'utilisation du foyer.

2. Placez la base du manteau près de l'emplacement de
l'installation. Consultez le manuel d'utilisation du foyer
pour les dégagements nécessaires pour l'installation.
Laissez assez d'espace pour insérer le foyer à l'arrière
du manteau.

3. Installez la canalisation de gaz. Voir Raccordement à
l'alimentation en gaz dans le manuel d'utilisation du foyer.
N'oubliez pas de laisser un accès libre à la vanne d'arrêt
du gaz sur la base ou à un emplacement accessible à
l'utilisateur.

4. Vérifiez s'il y a des fuites. Voir Vérification des raccords
de gaz dans le manuel d'utilisation du foyer.

119494-01B

www.desatech.com

3

5. Positionnez le foyer dans le manteau (voir figure 6).

119494 01

Positionnez avec soin les canalisations de gaz.

IMPORTANT : faites attention quand vous positionnez

le foyer sur la base. La base peut facilement être rayée.
Assurez-vous que le foyer est placé correctement dans
l'ouverture du manteau avant de continuer l'installation.

6. Foyer avec porte persienne : abaissez la porte per-

sienne inférieure. Utilisez les deux vis fournies dans le
sachet de quincaillerie pour fixer le foyer à la base en
bois. Fermez la porte persienne

Foyer avec porte persienne fixée : avant l'installation

des bûches ou de l'assemblage du brûleur (voir le manuel
d'utilisation), retirez les vis fixant le socle à l'assemblage.
Soulevez le socle pour accéder à la base du foyer. Utilisez
les deux vis fournies dans le sachet de quincaillerie du
foyer pour fixer la base du foyer à la base en bois. Réins­tallez le socle avec les vis précédemment retirées.

7. Si la finition du manteau de votre foyer n'a pas encore
été assemblée, reportez-vous à Assemblage de la finition
périmétrique. Placez la finition métallique sur les vis de
l'épaulement. Insérez d'un coup sec l'assemblage de la
finition sur les vis de l'épaulement du foyer.

8. Poussez délicatement le manteau et la base en position
contre le mur.

ASSEMBLAGE DE LA FINITION
PÉRIMÉTRIQUE (SI FOURNIE AVEC LE FOYER

AU GAZ)

1. Retirezl'emballagedestroispiècesdenitionmétallique.

2. Sortez deux équerres d'assemblage, leurs vis de fixation
et deux cales du sac de quincaillerie.

3. Alignez la cale sous l'équerre d'assemblage comme
illustré à la figure 7.

4. Glissez une extrémité de l'équerre d'assemblage et de
la cale dans la fente sur le rebord à onglet de la finition
de la tablette (voir figure 7).

5. Glissez l'autre extrémité de l'équerre d'assemblage et de
la cale dans la fente sur le rebord à onglet de la finition
des côtés (voir figure7).

6. Pendant que vous tenez les rebords des finitions en­semble, serrez les deux vis de fixation dans l'équerre
d'assemblage avec un tournevis fendu.

7. Répétez les étapes 2 à 6 pour l'autre coin.

Vis de
fixation

Équerre
d'assemblage

Fente

Garniture
de tablette

Rebord à onglet

Figure 6 - Installation du foyer

Cale

Finition
de côté

Fente

Figure 7 - Assemblage de la finition

NOT A UPC

DESA Heating, LLC
2701 Industrial Drive
Bowling Green, KY 42101, États-Unis

www.desatech.com
1-866-672-6040

119494-01
Rev. C
08/08
