Desa SPC-21PHTSA User Manual

Propane/LP Table Top Patio Heater

Owner’s Manual

MODEL SPC-21PHTSA

WARNING: For outdoor use only.

86NH

IMPORTANT: Read and understand this manual before assembling, starting or servicing heater. Improper use of heater can cause serious injury. Keep this manual for future reference.

WARNING

CARBON MONOXIDE HAZARD This appliance can produce carbon monoxide which has no odor.

Using it in an enclosed space can kill you. Never use this appliance in an enclosed

space such as a camper, tent, car, or home.

Save this manual for future reference.

For more information, visit www.desatech.com

GENERAL HAZARD WARNING:

Failure to comply with the precautions and instructions provided with this heater, can result in death, serious bodily injury and property loss or damage from hazards of ﬁre, explosion, burn, asphyxiation, carbon monoxide poisoning and/or electrical shock.

Only persons who can understand and follow the instructions should use or service this heater.

If you need assistance or heater information such as an instructions manual, labels, etc. contact the manufacturer.

TABLE OF CONTENTS

Speciﬁcations ...................................................... 2

Safety Information ............................................... 2

Propane/LP Safety ..............................................

Product Identiﬁcation ...........................................

Product Features ................................................. 5

Unpacking ........................................................... 5

Assembly Instructions ......................................... 5

Propane/LP Supply .............................................. 6

Operating Instructions ......................................... 6

SPECIFICATIONS

Rating 10,000-15,000 Btu/hr (2.93-4.40 kW) Type of Gas Propane/LP Only Gas Supply Pressure to regulator Maximum - 150 psi (1034.2 kPa) Minimum - 5 psi (34.5 kPa) Gas Supply Pressure Regulator out 11" W.C. (2.74 kPa) Ignition Piezo Ignition Fuel Consumption 10,000 Btu/hr: 2 hr, .016 lb/hr (0.21 kg/hr) (per 16 oz propane/LP cylinder) 15,000 Btu/hr: 1.25 hr, .070 lb/hr (0.32 kg/hr) Flame Safety

Thermocouple Operated Gas Valve with Oxygen Depletion System

Cleaning and Maintenance .................................. 7

Storage ................................................................ 8

Servicing .............................................................. 8

Troubleshooting ...................................................

Technical Service ...............................................

Accessories ........................................................11

Replacement Parts .............................................11

Illustrated Parts Breakdown and Parts List ....... 12

Warranty and Repair Service ..............

Back Cover

SAFETY INFORMATION

WARNING: This product contains and/or generates chemicals known to the State of California to cause cancer or birth defects, or other reproductive harm.

WARNING: Not for home or recreational vehicle use.

www.desatech.com

WARNING: Fire, burn, inhalation, and explosion hazard. Keep solid combustibles, such as build ing materials, paper or cardboard, a safe distance away from the heater as recommended by the instructions. Never use the heater in spaces which do or may contain volatile or airborne combustibles, or products such as gasoline, solvents, paint thinner, dust particles or unknown chemicals.

114082-01A

SAFETY INFORMATION

Continued

We cannot foresee every use which may be made of our heaters. Check with your local ﬁre safety authority if you have questions about heater use.

Other standards govern the use of fuel gases and heat producing products for speciﬁc uses. Your local authorities can advise you about these.

Carbon Monoxide Poisoning: Direct-Fired means

that all of the combustion products enter the heated space. Even though this heater operates very close to 100 percent combustion efﬁciency, it still produces small amounts of carbon monoxide. Some people are more affected by carbon monoxide than others. Early signs of carbon monoxide poisoning resemble the ﬂu, with headaches, dizziness, and/or nausea. If you have these signs, the heater may not be working properly. Get fresh air at once! Check for proper ventilation and have heater serviced.

Propane Gas: Propane gas is odorless. An odor-

making agent is added to propane gas. The odor helps you detect a propane gas leak. However, the odor added to propane gas can fade. Propane gas may be present even though no odor exists.

This is a propane, direct-ﬁred heater. Propane is heavier than air. If propane leaks from a connection or ﬁtting, it sinks to the ﬂoor, collecting there with the surrounding air, forming a potentially explosive mixture. Obviously, propane leaks should be avoided, so set up the propane supply with utmost care. Read Propane/LP Safety, page 4 for additional informa tion about detecting propane leaks. Leak check new connections or reconnections with a soap and water solution and follow all connection instructions herein. Also, ask your propane dealer for advice on the propane application and supply installation and ask them to check it if there are any questions.

When the heater is to be operated in the presence of other people the user is responsible for properly ac quainting those present with the safety precautions and instructions, and of the hazards involved.

Make certain you read and understand all warn ings. Keep this manual for reference. It is your guide to safe and proper operation of this heater.

1. Check the heater thoroughly for damage. DO NOT operate a damaged heater.

2. DO NOT modify the heater or operate a heater which has been modiﬁed from its original condition.

3. Use only propane/LP gas.

4. Use only VAPOR WITHDRAWAL propane supply. The propane cylinder must be arranged for vapor-withdrawal, in accordance with the

Compress Gas Associations, Small Propane Bottle Assembly. If there is any question about

vapor withdrawal, ask your propane dealer.

5. Never use the heater if the ballast weight is not assembled onto the base. The base must be weighted to avoid tipping.

6. Use only the factory preset regulator provided with the heater. Use only replacement pressure regulators speciﬁed in this manual.

7. If used, inspect the hose before each use of the heater. If it is evident there is excessive abrasion or wear, or the hose is cut, it must be replaced prior to the heater being put into operation. Use replacement hose assembly kit 100427-01 (see Accessories, page 11).

8. This heater is for OUTDOOR USE ONLY, even so, make sure that there is ample fresh air ventilation. Do not use in buildings, garages or other enclosed spaces.

9. If at any time gas odor is detected, IMMEDI ATELY DISCONTINUE operation until the source of gas has been located and corrected. Read Propane Safety, page 4 for additional information about detecting propane leaks.

10. Install the heater such that it is not directly exposed to water spray, rain and/or dripping water.

11. Maintain minimum clearance to people or

normal combustible material (like paper) of

3.6 ft. (1100 mm) from top and 2 ft. (609 mm) from the reﬂector.

12. Operate only on a stable, level surface.

13. Do not spray aerosols near the heater during use or shortly thereafter.

14. Do not clean heater with combustible or cor rosive cleaners. Use warm, soapy water.

15. Check control compartment burners and cir culation air passageways for free air passage, make sure that there are no obstructions. These

areas are a common location for spider webs, which can present a dangerous condition, damage the heater and render it unsafe for use. The heater must be checked if any of the following conditions exist:

a) Gas smell along with predominate yellow

tipping of the burner. b) Heater does not reach temperature. c) Uneven burner glow. d) Burner makes popping noises during nor

mal use, other than during shutdown.

114082-01A

www.desatech.com

SAFETY INFORMATION

Continued

16. Use only soapy water (1 part liquid dishwashing detergent to 3 parts water) to conduct leak tests whenever a propane cylinder is connected. Bubbles indicate a leak.

17. Do not adjust gas regulator. If you are unsure of your appliances gas type or pressure, call a qualiﬁed service person.

18. Place the control knob on "OFF" position when heater is not in use.

19. Always disconnect the gas supply after the heater is turned "OFF".

20. Do not move, handle or service while hot or burning.

21. Allow 45 minutes to cool down after use before attempting to move heater.

22. Do not operate this appliance in windy condi tions. Maximum allowable wind speed is 10 mph (16 Km/h).

23. Do not operate this appliance in temperature conditions below 40° F (5° C).

24. Keep heater away from areas where ﬂammable liquids, vapors or solids are stored or used.

25. If operated in salt air environments, the unit will require more frequent cleaning; otherwise, the longevity of the unit will deteriorate rapidly. Use warm soapy water to clean the unit.

26. Items or material, when stored under the heater, will be subjected to radiant heat and could be seriously damaged.

27. Use only in accordance with local codes, or in the absence of local codes, with the National

Fuel Gas Code ANSI Z223.1

Any guard or other protective device removed for servicing must be replaced prior to operating the heater.

Surface temperatures become very hot when operating heater. Children and adults should stay away to avoid burns or clothing ignition.

Young children should be carefully supervised when they are in the area of the heater.

Clothing or other ﬂammable mate rials should not be hung from the heater, or placed on or near heater.

Installation and repair should be done by a qualiﬁed service person. The heater should be inspected before use and at least annually by a qualiﬁed service person. More frequent cleanings may be required as necessary. It is imperative that control compartments, burners and circulating air passageways of the heater be kept clean.

CAUTION: The gas pressure

regulator provided with this appliance must be used. This regulator is set for an output pressure of 11" W.C. (2.74 kPa).

PROPANE/LP SAFETY

WARNING: For outdoor

use only.

ASPHYXIATION HAZARD

• Do not use this heater for heating human living quarters.

• Do not use in unventilated areas.

• The ﬂow of combustion and ventilation air must not be obstructed.

• Proper ventilation air must be provided to support the combustion air require ments of the heater being used.

• Refer to the Speciﬁcations, page 2, heater data plate or contact DESA Heating Prod ucts to determine combustion air ventilation requirements of the heater.

• Lack of proper ventilation air will lead to improper combustion.

• Improper combustion can lead to carbon monoxide poisoning leading to serious injury or death. Symptom of carbon mon oxide poisoning can include headaches dizziness and difﬁculty in breathing.

www.desatech.com

114082-01A

PRODUCT

IDENTIFICATION

Dome Reﬂector

Wire Guard

Propane/LP Cylinder Housing

Base

Figure 1 - Propane/LP Table Top Patio

Heater

Control Knob

PRODUCT FEATURES

SAFETY PILOT

This heater has a pilot with an Oxygen Depletion Sensing (ODS) safety shutoff system. The ODS/pilot is a required feature for table top patio heaters. The ODS/pilot shuts off the heater if there is not enough fresh air.

PIEZO IGNITION SYSTEM

This heater has a piezo ignitor. This system requires no matches, batteries, or other sources to light heater.

16" (40.64 cm)

UNPACKING

1. Remove heater from carton.

2. Remove all protective packaging applied to

heater for shipment.

3. Check heater for any shipping damage. If

heater is damaged, promptly return to dealer where you bought heater.

ASSEMBLY

INSTRUCTIONS

Tools Required:

• Phillips Head Screwdriver

• Standard Pliers

Inspect heater components for possible shipping damage. If any is found, immediately notify the dealer. Check to make sure that all components are included with your heater (see pages 12 and 13).

1. Attach burner and controls assembly to base

assembly with 4 screws (see Figure 3). Tighten screws. Place operating instruction label under control knob for easy review.

2. Align 3 dome holes with the 3 studs protruding

from burner top (see Figure 3). Place dome onto the studs. Install 3 cap nuts onto studs. Tighten with pliers.

The installation must conform with local codes or in the absence of local codes, The National Fuel

Gas Code, ANSI Z223.1

Cap Nuts

Dome Reﬂector

Burner and Controls Assembly

30" (76.20 cm) Below Burner

Figure 2 - Clearances from Combustibles

114082-01A

www.desatech.com

Screws

Base Assembly

Figure 3 - Heater Assembly

PROPANE/LP SUPPLY

Propane/LP gas and propane/LP tank(s) are to be furnished by the user. The propane/LP cylinder to be used must be constructed and marked in accordance with the speciﬁcations for the propane/LP gas cylinders of the U.S. Department of Transportation (DOT).

Use this heater only with a propane/LP vapor withdrawal supply system. See Chapter 5 of the

Standard for Storage and Handling of Liqueﬁed Petroleum Gas, ANSI/NFPA 58 and/or CAN/CGA B149.2. Your local library or ﬁre department will

have this booklet. The amount of propane/LP gas ready for use from

propane/LP tanks varies. Two factors decide this amount:

1. The amount of propane/LP gas in tank(s)

2. The temperature of tank(s)

OPERATING

INSTRUCTIONS

PREPARING FOR OPERATION

1. Check heater for possible shipping damage. If any is found, immediately notify the factory.

2. Follow all safety information.

3. Make sure control knob is in the OFF position.

4. Open door to propane/LP cylinder housing by turning latching knob counterclockwise.

5. Check regulator inlet and propane/LP cylinder for contamination such as dirt, webs, etc. Clean if needed.

6. Screw threaded end of propane/LP canister clockwise into threaded regulator inlet until hand tight.

IMPORTANT: Use only standard 16.4 oz propane/LP cylinder constructed and marked in accordance with the U.S. Dept. of Transportation (D.O.T.) No. 600 connection type. Disconnect the cylinder when the appliance is not in use.

7. Apply a soap and water solution to connection at regulator and cylinder. Bubbles forming show a leak.

8. In case of any leaks, remove propane/LP cyl inder. Check and clean connection. Reconnect regulator and propane/LP cylinder and leak test again. If leak persists, call DESA Heating Products at 1-866-672-6040.

9. Close and latch door

TO START HEATER

1. Turn gas control knob clockwise to OFF position.

2. Push in and turn gas control knob counter clockwise to ON/HIGH. This will light the burner. If necessary, keep pressing and turning knob clockwise then counterclockwise until burner lights.

3. Keep control knob pressed in for at least 30 seconds after lighting burner. After 30 seconds release control knob.

4. If the burner does not stay lit, turn control knob clockwise to OFF immediately, wait 5 minutes then repeat steps 2 and 3.

5. When burner is lit, turn gas control knob to desired setting.

TO STOP HEATER

1. Turn control knob clockwise to OFF position.

2. If heater is not to be relit, remove propane/LP cylinder by rotating counterclockwise. Re move cylindr when heater is not in use.

3. Do not relight heater for 5 minutes after pro pane/LP cylinder has been removed.

TO RESTART HEATER

1. Turn control knob clockwise to OFF position.

2. Wait 5 minutes.

3. Restart following To Start Heater

WARNING: FOR YOUR SAFETY

If you smell gas:

• Shut off gas to the appliance.

• Extinguish any open ﬂames.

• If odor continues, immediately call your gas supplier.

See Safety Information, page 2 for more information.

www.desatech.com

114082-01A

CLEANING AND

MAINTENANCE

WARNING: Turn off heater

and let cool before cleaning.

CAUTION: You must keep control areas, burner, and circulating air passageways of heater clean. Inspect these areas of heater before each use. Have heater inspected yearly by a qualiﬁed service person.

CAUTION: You must check and keep burner/venturi tubes clean of insect and insect nest. A clogged tube can lead to a ﬁre.

WARNING: Failure to keep the primary air opening(s) of the burner(s) clean may result in sooting and property damage.

ODS/PILOT AND BURNER

Use a vacuum cleaner, pressurized air, or small, soft bristled brush to clean.

BURNER PILOT AIR INLET

The primary air inlet holes allow the proper amount of air to mix with the gas. This provides a clean burning ﬂame. Keep these holes clear of dust, dirt, and lint. Clean these air inlet holes prior to each heating season. Blocked air holes will create soot. We recommend that you clean the unit every three months during operation and have heater inspected yearly by a qualiﬁed service person.

We also recommend that you keep the burner tube and pilot assembly clean and free of dust and dirt. To clean these parts we recommend using compressed air no greater than 30 PSI. Your local computer store, hardware store, or home center may carry compressed air in a can. You can use a vacuum cleaner in the blow position. If using com pressed air in a can, please follow the directions on the can. If you don't follow directions on the can, you could damage the pilot assembly.

Always keep the heater area clear and free from combustible materials, gasoline and other ﬂam mable vapors and liquids.

Keep the vent areas (slots in the bottom and the top at the front of heater) clear at all times.

Visually inspect the pilot ﬂame and burner peri odically during use. The burner should be bright orange without a noticeable ﬂame. If the burner has a noticeable ﬂame, cleaning may be required. Use the following procedure to inspect burner assembly.

It is necessary to periodically check the burner oriﬁce and burner venturi tube to make sure they are clear of insects, nests or spider webs that may accumulate over time. A clogged tube can lead to a ﬁre.

1. Allow heater to thoroughly cool before per forming any maintenance.

2. Turn control knob to the OFF position and re move disposable 1 lb. cylinder from heater.

3. Remove four screws securing burner assembly to base assembly (see Figure 3, page 5).

4. Remove burner assembly from base assembly.

5. Inspect interior of burner assembly for ac cumulation of dust, lint or spider webs. If necessary, clean interior with a vacuum cleaner or apply air pressure. Do not damage any components within burner assembly when you are cleaning.

6. Inspect and clean main burner oriﬁce by us ing a vacuum or apply air pressure at oriﬁce opening.

7. Inspect and clean pilot (mounted to bracket) by using a vacuum or apply air pressure through the air holes in the pilot (see Figure 4).

WARNING: Never use needles, wires, or similar cylindrical objects to clean the pilot to avoid damaging the calibrated ruby that controls the gas ﬂow.

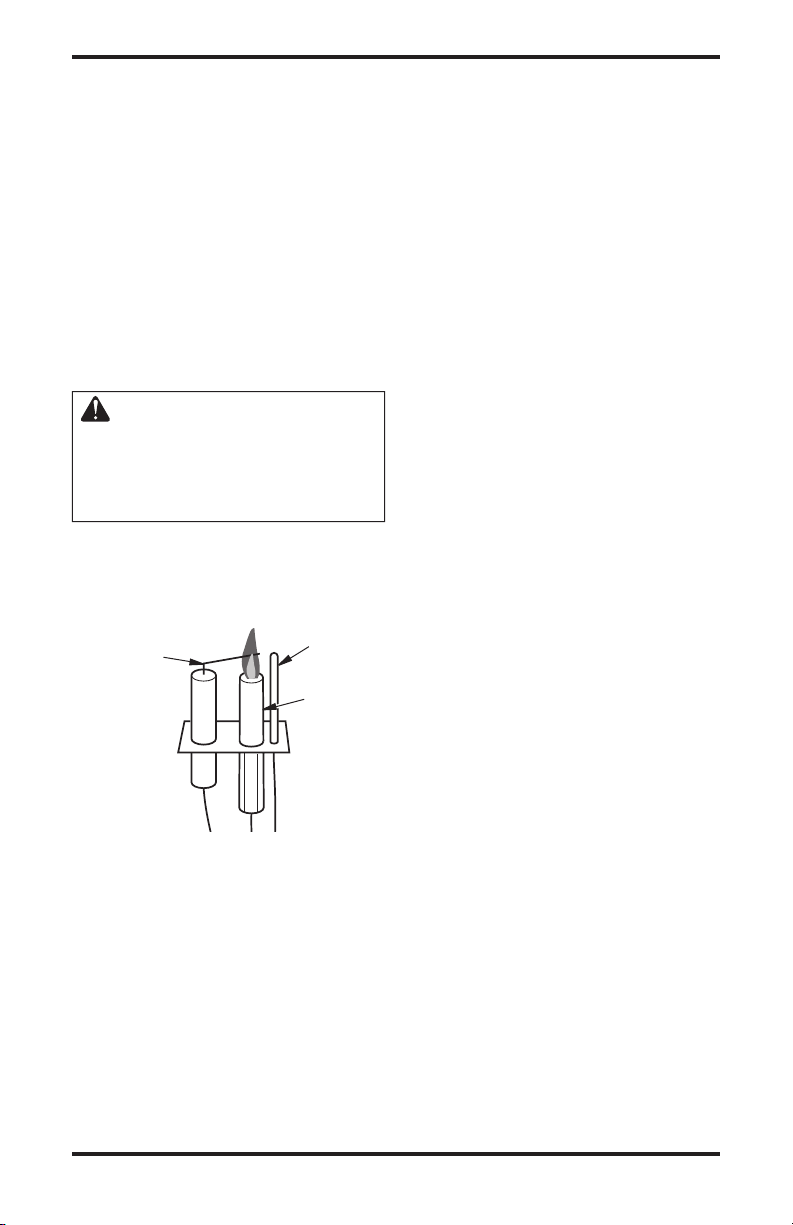

Ignitor Electrode

Figure 4 - Pilot

Thermocouple

Burner

114082-01A

www.desatech.com

CLEANING AND

MAINTENANCE

Continued

8. Apply air pressure into the venturi tube (with cone on end) to remove dust, lint or spider webs.

9. Reinstall burner assembly to base assembly.

CABINET

Air Passageways

Use a vacuum cleaner or pressurized air to clean.

Exterior

Use a soft cloth dampened with a mild soap and water mixture. Wipe the cabinet to remove dust.

STORAGE

1. Allow at least 45 minutes for heater to cool down after using.

2. Store heater upright in a sheltered area away from inclement weather and dust.

3. If desired, cover heater after heater has cooled.

4. If heater is not to be used for an extended period of time, disconnect and remove propane/LP gas cylinder and store in accordance with the

Standard for Storage and Handling of Liqueﬁed Petroleum Gases, ANSI/INFPA 58.

SERVICING

To assure safety, proper function and longevity of the heater, regular maintenance is required. The frequency of maintenance will depend on the usage of the unit. Review the following concerning the criteria for a properly functioning heater. Failing to follow proper, regular maintenance will void warranty.

A hazardous condition may result if a heater is used that has been modiﬁed or is not functioning properly. When the heater is working properly:

• The ﬂame is contained within the heater.

• The ﬂame is essentially blue with perhaps some yellow tipping.

• There is no strong disagreeable odor, eye burn ing or other physical discomfort.

• There is no smoke or soot internal or external to the heater.

• There are no unplanned or unexplained shut downs of the heater.

The parts lists and wiring diagram show the heater as it was constructed. Do not use a heater which is different from that shown. In this regard, use only the hose, regulator and cylinder connection ﬁtting (called a POL ﬁtting) supplied with the heater. IMPORTANT: Do not use alternates. For this heater, the regulator must be set as shown in Speci ﬁcations, page 2. If there is any uncertainty about the regulator setting, have it checked.

www.desatech.com

114082-01A

TROUBLESHOOTING

WARNING: Turn off heater and let cool before servicing. Only a

qualiﬁed service person should service and repair heater.

CAUTION: Never use a wire, needle, or similar object to clean

ODS/pilot. This can damage ODS/pilot unit.

Note: All troubleshooting items are listed in order of operation.

OBSERVED PROBLEM

When ignitor button is actuated, there is no spark at ODS/pilot

POSSIBLE CAUSE

1. Ignitor electrode positioned wrong

2. Ignitor electrode broken

3. Ignitor electrode not con nected to ignitor cable

4. Ignitor cable pinched or wet

5. Broken ignitor cable

6. Bad piezo ignitor

REMEDY

1. Replace pilot assembly

2. Replace pilot assembly

3. Reconnect ignitor cable

4. Free ignitor cable if pinched by any metal or tubing. Keep ignitor cable dry

5. Replace ignitor cable

6. Replace piezo ignitor valve assembly

ODS/pilot lights but flame goes out when control knob is released

Burner does not light after ODS/ pilot is lit

Delayed ignition of burner

114082-01A

Control knob not fully pressed in

2. Control knob not pressed in long enough

3. Safety interlock system has been triggered

4. Thermocouple connection loose at control valve

5. Pi lot fla me not to uching thermocouple, which allows thermocouple to cool, causing pilot ﬂame to go out. This problem could be caused by one or both of the following:

A) Low gas pressure B) Dirty or partially clogged

ODS/pilot

6. Thermocouple damaged

7. Control valve damaged

1. Burner oriﬁce is clogged

2. Inlet gas pressure is too low

1. Manifold pressure is too low

2. Burner oriﬁce is clogged

www.desatech.com

1. Press in control knob fully

2. After ODS/pilot lights, keep control knob pressed in 30 seconds

3. Wait one minute for safety interlock system to reset. Repeat ignition operation.

4. Hand tighten until snug, then tighten 1/4 turn more

5. A) Replace propane/LP gas cylinder

B) Cle an ODS/pilot (see

Cleaning and Maintenance, page 7) or replace ODS/pilot assembly

6. Replace pilot assembly

7. Replace control valve

1. Clean burner oriﬁce (see Clean ing and Maintenance, page 7) or replace burner oriﬁce

2. Rep lac e propa ne/ LP gas cylinder

1. Rep lac e propa ne/ LP gas cylinder

2. Clean burner oriﬁce (see Clean ing and Maintenance, page 7) or replace burner oriﬁce

TROUBLESHOOTING

Continued

WARNING: If you smell gas

• Shut off gas supply.

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the ﬁre department.

IMPORTANT: Operating heater where impurities in air exist may create odors. Cleaning supplies, paint, paint remover, cigarette smoke, cements and glues, new carpet or textiles, etc., create fumes. These fumes may mix with combustion air and create odors.

OBSERVED PROBLEM

Burner backﬁring during combustion

Slight smoke or odor during initial operation

Heater p roduces unwant ed odors

Heater shuts off in use

POSSIBLE CAUSE

1. Burner oriﬁce is clogged or damaged

2. Inlet gas pressure is too low

3. Burner damaged

4. Gas regulator defective

1. Residues from manufacturing processes

1. Heater burning vapors from paint, hair spray, glues, etc. See IMPORTANT statement above

2. Low fuel supply

3. Gas leak. See Warning

statement at top of page

1. Not enough fresh air is avail able

2. Low line pressure

3. OD S / p il o t i s parti a l l y clogged

4. Tip over switch activated from bumping heater

REMEDY

1. Clean burner oriﬁce (see Cleaning and Maintenance, page 7)

or replace burner oriﬁce

2. Rep lac e propa ne/ LP gas cylinder

3. Replace burner

4. Replace gas regulator

1. Problem will stop after a few hours of operation

1. For outdoor use only. Stop using odor-causing products while heater is running

2. Rep lac e propa ne/ LP gas cylinder

3. Locate and correct all leaks

1. For outdoor use only. adequate ventilation

2. Rep lac e propa ne/ LP gas cylinder

3. Clean ODS/pilot (see Cleaning and Maintenance, page 7)

4. Relight heater

Provide

Gas odor even when control knob is in OFF position

1. Gas leak. See Warning statement at top of page

2. Control valve defective

www.desatech.com

1. Locate and correct all leaks

2. Replace control valve

114082-01A

TECHNICAL SERVICE

A heater which is not working right must be repaired, but only by a trained, experienced service person. To ﬁnd the service center closest to you, or if you have further questions about this heater, contact DESA Heating Productsʼ Technical Service Department at 1-866-672-6040. When calling, please have your model and serial numbers of your heater ready.

You can also visit DESA Heating Productsʼ Techni cal Service web site at www.desatech.com. You may also obtain in-warranty or out-of-war

ranty service by taking the product to your local service center.

ACCESSORIES

Purchase this heater accessory from your local dealer. If they cannot supply this accessory, call DESA Heating Products at 1-866-672-6040 for referral information. You can also write to the ad dress listed on the back page of this manual.

5 FT. PROPANE/LP HOSE ASSEMBLY - P4122

Includes 1"-20 male throwaway cylinder thread x POL with handwheel.

REPLACEMENT PARTS

WARNING: Use only original replacement parts. This heater must use design-speciﬁc parts. Do not substitute or use generic parts. Improper replacement parts could cause serious or fatal injuries. This will also protect

your warranty coverage for parts replaced under warranty.

PARTS UNDER WARRANTY

Contact authorized dealers of this product. If they canʼt supply original replacement part(s), either contact your nearest Parts Central or call DESA Heating Productsʼ Technical Service Department at 1-866-672-6040.

When calling DESA Heating Products, have ready

• your name

• your address

• model number of your heater

• how heater was malfunctioning

• purchase date

PARTS NOT UNDER WARRANTY

Contact authorized dealers of this product. If they canʼt supply original replacement part(s), either contact your nearest Parts Central (listed in Authorized Service Center booklet) or call DESA Heating Products at 1-866-672-6040 for referral information.

When calling DESA Heating Products, have ready

• model number of your heater

• the replacement part number

114082-01A 11

www.desatech.com

ILLUSTRATED PARTS BREAKDOWN

MODEL SPC-21PHTSA

www.desatech.com

114082-01A

PARTS LIST

This list contains replaceable parts used in your heater. When ordering parts, follow the instructions listed under Replacement Parts on page 11 of this manual.

KEY PART NO. NUMBER DESCRIPTION QTY.

1 114051-01 Base 1 2 114052-01 Ballast Plate 1 3 114053-01 Cylinder Housing 1 4 114054-01 Door 1 5 114055-01 Regulator 1 6 114056-01 Regulator Mounting Bracket 1 7 114057-01 Tilt Switch 1 8 114058-01 Regulator Connector 1 9 114059-01 Valve Mounting Bracket 1 10 114060-01 Valve 1 11 114061-01 Knob 1 12 114185-01 ODS Pilot 1 13 114186-01 Pilot Cover 1 14 114237-01 Burner Bracket 1 15 114065-01 Thermocouple Bracket 1 16 114066-01 Burner Assembly 1 17 114067-01 Wire Guard 1 18 114068-01 Emitter Screen Assembly 1 19 114069-01 Reﬂector 1 20 114070-01 Bottom Emitter 1 21 114071-01 Nozzle 1 22 114072-01 Heat Shield 1 23 114073-01 Post 1 24 114074-01 Ring Housing 1 25 114075-01 Valve Housing 1 26 114076-01 Gas Pipe Assembly 1 27 114077-01 Compression Ferrule 2 28 114078-01 Compression Nut 2 29 114079-01 Compression Fitting 1 30 114080-01 Door Knob 1 31 114081-01 Door Latch 1 32 114239-01 Regulator Mounting Bracket 1

PARTS AVAILABLE - NOT SHOWN

114085-01 Model Data Decal 1 114084-01 Operating Instruction Decal (English) 1 114086-01 Warning Decal (English) 1 114086-02 Warning Decal (Spanish) 1 114086-03 Warning Decal (French) 1 114086-04 Operating Instruction Decal (Spanish) 1 114086-05 Operating Instruction Decal (French) 1 114238-01 Hardware Package 1 114083-01 O-Ring 1

114082-01A

www.desatech.com

WARRANTY AND REPAIR SERVICE

KEEP THIS WARRANTY

Model

Serial No.

Date of Purchase

LIMITED WARRANTY

DESA Heating Products warrants this product and any parts thereof, to be free from defects in materials and workmanship for one (1) year from the date of ﬁrst purchase when operated and maintained in accordance with in structions. This warranty is extended only to the original retail purchaser, when proof of purchase is provided.

This warranty covers only the cost of parts and labor required to restore the product to proper operating condition. Transportation and incidental costs associated with warranty repairs are not reimbursable under this warranty.

Warranty service is available only through authorized dealers and service centers. This warranty does not cover defects resulting from misuse, abuse, negligence, accidents, lack of proper main

tenance, normal wear, alteration, modiﬁcation, tampering, contaminated fuels, repair using improper parts, or repair by anyone other than an authorized dealer or service center. Routine maintenance is the responsibility of the owner.

THIS EXPRESS WARRANTY IS GIVEN IN LIEU OF ANY OTHER WARRANTY EITHER EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

DESA Heating Products assumes no responsibility for indirect, incidental or consequential damages. Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations or exclusions may not apply to you. This Limited Warranty gives you speciﬁc legal rights and you may also have other rights which vary from state to state.

This warranty does not cover discoloration due to operation of heater. We reserve the right to amend these speciﬁcations at any time without notice. The only warranty applicable is our standard written warranty. We make no other warranty, expressed or implied.

WARRANTY SERVICE

Should your heater require service, return it to your nearest authorized service center. Proof of purchase must be presented with the heater. The heater will be inspected. A defect may be caused by faulty materials or workmanship. If so, DESA Heating Products will repair or replace the heater without charge.

REPAIR SERVICE

Return the heater to your nearest authorized service center. Each Service Center is independently owned and operated. Repairs not covered by the warranty will be billed at standard prices. We reserve the right to amend these speciﬁcations at any time without notice.

For information about this warranty write:

2701 Industrial Drive P.O. Box 90004 Bowling Green, KY 42102-9004 ATTN: Customer Service Department

CALENTADOR DE PATIO PARA MESA DE PROPANO O GAS LP

Manual del propietario

86NH

MODELO SPC-21PHTSA

ADVERTENCIA: para uso en exteriores solamente.

IMPORTANTE: Lea y comprenda este manual antes de ensamblar, encender o dar servicio al calentador. El uso inadecuado del calentador puede causar lesiones graves. Conserve este manual para referencias futuras.

ADVERTENCIA

PELIGRO POR MONÓXIDO DE CARBONO Este aparato puede producir monóxido de

carbono que no tiene olor. Su uso en un espacio cerrado puede matarlo. Nunca utilice este aparato en un espacio ce-

rrado tal como una casa rodante, una tienda de campaña, un automóvil o una casa.

Para obtener mayor información, visite el sitio www.desatech.com

Guarde este manual para futuras referencias.

ADVERTENCIA GENERAL DE PELIGRO:

No cumplir con las precauciones e instrucciones proporcio

nadas con este calentador puede causar la muerte, lesiones físicas graves y pérdidas o daños a la propiedad debido al peligro de incendio, explosión, quemaduras, asﬁxia, intoxicación con monóxido de carbono y/o electrocución.

Únicamente las personas que puedan entender y seguir las instrucciones deberán usar o dar servicio a este calentador.

Si necesita ayuda o información sobre el calentador, como manuales de instrucciones, etiquetas, etc., comuníquese con el fabricante.

Especiﬁcaciones .................................................. 2

Información de seguridad .................................... 2

Seguridad con propano o gas lp ......................... 5

Identiﬁcación del producto ...................................

Características del producto ................................ 5

Desempaque ....................................................... 5

Instrucciones de ensamblaje ............................... 5

Suministro con propano o gas LP ....................... 6

Instrucciones de funcionamiento ......................... 6

Limpieza y mantenimiento ................................... 7

Almacenamiento .................................................. 8

Reparaciones ...................................................... 8

Solución de problemas ........................................ 9

Servicio técnico ..................................................11

Accesorios ..........................................................11

Piezas de repuesto .............................................11

Clasiﬁcación ilustrada de piezas y lista de piezas

Garantía y servicio de reparación ..................... 14

... 12

ESPECIFICACIONES

Clasiﬁcación 2,93 - 4,40 kW (10.000 - 15.000 BTU/h) Tipo de gas únicamente gas propano o LP Presión del suministro de gas al regulador máxima: 150 PSI (1034,2 kPa) mínima: 5 PSI (34,5 kPa)

TABLA DE CONTENIDO

Presión del suministro de gas Encendido encendido piezoeléctrico Consumo de combustible (por cilindro de 10.000 BTU/h: 2hrs; (0,21 kg/hr [0,46 lb/hr])

16 onzas de Propano o gas LP) 15.000 BTU/h: 1,25 hrs; (0,32 kg/hr [0,070 lb/hr]) Seguridad de la llama Válvula de gas operada por termopar con sistema de

agotamiento de oxígeno

INFORMACIÓN DE

SEGURIDAD

ADVERTENCIA: este producto contiene y/o genera químicos que el Estado de California reconoce que causan cáncer, defectos de nacimiento u otros daños relacionados con la reproducción.

ADVERTENCIA: no usar en residencias ni en vehículos recreativos.

salida del regulador, 11 pulgadas de col. de agua (2,74 kPa)

ADVERTENCIA: peligro de incendio, quemaduras, inhalación y explosión. Mantenga los combus tibles sólidos, como materiales de construcción, papel o cartón a una distancia segura del calentador según se recomienda en las instrucciones. Nunca use el calentador en espacios que contengan o puedan contener combustibles volátiles o gaseosos o productos como gasolina, solventes, diluyente de pintura, partículas de polvo o químicos desconocidos.

www.desatech.com

114082-01A

INFORMACIÓN DE

SEGURIDAD Continuación

No podemos prever todos los usos que se le pueden dar a nuestros calentadores. Veriﬁque con la autoridad local de seguridad contra incendios si tiene preguntas acerca del uso de calentadores.

Otras normas rigen el uso de gases combustibles y productos que producen calor para usos especíﬁcos. Las autoridades locales pueden informarle acerca de éstas.

Intoxicación con monóxido de carbono:

directo” signiﬁca que todos los productos de com bustión entran al espacio que se está calentando. Aun cuando este calentador opera con una eﬁciencia de combustión muy cercana al 100%, produce cantidades pequeñas de monóxido de carbono. El monóxido de carbono afecta más a algunas personas que a otras. Los primeros signos de intoxicación con monóxido de carbono se asemejan a los de la gripe, con dolor de cabeza, mareo y/o náusea. Si usted presenta estos síntomas, es posible que el calentador no esté funcionando correctamente. ¡Respire aire fresco inmediatamente! Compruebe que haya ventilación adecuada y haga que reparen el calentador.

Gas propano: El gas propano es inodoro. Al gas propano se le agrega un agente oloroso. El olor le ayuda a detectar las fugas de gas propano. Sin embargo, el olor que se añade al gas propano puede desvanecerse. Es posible que haya gas propano presente aunque no haya ningún olor.

Este es un calentador de propano de caldeo directo. El propano es más pesado que el aire. Si hay una fuga de propano en una de las conexiones o niples, éste ﬂuirá hacia el piso y se acumulará ahí con el aire circundante, lo que formará una mezcla que es potencialmente explosiva. Obviamente, las fugas de propano se deben evitar, por lo que debe instalar el suministro de propano con el mayor cuidado posible. Lea Seguridad con propano o gas LP en la página 5 para obtener información adicional sobre cómo detec tar fugas de propano. Revise las nuevas conexiones en busca de fugas utilizando una solución de agua y jabón y siga todas las instrucciones de conexión contenidas en este manual. Además, pida consejo a su distribuidor de gas propano sobre la instalación del suministro y aplicación de propano y pida también que la revise en caso que haya alguna duda.

Si el calentador se va a hacer funcionar en presencia de otras personas, es responsabilidad del usuario hacer que dichas personas se familiaricen con las precauciones e instrucciones de seguridad, así como con los peligros asociados.

Asegúrese de leer y comprender todas las advertencias. Conserve este manual para consulta. Es su guía para la operación segura y correcta de este calentador.

114082-01A

de “caldeo

www.desatech.com

1. Revise el calentador completamente para ver si presenta daños. NO haga funcionar un calenta dor dañado.

2. NO modiﬁque el calentador ni haga funcionar un calentador que ha sido sometido a modiﬁca ciones de su condición original.

3. Utilice únicamente gas propano o LP.

Utilice únicamente suministros de propano con EXTRACCIÓN DE VAPORES. El cilindro de propano se debe de conﬁgurar para la extracción de vapores, de acuerdo a Ensamblaje de botellas pequeñas de

propano de la Asociación de gas comprimido. Si tiene alguna pregunta acerca de la extracción de vapores, pregunte al distribuidor de propano.

5. Nunca utilice el calentador si el contrapeso no está ensamblado en la base. La base debe contar con peso para evitar que se vuelque.

6. Use sólo el regulador preinstalado en la fábrica que se incluye con el calentador. Utilice única mente reguladores de presión especiﬁcados en este manual para su reemplazo.

7. Si se usa, inspeccione la manguera antes de cada uso del calentador. Si es evidente una abrasión excesiva o desgaste, o si la manguera está rota, debe ser reemplazada antes de poner en fun cionamiento el calentador. Utilice el juego de ensamblaje de manguera 100427-01 (consulte Accesorios en la página 11).

8. Este calentador es PARA USO EN EXTERIO RES SOLAMENTE; aun así, asegúrese de que haya suﬁciente aire fresco para la ventilación. No lo utilice dentro de ediﬁcios, cocheras u otros espacios cerrados.

9. Si en cualquier momento percibe olor a gas, DETENGA INMEDIATAMENTE el funciona miento del aparato hasta que la fuente de donde proviene el gas haya sido localizada y reparada. Lea Seguridad con propano en la página 5 para obtener información adicional sobre cómo

detectar fugas de propano.

10. Instale el calentador de manera que no esté expuesto a rocío de agua, lluvia o goteras.

11. Mantenga las distancias mínimas con respecto a las personas o a los materiales comunes com bustibles (como el papel) de 1,10 m (3,6 pies) con respecto a la parte superior y de 61 cm (2 pies) con respecto al reﬂector.

12. Hágalo funcionar únicamente sobre una super ﬁcie estable y nivelada.

13. No rocíe aerosoles cerca del calentador mientras éste esté funcionando, ni poco después de que deje de funcionar.

14. No limpie el calentador con limpiadores combus tibles o corrosivos. Use agua tibia jabonosa.

INFORMACIÓN DE

SEGURIDAD Continuación

15. Revise que en los quemadores y ductos de aire de ventilación pueda ﬂuir libremente el aire y que estén libres de obstrucciones. En estas áreas comúnmente se acumulan telarañas que pueden producir condiciones de peligro, dañar el calen tador y causar que sea inseguro operarlo. Debe de revisar el calentador si se presenta cualquiera de las siguientes condiciones:

a) Olor a gas, aunado a un coloramiento predo

minantemente amarillo en las puntas de las

llamas del quemador. b) El calentador no alcanza la temperatura. c) El brillo en el quemador no es uniforme. d) Se escuchan chasquidos del quemador durante

uso normal, aparte de cuando se apaga.

16. Use solamente agua jabonosa (1 parte de de tergente líquido para platos y 3 partes de agua) para revisar que no haya fugas cada vez que se conecta un cilindro de propano. Las burbujas indican una fuga.

17. No ajuste el regulador de gas. Si no está seguro del tipo de gas o de la presión de su aparato, llame a una persona de servicio caliﬁcada.

18.

Ponga la perilla de control en la posición de “APAGADO” cuando no esté usando el calentador.

19. Siempre desconecte el suministro de gas cuando el calentador esté “APAGADO”.

20. No lo mueva, manipule ni repare mientras está caliente o encendido.

21. Permita que pasen 45 minutos después de usarse para que se enfríe el calentador antes de intentar moverlo.

22. No haga funcionar este aparato bajo condiciones de mucho viento. La velocidad máxima permi sible es de 16 km/h (10 mph).

23. No opere este aparato en condiciones de tempe ratura por debajo de los 5° C (40° F).

24. Mantenga el calentador alejado de áreas donde se almacenen o se usen líquidos, vapores o sólidos inﬂamables.

25. Si el calentador se opera en áreas con aire salado, será necesario limpiarlo con más frecuencia; de lo contrario, la longevidad de la unidad se deteriorará rápidamente. Use agua jabonosa para limpiar la unidad.

26. Los materiales o artículos que se almacenen debajo del calentador estarán sometidos a un calor radiante y pueden sufrir daños graves.

27. Úsese sólo de acuerdo a los códigos locales o, a falta de dichos códigos, de acuerdo al

Nacional de Gas Combustible, ANSI Z223.1

Código

www.desatech.com

Cualquier resguardo u otro dispositivo de protección que haya sido retirado para ﬁnes de servicio debe volver a colocarse antes de hacer funcionar el calentador.

Las temperaturas de las superﬁcies se calientan mucho cuando el calentador está en funcionamiento. Los niños y los adultos deben permane

cer alejados para evitar quemaduras o igniciones de la ropa.

Los niños menores deben ser supervisados muy cuidadosamente cuando se encuentren en el área

del calentador.

La ropa u otros materiales inﬂamables no se deben colgar en el calentador, ni colocarse sobre éste o cerca de él.

Una persona de servicio capacitada debe realizar la instalación y las reparaciones. El calentador debe ser inspeccionado antes de su uso y al menos una vez al año por una persona de servicio capacitada. Es posible que sea necesario realizar limpiezas más frecuentes. Es imperativo que los compartimientos de control, quema

dores y pasajes de aire circulante del calentador se mantengan limpios.

PRECAUCIÓN: se debe utilizar el regulador de presión de gas que se incluye con este aparato. Este regulador está calibrado para una presión de salida de 2,74 kPa (11 pulgadas de columna de agua).

114082-01A

SEGURIDAD CON

PROPANO O GAS LP

ADVERTENCIA: para uso en

exteriores solamente.

PELIGRO DE ASFIXIA

• No utilice este calentador para la calefacción de lugares de alojamiento humano.

• No lo utilice en áreas sin ventilación.

• No se debe obstruir el ﬂujo de aire para combustión y ventilación.

• Se debe procurar el aire necesario para ventilación a ﬁn de que se cumplan los requisitos de aire para combustión del calentador que se está usando.

• Consulte Especiﬁcaciones, en la página 2, la placa del calentador, o bien, llame a DESA Heating Products para determinar los requerimientos de aire para la com bustión y ventilación del calentador.

• La falta de aire para una ventilación adecuada producirá una combustión incorrecta.

• La combustión incorrecta puede generar intoxicaciones por monóxido de carbono que pueden resultar en lesiones graves o en la muerte. Los síntomas de la intoxicación con monóxido de carbono pueden incluir dolores de cabeza, mareos y diﬁcultad para respirar.

IDENTIFICACIÓN DEL

PRODUCTO

Reﬂector del domo

Protector de cable

Carcasa del cilindro de propano o gas LP

Base

Figura 1. Calentador de patio para mesa

de propano o gas LP

114082-01A

Perilla de control

www.desatech.com

CARACTERÍSTICAS DEL

PRODUCTO

PILOTO DE SEGURIDAD

Este calentador tiene un piloto con un sistema de apagado de seguridad con Sensor de agotamiento de oxígeno (ODS, por sus siglas en inglés). El piloto con ODS es una característica necesaria de los calentadores de patio para mesa. El piloto con ODS apaga el calentador cuando no hay suﬁciente aire fresco.

SISTEMA DE ENCENDIDO PIEZOELÉCTRICO

Este calentador tiene un encendedor piezoeléctrico. Este sistema no necesita de fósforos, baterías ni de otras fuentes para encender el calentador.

40,64 cm

40,64 cm (16 pulgadas)

76,20 cm (30 pulgadas) debajo del quemador

Figura 2. Distancias mínimas en relación

a los combustibles

(16 pulgadas)

40,64 cm (16 pulgadas)

DESEMPAQUE

1. Saque el calentador de la caja.

2. Retire todo el empaque de protección que se agregó al calentador para su envío. Revise el calentador para ver si hay algún daño debido

3. al transporte. Si el calentador está dañado, devuélvalo de inmediato al distribuidor a quien lo compró.

INSTRUCCIONES DE

ENSAMBLAJE

Herramientas necesarias:

• Destornillador phillips

• Pinzas estándar

Inspeccione los componentes del calentador en busca de posibles daños sufridos durante el transporte. Si se encuentra algún daño, informe inmediatamente al distribuidor. Revíselo para asegurarse que todos los componentes estén incluidos con el calentador (consulte las páginas 12 y 13).

Fije el ensamblaje de los controles y del quemador al ensamblaje de la base con 4 tornillos (consulte la ﬁgura 3, página 6). Apriete los tornillos. Coloque la etiqueta de instrucciones de operación debajo de la perilla de control para que sea fácil su revisión.

INSTRUCCIONES DE

ENSAMBLAJE Continuación

2. Alinee los 3 oriﬁcios del domo con los 3 pernos que sobresalen de la parte superior del quemador (consulte la ﬁgura 3). Coloque el domo sobre los pernos. Instale las 3 tuercas ciegas sobre los pernos. Apriete con pinzas.

La instalación debe apegarse a los códigos locales o, a falta de dichos códigos, de acuerdo al Nacional de Gas Combustible, ANSI Z223.1.

Tuercas ciegas

Reﬂector del domo

Ensamblaje de los controles y del quemador

Tornillos

Ensamblaje de la base

Figura 3. Ensamblaje del calentador

Código

SUMINISTRO CON

PROPANO O GAS LP

El propano o gas LP y el (los) tanque(s) de propano o gas LP los debe aprovisionar el usuario. El cilindro de propano o gas LP que va a utilizar debe estar construido y marcado de acuerdo con las especiﬁcaciones para los cilindros de propano o gas LP del Departamento de Transportación de los E.E.U.U. (D.O.T., por sus siglas en inglés).

Use el calentador solamente con un sistema de suministro con extracción de vapores de propano o gas LP. Consulte el capítulo 5 de la Norma de al

macenamiento y manejo de gas licuado de petróleo, ANSI/NFPA 58 y/o la norma CAN/CGA B149.2.

La biblioteca local o el departamento de bomberos debe tener este folleto.

La cantidad de propano o gas LP lista para usarse de los tanques de propano o gas LP varía. Dos factores determinan esta cantidad:

1. La cantidad de propano o gas LP en el (los) tanque(s) .

2. La temperatura del(de los) tanque(s).

www.desatech.com

INSTRUCCIONES DE

FUNCIONAMIENTO

PREPARACIÓN PARA EL FUNCIONAMIENTO

1. Revise el calentador para ver si sufrió algún daño durante el transporte. Si se encuentra algún daño, informe inmediatamente a la fábrica.

2. Siga toda la información de seguridad.

3. Asegúrese de que la perilla de control esté en la posición de APAGADO.

4. Abra la puerta de la carcasa del cilindro de propano o gas LP girando la perilla del cerrojo en el sentido contrario al de las manecillas del reloj.

5. Veriﬁque que la entrada del regulador y del cilindro de propano o gas LP no estén contaminados por tierra, telarañas, etc. Límpielo si es necesario.

6. Atornille el extremo enroscado del cilindro de propano o gas LP en el sentido de las manecillas del reloj a la entrada enroscada del regulador, apretándolo con la mano.

IM PO RTA NT E: utilice únicamente cilindros estándar de 16,4 onzas construidos y marcados de acuerdo con el Departamento de Transportación de los E.E.U.U. (D.O.T., por sus siglas en inglés) Tipo de conexión 600. Desconecte el cilindro cuando el aparato no esté en uso.

7. Aplique una solución de agua y jabón a la conexión entre el regulador y el cilindro. La formación de burbujas indicará una fuga.

8. En caso de presentarse alguna fuga, retire el cilindro de propano o gas LP. Revise y limpie la conexión. Vuelva a conectar el regulador y el cilindro de propano o gas LP y vuelva a revisar si hay alguna fuga. Si la fuga persiste, llame a DESA Heating Products al 1-866-672-6040.

9. Cierre la puerta con el cerrojo

PARA ENCENDER EL CALENTADOR

1. Gire la perilla de control del gas en el sentido de las manecillas del reloj hacia la posición de apagado.

2. Presione y gire la perilla de control del gas en sentido contrario al de las manecillas del reloj hasta la posición de ENCENDIDO/ALTO. Esto encenderá el quemador. Si es necesario, mantenga presionada la perilla girándola en el sentido de las manecillas del reloj y después en el sentido contrario al de las manecillas del reloj hasta que el quemador se encienda.

Mantenga la perilla de control presionada durante 30

segundos después de encender el quemador. Después de los 30 segundos, suelte la perilla de control.

Si el quemador no permanece encendido, gire la perilla de control en el sentido de las manecillas del reloj a la posición de APAGADO inmediatamente, espere 5 minutos y vuelva a repetir los pasos 2 y 3.

5. Cuando el quemador se encienda, gire la perilla de control del gas a la posición deseada.

PARA APAGAR EL CALENTADOR

1. Gire la perilla de control en el sentido de las manecillas del reloj hacia la posición de apagado.

114082-01A

INSTRUCCIONES DE

FUNCIONAMIENTO

Si el calentador no será encendido nuevamente, retire el cilindro de propano o gas LP girándolo en el sentido contrario al de las manecillas del reloj. Retire el cilindro cuando el calentador no esté en uso.

3. No vuelva a encender el calentador por 5 minutos después de que el cilindro de propano o gas LP ha sido retirado.

PARA VOLVER A ENCENDER EL CALENTADOR

1. Gire la perilla de control en el sentido de las manecillas del reloj hacia la posición de apagado.

2. Espere 5 minutos.

3. Vuelva a encender siguiendo el procedimiento Para encender el calentador.

Continuación

ADVERTENCIA: PARA SU SEGU-

RIDAD Si percibe olor a gas:

• Cierre el suministro de gas al aparato.

• Apague todas las llamas al descubierto.

• Si el olor persiste, llame inmediatamente al distribuidor de gas.

Consulte la Información de segu- ridad en la página 2, para obtener mayor información.

LIMPIEZA Y

MANTENIMIENTO

ADVERTENCIA: apague el calentador y deje que se enfríe antes de limpiarlo.

PRECAUCIÓN: debe mantener limpias las áreas de control, el quemador y los pasajes de circulación de aire del calentador. Inspeccione estas áreas del calentador antes de cada uso. Haga que una persona de servicio caliﬁcada inspeccione el calentador una vez al año.

PRECAUCIÓN: debe veriﬁcar y mantener los tubos venturi del quemador limpios de insectos y sus nidos. Un tubo obstruido puede causar un incendio.

114082-01A

www.desatech.com

ADVERTENCIA: si no mantiene limpias las aberturas principales del quemador se puede producir hollín y daños a la propiedad.

PILOTO CON ODS Y QUEMADOR

Utilice una aspiradora, aire comprimido o un cepillo de cerdas suaves pequeño para la limpieza.

ENTRADA DE AIRE AL PILOTO DEL QUEMADOR

Los oriﬁcios de la entrada de aire principal permiten que la cantidad correcta de aire se mezcle con el gas. Esto produce una llama de combustión limpia. Mantenga estos oriﬁcios libres de tierra, polvo y pelusa. Limpie estos oriﬁcios de entrada de aire antes de cada estación de calefacción. Si los oriﬁcios de aire están bloqueados, producirán hollín. Se recomienda que limpie la unidad cada tres meses de funcionamiento y que haga que una persona de servicio capacitada inspeccione el calentador cada año.

También se recomienda que mantenga el ensamblaje de tubo y piloto del calentador limpios y libres de polvo y tierra. Para limpiar estas piezas, se recomienda que use aire comprimido a una presión que no sea mayor de 30 PSI. Es posible que la tienda local de equipo de cómputo, ferretería o de mejoras al hogar tengan aire comprimido en latas. Puede usar una aspiradora en la función de expulsión de aire. Si utiliza aire comprimido en una lata, siga las instrucciones escritas en la lata. Si no sigue las instrucciones escritas en la lata, puede dañar el ensamblaje del piloto.

Siempre mantenga el área del calentador limpia y libre de materiales combustibles, gasolina y otros vapores y líquidos inﬂamables.

Mantenga las áreas de ventilación (ranuras en la parte inferior y superior de la parte frontal del calentador) limpias en todo momento.

Periódicamente inspeccione visualmente la llama del piloto y el quemador durante su uso. El quemador debe tener un color naranja brillante, sin una llama apreciable. Si el quemador tiene una llama apreciable, puede ser necesario limpiarlo. Utilice el siguiente procedimiento para inspeccionar el ensamblaje del quemador.

Es necesario veriﬁcar periódicamente el oriﬁcio del quemador y el tubo venturi del quemador para ase gurar que estén libres de insectos, nidos o telarañas que podrían acumularse en el transcurso del tiempo. Un tubo obstruido puede causar un incendio.

1. Permita que el calentador se enfríe completamen te antes de realizar cualquier mantenimiento.

Gire la perilla de control a la posición de apagado y retire el cilindro desechable de 1 libra del calentador.

3. Retire los 4 tornillos que sujetan el ensamblaje del quemador al ensamblaje de la base (consulte la ﬁgura 3 en la página 6).

4. Retire el ensamblaje del quemador del ensamblaje de la base.

LIMPIEZA Y

MANTENIMIENTO

Continuación

5. Inspeccione el interior del ensamblaje del quemador buscando acumulación de polvo, pelusa o telarañas. Si es necesario, limpie el interior con una aspiradora o aplique aire a presión. No dañe ninguno de los componentes dentro del ensamblaje del quemador cuando lo limpie.

6. Inspeccione y limpie el oriﬁcio principal del quemador utilizando una aspiradora o aplique aire a presión en la abertura del oriﬁcio.

7. Inspeccione y limpie el piloto (montado en el soporte) utilizando una aspiradora o aplicando aire a presión a través de los oriﬁcios para aire en el piloto (consulte la ﬁgura 4).

ADVERTENCIA: nunca utilice agujas, alambres u objetos cilíndricos similares para limpiar el piloto evitando con esto dañar el rubí calibrado que controla el ﬂujo de gas.

8. Aplique aire a presión a través el tubo venturi (con el cono en el extremo) para quitar polvo, pelusa o telarañas.

9. Vuelva a instalar el ensamblaje del quemador al ensamblaje de la base.

Electrodo del encendedor

Figura 4. Piloto

GABINETE

Conductos de aire

Use una aspiradora o aire a presión para la limpieza.

Exterior

Utilice un paño humedecido con una mezcla de agua y jabón suave. Frote el gabinete para quitar el polvo.

Termopar

Quemador

ALMACENAMIENTO

1. Permita que el calentador se enfríe durante 45 minutos después de haber sido utilizado.

2. Almacene el calentador en posición vertical en una área protegida contra las inclemencias del tiempo y el polvo.

3. Si así lo desea, cubra el calentador una vez que éste se haya enfriado

4. Si el calentador no se va a usar por un periodo extendido de tiempo, desconecte y retire el cilindro de propano o gas LP y almacénelo de acuerdo a la Norma de almacenamiento y manejo

de gas licuado de petróleo, ANSI/INFPA 58

REPARACIONES

Para ﬁnes de seguridad, funcionamiento correcto y longevidad del calentador, es necesario un mantenimiento periódico. La frecuencia del mantenimiento dependerá del uso de la unidad. Revise la siguiente información acerca de los criterios para un calentador que funciona correctamente. Si no proporciona el mantenimiento correcto y periódico, la garantía se anulará.

Si se utiliza un calentador que ha sido modiﬁcado o que no funciona correctamente, se puede generar una condición de peligro. Cuando el calentador funciona correctamente:

• La llama queda contenida dentro del calentador.

• La llama es primordialmente de color azul y puede

tener un poco de amarillo en las puntas.

• No se experimentan olores desagradables e inten

sos, ardor de ojos ni otras molestias físicas.

•

No hay humo ni hollín dentro o fuera del calentador.

• El calentador no se apaga repentina e inexplica-

blemente.

Las listas de piezas y el diagrama de cableado muestran la forma en la que el calentador está construido. No utilice un calentador que sea diferente del que se muestra. A este respecto, utilice sólo la manguera, el regulador y el niple de conexión al cilindro (co nocido como niple de rosca invertida) incluidos con el calentador.

IMPORTANTE: no use otras alternativas. Para este calentador, el regulador se debe instalar como se muestra en las Especiﬁcaciones en la página 2. Si tiene dudas acerca de la conﬁguración del regulador, haga que la revisen.

www.desatech.com

114082-01A

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA: apague el calentador y deje que se enfríe antes de darle mantenimiento.

Sólo una persona de servicio capacitada debe reparar el calentador o darle servicio.

PRECAUCIÓN: no utilice nunca un alambre, aguja u objetos parecidos para limpiar

el piloto con ODS. Esto puede dañar la unidad de piloto con ODS.

Nota: Todos los puntos para la solución de problemas se enumeran en orden de funcionamiento.

PROBLEMA OBSERVADO

Cuando se acciona el botón encendedor, no hay chispa en el piloto con ODS

El piloto con ODS se enciende pero la llama se extingue cuando se suelta la perilla de control

El quemador no se enciende después de que el piloto con ODS está encendido

Encendido atrasado del quemador

CAUSA POSIBLE

1. El electrodo del encendedor

está colocado incorrectamente

2. El electrodo del encendedor está averiado

3. El electrodo del encendedor no está conectado al cable del encendedor

4. El cable del encendedor está pinzado o mojado

5. El cable del encendedor está roto

6. El encendedor piezoeléctrico está defectuoso

1. La perilla de control no está pre sionada completamente

2. La perilla de control no se presiona durante un tiempo suﬁciente

3. El sistema de interbloqueo de seguridad se ha activado

4. La conexión del termopar está ﬂoja en la válvula de control

La llama del piloto no está tocando el termopar, lo que hace que el termopar se enfríe y ocasiona que la llama del piloto se extinga. Este problema puede ser el resultado alguna de las siguientes opciones, o de ambas:

A) Baja presión del gas B) El piloto con ODS está sucio o

parcialmente tapado

6. El termopar está dañado

7. La válvula de control está dañada

1. El orificio del quemador está tapado

2. La presión del gas de entrada es demasiado baja

1. La presión del tubo múltiple es demasiado baja

2. El orificio del quemador está tapado

REMEDIO

1. Reemplace el ensamblaje del piloto

2. Reemplace el ensamblaje del piloto

3. Vuelva a conectar el cable del encendedor

4. Libere el cable del encendedor si algún metal o tubería lo está pinzando. Mantenga seco el cable del encendedor

Reemplace el cable del encendedor

6. Reemplace el ensamblaje de la válvula del encendedor piezoeléctrico

1. Presione totalmente la perilla de

control

Después de que el piloto con ODS se encienda, mantenga la perilla de control presionada durante 30 segundos

Espere un minuto a que el sistema de interbloqueo de seguridad se restablezca. Repita la operación de encendido

4. Apriete con la mano hasta que sienta que tope, luego apriete 1/4 de vuelta más

5. A) Reemplace el cilindro de propano o gas LP

B) Limpie el piloto con ODS (con-

sulte Limpieza y mantenimiento, en la página 7) o reemplace el ensamblaje del piloto con ODS

Reemplace el ensamblaje del piloto

7. Reemplace la válvula de control

1. Limpie el oriﬁcio del quemador (consulte Limp ieza y manteni miento en la página 7) o reemplace el oriﬁcio del quemador

2. Reemplace el cilindro de propano o gas LP

1. Reemplace el cilindro de propano o gas LP

2. Limpie el oriﬁcio del quemador (consulte Limp ieza y manteni - miento en la página 7) o reemplace el oriﬁcio del quemador

114082-01A

www.desatech.com

SOLUCIÓN DE PROBLEMAS Continuación

ADVERTENCIA: Si percibe olor a gas

• Cierre el suministro de gas.

• No intente encender ningún aparato.

•

No toque ningún interruptor eléctrico; no use ningún teléfono en el ediﬁcio.

• Llame inmediatamente a su proveedor de gas desde el teléfono de algún vecino. Siga las instrucciones del proveedor de gas.

• Si no puede localizar al proveedor de gas, llame al departamento de bomberos.

IMPORTANTE: si hace funcionar el calentador donde existen impurezas en el aire se pueden producir olores. Los productos de limpieza, pintura, solventes de pintura, humo de cigarro, cementos y pegamentos, alfombras o textiles nuevos, etc., producen gases. Estos gases se pueden mezclar con el aire que se utiliza para la combustión y producir olores.

PROBLEMA OBSERVADO

El quemador muestra llamas de retorno durante la combustión

CAUSA POSIBLE

1. El oriﬁcio del quemador está tapado o dañado

2. La presión del gas de entrada es demasiado baja

3. El quemador está dañado

4. El regulador de gas está defectuoso

REMEDIO

1. Limpie el oriﬁcio del quemador (consulte Limpieza y manteni- miento en la página 7) o reemplace el oriﬁcio del quemador

2. Reemplace el cilindro de propano o gas LP

3. Reemplace el quemador

4. Reemplace el regulador de gas

Un poco de humo u olor durante el funcionamiento inicial

El calentador produce olores no deseados

El calentador se apaga al estar usándose

Hay un olor a gas aún cuando la perilla de control esté en la posición de apagado

1. Hay residuos provenientes de procesos de fabricación

El calentador está quemando vapores provenientes de pinturas, aerosoles para cabello, pegamentos, etc. Consulte la IMPORTAN- TE declaración anterior

2. El suministro de combustible está bajo

3. Fugas de gas. Consulte la

anotación de advertencia al inicio de la página

1. No hay suﬁciente aire fresco

2. Hay poca presión en la línea

3. El piloto con ODS está parcialmente tapado

4. El interruptor de volcado se activó debido a que el calentador se golpeó

1. Fugas de gas. Consulte la

anotación de advertencia al inicio de la página

2. La válvula de control está defectuosa

www.desatech.com

1. El problema desaparecerá tras unas cuantas horas de funcionamiento

1. Para uso en exteriores solamente. Deje de usar los productos que ocasionan el olor mientras el calentador esté funcionando

2. Reemplace el cilindro de propano o gas LP

3. Localice y corrija todas las fugas

1. Para uso en exteriores solamente. Proporcione una ventilación adecuada.

2. Reemplace el cilindro de propano o gas LP

3. Limpie el piloto con ODS (consulte Limpieza y mante- nimiento, en la página 7)

Vuelva a encender el calentador

1. Localice y corrija todas las fugas

2. Re emplace la válvula de control

114082-01A

SERVICIO TÉCNICO

Si un calentador no funciona correctamente debe ser reparado, pero sólo puede hacerlo una persona capacitada de servicio y con experiencia. Para en contrar el centro de servicio más cercano, o si tiene más preguntas acerca del calentador, comuníquese con el departamento de servicio técnico de DESA Heating Products, al 1-866-672-6040. Al llamar, tenga a la mano los números de modelo y serie de su calentador.

También puede visitar el sitio web de servi cio técnico de DESA Heating Products en

www.desatech.com.

También puede recibir servicio, cubierto o no cubierto por la garantía, si lleva el producto al centro de servicio local.

ACCESORIOS

Adquiera este accesorio del calentador con su distribuidor local. Si no le pueden proveer este accesorio, llame a DESA Heating Products al 1-866-672-6040 para obtener información de referencia. También puede escribir a la dirección que aparece al reverso de este manual.

ENSAMBLAJE DE LA MANGUERA DE PROPANO O GAS LP DE 1,5 M (5 PIES) - P4122

Incluye un conector macho para tanque desechable de 1 pulgada con 20 pasos y un conector enroscado de acoplamiento inverso.

PIEZAS DE REPUESTO

ADVERTENCIA: use sólo

piezas de repuesto originales. Este calentador debe usar piezas diseñadas especíﬁcamente. No las sustituya ni use piezas genéricas. El uso de piezas de repuesto inadecuadas puede ocasionar lesiones graves o fatales. Esto

también protegerá la cobertura de su garantía para piezas reemplazadas con garantía.

PIEZAS CON GARANTÍA

Póngase en contacto con distribuidores autorizados de este producto. Si ellos no le pueden proveer las piezas originales de reemplazo, póngase en contacto ya sea con su central de piezas más cercana o llame al departamento de servicio técnico de DESA Heating Products al teléfono 1-866-672-6040.

Cuando llame a DESA Heating Products, tenga listo:

• su nombre

• su dirección

• número del modelo de su calentador

• cómo se presentó el malfuncionamiento de su calentador

• la fecha de compra

PIEZAS SIN GARANTÍA

Póngase en contacto con distribuidores autorizados de este producto. Si ellos no pueden suministrar piezas de repuesto originales, comuníquese con la Central de piezas más cercana (listada en el folleto de Centros de servicio autorizados), o bien, llame a DESA Heating Products al 1-866-672-6040 para obtener información de referencia.

Cuando llame a DESA Heating Products, tenga listo:

• número del modelo de su calentador

• el número de la pieza de reemplazo

114082-01A 11

www.desatech.com

CLASIFICACIÓN ILUSTRADA DE PIEZAS

MODELO SPC-21PHTSA

www.desatech.com

114082-01A

LISTA DE PIEZAS

Esta lista contiene las piezas reemplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones listadas en Piezas de repuesto en la página 11 de este manual.

CLAVE PIEZA CÓDIGO DE PARTE DESCRIPCIÓN CANT.

1 114051-01 Base 1 2 114052-01 Placa de contrapeso 1 3 114053-01 Carcasa del cilindro 1 1 114054-01 Puerta 1 5 114055-01 Regulador 1 6 114056-01 Soporte de montaje del regulador 1 7 114057-01 Inrterruptor de volcado 1 8 114058-01 Conector del regulador 1 9 114059-01 Soporte de montaje de la válvula 1 10 114060-01 Válvula 1 11 114061-01 Perilla 1 12 114185-01 Piloto ODS 1 13 114186-01 Cubierta del piloto 1 14 114237-01 Soporte del quemador 1 15 114065-01 Soporte del termopar 1 16 114066-01 Ensamblaje del quemador 1 17 114067-01 Protector de cables 1 18 114068-01 Ensamblaje de la malla del emisor 1 19 114069-01 Reﬂector 1 20 114070-01 Emisor de la parte inferior 1 21 114071-01 Boquilla 1 22 114072-01 Protector contra calor 1 23 114073-01 Poste 1 24 114074-01 Carcasa del anillo 1 25 114075-01 Carcasa de la válvula 1 26 114076-01 Ensamblaje del tubo de gas 1 27 114077-01 Casquillo de compresión 2 28 114078-01 Tuerca de compresión 2 29 114079-01 Niple de compresión 1 30 114080-01 Perilla de la puerta 1 31 114081-01 Cerrojo de la puerta 1 32 114239-01 Soporte de montaje del regulador 1

PIEZAS DISPONIBLES. (NO SE MUESTRAN)

114085-01 Etiqueta de datos del modelo (en inglés) 1 114084-01 114086-01 Etiqueta de advertencia (en inglés) 1 114086-02 Etiqueta de advertencia (en español) 1 114086-03 Etiqueta de advertencia (en francés) 1 114086-04 114086-05 114238-01 Paquete de herramientas 1 114083-01 Junta tórica 1

Etiqueta de instrucciones de operación (en inglés)

Etiqueta de instrucciones de operación (en español) Etiqueta de instrucciones de operación (en francés)

114082-01A

www.desatech.com

GARANTÍA Y SERVICIO DE REPARACIÓN

GUARDE ESTA GARANTÍA

Modelo

N° de serie

Fecha de compra

GARANTÍA LIMITADA

DESA Heating Products garantiza que este producto y todas sus partes están libres de defectos en los materiales y la mano de obra durante un (1) año a partir de la primera compra, siempre que se hayan operado y mantenido de acuerdo con las instrucciones. Esta garantía es válida solamente para el comprador minorista original, si se proporciona el comprobante de compra.

Esta garantía cubre exclusivamente el costo de las piezas y mano de obra que se necesiten para hacer que su producto funcione adecuadamente de nuevo. La transportación y costos incidentales asociados con reparaciones garantizadas no son reembolsables bajo esta garantía.

El servicio de garantía está disponible sólo a través de distribuidores autorizados y centros de servicio. Esta garantía no cubre defectos ocasionados por mal uso, abuso, negligencia, accidentes, falta de mantenimiento

adecuado, desgaste normal, alteración, modiﬁcación, manipulación, combustibles contaminados, reparación usando piezas inadecuadas o reparación realizada por cualquiera que no sea un distribuidor o centro de servicio autorizado. El mantenimiento de rutina es responsabilidad del propietario.

ESTA GARANTÍA EXPRESA SE OTORGA EN LUGAR DE CUALQUIER OTRA GARANTÍA, YA SEA EXPRESA O IMPLÍCITA, INCLUYENDO GARANTÍAS DE APROVECHAMIENTO Y APTITUD PARA UN PROPÓSITO EN PARTICULAR.

DESA Heating Products no asume responsabilidad por daños consecuentes, indirectos o fortuitos. Algunos estados no permiten la exclusión o limitación de daños incidentales o perjuicios, o es posible que las exclusiones no sean aplicables a usted. Esta garantía limitada le otorga derechos legales especíﬁcos y usted podría tener también otros derechos que varían de un Estado a otro.

Esta garantía no cubre la decoloración debida al funcionamiento del calentador. Nos reservamos el derecho de modiﬁcar estas especiﬁcaciones en cualquier momento sin aviso previo. La única garantía aplicable es nuestra garantía por escrito estándar. No otorgamos ninguna otra garantía, expresa o implícita.

SERVICIO DE GARANTÍA

Si su calentador requiere servicio, regréselo al centro de servicio autorizado más cercano. Se debe presentar una prueba de compra con el calentador. El calentador será inspeccionado. Un defecto puede ser ocasionado por materiales o mano de obra defectuosos. Si es así, DESA Heating Products reparará o reemplazará el calentador sin ningún cargo.

SERVICIO DE REPARACIÓN

Devuelva el calentador al centro de servicio autorizado más cercano. Cada Centro de servicio tiene un propietario y una operación independiente. Las reparaciones no cubiertas por la garantía se cobrarán a los precios regulares. Nos reservamos el derecho de modiﬁcar estas especiﬁcaciones en cualquier momento sin previo aviso.

Para obtener información sobre esta garantía, escriba a:

2701 Industrial Drive P.O. Box 90004 Bowling Green, KY 42102-9004, EE.UU. ATTN: Customer Service Department

Appareil de chauffage au propane ou au GPL pour table de jardin

Manuel d’utilisation

86NH

MODÈLE SPC-21PHTSA

AVERTISSEMENT : Pour utilisation à l’extérieur seulement.

IMPORTANT : Lisez et comprenez ce manuel avant d’assembler, d’allumer ou de réparer l’appareil de chauffage. Une mauvaise utilisation de l’appareil de chauffage peut causer des blessures graves. Conservez ce manuel pour référence future.

AVERTISSEMENT

RISQUE DE MONOXYDE DE CARBONE Cet appareil peut produire du monoxyde de

carbone, lequel n’a pas d’odeur. Vous risquez la mort si vous l’utilisez dans un

espace fermé. N’utilisez jamais cet appareil dans un espace

fermé, comme un véhicule de camping, une tente, une voiture ou une maison.

Conservez ce mode d’emploi pour consultation future.

Pour plus de détails, visitez le site www.desatech.com.

AVERTISSEMENT DE RISQUE GÉNÉRAL :

Tout manquement aux précautions et aux instructions fournies avec cet appareil de chauffage peut causer la mort, des blessures corporelles graves ainsi que la perte de biens et des dommages causés par les risques associés au feu, à une explosion, aux brûlures, à l’asphyxie, à l’empoisonnement au monoxyde de carbone et par les chocs électriques.

Seuls les individus qui comprennent et qui respectent ces ins tructions peuvent utiliser ou réparer cet appareil de chauffage.

Si vous avez besoin d’assistance ou de renseignements concernant l’appareil de chauffage tels que le mode d’emploi, les étiquettes, etc., communiquez avec le fabricant.

Spéciﬁcations ...................................................... 2

Informations relatives à la sécurité ...................... 2

Sécurité du propane et du GPL ........................... 4

Identiﬁcation du produit .......................................

Caractéristiques du produit ................................. 5

Déballage ............................................................ 5

Instructions d’assemblage ................................... 5

Alimentation en propane ou GPL ........................ 6

Notice d’utilisation ............................................... 6

Nettoyage et entretien ......................................... 7

Entreposage ........................................................ 8

Réparation ........................................................... 8

Dépannage .......................................................... 9

Service technique ...............................................11

Accessoires ........................................................11

Pièces de rechange ............................................11

Vue détaillée et liste des pièces ........................ 12

Service de garantie et de réparation ...............Dos

SPÉCIFICATIONS

Rendement de 2,93 à 4,40 kW (10 000 à 15 000 BTU/h) Type de gaz Propane ou GPL uniquement Pression du gaz à lʼentrée du détendeur maximum - 1 034 kPa (150 psi) minimum - 34,5 kPa (5 psi) Pression du gaz à la sortie du détendeur 2,74 kPa (11 po C.E.) Allumage Piézo-électrique Consommation de carburant (par bouteille 10 000 BTU/h 2 h, 0,21 kg/h (0,46 lb/h) de propane ou de GPL de 16 oz) 15 000 BTU/h 1,25 h, 0,31 kg/h (0,7 lb/h) Sécurité de la ﬂamme Vanne de gaz contrôlée par thermocouple avec détecteur dʼappauvrissement dʼoxygène

TABLE DES MATIÈRES

INFORMATIONS RELATIVES

À LA SÉCURITÉ

AVERTISSEMENT : Cet appareil contient ou produit des produits chimiques déterminés par l’État de Californie comme cancérigènes et pouvant causer des malformations congénitales et d’autres problèmes liés à la reproduction.

AVERTISSEMENT : Cet appareil n’est pas conçu pour usage domestique ou dans les véhicules de camping.

www.desatech.com

AVERTISSEMENT : Danger d’incendie, de brûlure, d’inhalation et d’explosion. Gardez les produits com bustibles solides comme les matériaux de construction, le papier et les cartons, à une distance sûre de l’appareil de chauffage tel que recommandé dans les instructions. N’utilisez jamais l’ap pareil de chauffage dans des espaces susceptibles de contenir des combus tibles volatils ou atmosphériques ou des produits tels que de l’essence, des diluants, du solvant à peinture, des particules de poussières ou des produits chimiques inconnus.

114082-01A

INFORMATIONS RELATIVES

À LA SÉCURITÉ

Nous ne pouvons pas prévoir toutes les utilisations possibles de nos appareils de chauffage. Vériﬁez auprès de votre responsable local de la sécurité-incendie si vous avez des questions relatives à lʼutilisation de lʼappareil de chauffage.

Dʼautres normes régissent lʼutilisation des gaz com bustibles et des produits de chauffage pour des utilisations particulières. Les autorités locales peuvent vous conseiller à propos de ces normes.

Empoisonnement au monoxyde de carbone :

le chauffage direct, tous les produits de combustion entrent dans lʼespace chauffé. Bien que lʼefﬁcacité de la combustion fournie par cet appareil de chauffage atteigne près de 100 pour cent, il produit quand-même de petites quantités de monoxyde de carbone. Certaines personnes sont plus affectées par le monoxyde de carbone que dʼautres. Les premiers symptômes dʼun empoisonnement au monoxyde de carbone ressemblent à la grippe avec des maux de tête, des vertiges ou de la nausée. Si vous avez ces symptômes, il se pourrait que lʼappareil de chauffage ne fonctionne pas bien. Respirez tout de suite de lʼair frais ! Vériﬁez si la ventilation est sufﬁsante et faites réparer lʼappareil de chauffage.

Gaz propane :

produit odorant est ajouté au gaz propane. Cette odeur vous permet de détecter une fuite de propane. Cependant, cette odeur ajoutée au propane peut se dissiper. Du gaz propane peut être présent même sʼil nʼy a pas dʼodeur.

Cet appareil est un appareil à combustion directe de propane. Le gaz propane est plus lourd que lʼair. Si du propane fuit dʼun raccord ou dʼune connexion, il sʼécoule vers le sol en sʼy accumulant avec lʼair ambiant pour former un mélange potentiellement explosif. Évidemment, il faut éviter les fuites de propane en installant lʼalimentation en propane avec le plus grand soin. Lisez la rubrique du propane et du GPL à la page 4 pour des informations supplémentaires sur la détection des fuites de propane. Recherchez la présence de fuites sur les nouvelles connexions et les reconnexions avec de lʼeau savonneuse et suivez toutes les instructions relatives aux connexions notées dans ce document. De plus, demandez des conseils à votre fournisseur de propane pour lʼinstallation des conduites de gaz et les applications au propane; demandez-lui de les vériﬁez si vous avez des doutes.

Lorsque lʼappareil de chauffage fonctionne en pré sence de personnes autres que lʼutilisateur, ce dernier doit informer les personnes présentes des consignes de sécurité, des précautions à prendre et des risques.

Lisez et comprenez tous les avertissements. Conser vez ce manuel pour consultation future. Il vous permettra de faire fonctionner cet appareil de chauffage correctement et en toute sécurité.

114082-01A

Le gaz propane nʼa pas dʼodeur. Un

Suite

avec

Sécurité

www.desatech.com

1. Examinez soigneusement lʼappareil de chauffage pour vériﬁer quʼil nʼest pas endommagé. Nʼutilisez PAS dʼappareil de chauffage endommagé.

2. NE modiﬁez PAS lʼappareil de chauffage et NE faites PAS fonctionner un appareil de chauffage dont la condition dʼorigine a été modiﬁée.

3. Nʼutilisez que du gaz propane ou du GPL.

4. Nʼutilisez quʼune alimentation en propane

composé pour le retrait de vapeur. La bouteille de propane doit permettre le retrait de vapeur, en conformité avec la norme de la Compressed

Gas Association sur lʼassemblage des petites bouteilles de propane. Si vous avez des questions

sur le retrait de vapeur, communiquez avec votre fournisseur de propane.

5. Nʼutilisez pas lʼappareil de chauffage si le poids de lestage nʼest pas monté dans le socle. Le socle doit être lesté pour que lʼappareil ne se renverse pas.

6. Nʼutilisez que le détendeur réglé en usine et fourni avec lʼappareil de chauffage. Nʼutilisez que les détendeurs de remplacement indiqués dans ce manuel.

7. Si le tuyau nʼest pas neuf, inspectez-le avant chaque utilisation de lʼappareil de chauffage. Sʼil porte des signes dʼusure excessive ou sʼil est fendillé, remplacez-le avant dʼutiliser lʼappareil de chauffage. Utilisez le prêt-à-monter de tuyau de rechange 100427-01 (voir la section soires à la page 11).

8. Cet appareil de chauffage NE DOIT ÊTRE UTILISÉ QUʼÀ LʼEXTÉRIEUR avec une ventilation dʼair frais sufﬁsante. Ne lʼutilisez pas dans des bâtiments, des garages ou dʼautres espaces fermés.

9. Si jamais vous détectez une odeur de gaz, ARRÊ TEZ IMMÉDIATEMENT lʼappareil jusquʼà ce que la source du gaz soit détectée et que la fuite soit réparée. Lisez la rubrique Sécurité du propane à la page 4 pour des informations supplémentaires sur la détection des fuites de propane.

10. Installez lʼappareil de chauffage de sorte quʼil soit à lʼabri des éclaboussures, de la pluie et de lʼeau ruisselante.

11. Maintenez les distances minimales suivantes avec les personnes et les matériaux combustibles courants (comme le papier) : 1,10 m (3,6 pi) audessus et 0,61 m (2 pi) de la coupole.

12. Ne faites fonctionner lʼappareil que sur une surface stable et de niveau.

13. Nʼutilisez pas dʼaérosol à proximité de lʼappareil

de chauffage quand il est en marche ou quʼil vient dʼêtre éteint.

14. Ne nettoyez pas lʼappareil de chauffage avec des nettoyants combustibles ou corrosifs. Utilisez de

lʼeau savonneuse.

Acces-

INFORMATIONS RELATIVES

À LA SÉCURITÉ

15. Vériﬁez que lʼair circule librement dans le compartiment de contrôle des brûleurs et dans les conduits de ventilation et quʼil nʼy a pas dʼobstructions. Les toiles dʼaraignées sont fréquentes dans ces endroits; leur présence pose des dangers et risque dʼendommager lʼappareil de chauffage et de rendre son utilisation dangereuse. Vériﬁez si lʼappareil de chauffage présente les conditions suivantes :

a) Il y a une odeur de gaz et des pointes jaunes

sur les ﬂammes du brûleur.

b) Lʼappareil de chauffage nʼatteint pas la bonne

température.

Le rougeoiement du brûleur nʼest pas homogène.

Le brûleur fait des petits bruits dʼexplosion pendant lʼutilisation normale (sauf quand il sʼéteint).

16. Nʼutilisez que de lʼeau savonneuse (1 volume de détergent à vaisselle pour 3 volumes dʼeau) pour rechercher les fuites si une bouteille de propane est raccordée. Sʼil y a des bulles, il y a une fuite.

17.

Ne réglez pas le détendeur. Si vous nʼêtes pas certain du type ou de la pression de gaz de vos appareils, appelez un technicien de service compétent.

18. Mettez le bouton de réglage sur ARRÊT lorsque lʼappareil de chauffage nʼest pas utilisé.

19. Déconnectez toujours lʼalimentation en gaz une fois lʼappareil de chauffage mis sur ARRÊT.

20. Ne déplacez pas, ne manipulez pas et ne réparez pas lʼappareil sʼil est brûlant ou en marche.

21. Lorsque vous éteignez lʼappareil, attendez 45 mi nutes pour quʼil refroidisse avant de le déplacer.

22. Nʼutilisez pas cet appareil sʼil y a du vent. La vitesse du vent doit être inférieure à 16 km/h (10 mi/h).

23. Ne faites pas fonctionner cet appareil si la tem pérature est inférieure à 5 °C (40 °F).

24. Placez lʼappareil de chauffage à lʼécart des zo nes où des liquides, des vapeurs ou des solides inﬂammables sont entreposés ou utilisés.

25. Il faudra nettoyer lʼappareil plus souvent sʼil est utilisé là où lʼair est salé; sinon, lʼappareil se dégradera plus vite. Utilisez de lʼeau savonneuse pour nettoyer lʼappareil.

26. Certains articles ou matériaux sont sensibles à la chaleur rayonnante et risquent dʼêtre endommagés sʼils sont entreposés sous lʼappareil de chauffage.

27. Utilisez en conform ité aux codes locaux ou, en lʼabsence de ceux-ci, avec le National Fuel Gas

Code ANSI Z223.1

Les plaques et autres dispositifs de protection retirés pour la révision ou la réparation doivent être remis en place avant de faire fonctionner l’appareil de chauffage.

Suite

www.desatech.com

Les surfaces peuvent devenir brûlantes lorsque l’appareil de chauf fage fonctionne. Les enfants et les adultes doivent rester à l’écart pour ne pas se brûler et pour que leurs vêtements ne prennent pas feu.

Surveillez de près les jeunes enfants s’ils sont à proximité de l’appareil de chauffage.

Ne pendez pas de vêtements ou d’autres matériaux inﬂammables à l’appareil de chauffage et ne les pla cez pas sur ou près de ce dernier.

L’installation et les réparations doivent être effectuées par un tech nicien de service qualiﬁé. L’appareil de chauffage doit être inspecté par un technicien de service qualiﬁé avant utilisation, puis une fois l’an au minimum. Un nettoyage plus fréquent peut être nécessaire. Les compartiments des commandes, les brûleurs et les conduits d’air de l’appareil de chauffage doivent toujours être propres.

ATTENTION : Utilisez le déten-

deur de pression du gaz fourni avec

cet appareil. Ce détendeur est réglé à une pression de sortie de 2,74 kPa

(11 po de colonne d’eau).

SÉCURITÉ DU PROPANE

ET DU GPL

AVERTISSEMENT : Pour utili-

sation à l’extérieur seulement.

RISQUE D’ASPHYXIE

• N’utilisez pas cet appareil de chauffage pour chauffer des habitations.

• Ne l’utilisez pas dans les endroits qui ne sont pas ventilés.

• La circulation d’air de combustion et de ventilation ne doit pas être bloquée.

• La ventilation d’air doit être sufﬁsante pour les besoins en combustion de l’appareil de chauffage utilisé.

114082-01A

SÉCURITÉ DU PROPANE

ET DU GPL Suite

• Reportez-vous à la section Spéciﬁcations de la page 2 et à la plaque signalétique de l’appareil de chauffage ou prenez contact avec DESA Heating Products pour déter miner les besoins en ventilation d’air de l’appareil de chauffage.

• Une ventilation d’air insufﬁsante produira une mauvaise combustion.

• Une mauvaise combustion peut engendrer un empoisonnement au monoxyde de carbone et causer des troubles de santé graves ou mortels. Les symptômes pos sibles de l’empoisonnement au monoxyde de carbone sont les maux de tête, le vertige

et les troubles respiratoires.

IDENTIFICATION DU

PRODUIT

Réﬂecteur en coupole

Grille de protection

Cache-bouteille de la bouteille de propane ou de GPL

Socle

Figure 1 - Appareil de chauffage au

propane ou au GPL pour table de jardin

Bouton de réglage

CARACTÉRISTIQUES DU

PRODUIT

VEILLEUSE SÉCURITAIRE

Cet appareil de chauffage est équipé dʼune veilleuse à système dʼarrêt automatique en cas de détection dʼappauvrissement en oxygène (DAO). Le dispositif DAO/ veilleuse est obligatoire pour les appareils de chauffage pour table de jardin. Le dispositif DAO/veilleuse arrête lʼappareil de chauffage sʼil nʼy a pas assez dʼair frais.

SYSTÈME D’ALLUMAGE PIÉZOÉLECTRIQUE

Cet appareil de chauffage est équipé dʼun allumeur piézo-électrique. Vous nʼavez pas besoin dʼallumettes, de piles ou dʼaucune autre source dʼallumage pour démarrer cet appareil de chauffage.

114082-01A

www.desatech.com

40,64 cm

40,64 cm (16 po)

76,2 cm (30 po) en dessous du brûleur

Figure 2 - Distance à maintenir avec les

combustibles

(16 po)

40,64 cm (16 po)

DÉBALLAGE

1. Retirez lʼappareil de chauffage de son carton.

2. Retirez tout lʼemballage qui protège lʼappareil de chauffage pendant sa livraison.

3. Inspectez lʼappareil de chauffage pour voir sʼil a été endommagé pendant le transport. Si lʼappa reil de chauffage est endommagé, retournez-le au plus vite au revendeur qui vous lʼa vendu.

INSTRUCTIONS D’ASSEMBLAGE

Outils requis :

• Tournevis à tête cruciforme

• Pinces normales

Inspectez les éléments de lʼappareil de chauffage et vériﬁez sʼils nʼont pas été endommagés durant le transport. Sʼils sont endommagés, informez-en au plus vite le revendeur. Vériﬁez si tous les éléments sont présents (voir pages 12 et 13).

1. Fixez lʼassemblage brûleur et boutons de contrôle à lʼassemblage du socle avec 4 vis (voir ﬁgure 3, page 6). Serrez les vis. Placez lʼétiquette qui porte les instructions dʼutilisation en dessous du bouton de réglage pour pouvoir la consulter facilement.

2. Alignez les 3 trous de la coupole sur les 3 mon tants qui dépassent de la partie supérieure du brûleur (voir ﬁgure 3, page 6). Placez la coupole sur les montants. Vissez 3 écrous borgnes sur les montants. Serrez-les avec la pince.

Lʼinstallation doit être conforme aux codes locaux ou, en lʼabsence de ceux-ci, au National Fuel Gas

Code, ANSI Z223.1

INSTRUCTIONS D’ASSEMBLAGE

Suite

Écrous borgnes

Réﬂecteur en coupole

Assemblage brûleur et boutons de contrôle

Vis

Assemblage du socle

Figure 3 - Assemblage de l’appareil de

chauffage

ALIMENTATION EN

PROPANE OU GPL

Le gaz propane ou le GPL, et les réservoirs de propane ou de GPL doivent être fournis par lʼutilisateur. La bouteille de propane ou de GPL utilisée doit être construite et identiﬁée conformément aux spéciﬁ cations sur les bouteilles de propane ou de GPL du ministère des transports des États-Unis (DOT).

Nʼutilisez cet appareil de chauffage quʼavec un système dʼapprovisionnement à retrait de vapeurs de propane ou de GPL. Consultez le chapitre 5 de la Norme pour lʼemmagasinage et la manipulation

du gaz de pétrole liquéﬁé, ANSI/NFPA 58 CAN/CGA B149.2. Votre bibliothèque ou votre

service dʼincendies ont cette publication. La quantité de gaz propane ou GPL utilisable dans

les réservoirs de propane ou de GPL varie. Deux facteurs inﬂuencent cette quantité :

1. La quantité de gaz propane ou de GPL conte nue dans les réservoirs

2. La température des réservoirs

et/ou

www.desatech.com

NOTICE D’UTILISATION

PRÉPARATION POUR L’UTILISATION

1. Inspectez lʼappareil de chauffage pour voir sʼil a été endommagé pendant le transport. Sʼil est endommagé, informez-en au plus vite le fabricant.

Respectez toute lʼinformation relative à la sécurité.

3. Assurez-vous que le bouton de réglage est sur ARRÊT.

4. Ouvrez la porte du cache-bouteille de propane ou de GPL en tournant le loquet dans le sens inverse des aiguilles dʼune montre.

5. Inspectez lʼentrée du détendeur et la bouteille de propane ou de GPL pour sʼassurer quʼil nʼy a pas de saleté, de toiles dʼaraignées, etc. Au besoin, nettoyez-les.

6. Engagez lʼextrémité ﬁletée de la bombonne de propane ou de GPL dans lʼentrée ﬁletée du détendeur et serrez à la main.

IMPORTANT : Nʼutilisez que des bouteilles de propane ou de GPL standard de 16,4 oz construites et identiﬁées conformément aux normes du ministère des transports des États-Unis (D.O.T.) avec une con nexion de type 600. Déconnectez la bouteille quand lʼappareil nʼest pas utilisé.

7. Appliquez de lʼeau savonneuse sur le raccord du détendeur et de la bouteille. La présence de bulles indique une fuite.

8. En cas de fuite, retirez la bouteille de propane ou de GPL. Examinez et nettoyez le raccord. Rac cordez de nouveau le détendeur et la bouteille de propane ou de GPL et recherchez les fuites encore une fois. Sʼil y a toujours une fuite, appelez DESA Heating Products au 1-866-672-6040.

9. Fermez la porte et remettez le loquet.

POUR ALLUMER L’APPAREIL DE CHAUFFAGE

Tournez le bouton de réglage du gaz dans le sens des aiguilles dʼune montre pour le mettre sur ARRÊT.

2. Appuyez sur le bouton de réglage du gaz et tournez-le dans le sens inverse des aiguilles dʼune montre pour le mettre sur ALLUMAGE/HAUT. Le brûleur sʼallumera. Au besoin, continuez dʼappuyer sur le bouton et de le tourner dans le sens des aiguilles dʼune montre puis dans lʼautre jusquʼà ce que le brûleur sʼallume.

3. Continuez à appuyer sur le bouton de réglage pendant au moins 30 secondes après avoir allumé le brûleur. Au bout de 30 secondes, relâchez le

bouton de réglage.

4. Si le brûleur sʼéteint, tournez immédiatement le bouton de réglage dans le sens des aiguilles dʼune montre pour le mettre sur ARRÊT, atten dez 5 minutes, puis répétez les étapes 2 et 3.

5. Lorsque le brûleur est allumé, tournez le bouton de réglage du gaz sur le réglage de votre choix.

114082-01A

NOTICE D’UTILISATION

Suite

POUR ARRÊTER L’APPAREIL DE CHAUFFAGE

Tournez le bouton de réglage dans le sens des aiguilles dʼune montre pour le mettre sur ARRÊT.

2. Si vous nʼavez pas lʼintention de rallumer lʼappareil de chauffage, retirez la bouteille de propane ou de GPL en tournant dans le sens inverse des aiguilles dʼune montre. Retirez la bouteille quand lʼappareil nʼest pas utilisé.

3. Ne rallumez pas lʼappareil de chauffage dans les 5 minutes qui suivent le retrait de la bouteille de propane ou de GPL.

POUR RALLUMER L’APPAREIL DE CHAUFFAGE

Tournez le bouton de réglage dans le sens des aiguilles dʼune montre pour le mettre sur ARRÊT.

2. Attendez 5 minutes.

3. Rallumez lʼappareil en suivant la procédure de la section Pour allumer lʼappareil de chauffage.

AVERTISSEMENT: POUR VO-

TRE SÉCURITÉ Si vous sentez une odeur de gaz :

• coupez l’alimentation en gaz de l’appareil.

• éteignez les ﬂammes nues.

•

si l’odeur persiste, appelez immédiatement votre fournisseur de gaz.

Consultez la section Information relative à la sécurité à la page 2 pour plus de détails.

NETTOYAGE ET

ENTRETIEN

AVERTISSEMENT : Éteindre l’appareil de chauffage et le laisser refroidir avant de procéder au nettoyage.

ATTENTION : Les zones de contrôle, le brûleur, et les conduites d’aération du brûleur doivent toujours être propres. Inspectez-les avant cha que usage. Faites inspecter l’appareil de chauffage une fois l’an par un technicien de service qualiﬁé.

114082-01A

www.desatech.com

ATTENTION : Vous devez vériﬁer s’il y a des insectes ou des nids d’insectes dans le brûleur et les tubes de venturi. Un tube bouché pourrait causer un incendie.

AVERTISSEMENT : Si les ouvertures d’air primaire du brû

leur deviennent sales, il risque d’y avoir une production de suie et des dommages matériels.

DAO/VEILLEUSE ET BRÛLEUR

Utilisez un aspirateur, de lʼair sous pression ou une petite brosse à soies souples pour le nettoyage.

ENTRÉE D’AIR DE LA VEILLEUSE ET DU BRÛLEUR

Les trous dʼentrée dʼair primaire laissent entrer le volume dʼair nécessaire pour le mélanger au gaz. Cela produit une ﬂamme de combustion propre. Ne laissez pas la poussière, la saleté et les peluches sʼaccumuler sur ces trous. Nettoyez ces trous dʼentrée dʼair avant chaque saison de chauffage. Si des trous dʼentrée dʼair sont bouchés, de la suie sera produite. Nous vous conseillons de nettoyer lʼappareil tous les trois mois pendant lʼutilisation et de le faire inspecter une fois lʼan par un technicien de service qualiﬁé.

Nous vous conseillons aussi de ne pas laisser la poussière et la saleté sʼaccumuler sur le tube du brûleur ou sur lʼassemblage de la veilleuse. Pour nettoyer ces pièces, nous vous conseillons dʼutiliser de lʼair comprimé à 207 kPa (30 psi) ou moins. Votre boutique informatique, votre quincaillerie ou votre centre de bricolage vend probablement des bonbonnes dʼair comprimé. Vous pouvez utiliser un aspirateur en position de soufﬂerie. Si vous utilisez de lʼair comprimé en bonbonne, suivez les instructions de la bonbonne. Vous risqueriez dʼendommager lʼassemblage de la veilleuse si vous ne suivez pas les instructions de la bonbonne.

Ne placez jamais de matériaux combustibles, dʼessence ou dʼautres vapeurs ou liquides inﬂammables à proximité de lʼappareil.

Les ouvertures de ventilation (les fentes en bas et en haut sur le devant de lʼappareil de chauffage) doivent toujours être dégagées.

Examinez régulièrement la ﬂamme de la veilleuse et le brûleur quand lʼappareil fonctionne. Le brûleur devrait être dʼun rouge orangé vif sans flamme remarquable. Si vous voyez clairement une ﬂamme sur le brûleur, il a peut-être besoin dʼêtre nettoyé. Pour inspecter lʼassemblage du brûleur, utilisez la procédure suivante.

NETTOYAGE ET

ENTRETIEN Suite

Il faut inspecter régulièrement lʼoriﬁce et le tube de venturi du brûleur pour sʼassurer quʼil nʼy a pas dʼinsectes, de nids dʼinsectes ou de toiles dʼaraignées. Un tube bouché pourrait causer un incendie.

1. Laissez lʼappareil de chauffage refroidir com plètement avant dʼeffectuer des procédures dʼentretien.

2. Tournez le bouton de réglage pour le mettre sur ARRÊT et retirez la bouteille jetable de 454g (1 lb) de lʼappareil.

3. Retirez les quatre vis qui maintiennent lʼassem blage du brûleur à celui du socle (voir ﬁgure 3 à la page 5).

4. Retirez lʼassemblage du brûleur de lʼassemblage du socle.

5. Examinez lʼintérieur de lʼassemblage du brûleur pour vériﬁer sʼil nʼy a pas dʼaccumulation de poussières, de peluches ou de toiles dʼaraignées. Au besoin, nettoyez lʼintérieur avec un aspirateur ou de lʼair comprimé. Prenez soin de ne pas endommager les composants de lʼassemblage du brûleur pendant le nettoyage.

6. Inspectez lʼoriﬁce principal du brûleur et net toyez lʼouverture de lʼoriﬁce avec un aspirateur ou de lʼair comprimé.

7. Inspectez la veilleuse (montée sur son support) et nettoyez-la avec un aspirateur ou en soufﬂant de lʼair par les entrées dʼair (voir ﬁgure 4).

AVERTISSEMENT : N’utilisez pas d’aiguilles, de ﬁls métalliques ou d’autres objets cylindriques de ce genre pour nettoyer la veilleuse; vous risqueriez d’endommager le rubis calibré qui contrôle le débit de gaz.

8. Soufﬂez de lʼair dans le tube de venturi (avec lʼextrémité conique) pour retirer les poussières, les peluches ou les toiles dʼaraignées.

9. Réinstallez lʼassemblage du brûleur sur lʼassemblage du socle.

Électrode d’allumage

Figure 4 - Veilleuse

Thermocouple

Brûleur

www.desatech.com

HABILLAGE

Conduits d’air

Utilisez un aspirateur ou de lʼair comprimé pour le nettoyage.

Extérieur

Utilisez un chiffon doux imbibé dʼune solution dʼeau savonneuse. Passez le chiffon sur lʼhabillage

pour enlever la poussière.

ENTREPOSAGE

1. Laissez refroidir lʼappareil de chauffage pendant

45 minutes après lʼavoir éteint.

Entreposez lʼappareil de chauffage verticalement dans

un endroit protégé des intempéries et la poussière.

3. Si vous le voulez, couvrez lʼappareil de chauf-

fage une fois quʼil a refroidi.

4. Si lʼappareil de chauffage nʼest pas utilisé

pendant longtemps, déconnectez la bouteille de propane ou de GPL, retirez-la et entreposez en conformité avec la Norme pour lʼemmagasinage

et la manipulation des gaz de pétrole liquéﬁés, ANSI/INFPA 58

RÉPARATION

Pour que lʼappareil de chauffage ne pose pas de

danger, quʼil fonctionne bien et quʼil dure, il faut

lʼentretenir à intervalles réguliers. La fréquence de lʼentretien dépend de lʼusage de lʼappareil. Lisez la rubrique ci-dessous sur les critères de bon fonctionnement dʼun appareil de chauffage. La garantie sera prorogée si lʼentretien de routine nʼest pas effectué à intervalles réguliers.

Il est dangereux dʼutiliser un appareil de chauf fage qui a été modiﬁé ou qui ne fonctionne pas normalement. Lʼappareil de chauffage fonctionne normalement si :

• la ﬂamme reste dans lʼappareil de chauffage.

• la ﬂamme est surtout bleue avec une possibilité

de pointes jaunes.

• vous nʼéprouvez aucun malaise physique, vos

yeux ne sont pas irrités et vous ne détectez pas de forte odeur déplaisante.

• il nʼy a pas de fumée ou de suie à lʼintérieur ou à

lʼextérieur de lʼappareil de chauffage.

• lʼappareil de chauffage ne sʼéteint pas de façon

soudaine et inattendue.

Les listes des pièces et le diagramme de câblage illus trent lʼappareil de chauffage tel quʼil a été construit. Nʼutilisez pas un appareil de chauffage sʼil diffère de celui illustré. En outre, nʼutilisez que le tuyau, le détendeur et le raccord de bouteille (appelé aussi raccord PHE) fourni avec lʼappareil de chauffage.

IMPORTANT : Nʼutilisez pas dʼautres pièces. Pour cet appareil de chauffage, le détendeur doit être réglé comme indiqué dans la section Spéciﬁcations de la page 2. Si vous nʼêtes pas sûr du réglage du détendeur, faites-le vériﬁer.

114082-01A

DÉPANNAGE

AVERTISSEMENT : Éteindre l’appareil de chauffage et le laisser refroidir avant de procéder à une révision ou à une réparation. Seul un technicien compétent peut entretenir et réparer l’appareil de chauffage.

ATTENTION : N’utilisez ni ﬁl, ni aiguille, ni autre objet de ce genre pour nettoyer l’assemblage DAO/veilleuse. Vous risqueriez d’endommager l’assemblage DAO/veilleuse.

Note : Toutes les rubriques de dépannage sont placées par ordre de fonctionnement.

SYMPTÔME

Il nʼy a pas dʼétincelle sur le DAO/ veilleuse quand on fait fonctionner le bouton dʼallumage

Le DAO/veilleuse sʼallume mais la ﬂamme sʼéteint quand on relâche le bouton de réglage

Le brûleur ne sʼallume pas une fois le DAO/veilleuse allumé

Le brûleur tarde à sʼallumer

114082-01A

CAUSE POSSIBLE

Lʼélectrode dʼallumage est mal placée

2. Lʼél ectrode dʼallumage est défectueuse

3. Lʼélectrode dʼallumage nʼest pas raccordée au câble de lʼallumeur

4. Le câble de lʼallumeur est pincé ou mouillé

5. Le câble de lʼallumeur est coupé

6. Lʼallumeur piézo-électrique est défectueux

1. Le bouton de réglage nʼest pas enfoncé à fond

2. Le bouton de réglage nʼa pas été enfoncé assez longtemps

3. Le système de verrouillage de sécurité a été déclenché

4. Le thermocouple est déconnecté à la vanne de contrôle

5. La ﬂamme de la veilleuse ne touche pas le thermocouple; de ce fait, le thermocouple refroidit, ce qui éteint la ﬂamme de la veilleuse. Ce problème peut être dû à une ou plusieurs des causes suivantes :

A) Basse pression du gaz B) Assemblage DAO/veilleuse

sale ou partiellement bouché

6. Le thermocouple est endommagé

7. La vanne de contrôle est endom magée

1. Lʼoriﬁce du brûleur est bouché

2. La pression dʼentrée du gaz est trop basse

1. La pression du collecteur est trop basse

2. Lʼoriﬁce du brûleur est bouché

www.desatech.com

SOLUTION

1. Remplacez lʼassemblage de la veilleuse

2. Remplacez lʼassemblage de la veilleuse

3. Rebranchez le câble de lʼallumeur

4. Dégagez le câble de lʼallumeur sʼil est pincé par du métal ou un tuyau. Veillez à ce que le câble de lʼallumeur soit sec

5. Remplacez le câble de lʼallumeur

Remplacez lʼassemblage de la vanne de lʼallumeur piézo-électrique

1. Enfoncez le bouton de réglage à fond

2. Une fois le DAO/veilleuse al lumé, gardez enfoncé le bouton de réglage pendant 30 secondes

3. Attendez une minute pour que le système de verrouillage de sécurité se réinitialise. Répétez la procédure dʼallumage.

4. Serrez à la main, puis donnez 1/4 de tour de plus

5. A) Remplacez la bouteille de propane ou de GPL

B) Nettoyez lʼassemblage DAO/

veilleuse (consultez la section Nettoyage et entretien, à la page

7) ou remplacez-le

6. Remplacez lʼassemblage de la veilleuse

7. Remplacez la vanne de contrôle

1. Nettoyez lʼorifice du brûleur (consultez la section Nettoyage et entretien, à la page 7) ou rem placez lʼoriﬁce du brûleur

2. Remplacez la bouteille de propane ou de GPL

1. Remplacez la bouteille de propa ne ou de GPL

2. Nettoyez lʼorifice du brûleur (consultez la section Nettoyage et entretien, à la page 7) ou remplacez lʼoriﬁce du brûleur

DÉPANNAGE Suite

AVERTISSEMENT : En cas d’odeur de gaz

• Fermez le gaz.

• N’allumez aucun appareil.

• Ne touchez aucun interrupteur électrique et n’utilisez pas d’appareil téléphonique dans votre bâtiment.

• Allez chez un voisin et appelez immédiatement votre compagnie de gaz. Suivez les instructions de la compagnie de gaz.

• Si vous ne pouvez pas joindre la compagnie de gaz, appelez le service d’incendie.

IMPORTANT : Si vous faites fonctionner lʼappareil de chauffage dans un endroit où lʼair contient des impuretés, il risque dʼy avoir des odeurs. Les produits de nettoyage, les peintures, les décapants pour peinture, la fumée de tabac, les colles et les adhésifs, les moquettes et les tissus neufs, etc., peuvent produire des vapeurs. Ces vapeurs peuvent se mélanger à lʼair de combustion et créer des odeurs.

SYMPTÔME

Le brûleur a des retours de ﬂamme pendant la combustion

CAUSE POSSIBLE

1. Lʼoriﬁce du brûleur est bouché ou endommagé

2. La pression dʼentrée du gaz est trop basse

3. Le brûleur est endommagé

4. Le détendeur est défectueux

SOLUTION

1. Nettoyez lʼoriﬁce du brûleur (consultez la section Nettoyage et entretien, à la page 7) ou remplacez lʼoriﬁce du brûleur

2. Remplacez la bouteille de propane ou de GPL

3. Remplacez le brûleur

4. Remplacez le détendeur

Il y a un peu de fumée ou dʼodeur à la première utilisation

Lʼappareil de chauffage produit des odeurs inattendues

Lʼappareil de chauffage sʼéteint pendant quʼil fonctionne

Odeur de gaz même quand le bouton de réglage est sur la position dʼarrêt

1. Il y a des résidus des processus de fabrication

1. Lʼappareil de chauffage brûle des vapeurs de peinture, de laque à cheveux, de colles, etc. Consultez la note IMPOR- TANT ci-dessus

2. Il nʼy a pas assez de carburant

3. Fuite de gaz. Reportez-vous

à l’avertissement en haut de la page

1. Il nʼy a pas assez dʼair frais

2. La pression de la conduite est trop basse

3. Lʼassemblage DAO/veilleuse est partiellement bouché

4. Lʼinterrupteur sécuritaire a été déclenché car lʼappareil de chauffage a été bousculé

1. Fuite de gaz. Reportez-vous

à l’avertissement en haut de la page

2. Vanne de contrôle défectueuse

www.desatech.com

Le problème disparaîtra après quelques heures de fonctionnement

1. Pour usage à lʼextérieur uniquement. Nʼutilisez plus de produits dégageant des odeurs lorsque lʼappareil de chauffage fonctionne

2. Remplacez la bouteille de propane ou de GPL

3. Trouvez toutes les fuites et réparez-les

1. Pour usage à lʼextérieur uniquement. Assurez une ventilation sufﬁsante

2. Remplacez la bouteille de propane ou de GPL

Nettoyez lʼassemblage DAO/ pilote (consultez la section Net- toyage et entretien, à la page 7)

4. Rallumez lʼappareil de chauffage

1. Trouvez toutes les fuites et réparez-les

2. Remplacez la vanne de contrôle

114082-01A

SERVICE TECHNIQUE

Un appareil de chauffage qui ne fonctionne pas correctement doit être réparé par un technicien de service qualifié. Pour trouver le centre de service le plus près de chez vous ou si vous avez dʼautres questions au sujet de cet appareil de chauffage, communiquez avec le service technique de DESA Heating Products au 1-866-672-6040. Lorsque vous appelez, ayez sous la main les numéros de modèle et de série de votre appareil de chauffage.

Vous pouvez aussi visiter le site Web du ser vice technique de DESA Heating Products à

www.desatech.com

Vous pouvez aussi obtenir un entretien sous ga rantie ou hors garantie en apportant le produit au centre de service local.

ACCESSOIRES

Procurez-vous cet accessoire auprès de votre revendeur. Sʼil ne peut pas vous fournir cet accessoire, appelez DESA Heating Products au 1 866 672 6040 pour obtenir des références. Vous pouvez également écrire à lʼadresse indiquée au dos de ce manuel.

ASSEMBLAGE DE TUYAU POUR PROPANE OU GPL DE 1,5 M (5 PI) P4122

Inclut un raccord mâle pour bouteille jetable de 1po

-20 et raccord PHE avec volant de manœuvre.

PIÈCES DE RECHANGE

AVERTISSEMENT : N’utilisez ue des pièces de rechange DESA. Cet appareil de chauffage utilise des pièces conçues spéciﬁquement pour lui. N’utilisez pas de substituts ou de pièces génériques. L’utilisation de pièces de rechange inappropriées peut causer des blessures

graves ou fatales. Ceci protégera également la garantie des pièces remplacées sous garantie.

PIÈCES SOUS GARANTIE

Communiquez avec les revendeurs autorisés de ce produit. Sʼils ne peuvent pas vous fournir de pièces de rechange DESA dʼorigine, communiquez avec le dépôt de pièces le plus proche ou appelez le service technique de DESA Heating Products au 1-866-672-6040.

Lorsque vous appelez DESA Heating Products, ayez sous la main :

• votre nom

• votre adresse

• le numéro du modèle de lʼappareil de chauffage

• une description de la panne de lʼappareil de chauffage

• la date de lʼachat

PIÈCES QUI NE SONT PAS SOUS GARANTIE

Communiquez avec les revendeurs autorisés de ce produit. Sʼils ne peuvent vous fournir de pièces de rechange dʼorigine, communiquez avec le dépôt de pièces le plus proche (liste dans la brochure des centres de service autorisés) ou appelez DESA Heating Products au 1-866-672-6040 pour obtenir une référence.

Lorsque vous appelez DESA Heating Products, ayez sous la main :

• le numéro du modèle de lʼappareil de chauffage

• le numéro de la pièce de rechange

114082-01A 11

www.desatech.com

VUE DÉTAILLÉE DES PIÈCES

MODÈLE SPC-21PHTSA

www.desatech.com

114082-01A

LISTE DES PIÈCES

Cette liste contient les pièces de rechange utilisées dans votre appareil de chauffage. Quand vous commandez des pièces, reportez-vous aux instructions de la section Pièces de rechange, à la page 11 de ce manuel dʼutilisation.

N° N° DE PIÈCE DESCRIPTION QTÉ

1 114051-01 Socle 1 2 114052-01 Poids de lestage 1 3 114053-01 Cache-bouteille 1 4 114054-01 Porte 1 5 114055-01 Détendeur 1 6 114056-01 Support de montage du détendeur 1 7 114057-01 Interrupteur sécuritaire 1 8 114058-01 Raccord du détendeur 1 9 114059-01 Support de montage de la vanne 1 10 114060-01 Vanne 1 11 114061-01 Bouton 1 12 114185-01 Veilleuse DAO 1 13 114186-01 Protection de la veilleuse 1 14 114237-01 Support du brûleur 1 15 114065-01 Support du thermocouple 1 16 114066-01 Assemblage du brûleur 1 17 114067-01 Grille de protection 1 18 114068-01 Assemblage de l’écran d’émetteur 1 19 114069-01 Coupole 1 20 114070-01 Émetteur inférieur 1 21 114071-01 Buse d’aération 1 22 114072-01 Écran thermique 1 23 114073-01 Montant 1 24 114074-01 Anneau 1 25 114075-01 Boîtier de la vanne 1 26 114076-01 Assemblage de conduit de gaz 1 27 114077-01 Bague de compression 2 28 114078-01 Écrou de compression 2 29 114079-01 Raccord à compression 1 30 114080-01 Poignée de la porte 1 31 114081-01 Loquet de la porte 1 32 114239-01 Support de montage du détendeur 1

PIÈCES DISPONIBLES — PAS ILLUSTRÉES

114085-01 Décalque signalétique du modèle 1 114084-01 Décalque d’instructions d’utilisation (en anglais) 1 114086-01 Décalque d’avertissement (en anglais) 1 114086-02 Décalque d’avertissement (en espagnol) 1 114086-03 Décalque d’avertissement (en fran 114086-04 Décalque d’instructions d’utilisation (en espagnol) 1 114086-05 Décalque d’instructions d’utilisation (en fran 114238-01 Paquet de pièces 1 114083-01 Joint torique 1

çais) 1

114082-01A

www.desatech.com

NOTES

_____________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________

www.desatech.com

114082-01A

NOTES

114082-01A

www.desatech.com

114082 01

SERVICE DE GARANTIE ET DE RÉPARATION

CONSERVEZ CETTE GARANTIE

Modèle

Numéro de série

Date de l’achat

GARANTIE LIMITÉE

DESA Heating Products garantit ce produit et toutes les pièces quʼil contient contre tout défaut de matériau et de fabrication pour un (1) an à partir de la date de lʼachat original lorsque utilisés et entretenus en conformité avec les instructions. Cette garantie ne protège que lʼacheteur au détail dʼorigine lorsquʼune preuve dʼachat est fournie.

Cette garantie ne couvre que le coût des pièces et de la main-dʼœuvre requis pour restaurer le produit à son état de fonctionnement normal. Le transport et les frais incidents associés aux réparations sous garantie ne sont pas remboursables sous cette garantie.

Les réparations sous garantie sont disponibles seulement par lʼintermédiaire des revendeurs et des centres de service autorisés.

Cette garantie ne couvre pas les défauts causés par la mauvaise utilisation, lʼabus, la négligence, les accidents, le manque dʼentretien adéquat, lʼusure normale, les modiﬁcations, les altérations, les combustibles contaminés, les réparations avec des pièces autres que des pièces DESA ou une réparation par quelquʼun dʼautre quʼun revendeur ou un centre de service autorisé. Lʼentretien de routine est la responsabilité du propriétaire.

CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES DE COMMERCIALITÉ ET DʼADÉQUATION À UN BESOIN PARTICULIER.

DESA Heating Products nʼassume aucune responsabilité pour les dommages indirects, imprévus ou incidents. Certains états ou provinces ne permettent pas lʼexclusion ou la restriction des dommages imprévus ou incidents et certaines restrictions ou exclusions pourraient ne pas sʼappliquer à votre cas. Cette Garantie limitée vous donne des droits spéciﬁques selon la loi; vous pourriez aussi avoir dʼautres droits selon lʼétat ou la province que vous habitez.

La présente garantie ne couvre pas toute décoloration provoquée par lʼutilisation de lʼappareil de chauffage. Nous nous réservons le droit de modiﬁer ces spéciﬁcations à tout moment sans préavis. La seule garantie valable est notre garantie écrite standard. Nous nʼoffrons aucune autre garantie, expresse ou implicite.

RÉPARATION SOUS GARANTIE

Si votre appareil de chauffage a besoin de réparation, retournez-le au centre de service autorisé le plus près de chez vous. Une preuve dʼachat doit être présentée avec lʼappareil de chauffage. Lʼappareil de chauffage sera inspecté. Un défaut peut être causé par des matériaux défectueux ou un défaut de fabrication. Si tel est le cas, DESA Heating Products réparera ou remplacera lʼappareil de chauffage sans frais.

SERVICE DE RÉPARATION

Retournez lʼappareil de chauffage au centre de service autorisé le plus près de chez vous. Chaque centre de service est autonome. Les réparations non couvertes par la garantie seront facturées aux prix normaux. Nous nous réservons le droit de modiﬁer ces spéciﬁcations à tout moment sans préavis.

Pour tout renseignement concernant cette garantie, écrivez-nous à :

2701 Industrial Drive P.O. Box 90004 Bowling Green, KY 42102-9004, USA ATTN: Customer Service Department

114082-01 Rev. A 08/04

NOT A UPC

Desa SPC-21PHTSA User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

SPECIFICATIONS

SAFETY INFORMATION

PROPANE/LP SAFETY

PRODUCT FEATURES

UNPACKING

PROPANE/LP SUPPLY

STORAGE

SERVICING

TROUBLESHOOTING

TECHNICAL SERVICE

ACCESSORIES

REPLACEMENT PARTS

WARRANTY AND REPAIR SERVICE

ESPECIFICACIONES

DESEMPAQUE

ALMACENAMIENTO

REPARACIONES

SOLUCIÓN DE PROBLEMAS

SERVICIO TÉCNICO

ACCESORIOS

PIEZAS DE REPUESTO

GARANTÍA Y SERVICIO DE REPARACIÓN

SPÉCIFICATIONS

DÉBALLAGE

INSTRUCTIONS D’ASSEMBLAGE

NOTICE D’UTILISATION

ENTREPOSAGE

RÉPARATION

DÉPANNAGE

SERVICE TECHNIQUE

ACCESSOIRES

PIÈCES DE RECHANGE

SERVICE DE GARANTIE ET DE RÉPARATION
