Desa Tech 170-F, BLP170VT, REM170VT, RLP170VT, SBLP170VT Owner's Manual [en, fr, es]

...

Page 1

PROPANE CONSTRUCTION FORCED AIR HEATER

OWNER’S MANUAL

170,000 BTU/HR VARIABLE WITH BUILT-IN THERMOSTAT

IMPORTANT: Read and understand this manual before assembling, starting or servicing heater. Improper use of heater can cause serious injury. Keep this manual for future reference.

GENERAL HAZARD WARNING:

Failure to comply with the precautions and instructions provided with this heater, can result in death, serious bodily injury and property loss or damage from hazards of ﬁre, explosion, burn, asphyxiation, carbon monoxide poisoning and/or electrical shock.

Only persons who can understand and follow the instructions should use or service this heater.

If you need assistance or heater information such as an instructions manual, labels, etc. Contact the manufacturer.

TABLE OF CONTENTS

Safety Information ............................................... 2

Product Identiﬁcation ........................................... 3

Unpacking ........................................................... 3

Theory of Operation ............................................ 4

Propane Supply ................................................... 4

Installation ........................................................... 4

Ventilation

Operation ............................................................. 5

Storage ................................................................ 6

Maintenance ........................................................ 6

........................................................... 5

Save this manual for future reference.

For more information, visit www.desatech.com

Troubleshooting ...................................................

Service Procedures ............................................. 8

Speciﬁcations .................................................... 10

Wiring Diagram .................................................. 10

Accessories ........................................................11

Technical Servi

Replacement Parts .............................................11

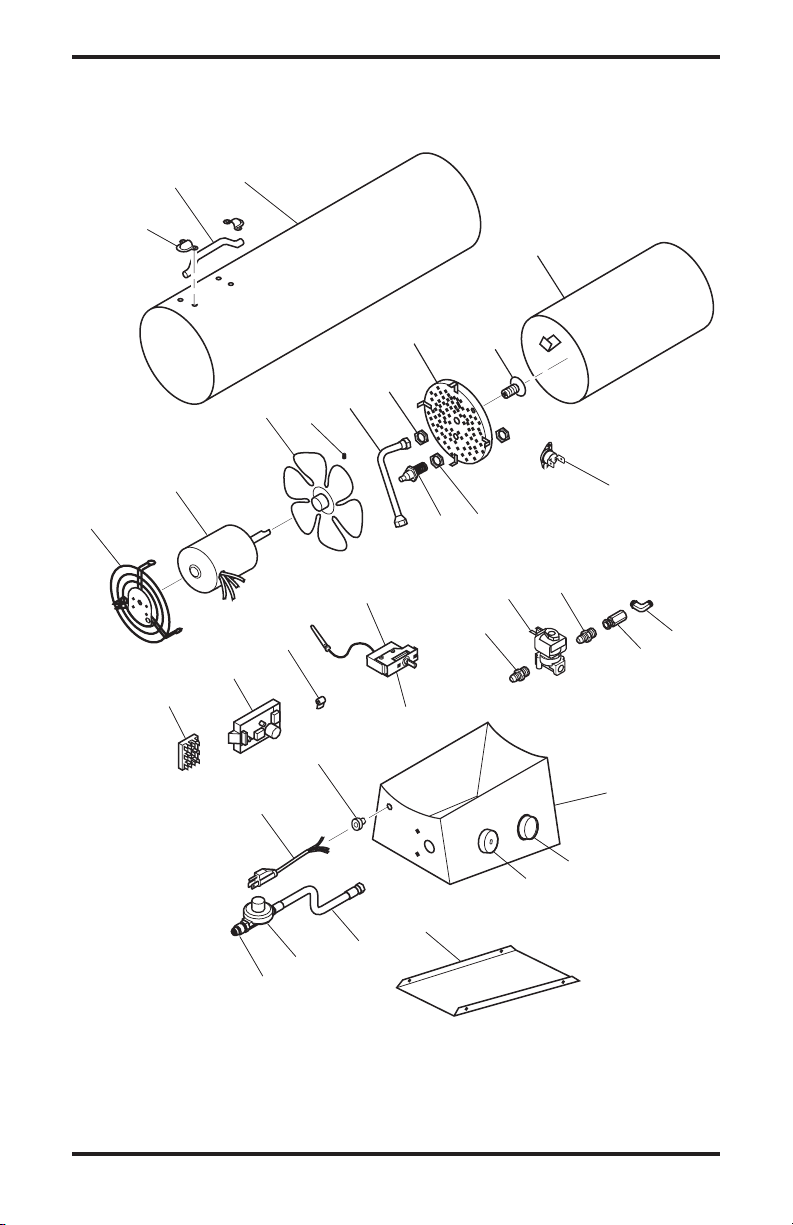

Illustrated Parts Breakdown and Parts List ....... 12

Warranty and Repair Service ............................ 14

ce ...............................................11

Page 2

SAFETY INFORMATION

WARNING: This product contains and/or generates chemicals known to the State of California to cause cancer or birth defects or other reproductive harm.

WARNING: Fire, burn, inhalation and explosion hazard. Keep solid combustibles, such as building materials, paper or cardboard, a safe distance away from the heater as recommended by the instructions. Never use the heater in spaces which do or may contain volatile or airborne combustibles or products such as gasoline, solvents, paint thinner, dust particles or unknown chemicals.

WARNING: Not for home or recreational vehicle use.

The heater is designed for use as a construction heater in accordance with ANSI Z83.7/CGA2.14. Other standards govern the use of fuel gases and heating products for speciﬁc uses. Your local authority can advise you about these. The primary purpose of construction heaters is to provide temporary heating of buildings under construction, alteration or repair. Properly used, the heater provides safe economical heating. Products of combustion are vented into the area being heated.

We cannot foresee every use which may be made of our heaters. Check with your local ﬁre safety au

thority if you have questions about heater use.

Other standards govern the use of fuel gases and heat producing products for speciﬁc uses. Your local authorities can advise you about these.

Carbon Monoxide Poisoning: Some people are

more affected by carbon monoxide than others. Early signs of carbon monoxide poisoning resemble the ﬂu, with headaches, dizziness and/or nausea. If you have these signs, the heater may not be working properly. Get fresh air at once! Check for proper ventilation and have heater serviced.

www.desatech.com

Propane Gas: Propane gas is odorless. An odor-

making agent is added to propane gas. The odor helps you detect a propane gas leak. However, the odor added to propane gas can fade. Propane gas may be present even though no odor exists.

Make certain you read and understand all warn ings. Keep this manual for reference. It is your guide to safe and proper operation of this heater.

1. This product has been approved for use in the Commonwealth of Massachusetts.

2. Install and use heater with care. Follow all local ordinances and codes. In the absence of local ordinances and codes, refer to the

Standard for Storage and Handling of Lique ﬁed Petroleum Gas, ANSI/NFPA 58 and the Propane Gas Installation Code, CAN/CGA B149.2. This instructs on the safe storage and

handling of propane gases.

3. Use only the electrical voltage and frequency speciﬁed on model plate. The electrical con nections and grounding of the heater shall follow the National Electric Code, ANSI/NFPA 70 or the Canadian Electrical Code, Part 1.

4. Electrical grounding instructions — This appliance is equipped with a three-prong (grounding) plug for your protection against shock hazard and should be plugged directly into a properly grounded three-prong recep tacle or extension cord.

5. Use only the hose and factory preset regulator provided with the heater.

6. Use only propane gas set up for vapor with drawal.

7. Provide adequate ventilation. Before using heater, provide at least a three-square-foot opening of fresh, outside air for each 100,000 Btu/Hr (105,500 k/j) of rating.

8. For indoor use only. Do not use heater out doors.

9. Do not use heater in occupied dwellings or in living or sleeping quarters.

10. Do not use heater in a basement or below ground level. Propane gas is heavier than air. If a leak occurs, propane gas will sink to the lowest possible level.

11. Keep appliance area clear and free from com bustible materials, gasoline, paint thinner and other ﬂammable vapors and liquids. Dust is combustible. Do not use heater in areas with high dust content.

12. Minimum heater clearances from combustible materials:

Outlet: 8 Ft. (2.4 m), Sides: 2 Ft. (.6 m), Top:

6 Ft. (1.8 m), Rear: 2 Ft. (.6 m)

113959-01B

Page 3

SAFETY INFORMATION

Continued

13. Keep heater at least six feet from propane tank(s). Do not point heater at propane tank(s) within 20 feet (6.1 m).

14. Keep propane tank(s) below 100° F (38° C).

15. Check heater for damage before each use. Do not use a damaged heater.

16. Check hose before each use of heater. If highly worn or cut, replace with hose speciﬁed by manufacturer before using heater.

17. Locate heater on stable and level surface if heater is hot or operating.

18. Never block air inlet (rear) or air outlet (front) of heater.

19. Keep heater away from strong drafts, wind, water spray, rain or dripping water.

20. Keep children and animals away from heater.

21. This heater is equipped with a thermostat. Heater may start at anytime.

22. Never move, handle or service a hot or operat ing heater. Severe burns may result. You must wait 15 minutes after turning heater off.

23. To prevent injury, wear gloves when handling heater.

24. Never attach duct work to heater.

25. Do not alter heater. Keep heater in its original state.

26. Do not use heater if altered.

27. Turn off propane supply to heater and unplug heater when not in use.

28. Use only original replacement parts. This heater must use design-specific parts. Do not substitute or use generic parts. Improper replacement parts could cause serious or fatal injuries.

PRODUCT

IDENTIFICATION

Hot Air Outlet (Front)

Handle

Fan Guard

Thermostat Knob

Power Cord

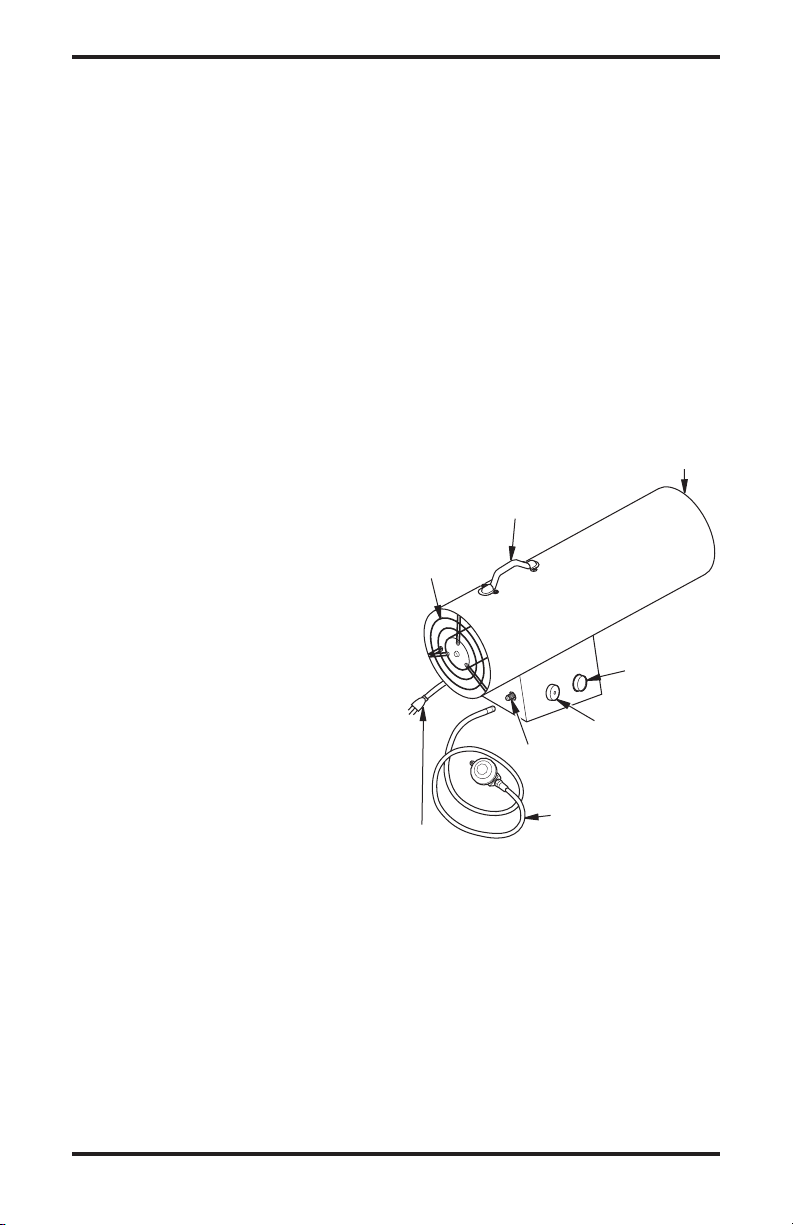

Figure 1 - 170,000 Btu/Hr Model

Variable Heat Control

Inlet Connector

Hose/Regulator Assembly

UNPACKING

1. Remove all packing items applied to heater for shipment. Keep plastic cover caps (attached to inlet connector and hose/regulator assembly) for storage.

2. Remove all items from carton.

3. Check all items for shipping damage. If heater is damaged, promptly inform dealer where you bought heater.

113959-01B

www.desatech.com

Page 4

THEORY OF OPERATION

Air For Combustion And Heating

Fuel

The Fuel System: The hose/regulator assembly

attaches to the propane gas supply. The propane gas moves through the solenoid valve and out the nozzle.

The Air System: The motor turns the fan. The

fan pushes air into and around the combustion chamber. This air is heated and provides a stream of clean, hot air.

Combustion Chamber

Clean Heated Air Out (Front)

Spark Plug

The Ignition System: The direct spark ignitor

(DSI) sends voltage to the spark plug/ignitor. The spark plug/ignitor ignites the fuel and air mixture.

The Safety Control System: This system causes

the heater to shut down if the ﬂame goes out.

Fan

Motor

Cool Air In (Back)

Nozzle

Hose/Regulator Assembly

Figure 2 - Cross Section Operational View (Heater may vary from illustration)

PROPANE SUPPLY

Propane gas and propane tank(s) are to be furnished by the user.

Use this heater only with a propane vapor withdrawal supply system. See Chapter 5 of the

Standard for Storage and Handling of Liqueﬁed Petroleum Gas, ANSI/NFPA 58. Your local library

or ﬁre department will have this booklet. The amount of propane gas ready for use from

propane tanks varies. Two factors decide this amount:

1. The amount of propane gas in tank(s)

2. The temperature of tank(s) The chart below shows the number of 100 pound

(45 kg) tanks needed to run this heater. Do not operate this product with any tank smaller

than 100 pounds.

Temperature Number at tank location of tanks

above 20° F (-7° C) 2 20° F (-7° C) to -10° F (-23° C) 3 below -10° F (-23° C) (Use larger tank)

Less gas is vaporized at lower temperatures. You may need two or more 100 lb. (45 kg) tanks or one

larger tank in colder weather. Your local propane gas dealer will help you select the proper supply system. The minimum surrounding-air tempera ture rating for each heater is -20°F (-29°C).

INSTALLATION

WARNING: Review and understand the warnings in the Safety Information section, page

2. They are needed to safely operate this heater. Follow all local codes when using this heater.

WARNING: Test all gas piping and connections for leaks after installing or servicing. Never use an open ﬂame to check for a leak. Apply a mixture of liquid soap and water to all joints. Bubbles forming show a leak. Correct all leaks at once.

Power Cord

Solenoid Valve

www.desatech.com

113959-01B

Page 5

INSTALLATION

Continued

1. Provide propane supply system (see Propane Supply, page 4).

2. Connect POL ﬁtting on hose/regulator as sembly to propane tank(s). Turn POL ﬁtting counterclockwise into threads on tank. Tighten ﬁrmly using wrench. Tighten regulator with vent pointing down.

3. Connect hose to inlet connector. Tighten ﬁrmly using a wrench.

IMPORTANT: Extra hose or piping may be

used if needed. Install extra hose or piping between hose/regulator assembly and propane tank. You must use the regulator supplied with heater.

4. Open propane supply valve on propane tank(s)

5. Check all connections for leaks.

open ﬂame to check for a leak. Apply a mixture of liquid soap and water to all joints. Bubbles forming show a leak. Correct all leaks at once.

6. Close propane supply valve.

Supply Valve

Propane Tank

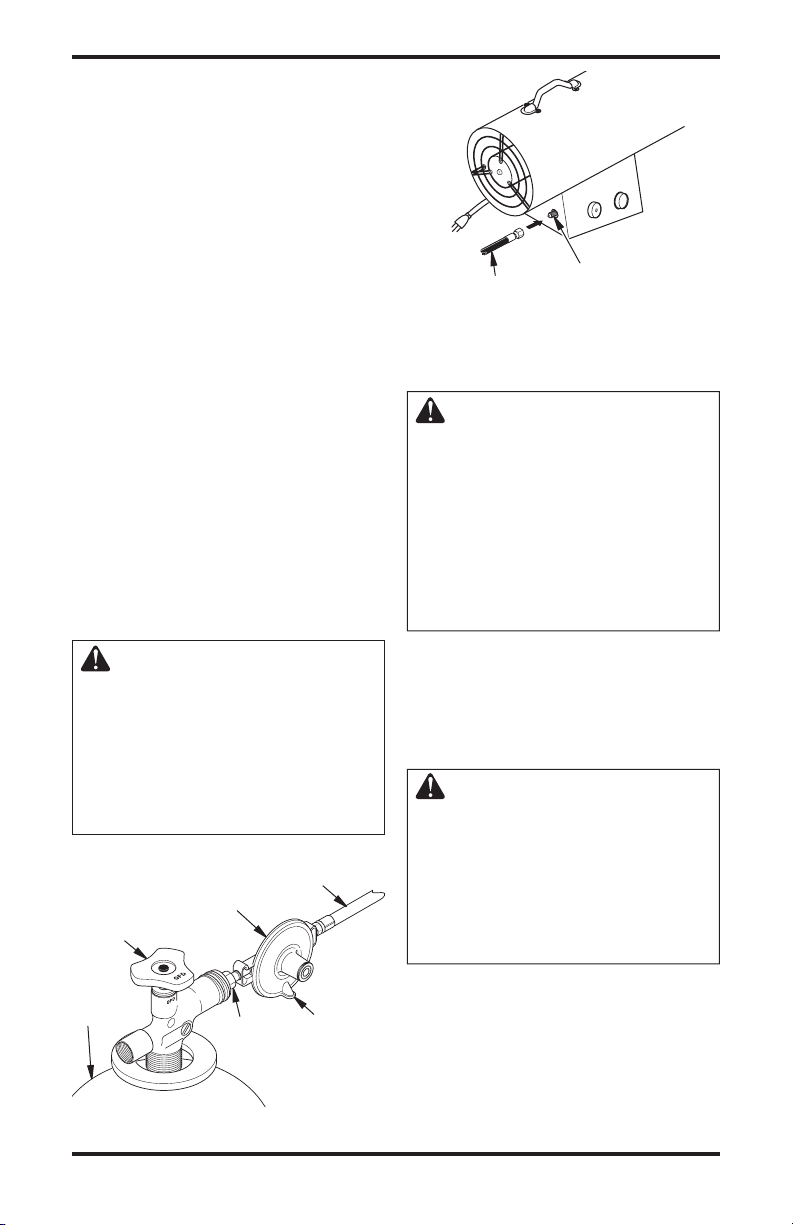

Figure 3 - Regulator With Vent Pointing

Note: If not opened slowly, excess-

slowly. ﬂow check valve on propane tank may stop gas ﬂow. If this happens, close propane supply valve and open again slowly.

WARNING: Never use an

Hose

Regulator

POL Fitting

Down

Vent (pointing down)

Inlet Connector

Hose

Figure 4 - Hose and Inlet Connector

(Heater may vary from illustration)

VENTILATION

WARNING: Follow the minimum fresh, outside air ventila tion requirements. If proper fresh, outside air ventilation is not provided, carbon monoxide poisoning can occur. Provide proper fresh, outside air ventilation before running heater.

Provide a fresh air opening of at least 3 ft

(0.28 m

) for each 100,000 Btu/Hr (105,500 k/j) rating. Provide extra fresh air if more heaters are being used.

OPERATION

WARNING: Review and understand the warnings in the Safety Information section, page

2. They are needed to safely operate this heater. Follow all local codes when using this heater.

TO START HEATER

1. Follow all installation, ventilation and safety information.

2. Locate heater on stable and level surface. Make sure strong drafts do not blow into front or rear of heater.

113959-01B

www.desatech.com

Page 6

OPERATION

Continued

3. Plug power cord of heater into a three-prong, grounded extension cord. Extension cord must be at least six feet long. Extension cord must

be UL listed.

Extension Cord Size Requirement

Up to 50 feet (15 m) long, use 18 AWG rated

cord.

51 to 100 feet (15.5 to 30.5 m) long, use 16

AWG rated cord.

101 to 200 feet (30.78 to 61 m) long, use 14

AWG rated cord.

4. Plug extension cord into a 120 volt/60 hertz, three-hole, grounded outlet.

5. Open propane supply valve on propane tank(s) slowly.

Note: If not opened slowly, excess-ﬂow check

valve on propane tank may stop gas ﬂow. If this happens, close propane supply valve and open again slowly.

6. Turn thermostat control knob fully coun terclockwise to the “cooler” position. Turn thermostat control knob slowly clockwise until electric motor and fan begin to run. Heater will start in approximately 3 seconds. Adjust thermostat control knob to warmer or cooler setting as needed. To control the heat output, adjust the gas valve to the desired temperature.

Note: If heater does not start after 3 seconds,

the ignition control will automatically attempt to start heater one time. If heater fails to start on this attempt, the safety control will "lock out" and no further automatic restarts will be attempted. This could occur if air remains in fuel line. If heater fails to start on this attempt, turn thermostat knob to the “cooler” position until the motor stops turning. Wait ten seconds for safety control to reset, then turn control knob to the “warmer” position and try to start heater again.

7. Thermostat Operation Only: During normal thermostat operation, heater will cycle off when air temperature rises to thermostat setting. When air temperature drops sufﬁciently below thermostat setting, the electric motor and fan will begin to run. After 15 to 60 seconds, heater burner should automatically ignite and provide heat to maintain temperature setting.

TO STOP HEATER

1. Tightly close propane supply valve on propane tank(s).

2. Wait a few seconds. Heater will burn gas left in supply hoses.

3. Turn thermostat knob fully counterclockwise to the “cooler” position.

4. Unplug heater.

STORAGE

CAUTION: Disconnect heater

from propane supply tank(s).

1. Store propane tank(s) in safe manner. See Chapter 5 of Standard for Storage and Han

dling of Liqueﬁed Petroleum Gases, ANSI/ NFPA 58 and/or CAN/CGA B149.2. Follow

all local codes.

2. Place plastic cover caps over brass ﬁttings on inlet connector and hose/regulator assembly.

3. Store in dry, clean and safe place. Do not store hose/regulator assembly inside heater

combustion chamber.

4. When taking heater out of storage, always check inside of heater. Insects and small animals may place foreign objects in heater. Keep inside of heater free from combustible and foreign objects.

MAINTENANCE

WARNING: Never service heater while it is plugged in, connected to propane supply, operating or hot. Severe burns and electrical shock can occur.

1. Keep heater clean. Clean heater annually or as needed to remove dust and debris. If heater is dirty or dusty, clean heater with a damp cloth.

2. Inspect heater before each use. Check connec tions for leaks. Apply mixture of liquid soap and water to connections. Bubbles forming show a leak. Correct all leaks at once.

3. Inspect hose/regulator assembly before each use. If hose is highly worn or cut, replace.

4. Have heater inspected yearly by a qualiﬁed service agency.

5. Keep inside of heater free from combustible and foreign objects.

www.desatech.com

113959-01B

Page 7

TROUBLESHOOTING

WARNING: Never service heater while it is plugged in, connected to propane supply, operating or hot. Severe burns and electrical shock can occur.

OBSERVED PROBLEM

Fan does not turn when heater is plugged in

Heater will not ignite

Heater shuts down while running

POSSIBLE CAUSE

1. No electrical power to heater

2. Fan hitting inside of heater shell

3. Fan blades bent

4. Defective motor

1. User did not follow installa tion or operation instructions properly

2. No spark at spark plug. To test for spark, follow step 8 under Spark Plug, page 8. If you see spark at spark plug, have heater serviced by qualiﬁed service person. If no spark seen:

A) Loose or disconnected

spark plug wire

B) Bad spark plug C) Bad spark transformer

1. Propane supply may be inad equate

2. High surrounding air tem perature causing thermal limit device to shut down heater.

3. Restricted air ﬂow

4. Damaged fan

5. Excessive dust or debris in surrounding area

REMEDY

1. Check voltage to electrical outlet. If voltage is good, check heater power cord for breaks

2. Adjust motor/fan mount to keep fan from hitting inside of heater shell. Bend fan mount if necessary

3. Replace fan. See

4. Replace motor. See Motor, page 8

1. Repeat installation and opera

tion instructions. See Instal lation, page 4 and Operation, page 5

2. A) Check spark plug wire. Tighten or reattach loose spark plug wire. See Figure 8, page 9 for spark plug wire location

B) Replace spark plug. See

Spark Plug

C) Replace spark transformer. See Spark Transformer, page 9

1. A) Reﬁll tank

B) Provide additional and/or

larger tanks. See Propa ne Supply, page 4

2. This can happen when running

heater in temperatures above 85° F (29° C). Run heater in cooler temperatures

3. Check heater inlet and outlet. Remove any obstructions

4. Replace fan. See

5. Clean heater. See Mainte

nance, page 6

Fan, page 8

, page 9

Fan, page 8

113959-01B

WARNING: Use only in areas

free of high dust content.

www.desatech.com

Page 8

SERVICE PROCEDURES

WARNING: Never service heater while it is plugged in, connected to propane supply, operating or hot. Severe burns and electrical shock can occur.

MOTOR

1. With heater on its side, remove access panel.

2. Access ground screw through underside of heater base. Remove ground screw. Disconnect the green motor wire and the green power cord wire from underside of shell (see Figure 5).

3. Remove two black wires from motor to ter minal board.

4. Carefully push motor wires through hole in bottom of shell.

5. Remove screws holding motor mount to shell. Use nut-driver (see Figure 5).

6. Carefully pull motor and fan out of shell. IMPORTANT: Be careful not to damage fan. Do not set motor and fan down with the weight resting on fan. This could damage fan pitch.

7. Use hex wrench to loosen setscrew which holds fan to motor shaft.

8. Remove fan. Be careful not to damage the fan blade pitch.

9. Use nut driver to remove two nuts that attach motor to motor mount.

10. Discard old motor.

11. Attach motor to motor mount with two nuts. Tighten nuts ﬁrmly.

12. Replace fan on motor shaft. Make sure set screw contacts ﬂat surface on motor shaft.

13. Tighten set screw ﬁrmly (40-50 inch-pounds [46.08-57.60 kilogram-centimeters]).

14. Carefully route motor wires through hole in shell. Place motor, motor mount and fan guard into rear of heater shell, as shown in Figure 5.

15. Insert screws through heater shell and into motor mount. Tighten screws ﬁrmly.

16. Turn heater on its side to access opening in bottom of base. Connect green wires from motor, transformer and power cord to heater shell using ground nut.

17. Attach two black wires from motor to terminal board (see Wiring Diagram, page 10, for cor rect locations).

18. Replace access panel.

Motor and Fan Guard

Screw

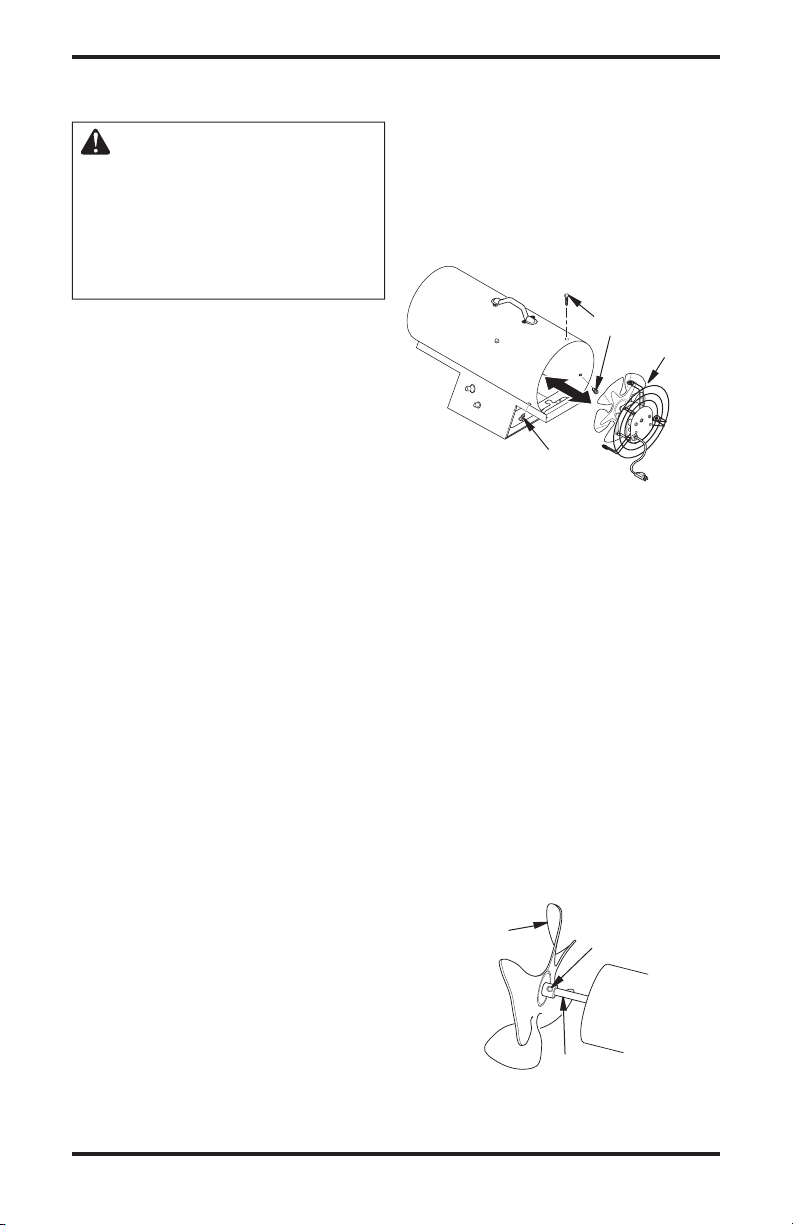

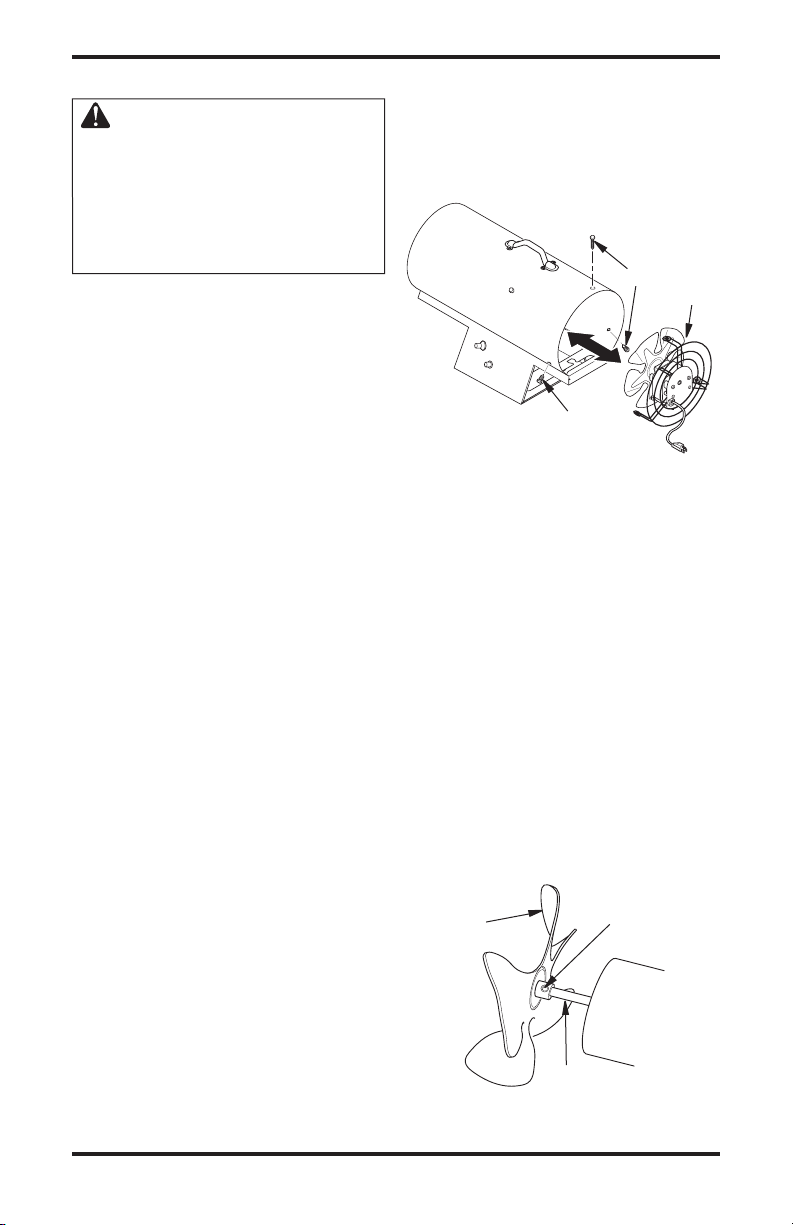

Figure 5 - Removing Motor and Fan

Guard from Heater (Heater may vary

from illustration)

FAN

1 Remove motor, motor mount and fan (see

Motor, steps 1 through 8).

2. Clean fan using soft cloth moistened with kerosene or solvent.

3. Dry fan thoroughly.

4. Replace fan on motor shaft. Make sure set screw is touching back of ﬂat surface on motor shaft (see Figure 6).

5. Place setscrew on ﬂat of shaft. Tighten set screw ﬁrmly (40-50 inch-pounds [46.08-57.60 kilogram-centimeters]).

6. Place motor, motor mount and fan guard into rear of heater shell (see through 18).

Fan

Motor Shaft

Figure 6 - Fan, Motor Shaft and

Setscrew Location

Hub

Setscrew

Figure 7 - Fan Cross Section

Motor, steps 14

Setscrew

Fan

Motor Shaft

www.desatech.com

113959-01B

Page 9

SERVICE PROCEDURES

Continued

SPARK TRANSFORMER

1. Remove access panel.

2. Locate and disconnect white, black and orange wires from spark transformer.

3. Remove screw holding spark transformer to base. Remove sheet metal nut on transformer and install on new transformer. Discard spark transformer.

4. Install new spark transformer. Position new spark transformer in same manner as old transformer.

5. Connect white, black and orange wires to new spark transformer. Connect wires to correct ter minals as noted in Wiring Diagram, page 10.

6. Replace access panel.

Spark Plug Wire

Bushing

Figure 8 - Removing Spark Plug Wire

from Spark Transformer (Heater may

vary from illustration)

SPARK PLUG

1. Remove motor, motor mount and fan guard (see Motor, page 8, steps 1 through 6).

Remove orange plug.

3. From front of heater loosen 3/4" hex nut holding spark plug in place (see Figure 9).

4. Remove spark plug from rear head.

5. Install new spark plug. Attach spark plug to rear head with ignitor hex nut removed in step 3.

6. Attach spark plug wire.

7. Test for spark.

spark plug

wire from spark

WARNING: Make sure heater

is disconnected from propane supply. Heater could ignite causing severe burns.

Plug into extension cord and watch for spark

at spark plug.

8. Place motor, motor mount and fan guard into rear of heater shell (see 14 through 18).

3/4" Hex Head Nut

Spark Plug

Motor, page 8, steps

113959-01B

Figure 9 - Removing Spark Plug Nut

and Spark Plug (Heater may vary from

www.desatech.com

Rear Head

illustration)

Page 10

SPECIFICATIONS

Orange**

CONNECTION DIAGRAM

Green

Spark Plug

If any original wiring as supplied with the heater must be replaced, it must be replaced with type AWG 105°

wire or its equivalent except as indicate

(*Type SF2-200. **SGI-250° C)

High Limit

Switch

Gas

Valve

Green

Motor

Flame Control

Line

Neut

lve

Ground

White

Red

Black

Thermostat

Chassis Ground

Line Cord

• 125,000 - 170,000 Btu/Hr (36.6 - 49.8 kW)

• Propane/LP Fuel

• Gas Supply Pressure to Regulator Max - Bottle Pressure, Min - 5 psig (34.5 kPa)

• Gas Supply Pressure Regulator out 28" WC (6.97 kPa)

• Electrical Input - 115V, 60 Hz, 1Ø, 3a

• Direct Spark Ignition, interrupted type

• Primary Flame Control - Solid State

• High Temperature Control - 240°F (116°C)

• Minimum Ambient Temp. Rating - 0°F (-17.8°C)

• Fuel Consumption - 5.8 - 7.9 lbs/hr (2.6 - 3.6 kg/hr)

• Fuel Oriﬁce Port No. - 18

• Fuel Oriﬁce Port Size - 0.80 mm

• Heated Air Output - 450 CFM (12.74 cu m/m)

WIRING DIAGRAM

www.desatech.com

113959-01B

Page 11

ACCESSORIES

Purchase accessories and parts from your nearest dealer or service center. If your dealer or service center can not supply an accessory or part, either contact your nearest Parts Central (listed in the separate Authorized Service Center booklet) or call DESA Heating Products at 1-866-672-6040 for referral information. You can also write to the address listed on the back page of this manual.

TECHNICAL SERVICE

You may have further questions about this heater. If so, contact DESA Heating Productsʼ Technical Service Department at 1-866-672-6040. When calling, please have your model and serial numbers of your heater ready.

You can also visit DESA Heating Products' Techni cal Service web site at www.desatech.com.

REPLACEMENT PARTS

WARNING: Use only original replacement parts. This heater must use design-speciﬁc parts. Do not substitute or use generic parts. Improper replacement parts could cause serious or fatal injuries. This will also protect your warranty coverage for parts replaced under warranty.

PARTS UNDER WARRANTY

Contact authorized dealers of this product. If they canʼt supply original replacement part(s), either

contact your nearest Parts Central or call DESA

Heating Productsʼ Technical Service Department at 1-866-672-6040.

When calling DESA Heating Products, have ready:

• your name

• your address

• model and serial numbers of your heater

• how heater was malfunctioning

• purchase date In most cases, we will ask you to return the part

to the factory.

PARTS NOT UNDER WARRANTY

Contact authorized dealers of this product. If they canʼt supply original replacement part(s), either contact your nearest Parts Central or call DESA Heating Products for referral information at 1-866-672-6040.

When calling DESA Heating Products, have ready:

• model number of your heater

• the replacement part number

113959-01B 11

www.desatech.com

Page 12

ILLUSTRATED PARTS BREAKDOWN

MODELS BLP170VT, REM170VT, RLP170VT, SBLP170VT, 170-F AND SPC170-F

www.desatech.com

113959-01B

Page 13

PARTS LIST

MODELS BLP170VT, REM170VT, RLP170VT, SBLP170VT, 170-F AND SPC170-F

This list contains replaceable parts used in your heater. When ordering parts, follow the instructions listed under Replacement Parts on page 11 of this manual.

**Not a ﬁeld replaceable part.

113959-01B

KEY NO. PART NO. DESCRIPTION QTY.

1 113938-01 Outer Shell Orange 1

113938-02 Outer Shell, Red 1 113938-03 Outer Shell, Yellow 1 113938-04 Outer Shell, Green 1

113938-05 2 ** Middle Cylinder 1 3 113940-01 Oriﬁce Assembly 1 4 113937-01 Flame Holder Assembly 1 5 115324-01 High Limit Switch 1 6 113888-01 Oriﬁce Nut 1 7 097917-01 Handle 1 8 097918-01 Handle Mounting Clips 2 9 113948-01 Set Screw, Nyloc 1 10 113950-01 Fan 1 11 113941-01 Motor Assembly 12 113942-01 Inlet/Motor Mounting Grille 1 13 113776-01 Hose Assembly 1 14 113862-01 Regulator, 28" WC 1 15 113791-01 POL Excess Flow Valve 1 16 113952-01 Male Fitting Conn. 3/8 MPT x 3/8 SAE FLR 1 17 113951-01 Solenoid Valve, Goyen 1 18 113964-01 Fitting Close Nipple 1 19 113966-01 Burn Rate Adjustment Valve 1 20 113965-01 Elbow Fitting, 3/8 MPT x 1/2 SAE FLR 1 21 113943-01 Fuel Tube Assembly 1 22 113963-01 Spark Plug, Flame Sensor 1 23 113886-01 Spark Plug Nut 1 24 113947-01 Thermostat Mounting Bracket 1 25 113944-01 Thermostat Assembly 1 26 113949-01 Loop Clamp, 5/16 1 27 110287-01 Flame Control 1 28 113864-01 Power Cord Assembly 1 29 113960-01 Terminal Board 1 30 113865-01 Bushing Strain Relief 1 31 113961-01 Knob, Thermostat 1 32 113962-01 Burn Rate Adjustment Knob 1 33 113945-01 Control Box 1 34 113946-01 Access Panel 1

113883-01 Snap Bushing, 5/8 2

113802-07

113933-04 Operating Instructions Decal, English/Spanish 1

113984-03 Warning Decal, English/Spanish

113984-04 Operating Instructions/Warning Decal, French 1

099504-08 Thermostat Warning Decal 1

113907-01 Warning Electrical Decal 1

113953-01

097650-01 Tradename Decal, Master 1

113858-04 Tradename Decal, All-Pro 1

113858-05 Tradename Decal, Universal 1

109111-03 Tradename Decal, Reddy

110789-01 Tradename Decal, Remington 1

113914-01 Hang Tag, English 1

113914-02 Hang Tag, Spanish 1

113914-03 Hang Tag, French

Outer Shell, Black 1

PARTS AVAILABLE - NOT SHOWN

Model Data Decal 1

Wiring Schematic Decal 1

www.desatech.com

Page 14

WARRANTY AND REPAIR SERVICE

KEEP THIS WARRANTY

Model

Serial No.

Date of Purchase

LIMITED WARRANTIES FOR NEW AND FACTORY

RECONDITIONED PRODUCTS

New Products: DESA Heating Products warrants this heater and any parts thereof, to be free of defects in materials

and workmanship for one (1) year from the date of ﬁrst purchase, when operated and maintained in accordance with the manufacturer's instructions. These warranties are extended only to the original retail purchaser, when proof of purchase is provided.

Factory Reconditioned Heaters: DESA Heating Products warrants this factory reconditioned heater and any parts

thereof, to be free of defects in materials and workmanship for thirty (30) days from the date of ﬁrst purchase, when operated and maintained in accordance with the manufacturer's instructions. These warranties are extended only to the original retail purchaser, when proof of purchase is provided.

These warranties cover only the cost of parts and labor required to restore the product to proper operating condition. Transportation and incidental costs associated with warranty repairs are not reimbursable under this warranty.

Warranty service is available only through authorized dealers and service centers. This warranty does not cover defects resulting from misuse, abuse, negligence, accidents, lack of proper mainte

nance, normal wear, alteration, modiﬁcation, tampering, contaminated fuels, repair using improper parts or repair by anyone other than an authorized dealer or service center. Routine maintenance is the responsibility of the owner.

THIS EXPRESS WARRANTY IS GIVEN IN LIEU OF ANY OTHER WARRANTY EITHER EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

DESA Heating Products assumes no responsibility for indirect, incidental or consequential damages. Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations or exclusions may not apply to you. This limited warranty gives you speciﬁc legal rights and you may also have other rights which vary from state to state.

We reserve the right to amend these speciﬁcations at any time without notice. The only warranty applicable is our standard written warranty. We make no other warranty, expressed or implied.

WARRANTY SERVICE

Should your heater require service, return it to your nearest authorized service center. Proof of purchase must be presented with the heater. The heater will be inspected. A defect may be caused by faulty materials or workman ship. If so, DESA Heating Products will repair or replace the heater without charge.

REPAIR SERVICE

Return your heater to your nearest authorized service center. Repairs not covered by the warranty will be billed at standard prices. Each Service Center is independently owned and operated. We reserve the right to amend these speciﬁcations at any time without notice. When writing, always include model number and serial number. For information, write:

2701 Industrial Drive P.O. Box 90004 Bowling Green, KY 42102-9004 ATTN: Customer Service Department

Page 15

CALENTADOR DE AIRE FORZADO DE PROPANO PARA

CONSTRUCCIÓN

MANUAL DEL PROPIETARIO

VARIABLE DE 170,000 BTU/H CON TERMOSTATO INTEGRADO

IMPORTANTE: lea y comprenda este manual antes de ensamblar, encender o dar servicio al calentador. El uso inadecuado del calentador puede causar lesiones graves. Conserve este manual para referencias futuras.

ADVERTENCIA GENERAL DE PELIGRO:

El incumplimiento de las precauciones e instrucciones proporcionadas con este calentador puede causar la muerte, lesiones físicas graves y pérdidas o daños a la propiedad ocasionados por incendios, explosiones, quemaduras, asﬁxia, intoxicación con monóxido de carbono y/o electrocución.

Únicamente las personas que puedan entender y seguir las instrucciones deberán usar o dar servicio a este calentador.

Si necesita ayuda o información sobre el calentador, como por ejemplo un manual de instrucciones, etiquetas, etc., comuníquese con el fabricante.

TABLA DE CONTENIDO

Información de seguridad .................................... 2

Identiﬁcación del producto ...................................

Desempaque ....................................................... 3

Teoría de funcionamiento ....................................

Suministro de propano ........................................ 4

Instalación ........................................................... 4

Ventilación ...........................................................

Funcionamiento ................................................... 5

Almacenamiento .................................................. 6

Mantenimiento ..................................................... 6

Guarde este manual para referencias futuras.

Para obtener más información, visite www.desatech.com

Solución de problemas ....................................... 7

Procedimientos de servicio ................................. 8

Especiﬁcaciones ................................................ 10

Diagrama de cableado ...................................... 10

Accesorios ..........................................................11

Servicio técnico ..................................................11

Piezas de repuesto .............................................11

Clasiﬁcación ilustrada de piezas y lista de piezas ....12

Garantía y servicio de reparación ..................... 14

Page 16

INFORMACIÓN DE

SEGURIDAD

ADVERTENCIA: este producto contiene y/o genera químicos reconocidos por el Estado de California como causantes de cáncer o de defectos de nacimiento, u otros daños reproductivos.

ADVERTENCIA: peligro de incendio, quemaduras, inhalación y explosiónMantenga los combustibles sólidos, como materiales de construcción, papel o cartón a una distancia segura del calentador según se recomienda en las instrucciones. Nunca use el calentador en áreas que contengan o que puedan contener combustibles volátiles o que se acumulan en el aire o bien productos como gasolina, solventes, diluyente de pintura, partículas de polvo o químicos desconocidos.

ADVERTENCIA: no usar en residencias ni en vehículos recreativos.

El calentador está diseñado para usarse como calentador para construcción conforme a la norma ANSI Z83.7/CGA2.14. Otras normas rigen el uso de gases combustibles y productos de calefacción para usos especíﬁcos. La autoridad local puede informarle acerca de éstas. El propósito principal de los calentadores para construcción es proporcionar calentamiento temporal de ediﬁcios en construcción, modiﬁcación o reparación. Cuando se usa co rrectamente, el calentador proporciona calefacción económica y segura. Los productos de combustión se ventilan al área que se está calentando.

No podemos prever todos los usos que se les pueden dar a nuestros calentadores. Consulte a la autori

dad local de seguridad contra incendios si tiene preguntas acerca del uso de calentadores.

Otras normas rigen el uso de gases combustibles y productos que producen calor para usos especí ﬁcos. Las autoridades locales pueden informarle acerca de éstas.

Intoxicación con monóxido de carbono: algunas

personas sufren mayores efectos del monóxido de carbono que otras. Los primeros signos de intoxicación con monóxido de carbono son semejantes a los de la gripe, con dolor de cabeza, mareo o náusea. Si usted presenta estos síntomas, es posible que el calentador no esté funcionando correcta mente. ¡Respire aire fresco inmediatamente! Compruebe que haya ventilación adecuada y haga que reparen el calentador.

Gas propano: el gas propano es inodoro. Al gas

propano se le agrega un agente con olor. El olor le ayuda a detectar las fugas de gas propano. Sin embargo, el olor que se añade al gas propano puede desvanecerse. Es posible que haya gas propano presente aunque no haya ningún olor.

Asegúrese de leer y comprender todas las adver tencias. Conserve este manual como referencia. Es su guía para la operación segura y correcta de este calentador.

1. Este producto ha sido aprobado para su uso en el Estado de Massachusetts.

2. Instale y use el calentador cuidadosamente. Siga las ordenanzas y los códigos locales. A falta de decretos y códigos locales, consulte la Norma de almacenamiento y manejo de

gas licuado de petróleo, ANSI/NFPA 58 y el Código de instalación de gas propano, CAN/ CGA B149.2. Ésta proporciona instrucciones

acerca del almacenamiento y manejo seguro del propano.

3. Use solamente la tensión eléctrica y la frecuen cia especiﬁcados en la placa del modelo. Las conexiones eléctricas y de tierra del calentador deberán estar de acuerdo al Código eléctrico

nacional, ANSI/NFPA 70 o al Código eléctrico canadiense, parte 1.

4. Instrucciones para la conexión eléctrica a tierra: este aparato está equipado con un enchufe de tres clavijas (con conexión a tierra) para prote gerlo contra el riesgo de descargas eléctricas y se tiene que conectar directamente a un enchufe de pared o un cable de extensión de tres ranuras

conectado a tierra correctamente.

5. Use sólo la manguera y el regulador preins talado en la fábrica que se incluyen con el calentador.

6. Use solamente el montaje de gas propano para

la extracción de vapores.

7. Proporcione una ventilación adecuada. Antes de usar el calentador, debe existir una abertura de cuando menos 0.28 m cuadrados (3 pies

cuadrados) para aire fresco del exterior por cada

105,500 k/j (100,000 BTU/h) de clasiﬁcación.

www.desatech.com

113959-01B

Page 17

INFORMACIÓN DE

SEGURIDAD

Continuación

8. Para uso en interiores solamente. No use el calentador en exteriores.

9. No use el calentador en viviendas ocupadas ni en dormitorios o alojamientos.

10. No use el calentador en un sótano ni debajo del nivel del suelo. El gas propano es más pesado que el aire. Si se produce una fuga, el gas pro pano se asentará en el nivel más bajo posible.

Mantenga el área cerca del aparato despejada y libre

11. de materiales combustibles, gasolina, diluyentes para pintura, otros vapores y líquidos inﬂamables. El polvo es combustible. No use el calentador en áreas con un alto contenido de polvo.

12. Distancias mínimas alrededor del calentador para materiales combustibles: Enchufe: 2.4 m (8 pies), laterales: 6 m (2 pies), parte superior:

1.8 m (6 pies), parte posterior: 6 m (2 pies)

13. Mantenga el calentador alejado de los tanques de propano a una distancia de al menos 1.8 m (6 pies). No apunte el calentador hacia tanques de propano que se encuentren a una distancia menor de 6 m (20 pies).

14. Mantenga el (los) tanque(s) de propano a menos de 38° C (100° F).

15. Antes de cada uso, veriﬁque si el calentador ha sufrido algún daño. No use un calentador dañado.

16. Revise la manguera antes de cada uso del ca lentador. Si la manguera está muy desgastada o con roturas, reemplácela con una manguera especiﬁcada por el fabricante antes de usar el calentador.

17. Sitúe el calentador en una superﬁcie estable y nivelada si el calentador está caliente o si está funcionando.

18. Nunca bloquee la entrada de aire (parte pos terior) ni la salida de aire (parte anterior) del calentador.

19. Mantenga el calentador alejado de corrientes fuertes de aire, viento, rocío, lluvia o goteos de agua.

20. Evite que los niños y los animales se acerquen al calentador.

21. Este calentador está equipado con termostato. El calentador puede empezar a funcionar en cualquier momento.

22. Nunca mueva, maneje o dé servicio a un ca lentador caliente o en funcionamiento. Pueden producirse quemaduras graves. Debe esperar 15 minutos después de apagar el calentador.

113959-01B

www.desatech.com

23. Para evitar lesiones, use guantes cuando ma nipule el calentador.

24. Nunca ﬁje tubería al calentador.

25. No altere el calentador. Mantenga el calenta dor en su estado original.

26. No use el calentador si éste ha sido alterado. Apague el suministro de propano al calentador y

27. desenchufe el calentador cuando no esté en uso.

28. Use sólo piezas de repuesto originales. Este calentador debe usar piezas diseñadas especíﬁ

camente. No las sustituya ni use piezas genéri cas. El uso de piezas de repuesto inadecuadas puede ocasionar lesiones graves o fatales.

IDENTIFICACIÓN DEL

PRODUCTO

Salida de aire caliente (parte anterior)

Manija

Resguardo del ventilador

Perilla del termostato

Cable de alimentación

Figura 1 - Modelo de 170,000 BTU/h

Conector de entrada

Control de calor variable

Ensamblaje de manguera-regulador

DESEMPAQUE

1. Retire todos los elementos de empaque que acompañan al calentador para su envío. Mantenga los tapones de plástico (ﬁjados al ensamblaje de manguera-regulador y al conector de entrada) puestos cuando se guarde.

2. Saque todos los elementos de la caja.

3. Revise todos los elementos para ver si hay da ños debidos al transporte. Si el calentador está dañado, informe de inmediato al distribuidor

a quien se lo compró.

Page 18

TEORÍA DE

Air For Combustion And Heating

Fuel

FUNCIONAMIENTO

El sistema de combustible:

guera-regulador se ﬁja al suministro del gas propano. El gas propano se mueve a través de la válvula de solenoide y sale por la boquilla.

El sistema de aire:

El ventilador proporciona aire al interior y alrededor

Cámara de combustión

Salida de aire caliente y limpio (parte anterior)

Figura 2 - Vista transversal de funcionamiento (el calentador puede ser diferente al

el ensamblaje de man-

el motor hace girar el ventilador.

Boquilla

Aire para combustión y calentedor

mostrado en la ilustración)

SUMINISTRO DE PROPANO

El gas propano y el(los) tanque(s) de propano los debe aprovisionar el usuario.

Use el calentador solamente con un sistema de suministro con extracción de vapores de propano. Consulte el capítulo 5 de la Norma para almacena

miento y manejo de gas licuado de petróleo, ANSI/ NFPA 58. La biblioteca local o el departamento de

bomberos debe tener este folleto. La cantidad de gas disponible para usarse de los

tanques de propano varía. Dos factores determinan esta cantidad:

La cantidad de gas propano en el (los) tanque(s)

2. La temperatura del(de los) tanque(s) La tabla a continuación muestra el número de

tanques de 45 kg 100 libras necesarios para el funcionamiento de este calentador.

No haga funcionar este producto con ningún tan que de menos de 45 kg (100 libras).

Temperatura en la Número de ubicación del tanque tanques

por arriba de -7° C (20° F) 2 de -7° C (20° F) a -23° C (-10° F) 3 por debajo de -23° C (-10° F) (use un tanque más grande) A temperaturas más bajas se vaporiza menos gas. Es posible que necesite dos o más tanques de 45 kg (100 libras) o un tanque más grande en climas

www.desatech.com

de la cámara de combustión. Este aire se calienta y proporciona una corriente de aire limpio y caliente.

El sistema de encendido:

directa (DSI, por sus siglas en inglés) envía tensión eléctrica a la bujía/encendedor. La bujía/encendedor hace que el combustible y la mezcla de aire ardan.

El sistema de control de seguridad:

que el calentador se apague si la llama se apaga.

Bujía de encendido

Ventilador

Combustible

más fríos. Su proveedor local de gas propano le ayudará a seleccionar el sistema de suministro adecuado. La clasiﬁcación mínima de la tempe ratura del aire circundante para cada calentador es -29°C (-20°F).

INSTALACIÓN

el encendido de chispa

Motor

Entrada de aire frío (parte posterior)

Cable de alimentación

Válvula de solenoide

ADVERTENCIA: revise y entienda las advertencias en la sección Información de seguridad, en la página 2. Son necesarias para hacer funcionar este calentador de mane ra segura. Siga todos los códigos locales al utilizar este calentador.

ADVERTENCIA: pruebe todas

las tuberías de gas y sus conexiones para saber si hay fugas después de instalar o de darle servicio. Nunca use una llama al descubierto para veriﬁcar una fuga. Aplique una mezcla de jabón líquido y agua en todas las uniones. La formación de burbujas indicará una fuga. Repare todas las fugas inmediatamente.

este sistema hace

Ensamblaje de mangueraregulador

113959-01B

Page 19

INSTALACIÓN

Continuación

1. Proporcione un sistema de suministro de propano (vea Suministro de propano, página 4).

2. Conecte el niple de rosca invertida en el ensamblaje de manguera-regulador al tanque o los tanques de propano. Gire el niple de rosca invertida en el sentido contrario al de las manecillas del reloj dentro de las roscas del tanque. Apriete ﬁrmemente usando una llave. Apriete el regulador con la rejilla de ventilación dirigida hacia abajo.

3. Conecte la manguera al conector de entrada. Apriete ﬁrmemente usando una llave.

IMPORTANTE: es posible usar manguera o

tuberías adicionales si se requieren. Instale la manguera o tubería adicional entre el ensamblaje de manguera-regulador y el tanque de propano. Debe usar el regulador que se incluye con el calentador.

4. Abra lentamente la válvula del suministro de propano en el(los) tanque(s) de propano. Nota: si no se abre lentamente, la válvula de exceso de ﬂujo del tanque de propano puede detener el ﬂujo del gas. Si esto sucede, cierre la válvula del suministro de propano y vuelva a abrirla lentamente.

5. Revise todas las conexiones en busca de fugas.

ADVERTENCIA: nunca use una llama al descubierto para revisar si hay fugas. Aplique una mezcla de jabón líquido y agua en todas las uniones. La formación de burbujas indicará una fuga. Repare todas las fugas inmediatamente.

6. Cierre la válvula del suministro de propano.

Manguera

Válvula de suministro

Regulador

Manguera

Figura 4 - Conector de entrada y

manguera (el calentador puede ser

diferente al mostrado en la ilustración)

Conector de entrada

VENTILACIÓN

ADVERTENCIA: siga los requisitos mínimos de ventilación con aire fresco del exterior. Si no se proporciona una ventilación de aire fresco del exterior, puede haber una intoxicación con mo

nóxido de carbono. Proporcione una ventilación adecuada de aire fresco del exterior antes de encender el calentador.

Proporcione una abertura de aire fresco del exterior de al menos 0.28 m 105,500 k/j (100,000 BTU/h) de clasiﬁcación. Proporcione aire fresco adicional si se utilizan más calentadores.

(3 ft

) por cada

FUNCIONAMIENTO

ADVERTENCIA: revise y entienda las advertencias en la sección Información de seguri- dad, en la página 2. Son necesarias para hacer funcionar este calentador de manera segura. Siga todos los códigos locales al utilizar este calentador.

Tanque de propano

Figura 3 - Regulador externo con la

ventosa apuntando hacia abajo

113959-01B

Niple de rosca invertida

Rejilla de ventilación (orientada hacia abajo)

PARA ENCENDER EL CALENTADOR

1. Siga toda la información de instalación, ventilación y seguridad.

2. Sitúe el calentador sobre una superﬁcie es table y nivelada. Asegúrese de que no haya corrientes fuertes de aire entrando en la parte anterior o posterior del calentador.

www.desatech.com

Page 20

FUNCIONAMIENTO

Continuación

3. Conecte el cable de alimentación del calentador a un cable de extensión con conexión a tierra de tres patas. El cable de extensión debe tener al menos 1.8 m (6 pies) de longitud. El cable de extensión debe estar aprobado en la lista UL.

Requisitos de tamaño del cable de extensión

Hasta 15 m (50 pies) de largo, use cable de

calibre 18 AWG.

De 15.5 a 30.5 m (de 51 a 100 pies) de largo, use

cable de calibre 16 AWG.

De 30.78 a 61 m (101 a 200 pies) de largo, use

cable de calibre 14 AWG.

Conecte el cable de extensión a un enchufe con conexión a tierra de tres oriﬁcios de 120 V/60 Hz.

5. Abra lentamente la válvula del suministro de propano en el(los) tanque(s) de propano.

Nota: si no se abre lentamente, la válvula de

exceso de ﬂujo del tanque de propano puede detener el ﬂujo del gas. Si esto sucede, cierre la válvula del suministro de propano y vuelva a abrirla lentamente.

Gire completamente la perilla de control del termostato en sentido contrario al de las manecillas del reloj hasta colocarla en la posición “enfriar” (cooler). Gire lentamente la perilla de control del termostato en el sentido de las manecillas del reloj hasta que el motor eléctrico y el ventilador arranquen. El calentador comenzará a funcionar en aproximadamente 3 segundos. Ajuste la perilla de control del termostato a la conﬁguración de calentar o enfriar, según lo necesite. Para controlar la salida de calor, ajuste la válvula de gas a la temperatura deseada.

Nota: si el calentador no enciende después de 3

segundos, el control de encendido automáticamente intentará encender el calentador una vez. Si el calentador no enciende en este intento, el control de seguridad quedará "bloqueado" y no se harán más intentos de volverlo a encender automáticamente. Esto puede ocurrir si hay aire en la línea del combustible. Si el calentador no enciende en este intento, gire la perilla del termostato hasta colocarla en "enfriar “ hasta que el motor deje de girar. Espere diez segundos para que el control de seguridad se restablezca y enseguida gire la perilla del control hasta colocarla en la posición de “calentar”, e intente encender el calentador nuevamente.

Funcionamiento del termostato exclusivamente:

durante el funcionamiento normal del termostato, el calentador se apagará en ciclos cuando la temperatura del aire alcance la conﬁguración del termostato. Cuando la temperatura del aire cae suﬁcientemente por debajo de la conﬁguración del termostato, el motor eléctrico y el ventilador se encenderán. Después de 15 a 60 segundos, el quemador del calentador debe arder automáticamente y proporcionar el calor para mantener la conﬁguración de temperatura.

www.desatech.com

PARA APAGAR EL CALENTADOR

1. Cierre ﬁrmemente la válvula del suministro de propano en el(los) tanque(s) de propano.

2. Espere unos cuantos segundos. El calentador quemará el gas remanente en las mangueras de suministro.

3. Gire completamente la perilla del termostato en sentido contrario al de las manecillas del reloj hasta colocarla en la posición “cooler” (enfriar).

4. Desenchufe el calentador.

ALMACENAMIENTO

PRECAUCIÓN: desconecte el calentador del(de los) tanque(s) de suministro de propano.

1. Guarde los tanques de propano de forma segura. Consulte el capítulo 5 de Norma de almacena-

miento y manejo de gas licuado de petróleo, ANSI/NFPA 58 y/o CAN/CGA B149.2. Siga todos

los códigos locales.

2. Coloque tapones de plástico sobre los niples de latón en el conector de entrada y en el ensamblaje de manguera-regulador.

Guárdelo en un lugar seco, limpio y seguro. No guarde el ensamblaje de manguera-regulador en el interior de la cámara de combustión del calentador.

4. Siempre revise el interior del calentador cuando lo saque del lugar de almacenamiento. Los insectos y animales pequeños pueden haber introducido cuerpos extraños en el calentador. Mantenga el interior del calentador libre de combustible y de cuerpos extraños.

MANTENIMIENTO

ADVERTENCIA: nunca intente reparar un calentador mientras esté enchufado, conectado al suminis tro de propano, esté funcionando o esté caliente. Pueden ocurrir que maduras graves y electrocución.

1. Mantenga limpio el calentador. Limpie el calentador anualmente o según sea necesario para retirar el polvo y los residuos. Si el calentador está sucio o con polvo, límpielo con un paño húmedo.

2. Inspeccione al calentador antes de cada uso. Revise las conexiones en busca de fugas. Aplique una mezcla de jabón líquido y agua en todas las conexiones. La formación de burbujas indicará una fuga. Repare todas las fugas inmediatamente.

3. Inspeccione el ensamblaje de manguera-regulador antes de cada uso. Si la manguera está muy desgastada o con roturas, reemplácela.

4. Haga que una agencia de servicio caliﬁcada inspeccione el calentador anualmente.

5. Mantenga el interior del calentador libre de combustible y de cuerpos extraños.

113959-01B

Page 21

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA: nunca intente reparar un calentador mientras esté enchufado, conectado al suministro de propano, esté funcionando o esté caliente. Pueden ocurrir quemaduras graves y electrocución.

PROBLEMA OBSERVADO

El ventilador no enciende cuando el calentador se enchufa

El calentador no se enciende

CAUSA POSIBLE

1. No llega energía eléctrica al calentador

2. El ventilador golpea la parte interior de la cubierta del calentador

3. Las aspas del ventilador están dobladas

4. El motor está defectuoso

1. El usuario no siguió las instrucciones de instalación y operación correctamente

2. No hay chispa en la bujía de encendido. Para comprobar que haya chispa, realice el paso 8 en Bujía de encendido, página 8. Si hay chispa en la bujía de encendido, haga que una persona capacitada de servicio repare el calentador. Si no hay chispa:

A) Cable de la bujía de encen-

dido ﬂojo o desconectado B) Bujía de encendido defectuosa

c) El transformador de la chispa

está dañado

REMEDIO

1. Revise la tensión del enchufe eléctrico. Si la tensión es la correcta, revise que no haya roturas en cable de alimentación del calentador

2. Ajuste el montaje del motor/ventilador para evitar que golpee el interior de la cubierta del calentador. Si es necesario, doble el montaje del ventilador

3. Reemplace el ventilador. Consulte Ventilador, página 8

4. Reemplace el motor. Consulte Motor, página 8

1. Repita las instrucciones de instalación y operación. Consulte

Instalación, en la página 4 y Funcionamiento, en la página 5

2. A) Revise el cable de la bujía de encendido. Apriete o vuelva a conectar el cable ﬂojo de la bujía de encendido . Consulte la ﬁgura 8, en la página 9, para ver la ubicación del cable de la bujía de encendido

B) Vuelva a colocar la bujía de

encendido Consulte Bujía de encendido, en la página 9 C) Reemplace el transformador de la chispa. Consulte Transformador de la chispa, en la página 9

El calentador se apaga en pleno funcionamiento

ADVERTENCIA: úsese únicamente en áreas que estén libres de un alto contenido de polvo.

113959-01B

1. El suministro de propano podría ser inadecuado

2. La temperatura elevada del aire circundante ocasiona que el dispositivo de limitación térmica apague el calentador

3. El ﬂujo de aire está restringido

4. El ventilador está dañado

5. Hay un exceso de polvo o residuos en el área circundante

www.desatech.com

1. A) Vuelva a llenar el tanque B) Instale tanques adicionales

y/o más grandes . Consulte Suministro de propano, en la página 4

2. Esto se puede presentar cuando se hace funcionar el calentador a temperaturas superiores a los 29° C (85° F). Utilice el calentador a temperaturas más bajas

3. Revise la entrada y la salida del calentador. Quite las obstrucciones que haya

4. Reemplace el ventilador. Consulte Ventilador, página 8

5. Limpie el calentador. Consulte Mantenimiento, página 6

Page 22

PROCEDIMIENTOS DE

SERVICIO

ADVERTENCIA: nunca intente reparar un calentador mien tras esté enchufado, conectado al suministro de propano, esté funcionando o esté caliente. Pueden ocurrir quemaduras graves y electrocución.

MOTOR

1. Con el calentador apoyado en uno de sus lados, quite el panel de acceso.

2. Acceda al tornillo de conexión a tierra a través de la parte inferior de la base del calentador. Quite el tornillo de conexión a tierra. Desconecte el cable verde del motor y el cable de alimentación verde de la parte inferior de la cubierta (consulte la ﬁgura 5).

3. Retire los dos cables negros que van del motor a la placa de bornes.

Cuidadosamente, empuje los cables del motor a través del oriﬁcio en la parte inferior de la cubierta.

5. Quite los tornillos que sujetan el montaje del motor a la cubierta. Use un destornillador para tuercas (consulte la ﬁgura 5).

6. Cuidadosamente, jale el motor y el ventilador hacia afuera de la cubierta. IMPORTANTE: tenga cuidado para no dañar el ventilador. No coloque el motor y el ventilador en el suelo con el peso descansando en el ventilador. Esto podría dañar la inclinación del ventilador.

7. Use una llave hexagonal para aﬂojar el tornillo de ﬁjación que sujeta el ventilador al eje del motor.

8. Retire el ventilador. Tenga cuidado de no dañar la inclinación de las aspas del ventilador.

9. Utilice un destornillador para tuercas para quitar las tuercas que ﬁjan el motor a su montaje.

10. Deseche el motor usado.

11. Fije el motor a su montaje con dos tuercas. Apriete las tuercas ﬁrmemente.

12. Vuelva a colocar el ventilador en el eje del motor. Asegúrese de que el tornillo de ﬁjación haga con tacto con la superﬁcie plana del eje del motor.

13. Apriete el tornillo de ﬁjación ﬁrmemente (46.08-

57.60 kg-cm) (40-50 libras-pulgada).

14. Cuidadosamente, haga pasar los cables del motor a través del oriﬁcio en la cubierta. Coloque el motor, el montaje del motor y el resguardo del ventilador dentro de la parte posterior de la cubierta del calentador como se muestra en la ﬁgura 5.

15. Inserte los tornillos a través de la cubierta del calentador y hacia dentro del montaje del motor. Apriete los tornillos ﬁrmemente.

16. Gire el calentador para colocarlo sobre uno de sus lados y así acceder a la abertura en la parte inferior de la base. Conecte los cables verdes del motor, el transformador y el cable de alimenta ción a la cubierta del calentador utilizando la tuerca de conexión a tierra.

17. Conecte los dos cables negros del motor a la placa de terminales (consulte Diagrama de cableado, en la página 10, para ver las ubicaciones correctas).

18. Vuelva a colocar el panel de acceso.

Motor y

Tornillo

Figura 5 - Extracción del motor y del

resguardo del ventilador del calentador

(el calentador puede ser diferente la

mostrado en la ilustración)

resguardo del ventilador

VENTILADOR

1 Desmonte el motor, el montaje del motor y el

ventilador (consulte Motor pasos 1 al 8).

2. Limpie el ventilador utilizando un trapo suave humedecido con keroseno o con solvente.

3. Seque completamente el ventilador.

4. Vuelva a colocar el ventilador en el eje del motor. Asegúrese de que el tornillo de ﬁjación esté tocando la parte posterior de la superﬁcie plana del eje del motor (consulte la ﬁgura 6).

5. Coloque el tornillo de ﬁjación en la parte plana del eje. Apriete el tornillo de ﬁjación ﬁrmemente (46.08-57.60 kg-cm) (40-50 libras-pulgada).

Coloque el motor, el montaje del motor y el resguardo del ventilador en la parte posterior de la cubierta del calentador (consulte pasos 14 a 18).

Ventilador

Figura 6 - Ubicación del ventilador, del

eje del motor y del tornillo de ﬁjación

Tornillo de ﬁjación

Eje del motor

Motor

www.desatech.com

113959-01B

Page 23

PROCEDIMIENTOS DE

SERVICIO

Continuación

Núcleo

Tornillo de ﬁjación

Figura 7 - Sección transversal del ventilador

TRANSFORMADOR DE LA CHISPA

1. Retire el panel de acceso.

2. Ubique y desconecte los cables blanco, negro y naranja del transformador de la chispa.

3. Quite el tornillo que sujeta el transformador de la chispa a la base. Quite la tuerca de la hoja metálica del transformador e instálela en el nuevo transformador. Deseche el trans formador de la chispa.

4. Instale el nuevo transformador de la chispa. Coloque el nuevo transformador de la chispa de la misma forma que el transformador viejo.

5. Conecte los cables blanco, negro y naranja al nuevo transformador de la chispa. Conecte los cables a las terminales correctas, como se indica en el Diagrama de cableado, en la página 10.

6. Vuelva a colocar el panel de acceso.

Cable del encendido

Ventilador

Eje del motor

BUJÍA DE ENCENDIDO

1. Desmonte el motor, el montaje del motor y el resguardo del ventilador (consulte la página 8, pasos 1 a 6).

2. Quite el cable naranja del encendedor de la bujía de encendido.

3. Desde la parte anterior del calentador, aﬂoje la tuerca hexagonal de 3/4 de pulgada que sujeta la bujía de encendido en su lugar (consulte la ﬁgura 9).

4. Quite la bujía de encendido de la cabeza posterior.

5. Instale la nueva bujía de encendido.Fije la bujía de encendido a la cabeza posterior con la tuerca hexagonal del encendido que quitó en el paso 3.

6. Conecte el cable del encendido.

7. Compruebe que haya chispa.

ADVERTENCIA: asegúrese que el calentador esté desconectado del suministro de propano. El calentador se podría encen der y ocasionar quemaduras graves.

Conecte al cable de extensión y observe si

aparece la chispa en la bujía de encendido.

8. Coloque el motor, el montaje del motor y el resguardo del ventilador dentro de la parte posterior de la cubierta del calentador (con sulte Motor en la página 8, pasos 14 a 18).

Tuerca de cabeza hexagonal de 3/4"

Bujía de encendido

Motor en

Buje

Figura 8 - Extracción del cable del

encendedor del transformador de la

chispa (el calentador puede ser diferente

al mostrado en la ilustración)

113959-01B

www.desatech.com

Cabeza posterior

Figura 9 - Extracción de la tuerca de

la bujía de encendido y de la bujía de

encendido (el calentador puede ser

diferente al mostrado en la ilustración)

Page 24

ESPECIFICACIONES

Orange**/

Naranja**/

Orange**

CONNECTION DIAGRAM/DIAGRAMA DE CONEXIONES/SCHÉMA DE CONNEXION

Green/

Verde/Vert

Spark Plug/Bujía

Bougie d'allumage

• If any original wiring as supplied with the heater must be replaced, it must be replaced with type AWG 105° C wire or its equivalent except as indicate

(*Type SF2-200. **SGI-250° C)

• Si es necesario reemplazar algún cable suministrado originalmente con el calentador, éste se debe reemplazar con cable tipo AWG 105° C o su equivalente

excepto cuando se indica lo contrario (*Tipo SF2-200. **SGI-250° C)

• Si le câblage original fourni avec l'appareil de chauffage doit être remplacé, faites-l

e avec du câble de type AWG 105° C ou son équivalent, sauf indication contraire (*Type SF2-200. **SGI-250° C)

High Limit

Switch/

Interruptor de

límite alto/ Commutateur de limite supérieure

Gas Valve/

Válvula de gas/

nne de gaz

Green/ Ve

rde/Vert

Green/

Verde/Vert

Motor/ Moteur

Flame Control/ Control de llama/ Contrôle de la flamme

Line/Línea/Ligne

Neut/Neutral/Neutre

Valve/Válvula/V

anne

Ground/Tierra/Masse

White/Blanco/Blanc

White/Blanco/Blan

White/Blanco/Blanc

Red/Rojo/Rouge

Red/Rojo/ Rouge

Red/Rojo/Rouge

Black/ Negro/Noir

Black/Negro/Noi

Thermostat/

Termostato

Chassis Ground/ Conexión a tierra del chasis/Masse

Line Cord/Cable de alimentaión/

Cordon d'alimentation

• 36.6 - 49.8 kW (125,000 - 170,000 BTU/h)

• Sólo propano o gas LP

• Presión del suministro de gas al regulador Máxima: presión de botella, Mínima: 34.5 kPa (5 psig)

• Presión del suministro de gas al Salida del regulador

6.97 kPa (28" C.A.)

• Entrada eléctrica - 115V, 60 Hz, 1Ø, 3a

• Encendido - Chispa directa, tipo interrumpido

• Control principal de la llama - Estado sólido

• Control de temperatura alta - 116° C (240° F)

• Rango de temperatura ambiente mínima. -17.8° C (0° F)

• Consumo de combustible - 2.6 - 3.6 kg/h (5.8 - 7.9 libras/h)

• Número de puerto de oriﬁcio para combustible - 18

• Tamaño del puerto de oriﬁcio para combustible - 0.80 mm

• Salida de aire caliente - 12.74 m cúbicos/min (450 pies cúbicos/min)

DIAGRAMA DE CABLEADO

www.desatech.com

113959-01B

Page 25

ACCESORIOS

Adquiera accesorios y piezas con su distribuidor o centro de servicio más cercano. Si su distribuidor o centro de servicio le puede proveer un accesorio o pieza, póngase en contacto ya sea con su central de piezas más cercana (consulte la lista del folleto independiente sobre Centros de servicio autorizados) o llame a DESA Heating Products al teléfono 1-866-672-6040 para que lo orienten. También puede escribir a la dirección que se encuentra en la última página de este manual.

SERVICIO TÉCNICO

Es posible que tenga más preguntas acerca de este calentador. De ser así, póngase en contacto con el departamento de servicio técnico de DESA Heating Products al teléfono 1-866-672-6040. Al llamar, tenga a la mano los números de modelo y serie de su calentador.

También puede visitar el sitio web de servi cio técnico de DESA Heating Products en

www.desatech.com

PIEZAS DE REPUESTO

ADVERTENCIA: use sólo piezas de repuesto originales. Este calentador debe usar piezas diseñadas especíﬁcamente. No las sustituya ni use piezas genéricas. El uso de piezas de repuesto inadecuadas puede ocasionar lesiones graves o fatales. Esto también protegerá la cobertura de su garantía para piezas reemplazadas bajo garantía.

PIEZAS CON GARANTÍA

Póngase en contacto con los distribuidores autorizados de este producto. Si ellos no pueden suministrar piezas de repuesto originales, comuní

quese con la central de piezas más cercana o llame

al Departamento de servicios técnicos de DESA Heating Products al teléfono 1-866-672-6040.

Cuando llame a DESA Heating Products, tenga listo:

• su nombre

• su dirección

• los números de modelo y de serie de su calen

tador

• la falla del calentador

• la fecha de compra En la mayoría de los casos, le pediremos que

devuelva la pieza a la fábrica.

PIEZAS SIN GARANTÍA

Póngase en contacto con los distribuidores autorizados de este producto. Si ellos no pueden sumi nistrar piezas de repuesto originales, comuníquese con la Central de piezas más cercana o llame a DESA Heating Products para obtener información de referencias, al 1-866-672-6040.

Cuando llame a DESA Heating Products, tenga listo:

• número del modelo de su calentador

• el número de la pieza de reemplazo

113959-01B 11

www.desatech.com

Page 26

CLASIFICACIÓN ILUSTRADA DE PIEZAS

MODELOS BLP170VT, REM170VT, RLP170VT, SBLP170VT, 170-F Y SPC170-F

www.desatech.com

113959-01B

Page 27

LISTA DE PIEZAS

MODELOS BLP170VT, REM170VT, RLP170VT, SBLP170VT, 170-F Y SPC170-F

Esta lista contiene las piezas reemplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones enumeradas en Piezas de repuesto en la página 11 de este manual.

NÚMERO

N°

DE PARTE DESCRIPCIÓN

1 113938-01 Cubierta exterior naranja 1

113938-02 Cubierta exterior roja 1 113938-03 Cubierta exterior, amarilla 113938-04 Cubierta exterior, verde 1

113938-05 Cubierta exterior, negro 2 ** Cilindro medio 1 3 113940-01 Ensamblaje de orificio 1 4 113937-01 Ensamblaje sujetador de llama 1 5 115324-01 Interruptor de límite alto 1 6 113888-01 Tuerca de orificio 1 7 097917-01 Manija 1 8 097918-01 Grapas de montaje de la manija 2 9 113948-01 Tornillo de fijación 1 10 113950-01 Ventilador 1 11 113941-01 Ensamblaje del motor 1 12 113942-01 Entrada/Reja de montaje del motor 1 13 113776-01 Ensamblaje de la manguera 1 14 113862-01 Regulador, 28 pulgadas c.a. 1 15 113791-01 Válvula de exceso de flujo de rosca invertida 1 16 113952-01 Conexión niple macho. 3/8 MPT x 3/8 SAE FLR 1 17 113951-01 Válvula solenoide, Goyen 1 18 113964-01 Niple de cierre 1 19 113966-01 Válvula de ajuste de velocidad de quemado 1 20 113965-01 Conexión de codo, 3/8 MPT x 1/2 SAE FLR 1 21 113943-01 Ensamblaje de tubo de combustible 1 22 113963-01 Bujía, Sensor de llama 1 23 113886-01 Tuerca de bujía 1 24 113947-01 Soporte de montaje del termostato 1 25 113944-01 Ensamblaje del termostato 1 26 113949-01 Abrazadera de bucle, 5/16 1 27 110287-01 Control de la llama 1 28 113864-01 Ensamblaje de cable de alimentación 1 29 113960-01 Tablero de terminal 1 30 113865-01 Buje de atenuación de deformaciones 1 31 113961-01 Perilla, termostato 1 32 113962-01 Perilla de ajuste de velocidad de quemado 1 33 113945-01 Caja de control 1 34 113946-01 Panel de acceso 1

113883-01 Buje de presión 5/8 2

PIEZAS DISPONIBLES - (NO SE MUESTRAN)

113802-07

Etiqueta adhesiva de datos del modelo 1 113933-04 Etiqueta adhesiva de instrucciones de funcionamiento, inglés/español 1 113984-03 Etiqueta adhesiva de advertencia, inglés/español 1 113984-04

Etiqueta adhesiva de instrucciones de funcionamiento/advertencia, francés 099504-08 Etiqueta adhesiva de advertencia del termostato 1 113907-01

Etiqueta adhesiva de advertencia eléctrica 1 113953-01 Etiqueta adhesiva esquemática de cableado 1 097650-01 Etiqueta adhesiva de marca, Master 1 113858-04 Etiqueta adhesiva de marca, All-Pro 1 113858-05

Etiqueta adhesiva de marca, Universal 1 109111-03 Etiqueta adhesiva de marca, Reddy 1 110789-01

Etiqueta adhesiva de marca, Remington 1 113914-01 Etiqueta colgante, inglés 1 113914-02 Etiqueta colgante, español 1 113914-03 Etiqueta colgante, francés 1

113959-01B

www.desatech.com

CANT

Page 28

GARANTÍA Y SERVICIO DE REPARACIÓN

GUARDE ESTA GARANTÍA

Modelo

N° de serie

Fecha de compra

GARANTÍA LIMITADA PARA PRODUCTOS NUEVOS

Y REACONDICIONADOS DE FÁBRICA

Productos nuevos: DESA Heating Products garantiza este calentador y cualquiera de sus partes contra cualquier

defecto en los materiales y mano de obra por un (1) año a partir del día de la compra, siempre y cuando se haya operado y dado mantenimiento de acuerdo con la instrucciones del fabricante.Estas garantías se extienden solamente al comprador minorista original, cuando se proporciona un comprobante de compra.

Calentadores reacondicionados de fábrica: DESA Heating Products garantiza este calentador y cualquiera de sus

partes contra cualquier defecto en los materiales y mano de obra por treinta (30) días a partir del día de la compra, siempre y cuando se haya operado y dado mantenimiento de acuerdo con la instrucciones del fabricante.Estas garantías se extienden solamente al comprador minorista original, cuando se proporciona un comprobante de compra.

Estas garantías sólo cubren el costo de las piezas y de la mano de obra requeridos para restaurar el producto a una condición de operación correcta. Los costos de transporte e incidentales asociados con reparaciones de garantía no son reembolsables bajo esta garantía.

El servicio de garantía está disponible sólo a través de distribuidores y centros de servicio autorizados. Esta garantía no cubre defectos ocasionados por mal uso, abuso, negligencia, accidentes, falta de mantenimiento

adecuado, desgaste normal, alteración, modiﬁcación, manipulación, combustibles contaminados, reparación usando piezas inadecuadas o reparación realizada por cualquiera que no sea un distribuidor o centro de servicio autorizado. El mantenimiento de rutina es responsabilidad del propietario.

ESTA GARANTÍA EXPRESA SE OTORGA EN LUGAR DE CUALQUIER OTRA GARANTÍA, YA SEA EXPRESA O IMPLÍCITA, INCLUYENDO GARANTÍAS DE APROVECHAMIENTO Y APTITUD PARA UN PROPÓSITO EN PARTICULAR.

DESA Heating Products no asume ninguna responsabilidad por daños indirectos, incidentales o perjuicios. Algunos estados no permiten la exclusión o limitación de daños incidentales o perjuicios, o es posible que las exclusiones no sean aplicables a usted. Esta garantía limitada le otorga derechos legales especíﬁcos y posiblemente tenga otros derechos que varían de un estado a otro.

Nos reservamos el derecho de modiﬁcar estas especiﬁcaciones en cualquier momento sin previo aviso. La única garantía aplicable es nuestra garantía estándar por escrito. No otorgamos ninguna otra garantía, expresa o implícita.

SERVICIO DE GARANTÍA

Si su calentador requiere servicio, regréselo al centro de servicio autorizado más cercano. Se debe presentar una prueba de compra con el calentador. El calentador será inspeccionado. Un defecto puede ser ocasionado por materiales o mano de obra defectuosos. Si es así, DESA Heating Products reparará o reemplazará el calentador sin ningún cargo.

SERVICIO DE REPARACIÓN

Devuelva su calentador al centro de servicio autorizado más cercano. Las reparaciones no cubiertas por la garantía se cobrarán a los precios regulares. Cada centro de servicio tiene propietario y operación independientes. Nos reservamos el derecho de modificar estas especificaciones en cualquier momento sin previo aviso. Al escribir, siempre incluya el número de modelo y el número de serie. Para obtener información, escriba a:

2701 Industrial Drive P.O. Box 90004 Bowling Green, KY 42102-9004, EE.UU. Dirigido a: Customer Service Department

Page 29

APPAREIL DE CHAUFFAGE À AIR FORCÉ DE CHANTIER AU

GAZ PROPANE

MANUEL D'UTILISATION

À CHALEUR VARIABLE 170 000 BTU/H AVEC THERMOSTAT INTÉGRÉ

IMPORTANT : lisez et comprenez ce manuel avant d'assembler, d'allumer ou de réparer l'appareil de chauffage. Une mauvaise utilisation de l'appareil de chauffage peut causer des blessures graves. Conservez ce manuel pour référence future.

AVERTISSEMENT DE RISQUE GÉNÉRAL :

Tout manquement aux précautions et aux instructions fournies avec cet appareil de chauffage peut causer la mort, des blessures corporelles graves ainsi que des pertes matérielles et des dommages causés par les risques associés au feu, à une explosion, aux brûlures, à l'asphyxie, à l'empoisonnement au monoxyde de carbone et par les chocs électriques.

Seuls les individus qui comprennent et suivent les instructions peuvent utiliser ou réparer cet appareil de chauffage.

Si vous avez besoin d'assistance ou de renseignements concernant l'appareil de chauffage tels que le mode d'emploi, les étiquettes, etc., communiquez avec le fabricant.

Information relative à la sécurité ......................... 2

Identiﬁcation du produit ....................................... 3

Déballage ............................................................ 3

Théorie de fonctionnement .................................. 4

Approvisionnement en propane .......................... 4

Installation ........................................................... 4

Ventilation ............................................................ 5

Fonctionnement ................................................... 5

Entreposage ........................................................ 6

Entretien .............................................................. 6

Pour plus de détails, visitez le site www.desatech.com

TABLE DES MATIÈRES

Dépannage .......................................................... 7

Procédures d'entretien ........................................ 8

Spéciﬁcations ....................................................

Diagramme de câblage ..................................... 10

Accessoires ........................................................11

Service technique ...............................................11

Pièces de rechange ............................................11

Vue détaillée et liste des pièces ........................

Service de garantie et de réparation ...............Dos

Conservez ce manuel pour consultation future.

Page 30

INFORMATION RELATIVE

À LA SÉCURITÉ

AVERTISSEMENT : cet appareil contient ou produit des produits chimiques déterminés par l'État de Californie comme cancérigènes et pouvant causer des malformations congénitales et d'autres problèmes liés à la reproduction.

AVERTISSEMENT : danger d'incendie, de brûlure, d'inhalation et d'explosion. Gardez les produits combustibles solides comme les matériaux de construction, le papier et les cartons, à une distance sûre de l'appareil de chauffage tel que recommandé dans les instructions. N'utilisez jamais l'appareil de chauffage dans des espaces susceptibles de contenir des combustibles volatils ou atmosphériques ou des produits tels que de l'essence, des diluants, du solvant à peinture, des particules de poussières ou des produits chimiques inconnus.

AVERTISSEMENT : cet appareil n'est pas conçu pour usage domesti que ou les véhicules de camping.

Cet appareil de chauffage est conçu comme appareil de chauffage de chantier en conformité avec les normes ANSI Z83.7/CGA2.14. D'autres normes régissent l'utilisation des gaz combustibles et des produits de chauffage pour des utilisations particu lières. Les autorités locales peuvent vous conseiller à propos de ces normes. La fonction principale des appareils de chauffage de chantier est la produc tion temporaire de chaleur pour des édiﬁces en construction ou en cours de modiﬁcation ou de réparation. Utilisés correctement, ces appareils de chauffage représentent une source de chaleur économique et sûre. Les produits de combustion sont évacués dans l'espace qui est chauffé. Nous ne pouvons pas prévoir toutes les utilisations possibles de nos appareils de chauffage. Vériﬁez

auprès de votre responsable local de la sécuritéincendie si vous avez des questions relatives à l'utilisation de l'appareil de chauffage.

www.desatech.com

D'autres normes régissent l'utilisation des gaz combustibles et des produits de chauffage pour des utilisations particulières. Les autorités locales peuvent vous conseiller à propos de ces normes.

Empoisonnement au monoxyde de carbone : cer-

taines personnes sont plus sensibles au monoxyde de carbone que d'autres. Les premiers symptômes d'un empoisonnement au monoxyde de carbone ressemblent à la grippe avec des maux de tête, du vertige ou de la nausée. Si vous avez ces symptô mes, il se pourrait que l'appareil de chauffage ne fonctionne pas bien. Respirez tout de suite de l'air frais ! Vériﬁez que la ventilation est sufﬁsante et faites réparer l'appareil de chauffage.

Gaz propane : le gaz propane est inodore. Un pro-

duit odorant est ajouté au gaz propane. Cette odeur vous permet de détecter une fuite de propane. Cependant, cette odeur ajoutée au propane peut se dissiper. Du gaz propane peut être présent même s'il n'y a pas d'odeur. Lisez et comprenez tous les avertissements. Conservez ce manuel pour consultation future. Il vous permettra de faire fonctionner cet appareil de chauffage correctement et en toute sécurité.

1. L'utilisation de ce produit a été approuvée pour le Commonwealth du Massachusetts.

2. Installez et utilisez l'appareil de chauffage avec précaution. Suivez toutes les lois et les codes locaux. En l'absence de codes ou de règlements locaux, consultez la publication

Norme pour l'emmagasinage et la manipu lation du gaz de pétrole liquéﬁé, ANSI/NFPA 58 et le Code d'installation du gaz naturel, CAN/CGA B149.2. Ces documents décrivent

les précautions à prendre pour l'entreposage et la manutention du gaz propane.

3. N'utilisez que la tension et la fréquence élec trique indiquées sur la plaque signalétique. Les connexions électriques et la prise de terre de l'appareil de chauffage doivent respecter le

Code national de l'électricité, ANSI/NFPA 58

ou le Code canadien de l'électricité, partie 1

4. Instructions de mise électrique à la terre : cet

appareil est muni d'une ﬁche de terre à trois broches pour vous protéger des décharges électriques; elle devrait être branchée directe

ment dans une rallonge ou prise à trois ﬁches avec mise à la terre.

5. N'utilisez que le tuyau et le détendeur réglé en usine qui ont été fournis avec l'appareil de chauffage.

6. N'utilisez que du gaz propane composé pour le retrait de vapeur.

7. Assurez une ventilation sufﬁsante. Pour utili ser l'appareil de chauffage, il doit y avoir une ouverture sur l'extérieur d'au moins 0,28 m² (3 pi²) pour chaque 105 500 kJ (100 000 BTU/h) de puissance.

113959-01B

Page 31

INFORMATION RELATIVE

À LA SÉCURITÉ Suite

8. Usage à l'intérieur seulement. N'utilisez pas l'appareil de chauffage à l'extérieur.

9. N'utilisez pas l'appareil de chauffage dans un édiﬁce habité ou dans des endroits où l'on vit et dort.

10. N'utilisez pas l'appareil de chauffage dans un sous-sol ou sous le niveau du sol. Le gaz propane est plus lourd que l'air. Si une fuite se manifeste, le gaz propane s'écoulera au niveau le plus bas possible.

11. Ne placez pas de matériaux combustibles, d'essence, de solvant à peinture ou d'autres vapeurs ou liquides inﬂammables à proximité de l'appareil. La poussière est combustible. N'utilisez pas l'appareil de chauffage là où il y a beaucoup de poussière.

12.

Distances minimales entre lʼappareil de chauffage et les matériaux combustibles : Sortie : 2,4 m (8 pi), côtés : 0,6 m (2 pi), dessus : 1,8 m (6 pi), arrière : 6 m (2 pi)

13. L'appareil de chauffage doit être au moins à 1,8 m (6 pieds) des réservoirs de propane. Ne dirigez pas l'appareil de chauffage vers des réservoirs de propane qui se trouvent à moins de 6,1 m (20 pi).

14. Conservez les réservoirs de propane à moins de 38° C (100° F).

15. Vériﬁez l'appareil de chauffage avant chaque utilisation. N'utilisez pas d'appareil de chauf fage endommagé.

16. Avant chaque utilisation de l'appareil de chauf fage, vériﬁez que le tuyau n'est pas endommagé. S'il est très usé ou fendu, remplacez le tuyau par le type de tuyau spéciﬁé par le fabricant avant d'utiliser l'appareil de chauffage.

17. Placez l'appareil de chauffage sur une surface stable et de niveau si l'appareil est chaud ou en fonctionnement.

18. Ne bloquez jamais lʼentrée dʼair (à lʼarrière) ou la sortie dʼair (à lʼavant) de lʼappareil de chauffage.

19. Éloignez l'appareil de chauffage des courants d'air, du vent, des éclaboussures, de la pluie ou de l'eau ruisselante.

20. Ne laissez pas les enfants et les animaux s'approcher de l'appareil de chauffage.

21. Cet appareil de chauffage est équipé d'un ther mostat. Il peut donc s'allumer à tout moment.

22. Ne déplacez, ne manipulez et ne révisez jamais un appareil de chauffage brûlant ou en opération. Vous risqueriez de vous brûler gravement. Attendez 15 minutes après avoir éteint l'appareil de chauffage.

23. Pour ne pas vous blesser, portez des gants lors que vous manipulez l'appareil de chauffage.

24. Ne raccordez jamais de tuyauterie de ventila tion à l'appareil de chauffage.

25. Ne modifiez pas l'appareil de chauffage. Maintenez l'appareil de chauffage dans son état initial.

26. N'utilisez pas l'appareil de chauffage s'il a été modiﬁé.

27. Lorsque l'appareil de chauffage n'est pas utilisé, fermez le robinet d'approvisionnement en propane et débranchez l'appareil.

28. Utilisez seulement des pièces de rechange d'origine. Cet appareil de chauffage utilise des pièces conçues spéciﬁquement pour lui. N'utilisez pas de substituts ou de pièces gé nériques. L'utilisation de pièces de rechange inadéquates peut causer des blessures graves ou fatales.

IDENTIFICATION DU

PRODUIT

Poignée

Grille de protection du ventilateur

Raccord d'entrée

Assemblage du tuyau

Cordon électrique

Figure 1 - Modèle à 170 000 BTU/H

et du détendeur

Sortie d'air chaud (avant)

Bouton du thermostat

Réglage de chaleur variable

DÉBALLAGE

1. Enlevez tout matériau d'emballage appliqué sur l'appareil de chauffage pour son expédi tion. Conservez les bouchons en plastique (sur

le raccord d'entrée et l'assemblage du tuyau et du détendeur) pour l'entreposage.

2. Retirez toutes les pièces de l'emballage.

3. Inspectez toutes les pièces pour voir si elles ont été endommagées pendant le transport. Si l'appareil de chauffage est endommagé, informez-en au plus vite le revendeur où vous

l'avez acheté.

113959-01B

www.desatech.com

Page 32

THÉORIE DE

Air For Combustion And Heating

Fuel

FONCTIONNEMENT

Système d'approvisionnement en carburant :

semblage de tuyau et de détendeur est relié à la source d'approvisionnement en gaz propane. Le gaz propane passe par l'électrovanne et sort par la buse d'aération.

Système d'admission d'air :

ventilateur. Le ventilateur pousse l'air à l'intérieur et

Chambre de combustion

Sortie d'air chaud propre (avant)

Figure 2 - Vue opérationnelle

le moteur fait tourner le

Buse d'aération

Air pour la combustion et de chauffage

en coupe transversale (l'appareil de chauffage peut être

l'as-

Bougie

différent de celui illustré)

APPROVISIONNEMENT

EN PROPANE

Le gaz propane et les réservoirs de propane doivent être fournis par l'utilisateur. N'utilisez cet appareil de chauffage qu'avec un système d'approvisionnement à élimination de vapeurs de propane. Consultez le Chapitre 5 de la Norme pour

l'emmagasinage et la manipulation du gaz de pétrole liquéﬁé, ANSI/NFPA 58. Votre bibliothèque ou votre

service d'incendie a cette publication. La quantité de gaz propane utilisable dans les réservoirs varie. Deux facteurs inﬂuencent cette quantité :

1. La quantité de gaz propane contenue dans les réservoirs

2. La température des réservoirs

Le tableau ci-dessous indique le nombre de réservoirs de 45 kg (100 lb) à utiliser pour faire fonctionner cet appareil de chauffage. N'utilisez pas cet appareil avec un réservoir de moins de 45 kg (100 lb).

Température ambiante Nombre de réservoirs

supérieure à -7° C (20° F) 2 entre -7° C (20° F) et -23° C (-10° F) 3 inférieure à -23° C (-10° F) (utilisez un réservoir

plus grand) Moins de gaz se vaporise à basse température. Vous

aurez peut-être besoin d'au moins deux réservoirs de 45 kg (100 lb) ou d'un réservoir plus grand s'il fait plus froid. Votre fournisseur de gaz propane local

www.desatech.com

autour de la chambre de combustion. L'air est chauffé et fournit un courant d'air propre et chaud.

Système d'allumage :

(AED) met sous tension la bougie/allumeur à étin celle. La bougie/allumeur à étincelle enﬂamme le mélange air/carburant.

Système de contrôle de sécurité :

provoque l'arrêt de l'appareil de chauffage en cas d'extinction de la ﬂamme.

Ventilateur

vous aidera à choisir le système d'approvisionne ment qui vous convient. La température ambiante minimale nominale de ces appareils de chauffage est -29 °C (-20 °F).

l'allumeur à étincelle directe

Moteur

Entrée d'air frais (arrière)

Cordon électrique

Électrovanne

Assemblage

Carburant

du tuyau et du détendeur

ce système

INSTALLATION

AVERTISSEMENT : lisez et comprenez les avertissements de la section Information relative à la sécu- rité, page 2. Ils sont requis pour faire fonctionner cet appareil de chauffage sans danger. Respecter tous les codes locaux lors de l'utilisation de cet appareil de chauffage.

AVERTISSEMENT : testez toutes les conduites de gaz et les connexions pour détecter les fuites après l'installation ou la révision. N'utilisez jamais de ﬂamme nue pour rechercher une fuite. Appliquez une solution de savon liquide et d'eau sur tous les joints. La présence de bulles indique une fuite. Réparez toutes les fuites immédiatement.

113959-01B

Page 33

INSTALLATION

Suite

1. Vous devez fournir le système d'approvisionnement en propane (voir Approvisionnement en propane, page 4).

2. Branchez le raccord PP de l'assemblage du tuyau et du détendeur sur le ou les réservoirs de propane. Tournez le raccord PP dans le sens inverse des aiguilles d'une montre dans le ﬁletage du réservoir. Resserrez fermement avec une clef. Serrez le détendeur en dirigeant la prise d'air vers le bas.

3. Connectez le tuyau au raccord d'entrée. Resserrez fermement avec une clef.

IMPORTANT : un tuyau ou une canalisation

supplémentaire peut être employé au besoin. Installez tout tuyau ou toute canalisation supplémentaire entre l'assemblage de tuyau et de détendeur et le réservoir de propane. Vous devez employer le détendeur fourni avec l'appareil de chauffage.

4. Ouvrez lentement le robinet d'approvisionnement en propane du ou des réservoirs de propane. Remarque : si on ne l'ouvre pas lentement, le robinet de débit du réservoir de propane peut couper le gaz. Si cela se produit, fermez le robinet et rouvrez-le lentement.

5. Vérifiez les fuites à chaque branchement.

AVERTISSEMENT : n'utilisez jamais de ﬂamme nue pour rechercher une fuite. Appliquez une solution de savon liquide et d'eau sur tous les joints. La présence de bulles indique une fuite. Réparez toutes les fuites immédiatement.

6. Fermez le robinet d'approvisionnement en propane.

Robinet d'approvisionnement

Réservoir de propane

Figure 3 - Détendeur avec prise d'air

113959-01B

Détendeur

Raccord PP

dirigée vers le bas

Tuyau

Prise d'air (dirigée vers le bas)

www.desatech.com

Tuyau

Figure 4 - Tuyau et raccord d'entrée

(l'appareil de chauffage peut être

différent de celui illustré)

Raccord d'entrée

VENTILATION

AVERTISSEMENT : respectez les exigences minimales en matière d'apport en air frais de l'extérieur. Si aucune ventilation d'air frais de l'ex térieur n'est fournie, un empoisonne

ment au monoxyde de carbone peut se produire. Il doit y avoir une entrée d'air frais de l'extérieur adéquate pour utiliser l'appareil de chauffage.

Il doit y avoir une ouverture sur l'extérieur d'au moins 0,28 m (100 000 BTU/h) de puissance. Fournissez davantage d'air frais si plus d'un appareil de chauffage est utilisé.

) pour chaque 105 500 kJ

(3 pi

FONCTIONNEMENT

POUR ALLUMER L'APPAREIL DE CHAUFFAGE

1. Suivez toutes les consignes d'installation, de ventilation et de sécurité.

2. Placez l'appareil de chauffage sur une surface stable et de niveau. Assurez-vous qu'il n'y a pas de courants d'air forts à l'avant ou à l'ar rière de l'appareil de chauffage.

Branchez le cordon électrique de l'appareil de

3. chauffage dans une rallonge à trois broches mise à la terre. La rallonge doit être au moins de 1,83 m (6 pi). Elle doit porter l'homologation UL.

Page 34

FONCTIONNEMENT

Exigences des dimensions de la rallonge électrique

Jusqu'à 15 m (50 pi), utilisez une rallonge de

calibre 18 AWG.

Entre 15 et 30,5 m (51 et 100 pi), utilisez une

rallonge de calibre 16 AWG.

Entre 30,78 et 61 m (101 et 200 pi), utilisez une

rallonge de calibre 14 AWG.

4. Branchez la rallonge électrique dans une prise triﬁlaire avec mise à la terre de 120 volts et 60 hertz.

5. Ouvrez lentement le robinet d'approvisionnement en propane du ou des réservoirs de propane.

Remarque : si on ne l'ouvre pas lentement, le

robinet de débit du réservoir de propane peut couper le gaz. Si cela se produit, fermez le robinet et rouvrez-le lentement.

Tournez complètement le bouton de réglage du thermostat dans le sens inverse des aiguilles d'une montre pour le mettre sur « plus froid ». Tournez lentement le bouton de réglage du thermostat dans le sens des aiguilles d'une montre jusqu'à ce que le moteur électrique et le ventilateur se mettent en marche. L'appareil de chauffage s'allumera dans 3 secondes environ. Réglez le bouton de réglage du thermostat sur une température plus ou moins chaude à votre gré. Pour contrôler la chaleur, ajustez le robinet de gaz à la température désirée.

Remarque : si l'appareil de chauffage ne s'allume

pas dans les 3 secondes qui suivent, le contrôle de l'allumage essaiera une fois d'allumer automatiquement l'appareil de chauffage. Si l'appareil de chauffage ne s'allume pas lors de cette tentative, le contrôle de sécurité se « verrouillera » et il n'y aura pas d'autre essai d'allumage automatique. Cela peut se produire s'il y a de l'air dans la conduite de carburant. Si l'appareil de chauffage ne s'allume pas lors de cette tentative, tournez le bouton du thermostat pour le mettre sur « plus froid » et attendez que le moteur s'arrête. Attendez dix secondes que le contrôle de sécurité se réinitialise, puis tournez le bouton de réglage pour le mettre sur « plus chaud » et réessayez d'allumer l'appareil de chauffage.

Fonctionnement avec thermostat uniquement :

quand le thermostat fonctionne normalement, l'appareil de chauffage s'arrête quand la température de l'air atteint la température à laquelle le thermostat est réglé. Quand la température de l'air descend sufﬁsamment sous la température de réglage du thermostat, le moteur électrique et le ventilateur se mettent en marche. Au bout de 15 à 60 secondes, le brûleur de l'appareil de chauffage devrait s'allumer automatiquement et fournir la chaleur nécessaire pour maintenir la température.

POUR ARRÊTER L'APPAREIL DE CHAUFFAGE

1. Fermez complètement le robinet d'approvisionnement en propane des réservoirs de propane.

2. Attendez quelques secondes. L'appareil de

Suite

www.desatech.com

chauffage brûlera le gaz qui reste dans les tuyaux d'approvisionnement.

3. Tournez complètement le bouton du thermostat dans le sens inverse des aiguilles d'une montre pour le mettre sur « plus froid ».

4. Débranchez l'appareil de chauffage.

ENTREPOSAGE

ATTENTION : débranchez l'appareil de chauffage des réservoirs de propane.

1. Entreposez les réservoirs de propane avec les précautions de sécurité nécessaires. Consultez le chapitre 5 des Normes pour l'emmagasinage

et la manipulation des gaz de pétrole liquéﬁés, ANSI/NFPA 58 et/ou CAN/CGA B149.2. Res-

pectez tous les codes locaux.

2. Revissez les bouchons en plastique sur les ﬁletages des raccords d'entrée en laiton et de l'assemblage du tuyau et du détendeur.

Entreposez l'appareil de chauffage dans un endroit sec, propre et sans danger. N'entreposez pas l'assemblage du tuyau et du détendeur à l'intérieur de la chambre de combustion de l'appareil de chauffage.

Avant d'utiliser un appareil de chauffage qui a été entreposé, vériﬁez toujours l'intérieur de l'appareil. Les insectes et les petits animaux placent parfois des corps étrangers dans l'appareil de chauffage. Enlevez les produits combustibles et les corps étrangers qui se trouvent dans l'appareil de chauffage.

ENTRETIEN

AVERTISSEMENT : ne réparez jamais l'appareil de chauffage lorsqu'il est branché, connecté à la source d'approvisionnement en gaz, en marche ou brûlant. Des brûlures et des chocs électriques graves peuvent se produire.

1. Maintenez l'appareil de chauffage propre. Nettoyez l'appareil de chauffage chaque année ou selon les besoins pour enlever la poussière et les débris. Si l'appareil de chauffage est sale ou poussiéreux, nettoyez-le avec un chiffon humide.

2. Inspectez l'appareil de chauffage avant chaque utilisation. Vériﬁez que les branchements ne fuient pas. Appliquez une solution de savon liquide et d'eau aux raccords. La présence de bulles indique une fuite. Réparez toutes les fuites immédiatement.

3. Inspectez l'assemblage du tuyau et du détendeur avant chaque utilisation. Si le tuyau est très usé ou fendu, remplacez-le.

4. Faites inspecter l'appareil de chauffage une fois l'an par une entreprise de service qualiﬁée.

Enlevez les produits combustibles et les corps étrangers qui se trouvent dans l'appareil de chauffage.

113959-01B

Page 35

DÉPANNAGE

SYMPTÔME

Le ventilateur ne tourne pas quand l'appareil de chauffage est branché

L'appareil de chauffage ne s'allume pas

CAUSE POSSIBLE

1. Aucun courant ne se rend à l'appareil de chauffage

2. Le ventilateur frappe l'intérieur de l'habillage de l'appareil de chauffage

3. Les pales du ventilateur sont tordues

4. Moteur défectueux

1. L'utilisateur n'a pas suivi correctement les instructions d'installation ou de fonctionnement

2. La bougie n'émet pas d'étincelle. Pour effectuer un test d'étincelle, suivez l'étape 8 de la rubrique Bougie à la page 8. Si vous percevez une étincelle sur la bougie, faites réparer l'appareil de chauffage par un technicien qualiﬁé. Si vous ne percevez aucune étincelle :

A) Le ﬁl de la bougie est des-

serré ou débranché

B) La bougie est défectueuse C) Le transformateur d'étincelle

est défectueux

SOLUTION

1. Vériﬁez la tension de la prise de courant. Si la tension est correcte, inspectez l'état du cordon électrique

2. Réglez le support du moteur ou du ventilateur pour empêcher ce dernier de frapper l'intérieur de l'habillage de l'appareil de chauffage. Pliez le support du ventilateur au besoin

3. Remplacez le ventilateur. Voir Ventilateur, page 8

4. Remplacez le moteur. Voi r Moteur, page 8

1. Répétez les instructions d'installation et de fonctionnement. Voir Ins tallati on , page 4 et Fonctionnement, page 5

2. A) Vériﬁez le ﬁl de la bougie. Resserrez ou reconnectez le ﬁl de la bougie s'il est mal ﬁxé. Voir ﬁgure 8, page 9 pour l'emplacement du ﬁl de la bougie.

B) Remplacez la bougie. Voir

Bougie, page 9

C) Remplacez le transformateur

d'étincelle. Voir Transformateur d'étincelle, page 9

L'appareil de chauffage s'éteint lorsqu'il fonctionne

AVE R TISS EMENT : n'utilisez cet appareil que dans un endroit exempt de poussière.

113959-01B

1. L'approvisionnement en propane peut ne pas être adéquat

2. La température de l'air ambiant est trop élevée, ce qui provoque la fermeture de l'appareil de chauffage par le limiteur de température

3. Circulation d'air limitée

4. Ventilateur endommagé

5. Poussière ou débris excessifs dans l'environnement immédiat

www.desatech.com

1. A) Remplissez le réservoir B) Fournissez des réservoirs

supplémentaires ou de plus grande capacité. Voir Approvi- sionnement en propane, page 4

2. Cela peut se produire si la température de l'appareil de chauffage dépasse 29° C (85° F). Faites fonctionner l'appareil de chauffage à plus basse température

3. Inspectez l'entrée et la sortie d'air de l'appareil de chauffage. Retirez toute obstruction

4. Remplacez le ventilateur. Voir Ventilateur, page 8

5. Nettoyez l'appareil de chauffage. Voir Entretien, page 6

Page 36

PROCÉDURES D'ENTRETIEN

MOTEUR

1. Déposez l'appareil de chauffage sur le côté et retirez le panneau d'accès.

2. Vous avez accès à la vis de mise à la terre en passant par le dessous de la base de l'appareil de chauffage. Retirez la vis de mise à la terre. Débranchez le ﬁl vert du moteur et le ﬁl vert d'alimentation électrique situé sous l'habillage (voir ﬁgure 5).

3. Retirez les deux ﬁls noirs reliant le moteur au bornier.

4. Faites passer délicatement les ﬁls du moteur à travers l'oriﬁce du fond de l'habillage.

5. Retirez les vis qui retiennent le support du moteur à l'habillage. Employez un tourne-écrou (voir ﬁgure 5).

6. Retirez délicatement le moteur et le ventilateur de l'habillage. IMPORTANT : prenez garde de ne pas endommager le ventilateur. Ne déposez pas le moteur et le ventilateur de façon à faire reposer leur poids sur ce dernier. Cela pourrait endommager le pas des pales du ventilateur.

7. Utilisez une clef hexagonale pour desserrer la vis d'arrêt qui retient le ventilateur à l'arbre moteur.

8. Retirez le ventilateur. Prenez garde de ne pas endommager le pas des pales du ventilateur.

9. Employez un tourne-écrou pour retirer les deux écrous qui retiennent le moteur à son support.

10. Jetez l'ancien moteur.

11. Fixez le moteur à son support en employant les deux écrous. Resserrez les écrous fermement.

12. Replacez le ventilateur sur l'arbre moteur. Assurez-vous que la vis d'arrêt est vis-à-vis la surface plate de l'arbre du moteur.

13. Resserrez la vis d'arrêt fermement (de 40 à 50 po-lb [de 46,08 à 57,60 kg-cm]).

14. Faites passer délicatement les ﬁls du moteur à travers l'oriﬁce de l'habillage. Installez le moteur, le support à moteur et la grille de protection du ventilateur à l'arrière de l'habillage de l'appareil de chauffage, tel qu'illustré à la ﬁgure 5.

15. Insérez les vis à travers l'habillage de l'appareil de chauffage et dans le support du moteur. Resserrez les vis fermement.

16. Tournez l'appareil de chauffage sur le côté pour accéder à l'ouverture du fond de sa base. Branchez les ﬁls verts du moteur, du transformateur

et du cordon électrique à l'habillage de l'appareil de chauffage en employant un écrou de mise à la terre.

17. Fixez les deux ﬁls noirs du moteur au bornier (voir Diagramme de câblage, page 10, pour les emplacements exacts) .

18. Remettez le panneau d'accès en place.

Grille de protection du moteur et du

Vis

ventilateur

Vis

Figure 5 - Retrait du moteur et de la grille

de protection du ventilateur de l'appareil

de chauffage (l'appareil de chauffage

peut être différent de celui illustré)

VENTILATEUR

1. Retirez le moteur, le support à moteur et le ventilateur (voir Moteur, étapes 1 à 8).

2. Nettoyez le ventilateur à l'aide d'un linge doux humecté avec du kérosène ou du solvant.

3. Séchez le ventilateur complètement.

4. Replacez le ventilateur sur l'arbre moteur. Assurez-vous que la vis d'arrêt touche l'arrière de la surface plane de l'arbre du moteur (voir ﬁgure 6).

5. Placez la vis d'arrêt sur le côté plat de l'arbre. Serrez la vis d'arrêt fermement (de 40 à 50 po-lb) [de 46,08 à 57,60 kg-cm].

6. Installez le moteur, le support à moteur et la grille du ventilateur à l'arrière de l'habillage de l'appareil de chauffage (voir Moteur, étapes 14 à 18).

Ventilateur

Arbre moteur

Figure 6 - Emplacement du ventilateur,

de l'arbre moteur et de la vis d'arrêt

Vis d'arrêt

www.desatech.com

113959-01B

Page 37

PROCÉDURES D'ENTRETIEN

Suite

Moyeu

Vis d'arrêt

Figure 7 - Coupe transversale du ventilateur

TRANSFORMATEUR D'ÉTINCELLE

1. Retirez le panneau d'accès.

2. Repérez et débranchez les ﬁls blanc, noir et orange du transformateur d'étincelle.

3. Retirez la vis retenant le transformateur d'étincelle à la base. Retirez l'écrou à métal de l'ancien transformateur et installez-le sur le nouveau. Jetez le transformateur d'étincelle.

4. Installez le nouveau transformateur d'étincelle. Disposez le nouveau transformateur d'étin celle de la même façon que l'ancien.

5. Branchez les ﬁls blanc, noir et orange au nouveau transformateur d'étincelle. Branchez les ﬁls aux bornes appropriées tel qu'illustré au Diagramme de câblage, page 10.

6. Remettez le panneau d'accès en place.

Fil de l'allumeur

Ventilateur

Arbre moteur

BOUGIE

1. Retirez le moteur, le support à moteur et la grille de protection du ventilateur (voir teur, page 8, étapes 1 à 6).

2. Retirez le ﬁl orange de l'allumeur de la bougie.

3. Desserrez l'écrou hexagonal de 3/4 po de l'avant de l'appareil de chauffage qui retient la bougie en place (voir ﬁgure 9).

4. Retirez la bougie de la borne arrière.

5. Installez la nouvelle bougie. Fixez la bougie à la borne arrière au moyen de l'écrou hexagonal d'allumage qui avait été retiré à l'étape 3.

6. Fixez le ﬁl d'allumage.

7. Effectuez un test de détection d'étincelles.

AVERTISSEMENT : assurezvous que l'appareil de chauffage est débranché de la source d'ap provisionnement en propane. L'appareil de chauffage pourrait

s'allumer et causer des brûlures graves.

Branchez la rallonge et vériﬁez si des étincel-

les s'échappent de la bougie.

8. Installez le moteur, le support à moteur et la grille du ventilateur à l'arrière de l'habillage de l'appareil de chauffage (voir 8, étapes 14 à 18).

Écrou hexagonal de borne de 3/4 po

Moteur, page

Mo-

Douille

Figure 8 - Retrait du ﬁl de l'allumeur du

transformateur d'étincelle (l'appareil de

chauffage peut être différent de celui

113959-01B

illustré)

www.desatech.com

Bougie

Borne arrière

Figure 9 - Retrait de l'écrou de la bougie

et de la bougie (l'appareil de chauffage

peut être différent de celui illustré)

Page 38

SPÉCIFICATIONS

Orange**/

Naranja**/

Orange**

CONNECTION DIAGRAM/DIAGRAMA DE CONEXIONES/SCHÉMA DE CONNEXION

Green/

Verde/Vert

Spark Plug/Bujía

Bougie d'allumage

• If any original wiring as supplied with the heater must be replaced, it must be replaced with type AWG 105° C wire or its equivalent except as indicated (*Type SF2-200. **SGI-250° C)

• Si es necesario reemplazar algún cable suministrado originalmente con el calentador, éste se debe reemplazar con cable tipo AWG 105° C o su equivalente

excepto cuando se indica lo contrario (*Tipo SF2-200. **SGI-250° C)

• Si le câblage original fourni avec l'appareil de chauffage doit être remplacé, faites-l

e avec du câble de type AWG 105° C ou son équivalent, sauf indication contraire (*Type SF2-200. **SGI-250° C)

High Limit

Switch/

Interruptor de

límite alto/ Commutateur de limite supérieure

Gas Valve/

Válvula de gas/

nne de gaz

Green/ Ve

rde/Vert

Green/

Verde/Vert

Motor/ Moteur

Flame Control/ Control de llama/ Contrôle de la flamme

Line/Línea/Ligne

Neut/Neutral/Neutre

Valve/Válvula/V

anne

Ground/Tierra/Masse

White/Blanco/Blanc

White/Blanco/Blan

White/Blanco/Blanc

Red/Rojo/Rouge

Red/Rojo/ Rouge

Red/Rojo/Rouge

Black/ Negro/Noir

Black/Negro/Noi

Thermostat/

Termostato

Chassis Ground/ Conexión a tierra del chasis/Masse

Line Cord/Cable de alimentaión/

Cordon d'alimentation

• 36,6 à 49,8 kW (125 000 à 170 000 BTU/h)

• Propane ou GPL uniquement

• Pression du gaz à l'entrée du détendeur maximale - Pression du réservoir, minimale - 34,5 kPa (5 lb/po²)

• Pression du gaz à l'entrée à la sortie du détendeur 6,97 kPa (28 po C.E.)

• Alimentation électrique - 115V, 60 Hz, 1Ø, 3 A

• Allumage - Étincelle directe, de type interrompu

• Contrôle principal de ﬂamme - À semi-conducteurs

• Contrôle de température maximale - 116° C (240° F)

• Température ambiante minimale Référence - 0° F (-17,8° C)

• Consommation de carburant - de 2,6 à 3,6 kg/h (5,8 à 7,9 lb/h)

• N° de port de l'éjecteur de carburant - 18

• Taille du port de l'éjecteur de carburant - 0,8 mm

• Sortie d'air chaud - 12,74 m

/min (450 pi3/min)

DIAGRAMME DE CÂBLAGE

www.desatech.com

113959-01B

Page 39

ACCESSOIRES

Achetez les accessoires et pièces du revendeur ou du centre de service le plus près de chez vous. Si le revendeur ou le centre de service ne peut pas vous fournir un accessoire ou une pièce de rechange, communiquez avec votre dépôt de pièces le plus proche (indiqué dans le livret des centres de service autorisés) ou appelez DESA Heating Products au 1-866-672-6040 pour plus de renseignements. Vous pouvez aussi nous écrire à l'adresse inscrite à l'arrière de ce manuel.

SERVICE TECHNIQUE

Vous avez peut-être d'autres questions sur cet appareil de chauffage. Si tel est le cas, contactez le service technique de DESA Heating Products au 1-866-672-6040. Lorsque vous appelez, ayez sous la main les numéros de modèle et de série de votre appareil de chauffage.

Vous pouvez aussi visiter le site Web du ser vice technique de DESA Heating Products à

www.desatech.com

PIÈCES DE RECHANGE

AVERTISSEMENT : n'utilisez que des pièces de rechange d'origine. Cet appareil de chauffage utilise des pièces conçues spéciﬁquement pour lui. Ne pas utiliser de substituts ou de pièces génériques. L'utilisation de pièces de rechange inadéquates peut causer des blessures graves ou fatales. Cela protégera également la garantie des pièces remplacées sous garantie.

PIÈCES SOUS GARANTIE

Prenez contact avec les revendeurs autorisés de ce produit. S'ils ne peuvent pas vous fournir de

pièces de rechange DESA d'origine, prenez contact

avec le dépôt de pièces le plus proche ou appelez le service technique de DESA Heating Products au 1-866-672-6040.

Lorsque vous appelez DESA Heating Products, ayez sous la main :

• votre nom

• votre adresse

• le modèle et le numéro de série de votre appareil

de chauffage

• une description de la panne de l'appareil de

chauffage

• la date de l'achat En général, nous vous demanderons de retourner

la pièce à l'usine.

PIÈCES QUI NE SONT PAS SOUS GARANTIE

Prenez contact avec les revendeurs autorisés de ce produit. S'ils ne peuvent pas vous fournir de pièces de rechange DESA d'origine, prenez contact avec le dépôt de pièces le plus proche ou appelez le service technique de DESA Heating Products au 1-866-672-6040 pour plus de renseignements.

Lorsque vous appelez DESA Heating Products, ayez sous la main :

• le numéro du modèle de l'appareil de chauffage

• le numéro de la pièce de rechange

113959-01B 11

www.desatech.com

Page 40

VUE DÉTAILLÉE DES PIÈCES

MODÈLES BLP170VT, REM170VT, RLP170VT, SBLP170VT, 170-F ET SPC170-F

www.desatech.com

113959-01B

Page 41

LISTE DES PIÈCES

MODÈLES BLP170VT, REM170VT, RLP170VT, SBLP170VT, 170-F ET SPC170-F

Cette liste contient les pièces de rechange utilisées dans votre appareil de chauffage. Quand vous commandez des pièces, reportez-vous aux instructions de la section Pièces de rechange, à la page 11 de ce manuel.

N° N° DE PIÈCE DESCRIPTION QTÉ

1 113938-01 Habillage extérieur orange 1

113938-02 113938-03 113938-04

113938-05 2 ** Cylindre intermédiaire 1 3 113940-01 Assemblage de l'éjecteur 1 4 113937-01 Assemblage du stabilisateur de flamme 1 5 115324-01 Interrupteur de limite supérieure 1 6 113888-01 Écrou de l'éjecteur 1 7 097917-01 Poignée 1 8 097918-01 Fixations de la poignée 2 9 113948-01 Vis d'arrêt Nyloc 1 10 113950-01 Ventilateur 1 11 113941-01 12 113942-01 Grille d'entrée et de montage du moteur 1 13 113776-01 Assemblage de tuyau 1 14 113862-01 Détendeur, 28 po C.E. 1 15 113791-01 Robinet de limitation du débit PP 1 16 113952-01 Raccord mâle. 3/8MPT x 3/8SAE FLR 1 17 113951-01 Électrovanne Goyen 1 18 113964-01 Raccord à mamelon simple 1 19 113966-01 Robinet de réglage du taux de combustion 1 20 113965-01 Raccord en L, 3/8 MPT x 1/2 SAE FLR 1 21 113943-01 Assemblage du tube de carburant 1 22 113963-01 Bougie, détecteur de flamme 1 23 113886-01 Écrou de la bougie 1 24 113947-01 Support de montage du thermostat 1 25 113944-01 Assemblage du thermostat 1 26 113949-01 Support de collier, 5/16 1 27 110287-01 Contrôle de flamme 1 28 113864-01 Assemblage de cordon électrique 1 29 113960-01 Bornier 1 30 113865-01 Bride de cordon 1 31 113961-01 Bouton, thermostat 1 32 113962-01 Bouton de réglage du taux de combustion 1 33 113945-01 Boîtier de contrôle 1 34 113946-01 Panneau d'accès 1

113883-01 Douille à pression, 5/8 2

113802-07

113933-04

113984-03

113984-04

099504-08 Étiquette d'avertissement du thermostat 1

113907-01

113953-01

097650-01 Étiquette de marque de commerce, Master 1

113858-04 Étiquette de marque de commerce, All-Pro

113858-05

109111-03

110789-01

113914-01

113914-02

113914-03

113959-01B

Habillage extérieur rouge 1 Habillage extérieur jaune 1 Habillage extérieur vert 1 Habillage extérieur noir 1

Assemblage du moteur 1

PIÈCES DISPONIBLES — PAS ILLUSTRÉES

Étiquette signalétique du modèle 1 Étiquette de la notice d'utilisation, anglais/espagnol 1 Étiquette d'avertissement, anglais/espagnol 1 Étiquette de notice d'utilisation/avertissement, français 1

Étiquette d'avertissement électrique 1 Étiquette du diagramme de câblage 1

Étiquette de marque de commerce, Universal 1 Étiquette de marque de commerce, Reddy 1 Étiquette de marque de commerce, Remington 1 Étiquette à fil, anglais 1 Étiquette à fil, espagnol 1 Étiquette à fil, français 1

www.desatech.com

Page 42

NOTES

______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________

www.desatech.com

113959-01B

Page 43

NOTES

113959-01B

www.desatech.com

Page 44

113959 01

SERVICE DE GARANTIE ET DE RÉPARATION

CONSERVEZ CETTE GARANTIE

Modèle

Numéro de série

Date de l'achat

GARANTIES LIMITÉES POUR LES PRODUITS NEUFS

Nouveaux produits : DESA Heating Products garantit que cet appareil de chauffage et ses pièces sont exempts de défauts de matériaux et de fabrication et cela pour une durée d'un l'appareil de chauffage est utilisé et entretenu en conformité avec les instructions du fabricant.

que l'acheteur au détail d'origine, lorsqu'une preuve d'achat est fournie.

Appareils de chauffage remis en état : DESA Heating Products garantit que cet appareil de chauffage remis en état en usine et ses pièces sont exempts de défauts de matériaux et de fabrication et cela pour une durée de trente

partir de la date du premier achat, lorsque l'appareil de chauffage est utilisé et entretenu en conformité avec les instructions du fabricant. Ces garanties ne protègent que l'acheteur au détail d'origine, lorsqu'une preuve d'achat est fournie.

Ces garanties ne couvrent que le coût des pièces et de la main d'œuvre requise pour restaurer le produit à son état de fonctionnement normal. Le transport et les frais incidents associés aux réparations sous garantie ne sont pas remboursables sous cette garantie.

Les réparation sous garantie est disponible seulement par l'intermédiaire de revendeurs et de centres de service autorisés. Cette garantie ne couvre pas les défauts causés par la mauvaise utilisation, l'abus, la négligence, les accidents, le

manque d'entretien adéquat, l'usure normale, les modifications, les altérations, les combustibles contaminés, les réparations avec des pièces non conformes ou une réparation par quelqu'un d'autre qu'un revendeur ou un centre de service autorisé. L'entretien de routine est la responsabilité du propriétaire.

CETTE GARANTIE EXPRESSE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES DE COMMERCIALITÉ ET D'ADÉQUATION À UN BESOIN PARTICULIER.

DESA Heating Products n'assume aucune responsabilité pour les dommages indirects, imprévus ou incidents. Certains états ou provinces ne permettent pas l'exclusion ou la restriction des dommages imprévus ou incidents et certaines restrictions ou exclusions pourraient ne pas s'appliquer à votre cas. Cette garantie limitée vous donne des droits spécifiques selon la loi et vous pourriez aussi avoir d'autres droits selon l'état ou la province où vous habitez.

Nous nous réservons le droit de modifier ces spécifications à tout moment sans préavis. La seule garantie valable est notre garantie écrite standard. Nous n'offrons aucune autre garantie, expresse ou implicite.

RÉPARATION SOUS GARANTIE

Si votre appareil de chauffage a besoin de réparation, retournez-le au centre de service autorisé le plus près de chez vous. Une preuve d'achat doit être présentée avec l'appareil de chauffage. L'appareil de chauffage sera inspecté. Un défaut peut être causé par des matériaux défectueux ou un défaut de fabrication. Si tel est le cas, DESA Heating Products réparera ou remplacera l'appareil de chauffage sans frais.

SERVICE DE RÉPARATION

Retournez votre appareil de chauffage au centre de service autorisé le plus proche de chez vous. Les réparations non couvertes par la garantie seront facturées aux prix normaux. Chaque centre de service est autonome. Nous nous réservons le droit de modifier ces spécifications à tout moment sans préavis. Quand vous écrivez, incluez le numéro de modèle et le numéro de série. Pour obtenir des informations, écrivez à :

ET LES PRODUITS REMIS EN ÉTAT

(1) an à partir de la date du premier achat, lorsque

Ces garanties ne protègent

(30) jours à

NOT A UPC

2701 Industrial Drive P.O. Box 90004 Bowling Green, KY 42102-9004 ATTN: Customer Service Department

113959-01 Rev. B 05/05
