Desa VSL18NT, LSL18NT, VSL18PT, LSL18PT, SL18NT User Manual

...

UNVENTED (VENT-FREE) BLUE FLAME GAS HEATER

SAFETY INFORMATION AND INSTALLATION MANUAL

18,000 BTU THERMOSTAT MODELS

LSL18NT, LSL18PT, SL18NT, SL18PT, VSL18NT AND VSL18PT

WARNING: If the information in this manual is not followed exactly, a ﬁre or explosion may result causing property damage, personal injury or loss of life.

— Do not store or use gasoline or other ﬂammable

vapors and liquids in the vicinity of this or any other appliance.

— WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the ﬁre department.

— Installation and service must be performed by a quali-

ﬁed installer, service agency or the gas supplier.

Save this manual for future reference.

For more information, visit www.desatech.com

WARNING: Improper installation, adjustment, alteration, service or maintenance can cause injury or property damage. Refer to this manual for correct installation and operational procedures. For assistance or additional information consult a qualiﬁed installer, service agency or the gas supplier.

WARNING: This is an unvented gas-ﬁred heater. It uses air (oxygen) from the room in which it is installed. Provisions for adequate combustion and ventilation air must be provided. Refer to Air for Combustion and Ventilation section on page 5 of this manual.

This appliance may be installed in an aftermarket,* permanently located, manufactured (mobile) home, where not prohibited by local codes.

This appliance is only for use with the type of gas indi cated on the rating plate. This appliance is not convertible for use with other gases.

* Aftermarket: Completion of sale, not for purpose of resale, from the manufacturer

State of Massachusetts: The installation must be made by a licensed plumber or gas ﬁtter in the Commonwealth of Massachusetts.

Sellers of unvented propane or natural gas-ﬁred supplemental room heaters shall provide to each purchaser a copy of 527 CMR 30 upon sale of the unit.

Vent-free gas products are prohibited for bedroom and bathroom installation in the Common wealth of Massachusetts.

Safety Information ............................................... 3

Local Codes ........................................................ 4

Product Identiﬁcation ........................................... 4

Unpacking ........................................................... 4

Product Features ................................................. 4

Air For Combustion And Ventilation .....................

Installation ........................................................... 7

Operating Heater ............................................... 14

Inspecting Heater ............................................. 16

Cleaning and Maintenance ................................ 17

Troubleshooting .................................................

TABLE OF CONTENTS

Speciﬁcations .................................................... 22

Wiring Diagrams ................................................ 22

Accessories ....................................................... 23

Technical Service .............................................. 23

Service Publications .......................................... 23

Replacement Parts ............................................ 23

Service Hints ..................................................... 23

Illustrated Parts Breakdown and Parts List ....... 24

Parts Centrals .................................................... 26

Warranty Information .........................................

www.desatech.com

116292-01D

SAFETY INFORMATION

WARNING: This product contains and/or generates chemicals known to the State of California to cause cancer or birth defects or other reproductive harm.

IMPORTANT: Read this owner’s manual carefully and completely before trying to assemble, operate or service this heater. Improper use of this heater can cause serious injury or death from burns, fire, explosion, electrical shock and carbon monoxide poisoning.

DANGER: Carbon monoxide poisoning may lead to death!

Carbon Monoxide Poisoning: Early signs of carbon

monoxide poisoning resemble the ﬂu, with head aches, dizziness or nausea. If you have these signs, the heater may not be working properly. Get fresh air at once! Have heater serviced. Some people are more affected by carbon monoxide than others. These include pregnant women, people with heart or lung disease or anemia, those under the inﬂuence of alcohol and those at high altitudes.

Natura l and Prop ane/L P Gas: Natural and

propane/LP gases are fuel gases. Fuel gases are odorless. An odor-making agent are added to fuel gases. The odor helps you detect a fuel gas leak. However, the odor added to fuel gas can fade. Fuel gas may be present even though no odor exists.

Make certain you read and understand all warn ings. Keep this manual for reference. It is your guide to safe and proper operation of this heater.

WARNING: Any change to this heater or its controls can be dangerous.

WARNING: Do not use a blower insert, heat exchanger insert or other accessory not approved for use with this heater.

Due to high temperatures, the appliance should be located out of trafﬁc and away from furniture and draperies.

Do not place clothing or other ﬂammable material on or near the appliance. Never place any objects on the heater.

Surface of heater becomes very hot when running heater. Keep children and adults away from hot surface to avoid burns or clothing ignition. Heater will remain hot for a time after shut down. Allow surface to cool before touching.

Carefully supervise young children when they are in the same room with heater.

Make sure grill guard is in place before running heater.

Keep the appliance area clear and free from combustible materials, gasoline and other ﬂammable vapors and liquids.

1. This appliance is only for use with the type of gas indicated on the rating plate. This appliance is not convertible for use with other gases.

2. Do not place propane/LP supply tank(s) in

side any structure. Locate propane/LP supply

tank(s) outdoors.

3. This heater shall not be installed in a bathroom or a bedroom.

4. If you smell gas

• shut off gas supply

• do not try to light any appliance

• do not touch any electrical switch; do not

use any phone in your building

• immediately call your gas supplier from a

neighborʼs phone. Follow the gas supplierʼs instructions

• if you cannot reach your gas supplier, call

the ﬁre department

116292-01D 3

www.desatech.com

SAFETY INFORMATION

Continued

5. This heater needs fresh, outside air ventilation to run properly. This heater has an Oxygen Depletion Sensing (ODS) safety shutoff system. The ODS shuts down the heater if not enough fresh air is available. See Air for Combustion and Ventilation, page 5.

6. Keep all air openings in front and bottom of heater clear and free of debris. This will insure enough air for proper combustion.

7. If heater shuts off, do not relight until you provide fresh, outside air. If heater keeps shutting off, have it serviced.

8. Do not run heater

• where ﬂammable liquids or vapors are used

or stored

• under dusty conditions

9. Before using furniture polish, wax, carpet cleaner or similar products, turn heater off. If heated, the vapors from these products may create a white powder residue within burner box or on adjacent walls or furniture.

10. Do not use heater if any part has been under water. Immediately call a qualiﬁed service technician to inspect the room heater and to replace any part of the control system and any gas control which has been under water.

11. Turn off and let cool before servicing. Only a qualiﬁed service person should service and repair heater.

12. Operating heater above elevations of 4,500 feet (1,371 m) could cause pilot outage.

13. To prevent performance problems, do not use propane/LP fuel tank of less than 100 lbs. (45 kg) capacity.

14. Provide adequate clearances around air openings.

LOCAL CODES

Install and use heater with care. Follow all local codes. In the absence of local codes, use the latest edition of National Fuel Gas Code, ANSI

Z223.1/NFPA 54*

*Available from:

American National Standards Institute, Inc.

National Fire Protection Association, Inc.

1430 Broadway

New York, NY 10018

Batterymarch Park

Quincy, MA 02269

PRODUCT

IDENTIFICATION

Heater Cabinet

Control Knob (under door)

Glass Panel

Ignitor

Figure 1 - Vent-Free Gas Heater

UNPACKING

1. Remove heater from carton.

2. Remove all protective packaging applied to heater for shipment.

3. Check heater for any shipping damage. If heater is damaged, promptly inform dealer where you bought heater.

PRODUCT FEATURES

SAFETY DEVICE

This heater has a pilot with an Oxygen Depletion Sensing (ODS) safety shutoff system. The ODS/pilot is a required feature for vent-free room heaters. The ODS/pilot shuts off the heater if there is not enough fresh air.

IGNITION SYSTEM

This heater has either a piezo ignitor or electronic ignitor to light heater fuel supply.

THERMOSTATIC HEAT CONTROL

Thermostat models have a thermostat sensing bulb and a control valve. This results in the great est heater comfort. This can also result in lower gas bills.

www.desatech.com

116292-01D

AIR FOR COMBUSTION

AND VENTILATION

WARNING: This heater shall not be installed in a conﬁned space or unusually tight construction unless provisions are provided for adequate combustion and ventilation air. Read the following instructions to insure proper fresh air for this and other fuel-burning appliances in your home.

Todayʼs homes are built more energy efﬁcient than ever. New materials, increased insulation and new construction methods help reduce heat loss in homes. Home owners weather strip and caulk around windows and doors to keep the cold air out and the warm air in. During heating months, home owners want their homes as airtight as possible.

While it is good to make your home energy efﬁ cient, your home needs to breathe. Fresh air must enter your home. All fuel-burning appliances need fresh air for proper combustion and ventilation.

Exhaust fans, ﬁreplaces, clothes dryers and fuel burning appliances draw air from the house to operate. You must provide adequate fresh air for these appliances. This will insure proper venting of vented fuel-burning appliances.

PROVIDING ADEQUATE VENTILATION

The following are excerpts from National Fuel Gas Code, ANSI Z223.1/NFPA 54, Section 5.3, Air for Combustion and Ventilation.

All spaces in homes fall into one of the three fol lowing ventilation classiﬁcations:

1. Unusually Tight Construction

2. Unconﬁned Space

3. Conﬁned Space The information on pages 5 through 7 will help

you classify your space and provide adequate ventilation.

Unusually Tight Construction

The air that leaks around doors and windows may provide enough fresh air for combustion and ventilation. However, in buildings of unusually tight construction, you must provide additional fresh air.

Unusually tight construction is deﬁned as construction where:

a. walls and ceilings exposed to the out

side atmosphere have a continuous water vapor retarder with a rating of one perm (6x10 less with openings gasketed or sealed and

b. weather stripping has been added on

openable windows and doors and

c. caulking or sealants are applied to

areas such as joints around window and door frames, between sole plates and ﬂoors, between wall-ceiling joints, between wall panels, at penetrations for plumbing, electrical and gas lines and at other openings.

If your home meets all of the three criteria above, you must provide additional fresh air. See Ventilation Air From Outdoors page 7.

If your home does not meet all of the three criteria above, proceed to Determin-

ing Fresh-Air Flow For Heater Location, page 6.

Conﬁned and Unconﬁned Space

The National Fuel Gas Code, ANSI Z223.1/NFPA 54 deﬁnes a conﬁned space as a space whose

volume is less than 50 cubic feet per 1,000 Btu per hour (4.8 m3 per kw) of the aggregate input rating of all appliances installed in that space and an unconﬁned space as a space whose volume is not less than 50 cubic feet per 1,000 Btu per hour

per kw) of the aggregate input rating of

(4.8 m all appliances installed in that space. Rooms com municating directly with the space in which the appliances are installed*, through openings not furnished with doors, are considered a part of the

unconﬁned space.

* Adjoining rooms are communicating only if there are doorless passageways or ventilation grills between them.

-11

kg per pa-sec-m2) or

116292-01D 5

www.desatech.com

AIR FOR COMBUSTION

AND VENTILATION

Continued

DETERMINING FRESH-AIR FLOW FOR HEATER LOCATION

Determining if You Have a Conﬁned or Unconﬁned Space

Use this work sheet to determine if you have a conﬁned or unconﬁned space.

Space: Includes the room in which you will install heater plus any adjoining rooms with doorless passageways or ventilation grills between the rooms.

1. Determine the volume of the space (length x width x height).

Length x Width x Height =__________cu. ft.

(volume of space)

Example: Space size 20 ft. (6.1 m) (length) x 16

ft. (4.88 m)(width) x 8 ft. (2.44 m) (ceiling height) = 2560 cu. ft. (72.49 m3) (volume of space)

If additional ventilation to adjoining room is

supplied with grills or openings, add the volume of these rooms to the total volume of the space.

2. Multiply the space volume by 20 to determine the maximum Btu/Hr the space can support.

_______ (volume of space) x 20 = (Maximum

Btu/Hr the space can support)

Example: 2560 cu. ft. (72.49 m3) (volume of

space) x 20 = 51,200 (maximum Btu/Hr the space can support)

3. Add the Btu/Hr of all fuel burning appliances in the space.

Vent-free heater ___________ Gas water heater* ___________ Gas furnace ___________ Vented gas heater ___________ Gas ﬁreplace logs ___________ Other gas appliances* + __________ Total = __________ * Do not include direct-vent gas appliances. Di

rect-vent draws combustion air from the outdoors and vents to the outdoors.

Example: Gas water heater ___________ Vent-free heater + __________ Total = __________

40,000 18,000 58,000

Btu/Hr Btu/Hr Btu/Hr Btu/Hr Btu/Hr Btu/Hr Btu/Hr

Btu/Hr Btu/Hr Btu/Hr

4. Compare the maximum Btu/Hr the space can support with the actual amount of Btu/Hr used.

_________ _________ Example: 51,200 Btu/Hr (maximum the space

58,000 Btu/Hr (actual amount of

The space in the above example is a conﬁned space because the actual Btu/Hr used is more than the maxi mum Btu/Hr the space can support. You must provide additional fresh air. Your options are as follows:

A. Rework worksheet, adding the space of an adjoin

ing room. If the extra space provides an unconﬁned space, remove door to adjoining room or add ventilation grills between rooms. See Ventilation Air From Inside Building, page 7.

B. Vent room directly to the outdoors. See Ventila

tion Air From Outdoors, page 7.

C. Install a lower Btu/Hr heater, if lower Btu/Hr size

makes room unconﬁned.

If the actual Btu/Hr used is less than the maximum Btu/Hr the space can support, ﬁned space. You will need no additional fresh air ventilation.

Btu/Hr (maximum the space can support) Btu/Hr (actual amount of Btu/Hr used)

can support)

Btu/Hr used)

the space is an uncon-

WARNING: If the area in which the heater may be operated is smaller than that deﬁned as an unconﬁned space or if the building is of unusually tight construction, provide adequate combustion and ventilation air by one of the methods described in the National Fuel Gas Code,

ANSI Z223.1/NFPA 54 Section 5.3

or applicable local codes.

www.desatech.com

116292-01D

Remove Door into Adjoining

Room,

Option 3

Ventilation Grills

Into Adjoining Room,

Option

12"

(30.4 cm)

Ventilation

Grills

into Adjoining

Room,

Option 1

12"

(30.4 cm)

Outlet Air

ntilated

Attic

Outlet

Inlet Air

ntilated

Crawl Space

Crawl

Space

To Attic

AIR FOR COMBUSTION

AND VENTILATION

Continued

VENTILATION AIR

Ventilation Air From Inside Building

This fresh air would come from an adjoining un conﬁned space. When ventilating to an adjoining unconﬁned space, you must provide two permanent openings: one within 12" (30.4 cm) of the ceiling and one within 12" (30.4 cm) of the ﬂoor on the wall connecting the two spaces (see options 1 and 2, Figure 2). You can also remove door into adjoining room (see option 3, Figure 2). Follow the

National Fuel Gas Code, ANSI Z223.1/NFPA 54, Section 5.3, Air for Combustion and Ventilation for

required size of ventilation grills or ducts.

Figure 3 - Ventilation Air from Outdoors

INSTALLATION

NOTICE: This heater is intended for use as supplemental heat. Use this heater along with your primary heating system. Do not install this heater as your primary heat source. If you have a central heating system, you may run system’s circulating blower while using heater. This will help circulate the heat throughout the house. In the event of a power outage, you can use this heater as your primary heat source.

WARNING: A qualiﬁed service person must install heater. Follow all local codes.

Figure 2 - Ventilation Air from Inside

Building

Ventilation Air From Outdoors

Provide extra fresh air by using ventilation grills or ducts. You must provide two permanent openings: one within 12" (30.4 cm) of the ceiling and one within 12" (30.4 cm) of the ﬂoor. Connect these items directly to the outdoors or spaces open to the outdoors. These spaces include attics and crawl spaces. Follow the National Fuel Gas

Code, ANSI Z223.1/NFPA 54, Section 5.3, Air for Combustion and Ventilation for required size of

ventilation grills or ducts. IMPORTANT: Do not provide openings for inlet

or outlet air into attic if attic has a thermostatcontrolled power vent. Heated air entering the attic will activate the power vent.

116292-01D 7

www.desatech.com

CHECK GAS TYPE

Use only the correct type of gas (natural or propane/LP). If your gas supply is not the correct gas type, do not install heater. Call dealer where you bought heater for proper type heater.

WARNING: This appliance is equipped for (natural or pro pane/LP) gas. Field conversion is not permitted.

INSTALLATION

Continued

INSTALLATION ITEMS

Before installing heater, make sure you have the items listed below.

• for propane/LP gas, external regulator (supplied by installer)

• piping (check local codes)

• sealant (resistant to propane/LP gas)

• equipment shutoff valve *

• ground joint union

• sediment trap

• tee joint

• pipe wrench

• for natural gas, test gauge connection*

* A CSA design-certiﬁed equipment shutoff valve with 1/8" NPT tap is an acceptable alternative to test gauge connection. The optional CSA designcertiﬁed equipment shutoff valve can be purchased from your dealer. See

REMOVING FRONT PANEL OF HEATER

1. Remove and discard shipping screw from back

panel of heater (see Figure 4).

2. Remove the four screws, two on each side of

front panel. Set aside.

3. Pull front panel forward from the bottom, then

lift panel up to remove. If ignitor is installed, pull front panel forward only 2" to 3" (5 to 7.6 cm) away from back panel. Reach into lower right side of heater and disconnect ignitor wire. Set front panel aside.

4. Remove any remaining packaging materials.

Accessories, page 23.

Shipping Screw Location

Installing Glass Panel

Items needed from hardware packet: 1 - Bushing

4 - Black spacers 4 - Retaining clips 4 - 1.5" long screws 4 - Screw covers

1. Locate hardware packet and dark acrylic glass.

Peel protective coating from both sides of glass.

3. Snap bushing into center front hole of front panel (see Figure 5).

4. Turn front panel face down. Gently press onto a hard surface to snap bushing into hole. Turn panel back over, face up.

5. Place spacers over 4 holes on front panel as shown in Figure 5.

6. Position glass on top of spacers, aligning holes. Note: If glass gets scratched or marred from normal use, it may be reversed on heater.

7. Place 4 retaining clips on glass over holes.

8. Install screws in each hole, but do not tighten at this time.

9. Square glass up with top front surface of front panel. Tighten screws.

10. Snap screw covers over retaining clips.

Spacer

Bushing

Front Panel

Screw Cover

Retainer Clip

Glass Panel

Screw

Figure 5 - Installing Glass Panel

Front Panel

Screw

Figure 4 - Removing Front Panel Of Heater

Ignitor Wire

www.desatech.com

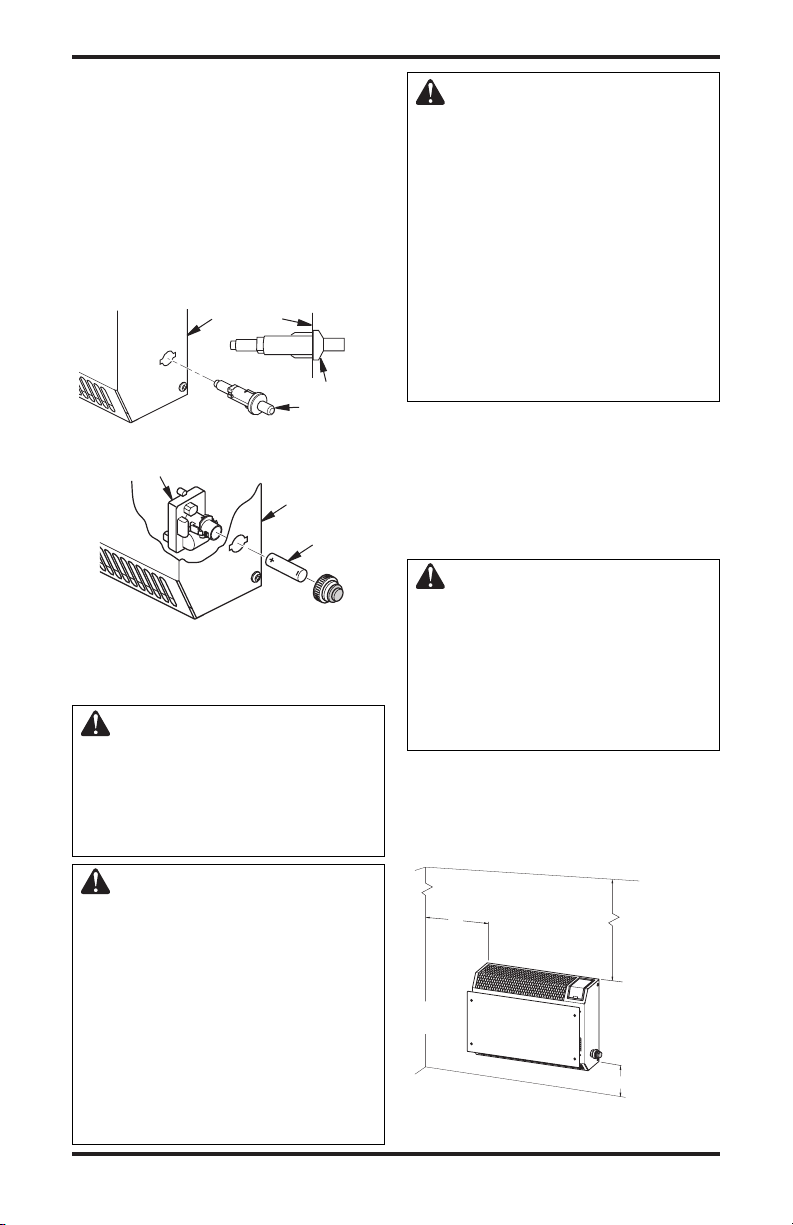

INSTALLING IGNITOR

Locate ignitor in hardware bag. Determine if

1. your heater is equipped with piezo ignitor or an electronic ignitor (see Figures 6 and 7, page 9.

2. For Piezo Ignitor, snap ignitor into hole located on right side of heater as shown in Figure 6, page 9.

3. For Electronic Ignitor, install ignitor through hole located on right side of heater as shown in Figure 7, page 9.

116292-01D

INSTALLATION

Minimum From Sides Of Heater

36" (91.4 cm) Minimum

2" (5.1 cm)

FLOOR

CEILING

Minimum To To

p Surface Of Carpeting, Ti

le Or Other Combustible Material

Left Side

Right Side

6" (15.2 cm)

Side View

Continued

4. For both ignitors, install ignitor wire only when replacing front panel of heater after connecting to gas supply and checking gas connections (see pages 11 through 13). With bottom of front panel only 2" to 3" (5 to 7.6 cm) away from back panel, reach into lower right corner of heater to connect ignitor wire to ignitor terminal (see Figure 4, page 8).

Right Side of Heater

Piezo Ignitor

Figure 6 - Installing Piezo Ignitor

Electronic Ignitor

Right Side of Heater

CAUTION: This heater creates warm air currents. These currents move heat to wall surfaces next to heater. Installing heater next to vinyl or cloth wall coverings or operating heater where impurities (such as, but not limited to, tobacco smoke, aromatic candles, cleaning ﬂuids, oil or kerosene lamps, etc.) in the air exist, may discolor walls or cause odors.

IMPORTANT: Vent-free heaters add moisture to the air. Although this is beneﬁcial, installing heater in rooms without enough ventilation air may cause mildew to form from too much moisture. See Air for Combustion and Ventilation, page 5. If high hu midity is experienced, a dehumidiﬁer may be used to help lower the water vapor content in the air.

Battery

CAUTION: If you install the heater in a home garage

• heater pilot and burner must

be at least 18" (45.7 cm) above ﬂoor

Figure 7 - Installing Electronic Ignitor

• locate heater where moving

vehicle will not hit it

LOCATING HEATER

This heater is designed to be mounted on a wall.

WARNING: Maintain the minimum clearances shown in Figure 8. If you can, provide greater clearances from ﬂoor,

For convenience and efﬁciency, install heater

• where there is easy access for operation, inspec tion and service

• in coldest part of room

Locate heater near a 120V 60Hz electrical outlet (normal household voltage).

ceiling and joining wall.

WARNING: Never install the

heater

• in a bathroom or a bedroom

• in a recreational vehicle

•

where curtains, furniture, clothing or other ﬂammable objects are less than 36" (92 cm) from the front, top or sides of the heater

• as a ﬁreplace insert

• in high trafﬁc areas

• in windy or drafty areas

116292-01D 9

Figure 8 - Mounting Clearances As

Viewed From Front of Heater

www.desatech.com

INSTALLATION

13" (33 cm)

11"

(27.9 cm)

Min.

12"

(30.4

cm)

Min.

Ad j o in ing Wa l l

Only Insert Mounting Screws Through Last

Hole On Each End

Floor

Continued

INSTALLING HEATER TO WALL

Mounting Bracket

Locate mounting bracket that has been taped to back panel of heater for shipping. Remove mounting bracket from back panel of heater.

Figure 9 - Mounting Bracket

Methods For Attaching Mounting Bracket To Wall

Only use last hole on each end of mounting bracket to attach bracket to wall. These two holes centers are 13" (33 cm) apart. Attach mounting bracket to wall in one of two ways:

1. Attaching to wall stud

2. Attaching to wall anchor

Attaching to Wall Stud: This method provides the

strongest hold. Insert mounting screws through mounting bracket and into wall studs.

Attaching to Wall Anchor: This method allows you

to attach mounting bracket to hollow walls (wall areas between studs) or to solid walls (concrete or masonry).

Decide which method better suits your needs. Either method will provide a secure hold for the mounting bracket.

Marking Screw Locations

1. Tape mounting bracket to wall where heater will be located. Make sure mounting bracket is level.

WARNING: Maintain mini-

mum clearances shown in Figure

10. If you can, provide greater clearances from ﬂoor and joining wall.

2. Mark screw locations on wall (see Figure 10).

Note: Only mark last hole on each end of

mounting bracket. Insert mounting screws through these holes only.

3. Remove tape and mounting bracket from wall.

Attaching Mounting Bracket To Wall

Note:

Wall anchors, mounting screws and spacers are in hardware package. The hardware package is provided with heater.

Figure 10 - Mounting Bracket Clearances

Attaching To Wall Stud Method

For attaching mounting bracket to wall studs

1. Drill holes at marked locations using 9/64" drill bit.

2. Place mounting bracket onto wall. Line up last hole on each end of bracket with holes drilled in wall.

3. Insert mounting screws through bracket and into wall studs.

4. Tighten screws until mounting bracket is ﬁrmly fastened to wall studs.

Attaching To Wall Anchor Method

For attaching mounting bracket to hollow walls (wall areas between studs) or solid walls (concrete or masonry)

1. Drill holes at marked locations using 5/16" drill bit. For solid walls (concrete or masonry), drill at least 1" deep.

2. Fold wall anchor as shown in Figure 11.

3. Insert wall anchor (wings ﬁrst) into hole. Tap anchor ﬂush to wall.

4. For thin walls [1/2" (1.3 cm) or less], insert red key into wall anchor. Push red key to “pop” open anchor wings. IMPORTANT: key! For thick walls [over 1/2" (1.3 cm) thick] or solid walls, do not pop open wings.

5. Place mounting bracket onto wall. Line up last hole on each end of bracket with wall anchors.

Figure 12 - Popping Open Anchor Wings

www.desatech.com

Do not hammer

Figure 11 - Folding Anchor

For Thin Walls

116292-01D

Side View

Front View

INSTALLATION

Continued

6. Insert mounting screws through bracket and into wall anchors.

7. Tighten screws until mounting bracket is ﬁrmly fastened to wall.

Placing Heater On Mounting Bracket

1. Locate two horizontal slots on back panel of heater.

2. Place heater onto mounting bracket. Slide horizontal slots onto stand-out tabs on mount ing bracket.

Horizontal Slots

Heater

Wall

Spacer

Figure 14 - Installing Bottom Mounting

Screws

CONNECTING TO GAS SUPPLY

WARNING: This appliance

requires a 3/8" NPT (National

Stand-Out Tab

Figure 13 - Mounting Heater Onto

Mounting Bracket

Installing Bottom Mounting Screws

1. Locate two bottom mounting holes. These holes are near bottom on back panel of heater (see Figure 14).

2. Mark screw locations on wall.

3. Remove heater from mounting bracket.

4. If installing bottom mounting screws into hollow or solid wall, install wall anchors. Follow steps 1 through 4 under Attaching To

Wall Anchor Method

If installing bottom mounting screw into wall

stud, drill holes at marked locations using 9/64" drill bit.

5. Replace heater onto mounting bracket.

6. Place spacers between bottom mounting holes and wall anchor or drilled hole.

7. Hold spacer in place with one hand. With other hand, insert mounting screw through bottom mounting hole and spacer. Place tip of screw in opening of wall anchor or drilled hole.

8. Tighten both screws until heater is ﬁrmly secured to wall. Do not over tighten.

Note: Do not replace front panel at this time.

Replace front panel after making gas connections and checking for leaks.

116292-01D 11

Mounting Bracket (attached to wall)

, page 10.

www.desatech.com

Pipe Thread) inlet connection to the pressure regulator.

WARNING: A qualiﬁed service person must connect heater to gas supply. Follow all local codes.

WARNING: For natural gas, never connect heater to private (non-utility) gas wells. This gas is commonly known as wellhead gas.

IMPORTANT: For natural gas, check gas line pressure before connecting heater to gas line. Gas line pressure must be no greater than 10.5" of wa ter. If gas line pressure is higher, heater regulator damage could occur.

CAUTION: For propane/LP gas, never connect heater directly to the propane/LP supply. This heater requires an external regulator (not supplied). Install the external regulator between the heater and propane/LP supply.

INSTALLATION

Continued

For propane/LP gas, the installer must supply an external regulator. The external regulator will reduce incoming gas pressure. You must reduce incoming gas pressure to between 11 and 14 inches of water. If you do not reduce incoming gas pres sure, heater regulator damage could occur. Install the external regulator with the vent pointing down as shown in Figure 15. Pointing the vent down protects it from freezing rain or sleet.

CAUTION: Use only new, black iron or steel pipe. Inter nally-tinned copper tubing may be used in certain areas. Check your local codes. Use pipe of large enough diameter to allow proper gas volume to heater. If pipe is too small, undue loss of volume will occur.

Typical Inlet Pipe Diameter - 3/8" (9.5 mm) or

greater Installation must include equipment shutoff valve,

union and plugged 1/8" NPT tap. Locate NPT tap within reach for test gauge hook up. NPT tap must be upstream from heater (see Figure 16).

IMPORTANT: Install an equipment shutoff valve in an accessible location. The equipment shutoff valve is for turning on or shutting off the gas to the appliance.

Apply pipe joint sealant lightly to male NPT threads. This will prevent excess sealant from going into pipe. Excess sealant in pipe could result in clogged heater valves.

WARNING: Use pipe joint sealant that is resistant to liquid petroleum (LP) gas.

Propane/LP Supply Tank

External Regulator

Vent Pointing Down

Install sediment trap in supply line as shown in Figure 16. Locate sediment trap where it is within reach for cleaning. Locate sediment trap where trapped matter is not likely to freeze. A sediment trap traps moisture and contaminants. This keeps them from going into heater controls. If sediment trap is not installed or is installed wrong, heater

may not run properly.

IMPORTANT: Hold the pressure regulator with wrench when connecting it to gas piping and/or ﬁttings. Do not over tighten pipe connection to regulator. The regulator body could be damaged.

Pressure Regulator

3/8" NPT Pipe Nipple

Tee Joint

Reducer Bushing to 1/8" NPT

1/8" NPT Plug Tap

Test Gauge Connection*

Tee Joint

Pipe Nipple

Cap

Sediment Trap

Figure 16 - Gas Connection

* A CSA design-certiﬁed equipment shutoff valve with 1/8" NPT tap is an acceptable alternative to test gauge connection. Purchase the optional CSA design-certiﬁed equipment shutoff valve from your dealer. See

Accessories, page 23.

From Gas Meter (4" W.C.

to 10.5" W.C. Pressure)

From External Regulator

(11" W.C. to 14" W.C.

Heater Cabinet

Equipment Shutoff Valve *

3" (7.6 cm) Min.

Natural Gas

Propane/LP

Pressure)

CHECKING GAS CONNECTIONS

WARNING: Test all gas piping and connections, internal and external to unit, for leaks after installing or servicing. Correct all leaks at once.

Figure 15 - External Regulator With Vent

Pointing Down

www.desatech.com

116292-01D

INSTALLATION

Continued

WARNING: Never use an open ﬂame to check for a leak. Apply a noncorrosive leak detection ﬂuid to all joints. Bubbles forming show a leak. Correct all leaks at once.

CAUTION: For propane/LP gas, make sure external regula tor has been installed between propane/LP supply and heater. See guidelines under Connect- ing to Gas Supply, page 11.

PRESSURE TESTING GAS SUPPLY PIPING SYSTEM

Test Pressures In Excess Of 1/2 PSIG (3.5 kPa)

1. Disconnect appliance with its appliance main gas valve (control valve) and equipment shutoff valve from gas supply piping system. Pressures in excess of 1/2 psig will damage heater regulator.

2. Cap off open end of gas pipe where equipment shutoff valve was connected.

3. Pressurize supply piping system by either opening propane/LP supply tank valve for propane/LP gas or opening main gas valve located on or near gas meter for natural gas or using compressed air.

4. Check all joints of gas supply piping system. Apply a noncorrosive leak detection ﬂuid to all joints. Bubbles forming show a leak.

5. Correct all leaks at once.

6. Reconnect heater and equipment shutoff valve to gas supply. Check reconnected ﬁttings for leaks.

Test Pressures Equal To or Less Than 1/2 PSIG (3.5 kPa)

1. Close equipment shutoff valve (see Figure 17).

2. Pressurize supply piping system by either opening propane/LP supply tank valve for propane/LP gas or opening main gas valve located on or near gas meter for natural gas or using compressed air.

3. Check all joints from gas meter for natural gas (see Figure 18) or propane/LP supply tank for propane/LP gas, to equipment shutoff valve (see Figure 19). Apply a noncorrosive leak detection ﬂuid to all joints. Bubbles forming show a leak.

4. Correct all leaks at once.

116292-01D 13

www.desatech.com

PRESSURE TESTING HEATER GAS CONNECTIONS

1. Open equipment shutoff valve (see Figure 17).

2. For natural gas open main gas valve located on or near gas meter. For propane/LP gas open propane/LP supply tank valve.

3. Make sure control knob of heater is in the OFF position.

4. Check all joints from equipment shutoff valve to thermostat gas valve (see Figure 18 or 19). Apply a noncorrosive leak detection ﬂuid to all joints. Bubbles forming show a leak.

5. Correct all leaks at once.

6. Light heater (see Operating Heater, page 14). Check all other internal joints for leaks.

7. Turn off heater (see To Turn Off Gas to Appli- ance, page 15).

8. Connect ignitor wire and replace front panel.

Equipment Shutoff Valve

Figure 17 - Equipment Shutoff Valve

Gas Meter

Equipment Shutoff Valve

Figure 18 - Checking Gas Joints for

Propane/LP Supply Tank

Figure 19 - Checking Gas Joints for

Natural Gas

Equipment Shutoff Valve

Propane/LP Gas

Open

Closed

INSTALLATION

Continued

CONNECTING TO ELECTRICAL SUPPLY

WARNING: Fan accessory must be grounded. Fan comes with a three-prong, grounding plug as shown in Figure 20. The plug is your protection against electrical shock. Plug it into a standard, three-hole, grounded, outlet. If cord needs replacing, use only a cord with a threeprong, grounding plug.

CAUTION: Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and danger ous operation (see page 22).

Grounded Outlet

Grounding Plug

Figure 20 - Grounding Plug

EXTENSION CORD

Use extension cord if needed. The cord must have a three-prong, grounding plug and a three-hole re ceptacle. Make sure cord is in good shape. It must be heavy enough to carry the current needed. An undersized cord will cause a drop in line voltage. This will result in loss of power and overheating. Use a No. 16 AWG cord for lengths less than 50 feet (15.24 m) .

CAUTION: Verify proper operation after servicing.

Operating Fan

The blower is connected to a thermostat. When unit heats up, the fan will operate. A few minutes after unit cycles off or is turned off, the fan will shut off. The fan will cycle on and off in this manner. Note: If you have a heater with a thermostat, the heater and fan will not turn off and on at exactly the same time. Fan cycle times will vary with the heat setting selected.

OPERATING HEATER

FOR YOUR SAFETY READ

BEFORE LIGHTING

WARNING: If you do not follow these instructions exactly, a ﬁre or explosion may result causing property damage, personal injury or loss of life.

A. This appliance has a pilot which must be

lighted by hand. When lighting the pilot, follow these instructions exactly.

B. BEFORE LIGHTING smell all around the

appliance area for gas. Be sure to smell next to the ﬂoor because some gas is heavier than air and will settle on the ﬂoor.

WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electric switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighborʼs phone. Follow the gas supplierʼs instructions.

• If you cannot reach your gas supplier, call the ﬁre department.

C. Use only your hand to push in or turn the

gas control knob. Never use tools. If the knob will not push in or turn by hand, donʼt try to repair it, call a qualiﬁed service technician. Force or attempted repair may

result in a ﬁre or explosion.

D. Do not use this appliance if any part has

been under water. Immediately call a qualiﬁed service technician to inspect the appliance and to replace any part of the control system and any gas control which has been under water.

www.desatech.com

116292-01D

OPERATING HEATER

OFF

Continued

LIGHTING

INSTRUCTIONS

CAUTION: Do not try to adjust heating levels by using the equipment shutoff valve.

1. STOP! Read the safety information, page 14.

2. Make sure equipment shutoff valve is fully open.

3. Turn off any electric power to the appliance if service is to be performed.

4. Turn control knob clockwise to the OFF position.

Figure 21 - Control Knob In The OFF

Position

5. Wait ﬁve minutes to clear out any gas. Then smell for gas, including near the ﬂoor. If you smell gas, STOP! Follow “B” in the safety information, page 14. If you donʼt smell gas, go to the next step.

6. Turn control knob counterclockwise to the PILOT position. Press in control knob for ﬁve (5) seconds.

With control knob pressed in, push down and release ignitor button. This will light pilot.

Piezo Ignitor

Figure 22 - Ignitor Buttons

Electronic Ignitor

Thermocouple

Ignitor Electrode

Pilot Burner

The pilot is attached to the front of burner. Note: You may be running this heater for the ﬁrst time after hooking up to gas supply. If so, you may need to press in control knob for 30 seconds or more. This will allow air to bleed from the gas system. If needed, keep pressing ignitor button until pilot lights. If ignitor does not light pilot, refer to Troubleshooting, page 18 or contact a qualiﬁed service person or gas supplier for repairs. Until repairs are made, light pilot with match. To light pilot with match, see Manual Lighting Procedure, page 16.

8. Keep control knob pressed in for 30 seconds after lighting pilot. After 30 seconds, release control knob.

• If control knob does not pop up when re-

leased, contact a qualiﬁed service person or gas supplier for repairs.

Note: If pilot goes out, repeat steps 4 thru 7.

Thermostat models have a safety interlock system. Wait one (1) minute before lighting pilot again.

9. Turn control knob counterclockwise to desired heating level. The main burner should light.

WARNING: Always operate manual control heaters at the locked positions. Operation between these positions may create a possible health hazard if used in a poorly ventilated room. Read owner’s manual for complete instructions.

116292-01D 15

www.desatech.com

Figure 23 - Pilot (actual pilot may vary)

TO TURN OFF GAS

TO APPLIANCE

Shutting Off Heater

1. Turn control knob clockwise

to the

OFF position.

2. Turn off all electric power to the appliance if service is to be performed.

Shutting Off Burner Only (pilot stays lit)

Turn control knob clockwise to the PILOT position.

THERMOSTAT CONTROL

OPERATION

The thermostatic control used on these models differs from standard thermostats. Standard thermostats simply turn on and off the burner. The thermostat used on this heater senses the room temperature. The thermostat adjusts the amount of gas ﬂow to the burner. This increases or decreases the burner ﬂame height. At times the room may exceed the set temperature. If so, the burner will shut off. The burner will cycle back on when room temperature drops below the set temperature. The control knob can be set to any heat level between 1 and 5. Selecting the 5 setting will cause the burner to remain fully on without modulating down in most cases.

OPERATING HEATER

Continued

Note: The thermostat sensing bulb measures

the temperature of air near the heater cabinet. This may not always agree with room temperature (depending on housing construction, installation location, room size, open air tem peratures, etc.). Frequent use of your heater will let you determine your own comfort levels.

MANUAL LIGHTING

PROCEDURE

1. Remove front panel (see Figure 4, page 8).

2. Follow steps 1 through 7 under Lighting Instructions, page 15.

3. With control knob pressed in, strike match. Hold match to pilot until pilot lights.

4. Keep control knob pressed in for 30 seconds after lighting pilot. After 30 seconds, release control knob. Now follow step 9, under Lighting Instructions, page 15.

5. Replace front panel.

INSPECTING HEATER

Check pilot ﬂame pattern and burner ﬂame pattern often.

PILOT FLAME PATTERN

Figure 24 shows a correct pilot ﬂame pattern. Figure 25 shows an incorrect pilot ﬂame pattern. The incorrect pilot flame is not touching the thermocouple. This will cause the thermocouple to cool. When the thermocouple cools, the heater will shut down.

If pilot ﬂame pattern is incorrect, as shown in Figure 25

•

turn heater off (see To Turn Off Gas to Appliance, page 15)

• see Troubleshooting, page 18

Note: The pilot ﬂame on natural gas units will have a slight curve, but ﬂame should be blue and have no yellow or orange color.

Thermocouple

Blue Flame

Pilot Burner

Thermocouple

Yellow Flame

Figure 25 - Incorrect Pilot Flame Pattern

BURNER FLAME PATTERN

WARNING: If yellow tipping occurs, your heater could produce increased levels of carbon monoxide.

NOTICE: Do not mistake orange ﬂames with yellow tipping. Dirt or other ﬁne particles enter the heater and burn causing brief patches of orange ﬂame.

Figure 26 shows a correct burner ﬂame pattern. Figure 27 shows an incorrect burner ﬂame pattern. The incorrect burner ﬂame pattern shows yellow tipping of the ﬂame. It also shows the ﬂame higher than 1/2 the deﬂector panel height.

If burner ﬂame pattern is incorrect, as shown in Figure 27

• turn heater off (see To Turn Off Gas To Appli ance, page 15)

• see Troubleshooting

Figure 26 - Correct Burner Flame Pattern

Figure 27 - Incorrect Burner Flame

, page 18

Pattern

Pilot Burner

Blue Flame

/2 Deﬂector Height

Yellow Tipping

/ Deﬂector Height

Figure 24 - Correct Pilot Flame Pattern

www.desatech.com

116292-01D

CLEANING AND

MAINTENANCE

WARNING: Turn off heater

and let cool before cleaning.

CAUTION: You must keep control areas, burner and circulating air passageways of heater clean. Inspect these areas of heater before each use. Have heater inspected yearly by a qualiﬁed service person. Heater may need more frequent cleaning due to excessive lint from carpeting, bedding material, pet hair, etc.

WARNING: Failure to keep the primary air opening(s) of the burner(s) clean may result in sooting and property damage.

ODS/PILOT AND BURNER

Use a vacuum cleaner, pressurized air or small, soft bristled brush to clean.

BURNER PILOT AIR INLET

The primary air inlet holes allow the proper amount of air to mix with the gas. This provides a clean burning ﬂame. Keep these holes clear of dust, dirt and lint. Clean these air inlet holes prior to each heating season. Blocked air holes will create soot. We recommend that you clean the unit every three months during operation and have heater inspected yearly by a qualiﬁed service person.

We also recommend that you keep the burner tube and pilot assembly clean and free of dust and dirt. To clean these parts we recommend using compressed air no greater than 30 PSI. Your local computer store, hardware store or home center may carry compressed air in a can. You can use a vacuum cleaner in the blow position. If using com pressed air in a can, please follow the directions on the can. If you don't follow directions on the can, you could damage the pilot assembly.

1. Shut off the unit, including the pilot. Allow the unit to cool for at least thirty minutes.

2. Inspect burner, pilot for dust and dirt.

3. Blow air through the ports/slots and holes in the burner.

4. Never insert objects into the pilot tube.

Clean the pilot assembly also. A yellow tip on the pilot ﬂame indicates dust and dirt in the pilot as sembly. There is a small pilot air inlet about two inches from where the pilot ﬂame comes out of the pilot assembly (see Figure 28). With the unit off, lightly blow air through the air inlet. You may blow through a drinking straw if compressed air is not available.

Pilot Assembly

Pilot Air Inlet

Figure 28 - Pilot Inlet Air - Propane/LP

Pilot Shown (Actual Pilot May Vary from

Illustration)

CABINET

Air Passageways

Use a vacuum cleaner or pressurized air to clean.

Exterior and Dark Acrylic Front Glass

Use a soft cloth dampened with a mild soap and water mixture. Wipe the cabinet to remove dust.

116292-01D 17

www.desatech.com

TROUBLESHOOTING

WARNING: Turn off and unplug heater and let cool before servicing.

Only a qualiﬁed service person should service and repair heater.

CAUTION: Never use a wire, needle or similar object to clean

ODS/pilot. This can damage ODS/pilot unit.

Note: All troubleshooting items are listed in order of operation.

OBSERVED PROBLEM

When ignitor button is pressed, there is no spark at ODS/pilot

When ignitor button is pressed, there is spark at ODS/pilot but no ignition

POSSIBLE CAUSE

1. Ignitor electrode positioned wrong

2. Ignitor electrode broken

3. Ignitor electrode not connected to ignitor cable

4. Ignitor cable pinched or wet

5. Broken ignitor cable

6. Bad ignitor

1. Gas supply turned off or equipment shutoff valve closed

2. Control knob not in PILOT position

3. Control knob not pressed in while in PILOT position

4. Air in gas lines when in stalled

5. Depleted gas supply (propane/ LP gas only)

6. ODS/pilot is clogged

7. Gas regulator setting is not correct

REMEDY

1. Replace pilot assembly

2. Replace pilot assembly

3. Reconnect ignitor cable

4. Free ignitor cable if pinched by any metal or tubing. Keep ignitor cable dry

5. Replace ignitor cable

6. Replace ignitor

1. Turn on gas supply or open equipment shutoff valve

2. Turn control knob to PILOT position

3. Press in control knob while in PILOT position

4. Continue holding down con trol knob. Repeat igniting op eration until air is removed

5. Contact local propane/LP gas company

6. Clean ODS/pilot (see Cleaning and Maintenance, page 17) or replace ODS/pilot assembly

7. Replace gas regulator

www.desatech.com

116292-01D

OBSERVED PROBLEM

ODS/pilot lights but flame goes out when control knob is released

TROUBLESHOOTING

Continued

POSSIBLE CAUSE

Control knob not fully pressed in

2. Control knob not pressed in long enough

3. Safety interlock system has been triggered

4. Equipment shutoff valve not fully open

5. Thermocouple connection loose at control valve

6. Pilot ﬂame not touching ther mocouple, which allows ther mocouple to cool, causing pilot flame to go out. This problem could be caused by one or both of the following:

A) Low gas pressure B) Dirty or partially clogged

ODS/pilot

7. Thermocouple damaged

8. Control valve damaged

REMEDY

1. Press in control knob fully

2. After ODS/pilot lights, keep control knob pressed in 30 seconds

3. Wait one minute for safety in terlock system to reset. Repeat ignition operation

4. Fully open equipment shutoff valve

5. Hand tighten until snug, then tighten 1/4 turn more

6. A) Contact local natural or propane/LP gas company

B) Cl ean ODS/pilot (se e

Cleaning and Maintenance

page 17) or replace ODS/pilot assembly

7. Replace pilot assembly

8. Replace control valve

Burner does not light after ODS/pilot is lit

Delayed ignition of burner

Burner backﬁring during com bustion

116292-01D 19

1. Burner oriﬁce is clogged

2. Inlet gas pressure is too low

1. Manifold pressure is too low

2. Burner oriﬁce is clogged

1. Burner oriﬁce is clogged or damaged

2. Burner damaged

3. Gas regulator defective

www.desatech.com

1. Clean burner (see Cleaning and Maintenance, page 17)

or replace burner oriﬁce

2. Contact local natural or pro pane/LP gas company

1. Contact local natural or pro pane/LP gas company

2. Clean burner (see Cleaning and Maintenance, page 17) or replace burner oriﬁce

1. Clean burner (see Cleaning and Maintenance, page 17) or replace burner oriﬁce

2. Replace burner

3. Replace gas regulator

OBSERVED PROBLEM

Yellow flame during burner combustion

TROUBLESHOOTING

Continued

POSSIBLE CAUSE

1. Not enough air

2. Gas regulator defective

3. Clogged or dirty burner

REMEDY

1. Check burner for dirt and debris. If found, clean burner (see Cleaning and Mainte- nance, page 17)

2. Replace gas regulator

3. Clean burner (see Cleaning and Maintenance, page 17)

Slight smoke or odor during initial operation

Heater produces a whistling noise when burner is lit

White powder residue forming within burner box or on adjacent walls or furniture

Blower fan does not come on

Heater produces a clicking/ticking noise just after burner is lit or shut off

1. Residues from manufacturing processes

1. Turning control knob to 5 position when burner is cold

2. Air in gas line

3. Air passageways on heater blocked

4. Dirty or partially clogged burner oriﬁce

1. When heated, vapors from furniture polish, wax, carpet cleaners, etc. may turn into white powder residue

1. Power cord not connected

2. No power to electric outlet

3. Time delay for thermal switch to warm up

4. Bad switch

5. Loose wire connection

1. Metal expanding while heat in g or contra c ting while cooling

1. Problem will stop after a few hours of operation

1. Turn control knob to 1 posi tion and let warm up for a minute

2. Operate burner until air is removed from line. Have gas line checked by local natural or propane/LP gas company

3. Observe minimum installation clearances (see Figure 8, page 9)

4. Clean burner (see Cleaning and Maintenance, page 17) or replace burner oriﬁce

1. Turn heater off when using furniture polish, wax, carpet cleaners or similar products

1. Connect power cord to 120V 60Hz outlet

2. Have a qualiﬁed service per son check for power at outlet

3. Wait 4 to 5 minutes with the burner on

4. Replace switch

5. Reconnect wires

1. This is common with most heat

ers. If noise is excessive, contact qualiﬁed service person

www.desatech.com

116292-01D

TROUBLESHOOTING

Continued

WARNING: If you smell gas

• Shut off gas supply.

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the ﬁre department.

IMPORTANT: Operating heater where impurities in air exist may create odors. Cleaning supplies, paint, paint remover, cigarette smoke, cements and glues, new carpet or textiles, etc., create fumes. These fumes may mix with combustion air and create odors.

OBSERVED PROBLEM

Heater produ ces unwanted odors

Heater shuts off in use (ODS operates)

Gas odor even when control knob is in OFF position

Gas odor during combustion

Moisture/condensation noticed on windows

POSSIBLE CAUSE

1. Heater burning vapors from paint, hair spray, glues, etc. (see IMPORTANT statement above)

2. Low fuel supply (propane/LP gas only)

3. Gas leak. See Warning state

ment above

1. Not enough fresh air is avail able

2. Low line pressure

3. ODS/pilot is partially clogged

1. Gas leak. See Warning state

ment above

2. Control valve defective

1. Foreign matter between control valve and burner

2. Gas leak. See Warning state

ment above

1. Not enough combustion/venti lation air

REMEDY

1. Ventilate room. Stop using odor causing products while heater is running

2. Reﬁll supply tank

3. Locate and correct all leaks (see Checking Gas Connec

tions, page 12)

1. Open window and/or door for

ventilation

2. Contact local natural or pro pane/LP gas company

3. Clean ODS/pilot (see Cleaning and Maintenance, page 17)

1. Locate and correct all leaks

(see Checking Gas Connec tions, page 12)

2. Replace control valve

1. Take apart gas tubing and remove foreign matter

2. Locate and correct all leaks

(see Checking Gas Connec tions, page 12)

1. Refer to Air for Combustion

and Ventilation requirements (page 5)

116292-01D 21

www.desatech.com

SPECIFICATIONS

Thermostat

Sensor Switch/

Interruptor de sensor

de temperatura

White/Blanco

Green/Verde

0/115

A.C.

(V.C.A.)

Blower Motor/

Motor del

ventilador

Black/Negro

Black/ Negro

Thermostat

Sensor Switch/

Interruptor de sensor

de temperatura

N/O

* If any of the original wire as supplied with the appliance must be replaced, it must be replaced with type 105°C wire or its equivalent. * En caso que se deba reemplazar alguno de los cables suministrados originalmente con el calentador, utilice únicamente cable tipo 105°C u otro equivalente.

Line/

Línea

Neutral/

Neutro

White/

Blanco

Green/

Verde

Motor

Black/

Negro

Black/

Negro

LSL18NT, SL18NT and VSL18NT

• Natural Gas

• 9,000/18,000 Btu/Hr (Variable)

• Piezo or Electronic Ignition

• Pressure Regulator Setting - 3" W.C.

• Inlet Gas Pressure* (in. of water) Maximum - 10.5" Minimum - 4"

• Heater Weight - 23 lbs. (10.4 kg) Shipping Weight - 28 lbs. (12.7 kg)

*For purposes of input adjustment

LSL18PT, SL18PT and VSL18PT

• Propane/LP Gas

• 9,000/18,000 Btu/Hr (Variable)

• Piezo or Electronic Ignition

• Pressure Regulator Setting - 10" W.C.

• Inlet Gas Pressure* (in. of water) Maximum - 14" Minimum - 11"

• Heater Weight - 23 lbs. (10.4 kg) Shipping Weight - 28 lbs. (12.7 kg)

*For purposes of input adjustment

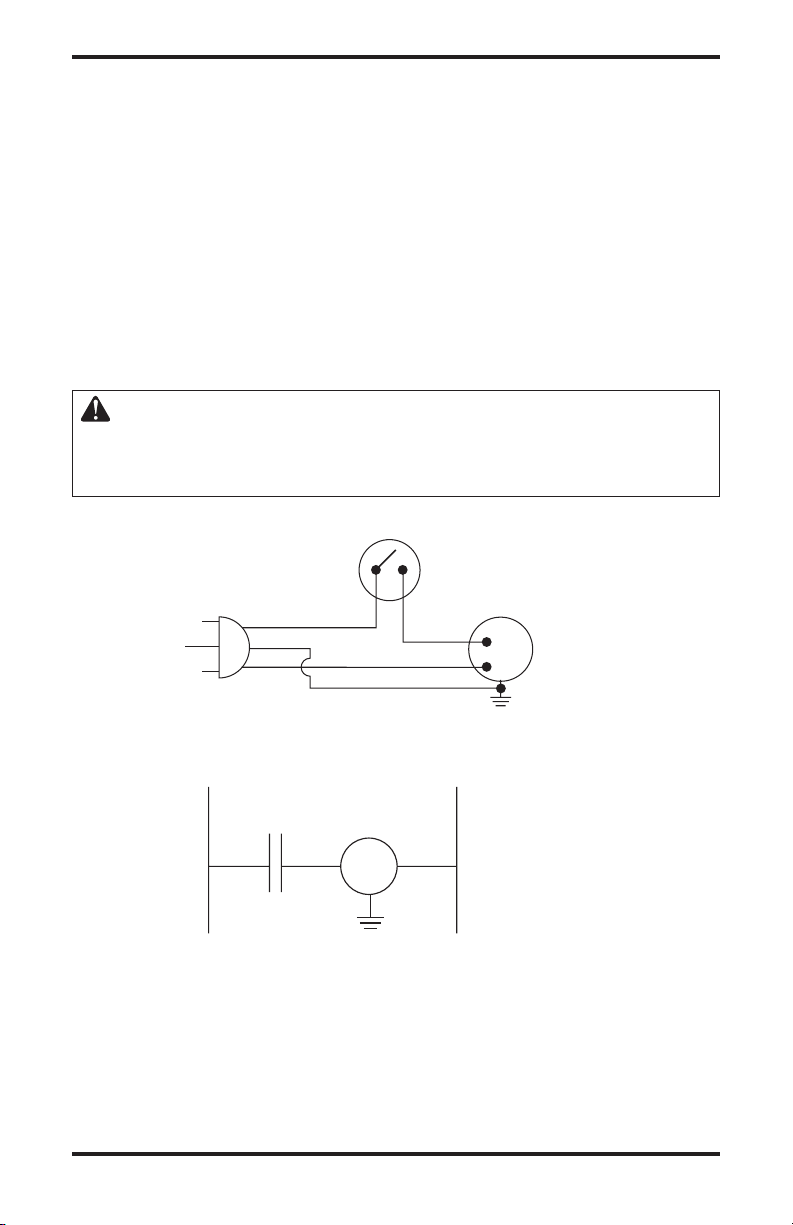

WIRING DIAGRAMS

CAUTION: Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous opera tion. Verify proper operation after servicing.

Wiring Diagram

Electrical Ladder Diagram

www.desatech.com

116292-01D

ACCESSORIES

Purchase these heater accessories from your local dealer. If they can not supply these accessories, either contact your nearest Parts Central (see page 26) or call DESA Heating Products at 1-866-672-6040 for referral information. You can also write to the address listed on the back page of this manual.

EQUIPMENT SHUTOFF VALVE GA5010

For all models. Equipment shutoff valve with 1/8" NPT tap.

ELECTRONIC IGNITOR KIT - GA435 Not Shown

For all piezo ignitor models. Provides easier lighting of the pilot.

TECHNICAL SERVICE

You may have further questions about installation, operation or troubleshooting. If so, contact DESA Heating Productsʼ Technical Service Department at 1-866-672-6040. When calling please have your model and serial numbers of your heater ready.

You can also visit DESA Heating Productsʼ techni cal service web site at www.desatech.com.

REPLACEMENT PARTS

Note: Use only original replacement parts. This will protect your warranty coverage for parts replaced under warranty.

PARTS UNDER WARRANTY

Contact authorized dealers of this product. If they canʼt supply original replacement part(s), call DESA Heating Productsʼ Technical Service Department at 1-866-672-6040.

When calling DESA Heating Products, have ready

• your name

• your address

• model and serial numbers of your heater

• how heater was malfunctioning

• type of gas used (propane/LP or natural gas)

• purchase date Usually, we will ask you to return the part to the

factory.

PARTS NOT UNDER WARRANTY

Contact authorized dealers of this product. If they canʼt supply original replacement part(s), either contact your nearest Parts Central (see page 26) or call DESA Heating Products at 1-866-672-6040 for referral information.

When calling DESA Heating Products, have ready

• model number of your heater

• the replacement part number

SERVICE PUBLICATIONS

You can purchase a service manual from the address listed on the back page of this manual. Send a check for $5.00 payable to DESA Heating Products.

116292-01D 23

www.desatech.com

When Gas Pressure Is Too Low

• pilot will not stay lit

• burner will have delayed ignition

• heater will not produce speciﬁed heat

• propane/LP gas supply may be low You may feel your gas pressure is too low. If

so, contact your local natural or propane/LP gas supplier.

SERVICE HINTS

ILLUSTRATED PARTS BREAKDOWN

Battery

Positive

AAA

Battery

Negative

MODELS LSL18NT, LSL18PT, SL18NT, SL18PT, VSL18NT AND VSL18PT

Install Battery According

To This Illustration (Determine which

electronic ignitor your

heater uses)

www.desatech.com

116292-01D

PARTS LIST

This list contains replaceable parts used in your heater. When ordering parts, follow the instructions listed under Replacement Parts on page 23 of this manual.

KEY NO. PART NO. DESCRIPTION QTY.

1 116591-01DE Painted Screen • • • • • • 1 2 116958-01 Plastic Door & Housing • • • • • • 1 3 117471-01 Surround Shield • • • • • • 1 4 116667-01CK Front Panel • • • • • • 1 5 116392-01 Dark Acrylic Glass • • • • • • 1 6 097159-04 Piezo Ignitor • • 1 7 111435-01 Electronic Ignitor • • • • 1 8 M50104-06 Shorty Bushing • • • • • • 1 9 116276-01 Switch Mounting Bracket • • • • • • 1 10 103972-02 Thermostat Sensor Switch • • • • • • 1 11 116283-01

Fiber Panel • • • • • • 1 12 116544-01 Fiber Surround • • • • • • 1 13 116282-01 Burner, Natural Gas • • • 1

116282-02 Burner, Propane/LP Gas 14 116784-01 Radiation Shield • • • • • • 1 15 098249-01 ODS Pilot Nut • • • • • • 2 16 116280-01 Outlet Tube • • • • • • 1 17 110803-01 ODS Pilot, Natural • • • 1

110803-02

ODS Pilot, Propane/LP • • • 1

18 098271-09 Ignitor Cable • • 1

098271-11

Ignitor Cable • • • • 1 19 116679-01 Pilot Bracket • • • • • • 1 20 101004-08 Injector, Natural • • • 1

101004-10 Injector, Propane/LP • • • 1 21 097785-11 Gasket • • • • • • 1 22 116528-01 Lower Blower Duct • • • • • • 1 23 116286-01 Blower • • • • • • 1 24 116529-01 Upper Blower Duct • • • • • • 1 25 116270-01 Top Bafﬂe • • • • • • 1 26 099066-02 Mounting Bracket • • • • • • 1 27 116267-01 Back Panel • • • • • • 1 28 M11143-1 Strain Relief Bushing • • • • • • 1 29 098522-28 Gas Valve, Natural • • • 1

098522-11 Gas Valve, Propane/LP 30 102394-02 Control Bracket • • • • • • 1 31 116278-01 Inlet Tube • • • • • • 1 32 099387-11 Pilot Tube • • • • • • 1 33 099415-17 Gas Regulator, Natural • • • 1

099415-22 Gas Regulator, Propane/LP • • • 1

110186-01 Thermocouple Kit • • • • • • 1

PARTS AVAILABLE — NOT SHOWN

098219-41 Power Cord • • • • • • 1

100642-05 Hardware Bag • • • • • • 1

116360-01 Lighting/Warning Tag (English)

116360-02 Lighting/Warning Tag (Spanish)

101584-08 Wiring Diagram • • • • • • 1

116291-01

116292-01D 25

Control Decal • • • • • • 1

www.desatech.com

LSL18NT

SL18NT

LSL18PT

VSL18NT

SL18PT

VSL18PT

• • • 1

• • • • • • 1

PARTS CENTRALS

These Parts Centrals are privately owned businesses. They have agreed to support our customerʼs needs by providing original replacement parts and accessories.

Tool & Equipment, Co.

5 Manila Ave Hamden, CT 06514-0322 1-800-397-7553 203-248-7553 Parts Department

Portable Heater Parts

342 N. County Rd. 400 East Valparaiso, IN 46383-9704 All States 219-462-7441 1-888-619-7060 sales@portableheaterparts.com techservice@portableheaterparts.com

FBD

1349 Adams Street Bowling Green, KY 42103-3414 270-846-1199 1-800-654-8534 Fax: 1-800-846-0090 franktalk@aol.com

Master Parts Dist.

1251 Mound Ave. NW Grand Rapids, MI 49504-2672 616-791-0505 1-800-446-1446 Fax: 616-791-8270 www.nbmc.com

Washer Equipment Co.

1715 Main Street Kansas City, MO 64108-2195 KS, MO, AR 816-842-3911 www.washerparts.com

East Coast Energy Products

707 Broadway W. Long Branch, NJ 07764-1542 732-870-8809 1-800-755-8809 www.njplaza.com/ecep

21st Century

2950 Fretz Valley Road Perkasie, PA 18944-4034 215-795-0400 800-325-4828

Laporte’s Parts & Service

2444 N. 5th Street Hartsville, SC 29550-7704 843-332-0191 Parts Department

Cans Unlimited, Inc.

P.O. Box 645 Taylor, SC 29687-0013 All States 803-879-3009 1-800-845-5301 cuisales@aol.com

www.desatech.com

116292-01D

NOTES

______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________

116292-01D 27

www.desatech.com

WARRANTY INFORMATION

KEEP THIS WARRANTY

Model

Serial No.

Date of Purchase

Always specify model and serial numbers when communicating with the factory. We reserve the right to amend these speciﬁcations at any time without notice. The only warranty applicable is our

standard written warranty. We make no other warranty, expressed or implied.

LIMITED WARRANTIES FOR NEW AND FACTORY

RECONDITIONED PRODUCTS

VENT-FREE RESIDENTIAL GAS HEATERS

New Products: DESA Heating Products warrants this heater and any parts thereof, to be free of defects in materials

and workmanship for two (2) years from the date of ﬁrst purchase, when operated and maintained in accordance with the manufacturer's instructions. These warranties are extended only to the original retail purchaser, when proof of purchase is provided.

Factory Reconditioned Heaters: DESA Heating Products warrants this factory reconditioned heater and any parts

thereof, to be free of defects in materials and workmanship for thirty (30) days from the date of ﬁrst purchase, when operated and maintained in accordance with the manufacturer's instructions. These warranties are extended only to the original retail purchaser, when proof of purchase is provided.

This warranty is extended only to the original retail purchaser. This warranty covers the cost of part(s) required to restore this heater to proper operating condition and an allowance for labor when provided by a DESA Heat ing Products Authorized Service Center. Warranty part(s) MUST be obtained through authorized dealers of this product and/or DESA Heating Products who will provide original factory replacement parts. Failure to use original factory replacement parts voids this warranty. The heater MUST be installed by a qualiﬁed installer in accordance with all local codes and instructions furnished with the unit.

This warranty does not apply to parts that are not in original condition because of normal wear and tear or parts that fail or become damaged as a result of misuse, accidents, lack of proper maintenance or defects caused by improper installation. Travel, diagnostic cost, labor, transportation and any and all such other costs related to repairing a defective heater will be the responsibility of the owner.

TO THE FULL EXTENT ALLOWED BY THE LAW OF THE JURISDICTION THAT GOVERNS THE SALE OF THE PRODUCT; THIS EXPRESS WARRANTY EXCLUDES ANY AND ALL OTHER EXPRESSED WARRANTIES AND LIMITS THE DURATION OF ANY AND ALL IMPLIED WARRANTIES, INCLUD ING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE TO TWO (2) YEARS ON ALL COMPONENTS FROM THE DATE OF FIRST PURCHASE; AND DESA HEATING PRODUCTSʼ LIABILITY IS HEREBY LIMITED TO THE PURCHASE PRICE OF THE PRODUCT AND DESA HEATING PRODUCTS SHALL NOT BE LIABLE FOR ANY OTHER DAMAGES WHATSOEVER INCLUDING INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES.

Some states do not allow a limitation on how long an implied warranty lasts or an exclusion or limitation of incidental or consequential damages, so the above limitation on implied warranties or exclusion or limitation on damages may not apply to you.

This warranty gives you speciﬁc legal rights and you may also have other rights that vary from state to state. For information about this warranty write:

Patent Pending

2701 Industrial Drive P.O. Box 90004 Bowling Green, KY 42102-9004 www.desatech.com

CALENTADOR DE GAS DE FLAMA AZUL NO

VENTILADO (SIN VENTILAS)

INFORMACIÓN DE SEGURIDAD Y MANUAL DE INSTALACIÓN

MODELOS CON TERMOSTATO DE 18,000 BTU

LSL18NT, LSL18PT, SL18NT, SL18PT, VSL18NT Y VSL18PT

ADVERTENCIA: si la información contenida en este manual no se sigue al pie de la letra, se puede producir un incendio o una explosión que podría ocasionar daños a la propiedad, lesiones personales o la pérdida de la vida.

— No guarde ni utilice gasolina u otros vapores y

líquidos inflamables cerca de este aparato ni de cualquier otro.

— QUÉ HACER SI PERCIBE OLOR A GAS

• No intente encender ningún aparato.

• No toque ningún interruptor eléctrico; no use ningún teléfono en el edificio.

• Llame inmediatamente a su proveedor de gas desde el teléfono de algún vecino. Siga las instrucciones del proveedor de gas.

• Si no puede localizar al proveedor de gas, llame al departamento de bomberos.

— La instalación y el servicio deben ser realizados por

un instalador capacitado, una agencia de servicio o el proveedor de gas.

Guarde este manual para referencias futuras.

Para obtener más información visite www.desatech.com

ADVERTENCIA: la instalación, ajuste, alteración, servicio o mantenimiento inadecuados pueden provocar lesiones o daños a la propiedad. Consulte este manual para conocer los procedimientos de instalación y operación correctos. Para obtener asistencia o información adicionales consulte a un instalador capacitado, agencia de servicio o al proveedor de gas.

ADVERTENCIA: este es un calentador de llama de gas sin ventilación. Utiliza aire (oxígeno) de la habitación en la que se instala. Se deben tomar las medidas necesarias para asegurar que haya suficiente aire para ventilación y combustión. Consulte la sección Aire para combustión y ventilación, en la página 5 de este manual.

Este aparato puede ser instalado en una casa móvil con ubicación permanente y adquirida en el mercado de posventa*, siempre que no esté prohibido por los códigos locales.

Este aparato está diseñado para usarse únicamente con el tipo de gas indicado en la placa de clasificación. Este aparato no se puede convertir para que utilice otro tipo de gas.

* Mercado de posventa: venta completada por parte del fabricante, sin fines de reventa

Estado de Massachusetts: la instalación la debe realizar un plomero o un instalador de gas con licencia para ejercer en el Estado de Massachusetts.

Los vendedores de calentadores suplementarios de interiores a gas natural o propano no ventilados deben suministrar al comprador una copia del 527 CMR 30 al realizar la venta.

En el Estado de Massachusetts, está prohibido instalar aparatos de gas sin ventilación en dormitorios y baños.

TABLA DE CONTENIDO

Información de seguridad .................................... 3

Códigos locales ................................................... 4

Identificación del producto ................................... 4

Desempaque ....................................................... 4

Características del producto ................................ 4

Aire para combustión y ventilación ...................... 5

Instalación ........................................................... 7

Funcionamiento del calentador ......................... 14

Inspección del calentador ................................. 16

Limpieza y mantenimiento ................................. 17

Solución de problemas ...................................... 18

www.desatech.com

Especificaciones ................................................ 22

Diagramas de cableado .................................... 22

Accesorios ......................................................... 23

Servicio técnico ................................................. 23

Publicaciones de servicio .................................. 23

Piezas de repuesto ............................................ 23

Consejos de reparaciones ................................. 23

Clasificación ilustrada de piezas y lista de piezas ....24

Centrales de piezas ........................................... 26

Información de garantía ................. Contraportada

116292-01D

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA: este producto contiene y/o genera químicos recono cidos por el estado de California como causantes de cáncer, defectos de naci miento u otros daños reproductivos.

IMPORTANTE: lea este manual del propietario cuidadosa y completa mente antes de intentar ensamblar, operar o dar servicio a este calentador. El uso inadecuado de este calentador puede causar lesiones graves o la muerte por quemaduras, incendio, ex plosión, electrocución e intoxicación con monóxido de carbono.

Debido a la alta temperatura que genera el aparato, éste debe colo carse fuera de las rutas de paso y

alejado de muebles y cortinas.

No coloque ropa ni otros materia les inflamables sobre el aparato o cerca de él. Nunca coloque ningún objeto sobre el calentador.

La superficie del calentador alcanza

temperaturas muy altas cuando éste está funcionando. Mantenga a niños y adultos alejados de las superficies

calientes para evitar quemaduras o que la ropa se encienda. El calenta dor permanecerá caliente durante algún tiempo después de que se ha

PELIGRO: ¡la intoxicación

con monóxido de carbono puede

apagado. Permita que la superficie se enfríe antes de tocarla.

resultar en la muerte!

Intoxicación con monóxido de carbono: los síntomas

iniciales de la intoxicación con monóxido de carbono son semejantes a los de la gripe, con dolores de cabeza, mareos y/o náusea. Si usted presenta estos síntomas, es posible que el calentador no esté funcionando correctamente. ¡Respire aire fresco inmediatamente! Haga que le den servicio al calentador. El monóxido de carbono afecta más a algunas personas que a otras. Las más afectadas incluyen mujeres embarazadas, personas con enfermedades del corazón o de los pulmones o anemia, aquellas bajo la influencia del alcohol y aquellas a grandes altitudes.

Gas natural y propano o gas LP: los gases natural y pro-

pano o gas LP son gases combustibles. Los gases combustibles son inodoros. A los gases combustibles se les agrega un agente oloroso. El olor le ayuda a detectar las fugas de gas combustible. Sin embargo, el olor que se añade al gas combustible puede desvanecerse. Es posible que haya gas combustible presente aunque no haya ningún olor.

Asegúrese de leer y comprender todas las advertencias. Conserve este manual como referencia. Es la guía para la operación segura y correcta de este calentador.

ADVERTENCIA: cualquier cambio que se haga a este calentador o a los controles puede ser peligroso.

ADVERTENCIA: no utilice un aditamento de ventilador o de in tercambio de calor, ni ningún otro accesorio que no esté aprobado para usarse con este calentador.

116292-01D 3

www.desatech.com

Vigile cuidadosamente a los niños pequeños cuando se encuentren en la misma habitación del calentador.

Antes de encender el calentador compruebe que el resguardo de la rejilla esté en su lugar.

Mantenga el área del aparato lim pia y libre de materiales combus tibles, gasolina y otros vapores y líquidos inflamables.

1. Este aparato está diseñado para usarse únicamente con el tipo de gas indicado en la placa de clasificación. Este aparato no se puede convertir para que utilice otro tipo de gas.

2. No ponga tanques de propano o gas LP dentro de ninguna estructura. Sitúe los tanques de suministro de propano o gas LP en el exterior.

3. Este calentador no se debe instalar en dormitorios ni baños.

4. Si percibe olor a gas

• cierre el suministro de gas

• no intente encender ningún aparato

• no toque ningún interruptor eléctrico; no use

ningún teléfono en el edificio

• llame inmediatamente a su proveedor de gas

desde el teléfono de algún vecino. Siga las instrucciones del proveedor de gas

• si no puede localizar al proveedor de gas,

llame al departamento de bomberos

INFORMACIÓN DE

SEGURIDAD Continuación

5. Este calentador necesita ventilación con aire fresco del exterior para funcionar correctamente. Este calentador tiene un sistema de apagado de seguridad mediante el sensor de agotamiento de oxígeno (ODS). El ODS apaga el calentador cuando no hay suficiente aire fresco en la habitación. Consulte Aire para combustión y ventilación, en la página 5.

6. Mantenga limpias y libres de residuos todas las aberturas de las partes anterior e inferior del calentador. Esto asegurará que haya suficiente aire para que la combustión sea adecuada.

Si el calentador se apaga, no lo vuelva a encender hasta que éste cuente con aire fresco del exterior. Si el calentador se sigue apagando, haga que lo reparen.

8. No haga funcionar el calentador

• Donde se utilicen o almacenen líquidos o

vapores inflamables

• En condiciones con mucho polvo

9. Apague el calentador antes de usar pulidores de muebles, ceras, limpiadores de alfombras o pro ductos parecidos. Si se calientan, los vapores que se desprenden de estos productos pueden producir un polvo blanco dentro de la caja del quemador o en las paredes y muebles adyacentes.

10. No use el calentador si alguna de sus partes ha estado sumergida en agua. Llame inmediatamente a un técnico capacitado de servicio para que inspeccione el calentador y para que reemplace las piezas del sistema de control o los controles de gas que hayan estado sumergidos en agua.

11. Apague el calentador y deje que se enfríe antes de repararlo. Sólo una persona de servicio capacitada debe repararlo y darle servicio.

12. Hacer funcionar el calentador a alturas superiores de 1,371 metros (4,500 pies) puede ocasionar que el piloto se apague.

13. Para evitar problemas de rendimiento, no use tanques de propano o gas LP de menos de 45 kg (100 lb) de capacidad.

14. Procure que se cumplan las distancias mínimas alrededor de las aberturas de aire.

CÓDIGOS LOCALES

Instale y use el calentador con cuidado. Siga todos los códigos locales. A falta de códigos locales, utilice la edición más reciente del Código nacional de gas combustible, ANSI Z223.1/NFPA 54*.

*Disponible en:

American National Standards Institute, Inc.

National Fire Protection Association, Inc.

1430 Broadway

New York, NY 10018, EE.UU.

Batterymarch Park

Quincy, MA 02269, EE.UU.

www.desatech.com

IDENTIFICACIÓN DEL

PRODUCTO

Gabinete del calentador

Perilla de control (debajo de la puerta)

Panel de vidrio

Encendedor

Figura 1 - Calentador de gas sin ventilación

1. Saque el calentador de la caja.

2. Retire todo el empaque de protección que se

3. Revise el calentador para ver si hay algún daño

DESEMPAQUE

agregó al calentador para su envío.

debido al transporte. Si el calentador está daña do, informe de inmediato al distribuidor a quien se lo compró.

CARACTERÍSTICAS DEL

PRODUCTO

DISPOSITIVO DE SEGURIDAD

Este calentador tiene un piloto con sistema de apagado de seguridad con sensor de agotamiento de oxígeno (ODS). El piloto con ODS es una característica necesaria para los calentadores sin ventilación para interiores. El piloto con ODS apaga el calentador cuando no hay suficiente aire fresco.

SISTEMA DE ENCENDIDO

Este calentador cuenta con ya sea encendido piezoeléctrico o bien encendido electrónico para encender el suministro de combustible.

CONTROL DE CALOR CON TERMOSTATO

Los modelos con termostato cuentan con un bulbo sensor de termostato y una válvula de control. Esto ofrece una mayor comodidad en el uso del calen tador. También puede producir menores gastos por concepto de gas.

116292-01D

AIRE PARA COMBUSTIÓN

Y VENTILACIÓN

ADVERTENCIA: este calentador no debe instalarse en un espacio confinado o en una construcción inusualmente sellada a menos que se hayan tomado medidas para proporcionar el aire adecuado para combustión y ventilación. Lea las instrucciones siguientes para asegurarse de que su hogar cuenta con la cantidad adecuada de aire fresco para éste y otros aparatos de combustión.

Hoy en día las casas están diseñadas para ser más eficientes en el ahorro de energía. Los nuevos materiales, un mejor aislamiento y los nuevos métodos de construcción ayudan a reducir la pérdida de calor en las casas. Los propietarios de las casas aíslan o aplican sellador alrededor de las ventanas y puertas para mantener el aire frío afuera y el caliente adentro. Durante la temporada de calor, los propietarios de las casas desean que sus hogares estén tan herméticos como sea posible.

Aunque es bueno hacer que su casa sea más eficien te en términos energéticos, ésta también necesita ventilación. Es necesario que entre aire fresco a su casa. Todos los aparatos que queman combustible necesitan aire fresco para que su combustión y su ventilación sean adecuadas.

Los ventiladores de expulsión de aire, las chimeneas, las secadoras de ropa y los aparatos que queman combustible toman aire de la casa durante su fun cionamiento. Debe proporcionar suficiente aire fresco para estos aparatos. Esto asegurará que haya ventilación adecuada para los aparatos que queman combustible.

CÓMO PROVEER LA VENTILACIÓN ADECUADA

Los siguientes son extractos del Código Nacional de Gas Combustible, ANSI Z223.1/NFPA 54, sección

5.3, Aire para combustión y ventilación.

Todos los espacios en las casas se pueden clasificar en una de las siguientes tres categorías de ventilación:

1. Construcción inusualmente sellada

2. Espacio no confinado

3. Espacio confinado

116292-01D 5

www.desatech.com

La información de las páginas 5 a la 7 le ayudará a clasificar su espacio y procurar la ventilación adecuada.

Construcción inusualmente sellada

El aire que se filtra por los bordes de las puertas y ventanas puede proporcionar suficiente aire fresco para la combustión y la ventilación. Sin embargo, en los edificios que tienen una construcción inusual mente hermética, usted tiene que proporcionar aire fresco adicional.

Una construcción inusualmente sellada se define como aquella en la que:

a. las paredes y los techos que están ex

puestos a la atmósfera exterior tienen un retardante continuo de vapor de agua con una clasificación de un perm (6x10 kg por pa-seg-m selladas o con empaques, y,

b. se han instalado burletes en las ventanas

que se pueden abrir y en las puertas y,

c. se han puesto selladores en las áreas

como las uniones alrededor de los marcos de puertas y ventanas, entre las placas de base y los suelos, entre las uniones de las paredes con los techos, entre los paneles de las paredes, en las perforaciones para tubería de agua, líneas eléctricas y de gas, y en otras

aberturas.

Si su casa cumple con los tres criterios anteriores, usted deberá proporcionar aire fresco adicional. Consulte Aire del exterior para ventilación, página 7.

Si su casa no cumple con los tres criterios anteriores, proceda a la Determinación del

flujo de aire fresco para la ubicación del

calentador, en la página 6. Espacio confinado y no confinado

El Código Nacional de Gas Combustible, ANSI Z223.1/NFPA 54 define el espacio confinado como

aquel cuyo volumen es menor de 4.8 m pies3 por 1,000 BTU/h) de clasificación de entrada agregada de todos los aparatos instalados en ese espacio y define el espacio no confinado como aquel cuyo volumen es mayor de 4.8 m3 por kw (50 pies3 por 1,000 BTU/h) de clasificación de entrada agre gada de todos los aparatos instalados en ese espacio. Las habitaciones que se comunican directamente con el espacio donde están instalados*, mediante accesos sin puertas, se consideran parte del espacio no confinado.

* Se considera que las habitaciones adyacentes están comunicadas sólo si hay accesos sin puertas o si hay rejillas de ventilación entre ellos.

) o menor con aberturas

por kw (50

-11

AIRE PARA COMBUSTIÓN

Y VENTILACIÓN

Continuación

DETERMINACIÓN DEL FLUJO DE AIRE FRESCO PARA LA UBICACIÓN DEL CALENTADOR

Cómo determinar si tiene un espacio confinado o no confinado

Utilice esta hoja de trabajo para determinar si tiene un espacio confinado o no confinado.

Espacio: incluye la habitación en donde se va a instalar el calentador más todas la habitaciones adyacentes que tengan acceso sin puerta o rejillas de ventilación entre ellas.

1. Determine el volumen del espacio (largo x ancho x altura).

Largo x ancho x altura =__________ metros cúbicos

o pies cúbicos (volumen del espacio)

Ejemplo: tamaño del espacio 6.10 m (20 pies) de

largo x 4.88 m (16 pies) de ancho x 2.44 m (8 pies) de altura del techo = 72.49 m3 (2560 pies cúbicos) (volumen del espacio)

Si se proporciona ventilación adicional a las habitacio

nes adyacentes mediante rejillas o aberturas, agregue el volumen de éstas al volumen total del espacio.

2. Multiplique el volumen del espacio por 20 para determinar la cantidad máxima de BTU/h que el espacio puede admitir.

________(volumen del espacio en pies3) x 20 =

(cantidad máxima de BTU/h que el espacio puede admitir)

Ejemplo: 72.4 m3 (2,560 pies3) (volumen del

espacio en pies3) x 20 = 51,200 (cantidad máxima de BTU/h que el espacio puede admitir)

3. Agregue la cantidad de BTU/h de todos los aparatos que queman combustible en ese espacio.

Calentador sin ventilación __________ Calentador de agua de gas* __________ Horno de gas __________ Calentador de gas con

ventilación __________ Chimenea de gas __________ Otros aparatos de gas* + _________ Total = _________ * No incluya los aparatos de gas con ventilación

directa. El sistema de ventilación directa toma el aire para combustión del exterior y ventila hacia el exterior.

Ejemplo: calentador de agua de gas __________ Calentador sin ventilación + _________ Total = _________

40,000 18,000 58,000

BTU/h BTU/h BTU/h

BTU/h BTU/h BTU/h BTU/h

BTU/h BTU/h BTU/h

4. Compare la cantidad máxima de BTU/h que el espacio puede admitir con la cantidad real de BTU/h que se utiliza.

_________ BTU/h (cantidad máxima que el espa-

_________ BTU/h (cantidad real de BTU/h que

Ejemplo: 51,200 BTU/h (cantidad máxima que el

58,000 BTU/h (cantidad real de BTU/h

El espacio del ejemplo anterior es un espacio confinado por que la cantidad real de BTU/h que se utiliza es mayor que la cantidad máxima de BTU/h que el espacio puede admitir. Se tiene que proporcionar aire fresco adicional. Cuenta con las siguientes opciones:

A. Vuelva a calcular la hoja de trabajo, agregando el

espacio de una habitación adyacente. Si el espacio adicional genera un espacio no confinado, quite la puerta de la habitación adyacente o instale rejillas de ventilación entre las habitaciones. Consulte Aire

del interior de la construcción para ventilación

página 7.

Ventile la habitación directamente desde el exterior. Consulte Aire del exterior para ventilación.

C. Instale un calentador de menos BTU/h, si una menor

cantidad de BTU/h hace que la habitación sea no confinada.

Si la cantidad actual de BTU/h que se utiliza es menor que la cantidad máxima que el espacio puede admitir, el espacio es no confinado. No necesitará ventilación adicional de aire fresco.

cio puede admitir)

se utiliza)

espacio puede admitir)

que se utilizan)

ADVERTENCIA: si el área en donde vaya a funcionar el calen tador es más chica que la que se define como espacio no confinado, o bien, si el edificio presenta una construcción inusualmente sellada, proporcione aire suficiente para combustión y ventilación mediante uno de los métodos descritos en el Código Nacional

de Gas Combustible, ANSI Z223.1/ NFPA 54 sección 5.3 o en los có-

digos locales aplicables.

AIRE PARA VENTILACIÓN

Aire del interior de la construcción para ventilación

Este aire fresco viene de un espacio adyacente no confinado. Cuando se ventila mediante un espacio adyacente no confinado, debe haber dos aberturas

www.desatech.com

116292-01D

O quite

la puerta

hacia la

habitación

adyacente,

opción

Rejillas de ventilación

hacia una habitación

adyacente, opción 2

(30.4 cm)

12"

Rejillas de ventilación

hacia una

habitación

adyacente,

opción 1

(30.4 cm)

12"

Ático ventilado

Salida de aire

Entrada de aire

Espacio ventilado

debajo del suelo

Al espacio

debajo

del suelo

Al ático

AIRE PARA COMBUSTIÓN

Y VENTILACIÓN

Continuación

permanentes en la pared que está entre los dos espacios: una abertura a 30.4 cm (12 pulgadas) del techo y otra a 30.4 cm (12 pulgadas) del piso (consulte las opciones 1 y 2, figura 2). También se puede quitar la puerta de la habitación adyacente (consulte la opción 3, figura 2). Consulte el Código

Nacional de Gas Combustible, ANSI Z223.1/NFPA 54, Sección 5.3, Aire para combustión y venti lación para conocer el tamaño requerido de las

rejillas o conductos de ventilación.

Figura 2 - Aire del interior de la

construcción para ventilación

Aire del exterior para ventilación

Proporcione aire fresco adicional mediante el uso de rejillas o conductos de ventilación. Debe haber dos aberturas permanentes: una a 30.4 cm (12 pulgadas) del techo y otra a 30.4 cm (12 pulgadas) del suelo. Conecte estos elementos directamente al exterior o a los espacios que estén abiertos al exterior. Estos espacios incluyen áticos y espacios debajo del suelo de la casa. Consulte el Código

Nacional de Gas Combustible, ANSI Z223.1/NFPA 54, Sección 5.3, Aire para combustión y ventilación para conocer el tamaño requerido de las

rejillas o conductos de ventilación. IMPORTANTE: no proporcione aberturas de

entrada y salida de aire hacia el ático si éste tiene ventilación eléctrica controlada por un termostato. El aire caliente que entre al ático activará la ven tilación eléctrica.

116292-01D 7

Figura 3 - Aire del exterior para

AVISO: este calentador está diseñado para utilizarse como calefacción adicional. Use este calentador junto con su sistema de calefacción principal. No instale este calentador como fuente de calefacción principal. Si tiene un sistema de calefacción central, puede activar el ventilador de circulación del sistema mientras utiliza el calentador. Esto ayudará a que el calor circule en toda la casa. En caso de que se presente una interrupción de la energía eléctrica, puede usar este calentador como su fuente de calefacción principal.

ADVERTENCIA: una persona de servicio capacitada debe instalar el calentador. Siga todos los códigos locales.

VERIFIQUE EL TIPO DE GAS

Use únicamente el tipo de gas correcto (natural, propano o LP). Si el suministro de gas no es del tipo correcto, no instale el calentador. Llame al distribuidor al que le compró el calentador para adquirir el tipo de calentador correcto.

ADVERTENCIA: este aparato está equipado para utilizar gas

(natural, propano o gas LP). Las conversiones en el lugar no están permitidas.

www.desatech.com

ventilación

INSTALACIÓN

Continuación

ARTÍCULOS DE INSTALACIÓN

Antes de instalar el calentador, asegúrese de tener los elementos que se indican a continuación.

• Para propano o gas LP, un regulador externo (proporcionado por el instalador)

• Tubería (consulte los códigos locales)

• Sellador (resistente al propano o gas LP)

• Válvula de cierre del equipo *

• Unión terminal con conexión a tierra

• Trampa de sedimentos

• Unión T

• Llave para tubería

• Para gas natural, conexión para medidor de prueba*

* Una válvula de cierre de equipo con diseño certificado por la CSA con rosca tipo NPT de 1/8" es una alternativa aceptable a la conexión de medidor de prueba. La válvula opcional de cierre de equipo con diseño certificado por la CSA la puede adquirir con su distribuidor. Consulte cesorios, página 23.

DESMONTAJE DEL PANEL ANTERIOR DEL CALENTADOR

Quite y deseche el tornillo para el transporte del panel posterior del calentador (consulte la figura 4).

2. Quite los cuatro tornillos, dos a cada lado del

panel anterior. Colóquelo a un lado.

3. Jale el panel anterior hacia adelante desde la

parte inferior y luego levante el panel hacia arriba para quitarlo. Si se instala un encendedor, jale el panel anterior hacia adelante alejándolo solamente de 5 a 7.6 cm (de 2" a 3") del panel posterior. Desconecte el cable del encendedor que se localiza en el lado inferior derecho del calentador. Coloque el panel anterior a un lado.

4. Retire todos los materiales de empaque restantes.

Ubicación del tornillo para el transporte

Panel anterior

Tornillo

Figura 4 - Desmontaje del panel anterior

del calentador

Ac-

Cable del encendedor

www.desatech.com

Instalación del panel de vidrio

Los artículos del paquete de ferretería que se necesitan son:

1 - Buje 4 - Separadores negros 4 - Clips de sujeción 4 - Tornillos de 1.5" 4 - Tapas de tornillo

1. Localice el paquete de ferretería y el vidrio de acrílico oscuro.

2. Despegue la película protectora de ambos lados del vidrio.

3. Introduzca el buje en el orificio central del frente del panel anterior (consulte la figura 5).

4. Ponga el panel anterior boca abajo. Presiónelo con cuidado contra una superficie dura para que el buje entre en el orificio. Voltee el panel, boca arriba. Coloque los separadores sobre los cuatro orificios

5. del panel anterior, como se muestra en la figura 5.

6. Coloque el vidrio sobre los separadores, alineando los orificios. Nota: puede voltear el vidrio en caso que éste se raye o estropee por el uso normal.

7. Ponga los cuatro clips de sujeción sobre los orificios del vidrio.

8. Introduzca los tornillos en cada orificio, pero no los apriete todavía.

9. Compruebe que el borde del vidrio coincida con el borde de la superficie anterior superior del panel anterior. Apriete los tornillos. Ponga las tapas de tornillo en los clips de sujeción.

10.

Tapa de tornillo

Clip de sujeción

Panel de vidrio

Figura 5 - Instalación del panel de vidrio

Separador

Tornillo

Buje

Panel anterior

INSTALACIÓN DEL ENCENDEDOR

1. Localice el encendedor en la bolsa de ferretería. Determine si su calentador está equipado con un encendedor piezoeléctrico o con un encendedor electrónico (consulte la figuras 6 y 7, página 9

Para el encendedor piezoeléctrico

2. cendedor hasta escuchar un chasquido en el orificio que se ubica en el lado derecho del calentador, como se muestra en la figura 6, en la página 9.

Para el encendedor electrónico

3. encendedor a través del orificio que se ubica en el lado derecho del calentador, como se muestra en la figura 7, en la página 9.

, ajuste el en-

116292-01D

, instale el

INSTALACIÓN

Como mínimo a lo

s lados del calentador

Un mínimo de 91.4 cm (36")

5.1 cm (

2")

SUELO

TECHO

Lado izquierdo

Lado derecho

15.2 cm (6")

Distancia mínima a la superficie superior de la alfombra, azulejo u otro material combustible

Side View

Continuación

Para ambos encendedores, instale el cable del

encendedor sólo cuando se vuelva a colocar el panel anterior del calentador después de conectarlo al suministro de gas y de revisar las conexiones de gas (consulte las páginas 11 a 13). Con la parte inferior del panel anterior separada sólo de 5 a 7.6 cm (de 2" a 3") del panel posterior, conecte el cable del encendedor a la terminal del encendedor, en la esquina inferior derecha del calentador (consulte la figura 4, en la página 8).

Figura 6 - Instalación del encendedor

Encendido electrónico

Figura 7 - Instalación del encendedor

UBICACIÓN DEL CALENTADOR

Este calentador está diseñado para montarse en una pared.

ADVERTENCIA: mantenga las distancias mínimas que se muestran en la figura 8. Si puede, proporcione distancias mayores respecto al suelo, al techo y a las paredes adyacentes.

Lado derecho del calentador

Encendedor piezoeléctrico

piezoeléctrico

Lado derecho del calentador

Batería

electrónico

PRECAUCIÓN: este calentador crea corrientes de aire caliente. Dichas corrientes mueven el calor hacia la superficie de las paredes próximas al calentador. La instala ción del calentador cerca de recubri

mientos de vinilo o de tela en paredes o la operación del calentador en lugares donde existan impurezas en el aire (como humo de tabaco, velas aromáticas, líquidos limpiadores, lámparas de aceite o keroseno, entre otros), puede descolorar las paredes o producir olores.

IMPORTANTE: los calentadores sin ventilación añaden humedad al aire. Aunque esto es benéfico, la instalación del calentador en habitaciones sin suficiente aire de ventilación puede ocasionar la formación de moho debido al exceso de humedad. Consulte Aire para combustión y ventilación, en la página 5. Si hay mucha humedad, se puede utilizar un deshumidificador para ayudar a reducir el vapor de agua contenido en el aire.

PRECAUCIÓN: si instala el calen-

tador en la chochera de una casa :

•

el piloto y el quemador del calentador

deberán estar por lo menos a 45.7 cm (18") sobre el suelo

• sitúe el calentador donde algún

vehículo en movimiento no lo pueda golpear

Para mayor comodidad y eficiencia, instale el calentador

• donde haya fácil acceso para la operación, inspección y reparación,

• en la parte más fría de la habitación.

Sitúe el calentador cerca de un enchufe eléctrico de 120 V 60 Hz (voltaje común en casas habitación).

ADVERTENCIA: nunca instale

el calentador

• en un dormitorio o baño

• en un vehículo recreativo

•

donde cortinas, muebles, ropa u otros objetos inflamables estén a menos de 92 cm (36") de las partes anterior, superior o laterales del calentador

• como elemento de una chimenea

• en áreas de mucho tráfico

• en áreas con mucho viento o con corrientes de aire fuertes

116292-01D 9

Figura 8 - Distancias mínimas de montaje

vistas desde la parte anterior del calentador

www.desatech.com

INSTALACIÓN

13" (33 cm)

Pa r ed a dya c ent e

Inserte los tornillos

de montaje sólo a

través del último orificio

de cada extremo

Suelo

Mínimo

30.4 cm (12")

Mínimo

27.9 cm (11")

Continuación

INSTALACIÓN DEL CALENTADOR EN LA PARED

Soporte de montaje

Localice el soporte de montaje que se sujetó con cinta al panel posterior del calentador para su transporte. Retire el soporte de montaje del panel posterior del calentador.

Figura 9 - Soporte de montaje

Métodos para fijar el soporte de montaje a la pared

Use únicamente el último orificio de cada extremo del soporte de montaje para fijarlo a la pared. Entre estos dos orificios hay 33 cm (13") de distancia. Fije el soporte de montaje a la pared mediante una de las dos maneras siguientes:

1. Instalación en viga de pared

2. Instalación en anclaje de pared

Instalación en viga de pared: con este método la

instalación queda más resistente. Inserte los tornillos de montaje en el soporte de montaje y en los maderos de la pared.

Instalación en anclaje de pared: con este método

se puede montar el soporte en paredes huecas (área entre las vigas) o en paredes sólidas (de concreto o mampostería). Decida cuál método se ajusta mejor a sus necesidades. Cualquiera de los dos métodos proporcionará un apoyo seguro para el soporte de montaje.

Cómo marcar las ubicaciones de los tornillos

1. Fije el soporte de montaje a la pared con cinta, en el lugar donde estará situado. Asegúrese de que el soporte de montaje esté nivelado.

ADVERTENCIA: mantenga las distancias mínimas que se muestran en la figura 10. Si puede, proporcione distancias mínimas mayores con respecto al suelo y la pared de unión.

2. Marque las ubicaciones de los tornillos en la pared (consulte la figura 10).

Nota: marque únicamente el último orificio de

cada extremo del soporte de montaje. Inserte los tornillos de montaje en estos orificios solamente.

Quite la cinta y el soporte de montaje de la pared.

Instalación del soporte de montaje a la pared

Nota: los anclajes de pared, tornillos de montaje y separadores están en el paquete de ferretería. El paquete de ferretería se incluye con el calentador.

Figura 10 - Distancias mínimas del

Método de instalación en maderos de pared

Para fijar el soporte de montaje a las vigas de la pared

1. Perfore orificios en los lugares marcados utilizando una broca de 9/64".

2. Coloque el soporte de montaje en la pared. Alinee el último orificio de cada extremo del soporte con los orificios que perforó en la pared.

3. Inserte los tornillos de montaje en el soporte y en los maderos de la pared.

4. Apriete los tornillos hasta que el soporte de montaje esté asegurado firmemente a los maderos de la pared.

Método de instalación en anclajes de pared

Para fijar el soporte de montaje en paredes huecas (el área entre las vigas) o en paredes sólidas (de concreto o mampostería)

1. Perfore orificios en los lugares marcados utilizando una broca de 5/16". Para las paredes sólidas (de concreto o mampostería), perfore a una profundidad de al menos 1".

2. Doble el anclaje de pared como se muestra en la figura 11.

3. Inserte el anclaje de pared (las alas primero) en el orificio. Golpee suavemente el anclaje para introducirlo en la pared.

4. Para paredes delgadas, de 1.3 cm (1/2") o menos, inserte la llave roja en el anclaje de pared. Empuje la llave roja para abrir las alas del anclaje. IMPORTANTE: ¡no golpee la llave con un marti- llo! para paredes gruesas, de más de 1.3 cm (1/2") de ancho, o paredes sólidas, no abra las alas.

5. Coloque el soporte de montaje en la pared. Alinee el último orificio de cada extremo del soporte con los anclajes de pared.

6. Inserte los tornillos de montaje en el soporte y en los anclajes de pared.

7. Apriete los tornillos hasta que el soporte de montaje esté asegurado firmemente a la pared.

Figura 11 - Cómo

doblar el anclaje

www.desatech.com

soporte de montaje

Figura 12 - Cómo abrir

las alas del anclaje para

paredes delgadas

116292-01D

Vista lateral

sta frontal

INSTALACIÓN

Continuación

Colocación del calentador en el soporte de montaje

1. Localice las dos ranuras horizontales en el panel posterior del calentador.

2. Coloque el calentador en el soporte de montaje. Deslice las ranuras horizontales hacia las lengüetas salientes del soporte de montaje.

Ranuras horizontales

Calentador

Pared

Separador

Figura 14 - Instalación de los tornillos de

montaje inferiores

CONEXIÓN AL SUMINISTRO DE GAS

Soporte de montaje

Lengüeta saliente

Figura 13 - Montaje del calentador en el

Instalación de los tornillos de montaje inferiores

1. Localice los dos orificios de montaje inferiores.

2. Marque la ubicación de los tornillos en la pared.

3. Quite el calentador del soporte de montaje.

4. Si va a instalar los tornillos de montaje inferiores

Si va a instalar el tornillo inferior de montaje en

5. Vuelva a colocar el calentador en el soporte de

6. Coloque los separadores entre los orificios de

7. Sostenga el separador en su sitio con una mano.

8. Apriete los tornillos hasta que el calentador esté

Nota: no coloque el panel anterior en este mo-

116292-01D 11

soporte de montaje

Estos orificios se encuentran cerca de la parte inferior del panel posterior del calentador (con sulte la figura 14).

en una pared hueca o sólida, instale los anclajes de pared. Siga los pasos 1 al 4 del Método de instalación en anclajes de pared, en la página 10.

el madero de la pared, perfore orificios con una broca de 9/16" en las ubicaciones marcadas.

montaje.

montaje inferiores y el anclaje de pared o el orificio que perforó.

Con la otra mano, inserte el tornillo de montaje en el orificio inferior de montaje y el separador. Coloque la punta del tornillo en la abertura del anclaje de pared o del orificio que perforó.

asegurado firmemente a la pared. No los apriete demasiado.

mento. Ponga el panel anterior en su lugar hasta después de haber hecho las conexiones de gas y haber revisado que no haya fuga.

(fijado a la pared)

www.desatech.com

ADVERTENCIA: este aparato requiere una conexión de entrada tipo NPT (Rosca de tubería nacional) de 3/8" al regulador de presión.

ADVERTENCIA: una persona de

servicio capacitada debe conectar el calentador al suministro de gas. Siga todos los códigos locales.

ADVERTENCIA: para gas natural, nunca conecte el calentador a pozos de gas privados (que no sean de servicio público). Este gas se conoce comúnmente como gas de pozo.

IMPORTANTE: para gas natural, verifique la presión de la línea de gas antes de conectar el calentador a la misma. La presión de la línea de gas no debe ser de más de 10.5" de agua. Si la presión de la línea de gas es mayor, se pueden producir daños al regulador del calentador.

PRECAUCIÓN: para propano o gas LP, nunca conecte el calentador directamente al suministro de propano o gas LP. Este calentador requiere un regulador externo (no se incluye). Instale el regulador externo entre el calentador y el suministro de propano o gas LP.

INSTALACIÓN

Continuación

Para propano o gas LP, el instalador debe proveer un regulador externo. El regulador externo reducirá la presión del gas entrante. Usted debe reducir la presión del gas entrante de manera que esté entre 11" y 14" de agua. Si no reduce la presión del gas entrante, se pueden producir daños al regulador del calentador. Instale el regulador externo con la ventosa apuntando hacia abajo, como se muestra en la figura 15. Si apunta la ventila hacia abajo se protege de la lluvia helada o aguanieve.

PRECAUCIÓN: utilice únicamente tubería nueva de hierro negro o de acero. En ciertas áreas, se puede usar tubería de cobre galvanizada internamente. Consulte los códigos locales. utilice tubería de un diámetro lo suficientemente grande para que permita el paso del volumen de gas adecuado al calentador. Si la tubería es demasiado angosta, se producirá una pérdida indebida de volumen.

Diámetro común de las tuberías de entrada: 9.5 mm (3/8") o más

La instalación debe incluir la válvula de cierre del equipo, la unión y el tapón con rosca de 1/8" tipo NPT. Sitúe la conexión NPT a su alcance para la conexión del medidor de prueba. La conexión NPT debe estar antes del calentador (consulte la figura 16). IMPORTANTE: instale una válvula de cierre del equipo en un lugar que sea accesible. La válvula de cierre del equi po es para abrir o cerrar el suministro de gas al aparato. Aplique una pequeña cantidad de sellador de tubería a las roscas NPT macho. Esto evitará que el exceso de sellador entre a la tubería. El exceso de sellador en la tubería puede ocasionar que las válvulas del calentador se tapen.

ADVERTENCIA: use sellador para tubería que sea resistente al gas de petróleo líquido (LP).

Tanque de suministro de propano o gas LP

Figura 15 - Regulador externo con la

ventila apuntando hacia abajo

Regulador externo

Ventila apuntando hacia abajo

www.desatech.com

Instale la trampa de sedimentos en la línea de suministro como se muestra en la figura 16. Sitúe la trampa de sedimentos de manera que esté accesible para limpieza. Sitúe la trampa de sedimentos donde sea poco probable que los materiales atrapados en ella se congelen. La trampa de sedimentos atrapa humedad y contaminantes. Esto evita que éstos lleguen a los controles del calentador. Si la trampa de sedimentos no se instala o se instala incorrectamente, es posible que el calentador no funcione correctamente.

IMPORTANTE: sujete el regulador de presión con una llave cuando lo conecte a la tubería de gas o a otros conectores. No apriete demasiado la conexión de la tubería al regulador. El cuerpo del regulador se podría dañar.

Regulador de presión

Niple para tubería con rosca de 3/8" tipo NPT

Unión T

Buje reduc tor a 1/8" tipo NPT

Tapón con rosca de 1/8 de pulgada tipo NPT

Unión Niple Tapón

Conexión del medidor de prueba*

T de tubo

Trampa de sedimentos

* Una válvula de cierre de equipo con diseño certificado por la CSA con rosca tipo NPT de 1/8" es una alternativa aceptable a la conexión de medidor de prueba. Adquiera la válvula opcional de cierre de equipo certificada con diseño CSA del distribuidor. Consulte Accesorios, en la página 23.

Figura 16 - Conexión de gas

Gabinete del calentador

Válvula de cierre del equipo *

Gas natural

Mín.

7.6 cm

medidor de

(3")

gas (presión

de 4" a 10.5" de c.a.)

Propano o gas LP

Del regulador externo (presión de 11" a

14" de c.a.)

REVISIÓN DE LAS CONEXIONES DE GAS

ADVERTENCIA: pruebe todas las conexiones y tubería de gas, tanto internas como externas, para verificar que no haya fugas después de la instalación o reparación. Repare todas las fugas inmediatamente.

116292-01D

Desde el

INSTALACIÓN

Continuación

ADVERTENCIA: nunca use una llama al descubierto para buscar fugas. Aplique algún líquido no corrosivo para detectar fugas en todas las uniones. La formación de burbujas indicará una fuga. Repare todas las fugas inmediatamente.

PRECAUCIÓN: para propano o gas LP, asegúrese de que el re gulador externo se haya instalado entre el suministro de propano o gas LP y el calentador. Consulte las directrices en Conexión al su ministro de gas en la página 11.

PRUEBAS DE PRESIÓN EN EL SISTEMA DE TUBERÍA DEL SUMINISTRO DE GAS Pruebas de presión mayores a 1/2 PSI (3.5 kPa)

Desconecte el aparato del sistema de tubería de suministro de gas por medio de la válvula principal de gas del aparato (válvula de control) y de la válvula de cierre del equipo. Las presiones que excedan 1/2 PSI ocasionarán daños al regulador del calentador.

2. Coloque una tapa en el extremo abierto del tubo de gas donde estaba conectada la válvula de cierre del equipo.

3. Regule la presión del sistema de tubería de suministro ya sea abriendo la válvula del tanque de suministro de propano o gas LP, en caso que utilice este tipo de gas, o bien, abriendo la válvula principal de gas que se localiza en el medidor de gas natural o cerca de éste, o bien, usando aire comprimido.

Revise todas las uniones del sistema de tubería de suministro de gas. Aplique en todas las uniones algún fluido de detección de fugas que no sea corrosivo. La formación de burbujas indicará una fuga.

5. Repare todas las fugas inmediatamente.

Vuelva a conectar el calentador y la válvula de cierre del equipo al suministro de gas. Revise los conectores que se volvieron a colocar en busca de fugas.

Pruebas de las presiones iguales o menores a 1/2 PSI (3.5 kPa)

1. Cierre la válvula de cierre del equipo (consulte la figura 17).

Regule la presión del sistema de tubería de suministro ya sea abriendo la válvula del tanque de suministro de propano o gas LP, en caso que utilice este tipo de gas, o bien, abriendo la válvula principal de gas que se localiza en el medidor de gas natural o cerca de éste, o bien, usando aire comprimido.

Revise todas las uniones entre el medidor de gas,

116292-01D 13

www.desatech.com

si usa gas natural (consulte la figura 18), o entre el tanque de suministro de propano o gas LP, si usa este tipo de gas, y la válvula de cierre del equipo (consulte la figura 19). Aplique en todas las uniones algún fluido de detección de fugas que no sea corrosivo. La formación de burbujas indicará una fuga.

4. Repare todas las fugas inmediatamente.

COMPROBACIÓN DE LA PRESIÓN DE LAS CONEXIONES DE GAS DEL CALENTADOR

1. Abra la válvula de cierre del equipo (consulte la figura 17).

2. Si usa gas natural, abra la válvula principal de gas ubicada en el medidor de gas o cerca de éste. Si usa propano o gas LP, abra la válvula de suministro de propano o gas LP.

3. Compruebe que la perilla de control del calentador esté en la posición OFF (apagado). Revise todas las uniones entre la válvula de cierre del

4. equipo y válvula de gas del termostato (consulte la figura 18 ó 19). Aplique en todas las uniones algún fluido de detección de fugas que no sea corrosivo. La formación de burbujas indicará una fuga.

5. Repare todas las fugas inmediatamente.

6. Encienda el calentador (consulte Funcionamiento del calentador, en la página 14). Revise todas las demás uniones internas para ver si hay fugas.

7. Apague el calentador (consulte Cómo cerrar el suministro de gas al calentador, en la página 15).

8. Conecte el cable del encendedor y vuelva a colocar el panel anterior.

Válvula de cierre de equipo

Figura 17 - Válvula de cierre del equipo

Medidor de gas

Figura 18 - Revisión de las uniones de

Tanque de suministro de propano o gas LP

Figura 19 - Revisión de las uniones de

gas para gas natural

gas para propano o gas LP

Abierta

Cerrada

Válvula de cierre de equipo

INSTALACIÓN

Continuación

CONEXIÓN A LA ALIMENTACIÓN ELÉCTRICA

ADVERTENCIA: el ventilador debe estar conectado a tierra. El ventilador tiene una clavija de tres patas con conexión a tierra como se muestra en la figura 20. La clavija es la protección contra electrocución. Conéctela en un enchufe de tres orificios con conexión a tierra. En caso que el cable deba reemplazarse, utilice únicamente un cable con clavija de tres patas con conexión a tierra.

PRECAUCIÓN: marque todos los cables antes de desconec tarlos. Los errores de cableado pueden ocasionar que el funcionamiento sea incorrecto y peligroso (consulte la página 22).

Enchufe conectado a tierra

Clavija con conexión a tierra

Figura 20 - Clavija con conexión a tierra

CABLE DE EXTENSIÓN

Utilice un cable de extensión en caso que lo necesite. El cable debe tener una clavija de tres patas con conexión a tierra un enchufe de tres orificios. Compruebe que el cable esté en buen estado. Debe ser suficientemente grueso para soportar la corriente necesaria. Si el cable es más delgado se producirá una caída en la línea de voltaje. Esto ocasionará pérdida de potencia y sobre calentamiento. Para longitudes inferiores a 15.24 m (50 pies) utilice un cable AWG No. 16.

PRECAUCIÓN: después de realizar el servicio compruebe que el calentador funcione correctamente.

Funcionamiento del ventilador

El ventilador está conectado a un termostato. El ventilador empieza a funcionar cuando la unidad se calienta. El ventilador deja de funcionar pocos minutos después de que la unidad está en el ciclo apagado o es desconectada. Así, el ventilador se encenderá y apagará de manera cíclica. Nota mostato, el calentador y el termostato no se encenderán y apagarán exactamente al mismo tiempo. La duración de los ciclos del ventilador depende de la temperatura que se establezca en el calentador.

: si tiene un calentador con ter-

FUNCIONAMIENTO DEL

CALENTADOR

PARA SU SEGURIDAD, LEA ESTO

ANTES DE ENCENDERLO

ADVERTENCIA: no seguir estas instrucciones al pie de la letra puede resultar en incendio o explosión que produzcan daños a bienes, lesiones físicas o la muerte.

A. Este aparato tiene un piloto que se debe encen-

der manualmente. Cuando encienda el piloto, siga estas instrucciones al pie de la letra.

B. ANTES DE ENCENDERLO compruebe

que alrededor del aparato no huela a gas. Asegúrese de oler también cerca del suelo ya que algunos gases son más pesados que el aire y se asientan cerca del suelo.

QUÉ HACER SI PERCIBE OLOR A GAS

• No intente encender ningún aparato.

• No toque ningún interruptor eléctrico; no use ningún teléfono en el edificio.

• Llame inmediatamente a su proveedor de gas desde el teléfono de algún vecino. Siga las instrucciones del proveedor de gas.

• Si no puede localizar al proveedor de gas, llame al departamento de bomberos.

C. Utilice únicamente la mano para presionar o

girar la perilla de control de gas. Nunca utilice herramientas. Si no puede presionar o girar la perilla manualmente, no intente repararla, llame a un técnico de servicio capacitado Forzar o tratar de repararla puede producir un incendio o una explosión.

D. No use este aparato si alguna de sus partes estu

vo sumergida en agua. Llame inmediatamente a un técnico de servicio capacitado para que inspeccione el aparato y reemplace las piezas del sistema de control y los controles de gas que hayan estado sumergidos en agua.

www.desatech.com

116292-01D

FUNCIONAMIENTO DEL

OFF

CALENTADOR Continuación

INSTRUCCIONES

9. Gire la perilla de control en sentido contrario al de las manecillas del reloj hasta la temperatura deseada. El quemador principal deberá encenderse.

DE ENCENDIDO

1. ¡ALTO! Lea la información de seguridad, en la página 14.

2. Asegúrese de que la válvula de cierre del equipo esté completamente abierta.

3. Si va a realizar algún trabajo de mantenimiento, desconecte el suministro de energía eléctrica al calentador.

4. Gire la perilla de control en dirección de la manecillas del reloj hasta la posición (OFF) apagado.

5. Espere cinco minutos a que se disipe el gas. Luego, compruebe que no huela a gas, incluso cerca del suelo. Si percibe olor a gas, DETÉNGASE. Siga el punto “B” de la información de seguridad, en la página 14.. Si no percibe olor a gas, continúe con el siguiente paso.

6. Gire la perilla de control en sentido contrario al de las manecillas del reloj hasta la posición PILOT (piloto). Mantenga presionada la perilla de control durante cinco (5) segundos.

7. Con la perilla de control presionada, oprima y suelte el botón del encendido. Esto encenderá el piloto. El piloto está instalado en la parte anterior del quemador. Nota: posiblemente ésta sea la primera vez que hace funcionar el calentador después de conectarlo al suministro de gas. Si es así, es posible que deba presionar la perilla de control durante 30 segundos o más. Esto permitirá que el aire salga del sistema de gas. Si es necesario, continúe presionando el botón del encendedor hasta que el piloto se encienda. En caso que el piloto no encienda, consulte la sección Solución de problemas, en la página 18 o llame a un técnico de servicio calificado o a su proveedor de gas para que realicen las reparaciones necesarias. Encienda el piloto con un fósforo hasta que se realicen las reparaciones. Para encender el piloto con un fósforo, consulte el Procedimiento de encendido manual, en la página 16.

8. Una vez que haya encendido el piloto mantenga la perilla de control presionada durante 30 segundos. Después de los 30 segundos, suelte la perilla de control.

• Si la perilla de control no regresa a su posición original después de soltarla, comuníquese con una persona de servicio calificada o con el proveedor de gas para que se hagan las reparaciones.

Nota: si el piloto se apaga, repita los pasos 4 al 7.

Los modelos con termostato cuentan con sistema de bloqueo de seguridad. Espere un (1) minuto antes de encender el piloto nuevamente.

116292-01D 15

www.desatech.com

ADVERTENCIA: siempre haga funcionar los calentadores con control manual en las posiciones de bloqueo. El funcionamiento entre estas posiciones puede generar un riesgo para la salud si se usa en una habitación con poca ventilación. Lea el manual del propietario para obte ner las instrucciones completas.

PRECAUCIÓN: no trate de ajustar la temperatura por medio de la válvula de cierre del equipo.

Figura 21 - Perilla de control en la

Encendido piezoeléctrico

Figura 23 - Piloto (el piloto real puede

Cómo apagar el calentador

1. Gire la perilla de control en dirección de la manecillas del reloj hasta la posición (OFF) apagado.

2. Si va a realizar algún trabajo de mantenimiento, desconecte el suministro de energía eléctrica al calentador.

Cómo apagar sólo el quemador (sin que se apague el piloto)

Gire la perilla de control en el sentido de las manecillas del reloj hasta la posición PILOT (piloto).

posición de apagado

Encendido electrónico

Figura 22 - Botones de encendido

Termopar

Electrodo del encendido

Quemador del piloto

ser distinto)

CÓMO CERRAR EL SUMINISTRO

DE GAS AL CALENTADOR

FUNCIONAMIENTO DEL

CALENTADOR Continuación

FUNCIONAMIENTO DEL

CONTROL DEL TERMOSTATO

El control termostático que se usa en estos modelos es distinto de los termostatos convencionales. Los termostatos convencionales simplemente encienden y apagan el quemador. El termostato que se usa en este calentador detecta la temperatura de la habitación. El termostato ajusta la cantidad del flujo de gas que llega al quemador. Esto aumenta o disminuye la altura de la llama del quemador. Algunas veces, la temperatura de la habitación puede ser mayor que la establecida. Si esto ocurre, el quemador se apagará. El quemador volverá a encenderse cuando la temperatura de la habitación disminuya por debajo de la temperatura que se estableció. La perilla de control se puede colocar en cualquier nivel de calor entre 1 y

5. En la mayoría de los casos, la selección del nivel 5 hará que el quemador permanezca completamente encendido sin modulación. Nota: el bulbo sensor de termostato mide la temperatura del aire cercano al gabinete del calentador. Es posible que ésta no siempre concuerde con la temperatura de la habitación (dependiendo de la construcción de la habitación, la ubicación de la instalación, el tamaño de la habitación, las temperaturas en exteriores, etc.). El uso frecuente del calentador le permitirá determinar los niveles que le resultan más cómodos.

PROCEDIMIENTO DE

ENCENDIDO MANUAL

1. Desmonte el panel anterior (consulte la figura 4, página 8).

2. Realice los pasos 1 al 7 de las Instrucciones de encendido, página 15.

3. Con la perilla de control presionada, encienda un fósforo. Sostenga el fósforo en el piloto hasta que este último se encienda.

4. Una vez que haya encendido el piloto mantenga la perilla de control presionada durante 30 segundos. Después de los 30 segundos, suelte la perilla de control. Continúe en el paso 9 de las Instrucciones de encendido, en la página 15.

5. Vuelva a colocar el panel anterior.

INSPECCIÓN DEL

CALENTADOR

Revise frecuentemente los patrones de la llama del piloto y de la llama del quemador.

PATRÓN DE LA LLAMA DEL PILOTO

La figura 24 muestra un patrón correcto de la llama del piloto. La figura 25 muestra un patrón incorrecto de la llama del piloto. La llama incorrecta del piloto no toca el termopar. Esto hará que el termopar se enfríe. Cuando el termopar se enfríe, el calentador se apagará.

Si el patrón de la llama del piloto es incorrecto, como se muestra en la figura 25

www.desatech.com

• apague el calentador (consulte Cómo el suministro de gas al calentador, en la página 15)

• consulte Solución de problemas

Nota: la llama del piloto en las unidades de gas natural presentará una ligera curva, pero la llama deberá ser azul, sin color amarillo ni naranja.

Termopar

Figura 24 - Patrón

correcto de la llama

Llama azul

Termopar

Quemador del piloto

del piloto

, página 18

Llama amarilla

Figura 25 - Patrón

incorrecto de la

llama del piloto

PATRÓN DE LA LLAMA DEL CALENTADOR

ADVERTENCIA: si se presenta un color amarillo en las puntas de las llamas, el calentador puede producir niveles elevados de monóxido de carbono.

AVISO: no confunda las llamas anaranjadas con el color amarillo en las puntas. El polvo y otras partículas pequeñas se introducen al calenta

dor y al quemarse producen breves manchas de llamas anaranjadas.

La figura 26 muestra un patrón correcto de la llama del quemador. La figura 27 muestra un patrón inco rrecto de la llama del quemador. El patrón incorrecto de la llama del quemador produce las puntas amari llas de las llamas. También muestra llamas más altas que la mitad de la altura del panel de vidrio.

Si el patrón de la llama del quemador es incorrecto, como se muestra en la figura 27:

• apague el calentador (consulte

de gas al calentador

• consulte Solución de problemas, en la página 18

Figura 26 - Patrón correcto de la llama

Figura 27 - Patrón incorrecto de la llama

, en la página 15)

del quemador

Cómo el suministro

Llama azul

/2 de la altura del deflector

Puntas amarillas

de la altura del deflector

116292-01D

LIMPIEZA Y

MANTENIMIENTO

ADVERTENCIA: apague el calentador y deje que se enfríe antes de limpiarlo.

PRECAUCIÓN: debe mantener limpias las áreas de control, el que mador y los pasajes de circulación de aire del calentador. Inspeccione estas áreas del calentador antes de cada uso. Haga que una persona de servicio calificada inspeccione el calentador una vez al año. Es posible que el calentador requiera limpieza más frecuente debido a exceso de pelusa proveniente de alfombras, de camas, de pelo de mascotas, etc.

ADVERTENCIA: si no mantiene limpias las aberturas principales del quemador se puede producir hollín y daños a la propiedad.

no sea mayor de 30 PSI. Es posible que la tienda local de equipo de cómputo, ferretería o de mejoras al hogar tengan aire comprimido en latas. Puede usar una aspiradora en la función de expulsión de aire. Si utiliza aire comprimido en lata, siga las instrucciones que aparecen en la lata. Si no sigue las instrucciones escritas en la lata, puede dañar el ensamblaje del piloto.

1. Apague la unidad, incluso el piloto. Deje que la unidad se enfríe durante al menos treinta minutos.

2. Inspeccione el piloto del quemador en busca de polvo y tierra.

3. Haga pasar aire a través de los puertos o ranuras y los orificios del quemador.

4. Nunca inserte objetos en el tubo del piloto.

Limpie también el ensamblaje del piloto. Una punta amarilla en la llama del piloto indica la presencia de polvo y tierra en el ensamblaje del mismo. Hay una pequeña entrada de aire del piloto a aproximadamente cinco centímetros (dos pulgadas) de donde sale la llama del piloto del ensamblaje del mismo (consulte la figura 28). Con la unidad apagada, introduzca aire suavemente a través de la entrada de aire. Si no cuenta con aire comprimido, puede soplar a través de una pajilla o popote.

Ensamblaje del piloto

PILOTO CON ODS Y QUEMADOR

Utilice una aspiradora, aire a presión o un cepillo de cerdas suaves para la limpieza.

ENTRADA DE AIRE AL PILOTO DEL QUEMADOR

Los orificios de la entrada de aire principal permiten que la cantidad correcta de aire se mezcle con el gas. Esto produce una llama de combustión limpia. Mantenga estos orificios libres de tierra, polvo y pelusa. Limpie estos orificios de entrada de aire antes de cada temporada de calefacción. Si los orificios de aire están bloqueados, producirán hollín. Se recomienda que limpie la unidad cada tres meses de funcionamiento y que solicite que una persona de servicio capacitada inspeccione el calentador cada año.

También se recomienda que mantenga el ensamblaje de tubo y piloto del calentador limpios y libres de polvo y tierra. Para limpiar estas piezas, se reco mienda que use aire comprimido a una presión que

116292-01D 17

www.desatech.com

Entrada de aire al piloto

Figura 28 - Entrada de aire del piloto; se

muestra el piloto para propano o gas LP

(el piloto real puede ser distinto que el

que aparece en la ilustración)

GABINETE

Conductos de aire

Use una aspiradora o aire a presión para la limpieza.

Exterior y vidrio anterior de acrílico oscuro

Utilice un paño humedecido con una mezcla de agua y jabón suave. Frote el gabinete para quitar el polvo.

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA: apague y desconecte el calentador y deje que se enfríe antes de darle servicio. Sólo una persona de servicio capacitada debe reparar el calentador o darle servicio.

PRECAUCIÓN: nunca utilice un alambre, aguja u objetos parecidos para limpiar el piloto/ODS. Esto puede dañar la unidad de piloto con ODS.

Nota: todos los puntos para solución de problemas se listan en orden de funcionamiento.

PROBLEMA OBSERVADO

Cuando se presiona el botón del encendido, no hay chispa en el piloto con ODS

CAUSA POSIBLE

1. El electrodo del encendido está colocado incorrectamente

2. El electrodo del encendido está averiado

3. El electrodo del encendido no está conectado al cable del encendido

4. El cable del encendido está pellizcado o mojado

5. El cable del encendido está roto

6. El encendido piezoeléctrico está defectuoso

REMEDIO

1. Reemplace el ensamblaje del piloto

2. Reemplace el ensamblaje del piloto

3. Vuelva a conectar el cable del encendido

4. Libere el cable del encendido si algún metal o tubería lo está pellizcando. Mantenga seco el cable del encendido

5. Reemplace el cable del encendido

6. Reemplace el encendido pie zoeléctrico

Cuando se presiona el botón del encendido, hay chispa en el piloto con ODS pero no se enciende

1. El suministro de gas está cerrado o la válvula de cierre del equipo está cerrada

2. La perilla de control no está en la posición de piloto

3. La perilla de control no está presionada mientras está en la posición de piloto

4. Presencia de aire en las líneas de gas cuando se instalaron

5. Se agotó el suministro de gas (sólo para propano o gas LP)

6. El piloto con ODS está tapado

7. La posición del regulador de gas no es la correcta

www.desatech.com

1. Abra el suministro de gas o la válvula de cierre del equipo

2. Gire la perilla de control a la posición de piloto

3. Presione la perilla de control mientras esté en la posición de piloto

4. Mantenga la perilla de control presionada. Repita la operación de encendido hasta que se expulse el aire

5. Comuníquese con la compañía local de propano o gas LP

6. Limpie el piloto con ODS (consulte Limpieza y mante nimiento, en la página 17) o reemplace el ensamblaje del piloto con ODS

7. Reemplace el regulador de gas

116292-01D

SOLUCIÓN DE PROBLEMAS

PROBLEMA OBSERVADO

El piloto con ODS se enciende pero la llama se extingue cuando se suelta la perilla de control

Continuación

CAUSA POSIBLE

1. La perilla de control no está presionada completamente

2. La perilla de control no se presionó durante el tiempo suficiente

3. El sistema de interbloqueo de seguridad se ha activado

4. La válvula de cierre del equipo no está totalmente abierta

5. La conexión del termopar está floja en la válvula de control

6. La llama del piloto no está tocando el termopar, lo que hace que el termopar se enfríe y ocasiona que la llama del piloto se extinga. Este problema puede ser ocasionado por alguna de las siguientes condiciones o por ambas:

A) baja presión del gas B) el piloto con ODS está

sucio o parcialmente tapado

7. El termopar está dañado

La válvula de control está dañada

REMEDIO

1. Presione totalmente la perilla de control

2. Después de que el piloto con ODS se encienda, mantenga la perilla de control presionada durante 30 segundos

3. Espere un minuto a que el sistema de interbloqueo de seguridad se restablezca. Repita la operación de encendido

4. Abra la válvula de cierre del equipo totalmente

5. Apriete con la mano hasta que sienta que tope, luego apriete 1/4 de vuelta más

6. A) Comuníquese con la com pañía local de gas natural o de propano o gas LP

B) Limpie el piloto y el ODS

(consulte Limpieza y mante nimiento, en la página 17) o reemplace el ensamblaje del piloto con ODS

7. Reemplace el ensamblaje del piloto

Reemplace la válvula de control

El quemador no se enciende después de que el piloto con ODS está encendido

Encendido demo r a d o del quemador

El quemador muestra llamas de retorno durante la combustión

116292-01D 19

1. El orificio del quemador está tapado

2. La presión del gas de entrada es demasiado baja

1. La presión del tubo múltiple es demasiado baja

2. El orificio del quemador está tapado

1. El orificio del quemador está tapado o dañado

2. El quemador está dañado

3. El regulador de gas está defec tuoso

www.desatech.com

1. Limpie el quemador (consulte Limpieza y mantenimiento, en la página 17) o reemplace el orificio del quemador

2. Comuníquese con la compa ñía local de gas natural o de propano o gas LP

1. Comuníquese con la compa ñía local de gas natural o de propano o gas LP

2. Limpie el quemador (consulte Limpieza y mantenimiento, en la página 17) o reemplace el orificio del quemador

1. Limpie el quemador (consulte Limpieza y mantenimiento, en la página 17) o reemplace el orificio del quemador

2. Reemplace el quemador

3. Reemplace el regulador de gas

SOLUCIÓN DE PROBLEMAS

PROBLEMA OBSERVADO

Llamas amarillas durante la combustión en el quemador

Continuación

CAUSA POSIBLE

1. No hay suficiente aire

2. El regulador de gas está defectuoso

3. El quemador está obstruido o sucio

REMEDIO

1. Revise el quemador en busca de polvo y residuos. Si los hay, limpie el quemador (consulte Limpieza y mantenimiento, en la página 17)

2. Reemplace el regulador de gas

3. Limpie el quemador (consulte Limpieza y mantenimiento, en la página 17)

Un poco de humo u olor durante el funcionamiento inicial

El calentador produce un ruido silbante cuando el quemador está encendido

Se forma un residuo de polvo blanco dentro de la caja del quemador o en las paredes o muebles contiguos

El ventilador no se enciende

1. Hay residuos provenientes de procesos de fabricación

1. La perilla de control se giró a la posición 5 cuando el quemador estaba frío

2. Hay aire en la línea de gas

3. Los conductos de aire en el calentador están bloqueados

4. El orificio del quemador está sucio o parcialmente obstruido

1. Cuando se calientan, los va pores provenientes de los pulidores de muebles, cera, limpiadores de alfombras, etc., pueden convertirse en residuos de polvo blanco

1. El cable de alimentación no está conectado

2. El enchufe no tiene corriente

3. Demora en espera de que se caliente el interruptor térmico

4. Interruptor en mal estado

5. Cable suelto

1. El problema desaparecerá después de algunas horas de funcionamiento

1. Gire la perilla de control a la posición 1 y deje que se caliente durante un minuto

2. Haga funcionar el quemador hasta que se elimine el aire de la línea. Solicite a la com pañía local de gas natural o de propano o gas LP que revise la línea de gas

3. Respete las distancias míni mas de instalación (consulte la figura 8, en la página 9)

4. Limpie el quemador (consulte Limpieza y mantenimiento, en la página 17) o reemplace el orificio del quemador

1. Apague el calentador cuando utilice pulidores de muebles, ceras, limpiadores de alfom bras o productos parecidos.

1. Conecte el cable de alimenta ción en un enchufe de 120 V 60 Hz

Pida a una persona de servicio calificada que revise si hay voltaje en el enchufe

3. Espere de 4 a 5 minutos con el quemador encendido

4. Reemplace el interruptor

5. Conecte los cables

El calentador produce un ruido de chasquidos o golpeteos metálicos justo después de que el quemador se enciende o se apaga

1. Los metales se dilatan al calentarse y se contraen al enfriarse

www.desatech.com

1. Esto es común en la mayoría de los calentadores. Si el ruido es excesivo, comuníquese con una persona de servicio capacitada

116292-01D

SOLUCIÓN DE PROBLEMAS

Continuación

ADVERTENCIA: si percibe olor a gas

• Cierre el suministro de gas

• No intente encender ningún aparato

• No toque ningún interruptor eléctrico; no use ningún teléfono en el edificio

• Llame inmediatamente a su proveedor de gas desde el teléfono de algún vecino. Siga las instrucciones del proveedor de gas

• Si no puede localizar al proveedor de gas, llame al departamento de bomberos

IMPORTANTE: si hace funcionar el calentador donde existen impurezas en el aire se pueden producir olores. Los productos de limpieza, pintura, solventes de pintura, humo de cigarro, cementos y pegamentos, alfombras o textiles nuevos, etc., producen gases. Estos gases se pueden mezclar con el aire que se utiliza para la combustión y producir olores.

PROBLEMA OBSERVADO

El calentador produce olores no deseados

CAUSA POSIBLE

El calentador está quemando vapores provenientes de pintura, aerosoles para cabello, pegamen tos, etc. (consulte la declaración IMPORTANTE anterior)

Hay poco suministro de combustible (sólo para propano o gas LP)

3. Fugas de gas. Consulte la

declaración de adverten cia anterior

REMEDIO

1. Ventile la habitación. Deje de usar los productos que ocasionan el olor mientras el

calentador esté funcionando

2. Llene el tanque de suministro

3. Localice y repare todas las fugas (consulte Revisión de

las conexiones de gas, en la página 12)

El calentador se apaga mien tras se está usando (el ODS funciona)

Hay olor a gas incluso cuando la perilla de control está en la posición OFF (apagado)

Hay olor a gas durante la combustión

Hay humedad o condensación en las ventanas

116292-01D 21

1. No hay suficiente aire fresco

2. Hay poca presión en la línea

3. El piloto con ODS está parcialmente tapado

1. Fugas de gas. Consulte la

declaración de adverten cia anterio

2. La válvula de control está defectuosa

Hay materiales extraños entre la válvula de control y el quemador

2. Fugas de gas. Consulte la

declaración de adverten cia anterio

1. No hay suficiente aire para combustión o ventilación

www.desatech.com

1. Abra la ventana y/o la puerta para dar ventilación

2. Comuníquese con la compa ñía local de gas natural o de propano o gas LP

3. Limpie el piloto con ODS (consulte Limpieza y mante nimiento, en la página 17)

1. Localice y repare todas las fugas (consulte Revisión de

las conexiones de gas, en la página 12)

2. Reemplace la válvula de con trol

Desensamble la tubería de gas y extraiga los materiales extraños

2. Localice y repare todas las fugas (consulte Revisión de

las conexiones de gas, en la página 12)

1. Consulte los requisitos de Aire

para combustión y ventila ción, (página 5)

ESPECIFICACIONES

Thermostat

Sensor Switch/

Interruptor de sensor

de temperatura

White/Blanco

Green/Verde

0/115

A.C.

(V.C.A.)

Blower Motor/

Motor del ventilador

Black/Negro

Black/ Negro

Thermostat

Sensor Switch/

Interruptor de sensor

de temperatura

N/O

Line/

Línea

Neutral/

Neutro

White/

Blanco

Green/

Verde

Motor

Black/

Negro

Black/

Negro

LSL18NT, SL18NT y VSL18NT

• Gas natural

• 9,000/18,000 BTU/h (variable)

• Encendido piezoeléctrico o electrónico

• Configuración del regulador de presión 3" de c.a.

• Presión del gas de entrada* (pulg. de c.a.):

Máxima - 10.5", Mínima - 4"

• Peso

Calentador: 10.4 kg (23 lbs.) De envío: 12.7 kg (28 lbs.)

LSL18PT, SL18PT y VSL18PT

• Propano o gas LP

• 9,000/18,000 BTU/h (variable)

• Encendido piezoeléctrico o electrónico

• Configuración del regulador de presión 10" de c.a.

• Presión del gas de entrada* (pulg. de c.a.):

Máxima - 14", Mínima - 11"

• Peso

Calentador: 10.4 kg (23 lbs.) De envío: 12.7 kg (28 lbs.)

* Para efectos de ajustes de entrada

DIAGRAMAS DE CABLEADO

PRECAUCIÓN: marque todos los cables antes de desconectarlos. Los errores en el cableado pueden ocasionar funcionamiento errático y peligroso. Después de dar servicio al calentador compruebe que éste funcione correctamente.

Diagrama de cableado

Diagrama eléctrico elemental

www.desatech.com

116292-01D

ACCESORIOS

Adquiera estos accesorios del calentador con el distribuidor local. Si él no puede proveer estos accesorios, comuníquese con la Central de piezas (consulte la página 26) o bien, llame a DESA Heating Products al 1-866-672-6040 para obtener información de re ferencia. También puede escribir a la dirección que aparece al reverso de este manual.

VÁLVULA DE CIERRE DEL EQUIPO GA5010

Para todos los modelos. Válvula de cierre del equipo con rosca interna de 1/8 de pulgada tipo NPT.

PAQUETE DE ENCENDEDOR ELECTRÓNICO - GA435 (no se muestra)

Para todos los modelos con encendido piezoeléctrico. Proporciona un encendido del piloto más fácil.

SERVICIO TÉCNICO

Es posible que tenga preguntas adicionales acerca de la instalación, el funcionamiento o la solución de problemas. De ser así, póngase en contacto con el departamento de servicio técnico de DESA Heating Products al teléfono 1-866-672-6040. Al llamar tenga a la mano los números de modelo y serie de su calentador.

También puede visitar el sitio web de servicio técnico de DESA Heating Products en www.desatech.com

PUBLICACIONES DE

SERVICIO

Puede adquirir un manual de servicio en la dirección que se indica en el reverso de este manual. Envíe un cheque de $5.00 a nombre de DESA Heating Products.

PIEZAS DE REPUESTO

Nota: use sólo piezas de repuesto originales. Esto protegerá la cobertura de su garantía para partes reemplazadas con garantía.

PIEZAS CON GARANTÍA

Póngase en contacto con los distribuidores autoriza-

dos de este producto. Si no pueden proporcionarle las piezas originales de repuesto, llame al departamento de servicio técnico de DESA Heating Products al 1-866-672-6040.

Cuando llame a DESA Heating Products, tenga listo:

• su nombre

• su dirección

• los números de modelo y de serie del calentador

• la falla del calentador

• el tipo de gas utilizado (propano o gas LP o gas

natural)

• la fecha de compra Generalmente, le pediremos que devuelva la parte

a la fábrica.

PIEZAS SIN GARANTÍA

Póngase en contacto con los distribuidores autorizados de este producto. Si ellos no pueden proveer piezas de repuesto originales, comuníquese con la de piezas más cercana (consulte la página 26) o bien, llame a DESA Heating Products al 1-866-672-6040 para obtener información de referencia.

Cuando llame a DESA Heating Products, tenga listo:

• el número de modelo del calentador

• el número de la pieza de repuesto

CONSEJOS DE

REPARACIONES

Cuando la presión del gas de entrada sea demasiado baja:

• El piloto no permanecerá encendido

•

El quemador tendrá un retraso durante el encendido

• El calentador no producirá el calor especificado

• El suministro de propano o gas LP puede ser bajo Es posible que considere que la presión del gas sea

demasiado baja. Si es así, comuníquese con el provee dor local de gas natural o de propano o gas LP.

Central

116292-01D 23

www.desatech.com

CLASIFICACIÓN ILUSTRADA DE PIEZAS

Battery

Positive

AAA

Battery

Negative

MODELOS LSL18NT, LSL18PT, SL18NT, SL18PT, VSL18NT Y VSL18PT

Batería tipo

www.desatech.com

como se muestra en

clase de encendido

electrónico usa su

AAA con el

polo negativo

hacia arriba

Instale la batería

la ilustración

(Verifique qué

calentador)

116292-01D

LISTA DE PIEZAS

Esta lista contiene las piezas reemplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones enumeradas en Piezas de repuesto en la página 23 de este manual.

N° N° DE PARTE DESCRIPCIÓN

LSL18NT

SL18NT

LSL18PT

VSL18NT

SL18PT

CANT.

VSL18PT

1 116591-01DE Rejilla pintada • • • • • • 1 2 116958-01 Puerta de plástico y cavidad de la puerta • • • • • • 1 3 117471-01 Blindaje de protección • • • • • • 1 4 116667-01CK Panel anterior • • • • • • 1 5 116392-01 Vidrio de acrílico oscuro • • • • • • 1 6 097159-04 Encendido piezoeléctrico • • 1 7 111435-01 Encendido electrónico • • • • 1 8 M50104-06 Buje corto • • • • • • 1 9 116276-01 Soporte de montaje del interruptor • • • • • • 1 10 101378-02 Interruptor de sensor de temperatura • • • • • • 1 11 116283-01

Panel de fibra • • • • • • 1 12 116544-01 Recubrimiento de fibra • • • • • • 1 13 116282-01 Quemador, natural • • • 1

116282-02 Quemador, propano o gas LP

• • • 1 14 116784-01 Protector de radiación • • • • • • 1 15 098249-01 Tuerca del piloto ODS • • • • • • 2 16 116280-01 Tubo de salida • • • • • • 1 17 110803-01 Piloto ODS, natural • • • 1

110803-02

Piloto ODS, propano o gas LP • • • 1

18 098271-09 Cable del encendedor • • 1

098271-11

Cable del encendedor • • • • 1 19 116679-01 Soporte del piloto • • • • • • 1 20 101004-08 Inyector, natural • • • 1

101004-10 Inyector, propano o gas LP • • • 1 21 097785-11 Junta • • • • • • 1 22 116528-01 Tubo del ventilador inferior • • • • • • 1 23 116286-01 Ventilador • • • • • • 1 24 116529-01 Tubo del ventilador superior • • • • • • 1 25 116270-01 Deflector de la parte superior • • • • • • 1 26 099066-02 Soporte de montaje • • • • • • 1 27 116267-01 Panel anterior • • • • • • 1 28 M11143-1 Buje para atenuar deformaciones • • • • • • 1 29 098522-28 Válvula de gas, natural • • • 1

098522-11

Válvula de gas, propano o gas LP • • • 1 30 102394-02 Soporte del control • • • • • • 1 31 116278-01 Tubo de entrada • • • • • • 1 32 099387-11 Tubo del piloto • • • • • • 1 33 099415-17 Regulador de gas, natural • • • 1

099415-22 Regulador de gas, propano o gas LP • • • 1

110186-01 Paquete de termopar • • • • • • 1

PIEZAS DISPONIBLES (NO SE MUESTRAN)

098219-41 Cable de alimentación • • • • • • 1 100642-05 Bolsa de ferretería • • • • • • 1 116360-01 116360-02

Etiqueta de encendido y advertencia (en Inglés)

Etiqueta de encendido y advertencia (en Español)

• • • • • • 1

• • • • • • 1 101584-08 Diagrama de cableado • • • • • • 1 116291-01

116292-01D 25

Etiqueta del control • • • • • • 1

www.desatech.com

CENTRALES DE PIEZAS

Estas Centrales de piezas son empresas privadas. Han aceptado dar asistencia a las necesidades de nuestros clientes ofreciendo piezas de repuesto y accesorios originales.

Tool & Equipment, Co.

5 Manila Ave Hamden, CT 06514-0322, EE.UU. 1-800-397-7553 203-248-7553 Parts Department

Portable Heater Parts

342 N. County Rd. 400 East Valparaiso, IN 46383-9704, EE.UU. Para todos los estados de EE.UU. 219-462-7441 1-888-619-7060 sales@portableheaterparts.com techservice@portableheaterparts.com

FBD

1349 Adams Street Bowling Green, KY 42103-3414, EE.UU. 270-846-1199 1-800-654-8534 Fax: 1-800-846-0090 franktalk@aol.com

Master Parts Dist.

1251 Mound Ave. NW Grand Rapids, MI 49504-2672, EE.UU. 616-791-0505 1-800-446-1446 Fax: 616-791-8270 www.nbmc.com

Washer Equipment Co.

1715 Main Street Kansas City, MO 64108-2195, EE.UU. KS, MO, AR 816-842-3911 www.washerparts.com

East Coast Energy Products

707 Broadway W Long Branch, NJ 07764-1542 732-870-8809 1-800-755-8809 www.njplaza.com/ecep

21st Century

2950 Fretz Valley Road Perkasie, PA 18944-4034 215-795-0400 800-325-4828

Laporte’s Parts & Service

2444 N. 5th Street Hartsville, SC 29550-7704, EE.UU. 843-332-0191 Parts Department

Cans Unlimited, Inc.

P.O. Box 645 Taylor, SC 29687-0013, EE.UU. Para todos los estados de EE.UU. 803-879-3009 1-800-845-5301 cuisales@aol.com

www.desatech.com

116292-01D

NOTAS

116292-01D 27

www.desatech.com

116292 01

INFORMACIÓN DE GARANTÍA

GUARDE ESTA GARANTÍA

Modelo

N° de serie

Fecha de compra

Siempre especifique los números de modelo y de serie cuando se comunique con la fábrica. Nos reservamos el derecho de modificar estas especificaciones en cualquier momento sin previo aviso. La única garantía

aplicable es nuestra garantía estándar por escrito. No otorgamos ninguna otra garantía, expresa o implícita.

GARANTÍA LIMITADA PARA PRODUCTOS NUEVOS Y

REACONDICIONADOS DE FÁBRICA

CALENTADORES DE GAS SIN VENTILACIÓN PARA USO

RESIDENCIAL

Productos nuevos:

en los materiales y mano de obra por dos (2) años a partir del día de la compra, siempre y cuando se haya operado y dado mantenimiento de acuerdo con la instrucciones del fabricante. Estas garantías se extienden solamente al comprador minorista original, cuando se proporciona un comprobante de compra.

Calentadores reacondicionados de fábrica:

contra cualquier defecto en los materiales y mano de obra por treinta (30) días a partir del día de la compra, siempre y cuando se haya operado y dado mantenimiento de acuerdo con la instrucciones del fabricante. Estas garantías se extienden solamente al comprador minorista original, cuando se proporciona un comprobante de compra.

Esta garantía cubre únicamente al comprador minorista original. Esta garantía cubre el costo de las piezas necesarias para restaurar este calentador a sus condiciones correctas de funcionamiento y una cantidad compensatoria para mano de obra cuando sea realizada por un centro de servicio autorizado de DESA Heating Products. Las piezas de garantía SE DEBEN obtener por medio de los distribuidores autorizados de este producto y de DESA Heating Products quienes proporcionarán las piezas de repuesto originales de fábrica. Si no se utilizan piezas de repuesto originales de fábrica, esta garantía quedará anulada. Un instalador capacitado DEBE haber instalado el calentador de acuerdo con todos los códigos locales e instrucciones incluidas con la unidad.

Esta garantía no se aplica a las piezas que no estén en su condición original debido al desgaste y ruptura normales, ni a las piezas que fallen o se dañen como resultado del uso incorrecto, accidentes, falta de mantenimiento adecuado o defectos ocasionados por la instalación incorrecta. Los viáticos, gastos de diagnóstico, mano de obra, transporte y todos los costos de naturaleza similar que se relacionen con la reparación de un calentador defectuoso serán responsabilidad del propietario.

HASTA DONDE LO PERMITA LE LEY DE LA JURISDICCIÓN QUE REGULA LA VENTA DEL PRODUCTO, ESTA GARANTÍA EXPLÍCITA EXCLUYE A TODAS Y CADA UNA DE LAS DEMÁS GARANTÍAS EXPLÍCITAS Y LIMITA LA DURACIÓN DE TODAS Y CADA UNA DE LAS GARANTÍAS IMPLÍCITAS, INCLUSO LAS GARANTÍAS DE MERCANTIBILIDAD E IDONEIDAD PARA UN PROPÓSITO PARTICULAR, A DOS (2) AÑOS PARA TODOS LOS COMPONENTES A PARTIR DE LA FECHA DE LA PRIMERA COMPRA; Y EL PRESENTE DOCUMENTO LIMITA LA RESPONSABILIDAD DE DESA HEATING PRODUCTS AL PRECIO DE COMPRA DEL PRODUCTO, DE MANERA QUE DESA HEATING PRODUCTS NO SERÁ RESPONSABLE POR NINGÚN OTRO DAÑO EN ABSOLUTO, LO QUE INCLUYE LOS DAÑOS INDIRECTOS, INCIDENTALES O EMERGENTES.

En algunos estados no se permiten las limitaciones en cuanto a la duración de las garantías implícitas o las exclusiones o limitaciones de los daños incidentales o emergentes, de manera que es posible que la limitación anterior referente a las garantías implícitas o la exclusión o limitación de daños no se aplique a usted.

Esta garantía le otorga derechos legales específicos y usted podría tener también otros derechos que varían de un estado a otro.

Para obtener información sobre esta garantía, escriba a:

DESA Heating Products garantiza este calentador y cualquiera de sus partes contra cualquier defecto

DESA Heating Products garantiza este calentador y cualquiera de sus partes

Patente en trámite

2701 Industrial Drive P.O. Box 90004 Bowling Green, KY 42102-9004 www.desatech.com

116292-01 Rev. D 08/05

NOT A UPC

Desa VSL18NT, LSL18NT, VSL18PT, LSL18PT, SL18NT User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

SAFETY INFORMATION

LOCAL CODES

UNPACKING

PRODUCT FEATURES

INSTALLATION

OPERATING HEATER

INSPECTING HEATER

TROUBLESHOOTING

SPECIFICATIONS

WIRING DIAGRAMS

ACCESSORIES

TECHNICAL SERVICE

REPLACEMENT PARTS

SERVICE PUBLICATIONS

SERVICE HINTS

PARTS CENTRALS

WARRANTY INFORMATION

INFORMACIÓN DE SEGURIDAD

CÓDIGOS LOCALES

DESEMPAQUE

INSTALACIÓN

SOLUCIÓN DE PROBLEMAS

ESPECIFICACIONES

DIAGRAMAS DE CABLEADO

ACCESORIOS

SERVICIO TÉCNICO

PIEZAS DE REPUESTO

CENTRALES DE PIEZAS

INFORMACIÓN DE GARANTÍA
