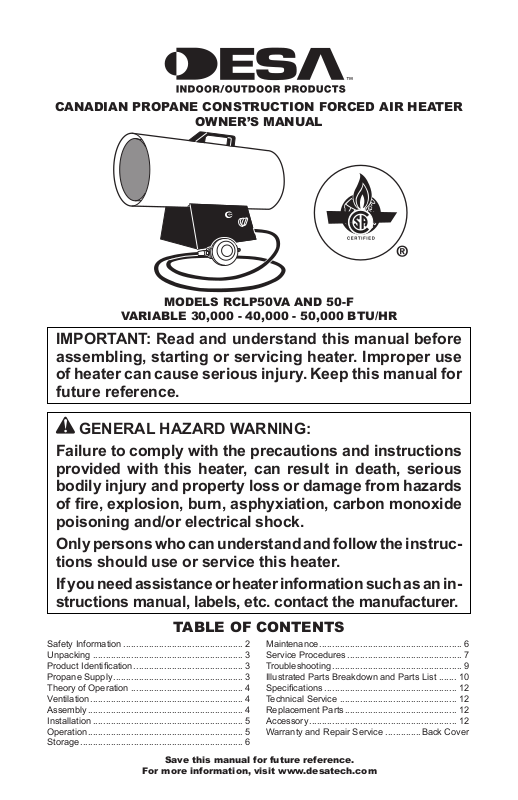

CANADIAN PROPANE CONSTRUCTION FORCED AIR HEATER

OWNER’S MANUAL

MODELS RCLP50VA AND 50-F

VARIABLE 30,000 - 40,000 - 50,000 BTU/HR

IMPORTANT: Read and understand this manual before assembling, starting or servicing heater. Improper use of heater can cause serious injury. Keep this manual for future reference.

GENERAL HAZARD WARNING:

Failure to comply with the precautions and instructions provided with this heater, can result in death, serious bodily injury and property loss or damage from hazards of ﬁre, explosion, burn, asphyxiation, carbon monoxide poisoning and/or electrical shock.

Only persons who can understand and follow the instructions should use or service this heater.

If you need assistance or heater information such as an instructions manual, labels, etc. contact the manufacturer.

TABLE OF CONTENTS

Safety Information ............................................... 2

Unpacking ........................................................... 3

Product Identiﬁcation ........................................... 3

Propane Supply ................................................... 3

Theory of Operation ............................................ 4

Ventilation ............................................................

Assembly ............................................................. 4

Installation ........................................................... 5

Operation ............................................................. 5

Storage ................................................................ 6

Save this manual for future reference.

For more information, visit www.desatech.com

Maintenance ........................................................ 6

Service Procedures ............................................. 7

Troubleshooting ...................................................

Illustrated Parts Breakdown and Parts List ....... 10

Speciﬁcations .................................................... 12

Technical Service ..............................................

Replacement Parts ............................................ 12

Accessory .......................................................... 12

Warranty and Repair Service ..............

Back Cover

Page 2

SAFETY INFORMATION

WARNING: This product contains and/or generates chemicals known to the State of California to cause cancer or birth defects or other reproduc tive harm.

WARNING: Fire, burn, inhalation and explosion hazard. Keep solid combustibles, such as building materials, paper or cardboard, a safe distance away from the heater as recommended by the instructions. Never use the heater in spaces which do or may contain volatile or airborne combustibles or prod ucts such as gasoline, solvents, paint thinner, dust particles or unknown chemicals.

WARNING: Not for home or recreational vehicle use.

The heater is designed for use as a construction heater in accordance with ANSI Z83.7/CGA 2.14. Other standards govern the use of fuel gases and heating products for speciﬁc uses. Your lo cal authority can advise you about these. The primary purpose of construction heaters is to provide temporary heating of buildings under construction, alteration or repair. Properly used, the heater provides safe economical heating. Products of combustion are vented into the area being heated.

We cannot foresee every use which may be made of our heaters. Check with your local ﬁre safety au

thority if you have questions about heater use.

Other standards govern the use of fuel gases and heat producing products for speciﬁc uses. Your local authorities can advise you about these.

Carbon Monoxide Poisoning: Some people are

more affected by carbon monoxide than others. Early signs of carbon monoxide poisoning resemble the ﬂu, with headaches, dizziness, and/or nausea. If you have these signs, the heater may not be working properly. Get fresh air at once! Check for proper ventilation and have heater serviced.

Propane Gas: Propane gas is odorless. An odor-

making agent is added to propane gas. The odor helps you detect a propane gas leak. However, the odor added to propane gas may fade. Propane gas may be present even though no odor exists.

Make certain you read and understand all warn ings. Keep this manual for reference. It is your guide to safe and proper operation of this heater.

1. Install and use heater with care. Follow all local ordinances and codes. In the absence of local ordinances and codes, refer to the

Standard for Storage and Handling of Lique ﬁed Petroleum Gas, ANSI/NFPA 58 and the Natural Gas Installation Code, CAN/CGA B149.2. This instructs on the safe storage and

handling of propane gases.

2. Use only the electrical voltage and frequency speciﬁed on model plate.

3. The electrical connections and grounding of the heater shall follow the National Electric

Code, ANSI/NFPA 70, or Canadian Electrical Code, part 1.

4. Electrical grounding instructions — This appli ance is equipped with a three-prong (ground ing) plug for your protection against shock hazard and should be plugged directly into a properly grounded three-prong receptacle.

5. Use only a three-prong, grounded extension cord.

6. Use only the hose and factory preset regulator provided with the heater.

7. Use only propane gas set up for vapor with drawal.

8. Provide adequate ventilation. Before using heater, provide at least a 1.5 ft opening of fresh, outside air.

9. For indoor use only. Do not use heater out doors.

10. Do not use heater in occupied dwellings or in living or sleeping quarters.

11. Do not use heater below ground level. Pro

pane gas is heavier than air. If a leak occurs, propane gas may sink to the lowest possible level.

12. Keep appliance area clear and free from com bustible materials, gasoline, paint thinner, and other ﬂammable vapors and liquids. Do not use heater in areas with high dust content.

13. Minimum heater clearances from combus tibles: Outlet: 6 ft (1.8 m), Sides: 2 ft (60 cm), Top: 6 ft (1.8 m), Rear: 2 ft (60 cm).

(0.14 m2)

www.desatech.com

105339-01C2

Page 3

SAFETY INFORMATION

Continued

14. Keep heater at least 6 ft (1.8 m) from propane tank(s). Do not point heater at propane tank(s) within 20 ft (6 m).

15. Keep propane tank(s) below 100° F (38° C).

16. Check heater for damage before each use. Do not use a damaged heater.

17. Check hose before each use of heater. If highly worn or cut, replace before using heater.

18. Locate heater on stable and level surface if heater is hot or operating.

19. Not intended for use on ﬁnished ﬂoors.

20. Never block air inlet (rear) or air outlet (front) of heater.

21. Keep heater away from strong drafts, water spray, rain, or dripping water.

22. Do not leave heater unattended.

23. Keep child ren and animals away from heater.

24. Never move, handle, or service a hot, operating, or plugged-in heater. Severe burns may result. Wait 20 minutes after turning heater off.

25. To prevent injury, wear gloves when handling heater.

26. Never attach duct work to heater.

27. Do not alter heater. Keep heater in its original state.

28. Do not use heater if altered.

29. Turn off propane supply and unplug heater when not in use.

30. Use only original replacement parts. This heater must use design-specific parts. Do not substitute or use generic parts. Improper replacement parts could cause serious or fatal injuries.

UNPACKING

1. Remove all packing items applied to heater for shipment. Keep plastic cover caps (attached to inlet connector and hose/regulator assembly) for storage.

2. Remove all items from carton.

3. Check all items for shipping damage. If heater is damaged, promptly inform dealer where you bought heater.

105339-01C 3

www.desatech.com

Hot Air Outlet (Front)

Heater Base

Piezo Ignitor Button

Automatic Control Valve Knob

Propane gas and propane tank(s) are to be fur nished by the user.

Use this heater only with a propane vapor withdrawal supply system. See Chapter 5 of the

Standard for Storage and Handling of Liqueﬁed Petroleum Gas, ANSI/NFPA 58 and/or CAN/CGA B149.2. Your local library or ﬁre department will

have this booklet. The amount of propane gas ready for use from

propane tanks varies. Two factors decide this amount:

1. The amount of propane gas in tank(s)

2. The temperature of tank(s) This heater is designed to operate with a minimum

20 lb (9 kg) propane tank. You may need two or more tanks or one larger tank in colder weather. Use a 100 lb (45 kg) tank for longer operation or in very cold weather. Less gas is vaporized at lower temperatures. Your local propane gas dealer will help you select the proper supply system. The minimum surrounding air temperature rating for each heater is -20° F (-29° C).

Average Temperature Number Of Tanks

At Tank Location (100 lb/45 kg)

Above 0° F (-18° C) 1 Below 0° F (-18° C) 2

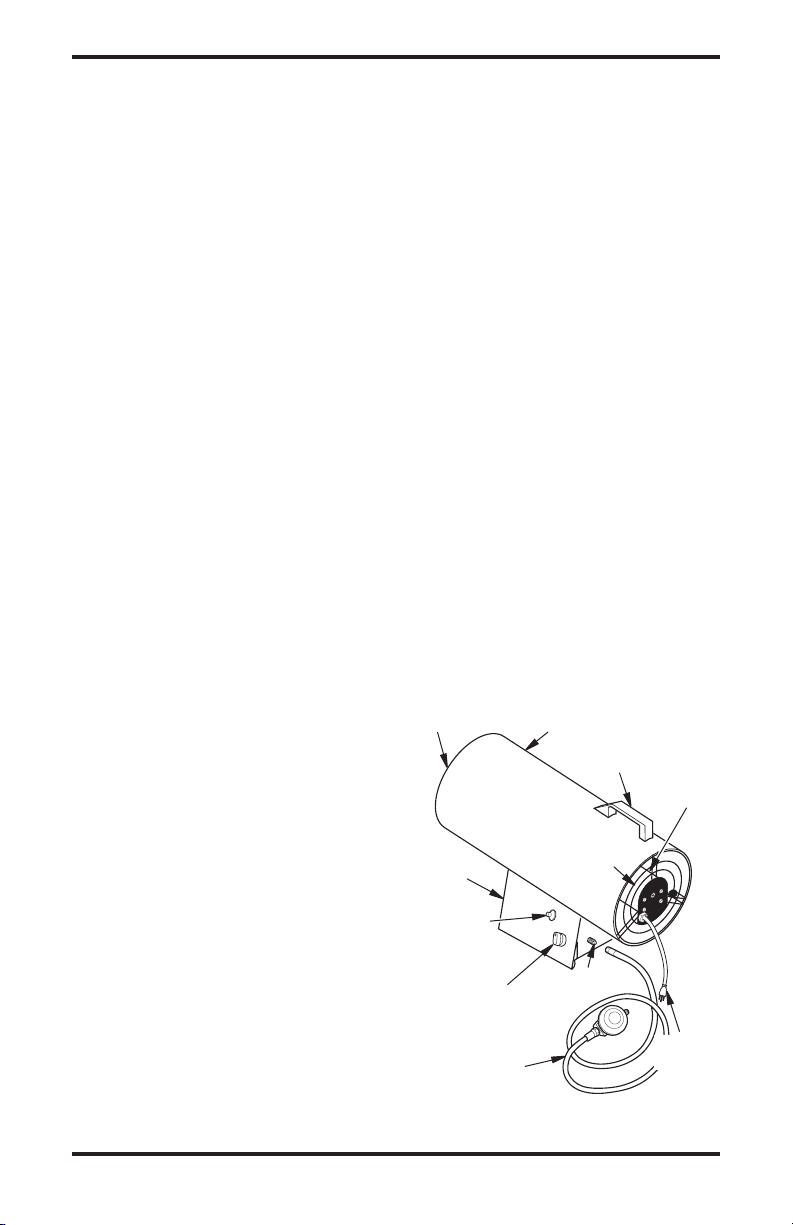

PRODUCT

IDENTIFICATION

Shell

Handle

Fan Guard

Valve Inlet

Hose/ Regulator Assembly

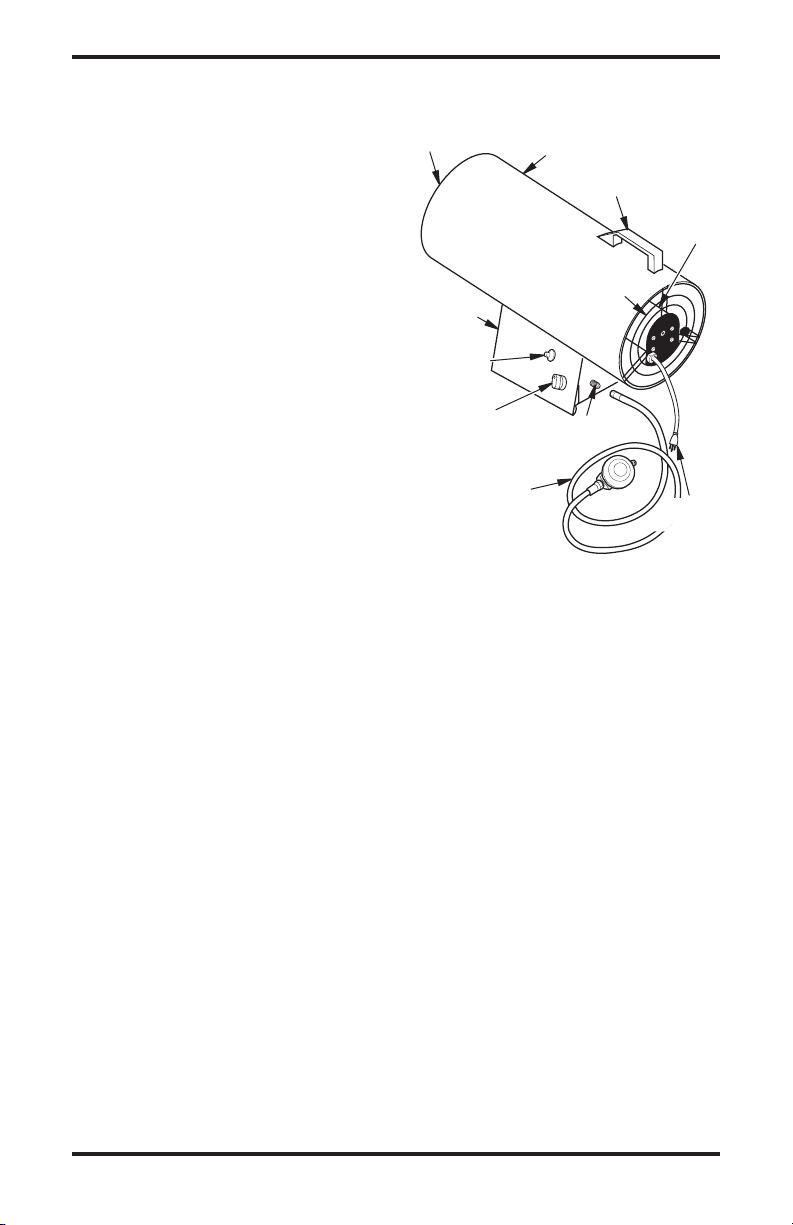

Figure 1 - 50,000 BTU/Hr Model

PROPANE SUPPLY

Motor

Power Cord

Page 4

Air For Combustion

Air For Heating

THEORY OF OPERATION

The Fuel System: The hose/regulator assembly attaches to the propane gas supply. This provides fuel

to the heater.

The Air System: The motor turns the fan. The fan pushes air into and around the combustion chamber.

This air is heated and provides a stream of clean, hot air.

The Ignition System: The piezo ignitor lights the burner. The Automatic Control System: This system causes the heater to shut down if the ﬂame goes out.

Combustion Chamber

Clean Heated Air Out (Front)

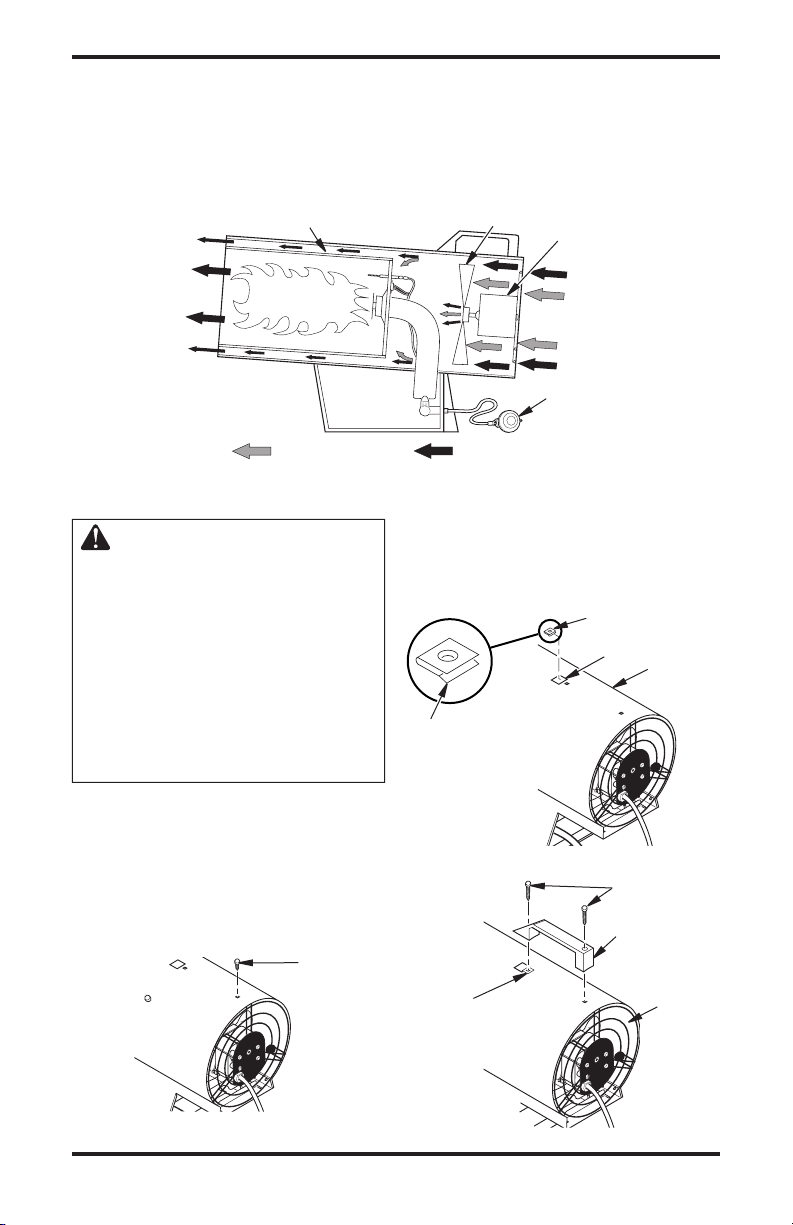

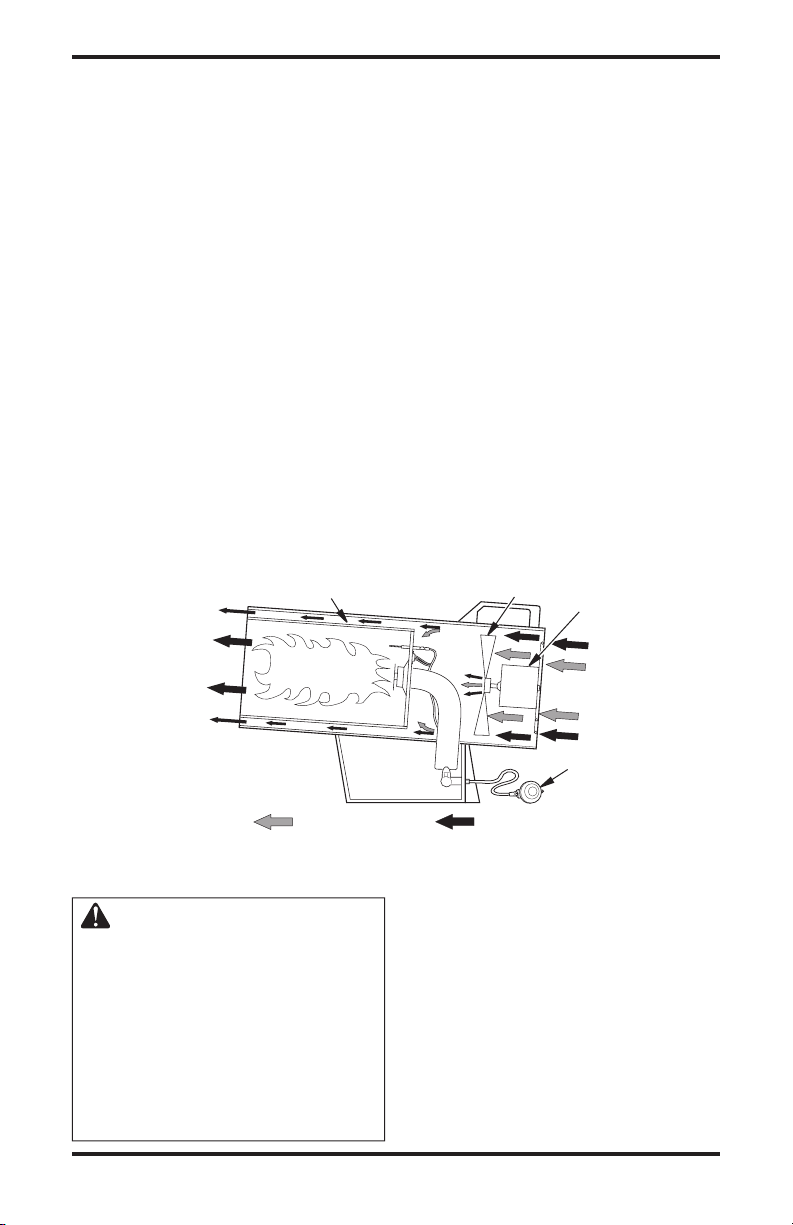

Figure 2 - Cross Section Operational View

VENTILATION

WARNING: Provide at least

a 1.5 ft

(0.14 m fresh, outside air while running heater. If proper fresh, outside air ventilation is not provided, carbon monoxide poisoning can occur. Provide proper fresh, outside air ventilation before running heater.

) opening of

3. Place handle over hole and clip. Insert two

Flat Side Facing Up

Fan

screws (provided with handle) through handle and tighten into shell. Make sure rear screw goes through shell and into fan guard. Tighten screws ﬁrmly.

Motor

Cool Air In (Back)

Hose/ Regulator Assembly

Nut Clip

Slot

Shell

ASSEMBLY

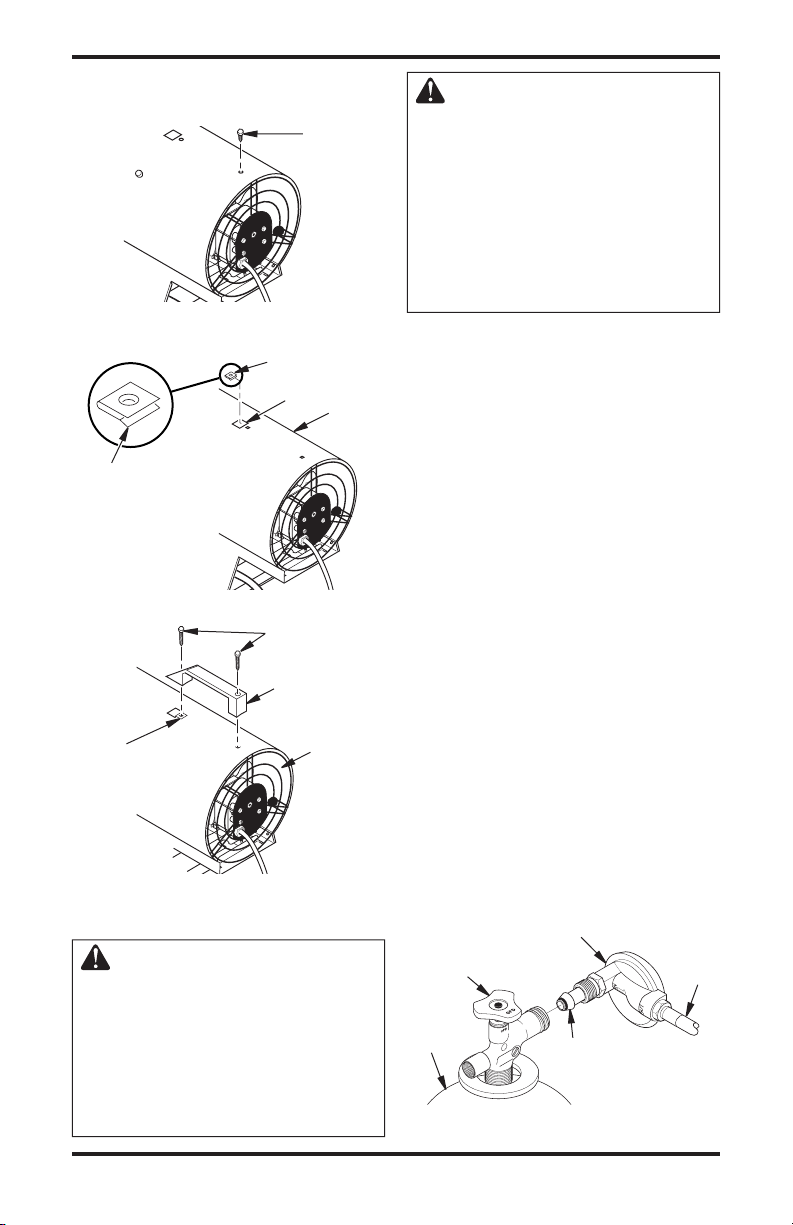

1. Remove screw from top of fan guard. Discard screw.

2. Insert nut clip (provided with handle) with ﬂat side facing up through slot in top of shell. Align holes in nut clip with screw hole behind slot in top of shell. (see Figure 4).

Remove Screw

Figure 3 - Removing Screw from Top of

Fan Guard

www.desatech.com

Figure 4 - Installing Nut Clip

Nut Clip

Figure 5 - Attaching Handle

Screws

Handle

Rear of Heater

105339-01C4

Page 5

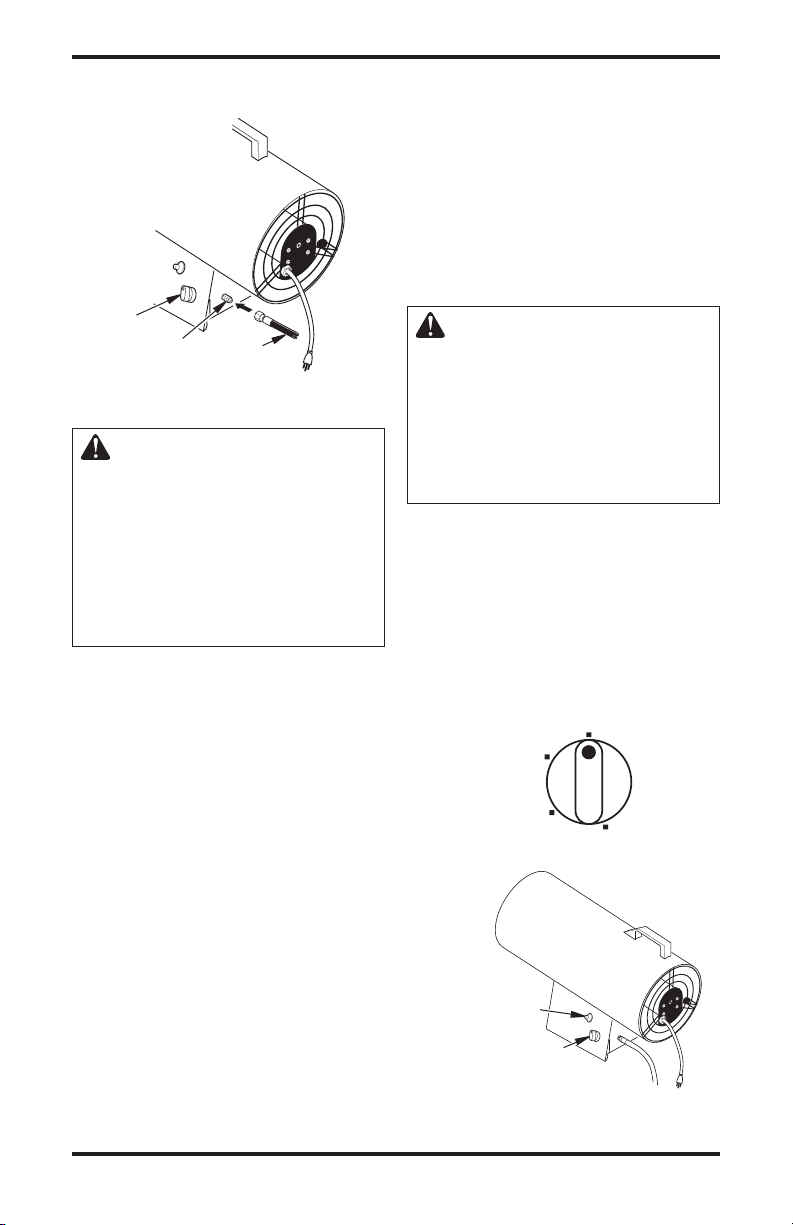

INSTALLATION

WARNING: Review and understand the warnings in the Safety Information section, page

2. They are needed to safely op erate this heater. Follow all local codes when using this heater.

WARNING: Test all gas piping and connections for leaks after installation or servicing. Never use an open ﬂame to check for a leak. Apply a mixture of liquid soap and water to all joints. Bubbles forming show a leak. Correct all leaks at once.

1. Provide propane supply system (see Propane Supply, page 3).

2. Connect fuel gas ﬁtting on hose/regulator assembly to propane tank(s). Turn fuel gas ﬁtting counterclockwise into threads on tank. Tighten ﬁrmly using a wrench. IMPORTANT: Position regulator so that hose leaving the regulator is in a horizontal position (see Figure

6). This places the regulator vent in the proper position to protect it from the weather.

3. Connect hose to valve inlet. Tighten ﬁrmly using a wrench. You must use the regulator supplied with heater.

4. Open propane supply valve on propane tank(s)

5. Check all connections for leaks. Apply mix

6. Close propane supply valve.

Propane Supply Valve

Propane Tank

Note: If not opened slowly, excess-

slowly. ﬂow check valve on propane tank may stop gas ﬂow. If this happens, close propane supply valve and open again slowly.

ture of liquid soap and water to gas joints. Bubbles forming show a leak that must be corrected.

Regulator

Hose

Fuel Gas Fitting

Knob

Valve Inlet

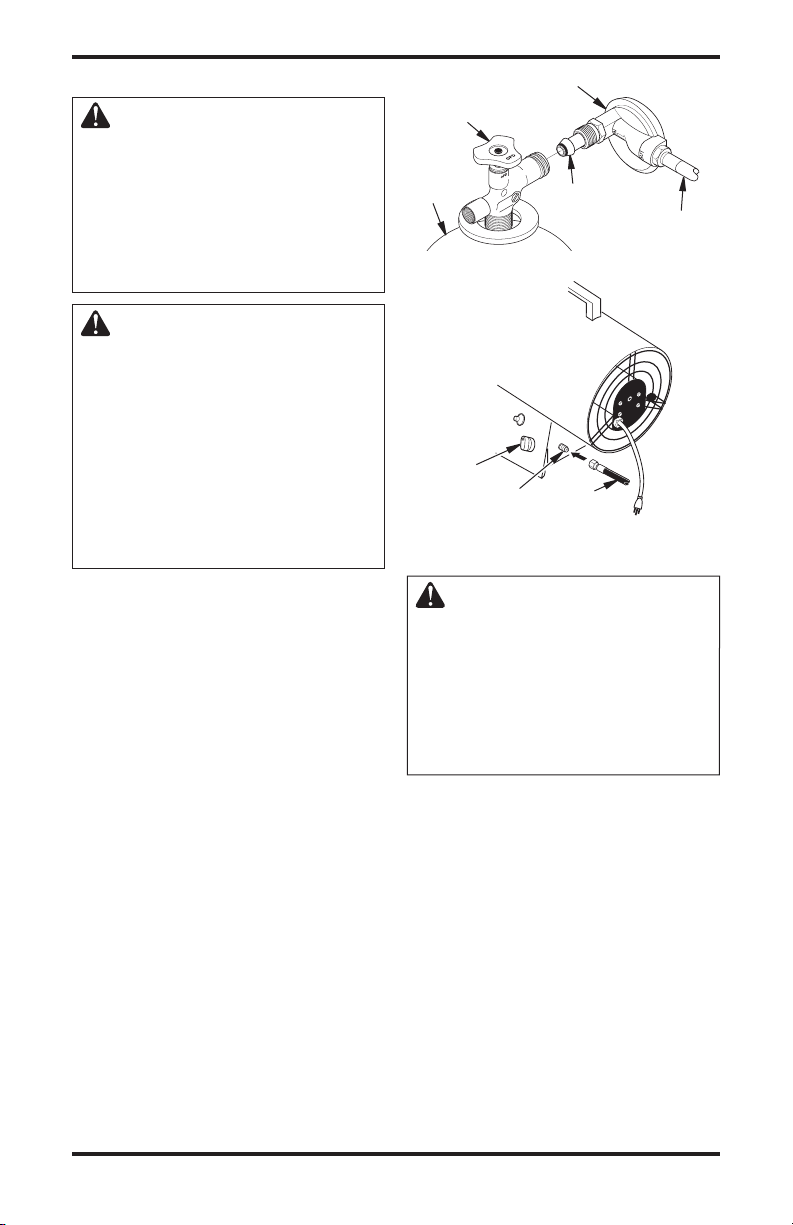

Figure 7 - Hose and Inlet Connector

Hose

OPERATION

WARNING: Review and un derstand the warnings in the Safety Information section, page

2. They are needed to safely op erate this heater. Follow all local codes when using this heater.

TO START HEATER

1. Follow all installation, ventilation, and safety information.

2. Locate heater on stable and level surface. Make sure strong drafts do not blow into front or rear of heater.

3. Plug power cord of heater into a three-prong, grounded extension cord. Extension cord must be at least 6 ft (2 m). Extension cord must be UL/CSA listed.

Extension Cord Wire Size Requirements

Up to 50 ft (15 m), use 18 AWG rated cord. 51 to 100 ft (16 to 30 m) long, use 16 AWG

rated cord.

101 to 200 ft (31 to 60 m) long, use 14 AWG

rated cord.

4. Plug extension cord into a 120 volt/60 hertz, 3-hole, grounded outlet. Motor will start. Fan will turn, forcing air out front of heater.

5. Open propane supply valve on propane tank(s) slowly.

Note: If not opened slowly, excessﬂow check valve on propane tank may stop gas ﬂow. If this happens, close propane supply valve and open again slowly.

Figure 6 - Regulator Position

105339-01C 5

www.desatech.com

Page 6

OPERATION

OFF

MED

HIGH

START/ LOW

Continued

WARNING: Be sure motor and fan are running before pushing in automatic control valve button. Flames could ﬂash outside heater if motor and fan are not running.

6. Turn control knob to the low position and push in (see Figure 8). Hold knob in and push piezo ignitor button. You may need to push piezo ignitor button 3-8 times until the main burner lights. When main burner lights, keep automatic control valve knob pushed in. Release button after 30 seconds.

Note: If main burner fails to light, hose may

have air in it. If so, keep control knob pressed and wait 20 seconds. Release control knob and wait 20 seconds for unburned fuel to exit heater. Repeat step 6.

7. If main burner goes out, repeat step 6.

8. When main burner remains lit, rotate control knob to the desired heat level.

TO STOP HEATER

1. Tightly close propane supply valve on propane tank(s). Allow heater to burn remaining fuel in hose.

2. Shut off main burner valve. Do this by turn ing control knob to the OFF position until it stops.

TO RESTART HEATER

1. Wait ﬁve minutes after stopping heater.

2. Repeat steps under To Start Heater

, page 5.

STORAGE

CAUTION: Disconnect heater

from propane supply tank(s).

1. Store propane tank(s) in safe manner. See Chapter 5 of Standard for Storage and Han

dling of Liqueﬁed Petroleum Gases, ANSI/ NFPA 58. Follow all local codes. Always store

propane tanks outdoors.

2. Place plastic cover caps over brass ﬁttings on inlet connector and hose/regulator assembly.

3. Store in dry, clean, and safe place. Do not store hose/regulator assembly inside heater combustion chamber.

4. When taking heater out of storage, always check inside of heater. Insects and small animals may place foreign objects in heater. Remove motor and other internal parts if needed to remove foreign objects (see Service

Procedures

, page 7).

Figure 8 - Control Knob Positions

Piezo Ignitor Button

Automatic Control Valve Knob

Figure 9 - Automatic Control Valve

Button and Piezo Ignitor Button

WARNINGS

• Never service heater while it is plugged in, connected to propane supply, operating, or hot. Severe burns and electrical shock can occur.

• Keep heater clear and free from combustible materials, gasoline, and other ﬂammable vapors and liquids.

• Do not block the ﬂow of combustion or ventilation air.

1. Keep heater clean. Clean heater annually or as needed to remove dust and debris. If heater is dirty or dusty, clean heater with a damp cloth. Use household cleaners on difﬁcult spots.

www.desatech.com

MAINTENANCE

105339-01C6

Page 7

MAINTENANCE

Continued

2. Inspect heater before each use. Check connections for leaks. Apply mixture of liquid soap and water to connections. Bubbles forming show a leak. Correct all leaks at once.

3. Inspect hose/regulator assembly before each use. If hose is highly worn or cut, replace.

4. Have heater inspected yearly by a qualiﬁed service agency.

5. Keep inside of heater free from combustible and foreign objects. Remove motor and other internal parts if needed to clean inside of heater (see Service Procedures, page 7).

6. Clean fan blades each season or as needed (see Fan, page 8).

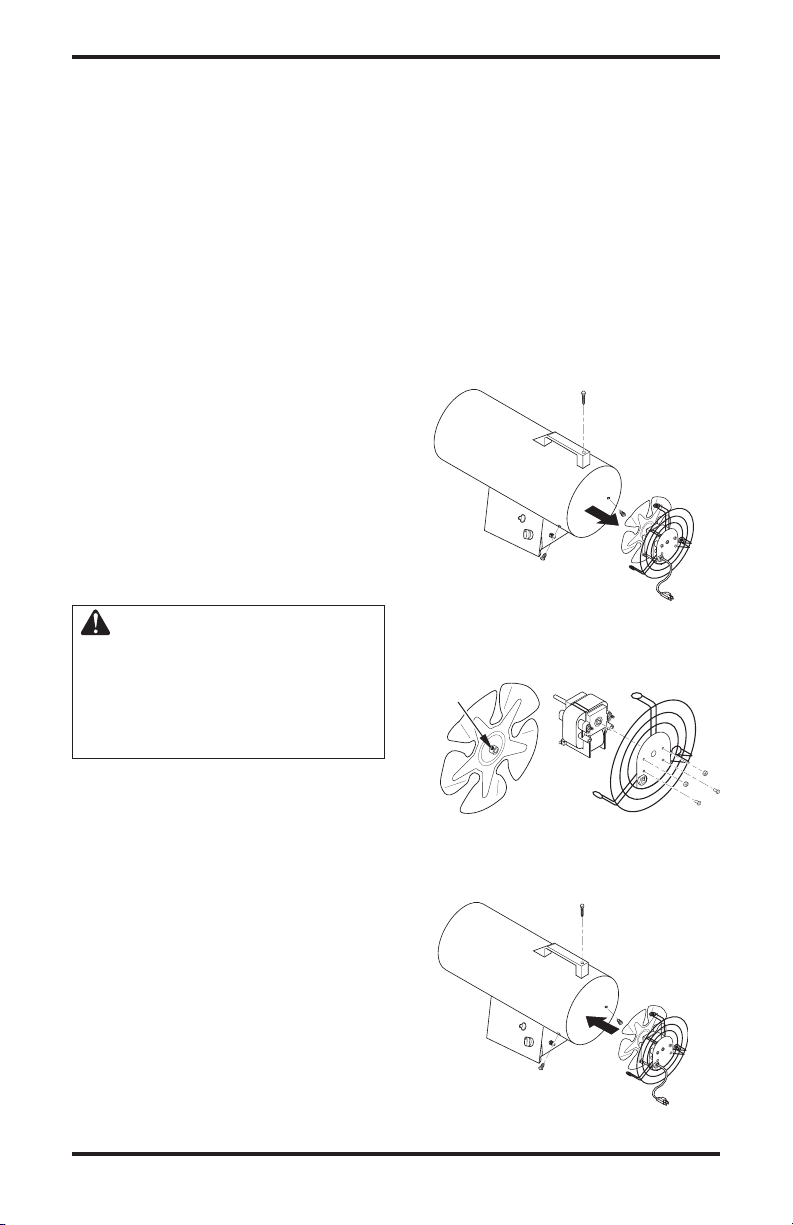

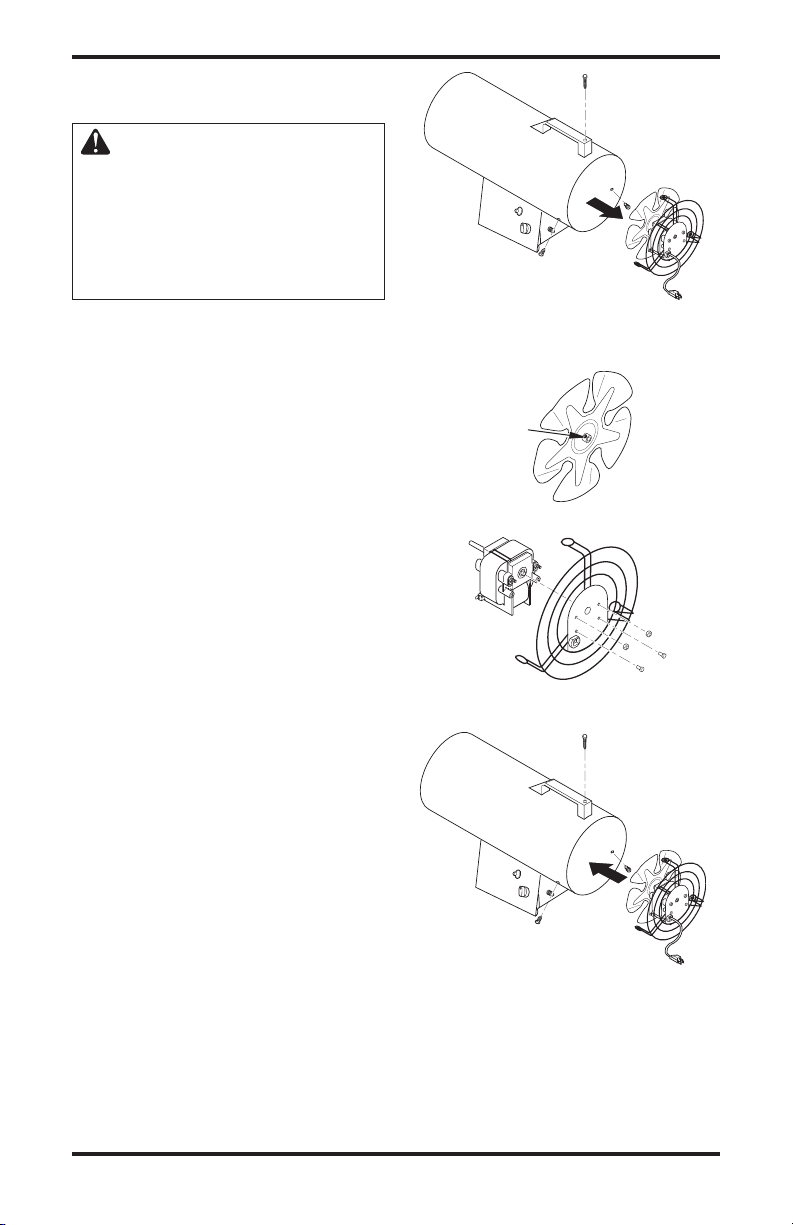

10. Place fan onto motor shaft of new motor. Make sure set screw contacts ﬂat surface on motor shaft. Tighten set screw ﬁrmly (40-50 inch-pounds).

11. Place motor and fan guard into rear of heater shell. Make sure power cord is properly lo cated (see Figure 13).

12. Insert three screws through heater shell and into fan guard. Tighten screws ﬁrmly.

SERVICE PROCEDURES

WARNING: Never service heater while it is plugged in, connected to propane supply, operating, or hot. Severe burns and electrical shock can occur.

ELECTRICAL SYSTEM

The entire electrical system for this heater is contained within the motor. If any part of the electrical system is damaged, you must replace motor.

MOTOR

1. Remove three screws that attach fan guard to heater shell.

2. Remove motor and fan guard from heater shell (see Figure 10).

3. Use hex wrench to loosen set screw which holds fan to motor shaft (see Figure 11). Re move fan. Be careful not to damage the fan blade pitch.

4. Remove two nuts and two screws that attach fan guard to motor using nut-driver. Remove fan guard from motor (see Figure 12).

5. Disconnect the green power cord wire from motor and remove black and white wire ter minals.

6. Discard old motor.

7. Attach green power cord wire to motor.

8. Attach fan guard to new motor with two nuts and two screws.

9. Replace black and white terminals.

105339-01C 7

www.desatech.com

Figure 10 - Removing Motor and Fan

Guard from Heater

Setscrew

Figure 11 - Setscrew Location

Figure 12 - Removing or Attaching Fan

Guard from Motor

Figure 13 - Replacing Motor and Fan

Guard into Heater

Page 8

SERVICE PROCEDURES

Continued

FAN

1. Remove three screws that attach fan guard to heater shell.

2. Remove motor and fan guard from heater shell (see Figure 10, page 7).

3. Use hex wrench to loosen set screw that holds fan to motor shaft (see Figure 11, page 7).

4. Remove fan. Be careful not to damage the fan blade pitch.

5a. If replacing fan, remove old fan and discard.

Go to step 7 below.

5b. If cleaning fan, use soft cloth moistened with

kerosene or solvent.

6. Dry fan thoroughly.

7. Place fan onto motor shaft of new motor. Make sure set screw contacts ﬂat surface on motor shaft. Tighten set screw ﬁrmly (40-50 inch-pounds).

8. Place motor and fan guard into rear of heater shell. Make sure power cord is properly lo cated (see Figure 13, page 7).

9. Insert three screws through heater shell and into fan guard. Tighten screws ﬁrmly.

IGNITOR

1. Remove motor and fan guard from heater (see Motor, page 7, steps 1 through 5).

2. Remove black ignitor wire from piezo ignitor. Access ignitor wire through underside of heater base (see Figure 14). Push wire up through bushing in heater shell.

3. Remove ignitor mounting screw from rear head using nut-driver or standard screwdriver (see Figure 15).

4. Remove ignitor from rear head.

5. Install new ignitor. Attach ignitor to rear head with ignitor mounting screw.

6. Run ignitor wire from new ignitor through bushing in heater shell. Attach ignitor wire to piezo ignitor.

7. Set gap between ignitor electrode and target plate to 0.17" (4.3 mm) (see Figure 16).

8. Test for spark. Push piezo ignitor button and watch for spark between ignitor electrode and target plate.

9. Place motor and fan guard into rear of heater shell (see Motor, page 7, steps 9 and 10).

Piezo Ignitor

Ignitor Wire

Bushing

Underside of

Figure 14 - Removing Ignitor Wire from

Piezo Ignitor

Rear Head

Ignitor Mounting Screw

Figure 15 - Removing Ignitor Mounting

Screw and Ignitor

Target Plate

Heater Base

Ignitor

Ignitor Electrode

Gap Area

WARNING: Make sure heater is disconnected from propane supply. Heater could ignite causing severe burns.

www.desatech.com

Figure 16 - Clearance between Ignitor

Electrode and Target Plate

105339-01C8

Page 9

TROUBLESHOOTING

WARNING: Never service heater while it is plugged in, connected to propane supply, operating, or hot. Severe burns and electrical shock can occur.

OBSERVED FAULT

Fan does not turn when heater is plugged in

Heater will not ignite

Heater shuts down while running

POSSIBLE CAUSE

1. No electrical power to heater

2. Fan hitting inside of heater shell

3. Fan blades bent

4. Defective motor

1. User did not follow installa tion or operation instructions properly

2. No spark at ignitor. To test for spark, follow step 9 under nitor, page 8. If you see spark at ignitor, have heater serviced by qualiﬁed service person. If no spark seen:

A) Loose or disconnected

ignitor wire

B) Wrong spark gap C) Piezo ignitor loose D) Bad ignitor electrode

1. High surrounding air tem perature causing thermal limit device to shut down heater

2. Restricted air ﬂow

3. Damaged fan

4. Excessive dust or debris in surrounding area

Ig-

REMEDY

1. Check voltage to electrical outlet. If voltage is good, check heater power cord for breaks

2. Adjust motor/fan guard to keep fan from hitting inside of heater shell. Bend fan guard if necessary

3. Replace fan. See

4. Replace motor. See Motor, page 7

1. Repeat installation and opera

tion instructions. See Installa tion and Operation, page 5

2. A) Check ignitor wire. Tighten or reattach loose ignitor wire. See Figure 14, page 8 for ignitor wire location

B) Set gap between ignitor

electrode and target plate to

0.17" (4.3 mm)

C) Tighten nut holding piezo

ignitor to base of heater

D) Replace ignitor electrode.

See Ignitor, page 8

1. This can happen when running

heater in temperatures above 85° F (29° C). Run heater in cooler temperatures

2. Check heater inlet and outlet. Remove any obstructions

3. Replace fan. See

4. Clean heater. See Mainte

nance, page 6

Fan, page 8

WARNING: Use only in areas

free of high dust content.

105339-01C 9

www.desatech.com

Page 10

ILLUSTRATED PARTS BREAKDOWN

MODELS RCLP50VA AND 50-F

www.desatech.com

105339-01C10

Page 11

PARTS LIST

MODELS RCLP50VA AND 50-F

This list contains replaceable parts used in your heater. When ordering parts, follow the instructions listed under Replacement Parts on page 12 of this manual.

KEY NO. PART NO. DESCRIPTION QTY.

1 ** Combustion Chamber 1 2 M11084-26 Hex Tap Screw, #10-16 x 3/8" 7 3 105333-01 Outer Shell 1 4 104786-01 Handle Kit 1 5 M11143-1 Strain Relief Bushing 1 6 101480-12 Wire Assembly 1 7 M11084-27 Hex Tap Screw, #12-14 x 1/2" 3 8 099393-03 Control Knob 1 9 105341-01 Burner Assembly 1 10 099539-01 Electrode Ignitor 1 11 M11084-38 Hex Tap Screw, #8-18 x 3/8" 12 101478-03 Fan 1 13 105332-01 Motor 1 14 103863-01 Fan Guard 1 15 097384-02 Captive Washer Nut 3 16 097968-05 Hex Screw, #4-40 x 1/2" 2 17 NPC-00C Hex Nut, #4-40 2 18 101481-04 Thermal Switch 1 19 097776-01 Universal Bushing 1 20 099237-01 Thermocouple Nut 2 21 104146-01 Thermocouple 1 22 103921-01 Valve/Oriﬁce Assembly 1 23 102445-01 Piezo Ignitor 1 24 078978-03 Sleeve Cap 1 25 105335-01 Base Assembly 1 26 099202-02 Steel Rivet, 1/8" 1 27 M12461-25 Hex Screw, 8-32 x 3/8 2 28 098219-17 Cord, Power Supply 1

** Not a ﬁeld replaceable part.

PARTS AVAILABLE - NOT SHOWN

109111-02 Tradename Decal, Reddy 2 113858-02 Tradename Decal, Universal 103867-08 General Information Decal 1 103869-04 Operation Decal 1 079663-01 LP Warning Decal (English) 1 079663-02 LP Warning Decal (French) 1 099672-01 Notice Decal 1 111632-11 LPA3055 Hose/Regulator Assembly

Model Decal 1

105339-01C 11

www.desatech.com

Page 12

SPECIFICATIONS

• Output Rating (BTU/Hr) High - 50,000, Med. - 40,000, Low - 30,000

• Propane Vapor Fuel Only

• Fuel Consumption Gallons (Liters)/Hour Max. 0.54 (2.0), Min. 0.33 (1.2) Fuel Consumption Pounds (Kilogram)/Hour Max. 2.3 (8.7), Min. 1.4 (5.3)

• Supply Pressure To Regulator: Minimum (for input adjustment) - 10 psi (69 kPa),

Maximum - 200 psi (1380 kPa)

• Regulator Outlet Pressure - 18" WC (46 cm)

• Manifold Pressure: High - 13.7" WC (35 cm)

Low - 17" WC (43 cm)

• Hot Air Output (CFM Approx) - 275 (7.8 m

• Motor - 3,300 RPM, 1/20 HP

• Electric Input - 120 volt/60 hertz

• Amperage - 2

• Ignition - Manual, Piezo

• Ignitor Gap - 0.17" (4.3 mm)

• Temperature Range for Operation*

-20° F to 85° F (-6.7° C to 29.5° C)

• Heater Weight - 13 lbs (6.6 kg)

• Shipping Weight - 15 lbs (7.3 kg)

• Carton Size - L x W x H

19.4" x 9.75" x 14.75" (49.3 x 24.8 x 37.5 cm)

• Heater Size - L x W x H

18.5" x 8.0" x 12.8" (47 x 19.6 x 32.5 cm)

* When running heater in temperatures above 85° F (29.5° C), high internal temperatures may cause thermal limit device to shut down heater.

TECHNICAL SERVICE

You may have further questions about this heater. If so, contact DESA Heating Productsʼ Technical Service Department at 1-866-672-6040. When calling, please have your model and serial numbers of your heater ready.

You can also visit DESA Heating Productsʼ Techni cal Service web site at www.desatech.com.

REPLACEMENT PARTS

WARNING: Use only original replacement parts. This heater must use design-speciﬁc parts. Do not substitute or use generic parts. Improper replacement parts could cause serious or fa tal injuries. This will also protect your warranty coverage for parts replaced under warranty.

PARTS UNDER WARRANTY

Contact authorized dealers of this product. If they

)

canʼt supply original replacement part(s), call DESA Industries at 1-905-826-8010.

When calling DESA Industries, have ready

• your name

• your address

• model number of your heater

• how heater was malfunctioning

• purchase date In most cases, we will ask you to return the part

to the factory.

PARTS NOT UNDER WARRANTY

Contact authorized dealers of this product. If they canʼt supply original replacement part(s), call DESA Industriesʼ Parts Department at 1-905-826-8010.

When calling DESA Industries, have ready:

• model number of your heater

• the replacement part number

ACCESSORY

Purchase accessories and parts from your nearest dealer or service center. If your dealer or service center can not supply an accessory or part, call DESA

Industriesʼ Parts Department at 1-905-826-8010. You can also write to the address listed on the back page of this manual.

FUEL GAS CONNECTOR - LPA4020

Connects regulator to all standard propane tanks. U.L. and A.G.A. listed.

www.desatech.com

105339-01C12

Page 13

NOTES

______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________

105339-01C 13

www.desatech.com

Page 14

WARRANTY AND REPAIR SERVICE

KEEP THIS WARRANTY

Model

Serial No.

Date of Purchase

LIMITED WARRANTY

DESA Industries warrants this product and any parts thereof, to be free from defects in materials and workmanship for one (1) year from the date of ﬁrst purchase when operated and maintained in accordance with instructions. This warranty is extended only to the original retail purchaser, when proof of purchase is provided.

This warranty covers only the cost of parts and labor required to restore the product to proper operating condition. Transportation and incidental costs associated with warranty repairs are not reimbursable under this warranty.

Warranty service is available only through authorized dealers and service centers. This warranty does not cover defects resulting from misuse, abuse, negligence, accidents, lack of proper mainte

nance, normal wear, alteration, modiﬁcation, tampering, contaminated fuels, repair using improper parts, or repair by anyone other than an authorized dealer or service center. Routine maintenance is the responsibility of the owner.

THIS EXPRESS WARRANTY IS GIVEN IN LIEU OF ANY OTHER WARRANTY EITHER EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

DESA Industries assumes no responsibility for indirect, incidental or consequential damages. Some states do not allow the exclusion or limitation of incidental or consequential damages, or limitations or exclusions may not apply to you. This Limited Warranty gives you speciﬁc legal rights and you may also have other rights which vary from state to state.

This warranty does not cover discoloration due to operation of heater. We reserve the right to amend these speciﬁcations at any time without notice. The only warranty applicable is our standard written warranty. We make no other warranty, expressed or implied.

WARRANTY SERVICE

Should your heater require service, return it to your nearest authorized service center. Proof of purchase must be presented with the heater. The heater will be inspected. A defect may be caused by faulty materials or workmanship. If so, DESA Industries will repair or replace the heater without charge.

REPAIR SERVICE

Return your heater to your nearest authorized service center. Repairs not covered by the warranty will be billed at standard prices. Each Service Center is independently owned and operated. We reserve the right to amend these speciﬁcations at any time without notice.

2701 Industrial Drive P.O. Box 90004 Bowling Green, KY 42102-9004

2220 Argentia Road, Unit #4 Mississauga, Ontario L5N2K7 905-826-8010

ATTN: Customer Service Department

Page 15

CALENTADOR DE AIRE FORZADO DE PROPANO PARA

CONSTRUCCIÓN

MANUAL DEL PROPIETARIO (CANADÁ)

MODELOS RCLP50VA Y 50-F

30,000 - 40,000 - 50,000 BTU/H VARIABLE

IMPORTANTE: lea y comprenda este manual antes de ensamblar, encender o dar servicio al calentador. El uso inadecuado del calentador puede causar lesiones graves. Conserve este manual para referencias futuras.

ADVERTENCIA GENERAL DE PELIGRO:

El incumplimiento de las precauciones e instrucciones pro porcionadas con este calentador puede causar la muerte, lesiones físicas graves y pérdidas o daños a la propiedad ocasionados por incendios, explosiones, quemaduras, asﬁxia, intoxicación con monóxido de carbono y/o electrocución.

Únicamente las personas que puedan entender y seguir las instrucciones deberán usar o dar servicio a este calentador.

Si necesita ayuda o información sobre el calentador, por ejemplo, un manual de instrucciones, etiquetas, etc., comuníquese con el fabricante.

Información de seguridad .................................... 2

Desempaque ....................................................... 3

Identiﬁcación del producto ...................................

Suministro de propano ........................................ 3

Teoría de funcionamiento .................................... 4

Ventilación ...........................................................

Ensamblaje .......................................................... 4

Instalación ........................................................... 5

Funcionamiento ................................................... 5

Almacenamiento .................................................. 6

Para obtener más información visite www.desatech.com

TABLA DE CONTENIDO

Mantenimiento ..................................................... 6

Procedimientos de servicio ................................. 7

Solución de problemas ........................................ 9

Clasiﬁcación ilustrada de piezas y lista de piezas ..10

Especiﬁcaciones ................................................ 12

Servicio técnico ................................................. 12

Piezas de repuesto ............................................ 12

Accesorios ......................................................... 12

Garantía y servicio de reparación ..................... 14

Guarde este manual para referencias futuras.

Page 16

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA: este producto contiene y/o genera químicos reconocidos por el estado de California como causantes de cáncer, defectos de nacimiento u otros daños reproductivos.

ADVERTENCIA: peligro de incendio, quemaduras, inhalación y explosión Mantenga los combus tibles sólidos, como materiales de construcción, papel o cartón, a una distancia segura del calentador se gún se recomienda en las instruc ciones. Nunca use el calentador en áreas en las que haya, o pueda haber, combustibles volátiles o que se acumulen en el aire, o bien, pro ductos como gasolina, solventes, diluyente de pintura, partículas de polvo o químicos desconocidos.

ADVERTENCIA: no es para uso residencial ni en vehículos recreativos.

El calentador está diseñado para usarse como calentador para construcción conforme a la norma ANSI Z83.7/CGA 2.14. Otras normas rigen el uso de gases combustibles y productos de calefacción para usos especíﬁcos. La autoridad local puede informarle acerca de éstas. El propósito principal de los calentadores para construcción es proporcionar calefacción temporal en ediﬁcios en construcción, modiﬁcación o reparación. Cuando se usa correctamente, el calentador proporciona calefacción económica y segura. Los productos de combustión se ventilan al área que se está calentando.

No podemos prever todos los usos que se les pueden dar a nuestros calentadores. Consulte a la autoridad

local de seguridad contra incendios en caso que tenga alguna pregunta acerca del uso de calentadores.

Otras normas rigen el uso de gases combustibles y productos que producen calor para usos especíﬁcos. Las autoridades locales pueden informarle acerca de éstas.

Intoxicación con monóxido de carbono:

personas sufren mayores efectos del monóxido de carbono que otras. Los primeros signos de intoxicación con monóxido de carbono son semejantes a los de la gripe, con dolor de cabeza, mareo o náusea.

algunas

www.desatech.com

Si usted presenta estos síntomas, es posible que el calentador no esté funcionando correctamente. ¡Respire aire fresco inmediatamente! Compruebe que haya ventilación adecuada y haga que reparen el calentador.

Gas propano:

propano se le agrega un agente con olor. El olor le ayuda a detectar las fugas de gas propano. Sin embargo, el olor que se añade al gas propano puede desvanecerse. Es posible que haya gas propano a pesar de que no huela a gas. Asegúrese de leer y comprender todas las advertencias. Conserve este manual como referencia. Es su guía para la operación segura y correcta de este calentador.

1. Instale y use el calentador con cuidado. Siga las ordenanzas y los códigos locales. A falta de ordenanzas y códigos locales, consulte la Norma

de almacenamiento y manejo de gas licuado de petróleo, ANSI/NFPA 58, y el Código de instalación de gas natural, CAN/CGA B149.2.

Estos proporcionan instrucciones acerca del almacenamiento y manejo seguro del propano.

2. Use solamente la tensión eléctrica y la frecuencia que se especiﬁcan en la placa donde aparece al número de modelo.

3. Las conexiones eléctricas y de tierra del calen tador deberán hacerse de acuerdo al Código

eléctrico nacional, ANSI/NFPA 70, o el eléctrico canadiense, parte 1.

4. Instrucciones para la conexión eléctrica a tierra: este aparato está equipado con una clavija de tres patas (con conexión a tierra), para protegerlo a usted contra descargas eléctricas y se tiene que conectar directamente a un enchufe de pared de tres ranuras conectado a tierra correctamente.

5. Use solamente un cable de extensión con co nexión a tierra de tres patas.

6. Use sólo la manguera y el regulador preinstalado en la fábrica que se incluyen con el calentador.

7. Use solamente el montaje de gas propano para la extracción de vapores.

8. Proporcione ventilación adecuada. Antes de usar el calentador, proporcione una apertura de por menos

0.14 m2 (1.5 pies2) de aire fresco del exterior.

9. Para uso en interiores solamente. No use el calentador en exteriores.

10. No use el calentador en viviendas ocupadas, en estancias ni en dormitorios.

11. No utilice el calentador debajo del nivel del suelo. El gas propano es más pesado que el aire. Si se produce una fuga, el gas propano se puede asentar en el nivel más bajo posible.

12. El área en dónde se localiza el aparato debe mantenerse despejada y libre de materiales combustibles, gasolina, diluyentes para pintura y otros vapores y líquidos inﬂamables. No use el calentador en áreas con alto contenido de polvo.

el gas propano es inodoro. Al gas

Código

105339-01C2

Page 17

INFORMACIÓN DE SEGURIDAD

13. Distancia mínima del calentador alejado de los combustibles: enchufe: 1.8 m (6 pies), laterales: 60 cm (2 pies), parte superior: 1.8 m (6 pies), parte posterior: 60 cm (2 posterior).

14. Mantenga el calentador alejado de los tanques de propano a una distancia mínima de 1.8 m (6 pies). No apunte el calentador hacia tanques de propano que se encuentren a una distancia menor de 6 m (20 pies).

15. Mantenga el (los) tanque(s) de propano a menos de 38° C (100° F).

16. Antes de cada uso, veriﬁque si el calentador ha sufrido algún daño. No use un calentador dañado.

17. Revise la manguera antes de cada uso del calentador. Si está signiﬁcativamente desgastada o cortada, reemplácela antes de usar el calentador.

18. Cuando el calentador esté caliente o funcionando póngalo en una superﬁcie estable y nivelada.

19.

No está diseñado para su uso en pisos terminados.

20. Nunca bloquee la entrada de aire (parte posterior) ni la salida de aire (parte anterior) del calentador.

21. Mantenga el calentador alejado de corrientes fuertes de aire, rocío, lluvia y goteras de agua.

22. No deje el calentador desatendido.

23. Evite que los niños y los animales se acerquen al calentador.

24. Nunca mueva, maneje ni repare un calentador en funcionamiento, caliente o conectado. Podría sufrir quemaduras graves. Espere 20 minutos después de apagar el calentador.

25. Para evitar lesiones, use guantes cuando manipule el calentador.

26. Nunca ﬁje tubería al calentador.

27. No altere el calentador. Mantenga el calentador en su estado original.

28. No use el calentador si éste ha sido alterado.

29. Cierre el suministro de propano al calentador y desconéctelo cuando no esté en uso.

30. Use sólo piezas de repuesto originales. Este calentador debe usar piezas diseñadas especíﬁcamente. No las sustituya ni use piezas genéricas. El uso de piezas de repuesto inadecuadas puede ocasionar lesiones graves o fatales.

Continuación

DESEMPAQUE

1. Retire todos los materiales en los que se empacó el calentador para el envío. Conserve los tapones de plástico (colocados en el conector de entrada y en el conjunto de manguera y regulador) para propósitos de almacenamiento.

2. Saque todas las piezas de la caja.

3. Revise todas las piezas en busca de daños durante el transporte. Si el calentador está dañado, informe de inmediato al distribuidor a quien se lo compró.

105339-01C 3

www.desatech.com

IDENTIFICACIÓN DEL

Salida de aire caliente (parte anterior)

Base del calentador

Botón del encendedor piezoeléctrico

Botón de la válvula de control automático

Figura 1 - Modelo de 50,000 BTU/h

PRODUCTO

Conjunto de manguera y regulador

Cubierta

Manija

Motor

Resguardo del ventilador

Entrada de la válvula

Cable de

alimentación

SUMINISTRO DE PROPANO

El gas propano y el o los tanques de propano los debe proveer el usuario.

Use el calentador solamente con un sistema de sumi nistro con extracción de vapores de propano. Consulte el capítulo 5 de la Norma de almacenamiento y manejo

de gas licuado de petróleo, ANSI/NFPA 58, y/o la Norma CAN/CGA B149.2. La biblioteca local o el

departamento de bomberos deben tener este folleto. El volumen de gas listo para usarse a partir de

tanques de propano varía. Dos factores determinan este volumen:

1. El volumen de gas propano en el o los tanques

2. La temperatura del o los tanques Este calentador está diseñado para funcionar con un tanque de propano de por lo menos 9 kg (20 lb). Es posible que en climas fríos necesite dos o más tan ques, o un tanque de mayor capacidad. Use un tanque de 45 kg (100 lb) para operar el calentador durante un periodo de tiempo más prolongado o en clima muy frío A temperaturas más bajas se vaporiza menos gas. Su proveedor local de gas propano le ayudará a seleccionar el sistema de suministro adecuado. La temperatura mínima del aire circundante para cada calentador es de -29° C (-20° F).

Temperatura promedio N° de tanques

En la ubicación del tanque (45 kg/100 lb)

Superior a -18° C (0° F) 1 Inferior a -18° C (0° F) 2

Page 18

Air For Combustion

Air For Heating

El sistema de combustible: el conjunto de manguera y regulador se ﬁja al suministro del gas propano.

Esto proporciona combustible al calentador.

El sistema de aire: el motor hace girar el ventilador. El ventilador empuja aire al interior y alrededor de la

cámara de combustión. Este aire se calienta y provee una corriente de aire limpio y caliente.

El sistema de encendido: el encendedor piezoeléctrico enciende el quemador. El sistema de control automático:

Salida de aire caliente y limpio (Parte anterior)

VENTILACIÓN

ADVERTENCIA: procure mantener un espacio abierto al aire fresco del exterior de por lo me nos 0.14 m calentador esté encendido. Si no proporciona ventilación de aire fresco del exterior podría haber

(1.5 pies

este sistema ocasiona que el calentador se apague si se extingue la llama.

Cámara de combustión

Aire para combustión

Figura 2 - Vista transversal de operación

) cuando el

Ventilador

Aire para calefacción

3. Coloque la manija sobre el oriﬁcio y el clip. Inserte dos tornillos (proporcionados con la manija) a través de la manija y apriételos hacia la cubierta. Asegúrese de que el tornillo poste rior atraviese la cubierta hacia el resguardo del ventilador. Apriete los tornillos ﬁrmemente.

Motor

Entrada de aire frío (parte posterior)

Conjunto de manguera y regulador

Clip de la tuerca

Ranura

Cubierta

intoxicación con monóxido de carbono. Proporcione ventilación adecuada de aire fresco del exterior

Lado plano hacia arriba

antes de encender el calentador.

ENSAMBLAJE

1. Quite el tornillo de la parte superior del resguardo del ventilador. Deseche el tornillo.

TEORÍA DE FUNCIONAMIENTO

2. Inserte el clip de la tuerca (proporcionado junto con la manija), con el lado plano hacia arriba, a través de la ranura en la parte superior de la cubierta. Alinee los oriﬁcios en el clip de la tuerca con el oriﬁcio de tornillo situado detrás de la ranura en la parte superior de la cubierta. (Consulte la ﬁgura 4).

Extraiga el tornillo

Figura 4 - Instalación del clip de la tuerca

Tornillos

Manija

Parte posterior del

Clip de la tuerca

calentador

Figura 3 - Extracción del tornillo de la

parte superior del resguardo del ventilador

www.desatech.com

Figura 5 - Fijación de la manija

105339-01C4

Page 19

INSTALACIÓN

ADVERTENCIA: Lea y entien-

Válvula de suministro de propano

Regulador

da las advertencias provistas en la sección Información de segu ridad, en la página 2. Son necesarias para hacer funcionar este

Tanque de propano

Niple de gas combustible

Manguera

calentador de manera segura. Obedezca todos los códigos loca les al utilizar este calentador.

Figura 6 - Posición del regulador

ADVE RTEN CIA: prue be todas las tuberías de gas y sus conexiones para saber si hay fugas después de instalar o dar servicio. Nunca use una llama al descubierto para buscar fugas. Aplique una mezcla de jabón líquido y agua en todas las uniones. La formación de burbujas indicará una fuga. Repare todas las fugas inmediatamente.

1. Instale un sistema de suministro de propano (consulte Suministro de propano, en la página 3).

2. Conecte el niple de gas combustible del conjunto de manguera y regulador al o los tanques de propano. Gire el niple de gas combustible en sentido contrario al de las manecillas del reloj en las roscas del tanque. Apriete ﬁrmemente usando una llave. IMPORTANTE: coloque el regulador de manera que la manguera que sale del regulador esté en posición horizontal (consulte la ﬁgura 6). Esto coloca la ventila del regulador en la posición correcta para protegerla de la intemperie.

3. Conecte la manguera a la entrada de la válvula. Apriete ﬁrmemente usando una llave. Debe usar el regulador que se incluye con el calentador.

4. Abra lentamente la válvula del suministro de propano del o los tanques de propano. Nota: si no se abre lentamente, la válvula de exceso de ﬂujo del tanque de propano puede detener el ﬂujo del gas. Si esto sucede, cierre la válvula del suministro de propano y vuelva a abrirla lentamente.

5. Revise todas las conexiones en busca de fugas. Aplique una mezcla de jabón líquido y agua a to das las uniones de la línea de gas. La formación de burbujas indica una fuga que se debe corregir.

6. Cierre la válvula del suministro de propano.

105339-01C 5

www.desatech.com

Perilla

Entrada de la válvula

Figura 7 - Manguera y conector de entrada

Manguera

FUNCIONAMIENTO

ADVERTENCIA: revise y en tienda las advertencias provistas en la sección Información de se- guridad, en la página 2. Son nece sarias para hacer funcionar este calentador de manera segura. Siga todos los códigos locales al utilizar este calentador.

PARA ENCENDER EL CALENTADOR

1. Haga caso a toda la información de instala ción, de ventilación y de seguridad.

2. Sitúe el calentador sobre una superﬁcie es table y nivelada. Asegúrese de que no haya corrientes fuertes de aire entrando en la parte anterior o posterior del calentador.

Conecte el cable de alimentación del calentador a un cable de extensión con conexión a tierra de tres patas. El cable de extensión debe medir por lo menos 2 m (6 pies) de largo. El cable de extensión debe estar aprobado por UL/CSA.

Requerimientos de tamaño para el cable de

extensión

Hasta 15 m (50 pies) de largo, use cable calibre

18 AWG.

De 16 a 30 m (51 a 100 pies) de largo, use

cable calibre 16 AWG.

De 31 a 60 m (101 a 200 pies) de largo, use

cable calibre 14 AWG.

Page 20

FUNCIONAMIENTO

OFF

MED

HIGH

START/ LOW

Continuación

4. Conecte el cable de extensión a un enchufe con conexión a tierra de tres oriﬁcios de 120 voltios/60 hercios. El motor arrancará. El ventilador se encenderá, haciendo que el aire salga por la parte anterior del calentador.

5. Abra lentamente la válvula del suministro de propano del o los tanques de propano. Nota: si no se abre lentamente, la válvula de exceso de ﬂujo del tanque de propano puede detener el ﬂujo del gas. Si esto sucede, cierre la válvula del suministro de propano y vuelva a abrirla lentamente.

ADVERTENCIA: antes de presionar el botón de la válvula de control automático, asegúrese de que el motor y el ventilador estén funcionando. Si el motor y el ventilador no están funcionando, pueden salir llamaradas del calentador.

6. Gire la perilla de control a la posición Low (bajo) y oprímala (consulte la ﬁgura 8). Mantenga la perilla oprimida y presione el botón del encendedor piezoeléctrico. Es posible que necesite presionar el botón del encendedor piezoeléctrico de 3 a 8 veces hasta que el quemador principal encienda. Cuando el quemador principal encienda, mantenga la perilla de la válvula de control automático oprimida. Suéltela luego de 30 segundos.

Nota: si el quemador principal no enciende,

es posible que la manguera tenga aire en el interior. En este caso, mantenga presionada la perilla de control y espere 20 segundos. Suelte el botón de control y espere 20 segundos para que el combustible que no se quemó salga del calentador. Repita el paso 6.

ENCENDIDO/BAJA

(START/LOW)

APAGADO (OFF)

Si se apaga el quemador principal, repita el paso 6.

8. Cuando el quemador principal se mantenga encendido, gire la perilla de control al nivel de calor deseado.

PARA APAGAR EL CALENTADOR

1. Cierre ﬁrmemente la válvula del suministro del o los tanques de propano. Permita que el calentador consuma el combustible restante dentro de la manguera.

2. Apague la válvula del quemador principal. Haga esto girando la perilla de control a la posición OFF (apagado) hasta que tope.

PARA VOLVER A ENCENDER EL CALENTADOR

1. Espere cinco minutos después de detener el calentador.

2. Repita los pasos que se describen en Para en- cender el calentador, página 5.

ALMACENAMIENTO

PRECAUCIÓN: desconecte el ca-

lentador del o los tanques de propano.

Guarde los tanques de propano de forma segura. Consulte el capítulo 5 de la Norma de almacenamiento y manejo de gas licuado de petróleo, ANSI/NFPA 58. Obedezca todos los códigos locales. Siempre guarde los tanques de propano en el exterior.

2. Ponga los tapones de plástico en los niples de latón del conector de entrada y del conjunto de manguera y regulador.

Guárdelo en un lugar seco, limpio y seguro. No guarde el conjunto de manguera y regulador en el interior de la cámara de combustión del calentador.

4. Siempre revise el interior del calentador cuando lo saque del lugar de almacenamiento. Los in sectos y animales pequeños pueden introducir objetos ajenos en interior del calentador. Si es necesario, extraiga el motor y demás piezas internas para sacar los objetos ajenos (consulte Procedimientos de servicio, página 7).

MANTENIMIENTO

MEDIA

(MED)

Figura 8 - Posiciones de la perilla de control

Botón del encendedor piezoeléctrico

Botón de la válvula de control automático

Figura 9 - Botón de la válvula de control automático y botón del encendedor piezoeléctrico

ALTA (HIGH)

www.desatech.com

ADVERTENCIAS

• Nunca intente reparar un calentador cuando esté enchufado, conectado al suministro de propano, funcionando o calien te. Podría sufrir quemadoras graves y electrocución.

• Mantenga el calentador limpio y libre de materiales combustibles, gasolina y otros vapores y líquidos inﬂamables.

• No bloquee el ﬂujo de la com bustión ni de la ventilación.

105339-01C6

Page 21

MANTENIMIENTO

Continuación

1. Mantenga limpio el calentador. Limpie el calentador anualmente o según sea necesario para retirar el polvo y los residuos. Si el calentador está sucio o tiene polvo, límpielo con un paño húmedo. Utilice limpiadores domésticos en las manchas difíciles.

2. Inspeccione al calentador antes de cada uso. Revise las conexiones en busca de fugas. Aplique una mezcla de jabón líquido y agua en todas las conexiones. La formación de burbujas indicará una fuga. Repare todas las fugas inmediatamente.

3. Inspeccione el conjunto de manguera y regulador antes de cada uso. Si la manguera está muy desgastada o rota, reemplácela.

4. Haga que una agencia de servicio caliﬁcada inspeccione el calentador anualmente.

5. Mantenga el interior del calentador libre de objetos combustibles y ajenos. Si es necesario, quite el motor y demás piezas internas para limpiar el interior del calentador (consulte Procedimientos de servicio, en la página 7).

6. Limpie las aspas del ventilador cada cambio de temporada o según sea necesario (consulte Ventilador, en la página 8).

6. Deseche el motor usado.

7. Fije el cable verde de alimentación al motor.

8. Fije el resguardo del ventilador al motor nuevo con dos tuercas y dos tornillos.

9. Vuelva a colocar las terminales negra y blanca.

10. Coloque el ventilador en el eje del motor nuevo. Asegúrese de que el tornillo de ﬁjación haga contacto con la superﬁcie plana del eje del motor. Apriete el tornillo de ﬁjación ﬁrmemente (0.46 a 0.58 kgf/m) (40 a 50 pulgadas-libra).

11. Coloque el motor y el resguardo del ventilador en la parte posterior de la cubierta del calentador. Asegúrese que el cable de alimentación esté situado correctamente (consulte la ﬁgura 13).

12. Inserte los tres tornillos a través de la cubierta del calentador y en el interior del resguardo del ventilador. Apriete los tornillos ﬁrmemente.

PROCEDIMIENTOS DE

SERVICIO

ADVERTENCIA: nunca intente reparar un calentador cuando esté enchufado, conectado al suminis tro de propano, funcionando o ca liente. Podría sufrir quemaduras graves y electrocución.

SISTEMA ELÉCTRICO

Todo el sistema eléctrico de este calentador está en el interior del motor. Si cualquier parte del sistema eléctrico se daña, deberá cambiar el motor.

MOTOR

1. Quite los tres tornillos que ﬁjan el resguardo del ventilador a la cubierta del calentador.

2. Extraiga el motor y el resguardo del ventilador de la cubierta del calentador (consulte la ﬁgura 10).

3. Use una llave hexagonal para aﬂojar el tornillo de ﬁjación que sostiene el eje del motor (con sulte la ﬁgura 11). Retire el ventilador. Tenga cuidado de no dañar la inclinación de las aspas del ventilador.

4. Con un destornillador para tuercas, quite las dos tuercas y los dos tornillos que ﬁjan el resguardo del ventilador al motor. Extraiga el resguardo del ventilador del motor (consulte la ﬁgura 12).

5. Desconecte el cable verde de alimentación del motor y retire las terminales de los cables negro y blanco.

105339-01C 7

www.desatech.com

Figura 10 - Extracción del motor y del

resguardo del ventilador del calentador

Tornillo de ﬁjación

Figura 11 -

Ubicación del

tornillo de ﬁjación

Figura 13 - Colocación del motor y del

resguardo del ventilador en el calentador

Figura 12 -

Extracción o montaje

del resguardo del

ventilador del motor

Page 22

PROCEDIMIENTOS DE

SERVICIO

VENTILADOR

1. Quite los tres tornillos que ﬁjan el resguardo del ventilador a la cubierta del calentador.

2. Extraiga el motor y el resguardo del ventilador de la cubierta del calentador (consulte la ﬁgura 10, en la página 7).

3. Use una llave hexagonal para aﬂojar el tornillo de ﬁjación que sujeta el ventilador al eje del motor (consulte la ﬁgura 11, en la página 7).

4. Retire el ventilador. Tenga cuidado de no dañar la inclinación de las aspas del ventilador.

5a. Si va a cambiar el ventilador, quite el ventilador

usado y deséchelo. Continúe en el paso 7 a continuación.

5b. Si va a limpiar el ventilador, use un paño suave

humedecido con keroseno o solvente.

6. Seque completamente el ventilador.

7. Coloque el ventilador en el eje del motor nuevo. Asegúrese de que el tornillo de ﬁjación haga contacto con la superﬁcie plana del eje del motor. Apriete el tornillo de ﬁjación ﬁrmemente (0.46 a 0.58 kgf/m) (40 a 50 pulgadas-libra).

8. Coloque el motor y el resguardo del ventilador en la parte posterior de la cubierta del calentador. Asegúrese que el cable de alimentación esté situado correctamente (consulte la ﬁgura 13, en la página 7).

9. Inserte los tres tornillos a través de la cubierta del calentador y al interior del resguardo del ventilador. Apriete los tornillos ﬁrmemente.

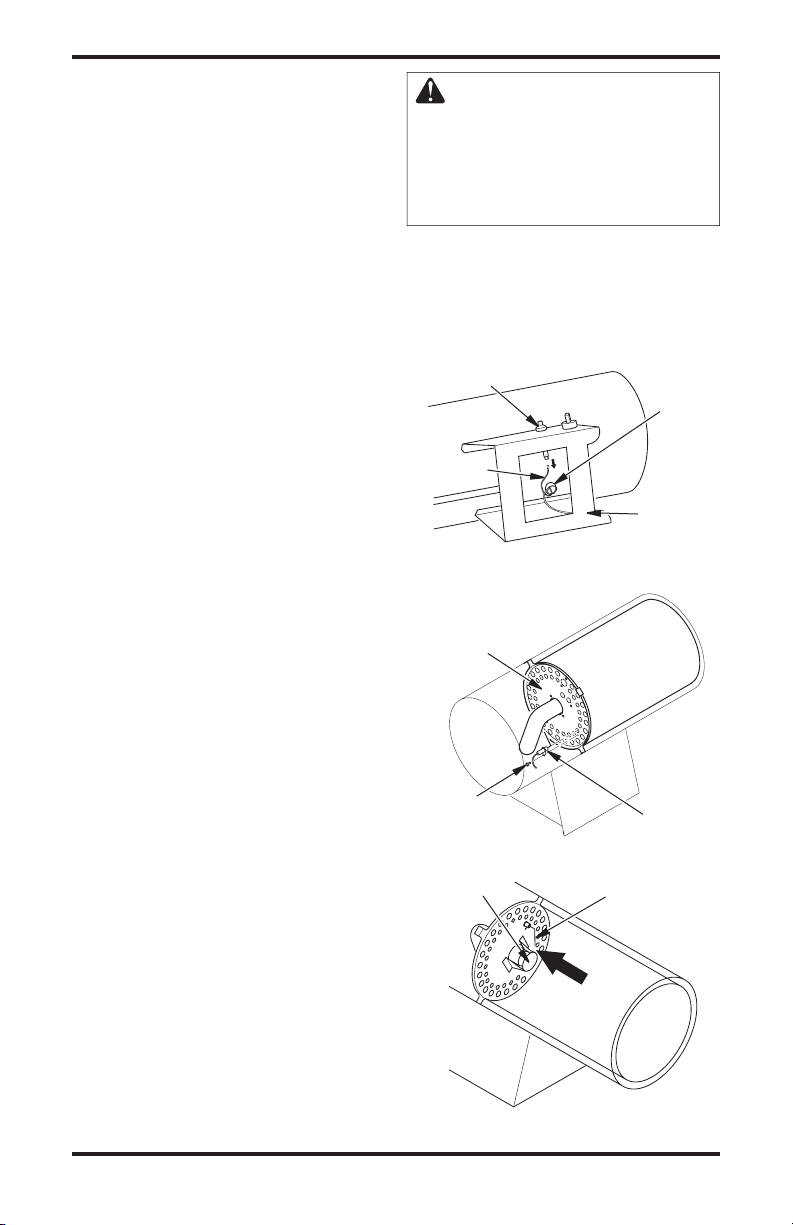

ENCENDEDOR

1. Extraiga el motor y el resguardo del ventilador del calentador (consulte pasos 1 al 5).

2. Quite el cable negro del encendedor piezoeléctri co . Acceda al cable del encendedor por el fondo de la base del calentador (consulte la ﬁgura 14). Empuje el cable hacia arriba a través del buje en la cubierta del calentador.

3. Quite el tornillo de montaje del encendedor de la cabeza posterior utilizando un destornillador para tuercas o un destornillador convencional (consulte la ﬁgura 15).

4. Saque el encendedor de la cabeza posterior.

5. Instale el encendedor nuevo. Fije el encendedor a la cabeza posterior con el tornillo de montaje del encendedor.

6. Pase el cable del encendedor nuevo a través del buje en la cubierta del calentador. Fije el cable del encendedor al encendedor piezoeléctrico.

7. Ajuste la distancia entre el electrodo del encen dedor y la placa de ﬁjación a 4.3 mm (0.17") (Consulte la ﬁgura 16).

Continuación

Motor, en la página 7,

www.desatech.com

ADVERTENCIA: asegúrese que el calentador esté desconec tado del suministro de propano. El calentador se podría encender y ocasionar quemaduras graves.

8. Compruebe que haya chispa. Oprima el botón del encendedor piezoeléctrico y observe si hay chispa entre el electrodo del encendedor y la placa de ﬁjación.

9. Coloque el motor y el resguardo del ventilador en la parte posterior de la cubierta del calentador (consulte Motor, página 7, pasos 9 y 10).

Encendedor piezoeléctrico

Cable de encendedor

Figura 14 - Retiro del cable del

encendedor piezoeléctrico

Cabeza posterior

Tornillo de montaje del encendedor

Figura 15 - Extracción del tornillo de

montaje y del encendedor

Placa de ﬁjación

Área de la separación

Figura 16 - Distancia mínima entre el electrodo

del encendedor y la placa de ﬁjación

Buje

Fondo de la base del calentador

Encendedor

Electrodo del encendedor

105339-01C8

Page 23

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA: nunca intente reparar un calentador cuando esté enchufado, conectado al suministro de propano, funcionando o caliente. Podría sufrir quemaduras graves y electrocución.

FALLA OBSERVADA

El ventilador no enciende cuando el calentador se enchufa

El calentador no se enciende

CAUSA POSIBLE

1. No llega energía eléctrica al calentador

2. El ventilador golpea la parte interior de la cubierta del ca lentador

3. Las aspas del ventilador están dobladas

4. El motor está defectuoso

1. El usuario no siguió las ins trucciones de instalación y operación correctamente

2. No hay chispa en el encendedor. Para comprobar que haya chis pa, realice el paso 9 bajo En cendedor, en la página 8. Si hay chispa en el encendedor, haga que una persona capacitada de servicio repare el calentador. Si no hay chispa:

A) El cable del encendedor está

suelto o desconectado

B) La distancia intermedia es

incorrecta

C) El encendedor piezoeléctrico

está ﬂojo

D) El electrodo del encendedor

está dañado

REMEDIO

Revise la tensión del enchufe eléctrico. Si la tensión es la correcta, revise que el cable de alimenta ción del calentado no esté roto

2. Ajuste el motor o resguardo

del ventilador de manera que el ventilador no golpee el interior de la cubierta del calentador. Si es necesario, doble el resguardo del ventilador

3. Cambie el ventilador. Consulte

Ventilador

4. Cambie el motor. Consulte Motor, página 7

1. Repita las instrucciones de ins

talación y operación. Consulte Instalación y Funcionamiento, página 5

2. A) Revise el cable del encen dedor. Apriete o vuelva a ﬁjar

el cable ﬂojo del encendedor. Consulte la figura 14, en la página 8, para ver la ubicación del cable del encendedor

B) Ajuste la distancia entre

el electrodo del encendedor y la placa de ﬁjación a 4.3 mm (0.17")

C) Apriete la tuerca que sujeta

el encendedor piezoeléctrico a la base del calentador

D) Cambie el electrodo del

encendedor. Consulte Encen dedor, página 8

, en la página 8.

El calentador se apaga en pleno funcionamiento

1. La elevada temperatura del aire circundante ocasiona que el dis positivo de limitación térmica apague el calentador

2. El ﬂujo de aire está restringido

ADVERTENCIA: para uso exclusivo en áreas donde no hay mucho polvo.

105339-01C 9

3. El ventilador está dañado

4. Hay exceso de polvo o residuos en el área circundante

www.desatech.com

1. Esto puede suceder cuando el calentador funciona en tempe

raturas superiores a los 29° C (85° F). Utilice el calentador a temperaturas más bajas

2. Revise la entrada y la salida del calentador. Quite las obstruccio nes que haya

3. Cambie el ventilador. Consulte Ventilador, en la página 8.

4. Limpie el calentador. Consulte Mantenimiento, en la página 6

Page 24

CLASIFICACIÓN ILUSTRADA DE PIEZAS

MODELOS RCLP50VA Y 50-F

www.desatech.com

105339-01C10

Page 25

LISTA DE PIEZAS

MODELOS RCLP50VA Y 50-F

Esta lista contiene las piezas reemplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones enumeradas en Piezas de repuesto, en la página 12 de este manual.

N° DE

N°

PARTE

1 ** Cámara de combustión 1 2 M11084-26 Tornillo de cabeza hexagonal, #10-16 x 3/8" 7 3 105333-01 Cubierta exterior 1 4 104786-01 Paquete de manija 1 5 M11143-1 Buje para atenuar deformaciones 1 6 101480-12 Conjunto de cables 1 7 M11084-27 Tornillo de cabeza hexagonal, #12-14 x 1/2" 3 8 099393-03 Perilla de control 1 9 105341-01 Conjunto de quemador 1 10 099539-01 Electrodo del encendedor 1 11 M11084-38 Tornillo de cabeza hexagonal, #8-18 x 3/8" 12 101478-03 Ventilador 1 13 105332-01 Motor 1 14 103863-01 Resguardo del ventilador 1 15 097384-02 Tuerca con arandela cautiva 3 16 097968-05 Tornillo de cabeza hexagonal, #4-40 x 1/2" 2 17 NPC-00C Tuerca hexagonal, #4-40 2 18 101481-04 Interruptor térmico 1 19 097776-01 Buje universal 1 20 099237-01 Tuerca del termopar 2 21 104146-01 Termopar 1 22 103921-01 Conjunto de válvula y oriﬁcio 1 23 102445-01 Encendedor piezoeléctrico 1 24 078978-03 Tapón del casquillo 1 25 105335-01 Conjunto de la base 1 26 099202-02 Remache de acero, 1/8" 1 27 M12461-25 Tornillo hexagonal, #8-32 x 3/8" 2 28 098219-17 Cable, alimentación 1

109111-02 Etiqueta de marca, Reddy 2 113858-02 103867-08 Etiqueta adhesiva de información general 1 103869-04 Etiqueta adhesiva de funcionamiento 1 079663-01 Etiqueta adhesiva de advertencia de gas LP (inglés) 1 079663-02 Etiqueta adhesiva de advertencia de gas LP (francés) 1 099672-01 Etiqueta adhesiva de aviso 1 111632-11 LPA3055

** No es una pieza que se pueda reemplazar en el sitio.

DESCRIPCIÓN CANT.

PIEZAS DISPONIBLES (NO SE MUESTRAN)

Etiqueta de marca, Universal 1

Etiqueta adhesiva de número de modelo 1 Conjunto de manguera y regulador 1

105339-01C 11

www.desatech.com

Page 26

ESPECIFICACIONES

• Potencia nominal de salida (BTU/h) Alta: 50,000, Med.: 40,000, Baja: 30,000

• Únicamente combustible de vapor de propano

• Consumo de combustible en litros (galones)/ hora: Máx. 2.0 (0.54), Mín. 1.2 (0.33)

Consumo de combustible en kilogramos (li-

bras)/hora: Máx. 8.7 (2.3), Mín. 5.3 (1.4)

• Presión de suministro al regulador: Mínimo (para ajuste de entrada): 69 kPa (10 psi),

Máximo: 1380 kPa (200 psi)

• Presión de salida del regulador: 46 cm de c.a. (18")

• Presión del tubo múltiple: Alta: 35 cm de c.a. (13.7"), Baja: 43 cm de .c.a. (17")

•

Salida de aire caliente m3 aprox. 7.8 (275 pies3)

• Motor 3,300 RPM, 1/20 HP

• Alimentación de entrada: 120 V/60 Hz

• Amperaje: 2

• Encendido: manual, piezoeléctrico

• Abertura del encendedor: 4.3 mm (0.17")

• Rango de temperatura para operación*

-6.7 a 29.5° C (20 a 85° F)

• Peso del calentador: 6.6 kg (13 lb)

• Peso de envío: 7.3 kg (15 lb)

• Tamaño de la caja: largo x ancho x altura

49.3 x 24.8 x 37.5 cm (19.4" x 9.75" x 14.75")

• Tamaño del calentador: largo x ancho x altura

47 x 19.6 x 32.5 cm (18.5" x 8.0" x 12.8") * Cuando se hace funcionar el calentador a tempe

raturas superiores a los 29.5° C (85° F), las altas temperaturas internas pueden ocasionar que el dispositivo de limitación térmica apague el ca lentador.

SERVICIO TÉCNICO

Es posible que tenga más preguntas acerca de este calentador. De ser así, póngase en contacto con el departamento de servicio técnico de DESA Heating Products al teléfono 1-866-672-6040. Al llamar, tenga a la mano los números de modelo y de serie de su calentador.

También puede visitar el sitio web de servi cio técnico de DESA Heating Products en www.desatech.com.

PIEZAS DE REPUESTO

ADVERTENCIA: use sólo piezas de repuesto originales. Este calentador debe usar piezas diseñadas especíﬁcamente. No las sustituya ni use piezas genéri cas. El uso de piezas de repuesto inadecuadas puede ocasionar lesiones graves o fatales. Esto también protegerá la cobertura de su garantía de piezas reemplazadas con garantía.

PIEZAS CON GARANTÍA

Póngase en contacto con los distribuidores autorizados de este producto. Si no pueden proporcionar le las piezas originales de repuesto, llame DESA Industries, al 1-905-826-8010.

Cuando llame a DESA Industries, tenga listo:

• su nombre

• su dirección

• el número de modelo del calentador

• la falla del calentador

• la fecha de compra En la mayoría de los casos, le pediremos que

devuelva la pieza a la fábrica.

PIEZAS SIN GARANTÍA

Póngase en contacto con los distribuidores

autorizados de este producto. Si no pueden

proporcionarle las piezas originales de repues to, llame al departamento de piezas de DESA

Industries, al 1-905-826-8010.

Cuando llame a DESA Industries, tenga listo:

• el número de modelo del calentador

• el número de la pieza de reemplazo

ACCESORIOS

Adquiera accesorios y piezas con su distribuidor o centro de servicio más cercano. Si el distribuidor o el centro de servicio no pueden proporcionarle un accesorio o pieza de reemplazo llame al departamento

de piezas de DESA Industries, al 1-905-826-8010.

También puede escribir a la dirección que aparece al ﬁnal de este manual.

CONECTOR DE GAS COMBUSTIBLE LPA4020

Conecta el regulador a todos los tanques de propano estándar. Aprobado por U.L. y A.G.A.

www.desatech.com

105339-01C12

Page 27

NOTAS

105339-01C 13

www.desatech.com

Page 28

GARANTÍA Y SERVICIO DE REPARACIÓN

GUARDE ESTA GARANTÍA

Modelo

N.° de serie

Fecha de compra

GARANTÍA LIMITADA

DESA Industries garantiza que este producto y todas sus piezas estarán libres de defectos en los materiales y la mano de obra durante un (1) año a partir de la fecha de la primera compra, siempre y cuando se hayan operado y mantenido de acuerdo con las instrucciones. Esta garantía se extiende solamente al comprador minorista original, cuando se proporciona un comprobante de compra.

Esta garantía sólo cubre el costo de las piezas y la mano de obra requeridas para restaurar el producto a una condición de operación correcta. Los costos de transporte e incidentales asociados con reparaciones bajo garantía no son reembolsables mediante la misma.

El servicio de garantía está disponible sólo a través de distribuidores y centros de servicio autorizados. Esta garantía no cubre defectos ocasionados por mal uso, abuso, negligencia, accidentes, falta de mantenimiento

adecuado, desgaste normal, alteración, modiﬁcación, manipulación, combustibles contaminados, reparación con piezas inadecuadas o reparación realizada por cualquiera que no sea un distribuidor o centro de servicio autorizado. El mantenimiento de rutina es responsabilidad del propietario.

ESTA GARANTÍA EXPRESA SE OTORGA EN LUGAR DE CUALQUIER OTRA GARANTÍA, YA SEA EXPRESA O IMPLÍCITA, INCLUYENDO GARANTÍAS DE APROVECHAMIENTO Y APTITUD PARA UN PROPÓSITO EN PARTICULAR.

DESA Industries no asume ninguna responsabilidad por daños indirectos, incidentales o consecuentes. Algunos estados no permiten la exclusión o limitación de daños incidentales o perjuicios, o es posible que las exclusiones no sean aplicables para usted. Esta garantía limitada le otorga derechos legales especíﬁcos y posiblemente tenga otros derechos que varían de un estado a otro.

Esta garantía no cubre la decoloración debido al funcionamiento del calentador. Nos reservamos el derecho de modiﬁcar estas especiﬁcaciones en cualquier momento sin aviso previo. La única garantía aplicable es nuestra garantía estándar por escrito. No otorgamos ninguna otra garantía, expresa o implícita.

SERVICIO DE GARANTÍA

Si su calentador requiere servicio, regréselo al centro de servicio autorizado más cercano. Se debe presentar la prueba de compra junto con el calentador. El calentador será inspeccionado. Un defecto puede ser ocasionado por materiales o mano de obra defectuosos. Si es así, DESA Industries reparará o reemplazará el calentador sin ningún cargo.

SERVICIO DE REPARACIÓN

Devuelva su calentador al centro de servicio autorizado más cercano. Las reparaciones no cubiertas por la garantía se cobrarán a precio regular. Cada centro de servicio tiene propietario y operación independientes. Nos reservamos el derecho de modiﬁcar estas especiﬁcaciones en cualquier momento sin aviso previo.

2701 Industrial Drive P.O. Box 90004 Bowling Green, KY 42102-9004 EE.UU.

2220 Argentia Road, Unit #4 Mississauga, Ontario L5N2K7, CANADA 905-826-8010

ATN: Customer Service Department

Page 29

APPAREIL DE CHAUFFAGE À AIR FORCÉ DE CHANTIER AU

GAZ PROPANE POUR LE CANADA MANUEL D'UTILISATION

MODÈLES RCLP50VA ET 50-F

CAPACITÉ VARIABLE 30 000 - 40 000 - 50 000 BTU/H

IMPORTANT : lisez et comprenez ce manuel avant d'assembler, d'allumer ou de réparer l'appareil de chauffage. Une mauvaise utilisation de l'appareil de chauffage peut causer des blessures graves. Conservez ce manuel pour référence future.

AVERTISSEMENT DE RISQUE GÉNÉRAL : Tout manquement aux précautions et aux instructions four nies avec cet appareil de chauffage peut causer la mort, des blessures corporelles graves ainsi que des pertes matérielles et des dommages causés par les risques associés au feu, à une explosion, aux brûlures, à l'asphyxie, à l'empoisonne ment au monoxyde de carbone et par les chocs électriques.

Seuls les individus qui comprennent et qui respectent ces instructions peuvent utiliser ou réparer cet appareil de chauffage.

Si vous avez besoin d'aide ou de renseignements concernant l'appareil de chauffage tels que le manuel d'instruc tions, les étiquettes, etc., communiquez avec le fabricant.

Information relative à la sécurité ......................... 2

TABLE DES MATIÈRES

Déballage ............................................................ 3

Identiﬁcation du produit .......................................

Approvisionnement en propane .......................... 4

Théorie de fonctionnement .................................. 4

Ventilation ............................................................ 4

Assemblage ......................................................... 4

Installation ........................................................... 5

Fonctionnement ................................................... 6

Entreposage ........................................................ 7

Conservez ce manuel pour consultation future.

Pour plus de détails, visitez le site www.desatech.com

Entretien .............................................................. 7

Procédures d'entretien ........................................ 8

Dépannage ........................................................ 10

Spéciﬁcations .....................................................

Service technique ...............................................11

Pièces de rechange ............................................11

Accessoire ..........................................................11

Vue détaillée et liste des pièces ........................

Service de garantie et de réparation ...............Dos

Page 30

INFORMATION RELATIVE

À LA SÉCURITÉ

AVERTISSEMENT : cet appareil contient ou produit des produits chimiques déterminés par l'État de Californie comme cancérigènes et pouvant causer des malformations congénitales et d'autres troubles liés à la reproduction.

AVERTISSEMENT : danger d'incendie, de brûlure, d'inhalation et d'explosion. Gardez les produits combustibles solides comme les matériaux de construction, le papier et les cartons à une distance sûre de l'appareil de chauffage tel que recommandé dans les instructions. N'utilisez jamais l'appareil de chauf fage dans des espaces suscepti bles de contenir des combustibles volatils ou atmosphériques ou des produits tels que de l'essence, des diluants, du solvant à peinture, des particules de poussières ou des produits chimiques inconnus.

AVERTISSEMENT : n'utilisez pas à la maison ou dans un véhi cule de camping.

Cet appareil de chauffage est conçu comme appareil de chauffage de chantier en conformité avec les normes ANSI Z83.7/CGA 2.14. D'autres normes régissent l'utilisation des gaz combustibles et des produits de chauffage pour des utilisations particu lières. Les autorités locales peuvent vous conseiller à propos de ces normes. La fonction principale des appareils de chauffage de chantier est la production temporaire de chaleur pour des édiﬁces en construc tion ou en cours de modiﬁcation ou de réparation. Utilisés correctement, ces appareils de chauffage représentent une source de chaleur économique et sûre. Les produits de combustion sont évacués dans l'espace qui est chauffé. Nous ne pouvons pas prévoir toutes les utilisations possibles de nos appareils de chauffage. Vériﬁez

auprès de votre responsable local de la sécuritéincendie si vous avez des questions relatives à l'utilisation de l'appareil de chauffage.

D'autres normes régissent l'utilisation des gaz combustibles et des produits de chauffage pour des uti lisations particulières. Les autorités locales peuvent vous conseiller à propos de ces normes.

Empoisonnement au monoxyde de carbone :

taines personnes sont plus sensibles au monoxyde de carbone que d'autres. Les premiers symptômes d'un empoisonnement au monoxyde de carbone ressem blent à la grippe avec des maux de tête, du vertige ou de la nausée. Si vous avez ces symptômes, il se pourrait que l'appareil de chauffage ne fonctionne pas bien. Respirez tout de suite de l'air frais ! Vériﬁez si la ventilation est sufﬁsante et faites réviser l'appareil de chauffage.

Gaz propane :

produit odorant est ajouté au gaz propane. Cette odeur vous permet de détecter une fuite de gaz. Cependant, cette odeur ajoutée au propane peut se dissiper. Du gaz propane peut être présent même s'il n'y a pas d'odeur. Lisez et comprenez tous les avertissements. Conser vez ce manuel pour consultation future. Il vous per mettra de faire fonctionner cet appareil de chauffage correctement et en toute sécurité.

1. Installez et utilisez l'appareil de chauffage avec précaution. Respectez tous les règlements et codes locaux. En l'absence de codes ou de règlements locaux, consultez la publication

Norme pour l'emmagasinage et la manipulation du gaz de pétrole liquéﬁé, ANSI/NFPA 58 et le Code d'installation du gaz naturel, CAN/CGA B149.2. Ces documents décrivent les précautions

à prendre pour l'entreposage et la manutention du gaz propane.

2. N'utilisez que la tension et la fréquence électri que indiquées sur la plaque signalétique.

3. Les connexions électriques et la prise de terre de l'appareil de chauffage doivent respecter le

Code national de l'électricité, ANSI/NFPA 70

ou le Code canadien de l'électricité, partie 1.

4. Instructions de mise à la terre : cet appareil est

muni d'une ﬁche de terre triﬁlaire pour vous

protéger des décharges électriques; il doit être branché directement dans une prise électrique triﬁlaire mise à la terre.

5. Nʼutilisez quʼune rallonge à trois broches avec mise à la terre.

6. N'utilisez que le tuyau et le détendeur réglé en usine qui ont été fournis avec l'appareil de chauffage.

7. N'utilisez que du gaz propane composé pour le retrait de vapeur.

8. Assurez une ventilation sufﬁsante. Avant d'utiliser l'appareil, aménagez une ouverture sur l'extérieur d'au moins 0,14 m2 (1,5 pi2).

le gaz propane est sans odeur. Un

cer-

www.desatech.com

105339-01C2

Page 31

INFORMATION RELATIVE

À LA SÉCURITÉ Suite

9. Usage à l'intérieur seulement. N'utilisez pas l'appareil de chauffage à l'extérieur.

10.

N'utilisez pas l'appareil de chauffage dans un édiﬁce habité ou dans des endroits où l'on vit et dort.

11. N'utilisez pas cet appareil sous le niveau du sol. Le gaz propane est plus lourd que l'air. Si une fuite se manifeste, le gaz propane peut s'écouler au niveau le plus bas possible.

12. Gardez l'espace libre autour de l'appareil et ne placez pas de matériaux combustibles, d'essence, de solvant à peinture ou d'autres vapeurs ou liquides inﬂammables à proximité. N'utilisez pas l'appareil de chauffage là où il y a beaucoup de poussière.

13.

Distances minimales entre lʼappareil de chauffage et les combustibles : sortie : 1,8 m (6 pi), côtés : 60 m (2 pi), dessus : 1,8 m (6 pi), arrière : 60 m (2 pi)

14. Placez l'appareil de chauffage à au moins 1,8 m (6 pi) des réservoirs de propane. Ne dirigez pas l'appareil de chauffage vers des réservoirs de propane qui se trouvent à moins de 6 m (20 pi).

15. Conservez les réservoirs de propane à moins de 38° C (100 °F).

16. Vériﬁez l'appareil de chauffage avant chaque utilisation. N'utilisez pas d'appareil de chauffage endommagé.

17. Avant chaque utilisation de l'appareil de chauf fage, vériﬁez que le tuyau n'est pas endommagé. S'il est très usé ou fendillé, remplaces-le avant d'utiliser l'appareil.

18. Placez l'appareil de chauffage sur une surface stable et de niveau si l'appareil est chaud ou en fonctionnement.

19. Cet appareil n'est pas conçu pour utilisation sur des planchers ﬁnis.

20. Ne bloquez jamais lʼentrée dʼair (à lʼarrière) ou la sortie dʼair (à lʼavant) de lʼappareil de chauffage.

21. Protégez l'appareil de chauffage des courants d'air, du vent, des éclaboussures, de la pluie ou de l'eau ruisselante.

22. Ne laissez pas l'appareil de chauffage sans surveillance.

23. Ne laissez pas les enfants et les animaux s'ap procher de l'appareil de chauffage.

24. Ne déplacez, ne manipulez et ne réparez jamais un appareil de chauffage chaud, en fonctionne ment ou branché. Vous risqueriez de vous brûler gravement. Attendez 20 minutes après avoir éteint l'appareil de chauffage.

25. Pour ne pas vous blesser, portez des gants lorsque vous manipulez l'appareil de chauffage.

26. N'installez jamais de tuyauterie de ventilation sur l'appareil de chauffage.

27. Ne modiﬁez pas l'appareil de chauffage. Main tenez l'appareil de chauffage dans son état initial.

28.

N'utilisez pas l'appareil de chauffage s'il a été modiﬁé.

29. Lorsque l'appareil de chauffage n'est pas utilisé, fermez la vanne d'approvisionnement en propane et débranchez l'appareil.

30. Utilisez seulement des pièces de rechange d'origine. Cet appareil de chauffage utilise des pièces conçues spéciﬁquement pour lui. N'uti lisez pas de substituts ou de pièces génériques. L'utilisation de pièces de rechange peut causer des blessures graves ou la mort.

inadéquates

DÉBALLAGE

1. Enlevez tout matériau d'emballage appliqué sur l'appareil de chauffage pour son expédi tion. Conservez les bouchons en plastique (sur le raccord d'entrée et l'assemblage du tuyau et du détendeur) pour l'entreposage.

2. Retirez toutes les pièces de l'emballage.

3. Inspectez toutes les pièces pour voir si elles ont été endommagées pendant le transport. Si l'appareil de chauffage est endommagé, informez-en au plus vite le revendeur où vous l'avez acheté.

IDENTIFICATION DU

PRODUIT

Sortie d'air chaud (avant)

Base de l'appareil

Bouton d'allumage piézoélectrique

Bouton de la vanne de contrôle automatique

Assemblage du tuyau et du détendeur

Figure 1 - Modèle à 50 000 BTU/h

Habillage

Poignée

Grille de protection du ventilateur

Entrée de vanne

Moteur

Cordon électrique

105339-01C 3

www.desatech.com

Page 32

Air For Combustion

Air For Heating

APPROVISIONNEMENT EN PROPANE

Le gaz propane et les réservoirs de propane doivent être fournis par l'utilisateur. N'utilisez cet appareil de chauffage qu'avec un système d'approvisionnement à élimination de vapeurs de propane. Consultez le chapitre 5 de la

Norme pour l'emmagasinage et la manipulation du gaz de pétrole liquéﬁé, ANSI/NFPA 58 et/ou CAN/CGA B149.2. Votre bibliothèque ou votre

service d'incendies ont cette publication. La quantité de gaz propane utilisable dans les réservoirs varie. Deux facteurs inﬂuencent cette quantité :

1. La quantité de gaz propane contenue dans les réservoirs

2. La température des réservoirs

Cet appareil de chauffage est conçu pour fonc-

tionner avec un réservoir de propane d'au moins 9 kg (20 lb). Vous pourriez avoir besoin de deux ou de plusieurs réservoirs ou d'un réservoir plus grand par temps froid. Utilisez un réservoir de 45 kg (100 lb) pour une période de fonctionnement plus longue ou par température très froide.Moins de gaz se vaporise à basse température. Votre fournisseur de gaz propane local vous aidera à choisir le système d'approvisionnement qui convient. La température ambiante minimale nominale de ces appareils de chauffage est -29 °C (-20 °F).

Nombre de Température moyenne réservoirs Au réservoir 45 kg (100 lb)

Supérieure à -18° C (0° F) 1 Inférieure à -18° C (0° F) 2

THÉORIE DE FONCTIONNEMENT

Système d'approvisionnement en carburant : l'assemblage de tuyau et de détendeur est relié à l'ap-

provisionnement en gaz propane. Il achemine le combustible à l'appareil de chauffage.

Système d'admission d'air : le moteur fait tourner le ventilateur. Le ventilateur pousse l'air à l'intérieur

et autour de la chambre de combustion. L'air est chauffé et fournit un courant d'air propre et chaud.

Circuit d'allumage : l'allumeur piézo-électrique allume le brûleur. Système de contrôle automatique : ce système provoque l'arrêt de l'appareil de chauffage en cas

d'extinction de la ﬂamme.

Chambre de combustion

Sortie d'air chauffé propre (avant)

Ventilateur

Moteur

Entrée d'air frais (arrière)

Air pour la combustion

Figure 2 - Vue opérationnelle en coupe transversale

VENTILATION

AVERTISSEMENT : il doit y avoir une ouverture sur l'extérieur d'au moins 0,14 m l'appareil de chauffage fonctionne. Si aucun apport en air frais de l'extérieur n'est fourni, un empoisonnement au monoxyde de carbone peut se pro duire. Il doit y avoir une entrée d'air frais de l'extérieur adéquate pour utiliser l'appareil de chauffage.

(1,5 pi

) quand

www.desatech.com

Assemblage du tuyau et du

Air pour le chauffage

détendeur

ASSEMBLAGE

1. Retirez la vis située sur le dessus de la grille de protection du ventilateur. Jetez la vis.

Insérez la pince-écrou (fournie avec la poignée) en plaçant le côté plat vers le dessus dans la fente sur le dessus de l'habillage.Alignez les trous de la pince-écrou avec le trou de la vis derrière l'ouverture sur le dessus de l'habillage.(voir

ﬁgure 4, page 5).

3. Placez la poignée sur le trou et la pince-écrou. Insérez deux vis (fournies avec la poignée) à travers la poignée et serrez.Assurez-vous que la vis arrière passe à travers l'habillage et rejoint la grille du ventilateur. Resserrez les vis fermement.

105339-01C4

Page 33

ASSEMBLAGE

Suite

Retirez la vis

Figure 3 - Retrait de la vis sur le dessus

de la grille du ventilateur

Écrou à pince

Fente

Habillage

Côté plat vers le dessus

Figure 4 - Pose de l'écrou à pince

Vis

Poignée

Arrière

Écrou à pince

Figure 5 - Pose de la poignée

de l'appareil

INSTALLATION

AVERTISSEMENT : lisez et comprenez les avertissements de la section Information relative à la sécu rité, page 2. Ils sont requis pour faire fonctionner cet appareil de chauffage sans danger. Respectez tous les codes locaux lors de l'utilisation de cet appareil de chauffage.

AVERTISSEMENT : testez toutes les conduites de gaz et les connexions pour détecter les fuites après l'installation ou la révision. N'utilisez jamais de ﬂamme nue pour rechercher une fuite. Appliquez une solution de savon liquide et d'eau sur tous les joints. La présence de bulles indique une fuite. Réparez toutes les fuites immédiatement.

1. Vous devez fournir le système d'approvisionne ment en propane (voir Approvisionnement en

propane

, page 4).

2. Branchez le raccord de gaz de chauffage à l'assemblage du tuyau et du détendeur sur le réservoir de propane. Vissez le raccord de gaz de chauffage dans le sens inverse des aiguilles d'une montre dans le ﬁletage du réservoir. Res serrez fermement avec une clef. IMPORTANT : disposez le détendeur de façon à ce que le tuyau qui s'en échappe soit à l'horizontale (voir ﬁgure

6). Cela permet de bien positionner la prise d'air du détendeur et de la protéger des intempéries.

3. Raccordez le tuyau à l'entrée de la vanne. Resserrez fermement avec une clef. Vous devez employer le détendeur fourni avec l'appareil de chauffage.

4. Ouvrez lentement la vanne d'approvisionnement en propane du ou des réservoirs de propane.

Remarque

la vanne de débit du réservoir de propane peut couper le gaz. Dans ce cas, fermez la vanne d'approvisionnement en propane et rouvrez-la lentement.

5. Vériﬁez les fuites à chaque branchement. Appli quez une solution de savon liquide et d'eau aux joints servant au gaz. L'apparition de bulles indi que la présence d'une fuite qui doit être réparée.

6. Fermez la vanne d'approvisionnement en propane.

Vanne d'approvisionnement en propane

Réservoir de propane

Figure 6 - Position du détendeur

: si on ne l'ouvre pas lentement,

Détendeur

Raccord de gaz

Tuyau

105339-01C 5

www.desatech.com

Page 34

OFF

MED

HIGH

START/ LOW

INSTALLATION

Suite

Bouton

Entrée de vanne

Figure 7 - Tuyau et raccord d'entrée

Tuyau

FONCTIONNEMENT

AVERTISSEMENT : lisez et comprenez les avertissements de la section Information relative à la sécurité, page 2. Ils sont requis pour faire fonctionner cet appareil de chauffage sans danger. Respectez tous les co des locaux lors de l'utilisation de cet appareil de chauffage.

POUR ALLUMER L'APPAREIL DE CHAUFFAGE

1. Suivez toutes les consignes d'installation, de ventilation et de sécurité.

2. Placez l'appareil de chauffage sur une surface stable et de niveau. Assurez-vous qu'il n'y a pas de courants d'air forts à l'avant ou à l'ar rière de l'appareil de chauffage.

3. Branchez le cordon électrique de l'appareil de chauffage dans une rallonge de mise à la terre à trois broches. La rallonge électrique doit mesurer au moins 2 m (6 pi). Elle doit porter l'homologation UL/CGA.

Exigences des dimensions de la rallonge

électrique

Jusqu'à 15 m (50 pi), employez un cordon de

calibre 18 AWG.

Entre 16 et 30 m (51 et 100 pi), employez un

cordon de calibre 16 AWG.

Entre 31 et 60 m (101 et 200 pi), employez un

cordon de calibre 14 AWG.

www.desatech.com

4. Branchez la rallonge électrique dans une prise de terre à trois branches de 120 volt/60 hertz. Le moteur démarre. Le ventilateur tourne pour pousser l'air à la sortie avant de l'appareil de chauffage.

5. Ouvrez lentement la vanne d'approvision nement en propane du ou des réservoirs de propane. Remarque lentement, la vanne de débit du réservoir de propane peut couper le gaz. Dans ce cas, fer mez la vanne d'approvisionnement en propane et rouvrez-la lentement.

: si on ne l'ouvre pas

AVERTISSEMENT : vériﬁez que le moteur et le ventilateur sont allumés avant d'appuyer sur le bouton de la vanne de contrôle automatique. Des ﬂammes risque raient de s'échapper de l'appareil de chauffage si le moteur et le ventilateur étaient éteints.

6. Tournez le bouton de réglage à la position LOW et enfoncez-le (voir ﬁgure 8). Gardez le bouton enfoncé et appuyez sur le bouton

d'allumage piézo-électrique. Vous devrez peut-être appuyer sur le bouton d'allumage piézo-électrique de 3 à 8 reprises pour que le brûleur s'allume. Une fois que le brûleur est allumé, maintenez le bouton de la vanne de contrôle automatique enfoncé pendant 30 secondes, puis relâchez-le.

MOYEN

(MED)

électrique

ARRÊT (OFF)

FORT (HIGH)

MISE EN

MARCHE/FAIBLE

(START/LOW)

Figure 8 - Positions du bouton de réglage

Bouton d'allumage piézo-électrique

Bouton de la vanne de contrôle automatique

Figure 9 - Bouton du robinet de contrôle

automatique et bouton d'allumage piézo-

105339-01C6

Page 35

FONCTIONNEMENT

Suite

Remarque : si l'appareil de chauffage ne s'al-

lume pas, le tuyau peut contenir de l'air. Dans ce cas, gardez le bouton de réglage enfoncé pendant 20 secondes. Relâchez le bouton de réglage et attendez 20 secondes pour laisser le combustible imbrûlé s'échapper de l'appareil de chauffage. Répétez l'étape 6.

Si le brûleur principal s'éteint, reprenez l'étape 6.

8. Lorsque le brûleur principal demeure allumé, tournez le bouton de réglage au niveau de chaleur désiré.

POUR ARRÊTER L'APPAREIL DE CHAUFFAGE

1. Fermez hermétiquement la vanne d'approvisionnement en propane du ou des réservoirs de propane. Laissez l'appareil de chauffage brûler le carburant qui reste dans le tuyau.

2. Fermez la vanne du brûleur en tournant le bouton de réglage à la position OFF jusqu'à ce qu'il se ferme.

POUR RALLUMER L'APPAREIL DE CHAUFFAGE

1. Attendez cinq minutes après avoir arrêté l'appareil de chauffage.

2. Répétez les étapes de la rubrique Pour allumer

l'appareil de chauffage

, page 6.

ENTREPOSAGE

ATTENTION : débranchez l'appareil de chauffage des réservoirs de propane.

1. Entreposez les réservoirs de propane avec les précautions de sécurité nécessaires. Re portez-vous au Chapitre 5 de la Norme pour

l'emmagasinage et la manipulation des gaz de pétrole liquéﬁés, ANSI/NFPA 58. Respectez

tous les codes locaux. Entreposez toujours les réservoirs de propane à l'extérieur.

2. Replacez les bouchons en plastique sur les raccords en laiton d'entrée et de l'assemblage du tuyau et du détendeur.

3. Entreposez l'appareil de chauffage dans un endroit sec, propre et sans danger. N'entrepo sez pas l'assemblage du tuyau et du détendeur à l'intérieur de la chambre de combustion de l'appareil de chauffage.

4. Avant d'utiliser un appareil de chauffage qui a été entreposé, vériﬁez toujours l'intérieur de l'appareil. Des insectes et de petits animaux

peuvent avoir introduit des corps étrangers dans l'appareil de chauffage. Retirez le moteur et toute autre pièce interne au besoin pour enlever ces corps étrangers (voir Procédures

d'entretien

, page 8).

ENTRETIEN

AVERTISSEMENTS

• Ne réparez jamais l'appareil de chauffage lorsqu'il est branché, connecté à la source d'approvisionnement en gaz, en marche ou brûlant. Des brûlures et des chocs électriques graves peuvent se produire.

• Ne placez pas de matériaux combustibles, d'essence ou d'autres vapeurs ou liquides inﬂammables à proximité de l'appareil de chauffage.

•

Ne bloquez pas la circulation du combustible ou la ventilation.

1. Gardez l'appareil de chauffage propre. Nettoyez l'appareil de chauffage chaque année ou selon les besoins pour enlever la poussière et les débris. Si l'appareil de chauffage est sale ou poussiéreux, nettoyez-le avec un chiffon humide. Employez des produits de nettoyage domestique sur les taches tenaces.

2. Inspectez l'appareil de chauffage avant chaque utilisation. Vériﬁez si les branchements ne fuient pas. Appliquez une solution de savon liquide et d'eau aux raccords. La présence de bulles indique une fuite. Réparez toutes les

fuites immédiatement.

3. Inspectez l'assemblage du tuyau et du déten deur avant chaque utilisation. Si le tuyau est très usé ou fendu, remplacez-le.

4. Faites inspecter l'appareil de chauffage une fois l'an par une entreprise de service qualiﬁée.

5. Enlevez les produits combustibles et les corps étrangers qui se trouvent dans l'appareil de chauffage. Retirez le moteur et toute

autre pièce interne au besoin pour nettoyer l'intérieur de l'appareil de chauffage (voir Procédures d'entretien, page 8).

6. Nettoyez les pales de ventilateur chaque saison ou au besoin (voir Ventilateur, page 9).

105339-01C 7

www.desatech.com

Page 36

PROCÉDURES D'ENTRETIEN

AVERTISSEMENT : ne répa

rez jamais l'appareil de chauffage lorsqu'il est branché, connecté à l'approvisionnement en gaz, en marche ou brûlant. Des brûlures et des chocs électriques graves peuvent se produire.

CIRCUIT ÉLECTRIQUE

Tout le circuit électrique de cet appareil de chauf fage se trouve dans le moteur. Si un des éléments du circuit électrique est endommagé, vous devez remplacer le moteur.

MOTEUR

1. Retirez les trois vis qui ﬁxent la grille de pro tection du ventilateur à l'habillage de l'appareil de chauffage.

2. Retirez le moteur et la grille de protection du ventilateur de l'habillage de l'appareil de chauffage (voir ﬁgure 10).

3. Utilisez une clef hexagonale pour desserrer la vis d'arrêt qui retient le ventilateur à l'arbre moteur (voir ﬁgure 11). Retirez le ventilateur. Prenez garde de ne pas endommager le pas des pales du ventilateur.

4. Retirez les deux écrous et deux vis qui ﬁxent la grille de protection du ventilateur au moteur avec un tourne-écrou. Retirez la grille de protection du ventilateur du moteur (voir ﬁgure 12).

5. Déconnectez le ﬁl vert du cordon électrique du moteur et retirez les bornes noires et blanches.

6. Jetez l'ancien moteur.

7. Raccordez le cordon électrique vert au moteur.

8. Fixez la grille de protection du ventilateur au nouveau moteur avec deux écrous et deux vis.

9. Remettez en place les bornes noires et blanches.

10. Positionnez le ventilateur sur l'arbre moteur du nouveau moteur. Assurez-vous que la vis d'arrêt est vis-à-vis la surface plate de l'arbre du moteur. Serrez bien la vis d'arrêt (40 à 50 pouces-livres).

11. Installez le moteur et la grille de protection du ventilateur à l'arrière de l'habillage de l'appareil de chauffage. Vériﬁez que le cordon électrique est bien positionné (voir ﬁgure 13).

12. Insérez trois vis à travers l'habillage de l'appareil de chauffage et dans la grille de protection du ventilateur. Resserrez les vis fermement.

Figure 10 - Retrait de la grille de

protection du moteur et du ventilateur de

Figure 11 - Emplacement de la vis d'arrêt

Figure 13 - Installation du moteur et de la

grille de protection du ventilateur dans

l'appareil de chauffage

Vis d'arrêt

Figure 12 - Retrait ou installation de la

grille de protection du moteur

l'appareil de chauffage

www.desatech.com

105339-01C8

Page 37

PROCÉDURES D'ENTRETIEN

Suite

VENTILATEUR

1. Retirez les trois vis qui ﬁxent la grille de protection du ventilateur à l'habillage de l'appareil de chauffage.

2. Retirez le moteur et la grille de protection du ventilateur de l'habillage de l'appareil de chauffage (voir ﬁgure 10, page 8).

3. Utilisez une clef hexagonale pour desserrer la vis d'arrêt qui retient le ventilateur à l'arbre moteur (voir ﬁgure 11, page 8).

4. Retirez le ventilateur. Prenez garde de ne pas endommager le pas des pales du ventilateur.

5a. Pour remplacer le ventilateur, retirez-le et met

tez-le au rebut. Passez à l'étape 7 ci-dessous.

5b. Pour nettoyer le ventilateur, employez un chif-

fon doux humecté de kérosène ou diluant.

6. Séchez le ventilateur complètement.

7. Positionnez le ventilateur sur l'arbre moteur du nouveau moteur. Assurez-vous que la vis d'arrêt est vis-à-vis la surface plate de l'arbre du moteur. Serrez bien la vis d'arrêt (40 à 50 pouces-livres).

8. Installez le moteur et la grille de protection du ventilateur à l'arrière de l'habillage de l'appareil de chauffage. Vériﬁez que le cordon électrique est bien positionné (voir ﬁgure 13, page 8).

9. Insérez trois vis à travers l'habillage de l'appa reil de chauffage et dans la grille de protection du ventilateur. Resserrez les vis fermement.

AVERTISSEMENT : assurezvous que l'appareil de chauffage est débranché de la source d'approvi sionnement en propane. L'appareil de chauffage pourrait s'allumer et causer des brûlures graves.

8. Effectuez un test de détection d'étincelles. Ap puyez sur le bouton d'allumage piézo-électrique et vériﬁez si des étincelles apparaissent entre l'électrode d'allumage et la plaque.

9. Installez le moteur et la grille du ventilateur à l'arrière de l'habillage de l'appareil de chauffage (voir Moteur

Allumeur piézoélectrique

Fil de l'allumeur

Figure 14 - Retrait du ﬁl de l'allumeur de

Borne arrière

, page 8, étapes 9 et 10).

Douille

Dessous de la base de l'appareil de chauffage

l'allumeur piézo-électrique

ALLUMEUR

1. Retirez le moteur et la grille de protection du ventilateur de l'habillage de l'appareil de chauffage (voir

2. Retirez le ﬁl d'allumage noir de l'allumeur piézo-électrique. Le ﬁl d'allumage se trouve sous le socle de l'appareil de chauffage (voir ﬁgure 14). Passez le ﬁl par l'encoche de l'habillage de l'appareil de chauffage.

3. Retirez la vis de fixation de l'allumeur de la borne arrière avec un tourne-écrou ou un tournevis standard (voir ﬁgure 15).

4. Retirez l'allumeur de la borne arrière.

5. Installez le nouvel allumeur. Fixez l'allumeur à la borne arrière avec la vis de ﬁxation de l'allumeur.

6. Faites passer le ﬁl du nouvel allumeur par l'encoche du bouclier. Connectez le fil de l'allumeur à l'allumeur piézo-électrique.

7. Assurez-vous que l'espace entre l'électrode d'al lumage et la plaque est de 4,3 mm (0,17 po) (voir ﬁgure 16).

105339-01C 9

Moteur, page 8, étapes 1 à 5).

www.desatech.com

Vis de montage de l'allumeur

Figure 15 - Retrait de l'allumeur et de la

Plaque cible

Figure 16 - Espace entre l'électrode

vis de montage

Électrode d'allumage

Espace

d'allumage et la plaque

Allumeur

Page 38

DÉPANNAGE

AVERTISSEMENT : ne réparez jamais l'appareil de chauffage lorsqu'il est branché, connecté à l'approvisionnement en gaz, en marche ou brûlant. Des brûlures et des chocs électriques graves peuvent se produire.

PROBLÈME OBSERVÉ

Le ventilateur ne tourne pas quand l'appareil de chauffage est branché

L'appareil de chauffage ne s'al lume pas

CAUSE POSSIBLE

1. Aucun courant ne se rend à l'appareil de chauffage

2. Le ventilateur frappe l'intérieur de l'habillage de l'appareil de chauffage

3. Les pales du ventilateur sont tordues

4. Moteur défectueux

1. L'ut ilis ateu r n'a pas suivi correctement les instructions d'installation ou de fonction nement

2. Aucune étincelle à l'allumeur. Pour effectuer un test d'étin celle, suivez l'étape 9 de la rubrique Allumeur, page 9. Si vous percevez une étincelle sur l'allumeur, faites réparer l'appareil de chauffage par un technicien qualiﬁé. Si vous ne percevez aucune étincelle :

A) Le ﬁl d'allumage est des

serré ou débranché

B) L'espace ne permet pas

d'étincelles

C) L'allumeur piézo-électrique

est desserré

D) L'électrode d'allumage est

défectueuse

SOLUTION

1. Vériﬁez la tension de la prise de courant. Si la tension est correc te, inspectez le cordon électrique de l'appareil de chauffage

2. Réglez le moteur et la grille de protection du ventilateur pour empêcher ce dernier de frap per l'intérieur de l'habillage de l'appareil de chauffage. Pliez la grille de protection du ventilateur au besoin

3. Remplacez le ventilateur. Voir

Ventilateur

4. Remplacez le moteur. Voir Moteur , page 8

1. Répétez les instructions d'ins tallation et de fonctionnement.

Voir Instal lation, page 5 et Fonctionnement, page 6

2. A) Inspectez le ﬁl d'allumage.

Resserrez ou reconnectez le ﬁl d'allumage s'il est mal ﬁxé. Voir ﬁgure 14, page 9, pour l'emplacement du fil d'allu mage

B) Réglez l'espace entre l'élec

trode d'allumage et la plaque à 4,3 mm (0,17 po) C) Resserrez l'écrou qui maintien

l'allumeur piézo-électrique au socle de l'appareil de chauffage

D) Remettez l'électrode d'allu-

mage en place. Voir page 9

, page 9

Allumeur,

L'appareil de chauffage s'éteint lorsqu'il fonctionne

AV ER T IS SE MENT : n'utilisez cet appareil que dans un endroit exempt de poussière.

1. La température de l'air am biant est trop élevée, ce qui provoque l'arrêt de l'appareil de chauffage par le limiteur de température

2. Circulation d'air limitée

3. Ventilateur endommagé

4. Poussière ou débris excessifs dans l'environnement immédiat

www.desatech.com

Cela peut se produire si la tempé-

rature de l'appareil de chauffage dépasse 29° C (85° F). Faites fonctionner l'appareil de chauf fage à plus basse température

2. Inspectez l'entrée et la sortie d'air de l'appareil de chauffage. Retirez toute obstruction

3. Remplacez le ventilateur. Voir

Ventilateur

4. Nettoyez l'appareil de chauf fage. Voir Entretien

, page 9

, page 7

105339-01C10

Page 39

SPÉCIFICATIONS

• Puissance de sortie (BTU/h) Élevée : 50 000, moyenne : 40 000, basse : 30 000

• Combustible vapeur de propane seulement

• Consommation de carburant : litres (gallons)/ heure : Max. 2,0 (0,54), Min. 1,2 (0,33)

Consommation de carburant : kilogrammes

(livres)/heure : Max. 8,7 (2,3), Min. 5,3 (1,4)

• Pression de l'approvisionnement au détendeur (pour réglage de l'entrée) : Min. 10 lb/po kPa), Max. - 200 lb/po2 (1380 kPa)

•

Pression à la sortie du détendeur : 46 cm (18 po) CE

•

Pression du collecteur : Élevée : 35 cm (13,7 po) CE Basse : 43 cm (17 po) CE

•

Sortie d'air chaud (CFM Approx) - 275 (7,8 m3)

• Moteur : 3 300 tr/min, 1/20 HP

• Entrée électrique : 120 volt/60 hertz

• Intensité du courant électrique : 2

• Allumage : manuelle, piézo-électrique

• Écart de l'allumeur : 4,3 mm (0,17 po)

• Température de fonctionnement*

Entre 6,7° C (-20° F) et 29,5° C (85° F)

• Poids de l'appareil : 6,6 kg (13 lb)

• Poids à l'expédition : 7,3 kg (15 lb)

• Emballage L x P x H

49,3 x 24,8 x 37,5 cm (19,4 x 9,75 x 14,75 po)

• Appareil L x P x H

47 x 19,6 x 32,5 cm (18,5 x 8,0 x 12,8 po) * Lorsque que l'appareil de chauffage fonctionne

avec une température ambiante supérieure à 29,5°C (85°F), une température interne élevée peut provoquer l'arrêt de l'appareil de chauffage par le limiteur de température.

(69

SERVICE TECHNIQUE

Vous avez peut-être d'autres questions sur cet appareil de chauffage. Si tel est le cas, contactez le service technique de DESA Heating Products au 1-866-672-6040. Lorsque vous appelez, ayez sous la main les numéros de modèle et de série de votre appareil de chauffage.

Vous pouvez aussi visiter le site Web du ser vice technique de DESA Heating Products à

www.desatech.com

PIÈCES DE RECHANGE

AVERTISSEMENT : n'utilisez que des pièces de rechange d'origi ne. Cet appareil de chauffage utilise des pièces conçues spéciﬁquement pour lui. Ne pas utiliser de substituts ou de pièces génériques. L'utilisa tion de pièces de rechange inadéquates peut causer des blessures graves ou la mort. Ceci protégera également la garantie des pièces remplacées sous garantie.

PIÈCES SOUS GARANTIE

Communiquez avec un revendeur autorisé de ce produit. S'il ne peut vous fournir des pièces de remplacement d'origine, appelez DESA Industries au 1-905-826-8010.

Lorsque vous appelez DESA Industries, soyez prêt à fournir :

• votre nom

• votre adresse

•

le numéro du modèle de l'appareil de chauffage

• une description de la panne de l'appareil de chauffage

• la date de l'achat

En général, nous vous demanderons de retourner la pièce à l'usine.

PIÈCES QUI NE SONT PAS SOUS GARANTIE

Communiquez avec un revendeur autorisé de ce produit. S'il ne peut vous fournir des pièces de rem placement d'origine, appelez le Service des pièces de DESA Industries au 1-905-826-8010.

Lorsque vous appelez DESA Industries, soyez prêt à fournir :

• le numéro du modèle de l'appareil de chauffage

• le numéro de la pièce de rechange

ACCESSOIRE

Achetez les accessoires et les pièces chez un

revendeur ou au centre de service le plus près de chez vous. Si votre revendeur ou le centre de service ne peut fournir un accessoire ou une pièce, appelez le Service des pièces de DESA Industries au 1-905-826-8010. Vous pouvez aussi nous écrire à l'adresse indiquée au dos de ce manuel.

RACCORD DE GAZ - LPA4020

Permet de raccorder le détendeur à tout réservoir de propane standard. Sur la liste U.L. et A.G.A.

105339-01C 11

www.desatech.com

Page 40

MODÈLES RCLP50VA ET 50-F

VUE DÉTAILLÉE DES PIÈCES

www.desatech.com

105339-01C12

Page 41

LISTE DES PIÈCES

MODÈLES RCLP50VA ET 50-F

Cette liste contient les pièces de rechange utilisées dans votre appareil de chauffage. Quand vous commandez des pièces, reportez-vous aux instructions de la section Pièces de rechange à la page 11 de ce manuel.

Nº Nº DE PIÈCE DESCRIPTION QTÉ

1 ** Chambre de combustion 1 2 M11084-26 Vis d'assemblage hexagonale, n°10-16 x 3/8 po 7 3 105333-01 Habillage extérieur 1 4 104786-01 Prêt-à-monter de la poignée 1 5 M11143-1 Bride de cordon 1 6 101480-12 Assemblage de ﬁls 1 7 M11084-27 Vis d'assemblage hexagonale, n°12-14 x 1/2 po 3 8 099393-03 Bouton de réglage 1 9 105341-01 Assemblage du brûleur 1 10 099539-01 Électrode d'allumage 1 11 M11084-38 Vis d'assemblage hexagonale, 12 101478-03 Ventilateur 1 13 105332-01 Moteur 1 14 103863-01 Grille de protection du ventilateur 1 15 097384-02 Écrou à rondelle 3 16 097968-05 Vis hexagonale, n°4-40 x 1/2 po 2 17 NPC-00C Écrou hexagonal, n°4-40 2 18 101481-04 Interrupteur thermique 1 19 097776-01 Bague universelle 1 20 099237-01 Écrou de thermocouple 2 21 104146-01 Thermocouple 1 22 103921-01 Assemblage de vanne et d'oriﬁce 1 23 102445-01 Allumeur piézo-électrique 1 24 078978-03 Capuchon 1 25 105335-01 Assemblage de la base 1 26 099202-02 Rivet en acier, 1/8 po 1 27 M12461-25 Vis hexagonale, 8-32 x 3/8 2 28 098219-17 Cordon d'alimentation 1

109111-02 Étiquette de marque de commerce, Reddy 2 113858-02 103867-08 Étiquette de renseignements généraux 1 103869-04 Étiquette d'utilisation 1 079663-01 Étiquette d'avertissement GPL (Anglais) 1 079663-02 Étiquette d'avertissement GPL (Français) 1 099672-01 Étiquette d'avis 1 111632-11 LPA3055

** Cette pièce n'est pas remplaçable hors de l'usine.

PIÈCES DISPONIBLES — PAS ILLUSTRÉES

Étiquette de marque de commerce, Universal 1

Étiquette du modèle 1 Assemblage du tuyau et du détendeur 1

n°8-18 x 3/8 po 1

105339-01C 13

www.desatech.com

Page 42

NOTES

www.desatech.com

105339-01C14

Page 43

NOTES

105339-01C 15

www.desatech.com

Page 44

105339 01

SERVICE DE GARANTIE ET DE RÉPARATION

CONSERVEZ CETTE GARANTIE

Modèle

Numéro de série

Date de l'achat

GARANTIE LIMITÉE

DESA Industries garantit ce produit et toutes les pièces qu'il contient contre tout défaut de matériau et de fabrication pour un (1) an à partir de la date d'achat originale lorsque utilisés et entretenus selon les instructions. Cette garantie ne protège que l'acheteur au détail d'origine lorsqu'une preuve d'achat est fournie.

Cette garantie ne couvre que le coût des pièces et de la main d'œuvre requis pour restaurer le produit à son état de fonctionnement normal. Le transport et les frais incidents associés aux réparations sous garantie ne sont pas remboursables sous cette garantie.

Les réparations sous garantie ne sont disponibles que par l'intermédiaire de revendeurs et de centres de service autorisés.

Cette garantie ne couvre pas les défauts causés par la mauvaise utilisation, l'abus, la négligence, les accidents, le manque d'entretien adéquat, l'usure normale, les modiﬁcations, les altérations, les combustibles contaminés, les réparations avec des pièces autres que des pièces DESA ou une réparation par quelqu'un d'autre qu'un revendeur ou un centre de service autorisé. L'entretien de routine est la responsabilité du propriétaire.

CETTE GARANTIE EXPRESSE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMP RIS LES GAR ANT IES DE COMM ERC IAL ITÉ ET D'ADÉQUATION À UN BE SOI N PARTICULIER.

DESA Industries n'assume aucune responsabilité pour des dommages indirects, imprévus ou incidents. Certains états ou provinces ne permettent pas l'exclusion ou la restriction des dommages imprévus ou incidents et certaines restrictions ou exclusions pourraient ne pas s'appliquer à votre cas. Cette garantie limitée vous donne des droits spéciﬁques selon la loi; vous pourriez aussi avoir d'autres droits selon l'état ou la province où vous habitez.

Cette garantie ne couvre pas la décoloration causée par le fonctionnement de l'appareil.Nous nous réservons le droit de modiﬁer ces spéciﬁcations à tout moment sans préavis. La seule garantie valable est notre garantie écrite standard. Nous n'offrons aucune autre garantie, expresse ou implicite.

RÉPARATION SOUS GARANTIE

Si votre appareil de chauffage a besoin de réparation, retournez-le au centre de service autorisé le plus près de chez vous. Une preuve d'achat doit être présentée avec l'appareil de chauffage. L'appareil de chauffage sera inspecté. Un défaut peut être causé par des matériaux défectueux ou un défaut de fabrication. Si tel est le cas, DESA Industries acceptera de réparer l'appareil de chauffage sans frais.

SERVICE DE RÉPARATION

Retournez votre appareil de chauffage au centre de service autorisé le plus proche de chez vous. Les réparations non couvertes par la garantie seront facturées aux prix normaux. Chaque centre de service est autonome. Nous nous réservons le droit de modiﬁer ces spéciﬁcations à tout moment sans préavis.

2701 Industrial Drive P.O. Box 90004 Bowling Green, KY 42102-9004, USA

2220 Argentia Road, Unit #4 Mississauga, Ontario L5N2K7, Canada 905-826-8010

ATTN: Customer Service Department

105339-01 Rev. C

NOT A UPC

06/05
