DERBI - NACIONAL MOTOR, S.A.
Sociedad Unipersonal desea agradecerle la confianza depositada por
Ud. en la elección del modelo scooter BOULEVARD 125 / 150 / 200
En este manual se especifican los
principales detalles para el cuidado
de su ciclomotor / motocicleta, para
que obtenga el mejor funcionamiento y la mayor duración con un mínimo coste.
Cuide su motocicleta; la calidad
DERBI se encargará del resto, con
los recambios originales y una red
Nacional de más de cuatro mil
agentes y talleres autorizados, estamos seguros de que obtendrá plena
satisfacción en el uso del vehículo.
Ante cualquier problema, dirigirse al
representante más próximo.
Bienvenido a DERBI
DERBI – NACIONAL MOTOR, S.A.
Sociedad Unipersonal, vous remercie du choix que vous avez fait en
achetant le scooter modèle
BOULEVARD 125 / 150 / 200
Ce manuel spécifie les soins les
plus importants pour l'entretien de
votre cyclomoteur / motocyclette
pour obtenir le meilleur fonctionnement et une durée optimale au
moindre coût. Prenez soin de votre
motocyclette et la qualité DERBI se
chargera du reste en vous offrant
les pièces de rechange et un réseau
de plus de quatre mille agents et
garagistes autorisés qui vous garantissent toute satisfaction dans l'utilisation de votre véhicule.
Si vous avez n'importe quel problè-
me adressez-vous au concessionnaire le plus proche.
Soyez le bienvenu à DERBI
Bienvenue à DERBI
ef
Boulevard 5 idiomes 31/1/05 08:59 am Página 2
3
DERBI - NACIONAL MOTOR, S.A.
Sociedad Unipersonal desidera ringraziare la fiducia che Lei ha posto
nella scelta del modello scooter
BOULEVARD 125 / 150 / 200
In questo manuale si specificano i
dettagli principali per la cura del Suo
scooter / motocicletta e così ottenere il miglior funzionamento e maggiore durata con un costo minimo.
Abbia cura de la Sua motocicletta:
la qualità DERBI si occuperà del
resto, con pezzi originali e una rete
nazionale di oltre quattromila agenti
ed officine autorizzate, siamo certi
che Lei avrà piena soddisfazione
nell’uso del veicolo.
Di fronte a qualsiasi problema, rivolgasi al rappresentante più vicino.
Benvenuto a DERBI.
Benvenuto a DERBI
DERBI-NACIONAL MOTOR, S.A.,
Sociedad Unipersonal, wishes to
thank you for the confidence you
have shown us in your purchase of
an BOULEVARD 125 / 150 / 200
scooter.
In this manual we indicate the principal details of how to care for your
moped or motor scooter, so that you
will be able to operate it at its best
and extend its lifetime, at minimum
cost. Take care of your scooter, and
DERBI Quality will take care of the
rest, with original spare parts and a
network of more than 40 thousand
Agents and authorised workshops
throughout the country, and we are
sure that you will derive total satisfaction from the use of your vehicle.
If you experience any problem, please consult the closest DERBI representative.
Welcome to DERBI
DERBI - NACIONAL MOTOR, S.A.,
Einmanngesellschaft, möchte Ihnen
für das Vertrauen danken, dass Sie
uns durch den Erwerb des
Motorrollers Modell BOULEVARD
125 / 150 / 200 unserer Marke
entgegengebracht haben.
Das vorliegende Handbuch enthält
die wichtigsten Informationen über
die Funktionen und Wartung Ihres
Motorrollers und soll dazu beitragen,
dass Ihnen bester Fahrbetrieb und
lange Lebensdauer zu niedrigsten
Kosten gewährleistet werden.
Pflegen Sie Ihren Motorroller,
DERBI übernimmt den Rest. Wir
halten sämtliche Originalersatzteile
bereit und bieten Ihnen in Spanien
ein Netz von über viertausend
Vertragshändlern und –werkstätten,
die sicherstellen, dass Sie viel
Freude mit Ihrem Fahrzeug haben
werden. Bei Auftreten jeglichen
Problems wenden Sie sich bitte an
Ihren Vertragshändler.
Willkomen bei DERBI
igd
Boulevard 5 idiomes 31/1/05 08:59 am Página 3
Las instrucciones de este manual han
sido preparadas para proporcionar
sobre todo una conducción sencilla y
clara para su uso; se indican también
las operaciones de pequeña manutención y controles periódicos a los cuáles
el vehículo debe ser sometido en los
concesionarios o en los talleres oficiales
del servicio DERBI. El libro contiene
además las instrucciones para efectuar
unas sencillas reparaciones.
Las operaciones que no están descritas
explícitamente en esta publicación,
requieren la disponibilidad de un utillaje
particular y/o específicos conocimientos
técnicos, para su realización le aconsejamos se dirija a un Concesionario o
Taller Oficial de Servicio DERBI. El
texto evidenciado con el fondo gris, contiene indicaciones importantes para el
uso del vehículo y la seguridad de conducción.
Les instructions de ce manuel ont été
préparées dans le but de fournir à l’utilisateur un guide simple et clair; les opérations d’entretien de base et les contrôles périodiques, auxquels il faut soumettre le véhicule auprès de Concessionaires ou de Points d’Assistance DERBI y
sont indiqués. Le manuel contient aussi
les instructions pour quelques réparations simples. Les opérations qui ne
sont pas explicitement mentionnées
dans cette publication sont celles qui
nécessitent un outillage particulier et/ou
des connaissances techniques spécialisées; nous conseillons donc de les faire
exécuter par des Concessionaires ou
des Points d’Assistance Autorisés
DERBI.
Le texte sur fond gris contient des indications importantes pour l’emploi du
vehícule et la sécurité.
El manual
Le manuel
4
ef
Boulevard 5 idiomes 31/1/05 08:59 am Página 4
Le istruzioni di questo manuale sono
state redatte per fornire soprattutto una
guida semplice e chiara all’uso; sono
indicate anche operazione di piccola
manutenzione e controli periodici ai
quali il veicolo deve essere sottoposto
presso i Concessionari o Punto di Assistenza Autorizzati DERBI. Il libretto contiene inoltre le istruzioni per alcune semplici riparazioni.
Le operazioni non descritte esplicitamente in questa publicazione, richiedono la disponibilità di particolari attrezzature e/o di specifiche conoscenze tecniche; per la loro esecuzione consigliamo
quindi di rivolgersi a Concessionari o
Punti di Assistenza Autorizzati DERBI.
Il testo evidenziato con il fondo grigio,
contiene indicazioni importanti per l’uso
del veicolo e la sicurezza di guida.
The instructions in this handbook are
designed to provide a clear and simple
guide to the use of your new vehicle.
The handbook contains information
regarding maintenance work and periodic checks that must be carried out by
DERBi Dealers or Authorised Sevice
Centres. You will also find the instructions for canseveral simple repair jobs
can do yourself. All operations not explicity described in the handbook require
the use of special tools and/or specific
technical skils and should be performed
exclusively by DERBI. Dealers or Authorised Service Centres. Areas of text
highlighted in grey contain important
information regarding use of the vehicle
and road safety.
Die Angaben in dieser
Bedienungsanleitung sind derart
vorbereitet worden, daß sie in erster
Linie eine Klare und einfache
gebrauchsanleitung liefern; es sind
ebenfalls kleine Wartungsarbeiten
beschrieben, sowie die regelmäßigen
Kontrollen aufgeführt, die beim DERBI
Vertragshändler oder bei einer DERBI
Vertragswerkstatt durchgeführt weden
sollen. Dieses Heft enthält außerdem
Anweisungen für einige einfache
Reparaturarbeiten. Arbeiten, die nicht
ausdrücklich in diesem Heft
beschriebern sind erfordem besondere
Werkzeuge und/oder besondere
technische Kenntnisse; für ihre
Ausführung empfehlen wir ihnen sich an
einen DERBI Vertragshädler oder eine
DERBI Vertragswerkstatt zu wenden.
Der auf grauem Untergrund gedruckte
Text enthält wichtige Informationen für
die Bedienung des Fahrzeugs und
sicheres Fahren.
Il manuale • The Manual
Das Handbuch
5
igd
Boulevard 5 idiomes 31/1/05 08:59 am Página 5
00
11
55
Seguridad de las personas
La falta de respeto total o parcial de
estas prescripciones puede comportar
peligro grave para la integridad física de
las personas.
Salvaguardia del ambiente
Indica el comportamiento correcto para
que el uso del vehículo no cause ningún
daño a la naturaleza.
Integridad del vehículo
La falta de respeto total o parcial de
estas prescripciones comporta el peligro
de serios daños al vehículo e incluso la
caducidad de la garantía.
Las señales que ven en esta página son
muy importantes. Sirven para resaltar
partes del libro en las que es necesario
detenerse con más atención. Como ven,
cada señal está compuesta de un sím-
bolo gráfico diferente para facilitar inmediatamente y resaltar la colocación de
los argumentos en el texto.
Sécurité des personnes
Le non respect total ou partiel de ces
prescriptions peut entraîner un danger
pour l'intégrité physique des personnes.
Sauvegarde de l'environnement
Indique la meilleure utilisation du véhi-
cule causant le moins de dommage à
l'environnement.
Intégrité du véhicule
Le non respect total ou partiel de ces
prescriptions peut causer de sérieux
dommages à votre véhicule et peut
entraîner la perte de la garantie.
Les signes qui apparaissent sur cette
page sont très importants car ils soulignent les parties du manuel qui méritent
toute votre attention. Chaque signe est
un symbole graphique qui facilite la lecture aisée des recommandations des
différents chapîtres.
El manual
Le manuel
6
ef
Boulevard 5 idiomes 31/1/05 08:59 am Página 6
Sicurezza delle persone
L’inadempienza totale o parziale di
queste prescrizioni può implicare pericolo grave per l’incolumità delle persone.
Salvaguardia dell’ambiente
Indica l’atteggiamento corretto affinché
l’uso del veicolo non arrechi nessun
danno alla natura.
Integrità del veicolo
L’inadempienza totale o parziale di
queste prescrizioni implica il rischio di
danni seri al veicolo e addirittura la scadenza della garanzia.
I segnali che vedete su questa pagina
sono assai importanti. Servono a evidenziare parti del libro in cui è necessario fermarsi con più attenzione. Come
vedete, ogni segnale è formato da un
simbolo grafico diverso per rendere
immediatamente più facile ed evidenziare la collocazione dei temi nelle diverse
aree.
Personal Safety
Failure to observe these prescriptions
either in full or in part, may involve
serious risk to personal safety and to
others.
Protection of the Environment
Indicates correct procedures for the use
of the vehicle which causes no harm to
the environment.
Damage to the vehicle
Failure to observe these prescriptions
either in full or in part, may involve
serious risk of damage to the vehicle,
and even cancellation of the guarantee.
The symbols shown on this page are
very important. They are used to draw
attention to parts of this book where it is
necessary to pay special attention. As
you can see, each symbol is made up of
a different graphic image for immediate
recognition, and emphasise the organisation of the text in the different sections.
Sicherheit für die Personen
Durch die völlige oder teilweise
Nichtbeachtung dieser Vorschriften
kann eine ernste Gefährdung der
Unversehrtheit von Personen
hervorgerufen werden.
Umweltschutz
Mit diesem Zeichen wird angegeben,
wie Sie durch ein umsichtiges Fahren
mit Ihrem Motorroller zum Umweltschutz
beitragen können.
Betriebssicherheit des Fahrzeugs
Durch die völlige oder teilweise
Nichtbeachtung dieser Vorschriften
können schwere Schäden an dem
Fahrzeug hervorgerufen werden und
können sogar zum Verlust der Garantie
führen.
Die auf dieser Seite angegebenen
Zeichen sind von größter Wichtigkeit.
Mit ihnen werden Textstellen des
Handbuches angegeben, die höhere
Aufmerksamkeit verlangen. Die
einzelnen Zeichen unterscheiden sich
durch verschiedene graphische
Symbole, mit denen in den
verschiedenen Kapiteln die einzelnen
Hinweise gekennzeichnet und als
solche leicht zu erkennen sind.
7
igd
Boulevard 5 idiomes 31/1/05 08:59 am Página 7
8
❀
Así puede Vd. contribuir a
la conservación del medio
ambiente.
De su estilo de conducir depende
también el consumo de combustible
y, por lo tanto, el nivel de emisión
de contaminantes de su scooter
BOULEVARD
Asimismo, la manera de tratar el
vehículo influye en el nivel de ruidos
y en el desgaste del mismo.
En este Manual de Instrucciones se
incluyen una serie de informaciones
sobre una conducción ecológica y al
mismo tiempo económica de su
scooter BOULEVARD
Sírvase tener en cuenta todos los
textos de este Manual marcados
con un
❀
Contamos con Vd.
¡Proteja el medio
ambiente !
Vous pouvez contribuer
à la conservation de
l’environnement.
De votre manière de conduire
dépend également la consommation
de combustible et, donc, du taux
d’émission d’agents contaminants
de votre scooter BOULEVARD
La manière de traiter votre véhicule
a des répercutions sur le niveau de
bruits et la vie de votre scooter
BOULEVARD
Ce Manuel d’Instructions donne une
série d’informations sur une conduite écologique et économique de
votre scooter BOULEVARD
Voyez tous les textes de ce Manuel
marqués d’une
❀
Nous avons confiance
en vous.
Protégez
l’environnement!
ef
Boulevard 5 idiomes 31/1/05 08:59 am Página 8
9
Così può Lei contribuire
alla conservazione del
medio ambiente.
Dal suo modo di guidare dipende pure
il consumo di combustibile e, quindi, il
livello di emissione di contaminanti del
suo scooter BOULEVARD
Inoltre, il modo in cui tratta il veicolo
influisce sul livello di rumore e nel
proprio logoramento.
In questo Manuale di Istruzioni si
allegano una serie di informazioni
sulla guida ecologica e contemporaneamente economica del suo scooter BOULEVARD
Voglia tener presente tutti i testi di
questo Manuale contrassegnati con
un
❀
Contiamo su di Lei.
Protegga il
medio ambiente!
This is how you can contribute to preserving the
environment.
The way you ride determines your
fuel consumption and therefore how
much your scooter BOULEVARD
pollutes the atmosphere.
In the same way, the way you
treat your moped affects its noise
level and wear and tear on the scooter BOULEVARD
In the Owner’s instruction handbook you will find a series of points of
information on how to ride in an ecologically sound manner, which will
also be the most economic way to
ride your scooter BOULEVARD
Please pay attention to all the
points marked with a flower
❀
in
this handbook.
We are counting on you!
Protect the
environment!
So können Sie zum
Umweltschutz beitragen
Von Ihrem Fahrstil hängt der
Kraftstoffverbrauch ab und bestimmt
somit die Abgasemission Ihres
Motorrollers
BOULEVARD.
Gleichermaßen hat Ihre Fahrweise
auch Auswirkungen sowohl auf den von
dem Motorroller verursachten
Lärmpegel als auch hinsichtlich des
Verschleißes.
Das vorliegende Handbuch enthält
eine Reihe von Informationen über
umweltfreundlichen und gleichzeitig
kostengünstigen Betrieb Ihres
Motorrollers
BOULEVARD.
Beachten Sie in diesem Handbuch
bitte alle mit
❀
gekennzeichneten
Textstellen.
Wir rechnen auf Sie.
Schonen die
die Umwelt!
igd
Boulevard 5 idiomes 31/1/05 08:59 am Página 9
INDICE Pág.
1 BOULEVARD
Instrumentos ...............................14
Mandos .......................................16
Llaves .........................................20
Identificación...............................22
2 EL USO
Controles y Reabastecimiento....24
Rodaje ........................................28
Arranque .....................................30
Conducción segura.....................38
3 MANTENIMIENTO
Nivel aceite motor .......................44
Nivel aceite buje trasero .............50
Neumáticos.................................52
Desmontaje bujía y filtro de aire .54
Nivel líquido instalación
de frenado...................................58
Batería y fusible ..........................64
INDEX Pag.
1 BOULEVARD
Le tableau de bord......................14
Les commandes .........................16
Les clefs......................................20
l’identification ..............................22
2L’UTILISATION
Contrôles et approvisionnement .24
Rodage .......................................28
Démarrage.....................................30
Conduire en sécurité
....................38
3L’ENTRETIEN
Niveau d’huile moteur .................44
Niveau d’huile dans
la boîte relais ..............................50
Pneumatiques.............................52
Démontage bougie et filtre à air..54
Niveau de liquide dans
le circuit de freinage....................58
Batterie et fusibles ......................64
Índice
Index
10
ef
Boulevard 5 idiomes 31/1/05 08:59 am Página 10
Indice • Table of contents
Inhalt
11
INDICE Pag.
1 BOULEVARD
La plancia ...................................14
I comandi ....................................16
Le chiavi......................................20
L’identificazione ..........................22
2L’USO
Controli e rifornimento ................24
Rodajggio....................................28
Avviamento .................................30
La guida sicura ...........................38
3 LA MANUTENZIONE
Livello olio motore.......................44
Livello olio mozzo posteriore ......50
Pneumatici ..................................52
Smontaggio candela e filtro aria
....54
Livello liquido impianto frenate ...58
Batteria e fusibili .........................64
TABLE OF CONTENTS page
1 BOULEVARD
Instrument panel .........................14
Controls .....................................16
Keys............................................20
Identification................................22
2 USE
Checks and refuelling .................24
Break-in ......................................28
Starting .......................................30
Safe riding...................................38
3 MAINTENANCE
Engine oil level............................44
Rear hub oil level .......................50
Removing spark plug and air filter
....52
Tires............................................54
Brake fluid level ..........................58
Battery and fuse..........................64
INHALT Seite
1 BOULEVARD
COCKPIT.............................................14
LENKERARMATUREN........................16
SCHLÜSSEL........................................20
FAHRZEUG .........................................22
2 BENUTZUNGSHINWEISE
KONTROLLEN UND AUFTANKEN.....24
EINFAHREN ........................................28
STARTEN ............................................30
SICHERES FAHREN...........................38
3 WARTUNG
MOTORÖLSTAND...............................44
ÓLSTAND HINTERRADGETRIEBE....50
REIFEN................................................52
AUSBAU ZÜNDKERZE UND
LUFTFILTER
.........................................54
BREMSFLÜSSIGKEITSSTAND ..........58
BATTERIE UND SICHERUNGEN.......64
igd
Boulevard 5 idiomes 31/1/05 08:59 am Página 11
4 QUE HACER SI...
...se funde una lámpara..............70
...
hay que orientar
el faro delantero
........................74
...se deben regular los espejos
retrovisores ..............................76
...hay que regular el ralentí.........78
...se pincha un neumático...........80
...hay que ajustar los frenos........82
...el vehículo queda inactivo .......86
...hay que limpiar el vehículo ......88
...se tiene que buscar
las averías ...............................92
5 CARACTERISTICAS TÉCNICAS
Características técnicas y
prestaciones................................98
6 PIEZAS DE RECAMBIO
Piezas de recambio ..................108
7 MANTENIMIENTO
PROGRAMADO
Operaciones .............................110
Productos aconsejados ............117
4 QUE FAIRE SI...
...une ampoule est grillée............70
...
il faut régler la hauteur du phare
...74
...
il faut régler les rétroviseurs
.......76
...
il faut régler le ralenti
.................78
...un pneu crevé..........................80
...
il faut régler les freins
................82
...le véhicule reste inutilisé..........86
...il faut nettoyer le véhicule ........88
...il faut chercher les pannes.......92
5 CARACTÉRISTIQUES
TECNIQUES
Caractéristiques tecniques et
performances ..............................98
6PIÈCES DE RECHANGE
les pièces de rechange.............108
7L’ENTRETIEN PROGRAMMÉ
Les opérations ..........................110
Produits préconisés ..................117
Índice
Index
12
ef
Boulevard 5 idiomes 31/1/05 08:59 am Página 12
Indice • Table of contents
Inhalt
13
4 COSA FARE SE...
...si brucia una lampada..............70
...
si deve regolare il proiettore
.......74
...si devono regolare
gli specchi retrovisori ...............76
...si deve regolare il minimo ........78
...si fora un pneumatico ..............80
...si devono regolare i freni .........82
...il veicolo rimane inattivo...........86
...si deve pulire il veicolo.............88
...si devono ricercare i guasti ......92
5 DATI TECNICI
Dati tecnici e prestazioni.............98
6 RICAMBI
I ricambi ....................................108
7 LA MANUTENCIZIONE
PROGRAMMATA
Le operazioni ............................110
I prodotti consigliati ...................117
4 WHAT TO DO IF..
the headlight requires
replacement ................................70
the headlight requires adjustment
....74
the rearview mirror requires
adjustment .................................76
idle requires adjustment ................78
a get a flat tire ...............................80
front brake requires adjustment ....82
rear brake requires adjustment .....86
you need to store the vehicle ........88
you need to pinpoint a fault ...........92
5 TECHNICAL DATA
Technical data and performance
..98
6 PARTS AND ACCESSORIES
Spare parts ...............................108
7 SCHEDULED MAINTENANCE
Operations ...............................110
Recommended products ..........117
4 WAS TUN WENN...
...
EINE LAMPE AUSGEWECHSELT
WIRD
.................................................70
...DER SCHEINWERFER
EINGESTELLT WIRD.......................74
...DIE RÜCKSPIEGEL EINGESTELLT
WERDEN..........................................76
...DER LEERLAUF EINGESTELLT
WIRD................................................78
...
EIN REIFEN GEWECHSELT
WIRD ....80
...DIE BREMSEN EINGESTELLT
WERDEN..........................................82
...DAS FAHRZEUG WIRD
STILLGELEGT .................................86
...DAS FAHRZEUG
GEPFLEGT WIRD............................88
...STÖRUNGSSUCHE.........................92
5 TECHNISCHE DATEN
TECHNISCHE DATEN UND
LEISTUNGSWERTE.........................98
6 ERSATZTEILE
DIE ERSATZTEILE............................108
7 PROGRAMMIERTE WARTUNG
DIE WARTUNGSARBEITEN.............110
EMPFOHLENE PRODUKTE .............117
igd
Boulevard 5 idiomes 31/1/05 08:59 am Página 13
1 - Velocímetro
2 - Cuentakilómetros
3 - Indicador de combustible
4 - Testigo indicador de
dirección izquierda
5 - Testigo indicador de
dirección
derecha
6 - Testigo presión aceite
7 - Testigo luz intensiva
8 - Testigo reserva
combustible
9 - Testigo luz de cruce
10 - Testigo led inmovilizador
11 - Conmutador
intermitentes
12 - Pulsador claxon
13 - Pulsador arranque
14 - Mando aire acelerador
15 - Palanca mando freno
delantero
16 - Palanca mando freno
trasero
17 - Interruptor luz de
posición y de cruce
18 - Conmutador luces
(carretera / cruce)
y passing
19 - Indicador voltaje batería
1 - Compteur de vitesse
2 - Compteur kilométrique
3 - Indicateur de niveau du
carburant
4 - Témoin clignotant G
5 - Témoin clignotant D
6 - Témoin de pression
d’huile
7 - Témoin de plein phare
8 - Témoin de réserve du
carburant
9 - Témoin des codes
10 - Témoin de charge
batterie
11 - Conmutateur des
clignotants
12 - Bouton de klaxon
13 - Bouton de démarrage
14 - Commande de
l’accélérateur
15 - Levier de commande du
frein avant
16 - Levier de commande du
frein arrière
17 - Interrupteur veilleuse et
code
18 - Inverseur code/phare et
passing
19 - Indicateur de voltage
batterie
BOULEVARD
14
1
2 3
4 567
8 9
10
1112 13
14
15
16
17
18
19
ef
Boulevard 5 idiomes 31/1/05 08:59 am Página 14
1 - Tachimetro
2 - Contachilometri
3 - Indicatore livello carburante
4 - Spia lampeggiatore sx
5 - Spia lampeggiatore dx
6 - Spia pressione olio
7 - Spia luce abbagliante
8 - Spia riserva carburante
9 - Spia luce anabbagliante
10 - Spia ricarica batteria
11 - Commutatore lampeggiatori
12 - Pulsante clacson
13 - Pulsante avviamento
14 - Comando accelertore
15 - Leva comando freno anteriore
16 - Leva comando freno posteriore
17 - Interruttore luce di posizione e
anabbagliante
18 - Deviatori luci
(abbagliante/anabbagliante) e
passing
19 - Indicatore voltaggio batteria
1 - Speedometer
2 - Odometer
3 - Fuel gauge
4 - Lh turn signal indicator
5 - Rh turn signal indicator
6 - Oil pressure warning light
7 - Full beam indicator
8 - Fuel warning light
9 - Dipped beam indicator
10 - Battery charge indicator
11 - Turn signal selector
12 - Horn
13 - Start button
14 - Throttler twistgrip
15 - Front brake lever
16 - Rear brake lever
17 - Side lights and dipped beam switch
18 - Headlight full/dipped beam selector
and full beam flasher
19 - Battery voltage indicator
1 - Tachometer
2 - Kilometerzähler
3 - Benzinstandanzeige
4 - Blinkerkontrolle links
5 - Blinkerkontrolle rechts
6 - Öldruckkontrolle
7 - Kontrolleuchte Fernlicht
8 - Reserveanzeige Benzin
9 - Kontrolleuchte Abblendlicht
10 - Kontrolleuchte Batterieladung
11 - Blinkerschalter
12 - Hupendruckknopf
13 - Staterknopf
14 - Gasgriff
15 - Bremshebel Vorderradbremse
16 - Bremshebel Hinterradbremse
17 - Schalter Stadtlicht und Abblendlicht
18 -Umschalter Fernlicht/ Abblendlicht
und Lichthupe
19 - Anzeiger Batteriespannung
Instrumentos • Tableau de bord • Comandi
Instrument panel • COCKPIT
15
igd
Boulevard 5 idiomes 31/1/05 08:59 am Página 15
Conmutador de llave "A"
Lock - Encendido a masa, llave
extraíble, bloqueo manillar
conectado.
OFF - Encendido a masa, llave
extraíble, bloqueo manillar
desconectado
ON - Posición de predisposición al
arranque, bloqueo manillar
desconectado, la llave no puede
extraerse.
Bloqueo manillar
Mover el manillar completamente
hacia la izquierda (fin de carrera), girar
la llave en posición de
"LOCK" y
sacarla.
Desbloqueo manillar
Introducir la llave y girarla a posición
"OFF"
Contacteur à clef "A"
Lock - Allumage à la masse, clef
extracti-ble, direction bloquée
OFF - Allumage à la masse, clef
extracti-ble, direction débloquée
ON -Prêt pour le démarrage, antivol
coupé, clef non extractible.
Blocage de la direction:
Braquer à fond le guidon vers la
gauche, tourner la clef en position
"LOCK" (voir fig. 1) puis l’extraire.
Déblocage de la direction:
Introduire la clef et la tourner en
position
"OFF"
Mandos
Commandes
16
ef
1-
VEHÍCULO
VÉHICULE
No girar la llave a la posición
"LOCK" durante la marcha.
Ne pas tourner la clef en position
"LOCK" pendant la marche.
c
No girar la clau a la posició “LOCK”
durant la marxa
Boulevard 5 idiomes 31/1/05 08:59 am Página 16
Commutatore a chiave "A"
Lock - Accensione a massa, chiave
estraible, bloccasterzo inserito.
OFF - Accensione a massa, chiave
estraible, bloccasterzo
disinserito.
ON - Posizione di predisposizione
all’av-viamento bloccasterzo
disinserito chiave non estraibile.
Inserimento bloccasterzo:
Routare il manubrio a sinistra (fine
corsa), girare la chiave in posizione
"LOCK" ed estrarla.
Disinserimento bloccasterzo:
Insrire la chiave e routarla in
posizione "OFF"
Key switch"A"
Lock - Ignition OFF, key can be removed
steering locked.
OFF - Ignition OFF, key can be removed,
steering unlocked.
ON - Ready to start engine, steering
unlocked, key cannot be
extracted.
Locking the steering:
Turn the handlebars completely to the
left and then turn the key to the
"LOCK"
position and remove it.
Unlocking the steering:
Insert the key and turn it to the "OFF"
position.
Zündschlüssel "A"
Lock -Zündung aus, Schlüssel
abziehbar, Lenkradschloß
eingerastet
OFF -Zúndung aus,Schlüssel
abziehbar, Lenkradschloß nicht
eingerastet.
ON - Startposition,
Lenkradschloßnicht eingerastet,
Zündschlüssel nicht abziehbar.
LENKRADSCHLOß ABSPERREN:
Den Lenker (bis zum Anschlag) nach
links drehen, den Schlüssel in Stellung
"LOCK" drehen und abziehen.
LENKRADSCHLOß AUFSPERREN:
Den Schlüssel in das Zündschloß
stecken und auf "OFF" drehen
17
Comandi • Controls
Lenkerermaturen
igd
VEICOLO - VEHICLE
-1
FAHRZEUG
WARNING
LEAVE THE KEY IN THE “ON”
POSITION WHILE RIDING. DO NOT TURN
THE KEY WHILE RIDING TO
“LOCK”, THIS
WILL INEVITABLY LEAD TO AN UPSET,
WITH SUBSEQUENT SERIOUS ACCIDENT,
AND SERIOUS INJURY OR EVEN DEATH.
DO NOT ATTEMPT TO TURN IT UNTIL THE
SCOOTER HAS STOPPED.
Non routare la chiave in posizione
"LOCK" durante la marcia.
WÄHREND DER FAHRT DEN
ZÜNDSCHLÜSSEL NIE IN
STELLUNG "LOCK" DREHEN
Boulevard 5 idiomes 31/1/05 08:59 am Página 17
Mandos
Commandes
18
1-
VEHÍCULO
VÉHICULE
C
B
G
E
F
Conmutador intermitentes "B"
Para encender los intermitentes del lado
izquierdo, desplazar la palanquita hacia la
izquierda, para encender los de la derecha, desplazar la palanquita hacia la derecha. La palanquita vuelve automáticamente a la posición central y los intermitentes
quedan conectados. Para apagar los intermitentes, apretar el conmutador.
Pulsador claxon "C"
Conmutador Luces "E"
0 - Luces apagadas
1 - Luz de posición, luz cuentakilómetros,
luz de posición trasera encendidas.
2 - Luz de cruce, luz cuentakilómetros, luz
de posición trasera encendidas.
Pulsador de arranque "F"
Conmutador Luces "G"
0 - Luz de cruce encendida
1 - Luz de carretera encendida
2 - Passing
Contacteur des clignotants
"B"
Pour allumer les clignotants de gau-
che, pousser le bouton vers la gauche
"S" et vers la droite pour les clignotants
de droite
"D". Le bouton revient auto-
matiquement en position
"O"et les clig-
notants restent allumés. Pour éteindre,
appuyer sur le contacteur.
Bouton de klaxon "C"
Contacteur des feux "
E"
0 - Feu éteints.
1 - Feu de position, éclairage du comp-
teur-kilométrique, feu de position
arrière allumés.
2 -Code, éclariage du compteur allu-
més, feu de position arrière allumé.
Bouton du démarreur "F"
Inverseur code-phare "G"
0 - Feu de croisement allumé
1 - Feu de route allumé
2 - Passing
ef
Boulevard 5 idiomes 31/1/05 08:59 am Página 18
19
Comandi • Controls
Lenkerermaturen
VEICOLO - VEHICLE
-1
FAHRZEUG
Commutatore lampeggiatori
"B"
Per inserire i lampeggiatori di sinistra
spostare la levetta verso sinistra
"S" per
inserire i lampeggiatori di destra spostare
la levetta versodestra
"D". La levetta torna
automaticamente in posizione
"O" e i lam-
peggiatori restano inseriti. Per spegnere
premere il commutatore.
Pulsante clacson "C"
Interruttore luci "E"
0 - Luci spente
1 - Luce di posizione anteriore, luce conta-
chilometri, luce di posizione posteriore
accese.
2 - Luce anabbagliante, luce contachilo-
metri, luce di posizione posteriore
accese.
Pulsante avviamento "F"
Deviatore luci "G"
0 - Luce anabbagliante accesa
1 - Luce abbagliante accesa.
2 - Passing.
Turn indicator selector "B"
To activate the l.h. turn indicators, press
the selector to the left
”S”, for the r.h. turn
indicators press it to the right
“D”. The
selector automatically returns to the centre
position
“O” when released and the turn
indicators remain activated. To swich off
the indicators press the selector.
Horn button "C"
Lights ON/OFF switch "E"
0 - Lights off
1 - Side lights, speedometer dial light.
2 - Dipped beam, speedometer dial light,
rear side light.
Start button "F"
Dipped/full beam selector "G"
0 - Dipped beam 1 - Full beam.
2 - Full beam flasher.
BLINKLICHTSCHALTER "B"
Zum Einschalten der linken Blinker
den Hebel nach links
"S" verstellen,
zum Einschalten der rechten Blinker den
Hebel nach rechts
"D". verstellen der
Hebel stellt sich automatisch auf
Stellung
"O"zurück, die Blinker bleiben
eingeschaltet. Zum Ausschalten der
Blinker den Blinkerschalter drücken.
HUPENDRUCKKNOPF "C"
LICHTUMSCHALTER "E"
0
- Licht ausgeschaltet.
1 - Positionslicht, Tachobeleuchtung,
Rücklicht eingeschaltet.
2 - Fahrlicht, Tachobeleuchtung,
Rücklicht eingeschaltet.
STARTSCHALTER "F"
LICHTSCHALTER "G"
0
- Abblendlicht eingeschaltet
1 - Fernlicht eingeschaltet
2 - Lichthupe
igd
Boulevard 5 idiomes 31/1/05 08:59 am Página 19
Llaves
El vehículo se entrega con una llave y
un duplicado para la puesta en marcha
del vehículo, la abertura del asiento y la
abertura del cofre y acceso a la bujía.
Junto con las llaves se entrega
también una placa en la cual está
grabado el número de identificación que
debe ser indicado en caso de pedido de
duplicados.
Se aconseja guardar el duplicado
de la llave junto con su código en
lugar diferente del vehículo.
Sillín
Introducir la llave en la cerradura "A",
girarla en sentido contrario a las agujas
del reloj y levantar el sillín hacia
adelante.
Debajo del sillín tenemos acceso al
depósito combustible y al alojamiento
casco.
Colocación casco
Después de levantar el sillín, colocar
el casco como se ilustra en la figura 3.
Clefs
Le véhicule est livré avec une clef et
son double pour la mise en marche du
véhicule, l’overture de la selle, l’overture
du coffre et l’accès à la bougie. Ces
clefs sont tenues par une plaquette qui
porte estampillé le numé ro
d’ identification, à citer en cas de
demande de double.
On conseille de garder la copie de
la clef et son code dans un lieu autre
que le véhicule.
Selle
Basculement de la selle pour l’accès au
réservoir et au logement du casque
Introduire la clé dans la serrure
"A",
la tourner dans les sens inverse des
aiguilles d’une montre (voir fig. 2) et
basculer la selle en avant.
Positionnement du casque
Après avoir renversé la selle,
positionner le casque comme illustré à
la figure 3.
Llaves
Clefs
20
ef
1-
VEHÍCULO
VÉHICULE
Boulevard 5 idiomes 31/1/05 08:59 am Página 20
Chiavi
Il veicolo viene fornito di una chiavi e
un suo duplicato per la messa in moto
del veicolo, l’apertura della sella e
l’ apertura del vano portaoggetti e
accesso candela.
Insieme alle chiavi viene consegnata
una targhetta con stampigliato il numero
di identificazione da utilizzare in caso di
richiesta di duplicati..
Consigliamo di conservare il
duplicato della chiave unitamente al
suo codice in luogo diverso dal
veicolo.
Sella
Ribaltamento sella per accesso al serbatoio
carburante ed al vano portacasco
Inserire la chiave nella serratura “A”.
routarla in senso antiorario ( vedi fig. 2)
e ribaltare la sella in avanti.
Posizionamento casco
Dopo aver ribaltato la sella posizioare
il casco come illustrato in fig. 3.
Keys
The vehicle is supplied with one key
and its duplicate to be used for the
ignition switch, the helmet compartment,
the glove compartment and spark plug
inspection. The keys are accompanied
by a plate bearing an identification
number. You must quote this number
when requesting duplicate keys.
Keep the duplicate key and
identification plate separately from
the scooter.
Tipping up the saddle to
acces the helmet
compartment and fuel filler
cap
Insert the key in lock “A”, and rotate it
anti-clockwise (see figure 2). Tip the
saddle forwards.
Helmet storage
Place the helmet in the compartment
as shown in figure 3.
SCHLÜSSEL
Das Fahrzeug wird mit einem
Schlüssel und Duplikat geliefert. Die
Schüssel dienen zum Starten, zum
Hochklappen der Sitzbank sowie zum
Öffnen des Handschuhfachs und
Zugang zur Zündkerze.
Mit den Schlüsseln wird ebenfalls eine
Plakette mit der Schlüsselnummer
geliefert, welche bei Bestellung von
Duplikaten angeführt werdwn muß.
HOCHKLAPPEN DER SITZBANK ALS
ZUGANG ZU DEN TANKS UND ZUM
HELMSTAURAUM
Schlüssel im Schloß "A", einführen
und gegen den Uhrzeigersinn drehen
(siehe fig. 2), und Sitzbank aufklappen.
UNTERBRINGEN DES STURZHELMS
Nach Hochklappen der Sitzbank, den
Sturzhelm wie in der Fig. 3 gezeigt
unterbringen.
Chiavi • Keys
Schlüssel
21
igd
VEICOLO - VEHICLE
-1
FAHRZEUG
Boulevard 5 idiomes 31/1/05 08:59 am Página 21
La identidad chasis y motor
Las matrículas de identificació n
consisten en un prefijo grabado sobre el
chasis (fig. 1) y sobre el motor (fig. 2), y
un número. Dichos datos deben
siempre ser indicados en los pedidos de
piezas de recambios.
Se aconseja controlar que el prefijo y
el número de chasis grabados sobre el
vehículo correspondan con los
indicados en los documentos del
vehículo.
La alteración de las matrículas de
identificación puede hacer incurrir en
graves sanciones penales como el
embargo del vehículo.
L’identité du cadre et du
moteur
Les matricules d’identification sont
consti-tués d’un préfixe gravé sur le
cadre (fig. 1) et sur le moteur (fig. 2)
suivi d’un numéro. Ils doivent tuojours
être indiqué s sur les demandes de
pièces de rechange.
Nous conseillons de vérifier la
correspon-dance du préfixe et du
numéro de cadre gravés sur le véhicule
avec ceux qui sont inscrits sur les
papiers de véhicule.
Il est rappelé que l’altération de ces
matricules peut faire encourrir de graves
sanctions pénales comme la saisie du
véhicule.
Identificación
Identificatión
22
ef
1-
VEHÍCULO
VÉHICULE
fig. 1
fig. 2
Boulevard 5 idiomes 31/1/05 08:59 am Página 22
L’identità telaio e motore
Le matricole di identificazione sono
costituite da un prefisso stampigliato sul
telaio fig. 1 e sul motore fig. 2, seguito
da un numero. Esse devono essere
sempre indicate nelle richieste di parti di
ricambio.
Consigliamo di verificare la corrispondenza del prefisso e del numero di telaio
stampigliato sul veicolo con quello
riportato sui documenti del veicolo
stesso.
Si ricorda che l’alterazione delle
matricole di identificazione può far
incorrere in gravi sanzioni penali
(sequestro del veicolo, ecc.).
Frame and engine
The serial numbers are made up of a
code with letters and numbers followed
by an all-number code punched into the
frame (Fig.1) and the engine block
(Fig.2). Always quote the serial numbers
when ordering spares.
Chek that the frame number on the
vehicle is identical to the number shown
in the owner’s handbook.
Defacing factory serial numbers is a
serious criminal offence and can lead to
confiscation of the vehicle or other
penalties.
FAHRGESTELL-UND
MOTORNUMMER
Die Fahrgestell- und Motornummer
bestehen aus einer Präfix und einer
Ziffer, die auf dem Fahrgestell (fig. 1)
und dem Motor (fig. 2), eingeprägt sid.
Diese Nummem müssen bei
Ersatzteilbestellungen angegeben
werden.
Überprüfen Sie, ob die
Fahrgestellnummer und Präfix mit der
Nummer in den Fahrzeugdokumenten
übereinstimmt.
Eine Veränderung der
Fahrgestellnummer ist strafbar und kann
u.a. zur Beschlagnahmung des
Fahrzeugs führen.
23
Identificazione • Identification
Fahrzeug
igd
VEICOLO - VEHICLE
-1
FAHRZEUG
Boulevard 5 idiomes 31/1/05 08:59 am Página 23
Antes de poner el circulación el
vehículo, verificar:
1.
Que el tanque de combustible este
repostado.
2. Nivel de aceite buje trasero.
3. El nivel de aceite en el cárter motor
(Ver pág. 44).
4. Que los neumá ticos estén a la
presión prescrita.
5. El funcionamiento de las luces del
faro, del piloto y de los indicadores
de dirección.
6. El funcionamiento de los frenos
delantero y trasero.
7. El nivel del líquido en el depósito de
la bomba de freno delantero.
Presión neumáticos
Rueda delantera: 1,4 ÷ 1,5 bar
Rueda trasera: 1,6 ÷ 1,7 bar
1,8 bar con pasajero
Avant de mettre le véhicule en
service, vérifier:
1. Que le réservoir d’essence est appro-
visionné.
2. Le niveau d’huile dans la boîte relais.
3. Le niveau d’ huile dans le carter
moteur (voir p. 44).
4. Le gonflage des pneus.
5. Le fonctionnement de l’éclairage du
projecteur, du feu arrière et des
cligno-tants.
6. Le bon fonctionnemet des freins
avant et arrière.
7. Le niveau de liquide dans la réservoir
du maître-cylindre.
Pression des pneus
Roue avant: 1,4 ÷ 1,5 bar
Roue arrière: 1,6 ÷ 1,7 bar
1,8 avec passager.
Controles y reabastecimientos
Contrôles et approvisionnement
24
ef
A
La presión de los neumáticos debe
controlarse en frío.
La pression des pneus doit être controlée
à froid
.
c
La pressió dels pneumàtics s’ha de
controlar en fred.
2-
USO
UTILISATION
Boulevard 5 idiomes 31/1/05 08:59 am Página 24
Prima di mettere in servizzio il
veicolo verificare:
1. Che il serbatoio carburante sia
rifornito.
2. Il livello dell’olio nel mozzo posteriore.
3. Il livello dell’olio coppa motore (Vedi
pág. 44).
4. Che i pneunatici siano gonfiati
correttamente.
5. Il funziomamento delle luci del
proiettore, del fanalio posteriore e
degli indicatori di direzione.
6. Il funzionamento dei freni anteriore e
posteriore.
7. Il livello liquido nel serbatoio della
pompa freno ant..
Pressione pneumatici
Ruota anteriore: 1,4 ÷ 1,5 bar
Routa posteriore: 1,6 ÷ 1,7 bar
1,8 con passeggero
Before using the scooter check:
1.
Full fuel tank.
2. Rear hub oil level.
3. Sump oil level (page 44).
4. Tire inflation pressure.
5. Lights and turn indicators.
6. Front and rear brakes.
7. Fluid level in front brake reservoir.
Tire pressure
Front wheel: 1,4 ÷ 1,5 bar
Rear wheel: 1,6 ÷ 1,7 bar
1,8 bar with pillion.
KONTROLLEN VON DEM START:
1.
Benzinvorrat prüfen.
2. Ölstand in der Hinterradnabe.
3. Motorölstand prüfen (siehe Seite 44).
4. Reifendruck prüfen.
5. Funktion der Licht-, und Blinklicht-
anlage prüfen.
6. Funktion der Vorderrad- und
Hinterradbremsanlage prüfen.
7. Bremsflüssigkeitsstand im
Bremsflüssigkeitsstand im
bremsflussigkeits behälter der
Vorderradbremse.
REIFENLUFTDRUCK
Vorderrad: 1,4 ÷ 1,5 bar
Hinterrad: 1,6 ÷ 1,7 bar
1,8 mit Beifahrer
Controlli e rifornimento • Checks and refuelling
Benetzungshinweise
25
igd
La pressione dei pneumatici deve
essere controllata a freddo.
Check inflation pressure with tires cold.
DER REIFENLUFTDRUCK MUß BEI
KALTEN REIFEN KONTROLLIERT
WERDEN.
USO - OPERATION
-2
FAHRBETRIEB
Boulevard 5 idiomes 31/1/05 08:59 am Página 25

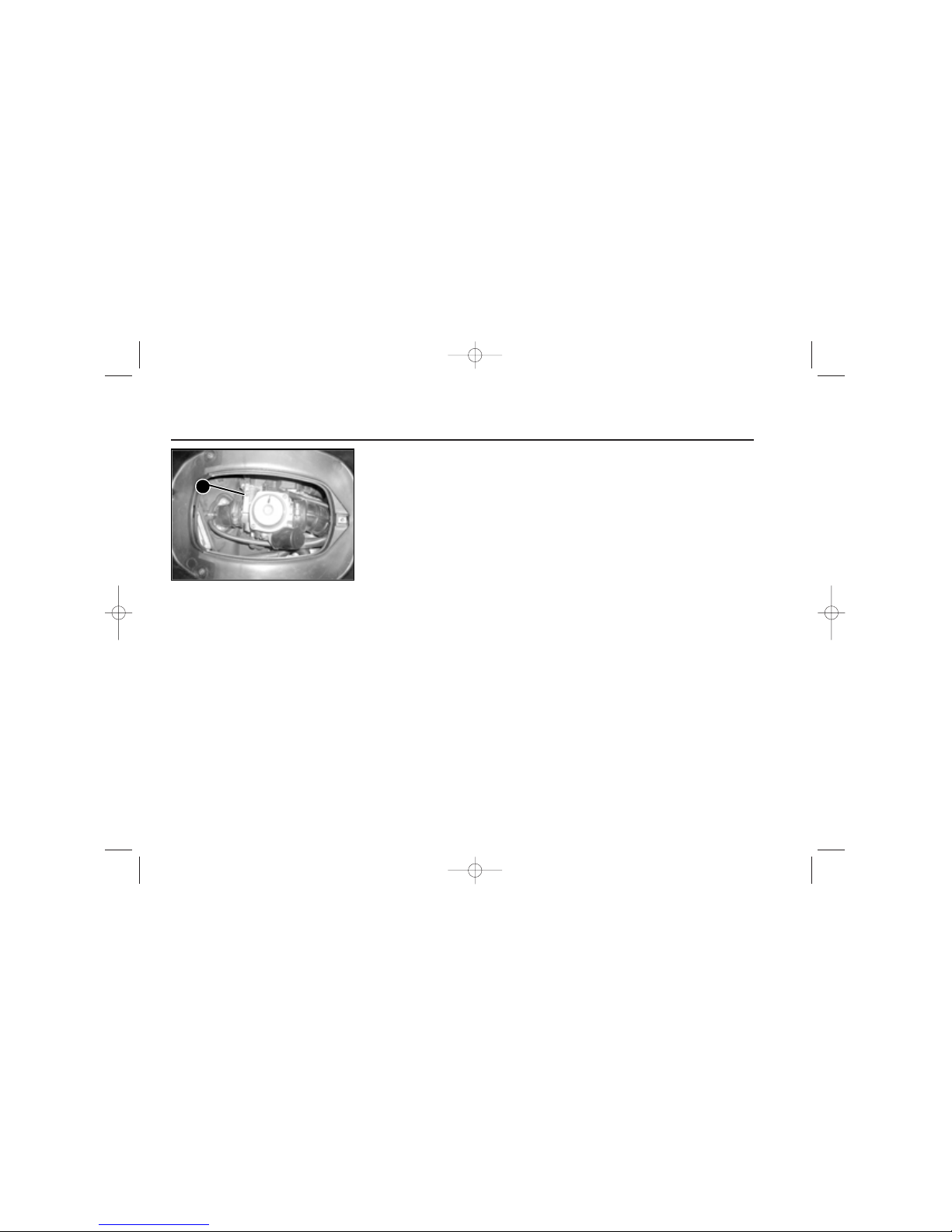

Reabastecimiento de
combustible
Para acceder al depósito de
combustible, levantar el sillín según la
ilustración de la pág. 20.
Repostar el depósito de combustible
"A" (véase fig. 1) con gasolina N.º
Octano mínimo 95 , sin plomo.
El alcance del nivel de reserva del
combustible está señ alado por un
testigo situado en el tablero
portainstrumentos (fig. en la página 14)
Approvisionnement en
carburant
Pour accéder au réservoir à carburant
basculer la selle comme illustré à page 20
Approvisionner le réservoir de carburant
"A" (fig. 1) avec de l’essence sans plomb
(Ind. d’octane minimum = 95).
Une lampe témoin placée sur le tableau
de bord signale le niveau de réserve du
carburant (fig. à la page 14)
Controles y reabastecimientos
Contrôles et approvisionnement
26
ef
Antes de repostar, apague el
motor.
La gasolina es muy inflamable.
Evitar derramar gasolina sobre el motor
caliente.
No acercarse a la boca de
llenado del depósito con llamas
libres o cigarrillos encendidos.
Peligro de incendio.
Evitar también inhalar vapores nocivos.
El empleo de aceites y bujías
distintos de los recomendados
puede perjudicar la duración del
motor.
L’emploi d’huiles autres que
celles préconisées, peut nuire à
la durée du moteur.
Ne pas s’approcher de l’embout
du réservoir avec une flamme
libre ou une cigarette allumée:
Danger d’incendie.
Éviter ausi d’approcher le visage trop
près de l’embout, afin de pas inhaler de
vapeurs nocives.
Avant d’effectuer l’approvisionne-
ment en essence, couper le moteur.
L’essence est hautement inflammable.
Eviter de renverser l’essence sur un moteur
chaud.
c
Abans de repostar, apagui el motor.
La gasolina és molt inflamable.
Evitar escampar gasolina sobre el
motor calent.
No apropar-se a la boca d’omplir del
dipòsit amb flames o cigarretes
enceses. Perill d’incendi.
Evitar inhalar els vapors de gasolina
que són nocius
2-
USO
UTILISATION
Boulevard 5 idiomes 31/1/05 08:59 am Página 26
Rifornimento carburante
Per accedere al serbatoio carburante
ribaltare la sella come illustrato a pag. 20
Rifornire il serbatoio carburante
“A” (fig.
1) con benzina con N. ottano minimo 95
senza piombo.
Il raggiungimento del livello di riserva
del carburante è indicato dall’accendersi
dell’apposito segnalatore posto sul
cruscotto porta strumenti (vedi figura a
pag. 14)
Refuelling
Lift the saddle to reach the fuel filter
as shown on page 20.
Fill fuel tank
"A" (Fig. 1) with
unleaded petrol (minimum octanes =
95).
The rider is informed when fuel is low
by the fuel warning light on the
instrument panel (see page 14).
AUFTANKEN
Zum Tanken muß die Sitzbank
hochgeklappt werden (siehe Seite 20)
Den Benzintank
"A" ( fig. 1) mit
bleifreiem Superbenzin (mind 95 Oktan
ROZ) auffüllen.
Wird die Benzinreserve erreicht,
leuchtet am Cockpit die entsprechende
Anzeige auf (siehe Seite 14).
Controlli e rifornimento • Checks and refuelling
Benetzungshinweise
27
igd
Prima di effettuare il
rifornimento benzina, spegnere
il motore.
La benzina é estremamente
infiammabile.
Evitare di far cadere la benzina dal
serbatoio o durante il rifornimento sul
motore caldo
Before refuelling, stop the engine,
gasoline is highly flammable. Keep it
away from hot engine parts. Failure to
heed this warning can lead to a serious fire.
VOR DEM TANKEN MOTOR
ABSTELLEN. BENZIN IST
ÄUßERST LEICHT
ENTFLAMMBAR. KEIN BENZIN AUF DEN
HEIßEN MOTOR TROPFEN LASSEN
NÄHERN SIE SICH DER
EINFÜLLÖFFNUNG NIE MIT
OFFENEN FLAMMEN ODER
BRENNENDEN ZIGARETTEN;
BRANDGEFAHR.
VERMEIDEN SIE AUCH SICH DER
EINFÜLLÖFFNUNG ZU SEHR MIT DEM
GESICHT ZU NÄHERN, UM KEINE
GIFTIGEN DÄMPFE EINZUATMEN.
DER EINSATZ VON ANDEREN
ALS DEN EMPFOHLENEN ÖLEN
ODER ZÜNDKERZEN KANN DIE
LEBENSDAUER DES MOTORS
BEEINTRÄCHTIGEN
Non avvicinarsi al bocchettone
del serbatoio con fiame libere o
sigarerre accesse: pericolo
d’incendio.
Evitare anche di inalare vapori nocivi.
L’ utilizzo di olio e candele
diversi da quanto raccomandato, può pregiudicare la durata
del motore.
fire hazard: keep naked flames,
lighted cigarettes etc. well clear of the
petrol tank filler opening.
Petrol vapour is harmfull if inhaled. Keep your
face clear of the petrol tank filler opening.
Use only the recommended types of
oil. See page 90. Use of inferior oil
will lead to reduced engine life, and
can lead to an engine seizure, with
subsequent upset, serious accident, and
serious injury, or even death.
USO - OPERATION
-2
FAHRBETRIEB
Boulevard 5 idiomes 31/1/05 08:59 am Página 27
Rodaje
Rodage
28
ef
2-
USO
UTILISATION
Durante los primeros
1000 Km. no utilizar el
vehículo superando el
80% de la velocidad
máxima prevista.
Evitar abrir completamente el acelerador y mantener durante largos
tramos una velocidad constante.
Después de los primeros 1000 Km.
aumentar progresivamente la velocidad hasta alcanzar su máxima prestación.
Pendant les 1000 premiers kilomètres, ne pas
pouser le véhicule audelà de 80% de la vitesse maxi. prévue. Eviter
d’accélerer à fond et de maintenir la
vitesse constante pendant de longs
trajets.
Après les 1000 premiers kilomètres,
augmenter progressivement la vitesse afin d’exploiter les performances
maximum du véhicule
Boulevard 5 idiomes 31/1/05 08:59 am Página 28
Rodaggio • Break-in
Einfahren
29
igd
USO - OPERATION
-2
FAHRBETRIEB
Durante I primi 1000 km
non utilizzare il veicolo
oltre l’80% della velocitá
max consentita Evitare
di aprire completamente.
L’acceleratore, e di mantenere per
lunghi tratti di strada una velocità
costante. Dopo i primi 1000 km.
aumentare progressivamente la velocità fino al raggiungimento delle prestazioni massime.
During the first 625
miles (1.000 Km) keep
to within 80% of top
speed. Avoid running
the engine at full throttle
do not keep a constant speed over
long distances.
After the first 625 miles (1.000 Km)
you can start ingreasing speed gradually up to maximum (within the
limits of the law and in accordance
with road and traffic conditions).
WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80 %
DER HÖCHSTGESCHWINDIGKEIT FAHREN,
VOLLGAS VERMEIDEN. NIE ÜBER
LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN.
NACH DEN ERSTEN 1000 KM DIE
GESCHWINDIGKEIT LANGSAM BIS
ZUR MAXIMALEN STEIGERN.
Boulevard 5 idiomes 31/1/05 08:59 am Página 29
El vehículo va equipado con
transmisión automática con regulador y
embrague centrífugo, por lo tanto el
arranque debe efectuarse con el puño
mando gas al mínimo, para la salida dar
progresivamente gas.
El vehículo va equipado con grifo de
combustible y dispositivo "starter" que
entran en función automáticamente con
el arranque del motor.
Para efectuar el arranque es
necesario, antes de actuar sobre el
pulsador de arranque
"A" tirar de la
palanca del freno trasero "B" o
delantero
"C" que actúan sobre el
pulsador de acceso al arranque.
Le véhicule est équipé d’une transmission automatique avec régulateur et
embrayage centrifuge, aussi le
démarrage doit-il être effectué avec la
poignée des gaz au ralenti. Pour le
départ, accélérer progressivement.
Le véhicule est équipé d’un robinet de
carburant et d’un dispositif de starter qui
entrent en fonction automatiquement,
dès que l’on démarre le moteur.
Pour le démarrge, il est nécessaire de
tirer le levier du frein arrière
"B" ou celui
du frein avant "C", avant d’appuyer sur
le bouton du démarreur "A", car ils
agissent sur un bouton de
consentement au démarrage
Arranque
Démarrage
30
ef
2-
USO
UTILISATION
Boulevard 5 idiomes 31/1/05 09:00 am Página 30
31
Avviamento • Starting the engine
Starten
igd
USO - OPERATION
-2
FAHRBETRIEB
El vehículo è dotato di trasmissione
automatica con regolatore e frizione
centrifuga, pertato l’avviamento va
effettuato con manopola comando gas
al minimo, per la partenza dare
progres-sivamente gas.
Il veicolo è dotato di rubinetto carburante e dispositivo starter che entrano
in funzione automaticamente con la
messa in moto del motore.
Per effettuare l’avviamento è
necessario, prima di agire sul pulsante
di avviamento
"A" tirare la leva del
freno posteriore
"B" o quella del freno
anteriore "C" che agiscono sul
l’ apposito pulsante di consenso
all’avviamento.
Your scooter is requipped with an
automatic transmission system with
centrfugal cluch. Always start the
engine with the throttle on minimum and
then gradualy increase revs to pull
away.
The scooter has a fuel line tap and a
choke which are automatically
controlled when the starter button is
pressed.
Before pressing starter button
"A"
pull the rear brake lever "B" or front
brake lever "C". This action generates
a signal that enables the engine to start.
Das Fahrzeug ist mit einer
automatischen Kraftübertragung mit
Regler und Fliehkraftkupplung
ausgestattet. Deshalb muß der
Gasdrehgriff beim normalen
Startvorgang in Leerlaufstellung sein.
Zum Anfahren langsam Gas geben.
Das Fahrzeug ist mit Benzinhahn und
Choke versehen, welche beim Starten
des Motors automatisch in Funktion
treten.
Beim Starten muß bei Betätigung des
Startschalters
"A" der Hinterrad-
bremshebel
"B" oder der Vorderrad
bremshebel "C" gezogen werden,
damit der Sicherheitsschlter den
Startimpuls für den Anlassermotor
freigibt.
Boulevard 5 idiomes 31/1/05 09:00 am Página 31
Puesta en marcha
A: Colocar el vehículo sobre el caballete;
asegúrese que la rueda trasera no
toque al suelo.
B: Tener el puño mando gas al mínimo.
C: Introducir la llave en el conmutador y
girarla a la posición
"ON"
D:
Actuar sobre el pulsador de arranque
"A" después de apretar la palanca "B"
del freno trasero o la palanca "C" del
freno delantero (ver pág. 14)
En caso de encontrar dificultad se puede
proceder como se indica a continuación:
1. Si el motor está ahogado. Ejecutar la
misma secuencia de las operaciones
indicadas anteriormente. Abrir completamente el acelerador y accionar 5 - 6
veces el pulsador de arranque
"A". De
todas maneras no insistir con el motor
de arranque conectado (más de 5
segundos por cada accionamiento).
Arranque del motor
Démarrage du moteur
32
ef
Démarrage du véhicule
A: Metre le véhicule sur béquille, en
s’assurant que la roue arrière est soulevée du sol.
B: Maintenir la poignée des gaz au ralenti.
C: Enfiler la clef dans le contact et la tour-
ner en position
"ON"
D:
Appuyer sur le bouton du démarreur
"A" après avoir actionné le levier "B"
du frein arrière ou le levier "C" du frein
avant (voir p. 14)
En cas de difficultés, on peut procéder de
la manière suivante:
1. Dans le cas d’un moteur noyé. Effec-
tuer les opérations indiquées ci-dessus.
Donner pleins gaz et actionner 5-6 fois
le bouton du démarreur
"A".
En aucun cas, il ne faut insister trop
longuement sur le démarreur (pas plus
de 5” chaque fois).
2-
USO
UTILISATION
No efectuar estas operaciones
en locales cerrados porque los
gases de escape son tóxicos.
Ne pas effectuer ces opérations
dans des locaux fermés car les
gaz d’échappement sont toxiques
c
No efectuar les operacions de
posada en marxa en llocs tancats
perquè els gasos d’escapament són
nocius.
Boulevard 5 idiomes 31/1/05 09:00 am Página 32
Avviament veicolo
A: Porre il veicolo sul cavalletto; assicurar-
si che la ruota posteriore sia sollevata
dal suolo.
B: Tenere la manopola comando gas al
minimo.
C: Inserire la chiave nel commutatore e
routarla in posizione
"ON"
D:
Agire sul pulsante di avviamento "A"
dopo aver tirato la leva "B" del freno
posteriore o la leva
"C" del freno ante-
riore (vedi anche pág. 14)
In caso di difficoltà si può procedere come
di seguito indicato:
1. In caso di motore ingolfato. Eseguire
la stessa sequenza delle operazioni
sopra riportate. Dare pieno gas e azionare 5-6 volte il pulsante di avviamento
"A". In ogni caso non insistere con il
motorino de avviamento inserito (più di
5” per ogni azionamento).
33
igd
USO - OPERATION
-2
FAHRBETRIEB
Starting the engine
A: Put the scooter on the stand and check
that rear tyre is not touching the
ground.
B: Keep the throttle on minimum.
C: Insert the ignition key and turn it to
"ON"
D:
Pull rear brake lever "B" or front brake
lever
"C" and then press starter button
"A" . (see page 14)
Possible causes for engine starting difficulties and suggested action:
1. Carburettor flooded. Go through the
steps described above. Open the throttle fully and press starter button
"A" five
or six times. Do not keep the button
pressed for more than 5 seconds at a
time.
STARTVORGANG
A: Fahrzeug auf den Ständer stellen, das
Hinterrad darf den Boden nicht berühren.
B: Gasdrehgriff in Leerlaufstellung halten.
C: Zündschlüssel in das Zündschloß
stecken und auf
"ON" drehen
D:Starterschalter “A” drücken, nachdem
der Vorder- oder Hinterradbremshebel
“C” bzw. “B” gezogen wurde (siehe
Seite 14)
Bei Startschwierigkeiten kann wie folgt
vorgegangen werden:
1. Bei abgesoffenem Motor. Die
gleichen Schritte wie oben angegeben
durchführen. Dann Vollgas geben und
Starterschalter
“A” 5-6 mal kurz
hintereinander betätigen. Auf keinen
Fall den Starterschalter längere Zeit
gedrückt halten (nie mehr als 5 Sek. für
jeden Startvorgang).
Avviamento del motore • Starting the engine
Starten des motors
Non effettuare queste
operazioni in locli chiusi perchè
i gas di scarico sono tossici.
Exhaust fumes are noxious: do
not start the engine in an
enclosed place
NIE IN GESCHLOSSENEN
RÄUMEN STARTEN, WEIL DIE
ABGASE GIFTIG SIND
Boulevard 5 idiomes 31/1/05 09:00 am Página 33
Arranque del motor
Démarrage du moteur
34
2. En caso de agotamiento del carburante.
Proceder al arranque después
de repostar, accionando el pulsador de
arranque
"A" y tener el acelerador al
mí nimo para suministrar la mayor
depresión posible al grifo de combustible (a depresión).
3. En caso de motor caliente. Ejecutar la
misma secuencia de operaciones,
manteniendo el mando gas ligeramente
abierto.
Si el vehículo no arranca tampoco con los
métodos indicados, recurrir a un
Punto de
Asistencia Autorizado DERBI.
Un nuevo sistema de arranque, compensado por alzaválvula automática, ha permitido mejorar las condiciones de trabajo
del motor eléctrico de arranque y, además
ha conseguido reducir el esfuerzo sobre el
pedal de arranque.
Para mejorar el arranque en presencia de
temperaturas extremas o inferiores a
–10ºC, se aconseja efectuar las siguientes
operaciones.
1- Encender el cuadro.
2- Pasados 2 minutos desde el encendido
del cuadro, actuar sobre el pulsador de
arranque.
ef
2. En cas de panne d’essence. Procéder
au démarrage après avoir mis du carburant, en actioner le bouton du démarreur
"A", et tenir la poignée de com-
mande des gaz au ralenti afin de fournir
une plus grande dépression au robinet
(à dépression)
3. En cas de moteur chaud. Effectuer la
même série d’opérations en tenant les
gaz légèrement ouverts.
Si, malgré les opérations ci-dessus, on
ne réussit pas à démarrer le véhicule, il
faut s’adresser à un
Point d’Assistan-
ce Autorisé DERBI.
Un noveau dispositif de démarrage asservi d’un lève-soupape automatique, a permis d’améliorer les conditions de travail du
démarreur électrique et de réduire l’effort
sur le Kick.
Pour améliorer le démarrage avec des
conditions de température extérieures proches ou inférieures à -10º C, il est conseillé de procéder ainsi:
1- Mettre le contact.
2- Agir sur le bouton du démarreur 2
minutes après la phase 1.
2-
USO
UTILISATION
Boulevard 5 idiomes 31/1/05 09:00 am Página 34
2. In caso di esaurimento carburante.
Procedere all’avviamento, dopo aver
rifornito il veicolo: azionare il pulsante
di avviamento
"A" e tenere la manopo-
la comando gas al minimo per fornire
maggior depressione possibile al rubinetto (a depressione).
3. In caso di motore caldo. Eseguire la
stessa sequenza di operazioni mantenendo il gas leggermente aperto.
Se non si riesce ad avviare el veicolo
neanche con le operazioni sopra indicate
rivolgersi ad un
Punto di Assistenza Auto-
rizzato DERBI.
Un nuovo sistema d’avviamento, asservito
da alzavalvola automatica, ha permesso
di migliorare le condizioni di lavoro del
motorino elettico d’avviamento ed ha inoltre consentito di ridurre lo sforzo sul pedale del kick starter.
Per miglionare l’avviamento in presenza di
temperature esterne prossime o inferiori a
-10º C, si consiglia di eseguire le seguenti
procedure:
1- Accendere il quadro.
2- Agire sul pulsante di avviamento dopo
aver atteso 2 minuti circa dal punto 1.
35
USO - OPERATION
-2
FAHRBETRIEB
igd
2. Fuel tank empty. Refuel and when you
start the engine, press the starter button
"A" and keep the throttle on mini-
mum to generate maximum suction on
the fuel line
.
3. Engine too hot.
Follow the standard
engine start procedure above, but keep
the throttle slightly open
If you are still unable to start the engine,
contact an
Auhorised Derbi Service
Centre.
A new starting system, interlocked with an
automatic valve lifter, allowed to improve
the electric starter operation and to reduce
the force applied to the kick starter.
To improve the starting with an outside
temperature of approx. –10ºC, or lower
temperatures, follow the procedure below:
1- Turn on the board.
2- At on the start push button after about 2
minutes from the operation described at
point 1.
2. Bei leeerem Benzintank. Nach dem
Auftanken den Startvorgang normal
durchführen. Starterschalter
“A”
betätigen, dabei den Gasgriff in
Leerlaufstellung halten, um einen
maximalen Unterdruck am Benzinhahn
zu erzeugen.
3. Bei warmem Motor. Die gleichen
Schritte zum Starten durchführen,
dabei den Gasgriff leicht geöffnet
halten.
Führen die angegebenen
Startanweisungen nicht zum Start,
wenden Sie sich an eine
DERBI
Vertragswerkstatt
.
Ein neues Startsystem, das von einer
automatischen Ventilhebevorrichtung
unterstützt wird, hat die
Arbeitsbedingungen des elektrischen
Anlassermotors verbessert, ebenfalls
konnte der Kraftaufwand zur Betätigung
des Kickstarters verringert werden.
Beim Staren bei Temperaturen von -10º C
oder kälter empfehlen wir wie folgt
vorzugehen;
1. Das Armaturenbrett einschalten.
2. Den Starterschalter 2 Minuten nach
Avviamento del motore • Starting the engine
Starten des motors
Boulevard 5 idiomes 31/1/05 09:00 am Página 35
Estas operaciones permiten activar el
calentamiento eléctrico del carburador y
facilitar el esfuerzo inicial del motor de
arranque.
Parada motor
Con el vehículo parado y con el motor al
ralentí, girar la llave del conmutador
"D" a
la posición
"OFF" parada motor (la llave
pueda sacarse).
Arranque del motor
Démarrage du moteur
36
Ces opérations permettent d’activer le
réchauffeur électrique du carburateur et
de faciliter l’éffort initial du démarreur.
Arrêt moteur
Le véhicule étant à l’arrêt et le moteur au
relenti, tourner la clef du contacteur
"D"
en position "OFF" arrê t moteur(clef
extractible).
ef
2-
USO
UTILISATION
Boulevard 5 idiomes 31/1/05 09:00 am Página 36
Queste operazioni consentono di attivare
il riscaldamento elettrico del carburatore e
di agevolare lo sforzo iniziale del motorino
di avviamento.
Arresto motore
A veicolo fermo e con motore al minio ruotare la chiave del commutatore
“D” in
posizione
“OFF” arresto motore (chiave
estraibile).
37
These operations allow to start the car-
burettor electric heater and to facilitate the
starting up operations of the starter.
Stopping the engine
When the scooter is stopped with the
engine idling turn the ignition key
"D" to
“OFF” (key can now be extracted).
Einschalten des Armaturenbrettes
betätigen.
Diese Vorgehensweise ermöglicht das
Vorwärmen des Vergasers und verringert
so den Kraftaufwand des Anlassermotors
ABSTELLEN DES MOTORS
Bei stehendem Fahrzeug und Motor in
Leerlauf den Zündschlüssel “D” auf
Stellung “OFF” drehen (Schlüssel
abziehbar).
igd
USO - OPERATION
-2
FAHRBETRIEB
Avviamento del motore • Starting the engine
Starten des motors
Boulevard 5 idiomes 31/1/05 09:00 am Página 37
Transmisión automática
Para asegurar la máxima sencillez y placer
en el manejo, el vehículo está dotado de
transmisión automática con regulador y
embrague automático centrífugo en seco.
El sistema ha sido proyectado para suministrar las mejores prestaciones en aceleración
como en consumo, tanto el la marcha en
terreno llano, como subiendo cuestas, gracias a la regulación que se realiza, ya sea
en función del régimen del motor como en
función del par de transmisión. En caso de
parada subiendo cuestas (semáforo , cola,
etc.) emplear solo el freno para mantener
parado el vehículo, dejando el motor al míni-
mo. El uso del motor para mantener parado
el vehículo puede provocar el recalentamiento del embrague. Dicho inconveniente
es debido a la fricción de la masa del
embrague sobre la campana.
Por lo tanto es oportuno evitar las condiciones de deslizamiento prolongado del embrague para que no se produzca el recalentamiento del mismo (por ejemplo, además de
la anteriormente mencionada, marcha
subiendo cuestas a plena carga en pendientes muy pronunciadas o arranque en pendientes superiores al 25%)
Debido a ello, se aconseja:
1. No persistir en tales condiciones de utilización.
Conducción segura
Conduite sans risques
38
Transmissión automatique
Pour plus de simplicité et plus grand plaisir
de conduite, le véhicule est équipé de transmission automatique avec régulateur et
embrayage automatique centrifuge à sec. Le
système est étudué pour fournir les meilleures performances autant à l’accélération que
pour la consommation, autant sur route au
plat qu’en côte, grâce à un réglage qui intevient en fonction du régime du moteur mais
aussi du couple transmis. En cas d’arrêt en
montée (feu rouge, encombrement, etc.),
n’utiliser que le frein pour tenir le véhicule à
l’arrêt et laisser le moteur tourner au ralenti.
L’usage du moteur peut en effet provoquer
une surchauffe de l’embrayage. Ce problè-
me est dû au frottement des masselottes sur
la cloche. Il faut donc éviter de surchauffer
l’embrayage en le faisant patiner de manière
prolongée (par exemple, en plus du cas pré-
cédent, rouler en côte chargé à bloc, ou partir avec pilote et passager sur des pentes
supérieures à 25 %, etc.):
Aussi, il est conseillé de :
1.- Ne pas insister en présence de telles
conditions.
2.- Laisser refroidir l’embrayage et le moteur
pendant quelques minutes
2-
USO
UTILISATION
ef

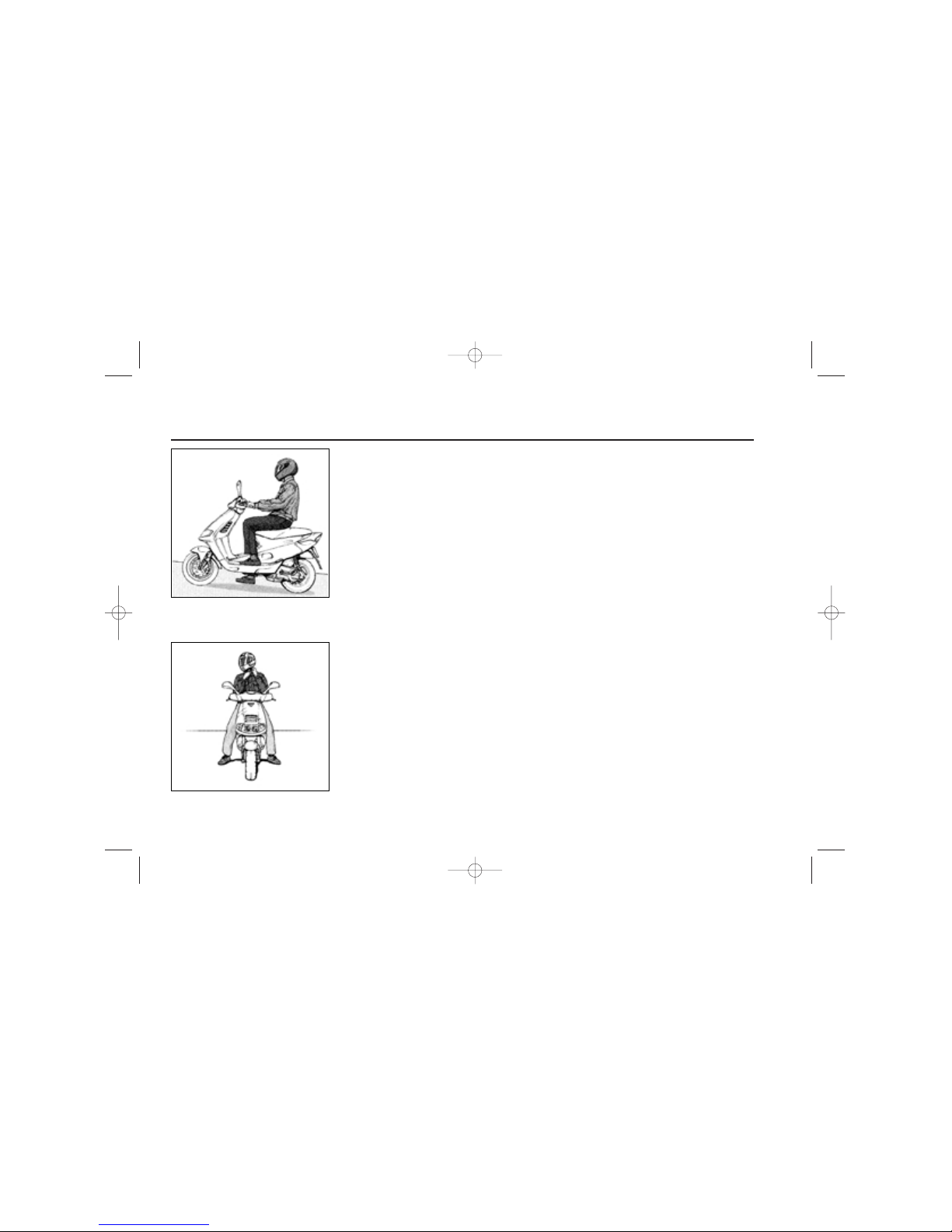

fig. 1
fig. 2
Boulevard 5 idiomes 31/1/05 09:00 am Página 38
39
USO - OPERATION
-2
FAHRBETRIEB
ggId
Transmissione automática
Per assicurare la massima semplicità e piacevolezza di guida, il veicolo è dotato di
transmissione automatica con regolatore e
frizione automatica centrifuga a secco. Il sistema è progettato per fornire le migliori prestazioni sia per l’accelerazione sia per il consumo, sia nella marcia in pianura che in salita, grazie ad una regolazione che avviene
sia in funzione del regime motore, che della
coppia trasmessa. Nel caso di fermata in
salita (semaforo, coda ecc.) usare solo il
freno per mantenere fermo il veicolo, lasciando il motore al minimo. Usare il motore
per mantenere fermo il veicolo può infatti
causare il surriscaldamentodella frizione.
Tale inconveniente è dovuto all’ attrito delle
masse della frizione stessa sulla campana.
È opportuno perciò evitare il verificarsi delle
condizioni di slittamento prolungato delle frizione con surriscaldamento della stessa (ad
esempio, oltre a quella precedentemente
indicata, marcia in salita a pieno carico su
pendenze elevate o partenze su pendenze
superiori al 25%, ecc.):
A tale scopoi è consigliato di:
1. Non persistere in tale condizione di utilizzo.
2. Lasciare raffreddare la frizione con motore al minimo per alcuni minuti .
Automatic transmission
For really easy and relaxing riding, your new
vehicle has automatic transmission with a
centrifugal clutch. This system is designed to
give the best performance in terms of fuel
consumption and acceleration when riding
on the flat or on hills because it adjusts the
transmission ratio in relation to torque
demands and engine speed. If you need to
stop on an uphill gradient (traffic lights, taibacks etc.) restrain the vehicle with the brakes alone (engine should be idling). Using
the engine to hold the vehicle can cause the
clutch to overheat. Overheating is caused by
prolonged slipping of the centrifugal clutch.
Apart from the example above, the clutch
will tend to slip when takling very steep gradients with a heavily laden vehicle or when
starting up on gradients greater than 25%.:
1. Limit the duration of extreme conditions
such as the above.
2. Allow the engine to idle for a few minutes
to give the clutch tine to cool.
AUTOMATISCHE
KRAFTÜBERTRAGUNG
Um eine einfache Bedienung und größten
Fahrkomfort zu gewährleisten ist das
Fahrzeug mit einer automatischen
Kraftübertragung mit Geschwindgkeitsregler
und einer automatischen
Trocken.Fliehkraftkupplung ausgestattet
worden. Dieses System wurde entwickelt, um
auf ebener Straße wie bei Bergfahrten beste
Beschleunigungsleistung bei geringstem
Verbrauch zu erhalten. Bei anhalten an
steigungen (ampel, stau, usw.) nur die
bremsen zum halten des fahrzeuges
benutzen, den motor dabei in leerlauf lassen.
Wird der motor zum anhalten des fahrzeuges
benutzt, kann dies zu einer Überhitzung der
kupplung führen. Diese überhitzung wird
durch die reibung der kupplungsmasse am
kupplungskörper verursacht. Es ist deshalb
angeraten längeres reiben der kupplung zu
vermeiden. Dies kann (außer bei den o.g.
fällen) z.b. bei fahrten unter voller belastung
an starken steigungen oder bei anfahren mit
beifahrer und gepäck an steigungen mit mehr
als 25 % auftreten.
Aus diesem Grund empfehlen wir Ihnen:
1. Lassen sie das fahrzeug nicht längere zeit
unter diesen belastungen laufen.
2. bei überhitzung der kupplung den motor
einige minuten lang im leerlauf laufen
lassen, um die kupplung abzukühlen.
Guida sicura • Safe riding
Sichere fahrweise
Boulevard 5 idiomes 31/1/05 09:00 am Página 39
2. Dejar enfriar el embrague con motor al
mínimo durante unos minutos.
Su habilidad y conocimiento del vehículo son la base de una conducción segura.
Por lo tanto se aconseja probar el vehículo en zonas sin tráfico, hasta lograr un
buen conocimiento del mismo.
Conducir siempre dentro de los límites de su capacidad.
- Antes de ponerse en marcha, colocarse
el casco atándolo correctamente.
- En carreteras en mal estado, reducir la
velocidad y conducir con prudencia.
- Recuerde que, después de recorrer un
largo tramo en carretera mojada sin
accionar los frenos, el efecto frenante es
inicialmente menor. En estas condiciones de marcha es oportuno accionar
Conducción segura
Conduite sans risques
40
Votre habilité et votre connaissance du
véhicule constituent la base de votre
sécurité. Aussi, faites des essais sur route
sans trafic, afin de bien vous familiariser
avec le véhicule.
Conduisez toujours dans les limites
de vos capacités.
-Avant de se mettre en route, ne pas
oublier de porter le casque et de l’attacher correctement.
- Sur les routes accidentées, ralentir et
conduire prudemment.
- Il faut rappeler qu’après un long parcours
sur chaussée humide sans que les freins
n’aient été actionnés, l’effet de freinage
initial est diminuée. En présence de
telles conditions, il est préf érable
d’actionner les freins de temps en temps.
ef
2-
USO
UTILISATION
A continuación vamos a dar unos
sencillos consejos que le permiti-
rán utilizar su vehículo en el uso
cotidiano con una conducción más tranquila y segura.
Conducir en estado en embriaguez, bajo el efecto de estupefacientes o de determinados medi-
camentos es muy peligroso para si
mismo y para los demás.
Nous donnons ici quelques conseils simples, pour vous permettre d’utiliser votre véhicule quoti-
diennement de manière plus tranquille et
plus sûre.
Conduire en état d’ébriété, sous
l’emprise de stupé fiants ou de
certains médicaments est très
dangereux pour vous même et pour
autrui.
c
Conduir en estat d’embriaguesa o
sota els efectes d’estupefaents o de
determinats medicaments. És molt
perillós per a un mateix i per als altres.
Boulevard 5 idiomes 31/1/05 09:00 am Página 40
41
La vostra abilità e la Vostra conoscenza
del veicolo formano la base di una guida
sicura. Quindi provate il veicolo in zone
prive di traffico, finché non avrete acquisito una buona conoscenza del veicolo
stesso.
Guidate sempre entro i limiti delle
vostre capacità.
- Prima di mettersi in marcia ricordarsi di
indossare il casco e di allacciarlo correttamente.
- Su strade sconnesse ridurre la velocità e
guidare con prudenza.
- Da ricordare che, dopo aver percorso un
lungo tratto su strada bagnata senza
aver azionato i freni, l’effetto frenante è
inizialmente minore. In queste condizioni
di marcia è opportuno azionare periodicamente i freni.
Your riding skill and a through knowledge of your scooter are the basic ingredients of road safety. Practice riding your
scooter in a traffic-free area until you are
fully in control under various different conditions.
Besure to ride safely, defensively
and within the limits of the law and
your abilities.
- Before starting, put on an approved type
helmet and secure the atraps correctly.
- Reduce speed on unsurfaced roads or
uneven ground and exercise the maximun caution.
-After long runs on wet roads without
having used the brakes, braking force is
reduced initially. In these conditions, activate the brakes gently from time to time
to dry then and check braking action.
Ihre Fähigkeit und Ihre Kenntnis des
Fahrzeuges sind die Grundlage für ein
sicheres Fahren. Machen Sie deshalb
solange Probefahrten mit Ihrem Fahrzeug
auf Nebenstraßen mit wenig Verkehr, bis
Sie Ihr Fahrzeug gut kennen.
FAHREN SIE STETS INNERHALB DER
GRENZEN IHRER FÄHIGKEITEN.
- Vor Fahrtantritt Helm aufsetzen und richtig
festschnallen.
- Auf schlechten Straßen langsam und
vorsichtig fahren.
- Nach längeren Fahrten auf nassen
Straßen, ohne daß die Bremsen betätigt
wurden, ist die Bremsleistung anfangs
geringer. Unter diesen Fahrbedingungen
igd
USO - OPERATION
-2
FAHRBETRIEB
Guida sicura • Safe riding
Sichere fahrweise
Qui di seguito riportiamo alcuni
semplici consigli, che permetteranno di utilizzare il veicolo quotidiana-
mente con una guida più tranquilla e sicura.
Guidare in stato di ebbrezza,
sotto l’effetto di stupefacenti o di
determinati medicinali è pericolo-
sissimo per sé e per gli altri.
IM FOLGENDEN SIND HIER EINIGE
EINFACHE RATSCHLÄGE
WIEDERGEGEBEN, DIE ES IHNEN
ERMÖGLICHEN WERDEN IHR FAHRZEUG
IM TÄGLICHEN GEBRAUCH SICHER UND
ENTSPANNT ZU FAHREN.
DAS FAHREN IN
ANGETRUNKENEM ZUSTAND,
UNTER EINFLUß VON DROGEN
ODER BESTIMMTEN ARZNEIMITTELN IST
FÜR SIE SELBER UND FÙR ANDERE
ÄUßERST GEFÄHRLICH.
Follow these simple recommendations to ride your new scooter in
conditions of total safety.
Never ride under the influence of
alcohol or drugs as this is dangerous for yoursef and others.
Boulevard 5 idiomes 31/1/05 09:00 am Página 41
periódicamente los frenos.
-No frenar a fondo sobre superficies
mojadas, tierra o carreteras escurridizas
o con poda adherencia.
- Si hay que frenar, usar los dos frenos,
para repartir la acción del frenado sobre
las dos ruedas.
- Evitar que la salida sea efectuada con el
vehículo apoyado sobre el caballete. Es
necesario que la rueda trasera no gire
cuando toma contacto con el suelo para
evitar bruscas salidas.
- En caso de utilización del vehículo en
carreteras sucias de arena, barro, nieve
mezclada con sal, etc. recomendamos
limpiar frecuentemente el disco de freno
con un detergente que no sea agresivo,
para evitar la formación de aglomerados
abrasivos en el interior de las ranuras
con el consiguiente desgaste prematuro
de las pastillas de frenos.
-Cada elaboración que modifique las
prestaciones del vehículo, así como las
alteraciones de piezas originales de la
estructura, hacen que el vehículo no esté
conforme con el tipo homologado,
haciéndolo por lo tanto peligroso para la
seguridad de la conducción.
Conducción segura
Conduite sans risques
42
- Ne pas de freiner à fond sur route mouillée, non-asphaltée ou glissante.
- Pour freiner, utiliser les deux freins de
maniere à répartir le freinage sur les
deux roues.
- Eviter les départs avec le véhicule monté
sur la béquille. Il ne faut pas que la roue
arrière soit en mouvement lorqu’elle touche le terrain, ceci afin d’éviter de brusques départs.
- En cas d’utilisation du véhicule sur les
routes encombrées de sable, boue,
neige et sel, etc., nous vous recommandons de nettoyer fréquemment le disque
de frein avec un détergent non corrosif
de manière à éviter la formation de
dépôts abrasif à l’intérieur des trous, car
ils provoquent l’usure prématurée des
plaquettes de frein.
- Il faut rappeler que toute modification
destinée à changer les performances du
véhicule, ainsi que l’altération de pièces
d’origine de la structure, font que le véhicule n’est plus conforme au type homologué et le rendent dangereux pour la conduite.
ef
2-
USO
UTILISATION
Boulevard 5 idiomes 31/1/05 09:00 am Página 42
- Non frenare a fondo sul bagnato, su sterrato o comunque su fondo stradale scivoloso.
-Dovendo far ricorso ai freni usarli
entrambi, in modo da ripartire l’azione
frenante su entrambe le route.
- Evitare che la partenza venga effettuata
salendo sul veicolo posizionato sul cavalletto. In ogni caso occorre che la routa
posteriore non giri quando prende contatto con il terreno onde evitare brusche
partenze.
- In caso di utilizzo del veicolo su strade
sporche di sabbia, fango, neve mista a
sale, ecc. vi raccomandiamo di pulire frequentemente il disco freno con un detergente non aggressivo in modo da evitare
la formazione di agglomerati abrasivi
all’interno delle asole con conseguente
usura precoce delle pastiglie freno.
- Da ricordare che ogni elaborazione che
modifichi le prestazioni del veicolo, come
pure le alterazioni di parti originali della
struttura, rende il veicolo non più conforme al tipo omologato e quindi pericoloso
per la sicurezza di guida.
43
-Exert caution when applying the brakes
on wet roads, unsurfaced roads or any
other slippery surfaces.
- Always use both brakes simultaneously
to distribute braking force over both wheels.
- Do not mount the scooter when it is on
the stand. Before taking the scooter off
the stand make sure the rear wheel is not
spinning.
- In the case that the vehicle is run on
sandy, muddy, salt and snowcovered
roads, periodically clean the brake disc
with a non-aggressive agent as to avoid
abrasive lumps from forming inside the
slots, which would cause the brake pads
early wear.
- If you make modifications that alter the
features of the scooter and/or make alterations to original structural parts, it will
no longer correspond to the original
approved type and overall safety levels
may be seriously reduced.
solte die Bremse in regelmäßigen
Abständen betätigt werden.
- Bei nassen Straßen, Schotterstraßen oder
rutschigem Straßenbelag keine
Vollbremsung durchführen.
- Stets mit beiden Bremsen gleichzeitig
bremsen, um die Bremswirkung auf beide
Räder zu verteilen.
- Vermeiden Sie ein Anfahren mit
aufgebocktem Fahrzeug. Um ein abruptes
Anfahren zu vermeiden, darf sich das
Hinterrad nicht drehen, wenn es mit dem
Boden in Berührung kommt.
- Bei Einsatz des Fahrzeugs auf sandigen,
schlammigen oder mit Schnee/Streusalz
verschmutzten Straßen: wir empfehlen
Ihnen die Bremsscheibe regelmäßig mit
einem milden Reinigungsmittel zusäubern,
um Schmutzansammlung in den Löchern
der Bremsscheibe und eine dadurch
bedingte vorzeitige Abnutzung der
Bremsbeläge zu verhindern.
- Wir wiesen Sie darauf hin, daß jede
Veränderung am Fahrzeug, die die
Fahrzeugleistung verändert, oder
Veränderungen an der Fahrzeustruktur
unzulässig sind. Das Fahrzeug entspricht
dann nicht mehr dem zugelassenen Modell
und ist gefährlich für die Fahrsicherheit.
igd
USO - OPERATION
-2
FAHRBETRIEB
Guida sicura • Safe riding
Sichere fahrweise
Boulevard 5 idiomes 31/1/05 09:00 am Página 43
Nivel aceite motor
En los motores 4T el aceite motor es utilizado para lubrificar los órganos de la distribución,
los cojinetes principales y el grupo térmico.
Una cantidad insuficiente de aceite puede
provocar graves daños al motor.
En todos
los motores 4T el decaimiento de las características del aceite, así como un poco de consumo se debe considerar normal.
Especialmente el consumo se puede determinar por las condiciones de uso (ej. conduciendo siempre con el acelerador completamente abierto el consumo de aceite aumenta).
En función a la cantidad total de aceite contenida en el motor y de los consumos promedio
verificados según modalidad standard, es definida la frecuencia de los cambios prevista en
el programa de manutención.
Con el objeto
de prevenir cualquier inconveniente, se
aconseja controlar el nivel de aceite cada
vez que se usa el vehículo. El vehículo además posee un testigo de señalización de la
presión del aceite colocado en la instrumentación.
Control del nivel
Cada vez que se utiliza el vehículo con el
motor frío, se debe efectuar el control del nivel
de aceite del motor, que debe estar comprendido entre las marcas MAX y MIN indicadas en
las varilla de la fig. 1; durante el control el vehí-
culo debe estar sobre una superficie horizontal
y apoyado sobre el caballete. La referencia del
Niveau d’huile moteur
Sur le moteur 4T, l’huile moteur est utilisée
pour lubrifier les organes de la distribution, les
paliers du vilebrequin et le groupe thermique.
Une quantité d’huile insuffisante peut pro-
voquer de graves dégâts au moteur
. Sur
tous les moyeurs 4T, la dégradation des caractéristiques, de l’huileainsi qu’une certaine consommation peuvent être considérées comme
normales. La consommation, en particulier,
peut varier selon les conditions d’utilisation
(par exemple: si l’on conduit toujours “plein
gaz”, la consommation d’huile augmente).
La fréquence des vidanges prévues par le
programme d’entretien est déterminée en fonction du contenu total d’huile dans le moteur et
de la consommation moyenne relevée selon
des modalités standardisées.
Pour éviter tout problème, il est recommandé de contrôler le niveau d’huile toute
les fois que l’on utilise le véhicule. Le véhi-
cule est par ailleurs équipé d’un témoin
indicateur sur le tableau de bord.
Contrôle du niveau
Toutes les fois que le véhicule est utilisé à
froid, il faut effectuer la vérification du niveau
d’huile moteur. Il doit toujours être compris
entre les repères MAX et MIN sur la jauge
comme le montre la fig. 1. Pour contrôler le
niveau, le véhicule doit être monté sur la béqui-
Nivel aceite motor
Niveau huile moteur
44
ef
3-
MANTENIMIENTO
ENTRETIEN
Max
Min
B
Fig. 1
Fig. 2
Boulevard 5 idiomes 31/1/05 09:00 am Página 44
Livello olio motore
Nei motori 4T l’olio motore viene utilizzato
per lubrificare gli organi dell distribuzione, i
supporti di banco e il gruppo termico.
Un
quantitativo insufficiente di olio può provocare gravi danni al motore stesso.
In tutti i
motori 4T il decadimento delle caratteristiche
dell’olio, cosi come un certo consumo, sono da
ritenersi normali. I consumi in particolare
potranno risentire delle condizioni d’uso (es.:
guidando sempre “in pieno gas” il consumo di
olio aumenta).
In funzione del contenuto totale di olio nel
motore e dei consumi medi rilevati secondo
modalità standardizzate vengono definite le
frequenze di sostituzione previste dal programma di manutenzione.
Allo scopo di prevenire qualsiasi inconveniente, si raccomanda di controllare il
livello dell’olio ogni volta che si utilizza il
veicolo. Il veicolo è inoltre dotato de una
spia di segnalazione della pressione olio
inserita nella strumentazione.
Verifica livello
Ogni volta che si utilizza il veicolo, a motore
freddo, deve essere effettuata la verifica del
livello dell’olio motore, che deve risultare compreso tra gli indici di MAX e MIN come in fig. 1
riportari sull’astina; durante il controllo il veicolo
deve essere con il cavalletto poggiato su
45
igd
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
Engine oil level
In four-stroke engines the engine oil is used
to lubricate the valve gear, the main bearings
and the cylinder/piston assembly.
Insufficient
lubrication can result in irreparable damage
to the engine.
Deteriora-tion of the oil quality
and slight oil consumption are perfectly normal
in all four-stroke engines. Oil consumption will
vary depending on the way the vehicle is used
(e.g. high revving and high speed riding will
result in increased oil consumption). The oil
change intervals defined in the maintenance
schedule are calculated on the basis of the
total quality of oil in the engine and average
consumption values based on standardizet
parameters.
To prevent possible problems,
alwys check the oil level before using the
vehicle.
Also monitor the oil warning indicator on
the instrument panel.
Level check
Every time you run the vehicle, check the oil
with engine cold Make sure the oil level is between the MAX and MIN marks on the dipstick,
as shown in fig. 1, and that the vehicle is resting on a flat surface during the level check.
The MAX level mark shown in fig. 1 indicates a
MOTORÖLSTAND
Bei 4-Taktmotren wird das Motoröl zur
Schmierung der Ventlisteuerung, der Hauptlager
und der Zylinder-/Kolbeneinheit verwendet.
Ein
nicht ausreichende Ölmenge kann schwere
Motorschäden verusachen.
Bei allen
Viertaktmotoren ist ein bestimmter Ölverbrauch
und eine Verschlechterung der Öleigenschaften
normal. Der Ölverbrauch wir stark durch die
Einsatzbedingungen des Fahrzeugs bestimmt (z.
B. bei häufigen Vollgasfahrten erhöht sich der
Ölverbrauch).
Abhängig vom Öl-Gesamtinhalt im Motor und
von mittleren Verbrauchswerten, die nach
standardisierten Testläufen festgestellt wurden,
werden für die programmierte Wartung die
Abstände zwischen den einzelnen Ölwechsel
festgelegt.
Um Störungen zu vermeiden,
empfehlen wir Ihnen den Ölstand vor jedem
Fahrtantritt zu kontrollieren. Das Fahrzeug ist
außerdem mit einer Öldruck-Kontrollampe
ausgestattet. Diese Kontrollampe befindet
sich am Armaturenbrett.
ÖLSTANDKONTROLLE
Vor jedem Fahrtantritt mit kaltem Motor muß
der Motorölstand überprüft werden. Der
Motorölstand am Ölmeßstab muß zwischen den
Zeichen MIN und MAX liegen (siehe Fig. 1
.).
Während der Ölstandkontrolle muß das
Fahrzeug aufgebockt auf einer ebenen
Unterfläche stehen. Die Markierung MAX
Livello olio motore • Engine oil level
Füllstand Motoröl
Boulevard 5 idiomes 31/1/05 09:00 am Página 45
Nivel aceite motor
Niveau huile moteur
46
ef
nivel MAX de la fig. 1 indica una cantidad de
aproximadamente 1000 cc. de aceite en el
motor.
En el caso de que el control se realizará
después de haber utilizado el vehículo, es
decir con el motor caliente, la linea del nivel
resultará más baja; para efectuar un buen control es necesario esperar por lo menos 10
minutos después de haber parado el motor.
Rellenado de aceite
El eventual rellenado de aceite, debe ser realizado después de haber verificado el nivel y de
todas maneras agregando aceite
sin superar
nunca el nivel MAX.
Cada 3.000 Km. está previsto efectuar un
control y un eventual relleno de aceite en un
Punto de Asistencia Autorizado Derbi.
Testigo señalización
(insuficiente presión de
aceite)
El vehículo tiene un testigo de señalización
que se enciende girando la llave a la posición
"ON". Este testigo se debe apagar una vez
puesto en marcha el motor.
En el caso
de que
el testigo se encienda durante una frenada, al
ralentí o en curva, es necesario proceder al
control del nivel y eventualmente agregar lo
que falta. En el caso de que después de haber
agregado aceite, siga encendiendose la luz
del testigo durante una frenada, al ralentí o en
curva, será necesario dirigirse a un Puesto de
Asistencia.
lle sur un plan horizontal. Le repère MAX
comme à figure 1 indique une qoantité d’environ 1000 cc. d’huile dans le moteur.
Si le contrôle a lieu après utilisation du véhicule et donc à moteur chaud la ligne de niveau
est plus basse. Pour une vérification correcte, il
faut attengre au moins 10 minutes après l’arrêt
du moteur de manière à obtenir un niveau
correct.
Les appoints
Les appoints éventuels en huile doivenst être
effectués après un contrôle du niveau et
sans
jamais dépasser le niveau
MAX.
Tous les 3.000 Km. il est prévu d’effectuer un
contrôle avec appoint éventuel auprés d’un
Point d’Assistance Agréé Derbi.
Témoin indicateur
(pression d’huile insuffisante)
Le véhicule est équipé d’un témoin indicateur
qui s’allume lorsque l’on tourne la clé en position
"ON". Ce témoin doit s’éteindre dés que le
moteur tourne.
Si le témoin s’allume au freinage, au ralenti ou dans les virages, il est
nécessaire de contrôler le niveau et de faire
éventuellement l’appoint. Si le phénomène
d’allumage au freinage, au ralenti ou dans le
virages se reproduit après l’appoint, il faut
s’adresser à un Centre d’Assistance.
3-
MANTENIMIENTO
ENTRETIEN
Boulevard 5 idiomes 31/1/05 09:00 am Página 46
superficie orizzontale. Il riferimento del livello di
MAX come indicato in fig. 1 indica una quantità
di circa 1000 cc di olio nel motore.
Qualora la verifica venisse eseguita dopo
aver impiegato il veicolo, quindi con motore
caldo, la linea di livello risulterà più bassa; per
effettuare una corretta verifica è necessario
aspettare almeno 10 minuti dopo l’arresto del
motore, in modo da avere il livello corretto.
Rabbocco olio
Gli eventuali rabbocchi di olio devono essere
effettuati dopo la verifica del livello e comunque
aggiungendo olio
senza mai superare il livello
MAX.
Ogni 3000 Km è comunque previsto di effettuare, presso un
Punto di Assistenza Autoriz-
zato Derbi
un controllo ed eventuale rabbocco
di olio motore.
Spia di segnalazione (insufficiente
pressione olio)
Il veicolo è dotato di una spia di segnalazione
che si accende ruotando la chiave in posizione
“ON”. Tale spia deve però spegnersi una volta
avviato il motore.
Nel caso in cui la spia si
accenda durante una frenata, al minimo o in
curva è necessario procedere ad una verifica
del livello ed a un eventuale rabbocco. Qualora, dopod aver fatto il rabbocco, il fenomeno di accensione in frenata, al minimo o in
curva persista, sarà necessario rivolgersi ad
un Punto di Assistenza Autorizzato Derbi
.
47
igd
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
quanty of oil of about 1000 cc.
If you check the oil with the engine hot, the
level will be lower; to get a reliable reading you
should wait for at least 10 minutes after stopping the engine.
Topping up
Top up with oil after checking the level, if
necessary. Make sure you
do not exceed the
MAX level mark.
Check and top up with engine oil every 3000
Km. Apply to a
Authorised Derbi Service
Center.
Oil pressure warning light
The oil pressure warning light illuminates
when the ignition key is turned to
“ON” and
should swich off when the motorcycle starts
moving. Make sure the light switches off after
the engine is started.
If it lights up during braking, slow running or on bends, check the oil
level and top up if necessary. If the warning
light still goes on during braking, slow running or on bends, have your vehicle checked
at a Authorised Derbi Service Center
(siehe Fig. 1
.) zeigt an, daß sich im Motor
ungefähr 1000 cm
3
Motoröl befinden.
Der Ölstand ist niedriger, wenn die
Ölstandkontrolle bei warmem Motor ausgeführt
wird. Für eine korrekte Kontrolle sollten Sie
nach Abstellen des Motors ungefähr 10
Minuten warten, so daß der richtige Ölstand
angezeit wird.
NACHFÜLLEN VON ÖL
Eventuelles Nachfüllen von Öl sollte stets nach der
Ölstankontrolle erfolgen, der MAX Ölstand darf dabei
nie überschritten werden.
Alle 3000 Km ist eine Komtrolle und eventuelles
Nachfüllen des Motoröls bei einer Derbi
Vertragswerkstatt vorgesehen.
ÖLKONTROLLAMPE
(UNZUREICHENDER ÖLDRUCK)
Das Fahrzeug besitzt eine Ölkontrollampe, die bei
Drehen des Zündschlüssels auf “ON” aufleuchtet, Nach
Starten des Motors muß sich diese Kontrollampe
ausschalten. Leuchtet die Kontrollampe beim
Bremsen, im Leerlauf oder bei Kurvenfahrten auf,
muß der Ölstand überprüft und gegebenenfalls
nachgefüllt werden, Leuchtet die Kontrollampe auch
nach dem Nachfüllen weiterhin auf, wenden Sie sich
bitte an eine Derbi Vertragswerkstatt.
ÖLWECHSEL
Der Ölwechsel und der Ölfilterwechsel muß alle 6000
Km bei einer Derbi Vertragswerkstatt vorgenommen
Livello olio motore • Engine oil level
Füllstand Motoröl
Boulevard 5 idiomes 31/1/05 09:00 am Página 47
Cambio de aceite
La sustitución del aceite y del filtro se debe
efectuar cada 6.000 km. en un
Punto de Asis-
tencia Autorizado Derbi.
Vaciar el motor
dejando salir el aceite por el tapón de vaciado
"B" fig. 2 del filtro de red lado volante. Para
facilitar la salida del aceite aflojar el tapón / varilla (fig. 1). Considerando que una cantidad de
aceite queda en el circuito, el rellenado se debe
efectuar con alrededor de 600 - 650 cc. de aceite por la tapa
"A" fig. 1. Arrancar el motor y
dejarlo girar algunos minutos y apagarlo. Después de 5 minutos, controlar el nivel y si es
necesario agregar
sin superar nunca el nivel
MAX.
La sustitución del filtro de cartucho se
debe realizar en cada cambio de aceite. Para la
sustitución y rellenado utilizar aceite nuevo del
tipo Agip City 4T.
Nivel aceite motor
Niveau huile moteur
48
Vidange
La vidange et le remplacement du filtre s’effec-
tuent tous les 6000 km auprès d’ un
Point
d’Assistance Agréé Derbi.
Le moteur se vidan-
ge par l’orifice de vidange
"B" fig. 2 du tamis fil-
trant côté volant. Pour faciliter l’écoulement de
l’huile, desserrer le bouchon/jauge (fig. 1). Étant
donné qu’une certaine quantité d’huile reste dans
le circuit, le remplissage s’effectue avec environ
600 - 650 cm
3
. d’huile par l’embout "A" fig. 1.
Démarrer ensuite le véhicule, laisser tourner le
moteur pendant quelques minutes puis l’arrêter:
attendre 5 minutes puis contrôler le niveau et le
rectifier éventuellement
sans jamais dépasser
le niveau MAX.
Le filtre à cartouche doit être
changé à chaque vidange. Pour les appoints et la
vidange, utiliser de l’huile neuve du type Agip
City 4T.
ef
3-
MANTENIMIENTO
ENTRETIEN
Haciendo funcionar el motor con
lubricación insuficiente o con lubricantes impropios se acelera el des-
gaste de las piezas en movimiento con peligro de averías irreparables.
El aceite usado contiene sustancias
peligrosas para el ambiente. Para la
sustitución del aceite se aconseja
recurrir a un
Punto de Asistencia Autorizado
Derbi,
que está equipado para eliminar los
aceites usados respetando el medio ambiente y las normas vigentes.
Le fonctionement du moteur avec
une graissage insuffisant ou avec
des lubrifiants inadaptés accélére
la détérioration des pièces en mouvement et peut donner lieu à de graves
pannes.
Les huiles uées contiennent des
substances dangereuses pour
l’environnement. Aussi pour la
vidange, nous conseillons de s’adresser
à un
Point s’Assistance agréé DERBI
qui est équipé pour la récupération des
huiles usées dans le respect de la nature
et des normes legales.
Boulevard 5 idiomes 31/1/05 09:00 am Página 48
49
Sostituzione olio
La sostituzione dell’olio e del filtro deve esse-
re effettuata ogni 6000 Km. presso un
Punto di
Assistenza Autorizzato Derbi
.
Il motore deve
essere svuotato facendo fuoriuscire l’olio dal
tappo di scarico
“B” fig 2 del filtro a rete lato
volano. Per facilitare la fuoriuscita dell’olio allentare il tapo/astina (fig. 1). Poichè una certa
quantità di olio rimane ancora nel circuito, il
riempimento deve essere effettuato con circa
600-650 cc. di olio dal tappo
"A" fig. 1. Avviare
quindi il veicolo, lasciarlo girare per qualche
minuto e spegnerlo: dopo circa 5 minuti controllare il livello ed eventualmente rabboccare
senza mai superare il livello MAX. La sostituzione del filtro a cartuccia deve essere effettuata
ad ogni cambio olio. Per i rabbocchi e la sostituzioni impiegare olio nuovo del tipo
AGIP CITY
4T
Oil change
Have the oil and the filter changed every
6000 km at a
Authorised Derbi Service Cen-
ter.
Completely drain the engine oil through
drain plug
“B” fig. 2 of the net filter flywheel
side. To facilitate the oil draining, unloose the
dipstick cap (fig. 1). Some of the original oil will
always remain in the circuit, therefore, after refitting the drain and strainer plugs pour in only 600
or 650 cc of new oil through filler plug
“A” (fig.
1) Now start the engine and allow it to idle for a
few minutes before switching off. Wait for about
5 minutes and then check the level, topping up if
necessary but
without exceeding the MAX
level mark.
The filer cartridge must be changed
every time you change the oil. For oil changes
and top-ups use new oil type Agip City 4T.
werden. Das Motoröl muß durch die Ablaßschraube "B"
(fig. 2) des Netzfilters auf der Lichtmaschinenseite
vollständig aus dem Motor abgelassen werden. Das Öl
fließt schneller ab, wenn gleichzeitig die Einfüllschraube
mit dem Meßstad (Fig.1) geöffnet wird. Da immer eine
gewisse Menge Öl im Kreislauf bleibt, wird zum
Auffüllen nur eine Menge von 600 - 650 cm
3
benötigt.
Das Öl wird durch die Einfüllöffnung “A" (fig. 1) in den
Motor eingefüllt Anschlißend das Fahrzeug starten,
einige Minuten laufen lassen, den Motor abstellen und
nach 5 Minuten den Ölstand erneut überprüfen und
gegebenenfalls Öl nachfüllen, ohne dabei jedoch den
MAX Ölstnd zu überschreiten. Das Filterelement muß
bei jedem Ölwechsel erneuert werden. Zum Nachfüllen
und für den Ölwechsel empfehlen wir neues Öl vom Typ
Agip City 4T.
igd
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
Livello olio motore • Engine oil level
Füllstand Motoröl
Far funzionare il motore con lubrificazione insufficiente o con lubrificanti
impropri, accelera il logorio delle parti
in movimento e può dar luogo a guasti gravi.
L’olio usato contiene sostanze pericolose per l’ambiente per la sostituzione dell’olio consigliamo di rivolger-
si ad un
Punto di Asistenza Autorizzato
Derbi,
che è attrezzato per smaltire olio usati
nel rispetto della natura e delle norme di
legge.
DAS BENUTZTE ÖL ENTHÄLT FÜR
DIE UMWELT GEFÄHRLICHE
STOFFE. WIR EMPFEHLEN IHNEN
SICH ZUM ÖLWECHSEL AN EINE
DERBI
VERTRGSWERKSTATT, ZU WENDEN, DA
DIESE,WIE GESETZLICH VORGESCHRIEBEN,
MIT ANLAGEN ZUR UMWELTFREUNDLICHEN
BESEITIGUNG VON ALTÖL AUSGESTATTET
SIND.
DER FAHRBETRIEB DES
HINTERRADGETRIEBES MIT ZU
WENIG, MIT VERSCHMUTZTEM ODER
FALSCHEM ÖL FÜHRT ZU EINER
FRÜHZEITIGEN ABNUTZUNG DER BEWEGTEN
TEILE UND KANN ZU SCHWEREN SCHÄDEN
FÜHREN.
Running the engine with insufficient or unsuitable oil causes
rapid wear of moving parts and can
result in irreparable damage.
Used oil is harmful for the environment. We recommend taking the
scooter to an
Authorised Derbi
Service Center
for oil changes. Our service
centres are properly equipped for the disposal of used oil respecting the environment
and in compliance with the law
.
Boulevard 5 idiomes 31/1/05 09:00 am Página 49
Nivel Buje trasero
Verificar que haya aceite en el buje
trasero (cantidad de aceite contenido
100 cc. aproximadamente); el aceite
con el vehículo en posición recta debe
rozar el orificio de carga
"A" fig. 1.
Aceite empleado:
AGIP SAE 80W-90
Niveau d’huile dans la boîte
relais
Verifier le niveau de l’huile dans la boîte
relais (quantité d’huile 100 cc) Avec le
véhicule à la verticale, l’huile doit arriver
à l’encoche supérieure de la jauge "A".
Huile utilisée:
AGIP SAE 80W-90
Nivel aceite cubo
Niveau d'huile dans le moyeu
50
ef
3-
MANTENIMIENTO
ENTRETIEN
A
fig. 1
Haciendo funcionar el buje del
vehículo con lubricación insufi-
ciente o con lubricantes contaminados o impropios se acelera el desgaste de las piezas en movimiento con peligro de averías irreparables.
El aceite usado contiene sustancias peligrosas para el ambiente.
Para la sustitución del aceite se
aconseja recurrir a un
Punto de Asis-
tencia Autorizado Derbi,
que está equipado para eliminar los aceites usados
respetando el medio ambiente y las normas vigentes.
Faire fonctionner la boîte avec un
graissage insuffisant ou avec
lubrifiants inadéquats, accélére
l’usure des organes en mouvement et
peut donner lieu à de graves pannes.
L’ huile usagée contient des
substnces dangereuses pour
l’environnement. Pour la vidange
de la boîte relais, nous conseillons de
s’adresser à un
Point s’Assistance
autorisé DERBI
qui est équipé pour
l’écoulement des huiles usagées dans le
respect de l’environnement et des normes imposées par la loi.
Boulevard 5 idiomes 31/1/05 09:00 am Página 50
Livello olio mozzo
Verificare che vi sia olio nel mozzo
posteriore (quantità di olio contenuta
~ 100 cc.); l’olio a veicolo dritto deve
sfiorare la tacca superiore dell’asta
"A".
Olio impiegato:
AGIP SAE 80W-90
51
igd
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
Rear hub oil level
Check the rear hub oil (contents - 100
cc); With the scooter perfectly upright
the oil level must reach the upper notch
on dipstick
"A" (see fig. 1).
Oil type: AGIP SAE 80W-90
Ölstand in der Hinterradnabe kontrollieren (Ölmenge ca. 100 cm3). Bei geradestehendem Fahrzeug muß das Öl bis zur
oberen Zacke am Meßstad
"A" reichen
siehe Fig. 1.
Zu verwendendes:
AGIP SAE 80W-90
Livello olio mozzo • Wheel hub oil level
Ölfüllstand in der Ölwanne
L’olio usato contiene sostanze
pericolose per l’ambiente. Per la
sostituzione dell’olio consigliamo
di rivolgersi ad un
Punto di Assistenza
Autorizzato DERBI
, che è attrezzato per
smaltire olio usati nel rispetto della natura e delle norme di legge.
Far funzionare il mozzo del veicolo con lubrificazione insufficiente
o lubrificanti contaminati o impropri, accelera il logorio delle parti in movimento e può dar luogo a gusti gravi.
DER FAHRBETRIEB DES HINTERRADANTRIEBS MIT ZU WENIG, MIT
VERSCHMUTZTEM ODER FALSCHEM
ÖL FÜHRT ZU EINER FRÜHZEITIGEN ABNUTZUNG DER BEWEGTEN TEILE UND KANN ZU
SCHWEREN SCHÄDEN FÜHREN.
DAS BENUTZTE ÖL ENTHÄLT
FÜR DIE UMWELT GEFÄHRLICHE STOFFE WIR EMPFEHLEN
IHNEN SICH ZUM ÖLWECHSEL AN EINE
DERBI VERTRAGSWERKSTATT ZU
WENDEN, DA DIESE, WIE GESETZLICH
VORGESCHRIEBEN, MIT ANLAGEN ZUR
UMWELTFREUNDLICHEN BESEITIGUNG
VON ALTÖL AUSGESTATTET SIND.
Running the engine with inseffi-
cient or unsuitable oil causes
rapid wear of moving parts and
can result in irreparable damage.
Used oil can harm the environment.
We recommend taking the sco-
oter to an
Authorised Derbi Service Cen-
ter for oil changes,
our service centres
are properly equipped for the disposal
of used oil without harming the environment and in compliance with the
law.
Boulevard 5 idiomes 31/1/05 09:00 am Página 51
Controlar periódicamente la presión
de los neumáticos
Los neumáticos van provistos de indi-
cadores de desgaste
"A" por lo tanto
su sustitución debe efectuarse en cuanto tales indicadores se hacen visibles
sobre la banda de rodadura. Controlar
también que no haya cortes en los
lados de los neumáticos o un desgaste
irregular de la banda de rodamiento; en
este caso recurrir a un taller autorizado
o que esté equipado para el desmontaje y el montaje.
Presión de los neumáticos
Pression des pneus
52
ef
Contrôler régulièrement la pression
de chaque pneu.
Les pneus sont munis d’indicateurs
d’usure
"A", ausi le remplacemet doit
être effectué dès que ces indicateurs
sont visibles sur la chape. Contrôler
aussi qu’il n’y ait aucune entaille sur les
côtés et que l’usure de la chape ne soit
pas irrégulière; sinon s’adresser à un
atelier équipé pour le démontage et le
remontage.
3-
MANTENIMIENTO
ENTRETIEN
Una presión incorrecta además
de provocar un desgaste anor-
mal de los neumáticos, produce inestabilidad en el vehículo y como
consecuencia de ello una conducción
peligrosa.
El espesor de la banda de rodadura
del neumático no debe ser inferior a 1
mm.
Une pression incorrecte provoque une usure accél ér ée des
pneus et rend le véhicule instable
et donc dangereux pour la conduite.
L’épaisseur de la chape du pneu ne doit
pas être inférieure à 1 mm
Presión de inflado en frio
Pression de gonflage
à froid
Pressione di gonfiaggio
a freddo
Cold tyre inflation pressure
Reifendruck bei kaltem
Reifen
Neumático
delantero
Pneu avant
Pneumatico
anteriore
Front tyre
Vorderreifen
Neumático
trasero
Pneu arrière
Pneumatico
posteriore
Rear Tyre
Hinterreifen
Solo
Conducteur seul
Solo
Rider only
Allein
1,4 ÷ 1,5 bar
140 ÷ 150 kPa
Con pasajero
Avec passager
Con passegero
Rider and pillion passenger
Mit Beifahrer
1,6 ÷ 1,7 bar
160 ÷ 170 kPa
1,4 ÷ 1,5 bar
140 ÷ 150 kPa
1,8 bar
180 kPa
c
Una pressió incorrecta a més de
provocar un desgast anormal dels
pneumàtics, produeix inestabilitat i com
a conseqüència una conducció
perillosa.
El gruix de la banda de rodadura no
ha de ser inferior a 1 mm.
Boulevard 5 idiomes 31/1/05 09:00 am Página 52
Controllare periodicamente la pressio-
ne di ciascun pneumatico.
I pneumatici sono muniti di indicatore
di usura
"A" per cui la sostituzione
deve essere effettuata non appena tali
indicatori si rendono visibili sul battistrada. Controllare anche che i pneumatici
non presentino tagli sui fianchi o un’irregolare usura del battistrada; in tal caso
rivolgarsi ad officine autorizzate o
cominque attrezzate per lo smontaggio
ed il rimontaggio..
53
igd
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
Periodically check the inflation pres-
sure of the front and rear tyres.
The tyres have tread wear indicators
“A” and must be replaced as soon as
the indicators are visible on the tread.
Check also for cuts on the tyre walls
and uneven tread wear. Tyres must be
chabged by an authorised and properly
equipped tyre shop.
Regelmäßig den Reifendruck
kontrollieren.
Die Reifen sind mit Abnutzungsanzeigern
“A” versehen. Die Reifen müssen
gewechselt werden sobald die
Abnutzungsanzeiger sichtbar werden.
Kontrollieren Sie ausßerdem die Reifen auf
Beschädigungen, wie z.B. Schnitte oder
unregelmäßige Abnutzung der Lauffläche,
Wenden Sie sich zum Reifenwechsel an
eine
Derbi vertragswerkstatt oder
zumindest an eine entsprechend
ausgerüstete Fachwerkstatt.
Pressione dei pneumatici • Tyre pressures
Reifenfülldruck
Un’errata pressione, oltre a provocare una anormale usura dei
pneumatici rende instabile il
veicolo con una conseguente pericolositè di guida.
Lo spessore del battistrada del pneumatico non deve essere inferiore a 1
mm.
EIN FALSCHER
REINFENDRUCK ERHÖHT
DIE UNREGELMÄßIGE
REIFENABNUTZUNG, LÄßT DAS
FAHRZEUG INSTABIL WERDEN UND
FÜHRT ZU GEFÄHRLICHEN
FAHRZUSTÄNDEN.
DIE REIFENPROFILTIEFE SOLITE
NIE WENIGER ALS 1 MM
BETRAGEN.
Incorrect tyre inflation pressure
causes uneven tread wear and
will make your scooter unstable
and potentially dangerous.
Tread depth must never be less than 1
mm.
Boulevard 5 idiomes 31/1/05 09:00 am Página 53
Desmontaje bujía
Démontage de la bougie
54
Bujía
La inspección de la bujía se realiza
con el motor frío efectuando las siguientes operaciones:
1. Quitar la tapa de acceso a la bujía y
el hueco portaobjetos (ver fig. 1)
2. Desconectar el cable A.T. de la
bujía.
3. Extraer hacia arriba la tapa
"A" (fig.
2) sobre la caja motor.
4. Utilizando la llave del conjunto de
herramientas (con goma de tope),
sacar la bujía.
Para volverla a montar, repetir el procedimiento en sentido inverso utilizando
la llave tanto para la embocadura de la
bujía como para el apriete de la misma
en su asiento instalándola y enroscándola con la debida inclinación.
Bougie
Pour l’inspection de la bougie, il est
nécessaire d’intervenir à moteur froid en
opérant de la manière suivante:
1. Retirer le portillon d’accès à la bou-
gie et la boîte à gants (voir fig. 1)
2. Débrancher le càble à H.T. de la
bougie.
3. Extraire le portillon
"A" (fig. 2) sur la
coiffe moteur.
4. Avec la clé fournie (équipée d’un
caoutchouc de retenue), retirer la
bougie.
Pour le montage, faire les opérations
dans l’ordre inverse en utilisant la clé
aussi bien pour faire entrer correctement la bougie que pour la serrer, en
veillant à la positionner et la visser avec
la bonne inclinaison.
ef
3-
MANTENIMIENTO
ENTRETIEN
Fig. 1
Fig. 3
Fig. 2
Boulevard 5 idiomes 31/1/05 09:00 am Página 54
55
Candela
Per effettuare l’ispezione della candela,
è necessario intervenire a motore
freddo operanso come di seguito
descritto:
1. Togliere il portello di acesso candela
e il vano porta oggetti (verdi fig. 1)
2. Scollegare il cavo A.T. de lla candela.
3. Sfilare verso l’alto il portellino “A” (fig.
2) sulla cuffia motore:.
4. Utilizzando la chiave in dotazione
(provvista de gommino di ritegno),
rimuovere la candela.
Per il rimontaggio, ripetere la procedura in senso inverso utilizzando la
chiave sia per l’imboccatura della candela, sia per il serraggio della stessa
nella sede, avendo cura di installarla ed
avvitarla con la dovuta inclinazione.
Spark plug
Check the spark plug with engine cold
following the procedure below:
1. Remove the sprak plug access door
and the glove compartment (see fig.
1)
2. Disconnect the spark plug high voltage cable.
3. Remove, by pulling it upwards, door
“A” (fig. 2) on the engine casing;
4. Remove the spark plug with the supplied wrench (provided with stop rubber).
To refit, follow the above operations
in the reverse oder using the wrench to
fit and tighten the spark plug into its
housing. Make sure it is fitted and tightened with the right inclination.
ZÜNDKERZE
Die Kerzeninspektion muß bei kaltem
Motor vorgenommen werden. Wie folgt
vorgehen:
1. Kerzenklappe und Stauraum
entfermen (siehe Fig. 1)
2. Das Zündkabel von der Kerze
abnehmen.
3. Die Klappe “
A” (Fig. 2) an der Haube
nach oben herausziehen.
4. Mit dem Kerzenschlüssel aus dem
mitgelieferten Bordwerkzeug (mit
Rückhaltegummi) die Kerze
ausbauen.
Beim Wiedereinbau in umgekehrter
Reihenfolge vorgehen. Der
Zündkerzenschlüssel wird sowohl zum
Einsetzen als auch zum Festziehen der
Zündkerze verwendet, Darauf achten,
daß die Zündkerze mit der richtigen
Neigung eingeführt und festgeschraubt
wird.
igd
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
Smontaggio candela • Removing the Spark plug
Herausnahme der Kerze
Boulevard 5 idiomes 31/1/05 09:00 am Página 55
Para volver a montar la tapa efectuar
las operaciones indicadas en orden
inverso, prestando atención en introducir las pestañas de encaje de la tapa
bujía en sus correspondientes alojamientos situados en la abertura.
Desmontaje filtro de aire
Desenroscar los 6 tornillos a cuz "B"
fig. 3, quitar la tapa, extraer el filtro y
limpiarlo con agua y champú, secándolo después con aire comprimido y
sumergirlo en una mezcla de aceite
Agip Filter Oil y gasolina en relación al
50%. Luego exprimirlo, dejarlo secar y
volverlo a montar.
Desmontaje filtro aire
Démontage du filtre à air
56
Au remontage du couvercle exécuter
les opérations dans l’ordre inverse, en
faisant attention à introduire les languettes d’emboîtement du couvercle batterie
dans leur logements puis fermer la
serrure à clé.
Demontage du filtre à air
Dévisser les 6 vis “B” à empreinte
cruciforme Fig.3, déposer le couvercle,
extraire l’élément filtrant et le nettoyer à
l’eau et shampooing,. Ensuite, le sécher
à la soufflette et le tremper dans un
mélange à 50% d’huile
AGIP Air Filter
Oil et d’essence. Enfin, l’essorer, le lais-
ser sécher et le remettre en place.
ef
3-
MANTENIMIENTO
ENTRETIEN
El desmontaje de la bujía debe
efectuarse con el motor frío.
El uso de bujías con grado tér-
mico distinto del que se prescribe (ver
pág. 99) o con paso de rosca distinto,
puede dañar gravemente el motor.
Sustituir la bujía cada 12.000 Km.
Le démontage de la bougie doit
être effectué à moteur froid.
L’emploi de bougies d’un degré
thermique différent de celui préconisé
(voir p. 99) ou avec un culot inadapté
peut endommager gravement le moteur
La bougie doit être remplacée tous les
12000 km
c
El desmuntatge de la bugia s’ha de
fer amb el motor fred.
L’ús de bugies amb grau tè rmic
diferent al prescrit o amb pas de rosca
diferent pot espatllar el motor
Substituir la bugia cada 12.000 Km.
Boulevard 5 idiomes 31/1/05 09:00 am Página 56
Al rimontaggio del portello eseguire le
operazioni inverse, facendo attenzione
ad inserire i dentini di incastro del portello candela negli appositi allongi ricavati
sulla copertura e chiudere a chiave la
serratura..
Smontaggio filtro aria
Svitare le 6 viti "B" con intaglio a croce
fig. 3, rimuovere il coperchio, estrarre
l’ele-mento filtrante e pulirlo con acqua
e sham-poo, successivamente
asciugarlo con aria compressa ed
immergere in una miscela di olio
Agip
Air Filter Oil e benzina in rapporto del
50%. Successivamente spremerlo, lasciarlo asciugare e rimontarlo.
57
Refit the cover, taking care to engage
the interlocking tabs in the corresponding location in the central fairing and
lock it.
Disassembling the air filter
Unscrew the 6 cross-head screws
“B” (fig. 3). Remove the cover, with-
draw the filter element and wahs in
water and neutral detergent. Now dry
the filter element with compressed air
and immerse in a 50% mixture of
Agip
Air Filter Oil
and petrol. This done,
squeeze to eliminate excess fluid and
leave to dry before refitting on the vehicle.
Beim Wiedereinbau der
Zündkerzenklappe in umgekehrter
Reihenfolge vorgehen.
Achten Sie auf das richtige Einhaken
der Halterungen und schließen Sie die
Klappe ab
.
AUSBAU LUFTFILTER
Die 6 Kreuzschlitzschrauben "B" lösen
und den Deckel entfermen. Das
Filterelement herausziehen und mit
Wasser und Shampoo waschen,
anschließend mit Druckluft trocknen und
dann in ein 50% Gemisch aus
Agip Filter
Oil und Benzin tauchen. Ausdrücken,
trocknen lassen und wieder einbauen.
igd
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
Smontaggio filtro aria • Disassembling the air filter
Ausbau des Luftfilters
La rimozione della candela
deve essere effettuata a
motore freddo.
L’uso di candele con grado termico
diverso da quello prescritto (vedi pag.
99) o con filettature improprie può
danneg-giare gravemente il motore.
La candela deve essere sostituita ogni
12.000 Km.
DEN ZÜNDKERZENAUSBAU NUR
BEI KALTEM MOTOR
DURCHFÜHREN.
DIE VERWENDUNG EINER ZÜNDKERZE
MIT FALSCHEM THERMISCHEN
WIRKUNGSGRAD (SIEHE SEITE 99) ODER
MIT EINEM FALSCHEN GEWINDE KANN ZU
SCHWEREN MOTORSCHÄDEN FÜHREN.
DIE ZÜNKERZE MUß ALLE 12.000 KM
AUSGEWECHSELT WERDEN.
The spark plug should be
removed only when the engine
is cold.
The use of spark plugs with heat
range other than the prescribed type
(see page 99) or with incorrect thread
suze can result in serious damage to
the engine.
Change the spark plug every 12.000
km.
Boulevard 5 idiomes 31/1/05 09:00 am Página 57
Nivel líquido freno delantero
Niveau de liquide dans le circuit de freinage
58
El depósito del líquido de frenos está provis-
to de un indicador
"A", figura 1, de material
transparente, la cantidad de líquido contenida
en el interior de la misma indica el nivel del
líquido en el depósito.
Con el indicador
"A" completamente lleno,
el nivel en el depósito es superior al MIN.
cuando está parcialmente lleno, el nivel ha
descendido al MIN. cuando está completamente vacío, el nivel es inferior al MIN.
Una disminución del nivel del líquido de frenos puede ser provocada por el desgaste de
las pastillas. Si el nivel desciende por debajo
del mínimo, se aconseja al Cliente recurrir a un
Taller Autorizado Derbi, haciendo efectuar un
control detenido del sistema de frenado. En
caso de que fuera necesario reponer el nivel,
actuar según las instrucciones indicadas a
continuación. Quitar la tapa de la maneta,
actuando sobre los 5 tornillos evidenciados en
la fig. 2, después de haber quitado los espejos
retrovisores como se muestra en la pág. 76.
Desenroscando los tornillos
"B" fig. 3, levantar
la tapa del depósito líquido frenos
"C" y colo-
car la cantidad de líquido necesaria, (el líquido
se debe encontrar siempre sobre el nivel mínimo).
La comprobación de dichos niveles debe
efectuarse con el depósito en posición horizontal, con el manillar orientado en el sentido de
marcha, poniendo cuidado en no inclinar el
vehículo.
Le réservoir du liquide de freins est équipé
d’un té moin
"A" (fig. 1) transparent; la
quantité de liquide à l’intérieur indique le
niveau du liquide dans le réservoir
.
Avec le témoin
"A" plein. le niveau à
l’intérieur du réservoir est supérieur au
Mini; lorsqu’il est partiellement plein, le
niveau a baissé au Mini; lorsqu’il est vide,
le niveau est inférieur au Minimum. Une
baisse du niveau de liquide peut être dûe
à l’usure des plaquettes. Lorsque le nive-
au est inférieur au minimum, nous conseillons au client de s’adresser à un
Point
d’Assistance Autorisé DERBI
, et de
faire effectuer un contrôle du circuit de
freinage. Dans le cas où il serait nécessaire de rectifier le niveau, suivre les indications suivantes. Déposer le cache du guidon en dévissant les 5 vis montrées à fig.
2, après avoir préalablement déposé les
retroviseurs comme indiqué à la page 76.
Déviser les 2 vis
"B" fig. 3, soulever le
coucercle du réservoir de liquide de frein
"C" et verser la quantité de liquide néces-
saire (le niveau du liquide doit toujours
être au dessus du minimum). Le contrôle
de ces niveaux doit être effectué avec le
réservoir à l’horizontale, c’est-à-dire en
maintenant le guidon tourné dans le sens
de la marche, en ayant soin de ne pas
incliner le véhicule.
ef
3-
MANTENIMIENTO
ENTRETIEN
Fig. 1
Fig. 2
Fig. 3
A
Boulevard 5 idiomes 31/1/05 09:00 am Página 58
59
Il serbatoio del liquido freni è munito di una
spia
"A", figura 1, di materiale transparente; la
quantità di liquido contenuta all’interno di essa
indica il livello del liquido contenuto nel serbatoio.
Con spia
"A" completamente piena, il livello
all’interno del serbatoio è superiore al Min;
quando la spia è parzialmente piena il livello si
è abbassato al Min; quando è completamente
vuota il livello è inferiore al Minimo.
Un abbassamento del livello liquido freni può
essere causato dalla usura delle pastiglie. Nel
caso che il livello risulti inferiore al minimo consigliamo al Cliente di rivolgersi ad un
punto di
Assistenza Autorizzato Derbi,
facendo effettuare un controllo accurato del sistema frenante. In caso di necessità di ripristino livello, operare seguendo le indicazione di seguito riportate.
Rimuovere la copertura del manubrio operando sulle 5 viti evidenziate in figura 2, dopo
aver rimosso gli specchi retrovisori come riportato a pag. 76. Svitare le 2 viti
"B" fig. 3, solle-
vare il coperchio del serbatoio liquido freni
"C"
ed immettere la quantità di liquido necessaria,
(il liquido deve trovarsi sempre al di sopra del
livello minimo).
La verifica dei suddetti livelli deve essere
effettuata con serbatoio in posizione orizzontale mantenendo cioè il manubrio orientato nel
senso di marcia e facendo inoltre attenzione a
non inclinare il veicolo.
The brake fluid reservoir is equipped
with a sight glass
“A” (fig. 1) to check the
level.
With the sight glass
“A” completely
covered with fluid, the level is above MIN.
if the level drops, even slightly, the fluid
level is considered MIN. If no fluid is visible through the sight glass, the fluid level
is below MIN. The brake level may fall due
to wear of the brake pads.
If the level is below the minimum, take
the vehicle to an
Authorised Derbi Ser-
vice Center
to have the braking system overhauled. If you need to top up
the level, remove the rear mirrors as
described on page 76 and the front
handlebar fairing loosening the five
screws pointed out in fig. 2. Unscrew
the two screws
“B” (fig. 3), remove
reservoir cap
“C” and pour in the requi-
red quantity of new fluid (the brake fluid
level must be above minimum. Check
the level with the handlebars stright and
the vehicle perfectly upright
.
Der Bremsflüssigkeitsbehälter der
hydraulischen Vorderradbremsanlage ist mit
einem transparenten Kontrollfenster
"A",( Fig.
1) ausgestattet.
Das komplette Kontrollfenster
"A" muß
immer bei geradestehendem Fahrzeug mit
Bremsflüssigkeit ausgefüllt sein. Sinkt der
Bremsflüssigkeitspegel im Kontrollfenster fast
ganz ab, haben Sie das Minimum der
Bremsflüssigkeit erreicht. Ist das
Kontrollfenster leer, d.h. es ist kein
Bremsflüssigkeitspegel sichtbar, dann haben
Sie das Minimum unterschritten.
Its der Bremsflüssigkeitspegel unter des
Minimum abgesunken oder bei öfteren
Bremsflüssigkeitverlusten unbedingt eine
BERBI kundendienstelle aufschen. Ein
Absinken der Bremsflüssigkeit kann durch
abgenutzte Bremsbelege bedingt sein.
Die 5 in Fig. 2 angegebenen Schrauben
lösen, die Rückspiegel wie auf Seite 76
beschrieben abbauen und die
Lenkerabdeckung entfermen, Die beiden
Schrauben
"B" lösen, den Deckel des
Bremsflüssigkeitsbehälters
"C"anheben und
die benötigte Bremsflüssigkeit auffüllen /der
Bremsflüssigkeitsstand muß immer oberhalb
des Minimalstands sein) Nachfüllen und
Kontrolle nur bei geradestehendem Fahrzeug
und bei Lenker in Fahrtrichtung durchführen.
igd
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
Livello liquido impianto frenante • Brake fluid level
Bremsflüssigkeitsstand
Boulevard 5 idiomes 31/1/05 09:00 am Página 59
Nivel líquido freno delantero
Niveau de liquide dans le circuit de freinage
60
ef
3-
MANTENIMIENTO
ENTRETIEN
El eventual restablecimiento del
nivel debe efectuarse exclusi-
vamente con líquidos para frenos clasificados como DOT 4.
Se aconseja el empleo de líquido Agip
Brake 4.
Evitar que el líquido para fre-
nos, altamente corrosivo, entre
en contacto con las partes pintadas. En este caso, lavar inmediatamente con agua. El líquido del sistema
de frenado es higroscópico, es decir
que absorbe la humedad del aire circundante. Si la humedad contenida en
el líquido de frenos sobrepasa cierto
valor, dará como resultado un frenado
deficiente.
Les appoints éventuels ne doivent être effectués qu’avec du
liquide pour freins classifié DOT4.
On conseille le liquide
AGIP BRAKE
FLUID DOT 4
Éviter que le liquide pour freins,
hautement corrosif, n’entre en
contact avec les peintures. Si
cela se produit, laver immédiatement à
l’eau le liquide de freins est hygroscopique, c’est à dire qu’il absorbe l’humidité
de l’air environnant. Si cette humidité
contenue dans le liquide dépasse un certain taux, le freinage devient inefficace.
Boulevard 5 idiomes 31/1/05 09:00 am Página 60
61
igd
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
Livello liquido impianto frenante • Brake fluid level
Bremsflüssigkeitsstand
Eventuali rabbocchi devono
essere eseguiti esclusivamente
con liquidi per freni classificati
DOT 4.
È consigliato l’uso del liquido Agip
Brake Fluid Dot 4.
Il liquido del circuito frenante
ha un alto potere corrosivo,
quindi durante le eventuali
operazioni di ripristino livello, evitare
che venga a contatto con le parti verniciate. Il liquido del circuito frenante è
igroscopico, assorbe cioè umidità
dall’aria circostante. Se l’umidità contenuta nel liquido freni supera un certo
valore ne risulterà una frenata inefficace.
When topping up brake fluid
use exclusively DOT 4 class
products.
Recommended brake fluid is
Agip
Brake Fluid Dot 4.
Brake fluid is highly corrosive. If
it comes into contact with painted parts of the scooter, wash
off immediately with clean water.
Brake fluid tends to absorb moisture
from the air. If the brake fluid in the circuit contains excess moisture, braking
efficiency will be impaired.
EVENTUELLES NACHFÜLLEN
V0N BREMSFLÜSSIG-KEIT DARF
NUR MIT GEEIGNETEN
BREMSFLÜSSIG-KEITEN DER KLASSE
DOT 4 VORGENOMMEN WERDEN.
WIR EMPFEHLEN DEN EINSATZ VON
AGIP BRAKE FLUID DOT 4.
VERMEIDEN SIE, DAß
BREMSFLÜSSIGKEIT MIT
LACKIERTEN TEILEN IN
BERÜHRUNG KOMMT. DIE
BREMSFLÜSSIGKEIT IST STARK
ÄTZEND. SPÜLEN SIE ANDERNFALLS
DIE ENTSPRECHENDEN STELLEN
SOFORT MIT VIEL WASSER AB.
BREMSFLÜSSIGKEIT NIMMT
FEUCHTIGKEIT AUS DER
UMGEBUNGSLUFT AUF. ÜBERSTEIG
DER FEUCHTIGKEITSGEHALT EINEN
BESTIMMTEN WERT, BEDEUTET DIES,
DAß DIE BREMSLEISTUNG
UNZUREICHEND WIRD.
Boulevard 5 idiomes 31/1/05 09:00 am Página 61
Nivel líquido freno delantero
Niveau de liquide dans le circuit de freinage
62
ef
3-
MANTENIMIENTO
ENTRETIEN
El símbolo
(O)
presente sobre
el contenedor indica los líqui-
dos de freno tipo sintético dis-
tinguiéndolos de los de tipo mineral. El
empleo de líquidos de tipo mineral,
daña irremediablemente las especiales
juntas de goma de la instalación de
frenado.
En condiciones climáticas normales, se aconseja sustituir el
liquido de frenos cada 2 años.
No emplear nunca líquido para frenos
de contenedores ya abiertos o parcialmente usados.
En conditions climatiques normales, il est conseillé de remplacer
le liquide tous les 2 ans. Ne pas
utiliser de liquide pour freins contenu
dans des récipients déjà ouverts, ou
entamés.
Le symbole
(O)
présent sur
l’emballage, distingue les fluides
de type synthétiques, de ceux de type
minéral. L’utilisation de liquides de type
minéral endommage irrémédiablement
les joints en caoutchouc spéciaux du circuit de freinage.
Boulevard 5 idiomes 31/1/05 09:00 am Página 62
63
igd
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
Livello liquido impianto frenante • Brake fluid level
Bremsflüssigkeitsstand
in normali condizioni climatiche
è consigliabile sostituire detto
liquido ogni 2 anni. Non usare
mai liquido per freni contenuto in contenitori già aperti o parzialmente usati.
El simbolo
(O)
presente sul
contenitore, identifica i liquidi
freno di tipo sintetico distinguendoli da
quelli di tipo minerale usare liquidi di
tipo minerali danneggia irrimediabilmente le speciali guarnizioni in gomma
dell’impianto di frenatura.
In temperature climates brake
fluid should be changed every
two years. Do not use fluid from
previously opened or part-empty containers.
Always use synthetic brake
fluid (identified by the marking
(O)
on the container). Mineral
type brake fluid will damage the rubber
seals on the brake circuit and must not
be used on any account.
UNTER NORMALEN
KLIMATISCHEN BEDINGUNGEN
MUß DIE BREMSFLÜSSIGKEIT
ALLE ZWEI JAHRE AUSGEWECHSELT
WERDEN. BENUTZEN SIE NIE
BREMSFLÜSSIGKEIT DIE IN
GEÖFFNETEN BEHÄLTERN GELAGERT
WAR.
DAS ZEICHEN
(O)
AUF DEM
BEHÄLTER GIBT AN, DAß ES
SICH UM EINE SYNTHETISCHE
FLÜSSIGKEIT HANDELT ES
UNTERSCHEIDET SICH SO VON
MINERALISCHEN FLÜSSIGKEITEN. DER
EINSATZ MINERALISCHER
FLÜSSIGKEITEN ZERSTÖRT DIE
BESONDEREN GUMMIDICHTUNGEN
DER BREMSANLAGE.
Boulevard 5 idiomes 31/1/05 09:00 am Página 63
Batería
Para acceder a la batería es necesario
levantar el sillín (pág. 20), luego quitar la tapa
acceso a la batería desenroscando el tornillo
de cabeza cuadriforme "A" mostrada en la fig.
1.
La batería es el dispositivo eléctrico que
requiere la vigilancia más asidua y la manutención mas diligente.
Las principales normas de manutención a
efectuar son las siguientes:
Controlar el nivel del electrólito
El nivel del electrólito, que debe ser controlado con frecuencia, debe alcanzar el nivel
máximo. Para reponer dicho nivel, usar exclu-
sivamente agua destilada. En caso de que
fuese necesario añadir demasiado frecuentemente agua, controlar la instalación eléctrica
del vehículo: podría ser que la batería estuviera trabajando sobrecargada, provocando así
una precoz avería.
Larga inactividad
En caso de larga inactividad del vehículo es
necesario proceder periódicamente a la recarga de la batería, teniendo presente que en tres
meses aproximadamente la batería tiende a
descargarse completamente. En caso de desmontaje de la batería, asegurarse al montarla
de nuevo, de la exacta conexión de los cables
eléctricos (+ y -): la inversión de dichos cables
puede provocar averías en los dispositivos de
la instalación eléctrica.
Batterie
Pour accéder à la batterie, il est nécessaire
de basculer la selle (page 20), puis de retirer le
portillon d’accès à la batterie, en dévissant la
vis cruciforme
"A" illustrée à fig. 1.
La batterie est le dispositif électrique qui
nécessite la surveillance la plus assidue et
l’entretien le plus régulier.
Les instructions principales pour l’entretien
sont les suivantes:
Vérifier le niveau de l’électrolyter. Le nive-
au de l’électrolyte doit être contrôle fréquemment et doit affleurer au niveau maxi. Pour
rétablir le niveau employer
exclusivement de
l’eau distillée.
Si de trop fréquents appoints d’eau sont
nécessaires, il faut contrôler le circuit électrique: il se peut, en effet, que la batterie fonctione en surcharge, avec risque de détérioration
prématurée
Longue période d’inactivité
Au cas où le véhicule reste inutilisé pendant
de longues périodes, il faut recharger la batterie périodiquement; en effect, il lui faut environ
trois mois pour se décharger complètement.
En cas de dépose de la batterie, s’assurer du
branchement correct des càbles électriques (+
y -): lors du remontage: l’inversion de ces
càbles peut causer des dégâts aux dispositifs
électriques.
Mantenimiento batería
Entretien de la batterie
64
ef
3-
MANTENIMIENTO
ENTRETIEN
A
C
fig. 1
fig. 2
fig. 3
Boulevard 5 idiomes 31/1/05 09:00 am Página 64
Batteria
Per accedere alla batteria è necessario ribaltare la selle (pág. 20), quindi togliere il portello
di acceso al vano batteria svitando la vite con
intaglio a stella
"A" illustrata in fig. 1.
La batteria è il dipositivo elettrico che richiede la più assidua sorveglianza e la più diligente
manutenzione. Le principale norme di manutenzione da effettuare sono le seguenti:
Verificare il livello dell’elettrolito
Il livello dell’elettrolito, deve essere controllato con frequenza e deve raggiungere il livello
max.
Per ripristinare detto livello usare
exclusiva-
mente acqua distillata. Qualora si rendessero
necessaire frequenti aggiunte di acqua, controllare l’impianto elettrico del veicolo: può darsi
infatti che la batteria lavori in sovraccarico,
pena il deterioramento precoce.
Lunga inattività
In caso di lunga inatività del veicolo è necessario procedere periodicamente all ricarica
della bateria, tenendo presente che nell’arco di
3 mesi la batteria tende a scaricarsi. In caso di
smontaggio della batteria assicurarsi, al rimontaggio, dell’e-satto collegamento dei cavi elettrici (+ e -): l’inversione di tali cavi può causare
avarie ai dispositivi elettrici.
65
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
igd
Battery
To access the batterie tip the saddle forward (see page 20) and remove the battery
compartment cover by unscrewing the
cross-head screw
“A” as shown in fig. 1.
The battery must be inspected and serviced regularly.
Electrolyte level check
Check regularly that the electrolyte is at
maximum level. Top up only with distilled
water
.
If the battery needs topping up too frequently, check the vehicle electrics - the battery is probably working in overload conditions (which will lead to rapid deterioration).
Prologed disuse
If the scooter is not to be used for prolonged periods, the battery must be charged
periodically (when not in use, the battery will
discharge over a period of abaut 3 months).
If the battery is removed, when you re-install
it make sure you connect the positive (+)
and negative ( -) leads to the correct terminals. Inverting battery polarity can damage
electrical components.
BATTERIE
Um an die Batterie gelangen zu können,
muß die Sitzbank hachgeklappt werden (siehe
Seite 20). Die Kreuzschlitzchraube "A" (Fig. 1)
lösen und die Klappe zum Batterieraum
entfernen.
Die Batterie ist der Teil der elektrischen
Anlage, der die aufmerksamste Überprüfung
und die sorgfältigste Wartung erfordert.
Die wichtigsten Vorschriften für die
Wartungsarbeiten an der Batterie sind die
folgenden;
Überprüfung des Flüssigkeitsstandes in
der Batterie
Der Flüssigkeitsstand des Elektrolyts muß
regelmäßig kontrolliert werden und muß stets
auf Maximalstand stehen. Zum Auffüllen
ausschließlich destilliertes Wasser
verwenden. Muß häifig Wasser nachgefüllt
werden, muß die elektrische Anlage des
Fahrzeugs überprüft werden: Es kann sein,
daB die Batterie unter Überlastung arbeitet.
Dies bedeuet eine frühzeitige
Verschlechterung der Batterieleistung.
LÄNGERES STILLEGEN
Wird das Fahrzeug längere Zeit stillgelegt,
muß die Batterie regelmäßig aufgeladen
werden. Die batterie entlädt sich innerhalb
eines Zeitraums von drei Monaten selbst. Beim
Einbau der Batterie auf die richtigen
Kabelanschlüsse achten (+ und -). Vertauschte
Anschlüsse können die elektrische Anlage
beschädigen.
Manutenzione batteria • Maintaining the battery
Wartung der Batterie
Boulevard 5 idiomes 31/1/05 09:00 am Página 65
Batería y fusibles
Batterie et fusibles
66
ef
3-
MANTENIMIENTO
ENTRETIEN
Fusibles
La instalación está protegida por dos
fusibles de 15A "B" situados en el lado
derecho del soporte batería fig. 2. El circuito de encendido no está protegido
por un fusible.
Antes de sustituir el fusible quemado,
localizar la avería que ha provocado su
fusión.
Con el fin de evitar daños a la
instalación eléctrica, no desconectar nunca los cables con el
motor en marcha.
El electrólito contiene ácido sulfúrico: evitar el contacto con los
ojos, piel y ropa. En caso de
contacto, enjuagar abundantemente
con agua y consultar a un médico.
Poner además atención en no
inclinar demasiado el vehículo
para evitar peligrosas salidas
del electrólito de la batería.
Pour éviter des dommages au
circuit é lectrique, ne jamais
débrancher les cà bles avec le
moteur en marche
Fusibles
Le circuit électrique est protégé par
deux fusibles de 15A "B" placé sur le
côté gauche du support de la batterie
(fig. 2).
Le circuit d’allumage n’est pas protégé
par fusible.
Avant de remplacer le fusible grillé, il
est nécessaire de rechercher et d’élimi-
L’électrolyte contient de l’acide
sulfurique; éviter le contact avec
les yeux, la peau et les véte-
ments. En cas de contact, rincer abondamment à l’eau et consulter un méde-
cin.
Faire aussi attentiion à ne pas
trop pencher le véhicule, ceci afin
d’éviter de dangereux écoule-
ments d’électrolyte.
c
L’electròlit conté àcid sulfúric. Evitar
el contacte amb els ulls, pell o roba. En
cas de contacte, rentar amb aigua
abundant i consultar al metge.
Boulevard 5 idiomes 31/1/05 09:00 am Página 66
67
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
igd
Manutenzione batteria • Maintaining the battery
Wartung der Batterie
Fusibili
L’impianto elettrico è protetto da dus
valvole fusibile da 15A "B" collocate sul
lato destro del supporto batteria fig. 2.
Non è protetto da fusibile l’impianto di
accensione.
È necessario, prima di sostituire la valvola fusa, ricercare ed eliminare il guasto che ne ha provocato la fusione. Non
tentare mai di chiudere il circuito con
Onde evitare danni all’impianto
elettrico, non scollegare mai i
cavi con motore in moto.
L’elettrolito contiene acido solforico: evitare il contatto con gli
occhi, pelle, vestiario. In caso
di contatto scicquare abbondantemente con acqua e consultare un medico.
Porre inoltre attenzione a non
inclinare troppo il veicolo onde
evitare pericolose fuoriuscite
dell’elettrolito stesso della batteria.
Fuses
The electrical system is protected by
two 15A fuses "B" located on the right-
hand side of the battery (fig. 2). The ignition system is not fuse-protected.
Before changing a burnt-out fuse, find
and remedy the situation that caused
the fuse to blow. Do not substitute the
fuse with any alternative form of conductor.
Risk of damage to electrical
system: never disconnect the
battery when the engine is run-
ning.
Warring: Eletrolyte contains
sulphuric acid. Avoid contact
with the skin, the eyes and clot-
hing. In case of contact with the skin or
the eyes rinse the affected area with
plenty of water and consult a doctor.
Do not lean the scooter over
too far or electrolyte may spill
from the battery.
SICHERUNGEN
Die Elektroanlage ist durch zwei
Schmelzsicherungen mit 15A "B"
abgesichert. Die Sicherungen befinden sich
auf der rechten Seite des Batteriehalters (Fig.
2). Die Zündanlage ist durch keine Sicherung
geschützt.
Vor Austausch einer durchgebrannten
Sicherung muß der Fehler, der zum
Durchbrennen geführt hat, gefunden und
beseitigt werden. Der Stromkreislauf darf nie
mit einem anderen Material als der Sicherung
UM SCHÄDEN AN DER
ELEKTRISCHEN ANLAGE ZU
VERMEIDEN, NIE DIE KABEL BEI
LAUFENDEM MOTOR ABNEHMEN.
ACHTEN SIE AUCH DARAUF IHR
FAHRZEUG NICHT ZU STARK ZU
NEIGEN, UM GEFÄHRLICHES
AUSLAUFEN DES BATTERIEWASSERS
ZU VERMEIDEN.
DIE BATTERIEFLÜSSIGKEIT
ENTHÄLT SCHWEFELSÄURE.
KONTAKT MIT AUGEN, HAUT
UND KLEIDUNG VERMEIDEN.
ANDERNFALLS MIT VIEL WASSER
ABSPÜLEN UND SOFORT EINEN ARZT
AUFSUCHEN.
Boulevard 5 idiomes 31/1/05 09:00 am Página 67
Batería y fusibles
Batterie et fusibles
68
ef
3-
MANTENIMIENTO
ENTRETIEN
Nunca intentar cerrar un circuito con
material distinto del fusible.
Los faros de cruce, carretera, los indicadores de dirección, las luces de posición y toda la instrumentación están protegidos por tres fusibles de 5A y uno de
7,5A
"C" fig. 3
Las baterías contienen sustancias muy peligrosas para el
medio ambiente. Para la susti-
tución de la batería, se aconseja por lo
tanto recurrir a un
Punto de Asisten-
cia Autorizado Derbi, que está equi-
pado para la eliminación respetando el
medio ambiente y las normas vigentes.
La batterie contient des substances dangereuses pour l’environnement. Aussi, pour le remplace-
ment de la batterie, nous conseillons de
s’adresser à un
Point d’Assistance
Autorisé DERBI
qui est équipé pour le
traitement dans le respect de la nature et
des normes imposées par la loi.
ner la panne qui en a provoqué la
fusion. Ne jamais chercher a fermer un
circuit avec autre chose que le fusible.
Les feux de croisement et de route,
les clignotants, les feux de position et
tout l’appareillage de bord sont proté-
gés par trois fusibles de 5A et un de
7,5 A
"C" fig. 3
Boulevard 5 idiomes 31/1/05 09:00 am Página 68
69
MANUTENZIONE
-3
MAINTENANCE - WARTUNG
igd
Manutenzione batteria • Maintaining the battery
Wartung der Batterie
materiale diverso dal fusibile.
I fanali anabbaglianti e abbaglianti, i
lampeggiatori, le luci di posizione e tutta
la strumentazione sono protetti da tre
valvola fusibili da 5A e uno de 7,5A
"C"
fig. 3
Le batterie contengono sostan-
ze molto pericolose per
l’ambiente per la sostituzione
della batteria, consigliamo di rivolgersi ad un
Punto di Asistenza Derbi,
che è attrezzato per lo smaltimento
nel rispetto della natura e delle norme
di lege.
The upper and lower beams lights, the
flashers, the stop lights and the other
instruments are protected by three 5A
fuse valves and one 7,5A fuse valve “C”
fig.3.
Batteries contain environmentally toxic substances. When
you need to change the battery,
contact an
Authorised Derbi Service Cen-
ter
to ensure your used battery is disposed of without harming the environment and in compliance with the law.
überbrückt werden.
Das Fernlicht, das Fahrlicht, die Blinker,
das Standlicht und das gesamte
Armaturenbrett sind durch drei
Schmelzsicherungen mit 5A und einer
Schmelzsicherung mit 7,5A abgesichert.
DIE BATTERIEN ENTHALTEN
FÜR DIE UMWELT SEHR
SCHÄDLICHE STOFFE. ZUM
AUSTAUSCH DER BATTERIEN
EMPFEHLEN WIR IHNEN DAHER SICH
AN EINE DERBI VERTRAGSWERKSTATT
ZU WENDEN, DA DIESE, WIE
GESETZLICH VORGESCHRIEBEN, MIT
ANLAGEN ZUR UMWELTFREUNDLICHEN
BESEITIGUNG VON ALTBATTERIEN
AUSGESTATTET SIND.
Boulevard 5 idiomes 31/1/05 09:00 am Página 69
Sustitución lámparas faro
delantero
Para acceder a la lámpara del faro (3
lámparas: una para la luz de carretera,
una para la luz de cruce y una para la
luz de posición) quitar los tornillos
"A"
colocados en el contra escudo fig. 1 y
quitar el faro completo; actuar sobre
cada lámpara después de haber quitado la protección de goma. Para el montaje proceder de manera contraria al
desmontaje.
Sustitución lámparas
indicadores de dirección
delanteros
Después de haber quitado el proyector completo, girar en sentido horario
las dos pestañas anaranjadas "B" fig. 2
y extraer la parábola y la lámpara. Para
el montaje actuar en sentido contrario al
desmontaje.
Remplacement des ampoules du
projecteur
Pour accéder aux ampoules du projecteur (3 ampoules: une pour le phare,
une pour le code et une petite ampoule
pour la veilleuse) agir sur les vis
"A"
situées sur l’arrière du tablier fig. 1 et
déposer le projecteur complet; opérer
alors sur les ampoules après avoir retiré
les protections en caoutchouc. Pour le
remontage, effectuer les opérations
dans l’ordre inverse.
Remplacement des l’ampoules
des clignotants avants
Après avoir déposé le projecteur
complet, tourner les deux ergots oranges "
B" fig. 2 dans le sens des aiguilles
d’une montre et extraire la parabole et
l’ampoule. Pour le remontage, opérer
en sens inverse.
Que hacer si... se funde una lámpara
Que faire si... une ampoule est grillée
70
ef
4-
QUE HACER SI...
QUE FAIRE SI...
Las lámparas del proyector
delantero son del tipo halógenas;
en el momento de la sustitución
es necesario poner mucho cuidado y no
tocar con las manos la parte de vidrio.
A
fig. 1
fig. 2
Les ampoules du projecteur
avant sont de type halogène;
pour le remplacement, il faut faire
attention à ne pas toucher le verre à
mains nues
Boulevard 5 idiomes 31/1/05 09:00 am Página 70
Sustituzione lampade
proiettore
Per accedere alle lampade del proiettore (n. 3 lampade; una per luce abbagliante, una per luce anabbagliante e
una lampadina per luce di posizione)
agire sulle viti
"A" poste sul controscu-
do fig. 1 e rimuovere il proiettore completo; quindi operare sulle singole lampadine dopo aver rimosso le protezioni
in gomma. Per il rimontaggio procedere
in senso inverso alle operazioni eseguite per lo smontaggio.
Sostituzione lampada indicatori
di direzione anteriore
Dopo aver rimosso il proiettore completo ruotare in senso orario i due dentini arancioni “B” fig. 2 ed estarre la parabola e la lampadina. Per il rimontaggio
operare in senso inverso.
71
WHAT TO DO IT...
-4
WAS TUN WENN...
igd
Changing the headlight bulbs
To access the bulbs in the headlight
assembly (three bulbs: full beam, dipped beam and side light) unscrew
screws
"A" on the back shield, see fig.
1, and remove the whole headlight.
Then remove the rubber protections
and extract the bulbs. Remount the
headlight following the above procedure
in reverse order.
Changin the front turn
indicator bulbs
Remove the whole headlight
assembly and turn clockwise the two
orange tabs “B” fig. 2. Then remove
the reflector lens and the bulb. Remount
the headlight following the above procedure in reverse order.
AUSTAUSCH DER
SCHEINWERFERLAMPEN
Um an die Lampen im Scheinwerfer
gelangen zu können (3 Lampen, Fernlicht,
Abblendlicht, Standlicht), müssen die
Schrauben “A” am hinteren Schildteil gelöst
(Fig. 1) und der Scheinwerfer komplett
ausgebaut werden. Die Gummischutzkappen
entfernen und die einzelnen Lampen
ausbauen. Zum Wiedereinbau in
umgekehrter Reihenfolge vorgehen.
AUSWECHSELN DER VORDEREN
BLINKERLAMPEN
Zunächst muß der Scheinwerfer komplett
ausgebaut werden. Anschießend die beiden
orangenen Halterungen “B” (Fig.2) in
Uhrzeigersinn drehen und den
Parabolspiegel zusammen mit der Lampe
ausbauen. Zum Wiedereinbau in
umgekehrter Reihenfolge vorgehen.
Cosa fare se... si brucia una lampada • What to do it... a bulb burns out
Was tun wenn... eine lampe ausgewechselt wird
Le lampadine del proiettore anteriore sono di tipo alogeno; per la
loro sostituzione occorre prestare
attenzione a non toccare con le mani
nude la parte in vetro.
When changing the halogen
bulbs in the headlight you must
not touch the glass part of the
bulb.
BEI DEN LAMPEN IM
SCHEINWERFER HANDELT ES
SICH UM HALOGENLAMPEN.
ACHTEN SIE BEIM AUSTAUSCH
UNBEDINGT DARAUF, DAß DER
GLASTEIL DER LAMPE NICHT MIT DEN
BLOßEN FINGERN BERÜHRT WIRD.
Boulevard 5 idiomes 31/1/05 09:00 am Página 71
Sustitución lámpara piloto e
indicadores de dirección
traseros
Para sustituir las lámparas del piloto y
de los indicadores de dirección traseros, desenroscar los 2 tornillos de fijación
"C" fig. 1 del transparente central.
Para extraer las lámparas del piloto trasero y del stop apretarlas girando en
sentido antihorario. Para quitar las bombillas de los indicadores de dirección
desenganchar antes las dos pestañas
"D" fig. 2 desde la parte de atrás de la
parábola.
Para el montaje, proceder en sentido
contrario a las operaciones de desmontaje.
Remplacement de l’ampoule du feu
et des clignotants arrières
Pour remplacer les ampoules du feu
et des clignotants arrières, dévisser les
2 vis "C" fig. 3 du cabochon central.
Pour extraire les ampoules du feu arriè-
re et du stop, appuyer dessus et tourner
dans le sens inverse des aiguilles d’une
montre. Pour les ampoules des clignotants, agir auparavant sur le cabochon
en décrochant les deux ergots
"D" fig. 4
sur l’arrière de la parabole.
Pour le remontage, faire les opéra-
tions dans l’ordre inverse.
Que hacer si... se funde una lámpara
Que faire si... une ampoule est grillée
72
ef
4-
QUE HACER SI...
QUE FAIRE SI...
C
fig. 1
fig. 2
Boulevard 5 idiomes 31/1/05 09:00 am Página 72
Sustituzione lampada fanalino
posteriore e indicatori di
direzione posterioris
Per sostituire invence le lampada del
fanalino e dei lampeggiatori posteriori
svitare le 2 viti fissaggio
"C" fig. 3 del
transparente centrale. Per estarre le
lampade del fanale posteriore e dello
stop premerle e ruotarle in senso antiorario. Per rimuovere le lampade degli
indicatori di direzione agire prima sul
transparente sganciando i due dentini
"D" fig. 4 dalla parte posteriore della
parabola.
Per il rimontaggio procedere in senso
inverso alle operazioni eseguite per lo
smontaggio.
73
WHAT TO DO IT...
-4
WAS TUN WENN...
igd
Changing the tail light and the
rear turn indicator bulbs
To remove the tail light and the rear
turn indicator bulbs unscrew the two
fixing screws
“C” fig. 3 of the central
glass lens. Press the bulbs of the tail
light and of the brake light and turn anticlockwise to remove.
Unfasten the two tabs
“D” fig. 4 from
the back side of the reflector lens to
remove the turn indicator bulbs.
Remount the turn indicator light following the above procedure in reverso
order.
AUSTAUSCH DER LAMPE IM
RÜCHLICHT UND HINTERE
BLINKER
Um an die Birnen im Rücklicht und an
die hinteren Blinkerlampe gelagen zu
können müssen die beiden Schrauben
"C" (Fig. 3) der mittleren
RÜcklichtabdeckung gelöst werden. Die
Rücklicht- und Bremslichtlampen
müssen zum Ausbau leicht gedrückt
und dann gegen den Uhrzeigersinn
gedreht werden. Zum Ausbau der
Blinkerlampen müssen zunächst die
Halterungen
"D" (Fig. 4) der
Blinkerabdeckung auf der Rückseite
des Parabolspiegels gelöst werden.
Zum Wiedereinbau in umgekehrter
Reihenfolge vorgehen.
Cosa fare se... si brucia una lampada • What to do it... a bulb burns out
Was tun wenn... eine lampe ausgewechselt wird
Boulevard 5 idiomes 31/1/05 09:00 am Página 73
Orientar el faro delantero
Poner el vehículo sobre un terreno
llano a 10 m. de distancia de una pantalla blanca situada en la penumbra y
asegurarse de que el eje del vehículo
sea perpendicular a la pantalla.
Trazar sobre la pantalla una linea
horizontal cuya altura del suelo corresponda a 58 ÷ 62 cm. Poner el motor en
marcha, y bloquear el vehículo, encender el faro, poner la luz de cruce y
orientarlo de manera que la linea de
demarcación horizontal entre la zona
oscura e iluminada no vaya por encima
de la linea horizontal trazada sobre la
pantalla.
Para efectuar la regulación, abrir la
tapa porta-objetos e introducir un destornillador por el orificio como muestra
la figura y actuar sobre el tornillo de
regulación faro.
Réglage de la hauyeur du Phare
Mettre le véhicule décharge sur un
terrain plat à 10 m. de distance d’un
écran blanc placé dans la pénombre
(voir fig. 1) et s’assurer que l’axe du
véhicule soit perpendiculaire à l’écran.
Tracer sur l’écran une ligne horizontale à 58 ÷ 62 cm. du sol.
Démarrer le moteur et maintenir le
véhicule à l’arrêt, allumer le phare,
enclencher le faisceau de code et
l’orienter de manière à ce que la ligne
de démarcation entre la zone d’ombre
et celle illuminée ne dépasse pas la
ligne tracée sur l’écran.
Pour effectuer le règlement, ouvrir la
couverture boîte à gants et introduire un
tournevis par l'orifice comme montre la
figure et agir sur la vis de règlement
lumière.
Que hacer si... hay que orientar el faro
Que faire si... il faut régler la hauteur du phare
74
ef
4-
QUE HACER SI...
QUE FAIRE SI...
m. 10
58 - 62 cm
Boulevard 5 idiomes 31/1/05 09:00 am Página 74
Regolare il proiettore
Porre il veicolo scarico su terreno
piano a 10 m di distanza da uno schermo bianco situato in penombra (fig.1) e
assicurarsi che l’asse del veicolo sia
perpendicolare allo schermo. Tracciare
sullo schermo una linea orizzontale la
cui altezza da terra sia a 58 ÷ 62 cm;
avviare il motore e tenere fermo il veicolo, accendere il proiettore, inserire il fascio luminoso anabbagliante e orientarlo
in modo che la linea di demarcazione
orizzontale tra la zona scura ed illuminata non vada al di sopra della linea
orizzontale tracciata sullo schermo.
Per effettuare la regolazione, apra la
copertura degli vano portaoggetti per
introdurre un cacciavite dall'orifizio
come mostra la figura per comportarsi
sulla vite di luce regulation.
75
WHAT TO DO IT...
-4
WAS TUN WENN...
igd
Adjusting the headlight
Set the unladen scooter on level,
even ground at a distance of 10 m from
a flat wall or screen that is sufficiently
darkened to be able to see the beam (fi.
1). Make sure that the scooter axis is at
right angles to the screen.
Mark the screen with a horizontal line
58-62 cm from the ground.
Start the engine and with the scooter
stationary, switch on the headlight dipped beam and position it so that the
boundary between the brightly illuminated area and the surrounding area is no
higher than the line you have drawn.
To adjust the head lamp, open the
glove compartment, insert a screwdriver
through the hole as shown in the figure,
and turn the head lamp adjustment
screw.
EINSTELLEN DES
SCHEINWERFERS
Das normal belastete Fahrzeug auf
eine ebene Fäche in 10 m Entfernung
vor eine weiße im Halbschatten
befindliche Wand (siehe Fig. 1)
aufstellen. Die Fahrzeugachse muß
dabei im rechten Winkel zur Wand
stehen.
Auf der Wand eine horizontale Linie
in einer Höhe von 58-62 cm
anzeichnen; den Motor starten und das
Fahrzeug festhalten, das Abblendlicht
einschalten und den Scheinwerfer so
einstellen, daß die Hell- Dunkelgrenze
die auf der Wand angezeichnete Linie
nicht überschreitet.
Für die Einstellung, den Deckel des
Haltergehäuses öffnen und mit einem
Schraubenzieher durch die Öffnung,
siehe Abbildung, an der
Einstellschraube des Scheinwerfers
drehen.
Cosa fare se... si deve regolare il proiettore • What to do it... the headlight
requires adjustment • Was tun wenn... Der scheinwerfer eingestellt wird
Boulevard 5 idiomes 31/1/05 09:00 am Página 75
Regulación de la varilla del
espejo retrovisor
Para regular la posición de la varilla,
aflojar el tornillo
"A", orientar entonces
la varilla a la posición más idónea y volver a bloquear el tornillo.
Para quitar los espejos es suficiente
intervenir sobre el tornillo
"A".
Réglage du bras du
rétroviseur
Pour régler la position du bras, des-
serrer la vis "A"; orienter ensuite le
bras dans la position voulue et rebloquer lavis.
Pour la dépose des rétroviseurs, il
suffit d’intervenir sur les vis
"A".
Que hacer si... se deben regular los espejos
Que faire si... il faut régler les rétroviseurs
76
ef
4-
QUE HACER SI...
QUE FAIRE SI...
A
Boulevard 5 idiomes 31/1/05 09:00 am Página 76
Regolazione dello stelo dello
specchio retrovisore
Per regolare la posizione dello stelo
allentare la vite "A"; orientare quindi lo
stelo stesso nella posizione più idonea
e ribloccare la vite.
Per la rimozione degli specchi retrovi-
sori basta intervenire sulla vite
"A".
77
WHAT TO DO IT...
-4
WAS TUN WENN...
igd
Adjusting the rear-view mirror
stem
To adjust the position of the rear-view
mirrors, loosen screw "A", and position
the stem as required. Then retighten the
screw.
The rear-view mirrors can be remo-
ved by unscrewing screw
"A".
EINSTELLUNG DES
RÜCKSPIEGELS
Zur Einstellung des Rückspiegels
muß die Schraube "A", gelöst, der
Spiegelhalter in die gewünschte
Stellung gebracht und die Schraube
wieder festgestellt werden.
Zum Ausbau der Spiegel muß die
Schraube
"A"gelöst werden.
Cosa fare se... si devono regolare gli specchi retrovisori • What to do it... the rear-
view mirrors require adjustment • Was tun wenn... Die rückspiegel eingestellt werden
Boulevard 5 idiomes 31/1/05 09:00 am Página 77
Que hacer si... hay que regular el ralentí
Que faire si... il faut régler le ralenti
78
Regulación del ralentí
Para regular el ralentí, es necesario
utilizar el tornillo de regulación del
ralentí
"A"
El ajuste del ralentí debe efectuarse
con la rueda trasera levantada del suelo
y con el motor caliente (vehículo sobre
el caballete); atornillar o aflojar el tornillo con protección hasta alcanzar un
régimen de ralentí regular (1.600 ÷
1.700 r.p.m.), sin que la rueda trasera
sea puesta en rotación por el motor.
Reglage du ralenti
Pour le réglage du ralenti, il faut inter-
venir sur la vis de réglage du ralenti
"A"
fig. 1.
Le réglage du relenti doit être effectué
avec la roue AR. soulevée du sol, à
moteur chaud (véhiculesu béquille): visser ou dévisser la vis à pommeau
jusqu’à obtenir un régime de ralenti
régulier (environ 1.600 ÷ 1.700 tr/mn),
sans que la roue AR. ne soit mise en
rotation par le moteur.
ef
4-
QUE HACER SI...
QUE FAIRE SI...
A
Boulevard 5 idiomes 31/1/05 09:00 am Página 78
Regolazione del minimo
Per la regolazione del minimo è
necessario intervenire sulla vite di regolazione minimo
"A" fig. 1.
La regolazione del minimo deve essere effettuata con ruota posteriore sollevata da terra (veicolo sul cavalletto) e
con motore caldo: avvitare o svitare la
vite a pomello fino ad ottenere un regime minimo regolare (circa 1.600 ÷
1.700 g/min.), senza cioè che la ruota
posteriore venga posta in rotazione dal
motore.
79
WHAT TO DO IT...
-4
WAS TUN WENN...
igd
Regulación del ralentí
Idle speed is adjusted by means of
screw "A" (see figure 1).
Adjust idle speed with the rear wheel
off the ground (scooter on stand) and
the engine warm; turn the adjuster
screw clockwise or anti-clockwise until
the engine is idling evenly (between
1600 and 1700 rpm) without driving the
rear wheel.
LEERLAUFEINSTELLUNG
Zur Leerlaufeinstellung muß die
Leerlaufeinstellschraube "A" am
Vergaser gedreht werden (siehe Fig. 1)
Die Regelung des Leerlaufs muß mit
angehobenem Hinterrad und bei
warmem Motor erfolgen /(Fahrzeug
aufgebockt): Die Einstellschraube
solange festdrehen oder lösen, bis eine
gleichmäßige Leerlaufdrehzahl von (ca
1600 - 1700 U/Min) hergestellt wir. Das
Hinterrad darf dabei nicht vom Motor
angetrieben werden
Cosa fare se... si deve regolare il minimo • What to do it... idle speed
requires adjustment • Was tun wenn... Der leerlauf eingestellt wird
Boulevard 5 idiomes 31/1/05 09:00 am Página 79
Que hacer si... se pincha un neumático
Que faire si... un pneu crève
80
El vehículo va equipado con neumáti-
cos tipo tubeless.
En caso de pinchazo, contrariamente
a lo que ocurre con un neumático con
cámara de aire, el desinflado es muy
lento, es decir hay una mayor seguridad
de conducción. Un desinflado lento
además da la posibilidad de recurrir a la
utilización de bombas aerosol "hincha y
repara". De todas maneras se aconseja
una reparación definitiva o su sustitución en un
Punto de Asistencia Auto-
rizado Derbi.
Le véhicule est é quipé de pneus
Tubeless (sans chambre à air).
En cas de crevaison, le dégonflage
est très lent, contrairement à ce qui se
produit avec les pneus à chambre à air.
Il en résulte plus de sécurité pour la
conduite. Une réparation temporaire
peut se faire à l’aide d’une bombe de
“GONGFLAGE ET RÉPARATION” . Il
est toutefois conseillé d’effectuer une
réparation définitive ou un changement
de pneu auprès d’un
Point d’Assisten-
ce Autorisée DERBI.
ef
4-
QUE HACER SI...
QUE FAIRE SI...
En el caso de sustitución del
neumático, es necesario efectuar el equilibrado de la rueda.
En cas de remplacement du
pneu, il est nécessaire d’effectuer l’équilibrage de la roue.
Boulevard 5 idiomes 31/1/05 09:00 am Página 80
81
WHAT TO DO IT...
-4
WAS TUN WENN...
igd
Il veicolo monta pneumatici Tubeless.
In caso di foratura, contrariamente a
quanto avviene per un pneumatico con
camera d’aria, lo sgonfiamento è molto
lento. Il che si traduce in una maggiore
sicurezza di guida.
Uno sgonfiamento lento dà inoltre la
possibilità di intervenire, in caso di
emergenza, ricorrendo a bombolette
“GONFIA E RIPARA”.
Si condiglia comunque una riparazione definitiva o una sostituzione presso
un
Punto di Asistenza Derbi.
Your scooter has tubeless tyres,
which, unlike tyres with an inner tube,
tend to deflate slowly when punctured,
so road safety is improved.
If the tyre has a slow puncture you
can make a temporary repair using a
pressurised repair/inflate canister.
Have the tyre repaired or changed
professionally as soon as possible at an
Authorised Derbi Service Center.
Das Fahrzeug ist mit schlauchlosen
Reifen ausgerüstet (Tubeless).
Anders als bei einem Reifen mit
Schlauch entweicht die Luft bei einem
Loch im Reifen aus dem schlauchlosen
Reifen wesentlich langsamer. Dies
bedeutet eine größere Fahrsicherheit.
Ein vorübergehende Reparatur kann
auch mit Hilfe eines
“REINFENREPARATURSPRAYS” oder
eines Reparatursets für schlauchlose
Reifen erfolgen. Für eine dauerhafte
Reparatur oder einen Reifenwechsel
empfehlen wir Ihnen sich an eine
BERBI Vertragswerkstatt zu wenden.
Cosa fare se... si fora un pneumatico • What to do it... you get a flat
tyre • Was tun wenn... Ein reifen gewechselt wird
In caso di sostituzione del
pneumatico, è necessario effettuare l’operazione di equilibra-
tura della ruota.
Note that wheel balancing must
be carried out after changing a
tyre.
BEI EINEM REIFENWECHSEL
MUß DAS RAD NEU
AUSGEWUCHTET WERDEN.
Boulevard 5 idiomes 31/1/05 09:00 am Página 81
Que hacer si... hay que ajustar los frenos
Que faire si... il faut régler les freins
82
ef
4-
QUE HACER SI...
QUE FAIRE SI...
1,5 mm
fig. 1
fig. 2
Es necesario controlar periódi-
camente (cada 6.000 Km. apro-
ximadamente) el estado de
desgaste de las pastillas de los frenos.
Si el espesor, aunque sea solo de una
pastilla, es menor de 1,5 mm (ver fig.
2), las dos pastillas deben ser sustituidas. Esta operación se aconseja sea
efectuada en un
Punto de Asistencia
Autorizado Derbi.
Después de haber sustituido
las pastillas no utilizar el vehí-
culo sin haber accionado antes
la palanca del freno varias veces, con
ello se posicionan las pastillas en la
zona de trabajo y se coloca el recorrido de la palanca en su correcta posición.
Il est nécessaire de contrôler
réguliérement (tous les 6000
km) l’usure des plaquettes de
frein. Si l’épaisseur ne serait-ce que
d’une seule des plaquettes est réduite
à 1,5 mm (voir fig. 2), les plaquettes
doivent être remplacées toutes les
deux.
Nous conseillons d’effectuer cette opé-
ration auprès d’un
Point d’Assistance
Autorisé Derbi.
Après le remplacement des
plaquettes, ne pas utiliser le
véhicule avant d’avoir actionné
le levier de frein plusieurs fois, ceci
afin d’étendre les plaquettes dans leur
position d’origine et de rétablir la course du levier dans la bonne position.
c
S’ ha de controlar periòdicament
l’espessor de les pastilles de fre (cada
6.000 km). Si és menor de 1,5 mm.
s’han de substituir les dues pastilles.
Aquesta operació aconsellem sigui
efectuada en un
Punt d’Assistència
Derbi.
Amb les pastilles noves, fer funcionar el fre diverses vegades, així s’acoblen les
pastilles a la seva zona de treball i es coloca el recorregut de la palanca a la seva
correcta posició
Boulevard 5 idiomes 31/1/05 09:00 am Página 82
83
WHAT TO DO IT...
-4
WAS TUN WENN...
igd
Cosa fare se... si devono regolare i freni • What to do it... brakes
require adjustment • Was tun wenn... Die bremsen eingestellt werden
È necessario controllare periodicamente (ogni 6000Km) lo
stato di usura delle pastiglie dei
freni. Se lo spessore anche di una sola
pastiglia è ridotto fino al valore di 1,5
mm (vedi fig 2), le pastiglie devono
essere sostituite entrambe. Operazione che consigliamo di effettuare presso un
Punto di Asistenza Autorizzato
Derbi.
Dopo la sostituzione delle pas-
tiglie non usare il veicolo prima
di aver azionato la leva del
freno varie volte, allo scopo di portare
le pastiglie in zona di lavoro e di riportare la corsa della leva nella corretta
posizione.
Check the brake pads regularly
(every 6.000 km). If the thickness of one or both pads is in
the region of 1,5 mm (see fig. 2), both
pads must be changed. This operation
should be carried out by an
Authori-
sed Derbi Service Center
After fitting new brake pads,
activate the brake lever repea-
tedly to bed in the brakes and
restore the lever to its correct position
before riding the scooter.
DER ABNUTZUNGSZUSTAND
DER BREMSBELÄGE MUß
REGELMÄßIG KONTROLLIERT
WERDEN (ALLE 6000 KM). WENN DIE
BELAGSSTÄRKE BEI EINEM
BREMSBELAG BIS ZUM WERT VON 1,5
MM GESUNKEN IST, MÜSSEN BEIDE
BREMSBELÄGE AUSGEWECHSELT
WERDEN (SIEHE FIG. 2). LASSEN SIE
DEN AUSTAUSCH DER BREMSBELÄGE
IN EINER
DERBI
VERTRAGSWERKSTATT VORNEHMEN.
BEVOR SIE DAS FAHRZEUG
WIEDER BENUTZEN, MÜSSEN
SIE BEI NEU MONTIERTEN
BREMSBELÄGEN ZUNÄCHST EINIGE
MALE DEN BREMSHEBEL IM
STILLSTAND ZIEHEN, DAMIT DIE
BREMSHEBEL SOWIE DER
BREMSHEBELHUB RICHTIG
EINGESTELLT WERDEN.
Boulevard 5 idiomes 31/1/05 09:00 am Página 83
Freno de disco delantero
El desgaste del disco o de las pastillas se compensa automáticamente, es
decir, no crea ningún efecto al funcionamiento de los frenos. Por esta razón no
es necesario regular el freno. Si accionando la palanca del freno se notase
una excesiva elasticidad, ello será debido probablemente a la presencia de
aire en el circuito o a un irregular funcionamiento del freno. En este caso,
sobretodo considerando el papel fundamental que los frenos desempeñan
para obtener una conducción segura, le
aconsejamos que lleve el vehículo a un
Taller Autorizado Derbi, para realizar
los controles necesarios.
Freno trasero
Actuar sobre el tornillo de regulación
"A" en la figura 1, teniendo presente
que con la palanca de freno en posición
de reposo,
la rueda debe girar libre-
mente.
Frein à disque avant
L’usure du disque et des plaquettes
est automatiquement compensée, elle
n’a donc pas d’effet sur le fonctionement des freins. Si en actionant le frein,
on constate une élasticité excessive,
cela est du probablement à la présence
d’air dans le circuit ou à un mauvais
fonctionnement du frein. Dans ce cas,
vu le rôle fondamental des freins pour
votre sécutité, nous vous invitons à
amener le véhicule dans un
Centre
d’assistance Autorisé DERBI pour les
contrôles nécessaires.
Frein arrière
Agir sur l’écrou de réglage "A" indiqué sur la figure, en tenent compte du
fait qu’avec le levier de commande au
repos,
la roue doit tourner librement.
Que hacer si... hay que ajustar los frenos
Que faire si... il faut régler les freins
84
ef
4-
QUE HACER SI...
QUE FAIRE SI...
La acción de frenado empieza ape-
nas se acciona el mando del freno.
Le freinage doit commencer dés que
l’on agit sur les commandes respectives.
Boulevard 5 idiomes 31/1/05 09:00 am Página 84
Freno a disco anteriore
L’usura del disco e delle pastiglie
viene automaticamente compensata,
quindi non ha effetto sul funzionamento
dei freni. Per questa ragione non occorre mai registrare il freno. Se azionando
la leva del freno si riscontrasse una
eccessiva elasticità, ciò è dovuto, con
ogni probabilità alla presenza di aria nel
circuito o all’irregolare funzionamento
del freno stesso. In questo caso, soprattutto in considerazione del ruolo fondamentale che assumono i freni per la
Vostra sicurezza di guida, Vi invitamo a
portare il veicolo presso un
Punto di
Asistenza Autorizzato Derbi
, per gli
opportuni controlli.
Freno posteriore
Agire sulla vite di registro "A" indicato
in fig. 1, tenendo presente che con leva
di comando in condizione di riposo
la
ruota deve girare liberamente.
85
WHAT TO DO IT...
-4
WAS TUN WENN...
igd
Front disc brake
Wear of the disc and brake pads is
automatically corrected so there will be
no effect on braking efficiency. The brakes therefore require no adjustment. A
spongy feel when you pull the lever probably means you have air in the circuit
or the brake is malfunctioning,. In these
cases, bearing in mind the importance
of your brakes in terms of road safety,
take the scooter to an
Authorised
Derbi Service Center, and have the
brakes checked over.
Rear brake
Adjust register nut “A” as shown in
figure 1. When adjusting the rear brake
remember that the rear wheel must turn
freely when the lever is in the rest position.
VORDERE SCHEIBENBREMSE
Die Abnutzung der Bremsscheibe und
der Bremsbeläge wird automatisch
ausgeglichen und hat daher keinerlei
Auswirkungen auf die Bremsleistung.
Aus diesem Grund brauchen die
Bremsen nie eingestellt zu werden.
Falls bei der Betätigung der
Bremshebel eine Elastizität festgestellt
wird, ist dies aller Wahrscheinlichkeit
nach durch Luft im Bremssystem
bedingt. Angesichts der Bedeutung die
die Bremsen für Ihre Fahrsicherheit
haben, empfehlen wir Ihnen in diesem
Fall sofort eine
Derbi
Vertragswerkstatt
aufzusuchen und
dort die entsprechenden Kontrollen
durch führen zu lassen.
HINTERRADBREMSE
Die in Fig. 1 gezeigte
Einstellschraube
"A" drehen. Achten
Sie darauf, daß
bei gelöstem
Bremshebel das Rad frei drehen
muß.
Cosa fare se... si devono regolare i freni • What to do it... brakes
require adjustment • Was tun wenn... Die bremsen eingestellt werden
L’azione frenante deve iniziare appe-
na si agisce sul comando del freno.
Braking action must start at the
beginning of the brake lever stroke.
DIE BREMSWIRKUNG MUß
SOFORT BEI BETÄTIGUNG DES
BREMSHEBELS EINSETZEN.
Boulevard 5 idiomes 31/1/05 09:00 am Página 85
Se aconseja efectuar las siguientes
operaciones:
1. Limpieza general del vehículo.
2. Con el motor parado y el pistón en
punto muerto inferior,
desmontar la
bujía, introducir a través del orificio
de la misma 10 ÷ 15 cc. de
aceite
para motores de 4 tiempos. Des-
pués de esto, accionar 3 ÷ 4 veces el
pedal de arranque para que el motor
cumpla lentamente unas revoluciones y volver a montar la bujía.
3. Vaciar el carburante contenido en el
vehículo; cubrir con grasa antioxidante todas las partes metálicas no
pintadas; apoyar el bastidor sobre
dos tacos de madera de manera que
los neumáticos no toquen el suelo.
4. Para la batería síganse las instrucciones indicadas en la página 64.
5. Descargar la gasolina residual de la
cuba del carburador mediante su
apropiada purga.
Que hacer si... el vehículo queda inactivo
Que faire si... le véhicule reste inutilisé
86
ef
On conseille d’effectuer les opéra-
tions suivantes:
1. Nettoyage général du véhicule.
2. A moteur arrêté et avec le piston au
P.M.B.,
démonter la bougie, et
introduire par son orifice 10 ÷ 15 cc.
d’huile pour moteur quatre temps.
Actionner ensuite 3 ou 4 fois le kick,
en faisant faire ainsi lentement quelques tours au moteur, puis remonter
la bougie.
3. Vidanger tout le carburant du véhicule; enduire de graise antirouille les
pièces métalliques nonpeintes; tenir
soulevées les roues de terre en
appuyant le cadre sur deux cales en
bois.
4. Pour la batterie, suivre les instructions données à la page 64.
5. Vidanger l’essence contenue dans la
cuve du carburateur.
4-
QUE HACER SI...
QUE FAIRE SI...
Boulevard 5 idiomes 31/1/05 09:00 am Página 86
Si consiglia di effettuare le seguenti
operazioni:
1. Pulizia generale del veicolo.
2. A motore fermo e con pistone al
punto morto inferiore,
smontare la
candela, immettere dal foro di essa
10 ÷ 15 cc. di
Olio per Motori 4
Tempi. Azionare quindi 3 - 4 volte il
pedale di avviamento motore facendo compiere lentamente qualche giro
al motore e rimontare la candela.
3. Togliere il carburante dal veicolo;
spalmare di grasso antiruggine le
parti metalliche non verniciate; tenere sollevate le ruote da terra appoggiando il telaio su due tacchetti di
legno.
4. Per la batteria seguire le norme riportate a pag. 64.
5. Scaricare la benzina contenuta nella
vaschetta del carburatore, attraverso
l’apposito spurgo.
87
WHAT TO DO IT...
-4
WAS TUN WENN...
igd
Prepare the scooter as follows:
1. Was the bodywork throughly.
2. With the engine stopped,
remove
the spark plug and pour about 10 or
15 cc of for-stroke engine oil into
the cylinder (piston at bottom of stroke). Now turn over the engine a few
times using the kick-start and then
refit the spark plug.
3. Drain the fuel tank and coat unpainted metal parts with protective grease; rest the scooter frame on wooden
blocks so that the tyres are not touching the ground.
4. For the battery, follow the procedures
described on page 64.
5. Drain the petrol from the carburettor
bowl through the drain tube.
Wir empfehlen Ihnen folgende
Arbeiten auszuführen:
1. Allgemeine Fahrzeugreinigung.
2. Bei abgeschaltetem Motor und
Kolben am unteren Totpunkt, die
Zündkerze ausbauen und in die
Kerzenöffnung 10-15 cm
3
, Öl für 4-
Taktmotoren einfüllen. Den
Kickstarter 3 bis 4 mal langsam
durchtreten und die Kerze wieder
einbauen.
3. Kraftstoff ablassen, mit Antirostfett
die metallischen, nicht lackierten
Teile einfetten; Räder vom Boden
abheben, dazu den Rahmen auf
Holzblöcke stellen.
4. Für die Batterie die Vorschriften von
Seite 64 befolgen.
5. Das Benzin aus der Vergaserwanne
ablassen.
Cosa fare se... si il veicolo rimane inattivo • What to do it... you need
to store the scooter • Was tun wenn... Das fahrzeug wird stillgelegt
Boulevard 5 idiomes 31/1/05 09:00 am Página 87
Para remover la suciedad y el barro
depositados sobre las superficies pintadas, utilizar un chorro de agua a baja presión. Una vez ablandados la suciedad y el
barro, quitarlos con una esponja para
carrocería con mucha agua y champú (2 ÷
4 % partes de champú en agua). Sucesivamente enjuagar con abundante agua y
secar la superficie con una gamuza. Para
las partes exteriores del motor, usar petró-
leo: utilizar un pincel y trapos limpios para
secar. No debe emplearse petróleo sobre
la pintura, porque la deteriora. El lustre
eventual con ceras silicónicas tiene que ir
siempre precedido por el lavado.
Que hacer si... hay que limpiar el vehículo
Que faire si... il faut nettoyer le véhicule
88
ef
Pour ramollir la saleté et la boue accumulées sur les peintures, utiliser un jet
d’eau à basse pression. Une fois ramollies, boue et crasse doivent être enlevées
avec une éponge douce pour les carrosseries imprégnée de beaucoup d’eau et
de “shampooing” (2 ÷ 4 % de shampooing
dans l’eau). Rincer ensuite abondamment
à l’eau et sécher avec une peau de cha-
mois. Pour l’extérieur du moteur, utiliser
du pétrole, pinceau et chiffons propres.
On rappelle que le lustrage avec des cires
au silicone doit toujours être précédé d’un
lavage.
4-
QUE HACER SI...
QUE FAIRE SI...
Los detergentes contaminan las
aguas. Por lo tanto el lavado del
vehículo debe efectuarse en
zonas equipadas para la recuperación y
la depuración de los líquidos empleados
para el lavado.
Les détergents polluent les eaux,
aussi le lavage du véhicule doit
être effectué dans un lieu équipé
pour la récupération et l’épuration des
liquides employés pour le lavage.
Boulevard 5 idiomes 31/1/05 09:00 am Página 88
Per ammorbidire lo sporco e il fango
depositato sulle superfici verniciate usare
un getto di acqua a bassa pressione. Una
volta ammorbiditi, fango e sporcizia devono essere tolti con una spugna soffice per
carrozzeria imbevuta di molta acqua e
“shampoo” (2 - 4 % di shampoo in cqua).
Successivamente sciacquare abbondantemente con acqua ed asciugare con pelle
scamosciata. Per l’esterno del motore servirsi di petrolio, pennello e stracci puliti. Il
petrolio è dannoso per la vernice. Si ricorda che l’eventuale lucidatura con cere siliconiche deve essere sempre preceduta
dal lavaggio.
89
WHAT TO DO IT...
-4
WAS TUN WENN...
igd
To soften up dirt and mud on the painted parts of the scooter, use a low pressure hose. You can now clean the bodywork
with a car wash sponge, plenty of water
and car shampoo (2-4% concentration in
water). Rinse off with plenty of water and
dry with a chamois leather. Clean the
exterior of the engine with paraffin, a
brush and clean rags. Take care - parafin
can damage the paintwork. Always wash
the bodywork thoroughly before applying
wax polishes.
ZumAufweichen von Schmutz und
Schlamm auf den lackierten Oberflächen
einen Wasserstrahl mit niedrigem Druck
benutzen. Ist der Schmutz aufgeweicht,
muß er mit einem weichen Schwamm mit
viel Wasser und Autoshampoo (2 -4 %
Shampoo im Wasser) entfernt werden.
Anschließend mit viel klarem Wasser
nachspülen und mit einem Wildledertuch
abledern. Den Motor außen mit Petroleum,
Pinsel und reinen Lappen säubern. Eine
Glanzbehandlung mit Silikonwachs darf
erst nach erfolgtem Waschen durchgeführt
werden. Lassen Sie kein Wasser in den
Auspuff und in die Luftaustrittschlitze der
Übertragungsabdeckung gelangen.
Cosa fare se... si deve pulire il veicolo • What to do it... the scooter
needs cleaning • Was tun wenn... Das fahrzeug gepflegt wird
I detersivi inquinano le acque.
Pertanto il lavaggio del veicolo va
effettuato in zone attrezzate per
la raccolta e la depurazione del liquidi
impiegati per il lavaggio stesso.
Detergents can pollute rivers,
streams and the soil. Do not wash
the scooter in the road. Respect
the environment (limit the amount of soap
you use).
DIE REINIGUNGSMITTEL
VERSCHMUTZEN DAS WASSER. DAHER
MUß DIE FAHRZEUGREINIGUNG AN
ORTEN STATTFINDEN, DIE MIT EINER ANLAGE
ZUR WASCHWASSERRÜCKFÜHRUNG UND
AUFBEREITUNG AUSGESTATTET SIND.
Boulevard 5 idiomes 31/1/05 09:00 am Página 89
Que hacer si... hay que limpiar el vehículo
Que faire si... il faut nettoyer le véhicule
90
ef
4-
QUE HACER SI...
QUE FAIRE SI...
El lavado nunca debe ser efectuado al sol, especialmente en
verano cuando la carrocería está
todavía caliente, pues el champú secado
antes del enjuagado, puede provocar
daños en la pintura. Para evitar la pérdida del brillo y las características mecánicas de los materiales de las superficies
pintadas o de material plástico, no usar
jamás trapos humedecidos en gasolina o
nafta.
Durante el lavado del motor con
hidrolimpiadora es necesario:
- Usar solamente el chorro de abanico.
- No acercar la lanza a menos de 60 cm.
- No utilizar agua a temperaturas supe-
riores a 40 ºC.
- No dirigir el chorro directamente hacia:
El carburador, los cables eléctricos, las
rejillas de enfriamiento, la tapa transmisión y de la tapa caracol.
Le lavage ne doit pas être fait au
soleil, particulièrement en été
lorsque la carrosserie est encor
chaude, car le shampooing en séchant
avant le rinçage peut abîmer la peinture.
Ne pas utiliser de chiffons imprégnés
d’essence ou de gazole pour le nettoyage des peintures ou des plastiques, ceci
afin d´éviter qu’elles ne perdent de leur
éclat.
Pour le lavage du moteur avec
une machine à jet d’eau sous
pression, il est nécessaire:
-D’utiliser uniquement le jet en éventail.
- De ne pas approcher la lance à moins
de 60 cm.
-
De ne pas utiliser d’eau à une températu-
re supérieure à 40 ºC.
- De ne pas diriger le jet directement
vers:
Le carburateur, les càblages électriques, les fentes de refroidissement du
couvercle de transmission et du couvercle de volant.
Boulevard 5 idiomes 31/1/05 09:00 am Página 90
91
WHAT TO DO IT...
-4
WAS TUN WENN...
igd
Cosa fare se... si deve pulire il veicolo • What to do it... the scooter
needs cleaning • Was tun wenn... Das fahrzeug gepflegt wird
Il lavaggio non deve mai essere
eseguito al sole specialmente
d’estate quando la carrozzeria è
ancora calda in quanto lo shampoo,
asciugandosi prima del risciacquo, può
causare danni alla vernice. Non usare
mai stracci imbevuti di benzina o nafta
per il lavaggio delle superfici verniciate o
in materia plastica, per evitare la perdita
della loro brillantezza e delle caratteristiche meccaniche del materiali.
Durante il lavaggio del motore
con idropulitrice occorre:
- Usare solamente il getto a ventagglio.
- Non avvicinare la lancia a meno di 60
cm.
- Non usare acqua a temperature supe-
riori a 40º C:
- Non indirizzare il getto direttamente
verso:
Il carburatore, I cablaggi elettrici, le feritoie di raffredamento del coperchio trasmissione e del coperchio chiocciola.
Do not wash the scooter in the
sun -especially in warm weather
when the bodywork heats up. In
these conditions the detergent will dry
before the bodywork can be rinsed and
can damage the paintwork. Do not use
rags soaked in petrol or diesel to clean
painted surfaces or plastic parts of the
scooter, or danage to the finish or
mechanical characteristics of the material
may result.
When washing the engine with a
water cleaner:
- Only use a fan-shaped jet.
- keep the nozzle at a distance of at least
60 cm.
- Do not use water at temperature in
excess of 40 ºC.
- Do not direct the jet towards:
The carburettor, electric cables, cooling
slits of the transmission cover and the
spiral casing.
DAS FAHRZEUG NIE IN PRALLER SONNE
WASCHEN. DIES GILT BESONDERS IM
SOMMER, WENN DIE KAROSSERIE NOCH
WARM IST UND DAS SHAMPOO NOCH VOR DEM
ABSPÜLEN ANTROCKNEN KANN. DIES KANN
SCHÄDEN AN DER KAROSSERIE VERURSACHEN.
BENUTZEN SIE NIE IN BENZIN ODER ÖL
GETRÄNKTE LAPPEN ZUR REINIGUNG
LACKIERTER FAHRZEUGTEILE, UM
GLANZVERLUSTE ZU VERMEIDEN.
BEI HOCHDRUCKWASSERSTRAHLREINIGUNG AUF
FOLGENDES ACHTEN:
- NUR FÄCHERFÖRMIGEN WASSERTRAHL
BENUTZEN.
- STRAHLROHR IN EINEM ABSTAND VON
MINDESTENS 60 CM HALTEN.
- DIE WASSERTEMPERATUR DARF NICHT MEHR
ALS 40º C BETRAGEN.
- DEN WASSERSTRAHL DARF NIE DIREKT AUF
FOLGENDE TEILE GERICHTET WERDEN:
VERGASER, ELEKTROKABEL.
LÜFTUNGSÖNNUNGEN AM GETRIEBE- UND
SCHWUNGRADDECKEL
Boulevard 5 idiomes 31/1/05 09:00 am Página 91
92
Que hacer si... se tienen que buscar las averías
e
4-
QUE HACER SI...
QUE FAIRE SI...
Síntoma
Dificultad de puesta en marcha
Irregularidad de encendido
Escasa compresión
Consumo elevado y escaso
rendimiento
Frenado insuficiente
Suspensiones ineficaces
Irregularidad transmisión automática
Causa posible
Falta de combustible en el depósito.
Filtros, surtidores, cuerpo del carburador obstruidos
o sucios.
Carga batería insuficiente.
Falta de chispa a la bujía.
A causa la presencia de alta tensión el
control debe ser efectuado por personas
competentes
Rosca alojamiento bujía dañada, sujeción culata
floja, segmento pistón desgastado.
Filtro aire sucio.
Untosidad tambor o disco.
Pastillas - mordazas desgastadas.
Ajuste freno trasero equivocado.
Presencia de aire en la instalación de frenado.
Pérdida aceite; desgaste silent-blocs de fin de
carrera; desgaste sujeciones amortiguador.
Contenedor de rodillos o correa deteriorada.
Intervenciones
Repostar.
Recurrir a un Punto de Asistencia Autorizado
Derbi.
Poner en marcha por pedal. Cargar la batería.
Comprobar que los electrodos estén ajustados
correctamente (0,7 ÷ 0,8 mm). Controlar el estado
de limpieza de los electrodos (limpiar con gasolina
pura y cepillo metálico o con tela esmeril).
Controlar el aislador de la bujía, si se notan grietas
o roturas, sustituir la bujía. Si la bujía está en
buenas condiciones, recurrir a un Punto de
Asistencia Autorizado Derbi.
Recurrir a un Punto de Asistencia Autorizado
Derbi.
Lavar con agua y champú y lubricar (ver normas le
limpieza en la pág. 25)
Recurrir a un Punto de Asistencia Autorizado
Derbi.
Ajustar. Recurrir a un Punto de Asistencia
Autorizado Derbi.
Recurrir a un Punto de Asistencia Autorizado
Derbi.
Recurrir a un Punto de Asistencia Autorizado
Derbi.
Boulevard 5 idiomes 31/1/05 09:00 am Página 92
93
Que faire si... il faut chercher les pannes
f
Symptome
Difficulté au démarrage
Irrégularité de l’allumage
Faible compression
Consommation élevée et rendement
faible
Freinage insuffisant
Suspensions inefficaces
Irrégularité transmission automatique
Cause possible
Manque de carburnt dans le réservoir
Filtres, gicleurs, corps du carburateur bouchés ou
encrassés
Charge insuffisante de la batterie
Absence d’étincelle à la bougie.
Du fait de la présence de haute tension, la
vérification doit être faite par un personnel
spécialisé.
Filetage du trou de bougie “foire”, mauvais couple de
serrage de la culasse; segments de pistons usés.
Filtre à air encrassé
Graisse sur tambour ou disque. Plaquettes
usées.
Mauvais réglage du frein arrière.
Présence d’air dans le circuit de frein AV.
Détérioration du matériel hydraulique; usure des
silentblocs; usure des raccords amortisseur.
Logement des galets du variateur ou courroie
détériorée.
Interventions
Approvisionner
S’adresser à un Point d’Assistance Autorisé
DERBI
Démarrer au kick. Charger la batterie.
Vérifier l’écartement des électrodes (0,7 ÷ 0,8 mm)
Contrôler leur propreté (nettoyer à l’essence pure et
brosse métalique ou toile émeri). Contrôler lísolant
de la bougie, si l’on remarque des fissures ou
ébréchures remplacer la bougie. Si la bougie est en
bon état, s’adresser à un Point d’Assistance
Autorisé DERBI
S’adresser à un Point d’Assistance Autorisé
DERBI
Laver à l’eau et au shampooing et lubrifier (voir les
règles d’entretien à la page 25)
S’adresser à un Point d’Assistance Autorisé DERBI
S’adresser à un Point d’Assistance Autorisé DERBI
S’adresser à un Point d’Assistance Autorisé DERBI
S’adresser à un Point d’Assistance Autorisé DERBI
WHAT TO DO IT...
-4
WAS TUN WENN...
Boulevard 5 idiomes 31/1/05 09:00 am Página 93
Cosa fare se... si devono ricercare i guasti
94
4-
QUE HACER SI...
QUE FAIRE SI...
i
Symptomo
Difficoltà di avviamento
Irrégolarità di accensione
Scarsa compressione
Consumo elevato e scarso
rendimento
Freinata insufficiente
Sospensioni inefficienti
Irregolarità transmissione automatica
Cause possibile
Mancanza carburante nel serbatioi
Filtrt, getti, corpo carburatore ostruiti o sporchi
Carica batteria insuficiente
Absence d’étincelle à la bougie.
Mancanza di scintilla alla candela
Causa la presenza di alta tensione la verifica
deve essere falta da persone esperte.
Filettatura del foro candela danneggiata, scarsa coppia di
serraggio del fissaggio testa; fasce elastiche pistone usurate.
Filtro aria sporco
Untuosità tamburo o disco. Pastiglie/ganasce
usurate.
Errata registrazione freno posteriore
Presenza di aria nell’impianto freni ant.
Degrado materiale idraulico; usura Tamponi fine
corsa usura attachi ammortizzatore.
Contenitore rulli o cinghia deteriorata.
Interventi
Fare rifornimento
Rivolgersi ad un Punto di Assistenza Autirizzato
DERBI
Avviare a pedale labatteria.
Verificare che gli eletrodi siano regolati correttamente
(0,7-0,8mm). Controllare lo stato di pulizia degli elettrodi
(pulire con benzina pura e spazzolino metalico o con tela
smeigliata). Controllare l’isolante della candela: se si
notano crepe o rotture sostituire la candela. Se la
candela è in buone condizioni rivolgersi ad un Punto di
Assistenza Autirizzato DERBI
Rivolgersi ad un Punto di Assistenza Autirizzato
DERBI
Lavare con acqua e shampoo e lubrificare (vedi norme di
pulizia a pag. 25)
Rivolgersi ad un Punto di Assistenza Autirizzato
DERBI
Rivolgersi ad un Punto di Assistenza Autirizzato
DERBI
Rivolgersi ad un Punto di Assistenza Autirizzato
DERBI
Rivolgersi ad un Punto di Assistenza Autirizzato
DERBI
Boulevard 5 idiomes 31/1/05 09:00 am Página 94
95
What to do it... you need to pinpoint a fault
g
Symptom
Difficulty starting
Irrégular firing
Poor compression
High fuel consumption and poor
performance
Poor braking action
Poor suspension
irregular operation of automatic
transmission
Possible cause
Fuel tank empty
Filters, jets or carburettor dirty
Flat battery
No spark on spark plug
Danger: high voltage. This inspection should
be carrier out by a skilled mechanic.
spark plug bore thread damaged, head bolts
insufficiently torqued, worn piston rings.
Dirty air filter.
Oil on brake drum or disc. Worn brake
pads/shoes.
Rear brake incorrectly adjusted.
Air in the front brake circuit.
Deteriorated hydraulic fluid; worn stroke end
bumpers; worn shock absorber attachment points.
Worn roller case or drive belt.
Action
Refuel
Contact an Authorised DERBI Service Centre
Kick-start. Charge the battery.
Check the spark plug gap (0,7 - 0,8 mm). Check the
electrodes for fouling (clean with petrol and a wire
brush or emery cloth. Check the ceramic isolator
for cracks or breakage. Change the spark plug if
necessary. If the spark plug is in good condition,
contact an Authorised DERBI Service Centre
Contact an Authorised DERBI Service Centre
Clean with water and neutral detergent and
lubricate as described on page 25)
Contact an Authorised DERBI Service Centre
Contact an Authorised DERBI Service Centre
Contact an Authorised DERBI Service Centre
Contact an Authorised DERBI Service Centre
WHAT TO DO IT...
-4
WAS TUN WENN...
Boulevard 5 idiomes 31/1/05 09:00 am Página 95
Was tun wenn... Störungssuche
96
4-
QUE HACER SI...
QUE FAIRE SI...
d
Symptom
Startschwierigkeiten
Unregelmäßige Zündung
Wenig Druck
Zu hoher Verbrauch und zu geringe
Leistung
Unzureichende
Bremsleistung
Unzureichende Federung
Unregelmäßigkeit in der
automatischen Übertragung
Mögliche ursache
Benzintank leer.
Filter, Düsen, Vergaserkörper verstopft oder
schmutzig.
Unzureichende Batterieladung.
Fehlender Zündfunken an der Kerze
Wegen Hochspannung muß diese Kontrolle
von ausgebildetem Personal durch geführt
werden.
Gewinde in der Kerzenöffnung beschädigt, Zylinderkopf
nicht fest genug angezogen, abgenutzte Kolbenringe.
Luftfilter schmutzig.
Trommel oder Scheibe fettig. Bremsbelag/-
bremsbacke abgenutzt.
Falsche Einstellung der Hinterradbremse.
Luft in der Anlage der Vorderradbremse.
Schlechtes Hydrauliköl, Anschlagpuffer
abgenutzt,Stoßdämpferbefestigung abgenutzt.
Rollenbehälter oder Riemen abgenutzt.
Auszuführende arbeiten
Nachtanken
Wenden Sie sich an eine Derbi Vertragswerkstatt.
Mit Kickstarter starten. Batterie aufladen.
Elektrodenabstand überprüfen (0,7 - 0,8 mm).
Sauberkeit der Elektroden kontrollieren (mit
Reinigungsbenzin, Drahtbürste oder
Schmirgelpapier säubern Isolationsteil der Kerze
auf Risse oder Brüche überprüfen, gegebenenfalls
die Kerze auswechseln. Ist die Kerze in gutem
Zustand, wenden Sie sich an eine Derbi
Vertragswerkstatt.
Wenden Sie sich an eine Derbi Vertragswerkstatt.
Mit Wasser und Sampoo reinigen und in Öl tränken
(siehe Vorschriften auf Seite 25).
Wenden Sie sich an eine Derbi Vertragswerkstatt.
Einstellen, Wenden Sie sich an eine Derbi
Vertragswerkstatt.
Wenden Sie sich an eine Derbi Vertragswerkstatt.
Wenden Sie sich an eine Derbi Vertragswerkstatt.
Boulevard 5 idiomes 31/1/05 09:00 am Página 96
97
CARATTERISTICHE TECNICHE
-5
TECHNICAL SPECIFICATIONS - TECHNISCHE DATEN
1305
805
1860
Boulevard 5 idiomes 31/1/05 09:00 am Página 97
Versión - Version - Versione - Versión - MODELL
Motor
Moteur
Motore
Engine
Motor
Diámetro por carrera - Alésage x course
Alessaggio per corsa - Bore x stroke
BOHRUNG PRO HUB
Cilindrada - Cylindrée - Cylindrata
Displacement
HUBRAUM VERDICHTUNG
Relación de compresión
Rapport de compression
Rapporto di compressione
Compresión ratio
VERDICHTUNG
Avance del Encendido (Antes del P.M.S.)
avance a l’allumage (avant le P.M.H.)
anticipo accensione (prima del P.M.S.)
Ignitio advance (Before T.D.C.)
VORVERSTELLUNG ZÜNDZEITPUNKT
(VOR OT)
125 cc.
Monocilíndrico 4 tiempos
Monocylindre quatre temps
Monocilindrico quattro tempi
Single cylinder 4 stroke
Einzylinder 4-takt motor
57 x 48,6 mm.
124,015 cm
3
10,1 ÷ 11,1 : 1
10º a 1.650 r.p.m.
28º a 6.000 r.p.m.
150 cc.
Monocilíndrico 4 tiempos
Monocylindre quatre temps
Monocilindrico quattro tempi
Single cylinder 4 stroke
Einzylinder 4-takt motor
62,2 x 48,6 mm.
149,58 cm
3
10,1 ÷ 11,1 : 1
10º a 1.650 r.p.m.
26º a 6.000 r.p.m.
200 cc.
Monocilíndrico 4 tiempos
Monocylindre quatre temps
Monocilindrico quattro tempi
Single cylinder 4 stroke
Einzylinder 4-takt motor
72 x 48,6 mm.
197,87 cm
3
9,5 : 1
10º a 1.650 r.p.m.
28º a 6.000 r.p.m.
98
5-
CARACTERISTICAS TÉCNICAS
CARACTÉRISTIQUES TECHNIQUES
Boulevard 5 idiomes 31/1/05 09:00 am Página 98
99
Versión - Version - Versione - Versión - MODELL
Carburador
Carburateur
Carburatore
Carburettor
VERGASER
Bujía
Bougie
Candela
Spark plug
ZÜNDKERZE
Relación Motor - Rueda
Rapports moteur-roue
Rapporto motore-ruota
Wheel-engine Transmission ratio
ÜBERS, VERH MOTOR-RAD
Velocidad máxima
Vitesse maxi
Velocità max
Top speed
HÖCHSTGESCHWINDIGKEIT
Juego de válvulas en frío
Jeu aux soupapes à froid
Gioco valvola a fredo
Cold valve clearance
VENTILSPIEL BEIKALTEM MOTOR
125 cc.
Walbro VWF6
NGK CR7 EB
Champion RG 6YC
1/26,93
Corto - court - corto - Low - Kurz
1/8,07
Largo - long - lungo - High - Lang
98 Km/h
Admisión - ADM - Aspirazione
Intake - Einlaß: 0,10
Escape - ÉCH - Scarico
Exhaust - Auslaß: 0,15
150 cc.
Walbro VWF6
NGK CR7 EB
Champion RG 6YC
1/24,85
Corto - court - corto - Low - Kurz
1/7,44
Largo - long - lungo - High - Lang
102 Km/h
Admisión - ADM - Aspirazione
Intake - Einlaß: 0,10
Escape - ÉCH - Scarico
Exhaust - Auslaß: 0,15
200 cc.
KEIHIN CVEK 26
Champion RG 6YC
1/21,67
Corto - court - corto - Low - Kurz
1/7,28
Largo - long - lungo - High - Lang
107 Km/h
Admisión - ADM - Aspirazione
Intake - Einlaß: 0,10
Escape - ÉCH - Scarico
Exhaust - Auslaß: 0,15
CARATTERISTICHE TECNICHE
-5
TECHNICAL SPECIFICATIONS - TECHNISCHE DATEN
Boulevard 5 idiomes 31/1/05 09:00 am Página 99
100
ef
Alimentación
Por gravedad con gasolina sin plomo
mediante carburador.
Lubricación
Engrase del motor con bomba de
lóbulos (al interior del cárter) mandada
por cadena con doble filtro de red y de
papel.
Refrigeración
Por aire, forzada.
Transmisión
Con variador automático de poleas
expansibles, correa trapezoidal, embrague automático, engranajes de reducción.
Depósito gasolina
En plástico, capacidad ± 9,5 l. (reserva
inclusive ± 1,5 ÷ 2 l.)
5-
CARACTERISTICAS TÉCNICAS
CARACTÉRISTIQUES TECHNIQUES
Alimentatión
À l’essence sans plomb par gravité, à
carburateur
Graissage
Graissage du moteur par pompe à
lobes (interne au carter) commandée
par chaîne et double filtre grille et
papier.
Refroidissement
Par air forcé.
Transmissión
Avec variateur automatique à poulies
expansibles, courroie trapézoïdale,
embrayage automatique, réducteur à
pignons.
Réservoir d’essence
En plástique d’une capacité ± 9,5 lt. (réserve
± 1,5 ÷ 2 lt. incluse.)
Boulevard 5 idiomes 31/1/05 09:00 am Página 100
