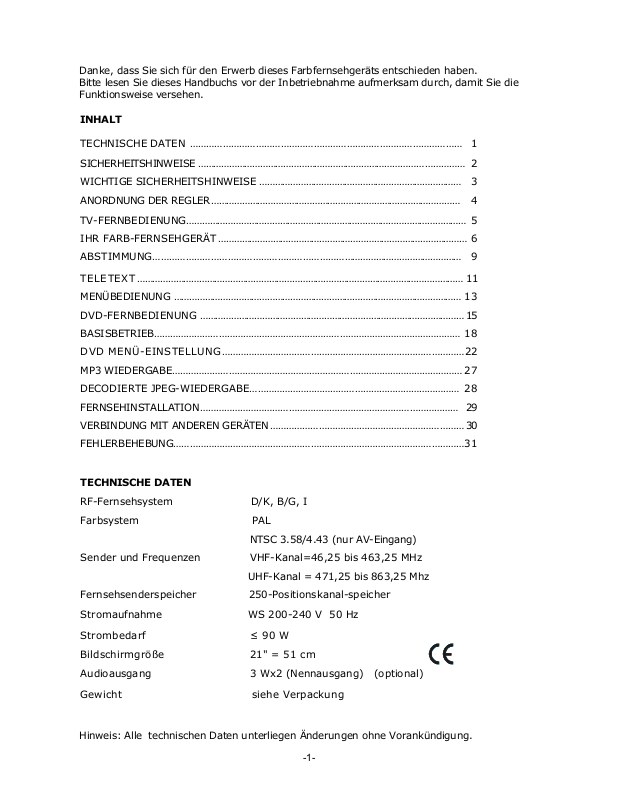

Denver TVD-2113 User Manual [de]

Danke, dass Sie sich für den Erwerb dieses Farbfernsehgeräts entschieden haben. Bitte lesen Sie dieses Handbuchs vor der Inbetriebnahme aufmerksam durch, damit Sie die Funktionsweise versehen.

INHALT

TECHNISCHE DATEN ……………………………………………………………………………………… 1

SICHERHEITSHINWEISE ………………………………………………………………………………………… 2 WICHTIGE SICHERHEITSHINWEISE …………………………………………………………………… 3 AN

ORDNUNG DER REGLER…………………………………………………………………………………… 4

TV-FERNBEDIENUNG……………………………………………………………………………………………… 5 IHR

FARB-FERNSEHGERÄT …………………………………………………………………………………… 6

ABSTIMMUNG……………………………………………………………………………………………………

TELETEXT……………………………………………………………………………………………………………… 11 MENÜBEDIENUNG ………………………………………………………………………………………………… 13 DVD-FERNBEDIENUNG ………………………………………………………………………………………… 15 BASISBETRIEB…………………………………………………………………………………………………… 18 DVD MENÜ-EINSTELLUNG………………………………………………………………………………22 MP3 WIEDERGABE………………………………………………………………………………………………27 DECODIERTE JPEG-WIEDERGABE…………………………………………………………………… 28 FERNSEHINSTALLATION…………………………………………………………………………………… 29 VERBINDUNG MIT ANDEREN GERÄTEN……………………………………………………………… 30 FEHLERBEHEBUNG………………………………………………………………………………………………31

TECHNISCHE DATEN

RF-Fernsehsystem D/K, B/G, I

Farbsystem PAL

NTSC 3.58/4.43 (nur AV-Eingang)

Sender und Frequenzen VHF-Kanal=46,25 bis 463,25 MHz

UHF-Kanal = 471,25 bis 863,25 Mhz

Fernsehsenderspeicher 250-Positionskanal-speicher

Stromaufnahme WS 200-240 V 50 Hz

Strombedarf ≤ 90 W Bildschirmgröße 21" = 51 cm

Audioausgang 3 Wx2 (Nennausgang) (optional)

wicht siehe Verpackung

Hinweis: Alle technischen Daten unterliegen Änderungen ohne Vorankündigung.

-1-

SICHERHEITSHINWEISE

VORSICHT:

ELEKTROSCHOCKGEFAHR -

NICHT ÖFFNEN

VORSICHT: ZUR VERMEIDUNG DER GEFAHR VON ELEKTRISCHEN SCHLÄGEN ENTFERNEN SIE DIE GERÄTEABDECKUNG (UND RÜCKSEITE) NICHT. KE INE VOM BENUTZER ZU WARTENDEN TEILE IM GERÄT. WENDEN SIE SICH AN QUALIFIZIERTES FACHPERSONAL. Die Grafiksymbole an der Geräterückseite haben folgende Bedeutung:

Der Blitz und die Pfeilspitze im Dreieck sind ein Warenzeichen, das Sie auf "gefährliche Stromspannung" im Inneren des Produkts und auf die Gefahr eines elektrischen Schlags aufmerksam macht.

WARNUNG: ZUR VERMEIDUNG VON FEUER ODER ELEKTRISCHEN SCHLÄGEN SETZEN Sie DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS.

Das Ausrufezeichen im gleichschenkligen Dreieck ist ein Warnzeichen, das Sie auf wichtige dem Produkte beigefügte Betriebs- und Wartungsanleitungen aufmerksam macht, die diesem Gerät beiliegen.

INSTALLATION

STELLEN Sie den Empfänger so in einem Raum auf, dass der Bildschirm vor direkter Sonneneinstrahlung geschützt ist. Völlige Dunkelheit oder Reflexionen im Bild können die Augen ermüden. Für ein komfortables Sehvergnügen empfehlen wir eine weiche, indirekte Beleuchtung. Zwischen dem Empfänger und der Wand MUSS ausreichender Abstand vorhanden sein, um die korrekte Luftzirkulation zu gewährleisten. VERMEIDEN Sie übermäßig warme Standorte, dort könnten das Gehäuse oder die Bauteile beschädigt werden.

ANSCHLUSS

Dieser Fernsehempfänger wird an 220 V -240 V ~ 50Hz angeschlossen. Schließen Sie das Gerät NIEMALS an die Gleichstromversorgung oder an eine andere Stromquelle an.

AUTOMATISCHE ENTMAGNETISIERUNG

Alle Farbenfernsehempfänger sind sensibel in Bezug auf Magneteinflüsse, insbesondere während des Transports oder des Betriebs bestimmer Elektrogeräte in der Nähe des Empfängers. Dieser so genannte Restmagnetismus kann gelegentlich zu Störungen führen, d. h. "fleckige" Bereiche im Farbbild. Zur Vermeidung dieser Effekte ist dieser Empfänger mit einem automatischen Entmagnetisierungskreis ausgestattet, der sich stets dann kurz einschaltet, wenn der Empfänger über den Hauptschalter eingeschaltet wird. Dieser Kreislauf entfernt den Restmagnetismus na den Metallteilen der Bildröhre und garantiert auf diese Weise, dass der Empfänger bei jeder EINSCHALTUNG über den Hauptschalter die Reinheit der Bildschirmfarben echt darstellt und erhält. Wenn das Gerät bewegt oder in eine andere Richtung gestellt wird, muss es mindestens für 10 Minuten über den Hauptschalter ausgeschaltet werden, damit der Restmagnetismuskreis korrekt arbeitet.

-2-

WICHTIGE SICHERHEITSHINWEISE

Warnung: Zur Vermeidung von Bränden oder Elektroschocks setzen Sie das Gerät bitte weder Regen noch Feuchtigkeit aus.

AUFSTELLORT

Stellen Sie das Fernsehgerät auf einer flachen, ebenen Oberfläche in einem trockenen staubfreien und nicht feuchten Raum auf. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus und stellen Sie es nicht an Orten auf, die staubig sind, mit Luftströmen, Vibrationen oder Wärmeeinwirkung durch Heizkörper. Um einen übermäßigen Temperaturanstieg im Inneren des Geräts zu vermeiden, stellen Sie es bitte so auf, dass zwischen dem Gerät und den Wänden mindestens 15 cm Abstand vorhanden ist.

BRAND- UND ELEKTROSCHOCKGEFAHR

• Zur Vermeidung der Aufheizung im Geräteinneren muss für ausreichende Ventilation gesorgt werden. Fremdkörper, wie Haarnadeln, Nadeln, Papier usw. dürfen nicht in das Geräteinnere gelangen. Stellen Sie das Gerät weder in einem Bücherregal oder ander anderen Einrichtungsgegenständen auf, wo die Belüftung eingeschränkt ist. Stellen Sie das Gerät nicht auf einen Teppich oder ein Bett, da die Belüftungsöffnungen blockiert werden könnten.

• Stellen Sie keine mit Flüssigkeit gefüllten Objekte, wie mit Chemikalien oder Wasser usw. gefüllte Vasen oder Behälter auf dem Gerät ab, da die Flüssigkeit in das Gerät gelangen könnte. Sollte ein Gegenstand in das Fernsehgerät gelangen, ziehen Sie sofort das Stromkabel und setzen sich mit einem qualifizierten Techniker in Verbin dung, der das Objekt aus dem Gerät entfernt.

• Achten Sie während des Transport oder der Aufstellung des Fernsehgerätesets darauf, dass das Stromkabel mit der Steckdose verbunden ist. Stellen Sie niemals schwere Geräte, wie das Fernsehgerät selbst, auf dem Stromkabel ab. Auf diese Weise vermeiden Sie die Beschädigung des Stromkabels. Das K a b el da r f n i c ht in d e r Nähe vo n Heizkörpern verlegt werden. Das Stromkabel darf sich nicht verknoten oder verwickeln. Verlängern Sie das Kabel nicht. Wenn Sie das Stromkabel aus der Steckdose ziehen, berühren Sie es stets am Stecker, niemals am Kabel selbst.

HINWEIS FÜR UNSERE KUNDEN

Sollte das Bild permanent VERFÄRBT sein oder FARBFLECKE aufweisen, könnten die Ursachen dafür folgende sein:

• Ein zu nah am Fernsehgerät aufgestellter externer Lautsprecher.

• Staubsauger, die nahe dem Fernsehgerät EIN- oder AUSGESCHALTET werden.

• Die Bewegung oder Drehung des eingeschalteten Fernsehgeräts.

• Das Fernsehgerät war einige Zeit im STANDBY-Modus und wurde ni cht über die Taste an

der Vorderseite AUSGESCHALTET.

In diesen Fällen …

1. Schalten Sie das Fernsehgerät über die TASTE AN DER VORDERSEITE AB.

2. Lassen Sie das Fernsehgerät mindestens 20 Minuten ABGESCHALTET.

3. Schalten Sie das Fernsehgerät über die TASTE AN DER VORDERSEITE EIN.

-3-

ANORDNUNG DER REGLER

1. Lautsprecher

2. Ferneempfangsfenster

3. Meldeleuchte

4. TV- und DVD-Taste

5. Menütaste

1 1

23456789101112

1314

1517 1618

Beschreibung der Anschlüsse:

1. Front AV: AV2-Modus Signaleingang im TV-Modus.

2. SCART1: Im TV-Modus mit einem AV1 Signaleingang, mit einem RGB-Signaleingang und einem

AV-Ausgang.

3. SCART2: Im DVD-Modus mit einem AV- (CVBS) und einem RGB-Ausgang.

4. Faseroptik: Im DVD-Modus, ein Faseroptiksignalausgang (digital und Audio).

5. Koaxial: Im DVD-Modus, ein Koaxialsignalausgang (digital und Audio).

Hinweis: 1. SCART1: Full-Auto-Scart-Eingang.

Nachdem der Verbindung mit dem SCART1 Eingangssignal, darf kein AV-Eingangssignal (AV and Vorder- und Rückseite) eingesteckt werden.

2. Da es sich bei den AV-Eingängen an Vorder- und Rückseite (DVD) um

AV2-Signaleingänge handelt, werden die Signale nicht gleichzeitig verbunden.

6. Lautstärke (V-)

7. Lautstärke (V+)

8. Kanaltaste (P-)

9. Kanaltaste (P+)

10. Taste Öffnen/Schließen

11. DVD Wiedergabe-/Pausetaste

12. Stopptaste

13. Hauptstromschalter

14. Front-AV

15. 75-Ohm-Antennenbuchse

16. Scart-Anschluss (TV Eingang und Ausgang)

17. Scart-Anschluss (DVD-Ausgang)

18. Digitale Ausgangsbuchsen (nur für DVD)

-4-

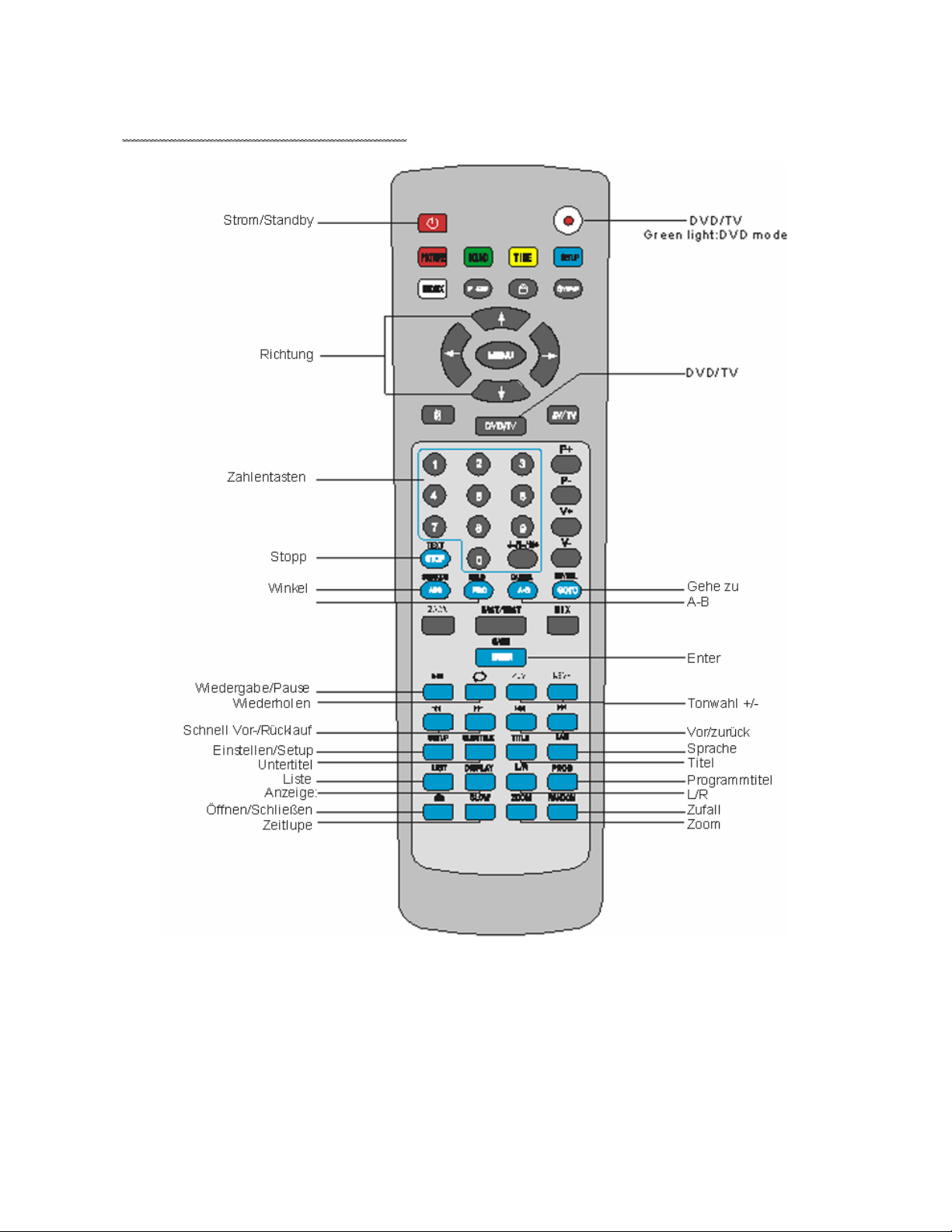

TV-FERNBEDIENUNG

FERNSEHGERÄTEFERNBEDIENUNG

Wir verweisen auf die entsprechenden Seiten.

TASTEN BETRIEBSART TV

Hinweis: 1. Diese Abbildung dient nur Referenzzwecken.

2. Einige Tasten haben an einigen Modellen keine Funktion.

-5-

IHR FARB-FERNSEHGERÄT

1. HAUPTSTROMZUFUHR EIN/AUSSCHALTEN

• Mit diesem Schalter schalten Sie Ihr Fernsehgerät EIN und AUS. Wenn die Stromzufuhr über Netz eingeschaltet ist, können Sie das Gerät auch mit der Fernbedienung ausschalten. Man nenn t d i e s d e n S t an d b y - Modus. In diesem Modus:

• Können Sie das Fernsehgerät auch EINSCHALTEN, indem Sie die Taste Kanal vor/zurück an der Vorderseite betätigen.

• Das Fernsehgerät ist mit einer Automatikabschaltung ausgestattet.Wenn

kein Signal empfangen wird, Schaltet das Fernsehgerät automatisch nach 5 Minuten AB. Jedes Mal, wenn Sie das Gerät einschalten, wechselt das Fernsehgerät automatisch entsprechend der Signaleingänge an den SCART-Anschlüssen in den RGB- oder EURO AV-Modus. Sonst schal tet das Gerät in die Betriebsart Fernsehen.

2 Kanal vor/zurück

3 Direktabstimmung

4 Lautstärkeregelung

Um einen Kanal vorzuschalten, drücken Sie die Taste [P+]. Um einen Kanal zurückzuschalten, drücken Sie die Taste [P-].

Mit den Nummerntasten an der Fernbedienung. Direktauswahl der Kanal (Sender). Halten Sie die Taste "---" für die Auswahl der gewünschten Betriebsart gedrückt und

drücken Sie dann die Zahlentasten. "-" 1-stellig "--" 2-stellig "---" 3-stellig (Maximal 249 Sender)

Mit der Taste [V+] erhöhen, mit der Taste [V-] verringern Sie die Lautstärke.

-6-

5 AV/TV Auswahl

Halten Sie die Taste [AV/TV] gedrückt, um die gewünschte Eingabequelle wie folgt auszuwählen:

TV -> AV1 ->EURO AV->DVD->AV2

Hinweis: Mit dem SCART-Signale ingang schaltet das Fernsehgerät automat isch in die Betriebsart EURO TV, auch wenn die Taste AV/TV nicht gedrückt wird. Wenn das RGB-Signal als SCART-Si gnal gewählt wurde, wird am Bildschirm "RGB" eingeblendet.

6 STUMMSCHALTEN

7 UMSCHALTEN

Durch Drücken dieser Taste wird der Ton stumm geschaltet. Durch erneutes Drücken der Taste [MUTE] bzw. der Lautstärkeregelung +/- wird die Lautstärke wieder eingeschaltet.

STUMMSCHALTEN

TV-Modus: Mit der Kanalwahl erfolgt die

Schnellumschaltung auf den vorher gewählten Sender.

AV-Modus: Zurück zum Fernsehsender.

-7-

8 P.STD

Durch

wiederholtes Drücken dieser Taste wechseln die Bildeffekte n

wie folgt:

DYNAM

ISCH -> BENUTZER -> WEICH -> STANDARD

9 SPERRE

SPERRE

Drücken der Taste [ ]. Zuerst wird das grüne “ --- ” am Bildschirm eingeblendet. Geben Sie dann Ihr vierstelliges Passwort ein. Das grüne “ ---” Symbol am

Bildschirm wird gelb [ ]. Wenn Sie die Passwort-Taste erneut drücken, wird das

“ --- ” am Bildschirm eingeblendet. Nun ist die SPERRE aktiviert. Dieses

rote Ferns

ehprogramm wird erhalten, die Zahlentasten und Umschaltung sind gesperrt. Die

e AV/TV ist gesperrt.

Tast

B.ENTSPERREN

Drücken der Taste [ ]. Am Bildschirm wird das rote [ ] eing eblendet. Geben Sie nun ihr Passwort durch drücken der vier Zahlen e in. Das grüne [ ] Symbol wird eingeblendet. Nun befindet sich das Fernsehgerät in der Betriebsart normal.

nweis: Auch nach Eingabe eines neues Passworts können Sie weiter auf das ab

Hi Werk vo

rgegebene Passwort "4689" zugreifen.

SPIEL

A Über die Taste [GAME] greifen Sie auf das Spiel zu.

Mit der Taste [V+] bewegen Sie den Block nach rechts, mit der Taste [V-] bewegen Sie

den

Block nach links. C. Mit der Taste [P-] bewegen Sie den Block schneller abwärts. D. Mit der Taste [MENU] oder [P+] wird der Block bewegt. E. Mit der Taste [MENU] können Sie ein neues Spiel beginnen. F.

Mit der Taste [GAME] verlassen Sie das Spiel.

-8-

ABSTIMMUNG

1 Automatiksuchfunktion: Nach der Antenneninstallation steht die Automatiksuche und die Speicherfunktion (ASM) zur Verfügung. Verwenden Sie dazu die Taste [MENU] an der Vo rde rsei te o der a n der Fer nbedi enung.

A Drücken Sie fünfmal die Taste [MENU] bzw. direkt die

weiße Taste an der Fernbedienung, um auf das "ABSTIMMUNGS"-Menü zuzugreifen.

B. Mit de n T as t e n [ P + ] oder [P-] wählen Sie

"AUTOMATIKSUCHE" (Auto Search) aus.

C. Mit d e r Taste [ V+] sta r ten Sie die Suchautomatik und

Speicherung

sowie die Speicherung in der Programmliste (0 bis

249).

D. Warten Sie, bis der Vorgang abgeschlossen ist.

2 SUCHFUNKTION: Manuelle Suche nach dem Antenneneingang. A Drücken Sie fünfmal die Taste [MENU] bzw. direkt die weiße Taste an der Fernbedienung,

um auf das "ABSTIMMUNGS"-Menü zuzugreifen.

B. Mit den Tasten [P+] ode r [P-] wählen Sie "PROGRAMM" aus. Mit den Tasten [V+] oder [V-]

oder den Zahlentasten wechseln Sie die Programmnummer.

C. Mit den Tasten [P+] oder [P-] wählen Sie "BAND" aus. Mit den Tasten [V+] oder [V-]

wechseln Sie das Band. D. Mit den Tasten [P+] oder [P-] wählen Sie "SUCHE" aus.

E. Drücken Sie die Tasten [V+] oder [V-], um die Suche zu starten. F. Warten Sie, bis der Vorgang abgeschlossen ist. G. Mit den Tasten [P+] oder [P-] wählen Sie "SPEICHERN" aus. Drücken Sie für die

Speicherung die Taste [V+] oder [V-].

3 FEINABSTIMMUNG: Feinabstimmung für die aktuelle Einstellung.

A Drücken Sie fünfmal die Taste [MENU], um auf das "ABSTIMMUNGS"-Menü zuzugreifen. B . Mit den Tasten [P+] oder [P-] wählen Sie "PROGR AMM" aus. Mit den Tasten [V+] oder [V-]

wechseln Sie die Programmnummer. C. Mit den Tasten [P+] oder [P-] wählen Sie "FEINABSTIMMUNG" aus. D. Mit der Taste [V+] oder [V-] stellen Sie die Abstimmung ein. E. Mit den Tasten [P+] oder [P-] wählen Sie "SPEICHERN" aus. Drücken Sie für die

Speicherung die Taste [V+] oder [V-].

4 SKIP-Funktion: Mit "SKIP" überspringen Sie Sender/Kanäle. Nach der Einschaltung (ON)

können die Sender nicht mehr mit den Tasten Kanal +/- ausgewählt werden. A Drücken Sie fünfmal die Taste [MENU], um auf das "ABSTIMMUNGS"-Me nü zuzugreifen. B. Mit den Tast e n [ P +] oder [P-] wählen Sie "PROGRAMM" aus. Mit den Tasten [V+] oder [V-]

wechseln Sie die POSITION. C. Mit den Tasten [P+] oder [P-] wählen Sie "SKIP" aus. Mit den Tasten [V+] oder [V-] wählen

Sie "EIN" (ON) oder "AUS" (OFF) aus.

ABSTIMMUNG

FARBE KLANG BAND SKIP PROGRAMM SUCHE FEINABSTIMMUNG SPEICHERN AUTOMATIKSUCHE

-9-

5 WECHSEL-Funktion:

Nummern- und Senderwechsel.

A Drücken Sie sechsmal die Taste [MENU], um auf das Menü "WECHSELN"

zuzugreifen. B. Mit den Tasten [P+] oder [P-] wählen Sie "PROGRAMM 1" aus.

Mit den Tasten [V+] oder [V-] wechs e ln Sie die Nummer von PROGRAMM 1.

C. Mit den Tasten [P+] oder [P-] wählen Sie "PROGRAMM 2" aus.

Mit den Tasten [V+] oder [V-] wechsel n Si e di e Numm er v on PROGR AMM 2. D. Mit den Tasten [P+] oder [P-] wählen Sie "WECHSELN" aus.

WECHSEL

PROGRAMM 1 PROGRAMM 2 WECHSEL

Mit den Tasten [P+] oder [P-] beenden Sie den Wechselvorgang.

6 FARB-Funktion:

Auswahl des korrekten Farbsystems.

A Drücken Sie fünfmal die Taste [MENU] bzw. direkt die weiße Taste an der Fernbedienung, um

auf das "ABSTIMMUNGS"-Menü zuzugreifen. B. Mit den Tasten [P+] oder [P-] wählen Sie "FARBE" aus. C. Drücken Sie abwechselnd die Taste [V+] oder [V-], um das System wie folgt zu wechseln:

AUTO - PAL - NTSC - NTSC 4.43 - SECAM

AUTO bedeutet, dass das Farbsystem automatisch entsprechend der Software eingestellt wird.

Normalerweise sollten Sie die AUTO wählen. Sollte das Farbsystem nicht entsprechend

ausgewählt werden, Könnten einige Farben eventuell nicht angezeigt werden.

7 KLANG-Funktion:

Auswahl des korrekten Klangsystems.

A Drücken Sie fünfmal die Taste [MENU] bzw. direkt die weiße Taste an der Fernbedienung, um

auf das "ABSTIMMUNGS"-Menü zuzugreifen. B. Mit den Tasten [P+] oder [P-] wählen Sie "KLANG" aus. C. Drücken Sie abwechselnd die Taste [V+] oder [V-], um das System wie folgt zu wechseln:

DK - BG - I

Hinweis: Das Fernsehgerät verfügt über eine automatische Klangerkennungsfunkton, dies bedeutet, dass die Klangsysteme der Programme nach der Automatiksuche automatisch erkannt und gespeichert werden. Sollte der Klang gestört sein, können Sie das Klangsystem über "KLANG" korrigieren. Für Großbritannien stellen Sie das Klangsystem auf "I" ein (nicht DK oder BG).

-10-
