Page 1
SMART TV con DVB-T2/S2/DVB-C y soporte
H.265/HEVC
Modelo: LDS-5575
Guía de inicio rápido
El manual de Usuario complete puede encontrarse buscando este
número de modelo en la página web www.denver-electronics.com.
Page 2
ESP-1
Información sobre seguridad
INSTRUCCIONES IMPORTANTES DE SEGURIDAD – LÉALAS DETENIDAMENTE
ANTES DE USARLO.
Tenga en cuenta la siguiente información de seguridad que aparece en la parte
posterior del TV.
PRECAUCIÓN: PARA EVITAR DESCARGAS ELÉCTRICAS, NO
RETIRE NINGÚN TORNILLO NI CARCASA; NO HAY PIEZA
UTILIZABLES POR EL USUARIO EN SU INTERIOR; REMITA EL
MANTENIMIENTO A PERSONAL DE SERVICIO CUALIFICADO.
Este símbolo indica la información importante en las instrucciones de
funcionamiento que acompañan. Lea siempre detenidamente esta
información.
Este símbolo indica que en esta unidad hay tensión peligrosa que
constituye riesgo de descarga eléctrica.
Lea y guarde estas instrucciones
• No use este producto cerca del agua.
• Limpie el producto solamente con un paño ligeramente humedecido.
• No bloquee las aberturas de ventilación de este producto.
• Instale este producto conforme a la guía de inicio rápido y a la guía de usuario que se
adjunta.
• Proteja el cable de alimentación para que no se pise o pince, en especial en las tomas, y
en el punto de donde sale del TV.
• No permita que el cable de alimentación cuelgue del borde de una mesa.
• Desconecte el producto durante tormentas eléctricas o cuando no vaya a usarse durante
un periodo prolongado de tiempo.
¡ADVERTENCIA! PARA REDUCIR EL RIESGO DE INCENDIO O
DESCARGA ELÉCTRICA, NO EXPONGA ESTE TV A LA LLUVIA O
HUMEDAD. EL TV NO DEBE EXPONERSE A GOTEOS Y
SALPICADURAS Y NO SE DEBEN COLOCAR OBJETOS LLENOS DE
LÍQUIDOS CERCA DEL TV.
NOTA: No se deben colocar llamas vivas como velas cerca del TV.
Olores/malos olores del TV
Los televisores nuevos pueden producir un olor o un mal olor inusual cuando se encienden por
primera vez.
Debido al proceso de fabricación de los componentes, los televisores y otros productos
electrónicos pueden contener piezas que producen un olor después de que el producto se
encienda por primera vez y se caliente.
Page 3
ESP-2
El olor normalmente se disipará en unos días de uso y no se volverá a producir.
Esto es normal y se produce con muchos productos electrónicos. Por favor, asegúrese de que
dispone de ventilación suficiente alrededor del TV y en la habitación y el mal olor se disipará.
Page 4
ESP-3
Vista frontal
Asignación de botones
(en espera):
Enciende el TV o lo deja en modo en espera.
(Fuente):
Púlselo para seleccionar una fuente.
(
menú
): Púlselo para mostrar el menú OSD: Vuélvalo a pulsar para salir del menú.
CH+/CH-:
Púlselo para buscar por los canales;
muévase abajo / arriba en la pantalla del
menú OSD.
+/ - (subir o bajar volumen):
Púlselo para ajustar el volumen;
muévase a la
izquierda / derecha en la pantalla del menú OSD; el botón
+ (subir volumen)
puede
usarse para saltar al siguiente menú.
Ventana del indicador LED / Mando a distancia (mantener libre de obstrucciones)
Page 5
ESP-4

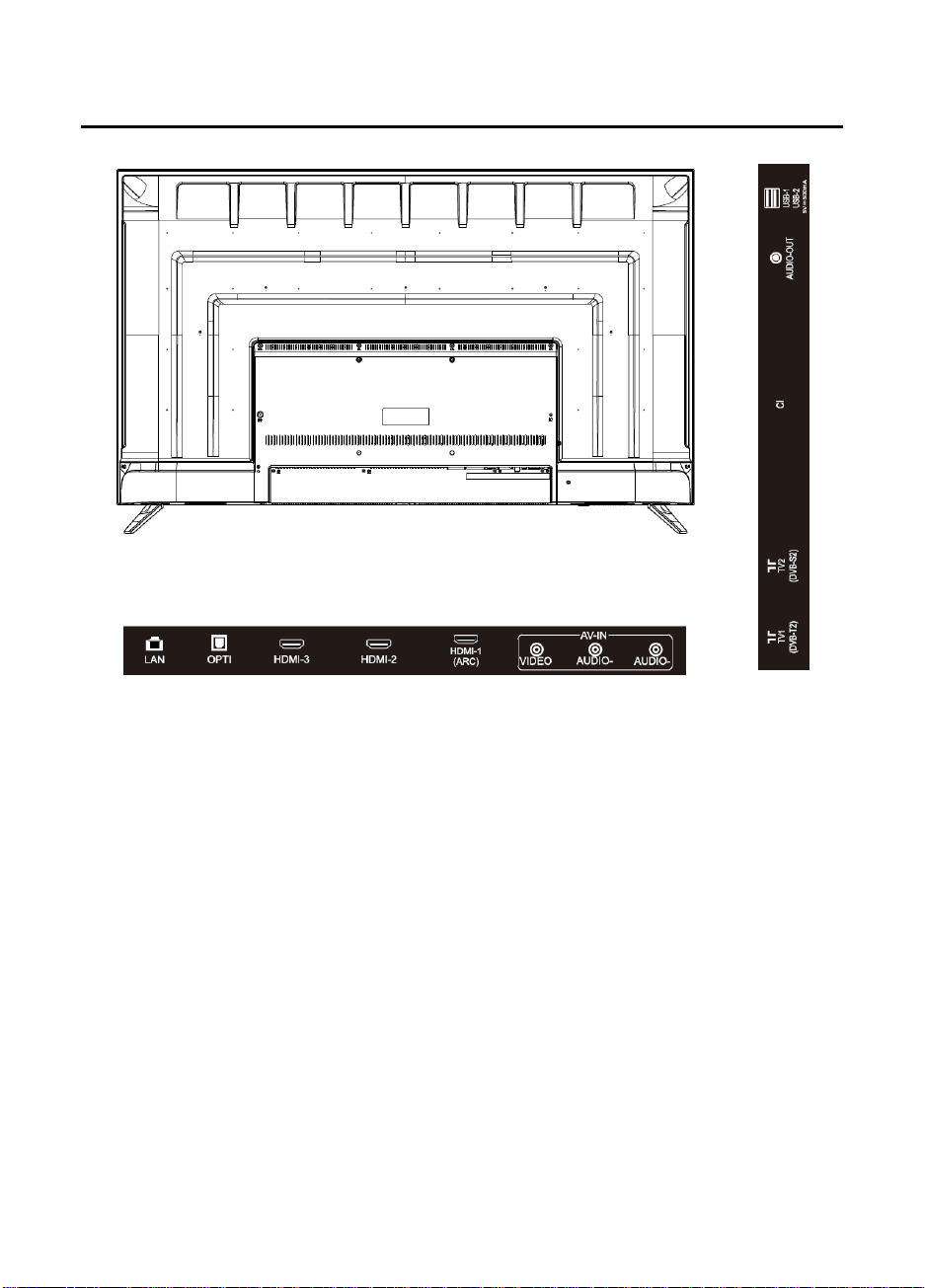

Conexiones
Puerto LAN (RJ45): Conecte una toma RJ45 a un modem externo o un equipo de acceso a
red.
Puerto HDMI: Conéctelo a un reproductor DVD/Blu-ray o a otros dispositivo HDMI
Toma TV1 (S2): Conéctelo a una señal del satélite.
Toma de TV2 (T2/C): Conéctelo a una toma de antena de la pared con un cable coaxial RF.
Toma ÓPTICA: Conéctelo a un dispositivo de audio digital externo.
CI (Interfaz común): Ranura Cl.
Tomas AV : Conecte las terminales de salida de audio y video de un reproductor de DVD.
Puerto USB: Conéctelo al dispositivo USB para reproducir contenidos multimedia
Toma SALIDA DE AUDIO: Se conecta a un dispositivo de audio externo.
Page 6
ESP-5
Instalación de los canales de TV
Este TV se presenta con un triple sintonizador digital:
• usado para la TV digital terrestre: DVB-T2 - H.265 HEVC;
• usado para la TV digital por cable: DVB-C;
• usado para la TV digital por satélite: DVB-S2.
El TV asimismo dispone de un sintonizador analógico.

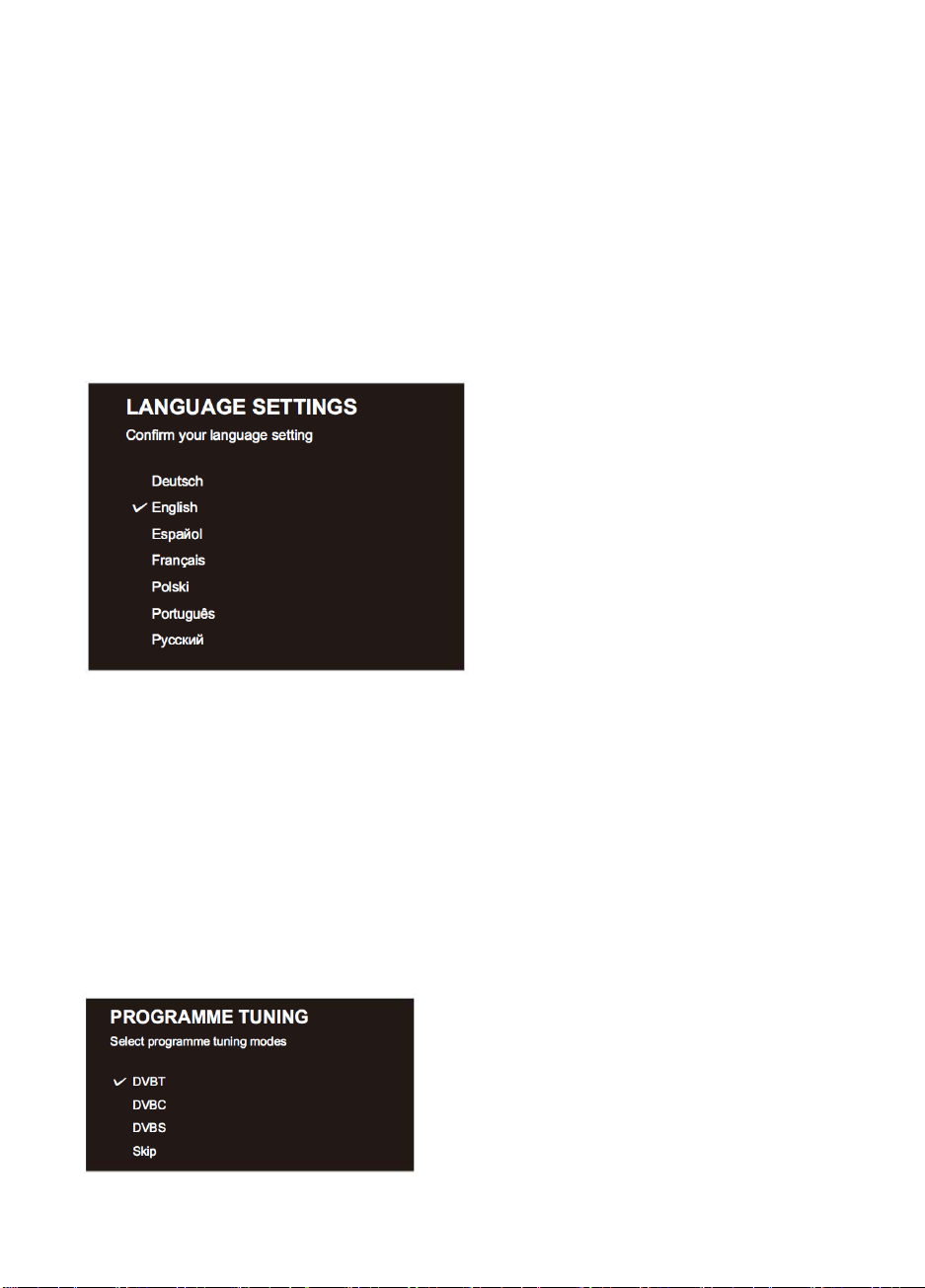

Cuando encienda el TV por primera vez, aparecerá la configuración por primera vez. Puede
seleccionar un idioma y un país usando los botones de fleche izquierdo / derecho.
Tras realizar la configuración, pulse el botón OK. Aparece la pantalla del menú de sintonización
automática.
Seleccionar un modo de sintonización: DTV (TV digital), ATV (TV analógica) o ambas.
Posteriormente, seleccione un modo de sintonización digital: DVB-T para televisión digital
terrestre (si tiene su propia antena en el tejado), DVB-C (si tiene TV digital por cable y necesita
saber la información DVB-C de su proveedor de cable) o DVB-S (si tiene antena por satélite).
Si selecciona DVB-T, puede solo realizar una búsqueda automática y buscará todos los
canales disponibles.
Si selecciona DVB-C, puede usar bien la búsqueda completa o la búsqueda de red (algunos
países exigen esto) en introducir la ID de red, frecuencia, velocidad de símbolo y LCN
conectado/ desconectado.
Si selecciona DVB-S, tiene que saber hacia qué satélite apunta la antena y seleccionar esta
opción en el menú configuración.
Page 7
ESP-6
El TV tiene una entrada de interfaz+ común. Esto le permite insertar un módulo CA desde su
TV/ proveedor de cable para ver canales de pago por visión y canales seleccionables fuera del
paquete.
Lea las instrucciones que se muestran en la parte posterior del TV sobre cómo insertar un
módulo CA.

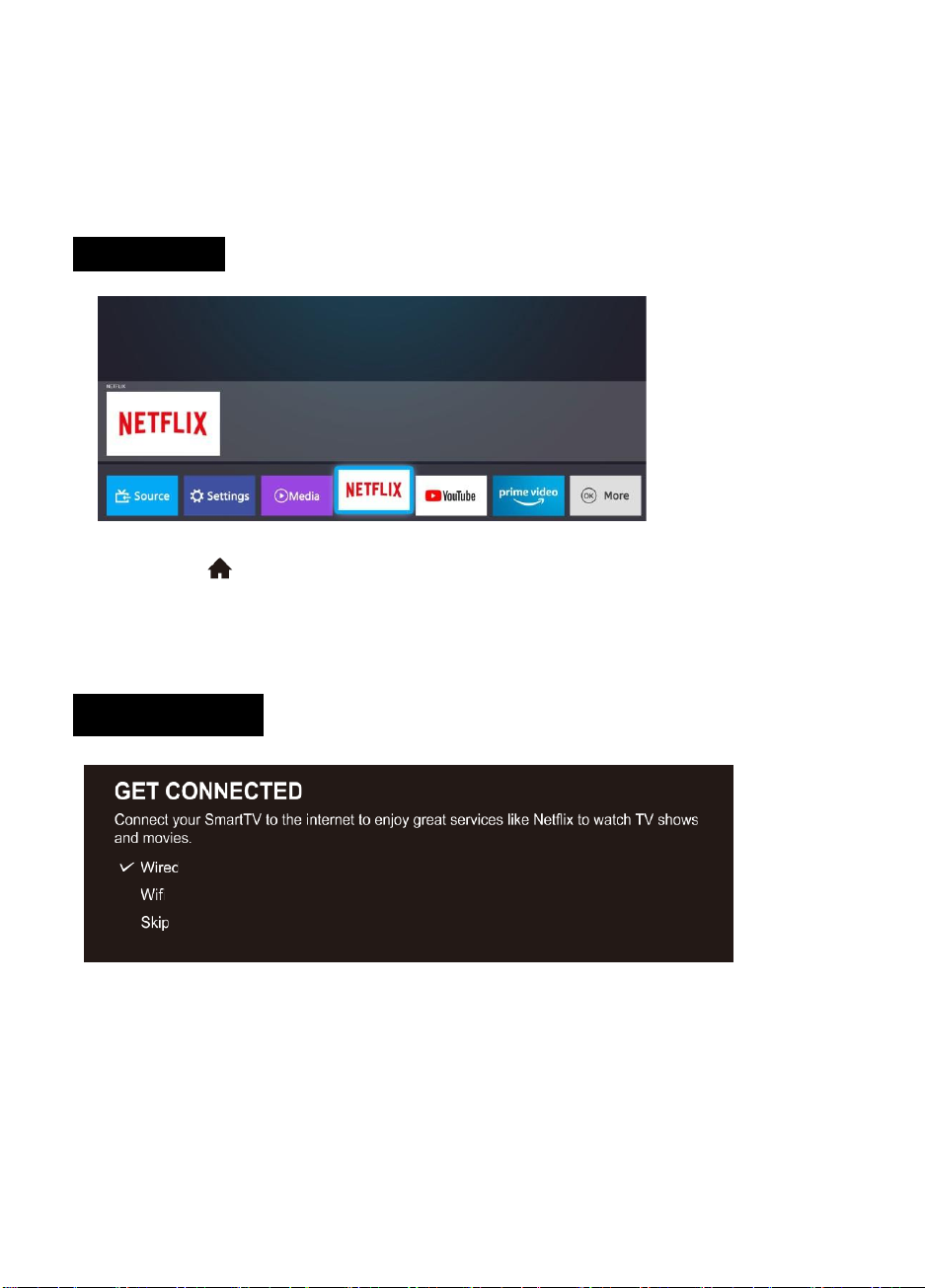

Transmitiendo
Pulse el botón en el mando a distancia para mostrar el menú principal. Use los botones de
fleche para seleccionar un elemento o una aplicación en el menú principal y después pulsa OK.
Asimismo puede pulsar la Tecla de acceso rápido del mando a distancia para acceder a la
aplicación que desee directamente.
Configuración de
red
Seleccione con cable, wifi o saltar este paso.
Page 8
ESP-7
Fijación del soporte
Las imágenes que aparecen debajo solo como
referencia.
1.
Los accesorios que se suministran para fijar el soporte al TV
2.
¿Cómo instalar el soporte?
Coloque el TV hacia abajo sobre una superficie suave y plana (manta, espuma, paño, etc.) para evitar
cualquier daño al TV.
Fije el soporte a la parte inferior del TV tal y como se muestra debajo.
Asegure el soporte con los tornillos que se adjunta.
3.
Advertencias
a.
No incline el soporte hacia delante o hacia atrás
tal y como se muestra debajo. Hacerlo puede
dañar el soporte.
b.
No incline el soporte a la izquierda o a la derecha tal
y como se muestra debajo. Hacerlo puede dañar el
soporte.
Antes de instalar el soporte, compruebe que
tiene todas las piezas y que no presentan
ningún daño visible. Si falta una pieza o
aparece un daño visible, póngase en
contacto con atención al cliente.
TV
Soporte
4 tornillos (M5 x 20)
la vista delantera y trasera del TV, tal y como se muestra debajo.
Parte
delantera
(más
Parte
trasera
Page 9
ESP-8
Aviso - Todos los productos pueden estar sujetos a cambios técnicos sin previo aviso. Además, nos reservamos el
derecho de corregir errores y omisiones en el manual.
RESERVADOS TODOS LOS DERECHOS, COPYRIGHT DENVER ELECTRONICS INTERNATIONAL A/S
Los equipos eléctricos y electrónicos, y las pilas o baterías incluidas, contienen materiales,
componentes y sustancias que pueden ser perjudiciales para su salud y para el medio
ambiente si el material de desecho (equipos eléctricos y electrónicos y baterías) no se manipula
correctamente.
Los equipos eléctricos y electrónicos y las pilas o baterías incluidas llevan un símbolo de un
cubo de basura cruzado por un aspa, como el que se ve a continuación. Este símbolo indica
que los equipos eléctricos y electrónicos y sus pilas o baterías no deben ser eliminados con el
resto de residuos domésticos, sino que deben eliminarse por separado.
Como usuario final, es importante que usted remita las pilas o baterías usadas al centro
adecuado de recogida. De esta manera se asegurará de que las pilas y baterías se reciclan
según la legislación y no dañarán el medio ambiente.
Todas las ciudades tienen establecidos puntos de recogida en los que puede depositar los
equipos eléctricos y electrónicos y sus pilas o baterías gratuitamente, o solicitar que los recojan
en su hogar. Puede obtener información adicional en el departamento técnico de su ciudad.
Introduzca: www.denver-electronics.com y posteriormente busque el ICONO situado en la línea
superior de la página.
Escriba el número de modelo: LDS-5575.
Ahora entre en la página del producto, y la directiva roja se encuentra bajo descarga / otras
descargas.
Rango de funcionamiento del alcance de frecuencia: 177 ~ 803MHz.
Potencia de salida máxima: 155W
DENVER ELECTRONICS A/S
Omega 5A, Soeflen
DK-8382 Hinnerup
Dinamarca
