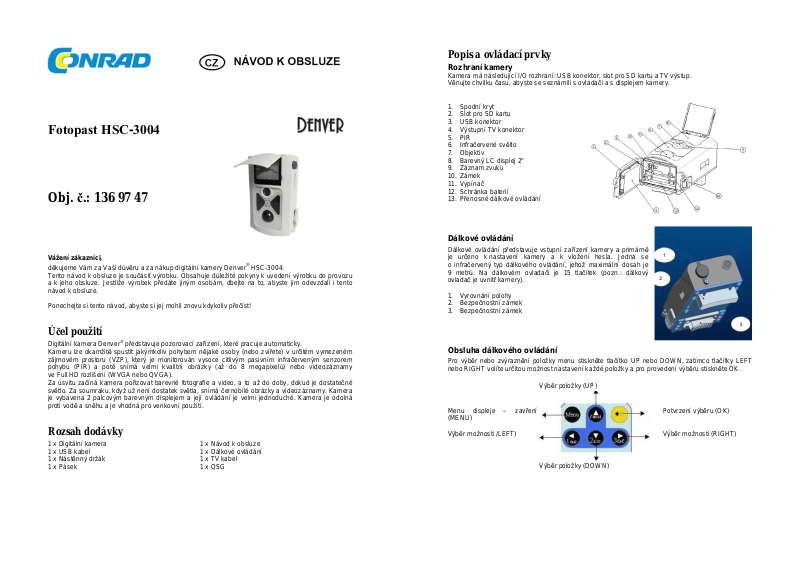

Fotopast HSC-3004
Obj. č.: 136 97 47
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup digitální kamery Denver® HSC-3004.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Digitální kamera Denver® představuje pozorovací zařízení, které pracuje automaticky.
Kameru lze okamžitě spustit jakýmkoliv pohybem nějaké osoby (nebo zvířete) v určitém vymezeném
zájmovém prostoru (VZP), který je monitorován vysoce citlivým pasivním infračerveným senzorem
pohybu (PIR) a poté snímá velmi kvalitní obrázky (až do 8 megapixelů) nebo videozáznamy
ve Full HD rozlišení (WVGA nebo QVGA).
Za úsvitu začíná kamera pořizovat barevné fotografie a video, a to až do doby, dokud je dostatečné
světlo. Za soumraku, když už není dostatek světla, snímá černobílé obrázky a videozáznamy. Kamera
je vybavena 2 palcovým barevným displejem a její ovládání je velmi jednoduché. Kamera je odolná
proti vodě a sněhu a je vhodná pro venkovní použití.
Rozsah dodávky
1 x Digitální kamera 1 x Návod k obsluze
1 x USB kabel 1 x Dálkové ovládání
1 x Nástěnný držák 1 x TV kabel
Popis a ovládací prvky
Rozhraní kamery
Kamera má následující I/O rozhraní: USB konektor, slot pro SD kartu a TV výstup.
Věnujte chvilku času, abyste se seznámili s ovladači a s displejem kamery.
1. Spodní kryt
2. Slot pro SD kartu
3. USB konektor
4. Výstupní TV konektor
5. PIR
6. Infračervené světlo
7. Objektiv
8. Barevný LC displej 2“
9. Záznam zvuku
10. Zámek
11. Vypínač
12. Schránka baterií
13. Přenosné dálkové ovládání
Dálkové ovládání
Dálkové ovládání představuje vstupní zařízení kamery a primárně
je určeno k nastavení kamery a k vložení hesla. Jedná se
o infračervený typ dálkového ovládání, jehož maximální dosah je
9 metrů. Na dálkovém ovladači je 15 tlačítek (pozn.: dálkový
ovladač je uvnitř kamery).
1. Vyrovnání polohy
2. Bezpečnostní zámek
3. Bezpečnostní zámek
Obsluha dálkového ovládání
Pro výběr nebo zvýraznění položky menu stiskněte tlačítko UP nebo DOWN, zatímco tlačítky LEFT
nebo RIGHT volíte určitou možnost nastavení každé položky a pro provedení výběru stiskněte OK.
Menu displeje – zavře
(MENU)
Výběr možnosti /LEFT)
Výběr položky (UP)
Výběr položky (DOWN)
Potvrzení výběru (OK)
Výběr možnosti (RIGHT)
Montáž na stěnu
Tento způsob montáže se používá při instalaci kamery v domě. Dokáže udržet až 10 kg a umožňuje
vodorovné otáčení o 360º a náklon ve svislém úhlu 90º.
Pokud si vyberete vhodný svislý úhel náklonu, zafixujte držák otočným upevňovacím úchytem.
Poté připevněte nástěnný držák 3 šrouby na stěnu. Kameru pak namontujte na závit v horní části
držáku.
Informace na displeji
Pokud se kamera zapne (vypínač se posune do polohy TEST), zobrazí se na displeji informace
o záběru.
1. SD karta
2. Režim kamery
3. Velikost obrázku
4. Stav baterií
5. Datum (M:D:R)
6. Čas (H:M:S)
7. Zbývající volné místo v paměti
Podporované formáty
Položka Formát
Foto JPG
Video AVI
Souborový formát FAT32
Důležité poznámky k formátování:
Pokud nevzniknou problémy se čtením SD karty na nějakém
jiném zařízení, nemusíte se o souborový formát vůbec starat.
Pokud se objeví problémy se čtením karty, nejdříve
ji v kameře nebo v počítači zformátujte a poté ji znova vložte
do kamery.
Upozornění
Provozní napětí kamery je 6 V a napájí se 4 nebo 8 bateriemi velikosti AA. Na SD kartě před vložením
do kamery zrušte ochranu proti zápisu. Paměťovou SD kartu vkládejte ještě před vyzkoušením
kamery, když je vypínač v poloze OFF. SD kartu nikdy nevkládejte, ani neodstraňujte, když je vypínač
v poloze ON. Při prvním použití SD karty doporučujeme, abyste ji v kameře naformátovali.
Pokud se kamera připojí k USB portu počítače, přejde do režimu USB. V tomto případě funguje jako
zařízení s vyměnitelným úložištěm.
Předtím než začnete s aktualizací firmwaru kamery, se ubezpečte, že baterie v kameře mají
dostatečnou kapacitu. V opačném případě může dojít k nesprávnému přerušení procesu aktualizace.
Pokud se během nesprávně prováděné aktualizace objeví nějaký problém, může to mít za následek,
že kamera přestane normálně fungovat.
Základní ovládání
Napájení
Jako zdroj k napájení kamery budete potřebovat 4 nebo 8 baterií velikosti AA. Otevřete kryt schránky
baterií. Přesvědčte se, že vypínač kamery je v poloze OFF (vpravo) a vytáhněte držák baterií. Vložte
do držáku plně nabité baterie podle polarity, která je vyznačena v držáku. Schránku baterií znova
uzavřete.
K napájení lze použít následující baterie s výstupem 1,5 V:
1. Velkokapacitní a vysoce výkonné alkalické baterie (doporučeno)
2. Nabíjecí akumulátory NiMH
V držáku jsou 4 žlábky pro uložení baterií. Žlábky 1 a 2 představují jednu skupinu (s označením „1“),
zatímco žlábky 3 a 4 představují druhou skupinu (s označením „2“), přičemž každá skupina baterií
může napájet kameru samostatně.
V testovacím režimu (Test Mode) se kamera automaticky vypne, pokud je déle než 3 minuty
v nečinnosti. Kamera se znovu aktivuje při zachycení jakéhokoliv pohybu.
Kamera se také automaticky vypíná, když jsou slabé baterie. Baterie (akumulátory) proto včas
vyměňte.
Vložení SD karty
Do otvoru pro SD kartu vložte SD kartu označenou stranou směrem nahoru. Kartu lze do slotu vložit
pouze jednou stranou. Ubezpečte se, že karta není chráněna proti zápisu a v případě potřeby dejte
ochranu karty do polohy režimu zápisu („Write“).
Zapnutí kamery a přepnutí do provozního režimu
Předtím než kameru zapnete, věnujte pozornost následujícím bodům:
1. Nevystavujte kameru působení teplotních změn a pohybů, které můžou vyvolávat zvířata, lidi
nebo stromy, které jsou po většinu dne vystaveny slunečnímu záření nebo jiným tepelným
zdrojům. Mohly by vyvolat nechtěné spuštění kamery.
2. Kamera by se měla umístit asi do výšky 1 metru. Například pro snímání vysoké zvěře bude
vhodné ji umístit zhruba ve výšce pasu. Obecně platí, že se obvykle umísťuje ve výšce 1 až 2
metry.
Vypínač dejte do polohy ON a kamera přejde do provozního režimu.
Fotoaparát + Video
Nastavení
Výchozí nastavení
Položky
Po zapnutí kamery se asi na 15 sekund rozbliká červená LED kontrolka indikace pohybu.
Těchto 15 sekund Vám poslouží k tomu, abyste připravili kameru na režim automatického pozorování,
tj. abyste uzavřeli spodní kryt a uzamkli ho, upevnili kameru např. na stromě a vzdálili se. V provozním
režimu bude kamera pořizovat obrázky a video automaticky v souladu s výchozím nastavením
nebo podle předchozího nastavení. Kamera disponuje funkcí záznamu zvuku, takže součástí video
nahrávky je i záznam zvukové stopy.
Zapnutí zkušebního režimu
Pro přepnutí kamery do zkušebního režimu přepněte vypínač do polohy TEST.
Ve zkušebním režimu jsou tři funkce: uživatelské nastavení kamery, manuální pořizování obrázků
a videa a funkce náhledu.
Uživatelské nastavení
Pro ruční úpravu nastavení kamery, které se zobrazuje na displeji kamery, nebo na externím TV
monitoru stiskněte tlačítko MENU. Podrobný postup nastavení bude popsán níže v části "Pokročilé
ovládání".
Manuální pořizování obrázků a videa
Pro manuální pořízení fotografie, nebo záznam videa stiskněte OK.
Prohlížení obrázků a videa
Existují dva způsoby, jak si můžete prohlížet zachycené obrázky a videa.
1. Na LCD monitoru kamery
2. Na obrazovce TV přijímače, který se připojí ke kameře TV kabelem.
Přepínač pro výběr otočte doprava a na TV monitoru nebo na displeji kamery se objeví naposled
zachycený obrázek, nebo video. Pro přechod na předešlý, nebo na následující obrázek, nebo video
použijte tlačítko UP nebo DOWN. Podrobný postup operací, jako např. vymazání obrázků a videa se
popisuje níže v části "Pokročilé ovládání".
Vypnutí kamery
Kameru vypnete přepnutím vypínače do polohy "OFF". Pamatujte, že i když je kamera vypnuta, stále
bere určité množství proudu na úrovni mikroampérů. Proto z kamery, pokud ji delší dobu nepoužíváte,
vyjměte baterie (akumulátory).
Pokročilé ovládání
Z výše uvedeného popisu základního ovládání kamery víme, že kamera má tři základní provozní
režimy:
1. Režim vypnuté kamery (OFF): Vypínač kamery je v poloze OFF (vpravo).
2. Režim zapnuté kamery (ON): Vypínač kamery je v poloze ON (vlevo).
3. Zkušební režim (TEST): Vypínač kamery je v poloze TEST (uprostřed).
Režim vypnuté kamery slouží k bezpečné výměně SD karty nebo baterií, resp. k přenášení kamery.
V této části návodu si vysvětlíme pokročilá nastavení kamery. Nastavení je možné provádět jen ve
zkušebním režimu a budete k tomu potřebovat dálkové ovládání.
Menu nastavení
Pro zobrazení menu nastavení stiskněte ve zkušebním režimu MENU (vypínač je v poloze TEST).
Menu nastavení se zobrazí na LCD obrazovce kamery, nebo na připojeném externím TV monitoru
(jen když je kamera připojena k TV).
Nastavení systému
Setting
Fotoaparát
Mode
Language
TV mode
Date/Time
NO.
Timer
Video
Angličtina, francouzština, němčina, španělština, ruština
NTSC, PAL
Měsíc / Den / Rok
Hodina / Minuta / Sekunda
Číslo snímku CAM000
Časovač 0:00:00 – 23:59:59
Formátování – vymažou se všechna data.
Format
Password
Deafault
Version
Cancel (zrušení akce)
OK
OFF/ON
Cancel – OK
Číslo verze firmwaru
Nastavení fotoaparátu
Camera
Resolution
Interval
Multi
ISO
Rozlišení: 8MP, 5MP, 3MP
1 Second, 5 Seconds, 10 Seconds, 30 Seconds
1 Minute, 5 Minutes, 10 Minutes, 30 Minutes
Single (jeden obrázek), 3 obrázky, 6 obrázky, 9 obrázky
AUTO, 100, 200, 400
Nastavení videa
Video
Resolution
Video Length
Voice
Rozlišení: 1080P, 720P, WVGA, QVGA
Délka videa: 10S, 30S, 60S, 90S
Záznam zvuku: OFF - ON
Výchozí nastavení
Pokud kamera opouští výrobu, je většina parametrů již přednastavena na níže uvedené hodnoty:
Mode (Režim) Fotoaparát Fotoaparát, Video, Fotoaparát a Video
Rozlišení (Fotoaparátu) 5mp 12 MP, 8 MP, 5 MP s interpolací
Interval (Prodleva) 1 sekunda 5 – 30 sekund, 1 – 30 minut
Multi (Sekvenční snímání) 1 snímek (Single) Single, 3, 6, 9 snímků
ISO auto 100, 200, 400
Resolution (rozlišení kamery) 1080P 1080P, 720P, WBGA, QVGA
Video Length (Délka videa) 10 sekund 10, 30, 60, 90 sekund
Date/Time (Datum / čas) Naposled nastavený RR/MM/DD, MM/DD/RR, DD/MM/RR
Language (Jazyk) angličtina
Angličtina, francouzština, němčina,
španělština, ruština
Timer (Časovač) 0 0 0 až 23 59 59 Nastavení
TV Mode (
Rež
im TV)
NTSC NTSC, PAL
Format Interní paměť Interní paměť, SD karta
ID CAM000 0-Z (nastavení)
Password (Heslo) Vypnuto Vypnuto, zapnuto (Off, On)
Obecná nastavení
Nastavovat lze následující položky menu: režim fotoaparátu, rozlišení fotografií, rozlišení videa,
sekvenční snímání, délka videa, prodleva a časovač.
Nastavení provozního režimu kamery
K dispozici jsou tři režimy nastavení: fotoaparát, video, fotoaparát a video. Pro nastavení provozního
režimu kamery použijete menu nastavení.
Za předpokladu, že kamera je v režimu fotoaparátu, nastavíte režim videa následujícím způsobem:
a) Pro zobrazení menu nastavení stiskněte MENU a dvakrát RIGHT.
b) Stiskněte DOWN pro výběr režimu.
c) Stiskněte OK a DOWN pro výběr videa.
d) Stiskněte tlačítko OK pro uložení současného nastavení.
Formátování SD karty
Po formátování systém vymaže všechny obrázky nebo video záznamy uložené na SD kartě.
Před vymazáním se ubezpečte, že jste si důležitá data zálohovali.
a) Stiskněte MENU pro zobrazení menu nastavení.
b) Stiskněte dvakrát RIGHT pro výběr nastavení systému (System).
c) Stiskněte DOWN a vyberte Format.
d) Stiskněte OK a DOWN a vyberte OK. Položka OK se zvýrazní.
e) Pro zahájení formátování SD karty stiskněte OK. Během formátování se na displeji ukazuje nápis
„Please Wait“ (Čekejte prosím - viz níže).
Nastavení velikosti obrázku
Tento parametr má tři hodnoty: 5 megapixelů, 8MP a 12 MP. Výchozí nastavení je stanoveno
na hodnotu 5 megapixelů.
Níže je uvedeno, jak nastavit velikost obrázků na hodnotu "5M Pixel":
a) Stiskněte MENU pro zobrazení menu nastavení.
b) Stiskněte DOWN pro výběr "Resolution".
c) Stiskněte tlačítko OK pro výběr 5MP, stiskněte OK pro uložení aktuálního nastavení a poté
stiskněte MENU pro návrat k informačnímu displeji.
Nastavení velikosti videa
Tento parametr má čtyři hodnoty: 1080P, 720P, WVGA a QVGA. Výrobní přednastavení je stanoveno
na hodnotu 1080P. Níže je uvedeno, jak upravit video na velikost 720P.
a) Stiskněte MENU a RIGHT pro zobrazení menu nastavení.
b) Stiskněte DOWN pro výběr "Resolution"
c) Stiskněte tlačítko OK a poté DOWN a vyberte rozlišení 720P.
d) Pro uložení současného nastavení stiskněte OK a poté stiskněte MENU pro návrat
k informačnímu displeji.
Nastavení data a času
V případě potřeby, např. po každé výměně baterií, můžete změnou nastavení tohoto parametru změnit
datum a čas přístroje. Formát data je rok/měsíc/den a časový formát je hodiny: minuty: sekundy.
Platná hodnota pro zadání roku je v rozmezí 20140 až 2050.
Za předpokladu, že se má datum a čas nastavit na hodnotu 15. Listopad 2014 a 10:30 hod., nastavení
bude probíhat podle níže uvedených kroků:
a) Stiskněte MENU pro zobrazení menu nastavení.
b) Stiskněte dvakrát RIGHT pro otevření nabídky nastavení.
c) Stiskněte DOWN pro výběr možnosti nastavení data a času Date/Time.
d) Stiskněte tlačítko OK pro zobrazení rozhraní Date/Time a poté tlačítky UP a DOWN změňte
hodnotu. Na nastavení další hodnoty se přesunete stisknutím LEFT a RIGHT.
e) Stiskněte tlačítko OK pro uložení všech aktuálních nastavení a poté stiskněte MENU pro návrat
k informačnímu displeji.
Nastavení sekvenčního snímání
Tento parametr ovlivňuje počet snímků, které kamera pořídí po každém spuštění v režimu fotoaparátu.
K dispozici jsou čtyři možnosti: 1 snímek, 3 snímky 6 snímků a 9 snímků. Výchozí hodnota nastavení
je 1 snímek (Single).
Za předpokladu, že je nastavena hodnota 1 snímku ("Single") a chcete ji změnit na sérii 3 snímků,
postupujte podle níže uvedených kroků:
a) Stiskněte MENU pro zobrazení menu nastavení.
b) Stiskněte DOWN pro výběr možnosti „Multi“.
c) Stiskněte OK a DOWN a vyberte 3 snímky „3 Pictures“.
d) Stiskněte tlačítko OK pro uložení současného nastavení a poté stiskněte MENU pro návrat
k informačnímu displeji.
Nastavení citlivosti (ISO)
Toto menu Vám umožňuje pořizovat lepší fotografie v noci. Na výběr máte čtyři hodnoty: Auto, 100,
200 a 400. Výchozí nastavení je „Auto“.
a) Stiskněte MENU pro zobrazení menu nastavení.
b) Stiskněte DOWN pro výběr možnosti „ISO“.
c) Stiskněte tlačítko OK a DOWN pro uložení současného nastavení a poté stiskněte MENU
pro ukončení nastavení a návrat k informačnímu displeji.
Nastavení délky videa
Za předpokladu, že délka videa je nastavena na 10 sekund a chcete ji nastavit na 30 sekund,
postupujte podle níže uvedených kroků:
a) Stiskněte MENU pro zobrazení menu nastavení.
b) Stiskněte RIGHT a dvakrát DOWN pro výběr možnosti "Video Length".
c) Stiskněte tlačítko OK pro otevření nabídky a poté stiskněte DOWN a vyberte požadovanou
hodnotu 30s.
d) Pro uložení současného nastavení a pro a návrat k informačnímu displeji stiskněte OK.
Nastavení zvuku videa
Podle níže uvedeného postupu můžete vypnout zvuk videa:
a) Stiskněte MENU pro zobrazení menu nastavení.
b) Stiskněte RIGHT a třikrát DOWN pro výběr položky „Voice“.
c) Stiskněte tlačítko OK pro otevření nabídky a stiskněte UP a poté OK pro uložení nastavení.
d) Stiskněte MENU pro a návrat k informačnímu displeji.
Nastavení intervalu spouštění PIR senzoru
Tímto parametrem se určuje, jak dlouho bude PIR (pasivní infračervený senzor pohybu) po každém
spuštění v provozním režimu nečinný. Během doby nečinnosti nebude senzor pohybu v kameře
reagovat na pohyb lidí (nebo zvířat). Minimální interval je 1 sekunda, což znamená, že senzor pohybu
je aktivní téměř stále a záznam se může pořizovat takřka nepřetržitě. Maximální interval je 30 minut.
To znamená, že PIR bude po každém spuštění nečinný po dobu 30 minut. Výchozí hodnota intervalu
je nastavena na 1 sekundu.
Za předpokladu, že interval spouštění je nastavený na hodnotu 1 sekundy a chcete jej změnit
na hodnotu 5 sekund, postupujte podle níže uvedených kroků:
a) Stiskněte MENU pro zobrazení menu nastavení.
b) Stiskněte dvakrát DOWN pro výběr intervalu.
c) Stiskněte OK pro otevření nastavení intervalu.
d) Stisknutím DOWN vyberte interval 5 sekund.
e) Stiskněte tlačítko OK pro uložení současného nastavení a poté stiskněte MENU pro návrat
k informačnímu displeji.
Nastavení časovače
Tímto parametrem se určuje určitý časový úsek dne, v jehož průběhu se bude moci kamera spouštět,
zatímco ve zbytku dne bude vypnuta. Rozsah nastavitelných hodnot se pohybuje od 0 do 23 hodin
a od 0 do 59 minut.
Za předpokladu, že kamera má pracovat od 08:00 hod. do 17:00 hod., postupujte podle níže
uvedených kroků:
a) Stiskněte MENU pro zobrazení menu nastavení.
b) Stiskněte dvakrát RIGHT a DOWN a vyberte položku „Timer“.
c) Stisknutím OK vyberte položku a tlačítky UP a DOWN změňte hodnotu, až nastavíte čas začátku
(START) na 8:00 a čas ukončení (STOP) na 17:00 hod.
d) Stiskněte tlačítko OK pro uložení současného nastavení a poté stiskněte MENU pro ukončení
nastavení a návrat k informačnímu displeji.
Vložení hesla
Pokud je aktivní funkce zadávání hesla (On), po zapnutí kamery se na displeji objeví výzva k zadání
hesla. Ve výchozím nastavení je tato funkce vypnuta. Zapnutí nebo vypnutí funkce provedete podle
následujících kroků:
a) Stiskněte MENU pro zobrazení menu nastavení.
b) Stiskněte DOWN pro výběr položky „Password“.
c) Pro výběr zapnutí funkce (On) stiskněte UP a poté stiskněte RIGHT a vyberte 4 číslice hesla.
d) Stiskněte tlačítko OK pro uložení současného nastavení a poté stiskněte MENU pro návrat
k informačnímu displeji.
e) Pokud příště zapnete kameru, objeví se na LCD obrazovce výzva, abyste zadali heslo.
Přehrávání
V režimu přehrávání můžete fotografie nebo video prohlížet a vymazat. Soubory lze zobrazovat buď
na LCD obrazovce kamery nebo na obrazovce TV přijímače, který je připojen ke kameře pomocí TV
kabelu. Z důvodu zjednodušení zde nepopisujeme prohlížení souborů na PC.
Prohlížení fotografií a videa
a) Přepněte kameru do zkušebního režimu (TEST) a otevřete informační displej.
b) Stiskněte tlačítko výběru RIGHT pro zobrazení poslední fotografie (nebo videa) na LCD obrazovce
kamery, na obrazovce TV přijímače, nebo prohlížeče obrázků, který je připojen ke kameře pomocí
konektoru TV-in.
c) Pokud se zobrazí požadované video, stiskněte pro spuštění přehrávání LEFT.
d) Dalším stisknutím LEFT přehrávání videa zastavíte.
e) Pro zobrazení předešlého obrázku (videa) stiskněte tlačítko UP a pro zobrazení následujícího
souboru stiskněte DOWN.
f) Pro návrat na informační displej stiskněte tlačítko OK.
Během prohlížení obrázků se na displeji ukazuje celkový počet obrázků na SD kartě a index
zobrazované fotografie.
Vymazání fotografie nebo videa
Postupujte podle následujících kroků:
a) Stiskněte ROGHT pro zobrazení fotografií a videa.
b) Stisknutím MENU a DOWN a vyberte „Delete“.
c) Stisknutím OK vyberte, zde chcete vymazat všechny soubory (Delete All), nebo akci přerušit
(Cancel).
d) Stiskněte OK a vyberte „Cancel“ (zrušení akce) nebo OK pro vymazání.
e) Pro potvrzení vymazání fotografie nebo videa stiskněte znovu DOWN.
Pro zrušení akce stiskněte „Cancel“ a poté stiskněte OK pro návrat k informačnímu displeji.
Myslete na to, že obrázkový soubor ani video soubor nelze po vymazání obnovit! Pro vymazání všech
obrázků a video souborů na SD kartě doporučujeme SD kartu zformátovat.
Please wait (Čekejte prosím) No File (Žádné soubory)
Aktualizace firmwaru
Kamera je vybavena funkcí automatické aktualizace. Aktualizace je potřebná pouze v případě,
že je k dispozici nový firmware.
Při aktualizaci postupujte následujícím způsobem:
1. Rozbalte aktualizační soubor.
2. Zkopírujte soubor FW18NA.bin na SD kartu.
3. Vložte do kamery SD kartu.
4. Zapněte kameru (Test Mode).
5. Kamera načte soubor a firmware se automaticky aktualizuje. V průběhu aktualizace bude
obrazovka kamery černá.
6. Po dokončení aktualizace se obrazovka znova rozsvítí.
7. Vyjměte SD kartu a vložte jo do PC. Vymažte soubor FW18NA.bin na SD kartě
(pokud tak neučiníte, kamera při dalším vložením SD karty a zapnutí znova aktualizuje firmware).
8. Vložte SD kartu do kamery.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Technické údaje
Čas spouštění:
1,0 s
Zdířka kamery:
Ano
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Typ obrazového senzoru (efektivní pixely): Barevný CMOS 3 Mega pixely
Paměť: SD karta s kapacitou do 32 GB
Objektiv: F = 3,1 mm; FOV (zorné pole) = 120°
Velikost: 145 mm x 80 mm x 55 mm
Uhlopříčka obrazovky TFT displeje: 2,0“
LED: Černý 940nm
Citlivost PIR: 3 úrovně: vysoká, normální a nízká
Pozorovací úhel PIR senzoru: 120 stupňů
Dosah PIR senzoru: 20 m (65 stop), (přes den)
Počet IR LED: 48 LED
Max. dosah nočního osvětlení: 20 m (65 stop)
Interval spouštění: 1 s až 30 minut (výchozí nastavení: 1 sekunda)
Volitelné rozlišení fotografií: 8 MP, 5 MP, 3MP
Sekvenční snímání: 1, 3, 6, 9
Rozlišení videa: 1080P, 720P, VGA
Formát souborů: JPEG, AVI
Časové razítko: Ano
Expozice: Auto
Zabezpečení heslem: 4 číslice PIN kódu
Opakované záběry: 1 sekunda – 24 hodin
Odběr proudu v pohotovostním režimu: 0,2 mA
Životnost baterií v pohotovostním režimu: 6 měsíců
Rozhraní: TV out (NTSC/PAL); USB; SD karta; Držák, 6 V
DC
Způsob upevnění: Pásek, stativ
Provozní teplota: -10 až +70° C / -22 až +158 °F
Napájení: 8 x baterie AA nebo 4 x baterie AA
Odolnost proti vodě: IP54
Použité normy a nařízení: CE, FCC, RoHS, REACH
Záruka
Na digitální kameru Fotopast Denver®, model HSC-3004 poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmě tem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/05/2016
Loading...
