Denver DFT-710 Instruction Manual

Návod k použití

Přenosná 7" TFT LCD BAREVNÁ TV SESTAVA

♦ Děkujeme vám, že jste si zakoupili tento výrobek. MODEL Č.: ♦ Před připojením, provozem nebo nastavením přístroje DFT-710

si pro zajištění jeho nejlepšího výkonu a bezpečnosti pečlivě přečtěte tento návod k použití.

9. Seznam příslušenství

Název Množství

Adaptér střídavého proudu 1 kus Dálkový ovladač 1 kus

AV kabel s RCA konektorem 1 kus Napájecí kabel do auta 1 kus

Držák do auta 1 kus Návod k použití 1 kus

Adaptér externí antény 1 kus Šrouby (PWA3* 4) 4 kusy

Battery Pack (bateriová komora) 1 kus

VŠECHNA PRÁVA VYHRAZENA

AUTORSKÁ PRÁVA DENVER

ELECTRONICS A/S

www.denver-electronics.com

Toto zařízení by mělo být po skončení jeho životnosti likvidováno jiným způsobem, než jak je likvidován odpad z Vaší domácnosti; předejte jej sběrnému místu, kde se recyklují elektrické a elektronické přístroje. Symbol na výrobku, návod k použití nebo balení vás informují o metodách recyklace. Tento symbol značí, že tyto materiály jsou recyklovatelné. Recyklací, recyklací materiálů a dalšími formami opakovaného využití starých přístrojů významně přispějete k ochraně životního prostředí. Pro informace o autorizovaném sběrném místě se obraťte na váš obecní/městský úřad.

Obecné odstraňování problémů

Předtím, než konstatujete, že je přístroj porouchaný, zkontrolujte níže uvedené body.

OBSAH

Nečistý nebo kolísavý obraz Anténa není správně nastavena nebo je v oblasti se slabým příjmem.

Obraz se pohybuje nahoru a

dolů, rozmazává se nebo se

Jev Příčiny

Nefunguje obraz a zvuk

Nefunguje obraz

Nefunguje zvuk

Slabý příjem Anténa není správně nastavena nebo není v pořádku televizní kanál.

Tmavý nebo rozmazaný

obraz

překlápí

Rušení obrazu

Obraz není barevný Barva není správně nastavena.

Nesprávné připojení adaptéru střídavého proudu nebo auto adaptéru. Baterie jsou vybité nebo jsou nesprávně vloženy s ohledem na jejich polaritu.

Nedostatečný příjem televizního kanálu; snažte se přístroj znovu nastavit. Přemístěte televizní sestavu na místo s lepším příjmem.

Zvuk je příliš ztlumený. Do přístroje jsou zapojeny sluchátka nebo je signál příliš slabý anebo je zvuk úplně vypnutý.

Jas a kontrast jsou nastaveny na nízkou hladinu. Napětí baterií je příliš slabé.

Anténa není správně nastavena. Příjem signálu je příliš slabý nebo je signál odrážen od okolních budov nebo hor.

Signál je rušený motorem automobilu, železnicí, vedením vysokého napětí, neonovými reklamními panely nebo rádio frekvencí.

1. Bezpečnostní pokyny pro uživatele .......................................................... 2

2. Hlavní části sestavy.................................................................................. 3

1) Televizní jednotka

2) Dálkový ovladač

3. Základní vlastnosti a funkce .....................................................................8

4. Připojení ....................................................................................................9

1) Připojení ke zdroji energie

2) Používání sluchátek

Připojení k externímu AV zařízení

5. Instrukce k obsluze ....................................................................................10

6. Nastavení televizního kanálu.....................................................................10

7. Základní specifikace ..................................................................................11

8. Obecné odstraňování problémů.................................................................12

9. Seznam příslušenství .................................................................................13

1. Bezpečnostní pokyny pro uživatele

Používejte prosím pro tento přístroj specifikované napětí. V případě překročení rozsahu může dojít k poškození nebo poruše přístroje.

Důležité:

Upozornění

Varování:

- Při použití nesprávného napětí může dojít k poškození nebo poruše

televizoru.

- Provozujte a připojujte přístroj dle tohoto návodu k použití.

- Nepoužívejte ředidla ani jiné chemické čističe.

- Pro setření nečistot z přístroje použijte jemný hadr.

- Nevystavujte TV sestavu vysokým teplotám.

- Skladovací teplota přístroje je -20 °C až 70 °C.

- Teplota pro provoz přístroje je -10 °C až 60 °C.

- Vlhkost prostředí přístroje 0% až 80%.

Pro zamezení požáru nebo zasažení elektrickým proudem přístroj nevlhčete.

- Používejte pouze příslušenství doporučené výrobcem.

- Abyste se vyvarovali riziku úrazu elektřinou díky vysokému napětí přístroje, neodstraňujte kryt. V případě poruchy přístroje pro jeho opravu zavolejte technika údržby.

Pro vaši bezpečnost byste nikdy neměli sledovat televizor při řízení

automobilu.

- Abyste se vyvarovali zasažení elektrickým proudem, nesmí na tento přístroj

kapat ani stříkat voda.

- Dodržujte minimální vzdálenosti ostatních předmětů pro dostatečnou

ventilaci.

- Ventilaci by nemělo být bráněno zakrytím ventilačních otvorů předměty,

jakou jsou noviny, ubrus, záclony/závěsy apod.

- Nepokládejte na přístroj zdroje ohně, jako například zapálené svíčky.

- Použití přístroje v tropickém a/nebo mírném klimatu.

- Před likvidací přístroje z něj vyjměte baterie a umístěte je do příslušného

sběrného kontejneru.

- Vypněte televizor když hřmí.

2. Lišta vyhledávání kanálů po skončení Auto Scanu zmizí.

3. Stiskem tlačítka Menu Auto Scan televizních kanálů ukončíte.

4. Tlačítkem CH- nebo CH+ vyberte požadovaný kanál.

7. Základní specifikace:

1 Popis: Přenosná 7" TFT LCD barevná TV sestava

2, Frekvenční rozsah televizoru: 48,25 – 863,25 Mhz 3, Audio systém: M, B/G, D/K, I

4 Obrazovka: Barevná TFT-LCD 5 Úhlopříčka obrazovky: 7 palců/18 cm 6 Video vstup: 1Vp-p 7 Audio výstup: ≥ 250 mW (MAX) 8 Vstupní odpor: 75 Ω 9 Spotřeba elektrické energie: ≤ 14 W

10 Spotřeba elektrické energie v módu Standby: < 30 mA

11. Rozlišení: 1 440 (H)*234 (V) 12 Vzdálenost bodů: 0,107 (H) x 0,372 (V) mm 13 Viditelný rozsah: 154,08 (H) x 87,05 (V) mm 14 Zdroj energie: adaptér stříd. proudu nebo auto adaptér

(obvyklý: střídavý proud 12 V)

15 Rozměry: 186 (D) x 133 (Š) x 30 (V) mm 16 Váha: přibl. 490 g

17 Připojovací koncovky:

Koncovka antény Koncovka sluchátek Koncovka AV vstupu Vstupní koncovka externího zdroje energie

5. Instrukce k obsluze

1. K p řístroji připojte síťový adaptér (12V stejnosměrného proudu).

2. Při stisknutí hlavního vypínače na předním panelu přístroje se přístroj uvede do standby módu a rozsvítí se červené světélko, při opakovaném stisknutí vypínače se přístroj uvede do pracovního módu a rozsvítí se zelené světélko.

3. Zvolte AV/TV pro příjem AV/TV signálu.

4. Stiskněte tlačítko CH+ nebo CH- pro výběr požadovaného televizního kanálu, tlačítky V+ a V- můžete nastavit požadovanou hlasitost zvuku.

5. V Menu vyberte funkci „Auto Scan“ a nalezené kanály uložte. Tlačítky CH+, CH- a V+, V- v Menu nastavte jas, kontrast, barvu či jiné funkce.

6. Dle specifikovaného systému nastavte výchozí televizní systém v PAL/NTSC/SEC AM a nastavte

vhodný audio systém: M, B/G, D/K, I.

7. Pro lepší obraz Pro kvalitní obraz upravte délku, úhel a směr zabudované televizní antény TV (11 ).

Pokud je signál příliš slabý, může se stát, že příjem nebude dostatečný a obraz bude nekvalitní, pokřivený, zvuk hlasitý, apod., i když jste se snažili nastavit anténu. V tomto případě byste měli zapojit adaptér externí antény do konektoru pro anténu (13) nebo televizní sestavu přemístit do místa s lepším příjmem.

6. Nastavení televizního kanálu:

1. Plně automatické vyhledávání kanálů (auto scan) a jejich ukládání do paměti. Stiskněte tlačítko AUTO (11 ) na dálkovém ovladači a spustí se automatické vyhledávání televizních kanálů a jejich ukládání v pásmech v pořadí: VHF-L, VHF-H, UHF.

2. Hlavní části sestavy

1). Televizní jednotka

ČELNÍ POHLED

1. Čidlo dálkového ovládání

2. Přepínač AV/TV

3. Tlačítko kanál dolů

4. Tlačítko kanál nahoru

5. Tlačítko Menu

6. Ztlumení hlasitosti

7. Zesílení hlasitosti

8. Kontrolka zapnutí/vypnutí

9. Vypínač

10. Zabudovaný reproduktor

11. Otočná teleskopická anténa

12. Místo pro držák obrazovky

ZADNÍ POHLED

13. konektor antény

14. AV vstupní konektor

15. konektor sluchátek

16. vstupní konektor zdroje

17. vypínač

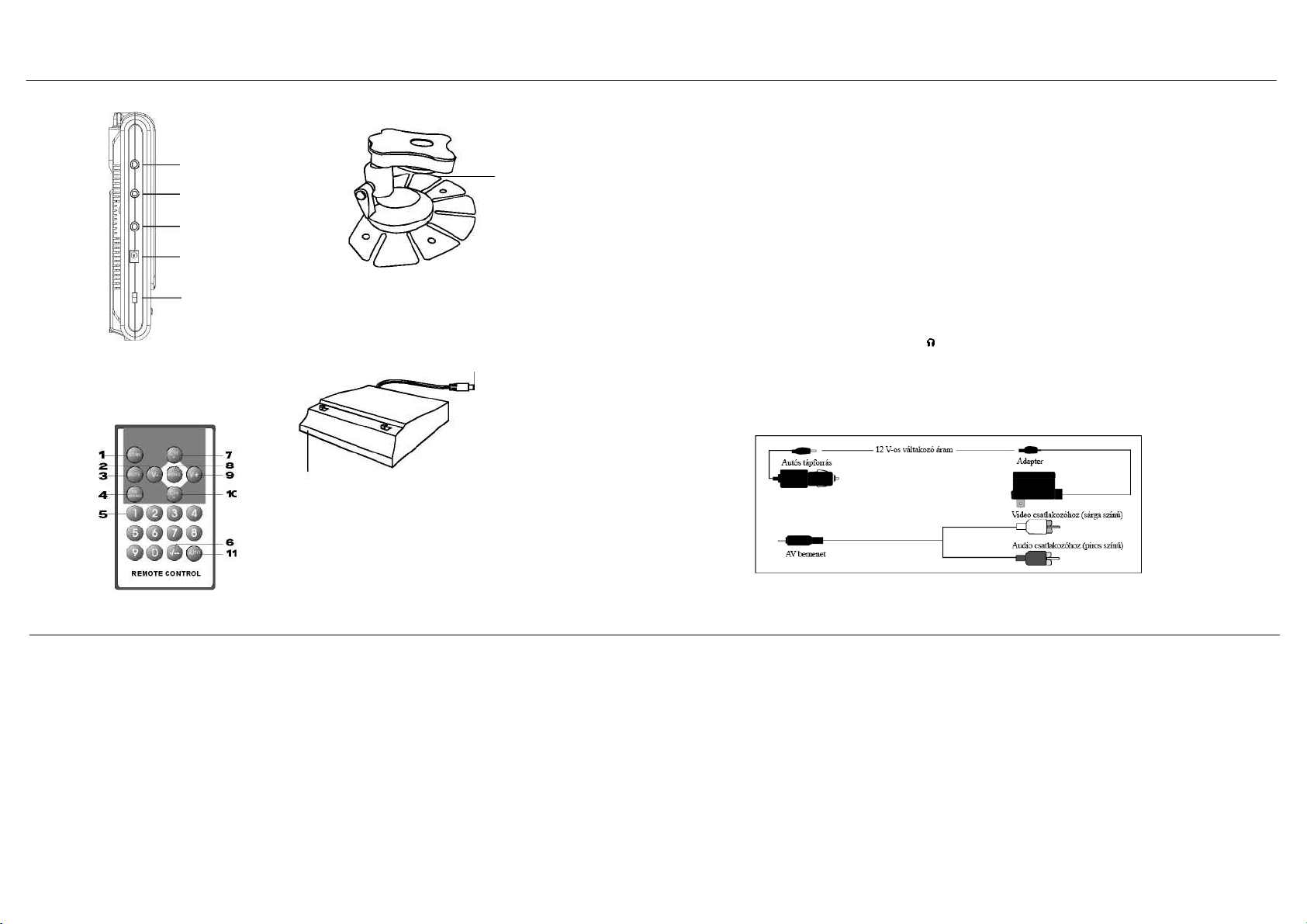

POHLED Z BOKU

2). Dálkový ovládač

energie

20. Přívodní kabel k výstupu 12V stejnosměr. proudu

— 19. Odnímatelný baterry pack

1. Tlačítko Standby

2. Tl a čítko zeslabení hlasitosti

3. Tl ačítko vypnutí zvuku

4. Přepínač AV/TV

5. Tl a čítka s číslicemi

6. Volič jedno/dvou/třímístných číslic

8. Tla čítko Standby módu

18. Držák do auta

9. Volba zobrazení obrazovky 16 : 9 nebo 4 : 3

10. Konektor sluchátek

11. Doprovodný jazyk OSD – angličtina\němčina\ španělština\italština

4. Připojení

1) Připojení ke zdroji energie

(1) Zapojte jeden oválný konec přiloženého adaptéru střídavého proudu (nebo automobilového

adaptéru) do vstupního konektoru zdroje energie (16) a druhý konec do stěnové zásuvky s vhodným napětím (nebo v autě do zapalovače cigaret).

(2) Připojte přívodní kabel

energie (16).

2) Používání sluchátek

Připojte sluchátka do konektoru označeného symbolem (15) pro soukromý poslech. UPOZORNĚNÍ: Poslouchání hlasitého zvuku po delší dobu může vést k poškození sluchu posluchače.

3) Připojení k externímu AV zařízení

AV kabel zapojte do AV vstupního konektoru (když je obrazovka v AV1 nebo AV2 módu) (13) pro připojení externího audio a video zařízení

odnímatelného battery packu (bateriové komory)

do vstupního konektoru zdroje

7. Tl ačítko kanál nahoru

8. Tl a čítko Menu

9. Tl a čítko zesílení hlasitosti

10. Tl ačítko kanál dolů

11. Au to S ca n

Stiskem tlačítka CH zvolíte řádku, tlačítkem V můžete zvolit požadované číslo kanálu. Např.: je možné provést změnu frekvence signálu kanálu 3 na frekvenci signálu kanálu 8 výše uvedeného. Stiskem tlačítka V volbu potvrdíte a tlačítkem menu odejdete.

= OVLÁDÁNÍ HODIN

Hodiny: např. 02.12 (zobrazení operativního času)

- Stiskněte tlačítko CH pro vstup do menu

ovladači. Např. pro nastavení 19.20 stiskněte postupně číslice 1920.

Vypnutí: např.--:- - (nastavení automatického vypnutí) Stiskněte číslice na dálkovém ovladači pro nastavení času, kdy se přístroj automaticky vypne.

Zapnutí: např. --:-- (nastavení automatického zapnutí) Stiskněte číslice na dálkovém ovladači pro nastavení času, kdy se přístroj automaticky zapne.

Kanál při zapnutí: např.--:-- (nastavení kanálu při zapnutí) Stiskněte číslice na dálkovém ovladači pro nastavení kanálu, který se naladí při zapnutí přístroje.

Stiskem tlačítka MENU po dokončení nastavení opustíte nastavení.

9. ZESÍLENÍ HLASITOSTI (V+)

Stiskem tohoto tlačítka zesílíte hlasitost.

10. TLAČÍTKO KANÁL DOLŮ (CH-) Stiskem tohoto tlačítka navolíte předcházející kanál.

11. AUTO SCAN

Stiskem tohoto tlačítka spustíte automatické vyhledávání televizních kanálů.

a čas nastavte stisknutím číslic na dálkovém

3. Základní vlastnosti a funkce

1. Systém NTSC(M)/PALB/GD/KIPAL-M PAL-N(M)/SECAM B/G D/K

2. Multifunkční dálkový ovladač

3. Kompletní OSD menu (On Screen Display – Displej na obrazovce)

4. Auto Scan pro TV VHF/UHF kanály

5. Programování televizních kanálů

6. Připojovací port pro VCD/DVD AV zařízení

7. Nastavení jasu, kontrastu a barvy

Návod k OSD menu dálkového ovladače

1. STAN

Stiskněte toto tlačítko pro uvedení televizoru do módu STANDBY, když je televizor zapnutý. Stiskem tohoto tlačítka televizor zapnete, když je v módu standby.

2. ZTLUMENÍ HLASITOSTI (V-)

3. VYPNUTÍ ZVUKU

PŘEPÍNAČ

5. TLAČÍTKA S ČÍSLICEMI

6. TLAČÍTKO KANÁL NAHORU AŽ O TŘÍMÍSTNOU ČÍSLICI

7. TL AČÍTKO KANÁL NAHORU (CH+)

8. TLAČÍTKO MENU

Stiskem tlačítka CH vstoupíte do menu.

Stiskem tohoto tlačítka ztlumíte hlasitost televizoru.

Stisknutím tohoto tlačítka vypnete zvuk televizoru, opakovaným stisknutím jej zapnete.

AV/TV

Tímto tlačítkem lze přepnout televizor do módu TV nebo AV.

Jejich stisknutím si zvolíte požadovaný kanál.

Stiskem tohoto tlačítka můžete navolit jedno, dvou nebo třímístnou číslici kanálu.

Stiskem tohoto tlačítka je možné přepnout televizor o kanál nahoru.

Stiskem tohoto tlačítka se dostanete do hlavního menu.

Řídící funkci zvolte tlačítky V+/V-.

- Stiskněte opět tlačítko menu pro exit, pokud tak neučiníte, menu samo zmizí po 7 sekundách nečinnosti.

= OVLÁDÁNÍ VIDEA

Tlačítky V+ nebo V- navolíte jednotky 0-100.

- Jas

Upravení obrazu, když je příliš jasný nebo příliš tmavý.

- Kontrast

Upravení obrazu, když je příliš jasný nebo příliš tmavý.

- Barva

Nastavení sytosti barev.

- Ostrost

Nastavení jasnosti obrazu.

- Tón barvy

Nastavení nejlepší barvy pomocí signálu N systému.

= OVLÁDÁNÍ HLASITOSTI

Stiskněte tlačítko CH pro vstup do menu, zde nastavte hlasitost tlačítky V+ nebo V-. Hlasitost můžete také nastavit přímo na dálkovém ovladači tlačítky V+ (9) nebo V- (2).

= OVLÁDÁNÍ NASTAVENÍ

- Jazyk

Stiskněte tlačítko CH pro vstup do menu, pak tlačítky V+ nebo V- zvolte příslušný jazyk: angličtinu (Eng)/němčinu (DEU)/španělštinu (ESP)/italštinu (ITA).

- Pozadí

Stiskněte tlačítko CH pro vstup do menu, kde tlačítky V+ nebo V- zapnete/vypnete pozadí, které se zbarví do modra, když není k dispozici žádný signál.

- Mód

Stiskněte tlačítko CH pro vstup do menu, tlačítky V+ nebo V- můžete zvolit NORMÁLNÍ zobrazení obrazovky (4 : 3) nebo zobrazení 16 : 9.

= OVLÁDÁNÍ LADĚNÍ

- C-SYS

Tlačítkem CH budete moci nastavit C-SYS. Tlačítky V+ nebo V- můžete změnit barevný systém televizoru vaší země, např. PAL pro Velkou Británii, NTSC 358, SECAM···· ···· (v módu AV, je možné zvolit PAL/NTSC 358). SECAM L není bohužel k dispozici.

- S-SYS

Stiskněte tlačítko CH pro vstup do menu, stiskem tlačítka V+ můžete zvolit audio systém ve vaší zemi. Např. I pro Velkou Británii/DK/M ···· ····

- Kanál

Stiskněte tlačítko CH pro vstup do menu, tlačítky V+ a V- můžete ručně měnit televizní kanály.

- Automatická instalace

Stiskněte tlačítko CH pro vstup do menu, tlačítkem V+ započnete automatické vyhledávání TV kanálů v pořadí L-H-U.

- Hledání

Stiskněte tlačítko CH pro vstup do menu, tlačítky V+ a V- můžete ručně najít požadovaný kanál televizního signálu.

- Pásmo (band)

Stiskněte tlačítko CH pro vstup do menu, tlačítkem V+ nastavíte televizní pásmo: UHF, VHF-H, VHF-L.

- Jemné ladění

Stiskněte tlačítko CH pro vstup do menu, pak po postupně stiskávejte tlačítka V+ a V- pro jemné ladění signálu televizního kanálu.

- Přepínání

Stiskněte tlačítko CH pro vstup do menu, zde navolte buď „skip ON“ (přepínání zapnuté) pro přepínání mezi kanály tlačítky V+/V- nebo tlačítky CH+/CH- na dálkovém ovladači. Pokud zvolíte „skip OFF“ (přepínání vypnuté), budete moci volit kanály pouze číslicemi na ovladači.

- Změna strany (PG Exchange) Stiskněte tlačítko CH pro vstup do menu, zobrazí se:

Kanál 3

0 (např. stiskněte tlačítko V pro výběr kanálu 8)

Změna strany
