B
スピーカー システム
SPEAKER SYSTEM
取扱説明書／OPERATING INSTRUCTIONS
SC-E717R
安全にお使いいただくためにー必ずお守りください。
お買い上げいただき、ありがとうございます。
ご使用の前にこの取扱説明書をよくお読みのうえ、正
しくご使用ください。
お読みになった後は、後日お役に立つこともあります
ので、必ず保存してください。
●
●
●
梱包箱の中には本体とは別に次の品物が入っていますので、
ご確認ください。
①取扱説明書･･････････････････････････････････1
②接続コード（約3m）･････････････････････････2
③インシュレーター････････････････････････････6
④保証書(日本向けのみ)･････････････････････････1
⑤コロムビアサービス網一覧表･･････････････････1
● Read this manual carefully to ensure that you take full advantage of all this unit has to offer.
Keep the manual for future reference should any doubts or problems arise.
Please check to make sure that the following items are included with the main unit in the carton.
(1) Operating instructions･･････････････････1
(2) Connecting cable(approx.3m)･･･････････2
(3) Insulator･･･････････････････････････････6
(4) Denon service network･･････････････････1
■ 仕 様
形 式 ：2ウェイ、3スピーカー
防磁設計
使用スピーカー構成：ウーハー……12cmコーン形×2ケ
ツィーター…2.5cmドーム形×1ケ
入力インピーダンス：6Ω
最大許容入力 ：100W（EIAJ）
再生周波数帯域 ：45Hz〜35kHz
平均出力音圧レベル ：89dB（1m・1W）
クロスオーバー周波数：4kHz
寸 法 ：154（幅）×250（高さ）×256（奥行き）mm
質 量 ：5.4kg（1台あたり）
◆ 改良のため仕様および内容を予告なく変更することがあります。
SPECIFICATIONS
Type : 2-way, 3-speakers
Low-leakage-flux
Speakers : 12cm cone bass-mid×2
2.5cm dome high range×1
Input impedance : 6 Ω/ohms
Max. input : 100 watts(IEC)
Frequency range : 45 Hz〜35 kHz
Sensitivity : 89 dB(1m・1watt)
Crossover frequency : 4 kHz
Dimensions : 154(W)×250(H)×256(D)mm
Weight : 5.4 kg(one unit)
◆ For improvement purposes, specifications and design are subject to change without notice.
ステレオ音のエチケット
楽しい音楽も、時と場所によっては気になるも
のです。
隣り近所への配慮（おもいやり）を十分にいた
しましょう。
ステレオの音量は、あなたの心がけ次第で小さ
くも大きくもなります。
◎
◎
特に静かな夜間は、小さな音でも通りやすいも
のです。夜間の音楽鑑賞には、特に気を配りま
しょう。
窓を閉めたり、ヘッドホンをご使用になるのも
一つの方法です。
お互いに心を配り、快い生活環境を守りましょう。
◎
◎
◎ ◎
1
内部に異物を入れない
バスレフダクト孔口などから内部に金属類や燃えやすいものなどを差し込んだ
り、落とし込んだりしないでください。火災・感電の原因となります。特にお子
様のいるご家庭ではご注意ください。
万一内部に異物が入った場合は、まず本体の電源を切り、電源プラグをコンセン
トから抜いて販売店にご連絡ください。
警告
■安全上お守りいただきたいこと
万一異常が発生したら、電源プラグをすぐに抜く
煙が出ている、変なにおいがする、異常な音がするなどの異常状態のまま使用すると、
火災・感電の原因となります。すぐに本体の電源を切り、必ず電源プラグをコンセン
トから抜いて、煙が出なくなるのを確認してから販売店に修理をご依頼ください。
お客様による修理は危険ですので絶対におやめください。
電源プラグをコンセントから抜け
水が入ったり、濡らしたりしないように
雨天・降雪中・海岸・水辺での使用は特にご注意ください。火災・感電の原因と
なります。
キャビネット（スピーカー・裏ぶた）を外したり、改造したりしない
内部には電圧の高い部分がありますので、触ると感電の原因となります。内部の
点検・調整・修理は販売店にご依頼ください。
この機器を改造しないでください。火災・感電の原因となります。
長時間音が歪んだ状態で使用しない
スピーカーが発熱し、火災の原因となることがあります。
落としたり、キャビネットを破損した場合は
まず本体の電源を切り、電源プラグをコンセントから抜いて販売店にご連絡くだ
さい。そのまま使用すると火災・感電の原因となります。
正しく安全にお使いいただくため、ご使用の前に必ずよくお読みください。
この取扱説明書および製品への表示では、製品を安全に正しくお使いいただき、あなたや
他の人々への危害や財産への損害を未然に防止するために、いろいろな絵表示をしていま
す。その絵表示と意味は次のようになっています。
内容をよく理解してから本文をお読みください。
警告
注意
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う危険
が差し迫って生じることが想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定さ
れる内容および物的損害のみの発生が想定される内容を示しています。
絵表示の例
記号は注意（危険・警告を含む）を促す内容があることを告げるものです。
図の中に具体的な注意内容（左図の場合は感電注意）が描かれています。
記号は禁止の行為であることを告げるものです。
図の中や近傍に具体的な禁止内容（左図の場合は分解禁止）が描かれています。
記号は行為を強制したり指示する内容を告げるものです。
図の中に具体的な指示内容（左図の場合は電源プラグをコンセントから抜け）が描か
れています。
絵表示について
この機器の上に小さな金属物を置かない
万一内部に水や異物が入った場合は、まず本体の電源を切り、電源プラグをコン
セントから抜いて販売店にご連絡ください。そのまま使用すると火災・感電の原
因となります。
2
この機器の上に花瓶・コップ・化粧品・薬品や水などが入った容器を置かない
こぼれたり、中に入った場合、火災・感電の原因となります。
■安全上お守りいただきたいこと
注意
機器の接続は説明書をよく読んでから接続する
テレビ・オーディオ機器・ビデオ機器・スピーカーなどの機器を接続する
場合
は、電源を切り、各々の機器の取扱説明書に従って接続してください。
また接続
は指定のコードを使用してください。指定以外のコードを使用したり、コードを
延長したりすると発熱し、やけどの原因となることがあります。
電源を入れる前には音量を最小にする
突然大きな音が出て聴力障害などの原因となることがあります。
■置き場所について
不安定な場所に置かない
ぐらついた台の上や傾いたところなど不安定な場所に置かないでください。落ち
たり倒れたりして、けがの原因となることがあります。
次のような場所には置かない
火災・感電の原因となることがあります。
調理台や加湿器のそばなど油煙や湯気が当たるようなところ
湿気やほこりの多いところ
直射日光の当たるところや暖房器具の近くなど高温になるところ
●
●
●
■取り扱いについて
この機器に乗ったり、ぶら下がったりしない
特に幼いお子様のいるご家庭では、ご注意ください。倒れたり、壊れたりして、
けがの原因となることがあります。
重いものをのせない
機器の上に重いものや外枠からはみ出るような大きなものを置かないでくださ
い。バランスがくずれて倒れたり、落下して、けがの原因となることがあります。
移動させる場合は
まず電源を切り、必ず電源プラグをコンセントから抜き、アンテナ線・機器間の
接続コードなど外部の接続コードを外してからおこなってください。コードが傷
つき、火災・感電の原因となることがあります。
この機器の上にテレビなどを載せたまま移動しないでください。倒れたり、
落下
して、けがの原因となることがあります。
■取り扱いについて
風呂・シャワー室では使用しない
火災・感電の原因となります。
水場での使用禁止
警告つづき
■ 使用上のご注意
● 長時間直射日光を受ける場所やストーブなどの暖房器具の近
くに置くことは避けてください。
● 湿気の多い場所やホコリの多い場所に置きますと、故障の原
因になる場合があります。
● キャビネットは殺虫剤が付着したり、ベンジン、シンナーな
どの溶剤でふいたりしますと変質したり変色することがあり
ますのでご使用は避けてください。また、汚れ
をふき取ると
きは柔らかい布またはシリコンクロス
を使い、化学ぞうきん
をご使用の際は、その注意書きに従ってください。
● スピーカーシステムの最大許容入力とは、一般のプログラム
ソースにおいて短時間なら加えることのできる入力ですので
この値以上の入力を加えないようにしてください。
● ご使用になるアンプによって出力端子が異なることがありま
すので、アンプの取扱説明書をお読みいただき確認してくだ
さい。
● アンプのトーンコントロールなどを最大にして、大出力で使
用すると出力波形に歪現象などが現れることがありますので
このような使用は避けてください。
3
使用上のご注意（つづき）
● テープレコーダーの早送り信号や正弦波などの特定な信号を
連続して再生することは、絶対に避けてください。
● スピーカーシステムを移動させる場合、サランネットに強く
触れますとスピーカーを破損させることがありますので、ご
注意ください。
CAUTIONS ON HANDLE
● Avoid placing the speaker systems in places exposed
to
direct sunlight for long periods of time or near heaters or
other heating equipment.
● Placing in humid or dusty places may result in damage.
● Exposing the cabinet to insecticides or wiping it with
benzene, thinner or other solvents may result in damage
or discoloration to the finish. Use a soft cloth or silicone
cloth to wipe any dirt off the cabinet. Use cloths containing
chemical substances with care.
●
Do not apply inputs exceeding the speaker system's max.
input (the input which can be applied a short period of
time with regular program sources).
● The output terminals may differ depending on the
amplifier being used. Consult the amplifier's instructions.
● Clipping or other problems may occur in the output
waveform when using the speaker systems with a high
output and the amplifier's tone controls set to the maximum.
Avoid using them under these conditions.
● Never play such special signals as a tape recorder's fast-
forwarding signals or sine waves continuously.
● When moving the speaker systems, be careful not to apply
excess force to the speaker nets. Doing so could damage
the speaker units.
取り付けに際しては、ブラケットやスタンドの説明書に従い、
充分注意してしっかりと設置してください。落下によるいか
なる損害・事故についても当社はその責を負いません。
● 本機はテレビとの近接使用が可能な防磁形スピーカーシステ
ムですが、テレビの種類によっては色むらを生じる場合があ
ります。その場合には一度テレビの電源を切り、15分〜30
分後に再びスイッチを入れてください。テレビの自己消磁回
路により、画面への影響が改善されます。その後も色むらが
残るような場合には、スピーカーをさらに離してください。
● 近くに磁石などの磁気を発生するものが置かれている場合に
は、本機との相互作用により、テレビに色むらを発生する場
合がありますので、ご注意ください。
● 本機には、インシュレーターが付属されています。お好みに
応じてインシュレーターの上に本機を載せてご使用ください。
（1台につき3個使用します。）
INSTALLATION
The tone character produced by speaker systems
depends on such factors as the size and type of
room, the method of installation, etc. Pay attention
to the following points when installing the speaker
systems.
● If the bass sound is overemphasized when the speaker
systems are installed directly on the floor, set them on
concrete blocks or other hard stands.
● Note that howling may be produced if the speaker systems
are placed on the same stand or shelf as a record player.
● If there are walls or glass doors behind or in front of the
speaker systems, use heavy curtains, etc., to prevent
resonance and reflection.
● Mounting to stands or brackets
8 mm nuts have been embedded into the bottom side of
the speaker system at a 120 mm interval. These permit
installation to the brackets or stands available on the
market.
Follow the instructions of the brackets or stands
carefully in mounting. The responsibility for damage or
accident due to falling speakers will not be borne by
Denon.
● This is an anti-magnet type speaker system which can be
used near television sets, etc., but with some TV sets the
colors may become blotchy. If this happens, turn off the
TV's power, wait 15 to 30 minutes, and turn the power
back on. The TV's self demagnetizing circuit will improve
the picture. If the colors are still blotchy, move the speaker
systems further away from the TV.
● Also note that if there is a magnet or any device generating
magnetic force nearby, interaction between this device
and the speaker systems can cause the colors on the TV
to become blotchy.
● Insulators are attached as accessories to these speaker
systems. Keep these speaker systems over these insulators
if you like. (3 insulators should be used for one speaker
system.)
■ 設置について
スピーカーシステムの音質は、部屋の大きさ・形態（洋室、和
室）・設置のしかたによって変わりますので、次のことに留意
して設置してください。
● 床に直接置いて低音域が不自然に強調されたりする場合には
コンクリートブロックなどの固い台の上にのせるようにして
ください。
● スピーカーシステムをレコードプレーヤーと同じ台や棚の上
に設置するとハウリングを起こすことがありますので、ご注
意ください。
● スピーカーシステムの背面や前面に壁やガラス戸などがある
場合には、共振や反射を防止するために厚手のカーテンなど
を掛けるようにしてください。
● スタンド、ブラケットに取り付ける場合
このスピーカーシステムの底面にはM8のナットが120mm
間隔で埋め込まれています。市販のブラケット（取り付け
金具）やスタンドに取り付けることができます。
■ サランネットのはずしかた
スピーカーシステム前面のサランネットは、取り外すことがで
きます。
取り外すときは、サランネットの両側を持って手前に引いてく
ださい。
取り付けるときは、サランネットの四隅の突起とキャビネット
の四隅の穴部とを合わせて押し込んでください。
REMOVING THE SPEAKER NET
The net on the front of the speaker system is detachable.
To remove it, grasp it on both sides and pull it towards
you.
To attach the net, line up the plastic pieces sticking out of
the net with the holes in the cabinet and press in.
4
接接続続方方法法
［右側赤端子が（＋）、左側黒端子が（ー）です］
［［通通常常のの使使いいかかたた］］
短絡板が差し込まれているこ
とを確認します。
スピーカー端子のねじをゆる
めてコードの芯線を差し込み、
ねじを締めてください。
注意：スピーカーコードの芯線どうしを接触させないでください。
■ 接続方法
スピーカーシステムをアンプに接続する場合は、必ずアンプの
電源を切ってからおこなってください。
［［通通常常のの使使いいかかたた］］
・スピーカーシステム背面の入力端子（右図参照）とアンプの
スピーカー出力端子を付属の接続コードで接続します。左チ
ャンネルのスピーカーシステムはアンプのＬ端子へ、右チャ
ンネルのスピーカーシステムはアンプのＲ端子へ、極性（＋、
ー）を確認して接続します。極性を間違えると、位相が変わ
ったり低音域のない不自然な再生音になってしまいます。
このとき付属の短絡板を外さないようにしてください。また
スピーカー端子のねじが4個ともしっかり締まっていること
を確認してください。
［［ババイイワワイイヤヤリリンンググにによよるる使使いいかかたた］］
本機はバイワイヤリング対応の入力端子を装備していますの
で、スピーカーコードを4本用意することにより、より素晴ら
しい音場再生をお楽しみいただけます。（ネットワーク回路を
内蔵していますので、チャンネルディバイダーなどは必要あり
ません。）
・まずスピーカーコードを左右、各2本ずつ、計4本ご用意くだ
さい。
・本機の入力端子は、上側がツィーター用端子、下側がウーハ
ー用端子です。初めにすべての入力端子のねじをゆるめ、必
ず短絡板を2本とも外し、上・下それぞれの端子にコードを
つないでください（下図参照）。コードのもう一方の端（ア
ンプ側）は、上下のコードの先端を<側どうし、>側どうし
をそれぞれ一つにまとめ、アンプの<側、>側に接続してく
ださい。
・お手持ちのアンプのスピーカー出力がA、B、2系統あれば、
ツィーター側をA、ウーハー側をB（またはその逆）に接続す
ることもできますがこの場合、アンプのスピーカー切り替え
スイッチは「A＋B」の位置にしてください。「A＋B」のない
アンプ（A、B同時に鳴らすことにできないアンプ）、または
A+Bにするとスピーカーが直列接続になるアンプでは、先に
説明したように2本のコードの先端をひとまとめにしてA、B
どちらかの端子に接続してください。
・更に発展した楽しみかたとして、アンプを2台お持ちであれ
ば、バイアンプ駆動も可能です。
バイアンプ駆動の際には、2台のアンプの出力レベルを同じ
にしてください。注意：アンプの出力レベルが異なりますと、
高音または低音のみが強調され、最良の音質バランスが得ら
れない場合があります。
・最後にアンプ側・スピーカー側とも、すべての端子の極性
（<、>）および左右（Ｌ、Ｒ）の接続が間違っていないか、
またすべてのスピーカー端子のねじにゆるみがなく、きちん
と締まっているかどうか確認してください。
・バイワイヤリングでご使用の場合も、本機のインピーダンス
は変わることはありません。

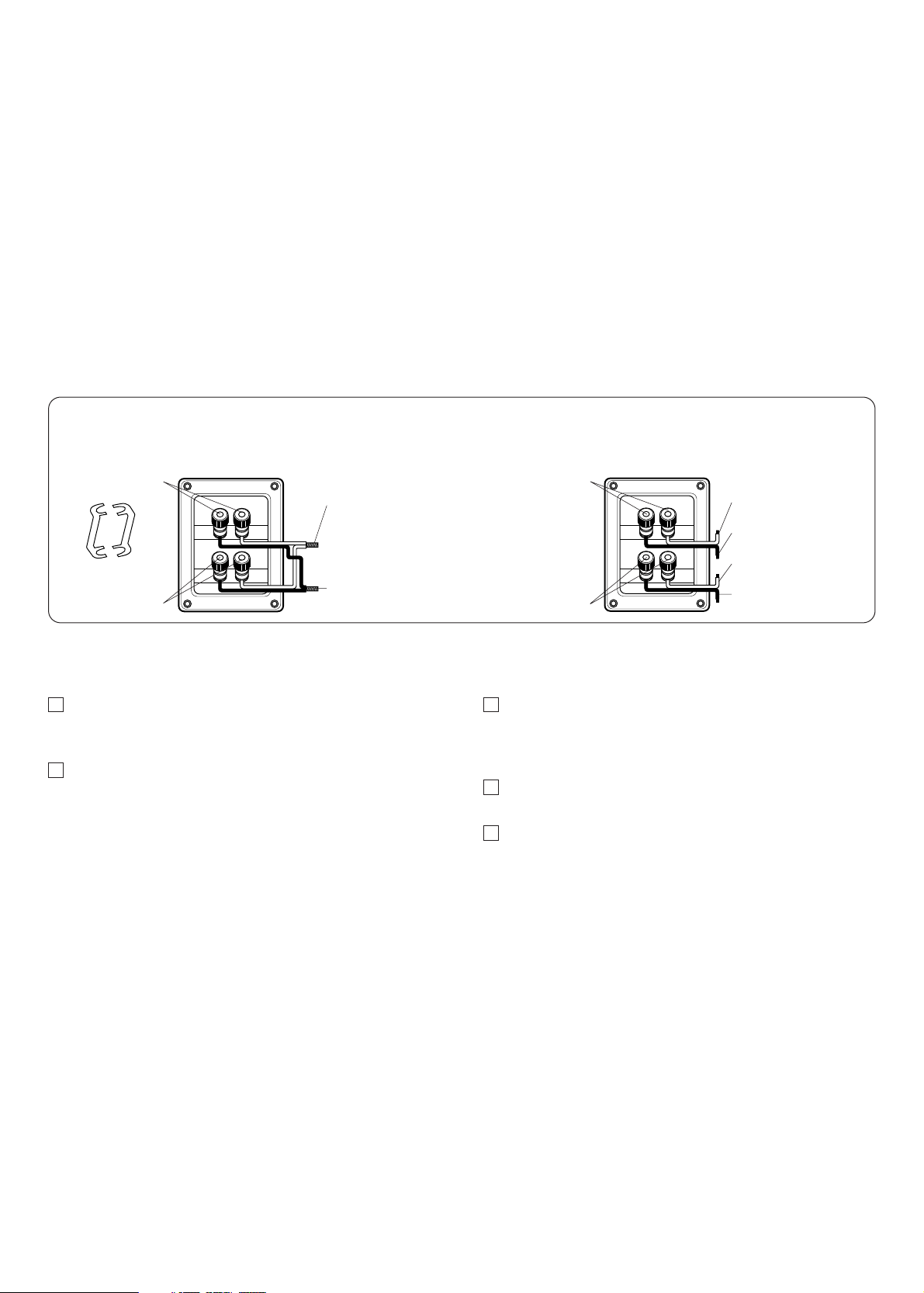

［［ババイイワワイイヤヤリリンンググにによよるる使使いいかかたた］］
注意：短絡板は必ず最初に外してください。
● 「スピーカー A＋B」のないアンプの場合 ● 「スピーカー A＋B（並列接続）」のあるアンプの場合
● 「スピーカー A＋B」にすると、スピーカーが直列接続に
なるアンプ
CONNECTIONS
Be sure to turn the amplifier's power off when
connecting the speaker systems.
［［
Normal Connections
］］
・Use the included cables to connect the input terminals on
the back of the speaker systems (see diagram) to the
amplifier's speaker output terminals. Connect the speaker
system for the left channel amplifier's "L" terminals, the one
for the right channel to the amplifier's "R" terminals, matching
the polarities ("<" and ">" marks). Inverting the polarities
will result in unnatural sound, with the phase off or no low
bass sound.
Do not remove the short-circuit plates. Also check that all
four terminal knobs are tightly fastened.
Connections
(The red terminals on the right side are the "<" terminals, the
black ones on the left side the ">" terminals.)
［［
For normal use
］］
Confirm the short-circuit plates are set.
Loosen the terminal knobs, insert the cables' core wires, then
tighten the knobs.
NOTE : Make sure the core wires do not touch each other.
短絡板
黒端子
赤端子
アンプの>側へ
アンプの<側へ
Black
terminal
Red
terminal
Connect to amplifier's
">" side.
Connect to amplifier's
"<" side.
ツィーター用端子
ウーハー用端子
ー＋
アンプの<側へ
アンプの>側へ
よじってまとめて
ください。
※ ねじはしっかり
締めてください。
ツィーター用端子
ウーハー用端子
アンプの「スピーカーA」
の<側へ
アンプの「スピーカーA」
の>側へ
アンプの「スピーカーB」
の<側へ
アンプの「スピーカーB」
の>側へ
※ <>間違えないよう
にしてください。
アンプのスピーカー
切り替えスイッチは
「A+B」にしてくだ
さい。
短絡板を外す。
ー＋
Short-circuit
plate
5
6
［Connections for Bi-wiring］
NOTE : Be sure to remove the short-circuit plates first.
● For amplifiers with no "A+B" position ● For amplifiers with an "A+B(parallel)"
or with "A+B(series)" position position
［［
Bi-wiring Connections
］］
These speaker systems are equipped with input terminals
allowing bi-wiring, so four speaker cables can be used for
even greater sound. (A network circuit is included, so there
is no need for a channel divider.)
・First prepare four speaker cables, two each for the left and
right channels.
・The top set of input terminals are for the tweeter the bottom
set for the woofer. First loosen all the knobs, remove both
short-circuit plates, then connect the speaker cables to the
respective terminals. (See diagram below.) Be sure to remove
both short-circuit plates. Twist the other ends (the sides
to be connected to the amplifier) of the two cords for the
"<" side together, and do the same for the two cords for
the ">" side.
・If your amplifier has two sets of speaker outputs (A and
B), the tweeter can be connected to set A, the woofer to
set B (or vice-versa). If this is done, set the amplifier's
speaker selector switch to the "A+B" position.
If the amplifier dose not have an "A+B" position (in other
words, if it is not equipped to play the two sets of speakers
simultaneously), or if a "A+B" position connects speakers
in series, twist the ends of the two cables together as
explained above and connect them to either the A or B
speaker terminals.
・For even more advanced enjoyment, dual-amplifier driving
can be used if you have two amplifiers. When doing this,
be sure to set the two amplifiers so that their output levels
are equal. If not, the sound will be off balance, with either
the high frequencies or the low bass frequencies
overemphasized.
・Finally, check that all connections are correct ("<" and ">"
sides, left and right channels) on both the amplifier and
the speaker systems, and that all the knobs are tight and
the cables securely fastened.
・The overall impedance of these speaker systems stays
same.
■ 保証とサービスについて（日本国内のみ有効、Effective only in Japan）
この商品には保証書が添付されております。
保証書は所定事項を販売店で記入し、お渡し致しますので、
記載内容をご確認のうえ大切に保存してください。
保証期間は、お買い上げ日より1年間です。
保証書の記載内容により、お買い上げ販売店か最寄りの当社
「お客様相談センター」、または営業所（コロムビアサービス
網一覧表参照）が修理を申し受けます。（但し、保証期間内
でも保証書が添付されない場合は、有料修理となります。）
その他詳細につきましては、保証書をご覧ください。
保証期間後の修理については、お買い上げ販売店か最寄りの
当社「お客様相談センター」、または営業所にご相談くださ
い。修理によって機能が維持できる場合は、お客様のご要望
により有料修理致します。
本機の補修用性能部品の最低保有期間は、製造打ち切り後8
年です。
保証および修理についてご不明の場合は、お買い上げ販売店
かお近くの当社「お客様相談センター」、または営業所にご
相談ください。
31
2
4
5
j
本 社 〒107-8011 東京都港区赤坂4-14-14 TEL：03(3584)8111（大代表）
J
14-14, AKASAKA 4-CHOME, MINATO-KU, TOKYO 107-8011, JAPAN
Telephone: (03) 3584-8111
Cable: NIPPON COLUMBIA TOKYO Telex: JAPANOLA J22591
PrintedinJapan 5113350105
Tweeter terminals
Woofer terminals
Connect to amplifier's
"<" side.
※ Tighten the knobs
securely.
Connect to amplifier's A
speaker "<" side.
Connect to amplifier's A
speaker ">" side.
Connect to amplifier's B
speaker "<" side.
Connect to amplifier's B
speaker ">" side.
※ Be sure that the "<" and
">" sides are properly
interconnected. Set the
amplifier's speaker
selector switch to the
"A+B" position.
Connect to amplifier's
">" side.
Tweeter terminals
Woofer terminals
Remove short-circuit
plates
ー＋ ー＋
Loading...
