Page 1
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
PMA-3000NE
Интегральный усилитель
Руководство пользователя
.
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
1
Предметный
указатель
Page 2
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Комплект поставки
Установка батареек
Диапазон действия пульта дистанционного управления
Наименования и назначение составных частей
Передняя панель
Задняя панель
Пульт дистанционного управления
Подсоединения
Подсоединение акустической системы
Подключение динамиков

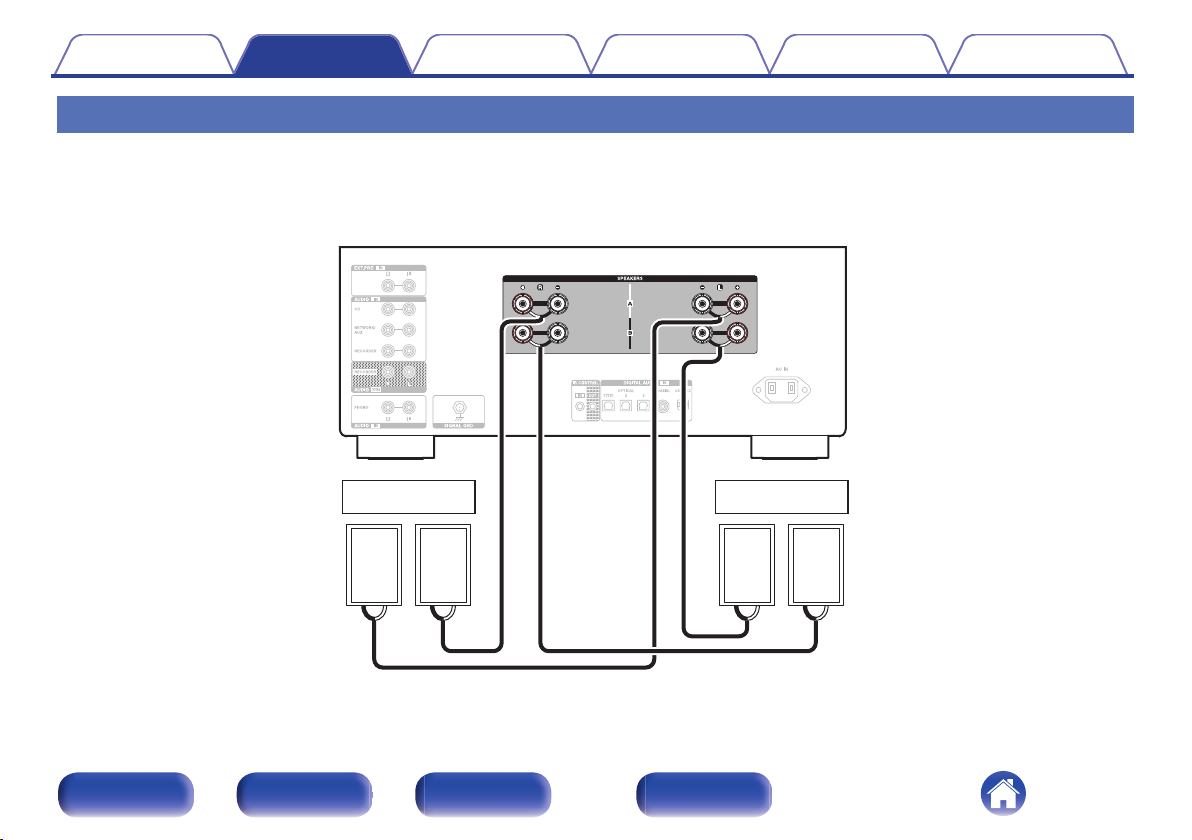

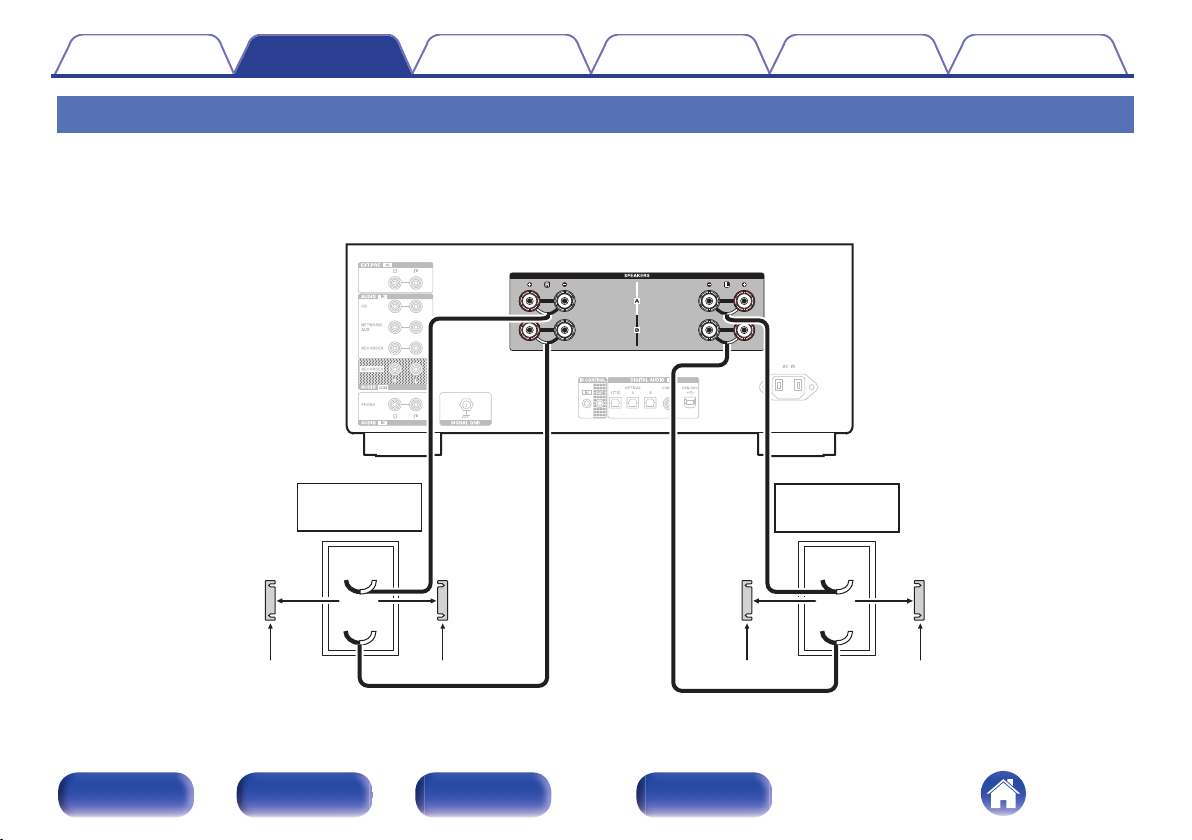

Соединение посредством раздвоенных выводов

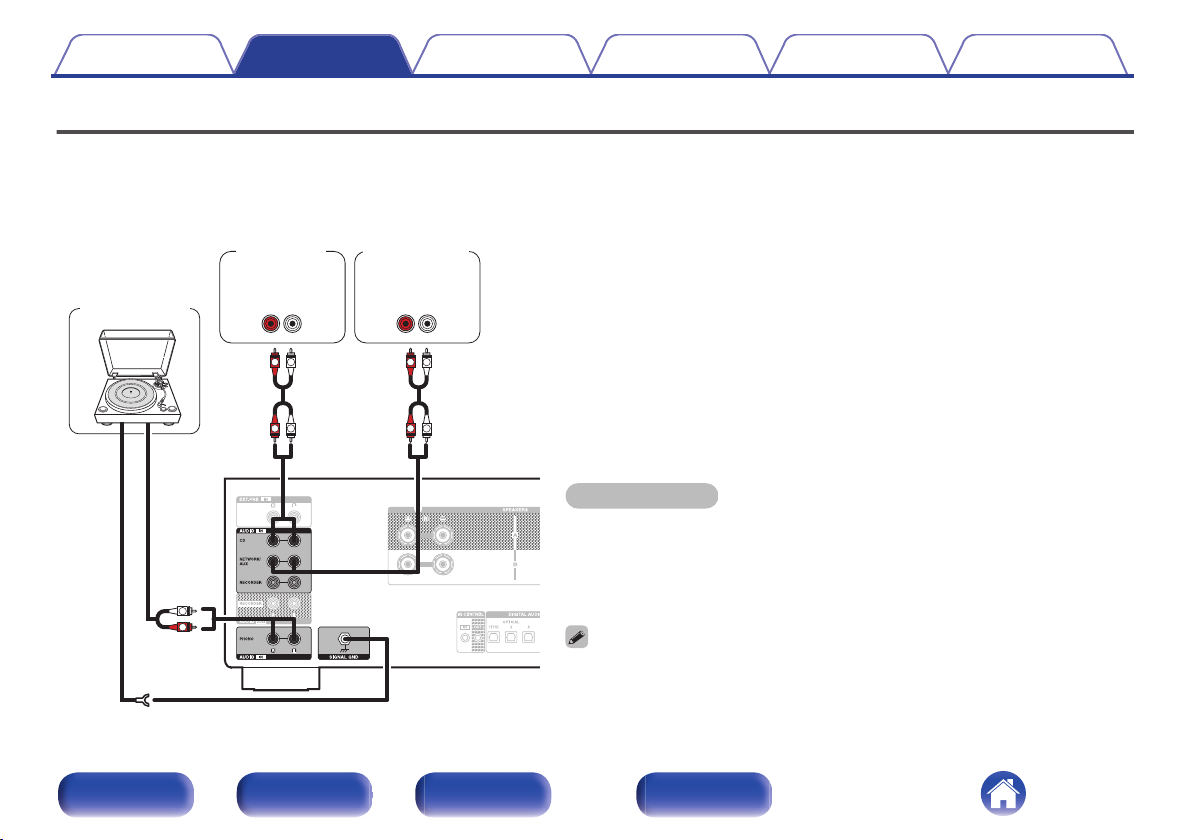

Подключение устройства воспроизведения

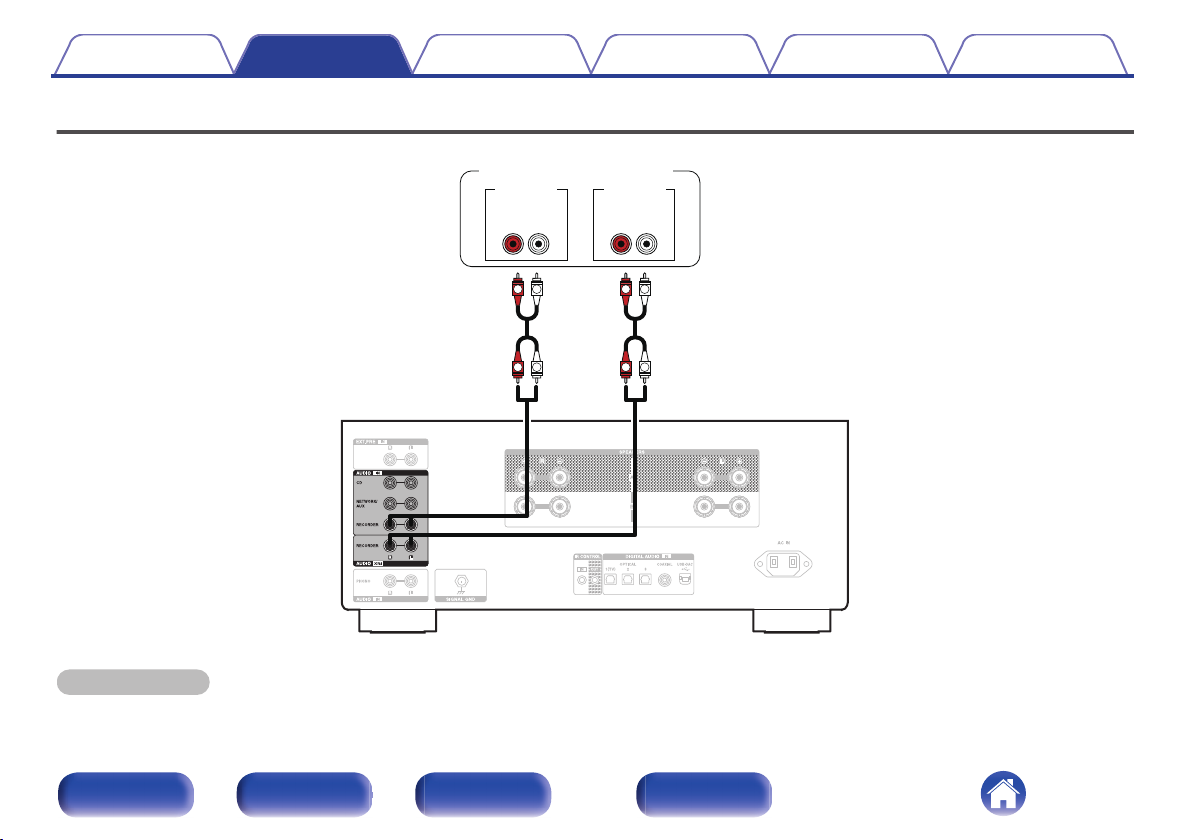

Подключение записывающего устройства
Соединение с устройством с цифровыми аудиоразъемами
выхода
Подключение к ПК или Мас
Подключение предварительного усилителя

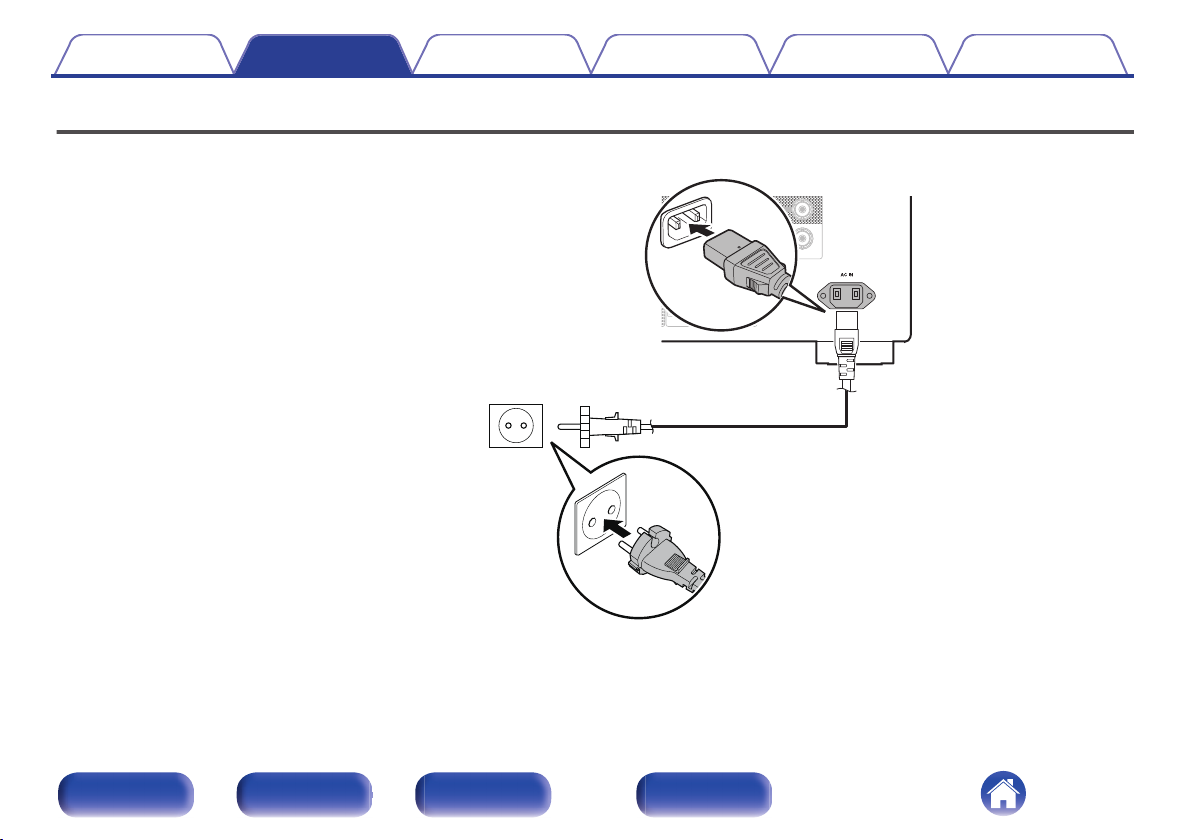

Подключение кабеля питания
4
Воспроизведение
5
Включение питания
5
Переключение питания в режим ожидания
6
Выбор источника входного сигнала
6
Регулировка уровня громкости
9
11
14
16
17
18
19
Временное отключение звука (выключение звука)
Настройка тона и баланса
Регулировка яркости дисплея
Воспроизведение компакт-дисков

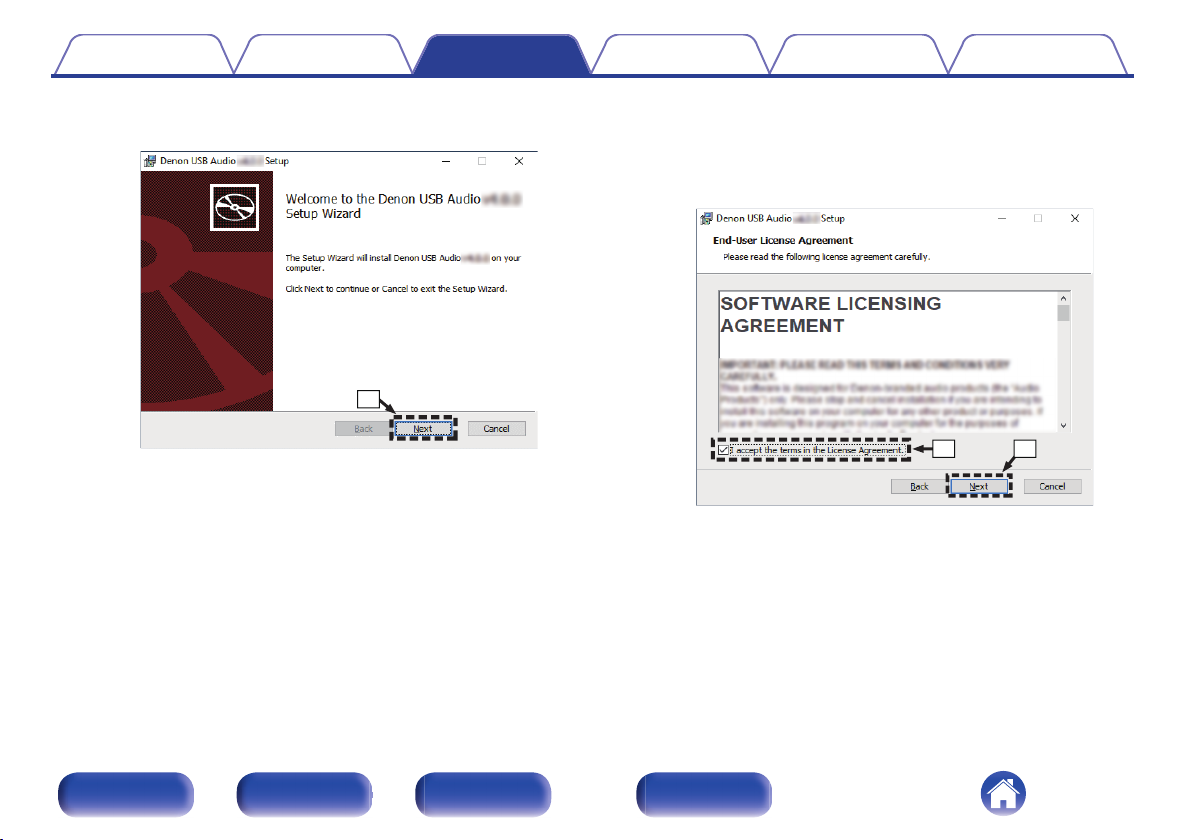

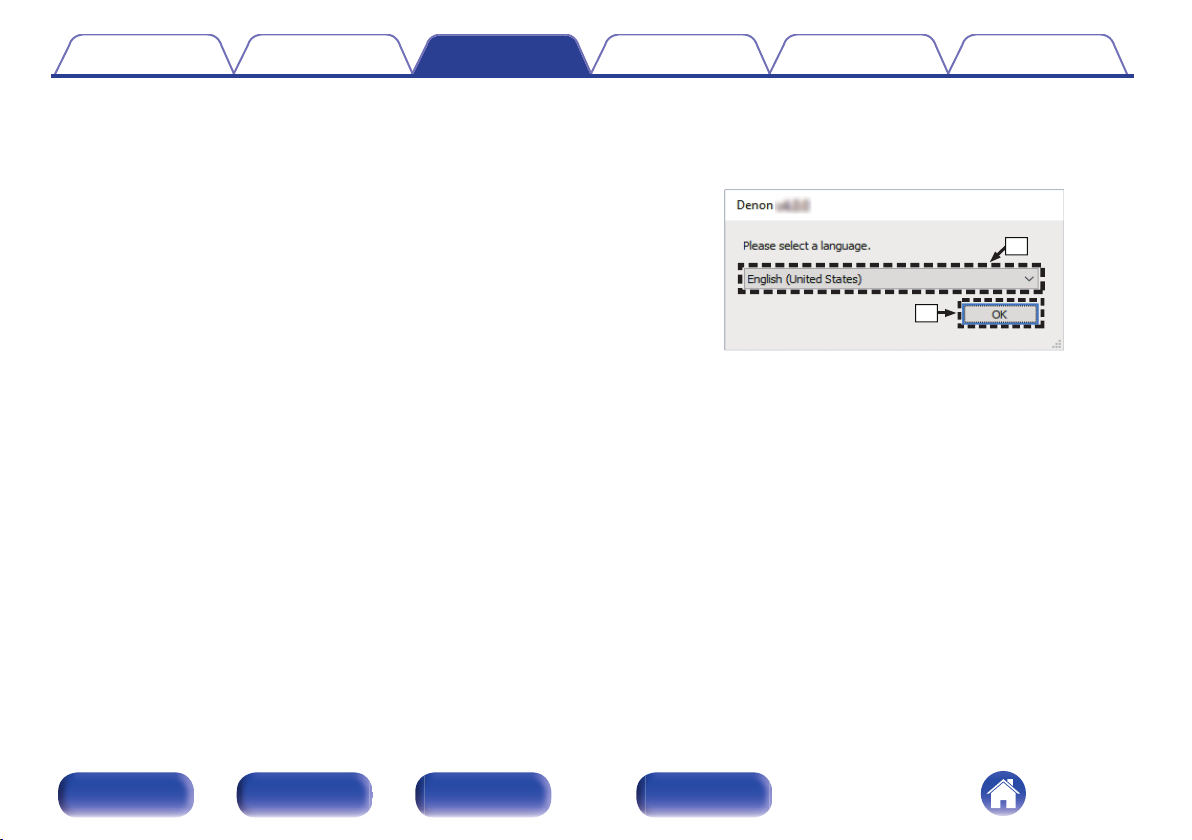

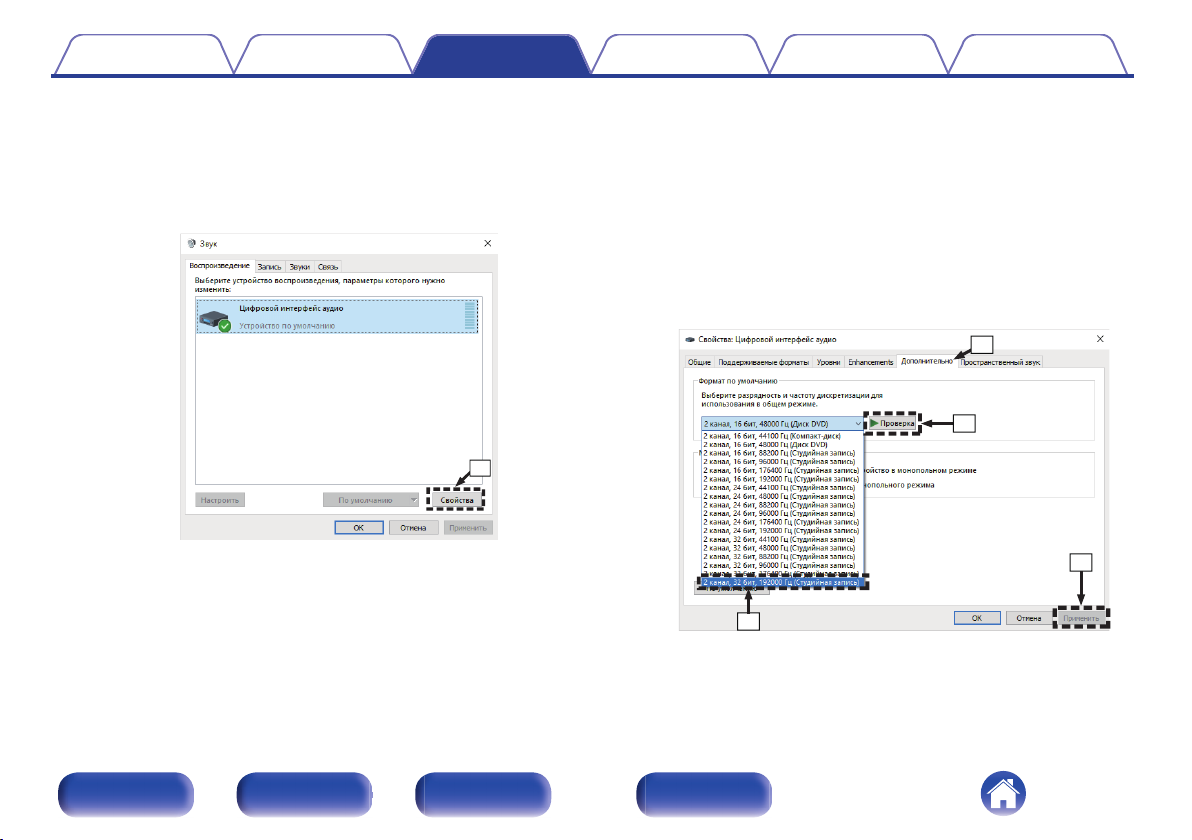

Подключение и воспроизведение с компьютера (USB-DAC)
Подключение и воспроизведение с цифрового устройства
(Coaxial/Optical 1/Optical 2/Optical 3)
Запись
Установки
20
Настройка функции автовоспроизведения на ТВ
21
Настройка автоматического режима ожидания
22
23
25
25
26
26
26
26
27
28
29
38
39
40
41
Передняя
панель
Задняя
панель
Пульт дистанционного
2
управления
Предметный
указатель
Page 3
Содержание Подсоединения
Воспроизведение
Рекомендации
Рекомендации
Устранение неполадок
Питание не включается/питание выключено
Не работает пульт дистанционного управления
На дисплее устройства нет изображения
Нет звука
Параметры звука не соответствуют желаемым
Звук прерывается или возникает шум
Не воспроизводятся музыкальные файлы на PC или Mac
Невозможно запустить воспроизведение аудио с цифровых
устройств (коаксиальные/оптические)
Источник входного сигнала переключается на “Optical 1”,
“Optical 2”, “Optical 3” или “Coaxial”
Приложение
Цифро-аналоговый преобразователь
Словарь терминов
Технические характеристики
Предметный указатель
Установки Рекомендации Приложение
43
44
45
47
47
48
48
49
50
51
51
52
52
54
57
Передняя
панель
Задняя
панель
Пульт дистанционного
3
управления
Предметный
указатель
Page 4
Меры предосторожности при
использовании батарей
Правила техники безопасности
Краткое руководство
пользователя
Сетевой шнур
Пульт дистанционного управления
(RC-1207)
2 элемента питания R03/AAA
Содержание Подсоединения
Благодарим за приобретение устройства Denon. Чтобы гарантировать его бесперебойную работу, пожалуйста, внимательно прочтите
настоящее руководство пользователя, прежде чем приступить к эксплуатации изделия.
Ознакомившись с руководством, используйте его в дальнейшей работе с устройством.
Воспроизведение
Установки Рекомендации Приложение

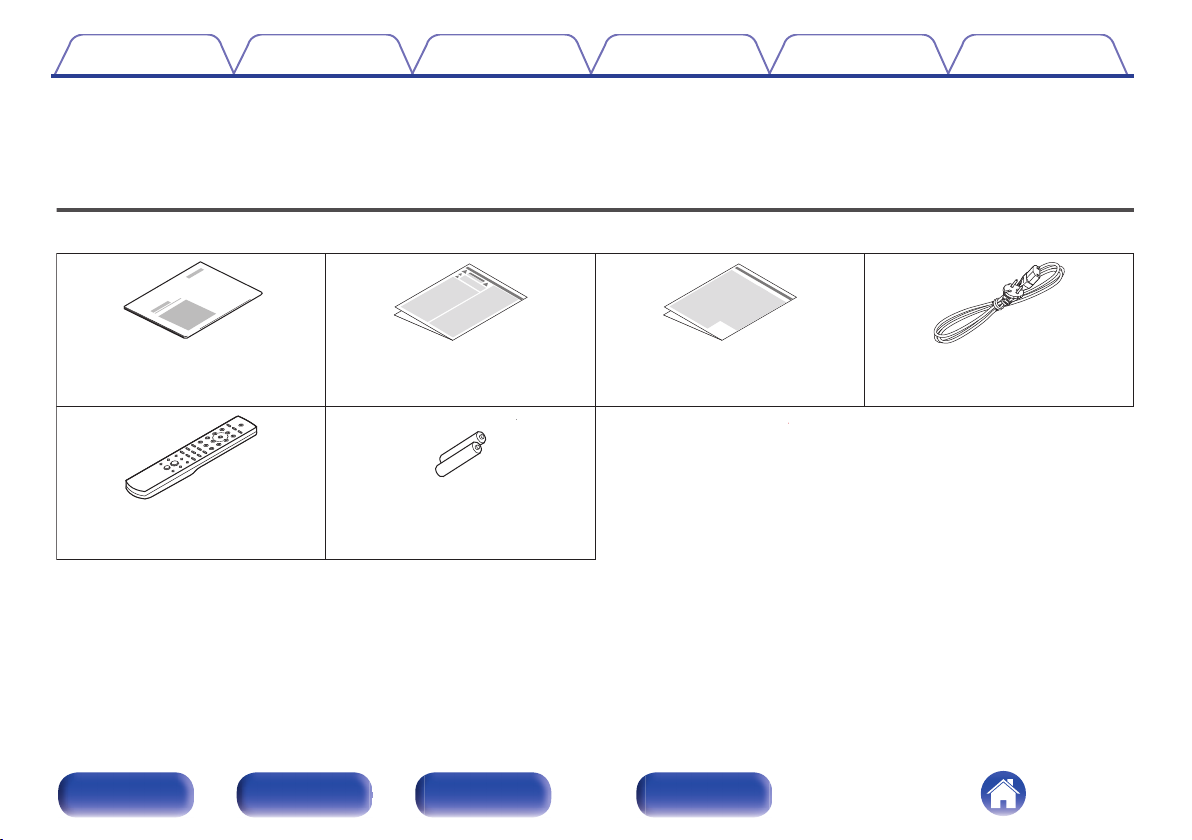

Комплект поставки
Убедитесь в наличии следующих компонентов в комплекте поставки изделия.
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
Предметный
4
указатель
Page 5
Батарейки
30°
Приблизительно
7 м
30°
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение

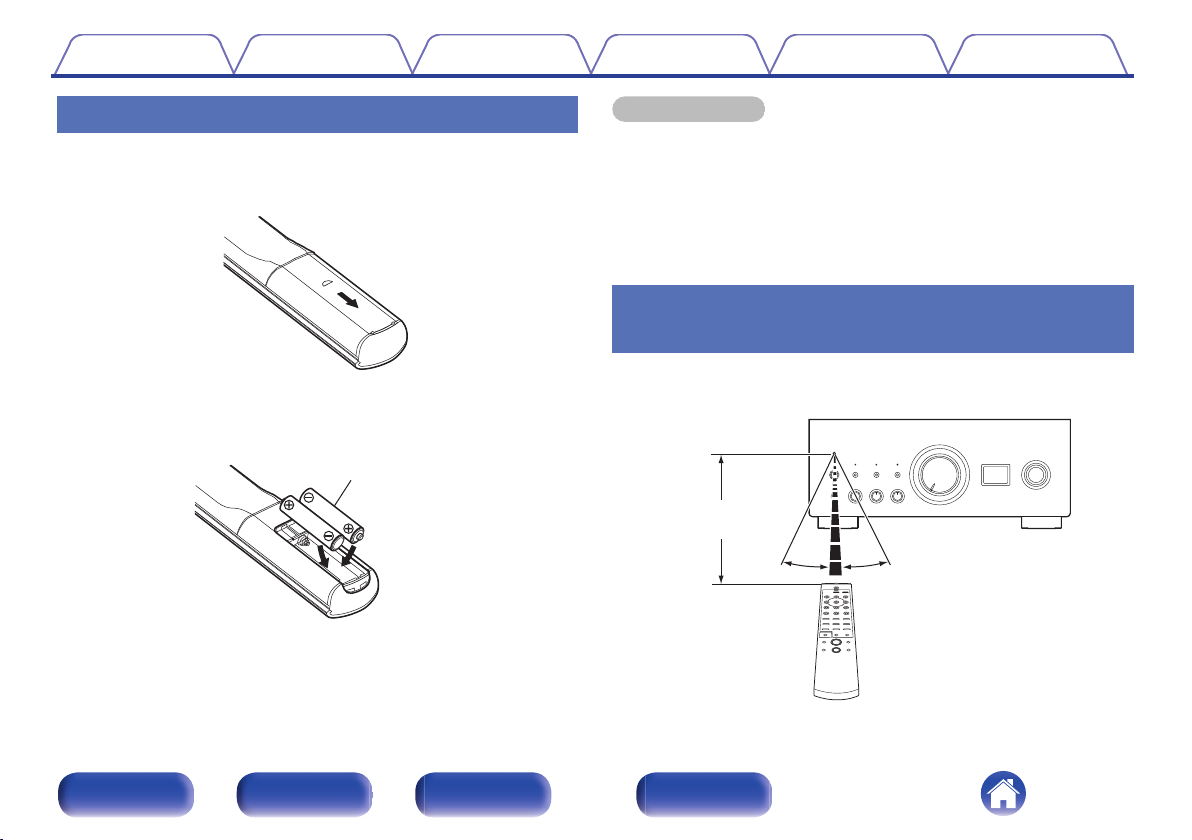

Установка батареек
Подвиньте заднюю крышку в направлении стрелки
1
и снимите ее.
Вставьте две батареи в отсек для батарей
2
надлежащим образом как показано.
Вставьте заднюю крышку на место.
3
ПРИМЕЧАНИЕ
Чтобы предотвратить ущерб или утечку жидкости из батареек:
0
Запрещается пользоваться новой батарейкой вместе со старой.
0
Запрещается пользоваться батарейками разных типов.
0
Извлекайте батарейки из пульта дистанционного управления при
0
продолжительном перерыве в его использовании.
В случае утечки жидкости из батареек тщательно вытрите жидкость в
0
отсеке для батареек и вставьте новые батарейки.
Диапазон действия пульта
дистанционного управления
При управлении направляйте пульт дистанционного управления на
датчик дистанционного управления.
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
5
Предметный
указатель
Page 6
rQ2eqw
Q1
tyuio
Q0
Q5 Q6Q4Q3
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Наименования и назначение составных частей

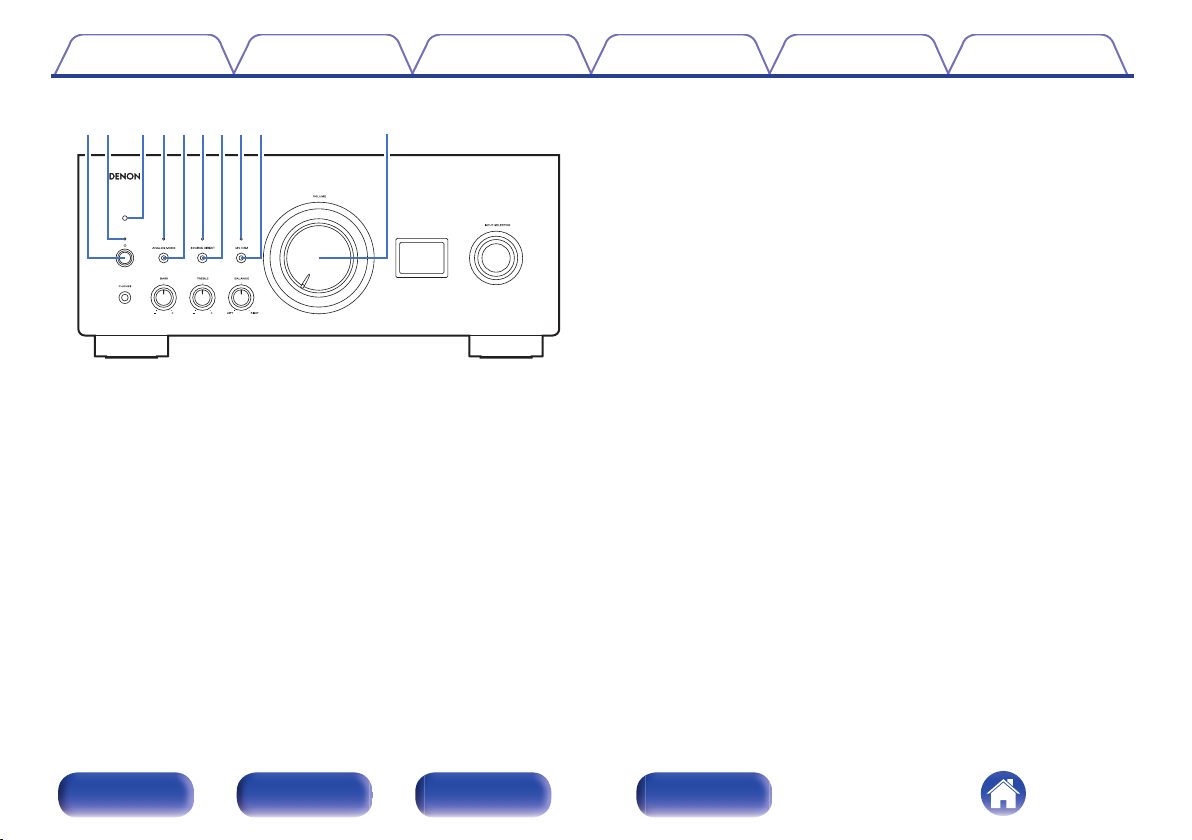

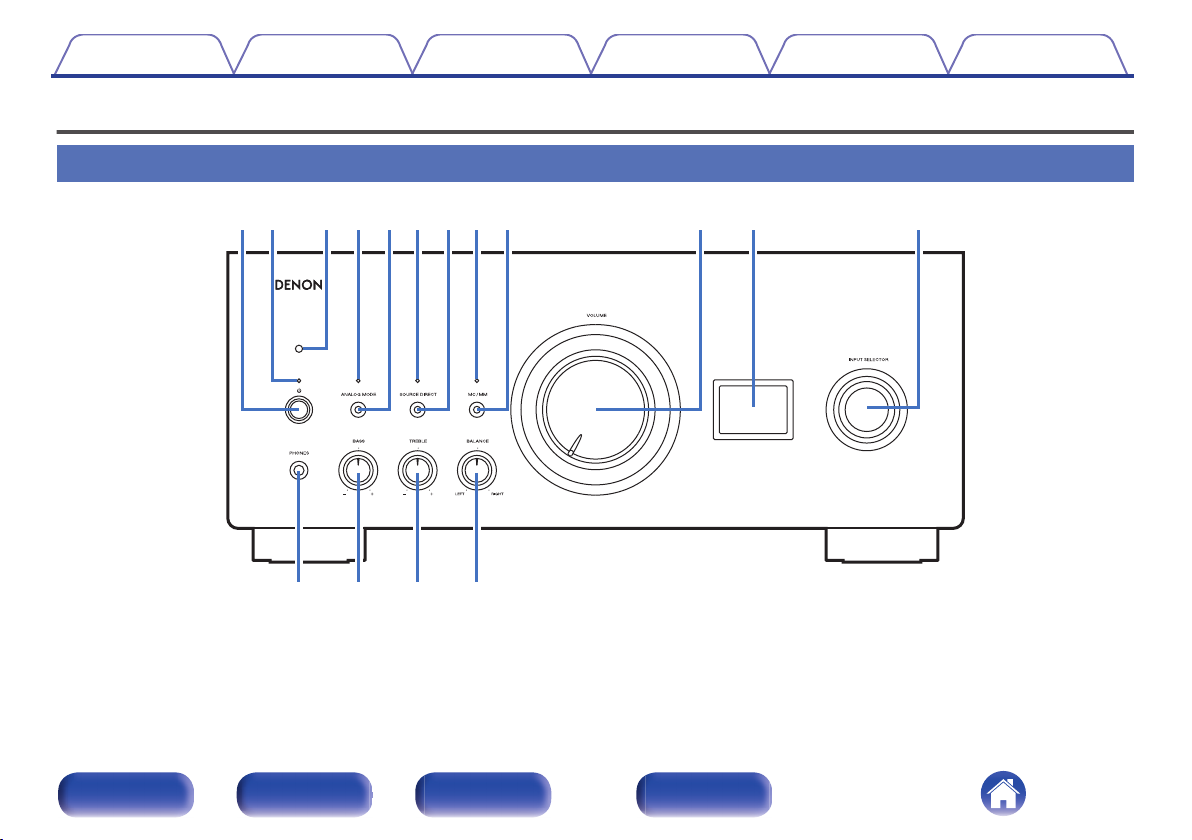

Передняя панель
Подробности можно узнать на следующей странице.
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
6
Предметный
указатель
Page 7
reqw ty uio
Q0
Содержание
Кнопка питания X
A
Используется для включения и выключения питания.
(v стр. 25)
Индикатор питания
B
Цвет индикатора питания отражает текущий режим:
Питание включено: зеленый
0
Режим ожидания: выкл
0
Питание выключено: выкл
0
При срабатывании схемы защиты: красный (мигает)
0
(v стр. 45)
Датчик дистанционного управления
C
Используется для приема сигналов от пульта дистанционного
управления. (v стр. 5)
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Индикатор ANALOG MODE
D
Цвет индикатора отражает состояние аналогового режима:
Аналоговый режим включен (ANALOG MODE 1 или 2): зеленый
0
Аналоговый режим выключен: выкл
0
Кнопка ANALOG MODE
E
Используется для переключения ANALOG MODE 1/2/выключения.
(v стр. 28)
Индикатор SOURCE DIRECT
F
Цвет индикатора отражает состояние режима прямого источника:
Режим прямого источника включен: зеленый
0
Режим прямого источника выключен: выкл
0
Кнопка SOURCE DIRECT
G
Используется для включения и выключения режима прямого
источника. (v стр. 28)
Индикатор MC/MM
H
Он включается следующим образом в соответствии с настройкой
звукового эквалайзера данного устройства:
MC: Зеленый
0
MM: выкл.
0
Кнопка MC/MM
I
Осуществляет переключение MC или MM согласно типу
звукоснимателя, используемому в вашем проигрывателе
виниловых дисков.
Регулятор VOLUME
J
Используется для регулировки уровня громкости. (v стр. 26)
Передняя
панель
Задняя
панель
Пульт дистанционного
7
управления
Предметный
указатель
Page 8
Q5 Q6Q4Q3
Q2
Q1
Содержание Подсоединения

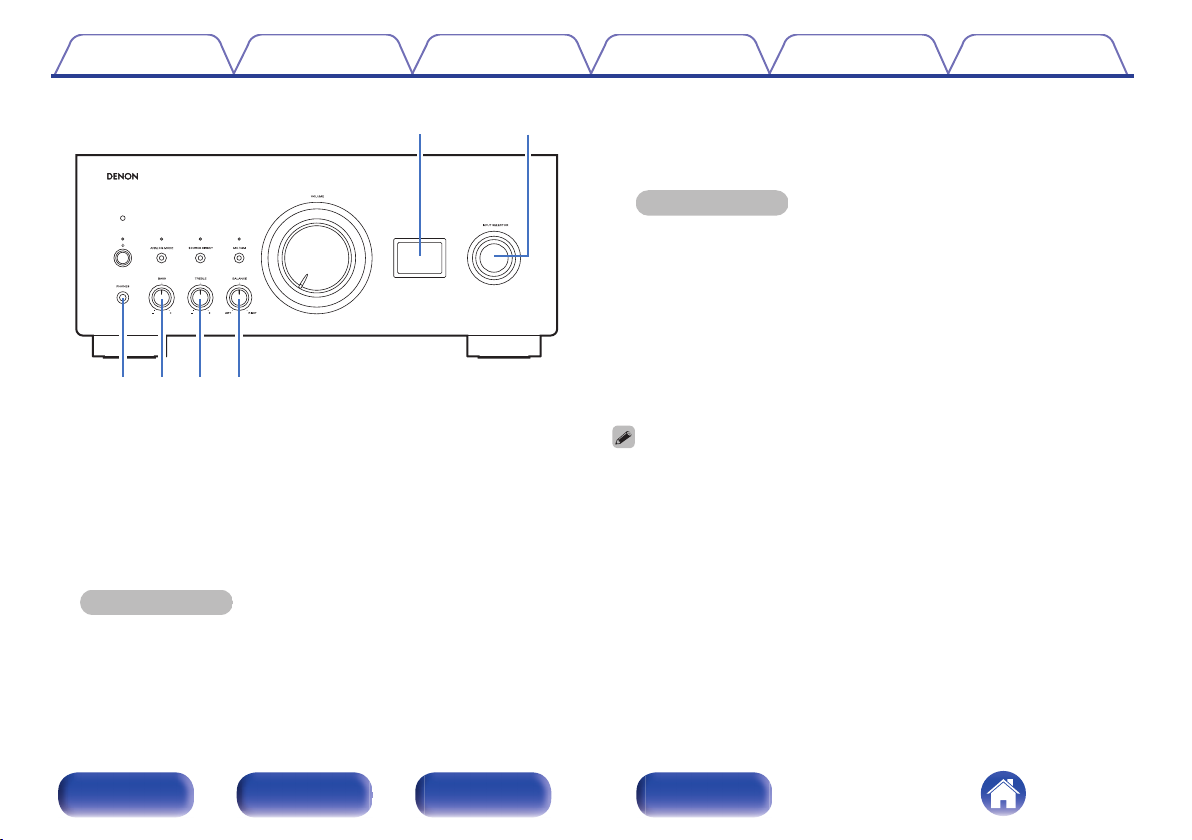

Дисплей
K
Используется для отображения информации, например имени
источника входного сигнала, типа цифрового аудиосигнала и
частоты дискретизации.
Кнопка INPUT SELECTOR
L
Используется для выбора источника входного сигнала.
(v стр. 26)
ПРИМЕЧАНИЕ
Если в качестве источника входного сигнала для данного устройства
0
выбран “EXT.PRE”, основной блок будет выводить звук на максимальной
громкости. Кроме того, не будут работать регулировки баланса
громкости и тембра на основном блоке. Перед началом
воспроизведения отрегулируйте громкость устройств, с которых
подается сигнал.
Воспроизведение
Установки Рекомендации Приложение
Штекер наушников (PHONES)
M
Используется для подключения наушников.
При подключении наушников к этому разъему звук перестает
выводиться через разъемы для динамиков.
ПРИМЕЧАНИЕ
Чтобы предотвратить ухудшение слуха, не следует слишком высоко
0
поднимать уровень громкости при использовании наушников.
Регулятор BASS
N
Настройка уровня громкости низких частот. (v стр. 26)
Регулятор TREBLE
O
Настройка уровня громкости высоких частот. (v стр. 26)
Регулятор BALANCE
P
Корректирует баланс громкости звука из левой и правой колонки.
(v стр. 26)
0
d, e и f можно отрегулировать, когда 6 выключен (режим SOURCE
DIRECT выключен).
Передняя
панель
Задняя
панель
Пульт дистанционного
8
управления
Предметный
указатель
Page 9
t y u
rewq
i
Содержание
Подсоединения
Воспроизведение

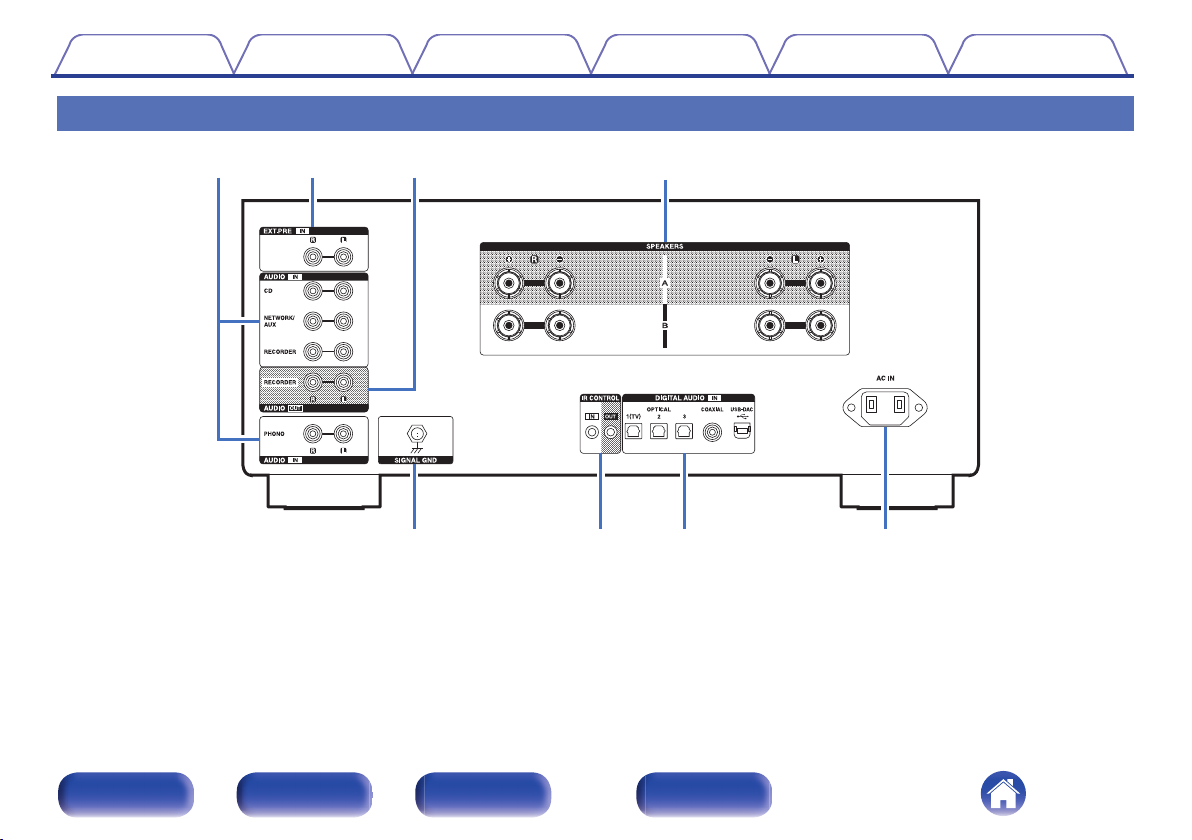

Задняя панель
Подробности можно узнать на следующей странице.
Установки Рекомендации Приложение
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
9
Предметный
указатель

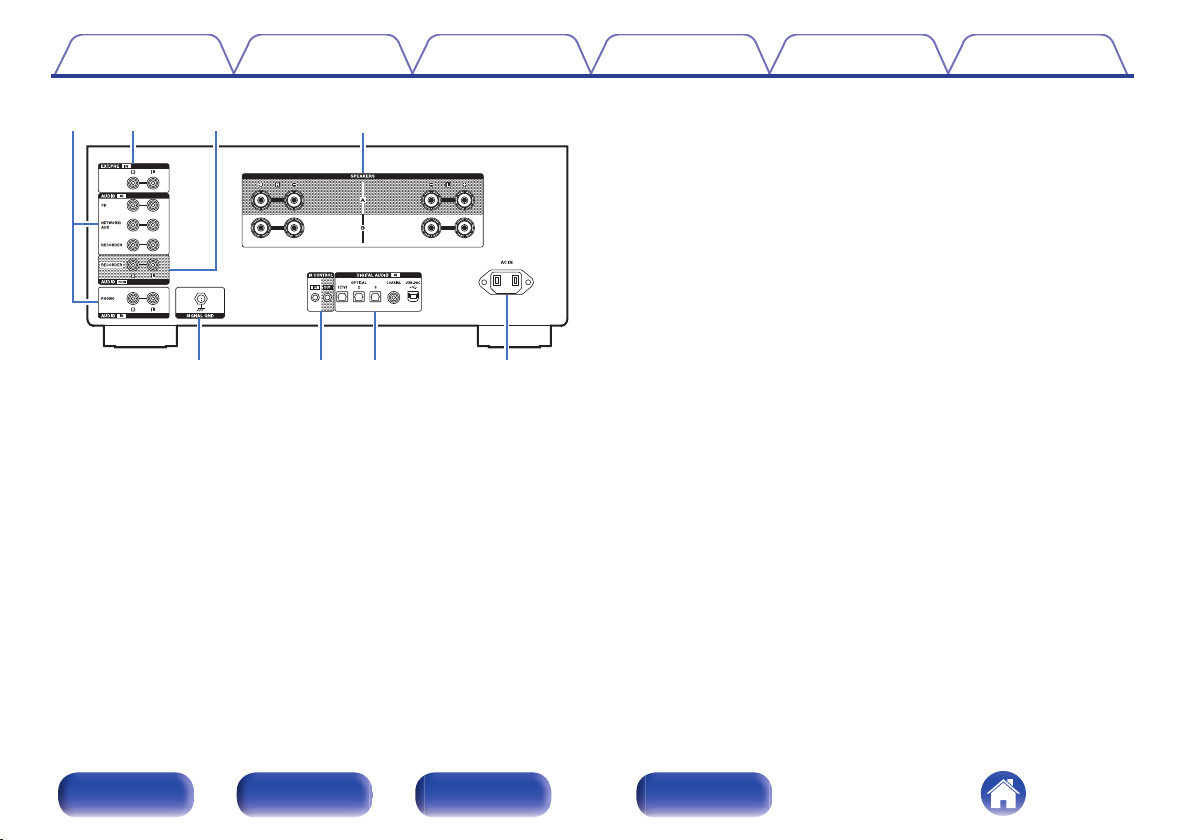

Page 10
tyu i
rewq
Содержание
Аналоговые аудиоразъемы (AUDIO IN)
A
Используются для подключения устройств, оборудованных
аналоговыми аудиоразъемами.
“Подключение устройства воспроизведения” (v стр. 18)
0
“Подключение записывающего устройства” (v стр. 19)
0
Разъемы EXT.PRE IN
B
Используются для подключения предварительного усилителя,
когда данное устройство используется в качестве усилителя
мощности. (v стр. 22)
Громкость нужно регулировать на подключенном устройстве.
Разъемы AUDIO OUT
C
Используются для подключения входного разъема
записывающего устройства. (v стр. 19)
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Клеммы динамиков (SPEAKERS)
D
Используются для подключения динамиков.
(v стр. 14)
Разъем SIGNAL GND
E
Используется для подключения провода заземления
проигрывателя виниловых дисков. (v стр. 18)
Разъемы IR CONTROL
F
Используются для подключения сетевых аудиоплееров Denon с
ИК-пультом дистанционного управления.
Разъемы DIGITAL AUDIO IN
G
Используются для подключения устройств, оборудованных
цифровыми аудиовыходами, к компьютеру.
“Соединение с устройством с цифровыми аудиоразъемами
0
выхода” (v стр. 20)
“Подключение к ПК или Мас” (v стр. 21)
0
Вход AC (AC IN)
H
Используется для подключения шнура питания.
(v стр. 23)
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
10
Предметный
указатель
Page 11
t
y
r
e
w
u
q
Содержание
Подсоединения
Воспроизведение

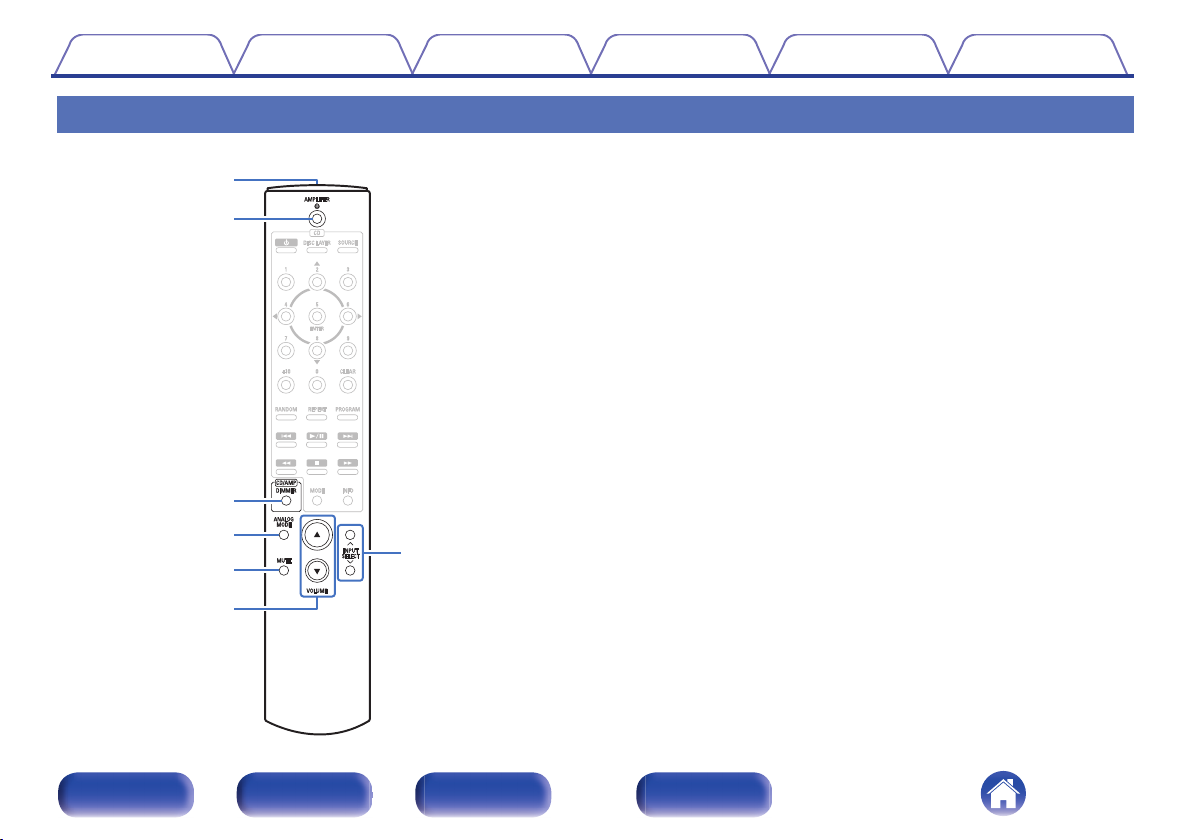

Пульт дистанционного управления
Установки Рекомендации Приложение
o
Эксплуатация данного устройства
Передатчик сигнала дистанционного управления
A
Используется для передачи сигналов от пульта дистанционного
управления. (v стр. 5)
Кнопка AMPLIFIER X
B
Используется для включения и выключения питания (режим
ожидания). (v стр. 25)
Кнопка DIMMER
C
Используется для выбора яркости дисплея. (v стр. 27)
Кнопка ANALOG MODE
D
Используется для переключения аналоговых режимов 1/2/
0
выключения. (v стр. 28)
Служит для переключения цифрового входа в режим
0
автовоспроизведения на ТВ. (v стр. 40)
Кнопка MUTE
E
Используется для отключения звука. (v стр. 26)
Кнопки VOLUME (df)
F
Используются для регулирования уровня громкости. (v стр. 26)
Кнопки INPUT SELECT
G
Используется для выбора источника входного сигнала. (v стр. 26)
Передняя
панель
Задняя
панель
Пульт дистанционного
11
управления
Предметный
указатель
Page 12
e
t
r
q
w
o
i
u
y
Q0
Q2
Q3
Q1
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
o

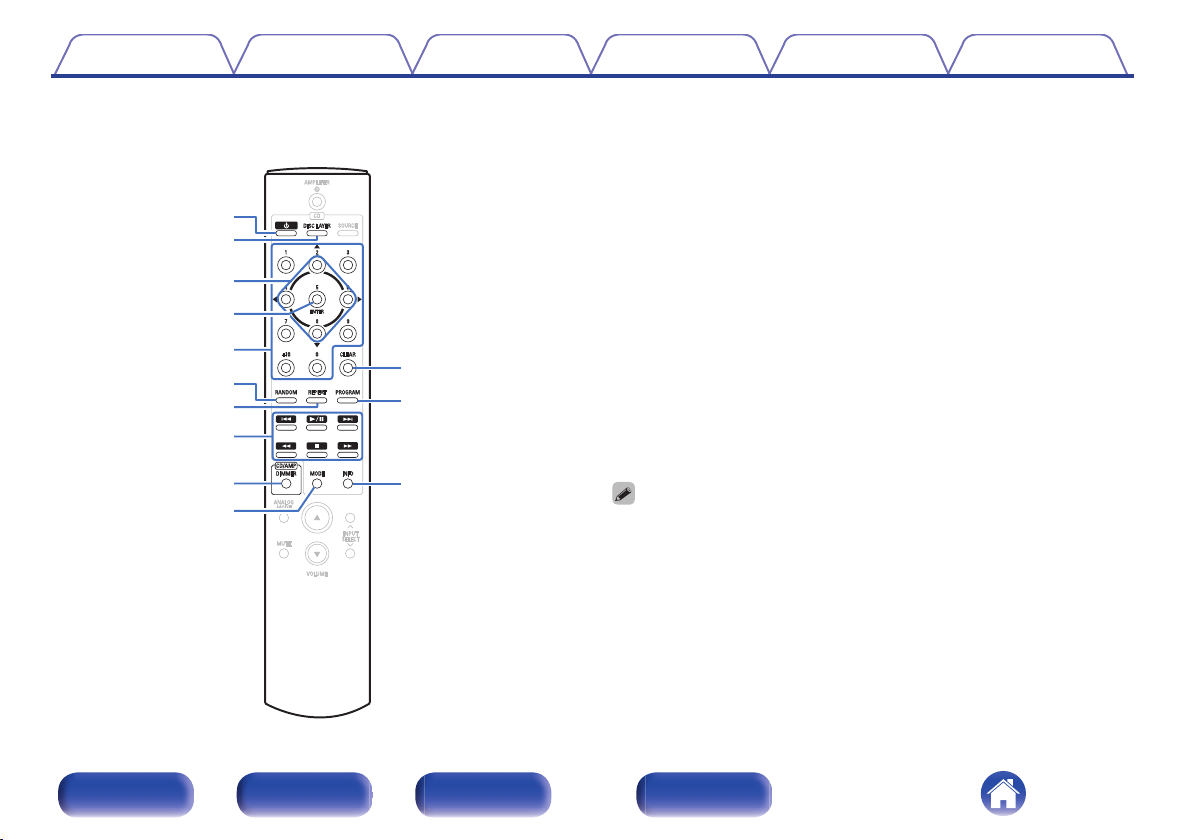

Управление CD-проигрывателем
Вы можете управлять CD-проигрывателем Denon.
Кнопка управления питанием (X)
A
Кнопка DISC LAYER
B
Кнопки курсора (uio p)
C
Кнопка ENTER
D
Кнопки с цифрами (0 – 9, +10)
E
Кнопка RANDOM
F
Кнопка REPEAT
G
Системные кнопки
H
Кнопка DIMMER
I
Кнопка MODE
J
Кнопка CLEAR
K
Кнопка PROGRAM
L
Кнопка информации (INFO)
M
Пульт дистанционного управления может не работать с некоторыми
0
продуктами.
Передняя
панель
Задняя
панель
Пульт дистанционного
12
управления
Предметный
указатель
Page 13
R
L
R
L
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
o
Содержание
Подсоединение акустической системы 14
Подключение устройства воспроизведения 18
Подключение записывающего устройства 19
Соединение с устройством с цифровыми аудиоразъемами
выхода 20
Подключение к ПК или Мас 21
Подключение предварительного усилителя 22
Подключение кабеля питания 23
ПРИМЕЧАНИЕ
Не включайте устройство в розетку, пока не будут подсоединены все
0
компоненты.
Не связывайте сетевые шнуры вместе с соединительными кабелями. Это
0
может привести к возникновению фона переменного тока или другим
помехам.
o

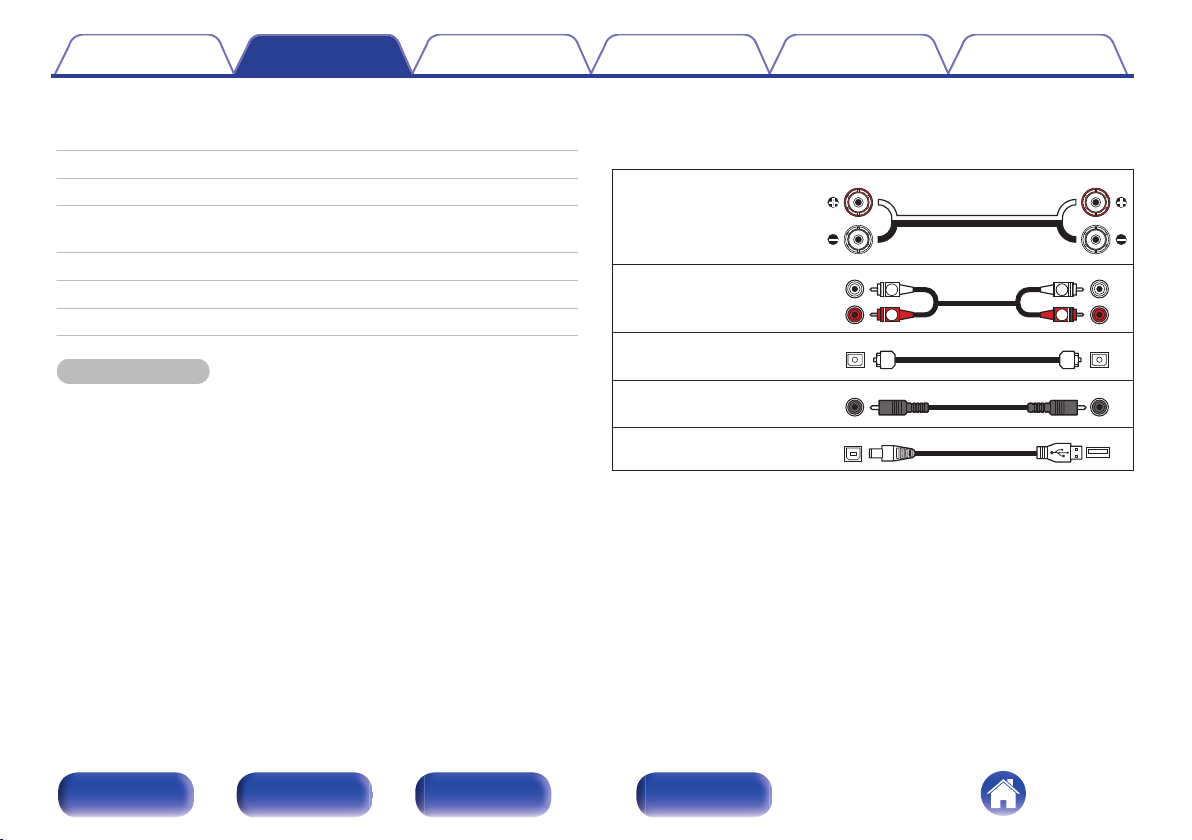

Кабели, используемые для подключения
К подключаемым устройствам используйте предназначенные им
кабели.
Кабель для колонок
Звуковой кабель
Оптический кабель
Коаксиальный цифровой
кабель
USB-кабель
Передняя
панель
Задняя
панель
Пульт дистанционного
13
управления
Предметный
указатель
Page 14
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Подсоединение акустической системы
ПРИМЕЧАНИЕ
Перед подключением акустической системы отключите шнур питания
0
устройства из розетки.
Выполняйте подсоединение таким образом, чтобы жилы кабелей
0
акустической системы не выступали из клеммы динамика. Возможно
срабатывание схемы защиты при соприкосновении центральных
проводников с задней панелью или при соприкосновении проводов + и друг с другом. (“Схема защиты” (v стр. 53))
Запрещается прикасаться к клеммам акустической системы при
0
включенном сетевом шнуре. Это может привести к поражению
электрическим током.

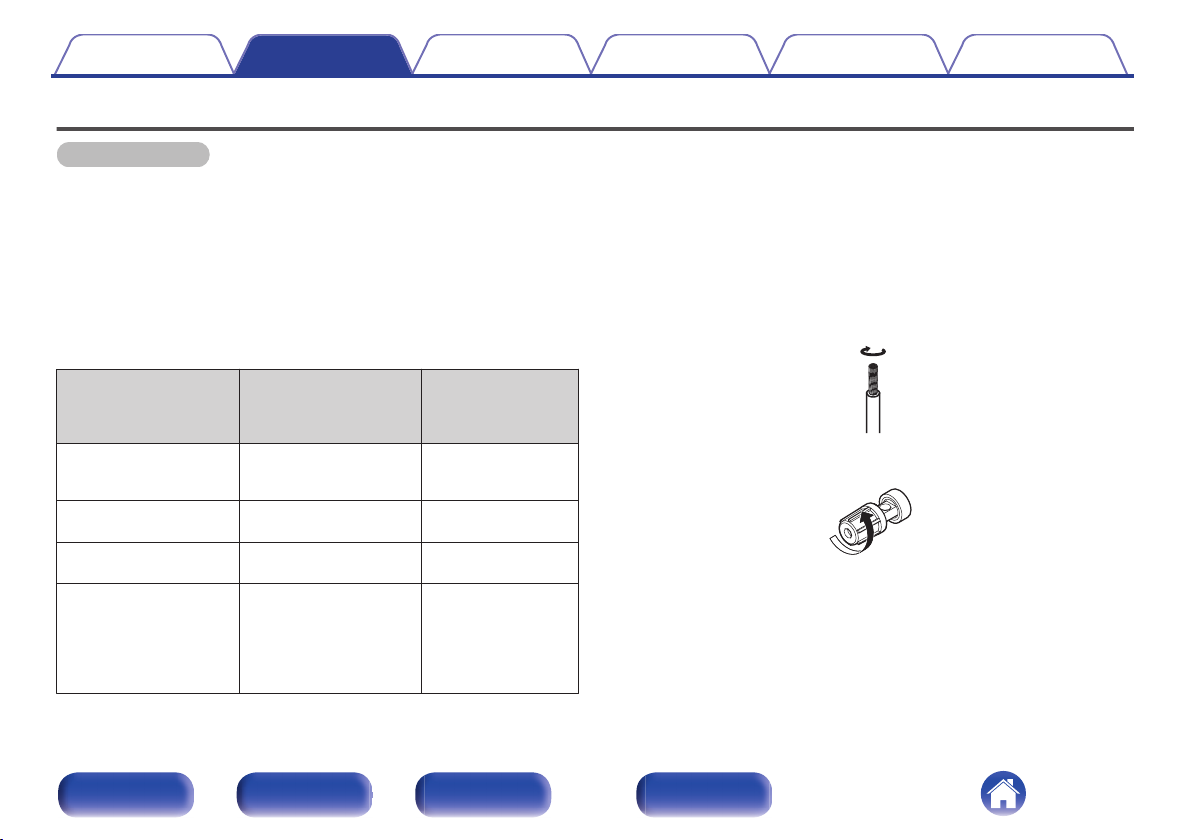

Для работы с усилителем используйте акустические системы с
0
сопротивлением, указанным в таблице ниже.
Клеммы динамиков,
используемые с
данным
устройством
SPEAKERS A
(Стандартное
подключение)
SPEAKERS B
SPEAKERS A и
SPEAKERS B
SPEAKERS A и
SPEAKERS B
(Соединение
посредством
раздвоенных
выводов)
Количество
подключенных
динамиков
2 (одна акустическая
система)
2 (одна акустическая
система)
4 (две акустические
системы)
2 (одна акустическая
система)
Динамик
Сопротивление
4 – 16 Ω/Ом
4 – 16 Ω/Ом
8 – 16 Ω/Ом
4 – 16 Ω/Ом
o
1
2
Подключение кабелей к акустической
системе
Внимательно проверьте левый (Л) и правый (П) каналы и
полярность + (красный) и – (черный) на колонках,
присоединенных к устройству, и подключите каналы в
соответствии с указанной маркировкой.
Срежьте около 10 мм изоляции с провода колонок, затем
или крепко скрутите сердечник провода, или
воспользуйтесь клеммами для подключения.
На колонках поверните разъемы для подключения
против часовой стрелки и немного ослабьте их.
Передняя
панель
Задняя
панель
Пульт дистанционного
14
управления
Предметный
указатель
Page 15
4.6 mm
7.5 mm
Содержание Подсоединения

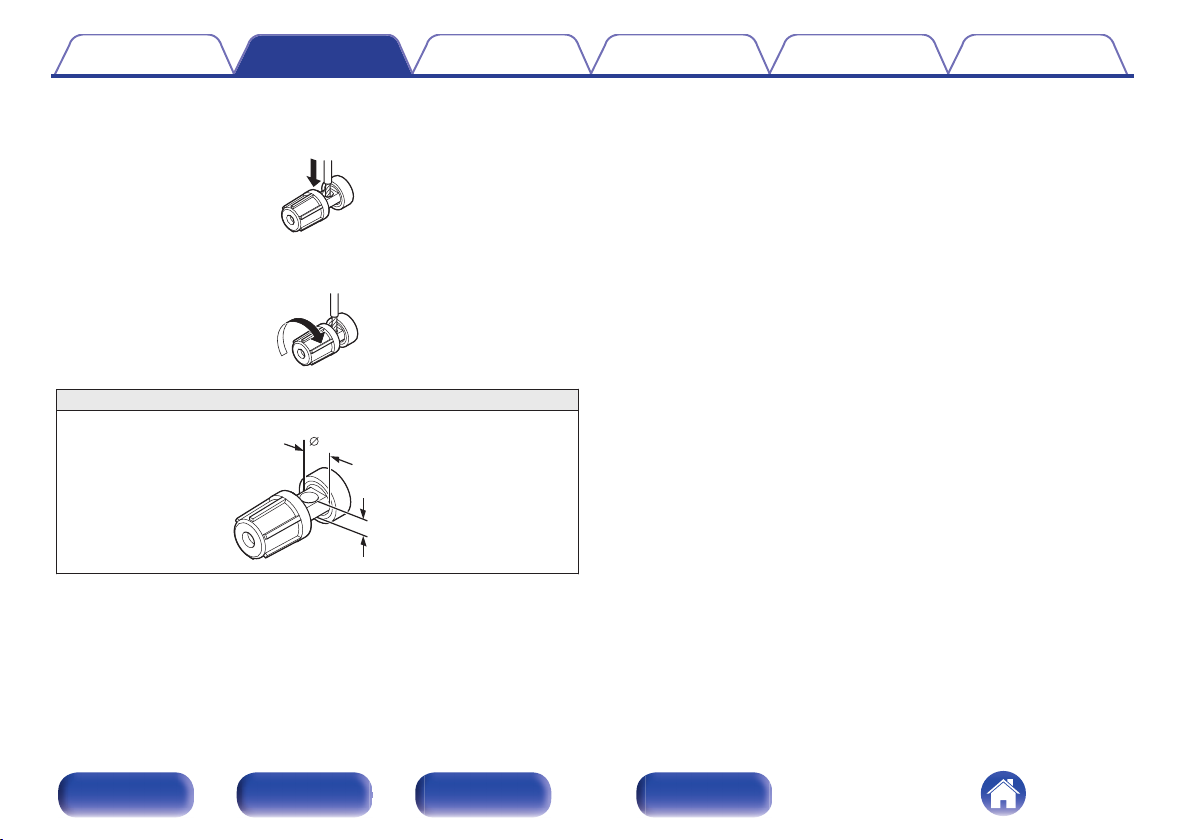

Вставьте многожильный провод кабеля динамиков
3
полностью в разъем динамиков.
На колонках поверните разъемы для подключения по
4
часовой стрелке и затяните их.
Размеры клеммы динамика
Воспроизведение
Установки Рекомендации Приложение
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
15
Предметный
указатель
Page 16
wqwq
(R) (L)
wqwq
(R) (L)
SPEAKERS A
SPEAKERS B
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Подключение динамиков
Данное устройство оснащено двумя наборами клемм динамиков (SPEAKER A и SPEAKER B). Один набор динамиков можно подключить к
каждому набору разъемов и в общем можно подключить два набора динамиков.
С клемм для подключения акустических систем SPEAKERS A и SPEAKERS B снимается один и тот же сигнал.
Если подключается только одна акустическая система, то можно использовать клеммы либо для SPEAKERS А, либо для SPEAKERS B.
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
16
Предметный
указатель
Page 17
wq
wq
HIGH
LOW
wq
wq
HIGH
LOW
Правый канал
(R)
Левый канал
(L)
Снимите перемычку
Снимите перемычку
Снимите перемычкуСнимите перемычку
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Соединение посредством раздвоенных выводов
Такое соединение ограничивает влияние интерференции сигналов ВЧ-динамиками (высокочастотные динамики) и НЧ-динамиками
(низкочастотные динамики), позволяя наслаждаться высококачественным воспроизведением.
При использовании акустических систем, допускающих раздельное подключение частот посредством раздвоенных выводов, соединяйте
средне- и высокочастотные клеммы c SPEAKERS A (или SPEAKERS B), а низкочастотные клеммы – с SPEAKERS B (или SPEAKERS A).
Передняя
панель
Задняя
панель
Пульт дистанционного
17
управления
Предметный
указатель
Page 18
AUDIO
OUT
L
R
AUDIO
OUT
LR
AUDIO
OUT
LR
GND
L
L
R
R
L
L
R
R
Сетевой
аудиоплеер
CD-проигры
ватель
Проигрыватель
виниловых
дисков
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Подключение устройства воспроизведения
К данному устройству можно подключать проигрыватели виниловых дисков, CD-проигрыватели и сетевые аудиоплееры.
Если установить “PHONO” в качестве источника входного сигнала устройства и случайно увеличить громкость без подключения
проигрывателя, из колонок может раздаваться фоновый шум.
Передняя
панель
Задняя
панель
ПРИМЕЧАНИЕ
Клемма заземления (SIGNAL GND) данного устройства не предназначена для
0
защиты заземления. Если данный разъем подсоединен при наличии большого
количества шума, шум можно уменьшить. Обратите внимание, что в зависимости от
проигрывателя виниловых дисков подключение заземления может вызвать
обратный эффект и увеличить шум. В таком случае необходимость подключения
заземления отсутствует.
Входные клеммы PHONO закорочены специальной вилкой. Снимите эту вилку для
0
подключения проигрывателя. Сохраните извлеченную закорачивающую вилку в
безопасном месте и не потеряйте ее.
Пульт дистанционного
18
управления
Предметный
указатель
Page 19
LR LR
AUDIO OUT
L
L
R
R
L
L
R
R
AUDIO IN
Записывающее устройство
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Подключение записывающего устройства
ПРИМЕЧАНИЕ
Не допускается установка коротко замкнутого контактного разъема в выходные разъемы для записи (AUDIO OUT RECORDER). Это может привести к
0
повреждению.
Передняя
панель
Задняя
панель
Пульт дистанционного
19
управления
Предметный
указатель
Page 20
COAXIAL
OUT
OPTICAL
OUT
CD-плеер/
спутниковый ресивер и т.д.
или
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение

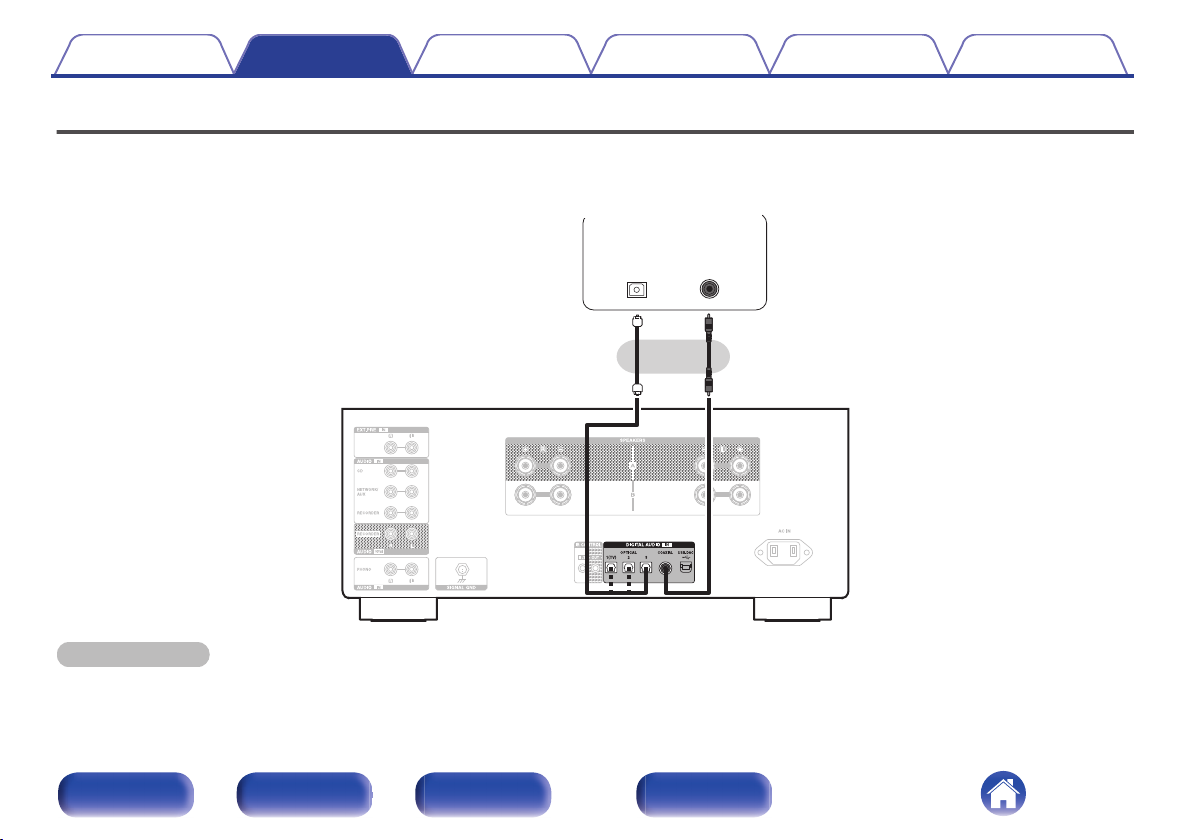

Соединение с устройством с цифровыми аудиоразъемами выхода
Используйте данное соединение для ввода цифровых аудиосигналов в данное устройство и их преобразования для воспроизведения с
помощью цифро-аналогового преобразователя данного устройства. (v стр. 29)
ПРИМЕЧАНИЕ
Линейные сигналы PCM с частотой дискретизации 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц или 192 кГц могут служить входными сигналами для этого устройства.
0
Не следует подавать на вход сигналы, отличные от PCM, например Dolby Digital, DTS и AAC. Это приведет к возникновению шумов и возможному повреждению
0
акустической системы.
Подберите оптический кабель в соответствии с формой терминала, к которому вы собираетесь его подключать.
0
Передняя
панель
Задняя
панель
Пульт дистанционного
20
управления
Предметный
указатель
Page 21
Кабель USB 2.0
(не входит в комплект поставки)
Ти п B
Компьютер, где установлен драйвер и
программное обеспечение аудиоплеера
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Подключение к ПК или Мас
При подключении компьютера через порт USB-DAC на задней панели данного устройства с помощью имеющегося в продаже USB-кабеля
подключения, данное устройство может использоваться в качестве цифро-аналогового преобразователя. (v стр. 29)
ПРИМЕЧАНИЕ
Перед тем как подключить данное устройство к компьютеру с помощью USB, установите драйвер программного обеспечения на компьютер. (v стр. 30)
0
Загрузите программный драйвер со страницы PMA-3000NE веб-сайта Denon.
0
Для подключения к компьютеру используйте кабель длиной не более 3 м.
0
Передняя
панель
Задняя
панель
Пульт дистанционного
21
управления
Предметный
указатель
Page 22
AUDIO
OUT
LR
R
R
L
L
Предварительный
усилитель
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение

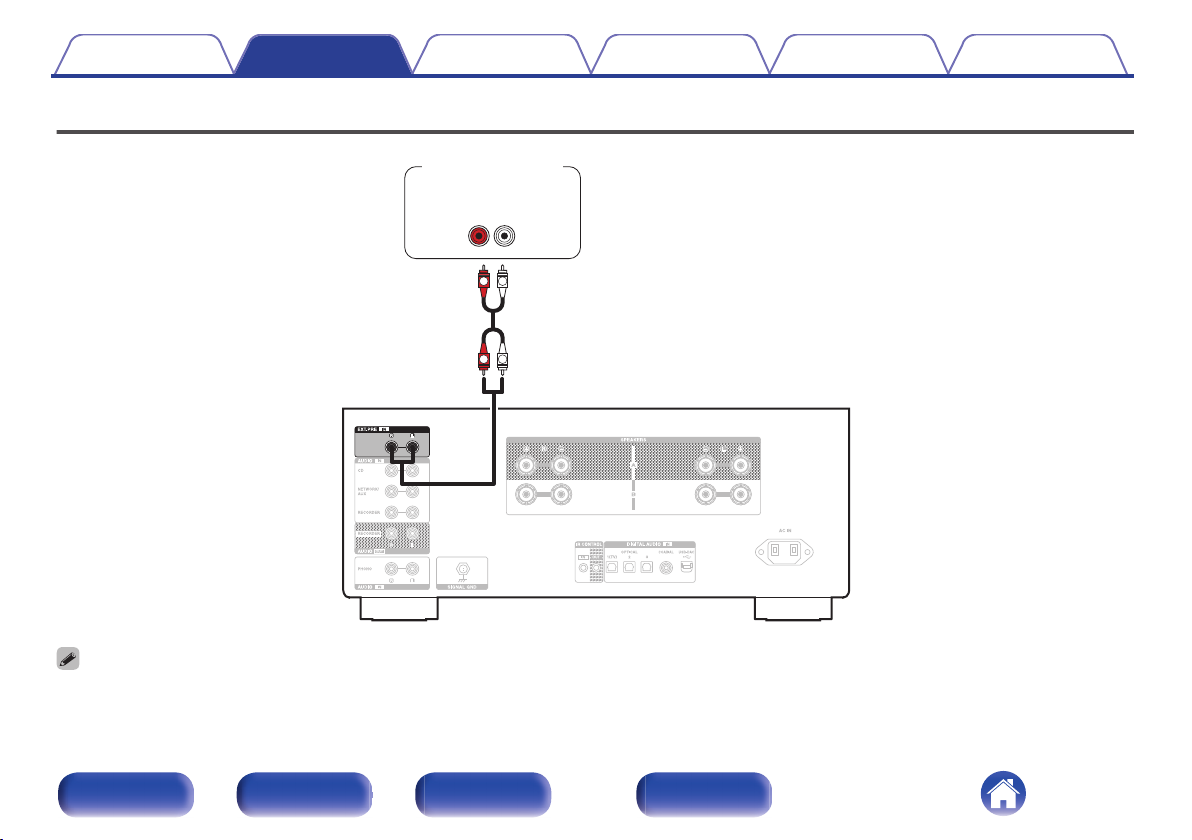

Подключение предварительного усилителя
Входные клеммы EXT.PRE закорочены специальной вилкой. Снимите эту вилку для подключения предварительного усилителя. Сохраните извлеченную
0
закорачивающую вилку в безопасном месте и не потеряйте ее.
Передняя
панель
Задняя
панель
Пульт дистанционного
22
управления
Предметный
указатель
Page 23
Кабель питания
(поставляется в комплекте)
К розеткам электросети в жилых
помещениях
(переменный ток 230 В, 50/60 Гц)
Содержание Подсоединения
Воспроизведение
Подключение кабеля питания
После подключения всех компонентов, включите устройство в розетку.
Установки Рекомендации Приложение
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
23
Предметный
указатель
Page 24
Содержание Подсоединения
o
Содержание
Включение питания 25
Переключение питания в режим ожидания 25
Выбор источника входного сигнала 26
Регулировка уровня громкости 26
Временное отключение звука (выключение звука) 26
Настройка тона и баланса 26
Регулировка яркости дисплея 27
Воспроизведение компакт-дисков 28
Подключение и воспроизведение с компьютера (USB-DAC) 29
Подключение и воспроизведение с цифрового устройства
(Coaxial/Optical 1/Optical 2/Optical 3) 38
Запись 39
Воспроизведение
Установки Рекомендации Приложение
Передняя
панель
Задняя
панель
Пульт дистанционного
24
управления
Предметный
указатель
Page 25
ANALOG
MODE
BALANCETREBLE
INPUT SELECTOR
VOLUMEBASS
X
SOURCE
DIRECT
Индикатор питания
AMPLIFIER
X
DIMMER
MUTE
ANALOG MODE
INPUT SELECT
VOLUME
df
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение

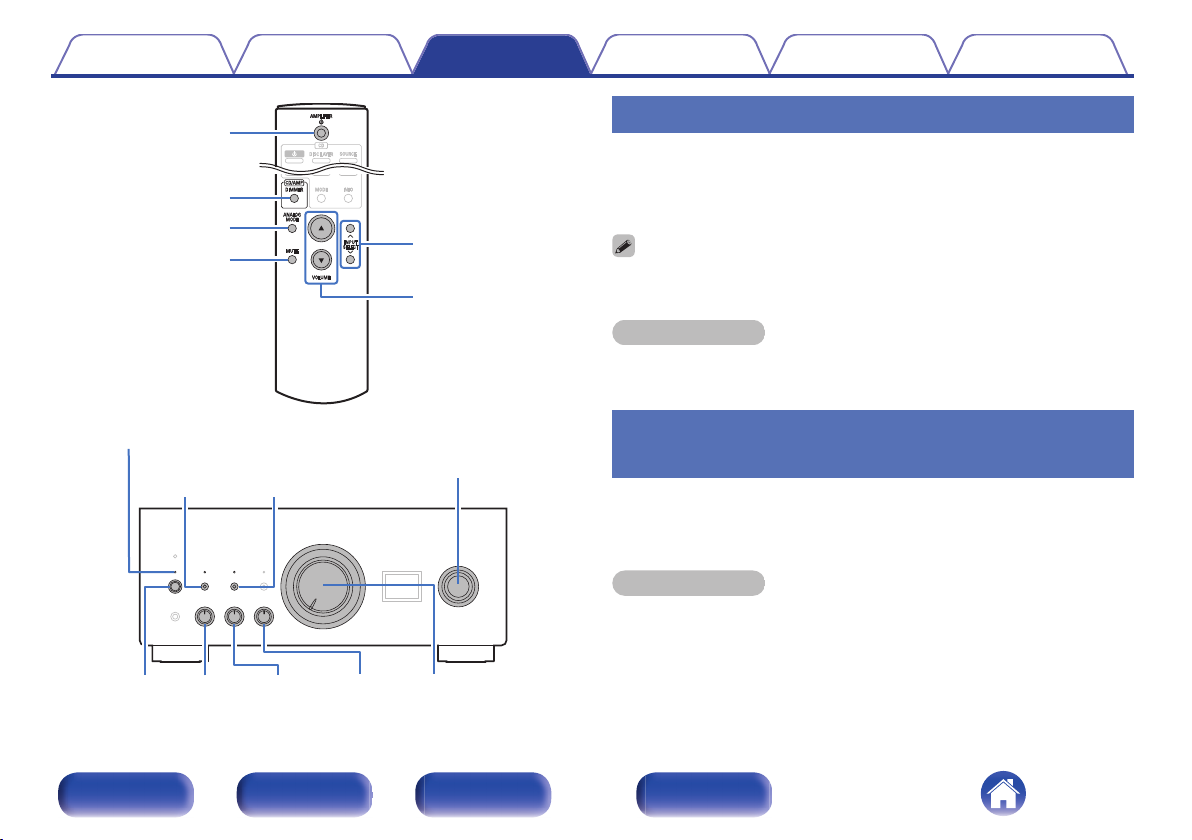

Включение питания
Нажмите на устройстве кнопку X, чтобы включить
1
питание.
Индикатор питания засветится зеленым.
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
Нажмите кнопку AMPLIFIER X на пульте дистанционного управления, чтобы
0
вывести устройство из режима ожидания.
ПРИМЕЧАНИЕ
Поверните регулятор громкости на главном устройстве, чтобы выбрать
0
самый низкий уровень громкости перед включением питания.
Переключение питания в режим
ожидания
Нажмите кнопку AMPLIFIER X.
1
Устройство переключится в режим ожидания.
ПРИМЕЧАНИЕ
Питание продолжает подаваться на некоторые цепи даже тогда, когда
0
питание находится в режиме ожидания. Перед тем как надолго уехать из
дома или отправиться в отпуск, нажмите X на основном блоке, чтобы
выключить питание, или выньте шнур питания из розетки.
25
Предметный
указатель
Page 26
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Выбор источника входного сигнала
Нажмите INPUT SELECT для выбора источника
1
входного сигнала для воспроизведения.
Выбранный источник входного сигнала отобразится на дисплее
устройства.
Источник входного сигнала также можно выбрать, повернув ручку INPUT
0
SELECTOR на основном блоке.
Регулировка уровня громкости
Нажмите кнопку VOLUME df для регулировки
1
уровня громкости.
Громкость также можно настроить, повернув регулятор VOLUME на
0
основном блоке.
Временное отключение звука (выключение
звука)
Нажмите кнопку MUTE.
1
На дисплее данного устройства отобразится индикация
“MUTE”.
Чтобы отменить беззвучный режим, отрегулируйте громкость или нажмите
0
кнопку MUTE еще раз.
Настройка тона и баланса
Нажмите кнопку SOURCE DIRECT на основном
1
блоке, чтобы выключить режим прямого источника.
Индикатор SOURCE DIRECT выключится.
Поверните регуляторы BASS, TREBLE и BALANCE на
2
основном блоке, чтобы отрегулировать тембр и
баланс.
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
26
Предметный
указатель
Page 27
Содержание Подсоединения
Воспроизведение
Регулировка яркости дисплея
Яркость дисплея можно отрегулировать, выбрав один из четырех
уровней. Выключение дисплея устраняет один из источников шума,
влияющих на качество звука, повышая качество воспроизведения
звука.

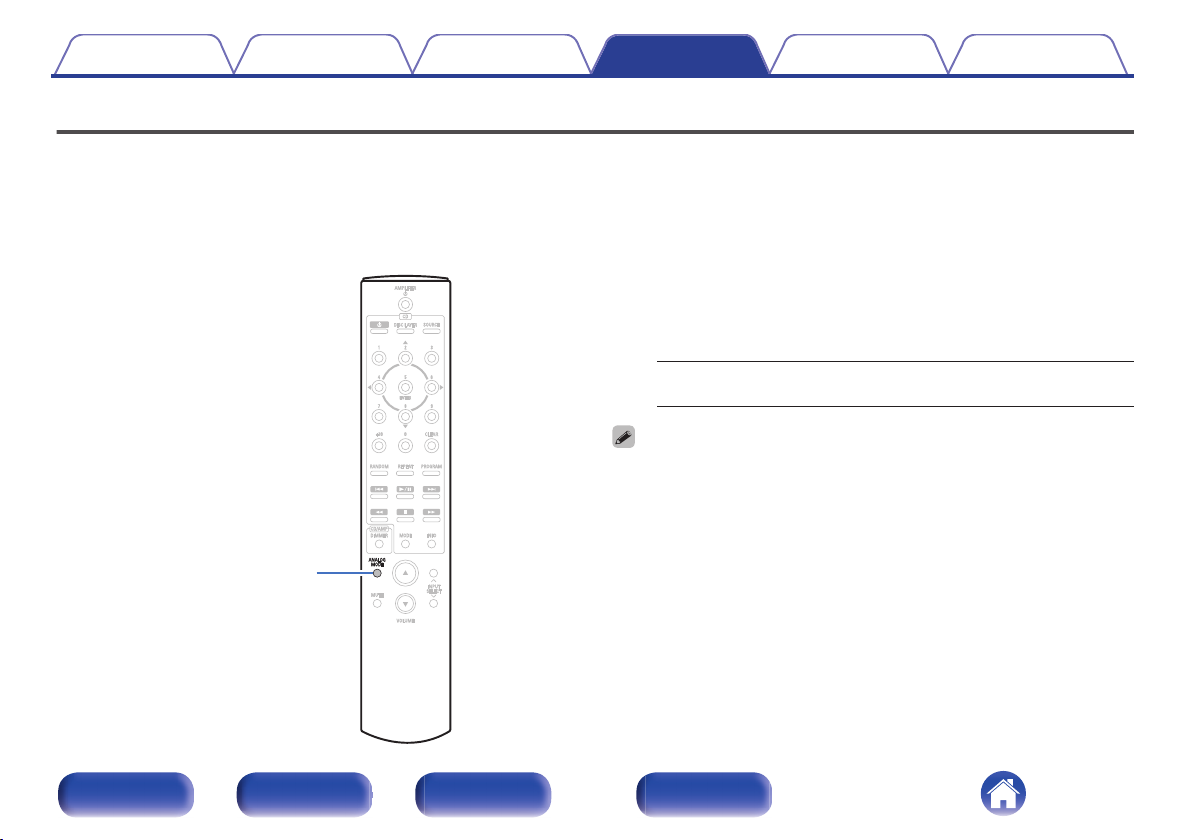

Нажмите кнопку DIMMER.
1
Каждый раз при нажатии кнопки яркость дисплея меняется.
0
Яркость дисплея по умолчанию установлена на максимальное значение.
0
С помощью кнопки DIMMER можно также управлять CD-проигрывателем
0
Denon. Таким образом, CD-проигрыватель можно использовать
одновременно с данным устройством. Если окажется, что у этих устройств
разные настройки, нажмите и удерживайте эту кнопку в течение 2 секунд,
чтобы установить на обоих устройствах настройки по умолчанию. Затем
задайте нужную настройку.
Установки Рекомендации Приложение
Передняя
панель
Задняя
панель
Пульт дистанционного
27
управления
Предметный
указатель
Page 28
Содержание Подсоединения
Воспроизведение
Воспроизведение компакт-дисков
В этом разделе в качестве примера взято воспроизведение компактдиска.
Нажмите INPUT SELECT, чтобы переключить
1
источник входного сигнала на “CD”.
На дисплее данного устройства отобразится индикация “CD”.
Включите воспроизведение компакт-диска.
2
Нажмите кнопку VOLUME df для регулировки
3
уровня громкости.
o
Воспроизведение в режиме прямого
источника
Сигнал не проходит через схемы регулирования тембра (BASS,
TREBLE и BALANCE), что при воспроизведении обеспечивает
более качественный звук.
Нажмите кнопку SOURCE DIRECT на основном
1
блоке, чтобы включить режим прямого источника.
Загорится индикатор SOURCE DIRECT.
Установки Рекомендации Приложение
Воспроизведение в аналоговом режиме
o
Если аналоговый режим включен для воспроизведения
аналогового источника (PHONO, CD, NET/AUX, RECORDER,
EXT.PRE), питание на цифровой вход и дисплей не подается. Это
позволяет насладиться высоким качеством звучания при
воспроизведении без помех, создаваемых в цепи цифрового
управления.
Нажмите ANALOG MODE, чтобы включить
1
аналоговый режим.
Загорится индикатор ANALOG MODE.
Нажмите кнопку ANALOG MODE, чтобы выбрать значение
0
“ANALOG MODE Off”, “ANALOG MODE 1” или “ANALOG
MODE 2”.
ANALOG MODE Off: Аналоговый режим не используется.
ANALOG MODE 1:
ANALOG MODE 2:
Источник цифрового входного сигнала (COAXIAL, OPTICAL 1/2/3, USB-DAC)
0
нельзя выбрать при включенном аналоговом режиме.
Источник входного сигнала автоматически переключается на CD, если
0
аналоговый режим включен во время воспроизведения источника
цифрового входного сигнала (COAXIAL, OPTICAL 1/2/3, USB-DAC).
Связь между данным устройством и компьютером отключена, если включен
0
аналоговый режим, когда компьютер подключен к входному разъему USBDAC данного устройства. Если устройство не сможет подключиться к
компьютеру после повторного выключения аналогового режима,
отсоедините и повторно подсоедините кабель USB или перезапустите
аудиопроигрыватель на компьютере.
При переключении аналогового режима цепь приглушения звука
0
активируется примерно на 5 секунд.
Выключается питание цепи цифрового
входа.
Выключается питание цепи цифрового
входа и дисплей.
Передняя
панель
Задняя
панель
Пульт дистанционного
28
управления
Предметный
указатель
Page 29
Содержание
Подсоединения
Воспроизведение
Подключение и воспроизведение с
компьютера (USB-DAC)
Вы можете наслаждаться высококачественным воспроизведением
звука из цифроаналогового преобразователя, встроенного в данное
устройство, передавая на него музыкальные файлы с компьютера по
кабелю USB.
Перед тем как подключить это устройство к компьютеру с
0
помощью USB, установите драйвер программного обеспечения на
ваш компьютер.
Для ОС Mac драйверы не нужно устанавливать.
0
Вы также можете пользоваться любым продаваемым или
0
скачиваемым программным обеспечением плеера для
воспроизведения файлов на своем компьютере.
o
Компьютер (системные требования)
ОС
Windows 10 или Windows 11
0
macOS 13 или 14
0
USB
USB 2.0: высокоскоростной USB/аудиокласс USB, вер. 2.0
0
ПРИМЕЧАНИЕ
Работа данного устройства была проверена нами с использованием
0
системные требования, но это не гарантирует работу всех систем.
Установки Рекомендации Приложение
DSD является зарегистрированным товарным знаком.
0
Microsoft, Windows 10 и Windows 11 являются либо
0
зарегистрированными товарными марками, либо товарными
марками корпорации Microsoft в США и/или других странах.
ASIO является товарным знаком и программным обеспечением
0
Steinberg Media Technologies GmbH.
Apple, Macintosh и macOS являются товарными знаками
0
компании Apple Inc., зарегистрированными в США и других
странах.
ОС
Windows
macOS
Установка специального драйвера (v стр. 30)
Настройки аудиоустройства (v стр. 36)
Передняя
панель
Задняя
панель
Пульт дистанционного
29
управления
Предметный
указатель
Page 30
q
w
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Установка специального драйвера
o
(только для ОС Windows)
n
Установка драйвера программного обеспечения
Отсоедините кабель USB, соединяющий компьютер
1
и данное устройство.
Драйвер невозможно правильно установить, если ваш
0
компьютер подключен к устройству с помощью кабеля USB.
Если устройство подключено к компьютеру с помощью
0
кабеля USB и компьютер включен перед установкой,
отсоедините кабель USB и перезагрузите компьютер.
Загрузите на ПК специальный драйвер из раздела
2
“Download” на странице PMA-3000NE веб-сайта
Denon.
Распакуйте загруженный файл и дважды щелкните
3
файл exe.
Установите драйвер.
4
Выберите язык, используемый во время установки.
A
Щелкните “OK”.
B
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
30
Предметный
указатель
Page 31
e
t
r
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
На дисплее появится меню мастера. Щелкните “Next”.
C
Прочтите Договор лицензирования программного
D
обеспечения и щелкните “I accept the terms in the License
Agreement.”.
Щелкните “Next”.
E
Передняя
панель
Задняя
панель
Пульт дистанционного
31
управления
Предметный
указатель
Page 32
y
u
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение

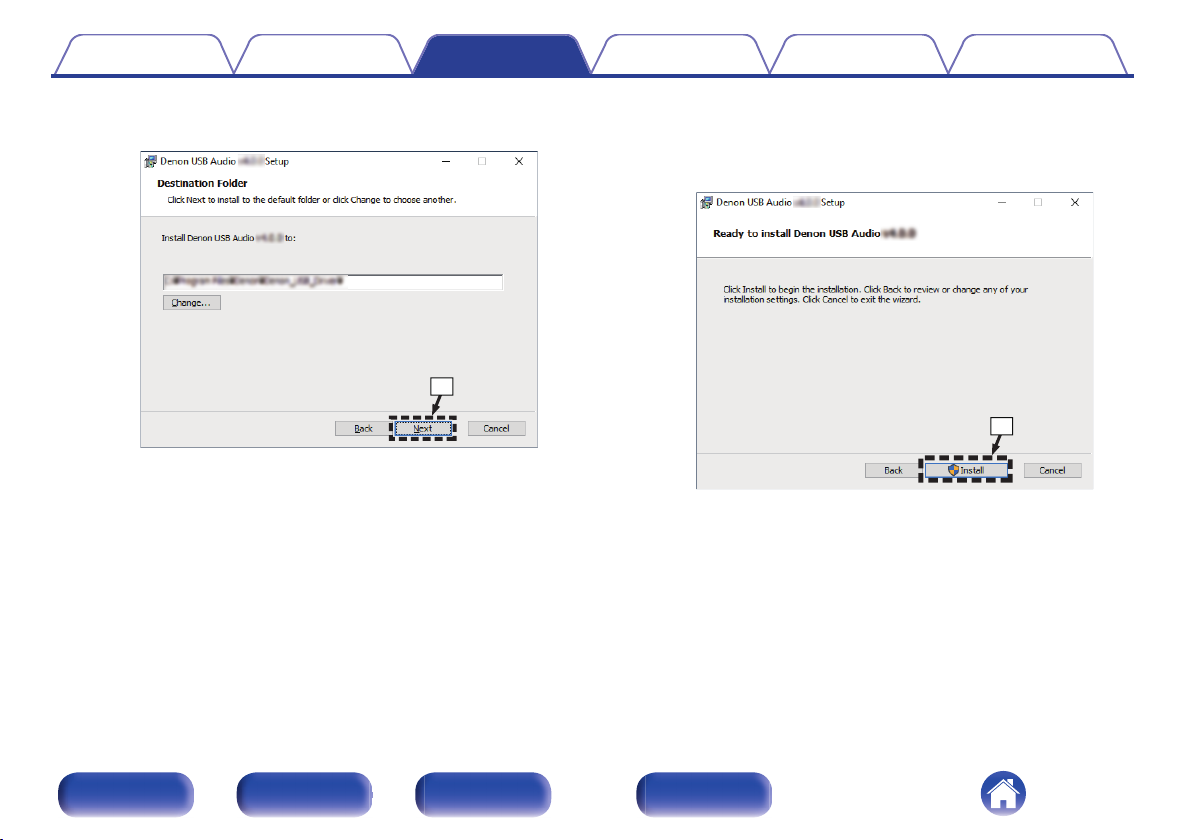

Выберите место установки и нажмите “Next”.
F
Щелкните “Install” в начальном диалоговом окне установки.
G
Установка начинается. Не выполняйте никаких операций
0
на компьютере, пока установка не завершиться.
Передняя
панель
Задняя
панель
Пульт дистанционного
32
управления
Предметный
указатель
Page 33
i
Содержание Подсоединения

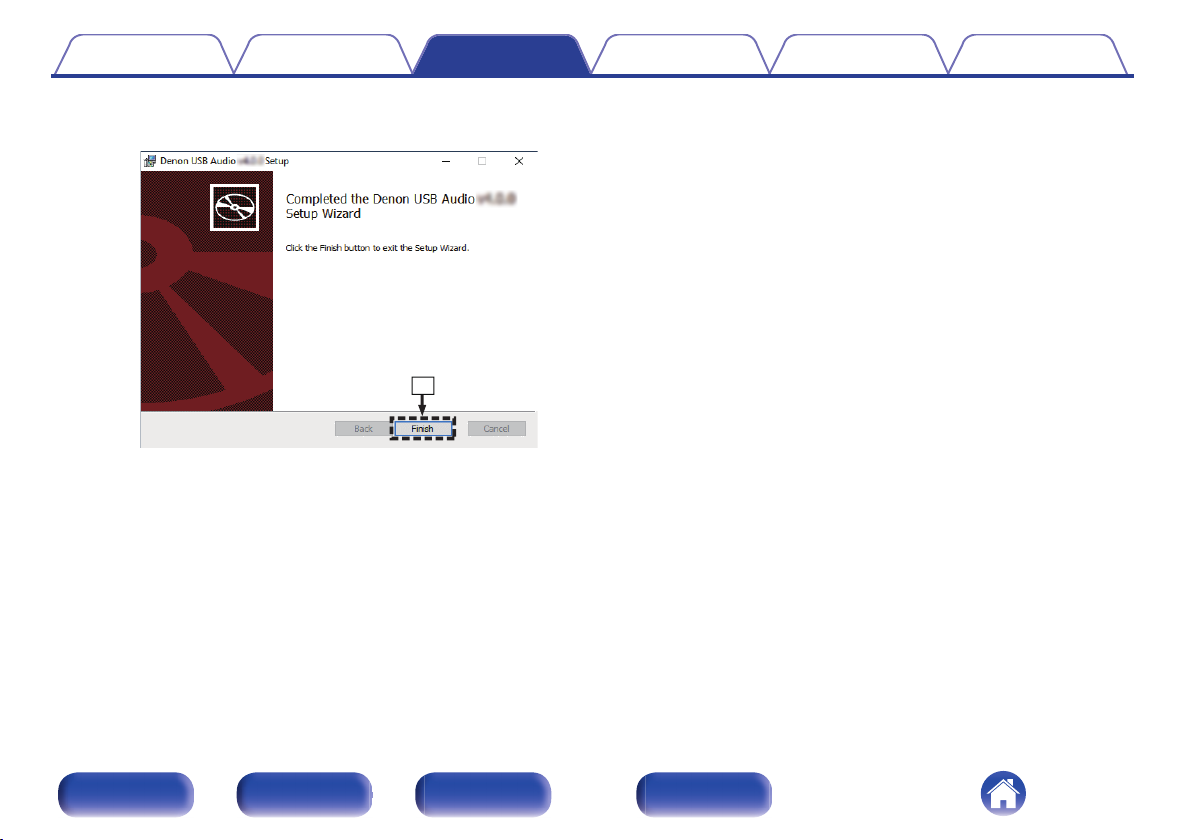

По завершении установки щелкните “Finish”.
H
Когда питание устройства выключено, подключите
5
устройство к компьютеру с помощью кабеля USB
(не входит в комплект поставки).
Дополнительные сведения о соединениях см. в разделе
0
“Подключение к ПК или Мас” (v стр. 21).
Воспроизведение
Установки Рекомендации Приложение
Нажмите кнопку X на данном устройстве.
6
7
8
Когда питание устройства включено, компьютер
0
автоматически находит его и подключается к нему.
Нажмите кнопку INPUT SELECT, чтобы выбрать
источник входного сигнала “USB-DAC”.
Проверка установленного драйвера.
Откройте “Панель управления” на компьютере.
A
Отображается список настроек панели управления.
0
Щелкните “Звук”.
B
Появится окно меню звука.
0
Убедитесь, что рядом с “Устройство по умолчанию” в
C
разделе “PMA-3000NE” вкладке “Воспроизведение” есть
галочка.
Если галочкой отмечено другое устройство, щелкните
0
“PMA-3000NE” и “По умолчанию”.
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
33
Предметный
указатель
Page 34
q
PMA-3000NE
w
e
r
t
Содержание Подсоединения
Проверка аудиовыхода.
9
Выводит TEST-сигнал с компьютера и проверяет аудиовыход
функции USB-DAC.
Выберите “PMA-3000NE” и нажмите “Свойства”.
A
Появится окно “Свойства”.
0
Воспроизведение
Установки Рекомендации Приложение
Щелкните вкладку “Дополнительно”.
B
Выберите частоту дискретизации и скорость передачи
C
данных, применяемые к цифро-аналоговому
преобразователю.
Рекомендуется выбрать “2 канал, 32 бит, 192000 Гц
0
(Студийная запись)”.
Щелкните “Применить”.
D
Щелкните “Проверка”.
E
Убедитесь, что данное устройство воспроизводит звук,
0
выводимый с компьютера.
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
34
Предметный
указатель
Page 35
Содержание
Подсоединения
Воспроизведение
ПРИМЕЧАНИЕ
Специальный драйвер должен быть установлен на ПК до того, как
0
устройство будет подключено к ПК. Воспроизведение не будет работать
надлежащим образом при подключении компьютера до установки
специального драйвера.
Этот режим может не поддерживаться некоторыми конфигурациями
0
оборудования и программного обеспечения.
Для воспроизведения файлов с частотой дискретизации 352,8 кГц/384 кГц с
0
понижением дискретизации требуется программное обеспечение
проигрывателя, поддерживающее драйвер ввода-вывода потоковых
аудиоданных Audio Stream Input Output (ASIO). Проверьте программное
обеспечение проигрывателя, прежде чем воспроизводить файлы,
использующие драйвер ASIO.
При возникновении трудностей с воспроизведением звука с компьютера с
0
помощью данного устройства см. раздел FAQ (Часто задаваемые вопросы)
на веб-сайте www.denon.com. Кроме того, посетите страницу службы
поддержки используемого аудиопроигрывателя.
Установки Рекомендации Приложение
Передняя
панель
Задняя
панель
Пульт дистанционного
35
управления
Предметный
указатель
Page 36
⑥
PMA-3000NE
PMA-3000NE
Содержание
o
Настройки аудиоустройства (только на
Подсоединения
Воспроизведение
macOS)
Когда питание устройства выключено, подключите устройство к
A
Mac с помощью кабеля USB (не входит в комплект поставки).
Процедура подключения приведена в разделе “Подключение
0
ПК или Mac”. (v стр. 21)
Нажмите кнопку X.
B
Нажмите кнопку INPUT SELECT, чтобы выбрать источник
C
входного сигнала “USB-DAC”.
Переместите курсор к “Переход” на экране компьютера, а затем
D
кликните “Утилиты”.
Отображен сервисный список.
0
Дважды щелкните “Настройка Audio-MIDI”.
E
Появится окно “Аудиоустройства”.
0

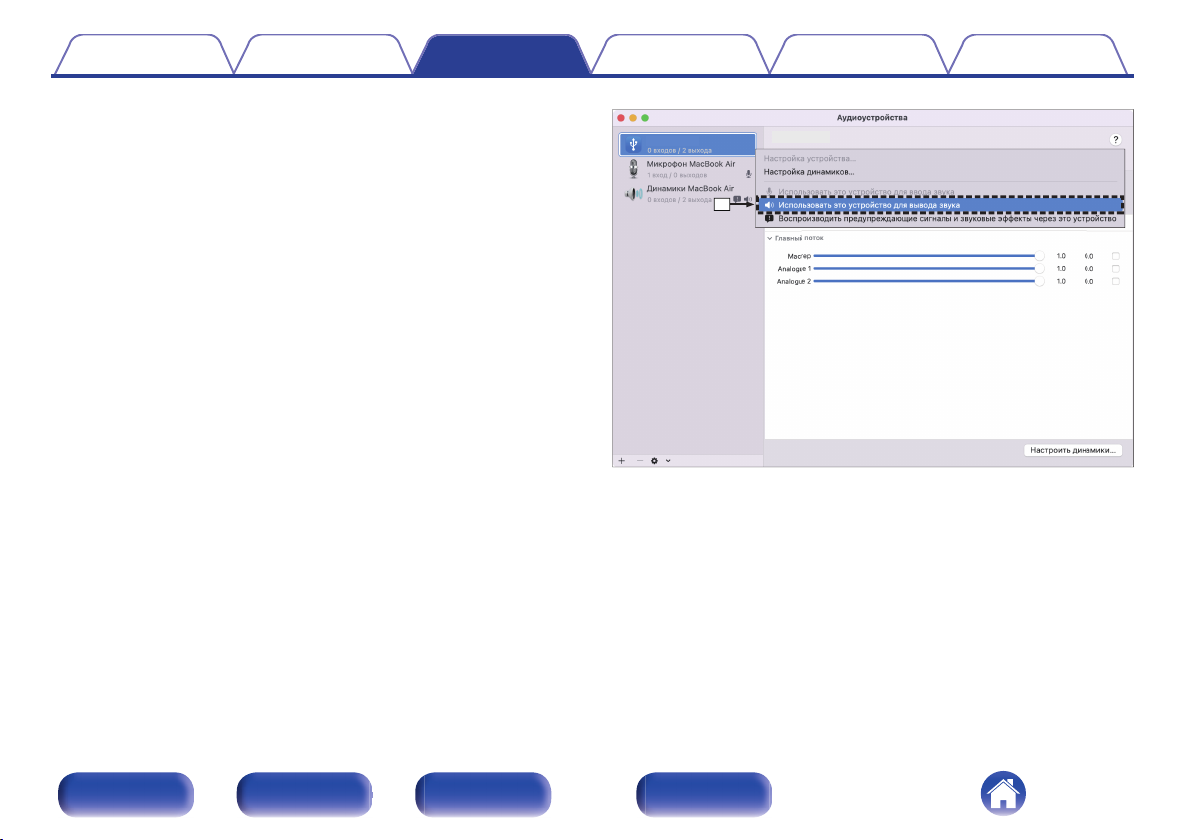

Щелкните правой кнопкой мыши “PMA-3000NE” и проверьте, что
F
параметр “Использовать это устройство для вывода звука”
отмечен галочкой.
Если отмечено другое устройство, выберите и щелкните правой
0
кнопкой мыши “PMA-3000NE”, а затем выберите “Использовать
это устройство для вывода звука”.
Установки Рекомендации Приложение
Передняя
панель
Задняя
панель
Пульт дистанционного
36
управления
Предметный
указатель
Page 37
⑦
PMA-3000NE
PMA-3000NE
Содержание Подсоединения

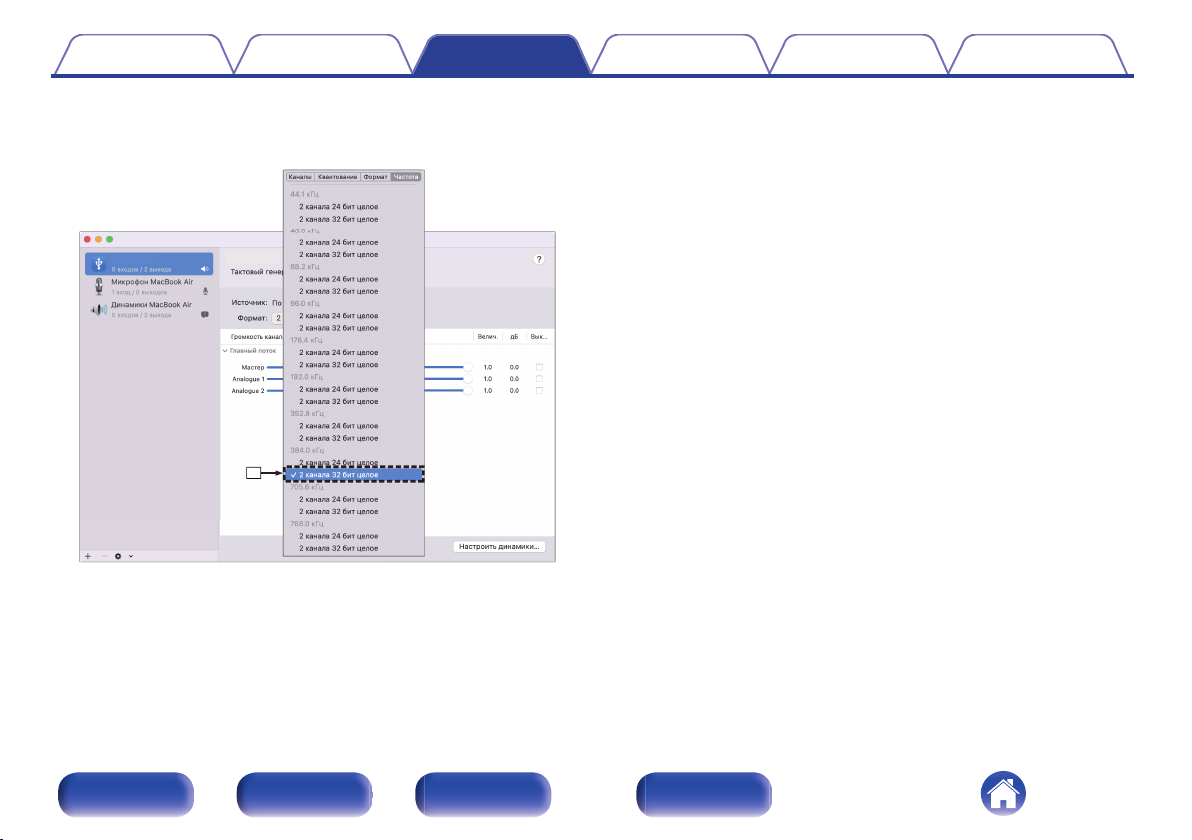

Выберите формат “PMA-3000NE”.
G
Обычно рекомендуется установить формат “2 канала 32 бит
0
целое 384.0 кГц”.
Воспроизведение
Установки Рекомендации Приложение
o
Воспроизведение
Установите программное обеспечение любимого плеера на
компьютер заранее.
Это устройство следует подсоединять к компьютеру, используя
порт USB-DAC на задней панели. (v стр. 21)
Нажмите INPUT SELECT, чтобы переключить
1
источник входного сигнала на “USB-DAC”.
Начните воспроизведение в программном обеспечении плеера
на компьютере.
Если частоту дискретизации невозможно определить,
0
отобразится “Unlocked”.
“Unsupported” отображается, когда входящие аудиосигналы
0
не поддерживаются этим устройством.
Завершитв Настройка Audio-MIDI.
H
Передняя
панель
Задняя
панель
Пульт дистанционного
37
управления
Предметный
указатель
Page 38
Содержание Подсоединения
o
Технические характеристики
Воспроизведение
поддерживаемых форматов аудио
См. “Цифро-аналоговый преобразователь” (v стр. 52).
ПРИМЕЧАНИЕ
Выполните на компьютере такие действия, как воспроизведение и
0
остановка воспроизведения. В это время работа с кнопками на устройстве и
пульте дистанционного управления будет невозможна.
При использовании устройства в качестве цифро-аналогового
0
преобразователя, вывод звуковых сигналов не будет осуществляться через
динамики компьютера.
Если компьютер отсоединен от устройства во время работы программы
0
воспроизведения музыки, это приложение может перестать отвечать на
запросы. Всегда завершайте работу программного обеспечения для
воспроизведения перед отсоединением компьютера.
При возникновении ошибки на компьютере, отсоедините USB-кабель и
0
перезагрузите компьютер.
Частота дискретизации программного обеспечения для воспроизведения
0
музыки и частота дискретизации, отображаемая на устройстве, могут
различаться.
Для подключения к компьютеру используйте кабель длиной не более 3 м.
0
Установки Рекомендации Приложение
Подключение и воспроизведение с
цифрового устройства (Coaxial/Optical 1/
Optical 2/Optical 3)
Подключите цифровое устройство к данному
1
устройству. (v стр. 20)
Нажмите кнопку INPUT SELECT, чтобы переключить
2
источник входного сигнала на “COAXIAL” или
“OPTICAL 1/2/3”.
Если частоту дискретизации невозможно определить,
0
отобразится “Unlocked”.
“Unsupported” отображается, когда входящие аудиосигналы
0
не поддерживаются этим устройством.
Технические характеристики
o
поддерживаемых форматов аудио
См. “Цифро-аналоговый преобразователь” (
ПРИМЕЧАНИЕ
Не следует подавать на вход сигналы, отличные от PCM, например Dolby
0
Digital, DTS и AAC. Это приведет к возникновению шумов и возможному
повреждению акустической системы.
v стр. 52).
Передняя
панель
Задняя
панель
Пульт дистанционного
38
управления
Предметный
указатель
Page 39
Содержание Подсоединения
Воспроизведение
Запись
Аудиосигналы, входящие в данное устройство, можно вывести на
внешнее устройство записи. При записи звука из устройства
воспроизведения, подключенного к данному устройству, звук можно
записать с помощью устройства воспроизведения все еще
подключенного к данному устройству.
Нажмите на устройстве кнопку X, чтобы включить
1
питание.
Нажмите кнопку INPUT SELECT, чтобы
2
переключиться на источник входного сигнала, с
которого требуется выполнить запись.
Выбранный источник входного сигнала отобразится на дисплее
устройства.
Начнется запись.
3
Сведения о необходимых действиях см. в руководстве
0
пользователя записывающего устройства.
Когда данное устройство находится в режиме ожидания, звук не выводится
0
через разъемы AUDIO OUT RECORDER.
Установки Рекомендации Приложение
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
39
Предметный
указатель
Page 40
ANALOG MODE
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Настройка функции автовоспроизведения на ТВ
Произведите настройку данного устройства при воспроизведении
звука с телевизора. При включении телевизора данное устройство
включается, а источник входного сигнала автоматически
переключается на “OPTICAL 1”, “OPTICAL 2”, “OPTICAL 3” или
“COAXIAL”, чтобы через данное устройство можно было
воспроизводить звук с телевизора. Установите в соответствии с
разъемом на данном устройстве для подключения телевизора.

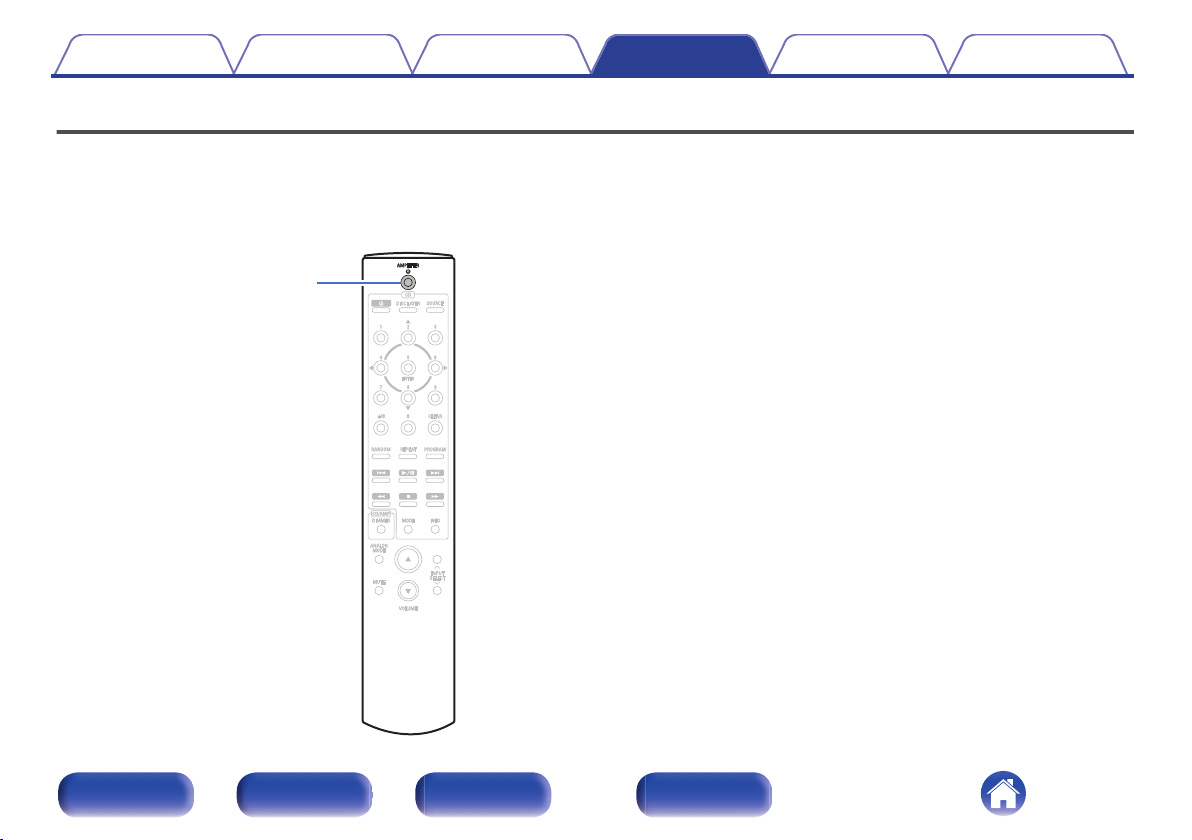

Нажмите и удерживайте кнопку ANALOG MODE на
1
пульте дистанционного управления в течение 5
секунд или более.
Отобразится текущая настройка.
Нажмите ANALOG MODE на пульте дистанционного
2
управления, чтобы выбрать настройку.
Настройка меняется при каждом нажатии ANALOG MODE на
0
пульте дистанционного управления.
OPTICAL 1 / OPTICAL 2 / OPTICAL 3 / COAXIAL / Off
(По умолчанию: OPTICAL 1)
Если для аналогового режима выбрано “ANALOG MODE 1” или “ANALOG
0
MODE 2”, функция автовоспроизведения на ТВ не работает. (v стр. 28)
В зависимости от вашего телевизора функция автовоспроизведения на ТВ
0
может не работать.
Данное устройство не выключается автоматически при выключении
0
телевизора.
Функция автовоспроизведения на ТВ работает, когда на данное устройство
0
подается аудиосигнал, но если частота дискретизации входного
аудиосигнала составляет 88,2 кГц или более, функция автовоспроизведения
на ТВ не работает. Телевизоры обычно выдают аудиосигналы 48 кГц, то
есть, функция автовоспроизведения на ТВ будет работать, но если
подключить устройство, выдающее аудиосигнал 88,2 кГц или более, и
попробовать использовать его, функция автовоспроизведения на ТВ может
не работать.
Передняя
панель
Задняя
панель
Пульт дистанционного
40
управления
Предметный
указатель
Page 41
AMPLIFIER
X
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Настройка автоматического режима ожидания
При бездействии устройства в течение 15 минут (когда отсутствует
подача звука) его можно настроить на автоматическое переключение в
режим ожидания (Автоматический режим ожидания).
Автоматический переход в режим ожидания установлен по
умолчанию.
Для включения и выключения нажмите кнопку
1
AMPLIFIER X и удерживайте в течение 5 секунд или
более.
При каждом включении и выключении состояние дисплея
изменяется следующим образом.
Когда режим автоматического перехода в режим ожидания
0
включен: отображается “AutoStby On”.
Когда режим автоматического перехода в режим ожидания
0
выключен: отображается “AutoStby Off”.
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
41
Предметный
указатель
Page 42
Содержание Подсоединения
Содержание
o
Воспроизведение
Установки Рекомендации Приложение
Рекомендации
Я хочу самостоятельно отрегулировать тембр 43
Я хочу, чтобы при воспроизведении точно передавалось
исходное звучание 43
Я хочу насладиться высоким качеством звучания аналогового
источника входного сигнала 43
Я хочу использовать динамики, поддерживающие соединение
с двумя проводами 43
Я хочу использовать данное устройство в качестве усилителя
мощности 43
Устранение неполадок
Питание не включается/питание выключено 45
Не работает пульт дистанционного управления 47
На дисплее устройства нет изображения 47
Нет звука 48
Параметры звука не соответствуют желаемым 48
Звук прерывается или возникает шум 49
Не воспроизводятся музыкальные файлы на PC или Mac 50
Невозможно запустить воспроизведение аудио с цифровых
устройств (коаксиальные/оптические) 51
Источник входного сигнала переключается на “Optical 1”,
“Optical 2”, “Optical 3” или “Coaxial” 51
Передняя
панель
Задняя
панель
Пульт дистанционного
42
управления
Предметный
указатель
Page 43
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Рекомендации
Я хочу самостоятельно отрегулировать тембр
Чтобы отрегулировать звук согласно своим предпочтениям, воспользуйтесь регуляторами BASS, TREBLE и BALANCE. (v стр. 26)
0
Я хочу, чтобы при воспроизведении точно передавалось исходное звучание
Включите режим прямого источника. (v стр. 28)
0
Я хочу насладиться высоким качеством звучания аналогового источника входного сигнала
Включите аналоговый режим. (v стр. 28)
0
Я хочу использовать динамики, поддерживающие соединение с двумя проводами
Данное устройство совместимо с соединениями с двумя проводами. Наслаждайтесь высококачественным воспроизведением при
0
использовании соединений с двумя проводами. (v стр. 17)
Я хочу использовать данное устройство в качестве усилителя мощности
Подключите предварительный усилитель к разъемам EXT.PRE IN данного устройства. (v стр. 22)
0
Передняя
панель
Задняя
панель
Пульт дистанционного
43
управления
Предметный
указатель
Page 44
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Устранение неполадок
В случае возникновения неполадок, прежде всего, проверьте следующее:
1. Правильно ли выполнены подсоединения?
2. Выполняется ли управление устройством в соответствии с руководством пользователя?
3. Работает ли остальная аппаратура надлежащим образом?
Если данное устройство не работает надлежащим образом, проверьте соответствующие признаки в данном разделе.
Если признаки не соответствуют каким-либо из описанных здесь, обратитесь к своему дилеру, поскольку это может быть связано с
неполадкой в данном устройстве. В таком случае, немедленно отсоедините устройство от электросети и обратитесь в магазин, в котором Вы
приобрели данное устройство.
Передняя
панель
Задняя
панель
Пульт дистанционного
44
управления
Предметный
указатель
Page 45
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Питание не включается/питание выключено
Устройство не включается.
Проверьте надежность подсоединения вилки сетевого шнура к розетке электросети. (v стр. 23)
0
Устройство автоматически выключается.
Включен автоматический ждущий режим. Когда проходит приблизительно 15 минут без подачи звука и работы устройства, данное
0
устройство автоматически переключится в режим ожидания. Чтобы выключить автоматический режим ожидания, нажмите кнопку
AMPLIFIER X и удерживайте в течение 5 секунд или более. (v стр. 41)
Питание выключается, а индикатор питания мигает одним длинным и двумя короткими красными сигналами.
Выключите воспроизведение на устройстве, с которого подается сигнал, затем выключите и снова включите питание.
0
Если проблему не удается решить, выключив питание, а затем включив его снова, то это указывает на сбой контура усилителя данного
0
устройства. Отсоедините шнур питания и свяжитесь с нашим центром по обслуживанию клиентов.
Питание выключается, а индикатор питания мигает одним длинным и тремя короткими красными сигналами.
Сбой цепи питания данного устройства. Отсоедините шнур питания и свяжитесь с нашим центром по обслуживанию клиентов.
0
Передняя
панель
Задняя
панель
Пульт дистанционного
45
управления
Предметный
указатель
Page 46
Содержание
Питание выключается, а индикатор питания мигает одним длинным и четырьмя короткими красными сигналами.
Вследствие повышения температуры устройства произошла активация схемы защиты. Выключите питание, дайте устройству остыть в
0
течение часа и снова включите его.
Пожалуйста, переставьте данное устройство в место с хорошей вентиляцией.
0
Проверьте подсоединения акустической системы. Возможно, произошло соприкосновение сердечников проводов акустического кабеля,
0
либо один из сердечников отсоединился от разъема и касается задней панели данного устройства, что привело к активации схемы защиты.
Отключите питание и примите соответствующие меры — например, аккуратно скрутите сердечник провода повторно или проверьте
разъем, а затем снова присоедините провода. (v стр. 14)
Выключите воспроизведение на устройстве, с которого подается сигнал, затем выключите и снова включите питание.
0
Питание выключается, а индикатор питания мигает одним длинным и пятью короткими красными сигналами.
Выключите воспроизведение на устройстве, с которого подается сигнал, затем выключите и снова включите питание.
0
Если проблему не удается решить, выключив питание, а затем включив его снова, то это указывает на сбой контура усилителя или контура
0
питания данного устройства. Отсоедините шнур питания и свяжитесь с нашим центром по обслуживанию клиентов.
Питание выключается, а индикатор питания мигает одним длинным и шестью короткими красными сигналами.
Сбой цепи питания данного устройства. Отсоедините шнур питания и свяжитесь с нашим центром по обслуживанию клиентов.
0
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Передняя
панель
Задняя
панель
Пульт дистанционного
46
управления
Предметный
указатель
Page 47
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Не работает пульт дистанционного управления
Не работает пульт дистанционного управления.
Батарейки разряжены. Замените батарейки новыми. (v стр. 5)
0
Управляйте пультом ДУ с расстояния не более 7 м от данного устройства и под углом в пределах 30°. (v стр. 5)
0
Устраните любые препятствия между данным устройством и пультом ДУ.
0
Вставьте батарейки в правильном направлении, следя за метками q и w. (v стр. 5)
0
Датчик ДУ устройства засвечен сильным светом (прямой солнечный свет, свет люминесцентной лампы инверторного типа и т. п.).
0
Переставьте устройство в место, в котором датчик ДУ не будет засвечиваться сильным светом.
При использовании видеоаппаратуры 3D пульт ДУ данного устройства может перестать работать из-за помех, вызванных инфракрасной
0
коммуникацией между устройствами (например, телевизором и 3D-очками). В этом случае отрегулируйте взаимное расположение
устройств, использующих 3D, и расстояние между ними, чтобы устранить помехи.
На дисплее устройства нет изображения
Дисплей выключен.
Нажмите кнопку DIMMER и выберите любую настройку, кроме выключения. (v стр. 27)
0
Для аналогового режима установлено значение “ANALOG MODE 2”. Нажмите кнопку ANALOG MODE, чтобы установить для аналогового
0
режима значение “ANALOG MODE 1” или “ANALOG MODE Off”. (v стр. 28)
Передняя
панель
Задняя
панель
Пульт дистанционного
47
управления
Предметный
указатель
Page 48
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Нет звука
В динамиках нет звука.
Проверьте подсоединения всех устройств. (v стр. 13)
0
Прочно подключите все соединительные кабели.
0
Проверьте, не перепутаны ли местами подключения входных и выходных разъемов.
0
Проверьте, не повреждены ли кабели.
0
Проверьте прочность подключения акустических кабелей. Убедитесь, что не потерян контакт между сердечниками проводов и клеммами
0
динамиков. (v стр. 14)
Надежно закрепите разъемы динамиков. Проверьте, не разболтаны ли разъемы динамиков. (v стр. 14)
0
Убедитесь, что выбран правильный источник входного сигнала. (v стр. 26)
0
Громкость установлена на минимальный уровень. Отрегулируйте громкость до требуемого уровня. (v стр. 26)
0
Отмените режим отключения звука. (v стр. 26)
0
При подключении наушников звук не будет воспроизводиться через акустическую систему. (v стр. 8)
0
Параметры звука не соответствуют желаемым
В одном из динамиков нет звука.
Проверьте прочность подключения акустических кабелей. (v стр. 14)
0
Поверните регулятор BALANCE. (v стр. 26)
0
Левый и правый каналы стереофонического сигнала поменялись местами.
Проверьте, подключены ли левый и правый динамики к правильным клеммам динамиков. (v стр. 16)
0
Передняя
панель
Задняя
панель
Пульт дистанционного
48
управления
Предметный
указатель
Page 49
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Звук прерывается или возникает шум
При воспроизведении виниловых дисков звук искажен.
Отрегулируйте давление иглы.
0
Проверьте состояние кончика иглы.
0
Замените звукосниматель.
0
При воспроизведении записи из динамиков раздается гудение.
Проверьте правильно ли подключен проигрыватель виниловых дисков. (v стр. 18)
0
Если рядом с проигрывателем расположен телевизор или другая аудио- и видеоаппаратура, эти устройства могут влиять на
0
воспроизводимый звук. Располагайте проигрыватель как можно дальше от телевизора и другой аудио- и видеоаппаратуры.
При воспроизведении записи с высокой громкостью из динамиков раздается гудение. (Явление “подвывания”)
Установите проигрыватель и динамики на максимально возможное расстояние. (v стр. 18)
0
Вибрации от акустических систем передаются на проигрыватель через пол. Для поглощения вибраций акустических систем используйте
0
демпфирующие подкладки.
Во время воспроизведения дорожек, сохраненных на компьютере, звук прерывается.
Не запускайте приложения, помимо музыкального проигрывателя во время воспроизведения на вашем компьютере.
0
Передняя
панель
Задняя
панель
Пульт дистанционного
49
управления
Предметный
указатель
Page 50
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Не воспроизводятся музыкальные файлы на PC или Mac
Данное устройство не распознается компьютером.
Повторно подсоедините USB-кабель к USB-порту компьютера. В случае если устройство все еще не распознается после повторного
0
подключения, подключите его к другому USB-порту. (v стр. 21)
Перезагрузите компьютер.
0
Проверьте ОС своего компьютера. (v стр. 29)
0
Если на компьютере используется операционная система Windows, следует установить специальное программное обеспечение драйвера.
0
(v стр. 30)
Данное устройство не выбрано в качестве устройства воспроизведения.
Выберите данное устройство в качестве устройства воспроизведения в настройках звука на компьютере. (v стр. 29)
0
Отображается индикация “Unlocked”.
Когда цифровые аудиосигналы не могут быть определены должным образом, отображается “Unlocked”. (v стр. 37)
0
Отображается индикация “Unsupported”.
Отображается “Unsupported”, когда аудиосигналы, которые не поддерживаются при помощи этого устройства, являются входящими.
0
Проверьте настройки на Вашем компьютере или программное обеспечение проигрывателя. (v стр. 37)
При использовании компьютера с macOS убедитесь, что для формата PMA-3000NE установлено значение ниже 384,0 кГц, используя
0
настройку Audio MIDI. (v стр. 36)
Передняя
панель
Задняя
панель
Пульт дистанционного
50
управления
Предметный
указатель
Page 51
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Невозможно запустить воспроизведение аудио с цифровых устройств
(коаксиальные/оптические)
Отображается индикация “Unlocked”.
Когда цифровые аудиосигналы не могут быть определены должным образом, отображается “Unlocked”. (v стр. 38)
0
Отображается индикация “Unsupported”.
Отображается “Unsupported”, когда аудиосигналы, которые не поддерживаются при помощи этого устройства, являются входящими.
0
Проверьте формат выходного цифрового звука с вашего цифрового устройства. (v стр. 38)
Источник входного сигнала переключается на “Optical 1”, “Optical 2”, “Optical
3” или “Coaxial”
Источник входного сигнала автоматически переключается на “Optical 1”, “Optical 2”, “Optical 3” или “Coaxial” при включении
подключенного к данному устройству телевизора.
Используйте кнопку ANALOG MODE на пульте ДУ, чтобы переключить функцию автовоспроизведения на ТВ в состояние “Off”. (v стр. 40)
0
Передняя
панель
Задняя
панель
Пульт дистанционного
управления
51
Предметный
указатель
Page 52
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Цифро-аналоговый
преобразователь
Технические характеристики
o
поддерживаемых форматов аудио
n
Цифро-аналоговый преобразователь USB
Частота
дискретизации
DSD
(2-канальный)
Линейный PCM
(2-канальный)
n
Коаксиальный/оптический
Линейный PCM
(2-канальный)
2,8/5,6/11,2 МГц 1 бит
44,1/48/88,2/96/176,4/
192/352,8/384 кГц
Частота
дискретизации
32/44,1/48/88,2/96/
176,4/192 кГц
16/24/32 бита
Длина в
битах
Длина в
битах
16/24 бит
Словарь терминов
DSD (Direct-Stream Digital)
Одним из методов записи аудиоданных является аспект сигнала,
который используется для хранения звуковых сигналов на Super
Audio CD, а также является Δ-Σ модулированным цифровым звуком.
Он сконфигурирован из массива однобитных значений с частотой
дискретизации 2,8 МГц.
Частота дискретизации
Дискретизация подразумевает снятие отсчетов звуковой волны
(аналогового сигнала) с регулярными интервалами и представление
амплитуды каждого из отсчетов в цифровом формате
(формирование цифрового сигнала).
Количество отсчетов, снимаемых в течение секунды, называется
“частота дискретизации”. Чем выше это значение, тем ближе к
исходному сигналу будет воспроизводящийся звук.
Линейный PCM
Это несжатый сигнал PCM (Pulse Code Modulation). Это система
аналогична используемой для аудио CD, но она использует частоты
дискретизации 192 кГц, 96 кГц и 48 кГц для дисков Blu-ray или DVD и
обеспечивает более высокое разрешение, чем CD.
Прямой источник
Воспроизведение сигнала с максимальным качеством становится
возможным, когда входные аудиосигналы выводятся в обход схем
управления качеством звука (BASS/TREBLE/BALANCE).
Передняя
панель
Задняя
панель
Пульт дистанционного
52
управления
Предметный
указатель
Page 53
Содержание Подсоединения
Сопротивление акустической системы
Это значение сопротивления переменного тока, выраженное в Ω
(Ом).
Чем ниже это значение, тем большей мощности можно достичь.
Схема защиты
Это система предотвращения выхода из строя компонентов блока
питания при таких отклонениях, как перегрузка, резкие перепады
напряжения или перегрев.
Воспроизведение
Установки Рекомендации Приложение
Передняя
панель
Задняя
панель
Пульт дистанционного
53
управления
Предметный
указатель
Page 54
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Технические характеристики
Раздел усилителя мощности
o
Номинальная мощность: 2-канальное управление (CD → SP OUT)
80 Вт + 80 Вт (8 Ω/Ом, от 20 Гц до 20 кГц, общее искажение высшими гармониками 0,07%)
160 Вт + 160 Вт (4 Ω/Ом, 1 кГц, общее искажение высшими гармониками 0,7%)
Всего гармонических искажений: 0,01 % (номинальная мощность: –3 дБ), 8 Ω/Ом, 1 кГц
Выходы: Динамик A или B: 4 – 16 Ω/Ом
Входная чувствительность/входной
импеданс:
Раздел предварительного усилителя
o
Входная чувствительность/входной
импеданс:
Отклонение RIAA: PHONO: от 20 Гц до 20 кГц ±0,5 дБ
Максимальный входной сигнал: PHONO (MM): 130 мВ/1 кГц
Динамик A + B: 8 – 16 Ω/Ом
Подходят для наушников/стереофонических наушников
EXT.PRE: 1,0 В/15 кОм
Коэффициент усиления: 28 дБ
PHONO (MM): 2,5 мВ/47 кΩ/кОм
PHONO (MC): 200 мкВ/100 Ω/Ом
CD, NETWORK/AUX, RECORDER: 150 мВ/15 кΩ/кОм
PHONO (MC): 10 мВ/1 кГц
Передняя
панель
Задняя
панель
Пульт дистанционного
54
управления
Предметный
указатель
Page 55
Содержание
Общая производительность
o
Отношение “сигнал/шум” (сеть A): PHONO (MM): 89 дБ
Частотная характеристика: от 5 Гц до 100 кГц (от 0 до –3 дБ)
Регулировка тембра: BASS: 100 Гц ±8 дБ
Форматы цифровых входных сигналов
Формат:
0
Коаксиальный вход: 0,5 В (размах) / 75 Ω/Ом
0
Оптический вход: Более -27 дБм
0
Оптическая длина волны: 660 нм
0
Общие параметры
o
Рабочая температура: +5 ℃ – +35 ℃
Источник питания: Переменный ток 230 В, 50/60 Гц
Потребляемая мощность: 400 Вт
Энергопотребление в режимах
ожидания
Параметр TV Auto Play - включен: 0,4 Вт
0
Параметр TV Auto Play - выключен: 0,2 Вт
0
Подсоединения
Воспроизведение
(При коротко замкнутых входных клеммах, входной сигнал 5 мВ)
PHONO (MC): 74 дБ
(При коротко замкнутых входных клеммах, входной сигнал 0,5 мВ)
CD, NETWORK/AUX, RECORDER: 107 дБ (при короткозамкнутых входных клеммах)
TREBLE: 10 кГц ±8 дБ
Цифровой аудиоинтерфейс (линейный PCM)
Установки Рекомендации Приложение
В целях совершенствования продукции технические характеристики и конструкция устройства могут быть изменены без предварительного
уведомления.
Передняя
панель
Задняя
панель
Пульт дистанционного
55
управления
Предметный
указатель
Page 56
261
70
63
20 162
182
434
344
60
4545
394
443
2623
Содержание Подсоединения

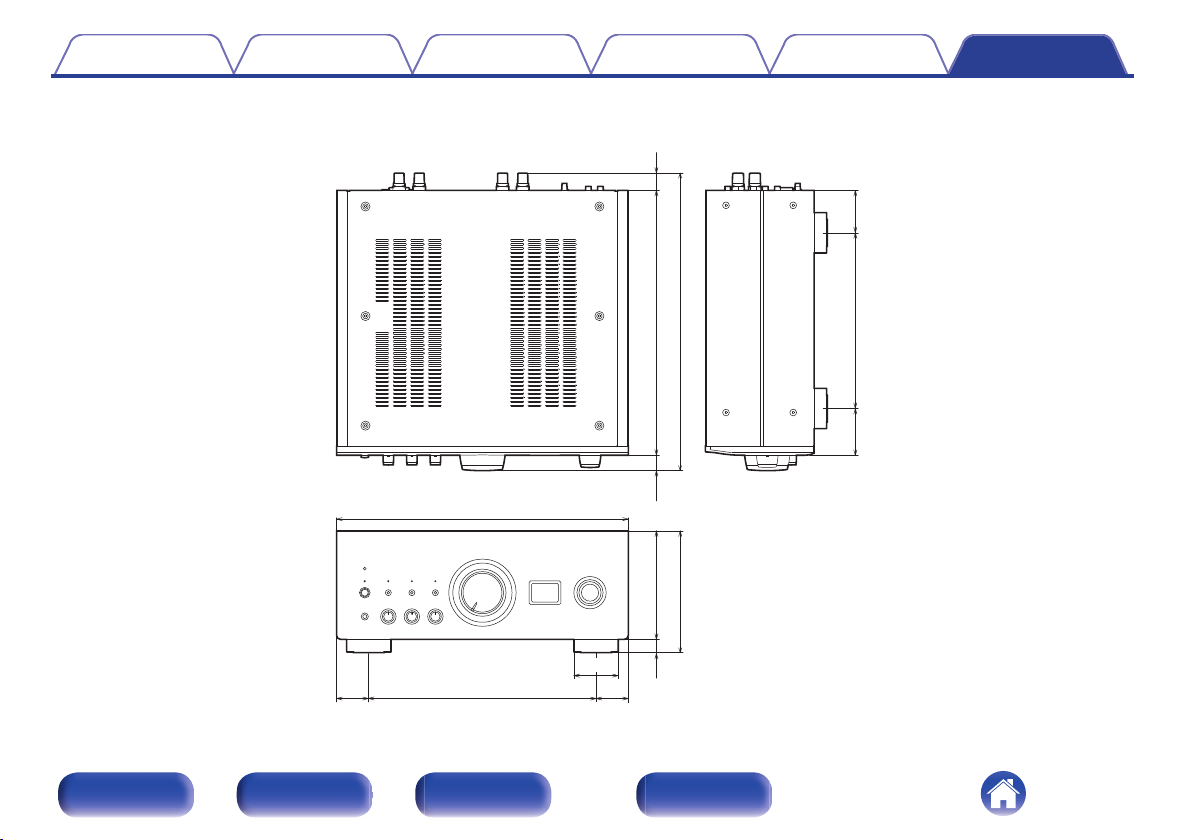

Размеры (Единицы измерения: мм)
o
Воспроизведение
Установки Рекомендации Приложение
Вес: 24,6 кг
o
Передняя
панель
Задняя
панель
Пульт дистанционного
56
управления
Предметный
указатель
Page 57
Содержание
Подсоединения
Воспроизведение
Установки Рекомендации Приложение
Предметный
указатель
v А
Автоматический режим ожидания ............. 41
v В
Выключение звука ....................................... 26
v Г
Громкость ..................................................... 26
v Д
Динамики ...................................................... 14
v З
Записывающее устройство ......................... 19
v И
Источник входного сигнала ......................... 26
v П
ПК .................................................................. 21
Предварительный усилитель ...................... 22
Проигрыватель виниловых дисков ............. 18
Прямой источник .................................... 28, 52
Пульт дистанционного управления ............ 11
v Р
Рекомендации .............................................. 43
v С
Сетевой аудиоплеер .................................... 18
Сопротивление акустической системы ...... 53
Спутниковый ресивер .................................. 20
Схема защиты .............................................. 53
v У
Установите драйвер ..................................... 30
Устранение неполадок ................................ 44
v B
BALANCE ...................................................... 26
BASS ............................................................. 26
v C
CD-проигрыватель ................................. 18, 20
v D
D/A конвертер .............................................. 29
v T
Тембр ............................................................ 26
TREBLE ......................................................... 26
v U
USB-DAC ....................................................... 29
Передняя
панель
Задняя
панель
Пульт дистанционного
57
управления
Предметный
указатель
Page 58
www.denon.com
58
© 2024 Masimo. All Rights Reserved.
3520 10979 00AS
Loading...
