Page 1

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

AVR-X1800H AVR-X1800H DAB

ZINTEGROWANY SIECIOWY AMPLITUNER AUDIOWIZUALNY

Instrukcja obsługi

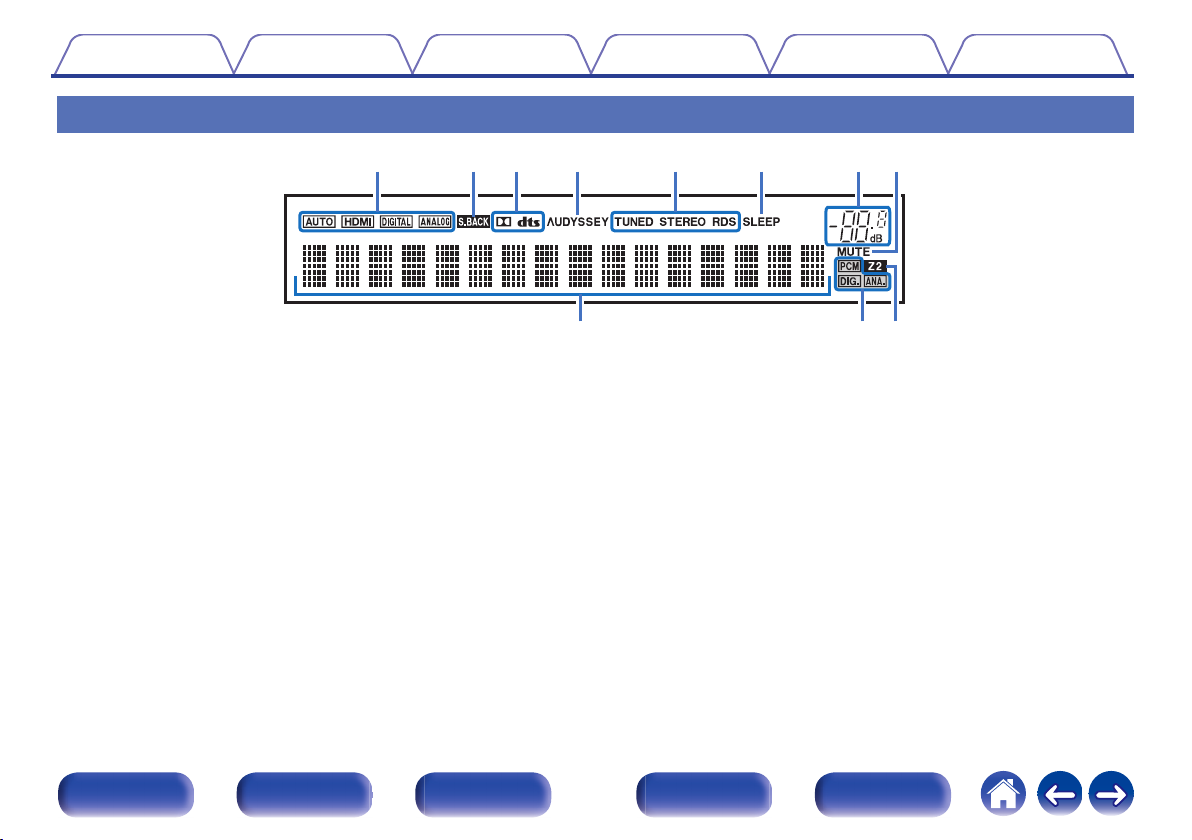

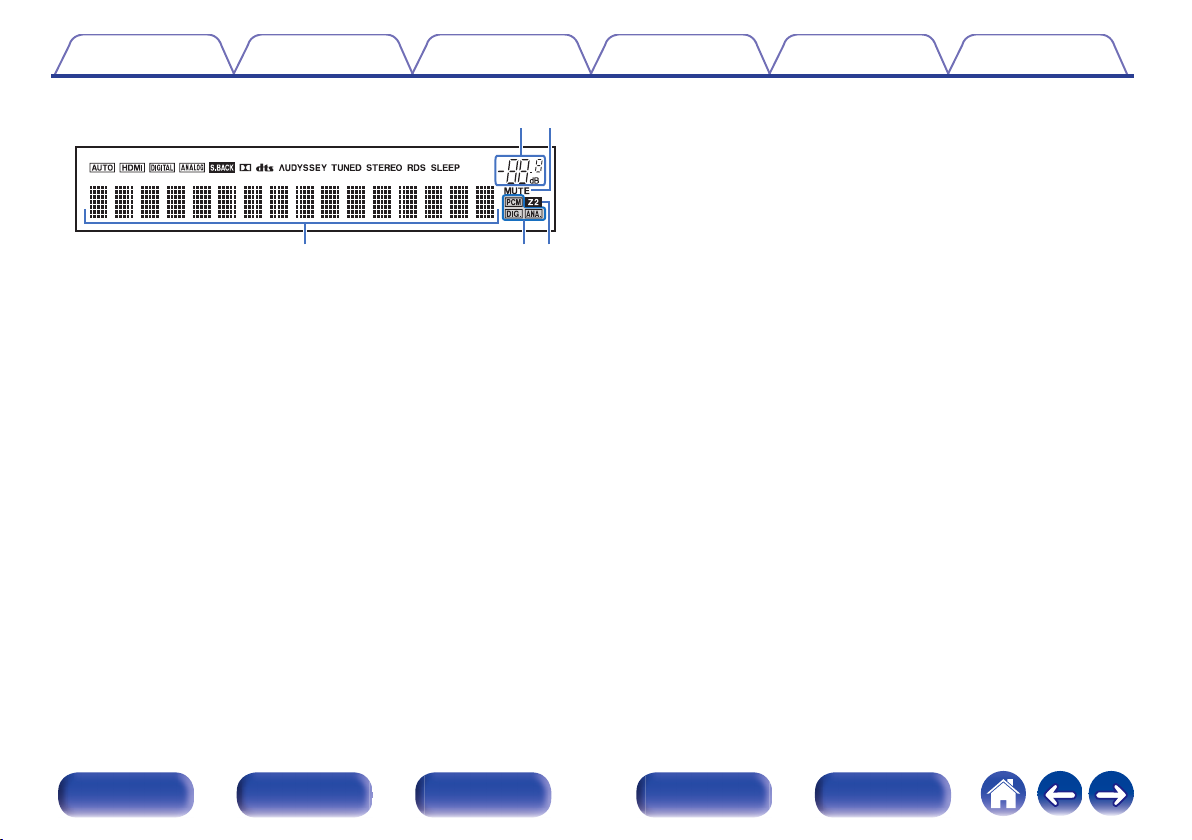

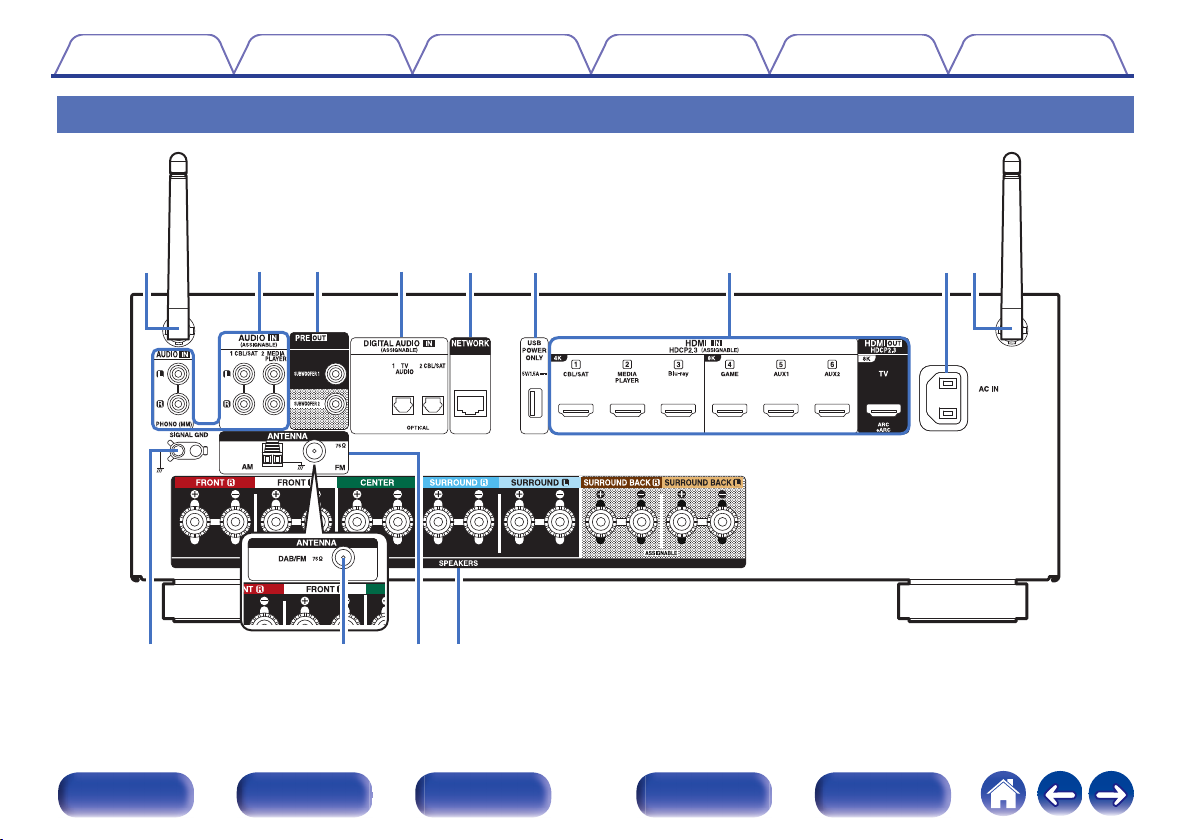

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 2

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Akcesoria

Wkładanie baterii Zakres działania pilota zdalnego sterowania

Funkcje

Dźwięk wysokiej jakości Wysoka wydajność Łatwa obsługa

Nazwy elementów i ich funkcje

Panel przedni Wyświetlacz Panel tylny Pilot zdalnego sterowania

Podłączenia

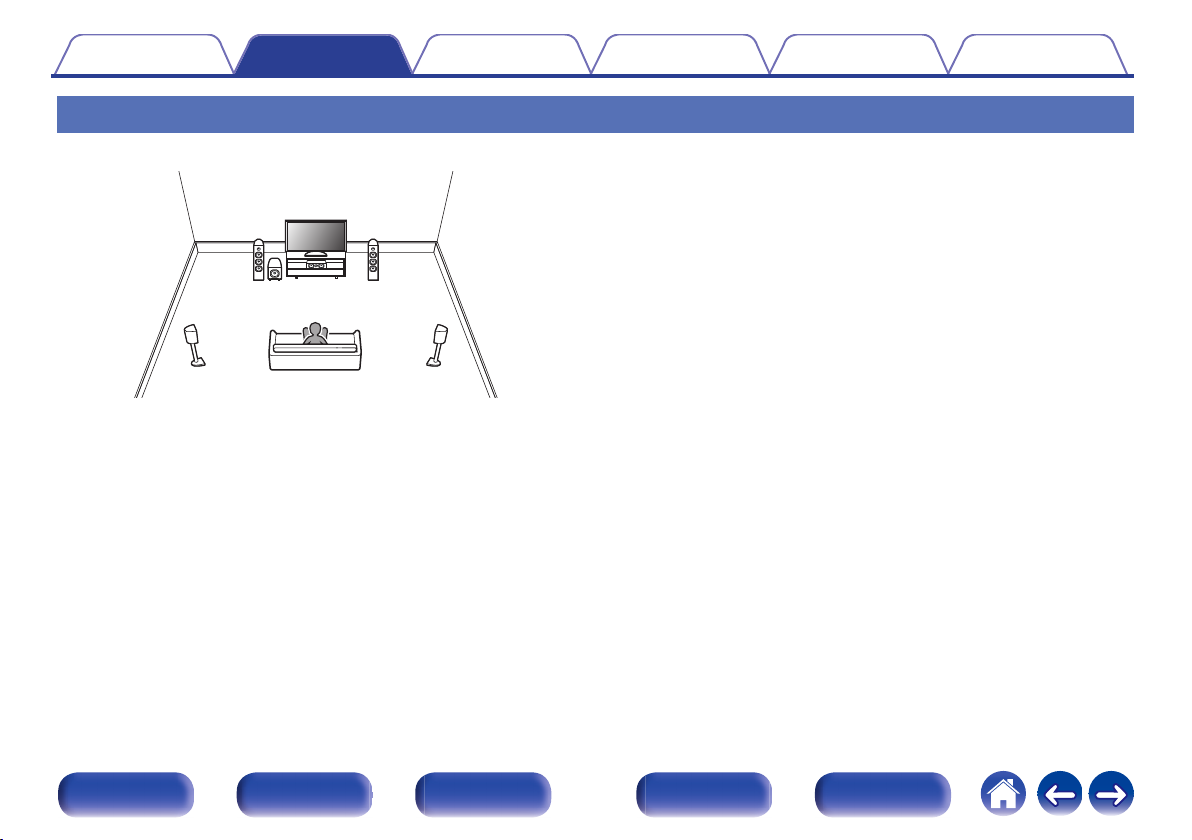

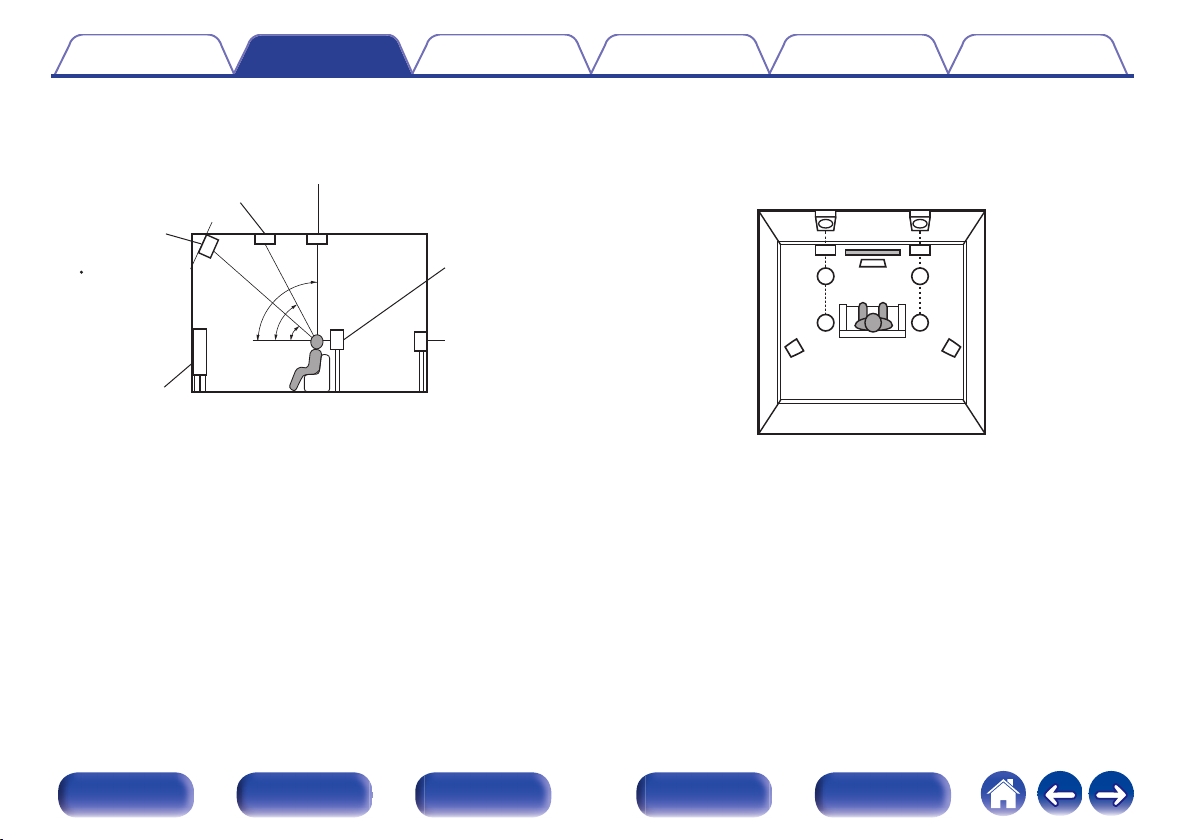

Instalacja głośników Podłączanie głośników

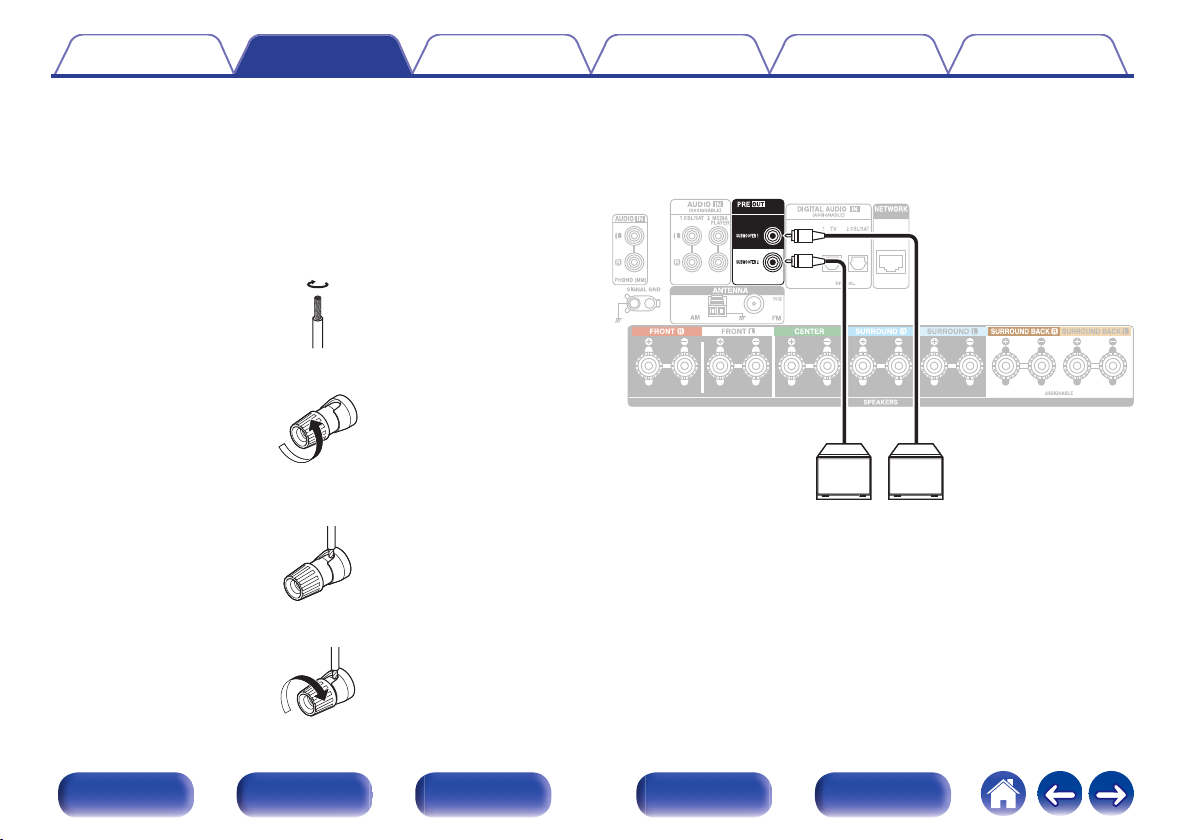

Przed podłączeniem głośników Podłączanie głośników do zacisków głośnikowych Konfigurowanie głośników i ustawienia “Przypisanie

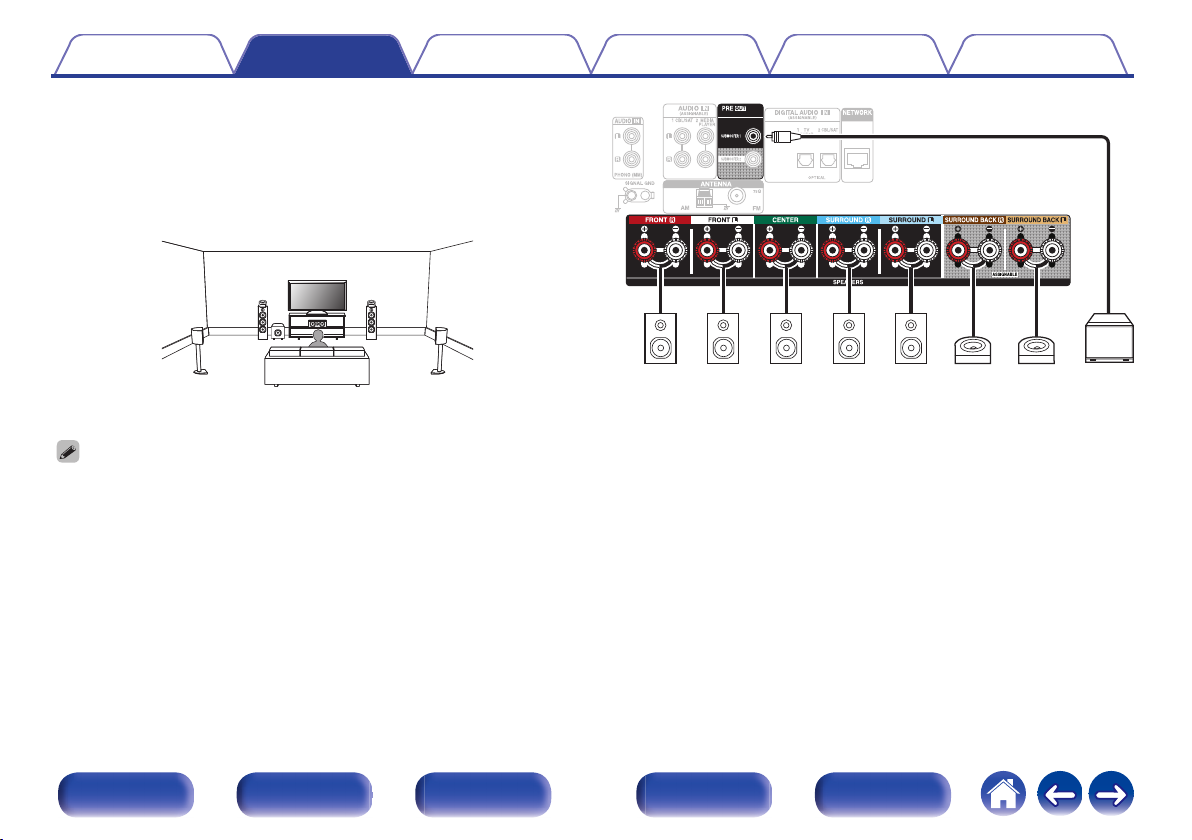

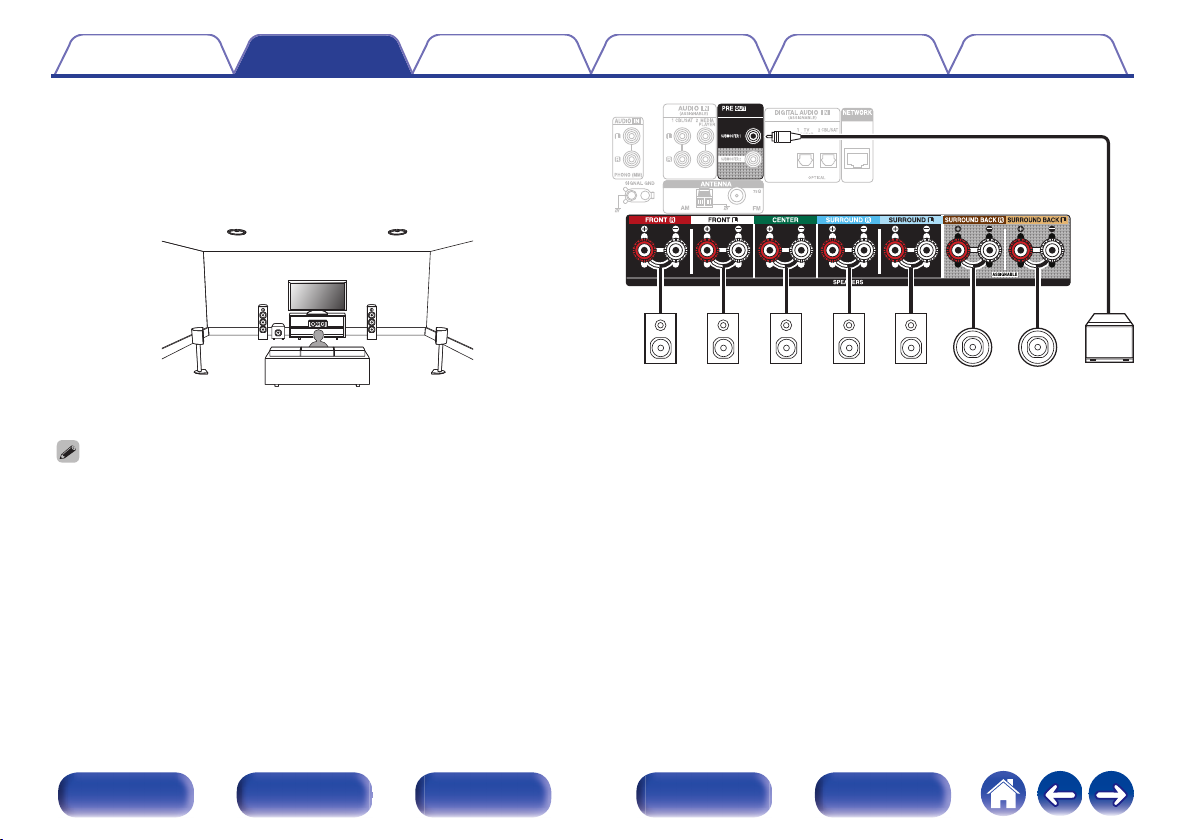

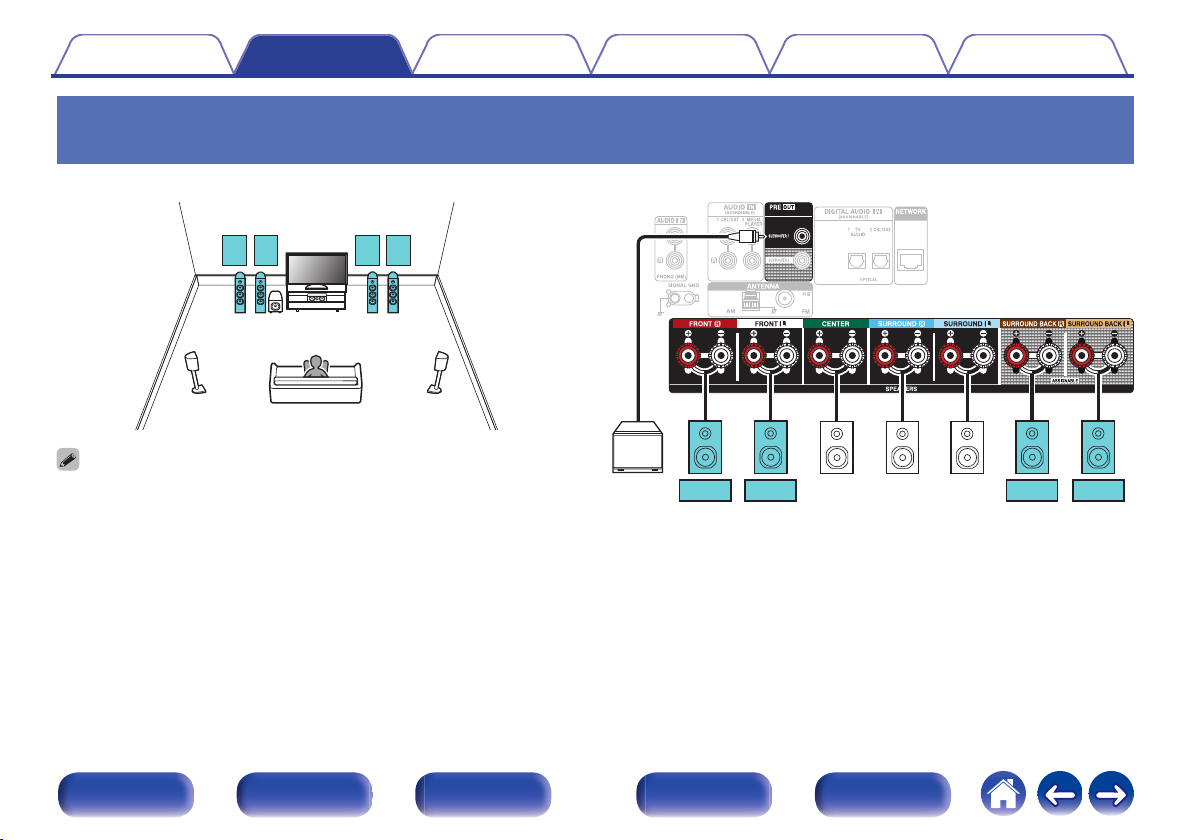

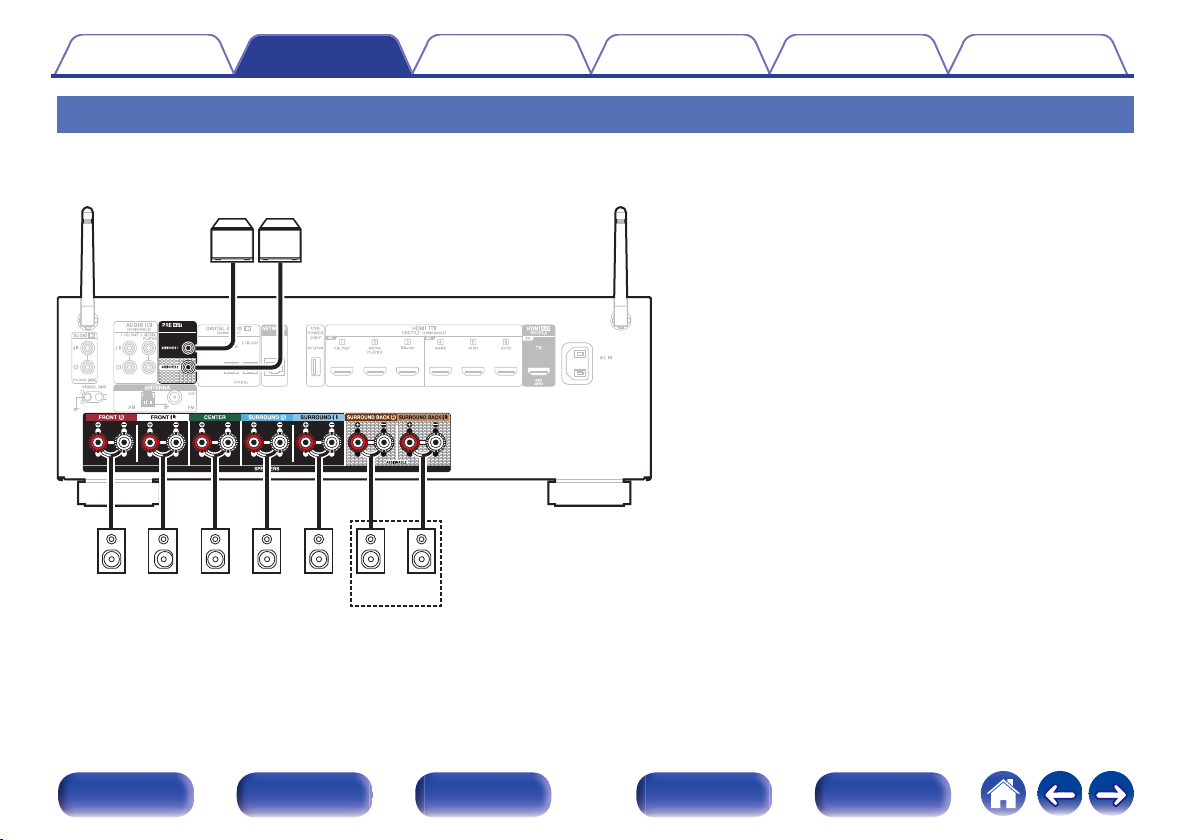

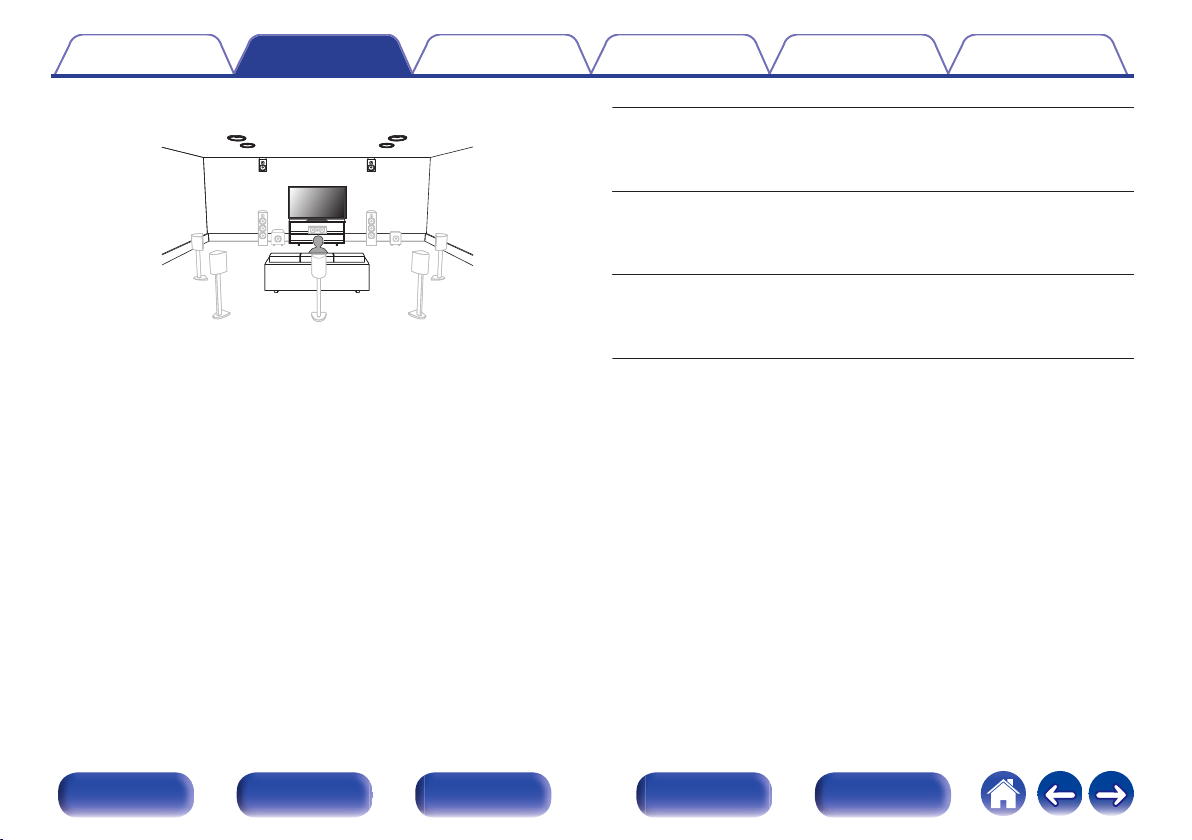

wzmacniaczy” Podłączanie głośników systemu wielokanałowego 5.1 Podłączanie głośników systemu wielokanałowego 7.1 Podłączanie głośników systemu wielokanałowego 5.1:

Połączenie bi-amp przednich głośników Podłączanie głośników systemu wielokanałowego 5.1: Druga

para przednich głośników Podłączanie głośników wielostrefowych

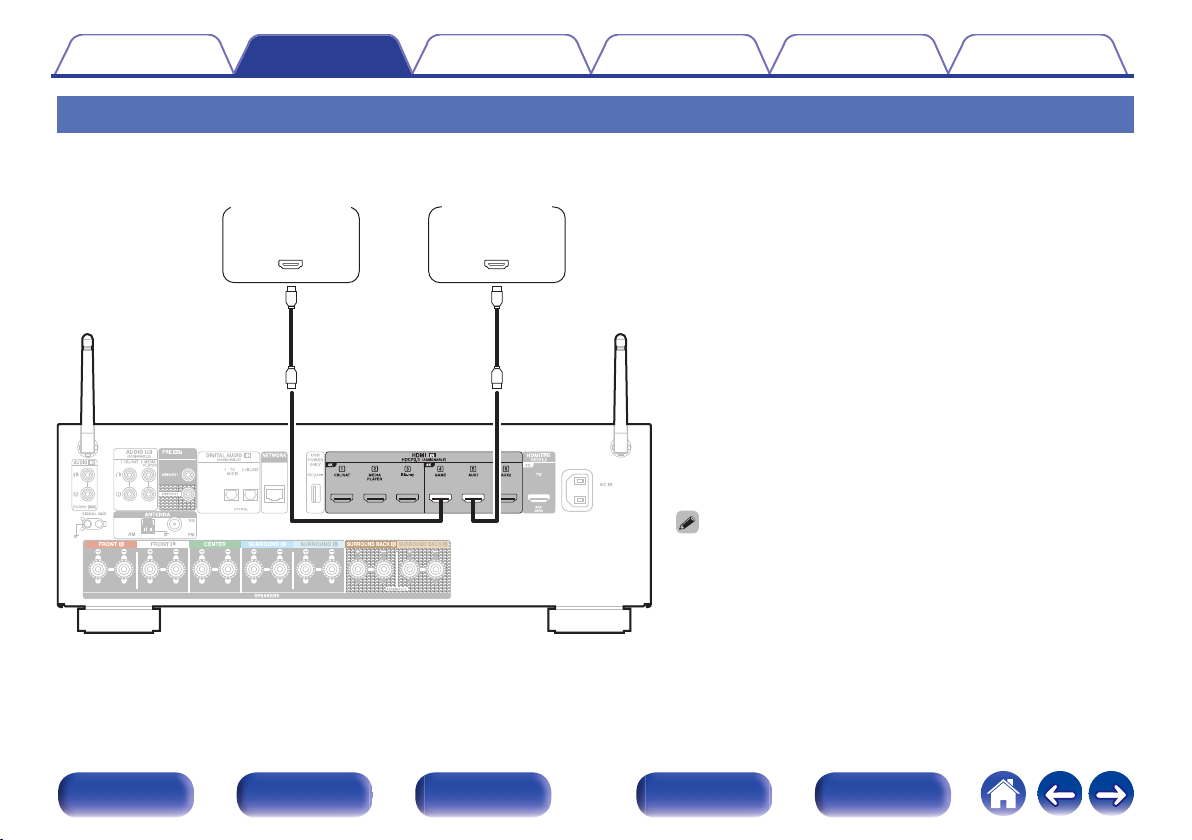

Podłączanie odbiornika TV

11 11

12 13 17

18 21 23 26

30 35

35 39

40 41 42

49 50

Połączenie 1: odbiornik telewizyjny ze złączem HDMI i obsługą funkcji ARC/eARC

Połączenie 2: telewizor ze złączem HDMI i brakiem obsługi funkcji ARC/eARC

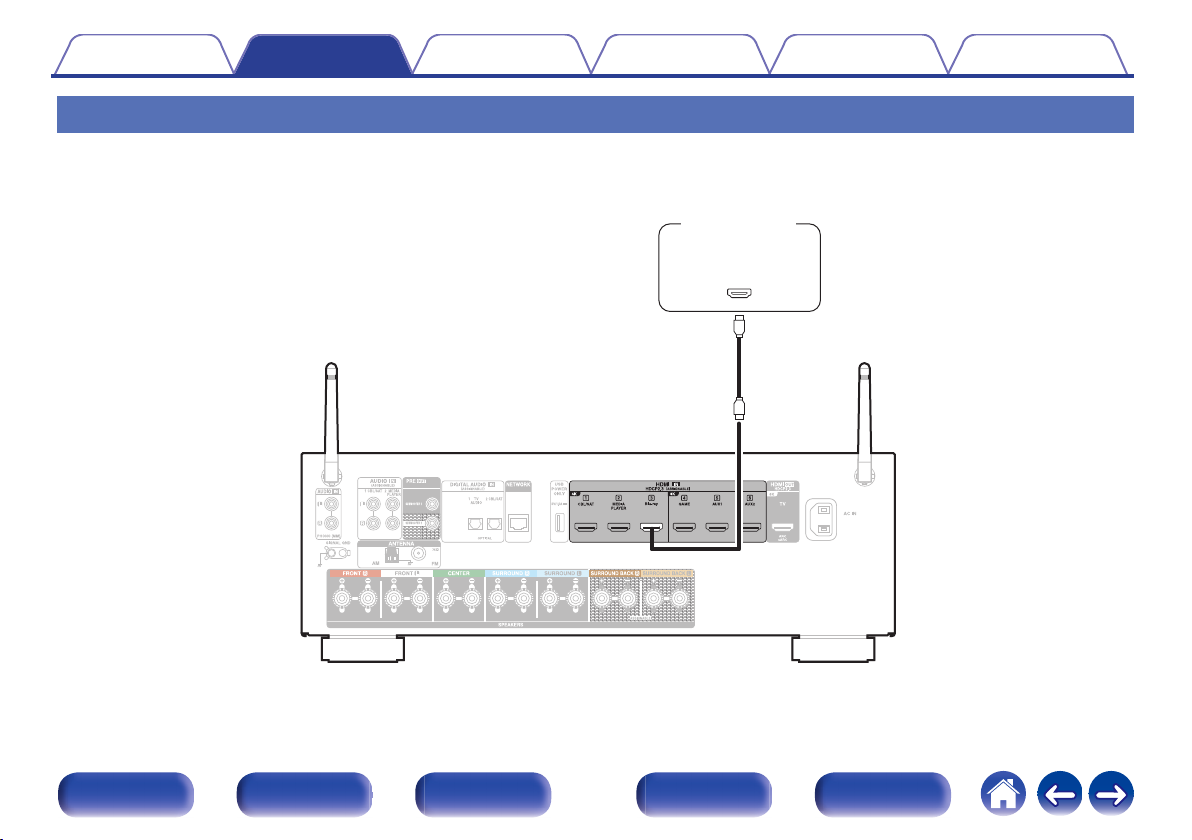

Podłączanie odtwarzacza

Podłączanie Set-Top Box (Tuner TV satelitarnej/kablowej) Podłączanie odtwarzacza multimedialnego Podłączanie odtwarzacza Blu-ray Disc lub odtwarzacza DVD Podłączanie konsoli do gier lub odtwarzacza zgodnego z 8K Podłączanie gramofonu

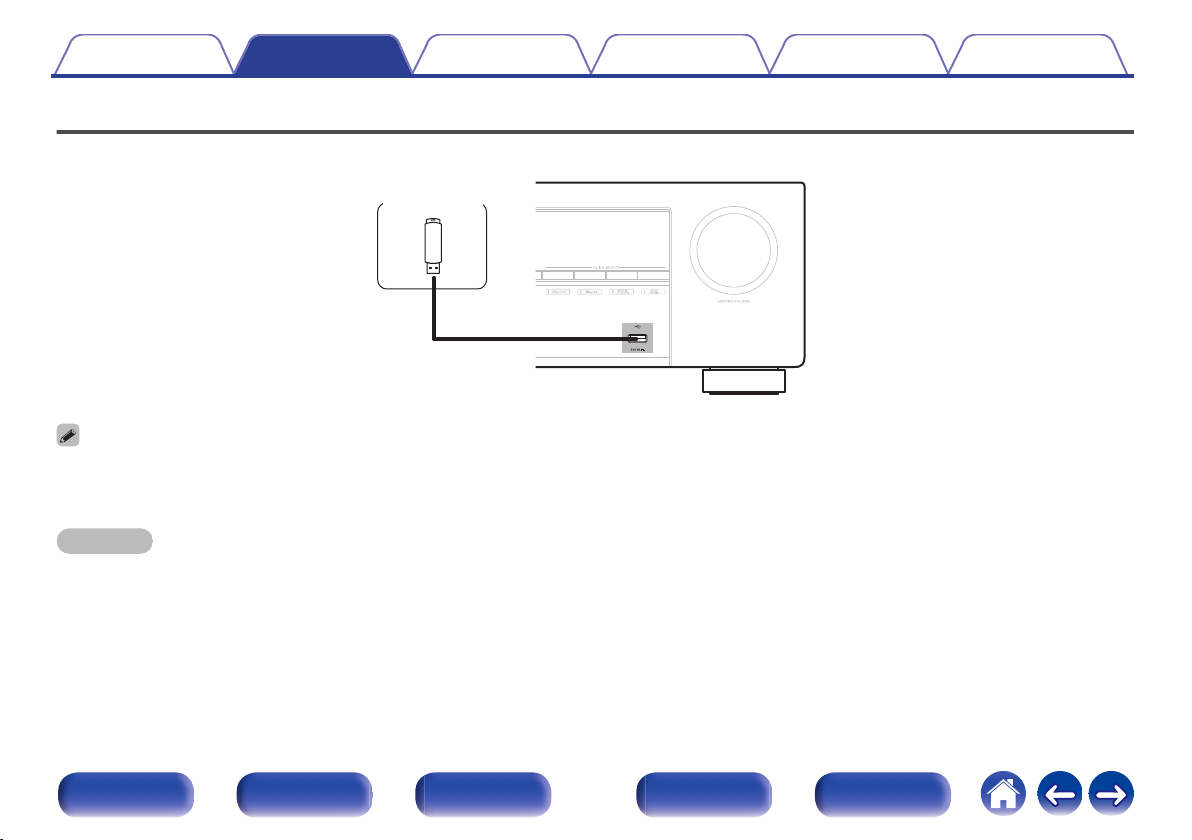

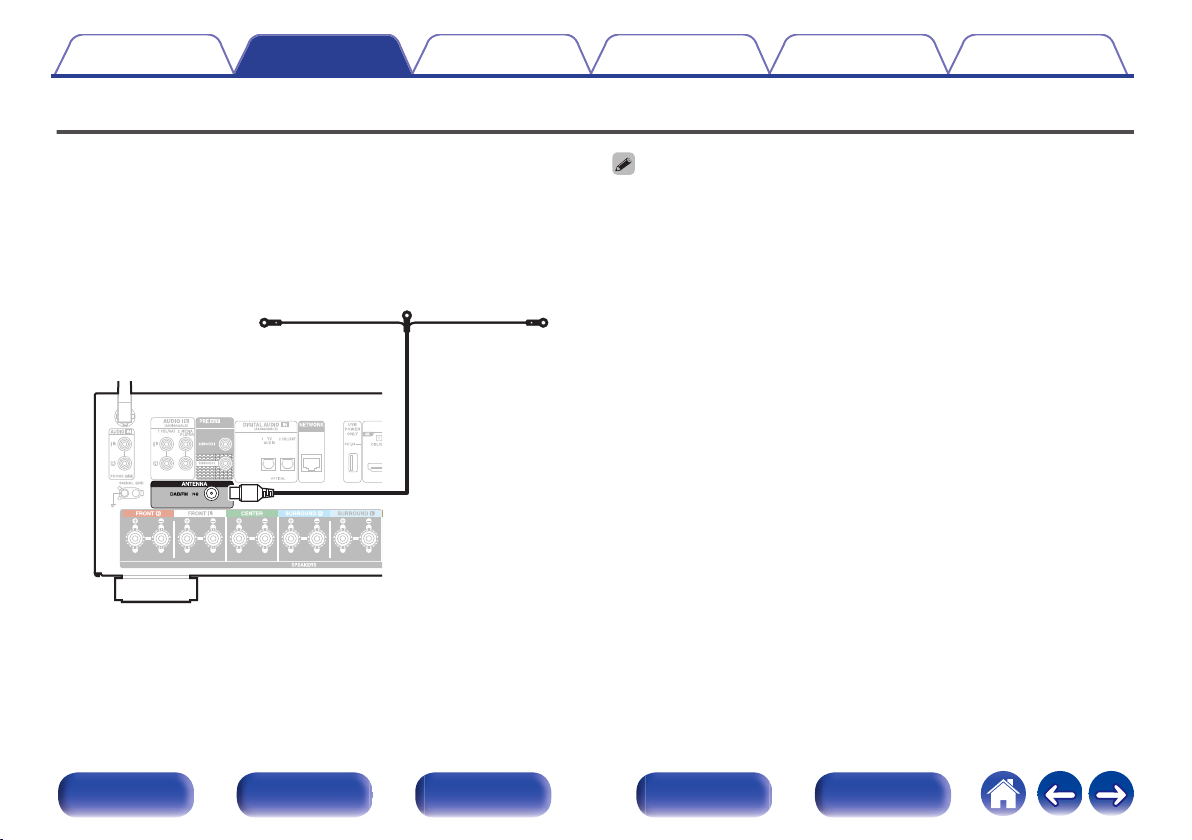

Podłączanie pamięci USB do portu USB Podłączanie anten FM/AM (tylko dla modelu FM/AM) Podłączanie anten DAB/FM (tylko dla modelu FM/DAB) Podłączanie do sieci domowej (LAN)

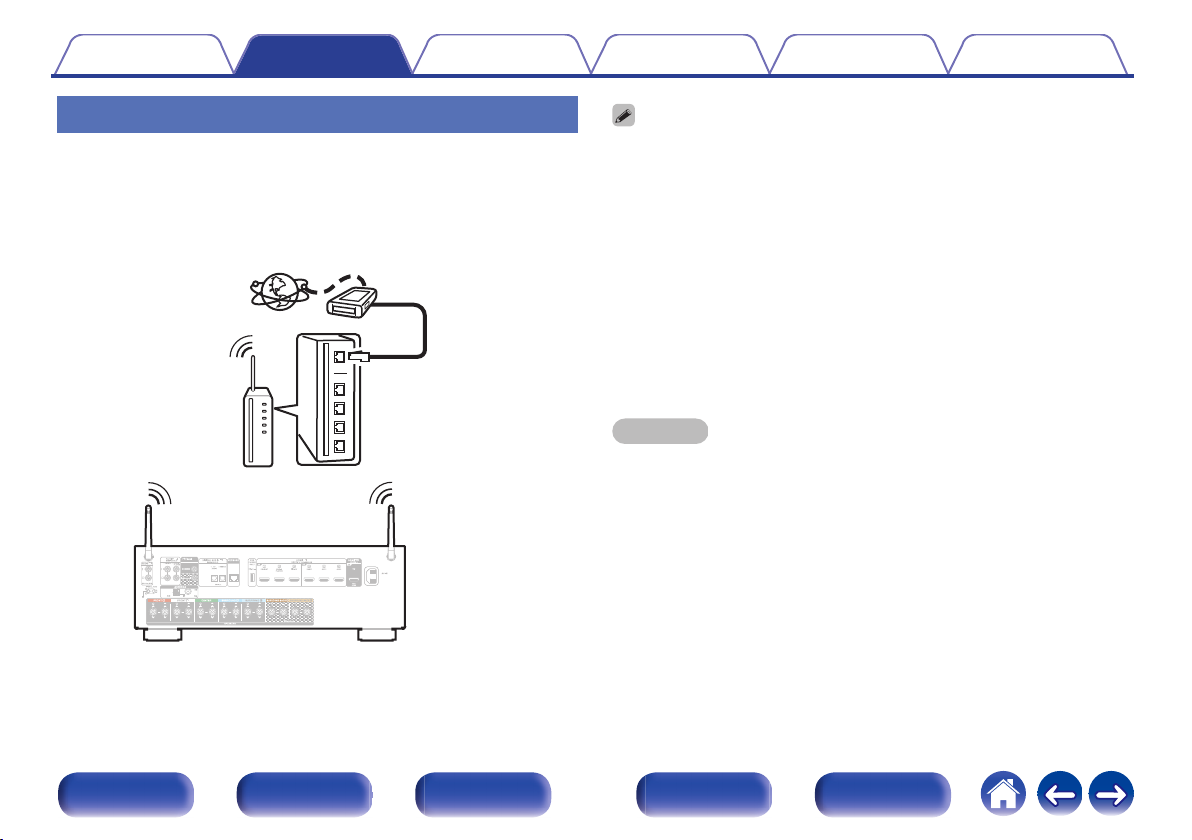

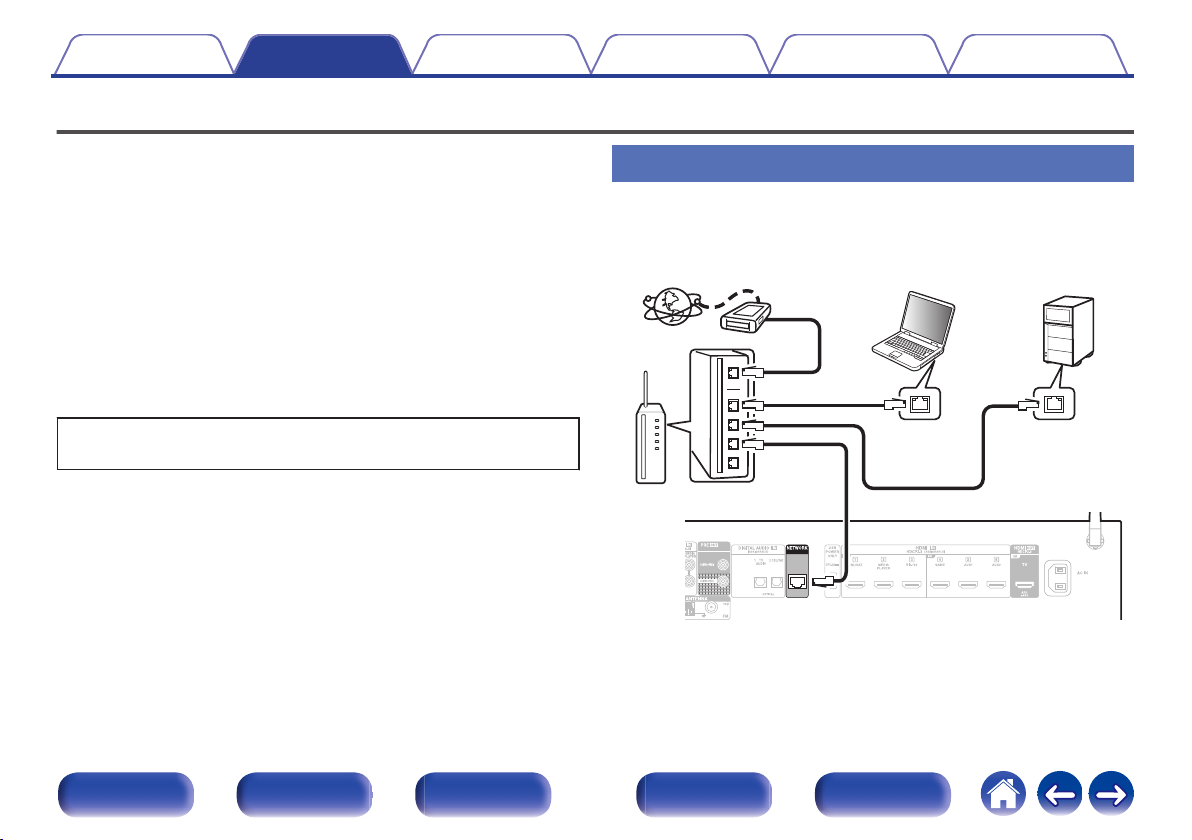

Przewodowa sieć LAN Sieć bezprzewodowa LAN

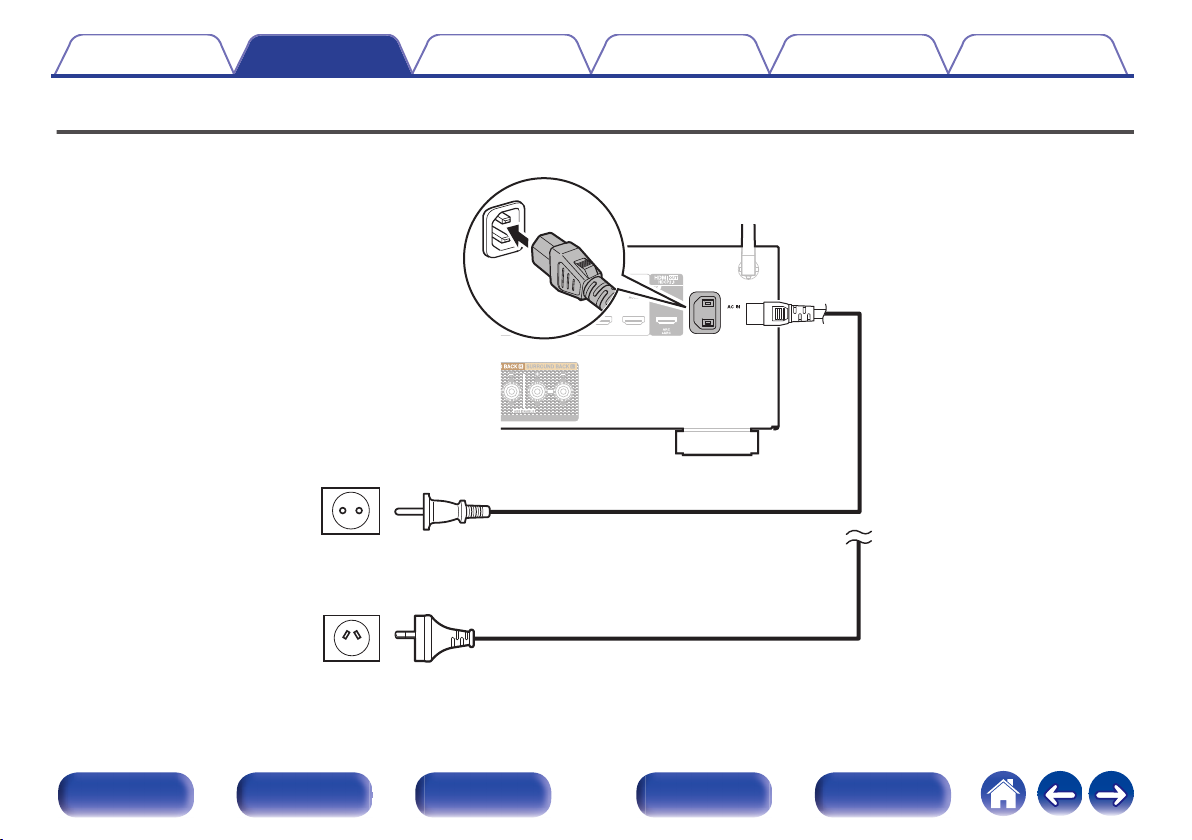

Podłączanie przewodu zasilającego

55 56 57 58 59

60 61 63 64

64 65

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 3

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Odtwarzanie

Operacje podstawowe

Włączanie urządzenia Wybór źródła sygnału Ustawienie poziomu głośności Czasowe wyciszenie dźwięku (Wyciszanie) Odtwarzanie z odtwarzacza Blu-ray Disc/DVD

Odtwarzanie z pamięci USB

Odtwarzanie plików z pamięci USB

Słuchanie muzyki z urządzenia Bluetooth

Odtwarzanie muzyki z urządzenia Bluetooth Parowanie z innymi urządzeniami Bluetooth Ponowne łączenie urządzenia Bluetooth z tym urządzeniem

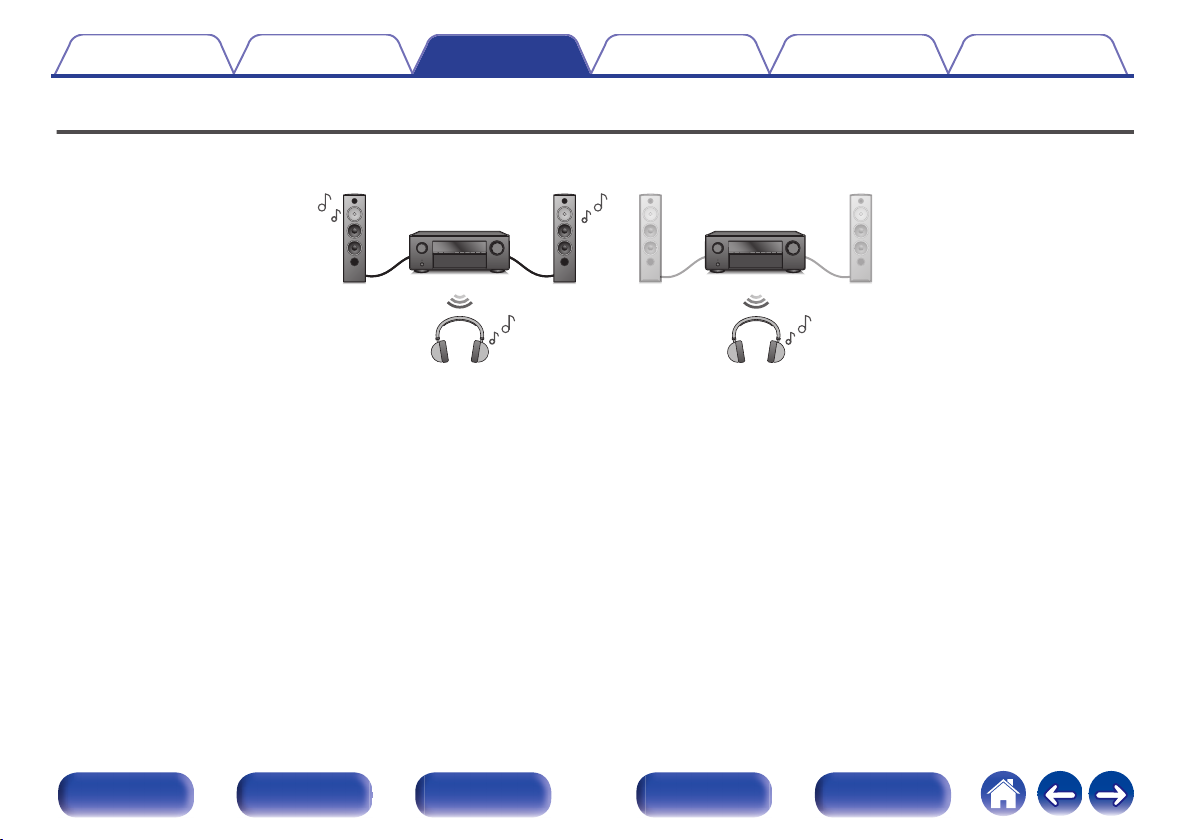

Słuchanie muzyki przez słuchawki Bluetooth

Słuchanie muzyki przez słuchawki Bluetooth Regulacja głośności słuchawek Bluetooth Podłączanie słuchawek Bluetooth Odłączenie słuchawek Bluetooth

Słuchanie transmisji FM/AM (tylko dla modelu FM/AM)

68 68 69 69 69

75 76 77

79 80 80 81

Słuchanie transmisji FM/AM Dostrajanie tunera przez wprowadzenie częstotliwości (Strojenie

bezpośrednie) Wyszukiwanie RDS Szukam PTY Wyszukiwanie TP Tekst radiowy Zmiana trybu dostrajania (Tryb dostrajania) Automatyczne strojenie i programowanie stacji (Auto-

programowanie) Zaprogramowanie aktualnej stacji radiowej (Pamięć stacji) Słuchanie zaprogramowanych stacji radiowych Określenie nazwy dla zaprogramowanych stacji (Nazwa stacji) Pomijanie zaprogramowanych stacji radiowych (Pomiń stację) Anulowanie funkcji Pomiń stację

85 85 86 87 87 88

88 89 89 90 91 92

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 4

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Słuchanie transmisji FM/DAB (tylko dla modelu FM/DAB)

Słuchanie transmisji FM Dostrajanie tunera przez wprowadzenie częstotliwości (Strojenie

bezpośrednie) Wyszukiwanie RDS Szukam PTY Wyszukiwanie TP Tekst radiowy Zmiana trybu dostrajania (Tryb dostrajania) Automatyczne strojenie i programowanie stacji (Auto-

programowanie) Słuchanie transmisji DAB Automatyczne wyszukiwanie stacji radiowych DAB (Auto

szukanie) Sprawdzanie natężenia odbioru stacji (Wspomaganie strojenia) Ustawienie kolejności stacji radiowych (Kolejność stacji) Kompresja zakresu dynamiki (DRC) Przywracanie ustawień DAB (Rozpocznij DAB) Programowanie aktualnej stacji

radiowej FM/DAB (Pamięć stacji) Słuchanie zaprogramowanych stacji Określenie nazwy dla zaprogramowanych stacji (Nazwa stacji) Pomijanie zaprogramowanych stacji radiowych (Pomiń stację) Anulowanie funkcji Pomiń stację

96 96 97 98 98 99

100

101 102 102 103 103

104 105 105 106 107

Słuchanie radia internetowego

Odtwarzanie plików przechowywanych na komputerze lub serwerze NAS

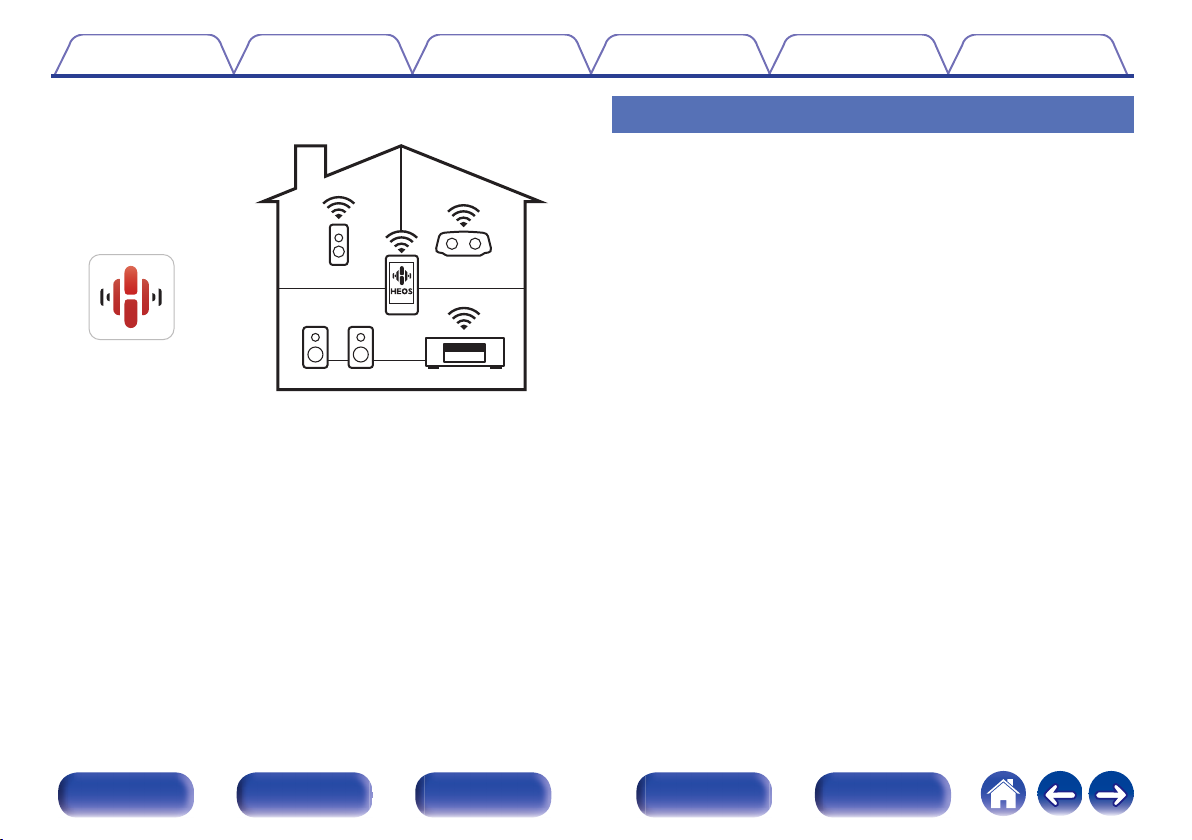

Pobieranie aplikacji HEOS App

Konto HEOS Odtwarzanie z usług transmisji strumieniowej muzyki Słuchanie tej samej muzyki w wielu pomieszczeniach

Funkcja AirPlay

Odtwarzanie utworów z urządzenia iPhone, iPod touch lub iPad Odtwarzanie muzyki z iTunes za pośrednictwem tego amplitunera Odtwarzanie utworu z urządzenia iPhone, iPod touch lub iPad na

wielu zsynchronizowanych urządzeniach (AirPlay 2)

Funkcja Spotify Connect

Odtwarzanie muzyki z Spotify za pośrednictwem tego amplitunera

108

109

110

111

114

115 116 119

123

124 124

125

126

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 5

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Funkcje pomocnicze

Odtwarzanie z obszaru Ulubione HEOS Dodawanie do obszaru Ulubione HEOS Usuwanie z obszaru Ulubione HEOS Regulacja słyszalności dialogu i głosów (Uwypuklenie dialogów) Regulacja poziomu głośności dla każdego z kanałów w taki

sposób, aby pasował do źródła wejściowego (Reg. poziomu kanału)

Regulacja barwy dźwięku (Barwa dźwięku) Regulacja opóźnienia dźwięku (Opóźnienie audio) Wyświetlanie żądanego sygnału wideo na monitorze podczas

odtwarzania dźwięku (Wybór video) Odtwarzanie tego samego utworu we wszystkich strefach

(Wszystkie strefy stereo) Zmiana ustawień głośników w celu dopasowania do środowiska

słuchania (Presety głosników)

127

128 129 129 129

130 131 132

133

134

135

Wybór trybu dźwięku

Wybór trybu dźwięku Odtwarzanie bezpośrednie Odtwarzanie w trybie Pure Direct Odtwarzanie w trybie Auto Surround Opis typów trybów dźwięku Tryb dźwięku, który można wybrać dla każdego sygnału

wejściowego

Funkcja sterowania HDMI

Procedura ustawień

Funkcja wyłączenia czasowego

Korzystanie z wyłącznika czasowego

Funkcja Quick Select Plus

Wywoływanie ustawień Zmiana ustawień

Funkcja blokady panelu

Wyłączanie działania wszystkich przycisków Wyłączanie działania wszystkich przycisków z wyjątkiem

przycisku VOLUME Anulowanie funkcji blokady panelu

136

137 138 139 139 140

144

148

149

150

151

152 153

155

156 156

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 6

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Funkcja zdalnego blokowania

Wyłączanie funkcji czujnika pilota Włączanie funkcji zdalnego czujnika

Funkcja sterowania z sieci Web

Sterowanie urządzeniem za pomocą przeglądarki internetowej

Odtwarzanie w strefie ZONE2 (inne pomieszczenie)

Sposób wykonania połączeń dla strefy ZONE2 Odtwarzanie źródła w strefie ZONE2 Ustawianie poziomu głośności w strefie ZONE2

Ustawienia

Mapa menu

Operacje w menu

Audio

Ustaw. poziomu sub Parametr Surround Restorer Głośność Audyssey Korektor graficzny

157

157 157

158

160

161 162 166

167

172

173

173 173 179 180 181 183

Video

Ustawienie HDMI Skalowanie HDMI Wskazania na ekranie Wygaszacz ekranu Format Sygnału 4K/8K Ustawienia HDCP

Wejścia

Przypisanie wejść Zmiana nazwy źródła Ukrycie źródeł Poziom sygnału

Głośniki Ustawienia Audyssey

Procedura konfiguracji głośników (Ustawienia Audyssey®) Komunikaty błędów Powrót do wyników pomiarów Ustawienia Audyssey

185

185 189 190 191 191 193

194

194 197 197 197

198 198

200

206 207

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 7

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Ustawienia ręczne

Układ głośników

Przypisanie wzmacniaczy Frontowe/Centralny/Surround/Tył Surround Wysokość Subwoofer Bi-Amp Frontowe B ZONE2

Zobacz konf. Terminali Odległości Poziomy Odcięcie Presety głosników Zaawansowane Wyjście Subwoofera Filtr dolnoprzepustowy Głośnik główny

208

208 208 209 209 210 210 210 210 210 211 212 213 213 214 215 216 216

Sieć

Informacja Połączenie Konfiguracja Wi-Fi Ustawienia Zarządzanie siecią Przyjazna nazwa Diagnostyka AirPlay Spotify Connect TIDAL Connect Wi-Fi i Bluetooth

217

217 217 218 220 221 222 222 223 224 224 224

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 8

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

HEOS

Nie zalogowałeś się Już jesteś zalogowany/-a

Ogólne

Język Instrukcja obsługi ECO Nadajnik Bluetooth Ustawienia ZONE2 Zmiana nazwy Zone Quick Select Przedni wyświetlacz Oprogramowanie Informacja Dane użytkowania Zapisz i załaduj Blokowanie ustawień Reset

Ograniczanie strefy działania za pomocą pilota zdalnego sterowania

225

225 225

226

226 226 226 230 231 232 233 234 235 237 239 239 240 240

241

Wskazówki

Wskazówki Rozwiązywanie problemów

Zasilanie nie włącza się/jest wyłączone Nie można uruchomić funkcji za pomocą pilota zdalnego

sterowania Brak jakichkolwiek informacji na wyświetlaczu amplitunera Brak dźwięku Nie można uzyskać żądanego brzmienia Dźwięk jest przerywany lub występuje szum Brak obrazu na ekranie telewizora Ekran menu nie jest wyświetlany na ekranie telewizora Kolor ekranu menu oraz treści operacji wyświetlany na

telewizorze różni się od standardowego Nie można odtwarzać z urządzenia AirPlay Nie można odtwarzać z urządzeń pamięci masowej USB Nie można odtwarzać z urządzenia Bluetooth Nie można odtwarzać radia internetowego Nie można odtwarzać plików muzycznych z komputera lub

serwera NAS Nie można odtwarzać różnych usług online Nie działa funkcja Sterowanie HDMI Brak dostępu do sieci bezprzewodowej LAN Komunikaty o błędach aktualizacji

243 245

246

247 247 248 249 252 253 254

254 255 256 257 259

260 261 261 262 263

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 9

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Przywracanie ustawień fabrycznych Przywracanie ustawień sieciowych Przywracanie ustawień fabrycznych

Dodatek

Informacje dotyczące HDMI Związek pomiędzy sygnałami wideo a wyjściem TV Odtwarzanie z urządzeń pamięci USB Odtwarzanie urządzenia Bluetooth Odtwarzanie plików przechowywanych na komputerze lub

urządzeniu NAS Odtwarzanie radia internetowego Funkcja Personal Memory Plus Pamięć ostatnio wykonanej funkcji Tryby dźwięku i wyjście kanału Tryby i parametry dźwięku otaczającego Typy sygnałów wejściowych oraz odpowiadające im tryby

dźwiękowe Wyjaśnienie pojęć Wyjaśnienie pojęć Dane techniczne

Sekcja Audio Sekcja Tunera Sekcja tunera DAB Sekcja bezprzewodowej sieci LAN Sekcja Bluetooth Ogólne

Indeks

264 265 266

267 271 273 274

275 276 276 276 277 279

282 284 293 296

296 298 298 299 300 301

303

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 10

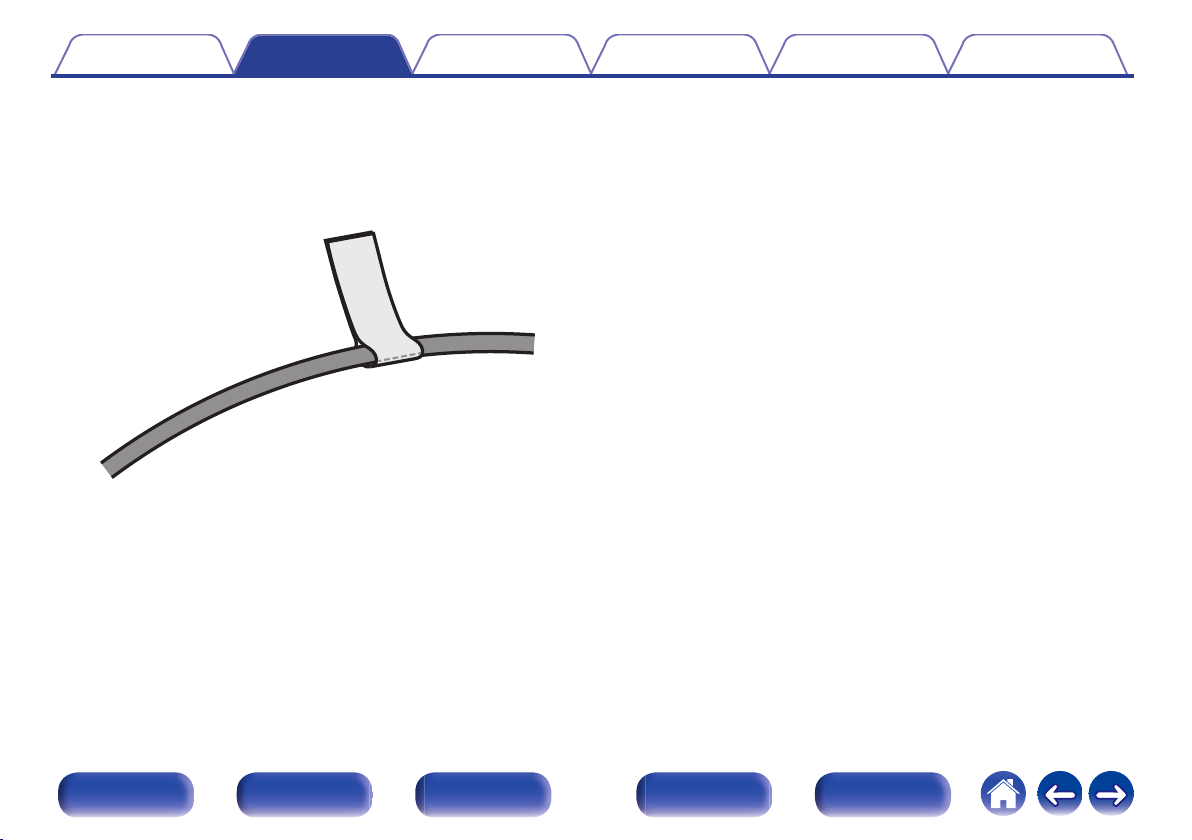

Etykiety kabliInformacja dot. radiaZasady bezpieczeństwaSkrócona instrukcja obsługi

Stojak na mikrofon do

kalibracji dźwięku

Mikrofon do kalibracji

dźwięku

Antena pętlowa AM

(tylko dla AVR-X1800H)

Pokojowa antena FM

(tylko dla AVR-X1800H)

2× Baterie R03/AAA

Uwagi dotyczące używania

baterii

Antena wewnętrzna DAB/FM (tylko dla AVR-X1800H DAB)

Przewód zasilania

(tylko model australijski)

Przewód zasilania

(tylko model europejski)

lub

Pilot zdalnego sterowania

(RC-1257)

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Dziękujemy za zakup tego urządzenia marki Denon. W celu zapewnienia właściwej obsługi, przeczytaj dokładnie niniejszą instrukcję i obsługuj urządzenie zgodnie ze wskazówkami w niej zawartymi. Po przeczytaniu instrukcję należy zachować na przyszłość.

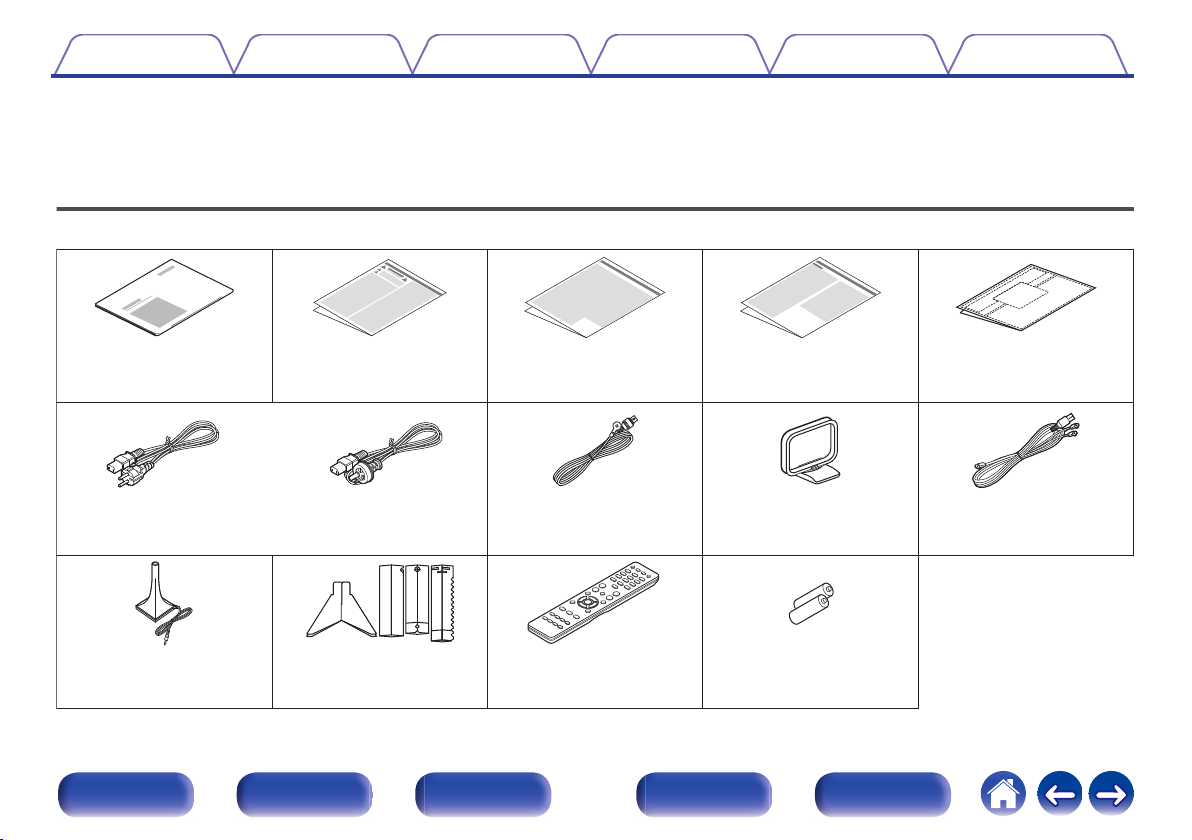

Akcesoria

Sprawdź, czy następujące elementy są dostarczone wraz z urządzeniem.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 11

Baterie

30° 30°

Około 7 m

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

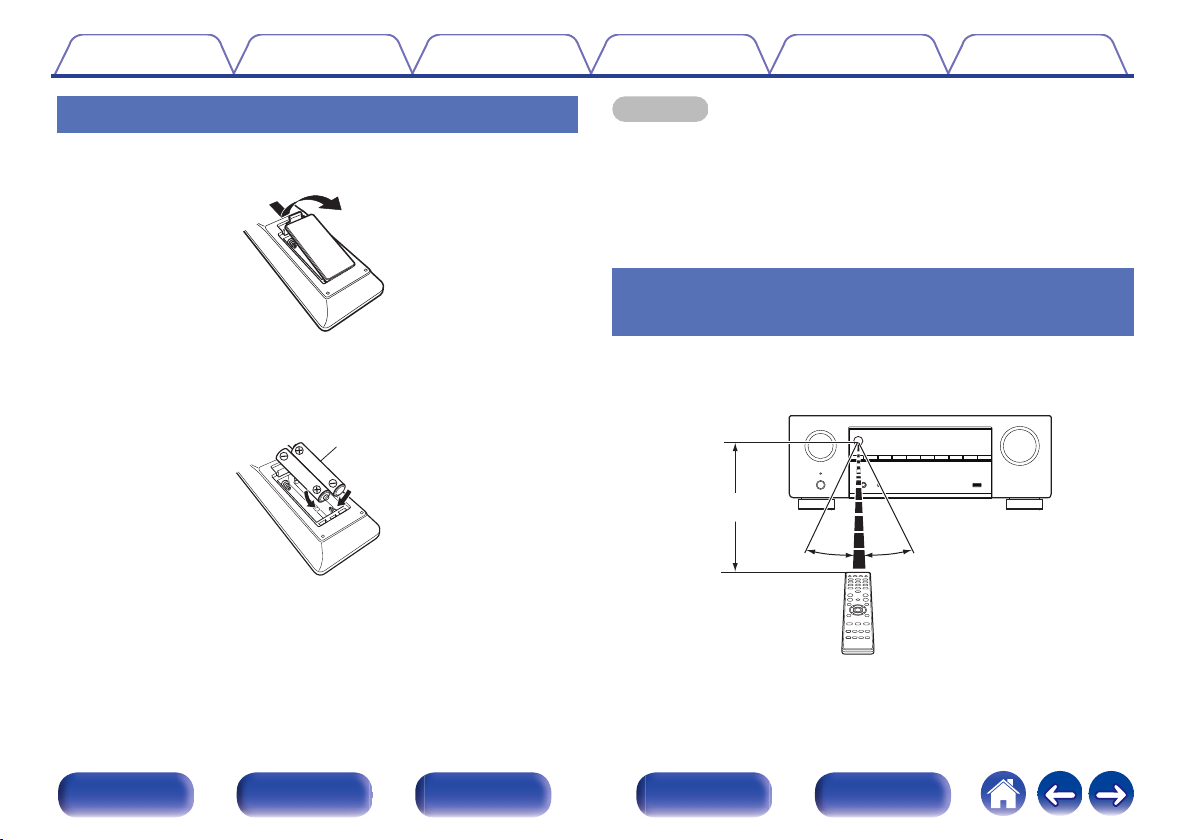

Wkładanie baterii

Zdejmij tylną osłonę zgodnie z kierunkiem strzałki.

Włóż prawidłowo dwie baterie do komory baterii, tak

jak pokazano na ilustracji.

Załóż pokrywkę przedziału na baterie.

UWAGA

Aby zapobiec uszkodzeniom lub wyciekom baterii:

Nie używaj nowych baterii razem ze starymi.

Nie używaj razem różnych typów baterii.

Wyjmij baterie, jeżeli pilot nie będzie używany przez dłuższy czas.

W przypadku wycieku baterii, dokładnie wytrzyj przedział baterii i włóż nowe

baterie.

Zakres działania pilota zdalnego sterowania

Chcąc sterować urządzeniem za pomocą pilota zdalnego sterowania, nakieruj pilota na odbiornik sygnału zdalnego sterowania znajdujący się w tym urządzeniu.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 12

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Funkcje

DTS:X (v str. 288)

Dźwięk wysokiej jakości

Duży 7-kanałowy wzmacniacz z najnowszymi funkcjami kina

domowego

Wyposażone w oddzielne wzmacniacze wysokoprądowe na wszystkich kanałach, urządzenie oferuje wysoką moc 80 watów na kanał (8 Ω/ohm, 20 Hz do 20 kHz, T.H.D.: 0,08%, użycie 2 kanałów). Sterowniki o niskiej impedancji zapewniają stabilność operacyjną szerokiej gamie głośników i wyważony, tonalny dźwięk. Zmień swoje oczekiwania w zakresie kina domowego.

Dolby Atmos (v str. 285)

To urządzenie jest wyposażone w dekoder, który obsługuje format dźwięku Dolby Atmos. Ustawienie lub ruch dźwięku jest odtwarzany dokładnie przez dodatkowe górne głośniki, umożliwiając doświadczenie niesamowicie naturalnego i realistycznego pola dźwięku przestrzennego.

Wirtualizer Głośnikowy (v str. 176)

Wirtualizer Głośnikowy umożliwia dostęp do bardziej wciągającego środowiska z tradycyjnych głośników kanałowych poprzez układy cyfrowego przetwarzania sygnału, w tym wirtualizacji surround oraz wirtualizacji dźwięków wysokich Dolby Atmos.

Wirtualizer Głośnikowy nie nadaje się do użytku, gdy połączone są obydwa

głośniki dźwięków wysokich i głośniki surround. Wirtualizacja dźwięków wysokich może być stosowana, gdy podłączone są

głośniki surround.

To urządzenie jest wyposażone w technologię kompresji DTS:X. DTS:X wnosi nową jakość w dziedzinie kina domowego, wprowadzając technologię dźwięku opartą na obiektach immersyjnych, która eliminuje ograniczenia kanałów. Elastyczność obiektów umożliwia skalowanie i rozchodzenie się dźwięku w pomieszczeniu z większą precyzją niż dotychczas, oferując bogatsze wrażenia dźwięku immersyjnego.

DTS Virtual:X (v str. 288)

Technologia DTS Virtual:X umożliwia unikalne przetwarzanie wirtualne górne i wirtualnej przestrzeni DTS, aby zapewnić niezapomniane wrażenia dźwiękowe z dowolnego typu źródła sygnału wejściowego (kanał stereo do 7.1.4) oraz konfiguracji głośników.

Technologii DTS Virtual:X nie można używać po podłączeniu głośników

wysokich.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 13

8K,

4K 120Hz

8K,

4K 120Hz

8K Ultra HD

8K 8K

1080p/4K 60Hz

Skalowanie

w górę 8K

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Wysoka wydajność

Obsługa wejścia/wyjścia 8K 60 Hz

Gdy używane jest 8K Ultra HD (High Definition), szybkość sygnału wejściowego/wyjściowego 60 klatek na sekundę (60p) zostaje osiągnięta dla sygnałów wideo. Po podłączeniu do 8K Ultra HD i telewizora kompatybilnego z wejściowym sygnałem wideo 60p, możesz cieszyć się poczuciem realizmu dostępnym jedynie w przypadku obrazów w wysokiej rozdzielczości, nawet przy oglądaniu szybko poruszających się obrazów.

To urządzenie obsługuje szeroką zawartość HDR, zapewniając jeszcze wyższą rozdzielczość wideo.

HDCP 2.3

To urządzenie jest kompatybilne ze standardem ochrony praw autorskich HDCP 2.3.

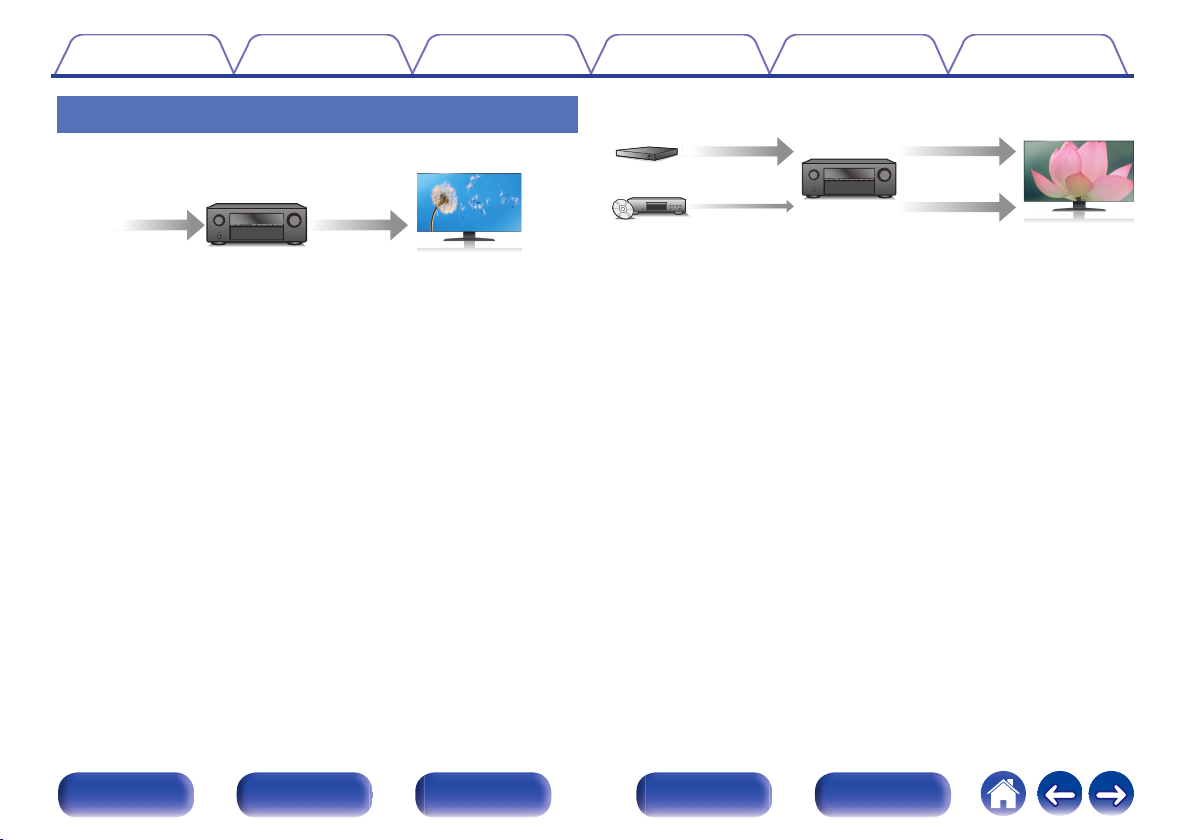

Cyfrowy procesor wideo zwiększa rozdzielczość 1080p/4K do 8K

To urządzenie jest wyposażone w funkcję skalowania wideo do 8K, która umożliwia odtwarzanie wideo 1080p/4K przez HDMI w rozdzielczości 8K (7680 × 4320 pikseli). Ta funkcja pozwala na podłączenie urządzenia do telewizora za pomocą jednego kabla HDMI i wyświetla obrazy o wysokiej rozdzielczości dla każdego źródła wideo.

Kompatybilność funkcji eARC (Enhanced Audio Return Channel)

Funkcja eARC jest kompatybilna ze standardowymi formatami dźwiękowymi ARC, a także wielokanałowymi formatami Linear PCM, Dolby TrueHD, Dolby Atmos, DTS-HD, DTS:X i innymi, które nie mogą być przesyłane przez standardową funkcję ARC. Dodatkowo po podłączeniu do telewizora kompatybilnego z funkcją eARC można cieszyć się lepszą jakością odtwarzania dźwięku surround przez telewizor.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 14

WyjściaWejścia

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

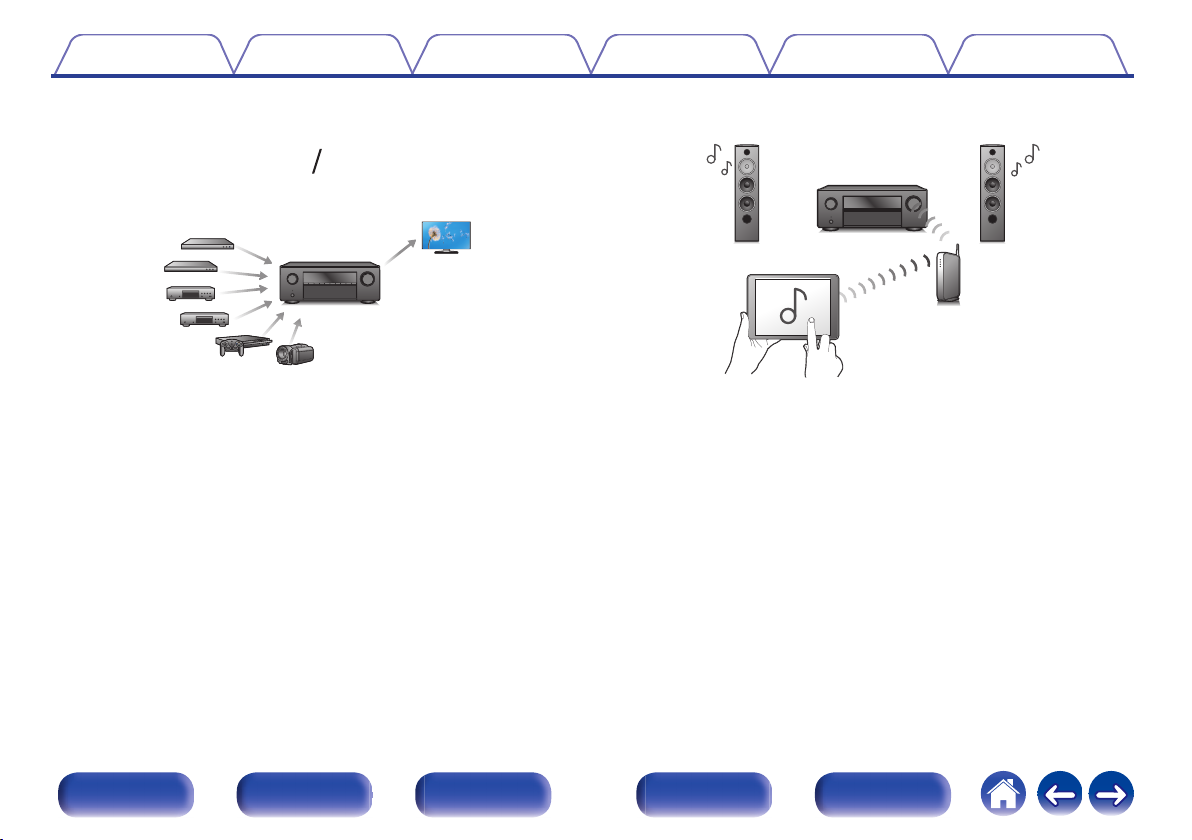

Złącza HDMI umożliwiają podłączenie różnorodnych źródeł

cyfrowych AV (6 wejść, 1 wyjścia).

Urządzenie jest wyposażone w 6 wejść HDMI i 1 wyjścia HDMI umożliwiające podłączenie rozmaitych urządzeń zgodnych ze standardem HDMI, takich jak odtwarzacze Blu-ray Disc, konsole gier i kamery wideo HD.

Oprócz funkcji sieciowych, takich jak radio internetowe itp.,

urządzenie posiada funkcję AirPlay®. (v str. 123)

Za pomocą tego urządzenia można odtwarzać rozmaitych źródeł audiowizualnych, w tym radio internetowe i pliki dźwiękowe zapisane w komputerze.

Urządzenie obsługuje również technologię Apple AirPlay, która umożliwia odtwarzanie strumieniowe biblioteki muzycznej z urządzeń takich jak iPhone®, iPad®, iPod touch® lub iTunes®.

Obsługa bezprzewodowej funkcji audio “AirPlay 2®”.

Synchronizacja wielu urządzeń/głośników kompatybilnych z AirPlay 2 w celu jednoczesnego odtwarzania.

To urządzenie obsługuje funkcję AirPlay 2 i wymaga systemu iOS 11.4 lub nowszego.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 15

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Odtwarzanie plików DSD i FLAC przez USB i sieci

To urządzenie obsługuje odtwarzanie formatów audio o wysokiej rozdzielczości, takich jak pliki DSD (5,6 MHz) i FLAC 192 kHz. Zapewnia wysoką jakość odtwarzania plików o wysokiej rozdzielczości.

Można łatwo nawiązać połączenie bezprzewodowe z

urządzeniami Bluetooth (v str. 74)

Można słuchać muzyki poprzez bezprzewodowe połączenie ze smartfonem, tabletem, komputerem itp.

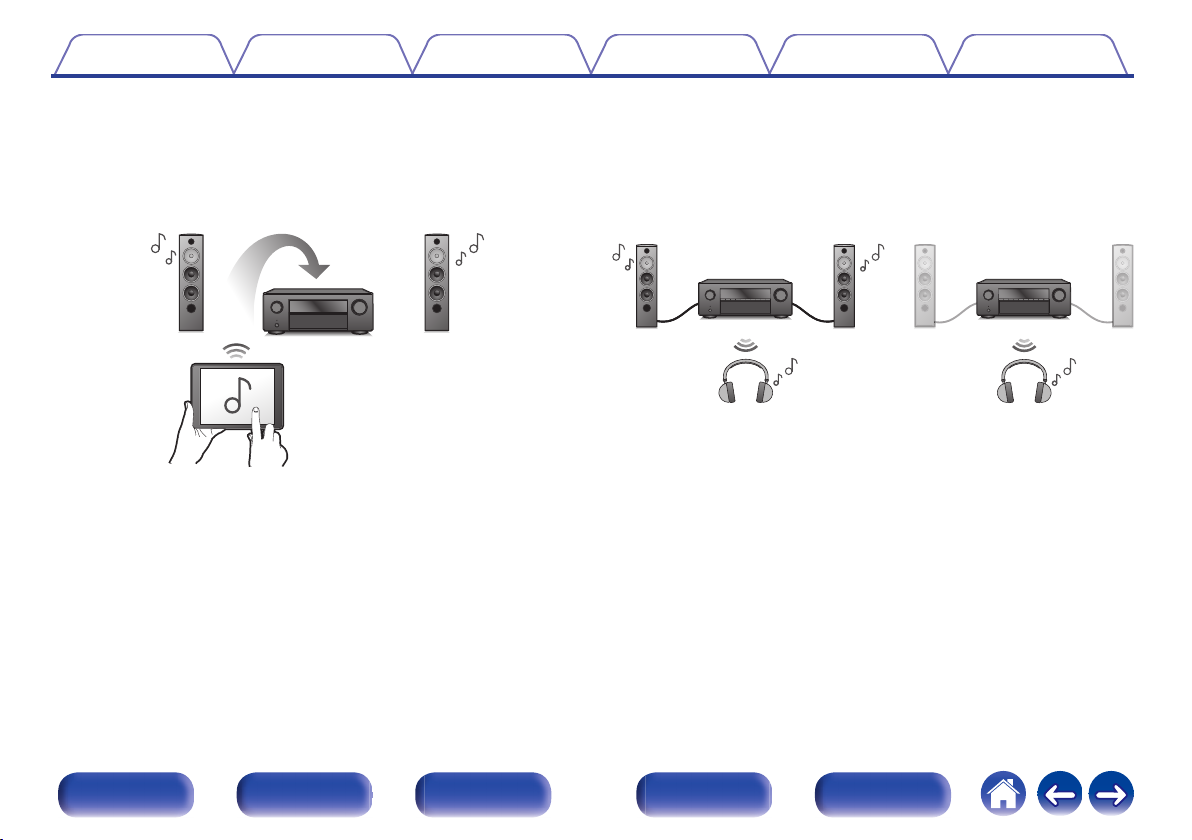

Podłącz słuchawki Bluetooth

To urządzenie może transmitować poprzez Bluetooth, dzięki czemu można cieszyć się dźwiękiem bezprzewodowo przez słuchawki Bluetooth.

Odtwarzanie może odbywać się przy użyciu jednocześnie podłączonych głośników i słuchawek Bluetooth lub tylko przy użyciu słuchawek Bluetooth.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 16

GMAIN ZONEHGZONE2H

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

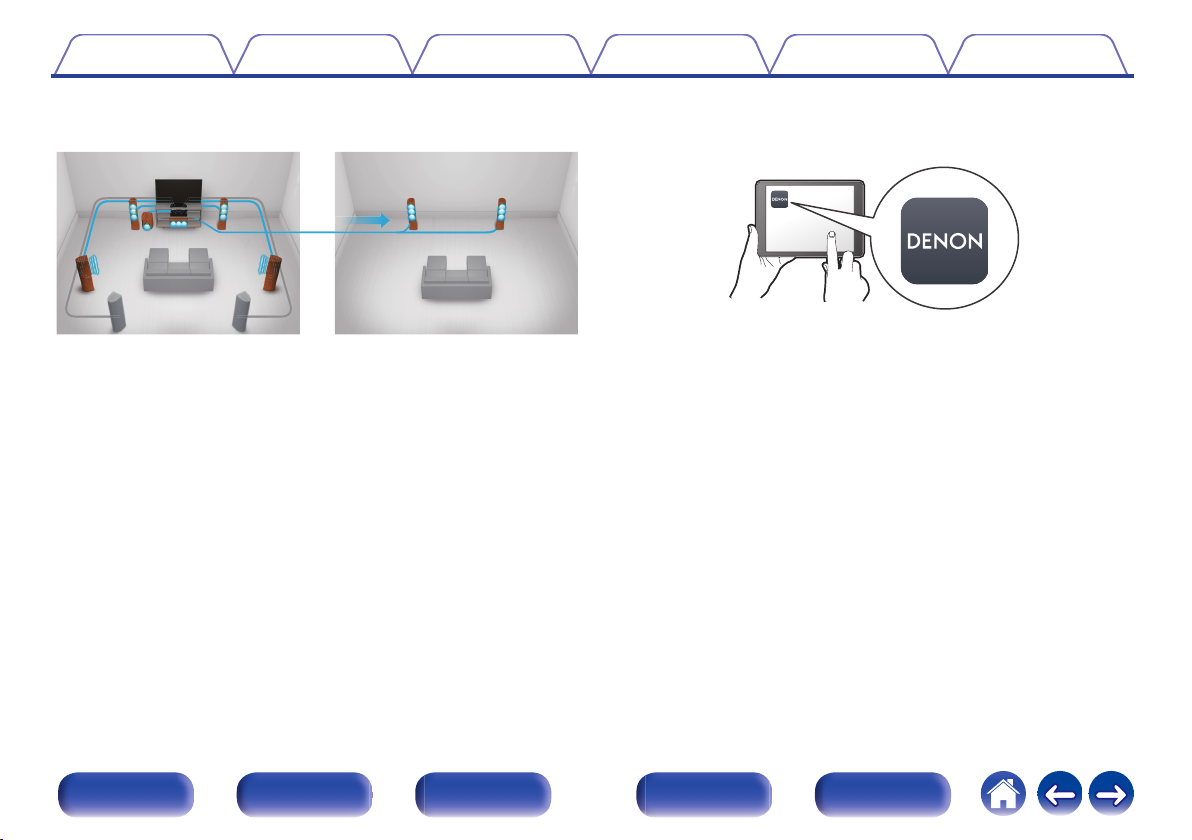

Dźwięk multi-room (v str. 134)

Istnieje możliwość wybrania i odtwarzania z poszczególnych wejść w pomieszczeniu głównym (MAIN ZONE) oraz w ZONE2. Ponadto, gdy używana jest funkcja Wszystkie strefy stereo, muzyka odtwarzana w pomieszczeniu głównym (MAIN ZONE) może być odtwarzana we wszystkich strefach jednocześnie. Jest to przydatne, gdy chce się słuchać muzyki tła w całym domu.

Energooszczędna konstrukcja

Urządzenie wyposażone jest w funkcje trybu Tryb ECO, która pozwala odtwarzać muzykę i filmy, jednocześnie redukując zużycie energii, a także w funkcję automatycznego trybu czuwania, która automatycznie wyłącza zasilanie, gdy urządzenie nie jest używane. Pozwala to ograniczyć zbędne zużywanie energii.

Kompatybilne z Aplikacją “Denon AVR Remote”z w zakresie wykonywania podstawowych czynności na urządzeniach iPad, iPhone lub Android™ (Google, Amazon Kindle Fire)

Aplikacja Denon AVR Remote umożliwia pełną kontrolę nad tym urządzeniem, a także zapewnia dostęp do menu ustawień, w którym można przeprowadzić szczegółową regulację za pomocą telefonów lub tabletów. Aplikacja “Denon AVR Remote” zapewnia również szybki dostęp do funkcji wyświetlania statusu, opcji menu, sterowania odtwarzaczem płyt Blu-ray firmy Denon oraz instrukcji użytkownika online.

Pobierz odpowiednią aplikację “Denon AVR Remote” dla urządzeń z systemem

iOS lub Android. To urządzenie należy połączyć z tą samą siecią LAN lub Wi-Fi (bezprzewodową siecią LAN), z którą jest połączone urządzenie iPad, iPhone lub Android™.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 17

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

HEOS zapewnia transmisję strumieniową muzyki z ulubionych

źródeł muzycznych online

Bezprzewodowy system dźwięku multi-room pozwala cieszyć się ulubioną muzyką w dowolnym pomieszczeniu Twojego domu. Wykorzystując istniejąc sieć domową oraz aplikację HEOS App (dostępną na urządzenia iOS, Android oraz Amazon), możesz odkrywać, przeglądać i odtwarzać muzykę z własnej biblioteki muzycznej lub z wielu usług transmisji strumieniowej muzyki online.

Jeżeli do tej samej sieci podłączono wiele urządzeń HEOS Built-in, urządzenia te mogą zostać zsynchronizowane do odtwarzania tej samej muzyki na wszystkich urządzeniach symultanicznie albo różnej muzyki na osobnych urządzeniach.

Łatwa obsługa

“Kreator ustawień” wyświetla łatwe w użyciu instrukcje

konfiguracji.

Najpierw po zapytaniu ustaw język. Następnie postępuj zgodnie z instrukcjami wyświetlanymi na ekranie TV ustawiając parametry głośników, sieci itd.

Łatwy w użyciu graficzny interfejs użytkownika.

To urządzenie jest wyposażone w graficzny interfejs użytkownika, co ułatwia obsługę.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 18

trqw e y

Q2Q0 Q1

oiu

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Nazwy elementów i ich funkcje

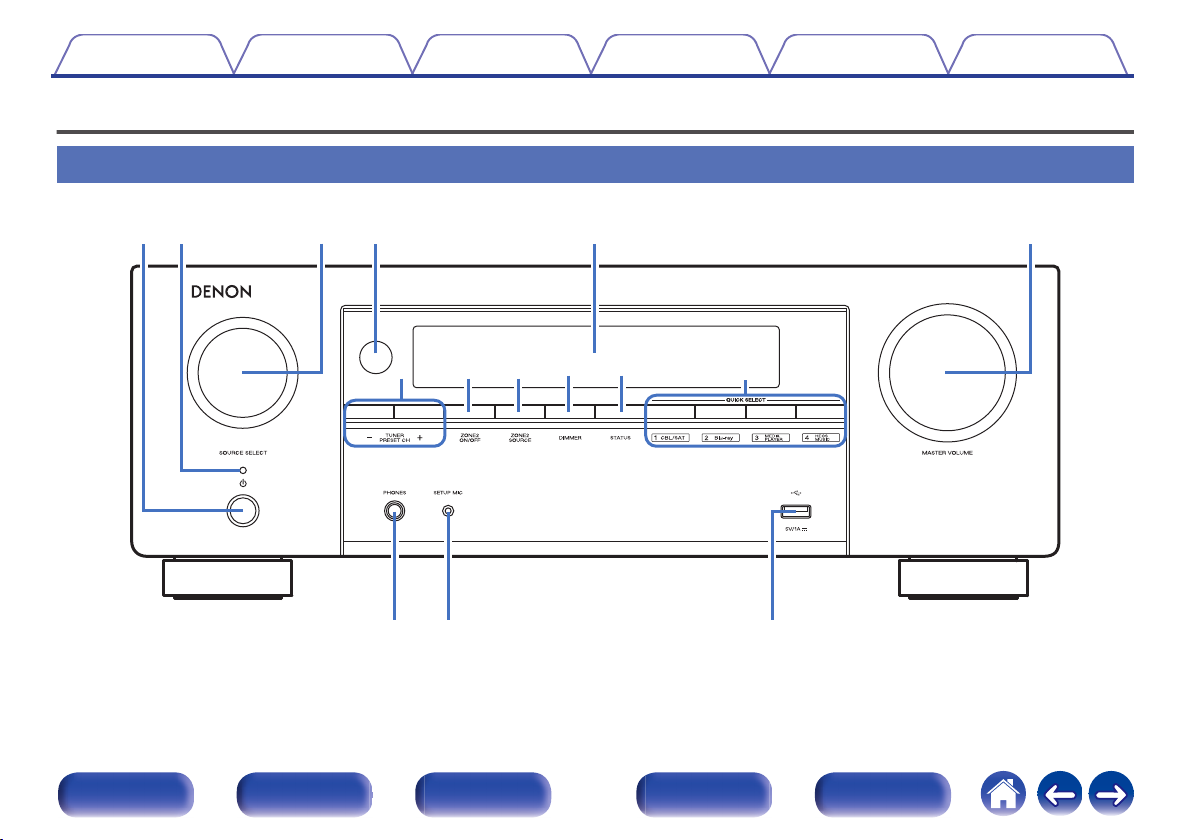

Panel przedni

Szczegółowe informacje można znaleźć na następnej stronie.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 19

trqw e y

oiu

Spis treści

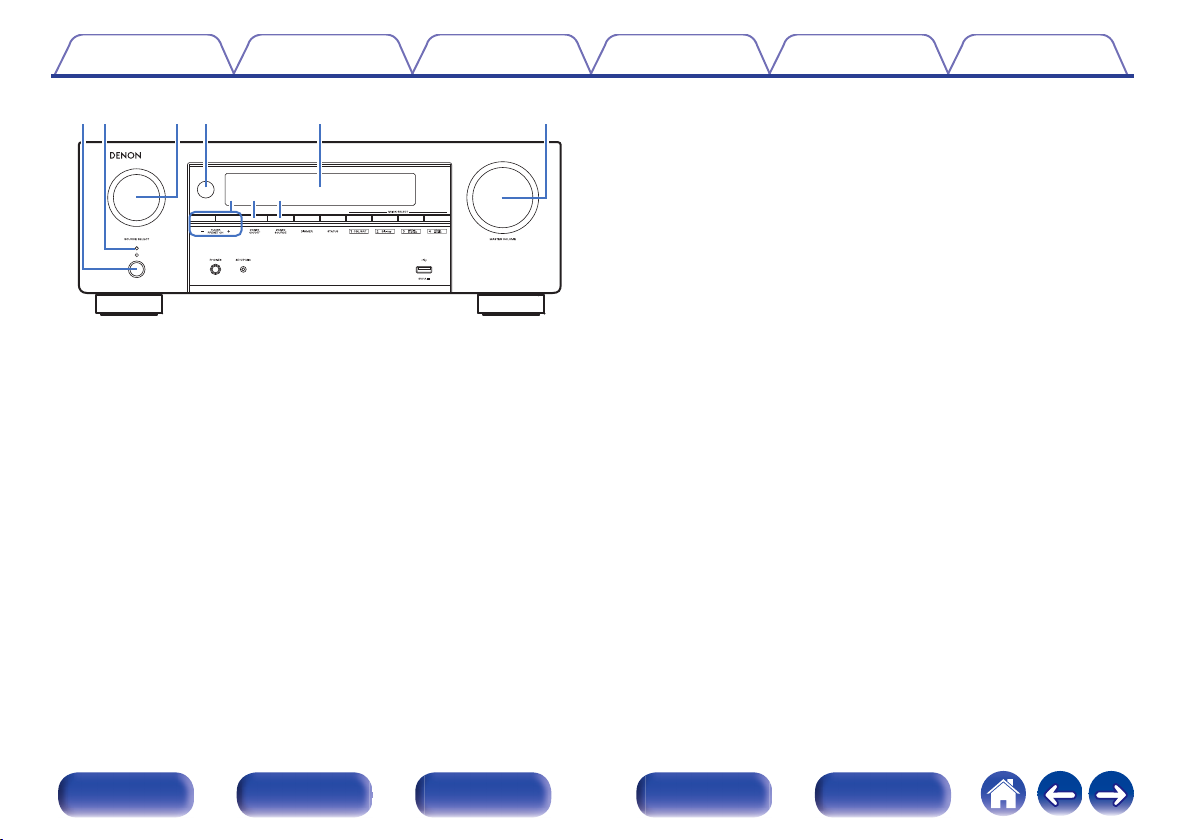

Przycisk zasilania (X)

Służy do włączania/wyłączania zasilania (czuwanie) w strefie MAIN ZONE (w pomieszczeniu, gdzie znajduje się urządzenie). (v str. 68)

Kontrolka zasilania

Sygnalizuje stan zasilania w następujący sposób:

Zielony: Włączone

Wyłączony: Normalny tryb czuwania

Czerwony:

Gdy parametr “HDMI Pass Through” ustawiony jest na

“Włącz” (v str. 185) Gdy parametr “Sterowanie HDMI” ustawiony jest na

“Włącz” (v str. 187)

Gdy parametr “Zarządzanie siecią” ustawiony jest na “Zawsze wł.” (v str. 221)

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Pokrętło SOURCE SELECT

Służy do wyboru źródła sygnału. (v str. 68)

Czujnik zdalnego sterowania

Odbiera sygnał z pilota zdalnego sterowania. (v str. 11)

Wyświetlacz

Służy do wyświetlania rozmaitych informacji. (v str. 21)

Pokrętło MASTER VOLUME

Służy do regulacji poziomu głośności. (v str. 69)

Przyciski zaprogramowanych kanałów tunera

(TUNER PRESET CH +, –)

Służą do wybierania zaprogramowanych stacji. (v str. 89)

Przycisk ZONE2 ON/OFF

Służy do włączania/wyłączania strefy ZONE2 (inne pomieszczenie). (v str. 162)

Przycisk ZONE2 SOURCE

Służy do wyboru źródła sygnału dla strefy ZONE2. (v str. 162)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 20

Q0 Q1

Spis treści

Przycisk DIMMER

Każde naciśnięcie powoduje zmianę jasności wyświetlacza. (v str. 234)

Przycisk STATUS

Każde naciśnięcie powoduje zmianę informacji o stanie na wyświetlaczu.

Przyciski QUICK SELECT

Jedno naciśnięcie dowolnego z tych przycisków powoduje wywołanie rozmaitych ustawień przypisanych do poszczególnych przycisków, jak np. źródło dźwięku, poziom głośności i ustawienia trybu dźwięku. (v str. 151)

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

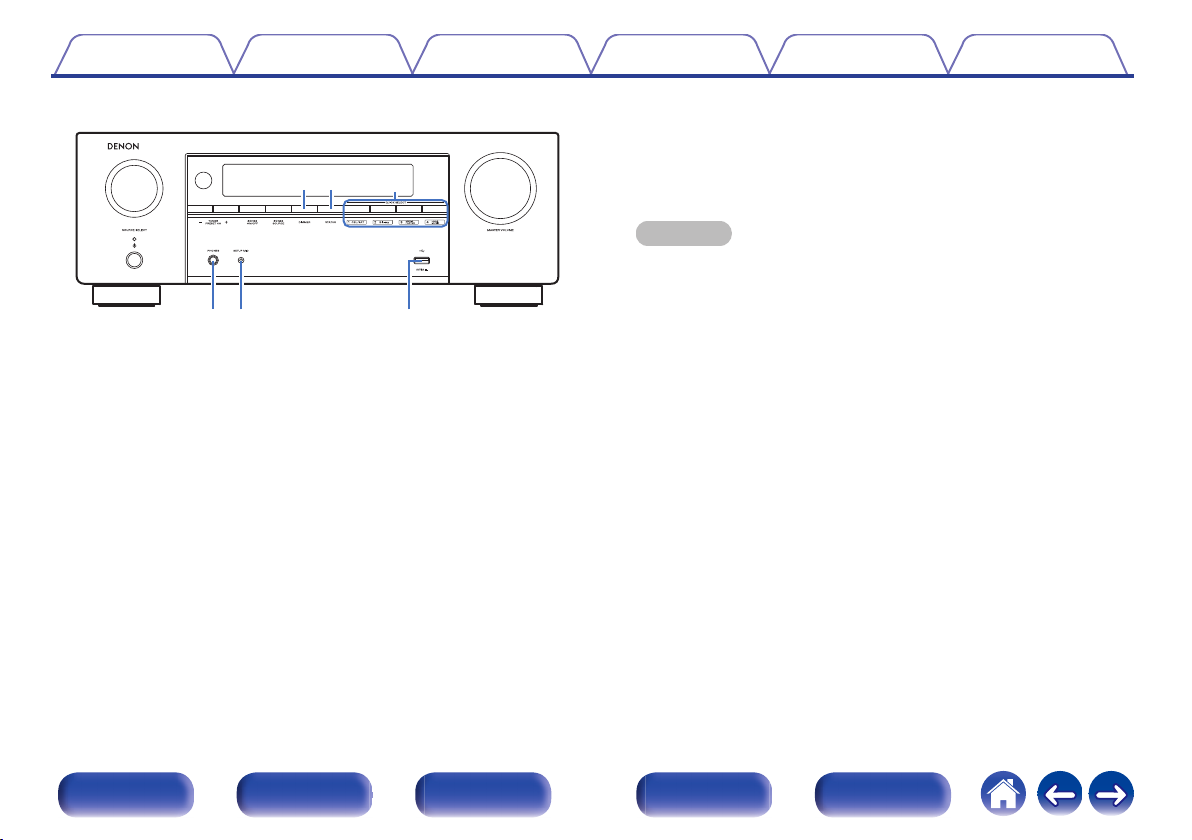

Gniazdo słuchawek (PHONES)

Do podłączania słuchawek. Jeżeli do tego gniazda podłączone zostaną słuchawki, sygnał audio nie będzie wyprowadzany przez podłączone głośniki ani przez złącza SUBWOOFER.

UWAGA

Aby nie spowodować uszkodzenia słuchu podczas słuchania z użyciem

słuchawek, nie zwiększaj gwałtownie poziomu głośności.

Gniazdo SETUP MIC

Służy do podłączania, dołączonego do zestawu, mikrofonu do kalibracji dźwięku. (v str. 201)

Port USB (T)

Służy do podłączania urządzeń magazynujących USB (takich jak pamięć USB). (v str. 60)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 21

uiytrewq

0Q1

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Wyświetlacz

Wskaźniki trybu wejściowego

Świecą się, wskazując ustawienia trybu wejściowego audio każdego źródła sygnału. (v str. 196)

Wskaźnik sygnału tylnego surround

Świeci, gdy sygnały audio są wyprowadzane z tylnych głośników surround. (v str. 209)

Wskaźniki dekodera

Świecą, gdy na wejściach obecne są sygnały Dolby lub DTS albo gdy pracuje dekoder Dolby lub DTS.

Wskaźnik Audyssey

Świeci, gdy skonfigurowano “MultEQ® XT”, “Dynamic EQ” lub “Dynamic Volume”. (v str. 181)

Wskaźniki trybu pracy tunera

Świecą się wskazując tryb odbioru, gdy jako źródło sygnału wybrany został “Tuner”.

TUNED: Zaświeci się, gdy stacja radiowa zostanie dostrojona prawidłowo.

STEREO: Zaświeci się, gdy odbierana jest stacja radiowa stereo FM. RDS: Zaświeci się, gdy odbierana jest stacja radiowa RDS.

Wskaźnik wyłącznika czasowego

Świeci się, gdy ustawiona jest funkcja wyłącznika czasowego. (v str. 149)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 22

1Q0

Spis treści

Wskaźnik głośności

Wskaźnik MUTE

Miga, gdy dźwięk jest wyciszony. (v str. 69)

Wyświetlacz informacyjny

Wyświetla nazwę źródła sygnału, tryb dźwiękowy, wartości ustawień oraz inne informacje.

Wskaźniki sygnału wejściowego

Odpowiedni wskaźnik świeci zgodnie z aktywnym sygnałem wejściowym. (v str. 196)

Wskaźnik ZONE2

Zaświeci się, gdy w strefie ZONE2 (oddzielne pomieszczenie) włączone jest zasilanie. “Odtwarzanie źródła w strefie ZONE2” (v str. 162)

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 23

1Q2

qewrytuiq

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

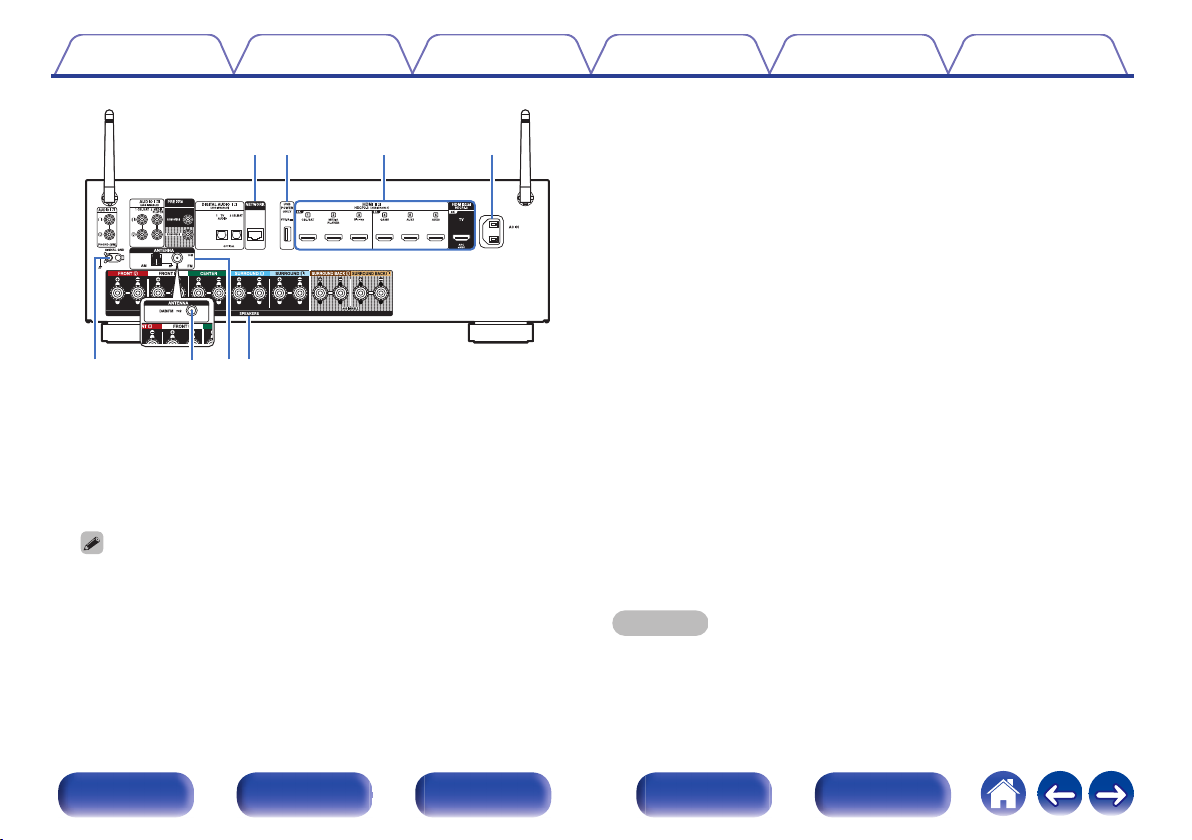

Panel tylny

Szczegółowe informacje można znaleźć na następnej stronie.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 24

90°

320°

90°

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

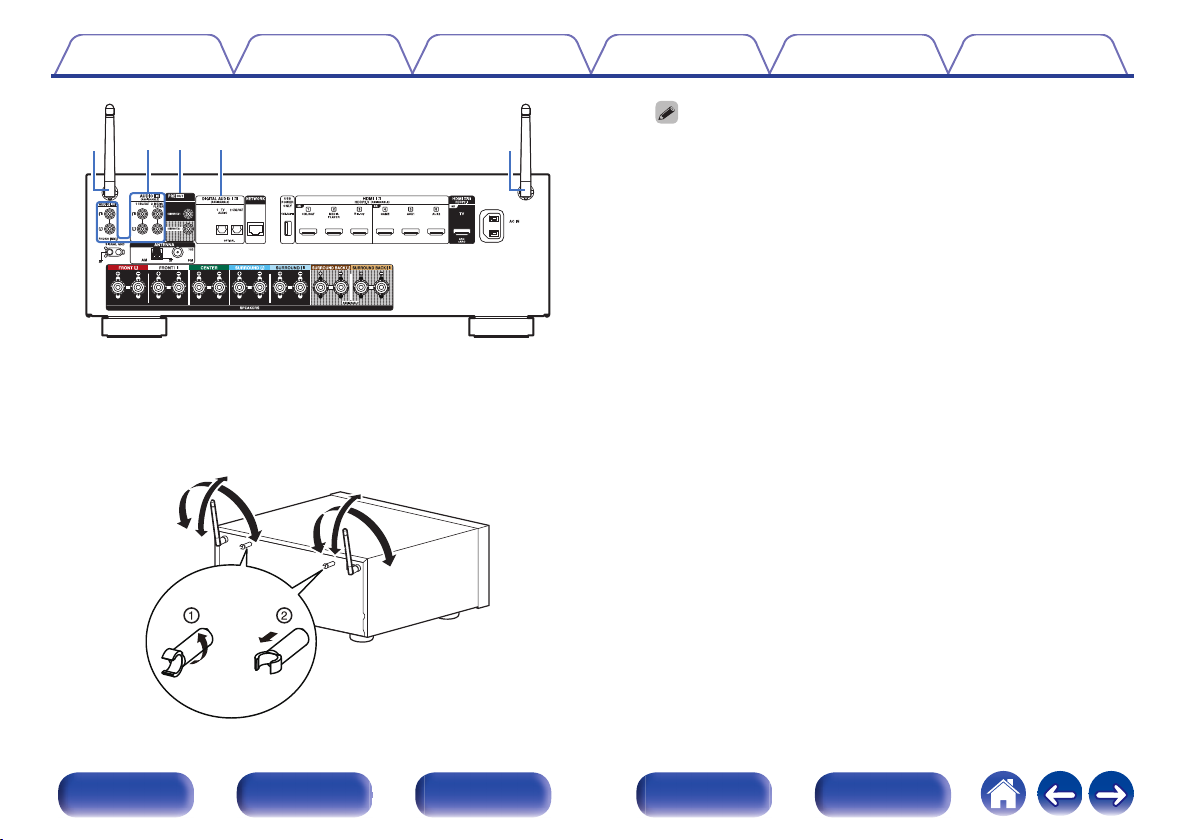

Zaczep antenowy może zostać usunięty z panelu tylnego.

Obróć zaczep antenowy o 90 stopni w lewo.

Wyciągnij zaczep antenowy w swoją stronę.

Zaczep antenowy jest niezbędny podczas transportu urządzenia.

Należy przechowywać go w bezpiecznym miejscu. Podłącz zaczep antenowy, wykonując czynności odłączania w

odwrotnej kolejności.

Analogowe złącza audio (AUDIO)

Do podłączania urządzeń wyposażonych w złącza dźwięku analogowego.

“Podłączanie Set-Top Box (Tuner TV satelitarnej/kablowej)” (v str. 55)

“Podłączanie odtwarzacza multimedialnego” (v str. 56)

Anteny prętowe dla Bluetooth/sieci bezprzewodowej LAN

Ustaw antenę pionowo podczas łączenia z siecią poprzez bezprzewodową sieć LAN, lub podczas łączenia z przenośnym urządzeniem poprzez Bluetooth. (v str. 65)

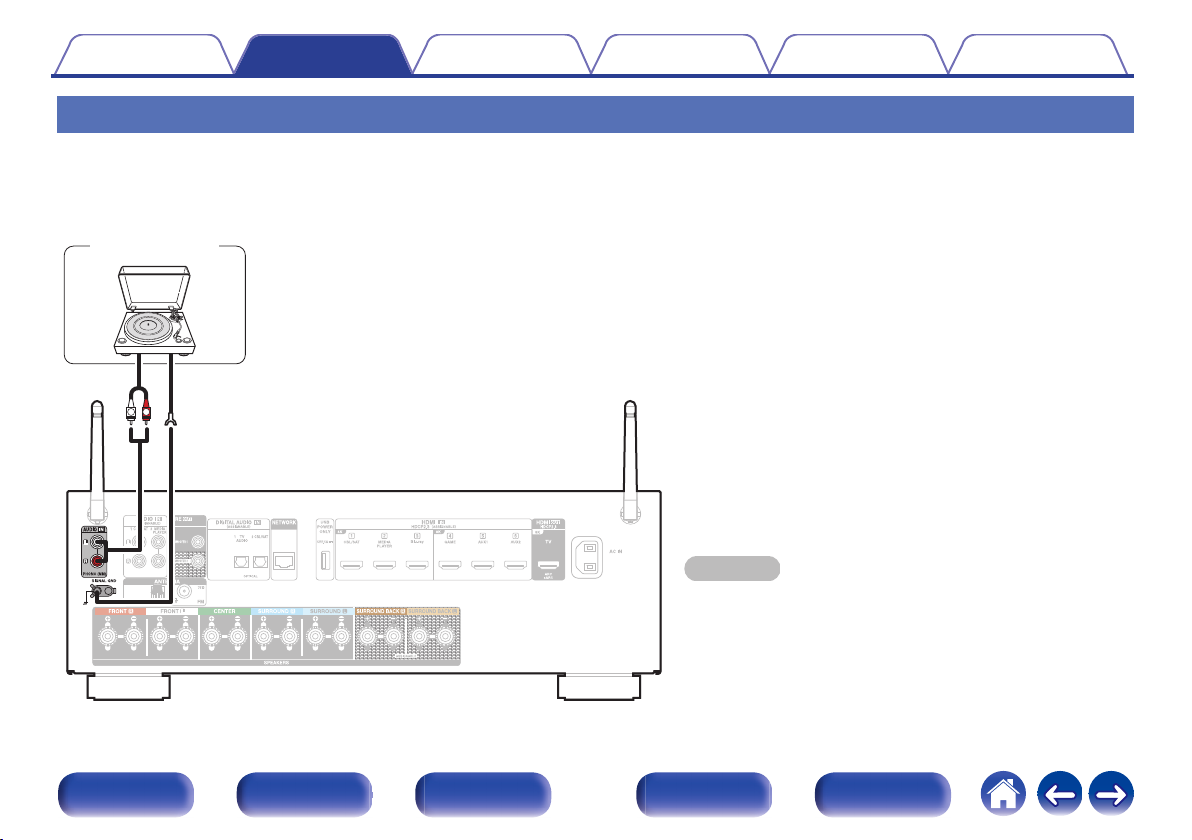

“Podłączanie gramofonu” (v str. 59)

Złącza PRE OUT

Do podłączania subwoofera z wbudowanym wzmacniaczem. (v str. 36)

Cyfrowe złącza audio (DIGITAL AUDIO)

Do podłączania urządzeń wyposażonych w złącza dźwięku cyfrowego.

“Połączenie 2: telewizor ze złączem HDMI i brakiem obsługi funkcji

ARC/eARC” (v str. 53) “Podłączanie Set-Top Box (Tuner TV satelitarnej/kablowej)” (v str. 55)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 25

oQ1 Q2

ty u i

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Złącze HDMI

Do podłączania urządzeń wyposażonych w złącza typu HDMI.

“Połączenie 1: odbiornik telewizyjny ze złączem HDMI i obsługą

funkcji ARC/eARC” (v str. 52) “Połączenie 2: telewizor ze złączem HDMI i brakiem obsługi funkcji

ARC/eARC” (v str. 53) “Podłączanie Set-Top Box (Tuner TV satelitarnej/

kablowej)” (v str. 55) “Podłączanie odtwarzacza multimedialnego” (v str. 56)

“Podłączanie odtwarzacza Blu-ray Disc lub odtwarzacza

DVD” (v str. 57) “Podłączanie konsoli do gier lub odtwarzacza zgodnego z

8K” (v str. 58)

Wejście AC (AC IN)

Złącze NETWORK

Służy do podłączenia kabla LAN, podczas podłączania do przewodowej sieci LAN. (v str. 64)

Port USB (POWER SUPPLY)

Może służyć do zasilania odtwarzaczy strumieniowych itd.

W przypadku wymagania zasilania o wartości co najmniej 5 V/1,5 A należy

użyć zasilacza AC dołączonego do urządzenia. W celu odtworzenia zawartości z pamięci USB należy podłączyć urządzenie

do portu USB na przednim panelu.

Do podłączania przewodu zasilania. (v str. 66)

Gniazdo SIGNAL GND

Służy do podłączania uziemienia dla gramofonu. (v str. 59)

Zacisk anteny DAB/FM (ANTENNA) (tylko dla modelu FM/DAB)

Służy do podłączania anteny DAB/FM. (v str. 63)

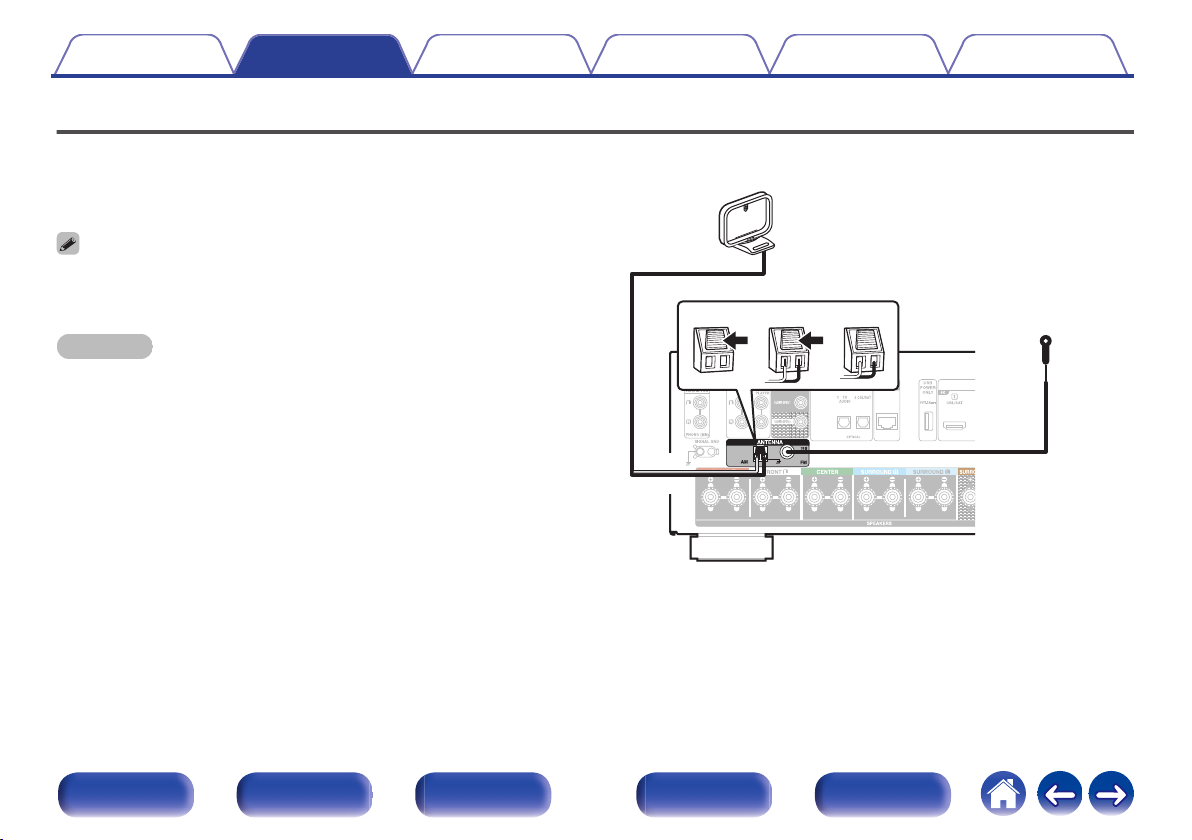

Zaciski anteny FM/AM (ANTENNA) (tylko dla modelu FM/AM)

Służy do podłączania anten FM i anten pętlowych AM. (v str. 61)

Zaciski głośnikowe (SPEAKERS)

Do podłączania głośników. (v str. 35)

UWAGA

Nie dotykaj wewnętrznych szpilek w gniazdach na tylnym panelu. Ładunek

elektrostatyczny przenoszony na ciele może spowodować uszkodzenie układów wewnętrznych tego urządzenia.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 26

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

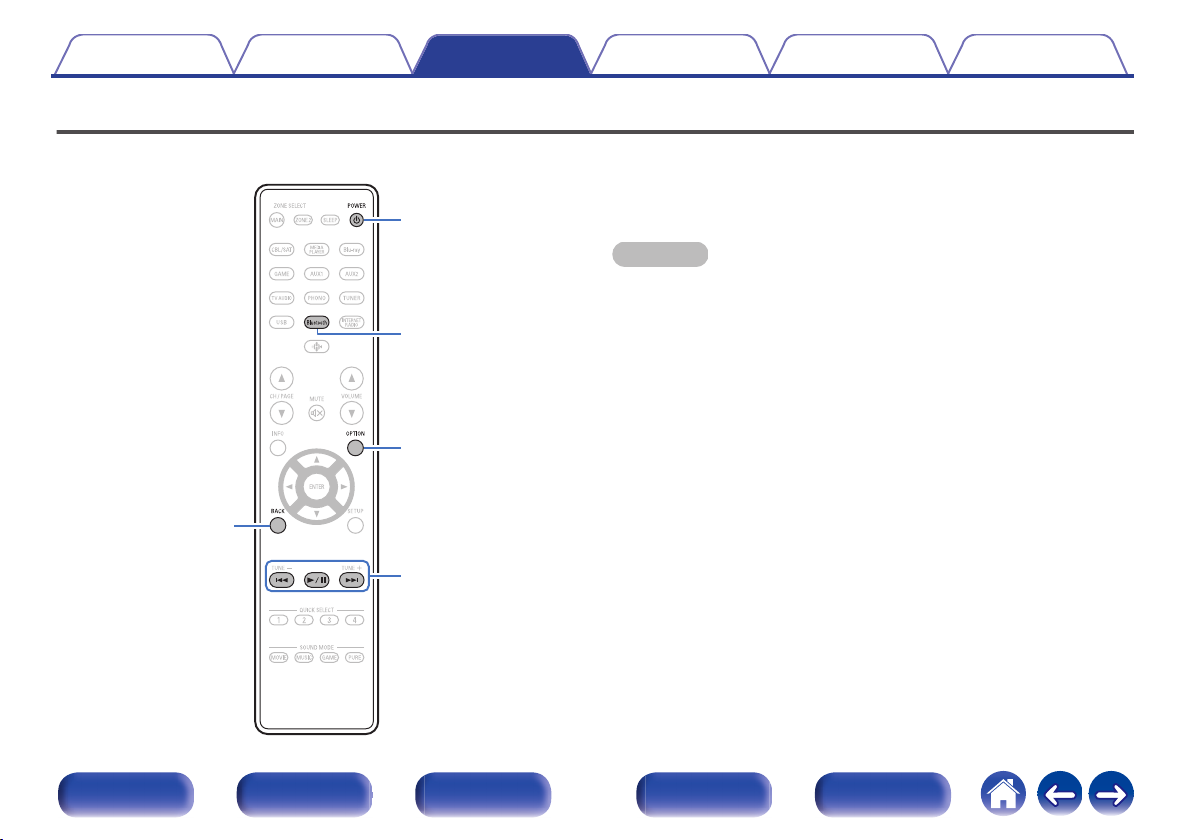

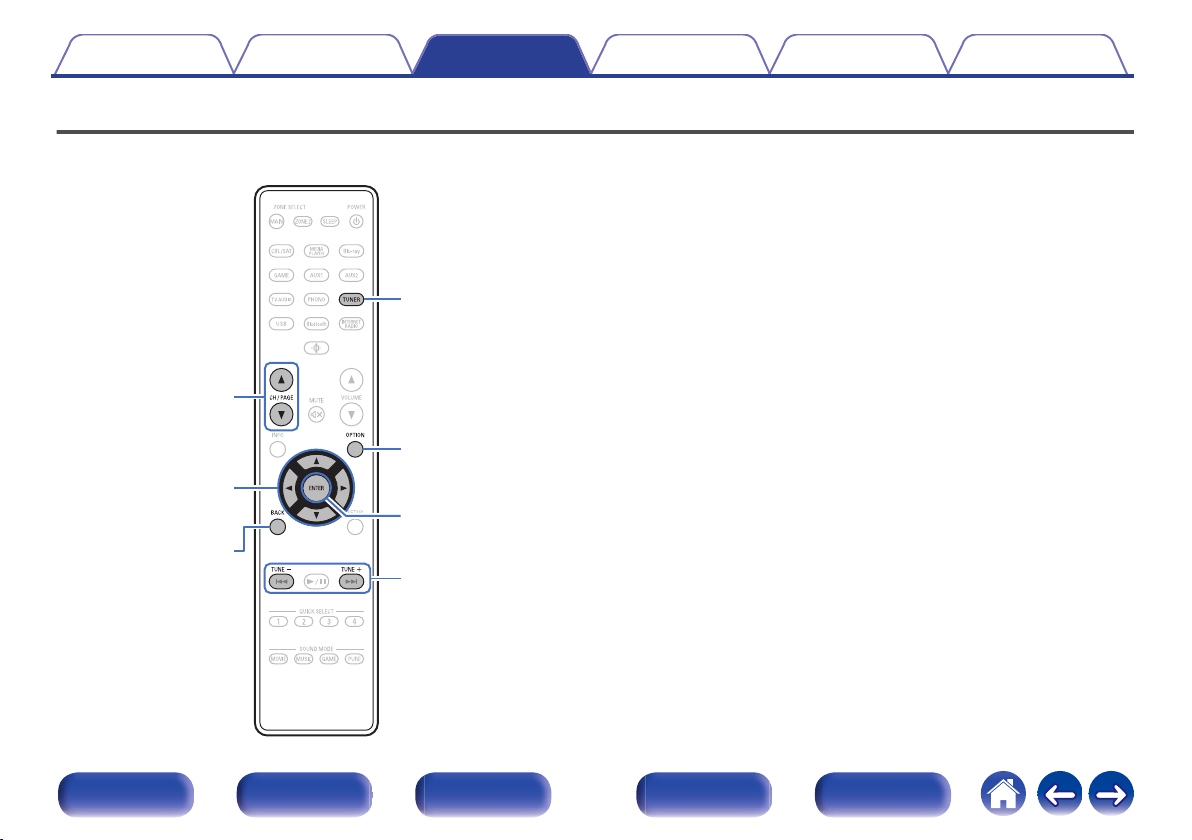

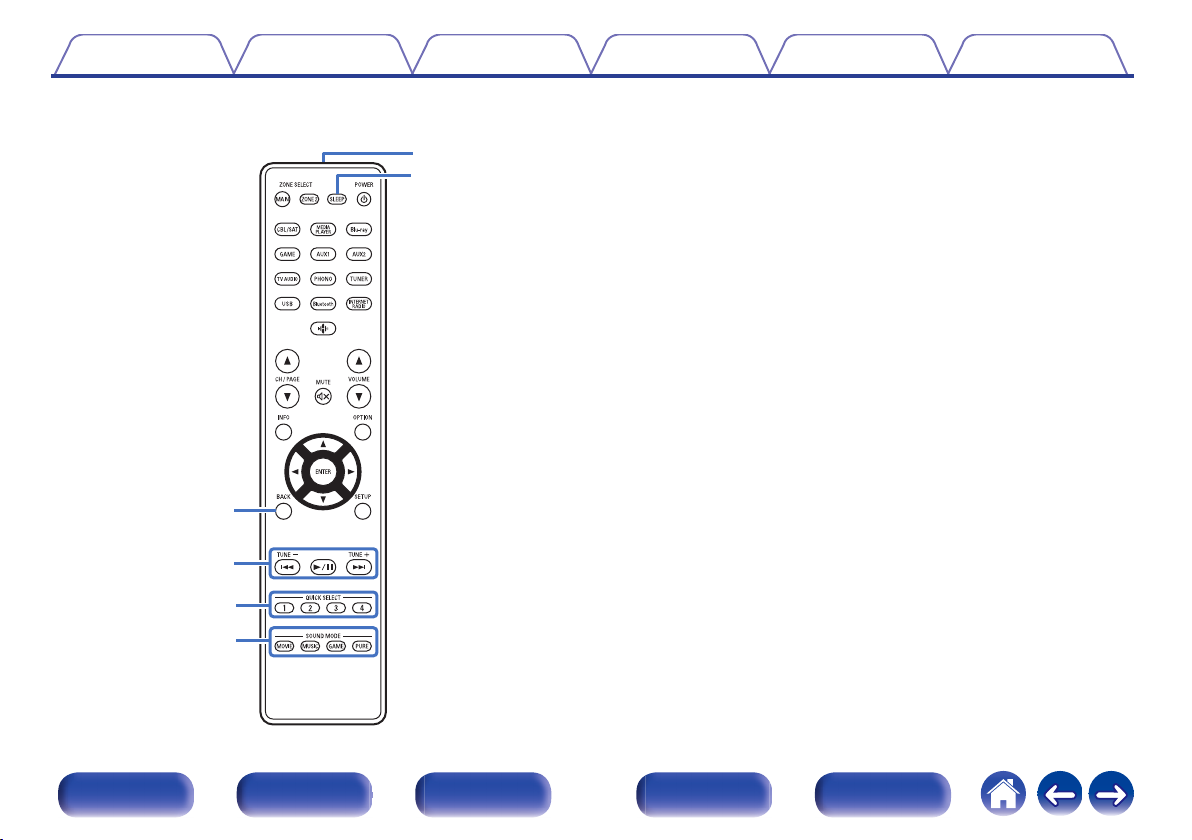

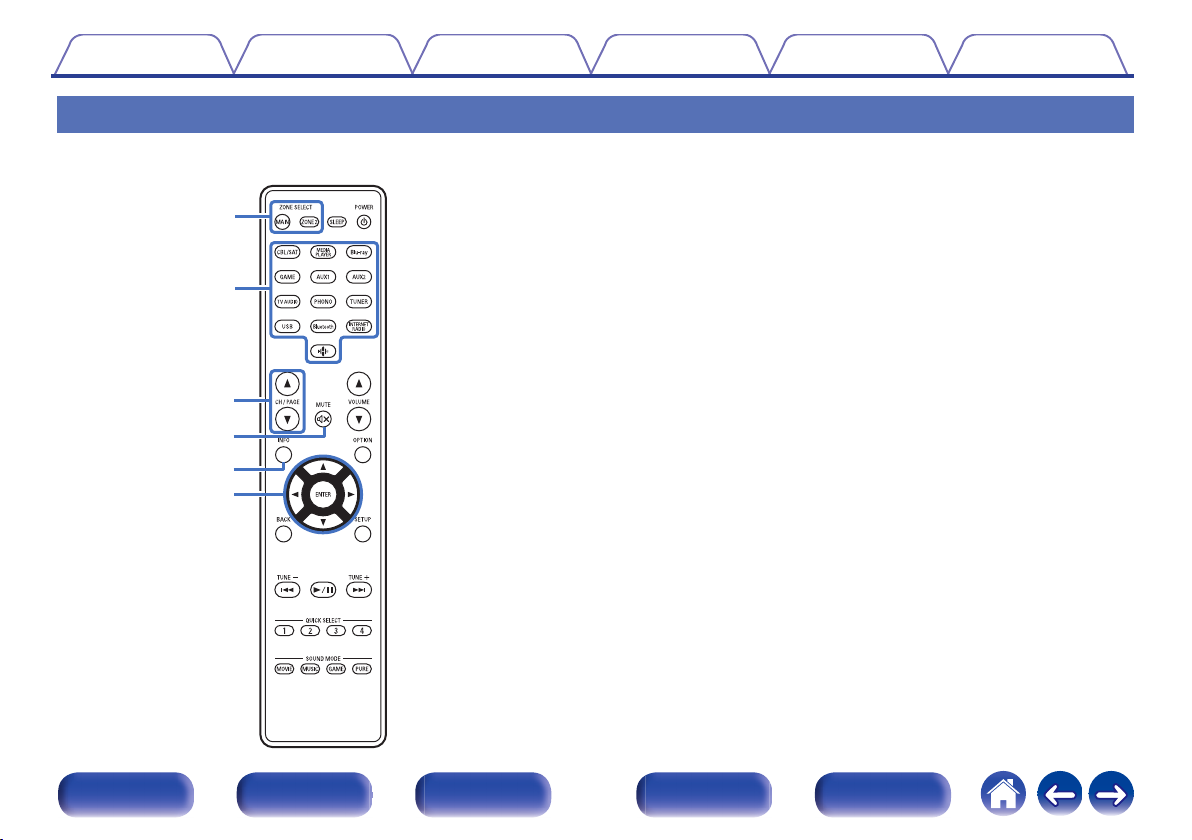

Pilot zdalnego sterowania

Przyciski ZONE SELECT

Służą do przełączania strefy (MAIN ZONE, ZONE2) obsługiwanej za pomocą pilota zdalnego sterowania.

“Odtwarzanie różnych źródeł w strefach MAIN ZONE

i ZONE2” (v str. 164) “Operacje w menu” (v str. 172)

Przyciski wyboru źródła wejściowego

Służą do wyboru źródła sygnału.

“Wybór źródła sygnału” (v str. 68)

“Odtwarzanie różnych źródeł w strefach MAIN ZONE

i ZONE2” (v str. 164)

Przyciski wyszukiwania kanału/strony (CH/PAGE df)

Służą do wyboru zaprogramowanych stacji radiowych lub przełączania stron. (v str. 89)

Przycisk MUTE (:)

Wyciszanie dźwięku wyjściowego.

“Czasowe wyciszenie dźwięku (Wyciszanie)” (v str. 69)

“Czasowe wyciszenie dźwięku (Wyciszanie)” (v str. 166)

Przycisk informacyjny (INFO)

Służy do wyświetlania informacji o stanie na ekranie telewizora. (v str. 238)

Przyciski kursora

Służą do wyboru elementów.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 27

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

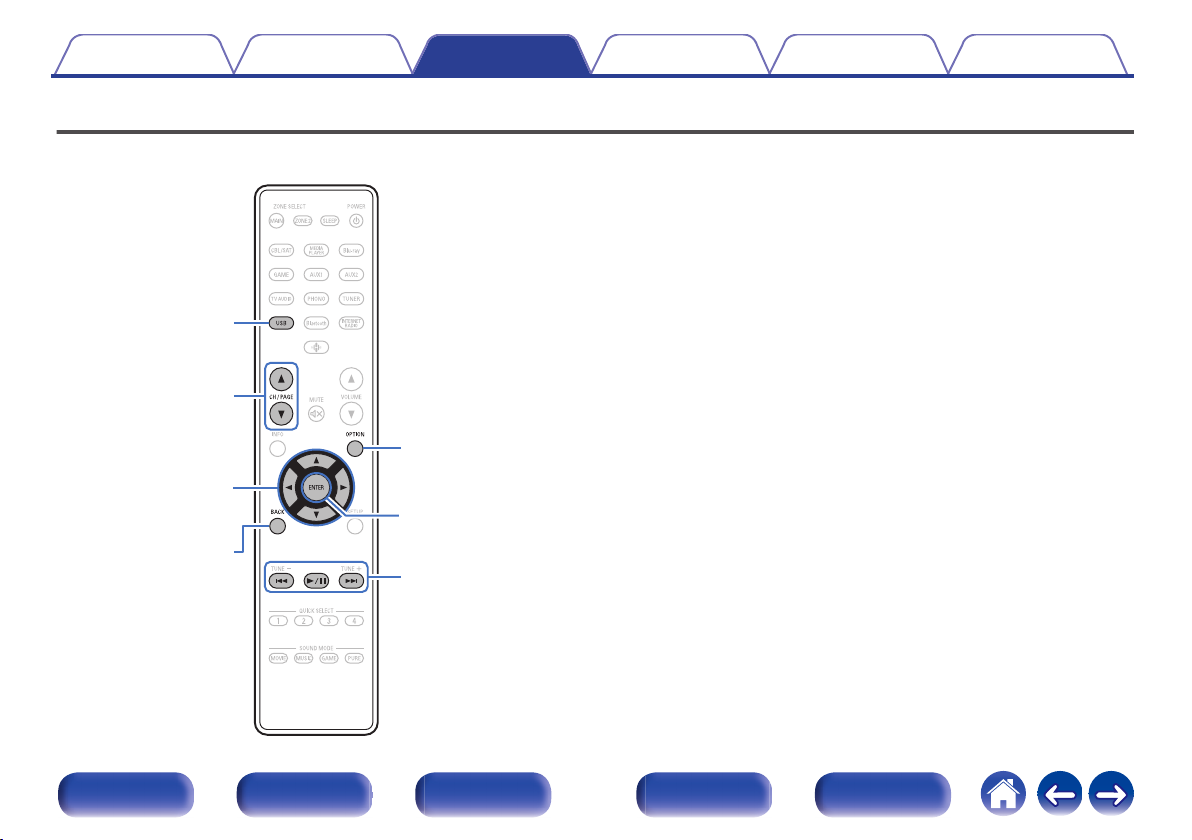

Przycisk BACK

Powrót do poprzedniego ekranu.

Przyciski systemowe

Służą do obsługi funkcji związanych z odtwarzaniem.

Przyciski dostrajania w górę/w dół (TUNE +, –)

Służą do obsługi tunera. (v str. 94, 83)

Przyciski QUICK SELECT (1 – 4)

Wyświetlają ustawienia przypisane do każdego przycisku, takie jak ustawienia źródła sygnału, poziomu głośności i trybu dźwięku. (v str. 151)

Przyciski SOUND MODE

Służą do wyboru trybu dźwięku. (v str. 136)

Nadajnik sygnału zdalnego sterowania

Nadaje sygnał z pilota zdalnego sterowania. (v str. 11)

Przycisk SLEEP

Służy do ustawienia wyłącznika czasowego. (v str. 149)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 28

Q5 Q6

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

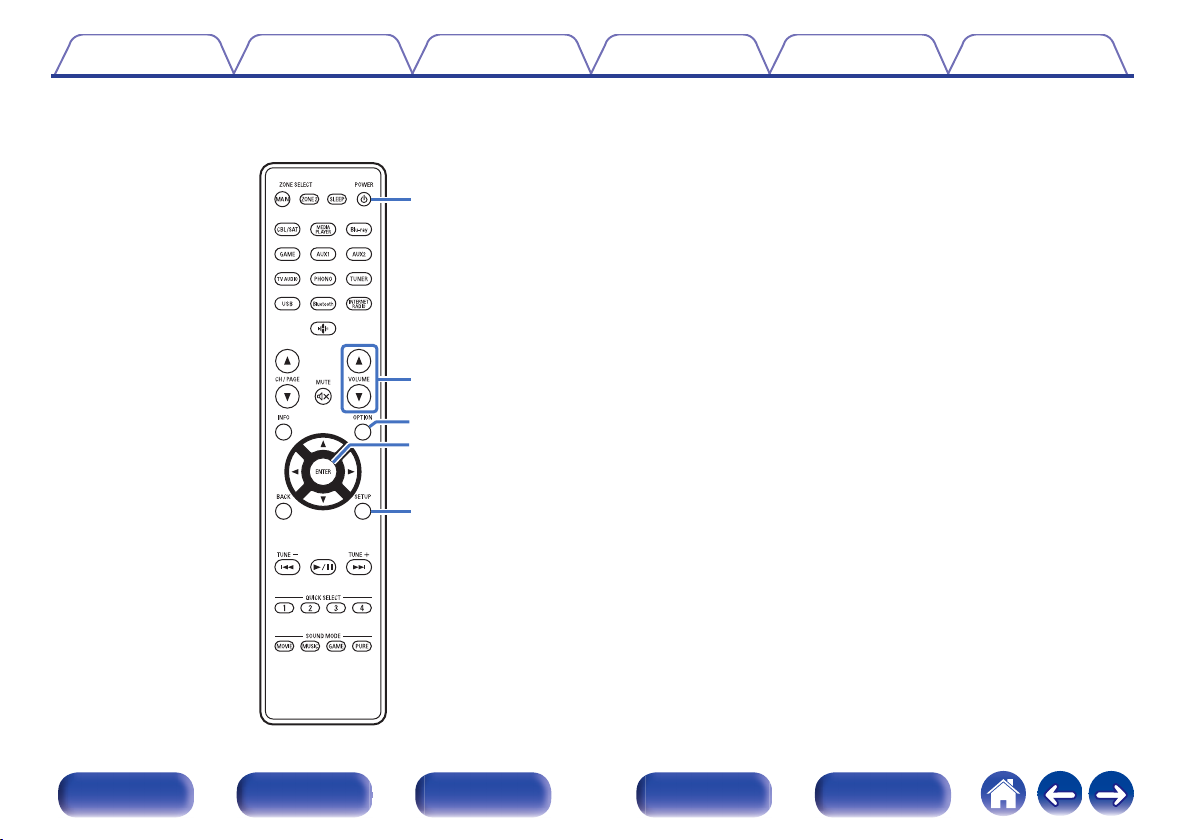

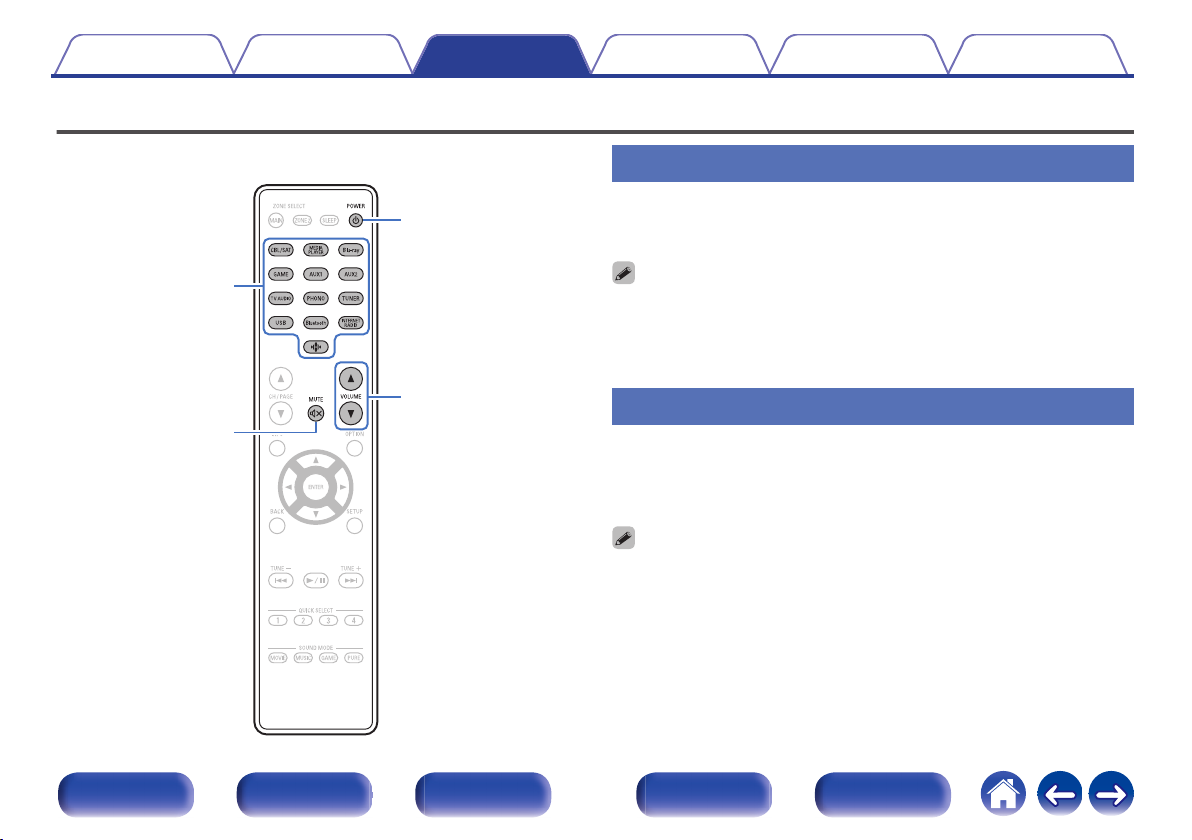

Przycisk POWER (X)

Służy do włączania/wyłączania zasilania.

“Włączanie urządzenia” (v str. 68)

“Odtwarzanie różnych źródeł w strefach MAIN ZONE

i ZONE2” (v str. 164)

Przyciski VOLUME (df)

Służą do regulacji poziomu głośności.

“Ustawienie poziomu głośności” (v str. 69)

“Ustawianie poziomu głośności w strefie ZONE2” (v str. 166)

Przycisk OPTION

Służy do wyświetlania menu opcji na ekranie telewizora.

Przycisk ENTER

Określa wybór.

Przycisk SETUP

Służy do wyświetlania menu na ekranie telewizora. (v str. 172)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 29

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Spis treści

Instalacja głośników 30 Podłączanie głośników 35 Podłączanie odbiornika TV 51 Podłączanie odtwarzacza 54 Podłączanie pamięci USB do portu USB 60 Podłączanie anten FM/AM (tylko dla modelu FM/AM) 61 Podłączanie anten DAB/FM (tylko dla modelu FM/DAB) 63 Podłączanie do sieci domowej (LAN) 64 Podłączanie przewodu zasilającego 66

UWAGA

Nie należy podłączać przewodu zasilania przed dokonaniem wszystkich połączeń

sygnałowych. Gdy uruchomiony jest “Kreator ustawień”, w celu wykonania połączeń należy stosować się do instrukcji wyświetlanych na ekranie “Kreator ustawień” (strona 9 oddzielnego podręcznika “Skrócona instrukcja obsługi”). (Podczas pracy programu “Kreator ustawień” na złączach wejściowych/ wyjściowych nie jest obecne napięcie).

Kable zasilające nie mogą być splątane z kablami sygnałowymi. Mogłoby to

powodować występowanie szumów.

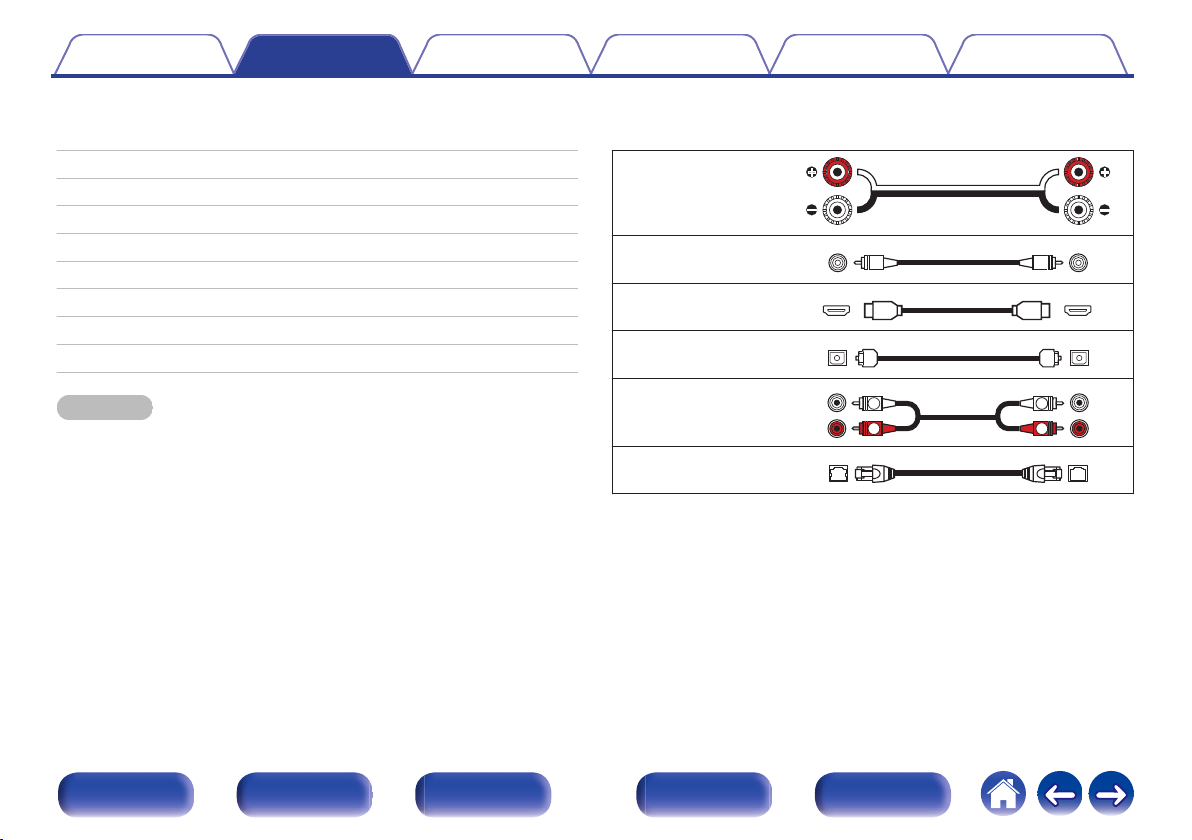

Przewody używane do podłączeń

Przygotuj kable niezbędne do podłączenia żądanych urządzeń.

Przewód głośnika

Przewód subwoofera

Przewód HDMI

Przewód optyczny

Przewód audio

Przewód LAN

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 30

FL FR

SBL

SBR

SW1

SW2

SL SR

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Instalacja głośników

Określ system głośnikowy w zależności od liczby posiadanych głośników i zamontuj każdy z głośników oraz subwoofer w pomieszczeniu odsłuchowym. Instalacja głośników jest wyjaśniona na przykładzie typowej instalacji.

FL/FR

(Przedni głośnik lewy/ prawy):

Ustaw FRONT lewy i prawy głośnik w jednakowej odległości od głównej pozycji odsłuchowej. Odległość między obydwoma zestawami głośnikowymi a telewizorem również powinna być jednakowa.

(Środkowy głośnik):

Umieść głośnik CENTER z przodu i pośrodku telewizora, pomiędzy przednimi głośnikami lewym i prawym.

Ustaw głośniki SURROUND lewy i prawy w

SL/SR

(Głośnik surround lewy/prawy):

równej odległości na lewo i prawo od głównej pozycji odsłuchowej. Jeśli nie posiadasz tylnych głośników surround, przesuń głośniki surround nieco w tył w stosunku do pozycji odsłuchowej.

Ustaw głośniki SURROUND BACK lewy i prawy

SBL/SBR

(Głośnik tylny surround lewy/prawy):

w równej odległości na lewo i prawo od głównej pozycji odsłuchowej i bezpośrednio za główną pozycją odsłuchową. W przypadku korzystania z jednego tylnego głośnika surround (SB) ustaw go bezpośrednio za pozycją odsłuchową.

Ustaw SUBWOOFER w dogodnym miejscu w

SW 1/2

(Subwoofer):

pobliżu głośników przednich. Jeśli posiadasz dwa subwoofery, ustaw je symetrycznie w poprzek przedniej części pomieszczenia.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 31

FHL FHR

TFR

TFL

TMR

TML

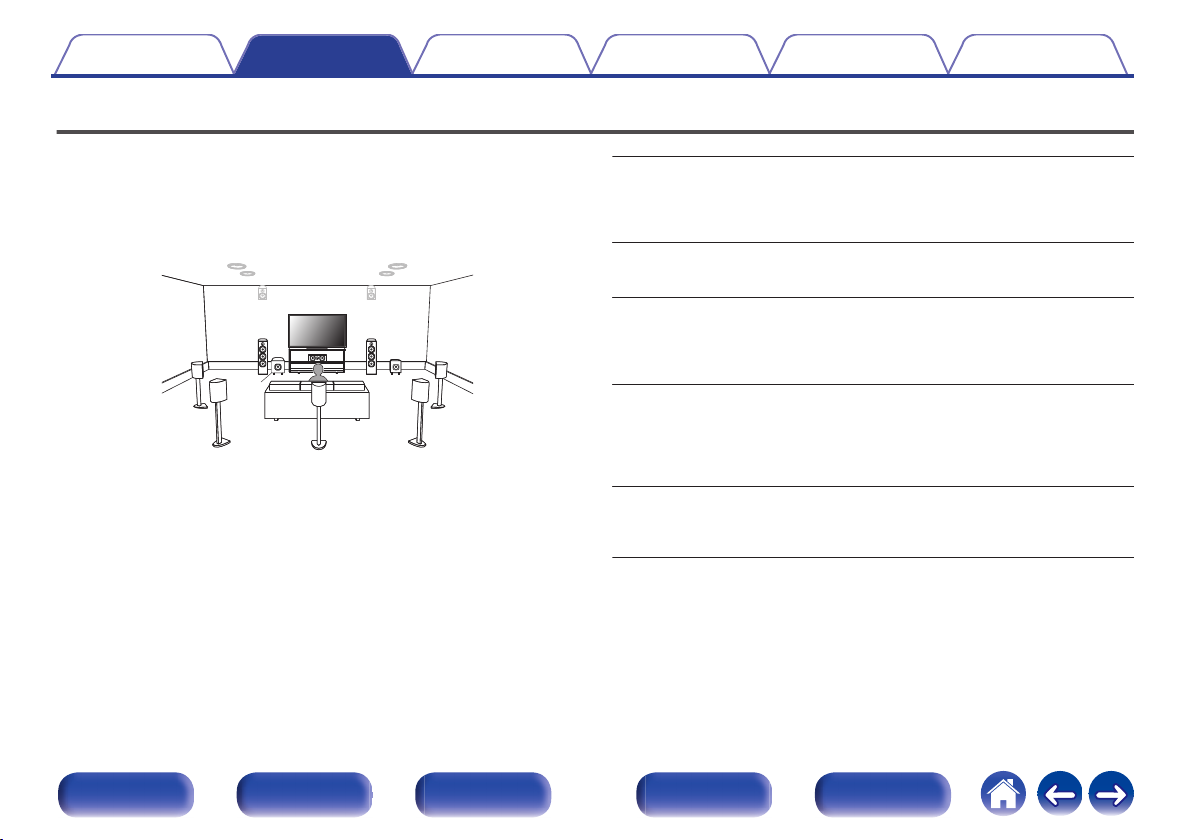

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

FHL/FHR

(Przedni wysoki głośnik lewy/prawy):

TFL/TFR

(Górny przedni głośnik lewy/prawy):

TML/TMR

(Górny środkowy głośnik lewy/prawy):

Ustaw FRONT HEIGHT głośnik lewy i prawy bezpośrednio powyżej głośników przednich. Zamontuj je tak blisko sufitu, jak to możliwe i skieruj je w stronę głównej pozycji odsłuchowej.

Zamontuj TOP FRONT głośnik lewy i prawy na suficie, nieznacznie przed główną pozycją odsłuchową i dopasuj do przednich głośników lewego i prawego.

Zamontuj TOP MIDDLE głośnik lewy i prawy bezpośrednio powyżej głównej pozycji odsłuchowej i dopasuj do przednich głośników lewego i prawego.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 32

FDL FDR

SDL SDR

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

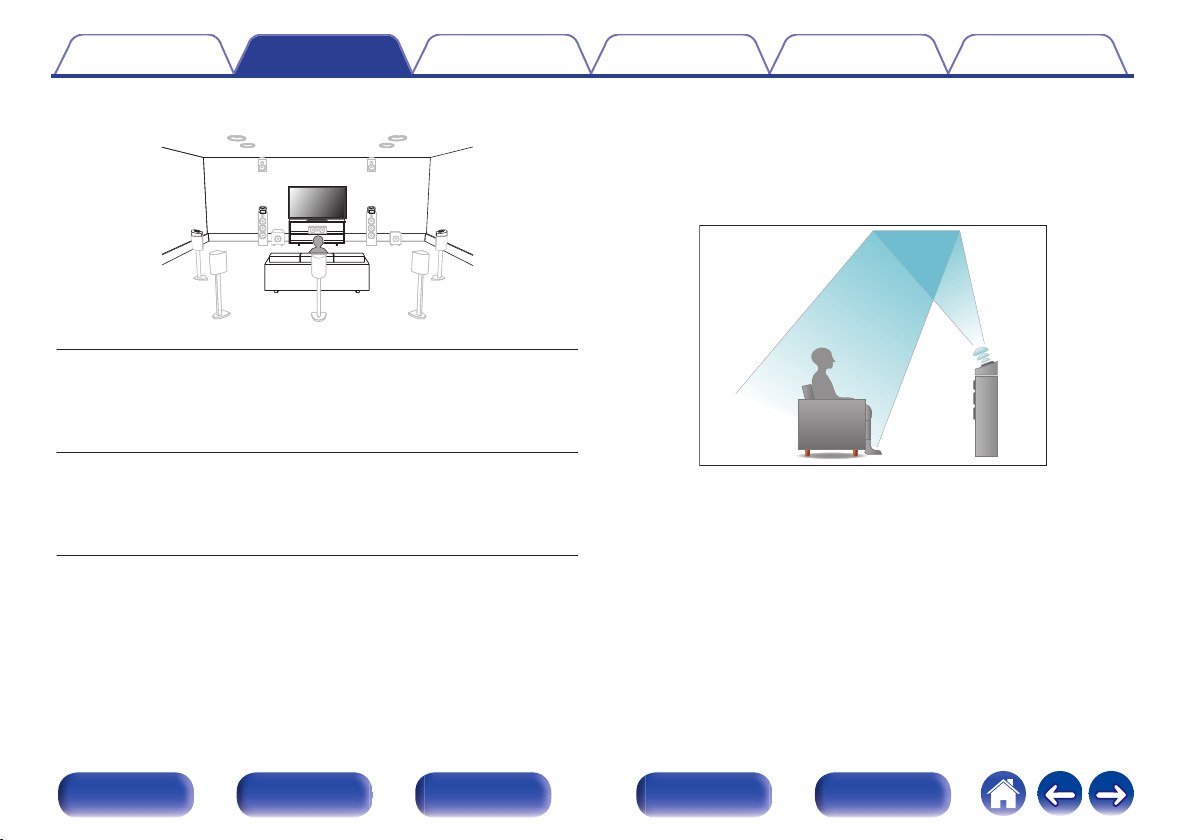

Informacje o głośnikach Dolby Atmos Enabled

Głośniki Dolby Atmos Enabled odbijają dźwięk od sufitu, aby umożliwić dźwiękowi nadejście zza głowy przy użyciu specjalnego głośnika skierowanego do góry, który jest umieszczony na podłodze.

Można cieszyć się dźwiękiem Dolby Atmos 3D nawet w miejscu, gdzie głośniki nie mogą być zainstalowane na suficie.

FDL/FDR

(Przedni lewy/prawy głośnik Dolby):

SDL/SDR

(Lewy/prawy głośnik Dolby Surround):

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Ustaw głośnik FRONT Dolby Atmos Enabled na przednim głośniku. W przypadku głośnika Dolby Atmos Enabled zintegrowanego z przednim głośnikiem, umieść głośnik Dolby Atmos Enabled zamiast przedniego głośnika.

Ustaw głośnik SURROUND Dolby Atmos Enabled na głośniku surround. W przypadku głośnika Dolby Atmos Enabled zintegrowanego z głośnikiem surround, umieść głośnik Dolby Atmos Enabled zamiast głośnika surround.

Page 33

SBL

SBR

Spis treści

To urządzenie jest kompatybilne z Dolby Atmos i DTS:X, oferując szersze i

głębsze odczucie otaczania przez dźwięk. Urządzenie “Wirtualizer Głośnikowy” musi być ustawione do “Włącz” dla

odtwarzania Dolby Atmos z konfiguracjami głośników 5.1-kanałowych lub mniejszych. (v str. 176)

Tryb DTS:X można wybrać niezależnie od konfiguracji głośników.

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

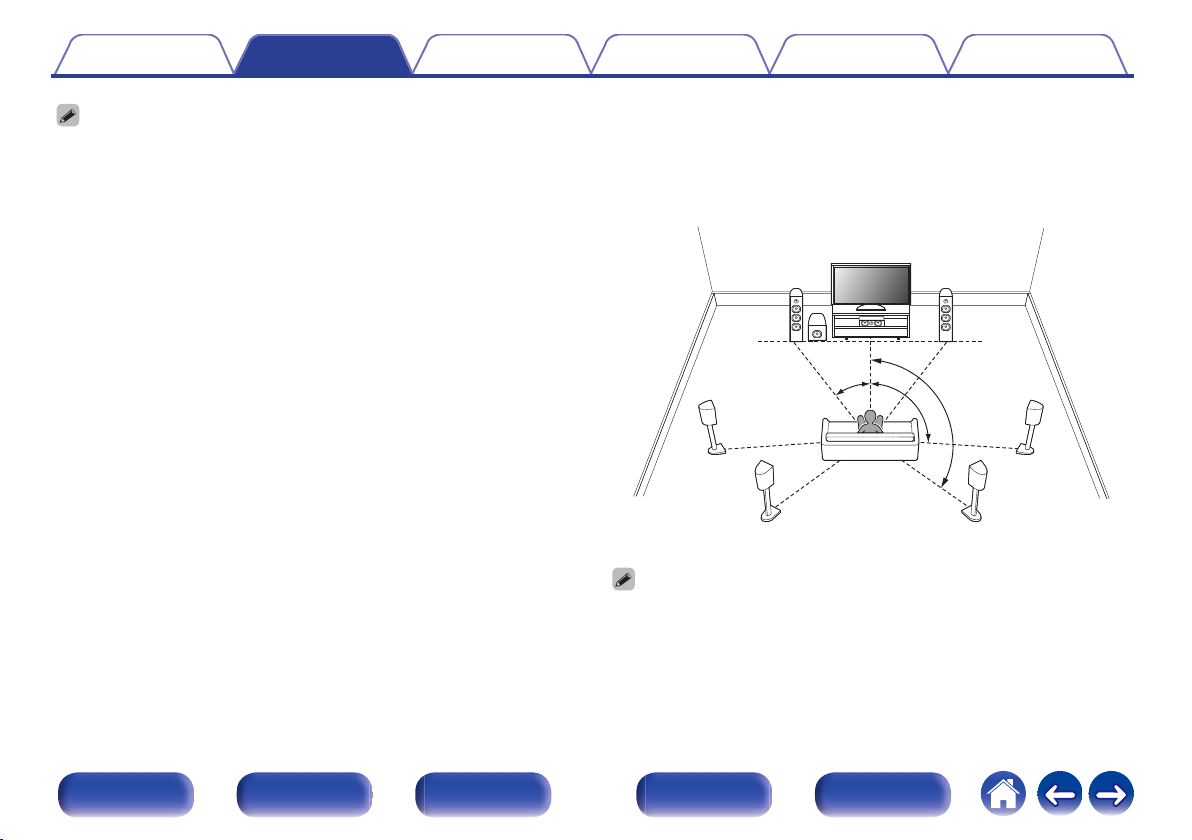

Zalecane rozmieszczenie głośników

Układ głośników podłogowych

Poniższa ilustracja przedstawia przykładowe rozmieszczenie

poszczególnych głośników podłogowych. Twoja konfiguracja nie musi być identyczna.

1 22° - 30° z2 90° - 110° z3 135° - 150°

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Jeśli nie używasz głośników tylnych surround, zalecany kąt głośników dźwięku

surround (z2) to 120°. W przypadku korzystania z jednego tylnego głośnika surround ustaw go

bezpośrednio za pozycją odsłuchową.

Page 34

Przedni głośnik górny

z1 30° - 45° z2 30° - 55°

z3 65° - 100°

GWidok z bokuH

rodkowy górny głośnik

Przedni górny głośnik

Głośnik główny

Głośnik surround

Tylny lewy głośnik dźwięku otaczającego

Lekkie pochylenie ku dołowi

FHL

TML

TFL

FHR

TMR

TFR

Układ wysokich głośników

GWidok z góryH

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Układ głośników wysokich

Poniższa ilustracja przedstawia przykładowe rozmieszczenie poszczególnych głośników wysokich. Twoja konfiguracja nie musi być identyczna.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 35

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie głośników

Teraz podłączamy do amplitunera głośniki zamontowane w pomieszczeniu.

Przed podłączeniem głośników

UWAGA

Przed przystąpieniem do podłączania głośników odłącz wtyczkę zasilania z

gniazda sieciowego. Wyłącz również subwoofer. Podłącz w taki sposób, aby gołe kabli głośnikowych nie wystawały z gniazda

głośnika. Jeśli gołe przewody dotkną tylnego panelu lub nastąpi zwarcie pomiędzy żyłami + oraz -, to może zadziałać układ zabezpieczający urządzenia. (“Układ zabezpieczający” (v str. 292))

Nie wolno dotykać styków głośnikowych, gdy włączone jest zasilanie. Mogłoby to

doprowadzić do porażenia prądem elektrycznym. Gdy uruchomiony jest “Kreator ustawień” (strona 9 oddzielnego podręcznika “Skrócona instrukcja obsługi”), w celu połączenia urządzenia należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie “Kreator ustawień”. (Podczas pracy programu “Kreator ustawień” na złączach głośnika nie jest obecne napięcie).

Należy użyć głośników (zestawów głośnikowych), z których każdy ma impedancję

od 4 do 16 Ω/ohm. Podłączając głośniki o różnej impedancji, należy ustawić impedancję głośnika

o najniższej impedancji.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

UWAGA

Przeprowadź następujące ustawienia podczas używania głośnika o impedancji 4 –

6 Ω/ohm.

1. Naciśnij i przytrzymaj jednocześnie ZONE2 SOURCE oraz STATUS w

urządzeniu głównym przez co najmniej 3 sekundy.

Na wyświetlaczu pojawi się informacja “4K/8K <Enhanced>”.

2. Dwukrotnie naciśnij DIMMER na urządzeniu głównym.

Na wyświetlaczu pojawi się napis “Sp.Imp.:<8ohms>”.

3. Naciśnij TUNER PRESET CH + lub TUNER PRESET CH - na urządzeniu

głównym, aby wybrać impedancję.

8ohms (Domyślne):

6ohms:

4ohms:

4. Aby zakończyć wprowadzanie ustawień, naciśnij przycisk STATUS na

amplitunerze.

Wybierz, jeśli impedancja wszystkich podłączonych głośników wynosi powyżej 8 Ω/ omów.

Należy wybrać, gdy impedancja któregokolwiek z podłączonych głośników wynosi 6 Ω/ohm.

Należy wybrać, gdy impedancja któregokolwiek z podłączonych głośników wynosi 4 Ω/ohm.

Page 36

SW1SW2

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie kabli głośnikowych

Sprawdź, czy złącza lewego (L) i prawego (P) kanału głośników zostały prawidłowo podłączone do tego urządzenia oraz czy została zachowana odpowiednia polaryzacja przewodów: + (czerwony) i – (czarny).

Usuń około 10 mm izolacji z końcówki kabla

głośnikowego, a następnie skręć druty kabla razem lub zamontuj odpowiedni styk głośnikowy.

Odblokuj gniazdo głośnikowe przekręcając je w lewo.

Wsuń rdzeń przewodu w gniazdo głośnikowe do

samego końca.

Zaciśnij gniazdo głośnikowe przekręcając je w prawo.

Podłączanie subwoofera

Do podłączenia subwoofera używaj kabla głośnikowego. Do tego urządzenia można podłączyć dwa subwoofery.

Z obydwu gniazd subwoofera wysyłany jest ten sam sygnał.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 37

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Informacja dotycząca etykiet kabli (dołączonych do zestawu) ułatwiających identyfikację kanałów

Znajdujący się z tyłu urządzenia panel kanałów z zaciskami głośnikowymi jest oznaczony różnymi kolorami ułatwiającymi identyfikację poszczególnych kanałów.

Załóż etykietki kabli odpowiadające poszczególnym głośnikom na odpowiednie kable głośnikowe. Ułatwi to podłączenie odpowiedniego kabla do zacisków głośnikowych na tylnym panelu.

FRONT L Biały FRONT R Czerwony CENTER Zielony SURROUND L Jasnoniebieski SURROUND R Niebieski SURROUND BACK L Beżowy SURROUND BACK R Brązowy FRONT HEIGHT L Beżowy FRONT HEIGHT R Brązowy ZONE2 L Beżowy ZONE2 R Brązowy TOP FRONT L Beżowy TOP FRONT R Brązowy TOP MIDDLE L Beżowy TOP MIDDLE R Brązowy FRONT DOLBY L Beżowy FRONT DOLBY R Brązowy SURROUND DOLBY L Beżowy SURROUND DOLBY R Brązowy SUBWOOFER 1 Czarny SUBWOOFER 2 Czarny

Głośników Kolor

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 38

Spis treści

Dołączone etykiety zawierają etykiety kabli głośnikowych i HDMI. Przymocuj etykietę kablową do każdego kabla, który pasuje do podłączanych głośników i urządzeń HDMI, jak pokazano poniżej. Ułatwia to identyfikację i prawidłowe podłączenie kabli między komponentami.

G Mocowanie etykietki kabla H

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 39

SW2SW1

SR SLFR FL C

SBLSBR

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie głośników do zacisków głośnikowych

Do urządzenia można podłączyć głośniki 7.2-kanałowe. Podłącz każdy głośnik odpowiednio do posiadanych głośników.

W przypadku korzystania z jednego tylnego głośnika surround podłącz

go do złącza SURROUND BACK L. W niektórych systemach głośnikowych zacisk głośnika tylnego

surround może być przypisane do głośnika wysokiego/sufitowego/ Dolby Enabled. Instrukcje konfiguracji ustawień zawiera rozdział dotyczący “Układ głośników” w menu. (v str. 208)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 40

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Konfigurowanie głośników i ustawienia “Przypisanie wzmacniaczy”

To urządzenie posiada wbudowany 7-kanałowy wzmacniacz mocy. Oprócz podstawowego systemu 5.1-kanałowego mogą zostać skonfigurowane rozmaite systemy głośnikowe, takie jak systemy 7.1-kanałowe, połączenia bi-amp i 2-kanałowe systemy dla odtwarzania wielostrefowego, poprzez zmianę ustawień “Przypisanie wzmacniaczy” odpowiednio do zastosowania. (v str. 208)

Przeprowadź ustawienia “Układ głośników”, aby dopasować je do liczby pomieszczeń i instalowanej konfiguracji głośników. (v str. 208)

Odtwarzający głośnik w każdej strefie

MAIN ZONE ZONE2 Wysokość Tył Surround

Odtwarzanie 5.1-kanałowe Nie używany

7.1-kanałowy (tylny surround) Nie używany 7.1 kan. (Domyślne) Nie 2 głośniki

7.1-kanałowy (przedni górny) Nie używany 7.1 kan. (Domyślne) Przednie górne Nie

Odtwarzanie 7.1-kanałowe (górne przednie) Nie używany 7.1 kan. (Domyślne)

Odtwarzanie 7.1-kanałowe (górne środkowe) Nie używany 7.1 kan. (Domyślne)

Odtwarzanie 7.1-kanałowe (głośniki przednie Dolby Atmos Enabled)

Odtwarzanie 7.1-kanałowe (głośniki surround Dolby Atmos Enabled)

5.1-kanałowy (połączenie bi-amp dla głośnika przedniego)

5.1-kanałowy + druga para przednich głośników Nie używany 5.1 kan. + Frontowe B Nie Nie

5.1-kanałowy

Nie używany 7.1 kan. (Domyślne) Przednie Dolby Nie

Nie używany 7.1 kan. (Domyślne) Surround Dolby Nie

Nie używany 5.1 kan. (Bi-Amp) Nie Nie

2-kanałowy

(wyjście głośnikowe)

Ustawianie trybu pracy

(“Przypisanie

wzmacniaczy”)

Można ustawić we wszystkich ustawieniach “Przypisanie wzmacniaczy”.

5.1 kan. + ZONE2 Nie Nie

Ustawianie trybu pracy (“Układ

środkowe

głośników”)

Nie Nie

Sufitowe przednie

Sufitowe

Nie

Tryb dźwięku, który można wybrać różni się w zależności od konfiguracji głośników.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 41

SW C

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

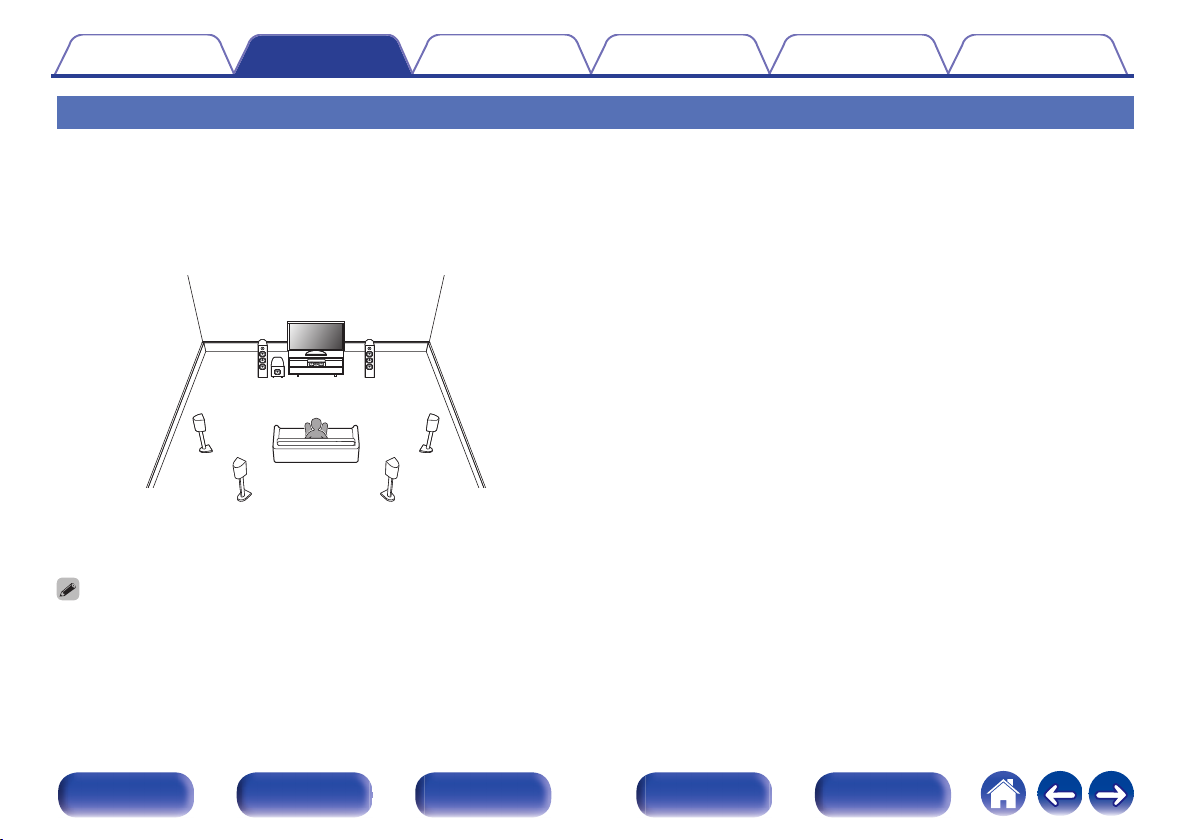

Podłączanie głośników systemu wielokanałowego 5.1

Służy jako podstawowy 5.1-kanałowy system surround.

Informacje na temat podłączania poszczególnych głośników zawiera rozdział “Podłączanie głośników do zacisków głośnikowych” (v str. 39).

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 42

SBL SBR

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie głośników systemu wielokanałowego 7.1

Przykładowy układ w przypadku używania

głośników tylnych surround

Ten 7.1-kanałowy system surround to podstawowy system 7.1kanałowy. (Dodawanie głośników tylnych surround do podstawowego systemu

5.1-kanałowego)

Informacje na temat podłączania poszczególnych głośników zostały podane poniżej.

“Podłączanie głośników do zacisków głośnikowych” (v str. 39)

Ustaw “Przypisanie wzmacniaczy” na “7.1 kan.” i ustaw “Tył Surround” na “2

głośniki” w menu. (v str. 208, 209)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 43

FHL FHR

FHR FHLFLFR C SR SL

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Przykładowy układ w przypadku używania

głośników wysokich

Ten 7.1-kanałowy system surround jest taki sam, jak podstawowy 5.1kanałowy system, ale z przednimi wysokimi głośnikami.

Ustaw “Przypisanie wzmacniaczy” na “7.1 kan.” i ustaw “Wysokość” na “Przednie

górne” w menu. (v str. 208, 209)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 44

FL FR

SL SR

TFL TFR

TFR TFLFLFR C SR SL

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Przykładowy układ w przypadku używania

głośników górnych przednich

Ten 7.1-kanałowy system surround jest taki sam, jak podstawowy 5.1kanałowy system, ale z górnymi przednimi głośnikami.

Ustaw “Przypisanie wzmacniaczy” na “7.1 kan.” i ustaw “Wysokość” na “Sufitowe

przednie” w menu. (v str. 208, 209)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 45

FL FR

SL SR

TML TMR

TMR TMLFLFR C SR SL

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Przykładowy układ w przypadku używania

głośników górnych środkowych

Ten 7.1-kanałowy system surround jest taki sam, jak podstawowy 5.1kanałowy system, ale z górnymi środkowymi głośnikami.

Ustaw “Przypisanie wzmacniaczy” na “7.1 kan.” i ustaw “Wysokość” na “Sufitowe

środkowe” w menu. (v str. 208, 209)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 46

SWFL FR

SL SR

FDL FDR

FDR FDL

FLFR C SR SL

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Przykładowy układ w przypadku używania

głośników przednich Dolby Atmos Enabled

Ten 7.1-kanałowy system surround jest taki sam, jak podstawowy 5.1kanałowy system, ale z przednimi głośnikami Dolby Atmos Enabled.

Ustaw “Przypisanie wzmacniaczy” na “7.1 kan.” i ustaw “Wysokość” na “Przednie

Dolby” w menu. (v str. 208, 209)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 47

FL FR

SL SR

SDL SDR

SDR SDL

FLFR C SR SL

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Przykładowy układ w przypadku używania

głośników surround Dolby Atmos Enabled

Ten 7.1-kanałowy system surround jest taki sam, jak podstawowy 5.1kanałowy system, ale z głośnikami surround Dolby Atmos Enabled.

Ustaw “Przypisanie wzmacniaczy” na “7.1 kan.” i ustaw “Wysokość” na “Surround

Dolby” w menu. (v str. 208, 209)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 48

FL FR

SW C

(Bi-Amp) (Bi-Amp)

wqwq

(R) (L)

FLFR

CSRSL

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie głośników systemu wielokanałowego 5.1: Połączenie bi-amp przednich głośników

Ten system odtwarza 5.1-kanałów. Można używać połączenia bi-amp dla głośników przednich. Połączenie bi-amp jest metodą podłączenia osobnych wzmacniaczy do gniazd wysokotonowych i niskotonowych głośników kompatybilnych z bi-amp. To połączenie pozwala na przepływ siły przeciwelektromotorycznej (napięcie zasilające wraca bez wyprowadzania) z głośnika niskotonowego do głośnika wysokotonowego, bez wpływu na jakość dźwięku, tworząc wyższą jakość dźwięku.

Wybierz dla opcji “Przypisanie wzmacniaczy” ustawienie “5.1 kan. (Bi-Amp)” w

menu. (v str. 208)

UWAGA

Wykonując połączenia bi-amp, pamiętaj o usunięciu płytki zwierającej lub

przewodu między gniazdami głośnika niskotonowego i wysokotonowego.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 49

FLFL

(B) (A)

FRFR

(A) (B)

FR (A) FL (A)

FR (B) FL (B)

CSRSL

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie głośników systemu wielokanałowego 5.1: Druga para przednich głośników

Ten system pozwala na przełączanie odtwarzania pomiędzy przednimi głośnikami A i B.

Wybierz dla opcji “Przypisanie wzmacniaczy” ustawienie “5.1 kan. + Frontowe B”

w menu. (v str. 208)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 50

SW C

ZONE2

ZONE2RZONE2

FLFR C SR SL

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie głośników wielostrefowych

System wielokanałowy 5.1 (MAIN ZONE) + 2-kanałowe (ZONE2) podłączenie głośników

Ta metoda podłączenia tworzy 5.1-kanałowy system głośników w strefie MAIN ZONE i 2-kanałowy system w strefie ZONE2.

MAIN ZONE

ZONE2

Wybierz dla opcji “Przypisanie wzmacniaczy” ustawienie “5.1 kan. + ZONE2” w

menu. (v str. 208)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 51

Nie

Tak

Czy telewizor jest wyposażony w złącze HDMI?

Tak Nie

Czy telewizor jest kompatybilny z funkcją ARC / eARC?

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie odbiornika TV

Podłącz do tego urządzenia odbiornik telewizyjny, aby wyświetlać na nim sygnał z wejść wideo. Z pomocą tego urządzenia można również odtwarzać dźwięk z odbiornika telewizyjnego.

Sposób podłączenia odbiornika telewizyjnego zależy od tego, w jakie jest on wyposażony złącza i funkcje.

“Połączenie 1: odbiornik telewizyjny ze złączem HDMI i obsługą funkcji ARC/eARC” (v str. 52)

Co to jest ARC i eARC?

ARC (Audio Return Channel) przesyła dźwięk z powrotem do tego urządzenia za pomocą tego samego kabla HDMI, który przesyła wideo z tego urządzenia do telewizora. Pozwala to temu urządzeniu przetwarzać dźwięk z wbudowanego tunera telewizora i aplikacji. Telewizory z portem eARC (Enhanced Audio Return Channel) zapewniają dodatkową obsługę wielokanałowego dźwięku o wysokiej przepustowości (Dolby Atmos, Dolby TrueHD, DTS-HD i DTS:X). Aby uzyskać szczegółowe informacje na temat obsługi eARC dla danego modelu, zapoznaj się z instrukcją obsługi telewizora.

“Połączenie 2: telewizor ze złączem HDMI i brakiem obsługi funkcji ARC/eARC” (v str. 53)

Do tego urządzenia nie można podłączyć telewizora.

UWAGA

Do tego urządzenia podłączaj tylko telewizory podłączone do zasilania wtyczką z 2 bolcami. Nie podłączaj telewizora wtyczką z 3 bolcami, ponieważ może to powodować

zakłócenia.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 52

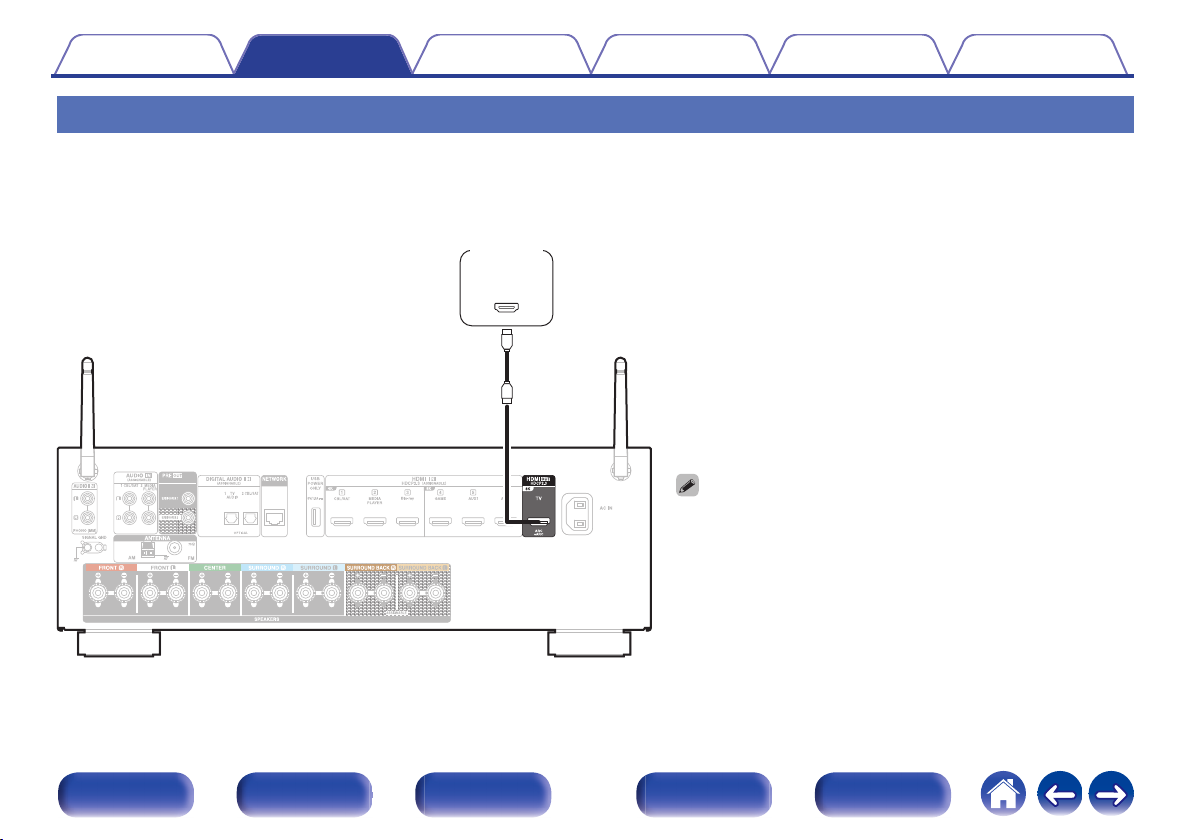

(ARC / eARC)

HDMI

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Połączenie 1: odbiornik telewizyjny ze złączem HDMI i obsługą funkcji ARC/eARC

Używając wysokiej jakości kabla HDMIz, podłącz jeden koniec do portu HDMI opisanego “eARC” lub “ARC” w telewizorze. Podłącz drugi koniec do portu HDMI OUT w tym urządzeniu.

Gdy podłączony jest telewizor z obsługą eARC, funkcja eARC tego urządzenia jest włączana automatycznie i odtwarzany jest dźwięk z telewizora. Gdy podłączony jest telewizor z obsługą ARC, ustaw “ARC” w menu opcję “Włącz”. (v str. 187)

W przypadku telewizorów 4K zalecamy użycie kabla HDMI oznaczonego

jako “High Speed” i “with Ethernet”.

W przypadku telewizorów 8K zalecamy użycie kabla HDMI oznaczonego

jako „Ultra High Speed”.

W zależności od używanego telewizora kompatybilnego z funkcją eARC

wymagane mogą być ustawienia funkcji eARC. Jeżeli telewizor wyposażony jest w tę funkcję, należy upewnić się, że funkcja eARC jest włączona. Aby uzyskać więcej informacji, zapoznaj się z instrukcją obsługi swojego telewizora.

Ustaw “Format Sygnału 4K/8K” na “8K Wzmocniony” w menu, aby

cieszyć się obrazem 8K. (v str. 191)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 53

OUT

OPTICAL

OUT IN

HDMI

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

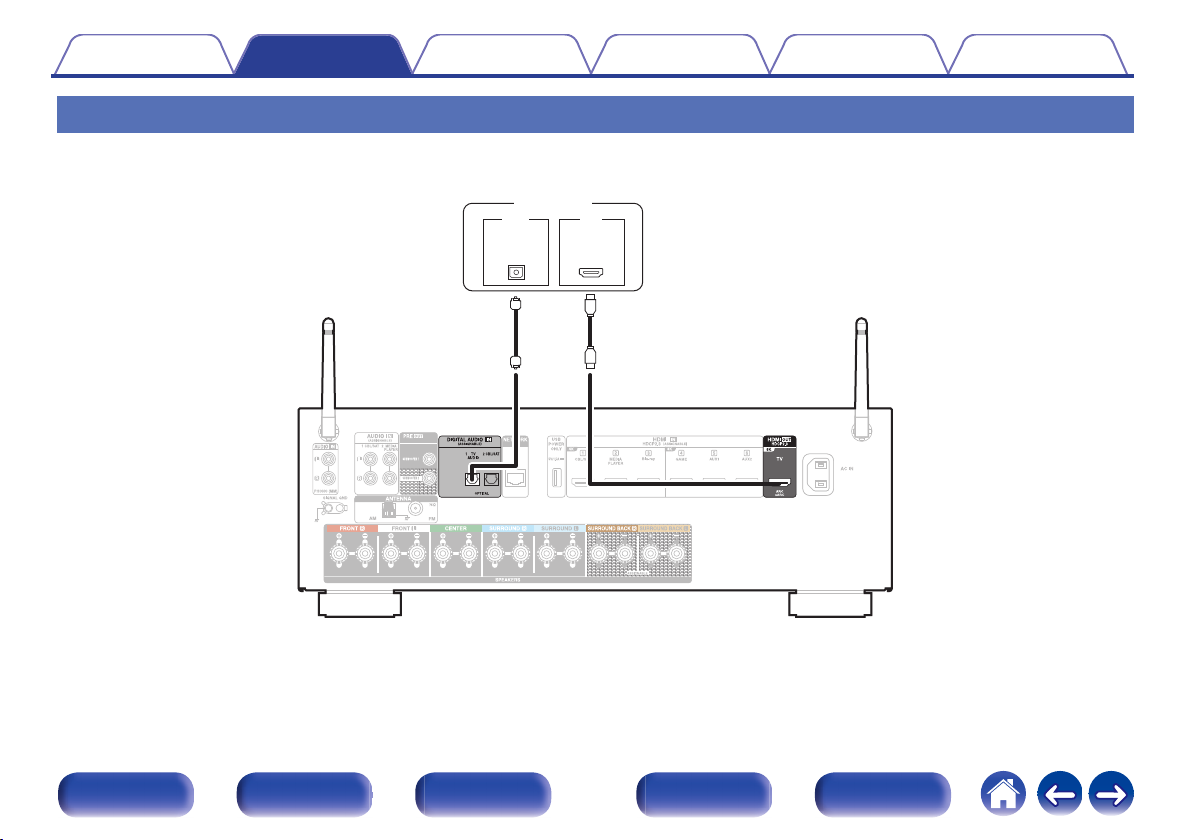

Połączenie 2: telewizor ze złączem HDMI i brakiem obsługi funkcji ARC/eARC

Podłącz telewizor do tego urządzenia za pomocą kabla HDMI. Aby odtwarzać dźwięk z telewizora za pomocą tego urządzenia, użyj kabla optycznego do podłączenia telewizora do tego urządzenia.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 54

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie odtwarzacza

To urządzenie jest wyposażone w złącza wejściowe wideo HDMI i trzy typy złączy wejściowych audio (HDMI, cyfrowe audio i audio). Wybierz odpowiednie złącza wejściowe w zależności od tego, w jakie złącza wyposażone jest podłączane urządzenie. Jeśli urządzenie podłączone do tego amplitunera jest wyposażone w złącze HDMI, zaleca się używać złączy HDMI. W przypadku złącza HDMI za pomocą jednego kabla można przesyłać sygnały audio i wideo.

“Podłączanie Set-Top Box (Tuner TV satelitarnej/kablowej)” (v str. 55)

“Podłączanie odtwarzacza multimedialnego” (v str. 56)

“Podłączanie odtwarzacza Blu-ray Disc lub odtwarzacza DVD” (v str. 57)

“Podłączanie konsoli do gier lub odtwarzacza zgodnego z 8K” (v str. 58)

“Podłączanie gramofonu” (v str. 59)

Podłącz urządzenia zgodnie z oznaczeniami wejść sygnału na złączach wejściowych audio/wideo tego urządzenia.

Źródło przypisane do złączy HDMI IN, DIGITAL AUDIO IN oraz AUDIO IN można zmienić. Patrz “Przypisanie wejść” w celu uzyskania informacji, jak zmienić źródła sygnału

przypisane do złącz wejściowych. (v str. 194) Aby odtwarzać sygnały audio, przekazywane do urządzenia, na telewizorze podłączonym poprzez HDMI, należy ustawić w menu “Wyjście HDMI Audio” na “TV”.

(v str. 185) Aby odtwarzać treści, do których prawa autorskie są chronione przez HDCP 2.2 lub HDCP 2.3, należy używać odtwarzacza i telewizora kompatybilnego z obsługą HDCP 2.2

lub HDCP 2.3.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 55

OUT

HDMI

AUDIO

OUT

OPTICAL

lub

Tuner satelitarny/

telewizji kablowej

Tuner satelitarny/ telewizji kablowej

(urządzenie bez obsługi HDMI)

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

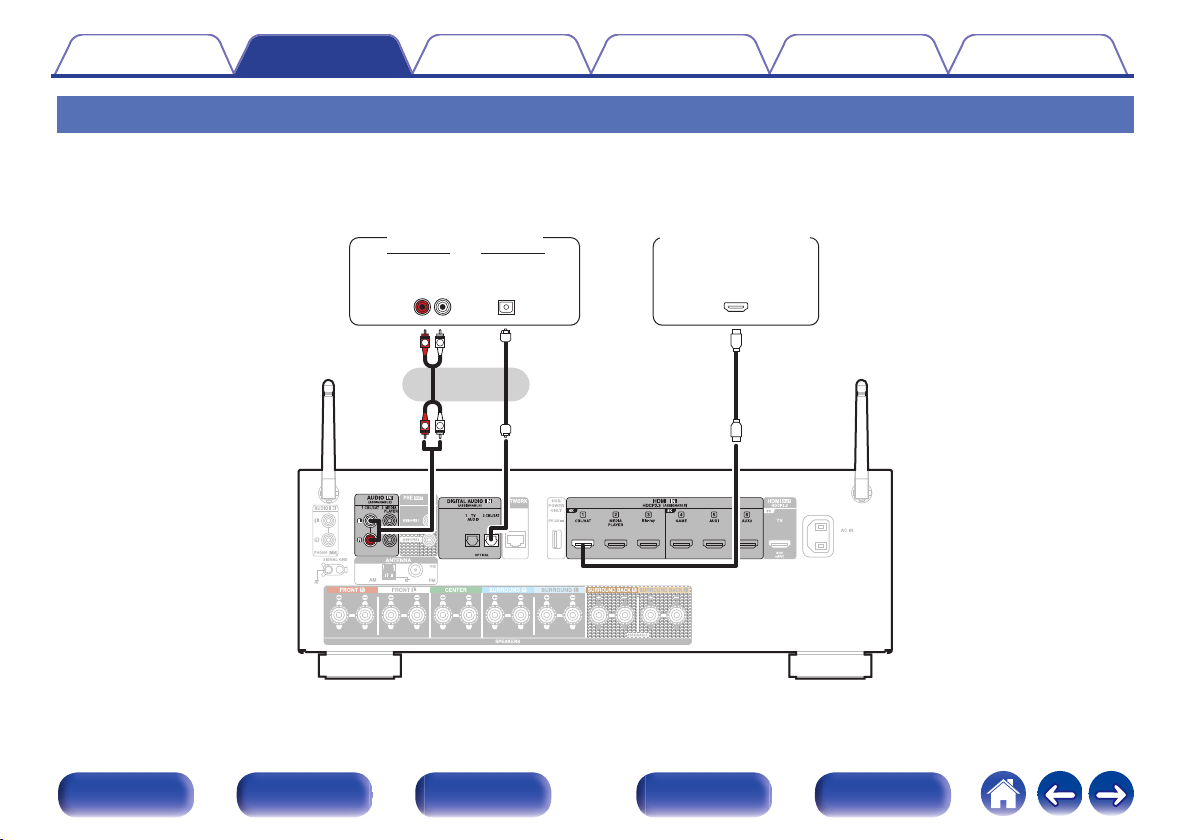

Podłączanie Set-Top Box (Tuner TV satelitarnej/kablowej)

Przykładowo opisano sposób podłączenia dekodera satelitarnego/telewizji kablowej. Wybierz złącza wejściowe odpowiadające złączom na podłączanym urządzeniu.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 56

OUT

HDMI

AUDIO

OUT

(urządzenie bez obsługi HDMI)

Odtwarzacz multimedialny

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie odtwarzacza multimedialnego

W tym wyjaśnieniu jako przykład użyto połączenia z odtwarzaczem multimedialnym. Wybierz złącza wejściowe odpowiadające złączom na podłączanym urządzeniu.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 57

OUT

HDMI

Odtwarzacz Blu-ray Disc/

odtwarzacz DVD

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie odtwarzacza Blu-ray Disc lub odtwarzacza DVD

W tym wyjaśnieniu jako przykład użyto połączenia z odtwarzaczem Blu-ray Disc lub odtwarzaczem DVD. Wybierz złącza wejściowe odpowiadające złączom na podłączanym urządzeniu.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 58

OUT

HDMI

OUT

HDMI

Konsola do gier Odtwarzacz 8K

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie konsoli do gier lub odtwarzacza zgodnego z 8K

To urządzenie obsługuje sygnały wideo 8K HDMI. Jeśli konsola do gier lub odtwarzacz obsługuje rozdzielczość 8K, podłącz je do złącza HDMI 4, HDMI 5 lub HDMI 6 w urządzeniu.

Użyj certyfikatu “Ultra High Speed HDMI cable”, aby cieszyć się wideo

8K lub 4K 120 Hz. Ustaw “Format Sygnału 4K/8K” na “8K Wzmocniony” w menu, aby

cieszyć się obrazem 8K. (v str. 191)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 59

GND

AUDIO

OUT

(wkładka MM)

Adapter gramofonowy

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie gramofonu

Przedwzmacniacz jest przystosowany do gramofonów wyposażonych we wkładki z ruchomym magnesem (MM). W celu podłączenia gramofonu wyposażonego we wkładkę z ruchomą cewką (MC) użyj dostępnego na rynku przedwzmacniacza do gramofonów MC lub transformatora wzmacniającego.

W przypadku wyboru źródła dźwięku “Phono” i zwiększenia głośności gdy gramofon nie jest podłączony, słyszalny może być przydźwięk.

UWAGA

Złącze uziemienia (SIGNAL GND) w tym urządzeniu nie jest

przeznaczone dla uziemienia ochronnego. Jeśli to gniazdo jest podłączone, kiedy występuje dużo zakłóceń, mogą być one zmniejszone. Pamiętaj, że w zależności od gramofonu podłączenie przewodu uziemiającego może wywołać odwrotny efekt i zwiększyć ilość szumu. W takim przypadku, nie jest wymagane podłączenie przewodu uziemienia.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 60

Urządzenie

USB

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie pamięci USB do portu USB

Instrukcje postępowania opisano w “Odtwarzanie z pamięci USB” (v str. 70).

Firma Denon nie gwarantuje, że wszystkie urządzenia pamięci masowej będą działały oraz że będą prawidłowo zasilane. W przypadku korzystania z przenośnego dysku

twardego (HDD) dostarczanego z własnym zasilaczem sieciowym, należy skorzystać z tego zasilacza. Port USB na tylnym panelu można wykorzystać tylko do dostarczania zasilania (5 V/1,5 A). Nie można go używać do odtwarzania plików muzycznych. (v str. 25)

UWAGA

Pamięci USB nie działają poprzez USB hub.

Nie ma możliwości używania amplitunera po podłączeniu komputera za pomocą kabla USB i portu USB.

Do podłączenia urządzenia magazynującego USB nie stosuj kabli przedłużających. Może to powodować zakłócenia pracy innych urządzeń.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 61

wqe

Czarny

Antena pętlowa AM

(w komplecie)

Pokoj owa antena FM

(w komplecie)

Biały

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie anten FM/AM (tylko dla modelu FM/AM)

Podłącz antenę, dostrój program, a następnie przesuń antenę w miejsce, gdzie są najmniejsze szumy. Następnie użyj taśmy itp., aby przymocować antenę w tym miejscu. (“Słuchanie transmisji FM/AM (tylko dla modelu FM/AM)” (v str. 82))

Jeżeli uzyskanie prawidłowego sygnału stacji nie jest możliwe, zalecamy

zainstalowanie anteny zewnętrznej. Dokładniejsze informacji można uzyskać w sklepie, w którym nabyte zostało to urządzenie.

UWAGA

Upewnij się, że gniazda przewodów anteny pętlowej AM nie dotykają metalowych

części panelu.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 62

Gwóźdź, pinezka itp.

Część wystająca

Kwadratowy otwór

Stojak

Antena pętlowa

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Używanie anteny pętlowej AM

Zawieszenie na ścianie

Zawieś bezpośrednio na ścianie, bez montażu.

Stanie samodzielne

Użyj powyższej procedury, aby zamontować. Podczas montażu, patrz “AM loop antenna assembly”.

Montaż anteny pętlowej AM

Przełóż stojak przez dolną część anteny pętlowej od

tyłu i nachyl do przodu.

Włóż wystającą część do kwadratowego otworu w

stojaku.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 63

Pokojowa antena DAB/FM

(w komplecie)

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie anten DAB/FM (tylko dla modelu FM/DAB)

Po podłączeniu anteny i odebraniu sygnału DAB, znajdź za pomocą funkcji “Wspomaganie strojenia” ustawienie, w którym odbiór jest najlepszy, a następnie przymocuj antenę w tym ustawieniu za pomocą taśmy. Aby osiągnąć najlepszy efekt, postępuj zgodne z instrukcjami “Sprawdzanie natężenia odbioru stacji (Wspomaganie strojenia)” (v str. 102).

Aby uzyskać jak najlepszy odbiór za pomocą dostarczonej anteny wewnętrznej,

należy umieścić ją wzdłuż ściany, rozwijając ją poziomo i równolegle do podłogi (nieco nad podłogą), a następnie mocując dwa końcowe zaczepy do ściany. To antena kierunkowa i najlepszy odbiór można uzyskać po jej prawidłowym ustawieniu w stosunku do nadajnika.

Na przykład, jeśli maszt nadawczy znajduje się na północy, dwa końce anteny (z

zaczepami) należy rozciągnąć w kierunkach wschodnim i zachodnim. Jeżeli uzyskanie prawidłowego sygnału stacji nie jest możliwe, zalecamy

zainstalowanie anteny zewnętrznej. Dokładniejsze informacji można uzyskać w sklepie, w którym nabyte zostało to urządzenie.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 64

Internet

Modem

Komputer

Router

Do portu WAN

Do portu LAN

NAS

(Network Attached

Storage)

Port LAN/

złącze Ethernet

Port LAN/

złącze Ethernet

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie do sieci domowej (LAN)

Urządzenie może się łączyć z siecią przy pomocy przewodowej lub bezprzewodowej sieci LAN.

To urządzenie można podłączyć do sieci domowej (LAN) w celu odtwarzania dźwięku z różnych źródeł oraz wykonywania następujących czynności.

Odtwarzanie dźwięku sieciowego takiego jak np. radio internetowe i

zasobów z serwerów multimedialnych Odtwarzanie usług transmisji strumieniowej muzyki

Korzystanie z funkcji Apple AirPlay

Obsługa tego urządzenia za pośrednictwem sieci LAN

Obsługa za pomocą bezprzewodowego systemu dźwięku multi-room

HEOS Aktualizacja oprogramowania wewnętrznego (firmware)

W celu uzyskania połączenia z Internetem, należy skontaktować się z ISP (Internet Service Provider) lub sklepem komputerowym.

Przewodowa sieć LAN

Aby połączyć przez przewodową sieć LAN, użyj kabla LAN, aby podłączyć router do urządzenia, tak jak pokazano na rysunku poniżej.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 65

Internet

Modem

Router z punktem

dostępowym

Do portu WAN

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Sieć bezprzewodowa LAN

Do współpracy z amplitunerem, zalecamy użycie routera wyposażonego w

Podczas łączenia z siecią poprzez połączenie bezprzewodowe LAN, podłącz anteny prętowe dla Bluetooth/podłączenie sieci bezprzewodowej do tylnego panelu i ustaw je pionowo.

Więcej informacji o podłączaniu routera bezprzewodowej sieci LAN można znaleźć w “Konfiguracja Wi-Fi”. (v str. 218)

następujące funkcje:

Wbudowany serwer DHCP (Protokół dynamicznej konfiguracji sieci)

Funkcja ta automatycznie przypisuje adresy urządzeniom zgłaszającym się w sieci LAN.

Wbudowany przełącznik 100BASE-TX

W celu podłączenia wielu urządzeń, zaleca się wbudowany przełącznik o prędkości 100 Mb/s lub wyższej.

Stosuj wyłącznie ekranowane kable STP lub ScTP LAN (łatwo dostępne w

sklepach detalicznych). (zalecane CAT-5 lub lepsze) Zaleca się stosowanie normalnego, ekranowanego przewód LAN.

W przypadku zastosowania przewodu płaskiego lub nieekranowanego może dojść do zakłócania pracy innych urządzeń.

W przypadku podłączenia amplitunera do sieci bez funkcji DHCP, skonfiguruj

adres IP itd., w “Sieć”. (v str. 217)

UWAGA

Typy routerów, które mogą być użyte, zależą od warunków technicznych

udostępniania usługi internetowej. W celu uzyskania dokładniejszych informacji, skontaktuj się z dostawcą usług internetowych lub ze sklepem.

Amplituner nie jest zgodny z PPPoE. Router kompatybilny z PPPoE jest

wymagany, jeśli zakontraktowana linia nie jest ustawiona przy użyciu PPPoE. Nie podłączaj złącza NETWORK bezpośrednio do portu LAN/złącza Ethernet w

komputerze. Różne usług online mogą zostać przerwane bez uprzedniego powiadomienia.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 66

Przewód zasilania (dołączony/tylko model europejski)

Podłącz do gniazdka sieciowego (AC 230 V, 50/60 Hz)

Podłącz do gniazdka sieciowego (AC 230/240 V, 50/60 Hz)

Przewód zasilania (dołączony/tylko model australijski)

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Podłączanie przewodu zasilającego

Po wykonaniu wszystkich połączeń włóż wtyczkę zasilania do gniazda sieciowego.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 67

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Spis treści

Operacje podstawowe

Włączanie urządzenia 68 Wybór źródła sygnału 68 Ustawienie poziomu głośności 69 Czasowe wyciszenie dźwięku (Wyciszanie) 69 Wybór trybu dźwięku 136

Sieciowe odtwarzanie audio/usług

Słuchanie radia internetowego 108 Odtwarzanie plików przechowywanych na komputerze lub

serwerze NAS 110 Pobieranie aplikacji HEOS App 114 Funkcja AirPlay 123 Funkcja Spotify Connect 126

Funkcje pomocnicze

Odtwarzanie z urządzenia

Odtwarzanie z odtwarzacza Blu-ray Disc/DVD 69 Odtwarzanie z pamięci USB 70 Słuchanie muzyki z urządzenia Bluetooth 74 Słuchanie muzyki przez słuchawki Bluetooth 78 Słuchanie transmisji FM/AM (tylko dla modelu FM/AM) 82 Słuchanie transmisji FM/DAB (tylko dla modelu FM/DAB) 93

Funkcje pomocnicze 127 Funkcja sterowania HDMI 148 Funkcja wyłączenia czasowego 149 Funkcja Quick Select Plus 151 Funkcja blokady panelu 155 Funkcja zdalnego blokowania 157

Inne funkcje

Funkcja sterowania z sieci Web 158 Odtwarzanie w strefie ZONE2 (inne pomieszczenie) 160

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 68

MUTE

VOLUME

POWER

Przyciski

wyboru źródła

wejściowego

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Operacje podstawowe

Włączanie urządzenia

Naciśnij przycisk POWER X, aby włączyć zasilanie

urządzenia.

Można nacisnąć przycisk wyboru źródła, gdy urządzenie jest w trybie czuwania,

aby włączyć zasilanie. Naciskając przycisk X na urządzeniu możesz również przełączyć urządzenie w

tryb czuwania.

Wybór źródła sygnału

Naciśnij przycisk wyboru żądanego źródła sygnału do

odtworzenia.

Żądane źródło sygnału można wybrać bezpośrednio.

Źródło wejściowe można też wybrać, przekręcając pokrętło SOURCE SELECT na

urządzeniu głównym.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 69

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Ustawienie poziomu głośności

Dla ustawienia poziomu głośności, posłuż się

przyciskami VOLUME df.

Zakres regulacji różni się odpowiednio do sygnału wejściowego i do ustawienia

poziomu kanału, itd. Głośność główną można również regulować, obracając pokrętłem MASTER

VOLUME na urządzeniu głównym.

Czasowe wyciszenie dźwięku (Wyciszanie)

Naciśnij przycisk MUTE :.

Wskaźnik MUTE na wyświetlaczu migota.

h pojawi się na ekranie telewizora.

Poziom dźwięku zostanie zmniejszony do poziomu ustawionego w menu przez

parametr “Poziom wyciszenia” w menu. (v str. 180) Chcąc skasować, ponownie naciśnij MUTE :. Wyciszenie można również

skasować poprzez zmianę poziomu głośności. Jeśli h wyświetla się na ekranie telewizora przez ponad 5 minut, gdy

“Wygaszacz ekranu” jest ustawione na “Włącz”, symbol h przesuwa się losowo po ekranie telewizora. (v str. 191)

Odtwarzanie z odtwarzacza Blu-ray Disc/DVD

Poniżej opisano procedurę odtwarzania z odtwarzacza Blu-ray Disc/DVD.

Przygotowanie do odtwarzania.

Włącz zasilanie odbiornika TV, subwoofer oraz odtwarzacza.

Zmień wejście odbiornika TV na amplitunerze.

Naciśnij przycisk POWER X włączając zasilanie

amplitunera.

Naciśnij przycisk DVD lub Blu-ray przełączając źródło

sygnału na odtwarzacz używany do odtwarzania.

Odtwórz odtwarzacza Blu-ray Disc lub odtwarzacza

DVD.

Odtwarzanie dźwięku surround (v str. 136)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 70

CH/PAGE

USB

BACK

OPTION

ENTER

1/3 8 9

Kursor

Góra/Dół/

Lewo/Prawo

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Odtwarzanie z pamięci USB

Odtwarzanie plików muzycznych zapisanych w urządzeniu pamięci

USB. Amplituner może współpracować jedynie z pamięcią USB zgodną z

klasą urządzeń do przechowywania masowego. Urządzenie jest zgodne z pamięcią USB w formacie “NTFS” lub

“FAT32”. Poniżej podane są rodzaje formatów audio obsługiwanych przez

urządzenie wraz ze specyfikacją. Szczegółowe informacje znajdują się w rozdziale “Odtwarzanie z urządzeń pamięci USB” (v str. 273).

WMA

MP3

WAV

MPEG-4 AAC

FLAC

Apple Lossless

DSD

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 71

Nature 01

Muzyka z USB - Nature

Odtwórz Teraz

Odtwórz Teraz i Zastąp Kolejkę

Odtwórz Następny

Dodaj na Koniec Kolejki

Anuluj

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Odtwarzanie plików z pamięci USB

Włóż pamięć USB sformatowaną w systemie plików

“FAT32” lub “NTFS” do portu USB.

Naciśnij przycisk USB, aby wybrać “USB” jako źródło

dźwięku.

Wybierz nazwę tego urządzenia.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Przeglądaj muzykę z pamięci USB i wybieraj pliki do

odtwarzania.

Po wyborze pliku do odtwarzania pojawi się pytanie o sposób

uporządkowania muzyki w kolejce.

Pozwala wstawić pozycję do kolejki po

Odtwórz Teraz:

Odtwórz Teraz i Zastąp Kolejkę:

Odtwórz Następny:

Dodaj na Koniec Kolejki:

aktualnie odtwarzanej ścieżce i natychmiast odtworzyć wybraną pozycję.

Pozwala wyczyścić kolejkę i natychmiast odtworzyć wybraną pozycję.

Pozwala wstawić pozycję do kolejki po bieżącej piosence i odtworzyć ją po zakończeniu tej piosenki.

Pozwala dodać pozycję na koniec kolejki.

Page 72

2:45

-14:21

Nature

Nature 01 - Various Artists

TERAZ ODTWARZANE

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Użyj kursora Góra/Dół, aby wybrać pozycję “Odtwórz

Teraz” lub “Odtwórz Teraz i Zastąp Kolejkę”, a następnie naciśnij ENTER.

Rozpocznie się odtwarzanie.

Przyciski obsługi Funkcja

1/3

8 9

CH/PAGE d f

Jeżeli pliki muzyczne MP3 zawierają dane dotyczące albumu, album ten może być

wyświetlany w momencie odtwarzania pliku.

Powrót Odtwarzanie / Pauza Przejdź do poprzedniej ścieżki / Przejdź do

następnej ścieżki Przełącz na poprzednią stronę/następną

stronę wyświetlanej listy

UWAGA

Firma Denon nie ponosi odpowiedzialności za straty lub uszkodzenia danych

zarejestrowanych w urządzeniu USB w czasie, gdy urządzenie USB podłączone jest do amplitunera.

Gdy pamięć USB jest podłączona do urządzenia, wczytuje ono wszystkie pliki

znajdujące się w pamięci USB. Jeżeli pamięć USB zawiera dużą liczbę folderów i/lub plików, wczytywanie może zająć trochę czasu.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 73

Spis treści

Czynności dostępne poprzez menu opcji

“Regulacja słyszalności dialogu i głosów (Uwypuklenie

dialogów)” (v str. 129) “Regulacja poziomu głośności dla każdego z kanałów w taki sposób,

aby pasował do źródła wejściowego (Reg. poziomu kanału)” (v str. 130)

“Regulacja barwy dźwięku (Barwa dźwięku)” (v str. 131)

“Regulacja opóźnienia dźwięku (Opóźnienie audio)” (v str. 132)

“Wyświetlanie żądanego sygnału wideo na monitorze podczas

odtwarzania dźwięku (Wybór video)” (v str. 133) “Odtwarzanie tego samego utworu we wszystkich strefach

(Wszystkie strefy stereo)” (v str. 134) “Zmiana ustawień głośników w celu dopasowania do środowiska

słuchania (Presety głosników)” (v str. 135)

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 74

1/3 8 9

OPTION

Bluetooth

POWER

BACK

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Słuchanie muzyki z urządzenia Bluetooth

Pliki muzyczne zapisane na urządzeniach Bluetooth, takich jak smartfony, cyfrowe odtwarzacze muzyki itp., mogą być odtwarzane na tym urządzeniu poprzez sparowanie i połączenie go z urządzeniem Bluetooth.

Komunikacja jest możliwa w zasięgu do około 30 m.

UWAGA

Aby odtwarzać muzykę z urządzenia Bluetooth, urządzenie Bluetooth musi

obsługiwać profil A2DP.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 75

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Odtwarzanie muzyki z urządzenia Bluetooth

Aby słuchać muzyki z urządzenia Bluetooth na tym urządzeniu, urządzenie Bluetooth musi zostać uprzednio sparowane z tym urządzeniem.

Gdy urządzenie Bluetooth zostało sparowane, nie zachodzi potrzeba ponownego parowania.

Naciśnij przycisk POWER X, aby włączyć zasilanie

urządzenia.

Naciśnij przycisk Bluetooth.

Przy pierwszym użyciu urządzenie automatycznie przejdzie w tryb parowania i “Pairing...” pojawi się na wyświetlaczu urządzenia.

Włącz ustawienia Bluetooth w urządzeniu przenośnym.

Wybierz to urządzenie, gdy jego nazwa pojawi się na

liście urządzeń widocznej na wyświetlaczu urządzenia Bluetooth.

Podłącz urządzenie Bluetooth, podczas gdy na wyświetlaczu urządzenia widoczne jest “Pairing”. Wykonuj połączenie z urządzeniem Bluetooth blisko urządzenia (około 1 m).

Rozpocznij odtwarzanie muzyki za pomocą dowolnej

aplikacji na urządzeniu Bluetooth.

Urządzenie Bluetooth można również obsługiwać za pomocą

pilota zdalnego sterowania tego urządzenia. Przy następnym przyciśnięciu przycisku Bluetooth na pilocie

urządzenie automatycznie połączy się z ostatnio połączonym urządzeniem Bluetooth.

Przyciski obsługi

1/3

8 9

Naciśnij STATUS na urządzeniu podczas odtwarzania, aby przełączać

wyświetlanie pomiędzy nazwą utworu, nazwą wykonawcy, nazwą albumu itp.

Powrót Odtwarzanie / Pauza Przejdź do poprzedniej ścieżki / Przejdź do

następnej ścieżki

Funkcja

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 76

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Parowanie z innymi urządzeniami Bluetooth

Sparuj to urządzenie z urządzeniem Bluetooth.

Włącz ustawienia Bluetooth w urządzeniu przenośnym.

Naciśnij i przytrzymaj Bluetooth przez około 3 sekundy

na pilocie.

Jednostka ta przejdzie w tryb parowania.

Wybierz to urządzenie, gdy jego nazwa pojawi się na

liście urządzeń widocznej na wyświetlaczu urządzenia Bluetooth.

To urządzenie może być sparowane z maksymalnie 8 urządzeniami Bluetooth.

Gdy sparowane jest 9 urządzenie, zostanie ono zarejestrowane na miejscu najstarszego zarejestrowanego urządzenia.

Można także wejść w tryb parowania, przyciskając przycisk OPTION, kiedy jest

wyświetlony ekran odtwarzania Bluetooth, a następnie wybierając “Tryb Parowania” z wyświetlonego menu opcji.

UWAGA

Aby obsługiwać urządzenie Bluetooth pilotem zdalnego sterowania opisywanego

urządzenia, urządzenie Bluetooth musi obsługiwać profil AVRCP. Pilot zdalnego sterowania urządzenia może nie współdziałać z niektórymi

urządzeniami Bluetooth. W zależności od typu urządzenia Bluetooth, to urządzenie wysyła sygnał audio,

który jest połączony z ustawieniem głośności na urządzeniu Bluetooth.

Czynności dostępne poprzez menu opcji

“Parowanie z innymi urządzeniami Bluetooth” (v str. 76)

“Regulacja słyszalności dialogu i głosów (Uwypuklenie

dialogów)” (v str. 129) “Regulacja poziomu głośności dla każdego z kanałów w taki sposób,

aby pasował do źródła wejściowego (Reg. poziomu kanału)” (v str. 130)

“Regulacja barwy dźwięku (Barwa dźwięku)” (v str. 131)

“Regulacja opóźnienia dźwięku (Opóźnienie audio)” (v str. 132)

“Wyświetlanie żądanego sygnału wideo na monitorze podczas

odtwarzania dźwięku (Wybór video)” (v str. 133) “Odtwarzanie tego samego utworu we wszystkich strefach

(Wszystkie strefy stereo)” (v str. 134) “Zmiana ustawień głośników w celu dopasowania do środowiska

słuchania (Presety głosników)” (v str. 135)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 77

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Ponowne łączenie urządzenia Bluetooth z tym urządzeniem

Po zakończeniu parowania nie trzeba wykonywać żadnych czynności na tym urządzeniu, aby połączyć się z urządzeniem Bluetooth.

Przełączając urządzenie Bluetooth w tryb odtwarzania, należy również wykonać poniższe czynności.

Jeśli urządzenie Bluetooth jest obecnie połączone,

wyłącz ustawienie Bluetooth tego urządzenia, aby je rozłączyć.

Włącz ustawienie Bluetooth w podłączanym urządzeniu

Bluetooth.

Wybierz to urządzenie z listy urządzeń Bluetooth w

urządzeniu Bluetooth.

Rozpocznij odtwarzanie muzyki za pomocą dowolnej

aplikacji na urządzeniu Bluetooth.

Ekran automatycznie przełącza się na ekran odtwarzania “Bluetooth”, jeśli

urządzenie Bluetooth jest podłączone wtedy, gdy jest włączone zasilanie tej jednostki.

Gdy ustawienie “Zarządzanie siecią” tego urządzenia jest ustawione na “Zawsze

wł.”, a urządzenie Bluetooth jest połączone z urządzeniem w stanie czuwania, zasilanie urządzenia zostanie automatycznie włączone. (v str. 221)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 78

(Tryb wyjściowy: Tylko Bluetooth)(Tryb wyjściowy: Bluetooth + Głośniki)

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Słuchanie muzyki przez słuchawki Bluetooth

Dźwięku odtwarzanego przez MAIN ZONE tego urządzenia można słuchać na słuchawkach Bluetooth. Dźwięk wyjściowy z jednocześnie podłączonych głośników i słuchawek Bluetooth lub tylko przy użyciu słuchawek Bluetooth.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 79

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Słuchanie muzyki przez słuchawki Bluetooth

Ustaw “Nadajnik” na “Włącz” z ustawienia “Ogólne” -

“Nadajnik Bluetooth” w menu. (v str. 230)

Wybierz “Tryb wyjścia” i ustaw metodę wyjścia audio.

Dźwięk jest wyprowadzany do słuchawek Bluetooth i głośników strefy

Bluetooth + Głośniki (Domyślne):

Tylko Bluetooth:

Przejdź do trybu parowania w słuchawkach Bluetooth,

które chcesz podłączyć do tego urządzenia.

Wybierz “Lista urządzeń” i wybierz nazwę słuchawek

Bluetooth z listy urządzeń.

głównej. To jednoczesne wyjście nadaje się do

rodzinnej nocy filmowej i innych zajęć grupowych.

Dźwięk jest wyprowadzany tylko do słuchawek Bluetooth.

Jest to przydatne do samodzielnego słuchania muzyki lub oglądania filmów w nocy, gdy trzeba zachować ciszę.

“Tryb wyjścia” można również ustawić z “Nadajnik Bluetooth” i menu opcji.

Głośniki Bluetooth kompatybilne z profilem A2DP można podłączyć, wykonując te

same czynności, co przy podłączaniu słuchawek Bluetooth.

UWAGA

Głośności słuchawek Bluetooth nie można regulować pokrętłem MASTER

VOLUME tego urządzenia ani przyciskiem VOLUME na pilocie zdalnego sterowania. Dostosuj głośność na słuchawkach Bluetooth.

Jeśli używasz słuchawek Bluetooth, które nie mają regulacji głośności, lub jeśli

głośność jest niewystarczająca, możesz ją wyregulować zmieniając “Poziom” “Nadajnik Bluetooth” w menu opcji. (v str. 80)

Tryb stereo jest ustawiany jako tryb dźwięku podczas korzystania ze słuchawek

Bluetooth. Każdy tryb dźwięku i inne ustawienia audio nie są uwzględnione w wyjściu audio w słuchawkach Bluetooth. Ustawienia audio, tryby dźwięku i tryb wszystkich stref stereo nie są dostępne, gdy używane są słuchawki Bluetooth a “Tryb wyjścia” jest ustawione na “Tylko Bluetooth”.

Dźwięk może być opóźniony, gdy jest przesyłany przez Bluetooth.

Nie można przesyłać dźwięku AirPlay.

Nie można podłączyć słuchawek Bluetooth, jeśli używane jest źródło sygnału

Bluetooth w dowolnej strefie. Ponadto wybranie źródła sygnału Bluetooth w dowolnej strefie spowoduje zakończenie połączenia między tym urządzeniem a słuchawkami Bluetooth.

Nie można podłączyć słuchawek Bluetooth, gdy urządzenie jest zgrupowane w

aplikacji HEOS.

Dostosuj głośność podłączonych słuchawek Bluetooth

po zakończeniu połączenia.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 80

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Regulacja głośności słuchawek Bluetooth

Jeśli używasz słuchawek Bluetooth, które nie mają regulacji głośności, lub jeśli głośność jest niewystarczająca, możesz ją wyregulować zmieniając “Poziom”“Nadajnik Bluetooth” w menu opcji.

Naciśnij przycisk OPTION.

Wyświetlany jest ekran menu opcji.

Kiedy źródło wejściowe to “HEOS Music”, wyświetlana jest opcja

menu dla muzyki online. Wybierz “Opcje AVR…”, następnie naciśnij ENTER.

Użyj kursora Góra/Dół, aby wybrać pozycję “Nadajnik

Bluetooth”, a następnie naciśnij ENTER.

Wyświetlony zostanie ekran “Nadajnik Bluetooth”.

Użyj kursora Góra/Dół, aby wybrać pozycję “Poziom”.

Użyj kursora Lewo/Prawo, aby wyregulować głośność,

a następnie naciśnij ENTER.

–50 dB – +10 dB (Domyślne: 0 dB)

To ustawienie dotyczy wszystkich podłączonych słuchawek Bluetooth, niezależnie

od ich typu.

Podłączanie słuchawek Bluetooth

Wykonaj każdą z poniższych czynności, aby ponownie podłączyć ostatnio używane słuchawki Bluetooth:

Podłącz ponownie do tego urządzenia z funkcją ponownego połączenia

słuchawek Bluetooth. Przejdź do “Nadajnik Bluetooth”, a następnie wybierz “Ponowne

łączenie” w menu opcji. Jeśli “Tryb wyjścia” jest ustawione na “Bluetooth + Głośniki”, urządzenie

to automatycznie połączy się z ostatnio używanymi słuchawkami Bluetooth po włączeniu zasilania.

Wybierz urządzenie, które chcesz podłączyć z “Lista urządzeń” pod

“Nadajnik Bluetooth” w menu. (v str. 230)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 81

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Odłączenie słuchawek Bluetooth

Wykonaj dowolny z poniższych kroków, aby odłączyć słuchawki Bluetooth:

Wyłącz słuchawki Bluetooth.

Przejdź do “Nadajnik Bluetooth”, a następnie wybierz “Rozłącz” w menu

opcji. W menu ustawień przejdź do “Ogólne” - “Nadajnik Bluetooth”, a

następnie ustaw “Nadajnik” na Wył.. (v str. 230)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 82

CH/PAGE

BACK

OPTION

TUNE +, –

TUNER

ENTER

Kursor

Góra/Dół/

Lewo/Prawo

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Słuchanie transmisji FM/AM (tylko dla modelu FM/AM)

Można użyć wbudowanego tunera tego urządzenia, aby słuchać stacji FM i AM. Upewnij się, że antena FM i antena pętlowa AM zostały wcześniej podłączone do tego urządzenia.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 83

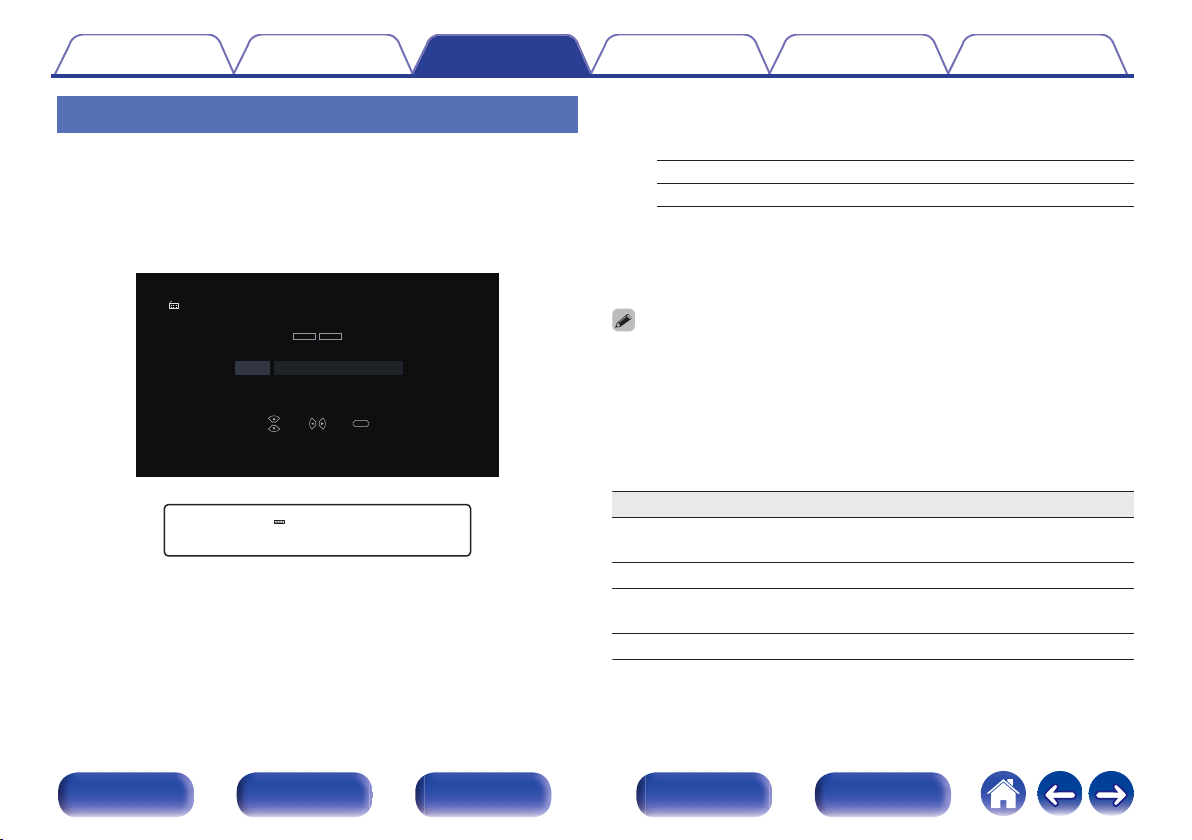

OPTION

STEREO AUTO

CH 1

FM 87.50 MHz

Tuner

Strojenie Preset

Opcja

TERAZ ODTWARZANE

01 FM 87.50MHz

GWyświetlacz amplituneraH

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Słuchanie transmisji FM/AM

Podłącz antenę. (“Podłączanie anten FM/AM (tylko dla

modelu FM/AM)” (v str. 61))

Naciśnij przycisk TUNER, aby wybrać “Tuner” jako

źródło dźwięku.

G Ekran TV H

Naciśnij przycisk OPTION.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “FM/AM”, a

następnie naciśnij ENTER.

Wyświetli to ekran wprowadzania pasma fal radiowych.

Użyj kursora Lewo/Prawo, aby wybrać pozycję “FM”

lub “AM”, a następnie naciśnij ENTER.

FM: W trakcie słuchania rozgłośni FM. AM: W trakcie słuchania rozgłośni AM.

Przyciskiem TUNE + lub TUNE – wybierz żądaną stację.

Urządzenie przeszukuje częstotliwości do momentu odnalezienia stacji radiowej. Po odnalezieniu stacji radiowej urządzenie przerywa przeszukiwanie i dostraja się do stacji.

Audycje FM można odbierać w trybie “Automatyczna”, w którym dostępne stacje

wyszukiwane są automatycznie lub w trybie “Ręczne”, który pozwala zmienić częstotliwość za pomocą przycisków. Ustawieniem standardowym jest “Automatyczna”. Można również użyć opcji “Strojenie bezpośrednie”, aby wprowadzić częstotliwość stacji ręcznie.

W trybie “Automatyczna” nie można dostroić urządzenia do stacji o słabym poziomie sygnału. W takim wypadku należy użyć trybu “Ręczne” lub “Strojenie bezpośrednie”.

Przyciski obsługi Funkcja

TUNE +, –

CH/PAGE d f

Kursor góra/dół

Kursor Lewo/Prawo Wybiera zaprogramowane stacje radiowe

Służy do wybierania stacji radiowej (góra/ dół)

Wybiera zaprogramowane stacje radiowe Służy do wybierania stacji radiowej (góra/

dół)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 84

Spis treści

Czynności dostępne poprzez menu opcji

“Dostrajanie tunera przez wprowadzenie częstotliwości (Strojenie

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

bezpośrednie)” (v str. 85) “Wyszukiwanie RDS” (v str. 85)

“Szukam PTY” (v str. 86)

“Wyszukiwanie TP” (v str. 87)

“Tekst radiowy” (v str. 87)

“Zmiana trybu dostrajania (Tryb dostrajania)” (v str. 88)

“Automatyczne strojenie i programowanie stacji (Auto-

programowanie)” (v str. 88) “Zaprogramowanie aktualnej stacji radiowej (Pamięć

stacji)” (v str. 89) “Określenie nazwy dla zaprogramowanych stacji (Nazwa

stacji)” (v str. 90) “Pomijanie zaprogramowanych stacji radiowych (Pomiń

stację)” (v str. 91) “Regulacja słyszalności dialogu i głosów (Uwypuklenie

dialogów)” (v str. 129) “Regulacja poziomu głośności dla każdego z kanałów w taki sposób,

aby pasował do źródła wejściowego (Reg. poziomu kanału)” (v str. 130)

“Regulacja barwy dźwięku (Barwa dźwięku)” (v str. 131)

“Regulacja opóźnienia dźwięku (Opóźnienie audio)” (v str. 132)

“Wyświetlanie żądanego sygnału wideo na monitorze podczas

odtwarzania dźwięku (Wybór video)” (v str. 133) “Odtwarzanie tego samego utworu we wszystkich strefach

(Wszystkie strefy stereo)” (v str. 134) “Zmiana ustawień głośników w celu dopasowania do środowiska

słuchania (Presety głosników)” (v str. 135)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 85

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Dostrajanie tunera przez wprowadzenie częstotliwości (Strojenie bezpośrednie)

Istnieje możliwość bezpośredniego wprowadzenia częstotliwości odbierania stacji w celu dostrojenia tunera do niej.

Naciśnij OPTION, gdy źródłem wejściowym jest

“Tuner”.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Strojenie

bezpośrednie”, a następnie naciśnij ENTER.

Wyświetlany jest ekran wprowadzania częstotliwości.

Użyj kursora Góra/Dół, aby wybrać numer, a następnie

naciśnij kursor Prawo.

Naciśnięcie kursora Lewo anuluje poprzedni sygnał wejściowy.

Powtórz krok 3 i wprowadź częstotliwość stacji

radiowej, której chcesz słuchać.

Po zakończeniu ustawień, naciśnij przycisk ENTER.

Nastąpi dostrojenie do częstotliwości.

Wyszukiwanie RDS

RDS jest usługą umożliwiającą wysyłanie przez stację radiową różnych dodatkowych informacji łącznie z normalnym sygnałem radiowym.

Funkcja ta służy do automatycznego dostrojenia się do stacji FM nadającej serwis RDS.

Funkcja RDS działa tylko, gdy odbierane są stacje radiowe zgodne z RDS.

Naciśnij OPTION, gdy źródłem wejściowym jest

“Tuner”.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję

“Wyszukiwanie RDS”, a następnie naciśnij ENTER.

Naciśnij przycisk ENTER.

Automatyczne wyszukiwanie RDS rozpocznie się.

Jeśli użyjesz kursora Lewo/Prawo ciągu 5 sekund po pojawieniu się na

wyświetlaczu nazwy stacji, możesz wyszukać inną stację.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 86

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Szukam PTY

Funkcja ta służy do automatycznego wyszukiwania stacji RDS nadającej żądany typ programu (PTY).

PTY identyfikuje typ programu RDS. Rodzaje programów oraz ich symbole:

NEWS AFFAIRS INFO SPORT EDUCATE DRAMA CULTURE SCIENCE VARIED POP M ROCK M EASY M LIGHT M CLASSICS OTHER M

Wiadomości Aktualne zdarzenia Informacja Sport Edukacja Teatr Kultura Nauka Różności Muzyka pop Muzyka rockowa Muzyka łatwa Lekka muzyka klasyczna Muzyka poważna Inna muzyka

WEATHER FINANCE CHILDREN SOCIAL RELIGION PHONE IN TRAVEL LEISURE JAZZ COUNTRY NATION M OLDIES FOLK M DOCUMENT

Pogoda Finanse Programy dziecięce Wydarzenia lokalne Religia Rozmowy Podróże Rekreacja Muzyka jazzowa Muzyka country Muzyka etniczna Muzyka dawna Muzyka folk Dokumenty

Naciśnij OPTION, gdy źródłem wejściowym jest

“Tuner”.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Szukam

PTY”, a następnie naciśnij ENTER.

Użyj kursora Góra/Dół, aby wywołać żądany typ

programu.

Naciśnij przycisk ENTER.

Automatyczne wyszukiwanie PTY rozpocznie się.

Jeśli użyjesz kursora Lewo/Prawo ciągu 5 sekund po pojawieniu się na

wyświetlaczu nazwy stacji, możesz wyszukać inną stację.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 87

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Wyszukiwanie TP

TP identyfikuje program informacji o ruchu drogowym. Pozwala to na łatwe zapoznanie się z warunkami ruchu drogowego na

drogach przed wyjściem z domu. Funkcja ta służy do automatycznego dostrojenia stacji RDS nadającej

serwis dla kierowców.

Naciśnij OPTION, gdy źródłem wejściowym jest

“Tuner”.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję

“Wyszukiwanie TP”, a następnie naciśnij ENTER.

Naciśnij przycisk ENTER.

Automatyczne wyszukiwanie TP rozpocznie się.

Jeśli użyjesz kursora Lewo/Prawo ciągu 5 sekund po pojawieniu się na

wyświetlaczu nazwy stacji, możesz wyszukać inną stację.

Tekst radiowy

RT pozwala stacjom RDS wysyłać krótkie wiadomości tekstowe pojawiające się na wyświetlaczu.

Gdy odbierany jest tekst radiowy, na wyświetlaczu pojawia się “Tekst radiowy”.

Naciśnij OPTION, gdy źródłem wejściowym jest

“Tuner”.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Tekst

radiowy”, a następnie naciśnij ENTER.

Użyj kursora Lewo/Prawo, aby wybrać pozycję “Włącz”,

a następnie naciśnij ENTER.

Podczas odbioru audycji nadawanych przez stację w systemie

RDS, wyświetlane są informacje tekstowe przesyłane przez stację.

Jeżeli nie są przesyłane informacje tekstowe, wyświetli się “NO

TEXT DATA”.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 88

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Zmiana trybu dostrajania (Tryb dostrajania)

Możesz zmienić tryb dostrajania do audycji FM i AM. Jeżeli nie możesz dostroić się automatycznie za pomocą trybu “Automatyczna”, zmień tryb na “Ręczne” i spróbuj dostroić się ręcznie.

Naciśnij OPTION, gdy źródłem wejściowym jest

“Tuner”.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Tryb

dostrajania”, a następnie naciśnij ENTER.

Użyj kursora Lewo/Prawo, aby wybrać tryb strojenia, a

następnie naciśnij ENTER.

Automatyczna

Ręczne:

Można wybrać również tryb dostrajania za pomocą przycisku MODE na

urządzeniu głównym.

Automatycznie wyszukaj i dostrój się do odbieralnej stacji radiowej.

Ręcznie zmieniaj częstotliwość krok po kroku za każdym razem, gdy przycisk zostanie naciśnięty.

Automatyczne strojenie i programowanie stacji (Autoprogramowanie)

Automatycznie można dostroić maksymalnie 56 stacji radiowych.

Naciśnij OPTION, gdy źródłem wejściowym jest

“Tuner”.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Auto-

programowanie”, a następnie naciśnij ENTER.

Naciśnij przycisk ENTER.

Urządzenie rozpoczyna automatyczne dostrajanie i programowanie stacji radiowych.

Po zakończeniu programowania przez 5 sekund wyświetlany jest

napis “Wykonano”, a następnie ekran menu opcji gaśnie.

Pamięć stacji zostanie zastąpiona.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 89

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Zaprogramowanie aktualnej stacji radiowej (Pamięć stacji)

Ulubione stacje można zaprogramować, co pozwala na łatwe dostrojenie się do nich.

Można zaprogramować do 56 stacji.

Dostrój stację, którą chcesz zapisać w pamięci.

(“Słuchanie transmisji FM/AM” (v str. 83))

Naciśnij przycisk OPTION.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Pamięć

stacji”, a następnie naciśnij ENTER.

Wyświetlana jest lista zaprogramowanych kanałów.

Użyj kursora Góra/Dół, aby wybrać kanał, który chcesz

zaprogramować, a następnie naciśnij ENTER.

Zaprogramowana zostaje aktualna stacja radiowa.

Aby zapisać stacje w innych kanałach, powtórz czynności 1 do 4.

Kanał Wartości standardowe

1 – 8

9 – 16

17 – 24

25 – 32

33 – 40

41 – 48

49 – 56

87,50 / 89,10 / 98,10 / 108,00 / 90,10 / 90,10 / 90,10 / 90,10 MHz

90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz

Słuchanie zaprogramowanych stacji radiowych

Posługując się przyciskami CH/PAGE df lub wybierz

pożądany kanał z zaprogramowaną stacją.

Można również wybrać zaprogramowane stacje radiowe, naciskając przycisk

TUNER PRESET CH + lub TUNER PRESET CH – na urządzeniu głównym.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 90

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Określenie nazwy dla zaprogramowanych stacji (Nazwa stacji)

Możesz wprowadzić lub zmienić nazwę zaprogramowanej stacji radiowej. Można wprowadzić do 8 kanałów.

Naciśnij OPTION, gdy źródłem wejściowym jest

“Tuner”.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Nazwa

stacji”, a następnie naciśnij ENTER.

Zostanie wyświetlony ekran “Nazwa stacji”.

Użyj kursora Lewo/Prawo, aby wybrać grupę ze stacją

radiową, której chcesz nadać nazwę.

Użyj kursora Góra/Dół, aby wybrać stację radiową,

której chcesz nadać nazwę, a następnie naciśnij ENTER.

Wyświetlany jest ekran pozwalający edytować Nazwa stacji.

Jeżeli wybierzesz “Wyczyść”, amplituner wróci do wyświetlania

częstotliwości.

Wprowadź znaki, następnie naciśnij przycisk “OK”.

Naciśnij OPTION, aby powrócić do poprzedniego

ekranu.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 91

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Pomijanie zaprogramowanych stacji radiowych (Pomiń stację)

Wykonaj auto-programowanie, aby zapisać wszystkie stacje radiowe możliwe do odbioru w pamięci. Wybieranie stacji radiowej jest łatwiejsze przy pomijaniu niepotrzebnych zapisanych stacji.

Naciśnij OPTION, gdy źródłem wejściowym jest

“Tuner”.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Pomiń

stację”, a następnie naciśnij ENTER.

Wyświetlony zostanie ekran “Pomiń stację”.

Aby określić grupy stacji, które mają być pominięte

Użyj kursora Lewo/Prawo, aby wybrać grupę stacji radiowych,

które chcesz pominąć. Naciśnij kursor Góra, aby wybrać pozycję “Ustaw pomijanie

z – z”, a następnie naciśnij ENTER. Pomiń wszystkie stacje radiowe należące do wybranej grupy

“z-z”. (z to wybrany numer grupy.)

Aby określić stacje, które mają być pominięte

Użyj kursora Lewo/Prawo, aby wybrać grupę stacji

radiowych, które chcesz pominąć. Użyj kursora Góra/Dół, aby wybrać stację radiową, którą

chcesz pominąć. Użyj kursora Lewo/Prawo, aby wybrać pozycję “Pomiń”.

Wybrana stacja nie będzie wyświetlana.

Naciśnij OPTION, aby powrócić do poprzedniego

ekranu.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 92

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Anulowanie funkcji Pomiń stację

W czasie wyświetlania ekranu “Pomiń stację” użyj

kursora Lewo/Prawo, aby wybrać grupę zawierającą stację radiową, dla której chcesz anulować pomijanie.

Użyj kursora Góra/Dół, aby wybrać stację radiową, dla

której chcesz anulować pomijanie.

Użyj kursora Lewo/Prawo, aby wybrać pozycję “Włącz”.

Pomijanie zostało anulowane.

UWAGA

“Pomiń stację” nie można anulować dla grup.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 93

CH/PAGE

BACK

OPTION

TUNE +, –

TUNER

ENTER

Kursor

Góra/Dół/

Lewo/Prawo

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Słuchanie transmisji FM/DAB (tylko dla modelu FM/DAB)

Można użyć wbudowanego tunera tego urządzenia, aby słuchać transmisji FM i DAB. Upewnij się, że antena FM/DAB została wcześniej podłączona do tego urządzenia.

O systemie DAB+

Główna różnica między systemami DAB i DAB+ dotyczy typu

stosowanego kodeka audio. DAB: MPEG2 DAB+: MPEG4 (AAC) To urządzenie potrafi odbierać zarówno transmisje DAB, jak i DAB+.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 94

OPTION

STEREO AUTO

CH 1

FM 87.50 MHz

Tuner

Strojenie Preset

Opcja

TERAZ ODTWARZANE

01 FM 87.50MHz

GWyświetlacz amplituneraH

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Słuchanie transmisji FM

Podłącz antenę. (“Podłączanie anten DAB/FM (tylko dla

modelu FM/DAB)” (v str. 63))

Naciśnij przycisk TUNER, aby wybrać “Tuner” jako

źródło dźwięku.

Naciśnij przycisk OPTION.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “FM/DAB”,

a następnie naciśnij ENTER.

Wyświetli to ekran wprowadzania pasma fal radiowych.

Użyj kursora Lewo/Prawo, aby wybrać pozycję “FM”, a

następnie naciśnij ENTER.

FM: W trakcie słuchania rozgłośni FM.

W trakcie słuchania stacji radiowej DAB.

DAB:

Informacje dotyczące odtwarzania DAB można znaleźć w

“Słuchanie transmisji DAB” (v str. 100).

G Ekran TV H

Przyciskiem TUNE + lub TUNE – wybierz żądaną stację.

Urządzenie przeszukuje częstotliwości do momentu odnalezienia stacji radiowej. Po odnalezieniu stacji radiowej urządzenie przerywa przeszukiwanie i dostraja się do stacji.

Audycje FM można odbierać w trybie “Automatyczna”, w którym dostępne stacje

W trybie “Automatyczna” nie można dostroić urządzenia do stacji o słabym poziomie sygnału. W takim wypadku należy użyć trybu “Ręczne” lub “Strojenie bezpośrednie”.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 95

Spis treści

Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Przyciski obsługi Funkcja

TUNE +, –

CH/PAGE d f

Kursor góra/dół

Służy do wybierania stacji radiowej (góra/ dół)

Wybiera zaprogramowane stacje radiowe Służy do wybierania stacji radiowej (góra/

dół)

Kursor Lewo/Prawo Wybiera zaprogramowane stacje radiowe

Czynności dostępne poprzez menu opcji

“Dostrajanie tunera przez wprowadzenie częstotliwości (Strojenie

bezpośrednie)” (v str. 96) “Wyszukiwanie RDS” (v str. 96)

“Szukam PTY” (v str. 97)

“Wyszukiwanie TP” (v str. 98)

“Tekst radiowy” (v str. 98)

“Zmiana trybu dostrajania (Tryb dostrajania)” (v str. 99)

“Automatyczne strojenie i programowanie stacji (Auto-

programowanie)” (v str. 99) “Programowanie aktualnej stacji

radiowej FM/DAB (Pamięć stacji)” (v str. 104) “Określenie nazwy dla zaprogramowanych stacji (Nazwa

stacji)” (v str. 105) “Pomijanie zaprogramowanych stacji radiowych (Pomiń

stację)” (v str. 106) “Regulacja barwy dźwięku (Barwa dźwięku)” (v str. 131)

“Wyświetlanie żądanego sygnału wideo na monitorze podczas

odtwarzania dźwięku (Wybór video)” (v str. 133) “Odtwarzanie tego samego utworu we wszystkich strefach

(Wszystkie strefy stereo)” (v str. 134)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 96

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Dostrajanie tunera przez wprowadzenie częstotliwości (Strojenie bezpośrednie)

Istnieje możliwość bezpośredniego wprowadzenia częstotliwości odbierania stacji w celu dostrojenia tunera do niej.

Naciśnij OPTION podczas odbioru stacji FM.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Strojenie

bezpośrednie”, a następnie naciśnij ENTER.

Wyświetlany jest ekran wprowadzania częstotliwości.

Użyj kursora Góra/Dół, aby wybrać numer, a następnie

naciśnij kursor Prawo.

Naciśnięcie kursora Lewo anuluje poprzedni sygnał wejściowy.

Powtórz krok 3 i wprowadź częstotliwość stacji

radiowej, której chcesz słuchać.

Po zakończeniu ustawień, naciśnij przycisk ENTER.

Nastąpi dostrojenie do częstotliwości.

Wyszukiwanie RDS

RDS jest usługą umożliwiającą wysyłanie przez stację radiową różnych dodatkowych informacji łącznie z normalnym sygnałem radiowym.

Funkcja ta służy do automatycznego dostrojenia się do stacji FM nadającej serwis RDS.

Funkcja RDS działa tylko, gdy odbierane są stacje radiowe zgodne z RDS.

Naciśnij OPTION podczas odbioru stacji FM.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję

“Wyszukiwanie RDS”, a następnie naciśnij ENTER.

Naciśnij przycisk ENTER.

Automatyczne wyszukiwanie RDS rozpocznie się.

Jeśli użyjesz kursora Lewo/Prawo ciągu 5 sekund po pojawieniu się na

wyświetlaczu nazwy stacji, możesz wyszukać inną stację.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 97

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Szukam PTY

Funkcja ta służy do automatycznego wyszukiwania stacji RDS nadającej żądany typ programu (PTY).

PTY identyfikuje typ programu RDS. Rodzaje programów oraz ich symbole:

NEWS AFFAIRS INFO SPORT EDUCATE DRAMA CULTURE SCIENCE VARIED POP M ROCK M EASY M LIGHT M CLASSICS OTHER M

Wiadomości Aktualne zdarzenia Informacja Sport Edukacja Teatr Kultura Nauka Różności Muzyka pop Muzyka rockowa Muzyka łatwa Lekka muzyka klasyczna Muzyka poważna Inna muzyka

WEATHER FINANCE CHILDREN SOCIAL RELIGION PHONE IN TRAVEL LEISURE JAZZ COUNTRY NATION M OLDIES FOLK M DOCUMENT

Pogoda Finanse Programy dziecięce Wydarzenia lokalne Religia Rozmowy Podróże Rekreacja Muzyka jazzowa Muzyka country Muzyka etniczna Muzyka dawna Muzyka folk Dokumenty

Naciśnij OPTION podczas odbioru stacji FM.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Szukam

PTY”, a następnie naciśnij ENTER.

Użyj kursora Góra/Dół, aby wywołać żądany typ

programu.

Naciśnij przycisk ENTER.

Automatyczne wyszukiwanie PTY rozpocznie się.

Jeśli użyjesz kursora Lewo/Prawo ciągu 5 sekund po pojawieniu się na

wyświetlaczu nazwy stacji, możesz wyszukać inną stację.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 98

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Wyszukiwanie TP

TP identyfikuje program informacji o ruchu drogowym. Pozwala to na łatwe zapoznanie się z warunkami ruchu drogowego na

drogach przed wyjściem z domu. Funkcja ta służy do automatycznego dostrojenia stacji RDS nadającej

serwis dla kierowców.

Naciśnij OPTION podczas odbioru stacji FM.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję

“Wyszukiwanie TP”, a następnie naciśnij ENTER.

Naciśnij przycisk ENTER.

Automatyczne wyszukiwanie TP rozpocznie się.

Jeśli użyjesz kursora Lewo/Prawo ciągu 5 sekund po pojawieniu się na

wyświetlaczu nazwy stacji, możesz wyszukać inną stację.

Tekst radiowy

RT pozwala stacjom RDS wysyłać krótkie wiadomości tekstowe pojawiające się na wyświetlaczu.

Gdy odbierany jest tekst radiowy, na wyświetlaczu pojawia się “Tekst radiowy”.

Naciśnij OPTION podczas odbioru stacji FM.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Tekst

radiowy”, a następnie naciśnij ENTER.

Użyj kursora Lewo/Prawo, aby wybrać pozycję “Włącz”,

a następnie naciśnij ENTER.

Podczas odbioru audycji nadawanych przez stację w systemie

RDS, wyświetlane są informacje tekstowe przesyłane przez stację.

Jeżeli nie są przesyłane informacje tekstowe, wyświetli się “NO

TEXT DATA”.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 99

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Zmiana trybu dostrajania (Tryb dostrajania)

Możesz zmienić tryb dostrajania do audycji FM. Jeżeli nie możesz dostroić się automatycznie za pomocą trybu “Automatyczna”, zmień tryb na “Ręczne” i spróbuj dostroić się ręcznie.

Naciśnij OPTION podczas odbioru stacji FM.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Tryb

dostrajania”, a następnie naciśnij ENTER.

Użyj kursora Lewo/Prawo, aby wybrać tryb strojenia, a

następnie naciśnij ENTER.

Automatyczna:

Ręczne:

Automatycznie wyszukaj i dostrój się do odbieralnej stacji radiowej.

Ręcznie zmieniaj częstotliwość krok po kroku za każdym razem, gdy przycisk zostanie naciśnięty.

Automatyczne strojenie i programowanie stacji (Autoprogramowanie)

Automatycznie można dostroić maksymalnie 56 stacji radiowych.

Naciśnij OPTION podczas odbioru stacji FM.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “Auto-

programowanie”, a następnie naciśnij ENTER.

Naciśnij przycisk ENTER.

Urządzenie rozpoczyna automatyczne dostrajanie i programowanie stacji radiowych.

Po zakończeniu programowania przez 5 sekund wyświetlany jest

napis “Wykonano”, a następnie ekran menu opcji gaśnie.

Pamięć stacji zostanie zastąpiona.

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

Page 100

OPTION

STEREO

CH 1

DAB Station -1

Genre

Tuner

Strojenie Preset

Opcja

TERAZ ODTWARZANE

01 DAB Station1

GWyświetlacz amplituneraH

Spis treści Podłączenia Odtwarzanie Ustawienia Wskazówki Dodatek

Słuchanie transmisji DAB

Podłącz antenę. (“Podłączanie anten DAB/FM (tylko dla

modelu FM/DAB)” (v str. 63))

Naciśnij przycisk TUNER, aby wybrać “Tuner” jako

źródło dźwięku.

Naciśnij przycisk OPTION.

Wyświetlony zostanie ekran menu opcji.

Użyj kursora Góra/Dół, aby wybrać pozycję “FM/DAB”,

a następnie naciśnij ENTER.

Wyświetli to ekran wprowadzania pasma fal radiowych.

Użyj kursora Lewo/Prawo, aby wybrać pozycję “DAB”,

a następnie naciśnij ENTER.

FM: W trakcie słuchania rozgłośni FM.

W trakcie słuchania stacji radiowej DAB.

DAB:

Automatycznie skanuje stacje DAB po wybraniu DAB po raz

pierwszy po zakupie.

G Ekran TV H

Przyciskiem TUNE + lub TUNE – wybierz żądaną stację.

Przyciski obsługi Funkcja TUNE +, – CH/PAGE d f Kursor góra/dół Kursor Lewo/Prawo Wybiera zaprogramowane stacje radiowe

Służy do wybierania stacji radiowej (góra/dół) Wybiera zaprogramowane stacje radiowe Służy do wybierania stacji radiowej (góra/dół)

Panel przedni Wyświetlacz Panel tylny Pilot Indeks

100
