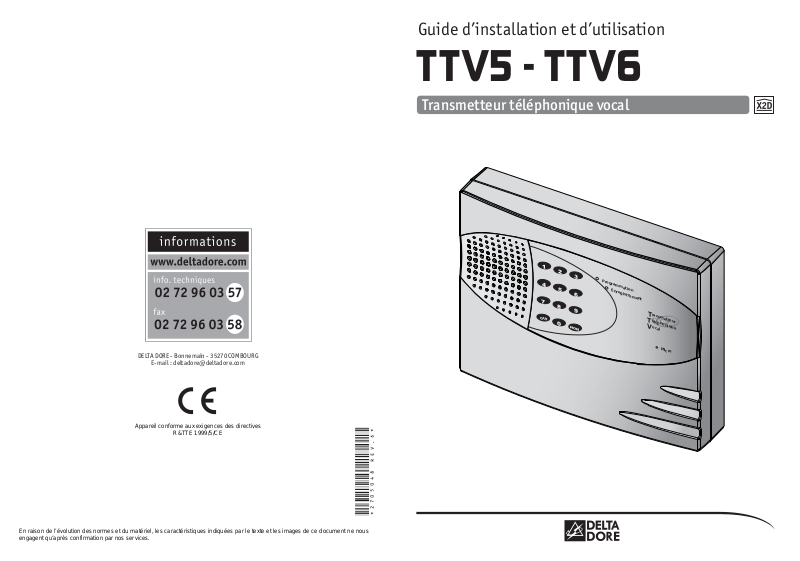

TTV5 - TTV6
Guide d’installation et d’utilisation
Transmetteur téléphonique vocal
T
1
2
3
4
5
6
9
8
7
OUI
0
NON
Programmation
Enregistrement
ransmetteur
éléphonique
ocal
T
V
Micro
Appareil conforme aux exigences des directives
R&TTE 1999/5/CE
*2705048_Rev.6*
DELTA DORE - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
3
Le transmetteur téléphonique vocal TTV 5 /TTV 6 offre une programmation entièrement
guidée par synthèse vocale.
Il permet entre autre de télécommander par téléphone la mise en route de l'éclairage, du
chauffage, de connaître l'état du système d'alarme et même d'établir une interphonie en
mode mains libres.
Programmation en local ou à distance par téléphone.
4 numéros de téléphone de 20 chiffres, pauses incluses pour standard téléphonique.
1 message général de 20sec (identification du site).
2 messages de 20 sec associés aux 2 entrées d'alarme.
1 code d'accès à la programmation.
1 code d'acquittement des transmissions.
1 code technique pour protéger les paramètres d'installation.
1 sortie télécommande de type bi-stable (TC1).
1 sortie télécommande à impulsion (TC2).
1 sortie blocage des sirènes pendant l'écoute ou l'interphonie.
1 entrée Marche/Arrêt (M/A).
1 entrée (E1) asservie par l'entrée M/A, temporisable de 0 à 9999 sec.
1 entrée (E2) de type 24h/24, temporisable de 0 à 9999 sec.
Seuil d'alerte pour la tension de la batterie réglable de 10 à 12V .
Fonction écoute des lieux et/ou dialogue en mode mains libres ou par alternat.
Fonction interrogation de l'état du système par téléphone.
Fonction test des entrées et simulation d'alarme.
Mémorisation des déclenchements sur 99 jours.
1.1 Caractéristiques fonctionnelles
1 - Présentation
2
1 Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
1.1 Caractéristiques fonctionnelles . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
2 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
3 Raccordements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
3.1 Borniers de raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
3.2 Raccordement de la ligne téléphonique . . . . . . . . . . . . . . . . . . . . .7
3.3 Raccordement de l'alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.4 Raccordement de la sortie blocage des sirènes . . . . . . . . . . . . . . .9
3.5 Raccordement des sorties télécommande . . . . . . . . . . . . . . . . . .10
3.6 Raccordement des entrées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4 Exemples de raccordements CAS CAS2 ACBX24 CAP3 CAP8 . . . . . . .12
5 Programmation du TTV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
5.1 L'organisation de la programmation . . . . . . . . . . . . . . . . . . . . . .14
5.2 Accès au mode programmation . . . . . . . . . . . . . . . . . . . . . . . . .16
5.3 Programmation des numéros de téléphone . . . . . . . . . . . . . . . .16
5.4 Enregistrement des messages d'alarme . . . . . . . . . . . . . . . . . . .21
5.5 Téléprogrammation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
5.6 Sélection de l'écoute . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
5.7 Sélection du mode alternat ou mains libres . . . . . . . . . . . . . . . .22
5.8 Programmation des différents codes . . . . . . . . . . . . . . . . . . . . .23
5.9 Télécommandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
5.10 L'écoute du site en mode téléprogrammation . . . . . . . . . . . . . . .24
5.11 Consultation de la mémoire d'événements . . . . . . . . . . . . . . . . .25
5.12 Consultation de l'état du système . . . . . . . . . . . . . . . . . . . . . . . .25
5.13 Polarité des entrées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
5.14 Sélection de la détection batterie faible . . . . . . . . . . . . . . . . . . . .26
5.15 Sélection du niveau de détection batterie faible . . . . . . . . . . . . .26
5.16 Temporisation des entrées . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
5.17 Durée de l'écoute / interphonie . . . . . . . . . . . . . . . . . . . . . . . . . .27
5.18 Durée entre deux cycles d'appels . . . . . . . . . . . . . . . . . . . . . . . .27
5.19 Sélection des correspondants pour chaque entrée . . . . . . . . . . .28
5.20 Sélection de l'acquit par raccroché . . . . . . . . . . . . . . . . . . . . . . .29
5.21 Sélection de l'acquit au décroché . . . . . . . . . . . . . . . . . . . . . . . .29
5.22 Sélection de l'acquit par la touche étoile ou dièse . . . . . . . . . . .29
5.23 Sélection du mode de numérotation . . . . . . . . . . . . . . . . . . . . . .29
5.24 Mode test des entrées et simulation d'alarme E1 . . . . . . . . . . . .30
6 Exploitation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
7 Autres fonctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
8 Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Sommaire
2
1
4
5
8
7
OUI
0
Programmation
3
6
9
NON
Enregistrement
ransmetteur
T
éléphonique
T
ocal
V
Micro
5
Ouverture du transmetteur :
Otez les deux vis situées sur la façade du transmetteur.
Lors de l’ouverture, déconnecter la nappe du clavier délicatement.
Fixation du coffret
- Le coffret du TTV se fix e sur une paroi verticale et plane.
- 3 points d’ancrage sont prévus sur le fond du coffret.
- Utiliser le gabarit de perçage détachable du centre de la notice pour positionner sur la
paroi les 3 points d’ancrage.
Repérer le sens du connecteur pour le replacer de façon identique lors
de la fermeture.
Le triangle vert de la nappe est situé à droite (coté micro et haut-parleur).
Dans le cas d'une connexion à une centrale d'alarme radio (centrale CAS-2
gamme Sydéral 2), la longueur du câble de liaison ne doit pas dépasser 3 m.
2.2 Ouverture du TTV5/TTV6
2.3 Pose
4
Lire attentivement les instructions ci-dessous avant d'installer le TTV.
Le TTV est exc lusivement prévu pour un raccordement au réseau téléphonique
commuté public. Il ne peut pas être installé sur une ligne Numéris.
Le TTV est e xclusivement prévu pour un usage en intérieur sec.
Respecter les précautions d’usage comme pour tout appareil électronique, éviter de le pla-
cer à proximité de sources génératrices de perturbations électriques ou susceptibles d'entraîner des variations importantes de courant (systèmes de climatisation, tableaux électriques,
etc..). Ne pas installer le TTV près d'un radiateur ou d'une source de chaleur, ni à proximité
d'endroits humides (cuisine, salle de bain ou abri de jardin…).
Une fois l'emplacement du transmetteur choisi, et avant de fixer le transmetteur au mur, il
est important de vérifier qu'un espace suffisant (au moins 5 cm) a été respecté autour du
boîtier.
Le boîtier se fixe sur une paroi verticale et plane de surface supérieure à la surface du TTV,
en utilisant le kit de visserie fourni.
Ne pas obstruer, ni recouvrir les ouvertures du boîtier.
Ne pas insérer d'objets dans les fentes.
Ne pas renverser de liquide sur le TTV.
T
1
2
3
4
5
6
9
8
7
OUI
0
NON
Enregistrement
Micro
ransmetteur
éléphonique
ocal
T
V
Programmation
2 - Installation
2.1 Précautions d’installation
POSTE LIGNE
+
-
TELECOM
0V TC1SIR+12V TC2M/A 0V E1 E20V
ENTREESSORTIESALIM
0V
PROTEC
AUTO
1
4
7
OUI
1
bat
Programmation
N
Enregistrement
P
230
+ -
ransmetteur
T
éléphonique
T
ocal
V
Micro
2
3
6
5
9
8
NON
0
1
7
Le TTV s'installe entre l'arrivée de la ligne téléphonique et les prises murales.
Lors d'une transmission d'alarme, le transmetteur coupe la liaison vers les prises murales.
Il devient alors prioritaire sur la ligne téléphonique.
Utiliser une prise gigogne référence Talco : code 640 4011 (non livrée avec le TTV).
V oir le repérage des couleurs sur le schéma de
câblage ci après.
Les surtensions sur la ligne téléphonique dues à la foudre représentent la principale cause
de détérioration des transmetteurs.Une protection est intégrée au TTV, sur son circuit électronique. Cependant, il est vivement recommandé d'installer un parafoudre de type PPF
(code 6450000) avec écoulement de la perturbation à la terre.
Remarque :
Une ouverture de boucle de E1 ou un défaut batterie ne pourra déclencher un cycle d'appels
si l'entrée M/A n'est pas ouverte.
Cette entrée permet également l'arrêt d'une transmission en cours par fermeture de la boucle.
Les entrées E1, E2 et M/A sont couplées à trois bornes 0 V.
Ces bornes sont destinées à faciliter le raccordement lorsque les entrées sont programmées
en polarité négative.
Elles permettent de réaliser une boucle d'entrée commandée par un relais normalement
fermé ou bien pour court-circuiter l'entrée qui n'est pas utilisée.
Le TTV possède un haut parleur et un microphone internes pour la fonction
interphonie.
3.2 Raccordement de la ligne téléphonique
6
Telecom / Ligne / P oste :la connexion à votre ligne téléphonique grâce à la prise gigogne
non fournie. Selon la norme EN 60950, les tensions présentes sur ces bor niers de gauche
sont de niveau TRT (Tension de Réseau de Télécommunication).
+12 V/0 V :alimentation du transmetteur téléphonique 12 V courant continu (± 10 %).
L'alimentation électrique du TTV doit être fournie par une source à puissance limitée.
SIR : sortie blocage sirène.
Sur cette borne apparaît une tension 12 V (20 mA max.) pendant l'écoute.
Cette fonction permet la neutralisation momentanée d'une sirène auto-alimentée.
TC1 / TC2 :le TTV possède deux sorties télécommandes à faible pouvoir de commutation
et pouvant être actionnées aussi bien en local qu'à distance par téléphone.
La première :TC1 de type bi-stable. Son état peut être modifié (état commuté ou non).
Elle maintient cet état.
La seconde : TC2 impulsionnelle. A chaque fois que l'utilisateur l'actionne, elle passe à
l'état commuté durant 1 seconde puis elle revient à son état normal (non commuté).
Principalement utilisée pour commander les télérupteurs.
Par commutation, il faut entendre un 0V appar aît sur la sortie lorsque celle-ci est actionnée.
Le pouvoir de commutation de ces sorties est limité à 50 mA (niveau suffisant pour piloter
un relais ou un télérupteur).
E1 : l'entrée 1 (configurable en positif ou en négatif) déclenche un cycle d'appels lorsque
la tension de commande disparaît (état boucle ouverte).Le message général et le message
N°1 sont transmis vers les numéros programmés pour cette entrée.
E1 n'est prise en compte que si l'entrée M/A est également ouverte (position marche).
E2 : l'entrée 2 possède les caractéristiques de configuration et de déclenchement identiques à E1, mais elle est utilisée comme entrée 24h/24 indépendamment de l'entrée M/A.
Lors d'une ouverture de boucle, le message général et le message N°2 sont transmis vers
les numéros programmés pour cette entrée.
Autoprotec : les deux bornes d'autosurveillance (ou autoprotection) sont reliées à un
contact normalement fermé (lorsque le boîtier est fermé) assurant l'autosurveillance à l'ouverture du transmetteur. Le contact doit être relié soit à la boucle d'autosurveillance d'une
centrale, soit à une entrée libre (E1, E2) du TTV.
M/A :l'entrée Marche/Arrêt dont les caractéristiques de configuration sont les mêmes que
les deux précédentes, indique au transmetteur téléphonique l'état du système d'alarme
(marche ou arrêt).
3 - Raccordements
3.1 Borniers de raccordement
POSTE LIGNE
TELECOM
Poste d'abonné
Blanc
Bleu Rouge
Jaune
TTV
Prise Gigogne TTV
9
Les sirènes sont en général maintenues en veille par un signal de commande, le plus souvent un +12 V.En alarme, la centrale coupe le signal de blocage des sirènes.
C'est donc la sortie SIR du TTV qui prendra le relais pour les arrêter durant l'écoute et/ou l'interphonie.
Cette sortie s'active automatiquement dès que le TTV entre en mode :
- écoute des bruits ambiants,
- dialogue.
Certaines centrales d'alarme ne se contentent pas de couper le +12V de blocage des sirènes,
elles changent d'état en passant du +12 V au 0 V.
Dans ce cas il faut protéger la sortie SIR du TTV car la centrale risque de mettre en courtcircuit cette sortie avec un 0 V.
L'utilisation d'une diode empêchant un court-circuit franc de la sortie SIR avec un 0 V.
Il est important que le 0 V soit commun à tous les équipements.
3.4 Raccordement de la sortie blocage des sirènes
8
L'alimentation du TTV doit être f ournie par une source à puissance limitée en courant continu avec une tension comprise entre 12 et 14 V (min. = 9 V et max.= 15 V).
L’alimentation du TTV6 est intégrée au produit.
Le transmetteur est protégé contre les inversions de polarité.
Il offre aussi la possibilité d'activer par programmation un détecteur de tension faib le intég ré
qui peut déclencher une transmission d'alarme.
Le seuil d'alerte est programmable de 10 à 12 V par pas de 0,5 V.
POSTE LIGNE
TELECOM
AUTO
PROTEC
ENTREESSORTIESALIM
0V TC1SIR+12V TC2 M/A 0V E1 E20V 0V
N
230
P
bat
+ -
+
-
3.3 Raccordement de l’alimentation
11
M/A 0V 0VE1 E2 0V
12V extérieur
relais ou contact
normalement fermé
12V extérieur
relais ou contact
normalement fermé
12V extérieur
boucle 24h / 24
normalement fermée
M/A 0V 0VE1 E2 0V
relais ou contact
normalement fermé
relais ou contact
normalement fermé
shunt
M/A 0V 0VE1 E2 0V
relais ou contact
normalement fermé
relais ou contact
normalement fermé
12V extérieur
relais ou contact
normalement ouvert
1KΩ
Raccordement des entrées configurées en positif
Raccordement d’une entrée configurée en négatif pour une utilisation en boucle
normalement ouverte
La figure ci-dessous montre la méthode de câblage de l’entrée E2 pour l’utiliser en boucle
normalement ouverte.
Une résistance de 1 KΩ (non fournie) court-circuite la borne E2 et la borne 0V.
Configurée en négatif, l’entrée E2 voit une boucle fermée grâce à cette résistance.
Lorsqu'une tension (12V +/- 40%) apparaît sur la borne E2, il y a déclenchement d’une transmission.
Raccordement des entrées E1 et E2 en boucles 24h/24 configurées en négatif
L’entrée M/A doit être configurée en positif. Il faut placer un shunt qui mette le transmetteur
en alerte permanente. C’est à dire que l’entrée E1 sera prise en compte 24h/24.
10
Les entrées 24h/24 ne déclencheront pas une transmission si le transmetteur se trouve en
mode programmation.
Toutefois le TTV utilise une temporisation pour quitter ce mode automatiquement.
Raccordement des entrées configurées en négatif
Dans l’exemple de câblage proposé, toutes les entrées sont configurées en polarité négative (état initial).
L’entrée E1 est asservie par l’entrée M/A et l’entrée E2 est utilisée, par exemple, pour un
bouton panique (boucle 24h/24 normalement fermée).
Effectuez les liaisons avec du câble écran 6 couleurs (code 6450004).
Il faut impérativement relier le 0V de la centrale à l'un des plots 0 V du TTV
pour la différence de potentiel (sauf centrale radio type CAS).
Exemple de câblage
3.5 Raccordement des sorties télécommande
3.6 Raccordement des entrées
TTV
Relais 12V
Télérupteur
M/A 0V 0VE1 E2 0V
relais ou contact
normalement fermé
relais ou contact
normalement fermé
boucle 24h / 24
normalement fermée
13
+
-
CAP 3
Info
TTV
4.3 Centrale CAP 3
4.4 Centrale CAP 8
12
+
-
C R T
CAS
+
-
ACBX 24
9 10 11 P P'
TTV
4 - Exemple de raccordements
4.1 Centrale CAS et CAS-2
4.2 Centrale ACBX 24E
-
+
CAP 8
15
14
La programmation du TTV se compose de trois menus :
Le menu ASSISTE : dans ce mode le transmetteur pose automatiquement les neuf questions essentielles pour une mise en route rapide.Très pratique pour l'utilisateur qui programme le TTV pour la première fois.
Le menu NON ASSISTE : destiné aux utilisateurs habitués au TTV,
ce menu permet un accès sélectif et donc plus rapide à un paramètre
choisi. A chaque numéro est associée une fonction : pour modifier un
paramètre, il suffit de composer le numéro correspondant, puis de valider par la touche OUI pour y accéder immédiatement.
Le menu TECHNIQUE : réservé au technicien qui connaît parfaitement le fonctionnement du TTV, ce menu donne accès aux paramètres
d'installation (polarité des entrées, temporisations, …).
Pour accéder au menu TECHNIQUE, composez deux fois 0 puis OUI
pour valider.
Pour re v enir au men u NON ASSISTE, composez deux fois 0 puis OUI
pour valider.
Pour quitter la programmation à tout moment il suffit de garder la touche
NON enfoncée pendant deux secondes.
OUI
0 0
OUI
0 0
NON
(2 secondes)
5 - Programmation du TTV
5.1 Organisation de la programmation
17
Gabarit de perçage
à détacher.
16
Pour démarrer, il faut maintenant appuyer durant deux secondes sur
une touche quelconque du clavier.
Le TTV dit alors :
Bonjour,voulez-vous être assisté(e) ?
Ou si un code d'accès est déjà programmé :
Bonjour,composez votre code d'accès !
Pour continuer , il suffit de répondre à la question et se laisser guider par
la synthèse vocale.
Le TTV vous permet d'enregistrer jusqu'à 4 numéros de téléphone de
20 chiffres chacun.Lors de l'accès à cette fonction, il vérifie si un numéro a déjà été enregistré.
Si c'est le cas, le transmetteur annonce le numéro préalablement enregistré et vous propose :
de conserver le numéro ou,
de le modifier.
Si le TTV est installé derrière un standard téléphonique, il doit composer un code (préfixe) pour obtenir la ligne extérieure avant de composer le numéro du correspondant.
Pour enregistrer une pause après le préfixe " 0 ", maintenez appuyée
la touche " 0 " jusqu'à ce que le transmetteur confirme l'opération.
Puis relâchez-la et composez la suite du numéro.
Vous avez composé : zéro, pause, zéro, trois, ...
Voulez-vous modifier ?
Lorsque vous avez composé tous les chiffres d'un numéro de téléphone, validez l'opération par la touche OUI.
Le transmetteur répète ces chiffres et vous propose :
d'enregistrer le numéro dans sa mémoire (eeprom) ou,
de le modifier.
Pour eff acer un n uméro enregistré en mémoire, il suffit lorsque le TTV
vous propose de le modifier, de répondre OUI, puis lorsqu'il vous propose de composer le nouveau numéro, de v alider une deuxième f ois par
la touche OUI sans composer de numéro.
En mode NON ASSISTE, les touches 1, 2, 3 et 4 donnent accès aux 4
numéros de téléphone.
0
0
OUI
OUI OUI
OUI
4
1
5.2 Accès au mode programmation
5.3 Programmation des numéros de téléphone
HAUT
231
174,5
Bord gauche du TTV
117
BAS
20
Gabarit de perçage
à détacher.
21
T outes les f onctions de la progr ammation, excepté l'enregistrement des
messages, sont accessibles en mode téléprogrammation avec une
assistance vocale totale.
Dans le mode NON ASSISTE, il faut composer 0, 3 puis la touche OUI
pour entrer dans la fonction qui permet d'activer ou de désactiver la
téléprogrammation.
Pour accéder à la programmation du TTV à distance avec un téléphone à touches multifréquences, vous devez effectuer un double appel
du numéro du site où l'appareil est installé.
Appelez une première fois, attendez une sonnerie, puis raccrochez. (Il est important de raccrocher juste après la première sonnerie).
Attendez ensuite 5 sec. puis rappeler le TTV, celui ci décrochera
puis dira :
Suivez le guide vocal en sachant que les touches OUI et NON du TTV
sont respectivement remplacées pas les touches ∗∗et # du téléphone.
Trois messages vocaux de 20 secondes peuvent être enregistrés :
le message général permettant d'identifier le site,
le message 1 associé au déclenchement de l'entrée E1,
le message 2 associé au déclenchement de l'entrée E2.
Lors d'une transmission d'alarme, le correspondant appelé entend le
message général (quelle que soit l'entrée déclenchée), suivi du message associé à l'entrée de déclenchement.
Ces deux messages sont énoncés deux fois.
Si la transmission est déclenchée par le détecteur de batterie faible, le
TTV émet le message général suivi d'un message pré-enregistré en
usine : " batterie faible ".
Cette fonction vous propose successivement d'enregistrer, d'écouter
puis de modifier les messages vocaux. Pour répondre aux questions
du TTV :appuyez sur les touches OUI ou NON.
Pour terminer un enregistrement avant les 20 secondes de durée maximale, il vous suffit d'appuyer sur les touches OUI ou NON.
En mode NON ASSISTE, les touches 5, 6 et 7 donnent accès respectivement au message général, message 1 et message 2.
A noter que le TTV n'autorise les accès en mode téléprogrammation que si un code d'accès a été enregistré.
Bonjour,composez votre code d'accès
5.4 Enregistrement des messages d'alarme
5.5 Téléprogrammation
Lors d'une transmission d'alarme, le TTV permet au correspondant téléphonique d'écouter les bruits ambiants du site surveillé.
Durant cette phase d'écoute, le correspondant a la possibilité de parler et d'être entendu sur le site, grâce au haut parleur intégré au TTV.
Dans ce document, ce mode est aussi appelé interphonie ou dialogue.
Dans le mode NON ASSISTE, il faut composer 0, 4 puis la touche OUI
pour entrer dans la fonction qui permet d'activer ou de désactiver
l'écoute.
Le TTV propose deux méthodes pour établir un dialogue entre le correspondant téléphonique et la (les) personne(s) se trouvant sur le site :
l'interphonie en mode alternat
Le correspondant commute soit le microphone, soit le haut-parleur pour
écouter ou parler, en appuyant sur la touche 0 de son téléphone.
Il est alors le seul à décider de qui parle et de qui écoute.
A chaque appui sur la touche 0, le sens du dialogue change.
l'interphonie en mode mains libres
Aucune manipulation n'est nécessaire, la commutation est gérée par
le TTV automatiquement.
L'accès à cette fonction est automatiquement géré par le TTV, après la
sélection de l'écoute.
Si l'écoute est activée le transmetteur poursuit avec le choix du
mode :
- mains libres ou,
- alternat.
OUI
0 4
0
22
Pour établir un dialogue clair, la personne se trouvant sur le site
pourra observer le voyant rouge sur le clavier du TTV et ne
prendre la parole que lorsque celui-ci est allumé.
5.6 Sélection de l'écoute
5.7 Sélection du mode alternat ou mains libres
23
Trois codes de 1 à 4 chiffres peuvent être programmés :
Les codes d'accès et technique peuvent être effacés alors que le
code d'acquit ne peut l'être.
L'opération de remise à zéro de la mémoire, efface tous les codes sauf
le code d'acquit, qui prend par défaut la valeur 9.
Le code d'accès a trois fonctions :
Le code d'acquit n'est utilisable qu'en mode alarme.
Lors d'une transmission d'alarme, le correspondant entend les messages vocaux (2 fois) puis le transmetteur demande de composer le
code d'acquit pour arrêter le cycle d'appels.Si le code par défaut (9) n'a
pas été modifié, le TTV annonce clairement :
Pour programmer un code à 1,2,3 ou 4 chiffres (4 étant le maximum),
il faut, après avoir composé le nouv eau code, v alider par la touche OUI.
Le transmetteur répète les chiffres composés, puis vous propose, soit
d'enregistrer le code dans la mémoire, soit de le modifier.
Pour effacer un code enregistré en mémoire, il suffit lorsque le TTV
vous propose de modifier celui-ci, de répondre en appuyant sur la touche
OUI, puis lorsqu'il propose de composer le nouveau code, de valider une
deuxième fois par la touche OUI sans composer de code.
En mode NON ASSISTE, les touches 8 et 9 donnent accès respectivement au code d'accès et au code d'acquit.
- protéger l'accès à la programmation du TTV en local et à
distance par téléprogrammation,
- interrompre une transmission d'alarme à tout moment en le
composant en local, sur le clavier en face avant,
- acquitter une transmission d'alarme tout comme le code
d'acquit et par la même opération, entrer en mode
téléprogrammation sans rappeler le TTV.
- le code d'accès à la programmation,
- le code d'acquit (connu par les correspondants appelés par le TTV),
- le code technique protégeant vos paramètres d'installation.
OUI
OUI OUI
OUI
8
OUI
9
Composez le 9 pour acquitter !
5.8 Programmation des différents codes
Les deux télécommandes peuvent être actionnées aussi bien en local
par le clavier en face avant qu'à distance par un téléphone, à touches
multifréquences, en mode téléprogrammation.
La première (TC1) :de type bi-stable, son état peut être modifié (état
commuté ou non) et elle maintient cet état.
Lors de l'accès à cette fonction en mode programmation non assisté,
le TTV annonce l'état actuel de celle-ci avant de proposer de modifier
cette position.
L'état MARCHE pour COMMUTE et ARRET pour NON COMMUTE.
La seconde (TC2) : de type impulsionnel, à chaque fois que l'utilisateur l'actionne, elle passe à l'état commuté durant 1 seconde puis elle
revient à son état normal (non commuté).
Principalement utilisée pour commander les télérupteurs.
Par état commuté, il faut entendre :un 0 V apparaît sur la sortie lorsque
celle-ci est actionnée.
Le pouvoir de commutation de ces sorties est limité à 50 mA, suffisant
pour piloter un relais ou un télérupteur.
Si un télérupteur est utilisé pour la mise en marche et l'arrêt à distance de la centrale d'alarme et si l'entrée M/A est câblée selon les plans
de raccordement, alors le TTV est capable d'annoncer à l'utilisateur,
l'état du système (en marche ou à l'arrêt) par synthèse vocale via la
ligne téléphonique.
En mode NON ASSISTE, les touches 01 et 02 donnent accès respectivement aux télécommandes TC1 et TC2.
Lors de la téléprogrammation du TTV, dans le mode NON ASSISTE,
il est possible d'accéder directement à la fonction écoute / dialogue
en composant ( les touches) 0, 5 puis OUI.
OUI
0 5
OUI
0 1
OUI
0 2
OUI
0 2
OUI
0 1
24
Cette fonction n'est pas accessible en programmation locale.
5.9 Télécommandes
5.10 L'écoute du site en mode téléprogrammation
25
Les entrées du TTV réagissent à la disparition de leur signal de commande.
une boucle reliée au 0 V est de polarité négative,
une tension positive de 4 V à 15 V est de polarité positive.
Par défaut les entrées du TTV sont programmées en polarité négative,
pour être pilotées par une boucle reliée au 0V.
Chaque entrée peut être indépendamment programmée en polarité
positive ou négative.
Pour modifier ce paramètre : entrez dans le mode de programmation
TECHNIQUE en composant dans le mode NON ASSISTE deux fois 0
puis OUI pour valider.
Une fois dans le mode TECHNIQUE, les touches 1, 2 et 3
vous donnent respectivement accès aux fonctions qui permettent de modifier la polarité des entrées E1, E2 et M/A.
Il est possible d'interroger, par téléphone, le TTV pour connaître l'état
du système d'alarme (en marche ou à l'arrêt).
Pour cela : entrez par téléprogrammation en mode NON ASSISTE,
composez (les touches) 0, 9 puis OUI pour valider.
L'état de l'entrée M/A est alors annoncé par synthèse vocale.
Si la boucle de l'entrée M/A est ouverte :
Le TTV conserve en mémoire tous les déclenchements survenus durant
les 99 derniers jours. Un maximum de 16 déclenchements par entrée
et par jour peut être mémorisé.
Cette fonction permet d'identifier l'entrée qui a déclenché et de savoir
si la transmission a ou n'a pas été acquittée.
Pour consulter les déclenchements enregistrés, composez 0, 8 puis
OUI dans le mode NON ASSISTE.
Si un déclenchement de l'entrée 2 acquitté par un des correspondants
téléphoniques, a été mémorisé il y a 5 jours, alors le TTV annonce :
OUI
0 8
OUI
0 9
OUI
0 0
OUI
2
OUI
3
OUI
1
Jour 5, vous avez 1 déclenchement de l'entrée 2 acquitté
Système en marche !
5.11 Consultation de la mémoire d'événements
5.12 Consultation de l'état du système
5.13 Polarité des entrées
Le seuil d'alerte est programmable de 10 V à 12 V par pas de 0,5 V.
Le TTV vous propose successiv ement les cinq niv eaux de tension cor-
respondants aux numéros 1 à 5 :
1 pour 10 V
2 pour 10,5 V
3 pour 11 V
4 pour 11,5 V
5 pour 12 V
Si 10,5 V est le niveau choisi, il suffit d'appuyer sur la touche 2 et de
répondre NON à la question :
Cette fonction est accessible par la touche 5 dans le mode
TECHNIQUE puis en validant avec la touche OUI.
Le TTV permet d'activer, par programmation, un détecteur de tension
faible intégré qui peut déclencher une transmission d'alarme en cas de
défaut avant l'épuisement total de la batterie de secours.
Si le détecteur de tension faible est programmé, l'entrée M/A est en
boucle ouverte (système marche) et l'alimentation du transmetteur a
atteint le seuil d'alerte.
Le message suivant est annoncé toutes les 20 secondes.
Au bout de 6 diffusions du message, le TTV déclenche une transmission d'alarme.
La transmission d'alarme pour " Batterie faible " n'aura lieu que si :
le détecteur de tension faible est programmé,
et si l'entrée M/A est en boucle ouverte (indiquant que le système
est en marche),
et si la tension d'alimentation du TTV a atteint le seuil d'alerte.
Cette fonction est accessible par la touche 4 dans le mode
TECHNIQUE, puis en validant avec la touche OUI.
OUI
4
2
NON
Batterie faible !
Détection batterie faible activée pour 10 volt 5.
Voulez-vous modifier ?
26
5.14 Sélection de la détection batterie faible
5.15 Sélection du niveau de détection batterie faible
27
Les deux entrées E1 et E2 peuvent être temporisées jusqu'à 9999
secondes (soit 02h46 mn et 39 secondes).
Une entrée temporisée ne peut déclencher une transmission d'alarme
que si l'absence du signal de commande dépasse la temporisation programmée.
Exemple d'application :surveillance de coupure secteur.
La transmission n'aura lieu que si la durée de la coupure EDF dépasse la temporisation programmée.
Lors de l'accès à cette fonction, le TTV vérifie si une temporisation a déjà
été enregistrée. Si oui, avant de permettre la modification de celle-ci,
le transmetteur annonce la durée enregistrée.
Puis il propose, soit de la conserver, soit de la modifier.
Dans le mode TECHNIQUE, les touches 6 et 7 donnent respectiv ement
accès aux fonctions qui permettent de modifier la temporisation des
entrées E1 et E2.
Lors d'une transmission d'alarme, après la diffusion des messages, si
l'écoute a été programmée, le TTV entre dans le mode écoute / dialogue pour une durée programmable de 1 à 99 secondes.
La valeur initiale (par défaut après RAZ) est de 30 secondes.
A la fin de cette temporisation, le transmetteur demande au corres-
pondant s'il veut continuer l'écoute / dialogue.
Si la réponse est OUI (touche ∗) l'écoute est relancée pour la même
durée.
Cette fonction est accessible par la touche 8 dans le mode
TECHNIQUE, puis en validant avec la touche OUI.
OUI
8
Lors d'un déclenchement d'alarme, le TTV appelle chaque numéro de
téléphone programmé, un par un et dans l'ordre jusqu'à l'acquittement.
Un cycle d'appels représente un appel de chaque numéro enregistré.
Si aucun correspondant ne répond ou si ces numéros sont occupés,
le transmetteur recommence un nouveau cycle d'appels.
5.16 Temporisation des entrées
5.17 Sélection de la détection batterie faible
5.18 Durée entre deux cycles d'appels
Trois événements peuvent déclencher une transmission d'alarme :
l'ouverture de la boucle E1, l'ouverture de la boucle E2 et la détection
batterie faible.
Pour chacun de ces événements, il est possib le de choisir quel(s) correspondant(s) (téléphone 1, 2, 3 et 4) le TTV doit appeler et dans quel
ordre.
Exemple :il peut être décidé que pour un déclenchement de E2, seuls
les téléphones 1 et 4 seront appelés, et dans l'ordre suivant :
le téléphone 4 en premier puis le téléphone 1.
Dans le mode TECHNIQUE, les touches 01, 02 et 03 donnent respectivement accès aux fonctions qui permettent de sélectionner les téléphones pour E1, E2 et batterie faible.
Le nombre maximum d'appels pour un numéro est de 16.
Le nombre maximum de cycles est de 16 également.
Le transmetteur se limite à 4 appels vers les numéros pour lesquels le
correspondant décroche mais n'acquitte pas la transmission.
Le tableau 1 résume le fonctionnement des cycles d'appels pour un
déclenchement d'alarme non acquitté.
La valeur initiale (par défaut après RAZ) de cette temporisation est 0
minute et peut être programmée jusqu'à 99 minutes, soit 1 heure et 39
minutes.
Cette fonction est accessible par la touche 9 dans le mode
TECHNIQUE, puis en validant avec la touche OUI.
Si un seul numéro de téléphone a été programmé et que celui-ci renvoie un signal occupé le TTV l'appellera 16 fois, entrecoupé d'une
courte pause de 6 secondes puis abandonnera.
Cette opération n'aura duré que 4 minutes.
Il est donc vivement conseillé de programmer plusieurs numéros de téléphone et d'utiliser judicieusement la temporisation
entre deux cycles d'appels
.
Programmé mais
ne décroche pas
Programmé mais
décroche sans acquitter
Non Programmé
Programmé mais
occupé
Tél 1
Tél 2
Tél 3
Tél 4
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
x x x x x x x x x x x x x x x x
x x x x - - - - - - - - - - - -
x x x x x x x x x x x x x x x x
- - - - - - - - - - - - - - - -
OUI
0 2
OUI
0 3
OUI
0 1
28
OUI
9
5.19 Sélection des correspondants pour chaque entrée
29
Si un correspondant appelé par le TTV, ne peut pas acquitter la transmission en composant un code d'acquit numérique en multifréquences,
cette fonction lui permettra de sélectionner à la place : la touche ∗ ou
la touche #.
Pour modifier ce paramètre, il suffit lorsque le tr ansmetteur annonce les
trois possibilités (1 pour étoile, 2 pour dièse, 3 pour code numérique),
de répondre en composant le numéro de son choix.
Cette fonction est accessible en composant 06 dans le mode
TECHNIQUE, puis en validant avec la touche OUI.
Cette fonction permet d'acquitter la transmission en raccrochant son
téléphone après un bip émis par le TTV.
Elle peut être utilisée lorsqu'un correspondant ne peut acquitter en
composant le code d'acquit.
Par défaut (configuration usine) cette fonction n'est pas activée.
Accessible en composant 04 puis OUI dans le mode technique,
l'acquit au raccroché est à utiliser avec précaution selon le degré de
protection désiré.
Pour certaines applications (système géré par ordinateur), il n'est pas
toujours possible d'acquitter convenablement le transmetteur.
L'acquit au décroché apporte là une réponse adaptée.
Dès qu'un correspondant sur les 4 numéros programmés, décroche, le
TTV considère la transmission comme étant acquittée.
T outef ois le correspondant qui a décroché rece vra les messages d'alarme normalement. Accessible en composant 05 puis OUI dans le mode
technique, l'acquit au décroché est à utiliser avec précaution selon le
degré de protection désiré.
OUI
0 4
OUI
0 5
OUI
0 6
Le TTV propose trois modes de numérotation : auto-détection, multifréquences (DTMF) et décimale.
Le mode auto-détection est programmé par défaut.Dans certains cas,
il peut être nécessaire de figer le mode de numérotation.
Pour cela, il suffit de f aire son choix lorsque le transmetteur énumère les
trois modes (1 pour auto détection, 2 pour DTMF, 3 pour décimale).
Cette fonction est accessible en composant 07 dans le mode
TECHNIQUE, puis en validant avec la touche OUI.
OUI
0 7
5.21 Sélection de l'acquit au décroché
5.22 Sélection de l'acquit par la touche étoile ou dièse
5.23 Sélection du mode de numérotation
5.20 Sélection de l'acquit par raccroché
Dans le mode test des entrées, le TTV acquitte par une annonce
vocale chaque changement d'état qu'il s'agisse des entrées E1, E2,
M/A ou du niveau de la tension de batterie.
Cette fonction a pour but d'apporter une aide au technicien lors de l'installation ou de la maintenance, en facilitant la vérification du bon fonctionnement des entrées.
Pour sortir de ce mode il suffit d'appuyer sur la touche OUI ou sur la
touche NON.
La simulation d'alarme E1 est une méthode rapide pour vérifier le bon
fonctionnement du TTV, sans pour autant déclencher tout le système
d'alarme et surtout les sirènes.
L'opération se fait directement sur le clavier sans ouvrir le boîtier du
transmetteur et donc sans déclencher une alarme d'autoprotection.
Lors d'une transmission en mode test, le TTV vous annonce après
chaque diffusion des messages qu'il se trouve en mode test.
Cette opération permet de vérifier si la programmation est correcte et
si les cycles d'appels se déroulent normalement.
Ces deux fonctions sont accessibles en composant 08 dans le mode
TECHNIQUE puis en validant avec la touche OUI.
OUI
0 8
30
5.24 Mode test des entrées et simulation d'alarme E1
31
Après avoir déclenché une simulation d'alarme E1, vérifier le bon
déroulement des cycles d'appels en simulant différents cas comme la
ligne occupée ou ne répond pas …
Une transmission d'alarme se déroule de la manière suivante :
1- Prise de ligne et numérotation
2- Analyse des tonalités (occupé, retour sonnerie)
3- Emission du message général puis du message 1 (pour E1)
4- Deuxième émission du message général et du message 1
5- Si l'écoute est activée : entrée en mode dialogue pour la durée
programmée.
6- Proposition de renouveler l'écoute / dialogue
7- Demande du code d'acquit
8- Dix secondes d'attente pour le code d'acquit
9- Si l'acquit par raccroché est activé, alors émission d'un bip
10- Dix secondes d'attente pour valider l'acquit au raccroché
11- Libération de la ligne
12- Si l'acquit n'est pas valide, appel du numéro suivant.
Le test consiste à s'assurer du bon fonctionnement du poste téléphonique raccordé sur la même ligne que le TTV, en appelant avec
celui-ci un ami, un voisin ou un proche.
Puis, tout en restant en ligne, il faut déclencher une simulation
d'alarme E1 et vérifier que votre communication a été interrompue.
La téléprogrammation n'est possible que si un code d'accès a été enregistré et si cette fonction a bien été activée dans le mode NON ASSISTE.
Pour vérifier que le TTV détecte les sonneries téléphoniques, il suffit
d'observer le voyant rouge sur le clavier.
Ce voyant s'allume chaque fois qu'apparaît un signal de sonnerie.
6 - Exploitation
6.1 Test du poste téléphonique raccordé derrière le TTV
6.2 Déroulement d'une transmission
6.3 Détection sonnerie et téléprogrammation
EVENEMENT ANNONCE VOCALE
Ouverture de la boucle M/A
Fermeture de la boucle M/A
Ouverture de la boucle E1
Fermeture de la boucle E1
Ouverture de la boucle E2
Fermeture de la boucle E2
Détection batterie faible
Retour à la normale du niveau bat
Système en marche
Système en mode arrêt
Déclenchement de l'entrée 1
Retour de l'entrée 1
Déclenchement de l'entrée 2
Retour de l'entrée 2
Détection batterie faible
En cas d'oubli du code d'accès ou tout simplement pour revenir rapidement aux paramètres d'usine, vous devez :
1- couper l'alimentation +12V du TTV (voir pages 8),
2- attendre 5 secondes,
3- réaliser un court-circuit des deux plots RAZ situés entre le contact
d'autoprotection et les borniers à vis,
4- tout en maintenant le court-circuit, remettre l'alimentation du TTV,
5- garder le court-circuit jusqu'à ce que le voyant rouge s'allume,
6- retirer le court-circuit : l'opération est terminée.
A l'exception de la polarité des entrées, cette opération efface toute la
programmation y compris les messages vocaux.
Les valeurs par défaut sont indiquées au paragraphe 5.
Pour les utilisateurs qui connaissent parf aitement la programmation du
TTV, il est désormais possible de répondre aux questions sans attendre
la fin de chaque phrase.
Le gain de temps lors de la programmation du produit est très appréciable pour le technicien installateur.
Lorsque le TTV passe en mode dialogue type mains libres, la priorité
est donnée au microphone intégré qui transmet les bruits ambiants du
site au correspondant téléphonique.
Dès que le correspondant parle, le transmetteur inverse le sens en
commutant le haut-parleur à la place du microphone.
Ainsi le correspondant peut être entendu sur le site.
Deux secondes après que celui-ci ait fini sa phrase, le microphone est
de nouveau commuté et transmet les bruits du site vers la ligne téléphonique.
Dans ce mode le TTV indique, en allumant le v oyant rouge que le correspondant peut entendre les bruits du site.
Pour établir un dialogue clair, la personne se trouvant sur le site devra
observer le voyant rouge et prendre la parole lorsque ce voyant est
allumé.
32
Dès qu’une touche est pressée, la phrase en cours de diffusion s’arrête et automatiquement le transmetteur passe à
la suite.
7 - Autres fonctions
7.1 Remise à zéro des paramètres enregistrés
7.2 Programmation rapide
7.3 Voyant rouge en mode dialogue
33
Dans le MODE ASSISTE et NON ASSISTE, l'utilisateur a accès aux
paramètres de base comme les numéros de téléphone, les messages
vocaux…
Certaines situations peuvent exiger que seuls les numéros de téléphone soient accessibles.
La méthode suivante permet de sélectionner fonction par fonction,
celles qui doivent être autorisées et qui ne doivent pas l'être :
A partir de cet instant toute tentative d'accès à cette fonction sera
refusée.
Pour permettre de nouveau l'accès à celle-ci, il suffit de recommencer
les mêmes opérations 1 à 5, le transmetteur confirmera par l'annonce
du nom de la fonction puis " activée ".
1- Entrer dans le MODE NON ASSISTE en répondant par
la touche NON à la question " Voulez-vous être assisté ?
2- Sélectionner la fonction qui doit être bloquée en compo-
sant le numéro correspondant (voir Chapitre 5 Organisation
de la programmation), le transmetteur doit être ouvert,
3- Court-circuiter les 2 plots RAZ (à côté de l’autoprotection),
4- En maintenant le court-circuit, valider par la touche OUI,
5- Le TTV confirme par l'annonce du nom de la fonction
complétée par " désactivée ".
NON
OUI
Prévue pour piloter les télérupteurs, la télécommande TC2 génère une
impulsion à chaque fois qu'elle est actionnée.A chaque impulsion de
TC2 le télérupteur change d'état.
Mais l'utilisateur ne connaît pas l'état (marche ou arrêt) de l'installation
qu'il commande à distance par téléphone.
Si une des entrées d'alarme E1 ou E2 du TTV n'est pas utilisée, il est
possible d'allouer cette entrée au contrôle de l'état de l'équipement dont
la mise en marche ou à l'arrêt est commandée par TC2.
7.4 Interdiction sélective d'accès aux paramètres de base
7.5 Télécommande à impulsion avec acquit vocal
Tout comme il est possible de connaître par téléphone en interrogeant le TTV, l'état de son système d'alarme, on peut également
connaître l'état de l'équipement commandé par TC2.
Il suffit pour cela d'entrer par téléprogrammation en mode NON
ASSISTE, et de composer les touches 0, 9 puis OUI pour valider.
Aussitôt, l'état de l'entrée M/A ainsi que l'état de l'équipement surveillé par E2 est annoncé par synthèse vocale.
Si la boucle de l'entrée M/A est ouverte et celle de E2 fermée :
Pour programmer E2 comme entrée de contrôle, il faut tout d'abord
empêcher que celle-ci déclenche une transmission à chaque ouverture de sa boucle.
Dans le MODE TECHNIQUE les touches 02 puis OUI donnent accès
à la sélection des numéros que le TTV doit appeler lors d'un déclenchement de E2. Il suffit de ne pas en sélectionner.
Ensuite, pour rendre un acquit vocal cohérent, il faut enregistrer le message vocal 2, correspondant à l'entrée E2.
Exemple : "Arrosage"
Si E2 change d'état dans les 2 secondes qui suivent une impulsion de
TC2, alors le TTV émet le message vocal 2 suivi d'un message préenregistré :
A noter que pour le TTV, l'équipement commandé est à l'ARRET lorsque
la tension de commande est présente aux bornes de entrée de contrôle et en MARCHE lorsque celle-ci est absente.
OUI
0 2
Présence du signal de commande (boucle fermée) = arrêt
Absence du signal de commande (boucle ouverte) = marche
L'arrêt en configuration négative = boucle reliée au 0V.
L'arrêt en configuration positive = tension positive de 4 à 15V.
" Arrosage " , " en mode marche " ou " en mode arrêt "
Système en marche ! Arrosage en mode arrêt !
OUI
0 9
34
7.6 Consultation de l'état de l'équipement commandé par TC2
35
Tension d'alimentation : de 9 à 15 Vc
Ondulation résiduelle : 250 mV
Consommation en veille : 10 mA
Consommation en alarme : 100 mA
Commande des entrées configurées en polarité positive :
- Tension de déclenchement : de 0 à 1 V
- Tension de réarmement : de 3 à 15 V
Commande des entrées configurées en polarité négative :
- Tension de déclenchement : de 3 à 15 V
- Tension de réarmement : de 0 à 1 V
Courant maximum des sorties télécommandes : 50 mA
Courant max.de la sortie blocage des sirènes : 25 mA
Seuil de détection batterie faible : de 10 à 12 V
Courant maximum du contact d'autoprotection : 100 mA
Degré de protection : IP 30 (pour un usage en
intérieur sec)
Température de fonctionnement : de 0 à + 55 °C
Dimensions : 290 x 225 x 60 mm
Poids : TTV5 : 950 g
TTV6 :1,9 kg (avec batterie)
8 - Caractéristiques techniques
Loading...
