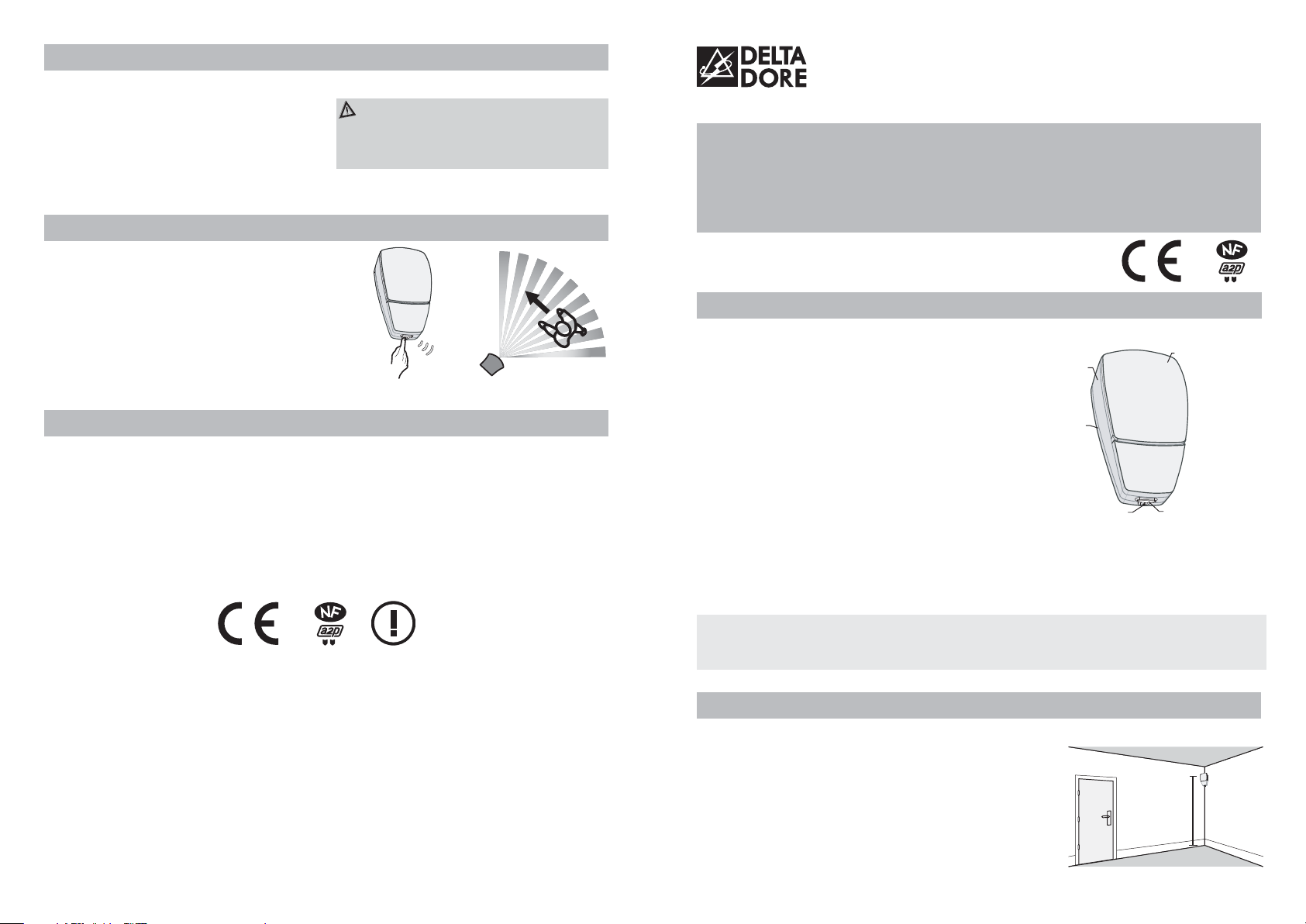

Le détecteur IRHB associe deux technologies. Une technologie infrarouge sensible
au rayonnement de chaleur que produit
une personne.
Une technologie hyperfréquence sensible à
tout mouvement.
Cette double technologie lui confère une
grande immunité contre les détections
intempestives pouvant être dues à une élévation brutale de la température (radiateurs) ou à un mouvement (rideaux).
La conjugaison des informations de
chaque technologie est indispensable au
déclenchement du détecteur.
Ce détecteur est uniquement compatible
avec les centrales Bus Safetal.
e
Contenu
- un détecteur bi-technologie Bus,
- une notice d’installation et d’utilisation,
- un sachet de visserie.
- Le détecteur doit être placé de préférence dans un angle
et son champ de détection doit être libre de tout obstacle
(rideau, armoire...).
- La détection hyperfréquence, traverse les cloisons minces
et les vitres, il ne doit donc pas être dirigé vers une ouverture extérieure (fenêtre).
- Le détecteur doit être installé à environ 2,30 m du sol,
- Eviter toute source de chaleur en mouvement à proximité
ou en face du détecteur (cheminée, convecteur...).
Le mode “Test” permet de vérifier la couverture de détection.
- Appuyez sur la touche Test du détecteur.
Le détecteur émet un bip.
Durant 5 min.
tout déplacement dans la couverture de
détection est signalé par un bip.
Ce mode “Test“ sera prolongé à chaque
nouvel appui sur la touche.
- Portée optique : 12 m à 2,10 m du sol
- Détecteur Hyperfréquence 9,9 GHz (norme
EN300400)
- Angle d’ouverture : horizontal 90°
- Consommation en veille : ≤ 2 mA
- Utilisation : intérieur sec exclusivement
- Autoprotection : à l'ouverture
- Indice de protection : IP40 - IK02
- Température : -10°C / +55°C
- Dimensions : 130 x 75 x 60 mm
- Boîtier : ABS
- Poids : 100 gr
Revenir en mode “maintenance” :
- Automatiquement au bout de 5 minutes.
- Appuyez sur la touche “C” de la centrale
pour revenir en mode “Maintenance”.
Lorsque tous les produits sont associés,
refermez le capot de la centrale.
La centrale et le produit émettent
plusieurs bips lors d’un refus
d’association. Par exemple si le
nombre max. de produits est atteint.
Ce produit est exclusivement réservé à la protection intérieure. Il est préconisé pour la
surveillance des locaux sensibles, ventilés, climatisés et pour les cages d’escalier (déplacement d’air). En aucun cas, le détecteur ne doit être dirigé vers les murs extérieurs.
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous
engagent qu’après confirmation par nos services.
*2701100_rev.5*
IRHB
Détecteur Infrarouge et Hyperfréquence Bus
Notice d’installation et d’utilisation
Présentation
Test
Caractéristiques techniques
Emplacement
Organismes certificateurs :
AFNOR Certification - www.marque-nf.com
CNPP Certification - www.cnpp.com
Référentiel de certification NF324-H58 pour
classification 2 boucliers :
Certificat n°
282000114 A0
Par la présente Delta Dore déclare que l'équipement est conforme aux exigences des directives
2004/108/CE (Compatibilité ElectroMagnétique) et 2006/95/CE (Sécurité basse tension).
La déclaration de conformité CE de cet équipement est disponible, sur demande, auprès de :
Service “Infos techniques”
DELTA DORE - Bonnemain - 35270 Combourg (France)
mail : info.techniques@deltadore.com
Utilisation:
France et Italie uniquement
Association
BiP
BiP
Détecteur
Socle
Vis de
fermeture

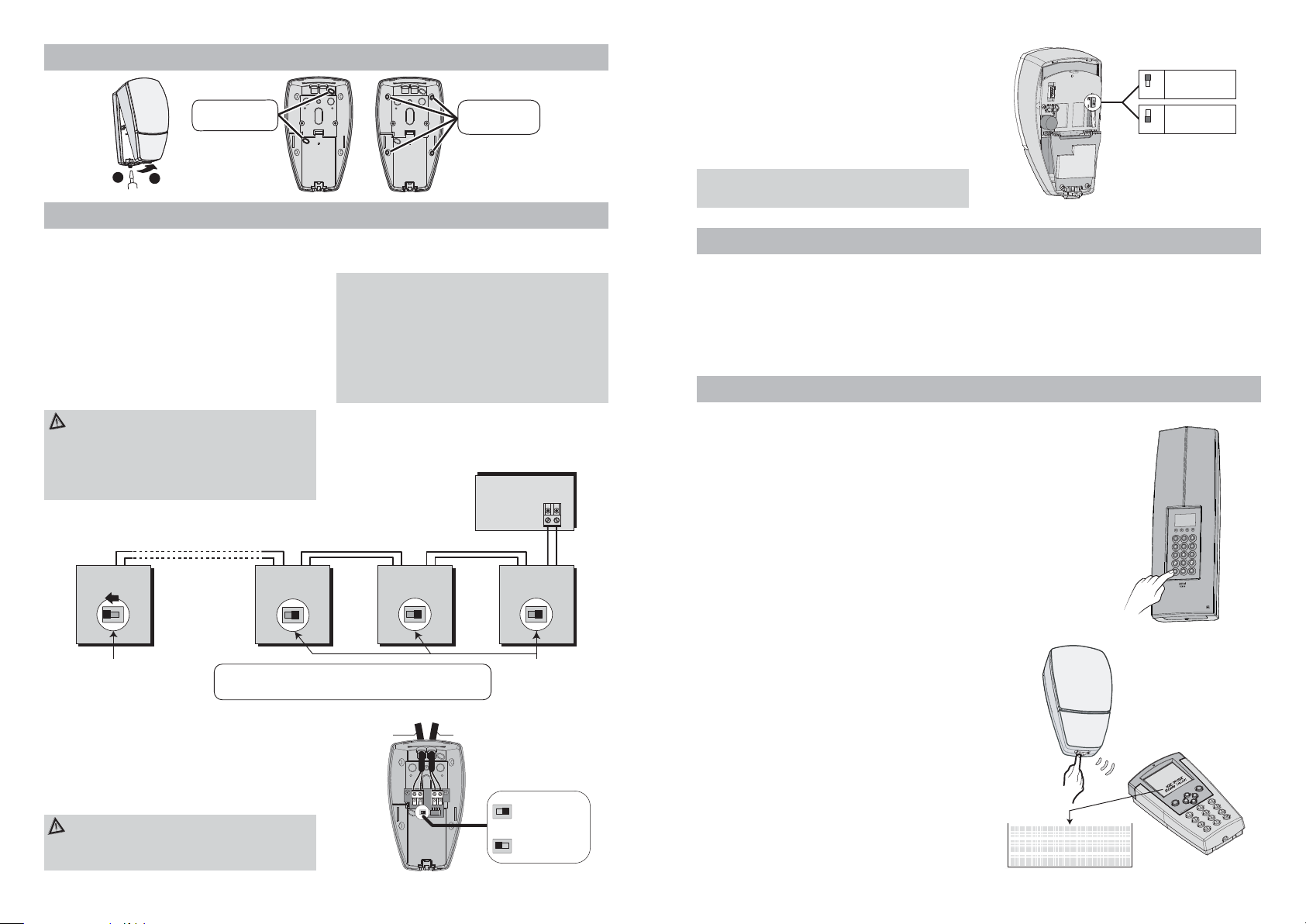

Installation à
une hauteur
de 2,2 à 2,4 m
Lentill
Touche
test
du sol
32
Centrale
Bus
Switch
position
standard
"dernier produit"
sur le Bus
basculer le Switch
produit "X"
produit "X"
produit "X"
produit "X"
produit "X" : pouvant être tous les produits de
la gamme SAFETAL
produit "X"
ON
ON
ON
ON
ON
Pour une installation déjà existante :
- passez la centrale en mode
“Maintenance”,
- déconnectez le câble Bus de la centrale,
- câblez l’Entrée/Sortie des produits sur le
Bus,
- reconnectez le Bus sur la centrale.
• Configuration du détecteur
L’emplacement du détecteur sur le Bus
définit la position du switch :
- à la première mise en service, le switch du
détecteur IRHB est en position standard.
Il est impératif de basculer le switch si
le IRHB est le dernier de votre
installation (position fin de ligne).
• Choix du type de déclenchement
En cas de détection, vous pouvez choisir,
- soit un déclenchement immédiat de l’alarme,
- soit un déclenchement retardé de 20
secondes pour vous laisser le temps
d'arrêter la protection (avec un clavier par
exemple).
Une fois le câblage terminé, fermez le
boîtier du détecteur.
La résistance totale de la boucle doit
être inférieure à 10 Ω .
Longueur maximum de la boucle :
140 m avec du fil AWG 20
230 m avec du fil AWG 18
- Fixez les produits à l’emplacement désiré.
- Câblez l’Entrée/Sortie du Bus des produits.
Afin de faciliter le câblage, chaque produit
possède deux connecteurs 2 points : un
pour l’entrée, l’autre pour la sortie du Bus.
Les produits doivent être connectés en
parallèle sur le Bus (polarité indifférente).
Une fois tous les produits de l’installation connectés, alimentez la centrale en branchant le
secteur ainsi que sa batterie et reconnectez le Bus.
En cas d’anomalie, la centrale le signalera.
Ex. : Si un problème de court circuit apparaît sur le Bus, le voyant “autoprotection” de la
centrale s’allumera.
• Passez la centrale en Menu “Ajout produit Zone X”:
- saisissez “
➡
” puis “20X” puis “OK”
X étant le numéro de la zone
ex : ”201”= menu “Ajout produit” zone 1.
La centrale émet un bip et affiche sur son écran “- - - - - -”.
Associer votre détecteur au système
• La centrale doit être en Mode “Maintenance”:
- saisissez le code MAÎTRE (123456 code usine) puis “OK”,
- saisissez “
➡
” puis le code “000” puis “OK”,
- ouvrez le capot de la centrale.
L’afficheur indique OFF et les “tirets” haut et bas clignotent.
Fixation
Mise sous tension centrale
Association
Raccordement
Pour une nouvelle installation, la centrale Bus doit être débranchée, sans batterie et câble
Bus déconnecté.
• Synoptique général du câblage Bus
IRHB à associer
à la zone “X”
CLIB
• Appuyez sur la touche TEST du détecteur.
Le voyant du détecteur clignote et un “bip
long” de confirmation est émis si le détecteur
est bien associé. La centrale affiche l’identité
du détecteur ex. “IR12345”.
Remarques : Suite à l’association le détecteur transmet son identité. Si vous possédez un clavier info commande CLIB, en
“MODE OPTIQUE”, vous pourrez lui affecter
une étiquette
(ex : détecteur couloir, détecteur cuisine...).
Fixation à plat
1
2
En angle
R
Déclenchement
I
retardé
OFF
R
Déclenchement
immédiat
I
OFF
Sortie
Bus
Entrée
Bus
position
standard
Fin de ligne
BiiiP
MOD E O PT I Q UE
Attente liaison optique
CLIB
Safetal
