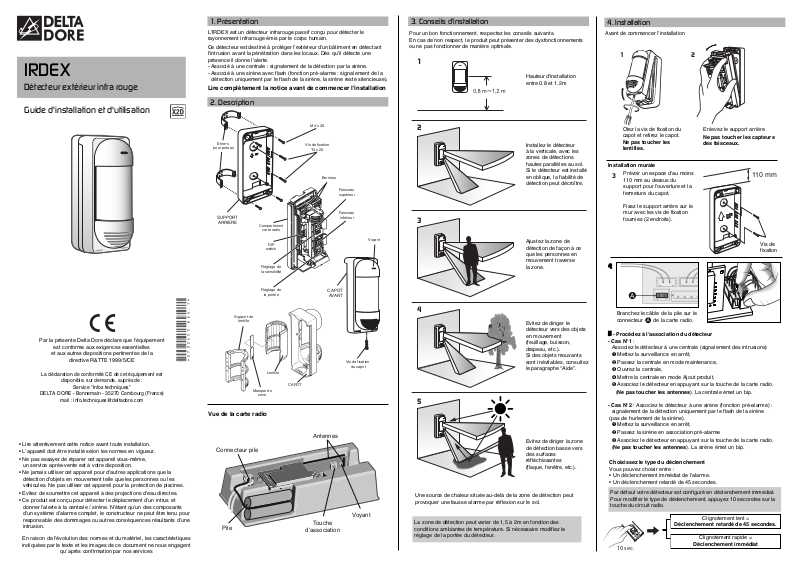

DELTA DORE IRDEX User Manual [fr]

1

3

2

110 mm

En raison de l’évolution des normes et du matériel, les caractéristiques
indiquées par le texte et les images de ce document ne nous engagent

qu’après confirmation par nos services

*2702455_Rev.1*

1. Présentation

2. Description

• Lire attentivement cette notice avant toute installation.

• L’appareil doit être installé selon les normes en vigueur.

• Ne pas essayer de réparer cet appareil vous-même,
un service après-vente est à votre disposition.

• Ne jamais utiliser cet appareil pour d’autres applications que la
détection d’objets en mouvement telle que les personnes ou les
véhicules. Ne pas utiliser cet appareil pour la protection de piscines.

• Evitez de soumettre cet appareil à des projections d’eau directes.

• Ce produit est conçu pour détecter le déplacement d’un intrus et
donner l’alerte à la centrale / sirène. N’étant qu’un des composants
d’un système d’alarme complet, le constructeur ne peut être tenu pour
responsable des dommages ou autres conséquences résultants d’une
intrusion.

IRDEX

Détecteur extérieur infra rouge

Guide d'installation et d'utilisation

3. Conseils d’installation

4. Installation

55

- Procédez à l’association du détecteur

- Cas N°1 :

Associez le détecteur à une centrale (signalement des intrusions)

➊ Mettez la surveillance en arrêt,
➋ Passez la centrale en mode maintenance,
➌ Ouvrez la centrale,
➍ Mettre la centrale en mode Ajout produit,
➎ Associez le détecteur en appuyant sur la touche de la carte radio.

(Ne pas toucher les antennes). La centrale émet un bip.

- Cas N°2 : Associez le détecteur à une sirène (fonction pré-alarme) :

signalement de la détection uniquement par le flash de la sirène

(pas de hurlement de la sirène).

➊ Mettez la surveillance en arrêt,
➋ Passez la sirène en association pré-alarme
➌ Associez le détecteur en appuyant sur la touche de la carte radio.

(Ne pas toucher les antennes). La sirène émet un bip.

Choisissez le type du déclenchement

Vous pouvez choisir entre :

• Un déclenchement immédiat de l’alarme.

• Un déclenchement retardé de 45 secondes.

Par défaut votre détecteur est configuré en déclenchement immédiat.
Pour modifier le type de déclenchement, appuyez 10 secondes sur la
touche du circuit radio.

10 sec.

Clignotement lent =

Déclenchement retardé de 45 secondes.

Clignotement rapide =

Déclenchement immédiat

Etriers

pour poteau

M4 x 30

Vis de fixation

T4 x 20

Borniers

Faisceau
supérieur

Faisceau

inférieur

Voyant

Réglage de

la portée

Réglage de

la sensibilité

Compartiment

carte radio

DIP

switch

Support de

lentille

Masque de

zone

Lentille

CAPOT

CAPOT

AVANT

Vis de fixation

du capot

SUPPORT

ARRIERE

To uche

d'association

Voyant

Antennes

Connecteur pile

Pile

Vue de la carte radio

Pour un bon fonctionnement, respectez les conseils suivants.
En cas de non respect, le produit peut présenter des dysfonctionnements
ou ne pas fonctionner de manière optimale.

1

2

3

4

5

Hauteur d'installation
entre 0.8 et 1.2m

Installez le détecteur
à la verticale, avec les
zones de détections
hautes parallèles au sol.
Si le détecteur est installé
en oblique, la fiabilité de
détection peut décroître.

Ajustez la zone de
détection de façon à ce
que les personnes en
mouvement traverse
la zone.

Evitez de diriger le
détecteur vers des objets
en mouvement
(feuillage, buisson,
drapeau, etc.).
Si des objets mouvants
sont inévitables, consultez
le paragraphe “Aide”.

Evitez de diriger la zone
de détection basse vers
des surfaces
réfléchissantes
(flaque, fenêtre, etc.).

Otez la vis de fixation du
capot et retirez le capot.

Ne pas toucher les
lentilles.

Avant de commencer l’installation

Ne pas toucher les capteurs
des faisceaux.

Installation murale

Enlevez le support arrière

Prévoir un espace d’au moins
110 mm au dessus du
support pour l’ouverture et la
fermeture du capot.

Fixez le support arrière sur le
mur avec les vis de fixation
fournies (2 endroits).

Vis de
fixation

44

La zone de détection peut varier de 1,5 à 2m en fonction des
conditions ambiantes de température. Si nécessaire modifiez le
réglage de la portée du détecteur.

Branchez le câble de la pile sur le
connecteur de la carte radio.

Une source de chaleur située au-delà de la zone de détection peut
provoquer une fausse alarme par réflexion sur le sol.

Par la présente Delta Dore déclare que l'équipement

est conforme aux exigences essentielles

et aux autres dispositions pertinentes de la

directive R&TTE 1999/5/CE

La déclaration de conformité CE de cet équipement est

disponible, sur demande, auprès de :

Service “Infos techniques”

DELTA DORE - Bonnemain - 35270 Combourg (France)

mail : [e-mail]

L’IRDEX est un détecteur infrarouge passif conçu pour détecter le
rayonnement infrarouge émis par le corps humain.

Ce détecteur est destiné à protéger l'extérieur d'un bâtiment en détectant
I'intrusion avant la pénétration dans les locaux. Dès qu’il détecte une
présence il donne l’alerte.

- Associé à une centrale : signalement de la détection par la sirène.

- Associé à une sirène avec flash (fonction pré-alarme : signalement de la
détection uniquement par le flash de la sirène, la sirène reste silencieuse).

Lire complètement la notice avant de commencer l'installation

A

5. Réglage de la zone de détection

7. Réglage de la portée du détecteur 8. Réglage des fonctions

9. Test de détection

10. Caractéristiques techniques

13. Dimensions

11. Aide

Vérifiez le bon fonctionnement en effectuant un test détection.

• Positionnez le switch 1 en mode test.

• Mettez le capot en place

• Vérifiez que le voyant est éteint lorsqu'il n'y a aucun mouvement dans la
zone de détection. Les deux faisceaux doivent détecter un mouvement
pour déclencher une alarme. Si le voyant est allumé sans que les deux
faisceaux détectent un mouvement, voir § Aide.

• Une fois le test terminé : positionnez le switch 1 en mode Normal.

• Fermez le capot et serrez la vis.

Problème Cause probable Remède

Pas d’alarme en
présence d’une
personne dans
la zone de
détection

La pile est épuisée Vérifiez l’alimentation

Problème de portée ou
liaison radio

Vérifiez l'emplacement
de la centrale / sirène
dans le système et
d'éventuelles
perturbations

Détecteur non identifié
par la centrale

Procédez à l’association
du détecteur

Le réglage des fonctions
incorrect

Vérifiez le réglage des
fonctions : Sensibilité ­Interrupteur DIP

Déclenchement
de détection en
l'absence de
déplacement
d’objets

Le détecteur n’est pas
installé
perpendiculairement au
sol

Installez correctement
le détecteur

Un objet réfléchissant se
trouve dans la zone de
détection

Supprimez toute surface
réfléchissante dans la
zone de détection

Le faisceau bas est plus
long que prévu

Vérifiez et réajustez le
faisceau de détection

Le faisceau de détection
bas est exposé aux
rayons directs du soleil
ou aux phares des
voitures

Réajustez le faisceau
de détection de manière
qu’il ne soit pas exposé
directement à la lumière

Présence d’une source
de chaleur dans la zone
de détection

Supprimez la source de
chaleur dans la zone de
détection

Un objet se déplace
(linge séchant sur un fil,
plantes, etc...)

Réajustez le faisceau de
détection ou retirez les
objets en mouvement

Occasionnellement
pas de détection

Le faisceau de détection
n’est pas réglé
correctement

Réajustez correctement
le faisceau de détection

La sensibilité est réglée
sur L (faible)

Réajustez la sensibilité
sur M (moyenne) ou H
(haute)

A

B

66

• Vérifiez la présence du joint
d’étanchéité.

• Fixez le détecteur à l’aide de 2 vis
sur le support arrière (cloisons
défonçables : repères A et B).

• Réglez les DIP switches, la zone
de détection et la sensibilité.

• Fermez le capot et serrez la vis
de fixation.

Joint

Fixation sur poteau

• Fixez les étriers sur le
support arrière

• Appliquez les étriers en U sur le
poteau (diamètre 43 mm à 48 mm)
à l’aide des vis M4 x 30 fournies.

• Fixez conformément aux
procédures de fixation murale

0 5 10 12 (m)

(m)

12

12

0

10

10

5

5

Faisceaux
de détection
actifs

45° réglable

45°

45°

90°

45° réglable

1

2

Orientation horizontale

➊ La zone de détection est de 90° avec 7 faisceaux

espacés de 15°. Cette zone pivote de droite à gauche par cran de 15°.

➋ Pour orienter les faisceaux, tenez le corps des faisceaux et dirigez-le

dans la direction souhaitée.

1 2 3

4

➊ Séparez le support de lentille et le capot

➋ Séparez la lentille du capot. Positionnez le cache

fourni à l’intérieur de la lentille de façon à masquer
la zone souhaitée.

➌ Replacez la lentille en alignant les 4 ergots du capot

avec les 4 logements de la lentille.

➍ Replacez le support de lentille

et vérifiez qu’il est correctement maintenu.

Le faisceau haut reste toujours parallèle au sol.
Le faisceau bas est orientable comme indiqué ci-dessous.
La portée est limitée par l'angle du faisceau bas, car les faisceaux haut
et bas doivent être coupés simultanément pour activer le détecteur.

Le faisceau haut
seulement est coupé :

Pas de détection

Les faisceaux haut et
bas sont coupés :

Détection

Le faisceau bas
seulement est coupé :

Pas de détection

Positionnez le commutateur
de réglage de la portée sur
la position souhaitée.

Commutateur de
réglage de la portée

• Sélectionnez la position

souhaitée (A, B, C ou D).

• Mettez le capot en place puis

effectuez un test de détection.
(voir § “Test de détection”).

• Fixez le capot.

Si les zones de détection ne
ne sont pas correctement
réglées, effectuez de nouveau
ce réglage.

Le faisceau bas peut être réglé pour contrôler la portée selon le tableau
ci-dessous.

SENS

LMH

42

Position A (12 m)

Position B (8 m)

Position C (5 m)

Position D (2 m)

Réglage des interrupteurs DIP

Switch 1

- Position NORM.
Important : Le switch doit être dans cette position en fonctionnement

normal. (Le voyant reste éteint, économie d’énergie de la pile).

- Position TEST de détection
Le voyant s’allume lorsque le faisceau du détecteur est coupé.

Switch 2 - Minuterie d’économie d’énergie de la pile

Pour un bon fonctionnement, laissez le switch 2 sur la position suivante:

- Position 120 s. Ne pas modifier ce réglage.

Switch 3 - Compteur d'impulsions

- Position 2 : Détection si coupure de 2 faisceaux.

- Position 4 : Détection si coupure de 4 faisceaux.
(Ce réglage permet d'éviter la plupart des alertes intempestives.)

12. Remplacement de la pile

Il est impératif de remplacer la pile lithium fournie par une pile lithium du
même type (3,6V 4,8Ah) contactez votre installateur.
Déposez la pile lithium usagée dans les lieux prévus pour le recyclage.

• Principe de détection lnfrarouge passif

• Couverture 12m - 90°

• Nombre de zones de détection : 14

• Sensibilité 2° C à 0.6 m/s

• Vitesse détectable 0.3 à 1,5 m/s

• Alimentation Pile lithium 3,6V 4,8Ah

• Tension de fonctionnement 3,6 V

• Consommation 3 mA (test de détection, LED allumée),

15 µA (mode attente)
38mA (maximum)

• Autoprotection A l’ouverture

• Température de fonctionnement : -20°C à +50°C

• Humidité 95% max

• lnstallation Murale (lntérieur/Extérieur) / Poteau

• Hauteur d'installation 0.8 à 1.2m

• Poids 560 grammes

• Indice de protection IP55

• Autonomie 3 ans en utilisation normale

• Isolement classe III

• Fréquences radio 434/868 MHz (Norme EN 300 220)

• Equipement Hertzien de Classe 1

(peut être mis sur le marché et mis en service sans restrictions)

• Portée radio de 100 à 300 mètres en champ libre selon les équipements

associés (portée pouvant être altérée en fonction des conditions
d'installation et de l'environnement électromagnétique)

• Equipement d'alarme radio

77

80

108

198

68,5 83,5

6. Masquage de zone

Une source de chaleur située au-delà de la zone de détection peut
provoquer une fausse alarme par réflexion sur le sol. Exemples : flaques
d’eau, route mouillée, surface lisse, route en asphalte, etc.

Dans ce cas, vous pouvez rendre une partie de la zone de détection
inactive à l’aide du cache fourni.

Réglage de la sensibilité de détection

La sensibilité peut être réglée
sur 3 positions :

• LOW (faible),

• MID (moyenne),

• Hl (haute),
Ce réglage dépend des
conditions d'environnement.
