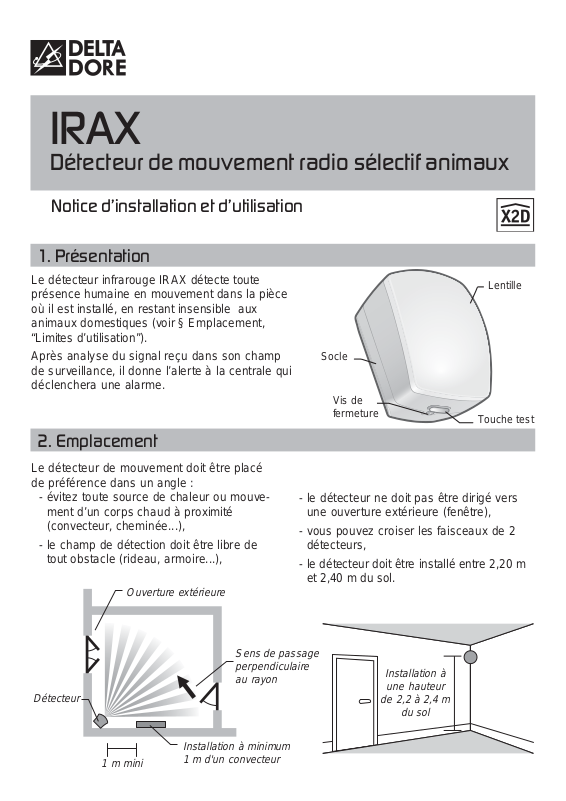

DELTA DORE IRAX User Manual [fr]

1. Présentation

Notice d’installation et d’utilisation

2. Emplacement

Le détecteur infrarouge IRAX détecte toute
présence humaine en mouvement dans la pièce
où il est installé, en restant insensible aux
animaux domestiques (voir § Emplacement,
“Limites d’utilisation”).

Après analyse du signal reçu dans son champ
de surveillance, il donne l’alerte à la centrale qui
déclenchera une alarme.

Le détecteur de mouvement doit être placé
de préférence dans un angle :

- évitez toute source de chaleur ou mouve­ment d’un corps chaud à proximité
(convecteur, cheminée...),

- le champ de détection doit être libre de
tout obstacle (rideau, armoire...),

- le détecteur ne doit pas être dirigé vers
une ouverture extérieure (fenêtre),

- vous pouvez croiser les faisceaux de 2
détecteurs,

- le détecteur doit être installé entre 2,20 m
et 2,40 m du sol.

IRAX

Détecteur de mouvement radio sélectif animaux

Sens de passage
perpendiculaire
au rayon

Installation à

une hauteur

de 2,2 à 2,4 m

du sol

Ouverture extérieure

Installation à minimum
1 m d'un convecteur

1 m mini

Détecteur

Socle

Touche test

Lentille

Vis de
fermeture

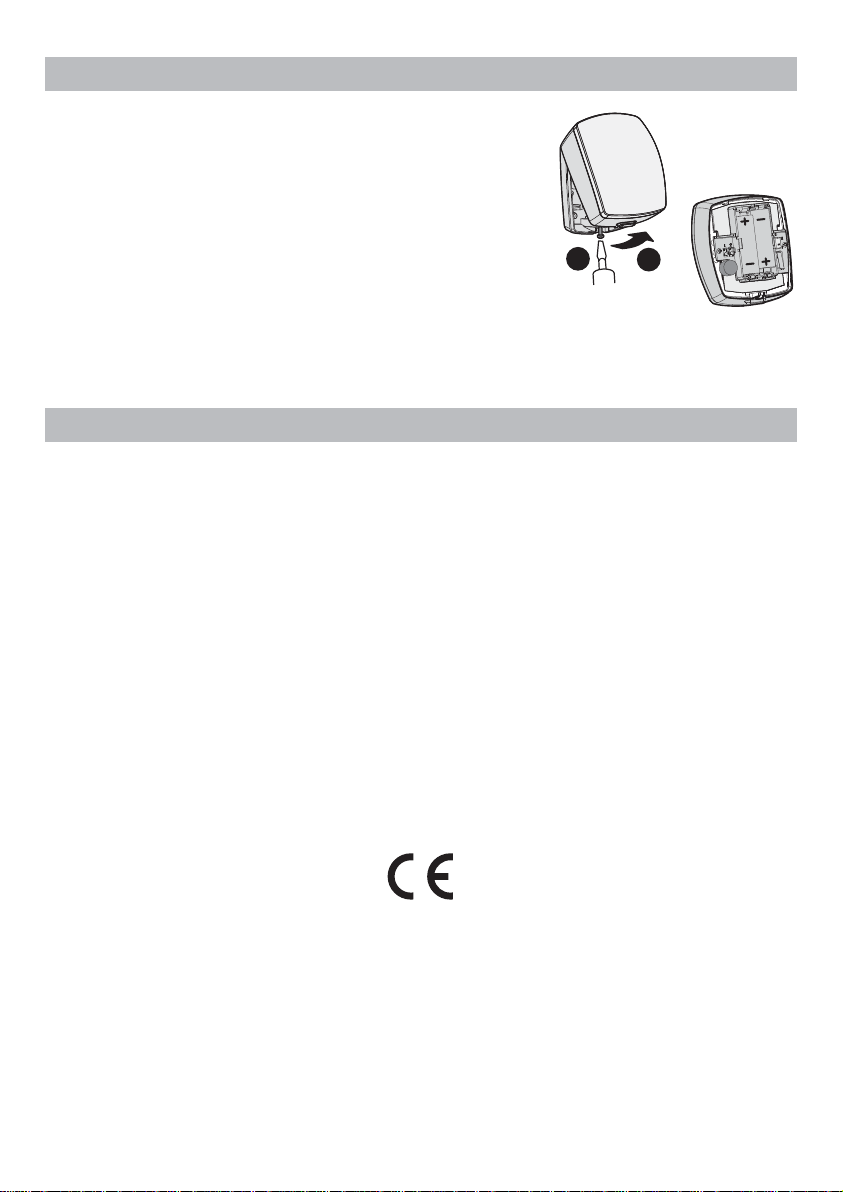

3. Fixation

3

2

1

Fixation

en angle

Fixation à plat

Précautions vis à vis des animaux :

Tableau des limitations :

Les performances relatives à l’immunité des
animaux domestiques sont liées à leur masse et
à leur pelage. La longueur du pelage autorise
des masses plus élevées (voir tableau).
Exemple : pour un boxer (poil ras) >30 Kg, le
détecteur risque de générer des fausses alarmes.

En cas de plusieurs animaux dans la pièce surveillée, il faut prendre en compte la
somme de leurs masses.

non autorisée aux animaux
autorisée aux animaux ≤ à 10 Kg
autorisée aux animaux
(voir tableau limitations)

Pelage

Masse

Epais Moyen Ras

de 40 à 60 kg

de 30 à 40 kg

de 0 à 30 kg

Champ de détection (vue latérale)

Hauteur : 2,30 m
Portée : 10 m

Champ de détection (vue de dessus)

Angle de couverture :
90° maximum

m

Déclenchement immédiat : en cas de
détection, le déclenchement de l’alarme est
immédiat.
Déclenchement retardé : en cas de
détection, le déclenchement de l’alarme
est retardé (environ 45 secondes).

Immunité

gérée

Immunité

non gérée

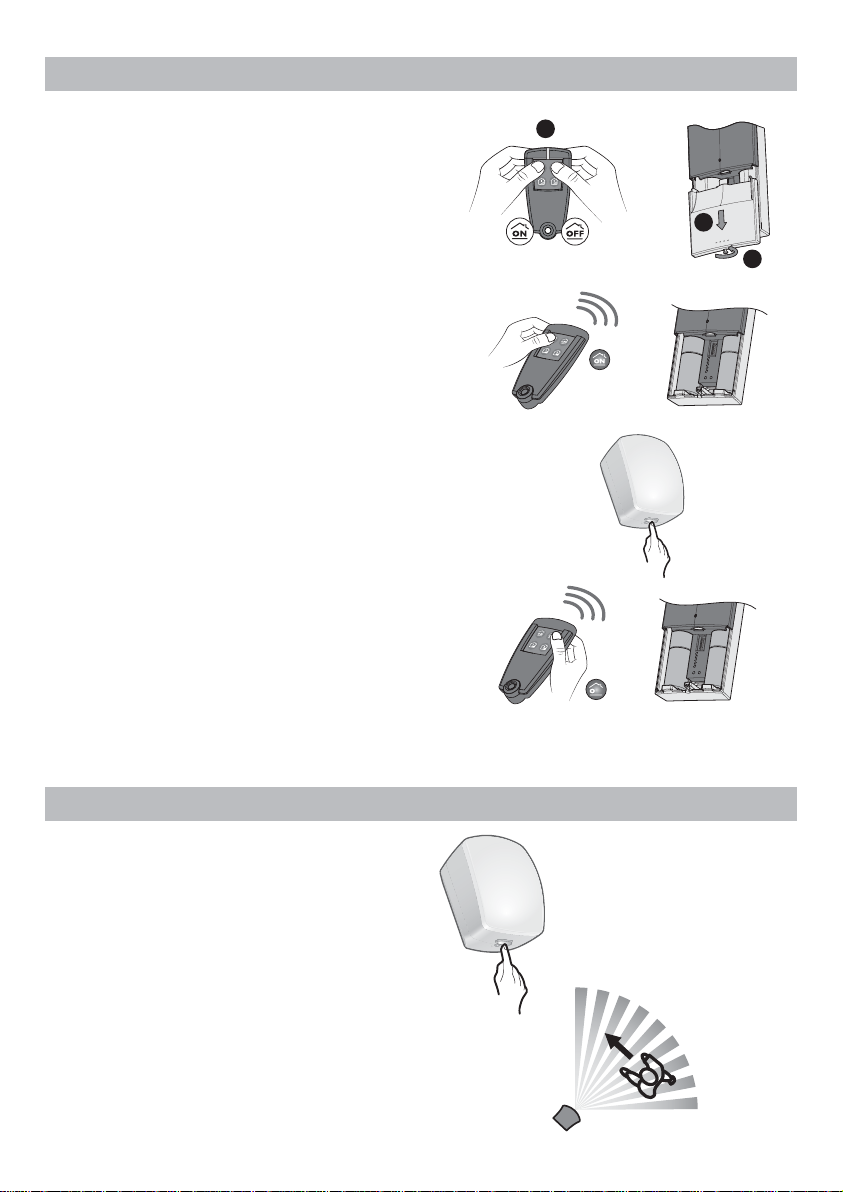

4. Mise en service

I

OFF

R

2,3 m

0

1,2

10 m

2,3 m
1,6 m

1 m

0

10 m

≤ 10 Kg

2 6 8 10 m

4

4

5

R

I

OFF

R

I

OFF
