Safetal
Interface Répéteur
Bus
Notice d'installation
et d’utilisation
IBMAX - Réf. 6430032
- 3 -
Présentation ........................................................................................... p 4
Installation et câblage............................................................................... p 5
Emplacement / Fixation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 6
Passage des câbles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 6
Contact autoprotection arrière (Option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 6
Câblage entrées/sorties Bus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 7
Câblage entrées et sor ties filaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 8
Alimentation 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .p 9
Mise en place de la batterie de sauvegarde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .p 9
Mise en service......................................................................................... p 10
Mise sous tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 10
Associer l’IBMAX au système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 10
Mise en service des produits connectés aux sorties f ilaires 12V . . . . . . . . . . . . . . . . . . . . . p 11
Mise en service des produits connectés aux Bus répétés . . . . . . . . . . . . . . . . . . . . . . . . . . . p 12
Voyants / Signalisation.............................................................................. p 13
Caractéristiques techniques ....................................................................... p 14
Aide........................................................................................................ p 15
Sommaire
- 2 -
• Lire attentivement cette notice avant toute installation.
• L’appareil doit être installé selon les normes en vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vous-même, un ser vice après-vente est à votre disposition.
• Par souci de clarté, les schémas réalisés sont à retenir dans leur principe.
N'y figurent pas les protections et autres accessoires exigés par les normes.
La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les
appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives
2004/108/CE).
- 5 -
L’IBMAX permet de prolonger un bus SAFETAL :
- au-delà de sa longueur maximum, lorsque le point à commander est situé
à une trop grande distance de la centrale,
- lorsque la somme des consommations des produits présents sur un même bus atteint le maximum
autorisé.
L’IBMAX dispose d’une alimentation
autonome,
8 entrées filaires et 2 sorties relais.
Ses 4 sorties alimentation 12V / 100 mA
permettent la connexion de produits filaires
(détecteurs, sirènes...).
Présentation
4 conditions doivent être réunies pour le bon fonctionnement du système d’alarme :
-l’installation admet au maximum 120 produits (identités),
L’interface IBMAX représente 11 identités (1 IBMAX, 8 entrées filaires, 2 sorties relais)
-le courant maximum admis pour chaque Bus est de 100 mA,
-la longueur du Bus est limitée selon le câble utilisé (230m en AWG 18, 140m en AWG 20),
-La nor me NFA2P impose, en cas de coupure secteur, une autonomie de 36H en type 2 et de 12H
en type 1. L’autonomie est fonction du type et du nombre de produits présents sur l’installation.
Rappel : NFA2P type 1 : 530 mA maximum
NFA2P type 2 :174 mA maximum
L’IBMAX ne pourra être connectée sur un bus répété, mais plusieurs IBMAX pourront être connectées sur un même bus de centrale jusqu'à concurrence de 8 IBMAX.
- 4 -
Lorsqu’il est associé à une centrale CEB 30, l’IBMAX se limite a répéter les trames transitant sur
ses bus répétés et à les remonter à la centrale.Elle ne gère ni les fins de ligne, ni la limitation des
associations bus dûe à la charge en courant .
Exemple
Centrale CEB 120
BUS 4
BUS 3
BUS 2
BUS 1 BUS répété 1
Longueur maxi : 230m avec fil AWG18
Consommation maxi autorisée : 100 mA
140m avec fil AWG20
IB MAX
BUS répété 2
Longueur maxi : 230m avec fil AWG18
Consommation maxi autorisée : 100 mA
140m avec fil AWG20
Borniers :
- 8 Entrées
- 4 Sorties
Autoprotection
à l'ouverture
Autoprotection
à l'arrachement
(option)
Trappe
d'alimentation
Sorties relais
CRT1 et CRT2
Interrupteur
fin de ligne
IN
Entrée/Sortie
OUT
BUS système
Départ répéteur
BUS 1
Départ répéteur
BUS 2
Bornier alimentation
230V
Vis de
fermeture
Voyant présence
secteur
Socle
Capot
passage des câbles
en saillie à percuter
Câblage entrées/sorties Bus
Pour l’installation d’un nouveau produit, la centrale
Bus doit être débranchée, sans batterie et le départ
Bus déconnecté.
-Fixez le produit à l’emplacement désiré.
-Câblez l’Entrée/Sortie du Bus du produit.
Chaque produit possède deux connecteurs :
un pour l’entrée, l’autre pour la sortie du Bus.
Les produits doivent être connectés sur le Bus comme indiqué dans le synoptique
général (polarité indifférente).
- Vér ifiez la position de l’interr upteur de fin de ligne.
Il est à basculer sur le dernier produit de la ligne du Bus.
• L’interrupteur de fin de ligne
L’emplacement de l’interface sur le Bus définit la position de
l’interrupteur.A la mise en service, l’interrupteur fin de ligne de
l’IBMAX est en position standard.
Si l’IBMAX est le dernier produit installé sur le Bus,
basculez l’interrupteur sur la position FDL (Fin De Ligne).
Exemple de câblage d’un bus répété
Ci-dessous, un exemple de câblage à un seul dépar t sur le Bus 1 avec l’interrupteur en position fin
de ligne “FDL” sur le dernier produit.
L’IBMAX peut gérer jusqu'à 3 FDL par bus répétés dans le cas d’un câblage en «étoile».
Pour une installation déjà existante, passez
la centrale en mode Maintenance, avant de
l’ouvrir et de déconnecter le Bus.
La résistance totale de la boucle doit être
inférieure à 10 W .
Longueur maximum de la boucle :
140 m avec du fil AWG 20
230 m avec du fil AWG 18
- Ne pas faire passer les câbles BUS avec les câbles de courants forts (30 cm minimum du câble
secteur).
-Sur les lignes de Bus, connecter uniquement des produits Safetal (ne pas y brancher, par
exemple, un détecteur infrarouge filaire).
- 7 -

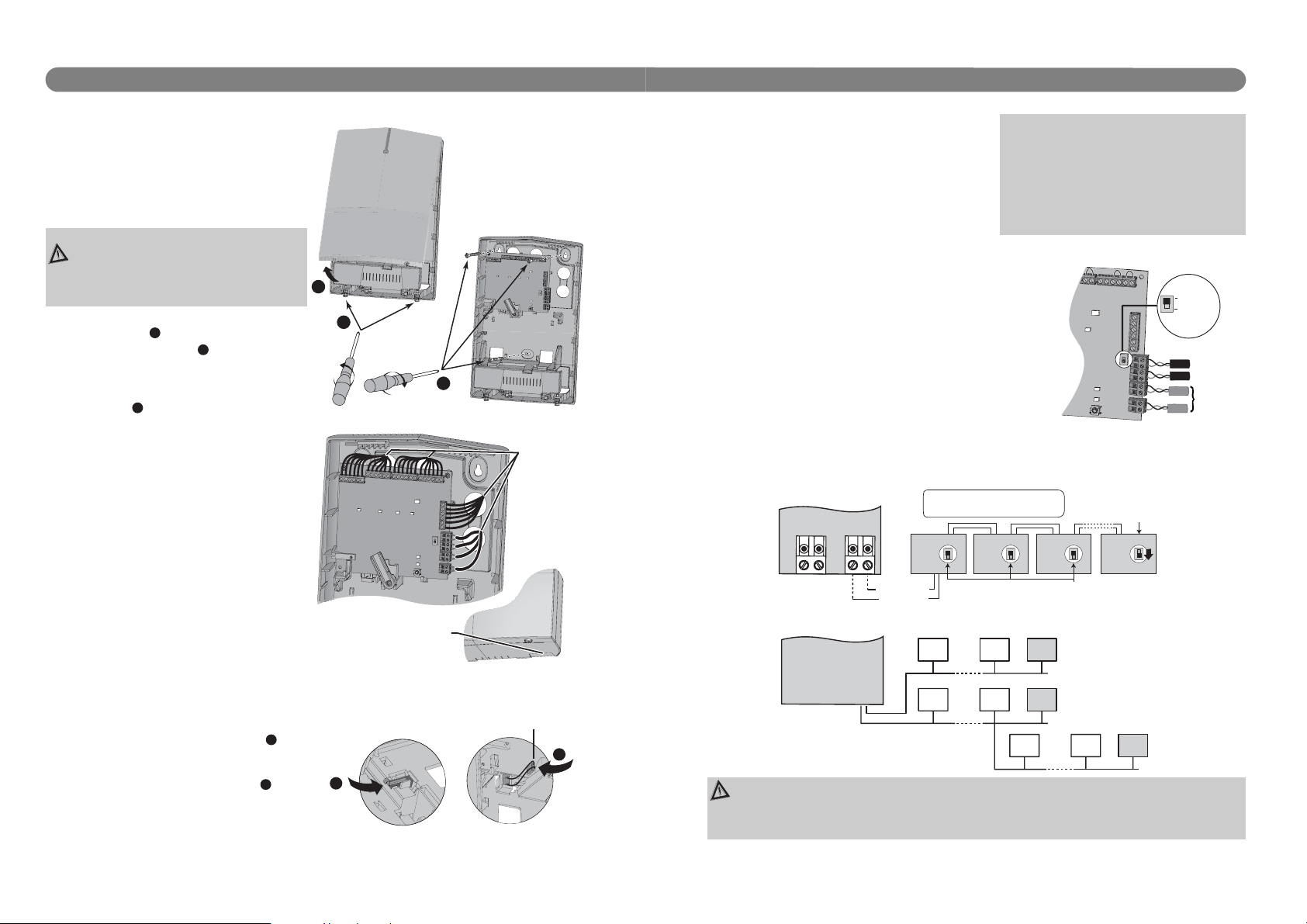

Emplacement / Fixation
Installez l’interface bus IBMAX :
-sur une surface plane, avec suffisamment
d’espace en dessous pour laisser passer un
tournevis,
-dans un endroit dont l’accès est protégé par un
détecteur non temporisé.
-Dévissez les 2 vis infér ieures
sur environ 5 mm .
-Enlevez le capot supérieur .
-Repérez les 3 trous sur le mur en utilisant le
gabarit de perçage représenté sur la cale
supérieure du carton d’emballage.
-Fixez l’IBMAX avec l’ensemble vis/chevilles
fournies.
Recommandation : procédez en commençant
par les vis supérieures.
Passage des câbles
-En encastré : utilisez les parties découpées
dans le fond du boîtier pour le passage des
câbles.
-E n saillie : percutez la zone prédécoupée en
bas à droite du socle pour le passage des
câbles.
Contact autoprotection arrière
(option)
ll est possible de monter une autoprotection
arrière (nous consulter pour la fourniture).
-Le contact est monté par l’arrière dans son logement, la languette arrondie vers le haut .
-Enlevez le cavalier ou sera inséré le connecteur.
-Branchez le connecteur 3 points et positionnez
l’autoprotection dans son emplacement
(réf. autoprotection + connecteur câblé :
6431001).
Avant la fixation de l’IBMAX au mur,
assurez-vous que les câbles (alim 230V,
Bus, E/S...), soient bien positionnés dans
la partie déjà découpée prévue à cet effet
(voir ci-dessous).
Installation et câblage
r
- 6 -
1
2
3
1
2
2
1
Passage des câbles
en saillie à percuter
(bas de la centrale)
Autoprotection
arrière
1
5
E6
E7
E8
3
FDL
Passage des
câbles en
encastré
IBMAX
BUS R2
BUS R1
vers BUS R1
ou BUS R2
produit Bus "X" = tout produit
de la gamme SAFETAL
produit
Bus “X”
OUT
IN
IN
ON ON ON
produit
Bus “X”
produit
Bus “X”
en position “standard”
"dernier produit"
sur le Bus basculer
l’interrupteur "FDL"
OUT ININOUT
produit
Bus “X”
Interrupteur
position
fin de ligne
position
standard
IN
Entrée Bus
OUT
Sortie Bus
Sorties Bus
répétés
ON
connecteu
3 points
2
IBMAX
BUS
répété
(ex : R1)
FDL
FDL
FDL
• Câblage des sorties relais CRT
Ces 2 sorties relais CRT 30Vdc 2A sont
destinées au câblage des sirènes, des flashs...
Ci-contre en exemple, le câblage du relais 1 sur
une sirène filaire SEA116.
Alimentation 230V
Avant toute intervention, coupez le courant
au compteur électrique (disjoncteur général).
Prévoyez un dispositif de coupure facilement
accessible.
-Déclipsez, puis ouvrez la trappe de
l’alimentation secteur.
-Raccordez l'alimentation :
Phase ---> L Terre ---> Neutre---> N
Remarque : Vous disposez d’un fusible de
rechange (type 1,6 A 250 V temporisé 5 x 20 mm).
A changer hors tension.
-Refermez la trappe d’alimentation.
Mise en place de la batterie
de sauvegarde
Une fois tous les branchements effectués,
vous devez brancher la batter ie 12V, 7Ah en
respectant la polarité :
-fil rouge au + batter ie
-fil bleu au - batterie
-Positionnez la batterie dans l’IBMAX .
-Positionnez la bride de maintien pour la fixation
de la batterie .
- 9 -
Câblage des entrées
et sorties filaires
Câblage des entrées
Chaque entrée, repérée E1 à E8, comporte 2
points.
• Connexion standard :
4 contacts d’ouvertures sur 4 entrées
- les contacts des boucles d’intrusion sont câblés
sur les 2 points des entrées : E1, E3, E5, E7
- les contacts des boucles d’autoprotection sont
câblés sur les 2 points des entrées : E2, E4,
E6, E8
• Connexion étendue :
8 contacts sur 8 entrées (câblage résistif)
- les contacts d’intrusion et d’autoprotection sont
câblés en série sur chacun des 2 points des
entrées.
Exemple. : sur E1 et E4 (voir câblage avec les
2 résistances 33 KΩ, réf. 6431103, fournies).
• Autres possibilités de câblage
Il est possible de connecter un contact de choc
à masselotte CC (réf. 6402042) ou piézoélectrique DCP (réf. 6402040) suivant le même
câblage que précédemment.
Câblage des sorties
• Câblage des sorties 12V/100mA (S1 à S4)
4 sorties 12V/100mA commutables permettent
d’alimenter des détecteurs ou des sirènes filaires.
Les câbles entre l’IBMAX et le contact ne
doivent pas cheminer avec ceux de
l’alimentation secteur.
La longueur des câbles entre l’IBMAX et le
contact doit être inférieure à 30 mètres
(câbles 6/10 ème avec écran, réf. 6450004).
En cas de dépassement de capacité
(consommation > 100 mA), la sortie est
mise en sécurité. Le voyant correspondant clignote et des bips sont émis toutes les minutes.
- Dans ce cas il faut reconfigurer à l’aide
d’un CLIB.
- Le contact AP (Auto-protection) doit être
de la même nature que le contact d'alarme
(type Normalement Fermé).
Installation et câblage
- 8 -
distance max.
30 mètres
E1
E2
(4 contacts filaires)
Contact filaire 1 Contact filaire 2
33 KΩ
33 KΩ
intrusion
AP
+
0
+
0
S2
S1
E2
E1
Contact filaire
intrusion
E3
IBMAX
E1
E6
E5
E4
E3
E4
E2
IBMAX
(8 contacts filaires)
Détecteur
filaire
AP
+
0
E4
E3
E6
E5
S3
IBMAX
AP
33 KΩ
intrusion
E5
Alimintrusion
+12V
0
S4
E7
AP
E
8
33 KΩ
E7
E6
E8
+
+
E7
E8
R1
C1
T1
1
2
3
Sirène filaire
SEA116
+
0
S1
E1
fusible de
rechange
ge
+
tension b
loca
tension ch
65
E8E7E6 S4S3 E5E4
R1
C1
T1
rge
a
locage
arge/b
AP
0V
+ ch
123 4
+
0
S2E3
E2
IBMAX
+12V
+
0
0
fusible
alimentation
L
N
1
3
2
La liste des paramètres configurables est la
suivante :
•SELECT ZONES : Zones 1 à 8 avec CEB120
Zones 1 à 3 avec CEB30
•CONFIGURER :
Type d’entrée :
-Intr usion (volumétrique ou périmétrique)
-AP = (autoprotection)
-Technique (24h/24)
-Commande à clef
-Intr usion + AP
-Choc (Contact inertiel, piézo)
-Sonde fuite d’eau SFE
-Incendie
-Panique
• Etat au repos : Ouvert ou Fermé.
• Mode de déclenchement : Immédiat ou
Retardé
➋
Mise en service des produits connectés aux sorties filaires 12V
Connectez les produits un par un en commençant par S1, puis S2, S3, S4.
A l’aide du CLIB et des menus “configuration” du mode maintenance, l’utilisateur peut modifier
un certain nombre de paramètres sur les entrées / sorties.
-Sélectionnez avec le CLIB “Installation”, puis affichez le menu “Configuration”.
Vous pouvez alors accéder à la configuration des entrées et sor ties filaires du système. Pour cela :
-Sélectionnez “E/S filaires”.
-Sélectionnez l’IBMAX à configurer.
• Configuration des entrées filaires E1 à E8
Les entrées non utilisées doivent être
effacées du système via le CLIB
et court-circuitées.
Lors de la configuration, si l’IBMAX émet des bips “problèmes”,
2 possibiltés :
• le voyant IBMAX clignote rouge :trop de consommation, vous pouvez passer la centrale en type 1.
• le voyant IBMAX + un voyant “sortie filaire” clignotent : trop de consommation sur une des sorties,
le produit câblé consomme plus de 100 mA, il ne peut donc pas être raccordé.
- 11 -
Lorsque l’IBMAX est associé à une centrale CEB 30, il se comporte comme une
ICSB, sauf :
- L’entrée E1 ne peut pas fonctionner en
report d’état,
- Une commande à clef ne peut être reliée
qu’à l’entrée E2.
Mise en service
La centrale doit être en Mode “Maintenance” (voir sa notice).
L’interface via un clavier
info-commande
CL
Mise sous tension
A la mise sous tension, tous les voyants de l’IBMAX clignotent jusqu’à réception des informations de la
centrale.Tant que l’IBMAX n’a pas reçu ces informations, les bus répétés ne sont pas alimentés.
Si l’IBMAX n’est pas associée, elle demeure dans ce mode et reste “non opérationnelle”.
Procédure à respecter :
➊ Associer l’IBMAX à la centrale.
➋ Mettre en service les produits connectés aux sorties filaires.
➌ Connecter les produits des bus répétés R1 et R2.
➍ Associer les produits des bus répétés R1 et R2.
➎ Refermer l’IBMAX.
✡
-commande
CL
➊
Associer l’IBMAX au système
- 10 -
➊ Passez la centrale en Mode Maintenance :
Entrez le code MAÎTRE (123456, code usine) et
appuyez sur “OK”, puis,
Avec une centrale CEB/CETB 30
Appuyez sur “➡”.
L’écran affiche “- - - -”.
Entrez le code “000”, puis appuyez sur OK,
➋ Ouvrez le capot de la centrale.
➌ Passez la centrale en Mode Ajout produit :
Appuyez sur “➡”.
Entrez le code “20x” (x est le numéro de la zone).
Exemple : 201 = ajout produit zone 1.
L’écran affiche “- - - - - -”.
La centrale est en mode “Ajout de produits”.
➍ Associez l’IBMAX
Appuyez sur le bouton poussoir T1 de l’IBMAX.
La centrale et l’IBMAX émettent un bip de
confirmation.
Un CLIB associé à la centrale affichera
“IBxxxxx”.
Sur une centrale CEB 30, l’afficheur indiquera
“ICxxxxx”.
Avec une centrale CEB 120
-Sélectionnez “Menu” par et
validez par OK,
- Faîtes défiler par jusqu’au menu
“Installation”.
Validez par OK.
➋ Ouvrez le capot de la centrale.
➌ Passez la centrale en Mode Ajout produit :
Faîtes défiler les menus par pour
afficher “Ajouter produits” et validez par OK.
Sélectionnez la zone à associer par et
validez par OK.
La centrale est en mode “Ajout de produits”.
Vous pouvez utiliser le CLIB en “mode
Optique” (voir sa notice) pour nommer
l’IBMAX (ex : répétition Bus 1).
T1
Centrale
CEB 30
Safetal
CLIB
MODE OP T I QUE
Attente liaison optique
OU
T
1
CLIB associé
à une centrale
Entrées filaires Configuration usine
E1, E3, E5 et E7
E2, E4, E6 et E8
• Intrusion
• Normalement Fermé
• Même zone que l'IB MAX
• Autoprotection
• Normalement Fermé
• Même zone que l'IB MAX

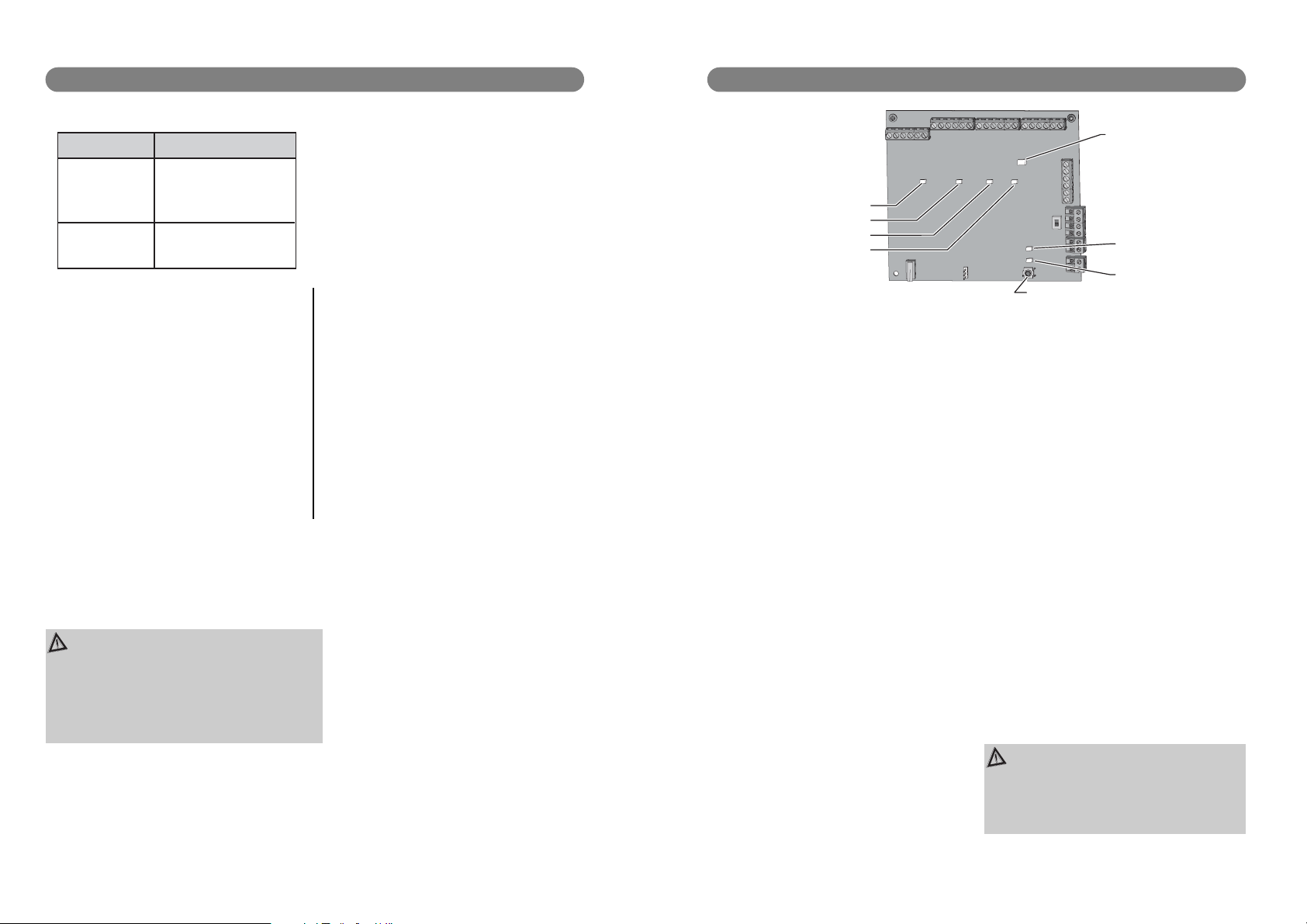

Signalisation des défauts
L’IBMax possède 7 voyants rouges de diagnostic :
•1 voyant par bus répété
•1 voyant par sortie filaire
•1 voyant secteur
➤ Tous les voyants clignotent :
• L’IBMAX n’est pas associé.
• la communication entre la centrale et l’IBMAX ne fonctionne plus.
Les voyants Bus répétés :
➤ Voyant éteint : pas de produit enrôlés sur ce bus.
➤ Voyant clignote rapidement : il y a un problème de fin de ligne
A savoir, il n’y a pas de Fin De Ligne ou alors il y en a plus de 3.
➤ Voyant clignote lentement : le bus est en cour t-circuit.
➤ Voyant allumé fixe : Bus OK (avec au moins un produit, avec une configuration FDL OK, sans court
circuit).
Les voyants sorties filaires :
➤ Voyant clignote : Courant sur la sortie supérieur à 100mA.
Dans le cas où l’IBMAX est trop chargée en courant et qu’elle ne peut garantir son autonomie NF,
elle va émettre des bips problèmes toutes les minutes.
Le voyant secteur / IBMAX (capot fermé) :
➤ Voyant éteint : pas de présence secteur.
➤ Voyant clignote rouge : problème de consommation
➤ Voyant flashe rouge : Mode Ajout produit
➤ Voyant allumé vert : OK. Aucun défaut.
Le défaut secteur est pris en compte
seulement lorsque la coupure est supérieure
à 15 minutes (configuration usine).
L’affichage dans l’historique est instantané.
Cette temporisation est modifiable depuis le
CLIB.
- 13 -
Voyants / Signalisation
Avec une centrale CEB 120
La liste des paramètres configurables est la suivante :
•SELECT ZONES : Zones 1 à 8
•CONFIGURER :
Report d’alarme (Sortie CRT 1) :
-Intr usion (volumétrique ou périmétrique)
-AP = (autoprotection)
-Technique (24h/24)
•Report M/A (Sor tie CRT 2) :
-Inactif
-Maintenu
-Impulsionnel
Avec une centrale CEB 30
Avec une centrale CEB 30, les sorties ne sont
pas configurables.Elles fonctionnement sur la
zone où l’IBMAX est associé.
• Configuration des sorties relais CRT1 et CRT2
- 12 -
Mise en service
➌➍
Mise en service des produits connectés aux Bus répétés
Raccordez les produits au bus et associez-les à la centrale (voir leur notice respective).
Ne pas oublier de basculer l’interrupteur de fin de ligne sur les produits situés aux extrémités des
Bus.
Si un produit refuse de s’associer :
- soit le courant de l’IBMAX est atteint. Dans ce
cas, le produit doit être alimenté via un autre Bus
ou vous pouvez passer la centrale en type 1 (NF) .
- soit la capacité maximum est atteinte (en nombre
de produits connectés).
Sorties filaires Configuration usine
Active sur :
Sortie CRT 1
Sortie CRT 2
• Intrusion
• Autoprotection
• T echnique
Active sur :
• Report Marche/arrêt
impulsionnel
Voyant secteur/
Voyant IB MAX
ou modulation optique
Voyant
bus répété R1
Voyant
bus répété R2
Voyant sortie filaire S1
Voyant sortie filaire S2
Voyant sortie filaire S3
Voyant sortie filaire S4
E6
E7
S4
T1
BP association T1
E8
R1
C1
T1
R2
C2
T2
E5
E3 E4
S2
E1
S1
E2
S3
Aide
L'objectif de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants
que vous pourriez rencontrer sur votre système d'alarme lors de l'installation ou de l'utilisation.
Reportez vous également à l’aide technique de la centrale associée au système (CEB30 / CETB30
ou CEB120).
En cas de doute, si le problème persiste ou s'il ne se trouve pas dans cette liste, contactez notre service
technique.
Un voyant sur la sortie 12V 100mA
(S1 à S4) clignote et le buzzer émet
des bips toutes les minutes :
• Vérifiez sur la sortie en question que le courant consommé n’est pas supérieur à 100mA.
Vous rencontrez un problème de
voyant sur les bus répétés :
Tous les voyants clignotent simultanément :
• L’IBMAX n’est pas associée à la centrale.
• Il y a un problème de communication avec la
centrale.
Vérifiez la communication avec la centrale.
Un voyant bus R1 ou R2 est éteint :
• Vous n’avez pas de produit associé sur le bus.
Un voyant bus R1 ou R2 clignote rapidement :
• Vérifiez que le switch de Fin de Ligne (FDL)
est bien positionné sur le dernier produit du
Bus.
• Vérifiez qu’il n’y a pas plus de 3 FDL
Un voyant bus R1 ou R2 clignote lentement :
• Le bus doit être en court-circuit.
Le témoin vert de présence secteur
n’est plus allumé :
Vérifiez la présence de la tension secteur :
• Le cordon secteur peut être débranché.
• Le secteur peut être coupé.
• Le fusible de la ligne d’alimentation peut être
défectueux.
• Le voyant de l’IBMAX clignote rouge.
• Il y a un problème de consommation sur le produit.
Recommandation concernant l’intervenant
L’intervenant qui effectue une modification est responsable du respect des normes et règlements qui
s’appliquent au matériel et/ou au système dans lequel il est utilisé.
- 15 -
Caractéristiques techniques
-Tension d’alimentation : 230 Vac - 50 Hz
-Bloc secteur : Input 100 / 240Vac - Outpout :15Vcc / 25VA - 1.7A
-Batter ie : 12 Vdc - 7 Ah livrée (code 6450009)
-8 entrées : Pour contact sec filaire
-2 sorties relais : CRT 30 Vdc pouvoir de coupure 2A
-4 sorties alimentation 12 V / 100 mA
-Autoprotection à l’ouverture : Oui
-Autoprotection à l’arrachement : Possible à monter
(autoprotection + connecteur câblé : réf. 6431001)
-Utilisation : En intérieur sec exclusivement
-Indice de protection : IP30 - IK04
-Température d’utilisation : de -10°C à +55°C
-Température de stockage : de -25°C à +85°C
-Dimensions : 335 X 220 X 93 mm
-Boîtier : ABS-PC
-Classe d’isolement: I
-Poids (avec batterie) : 4.10 Kg
-Plombage possible : par étiquette polymérisante (inviolable)
-Câble Bus : 1 paire blindée 8/10 ème ou 10/10 ème type SYT AWG 18/20
-2 départs Bus répétés : 12V / 100 mA
-7 zones + 1 zone commune : 120 produits (si centrale CEB 120)
- 14 -
Loading...
