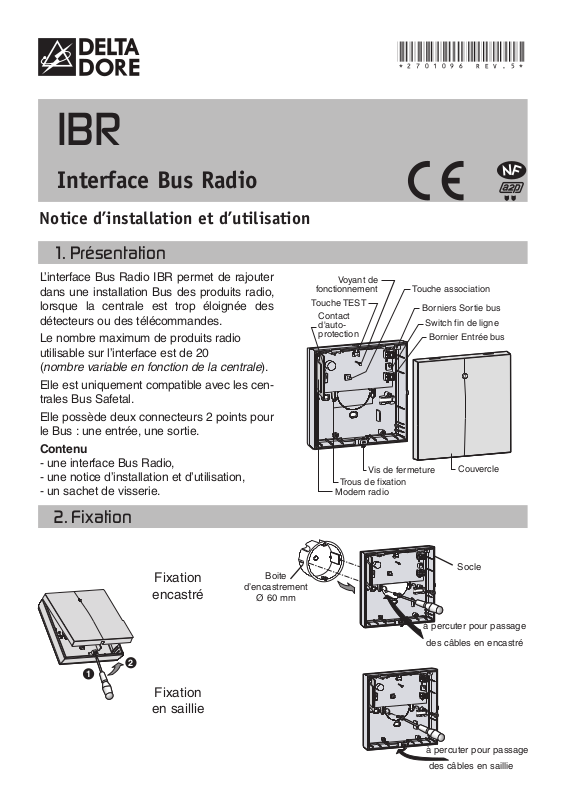

L’interface Bus Radio IBR permet de rajouter
dans une installation Bus des produits radio,
lorsque la centrale est trop éloignée des
détecteurs ou des télécommandes.
Le nombre maximum de produits radio
utilisable sur l’interface est de 20
(
nombre variable en fonction de la centrale
).
Elle est uniquement compatible avec les centrales Bus Safetal.
Elle possède deux connecteurs 2 points pour
le Bus : une entrée, une sortie.
Contenu
- une interface Bus Radio,
- une notice d’installation et d’utilisation,
- un sachet de visserie.
*2701096_Rev.5*
IBR
Interface Bus Radio
1. Présentation
Notice d’installation et d’utilisation
2. Fixation
à percuter pour passage
des câbles en encastré
à percuter pour passage
des câbles en saillie
Socle
Boite
d’encastrement
Ø 60 mm
Fixation
encastré
Fixation
en saillie
Voy ant de
fonctionnement
To uche TEST
Contact
d'autoprotection
Tr ous de fixation
Modem radio
To uche association
Borniers Sortie bus
Switch fin de ligne
Bornier Entrée bus
Vis de fermeture
Couvercle
1
2
- 2 -
Centrale
Bus
Switch
position
standard
"dernier produit"
sur le Bus
basculer le Switch
produit "X"
ON
ON
ON
produit "X"
produit "X"
ON
produit "X"
ON
produit "X" : pouvant être tous les produits de
la gamme SAFETAL
produit "X"
Pour une installation déjà existante :
- passez la centrale en mode “Maintenance”,
- déconnectez le câble Bus de la centrale,
- câblez l’Entrée/Sortie des produits sur le Bus,
- reconnectez le Bus sur la centrale.
• Câblage de l’Entrée/Sortie Bus de
l’IBR et configuration de l’interface
L’emplacement de l’interface sur le Bus
définit la position du switch :
Le switch de l’IBR est positionné d’usine
en position standard.
Il est impératif de basculer le switch
sur le dernier élément de votre
installation (position fin de ligne).
B
u
s
d
e
s
o
r
t
i
e
B
u
s
d
'
e
n
t
é
e
- position fin de ligne
- position standard
Pour une nouvelle installation, la centrale
Bus doit être débranchée, sans batterie et le
départ Bus déconnecté.
- Fixez ensuite les produits à l’emplacement
désiré.
- Câblez l’Entrée/Sortie du Bus des produits.
Afin de faciliter le câblage, chaque produit
possède deux connecteurs 2 points : un
pour l’entrée, l’autre pour la sortie du Bus.
Les produits doivent être connectés en
parallèle sur le Bus (polarité indifférente).
- Vérifiez la position du switch de fin de ligne.
Il est à basculer sur le dernier produit de la
ligne du Bus.
• Synoptique général du câblage Bus
La résistance totale de la boucle doit
être inférieure à 10 Ω .
Longueur maximum de la boucle :
140 m avec du fil AWG 20
230 m avec du fil AWG 18
3. Raccordement
- 3 -
Une fois tous les produits de l’installation connectés, alimentez la centrale en branchant le
secteur ainsi que sa batterie et reconnectez le Bus.
En cas d’anomalie la centrale le signalera.
Ex. : Si un problème de court circuit apparaît sur le Bus, le voyant “autoprotection” de la
centrale s’allumera.
- Appuyez sur la touche TEST de l’interface,
Le voyant lumineux de l’interface clignote
et un “bip long” de confirmation est émis
si l’IBR est bien enrôlé.
La centrale affiche l’identité de l’IBR
ex. “RA12345”.

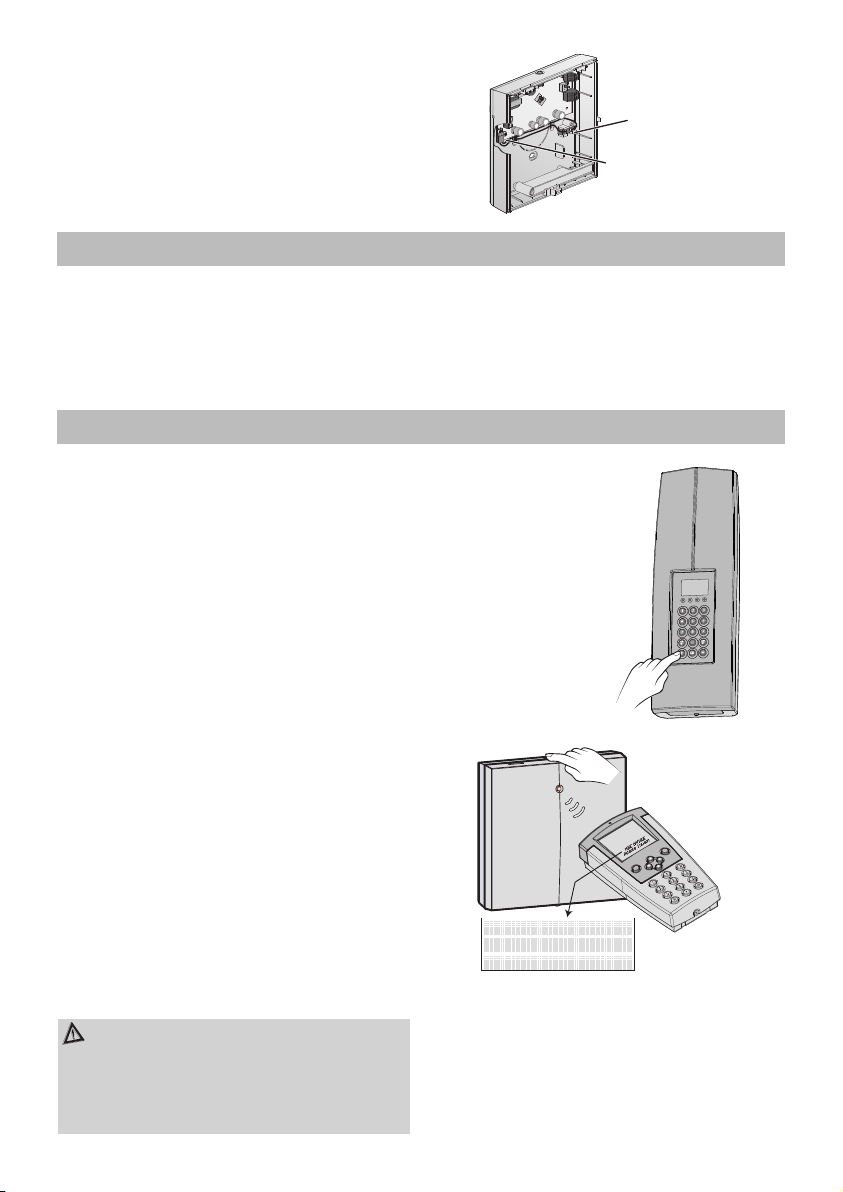

• Contact autoprotection arrière
Il est possible de monter (en option) une
autoprotection arrière (nous consulter).
Positionnez les fils du switch à l’intérieur de
l ‘IBR et connectez les à la place du cavalier.
Associer votre clavier au système
• La centrale doit être en mode “Maintenance” :
- saisissez le code MAÎTRE (123456 code usine) puis “OK”,
- saisissez “
➡
” puis le code “000” puis “OK”,
- ouvrez le capot de la centrale.
L’afficheur indique OFF
et
les “tirets” haut et bas clignotent.
• Passez la centrale en Menu “Ajout produit Zone X” :
- saisissez “
➡
” puis “20X” puis “OK”
X étant le numéro de la zone
ex : ”201”= menu “Ajout produit” zone 1.
La centrale émet un bip et affiche sur son écran “- - - - - -”.
Remarque : Suite à l’association du clavier, le
voyant rouge transmet l’identité du produit. Si
vous possédez un clavier info commande
CLIB, en “MODE OPTIQUE”, vous pourrez lui
affecter une étiquette.
La centrale et le produit émettent
plusieurs bips lors d’un refus
d’association. Par exemple si le
nombre maximum de produits est
atteint.
Revenir en mode “maintenance”
- Automatiquement au bout de 5 min.
- Appuyez sur la touche C de la centrale
pour revenir en mode “Maintenance”.
4. Mise sous tension centrale
5. Association
Autoprotection arrière
(en option)
Connecteur à brancher
à la place du cavalier
BiiiP
MOD E OP T I QUE
Attente liaison optique
IBR à affecter
à la zone "X"
CLIB
- Consommation : 5 mA
- Alimentation : Fournie par la centrale
- Autoprotection : à l'ouverture
- Indice de protection : IP30 - IK04
- Température : -10°C / +55°C
- Boîtier : ABS-PC
- Poids : 270 gr
- Dimensions : 140 x 140 x 50 mm
- Utilisation : intérieur sec exclusivement
- Fréquences radio 868 MHz
(Norme EN 300-200)
- Equipement Hertzien de Classe 1 (peut être
mis sur le marché et mis en service sans
restrictions)
- Portée radio de 200 à 300 mètres en champ
libre, variable selon les équipements associés (portée pouvant être altérée en fonction
des conditions d'installation et de l'environnement électromagnétique)
- Equipement d’alarme radio
- Produits radio acceptés :
• Détecteurs (COX, IRSX, IRHX...)
• 10 télécommandes max. (MEX, TLX)

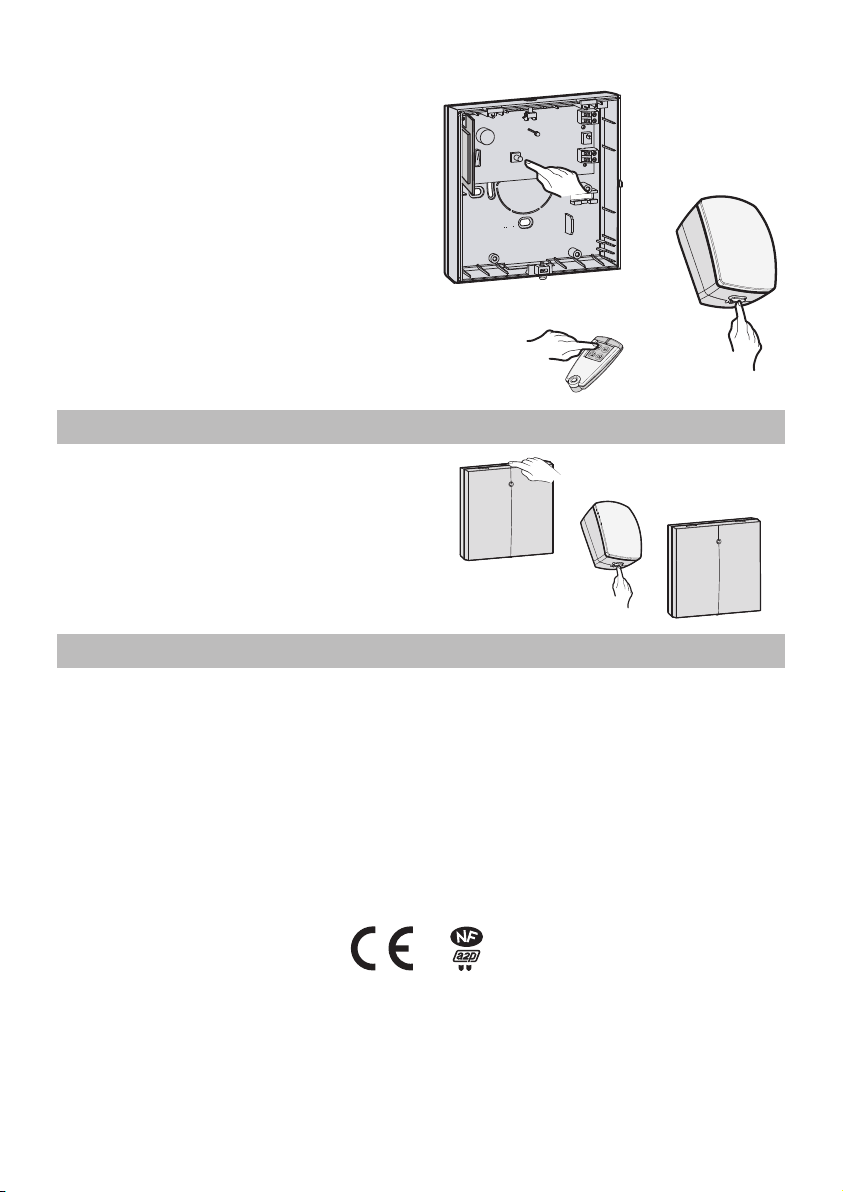

Le mode “Test” permet de vérifier que les
produits radio sont bien affectés au système.
- Appuyez sur la touche “Test” de l’interface.
L’IBR émet un bip, vous êtes en mode test
pendant 5 minutes.
-
Appuyez sur le bouton test d’un détecteur
ou sur la touche ON d’une télécommande
affecté au système.
L’IBR émet un bip.
Affecter un produit radio au système
• La centrale doit être en mode ajout produit
zone X (voir paragraphe précédent)
et l’interface IBR ouverte.
• Appuyez sur le bouton situé au centre de
la carte de l’IBR.
L’interface émet un bip et
le voyant clignote rapidement.
• Vous pouvez maintenant affecter votre produit radio au système (voir notice du produit pour l’affecter au système).
En cas de
dépassement de produit, de portée insuffisante ou de produit interdit, l’IBR émettra
des bips problèmes.
Lorsque tous les produits sont affectés,
refermer l’IBR puis le capot de la centrale.
Bip
Bip
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous
engagent qu’après confirmation par nos services.
7. Caratéristiques tecniques
6. Test
La déclaration de conformité CE de cet équipement est disponi-
ble, sur demande, auprès de :
Service “Infos techniques”
DELTA DORE - Bonnemain - 35270 Combourg (France)
E-Mail: info.techniques@deltadore.com
Par la présente Delta Dore déclare que l'équipement est conforme
aux exigences essentielles et aux autres dispositions pertinentes
de la directive 2004/108/CE(Compatibilité ElectroMagnétique) et
2006/95/CE (Sécurité basse tension).
Organismes certificateurs :
AFNOR Certification - www.marque-nf.com
CNPP Certification - www.cnpp.com
Référentiel de certification NF324-H58.
N° de composant répertorié NF et A2P avec la centrale
CEB30 certifiée NF et A2P :
Certificat n° 112080-00
