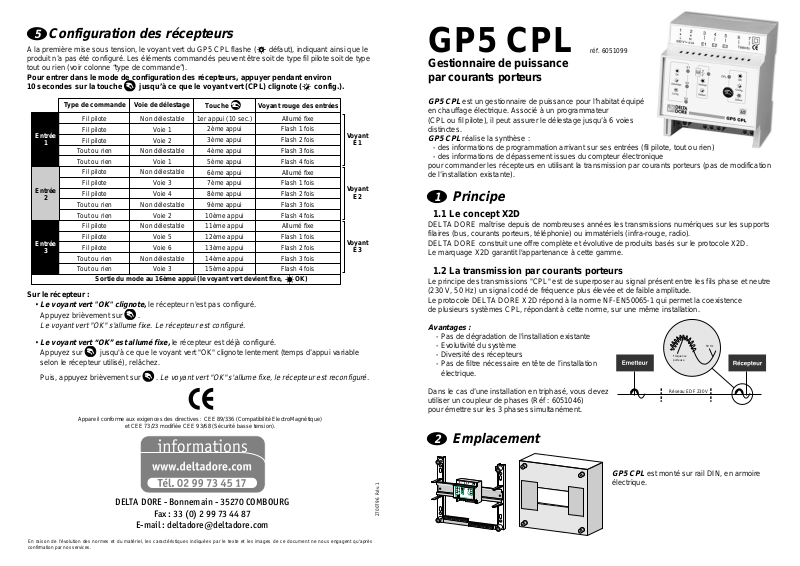

2700796 Rév.1
GP5 CPL
Gestionnaire de puissance
par courants porteurs
GP5 CPL
est un gestionnaire de puissance pour l’habitat équipé
en chauffage électrique. Associé à un programmateur
(CPL ou fil pilote), il peut assurer le délestage jusqu’à 6 voies
distinctes.
GP5 CPL
réalise la synthèse :
- des informations de programmation arrivant sur ses entrées (fil pilote, tout ou rien)
- des informations de dépassement issues du compteur électronique
pour commander les récepteurs en utilisant la transmission par courants porteurs (pas de modification
de l’installation existante).
Principe
1.1 Le concept X2D
DELTA DORE maîtrise depuis de nombreuses années les transmissions numériques sur les supports
filaires (bus, courants porteurs, téléphonie) ou immatériels (infra-rouge, radio).
DELTA DORE construit une offre complète et évolutive de produits basés sur le protocole X2D.
Le marquage X2D garantit l'appartenance à cette gamme.
1.2 La transmission par courants porteurs
Le principe des transmissions "CPL" est de superposer au signal présent entre les fils phase et neutre
(230 V, 50 Hz) un signal codé de fréquence plus élevée et de faible amplitude.
Le protocole DELTA DORE X2D répond à la norme NF-EN50065-1 qui permet la coexistence
de plusieurs systèmes CPL, répondant à cette norme, sur une même installation.
Avantages :
- Pas de dégradation de l'installation existante
- Evolutivité du système
- Diversité des récepteurs
- Pas de filtre nécessaire en tête de l’installation
électrique.
Dans le cas d’une installation en triphasé, vous devez
utiliser un coupleur de phases (Réf : 6051046)
pour émettre sur les 3 phases simultanément.
Emplacement
GP5 CPL
est monté sur rail DIN, en armoire
électrique.
1
2
réf. 6051099
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après
confirmation par nos services.
DELTA DORE - Bonnemain - 35270 COMBOURG
Fax : 33 (0) 2 99 73 44 87
E-mail : deltadore@deltadore.com
Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité ElectroMagnétique)
et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension).
Configuration des récepteurs
A la première mise sous tension, le voyant vert du GP5 CPL flashe ( défaut), indiquant ainsi que le
produit n’a pas été configuré. Les éléments commandés peuvent être soit de type fil pilote soit de type
tout ou rien (voir colonne “type de commande”).
Pour entrer dans le mode de configuration des récepteurs, appuyer pendant environ
10 secondes sur la touche jusqu’à ce que le voyant vert (CPL) clignote ( config.).
Sur le récepteur :
•
Le voyant vert "OK" clignote,
le récepteur n'est pas configuré.
Appuyez brièvement sur .
Le voyant vert "OK" s'allume fixe. Le récepteur est configuré.
•
Le voyant vert “OK” est allumé fixe,
le récepteur est déjà configuré.
Appuyez sur jusqu'à ce que le voyant vert "OK" clignote lentement (temps d’appui variable
selon le récepteur utilisé), relâchez.
Puis, appuyez brièvement sur .
Le voyant vert "OK" s'allume fixe, le récepteur est reconfiguré.
5
Entrée
1
Entrée
2
Entrée
3
Type de commande Voie de délestage
Non délestable
Fil pilote
Fil pilote
Tout ou rien
Tout ou rien
Fil pilote
Fil pilote
Fil pilote
Tout ou rien
Tout ou rien
Fil pilote
Fil pilote
Fil pilote
Tout ou rien
Tout ou rien
Sortie du mode au 16ème appui (le voyant vert devient fixe, OK)
Voie 1
Voie 2
Non délestable
Voie 1
Non délestable
Voie 3
Voie 4
Non délestable
Voie 2
Non délestable
Voie 5
Voie 6
Non délestable
Voie 3
Touche
1er appui (10 sec.)Fil pilote
2ème appui
3ème appui
4ème appui
5ème appui
6ème appui
7ème appui
8ème appui
9ème appui
10ème appui
11ème appui
12ème appui
13ème appui
14ème appui
15ème appui
Voyant rouge des entrées
Allumé fixe
Flash 1 fois
Flash 2 fois
Flash 3 fois
Flash 4 fois
Allumé fixe
Flash 1 fois
Flash 2 fois
Flash 3 fois
Flash 4 fois
Allumé fixe
Flash 1 fois
Flash 2 fois
Flash 3 fois
Flash 4 fois
Voyant
E1
Voyant
E2
Voyant
E3
Fréquence
porteuse
Réseau EDF 230V
50 Hz
Raccordement
Remarque :
Ne pas utiliser de disjoncteur 2A pour la
protection de l’alimentation du GP5 CPL.
Exemple 3 :
Report du contact heures creuses du compteur (avec GP5CPL) pour autoriser la charge de
l’accumulateur.
Association avec une centrale de type Driver CPL (programmateur hebdomadaire) pour la restitution
de l’énergie.
Reportez-vous à la notice du récepteur TC 51098 pour configurer celui-ci.
3
Par souci de clarté, les schémas réalisés sont à retenir dans leur
principe. N'y figurent pas les protections et autres accessoires exigés par
les normes.
- La norme UTE C15-100 et les règles de l'art doivent être respectées.
- Il est nécessaire que les appareils connectés ou environnants ne
créent pas de perturbations trop fortes (directives CEE 89/336).
En cas d’installation triphasée, vous devez attribuer :
- aux voies de délestage 1 et 2, les convecteurs alimentés par la phase 1
- aux voies de délestage 3 et 4, les convecteurs alimentés par la phase 2
- aux voies de délestage 5 et 6, les convecteurs alimentés par la phase 3.
Caractéristiques techniques
4
• Alimentation 230V, +/-10%, 50 Hz
• Consommation : 3 VA
• Isolement classe II
• Délestage jusqu’à 6 voies
• Fréquence d’émission : 132,45 kHz,
modulation FSK
• Puissance d’émission conforme à la norme
CENELEC EN 50065-1
• Résistance interne : 5 ohms
• 1 entrée bus télé-information (issu du
compteur électronique)
• Liaison avec le compteur : câble 1 paire
torsadée 6/10e avec fil de continuité,
lg. maxi. 100 m
• 3 entrées fil pilote ou tout ou rien (selon
configuration interne)
• Dimensions : 4 modules, h = 53 mm
Exemple 1 : GP5CPL est associé avec un programmateur Micro Driver 2H FP
• Programmation sur 2 zones
• Délestage sur 6 voies
Micro DRIVER
2H fil pilote
10 A
Récepteur fil pilote
TC 51075
Alim.
230V
Convecteurs fil pilote
12 345 67
NL
E1 E2 E3 Télé-info
GP5CPL
La sortie Z1 (borne 3) du Micro Driver
est reliée aux bornes 3 et 5 du GP5CPL.
La sortie Z2 (borne 4) du Micro Driver
est reliée à la borne 4 du GP5CPL.
Le délestage s'effectue sur 6 voies :
- voies 1, 2, 5 et 6 pour la zone de
programmation Z1
- voies 3 et 4 pour la zone de
programmation Z2
Compteur
électronique
monophasé
Exemple 2 : GP5CPL est associé avec un gestionnaire d'énergie STARBOX F02
• Programmation sur 3 zones
• Délestage sur 6 voies
Boîtier technique
STARBOX F02
GP5CPL
NL
E1 E2 E3
12 345 67
Télé-info
Compteur
électronique
monophasé
Télé-info
10 A
Récepteur fil pilote
TC 51075
Convecteurs fil pilote
La sortie FP1 Z1 (borne 17) du STARBOX F02
doit être reliée à la borne 3 du GP5CPL,
la sortie FP1 Z2 (borne 19) à la borne 4
du GP5CPL,
la sortie FP1 Z3 (borne 21) à la borne 5
du GP5CPL.
Le délestage s'effectue sur 6 voies :
- voies 1 et 2 pour la zone de programmation Z1
- voies 3 et 4 pour la zone de programmation Z2
- voies 5 et 6 pour la zone de programmation Z3
Le boîtier technique doit resté relié aussi au
compteur électronique
